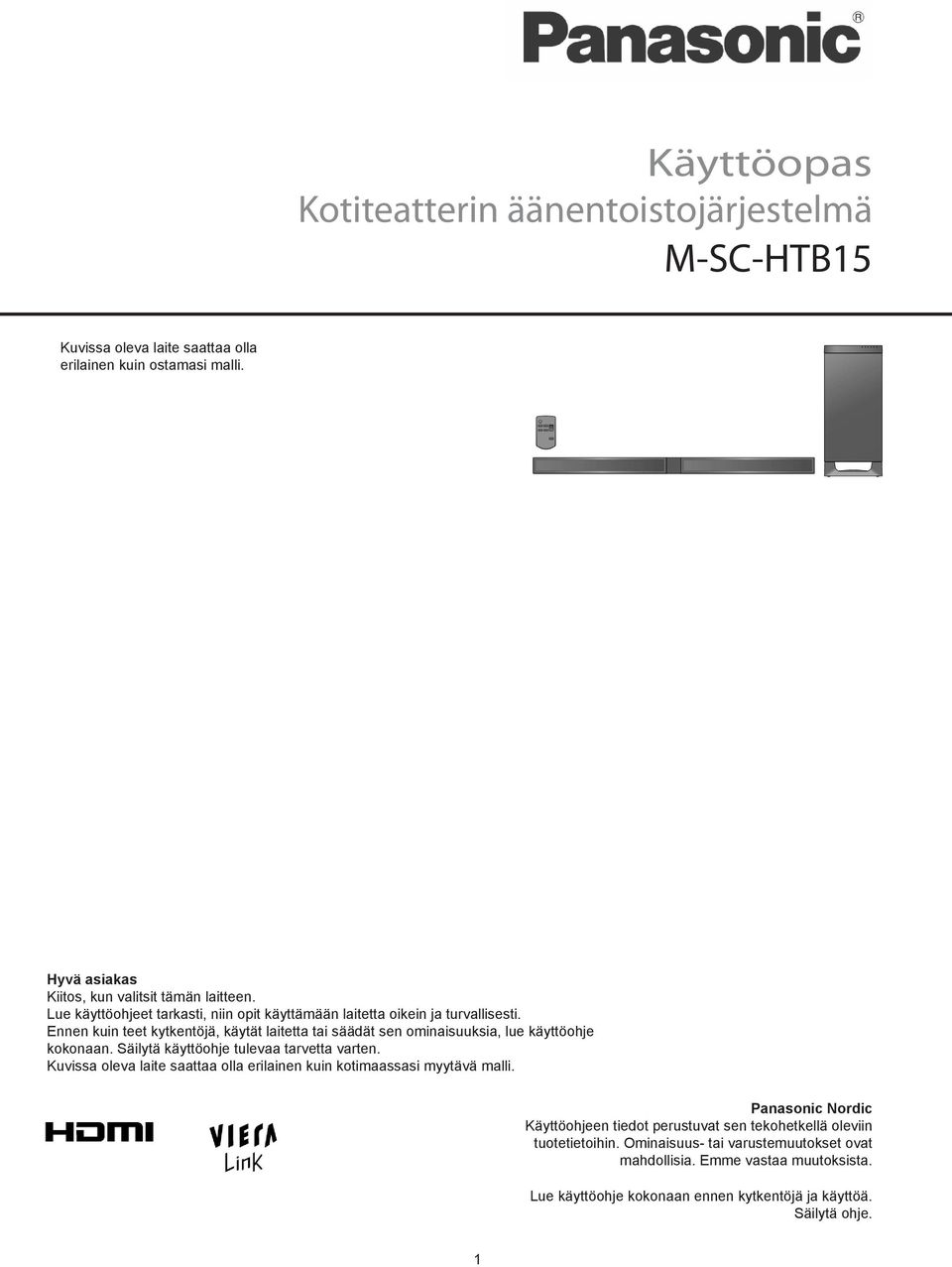

1 Käyttöopas Kotiteatterin äänentoistojärjestelmä M-SC-HTB15 Kuvissa oleva laite saattaa olla erilainen kuin ostamasi malli. Hyvä asiakas Kiitos, kun valitsit tämän laitteen. Lue käyttöohjeet tarkasti, niin opit käyttämään laitetta oikein ja turvallisesti. Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säilytä käyttöohje tulevaa tarvetta varten. Kuvissa oleva laite saattaa olla erilainen kuin kotimaassasi myytävä malli. Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Lue käyttöohje kokonaan ennen kytkentöjä ja käyttöä. Säilytä ohje. 1

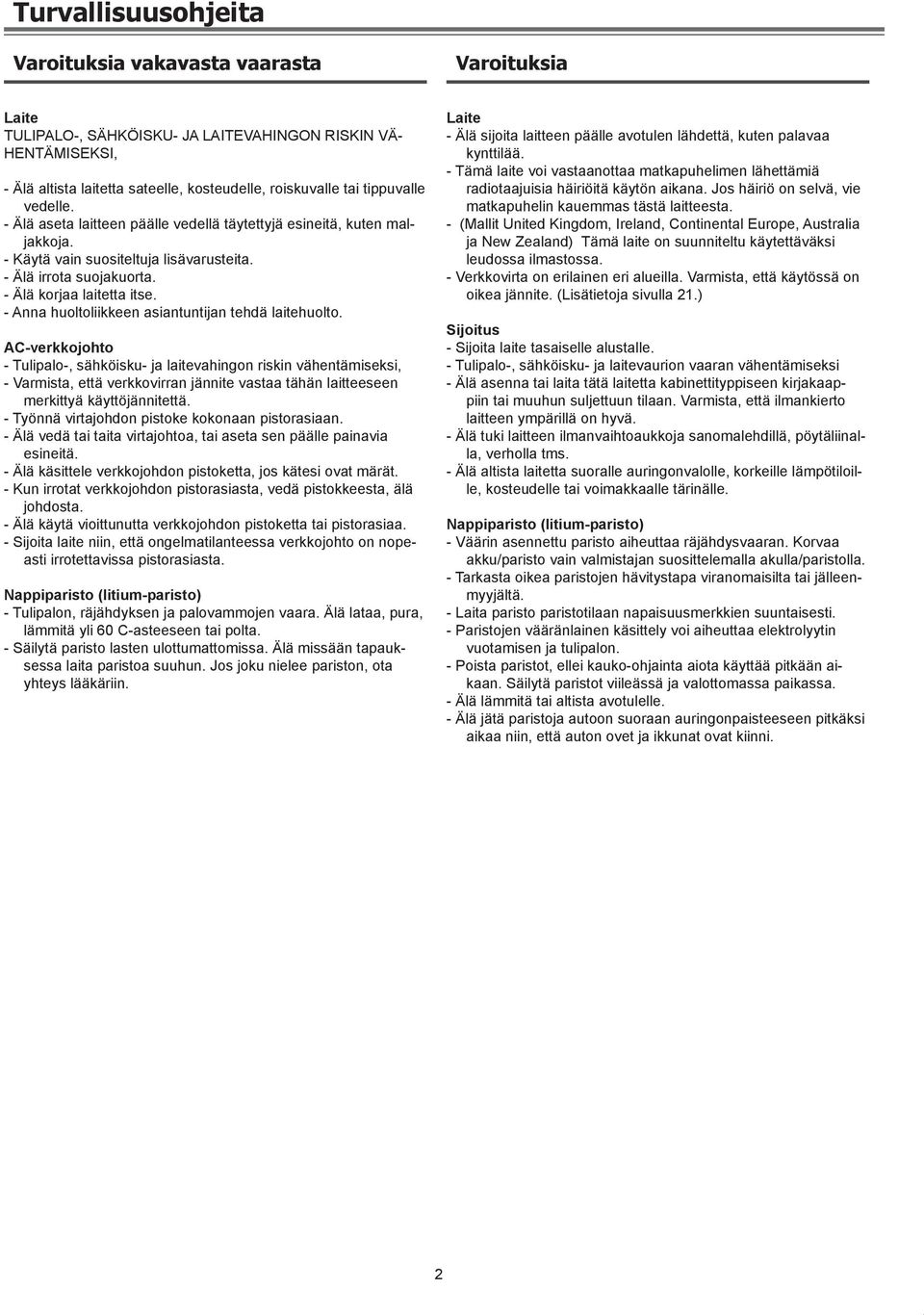

2 Turvallisuusohjeita Varoituksia vakavasta vaarasta Varoituksia Laite TULIPALO-, SÄHKÖISKU- JA LAITEVAHINGON RISKIN VÄ- HENTÄMISEKSI, - Älä altista laitetta sateelle, kosteudelle, roiskuvalle tai tippuvalle vedelle. - Älä aseta laitteen päälle vedellä täytettyjä esineitä, kuten maljakkoja. - Käytä vain suositeltuja lisävarusteita. - Älä irrota suojakuorta. - Älä korjaa laitetta itse. - Anna huoltoliikkeen asiantuntijan tehdä laitehuolto. AC-verkkojohto - Tulipalo-, sähköisku- ja laitevahingon riskin vähentämiseksi, - Varmista, että verkkovirran jännite vastaa tähän laitteeseen merkittyä käyttöjännitettä. - Työnnä virtajohdon pistoke kokonaan pistorasiaan. - Älä vedä tai taita virtajohtoa, tai aseta sen päälle painavia esineitä. - Älä käsittele verkkojohdon pistoketta, jos kätesi ovat märät. - Kun irrotat verkkojohdon pistorasiasta, vedä pistokkeesta, älä johdosta. - Älä käytä vioittunutta verkkojohdon pistoketta tai pistorasiaa. - Sijoita laite niin, että ongelmatilanteessa verkkojohto on nopeasti irrotettavissa pistorasiasta. Nappiparisto (litium-paristo) - Tulipalon, räjähdyksen ja palovammojen vaara. Älä lataa, pura, lämmitä yli 60 C-asteeseen tai polta. - Säilytä paristo lasten ulottumattomissa. Älä missään tapauksessa laita paristoa suuhun. Jos joku nielee pariston, ota yhteys lääkäriin. Laite - Älä sijoita laitteen päälle avotulen lähdettä, kuten palavaa kynttilää. - Tämä laite voi vastaanottaa matkapuhelimen lähettämiä radiotaajuisia häiriöitä käytön aikana. Jos häiriö on selvä, vie matkapuhelin kauemmas tästä laitteesta. - (Mallit United Kingdom, Ireland, Continental Europe, Australia ja New Zealand) Tämä laite on suunniteltu käytettäväksi leudossa ilmastossa. - Verkkovirta on erilainen eri alueilla. Varmista, että käytössä on oikea jännite. (Lisätietoja sivulla 21.) Sijoitus - Sijoita laite tasaiselle alustalle. - Tulipalo-, sähköisku- ja laitevaurion vaaran vähentämiseksi - Älä asenna tai laita tätä laitetta kabinettityppiseen kirjakaappiin tai muuhun suljettuun tilaan. Varmista, että ilmankierto laitteen ympärillä on hyvä. - Älä tuki laitteen ilmanvaihtoaukkoja sanomalehdillä, pöytäliinalla, verholla tms. - Älä altista laitetta suoralle auringonvalolle, korkeille lämpötiloille, kosteudelle tai voimakkaalle tärinälle. Nappiparisto (litium-paristo) - Väärin asennettu paristo aiheuttaa räjähdysvaaran. Korvaa akku/paristo vain valmistajan suosittelemalla akulla/paristolla. - Tarkasta oikea paristojen hävitystapa viranomaisilta tai jälleenmyyjältä. - Laita paristo paristotilaan napaisuusmerkkien suuntaisesti. - Paristojen vääränlainen käsittely voi aiheuttaa elektrolyytin vuotamisen ja tulipalon. - Poista paristot, ellei kauko-ohjainta aiota käyttää pitkään aikaan. Säilytä paristot viileässä ja valottomassa paikassa. - Älä lämmitä tai altista avotulelle. - Älä jätä paristoja autoon suoraan auringonpaisteeseen pitkäksi aikaa niin, että auton ovet ja ikkunat ovat kiinni. 2

3 3

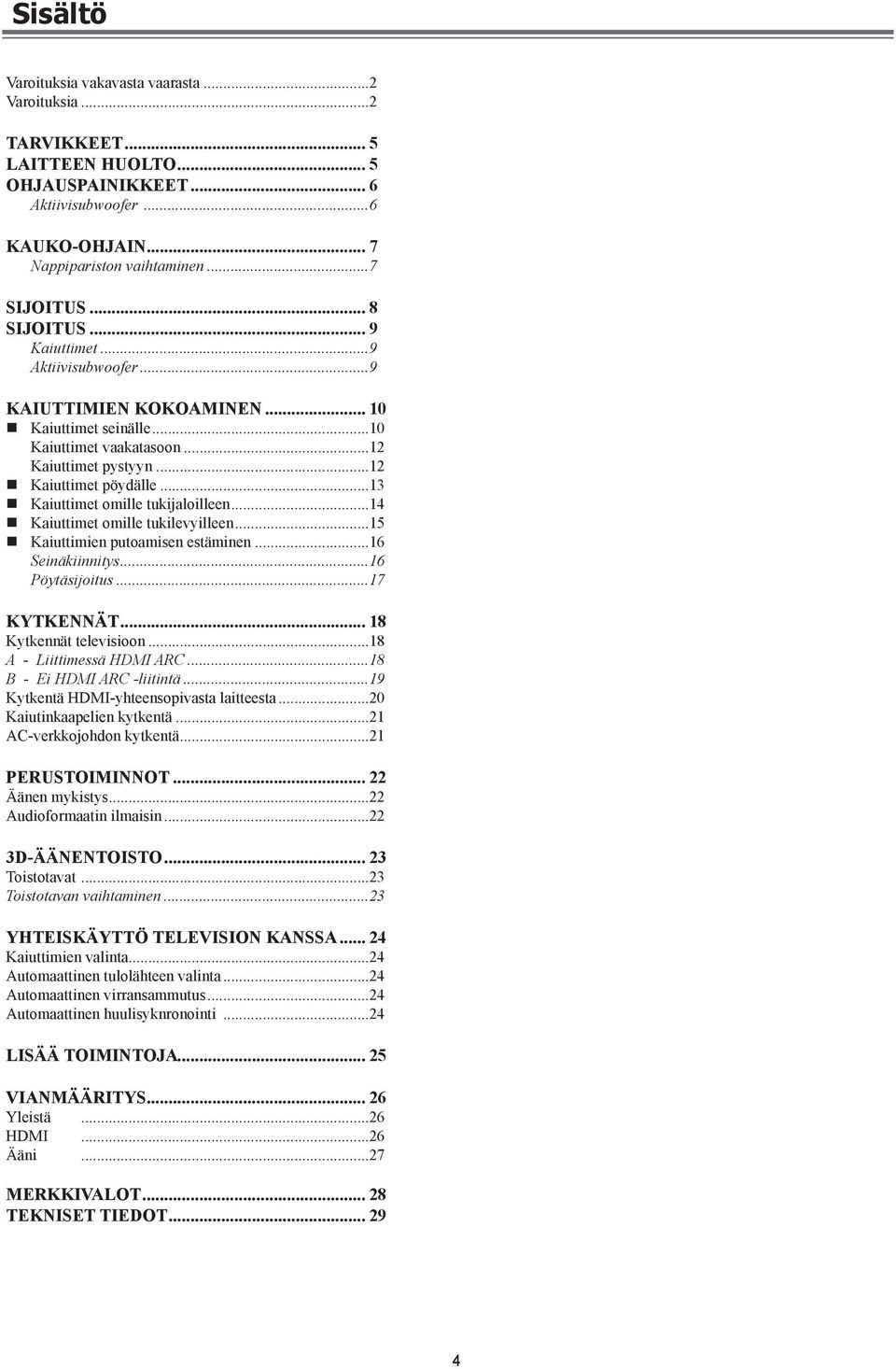

4 Sisältö Varoituksia vakavasta vaarasta...2 Varoituksia...2 TARVIKKEET... 5 LAITTEEN HUOLTO... 5 OHJAUSPAINIKKEET... 6 Aktiivisubwoofer...6 KAUKO-OHJAIN... 7 Nappipariston vaihtaminen...7 SIJOITUS... 8 SIJOITUS... 9 Kaiuttimet...9 Aktiivisubwoofer...9 KAIUTTIMIEN KOKOAMINEN Kaiuttimet seinälle...10 Kaiuttimet vaakatasoon...12 Kaiuttimet pystyyn...12 Kaiuttimet pöydälle...13 Kaiuttimet omille tukijaloilleen...14 Kaiuttimet omille tukilevyilleen...15 Kaiuttimien putoamisen estäminen...16 Seinäkiinnitys...16 Pöytäsijoitus...17 KYTKENNÄT Kytkennät televisioon...18 A - Liittimessä HDMI ARC...18 B - Ei HDMI ARC -liitintä...19 Kytkentä HDMI-yhteensopivasta laitteesta...20 Kaiutinkaapelien kytkentä...21 AC-verkkojohdon kytkentä...21 PERUSTOIMINNOT Äänen mykistys...22 Audioformaatin ilmaisin D-ÄÄNENTOISTO Toistotavat...23 Toistotavan vaihtaminen...23 YHTEISKÄYTTÖ TELEVISION KANSSA Kaiuttimien valinta...24 Automaattinen tulolähteen valinta...24 Automaattinen virransammutus...24 Automaattinen huulisyknronointi...24 LISÄÄ TOIMINTOJA VIANMÄÄRITYS Yleistä...26 HDMI...26 Ääni...27 MERKKIVALOT TEKNISET TIEDOT

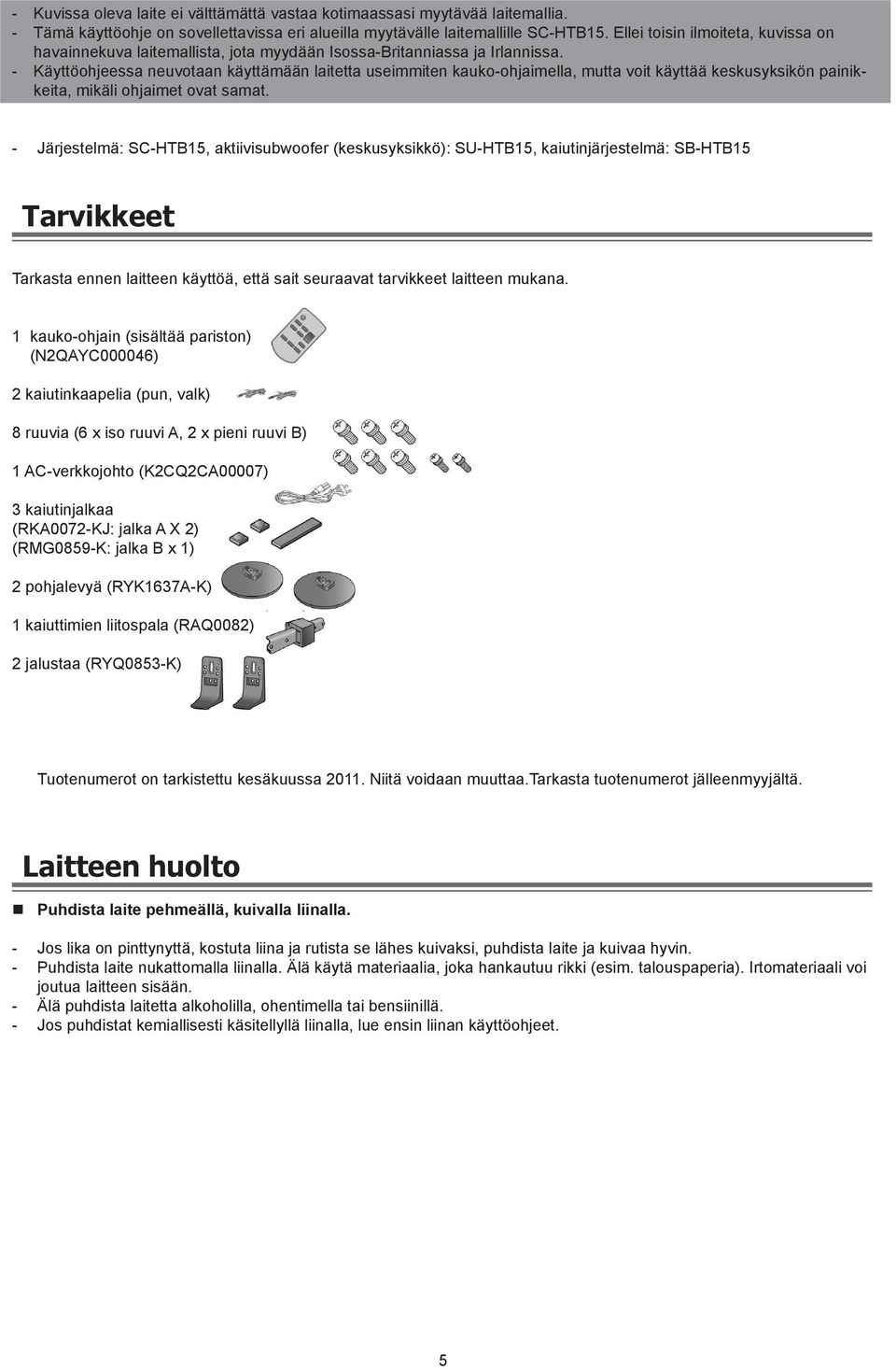

5 - Kuvissa oleva laite ei välttämättä vastaa kotimaassasi myytävää laitemallia. - Tämä käyttöohje on sovellettavissa eri alueilla myytävälle laitemallille SC-HTB15. Ellei toisin ilmoiteta, kuvissa on havainnekuva laitemallista, jota myydään Isossa-Britanniassa ja Irlannissa. - Käyttöohjeessa neuvotaan käyttämään laitetta useimmiten kauko-ohjaimella, mutta voit käyttää keskusyksikön painikkeita, mikäli ohjaimet ovat samat. - Järjestelmä: SC-HTB15, aktiivisubwoofer (keskusyksikkö): SU-HTB15, kaiutinjärjestelmä: SB-HTB15 Tarvikkeet Tarkasta ennen laitteen käyttöä, että sait seuraavat tarvikkeet laitteen mukana. 1 kauko-ohjain (sisältää pariston) (N2QAYC000046) 2 kaiutinkaapelia (pun, valk) 8 ruuvia (6 x iso ruuvi A, 2 x pieni ruuvi B) 1 AC-verkkojohto (K2CQ2CA00007) 3 kaiutinjalkaa (RKA0072-KJ: jalka A X 2) (RMG0859-K: jalka B x 1) 2 pohjalevyä (RYK1637A-K) 1 kaiuttimien liitospala (RAQ0082) 2 jalustaa (RYQ0853-K) Tuotenumerot on tarkistettu kesäkuussa Niitä voidaan muuttaa.tarkasta tuotenumerot jälleenmyyjältä. Laitteen huolto Puhdista laite pehmeällä, kuivalla liinalla. - Jos lika on pinttynyttä, kostuta liina ja rutista se lähes kuivaksi, puhdista laite ja kuivaa hyvin. - Puhdista laite nukattomalla liinalla. Älä käytä materiaalia, joka hankautuu rikki (esim. talouspaperia). Irtomateriaali voi joutua laitteen sisään. - Älä puhdista laitetta alkoholilla, ohentimella tai bensiinillä. - Jos puhdistat kemiallisesti käsitellyllä liinalla, lue ensin liinan käyttöohjeet. 5

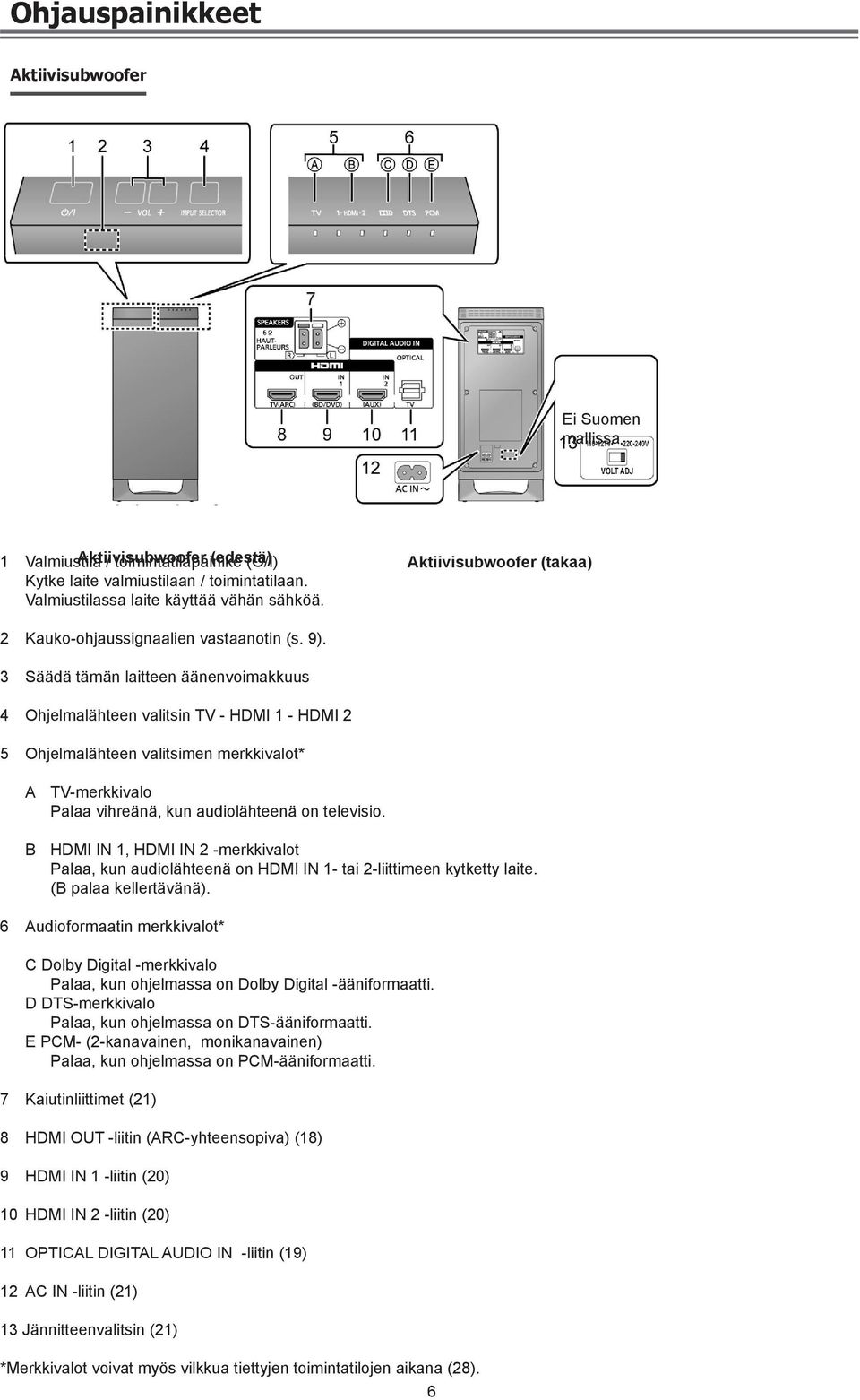

6 Ohjauspainikkeet Aktiivisubwoofer Ei Suomen mallissa 1 Valmiustila Aktiivisubwoofer / toimintatilapainike (edestä) (O/I) Kytke laite valmiustilaan / toimintatilaan. Valmiustilassa laite käyttää vähän sähköä. Aktiivisubwoofer (takaa) 2 Kauko-ohjaussignaalien vastaanotin (s. 9). 3 Säädä tämän laitteen äänenvoimakkuus 4 Ohjelmalähteen valitsin TV - HDMI 1 - HDMI 2 5 Ohjelmalähteen valitsimen merkkivalot* A TV-merkkivalo Palaa vihreänä, kun audiolähteenä on televisio. B HDMI IN 1, HDMI IN 2 -merkkivalot Palaa, kun audiolähteenä on HDMI IN 1- tai 2-liittimeen kytketty laite. (B palaa kellertävänä). 6 Audioformaatin merkkivalot* C Dolby Digital -merkkivalo Palaa, kun ohjelmassa on Dolby Digital -ääniformaatti. D DTS-merkkivalo Palaa, kun ohjelmassa on DTS-ääniformaatti. E PCM- (2-kanavainen, monikanavainen) Palaa, kun ohjelmassa on PCM-ääniformaatti. 7 Kaiutinliittimet (21) 8 HDMI OUT -liitin (ARC-yhteensopiva) (18) 9 HDMI IN 1 -liitin (20) 10 HDMI IN 2 -liitin (20) 11 OPTICAL DIGITAL AUDIO IN -liitin (19) 12 AC IN -liitin (21) 13 Jännitteenvalitsin (21) *Merkkivalot voivat myös vilkkua tiettyjen toimintatilojen aikana (28). 6

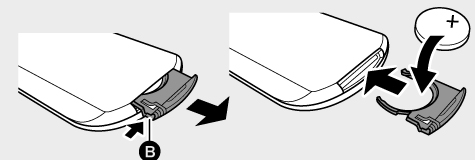

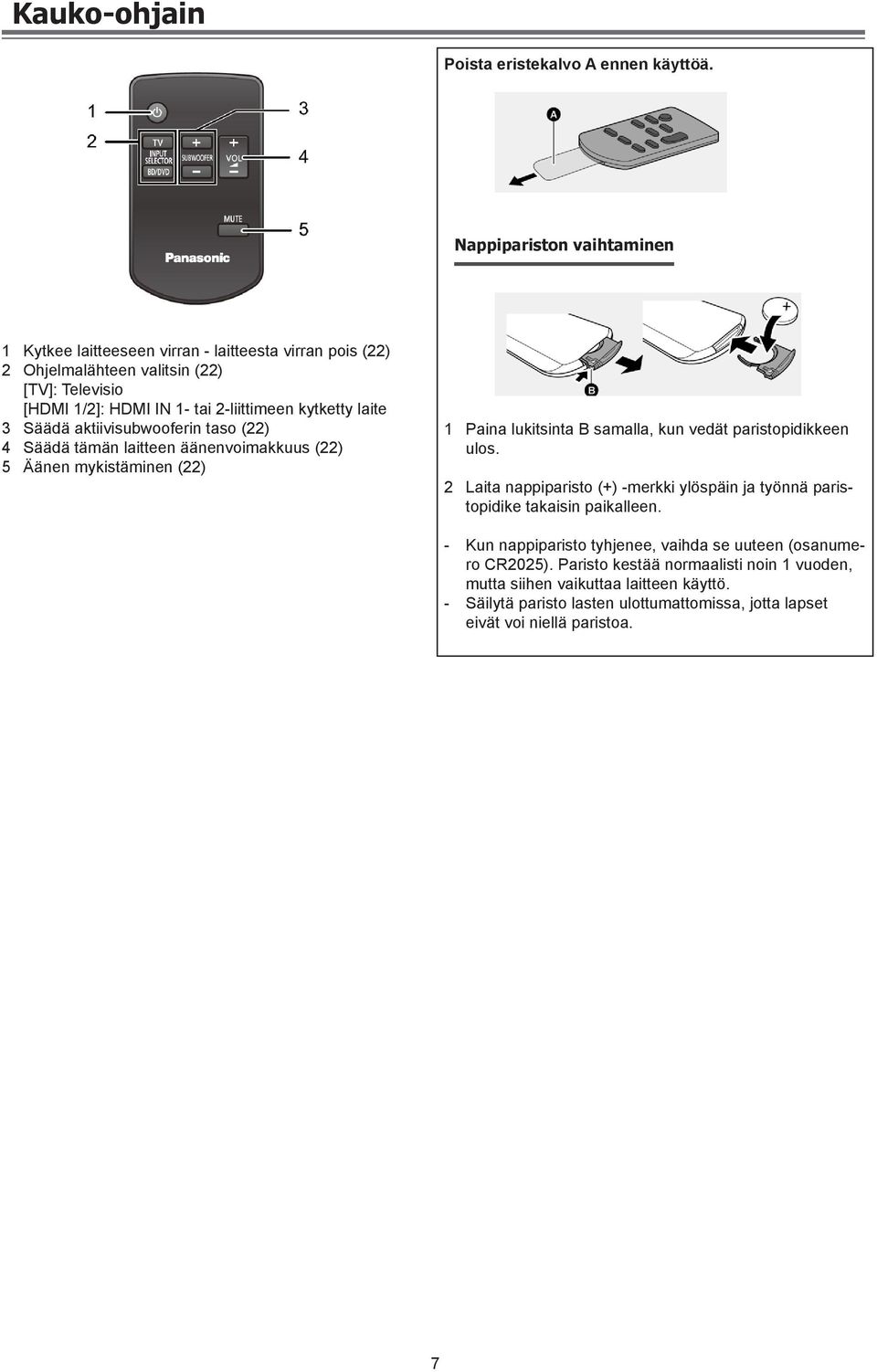

7 Kauko-ohjain Poista eristekalvo A ennen käyttöä. Nappipariston vaihtaminen 1 Kytkee laitteeseen virran - laitteesta virran pois (22) 2 Ohjelmalähteen valitsin (22) [TV]: Televisio [HDMI 1/2]: HDMI IN 1- tai 2-liittimeen kytketty laite 3 Säädä aktiivisubwooferin taso (22) 4 Säädä tämän laitteen äänenvoimakkuus (22) 5 Äänen mykistäminen (22) 1 Paina lukitsinta B samalla, kun vedät paristopidikkeen ulos. 2 Laita nappiparisto (+) -merkki ylöspäin ja työnnä paristopidike takaisin paikalleen. - Kun nappiparisto tyhjenee, vaihda se uuteen (osanumero CR2025). Paristo kestää normaalisti noin 1 vuoden, mutta siihen vaikuttaa laitteen käyttö. - Säilytä paristo lasten ulottumattomissa, jotta lapset eivät voi niellä paristoa. 7

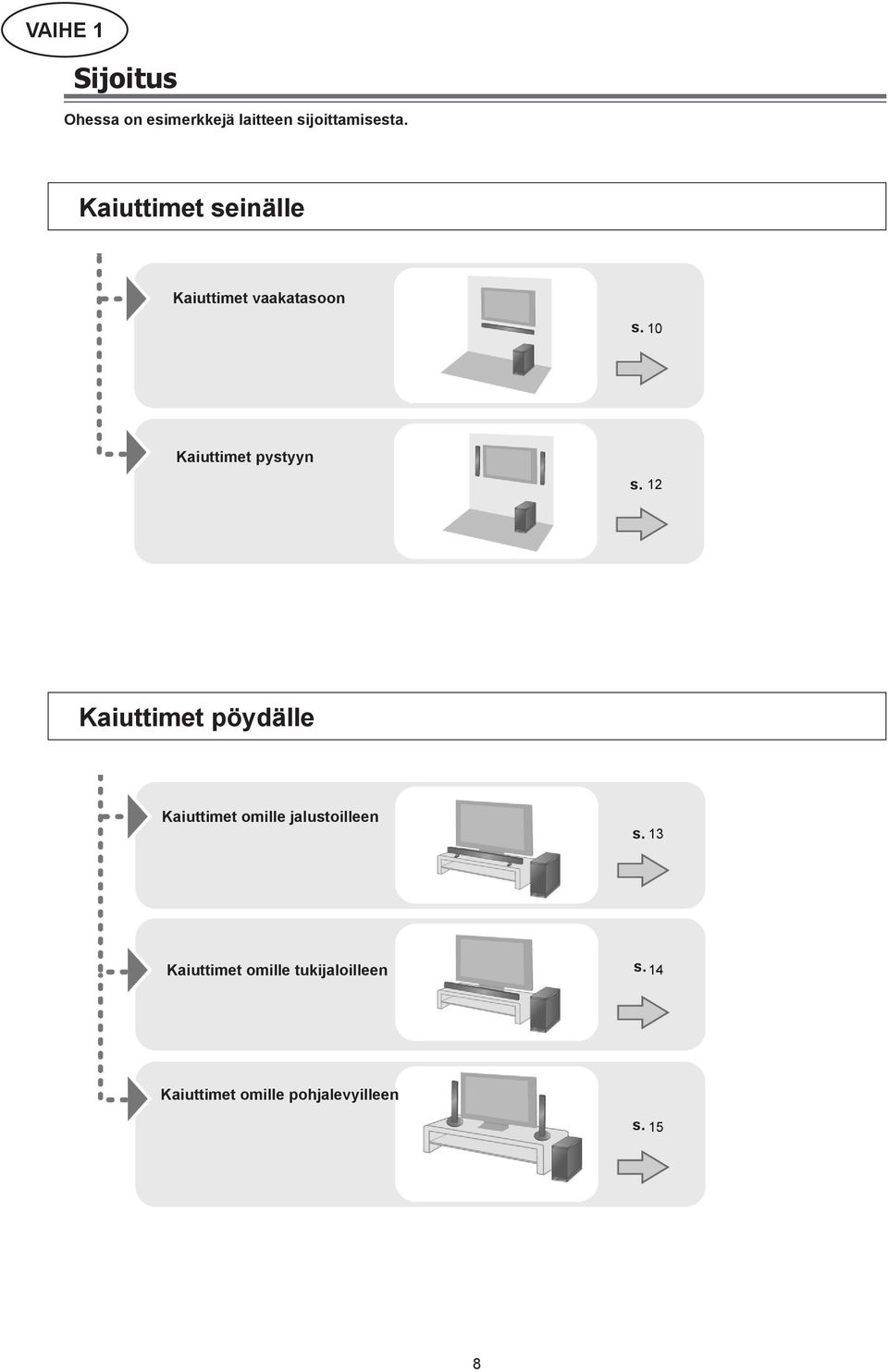

8 VAIHE 1 Sijoitus Ohessa on esimerkkejä laitteen sijoittamisesta. Kaiuttimet seinälle Kaiuttimet vaakatasoon s. Kaiuttimet pystyyn s. Kaiuttimet pöydälle Kaiuttimet omille jalustoilleen s. Kaiuttimet omille tukijaloilleen s. Kaiuttimet omille pohjalevyilleen s. 8

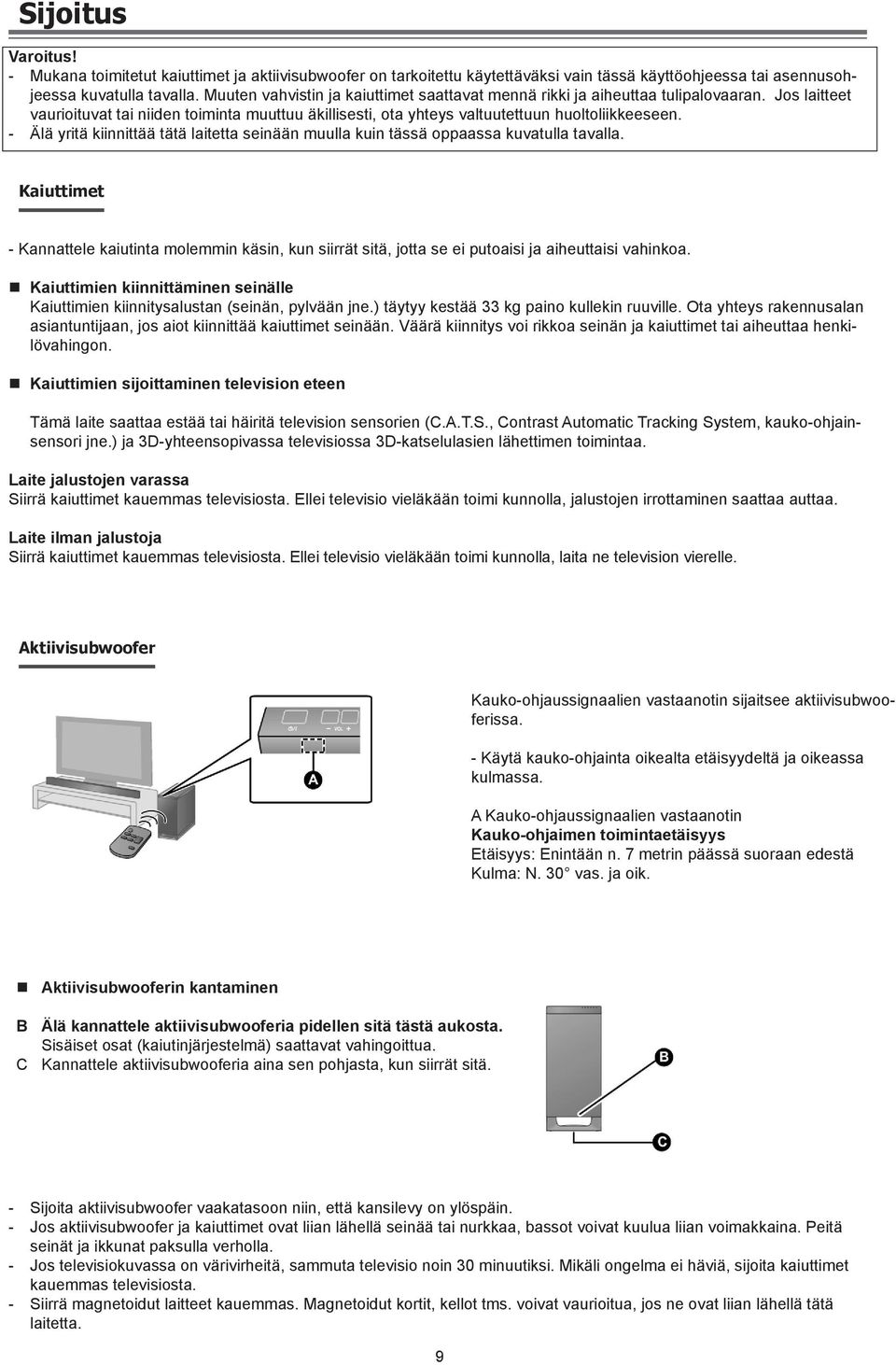

9 Sijoitus Varoitus! - Mukana toimitetut kaiuttimet ja aktiivisubwoofer on tarkoitettu käytettäväksi vain tässä käyttöohjeessa tai asennusohjeessa kuvatulla tavalla. Muuten vahvistin ja kaiuttimet saattavat mennä rikki ja aiheuttaa tulipalovaaran. Jos laitteet vaurioituvat tai niiden toiminta muuttuu äkillisesti, ota yhteys valtuutettuun huoltoliikkeeseen. - Älä yritä kiinnittää tätä laitetta seinään muulla kuin tässä oppaassa kuvatulla tavalla. Kaiuttimet - Kannattele kaiutinta molemmin käsin, kun siirrät sitä, jotta se ei putoaisi ja aiheuttaisi vahinkoa. Kaiuttimien kiinnittäminen seinälle Kaiuttimien kiinnitysalustan (seinän, pylvään jne.) täytyy kestää 33 kg paino kullekin ruuville. Ota yhteys rakennusalan asiantuntijaan, jos aiot kiinnittää kaiuttimet seinään. Väärä kiinnitys voi rikkoa seinän ja kaiuttimet tai aiheuttaa henkilövahingon. Kaiuttimien sijoittaminen television eteen Tämä laite saattaa estää tai häiritä television sensorien (C.A.T.S., Contrast Automatic Tracking System, kauko-ohjainsensori jne.) ja 3D-yhteensopivassa televisiossa 3D-katselulasien lähettimen toimintaa. Laite jalustojen varassa Siirrä kaiuttimet kauemmas televisiosta. Ellei televisio vieläkään toimi kunnolla, jalustojen irrottaminen saattaa auttaa. Laite ilman jalustoja Siirrä kaiuttimet kauemmas televisiosta. Ellei televisio vieläkään toimi kunnolla, laita ne television vierelle. Aktiivisubwoofer Kauko-ohjaussignaalien vastaanotin sijaitsee aktiivisubwooferissa. - Käytä kauko-ohjainta oikealta etäisyydeltä ja oikeassa kulmassa. A Kauko-ohjaussignaalien vastaanotin Kauko-ohjaimen toimintaetäisyys Etäisyys: Enintään n. 7 metrin päässä suoraan edestä Kulma: N. 30 vas. ja oik. Aktiivisubwooferin kantaminen B Älä kannattele aktiivisubwooferia pidellen sitä tästä aukosta. Sisäiset osat (kaiutinjärjestelmä) saattavat vahingoittua. C Kannattele aktiivisubwooferia aina sen pohjasta, kun siirrät sitä. - Sijoita aktiivisubwoofer vaakatasoon niin, että kansilevy on ylöspäin. - Jos aktiivisubwoofer ja kaiuttimet ovat liian lähellä seinää tai nurkkaa, bassot voivat kuulua liian voimakkaina. Peitä seinät ja ikkunat paksulla verholla. - Jos televisiokuvassa on värivirheitä, sammuta televisio noin 30 minuutiksi. Mikäli ongelma ei häviä, sijoita kaiuttimet kauemmas televisiosta. - Siirrä magnetoidut laitteet kauemmas. Magnetoidut kortit, kellot tms. voivat vaurioitua, jos ne ovat liian lähellä tätä laitetta. 9

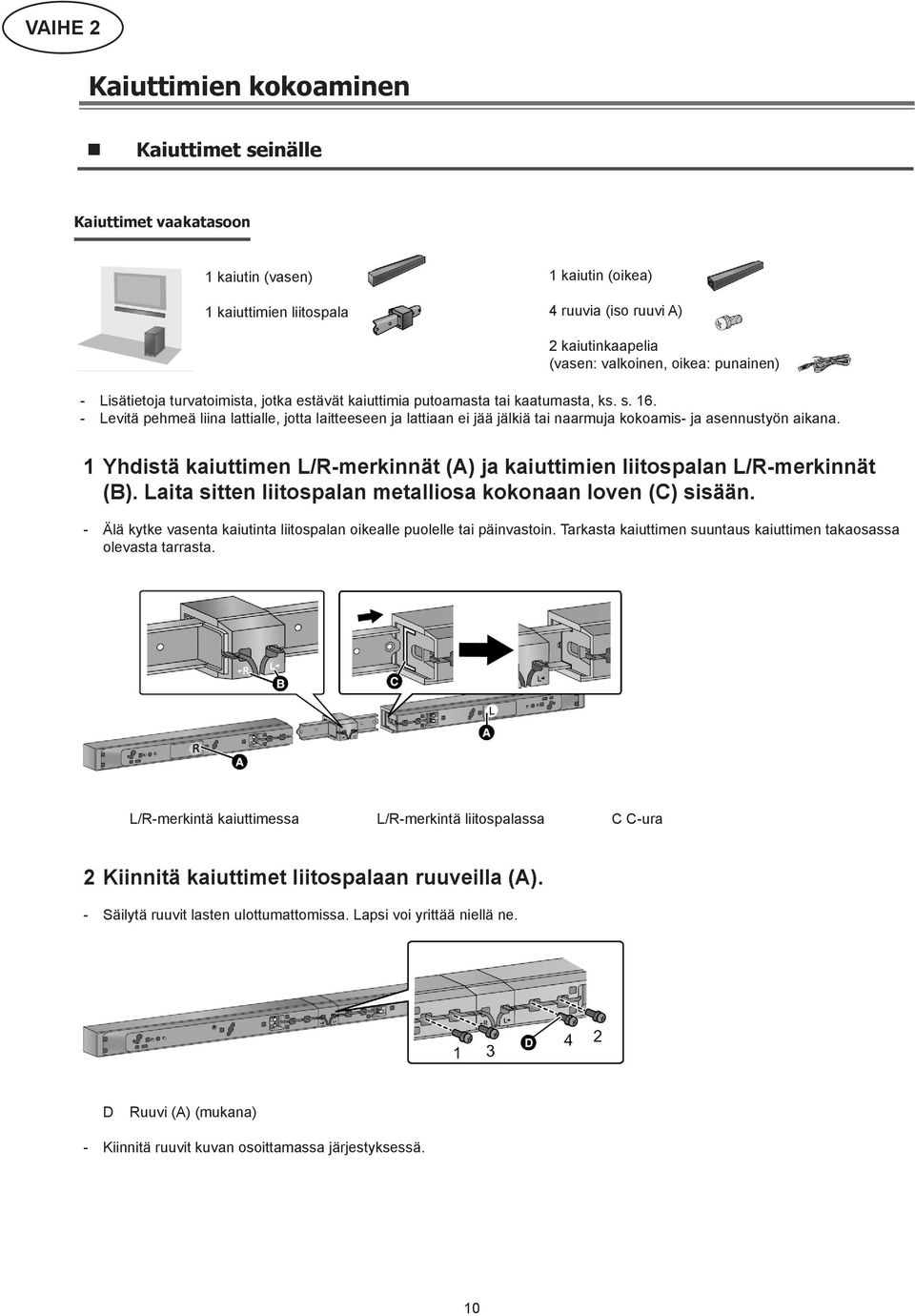

10 VAIHE 2 Kaiuttimien kokoaminen Kaiuttimet seinälle Kaiuttimet vaakatasoon 1 kaiutin (vasen) 1 kaiuttimien liitospala 1 kaiutin (oikea) 4 ruuvia (iso ruuvi A) 2 kaiutinkaapelia (vasen: valkoinen, oikea: punainen) - Lisätietoja turvatoimista, jotka estävät kaiuttimia putoamasta tai kaatumasta, ks. s Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. 1 Yhdistä kaiuttimen L/R-merkinnät (A) ja kaiuttimien liitospalan L/R-merkinnät (B). Laita sitten liitospalan metalliosa kokonaan loven (C) sisään. - Älä kytke vasenta kaiutinta liitospalan oikealle puolelle tai päinvastoin. Tarkasta kaiuttimen suuntaus kaiuttimen takaosassa olevasta tarrasta. L/R-merkintä kaiuttimessa L/R-merkintä liitospalassa C C-ura 2 Kiinnitä kaiuttimet liitospalaan ruuveilla (A). - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. D Ruuvi (A) (mukana) - Kiinnitä ruuvit kuvan osoittamassa järjestyksessä. 10

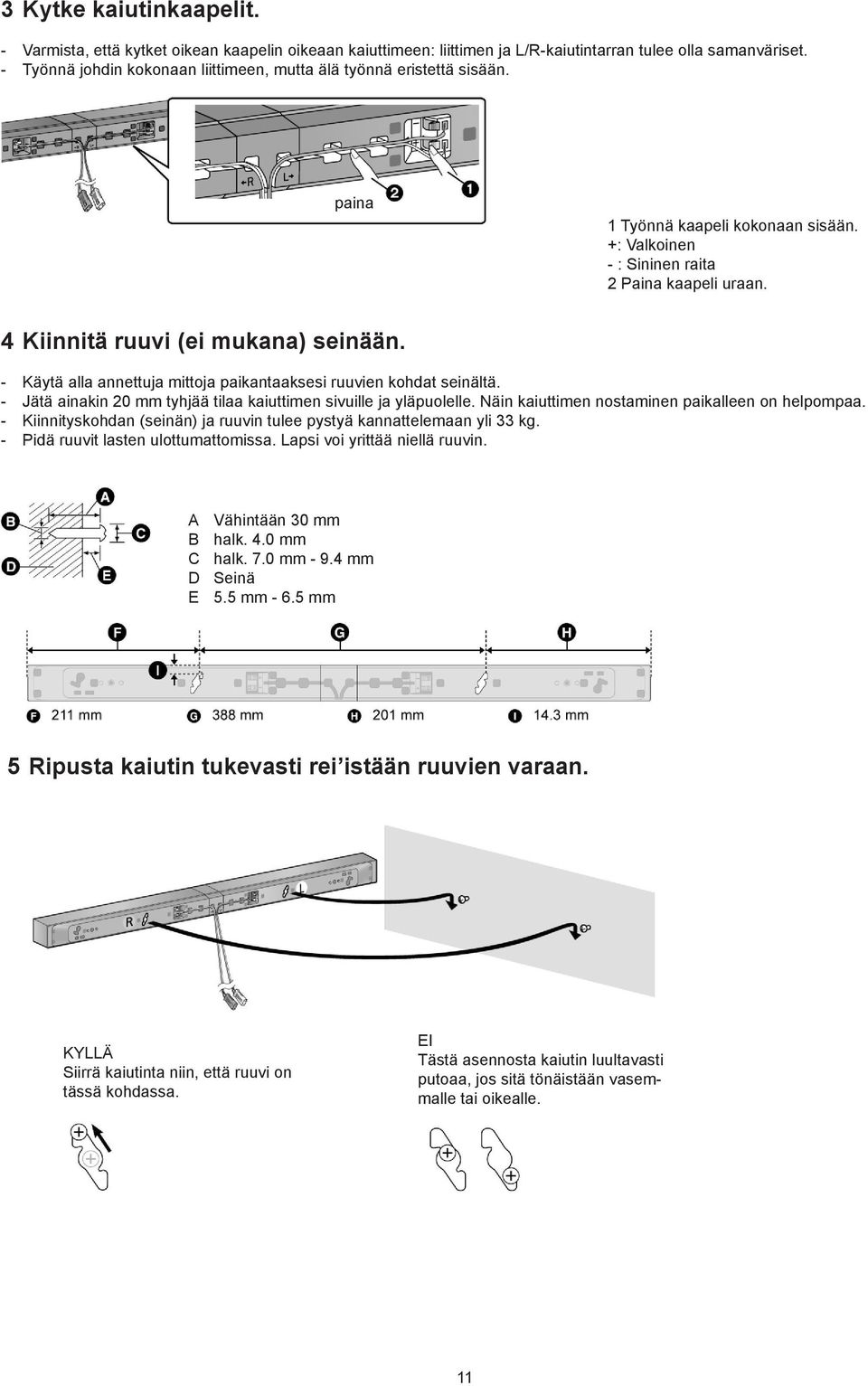

11 3 Kytke kaiutinkaapelit. - Varmista, että kytket oikean kaapelin oikeaan kaiuttimeen: liittimen ja L/R-kaiutintarran tulee olla samanväriset. - Työnnä johdin kokonaan liittimeen, mutta älä työnnä eristettä sisään. paina 1 Työnnä kaapeli kokonaan sisään. +: Valkoinen - : Sininen raita 2 Paina kaapeli uraan. 4 Kiinnitä ruuvi (ei mukana) seinään. - Käytä alla annettuja mittoja paikantaaksesi ruuvien kohdat seinältä. - Jätä ainakin 20 mm tyhjää tilaa kaiuttimen sivuille ja yläpuolelle. Näin kaiuttimen nostaminen paikalleen on helpompaa. - Kiinnityskohdan (seinän) ja ruuvin tulee pystyä kannattelemaan yli 33 kg. - Pidä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ruuvin. A Vähintään 30 mm B halk. 4.0 mm C halk. 7.0 mm mm D Seinä E 5.5 mm mm 5 Ripusta kaiutin tukevasti rei istään ruuvien varaan. KYLLÄ Siirrä kaiutinta niin, että ruuvi on tässä kohdassa. EI Tästä asennosta kaiutin luultavasti putoaa, jos sitä tönäistään vasemmalle tai oikealle. 11

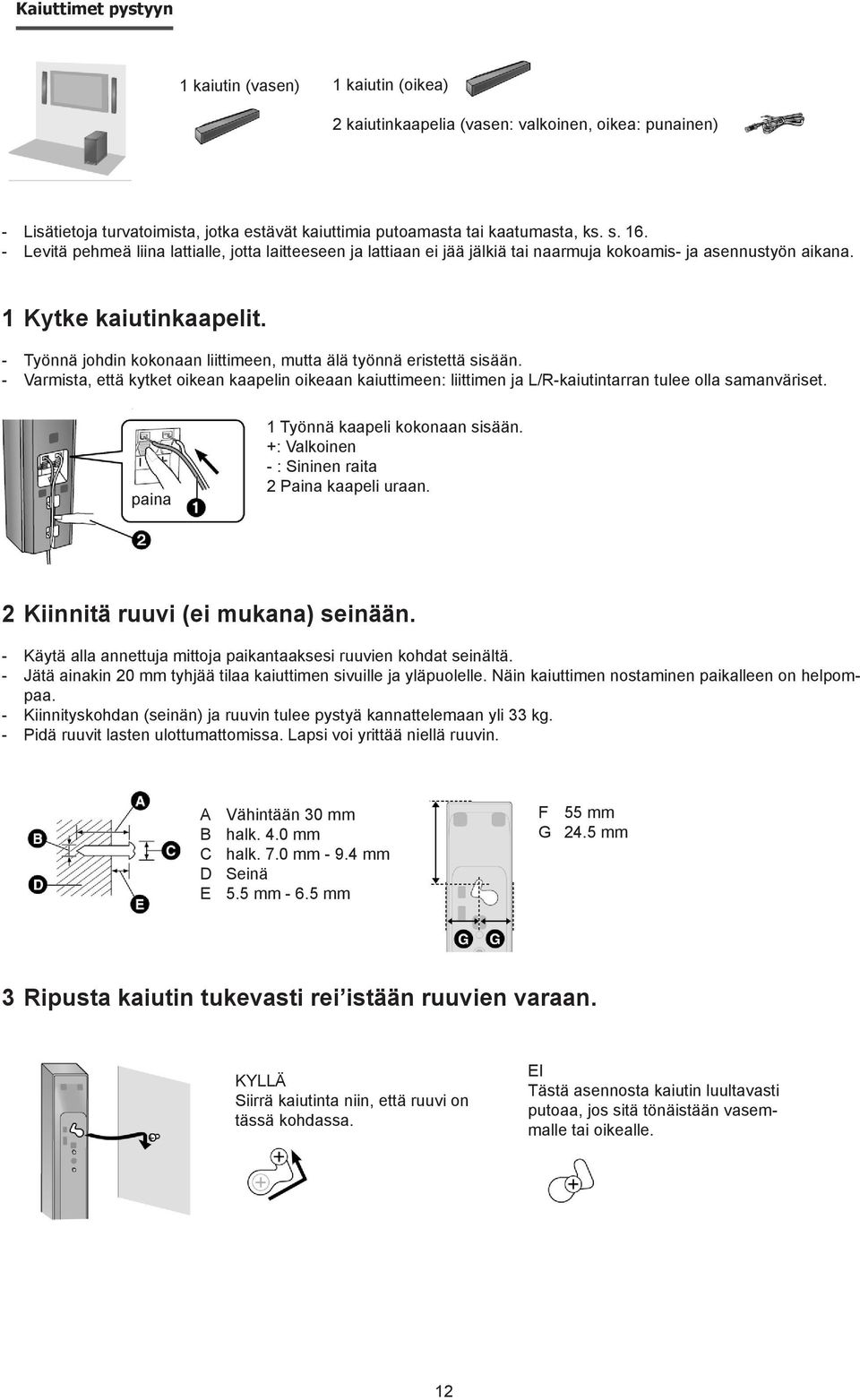

12 Kaiuttimet pystyyn 1 kaiutin (vasen) 1 kaiutin (oikea) 2 kaiutinkaapelia (vasen: valkoinen, oikea: punainen) - Lisätietoja turvatoimista, jotka estävät kaiuttimia putoamasta tai kaatumasta, ks. s Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. 1 Kytke kaiutinkaapelit. - Työnnä johdin kokonaan liittimeen, mutta älä työnnä eristettä sisään. - Varmista, että kytket oikean kaapelin oikeaan kaiuttimeen: liittimen ja L/R-kaiutintarran tulee olla samanväriset. paina 1 Työnnä kaapeli kokonaan sisään. +: Valkoinen - : Sininen raita 2 Paina kaapeli uraan. 2 Kiinnitä ruuvi (ei mukana) seinään. - Käytä alla annettuja mittoja paikantaaksesi ruuvien kohdat seinältä. - Jätä ainakin 20 mm tyhjää tilaa kaiuttimen sivuille ja yläpuolelle. Näin kaiuttimen nostaminen paikalleen on helpompaa. - Kiinnityskohdan (seinän) ja ruuvin tulee pystyä kannattelemaan yli 33 kg. - Pidä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ruuvin. A Vähintään 30 mm B halk. 4.0 mm C halk. 7.0 mm mm D Seinä E 5.5 mm mm F 55 mm G 24.5 mm 3 Ripusta kaiutin tukevasti rei istään ruuvien varaan. KYLLÄ Siirrä kaiutinta niin, että ruuvi on tässä kohdassa. EI Tästä asennosta kaiutin luultavasti putoaa, jos sitä tönäistään vasemmalle tai oikealle. 12

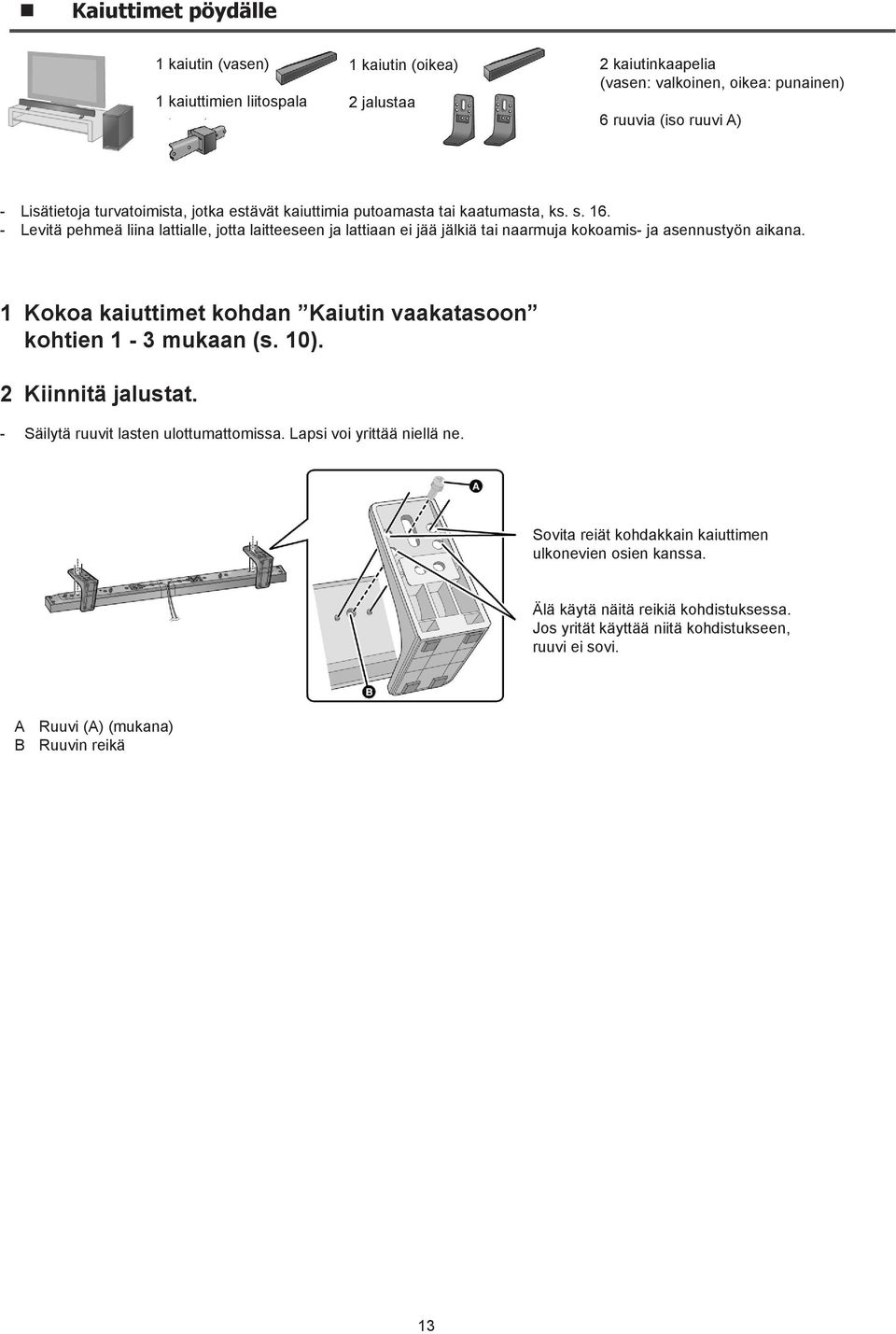

13 Kaiuttimet pöydälle 1 kaiutin (vasen) 1 kaiuttimien liitospala 1 kaiutin (oikea) 2 jalustaa 2 kaiutinkaapelia (vasen: valkoinen, oikea: punainen) 6 ruuvia (iso ruuvi A) - Lisätietoja turvatoimista, jotka estävät kaiuttimia putoamasta tai kaatumasta, ks. s Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. 1 Kokoa kaiuttimet kohdan Kaiutin vaakatasoon kohtien 1-3 mukaan (s. 10). 2 Kiinnitä jalustat. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. Sovita reiät kohdakkain kaiuttimen ulkonevien osien kanssa. Älä käytä näitä reikiä kohdistuksessa. Jos yrität käyttää niitä kohdistukseen, ruuvi ei sovi. A Ruuvi (A) (mukana) B Ruuvin reikä 13

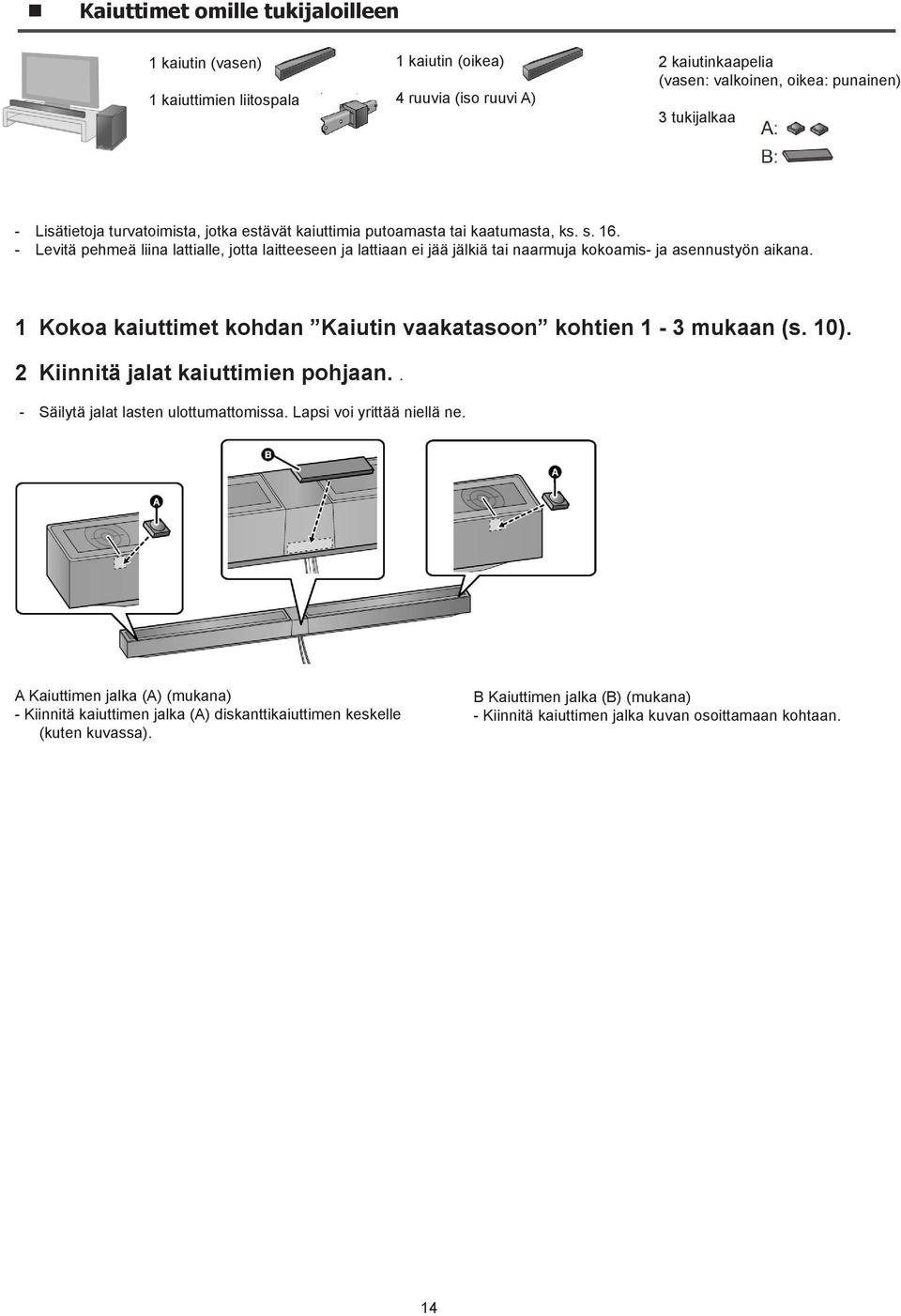

14 Kaiuttimet omille tukijaloilleen 1 kaiutin (vasen) 1 kaiuttimien liitospala 1 kaiutin (oikea) 4 ruuvia (iso ruuvi A) 2 kaiutinkaapelia (vasen: valkoinen, oikea: punainen) 3 tukijalkaa - Lisätietoja turvatoimista, jotka estävät kaiuttimia putoamasta tai kaatumasta, ks. s Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. 1 Kokoa kaiuttimet kohdan Kaiutin vaakatasoon kohtien 1-3 mukaan (s. 10). 2 Kiinnitä jalat kaiuttimien pohjaan.. - Säilytä jalat lasten ulottumattomissa. Lapsi voi yrittää niellä ne. A Kaiuttimen jalka (A) (mukana) - Kiinnitä kaiuttimen jalka (A) diskanttikaiuttimen keskelle (kuten kuvassa). B Kaiuttimen jalka (B) (mukana) - Kiinnitä kaiuttimen jalka kuvan osoittamaan kohtaan. 14

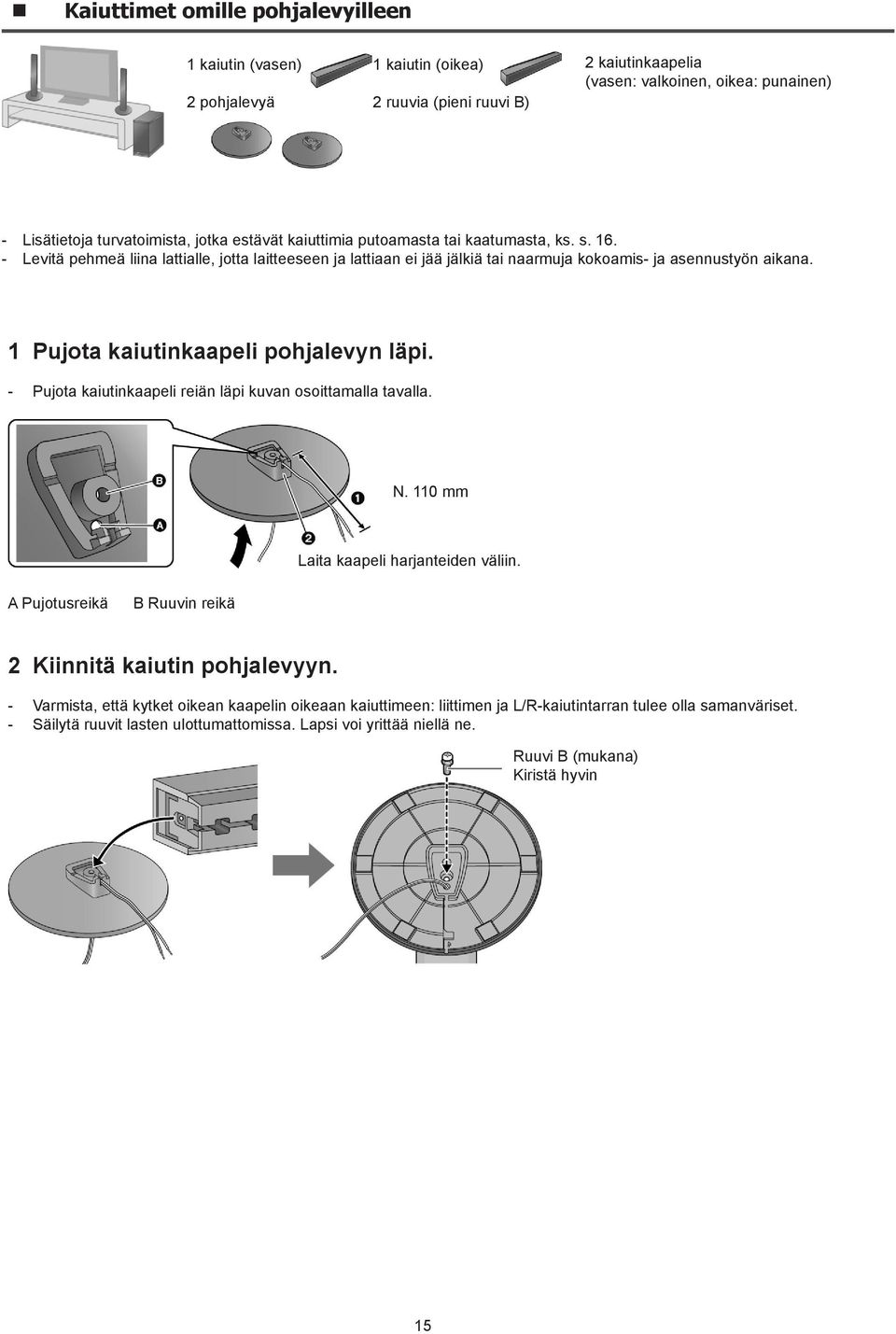

15 Kaiuttimet omille pohjalevyilleen 1 kaiutin (vasen) 2 pohjalevyä 1 kaiutin (oikea) 2 ruuvia (pieni ruuvi B) 2 kaiutinkaapelia (vasen: valkoinen, oikea: punainen) - Lisätietoja turvatoimista, jotka estävät kaiuttimia putoamasta tai kaatumasta, ks. s Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. 1 Pujota kaiutinkaapeli pohjalevyn läpi. - Pujota kaiutinkaapeli reiän läpi kuvan osoittamalla tavalla. N. 110 mm Laita kaapeli harjanteiden väliin. A Pujotusreikä B Ruuvin reikä 2 Kiinnitä kaiutin pohjalevyyn. - Varmista, että kytket oikean kaapelin oikeaan kaiuttimeen: liittimen ja L/R-kaiutintarran tulee olla samanväriset. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. Ruuvi B (mukana) Kiristä hyvin 15

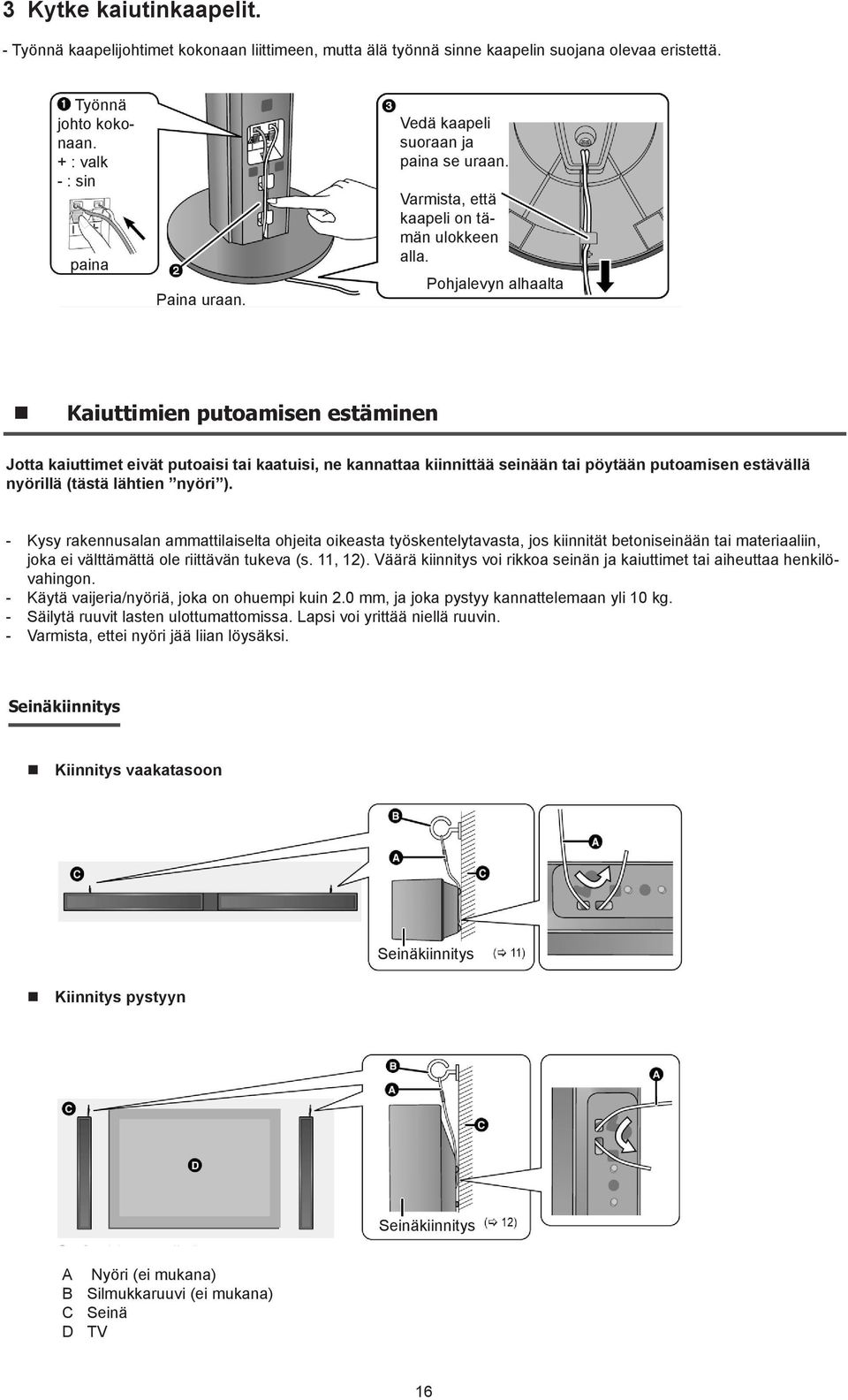

16 3 Kytke kaiutinkaapelit. - Työnnä kaapelijohtimet kokonaan liittimeen, mutta älä työnnä sinne kaapelin suojana olevaa eristettä. Työnnä johto kokonaan. + : valk - : sin paina Paina uraan. Vedä kaapeli suoraan ja paina se uraan. Varmista, että kaapeli on tämän ulokkeen alla. Pohjalevyn alhaalta Kaiuttimien putoamisen estäminen Jotta kaiuttimet eivät putoaisi tai kaatuisi, ne kannattaa kiinnittää seinään tai pöytään putoamisen estävällä nyörillä (tästä lähtien nyöri ). - Kysy rakennusalan ammattilaiselta ohjeita oikeasta työskentelytavasta, jos kiinnität betoniseinään tai materiaaliin, joka ei välttämättä ole riittävän tukeva (s. 11, 12). Väärä kiinnitys voi rikkoa seinän ja kaiuttimet tai aiheuttaa henkilövahingon. - Käytä vaijeria/nyöriä, joka on ohuempi kuin 2.0 mm, ja joka pystyy kannattelemaan yli 10 kg. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ruuvin. - Varmista, ettei nyöri jää liian löysäksi. Seinäkiinnitys Kiinnitys vaakatasoon Kiinnitys pystyyn Seinäkiinnitys Seinäkiinnitys A Nyöri (ei mukana) B Silmukkaruuvi (ei mukana) C Seinä D TV 16

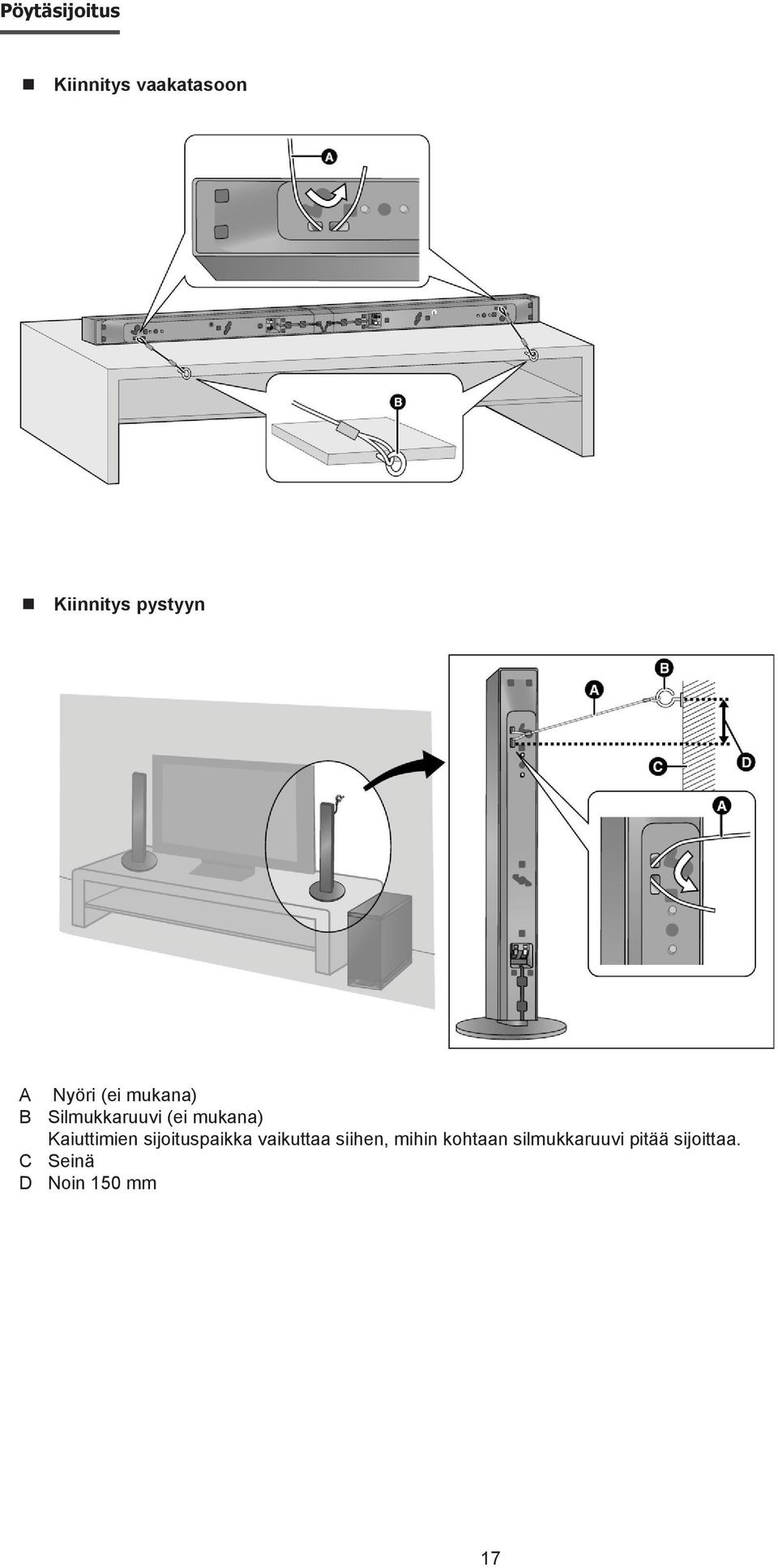

17 Pöytäsijoitus Kiinnitys vaakatasoon Kiinnitys pystyyn A Nyöri (ei mukana) B Silmukkaruuvi (ei mukana) Kaiuttimien sijoituspaikka vaikuttaa siihen, mihin kohtaan silmukkaruuvi pitää sijoittaa. C Seinä D Noin 150 mm 17

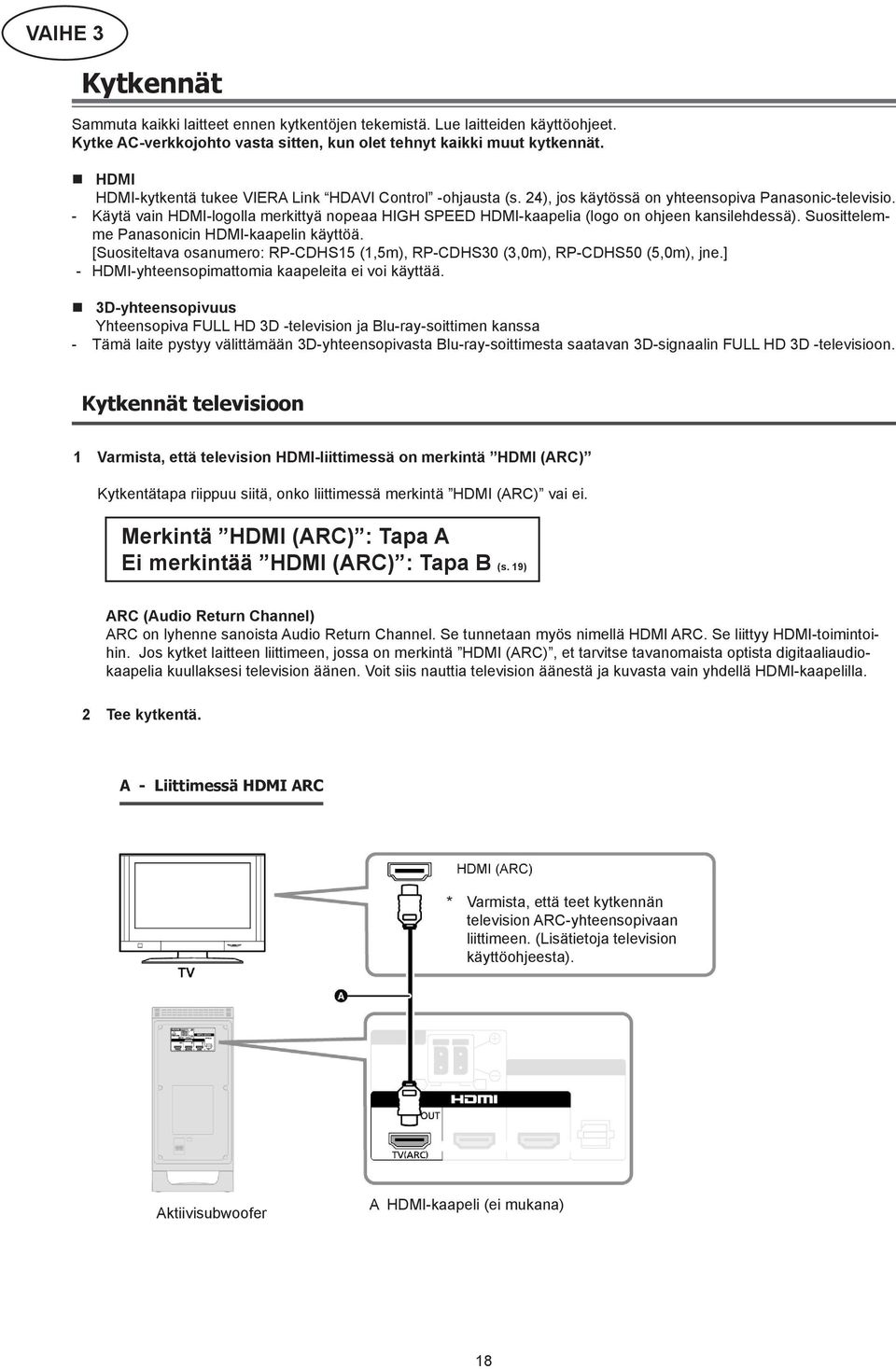

18 VAIHE 3 Kytkennät Sammuta kaikki laitteet ennen kytkentöjen tekemistä. Lue laitteiden käyttöohjeet. Kytke AC-verkkojohto vasta sitten, kun olet tehnyt kaikki muut kytkennät. HDMI HDMI-kytkentä tukee VIERA Link HDAVI Control -ohjausta (s. 24), jos käytössä on yhteensopiva Panasonic-televisio. - Käytä vain HDMI-logolla merkittyä nopeaa HIGH SPEED HDMI-kaapelia (logo on ohjeen kansilehdessä). Suosittelemme Panasonicin HDMI-kaapelin käyttöä. [Suositeltava osanumero: RP-CDHS15 (1,5m), RP-CDHS30 (3,0m), RP-CDHS50 (5,0m), jne.] - HDMI-yhteensopimattomia kaapeleita ei voi käyttää. 3D-yhteensopivuus Yhteensopiva FULL HD 3D -television ja Blu-ray-soittimen kanssa - Tämä laite pystyy välittämään 3D-yhteensopivasta Blu-ray-soittimesta saatavan 3D-signaalin FULL HD 3D -televisioon. Kytkennät televisioon 1 Varmista, että television HDMI-liittimessä on merkintä HDMI (ARC) Kytkentätapa riippuu siitä, onko liittimessä merkintä HDMI (ARC) vai ei. Merkintä HDMI (ARC) : Tapa A Ei merkintää HDMI (ARC) : Tapa B (s. 19) ARC (Audio Return Channel) ARC on lyhenne sanoista Audio Return Channel. Se tunnetaan myös nimellä HDMI ARC. Se liittyy HDMI-toimintoihin. Jos kytket laitteen liittimeen, jossa on merkintä HDMI (ARC), et tarvitse tavanomaista optista digitaaliaudiokaapelia kuullaksesi television äänen. Voit siis nauttia television äänestä ja kuvasta vain yhdellä HDMI-kaapelilla. 2 Tee kytkentä. A - Liittimessä HDMI ARC * Varmista, että teet kytkennän television ARC-yhteensopivaan liittimeen. (Lisätietoja television käyttöohjeesta). Aktiivisubwoofer A HDMI-kaapeli (ei mukana) 18

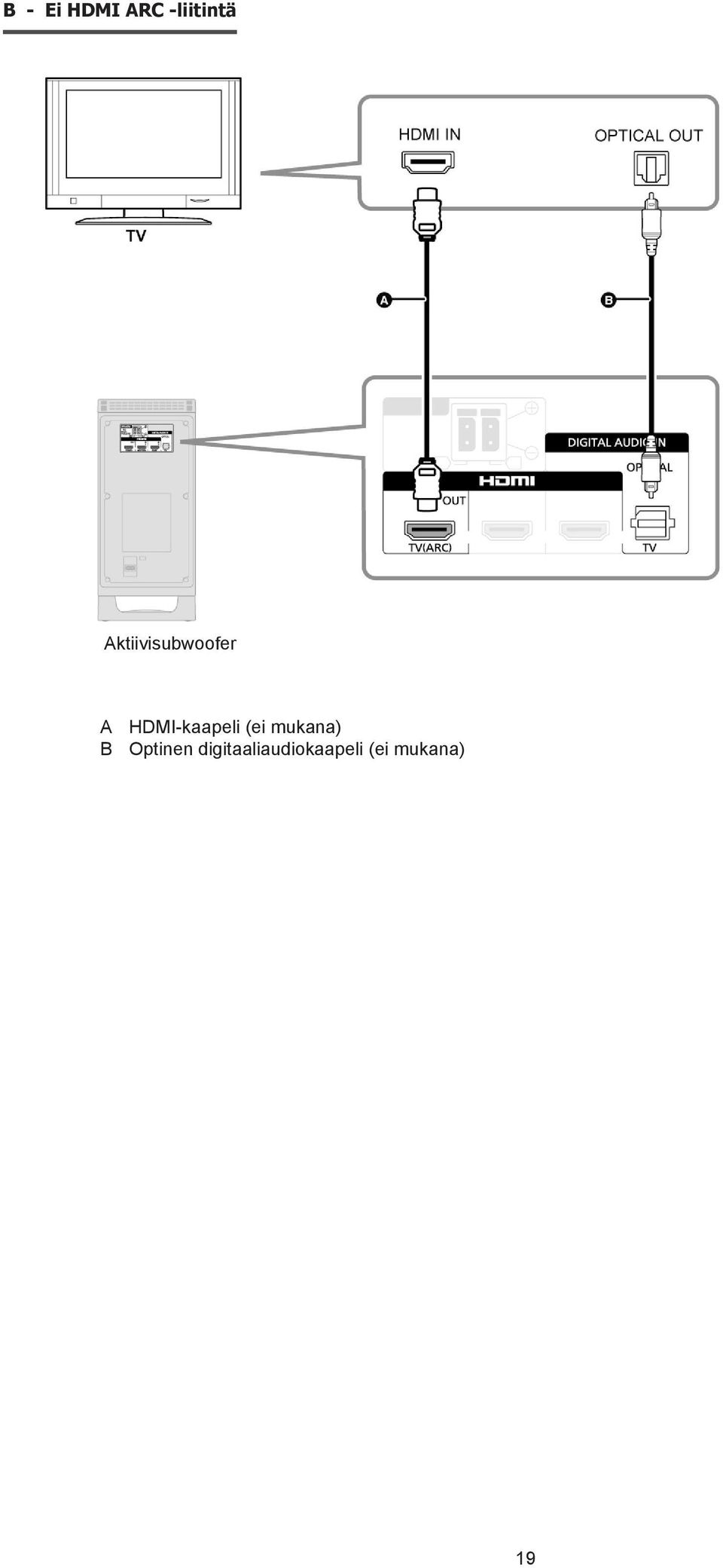

19 B - Ei HDMI ARC -liitintä Aktiivisubwoofer A HDMI-kaapeli (ei mukana) B Optinen digitaaliaudiokaapeli (ei mukana) 19

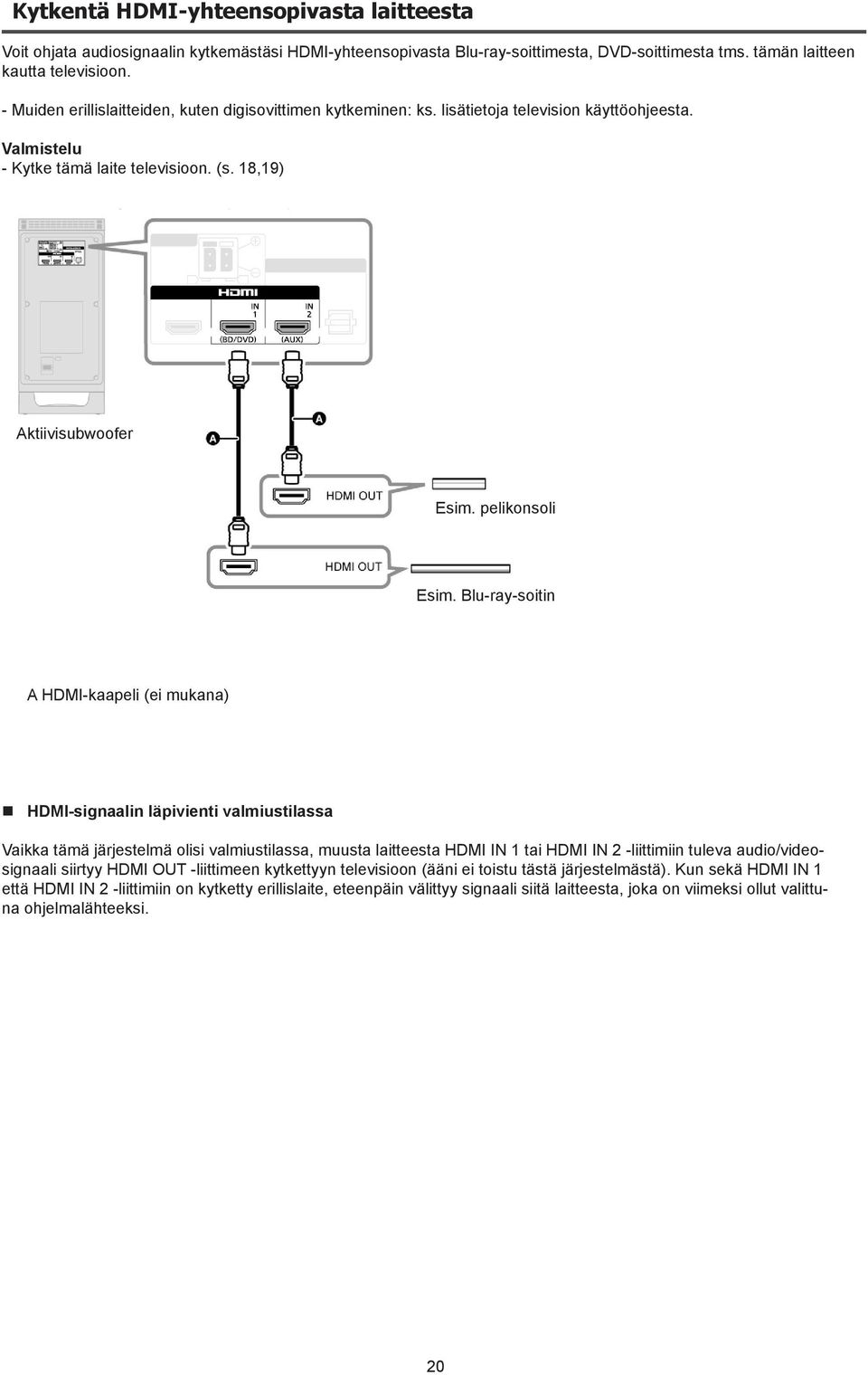

20 Kytkentä HDMI-yhteensopivasta laitteesta Voit ohjata audiosignaalin kytkemästäsi HDMI-yhteensopivasta Blu-ray-soittimesta, DVD-soittimesta tms. tämän laitteen kautta televisioon. - Muiden erillislaitteiden, kuten digisovittimen kytkeminen: ks. lisätietoja television käyttöohjeesta. Valmistelu - Kytke tämä laite televisioon. (s. 18,19) Aktiivisubwoofer Esim. pelikonsoli Esim. Blu-ray-soitin A HDMI-kaapeli (ei mukana) HDMI-signaalin läpivienti valmiustilassa Vaikka tämä järjestelmä olisi valmiustilassa, muusta laitteesta HDMI IN 1 tai HDMI IN 2 -liittimiin tuleva audio/videosignaali siirtyy HDMI OUT -liittimeen kytkettyyn televisioon (ääni ei toistu tästä järjestelmästä). Kun sekä HDMI IN 1 että HDMI IN 2 -liittimiin on kytketty erillislaite, eteenpäin välittyy signaali siitä laitteesta, joka on viimeksi ollut valittuna ohjelmalähteeksi. 20

21 Kaiutinkaapelien kytkentä Kytke kaapeli samanväriseen liittimeen. A Punainen Etukaiutin (oikea kanava) B Valkoinen Etukaiutin (vasen kanava) Aktiivisubwoofer AC-verkkojohdon kytkentä - Kytke vasta sitten, kun kaikki muut kytkennät on tehty. Jänniittenvalitsin (ei Suomen mallissa) Aktiivisubwoofer A Pistorasiaan - Tämä järjestelmä käyttää vähän sähköä myös ollessaan valmiustilassa (tämä laite: n. 0,1 W). Virtaa säästääksesi irrota verkkojohto pistorasiasta, ellet aio käyttää laitetta pitkään aikaan. - Mukana toimitettu verkkojohto on tarkoitettu vain aktiivisubwooferiin. Älä kytke johtoa muihin laitteisiin. Älä kytke aktiivisubwooferiin muiden laitteiden verkkojohtoja. 21

22 Perustoiminnot Valmistelu - Kytke televisio toimintatilaan. Äänen mykistys Paina [MUTE]. Ilmaisimet vilkkuvat samanaikaisesti äänenmykistyksen aikana. - Palauta ääni kuuluviin painamalla painiketta uudelleen tai säätämällä äänenvoimakkuutta. - Äänenmykistys kytkeytyy pois käytöstä, jos sammutat tämän laitteen. Ellei tämä laite toimi tekemiesi asetusten mukaisesti, palauta laitteen perusasetukset. (s. 26) 1 Kytke tämä laite toimintatilaan painamalla [O]. 2 Valitse ohjelmalähde painamalla [TV] tai [HDMI1/2]. (6) Jos valitset [HDMI 1/2], varmista, että valitset televisiosta tämän laitteen kanavan, ja käynnistä toisto. 3 Säädä kaiuttimien äänenvoimakkuutta [VOL +/-]-painikkeella. Säätöalue: * - Jos television kaiuttimet toistavat ääntä, vaimenna television äänenvoimakkuus minimiin. - Television ja tämän laitteen enimmäisäänenvoimakkuus ei ehkä ole sama. - Jos äänenvoimakkuudeksi on säädetty suuri voimakkuus (yli 50) ja sammutat tämän laitteen, laite pienentää voimakkuuden puoliväliin (50) kun kytket laitteen uudelleen toimintatilaan. (Toiminnon kytkeminen pois käytöstä: s. 25) - Äänenvoimakkuus voi näkyä television näytöllä, jos tämä laite on kytketty Panasonic-televisioon, joka pystyy näyttämään tämän laitteen äänenvoimakkuusasetuksen. 4 Säädä subwooferin tasoa [SUBWOOFER +/-]-painikkeella. Säätöalue: 1-4 * * Audioformaatin Ilmaisimet vilkkuvat vasemmalta oikealle (+) tai oikealta vasemmalle (-) säätäessäsi kaiuttimien voimakkuutta tai subwooferin tasoa. Ilmaisimet eivät vilku, kun suurin tai pienin arvo on saavutettu. Audioformaatin ilmaisin 22

23 3D-äänentoisto Tämän laitteen toiminnot luovat vaikutelman siitä, että ääni ja kuva ovat yhtä. 3D-äänitehoste vaikuttaa tehdasasetuksen mukaan monikanavaiseen äänitallenteeseen. Esimerkkikuva 3D-äänikentästä Dolby Virtual Speaker Vastaava tilaäänivaikutelma kuin 5.1-äänellä. 3D-tilaääni Panasonicin oman äänikenttätekniikan ansiosta äänikenttä laajenee eteen, taakse, ylös ja alas. Näin muodostettu syvä ja voimakas äänikenttä sopii paremmin 3D-kuvalle. Clear-mode dialogi Urheiluohjelman selostus ja tv-sarjojen vuoropuhelu kuulostaa tulevan televisiosta. Tämä luo vaikutelman siitä, että ääni ja kuva ovat kuin yhtä. Lisäksi vuoropuhelu erottuu muusta äänimaailmasta toistettaessa ohjelmaa tavanomaisella tai tavanomaista vaimeammalla äänenvoimakkuudella. Toiminto on hyödyllinen silloin, kun haluat katsella televisiota myöhään illalla. Dolby Virtual Speaker- ja 3D-tilaäänitehosteet voi kytkeä pois käytöstä ja käyttöön muuttamalla eteenpäin lähtevän äänisignaalin asetuksia. Toistotavat Perusasetuksen myötä Dolby Virtual Speaker ja 3D-tilaäänitehosteet vaikuttavat monikanavaisiin audiolähteisiin, kuten Blu-ray-soittimiin ja DVD-soittimiin. Voit asettaa Dolby Virtual Speakerin ja 3D-tilaäänitehosteet vaikuttamaan myös 2-kanavaiseen ääneen (esim. TV:n ääni) muuttamalla äänen lähtöasetuksia. Toistotapa Tilaäänen toisto Dolby Virtual Speaker ja 3D-tilaäänitehoste Tehosteet vaikuttavat kaikkiin audiolähteisiin. Automaattinen toisto (Direct)*1 (perusasetus) Tehosteet vaikuttavat monikanavaisiin audiolähteisiin. Tehosteet eivät vaikuta 2-kanavaisiin audiolähteisiin. 2-kanavainen toisto Tehosteet eivät vaikuta mihinkään audiolähteeseen. *1 Dolby Virtual Speaker ja 3D-tilaäänitehosteet säätyvät automaattisesti audiolähteestä riippuen. *2 Myös tämä merkkivalo syttyy, kun audiolähteenä on monikanavaääni. Toistotavan vaihtaminen 1 Pidä painettuna painike [MUTE] yli 2 sekunnin ajan. - Nykyisen asetuksen merkkivalo vilkkuu n. 10 sekunnin ajan. 2 Muuta asetusta merkkivalon vilkkuessa painamalla uudelleen [MUTE]. - Asetus vaihtuu joka kerta, kun painat [MUTE]. - 3D-tilaäänitoiminto ja Dolby Virtual Speaker toiminto kytkeytyvät automaattisesti pois käytöstä, jos audiosignaalin näytetaajuus on suurempi kuin 48 khz ja käytössä on optinen digitaaliaudiokaapeli. 23

24 Yhteiskäyttö television kanssa VIERA Link HDAVI ControlTM Mikä on VIERA Link HDAVI Control? Viera Link HDAVI Control on kätevä toiminto, joka mahdollistaa tämän laitteen ja Panasonic VIERA-television yhteisohjauksen VIERA Link HDAVI-ohjausjärjestelmällä. Voit hyödyntää HDAVI-yhteisohjausta kytkemällä laitteet toisiinsa HDMI-kaapelilla. Lisätietoja kytkettävien laitteiden käyttöohjeissa. Valmistelu 1 Varmista, että HDMi-kytkentä on tehty (18-20). 2 Valitse HDAVI-ohjaustoiminnot kytketystä laitteesta (esim. televisiosta). 3 Jotta HDAVI Control -toiminnot toimisivat ihanteellisella tavalla, muuta seuraavat asetukset kytkemästäsi televisiosta.*1 - Valitse tämä laite ensisijaisesti käytettäväksi kaiuttimeksi (äänentoistajaksi). *2 - Määritä kaiuttimen valinta-asetukset tähän laitteeseen. 4 Kytke kaikki HDAVI-yhteensopivat laitteet toimintatilaan. Valitse tämän laitteen tulokanavaksi se liitin, johon kytkit television. Silloin HDAVI Control -ohjaustoiminto toimii kunnolla. 5 Jos laite on kytketty HDMI IN -liittimeen, käynnistä ohjelman toisto ja tarkasta, näkyykö kuva oikein. Jos muutat kytkentöjä tai asetuksia, tee tässä kuvatut vaiheet uudelleen. *1 Asetusten saatavuus ja käyttö saattavat olla erilaisia eri televisioissa. Lisätietoja television käyttöohjeessa. *2 Jos televisiossa on oletuskaiutinasetus VIERA Link -asetusten joukossa, tämän laitteen valinta oletuskaiuttimeksi muuttaa automaattisesti kaiutinvalinnan tähän laitteeseen. - VIERA Link HDAVI Control perustuu HDMI-kytkennän mahdollistamiin ohjaustoimintoihin. Toiminnot perustuvat standardiin HDMI CEC (Consumer Electronics Control eli kulutuselektroniikan ohjaus). Se on ainutlaatuinen toiminto, jota olemme kehittäneet ja laajentaneet. Siksi toimintaa muiden valmistajien HDMI CEC -yhteensopivien laitteiden kanssa ei voida taata. - Tämä laite tukee HDAVI Control 5 -toimintoa. HDAVI Control 5 on uusi standardi (joulukuussa 2010) Panasonicin HDAVI Control -yhteensopiville laitteille. Tämä standardi on yhteensopiva Panasonicin tavallisiin HDAVI-laitteisiin. - Lue lisätietoja VIERA Link -yhteensopivan laitteen käyttöohjeesta. HDAVI Control -toiminnot - Varmista, että ääni toistuu tämän laitteen kaiuttimista kytkemällä tämä laite toimintatilaan television kaukoohjaimella ja valitsemalla Home Cinema. - Television ominaisuudet vaikuttavat asetusten toimintaan ja käyttömahdollisuuksiin. Lisätietoja television käyttöohjeessa. Kaiuttimien valinta Voit valita, kuuluuko ääni tämän laitteen kaiuttimista vai television kaiuttimista. Tee valinta television asetusvalikon kautta. Home Cinema Tämän laitteen kaiuttimet toistavat ääntä. - Jos tämä laite on valmiustilassa silloin, kun valitset Viera Link -valikosta television kaiuttimien tilalle tämän laitteen, tämä laite kytkeytyy automaattisesti toimintatilaan ja valitsee ohjelmalähteeksi TV. - Voit säätää äänenvoimakkuutta television kauko-ohjaimen äänenvoimakkuus- tai äänenmykistyspainikkeella. - Jos sammutat tämän laitteen, television kaiuttimet kytkeytyvät automaattisesti toimintatilaan. - Ääni toistuu automaattisesti tästä laitteesta, jos televisio on yhteensopiva toimintoon VIERA Link HDAVI Control 4 tai uudempi. TV Television kaiuttimet ovat käytössä. - Tämän laitteen äänenvoimakkuudeksi valikoituu pienin mahdollinen arvo. Automaattinen tulolähteen valinta Kun käytät seuraavia toimintoja, tämä laite kytkeytyy automaattisesti toimintatilaan ja valitsee tulokanavan automaattisesti oikein ohjelmalähteen perusteella. - kun toisto käynnistetään HDMI-kaapelilla kytketystä laitteesta.* - kun television ohjelmalähdettä tai televisiokanavaa vaihdetaan. * Jos television ääni on ohjattu tähän laitteeseen, televisio ja tämä laite kytkeytyvät automaattisesti toimintatilaan (automaattinen käynnistystoiminto). Automaattinen virransammutus Jos Power off link (tahdistettu virransammutus) on kytketty käyttöön television asetusvalikosta, tämä laite sammuu silloin, kun televisio sammutetaan. Automaattinen huulisyknronointi (HDAVI Control 3 tai uudempi versio) Laitteisto korjaa automaattisesti kuvan ja äänen välillä mahdollisesti olevan eron. Saat nauttia sujuvasti etenevästä ohjelmasta. - Viiveinformaatio määrittyy automaattisesti, jos televisio on yhteensopiva VIERA Link HDAVI Control 3 tai uudempaan versioon ja VIERA Link -toiminto on otettu käyttöön (asetus On ). Ellei laitteisto pysty hakemaan viiveinformaatiota, audiosignaalin viiveeksi määrittyy 40 ms. 24

25 Lisää toimintoja Seuraavia asetuksia ei tarvitse tehdä tavanomaisissa käyttöolosuhteissa. Ääniraidan vaihtaminen (Dual Audio) Vaihda ääniraita ensisijaisesta toissijaiseen. 1 Varmista, että kytkemäsi television tai erillislaitteen digitaalisen audiotoiston asetuksena on Bitstream, bittivirta. 2 Pidä painettuna [HDMI 1/2] vähintään 2 sekunnin ajan. 3 Kun nykyisen asetuksen merkkivalo vilkkuu, muuta asetusta painamalla [HDMI 1/2]. A: Ensisijainen B: Toinen A, B : Ensisijainen ja toinen - Asetusta voi käyttää vain silloin, kun audiolähteessä on useita ääniraitoja. - Asetus jää muistiin, kunnes sitä muutetaan uudelleen. - Samaa asetusta sovelletaan audiolähteisiin [TV] ja [HDMI 1/2]. Kauko-ohjainkoodi Jos kauko-ohjain ohjaa muita Panasonic-laitteita, muuta kauko-ohjainkoodia aktiivisubwooferista ja kauko-ohjaimesta. Valmistelu - Sammuta kaikki muut Panasonic-laitteet. - Kytke tämä järjestelmä toimintatilaan. Kauko-ohjainkoodin 2 valinta: 1 Osoita kauko-ohjaimella tämän järjestelmän kauko-ohjaussignaalien tunnistinta. 2 Pidä painettuna kauko-ohjaimen painikkeet [MUTE] ja [HDMI 1/2] yli 4 sekunnin ajan. - Kun järjestelmän koodi vaihtuu, kaikki merkkivalot vilkkuvat 10 sekunnin ajan. 3D-tilaäänitehostus ja clear mode -dialogin tehostus pois käytöstä Voit halutessasi käyttää vain Dolby Virtual Speaker -tehostusta, ja kytkeä 3D-tilaäänitehostuksen ja clear mode -dialogin tehostuksen pois käytöstä. 1 Pidä painettuna [TV]-painike yli 2 sekunnin ajan. - Nykyisen asetuksen merkkivalo vilkkuu 10 sekunnin ajan. Vain Dolby Virtual Speakertehostus on käytössä. 3D-tilaäänitehostus ja clear modedialogin tehostus ovat myös käytössä. 2 Kun merkkivalo vilkkuu, muuta asetusta painamalla [TV]. - Asetus vaihtuu joka kerta, kun painat [TV]. - Asetus ei jää laitteen muistiin, kun kytken järjestelmän pois toimintatilasta. VIERA Link HDAVI Control pois käytöstä Jos HDAVI Control -yhteensopivat laitteet eivät toimi hyvin tämän järjestelmän kanssa, voit kytkeä toiminnon pois käytöstä seuraavalla tavalla: - Kun VIERA Link on pois käytöstä, et voi käyttää ARCtoimintoa. Tee kytkentä optisella digitaaliaudiokaapelilla. (s. 19) 1 Pidä painettuna kauko-ohjaimen [MUTE]-painike ja aktiivisubwooferin [- VOL]-painike yli 2 sekunnin ajan. 2 Kun asetus on vaihtunut, kytke kaikki laitteet pois toimintatilasta, ja sitten takaisin toimintatilaan. Clear mode -dialogin tehostuksen vähentäminen Jos dialogi ei kuulosta luonnolliselta äänenvoimakkuuden ollessa pieni, voit vähentää dialogin tehostusta seuraavasti: Pidä painettuna kauko-ohjaimen [TV]-painike ja aktiivisubwooferin [- VOL]-painike yli 2 sekunnin ajan. Äänenvoimakkuuden rajoitus pois käytöstä Jos käynnistyshetken matala äänenvoimakkuus häiritsee, voit kytkeä rajoitustoiminnon pois käytöstä seuraavasti: Pidä painettuna kauko-ohjaimen [MUTE]-painike ja aktiivisubwooferin [VOL +]-painike yli 2 sekunnin ajan. - Asetus jää muistiin, kunnes sitä muutetaan uudelleen. - Jos järjestelmä ei toimi koodin vaihtamisen jälkeen, toista vaiheet 1 ja 2. - Kauko-ohjainkoodin 1 valinta: toista yllä kuvatut vaiheet, mutta korvaa [HDMI 1/2]-painike painikkeella [TV]. Asetukset kohdissa VIERA Link HDAVI Control, clear mode -dialogin tehostus ja äänenvoimakkuuden rajoitus säilyvät ennallaan, vaikka kytkisit järjestelmän valmiustilaan. Jos haluat ottaa nämä 3 toimintoa käyttöön uudelleen, sinun tulee palauttaa järjestelmän perusasetukset. (26). - Kun asetus vaihtuu, kaikki merkkivalot vilkahtavat kerran. 25

26 Vianmääritys Ennen kuin otat yhteyttä huoltoliikkeeseen, kokeile onko tämän kappaleen ohjeista apua. Mikäli jokin kohta jää epäselväksi tai ohjeista ei ole apua, pyydä lisätietoja laitemyyjältä. Tehdasasetuksien palautus. - Kun tämä järjestelmä on toimintatilassa, paina aktiivisubwooferissa olevaa [O/I]-painiketta yli 4 sekunnin ajan. (Kaikki merkkivalot vilkahtavat kahdesti, kun tehdasasetukset on palautettu käyttöön.) Ellei tämä laite toimi odotetusti, palauta tehdasasetukset. Kun palautat laitteen perusasetukset, kauko-ohjainkoodiksi valikoituu 1. Kauko-ohjainkoodin vaihtaminen, ks. s. 25. Yleistä Ei virtaa. - Kytke verkkojohto kunnolla. (s. 21) - Jos tämän laitteen virrankytkennän jälkeen merkkivalo vilkkuu ja tämä laite sammuu heti, irrota AC-verkkojohto ja ota yhteys laitemyyjään. Kauko-ohjain ei toimi kunnolla. - Paristo on tyhjä. Vaihda paristo (s. 7) - Eristeliuska on ehkä unohdettu poistaa. Poista eristeliuska. (s. 7) - Jos olet vaihtanut paristot, sinun täytyy ehkä ohjelmoida kauko-ohjainkoodi uudestaan. (s. 25). - Käytä kauko-ohjainta oikealta käyttöetäisyydeltä (s. 9). HDMI Laite ei toimi oikein. Laite ei toimi oikein, jos HDMI-kaapeli on kytketty väärään liittimeen (HDMI IN tai HDMI OUT). Kytke laitteesta virta pois, irrota virtajohto ja kytke HDMI-kaapeli(t) oikein. (s ) VIERA Link -toiminnot eivät toimi kunnolla. - Tarkasta kytkettyjen laitteiden VIERA Link -asetus. - Oletko kytkenyt VIERA Link asetukset pois toiminnasta? (s. 25) - HDMI-kytkentöjen muuttamisen jälkeen, sähkökatkon jälkeen tai AC-verkkojohdon irrottamisen jälkeen VIERA Link -toiminnot eivät välttämättä toimi kunnolla. - Kytke toimintatilaan kaikki laitteet, jotka olet kytkenyt televisioon HDMI-kaapelilla. Kytke sitten televisio toimintatilaan. - Kytke VIERA Link asetukset ensin pois käytöstä ja sitten takaisin käyttöön. Lisätietoja television käyttöohjeessa. - Tämän laitteen ja television ollessa kytkettyinä toisiinsa HDMI-kaapelilla kytke televisio toimintatilaan. Irrota sitten tämän laitteen virtajohto, ja kytke se uudelleen. Ääniraidan ensimmäiset sekunnit eivät toistu HDMIkytkennän aikana. Näin voi käydä DVD-V -levyjen kappaleiden toiston aikana. Vaihda kytketyn laitteen digitaalisen audiolähdön asetus Bitstream asetukseksi PCM. Tämä laite reagoi ei-toivotulla tavalla, kun käytät jotakin toisen merkkistä HDMI-yhteensopivaa laitetta. HDAVI Control -toiminnot saattavat käyttää eri signaaleja laitteen merkistä riippuen. Siinä tapauksessa kytke VIERA Link pois käytöstä (s. 25). TV-merkkivalo vilkkuu, mutta ääntä ei kuulu. - Irrota virtajohto ja ota yhteyttä laitteesi jälleenmyyjään. Jos muutkin merkkivalot vilkkuvat, muista mainita niistä jälleenmyyjälle. Tämän laitteen virta sammuu, kun ääntä toistavaksi laitteeksi valitaan television kaiuttimet. - Se on normaali toiminto, jos käytössä on VIERA Link (HDAVI Control 4 tai uudempi). Lisätietoja television käyttöohjeesta (s. 24). 26

27 Ääni Ei ääntä (tai kuvaa). - Kytke mykistys pois käytöstä. (s. 22) - Tarkista kytkennät muihin laitteisiin. (s ) - Tarkasta, että tähän laitteeseen tulee signaalia, joka on yhteensopiva tähän laiteteseen (s. 6). - Sammuta tämä laite ja kytke se sitten takaisin toimintatilaan. - Jos olet tehnyt kytkennän ARC-yhteensopivaan televisioon, varmista, onko televisiosta valittu HDMI-kytkentäliitin ARC-yhteensopiva. Muussa tapauksessa tee kytkentä optisella digitaaliaudiokaapelillla. (s. 18,19). - Jos tämä laite on kytkettynä Panasonic-televisioon, ja laite kytketään toimintatilaan tämän laitteen virtapainikkeella/tämän laitteen kauko-ohjaimen virtapainikkeella, tämän laitteen kaiuttimet eivät ehkä toista ääntä. Jos näin käy, kytke tämä laite toimintatilaan television kauko-ohjaimella. (s. 24) - Jos kytkennät on tehty oikein, ongelma saattaa olla kaapeleissa. Tee kytkentä uudestaan eri kaapeleilla. - Tarkasta audiolähtöasetukset kytketystä laittesta. - Jos HDMI 2 -ilmaisin vilkkuu eikä äänentoisto toimi, yritä korjata vika seuraavilla tavoilla. 1 Sammuta kytketty laite ja kytke se sitten takaisin toimintatilaan. 2 Sammuta tämä laite ja kytke HDMI-kaapelit uudestaan, kytke sen jälkeen tämä laite takaisin toimintatilaan. Ääniraitaa ei voi vaihtaa ensisijaisesta toissijaiseen. Jos erillislaitteesta tuleva audiosignaali ei ole Dolby Dual Mono -ääntä, tai jos audion lähtöasetuksena ei ole Bitstream, asetusta ei voi muuttaa tästä järjestelmästä. Muuta asetusta kytkemästäsi laitteesta. Äänenvoimakkuus vaimenee, kun laite kytketään toimintatilaan. - Jos äänenvoimakkuudeksi on säädetty suuri voimakkuus (yli 50) ja sammutat tämän laitteen, laite pienentää voimakkuuden puoliväliin (50) kun kytket laitteen uudelleen toimintatilaan. (s. 25) Ohjelman puheosuus erottuu liikaa muusta äänestä tai kuulostaa luonnottomalta. - Tässä laitteessa on toiminto, joka saa puheosuudet erottumaan paremmin äänenvoimakkuuden ollessa vaimea. (s. 25) Ääni ei kuulu. Laite sammuu itsestään. (Jos laite havaitsee ongelman, turvatoiminto aktivoituu ja laite siirtyy automaattisesti valmiustilaan.) - Vahvistimessa on jokin ongelma. - Jos äänenvoimakkuus oli säädetty hyvin voimakkaaksi, säädä se vaimeammaksi. - Onko laite sijoitettu hyvin lämpimään paikkaan? Siirrä laite viileämpään paikkaan ja anna sen jäähtyä hetki ennen kuin kytket sen uudelleen toimintatilaan. Jos ongelma ei häviä, varmista että TV- ja HDMI 2 -merkkivalot vilkkuvat, katkaise laitteesta virta, irrota virtajohto ja ota yhteyttä laitteesi jälleenmyyjään. Kirjaa ylös vilkkuvat merkkivalot ja mainitse niistä jälleenmyyjälle. 27

28 Merkkivalot Merkkivalot kertovat järjestelmän tilasta vilkkumalla. Alla kuvatut merkkivaloyhdistelmät näkyvät tavanomaisissa käyttöolosuhteissa. Ne eivät kerro minkäänlaisista ongelmista. Jos merkkivalot eivät syty alla kuvatulla tavalla, ks. Vianmääritys (s. 26). Ilmaisimet vilkkuvat vasemmalta oikealle (+) tai oikealta vasemmalle (-). - Kun säädät äänenvoimakkuutta tai subwooferin tasoa (s. 22). Ilmaisimet vilkkuvat samanaikaisesti. - Kun ääni on mykistetty (MUTE) (s. 22). Merkkivalo vilkkuu 10 sekunnin ajan. - Kun äänentoistotavaksi on valittu monikanavaääni (s. 23). - Kun 3D-tilaäänitehostus ja clear mode -dialogin tehostus ovat käytössä (s. 25). - Kun valittuna on ensisijainen ääniraita (s. 25). Merkkivalot vilkkuvat 10 sekunnin ajan. - Kun äänentoistotavaksi on valittu Auto (s. 23). Merkkivalo vilkkuu 10 sekunnin ajan. - Kun äänentoistotavaksi on valittu 2-kanavainen ääni (s. 23). - Kun Dolby Virtual Speaker -toiminto on käytössä (s. 25). - Kun valittuna on toissijainen ääniraita (s. 25). Merkkivalot vilkkuvat 10 sekunnin ajan. - Kun valittuna on ensisijainen ja toissijainen ääniraita (s. 25). Merkkivalot vilkkuvat 10 sekunnin ajan. - Kun kauko-ohjainkoodi vaihdetaan (s. 25). Merkkivalot vilkahtavat kerran. - Kun muutat asetuksia (VIERA Link HDAVI Control -ohjauksen kytkeminen pois käytöstä, clear mode -dialogin tehostuksen vähentäminen, äänenvoimakkuuden rajoituksen poistaminen) (s.25). 28

29 Tekniset tiedot VAHVISTINOSA RMS-lähtöteho 10 % harmoninen kokonaissärö Subwoofer-kanava 120 W / kanava (100 Hz, 3 ohm) Etukanavat (L, R) 60 W / kanava (1 khz, 6 ohm) RMS-kokonaislähtöteho Dolby Digital 240 W LIITTIMET HDMI Tämä laite tukee HDAVI Control 5 -toimintoa. HDMI AV -tuloliitin (1 ja 2) 2 Tuloliitin Tyyppi A (19 nastaa) HDMI AV -lähtö (TV (ARC) -liittimeen) 1 Lähtöliitin: Tyyppi A (19 nastaa) Digitaaliaudiotulo Optinen digitaalitulo (TV) 1 Näytetaajuus: 32 khz, 44.1 khz, 48 khz 88.2 khz, 96 khz (vain Optical (TV) -tulo, LPCM) Audioformaatti LPCM, Dolby Digital, DTS Kaiutinlähtöliittimet Etukanavat (L, R) 2 1 Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. 2 Paino ja mitat ovat suuntaa antavia. 3 Harmoninen kokonaissärö mitattu digitaalispektrianalysaattorilla. 4 Harmoninen kokonaissärön mittauskessa käytetty AES17-suodatinta. SUBWOOFEROSA 1-teinen, 1 elementin kaiutin (bassorefleksikotelo) Bassoelementti 16 cm kartio x 1 YLEISTÄ Virrankulutus Virrankulutus valmiustilassa Käyttöjännite [Manner-Eurooppa] Mitat (lxkxs) 52 W 0,1 W AC 220 V V, 50 Hz 180 mm x 408 mm x 305 mm Paino 5,6 kg Käyttöympäristön lämpötila: 0 oc oc Käyttöympäristön kosteus: 20 % - 80 % RH (ei kondensaatiota) ETUKAIUTTIMET Tyyppi 2-tie, 2-elementtijärjestelmä (bassorefleksi) Bassokaiutin 3,5 cm x 10 cm kartio x 1 Diskanttikaiutin 2,5 cm puolikalotti x 1 KAIUTTIMET, YLEISTÄ Sijoitus vaakatasoon, jalustat Mitat (l x k x s) Paino 800 mm x 89 mm x 75 mm 1.4 kg Sijoitus vaakatasoon, kaiutinjalat Mitat (l x k x s) 800 mm x 51 mm x 58 mm Paino 1.36 kg Sijoitus vaakatasoon, (seinäkiinnitys) Mitat (l x k x s) 800 mm x n. 49 mm x 58 mm Paino 1.36 kg Sijoitus pystyyn, pyöreät pohjalevyt Mitat (l x k x s) 135 mm x 398 mm x 135 mm Paino 0.64 kg Sijoitus pystyyn, (seinäkiinnitys) Mitat (l x k x s) n. 49 mm x 380 mm x 58 mm Paino 0.59 kg 29

30 VAARA Laite - Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle. - Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa. Sijoitus - Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, - Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. - Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic, ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Valmistettu lisensseillä. U.S. Patent 5,956,674; 5,974,380; 6,487,535 & ja muut yhdysvaltalaiset ja maailmanlaajuiset patentit saatu & haettu. DTS, Symboli, & DTS ja Symboli yhdessä ovat DTS Digital Surroundin rekisteröityjä tavaramerkkejä ja DTS-logot ovat DTS, Inc:n tavaramerkkejä. Tuote sisältää ohjelmiston. DTS, Inc. All Rights Reserved. HDMI, HDMI Logo, ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. HDAVI Control on Panasonic Corporationin tavaramerkki. Manner-Eurooppa Tietoa kuluttajalle vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikallisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä rangaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämisestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta tai jälleenmyyjältä. Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. Panasonic Nordic Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation Web Site: VQT3R83 30
