1 Aitauskuvasto 2015 Pidä eläimesi turvassa Aitaustuotteet kaikille eläimille

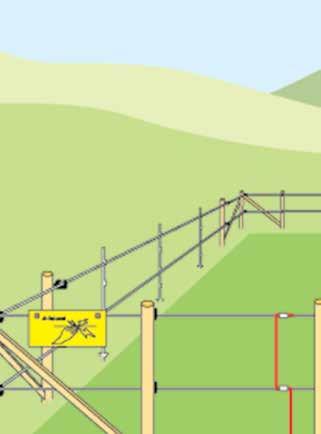

2 Ruoho on vihreämpää aidan toisella puolella. Eläimet ovat viisaita ja tietävät mitä haluavat. Eläimet oppivat kunnioittamaan aitauksia - silloin kun ne toimivat kunnolla. Jos aitaus ei toimi, eläimet etsivät aina uusia paikkoja missä ruoho näyttää vihreämmältä. Mitä osia Sinä tarvitset? Sähköaitaus on kuin ketju: Huolimatta siitä, kuinka kallis kokonaisuus Sinulla on käytössäsi, tarvitaan vain yksi heikko lenkki ja aitauksesi ei ole turvallinen. Valitse köydet, nauhat ja langat huolellisesti. Käytä liittimiä sitomisen sijaan. Asenna mieluummin yksi maadoitussauva liikaa kuin yksi liian vähän Varmistaaksesi että aitauksesi toimii, kuten sen on tarkoitettu, tarvitset kaksi asiaa. Laajan valikoiman aitaustuotteita ja -tarvikkeita, jotta voit räätälöidä aitauksen juuri sinun tarpeisiisi sopivaksi ja yhteistyökumppanin, joka auttaa sinua suunnittelemaan ja pitämään yllä aitaukset, jotka suojelevat eläimiäsi Esimerkki kiinteästä aitauksesta 2 Sisällys Katso lisävinkkejä aitauksesta kotisivuiltamme

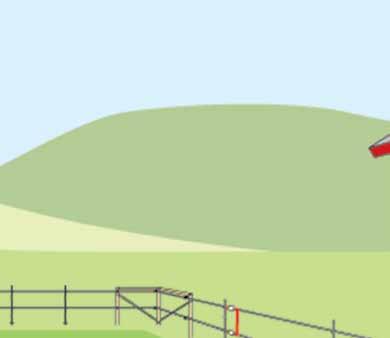

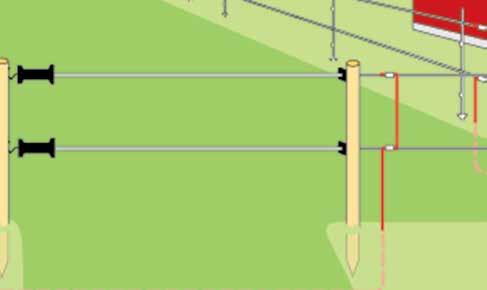

3 Sisällysluettelo Tolpat, pysyvä ja väliaikainen aitaus s Tolpparatkaisu riippuu aitauksen tarkoituksesta. Käytä puutolppia aitauksen kulmissa ainakin pysyvissä aitauksissa. Porttitolpat 9 s. 12 Porttitolppien mitat tulisi olla vähintään 9 x 200 cm Köydet, nauhat ja langat, high tensile -aitaus 2 s Mitä korkeampi sähkönjohtavuus, sitä parempi. Eristimet 3 s Tee aitauksesta tehokas, turvallinen ja kestävä. Kulmaratkaisut s. 21 Tee aitauksen kulmat vahvoiksi ja kestäviksi. Nauha-, lanka- ja vaijeritarvikkeet 4 s. 22 Pidä koko aita toiminnassa sille tarkoitetulla tavalla. Sähköpaimenet, s. 4-7 paimentarvikkeet 6 s. 8 ja akut s. 9 Paimen on sähköaitauksesi sydän. Veräjäkahvat 7 s Ongelmatonta aitauksen avaamista. Portti sähköistettynä 8 s. 25 Pidä aitaus turvallisena vaikka portti on avoinna. Porttitarvikkeet 9 s Oikeat tarvikkeet vähentävät työmäärää ja optimoivat aitauksen toiminnallisuuden. Seuranta ja turvallisuus 12 s. 26 Sähköaitausten vahdit ja kilvet 10 Liitäntäkaapelit, maadoitus 5 s. 23 Yhdistää paimenen aitaukseen. Pidä aitaus sähköistettynä vaikka portti on auki. Maadoitussauva varmistaa sähkönkulun eläimestä takaisin paimeneen. 12 Ukkossuoja 4 s. 23 Vähentää salaman iskun voimaa Eri korkuiset aitaukset eri eläimille Lehmät Hevoset 90 cm 50 cm 1 to 2 lankaa/ nauhaa 120 cm 90 cm 60 cm 2 to 3 lankaa/nauhaa Sisällys 3

4 Sähköpaimenet Minkälaisen paimenen tarvitset? Paimen on aitauksen sydän. Valitse huolella paimen, joka soveltuu tarpeisiisi parhaiten. Uusi valikoimamme auttaa sinua suunnittelemaan ja toteuttamaan aitauksesi oikein. Muista kaksi asiaa: alimman langan korkeus maanpinnasta ja aidan pituus. Latausenergia jouleina Maksimi ulostulojännite Verkkojännite Teoreettinen aidanpituus Kaikilla DeLaval paimenilla on 3 vuoden takuu Soveltuvuus eläinlajeille LED näyttö volttia UV stabilised Maadoitusliitäntä Johdinliitäntä UV-suojaus antaa laitteelle lisävuosia. Toinen johdinliitäntä pieniin aitauksiin J B J Latausenergia jouleina Jouleina Maksimi ulostuloenergia Jouleina Paimenen varastoima energia Maksimi energia, jonka paimen lähettää aitaukseen A Max Virrankulutus W/mA Virrankulutus verkkopaimenissa ilmoitetaan Watteina ja akkupaimenissa milliampeereina Maksimi jännite Volttia Maksimijännite voidaan saavuttaa vain matalalla kuormituksella C 500 Jännite 500 Ohmissa Volttia Jännite 500 ohmin kuormituksella A. Käytä kytkentäkaapeleita varmistaaksesi kunnollisen kytkennän. B. Asenna paimen sisätiloihin sellaiseen paikkaan, josta se nähdään päivittäin C. Useimmissa tapauksissa riittävään maadoitukseen tarvitaan 3-4 maadoitussauvaa Max CEE Max Maksimi jännite toisessa johdinliitännässä Teoreettinen aidanpituus (CEE) Maksimi aidanpituus eri kuormituksella Volttia Km Km Maksimi jännite toisessa johdinlähdössä Teoreettinen arvo, ei koskaan saavuteta oikeassa aitauksessa Maksimi aidanpituus, joka voidaan saavuttaa eri kuormituksilla ja hyvän johtavuuden omaavilla johtimilla Maadoitus Kpl Maadoitussauvojen suositeltu määrä riippuu paimenen ulostuloenergiasta ja määperän olosuhteista 4 Paimenet ja tarvikkeet

5 Sähköpaimen 10M 10M on sopivia lyhyisiin ja keskikokoisiin hevosaitoihin ja tarhoihin. 10M on helppokäyttöinen, jossa on selkeät valvontaa helpottavat merkinnät. Sähköpaimen 30M Kaikille eläimille soveltuva tehokas peruspaimen. Kuivattaa kevyen aluskasvillisuuden. Korkea ulostulojännite antaa varman iskun ,00 Tarjous! 119, ,00 Tarjous! 209,00 Sähköpaimen E60M Voimakas sähköpaimen pitkiin aitauksiin, joissa voi kasvaa aluskasvillisuutta. Kaksoisulostulon ansiosta helppo käyttää kahdessa eri aitauksessa ,00 DIODITESTERI KAUPANPÄÄLLE! Sähköpaimen E120M Voimakas sähköpaimen pitkiin aitauksiin. Pitää jännitteen vakaana vaikeissakin olosuhteissa. Kaksi erillistä johdinlähtöä eri aitauksiin ,00 DIODITESTERI KAUPANPÄÄLLE! Sähköpaimen E250M Erittäin vahva paimen vaativiin metälaitumiin ja pitkiin aitauksiin ,00 DIODITESTERI KAUPANPÄÄLLE! Turvalliset aitaukset viivetoiminnolla varustetuilla paimenilla DeLaval sähköpaimenet täyttävät EU:n sähköaitausten turvallisuusvaatimukset. Normilla rajoitetaan vakiotyyppisen sähköpaimenen energiantuoton arvoksi enintään 5 joulea. Energiantuotoltaan yli 5 joulen sähköpaimen sallitaan ainoastaan, kun kyseessä on älykäs, viivetoiminnolla varustettu sähköpaimen. Älykkäässä sähköpaimenessa on viiveaika kuormituksen havaitsemisen ja energiamäärän noston välillä. Viivetoiminnolla varustettu älykäs sähköpaimen saa ylittää 5 joulen energiantuoton arvon enintään 15 jouleen saakka. Viivetoiminnolla varustetun älykkään sähköpaimenen kotelossa on oltava seuraava symboli: Älykkäässä sähköpaimenessa pitää olla ääneen ja valoon perustuva hälytystoiminto. Jos aitauksen kuormitus säilyy pitkään, hälytystoiminto kytkeytyy päälle. DeLaval sähköpaimen Latausenergia Ulostuloenergia Sähkönkulutus Maksimi ulostulojännite toisella johdinlähdöllä Maksimiaidan pituus Vaikeissa olosuhteissa Maadoitussauvojen lkm Käyttö Art. no. 10M 1.5J 1.0J 2.2W 7.850V ei 30 km 0,8 km M 3.0J 2.0J 6.0W V ei 60 km 2 km E60M 6.0J 4.5J 9.0W 9.500V 8.000V 80 km 3 km E120M 12.0J 8.4J 14.0W 9.500V 8.500V 150 km 10 km E250M 25J 14.0J 35.0W V ei 320 km 25 km Paimenet ja tarvikkeet 5

6 Akku- ja yhdistelmäpaimenet UV stabilised Kiinteät aitaukset tarvitsevat voimakkaan paimenen - ne ovat usein pitkiä ja kosketuksissa aluskasvillisuuden kanssa. Kaikilla DeLaval paimenilla on 3 vuoden takuu UV-suojaus antaa laitteelle lisävuosia. Latausenergia jouleina Maksimi ulostulojännite Akun jännite Hevosaitauksiin riittää paimen, jossa on suhteellisen matala voimakkuus, koska sen alin lanka on 60 cm korkeudessa, se on usein korkeammalla kuin mihin aluskasvillisuus yltää. Teoreettinen aidanpituus Soveltuvuus eläinlajeille LED näyttö volttia Maadoitusliitäntä Johdinliitäntä Lampaiden aitaukset tarvitsevat voimakkaamman paimenen, koska sen alin lanka tulee olla matalammalla kuin 30 cm maanpinnasta ja se menettää voimaa aluskasvillisuuden vuoksi. B On/off kytkin Toinen johdinliitäntä pieniin aitauksiin. C A A. Käytä kytkentäkaapeleita varmistaaksesi kunnollisen kytkennän. B. Aurinkoenergialla voidaan ylläpitää akun latausta ja pidentää käyttöikää. C. Turvaa paimenen ja akun toiminta suojalaatikolla 6 Paimenet ja tarvikkeet

7 Yhdistelmäpaimen ESE16BM Tämä vahva akkupaimen on tarkoitettu lyhyisiin aitauksiin. Voidaan liittää lisäadapterilla verkkovirtaan. Sähkövirran katkettua siirtyy automaattisesti akkukäyttöiseksi. Käyttö 12 Voltin akulla. Yhteensopiva myös aurinkopaneeliin. Sisältää verkkoadapterin, liitäntäkaapelit ja kaapelin maadoitukseen ,00 Verkkoadapteri varaosana: ,00 UUTUUS Kannettavat paimenet siirrettäviin aitauksiin Jos teet pieniä aitauksia tai siirrät niitä säännöllisesti, voit luottaa eläinten turvallisuudessa DeLavalin kannettaviin akkupaimeniin. Akkupaimen 20B 20B:ssä iskujännite on säädettävissä kullekin eläinlajille (6-portainen säätö) sopivaksi. Paimenessa on itsessään akkulaatikko ja siihen on liitettävissä suoraan aurinkopaneeli. UUTUUS ,00 Yhdistelmäpaimen ESE25BM Akkupaimen, joka voidaan liittää lisäadapterilla verkkovirtaan, joka sisältyy toimitukseen Sähkövirran katkettua siirtyy automaattisesti akkukäyttöiseksi ESE25BM 378,00 Verkkoadapteri varaosana: ,00 UUTUUS Yhdistelmäpaimen E8BM Helppokäyttöinen paimen pieniin aitauksiin harraste-eläimille. Voidaan käyttää verkkovirralla tai 12V akulla. Sisältää verkkoadapterin, liitäntäkaapelit ja kaapelin maadoitukseen ,00 Akkupaimen ESE50B Voimakas paimen vaativiin olosuhteisiin. Uuden teknologian ansiosta paimen säätää virtaa mA välillä riippuen aitausolosuhteista. UUTUUS ,00 Yhdistelmäpaimen ESE120BM Erittäin tehokas paimen keskipitkiin ja pitkiin aitauksiin. Led-näyttö ilmoittaa muun muassa aidan jännitteen ja hälytykset. Voidaan liittää lisäadapterilla verkkovirtaan. Sähkövirran katkettua siirtyy automaattisesti akkukäyttöiseksi. Akkupaimen E4B Kompakti siirrettävä akkupaimen. Toimii 9V paristolla tai 12V akulla , ,00 Ulos tulo energia Akku/yhdistelmäpaimen Latausenergia: Sähkönkulutus Maksimiulostulojännite Toisella johdinlähdöllä Maksimiaidan pituus Vaikeissa olosuhteissa Sis. maa kaapelin On/Off kytkin Sis. liitäntäkaapelin Maadoitussauvojen lkm Käyttö Art. no. E4B 0.35J 0.28J 40mA V ei 8 km 1.0 km ei E8BM 0.8J 0.45J 50mA V ei 8 km 0.8 km ei ESE16BM 1.6J 1.00J 30-90mA V ei 30 km 1,3 km ei B 2.0J 1.50J mA V ei 40 km 2 km ei ESE25BM 2.5J 2.00J mA V ei 50 km 1.7 km ei ei ESE50B 4.8J 3.80J ESE120BM 12J 8.00J mA mA V 9.500V 60 km 2 km ei V ei 180 km 14 km ei ei Paimenet ja tarvikkeet 7

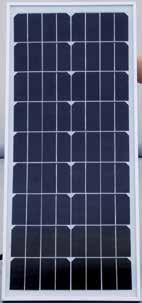

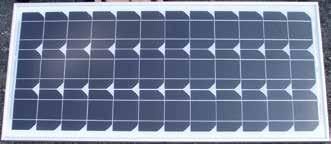

8 Aurinkopaneelit ja akut Käytä akkupaimenta luonnonvoimalla Huipputehokkaat DeLaval aurinkopaneelit ylläpitävät ja jatkavat akkupaimenesi käyttöaikaa. Kestävä alumiinikehys, joka suojaa paneelia. Itsesäätyvä. Toimitetaan täydellisellä johtopaketilla. Saatavana 10, 20 ja 50 W kennot. Koko valitaan aurinkotuntien ja paimenmallin mukaan. Kannettava akku- ja paimenlaatikko Kätevä laatikko paimenelle ja akulle. Helppo siirtää tukevan kahvan ansiosta. Kun aurinkopaneeli asennetaan, käytä asennuslevyä ja pidikettä ,50 Aurinkopaneeli 10W ,00 Aurinkopaneelin asennuslevy akkulaatikkoon Asennuslevy tarvitaan aurinkopaneelin pidikkeen kiinnittämiseksi paimeneen. Vakiona kannettavassa akkulaatikossa ,05 Pidike 10/20W aurinkopaneelille Pidikkeen avulla aurinkopaneelin asentaminen käy helposti ,70 Aurinkopaneeli 20W ,00 Aurinkopaneeli 4B paimenille Sisältää 2,2 W aurinkopaneelin pidikkeen ja kaapelit. Käyttövalmis paketti pidentää paimenen akun käyttöikää ,30 Aurinkopaneeli 50W ,00 Tekniset tiedot Tuote Pituus, mm Leveys, mm Syvyys, mm Paino, kg Art. No Aurinkopaneeli 2,2 W , Aurinkopaneeli 10 W , Aurinkopaneeli 20 W , Aurinkopaneeli 50 W , Vinkki: Turvaa paimenen ja akun toiminta suojalaatikolla 8 Paimenet ja tarvikkeet

9 Akut 9V paimeniin Kuivaparisto 9V 9 V Alkaliparisto, 75 Ah ,50 9 V Alkaliparisto, 150 Ah ,30 Ladattavat 12V akut Ladattava paimenakku, 12 V 12 Ah ,70 Kuivaparisto 9 V Pituus, mm Leveys, mm Syvyys, mm Paino, kg Art. no Ladattava paimenakku, 12 V Ampeerituntia Ampeerituntia Pituus, mm Leveys, mm Syvyys, mm Paino, kg Art. no Oikeat tarvikkeet aurinkopaimeniin Paimen E4B, W Aurinkopaneeli V / 12 Ah, tai 9V / 150 Ah, Asennuskiinnike sisältyy Kannettava akku/ paimenlaatikko sisältyy Paimen ESE16BM, W Aurinkopaneeli V / 12 Ah tai 12 V lyijyakku 85Ah Asennuskiinnike , Kannettava akku/paimenlaatikko V lyijyakku 85Ah Paimen 20B, W Aurinkopaneeli, Asennuskiinnike, Kannettava akku/paimenlaatikko sisältyy 12 V lyijyakku 85Ah Paimen ESE25BM, W Aurinkopaneeli, Asennuskiinnike, Kannettava akku/paimenlaatikko, V lyijyakku 85Ah Paimen ESE50B, W Aurinkopaneeli, Asennuskiinnike, Kannettava akku/paimenlaatikko, x2 Suosittelemme. min. 200Ah akkua ei saatavana Paimen ESE120BM, W Aurinkopaneeli, Aurinkopaneelin tukijalat, Tutustu aitausohjeisiin osoitteessa: Paimenet ja tarvikkeet 9

10 Tolpat Tolppien valintaan vaikuttaa aitauksen tyyppi. Pysyviin aitauksiin valitaan puutolpat tai pysyvän aitauksen muovitolpat, väliaikaisiin aitauksiin riittää helposti siirreltävät lasikuitutolpat, kevyet muovitolpat tai terästolpat. Väliaikainen aitaus Lasikuitutolpat DeLavalin lasikuitutolpat ovat keveitä kantaa, kestäviä ja ne näkyvät hyvin. Ne ovat myös vakaita ja helppoja pystyttää. DeLaval lasikuitutolppien erikoispinnoitus parantaa niiden käsiteltävyyttä. 1 Lasikuitutolppa BW110 Lehmille. Vahva ja tukeva jalkaosa helpottaa pystytysta. Pituus 110 cm ,60 Tarjous! 50 kpl/ 110,- 2 Lasikuitutolppa BW150 Hevosaitoihin. Vahva ja tukeva jalkaosa helpottaa pystytysta. Pituus 150 cm ,80 Tarjous! 50 kpl/165,- Jousiterästolpat Jousiterästolppia käytetään tilapäisissä aitauksissa kun maaperä on kovaa. 4 Jousiterästolppa Perinteinen ja monikäyttöinen eriste. 105 cm ,05 Terästolppiin on saatavana lisäeristimiä. Nämä lisäeristimet kiinnitetään tolppaan yksikertaisella kiinnikkeellä. 5 Lisäeristin jousiterästolppaan 25 kpl/pkt ,85 6 Kärkieristin jousiterästolppaan 25 kpl/pkt , Lisäeristimet Lisäeristimillä voit lisätä aitauslinjoja laskuitutolppiin ,00 7 Jousiterästolppa saparoeristimellä Pyöreä terästolppa, jossa valkoinen saparo UV-kestävää muovia (paksuus 7 mm). Kevyt ja helppo kiinnittää maahan. Pituus 105 cm ,35 Luja jalansija, joka on helppo painaa maahan Tolpat Tutustu aitausohjeisiin osoitteessa:

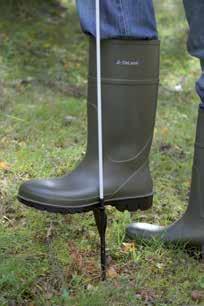

11 Muovitolpat Valmistettu kestävästä materiaalista, jossa useita kiinteitä eristimiä, jopa 40 mm nauhalle. Jalkaosassa teräspiikki, jonka ansiosta tolppa on helppo painaa maahan. Premium tolppien erikoissuunniteltu jalansija on vahvistettu ja kestävä. TPP10 -muovitolppa karjalle 8 9 Basic, 102 cm ,40 Premium, 108 cm ,15 TPP10 -muovitolppa hevosille 10 Basic, 136 cm ,45 Tarjous! 3,30 11 Premium, 142 cm ,80 UUTUUS Muovitolppa Basic Muovitolppa Premium 12 Sininen UUTUUS 142 cm ,90 13 Premium, 169 cm ,25 14 Premium, 75 cm Vihreä muovitolppa piha-aitauksiin, sioille, golfkentille yms , Tolpat 11

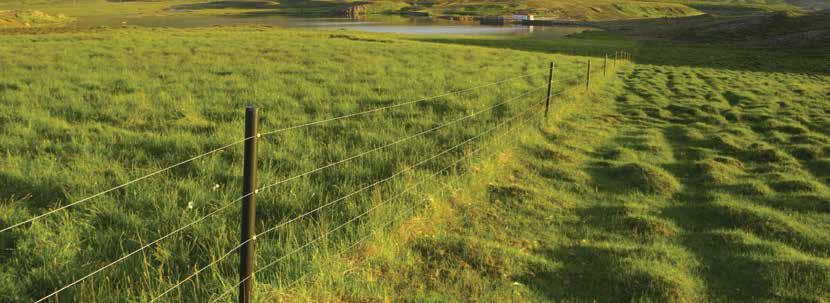

12 Pysyvä aitaus Erinomaisen kestävä uutuustolppa pysyviin aitauksiin high tensile, pysyvän aitauksen muovitolpat DeLaval pysyvän aitauksen muovitolpilla on kolme ylivoimaista etua puutolppiin verrattuna. HT 1. Matalat ylläpitokustannukset Yksi DeLavalin pysyvän aitauksen muovitolppien ominaisuus on nerokas turvaeristin, joka on suunniteltu antamaan periksi tietyn painon alta. Tämä tarkoittaa sitä että se antaa periksi ennenkuin katkeaa tai tolppa kaatuu. Siispä, jos kevätkorjauksia tarvitaan, kiinnität vain nauhan takaisin paikoilleen uudella muovikiinnikkeellä - ja säästät sekä rahaa että aikaa. 2. Helppo asentaa Vakaan puisen tolpan pystys on kovaa työtä varsinkin kiviseen tai kiinteään maahan. DeLavalin kiinteän aitauksen kestävillä muovitolpilla työ on paljon kevyempää. Ensin isket lyhyen rautaisen maapiikin maahan. Sitten vain laitat muovitolpan paikoilleen tolpan sisällä oleva muovinen kotelo sopii tiiviisti maapiikin päälle. Ja työ on tehty. 3. Pidemmät aitaukset Koska tolpat ovat muovia, ne eristävät itse itseään. Tämä tarkoittaa sitä että DeLavalin pysyvän aitauksen muovitolpat eivät vuoda sähköä, mikä mahdollistaa pidemmät aitaukset. Sähköpaimenten ulostuloenergian määrää rajoittavan EUdirektiivin vuoksi on erittäin tärkeää, että paimenen resursseja ei kuluteta turhaan. Muita etuja: Keveitä - helppo kantaa. Kestäviä eläimet jättävät ne rauhaan. Nopea ja helppo asentaa. jopa kiviseen ja tiiviiseen maahan. Pitkäikäisiä sekoitus laadukasta kierrätettyä muovia ja uutta materiaalia. UV-suojattuja Muovitolppa 110 cm ,35 Muovitolppa 150 cm ,60 15 Maapiikki muovitolpalle ,90 16 Eristin muovitolpalle kpl 15, Tolpat HT =high tensile/ korkea vetolujuus

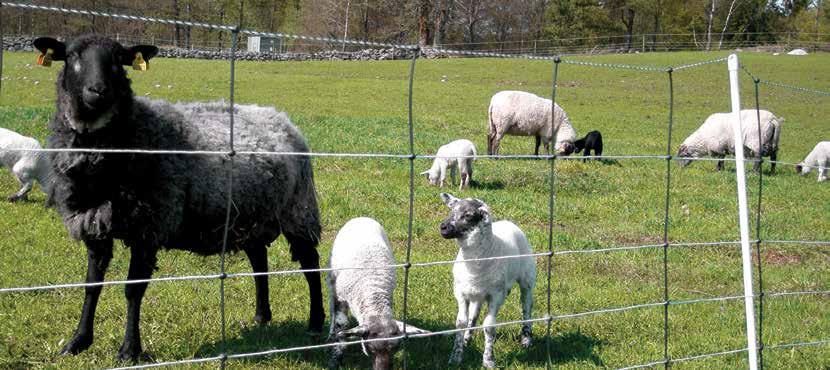

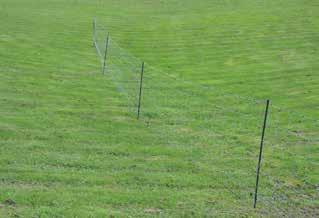

13 Lammasaitaus Nopea ja helppo pystyttää Hyvä johtavuus Tehokas pelote On vaikea löytää yhtä tehokasta tapaa väliaikaiseen aitaukseen kuin lammasverkko. DeLaval lammasverkon erinomainen johtavuus ja tehokas pelotevaikutus pitävät lampaat ja vuohet aitauksen sisällä ja petoeläimet ulkopuolella. 19 Muovieristin ,90 20 Lammasverkon varaosasarja ,20 Huom! Kytke aina vain yksi paimen aitaukseen. Lammasverkko 17 Premium, musta-valkoinen Pituus 50m, korkeus 90 cm. Johtimia myös pystysuunnassa ,40 18 Standard, vihreä-valkoinen Pituus 50m, korkeus 90 cm ,10 Ankkurointikappale kpl 7, cm 30 cm 30 cm 15,5 cm 15,5 cm 15,5 cm 15 cm 15 cm 15 cm 15 cm 90 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 90 cm 15 cm 10 cm 10 cm 10 cm 15 cm Tolpat 13

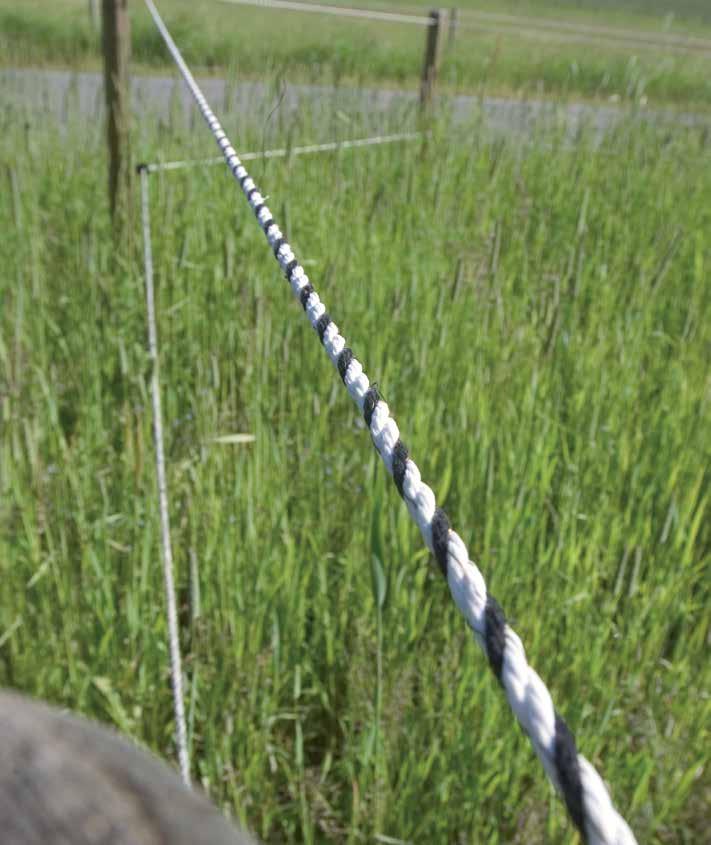

14 Premium langat ja -köydet uusilla HighVolt -johtimilla! Laadukkaimmat DeLaval aitalangat, -nauhat ja -köydet on valmistettu kestämään ja siksi ne sopivat hyvin siirrettäviin aitauksiin. Niiden johdinlangat on valmistettu erityisestä metalliseoksesta, jolla on erinomainen sähkönjohtavuus, vetolujuus ja säänkestävyys. Mustavalkoinen väritys tekee niistä erityisen hyvin havaittavia luonnossa. Uudet High Volt johtimet säilyttävät paimenen energian mahdollistaen pidemmät aitaukset Uudet johtimet ovat erinomaisia myös vetolujuudeltaan ja säänkestävyydeltään. Polyeteeni säikeet takaavat pitkän käyttöiän. Aitalanka BW m 40,70 Aitaköysi BW m 90, m 110,90 Pituus Johtimet Vastus Max Pituus Vetolujuus Art. no. BW4 250m / 1000m 3,5mm 5 HighVolt johdinta 0.13 Ω/m 18km 1500 N 3,5mm 5 5,3 g/m Suojattu BW6 300m 6mm 6 HighVolt johdinta 0.10 Ω/m 20km 6000 N 6mm 6 15,3 g/m Suojattu Langat, köydet ja nauhat Tutustu aitausohjeisiin osoitteessa:

15 Standard langat ja -köydet Standard valikoima tarjoaa kustannustehokkaat ja pitkäikäiset tuotteet, joissa on yhdistelmä kuparijohdon tuomaa sähkönjohtamiskykyä ja teräsjohtimen hyvää vetolujuutta. Valikoimaa on saatavilla sekä valkoisena että oranssina, jotka molemmat näkyvät luonnossa hyvin. Pinnoitetut kuparijohtimet takaavat alhaisen vastuksen. Ruostumattomat teräsjohtimet takaavat parhaan vetolujuuden. Aitalanka O m 15,80 Aitalanka W m 15,80 Aitaköysi W m 46,10 Pituus Halkaisija Johtimet Vastus Max Pituus Art. no. O2 250m 1,5mm W2 250m 1,5mm W5 300m 5mm 1 kupari 2 ruostumaton teräs 1 kupari 2 ruostumaton teräs 1 kupari 2 ruostumaton teräs 0.3Ω/m 13km N 1,5 mm 3 2,4 g/m Suojattu 0.3Ω/m 13km N 1,5mm 3 2,4 g/m Suojattu 0.3Ω/m 13km N 5mm 3 11,0 g/m Suojattu Langat, köydet ja nauhat 15

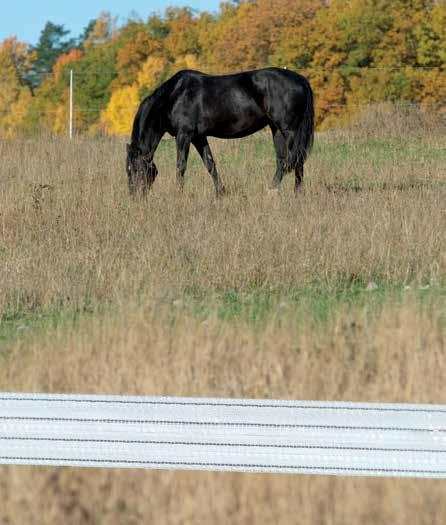

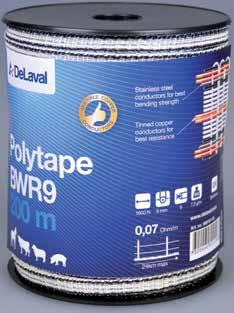

16 Premium nauhat uusilla HighVolt -johtimilla! Premium nauhojen musta-valkoinen värikontrasti tekee niistä erittäin helposti havaittavia luonnon olosuhteissa. Nauhoilla on loistava sähkönjohtamiskyky ja ne ovat erittäin kestäviä. Uudet High volt johtimet ovat erittäin sähkönjohtamiskykyisiä, mikä mahdollistaa pidemmät aitaukset. Yli 12 mm leveissä nauhoissa johtimet muodotavat sillan, joka varmistaa jatkuvan virran vaikka nauhoissa tulisi katkoja. Aitanauha BW12 Voidaan käyttää pitkiin aitauksiin ja koska nauha sisältää johtimien muodostamia siltoja, se on aina sähkönjohtokykyinen ,20 TARJOUS 50,- Aitanauha BW20 Tällä nauhalla on erittäin hyvä näkyvyys ja sitä voidaan käyttää pitkiin aitauksiin. Myös tämä nauha sisältää johtimien muodostamia siltoja ,50 TARJOUS 65,- Aitanauha BW40 Erinomainen näkyvyys ja käytettävyys pitkissä aitauksissa ,90 UUTUUS Pituus Leveys Johtimet Vastus BWR9 400m 9mm BW12 200m 12mm BW20 200m 20mm BW40 200m 40mm 9 HighVolt johdinta 4 HighVolt johdinta 6 HighVolt johdinta 8 HighVolt johdinta Max Pituus 0.07 Ω/m 24 km 0.16 Ω/m 17 km 1600 N 9mm 9 7,3 g/m Suojattu 920 N 12mm 4 4,0 g/m Suojattu Art. no Ω/m 20 km N 20mm 6 6,0 g/m Suojattu 0.08 Ω/m 23 km N 40mm 8 10,4 g/m Suojattu Aitanauha BWR9 Tällä nauhalla on loistava sähkönjohtokyky ja se soveltuu erittäin hyvin pitkiin aitauksiin, joissa tarvitaan hyvää näkyvyyttä. Voidaan käyttää yhdessä aitalangan kanssa, jolla on korkea vetolujuus m 35, m 69,35 16 Langat, köydet ja nauhat Tutustu aitausohjeisiin osoitteessa:

17 Standard nauhat Standard nauhat, - langat ja köydet ovat valkoisia ja oransseja ja erottuvat hyvin laitumelta. Näissä hinta-laatusuhteeltaan hyvissä nauhoissa ja langoissa yhdistyy hyvä sähkönjohtavuus ja kestävyys. Ruostumattomat teräsjohtimet takaavat parhaan vetolujuuden. Aitanauha O10 Yhdistelmä kupari- ja ruostumaton teräsjohtimia hyvän kestävyyden ja sähkönjohtavuuden takaamiseksi. Käytetään useimmiten väliaikaisissa aitauksissa m 21,10 Pinnoitetut kuparijohtimet takaavat alhaisen vastuksen. TARJOUS 40,- 2 x 200m Aitanauha W10 Käytetään usein hevosten lyhyissä aitauksissa. Sisältää mekaanista kestävyyttä parantavia ruostumattomia teräsjohtimia m 21,10 Aitanauha W20 Kestävä nauha hevosten pysyviin aitauksiin m 29,40 TARJOUS 25,- TARJOUS 40,- 2 x 200m Aitanauha W40 Kestävä nauha hevosten pysyviin aitauksiiin m 53,35 Pituus Leveys Johtimet Vastus Max Pituus Art. no. O10 200m 10mm W10 200m 10mm W20 200m 20mm W40 200m 40mm 1 kupari 4 ruostumaton teräs 1 kupari 4 ruostumaton teräs 1 kupari 5 ruostumaton teräs 1 kupari 6 ruostumaton teräs 0.35Ω/m 13km N 10mm 5 3,5 g/m Suojattu 0.35Ω/m 13km N 10mm 5 3,5 g/m Suojattu 0.34Ω/m 13km N 20mm 6 6,0 g/m Suojattu 0.33Ω/m 13km N 40mm 7 11,4 g/m Suojattu Langat, köydet ja nauhat 17

18 Basic -aitanauhat, -langat ja köysi Ruskea-valkoiset perusnauhat, langat ja köysi, jotka sisältävät ruostumatonta terästä, mahdollistavat edullisen ja kestävän vaihtoehdon lyhyisiin aitauksiin ja nautojen laidunaitauksiin. Ruostumaton teräs tekee Basic-nauhoista vahvoja Aitanauha WB m 9,75 Aitaköysi WB m 31,10 Aitanauha WB10 300m ,60 Aitanauha WB20 300m ,80 Aitanauha WB40 Sopii myös talviaitauksiin. 300m ,90 Lanka ja köysi Pituus Halkaisija Johtimet Vastus Max Pituus Art. no. WB2 250m 1,3mm WB4 300m 4mm 3 ruostumaton teräs 3 ruostumaton teräs 14.4Ω/m 1.8km N 1,3 mm 3 1,6 g/m Suojattu 14.4Ω/m 1.8km N 4mm 3 8,03 g/m Suojattu Nauhat Pituus Leveys Johtimet Vastus Max Pituus Art. no. WB10 300m 10mm WB20 300m 20mm 3 ruostumaton teräs 4 ruostumaton teräs 14.4Ω/m 1,8km N 10mm 3 2,1 g/m Suojattu 10.8Ω/m 2,5km N 20mm 4 3,8 g/m Suojattu WB40 300m 40mm 2x4 ruostumaton teräs 5.4Ω/m 3,3km N 40mm 8 6,9 g/m Suojattu 18 Langat, köydet ja nauhat

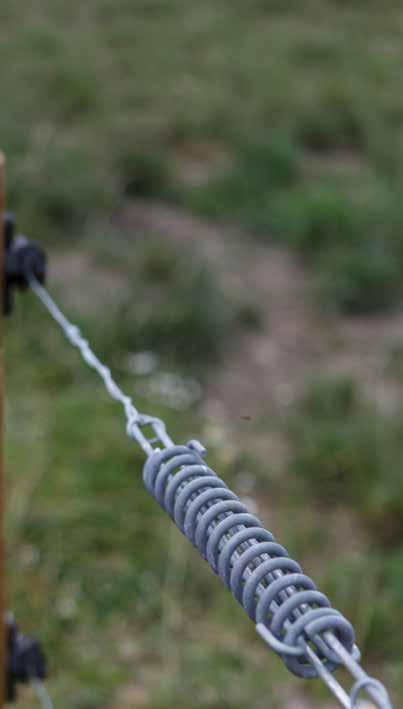

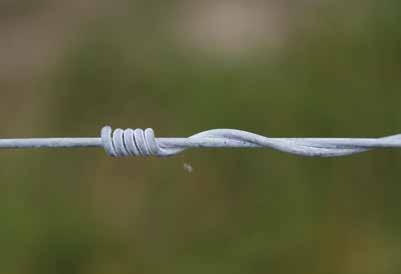

19 Tarvikkeet High Tensile -aitaamiseen HT High tensile kolmoisgalvanoitu aitalanka High tensile aitalanka on jäykkä ja sillä on erittäin korkea murtolujuus. Se on esivenytetty ja siksi se voidaan helposti kiristää tolppien välille, ilman että se notkahtaa. High tensile lanka on kolmoisgalvanoitu (400 g Zn/m²) ja kestää jopa 20 vuotta normaaliolosuhteissa. Pituus: 1000 m, Halkaisija: 2 mm, Vastus: 0.05 Ω, Vetolujuus: 2500 N ,60 Pituus: 650 m, Halkaisija: 2.5 mm, Vastus: 0.03 Ω, Vetolujuus: 3900 N ,60 DeLaval langankiristin Kela galvanoidulle langalle Tekee jäykän, galvanoidun langan vetämisen helpoksi ,00 Langankiristin Korkealaatuinen kiristin galvanoidulle langalle. 2 kpl/pkt ,80 Kahva langankiristimelle ,60 Lankaliitin 5 kpl/pkt Yhdistä siltalinjat aitalinjoihin tai portteihin ,35 DeLaval lankaliitin Kiristysjousi galvanoidulle langalle Pitää langan tiukkana lämpötilavaihteluista riippumatta ,50 Normaaligalvanoitu aitalanka Pituus: 410 m, Ø:1.4 mm, Vastus Ω/m: ,30 Pituus: 250 m, Ø:1.8 mm, Vastus Ω/m: ,10 Aitavaijeri muovikelalla Pituus: 300 m, Ø:1.5 mm, Vastus Ω/m: 0.1 Ω/m ,70 Gripple lankaliitin Yhdistä langat liittimellä, joka yhdistää ja kiristää samanaikaisesti. Metallilangalle, automaattilukitus. Nopea, luotettava asennus, joka kestää. Pieni Gripple 1 2 mm langalle kpl/pkt 35,30 Iso Gripple 2-3,25 mm langalle kpl/pkt 19,20 Aitauspihdit (Gripple) Kestävät aitauspihdit aitaustyöhön. kiristää langan jopa 400 kg jännitteellä vähällä vaivalla nivelmekanismin ansiosta. Sisäänrakennettu /säädettävä vääntömomentti helpottaa langan uudelleen kiristämistä oikealle tasolle kerta toisensa jälkeen ,90 Tutustu aitausohjeisiin osoitteessa: Tarvikkeet 19

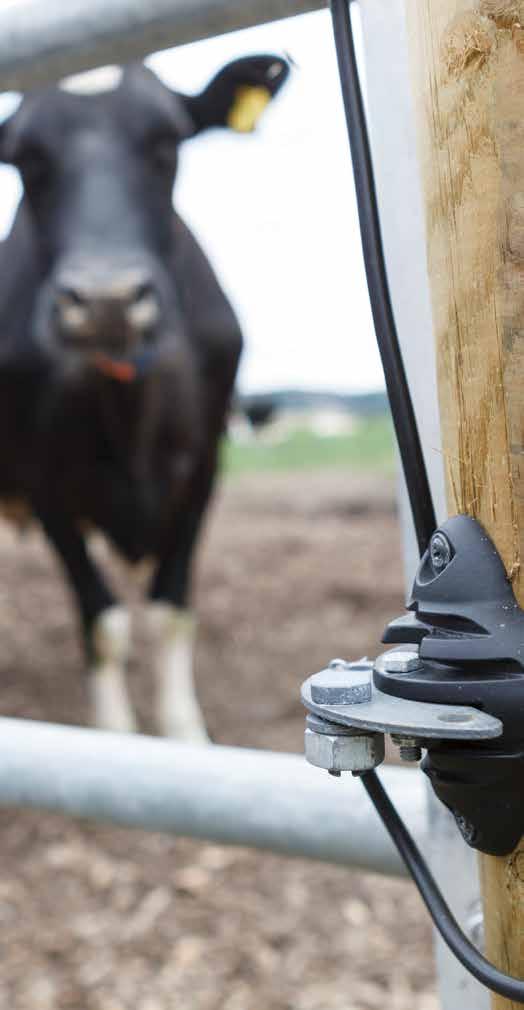

20 Aitaeristimet Tee aitauksesta turvallinen ja kestävä oikeilla eristimillä huolimatta siitä onko aitauksesi kiinteä vai siirrettävä, käytätkö nauhaa, lankaa tai köyttä. UUTUUS! TARJOUS HT Eristimen tärkein tehtävä on pitää johtimet paikoillaan niin että sähkönjohtavuus on sama koko aitauksen pituudelta. On tärkeää, että valitset vahvan eristimen, joka eristää asianmukaisesti ja minimoi katkokset aitauksessa. Mitä voimakkaampi paimen sinulla on, sitä tärkeämpää on, että eristimissä on hyvät eristysominaisuudet. Materiaalin lisäksi näitä ominaisuuksia ovat tolpan ja johtimen pitkä välimatka. Eristimen on pidettävä johtimet kaukana tolpista valokaarien syntymisen välttämiseksi. TARJOUS HT UUTUUS! Laatua Sinun parhaaksesi! UV-suojattuja Hyvät eristysominaisuudet Kestävä muovimateriaali Eristintyökalu porakoneeseen Helpottaa rengaseristinten asentamista ,35 11 Kombi asennustyökalu Kombi eristimelle ,20 UUTUUS Eristintyökalu universal yleismalli Rengas-, veräjä- ja kombieristimille , Eristimet

21 1 Rengaseristin Vahva rengaseristin painuu tukevasti puiseen tolppaan. Käytetään metallilangalla, köydellä tai nauhalla 12 mm:n leveyteen saakka kpl/pkt 8, kpl/pkt 49,20 2 Rengaseristin standard sininen UUTUUS Nauhalle, maksimileveys 10 mm. Köydelle, maksimipaksuus 6 mm kpl/pkt 7,45 3 Rengaseristin standard Nauhalle, maksimileveys 10 mm. Köydelle, maksimipaksuus 6 mm kpl/pkt 6, kpl/sanko 22,60 Tarjous! 2 sankoa/eristintyökalu ( ) kaupanpäälle 4 Erikoisvahva polykarbonaatti rengaseristin Erittäin vahva ja pitkäikäinen polykarbonaattieristin. Asennusruuvi normaalia pidempi. Langalle, köydelle ja max. 10 mm nauhalle kpl/pkt 19,90 5 Kombi-eristin Maksimi nauhanleveys 40 mm. Maksimi langan ja köyden paksuus 8 mm kpl/pkt 17,80 A B 6 Kaukoeristin Nauhalle, maksimileveys 10mm. Köydelle, maksimipaksuus 6 mm. Pituus 210 mm. 10 kpl/pkt ,55 A. Kulma- /pääteeristin nauhalle Uusi eristin, jonka kanssa ei ole pelkoa ruuvin kadottamisesta, koska se on kiinnitetty mutterilla. Vahvaa ABS -muovia, käytetään kulmissa ja veräjänkohdissa liitäntälevyn kanssa. Ruostumattomat pultit kpl/pkt 22,50 B. Liitäntälevy kulma- / pääte-eristimeen Voidaan käyttää paimenen kytkentään aitaukseen tai veräjäeristimenä kulmapääte-eristimen kanssa. Myös kolmitiekytkentään kpl/pkt 11,40 TARJOUS 7 HT Väkäseristin Premium Vahva ja langan hyvin pitävä eristin pysyviin aitauksiin max. 20 mm nauhalle ja 6 mm langalle tai köydelle kpl/pkt 12,45 HT 8 Vahva uraeristin Erittäin kestävä eristin langalle ja köydelle aina 8 mm asti sekä nauhalle aina 10 mm asti kpl 8,05 9 Nauhaeristin UUTUUS! Maksimi nauhanleveys 40 mm. Maksimi köyden paksuus 6 mm kpl/pkt 18,10 10 Nauhaeristin Maksimi nauhanleveys 40 mm. Maksimi köyden paksuus 8 mm kpl/pkt 13,60 11 Vimpulaeristin Langoille ja köysille 4mm asti kpl/pkt 9,25 12 Nappulaeristin Langoille ja köysille 4mm asti kpl/pkt 6,85 HT Kulmaeristin muna Vahva ja kestävä kulmaeristin kiinteisiin high tensile -aitauksiin galvanoidulle langoille kpl/pkt 8,50 Rengaseristin PND Langoille ja köysille 4mm asti. 150 kpl/pkt ,40 UUTUUS! HT Putkieristin Putkieristin 25 m 39,70 Sinkilä kpl/pkt 9,50 Eristimet 21

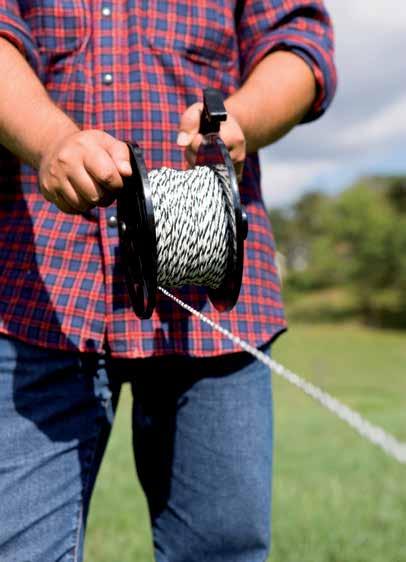

22 Nauha-, lanka- ja vaijeritarvikkeet VINKKI: Käytä liitoskaarta ja köysiliitintä veräjänkahvojen ja -eristinten asentamisessa. Liitoskaaret mm 3, mm 3,65 Lanka- ja köysiliitin mutterilla maksimihalkaisija 4 mm kpl/pkt 5,30 maksimihalkaisija 6 mm kpl/pkt 7,10 Kombikela Kevyt kelalaite aitalankojen ja -nauhojen asentamiseen. Kantohihnalla. Kapasiteetti: nauhaa 750m ja lankaa 2000m Kela 11,95 Tarjous! 10, Kantolaite 15,04 Tarjous! 14,00 TARJOUS Nauhaliitin Nauhalle, maksimileveys 20 mm kpl/pkt 8,60 Nauhaliitin Nauhalle, maksimileveys 40 mm kpl/pkt 9,35 Swift-vaihdekela Suunniteltu helpottamaan ja säästämään aikaa aitausten siirtämisessä. Varustettu 3:1-vaihteella ja lukkolaitteella, erittäin nopea kelata. Kelaan mahtuu max 1500 m lankaa ja 600 mm aitanauhaa ,50 Köysiliitin, 5 kpl Köydelle, maximihalkaisija 6 mm ,15 Langankiristin, muovia Langankiristin, vain kiristykseen. Voidaan käyttää myös nauhalle, maksimileveys 20 mm. 2kpl/pkt ,55 Multikela Tilapäisaitausten nopeaan ja kevyeen siirtoon. Kelaan mahtuu nauhaa jopa 300 m, lankaa jopa 500 m ,75 Kombikela - erikoissuuri Erikoissuuri kela erityisesti aitauksen purkamiseen ja rakentamiseen. Kelaan mahtuu jopa 1500 metriä nauhaa ja 4000 metriä lankaa. Kela on varustettu nauhankulkuaukolla ja jarrulaitteella Kela 26, Kantolaite 22,10 22 Tarvikkeet

23 Liitäntäkaapelit DeLaval liitäntäkaapelit varmistavat hyvän liitoksen paimenen ja aidan ja erillisten aitausten välillä. Liitos on sähkön kulun kannalta oleellinen tekijä. 4 Katso kytkentäohjeet s.27 4 Ukkossuoja Vähentää riskiä paimenen vahingoittumisesta ukkosen aikana ,70 Liitäntäkaapelit Nauhasta nauhaan, max 40 mm ,20 2 Paimenelta nauhaan, max 40 mm ,05 3 Paimenelta köyteen, max 6 mm , Maadoitussauvat Kulmaprofiili luo laajan kosketuspinnan maahan ja parantaa maadoitusta sekä aitauksen toiminnan luotettavuutta. Pituus 115 cm ,70 3 Maa- ja seinäkaapeli Matalavastuksinen siirtokaapeli. Yhdistää maadoitussauvat ja yhdyskäytävät maan päällä ja alla. Kaapeli on tuplaeristetty ja sillä on galvanoidun teräslangan ominaisuudet. Jännitekestävyys noin 12,000 V. Saatavilla kolme eri pituutta: 10, 25 ja 100 m m 9, m 21, m 76,20 DeLaval Liitäntäkaapeli yleismalli Köydelle ja max. 40 mm nauhalle ,50 Tarvikkeet 23

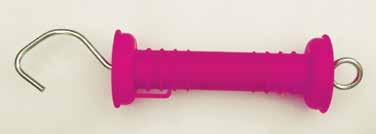

24 Tarvikkeet Veräjänkahvat TARJOUS 2 kpl 5 Värikkäät veräjänkahvat - Standard Standard veräjäkahvoissa on pirteät värit ja sähköä johtava jousi. Nauha tai lanka on helppo kiinnittää sisäänrakennetun kiinnikkeen ansioista punainen 2, keltainen 2, vihreä 2,60 Pieni veräjänkahva ,85 TARJOUS 10 kpl 16 Veräjäeristin, Premium Vahva veräjäeristin, jossa on kolme kiinnityspaikkaa kpl/pkt 6,40 Polykarbonaattiveräjänkahva - erikoisvahva Erittäin vahva polykarbonaatti-veräjänkahva. Läpinäkyys helpottaa valvontaa. Kestävä pitkäikäinen säädettävä kiristysjousi ,85 Veräjäeristin kpl/pkt 6,70 Vahva veräjänkahva Tämä ruostumattomasta teräskestä valmistettu veräjäkahva sopii hyvin päivittäiseen käyttöön: tukeva kädensija ja korkeat reunat estävät koskettamasta metalliosia ,65 Nauha/veräjäliitin Nauhan turvalliseen ja varmaan liittämiseen veräjänkahvaan kpl/pkt 13,10 Veräjänkahva nauhalle Avaa ja sulje sähköaitauksesi helposti tällä veräjäkahvalla. Nauhakiinnikkeeseen voit kiinnittää eri levyisiä nauhoja aina 40 mm asti ,80 24 Tarvikkeet Jousiveräjä Venyy 4.5 m pitkäksi ,35 Varajousi jousiveräjään ,15

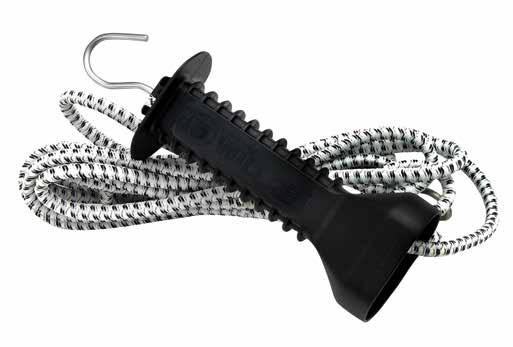

25 Rullaveräjä Erikoisveräjä, joka mahdollistaa ongelmattoman veräjän avaamisen 40 mm nauhalla tai köydellä. Automaattinen sisäänkelaus. Portti on laajennettavissa jopa 6 m:iin. Maksimileveys 5,5 m. Sisältää kelan (nauhalle, 40 mm tai köydelle, 6 mm), veräjänkahvan sekä veräjäeristimen Köydelle 47, Nauhalle 47,40 Joustoveräjä Helppokäyttöinen, turvallinen ja eläinystävällinen veräjä. Venyy noin 4,9 metriä pitkäksi. Sisältää kaksi eristintä ,20 Tarvikkeet 25 Tutustu aitausohjeisiin osoitteessa:

26 Seuranta ja turvallisuus Aitatesteri Multi Näyttää jännitettä aitauksessa ja myös sähkön suunnan aitauksessa. Mahdollinen oikosulkupaikka on helppo paikantaa. Sisältää 9V pariston ,- Digitaalinen aitatesteri Mittausväline aitauksen testaamiseen ja toiminnan ylläpitämiseen aitauskauden aikana. Näyttö kilovoltteina ,70 Dioditesteri Kertoo aitauksen jännitteen diodilampuilla. Max V ,30 Avaimenperäaitatesteri Aina mukana kulkeva pikatesteri ,60 2-tie linjakatkaisin Säästä ylimääräistä kävelyä edestakaisin: käynnistä ja sulje aitaus siitä mistä yleensä kuljet. Kaksi ulostuloa ,50 Linjakatkaisin Virran kytkentään ja katkaisuun aitauksessa ja sen osissa ,00 Varoituskilpi Sähköaitauksissa täytyy olla varoituskivet säännöllisin välein. DeLavalin varoituskilpi on valmistettu vahvasta muovista varoitustekstit molemminpuolin. Kiinnikkeet aitakiinnitystä varten kpl/pkt 8,80 Aitavahti Asenna suoraan olemassa olevaan aitaukseen. Hälytys vilkkuu, kun jännite on yli V. Voidaan käyttää lisäpelotteena villieläimille, hyödyllinen pimeässä ja aamunkoitteessa ,70 Työkalut 26 Tarvikkeet Aitausleka, Musta Helpottaa aitauksen rakentamisessa Aitausleka puuvarrella 3 kg 38, Aitausleka puuvarrella 5 kg 49, Puuvarsi lekaan 20,70 Aitauspihdit Kestävät aitauspihdit ruostumatonta terästä kaikkeen aitaustyöhön kpl/pkt 16,30

27 Aitausneuvontaa - kokonainen Aitaus-tietopankki käytössäsi! ja QR-koodilla: Runsaasti tarvitsemaasi tietoa sähköaitauksesta. Opi perusasiat, miten sähköaitaus toimii ja saa tietoa mm. lankakorkeuksista, maadoituksesta ja aitauksen turvallisuudesta. Perustietoja sähköaitauksista Sähköaitauksen komponenttien valinta Pysyvän aitauksen suunnittelu Jännitteettömän portin tekeminen Maadoituksen tarkistus Aurinkokennot Talviaitaus Turvamääräykset Sähköaitausvideoita Aitaustermit Esimerkki: Ukkossuojan kytkeminen: n: Yhteyshenkilömme aitaukseen liittyen: Myyntipäällikkö Aarre Amnell Etelä-Suomi aarre.amnell@delaval.com Myyntipäällikkö Raimo Rintamäki Pohjois-Suomi raimo.rintamaki@delaval.com Sähköpaimenten takuukorjaukset DeLaval on tehnyt sopimuksen sähköpaimenten takuukorjauksista, Pohjois-Suomen Sähkö Oy:n kanssa. Jos kyse on takuukorjauksesta, on takuuanomukseenne liitettävä kopio kuitista, josta ilmenee ostopäivämäärä. Laitteet, joiden takuu on voimassa, korjataan veloituksetta. Asiakas maksaa vain postikulut. Poikkeuksen muodostavat ulkoiset vauriot ja salamaniskusta aiheutuneet vauriot jotka eivät kuulu takuun piiriin. Myös mikäli laitetta on yritetty korjata, takuu ei ole voimassa. Laitteet, joiden takuuaika on umpeutunut, voidaan korjata. Korjauksesta saa halutessa korjauskustannusarvion. Useimmiten korjauskustannukset liikkuvat euron välillä postikuluineen. Laitteet lähetetään suoraan huoltoliikkeeseen postimaksu maksettuna. Laitteita ei lähetetä DeLavalille. Valtuutettu huoltoliike: Pohjois-Suomen Sähkö Oy Kauppaneliö 12 (PL 14), Seinäjoki puh: , Fax: Neuvonta

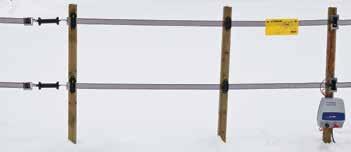

28 Oy DeLaval Ab Meijeritie Helsinki Puh Fax finland.info@delaval.com Aitaus vaikeissa olosuhteissa Ongelma on maadoituksessa? Kun haluat toimivan aitauksen, maadoitus on sen olennaisin osa jos se ei toimi, virta ei kulje aitauksessa ja eläimet eivät opi aitauksen merkitystä niiden turvallisuudelle. Mitä tehdään kun maaperä on kuiva? Tai kun aitaus on pitkä ja maaperä kivinen? Tai kun lumi eristää eläimen maasta? DeLavalilla on tähän kaksi ratkaisua. 1 1 DeLaval talviaitanauha DeLaval talviaitanauhan kaksi erillistä johdinta on kudottu nauhan sisään. Toinen on perusjohdin, jossa virta kulkee. Toinen on maadoitusjohto. Kun eläin koskettaa aitanauhaa, se koskettaa molempia nauhoja yhtäaikaa. Tämä sulkee virtapiirin ja eläin saa iskun. 2 Erillinen maadoitusjohto Toinen ratkaisu on kiinnittää erillinen maadoitusjohto koko aidan pituudelta. Asentamalla erillisen maadoitusjohdon, virralla on esteetön reitti takaisin paimenelle. Kun eläin koskettaa tavallista aitanauhaa ja maadoitusjohtoa, eläin saa iskun. Tehokkuuden lisäämiseksi maadoitussauvoja kannattaa liittää maadoitusjohtoon 200 metrin välein. 2 1 Aitanauhat B40, 200 m 86, WB40 (valkoruskea), 300m 38, WB40 (valkovihreä), 200 m 65,00 Pitkissä aitauksissa voi olla järkevää johtaa maalanka suoraan maahan metrin välein. Se edistää osaltaan maadoitusta. 2 Talvinauhaeristin, 8 kpl , Liitäntälevyt, 2 kpl Metalli 6, Liitäntäkaapelit Paimenelta nauhaan 10,10 5 Liitäntäkaapelit Nauhasta nauhaan 8,40 on Tetra Laval Holdings & Finance S.A:n rekisteröity tavaramerkki ja DeLaval on DeLaval Holding AB:n rekisteröity tavaramerkki. Oikeus tuote- ja hintamuutoksiin pidätetään. Tarjoukset voimassa asti
