1 Sisältö 1. Turvallisuus ja käyttöohjeet 2 2. Asennus ja kytkentä 5 3. Pesukoneen toiminnot 9 4. Käyttöopastus Puhdistus ja huolto Vianmääritys 36 Kiitos että valitsitte tämän tuotteen. Suosittelemme, että luette huolellisesti tämän käyttöohjeen, jotta ymmärrätte, kuinka käyttää oikein ja turvallisesti tätä astianpesukonetta. Tämä käyttöohje on jaettu kappaleisiin, joissaa selostetaan askel askeleelta astianpesukoneen toiminnot selkeiden ohjeiden ja yksityiskohtaisten kuvausten avulla. Suosituksia on annettu korien, suihkuvarsien, säiliöiden, suodattimien, pesuohjelmien sekä ohjauspaneelin käyttöön. Noudata suositeltuja puhdistusmenetelmiä varmistaaksesi astianpesukoneesi virheettömän toiminnan. Tämä käyttöohje antaa nopeasti ja helposti vastaukset kaikkiin astianpesukoneen käyttöön liittyviin kysymyksiin. ASENNUSOHJEET: nämä ohjeet ovat tarkoitetut asiantuntevalle asentajalle, joka suorittaa asennuksen, kytkennät ja laitteen käyttöönottotestauksen. KÄYTTÖOHJEET: sisältävät ohjeita laitteen käyttöön, käyttökytkimien ja) oikeat puhdistus- ja huoltotoimenpiteet. 1

2 Turvallisuus ohjeet 1. Turvallisuus ja käyttöohjeet TÄMÄ KÄYTTÖOHJE ON LAITTEEN OLEELLINEN OSA. SE TULEE SÄILYTTÄÄ LAITTEEN LÄHEISYYDESSÄ. LUE TÄMÄ OHJEKIRJA HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÖNOTTOA. ASENNUKSEN TEKIJÄN ON OLTAVA AMMATTITAITOINEN ASENTAJA, JOKA SUORITTAA TYÖN VOIMASSAOLEVIEN MÄÄRÄYSTEN JA OHJEIDEN MUKAAN. TÄMÄ LAITE ON TARKOITETTU KOTITALOUSKÄYTTÖÖN JA VASTAAVIIN KÄYTTÖTARKOITUKSIIN KUTEN LIIKKEIDEN, TOIMISTOJEN JA MUIDEN TYÖPAIKKOJEN KEITTIÖTILOIHIN, YHTEISÖIHIN TAI ASIAKASKÄYTTÖÖN HOTELLEISSA, RETKEILYMAJOISSA, AAMIAISMAJOITUKSISSA JA MUISSA LOMA-ASUNNOISSA. SE NOUDATTAA DIREKTIIVEJÄ 2006/95/EY JA 2004/108/EY. TÄMÄ LAITE ON RADIOHÄIRIÖSUOJATTU. TÄMÄ LAITE ON SUUNNITELTU SEURAAVIIN TARKOITUKSIIN: ASTIOIDENPESU JA KUIVAUS. KAIKKI MUUNLAINEN KÄYTTÖ TULKITAAN SOPIMATTOMAKSI KÄYTÖKSI. VALMISTAJA EI OLE VASTUUSSA, MIKÄLI LAITETTA KÄYTETÄÄN MUUHUN KUIN YLLÄMAINITTUIHIN TARKOITUKSIIN. LAITTEEN TYYPPIKILPI, JOSTA ILMENEVÄT TEKNISET TIEDOT, SARJANUMERO JA MERKINNÄT, SIJAITSEE LAITTEEN OVEN SISÄREUNALLA. TYYPPIKILPEÄ EI SAA POISTAA. ÄLÄ JÄTÄ PAKKAUSMATERIAALEJA LASTEN SAATAVILLE. LAJITTELE ERI MATERIAALIT JA TOIMITA NE LÄHIMPÄÄN HYÖTYJÄTEPISTEESEEN. LAITE ON EHDOTTOMASTI LIITETTÄVÄ MAADOITETTUUN PISTORASIAAN. VALMISTAJA EI OLE VASTUUSSA, MIKÄLI LAITETTA EI OLE KYTKETTY MAADOITETTUUN PISTORASIAAN TAI MIKÄLI MAADOITUS ON EPÄONNISTUNUT. MIKÄLI LAITE ON ASENNETTU KOKOLATTIAMATOLLE, VARMISTA, ETTÄ MATTO EI ESTÄ ILMANVAIHTOA LAITTEEN ALLA. SAMMUTA AINA VIRTA LAITTEESTA KÄYTÖN JÄLKEEN. VIAN SATTUESSA IRROTA LAITE VERKKOVIRRASTA JA SULJE TULOVESIHANA. KUTSU HUOLTOMIES PAIKALLE. ÄLÄ KÄYTÄ HÖYRYPESURIA ASTIANPESUKONEEN PUHDISTUKSEEN. 2

3 Turvallisuus ohjeet KÄYTÖSTÄ POISTETTU LAITE ON TEHTÄVÄ KÄYTTÖKELVOTTOMAKSI. IRROTA PISTOKE PISTORASIASTA JA KATKAISE SE MAHDOLLISIMMAN LYHYEKSI. KYSY OIKEA ROMUTUSTAPA PUHTAANAPITOLAITOKSESTA TAI KUNNASTA. LAITE ON VALMISTETTU JA MERKITTY KIERRÄTYSTÄ VARTEN. TÄMÄ LAITE ON MERKITTY WEEE-DIREKTIIVIN (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT) 2002/96/EC MUKAISESTI. VARMISTAMALLA, ETTÄ TUOTE POISTETAAN KÄYTÖSTÄ ASIANMUKAISESTI, VOIDAAN AUTTAA ESTÄMÄÄN SELLAISET YMPÄRISTÖ- JA TERVEYSHAITAT, JOTKA SAATTAISIVAT AIHEUTUA JÄTTEIDEN ASIATTOMASTA KÄSITTELYSTÄ. SYMBOLI TUOTTEESSA TAI SEN DOKUMENTAATIOSSA TARKOITTAA, ETTEI LAITETTA SAA HÄVITTÄÄ KOTITALOUSJÄTTEIDEN MUKANA. SEN SIJAAN TUOTE ON TOIMITETTAVA SÄHKÖ- JA ELEKTRONIIKKAKOMPONENTTIEN KERÄYS- JA KIERRÄTYSPISTEESEEN. LAITTEEN KÄYTÖSTÄPOISTON SUHTEEN ON NOUDATETTAVA PAIKALLISIA JÄTEHUOLTOMÄÄRÄYKSIÄ. LISÄTIETOJA TUOTTEEN KÄSITTELYSTÄ, TALTEENOTOSTA JA KIERRÄTYKSESTÄ SAA KAUPUNGIN- TAI KUNNANVIRASTOSTA, PAIKALLISESTA JÄTEHUOLTOLIIKKEESTÄ TAI LIIKKEESTÄ, JOSTA TUOTE OSTETTIIN. ÄLÄ KÄYTÄ LAITETTA MIKÄLI SE ON VAHINGOITTUNUT KULJETUKSEN AIKANA! JOS EPÄILET, TARKISTA ASIA KAUPPIAALTASI. LAITE TULEE ASENTAA JA KYTKEÄ VALMISTAJAN OHJEIDEN MUKAAN AMMATTITAITOISEN ASENTAJAN TOIMESTA. AINOASTAAN AIKUISET SAAVAT KÄYTTÄÄ ASTIANPESUKONETTA. FYYSISESTI JA/TAI PSYYKKISESTI TOIMINTARAJOITTEISET HENKILÖT SAAVAT KÄYTTÄÄ LAITETTA AINOASTAAN HEIDÄN TURVALLISUUDESTAAN VASTAAVAN HENKILÖN VALVONNASSA. PIDÄ LAPSET ETÄÄLLÄ PESUAINEISTA JA PAKKAUSMATERIAALEISTA (MUOVIPUSSIT, STYROKSI JNE.). ÄLÄ PÄÄSTÄ HEITÄ ASTIANPESUKONEEN LÄHELLE TAI ANNA HEIDÄN LEIKKIÄ SILLÄ. ASTIANPESUKONEEN SISÄLLE MAHDOLLISESTI JÄÄNYT PESUAINE SAATTAA AIHEUTTAA PYSYVIÄ VAMMOJA SILMIIN, SUUHUN JA KURKKUUN TAI AIHEUTTAA TUKEHTUMISEN. ÄLÄ KÄYTÄ LIUOTTAVIA AINEITA, KUTEN ALKOHOLIA TAI TÄRPÄTTIÄ, JOTKA VOIVAT AIHEUTTAA RÄJÄHDYSVAARAN. ÄLÄ PESE ASTIOITA JOTKA SISÄLTÄVÄT TUHKAA, VAHAA TAI MAALIA. ÄLÄ KOSKAAN JUO LASIIN PESUN JÄLKEEN JÄÄNYTTÄ VETTÄ, SILLÄ SE SAATTAA SISÄLTÄÄ PESU- TAI HUUHTELUAINEEN JÄÄMIÄ. 3

4 Turvallisuus ohjeet ISTUMINEN ASTIANPESUKONEEN LUUKUN PÄÄLLÄ, KUN LUUKKU ON AUKI, SAATTAA AIHEUTTAA VAURIOITA SARANOIHIN. ÄLÄ JÄTÄ ASTIANPESUKONEEN LUUKKUA AUKI, ETTEI KUKAAN KOMPASTU SIIHEN. VEITSET JA MUUT TERÄVÄT KEITTIÖVÄLINEET TULEE SIJOITTAA KORIIN TERÄT ALASPÄIN TAI YLÄKORIIN VAAKA-ASENTOON, NIIN ETTEIVÄT NE TYÖNNY ULOS KORISTA. VARO, ETTET LOUKKAA ITSEÄSI. AQUASTOP-MALLIT AQUASTOP-LAITE ESTÄÄ VEDEN TULVIMISEN LATTIALLE VESIVUODON SATTUESSA. AQUASTOP-LAITTEEN LAUETTUA KUTSU PÄTEVÄ HUOLTOMIES TUNNISTAMAAN VIKA JA KORJAAMAAN SE. AQUASTOP-LAITTEELLA VARUSTETUISSA MALLEISSA TULOVESILETKUN SISÄLLÄ ON SÄHKÖMAGNEETTIVENTTIILI. ÄLÄ KATKAISE LETKUA ÄLÄKÄ PÄÄSTÄ SOLENOIDIVENTTIILIÄ PUTOAMAAN VETEEN. MIKÄLI TULOVESILETKU VAURIOITUU, KYTKE LAITE IRTI SÄHKÖVIRRASTA JA VEDEN TULOLIITÄNNÄSTÄ. SISÄVALAISIMELLA VARUSTETUT MALLIT LAITTEEN VALAISINJÄRJESTELMÄ KUULUU RISKILUOKKAAN 1 STANDARDIN SFS-EN MUKAAN. TÄMÄ TARKOITTAA, ETTEI SE AIHEUTA MINKÄÄNLAISTA FOTOBIOLOGISTA RISKIÄ NORMAALEISSA KÄYTTÖOLOSUHTEISSA. HETI LAITTEEN ASENNUKSEN JÄLKEEN SUORITA LAITTEELLA NOPEA TESTI ALLAOLEVAN OHJEEN MUKAAN. JOS ASTIANPESUKONE EI TOIMI OIKEIN, IRROTA LAITE VERKKOVIRRASTA JA SOITA VALTUUTETULLE HUOLLOLLE. ÄLÄ YRITÄ ITSE KORJATA LAITETTA. ASTIANPESUKONE TÄYTTÄÄ KAIKKI VOIMASSAOLEVAT VAATIMUKSET JA MÄÄRÄYKSET KOSKIEN TURVALLISUUTTA JA SÄHKÖKOMPONENTTEJA. KAIKKI TEKNISET TARKISTUKSET JA HUOLTOTOIMENPITEET SAA SUORITTAA VAIN KOULUTETTU JA VALTUUTETTU HUOLTOLIIKE: HUOLTOTYÖT, JOITA VALTUUTTAMATON HENKILÖ SUORITTAA, MITÄTÖIVÄT TAKUUN JA VOIVAT AIHEUTTAA KÄYTTÄJÄLLE VAARATILANTEITA. Valmistaja kieltäytyy kaikesta vastuusta koskien henkilövahinkoja tai materiaalivahinkoja mikäli yllämainittuja varotoimenpiteitä ei noudateta, mikäli komponentteja korjataan itse tai mikäli käytetään muita kuin alkuperäisiä varaosia. 4

5 Asennusohje 2. Asennus ja kytkentä Irrota styrox-kappaleet korien reunoilta. Aseta laite halutulle paikalle. Voit sijoittaa laitteen niin että sen sivut tai takaseinä ovat kohti viereistä kaappia tai seinää. Jos astianpesukone asennetaan lähelle lämmönlähdettä, asenna laitteen ja lämmönlähteen väliin eristys estääksesi ylikuumenemisen ja mahdolliset laitteen toimintahäiriöt. Asenna alle upotettava tai keittiökaapistoon integroitava laite ainoastaan jatkuvan työtason alle. Ruuvaa se vieressä oleviin keittiökalusteisiin tai keittiön työtasoon. Asennuksen helpottamiseksi tulo- ja poistovesiletku voidaan asentaa kummalta puolelta tahansa. Varmista, että letkut eivät ole kasassa, mutkalla tai liian. Aseta letkut haluttuun suuntaan ja muista kiristää letkunkiristin. Virtajohdon ja putkien ulospääsyä varten on seinässä tai vastaavassa rakenteessa oltava aukko, jonka halkaisija on vähintään 8 cm. Suorista laite vaakasuoraan kääntämällä laitteen pohjalla olevia säätöjalkoja. Tämä on tarpeen astianpesukoneen virheettömän toiminnan kannalta. On ehdottomasti kiellettyä upottaa astianpesukonetta keraamisen keittotason alle. Astianpesukone voidaan upottaa perinteisen keittotason alle, jos keittiön työtaso on jatkuva ja sekä astianpesukone että keittotaso on asennettu ja kiinnitetty asianmukaisesti, niin ettei niistä voi aiheutua minkäänlaisia vaaratilanteita. Jos asennat astianpesukoneen muiden kodinkoneiden lähelle, noudata tarkasti kodinkoneen valmistajan ohjeita (minimietäisyydet, asennustapa jne.). Astianpesukoneessa on yksi takajalka, jota voidaan säätää laitteen etuosassa alhaalla olevalla ruuvilla. 2.1 Vesiliitäntä Tukosten välttäminen: jos vesijohdot ovat vasta-asennettuja tai niitä ei ole käytetty pitkään aikaan, valuta vesijohtovettä ennen laitteen liittämistä vesijohtoon, kunnes vesi on kirkasta eikä siinä ole enää epäpuhtauksia. Näin estät vedentuloaukkoa tukkiintumasta ja laitetta vahingoittumasta. Kun asennat koneen vesiliitäntään, käytä aina uutta täyttöletkua. Vanhaa tai käytettyä täyttöletkua ei saa käyttää. 5

6 Asennusohje VESILIITÄNTÄ Liitä laite kylmävesiverkostoon ¾" putkikierreliittimellä, aseta mukana tuleva suodatin A ennenkuin liität tulovesiletkun hanaan, varmista että liitos on tiiuis. Varmista liitoksen tiiviys kääntämällä pihdeillä vielä noin ¼ kierrosta. Astianpesukoneessa, joissa on AQUASTOP-varustus, suodatin on jo valmiksi asennettu kierteiden sisään. Astianpesukone voidaan liittää myös kuumavesiverkostoon, jos sen lämpötila ei ylitä 60 C. Liittämällä laite kuumavesiverkostoon pesuaika lyhenee noin 20 minuuttia, mutta samalla pesutulos on jonkin verran huonompi. Tee liitäntä kuumavesiverkostoon samalla tavalla kuin kylmävesiverkostoon. VIEMÄRÖINTI Sijoita poistoletku poistoputkeen, jonka läpimitta on vähintään 4 cm, tai vaihtoehtoisesti sijoita se pesualtaan reunalle käyttämällä muovimutkaa apuna. Varmistu, että letku ei ole taipunut tai kiertynyt. Letkun on oltava tukevasti paikallaan jottei se irtoa tai putoa. Laitteen mukana tulevassa muovimutkassa on reikä ruuvikiinnitystä varten. Poistoletkun yläpään tulee olla lattiatasosta kuvan mukaisesti 30 ja 100 cm välillä, eikä sitä saa koskaan upottaa veteen. Jos poistoletkua joudutaan jatkamaan vaakasuunnassa (max. 3 m), poistoletkun pää voidaan sijoittaa korkeintaan 85 cm lattiasta. 6

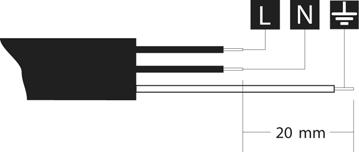

7 Asennusohje 2.2 Sähköliitäntä ja varoituksia VARMISTA, ETTÄ SÄHKÖVERKON JÄNNITE JA TAAJUUS VASTAAVAT ARVOJA, JOTKA ON SIJOITETTU LUUKUN SISÄREUNASSA OLEVAAN ARVOKILPEEN. SÄHKÖJOHTOON KIINNITETYN PISTOKKEEN JA PISTORASIAN TULEE OLLA SAMANTYYPPISIÄ JA VOIMASSA OLEVIEN SÄHKÖJÄRJESTELMIÄ KOSKEVIEN STANDARDIEN MUKAISIA. PISTOKKEESEEN TULEE VOIDA PÄÄSTÄ KÄSIKSI SEN JÄLKEEN, KUN LAITE ON ASENNETTU PAIKALLEEN. ÄLÄ KOSKAAN IRROTA PISTOKETTA JOHDOSTA VETÄMÄLLÄ. JOS SÄHKÖJOHTO VAURIOITUU, OTA YHTEYS VALMISTAJAAN TAI VALTUUTETTUUN HUOLTOLIIKKEESEEN VAIHTOA VARTEN. ÄLÄ KÄYTÄ SOVITUS- TAI HAAROITUSLIITTIMIÄ, KOSKA NE VOIVAT AIHEUTTAA YLIKUUMENEMISEN JA PALOVAARAN. Joissakin osissa on jännitettä, vaikka KÄYNNISTYS/SAMMUTUS-painike on sammutetussa asennossa. Irrota pistoke tai katkaise sähkö seinäkatkaisimella ennen laitteen huoltoa. JOS LAITTEESSA ON AINOASTAAN SÄHKÖJOHTO, MUTTA EI PISTOKETTA: ASENNA LAITTEEN JOHTOON HELPOSTI SAAVUTETTAVAAN PAIKKAAN KAIKKINAPAINEN KATKAISIN, JONKA YLIJÄNNITELUOKKA ON III. SÄHKÖLIITÄNNÄN SAA SUORITTAA AINOASTAAN AMMATTITAITOINEN TEKNIKKO ALLA OLEVAN KAAVION AVULLA JA VOIMASSA OLEVIEN LAKIEN MUKAAN L = ruskea N = sininen = keltavihreä Ainoastaan valmistaja tai valtuutettu huoltoliike saa vaihtaa sähköjohdon, jotta kaikki vaaratilanteet vältetään. 7

8 Asennusohje AINOASTAAN ISO-BRITANNIA: LAITE TULEE MAADOITTAA. Sulakkeen vaihto Jos sähköpistoke on varustettu BS 1363A 13A -sulakkeella, vaihda se A.S.T.A.- hyväksyttyyn BS tyypin sulakkeeseen seuraavasti: 1. Poista suojus A ja sulake B. 2. Aseta uusi sulake suojuksen sisälle. 3. Aseta kumpikin takaisin pistokkeen sisälle. Kun olet vaihtanut sulakkeen, aseta pistokkeen suojus asianmukaisesti takaisin. Ellei pistokkeen suojusta ole, älä käytä sitä ennen sopivan varasuojuksen asennusta. Sopivat varaosat tunnistetaan suojuksen alustan väristä tai pistokkeen kirjoituksesta, jossa ilmoitetaan väri. Varasuojuksia on saatavilla paikallisissa sähkötarvikeliikkeissä. 8

9 3. Pesukoneen toiminnot 3.1 Eutepaneeli Kaikki astianpesukoneen ohjaus- ja säätölaitteet on sijoitettu etukäyttöpaneeliin. Astianpesukone voidaan ohjelmoida ja toiminnot valita ainoastaan luukku suljettuna. 1 VIRTAKYTKIN 2 OHJELMAN VALINTANÄPPÄIN 3 OHJELMIEN MERKKIVALOT 4 KÄYNNISTYS/TAUKO-NÄPPÄIN 5 KÄYNNISTETTY OHJELMA/TAUKO -MERKKIVALO (*) 6 OHJELMAN AJASTUSNÄPPÄIN 7 OHJELMAN AJASTUS -MERKKIVALO 8 3 in 1 -TOIMINNON NÄPPÄIN 9 3 in 1 -TOIMINNON MERKKIVALO 10 LISÄOHJELMIEN NÄPPÄIN 11 LISÄOHJELMIEN MERKKIVALO 12 3-LUKUINEN NÄYTTÖ (jäljellä oleva aika, ohjelman ajastus, hälytykset) 13 SUOLA LOPPUNUT -MERKKIVALO 14 HUUHTELUKIRKASTE LOPPUNUT -MERKKIVALO 15 LUUKUN AVAUSKAHVA (*) Vilkkuu ohjelman aikana; lakkaa vilkkumasta ja jää palamaan ohjelman loppuun asti tai jos ohjelma keskeytetään (tarkoituksella tai toimintahäiriön seurauksena). 9

10 PESUOHJELMAN VALITSEMINEN JA LAITTEEN KYTKEMINEN PÄÄLLE Voit valita pestäville astioille sopivimman ohjelman alla olevan taulukon avulla. Taulukossa on ilmoitettu astioiden tyypille ja likaantumisasteelle sopivin ohjelma. OHJELMA VALINTA 1 HUUHTELU 2 HELLÄVARAINEN 3 AUTO IEC/DIN ASETA ASTIAT JA RUOKAILUVÄLINEET KONEESEEN HUUHDELTAVAT JA KUIVATTAVAT KATTILAT JA ASTIAT NORMAALISTI LIKAISET, ARAT ASTIAT NORMAALISTI LIKAISET KATTILAT JA ASTIAT, JOISSA SAATTAA OLLA KUIVUNUTTA LIKAA OHJELMAN ETENEMINEN Kylmähuuhtelu Huuhtelu 70 C: n lämpötilassa Kuivaus Kylmä esipesu Pesu 45 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 70 C: n lämpötilassa Kuivaus KESTO MINUUTTIA (1) VETTÄLI TROINA KULUTUS TEHO KWh (1) 45' 9 0,90 59' 12 0,90 Valittaessa "AUTO" -ohjelma astianpesukone tunnistaa liantyypin ja sovittaa pesuparametrit sen mukaan automaattisesti. 4 BIO (*) EN NORMAALISTI LIKAISET ASTIAT, JOISSA SAATTAA OLLA KUIVUNUTTA LIKAA 5 HYGIENE PLUS (***) ERITTÄIN LIKAISET KATTILAT JA ASTIAT, JOISSA SAATTAA OLLA KUIVUNUTTA LIKAA Kylmä esipesu Pesu 50 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 65 C: n lämpötilassa Kuivaus Kuuma esipesu Pesu 70 C: n lämpötilassa Kylmähuuhtelu (3) Huuhtelu 70 C: n lämpötilassa Kuivaus ** ** ** 150' 15 1,50 HYGIENE PLUS -ohjelma päättyy bakteereja tappavaan lisähuuhteluun, jonka ansiosta bakteerien määrä vähenee entistä enemmän. Jos lämpötila ei pysy tasaisena ohjelman aikana (esim. avattaessa luukku tai sähkön katketessa), ohjelmien merkkivalot (3) vilkkuvat varoittaakseen, ettei bakteereja tappavaa toimintoa voida taata. VIGTIGT: Se tabellen NOTER OG HENVISNINGER på følgende sider. Pesuohjelma ei toimi, jos astianpesukoneen luukku jätetään auki tai sitä ei suljeta kunnolla. 10

11 OHJELMA VALINTA 6 LIOTUS + 7 LYHYT + 8 AUTO ASETA ASTIAT JA RUOKAILUVÄLINEET KONEESEEN ASTIANPESUKONEEN TÄYTTYMISTÄ ODOTTAMAAN JÄTETYT KATTILAT JA ASTIAT HETI KÄYTÖN JÄLKEEN PESTÄVÄT, HIEMAN LIKAISET ARAT ASTIAT HETI KÄYTÖN JÄLKEEN PESTÄVÄT, NORMAALISTI LIKAISET KATTILAT JA ASTIAT OHJELMAN ETENEMINEN KESTO MINUUTTIA (1) VETTÄLI TROINA KULUTUS TEHO KWh (1) Kylmä esipesu 15' 5,5 0,02 Pesu 38 C: n lämpötilassa Huuhtelu 50 C: n lämpötilassa 45' 11 0,85 Valittaessa "AUTO" -ohjelma astianpesukone tunnistaa liantyypin ja sovittaa pesuparametrit sen mukaan automaattisesti. 9 SÄÄSTÖ (ECO) + HETI KÄYTÖN JÄLKEEN PESTÄVÄT, NORMAALISTI LIKAISET ASTIAT Pesu 55 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 70 C: n lämpötilassa Kuivaus 100' 17 1,35 10 HYGIENE + HETI KÄYTÖN JÄLKEEN PESTÄVÄT, ERITTÄIN LIKAISET KATTILAT JA ASTIAT Pesu 70 C: n lämpötilassa Kylmähuuhtelu (2) Huuhtelu 70 C: n lämpötilassa Kuivaus 110' 20 1,50 Suorita ohjelmat 6, 7, 8, 9 ja 10 painamalla lisäohjelmien näppäintä (10). HYGIENE -ohjelma päättyy bakteereja tappavaan lisähuuhteluun, jonka ansiosta bakteerien määrä vähenee entistä enemmän. Jos lämpötila ei pysy tasaisena ohjelman aikana (esim. avattaessa luukku tai sähkön katketessa), ohjelmien merkkivalot (3) vilkkuvat varoittaakseen, ettei bakteereja tappavaa toimintoa voida taata. VIGTIGT: Se tabellen NOTER OG HENVISNINGER på følgende sider. Pesuohjelma ei toimi, jos astianpesukoneen luukku jätetään auki tai sitä ei suljeta kunnolla. 11

12 NOTER OG HENVISNINGER Liotusohjelmaa saa käyttää vain puolitäytöllä. Toimintoja ei tule käyttää liotusohjelman kanssa. * Standard program jf. DS/EN ** Se det medfølgende ark. *** Referenceprogram IEC/DIN. **** Reference program for laboratories: Detergent: 20g in the dispenser + 10g in the door or tablet. Configuration: see photo in Using the baskets. (1) Pesujakson kesto ja virrankulutus voivat vaihdella veden ja huoneen lämpötilan mukaisesti. Lisäksi pesujakson pituuteen voivat vaikuttaa astioiden tyyppi ja määrä. (2) 1-2 kylmää huuhtelua mallista riippuen. HENVISNINGER TIL ENERGIMÆRKNINGEN, der leveres sammen med opvaskemaskinen: - Det årlige energiforbrug er beregnet på baggrund af 280 gange standard opvask med koldt vand og lavenergiforbrug. Det effektive forbrug afhænger af den konkrete brug af apparatet. - Vandforbruget er beregnet på baggrund af 280 gange standard opvask. Det effektive forbrug afhænger af den konkrete brug af apparatet. - Oplysningerne refererer til STANDARD programmet jf. DS/EN (angivet i programtabellen), som er det mest effektive med hensyn til det kombinerede energi- og vandforbrug. Programmet anvendes til normalt snavset service. - Energiforbrug, når apparatet er slukket = 0,02 W. - Energiforbrug, når apparatet er tændt = 1,5 W. - Klasse for tørringseffektivitet på baggrund af en skala fra G (min. effektivitet) til A (maks. effektivitet). 12

13 3.2 Pesuohjelmat Astianpesukoneissa on luvussa "3. Säädinten kuvaus" kuvailtu käyttöpaneeli ja 3-LUKUINEN NÄYTTÖ (12), joista laite voidaan käynnistää, sammuttaa ja ohjelmoida. Ennen ohjelman käynnistämistä tarkista, että: Täyttöhana on auki. Vedenpehmentimen säiliössä on elvytyssuolaa. Säiliöön on asetettu oikea määrä pesuainetta. Olet täyttänyt astiakorit oikein. Suihkuvarret pääsevät pyörimään vapaasti. Koneen luukku on suljettu kunnolla. OHJELMOINTI Astianpesukone voidaan ohjelmoida ainoastaan luukku suljettuna. Kun luukku on auki, 3-LUKUISELLE NÄYTÖLLE (12) ilmaantuvat symbolit ---. OHJELMAN VALINTA Paina OHJELMAN VALINTA (2) -näppäintä useita kertoja, kunnes haluttua ohjelmaa vastaava merkkivalo (3) syttyy. KÄYNNISSÄ OLEVAN OHJELMAN PERUUTUS Mitätöi käynnissä oleva ohjelma painamalla KÄYNNISTYS/TAUKO (4) - näppäintä muutaman sekunnin ajan, kunnes KÄYNNISTETTY OHJELMA (5) -merkkivalo lakkaa vilkkumasta. Paina tämän jälkeen KÄYNNISTYS/TAUKO (4) -näppäintä uudelleen, kunnes näytöllä näkyy kirjoitus P0 (noin 10 sekuntia). 13

14 OHJELMAN MUUTOS Muuta ohjelma pitämällä KÄYNNISTYS/TAUKO (4) -näppäintä painettuna muutaman sekunnin ajan, kunnes KÄYNNISTETTY OHJELMA (5) -merkkivalo lakkaa vilkkumasta. Valitse uusi ohjelma edellä annettujen ohjeiden mukaan. Paina KÄYNNISTYS/TAUKO (4) - näppäintä uudelleen muutaman sekunnin ajan, kunnes merkkivalo (5) alkaa vilkkua. 3/1 -TOIMINNON NÄPPÄIN (kaikissa ohjelmissa lukuunottamatta liotusta) Painettaessa näppäintä (8) 3/1 -toiminto kytkeytyy päälle ja sitä vastaava merkkivalo syttyy. Toiminto on suunniteltu pesuaineelle (jauhe tai tabletit), joka sisältää myös elvytyssuolan ja huuhtelukirkasteen (myydään nimellä 3 in 1- tai yhdistelmäpesuaine). Astianpesukone käyttää tuotteen optimaalisesti eikä kuluta astianpesukoneessa jo mahdollisesti olevaa suolaa ja huuhtelukirkastetta. Huom: 3/1 -näppäintä painettaessa on normaalia, että suolan ja huuhtelukirkasteen merkkivalot jäävät palamaan, jos niiden säiliöt ovat tyhjiä. Älä käytä 3 in 1 -tuotteita, jos vesi on liian kovaa. Jos veden kovuudeksi on asetettu yli H3, 3 in 1 -TOIMINNON merkkivalo (9) vilkkuu ilmoittaakseen virheellisestä asetuksesta. Tämä ei estä toiminnon käyttöä, mutta pesutulokset eivät aina ole optimaalisia. 14

15 OHJELMAN AJASTUS (kaikissa ohjelmissa lukuunottamatta liotusta) OHJELMAN AJASTUS (6) -näppäimellä voidaan pesuohjelman alkamisaikaa siirtää enintään 24 tuntia. Sen avulla astianpesukonetta voidaan käyttää haluttuna aikajaksona. Kun OHJELMAN AJASTUS (6) -näppäintä painetaan useita kertoja, 3- LUKUISELLA NÄYTÖLLÄ (12) näkyy astianpesukoneen ajastettu alkamisaika. Kun olet valinnut ajastusajan, käynnistä ohjelma: paina KÄYNNISTYS/TAUKO (4) -näppäintä muutaman sekunnin ajan, kunnes KÄYNNISTETTY OHJELMA (5) -merkkivalo alkaa vilkkua. Astianpesukone suorittaa esipesun. Tämän jälkeen alkaa valittu aikalaskenta. Toimi seuraavasti, jos haluat mitätöidä ohjelman ajastuksen aikalaskennan käynnistyttyä: Paina KÄYNNISTYS/TAUKO (4) -näppäintä muutaman sekunnin ajan, kunnes KÄYNNISTETTY OHJELMA (5) -merkkivalo lakkaa vilkkumasta. Paina OHJELMAN AJASTUS (6) -näppäintä useita kertoja, kunnes ohjelman ajastus mitätöidään. Paina KÄYNNISTYS/TAUKO (4) -näppäintä käynnistääksesi ohjelman. 15

16 KÄYNNISTYS Kun olet suorittanut edellä selostetut toimenpiteet asianmukaisesti, voit käynnistää astianpesukoneen painamalla KÄYNNISTYS/TAUKO (4) - näppäintä muutaman sekunnin ajan, kunnes kuulet merkkiäänen (KÄYNNISTETTY OHJELMA (5) -merkkivalo alkaa vilkkua). 3- LUKUISELLA NÄYTÖLLÄ (12) näkyy ohjelman kestominuutit. Kestoaika on viitteellinen, sillä siihen vaikuttavat pesuolosuhteet (astiamäärä, veden lämpötila jne.). Sitä päivitetään jatkuvasti pesuohjelman aikana. 3-LUKUISELLA NÄYTÖLLÄ (12) näkyy pesuohjelman kesto. Jos joudut avaamaan astianpesukoneen luukun pesuohjelman aikana, odota 1 minuutti ennen kuin käynnistät ohjelman uudelleen. Kun olet sulkenut luukun asianmukaisesti, paina KÄYNNISTYS/TAUKO (4) - näppäintä uudelleen. Toimenpide saattaa häiritä ohjelman suoritusta. OHJELMAN LOPPU Ohjelman loputtua kuuluu lyhyt merkkiääni ja 3-LUKUISELLA NÄYTÖLLÄ (12) lukee End. Kun painat OHJELMAN VALINTA (2) - näppäintä, näytöltä katoaa kirjoitus End ja astianpesukone on valmis suorittamaan uuden ohjelman. Joissakin osissa on jännitettä, vaikka KÄYNNISTYS/SAMMUTUS-painike on sammutetussa asennossa. Irrota pistoke tai katkaise sähkö seinäkatkaisimella ennen laitteen huoltoa. 16

17 KUNKA SÄÄSTÄÄ ENERGIAA! JA SUOJELLA YMPÄRISTÖÄ Käytä astianpesukonetta aina täytenä. Älä pese astioita juoksevalla vedellä. Käytä pesuohjelmaa joka on sopivin kullekin tiskityypille. Älä käytä turhaan esihuuhteluita. Jos mahdollista kytke laite kuumavesiverkostoon max. 60 C. Käytä ENERSAVE/LUUKUN AUTOMAATTIAVAUS/LUUKUN AVAUS JAKSON LOPUSSA -toimintoa (jos käytössä) KUINKA SÄÄSTÄÄ PESUAINETTA! JA SUOJELLA YMPÄRISTÖÄ Pesuaineiden sisältämät fosfaatit rasittavat ympäristöä. Vältä pesuaineiden liikakäyttöä. Säästääksesi sähkönkulutuksessa huomioi seuraavat seikat: erottele herkemmät astiat kovempaa pesua ja korkeampia lämpötiloja kestävistä astioista; älä kaada pesuainetta suoraan astioiden päälle. ASTIAKORIEN TYHJENTÄMINEN Odota vähintään 20 minuuttia ohjelman päättymisen jälkeen ennen kuin otat astiat pois koneesta. Tällöin astiat ovat jäähtyneitä. Tyhjennä ensin alakori. Tällöin yläkorin astioista ei pääse valumaan vesipisaroita alakorissa oleviin astioihin. 17

18 4. Käyttöopastus Kun astianpesukone on asianmukaisesti asennettu, valmistele se käyttöä varten seuraavasti: Säädä vedenpehmennysjärjestelmä; Lisää vedenpehmennyssuolaa; Lisää huuhteluainetta ja pesuainetta. 4.1 Vedenpehmennysjärjestelmän käyttö Veden sisältämän kattilakiven määrä (veden kovuusindeksi) voi aiheuttaa kuivissa astioissa valkoisena näkyvää värjäytymää, ja astiat menettävät vähitellen kiiltonsa. Astianpesukoneessa on automaattinen pehmennysjärjestelmä, johon lisättävä vedenpehmennyssuola vähentää veden kovuutta. Astianpesukoneeseen on tehtaalla asetettu kovuusasteeksi 3 (keskimääräinen kovuus df dh). Keskikovaa vettä käytettäessä vedenpehmennyssuolan säiliö on täytettävä noin 20 pesukerran jälkeen. Suolasäiliöön mahtuu kerralla noin 1,5 kg suolaa rakeina. Säiliö sijaitsee pesukoneen pohjassa. Kun alakori on otettu pois, irrota suolasäiliön korkki kääntämällä sitä vastapäivään ja kaada suola säiliöön käyttäen astianpesukoneen mukana tullutta suppiloa. Ennen kuin asetat korkin takaisin, poista mahdolliset suolajäänteet aukon ympäriltä. Kun käytät astianpesukonetta ensimmäistä kertaa, säiliöön on suolan lisäksi tarpeen kaataa myös yksi litra vettä. Aina kun suolasäiliö täytetään, varmista, että korkki tulee varmasti kiinni. Veden ja pesuaineen seosta ei saa koskaan päästä suolasäiliöön, koska silloin pehmennysjärjestelmän toiminta vaarantuu. Jos näin kuitenkin pääsee käymään, takuu mitätöityy. Käytä vain kotitalouksien astianpesukoneita varten tarkoitettua vedenpehmennyssuolaa. Jos käytät suolatabletteja, älä täytä säiliötä kokonaan. 18

19 Älä käytä pöytäsuolaa, koska se sisältää liukenemattomia aineosia, jotka aikaa myöten saattavat vaurioittaa vedenpehmennysjärjestelmää. Tarvittaessa täytä vedenpehmennyssuolan säiliö ennen kuin käynnistät pesuohjelman. Näin liiallinen suolaliuos kulkeutuu heti pois veden mukana; suolaveden jääminen pesukoneen sisälle voi aiheuttaa korroosiota. Varo ettet vahingossa sekoita suola- ja pesuainepakkauksia toisiinsa; jos suolasäiliöön laitetaan pesuainetta, seurauksena on vedenpehmennysjärjestelmän vaurioituminen. VEDENPEHMENTIMEN SÄÄTÖ (kaikissa ohjelmissa lukuunottamatta liotusta) Astianpesukone on varustettu elektronisella ohjausjärjestelmällä, jonka avulla vedenpehmennin säädetään veden kovuuden mukaan. Säädä vedenpehmennin seuraavasti. Pidä OHJELMAN AJASTUS (6) -näppäin painettuna muutaman sekunnin ajan, kunnes 3-LUKUISELLA NÄYTÖLLÄ (12) näkyy symboli H.-, ja asetettu arvo. Paina OHJELMAN AJASTUS (6) -näppäintä uudelleen valitaksesi sopivimman kovuusarvon (h.-0, h.-1, h.-2 h.-5). Valitse arvo veden kovuustaulukon avulla. Poistu ohjelmointitilasta painamalla KÄYNNISTYS/TAUKO (4) - näppäintä uudelleen tai odota noin 2 sekuntia näppäimiä painamatta poistuaksesi automaattisesti. 19

20 VEDEN KOVUUSTAULUKKO VEDEN KOVUUS Saksalaiset asteet ( dh) Ranskalaiset asteet ( df) SÄÄTÖ h.-0 (suola loppunut) h h h h h.-5 Pyydä veden kovuusastetta koskevat tiedot vesilaitokselta. Kun et paina painiketta muutaman sekunnin ajan säädön tai asetetun arvon näytön jälkeen, astianpesukone poistuu automaattisesti säätötilasta ja palaa vakiotilaan. 4.2 Pesu- ja huuhteluaineen käyttö Pesu- ja huuhteluainesäiliöt sijaitsevat luukun sisäseinässä: pesuainesäiliö on vasemmalla puolella ja huuhteluainesäiliö on oikealla puolella. Kaikissa muissa paitsi ESIHUUHTELU-ohjelmassa on tarpeen lisätä oikea määrä pesuainetta säiliöön. Huuhteluainetta lisätään vain tarpeen vaatiessa. 20

21 HUUHTELUAINEEN LISÄÄMINEN Huuhteluaine nopeuttaa astioiden kuivumista ja estää kalkkitahrojen muodostumisen; oikea määrä huuhteluainetta tulee automaattisesti viimeiseen huuhteluveteen luukussa olevasta säiliöstä. Huuhteluainetta tulee lisätä, kun huuhteluaineen merkkilasi on kirkas. Huuhtelukirkasteen lisäys: Avaa ovi. Käännä säiliön kantta vastapäivään ¼ kierrosta ja nosta se pois. Lisää huuhteluainetta kunnes säiliö on täysi (noin 140cl). Ainemäärän merkkilasi sijjaitsee kannen vieressä. Laita korkki paikalleen ja käännä sitä myötäpäivään. Pyyhi ylimääräinen huuhteluaine pois. HUUHTELUAINEEN ANNOSTELU Astianpesukone on säädetty tehtaalla alkuasetukselle. Huuhteluaineen määrä voidaan säätää halutulle määrälle. Huuhteluainesäiliössä on korkin alla asteikko eri määrille. Säätääksesi huuhteluaineen annostusta, käännä korkkia vastapäivään ja nosta se pois. Käännä korkin alle olevaa valitsinta ruuvmeisselillä haluttuun asentoon. Laita korkki paikalleen ja sulje se kääntämällä myötäpäivään. Huuhteluaineen annostusta on lisättävä mikäli astiat ovat kiillottomia tai niissä on pyöreitä tahroja. Toisaalta annostusta on vähennettävä jos astiat ovat tahmeita tai niissä on valkoisia viivoja. 21

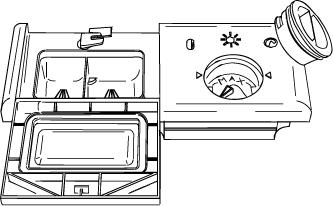

22 PESUAINEEN ANNOSTELU Avaa pesuainesäiliön kansi painamalla painiketta P. Pesuainesäiliö avautuu automaattisesti pesun aikana. Kun valitset kuuman esipesun sisältävän ohjelman (lue ohjelmataulukkoa), aseta lisämäärä pesuainetta lokeroon G tai H (mallista riippuen). Käytä vain astianpesukoneisiin tarkoitettuja pesuaineita. Hyvän pesutuloksen saat aikaan käyttämällä korkealaatuista pesuainetta. Pesuainepakkaukset tulee säilyttää suljettuina ja kuivassa paikassa, jotta pesuaine ei paakkuuntuisi, sillä paakkuuntuminen heikentää sen tehoa. Avattuja pakkauksia ei pidä säilyttää pitkiä aikoja, sillä pesuaine menettää tehoaan avonaisessa astiassa. Älä käytä astioiden käsinpesuun tarkoitettua astianpesuaineita koska ne vaahtoavat liikaa ja voivat. Laita aina oikea määrä pesuainetta. Liian pieni pesuainemäärä jättää astiat likaisiksi ja liiallisesta pesuaineesta muodostuu runsaasti vaahtoa, astiat huuhtoutuvat huonosti ja poistovesi saastuttaa luontoa. Markkinoilla on nestemäisiä ja jauhemaisia pesuaineita, joiden kemialliset koostumukset vaihtelevat. Pesuaineet voivat sisältää fosfaatteja tai ne voivat olla fosfaatittomia, mutta sisältää kuitenkin luonnollisia entsyymejä. - Fosfaattipitoiset pesuaineet ovat tehokkaampia poistamaan rasvaa ja tärkkelystä yli 60 C lämpötiloissa. - Entsyymipohjaiset pesuaineet ovat tehokkaita myös alhaisissa lämpötiloissa (40 55 C) ja hajoavat luonnossa. Entsyymipohjaisilla pesuaineilla saavutetaan sama pesutulos alhaisemmissa lämpötiloissa kuin perinteisillä pesuaineilla yli 65 C lämpötiloissa. Luonnon säästämiseksi suosittelemme käytettäväksi fosfaatittomia ja kloorittomia pesuaineita. 22

23 3/1 -tuotteet Tarkista ennen suolan ja huuhtelukirkasteen sisältävien yhdistelmäpesuaineiden käyttöä luvusta Säädinten kuvaus, että astianpesukoneessa on 3/1 -toiminnon näppäin. Lue sen käyttöä käsittelevä kappale. Käytä muussa tapauksessa perinteisiä tuotteita (erillinen pesuaine, suola ja huuhtelukirkaste), sillä 3/1 -tuotteet saattavat aiheuttaa ongelmia perinteisten pesuohjelmien aikana (valkoiset kerääntymät, heikot kuivaustulokset, tahrat astioissa). Pesuaine huuhteluainesäiliössä saattaa rikkoa astianpesukoneen. 4.3 Yleisiä varoituksia ja suosituksia Ennen kuin käytät konetta ensimmäisen kerran, suosittelemme että luet seuraavat pestäviä astioita ja niiden koneeseen asettelua koskevat suositukset. Yleisesti ottaen kotitaloudessa käytettävien astioiden konepesulle ei ole esteitä, mutta joissain tapauksissa on huomioitava tiettyjä asioita. Ennen astioiden asettamista koneeseen on huomioitava: Poista astioista ruuantähteet: esim. luut, ruodot, jne. jotka voivat tukkia suodattimet tai vahingoittaa kiertovesipumppua. Huuhtele käsin kattilat ja pannut, mikäli niissä on pohjaan palaneita ruuantähteitä. Aseta ne sitten ALAKORIIN. Astioita ei tarvitse huuhdella juoksevan veden alla ennen niiden asettamista koneeseen, sillä se on turhaa veden kuluttamista. Astioiden oikea asettaminen koneeseen varmistaa parhaan pesutuloksen. 23

24 VAROITUS! Aseta astiat hyvin paikalleen, siten etteivät ne pääse kaatumaan ja etteivät ne estä suihkuvarsia pyörimästä vapaasti pesun aikana. Älä pese koneessa hyvin pieniä astioita, jotka voivat pudota korin läpi ja siten tukkia suodattimia tai estää suihkuvarsia pyörimästä. Kaikki astiat kuten kupit, kulhot, lasit ja pannut tulee asettaa alassuin ja kallelleen siten, että astian syvennykseen jäävä vesi valuu pois. Älä aseta astioita päällekkäin tai siten että ne peittävät toisensa. Älä aseta laseja liian lähekkäin, sillä ne saattavat koskea toisiaan pesun aikana ja rikkoontua, tai niissä voi olla tahroja pesun jälkeen kosketuskohdissa. VARMISTA että astiat ovat konepesun kestäviä. Astiat jotka eivät sovellu konepesuun: Puiset astiat, kupit ja pannut: ne voivat vahingoittua korkeissa lämpötiloissa. Käsintehdyt astiat: ne ovat harvoin konepesuun soveltuvia. Suhteellisen korkea veden lämpötila ja pesuaineet voivat vahingoittaa niitä. Muoviastiat: lämpöä kestävät muoviastiat tulee pestä yläkorissa. Astiat jotka ovat kuparia, tinaa, sinkkiä tai messinkiä: voivat tahriintua. Alumiiniastiat: voivat vaihtaa väriä. Pöytähopeat: hopeaesineet voivat tahriintua. Lasi ja kristalli: yleisesti ottaen lasi- ja kristalliastioita voi pestä astianpesukoneessa. Kuitenkin tietynlainen lasi ja kristalli voi samentua useiden pesukertojen jälkeen. Näiden pesuun on suositeltavaa käyttää kevyempiä ohjelmia. Koristeelliset astiat: markkinoilla olevat koristeelliset astiat kestävät konepesun, mutta niiden väri saattaa haalistua usean pesukerran jälkeen. 24

25 4.4 Korien käyttö Astianpesukoneessa voi pestä enintään 14-osaisen astiaston, sisältäen tarjoiluastiat. ALAKORI Alakoriin vesi suihkuaa suurimmalla paineella. Siksi sinne tulisi asettaa kestävimmät ja likaisimmat astiat. Kaikenlaisten astioiden täyttö alakoriin on sallittu, kunhan kaikki astiat ovat alassuin, jotta pohjalta tuleva vesisuihku pääsee astiaan. Koneeseen voidaan laittaa kaikenlaisia astioita, kunhan vain astiat ovat alassuin, jotta pohjalta tuleva vesisuihku pääsee niihin. Mallista riippuen kori voidaan varustaa osalla tai kaikilla seuraavista lisävarusteista: Lautastelinettä, jotka voidaan kääntää alas, jos niitä ei käytetä (esim. kattiloiden, kulhojen tms. asettamiseksi). Käännä telineet alas vetämällä ylöspäin ja kääntämällä korin sisäpuolta kohti. Tippatelineet, joiden ansiosta lautaset kuivuvat paremmin. Toimitetaan koriin asennettuina tai varustepussissa. Aseta ne tarvittaessa käyttöä varten paikoilleen kuvan mukaan. 25

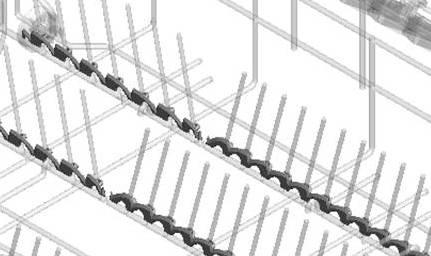

26 Takaosassa olevat kuppien tai pitkien ruokailuvälineiden (kauhat, isot lusikat yms.) telineet. Jos niitä ei käytetä, ne voidaan nostaa pystyasentoon. Lasiteline. Jalkalaseille tarkoitettu teline. Käännetään lepoasentoon (0) nostamalla. Voidaan lukita kolmeen eri asentoon (1-2-3). Kahteen asentoon (1-2) käännettävät telineet. Asennossa 1 (pysty) voidaan käyttää lautasille, asennossa 2 (kallistettu) jalkalaseille, jotka tuetaan lasitelineellä. Säätö: Nosta kohdasta P kuvan mukaan, kunnes teline kääntyy asentoon 2. 26

27 Käännä kokonaan alas nostamalla päästä ja kääntämällä itseäsi kohti, niin että pysäytin F kääntyy kohdan S päälle. ALAKORIN TÄYTTÖ Aseta matalat, syvät, ja jälkiruokalautaset huolellisesti pystyasentoon. Kattilat, uuniastiat ja niiden kannet tulee asettaa alassuin. Kun asetat syviä lautasia ja jälkiruokakuppeja, varmistu, että niiden väliin jää tilaa. Asetteluesimerkki: 27

28 CESTINO PORTAPOSATE SUPERIORE Kori on tarkoitettu ruokailuvälineille, jotka tulee asettaa niille varattuihin tiloihin, pituussuuntaan asetettaville pitkille keittiövälineille ja pienille esineille. Korin ulosveto helpottaa täyttöä, mutta tarvittaessa kori voidaan poistaa kiskoilta irrottamalla pysäyttimet kuvan mukaan. Aseta pysäyttimet erittäin huolellisesti takaisin, ettei kori putoa tahattomasti kiskoilta. 28

29 YLÄKORI Yläkoriin suositellaan asetettavaksi pieniä ja keskikokoisia astioita, kuten esim. laseja, kahvi- ja teekuppeja, pieniä lautasia, matalia kulhoja ja kevyitä astioita kuten kuumuutta kestäviä muoviastioita. Jos yläkori on ala-asennossa, siihen voi laittaa myös tarjoiluastioita, jos ne ovat vain vähän likaisia. YLÄKORIN TÄYTTÖ Aseta lautaset eteenpäin käännettyinä. Sijoita kupit ja kulhot avoin puoli alaspäin. Korin vasemmalle reunalle kupit ja lasit voi asettaa kahteen tasoon, korin keskelle voidaan asettaa lautaset ja jälkiruokakipot lautaspidikkeiden väliin pystysuoraan asentoon. Asetteluesimerkki: Täyttöesimerkkejä erittäin likaisille astioille 29

30 Mallista riippuen kori voidaan varustaa osalla tai kaikilla seuraavista lisävarusteista: - Vasemmalla puolella on kuppien tai pitkien ruokailuvälineiden (kauhat, isot lusikat yms.) telineet. Jos niitä ei käytetä, ne voidaan nostaa pystyasentoon. - Vasemmalla puolella on jalkalasitelineet, jotka otetaan käyttöön nostamalla ne ja lukitsemalla kiinnittimiin. - Oikealla puolella on ruokailuvälineritilät, jotka on tarkoitettu veitsille ja teelusikoille. Vedä liukuva teline ulos asettaaksesi teelusikat. Jos ritilöitä ei käytetä, ne voidaan nostaa pystyasentoon. - Kiinteät tai käännettävät keskitelineet. Käännettävät telineet voidaan lukita pystyasentoon, kääntää korin pohjalle (ellei käytetä) tai asettaa keskiasentoon tarpeen mukaan. 30

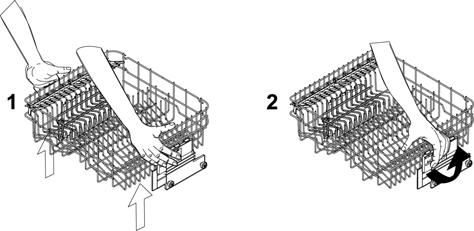

31 YLÄKORIN SÄÄTÖ Yläkorin korkeutta voidaan säätää, jotta lautaset ja suurikokoiset astiat mahtuvat alakoriin. Säätö voi olla tyyppiä A tai B hankitun astianpesukoneen mallista riippuen. Versio A: säätö kahteen eri ulosvetoasentoon Vedä korin kumpikin kisko ulos. Irrota pysäyttimet kuvan mukaan. Vedä kori ulos. Aseta kiskoon ylempi tai alempi pyöräpari halutun säädön mukaan. Aseta pysäyttimet takaisin paikoilleen. Korin vasen ja oikea puoli tulee asettaa aina samalle korkeudelle. Versio B: säätö kolmeen asentoon kummallakin puolella Korin kumpikin puoli tulee asettaa aina samalle korkeudelle. Nosta kori yläreunasta (1) vetämällä ensimmäiseen tai toiseen koloon halutusta korkeudesta riippuen. Vapauta kori vetämällä vapautusvipua (2) ja laske se. Säätö voidaan suorittaa myös korin ollessa täynnä. Tällöin sitä tulee laskun aikana kannatella toisella kädellä, etteivät astiat kolhiinnu. 31

32 5. Puhdistus ja huolto Irrota laite verkkovirrasta aina ennen huoltotoimenpiteitä. 5.1 Yleiset varoitukset ja suositukset Älä käytä hankaavia tai syövyttäviä puhdistusaineita. Pyyhi astianpesukoneen ulkopuoli ja luukun sisäpuoli säännöllisesti pehmeällä, joko veteen tai mietoon pesuliuokseen kastetulla pyyhkeellä. Oven sisusta on syytä puhdistaa määräajoin (kerran tai kaksi vuodessa) kostealla pyyhkeellä. VEDENOTTOSUODATTIMEN PUHDISTUS Vedentulohanan aukossa sijaitseva vedenottosuodatin A on puhdistettava ajottain. Suljettuasi vedentulohanan kierrä tulovesiletkun pää auki, poista suodatin A ja puhdista se varovasti juoksevan veden alla. Kokoa suodatin A uudestaan istukkaansa ja kierrä vedenottoletku huolellisesti takaisin paikoilleen. SUIHKUVARSIEN PUHDISTUS Irrota suihkuvarret ja puhdista niiden suuttimet aika ajoin, etteivät ne tukkeudu. Pese suihkuvarret juoksevan veden alla ja aseta ne takaisin paikalleen. Tarkista että suihkuvarret pyörivät vapaasti. Irrota ylempi suihkuvarsi avaamalla lukitusrengas R. Irrota alempi suihkuvarsi nostamalla sitä ylöspäin. Apusuihkuvarsi vedetään ulos ottamalla kiinni pidemmästä varresta ja nostamalla apuvartta ylöspäin. Pese varret juoksevan veden alla ja aseta ne huolellisesti takaisin paikalleen. Varmista asennuksen jälkeen, että varret pyörivät esteettömästi. Ellei näin tapahdu, tarkista oletko asentanut ne oikein. 32

33 SUODATTIMIEN PUHDISTUS Irrotaessasi keskussuodatinta C; ota kiinni korvakkeista, käännä sitä vastapäivään ja nosta se ylös. Työnnä keskussuodatinta D alapuolelta poistaaksesi mikrosuodattimen. Irrota muovisuodattimen osat toisistaan. Irrota keskiosa nostamalla sitä ylöspäin. YLEISIÄ VAROITUKSIA JA SUOSITUKSIA LAITTEEN OIKEAAN YLLÄPITOON: Suodattimet tulee puhdistaa juoksevan veden alla käyttämällä karkeaa harjaa. On tärkeää puhdistaa suodattimet läpikotaisin ylläolevien ohjeiden mukaisesti: astianpesukone ei toimi mikäli suodattimet ovat tukossa. Aseta suodattimet huolellisesti paikalleen, jotta kiertovesipumppu ei rikkoontuisi. JOS ASTIANPESUKONE ON PITKÄÄN KÄYTTÄMÄTTÄ: Suorita kaksi peräkkäistä esipesujaksoa. Irrota pesukone verkkovirrasta. Jätä luukku raolleen, ettei sisustaan muodostu epämiellyttävää hajua. Täytä huuhteluainesäiliö. Sulje tulovesihana. 33

34 KUN OTAT PESUKONEEN TAAS KÄYTTÖÖN: Avaa vesihana ja anna veden virrata muutama minuutti varmistuaaksesi, että verkostovesi on puhdasta. Kytke pesukoneen sähköjohto verkkovirtaan. Kiinnitä tulovesiletku ja avaa hana. JOS LAITE EI TOIMI Joissain tapauksissa voit korjata pieniä vikoja allaolevien ohjeiden mukaisesti: Jos ohjelma ei kännisty, tarkista: että laite on kytketty verkkovirtaan; että ei ole sähkökatkosta; että vesihana on auki; että astianpesukoneen luukku on kiinni. Jos laitteen sisälle jää vettä, tarkista: että poistovesiletku ei ole mutkalla; että poistovesiletku ei ole tukossa; että pesusuodattimet eivät ole tukossa. Jos astiat eivät ole puhtaat pesun jälkeen, tarkista: että pesuainetta oli annosteltu oikea määrä; vedenpehmennyksen säiliössä on pehmennyssuolaa; astiat on aseteltu koneeseen oikein; valittu ohjelma on sopiva astiatyypeille ja niiden likaisuusasteelle; kaikki suodattimet ovat puhtaita ja oikeilla paikoillaan; suihkuvarsien suuttimet eivät ole tukossa; mikään esine ei estä suihkuvarsien pyörimistä. 34

35 Jos astiat jäävät märiksi tai ne eivät ole kirkkaita, tarkista: että säiliössä on huuhteluainetta; että huuhteluaineen annostus on oikea; että pesuaine on kunnollista eikä ole menettänyt tehoaan (esim. pakkaus on ollut auki, jne). Jos astioissa on raitoja, tahroja, jne, tarkista: että huuhteluainesäätö ei ole liian suuri. Jos laitteen sisällä on ruostetahroja: koneen sisäpuoli on tehty teräksestä ja siksi mahdollinen ruoste johtuu ulkoisista tekijöistä (ruosteen murusia vesiputkista, kattiloista, ruokailuvälineistä yms.). Myynnissä on tuotteita, jotka on varta vasten suunniteltu tällaisten jälkien poistoon; tarkista, että käytetty pesuainemäärä on asianmukainen.. Jotkut pesuaineet voivat aiheuttaa enemmän korroosiota kuin toiset. tarkista, että suolasäiliön korkki on kunnolla suljettu ja että vedenpehmennyssäätö on oikea. Jos laitteessa vielä tämän jälkeen ilmenee ongelmia, soita lähimpään valtuutettuun huoltoliikkeeseen. VAROITUS: Takuu ei kata valtuuttamattoman henkilön suorittamia huoltotoimenpiteitä. 35

36 6. Vianmääritys Astianpesukone on varustettu itsemääritystoiminnolla, joka havaitsee ja ilmoittaa mahdollisista ennalta määritetyistä toimintahäiriöistä. ITSEMÄÄRITYSJÄRJESTELMÄN HAVAITSEMIEN TOIMINTAHÄIRIÖIDEN TAULUKKO HÄIRIÖ E1 E2 E3 E4 E5 E6 E7 E8 E9 KUVAUS Vesiturvajärjestelmä on lauennut (jos asennettu). Astianpesukoneessa oleva ylivuotosuoja on lauennut. Astianpesukone ei kykene lämmittämään vettä. Lämpötila-anturi poiskytketty. Astianpesukone ei kykene ottamaan vettä. Astianpesukone ei kykene poistamaan vettä pesusäiliöstä. Astianpesukone ei kykene mittaamaan otetun veden määrää asianmukaisesti. Veden koreihin jakelujärjestelmän häiriö Vedenottojärjestelmän häiriö Hälytystilanteessa kone keskeyttää käynnissä olevan ohjelman ja ilmoittaa toimintahäiriöstä. Hälytykset E1, E2, E3, E4, E8, E9 pysäyttävät käynnissä olevan ohjelman välittömästi. Hälytykset E5, E6 keskeyttävät käynnissä olevan ohjelman. Kun ongelma on korjattu, ohjelma jatkuu. Hälytys E7 näytetään jakson lopussa. Ohjelma jatkuu loppuun asti, sillä hälytys ei vaikuta asianpesukoneen toimintaan. Nollaa hälytys seuraavasti: Avaa ja sulje luukku tai sammuta ja käynnistä kone uudelleen. Tässä vaiheessa astianpesukone voidaan ohjelmoida uudelleen. Jos häiriö ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. 36

37 TEKNISET TIEDOT Leveys Syvyys mitattuna ohjauspaneelin ulomman kulman tasosta Korkeus (mallista riippuen) Täyttömäärä Tulovesiverkon painealue Sähköliitäntä mm 550 mm mm mm 14 kansainvälistä yksikköastiastoa min. 0,05 - max. 0,9 MPa (min. 0.5 max. 9 bar) Katso tyyppikilpi 37
