1 Sisällysluettelo Käyttöhuomautus... 2 Turvallisuustietoja...2 Luokan B päästörajoitukset...2 Tärkeä turvaohje...2 Varotoimet...4 Silmän turvallisuusvaroitukset...6 Johdanto... 7 Tuotteen toiminnot...7 Pakkaus...8 Tuotekuvaus...9 Pääyksikkö...9 Ohjauspaneeli...10 Näkymä takaa...11 Kaukosäädin...12 Asennus Projektorin liittäminen...13 Liittäminen tietokoneeseen/notebookiin...13 Videolähteisiin liittäminen...14 Projektorin kytkeminen päälle/pois päältä...15 Projektorin kytkeminen päälle...15 Projektorin kytkeminen pois päältä...16 Varoitusvalo...16 Heijastetun kuvan säätäminen...17 Projektorin korkeuden säätäminen...17 Zoomauksen/Tarkentamisen säätö...18 Käyttäjän ohjaimet Ohjauspaneeli...19 Kaukosäädin...20 Näyttövalikot...22 Käyttö...22 Valikkopuu...23 Kuva...24 NÄYTTÖ...30 ASETUKSET...34 VALINNAT...42 Liitteet Vianetsintä...49 Kuvaongelmat...49 Keskeytysongelmat...51 Projektorin tilan ilmaisu...52 Kaukosäädinongelmat...53 Ääniongelmat...53 Lampun vaihtaminen...54 Projektorin puhdistaminen...55 Yhteensopivuustilat...56 Kattoasennus...59 Optoman maailmanlaajuiset toimistot...60 Säätö- ja turvallisuushuomautuksia...62 Käyttöolosuhteet

2 Käyttöhuomautus Turvallisuustietoja Nuolella varustettu salamasymboli tasasivuisen kolmion sisällä varoittaa käyttäjää laitteen kotelon sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka saattaa olla voimakkuudeltaan riittävä aiheuttamaan henkilöille sähköiskuvaaran. Huutomerkki tasasivuisen kolmion sisässä on tarkoitettu kiinnittämään käyttäjän huomio laitteen mukana tulevissa dokumenteissa oleviin tärkeisiin käyttö- ja huoltoohjeisiin. VAROITUS: VÄHENTÄÄKSESI TULIPALON TAI SÄHKÖISKUN VAARAA ÄLÄ ALTISTA TÄTÄ PROJEKTORIA SATEELLE TAI KOSTEUDELLE. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HENKILÖKUNTAAN. Luokan B päästörajoitukset Tämä luokan B digitaalinen laite on Kanadan häiriötä aiheuttavien laitteiden kaikkien säädösten mukainen. Tärkeä turvaohje 1. Lue nämä ohjeet Ennen projektorin käyttöönottoa. 2. Säilytä nämä ohjeet Tulevaa käyttöä varten. 3. Noudata kaikkia ohjeita. 4. Asenna laite valmistajanohjeiden mukaisesti: A. Älä tuki tuuletusaukkoja. Projektorin luotettavan toiminnan varmistamiseksi ja ylikuumenemiselta suojelemiseksi sijoita projektori paikkaan, jossa ei ole esteitä sen kunnolliselle tuuletukselle. Älä esimerkiksi aseta projektoria vuoteelle, sohvalle, matolle tai vastaavalle pinnalle, joka voi tukkia tuuletusaukot. Älä aseta projektoria suljettuun tilaan, kuten kirjahyllyyn tai kaappiin, joka voi estää tuuletusaukkojen ilmavirtauksen. B. Älä käytä projektoria lähellä vettä tai kosteassa paikassa. Vähentääksesi tulipalon tai sähköiskun vaaraa älä altista projektoria sateelle tai kosteudelle. C. Älä asenna lähelle mitään lämmönlähteitä, kuten lämpöpatteria, lämmitintä, liettä tai muuta laitetta (mukaanlukien vahvistin), joka tuottaa lämpöä. 5. Pyyhi ainoastaan kuivalla liinalla. 6. Käytä ainoastaan valmistajan määrittämiä lisälaitteita. Suomi 2

3 Käyttöhuomautus 7. Turvaudu huollossa ainoastaan pätevään huoltohenkilöstöön. Huoltoa vaaditaan, kun projektori on millään tavoin vahingoittunut, kuten:. Virtajohto tai pistoke on vahingoittunut.. Nestettä on kaatunut tai esineitä joutunut laitteen sisään.. Projektori on altistunut sateelle tai kosteudelle, ei toimi normaalisti tai on pudonnut. Älä yritä huoltaa projektoria itse. Suojakuorten avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitteille tai muille vaaroille. Ota yhteys Optomaan, josta sinut ohjataan lähimpään valtuutettuun huoltokeskukseen. 8. Älä anna esineiden tai nesteiden joutua projektorin sisään, sillä ne voivat koskettaa osia, joissa on vaarallisia jännitteitä tai aiheuttaa oikosulun, josta voi seurata tulipalo tai sähköisku. 9. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 10. Projektoria saa säätää tai korjata ainoastaan pätevöitynyt huoltohenkilökunta. 3

4 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltoja. v Kun lampun toimintaikä päättyy, projektori ei käynnisty, ennen kuin lamppumoduuli on vaihdettu. Vaihtaessasi lampun, noudata kohdassa "Lampun vaihtaminen" annettuja ohjeita sivuilla 54. Varoitus - Älä katso projektorin linssiä, kun lamppu palaa. Kirkas valo voi vahingoittaa silmiäsi. Varoitus - Vähentääksesi tulipalon tai sähköiskun vaaraa älä altista projektoria sateelle tai kosteudelle. Varoitus - Älä avaa tai pura tätä projektoria, sillä se voi aiheuttaa sähköiskun. Varoitus - Kun vaihdat lampun, anna yksikön jäähtyä ja noudata kaikkia vaihto-ohjeita. Ks. sivu 54. Varoitus - Tämä projektori havaitsee lampun käyttöiän itse. Varmista, että vaihdat lampun, kun projektori näyttää varoitusviestejä. Varoitus - Käytä Asetukset Lampun asetukset -näyttövalikon kohdan Lampun nollaus -toimintoa vaihdettuasi lamppumoduulin (Ks. sivu 48). Varoitus - Kun sammutat projektorin, varmista, että jäähdytyskierto on lopussa, ennenkuin katkaiset virran. Anna projektorin jäähtyä 90 sekuntia. Varoitus - Älä käytä linssinsuojusta, kun projektori on käytössä. Varoitus - Kun lampun käyttöikä lähenee loppua, ilmoitus "Lamppu lähestyy loppuaan" tulee näyttöön. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varoitus - Vähentääksesi silmien vahingoittumisen vaaraa älä katso suoraan kaukosäätimen laser-säteeseen äläkä osoita laser-säteellä kenenkään silmiin. Tämä kaukosäädin on varustettu luokan II laserilla, joka päästää säteilyä. Suomi 4

5 Käyttöhuomautus Tee näin: YY Sammuta laite ennen puhdistusta. YY Käytä miedolla pesuaineliuoksella kostutettua liinaa näyttökotelon puhdistukseen. YY Irrota pistoke pistorasiasta, jos laitetta ei käytetä pitkään aikaan. Älä tee tätä: YY Älä tuki tuuletusaukkoja ja laitteen aukkoja. YY Älä käytä hankaavia puhdistusaineita, vahaa tai liuottimia laitteen puhdistukseen. YY Älä käytä laitetta seuraavissa olosuhteissa: Erittäin kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huonelämpötila on 5-40 C celsiusastetta ja suhteellinen kosteus % (maks.), ei-kondensoituva. Alueilla, jotka ovat alttiita liialliselle pölylle ja lialle. Lähellä voimakkaita magneettikenttiä tuottavia laitteita. Suorassa auringonvalossa. 5

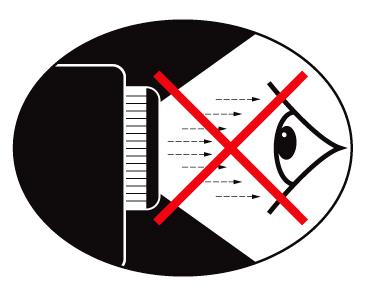

6 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin valonsäteeseen. Seiso valoon päin mahdollisimman lyhyen aikaa. Pidä selkäsi käännettynä valoon päin niin paljon kuin mahdollista. Karttakepin tai laser-osoittimen käyttö on suositeltavaa, jotta vältetään esityksen pitäjän meneminen valokeilaan. Varmista, että projektori on pois näkölinjalta valkokankaan ja yleisön välissä. Tällä varmistetaan, ettei esityksen pitäjän tarvitse katsoa projektorin lamppuun yleisöä katsoessaan. Tämä toteutuu paremmin projektorin kattokiinnityksellä kuin asettamalla laite lattialle tai pöydälle. Kun projektria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään näyttämään jotakin kohtaa valkokankaalla. Pitääksesi tarvittavan lampputehon mahdollisimman pienenä vähennä huoneen valaistusta sälekaihtimilla. Suomi 6

7 Johdanto Tuotteen toiminnot Tämä tuote on single chip 0,55 XGA -sarjan ja 0,65 WXGA -. sarjan DLP -projektori. Laitteen erinomaisia toimintoja ovat: XX Texas Instruments Single chip DLP -teknologia XXTietokoneyhteensopivuus: Apple Macintosh -, imac- ja VESA-standardit:. UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA XXVideoyhteensopivuus:. NTSC, NTSC4.43. PAL/PAL-M/PAL-N/SECAM. SDTV- ja EDTV-yhteensopiva. HDTV-yhteensopiva (720p, 1080i, 1080p) XX Automattinen lähteen havaitseminen ja käyttäjän määrittämät asetukset XX Infrapunakaukosäädin laser-osoittimella ja hiiriohjauksella XX Käyttäjäystävällinen, monikielinen näyttövalikko XX Digitaalinen kuvan muodon korjaus ja korkealaatuinen koko ruudun näyttö XX Käyttäjäystävällinen ohjauspaneeli XX Yksi sisäänrakennettu kaiutin 1 W vahvistimella XX Macintosh- ja PC-yhteensopiva XXHDMI-yhteensopiva XX Täysi 3D-tuki XX Säästö-AV-mykistys XX Langattoman käyttöavaimen tuki (VGA-portin kautta) 7

8 Johdanto Pakkaus Projektoripakkauksessa on mukana kaikki alla kuvatut osat. Tarkista, että laitteesi sisältää kaikki osat. Ota heti yhteys jälleenmyyjään, jos huomaat jonkin osan puuttuvan. Projektori linssinsuojuksella IR-kaukosäädin, jossa laser-osoitin, ja mukana paristot (AAA * 2 kpl) Virtajohto VGA-kaapeli Kantolaukku v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. Kirjalliset dokumentit: þ Käyttöopas þ Takuukortti þ Pika-aloituskortti þ WEEE-kortti (vain EMEA) þ Stop Card (vain Yhdysvallat) Suomi 8

9 Johdanto Tuotekuvaus Pääyksikkö Ohjauspaneeli 7. Nostojalka 2. Zoom 8. Tuuletus 3. Tarkennus 9. Pistoke 4. Linssi 10. Liitäntäportit 5. Etu-infrapunavastaanotin 11. Kensington -lukko 6. Linssinsuojus 9

10 Johdanto Ohjauspaneeli Virtapainike 7. Enter 2. /Lähde (Vasen nuoli) 8. /Kuvan Muodon Korjaus +. (Ylänuoli) 3. Virran Merkkivalo 9. /Re-Sync (Oikea nuoli) 4. Lampun Merkkivalo 10. /Kuvan Muodon Korjaus -. (Alanuoli) 5. Lämp. Merkkivalo 11. Valikko 6. AV-mykistys Suomi 10

11 Johdanto Näkymä takaa AC IN (Virtapainike) 2. SERVICE/MOUSE-liitäntä 3. Audiotuloliitin 4. Audiotuloliitäntä 5. Videotuloliitin 6. VGA/SCART/YPbPr/( ) Langaton käyttöavain 7. HDMI-liitin 8. Kensington -lukkoportti 9. Tuuletusaukko v Langaton käyttöavain on valinnainen lisävaruste. 11

12 Johdanto Kaukosäädin 1. Käyttäjäpainike 2. Painike-LED 3. Kytkinpainike 4. Synkronointi 5. Hiiren oikean painikkeen napsautus 6. Laserpainike 7. Sivu ylös 8. Äänenvoimakkuus +/- 9. Zoomi 10. Pysäytä 11. AV-mykistys 12. Videolähde 13. 3D-painike 14. VGA-lähde 15. Kontrastipainike 16. Numeropainikkeet. (salasanan antamiseen) 17. HDMI 18. Kirkkaus 19. Valikko 20. Trapetsikorjaus +/- 21. Sivu alas 22. Neljä suuntavalintanäppäintä (PC / Hiiren ohjaus, kun napsautetaan Kytkinpainike) 23. Hiiren vasemman painikkeen napsautus 24. Lähde 25. Virta päälle/pois Suomi 12

13 Projektorin liittäminen Asennus Liittäminen tietokoneeseen/notebookiin v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita Virtajohto 2. USB-kaapeli 3. Audio-in (miniliitin) 4. Audiolähtö (miniliitin) 5. Videokaapeli 6. VGA-kaapeli 7. HDMI-kaapeli 13

14 Asennus Videolähteisiin liittäminen DVD-soitin, Player, Set-top TV-sovitin, Box,.HDTV-vastaanotin receiver v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita Virtajohto 2. Komponenttivideokaapeli (valinnainen) 3. RGB - Komponentti -sovitin (valinnainen) 4. Stereojärjestelmäkaapeli (valinnainen) 5. Stereojärjestelmäkaapeli (valinnainen) 6. RCA-videokaapeli (valinnainen) 7. SCART RGB ja S-videosovitin (valinnainen) 8. VGA-kaapeli 9. HDMI-kaapeli (valinnainen) Suomi 14

15 Projektorin kytkeminen päälle/pois päältä Projektorin kytkeminen päälle 1. Liitä virtajohto projektoriin. 2. Käynnistä liitetyt laitteet. Asennus v Käynnistä ensin projektori ja vasta sitten signaalilähteet. 3. Varmista, että Virran Merkkivalo palaa (vilkkuu) ja käynnistä sitten projektori painamalla virtapainiketta. Projektori välkyttää näyttöjä ja liitetyt laitteet havaitaan. Jos liitetty laite on tietokone, paina tietokoneen näppäimistön asiaankuuluvia näppäimiä vaihtaaksesi näyttölähdöksi projektorin. (Tarkista tietokoneen käyttöoppaasta mikä on oikea Fn-näppäinyhdistelmä näyttölähdön vaihtamiseen.) Katso Salasanan asettaminen (Turvalukitus) sivulla 39, jos turvalukitus on käytössä. 4. Jos useampia kuin yksi tulolaite on liitetty, voit vaihtaa laitteiden välillä peräkkäin painamalla "Lähde"-painiketta.. Katso ohjeet suorasta lähteen valinnasta. Ks. sivu 21.. (VGA-liitännässä on tuki DVD:lle ja HDTV:lle) 15

16 Asennus Projektorin kytkeminen pois päältä 1. Paina VIRTAPAINIKE käynnistääksesi projektorin lampun. Projektorin näyttöön tulee viesti. 2. Vahvista painamalla VIRTAPAINIKE uudelleen, muuten viesti katoaa 15 sekunnissa. 3. Jäähdytystuulettimien toiminta jatkuu noin 10 sekunnin jäähdytyskierron ajan. (Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on valmis ja laite mennyt valmiustilaan. Paina VIRTAPAINIKE virtapainiketta käynnistääksesi projektorin uudelleen.) 4. Sammuta laite päävirtakytkimestä. Irrota virtajohto virtalähteessä ja projektorista. 5. Älä käynnistä projektoria heti sen päältä kytkemisen jälkeen. Varoitusvalo YY Kun VIRRAN LED-merkkivalo vilkkuu toistuvasti neljä (4) kertaa, projektori sammuu automaattisesti itsestään. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen. Katso sivu 52. YY Kun LÄMPÖTILAN LED-merkkivalo palaa tasaisesti (ei vilku) punaisena, projektori sammuttaa itsensä automaattisesti. Normaaliolosuhteissa projektorin voi kytkeä uudelleen päälle, kun se on jäähtynyt. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseemme. Ks. sivut 52. YY Kun LAMPUN LED-merkkivalo palaa tasaisesti PUNAISENA (ei vilku), lamppujärjestelmässä on vika. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen. Katso sivu 52. Suomi 16

17 Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Huomioi seuraavaa, kun asennat projektoria: Asennus Projektoripöydän tai telineen on oltava tasainen ja tukeva. Sijoita projektori kohtisuoraan heijastuskankaaseen nähden. Varmista, että kaapelit ovat suojaisessa paikassa. Niihin voi kompastua. 1. Projektorin tasoa nostetaan kohottamalla projektoria [A] ja painamalla korkeudensäätöpainiketta [B]. Korkeudensäädin putoaa alas [C]. 2. Projektorin tasoa lasketaan painamalla korkeudensäätöpainiketta ja painamalla projektoria päältä. 3. Kuvan kulmaa voi säätää kiertämällä kallistuksensäädintä [D] oikealle tai vasemmalle, kunnes haluttu kulma saavutetaan. 17

18 Asennus Zoomauksen/Tarkentamisen säätö 1. Käytä Kuvan zoomaus - säädintä (vain projektorissa) projisoidun kuvan ja näyttökoon muuttamiseen [B]. 2. Käytä Kuvan tarkennus - säädintä (vain projektorissa) projisoidun kuvan tarkentamiseen [A]. A B 3. Käytä Kuvankorjaus-painikkeita kuvan vääristymän korjaamiseen. Ne sijaitsevat kaukosäätimessä ja projektorin ohjauspaneelissa. Suomi 18

19 Ohjauspaneeli Käyttäjän ohjaimet v AV-mykistys: Säästä jopa 70 % lampputehoa, kun AVmykistys on käytössä. Ohjauspaneelin käyttö Ks. osiota "Projektorin Käynnistys/Sammutus" Virtapainike sivulla 15. Paina Valikko käynnistääksesi näyttövalikon Valikko (OSD). Poistu näyttövalikosta painamalla kohtaa Valikko uudelleen. /Kuvan Säätää kuvan muodon korjausta positiiviseen Muodon Korjaus +. suuntaan. Navigoidaan ja muutetaan asetuksia (Ylänuoli) /Re-Sync (Oikea nuoli) /Kuvan Muodon Korjaus -. (Alanuoli) /Lähde (Vasen nuoli) AV-mykistys Enter Virran. Merkkivalo Lampun Merkkivalo Lämp.. Merkkivalo näyttövalikossa. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Navigoidaan ja muutetaan asetuksia näyttövalikossa. Säätää kuvan muodon korjausta negatiiviseen suuntaan. Navigoidaan ja muutetaan asetuksia näyttövalikossa. Valitse tulosignaali painamalla Lähde. Navigoidaan ja muutetaan asetuksia näyttövalikossa. Kääntää hetkellisesti videon ja audion pois päältä/päälle. Vahvista valinta. Vihreä Laite on valmiustilassa tai päällä ja toimii oikein. Vilkkuva Laite on lämpenemässä / vihreä jäähtymässä / Pikajatkamistilassa (100 s). Pois Laite on sammutettu. Päällä Lamppu ei ole valmis - älä paina Virtapainiketta. Pois Lamppu on normaalitilassa. Päällä Järjestelmän lämpötila liian korkea. Pois Normaali tila. 19

20 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttö Virtapainike Ks. osiota "Projektorin Käynnistys/ Sammutus" sivulla 15. Kytkin USB-hiirikytkin. Lähde Käyttäjä Re-Sync L-painike R-painike Nelisuuntaiset valintanäppäimet PC/Hiiri-ohjaus Enter Sivu - Laser Sivu + Kuvankorjaus +/- Valitse tulosignaali painamalla "Lähde". Näytä etäasetukset suoraan Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Napsautus hiiren vasemmanpuoleisella painikkeella. Napsautus hiiren oikeanpuoleisella painikkeella. Käytä näppäimiä p q t u valitaksesi kohtia tai tehdäksesi säätöjä valintaan. PC/Hiiri-ohjainta voidaan käyttää hiiren liikkeen ohjaamiseen. Hiiritoiminto otetaan käyttöön liittämällä tietokone ja projektori toisiinsa USB-kaapelilla. Vahvista valinta. Tällä näppäimellä voit siirtyä sivun alaspäin. Suuntaa kaukosäädin näyttöä kohti ja pidä tätä painiketta painettuna laserosoittimen aktivoimiseksi. Tällä näppäimellä voit siirtyä sivun ylöspäin. Säätää projektorin kallistuman aiheuttamaa kuvan vääristymää.. (±30 astetta) Äänenvoimakkuus +/- Lisää/vähentää äänenvoimakkuutta. Suomi 20

21 Käyttäjän ohjaimet Kaukosäätimen käyttö Kirkkaus Valikko Zoom HDMI Pysäytä AV-mykistys VGA Video Kontrasti 3D Säädä kuvan kirkkautta. Paina Valikko käynnistääksesi näyttövalikon (OSD). Poistu näyttövalikosta painamalla kohtaa Valikko uudelleen. Paina +/- zoomataksesi kuvassa sisäänpäin. Valitse HDMI-lähde painamalla HDMIpainiketta. Paina Pysäytä, kun haluat pysäyttää kuvan. Kääntää hetkellisesti videon ja audion pois päältä/päälle. Paina VGA valitaksesi lähteen VGA IN - liittimestä. Paina Video valitaksesi videolähteen. Säädä kuvan kontrastia. Paina 3D-painiketta kytkeäksesi 3D-valikon päälle/pois. 21

22 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa OSD-valikko painamalla Valikko kaukosäätimellä tai projektorin ohjauspaneelissa. 2. Kun OSD-näyttö tulee näkyviin, paina t u -näppäimiä valitaksesi jonkin päävalikon kohdista. Tehdessäsi valinnan tietyllä sivulla, paina q tai Enter-näppäintä päästäksesi alavalikkoon. 3. Valitse p q-näppäimillä haluamasi kohtat ja säädä asetuksia t u-näppäimillä. 4. Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Paina Enter vahvistaaksesi valinnan, jolloin päävalikko palautuu näytölle. 6. Poistu painamalla kohtaa Valikko uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alavalikko Asetus Suomi 22

23 Käyttäjän ohjaimet Valikkopuu Kuva Näyttötila Kirkkaus Kontrasti Terävöitys Väri Sävy Lisäasetukset Esitys / Kirkas / Elokuva / srgb / Liitutaulu / Käyttäjä / 3D Kuva I Lisäasetukset NÄYTTÖ NÄYTTÖ I 3D ASETUKSET Gamma LoistavaVari Värilämpötila Väriasetukset Väriavaruus Signaali Lopeta Muoto Reunan maski Zoomi Image Shift Pysty kuvankorjaus 3D 3D-tila 3D-Muoto 3D-synk. kääntö Lopeta Kieli Elokuva / Video / Grafiikka / Tavallinen Viileä / Keski / Lämmin Punainen / Virheä / Sininen / Syaani / Magenta / Keltainen / Valkoinen / Alkuasetukset / Lopeta Auto / RGB / YUV AUTO / Vaihe (VGA) / Taajuus (VGA) / Vaakasijainti (VGA) / Pystysijainti (VGA) / Lopeta 4:3 / 16:9 / LBX / Alkuperäinen / Automaattinen XGA-sarjalla 4:3 / 16:10 / LBX / Alkuperäinen / Automaattinen WXGA-sarjalla Vaaka kuvan siirto / Pysty kuvan siirto / Lopeta DLP-linkki/Infrapuna (IR) AUTO / SBS Mode / Top and Bottom / Frame Sequential Pois / Päälle Projisointi Valikon sijainti ASETUKSET I Turvallisuus ASETUKSET I Ääniasetukset Näyttötyyppi (vain WXGA) Remote Settings Turvallisuus Ääniasetukset Lisäasetukset Turva-ajastin Vaihda salasana Turvallisuus Lopeta Sisäänrakennettu kaiutin Mykistys Äänenvoimakkuus 16:9/16:10 Näyttötila / Muoto / 3D-synk. kääntö / Mykistys / Testikuvio Kuukausi / Päivä / Tunti Pois / Päälle Pois / Päälle Pois / Päälle ASETUKSET I Lisäasetukset Logo Logonkaappaus Tekstitys Lopeta Oletus / Neutraali / Käyttäjä Pois / CC1 / CC2 VALINNAT Tulolähde Lähteen lukitus Korkea paikka Tiedon piilotus Näppäimistölukko Testikuvio IR Function Taustaväri Lisäasetukset Lampun asetukset Alkuasetukset HDMI / VGA / Video / Lopeta Pois / Päälle Pois / Päälle Pois / Päälle Pois / Päälle Ei mitään / Ruudukko / Valkoinen Pois / Päälle Sininen / Musta / Punainen / Virheä / Valkoinen Ei / Kyllä VALINNAT I Lisäasetukset Suorakäynnistys Pois / Päälle Autom. Sammutus Uniajastin (min) Quick Resume Pois / Päälle Virtatila(Valmiustila) Aktiivinen / Säästö Lopeta VALINNAT I Lampun asetukset Lampputunnit Lamppumuistutus Kirkkaustaso Lampun nollaus Lopeta Pois / Päälle Kirkas / Säästö Ei / Kyllä 23

24 Käyttäjän ohjaimet Kuva Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: hyvä väri ja kirkkaus PC-tulosta. Kirkas: maksimikirkkaus PC-tulosta. Elokuva: kotiteatteria varten. srgb: standardisoitu tarkka väri. Liitutaulu: Paras Liitutauluväreille. Käyttäjä: Käyttäjän omat asetukset. Tämän tilan alkuoletusasetukset ovat Esitys-tilasta. Käyttäjän kaikki lisäsäädöt tallennetaan tässä tilassa tulevaa käyttöä varten. 3D: Käyttäjän säädettävä asetus 3D-käytölle. Kirkkaus Säädä kuvan kirkkautta. Kontrasti Paina t tummentaaksesi kuvaa. Paina u valaistaksesi kuvaa. Kontrasti säätää kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa valkoisen ja mustan määrää kuvassa. Paina t vähentääksesi kontrastia. Paina u lisätäksesi kontrastia. Suomi 24

25 Käyttäjän ohjaimet Kuva Terävöitys Säätää kuvan terävyyttä. Paina t vähentääksesi terävyyttä. Paina u lisätäksesi terävyyttä. Väri Säädetään videokuvaa mustavalkoisesta täyteen värikylläisyyteen. Paina -painiketta vähentääksesi kuvan värin määrää. Sävy Paina -painiketta lisätäksesi kuvan värin määrää. Säätää punaisen ja vihreän väritasapainoa. Paina t lisätäksesi vihreän määrää kuvassa. Paina u lisätäksesi punaisen määrää kuvassa. Lisäasetukset Siirry Lisäasetukset-valikkoon. Valitse näytön lisäasetusvalintoja, kuten Gamma, Brilliant Color, Värilämpötila, Väriasetus, Väriavaruus, Signaali ja Lopeta. Katso lisätietoja sivulta

26 Käyttäjän ohjaimet Kuva Lisäasetukset Gamma Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. Elokuva kotiteatteria varten. Video videota tai TV-lähdettä varten. Grafiikka kuvalähdettä varten. Standardi - PC- tai tietokonelähdettä varten. BrilliantColor Tämä säädettävä kohta käyttää hyväkseen uutta väriprosessointialgoritmia ja järjestelmätason parannuksia mahdollistamaan korkeamman kirkkauden antaen samalla kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Värilämpötila Säädä värilämpötilaa. Alhaisilla lämpötiloilla näyttö näyttää kylmemmältä ja korkeilla lämpimämmältä. Väriasetukset Siirry Väriasetukset-valikkoon. Myös yksittäisiä väriasetuksia voi säätää väreille syaani, magenta ja keltainen. Katso lisätietoja sivulla 27. Väriavaruus Valitse asianmukainen värimatriisityyppi asetuksista AUTO, RGB, YUV. Suomi 26

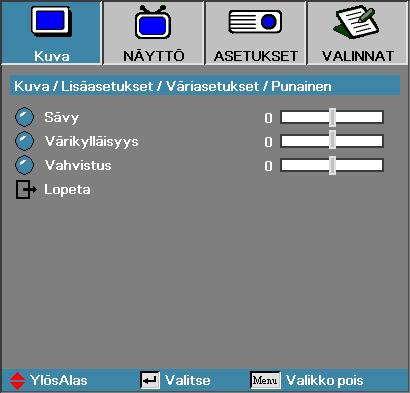

27 Käyttäjän ohjaimet Kuva Lisäasetukset Väriasetukset Väriasetukset (valkoista lukuun ottamatta) Valitse väri painamalla -painikkeita ja säädä sävyä värikylläisyyttä ja vahvistusta painamalla Enter-painiketta. Valitse Sävy, Värikylläisyys tai Vahvistus painamalla -painikkeita tai säädä asetuksia painamalla -painikkeita. 27

28 Käyttäjän ohjaimet Kuva Lisäasetukset Väriasetukset Valkoinen Valitse Valkoinen painamalla -painikkeita ja paina Enterpainiketta. Valitse Punainen, Vihreä tai Sininen painamalla -painikkeita tai säädä asetuksia painamalla -painikkeita. Alkuasetukset Palauta kaikki väriasetusarvot tehtaan oletusasetuksiin. Suomi 28

29 Käyttäjän ohjaimet Kuva Lisäasetukset Signaali AUTO Aseta Automaattinen Päälle tai Pois lukitaksesi tai avataksesi Vaihe- ja Taajuus-ominaisuudet. Taajuus Poi - ota automaattinen lukitus pois käytöstä. Päälle - ota automaattinen lukitus käyttöön. Muuta näytön taajuus vastaamaan tietokoneen grafiikkakortin taajuutta. Ios kuvassa on pystysuora välkkyvä palkki, käytä tätä toimintoa sen korjaamiseen. Vaihe Vaihe synkronoi näytön signaaliajastuksen grafiikkakortin kanssa. Jos kuva on epävakaa tai se vilkkuu, käytä tätä toimintoa sen korjaamiseen. Vaakasijainti Paina t siirtääksesi kuvaa vasemmalle. Paina u siirtääksesi kuvaa oikealle. Pystysijainti Paina t siirtääksesi kuvaa alas. Paina u siirtääksesi kuvaa ylös. 29

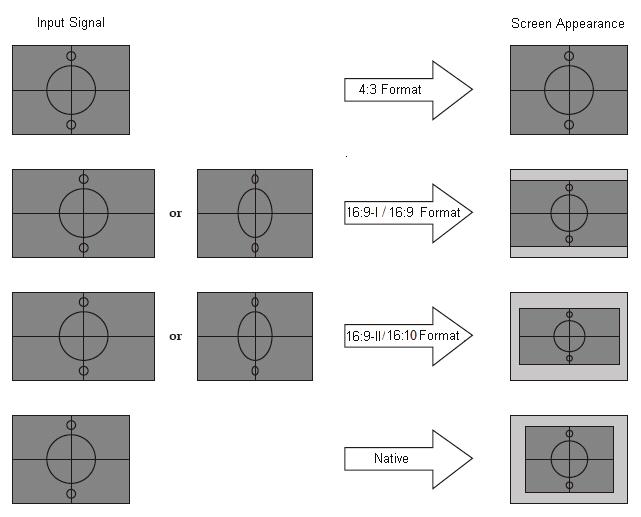

30 Käyttäjän ohjaimet NÄYTTÖ Muoto Valitse kuvan muotosuhde tällä toiminnolla. 4:3: Tämä muoto o n 4 x 3 tulolähteille, joita ei ole parannettu laajakuva-tv:tä varten. 16:9 (XGA-sarja) / 16:10 (WXGA-sarja): Tämä muoto on 16 x 9 tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuva- TV:tä varten. Letterbox: Tämä muoto on muu kuin 16x9 letterbox-lähde ja se on tarkoitettu käyttäjille, jotka käyttävät ulkoista 16x9 linssiä 2,35:1 muotosuhteen näyttämiseksi täydellä resoluutiolla. Alkuperäinen: Riippuu tulolähteen resoluutiosta - skaalausta ei suoriteta. Automaattinen: Valitsee automaattisesti oikean muodon. Input Signal Screen Appearance 16:94:3 /16:10 Format Format or 16:9/16:10 Format muoto Letterbox LBX format muoto Native Suomi 30

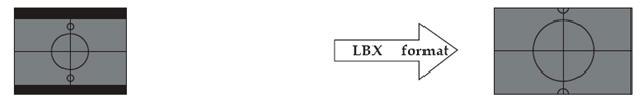

31 Käyttäjän ohjaimet Yksityiskohtaisia tietoja Letterbox-tilasta: 1. Jotkin Letterbox-DVD-levyt eivät ole parannettuja 16:9-televisioille. Tässä tilanteessa kuva ei näytä oikealta 16:9-tilassa näytettäessä. Yritä silloin käyttää 4:3-tilaa DVD-levyn katsomiseen. Jos sisältö ei ole muodossa 4:3, kuvan reunoilla esitetään mustat palkit 16:9-näytössä. Tämän tyyppistä sisältöä varten voit käyttää Letterbox-tilaa 16:9-näytön täyttämiseen kuvalla. 2. Jos käytät ulkoista anamorfista linssiä, Letterboxtilassa voit katsoa 2,35:1-sisältöä ilman mustia palkkeja kuvan ylä- ja alalaidassa. Näin tekemällä lampputeho ja resoluutio hyödynnetään kokonaan. 31

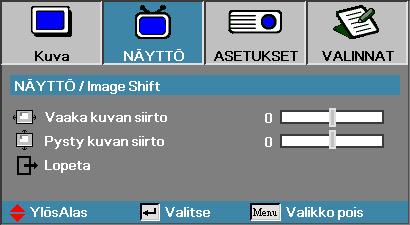

32 Käyttäjän ohjaimet NÄYTTÖ Reunan maski Reunan maski -toiminto poistaa kohinaa videokuvasta. Käytä reunan maski -toimintoa kuvaan poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Zoom Paina t pienentääksesi kuvan kokoa. Paina u suurentaaksesi kuvaa projektionäytöllä. Image Shift Muuttaa heijastetun kuvan sijaintia vaakasuunnassa. Paina t siirtääksesi kuvaa vasemmalle projektionäytöllä. Paina u siirtääksesi kuvaa oikealle projektionäytöllä. Pysty kuvankorjaus Paina t tai u kompensoidaksesi kuvan vääristymää, kun projektori on sijoitettu kulmassa heijastuskankaaseen nähden. Suomi 32

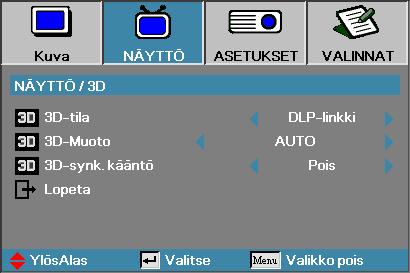

33 NÄYTTÖ 3D Käyttäjän ohjaimet vinfrapunavalinnat voivat vaihdella mallin mukaan. v 3D-. synkronoinnin kääntö on käytettävissä. vain, kun 3D on otettu käyttöön, ja tämä 3D-tila on vain DLP-linklaseja varten.. 3D-tila DLP-Link: Valitse DLP Link (DLP-linkki), jos haluat käyttää DLP Link -3D-laseille optimoituja asetuksia. IR (Infrapuna): Valitse IR (Infrapuna), jos haluat käyttää infrapunapohjaisille 3D-kuville optimoituja asetuksia. 3D-Muoto Automaattinen: Kun 3D-identifiointisignaali on tunnistettu, 3D-muoto valitaan automaattisesti. SBS Mode: Näyttää 3D-signaalin Vierekkäin-muodossa. Top and Bottom: Näyttää 3D-signaalin Top and Bottom (Päällekkäin) -muodossa. Frame Sequential: Näyttää 3D-signaalin Frame Sequential -muodossa. 3D-synk. kääntö Pois - oletuskuvasisällöille. Päälle käännä vasen ja oikea kuvasisältö. 33

34 Käyttäjän ohjaimet ASETUKSET Kieli Siirry Kielivalikkoon. Valitse monikielinen näyttövalikko. Katso lisätietoja sivulla 36. Projisointi Valitse projisointitapa: ` ` Pöydällä, edessä tehdasasetus. ` ` Pöydällä, takana valitessasi tämän toiminnon, projektori kääntää kuvan niin, että voit heijastaa kuvan läpikuultavan valkokankaan takaa. ` ` Katto, edessä valitessasi tämän toiminnon projektori kääntää kuvan ylösalaisin kattokiinnitysheijastamista varten. ` ` Katto, takana valitessasi tämän toiminnon, projektori kääntää kuvan samanaikaisesti sivu- ja pystysuunnassa. Voit heijastaa kattokiinnityksestä läpikuultavan valkokankaan takaa. Valikon sijainti Valitse valikon sijainti näytöllä. Suomi 34

35 ASETUKSET Käyttäjän ohjaimet Näyttötyyppi Paina -painikkeita asettaaksesi kuvasuhteeksi 16:9 tai 16:10. Tämä toiminto tukee vain WXGA:ta. Remote Settings Paina -painikkeita asettaaksesi Infrapunan käyttäjänäppäimen aktivointitoiminnon. Turvallisuus Siirry Turvallisuusvalikkoon. Siirry projektorin suojaustoimintoihin.. Katso lisätietoja sivulla 37. v Salasanaa ei vaadita Asetus- Ääniasetukset Suojauskäyttöön, Siirry Ääniasetukset-valikkoon. jos Suojausajastinta Katso lisätietoja sivulta 40. tai Suojausasetusta Lisäasetukset ei ole otettu Siirry Lisäasetukset-valikkoon. Valitse käynnistyksen aikana käyttöön. näkyvä näyttö. Katso lisätietoja sivulla

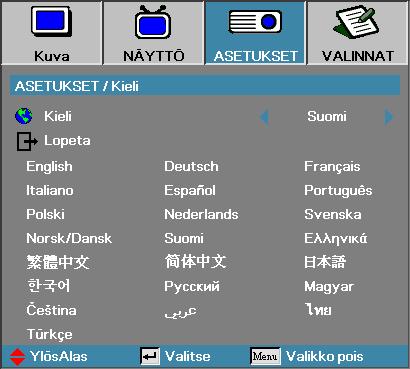

36 Käyttäjän ohjaimet ASETUKSET Kieli Kieli Valitse monikielinen näyttövalikko. Paina ENTER siirtyäksesi alavalikkoon ja valitse haluamasi kieli Vasen. (t) tai Oikea (u) -näppäimellä. Suomi 36

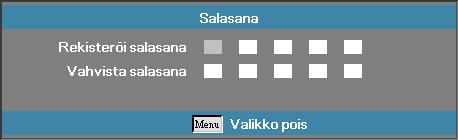

37 Käyttäjän ohjaimet ASETUKSET Turvallisuus Turva-ajastin Siirry Turva-ajastin-alavalikkoon. Anna kuukaudet, päivät ja tunnit, joiden ajan projektoria voidaan käyttää antamatta Asetukset. Poistuminen asetusvalikkoon aktivoi Turva-ajastimen. Kun turva-ajastin on aktivoitu, projektori vaatii salasanan antamista määritettyinä päivämäärinä ja aikoina virransaannin mahdollistamiseksi ja siirtymiseksi suojausvalikkoon. Jos projektori on käytössä ja turva-ajastin on aktiivinen, seuraava näyttö näkyy 60 sekuntia, ennen kuin salasanaa vaaditaan. 37

38 Käyttäjän ohjaimet ASETUKSET Turvallisuus v Jos salasana annetaan väärin kolme kertaa, laite sammuu automaattisesti 10 sekunnin kuluttua. Vahda salasana Käytä tätä alavalikkoa projektorin salasanan vaihtamiseen. 1. Valitse Vaihda salasana Turvallisuus-alavalikosta. Vahvista salasanan vaihtaminen -valintaikkuna tulee näyttöön. 2. Valitse Kyllä. v Jos uusi salasana ei täsmää, näyttöön tulee salasanaikkuna. 3. Anna oletussalasana <1> <2> <3> <4> <5>. Toinen salasananäyttö tulee näkyviin. 4. Anna uusi salasana kahdesti vaihdon varmennukseksi. Suomi 38

39 Käyttäjän ohjaimet ASETUKSET Turvallisuus Turva-asetukset Ota salasana käyttöön tai pois käytöstä. Päälle Käytössänykyinen salasana vaaditaan virran kytkemiseksi projektoriin ja turvallisuusvalikkoon siirtymiseen. Pois salassanaa ei tarvita mihinkään toimintoon. Kun turvallisuus on käytössä, seuraava näyttö näkyy käynnistyksen yhteydessä ennen kuin pääsy turvallisuusvalikkoon sallitaan: 39

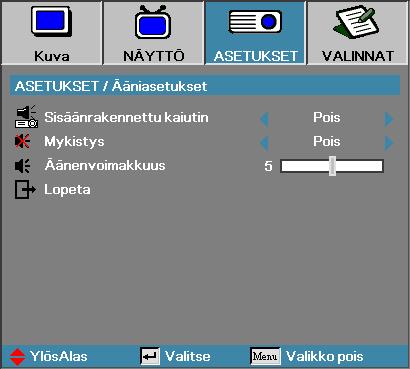

40 Käyttäjän ohjaimet ASETUKSET Ääniasetukset Sisäänrakennettu kaiutin Mykistys Pois - kytke sisäänrakennettu kaiutin pois päältä. Päälle - kytke sisäänrakennettu kaiutin päälle. Vaihda audio päälle tai pois. Pois kaiuttimen äänenvoimakkuus on kytketty päälle. Päälle kaiuttimen äänenvoimakkuus on kytketty pois päältä. Äänenvoimakkuus Paina t pienentääksesi puheäänenvoimakkuutta. Paina u suurentaaksesi puheäänenvoimakkuutta. Suomi 40

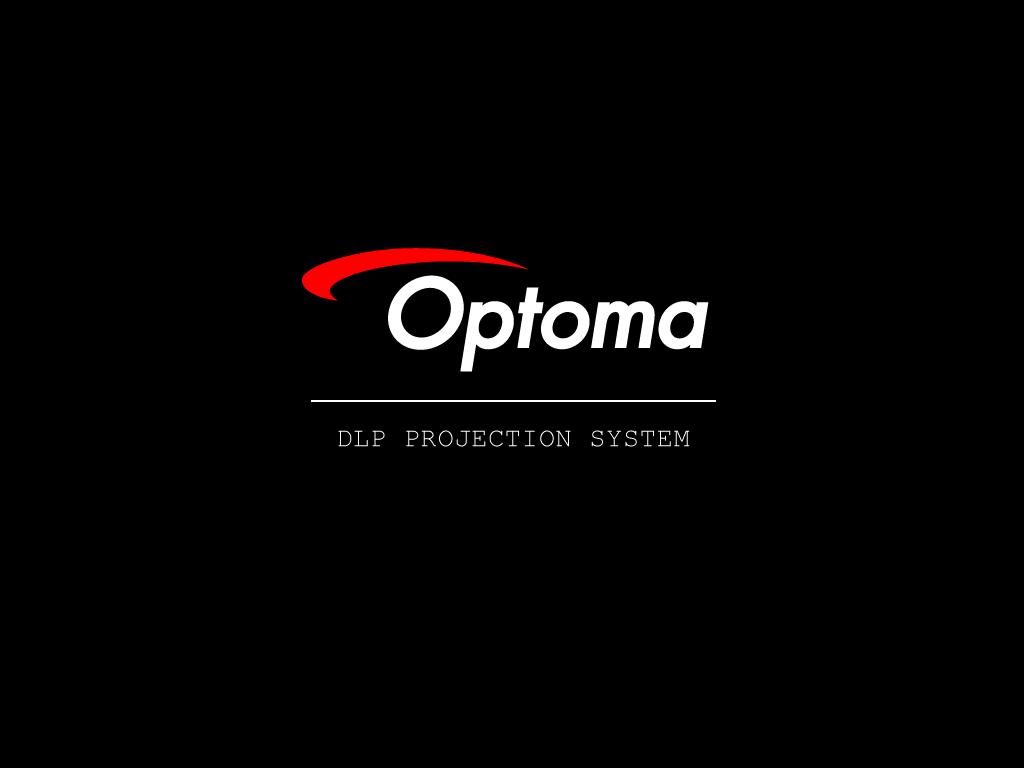

41 Käyttäjän ohjaimet ASETUKSET Lisäasetukset Logo Valitse käynnistyksen aikana näkyvä näyttö. Oletus laitteessa oleva oletuskäynnistysnäyttö. Neutraali Taustaväri. Käyttäjämukautettu kuvakaappaus, jossa käytetään Logon kaappaus-toimintoa. Logonkaappaus Kaappaa näkyvä näyttö käytettäväksi käynnistysnäyttönä. 1. Näytä haluttu näyttö projektorilla. 2. Valitse Logon kaappaus Lisäasetukset-valikosta. Näkyviin tulee varmistusviesti. v Vain yksi käynnistysnäyttö voidaan tallentaa kerrallaan. Seuraavat kaappaukset korvaavat aiemmat tiedostot, joiden kokorajoitus on 3,5 Mt. 3. Valitse OK. Näytön kaappaus käynnissä. Näyttöön tulee viesti Näytön kaappaus onnistui. Kaapattu näyttö on tallennettu nimelläkäyttäjä Logo-valikossa. Tekstitys Valitse näyttö, jossa Tekstitys näytetään. Pois toimitukseen kuuluva oletusasetus. CC1, CC2 - Äänitekstinäyttövalinnat. 41

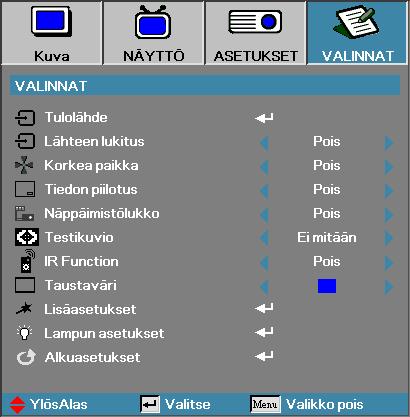

42 Käyttäjän ohjaimet VALINNAT v Jos valinta on poistettu kaikista lähteistä, projektori ei voi näyttää kuvia. Jätä aina vähintään yksi lähde valituksi. Tulolähde Siirry Tulolähdevalikkoon. Katso lisätietoja sivulta 45. Lähteen lukitus Lukitse nykyinen lähde ainoaksi käytössä olevaksi, vaikka kaapeli olisi irti. Päällävain nykyinen lähde tunnistetaan kuvalähteeksi. Poiskaikki lähteet, jotka on valittu kohdassa Kuva Lisäasetukset Kuvalähteet tunnistetaan kuvalähteiksi. Korkea paikka Säädä tuulettimen nopeus olosuhteita vastaavaksi. Päällälisää tuulettimen nopeutta tiloissa, joissa on korkea lämpätila tai kosteutta, tai jotka sijaitsevat korkealla paikalla. Poisnormaali tuulettimen nopeus normaaleissa olosuhteissa. Tiedon piilotus Piilottaa informatiiviset viestit heijastetulta näytöltä. Päällätilaviestejä ei näy näytöllä käytön aikana. Pois tilaviestit näkyvät normaalisti näytöllä käytön aikana. Suomi 42

43 VALINNAT Käyttäjän ohjaimet Näppäimistölukko Näytössä ylhäällä vasemmalla viestin on korvattava Tiedon piilotus. Joka kerta, kun näppäimistöä painetaan, Näppäimistölukkologo näkyy uudelleen 10 s ajan. Näppäimistölukko-OSD Näytössä ylhäällä vasemmalla: Käyttäjä voi avata näppäimistön seuraavilla tavoilla: 1. Paina näppäimistön Enter-painikettta 7 sekuntia, näppäimistö avautuu. 2. Avaa kaukosäätimellä OSD-valikko asettaaksesi lukituksen pois -tilaan. Näytössä ylhäällä vasemmalla viestin on korvattava Tiedon piilotus. Testikuvio Näyttää testikuvion. Vaihtoehtoja ovat ruudukko, valkoinen ja ei mitään. 43

44 Käyttäjän ohjaimet VALINNAT Lisäasetukset Siirry Lisäasetukset-valikkoon. Katso lisätietoja sivulla 46. Lampun asetukset Siirry Lampun asetukset -valikkoon. Katso lisätietoja sivulla 48. Alkuasetukset Palauta kaikki asetukset tehdasasetuksiksi. Suomi 44

45 Käyttäjän ohjaimet VALINNAT Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla Enter voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Vahvista valinta painamalla Enter. Projektori ei etsi tuloja, joita ei ole valittu. 45

46 Käyttäjän ohjaimet VALINNAT Lisäasetukset Suorakäynnistys Ota Suorakäynnistys käyttöön tai pois käytöstä. Päälläprojektori käynnistyy automaattisesti, kun virta kytketään. Pois - projektori on käynnistettävä kuten normaallisti. Autom. sammutus Aseta automaattisen sammutuksen aika. Projektori sammuttaa lampun automaattisesti 30 minuutin oletuksena, kun signaalia ei saada. Seuraava varoitus näkyy 60 sekuntia ennen virran katkaisua. Uniajastin (min) Aseta uniajastimen aika. Projektori sammuu määritetyn epäaktiivisuusajan kuluttua (signaalista riippumatta). Seuraava varoitus näkyy 60 sekuntia ennen virran katkaisua. Suomi 46

47 Käyttäjän ohjaimet VALINNAT Lisäasetukset Quick Resume Jos Pikajatkaminen on Päällä, projektori voi jatkaa toimintaa pian, edellyttäen, että projektori käynnistetään uudelleen 100 sekunnin kuluessa sen kytkemisestä pois päältä. Virtatila (Valmiustila) Aseta valmius/virtatilan status (ylä 0,5 w tai ala 0,5 w). Säästö Valitse Säästö vähentääksesi virtahäviötä edelleen. (< 0,5 W). Aktiivinen - Valitse Aktiivinen, jos haluat palata tavalliseen valmiustilaan, jolloin VGA-lähtöportti otetaan käyttöön. 47

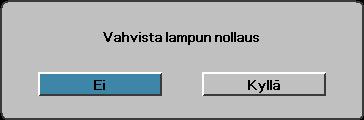

48 Käyttäjän ohjaimet VALINNAT Lampun asetukset Lampputunnit Näyttää tuntimäärän, jonka lamppu on ollut aktiivinen. Tämä kohta on vain katsottavissa. Lamppumuistutus Ota lamppuaikamuistus käyttöön tai pois käytöstä. Päällä näyttöön tulee varoitusviesti, kun lamppuaikaa on jäljellä alle 30 tuntia. Poisvaroitusviestiä ei näytetä. Kirkkaustaso Valitse lampun kirkastila. Kirkastehdasasetus. Säästö - pienennä kirkkausasetusta lamppuiän säästämiseksi. Lampun nollaus Kun olet vaihtanut lampun, nollaa lamppulaskuri, jotta se ilmaisee tarkasti uuden lamppuiän. 1. Valitse Lampun nollaus. Näkyviin tulee varmistusviesti. 2. Valitse Kyllä nollataksesi lamppulaskurin nollaan. Suomi 48

49 Liitteet Liitteet Vianetsintä Jos kohtaat ongelmia käyttäessäsi projektoria, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskuksee. Kuvaongelmat Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus-osiossa kuvatulla tavalla. Tarkista, etteivät liittimien nastat ole taipuneita tai murtuneita. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osio. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Osittainen, vierivä tai väärin näkyvä kuva Paina kaukosäätimen Re-Sync-painiketta. Jos käytät PC-tietokonetta: Windows 95, 98, 2000, XP: 1. Avaa Oma tietokone-kuvake, Ohjauspaneeli-kansio ja kaksoisnapsauta sitten Näyttö-kuvaketta. 2. Valitse Asetukset-välilehti. 3. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). 4. Napsauta Lisäasetukset-painiketta. 5. Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaihdettava myös käyttämäsi monitorinäyttö. Toimi seuraavien vaiheiden mukaisesti. 6. Varmista, että resoluutioasetus on pienempi tai yhtäsuuri kuin UXGA (1600 x 1200). 7. Valitse Vaihda-painike Näyttö-välilehdellä. 8. Napsauta Näytä kaikki laitteet. Valitse sitten SPruudussa Standardinäyttötyypit ja valitse tarvitsemasi piirtotarkkuus kohdassa "Mallit". 9. Tarkista, että näytön resoluutioasetus on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). (*) 49

50 Liitteet Jos käytät Notebookia: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina "Aseta tulostusasetukset". Esimerkki: [Fn]+[F4] Jos kohtaat vaikeuksia vaihtaessasi monitorisi piirtotarkkuutta tai jos monitori pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä Jos käytät Notebookia: Jotkin Notebook-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on käytössä. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Kuva on epävakaa tai vilkkuu Käytä toimintoa Vaihe sen korjaamiseen. Katso lisätietoja sivulla 29. Vaihda tietokoneesi väriasetuksia. Kuvassa on pystysuora, vilkkuva palkki Käytä Taajuus-toimintoa sen säätämiseen. Katso lisätietoja sivulla 29. Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva projektorin kanssa. Suomi 50 Kuva ei ole tarkka Tarkista onko linssinsuojus poistettu. Säädä kuvaa projektorin linssin tarkennusrenkaalla. Varmista, että heijastusnäyttö sijaitsee vaaditulla etäisyydellä projektorista. Katso lisätietoja sivulla

51 Kuva on venynyt näytettäessä 16:9 DVD:tä Liitteet Kun toistat anamorfista DVD:tä tai 16:9 DVD:tä, projektori näyttää parhaan kuvan 16:9 muodossa. Jos toistat 4:3 -muotoista DVD:tä, vaihda muoto 4:3 :ksi projektorin näyttövalikossa. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Aseta näyttömuoto 16:9 (leveä) muotosuhdetyypiksi DVDsoittimessa. Kuva on liian pieni tai iso Säädä zoomausrengasta projektorin päällä. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina [Valikko]-painiketta kaukosäätimisessä tai projektorin pa neelissa, siirry kohtaan Näyttö Muoto ja kokeile eri asetuksia. v Kuvankorjauksen käyttö ei ole suositeltavaa. Kuva on kallistunut sivuilta Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitetty valkokankaaseen ja sijaitsee sen alareunan alapuolella. Paina kaukosäätimen [Kuvankorjaus +/-]-painiketta, kunnes sivut ovat pystysuuntaisia. Kuva näkyy peilikuvana Valitse näyttövalikon kohta ASETUKSET Projektiotapa ja säädä heijastuksen suunta Keskeytysongelmat Projektori pysähtyy reaktiona kaikilla säätimillä Jos mahdollista, sulje monitori ja irrota virtajohto ja odota vähintään 60 sekuntia, ennen kuin yhdistät virtajohdon uudelleen. Lamppu palaa loppuun tai siitä kuuluu poksahtava ääni Kun lampun toimintaikä päättyy, se sammuu ja siitä kuuluu äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa Lampun vaihtaminen annettuja ohjeita sivulla

52 Liitteet Projektorin tilan ilmaisu Virhekoodiviesti Lämpiämässä tai jäähtymässä Pikajatkaminen (100 s) T1-lämpötila, ylikuumentuminen Virran LEDmerkkivalo/ Vilkkuu VIRRAN LEDmerkkivalo vilkkuu Lampun LEDmerkkivalo/ Vilkkuu Vilkkuu (0,5 s) 0 0 Vilkkuu. (0,25 s) Päälle 0 Thermal break Lamppuvirhe 0 0 Päälle Lamppukansi auki DMD-virhe Väripyörävirhe Suomi 52

53 Liitteet Viesti Lampun vaihtaminen: Pois alueelta: (katsoo seuraavasta lisätietoja) Kaukosäädinongelmat Jos kaukosäädin ei toimi Tarkista, että kaukosäätimen käyttökulma on noin ±15. Tarkista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirrä se 7 metrin säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda kaukosäätimen heikot paristot. Ääniongelmat Ääntä ei kuulu Säädä kaukosäätimellä äänenvoimakkuutta. Säädä äänilähteen äänenvoimakkuutta. Tarkista audiokaapeliliitännät. Testaa äänilähteen audiolähtö toisilla kaiuttimilla. Toimita projektori huoltoon. Ääni on vääristynyt Tarkista audiokaapeliliitännät. Testaa äänilähteen audiolähtö toisilla kaiuttimilla. Toimita projektori huoltoon. 53

54 Liitteet Lampun vaihtaminen Projektorin lamppu on vaihdettava, kun se on palanut. Sen saa vaihtaa ainoastaan sertifioituun vaihto-osaan, jonka voi tilata paikalliselta jällenmyyjältä. Tärkeää: Lappu sisältää elohopeaa ja se on hävitettävä paikallisten säädösten mukaisesti. Varo koskettamasta uuden lampun lasipintaa, sillä se lyhentää lampun käyttöikää. Varoitus: Varmista, että projektori on sammutettu ja virtajohto on irti vähintään tunnin ennen lampun vaihtoa. Jollei niin tehdä, seurauksena voi olla vakava palovamma. 1 2 B A A B Löysää kahta kiinnitysruuvia lamppukotelon kannessa (A). Poista lamppukotelon kansi. (B). 2. Irrota lamppumoduulin ruuvit (2 kpl) (A). Nosta moduulin nostokahva ylös (B). 3. Vedä lamppumoduuli ulos vetämällä voimakkaasti nostokahvasta & 6. Moduulin paikoilleen asettaminen tapahtuu käänteisessä järjestyksessä. Lampun vaihtamisen jälkeen on nollattava lampputuntilaskuri. Katso lisätietoja sivulla 48. Suomi 54

55 Liitteet Projektorin puhdistaminen Projektorin pitäminen puhtaana pölystä ja liasta auttaa varmistamaan laitteen häiriöttömän toiminnan. Varoitus: Varmista, että projektori on sammutettu ja virtajohto on irti vähintään tunnin ennen puhdistusta. Jollei niin tehdä, seurauksena voi olla vakava palovamma. Käytä puhdistukseen vain kostutettua liinaa. Älä päästä vettä projektorin sisään tuuletusaukoista. Jos vain vähän vettä joutuu projektorin sisään puhdisuksen aikana, jätä projektori virtajohto irrotettuna hyvin tuuletettuun tilaan useiksi tunneiksi ennen käyttöä. Jos puhdistuksen yhteydessä vettä pääsee paljon projektorin sisään, projektori on toimitettava huoltoon. Linssin puhdistaminen Useimmat kameraliikkeet myyvät optisten linssien puhdistusvälineitä. Projektorin linssi puhdistetaan seuraavasti. 1. Levitä hiukan optisen linssin puhdistusainetta puhtaalle, pehmeälle liinalle.. (Älä levitä puhdistusainetta suoraan linssille.) 2. Pyyhi linssiä kevyesti kiertävällä liikkeellä. Vaara: Älä käytä hankaavia puhdistusaineita tai liuottimia. Välttääksesi projektorikotelon värimuutokset tai haalistumisen älä päästä sille puhdistusainetta. Kotelon puhdistaminen Projektorikotelo puhdistetaan seuraavasti. 1. Pyyhi pölyt puhtaalla, kostealla liinalla. 2. Kostuta liina lämpimällä vedellä ja miedolla puhdistusaineella (kuten astianpesuaineella) ja pyyhi kotelo. 3. Huuhtele pesuneste pois liinasta ja pyyhi projektori uudelleen. Vaara: Estääksesi kotelon värimuutokset tai haalistumisen älä käytä hankaavia alkoholipohjaisia puhdistusaineita. 55

56 Liitteet Yhteensopivuustilat Tietokoneen yhteensopivuus. (analoginen, RGB-yhteensopiva) Signaali Resoluutio Virkistystaajuus (Hz) NTSC - 60 PAL/SECAM - 50 VGA 640 x / 67 / 72 / 85 SVGA 800 x 600 XGA 1024 x / 60** / 72 / 85 / 120** 60** / 70 / 75 / 85 / 120** Huomautuksia Mactietokoneista Mac 60 / 72 / 85 Mac 60 / 72 / 85 Mac 60 / 70 / 75 / 85 HDTV (720P) 1280 x / 60** / 120** Mac 60 WXGA 1280 x / 75 / 85 Mac 60 / 75 / x Mac x Mac 60 SXGA 1280 x / 75 / 85 Mac 60 / 75 SXGA x UXGA 1600 x HDTV (1080p) 1920 x / 50 / 60 Mac 60 WUXGA 1920 x 1200* 60 Mac 60 * 1920 x 60 Hz, tuki vain RB:lle (reduced blanking). ** 3D-ajoitus True 3D -projektorille. Suomi 56

57 Liitteet Tulosignaali HDMI/DVI-D-tulolle Signaali Resoluutio Virkistystaajuus (Hz) VGA 640 x SVGA 800 x 600 XGA 1024 x ** / 72 / 85 / 120** 60** / 70 / 75 / 85 / 120** SDTV (480I) 640 x SDTV (480P) 640 x SDTV (576I) 768 x SDTV (576P) 768 x WSVGA. (1024 x 600) 1024 x Huomautuksia Mactietokoneista Mac 60 / 72 / 85 Mac 60 / 72 / 85 Mac 60 / 70 / 75 / 85 HDTV (720p) 1280 x ** / 60 / 120** Mac 60 WXGA 1280 x / 75 / 85 Mac x Mac x Mac 60 WXGA x Mac 60 SXGA 1280 x / 75 / 85 Mac 60 / 75 SXGA x UXGA 1600 x HDTV (1080I) 1920 x / 60 HDTV (1080p) 1920 x /30/50/60 Mac 60 WUXGA 1920 x 1200* 60 Mac 60 * 1920 x 60 Hz, tuki vain RB:lle (reduced blanking). ** 3D-ajoitus True 3D -projektorille. 57

58 Liitteet True 3D Video -yhteensopivuustaulukko (HDMI 3D -tulo) Tuloajoitus 1280 x 50Hz Top - and - Bottom 1280 x 60Hz Top - and - Bottom 1280 x 50Hz Frame packing (Kuvapakkaus) 1280 x 60Hz Frame packing (Kuvapakkaus) 1920 x Hz Side- by-side (Half) (Side-by-Side (Puoli)) 1920 x Hz Side- by-side (Half) (Side-by-Side (Puoli)) 1920 x Hz Top - and - Bottom 1920 x Hz Frame packing (Kuvapakkaus) 1920 x 50Hz 1920 x 60Hz 1280 x 1280 x 1920 x 50Hz 1920 x 60Hz 1280 x 1280 x 480i Side- by-side (Half). (Side-by-Side (Puoli)) Top - and - Bottom HQFS SBS mode is on (SBS-tila on päällä) TAB mode is on (TAB-tila on päällä) 3D format is Frame sequential (3D-muoto on Frame sequential) Jos 3D-tulo on 24 Hz, DMD:n tulisi toistaa uudelleen kokonaislukukerrannaisella 3D-tilassa. 50 Hz ja Hz toimivat 100 Hz:llä; muut 3D-ajoitukset toimivat 120 Hz:llä. Suomi 58

59 Liitteet Kattoasennus v Väärästä asennuksesta projektorille aiheutunut vahinko mitätöi takuun. Käytä suositeltua asennuspakkausta projektorin vahingoittumisen välttämiseksi. Yhteensopivuuden varmistamiseksi käytä ainoastaan UL Listed -hyväksyttyjä kattokiinnityksiä ja ruuveja, jotka vastaavat seuraavia määrityksiä: M4 x 3 Kattokiinnitys, enimmäispituus 6 mm Projektorin kattokiinnitys suoritetaan seuraavan kaavion mukaisesti. v Jätä vähintään 10 cm väli projektorin ja katon väliin. v Vältä sijoittamasta projektoria lähelle lämmönlähteitä, kuten ilmastointilaitteet ja lämmittimet. 35,10 109,00 109,00 66,30 77,49 25,63 103,30 178,58 70,50 56,50 44,70 218,00 Ceiling Mount M4x0,7(Max L=6mm) 59

60 Liitteet Optoman maailmanlaajuiset toimistot Jos laite tarvitsee huoltoa, ota yhteys paikalliseen myyntipisteeseen. USA 715 Sycamore Drive Milpitas, CA 95035, USA Puh : Faksi : Huolto : services@optoma.com Kanada 5630 Kennedy Road, Mississauga, ON, L4Z 2A9, Canada Puh : Faksi : Eurooppa 42 Caxton Way, The Watford Business Park. Watford, Hertfordshire, WD18 8QZ, UK Puh : +44 (0) Faksi : +44 (0) Service Tel : +44 (0) Huolto : service@tsc-europe.com Ranska Bâtiment E avenue Edouard Vaillant Boulogne Billancourt, France Puh : Faksi : Huolto : savoptoma@optoma.fr Espanja C/ José Hierro, 36 Of, 1C Rivas Vacia, Madrid, Spain Puh : Faksi : Saksa Werftstrasse 25 D Düsseldorf, Germany Puh : +49 (0) Faksi : +49 (0) Huolto : info@optoma.de Suomi 60

61 Skandinavia Grev Wedels Plass Drammen, Norway Puh : Faksi : Huolto : info@optoma.no Latin America 715 Sycamore Drive. Milpitas, CA 95035, USA Puh : Faksi : Liitteet Korea WOOMI TECH.CO.,LTD. 4F, Minu Bldg.3.tw3-14, Kangnam-Ku, seoul, , KOREA Puh : Faksi : Japan 東京都足立区綾瀬 株式会社オーエスエムサポートセンター : info@osscreen.com Taiwan 12F., No.215, Sec. 3, Beixin Rd., Xindian Dist., New Taipei City 231, Taiwan (R.O.C.) Puh : Faksi : asia.optoma.com Huolto : services@optoma.com.tw Hong Kong Unit A, 27/F Dragon Centre, 79 Wing Hong Street,. Cheung Sha Wan, Kowloon, Hong Kong Puh : Faksi : China 5F, No. 1205, Kaixuan Rd., Changning District. Shanghai, , China Puh : Faksi :

62 Liitteet Säätö- ja turvallisuushuomautuksia Tässä liitteessä on lueteltu projektorin yleiset huomautukset. FCC-ilmoitus Tämä laitteisto on testattu ja sen on osoitettu täyttävän FCCsäännöstön osassa 15 luokan B digitaalilaitteille asetetut vaatimukset. Näiden raja-arvojen tarkoitus on antaa kohtuullinen suoja haitallisia häiriöitä vastaan käytettäessä asutulla alueella. Tämä laite synnyttää, käyttää ja voi säteillä radiotaajuista energiaa, ja ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Tietyn asennustavan häiriöttömyyttä ei kuitenkaan voida taata. Jos laite häiritsee haitallisesti radiolähetyksen tai televisiokuvan vastaanottoa (häiriö voidaan varmistaa katkaisemalla virta laitteesta ja kytkemällä virta takaisin), yritä poistaa häiriö seuraavien toimenpiteiden avulla: suuntaamalla vastaanottoantenni uudelleen tai siirtämällä sitä. suurentamalla laitteen ja vastaanottimen välimatkaa. kytkemällä laite pistorasiaan, joka on eri piirissä kuin mihin vastaanotin on kytketty. pyytämällä apua jälleenmyyjältä tai kokeneelta radio- tai televisioteknikolta. Huomaa: Suojatut kaapelit Kaikki liitännät muihin tietokoneisiin on tehtävä suojatuilla kaapeleilla, jotta FCC-määräysten vaatimukset tulevat täytetyksi. Vaara Muutokset tai mukautukset, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä Federal Communications Commissionin käyttäjälle myöntämän oikeuden käyttää tätä projektorin. Suomi 62

63 Liitteet Käyttöolosuhteet Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: 1. Tämä laite ei aiheuta haitallista häiriötä ja 2. Tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa. Huomautus: Käyttö Kanadassa Tämä luokan B digitaalinen laite on Kanadan ICES-003-normin mukainen. Remarque à l intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. Yhdenmukaisuusjulistus EU-maissa EMC-direktiivi 2004/108/EC (lisäyksineen) Matalajännitedirektiivi 2006/95/EC R & TTE -direktiivi 1999/5/EC (jos tuotteessa on RFtoiminto) 63
