1 Sisältö Sisältö...1 Käyttöhuomautus...2 Turvallisuustietoja...2 Varotoimet...3 Silmiin liittyvät turvallisuusvaroitukset...5 Tuoteominaisuudet...5 Johdanto...6 Pakkaus...6 Tuotekuvaus...7 Pääyksikkö... 7 Ohjauspaneeli... 8 Tulo-/lähtöliitännät... 9 Kaukosäädin Asennus...11 Projektorin liittäminen...11 Tietokoneeseen/kannettavaan liittäminen Videolähteisiin liittäminen Projektorin kytkeminen päälle / pois päältä...13 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...15 Projektorin korkeuden säätäminen Projektorin tarkennuksen/zoomin säätäminen Projektion kuvakoon säätäminen Käyttäjän ohjaimet...18 Ohjauspaneeli ja kaukosäädin...18 Ohjauspaneeli Kaukosäätimen pariston asentaminen Kaukosäädin Näyttövalikot...24 Käyttö Valikon rakenne KUVA KUVA LISÄASETUKSET KUVA Lisäasetukset Signaali NÄYTTÖ NÄYTTÖ 3D ASETUKSET ASETUKSET Ääniasetukset ASETUKSET Lisäasetukset VALINNAT VALINNAT Lisäasetukset VALINNAT Lampun asetukset VALINNAT Optional Filter Settings Liitteet...45 Vianmääritys...45 Lampun vaihtaminen...51 Valinnaisen pölysuodattimen asennus ja puhdistus...53 Yhteensopivuustilat...55 Tietokone/Video/HDMI/Macyhteensopivuus RS232-komennot ja protokollatoimintoluettelo...57 RS-232-nastamääritykset RS-232-protokollatoimintoluettelo Kattoasennus...62 Säädös- ja turvallisuushuomautukset...63 FCC-ilmoitus Huomautus: Suojatut kaapelit Huomio Käyttöehdot Huomautus: Käyttö Kanadassa Remarque à l intention des utilisateurs canadiens Vaatimustenmukaisuusvakuutus EU-maissa

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan nuolipäisen salamaniskun tarkoitus on varoittaa käyttäjää eristämättömästä, tuotteen kotelon sisässä olevasta vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu osoittamaan käyttäjälle tärkeät käyttö- ja ylläpito- tai huolto-ohjeet laitteen mukana tulevissa asiakirjoissa. VAROITUS: PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA, ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Varmistaaksesi projektorin luotettavan käytön ja suojataksesi sitä ylikuumenemiselta, on suositeltavaa asentaa projektori sijainiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Pienentääksesi tulipalon tai sähköiskun vaaraa, älä altista projektoria sateelle tai kosteudelle. 3. Älä asenna laitetta lähelle lämmönlähteitä, kuten lämpöpattereita, lämmittimiä, liesiä tai muita lämpöä tuottavia laitteita, kuten vahvistimet. 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 7. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 8. Vain pätevän huoltohenkilön tulee korjata laite. 2

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo voi satuttaa ja vahingoittaa silmiäsi. Varoitus- Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Kun lampun käyttöikä on lopussa, projektori ei toimi, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa osassa "Lampun vaihtaminen" annettuja ohjeita sivulla Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen ensin jäähtyä. Noudata sivuilla annettuja ohjeita. Varoitus- Tämä projektori tunnistaa lampun kestoiän. Vaihda lamppu, kun näkyviin tulee varoitusviestejä. Varoitus- Kun sammutat projektorin, varmista että sen jäähdytyskierto on suoritettu ennen virrankatkaisua. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Linssinsuojus ei kuulu kaikkien projektorien toimitukseen. Jos projektori on varustettu linssinsuojuksella, varmista oman turvallisuutesi vuoksi, että poistat sen ennen projektorin käynnistämistä. 3

4 RG2 Käyttöhuomautus Tee näin: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa liinaa, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Vähennä verhoilla ympäristön valaistusta lampun tarvitseman virran minimoimiseksi. Älä: tuki projektorin ilmanotto- tai -poistoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavissa olosuhteissa: - Äärimmäisen kuumassa, viileä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5-40 C. Suhteellisen kosteuden on oltava 5-40 C, 80 % (maks.) kondensoitumaton. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. 4

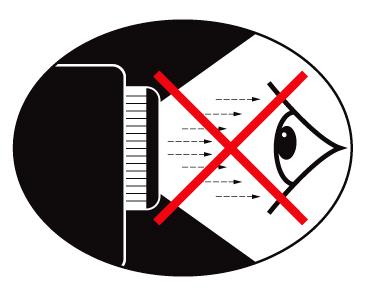

5 Silmiin liittyvät turvallisuusvaroitukset Käyttöhuomautus Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Tuoteominaisuudet 1080p (1920 x1080) Natiiviresoluutio HD-yhteensopiva 720p- ja 1080p-tuki Tuotteen ominaisuudet voivat vaihdella mallin mukaan. BrilliantColor TM -tekniikka Kensington-lukko RS-232-hallinta Nopea sammutus Valmistajan on määritettävä tuotteen ominaisuudet käytännön olosuhteiden mukaan. 5

6 Re-Sync Menu Keystone VGA 1 Page Mouse RG2 Video Aspect Freeze Picture Volume Source ECO HDMI Zoom Mute Johdanto Pakkaus Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteyttä lähimpään asiakaspalvelukeskukseen. Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. Projektori Virtajohto HDMI-kaapeli AV Mute Enter Infrapunakaukosäädin Asiakirjat: Käyttöopas Pikaopas Turvallisuus/Takuukirjanen 6

7 RG2 RG2 Johdanto Tuotekuvaus Pääyksikkö Käyttöliittymä on mallin teknisten tietojen mukainen. Älä tuki projektorin tulo-/ poistoilmaaukkoja. 1. Tuuletus (poistoilma) 2. Infrapunavastaanotin (poista suojaava kalvo) 3. Ohjauspaneeli 4. Tuuletus (tuloilma) 5. Tarkennusrengas 6. Linssi 7 7. Kallistuksen säätöjalka 8. Zoomin vipu 9. Lampun kansi 10. Kensington TM -lukkoportti 11. Virtapistoke 12. Tulo-/lähtöliitännät 7

8 Johdanto Ohjauspaneeli Päälle/Valmiustila-merkkivalo 2. Trapetsikorjaus 3. Lampun merkkivalo 4. Lämpötilan merkkivalo 5. Ohje 6. Synkronointi 7. Infrapunavastaanotin (poista suojaava kalvo) 8. Vahvista 9. Nelisuuntaiset valintanäppäimet 10. Valikko 11. Lähde 12. Virran 8

9 Johdanto Tulo-/lähtöliitännät AUDIO OUT HDMI 2 HDMI 1 USB-A VGA IN VGA OUT 3D SYNC SCREEN TRIGGER AUDIO IN RS Käyttöliittymä on mallin teknisten tietojen mukainen. 1. HDMI2-liitäntä 2. HDMI1-liitäntä 3. USB Type A -liitäntä 4. VGA IN -liitäntä 5. VGA OUT liitäntä 6. 3D-synkronointiliitäntä 7. Näytön liipaisin -liitäntä 8. Audiolähtöliitäntä (3,5 mm:n miniliitin) 9. Audiotuloliitäntä (3,5 mm:n miniliitin) 10. RS232-liitin (9-nastainen) 11. Kensington-lukko 12. Virtapistoke 9

10 Johdanto Kaukosäädin AV Mute Re-Sync Source Enter Menu ECO Keystone Volume VGA 1 +4 Page -7 Mouse Video HDMI 2 3 Aspect 5 +6 Freeze Zoom 8-9 Picture Mute AV-mykistys 2. Synkronointi 3. Nelisuuntaiset valintanäppäimet 4. Valikko 5. Kuvankorjaus +/- 6. Video 7. VGA 8. Page +/- 9. Hiiren 10. Kuva 11. Infrapuna-LED 12. Virran 13. Lähde 14. Vahvista 15. ECO 16. Äänenvoimakkuus +/- 17. Kuvamuoto 18. HDMI 19. Zoomi +/- 20. Mykistys 21. Pysäytä 10

11 USB-A VGA IN VGA OUT RS232 3D SYNC SCREEN TRIGGER AUDIO OUT AUDIO IN Projektorin liittäminen Asennus Tietokoneeseen/kannettavaan liittäminen Tietokone / Kannettava VirtaKaiutin HDMI 2 HDMI 1 Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla erilisävarusteita. (*) Valinnainen lisävaruste USB:llä on kaksi toimintoa: Huolto ja etähiiren ohjaus. Käyttöliittymä on mallin teknisten tietojen mukainen. 10 Näyttö Tietokone / Kannettava 1... HDMI-kaapeli 2... USB-kaapeli* 3... VGA-In -kaapeli* 4... Audiotulokaapeli* V 200 ma DC -liitin* 6... Audiolähtökaapeli* 7...3D-lähetinkaapeli* 8...RS-232-kaapeli* 9... VGA-out-kaapeli* 10...Virtajohto 11

12 USB-A VGA IN VGA OUT RS232 3D SYNC SCREEN TRIGGER AUDIO OUT AUDIO IN Asennus Videolähteisiin liittäminen DVD-soitin, tv-sovitin, HDTV-vastaanotin Aktiivikaiutin HDMI 2 HDMI 1 Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla erilisävarusteita. (*) Valinnainen lisävaruste 5 4 Käyttöliittymä on mallin teknisten tietojen mukainen HDMI-kaapeli V 200 ma DC -liitin* 3... Audiolähtökaapeli* 4...3D-lähetinkaapeli* 5...Virtajohto 12

13 RG2 Asennus Projektorin kytkeminen päälle / pois päältä Projektorin kytkeminen päälle 1. Liitä virtajohto ja signaalikaapeli varmasti paikoilleen. Liittämisen jälkeen Päällä/Valmiustila LED -merkkivalo palaa punaisena. 2. Kytke lamppu päälle painamalla kaukosäätimen tai ohjauspaneelin " "-painiketta. Päällä/Valmiustila-LED vilkkuu nyt sinisenä. 1 Aloitusnäyttö näkyy noin 10 sekunnin ajan. Kun käytät projektoria ensimmäistä kertaa, sinua pyydetään valitsemaan kieli ja virransäästötila. 3. Liitä ja kytke päälle lähde, jonka haluat näyttää ruudulla (tietokone, kannettava, videosoitin jne.). Projektori tunnistaa lähteen automaattisesti. Jos näin ei käy, paina "valikko" painiketta ja siirry kohteeseen "VALINNAT". Varmista, että "Lähteen lukitus"-asetus on asetettu tilaan"pois". Jos liität samanaikaisesti useita lähteitä, paina ohjauspaneelin Lähde -painiketta tai kaukosäätimen suoraa lähdepainiketta vaihtaaksesi tulojen välillä. 1 Virran 13

14 Asennus Projektorin kytkeminen pois päältä 1. Paina kaukosäätimen tai ohjauspaneelin " "-painiketta kytkeäksesi projektorin pois päältä. Seuraava viesti näytetään ruudulla. Virta pois? Paina virtapainiketta uudelleen Paina " "-painiketta uudelleen vahvistaaksesi, muuten viesti katoaa näkyvistä 10 sekunnin kuluttua. Projektori sammuu, kun " "-painiketta painetaan toisen kerran. 2. Tuulettimet pysyvät päällä 10 sekuntia ja Päällä/Valmiustila- LED vilkkuu sinisenä. Tänä aikana projektoria ei voi kytkeä takaisin päälle eikä projektoria saa irrottaa verkkovirrasta. Kun jäähdytysjakso on valmis, Päällä/Valmiustila-LED palaa tasaisesti punaisena (valmiustila). Tällöin projektorin voi kytkeä takaisin päälle painamalla " "-painiketta. 3. Irrota virtajohto pistorasiasta ja projektorista. Ota yhteyttä lähimpään huoltokeskukseen, jos projektorissa on näitä oireita. Katso lisätietoja sivulta 49. Varoitusvalo Kun varoitusmerkkivalot (katso alla) syttyvät,projektori sammuu automaattisesti: Lampun LED-merkkivalo palaa punaisena ja Päällä/ Valmiustila-LED-merkkivalo vilkkuu punaisena. Tämä ilmaisee projektorin lampun vioittuneen. Lampun LED-merkkivalo palaa punaisena ja jos Päällä/ Valmiustila-LED-merkkivalo vilkkuu punaisena. Tämä osoittaa, että projektori on ylikuumentunut. Tavallisissa oloissa projektori voidaan kytkeä takaisin päälle. Lampun LED-merkkivalo vilkkuu punaisena ja jos Päällä/ Valmiustila-LED-merkkivalo vilkkuu punaisena. Tämä ilmaisee, että tuuletin on vioittunut. Irrota virtajohto projektorista, odota 30 sekuntia ja yritä uudelleen. Jos varoitusvalo syttyy uudelleen, ota yhteyttä lähimpään huoltokeskukseen saadaksesi apua. 14

15 Asennus Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Tämä projektori on varustettu kallistuksen säätöjalalla kuvan korkeuden säätämistä varten. 1. Paikanna mukautettava kallistuksen säätöjalka projektorin alla. 2. Nosta projektoria kiertämällä säädettävää rengasta myötäpäivään tai laske kiertämällä vastapäivään. Toista tarvittaessa muille jaloille. Kallistuksen säätöjalka Kallistuksen säätöjalka 15

16 RG2 Asennus Projektorin tarkennuksen/zoomin säätäminen Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on selkeä. Voit kiertää zoomausrengasta sisään- ja ulospäin. Projektori tarkentaa välillä 1,1 9,8 m. (optimoitu 1,95 m:n etäisyydelle). Zoomin vipu Tarkennusrengas 16

17 Asennus Projektion kuvakoon säätäminen Projisoinnin kuvakoko on välillä (0,71 m - 7,65 m). Näkymä ylhäältä Ruutu Näyttö (leveys) Heijastusetäisyys Korkeus Halkaisija Ruutu Ruutu (korkeus) Leveys Näkymä sivulta Siirtymä Heijastusetäisyys näytön halkaisija Korkeus Leveys Korkeus Leveys Heijastusetäisyys Laaja. Tele Laaja Tele Siirtymä (tuumaa) (tuumaa) (metriä) (metriä) (tuumaa) (tuumaa) (metriä) (metriä) (cm) (tuumaa) 28 13,7 24,4 0,35 0, , ,00 5,58 2, ,5 43,6 0,62 1,11 4,08 5,33 1,63 1,79 9,96 3, ,4 52,3 0,75 1,33 4,90 6,39 1,95 2,15 11,95 4, ,3 61,0 0,87 1,55 5,71 7,46 2,28 2,51 13,95 5, ,2 69,7 1,00 1,77 6,53 8,52 2,60 2,87 15,94 6, ,1 78,4 1,12 1,99 7,35 9,59 2,93 3,23 17,93 7, ,0 87,2 1,25 2,21 8,16 10,66 3,25 3,59 19,92 7, ,8 104,6 1,49 2,66 9,80 12,79 3,91 4,30 23,91 9, ,5 130,7 1,87 3,32 12,25 15,98 4,88 5,38 29,89 11, ,2 156,9 2,24 3,98 14,69 19,18 5,86 6,46 35,86 14, ,1 174,3 2,49 4,43 16,33 21,31 6,51 7,17 39,85 15, ,6 217,9 3,11 5,53 20,41 26,64 8,14 8,97 49,81 19, ,6 262,3 3,75 6,66 24, , ,97 23,61 17

18 Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin Ohjauspaneeli Ohjauspaneelin käyttäminen Virran Lähde Valikko Ohje Synkronointi Vahvista Nelisuuntaiset valintanäppäimet Kuvankorjaus / Lampun merkkivalo Lämpötilan merkkivalo Päälle/Valmiustilamerkkivalo Katso "Projektorin virran asettaminen päälle/ pois päältä"-osasta sivuilla Valitse tulolähde. Käynnistä kuvaruutu (OSD) -valikko. Paina uudelleen poistuaksesi OSD-valikosta. Ohjevalikko (käytettävissä vain, kun kuvaruutuvalikko ei ole näkyvissä). Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Vahvista valinta. Käytä painikkeita kohtien valitsemiseen tai valinnan säätämiseen. Säädä -painikkeella projektorin ±40 asteen kallistuman aiheuttamaa kuvavääristymää. Ilmaisee projektorin lampun tilan. Ilmaisee projektorin lämpötilan. Ilmaisee projektorin tilan. 18

19 Käyttäjän ohjaimet Kaukosäätimen pariston asentaminen 1. Paina kiinnikettä vapauttaaksesi paristokannen. 2. Asenna uudet paristot (AAA/R03). Varmista, että paristojen napaisuus(+/ ) on kohdistettu oikein. 3. Sulje paristokansi ja paina se alas niin, että se naksahtaa paikalleen. Älä sekoita erityyppisiä tai uusia ja vanhoja paristoja. Varmistaaksesi turvallisen käytön, huomioi seuraavat varotoimet: `` Käytä AAA/R03-tyypin paristoja. `` Vältä altistumista vedelle tai muille nesteille. `` Älä altista kaukosäädintä kosteudelle tai kuumuudelle. `` Älä pudota kaukosäädintä. `` Jos paristo on vuotanut kaukosäätimessä, pyyhi kotelo varovasti puhtaaksi ja asenna uudet paristot. `` Muodostuu räjähdysvaara, jos paristot vaihdetaan vääräntyyppisiin. `` Hävitä käytetyt paristot ohjeiden mukaisesti. `` Poista paristot kaukosäätimestä, kun sitä ei käytetä pitkään aikaan. `` Kaukosäätimeen voin tulla toimintahäiriö, jos infrapunakaukosäädinanturi altistuu kirkkaalle auringonvalolle tai loistelamppuvalaistukselle. 19

20 Käyttäjän ohjaimet Kaukosäädin AV Mute Re-Sync Source Enter Menu ECO Keystone Volume VGA 1 +4 Page -7 Mouse Video HDMI 2 3 Aspect 5 +6 Freeze Zoom 8-9 Picture Mute 0 AV-mykistys Synkronointi Nelisuuntaiset valintanäppäimet Valikko Kuvankorjaus +/- VGA Video HDMI Page +/- Hiiren Kuva Virran Lähde Vahvista ECO Äänenvoimakkuus +/- Kuvamuoto Zoomi +/- Mykistys Pysäytä Kytkee audion ja videon pois päältä, kunnes painetaan uudelleen. Synkronoi projektori automaattisesti vastaamaan lähdesignaalia. Käytä -painikkeita valikossa navigointiin ja valintojen tekemiseen. Voidaan käyttää tietokoneen hiirinavigointiin USB-A-portista, kun Hiiritoiminto on otettu käyttöön. Käynnistä kuvaruutu (OSD) -valikko. Paina uudelleen poistuaksesi OSD-valikosta. Säädä kuvaa kompensoidaksesi projektorin kallistuksen aiheuttamaa kuvan vääristymää. Paina valitaksesi VGA-lähteen. Paina valitaksesi videolähteen. Paina käydäksesi läpi kaikki HDMI-lähteet. Käytä Page Up - ja Page Down -toimintojen lähettämiseen, kun Hiiritoiminto on otettu käyttöön. Kytke Hiiritoiminto päälle ja pois. Näytä kuvatilavalikko. Katso "Projektorin virran asettaminen päälle/ pois päältä"-osasta sivuilla Valitse tulolähde. Vahvista OSD-valintasi. Voidaan käyttää tietokoneen hiiren vasemman painikkeen napsautuksena USB-A-portista, kun Hiiritoiminto on otettu käyttöön. Näytä Lamppu "Kirkkaustaso"-valikko. Lisää ja vähentää äänenvoimakkuutta. Näyttää Kuvasuhdevalikon. Lisää tai vähentää kuvan suurennussuhdetta. Kytkee audion pois päältä, kunnes painetaan uudelleen. Pysäyttää videolähteen, kunnes painetaan uudelleen. 20

21 RG2 Käyttäjän ohjaimet OHJE-painikkeen käyttäminen OHJE-toiminto varmistaa helpon asennuksen ja käytön. Paina ohjauspaneelin -painiketta avataksesi Ohje-valikon. 21

22 Käyttäjän ohjaimet Jos tulolähdettä ei tunnisteta, nämä Ohjevalikkoruudut tulevat näkyviin. OHJE Ruudulle ei ilmesty kuvaa. Ruudulle ei ilmesty kuvaa. Katso lisätietoja "Vianetsintä"- osasta sivuilta Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Käyttöoppaan "Asennus"-osiossa kuvatulla tavalla. Tarkista, että kaikki liittimet ovat ehjiä. Varmista, että [AV-mykistys] -toiminto ei ole kytketty päälle. [SEURAAVA] [LOPETA] YlösAlas Valitse Lopeta Ruudulle ei ilmesty kuvaa. Jos käytät Notebookia: 1. Noudata ensin edellä annettuja ohjeita, kun säädät tietokoneen resoluutiota. 2. Paina vaihtaaksesi tulostusasetuksia. Esimerkki: [Fn]+[F4] Järjestelmämääritykset Näyttö Järjestys Peilinäyttö [EDELLINEN] [LOPETA] YlösAlas Valitse Lopeta Jos tulolähde tunnistetaan, nämä Ohjevalikkoruudut tulevat näkyviin. VGA-tulosignaali: OHJE Kuva on kallistunut sivuilta. Kuva on liian pieni tai iso. Kuva on epävakaa tai vilkkuva Muut signaalit(muu kuin VGA-tulosignaali): OHJE 22 Kuva on kallistunut sivuilta. Kuva on liian pieni tai iso.

23 Käyttäjän ohjaimet Kuva on kallistunut sivuilta. Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitetty valkokankaaseen ja sijaitsee sen alareunan alapuolella. Paina kaukosäätimen [Kuvankorjaus +/-] -painiketta, kunnes sivut ovat pystysuoria. [Kuvankorjaus +/-] [LOPETA] YlösAlas Valitse Lopeta Kuva on liian pieni tai iso. Säädä zoomausrengasta projektorin päällä. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen tai projektorin paneelin [Valikko] -painiketta, siirry kohtaan [NÄYTTÖ Muoto]. [NÄYTTÖ Muoto] [LOPETA] YlösAlas Valitse Lopeta Kuva on epävakaa tai vilkkuva Käytä toimintoa [Vaihe/Taajuus] sen korjaamiseen. Vaihda tietokoneen väriasetuksia. [Vaihe] [Taajuus] [LOPETA] YlösAlas Valitse Lopeta 23

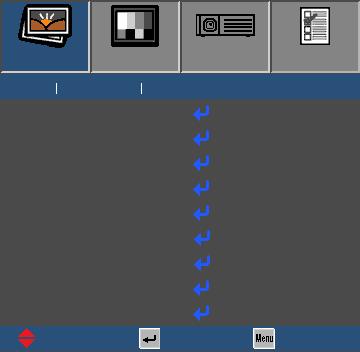

24 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa OSD-valikko painamalla kaukosäätimen tai projektorin paneelin Valikko -painiketta. 2 Kun OSD-näyttö tulee näkyviin, paina -näppäimiä valitaksesi jonkin päävalikon kohdista. Tehdessäsi valinnan tietyllä sivulla, paina - tai -näppäintä siirtyäksesi alavalikkoon. 3. Valitse -näppäimillä valitaksesi halutun kohteen ja säädä asetuksia -näppäimellä. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla "Enter"-painiketta, jolloin näyttö palaa edelliseen valikkoon. 6. Voit poistua painamalla Menu -painiketta uudelleen. OSD-valikko palaa edelliseen valikkoon ja projektori tallentaa automaattisesti uudet asetukset. Päävalikko KUVA KUVA Kuvatila Kirkkaus Kontrasti NÄYTTÖ ASETUKSET VALINNAT Liitutaulu Alivalikko Terävöitys Väri Sävy Lisäasetukset Asetukset YlösAlas Valitse Lopeta 24

25 Käyttäjän ohjaimet Valikon rakenne Päävalikko Alivalikko Asetukset KUVA Kuvatila Esitys/ Kirkas/ Elokuva/ srgb/ Liitutaulu/ Käyttäjä/ 3D Kirkkaus -50~50 Kontrasti -50~50 Terävöitys 1~15 Väri *1-50~50 Sävy *1-50~50 Lisäasetukset Gamma Elokuva/Video/Grafiikka/Tavallinen BrilliantColor 1~10 Värilämpötila Väriasetukset Punainen/ Virheä/Sininen/ Syaani/Magenta/ Keltainen Valkoinen Alkuasetukset Lopeta Lämmin/Keski/Viileä Sävy/Värikylläisyys/Vahvistus Punainen/Virheä/Sininen Väriavaruus Analoginen AUTO/RGB/YUV HDMI AUTO/RGB (0 255)/RGB (16 235)/ YUV *2 Signaali *3 Automatic Päälle/Pois Lopeta Vaihe 0~31 Taajuus -10~10 Vaakasijainti -5~5 Pystysijainti -5~5 Lopeta NÄYTTÖ Muoto 4:3, 16:9, LBX, Alkuperäinen, AUTO Reunan maski 0~10 Zoomi -5~25 Kuva Shift H -100~100 V -100~100 Pysty kuvankorjaus -40~40 3D 3D-tila Pois/DLP-linkki/Infrapuna (IR) 3D->2D 3D-Muoto *4 3D-synk. kääntö *4 Lopeta 3D/L/R AUTO/SBS Mode/Top and Bottom/ Frame Sequential Päälle/Pois 25

26 Käyttäjän ohjaimet Päävalikko Alivalikko Asetukset ASETUKSET Kieli English / Deutsch / Français / Svenska / Español / Português / Polski / Nederlands / Hindi / Norsk / Filipino / Malay /Romanian / 繁體中文 / 简体中文 / / 한국어 / Русский / Magyar / Čeština / / ไทย / Türkçe / Farsi / Vietnamese / Indonesian Projisointi Valikon sijainti Ääniasetukset Mykistys Päälle/Pois Äänenvoimakkuus 0~10 Audiotulo Oletus/AUDIO1 Lisäasetukset Logo Oletus/Neutraali Lopeta VALINNAT Tulolähde VGA/HDMI1/HDMI2 Lähteen lukitus Korkea paikka Tiedon piilotus Näppäimistölukko Testikuvio IR-toiminto Taustaväri 12V Trigger Päälle/Pois Päälle/Pois Päälle/Pois Päälle/Pois Ruudukko/Valkoinen Päälle/Pois Musta/Punainen/Sininen/Virheä/ Valkoinen Päälle/Pois/Auto 3D Lisäasetukset Suorakäynnistys Päälle/Pois Autom. sammutus 0~180 26

27 Käyttäjän ohjaimet Päävalikko Alivalikko Asetukset VALINNAT Lisäasetukset Uniajastin (min) 0~990 Lampun asetukset Optional Filter Settings Alkuasetukset Quick Resume Virtatila (Valmiustila) Lopeta Lampputunnit Lamppumuistutus Kirkkaustaso Lampun nollaus Lopeta Optional Filter Installed Filter Usage Hours Filter Reminder Filter Reset Lopeta Päälle/Pois Aktiivinen/Säästö Päälle/Pois Kirkas/Säästö/Dynamic Kyllä/Ei Kyllä/Ei 0~99999 Pois/300Hr/500Hr/800Hr/1000Hr Kyllä/Ei Kyllä/Ei Huomaa, että näyttövalikot (OSD) ovat erilaisia valitsemasi signaalityypin ja käyttämäsi projektorimallin mukaan. *1 Tuettu ainoastaan YUV-lähteillä. *2 Tuettu ainoastaan HDMI-lähteillä. *3 Tuettu ainoastaan analogisilla VGA-lähteillä. *4 Käytettävissä vain, kun 3D on otettu käyttöön. 27

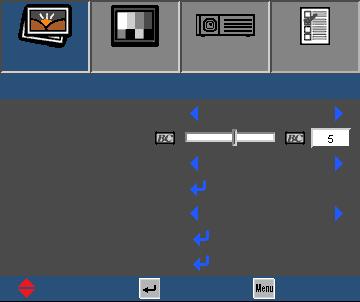

28 Käyttäjän ohjaimet KUVA KUVA KUVA Kuvatila Kirkkaus Kontrasti Terävöitys Väri Sävy Lisäasetukset NÄYTTÖ ASETUKSET VALINNAT Liitutaulu YlösAlas Valitse Lopeta Kuvatila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Elokuva: Kotiteatterille. srgb: Standardisoitu, tarkka väri. Liitutaulu: Valitse tämä tila, kun heijastat kuvaa liitutaululle (vihreä), jotta väriasetukset ovat optimaaliset. Käyttäjä: Käyttäjän asetukset. 3D: Suositeltava asetus, kun 3D-toiminto on otettu käyttöön. Kirkkaus Säädä kuvan kirkkaus. Paina Paina Kontrasti tummentaaksesi kuvaa. vaalentaaksesi kuvaa. Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Paina Paina pienentääksesi kontrastia. suurentaaksesi kontrastia. 28

29 Käyttäjän ohjaimet Terävöitys Säädä kuvan terävyyttä. "Väri" ja "Sävy" ovat tuettuja vain YUVlähteissä. Paina Paina Väri pienentääksesi terävyyttä. suurentaaksesi terävyyttä. Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Paina Paina Sävy pienentääksesi värikylläisyyden määrää kuvassa. suurentaaksesi värikylläisyyden määrää kuvassa. Säädä punaisen ja vihreän väritasapainoa. Paina Paina lisätäksesi vihreän määrää kuvassa. lisätäksesi punaisen määrää kuvassa. 29

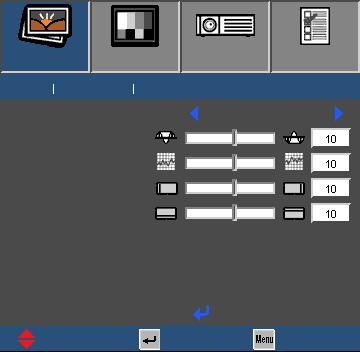

30 Käyttäjän ohjaimet KUVA LISÄASETUKSET KUVA NÄYTTÖ ASETUKSET VALINNAT KUVA Lisäasetukset Gamma Tavallinen BrilliantColor Värilämpötila Keski Väriasetukset Väriavaruus AUTO Signaali Lopeta YlösAlas Valitse Lopeta Gamma Tämä antaa valita degamma-taulukon, joka onhienosäädetty tuomaan esiin parhaan kuvanlaadun tulolle. Elokuva: kotiteatterille. Video: video- tai TV-lähdettä varten. Grafiikka: kuvalähdettä varten. Tavallinen: PC- tai tietokonelähdettä varten. BrilliantColor Tämä säätö käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat korkeamman kirkkauden ja antavat samalla projisoidulle kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Värilämpötila Valitse Kylmä saadaksesi sinisemmän kuvan. Valitse Lämmin saadaksesi punaisemman kuvan. Väriasetukset Paina siirtyäksesi alla näkyvään valikkoon. Valitse - tai -painikkeella säädettävä väri. 30

31 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT KUVA Lisäasetukset Väriasetukset Punainen Virheä Sininen Syaani Magenta Keltainen Valkoinen Alkuasetukset Lopeta YlösAlas Valitse Lopeta Punainen/Virheä/Sininen/Syaani/Magenta/Keltainen: Valitse - tai -painikkeella toiminto. Käytä - tai -painiketta säätämiseen. Sävy Värikylläisyys Vahvistus Lopeta Punainen Valkoinen: Valitse - tai -painikkeella toiminto. Käytä - tai -painiketta säätämiseen. Punainen Virheä Sininen Lopeta Valkoinen Alkuasetukset: Valitse "Kyllä" palauttaaksesi värisäädöille tehtaan oletusasetukset. (*) Vain HDMIlähteet. Väriavaruus Valitse asianmukainen värimatriisityyppi vaihtoehdoista AUTO, RGB, RGB (0 255) (*), RGB (16 235) (*) tai YUV. 31

32 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT KUVA Lisäasetukset Signaali KUVA Lisäasetukset Signaali Automatic Vaihe Taajuus Vaakasijainti Pystysijainti Pois Lopeta YlösAlas Valitse Lopeta "Signaali"-säädöt ovat käytettävissä ainoastaan analogisille VGA (RGB) -lähteille. Automatic Valitsee signaalin automaattisesti. Jos tämä toiminto kytketään päälle, manuaalisen vaiheen ja taajuuden ohjaimet kytketään pois käytöstä. Kun tämä valinta otetaan pois käytöstä, manuaaliset ohjaimet otetaan käyttöön ja tallennettaan automaattisesti, kun laite kytketään uudelleen päälle. Vaihe Synkronoi näytön signaalin ajastuksen grafiikkakortin kanssa. Jos kuva on epävakaa tai vilkkuu, korjaa se tällä asetuksella. Taajuus Muuttaa näytön taajuutta niin, että se vastaa tietokoneen näytönohjaimen taajuutta. Käytä tätä toimintoa vain, jos kuva vilkkuu pystysuunnassa. Vaakasijainti Paina Paina Pystysijainti siirtääksesi kuvaa vasemmalle. siirtääksesi kuvaa oikealle. Paina Paina siirtääksesi kuvaa alaspäin. siirtääksesi kuvaa ylöspäin. 32

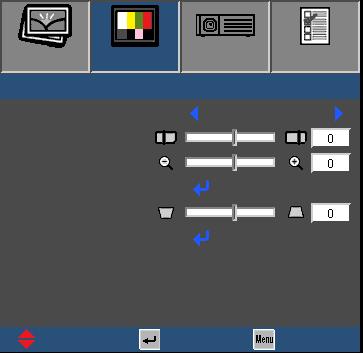

33 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT NÄYTTÖ NÄYTTÖ Muoto Reunan maski Zoomi Kuva Shift Pysty kuvankorjaus 3D Alkuperäinen Lopeta YlösAlas Valitse Lopeta Muoto Säädä kuvasuhde tämän toiminnon avulla. 4:3: Tämä muoto on 4:3-tulolähteille. 16:9: Tämä muoto on 16 9tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. LBX: Tämä muoto on ei-16x9, letterbox-lähteille. AUTO: Valitsee sopivan näyttömuodon automaattisesti. Reunan maski Jokaisella I/O:lla on eri määritys "Reunan maski"- asetukselle. Reunan maski -toiminto poistaa kohinaa videokuvasta. Käytä reunan maski -toimintoa kuvaan poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteiden reunoilta. Zoomi Paina Paina pienentääksesi kuvan kokoa. suurentaaksesi kuvaa projisointinäytöllä. 33

34 Käyttäjän ohjaimet Kuva Shift Paina siirtyäksesi valikkoon ja valitse sitten - tai -painikkeella toiminto. NÄYTTÖ Kuva Shift H V H: Vaihda - tai -painiketta vaihtaaksesi projisoidun kuvan sijaintia vaakasuunnassa. V: Käytä - tai -painiketta vaihtaaksesi projisoidun kuvan sijaintia pystysuunnassa. Pysty kuvankorjaus Paina - tai -painiketta säätääksesi kuvan vääristymää pystysuunnassa. Jos kuva näyttää trapetsoidilta, tämän asetuksen avulla siitä voi tehdä suorakulmion. 34

35 Käyttäjän ohjaimet NÄYTTÖ 3D KUVA NÄYTTÖ 3D 3D-tila 3D->2D 3D-Muoto 3D-synk. kääntö NÄYTTÖ ASETUKSET VALINNAT Pois 3D Frame Sequential Pois Lopeta YlösAlas Valitse Lopeta Yhteensopiva 3D-lähde, 3D-sisältö ja aktiiviset suljinlasit vaaditaan 3D-katseluun. "3D-synkronoinnin Kääntö" on käytettävissä vain DLP Link -laseilla. Näytä sivu 56 tuetut 3D-muodot. 3D-tila Pois: Valitse kytkeäksesi 3D-tilan pois päältä. DLP-linkki: Kytkeäksesi 3D-asetukset päälle ja synkronoidaksesi DLP Link 3D -lasit. Infrapuna (IR): Kytkeäksesi 3D-asetukset päälle ja synkronoidaksesi IR- tai RF-3D-lasit. 3D->2D 3D: Näyttö 3D-signaalia. L (Vasen): Näyttö 3D-sisällön vasemman kuvan. R (Oikea): Näyttö 3D-sisällön oikean kuvan. 3D-Muoto AUTO: Kun 3D-yksilöintisignaali on tunnistettu, 3D-muoto valitaan automaattisesti. SBS Mode: Käytä tätä tilaa "Side-by-side"-muodon 3D-sisällöllä. Top and Bottom: Käytä tätä tilaa "Top and Bottom"-muodon 3D-sisällöllä. Frame Sequential: Käytä tätä tilaa "Frame Sequential"-muodon 3D-sisällöllä. 3D-synk. kääntö Paina "Päälle" kääntääksesi vasemman ja oikean kuvan sisällöt. Paina "Pois" oletuskuvasisällöillä. 35

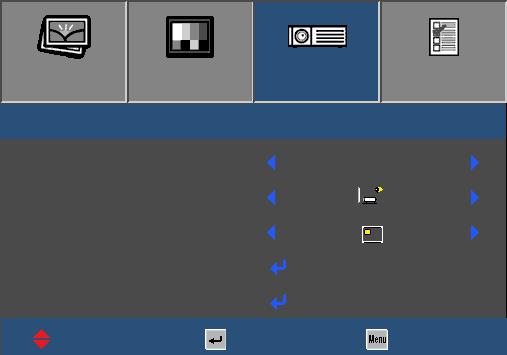

36 Käyttäjän ohjaimet ASETUKSET KUVA ASETUKSET Kieli Projisointi Valikon sijainti Ääniasetukset Lisäasetukset NÄYTTÖ ASETUKSET VALINNAT YlösAlas Valitse Lopeta Kieli Valitse monikielinen näyttövalikko. Paina tai siirtyäksesi "Kieli"-valikkoon, valitse sitten - tai -painikkeella haluamasi kieli. Paina Enter, niin valinta tulee voimaan. ASETUKSET Kieli Projisointi YlösAlas Valitse Lopeta Molemmat takaprojektiot ovat tarkoitettu käytettäväksi läpinäkyvän ruudun kanssa. Etuprojektio Tämä on oletusasetus. Kuva projisoidaan suoraan ruudulle. Takaprojektio Tällä asetuksella kuva näkyy käänteisenä. Etuprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin. Takaprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin ja käännettynä. 36

37 Käyttäjän ohjaimet Valikon sijainti Valitse valikon sijainti näytöllä. 37

38 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT ASETUKSET Ääniasetukset ASETUKSET Ääniasetukset Mykistys Äänenvoimakkuus Audiotulo Pois Oletus Lopeta YlösAlas Valitse Lopeta Mykistys Valitse "Päälle" kytkeäksesi mykistyksen päälle. Valitse "Pois" kytkeäksesi mykistyksen pois päältä. Äänenvoimakkuus Paina Paina pienentääksesi äänenvoimakkuutta. suurentaaksesi äänenvoimakkuutta. Audiotulo Oletus: Aseta audiotulo nykyisen tulolähteen mukaan. AUDIO1: Audio In -lähdöstä tulee audiolähde VGA- ja videotuloille. 38

39 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT ASETUKSET Lisäasetukset ASETUKSET Lisäasetukset Logo Oletus Lopeta YlösAlas Valitse Lopeta Logo Valitse haluamasi aloitusnäyttö tällä toiminnolla. Jos muutoksia tehdään, ne tulevat voimaan seuraavan kerran kun projektori käynnistetään. Oletus: Oletuskäynnistysnäyttö. Neutraali: Logoa ei näytetä aloitusnäytöllä. 39

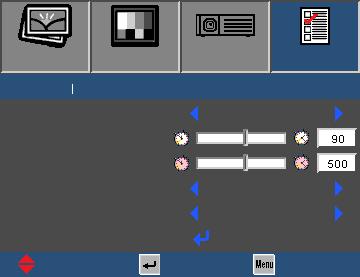

40 Käyttäjän ohjaimet VALINNAT KUVA VALINNAT Tulolähde Lähteen lukitus Korkea paikka Tiedon piilotus Näppäimistölukko Testikuvio NÄYTTÖ ASETUKSET Pois Pois Pois Pois VALINNAT IR-toiminto Taustaväri 12V Trigger Lisäasetukset Pois Punainen Pois Lampun asetukset Optional Filter Settings Alkuasetukset YlösAlas Valitse Lopeta Avataksesi näppäimistölukon paina projektorin yläosan "Enter"- näppäintä 5 sekunnin ajan. Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Paina "Enter", niin valinta tulee voimaan. Projektori ei etsi tuloja, joita ei ole valittu. Lähteen lukitus Päälle: Projektori hakee vain nykyistä tulovalintaa. Pois: Projektori hakee muita signaaleja, jos tämänhetkinen tulosignaali kadotetaan. Korkea paikka Kun "Päälle" on valittu, tuulettimet pyörivät nopeammin. Tämä toiminto on hyödyllinen suurissa korkeuksissa, joissa ilma on ohutta. Tiedon piilotus Päälle: Valitse "Päälle" piilottaaksesi lähdeviestin. Pois: Valitse "Pois" näyttääksesi lähdeviestin. Näppäimistölukko Kun näppäimistölukkotoiminto on asetettu "Päälle"-tilaan, ohjauspaneeli on lukittu, mutta projektoria voi silti käyttää kaukosäätimellä. Valitsemalla "Pois", voit taas käyttää ohjauspaneelin näppäimiä. 40

41 Käyttäjän ohjaimet Testikuvio Näyttää testikuvion. Näkyvissä on verkko ja valkoisia kuvioita. IR-toiminto Päälle: Projektoria voi käyttää kaukosäätimellä. Kun vaihdat asetuksen "Pois"-asetuksesta "Päälle"-asetukseen, näkyviin tulee varoitusviesti: Apply IR Function? Ei Kyllä Pois: Voit käyttää vain ohjauspaneelin näppäimiä. Kun vaihdat asetuksen "Päälle"-asetuksesta "Pois"-asetukseen, näkyviin tulee varoitusviesti: Turn off IR function? Ei Kyllä Taustaväri Käytä tätä ominaisuutta näyttääksesi "Musta"-, "Punainen"-, "Sininen"-, "Virheä"- tai "Valkoinen"-näytön, kun mitään signaalia ei ole käytettävissä. 12V Trigger Päälle: Valitse "Päälle" käynnistääksesi 12 V:n lähdön. Pois: Valitse "Pois" pysäyttääksesi 12 V:n lähdön. Auto 3D: 12 V käynnistää lähdön, kun 3D-tila-asetukseksi on asetettu DLP-Link tai IR. Pysäytä 12 V -lähtö, kun 3D-tilaasetukseksi on asetettu "Pois". Alkuasetukset Valitse "Kyllä" palauttaaksesi kaikkien valikkojen näyttöparametrit tehtaan oletusasetuksiin. 41

42 Käyttäjän ohjaimet VALINNAT Lisäasetukset KUVA NÄYTTÖ ASETUKSET VALINNAT VALINNAT Lisäasetukset Suorakäynnistys Päälle Autom. sammutus Uniajastin (min) Quick Resume Virtatila (Valmiustila) Pois Säästö Lopeta YlösAlas Valitse Lopeta Suorakäynnistys Päälle: Projektori käynnistyy automaattisesti, kun verkkovirta kytketään päälle. Pois: Projektori käynnistyy, kun painat kaukosäätimen tai näppäimistön " "-näppäintä. Autom. sammutus Asettaa laskenta-ajan minuutteina. Ajastin alkaa laskea aikaa, kun projektori ei enää vastaanota signaaleja. Projektori sammuu automaattisesti, kun laskenta on lopussa. Uniajastin (min) Asettaa laskenta-ajan minuutteina. Ajastin alkaa laskea aikaa, vastaanotti projektori signaaleja tai ei. Projektori sammuu automaattisesti, kun laskenta on lopussa. Quick Resume Päälle: Jos projektori kytketään vahingossa pois päältä, tällä toiminnolla projektorin voi käynnistää heti uudelleen, jos se valitaan 100 sekunnin kuluessa. Pois: Tuuletin käynnistää jäähdytysjärjestelmän heti, kun käyttäjä kytkee projektorin pois päältä. Virtatila (Valmiustila) Säästö: Asettaa valmiustila tehoksi <0,5 W. Aktiivinen: VGA-lähtötoiminto on käytettävissä valmiustilassa. 42

43 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT VALINNAT Lampun asetukset VALINNAT Lampun asetukset Lampputunnit Lamppumuistutus Kirkkaustaso Lampun nollaus Pois Kirkas Lopeta YlösAlas Valitse Lopeta Lampputunnit Näyttää nykyisen lampun lampputunnit. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Viesti tulee esiin 30 tuntia ennen ehdotettua lampun vaihtoa. Kun ympäristön lämpötila on käytössä yli 40 C, projektori siirtyy Eco-tilaan automaattisesti. Kirkkaustaso Kirkas: Asettaa lampun korkeimman tehon maksimikirkkaudelle. Säästö: Vähentää lampun tehoa lähemmän kirkkaaksi ja pidentää lampun kestoa. Dynamic: Lisää ja vähentää lampun tehoa videolähteeseen perustuen. Virrankulutus vaihtelee maksimista 30 %:iin, mikä pidentää lampun kestoa. Lampun nollaus Nollaa lampputuntilaskurin. Tulee käyttää lampun vaihdon jälkeen. 43

44 Käyttäjän ohjaimet KUVA NÄYTTÖ ASETUKSET VALINNAT VALINNAT Optional Filter Settings VALINNAT Optional Filter Settings Optional Filter Installed Filter Usage Hours Filter Reminder Filter Reset Lopeta Ei 500Hr YlösAlas Valitse Lopeta Optional Filter Installed Valitse "Kyllä" näyttääksesi varoitusviestin määrätyn tuntimäärän kuluttua. Valitse "Ei" kytkeäksesi varoitusviestin pois päältä. Oletusasetus suodattimelle on "Ei". Kytke suodattimen kokoamisen jälkeen projektori päälle ja paina sitten "Valikko" siirtyäksesi kohtaan "VALINNAT -> Optional Filter Settings -> Optional Filter Installed" ja valitse "Kyllä". Filter Usage Hours Näyttää suodatintunnit. Filter Reminder Valitse tuntien määrä, jonka jälkeen suodatinviesti näytetään. (Tehtaan oletusasetus on 500Hr). Filter Reset Nollaa pölysuodattimen laskuri pölysuodattimen vaihdon tai puhdistuksen jälkeen. 44

45 Liitteet Vianmääritys Jos projektoriakäytettäessä ilmenee ongelmia, toimi seuraavien ohjeiden mukaisesti. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus -osiossa kuvatulla tavalla. Tarkista, että kaikki liittimet ovat ehjiä. Varmista, että AV-mykistys -ominaisuutta ei ole kytketty päälle. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso "Lampun vaihtaminen"-osiota. Osittainen, vierivä tai väärin näkyvä kuva Paina kaukosäätimen tai ohjauspaneelin "Re-SYNC"-painiketta. Jos käytät PC-tietokonetta: Windows: 1. Valitse "Ohjauspaneeli"-valikosta "Näytöt". 2. Valitse "Muuta näyttöasetuksia". 3. Varmista, että näyttöresoluutio on pienempi tai yhtä suuri kuin 1080p (1920 x 1080). 45

46 Liitteet Jos käytät kannettavaa tietokonetta: 1. Toimi ensin edellä annettujen ohjeiden mukaisesti säätääksesi tietokoneenresoluutiota. 2. Paina kannettavaan tietokoneeseesi soveltuvia painikkeita alla kuvatuista lähettääksesi signaalin kannettavalta tietokoneelta projektoriin. Esimerkki: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F5] [Fn]+[F5] [Fn]+[F5] [Fn]+[F5] Mac Apple: Järjestelmämääritykset Näyttö Järjestä Peilinäyttö Jos kohtaat vaikeuksia vaihtaessasi näytön resoluutiota tai jos näyttö pysähtyy, käynnistä kaikki laitteet projektori mukaan lukien uudelleen. Tietokoneen näyttö ei näytä esitystä Jos käytät kannettavaa tietokonetta Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaaneri tavalla. Katso lisätietoja tietokoneenkäyttöoppaasta. Kuva on epävakaa tai vilkkuva Käytä "Vaihe"-toimintoa sen korjaamiseen. Katso lisätietoja sivulta 32. Muuta tietokoneen näytön väriasetuksia. Kuvassa on pystysuuntainen, vilkkuva palkki Käytä säädön tekemiseen "Taajuus"-toimintoa. Katso lisätietoja sivulta 32. Tarkista ja aseta uudelleen näytönohjaimen näyttötila, jotta se on yhteensopiva projektorin kanssa. 46

47 Liitteet Kuva ei ole tarkka Kierrä tarkennusrengasta, kunnes kuva on selvä. Katso sivu 16. Varmista, että projektorin heijastuspinta on mallillesi vaaditun etäisyyden sisällä. Katso sivu 17. Kuva on venynyt näytettäessä 16:9-muotoista DVD-levyä Kun toistat anamorfista DVD-levyä tai 16:9-suhteen DVD-levyä, projektori näyttää parhaan kuvan, jos projektorin näyttötilaksi on asetettu kuvaruutuvalikosta 16:9. Jos toistat 4:3-muotoista DVD:tä, vaihda muodoksi 4:3 projektorin kuvaruutuvalikossa. Jos kuva on yhä venynyt, sinun on säädettävä myös kuvasuhdetta seuraavasti: Aseta näyttömuodoksi 16:9-laajakuvasuhde DVD-soittimesta. Kuva on liian pieni tai iso Voit kiertää zoomausvipua lähentääksesi tai loitontaaksesi. Katso sivu 16. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen "Valikko"-painiketta, siirry kohtaan "NÄYTTÖ Muoto" ja kokeile eri asetuksia. Trapetsikorjausnäppäimen käyttö ei ole suositeltavaa. Kuva on kallistunut sivuilta Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitettyvaakasuunnassa valkokankaalle ja valkokankaan alareunan alle. Paina kaukosäätimen "Trapetsikorjaus +/-"-painiketta, kunnes sivut ovat pystysuorassa. Käytä säädön tekemiseen kuvaruutuvalikon valintoja "NÄYTTÖ Pysty kuvankorjaus". Käytä - ja -näppäimiä tehdäksesi säädön näppäimistöstä. Kuva on käänteinen Valitse OSD-valikosta "ASETUKSET Projisointi" ja säädäprojisointisuunta. 47

48 Liitteet Projektori lakkaa vastaamasta hallintalaitteisiin Tarkista, ettei "Näppäimistölukkoa" ole aktivoitu kokeilemalla projektorin hallitsemista kaukosäätimellä. Josmahdollista, kytke projektori pois päältä, irrota sitten virtajohto ja odota vähintään 60 sekuntia ennen kuin liität virtajohdon uudelleen. Epäselvä kaksoiskuva Siirry 3D-ohjausvalikkoon kytkeäksesi 3D-ominaisuuden "Pois"-tilaan, jos normaalit 2D-kuvat ovat sumeita tai näkyvät kaksoiskuvina. Kaksi kuvaa, side-by-side (rinnakkain) -muoto Muuta 3D asetukset "SBS Mode":ksi,katso sivu 35. Kuva ei näy 3D:nä Tarkista onko 3D-lasit kytketty päälle. Varmista, etteivät 3D-lasien paristot ole lopussa. Varmista, että 3D-asetukseksi on valittu DLP LINK, ja että oikea 3D-muoto on valittu. Katso sivu 35. Lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun käyttöikä päättyy, se sammuu, ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaaksesi lampun, seuraa osassa "Lampun vaihtaminen" annettuja ohjeita sivuilla

49 Liitteet LED-merkkivalot E pala Palaa punaisena Palaa sinisenä Vilkkuu punaisena Vilkkuu sinisenä Valmiustila Viesti Virta päällä (lämmitys) Lamppu valaisee Päälle/Valmiustilamerkkivalo Lämpötilan merkkivalo Lampun merkkivalo (Sininen/Punainen) (Punainen) (Punainen) Virta pois (jäähdytys) Virhe (ylikuumentunut) Virhe (vika tuulettimessa) Virhe (vika lampussa) 49

50 Liitteet Näyttöviestit Lämpötilavaroitus: Varoitus! LÄMPÖTILA LIIAN KORKEA Tee seuraavaa: 1. Varmista, että ilmaotto ja -lähtö eivät ole tukittu. 2. Varmista, että lämpötila ei ole alle 45 C astetta. Jos ongelma jatkuu: Please contact a service centre for repair. Tuuletinvika: Warning! FAN LOCKED Projektori sammuu automaattisesti. Please contact a service centre for repair. Lamppuvaroitus: Lamppuvaroitus Lamppuikä ylitetty. Näyttöalueen ulkopuolella: Näyttöalueen ulkopuolella. Jos kaukosäädin ei toimi Varmista, että kaukosäätimen kulma infrapunavastaanottimeen on ±20 asteen sisällä. Varmista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirry 7 metrin säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda paristot, jos ne ovat tyhjät. Sammuta kaikki loistelamput, jotka valaisevat infrapunavastaanotinta. Varmista, että infrapunatoiminto on kytketty Valinnat-valikossa "Päälle"-tilaan. 50

51 Lampun vaihtaminen Liitteet Projektori havaitsee automaattisesti lampun käyttöiän loppumisen. Kun lamppu lähestyy loppuaan, näyttöön tulee varoitusviesti. Lamppuvaroitus Lamppuikä ylitetty. Kun näet tämän viestin, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun. Varoitus: Jos projektori on kiinnitetty kattoon, ole varovainen, kunavaat lampun käyttöpaneelin. On suositeltavaa käyttää suojalaseja vaihdettaessa kattoon kiinnitetyn projektorin lamppua. "Ole varovainen, ettei mitään irrallisia esineitä putoa projektorista." Varoitus: Lampun kotelo voi olla kuuma! Anna sen jäähtyä ennen kuin vaihdat lampun! Varoitus: Henkilövahinkojen välttämiseksi älä pudota lamppumoduulia tai koske hehkulamppuun. Hehkulamppu saattaa rikkoutua ja aiheuttaa vahinkoja pudotessaan. 51

52 Liitteet 1 2 Lampun kannen ruuveja ja lamppua ei voi irrottaa. Projektoria eivoida käynnistää, jos lampun kantta ei ole asetettu paikalleen projektoriin. Älä koske mihinkään lampun lasialueeseen. Ihon rasva voi aiheuttaa lampun särkymisen. Pyyhi lamppumoduuli kuivalla kankaalla, jos sitä kosketetaan vahingossa Lampun vaihtaminen: 1. Kytke projektorin virta päältä painamalla " "-painiketta. 2. Anna projektorin jäähtyä vähintään 30 minuutin ajan. 3. Irrota virtajohto. 4. Irrota kannen ruuvi Nosta kotelo ja irrota se Nosta lampun kahva ylös Paina molemmilta puolilta, nosta ylös ja irrota lampun johto Irrota lamppumoduulin ruuvi Poista lamppumoduuli hitaasti ja varovasti. 6 Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin. 10. Käynnistä projektori ja nollaa lampun ajastin. Lampun nollaus: (i) Paina "Valikko" (ii) Valitse "VALINNAT" (iii) Valitse "Lampun asetukset" (iv) Valitse "Lampun nollaus" (v) Valitse "Kyllä". 52

53 Liitteet Valinnaisen pölysuodattimen asennus ja puhdistus Pölysuodattimen asennus Pölysuodattimet vaaditaan/ toimitetaan vain määrätyillä alueilla, joilla esiintyy liikaa pölyä. Toimenpide: 1. Aseta pölysuodatin lokeroonsa suodatinkannessa. 2. Asenna suodatinkansi paikkaansa projektorissa. 3. Käynnistä projektori. Paina sitten "Valikko" siirtyäksesi kohtaan "VALINNAT Optional Filter Settings Optional Filter Installed" ja valitse "Kyllä". 53

54 Liitteet Pölysuodattimen puhdistus On suositeltavaa puhdistaa pölysuodatin kolmen kuukauden välein; puhdista se useammin, jos projektoria käytetään pölyisessä ympäristössä. Toimenpide: 1. Sammuta projektorin virta painamalla -painiketta. 2. Irrota virtajohto. 3. Poista suodatinkansi projektorista Poista pölysuodatin suodatinkannesta Puhdista tai vaihda pölysuodatin Tee tämä käänteisessä järjestyksessä, kun kiinnität pölysuodattimen. 7. Nollaa pölysuodattimen laskuri pölysuodattimen vaihdon tai puhdistuksen jälkeen. Paina "Valikko", siirry kohtaan "VALINNAT Optional Filter Settings Filter Reset". Käynnistä projektori, paina sitten "Valikko", "VALINNAT Optional Filter Settings Optional Filter Installed" ja valitse "Ei", kun vedät pölysuodattimen ulos etkä asenna sitä uudelleen

55 Laajakuvaresoluutiolla yhteensopivuustukeen vaikuttaa kannettavan/ tietokoneen malli. Huomaa, että muiden resoluutioiden, kuin natiivi 1080p ( ) käyttö voi johtaa kuvan selkeyden heikkenemiseen. 120 Hz:n signaali voi olla riippuvainen näytönohjaimen tuesta. Yhteensopivuustilat Liitteet Tietokone/Video/HDMI/Macyhteensopivuus Signaali Resolution Virkistystaajuus (Hz) Video Analoginen HDMI Mac NTSC 720 x O PAL/SECAM 720 x O VGA SVGA XGA 640 x O O O 640 x O x ,8 - O - O 640 x O - O 800 x ,3 - O x ,3 - O O O 800 x ,2 - O O O 800 x ,1 - O O O 800 x O O x O O 1024 x O O 1024 x O O O 1024 x ,1 - O O O 1024 x O O O 1024 x O O O 1024 x O O - WSVGA 1024 x O - HDTV (720p) SXGA 1280 x O O O x O O O O 1280 x O O x O O O 1280 x O O O 1280 x O O - SXGA x O O - UXGA 1600 x O O - HDTV (1080p) HDTV (1080i) 1920 x O O O x O x O O O x O O O O 1920 x O - O x O - O - 55

56 Liitteet Signaali WUXGA Resolution Virkistystaajuus (Hz) Video Analoginen HDMI Mac 1920 x O O x O O O SDTV (576i) 720 x O - O - SDTV (576p) 720 x O - O - SDTV (480i) 720 x O - O - SDTV (480p) 720 x O - O - 3D-tulovideon yhteensopivuus Tuloresoluutio HDMI 1.4a 3D -tulo HDMI 1.3 3D -sisältö Tuloajoitus 1280 x 50Hz Top-and-Bottom 1280 x 60Hz Top-and-Bottom 1280 x 50Hz Kuvapakkaus 1280 x 60Hz Kuvapakkaus 1920 x 50Hz Side-by-Side (Puoli) 1920 x 60Hz Side-by-Side (Puoli) 1920 x 24Hz Top-and-Bottom 1920 x 24Hz Kuvapakkaus 1920 x 50Hz 1920 x 60Hz 1280 x 50Hz 1280 x 60Hz 1920 x 50Hz 1920 x 60Hz 1280 x 50Hz 1280 x 60Hz 480i Side-by-Side (Puoli) Top-and-Bottom HQFS Kun 3D-Muoto on SBS Mode Kun 3D-Muoto on Top and Bottom Kun 3D-Muoto on Frame sequential 56

57 Liitteet RS232-komennot ja protokollatoimintoluettelo RS-232-nastamääritykset Nastanro Tiedot (projektorin sivusta) 1 Ei sovellettavissa 2 RXD 3 TXD 4 Ei sovellettavissa 5 GND 6 Ei sovellettavissa 7 Ei sovellettavissa 8 Ei sovellettavissa 9 Ei sovellettavissa 57

58 Liitteet RS-232-protokollatoimintoluettelo Baudinopeus: Pariteettibitti: Ei mitään Databitti: 8 Pysäytysbitti: 1 Lampun sytytysviive = 20 s Virrankatkaisuviive = 10 s Lähteen muutosviive = 8 s Intercommand -viiveminimi = 5 ms Intercharacter-viiveminimi = 2 ms Virran palautuskoodi (ok) Tila? (PWR?) (0-1,n) n=0,1 Päälle Pois (PWR1) (PWR0) PÄÄLLE & paluu (PWR1!) (0-1,1) POIS & paluu (PWR0!) (0-1,0) Tyhjä näppäin palautuskoodi (ok) Tila? (BLK?) (0-1,n) n=0,1 Päälle Pois (BLK1) (BLK0) PÄÄLLE & paluu (BLK1!) (0-1,1) POIS & paluu (BLK0!) (0-1,0) Lähde palautuskoodi (ok) Tila? (SRC?) (0-22,n) n=0-22 Tietokone1 HDMI1 HDMI2 (SRC0) (SRC4) (SRC5) Tietokone1 & paluu (SRC0!) (0-22,0) HDMI1 & paluu (SRC4!) (0-22,4) HDMI2 & paluu (SRC5!) (0-22,5) Kuvamuoto palautuskoodi (ok) Tila? (ARZ?) (0-6,n) n=0,1,2,3,4,6 Auto Alkuperäinen (ARZ0) (ARZ1) 58

59 Liitteet Kuvamuoto palautuskoodi (ok) 4 X 3 (ARZ2) 16 X 9 (ARZ3) Letterbox (ARZ4) Automaattinen & paluu (ARZ0!) (0-6,0) Natiivi & paluu (ARZ1!) (0-6,1) 4 X 3 & paluu (ARZ2!) (0-6,2) 16 X 9 & paluu (ARZ3!) (0-6,3) Letterbox & paluu (ARZ4!) (0-6,4) Lampun matala teho (ECO-tila) palautuskoodi (ok) Tila? (IPM?) (0-1,n) n=0,1 Päälle (IPM1) Pois (IPM0) PÄÄLLE & paluu (IPM1!) (0-1,1) POIS & paluu (IPM0!) (0-1,0) Äänenvoimakkuus palautuskoodi (ok) Tila? (VOL?) (0-10,nn) n=0~10 Äänenvoimakkuus + (VOL+) Äänenvoimakkuus - (VOL-) Aseta äänenvoimakkuus (VOLnn) n=0 ~ 10 äänenvoimakkuus + & paluu (VOL+!) (0-10,nn) n=0~10 äänenvoimakkuus - & paluu (VOL-!) (0-10,nn) n=0~10 Aseta äänenvoimakkuus + & paluu (VOLnn!) n=0 ~ 10 (0-10,nn) n=0~10 Mykistys palautuskoodi (ok) Tila? (MTE?) (0-1,n) n=0,1 Päälle (MTE1) Pois (MTE0) PÄÄLLE & paluu (MTE1!) (0-1,1) POIS & paluu (MTE0!) (0-1,0) Laiteohjelmistoversio palautuskoodi (ok) Tila? (FVS?) (nnnn) n=x.x.xx Lampun ECO-tunnit palautuskoodi (ok) Tila? (LME?) ( ,n) n=lampputunnit Lampun normaalitunnit palautuskoodi (ok) Tila? (LMO?) ( ,n) n=lampputunnit Lampun dynaamiset tunnit palautuskoodi (ok) Tila? (LML?) ( ,n) n=lampputunnit 59
