1 Käyttöohje osat Pro Xp Sähköstaattinen ilmaruiskutuspistooli C FI Käyttö luokkaan I, alaluokkaan I määritetyissä vaarallisissa kohteissa, joissa käytetään ryhmään D kuuluvia ruiskutettavia materiaaleja. Käyttö ryhmään II, vyöhykkeeseen määritetyissä räjähdysalttiissa kohteissa, joissa käytetään ryhmään IIA kuuluvia ruiskutettavia materiaaleja. Vain ammattikäyttöön. Tärkeää tietoa turvaohjeista Lue kaikki käyttöohjeen sisältämät varoitukset ja ohjeet. Säilytä nämä ohjeet. Nesteen enimmäiskäyttöpaine 00 psi (0,7 MPa, 7,0 bar) Ilman enimmäiskäyttöpaine 00 psi (0,7 MPa, 7,0 bar) Katsosivulta3mallienosanumerotja hyväksynnät. PROVEN QUALITY. LEADING TECHNOLOGY.

2 Contents Mallit... 3 Vaara... 4 Pistoolin yleiskuvaus... 7 Sähköstaattisen ruiskutuspistoolin toiminta... 7 Hallintalaitteet, merkkivalot ja komponentit... 8 Smart-pistoolit... 9 Asentaminen... 5 Varoitusmerkki... 5 Järjestä ruiskutuskaapin ilmanvaihto... 5 Ilmansyöttöjohto... 6 Nesteen syöttöjohto... 6 Pistoolin valmistelu... 8 Pistoolin valmistelua koskeva tarkistuslista... 8 Maadoitus... 2 Tarkista pistoolin sähköinen maadoitus Tarkista nesteen vastus Tarkista nesteen viskositeetti Huuhtele ennen laitteen käyttöä Karkeita materiaaleja koskevat ohjeet Käyttö Paineenpoistotoimet Käynnistys Pysäytys Huolto Huuhtelu Puhdista pistooli päivittäin Päivittäinen kunnossapito Sähköiset testit... 3 Testaa pistoolin vastus... 3 Testaa virtalähteen sähköinen vastus Testaa elektrodin vastus Vianetsintä Ruiskutuskuvion vianetsintä Pistoolin vianetsintä Sähköjärjestelmän vianetsintä Korjaus Valmistele pistooli huoltoa varten Ilma- ja nestesuuttimen vaihto Elektrodin vaihto Nesteen tiivistetangon poisto Tiivistetangon korjaus Rungon poisto Rungon asennus Virtalähteen poisto ja vaihto Vaihtovirtageneraattorin poisto ja vaihto Nesteputken poisto ja vaihto Puhaltimen ilmansäätöventtiilin korjaus Hajotusilman rajoitusventtiilin korjaus ES on/off- ja nesteen säätöventtiilin korjaus Ilmaventtiilin korjaus Smart-moduulin vaihto... 5 Ilmankääntöliittimen ja -poistoventtiilin vaihto Osat Vakiomallisen ilmaruiskutuspistoolin kokoonpano Pyöreän ruiskun kokoonpano Vakiomallisen hyvin sähköä johtavan ilmaruiskutuspistoolin kokoonpano Hyvin sähköä johtavan Smart-ilmaruiskutuspistoolin asennus Smart-ilmaruiskutuspistoolin kokoonpano Tiivistetangon kokoonpano Vaihtovirtageneraattorin kokoonpano ES on/off- ja nesteen säätöventtiili Puhaltimen ilmansäätöventtiilin kokoonpano Hajotusilman rajoitusventtiilin kokoonpano Smart-moduulin kokoonpano Hyvin sähköä johtavan nesteputken asennus Ilma- ja nestesuuttimet Nestesuuttimen valintataulukko Nestesuuttimen käyttötaulukot Ilmasuuttimien valintataulukko Ilmankulutustaulukot... 7 Korjaussarjat, muut käyttöohjeet ja lisävarusteet Pistoolin lisävarusteet Käyttövarusteet Järjestelmän lisävarusteet Testivälineet Letkut Mitat Tekniset tiedot Graco Pro Xp -laitteen takuu C

3 Mallit Mallit Osanro kv,5 mm,2 mm Suutin Pyöreä suihke Vakionäyttö Smartnäyttö Vakiopinnoitteet L40T0 40 Hyvin sähköä johtava / kova kulutus Lisääntynyt siirtotehokkuus L40T4 40 L40T5 40 L40T6 40 L60T0 60 L60T 60 L60T2 60 L60T6 60 L60M0 60 L60M2 60 L60M6 60 L85T0 85 L85T6 85 L85M0 85 L85M6 85 II 2 G EEx0.24mJT6 FM2ATEX0068 EN Ta 0 50 C C 3

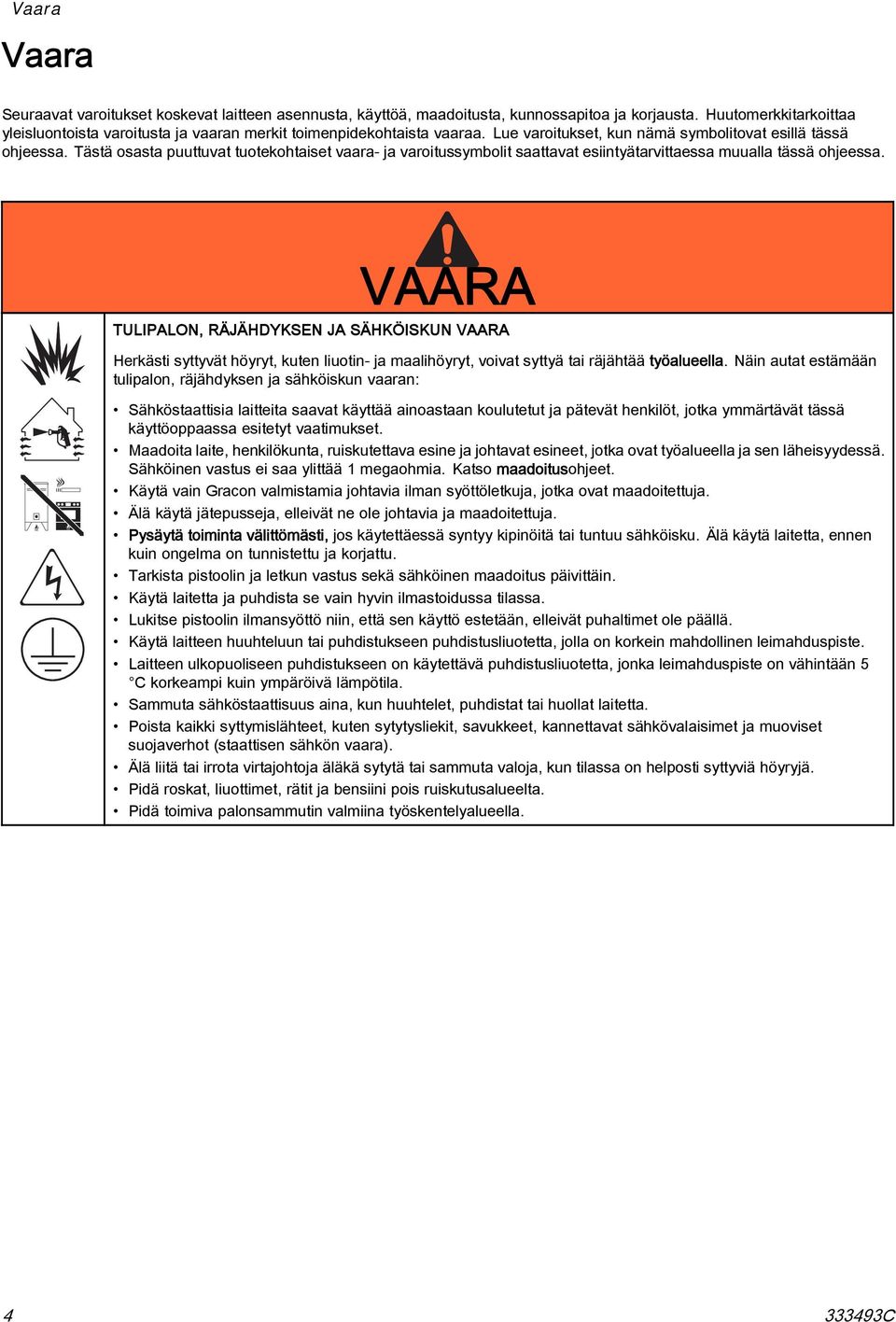

4 Vaara Vaara Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkkitarkoittaa yleisluontoista varoitusta ja vaaran merkit toimenpidekohtaista vaaraa. Lue varoitukset, kun nämä symbolitovat esillä tässä ohjeessa. Tästä osasta puuttuvat tuotekohtaiset vaara- ja varoitussymbolit saattavat esiintyätarvittaessa muualla tässä ohjeessa. VAARA TULIPALON, RÄJÄHDYKSEN JA SÄHKÖISKUN VAARA Herkästi syttyvät höyryt, kuten liuotin- ja maalihöyryt, voivat syttyä tai räjähtää työalueella. Näin autat estämään tulipalon, räjähdyksen ja sähköiskun vaaran: Sähköstaattisia laitteita saavat käyttää ainoastaan koulutetut ja pätevät henkilöt, jotka ymmärtävät tässä käyttöoppaassa esitetyt vaatimukset. Maadoita laite, henkilökunta, ruiskutettava esine ja johtavat esineet, jotka ovat työalueella ja sen läheisyydessä. Sähköinen vastus ei saa ylittää megaohmia. Katso maadoitusohjeet. Käytä vain Gracon valmistamia johtavia ilman syöttöletkuja, jotka ovat maadoitettuja. Älä käytä jätepusseja, elleivät ne ole johtavia ja maadoitettuja. Pysäytä toiminta välittömästi, jos käytettäessä syntyy kipinöitä tai tuntuu sähköisku. Älä käytä laitetta, ennen kuin ongelma on tunnistettu ja korjattu. Tarkista pistoolin ja letkun vastus sekä sähköinen maadoitus päivittäin. Käytä laitetta ja puhdista se vain hyvin ilmastoidussa tilassa. Lukitse pistoolin ilmansyöttö niin, että sen käyttö estetään, elleivät puhaltimet ole päällä. Käytä laitteen huuhteluun tai puhdistukseen puhdistusliuotetta, jolla on korkein mahdollinen leimahduspiste. Laitteen ulkopuoliseen puhdistukseen on käytettävä puhdistusliuotetta, jonka leimahduspiste on vähintään 5 C korkeampi kuin ympäröivä lämpötila. Sammuta sähköstaattisuus aina, kun huuhtelet, puhdistat tai huollat laitetta. Poista kaikki syttymislähteet, kuten sytytysliekit, savukkeet, kannettavat sähkövalaisimet ja muoviset suojaverhot (staattisen sähkön vaara). Älä liitä tai irrota virtajohtoja äläkä sytytä tai sammuta valoja, kun tilassa on helposti syttyviä höyryjä. Pidä roskat, liuottimet, rätit ja bensiini pois ruiskutusalueelta. Pidä toimiva palonsammutin valmiina työskentelyalueella C

5 Vaara VAARA PAINEISTETTUJEN LAITTEIDEN AIHEUTTAMAT VAARAT Laitteista vuotavat nesteet tai vaurioituneet osat voivat roiskua silmiin tai vahingoittaa ihoa sekä aiheuttaa vakavan vamman. Noudata kohdan Paineenpoistotoimet ohjeita ruiskutuksen jälkeen ja ennen laitteen puhdistusta, tarkistusta tai huoltoa. Kiristä kaikki nesteliitokset ennen laitteen käyttöä. Tarkasta letkut, putket ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi. PUHDISTUSLIUOTTIMISTA MUOVIOSILLE KOITUVA VAARA Monet puhdistusliuottimet voivat heikentää ja vioittaa muoviosia, jolloin ne voivat johtaa vakavaan tapaturmaan tai ainevahinkoon. Käytä muoviosien ja paineistettujen osien puhdistuksessa ainoastaan tarkoitukseen soveltuvia vesiliukoisia liuottimia. Katso Tekniset tiedot tästä ja muiden laitteiden käyttöohjeista. Lue myös nesteitä ja puhdistusliuottimia valmistavan yrityksen käyttöturvallisuustiedotteet ja suositukset. MYRKYLLISET NESTEET JA HÖYRYT Myrkylliset nesteet ja höyryt voivat aiheuttaa vakavan tapaturman tai hengenvaaran sisään hengitettynä tai nieltynä tai jos niitä roiskuu silmiin tai iholle. Lue läpi käyttöturvallisuustiedote (MSDS), jotta tietäisit käyttämiisi nesteisiin liittyvät erityiset vaarat. Säilytä vaarallista nestettä asianmukaisessa, hyväksytyssä astiassa. Hävitä vaarallinen neste noudattaen vaarallisille nesteille annettuja ohjeita. HENKILÖKOHTAINEN SUOJAVARUSTUS Käytä työskentelyalueella sopivia suojavarusteita, jotka auttavat estämään vakavan vamman, silmävamman mukaan lukien, kuulon menetyksen, myrkyllisten höyryjen hengittämisen ja palovammat. Tähän suojavarustukseen kuuluvat muun muassa: Suojalasit ja kuulosuojaimet. Neste- ja liuotinvalmistajan suosittelemat hengityssuojaimet sekä suojavaatteet ja -käsineet C 5

6 Vaara VAARA LAITTEEN VÄÄRINKÄYTÖSTÄ AIHEUTUVA VAARA Väärinkäyttö voi johtaa kuolemaan tai vakavaan vammaan. Älä käytä yksikköä väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena. Älä ylitä alimman nimellispaineen kestävän osan suurinta käyttöpainetta tai huonoiten kuumuutta sietävän osan lämpötilaluokitusta. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Käytä nesteitä ja liuottimia, jotka ovat yhteensopivia laitteen kastuvien osien kanssa. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Lue nesteen ja liuottimen valmistajan varoitukset. Jos haluat kattavampia tietoja materiaalistasi, pyydä toimittajalta tai jälleenmyyjältä käyttöturvallisuustiedote. Älä poistu työskentelyalueelta, kun laite on virtaistettu tai paineistettu. Sammuta laite kokonaan ja noudata paineenpoistotoimia, kun laite ei ole käytössä. Tarkista laite päivittäin. Korjaa tai korvaa kuluneet ja vioittuneet osat välittömästi alkuperäisillä valmistajan varaosilla. Älä muuta laitetta millään tavalla. Kaikenlaiset muutokset voivat mitätöidä viranomaisten hyväksynnät ja vaarantaa turvallisuutta. Varmista, että kaikki laitteet on normitettu ja hyväksytty siihen ympäristöön, jossa käytät niitä. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Kysy lisätietoja jälleenmyyjältä. Pidä letkut ja kaapelit pois kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen läheisyydestä. Älä kierrä tai taivuta letkuja äläkä siirrä laitetta letkuista vetämällä. Pidä lapset ja lemmikkieläimet pois työskentelyalueelta. Kaikkia voimassa olevia turvamääräyksiä on noudatettava C

7 Pistoolin yleiskuvaus Pistoolin yleiskuvaus Sähköstaattisen ruiskutuspistoolin toiminta Ilmaletku syöttää ilmaa ruiskutuspistooliin. Osa ilmasta käyttää turbiinia ja loppuosa ilmasta hajottaa ruiskutettavan nesteen. Turbiini kehittää virtaa, jonka virtalaite muuntaa suurjännitevirraksi pistoolin elektrodiin. ohi. Maadoitettu työkappale vetää varautunutta nestettä puoleensa, jolloin esineen kaikki pinnat peittyvät ympäriinsä ja tasaisesti. Pumppu syöttää nestettä letkuun ja pistooliin, jossa neste varautuu sähköstaattisesti kulkiessaan elektrodin C 7

8 Pistoolin yleiskuvaus Hallintalaitteet, merkkivalot ja komponentit Sähköstaattinen pistooli sisältää seuraavat hallintalaitteet, merkkivalot ja komponentit (katso kuva ). Lisätietoja Smart-pistooleista katso myös Smart-pistoolit, page 9. Figure Pistoolin yleiskuvaus Osa Kuvaus Tarkoitus A B C D E F G Ilmanoton kääntöliitin Nesteen tuloaukko Turbiinin ilmanpoisto Ilma- ja nestesuutin Vasenkätinen /4 npsm(m)-kierre maadoitettuun Graco-ilmansyöttöletkuun. Väkäpäinen liitin toimitettuun poistoilmaputkeen. Katso sopivat koot Ilma- ja nestesuuttimet, page 68. Syöttää sähköstaattista varausta nesteeseen. Säätää viuhkan kokoa ja muotoa. Pienentää kuvion leveyttä. Rajoittaa ilmasuuttimen virtausta. Korvaa halutessasi tulpalla (toimitetaan pistoolin mukana). Osa Kuvaus Tarkoitus H J K Nesteen säätönuppi ES on/off -venttiili 3/8 npsm(m), nesteensyöttöletkuun. Elektrodineula Puhaltimen ilmansäätöventtiili Hajotusilman rajoitusventtiili ES-merkkivalo (vain vakiopistoolissa; Smart-pistoolissa katso Toimintatila, page 9 ) Säätää nesteen virtauksen rajoittamalla nesteneulan liikettä. Vähentääksesi neulan kulumista käytä vain virtausnopeuden ollessa alhainen. Kytkee sähköstaattisuuden päälle (ON) (I) tai pois päältä (OFF) (O). Valo palaa, kun ES on ON-asennossa (I). Väri osoittaa vaihtovirtageneraattorin taajuuden. Katso LED-merkkivaloa koskeva taulukko Pistoolin valmistelua koskeva tarkistuslista, page C

9 Pistoolin yleiskuvaus Smart-pistoolit Smart-pistoolin moduulista näkyy ruiskutuksen jännite, virta, generaattorin nopeus ja jännitteen asetus (alhainen tai korkea). Käyttäjä voi vaihtaa myös pienjännitteiseen ruiskutukseen. Moduuli sisältää kaksi tilaa: Toimintatila Diagnoositila Toimintatila Pylväskuvio Katsokuva2jataulukkosivulla0.Toimintatilassanäkyy pistoolin tiedot normaalin suihkutuksen aikana. Näytössä on pylväskuvio, josta näkyy jännitetaso kilovoltteina (kv) ja virtataso mikroampeereina (µa). Pylväskuvion jokainen arvo näkyy 0 00 % välillä. Jännitteen säätökytkin Jännitteen säätökytkimellä (VA) käyttäjä voi muuttaa pienjännitteen korkeajännitteeksi. Pistoolin enimmäisjännite määrää korkeajännitteen asetuksen eikä sitä voida säätää. Pienjännitteen merkkivalo (LO) palaa, kun kytkin on asetettu LO-asentoon. Käyttäjä voi säätää pienjännitteen asetuksia. Katso Pienjännitteen asetusarvojen säätäminen, page 0. HUOMAUTUS: Jos virhenäyttö ilmestyy, Smart-moduulin yhteys virtalähteeseen on katkennut. Katso lisätietoja Virhenäyttö, page 0. Pistooli on käyttövalmis, kun pylväskuvion LED-valot ovat siniset. Jos LEDit palavat keltaisina tai punaisina, virta on liian voimakas. Neste voi johtaa liikaa sähköä tai voit tarkistaa Sähköjärjestelmän vianetsintä, page 35 muiden syiden osalta. Hz-merkkivalo Hz-merkkivalo toimii samoin kuin ES-merkkivalo vakiopistooleissa. Merkkivalo ilmaisee generaattorin nopeustilan kolmella eri värillä: Vihreä osoittaa, että generaattorin nopeus on oikea. Jos merkkivalo muuttuu keltaiseksi sekunnin kuluttua, lisää ilmanpainetta. Figure 2 Smart-pistoolimoduuli toimintatilassa Jos merkkivalo muuttuu punaiseksi sekunnin kuluttua, vähennä ilmanpainetta C 9

10 Pistoolin yleiskuvaus Virhenäyttö Jos Smart-moduulin yhteys katkeaa virtalähteeseen, virhenäyttö ilmestyy ruutuun, Hz-merkkivalo muuttuu punaiseksi ja Smart-moduuli lakkaa toimimasta. Katso kuva 3 ja taulukko sivulla 0. Tämä voi tapahtua toimintatai diagnoositilassa. Katso Sähköjärjestelmän vianetsintä, page 35. Yhteys täytyy saada kuntoon, jotta Smart-moduuli toimisi jälleen. HUOMAUTUS: Jos valintaa ei tehdä 2 sekunnin kuluttua, näyttö palaa toimintatilaan. HUOMAUTUS: Pienjännitteen asetus voidaan lukita. Katso Lukituksen symboli, page 0. HUOMAUTUS: Virhenäytön ilmestymiseen kuluu 8 sekuntia. Jos pistooli on purettu osiin, odota 8 sekuntia ennen ruiskutusta varmistaaksesi, että virhetilannetta ei ole tapahtunut. HUOMAUTUS: Jos pistooli ei saa virtaa, virhenäyttö ei ilmesty ruutuun. Figure 4 Pienjännitteen asetusnäyttö (lukitsematon) Lukituksen symboli Pienjännitteen asetus voidaan lukita. Kun se on lukittu, näyttöönilmestyykuva(lk).katsokuva5jataulukko sivulla 0. Kun laite on HI-tilassa, pienjännitteen asetus on aina lukittu. Lukituksen symboli ilmestyy, kun painetaan LO SET -painiketta. Figure 3 Virhenäyttö Kun laite on LO-tilassa, lukituksen symboli ilmestyy vain, jos lukitus on käytössä. Katso Pienjännitteen lukitusnäyttö, page 4, jotta voisit lukita tai avata pienjännitteen asetuksen. Pienjännitteen asetusarvojen säätäminen Käyttäjä voi säätää pienjännitteen asetuksia. Pienjännitteen asetusnäyttöön pääset toimintatilassa painamalla lyhyesti LO SET -painiketta (LS). Näytössä näkyy nykyinen pienjännitteen asetus. Katso kuva 4 ja taulukko sivulla 0. Mahdolliset säätöalueet: 85 kv:n pistoolit: kv 60 kv:n pistoolit: kv Aseta jännitteen säätökytkin (VA) asentoon LO. Paina LO SET -painiketta toistuvasti, jotta voisit suurentaa asetusta 5 yksikön välein. Suurimman asetusarvon jälkeen näytössä näkyy jälleen pienin asetusarvo. Jatka painikkeen painamista niin kauan, että voit valita haluamasi asetuksen. Figure 5 Pienjännitteen asetusnäyttö (lukittu) C

11 Pistoolin yleiskuvaus Table. Selite kuviin 2 9. Osa Kuvaus Tarkoitus VA Jännitteen säätökytkin Kaksiasentokytkimellä asetetaan Smart-pistoolin jännite alhaiseksi (LO) tai korkeaksi (HI). Tämä kytkin toimii toiminta- ja diagnoositilassa. LO Pienjännitetilan merkkivalo Valo palaa (sininen), kun Smart-pistooliin asetetaan pienjännite. kv Jännitenäyttö (kv) Näyttää pistoolin senhetkisen ruiskutusjännitteen kv:nä. Toimintatilassa näytössä on pylväsdiagrammi. Diagnoositilassa jännite näytetään lukuna. ua Virtanäyttö (µa) Näyttää pistoolin senhetkisen ruiskutusvirran µa:na. Toimintatilassa näytössä on pylväsdiagrammi. Diagnoositilassa virta näytetään lukuna. LS LO SET -painike Paina lyhyesti, niin voit siirtyä pienjännitteen asetusnäyttöön. Pidä alaspainettuna noin 5 sekunnin ajan, niin voit siirtyä tai poistua diagnoositilasta. Diagnoositilassa paina lyhyesti edetäksesi näytöissä. Pienjännitteen lukitusnäytössä (diagnoositilassa) pidä alaspainettuna, niin voit lukita tai avata lukituksen. LV Pienjännitenäyttö Näyttää pienjännitteen asetuksen lukuna. Asetusta voidaan muuttaa. Katso kuva 4. LK Pienjännite lukittu Ilmestyy näyttöön, jos pienjännitteen asetus on lukittu. Katso kuvat 5 ja C

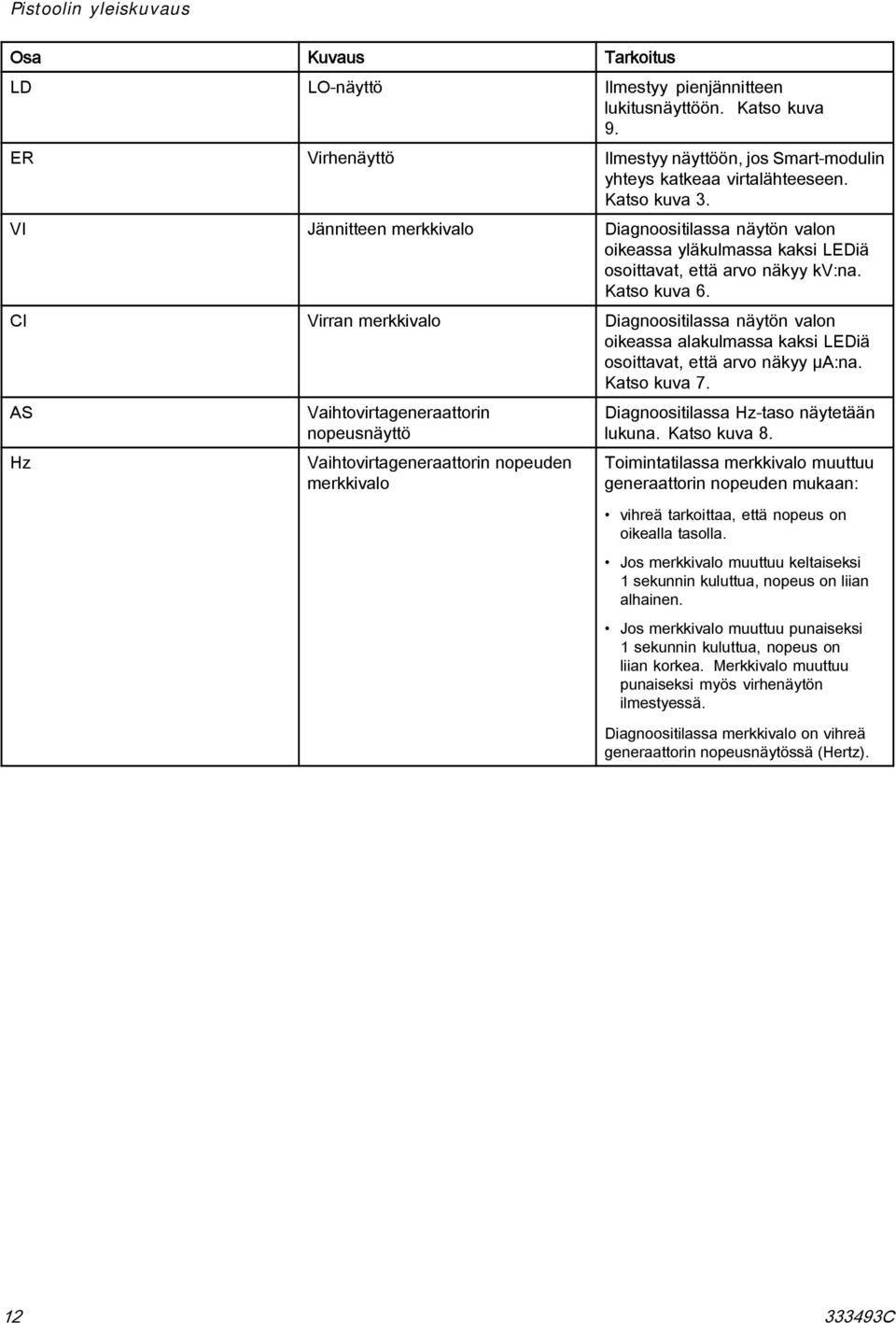

12 Pistoolin yleiskuvaus Osa Kuvaus Tarkoitus LD LO-näyttö Ilmestyy pienjännitteen lukitusnäyttöön. Katso kuva 9. ER Virhenäyttö Ilmestyy näyttöön, jos Smart-modulin yhteys katkeaa virtalähteeseen. Katso kuva 3. VI Jännitteen merkkivalo Diagnoositilassa näytön valon oikeassa yläkulmassa kaksi LEDiä osoittavat, että arvo näkyy kv:na. Katso kuva 6. CI Virran merkkivalo Diagnoositilassa näytön valon oikeassa alakulmassa kaksi LEDiä osoittavat, että arvo näkyy µa:na. Katso kuva 7. AS Hz Vaihtovirtageneraattorin nopeusnäyttö Vaihtovirtageneraattorin nopeuden merkkivalo Diagnoositilassa Hz-taso näytetään lukuna. Katso kuva 8. Toimintatilassa merkkivalo muuttuu generaattorin nopeuden mukaan: vihreä tarkoittaa, että nopeus on oikealla tasolla. Jos merkkivalo muuttuu keltaiseksi sekunnin kuluttua, nopeus on liian alhainen. Jos merkkivalo muuttuu punaiseksi sekunnin kuluttua, nopeus on liian korkea. Merkkivalo muuttuu punaiseksi myös virhenäytön ilmestyessä. Diagnoositilassa merkkivalo on vihreä generaattorin nopeusnäytössä (Hertz) C

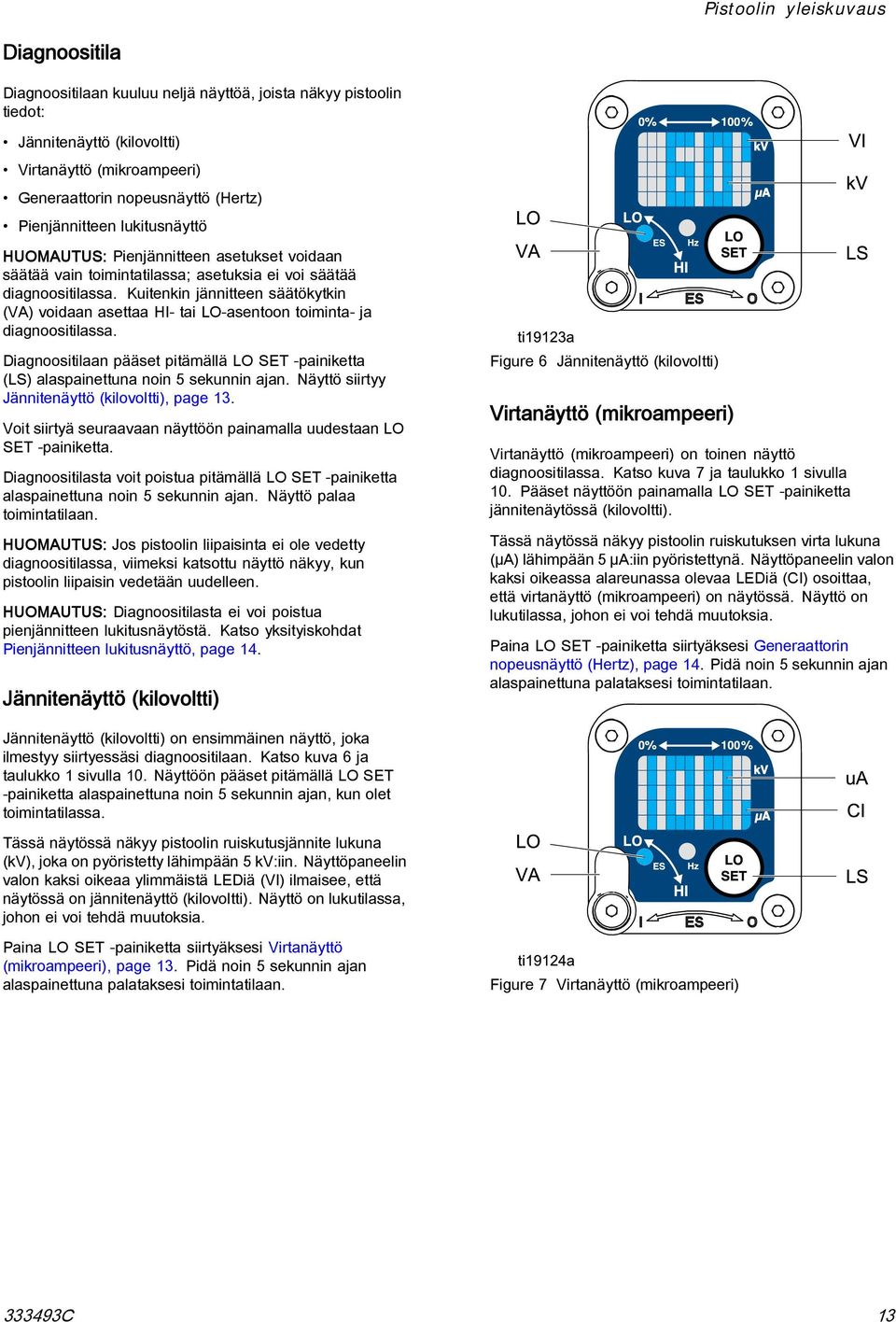

13 Pistoolin yleiskuvaus Diagnoositila Diagnoositilaan kuuluu neljä näyttöä, joista näkyy pistoolin tiedot: Jännitenäyttö (kilovoltti) Virtanäyttö (mikroampeeri) Generaattorin nopeusnäyttö (Hertz) Pienjännitteen lukitusnäyttö HUOMAUTUS: Pienjännitteen asetukset voidaan säätää vain toimintatilassa; asetuksia ei voi säätää diagnoositilassa. Kuitenkin jännitteen säätökytkin (VA) voidaan asettaa HI- tai LO-asentoon toiminta- ja diagnoositilassa. Diagnoositilaan pääset pitämällä LO SET -painiketta (LS) alaspainettuna noin 5 sekunnin ajan. Näyttö siirtyy Jännitenäyttö (kilovoltti), page 3. Voit siirtyä seuraavaan näyttöön painamalla uudestaan LO SET -painiketta. Diagnoositilasta voit poistua pitämällä LO SET -painiketta alaspainettuna noin 5 sekunnin ajan. Näyttö palaa toimintatilaan. HUOMAUTUS: Jos pistoolin liipaisinta ei ole vedetty diagnoositilassa, viimeksi katsottu näyttö näkyy, kun pistoolin liipaisin vedetään uudelleen. HUOMAUTUS: Diagnoositilasta ei voi poistua pienjännitteen lukitusnäytöstä. Katso yksityiskohdat Pienjännitteen lukitusnäyttö, page 4. Jännitenäyttö (kilovoltti) Figure 6 Jännitenäyttö (kilovoltti) Virtanäyttö (mikroampeeri) Virtanäyttö (mikroampeeri) on toinen näyttö diagnoositilassa. Katso kuva 7 ja taulukko sivulla 0. Pääset näyttöön painamalla LO SET -painiketta jännitenäytössä (kilovoltti). Tässä näytössä näkyy pistoolin ruiskutuksen virta lukuna (µa) lähimpään 5 µa:iin pyöristettynä. Näyttöpaneelin valon kaksi oikeassa alareunassa olevaa LEDiä (CI) osoittaa, että virtanäyttö (mikroampeeri) on näytössä. Näyttö on lukutilassa, johon ei voi tehdä muutoksia. Paina LO SET -painiketta siirtyäksesi Generaattorin nopeusnäyttö (Hertz), page 4. Pidä noin 5 sekunnin ajan alaspainettuna palataksesi toimintatilaan. Jännitenäyttö (kilovoltti) on ensimmäinen näyttö, joka ilmestyy siirtyessäsi diagnoositilaan. Katso kuva 6 ja taulukko sivulla 0. Näyttöön pääset pitämällä LO SET -painiketta alaspainettuna noin 5 sekunnin ajan, kun olet toimintatilassa. Tässä näytössä näkyy pistoolin ruiskutusjännite lukuna (kv), joka on pyöristetty lähimpään 5 kv:iin. Näyttöpaneelin valon kaksi oikeaa ylimmäistä LEDiä (VI) ilmaisee, että näytössä on jännitenäyttö (kilovoltti). Näyttö on lukutilassa, johon ei voi tehdä muutoksia. Paina LO SET -painiketta siirtyäksesi Virtanäyttö (mikroampeeri), page 3. Pidä noin 5 sekunnin ajan alaspainettuna palataksesi toimintatilaan. Figure 7 Virtanäyttö (mikroampeeri) C 3

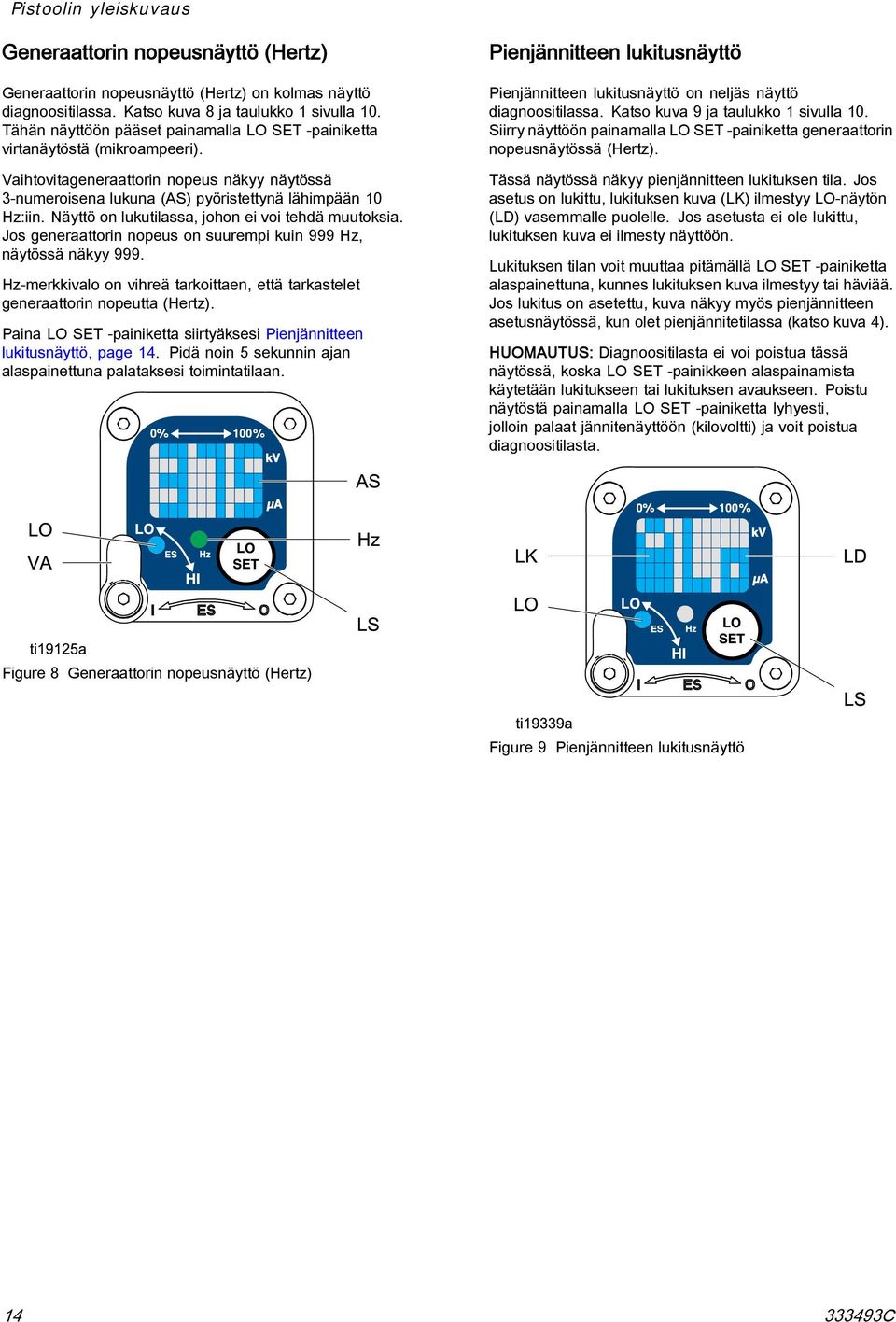

14 Pistoolin yleiskuvaus Generaattorin nopeusnäyttö (Hertz) Generaattorin nopeusnäyttö (Hertz) on kolmas näyttö diagnoositilassa. Katso kuva 8 ja taulukko sivulla 0. Tähän näyttöön pääset painamalla LO SET -painiketta virtanäytöstä (mikroampeeri). Vaihtovitageneraattorin nopeus näkyy näytössä 3-numeroisena lukuna (AS) pyöristettynä lähimpään 0 Hz:iin. Näyttö on lukutilassa, johon ei voi tehdä muutoksia. Jos generaattorin nopeus on suurempi kuin 999 Hz, näytössä näkyy 999. Hz-merkkivalo on vihreä tarkoittaen, että tarkastelet generaattorin nopeutta (Hertz). Paina LO SET -painiketta siirtyäksesi Pienjännitteen lukitusnäyttö, page 4. Pidä noin 5 sekunnin ajan alaspainettuna palataksesi toimintatilaan. Pienjännitteen lukitusnäyttö Pienjännitteen lukitusnäyttö on neljäs näyttö diagnoositilassa. Katso kuva 9 ja taulukko sivulla 0. Siirry näyttöön painamalla LO SET -painiketta generaattorin nopeusnäytössä (Hertz). Tässä näytössä näkyy pienjännitteen lukituksen tila. Jos asetus on lukittu, lukituksen kuva (LK) ilmestyy LO-näytön (LD) vasemmalle puolelle. Jos asetusta ei ole lukittu, lukituksen kuva ei ilmesty näyttöön. Lukituksen tilan voit muuttaa pitämällä LO SET -painiketta alaspainettuna, kunnes lukituksen kuva ilmestyy tai häviää. Jos lukitus on asetettu, kuva näkyy myös pienjännitteen asetusnäytössä, kun olet pienjännitetilassa (katso kuva 4). HUOMAUTUS: Diagnoositilasta ei voi poistua tässä näytössä, koska LO SET -painikkeen alaspainamista käytetään lukitukseen tai lukituksen avaukseen. Poistu näytöstä painamalla LO SET -painiketta lyhyesti, jolloin palaat jännitenäyttöön (kilovoltti) ja voit poistua diagnoositilasta. Figure 8 Generaattorin nopeusnäyttö (Hertz) Figure 9 Pienjännitteen lukitusnäyttö C

15 Asentaminen Asentaminen Pistoolin mukana toimitetaan englanninkielinen varoitusmerkki. Tämän laitteen asennuksessa ja huollossa joudut kosketuksiin osien kanssa, jotka voivat aiheuttaa sähköiskun tai muun vakavan tapaturman, mikäli et tee työtä asianmukaisesti. Älä asenna äläkä huolla tätä laitetta, ellet ole pätevä ja saanut siihen asianmukaista koulutusta. Varmista, että asennus täyttää luokan I, alaluokan I vaarallisiin kohteisiin määritellyt tai ryhmän II, vyöhykkeen I räjähdysalttiisiin kohteisiin määritellyt sähkölaitteiden paikalliset ja kansalliset määräykset. Noudata kaikkia paikallisia ja kansallisia palo-, sähköja muita turvamääräyksiä. Kuvassa 0 näkyy tyypillinen sähköstaattinen ilmaruiskutusjärjestelmä. Se ei ole varsinainen järjestelmäkaavio. Ota yhteyttä Graco-jälleenmyyjään, joka auttaa sinua suunnittelemaan omiin tarpeisiisi sopivan järjestelmän. Varoitusmerkki Järjestä ruiskutuskaapin ilmanvaihto Huolehdi ilmanvaihdosta pienentääksesi tulipalon ja räjähdyksen vaaraa, joka aiheutuu helposti syttyvien tai myrkyllisten höyryjen syntymisestä, kun pistoolilla ruiskutetaan, sitä huuhdellaan tai puhdistetaan. Älä käytä pistoolia, elleivät puhaltimet ole käynnissä. Lukitse pistoolin ilmansyöttö sähköisesti tuulettimiin, jotta pistoolia ei voitaisi käyttää, elleivät puhaltimet ole käynnissä. Tutustu kaikkiin paikallisiin ja kansallisiin määräyksiin, jotka koskevat ilman poistonopeuksia ja noudata niitä. Poistoilman suuri nopeus heikentää sähköstaattisen järjestelmän hyötysuhdetta. Poistoilman nopeudeksi tulisi riittää 3 juoksumetriä minuutissa (00 ft/min). Kiinnitä varoitusmerkit ruiskutusalueelle, jossa ne ovat helposti kaikkien käyttäjien nähtävilläjaluettavissa C 5

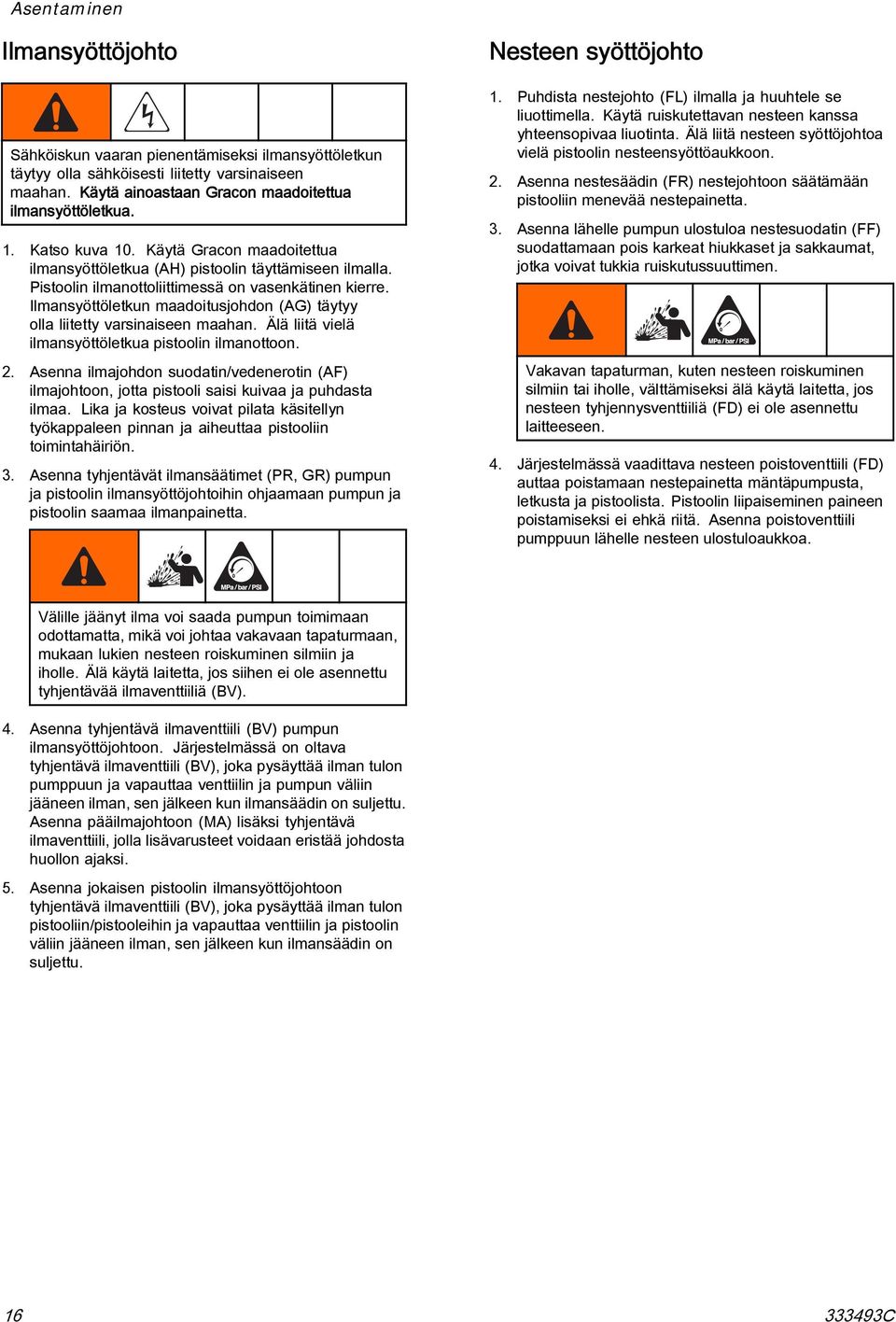

16 Asentaminen Ilmansyöttöjohto Sähköiskun vaaran pienentämiseksi ilmansyöttöletkun täytyy olla sähköisesti liitetty varsinaiseen maahan. Käytä ainoastaan Gracon maadoitettua ilmansyöttöletkua.. Katso kuva 0. Käytä Gracon maadoitettua ilmansyöttöletkua (AH) pistoolin täyttämiseen ilmalla. Pistoolin ilmanottoliittimessä on vasenkätinen kierre. Ilmansyöttöletkun maadoitusjohdon (AG) täytyy olla liitetty varsinaiseen maahan. Älä liitä vielä ilmansyöttöletkua pistoolin ilmanottoon. 2. Asenna ilmajohdon suodatin/vedenerotin (AF) ilmajohtoon, jotta pistooli saisi kuivaa ja puhdasta ilmaa. Lika ja kosteus voivat pilata käsitellyn työkappaleen pinnan ja aiheuttaa pistooliin toimintahäiriön. 3. Asenna tyhjentävät ilmansäätimet (PR, GR) pumpun ja pistoolin ilmansyöttöjohtoihin ohjaamaan pumpun ja pistoolin saamaa ilmanpainetta. Nesteen syöttöjohto. Puhdista nestejohto (FL) ilmalla ja huuhtele se liuottimella. Käytä ruiskutettavan nesteen kanssa yhteensopivaa liuotinta. Älä liitä nesteen syöttöjohtoa vielä pistoolin nesteensyöttöaukkoon. 2. Asenna nestesäädin (FR) nestejohtoon säätämään pistooliin menevää nestepainetta. 3. Asenna lähelle pumpun ulostuloa nestesuodatin (FF) suodattamaan pois karkeat hiukkaset ja sakkaumat, jotka voivat tukkia ruiskutussuuttimen. Vakavan tapaturman, kuten nesteen roiskuminen silmiin tai iholle, välttämiseksi älä käytä laitetta, jos nesteen tyhjennysventtiiliä (FD) ei ole asennettu laitteeseen. 4. Järjestelmässä vaadittava nesteen poistoventtiili (FD) auttaa poistamaan nestepainetta mäntäpumpusta, letkusta ja pistoolista. Pistoolin liipaiseminen paineen poistamiseksi ei ehkä riitä. Asenna poistoventtiili pumppuun lähelle nesteen ulostuloaukkoa. Välille jäänyt ilma voi saada pumpun toimimaan odottamatta, mikä voi johtaa vakavaan tapaturmaan, mukaan lukien nesteen roiskuminen silmiin ja iholle. Älä käytä laitetta, jos siihen ei ole asennettu tyhjentävää ilmaventtiiliä (BV). 4. Asenna tyhjentävä ilmaventtiili (BV) pumpun ilmansyöttöjohtoon. Järjestelmässä on oltava tyhjentävä ilmaventtiili (BV), joka pysäyttää ilman tulon pumppuun ja vapauttaa venttiilin ja pumpun väliin jääneen ilman, sen jälkeen kun ilmansäädin on suljettu. Asenna pääilmajohtoon (MA) lisäksi tyhjentävä ilmaventtiili, jolla lisävarusteet voidaan eristää johdosta huollon ajaksi. 5. Asenna jokaisen pistoolin ilmansyöttöjohtoon tyhjentävä ilmaventtiili (BV), joka pysäyttää ilman tulon pistooliin/pistooleihin ja vapauttaa venttiilin ja pistoolin väliin jääneen ilman, sen jälkeen kun ilmansäädin on suljettu C

17 Asentaminen VAARATON ALUE VAARA-ALUE Figure 0 Tyypillinen asennus Selite tyypilliseen asennukseen Osa AD AF AG* AH* AL BV* EG FD* FF FL FR Kuvaus Ilmajohdon poistoventtiili Ilmasuodatin/vedenerotin Pistoolin ilmaletkun maadoitusjohto Maadoitettu Graco-ilmaletku (vasenkätiset kierteet) Pumpun ilmajohdon voitelulaite Pumpun tyhjentävän ilman sulkuventtiili Sähköstaattinen ilmaruiskutuspistooli Nesteen tyhjennysventtiili Nestesuodatin Nesteen syöttöjohto Nestepaineen säädin Osa FV GR MA PG* PR SP SV* Kuvaus Nesteen sulkuventtiili Pistoolin ilmanpaineen säädin Pääilman syöttöjohto Pumpun maadoitusjohto Pumpun ilmanpaineen säädin Syöttöpumppu Ilmastoinnin sulun solenoidiventtiili HUOMAUTUS: Solenoidiventtiiliä ei ole saatavissa Graco-lisävarusteena. * Nämä osat vaaditaan laitteen turvallista käyttöä varten. Ne on ostettava erikseen C 7

18 Pistoolin valmistelu Pistoolin valmistelu Pistoolin valmistelua koskeva tarkistuslista Katso kuvasta sähköstaattisen pistoolin hallintalaitteet. 5. Liitä maadoitettu Graco-ilmaletku pistoolin ilmansyöttöön. Pistoolin ilmanottoliittimessä on vasenkätiset kierteet. Figure Sähköstaattisen pistoolin hallintalaitteet. Pistooli toimitetaan valmiiksi asennetulla neste- ja ilmasuuttimella. Tarkista kiinnitysrenkaan kireys. HUOMAUTUS: Jos valitset erikokoisen nestesuuttimen tai ilmasuuttimen, katso Nestesuuttimen valintataulukko, page 68 ja Ilmasuuttimien valintataulukko, page 70. Katso Ilma- ja nestesuuttimen vaihto, page 38, kun asennat neste- ja ilmasuuttimen. 2. Käännä ES on/off -kytkin (J) OFF-asentoon (O). 6. Noudata kaikkia kohdassa Maadoitus, page 2kuvattuja vaiheita. 7. Noudata kaikkia kohdassa Tarkista pistoolin sähköinen maadoitus, page 25kuvattuja vaiheita. Arvon täytyy olla alle megaohmia. 8. Tarkista, että materiaalin vastus täyttää sähköstaattiselle ruiskutukselle asetetut vaatimukset. Katso Tarkista nesteen vastus, page Liitä poistoilmaputki ja varmista se laitteeseen kuuluvalla liittimellä. 0. Liitä nesteletku pistoolin nesteensyöttöaukkoon. 3. Sulje ilmanpoistoventtiili pistooliin.. Huuhtele tarvittaessa, katso Huuhtelu, page Aseta ilmasuutin haluamaasi asentoon. 4. Tarkasta pistoolin vastus. Katso Testaa pistoolin vastus, page C

19 Pistoolin valmistelu 3. Avaa viuhkan ilman säätöventtiili (F) täysin auki vastapäivään. 7. Säädä pistoolin ilmansäädin niin, että se syöttää vähintään 45 psi:n (0,32 MPa:n, 3,2 baarin) paineista ilmaa kun pistooli käynnistetään, jotta varmistettaisiin täysi ruiskutusjännite. Katso alapuolella oleva taulukko. Table 2. Paineen aleneminen 4. Avaa nesteen säätöventtiili (H) täysin auki vastapäivään. 5. Avaa hajotusilman rajoitusventtiili (G) täysin auki myötäpäivään. Ilmaletkun pituus ft:nä (m) (käytettäessä letkua, jonka halkaisija on 5/6 in. [8 mm]) Ilmansäätimen asetus psi:nä (MPa, bar) [liipaistu pistooli] 5 (4.6) 55 (0.38, 3.8) 25 (7.6) 65 (0.45, 4.5) 50 (5.3) 80 (0.56, 5.6) 8. Tarkista, että ES-merkkivalo (K) [Hz-merkkivalo Smart-pistooleissa] palaa. Katso seuraava taulukko. Table 3. LED-merkkivalon värit Merkkivalon väri Kuvaus 6. Käännä ES on/off -kytkin (J) ON-asentoon (I). Vihreä Ruiskutettaessa merkkivalon tulisi pysyä vihreänä osoittaen ilmanpaineen riittävän vaihtovirtageneraattoriin. Keltainen Jos merkkivalo muuttuu keltaiseksi sekunnin kuluttua, ilmanpaine on liian alhainen. Lisää ilmanpainetta, kunnes merkkivalo on vihreä. Punainen Jos merkkivalo muuttuu punaiseksi sekunnin kuluttua, ilmanpaine on liian korkea. Vähennä ilmanpainetta, kunnes merkkivalo on vihreä C 9

20 Pistoolin valmistelu 9. Katkaise ilmantulo pistooliin. Käännä ES on/off -kytkin (J) OFF-asentoon (O). 22. Ruiskuta testikuvio. Tarkista hajotus. Jos pienimmällä paineella ilmenee liikaa hajotusta, säädä rajoitusventtiiliä. Jos hajotus ei ole riittävä, lisää ilmanpainetta tai vähennä nestevirtausta. 20. Käynnistä pumppu. Säädä nesteensäädintä, kunnes pistoolista tuleva virtaus liikkuu mm (8 2 in) ennen kuin se putoaa. Yleensä, jos nesteenpaine on alle 5 psi (0,04 MPa, 0,4 bar) tai yli 30 psi (0,2 MPa, 2, bar), suositellaan suuttimen koon vaihtoa. 23. Säädä viuhkan ilmansäätöventtiiliä: myötäpäivään kuvio kapenee, vastapäivään kuvio levenee. 24. Ruiskuta testikappale. Tarkista peiton reunat. Jos peitto on huono katso Vianetsintä, page Kytke ilma pistooliin. Käännä ES on/off -kytkin (J) ON-asentoon (I) C

21 Pistoolin valmistelu Maadoitus Ruiskutettava kohde: pidä työkappaleen ripustimet aina puhtaina ja maadotettuina. Sähköstaattista pistoolia käytettäessä ruiskutusalueen maadoittamattomat kohteet (ihmiset, säiliöt, työkalut jne.) saattavat varautua sähköisesti. Sopimaton maadoitus voi aiheuttaa staattisen sähkön kipinöintiä, josta voi olla seurauksena tulipalo, räjähdys tai sähköisku. Maadoita kaikki laitteet, henkilökunta, ruiskutettava esine ja sähköä johtavat esineet, jotka ovat työalueella tai sen läheisyydessä. Sähköinen vastus ei saa ylittää megaohmia. Noudata jäljempänä olevia maadoitusohjeita. Seuraavassa on esitetty sähköstaattisen perusjärjestelmän maadoituksen vähimmäisvaatimukset (katso kuvat 2 5). Omassa järjestelmässäsi voi olla muita laitteita tai kohteita, jotka on maadoitettava. Tarkista yksityiskohtaiset maadoitusohjeet paikallisista sähkömääräyksistä. Järjestelmä on liitettävä varsinaiseen maahan. Pumpun/nesteen lähde: maadoita pumpun/nesteen lähde liittämällä sen maadoitusjohto varsinaiseen maahan. Kaikkien sähköä johtavien esineiden ja laitteiden ruiskutusalueella täytyy olla oikein maadoitettu. Neste- ja jätesäiliöt: maadoita kaikki neste- ja jätesäiliöt ruiskutusalueella. Älä käytä jätepusseja, elleivät ne ole johtavia ja maadoitettuja. Ruiskutuspistoolia huuhdeltaessa säiliön, johon ylimääräinen neste kerätään, täytyy olla sähköä johtava ja maadoitettu. Ilmakompressorit: maadoita laitteet valmistajan suositusten mukaisesti. Kaikki ilma- ja nestejohdot on maadoitettava kunnolla. Käytä vain maadoitettuja letkuja, joiden yhteispituus on enintään 30,5 m (00 ft) maadoituksen jatkuvuuden turvaamiseksi. Sähköstaattinen ilmaruiskutuspistooli: maadoita pistooli liittämällä maadoitettu Graco-ilmaletku (AH) pistooliin ja liittämällä ilmaletkun maadoitusjohto varsinaiseen maahan. Katso Tarkista pistoolin sähköinen maadoitus, page C 2

22 Pistoolin valmistelu Ruiskutusalueen lattian täytyy olla sähköä johtava ja maadoitettu. Älä peitä lattiaa pahvilla tai millään sähköä johtamattomalla materiaalilla, joka katkaisee maadoituksen jatkuvuuden. Kaikkien ruiskutusalueelle tulevien henkilöiden täytyy käyttää kenkiä, joissa on johtavat pohjat, kuten nahkapohjat, tai heidän on käytettävä henkilökohtaisia maadoitushihnoja. Älä käytä kenkiä, joiden pohjat eivät johda sähköä, kuten kumi tai muovi. Jos tarvitset käsineitä, käytä pistoolin mukana toimitettuja, sähköä johtavia käsineitä. Jos käytät muita kuin Gracon käsineitä, leikkaa niistä pois sormet tai kämmenen alue, jolloin kätesi varmasti koskettaa maadoitettua pistoolin kahvaa. Helposti syttyvät nesteet ruiskutusalueella täytyy säilyttää hyväksytyissä, maadoitetuissa säiliöissä. Älä käytä muovisäiliöitä. Älä säilytä alueella suurempaa kuin yhteen työvuoroon tarvittavaa määrää. Selitys kuviin 2 5 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Käyttäjä on maadoitettu, sillä paljas iho koskettaa pistoolin kahvaan ja hän käyttää sähköä johtavia kenkiä. Sähköä johtavaa käsinettä voidaan myös käyttää. Ruiskutettava esine on maadoitettu kosketuksesta ripustimeen ja kuljetusjärjestelmään. Pistooli on maadoitettu sähköä johtavan ilmaletkun kautta. Nesteen syöttöjohto ja lähde täytyy olla maadoitettu C

23 Pistoolin valmistelu Figure 2 Käyttäjän maadoitus Figure 3 Ruiskutettavan kohteen maadoitus C 23

24 Pistoolin valmistelu Figure 4 Pistoolin maadoitus Figure 5 Nestesyötön maadoitus C

25 Pistoolin valmistelu Tarkista pistoolin sähköinen maadoitus Megaohmimittaria, osanro (AA katso kuva 6), ei ole hyväksytty käytettäväksi vaara-alueella. Kipinöintivaaran ehkäisemiseksi megaohmimittaria saa käyttää sähköisen maadoituksen tarkistamiseen vain, kun: 5. Varmista, että maadoitettu ilmaletku (AH) on liitetty ja että letkun maadoitusjohto on liitetty varsinaiseen maahan. Pistooli on poistettu vaara-alueelta; Kaikki vaara-alueella olevat ruiskutuslaitteet on kytketty pois päältä, vaara-alueella olevat puhaltimet ovat käynnissä eikä alueella ole helposti syttyviä höyryjä (esimerkiksi avoimia liuotinsäiliöitä tai ruiskutushöyryjä). Tämän varoituksen laiminlyönti voi johtaa tulipaloon, räjähdykseen tai sähköiskuun sekä aiheuttaa vakavia henkilö- ja ainevahinkoja. Graco-megaohmimittaria, osanro 24079, on saatavilla lisävarusteena, jolla voidaan tarkistaa pistoolin oikea maadoitus.. Anna pätevän sähköasentajan tarkastaa ruiskutuspistoolin ja ilmaletkun sähköisen maadoituksen jatkuvuus. 2. Kytke ES on/off -kytkin OFF-asentoon (O). 6. Mittaa pistoolin kahvan (BB) ja varsinaisen maadoituksen (CC) välinen sähköinen vastus. Käytä vähintään 500 V:n ja enintään 000 V:n jännitettä. Vastus ei saa ylittää megaohmia. Katso kuva Jos vastus on suurempi kuin megaohmi, tarkasta maadoitusliitosten tiukkuus ja varmista, että ilmaletkun maadoitusjohto on liitetty varsinaiseen maahan. Jos vastus on vieläkin liian suuri, vaihda ilmaletku. 3. Katkaise pistoolin ilma- ja nestesyöttö. Noudata Paineenpoistotoimet, page Irrota nesteletku. Figure 6 Tarkista pistoolin sähköinen maadoitus C 25

26 Pistoolin valmistelu Tarkista nesteen vastus Tarkista nesteen viskositeetti Viskositeetin tarkistamiseen tarvitaan: viskositeettikuppi Tulipalon, räjähdys- ja sähköiskun vaaran pienentämiseksi tarkista nesteen vastus vain vaarattomalla alueella. Vastusmittaria ja anturia ei ole hyväksytty käytettäviksi vaara-alueella. Tämän varoituksen laiminlyönti voi johtaa tulipaloon, räjähdykseen tai sähköiskuun sekä aiheuttaa vakavia henkilö- ja ainevahinkoja. Lisävarusteina on saatavana Gracon osanro vastusmittari ja anturi, joiden avulla voidaan tarkistaa, että ruiskutettavan nesteen vastus täyttää sähköstaattisen ilmaruiskutusjärjestelmän vaatimukset. Noudata mittarin ja anturin mukana toimitettavia ohjeita. Parhaat sähköstaattiset tulokset saavutetaan lukemalla 25 megaohmisenttimetriä tai enemmän. Alle 25 megaohmisenttimetrin lukemille voidaan tarvita hyvin sähköä johtava sarja tai letku. Table 4. Nesteen vastustasot Megaohmisenttimetri Suositellaan hyvin sähköä johtavaa sarjaa Hyvin sähköä johtava sarja voi olla tarpeen Parhaat sähköstaattiset tulokset Hyvät sähköstaattiset tulokset sekuntikello.. Upota viskositeettikuppi kokonaan nesteeseen. Nosta kuppi nesteestä nopeasti ja käynnistä sekuntikello heti, kun kuppi ei enää kosketa nestettä. 2. Tarkkaile kupin pohjasta valuvaa nestevanaa. Pysäytä sekuntikello heti, kun vana katkeaa. 3. Kirjoita muistiin nesteen tyyppi, kulunut aika sekä viskositeettikupin koko. 4. Jos viskositeettiarvo on liian korkea tai liian matala, ota yhteyttä tavarantoimittajaan. Säädä tarvittaessa. Huuhtele ennen laitteen käyttöä Laite on testattu nesteessä tehtaalla. Jotta neste ei pilaantuisi, huuhtele laite sopivalla liuottimella ennen sen käyttöä. Karkeita materiaaleja koskevat ohjeet Noudata näitä ohjeita, kun ruiskutat karkeita materiaaleja: Tilaa elektrodi (sininen), osanro 24N704, karkeille materiaaleille. Aseta suutin kunnolla, mikä vähentää nestepainetta alle 30 psi:n (0,2 MPa:n, 2, baarin) paineeseen tuottaen mm:n (8 2 in) nestevirtauksen. Käytä pistoolia koko ajan nesteen säätönupilla täydessä virtausasennossa. Käytä ulkoista nestesäädintä, ei nesteen säätönuppia, kun asetat nestepaineen. Käytä mahdollisimman pientä hajotus- ja viuhkan ilmanpainetta, jotta kuviosta tulisi hyvä. Noudata kaikkia toimenpiteitä kohdasta Puhdista pistooli päivittäin, page 29. Tarkista elektrodi päivittäin ja vaihda se tarvittaessa. Katso Elektrodin vaihto, page C

27 Käyttö Paineenpoistotoimet Käyttö 4. Avaa pumpun tyhjennysventtiili ja pidä jäteastia valmiina valuvaa nestettä varten. Jätä pumpun tyhjennysventtiili auki, kunnes aloitat ruiskutuksen uudelleen.. Käännä ES on/off -kytkin OFF-asentoon (O). 5. Jos suutin tai letku ovat täysin tukossa tai paine ei poistu täysin, avaa hitaasti letkun päätyliitin. Puhdista sitten suutin tai letku. 2. Sulje nestelähteeseen ja pistooliin menevät ilmanpoistoventtiilit. 3. Liipaise pistooli maadoitettuun metallijäteastiaan nestepaineen poistamiseksi. Käynnistys Noudata kaikkia kohdassa Pistoolin valmistelua koskeva tarkistuslista, page 8kuvattuja vaiheita. Pysäytys. Huuhtele pistooli, katso Huuhtelu, page Noudata Paineenpoistotoimet, page Ripustapistoolikoukustaanniin,ettäsuutinosoittaa alaspäin C 27

28 Huolto Huolto Huuhtelu Huuhtele ennen nesteiden vaihtamista, ennen nesteen kuivumista laitteeseen, työpäivän päätteeksi, ennen varastoimista ja ennen laitteiston korjaamista. 2. Noudata Paineenpoistotoimet, page 27. Huuhtele mahdollisimman pienellä paineella. Tarkista kytkennät vuotojen varalta ja kiristä tarvittaessa. Käytä huuhteluun nestettä, joka on yhteensopiva annosteltavan nesteen ja laitteen kastuvien osien kanssa. 3. Vaihda nestelähteeksi liuotin tai irrota nestejohto ja kytke liuottimen syöttöjohto pistooliin. 4. Suuntaa pistooli maadoitettuun metalliastiaan. Huuhtele, kunnes pistoolista virtaa puhdasta liuotinta. Vähennä tulipalon, räjähdyksen tai sähköiskun vaaraa kääntämällä ES on/off -kytkin OFF-asentoon (O) ennen pistoolin huuhtelemista. HUOMAUTUS Älä käytä metyyleenikloridia pistoolin huuhtelu- tai puhdistusliuottimena, sillä se vaurioittaa nailonosia. 5. Noudata Paineenpoistotoimet, page 27.. Kytke ES on/off -kytkin OFF-asentoon (O). 6. Sulje tai irrota liuotinjohto. 7. Ripusta pistooli koukustaan niin, että suutin osoittaa alaspäin. 8. Kun haluat ruiskuttaa seuraavan kerran, kytke nesteen syöttöletku takaisin paikalleen. Noudata Pistoolin valmistelua koskeva tarkistuslista, page C

29 Huolto Puhdista pistooli päivittäin. Kytke ES on/off -kytkin OFF-asentoon (O). 5. Poista ilmasuutin. 2. Huuhtele pistooli. Katso Huuhtelu, page Noudata Paineenpoistotoimet, page Puhdista pistoolin ulkopinta sopivalla liuottimella. Käytä pehmeää liinaa. Pidä pistoolia alaspäin, jotta liuotin ei pääsisi pistoolin sisään. Älä upota pistoolia nesteeseen. 6. Puhdista ilmasuutin, kiinnitysrengas ja suutin pehmeällä harjalla ja sopivalla liuottimella. 7. Käytä tarvittaessa hammastikkua tai muuta pehmeää välinettä ilmasuuttimen reikien puhdistukseen. Älä käytä metallisia työvälineitä. 8. Asenna ilmasuutin uudelleen. Kiristä se hyvin C 29

30 Huolto Päivittäinen kunnossapito. Noudata Paineenpoistotoimet, page Puhdista nesteen- ja ilmansuodattimet. 3. Tarkasta nestevuotojen varalta. Kiristä kaikki liitokset. 4. Puhdista työkappaleen ripustimet. Käytä kipinää muodostamattomia työkaluja. 5. Tarkista liipaisimen ja venttiilien liike. Voitele tarvittaessa. 6. Tarkista pistoolin sähköinen maadoitus, page Ripusta pistooli koukustaan niin, että suutin osoittaa alaspäin C

31 Sähköiset testit Seuraavien toimien avulla voidaan testata virtalähteen ja rungon kunto sekä komponenttien välinen sähköinen jatkuvuus. Suorita sähköiset testit megaohmimittarilla, osanro (AA), ja 500 V:n jännitteellä. Liitä johtimet kuvan mukaisesti. Megaohmimittarin, osanro (AA katso kuva 7), käyttö ei ole sallittua vaara-alueella. Kipinöintivaaran ehkäisemiseksi megaohmimittaria saa käyttää sähköisen maadoituksen tarkistamiseen vain, kun: Pistooli on poistettu vaara-alueelta; Kaikki vaara-alueella olevat ruiskutuslaitteet on kytketty pois päältä, vaara-alueella olevat puhaltimet ovat käynnissä eikä alueella ole helposti syttyviä höyryjä (esimerkiksi avoimia liuotinsäiliöitä tai ruiskutushöyryjä). Tämän varoituksen laiminlyönti voi johtaa tulipaloon, räjähdykseen tai sähköiskuun sekä aiheuttaa vakavia henkilö- ja ainevahinkoja. Testaa pistoolin vastus. Huuhtele ja kuivaa nestekanava. Sähköiset testit 2. Vain pistoolimalleihin L40T4 ja L40T5: Testaa rungon jatkuvuus varmistaaksesi, että rungon metallitappi on maadoitettu oikein. Mittaa vastus metallitapin (GP) ja ilman kääntöliittimen (2) välillä. Vastuksen pitäisi olla alle 00 ohmia. Jos vastus on 00 ohmia tai ylittää sen, vaihda pistoolin runko. 3. Kaikki pistoolit: Vedä pistoolin liipaisinta ja mittaa vastus elektrodin suuttimen (3) ja ilman kääntöliittimen (2) välillä. Vastuksen tulisi olla: megaohmia 40kV:n pistooleissa megaohmia 60kV:n pistooleissa megaohmia 85kV:n pistooleissa Jos arvo ei ole tällä välillä, testaa pistooli liipaisematta. Jos arvo ei vieläkään ole tällä välillä, siirry kohtaan Testaa virtalähteen sähköinen vastus, page 32. Jos arvo on tällä välillä, katso kohdasta Sähköjärjestelmän vianetsintä, page 35 muut mahdolliset syyt, jotka johtavat huonoon suorituskykyyn. Figure 7 Testaa pistoolin vastus C 3

32 Sähköiset testit Testaa virtalähteen sähköinen vastus. Irrota virtalähde (). Katso Virtalähteen poisto ja vaihto, page Irrota generaattori (5) virtalähteestä. Katso Vaihtovirtageneraattorin poisto ja vaihto, page Mittaa virtalähteen maadoitusnauhojen (EE) ja jousen (a) välinen vastus. Vastuksen tulisi olla: megaohmia 40kV:n pistooleissa 86 0 megaohmia 60 kv:n pistooleissa megaohmia 85 kv:n pistooleissa 4. Jos arvo ei ole tällä välillä, vaihda virtalähde. Jos arvo on tällä välillä, siirry kohtaan Testaa elektrodin vastus, page Jos ongelmia yhä esiintyy, katso muita mahdollisia syitä huonoon suorituskykyyn kohdasta Sähköjärjestelmän vianetsintä, page 35 tai ota yhteys Graco-jälleenmyyjään. 6. Varmista, että jousi (a) on paikallaan, ennen kuin asennat virtalähteen takaisin. Testaa elektrodin vastus Poista elektrodi (3). Katso Elektrodin vaihto, page 39. Mittaa vastus kontaktin (HH) ja elektrodilangan (GG) välillä. Vastuksen tulee olla 8 30 megaohmia. Jos arvo ei ole tällä välillä, vaihda elektrodi. HUOMAUTUS: Jos pistoolin vastus ei vieläkään ole tällä välillä virtalähteen ja elektrodin testaamisen jälkeen: Tarkista, että johtava o-rengas (4a) on yhteydessä rungon tappiin. Tarkista, että virtalähteen jousi (a) on yhteydessä rungon tappiin. Figure 9 Testielektrodin vastus Figure 8 Testaa virtalähteen sähköinen vastus C

33 Vianetsintä Vianetsintä Tämän laitteen asennuksessa ja huollossa joudut kosketuksiin osien kanssa, jotka voivat aiheuttaa sähköiskun tai muun vakavan tapaturman, mikäli et tee työtä asianmukaisesti. Älä asenna äläkä korjaa tätä laitetta, ellet ole pätevä ja saanut siihen asianmukaista koulutusta. Pienennät loukkaantumisvaaraa, kun noudatat Paineenpoistotoimet, page 27, aina kun sinua opastetaan poistamaan painetta. Tarkista kaikki vianetsintätaulukoiden ratkaisuehdotukset ennen kuin purat pistoolin. Ruiskutuskuvion vianetsintä Eräät ruiskutuskuvio-ongelmat aiheutuvat ilman ja nesteen virheellisestä suhteesta. Ongelma Syy Ratkaisu Nestevirtaus on epätasainen tai katkeilee. Ei nestettä. Suutin/pesä irronnut, likainen tai vaurioitunut. Nestesyötössä on ilmaa. Lisää nestettä. Puhdista tai vaihda suutin, katso Puhdista pistooli päivittäin, page 29 tai Ilma- ja nestesuuttimen vaihto, page 38. Tarkista nestelähde. Lisää ainetta. Virheellinen ruiskutuskuvio. Neste- tai ilmasuutin on likainen tai vaurioitunut. Puhdista tai vaihda. Katso Ilma- ja nestesuuttimen vaihto, page 38. Ilma- tai nestesuuttimeen on kertynyt nestettä. Puhdista. Katso Puhdista pistooli päivittäin, page 29. Puhaltimen ilmanpaine on liian korkea. Neste on liian ohutta. Nestepaine liian pieni. Puhaltimen ilmanpaine on liian matala. Neste on liian paksua. Liian paljon nestettä. Vähennä painetta. Lisää viskositeettia. Nosta painetta. Nosta painetta. Alenna viskositeettia. Vähennä virtausta. Viiruja. Päällekkäisyys ei ole 50 %. Likainen tai vaurioitunut ilmasuutin. Ruiskuta 50 % edellisen päälle. Puhdista tai vaihda ilmasuutin. Katso Puhdista pistooli päivittäin, page 29 tai Ilma- ja nestesuuttimen vaihto, page C 33

34 Vianetsintä Pistoolin vianetsintä Ongelma Syy Ratkaisu Suihku sumuuntuu liikaa. "Appelsiinipinta". Hajotusilman paine liian korkea. Nesteonliianohuttatainestevirtaaliian hitaasti. Hajotusilman paine liian alhainen. Huonosti sekoitettu tai suodatettu neste. Neste on liian paksua. Sulje rajoitusventtiiliä hieman tai laske ilmanpaine mahdollisimman alhaiseksi. Täysi jännite edellyttää pistoolille vähintään45psi:n(0,32mpa:n,3,2 baarin) painetta. Lisää viskositeettia tai nesteen virtausnopeutta. Avaa hajotusilman venttiiliä enemmän tai lisää pistoolin tuloilman painetta. Käytä mahdollisimman pientä ilmanpainetta. Sekoita tai suodata neste uudelleen. Alenna viskositeettia. Nestevuotoja tiivisteen ympäristössä. Kuluneet tiivisteet tai tanko. Katso Tiivistetangon korjaus, page 40. Ilmavuotoja pistoolin etuosassa. Ilmaventtiili ei tiivistä kunnolla. Katso Ilmaventtiilin korjaus, page 50. Nestevuotoa pistoolin etuosasta. Pistooli ei ruiskuta. Kulunut tai vioittunut nesteen tiivistetanko tai elektrodi. Kulunut nestesuuttimen tiiviste. Nestesuutin löysällä. Vaurioitunut suuttimen o-rengas. Alhainen nestesyöttö. Likainen tai tukkeutunut nestesuutin. Suljettu tai vioittunut nesteen säätöventtiili. Vaihda tiivistetanko (2e) tai elektrodi (3). Katso Tiivistetangon korjaus, page 40 tai Elektrodin vaihto, page 39. Vaihda suutin (4). Katso Ilma- ja nestesuuttimen vaihto, page 38. Kiristä. Katso Ilma- ja nestesuuttimen vaihto, page 38. Lisää tarvittaessa nestettä. Puhdista. Katso Puhdista pistooli päivittäin, page 29. Avaa venttiili tai katso ES on/off- ja nesteen säätöventtiilin korjaus, page 49. Likainen ilmasuutin. Väärinkohdistettu ilma- ja nestesuutin. Puhdista nesteen keräytymät ilmaja nestesuuttimen tiivisteestä. Katso Puhdista pistooli päivittäin, page 29. Liiallinen maalipeite takaisin käyttäjälle. Huono maadoitus. Katso Maadoitus, page 2. Pistoolin ja osan välinen etäisyys väärä. Pitäisi olla mm (8 2 in) C

35 Vianetsintä Sähköjärjestelmän vianetsintä Ongelma Syy Ratkaisu Huono peitto. ES- tai Hz-merkkivalo ei pala. Käyttäjä saa pienen sähköiskun. ES on/off -kytkin on OFF-asennossa (O). Pistoolin ilmanpaine liian matala (ES-merkkivalo on keltainen). Hajotusilman paine liian korkea. Pistoolin ja osan välinen etäisyys väärä. Huonosti maadoitetut osat. Käännä ON-asentoon (I). Tarkista pistooliin tuleva ilmanpaine. Täysi jännite edellyttää pistoolissa vähintään 45 psi:n (0,32 MPa:n, 3,2 baarin) painetta. Vähennä painetta. Pitäisi olla mm (8 2 tuumaa). Vastuksen tulee olla megaohmia tai vähemmän. Puhdista työkappaleen ripustimet. Pistoolin vastus viallinen. Katso Testaa pistoolin vastus, page 3. Alhainen nesteen vastus. Katso Tarkista nesteen vastus, page 26. Nestettä vuotaa tiivisteestä (2c) ja aiheuttaa oikosulun. Vaihtovirtageneraattori viallinen. ES on/off -kytkin on OFF-asennossa (O). Ei virtaa. Käyttäjää ei ole maadoitettu tai hänen lähellään on maadoittamaton kohde. Pistoolia ei ole maadoitettu. Katso Tiivistetangon korjaus, page 40. Katso Vaihtovirtageneraattorin poisto ja vaihto, page 44. Käännä ON-asentoon (I). Tarkista virtalähde, generaattori ja generaattorin nauhakaapeli. Katso Virtalähteen poisto ja vaihto, page 43 ja Vaihtovirtageneraattorin poisto ja vaihto, page 44. Katso Maadoitus, page 2. Katso Tarkista pistoolin sähköinen maadoitus, page 25 ja Testaa pistoolin vastus, page 3. Käyttäjä saa sähköiskun työkappaleesta. Työkappaletta ei ole maadoitettu. Vastuksen tulee olla megaohmia tai vähemmän. Puhdista työkappaleen ripustimet C 35

36 Vianetsintä Ongelma Syy Ratkaisu Jännite-/virtanäyttö pysyy punaisena (vain Smart-pistoolit). Pistooli on liian lähellä ruiskutettavaa osaa. Pistoolin tulisi olla mm:n (8 2 tuuman) päässä osasta. Tarkista nesteen vastus. Katso Tarkista nesteen vastus, page 26. Pistooli likainen. Katso Puhdista pistooli päivittäin, page 29. ES- tai Hz-merkkivalo on keltainen. Generaattorin nopeus on liian alhainen. Lisää ilmanpainetta, kunnes merkkivalo on vihreä. Välttääksesi liikaa hajotusta käytä hajotusilman rajoitusventtiiliä, joka vähentää hajotusilman pääsyä ilmansuuttimeen. ES- tai Hz-merkkivalo on punainen. Generaattorin nopeus on liian korkea. Vähennä ilmanpainetta, kunnes merkkivalo on vihreä. Virhenäyttö ilmestyy ja Hz-merkkivalo palaa punaisena (vain Smart-pistoolit). Smart-moduulin yhteys virtalähteeseen on katkennut. Tarkista yhteys Smart-moduulin ja virtalähteen välillä. Katso Smart-moduulin vaihto, page 5 ja Virtalähteen poisto ja vaihto, page C
