AmePlan Oy Käyttö- ja asennusopas (ZH5KW TUULITURBIINIJÄRJESTELMÄ)

Transkriptio

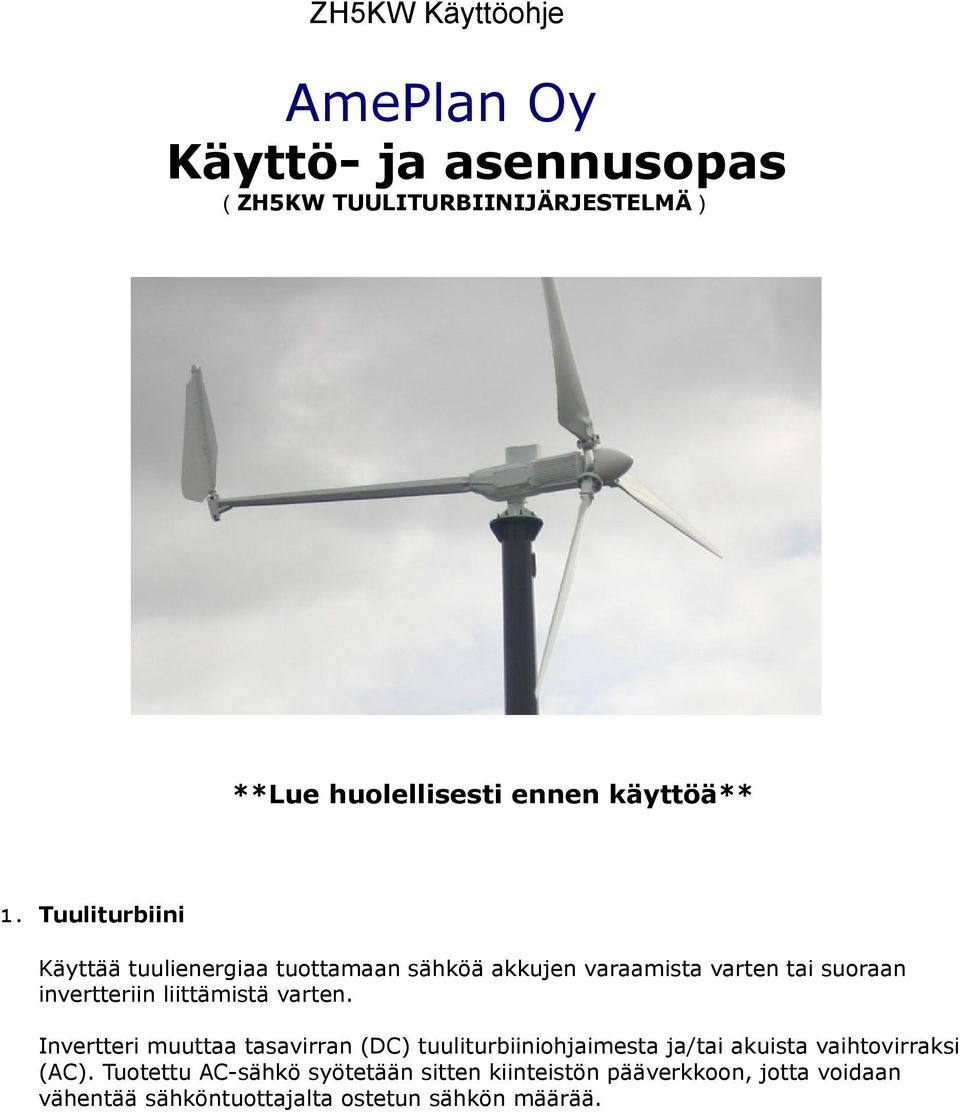

1 AmePlan Oy Käyttö- ja asennusopas (ZH5KW TUULITURBIINIJÄRJESTELMÄ) **Lue huolellisesti ennen käyttöä** 1. Tuuliturbiini Käyttää tuulienergiaa tuottamaan sähköä akkujen varaamista varten tai suoraan invertteriin liittämistä varten. Invertteri muuttaa tasavirran (DC) tuuliturbiiniohjaimesta ja/tai akuista vaihtovirraksi (AC). Tuotettu AC-sähkö syötetään sitten kiinteistön pääverkkoon, jotta voidaan vähentää sähköntuottajalta ostetun sähkön määrää.

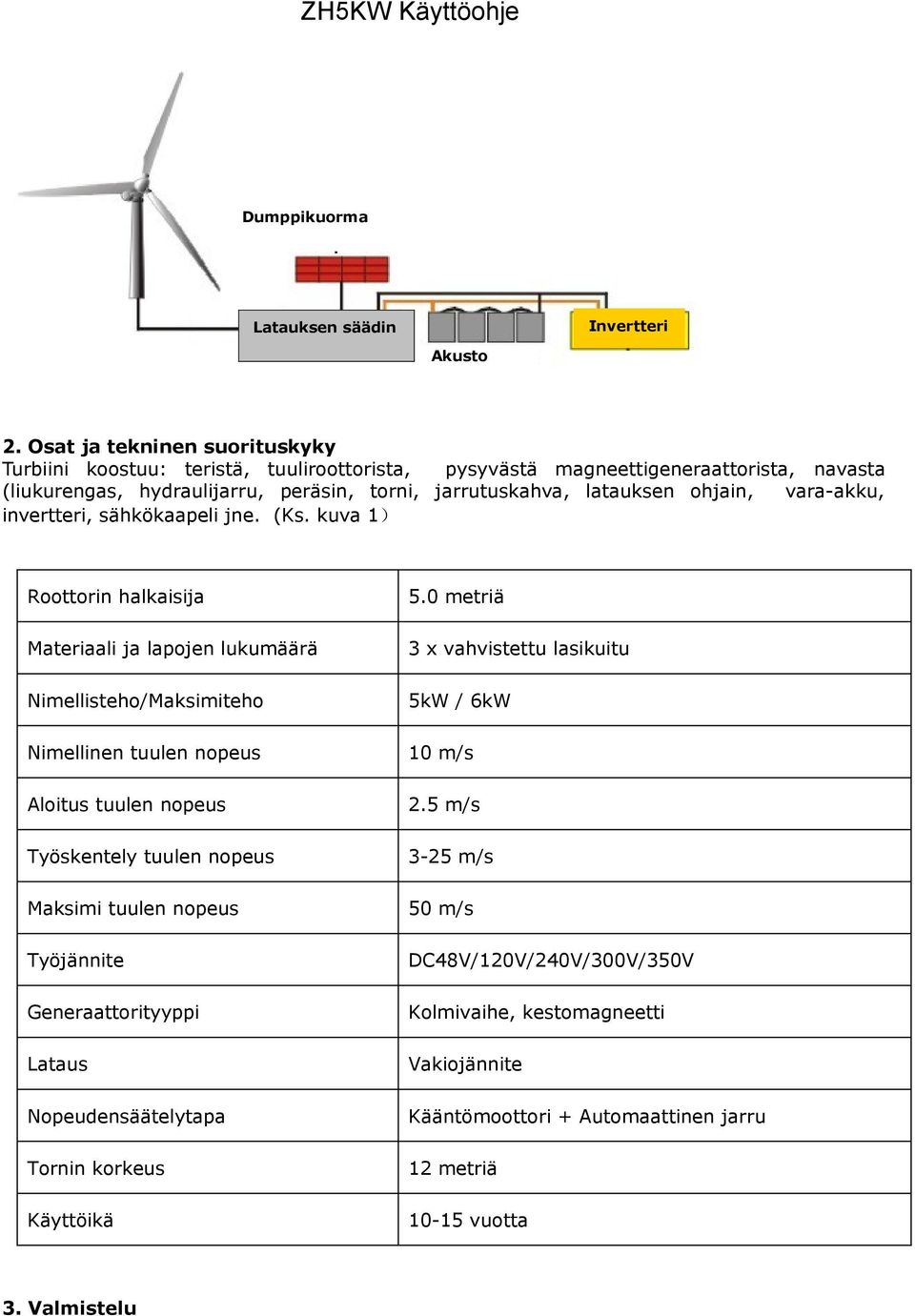

2 Dumppikuorma Latauksen säädin Invertteri Akusto 2. Osat ja tekninen suorituskyky Turbiini koostuu: teristä, tuuliroottorista, pysyvästä magneettigeneraattorista, navasta (liukurengas, hydraulijarru, peräsin, torni, jarrutuskahva, latauksen ohjain, vara-akku, invertteri, sähkökaapeli jne. (Ks. kuva 1) Roottorin halkaisija Materiaali ja lapojen lukumäärä Nimellisteho/Maksimiteho Nimellinen tuulen nopeus Aloitus tuulen nopeus Työskentely tuulen nopeus Maksimi tuulen nopeus Työjännite Generaattorityyppi Lataus Nopeudensäätelytapa Tornin korkeus Käyttöikä 5.0 metriä 3 x vahvistettu lasikuitu 5kW / 6kW 10 m/s 2.5 m/s 3-25 m/s 50 m/s DC48V/120V/240V/300V/350V Kolmivaihe, kestomagneetti Vakiojännite Kääntömoottori + Automaattinen jarru 12 metriä vuotta 3. Valmistelu

3 3.1 Jos käytetään akkuja, lataaminen tulee suorittaa valmistajan suositusten mukaisesti. 3.2 Pura turbiinin osat pakkauksesta ja tarkista ne. 3.3 Valitse tuuliturbiinin asennusta varten avoin, tasainen paikka etäällä puista ja toisista rakennuksista. 3.4 Tehohäviön välttämiseksi etäisyys tuuliturbiinin ja akkujen välillä tulisi olla mahdollisimman lyhyt, mieluiten alle 30 metriä. 3.5 Kaiva reikä joka on kooltaan 1800mm x 1800mm x 1500mm syvä. Asenna pohjan kehys, suuntalevy ja 8 pulttia reikään (ks. kuva 2). Lukossa olevien pulttien tulisi olla 80mm betonin yläpuolella. Suuntauslevyn tulisi olla tasassa ja 100mm korkeammalla kuin tason.

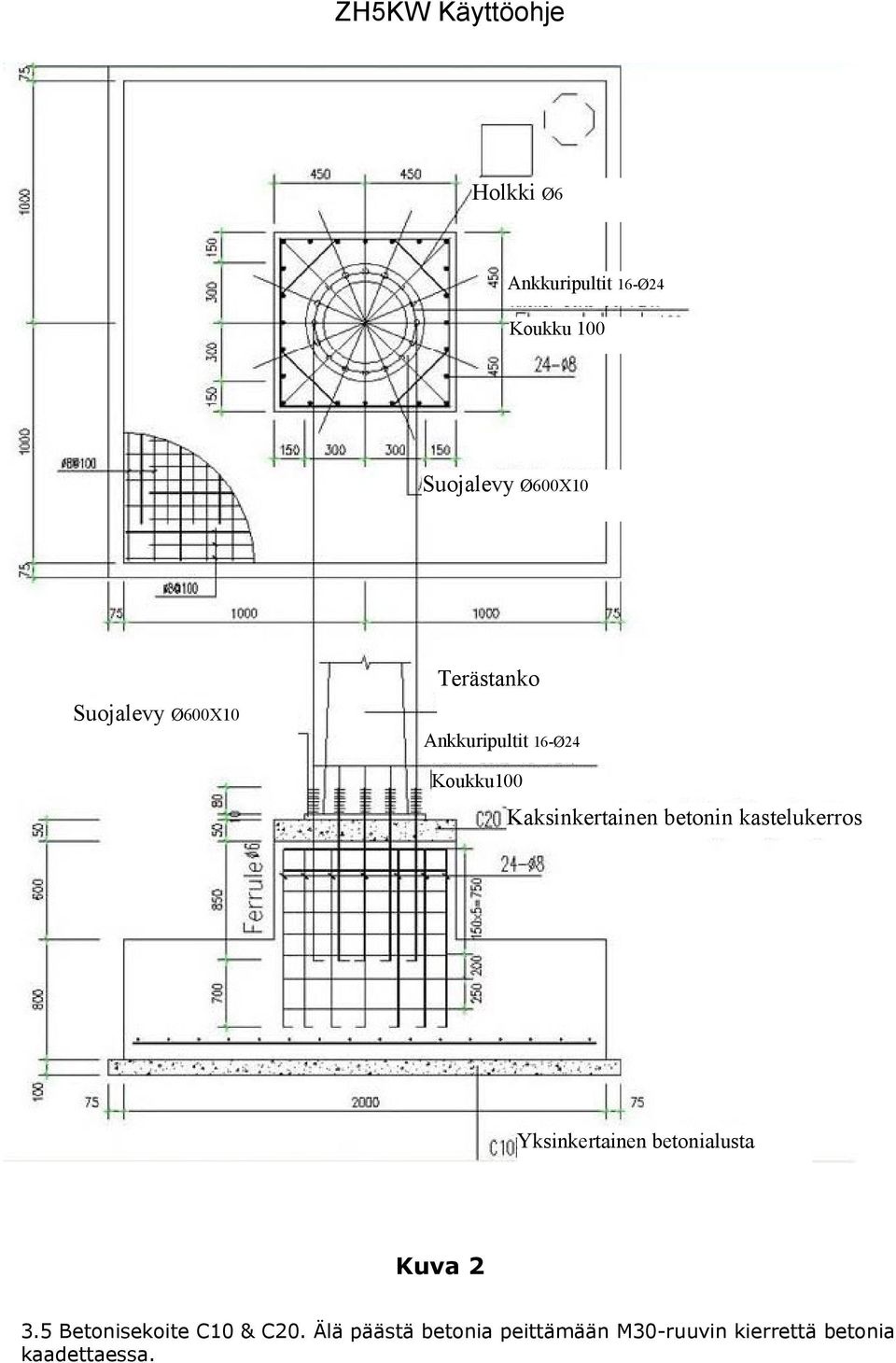

4 Holkki Ø6 Ankkuripultit 16-Ø24 Koukku 100 Suojalevy Ø600X10 Suojalevy Ø600X10 Terästanko Ankkuripultit 16-Ø24 Koukku100 Kaksinkertainen betonin kastelukerros Yksinkertainen betonialusta Kuva Betonisekoite C10 & C20. Älä päästä betonia peittämään M30-ruuvin kierrettä betonia kaadettaessa.

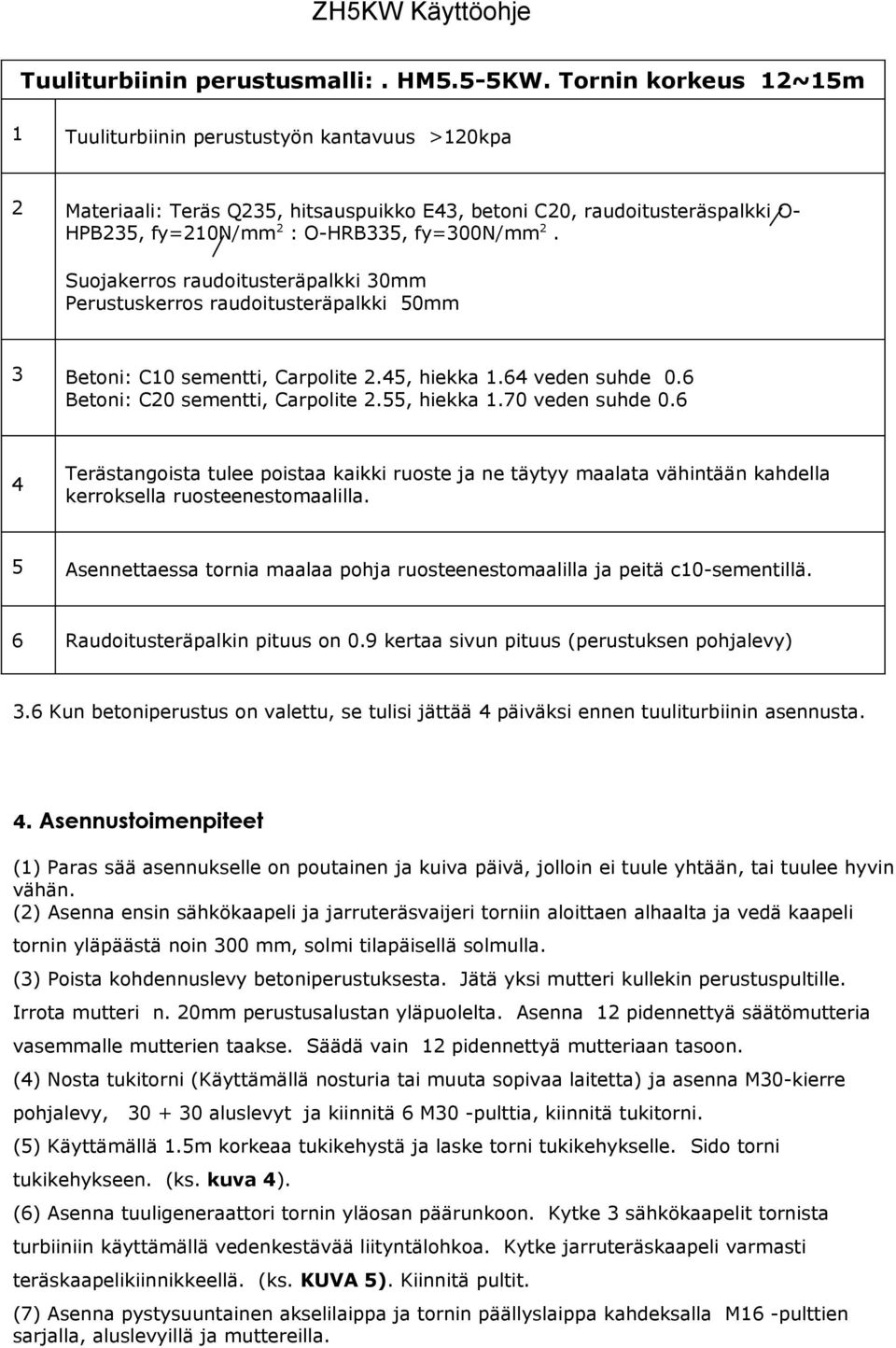

5 Tuuliturbiinin perustusmalli:. HM5.5-5KW. Tornin korkeus 12~15m 1 Tuuliturbiinin perustustyön kantavuus >120kpa 2 Materiaali: Teräs Q235, hitsauspuikko E43, betoni C20, raudoitusteräspalkki O- HPB235, fy=210n/mm 2 : O-HRB335, fy=300n/mm 2. Suojakerros raudoitusteräpalkki 30mm Perustuskerros raudoitusteräpalkki 50mm 3 Betoni: C10 sementti, Carpolite 2.45, hiekka 1.64 veden suhde 0.6 Betoni: C20 sementti, Carpolite 2.55, hiekka 1.70 veden suhde Terästangoista tulee poistaa kaikki ruoste ja ne täytyy maalata vähintään kahdella kerroksella ruosteenestomaalilla. 5 Asennettaessa tornia maalaa pohja ruosteenestomaalilla ja peitä c10-sementillä. 6 Raudoitusteräpalkin pituus on 0.9 kertaa sivun pituus (perustuksen pohjalevy) 3.6 Kun betoniperustus on valettu, se tulisi jättää 4 päiväksi ennen tuuliturbiinin asennusta. 4. Asennustoimenpiteet (1) Paras sää asennukselle on poutainen ja kuiva päivä, jolloin ei tuule yhtään, tai tuulee hyvin vähän. (2) Asenna ensin sähkökaapeli ja jarruteräsvaijeri torniin aloittaen alhaalta ja vedä kaapeli tornin yläpäästä noin 300 mm, solmi tilapäisellä solmulla. (3) Poista kohdennuslevy betoniperustuksesta. Jätä yksi mutteri kullekin perustuspultille. Irrota mutteri n. 20mm perustusalustan yläpuolelta. Asenna 12 pidennettyä säätömutteria vasemmalle mutterien taakse. Säädä vain 12 pidennettyä mutteriaan tasoon. (4) Nosta tukitorni (Käyttämällä nosturia tai muuta sopivaa laitetta) ja asenna M30-kierre pohjalevy, aluslevyt ja kiinnitä 6 M30 -pulttia, kiinnitä tukitorni. (5) Käyttämällä 1.5m korkeaa tukikehystä ja laske torni tukikehykselle. Sido torni tukikehykseen. (ks. kuva 4). (6) Asenna tuuligeneraattori tornin yläosan päärunkoon. Kytke 3 sähkökaapelit tornista turbiiniin käyttämällä vedenkestävää liityntälohkoa. Kytke jarruteräskaapeli varmasti teräskaapelikiinnikkeellä. (ks. KUVA 5). Kiinnitä pultit. (7) Asenna pystysuuntainen akselilaippa ja tornin päällyslaippa kahdeksalla M16 -pulttien sarjalla, aluslevyillä ja muttereilla.

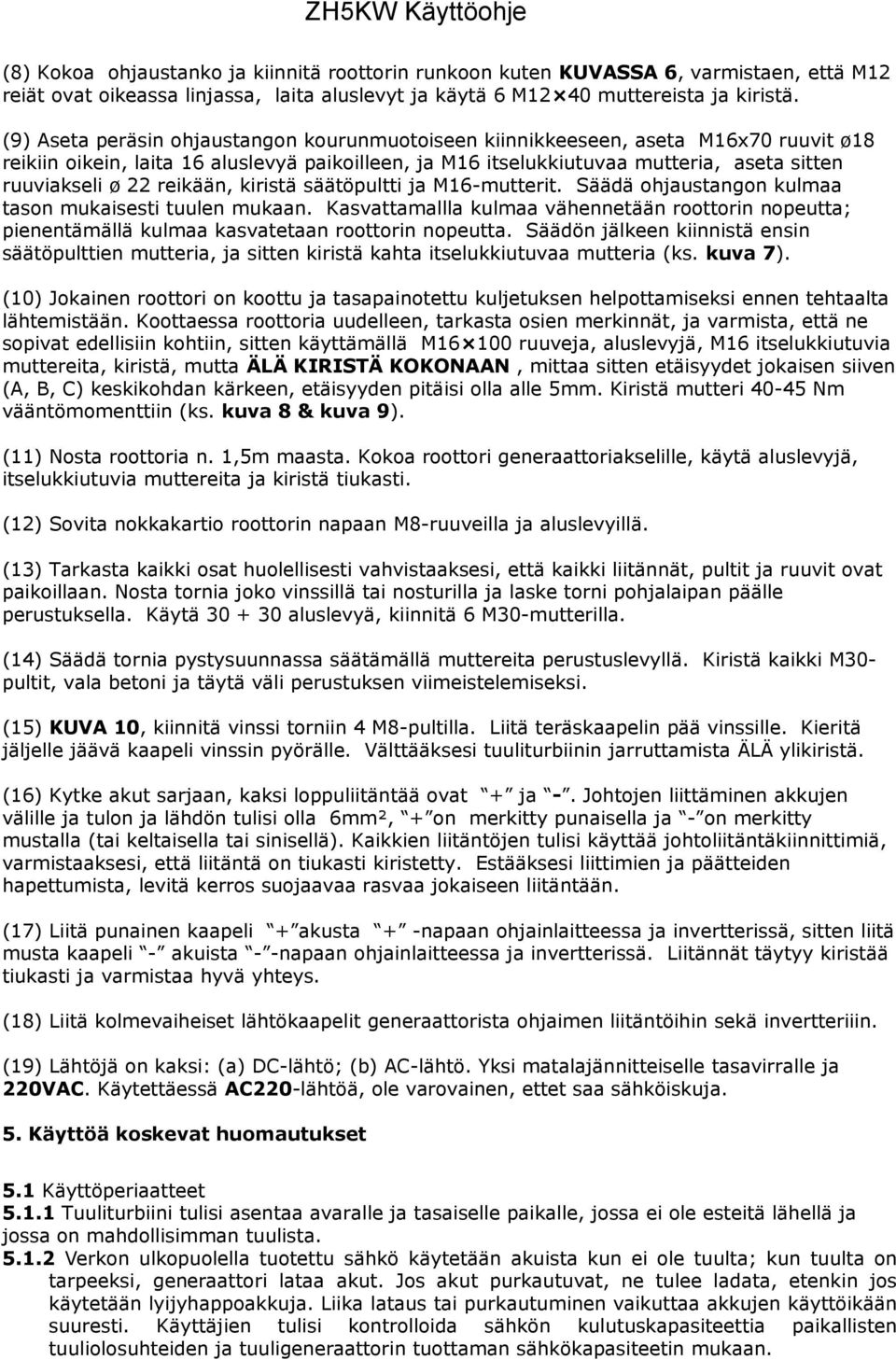

6 (8) Kokoa ohjaustanko ja kiinnitä roottorin runkoon kuten KUVASSA 6, varmistaen, että M12 reiät ovat oikeassa linjassa, laita aluslevyt ja käytä 6 M12 40 muttereista ja kiristä. (9) Aseta peräsin ohjaustangon kourunmuotoiseen kiinnikkeeseen, aseta M16x70 ruuvit ø18 reikiin oikein, laita 16 aluslevyä paikoilleen, ja M16 itselukkiutuvaa mutteria, aseta sitten ruuviakseli ø 22 reikään, kiristä säätöpultti ja M16-mutterit. Säädä ohjaustangon kulmaa tason mukaisesti tuulen mukaan. Kasvattamallla kulmaa vähennetään roottorin nopeutta; pienentämällä kulmaa kasvatetaan roottorin nopeutta. Säädön jälkeen kiinnistä ensin säätöpulttien mutteria, ja sitten kiristä kahta itselukkiutuvaa mutteria (ks. kuva 7). (10) Jokainen roottori on koottu ja tasapainotettu kuljetuksen helpottamiseksi ennen tehtaalta lähtemistään. Koottaessa roottoria uudelleen, tarkasta osien merkinnät, ja varmista, että ne sopivat edellisiin kohtiin, sitten käyttämällä M ruuveja, aluslevyjä, M16 itselukkiutuvia muttereita, kiristä, mutta ÄLÄ KIRISTÄ KOKONAAN, mittaa sitten etäisyydet jokaisen siiven (A, B, C) keskikohdan kärkeen, etäisyyden pitäisi olla alle 5mm. Kiristä mutteri Nm vääntömomenttiin (ks. kuva 8 & kuva 9). (11) Nosta roottoria n. 1,5m maasta. Kokoa roottori generaattoriakselille, käytä aluslevyjä, itselukkiutuvia muttereita ja kiristä tiukasti. (12) Sovita nokkakartio roottorin napaan M8-ruuveilla ja aluslevyillä. (13) Tarkasta kaikki osat huolellisesti vahvistaaksesi, että kaikki liitännät, pultit ja ruuvit ovat paikoillaan. Nosta tornia joko vinssillä tai nosturilla ja laske torni pohjalaipan päälle perustuksella. Käytä aluslevyä, kiinnitä 6 M30-mutterilla. (14) Säädä tornia pystysuunnassa säätämällä muttereita perustuslevyllä. Kiristä kaikki M30- pultit, vala betoni ja täytä väli perustuksen viimeistelemiseksi. (15) KUVA 10, kiinnitä vinssi torniin 4 M8-pultilla. Liitä teräskaapelin pää vinssille. Kieritä jäljelle jäävä kaapeli vinssin pyörälle. Välttääksesi tuuliturbiinin jarruttamista ÄLÄ ylikiristä. (16) Kytke akut sarjaan, kaksi loppuliitäntää ovat + ja -. Johtojen liittäminen akkujen välille ja tulon ja lähdön tulisi olla 6mm², + on merkitty punaisella ja - on merkitty mustalla (tai keltaisella tai sinisellä). Kaikkien liitäntöjen tulisi käyttää johtoliitäntäkiinnittimiä, varmistaaksesi, että liitäntä on tiukasti kiristetty. Estääksesi liittimien ja päätteiden hapettumista, levitä kerros suojaavaa rasvaa jokaiseen liitäntään. (17) Liitä punainen kaapeli + akusta + -napaan ohjainlaitteessa ja invertterissä, sitten liitä musta kaapeli - akuista - -napaan ohjainlaitteessa ja invertterissä. Liitännät täytyy kiristää tiukasti ja varmistaa hyvä yhteys. (18) Liitä kolmevaiheiset lähtökaapelit generaattorista ohjaimen liitäntöihin sekä invertteriiin. (19) Lähtöjä on kaksi: (a) DC-lähtö; (b) AC-lähtö. Yksi matalajännitteiselle tasavirralle ja 220VAC. Käytettäessä AC220-lähtöä, ole varovainen, ettet saa sähköiskuja. 5. Käyttöä koskevat huomautukset 5.1 Käyttöperiaatteet Tuuliturbiini tulisi asentaa avaralle ja tasaiselle paikalle, jossa ei ole esteitä lähellä ja jossa on mahdollisimman tuulista Verkon ulkopuolella tuotettu sähkö käytetään akuista kun ei ole tuulta; kun tuulta on tarpeeksi, generaattori lataa akut. Jos akut purkautuvat, ne tulee ladata, etenkin jos käytetään lyijyhappoakkuja. Liika lataus tai purkautuminen vaikuttaa akkujen käyttöikään suuresti. Käyttäjien tulisi kontrolloida sähkön kulutuskapasiteettia paikallisten tuuliolosuhteiden ja tuuligeneraattorin tuottaman sähkökapasiteetin mukaan.

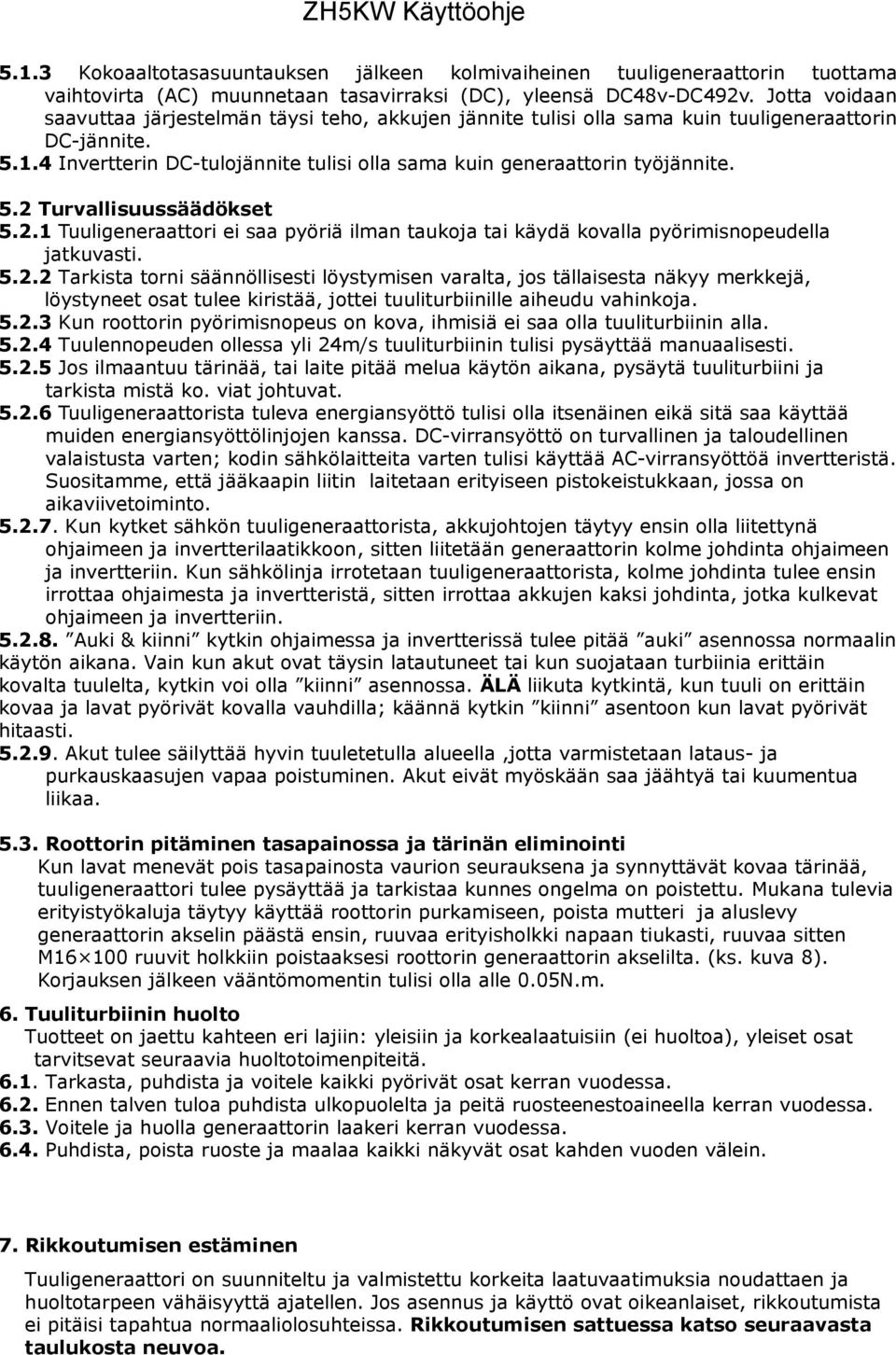

7 5.1.3 Kokoaaltotasasuuntauksen jälkeen kolmivaiheinen tuuligeneraattorin tuottama vaihtovirta (AC) muunnetaan tasavirraksi (DC), yleensä DC48v-DC492v. Jotta voidaan saavuttaa järjestelmän täysi teho, akkujen jännite tulisi olla sama kuin tuuligeneraattorin DC-jännite Invertterin DC-tulojännite tulisi olla sama kuin generaattorin työjännite. 5.2 Turvallisuussäädökset Tuuligeneraattori ei saa pyöriä ilman taukoja tai käydä kovalla pyörimisnopeudella jatkuvasti Tarkista torni säännöllisesti löystymisen varalta, jos tällaisesta näkyy merkkejä, löystyneet osat tulee kiristää, jottei tuuliturbiinille aiheudu vahinkoja Kun roottorin pyörimisnopeus on kova, ihmisiä ei saa olla tuuliturbiinin alla Tuulennopeuden ollessa yli 24m/s tuuliturbiinin tulisi pysäyttää manuaalisesti Jos ilmaantuu tärinää, tai laite pitää melua käytön aikana, pysäytä tuuliturbiini ja tarkista mistä ko. viat johtuvat Tuuligeneraattorista tuleva energiansyöttö tulisi olla itsenäinen eikä sitä saa käyttää muiden energiansyöttölinjojen kanssa. DC-virransyöttö on turvallinen ja taloudellinen valaistusta varten; kodin sähkölaitteita varten tulisi käyttää AC-virransyöttöä invertteristä. Suositamme, että jääkaapin liitin laitetaan erityiseen pistokeistukkaan, jossa on aikaviivetoiminto Kun kytket sähkön tuuligeneraattorista, akkujohtojen täytyy ensin olla liitettynä ohjaimeen ja invertterilaatikkoon, sitten liitetään generaattorin kolme johdinta ohjaimeen ja invertteriin. Kun sähkölinja irrotetaan tuuligeneraattorista, kolme johdinta tulee ensin irrottaa ohjaimesta ja invertteristä, sitten irrottaa akkujen kaksi johdinta, jotka kulkevat ohjaimeen ja invertteriin Auki & kiinni kytkin ohjaimessa ja invertterissä tulee pitää auki asennossa normaalin käytön aikana. Vain kun akut ovat täysin latautuneet tai kun suojataan turbiinia erittäin kovalta tuulelta, kytkin voi olla kiinni asennossa. ÄLÄ liikuta kytkintä, kun tuuli on erittäin kovaa ja lavat pyörivät kovalla vauhdilla; käännä kytkin kiinni asentoon kun lavat pyörivät hitaasti Akut tulee säilyttää hyvin tuuletetulla alueella,jotta varmistetaan lataus- ja purkauskaasujen vapaa poistuminen. Akut eivät myöskään saa jäähtyä tai kuumentua liikaa Roottorin pitäminen tasapainossa ja tärinän eliminointi Kun lavat menevät pois tasapainosta vaurion seurauksena ja synnyttävät kovaa tärinää, tuuligeneraattori tulee pysäyttää ja tarkistaa kunnes ongelma on poistettu. Mukana tulevia erityistyökaluja täytyy käyttää roottorin purkamiseen, poista mutteri ja aluslevy generaattorin akselin päästä ensin, ruuvaa erityisholkki napaan tiukasti, ruuvaa sitten M ruuvit holkkiin poistaaksesi roottorin generaattorin akselilta. (ks. kuva 8). Korjauksen jälkeen vääntömomentin tulisi olla alle 0.05N.m. 6. Tuuliturbiinin huolto Tuotteet on jaettu kahteen eri lajiin: yleisiin ja korkealaatuisiin (ei huoltoa), yleiset osat tarvitsevat seuraavia huoltotoimenpiteitä Tarkasta, puhdista ja voitele kaikki pyörivät osat kerran vuodessa Ennen talven tuloa puhdista ulkopuolelta ja peitä ruosteenestoaineella kerran vuodessa Voitele ja huolla generaattorin laakeri kerran vuodessa Puhdista, poista ruoste ja maalaa kaikki näkyvät osat kahden vuoden välein. 7. Rikkoutumisen estäminen Tuuligeneraattori on suunniteltu ja valmistettu korkeita laatuvaatimuksia noudattaen ja huoltotarpeen vähäisyyttä ajatellen. Jos asennus ja käyttö ovat oikeanlaiset, rikkoutumista ei pitäisi tapahtua normaaliolosuhteissa. Rikkoutumisen sattuessa katso seuraavasta taulukosta neuvoa.

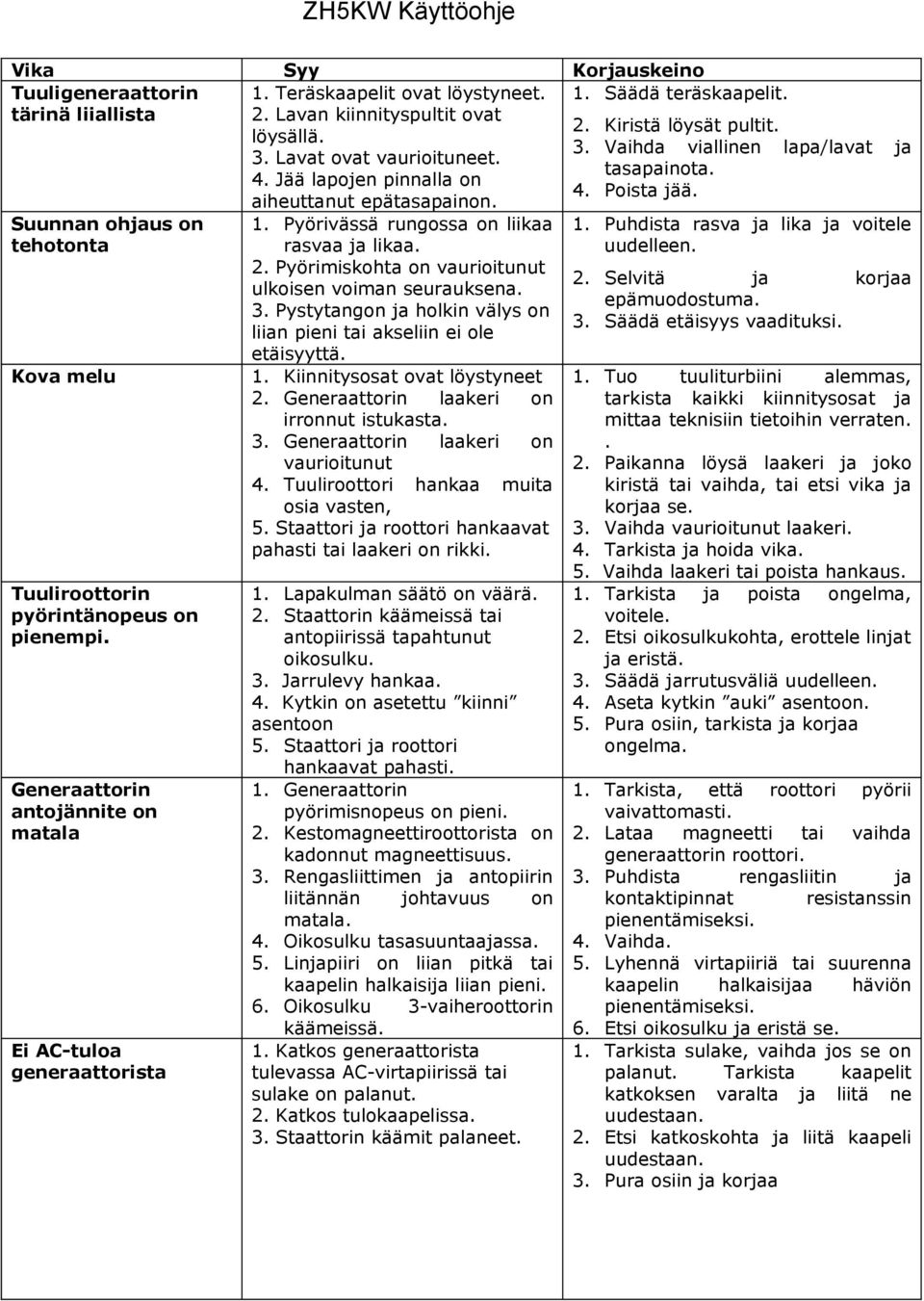

8 Vika Syy Korjauskeino Tuuligeneraattorin tärinä liiallista 1. Säädä teräskaapelit. Suunnan ohjaus on tehotonta 1. Teräskaapelit ovat löystyneet. 2. Lavan kiinnityspultit ovat löysällä. 3. Lavat ovat vaurioituneet. 4. Jää lapojen pinnalla on aiheuttanut epätasapainon. 1. Pyörivässä rungossa on liikaa rasvaa ja likaa. 2. Pyörimiskohta on vaurioitunut ulkoisen voiman seurauksena. 3. Pystytangon ja holkin välys on liian pieni tai akseliin ei ole etäisyyttä. Kova melu 1. Kiinnitysosat ovat löystyneet 2. Generaattorin laakeri on irronnut istukasta. 3. Generaattorin laakeri on vaurioitunut 4. Tuuliroottori hankaa muita osia vasten, 5. Staattori ja roottori hankaavat pahasti tai laakeri on rikki. Tuuliroottorin pyörintänopeus on pienempi. Generaattorin antojännite on matala Ei AC-tuloa generaattorista 1. Lapakulman säätö on väärä. 2. Staattorin käämeissä tai antopiirissä tapahtunut oikosulku. 3. Jarrulevy hankaa. 4. Kytkin on asetettu kiinni asentoon 5. Staattori ja roottori hankaavat pahasti. 1. Generaattorin pyörimisnopeus on pieni. 2. Kestomagneettiroottorista on kadonnut magneettisuus. 3. Rengasliittimen ja antopiirin liitännän johtavuus on matala. 4. Oikosulku tasasuuntaajassa. 5. Linjapiiri on liian pitkä tai kaapelin halkaisija liian pieni. 6. Oikosulku 3-vaiheroottorin käämeissä. 1. Katkos generaattorista tulevassa AC-virtapiirissä tai sulake on palanut. 2. Katkos tulokaapelissa. 3. Staattorin käämit palaneet. 2. Kiristä löysät pultit. 3. Vaihda viallinen lapa/lavat ja tasapainota. 4. Poista jää. 1. Puhdista rasva ja lika ja voitele uudelleen. 2. Selvitä ja korjaa epämuodostuma. 3. Säädä etäisyys vaadituksi. 1. Tuo tuuliturbiini alemmas, tarkista kaikki kiinnitysosat ja mittaa teknisiin tietoihin verraten.. 2. Paikanna löysä laakeri ja joko kiristä tai vaihda, tai etsi vika ja korjaa se. 3. Vaihda vaurioitunut laakeri. 4. Tarkista ja hoida vika. 5. Vaihda laakeri tai poista hankaus. 1. Tarkista ja poista ongelma, voitele. 2. Etsi oikosulkukohta, erottele linjat ja eristä. 3. Säädä jarrutusväliä uudelleen. 4. Aseta kytkin auki asentoon. 5. Pura osiin, tarkista ja korjaa ongelma. 1. Tarkista, että roottori pyörii vaivattomasti. 2. Lataa magneetti tai vaihda generaattorin roottori. 3. Puhdista rengasliitin ja kontaktipinnat resistanssin pienentämiseksi. 4. Vaihda. 5. Lyhennä virtapiiriä tai suurenna kaapelin halkaisijaa häviön pienentämiseksi. 6. Etsi oikosulku ja eristä se. 1. Tarkista sulake, vaihda jos se on palanut. Tarkista kaapelit katkoksen varalta ja liitä ne uudestaan. 2. Etsi katkoskohta ja liitä kaapeli uudestaan. 3. Pura osiin ja korjaa

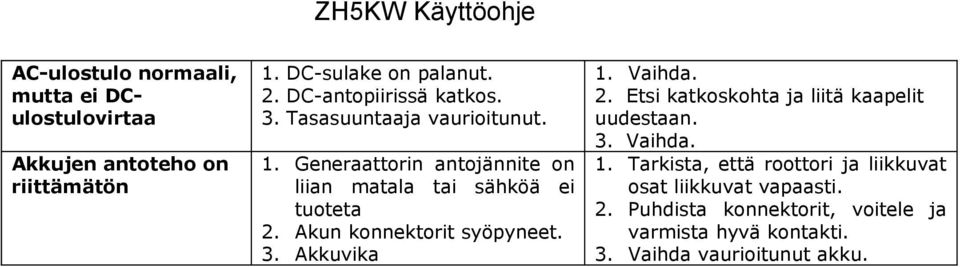

9 AC-ulostulo normaali, mutta ei DCulostulovirtaa Akkujen antoteho on riittämätön 1. DC-sulake on palanut. 2. DC-antopiirissä katkos. 3. Tasasuuntaaja vaurioitunut. 1. Generaattorin antojännite on liian matala tai sähköä ei tuoteta 2. Akun konnektorit syöpyneet. 3. Akkuvika 1. Vaihda. 2. Etsi katkoskohta ja liitä kaapelit uudestaan. 3. Vaihda. 1. Tarkista, että roottori ja liikkuvat osat liikkuvat vapaasti. 2. Puhdista konnektorit, voitele ja varmista hyvä kontakti. 3. Vaihda vaurioitunut akku.

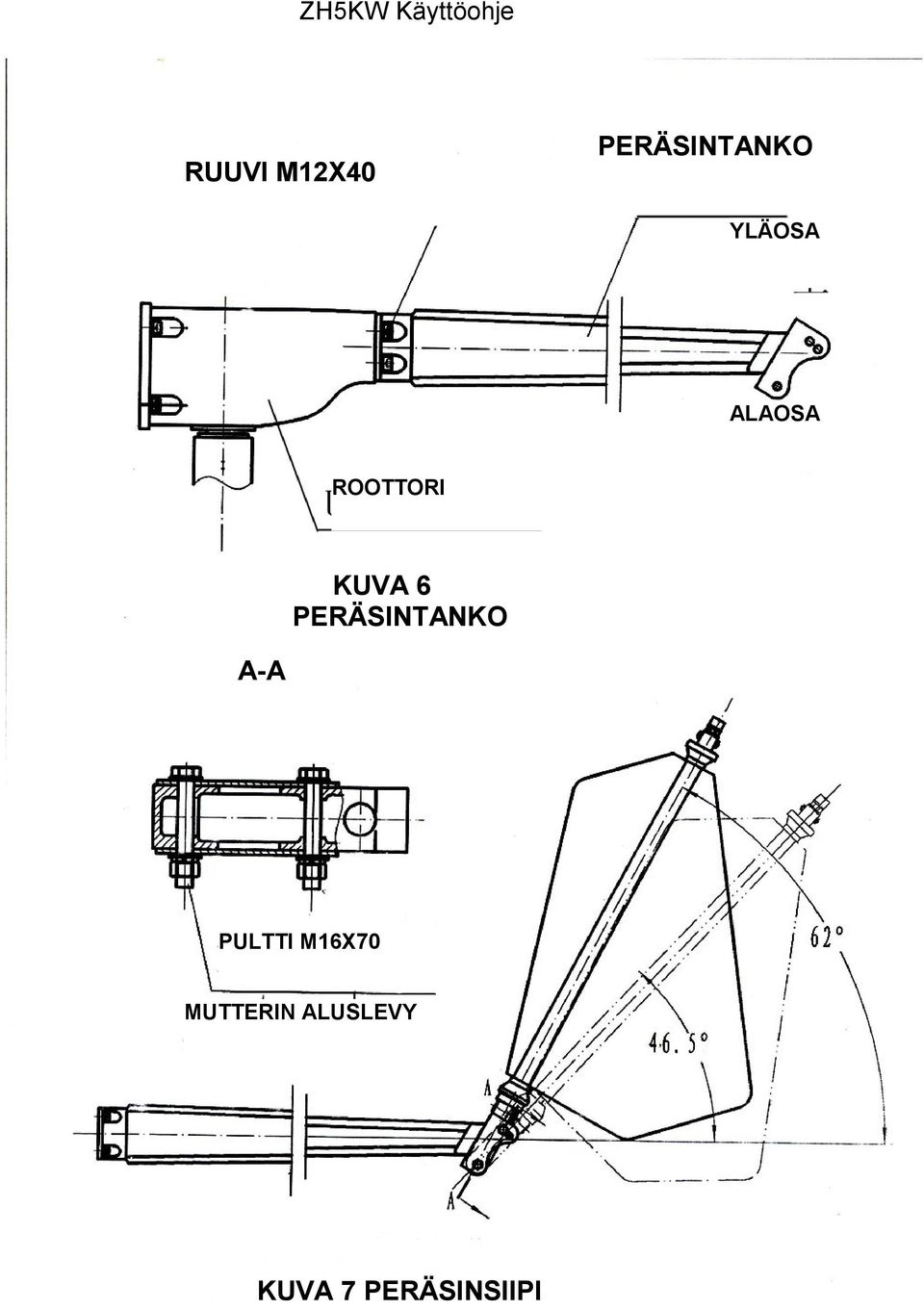

10 RUUVI M12X40 PERÄSINTANKO YLÄOSA ALAOSA ROOTTORI KUVA 6 PERÄSINTANKO A-A PULTTI M16X70 MUTTERIN ALUSLEVY KUVA 7 PERÄSINSIIPI

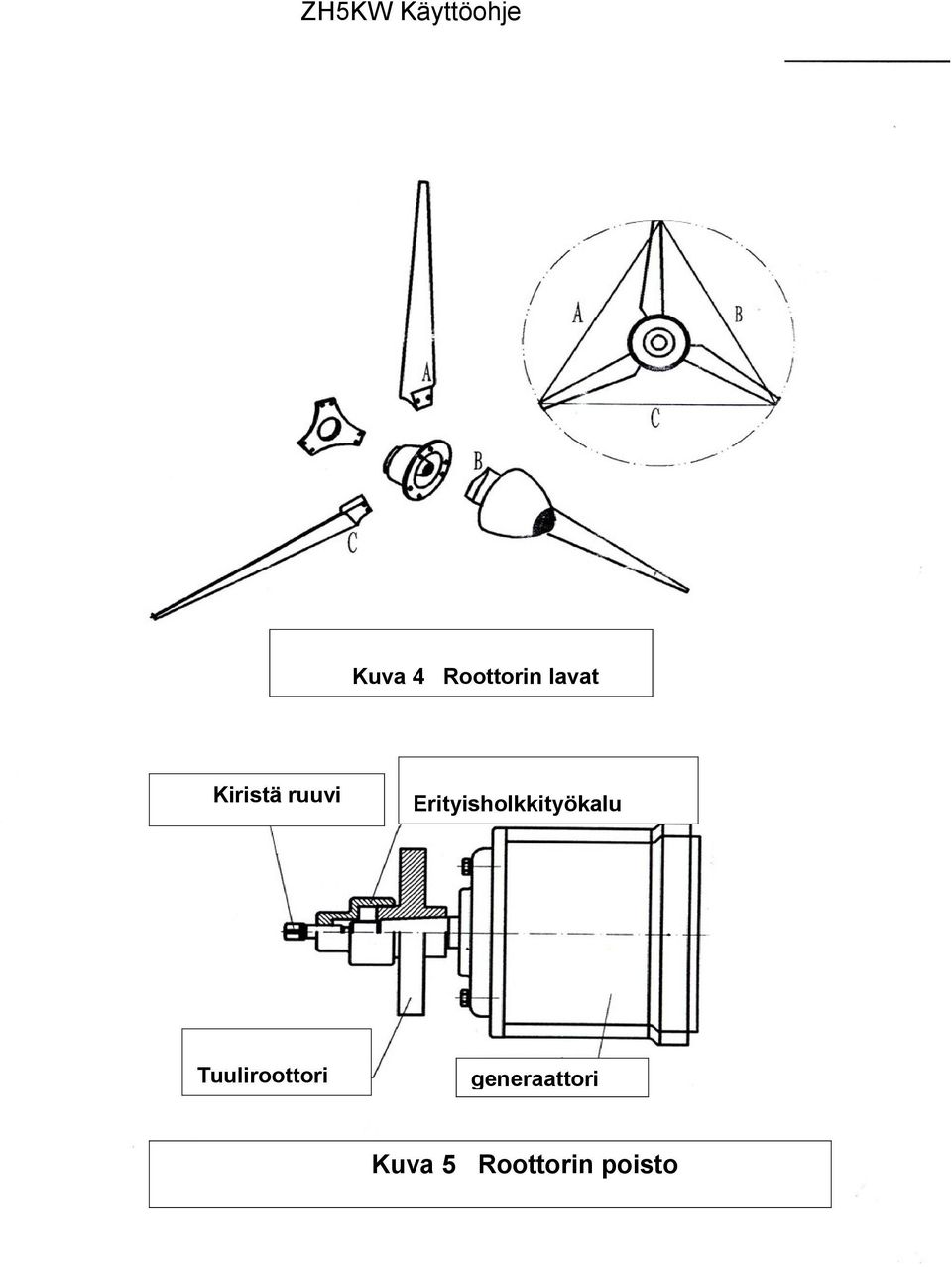

11 Kuva 4 Roottorin lavat Kiristä ruuvi Erityisholkkityökalu Tuuliroottori generaattori Kuva 5 Roottorin poisto

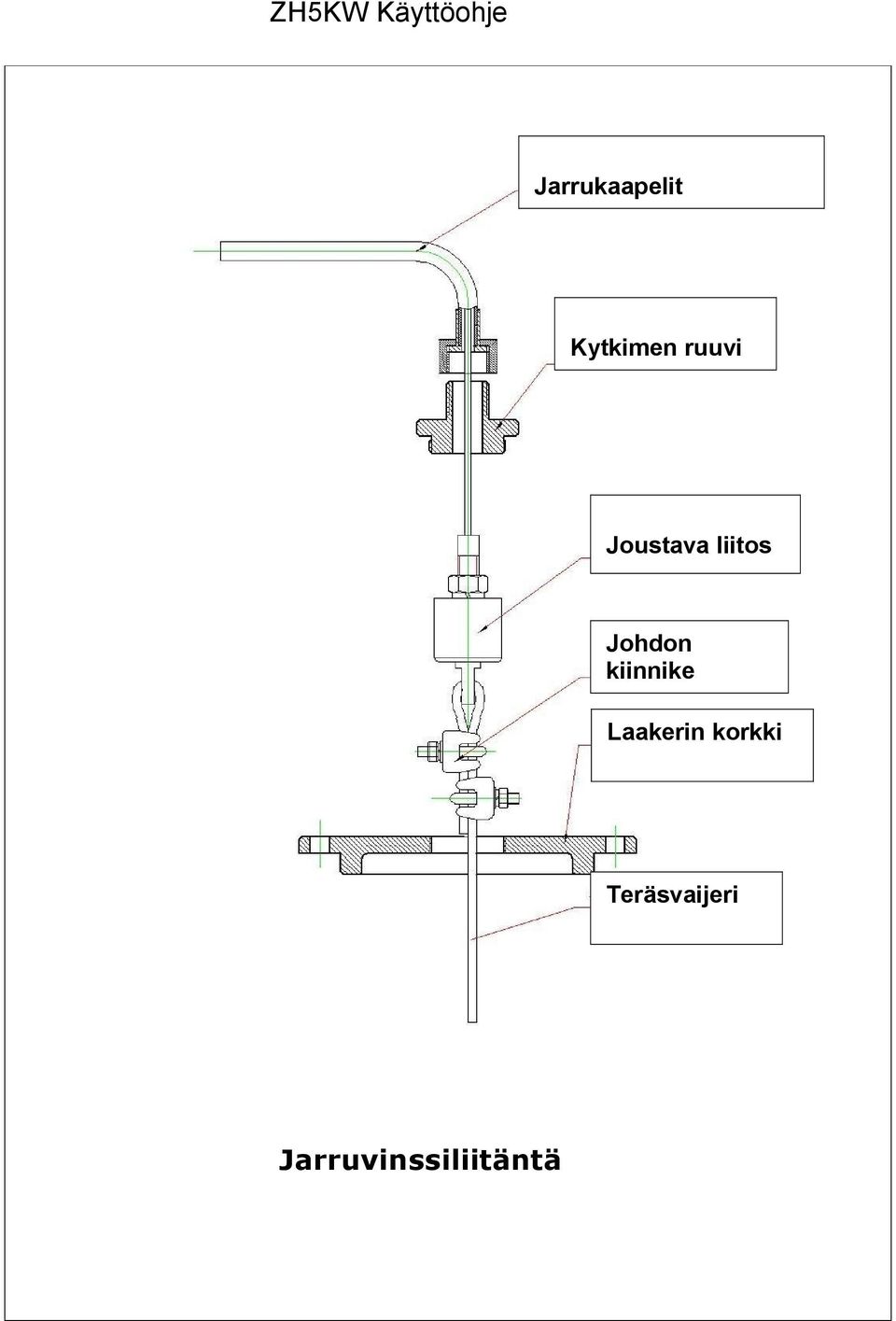

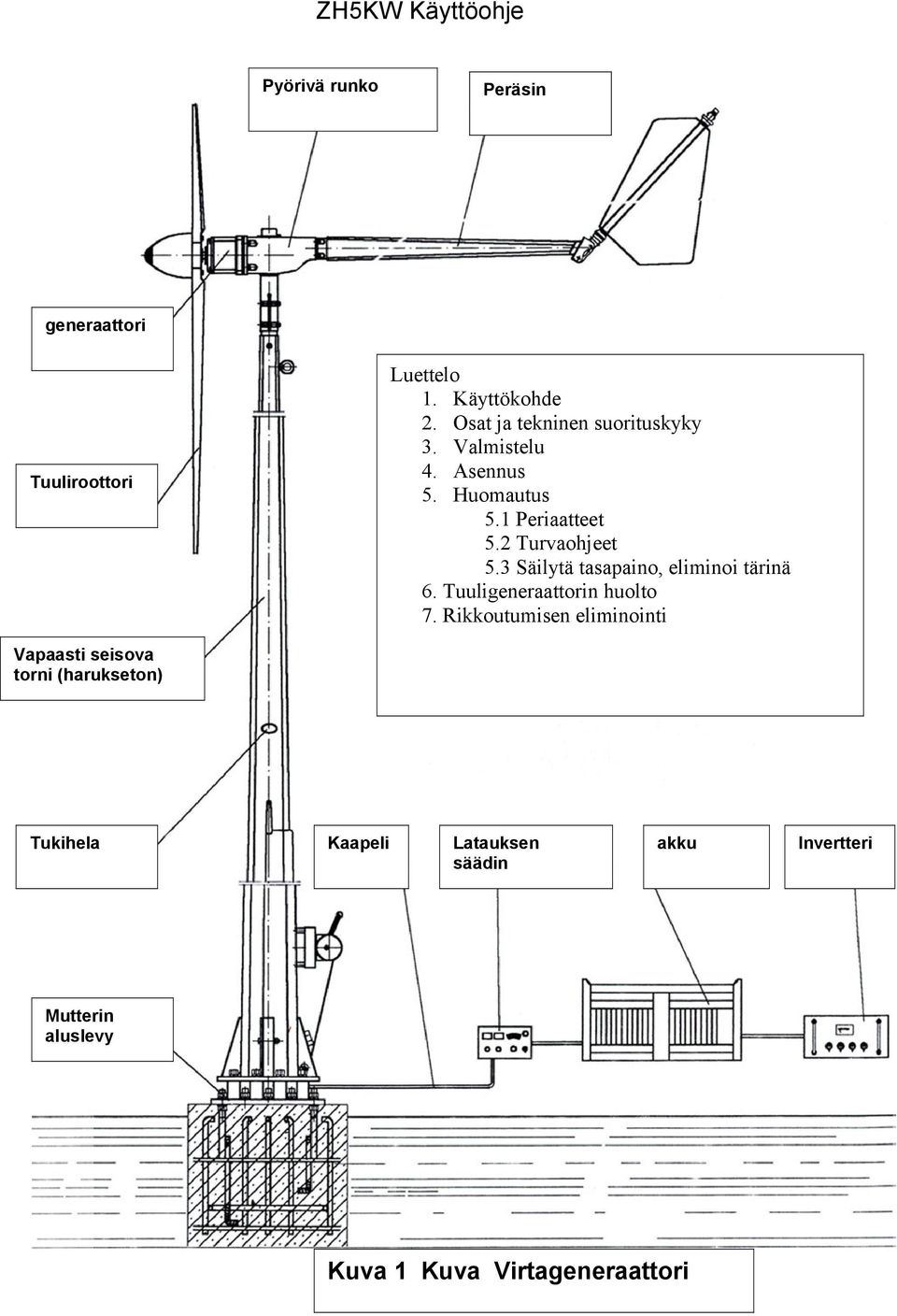

12 Jarrukaapelit Kytkimen ruuvi Joustava liitos Johdon kiinnike Laakerin korkki Teräsvaijeri Jarruvinssiliitäntä

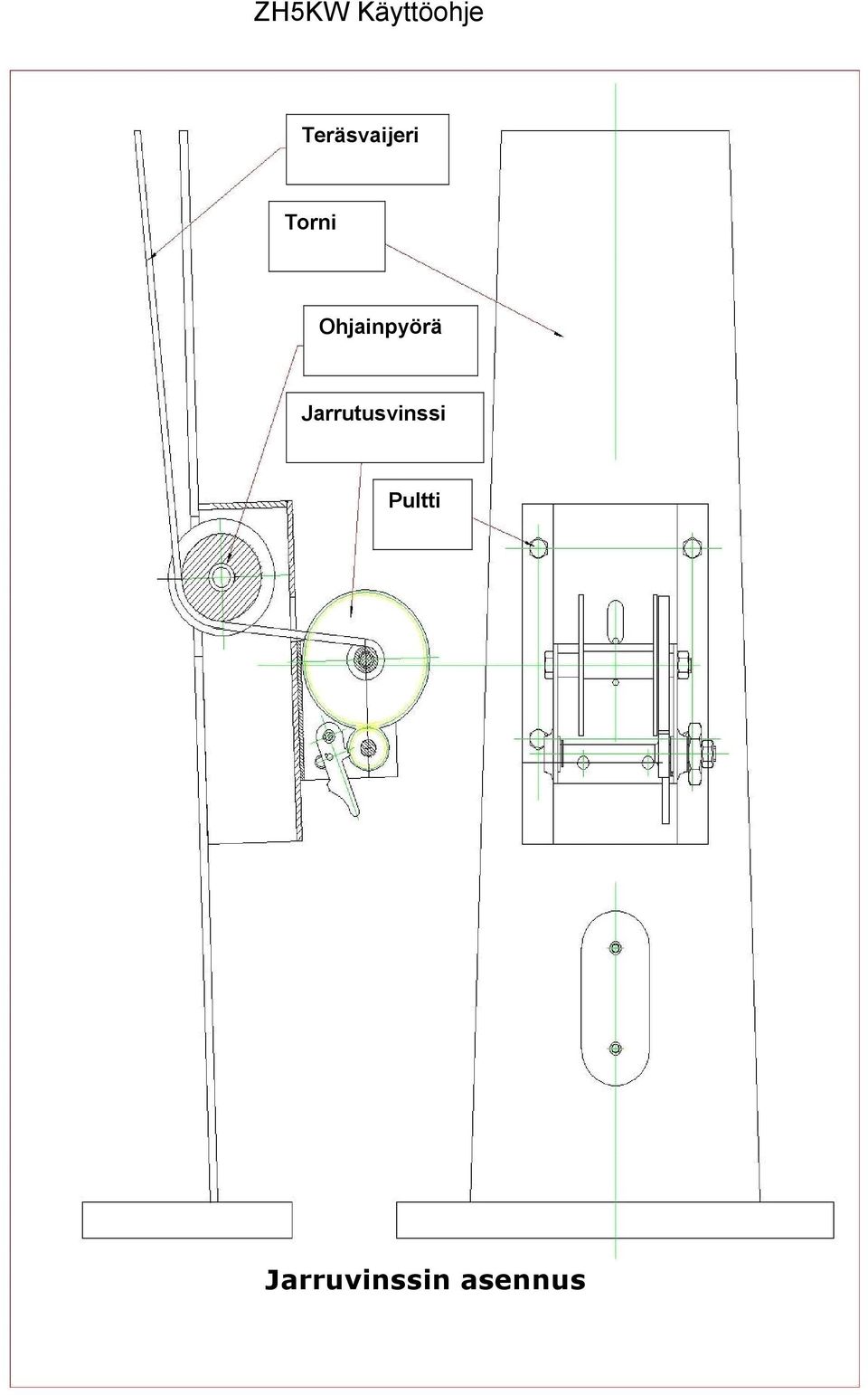

13 Teräsvaijeri Torni Ohjainpyörä Jarrutusvinssi Pultti Jarruvinssin asennus
