1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC EcoPart i425-i435 Pro CTC EcoPart TÄRKEÄÄ LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

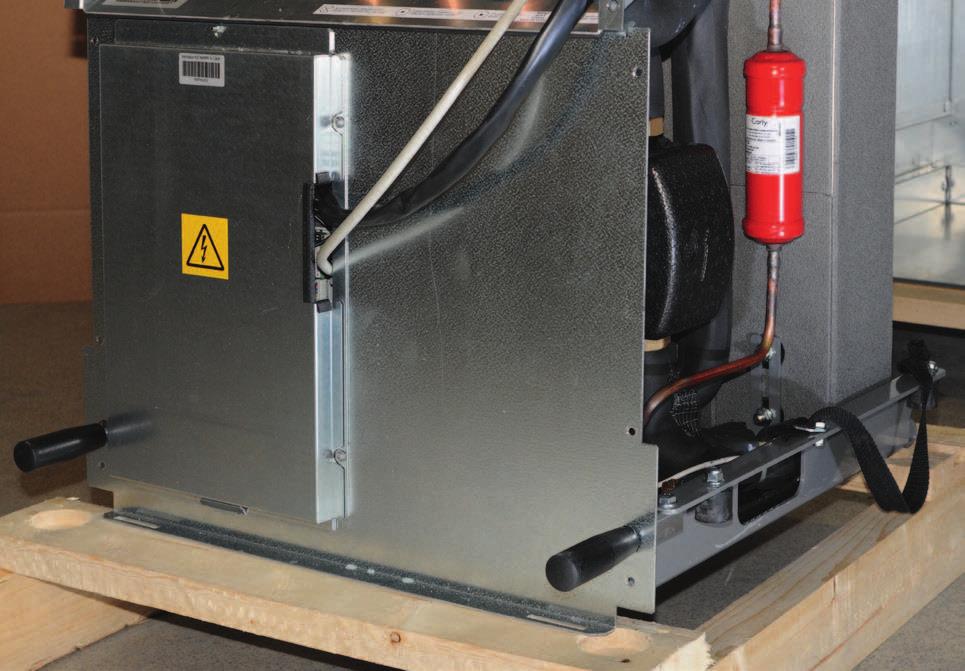

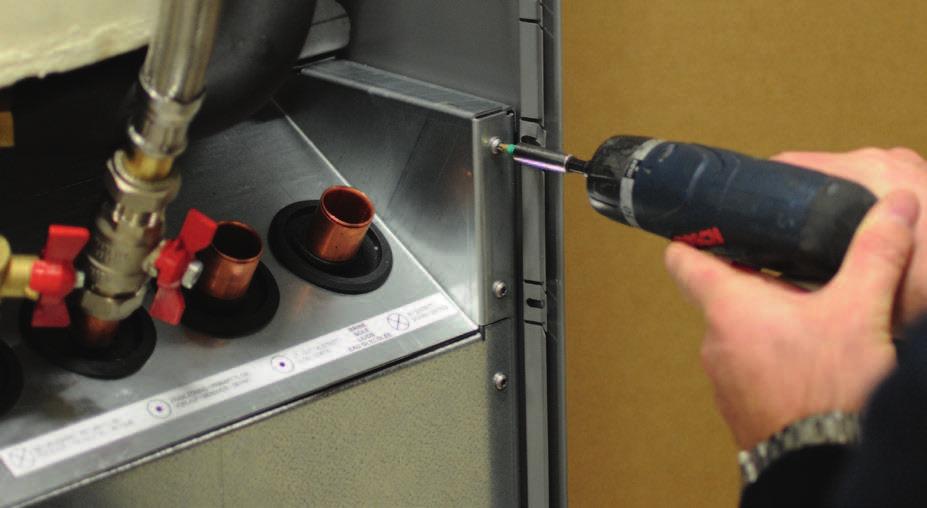

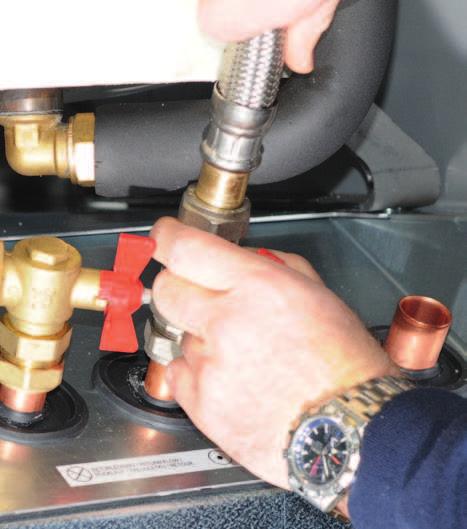

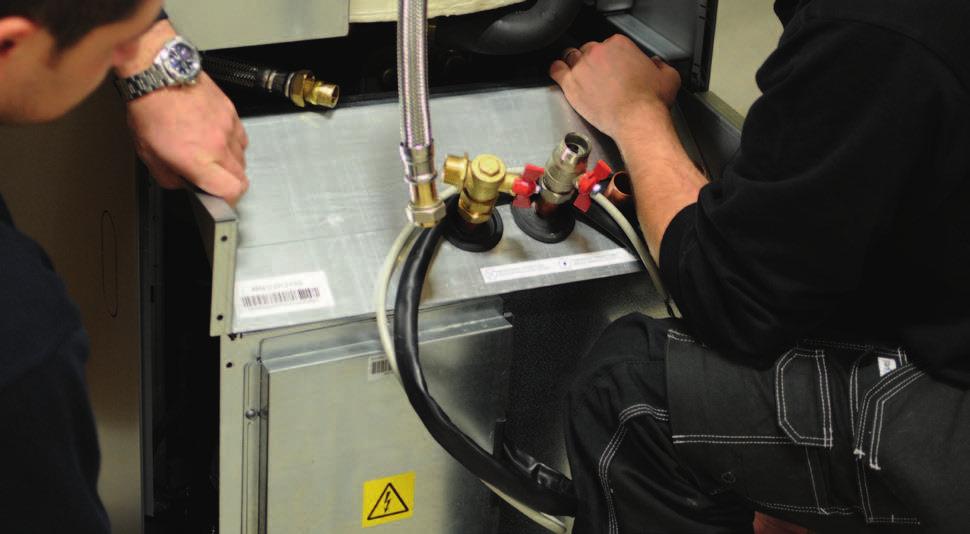

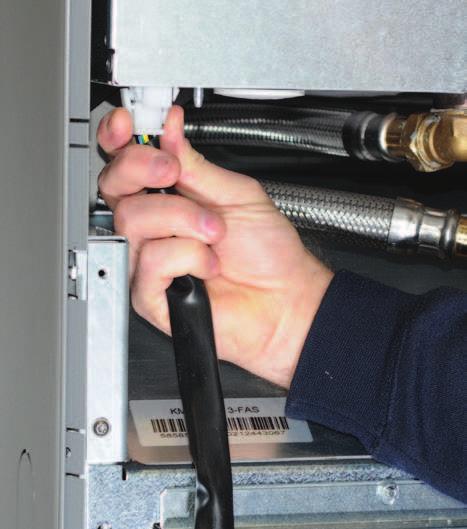

2 Kylmämodulin irrotus 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan. 3. Poista kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 5. Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet CTC EcoPart i425-i435 Pro CTC EcoPart

4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 8 1. Johdanto 9 2. Tekniset tiedot Taulukko: 400 V 3N~ Osien sijainti Mittapiirustus Kylmäainejärjestelmä Käyttöalue Asennus Toimituksen sisältö: Takaiskuventtiili 1 ¼" Kytkeminen Lämmönsiirtoainepuoli Kiertovesipumput, lämmönsiirtoainepuoli Pumppukäyrä, Yonos Para Pumppukäyrä, UPMGEO Kylmäainejärjestelmä Liuospumppu Sähköasennus Hälytyksen lähtö Pohjavesilämmitys Ohjauksen kytkentä CTC EcoPart i425-i435 Pro CTC EcoPart Lämpöpumppujen sarjaan kytkeminen Terminoitu tila Suojattu tiedonsiirto Kytkentäesimerkki, sarjakytkentä Sähkökaavio CTC i425-i435 Pro 400 V 3N~ Kylmämoduuli 400V 3N~ Sähkönsyöttö ja tiedonsiirto 400V 3N~ Ensimmäinen käynnistys Käyttö ja hoito Säännöllinen huolto Käyttökatkos Huoltotila Vianetsintä/toimenpiteet Ilmaongelmat 39 Vaatimustenmukaisuusvakuutus 40 CTC EcoPart i425 Pro-i435 Pro Sarjanumero: CTC EcoPart Sarjanumeron 12 numeroa sijaitsevat laitteen yläosassa olevassa tarrassa. Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Sarjanumero: Putkiasentaja: Nimi: Päivämäärä: Puh.nro: Sähköasentaja: Nimi: Päivämäärä: Puh.nro: Emme vastaa painovirheistä. Pidätämme oikeuden rakennemuutoksiin. 4 CTC EcoPart i425-i435 Pro

5 Yleistiedot Onnittelut uuden laitteen hankinnasta Täydellinen lämpöpumppu kallio-, maatai vesistökäyttökohteisiin CTC EcoPart i425-i435 on lämpöpumppu, joka ottaa lämmön kalliosta, maasta tai vesistöstä ja siirtää sen kiinteistön olemassa olevaan lämmitysjärjestelmään. Lämpöpumppu on tarkoitettu kaupalliseen käyttöön, ja se voidaan liittää kiinteistön lämmitys- ja LKV-järjestelmään CTC EcoLogic Pro -laitteen järjestelmäesimerkin mukaisesti. CTC EcoPart on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. i Tässä oppaassa ei kuvata ohjausta CTC EcoLogic Pro -laitteeseen tai CTC Basic Display -laitteeseen, mutta lisätietoja on näiden tuotteiden oppaissa. CTC EcoPart i425-i435 Pro 5

6 Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Tarvittavat ylivuotoputket asennettu lattiakaivoon (järjestelmätyypin mukaan) Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6 CTC EcoPart i425-i435 Pro

7 Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Tuote on kuljetettava ja säilytettävä pystyasennossa. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä tuotteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Emme vastaa painovirheistä. Pidätämme oikeuden rakennemuutoksiin. CTC EcoPart i425-i435 Pro 7

8 Turvallisuusmääräykset Katkaise virta moninapaisella turvakytkimellä aina ennen laitteeseen tehtäviä toimenpiteitä. Laite on kytkettävä suojamaadoitukseen. Laitteen tuoteluokitus on IPX1. Laitetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen kaikki osat ovat kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Vain pätevä henkilö saa tehdä laitteen jäähdytysjärjestelmään liittyviä toimenpiteitä. Laitteen sähköjärjestelmän asennuksen ja huollon saa suorittaa vain valtuutettu sähköasentaja. Varoventtiilin tarkistus: Kattilan/Järjestelmän varoventtiili on tarkistettava säännöllisesti. Laitetta ei saa käynnistää, jos sitä ei ole täytetty vedellä. Ohjeet ovat putkiasennusta käsittelevässä luvussa. VAROITUS: Tuotetta ei saa käynnistää, jos lämmittimen vesi on mahdollisesti jäätynyt. Laitetta voivat käyttää kolme vuotta vanhemmat lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilla ei ole tarvittavaa kokemusta tai taitoa, jos heidän toimintaansa valvotaan tai jos he ovat saaneet opastusta sekä ohjeita laitteen käyttöön turvallisella tavalla ja jos he ymmärtävät laitteen käyttöön liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa eivätkä huoltaa laitetta ilman valvontaa. Jos laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta näitä ohjeita, Enertech ei sitoudu voimassa olevien takuuehtojen noudattamiseen. inämä tietoruudut [i] sisältävät ohjeita, joiden avulla laite toimii optimaalisesti.! Nämä tietoruudut [!] sisältävät ohjeita, jotka ovat tärkeitä laitteen asennuksen ja käytön kannalta. 8 CTC EcoPart i425-i435 Pro

9 Yleistiedot 1. Johdanto Tästä lämpöpumpusta on olemassa useita erilaisia versiota sen mukaan, miten laitetta on tarkoitus ohjata. CTC EcoPart i425-i435 Pro -mallissa on sisäänrakennettu CTC EcoLogic Pro -yksikkö, joka ohjaa lämpöpumppuja ja kiinteistön lämmitysjärjestelmää. CTC EcoPart mallissa on vakiona kaksi CTC Basic Display -laitetta. Lämpöpumppu koostuu kahdesta päällekkäin olevasta lämpöpumppumoduulista. Seuraavassa näkyy eri kokojen koostumus V 3N~ CTC EcoPart 425 & CTC EcoPart i425 Pro CTC EcoPart 430 & CTC EcoPart i430 Pro CTC EcoPart 435 & CTC EcoPart i435 Pro 8 kw 12 kw 17 kw 17 kw 17 kw 17 kw 1 230V 1N~ CTC EcoPart 425 & CTC EcoPart i425 Pro CTC EcoPart 430 & CTC EcoPart i430 Pro 10 kw 14 kw 14 kw 14 kw CTC EcoPart i425-i435 Pro 9

10 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Syöttöjännite Nimi Malli Käyttöjärjestelmä Nimellisteho Nimellisvirta IP-luokka Kompressorit maksimikäyttövirta Kompressorin maksimikäyttövirta 400V 3N~ CTC EcoPart i425 Pro CTC EcoPart i430 Pro KM417EP 2xLEP KM408EP 2xLEP KM417EP 2xLEP KM412EP 2xLEP CTC EcoLogic Pro CTC EcoLogic Pro kw A IPX1 IPX1 A A Nimi Malli Käyttöjärjestelmä Nimellisteho Nimellisvirta IP-luokka Kompressorit maksimikäyttövirta Kompressorin maksimikäyttövirta Max käynnistysvirta CTC EcoPart 425 CTC EcoPart 430 KM417EP 2xLEP KM408EP 2xLEP KM417EP 2xLEP KM412EP 2xLEP CTC Basic display CTC Basic display kw A IPX1 IPX1 A A A Lämpöpumpun 400V 3N~ Antoteho -5/45 kw Antoteho -5/45 kw COP -5/ Antoteho 0/35 0/45 0/55 kw Antoteho 0/35 0/45 0/55 kw COP 0/35 0/45 0/ Antoteho 5/35 5/45 5/55 kw Antoteho 5/35 5/45 5/55 kw COP 5/35 5/45 5/ ) EN14511:2007, mukaan lukien kiertovesipumput Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kvs-arvo t = 10 K, ja minimivirtaama Kattilajärjestelmän nimellisvirtaama 3) Lämpöjohtopumppua 2) t = 10 K och 0/35 C lämpöpumpun käyttö. 3) t = 5 K och 0/35 C lämpöpumpun käyttö. 400V 3N~ ºC 110 l/s (6 kpa) 4.1 (3 kpa) 5.9 (6 kpa) 5.5 (3.5 kpa) l/s LEP (Low Energy Pump) Lämmönkeruujärjestelmä Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Kvs-arvo t = 3 K, ja nimellisvirtaama Liuospumppu Pumpun kapasiteetti Muita tietoja Kylmäainemäärä (R407C,fl uorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Äänitehotaso EN /-2 db(a) Paino 400V 3N~ l ºC -5 / 20 bar 0.2 / / 3.0 l/s l/s V 3N~ kg ton MPa Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Polyolester (POE) 3.1 (31 bar) db(a) kg Leveys x Korkeus x Syvyys mm 596 x 1760 x 680 Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 10 CTC EcoPart i425-i435 Pro

11 Syöttöjännite Nimi Malli Käyttöjärjestelmä Nimellisteho Nimellisvirta IP-luokka Kompressorit maksimikäyttövirta Kompressorin maksimikäyttövirta 400V 3N~ CTC EcoPart i435 Pro KM417EP 2xLEP KM417EP 2xLEP CTC EcoLogic Pro kw 19.4 A 28.0 IPX1 A 23.0 A Nimi Malli Käyttöjärjestelmä Nimellisteho Nimellisvirta IP-luokka Kompressorit maksimikäyttövirta Kompressorin maksimikäyttövirta Max käynnistysvirta Lämpöpumpun Antoteho -5/45 Antoteho -5/45 400V 3N~ KM417EP 2xLEP CTC EcoPart 435 CTC Basic display kw 14.8 A 21.4 IPX1 A 23.0 KM417EP 2xLEP A A kw kw COP -5/ Antoteho 0/35 0/45 0/55 Antoteho 0/35 0/45 0/55 kw kw COP 0/35 0/45 0/ Antoteho 5/35 5/45 5/55 kw Antoteho 5/35 5/45 5/55 kw COP 5/35 5/45 5/ ) EN14511:2007, mukaan lukien kiertovesipumput Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kvs-arvo t = 10 K, ja minimivirtaama Kattilajärjestelmän nimellisvirtaama 3) Lämpöjohtopumppua 2) t = 10 K och 0/35 C lämpöpumpun käyttö. 3) t = 5 K och 0/35 C lämpöpumpun käyttö. 400V 3N~ ºC 110 l/s (6 kpa) 5.9 (6 kpa) l/s LEP (Low Energy Pump) Lämmönkeruujärjestelmä Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Kvs-arvo t = 3 K, ja nimellisvirtaama Liuospumppu Pumpun kapasiteetti 400V 3N~ l ºC -5 / 20 bar 0.2 / 3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fl uorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Äänitehotaso EN /-2 db(a) Paino 400V 3N~ kg 2,7 2,7 ton MPa Polyolester (POE) 3.1 (31 bar) db(a) 58.5 kg 359 Leveys x Korkeus x Syvyys mm 596 x 1760 x 680 Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta CTC EcoPart i425-i435 Pro 11

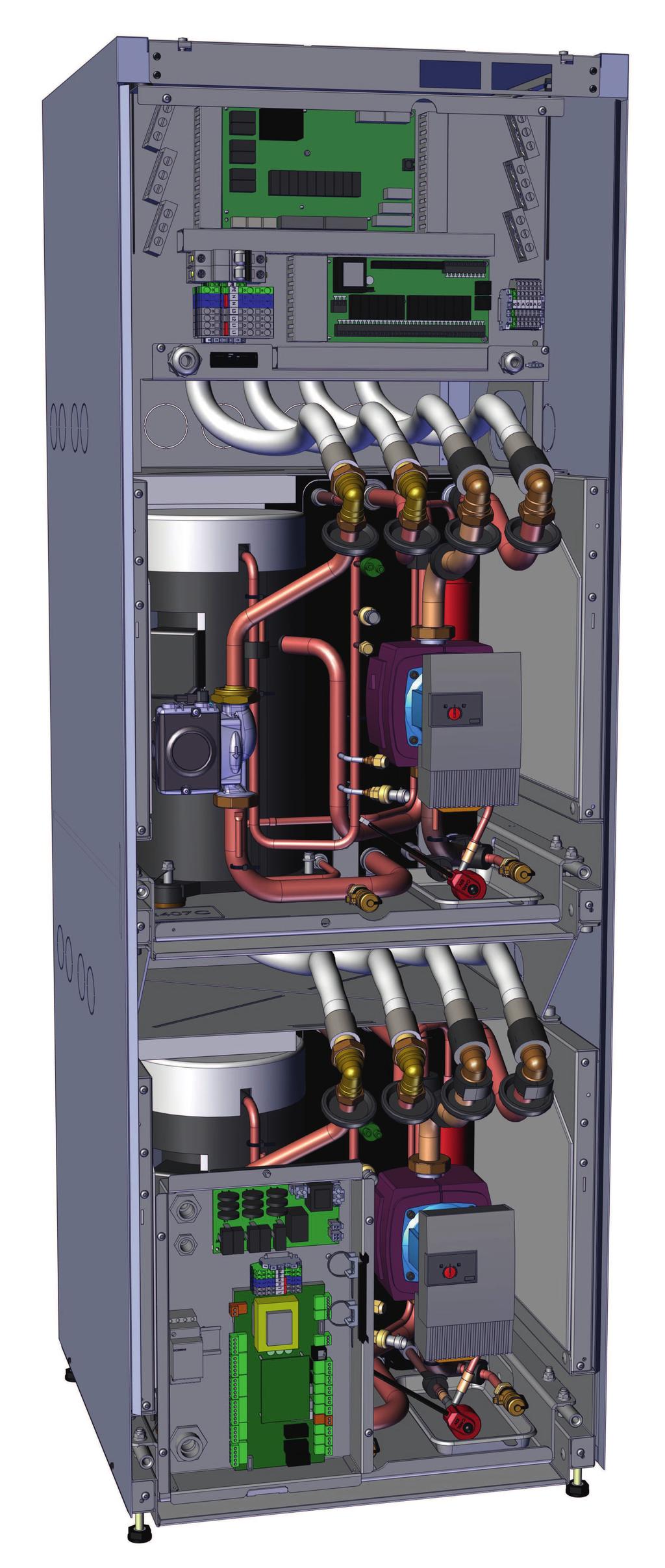

12 Yleistiedot 2.2 Osien sijainti CTC EcoPart i425-i435 Pro Kaapeliputki, vahvavirta (ei näy) Kytkentärima Lauhdutin Höyrystin Pressostaatti korkeapaine Kompressori Kuumakaasuanturi Huoltoliitäntä Vähän virtaa kuluttava latauspumppu Lauhdutinanturi, tulo Tyhjennysventtiili, lämmin puoli, vesi Kaapeliputki, tiedonsiirto (ei näy) CTC Basic Display (vain CTC EcoPart -vakioversio) Korkeapaineanturi Kuivaussuodatin Vähän virtaa kuluttava liuospumppu Vähän virtaa kuluttava latauspumppu Liuosanturi, lähtö Paisuntaventtiili Tyhjennysventtiili, kylmä puoli, liuos Lauhdutinanturi, lähtö Liuosanturi, tulo Lämmönsiirtoaine sisään Ø28 (LP:hen) Lämmönsiirtoaine ulos Ø28 (LP:stä) Liuos, lähtö, Ø28 mm (kallioon) Liuos, tulo, Ø28 mm (kalliosta) Säädettävät jalat

13 2.3 Mittapiirustus !Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. CTC EcoPart i425-i435 Pro 13

14 2.4 Kylmäainejärjestelmä Liitäntäkaaviossa näkyy kunkin sisäänrakennetun kylmäainejärjestelmän lämpöpumppumoduuli Liuos (lämmönlähde) 2. Vesi 3. Höyrystin 4. Lauhdutin 5. Kompressori 6. Paisuntaventtiili (elektroninen) 7. Kuivaussuodatin 8. Kylmäaineenvaihdin 9. Matalapaineanturi 10. Korkeapaineanturi 11. Korkeapainepressostaatti 12. Lämpötila, imukaasu 13. Lämpötila, kuumakaasu 14. Lämpötila, liuos 15. Lämpötila, vesi, lähtö 16. Lämpötila, vesi, tulo 17. Ohjauksen paisuntaventtiili 2.5 Käyttöalue CTC EcoPartin paineohjatun käytönseurannan ansiosta kylmäaineen lämpötila (KA) ja lämmönsiirtoaineen lämpötila (LSA) voivat nousta automaattisesti, jos se on mahdollista. Käyttöolosuhteet: KA-lämp./LSA-lämp. C 1 5 / / / / 64 Yllä olevan taulukon käyttörajat on määritetty EN :n mukaan. 14 CTC EcoPart i425-i435 Pro

15 3. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Tee kaikki asennukseen liittyvät säädöt luvussa Ensimmäinen käynnistys - olevien ohjeiden mukaisesti.! Laite varastoidaan ja kuljetetaan pystyasennossa. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen. CTC EcoPart i425-i435 Pro 15

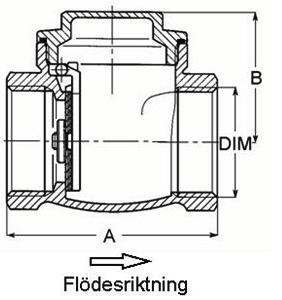

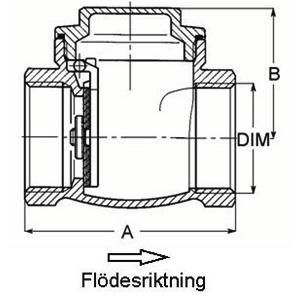

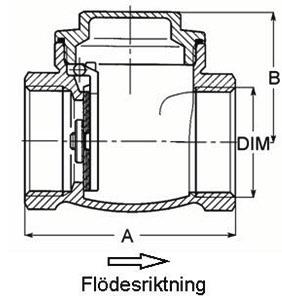

16 3.1 Toimituksen sisältö: Syöttökaapelit 3x400 = 1 st. 1x230 = 2 st. CTC EcoPart i425-i435 Pro (sekä CTC EcoLogic Pro): 1 kpl varoventtiili ½ 3 bar 1 kpl huoneanturi 3 kpl 22K-anturi P = mm 1 kpl ulkoanturi 4 kpl takaiskuventtiili 1 ¼ 4 kpl lianerotin 1 ¼ 4 kpl läpivientikumi D = 60 4 reunalista, 186 mm 2 reunalista, 700 mm CTC EcoLogic Pro/Family -opas CTC EcoPart (sekä 2 kpl CTC Basic Display -laitteita): 1 kpl varoventtiili ½ 3 bar 4 kpl takaiskuventtiili 1 ¼ 4 kpl lianerotin 1 ¼ 4 kpl läpivientikumi D = 60 4 reunalista, 186 mm 2 reunalista, 700 mm CTC Basic Display -opas Takaiskuventtiili 1 ¼" 16 CTC EcoPart i425-i435 Pro

17 3.2 Kytkeminen Liitäntä voidaan tehdä lämpöpumpun oikealle tai vasemmalle puolelle tai päälle tai takasivulle. Leikkaa peitelevyt auki siltä sivulta, johon letkut asennetaan. Kun aukot on tehty sivulevyyn, asennus suoritetaan seuraavasti: 1. Toimitukseen sisältyvä suojalista asetetaan eristyslevyn reiän ympärille letkujen suojaamiseksi. Leikkaa tarvittaessa suojalistaa, jotta se sopii hyvin reikään. 2. Vie letkut sivulevyjen reiän läpi ja liitä ne. Varmista, että eristys peittää kaikki liuosliitännän osat jään ja kondenssiveden muodostumisen ehkäisemiseksi. 3. Kerääjäjärjestelmä asennetaan tämän jälkeen. Menoputki voidaan myös liittää toiselle puolelle ja paluu toiselle. Katso mittatiedot ja mittasuhteet kohdasta Mitat. Lämpöpumpun ja liuospiirin välisen putken mitan on oltava vähintään Ø35 mm.!kun kytketään kerääjä, aukkoon on lisättävä mukana tuleva reunalista, joka estää letkun kulumisen. CTC EcoPart i425-i435 Pro 17

18 3.3 Lämmönsiirtoainepuoli Lämpöpumppu liitetään vähintään Ø35 mm:n putkella, minkä jälkeen se voi mennä kokoojaputkeen. Takaiskuventtiilin ja lianerottimen koko on 1¼. Kokoojaputki mitoitetaan laitteen mukaan. Tee putkivedot niin, että veden kiertämistä estäviä ilmataskuja ei synny. Ylimpään kohtaan voi tarvittaessa asentaa ilmanpoistimen. HUOM! Ainoastaan yksi lämpöpumppu yksikkö voidaan liittää vaihtoventtiilin kautta.!on erittäin tärkeää, että liitäntäjohdot ovat muodoltaan samanlaiset, jotta kummassakin johdossa saavutetaan mahdollisimman samantasoinen paineen lasku (putken koko, kaaret jne.). Liitäntäkohta Ø28 mm Liitäntäjohto, vähintään Ø35 mm Paluu, lämmönsiirtoainepuoli 20 Menovesi, lämmönsiirtoainepuoli 19 Lämpöpumppu 2 Kokoojaputki, paluu Paluu, lämmönsiirtoainepuoli Kokoojaputki, menovesi 20 Lämpöpumppu 1 Lianerotin Säätöventtiili Takaiskuventtiili Sulkuventtiili Menovesi, lämmönsiirtoainepuoli CTC EcoPart i425-i435 Pro

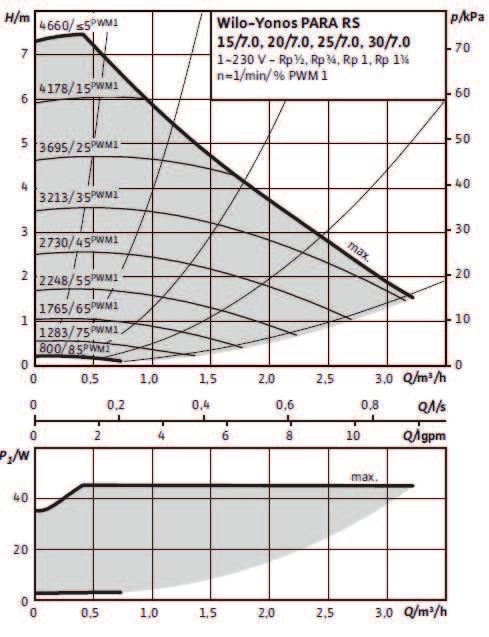

19 3.4 Kiertovesipumput, lämmönsiirtoainepuoli Lämpöpumpun mukana toimitetaan 2 vähän virtaa kuluttavaa LEP (Low Energy Pump) -latauspumppua, jotka on asennettu tehtaalla. Latauspumppu 8 kw Yonos Para PWM 7.0 Tuotenro Latauspumppu kw Yonos Para PWM 7.5 Tuotenro Latauspumppu KW UPMGEO Tuotenro Pumppukäyrä, Yonos Para Pumppukäyrä, UPMGEO CTC EcoPart i425-i435 Pro 19

20 3.5 Kylmäainejärjestelmä Liuosjärjestelmän, eli kallioon tai maahan upotettavan kerääjän asentaminen ja liittäminen on valtuutetun ammattilaisen tehtävä voimassa olevien määräysten mukaisesti. Estä tarkasti kaikenlaisen lian joutuminen keruuletkuihin, jotka on huuhdeltava puhtaiksi ennen liittämistä. Jätä katetulpat työskentelyn ajaksi aina paikalleen. Liuosjärjestelmän lämpötila voi alittaa 0 C. Siksi on tärkeää, että asennuksen aikana ei käytetä vesipohjaisia voiteluaineita tms. Samoin on tärkeää, että kaikki osat ovat suojattuja kondenssiveden varalta, jotta jäätä ei muodostu. i Suosittelemme SVEP:n ohjeiden noudattamista asennuksen yhteydessä. Liitäntäkohta Ø28 mm Paisuntaastia!On erittäin tärkeää, että liitäntäjohdot ovat muodoltaan samanlaiset, jotta kummassakin johdossa saavutetaan mahdollisimman samantasoinen paineen lasku (putken koko, kaaret jne.). 17 Paluu, liuos Liitäntäjohto, vähintään Ø35 mm Lämpöpumppu 2 18 Lähtevä liuos Kokoojaputki, paluu Lämpöpumppu 1 17 Paluu, liuos Kokoojaputki, liuos ulos 18 Lähtevä liuos Lianerotin Säätöventtiili Takaiskuventtiili Sulkuventtiili 20 CTC EcoPart i425-i435 Pro

21 Kytkentäkaavio, täyttö Viivoitetut osat ovat täyttövarusteita. HUOM! Keruuputkissa, joihin voi syntyä ilmataskuja, on oltava ilmausmahdollisuus. Tarkista aina suodatin (99) liuosjärjestelmän täytön ja ilmauksen yhteydessä. i Sekoitusastian ja pumpun on oltava saatavissa helposti käsille c99 98a 98b d Paisunta-astia/tasoastia 97 Täyttösarja 98 Sulkuventtiili 99 Suodatin CTC 100 Ulkoinen täyttöpumppu 101 Sekoitusastia 102 Liuospumppu 103 Höyrystin 104 Varoventtiili, 3 bar Venttiilit Kylmäpuolen huollon helpottamiseksi on sulkuventtiilit asennettava sekä tuleviin että lähteviin liitäntöihin. Asenna venttiilit liitosten yhteyteen niin, että voit myöhemmin täyttää ja ilmata keräyskierukkaa. Ilmaus Keruukierukassa ei saa olla ilmaa. Pieninkin määrä ilmaa voi aiheuttaa häiriöitä lämpöpumpun toiminnassa. Katso jäljempää kohta Täyttö ja ilmaus. Kondenssiveden eristäminen Liuosjärjestelmän johtimet on eristettävä kondensoitumisen varalta, muuten syntyy jäätä ja kondenssivettä. CTC EcoPart i425-i435 Pro 21

22 Täyttö ja ilmaus Sekoita vettä ja jäänestoainetta avoimessa astiassa. Liitä letkut sulkuventtiileihin (98a ja 98b) kuvion osoittamalla tavalla. Liitä ulkoinen voimakas pumppu (101) täyttöä ja ilmausta varten. Säädä sitten kolmitieventtiili (100) ja avaa venttiilit (98a ja 98b), jotta liuos kulkee sekoitusastian (102) kautta. Varmista myös, että venttiili (98d) on auki. Katso liuospumpun käynnistysohjeet CTC EcoPart 400-laitteen ohjausta käsittelevästä oppaasta. Anna liuoksen kiertää järjestelmässä pitkään, kunnes se on täysin ilmattu. Ilmataskuja voi olla jäljellä, vaikka nesteen mukana ei tule ilmaa. Säädä kolmitieventtiili (100) niin, että jäljellä oleva ilma voi tulla ulos. Ilmaa tasoastia (96) avaamalla sen yläosassa oleva tulppa. Sulje venttiili (98a) ja anna täyttöpumpun käydä edelleen. Täyttöpumppu (101) paineistaa nyt järjestelmää. Sulje myös venttiili (98b) ja täyttöpumppu. Jos tasoastian taso on liian alhainen, sulje venttiilit (98c) ja (98d). Kierrä tulppa auki ja täytä astia noin 2/3. Kierrä tulppa kiinni ja avaa venttiilit (98c) ja (98d). Liuosjärjestelmän jälkitarkastus Nestetaso astiassa on tarkistettava muutaman päivän kuluttua. Lisää tarvittaessa ja sulje täytön ajaksi venttiilit (98c) ja 98d). Paisunta-astia/tasoastia Astia on asennettava kalliosta tai maasta tulevaan johtimeen järjestelmän korkeimpaan kohtaan. Muista, että astiaan voi syntyä kondenssivettä. Asenna varoventtiili (105) kytkentäkaavion mukaisesti ja asenna astian yläosaan tarvittava tulppa. Jos astiaa ei voida asentaa korkeimpaan kohtaan, on asennettava suljettu paisunta-astia. Täyttöryhmä ja lianerotin Venttiilipesän nuolet näyttävät virtaussuunnan. Sulje venttiilit (98c) ja (100) lianerottimen puhdistuksen ajaksi. Kierrä suodattimen kansi auki ja huuhtele lianerotin puhtaaksi. Asennettaessa suodatinta takaisin paikalleen on suodattimen pidikkeen tappi sovitettava sille tarkoitettuun suodatinkotelon reikään. Lisää tarvittaessa vähän liuosta ennen kannen kiertämistä paikalleen. Lyhyen käytön jälkeen on suodatin tarkistettava ja puhdistettava. Liuos Liuos kiertää suljetussa järjestelmässä. Liuos koostuu vedestä ja jäätymisenestoaineesta. Etyylialkoholia suositellaan, esimerkiksi Svedol tai Brineol. Alkoholi sekoitetaan vahvuuteen, joka on jonkin verran alle 30 %, mikä tarkoittaa paloluokkaa 2 b ja jäätymispistettä n. -15 C. Huomaa, että keräysletkuun menee metriä kohti noin 1 litra valmiiksi sekoitettua liuosta, eli noin 0,3 litraa jäänestoainetta letkumetrille, kun letkun läpimitta on 40 mm. i Tarkista i Nesteen lianerotin, kun ilmaus on päättynyt. on oltava hyvin sekoitettu ennen lämpöpumpun käynnistämistä. 22 CTC EcoPart i425-i435 Pro

23 Ilmataskut Jotta ilmataskuja ei muodostuisi, on huolehdittava siitä, että keruuletkut ovat aina nousevassa kulmassa kohti lämpöpumppua. Jos tämä ei ole mahdollista, on korkeimmissa kohdissa oltava ilmausmahdollisuus, Täyttöpumppu hoitaa tavallisesti pienet paikalliset korkeuserot. Liuoseron tarkistus Kun lämpöpumppu on käynnissä, tulevan ja lähtevän liuoksen välillä tarkistetaan säännöllisesti lämpötilaero, joka ei saa olla liian suuri. Jos ero on suuri, tämä voi joskus johtua järjestelmässä olevasta ilmasta tai tukkeutuneesta suodattimesta. Tässä tapauksessa lämpöpumppu antaa hälytyksen. Hälytyksen tehdasasetus on 7 C, mutta 9 C sallitaan kompressorin ensimmäisten 72 käyttötunnin aikana, koska järjestelmässä olevat mikrokuplat voivat hidastaa liuoksen virtausta. CTC EcoPart i425-i435 Pro 23

24 3.6 Liuospumppu Lämpöpumppumoduuli 8 kw 10 kw 12 kw 14 kw 17 kw Liuospumppu UPM2K UPMXL GEO CTC tuotteiden liuospumput ovat A-enrgialuokkaa. CTC EcoHeat/EcoPart sisältää pumpun UPM2K CTC EcoHeat/EcoPart & CTC GSi 12 sisältää pumpun UPMXL GEO UPM2K , 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] 0.0 P Q [l/s] [W] Q [m³/h] UPMXL GEO PWM, 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] P1 [W] Q [l/s] Q [m³/h] 24 CTC EcoPart i425-i435 Pro

25 4. Sähköasennus Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. CTC EcoPart V on kytkettävä sähköverkkoon (400 V 3N~ 50 Hz) ja suojamaattoon. CTC EcoPart V on kytkettävä sähköverkkoon (230 V 1N~ 50 Hz) ja suojamaattoon. Pienin ryhmäsulakkeen koko ilmoitetaan Teknisten tietojen kohdassa Jatkuva kuormitettavuus. Virransyöttöön käytetään mukana tulevaa johtoa. Laite on sisäisesti kytketty tehtaalla. Turvakytkin Asennuksen yhteydessä on käytettävä turvakytkintä, joka saattaa laitteen jännitteettömäksi huoltotöiden ajaksi. 4.1 Hälytyksen lähtö CTC EcoPart on varustettu potentiaalittomalla hälytyksen lähdöllä, joka aktivoituu, jos jokin lämpöpumpun hälytys on aktiivinen. Tämä lähtö voidaan kytkeä enintään seuraavaan kuormaan: 1 A 250 V AC. Lisäksi on käytettävä ulkoista sulaketta. Tämän lähdön kytkentään on käytettävä jännitteelle 230 V AC hyväksyttyä kaapelia kytkettävästä kuormasta riippumatta. Sähkökaaviossa on lisätietoja kytkennästä. Osasuurennos sähkökaaviosta 4.2 Pohjavesilämmitys Myös pohjavettä voidaan käyttää CTC:n lämpöpumppujen lämmönlähteenä. Tällöin pohjavettä pumpataan ylös välivaihtimeen, joka vaihtaa energian liuokseen. On tärkeää, että järjestelmään asennetaan välivaihdin. Välivaihdin estää tuotteen höyrystimen heikkenemisen pohjavedessä olevien hiukkasten ja mineraalien aiheuttamien saostumien vuoksi, jotka muuten saattaisivat edellyttää kalliita toimenpiteitä tuotteen kylmäainejärjestelmään. Välivaihdinta varten on aina suoritettava vesinäyteanalyysi. Tarvittavista luvista on huolehdittava ja paikallisia määräyksiä on noudatettava. Paluuvesi johdetaan toiseen paikkaan, kuten porattuun paluukaivoon tai vastaavaan. Liuospumppu ja pohjavesipumppu on kytkettävä niin, että ne käyvät samanaikaisesti jäätymisvaaran välttämiseksi. Tutustu myös välivaihtimen mukana toimitettuihin ohjeisiin. CTC EcoPart i425-i435 Pro 25

26 5. Ohjauksen kytkentä CTC EcoPart i425-i435 Pro -mallista on olemassa kaksi versiota. CTC EcoPart i425-i435 Pro -mallissa on sisäänrakennettu CTC EcoLogic Pro -ohjaus ja kosketusnäyttö. CTC EcoPart mallissa on sen sijaan kaksi CTC Basic Display -laitetta kytkettynä vastaavaan jäähdytysmoduuliin. Vasen näyttö on kytketty alempaan jäähdytysmoduuliin (A1), ja oikea on kytketty ylempään jäähdytysmoduuliin (A2). Kaikki lämpöpumput on tehtaalla nimetty niin, että A1 on alempi jäähdytysmoduuli ja A2 on ylempi jäähdytysmoduuli. Ohjeita nimen muuttamiseen (esim. A2:sta A3:ksi) on CTC Basic Display -laitteen oppaassa. A2 A1 A2 A1 Kumpikin malli on tehtaalla nimetty yllä esitetyllä tavalla. 5.1 CTC EcoPart i425-i435 Pro Pro-versiossa on CTC EcoLogic Pro. Se voi ohjata jopa 5:tä laitetta (10:tä jäähdytysmoduulia). Ruskea Valkoinen Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Vihreä CTC CTC EcoLogic Pro Pro CTC EcoPart i425-i435 Pro Pro-version tiedonsiirtoliitin 26 CTC EcoPart i425-i435 Pro

27 5.2 CTC EcoPart CTC EcoPart mallissa on kaksi CTC Basic Display -laitetta etuluukun takana. Näyttöjä käytetään jäähdytysmoduulien nimeämiseen uudelleen useamman kuin 1 laitteen (2 jäähdytysmoduulin) sarjakytkennässä, esimerkiksi A2:sta A4:ksi ja A1:stä A3:ksi jne. Katso lisätietoja CTC Basic Display -laitteen oppaasta. A1 OK A2 A2 OK A1 Ruskea Valkoinen Vasen näyttö on kytketty alempaan jäähdytysmoduuliin (A1) ja oikea ylempään jäähdytysmoduuliin (A2). Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Vihreä Pro-version tiedonsiirtoliitin CTC EcoPart i425-i435 Pro 27

28 5.3 Lämpöpumppujen sarjaan kytkeminen Kytkettäessä useampi kuin 1 laite (2 jäähdytysmoduulia) jälkimmäiset jäähdytysmoduulit on nimettävä oikein. Näiden laitteiden sisäänrakennetun CTC Basic Display -laitteen avulla nämä moduulit nimetään alla olevan kuvan A2 A4 A6 A8 A10 A1 A3 A5 A7 A9 mukaisesti. Katso lisätietoja CTC Basic Display -laitteen oppaasta. Sarjakytkennän viimeinen lämpöpumppu (jäähdytysmoduuli) on terminoitava ja tiedonsiirtokaapelin suojus on maadoitettava. Lisätietoja on jäljempänä Terminoitu tila Sarjan viimeinen lämpöpumppu on terminoitava. Tämä tehdään vaihtokytkimellä, joka sijaitsee piirikortissa sähkökotelon sisällä. Ylempi jäähdytysmoduuli A2 on jo terminoitu tehtaalla eli vaihtokytkin 2 on asennossa ON. Alemmassa jäähdytysmoduulissa A1 vaihtokytkin 2 on asennossa OFF. Varmista, että terminoitavan jäähdytysmoduulin vaihtokytkin 2 on asennossa ON. Terminoinnin tehdasasetus ON 1 2 ON 1 2 A2 ON 1 2 ON A1 1 2 Vaihtokytkimellä 1 määritetään, onko kytkettynä CTC Basic Display. Siksi se on asennossa Off lämpöpumpun Pro-versiossa ja asennossa On lämpöpumpun vakioversiossa. 28 CTC EcoPart i425-i435 Pro

29 CTC EcoPart i425-i435 Pro 29

30 5.3.2 Suojattu tiedonsiirto Sarjakytkennässä myös jumpperi, joka on ohjauksen kytkentäalustan paikan Sc ja vahvavirran kytkentäalustan suojamaadoituksen (PE) välissä, on irrotettava ja korvattava suojuksella, joka kytketään edelleen seuraavaan lämpöpumppuun (ohjauksen kytkentäalustan asento Sc). Tämä tehdään kaikille lämpöpumpuille sarjakytkennän viimeistä jäähdytysmoduulia lukuun ottamatta. Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä 30 CTC EcoPart i425-i435 Pro

31 5.3.3 Kytkentäesimerkki, sarjakytkentä Sarjaan kytketyt lämpöpumput A2 A4 A6 A8 A10 Sarjakytkennän viimeinen jäähdytysmoduuli = A10 A1 A3 A5 A7 A9 Jäähdytysmoduulit A1 ja A2 Jäähdytysmoduulit A3 A9 Jäähdytysmoduuli A10 Kytke kaapeli sarjan seuraavaan lämpöpumppuun tässä. Kytke A3 tähän Ruskea Valkoinen Vihreä Ruskea Valkoinen Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Vihreä Ruskea Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Valkoinen Sc B A G B A G Suojus Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Vihreä Varmista, että sarjan viimeisen lämpöpumpun vaihtokytkin 2 on asennossa ON (terminointi). Vaihtokytkinten asennot esimerkissä Jäähdytysmoduuli A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 Vaihtokytkin 1, terminointi Off Off Off Off Off Off Off Off Off On Vaihtokytkimellä 2 otetaan käyttöön CTC Basic Display Off Off On On On On On On On On CTC EcoPart i425-i435 Pro 31

32 5.4 Sähkökaavio CTC i425-i435 Pro 400 V 3N~ 32 CTC EcoPart i425-i435 Pro

33 Komponenttiluettelo A2 A4 Rele/pääkortti Pehmeäkäynnistyskortti, jossa moottorisuoja ja kontaktoritoiminto B1 Menovesianturi 1 B7 B21 B22 B23 B24 B100 Paluuanturi, lämmitysjärjestelmä Kuumakaasuanturi Imukaasuanturi Liuosanturi, tulo Liuosanturi, lähtö Korkeapaineanturi B101 Matalapaineanturi C1 Käyntikondensaattori F20 Korkeapainepressostaatti G11 Latauspumppu G20 Liuospumppu K1 Kontaktori 1 K10 Rele (1-vaihe) M1 Kompressori Y10 Paisuntaventtiili CTC EcoPart i425-i435 Pro 33

34 5.5 Kylmämoduuli 400V 3N~ CTC EcoPart CTC EcoPart i425-i435 Pro

35 Komponentti A2 Relekortti/Carel UPC2 A4 Piirikortti pehmokäynnistys - moottorisuoja B1 Anturi LP paluuvesi 1 B7 Anturi LP menovesi B21 Kuumakaasu anturi B22 Imukaasu anturi B23 Liusanturi sisään B24 Liusanturi ulos B100 Pressostaatti korkea B101 Pressostaatti matala C1 Lauhdutin Kompressori (1-vaihe) F20 Korkeapaine vahti G11 Latauspumppu (Lisävarusteet) G20 Liuospumppu K1 Kontaktor 1 K10 Relä (1-fas) M1 Kompressori Y10 Paisuntaventtiili Ω Ω Ω Ω Ω Ω Ω Ω Ω CTC EcoPart i425-i435 Pro 35

36 5.6 Sähkönsyöttö ja tiedonsiirto 400V 3N~ CTC EcoPart CTC EcoPart i425-i435 Pro

37 6. Ensimmäinen käynnistys 1. Varmista, että lämpökattilassa ja järjestelmässä on vettä ja ilmaus suoritettu. 2. Varmista, että kaikki liitokset ovat tiiviit. 3. Varmista, että anturit, lämmitysverkoston pumppu jne. saavat sähköä. 4. Kytke lämpöpumpun virta turvakytkimellä (pääkytkimellä). Varmista järjestelmän lämmettyä, että kaikki liitokset ovat tiiviit, järjestelmä ilmattu, verkosto lämpenee ja kuumaa vettä tulee hanoista. CTC EcoPart i425-i435 Pro 37

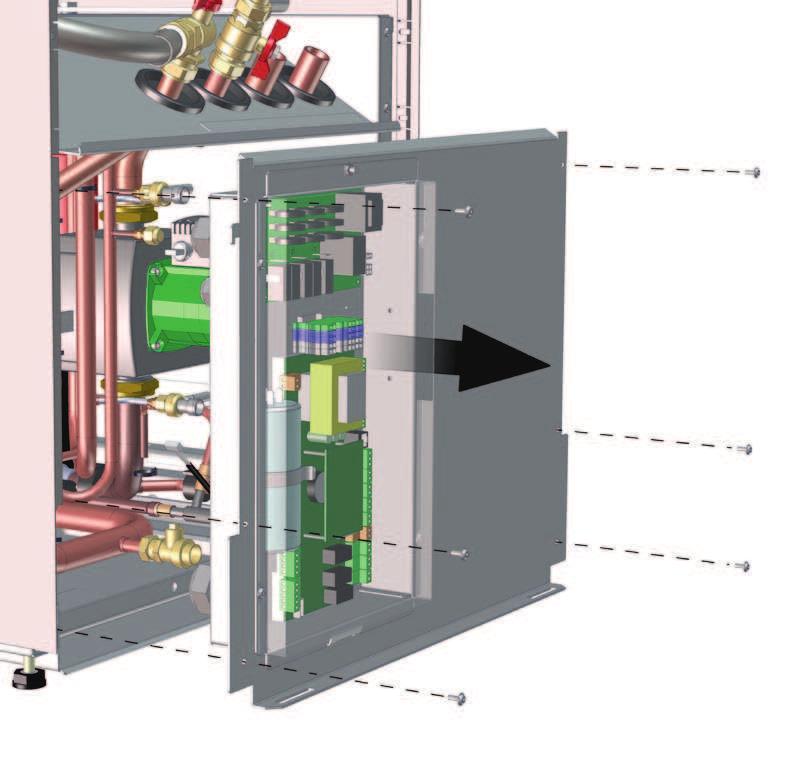

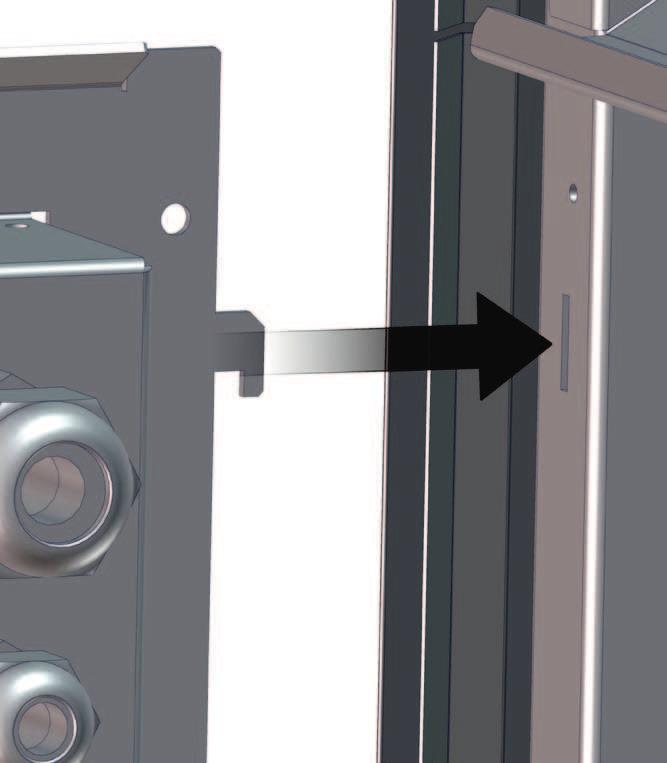

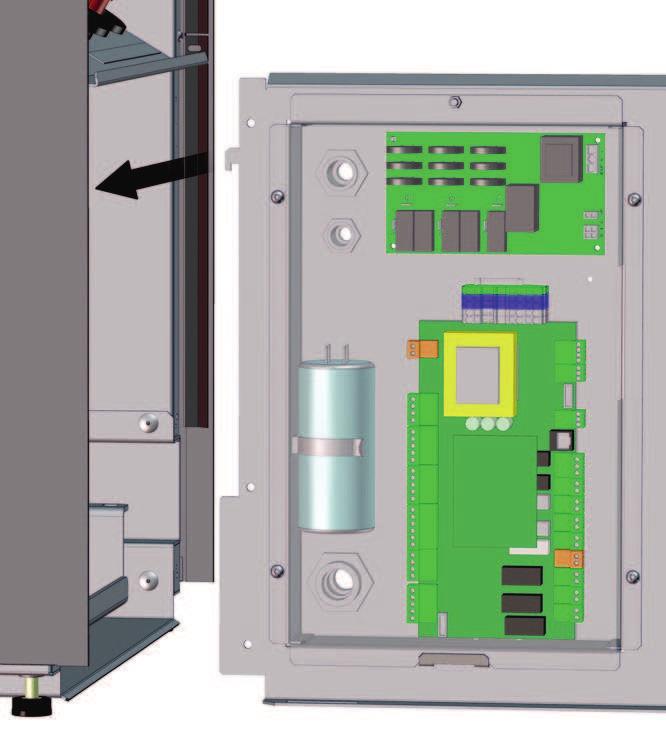

38 7. Käyttö ja hoito Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 7.1 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, ettei järjestelmässä ole vuotoja. Tarkasta, että tuotteessa ja järjestelmässä ei ole ilmaa, ja ilmaa ne tarvittaessa. Katso Kylmäainejärjestelmän liittäminen. Tarkista, että kylmäainejärjestelmä on edelleen paineistettu ja että liuosastian nestetaso on riittävä/asianmukainen. Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 7.2 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Jos vesi on vaarassa jäätyä, juoksuta kaikki vesi pois. 7.3 Huoltotila 38 CTC EcoPart i425-i435 Pro

39 8. Vianetsintä/toimenpiteet Lämpöpumppu on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 8.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. CTC EcoPart i425-i435 Pro 39

40 Enertech AB Box 313 S LJUNGBY Försäkran om överensstämmelse Déclaration de conformité Declaration of conformity Konformitätserklärung försäkrar under eget ansvar att produkten, confi rme sous sa responsabilité exclusive que le produit, declare under our sole responsibility that the product, erklären in alleiniger Verantwortung, dass das Produkt, CTC EcoPart i425 Pro, CTC EcoPart i430 Pro, CTC EcoPart i435 Pro, Vaatimustenmukaisuusvakuutus CTC EcoPart 425, CTC EcoPart 430, CTC EcoPart 435, CTC EcoPart i425 Pro 1x230V, CTC EcoPart i430 Pro 1x230V, CTC EcoPart 425 1x230V, CTC EcoPart 430 1x230V som omfattas av denna försäkran är i överensstämmelse med följande direktiv, auquel cette déclaration se rapporte est en conformité avec les exigences des normes suivantes, to which this declaration relates is in conformity with requirements of the following directive, auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinie, EC directive on: Pressure Equipment Directive (PED) 97/23/EC, Modul A Electromagnetic Compatibility (EMC) 2004/108/EC MD 2006/42/EG Ecodesign Directive 2009/125/EC (regulations (EU) 811/2013, 812/2013, 813/2013, 814/2013 where applicable) Överensstämmelsen är kontrollerad i enlighet med följande EN-standarder, La conformité a été contrôlée conformément aux normes EN, The conformity was checked in accordance with the following EN-standards, Die Konformität wurde überprüft nach den EN-normen, EMC Emission: EN :2007 EN :2006 -A1:2009 -A2:2009 EN :2008 Immunity: EN :1997 -A1:2001 -A2:2008 EN *) *) Maximum permissible system impedance : Zsys1 (dmax) = 0.349Ω PED EN :2008 Detailed ecodesign information can be downloaded at: Ljungby Joachim Carlsson Technical Manager

41

42

43

44 Enertech AB. P.O Box 309 SE Ljungby Sweden.
