2 AIRTECNICS: Oviverhopuhaltimien ammattilainen On perustettu vuonna 1986 ja sijaitsee Castellar del Vallèsissa, Barcelonassa. Airtècnics:lla on laaja kokemus oviverhopuhaltimien, ilmanvaihtokoneiden, puhallinlaatikoiden, aksiaalipuhaltimien, keskipakoispuhaltimien sekä muiden erikois- ja alkuperäisvalmisteisten tarvikkeiden valmistuksesta. Viemme tuotteita yli 45:een maahan ympäri maailman. Oman tuotantonsa lisäksi, Airtècnics toimii jakelijana suurelle määrälle LVI-tuotteita, jotka ovat pääasiassa Rosenberg konserniin kuuluvien yhtiöiden valmistamia. Lojaali sitoutumisemme asiakkaisiin sekä tuotteisiin täydennettynä korkeimmilla laatuvaatimuksilla. Me olemme ylpeitä erittäin pätevästä ryhmästämme, joka koostuu insinööreistä, suunnittelijoista, teknikoista ja alansa ammattilaisista valmiina auttamaan kaikissa kysymyksissä liittyen suunnitteluun, asennukseen sekä huollon ja ylläpidon vaatimuksiin. Voit olla varma, että Airtècnics tai maailmanlaajuinen jakelijaverkostomme tarjoaa oikeat ratkaisut kaikkiin oviverhopuhaltimiin liittyviin kysymyksiin. edelläkävijä Valmistusta +25 vuotta Vientiä +45 maahan Tuote-esite +25 kielellä Kokemukseen perustuva R+D+i Jatkuva kehittäminen Täydellinen valikoima kaikkiin ratkaisuihin Tietotaitoa yhteistyössä korkeakoulujen kanssa Lisätietoja sekä jakelijaverkostomme löydät oviverhopultimiin erikoistuneilta verkkosivuiltamme: Bulgar Latvian Catalan Lithuanian Czech Norwegian Danish Polish Dutch Portuguese English Romanian Finnish Russian French Serbian German Slovenian Greek Spanish Airtècnics:n pääkonttori Castellar del Vallèsissa (Espanja) Hungary Italian Swedish Turkish Rosenberg konserni Airtècnics on täysin integroitunut osaksi Rosenberg konsernia vuonna 1993 erikoisosaamisenaan ilmanvaihtoon liittyvien tuotteiden ja komponenttien suunnittelu, valmistus sekä jakelu yhteistyössä tehtaiden, tytäryhtiöiden ja edustajien kanssa yli 50 maassa. Perustettu vuonna 1981, työllistää 1400 henkeä, 14 tuotantolaitosta neljässä maanosassa, kuten myös neljä tuotekehityskeskusta. Rosenberg kehittää, valmistaa ja jakelee tuotteitaan maailmanlaajuisesti. Henkilöstön tietotaidon ja innovatiivisten tuotantoteknologioiden vuoksi Rosenbergin tuotanto saavuttaa korkeimmat laatuvaatimukset. Rosenbergin pääkonttori Künzelsaussa (Saksa) 2

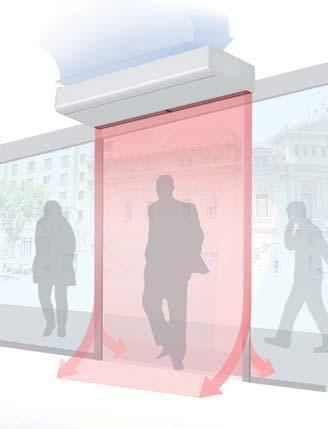

3 OVIVERHOPUHALTIMET Airtècnics:n uusi ja houkutteleva oviverhopuhaltimien sukupolvi on ihanteellinen ratkaisu mukavan sisäilman ylläpitämiseen liiketiloissa sekä julkisissa rakennuksissa, joiden tulee pitää ovensa avoinna. Airtècnics:n oviverhopuhaltimet luovat ilmavirtakerroksen oviaukolle ja toimivat näkymättömänä esteenä, joka jakaa kkaasti sisä- ja ulkoilman toisistaan. Sen vuoksi, lämmitys- sekä viilennyskustannukset vähenevät olennaisesti jopa 80% lisäten samalla työntekijöiden ja asiakkaiden viihtyvyyttä. Airtècnics:n oviverhopuhaltimet tarjoavat esteettömän näkyvyyden sisälle myymälöihin toivottaen asiakkaat tervetulleiksi helposti ja esteettömästi. Lopputuloksena on enemmän asiakkaita ja kasvanut myynti. Airtècnics:n oviverhopuhaltimet suojaavat kylmältä ja lämpimältä, torjuvat tuulenpuuskia ja pölyä sekä estävät pakokaasujen, ilmansaasteiden ja hyönteisten pääsyn rakennukseen. Saavuttaakseen edellämainitut edut, on erittäin tärkeää valita juuri käyttötarkoitukseen sopiva oviverhopuhallin. Muuttuvat tekijät, kuten sisäiset pudotukset, kovat tuulet, ovien sijainti, kerrosten väliset portaikot, vastakkaiset ovet ja asennuskorkeus tulee ottaa huomioon. Laaja-alaisen kokemuksen omaavat asiantuntijamme ovat käytössäsi helpottamassa valintaasi. Koristeelliset oviverhopuhaltimet Pyöröovien oviverhopuhaltimet Lämpöpumpulliset oviverhopuhaltimet Vakioitu oviverhopuhallin Alaslaskettujen kattojen oviverhopuhaltimet Teollisuuslaitosten oviverhopuhaltimet Saavutetut edut PITÄÄ YLLÄ: - Lämmityksen tason - jäähdytyksen - Ilmanlaadun - Mukavuuden - Puhtaan sisäilman SUOJAA: - Talven kylmyydeltä - Kesän kuumuudelta - Autojen pakokaasuilta - Pölyltä - Ilmansaasteilta - Hajuilta ja käryiltä - Hyönteisiltä Oviverhopuhaltimen valinta Seuraavat tekijät tulee ottaa huomioon oviverhopuhallinta valittaessa: - Asennuskorkeus mitattuna puhalluspinnasta lattiaan - Oviaukon leveys - Maantieteellinen sijainti määriteltäessä suojautumistarve sääolosuhteita vastaan - Mikäli rakennuksessa on useita ovia samalla, viereisellä tai vastakkaisella seinällä - Mikäli rakennuksessa on useita kerroksia yhdistettynä rullaportailla - Paine-ero sisä- ja ulkoilman välillä - Ovityypit: jatkuvasti avoin, automaattisesti tai käsin aukeava, pyöröovi, jne. - Ilmanvaihdon ja ilmastoinnin ominaisuudet - Saatavilla oleva jännite ja sähkö - Toimitilan käyttötarkoituksen, tyylin ja sisustuksen tyyppi 3

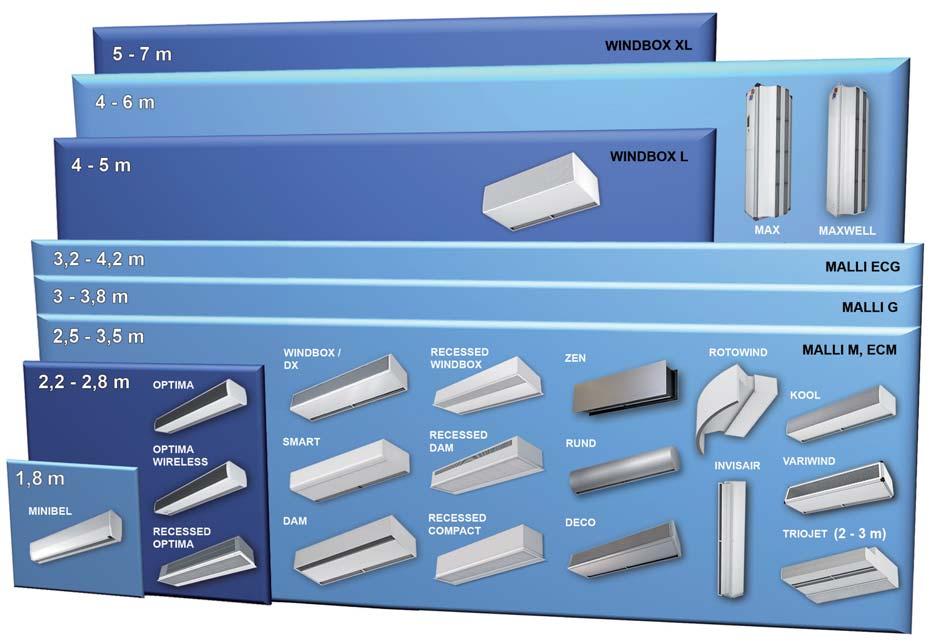

4 LAAJA VALIKOIMA Soveltuvuudet Tyyppi Suositeltu asennuskorkeus (*) Lämmitys A E P Yleiset käyttökohteet Minibel Optima Optima Wireless Recessed Optima Windbox Recessed Windbox Smart Zen M, ECM Rund Deco Dam G Recessed Dam Windbox DX Invisair Rotowind ECG Variwind Recessed Compact (A) Kool (A) Triojet Windbox Maxwell Max (*) Asennuksen maksimikorkeus riippuu toimitilan olosuhteista. Epäselvissä tilanteissa tai kysymysten ilmetessä ota yhteys meihin. (A) vain puhallus, (E) Sähkölämmitys, (A) Vesipatterilämmitys LPHW. 4 L XL Aina 1,8 m asti 2,2-2,8 m 2,5-3,5 m 3,0-3,8 m 3,2-4,2 m 2-3 m 4-5 m 5-7 m 4-6 m Kioskit, pikaruokaravintolat ja pienet liiketilat. Ravintolat ja kohteet, joissa ovet ovat yleensä suljettuina tai aukeavat automaattisesti, ja joiden asiakasvirta on suhteellisen pieni. Pienet ja keskisuuret toimitilat. Ravintolat ja kohteet, joiden asiakasvirta on keskisuuri tai suuri. Erilaisten sisäilmavyöhykkeiden luominen. Suojaa pölyä, pakokaasuja, ilmansaasteita ja hyönteisiä vastaan. Asennus alakattoon. Tupakointitilojen eristäminen muista tiloista. Keskisuuret ja suuret toimitilat, joissa suuri asiakasvirta. Suojaa pölyä, pakokaasuja, ilmansaasteita ja hyönteisiä vastaan. Kylmätilat. Asennus alakattoon. Tupakointitilojen eristäminen. Suurten kylmätilojen ja pakastamoiden teollisuusovet, joissa alhaiset lämpötilat tai ongelmia jään muodostumisessa. Keskisuuret ja suuret toimitilat, joissa suuri asiakasvirta. Teollisuuslaitosten ovet. Suojaa pölyä, pakokaasuja, ilmansaasteita ja hyönteisiä vastaan. Kylmätilat. Asennus alakattoon. Teollisuuslaitosten ovet. Lastauslaiturien ovet. Pystysuorat asennukset, joko yhdelle tai molemmin puolin ovea. Vaakaasennukset.

5 HAKEMISTO Laaja valikoima oviverhopuhaltimia kaikkiin käyttötarkoituksiin MINIBEL Taloudellinen pieniin oviaukkoihin aina 1,8 m asti 6 INVISAIR Kätketty asennus palkin tai tukiseinän sisään vaaka- tai pystyasennus 2,5-4,2 m OPTIMA WIRELESS Liiketiloihin 2,2-2,8 m 7 ROTOWIND Räätälöity ratkaisu pyöröoviin 2,5-4,2 m OPTIMA Liiketiloihin 2,2-2,8 m RECESSED OPTIMA Liiketiloihin 2,2-2,8 m kätketty asennus alakatton sisään 8 9 VARIWIND Räätälöity ratkaisu, valittava mitoitus VP tai VW rakenne 2,5-4,2 m RECESSED COMPACT liike ja teollisuustiloihin 2,5-4,2 m WINDBOX M, G Korkeapainepuhallin liikeja teollisuustiloihin 2,5-4,2 m RECESSED WINDBOX Korkeapainepuhallin liike- ja teollisuustiloihin kätketty asennus alakaton sisään 2,5-4,2 m SMART Koristeellinen korkeapainepuhallin liiketiloihin kätketty asennus alakaton sisään 2,5-4,2 m ZEN Toiveiden mukaisesti suunniteltu, mittatilaustyönä tehdyt paneelit liiketiloihin 2,5-4,2 m KOOL Korkeanopeuspuhallin kylmätiloihin ja pakastomoihin 2,5-4,2 m TRIOJET SYSTEM Yhdistelmäjärjestelmä usealla suuttimella isoihin kylmätiloihin 2-3 m MAXWELL Suuriin teollisuustiloihin, vaaka- tai pystyasennus 4-6 m MAX 45 RUND Koristeellinen, sylinterimäinen, vaaka- tai pystyasennus 2,5-4,2 m Suuriin teollisuustiloihin, vaaka- tai pystyasennus 4-6 m DECO Alumiini profiilein varustettu sisustuksellinen oviverhopuhallin liiketiloihin 2,5-4,2 m LISÄVARUSTEET ERIKOISRATKAISUT Tuki, venttiilit, sensorit, jne. 46 DAM Korkeapainepuhallin etupaneelilla liiketiloihin 2,5-4,2 m ENERGIATEHOKKUUS Eri vedenlämpötiloilla varustetut vesipatterilämmitteiset oviverhopuhaltimet 47 RECESSED DAM liike- ja teollisuustiloihin 2,5-4,2 m EC TEKNOLOGIA 48 EC-moottorilla varustetut keskipakoispuhaltimet todella matalalla kulutuksella OVIVERHOPUHALTIMET ILMALÄMPÖPUMPULLA Energiaa säästävä ja todella vähän kuluttava teknologia liiketiloihin 2,5-4,2 m WINDBOX L, XL Korkeapainepuhallin suuriin teollisuusja liiketiloihin 4-7 m SÄÄTÖLAITTEET Perussäätö: Yksinkertaiset hallintalaitteet Edistynyt säätö: Clever control KUVAGALLERIA, SUOSITTELIJAT, JAKELIJAT Kuvia asennuksista, asiakkaiden tavaramerkin nimi, maailmanlaajuiset jakelijat 5

6 MINIBEL Oviverhopuhallin liiketiloihin Ominaisuudet epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. puhallus. Tekniset tiedot MIN 600 A MIN 600 E230 MIN 900 A MIN 900 E230 Teho (Puhallin) W Jännite (Puhallin) V 230~1 230~1 230~1 230~1 Sähkövirta (Puhallin) A 0,52 0,52 0,78 0,78 m 3 /h Teho (Lämmitys) kw - 2,5-3,2 Jännite (Lämmitys) V - 230~1-230~1 Sähkövirta (Lämmitys) A - 10,8-13,9 Lämpötilan nousu ºC Paino kg ,5 13,5 Äänitaso db(a) Mitat 18 L A B xM6 C 4xM6 L A B C MIN MIN

7 OPTIMA WIRELESS Oviverhopuhallin liiketiloihin Ominaisuudet epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. tarvitse esisuodatinta. roottorimoottori. lämmitystä, pelkkä puhallus. Tekniset tiedot VAIN PUHALLUS m 3 /h W A db(a) kg OPT W 1000 A ,41 35/50 17,5 OPT W 1500 A ,53 36/51 25,5 OPT W 2000 A ,82 38/53 33 SÄHKÖLÄMMITYS sähköpatterin maksimi virta Sähkölämmityksen (*) Virtalähde Äänitaso m 3 /h kw A W A db(a) kg OPT W 1000 E /6 400Vx3 8,7 80 0,41 35/50 20,5 OPT W 1000 E ,8/5,6 230Vx1 24,5 80 0,41 35/50 20,5 OPT W 1500 E /9 400Vx3 13, ,53 36/51 27,5 OPT W 1500 E ,8/5,6 230Vx1 24, ,53 36/51 27,5 OPT W 1500 E /9 230Vx1 (*) 39, ,53 36/51 27,5 OPT W 2000 E ,6/11,3 400Vx3 16, ,82 38/53 42 OPT W 2000 E ,6/11,3 230Vx1 (*) 49, ,82 38/53 42 (*) Kaksi erillään olevaa virtalähdettä. Mitat Ohjauspaneeli (*) L A B OPT W OPT W OPT W B A B ,5 215 L 65 4/6 x M8 42,5 B A B 4/6 x M (*) Manuaalinen säätö sisäänrakennetulla näppäimillä tai infrapuna kaukosäätimellä 7

8 OPTIMA Oviverhopuhallin liiketiloihin Ominaisuudet Tekniset tiedot epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. tarvitse esisuodatinta. roottorimoottori. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h W A db(a) kg OPT 1000 A ,41 35/50 17,5 OPT 1500 A ,53 36/51 25,5 OPT 2000 A ,82 38/53 33 VESILÄMMITYS P86 Lämmityksen 80/60ºC Patterin Äänitaso painehäviö m 3 /h kw Pa W A db(a) kg OPT 1000 P , ,41 37/51 20,5 OPT 1500 P , ,53 38/52 27,5 OPT 2000 P , ,82 40/54 37,5 SÄHKÖLÄMMITYS Mitat sähköpatterin maksimi virta Sähkölämmityksen (*) Virtalähde Äänitaso m 3 /h kw A W A db(a) kg OPT 1000 E /6 400Vx3 8,7 80 0,41 35/50 20,5 OPT 1000 E /9 400Vx3 13,0 80 0,41 35/50 21,5 OPT 1000 E ,8/5,6 230Vx1 24,5 80 0,41 35/50 20,5 OPT 1500 E /9 400Vx3 13, ,53 36/51 27,5 OPT 1500 E ,8/5,6 230Vx1 24, ,53 36/51 27,5 OPT 1500 E /9 230Vx1 (**) 39, ,53 36/51 27,5 OPT 2000 E ,6/11,3 400Vx3 16, ,82 38/53 42 OPT 2000 E ,6/11,3 230Vx1 (**) 49, ,82 38/53 42 (*) Erikseen tilattuna myös muita sähkölämmityksen vaihtoehtoja. (**) Kaksi erillään olevaa jännitelähdettä B A B , /6 x M8 42,5 L B Control A B 4/6 x M L A B OPT OPT OPT

9 RECESSED OPTIMA oviverhopuhaltimet liiketiloihin Ominaisuudet Tekniset tiedot piiloon alakattoon. integroituna yhteen valkoiseen RAL 9016 runkoon. Muita värejä saatavilla pyydettäessä. roottorimoottori. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h W A db(a) kg RO 1000 A ,41 35/50 24 RO 1500 A ,53 36/51 34 RO 2000 A ,82 38/53 44,5 VESILÄMMITYS P86 Lämmityksen 80/60ºC Patterin Äänitaso painehäviö m 3 /h kw Pa W A db(a) kg RO 1000 P , ,41 37/51 26,5 RO 1500 P ,53 38/52 37,5 RO 2000 P , ,82 40/54 49 SÄHKÖLÄMMITYS Mitat sähköpatterin maksimi virta Sähkölämmityksen (*) Virtalähde Äänitaso m 3 /h kw A W A db(a) kg RO 1000 E /6 400Vx3 8,7 80 0,41 35/50 26 RO 1000 E /9 400Vx3 13,0 80 0,41 35/50 27 RO 1000 E ,8/5,6 230Vx1 24,5 80 0,41 35/50 26 RO 1500 E /9 400Vx3 13, ,53 36/51 37,5 RO 1500 E ,8/5,6 230Vx1 24, ,53 36/51 37,5 RO 1500 E /9 230Vx1 (**) 39, ,53 36/51 37,5 RO 2000 E ,6/11,3 400Vx3 16, ,82 38/53 53,5 RO 2000 E ,6/11,3 230Vx1 (**) 49, ,82 38/53 53,5 (*) Erikseen tilattuna myös muita sähkölämmityksen vaihtoehtoja. (**) Kaksi erillään olevaa jännitelähdettä. L B A B 31 Control /6 x M8 L1 (L+50) L L1 A B RO RO RO B A 4/6 x M8 B

10 WINDBOX M,G Korkeapainepuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot VAIN PUHALLUS VESILÄMMITYS 10 Lämmityksen 80/60ºC m 3 /h kw A db(a) kg M 1000 A ,212 0, M 1500 A ,318 1, M 2000 A ,424 1, M 2500 A ,530 2, M 3000 A ,636 2, ECM 1000 A ,132 1, ECM 1500 A ,198 1, ECM 2000 A ,264 2, ECM 2500 A ,330 2, ECM 3000 A ,396 3, G 1000 A ,642 2, G 1500 A ,856 3, G 2000 A ,284 5, G 2500 A ,498 6, G 3000 A ,712 7, ECG 1000 A ,225 1, ECG 1500 A ,300 2, ECG 2000 A ,450 3, ECG 2500 A ,525 4, ECG 3000 A ,600 5, epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. tarvitse esisuodatinta. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). SÄHKÖLÄMMITYS P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Sähkölämmityksen 400Vx3-50Hz Patterin painehäviö 50/40ºC m 3 /h kw kw A db(a) kg M 1000 E /6/9 0,212 0, M 1500 E /8/12 0,318 1, M 2000 E /12/18 0,424 1, M 2500 E /12/18 0,530 2, M 3000 E /16/24 0,636 2, ECM 1000 E /6/9 0,132 1, ECM 1500 E /8/12 0,198 1, ECM 2000 E /12/18 0,264 2, ECM 2500 E /12/18 0,330 2, ECM 3000 E /16/24 0,396 3, G 1000 E /10/15 0,642 2, G 1500 E ,5/15/22,5 0,856 3, G 2000 E /20/30 1,284 5, G 2500 E /20/30 1,498 6, G 3000 E /20/30 1,712 7, ECG 1000 E /10/15 0,225 1, ECG 1500 E ,5/15/22,5 0,300 2, ECG 2000 E /20/30 0,450 3, ECG 2500 E /20/30 0,525 4, ECG 3000 E /20/30 0,600 5, m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg M 1000 P , , , ,428 1, M 1500 P , , , ,642 2, M 2000 P , , , ,856 3, M 2500 P , , , ,070 4, M 3000 P , , , ,280 5, ECM 1000 P , , , ,132 1, ECM 1500 P , , , ,198 1, ECM 2000 P , , , ,264 2, ECM 2500 P , , , ,330 2, ECM 3000 P , , , ,396 3, G 1000 P , , , ,642 2, G 1500 P , , , ,856 3, G 2000 P , , , ,284 5, G 2500 P , , , ,498 6, G 3000 P , , , ,712 7, ECG 1000 P , , , ,225 1, ECG 1500 P , , , ,300 2, ECG 2000 P , , , ,450 3, ECG 2500 P , , , ,525 4, ECG 3000 P , , , ,600 5,

11 WINDBOX M,G Korkeapainepuhaltimet liike- ja teollisuustiloihin Läpileikkaukset ja mitat vapaasti riippuva asennus / asennus alakaton tasoon, otsalevy näkyvissä / Kätketty asennus alakaton sisään 11

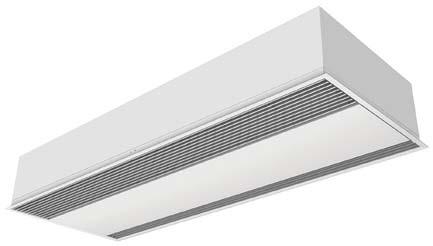

12 RECESSED WINDBOX Korkeapainepuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot alakattoon. integroituna yhteen valkoiseen RAL 9016 runkoon. Muita värejä saatavilla pyydettäessä. suuntiin. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg RM 1000 A ,212 0, RM 1500 A ,318 1, RM 2000 A ,424 1, RM 2500 A ,530 2, RECM 1000 A ,132 1, RECM 1500 A ,198 1, RECM 2000 A ,264 2, RECM 2500 A ,330 2, RG 1000 A ,642 2, RG 1500 A ,856 3, RG 2000 A ,284 5, RG 2500 A ,498 6, RECG 1000 A ,225 1, RECG 1500 A ,300 2, RECG 2000 A ,450 3, RECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg RM 1000 E /6/9 0,212 0, RM 1500 E /8/12 0,318 1, RM 2000 E /12/18 0,424 1, RM 2500 E /12/18 0,530 2, RECM 1000 E /6/9 0,132 1, RECM 1500 E /8/12 0,198 1, RECM 2000 E /12/18 0,264 2, RECM 2500 E /12/18 0,330 2, RG 1000 E /10/15 0,642 2, RG 1500 E ,5/15/22,5 0,856 3, RG 2000 E /20/30 1,284 5, RG 2500 E /20/30 1,498 6, RECG 1000 E /10/15 0,225 1, RECG 1500 E ,5/15/22,5 0,300 2, RECG 2000 E /20/30 0,450 3, RECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg RM 1000 P , , , ,428 1, RM 1500 P , , , ,642 2, RM 2000 P , , , ,856 3, RM 2500 P , , , ,070 4, RECM 1000 P , , , ,132 1, RECM 1500 P , , , ,198 1, RECM 2000 P , , , ,264 2, RECM 2500 P , , , ,330 2, RG 1000 P , , , ,642 2, RG 1500 P , , , ,856 3, RG 2000 P , , , ,284 5, RG 2500 P , , , ,498 6, RECG 1000 P , , , ,225 1, RECG 1500 P , , , ,300 2, RECG 2000 P , , , ,450 3, RECG 2500 P , , , ,525 4,

13 RECESSED WINDBOX Korkeapainepuhaltimet liike- ja teollisuustiloihin Mitat L L1 A B Recessed Windbox Recessed Windbox Recessed Windbox Recessed Windbox

14 SMART Sisustukselliset korkeapainepuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot VAIN PUHALLUS 14 m 3 /h kw A db(a) kg SMART M 1000 A ,212 0, SMART M 1500 A ,318 1, SMART M 2000 A ,424 1, SMART M 2500 A ,530 2, SMART M 3000 A ,636 2, SMART ECM 1000 A ,132 1, SMART ECM 1500 A ,198 1, SMART ECM 2000 A ,264 2, SMART ECM 2500 A ,330 2, SMART ECM 3000 A ,396 3, SMART G 1000 A ,642 2, SMART G 1500 A ,856 3, SMART G 2000 A ,284 5, SMART G 2500 A ,498 6, SMART G 3000 A ,712 7, SMART ECG 1000 A ,225 1, SMART ECG 1500 A ,300 2, SMART ECG 2000 A ,450 3, SMART ECG 2500 A ,525 4, SMART ECG 3000 A ,600 5, ja opastemerkein asiakkaan tarpeiden mukaisesti. muovisivustat, viimeisteltynä valkoisella epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz VESILÄMMITYS P86 P64 P54 Lämmityksen 80/60ºC Patterin painehäviö 80/60ºC Lämmityksen 60/40ºC Patterin painehäviö 60/40ºC Lämmityksen 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw kw A db(a) kg SMART M 1000 E /6/9 0,212 0, SMART M 1500 E /8/12 0,318 1, SMART M 2000 E /12/18 0,424 1, SMART M 2500 E /12/18 0,530 2, SMART M 3000 E /16/24 0,636 2, SMART ECM 1000 E /6/9 0,132 1, SMART ECM 1500 E /8/12 0,198 1, SMART ECM 2000 E /12/18 0,264 2, SMART ECM 2500 E /12/18 0,330 2, SMART ECM 3000 E /16/24 0,396 3, SMART G 1000 E /10/15 0,642 2, SMART G 1500 E ,5/15/22,5 0,856 3, SMART G 2000 E /20/30 1,284 5, SMART G 2500 E /20/30 1,498 6, SMART G 3000 E /20/30 1,712 7, SMART ECG 1000 E /10/15 0,225 1, SMART ECG 1500 E ,5/15/22,5 0,300 2, SMART ECG 2000 E /20/30 0,450 3, SMART ECG 2500 E /20/30 0,525 4, SMART ECG 3000 E /20/30 0,600 5, m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg SMART M 1000 P , , , ,428 1, SMART M 1500 P , , , ,642 2, SMART M 2000 P , , , ,856 3, SMART M 2500 P , , , ,070 4, SMART M 3000 P , , , ,280 5, SMART ECM 1000 P , , , ,132 1, SMART ECM 1500 P , , , ,198 1, SMART ECM 2000 P , , , ,264 2, SMART ECM 2500 P , , , ,330 2, SMART ECM 3000 P , , , ,396 3, SMART G 1000 P , , , ,642 2, SMART G 1500 P , , , ,856 3, SMART G 2000 P , , , ,284 5, SMART G 2500 P , , , ,498 6, SMART G 3000 P , , , ,712 7, SMART ECG 1000 P , , , ,225 1, SMART ECG 1500 P , , , ,300 2, SMART ECG 2000 P , , , ,450 3, SMART ECG 2500 P , , , ,525 4, SMART ECG 3000 P , , , ,600 5,

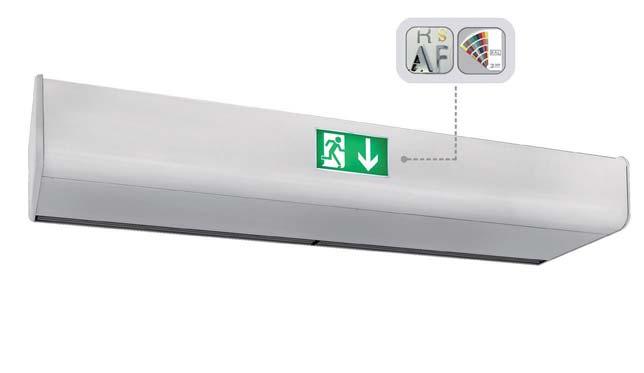

15 SMART Sisustukselliset korkeapainepuhaltimet liike- ja teollisuustiloihin Mitat Huoltoluukku Huoltoluukku etupaneelissa Valmiit ratkaisut ja yksityiskohdat Sileä tai räätälöity etupaneeli logoilla, valoilla tai painatuksella Piilotettu ilmanottoaukko kojeen päällä 15

16 ZEN Sisustukselliset oviverhopuhaltimet liiketiloihin Ominaisuudet Tekniset tiedot tyylipuhdas suunnittelu sulautuu kaikkiin ympäristöihin tarjoten lukuisia räätälöinti mahdollisuuksia. ruostumattomasta teräksestä. Muita mahdollisia materiaalivaihtoehtoja, kuten sinkitty teräs, sileä tai tekstuurinen muovipinnoite, puu, jne. Muita värejä saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg ZEN M 1000 A ,318 1, ZEN M 1500 A ,424 1, ZEN M 2000 A ,636 2, ZEN M 2500 A ,742 3, ZEN G 1000 A ,642 2, ZEN G 1500 A ,856 3, ZEN G 2000 A ,284 5, ZEN G 2500 A ,498 6, ZEN ECG 1000 A ,225 1, ZEN ECG 1500 A ,300 2, ZEN ECG 2000 A ,450 3, ZEN ECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg ZEN M 1000 E /6/9 0,318 1, ZEN M 1500 E /8/12 0,424 1, ZEN M 2000 E /12/18 0,636 2, ZEN M 2500 E /12/18 0,742 3, ZEN G 1000 E /10/15 0,642 2, ZEN G 1500 E ,5/15/22,5 0,856 3, ZEN G 2000 E /20/30 1,284 5, ZEN G 2500 E /20/30 1,498 6, ZEN ECG 1000 E /10/15 0,225 1, ZEN ECG 1500 E ,5/15/22,5 0,300 2, ZEN ECG 2000 E /20/30 0,450 3, ZEN ECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg ZEN M 1000 P , , ,318 1, ZEN M 1500 P , , ,424 1, ZEN M 2000 P , , ,636 2, ZEN M 2500 P , , ,742 3, ZEN G 1000 P , , , ,642 2, ZEN G 1500 P , , , ,856 3, ZEN G 2000 P , , , ,284 5, ZEN G 2500 P , , , ,498 6, ZEN ECG 1000 P , , , ,225 1, ZEN ECG 1500 P , , , ,300 2, ZEN ECG 2000 P , , , ,450 3, ZEN ECG 2500 P , , , ,525 4,

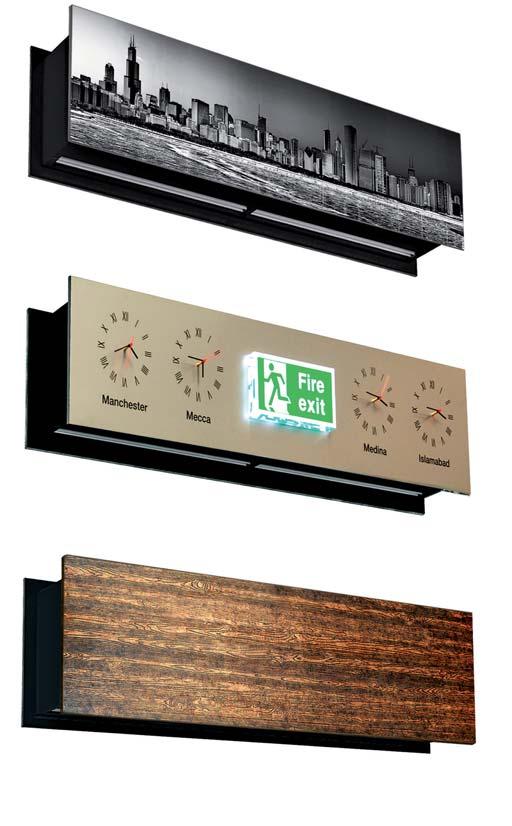

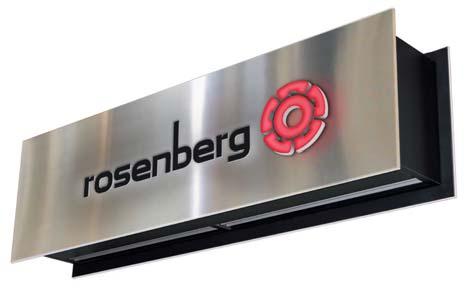

17 ZEN Sisustukselliset oviverhopuhaltimet liiketiloihin Mitat Valmiita ratkaisuja Vakio / maalattu Kukallinen Nahka Ruudullinen Klassinen Puu Logo / Painatus Esimerkkejä asiakkaille räätälöidyistä etupaneeleista Maalaus millä tahansa RAL värillä tai metalli Eri materiaaleja: alumiini, ruostumaton teräs AISI 304 (harjattu tai kiilotettu), puu, lasi, PVC/PES, jne. Logot, valot, kellot, opasteet, vinyylit, kaavat, jne. 17

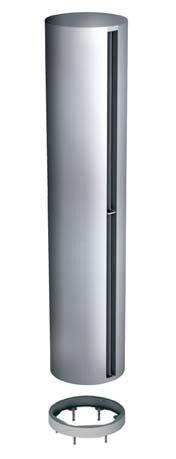

18 RUND sylinterinmuotoiset oviverhopultimet Ominaisuudet epoksi-polyesteri maalilla RAL9016 tai hopeanharmaalla RAL9006 vakiona. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). Tekniset tiedot VAIN PUHALLUS m 3 /h kw A db(a) kg RUND M 1000 A ,318 1, RUND M 1500 A ,424 1, RUND M 2000 A ,636 2, RUND M 2500 A ,742 3, RUND M 3000 A ,848 3, RUND G 1000 A ,642 2, RUND G 1500 A ,856 3, RUND G 2000 A ,284 5, RUND G 2500 A ,498 6, RUND G 3000 A ,712 7, RUND ECG 1000 A ,225 1, RUND ECG 1500 A ,300 2, RUND ECG 2000 A ,450 3, RUND ECG 2500 A ,525 4, RUND ECG 3000 A ,600 5, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg RUND M 1000 E /6/9 0,318 1, RUND M 1500 E /8/12 0,424 1, RUND M 2000 E /12/18 0,636 2, RUND M 2500 E /12/18 0,742 3, RUND M 3000 E /16/24 0,848 3, RUND G 1000 E /10/15 0,642 2, RUND G 1500 E ,5/15/22,5 0,856 3, RUND G 2000 E /20/30 1,284 5, RUND G 2500 E /20/30 1,498 6, RUND G 3000 E /20/30 1,712 7, RUND ECG 1000 E /10/15 0,225 1, RUND ECG 1500 E ,5/15/22,5 0,300 2, RUND ECG 2000 E /20/30 0,450 3, RUND ECG 2500 E /20/30 0,525 4, RUND ECG 3000 E /20/30 0,600 5, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg RUND M 1000 P , , ,318 1, RUND M 1500 P , , ,424 1, RUND M 2000 P , , ,636 2, RUND M 2500 P , , ,742 3, RUND M 3000 P , , ,848 3, RUND G 1000 P , , , ,642 2, RUND G 1500 P , , , ,856 3, RUND G 2000 P , , , ,284 5, RUND G 2500 P , , , ,498 6, RUND G 3000 P , , , ,712 7, RUND ECG 1000 P , , , ,225 1, RUND ECG 1500 P , , , ,300 2, RUND ECG 2000 P , , , ,450 3, RUND ECG 2500 P , , , ,525 4, RUND ECG 3000 P , , , ,600 5,

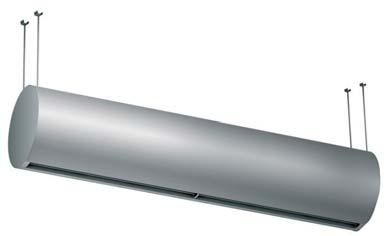

19 RUND sylinterinmuotoiset oviverhopultimet Läpileikkaus ja mitat Pystyasennus Jalusta 60 L 1,5 Ø453 Ø430 Vesiputket, sisääntulo päältäpäin (*) Ø Jalustan kiinnityspisteet lattiaan xØ Ø430 Huoltoluukku Normaali asennus (pystyasento vasen puoli) ULKOPUOLI SISÄPUOLI OVI L RUND RUND RUND RUND RUND Vaaka-asennus Kattoasennus Katto/seinäasennus varsilla katto/seinäasennus tuet Seinäasennus vaakavarsilla Lattia-asennus 19

20 DECO Sisustukselliset oviverhopuhaltimet liiketiloihin Ominaisuudet viimeisteltynä valkoisella epoksi-polyesteri maalilla RAL9016 tai hopeanharmaalla RAL9006 vakiona. Muita värejä saatavilla pyydettäessä. tarvitse esisuodatinta. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). Tekniset tiedot VAIN PUHALLUS m 3 /h kw A db(a) kg DM 1000 A ,212 0, DM 1500 A ,318 1, DM 2000 A ,424 1, DM 2500 A ,530 2, DECM 1000 A ,132 1, DECM 1500 A ,198 1, DECM 2000 A ,264 2, DECM 2500 A ,330 2, DG 1000 A ,642 2, DG 1500 A ,856 3, DG 2000 A ,284 5, DG 2500 A ,498 6, DECG 1000 A ,225 1, DECG 1500 A ,300 2, DECG 2000 A ,450 3, DECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg DM 1000 E /6/9 0,212 0, DM 1500 E /8/12 0,318 1, DM 2000 E /12/18 0,424 1, DM 2500 E /12/18 0,530 2, DECM 1000 E /6/9 0,132 1, DECM 1500 E /8/12 0,198 1, DECM 2000 E /12/18 0,264 2, DECM 2500 E /12/18 0,330 2, DG 1000 E /10/15 0,642 2, DG 1500 E ,5/15/22,5 0,856 3, DG 2000 E /20/30 1,284 5, DG 2500 E /20/30 1,498 6, DECG 1000 E /10/15 0,225 1, DECG 1500 E ,5/15/22,5 0,300 2, DECG 2000 E /20/30 0,450 3, DECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg DM 1000 P , , , ,428 1, DM 1500 P , , , ,642 2, DM 2000 P , , , ,856 3, DM 2500 P , , , ,070 4, DECM 1000 P , , , ,132 1, DECM 1500 P , , , ,198 1, DECM 2000 P , , , ,264 2, DECM 2500 P , , , ,330 2, DG 1000 P , , , ,642 2, DG 1500 P , , , ,856 3, DG 2000 P , , , ,284 5, DG 2500 P , , , ,498 6, DECG 1000 P , , , ,225 1, DECG 1500 P , , , ,300 2, DECG 2000 P , , , ,450 3, DECG 2500 P , , , ,525 4,

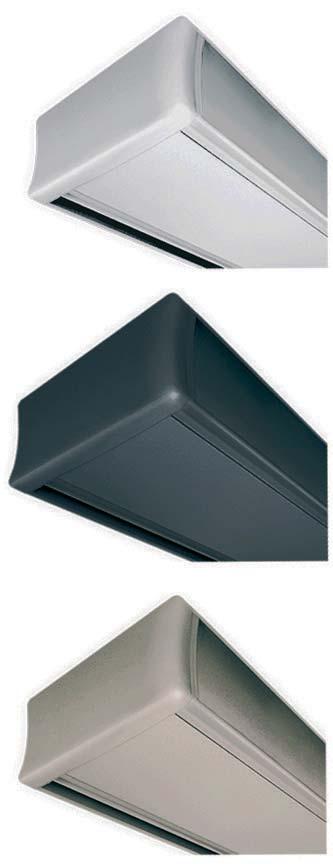

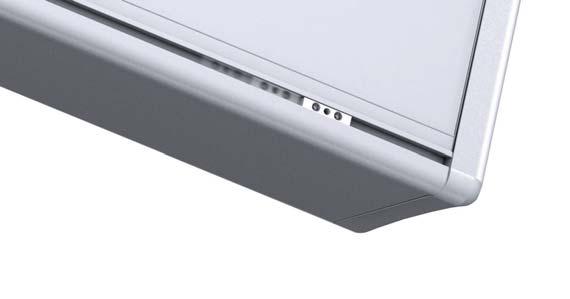

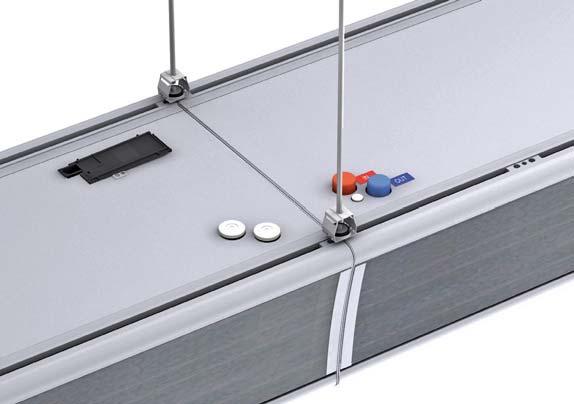

21 DECO Sisustukselliset oviverhopuhaltimet liiketiloihin Mitat 4/ L L1 Deco Deco Deco Deco Yksityiskohdat Yhteenliitäntä mahdollisuus Eri värivaihtoehtoja (*) Kiskoilla säädettävät kiinnityskohdat 21

22 DAM korkeapaineiset ovipuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. kuvioita, kuvia, jne. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg DAM M 1000 A ,212 0, DAM M 1500 A ,318 1, DAM M 2000 A ,424 1, DAM M 2500 A ,530 2, DAM M 3000 A ,636 2, DAM ECM 1000 A ,132 1, DAM ECM 1500 A ,198 1, DAM ECM 2000 A ,264 2, DAM ECM 2500 A ,330 2, DAM ECM 3000 A ,396 3, DAM G 1000 A ,642 2, DAM G 1500 A ,856 3, DAM G 2000 A ,284 5, DAM G 2500 A ,498 6, DAM G 3000 A ,712 7, DAM ECG 1000 A ,225 1, DAM ECG 1500 A ,300 2, DAM ECG 2000 A ,450 3, DAM ECG 2500 A ,525 4, DAM ECG 3000 A ,600 5, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg DAM M 1000 E /6/9 0,212 0, DAM M 1500 E /8/12 0,318 1, DAM M 2000 E /12/18 0,424 1, DAM M 2500 E /12/18 0,530 2, DAM M 3000 E /16/24 0,636 2, DAM ECM 1000 E /6/9 0,132 1, DAM ECM 1500 E /8/12 0,198 1, DAM ECM 2000 E /12/18 0,264 2, DAM ECM 2500 E /12/18 0,330 2, DAM ECM 3000 E /16/24 0,396 3, DAM G 1000 E /10/15 0,642 2, DAM G 1500 E ,5/15/22,5 0,856 3, DAM G 2000 E /20/30 1,284 5, DAM G 2500 E /20/30 1,498 6, DAM G 3000 E /20/30 1,712 7, DAM ECG 1000 E /10/15 0,225 1, DAM ECG 1500 E ,5/15/22,5 0,300 2, DAM ECG 2000 E /20/30 0,450 3, DAM ECG 2500 E /20/30 0,525 4, DAM ECG 3000 E /20/30 0,600 5, VESILÄMMITYS P86 P64 P54 Lämmityksen 80/60ºC Patterin painehäviö 80/60ºC Lämmityksen 60/40ºC Patterin painehäviö 60/40ºC Lämmityksen 50/40ºC Patterin painehäviö 50/40ºC 22 m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg DAM M 1000 P , , , ,428 1, DAM M 1500 P , , , ,642 2, DAM M 2000 P , , , ,856 3, DAM M 2500 P , , , ,070 4, DAM M 3000 P , , , ,280 5, DAM ECM 1000 P , , , ,132 1, DAM ECM 1500 P , , , ,198 1, DAM ECM 2000 P , , , ,264 2, DAM ECM 2500 P , , , ,330 2, DAM ECM 3000 P , , , ,396 3, DAM G 1000 P , , , ,642 2, DAM G 1500 P , , , ,856 3, DAM G 2000 P , , , ,284 5, DAM G 2500 P , , , ,498 6, DAM G 3000 P , , , ,712 7, DAM ECG 1000 P , , , ,225 1, DAM ECG 1500 P , , , ,300 2, DAM ECG 2000 P , , , ,450 3, DAM ECG 2500 P , , , ,525 4, DAM ECG 3000 P , , , ,600 5,

23 DAM korkeapaineiset ovipuhaltimet liike- ja teollisuustiloihin Mitat 40 B L A B Control /6 x M L A B Dam Twin System DAM TWIN system sisältää kaksi vastakkain aseteltua DAM oviverhopuhallinta, joissa toisessa puhallin etuosassa ja toisessa takaosassa. Molempien puhaltimien perässä on tuloaukko, joka sulkee ilmaverhon. Tuplapuhaltimet toimivat suljettuna kehänä luoden erilliset alueet sisäänkäynnille. Ylimääräinen etupaneeli DAM TWIN system on optimaalinen ratkaisu tiloihin, joiden olosuhteet ovat toistensa vastakohdat. 23

24 RECESSED DAM korkeapaineiset ovipuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot näkymällä. alakattoon. integroituna yhteen valkoiseen RAL 9016 runkoon. Muita värejä saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg RDAM M 1000 A ,212 0, RDAM M 1500 A ,318 1, RDAM M 2000 A ,424 1, RDAM M 2500 A ,530 2, RDAM ECM 1000 A ,132 1, RDAM ECM 1500 A ,198 1, RDAM ECM 2000 A ,264 2, RDAM ECM 2500 A ,330 2, RDAM G 1000 A ,642 2, RDAM G 1500 A ,856 3, RDAM G 2000 A ,284 5, RDAM G 2500 A ,498 6, RDAM ECG 1000 A ,225 1, RDAM ECG 1500 A ,300 2, RDAM ECG 2000 A ,450 3, RDAM ECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg RDAM M 1000 E /6/9 0,212 0, RDAM M 1500 E /8/12 0,318 1, RDAM M 2000 E /12/18 0,424 1, RDAM M 2500 E /12/18 0,530 2, RDAM ECM 1000 E /6/9 0,132 1, RDAM ECM 1500 E /8/12 0,198 1, RDAM ECM 2000 E /12/18 0,264 2, RDAM ECM 2500 E /12/18 0,330 2, RDAM G 1000 E /10/15 0,642 2, RDAM G 1500 E ,5/15/22,5 0,856 3, RDAM G 2000 E /20/30 1,284 5, RDAM G 2500 E /20/30 1,498 6, RDAM ECG 1000 E /10/15 0,225 1, RDAM ECG 1500 E ,5/15/22,5 0,300 2, RDAM ECG 2000 E /20/30 0,450 3, RDAM ECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg RDAM M 1000 P , , , ,428 1, RDAM M 1500 P , , , ,642 2, RDAM M 2000 P , , , ,856 3, RDAM M 2500 P , , , ,070 4, RDAM ECM 1000 P , , , ,132 1, RDAM ECM 1500 P , , , ,198 1, RDAM ECM 2000 P , , , ,264 2, RDAM ECM 2500 P , , , ,330 2, RDAM G 1000 P , , , ,642 2, RDAM G 1500 P , , , ,856 3, RDAM G 2000 P , , , ,284 5, RDAM G 2500 P , , , ,498 6, RDAM ECG 1000 P , , , ,225 1, RDAM ECG 1500 P , , , ,300 2, RDAM ECG 2000 P , , , ,450 3, RDAM ECG 2500 P , , , ,525 4,

25 RECESSED DAM korkeapaineiset ovipuhaltimet liike- ja teollisuustiloihin Mitat L L1 A B Recessed Dam Recessed Dam Recessed Dam Recessed Dam

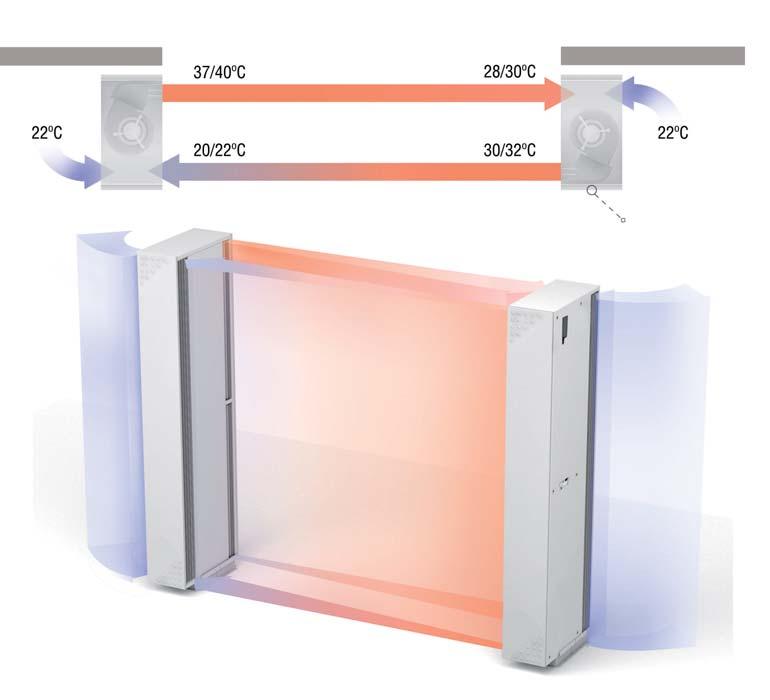

26 OVIVERHOPUHALTIMET ILMALÄMPÖPUMPULLA Pienikulutteiset oviverhopuhaltimet ilmalämpöpumpulla Ilmalämpöpumpun - tekniikka Ilmalämpöpumppu on laite, joka kuluttaa pienen määrän energiaa siirtääkseen lämpöä paikasta toiseen. Järjestelmän hyötysuhde on korkea, koska se vain siirtää lämpöä sen sijaan, että käyttäisi polttoainetta sen tuottamiseen. Se muodostuu suljetusta piiristä, jonka sisällä virtaa jäähdytysneste. Jäähdytysneste on joko nestemmäisessä tai kaasumaisessa muodossa riippuen lämpötilasta sekä paineesta. Suljettu piiri koostuu: kompressorista, lauhduttimesta, laajenevasta venttiilistä sekä höyrystimestä. Edut ja hyödyt Airtecnics:n uusi ilmalämpöpumpun sisältävä oviverhopuhallin on kas tapa vähentää lämmityskuluja sekä hiilidioksidi päästöjä jopa 70%. Ympäristöystävällinen - käyttää pienen määrän energiaa Ilmalämpöpumppu on saatavilla seuraaviin oviverhopuhaltimiin:.. Ilmalämpöpumppu vs Sähkölämmitteinen oviverhopuhallin - Energiansäästö esimerkki Kuinka paljon rahaa on mahdollista säästää käyttämällä ilmalämpöpumpun sisältävää oviverhopuhallinta? Esimerkki: Sähkölämmitteinen ilmalämpöpumpun Eroavuus Oven mitat: 2 m leveä ja 3 m korkea oviverhopuhallinen sisältä oviverhopuhallin Käyttöaika: 12 h/vrk, 6vrk/vk, lämmityksen kokonais 27 kw 27 kw 0 kw 26 viikkoa (noin puoli vuotta) Oviverhopuhaltimen hinta /yksikkö /yksikkö Energian kulut: 0,17 /kw/h (EU-27 keskihinta) Energian kulutus kw/h kw/h kw/h Valittu yksikkö: G 2000, 27kW Energian hinta COP: Hiilidioksidi (CO 2) päästö kg kg kg Tulokset: Takaisinmaksuaika on 1,2 vuotta. Noin 14 kuukaudessa summa, jonka ilmalämpöpumppu tuli maksamaan oli palautunut. Koko 14 kuukauden aikana säästyi kuitenkin energiaa ja hiilidioksidi päästöt vähenivät Sähkölämmitys Heat Pump Vuoden energiakulut Sähkölämmitys CO Säästöt Vuotta 10 vuoden energiakulut Sähkölämmitys Heat Pump Sähkölämmitys Säästöt Heat Pump Säästöt Heat Pump Vuotta Takaisinmaksuaika Vuotta 10 vuoden hiilidioksidi päästöt 26

27 WINDBOX M,G DX-TO Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja TOSHIBA ulkoyksiköllä (1:1) Ominaisuudet hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ohjauksen. paisuntaventtiiliin. Tekniset tiedot (*) Ulkoyksikkö Ulkoyksikkö Äänitaso m 3 /h 230Vx1 400Vx3 (**) kw A db(a) kg M 1500 DX11-TO 2160 RAV-SM1104ATP-E RAV-SP1104AT8-E 0,642 2, M 2000 DX16-TO 2880 RAV-SM1603AT-E RAV-SP1604AT8-E 0,856 3, M 2500 DX22-TO RAV-SM2244AT8-E 1,070 4, M 3000 DX27-TO RAV-SM2804AT8-E 1,280 5, ECM 1000 DX8-TO 1640 RAV-SM804ATP-E - 0,132 1, ECM 1500 DX11-TO 2460 RAV-SM1104ATP-E RAV-SP1104AT8-E 0,198 1, ECM 2000 DX16-TO 3280 RAV-SM1603AT-E RAV-SP1604AT8-E 0,264 2, ECM 2500 DX22-TO RAV-SM2244AT8-E 0,330 2, ECM 3000 DX27-TO RAV-SM2804AT8-E 0,396 3, G 1000 DX11-TO 2100 RAV-SM1104ATP-E RAV-SP1104AT8-E 0,642 2, G 1500 DX16-TO 2800 RAV-SM1603AT-E RAV-SP1604AT8-E 0,856 3, G 2000 DX22-TO RAV-SM2244AT8-E 1,284 5, G 2000 DX27-TO RAV-SM2804AT8-E 1,284 5, G 2500 DX27-TO RAV-SM2804AT8-E 1,498 6, G 3000 DX27-TO RAV-SM2804AT8-E 1,712 7, G 3000 DX32/2-TO x RAV-SM1603AT-E 2x RAV-SP1604AT8-E 1,712 7, ECG 1000 DX11-TO 2190 RAV-SM1104ATP-E RAV-SP1104AT8-E 0,225 1, ECG 1500 DX16-TO 2920 RAV-SM1603AT-E RAV-SP1604AT8-E 0,300 2, ECG 2000 DX22-TO RAV-SM2244AT8-E 0,450 3, ECG 2000 DX27-TO RAV-SM2804AT8-E 0,450 3, ECG 2500 DX27-TO RAV-SM2804AT8-E 0,525 4, ECG 3000 DX27-TO RAV-SM2804AT8-E 0,600 5, ECG 3000 DX32/2-TO x RAV-SM1603AT-E 2x RAV-SP1604AT8-E 0,600 5, (*) DX on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. 32/2 putki kahdella silmukalla sekä kaksi 16kW ulkoyksikköä. (**) Oviverhopuhaltimien virtalähde on aina 230Vx1. TOSHIBA Taajuudenmuuttaja ulkoyksikkö Lämmitys Lämmitys SCOP tai COP (*) jäähdytys jäähdytys SEER tai EER (*) Jännitelähde Putket Kaasu Neste Putken minimi pituus Putken maksimi pituus kw kw W/W kw kw W/W tuuma m m m RAV-SM804ATP-E 8,0 2,21 4,02 6,7 2,09 5,63 230Vx1 5/8 3/ RAV-SM1104ATP-E 11,2 2,93 3,54 10,0 3,11 5,58 230Vx1 5/8 3/ RAV-SP1104AT8-E 11,2 2,42 4,28 10,0 2,37 6,57 400Vx3 5/8 3/ RAV-SM1603AT-E 16,0 4,43 3,61 14,0 4,49 3,12 230Vx1 5/8 3/ RAV-SP1604AT8-E 16,0 4,30 3,72 14,0 4,49 3,12 400Vx3 5/8 3/ RAV-SM2244AT8-E 22,4 6,49 3,45 20,0 7,20 2,78 400Vx3 7, RAV-SM2804AT8-E 27,0 8,15 3,31 23,0 8,75 2,63 400Vx3 7, (*) Energiakkuus: SCOP ja SEER kausittainen suhdeluku alle 12kW sekä COP ja EER yli 12kW. Putken maksimi korkeus 27

28 WINDBOX M,G DX-ME Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja MITSUBISHI ELECTRIC ulkoyksiköllä (1:1) Ominaisuudet hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ulkoyksikköön (R410A) ja paisuntaventtiiliin. Tekniset tiedot Äänitaso (*) Ulkoyksikkö Ulkoyksikkö m 3 /h 230Vx1 400Vx3 (**) kw A db(a) kg M 1500 DX11-ME 2160 PUHZ-ZRP100VKA PUHZ-ZRP100YKA 0,642 2, M 2000 DX14-ME 2880 PUHZ-ZRP125VKA PUHZ-ZRP125YKA 0,856 3, M 2000 DX16-ME 2880 PUHZ-ZRP140VKA PUHZ-ZRP140YKA 0,856 3, M 2500 DX22-ME PUHZ-ZRP200YKA 1,070 4, M 3000 DX27-ME PUHZ-ZRP250YKA 1,280 5, ECM 1000 DX8-ME 1640 PUHZ-ZRP71VHA - 0,132 1, ECM 1500 DX11-ME 2460 PUHZ-ZRP100VKA PUHZ-ZRP100YKA 0,198 1, ECM 1500 DX14-ME 2460 PUHZ-ZRP125VKA PUHZ-ZRP125YKA 0,198 1, ECM 2000 DX16-ME 3280 PUHZ-ZRP140VKA PUHZ-ZRP140YKA 0,264 2, ECM 2500 DX22-ME PUHZ-ZRP200YKA 0,330 2, ECM 3000 DX27-ME PUHZ-ZRP250YKA 0,396 3, G 1000 DX8-ME 2100 PUHZ-ZRP71VHA - 0,642 2, G 1500 DX14-ME 2800 PUHZ-ZRP125VKA PUHZ-ZRP125YKA 0,856 3, G 2000 DX22-ME PUHZ-ZRP200YKA 1,284 5, G 2500 DX27-ME PUHZ-ZRP250YKA 1,498 6, G 3000 DX27-ME PUHZ-ZRP250YKA 1,712 7, G 3000 DX32/2-ME x PUHZ-ZRP140VKA 2x PUHZ-ZRP140YKA 1,712 7, ECG 1000 DX8-ME 2190 PUHZ-ZRP71VHA - 0,225 1, ECG 1500 DX16-ME 2920 PUHZ-ZRP140VKA PUHZ-ZRP140YKA 0,300 2, ECG 2000 DX22-ME PUHZ-ZRP200YKA 0,450 3, ECG 2500 DX27-ME PUHZ-ZRP250YKA 0,525 4, ECG 3000 DX27-ME PUHZ-ZRP250YKA 0,600 5, ECG 3000 DX32/2-ME x PUHZ-ZRP140VKA 2x PUHZ-ZRP140YKA 0,600 5, (*) DX on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. 32/2 putki kahdella silmukalla sekä kaksi 16kW ulkoyksikköä. (**) Oviverhopuhaltimien virtalähde on aina 230Vx1. MITSUBISHI Taajuudenmuuttaja ulkoyksikkö Lämmitys Lämmitys SCOP tai COP (*) jäähdytys jäähdytys SEER tai EER (*) Jännitelähde Putket Kaasu Neste Putken minimi pituus Putken maksimi pituus kw kw W/W kw kw W/W tuuma m m m PUHZ-ZRP71VHA 8,0 2,03 3,90 7,1 2,01 5,60 230Vx1 5/8 3/ PUHZ-ZRP100VKA 11,2 2,06 4,20 10,0 2,63 5,60 230Vx1 5/8 3/ PUHZ-ZRP100YKA 11,2 2,06 4,20 10,0 2,63 5,50 400Vx3 5/8 3/ PUHZ-ZRP125VKA 14,0 3,63 3,86 12,5 4,05 3,09 230Vx1 5/8 3/ PUHZ-ZRP125YKA 14,0 3,63 3,86 12,5 4,05 3,09 400Vx3 5/8 3/ PUHZ-ZRP140VKA 16,0 4,20 3,81 13,4 4,36 3,07 230Vx1 5/8 3/ PUHZ-ZRP140YKA 16,0 4,20 3,81 13,4 4,36 3,07 400Vx3 5/8 3/ PUHZ-ZRP200YKA 22,4 6,94 3,23 19,0 6,46 2,94 400Vx3 1 3/ PUHZ-ZRP250YKA 27,0 8,94 3,75 22,0 8,31 2,65 400Vx3 1 1/ (*) Energiakkuus: SCOP ja SEER kausittainen suhdeluku alle 12kW sekä COP ja EER yli 12kW. Putken maksimi korkeus 28

29 WINDBOX M,G VRF-ME Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja MITSUBISHI ELECTRIC ulkoyksiköllä (VRF) Ominaisuudet Tekniset tiedot hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ohjauksen. ulkoyksikköön (R410A) ja paisuntaventtiiliin. Äänitaso Mitsubishi Electric Interface DX-kit (**) (*) m 3 /h kw A db(a) kg M 1500 VRF12-ME ,642 2, PAC-AH125M-J M 2000 VRF16-ME ,856 3, PAC-AH125M-J M 2500 VRF22-ME ,070 4, PAC-AH250M-J M 3000 VRF27-ME ,280 5, PAC-AH250M-J ECM 1500 VRF12-ME ,198 1, PAC-AH125M-J ECM 1500 VRF14-ME ,198 1, PAC-AH125M-J ECM 2000 VRF16-ME ,264 2, PAC-AH125M-J ECM 2500 VRF24-ME ,330 2, PAC-AH250M-J ECM 3000 VRF30-ME ,396 3, PAC-AH250M-J G 1000 VRF10-ME ,642 2, PAC-AH125M-J G 1500 VRF15-ME ,856 3, PAC-AH125M-J G 2000 VRF23-ME ,284 5, PAC-AH250M-J G 2500 VRF28-ME ,498 6, PAC-AH250M-J G 3000 VRF29-ME ,712 7, PAC-AH250M-J G 3000 VRF32-ME ,712 7, PAC-AH250M-J ECG 1000 VRF10-ME ,225 1, PAC-AH125M-J ECG 1500 VRF16-ME ,300 2, PAC-AH125M-J ECG 2000 VRF24-ME ,450 3, PAC-AH250M-J ECG 2500 VRF29-ME ,525 4, PAC-AH250M-J ECG 3000 VRF30-ME ,600 5, PAC-AH250M-J ECG 3000 VRF32-ME ,600 5, PAC-AH250M-J (*) VRF on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. (**) Sisältää paisuntaventtiili. Gamma City Multi City Multi Mr. Slim Mr. Slim Mr. Slim Industrial Industrial MITSUBISHI ELECTRIC VRF yhteensopiva Ulkoyksiköt Series S/Y (Heat Pump) R2 (Heat Recovery) Standard Inverter Power Inverter Zubadan Standard Inverter Power Inverter 29

30 WINDBOX M,G DX-DA Ominaisuudet Tekniset tiedot Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja DAIKIN ulkoyksiköllä (1:1) hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ja paisuntaventtiiliin. Paisuntaventtiili kit Äänitaso (*) Ulkoyksikkö Ulkoyksikkö m 3 /h 230Vx1 400Vx3 (**) kw A db(a) kg M 1500 DX12-DA 2160 ERQ 100 AV1 - EKEXV 100 0,642 2, M 2000 DX15-DA 2880 ERQ 125 AV1 ERQ 125 AW1 EKEXV 125 0,856 3, M 2000 DX17-DA 2880 ERQ 140 AV1 - EKEXV 140 0,856 3, M 2500 DX22-DA ERQ 200 AW1 EKEXV 200 1,070 4, M 3000 DX27-DA ERQ 250 AW1 EKEXV 250 1,280 5, ECM 1500 DX12-DA 2460 ERQ 100 AV1 - EKEXV 100 0,198 1, ECM 1500 DX14-DA 2460 ERQ 125 AV1 ERQ 125 AW1 EKEXV 125 0,198 1, ECM 2000 DX19-DA ERQ 200 AW1 EKEXV 200 0,264 2, ECM 2500 DX25-DA ERQ 200 AW1 EKEXV 200 0,330 2, ECM 3000 DX30-DA ERQ 250 AW1 EKEXV 250 0,396 3, G 1000 DX10-DA 2100 ERQ 100 AV1 - EKEXV 80 0,642 2, G 1500 DX15-DA 2800 ERQ 125 AV1 ERQ 125 AW1 EKEXV 125 0,856 3, G 2000 DX23-DA ERQ 200 AW1 EKEXV 200 1,284 5, G 2500 DX24-DA ERQ 200 AW1 EKEXV 200 1,498 6, G 2500 DX28-DA ERQ 250 AW1 EKEXV 250 1,498 6, G 3000 DX29-DA ERQ 250 AW1 EKEXV 250 1,712 7, ECG 1000 DX10-DA 2190 ERQ 100 AV1 - EKEXV 80 0,225 1, ECG 1500 DX15-DA 2920 ERQ 125 AV1 ERQ 125 AW1 EKEXV 125 0,300 2, ECG 2000 DX24-DA ERQ 200 AW1 EKEXV 200 0,450 3, ECG 2500 DX29-DA ERQ 250 AW1 EKEXV 250 0,525 4, ECG 3000 DX30-DA ERQ 250 AW1 EKEXV 250 0,600 5, (*) DX on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. (**) Oviverhopuhaltimien virtalähde on aina 230Vx1. DAIKIN Taajuudenmuuttaja ulkoyksikkö Lämmitys Lämmitys SCOP tai COP (*) jäähdytys jäähdytys SEER tai EER (*) Jännitelähde Putket Kaasu Neste Putken minimi pituus Putken maksimi pituus kw kw W/W kw kw W/W tuuma m m m ERQ 100 AV1 12,5 2,74 4,56 11,2 2,81 3,99 230Vx1 5/8 3/ ERQ 125 AV1 16,0 3,86 4,15 14,0 3,51 3,99 230Vx1 5/8 3/ ERQ 125 AW1 16,0 4,00 4,00 14,0 3,52 3,98 400Vx3 5/8 3/ ERQ 140 AV1 18,0 4,57 3,94 15,5 4,53 3,42 230Vx1 3/4 3/ ERQ 200 AW1 25,0 5,56 4,50 22,4 5,22 4,29 400Vx3 3/4 3/ ERQ 250 AW1 31,5 7,70 4,09 28,0 7,42 3,77 400Vx3 7/8 3/ (*) Energiakkuus: SCOP ja SEER kausittainen suhdeluku alle 12kW sekä COP ja EER yli 12kW. Putken maksimi korkeus 30

31 WINDBOX M,G VRV-DA Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja DAIKIN ulkoyksiköllä (VRV) Ominaisuudet hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ja paisuntaventtiiliin. Tekniset tiedot Paisuntaventtiili kit Äänitaso (*) m 3 /h kw A db(a) kg M 1000 VRV7-DA 1440 EKEXV 63 0,428 1, M 1500 VRV12-DA 2160 EKEXV 100 0,642 2, M 2000 VRV15-DA 2880 EKEXV 125 0,856 3, M 2000 VRV17-DA 2880 EKEXV 125 0,856 3, M 2500 VRV22-DA 3600 EKEXV 200 1,070 4, M 3000 VRV27-DA 4320 EKEXV 200 1,280 5, ECM 1000 VRV8-DA 1640 EKEXV 63 0,132 1, ECM 1500 VRV12-DA 2460 EKEXV 100 0,198 1, ECM 1500 VRV14-DA 2460 EKEXV 100 0,198 1, ECM 2000 VRV19-DA 3280 EKEXV 140 0,264 2, ECM 2500 VRV25-DA 4100 EKEXV 200 0,330 2, ECM 3000 VRV30-DA 4920 EKEXV 250 0,396 3, G 1000 VRV10-DA 2100 EKEXV 80 0,642 2, G 1500 VRV15-DA 2800 EKEXV 125 0,856 3, G 2000 VRV23-DA 4200 EKEXV 200 1,284 5, G 2500 VRV24-DA 4900 EKEXV 200 1,498 6, G 2500 VRV28-DA 4900 EKEXV 200 1,498 6, G 3000 VRV29-DA 5600 EKEXV 250 1,712 7, ECG 1000 VRV10-DA 2190 EKEXV 80 0,225 1, ECG 1500 VRV15-DA 2920 EKEXV 125 0,300 2, ECG 2000 VRV24-DA 4380 EKEXV 200 0,450 3, ECG 2500 VRV29-DA 5110 EKEXV 250 0,525 4, ECG 3000 VRV30-DA 5840 EKEXV 250 0,600 5, (*) VRV on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. VRV IV HP (Heat Pump) DAIKIN VRV Ulkoyksikkö VRV IV HR (Heat Recovery) 31

32 WINDBOX M,G DX-LG Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja LG ulkoyksiköllä (1:1) Ominaisuudet hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. paisuntaventtiiliin. Tekniset tiedot (*) Ulkoyksikkö Ulkoyksikkö Äänitaso m 3 /h 230Vx1 400Vx3 (**) kw A db(a) kg M 1000 DX9-LG 1440 UU30W U44-0,428 1, M 1500 DX11-LG 2160 UU36W UO2 UU37W UO2 0,642 2, M 1500 DX14-LG 2160 UU42W U32 UU43W U32 0,642 2, M 2000 DX15-LG 2880 UU48W U32 UU49W U32 0,856 3, M 2500 DX22-LG UU70W U34 1,070 4, M 3000 DX27-LG UU85W U74 1,280 5, ECM 1000 DX9-LG 1640 UU30W U44-0,132 1, ECM 1500 DX15-LG 2460 UU48W U32 UU49W U32 0,198 1, ECM 2000 DX15-LG 3280 UU48W U32 UU49W U32 0,264 2, ECM 2000 DX22-LG UU70W U34 0,264 2, ECM 2500 DX22-LG UU70W U34 0,330 2, ECM 2500 DX27-LG UU85W U74 0,330 2, ECM 3000 DX27-LG UU85W U74 0,396 3, G 1000 DX9-LG 2100 UU30W U44-0,642 2, G 1500 DX15-LG 2800 UU48W U32 UU49W U32 0,856 3, G 2000 DX27-LG UU85W U74 1,284 5, G 2500 DX27-LG UU85W U74 1,498 6, G 3000 DX27-LG UU85W U74 1,712 7, ECG 1500 DX15-LG 2920 UU48W U32 UU49W U32 0,300 2, ECG 2000 DX27-LG UU85W U74 0,450 3, ECG 2500 DX27-LG UU85W U74 0,525 4, ECG 3000 DX27-LG UU85W U74 0,600 5, (*) DX on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. (**) Oviverhopuhaltimien virtalähde on aina 230Vx1. LG Taajuudenmuuttaja ulkoyksikkö Lämmitys Lämmitys SCOP tai COP (*) jäähdytys jäähdytys SEER tai EER (*) Jännitelähde Putket Kaasu Neste Putken minimi pituus Putken maksimi pituus kw kw W/W kw kw W/W tuuma m m m UU30W U44 9,0 2,62 4,00 7,8 2,41 6,10 230Vx1 5/8 3/ UU36W UO2 11,2 3,19 3,81 10,0 3,12 5,11 230Vx1 5/8 3/ UU37W UO2 11,2 3,19 3,81 10,0 3,12 5,11 400Vx3 5/8 3/ UU42W U32 14,0 3,86 3,63 12,1 3,76 3,22 230Vx1 5/8 3/ UU43W U32 14,0 3,86 3,63 12,5 3,76 3,22 400Vx3 5/8 3/ UU48W U32 15,4 4,39 3,50 14,0 4,10 3,41 230Vx1 5/8 3/ UU49W U32 15,4 4,39 3,50 14,0 4,10 3,41 400Vx3 5/8 3/ UU70W U34 22,4 6,40 3,50 19,0 6,69 2,84 400Vx3 1 3/ UU85W U74 27,0 8,31 3,25 23,0 8,19 2,81 400Vx3 7/8 1/ (*) Energiakkuus: SCOP ja SEER kausittainen suhdeluku alle 12kW sekä COP ja EER yli 12kW. Putken maksimi korkeus 32

33 WINDBOX M,G DX-HI Energiaa säästävät Oviverhopuhaltimet ilmalämpöpumpulla ja HITACHI ulkoyksiköllä (1:1) Ominaisuudet hiilidioksidipäästöjen vähentyminen aina 70% asti (lämmitys käytössä). epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Sisältää sisäisen esisuodattimen. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. puhelinkaapeli. ohjauksen. Tekniset tiedot (*) Ulkoyksikkö Ulkoyksikkö Äänitaso m 3 /h 230Vx1 400Vx3 (**) kw A db(a) kg M 1500 DX11-HI 2160 RAS-4H(V)NCE RAS-4H(V)NCE 0,642 2, M 2500 DX22-HI RAS-8HNCE 1,070 4, ECM 1500 DX11-HI 2460 RAS-4H(V)NCE RAS-4H(V)NCE 0,198 1, ECM 2500 DX22-HI RAS-8HNCE 0,330 2, ECM 3000 DX28-HI RAS-10HNCE 0,396 3, G 1000 DX8-HI 2100 RAS-3HVNC - 0,642 2, G 1500 DX16-HI 2800 RAS-6H(V)NCE RAS-6H(V)NCE 0,856 3, G 2000 DX22-HI RAS-8HNCE 1,284 5, G 2500 DX22-HI RAS-8HNCE 1,498 6, G 2500 DX28-HI RAS-10HNCE 1,498 6, G 3000 DX28-HI RAS-10HNCE 1,712 7, ECG 1000 DX8-HI 2190 RAS-3HVNC - 0,225 1, ECG 1000 DX11-HI 2190 RAS-4H(V)NCE RAS-4H(V)NCE 0,225 1, ECG 1500 DX14-HI 2920 RAS-5H(V)NCE RAS-5H(V)NCE 0,300 2, ECG 1500 DX16-HI 2920 RAS-6H(V)NCE RAS-6H(V)NCE 0,300 2, ECG 2000 DX22-HI RAS-8HNCE 0,450 3, ECG 2500 DX22-HI RAS-8HNCE 0,525 4, ECG 2500 DX28-HI RAS-10HNCE 0,525 4, ECG 3000 DX28-HI RAS-10HNCE 0,600 5, (*) DX on käytettävissä myös malleissa: Recessed Windbox, Smart, Dam, Recessed Dam, Deco, Variwind, Rund, Zen, Rotowind, Invisair. (**) Oviverhopuhaltimien virtalähde on aina 230Vx1. HITACHI Taajuudenmuuttaja ulkoyksikkö Lämmitys Lämmitys SCOP tai COP (*) jäähdytys jäähdytys SEER tai EER (*) Jännitelähde Putket Kaasu Neste Putken maksimi pituus kw kw W/W kw kw W/W tuuma m m RAS-3HVNC 8,0 1,90 4,21 7,1 1,94 3,66 230Vx1 5/8 3/ RAS-4H(V)NCE 11,2 2,54 4,41 10,0 2,44 4,10 230Vx1/400Vx3 5/8 3/ RAS-5H(V)NCE 14,0 3,39 4,12 12,5 3,53 3,54 230Vx1/400vX3 5/8 3/ RAS-6H(V)NCE 16,0 4,23 3,78 14,0 4,25 3,29 230Vx1/400vX3 5/8 3/ RAS-8HNCE 22,4 5,28 4,24 20,0 5,95 3,36 400Vx3 1 3/ RAS-10HNCE 28,0 7,12 3,93 25,0 7,81 3,20 400Vx3 1 1/ (*) Energiakkuus: SCOP ja SEER kausittainen suhdeluku alle 12kW sekä COP ja EER yli 12kW. Putken maksimi korkeus 33

34 WINDBOX L,XL Korkeapaineiset oviverhopuhaltimet liike- ja teollisuustiloihin Ominaisuudet Tekniset tiedot epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. kaupalliseen mikroporattu. alhaisella melutasolla. 5-nopeuksinen säädin. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg L 1000 A ,04 4, L 1500 A ,56 6, L 2000 A ,08 8, L 2500 A ,60 11, L 3000 A ,12 13, XL 1000 A ,40 6, XL 1500 A ,10 9, XL 2000 A ,80 12, XL 2500 A ,50 15, XL 3000 A ,20 18, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg L 1000 E /15/25 1,04 4, L 1500 E /22,5/37,5 1,56 6, L 2000 E /30/50 (*) 2,08 8, L 2500 E /40/60 (*) 2,60 11, L 3000 E /40/60 (*) 3,12 13, XL 1000 E /15//25 1,40 6, XL 1000 E /25/35 1,40 6, XL 1500 E /22,5/37,5 2,10 9, XL 1500 E /37,5/52,5 (*) 2,10 9, XL 2000 E /30/50 (*) 2,80 12, XL 2000 E /50/70 (*) 2,80 12, XL 2500 E /40/60 (*) 3,50 15, XL 2500 E /50/70 (*) 3,50 15, XL 3000 E /40/60 (*) 4,20 18, XL 3000 E /50/80 (**) 4,20 18, (*) 2 erillistä virtalähdettä. (**) 3 erillistä virtalähdettä. VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg L 1000 P , , , ,04 4, L 1500 P , , , ,56 6, L 2000 P , , , ,08 8, L 2500 P , , , ,60 11, L 3000 P , , , ,12 13, XL 1000 P , , , ,40 6, XL 1500 P , , , ,10 9, XL 2000 P , , , ,80 12, XL 2500 P , , , ,50 15, XL 3000 P , , , ,20 18, Water heated: P86 Kaksi rivinen, P64 Kolme rivinen, P54 Neljä rivinen patteri. ¼ Putkien liitäntä P86, P64 ja P54 on naaras (uros mikäli putket liitetään sivulta). 34

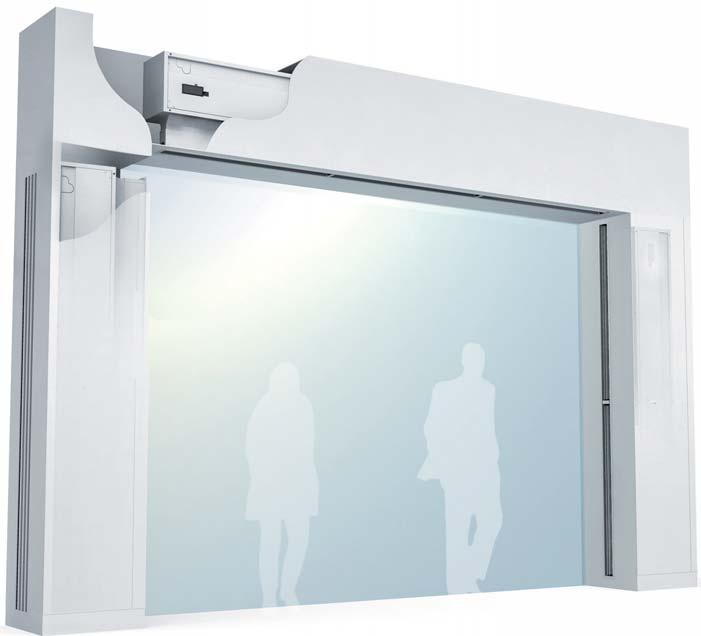

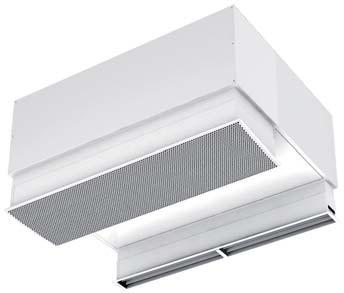

35 WINDBOX L,XL Korkeapaineiset oviverhopuhaltimet liike- ja teollisuustiloihin Läpileikkakset ja mitat 4/ Vapaasti riippuva asennus / Alakattoasennus Kätketty asennus alakattoon Imusäleikön mallit Tehdasmainen Sisustuksellinen 35

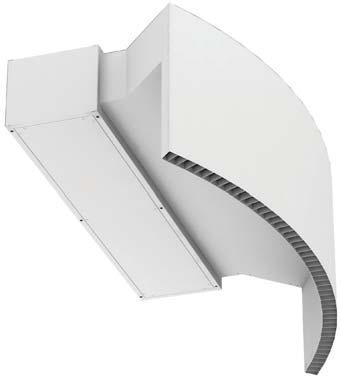

36 INVISAIR Oviverhopuhaltimet liike- ja teollisuustiloihin Ominaisuudet asennettuna palkin sisään arkkitehtuurisista syistä. Pysty- ja vaaka-asennuksiin. epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. palkin sisällä tulee suunnitella sille sopivalla säleiköllä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). Tekniset tiedot VAIN PUHALLUS m 3 /h kw A db(a) kg IM 1500 A ,424 1, IM 2000 A ,636 2, IM 2500 A ,742 3, IG 1500 A ,856 3, IG 2000 A ,284 5, IG 2500 A ,498 6, IECG 1500 A ,300 2, IECG 2000 A ,450 3, IECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg IM 1500 E /8/12 0,424 1, IM 2000 E /12/18 0,636 2, IM 2500 E /12/18 0,742 3, IG 1500 E ,5/15/22,5 0,856 3, IG 2000 E /20/30 1,284 5, IG 2500 E /20/30 1,498 6, IECG 1500 E ,5/15/22,5 0,300 2, IECG 2000 E /20/30 0,450 3, IECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg IM 1500 P , , ,424 1, IM 2000 P , , ,636 2, IM 2500 P , , ,742 3, IG 1500 P , , , ,856 3, IG 2000 P , , , ,284 5, IG 2500 P , , , ,498 6, IECG 1500 P , , , ,300 2, IECG 2000 P , , , ,450 3, IECG 2500 P , , , ,525 4,

37 INVISAIR Oviverhopuhaltimet liike- ja teollisuustiloihin Läpileikkaukset ja mitat (* ) Min 210 Max , VAIHTOEHTOISESTI sivuttaissuuntaiset vesiputkien sisäänmenot Vesiputket vakio asennus (pystyasento, vasen puoli) Ulkopuoli Ovi 40 L Jalusta Control L L - 52 A 12,5 B B 6 x M8 6 x Ø ,5 30 Jalustan kiinnityspisteet lattiaan = = = = Huoltoluukku Sisäpuoli Min 210 Max Invisair L A B , Asennusvaihtoehtoja Vaaka-asennus yläpuolella Pysty-asennus vasemmalla puolella Pysty-asennus oikealla puolella 37

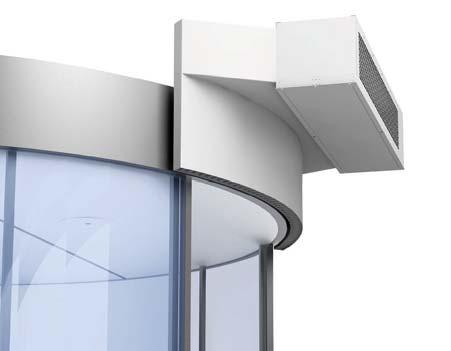

38 ROTOWIND Oviverhopuhaltimet pyöröoviin Ominaisuudet Tekniset tiedot pohjaratkaisua ja räätälöityjä mittoja. epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS m 3 /h kw A db(a) kg ROTO M 1000 A ,318 1, ROTO M 1500 A ,424 1, ROTO M 2000 A ,636 2, ROTO M 2500 A ,742 3, ROTO G 1000 A ,642 2, ROTO G 1500 A ,856 3, ROTO G 2000 A ,284 5, ROTO G 2500 A ,498 6, ROTO ECG 1000 A ,225 1, ROTO ECG 1500 A ,300 2, ROTO ECG 2000 A ,450 3, ROTO ECG 2500 A ,525 4, SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg ROTO M 1000 E /6/9 0,318 1, ROTO M 1500 E /8/12 0,424 1, ROTO M 2000 E /12/18 0,636 2, ROTO M 2500 E /12/18 0,742 3, ROTO G 1000 E /10/15 0,642 2, ROTO G 1500 E ,5/15/22,5 0,856 3, ROTO G 2000 E /20/30 1,284 5, ROTO G 2500 E /20/30 1,498 6, ROTO ECG 1000 E /10/15 0,225 1, ROTO ECG 1500 E ,5/15/22,5 0,300 2, ROTO ECG 2000 E /20/30 0,450 3, ROTO ECG 2500 E /20/30 0,525 4, VESILÄMMITYS Lämmityksen 80/60ºC P86 P64 P54 Patterin Lämmityksen Patterin Lämmityksen painehäviö painehäviö 80/60ºC 60/40ºC 60/40ºC 50/40ºC Patterin painehäviö 50/40ºC m 3 /h kw Pa kw Pa kw Pa kw A db(a) kg ROTO M 1000 P , , ,318 1, ROTO M 1500 P , , ,424 1, ROTO M 2000 P , , ,636 2, ROTO M 2500 P , , ,742 3, ROTO G 1000 P , , , ,642 2, ROTO G 1500 P , , , ,856 3, ROTO G 2000 P , , , ,284 5, ROTO G 2500 P , , , ,498 6, ROTO ECG 1000 P , , , ,225 1, ROTO ECG 1500 P , , , ,300 2, ROTO ECG 2000 P , , , ,450 3, ROTO ECG 2500 P , , , ,525 4,

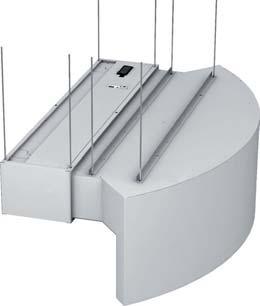

39 Ø DI ROTOWIND Oviverhopuhaltimet pyöröoviin Layoutit ja mitat Rotowind oviverhopuhaltimet ovat räätälöityvät kaiken tyyppisiin pyöröoviin seuraavien esimerkkien mukaisesti: Päälle asennus Alakattoasennus /6xM8 Ø PE L 6xØ12 Kiinnitys menetelmä Vaihtoehtoinen koristeellinen etupaneeli Kiinnitys oveen Vapaasti riippuva asennus 1. RAL 9016 vakio 2. Värit RAL-värikartastosta 3. Ruostumatonteräs AISI

40 VARIWIND Moduuleista koostuvat oviverhopuhaltimet, vapaastivalittava pituus Ominaisuudet VP VW (windbox:n rakenne) viimeisteltynä vakiona valkoisella RAL 9016 värillä. Muita värejä saatavilla imusäleikkö välttäen intensiivistä huoltoa. sinkitystä teräksestä, viimeisteltynä valkoisella epoksi-polyesteri maalilla. RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. Ei tarvitse esisuodatinta. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. mukaan laajennettu DX patteri. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). Tekniset tiedot Variwind oviverhopuhaltimen suorituskyky on täysin sama kuin Windbox M,G:ssä. Kaikki tyypit, joiden pituus on mm välillä on saatavissa ilman lämmitystä, ilmalämpöpumpulla, vesi- tai sähkölämmityksellä. Leikkauskuvat ja mitat Asiakkaiden pyynnöstä VariWind oviverhopuhallin on räätälöitävissä kaikkiin pituuksiin 1045 ja 3000mm väliltä. Esimerkki: Vakiolla Variwind 1500 sekä Windbow 1500 puhaltimilla on sama suorituskyky (, Lämmitys, kulutus, jne.). Riippuen siitä, kuinka paljon pituutta lisätään nimelliseen 1500mm, oviverhopuhaltimeen on voidaan lisätä puhaltimia tai lämmitysa. VP Vapaasti riippuva asennus Räätälöityjä pituus (mm) VP VW Variwind Variwind Variwind Variwind VP Asennus alakaton sisään, otsalevy näkyvissä 4/ 4/ 40 VW Rakennus: katso Windbox M-G mitat

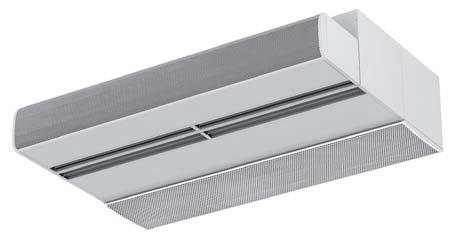

41 RECESSED COMPACT Ominaisuudet Tekniset tiedot VAIN PUHALLUS Pienikokoinen suurnopeus ilmaverho liike- ja teollisuus tiloihin sivun säleiköllä, erityisesti sovelluksiin, joissa ei vaadita lämmitystä. alakattoon. integroituna yhteen valkoiseen RAL 9016 runkoon. Muita värejä saatavilla pyydettäessä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). m 3 /h kw A db(a) kg RC M 1000 A ,212 0, RC M 1500 A ,318 1, RC M 2000 A ,424 1, RC M 2500 A ,530 2, RC ECM 1000 A ,132 1, RC ECM 1500 A ,198 1, RC ECM 2000 A ,264 2, RC ECM 2500 A ,330 2, RC G 1000 A ,642 2, RC G 1500 A ,856 3, RC G 2000 A ,284 5, RC G 2500 A ,498 6, RC ECG 1000 A ,225 1, RC ECG 1500 A ,300 2, RC ECG 2000 A ,450 3, RC ECG 2500 A ,525 4, Mitat /6 x M B A L1(L+48) B L 40 A 40 B B L L1 A B /6 x M8 L1 (L+48) Control 23,

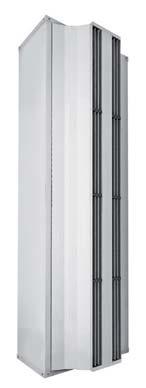

42 KOOL Korkeanopeuksiset oviverhopuhaltimet kylmätiloihin ja pakastamoihin Ominaisuudet Tekniset tiedot epoksi-polyesteri maalilla RAL9016. Muita värejä sekä ruostumaton teräs saatavilla pyydettäessä. tarvita lämmitystä. alhaisella melutasolla. 5-nopeuksinen säädin. EC mallit sisältävät todella energiakkaat puhaltimet. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). VAIN PUHALLUS Mitat m 3 /h kw A db(a) kg KM 1000 A ,212 0, KM 1500 A ,318 1, KM 2000 A ,424 1, KM 2500 A ,530 2, KM 3000 A ,636 2, KECM 1000 A ,132 1, KECM 1500 A ,198 1, KECM 2000 A ,264 2, KECM 2500 A ,330 2, KECM 3000 A ,396 3, KG 1000 A ,642 2, KG 1500 A ,856 3, KG 2000 A ,284 5, KG 2500 A ,498 6, KG 3000 A ,712 7, KECG 1000 A ,225 1, KECG 1500 A ,300 2, KECG 2000 A ,450 3, KECG 2500 A ,525 4, KECG 3000 A ,600 5, /6 x M B A L B L A B B 4/6 x M8 A L Control B

43 TRIOJET SYSTEM Oviverhopuhaltimet, joissa monisuihkujärjestelmä suuriin kylmätiloihin ja pakastamoihin Ominaisuudet kolmen puhallussuihkun järjestelmä eri lämpötiloilla ja puhallinnopeuksilla. teräs saatavilla pyydettäessä. sisäänrakennettu lämpösuoja). Kaikkissa laitteissa 5-portainen nopeuden valinta ja todella pieni melutaso. Tekniset tiedot Sähkölämmityksen 400Vx3-50Hz m 3 /h kw A kw db(a) kg TRIOJET SYSTEM ,08 5,75 3/6/ TRIOJET SYSTEM ,58 8,30 4/8/ TRIOJET SYSTEM ,16 11,50 6/12/ TRIOJET SYSTEM ,66 14,05 6/12/ TRIOJET SYSTEM ,17 16,60 8/16/ Mitat 43

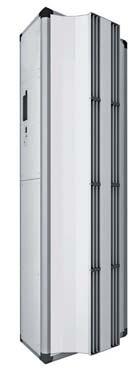

44 MAXWELL Oviverhopuhallin teollisuustiloihin Ominaisuudet Tekniset tiedot VAIN PUHALLUS Saatavana 1.5, 2.0 ja 2.5 metrin pituisina. Helposti yhteenliitettävät moduulit saavuttaakseen suuretkin mitat. valkoisella epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. oleva ulospuhallussäleikkö, säädettävissä 0-15º per puoli. 230V:n ulkoinen roottorimoottori. Vaihtoehtoisesti kolmivaiheinen 400V moottori. 5-vaiheinen nopeuden säätö. Huoltovapaa. Edistyneempi Clever Control (automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). m 3 /h kw A db(a) kg MXW 1500 A ,68 2, MXW 2000 A ,02 4, MXW 2500 A ,36 5, VESILÄMMITYS P86 P64 Lämmityksen Patterin Patterin Lämmityksen Patterin Patterin painehäviö liitännät painehäviö liitännät 80/60ºC 80/60ºC 80/60 C 60/40ºC 60/40ºC 60/40 C m 3 /h kw Pa kw Pa kw A db(a) kg MXW 1500 P , x1¼ 34, ,68 2, MXW 2000 P , , ,02 4, MXW 2500 P , , ,36 5, Vesilämmitys: P86 kaksi riviä silmukoita, P64 kolme rivinen patteri. Saatavilla myös sähkölämmityksellä. Ota meihin yhteyttä. Mitat x M8 L A MXW MXW MXW A 30 L A

45 MAX Oviverhopuhaltimet teollisuustiloihin Ominaisuudet Tekniset tiedot VAIN PUHALLUS Mitat m 3 /h kw A db(a) kg MAX 2 A ,68 2, MAX 3 A ,02 4, MAX 4 A ,36 5, MAX 5 A ,70 7, MAX 6 A ,04 8, Helposti yhteenliitettävät moduulit saavuttaakseen suuretkin mitat. teräspaneeleista., viimeisteltynä valkoisella epoksi-polyesteri maalilla RAL9016. Muita värejä saatavilla pyydettäessä. ulospuhallussäleikkö, säädettävissä 0-15º per puoli. ulkoinen roottorimoottori. Vaihtoehtoisesti kolmivaiheinen 400V moottori. 5-vaiheinen nopeuden säätö. Huoltovapaa. Vaihtoehtoisesti: Clever control (ohjelmoitava, automaattinen, älykäs, energiaa säästävä, Modbus RTU VAK:iin ). SÄHKÖLÄMMITYS Sähkölämmityksen 400Vx3-50Hz m 3 /h kw kw A db(a) kg MAX 2 E /25/40 0,68 2, MAX 3 E ,5/37,5/60 (*) 1,02 4, MAX 4 E /50/80 (**) 1,36 5, MAX 5 E /60/90 (**) 1,70 7, MAX 6 E /60/90 (**) 2,04 8, (*) 2 erillistä virtalähdettä (**) 3 erillistä virtalähdettä VESILÄMMITYS P86 P64 Lämmityksen 80/60ºC Patterin painehäviö 80/60ºC Patterin liitännät 80/60 C Lämmityksen 60/40ºC Patterin painehäviö 60/40ºC Patterin liitännät 60/40 C m 3 /h kw Pa kw Pa kw A db(a) kg MAX 2 P , x1¼ 29, ,68 2, MAX 3 P , , ,02 4, MAX 4 P , , ,36 5, MAX 5 P , , ,70 7, MAX 6 P , , ,04 8, Vesilämmitys: P86 kaksi rivinen, P64 kolme rivinen patteri L A MAX MAX MAX MAX MAX

46 LISÄVARUSTEET - ERITYISVAIHTOEHDOT Lisävarusteet Jalustat, seinä- ja räätälöidyt kiinnikkeet, tärinän vaimentimet Termostaatit, magneetti- ja muut venttiilit jäätymisen esto anturit, oven asennon tunnistimet, ulkoinset lämpötila-anturit Verkkokaapelit RJ45, RJ11, eri pituuksia ERITYISVAIHTOEHDOT Airtecnics, oviverhopuhaltimien erityisosaajana, voi valmistaa oviverhopuhaltimet erityisvaatimusten mukaisesti. Muutamia vaihtoehtoja: ylikuumentuminen, sähköisen lämmityksen päällä/pois jne. Ole hyvä ja ota yhteyttä meihin lisäkysymyksissä ja tarpeissa. 46

47 ENERGIATEHOKKUUS Vesilämmitteiset oviverhopuhaltimet Vedenlämpötilan tarkistustekijät (M, ECM, G, ECG) Teknisistä taulukoista saadaan lämmityskapasiteetin nimellisarvo, kun lämminvesiputkien toimittava vesi on 80/60ºC, 60/40ºC ja 50/40ºC ilmanlämpötilan ollessa tuloaukolla 20ºC Kyseiset taulukot antavat tarkistustekijät laskettaessa lämmitys eri ilman- ja vedenlämpötiloilla tuloaukolla. Vesi Ilmanlämpötila tuloaukolla Silmukoiden Erotus Lämpötila 15ºC 18ºC 20ºC lukumäärä 80/60 20ºC 100/80 1,58 1,53 1,46 2 riviä 90/70 1,35 1,27 1,22 80/60 1,11 1,04 1,00 70/50 0,89 0,82 0,78 60/40 0,66 0,59 0,54 55/35 0,54 0,47 0,42 15ºC 100/85 1,72 1,64 1,59 90/75 1,47 1,40 1,35 80/65 1,22 1,14 1,09 70/55 0,97 0,90 0,86 60/45 0,73 0,66 0,61 50/35 0,48 0,40 0,35 10ºC 80/70-1,28 1,20 70/60 1,09 1,02 0,97 60/50 0,84 0,77 0,72 50/40 0,59 0,52 0,48 40/30 0,35 0,27 0,22 60/40 20ºC 100/80 2,86 2,71 2,62 3 riviä 90/70 2,45 2,30 2,21 80/60 2,03 1,89 1,81 70/50 1,61 1,48 1,40 60/40 1,21 1,08 1,00 50/30 0,80 0,67 0,59 15ºC 60/45-1,22 1,14 50/35 0,94 0,82 0,75 10ºC 40/30 0,69 0,57 0,49 Silmukoiden lukumäärä 50/40 4 riviä Vesi Ilmanlämpötila tuloaukolla Erotus Lämpötila 15ºC 18ºC 20ºC 20ºC 100/80 3,26 3,11 3,01 90/70 2,79 2,64 2,54 80/60 2,32 2,17 2,07 70/50 1,83 1,69 1,59 60/40 1,35 1,21 1,11 50/30 0,85 0,68 0,58 15ºC 80/65 2,47 2,34 2,24 70/55 2,01 1,86 1,77 60/45 1,53 1,39 1,30 50/35 1,05 0,91 0,83 45/30 0,85 0,71 0,63 10ºC 60/50 1,71 1,57 1,47 50/40 1,24 1,10 1,00 40/30 0,77 0,62 0,53 Esimerkki lämmtyskapasiteetin laskemisesta: M 2000 P 80/60 C Ilmanlämpötila tuloaukolla 15 C Veden lämpötila 90/70 C Lämmitys = Nimellis (20,65 kw) x Energiakkuus (1,35) = 27,87 kw 47

48 EC TEKNOLOGIA Matala kulutteiset EC-puhaltimet EC Käsite EC teknologia yhdistää vaihto- ja tasavirta teknologioiden parhaat puolet: Moottori pyörii tasavirralla, mutta käyttää vaihtovirtaa. EC-moottori muuttaa jännitteen moottorin sisällä. Moottorin paikallaan oleva osa (staattori) sisältää elektronisen PCB levyn, joka. EC-moottorissa ei ole hävikkiä, joka nostaa kkuusastetta suhteessa vaihtovirtamoottoreihin. EC-moottorin periaate Vaihtovirtamoottori roottorin yhteydessä Staattori toimii mikrokytkinten avulla Sähköinen valvontajärjestelmä valvoo roottorin asentoa Vaihtovirran toimintasäde 230Vx1 tai 400Vx3, pätevä 50/60Hz Edut ja Hyödyt Airtecnics:n uudet ja kiehtovat EC oviverhopuhaltimet vähentävät ilmanvaihdon kustannuksia 65% käyttämällä EC-puhaltimia vaihtovirtapuhaltimien sijaan. EC-moottorilla saatavat oviverhopuhaltimet: Windbox ECM-ECG, Smart, Deco, Kool, Recessed Windbox, Dam, Recessed Dam, Duojet, Variwind, Recessed Compact, Rund, Zen, Rotowind and Invisair. EC vs vaihtovirtainen oviverhopuhallin - energian säästö esimerkki Kuinka paljon rahaa pystyy säästämään käyttämällä EC-oviverhopuhallinta? Vaihtovirtainen Esimerkki: EC-oviverhopuhallin Erotus oviverhopuhallin Oven mitat: 2 metriä leveä, 3,8 metriä korkea 1,284 kw 0,450 kw - 0,834 kw Käyttöaika: 12 tuntia / päivä, 6 päivää / viikko, Oviverhopuhaltimen hinta /yksikkö /yksikkö viikkoa (n. 1 vuosi) Energian kulutus kw/h kw/h kw/h Energian hinta: 0,17 /kw/h (EU-27 keskihinta) Valittu yksikkö: Vaihtovirta: G 2000, EC: ECG 2000 Energian hinta Hiilidioksidi (CO 2) päästöt kg 648 kg kg Tulokset: Takaisinmaksuaika on 1,2 vuotta. Ostohinnan takia kulut olivat korkeammat yhden vuoden ajan, jonka jälkeen rahaa alkoi säästyä. Aluksi säästyi kuitenkin energiaa ja hiilidioksidi päästöt pienenivät AC EC Vuotta 1 vuoden energian hinta 10 vuoden energian hinta Säästöt AC EC CO Säästöt Säästöt AC EC AC EC Vuotta Vuotta 48 Takaisinmaksuaika 10 vuoden hiilidioksidi (CO 2) päästöt

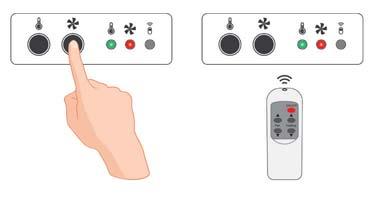

49 PERUSSÄÄTÖ: Yksinkertaiset hallintalaitteet Kahden tyyppisiä säätölaitteita, molemmat suuniteltu helpolla ja nopealla asenna ja kytke toiminnolla, virhe vapaa, kytkentään RJ45 puhelinkaapeli. Digitaalinen kommunikointi säätölaitteen ja oviverhopuhaltimen välillä on todella luotettava tapa, jossa tietoa ei huku pitkälläkään etäisyydellä. Kaikissa säätölaitteet voidaan ulkoisesti kytkeä päälle tai pois ja niissä on sisäinen muisti (mikäli virta katkeaa, yksikkö palaa valittuun tilaan). Kaksinopeuksinen säätölaite Yhteensopiva Optima ja Recessed Optima oviverhopuhaltimien kanssa. Sisältää infrapuna-kaukosäätimen. CA-2AO-IR Vain puhallus ja vesilämmitteiset, kaksinopeuspuhaltimet CW-2EV-IR Vesilämmitteiset, kaksinopeuspuhaltimet sekä sähkötoimiset venttiilit CE-2AO-IR Sähkölämmitteiset, kaksinopeuspuhaltimet, kaksi lämmitystasoa Viisinopeuksinen säätö Yhteensopiva Windbox M,G,L,XL, Dam, Smart, Recessed Windbox, Recessed Dam, Recessed Compact, Kool, Zen, Rund, Deco, Rotowind, Invisair, Variwind, Max ja Maxwell oviverhopuhaltimien kanssa. Sisältää infrapuna-kaukosäätimen. CA-5AW-IR Vain puhallus, viisi nopeutta. CW-5AW-IR Vesilämmitteiset, viisi nopeutta ja sähkötoimiset venttiilit CE-5AW-IR Sähkölämmitteiset, viisi nopeutta ja kolme lämmitystasoa CD-5AW-IR Ilmalämpöpumpulliset, viisi nopeutta ja lämmitys päälle/pois Valinnaiset säätölaitteet. Hand Auto Vesilämmitteiset: manuaalinen ja automaattinen ohjaus. Avustavat toiminnot: jäätymisenesto - sensori, ovenasennon tunnistin (viiveellä) ja huonetermostaatti. Digital Thermostat Vain sähkölämmitteiset: Lämpötilan ja valitunohjelman mukaan vaihtuvat lämmitystasot ja puhaltimen nopeus. Interface vakioitu säätölaite tai mahdollinen etäkäytön ohjauskeskuksesta, kuten VAK. CH-2HO-NE CH-5HW-NE TD-NE-II IN-NE-II Yhdistetyt oviverhopuhaltimien kytkennät Helpottaa usean yksikön ohjaamista samanaikaisesti yhdellä säätölaitteella. 49

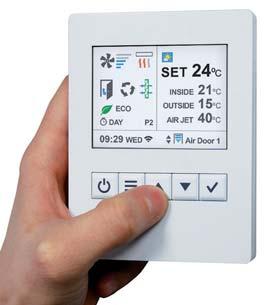

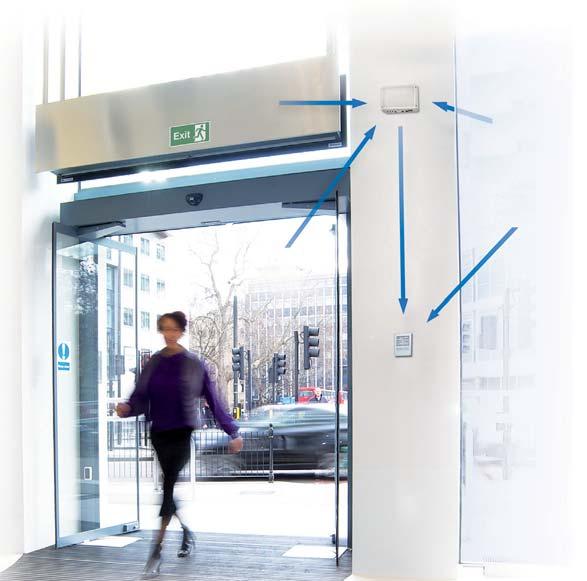

50 EDISTYNYT SÄÄTÖ: Clever Control Tulevaisuus on täällä uuden sukupolven Clever control. Maksimoitu säätö ja energiansäätö. Mikä on Clever control? Clever control mukauttaa oviverhopuhaltimen toiminnot automaattisesti vastaamaan sisäänkäynnin olosuhteita ylläpitäen mukavuuden säästöen energiaa. Se optimoi ilmanvaihdon ja lämmityksen muodostaen toimivamman ilmaverhon, joka erottaa eriävät ilmastot toisistaan. Oviverhopuhallin Älykäs PCB -laatikko Ulkoilman lämpötila Sisäilman lämpötila Oven tila ÄLYKÄS ENNUSTAVA SÄÄNTELY Clever Control Lämmityksen tyypistä (vesi, sähkö, ilmalämpöpumppu tai ilman lämmitystä) ja asennetuista lämpötila-antureista riippuen, älykäs säätö sisältää useita manuaalisesti tai automaattisesti toimivia ohjelmia. Clever asennus sisältää: Clever Control - Värillinen 2.8 tuuman TFT-näyttö (k) x 85 (l) x 14 (s) mm - valmisteltu seinään kinnitykseen Älykäs PCB-laatikko - Elektroninen PCB-sääntelijä (l) x 140 (k) x 64 (s) mm - Lakka suojaa PCB virtalähde - Sisääntulo: Vx1 50/60Hz (AC) - Ulostulo: 24V/2A (DC) - EU 2 napainen / BS 3 napainen liitäntä RJ11 + RJ45 kaapelit - RJ11 (4 napainen), 7 metriä - RJ45 (8 napainen), toimitetaan oviverhopuhaltimen mukana Ulkoilman lämpötila-anturi - reaaliaikainen lämpötilan arviointi - IP65 suojaus Oven asennon havaitsin - Oven asennon seuranta - magneettikontakti ERITYISLIITIN ERITYISLIITIN RJ45 KAAPELI 8 NAPAINEN LIITIN RJ11 KAAPELI 4 NAPAINEN LIITIN ÄLYKÄS PCB-LAATIKKO ULKOILMAN LÄMPÖTILA- ANTURI OVEN ASENNON HAVAITSIN CLEVER CONTROL OVIVERHOPUHALLIN PCB VIRTALÄHDE Vx1 50/60 Hz YKSINKERTAINEN ASENNUS kytke & käytä Valmiit tehdasasetukset, kytke vain päälle ja nauti 50

51 EDISTYNYT SÄÄTÖ: Clever Control Clever control sisältää lukuisia edistyneitä toimintoja ja lisäyksiä täyttääkseen käyttäjänsä tarpeet. Edistyneet toiminnot: KÄYTTÄJÄYSTÄVÄLLINEN SUUNNITTELU Monikielinen ja helpot kuvakkeet ymmärrettäväksi. Näytön normaalitila: Ilmanvaihdon, lämmitys, lämpötilat, oven asento, työskentelyn tila ja ohjelma, suodattimen tila, päivä/aika, ajastin, jne. Kolme toisistaan poikkeavaa asetusta riippuen siitä kuka tuotetta käyttää: käyttäjä, normaali ja edistynyt. ENERGIAN SÄÄSTÖ 3 tähden mukavuus ja energiakkuus: mahdollista vaarantamatta kuitenkaan ilmanvaihtoa sekä lämmitystä säilyttääkseen tai saavuttaakseen nopeasti halutun lämpötilan. MUKAUTUVA OVIVIIVE Oven sulkeuduttua oviverhopuhallin pysyy edelleen toiminnassa tietyn aikaa, jotta se on valmiudessa oven auetessa uudelleen. Kaksi tilaa kahdella nopeudella: siihen kuinka usein ovi avataan. AJASTUS (PÄIVÄ/ILTA) Voidaan kääntää päälle päivällä, päälle yöllä tai pois automaattisesti riippuen viikonpäivästä tai määritellyistä päivärytmeistä. Käyttäjä voi valita päivä ja yö -tilalle kaksi erilaista lämpötilaa säästääkseen energiaa. YHTEENSOPIVUUS WIFI:n kautta Android ja Apple älypuhelinsovelluksella. BMS yhteydenpito Modbus RTU protokolla tai käyttämällä digitaalista ja analogista IN / OUT ohjata tai valvoa suoraan yksikkö. Modbus TCP / Bluetooth valinnaisia moduuleja. PC-Windows-ohjelma (RS485). SUODATINVAHTI Ilmoittaa kun suodatin tulee vaihtaa tai TÄYSIN OHJELMOITU normaali ja edistynyt valikoihin. Paljon lisätoimintoja täyttämään käyttäjiensä tarpeet. Muokattavat laitteiden nimet hepottamaan tunnistusta. USEILLE LAITTEILLE Älykäs ohjaus toimii usean tyyppisillä yksiköillä, kuten oviverhopultimilla, lämmityspuhaltimilla, ilmanvaihtokoneilla, jne. Kerran ohjelmoituna, PCB toimii itsenäisesti ilman ohjausta. Yksi TFT-näyttö voi hallita jopa 255 eri yksikköä ja jokaista yksilöä omalla ohjelmallaan. Muut ominaisuudet: kkuudesta, ohjelmasta ja muista säätöarvoista 51

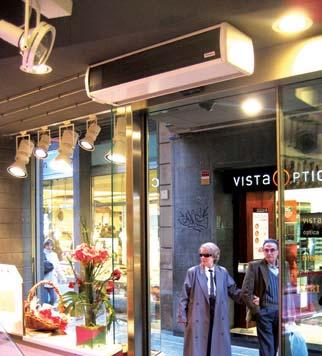

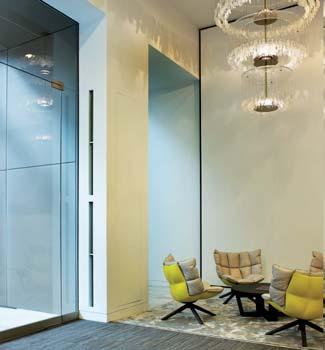

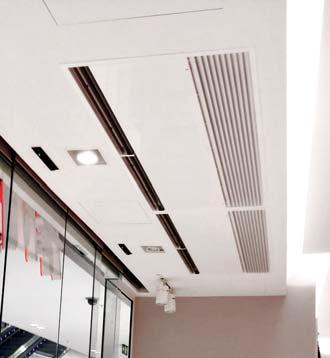

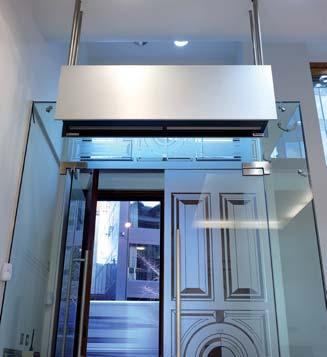

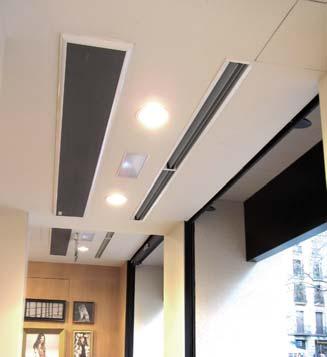

52 KUVAGALLERIA Optima Asennus liiketilan sisäänkäynnille Dam Liiketilaan sulautuvalla etupaneelilla Windbox Ravintolan sisäänkäynnille Recessed Windbox Suunniteltu asennettavaksi alakaton tasolle Windbox Kätketty asennus alakattoon Zen Alumiinipaneeleilla toimistorakennuksessa Invisair Kätketty asennus palkin tai tukiseinän sisään Zen Yksinomainen suunnittelu ja räätälöity toteutus 52

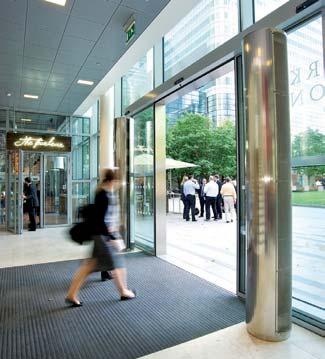

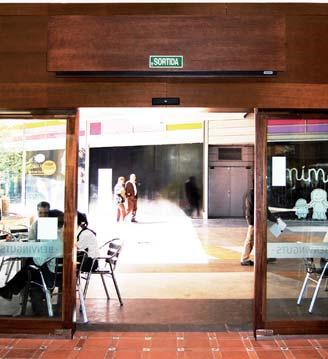

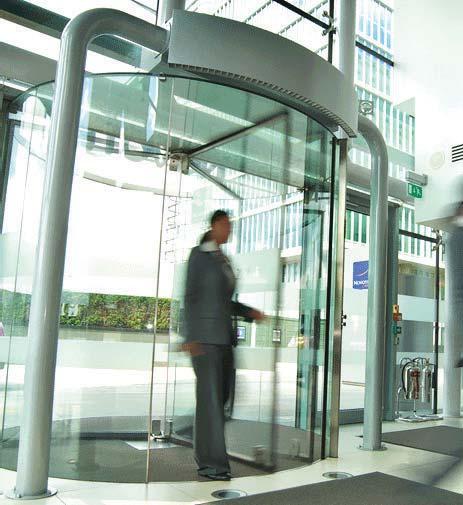

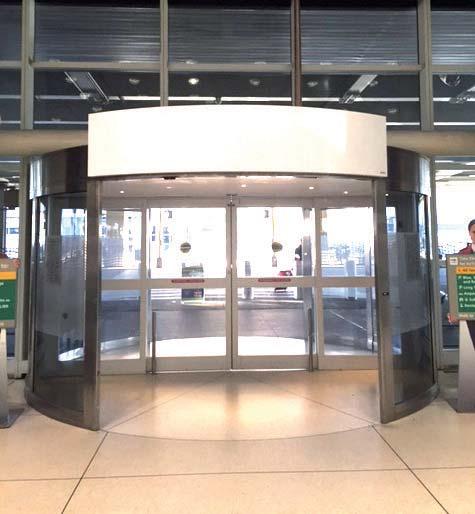

53 KUVAGALLERIA Zen Puupaneeleilla ravintolassa Rund Ruostumattomasta teräksestä ostoskeskuksen sisäänkäynnillä, pystyasennus Rund Useita, yhteenasennettuna, kattamaan suurikin välimatka Rotowind Pyöröovessa kansainvälisellä lentokentällä Rotowind Räätälöity mihin tahansa pyöröoveen Kool Pakastamon ovella ruokatehtaassa Windbox L Useiden yksiköiden yhdistettyasennus teollisuusovessa Max Moduuleista koostuva torni suuressa teollisuusovessa 53

54 SUOSITTELIJAT Tuotteita maailmanlaajuisille brändeille 54

55 55 Julkiset rakennukset SUOSITTELIJAT Lentokentät Juna-asemat Rakennukset Centre (Vilnius, Lithuania) Sairaalat Korkeakoulut / Yliopistot Museot Teatterit

56 56 Kaupalliset ketjut SUOSITTELIJAT Kaupat Vaatteet Kengät Supermarketit Ruoka Autot

57 57 Yritykset Vapaa-aika SUOSITTELIJAT Tehtaat Muut Pankit Ostos- ja kauppakeskukset Hotellit Ravintolat Teemapuistot

58 JAKELIJAT Albania AIRTECHNIC Hatzoudis Ltd Ano Patisia, Athens Tel sales@airtechnic.gr Azerbaijan CASPIAN SERVICE LLC Z. Ahmedbekov 14 Baku Tel a.gurban@caspianservice.com Chile AIRTECNICS CHILE Av. Nva. Los Leones, 07-4º Providencia, Santiago de Chile Tel Croatia INDUSTRY IMPEX D.O.O. Vranjicki put Split Tel info@industry-impex.hr Egypt ROSENBERG EGYPT 11 EL Gamaa st. ET-Giza, Cairo Tel samir_ayad@mail.com Germany ROSENBERG BREMEN GMBH Auf den Sandbreiten, Bremen Tel contact@rosenberg-nord.de Greece AIRTECHNIC Ano Patisia, Athens Tel sales@airtechnic.gr Ireland Unit C, 390 Clonard Road 12 - Crumlin, Dublin Tel sales@irishvent.ie/elton@irishvent.ie Jamaica B MORAIS CONSULTANCY 6 Canary Close, Kingston 10 Kingston Tel bonnie@bmoraisconsultancy.com Australia ROSENBERG AUSTRALIA Woodlandss Drive Braeside, Victoria Tel australia@rosenberg-gmbh.com Bahrain YATEEM Mr. Vibin Varghese P. O. Box - Manama Tel ycc@yateemcommercial.com Chile REFRICENTRO S.A. Avda. Claudio Arrau nº 9458 Santiago de Chile Tel fmerlet@refricentro.cl Czech Republic ROSENBERG S.R.O Klenci pod Cerchovem Tel info@rosenberg.cz Finland SUOMEN ILMASTOINTITUKKU OY Vanha Yhdystie 13 FI JÄRVENPÄÄ Tel Germany ROSENBERG VENTILATOREN Maybachstrasse,1/9 D künzelsau - Gaisbach Tel info@rosenberg-gmbh.com Hungary ROSENBERG HUNGARIA Joszef A.u.34. (Hauptstr. Nr.10), Pf Tokodaltaro Tel budapest@rosenberg.hu Israel PC HETZ LTD 7 Hamasbir Holon Tel ys@pchetz.com Kuwait FAWAZ PO BOX 20423, Safat 13065, Kuwait Tel kw.fawaz.com kw.info@fawaz.com Austria ROSENBERG GMBH AUSTRIA Maisstrasse Wels Tel info@rosenberg.at Belgium ROSENBERG BELGIUM NV Mallaardstraat, Ninove Tel info@rosenberg.be Colombia VILLEGAS Y VILLEGAS IVEGAS LTDA Carrera 65 No Tel (57-1) Denmark MOVAIR Maglemølle Næstved Tel movair@movair.dk France EXELTEC 7 Rue des Maraîchers - Parc d Orchat Vaulx en Velin Tel info@exeltec.fr Germany ROSENBERG VENTILATOREN GMBH Niederlassung Rhein-Ruhr Am Schomm Mönchengladbach Tel / info-rhein-ruhr@rosenberg-gmbh.com Iceland KAELISMIOJAN FROST EHF. Fjolnisgata 4b Akureyri, Reykjavic Tel frost@frost.is/charles@frost.is Italy EUROTECNO S.R.L. Via A. Villa, Bresso, Milano Tel info@eurotecn.it Latvia Condair Riga Tel condair@condair.lv 58

59 JAKELIJAT Lebanon KBE International Industrial City, Roumieh Highway, Nahr - El - Mott, Beir - Beirut Tel kbe@kbelebanon.com Mexico Industrias Rosvent S.A. de C.V. Camino Rio la Silla Num 191-a, Fracc. Industrial Los Lermas, Guadalupe Tel info@rosvent.com.mx Norway AIRPRODUCT AS Tvetenveien Oslo Tel post@airproduct.no Poland ROSENBERG KLIMA POLSKA Nadarzyn Tel biuro@rosenberg.pl Romania EUROVENT ACCESORII SRL Bd Basarabia 250, Bl. TRUP LA 4, Etaj 4, sector 3, Bucaresti Tel eurovent@eurovent.ro Russia ROSENBERG NORDWEST Moskowskij pr.98 RUS Sankt-Petersburg Fon 007 / mail@rosenberg.ru Slovenia ROSENBERG KLIMA D.O.O. Brodisce Trzin Tel info@rosenberg-klima.si Switzerland ING. HERMANN PIEREN AG Altes Riedgässli Rubigen Tel info@pierenag.ch United Arab Emirates ROSENBERG MIDDLE EAST FZC Sharajah Airport P.O BOX Sharajah, Dubai Tel Lithuania ROSENBERG BALTIC LT Šiauliai Tel vladas.beslovas@rosenberg.lt Netherlands AIRTECNICS LUCHTGORDIJNEN NEDERLAND BV Wagenmakerij 15, AV Zevenbergen Tel info@airtecnics-luchtgordijnen.nl Norway Baker Østbys vei RUD Tel post@ek-teknikk.no Portugal EFAFLU Tel Romania ROSENBERG ROMANIA Str. Emil Racovita, Bucaresti Tel Russia ROSENBERG SIBERIA ZAO RUS Novosibirsk Fon 007 / rosenberg@risp.ru Spain AIRTECNICS Castellar del Vallès Tel airtecnics@airtecnics.com Ukraine Air Stream Ltd Street Gorkogo 11/ Dnepropetrovsk Fon 38 (056) axia.ua@gmail.com United Kingdom JS AIR CURTAINS Artex avenue, Rustington BN16 3LN - Littlehampton, West Sussex Tel info@jsaircurtains.com Malaysia RESOURCE DATA MANAGEMENT ASIA SDN. BHD Selangor Darul Ehsan Tel (Ext 139) info@rdmasia.com.my New Zealand SETPOINT SOLUTIONS LTD 59b Carlyle Street Sydenham PO Box Christchurch 8240 Tel info@setpoint.co.nz Peru ENERGY PROJECT GROUP calle Isaac Recavarren 183, Santa Anita, Lima Tel proyectos@epg.com.pe Qatar ORONTES LLC P.O. Box: Doha, Qatar Tel Russia ROSENBERG MOSKAU RUS Moskau Fon 007 / mail@rosenberg-m.ru Singapore Rosenberg East Asia Pte Ltd Blk-40 Ubi Crescent #01-03 Ubi Techpark Singapore Tel roseasia@singnet.com.sg Sweden CURANT TRADING AB Tomtebogatan 4 SE Örebro Tel info@curant.se Ukraine ROSENBERG UKRAINA TOB Dubrovitzkaja Str Kiev Fon info@rosenberg-gmbh.com.ua 59

60 Conca de Barberà, 6 - Pol. Ind. Pla de la Bruguera E CASTELLAR DEL VALLÈS (Barcelona) Spain Tel Fax airtecnics@airtecnics.com Jälleenmyyjä: Suomen Ilmastointitukku Vanha Yhdystie 13, Järvenpää Tel NOFCAT03507 R1 (26/01/2017) Pidämme oikeuden muuttaa suunnitelu- ja teknisiä-tietoja ilman aikaisempaa ilmoitusta.
