1 Tuoteluettelo 2005 Ilmastointijärjestelmät

2

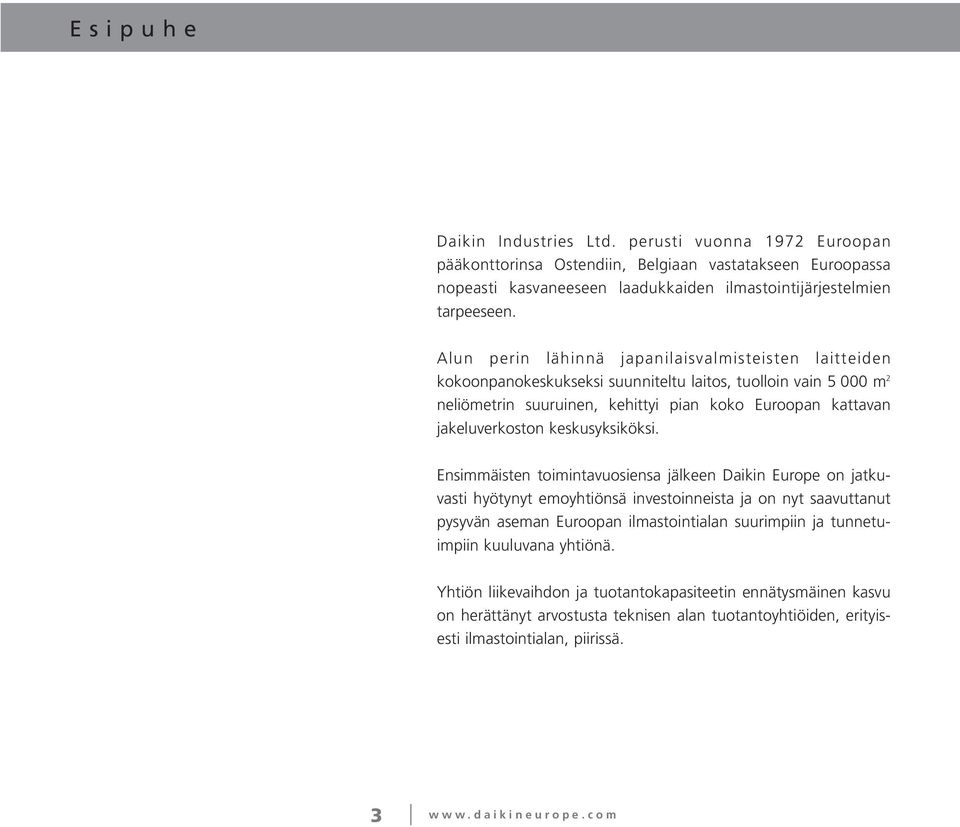

3 Esipuhe Daikin Industries Ltd. perusti vuonna 1972 Euroopan pääkonttorinsa Ostendiin, Belgiaan vastatakseen Euroopassa nopeasti kasvaneeseen laadukkaiden ilmastointijärjestelmien tarpeeseen. Alun perin lähinnä japanilaisvalmisteisten laitteiden kokoonpanokeskukseksi suunniteltu laitos, tuolloin vain m 2 neliömetrin suuruinen, kehittyi pian koko Euroopan kattavan jakeluverkoston keskusyksiköksi. Ensimmäisten toimintavuosiensa jälkeen Daikin Europe on jatkuvasti hyötynyt emoyhtiönsä investoinneista ja on nyt saavuttanut pysyvän aseman Euroopan ilmastointialan suurimpiin ja tunnetuimpiin kuuluvana yhtiönä. Yhtiön liikevaihdon ja tuotantokapasiteetin ennätysmäinen kasvu on herättänyt arvostusta teknisen alan tuotantoyhtiöiden, erityisesti ilmastointialan, piirissä. 3

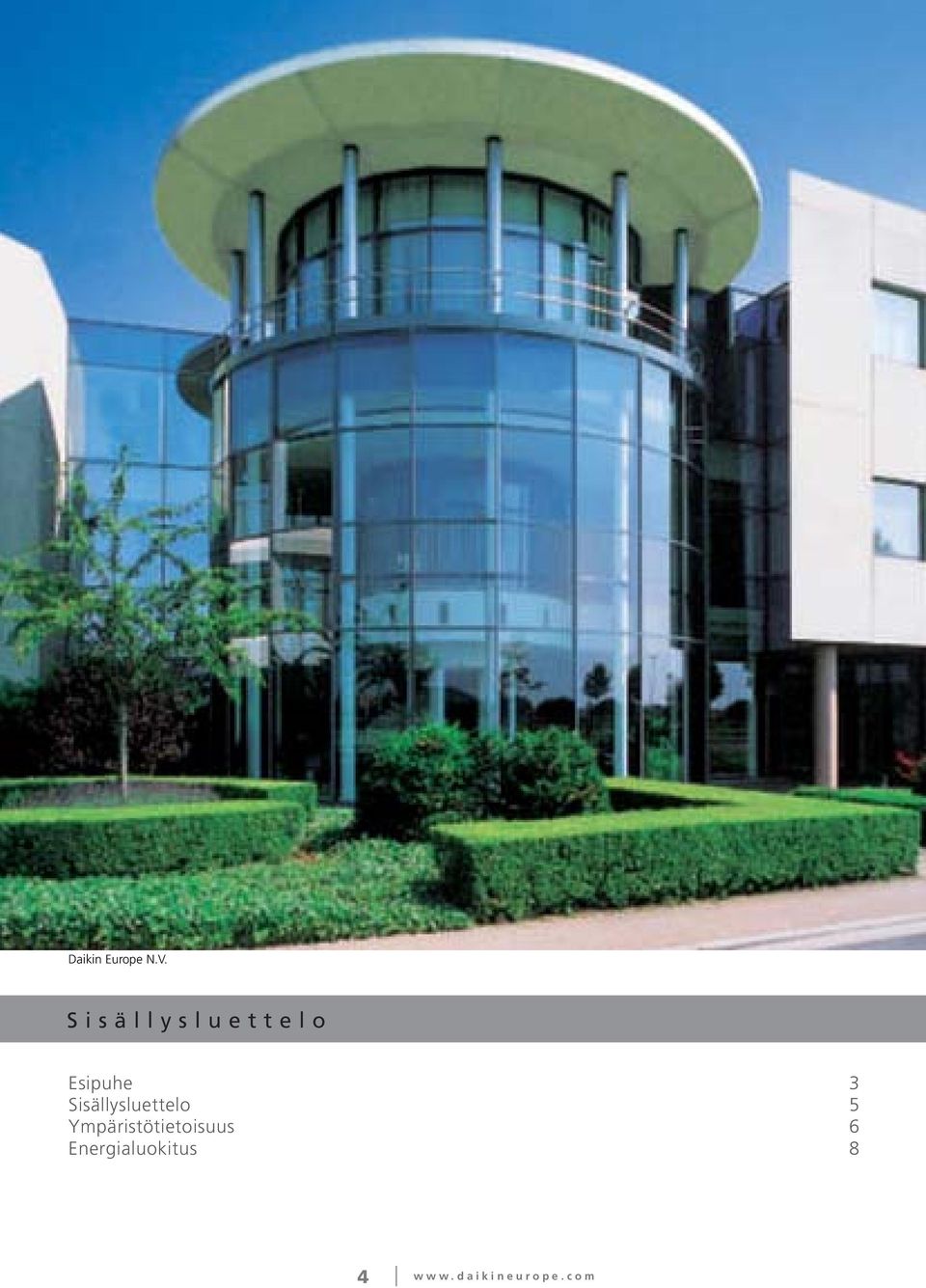

4 Daikin Europe N.V. Sisällysluettelo Esipuhe Sisällysluettelo Ympäristötietoisuus Energialuokitus

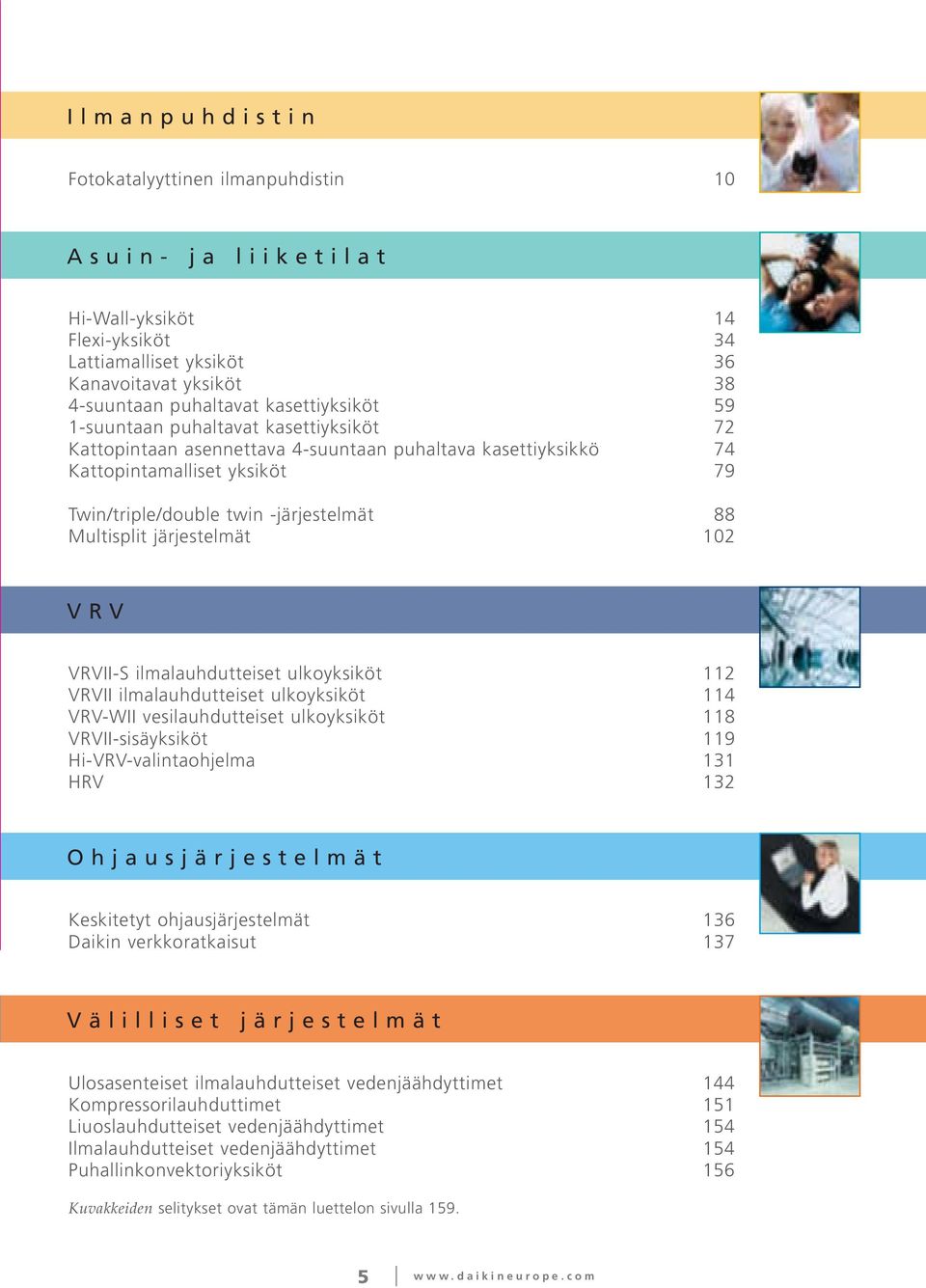

5 Ilmanpuhdistin Fotokatalyyttinen ilmanpuhdistin 10 Asuin- ja liiketilat Hi-Wall-yksiköt Flexi-yksiköt Lattiamalliset yksiköt Kanavoitavat yksiköt 4-suuntaan puhaltavat kasettiyksiköt 1-suuntaan puhaltavat kasettiyksiköt Kattopintaan asennettava 4-suuntaan puhaltava kasettiyksikkö Kattopintamalliset yksiköt Twin/triple/double twin -järjestelmät Multisplit järjestelmät VRV VRVII-S ilmalauhdutteiset ulkoyksiköt VRVII ilmalauhdutteiset ulkoyksiköt VRV-WII vesilauhdutteiset ulkoyksiköt VRVII-sisäyksiköt Hi-VRV-valintaohjelma HRV Ohjausjärjestelmät Keskitetyt ohjausjärjestelmät Daikin verkkoratkaisut Välilliset järjestelmät Ulosasenteiset ilmalauhdutteiset vedenjäähdyttimet Kompressorilauhduttimet Liuoslauhdutteiset vedenjäähdyttimet Ilmalauhdutteiset vedenjäähdyttimet Puhallinkonvektoriyksiköt Kuvakkeiden selitykset ovat tämän luettelon sivulla

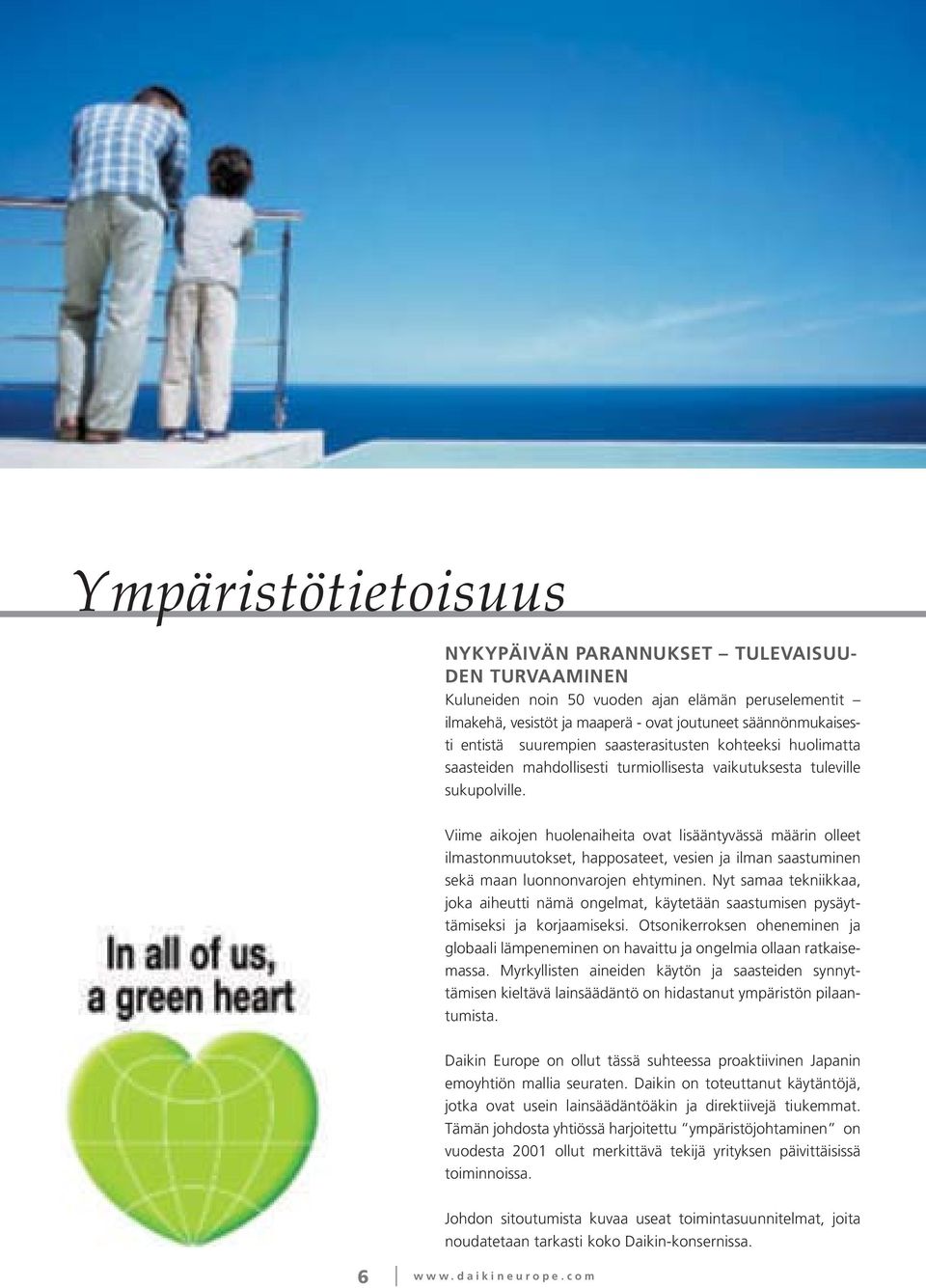

6 Ympäristötietoisuus NYKYPÄIVÄN PARANNUKSET TULEVAISUU- DEN TURVAAMINEN Kuluneiden noin 50 vuoden ajan elämän peruselementit ilmakehä, vesistöt ja maaperä - ovat joutuneet säännönmukaisesti entistä suurempien saasterasitusten kohteeksi huolimatta saasteiden mahdollisesti turmiollisesta vaikutuksesta tuleville sukupolville. Viime aikojen huolenaiheita ovat lisääntyvässä määrin olleet ilmastonmuutokset, happosateet, vesien ja ilman saastuminen sekä maan luonnonvarojen ehtyminen. Nyt samaa tekniikkaa, joka aiheutti nämä ongelmat, käytetään saastumisen pysäyttämiseksi ja korjaamiseksi. Otsonikerroksen oheneminen ja globaali lämpeneminen on havaittu ja ongelmia ollaan ratkaisemassa. Myrkyllisten aineiden käytön ja saasteiden synnyttämisen kieltävä lainsäädäntö on hidastanut ympäristön pilaantumista. Daikin Europe on ollut tässä suhteessa proaktiivinen Japanin emoyhtiön mallia seuraten. Daikin on toteuttanut käytäntöjä, jotka ovat usein lainsäädäntöäkin ja direktiivejä tiukemmat. Tämän johdosta yhtiössä harjoitettu ympäristöjohtaminen on vuodesta 2001 ollut merkittävä tekijä yrityksen päivittäisissä toiminnoissa. Johdon sitoutumista kuvaa useat toimintasuunnitelmat, joita noudatetaan tarkasti koko Daikin-konsernissa. 6

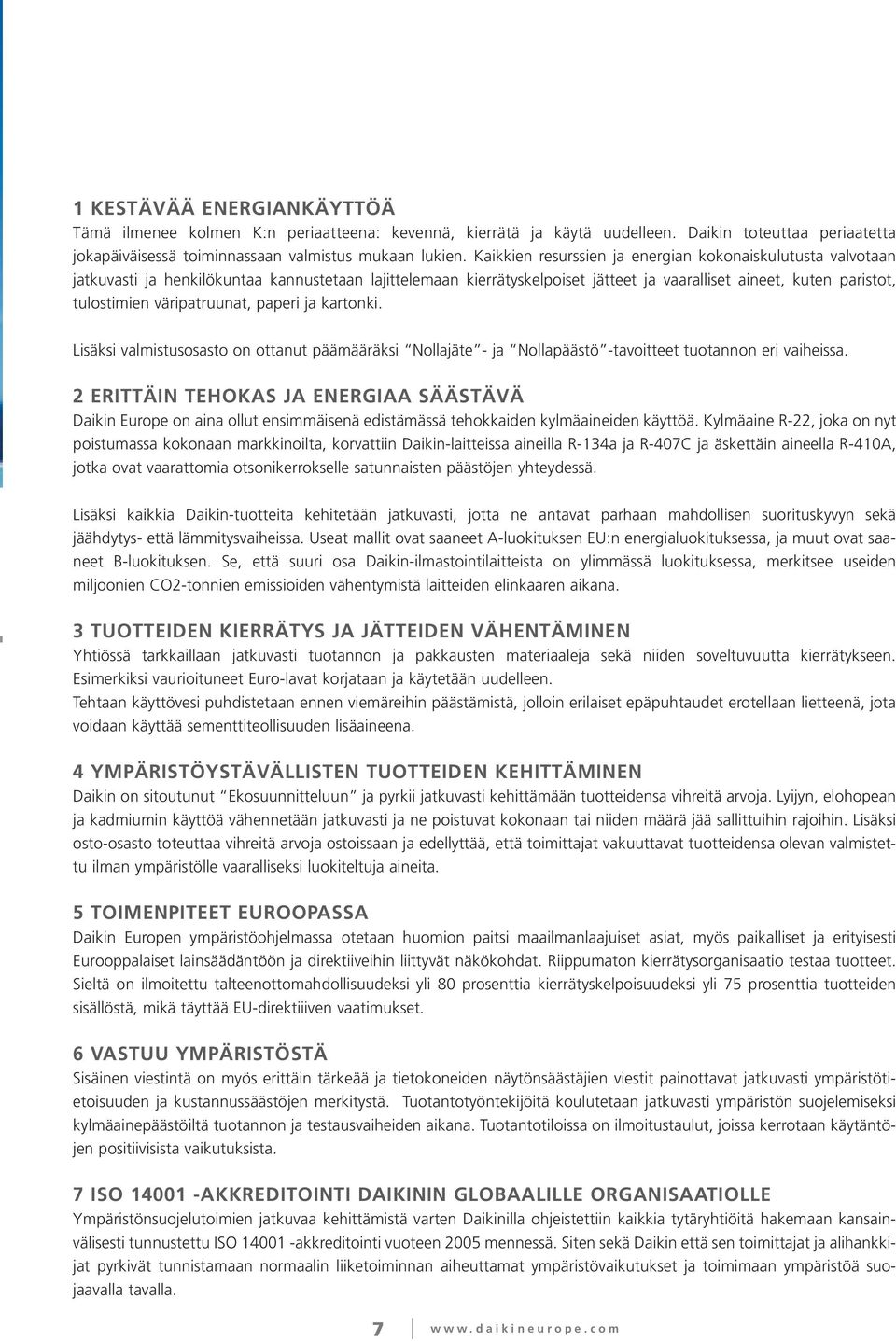

7 1 KESTÄVÄÄ ENERGIANKÄYTTÖÄ Tämä ilmenee kolmen K:n periaatteena: kevennä, kierrätä ja käytä uudelleen. Daikin toteuttaa periaatetta jokapäiväisessä toiminnassaan valmistus mukaan lukien. Kaikkien resurssien ja energian kokonaiskulutusta valvotaan jatkuvasti ja henkilökuntaa kannustetaan lajittelemaan kierrätyskelpoiset jätteet ja vaaralliset aineet, kuten paristot, tulostimien väripatruunat, paperi ja kartonki. Lisäksi valmistusosasto on ottanut päämääräksi Nollajäte - ja Nollapäästö -tavoitteet tuotannon eri vaiheissa. 2 ERITTÄIN TEHOKAS JA ENERGIAA SÄÄSTÄVÄ Daikin Europe on aina ollut ensimmäisenä edistämässä tehokkaiden kylmäaineiden käyttöä. Kylmäaine R-22, joka on nyt poistumassa kokonaan markkinoilta, korvattiin Daikin-laitteissa aineilla R-134a ja R-407C ja äskettäin aineella, jotka ovat vaarattomia otsonikerrokselle satunnaisten päästöjen yhteydessä. Lisäksi kaikkia Daikin-tuotteita kehitetään jatkuvasti, jotta ne antavat parhaan mahdollisen suorituskyvyn sekä jäähdytys- että vaiheissa. Useat mallit ovat saaneet A-luokituksen EU:n energialuokituksessa, ja muut ovat saaneet B-luokituksen. Se, että suuri osa Daikin-ilmastointilaitteista on ylimmässä luokituksessa, merkitsee useiden miljoonien CO2-tonnien emissioiden vähentymistä laitteiden elinkaaren aikana. 3 TUOTTEIDEN KIERRÄTYS JA JÄTTEIDEN VÄHENTÄMINEN Yhtiössä tarkkaillaan jatkuvasti tuotannon ja pakkausten materiaaleja sekä niiden soveltuvuutta kierrätykseen. Esimerkiksi vaurioituneet Euro-lavat korjataan ja käytetään uudelleen. Tehtaan käyttövesi puhdistetaan ennen viemäreihin päästämistä, jolloin erilaiset epäpuhtaudet erotellaan lietteenä, jota voidaan käyttää sementtiteollisuuden lisäaineena. 4 YMPÄRISTÖYSTÄVÄLLISTEN TUOTTEIDEN KEHITTÄMINEN Daikin on sitoutunut Ekosuunnitteluun ja pyrkii jatkuvasti kehittämään tuotteidensa vihreitä arvoja. Lyijyn, elohopean ja kadmiumin käyttöä vähennetään jatkuvasti ja ne poistuvat kokonaan tai niiden määrä jää sallittuihin rajoihin. Lisäksi osto-osasto toteuttaa vihreitä arvoja ostoissaan ja edellyttää, että toimittajat vakuuttavat tuotteidensa olevan valmistettu ilman ympäristölle vaaralliseksi luokiteltuja aineita. 5 TOIMENPITEET EUROOPASSA Daikin Europen ympäristöohjelmassa otetaan huomion paitsi maailmanlaajuiset asiat, myös paikalliset ja erityisesti Eurooppalaiset lainsäädäntöön ja direktiiveihin liittyvät näkökohdat. Riippumaton kierrätysorganisaatio testaa tuotteet. Sieltä on ilmoitettu talteenottomahdollisuudeksi yli 80 prosenttia kierrätyskelpoisuudeksi yli 75 prosenttia tuotteiden sisällöstä, mikä täyttää EU-direktiiiven vaatimukset. 6 VASTUU YMPÄRISTÖSTÄ Sisäinen viestintä on myös erittäin tärkeää ja tietokoneiden näytönsäästäjien viestit painottavat jatkuvasti ympäristötietoisuuden ja kustannussäästöjen merkitystä. Tuotantotyöntekijöitä koulutetaan jatkuvasti ympäristön suojelemiseksi kylmäainepäästöiltä tuotannon ja testausvaiheiden aikana. Tuotantotiloissa on ilmoitustaulut, joissa kerrotaan käytäntöjen positiivisista vaikutuksista. 7 ISO AKKREDITOINTI DAIKININ GLOBAALILLE ORGANISAATIOLLE Ympäristönsuojelutoimien jatkuvaa kehittämistä varten Daikinilla ohjeistettiin kaikkia tytäryhtiöitä hakemaan kansainvälisesti tunnustettu ISO akkreditointi vuoteen 2005 mennessä. Siten sekä Daikin että sen toimittajat ja alihankkijat pyrkivät tunnistamaan normaalin liiketoiminnan aiheuttamat ympäristövaikutukset ja toimimaan ympäristöä suojaavalla tavalla. 7

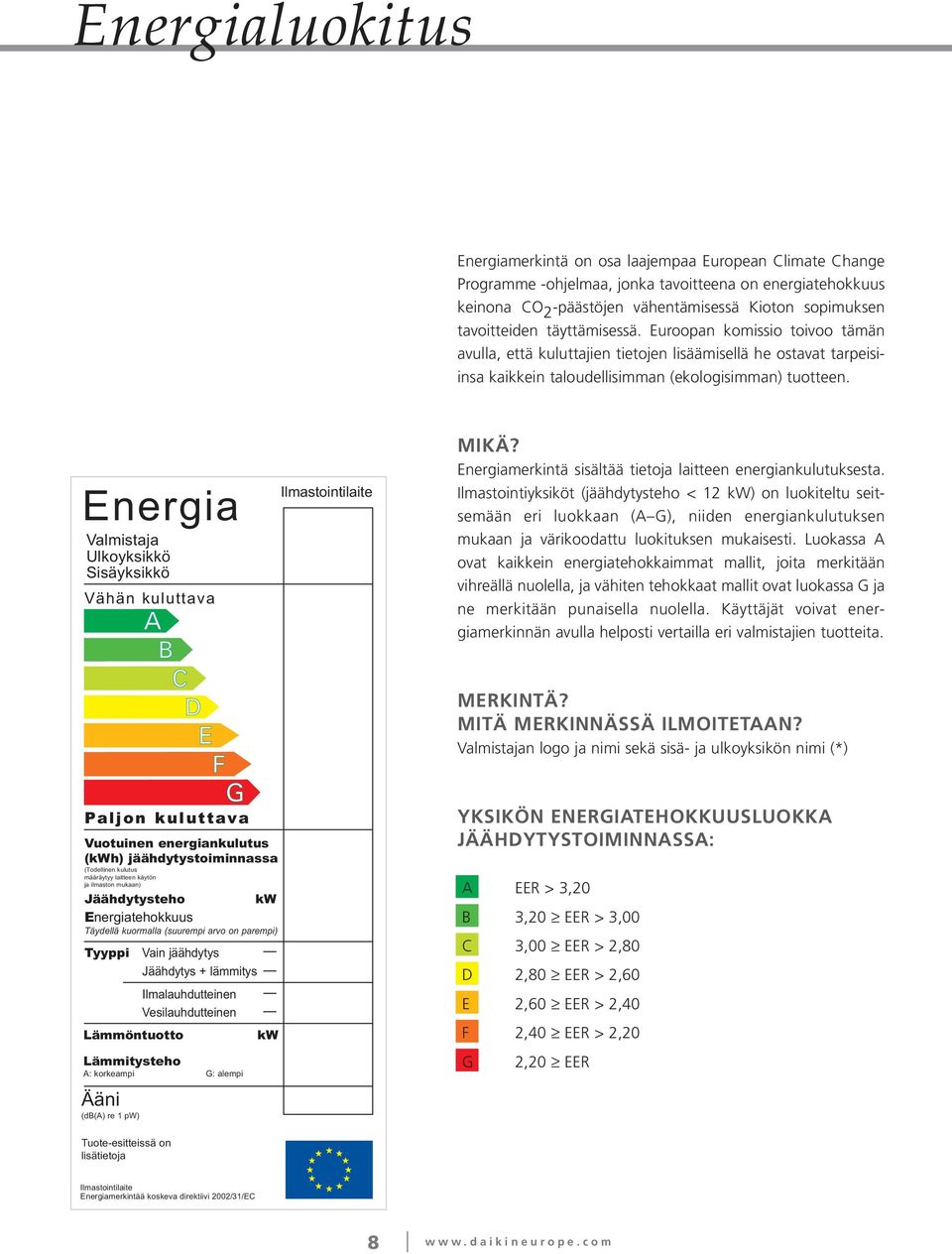

8 Energialuokitus on osa laajempaa European Climate Change Programme -ohjelmaa, jonka tavoitteena on energiatehokkuus keinona CO 2 -päästöjen vähentämisessä Kioton sopimuksen tavoitteiden täyttämisessä. Euroopan komissio toivoo tämän avulla, että kuluttajien tietojen lisäämisellä he ostavat tarpeisiinsa kaikkein taloudellisimman (ekologisimman) tuotteen. Energia Valmistaja Ulkoyksikkö Sisäyksikkö Vähän kuluttava A B C D E F G Paljon kuluttava Vuotuinen energiankulutus (kwh) jäähdytystoiminnassa (Todellinen kulutus määräytyy laitteen käytön ja ilmaston mukaan) Jäähdytysteho kw Energiatehokkuus Täydellä kuormalla (suurempi arvo on parempi) Tyyppi Vain jäähdytys Jäähdytys + Ilmalauhdutteinen Vesilauhdutteinen Lämmöntuotto kw Lämmitysteho A: korkeampi G: alempi Ääni (db(a) re 1 pw) Ilmastointilaite MIKÄ? sisältää tietoja laitteen energiankulutuksesta. Ilmastointiyksiköt (jäähdytysteho < 12 kw) on luokiteltu seitsemään eri luokkaan (A G), niiden energiankulutuksen mukaan ja värikoodattu luokituksen mukaisesti. Luokassa A ovat kaikkein energiatehokkaimmat mallit, joita merkitään vihreällä nuolella, ja vähiten tehokkaat mallit ovat luokassa G ja ne merkitään punaisella nuolella. Käyttäjät voivat energiamerkinnän avulla helposti vertailla eri valmistajien tuotteita. MERKINTÄ? MITÄ MERKINNÄSSÄ ILMOITETAAN? Valmistajan logo ja nimi sekä sisä- ja ulkoyksikön nimi (*) YKSIKÖN ENERGIATEHOKKUUSLUOKKA JÄÄHDYTYSTOIMINNASSA: A > 3,20 B 3,20 > 3,00 C 3,00 > 2,80 D 2,80 > 2,60 E 2,60 > 2,40 F 2,40 > 2,20 G 2,20 Tuote-esitteissä on lisätietoja Ilmastointilaite ä koskeva direktiivi 2002/31/EC 8

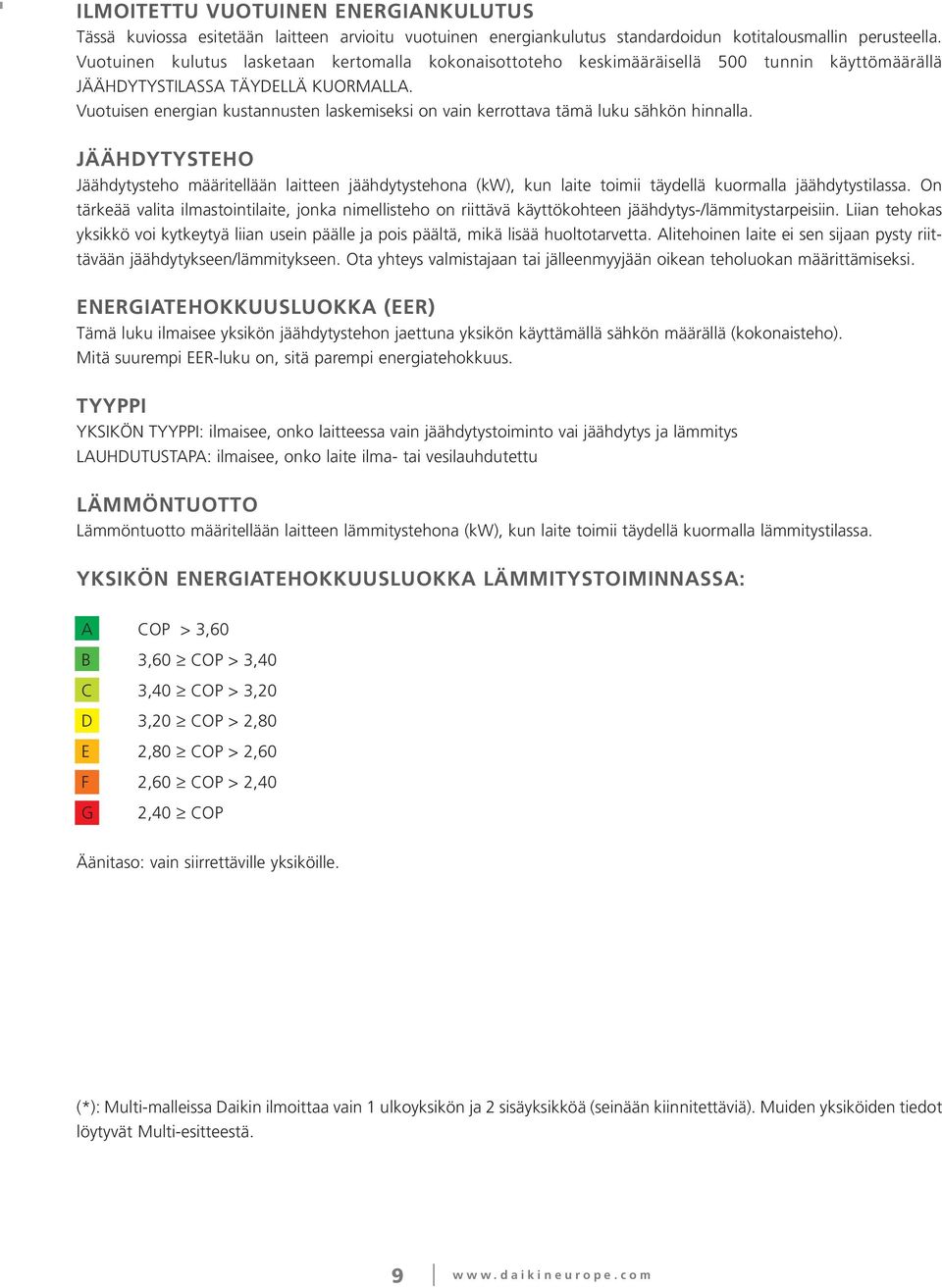

9 ILMOITETTU VUOTUINEN ENERGIANKULUTUS Tässä kuviossa esitetään laitteen arvioitu vuotuinen energiankulutus standardoidun kotitalousmallin perusteella. Vuotuinen kulutus lasketaan kertomalla kokonaisottoteho keskimääräisellä 500 tunnin käyttömäärällä JÄÄHDYTYSTILASSA TÄYDELLÄ KUORMALLA. Vuotuisen energian kustannusten laskemiseksi on vain kerrottava tämä luku sähkön hinnalla. JÄÄHDYTYSTEHO Jäähdytysteho määritellään laitteen jäähdytystehona (kw), kun laite toimii täydellä kuormalla jäähdytystilassa. On tärkeää valita ilmastointilaite, jonka nimellisteho on riittävä käyttökohteen jäähdytys-/tarpeisiin. Liian tehokas yksikkö voi kytkeytyä liian usein päälle ja pois päältä, mikä lisää huoltotarvetta. Alitehoinen laite ei sen sijaan pysty riittävään jäähdytykseen/lämmitykseen. Ota yhteys valmistajaan tai jälleenmyyjään oikean teholuokan määrittämiseksi. ENERGIATEHOKKUUSLUOKKA () Tämä luku ilmaisee yksikön jäähdytystehon jaettuna yksikön käyttämällä sähkön määrällä (kokonaisteho). Mitä suurempi -luku on, sitä parempi energiatehokkuus. TYYPPI YKSIKÖN TYYPPI: ilmaisee, onko laitteessa vain jäähdytystoiminto vai jäähdytys ja LAUHDUTUSTAPA: ilmaisee, onko laite ilma- tai vesilauhdutettu LÄMMÖNTUOTTO Lämmöntuotto määritellään laitteen tehona (kw), kun laite toimii täydellä kuormalla tilassa. YKSIKÖN ENERGIATEHOKKUUSLUOKKA LÄMMITYSTOIMINNASSA: A COP > 3,60 B 3,60 COP > 3,40 C 3,40 COP > 3,20 D 3,20 COP > 2,80 E 2,80 COP > 2,60 F 2,60 COP > 2,40 G 2,40 COP Äänitaso: vain siirrettäville yksiköille. (*): Multi-malleissa Daikin ilmoittaa vain 1 ulkoyksikön ja 2 sisäyksikköä (seinään kiinnitettäviä). Muiden yksiköiden tiedot löytyvät Multi-esitteestä. 9

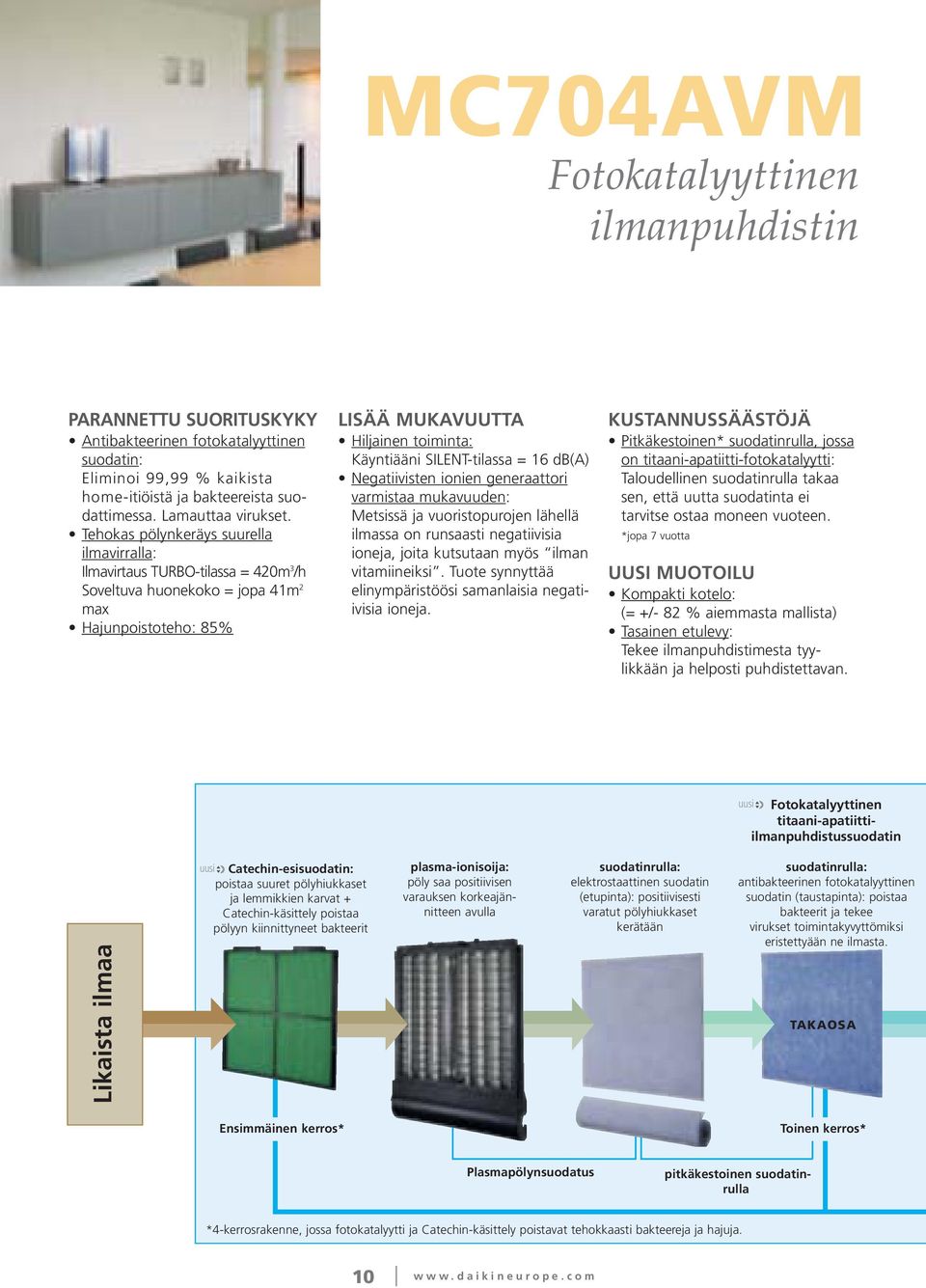

10 MC704A Fotokatalyyttinen ilmanpuhdistin PARANNETTU SUORITUSKYKY Antibakteerinen fotokatalyyttinen suodatin: Eliminoi 99,99 % kaikista home-itiöistä ja bakteereista suodattimessa. Lamauttaa virukset. Tehokas pölynkeräys suurella ilmavirralla: Ilmavirtaus TURBO-tilassa = 420m 3 /h Soveltuva huonekoko = jopa 41m 2 max Hajunpoistoteho: 85% LISÄÄ MUKAVUUTTA Hiljainen toiminta: Käyntiääni SILENT-tilassa = 16 db(a) Negatiivisten ionien generaattori varmistaa mukavuuden: Metsissä ja vuoristopurojen lähellä ilmassa on runsaasti negatiivisia ioneja, joita kutsutaan myös ilman vitamiineiksi. Tuote synnyttää elinympäristöösi samanlaisia negatiivisia ioneja. KUSTANNUSSÄÄSTÖJÄ Pitkäkestoinen* suodatinrulla, jossa on titaani-apatiitti-fotokatalyytti: Taloudellinen suodatinrulla takaa sen, että uutta suodatinta ei tarvitse ostaa moneen vuoteen. *jopa 7 vuotta UUSI MUOTOILU Kompakti kotelo: (= +/- 82 % aiemmasta mallista) Tasainen etulevy: Tekee ilmanpuhdistimesta tyylikkään ja helposti puhdistettavan. Fotokatalyyttinen titaani-apatiittiilmanpuhdistussuodatin Likaista ilmaa Catechin-esisuodatin: poistaa suuret pölyhiukkaset ja lemmikkien karvat + Catechin-käsittely poistaa pölyyn kiinnittyneet bakteerit plasma-ionisoija: pöly saa positiivisen varauksen korkeajännitteen avulla suodatinrulla: elektrostaattinen suodatin (etupinta): positiivisesti varatut pölyhiukkaset kerätään suodatinrulla: antibakteerinen fotokatalyyttinen suodatin (taustapinta): poistaa bakteerit ja tekee virukset toimintakyvyttömiksi eristettyään ne ilmasta. TAKAOSA Ensimmäinen kerros* Toinen kerros* Plasmapölynsuodatus pitkäkestoinen suodatinrulla *4-kerrosrakenne, jossa fotokatalyytti ja Catechin-käsittely poistavat tehokkaasti bakteereja ja hajuja. 10

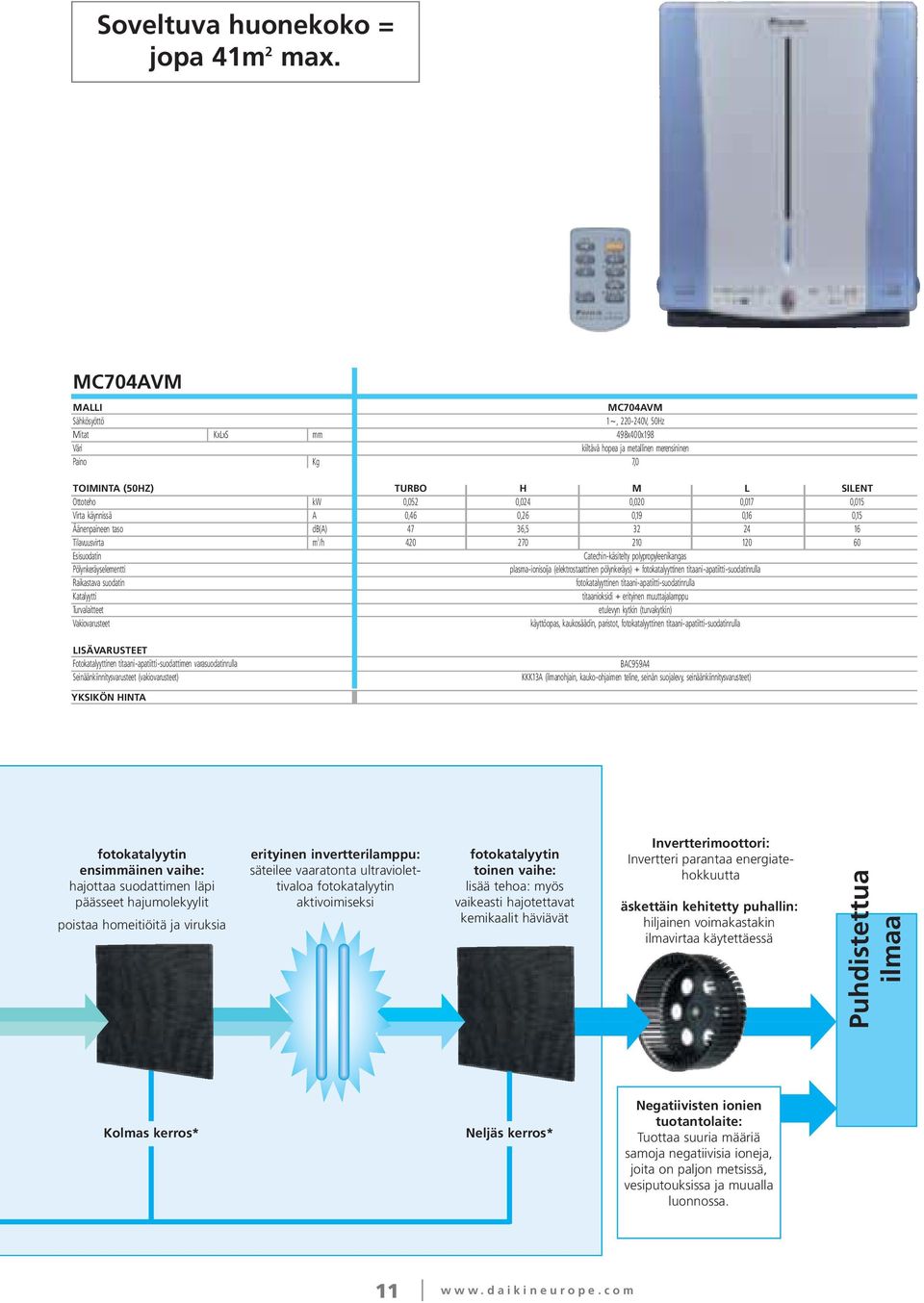

11 Soveltuva huonekoko = jopa 41m 2 max. MC704A MALLI Väri Kg TOIMINTA (50HZ) Ottoteho kw Virta käynnissä A Äänenpaineen taso db(a) Tilavuusvirta m 3 /h Esisuodatin Pölynkeräyselementti Raikastava suodatin Katalyytti Turvalaitteet Vakiovarusteet LISÄVARUSTEET Fotokatalyyttinen titaani-apatiitti-suodattimen varasuodatinrulla Seinäänkiinnitysvarusteet (vakiovarusteet) MC704A 1~, V, 50Hz 498x400x198 kiiltävä hopea ja metallinen merensininen 7,0 TURBO H M L SILENT 0,052 0,024 0,020 0,017 0,015 0,46 0,26 0,19 0,16 0, , Catechin-käsitelty polypropyleenikangas plasma-ionisoija (elektrostaattinen pölynkeräys) + fotokatalyyttinen titaani-apatiitti-suodatinrulla fotokatalyyttinen titaani-apatiitti-suodatinrulla titaanioksidi + erityinen muuttajalamppu etulevyn kytkin (turvakytkin) käyttöopas, kaukosäädin, paristot, fotokatalyyttinen titaani-apatiitti-suodatinrulla BAC959A4 KKK13A (ilmanohjain, kauko-ohjaimen teline, seinän suojalevy, seinäänkiinnitysvarusteet) fotokatalyytin ensimmäinen vaihe: hajottaa suodattimen läpi päässeet hajumolekyylit poistaa homeitiöitä ja viruksia erityinen invertterilamppu: säteilee vaaratonta ultraviolettivaloa fotokatalyytin aktivoimiseksi fotokatalyytin toinen vaihe: lisää tehoa: myös vaikeasti hajotettavat kemikaalit häviävät Invertterimoottori: Invertteri parantaa energiatehokkuutta äskettäin kehitetty puhallin: hiljainen voimakastakin ilmavirtaa käytettäessä Puhdistettua ilmaa Kolmas kerros* Neljäs kerros* Negatiivisten ionien tuotantolaite: Tuottaa suuria määriä samoja negatiivisia ioneja, joita on paljon metsissä, vesiputouksissa ja muualla luonnossa. 11

12 12

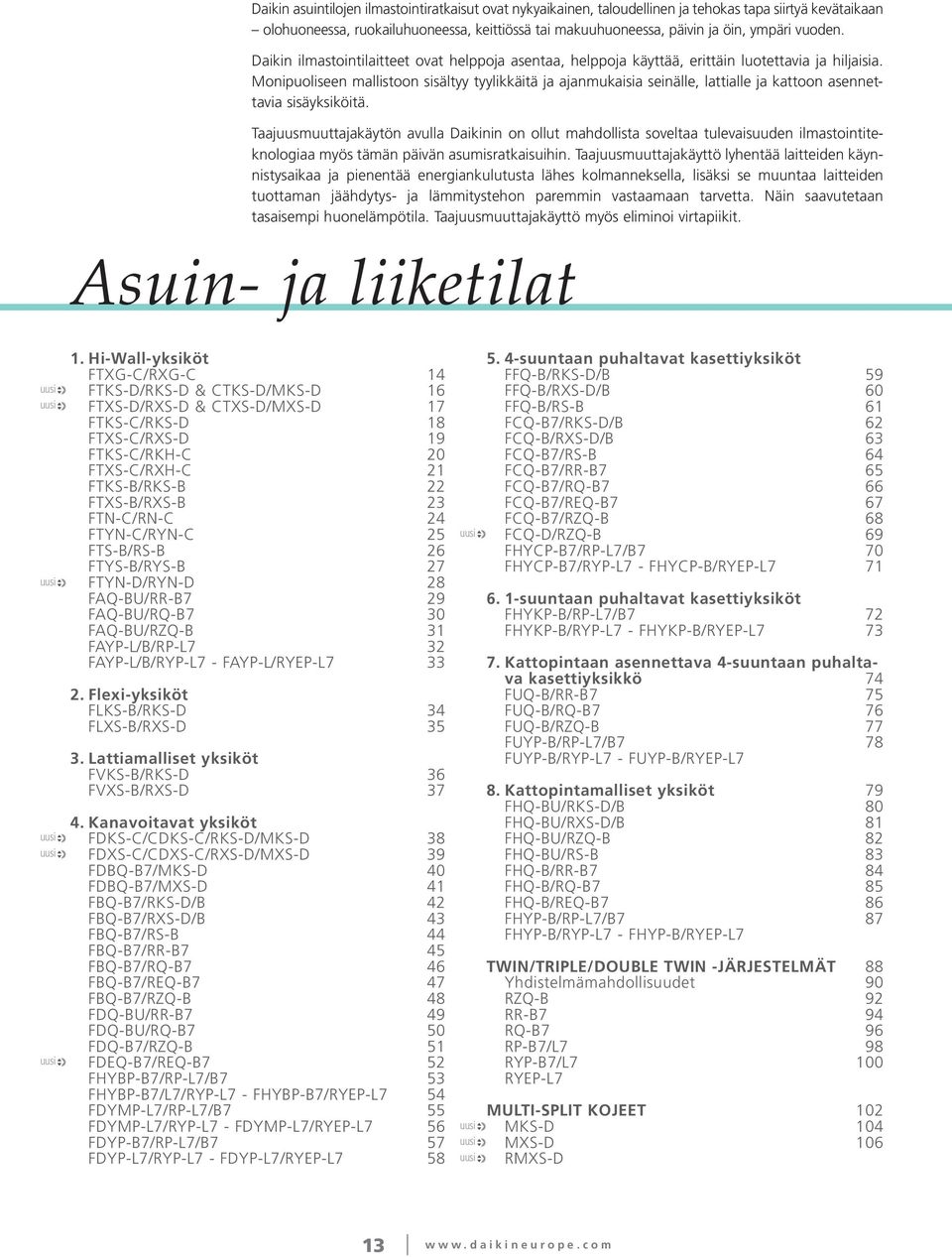

13 Daikin asuintilojen ilmastointiratkaisut ovat nykyaikainen, taloudellinen ja tehokas tapa siirtyä kevätaikaan olohuoneessa, ruokailuhuoneessa, keittiössä tai makuuhuoneessa, päivin ja öin, ympäri vuoden. Daikin ilmastointilaitteet ovat helppoja asentaa, helppoja käyttää, erittäin luotettavia ja hiljaisia. Monipuoliseen mallistoon sisältyy tyylikkäitä ja ajanmukaisia seinälle, lattialle ja kattoon asennettavia sisäyksiköitä. Taajuusmuuttajakäytön avulla Daikinin on ollut mahdollista soveltaa tulevaisuuden ilmastointiteknologiaa myös tämän päivän asumisratkaisuihin. Taajuusmuuttajakäyttö lyhentää laitteiden käynnistysaikaa ja pienentää energiankulutusta lähes kolmanneksella, lisäksi se muuntaa laitteiden tuottaman jäähdytys- ja tehon paremmin vastaamaan tarvetta. Näin saavutetaan tasaisempi huonelämpötila. Taajuusmuuttajakäyttö myös eliminoi virtapiikit. Asuin- ja liiketilat 1. Hi-Wall-yksiköt FTXG-C/RXG-C FTKS-D/RKS-D & CTKS-D/MKS-D FTXS-D/RXS-D & CTXS-D/MXS-D FTKS-C/RKS-D FTXS-C/RXS-D FTKS-C/RKH-C FTXS-C/RXH-C FTKS-B/RKS-B FTXS-B/RXS-B FTN-C/RN-C FTYN-C/RYN-C FTS-B/RS-B FTYS-B/RYS-B FTYN-D/RYN-D FAQ-BU/RR-B7 FAQ-BU/RQ-B7 FAQ-BU/RZQ-B FAYP-L/B/RP-L7 FAYP-L/B/RYP-L7 - FAYP-L/RYEP-L7 2. Flexi-yksiköt FLKS-B/RKS-D FLXS-B/RXS-D 3. Lattiamalliset yksiköt FVKS-B/RKS-D FVXS-B/RXS-D 4. Kanavoitavat yksiköt FDKS-C/CDKS-C/RKS-D/MKS-D FDXS-C/CDXS-C/RXS-D/MXS-D FDBQ-B7/MKS-D FDBQ-B7/MXS-D FBQ-B7/RKS-D/B FBQ-B7/RXS-D/B FBQ-B7/RS-B FBQ-B7/RR-B7 FBQ-B7/RQ-B7 FBQ-B7/REQ-B7 FBQ-B7/RZQ-B FDQ-BU/RR-B7 FDQ-BU/RQ-B7 FDQ-B7/RZQ-B FDEQ-B7/REQ-B7 FHYBP-B7/RP-L7/B7 FHYBP-B7/L7/RYP-L7 - FHYBP-B7/RYEP-L7 FDYMP-L7/RP-L7/B7 FDYMP-L7/RYP-L7 - FDYMP-L7/RYEP-L7 FDYP-B7/RP-L7/B7 FDYP-L7/RYP-L7 - FDYP-L7/RYEP-L suuntaan puhaltavat kasettiyksiköt FFQ-B/RKS-D/B FFQ-B/RXS-D/B FFQ-B/RS-B FCQ-B7/RKS-D/B FCQ-B/RXS-D/B FCQ-B7/RS-B FCQ-B7/RR-B7 FCQ-B7/RQ-B7 FCQ-B7/REQ-B7 FCQ-B7/RZQ-B FCQ-D/RZQ-B FHYCP-B7/RP-L7/B7 FHYCP-B7/RYP-L7 - FHYCP-B/RYEP-L suuntaan puhaltavat kasettiyksiköt FHYKP-B/RP-L7/B7 FHYKP-B/RYP-L7 - FHYKP-B/RYEP-L7 7. Kattopintaan asennettava 4-suuntaan puhaltava kasettiyksikkö 74 FUQ-B/RR-B7 75 FUQ-B/RQ-B7 76 FUQ-B/RZQ-B 77 FUYP-B/RP-L7/B7 78 FUYP-B/RYP-L7 - FUYP-B/RYEP-L7 8. Kattopintamalliset yksiköt FHQ-BU/RKS-D/B FHQ-BU/RXS-D/B FHQ-BU/RZQ-B FHQ-BU/RS-B FHQ-B/RR-B7 FHQ-B/RQ-B7 FHQ-B/REQ-B7 FHYP-B/RP-L7/B7 FHYP-B/RYP-L7 - FHYP-B/RYEP-L7 TWIN/TRIPLE/DOUBLE TWIN -JÄRJESTELMÄT Yhdistelmämahdollisuudet RZQ-B RR-B7 RQ-B7 RP-B7/L7 RYP-B7/L7 RYEP-L7 MULTI-SPLIT KOJEET MKS-D MXS-D RMXS-D

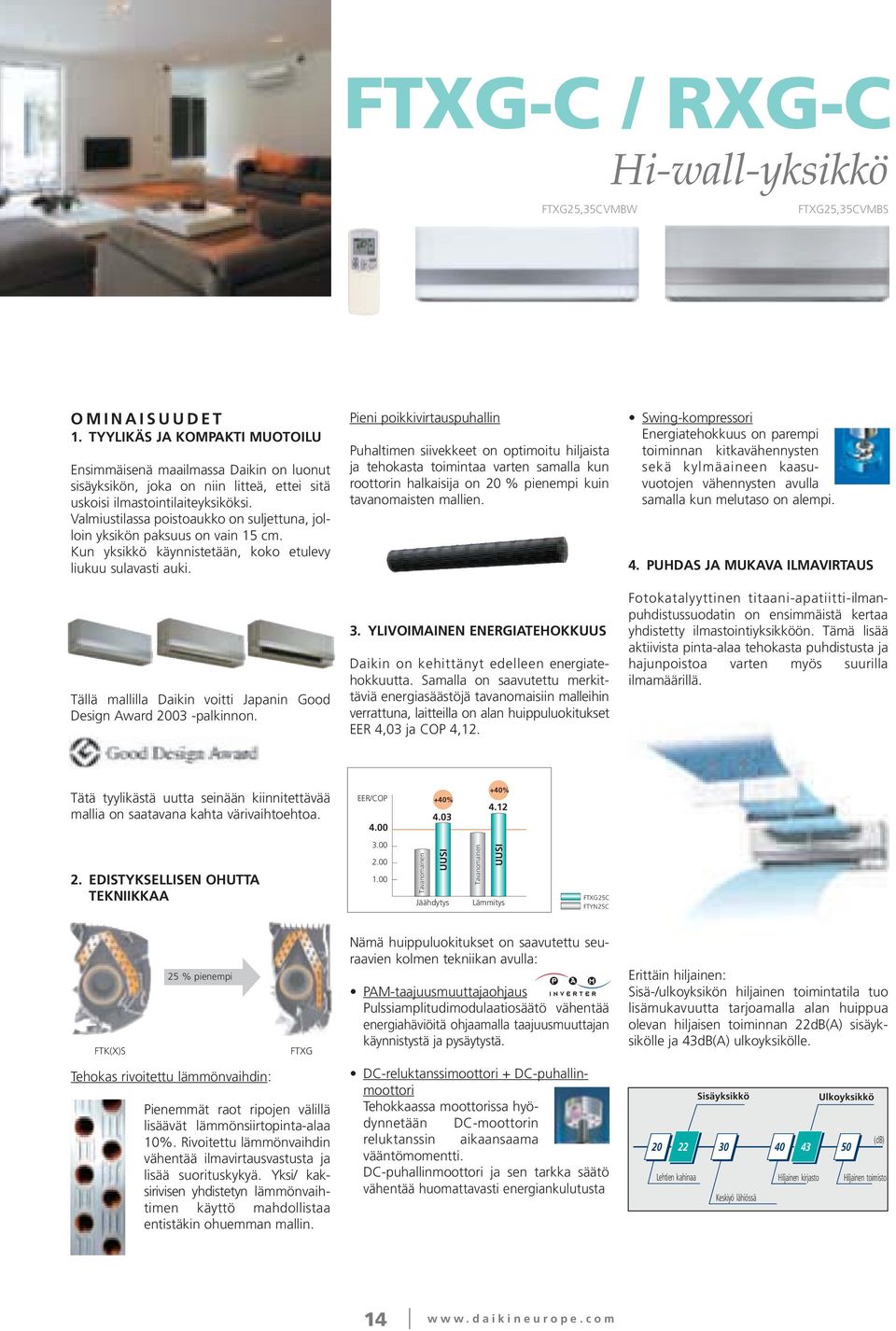

14 FTXG-C / RXG-C Hi-wall-yksikkö FTXG25,35CBW FTXG25,35CBS OMINAISUUDET 1. TYYLIKÄS JA KOMPAKTI MUOTOILU Ensimmäisenä maailmassa Daikin on luonut sisäyksikön, joka on niin litteä, ettei sitä uskoisi ilmastointilaiteyksiköksi. Valmiustilassa poistoaukko on suljettuna, jolloin yksikön paksuus on vain 15 cm. Kun yksikkö käynnistetään, koko etulevy liukuu sulavasti auki. Tällä mallilla Daikin voitti Japanin Good Design Award palkinnon. Pieni poikkivirtauspuhallin Puhaltimen siivekkeet on optimoitu hiljaista ja tehokasta toimintaa varten samalla kun roottorin halkaisija on 20 % pienempi kuin tavanomaisten mallien. 3. YLIVOIMAINEN ENERGIATEHOKKUUS Daikin on kehittänyt edelleen energiatehokkuutta. Samalla on saavutettu merkittäviä energiasäästöjä tavanomaisiin malleihin verrattuna, laitteilla on alan huippuluokitukset 4,03 ja COP 4,12. Swing-kompressori Energiatehokkuus on parempi toiminnan kitkavähennysten sekä kylmäaineen kaasuvuotojen vähennysten avulla samalla kun melutaso on alempi. 4. PUHDAS JA MUKAVA ILMAVIRTAUS Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin on ensimmäistä kertaa yhdistetty ilmastointiyksikköön. Tämä lisää aktiivista pinta-alaa tehokasta puhdistusta ja hajunpoistoa varten myös suurilla ilmamäärillä. Tätä tyylikästä uutta seinään kiinnitettävää mallia on saatavana kahta värivaihtoehtoa. /COP % % EDISTYKSELLISEN OHUTTA TEKNIIKKAA Tavanomainen UUSI Jäähdytys Tavanomainen UUSI Lämmitys FTXG25C FTYN25C FTK(X)S 25 % pienempi Tehokas rivoitettu lämmönvaihdin: FTXG Pienemmät raot ripojen välillä lisäävät lämmönsiirtopinta-alaa 10%. Rivoitettu lämmönvaihdin vähentää ilmavirtausvastusta ja lisää suorituskykyä. Yksi/ kaksirivisen yhdistetyn lämmönvaihtimen käyttö mahdollistaa entistäkin ohuemman mallin. Nämä huippuluokitukset on saavutettu seuraavien kolmen tekniikan avulla: PAM-taajuusmuuttajaohjaus Pulssiamplitudimodulaatiosäätö vähentää energiahäviöitä ohjaamalla taajuusmuuttajan käynnistystä ja pysäytystä. DC-reluktanssimoottori + DC-puhallinmoottori Tehokkaassa moottorissa hyödynnetään DC-moottorin reluktanssin aikaansaama vääntömomentti. DC-puhallinmoottori ja sen tarkka säätö vähentää huomattavasti energiankulutusta Erittäin hiljainen: Sisä-/ulkoyksikön hiljainen toimintatila tuo lisämukavuutta tarjoamalla alan huippua olevan hiljaisen toiminnan 22dB(A) sisäyksikölle ja 43dB(A) ulkoyksikölle Lehtien kahinaa Sisäyksikkö Keskiyö lähiössä Hiljainen kirjasto Ulkoyksikkö (db) Hiljainen toimisto 14

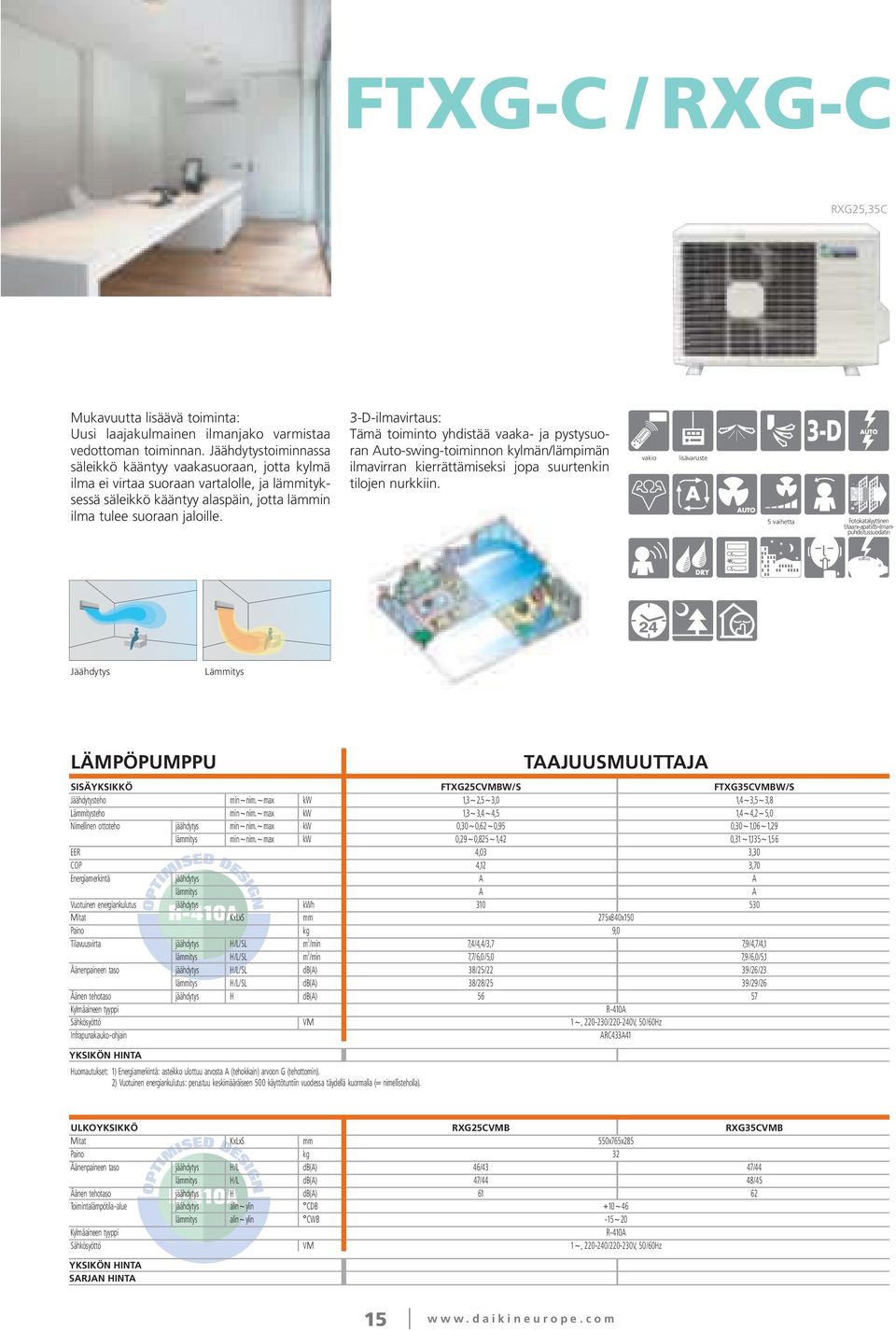

15 FTXG-C / RXG-C RXG25,35C Mukavuutta lisäävä toiminta: Uusi laajakulmainen ilmanjako varmistaa vedottoman toiminnan. Jäähdytystoiminnassa säleikkö kääntyy vaakasuoraan, jotta kylmä ilma ei virtaa suoraan vartalolle, ja lämmityksessä säleikkö kääntyy alaspäin, jotta lämmin ilma tulee suoraan jaloille. 3-D-ilmavirtaus: Tämä toiminto yhdistää vaaka- ja pystysuoran Auto-swing-toiminnon kylmän/lämpimän ilmavirran kierrättämiseksi jopa suurtenkin tilojen nurkkiin. vakio lisävaruste 5 vaihetta Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin Jäähdytys Lämmitys LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw Lämmitysteho min~nim.~max kw Nimellinen ottoteho jäähdytys min~nim.~max kw min~nim.~max kw COP jäähdytys Tilavuusvirta jäähdytys H/L/SL m 3 /min H/L/SL m 3 /min Äänenpaineen taso jäähdytys H/L/SL db(a) H/L/SL db(a) Äänen tehotaso jäähdytys H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTXG25CBW/S FTXG35CBW/S 1,3~2,5~3,0 1,4~3,5~3,8 1,3~3,4~4,5 1,4~4,2~5,0 0,30~0,62~0,95 0,30~1,06~1,29 0,29~0,825~1,42 0,31~1,135~1,56 4,03 3,30 4,12 3,70 A A A A x840x150 9,0 7,4/4,4/3,7 7,9/4,7/4,1 7,7/6,0/5,0 7,9/6,0/5,1 38/25/22 39/26/23 38/28/25 39/29/ ~, / V, 50/60Hz ARC433A41 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB RXG25CB RXG35CB 550x765x /43 47/44 47/44 48/ ~46-15~20 1~, / V, 50/60Hz 15

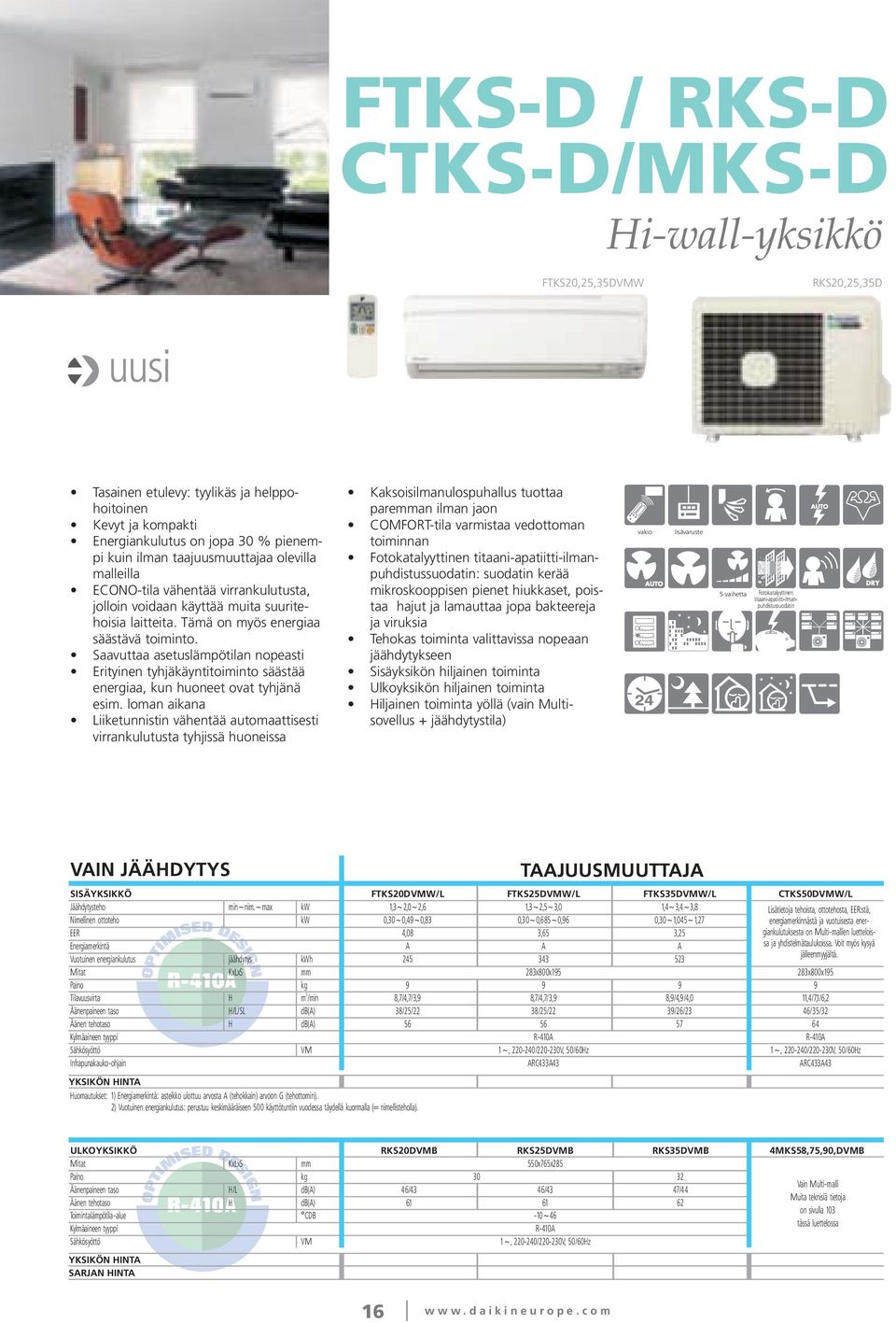

16 FTKS-D / RKS-D CTKS-D/MKS-D Hi-wall-yksikkö FTKS20,25,35DW RKS20,25,35D Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla ECONO-tila vähentää virrankulutusta, jolloin voidaan käyttää muita suuritehoisia laitteita. Tämä on myös energiaa säästävä toiminto. Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon COMFORT-tila varmistaa vedottoman toiminnan Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin: suodatin kerää mikroskooppisen pienet hiukkaset, poistaa hajut ja lamauttaa jopa bakteereja ja viruksia Tehokas toiminta valittavissa nopeaan jäähdytykseen Sisäyksikön hiljainen toiminta Ulkoyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin VAIN JÄÄHDYTYS Jäähdytysteho min~nim.~max kw Nimellinen ottoteho kw Tilavuusvirta H m 3 /min Äänenpaineen taso H/L/SL db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTKS20DW/L FTKS25DW/L FTKS35DW/L CTKS50DW/L 1,3~2,0~2,6 1,3~2,5~3,0 1,4~3,4~3,8 Lisätietoja tehoista, ottotehosta, :stä, 0,30~0,49~0,83 0,30~0,685~0,96 0,30~1,045~1,27 energiamerkinnästä ja vuotuisesta energiankulutuksesta 4,08 3,65 3,25 on Multi-mallien luettelois- A A A sa ja yhdistelmätaulukoissa. Voit myös kysyä jälleenmyyjältä x800x x800x ,7/4,7/3,9 8,7/4,7/3,9 8,9/4,9/4,0 11,4/7,1/6,2 38/25/22 38/25/22 39/26/23 46/35/ ~, / V, 50/60Hz 1~, / V, 50/60Hz ARC433A43 ARC433A43 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue CDB RKS20DB RKS25DB RKS35DB 4MKS58,75,90,DB 550x765x /43 46/43 47/ ~46 1~, / V, 50/60Hz Vain Multi-malli Muita teknisiä tietoja on sivulla 103 tässä luettelossa 16

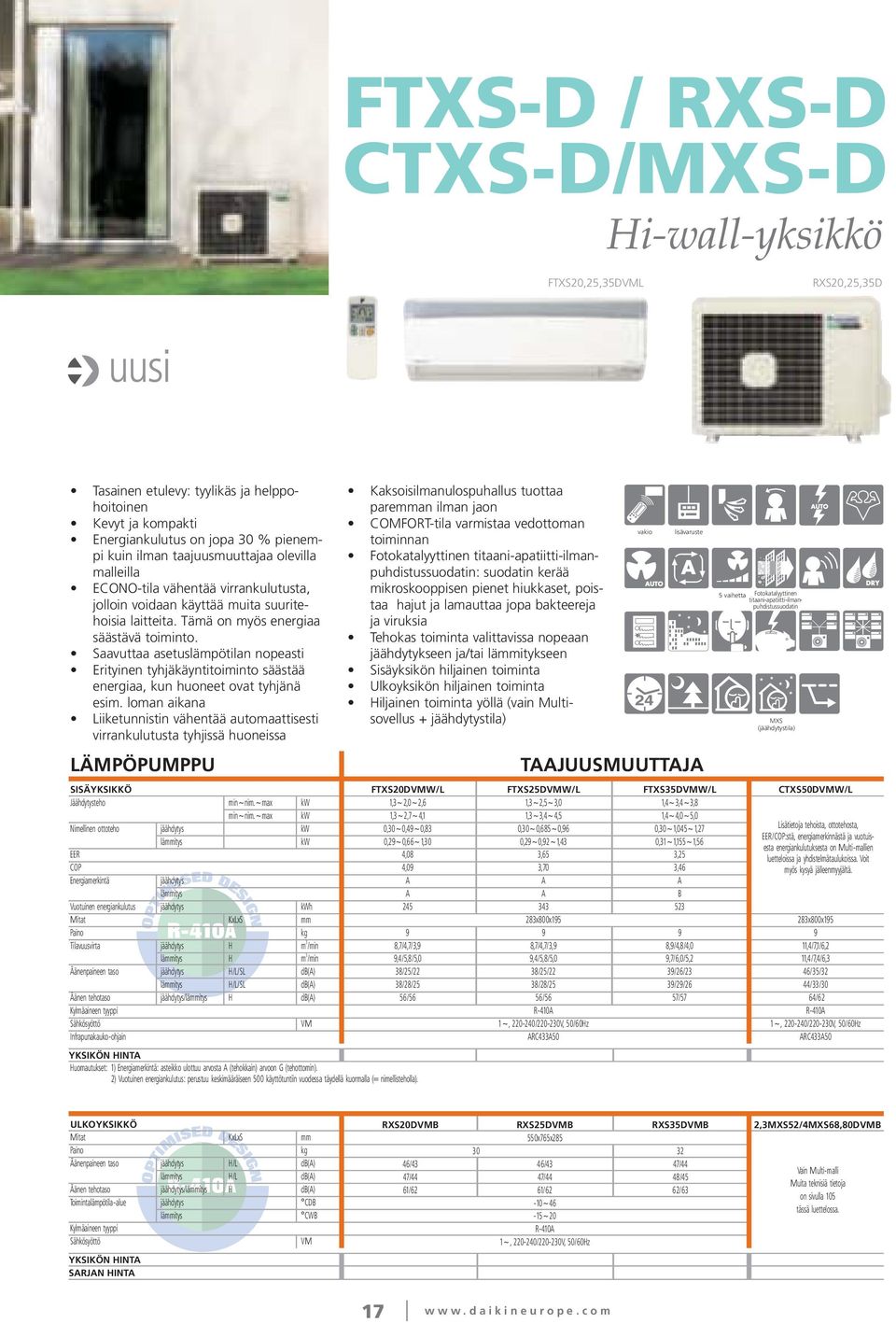

17 FTXS-D / RXS-D CTXS-D/MXS-D Hi-wall-yksikkö FTXS20,25,35DL RXS20,25,35D Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla ECONO-tila vähentää virrankulutusta, jolloin voidaan käyttää muita suuritehoisia laitteita. Tämä on myös energiaa säästävä toiminto. Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw min~nim.~max kw Nimellinen ottoteho jäähdytys kw kw COP jäähdytys Tilavuusvirta jäähdytys H m 3 /min H m 3 /min Äänenpaineen taso jäähdytys H/L/SL db(a) H/L/SL db(a) Äänen tehotaso jäähdytys/ H db(a) Infrapunakauko-ohjain Kaksoisilmanulospuhallus tuottaa paremman ilman jaon COMFORT-tila varmistaa vedottoman toiminnan Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin: suodatin kerää mikroskooppisen pienet hiukkaset, poistaa hajut ja lamauttaa jopa bakteereja ja viruksia Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Sisäyksikön hiljainen toiminta Ulkoyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) FTXS20DW/L FTXS25DW/L FTXS35DW/L CTXS50DW/L 1,3~2,0~2,6 1,3~2,5~3,0 1,4~3,4~3,8 1,3~2,7~4,1 1,3~3,4~4,5 1,4~4,0~5,0 0,30~0,49~0,83 0,30~0,685~0,96 0,30~1,045~1,27 0,29~0,66~1,30 0,29~0,92~1,43 0,31~1,155~1,56 4,08 3,65 3,25 4,09 3,70 3,46 A A A A A B x800x x800x ,7/4,7/3,9 8,7/4,7/3,9 8,9/4,8/4,0 11,4/7,1/6,2 9,4/5,8/5,0 9,4/5,8/5,0 9,7/6,0/5,2 11,4/7,4/6,3 38/25/22 38/25/22 39/26/23 46/35/32 38/28/25 38/28/25 39/29/26 44/33/30 56/56 56/56 57/57 64/62 vakio lisävaruste TAAJUUSMUUTTAJA 5 vaihetta Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin MXS (jäähdytystila) Lisätietoja tehoista, ottotehosta, /COP:stä, energiamerkinnästä ja vuotuisesta energiankulutuksesta on Multi-mallien luetteloissa ja yhdistelmätaulukoissa. Voit myös kysyä jälleenmyyjältä. 1~, / V, 50/60Hz 1~, / V, 50/60Hz ARC433A50 ARC433A50 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys/ H db(a) Toimintalämpötila-alue jäähdytys CDB CWB RXS20DB RXS25DB RXS35DB 2,3MXS52/4MXS68,80DB 550x765x /43 46/43 47/44 47/44 47/44 48/45 61/62 61/62 62/63-10~46-15~20 1~, / V, 50/60Hz Vain Multi-malli Muita teknisiä tietoja on sivulla 105 tässä luettelossa. 17

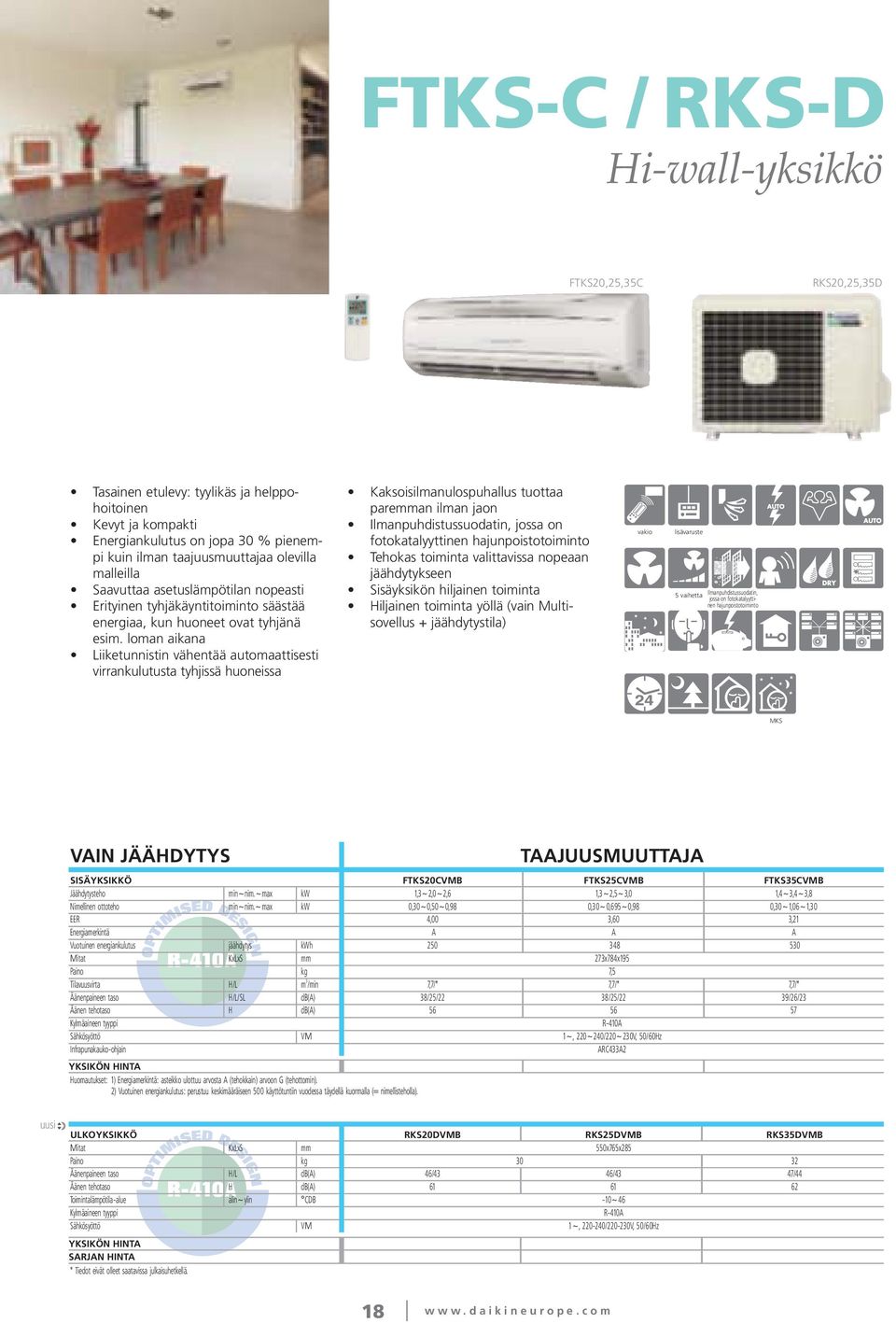

18 FTKS-C / RKS-D Hi-wall-yksikkö FTKS20,25,35C RKS20,25,35D Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Sisäyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto MKS VAIN JÄÄHDYTYS Jäähdytysteho min~nim.~max kw Nimellinen ottoteho min~nim.~max kw Tilavuusvirta H/L m 3 /min Äänenpaineen taso H/L/SL db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTKS20CB FTKS25CB FTKS35CB 1,3~2,0~2,6 1,3~2,5~3,0 1,4~3,4~3,8 0,30~0,50~0,98 0,30~0,695~0,98 0,30~1,06~1,30 4,00 3,60 3,21 A A A x784x195 7,5 7,7/* 7,7/* 7,7/* 38/25/22 38/25/22 39/26/ ~, 220~240/220~230V, 50/60Hz ARC433A2 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RKS20DB RKS25DB RKS35DB 550x765x /43 46/43 47/ ~46 1~, / V, 50/60Hz 18

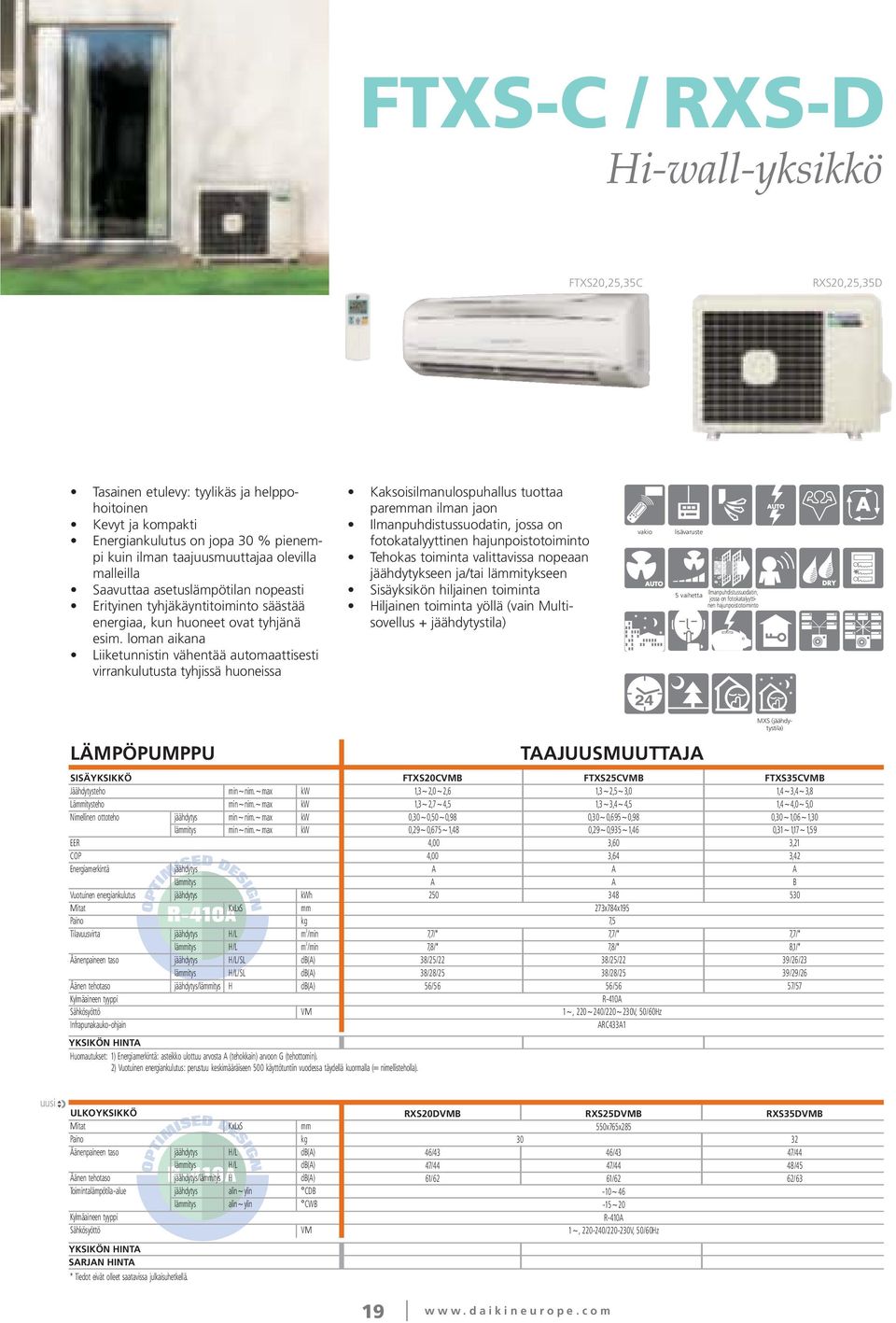

19 FTXS-C / RXS-D Hi-wall-yksikkö FTXS20,25,35C RXS20,25,35D Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Sisäyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw Lämmitysteho min~nim.~max kw Nimellinen ottoteho jäähdytys min~nim.~max kw min~nim.~max kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L/SL db(a) H/L/SL db(a) Äänen tehotaso jäähdytys/ H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA MXS (jäähdytystila) FTXS20CB FTXS25CB FTXS35CB 1,3~2,0~2,6 1,3~2,5~3,0 1,4~3,4~3,8 1,3~2,7~4,5 1,3~3,4~4,5 1,4~4,0~5,0 0,30~0,50~0,98 0,30~0,695~0,98 0,30~1,06~1,30 0,29~0,675~1,48 0,29~0,935~1,46 0,31~1,17~1,59 4,00 3,60 3,21 4,00 3,64 3,42 A A A A A B x784x195 7,5 7,7/* 7,7/* 7,7/* 7,8/* 7,8/* 8,1/* 38/25/22 38/25/22 39/26/23 38/28/25 38/28/25 39/29/26 56/56 56/56 57/57 1~, 220~240/220~230V, 50/60Hz ARC433A1 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys/ H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RXS20DB RXS25DB RXS35DB 550x765x /43 46/43 47/44 47/44 47/44 48/45 61/62 61/62 62/63-10~46-15~20 1~, / V, 50/60Hz 19

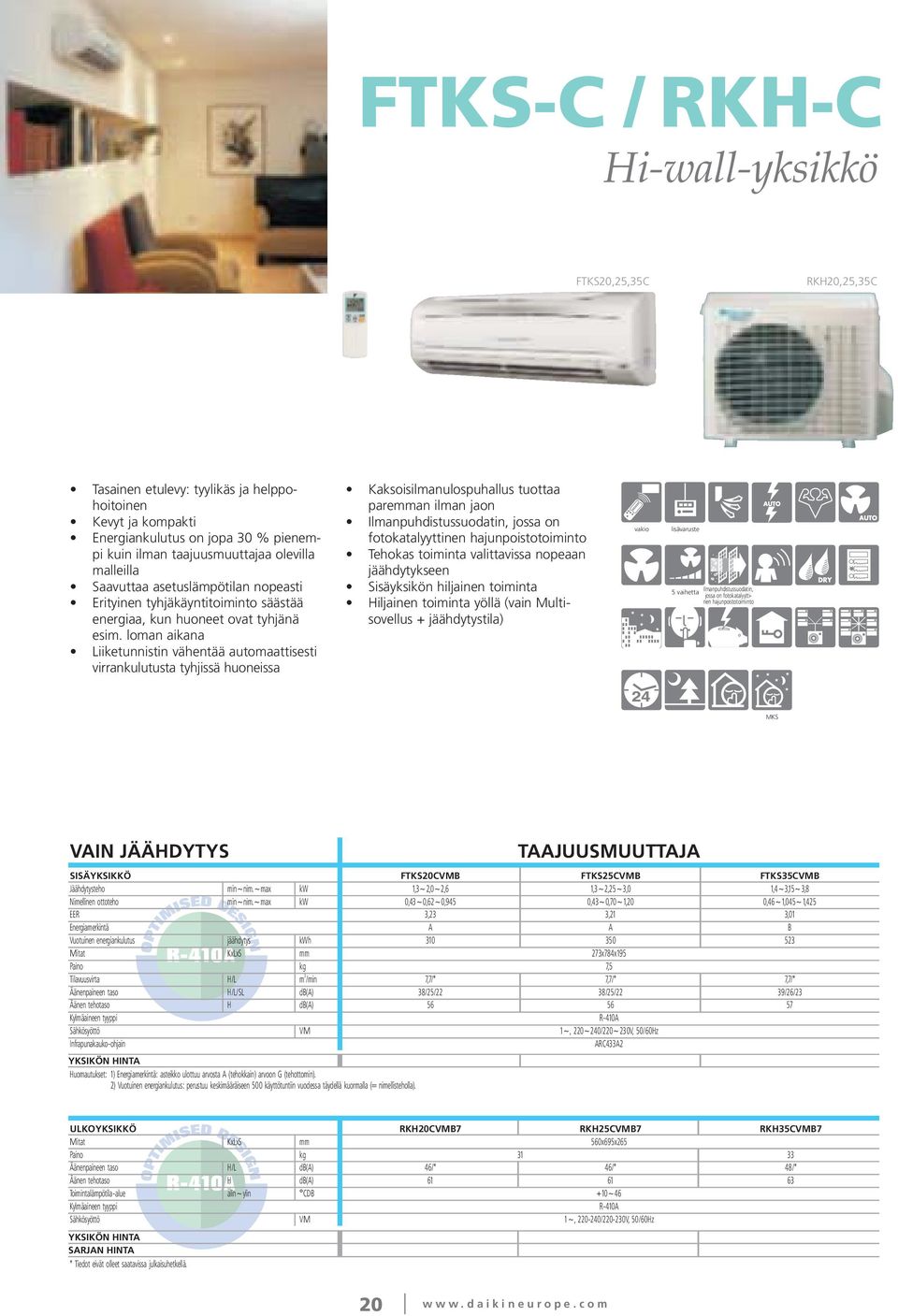

20 FTKS-C / RKH-C Hi-wall-yksikkö FTKS20,25,35C RKH20,25,35C Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Sisäyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto MKS VAIN JÄÄHDYTYS Jäähdytysteho min~nim.~max kw Nimellinen ottoteho min~nim.~max kw Tilavuusvirta H/L m 3 /min Äänenpaineen taso H/L/SL db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTKS20CB FTKS25CB FTKS35CB 1,3~2,0~2,6 1,3~2,25~3,0 1,4~3,15~3,8 0,43~0,62~0,945 0,43~0,70~1,20 0,46~1,045~1,425 3,23 3,21 3,01 A A B x784x195 7,5 7,7/* 7,7/* 7,7/* 38/25/22 38/25/22 39/26/ ~, 220~240/220~230V, 50/60Hz ARC433A2 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RKH20CB7 RKH25CB7 RKH35CB7 560x695x /* 46/* 48/* ~46 1~, / V, 50/60Hz 20

21 FTXS-C / RXH-C Hi-wall-yksikkö FTXS20,25,35C RXH20,25,35C Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Sisäyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw Lämmitysteho min~nim.~max kw Nimellinen ottoteho jäähdytys min~nim.~max kw min~nim.~max kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L/SL db(a) H/L/SL db(a) Äänen tehotaso jäähdytys/ H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA MXS (jäähdytystila) FTXS20CB FTXS25CB FTXS35CB 1,3~2,0~2,6 1,3~2,25~3,0 1,4~3,15~3,8 1,3~2,6~4,0 1,3~2,85~4,5 1,4~3,6~5,0 0,43~0,62~0,945 0,43~0,70~1,20 0,46~1,045~1,425 0,35~0,76~1,31 0,35~0,835~1,61 0,405~1,055~1,90 3,23 3,21 3,01 3,42 3,41 3,41 A A B B B B x784x195 7,5 7,7/* 7,7/* 7,7/* 7,8/* 7,8/* 8,1/* 38/25/22 38/25/22 39/26/23 38/28/25 38/28/25 39/29/26 56/56 56/56 57/57 1~, 220~240/220~230V, 50/60Hz ARC433A1 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys/ H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RXH20CB7 RXH25CB7 RXH35CB7 560x695x /* 46/* 48/* 47/* 47/* 48/* 61/62 61/62 63/63 +10~46-10~20 1~, / V, 50/60Hz 21

22 FTKS-B / RKS-B Hi-wall-yksikkö FTKS50B RKS50B Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon 3D-ilmavirtaus Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Sisäyksikön hiljainen toiminta Ulkoyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto MKS VAIN JÄÄHDYTYS Jäähdytysteho min~nim.~max kw Nimellinen ottoteho min~nim.~max kw Tilavuusvirta H/L/SL m 3 /min Äänenpaineen taso H/L/SL db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTKS50BB FTKS60BB FTKS71BB 0,90~5,00~5,80 0,90~6,00~6,70 0,90~7,10~8,00 0,45~1,66~2,30 0,45~2,12~2,45 0,45~2,53~3,07 3,01 2,83 2,81 B C C x795x x1.050x ,4/8,0/7,1 16,2/11,4/10,2 16,7/11,6/10,6 44/35/32 45/36/33 46/37/ ~, 220~240/220~230V, 50/60Hz ARC433A22 Äänenpaineen taso H db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB * Toiminta-aluetta voidaan laajentaa -15 C asteeseen ulkoyksikön PCB-: kytkimestä. Tällöin yksikön toiminta pysähtyy -20 C asteessa ja käynnistyy uudelleen lämpötilan noustessa. RKS50BB9 RKS60BB9 RKS71BB9 735x825x (-15*)~46 1~, 220~240/220~230V, 50/60Hz 22

23 FTXS-B / RXS-B Hi-wall-yksikkö FTXS60,71B RXS60,71B Tasainen etulevy: tyylikäs ja helppohoitoinen Kevyt ja kompakti Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Saavuttaa asetuslämpötilan nopeasti Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Liiketunnistin vähentää automaattisesti virrankulutusta tyhjissä huoneissa Kaksoisilmanulospuhallus tuottaa paremman ilman jaon 3D-ilmavirtaus Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Sisäyksikön hiljainen toiminta Ulkoyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw Lämmitysteho min~nim.~max kw Nimellinen ottoteho jäähdytys min~nim.~max kw min~nim.~max kw COP jäähdytys Tilavuusvirta jäähdytys H/L/SL m 3 /min H/L/SL m 3 /min Äänenpaineen taso jäähdytys H/L/SL db(a) H/L/SL db(a) Äänen tehotaso jäähdytys/ H db(a) Infrapunakauko-ohjain TAAJUUSMUUTTAJA FTXS50BB FTXS60BB FTXS71BB 0,90~5,00~5,80 0,90~6,00~6,70 0,90~7,10~8,00 0,90~5,80~7,50 0,90~7,00~8,00 0,90~8,50~9,50 0,45~1,66~2,30 0,45~2,12~2,45 0,45~2,53~3,07 0,45~1,70~2,58 0,45~2,09~3,10 0,45~2,63~3,80 3,01 2,83 2,81 3,41 3,35 3,23 B C C B C C x795x x1.050x ,4/8,0/7,1 16,2/11,4/10,2 16,7/11,6/10,6 12,6/8,9/7,7 17,4/12,7/11,4 18,5/13,5/12,1 44/35/32 45/36/33 46/37/34 42/22/30 44/35/32 46/37/34 63/60 63/62 63/63 1~, 220~240/220~230V, 50/60Hz ARC433A21 ARC433A2133 MXS (jäähdytystila) Äänenpaineen taso jäähdytys H db(a) (hiljainen toiminta yöllä) H db(a) Äänen tehotaso jäähdytys/ H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RXS50BB RXS60BB RXS71BB 735x825x /* 64/* 66/* -10~46-15~21 1~, 220~240/220~230V, 50/60Hz 23

24 FTN-C / RN-C Hi-wall-yksikkö FTN20,25,35C RN20,25,35C Kevyt ja kompakti Helposti pestävä etulevy Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Energiatehokas Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto VAIN JÄÄHDYTYS Jäähdytysteho nimellinen kw Nimellinen ottoteho nimellinen kw Tilavuusvirta H/L m 3 /min Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain ILMAN TAAJUUSMUUTTAJAA FTN20CB9 FTN25CB9 FTN35CB9 2,00 2,25 3,15 0,620 0,700 1,045 3,23 3,21 3,01 A A B x784x185 7,5 7,7/* 7,7/* 7,7/* 38/26 38/26 39/ ~, 220~240/220~230V, 50/60Hz ARC433A24 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RN20CB7 RN25CB7 RN35CB7 560x695x /* 46/* 48/* ~46 1~, / V, 50/60Hz 24

25 FTYN-C / RYN-C Hi-wall-yksikkö FTYN20,25,35C RYN20,25,35C Kevyt ja kompakti Helposti pestävä etulevy Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Energiatehokas Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman vakio lisävaruste 5 vaihetta Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto LÄMPÖPUMPPU Jäähdytysteho nimellinen kw Lämmitysteho nimellinen kw Nimellinen ottoteho jäähdytys nimellinen kw nimellinen kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys/ H db(a) Infrapunakauko-ohjain ILMAN TAAJUUSMUUTTAJAA FTYN20CB9 FTYN25CB9 FTYN35CB9 2,00 2,25 3,15 2,60 2,85 3,60 0,620 0,700 1,045 0,760 0,835 1,055 3,23 3,21 3,01 3,42 3,41 3,41 A A B B B B x784x185 7,5 7,7/* 7,7/* 7,7/* 7,8/* 7,8/* 8,1/* 38/26 38/26 39/26 38/28 38/28 39/29 56/56 56/56 57/57 1~, 220~240/220~230V, 50/60Hz ARC433A27 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys/ H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RYN20CB7 RYN25CB7 RYN35CB7 560x695x /* 46/* 48/* 47/* 47/* 48/* 61/62 61/62 63/63 +10~46-10~20 1~, / V, 50/60Hz 25

26 FTS-B / RS-B Hi-wall-yksikkö FTS50B RS50B Kevyt ja kompakti Helposti pestävä etulevy Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Energiatehokas Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman vakio lisävaruste 5 vaihetta VAIN JÄÄHDYTYS Jäähdytysteho nimellinen kw Nimellinen ottoteho nimellinen kw Ilmavirtaus (H/L) H/L m 3 /min Äänenpaineen taso (H/L) H/L db(a) Äänen tehotaso (H) H db(a) Infrapunakauko-ohjain ILMAN TAAJUUSMUUTTAJAA FTS50BB FTS60BB 5,00 6,00 1,66 2,12 3,01 2,83 B C x795x x1.050x ,5/8,3 16,4/11,6 44/35 45/ ~, 220~240/220~230V, 50/60Hz ARC433A24 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RS50BB RS60BB 735x825x /* 49/* ~46 1~, / V, 50/60Hz 26

27 FTYS-B / RYS-B Hi-wall-yksikkö FTYS60B RYS60B Kevyt ja kompakti Helposti pestävä etulevy Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Energiatehokas Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman vakio lisävaruste 5 vaihetta LÄMPÖPUMPPU Jäähdytysteho nimellinen kw Lämmitysteho nimellinen kw Nimellinen ottoteho jäähdytys nimellinen kw nimellinen kw jäähdytys COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H db(a) Infrapunakauko-ohjain ILMAN TAAJUUSMUUTTAJAA FTYS50BB FTYS60BB 5,00 6,00 5,80 7,00 1,66 2,12 1,70 2,09 3,01 2,83 3,41 3,35 B C B C x795x x1.050x ,5/8,3 16,4/11,6 12,2/8,8 17,5/12,8 44/35 45/36 42/* 44/* ~, 220~240/220~230V, 50/60Hz ARC433A23 Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB * Tiedot eivät olleet saatavissa julkaisuhetkellä. RYS50BB RYS60BB 735x825x /* 49/* 48/* 49/* ~46-15~18 1~, / V, 50/60Hz 27

28 FTYN-D / RYN-D Hi-wall-yksikkö FTYN25,35D RYN25,35D Kevyt ja kompakti Helposti pestävä etulevy Tehokas toiminta valittavissa nopeaan jäähdytykseen ja/tai lämmitykseen Energiatehokas Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin: suodatin kerää mikroskooppisen pienet hiukkaset, poistaa hajut ja lamauttaa jopa bakteereja ja viruksia vakio lisävaruste 5 vaihetta Fotokatalyyttinen titaani-apatiitti-ilmanpuhdistussuodatin LÄMPÖPUMPPU Jäähdytysteho nimellinen kw Lämmitysteho nimellinen kw Nimellinen ottoteho jäähdytys kw kw jäähdytys COP jäähdytys Vuotuinen energiankulutus kwh Ilmavirtaus (H/L) jäähdytys m 3 /min m 3 /min Äänenpaineen taso (H/L) jäähdytys db(a) db(a) Äänen tehotaso jäähdytys db(a) V Infrapunakauko-ohjain ILMAN TAAJUUSMUUTTAJAA FTYN25DV3B FTYN35DV3B 2,50 3,15 3,00 3,85 0,83 1,20 0,88 1,29 3,01 2,63 3,41 2,98 B D B D x784x ,5/4,6 7,5/4,9 7,8/4,8 7,8/5,2 39/27 39/29 39/27 39/ ~, 230V, 50Hz ARC445A1 Äänenpaineen taso (H) jäähdytys db(a) db(a) Äänen tehotaso (H) jäähdytys/ db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB V * Tiedot eivät olleet saatavissa julkaisuhetkellä. RYN25DV3B RYN35DV3B 560x695x /64 63/ ~ ~ 20 1~, 230V, 50Hz 28

29 FAQ-BU / RR-B Hi-wall-yksikkö FAQ71BU RR71B Kevyt ja kompakti Suunniteltu viemään mahdollisimman vähän lattiatilaa Luokan 71 kotelo on kevyt ja kompakti Tasainen ilmanjako automaattisesti kääntyvän säleikön avulla, joka voidaan asettaa myös haluttuun asentoon Säleikkö sulkeutuu, kun laite ei ole käynnissä Kotelon etulevy (luokka 71) voidaan irrottaa ja pestä helposti lisävaruste lisävaruste lisävaruste 2 vaihetta VAIN JÄÄHDYTYS Jäähdytysteho nimellinen kw Nimellinen ottoteho nimellinen kw Tilavuusvirta H/L m 3 /min Äänenpaineen taso H/L db(a) Äänen tehotaso H/L db(a) V1 Infrapunakauko-ohjain Langallinen kauko-ohjain ILMAN TAAJUUSMUUTTAJAA FAQ71BUV1B FAQ100BUV1B 7,10 10,00 2,65/2,53 3,56/3,52 2,68/2,81 2,81/2,84 D/C C/C 1.325/ / x1.050x x1.570x /15 23/19 43/37 45/41 59/53 61/57 1~, 50Hz, 230V BRC7E619 BRC7C511W BRC1D527 Äänenpaineen taso H/L db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB RR71B7V3B/W1B RR100B7V3B/W1B 770x900x x900x320 83/81 102/ ~46 1~, 50Hz, 230V/3N~, 50Hz, 400V 29

30 FAQ-BU / RQ-B Hi-wall-yksikkö FAQ71BU RQ71B Kevyt ja kompakti Suunniteltu viemään mahdollisimman vähän lattiatilaa Luokan 71 kotelo on kevyt ja kompakti Tasainen ilmanjako automaattisesti kääntyvän säleikön avulla, joka voidaan asettaa myös haluttuun asentoon Säleikkö sulkeutuu, kun laite ei ole käynnissä Kotelon etulevy (luokka 71) voidaan irrottaa ja pestä helposti lisävaruste lisävaruste lisävaruste lämpöpumppu 2 vaihetta LÄMPÖPUMPPU Jäähdytysteho nimellinen kw Lämmitysteho nimellinen kw Nimellinen ottoteho jäähdytys nimellinen kw nimellinen kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H/L db(a) H/L db(a) V1 Infrapunakauko-ohjain Langallinen kauko-ohjain ILMAN TAAJUUSMUUTTAJAA FAQ71BUV1B FAQ100BUV1B 7,10 10,00 8,00 11,20 2,65/2,53 3,56/3,52 2,58/2,49 3,96/3,82 2,68/2,81 2,81/2,84 3,10/3,21 2,83/2,93 D/C C/C B/C D/D 1.325/ / x1.050x x1.570x /15 23/19 19/15 23/19 43/37 45/41 43/37 45/41 59/53 61/57 59/53 61/57 1~, 50Hz, 230V BRC7E618 BRC7C510W BRC1D527 Äänenpaineen taso jäähdytys nimellinen db(a) Äänen tehotaso jäähdytys nimellinen db(a) Toimintalämpötila-alue jäähdytys alin ~ ylin CDB alin ~ ylin CWB V3/W1 RQ71B7V3B/W1B RQ100B7V3B/W1B 770x900x x900x320 84/83 103/ ~46-10~15 1~, 50Hz, 230V/3N~, 400V, 50Hz 30

31 FAQ-BU / RZQ-B Hi-wall-yksikkö FAQ71BU RZQ71B Kevyt ja kompakti Suunniteltu viemään mahdollisimman vähän lattiatilaa Luokan 71 kotelo on kevyt ja kompakti Tasainen ilmanjako automaattisesti kääntyvän säleikön avulla, joka voidaan asettaa myös haluttuun asentoon Säleikkö sulkeutuu, kun laite ei ole käynnissä Kotelon etulevy (luokka 71) voidaan irrottaa ja pestä helposti lisävaruste lisävaruste lisävaruste 2 vaihetta LÄMPÖPUMPPU Jäähdytysteho min~nim.~max kw Lämmitysteho min~nim.~max kw Nimellinen ottoteho jäähdytys nimellinen kw nimellinen kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H/L db(a) H/L db(a) V1 Infrapunakauko-ohjain lämpöpumppu Langallinen kauko-ohjain TAAJUUSMUUTTAJA FAQ71BUV1B FAQ100BUV1B 7,10 (nom.) 10,00 (nom.) 8,00 (nom.) 11,20 (nom.) 2,36 2,78 2,42 3,39 3,01 3,60 3,31 3,30 B A C C x1.050x x1.570x /15 23/19 19/15 23/19 43/37 45/41 43/37 45/41 59/53 61/57 59/53 61/57 1~, 50Hz, 230V BRC7E618 BRC7C510W BRC1D527 Äänenpaineen taso jäähdytys H db(a) (hiljainen toiminta yöllä) H db(a) Äänen tehotaso jäähdytys H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB RZQ71B8V3B RZQ100B8V3B/B7W1B 770x900x x900x (43) 49 (45) ~50-20~15,5 1~, 230V, 50Hz / 3N~, 400V, 50Hz 31

32 FAYP-L/B / RP-L Hi-wall-yksikkö FAYP100B RP100L Suunniteltu viemään mahdollisimman vähän lattiatilaa Luokan 71 kotelo on kevyt ja kompakti Tasainen ilmanjako automaattisesti kääntyvän säleikön avulla, joka voidaan asettaa myös haluttuun asentoon Säleikkö sulkeutuu, kun laite ei ole käynnissä Kotelon etulevy (luokka 71) voidaan irrottaa ja pestä helposti lisävaruste lisävaruste lisävaruste 2 vaihetta VAIN JÄÄHDYTYS Jäähdytysteho nimellinen kw Nimellinen ottoteho nimellinen kw Tilavuusvirta H/L m 3 /min Äänenpaineen taso H/L db(a) Äänen tehotaso H/L db(a) V1 Infrapunakauko-ohjain Langallinen kauko-ohjain ILMAN TAAJUUSMUUTTAJAA FAYP71LV1 FAYP71LV1 FAYP100BV1 FAYP100BV1 7,10 7,10 10,00 10,00 2,75/2,65 2,65 3,62/3,56 3,51 2,58/2,68 3,68 2,76/2,81 2,85 E/D D D/C C 1.375/ / x1.050x x1.570x /15 19/15 23/19 23/19 43/37 43/37 45/41 45/41 59/53 59/53 61/57 61/57 R-407C R-407C 1~, 230V, 50Hz 1~, 230V, 50Hz BRC7E619 BRC7E619 BRC1D527 BRC1D527 Äänenpaineen taso H db(a) Äänen tehotaso H db(a) Toimintalämpötila-alue alin~ylin CDB V1/W1/T1 RP71L7V1/W1 RP71B7T1 RP100L7V1/W1 RP100B7T1 770x900x x880x x900x x880x320 79/ / ~46-15~46 R-407C R-407C 1~, 230V, 50Hz - 3N~, 400V, 50Hz - 3~, 220V, 50Hz 1~, 230V, 50Hz - 3N~, 400V, 50Hz - 3~, 220V, 50Hz 32

33 FAYP-L/B / RYP-L FAYP-L/B / RYEP-L Hi-wall-yksikkö FAYP71L RYP71L/RYEP71L Suunniteltu viemään mahdollisimman vähän lattiatilaa Luokan 71 kotelo on kevyt ja kompakti Tasainen ilmanjako automaattisesti kääntyvän säleikön avulla, joka voidaan asettaa myös haluttuun asentoon Säleikkö sulkeutuu, kun laite ei ole käynnissä Kotelon etulevy (luokka 71) voidaan irrottaa ja pestä helposti lisävaruste lisävaruste lisävaruste lämpöpumppu 2 vaihetta LÄMPÖPUMPPU Jäähdytysteho nimellinen kw Lämmitysteho nimellinen kw Nimellinen ottoteho jäähdytys nimellinen kw nimellinen kw COP jäähdytys Tilavuusvirta jäähdytys H/L m 3 /min H/L m 3 /min Äänenpaineen taso jäähdytys H/L db(a) H/L db(a) Äänen tehotaso jäähdytys H/L db(a) V1 Infrapunakauko-ohjain vain jäähdytys lämpöpumppu Langallinen kauko-ohjain ILMAN TAAJUUSMUUTTAJAA FAYP71LV1 FAYP100BV1 FAYP71LV1 FAYP100BV1 7,10 10,00 7,10 10,00 8,00 10,80 8,00 10,80 2,65/2,53 3,64/3,52 2,71/2,62 3,58/3,68 2,48/2,34 3,80/3,66 2,49/2,47 3,62/3,72 2,68/2,81 2,75/2,84 2,62/2,71 2,79/2,72 3,23/3,42 2,84/2,95 3,21/3,24 2,98/2,90 D/C D/C E/D D/D C/B D/D E/D D/D 1.325/ / / / x1.050x x1.570x x1.050x x1.570x /15 23/19 19/15 23/19 19/15 23/19 19/15 23/19 43/37 45/41 43/37 45/41 43/37 45/41 43/37 45/41 59/53 61/57 59/53 61/57 R-407C R-407C 1~, 230V, 50Hz 1~, 230V, 50Hz BRC7E619 BRC7E619 BRC7E618 BRC7E618 BRC1D527 BRC1D527 Äänenpaineen taso jäähdytys H db(a) H db(a) Äänen tehotaso jäähdytys H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB alin~ylin CWB V1/W1 RYP71L7V1/W1 RYP100L7V1/W1 RYEP71L7V1/W1 RYEP100L7V1/W1 770x900x x900x x900x x900x321 80/79 102/101 75/73 93/ / ~46 +10~43-10~15-10~15 R-407C R-407C 1~, 230V, 50Hz - 3N~, 400V, 50Hz 1~, 230V, 50Hz - 3N~, 400V, 50Hz 33

34 FLKS-B / RKS-D/B Flexi-yksikkö FLKS25,35B RKS25,35D Voidaan asentaa sisäkattoon tai seinän alaosaan (esimerkiksi ikkunan alle) Energiankulutus on jopa 30 % pienempi kuin ilman taajuusmuuttajaa olevilla malleilla Pestävä säleikkö Saavuttaa asetuslämpötilan nopeasti Automaattinen ilmavirran ohjain varmistaa tasaisen ilmavirtauksen ja lämpötilajakauman Erityinen tyhjäkäyntitoiminto säästää energiaa, kun huoneet ovat tyhjänä esim. loman aikana Ilmanpuhdistussuodatin, jossa on fotokatalyyttinen hajunpoistotoiminto Tehokas toiminta valittavissa nopeaan jäähdytykseen Sisäyksikön hiljainen toiminta Ulkoyksikön hiljainen toiminta Hiljainen toiminta yöllä (vain Multisovellus + jäähdytystila) vakio lisävaruste 5 vaihetta MKS VAIN JÄÄHDYTYS Jäähdytysteho min~nim.~max kw Nimellinen ottoteho min~nim.~max kw Tilavuusvirta H/L/SL m 3 /min Äänenpaineen taso H/L/SL db(a) Äänen tehotaso H db(a) Infrapunakauko-ohjain Äänenpaineen taso jäähdytys H/L db(a) Äänen tehotaso jäähdytys H db(a) Toimintalämpötila-alue jäähdytys alin~ylin CDB * Tiedot eivät olleet saatavissa julkaisuhetkellä. ** Toiminta-aluetta voidaan laajentaa -15 C asteeseen ulkoyksikön PCB-: kytkimestä. Tällöin yksikön toiminta pysähtyy -20 C asteessa ja käynnistyy uudelleen lämpötilan noustessa. TAAJUUSMUUTTAJA FLKS25BB FLKS35BB FLKS50BB FLKS60BB FLKS50BB 1,3~2,5~3,0 1,4~3,5~3,8 0,90~4,90~5,30 Lisätietoja tehoista, ottotehosta, :stä, 4,90 (nom.) 0,30~0,78~0,96 0,30~1,16~1,27 0,45~1,72~1,95 energiamerkinnästä ja vuotuisesta energiankulutuksesta 1,72 (nom.) on Multi-mallien luet- 3,21 3,02 2,85 2,85 teloissa ja yhdistelmätaulukoissa. A B C Voit myös kysyä jälleenmyyjältä. C x1.050x ,6/*/* 8,6/*/* 11,4/8,5/7,5 12,0/9,3/8,3 11,4/8,5/7,5 37/31/28 38/32/29 47/39/36 48/41/39 47/39/ ~, / V, 50/60Hz 1~, / V, 50/60Hz ARC433A6 ARC433A6 ILMAN TAAJUUSMUUTTAJAA RKS25DB RKS35DB RKS50BB9 4MKS75,90DB RS50BB 550x765x x825x x825x Vain Multi-malli 46/43 47/44 47/* 47/* Muita teknisiä tietoja on sivuilla ~46-10(-15**)~46 tässä luettelossa. -10~46 1~, / V, 50/60Hz 1~, / V, 50/60Hz 1~, / V, 50/60Hz 34
