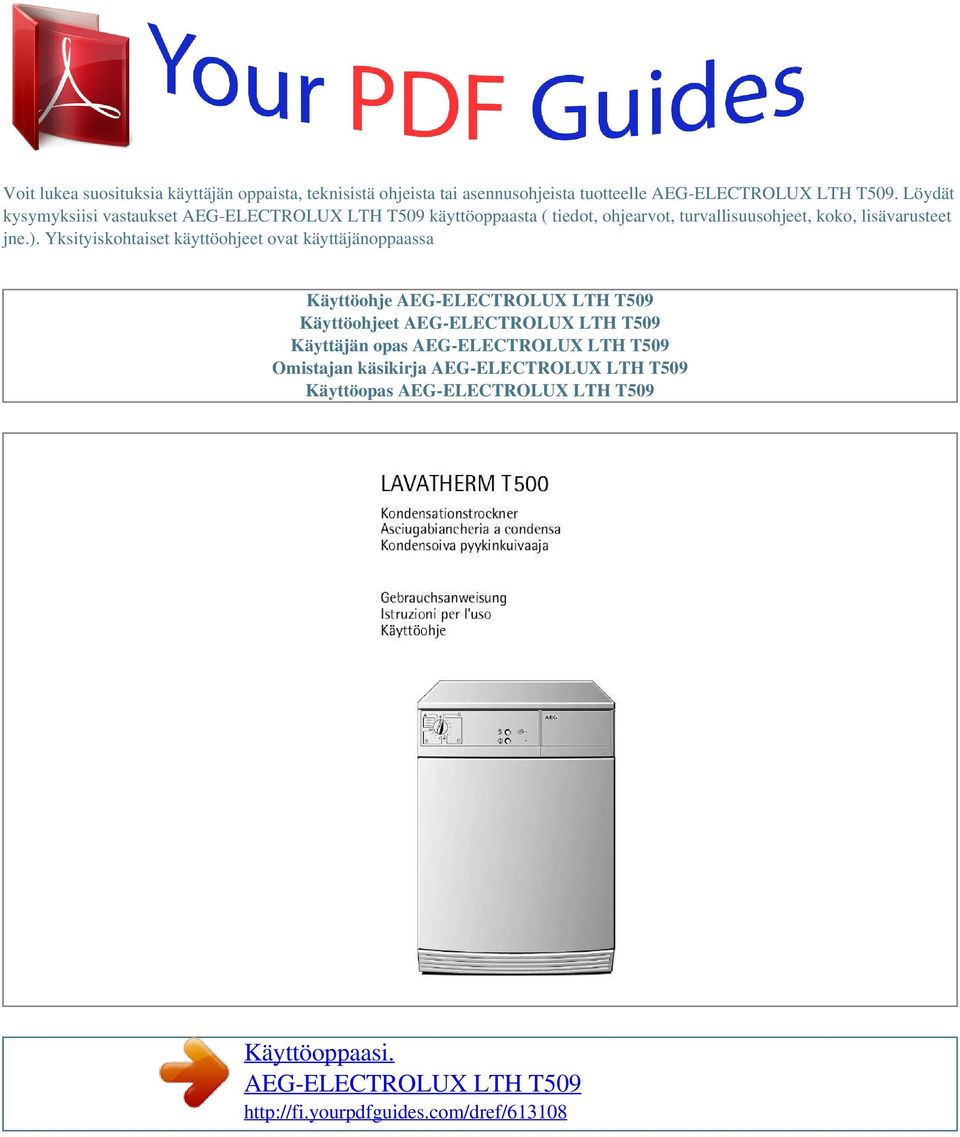

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX LTH T509. Löydät kysymyksiisi vastaukset AEG-ELECTROLUX LTH T509 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX LTH T509 Käyttöohjeet AEG-ELECTROLUX LTH T509 Käyttäjän opas AEG-ELECTROLUX LTH T509 Omistajan käsikirja AEG-ELECTROLUX LTH T509 Käyttöopas AEG-ELECTROLUX LTH T509 Käyttöoppaasi. AEG-ELECTROLUX LTH T509

2 Käsikirjan tiivistelmä 0 Tämä merkintä ohjaa sinua askel askeleelta laitteen käytössä. 3 2 Tämän merkin jälkeen saat laitteen hallintaan ja näppärään käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Käyttöohjeessa on ohjeita myös mahdollisesti esiintyvien häiriöiden omatoimista poistamista varten, katso kappale "Mitä tehdä, jos...". Painettu ympäristöä säästävälle paperille. Se, joka ajattelee ekologisesti, toimii myös sen mukaisesti Sisältö Turvallisuusohjeet Yleiset ohjeet Jätehuolto Ympäristovinkkejä. 76 Laitteen rakenne Etupuoli..... Käyttöliuska.. Ohjelmavalitsin

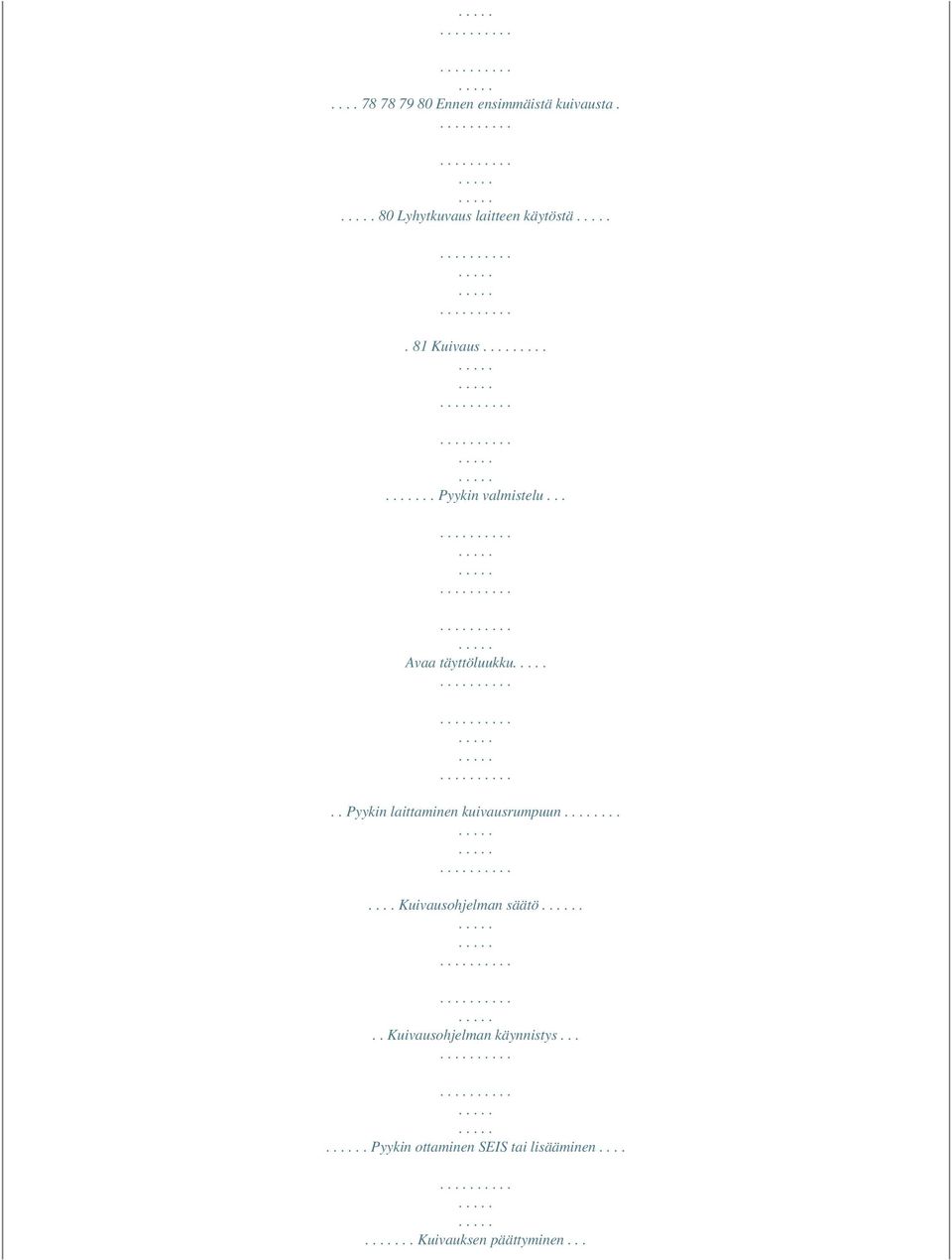

3 Ennen ensimmäistä kuivausta. 80 Lyhytkuvaus laitteen käytöstä. 81 Kuivaus Pyykin valmistelu... Avaa täyttöluukku.. Pyykin laittaminen kuivausrumpuun Kuivausohjelman säätö... Kuivausohjelman käynnistys.... Pyykin ottaminen SEIS tai lisääminen Kuivauksen päättyminen...

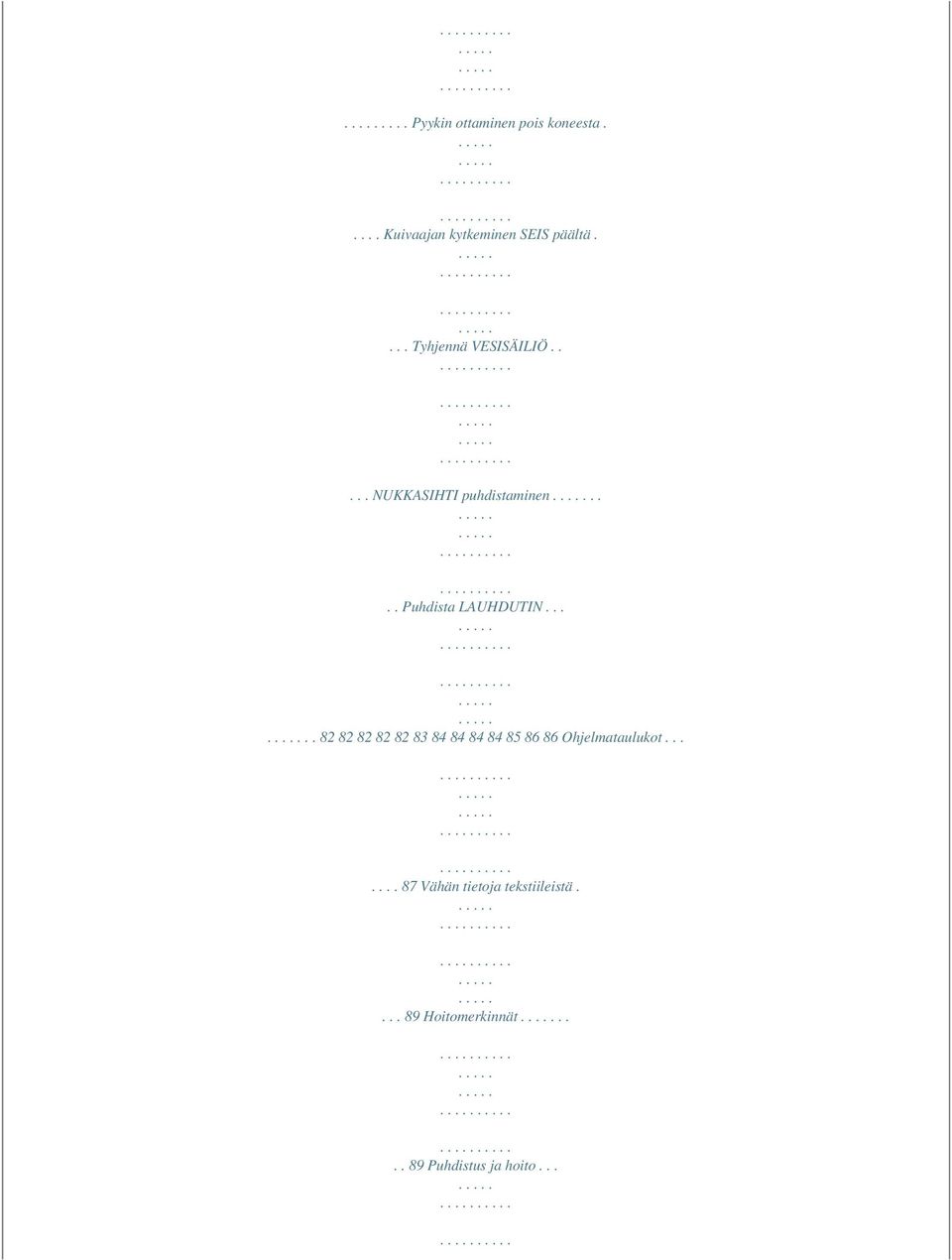

4 .... Pyykin ottaminen pois koneesta..... Kuivaajan kytkeminen SEIS päältä.... Tyhjennä VESISÄILIÖ..... NUKKASIHTI puhdistaminen.... Puhdista LAUHDUTIN Ohjelmataulukot Vähän tietoja tekstiileistä Hoitomerkinnät Puhdistus ja hoito...

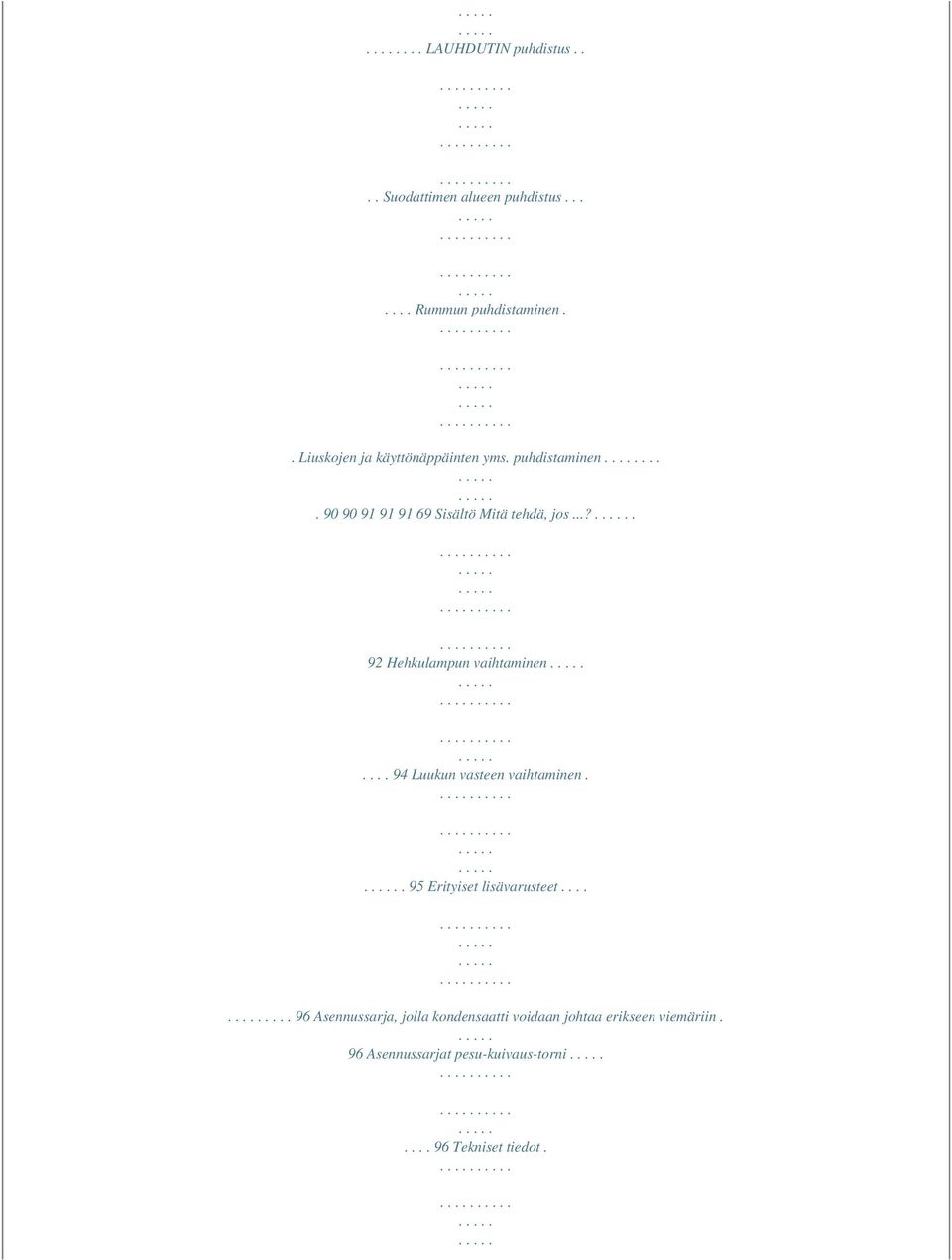

5 ... LAUHDUTIN puhdistus.... Suodattimen alueen puhdistus Rummun puhdistaminen.. Liuskojen ja käyttönäppäinten yms. puhdistaminen Sisältö Mitä tehdä, jos...?. 92 Hehkulampun vaihtaminen Luukun vasteen vaihtaminen.. 95 Erityiset lisävarusteet Asennussarja, jolla kondensaatti voidaan johtaa erikseen viemäriin. 96 Asennussarjat pesu-kuivaus-torni Tekniset tiedot.

6 Sähköliitäntä Ohjeita sähköasentajalle Indeksi Huolto Turvallisuusohjeet 1 Turvallisuusohjeet AEG-sähkölaitteiden turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin on meistä valmistajana aiheellista tutustuttaa sinut seuraaviin turvallisuusohjeisiin: Yleinen turvallisuus Vain koulutuksen saaneet ammattihenkilöt saavat suorittaa kuivausrummussa tehtävät korjaukset. Epäasianmukaisista korjauksista voi aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Käänny korjaustapauksessa huoltopalvelumme tai AEG:n valtuuttamien erikoisliikkeiden puoleen. Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä. Älä koskaan ota kuivausrumpua käyttöön, jos sähköverkkojohto on viallinen tai jos käyttöliuska, työtaso tai jalustan alue on vahingoittunut niin, että sitä kautta voidaan päästä suoraan laitteen sisäosaan. Kytke kuivausrumpu SEIS päältä ennen puhdistus-, hoito- tai huoltotöitä! Turvallisinta on irrottaa verkkopistoke pistorasiasta tai jos kyseessä on kiinteä sähköasennus kytkeä varokekotelossa oleva LSkytkin SEIS päältä tai kiertää ruuvivaroke kokonaan irti. Älä koskaan vedä verkkojohtoa irti pistorasiasta pitämällä kiinni johdosta; pidä aina kiinni pistokkeesta. Älä nojaa avoinna olevaan oveen, laite saattaa kaatua. Älä ruiskuta kuivausrumpua vesisuihkulla. Sähköiskun vaara! Rummun valaistusta varten olevan hehkulampun suojuksen on oltava ruuvattuna paikoilleen. Jos keskeytät kuivauksen ottaaksesi pyykkiä SEIS koneesta: pyykki ja rumpu saattavat olla kuumia. Et saa käyttää monipistokerasioita, kytkimiä tai jatkojohtoja. Ylikuumenemisesta aiheutuu palovaara! 71 Turvallisuusohjeet Lasten turvallisuus Lapset eivät usein osaa tunnistaa sähkölaitteiden käsittelyyn liittyviä vaaroja. Pidä lapsia sen takia silmällä laitteen ollessa käynnissä äläkä anna lasten leikkiä kuivausrummun kanssa lapset saattavat lukita itsensä laitteen sisälle. Pakkauksen osat (esim. muovit, styropori) voivat olla vaarallisia lapsille. Tukehtumisvaara! Älä anna lapsille pakkauksen osia. Pidä huolta siitä, etteivät lapset tai kotieläimet kiipeä pyykinkuivaajan rumpuun. Pidä pyykinkuivaajan LUUKKU sen takia suljettuna, kun laitetta ei käytetä. Käyttötarkoituksen mukainen käyttö Kuivausrumpuun ei saa turvallisuussyistä tehdä uudistuksia tai muutoksia. Käyttöoppaasi. AEG-ELECTROLUX LTH T509

7 Käytä kuivausrumpua vain kotitaloudessa olevan tavallisen pyykin kuivaamiseen! Jos laitetta käytetään käyttötarkoituksen vastaisesti tai väärin, ei valmistaja voi korvata käytöstä mahdollisesti aiheutuvia vahinkoja. Kuivaa vain pyykkiä, joka on pesty vedessä. Erityisesti tulenaroilla puhdistus- ja liuotinaineilla (pesubensiinillä, alkoholilla, tahranpoistoaineilla ja muulla vastaavalla) käsiteltyjä tekstiilejä ei saa kuivattaa kuivausrummussa. Tulipalovaara! Räjähdysvaara! Vaatekappaleita, joissa on vaahtokumia tai kumimaista materiaalia, ei saa kuivattaa kuivausrummussa. Tulipalovaara! Pyykinkuivaajassa ei saa kuivata tai tuulettaa hyvin huonokuntoisia (kovin kuluneita) vaatteita tai vaatekappaleita, joissa on irtonainen täyte (tyynyt) ja jotka saattavat olla epätiiviitä. Ne saattavat syttyä palamaan! Pyykki, jossa on jäykkiä osia (kynnysmatot), ja liian täysi rumpu peittävät ilmaraot. Älä täytä rumpuun enempää kuin maks. 5 kg! Ylikuumumisvaara! Tulipalovaara! Kuivaa vain pyykkiä, jonka sisällä ei ole räjähdyskykyisiä esineitä (tupakansytyttimiä, spraypurkkeja). Tulipalovaara! Räjähdysvaara! Kun käytössä on pesu-kuivaustorni, kuivausrummun päälle ei saa laittaa mitään esineitä, sillä ne saattavat pudota koneiden käytön aikana. 72 Turvallisuusohjeet Sijoitus ja liitäntä Jos kuivausrumpua on kannettava, irrota jalustan liuska ennen kantamista! Tarkista, ettei kuivausrumpu ole vaurioitunut kuljetuksessa. Älä missään tapauksessa asenna vaurioitunutta laitetta! Käänny laitteen toimittajan puoleen, jos laitteesta löytyy vaurioita. Älä sijoita kuivausrumpua tiloihin, joissa lämpötila voi laskea nollan alapuolelle! Sijoita kuivausrumpu vaakasuoraan asentoon! Älä sijoita kuivausrumpua pitkäkarvaisille kokolattiamatoille! Ilmankierto ilmakanavissa estyy! Jos sijoitat kuivausrummun kaasu-, hiili- tai sähkölieden viereen: Kuivausrummun ja lieden väliin on sijoitettava lämpöä eristävä, palamaton levy (mitat: 85x57,5cm). Laitteen pistokkeeseen on päästävä käsiksi myös pyykinkuivaajan sijoituksen jälkeen. Sähkölaitosten teknisten liitäntäehtojen mukaan saa kiinteän asennuksen sähköverkkoon suorittaa vain valtuutettu sähköasentaja. 73 Yleiset ohjeet 3 Yleiset ohjeet Tärkätystä pyykistä jää rumpuun tärkkikerros eikä se sen takia sovellu kuivattavaksi pyykinkuivaajassa. Jos ylität ohjelmataulukossa annetut täyttömäärät, voit varautua siihen, että vaatteet rypistyvät! Kun kuivaat hyvin arkoja kankaita, tulisi sinut laittaa kuivaajaan pyykkiä korkeintaan 1,5kg. Jos käytetään niin sanottuja "pyykin pehmennysliinoja", voi nukkasuodastimeenierroksella minuutissa 2) lingottu 1000 kierroksella minuutissa Jos sinulla ei ole tarpeeksi kuivattavaa pyykkiä yhtä kuivausastetta varten (esim. 4 R SILITYSKUIVA), tulisi sinun taloudellisista syistä kuivata portaittain: Täytä kuivaaja ja valitse ohjelma 4 R SILITYSKUIVA; ota ohjelman päätyttyä SEIS kuivaajasta silitettävät vaatteet. Kuivaa loput kuivaajassa olevat pyykit kuiviksi ohjelmalla 2 R KAAPPIKUIVA. W ARKA PYYKKI-näppäimen käyttö vain, kun täyttömäärä on enintään 2,5kg! Puhdista NUKKASIHTI jokaisen kuivauskerran jälkeen! Tyhjennä VESISÄILIÖ jokaisen kuivauksen jälkeen! 1 tiivistettyä vettä voit käyttää kotitaloudessa tislatun veden tapaan. Se pitäisi kuitenkin ensin kaataa paperisuodattimen läpi. Puhdista LAUHDUTIN säännöllisesti! Kun puhdistat LAUHDUTIN säännöllisesti, kuluttaa pyykinkuivaaja vähemmän energiaa. 77 Laitteen rakenne Laitteen rakenne Etupuoli Käyttöliuska Kondensaattisäiliö NUKKASIHTI Hehkulamppu sisävalaistusta varten (rummun sisällä) Arvokilpi Ilmakanavat Jalat (kaikkien korkeus säädettävissä) Jalustaliuska poistettavissa Täyttöluukku (vaste vaihdettavissa) 78 Laitteen rakenne Käyttöliuska A B C A Ohjelmavalitsin: kuivausohjelman säätö O: rummun VALO R: PUUVILLA-ohjelmaryhmä S: SEKOITEKUITU-ohjelmaryhmä V: TUULETUS B Näppäimistö- ja näyttöryhmä W ARKA PYYKKI-näppäin: aroille tekstiileille X KÄYNNISTYS-näppäin: ohjelman käynnistys C Ohjeita käyttäjälle: Z VESISÄILIÖ-näyttö: tyhjennä kondensaattisäiliö! KÄYNTI-näyttö: valo palaa, kun ohjelmavalitsin ei ole SEIS-asennossa. Huomautus: Ilmaisimet sammuvat vasta ohjelman kytkeydyttyä toiminnasta. 79 Ennen ensimmäistä kuivausta Ohjelmavalitsin Asento Y SEIS: pyykinkuivaaja on kytketty SEIS päältä Asento O VALO: kun täyttöluukku on auki, rumpuun syttyy valo 1-5 R PUUVILLA-ohjelmaryhmä: Tästä löydät ohjelmat, joilla kuivataan puuvilla- ja pellavakankaat; kuivattavan pyykin paino enintään 5kg. 6-8 S SEKOITEKUITU-ohjelmaryhmä: Tästä löydät kaikki ohjelmat, joilla kuivataan SEKOITEKUITU ja tekokuidut; kuivattavan pyykin paino enintään 2,5kg. Aikaohjelmat: pyykin kuivaaminen kuivemmaksi tai alle 1kg:n pyykkimäärien kuivaaminen V TUULETUS-ohjelma: rypistyneiden vaatteiden silittäminen kylmäilmavirrassa; kostuta ryppykohtia hieman, ennen kuin laitat vaatteet koneeseen; ohjelman kesto: 10 minuuttia. Ennen ensimmäistä kuivausta 0 Pyyhi pyykinkuivaajan rumpu kostealla rätillä. 80 Lyhytkuvaus laitteen käytöstä Lyhytkuvaus laitteen käytöstä Linkoa pyykki mahdollisimman tehokkaasti. Valmistele pyykki. Laita pyykki kuivausrumpuun. Säädä kuivausohjelma ohjelmavalitsimesta mahdollisesti näppäimistä W ARKA PYYKKI. Käynnistä ohjelma. Ohjelman kulun aikana voit avata kuivausrummun luukun ottaaksesi pyykkiä SEIS tai lisätäksesi pyykkiä. Ohjelman päättymisen jälkeen: Ota pyykit ulos. Käyttöoppaasi. AEG-ELECTROLUX LTH T509

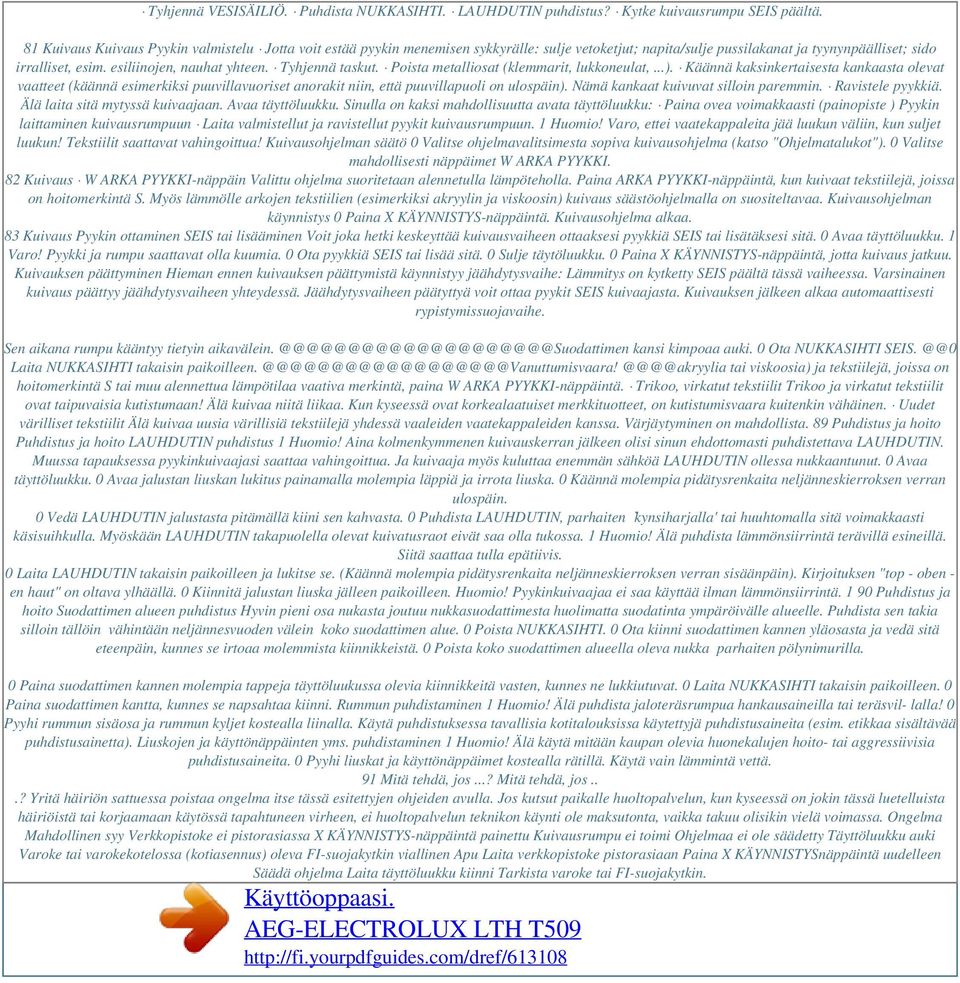

8 Tyhjennä VESISÄILIÖ. Puhdista NUKKASIHTI. LAUHDUTIN puhdistus? Kytke kuivausrumpu SEIS päältä. 81 Kuivaus Kuivaus Pyykin valmistelu Jotta voit estää pyykin menemisen sykkyrälle: sulje vetoketjut; napita/sulje pussilakanat ja tyynynpäälliset; sido irralliset, esim. esiliinojen, nauhat yhteen. Tyhjennä taskut. Poista metalliosat (klemmarit, lukkoneulat,...). Käännä kaksinkertaisesta kankaasta olevat vaatteet (käännä esimerkiksi puuvillavuoriset anorakit niin, että puuvillapuoli on ulospäin). Nämä kankaat kuivuvat silloin paremmin. Ravistele pyykkiä. Älä laita sitä mytyssä kuivaajaan. Avaa täyttöluukku. Sinulla on kaksi mahdollisuutta avata täyttöluukku: Paina ovea voimakkaasti (painopiste ) Pyykin laittaminen kuivausrumpuun Laita valmistellut ja ravistellut pyykit kuivausrumpuun. 1 Huomio! Varo, ettei vaatekappaleita jää luukun väliin, kun suljet luukun! Tekstiilit saattavat vahingoittua! Kuivausohjelman säätö 0 Valitse ohjelmavalitsimesta sopiva kuivausohjelma (katso "Ohjelmatalukot"). 0 Valitse mahdollisesti näppäimet W ARKA PYYKKI. 82 Kuivaus W ARKA PYYKKI-näppäin Valittu ohjelma suoritetaan alennetulla lämpöteholla. Paina ARKA PYYKKI-näppäintä, kun kuivaat tekstiilejä, joissa on hoitomerkintä S. Myös lämmölle arkojen tekstiilien (esimerkiksi akryylin ja viskoosin) kuivaus säästöohjelmalla on suositeltavaa. Kuivausohjelman käynnistys 0 Paina X KÄYNNISTYS-näppäintä. Kuivausohjelma alkaa. 83 Kuivaus Pyykin ottaminen SEIS tai lisääminen Voit joka hetki keskeyttää kuivausvaiheen ottaaksesi pyykkiä SEIS tai lisätäksesi sitä. 0 Avaa täyttöluukku. 1 Varo! Pyykki ja rumpu saattavat olla kuumia. 0 Ota pyykkiä SEIS tai lisää sitä. 0 Sulje täytöluukku. 0 Paina X KÄYNNISTYS-näppäintä, jotta kuivaus jatkuu. Kuivauksen päättyminen Hieman ennen kuivauksen päättymistä käynnistyy jäähdytysvaihe: Lämmitys on kytketty SEIS päältä tässä vaiheessa. Varsinainen kuivaus päättyy jäähdytysvaiheen yhteydessä. Jäähdytysvaiheen päätyttyä voit ottaa pyykit SEIS kuivaajasta. Kuivauksen jälkeen alkaa automaattisesti rypistymissuojavaihe. Sen aikana rumpu kääntyy tietyin kansi kimpoaa auki. 0 Ota NUKKASIHTI Laita NUKKASIHTI tai viskoosia) ja tekstiilejä, joissa on hoitomerkintä S tai muu alennettua lämpötilaa vaativa merkintä, paina W ARKA PYYKKI-näppäintä. Trikoo, virkatut tekstiilit Trikoo ja virkatut tekstiilit ovat taipuvaisia kutistumaan! Älä kuivaa niitä liikaa. Kun kyseessä ovat korkealaatuiset merkkituotteet, on kutistumisvaara kuitenkin vähäinen. Uudet värilliset tekstiilit Älä kuivaa uusia värillisiä tekstiilejä yhdessä vaaleiden vaatekappaleiden kanssa. Värjäytyminen on mahdollista. 89 Puhdistus ja hoito Puhdistus ja hoito LAUHDUTIN puhdistus 1 Huomio! Aina kolmenkymmenen kuivauskerran jälkeen olisi sinun ehdottomasti puhdistettava LAUHDUTIN. Muussa tapauksessa pyykinkuivaajasi saattaa vahingoittua. Ja kuivaaja myös kuluttaa enemmän sähköä LAUHDUTIN ollessa nukkaantunut. 0 Avaa täyttöluukku. 0 Avaa jalustan liuskan lukitus painamalla molempia läppiä ja irrota liuska. 0 Käännä molempia pidätysrenkaita neljänneskierroksen verran ulospäin. 0 Vedä LAUHDUTIN jalustasta pitämällä kiini sen kahvasta. 0 Puhdista LAUHDUTIN, parhaiten `kynsiharjalla' tai huuhtomalla sitä voimakkaasti käsisuihkulla. Myöskään LAUHDUTIN takapuolella olevat kuivatusraot eivät saa olla tukossa. 1 Huomio! Älä puhdista lämmönsiirrintä terävillä esineillä. Siitä saattaa tulla epätiivis. 0 Laita LAUHDUTIN takaisin paikoilleen ja lukitse se. (Käännä molempia pidätysrenkaita neljänneskierroksen verran sisäänpäin). Kirjoituksen "top - oben - en haut" on oltava ylhäällä. 0 Kiinnitä jalustan liuska jälleen paikoilleen. Huomio! Pyykinkuivaajaa ei saa käyttää ilman lämmönsiirrintä Puhdistus ja hoito Suodattimen alueen puhdistus Hyvin pieni osa nukasta joutuu nukkasuodattimesta huolimatta suodatinta ympäröivälle alueelle. Puhdista sen takia silloin tällöin vähintään neljännesvuoden välein koko suodattimen alue. 0 Poista NUKKASIHTI. 0 Ota kiinni suodattimen kannen yläosasta ja vedä sitä eteenpäin, kunnes se irtoaa molemmista kiinnikkeistä. 0 Poista koko suodattimen alueella oleva nukka parhaiten pölynimurilla. 0 Paina suodattimen kannen molempia tappeja täyttöluukussa olevia kiinnikkeitä vasten, kunnes ne lukkiutuvat. 0 Laita NUKKASIHTI takaisin paikoilleen. 0 Paina suodattimen kantta, kunnes se napsahtaa kiinni. Rummun puhdistaminen 1 Huomio! Älä puhdista jaloteräsrumpua hankausaineilla tai teräsvil- lalla! 0 Pyyhi rummun sisäosa ja rummun kyljet kostealla liinalla. Käytä puhdistuksessa tavallisia kotitalouksissa käytettyjä puhdistusaineita (esim. etikkaa sisältävää puhdistusainetta). Liuskojen ja käyttönäppäinten yms. puhdistaminen 1 Huomio! Älä käytä mitään kaupan olevia huonekalujen hoito- tai aggressiivisia puhdistusaineita. 0 Pyyhi liuskat ja käyttönäppäimet kostealla rätillä. Käytä vain lämmintä vettä. 91 Mitä tehdä, jos...? Mitä tehdä, jos...? Yritä häiriön sattuessa poistaa ongelma itse tässä esitettyjen ohjeiden avulla. Jos kutsut paikalle huoltopalvelun, kun kyseessä on jokin tässä luetelluista häiriöistä tai korjaamaan käytössä tapahtuneen virheen, ei huoltopalvelun teknikon käynti ole maksutonta, vaikka takuu olisikin vielä voimassa. Ongelma Mahdollinen syy Verkkopistoke ei pistorasiassa X KÄYNNISTYS-näppäintä painettu Kuivausrumpu ei toimi Ohjelmaa ei ole säädetty Täyttöluukku auki Varoke tai varokekotelossa (kotiasennus) oleva FI-suojakytkin viallinen Apu Laita verkkopistoke pistorasiaan Paina X KÄYNNISTYSnäppäintä uudelleen Säädä ohjelma Laita täyttöluukku kiinni Tarkista varoke tai FI-suojakytkin. Käyttöoppaasi. AEG-ELECTROLUX LTH T509

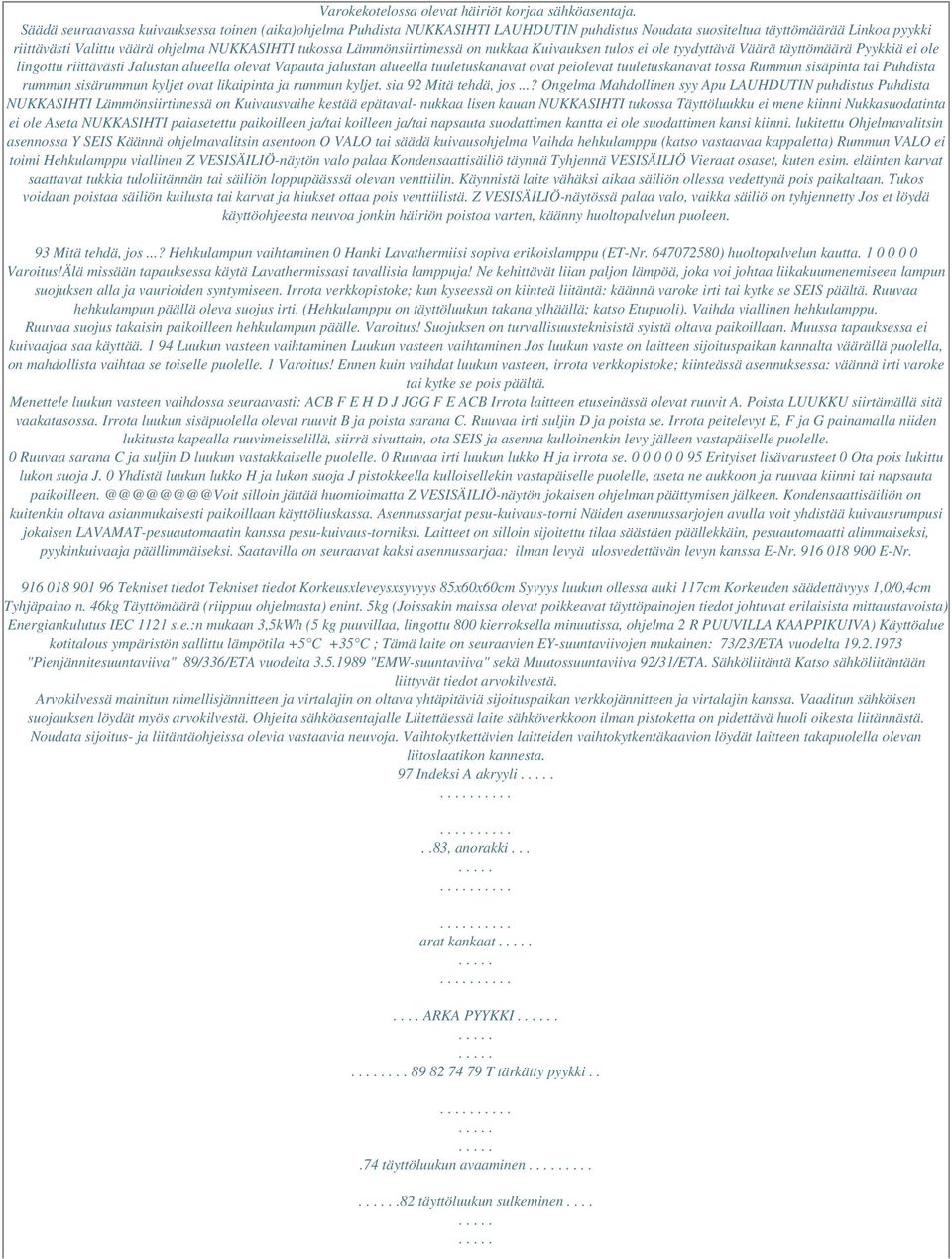

9 Varokekotelossa olevat häiriöt korjaa sähköasentaja. Säädä seuraavassa kuivauksessa toinen (aika)ohjelma Puhdista NUKKASIHTI LAUHDUTIN puhdistus Noudata suositeltua täyttömäärää Linkoa pyykki riittävästi Valittu väärä ohjelma NUKKASIHTI tukossa Lämmönsiirtimessä on nukkaa Kuivauksen tulos ei ole tyydyttävä Väärä täyttömäärä Pyykkiä ei ole lingottu riittävästi Jalustan alueella olevat Vapauta jalustan alueella tuuletuskanavat ovat peiolevat tuuletuskanavat tossa Rummun sisäpinta tai Puhdista rummun sisärummun kyljet ovat likaipinta ja rummun kyljet. sia 92 Mitä tehdä, jos...? Ongelma Mahdollinen syy Apu LAUHDUTIN puhdistus Puhdista NUKKASIHTI Lämmönsiirtimessä on Kuivausvaihe kestää epätaval- nukkaa lisen kauan NUKKASIHTI tukossa Täyttöluukku ei mene kiinni Nukkasuodatinta ei ole Aseta NUKKASIHTI paiasetettu paikoilleen ja/tai koilleen ja/tai napsauta suodattimen kantta ei ole suodattimen kansi kiinni. lukitettu Ohjelmavalitsin asennossa Y SEIS Käännä ohjelmavalitsin asentoon O VALO tai säädä kuivausohjelma Vaihda hehkulamppu (katso vastaavaa kappaletta) Rummun VALO ei toimi Hehkulamppu viallinen Z VESISÄILIÖ-näytön valo palaa Kondensaattisäiliö täynnä Tyhjennä VESISÄILIÖ Vieraat osaset, kuten esim. eläinten karvat saattavat tukkia tuloliitännän tai säiliön loppupäässsä olevan venttiilin. Käynnistä laite vähäksi aikaa säiliön ollessa vedettynä pois paikaltaan. Tukos voidaan poistaa säiliön kuilusta tai karvat ja hiukset ottaa pois venttiilistä. Z VESISÄILIÖ-näytössä palaa valo, vaikka säiliö on tyhjennetty Jos et löydä käyttöohjeesta neuvoa jonkin häiriön poistoa varten, käänny huoltopalvelun puoleen. 93 Mitä tehdä, jos...? Hehkulampun vaihtaminen 0 Hanki Lavathermiisi sopiva erikoislamppu (ET-Nr ) huoltopalvelun kautta Varoitus!Älä missään tapauksessa käytä Lavathermissasi tavallisia lamppuja! Ne kehittävät liian paljon lämpöä, joka voi johtaa liikakuumenemiseen lampun suojuksen alla ja vaurioiden syntymiseen. Irrota verkkopistoke; kun kyseessä on kiinteä liitäntä: käännä varoke irti tai kytke se SEIS päältä. Ruuvaa hehkulampun päällä oleva suojus irti. (Hehkulamppu on täyttöluukun takana ylhäällä; katso Etupuoli). Vaihda viallinen hehkulamppu. Ruuvaa suojus takaisin paikoilleen hehkulampun päälle. Varoitus! Suojuksen on turvallisuusteknisistä syistä oltava paikoillaan. Muussa tapauksessa ei kuivaajaa saa käyttää Luukun vasteen vaihtaminen Luukun vasteen vaihtaminen Jos luukun vaste on laitteen sijoituspaikan kannalta väärällä puolella, on mahdollista vaihtaa se toiselle puolelle. 1 Varoitus! Ennen kuin vaihdat luukun vasteen, irrota verkkopistoke; kiinteässä asennuksessa: väännä irti varoke tai kytke se pois päältä. Menettele luukun vasteen vaihdossa seuraavasti: ACB F E H D J JGG F E ACB Irrota laitteen etuseinässä olevat ruuvit A. Poista LUUKKU siirtämällä sitä vaakatasossa. Irrota luukun sisäpuolella olevat ruuvit B ja poista sarana C. Ruuvaa irti suljin D ja poista se. Irrota peitelevyt E, F ja G painamalla niiden lukitusta kapealla ruuvimeisselillä, siirrä sivuttain, ota SEIS ja asenna kulloinenkin levy jälleen vastapäiselle puolelle. 0 Ruuvaa sarana C ja suljin D luukun vastakkaiselle puolelle. 0 Ruuvaa irti luukun lukko H ja irrota se Erityiset lisävarusteet 0 Ota pois lukittu lukon suoja J. 0 Yhdistä luukun lukko H ja lukon suoja J pistokkeella kulloisellekin vastapäiselle puolelle, aseta ne aukkoon ja ruuvaa kiinni tai napsauta silloin jättää huomioimatta Z VESISÄILIÖ-näytön jokaisen ohjelman päättymisen jälkeen. Kondensaattisäiliön on kuitenkin oltava asianmukaisesti paikoillaan käyttöliuskassa. Asennussarjat pesu-kuivaus-torni Näiden asennussarjojen avulla voit yhdistää kuivausrumpusi jokaisen LAVAMAT-pesuautomaatin kanssa pesu-kuivaus-torniksi. Laitteet on silloin sijoitettu tilaa säästäen päällekkäin, pesuautomaatti alimmaiseksi, pyykinkuivaaja päällimmäiseksi. Saatavilla on seuraavat kaksi asennussarjaa: ilman levyä ulosvedettävän levyn kanssa E-Nr E-Nr Tekniset tiedot Tekniset tiedot Korkeusxleveysxsyvyys 85x60x60cm Syvyys luukun ollessa auki 117cm Korkeuden säädettävyys 1,0/0,4cm Tyhjäpaino n. 46kg Täyttömäärä (riippuu ohjelmasta) enint. 5kg (Joissakin maissa olevat poikkeavat täyttöpainojen tiedot johtuvat erilaisista mittaustavoista) Energiankulutus IEC 1121 s.e.:n mukaan 3,5kWh (5 kg puuvillaa, lingottu 800 kierroksella minuutissa, ohjelma 2 R PUUVILLA KAAPPIKUIVA) Käyttöalue kotitalous ympäristön sallittu lämpötila +5 C +35 C ; Tämä laite on seuraavien EY-suuntaviivojen mukainen: 73/23/ETA vuodelta "Pienjännitesuuntaviiva" 89/336/ETA vuodelta "EMW-suuntaviiva" sekä Muutossuuntaviiva 92/31/ETA. Sähköliitäntä Katso sähköliitäntään liittyvät tiedot arvokilvestä. Arvokilvessä mainitun nimellisjännitteen ja virtalajin on oltava yhtäpitäviä sijoituspaikan verkkojännitteen ja virtalajin kanssa. Vaaditun sähköisen suojauksen löydät myös arvokilvestä. Ohjeita sähköasentajalle Liitettäessä laite sähköverkkoon ilman pistoketta on pidettävä huoli oikesta liitännästä. Noudata sijoitus- ja liitäntäohjeissa olevia vastaavia neuvoja. Vaihtokytkettävien laitteiden vaihtokytkentäkaavion löydät laitteen takapuolella olevan liitoslaatikon kannesta. 97 Indeksi A akryyli..83, anorakki... arat kankaat.... ARKA PYYKKI T tärkätty pyykki...74 täyttöluukun avaaminen täyttöluukun sulkeminen....

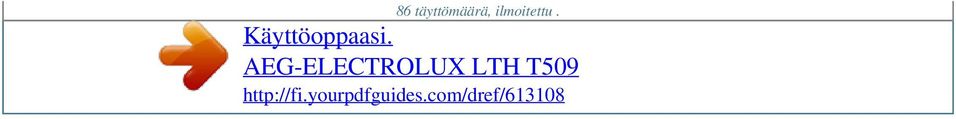

10 86 täyttömäärä, ilmoitettu. Käyttöoppaasi. AEG-ELECTROLUX LTH T509

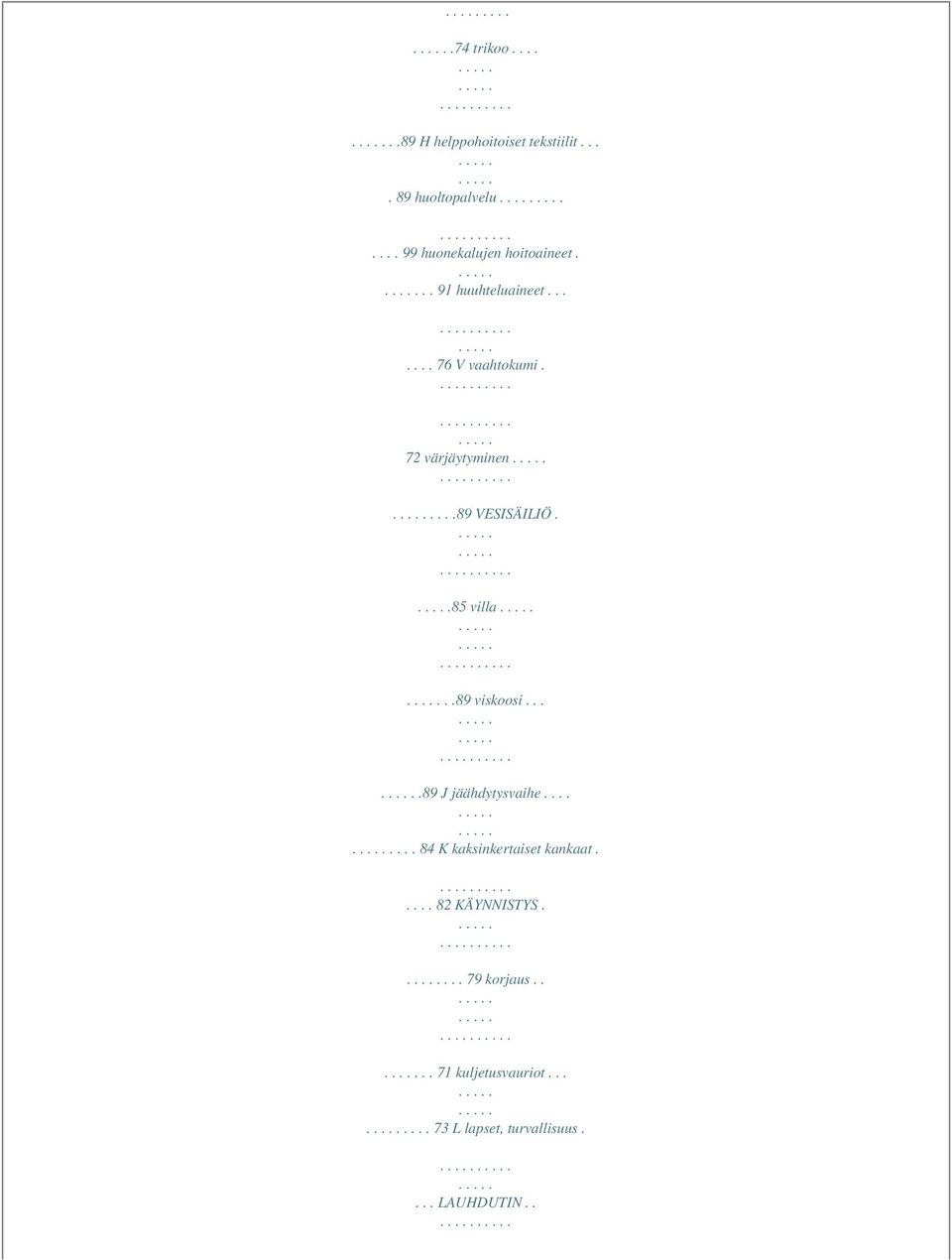

11 trikoo H helppohoitoiset tekstiilit huoltopalvelu huonekalujen hoitoaineet huuhteluaineet V vaahtokumi. 72 värjäytyminen VESISÄILIÖ. 85 villa..89 viskoosi J jäähdytysvaihe K kaksinkertaiset kankaat KÄYNNISTYS korjaus kuljetusvauriot L lapset, turvallisuus.... LAUHDUTIN..

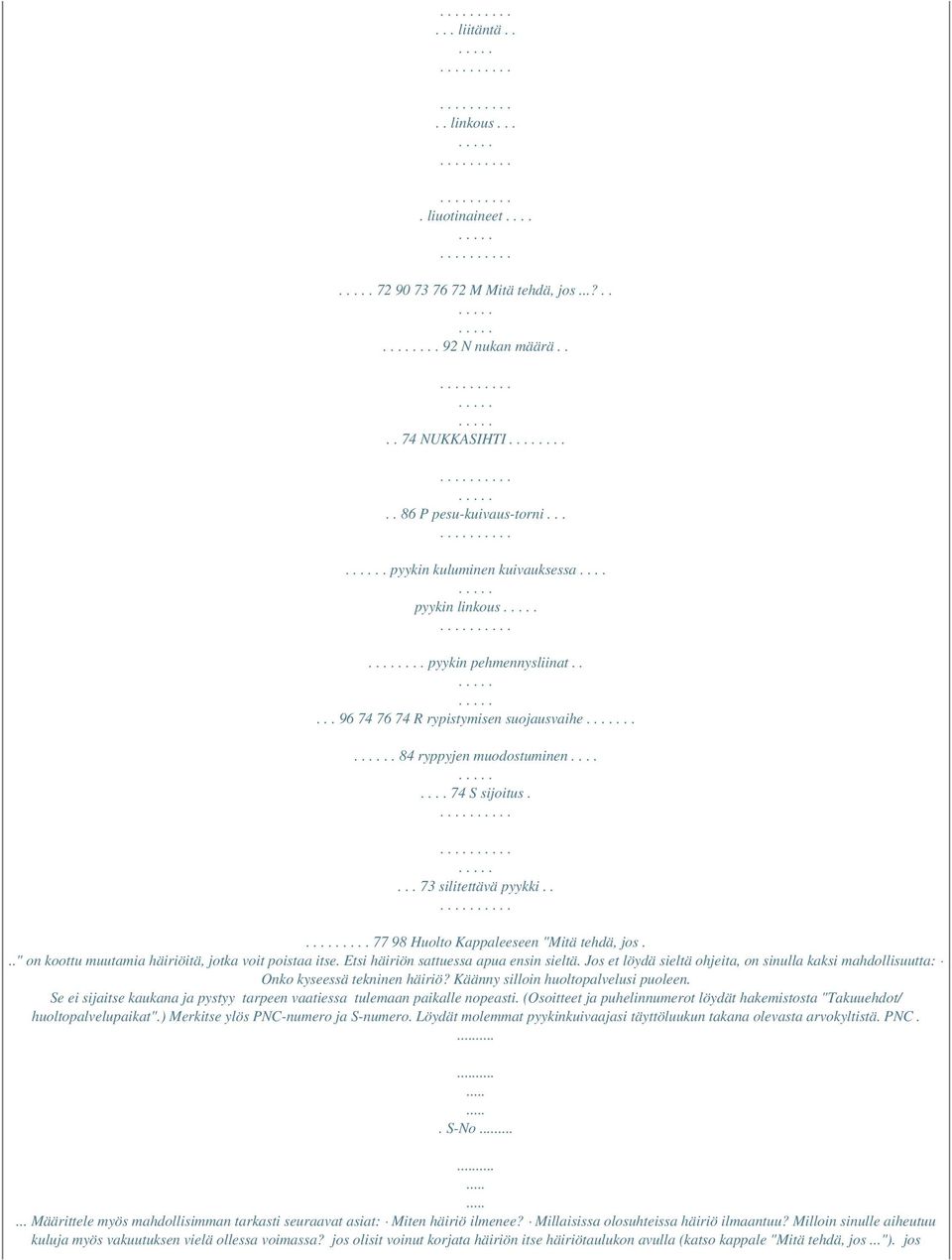

12 ... liitäntä.... linkous.... liuotinaineet M Mitä tehdä, jos...? N nukan määrä NUKKASIHTI P pesu-kuivaus-torni.... pyykin kuluminen kuivauksessa.... pyykin linkous... pyykin pehmennysliinat R rypistymisen suojausvaihe ryppyjen muodostuminen S sijoitus silitettävä pyykki Huolto Kappaleeseen "Mitä tehdä, jos..." on koottu muutamia häiriöitä, jotka voit poistaa itse. Etsi häiriön sattuessa apua ensin sieltä. Jos et löydä sieltä ohjeita, on sinulla kaksi mahdollisuutta: Onko kyseessä tekninen häiriö? Käänny silloin huoltopalvelusi puoleen. Se ei sijaitse kaukana ja pystyy tarpeen vaatiessa tulemaan paikalle nopeasti. (Osoitteet ja puhelinnumerot löydät hakemistosta "Takuuehdot/ huoltopalvelupaikat".) Merkitse ylös PNC-numero ja S-numero. Löydät molemmat pyykinkuivaajasi täyttöluukun takana olevasta arvokyltistä. PNC S-No Määrittele myös mahdollisimman tarkasti seuraavat asiat: Miten häiriö ilmenee? Millaisissa olosuhteissa häiriö ilmaantuu? Milloin sinulle aiheutuu kuluja myös vakuutuksen vielä ollessa voimassa? jos olisit voinut korjata häiriön itse häiriötaulukon avulla (katso kappale "Mitä tehdä, jos..."). jos

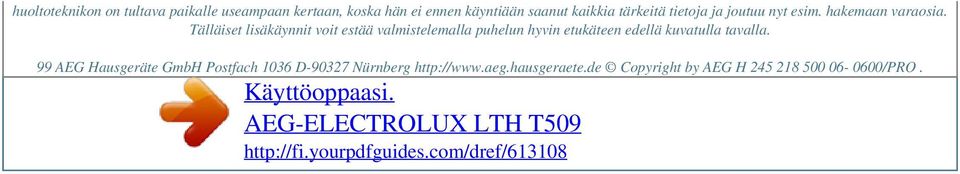

13 Powered by TCPDF ( huoltoteknikon on tultava paikalle useampaan kertaan, koska hän ei ennen käyntiään saanut kaikkia tärkeitä tietoja ja joutuu nyt esim. hakemaan varaosia. Tälläiset lisäkäynnit voit estää valmistelemalla puhelun hyvin etukäteen edellä kuvatulla tavalla. 99 AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG H /PRO. Käyttöoppaasi. AEG-ELECTROLUX LTH T509
