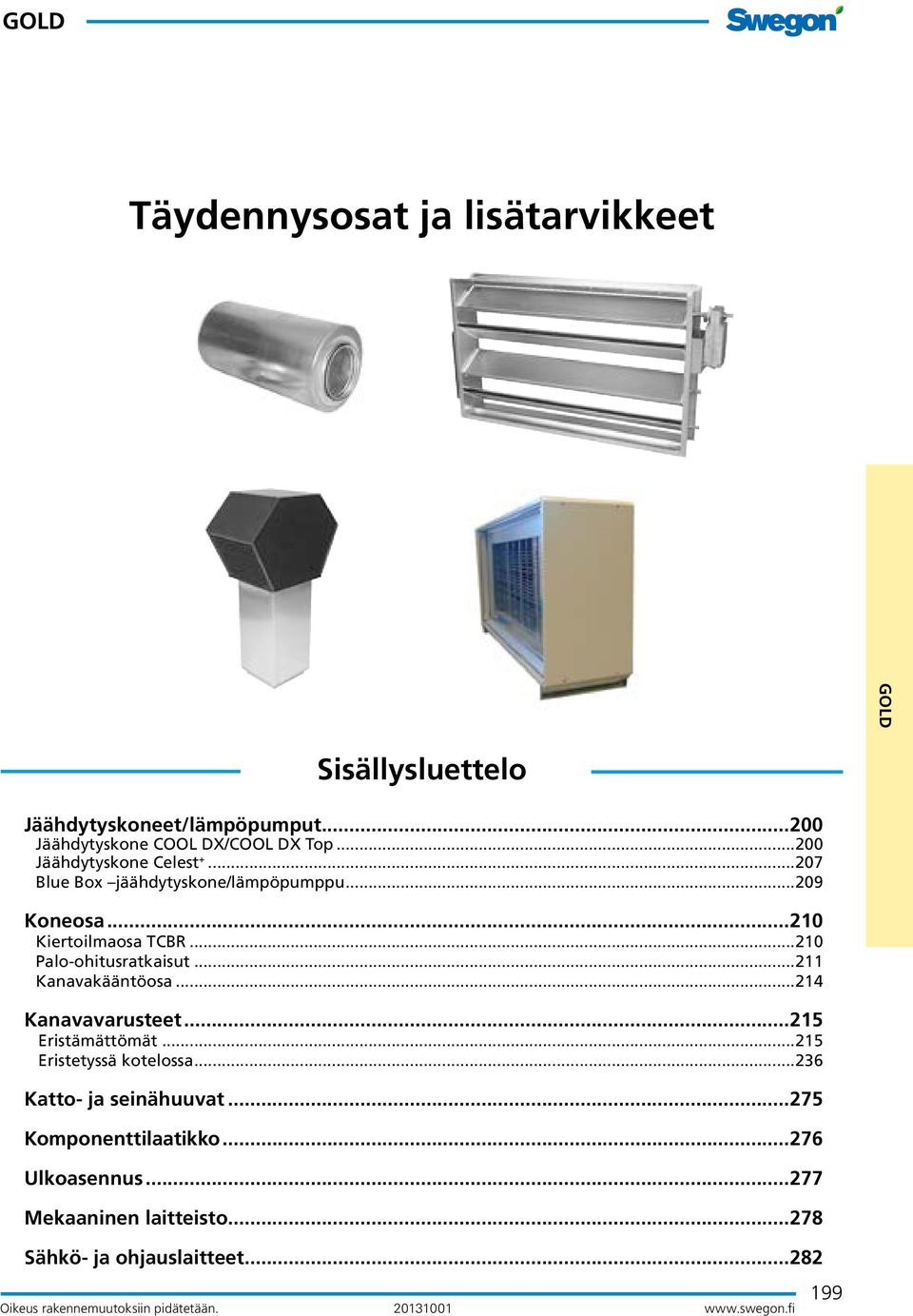

1 GOD Oikeus rakennemuutoksiin pidätetään. Sisällysluettelo Jäähdytyskoneet/lämpöpumput Jäähdytyskone COO DX/COO DX Top Jäähdytyskone Celest lue ox jäähdytyskone/lämpöpumppu Koneosa Kiertoilmaosa TCR Palo-ohitusratkaisut Kanavakääntöosa Kanavavarusteet Eristämättömät Eristetyssä kotelossa Katto- ja seinähuuvat Komponenttilaatikko Ulkoasennus Mekaaninen laitteisto Sähkö- ja ohjauslaitteet

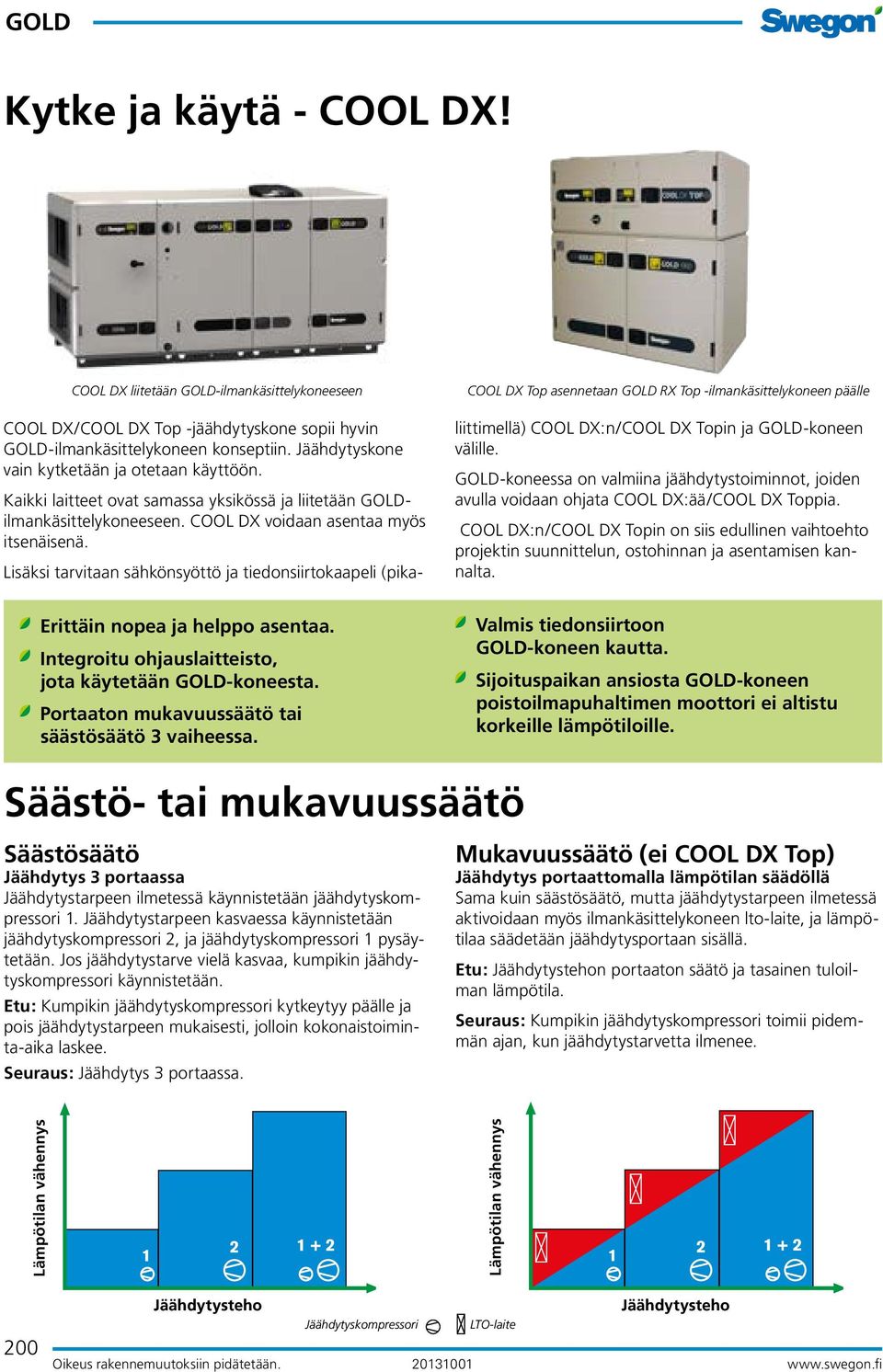

2 Kytke ja käytä - COO DX! COO DX liitetään GOD-ilmankäsittelykoneeseen COO DX Top asennetaan GOD RX Top ilmankäsittelykoneen päälle COO DX/COO DX Top jäähdytyskone sopii hyvin GOD-ilmankäsittelykoneen konseptiin. Jäähdytyskone vain kytketään ja otetaan käyttöön. Kaikki laitteet ovat samassa yksikössä ja liitetään GODilmankäsittelykoneeseen. COO DX voidaan asentaa myös itsenäisenä. isäksi tarvitaan sähkönsyöttö ja tiedonsiirtokaapeli (pikaliittimellä) COO DX:n/COO DX Topin ja GOD-koneen välille. GOD-koneessa on valmiina jäähdytystoiminnot, joiden avulla voidaan ohjata COO DX:ää/COO DX Toppia. COO DX:n/COO DX Topin on siis edullinen vaihtoehto projektin suunnittelun, ostohinnan ja asentamisen kannalta. Erittäin nopea ja helppo asentaa. Integroitu ohjauslaitteisto, jota käytetään GOD-koneesta. Portaaton mukavuussäätö tai säästösäätö 3 vaiheessa. Valmis tiedonsiirtoon GOD-koneen kautta. Sijoituspaikan ansiosta GOD-koneen poistoilmapuhaltimen moottori ei altistu korkeille lämpötiloille. Säästö- tai mukavuussäätö Säästösäätö Jäähdytys 3 portaassa Jäähdytystarpeen ilmetessä käynnistetään jäähdytyskompressori 1. Jäähdytystarpeen kasvaessa käynnistetään jäähdytyskompressori 2, ja jäähdytyskompressori 1 pysäytetään. Jos jäähdytystarve vielä kasvaa, kumpikin jäähdytyskompressori käynnistetään. Etu: Kumpikin jäähdytyskompressori kytkeytyy päälle ja pois jäähdytystarpeen mukaisesti, jolloin kokonaistoiminta-aika laskee. Seuraus: Jäähdytys 3 portaassa. Mukavuussäätö (ei COO DX Top) Jäähdytys portaattomalla lämpötilan säädöllä Sama kuin säästösäätö, mutta jäähdytystarpeen ilmetessä aktivoidaan myös ilmankäsittelykoneen lto-laite, ja lämpötilaa säädetään jäähdytysportaan sisällä. Etu: Jäähdytystehon portaaton säätö ja tasainen tuloilman lämpötila. Seuraus: Kumpikin jäähdytyskompressori toimii pidemmän ajan, kun jäähdytystarvetta ilmenee. ämpötilan vähennys ämpötilan vähennys 200 Jäähdytysteho Jäähdytyskompressori TO-laite Oikeus rakennemuutoksiin pidätetään Jäähdytysteho

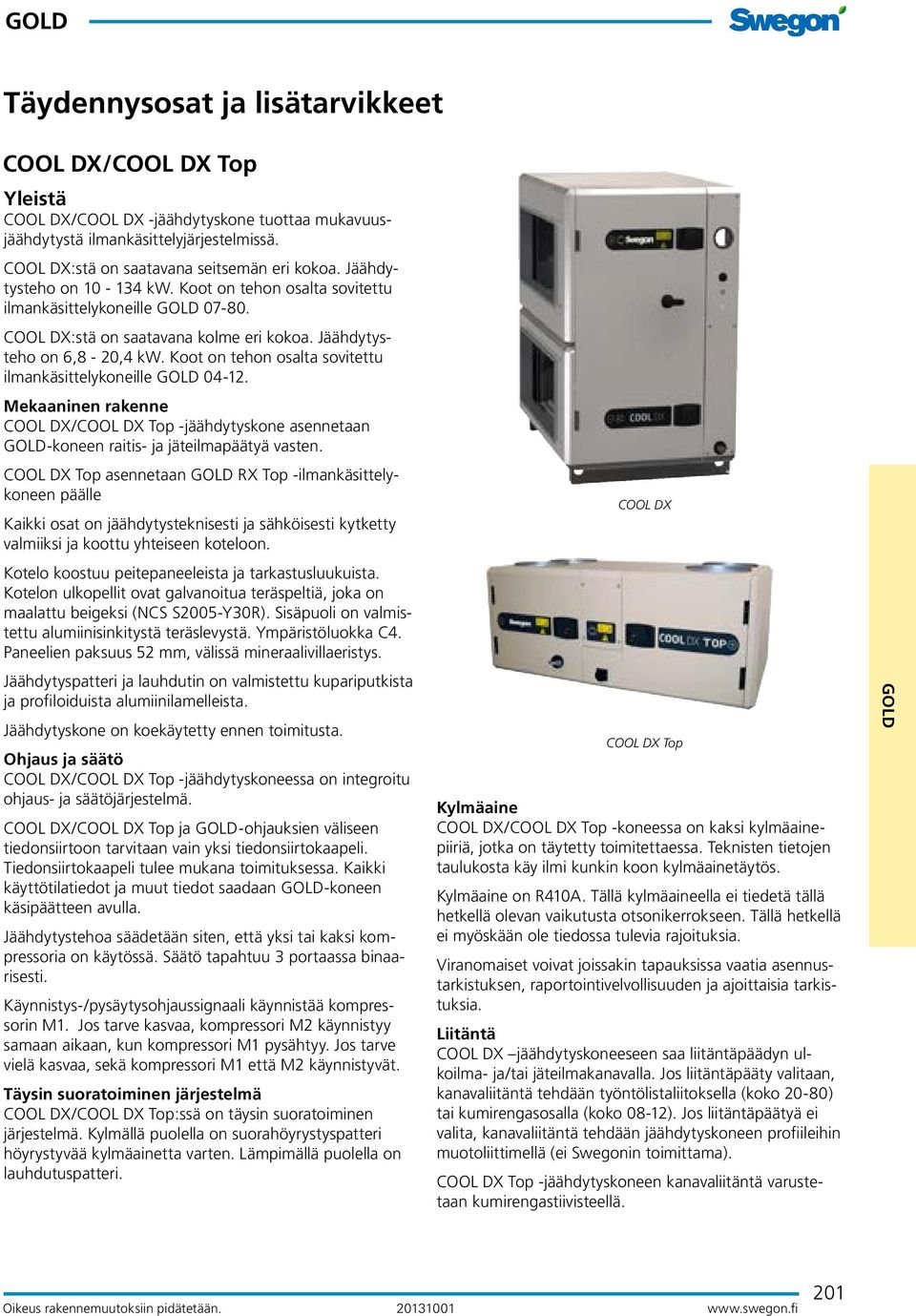

3 COO DX/COO DX Top Yleistä COO DX/COO DX -jäähdytyskone tuottaa mukavuusjäähdytystä ilmankäsittelyjärjestelmissä. COO DX:stä on saatavana seitsemän eri kokoa. Jäähdytysteho on kw. Koot on tehon osalta sovitettu ilmankäsittelykoneille GOD COO DX:stä on saatavana kolme eri kokoa. Jäähdytysteho on 6,8-20,4 kw. Koot on tehon osalta sovitettu ilmankäsittelykoneille GOD Mekaaninen rakenne COO DX/COO DX Top -jäähdytyskone asennetaan GOD-koneen raitis- ja jäteilmapäätyä vasten. COO DX Top asennetaan GOD RX Top ilmankäsittelykoneen päälle Kaikki osat on jäähdytysteknisesti ja sähköisesti kytketty valmiiksi ja koottu yhteiseen koteloon. Kotelo koostuu peitepaneeleista ja tarkastusluukuista. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4. Paneelien paksuus 52 mm, välissä mineraalivillaeristys. Jäähdytyspatteri ja lauhdutin on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Jäähdytyskone on koekäytetty ennen toimitusta. Ohjaus ja säätö COO DX/COO DX Top jäähdytyskoneessa on integroitu ohjaus- ja säätöjärjestelmä. COO DX/COO DX Top ja GOD-ohjauksien väliseen tiedonsiirtoon tarvitaan vain yksi tiedonsiirtokaapeli. Tiedonsiirtokaapeli tulee mukana toimituksessa. Kaikki käyttötilatiedot ja muut tiedot saadaan GOD-koneen käsipäätteen avulla. Jäähdytystehoa säädetään siten, että yksi tai kaksi kompressoria on käytössä. Säätö tapahtuu 3 portaassa binaarisesti. Käynnistys-/pysäytysohjaussignaali käynnistää kompressorin M1. Jos tarve kasvaa, kompressori M2 käynnistyy samaan aikaan, kun kompressori M1 pysähtyy. Jos tarve vielä kasvaa, sekä kompressori M1 että M2 käynnistyvät. Täysin suoratoiminen järjestelmä COO DX/COO DX Top:ssä on täysin suoratoiminen järjestelmä. Kylmällä puolella on suorahöyrystyspatteri höyrystyvää kylmäainetta varten. ämpimällä puolella on lauhdutuspatteri. COO DX COO DX Top Kylmäaine COO DX/COO DX Top koneessa on kaksi kylmäainepiiriä, jotka on täytetty toimitettaessa. Teknisten tietojen taulukosta käy ilmi kunkin koon kylmäainetäytös. Kylmäaine on R410A. Tällä kylmäaineella ei tiedetä tällä hetkellä olevan vaikutusta otsonikerrokseen. Tällä hetkellä ei myöskään ole tiedossa tulevia rajoituksia. Viranomaiset voivat joissakin tapauksissa vaatia asennustarkistuksen, raportointivelvollisuuden ja ajoittaisia tarkistuksia. iitäntä COO DX jäähdytyskoneeseen saa liitäntäpäädyn ulkoilma- ja/tai jäteilmakanavalla. Jos liitäntäpääty valitaan, kanavaliitäntä tehdään työntölistaliitoksella (koko 20-80) tai kumirengasosalla (koko 08-12). Jos liitäntäpäätyä ei valita, kanavaliitäntä tehdään jäähdytyskoneen profiileihin muotoliittimellä (ei Swegonin toimittama). COO DX Top jäähdytyskoneen kanavaliitäntä varustetaan kumirengastiivisteellä. GOD Oikeus rakennemuutoksiin pidätetään

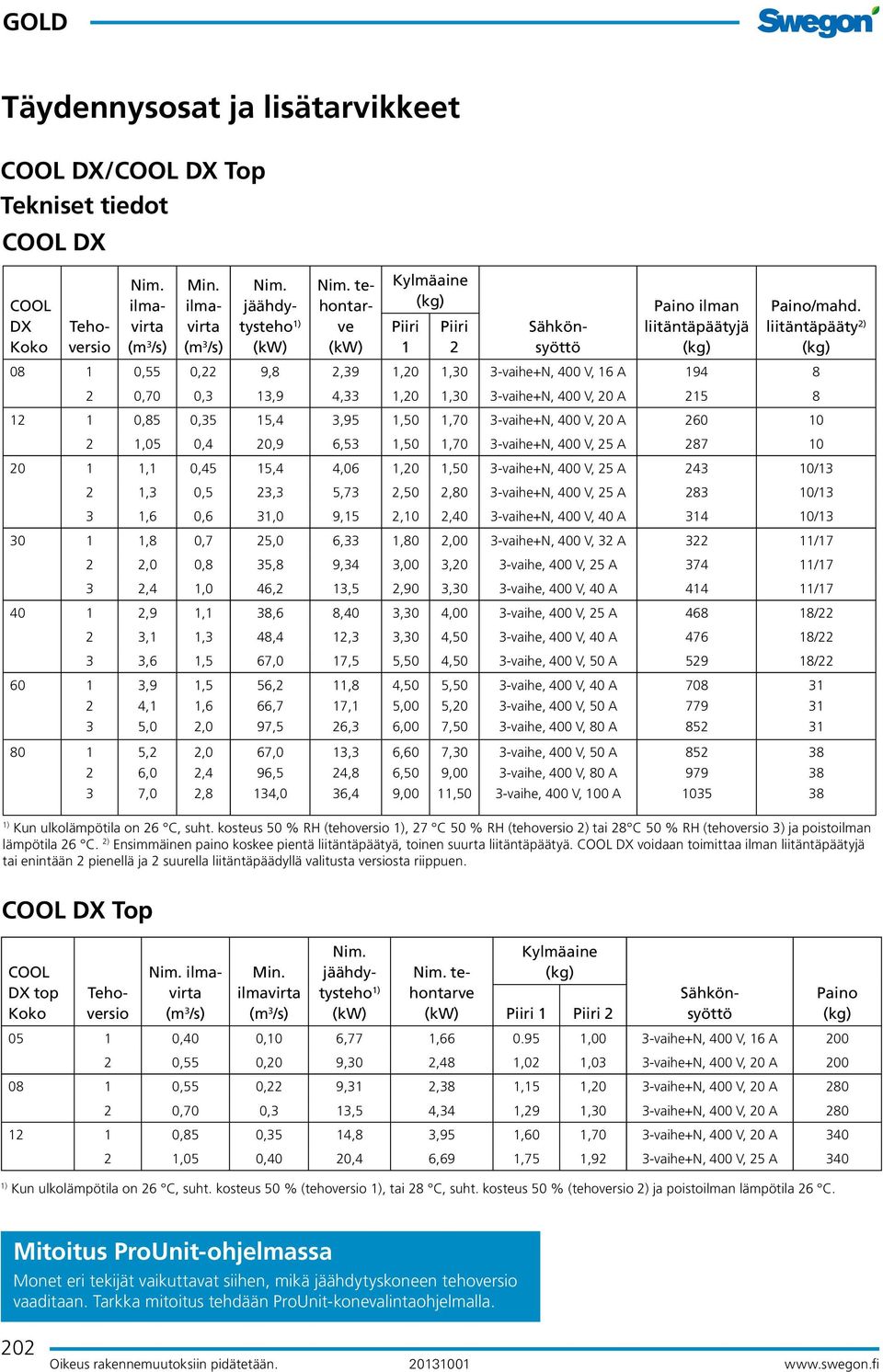

4 COO DX/COO DX Top Tekniset tiedot COO DX COO DX Koko Tehoversio Nim. ilmavirta (m 3 /s) Min. ilmavirta (m 3 /s) Nim. jäähdytysteho (kw) Nim. tehontarve (kw) Kylmäaine () Piiri 1 Piiri 2 Paino ilman liitäntäpäätyjä () Paino/mahd. liitäntäpääty 2) () ,55 0,22 9,8 2,39 1,20 1,30 3-vaihe+N, 400 V, 16 A ,70 0,3 13,9 4,33 1,20 1,30 3-vaihe+N, 400 V, 20 A ,85 0,35 15,4 3,95 1,50 1,70 3-vaihe+N, 400 V, 20 A ,05 0,4 20,9 6,53 1,50 1,70 3-vaihe+N, 400 V, 25 A ,1 0,45 15,4 4,06 1,20 1,50 3-vaihe+N, 400 V, 25 A /13 2 1,3 0,5 23,3 5,73 2,50 2,80 3-vaihe+N, 400 V, 25 A /13 3 1,6 0,6 31,0 9,15 2,10 2,40 3-vaihe+N, 400 V, 40 A / ,8 0,7 25,0 6,33 1,80 2,00 3-vaihe+N, 400 V, 32 A /17 2 2,0 0,8 35,8 9,34 3,00 3,20 3-vaihe, 400 V, 25 A /17 3 2,4 1,0 46,2 13,5 2,90 3,30 3-vaihe, 400 V, 40 A / ,9 1,1 38,6 8,40 3,30 4,00 3-vaihe, 400 V, 25 A /22 2 3,1 1,3 48,4 12,3 3,30 4,50 3-vaihe, 400 V, 40 A /22 3 3,6 1,5 67,0 17,5 5,50 4,50 3-vaihe, 400 V, 50 A / ,9 4,1 5,0 1,5 1,6 2,0 56,2 66,7 97,5 11,8 17,1 26,3 4,50 5,00 6,00 5,50 5,20 7,50 3-vaihe, 400 V, 40 A 3-vaihe, 400 V, 50 A 3-vaihe, 400 V, 80 A ,2 6,0 7,0 2,0 2,4 2,8 67,0 96,5 134,0 13,3 24,8 36,4 6,60 6,50 9,00 7,30 9,00 11,50 3-vaihe, 400 V, 50 A 3-vaihe, 400 V, 80 A 3-vaihe, 400 V, A Kun ulkolämpötila on 26 C, suht. kosteus 50 % R (tehoversio, 27 C 50 % R (tehoversio 2) tai 28 C 50 % R (tehoversio 3) ja poistoilman lämpötila 26 C. 2) Ensimmäinen paino koskee pientä liitäntäpäätyä, toinen suurta liitäntäpäätyä. COO DX voidaan toimittaa ilman liitäntäpäätyjä tai enintään 2 pienellä ja 2 suurella liitäntäpäädyllä valitusta versiosta riippuen COO DX Top COO DX top Koko Sähkönsyöttö Tehoversio Nim. ilmavirta (m 3 /s) Min. ilmavirta (m 3 /s) Nim. jäähdytysteho (kw) Nim. tehontarve (kw) Kylmäaine () Sähkönsyöttö Piiri 1 Piiri ,40 0,10 6,77 1, ,00 3-vaihe+N, 400 V, 16 A ,55 0,20 9,30 2,48 1,02 1,03 3-vaihe+N, 400 V, 20 A ,55 0,22 9,31 2,38 1,15 1,20 3-vaihe+N, 400 V, 20 A ,70 0,3 13,5 4,34 1,29 1,30 3-vaihe+N, 400 V, 20 A ,85 0,35 14,8 3,95 1,60 1,70 3-vaihe+N, 400 V, 20 A ,05 0,40 20,4 6,69 1,75 1,92 3-vaihe+N, 400 V, 25 A 340 Kun ulkolämpötila on 26 C, suht. kosteus 50 % (tehoversio, tai 28 C, suht. kosteus 50 % (tehoversio 2) ja poistoilman lämpötila 26 C. Paino () Mitoitus ProUnit-ohjelmassa Monet eri tekijät vaikuttavat siihen, mikä jäähdytyskoneen tehoversio vaaditaan. Tarkka mitoitus tehdään ProUnit-konevalintaohjelmalla. 202 Oikeus rakennemuutoksiin pidätetään

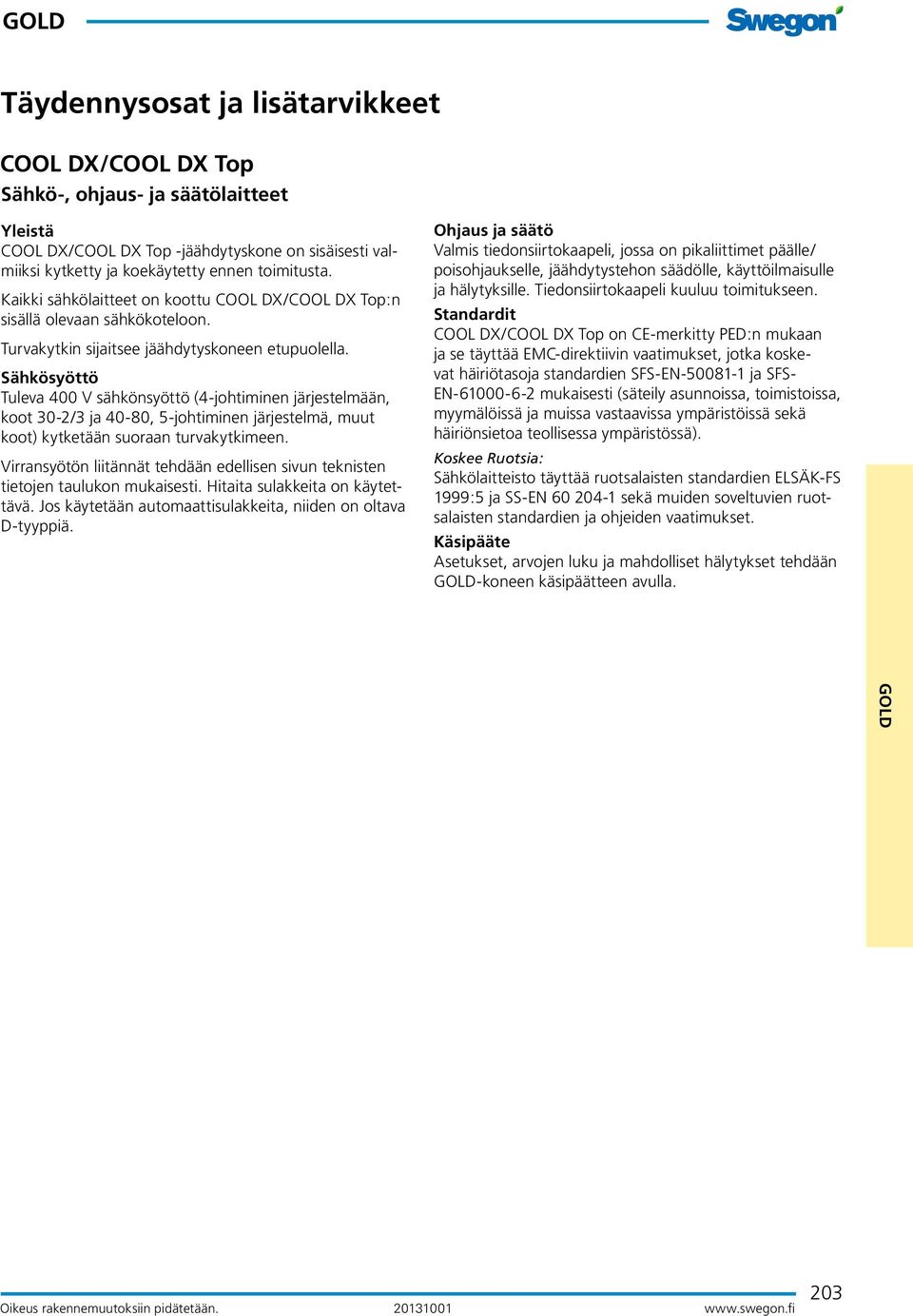

5 COO DX/COO DX Top Sähkö-, ohjaus- ja säätölaitteet Yleistä COO DX/COO DX Top jäähdytyskone on sisäisesti valmiiksi kytketty ja koekäytetty ennen toimitusta. Kaikki sähkölaitteet on koottu COO DX/COO DX Top:n sisällä olevaan sähkökoteloon. Turvakytkin sijaitsee jäähdytyskoneen etupuolella. Sähkösyöttö Tuleva 400 V sähkönsyöttö (4-johtiminen järjestelmään, koot 30-2/3 ja 40-80, 5-johtiminen järjestelmä, muut koot) kytketään suoraan turvakytkimeen. Virransyötön liitännät tehdään edellisen sivun teknisten tietojen taulukon mukaisesti. itaita sulakkeita on käytettävä. Jos käytetään automaattisulakkeita, niiden on oltava D-tyyppiä. Ohjaus ja säätö Valmis tiedonsiirtokaapeli, jossa on pikaliittimet päälle/ poisohjaukselle, jäähdytystehon säädölle, käyttöilmaisulle ja hälytyksille. Tiedonsiirtokaapeli kuuluu toimitukseen. Standardit COO DX/COO DX Top on CE-merkitty PED:n mukaan ja se täyttää EMC-direktiivin vaatimukset, jotka koskevat häiriötasoja standardien SFS-EN ja SFS- EN mukaisesti (säteily asunnoissa, toimistoissa, myymälöissä ja muissa vastaavissa ympäristöissä sekä häiriönsietoa teollisessa ympäristössä). Koskee Ruotsia: Sähkölaitteisto täyttää ruotsalaisten standardien ESÄK-FS 1999:5 ja SS-EN sekä muiden soveltuvien ruotsalaisten standardien ja ohjeiden vaatimukset. Käsipääte Asetukset, arvojen luku ja mahdolliset hälytykset tehdään GOD-koneen käsipäätteen avulla. GOD Oikeus rakennemuutoksiin pidätetään

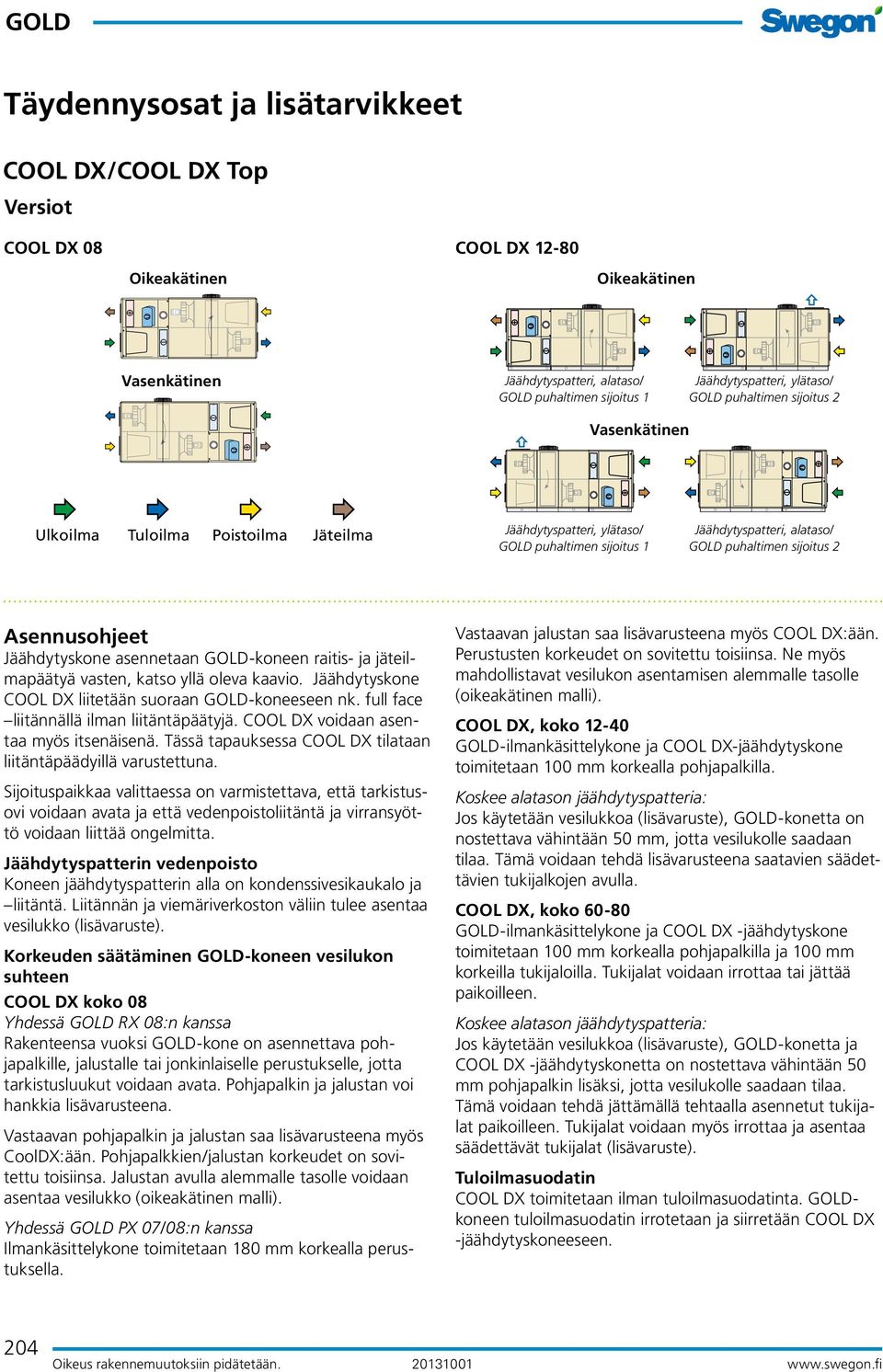

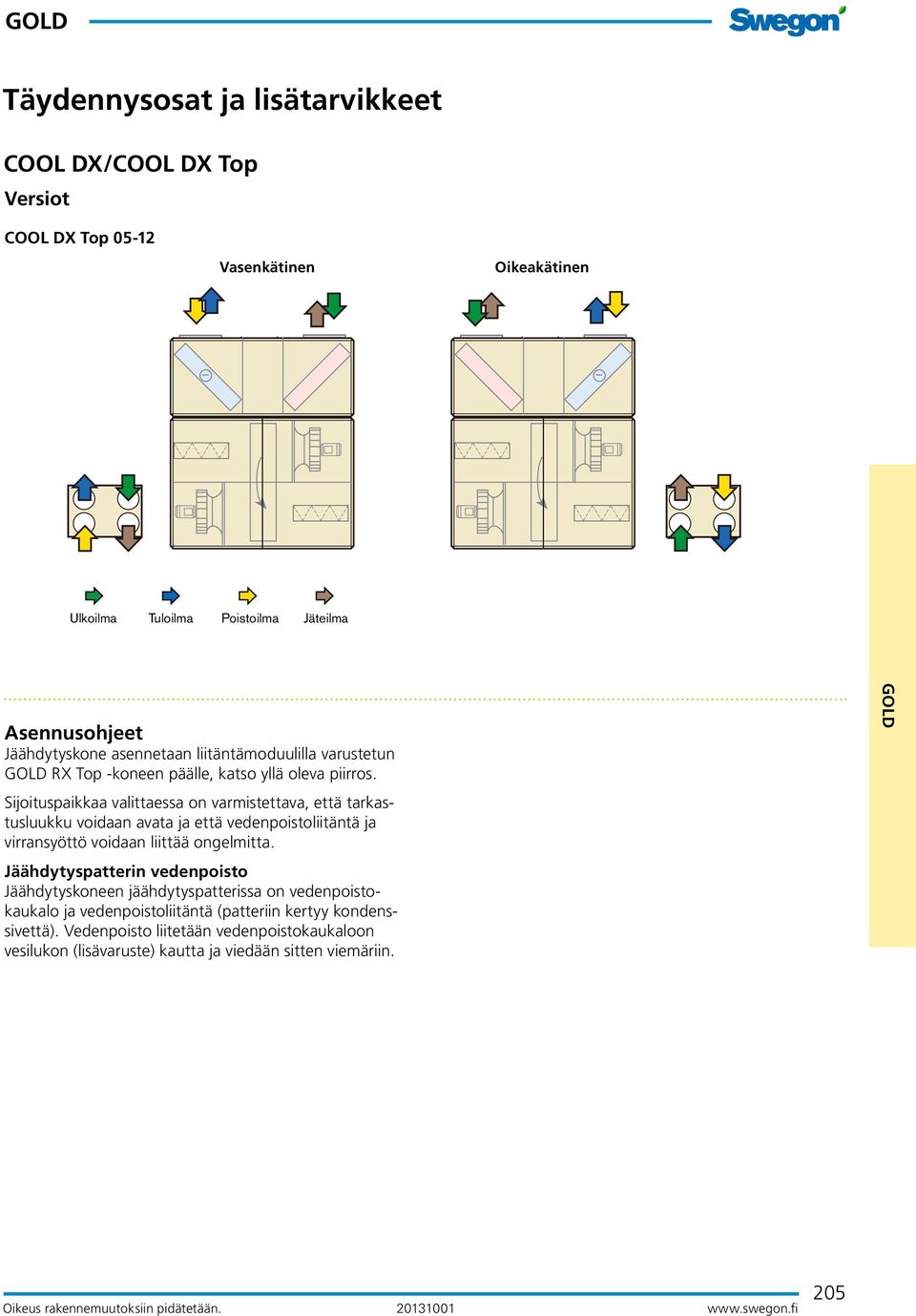

6 COO DX/COO DX Top Versiot COO DX 08 COO DX Oikeakätinen Oikeakätinen Vasenkätinen Jäähdytyspatteri, alataso/ GOD puhaltimen sijoitus 1 Jäähdytyspatteri, ylätaso/ GOD puhaltimen sijoitus 2 Vasenkätinen Ulkoilma Tuloilma Poistoilma Jäteilma Jäähdytyspatteri, ylätaso/ GOD puhaltimen sijoitus 1 Jäähdytyspatteri, alataso/ GOD puhaltimen sijoitus 2 Asennusohjeet Jäähdytyskone asennetaan GOD-koneen raitis- ja jäteilmapäätyä vasten, katso yllä oleva kaavio. Jäähdytyskone COO DX liitetään suoraan GOD-koneeseen nk. full face liitännällä ilman liitäntäpäätyjä. COO DX voidaan asentaa myös itsenäisenä. Tässä tapauksessa COO DX tilataan liitäntäpäädyillä varustettuna. Sijoituspaikkaa valittaessa on varmistettava, että tarkistusovi voidaan avata ja että vedenpoistoliitäntä ja virransyöttö voidaan liittää ongelmitta. Jäähdytyspatterin vedenpoisto Koneen jäähdytyspatterin alla on kondenssivesikaukalo ja liitäntä. iitännän ja viemäriverkoston väliin tulee asentaa vesilukko (lisävaruste). Korkeuden säätäminen GOD-koneen vesilukon suhteen COO DX koko 08 Yhdessä GOD RX 08:n kanssa Rakenteensa vuoksi GOD-kone on asennettava pohjapalkille, jalustalle tai jonkinlaiselle perustukselle, jotta tarkistusluukut voidaan avata. Pohjapalkin ja jalustan voi hankkia lisävarusteena. Vastaavan pohjapalkin ja jalustan saa lisävarusteena myös CoolDX:ään. Pohjapalkkien/jalustan korkeudet on sovitettu toisiinsa. Jalustan avulla alemmalle tasolle voidaan asentaa vesilukko (oikeakätinen malli). Yhdessä GOD PX 07/08:n kanssa Ilmankäsittelykone toimitetaan 180 mm korkealla perustuksella. Vastaavan jalustan saa lisävarusteena myös COO DX:ään. Perustusten korkeudet on sovitettu toisiinsa. Ne myös mahdollistavat vesilukon asentamisen alemmalle tasolle (oikeakätinen malli). COO DX, koko GOD-ilmankäsittelykone ja COO DX-jäähdytyskone toimitetaan mm korkealla pohjapalkilla. Koskee alatason jäähdytyspatteria: Jos käytetään vesilukkoa (lisävaruste), GOD-konetta on nostettava vähintään 50 mm, jotta vesilukolle saadaan tilaa. Tämä voidaan tehdä lisävarusteena saatavien säädettävien tukijalkojen avulla. COO DX, koko GOD-ilmankäsittelykone ja COO DX -jäähdytyskone toimitetaan mm korkealla pohjapalkilla ja mm korkeilla tukijaloilla. Tukijalat voidaan irrottaa tai jättää paikoilleen. Koskee alatason jäähdytyspatteria: Jos käytetään vesilukkoa (lisävaruste), GOD-konetta ja COO DX -jäähdytyskonetta on nostettava vähintään 50 mm pohjapalkin lisäksi, jotta vesilukolle saadaan tilaa. Tämä voidaan tehdä jättämällä tehtaalla asennetut tukijalat paikoilleen. Tukijalat voidaan myös irrottaa ja asentaa säädettävät tukijalat (lisävaruste). Tuloilmasuodatin COO DX toimitetaan ilman tuloilmasuodatinta. GODkoneen tuloilmasuodatin irrotetaan ja siirretään COO DX -jäähdytyskoneeseen. 204 Oikeus rakennemuutoksiin pidätetään

7 COO DX/COO DX Top Versiot COO DX Top Vasenkätinen Oikeakätinen Ulkoilma Tuloilma Poistoilma Jäteilma Asennusohjeet Jäähdytyskone asennetaan liitäntämoduulilla varustetun GOD RX Top koneen päälle, katso yllä oleva piirros. Sijoituspaikkaa valittaessa on varmistettava, että tarkastusluukku voidaan avata ja että vedenpoistoliitäntä ja virransyöttö voidaan liittää ongelmitta. Jäähdytyspatterin vedenpoisto Jäähdytyskoneen jäähdytyspatterissa on vedenpoistokaukalo ja vedenpoistoliitäntä (patteriin kertyy kondenssivettä). Vedenpoisto liitetään vedenpoistokaukaloon vesilukon (lisävaruste) kautta ja viedään sitten viemäriin. GOD Oikeus rakennemuutoksiin pidätetään

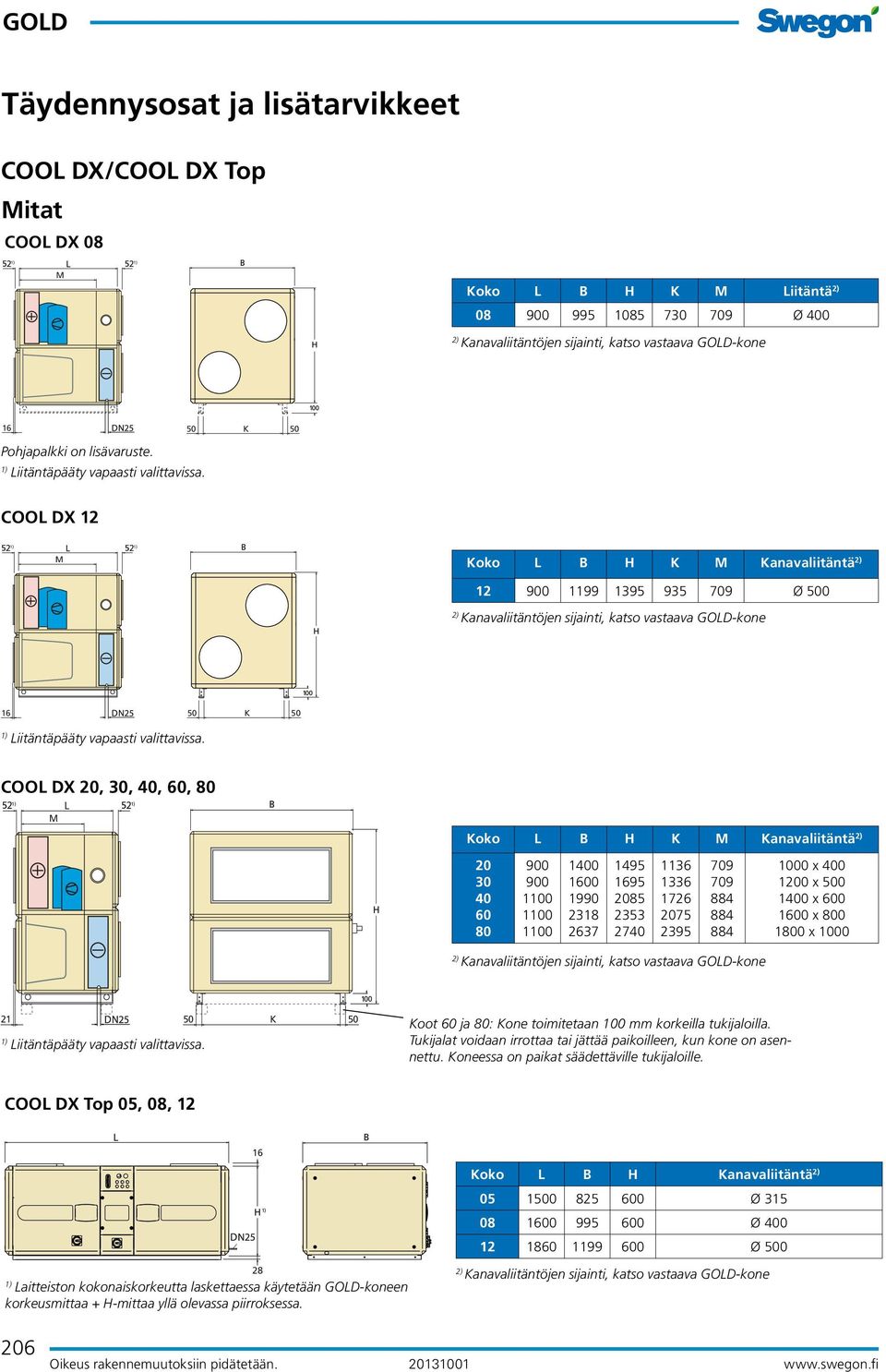

8 COO DX/COO DX Top Mitat COO DX 08 M Koko K M iitäntä 2) Ø 400 2) Kanavaliitäntöjen sijainti, katso vastaava GOD-kone K Pohjapalkki on lisävaruste. iitäntäpääty vapaasti valittavissa. 50 COO DX 12 M Koko K M Kanavaliitäntä 2) Ø 500 2) Kanavaliitäntöjen sijainti, katso vastaava GOD-kone K 50 iitäntäpääty vapaasti valittavissa. COO DX 20, 30, 40, 60, 80 M Koko K M Kanavaliitäntä 2) x x x x x 0 2) Kanavaliitäntöjen sijainti, katso vastaava GOD-kone K iitäntäpääty vapaasti valittavissa. 50 Koot 60 ja 80: Kone toimitetaan mm korkeilla tukijaloilla. Tukijalat voidaan irrottaa tai jättää paikoilleen, kun kone on asennettu. Koneessa on paikat säädettäville tukijaloille. COO DX Top 05, 08, aitteiston kokonaiskorkeutta laskettaessa käytetään GOD-koneen korkeusmittaa + -mittaa yllä olevassa piirroksessa. 28 Koko Kanavaliitäntä 2) Ø Ø Ø 500 2) Kanavaliitäntöjen sijainti, katso vastaava GOD-kone 206 Oikeus rakennemuutoksiin pidätetään

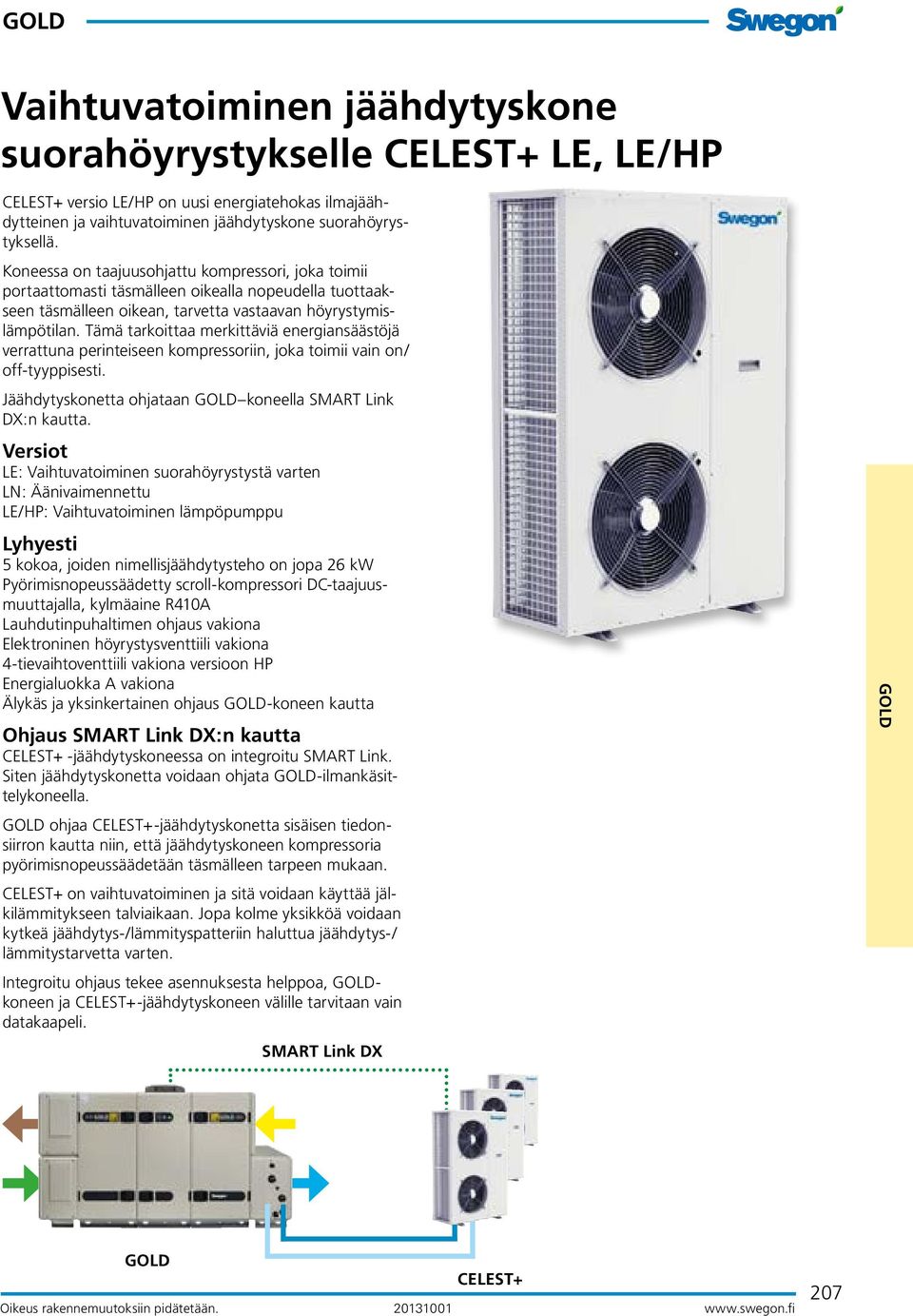

9 Vaihtuvatoiminen jäähdytyskone suorahöyrystykselle CEEST+ E, E/P CEEST+ versio E/P on uusi energiatehokas ilmajäähdytteinen ja vaihtuvatoiminen jäähdytyskone suorahöyrystyksellä. Koneessa on taajuusohjattu kompressori, joka toimii portaattomasti täsmälleen oikealla nopeudella tuottaakseen täsmälleen oikean, tarvetta vastaavan höyrystymislämpötilan. Tämä tarkoittaa merkittäviä energiansäästöjä verrattuna perinteiseen kompressoriin, joka toimii vain on/ off-tyyppisesti. Jäähdytyskonetta ohjataan GOD koneella SMART ink DX:n kautta. Versiot E: Vaihtuvatoiminen suorahöyrystystä varten N: Äänivaimennettu E/P: Vaihtuvatoiminen lämpöpumppu yhyesti 5 kokoa, joiden nimellisjäähdytysteho on jopa 26 kw Pyörimisnopeussäädetty scroll-kompressori DC-taajuusmuuttajalla, kylmäaine R410A auhdutinpuhaltimen ohjaus vakiona Elektroninen höyrystysventtiili vakiona 4-tievaihtoventtiili vakiona versioon P Energialuokka A vakiona Älykäs ja yksinkertainen ohjaus GOD-koneen kautta Ohjaus SMART ink DX:n kautta CEEST+ -jäähdytyskoneessa on integroitu SMART ink. Siten jäähdytyskonetta voidaan ohjata GOD-ilmankäsittelykoneella. GOD ohjaa CEEST+-jäähdytyskonetta sisäisen tiedonsiirron kautta niin, että jäähdytyskoneen kompressoria pyörimisnopeussäädetään täsmälleen tarpeen mukaan. CEEST+ on vaihtuvatoiminen ja sitä voidaan käyttää jälkilämmitykseen talviaikaan. Jopa kolme yksikköä voidaan kytkeä jäähdytys-/lämmityspatteriin haluttua jäähdytys-/ lämmitystarvetta varten. Integroitu ohjaus tekee asennuksesta helppoa, GODkoneen ja CEEST+-jäähdytyskoneen välille tarvitaan vain datakaapeli. SMART ink DX GOD GOD Oikeus rakennemuutoksiin pidätetään CEEST+ 207

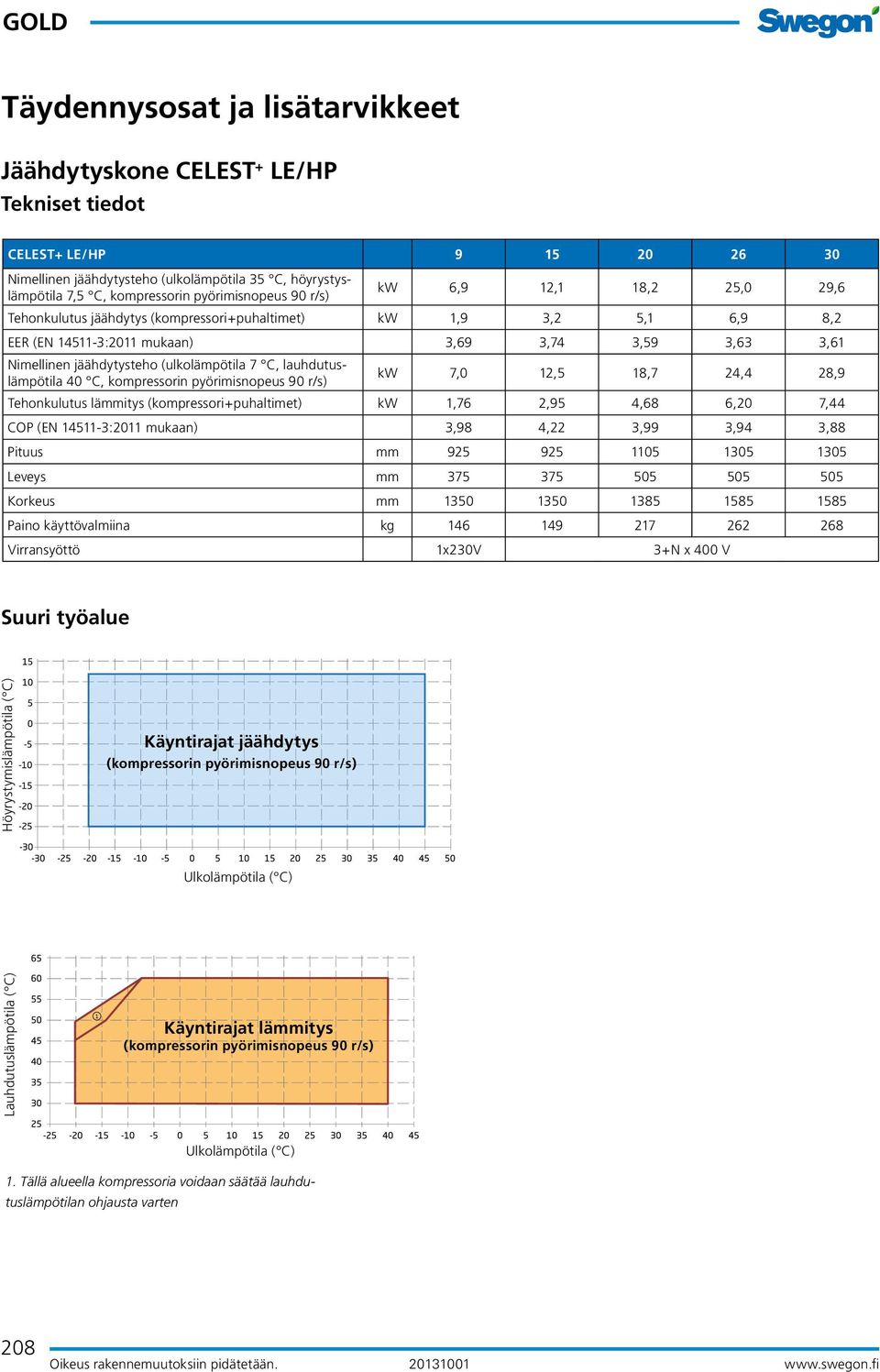

10 Jäähdytyskone CEEST + E/P Tekniset tiedot CEEST+ E/P Nimellinen jäähdytysteho (ulkolämpötila 35 C, höyrystyslämpötila 7,5 C, kompressorin pyörimisnopeus 90 r/s) kw 6,9 12,1 18,2 25,0 29,6 Tehonkulutus jäähdytys (kompressori+puhaltimet) kw 1,9 3,2 5,1 6,9 8,2 EER (EN :2011 mukaan) 3,69 3,74 3,59 3,63 3,61 Nimellinen jäähdytysteho (ulkolämpötila 7 C, lauhdutuslämpötila 40 C, kompressorin pyörimisnopeus 90 r/s) kw 7,0 12,5 18,7 24,4 28,9 Tehonkulutus lämmitys (kompressori+puhaltimet) kw 1,76 2,95 4,68 6,20 7,44 COP (EN :2011 mukaan) 3,98 4,22 3,99 3,94 3,88 Pituus mm eveys mm Korkeus mm Paino käyttövalmiina Virransyöttö 1x230V 3+N x 400 V Suuri työalue öyrystymislämpötila ( C) Käyntirajat jäähdytys (kompressorin pyörimisnopeus 90 r/s) Ulkolämpötila ( C) auhdutuslämpötila ( C) Käyntirajat lämmitys (kompressorin pyörimisnopeus 90 r/s) Ulkolämpötila ( C) 1. Tällä alueella kompressoria voidaan säätää lauhdutuslämpötilan ohjausta varten 208 Oikeus rakennemuutoksiin pidätetään

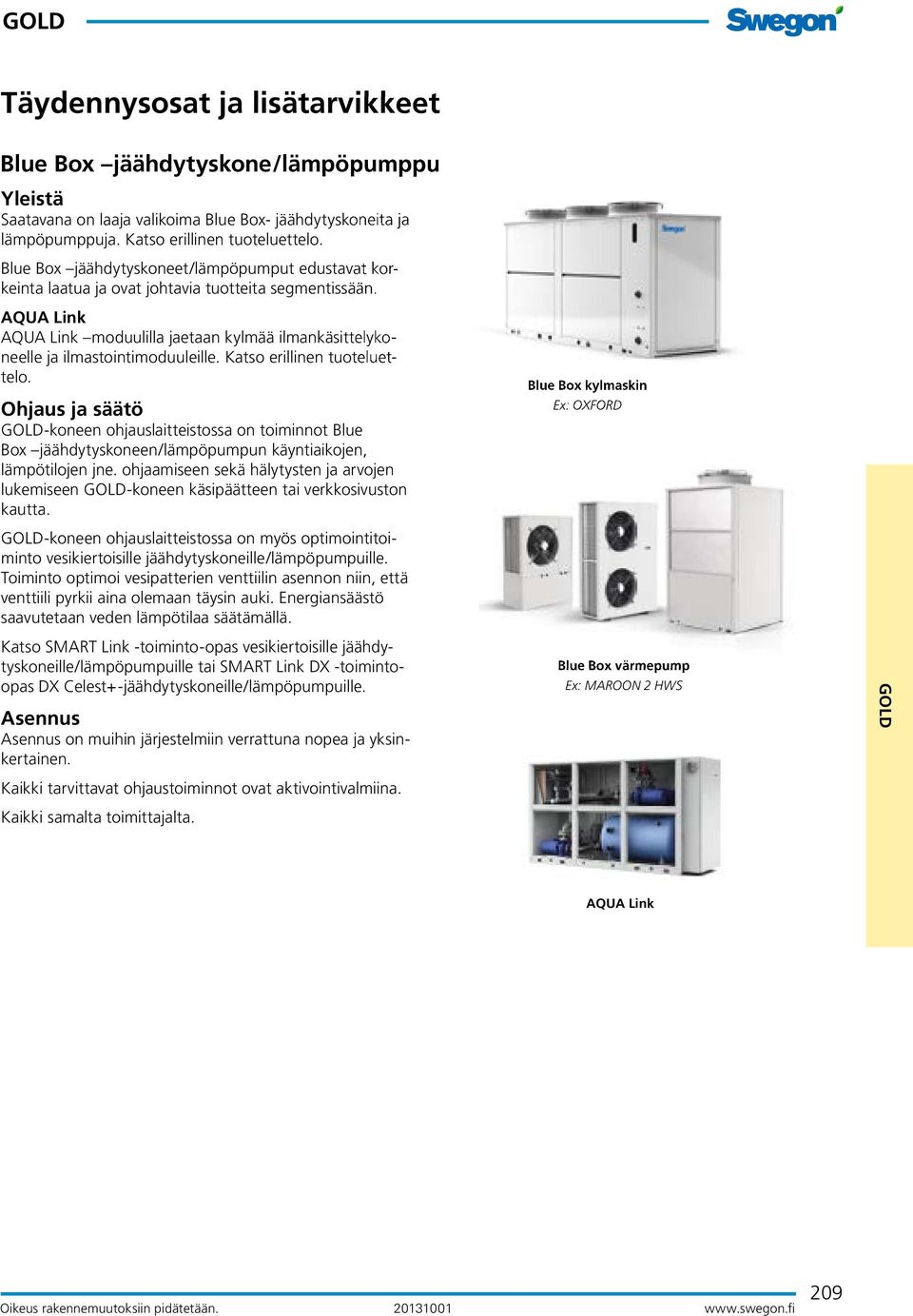

11 lue ox jäähdytyskone/lämpöpumppu Yleistä Saatavana on laaja valikoima lue ox- jäähdytyskoneita ja lämpöpumppuja. Katso erillinen tuoteluettelo. lue ox jäähdytyskoneet/lämpöpumput edustavat korkeinta laatua ja ovat johtavia tuotteita segmentissään. AQUA ink AQUA ink moduulilla jaetaan kylmää ilmankäsittelykoneelle ja ilmastointimoduuleille. Katso erillinen telo. tuoteluet- Ohjaus ja säätö GOD-koneen ohjauslaitteistossa on toiminnot lue ox jäähdytyskoneen/lämpöpumpun käyntiaikojen, lämpötilojen jne. ohjaamiseen sekä hälytysten ja arvojen lukemiseen GOD-koneen käsipäätteen tai verkkosivuston kautta. GOD-koneen ohjauslaitteistossa on myös optimointitoiminto vesikiertoisille jäähdytyskoneille/lämpöpumpuille. Toiminto optimoi vesipatterien venttiilin asennon niin, että venttiili pyrkii aina olemaan täysin auki. Energiansäästö saavutetaan veden lämpötilaa säätämällä. Katso SMART ink -toiminto-opas vesikiertoisille jäähdytyskoneille/lämpöpumpuille tai SMART ink DX -toimintoopas DX Celest+-jäähdytyskoneille/lämpöpumpuille. Asennus Asennus on muihin järjestelmiin verrattuna nopea ja yksinkertainen. Kaikki tarvittavat ohjaustoiminnot ovat aktivointivalmiina. Kaikki samalta toimittajalta. lue ox kylmaskin Ex: OXFORD lue ox värmepump Ex: MAROON 2 WS GOD AQUA ink Oikeus rakennemuutoksiin pidätetään

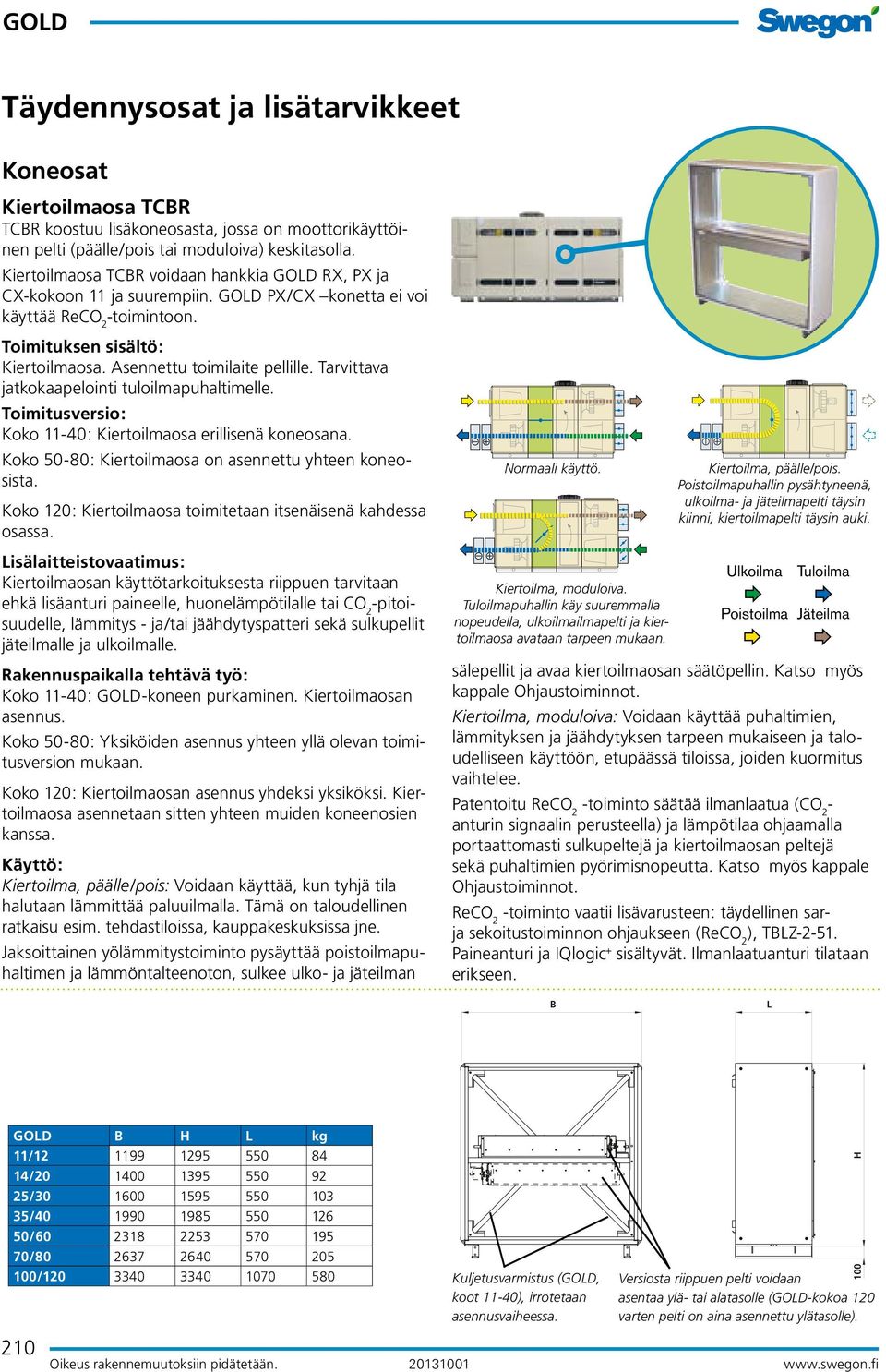

12 Koneosat Kiertoilmaosa TCR TCR koostuu lisäkoneosasta, jossa on moottorikäyttöinen pelti (päälle/pois tai moduloiva) keskitasolla. Kiertoilmaosa TCR voidaan hankkia GOD RX, PX ja CX-kokoon 11 ja suurempiin. GOD PX/CX konetta ei voi käyttää ReCO 2 -toimintoon. Toimituksen sisältö: Kiertoilmaosa. Asennettu toimilaite pellille. Tarvittava jatkokaapelointi tuloilmapuhaltimelle. Toimitusversio: Koko 11-40: Kiertoilmaosa erillisenä koneosana. Koko 50-80: Kiertoilmaosa on asennettu yhteen koneosista. Koko 120: Kiertoilmaosa toimitetaan itsenäisenä kahdessa osassa. Normaali käyttö. Kiertoilma, päälle/pois. Poistoilmapuhallin pysähtyneenä, ulkoilma- ja jäteilmapelti täysin kiinni, kiertoilmapelti täysin auki. isälaitteistovaatimus: Kiertoilmaosan käyttötarkoituksesta riippuen tarvitaan ehkä lisäanturi paineelle, huonelämpötilalle tai CO 2 -pitoisuudelle, lämmitys - ja/tai jäähdytyspatteri sekä sulkupellit jäteilmalle ja ulkoilmalle. Rakennuspaikalla tehtävä työ: Koko 11-40: GOD-koneen purkaminen. Kiertoilmaosan asennus. Koko 50-80: Yksiköiden asennus yhteen yllä olevan toimitusversion mukaan. Koko 120: Kiertoilmaosan asennus yhdeksi yksiköksi. Kiertoilmaosa asennetaan sitten yhteen muiden koneenosien kanssa. Käyttö: Kiertoilma, päälle/pois: Voidaan käyttää, kun tyhjä tila halutaan lämmittää paluuilmalla. Tämä on taloudellinen ratkaisu esim. tehdastiloissa, kauppakeskuksissa jne. Jaksoittainen yölämmitystoiminto pysäyttää poistoilmapuhaltimen ja lämmöntalteenoton, sulkee ulko- ja jäteilman Kiertoilma, moduloiva. Tuloilmapuhallin käy suuremmalla nopeudella, ulkoilmailmapelti ja kiertoilmaosa avataan tarpeen mukaan. Ulkoilma Tuloilma Poistoilma Jäteilma sälepellit ja avaa kiertoilmaosan säätöpellin. Katso myös kappale Ohjaustoiminnot. Kiertoilma, moduloiva: Voidaan käyttää puhaltimien, lämmityksen ja jäähdytyksen tarpeen mukaiseen ja taloudelliseen käyttöön, etupäässä tiloissa, joiden kuormitus vaihtelee. Patentoitu ReCO 2 -toiminto säätää ilmanlaatua (CO 2 - anturin signaalin perusteella) ja lämpötilaa ohjaamalla portaattomasti sulkupeltejä ja kiertoilmaosan peltejä sekä puhaltimien pyörimisnopeutta. Katso myös kappale Ohjaustoiminnot. ReCO 2 -toiminto vaatii lisävarusteen: täydellinen sarja sekoitustoiminnon ohjaukseen (ReCO 2 ), TZ Paineanturi ja IQlogic + sisältyvät. Ilmanlaatuanturi tilataan erikseen. GOD 11/ / / / / / / Oikeus rakennemuutoksiin pidätetään Kuljetusvarmistus (GOD, koot 11-40), irrotetaan asennusvaiheessa. Versiosta riippuen pelti voidaan asentaa ylä- tai alatasolle (GOD-kokoa 120 varten pelti on aina asennettu ylätasolle).

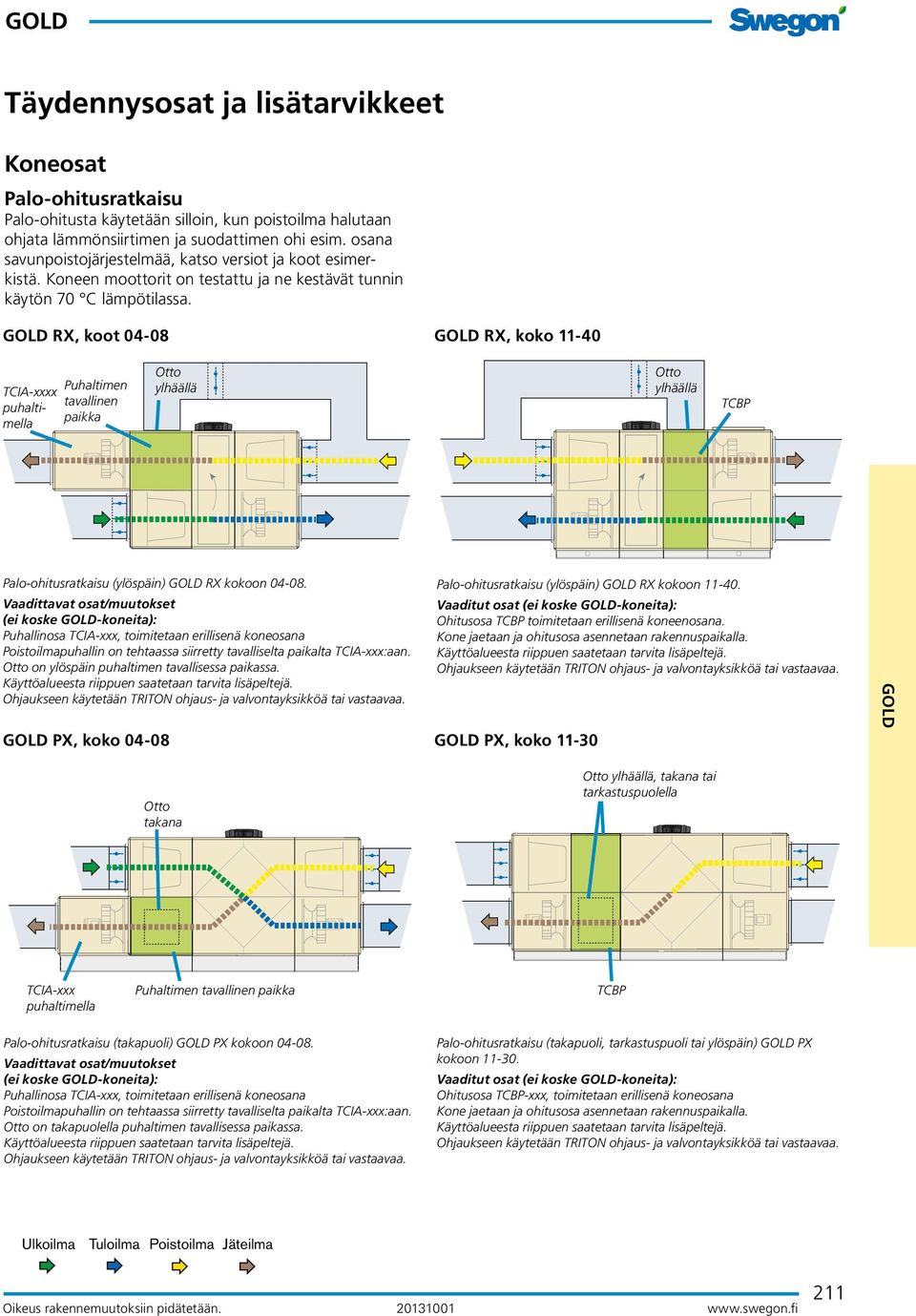

13 Koneosat Palo-ohitusratkaisu Palo-ohitusta käytetään silloin, kun poistoilma halutaan ohjata lämmönsiirtimen ja suodattimen ohi esim. osana savunpoistojärjestelmää, katso versiot ja koot esimerkistä. Koneen moottorit on testattu ja ne kestävät tunnin käytön 70 C lämpötilassa. GOD RX, koot GOD RX, koko TCIA-xxxx puhaltimella Puhaltimen tavallinen paikka Otto ylhäällä Otto ylhäällä TCP Palo-ohitusratkaisu (ylöspäin) GOD RX kokoon Vaadittavat osat/muutokset (ei koske GOD-koneita): Puhallinosa TCIA-xxx, toimitetaan erillisenä koneosana Poistoilmapuhallin on tehtaassa siirretty tavalliselta paikalta TCIA-xxx:aan. Otto on ylöspäin puhaltimen tavallisessa paikassa. Käyttöalueesta riippuen saatetaan tarvita lisäpeltejä. Ohjaukseen käytetään TRITON ohjaus- ja valvontayksikköä tai vastaavaa. GOD PX, koko GOD PX, koko Palo-ohitusratkaisu (ylöspäin) GOD RX kokoon Vaaditut osat (ei koske GOD-koneita): Ohitusosa TCP toimitetaan erillisenä koneenosana. Kone jaetaan ja ohitusosa asennetaan rakennuspaikalla. Käyttöalueesta riippuen saatetaan tarvita lisäpeltejä. Ohjaukseen käytetään TRITON ohjaus- ja valvontayksikköä tai vastaavaa. GOD Otto takana Otto ylhäällä, takana tai tarkastuspuolella TCIA-xxx puhaltimella Puhaltimen tavallinen paikka TCP Palo-ohitusratkaisu (takapuoli) GOD PX kokoon Vaadittavat osat/muutokset (ei koske GOD-koneita): Puhallinosa TCIA-xxx, toimitetaan erillisenä koneosana Poistoilmapuhallin on tehtaassa siirretty tavalliselta paikalta TCIA-xxx:aan. Otto on takapuolella puhaltimen tavallisessa paikassa. Käyttöalueesta riippuen saatetaan tarvita lisäpeltejä. Ohjaukseen käytetään TRITON ohjaus- ja valvontayksikköä tai vastaavaa. Palo-ohitusratkaisu (takapuoli, tarkastuspuoli tai ylöspäin) GOD PX kokoon Vaaditut osat (ei koske GOD-koneita): Ohitusosa TCP-xxx, toimitetaan erillisenä koneosana Kone jaetaan ja ohitusosa asennetaan rakennuspaikalla. Käyttöalueesta riippuen saatetaan tarvita lisäpeltejä. Ohjaukseen käytetään TRITON ohjaus- ja valvontayksikköä tai vastaavaa. Ulkoilma Tuloilma Poistoilma Jäteilma Oikeus rakennemuutoksiin pidätetään

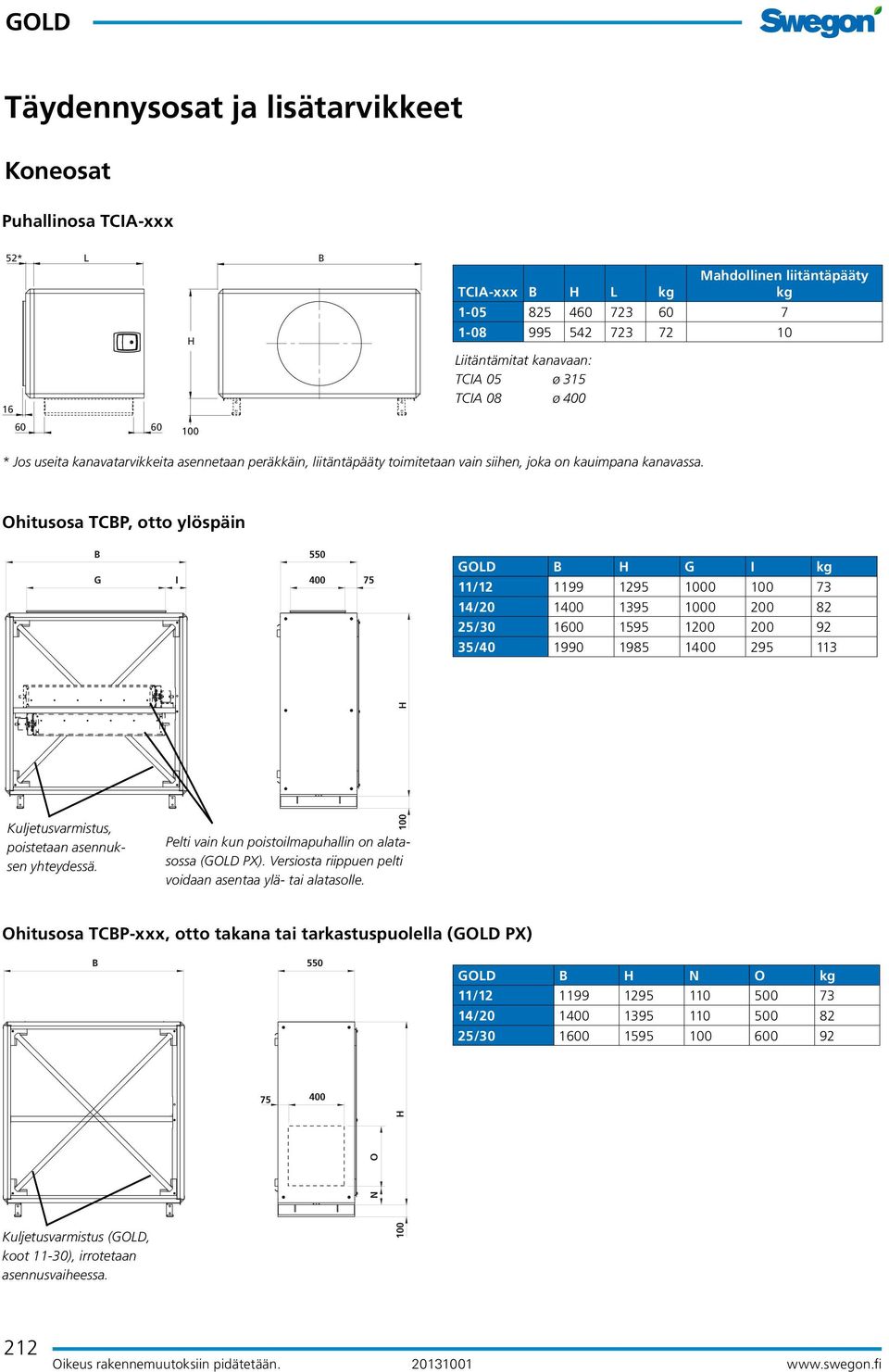

14 Koneosat Puhallinosa TCIA-xxx 52* TCIA-xxx iitäntämitat kanavaan: TCIA 05 ø 315 TCIA 08 ø * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. Ohitusosa TCP, otto ylöspäin G I GOD G I 11/ / / / N O Kuljetusvarmistus, poistetaan asennuksen yhteydessä. Pelti vain kun poistoilmapuhallin on alatasossa (GOD PX). Versiosta riippuen pelti voidaan asentaa ylä- tai alatasolle. Ohitusosa TCP-xxx, otto takana tai tarkastuspuolella (GOD PX) GOD N O 11/ / / Kuljetusvarmistus (GOD, koot 11-30), irrotetaan asennusvaiheessa. 212 Oikeus rakennemuutoksiin pidätetään

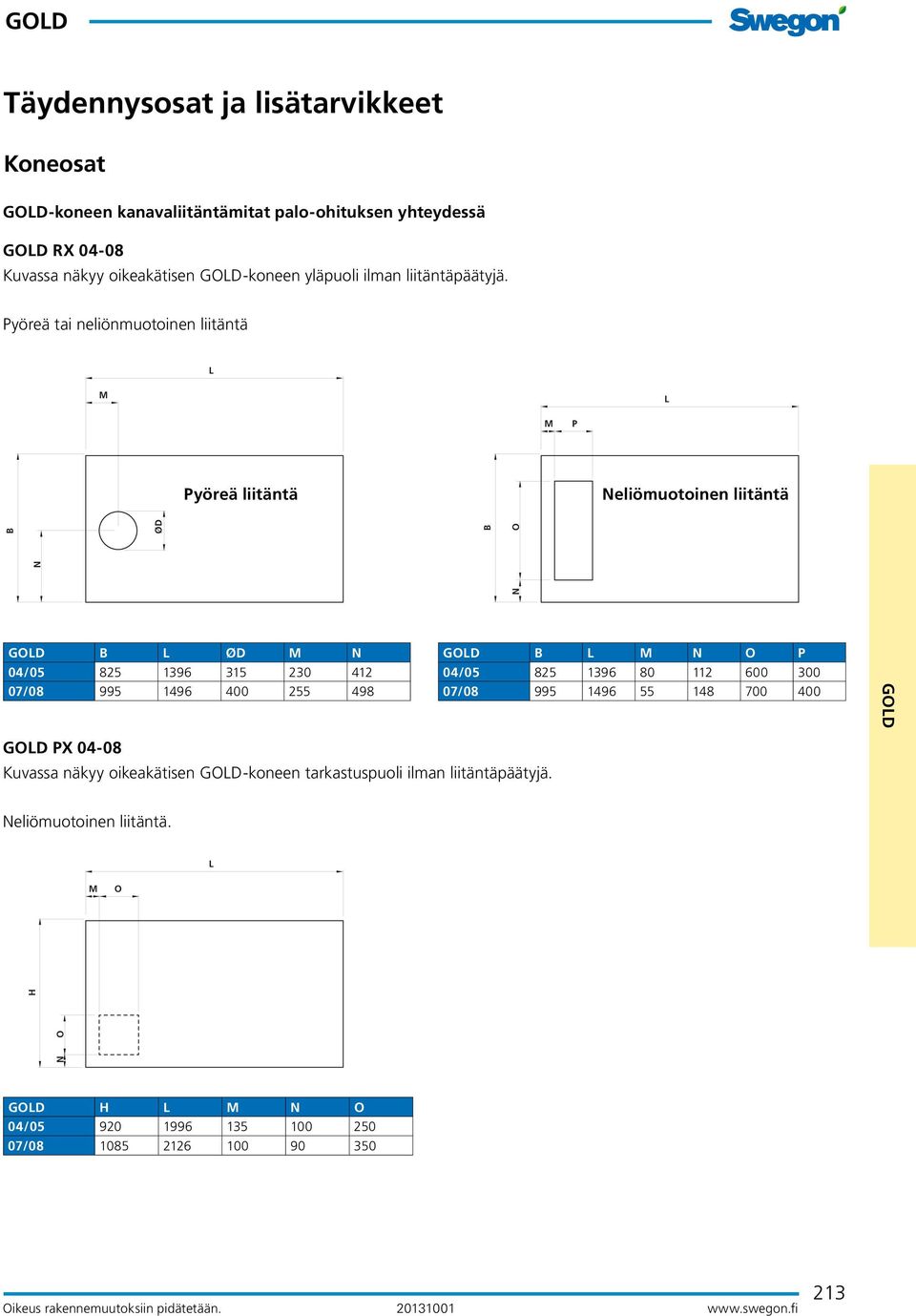

15 Koneosat GOD-koneen kanavaliitäntämitat palo-ohituksen yhteydessä GOD RX Kuvassa näkyy oikeakätisen GOD-koneen yläpuoli ilman liitäntäpäätyjä. Pyöreä tai neliönmuotoinen liitäntä M M P Pyöreä liitäntä Neliömuotoinen liitäntä N ØD N O GOD ØD M N 04/ / GOD M N O P 04/ / GOD GOD PX Kuvassa näkyy oikeakätisen GOD-koneen tarkastuspuoli ilman liitäntäpäätyjä. Neliömuotoinen liitäntä. M O N O GOD M N O 04/ / Oikeus rakennemuutoksiin pidätetään

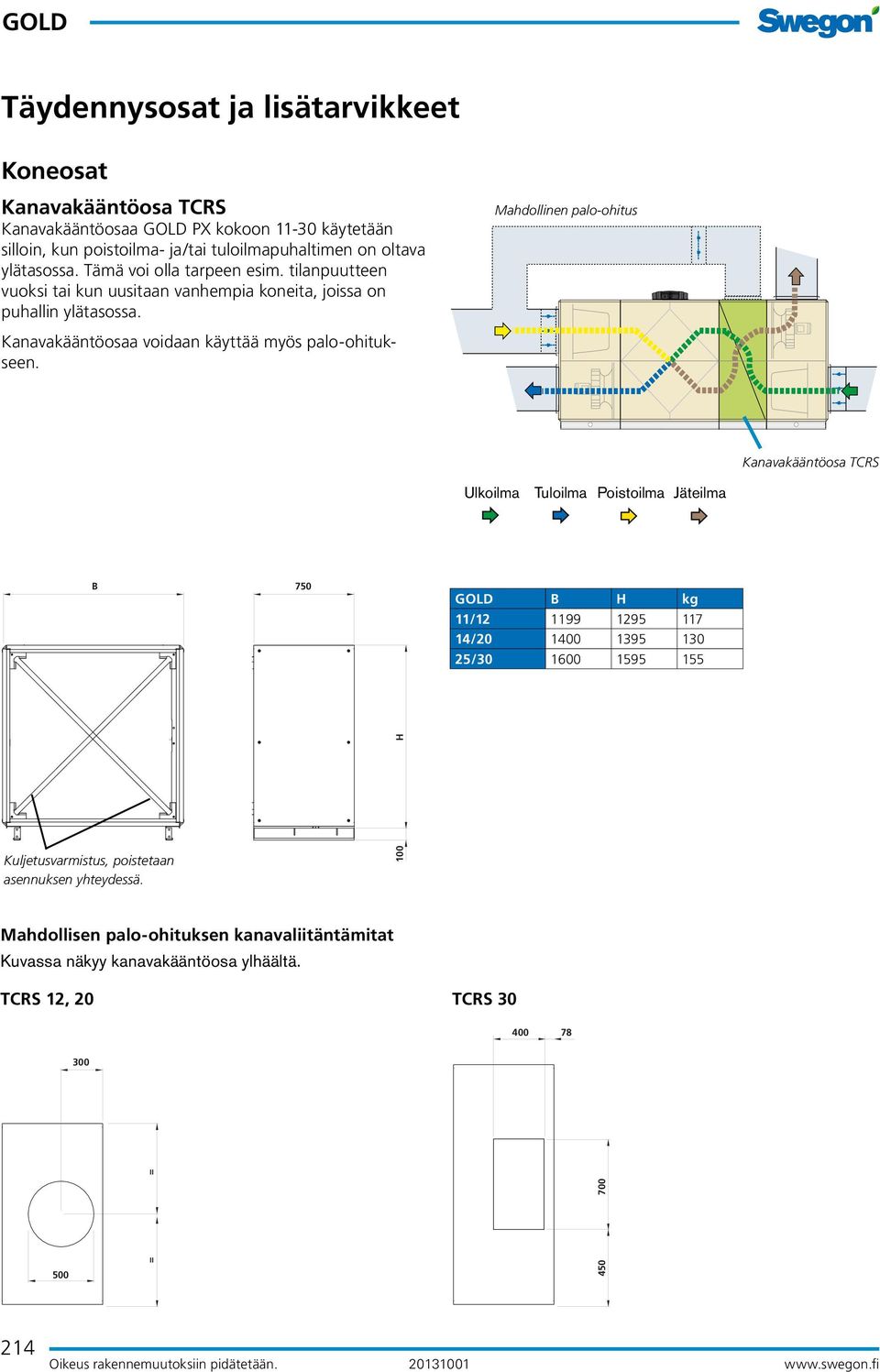

16 Koneosat Kanavakääntöosa TCRS Kanavakääntöosaa GOD PX kokoon käytetään silloin, kun poistoilma- ja/tai tuloilmapuhaltimen on oltava ylätasossa. Tämä voi olla tarpeen esim. tilanpuutteen vuoksi tai kun uusitaan vanhempia koneita, joissa on puhallin ylätasossa. Mahdollinen palo-ohitus Kanavakääntöosaa voidaan käyttää myös palo-ohitukseen. Kanavakääntöosa TCRS Ulkoilma Tuloilma Poistoilma Jäteilma 750 GOD 11/ / / Kuljetusvarmistus, poistetaan asennuksen yhteydessä. Mahdollisen palo-ohituksen kanavaliitäntämitat Kuvassa näkyy kanavakääntöosa ylhäältä. TCRS 12, 20 TCRS = 700 = 500 = 700 = Oikeus rakennemuutoksiin pidätetään

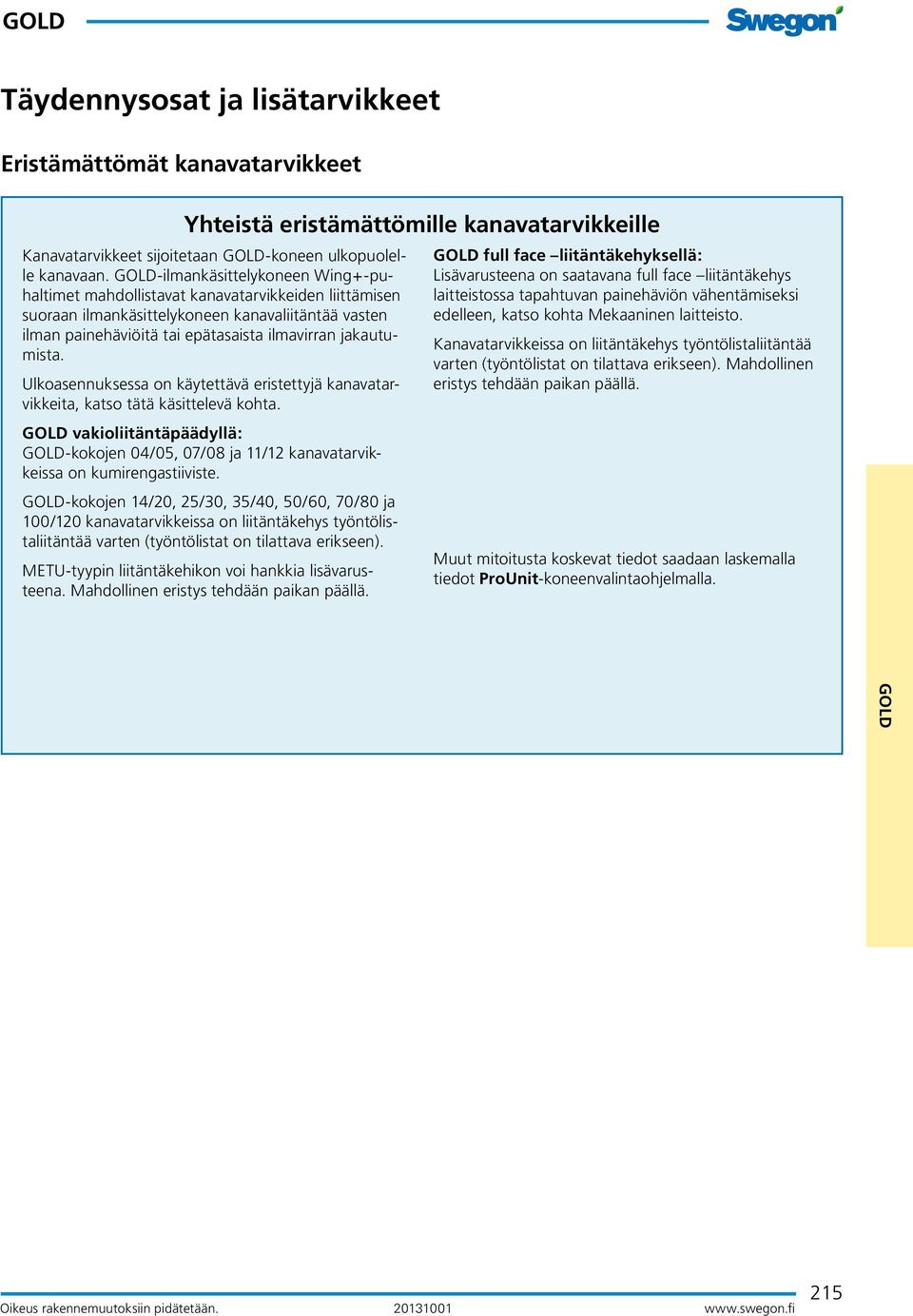

17 Eristämättömät kanavatarvikkeet Yhteistä eristämättömille kanavatarvikkeille Kanavatarvikkeet sijoitetaan GOD-koneen ulkopuolelle kanavaan. GOD-ilmankäsittelykoneen Wing+-puhaltimet mahdollistavat kanavatarvikkeiden liittämisen suoraan ilmankäsittelykoneen kanavaliitäntää vasten ilman painehäviöitä tai epätasaista ilmavirran jakautumista. Ulkoasennuksessa on käytettävä eristettyjä kanavatarvikkeita, katso tätä käsittelevä kohta. GOD vakioliitäntäpäädyllä: GOD-kokojen 04/05, 07/08 ja 11/12 kanavatarvikkeissa on kumirengastiiviste. GOD-kokojen 14/20, 25/30, 35/40, 50/60, 70/80 ja /120 kanavatarvikkeissa on liitäntäkehys työntölistaliitäntää varten (työntölistat on tilattava erikseen). METU-tyypin liitäntäkehikon voi hankkia lisävarusteena. Mahdollinen eristys tehdään paikan päällä. GOD full face liitäntäkehyksellä: isävarusteena on saatavana full face liitäntäkehys laitteistossa tapahtuvan painehäviön vähentämiseksi edelleen, katso kohta Mekaaninen laitteisto. Kanavatarvikkeissa on liitäntäkehys työntölistaliitäntää varten (työntölistat on tilattava erikseen). Mahdollinen eristys tehdään paikan päällä. Muut mitoitusta koskevat tiedot saadaan laskemalla tiedot ProUnit-koneenvalintaohjelmalla. GOD Oikeus rakennemuutoksiin pidätetään

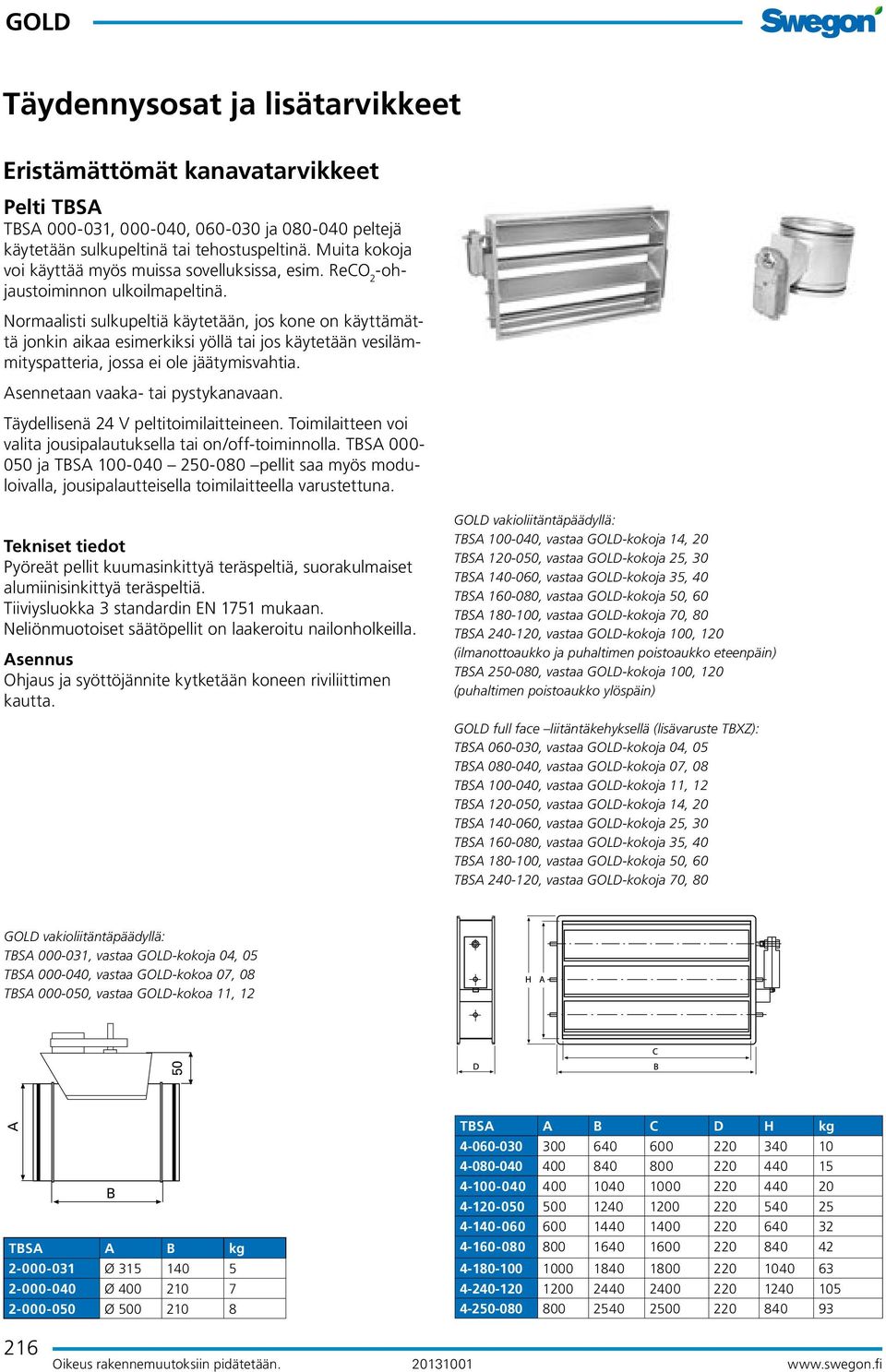

18 Eristämättömät kanavatarvikkeet Pelti TSA TSA , , ja peltejä käytetään sulkupeltinä tai tehostuspeltinä. Muita kokoja voi käyttää myös muissa sovelluksissa, esim. ReCO 2 -ohjaustoiminnon ulkoilmapeltinä. Normaalisti sulkupeltiä käytetään, jos kone on käyttämättä jonkin aikaa esimerkiksi yöllä tai jos käytetään vesilämmityspatteria, jossa ei ole jäätymisvahtia. Asennetaan vaaka- tai pystykanavaan. Täydellisenä 24 V peltitoimilaitteineen. Toimilaitteen voi valita jousipalautuksella tai on/off-toiminnolla. TSA ja TSA pellit saa myös moduloivalla, jousipalautteisella toimilaitteella varustettuna. Tekniset tiedot Pyöreät pellit kuumasinkittyä teräspeltiä, suorakulmaiset alumiinisinkittyä teräspeltiä. Tiiviysluokka 3 standardin EN 1751 mukaan. Neliönmuotoiset säätöpellit on laakeroitu nailonholkeilla. Asennus Ohjaus ja syöttöjännite kytketään koneen riviliittimen kautta. GOD vakioliitäntäpäädyllä: TSA -040, vastaa GOD-kokoja 14, 20 TSA , vastaa GOD-kokoja 25, 30 TSA , vastaa GOD-kokoja 35, 40 TSA , vastaa GOD-kokoja 50, 60 TSA 180-, vastaa GOD-kokoja 70, 80 TSA , vastaa GOD-kokoja, 120 (ilmanottoaukko ja puhaltimen poistoaukko eteenpäin) TSA , vastaa GOD-kokoja, 120 (puhaltimen poistoaukko ylöspäin) GOD full face liitäntäkehyksellä (lisävaruste TXZ): TSA , vastaa GOD-kokoja 04, 05 TSA , vastaa GOD-kokoja 07, 08 TSA -040, vastaa GOD-kokoja 11, 12 TSA , vastaa GOD-kokoja 14, 20 TSA , vastaa GOD-kokoja 25, 30 TSA , vastaa GOD-kokoja 35, 40 TSA 180-, vastaa GOD-kokoja 50, 60 TSA , vastaa GOD-kokoja 70, 80 GOD vakioliitäntäpäädyllä: TSA , vastaa GOD-kokoja 04, 05 TSA , vastaa GOD-kokoa 07, 08 TSA , vastaa GOD-kokoa 11, A TSA A Ø Ø Ø TSA A C D Oikeus rakennemuutoksiin pidätetään

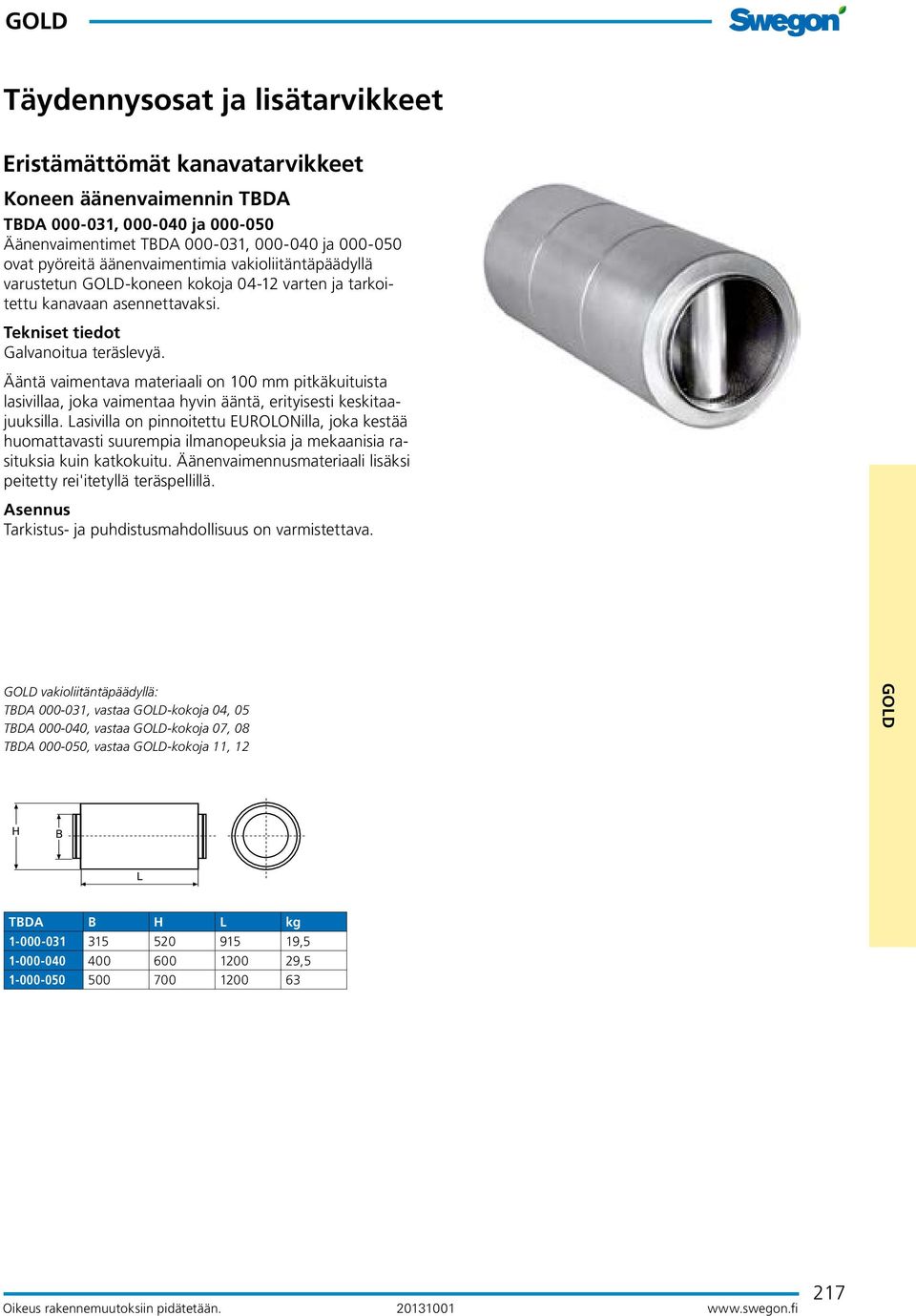

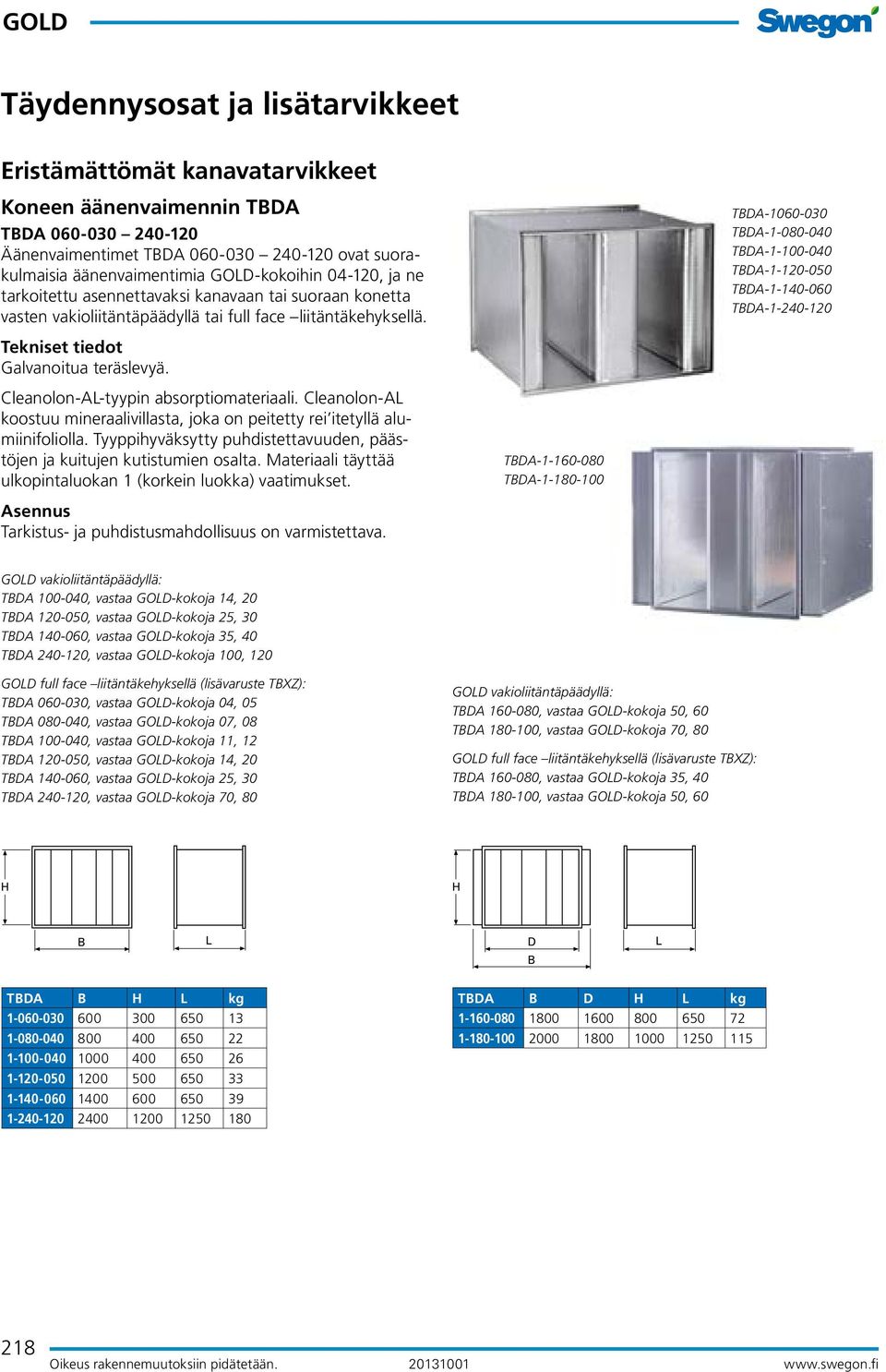

19 Eristämättömät kanavatarvikkeet Koneen äänenvaimennin TDA TDA , ja Äänenvaimentimet TDA , ja ovat pyöreitä äänenvaimentimia vakioliitäntäpäädyllä varustetun GOD-koneen kokoja varten ja tarkoitettu kanavaan asennettavaksi. Tekniset tiedot Galvanoitua teräslevyä. Ääntä vaimentava materiaali on mm pitkäkuituista lasivillaa, joka vaimentaa hyvin ääntä, erityisesti keskitaajuuksilla. asivilla on pinnoitettu EUROONilla, joka kestää huomattavasti suurempia ilmanopeuksia ja mekaanisia rasituksia kuin katkokuitu. Äänenvaimennusmateriaali lisäksi peitetty rei'itetyllä teräspellillä. Asennus Tarkistus- ja puhdistusmahdollisuus on varmistettava. GOD vakioliitäntäpäädyllä: TDA , vastaa GOD-kokoja 04, 05 TDA , vastaa GOD-kokoja 07, 08 TDA , vastaa GOD-kokoja 11, 12 GOD TDA , , Oikeus rakennemuutoksiin pidätetään

20 Eristämättömät kanavatarvikkeet Koneen äänenvaimennin TDA TDA Äänenvaimentimet TDA ovat suorakulmaisia äänenvaimentimia GOD-kokoihin , ja ne tarkoitettu asennettavaksi kanavaan tai suoraan konetta vasten vakioliitäntäpäädyllä tai full face liitäntäkehyksellä. Tekniset tiedot Galvanoitua teräslevyä. Cleanolon-A-tyypin absorptiomateriaali. Cleanolon-A koostuu mineraalivillasta, joka on peitetty rei itetyllä alumiinifoliolla. Tyyppihyväksytty puhdistettavuuden, päästöjen ja kuitujen kutistumien osalta. Materiaali täyttää ulkopintaluokan 1 (korkein luokka) vaatimukset. Asennus Tarkistus- ja puhdistusmahdollisuus on varmistettava. TDA TDA TDA TDA TDA TDA TDA TDA GOD vakioliitäntäpäädyllä: TDA -040, vastaa GOD-kokoja 14, 20 TDA , vastaa GOD-kokoja 25, 30 TDA , vastaa GOD-kokoja 35, 40 TDA , vastaa GOD-kokoja, 120 GOD full face liitäntäkehyksellä (lisävaruste TXZ): TDA , vastaa GOD-kokoja 04, 05 TDA , vastaa GOD-kokoja 07, 08 TDA -040, vastaa GOD-kokoja 11, 12 TDA , vastaa GOD-kokoja 14, 20 TDA , vastaa GOD-kokoja 25, 30 TDA , vastaa GOD-kokoja 70, 80 GOD vakioliitäntäpäädyllä: TDA , vastaa GOD-kokoja 50, 60 TDA 180-, vastaa GOD-kokoja 70, 80 GOD full face liitäntäkehyksellä (lisävaruste TXZ): TDA , vastaa GOD-kokoja 35, 40 TDA 180-, vastaa GOD-kokoja 50, 60 D TDA TDA D Oikeus rakennemuutoksiin pidätetään

21 Eristämättömät kanavatarvikkeet ämmityspatteri TA, käyttövesi ämmityspatteria TA käytetään tuloilman jälkilämmitykseen käyttämällä lämmintä vettä väliaineena. GOD-koneen ohjausjärjestelmän ansiosta ja käytettäessä tehokasta, pyörivää lämmönsiirrintä, voidaan PKTS-mallin mukaisella lämpötilansäädöllä jälkilämmityspatteri usein jättää pois. ämmityspatteri asennetaan pysty- tai vaakasuuntaista ilmavirtaa varten. ämmityspatterin TA tehoversio 1 voidaan varustaa Thermo Guard -jäätymissuojalla. Tekniset tiedot Eristämätön kotelo on valmistettu kuumasinkitystä teräslevystä. Ympäristöluokka C4. amellilämmönsiirrin on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kokoomaputki ja vesiliitosputket on valmistettu kuparista. Putkiliitoksissa on ulkokierre ja ne on valmistettu messingistä. ämmityspatterista TA on saatavana kaksi tehoversiota. Tehoversio 2 antaa suuremman tehon. Kaikissa lämmityspattereissa on erilliset ilmaus- ja tyhjennystulpat. Jäätymissuojalle on erillinen liitäntä. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. Asennusperiaate Thermo Guardilla Thermo Guard Swegon Thermo Guard liitäntä T-haara Jäätymissuoja-anturi ämmitysvesi Säätöventtiili Sulkuventtiili (ei saa olla suljettuna, kun on jäätymisvaara paineen vapautus. Mahdollinen paineensäädin Säätöventtiili Takaiskuventtiili GOD isävarusteet Kiertovesipumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään lämmityspatteria, jossa ei ole jäätymissuojaa. Mukana tulee T-liitin, takaiskuventtiili ja säätöventtiili. Pumppuautomatiikka on sisäänrakennettuna GOD-koneen ohjauslaitteistossa. Asennus Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. ämmitysvesi Sulkuventtiili Asennusperiaate ilman Thermo Guardia Koskee: TA , , , ja (3)-tieventtiili T-haara Sulkuventtiili Jäätymissuojaanturi Toisiopumppu Sulkuventtiili Jäätymisvahtianturi. Koskee: TA Jäätymissuoja-anturi TA-koolle , , , ja asennetaan T-haaraan paluujohtoon ja TA-koolle lämmityspatterin liitäntään. Oikeus rakennemuutoksiin pidätetään

22 Eristämättömät kanavatarvikkeet Ilman Thermoguardia 50 G A A iitäntä R ulkop TA A R * Ø DN15 17 * Ilman vettä. A 60 GOD vakioliitäntäpäädyllä: TA , vastaa GOD-kokoja 04, 05 TA , vastaa GOD-kokoja 07, 08 TA , vastaa GOD-kokoja 11, C E iitäntä R ulkop F TA A F G R * Ø DN Ø DN Ø DN Ø DN25 30 * Ilman vettä. Thermoguardilla A iitäntä R ulkop TA A R * Ø DN Ø DN Ø DN * Ilman vettä. A 60 GOD vakioliitäntäpäädyllä: TA , vastaa GOD-kokoja 04, 05 TA , vastaa GOD-kokoja 07, 08 TA , vastaa GOD-kokoja 11, Oikeus 50 rakennemuutoksiin pidätetään C E

23 Eristämättömät kanavatarvikkeet GOD vakioliitäntäpäädyllä: TA 040, vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA , vastaa GOD-kokoja 35, 40 Ilman Thermoguardia * Ilman vettä. iitäntä R ulkop. GOD full face liitäntäkehyksellä (lisävaruste TXZ): TA , vastaa GOD-kokoja 04, 05 TA , vastaa GOD-kokoja 07, 08 TA , vastaa GOD-kokoja 11, 12 TA , vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA A C E R F * DN DN DN DN DN DN DN DN iitäntä R ulkop. GOD vakioliitäntäpäädyllä: TA 040, vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA , vastaa GOD-kokoja 35, 40 TA , vastaa GOD-kokoja 50, 60 TA 180-, vastaa GOD-kokoja 70, 80 TA , vastaa GOD-kokoja, 120 GOD GOD full face liitäntäkehyksellä (lisävaruste TXZ): TA 040, vastaa GOD-kokoja 11, 12 TA , vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA , vastaa GOD-kokoja 35, 40 TA 180-, vastaa GOD-kokoja 50,60 TA , vastaa GOD-kokoja 70, 80 Ilman Thermoguardia TA A C E R F * DN DN DN DN DN DN DN DN DN DN DN DN DN DN * Ilman vettä. Oikeus rakennemuutoksiin pidätetään

24 Eristämättömät kanavatarvikkeet A 60 iitäntä R ulkop. GOD full face liitäntäkehyksellä (lisävaruste TXZ): TA , vastaa GOD-kokoja 04, 05 TA , vastaa GOD-kokoja 07, C E Thermoguardilla Tehoversio 1 TA A C E R * DN DN15 18 * Ilman vettä. A A F C E iitäntä R ulkop. GOD vakioliitäntäpäädyllä: TA 040, vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA , vastaa GOD-kokoja 35, 40 TA , vastaa GOD-kokoja 50, 60 TA 180-, vastaa GOD-kokoja 70, 80 TA , vastaa GOD-kokoja, 120 Thermoguardilla Tehoversio 1 TA A C E F R * DN DN DN DN DN DN GOD full face liitäntäkehyksellä (lisävaruste TXZ): TA 040, vastaa GOD-kokoja 11, 12 TA , vastaa GOD-kokoja 14, 20 TA , vastaa GOD-kokoja 25, 30 TA , vastaa GOD-kokoja 35, 40 TA 180-, vastaa GOD-kokoja 50,60 TA , vastaa GOD-kokoja 70, 80 * Ilman vettä. 222 Oikeus rakennemuutoksiin pidätetään

25 Eristämättömät kanavatarvikkeet ämmityspatteri TF, lämminvesi ämmityspatteria TF käytetään tuloilman jälkilämmitykseen käyttämällä lämmintä vettä väliaineena. TF asennetaan ulkoilmakanavaan. Ilman lämmityksellä voidaan ehkäistä veden tiivistyminen suodattimeen kylmällä ilmalla ja korkealla ilmakosteudella. Toiminto voidaan myös käyttää, kun ulkona on erittäin kylmää ja ilma halutaan lämmittää esim. -20 asteeseen. Ilman esilämmittäminen saattaa kannattaa myös levylämmönsiirtimen yhteydessä lämmönsiirtimen ohivirtauksen välttämiseksi. Tekniset tiedot ämmityspatteri on mitoitettu lämmittämään ilma -4 C asteesta + 4 C lämpötilaan veden lämpötilassa 82/71 C. Eristämätön kotelo on valmistettu kuumasinkitystä teräslevystä. amellilämmönsiirrin on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. amellijako on 5,5 mm. Kokoomaputki ja vesiliitosputket on valmistettu kuparista. Putkiliitoksissa on ulkokierre ja ne on valmistettu messingistä. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. isävarusteet Ohjaus, mukaan lukien kanavalämpötila-anturi ja IQlogic + 0,25 m kaapelilla, jäätymissuojalla tai ilman. Kiertovesipumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään lämmityspatteria, jossa ei ole jäätymissuojaa. Mukana tulee T-liitin, takaiskuventtiili ja säätöventtiili. Pumppuautomatiikka on sisäänrakennettuna GOD-koneen ohjauslaitteistossa. Asennus Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. GOD vakioliitäntäpäädyllä: TF 040, vastaa GOD-kokoja 14, 20 TF , vastaa GOD-kokoja 25, 30 TF , vastaa GOD-kokoja 35, 40 TF , vastaa GOD-kokoja 50, 60 TF 180-, vastaa GOD-kokoja 70, 80 TF , vastaa GOD-kokoja, 120 GOD full face liitäntäkehyksellä (lisävaruste TXZ): TF , vastaa GOD-kokoja 04, 05 TF , vastaa GOD-kokoja 07, 08 TF 040, vastaa GOD-kokoja 11, 12 TF , vastaa GOD-kokoja 14, 20 TF , vastaa GOD-kokoja 25, 30 TF , vastaa GOD-kokoja 35, 40 TF 180-, vastaa GOD-kokoja 50, 60 TF , vastaa GOD-kokoja 70, 80 GOD GOD vakioliitäntäpäädyllä: TF , vastaa GOD-kokoja 04, 05 TF , vastaa GOD-kokoja 07, 08 TF , vastaa GOD-kokoja 11, 12 iitäntä R ulkop. A TF A * Ø Ø Ø A 60 Oikeus rakennemuutoksiin pidätetään. 25 iitäntä DN 15 ulkop. * Exklusive vatten. * Exklusive vatten TF A C E R F * DN DN DN DN DN DN DN DN

26 Eristämättömät kanavatarvikkeet Sähkölämmitin TE ämmityspatteria TE käytetään tuloilman jälkilämmittämiseen. GOD-koneen ohjausjärjestelmän ansiosta ja käytettäessä tehokasta, pyörivää lämmönsiirrintä, voidaan PKTS-mallin mukaisella lämpötilansäädöllä jälkilämmityspatteri usein jättää pois. ämmityspatteri asennetaan pysty- tai vaakasuuntaista ilmavirtaa varten. Integroitua tyristoria ohjataan GOD-koneesta tulevalla signaalilla. Kaksi sarjaan kytkettyä ylikuumenemissuojaa ja ohjaussignaali kytketään GOD-koneeseen pikaliittimellä. Tekniset tiedot Eristämätön kotelo on valmistettu kuumasinkitystä teräslevystä. Ympäristöluokka C4. ämmityspatterista TE on saatavana useita tehoversioita. Sähkölaitteisto täyttää IP43-suojausvaatimukset. Asennus TE , ja : liitäntäpuolen pääty on purettavissa tarkistusta ja kytkentää varten. Etäisyys käyriin, pelteihin, suodattimiin tai vastaaviin pitää olla vähintään kaksi kertaa kanavan halkaisija (pyöreä liitäntä) tai lämmityspatterin diagonaalimitta eli etäisyys kanavaosan kulmasta kulmaan (neliömuotoinen liitäntä). Muuten on vaarana, että patterin läpi kulkevasta ilmavirrasta tulee epätasainen ja ylikuumenemissuoja laukeaa. Sähköliitäntä. Virransyöttö kytketään suoraan sähkökeskukseen. 224 Oikeus rakennemuutoksiin pidätetään

27 Eristämättömät kanavatarvikkeet 278 A A GOD vakioliitäntäpäädyllä: TE , vastaa GOD-kokoja 04, 05 TE , vastaa GOD-kokoja 07, GOD vakioliitäntäpäädyllä: TE , vastaa GOD-kokoja 04, 05 TE , vastaa GOD-kokoja 07, 08 TE , vastaa GOD-kokoa 12 TE ø A x x x TE ø A GOD Oikeus rakennemuutoksiin pidätetään

28 Eristämättömät kanavatarvikkeet A GOD vakioliitäntäpäädyllä: TE -040, vastaa GOD-kokoja 14, 20 TE , vastaa GOD-kokoja 25, 30 TE , vastaa GOD-kokoja 35, 40 TE , vastaa GOD-kokoja 50, 60 TE 180-, vastaa GOD-kokoja 70, 80 TE , vastaa GOD-kokoja, E C GOD full face liitäntäkehyksellä (lisävaruste TXZ): TE , vastaa GOD-kokoja 04, 05 TE , vastaa GOD-kokoja 07, 08 TE -040, vastaa GOD-kokoja 11, 12 Muita kokoja ei ole saatavana full face -versiona, sen sijaan käytetään vakioliitäntämittaista lämmityspatteria ja TXZ lisävarustetta. TE A C E (400 V) (230 V) (400 V) (230 V) (400 V) (230 V) (400 V) (230 V) (3-4,5 kw) 500 (7,5-12 kw) 600 (20 kw) (3-4,5 kw) 500 (7,5-12 kw) 600 (20 kw) (6-12 kw) 500 (20-27 kw) 600 (36 kw) (6 kw) 500 (12-27 kw) 600 (36 kw) (8-20 kw) 500 (36-47 kw) 600 (69-79 kw) (8-12 kw) 500 (20 kw) 600 (36-47 kw) 800 (69-79 kw) (12-27 kw) 500 (34-47 kw) 600 (69-79 kw) 700 (90 kw) (12 kw) 500 (20-27 kw) 600 (34-47 kw) 800 (69-79 kw) 0 (90 kw) TE A C E (400 V) (230 V) (400 V) (230 V) (400 V) (230 V) (400 V) (230 V) (12-27 kw) 500 (36-47 kw) 600 (69-79 kw) 700 (90 kw) (12 kw) 500 (20-27 kw) 600 (36-47 kw) 800 (69-79 kw) 0 (90 kw) (24-63 kw) 500 (79-90 kw) (24-34 kw) 500 (47-63 kw) 600 (79-90 kw) (34-55 kw) 500 (69-90 kw) 600 (135 kw) (34 kw) 500 (45-55 kw) 600 ( kw) (50 kw) 500 (67- kw) 600 ( kw) (48,8 kw) 600 (70-98 kw) 700 ( kw) Oikeus rakennemuutoksiin pidätetään

29 Eristämättömät kanavatarvikkeet Jäähdytyspatteri TKA (vesi), TKC (suorahöyrystys) Jäähdytyspatteria TKA/TKC käytetään tuloilman jäähdyttämiseen kylmällä vedellä tai höyrystyvällä kylmäaineella. Jäähdytyspatterista TKA/TKC on saatavana useita eri tehoversioita, jotka kattavat eri GOD-kokojen tarpeet. Jäähdytyspatteri asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristämätön kotelo on valmistettu kuumasinkitystä teräslevystä. Ympäristöluokka C4. TKA/TKC-jäähdytyspatterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. TKA:ssa on kokoomaputki ja vesiliitännät kuparia/messinkiä ulkopuolisella liitäntäkierteellä. TKC:ssä on kuparista valmistetut kokooma- ja jakoputket. iitokset on tarkoitettu juotettaviksi. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi (vain luku) ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. Asennus TKA/TKC , ja : liitäntäpuolen pääty on purettavissa tarkistusta ja kytkentää varten. TKA/TKC : tarkistus- ja puhdistusmahdollisuus on varmistettava. Vedenpoiston kytkentä. Sähköliitäntä. GOD Oikeus rakennemuutoksiin pidätetään

30 Eristämättömät kanavatarvikkeet GOD vakioliitäntäpäädyllä: TKA , vastaa GOD-kokoa 04, 05 TKA , vastaa GOD-kokoa 07, 08 TKA , vastaa GOD-kokoa 11, 12 GOD vakioliitäntäpäädyllä: TKC , vastaa GOD-kokoa 04, 05 TKC , vastaa GOD-kokoa 07, 08 TKC , vastaa GOD-kokoa 11, 12 Ulkohalkaisija A ø D iitäntä R ulkop. A ø D d i ulkop. Ulkohalkaisija d u ulkop. Vedenpoiston putkiliitäntä DN 15 ulkop. Vedenpoiston putkiliitäntä DN 15 ulkop. TKA A D R * DN DN20 39 * Ilman kylmäväliainetta TKC A D d i d u * * Ilman kylmäainetta Ulko- iitäntä R halkaisija A ø D ulkop. A ø D F d i ulkop. Ulko- F halkaisija E Vedenpoiston putkiliitäntä DN 15 ulkop E Vedenpoiston putkiliitäntä DN 15 ulkop. d u ulkop. TKA A D E F R * DN DN DN DN DN DN32 52 TKC A D E F d i d u * * Ilman kylmäainetta * Ilman kylmäväliainetta 228 Oikeus rakennemuutoksiin pidätetään

31 Eristämättömät kanavatarvikkeet iitäntä R ulkop. GOD vakioliitäntäpäädyllä: TKA -040, vastaa GOD-kokoja 14, 20 TKA , vastaa GOD-kokoja 25, 30 TKA , vastaa GOD-kokoja 35, 40 TKA , vastaa GOD-kokoja 50, 60 TKA 180-, vastaa GOD-kokoja 70, 80 TKA , vastaa GOD-kokoja, 120 Vedenpoiston putkiliitäntä DN 25 ulkop. GOD full face liitäntäkehyksellä (lisävaruste TXZ): TKA , vastaa GOD-kokoja 04, 05 TKA , vastaa GOD-kokoja 07, 08 TKA -040, vastaa GOD-kokoja 11, 12 TKA , vastaa GOD-kokoja 14, 20 TKA , vastaa GOD-kokoja 25, 30 TKA , vastaa GOD-kokoja 35, 40 TKA 180-, vastaa GOD-kokoja 50,60 TKA , vastaa GOD-kokoja 70, 80 TKA A C E G R * DN DN DN DN DN DN DN DN DN DN ** DN DN DN DN DN ** DN DN DN DN DN ** DN DN DN DN DN DN DN DN DN DN DN DN DN 454 GOD * Ilman kylmäväliainetta ** Patterin liitäntämitat eivät ole samat kuin GOD-koneessa. Sovitin on asennettava koneen ja jäähdytyspatterin väliin. Oikeus rakennemuutoksiin pidätetään

32 Eristämättömät kanavatarvikkeet Tehoversio 0 G A Ulkohalkaisija d i ulkop. GOD vakioliitäntäpäädyllä: TKC 040, vastaa GOD-kokoja 14, 20 TKC , vastaa GOD-kokoja 25, 30 TKC , vastaa GOD-kokoja 35, Vedenp.liitäntä. DN 25 ulkop. E C Ulkohalkaisija d u ulkop. Ulkop. liitäntä juotetaan. GOD full face liitäntäkehyksellä (lisävaruste TXZ): TKC 040, vastaa GOD-kokoja 11, 12 TKC , vastaa GOD-kokoja 14, 20 TKC , vastaa GOD-kokoja 25, 30 TKC A C E G d i d u * /16 16/ /28 22/ /28 28/35 42 * Ilman kylmäainetta 230 Oikeus rakennemuutoksiin pidätetään

33 Eristämättömät kanavatarvikkeet Tehoversio 1-3 G A E C Vedenpoiston putkiliitäntä DN 25 ulkop. Ulkohalkaisija d i ulkop. Ulkohalkaisija d u ulkop. Ulkoliitäntä juotetaan. GOD vakioliitäntäpäädyllä: TKC 040, vastaa GOD-kokoja 14, 20 TKC , vastaa GOD-kokoja 25, 30 TKC , vastaa GOD-kokoja 35, 40 TKC , vastaa GOD-kokoja 50, 60 TKC 180-, vastaa GOD-kokoja 70, 80 TKC , vastaa GOD-kokoja, 120 GOD full face liitäntäkehyksellä (lisävaruste TXZ): TKA , vastaa GOD-kokoja 04, 05 TKA , vastaa GOD-kokoja 07, 08 TKC 040, vastaa GOD-kokoja 11, 12 TKC , vastaa GOD-kokoja 14, 20 TKC , vastaa GOD-kokoja 25, 30 TKC , vastaa GOD-kokoja 35, 40 TKC 180-, vastaa GOD-kokoja 50,60 TKC , vastaa GOD-kokoja 70, 80 TKC A C E G d i d u * , , /22 22/ , , /22 22/ /28 22/ /28 28/ /35 28/ /28 28/ /28 28/ /35 35/ /28 28/ /35 35/ /28 35/ /35 35/ /42 35/ /35 42/ /35 35/ /35 42/ /35 42/ GOD * Ilman kylmäväliainetta Oikeus rakennemuutoksiin pidätetään

34 Eristämättömät kanavatarvikkeet Sekoitusosa TD Sekoitusosa TD on saatavana GOD SD:n kokoihin Sekoitusosaa voidaan käyttää, kun tyhjillään oleva tila halutaan lämmittää kiertoilmalla kokonaan tai osittain. TD koostuu pyöreän kanavan T-haarasta (koko ) tai neliökanavasta kolmella työntölistaliitoksella (koko ). Tarvittava määrä kanavaliittimiä (koko ) ja työntölistasarjoja (koko ) sisältyy toimitukseen. Pellit toimitetaan aina peltitoimilaitteet asennettuna. Ne ovat toiminnaltaan moduloivia. Sekoitusosan voi käyttöalueesta riippuen tilata kahdella tai kolmella pellillä, katso esimerkki seuraavalla sivulla. isälaitteistovaatimus: Tuloilmakone on varustettava sähkö- tai vesilämmityspatterilla. Rakennuspaikalla tehtävä työ: Sekoitusosan asennus koneeseen/kanavaan. Pellin asennus sekoitusosaan tai kanavaan. Sähkökytkentä GOD-koneen ohjauslaitteistoon (erillistä virransyöttöä ei tarvita). Eristys voimassa olevien vaatimusten mukaan. 232 Oikeus rakennemuutoksiin pidätetään

35 Eristämättömät kanavatarvikkeet Pyöreä kanavaliitäntä Esimerkki 1, kaksi peltiä Sekoitusosa koostuu kahdesta irrallaan toimitettavasta pellistä, kahdesta kiinnityskehyksestä ja T-haarasta. Mukana toimitetaan yhdystangot yhteiseen peltimoottoriin. Esimerkki 2, kolme peltiä Kuten esimerkki 1. isäksi erillinen pelti omalla peltimoottorilla, kaksi kiinnityskehystä ja T-haara. Suorakaide-kanavaliitäntä Esimerkki 1, kaksi peltiä Sekoitusosa koostuu kahdesta asentamattomasta pellistä ja suorakaidekanavasta kolmella työntölistaliitoksella. Yhdystanko yhteiseen peltimoottoriin toimitetaan mukana kokoihin Kokojen pelleissä on oma peltimoottori. Sekoitusosan liitäntäpuoleksi voi valita oikean tai vasemman. Esimerkki 2, kolme peltiä Kuten esimerkki 1 + yksi asentamaton pelti omalla peltimoottorilla ja yksi suorakaidekanava kolmella työntölistaliitoksella. Esimerkki 1 (kaksi peltiä) Normaali käyttö Sekoitus Esimerkki 2 (kolme peltiä) Normaali käyttö Sekoitus GOD Swegonin toimittamat tarvikkeet on merkitty harmaalla. Ulkoilma Poistoilma Tuloilma Jäteilma Oikeus rakennemuutoksiin pidätetään

36 Eristämättömät kanavatarvikkeet Kaksi peltiä ød GOD vakioliitäntäpäädyllä: TD , vastaa GOD-kokoja 04/05 TD , vastaa GOD-kokoja 07/08 TD , vastaa GOD-kokoja 11/12Kolme peltiä ød TD ød Kolme peltiä Mukana tulevien Swegon toimittamien osien mitat käyvät ilmi yllä olevista piirroksista. Kaksi peltiä F x G GOD vakioliitäntäpäädyllä: TD -040, vastaa GOD-kokoja 14/20 TD , vastaa GOD-kokoja 25/30 TD , vastaa GOD-kokoja 35/40 TD , vastaa GOD-kokoja 50/60 TD 180-, vastaa GOD-kokoja 70/80 GOD full face liitäntäkehyksellä (lisävaruste TXZ): TD , vastaa GOD-kokoja 04, 05 TD , vastaa GOD-kokoja 07, 08 TD 040, vastaa GOD-kokoja 11, 12 TD , vastaa GOD-kokoja 14, 20 TD , vastaa GOD-kokoja 25, 30 TD , vastaa GOD-kokoja 35, 40 TD 180-, vastaa GOD-kokoja 50, TD 1 2 F x G x x x x x x x 1800 Kolme peltiä Mukana tulevien Swegon toimittamien osien mitat käyvät ilmi yllä olevista piirroksista. 234 Oikeus rakennemuutoksiin pidätetään

37 Eristämättömät kanavatarvikkeet Esisuodatin TFA Esisuodatin asennetaan ulkoilma- ja/tai poistoilmakanavaan. Esisuodatinta käytetään asennuksissa, joissa poistoilma ja/ tai tuloilma on erittäin likaista ja halutaan välttää GODkoneen hienosuodattimen nopea tukkeentuminen. Tekniset tiedot TFA:ssa on eristämätön kotelo kuumasinkitystä teräspellistä. Eristetty tarkastusluukku. Suodatin on tyypiltään neulottu alumiinisuodatin tai suodatinluokan G3 kompaktisuodatin. isävarusteet Paineanturi voidaan valita, jolloin hälytysraja ja todellinen suodatinpaine voidaan lukea GOD-koneen käsipäätteeltä. Asennus Tarkistus- ja puhdistusmahdollisuus on varmistettava. Eristys voimassa olevien vaatimusten mukaan. Ulkoilma Poistoilma Tuloilma Jäteilma GOD TFA , vastaa GOD-kokoa 04, 05 TFA , vastaa GOD-kokoa 07, 08 TFA , vastaa GOD-kokoa 11, 12 TFA -040, vastaa GOD-kokoja 14, 20 TFA , vastaa GOD-kokoja 25, 30 TFA , vastaa GOD-kokoja 35, 40 TFA , vastaa GOD-kokoja 50, 60 TFA 180-, vastaa GOD-kokoja 70, 80 TFA , vastaa GOD-kokoja, ø D C A TFA D Oikeus rakennemuutoksiin pidätetään TFA A C

38 Kanavatarvikkeet, eristetyssä kotelossa Yhteistä kanavatarvikkeille eristetyssä kotelossa Kanavatarvikkeet sijoitetaan GOD-koneen ulkopuolelle. GOD-ilmankäsittelykoneen Wing+-puhaltimet mahdollistavat kanavatarvikkeiden liittämisen suoraan ilmankäsittelykoneen kanavaliitäntää vasten ilman painehäviöitä tai epätasaista ilmavirran jakautumista. Ulkoasennuksissa on käytettävä eristetyllä kotelolla varustettuja kanavatarvikkeita. GOD-koneisiin tarkoitetut kanavatarvikkeet kiinnitetään ruuvi- ja/tai niittiliitoksella koneeseen tai muihin kanavatarvikkeisiin (ei hiilisuodatinosaan TFK). METU-tyypin liitäntäkehyksen voi hankkia lisävarusteena kokoihin Kanavatarvikkeet voi asentaa päällekkäin. Muut mitoitusta koskevat tiedot saadaan laskemalla tiedot ProUnit-koneenvalintaohjelmalla. 236 Oikeus rakennemuutoksiin pidätetään

39 Kanavatarvikkeet, eristetyssä kotelossa Peltiosa TCSA TCSA-peltiä käytetään sulkupeltinä tai tehostuspeltinä. Kokoa voi käyttää myös muissa sovelluksissa, esim. ReCO 2 -ohjaustoiminnon ulkoilmapeltinä. Normaalisti sulkupeltiä käytetään, jos kone on käyttämättä jonkin aikaa esimerkiksi yöllä tai jos käytetään vesilämmityspatteria, jossa ei ole jäätymisvahtia. Asennetaan vaakasuuntaista ilmavirtaa varten. Täydellisenä 24 V peltitoimilaitteineen. Toimilaitteen voi valita jousipalautuksella tai on/off-toiminnolla. TCSA pellin saa myös moduloivalla, jousipalautteisella toimilaitteella varustettuna. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. Tiiviysluokka 3 standardin EN 1751 mukaan. Pellit on laakeroitu nailonholkeilla. Asennus Peltiosa asennetaan seinälle, koneeseen tai muuhun sopivaan paikkaan. Ohjaus ja syöttöjännite kytketään koneen riviliittimen kautta. GOD Oikeus rakennemuutoksiin pidätetään

40 Kanavatarvikkeet, eristetyssä kotelossa 52* TCSA 05 ø 315 TCSA 08 ø Pohjapalkki on lisävaruste. TCSA * TCSA 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCSA * 21 TCSA 20 TCSA 30 TCSA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCSA /620 2) /61 2) 19 /15 2) /690 2) /66 2) 23 /17 2) Asennettaessa poistoliitäntään /906 2) /86 2) 31 /26 2) 2) Asennettaessa tuloliitäntään. 238 Oikeus rakennemuutoksiin pidätetään

41 Kanavatarvikkeet, eristetyssä kotelossa A* 24** TCSA 60 TCSA x 800 mm 1800 x 0 mm 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCSA A * GOD TCSA x mm 21 TCSA Oikeus rakennemuutoksiin pidätetään

42 Kanavatarvikkeet, eristetyssä kotelossa Väliosa TCGA/ Tarkastusosa TCIA. Väliosa TCGA/Tarkastusosa TCIA asennetaan, kun halutaan välimatkaa tai tarkastusmahdollisuus. Tarkastusosa TCIA on saatavana kahtena versiona, koko osan pituisella tarkastusluukulla (koot ) tai jaetulla peitepaneelilla/tarkastusluukulla (koot 05-40). Väliosa/tarkastusosa asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. Asennus Väliosa/tarkastusosa asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Väliosan tarkastus- ja puhdistusmahdollisuus on varmistettava. Peitepaneeli on helposti irrotettava. Väliosa TCGA Tarkastusosa TCIA. Tarkastusluukku koko osan pituinen. Tarkastusosa TCIA. Jaettu peitepaneeli/ tarkastusluukku. Väliosa TCGA 52* TCSA 05 ø 315 TCGA 08 ø Pohjapalkki on lisävaruste. TCGA * TCGA 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCGA Oikeus rakennemuutoksiin pidätetään

43 Kanavatarvikkeet, eristetyssä kotelossa Väliosa TCGA 52* TCGA 20 TCGA 30 TCGA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCGA /620 2) /66 2) 19 /15 2) /690 2) /74 2) 23 /17 2) /906 2) /91 2) 31 /26 2) Asennettaessa poistoliitäntään. 2) Asennettaessa tuloliitäntään. A* 24** TCGA 60 TCGA x 800 mm 1800 x 0 mm GOD 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCGA A * TCGA x mm 21 TCGA Oikeus rakennemuutoksiin pidätetään

44 Kanavatarvikkeet, eristetyssä kotelossa Tarkastusosa TCIA, tarkastusluukku koko osan pituinen 52* TCIA 05 ø 315 TCIA 08 ø Pohjapalkki on lisävaruste. TCIA * TCIA 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCIA * TCIA 20 TCIA 30 TCIA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCIA /620 2) /67 2) 19 /15 2) /690 2) /75 2) 23 /17 2) /906 2) /93 2) 31 /26 2) Asennettaessa poistoliitäntään. 2) Asennettaessa tuloliitäntään. 242 Oikeus rakennemuutoksiin pidätetään

45 Kanavatarvikkeet, eristetyssä kotelossa Tarkastusosa TCIA, tarkastusluukku koko osan pituinen A* 24** TCIA 60 TCIA x 800 mm 1800 x 0 mm 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCIA A * TCIA x mm GOD 21 TCIA Oikeus rakennemuutoksiin pidätetään

46 Kanavatarvikkeet, eristetyssä kotelossa Tarkastusosa TCIA, jaettu peitepaneeli/tarkastusluukku 52* 256 TCIA 05 ø 315 TCIA 08 ø Pohjapalkki on lisävaruste. TCIA * 256 TCIA 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCIA * 256 TCIA 20 TCIA 30 TCIA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCIA /620 2) /67 2) 19 /15 2) /690 2) /75 2) 23 /17 2) /906 2) /93 2) 31 /26 2) Asennettaessa poistoliitäntään. 2) Asennettaessa tuloliitäntään. 244 Oikeus rakennemuutoksiin pidätetään

47 Kanavatarvikkeet, eristetyssä kotelossa Koneen äänenvaimennin TCDA TCDA-äänenvaimennin on suorakaiteen muotoinen, suoraan kanavaan asennettava äänenvaimennin. Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. Cleanolon-A-tyypin absorptiomateriaali. Cleanolon-A koostuu mineraalivillasta, joka on peitetty rei itetyllä alumiinifoliolla. Tyyppihyväksytty puhdistettavuuden, päästöjen ja kuitujen kutistumien osalta. Materiaali täyttää ulkopintaluokan 1 (korkein luokka) vaatimukset. Asennus Äänenvaimennin asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. 52* TCDA 05 ø 315 TCDA 08 ø 400 GOD Pohjapalkki on lisävaruste. TCDA * TCDA 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCDA Oikeus rakennemuutoksiin pidätetään

48 Kanavatarvikkeet, eristetyssä kotelossa 52* TCDA 20 TCDA 30 TCDA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCDA /620 2) /106 2) 19 /15 2) /690 2) /124 2) 23 /17 2) /906 2) /168 2) 31 /26 2) Asennettaessa poistoliitäntään. 2) Asennettaessa tuloliitäntään. A* 24** TCDA 60 TCDA x 800 mm 1800 x 0 mm 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCDA A * TCDA x mm 21 TCDA Oikeus rakennemuutoksiin pidätetään

49 Kanavatarvikkeet, eristetyssä kotelossa ämmityspatteri TCA, käyttövesi ämmityspatteria TCA käytetään tuloilman jälkilämmitykseen käyttämällä lämmintä vettä väliaineena. GOD-koneen ohjausjärjestelmän ansiosta ja käytettäessä tehokasta, pyörivää lämmönsiirrintä, voidaan PKTS-mallin mukaisella lämpötilansäädöllä jälkilämmityspatteri usein jättää pois. Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4. amellilämmönsiirrin on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kokoomaputki ja vesiliitosputket on valmistettu kuparista. Putkiliitoksissa on ulkokierre ja ne on valmistettu messingistä. ämmityspatterista TCA on saatavana kolme eri tehoversiota. Tehoversio 1 antaa pienimmän ja versio 3 suurimman tehon. Kaikissa lämmityspattereissa on erilliset ilmaus- ja tyhjennystulpat. Jäätymissuojalle on erillinen liitäntä. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. GOD isävarusteet Kiertovesipumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään lämmityspatteria, jossa ei ole jäätymissuojaa. Mukana tulee T-liitin, takaiskuventtiili ja säätöventtiili. Pumppuautomatiikka on sisäänrakennettuna GOD-koneen ohjauslaitteistossa. Asennus ämmityspatteri asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. ämmitysvesi Säätöventtiili Takaiskuventtiili Asennusperiaate Koskee kokoja: TCA (3)-tieventtiili T-haara Sulkuventtiili Jäätymissuojaanturi Toisiopumppu Sulkuventtiili Jäätymisvahtianturi. (Koskee kokoja TCA ) Jäätymissuoja-anturi TCA-koolle asennetaan T-haaraan paluujohtoon ja TCA-koolle lämmityspatterin liitäntään. Oikeus rakennemuutoksiin pidätetään

50 Kanavatarvikkeet, eristetyssä kotelossa 52* 84 iitäntä R ulkop. iitäntä DN 8 TCA 05 ø 315 TCA 08 ø Pohjapalkki on lisävaruste. Tehoversio 1 Tehoversio 2 Tehoversio 3 TCA R R R DN15 25 DN15 26 DN DN15 31 DN20 32 DN Ilman vettä. 52* 84 iitäntä R ulkop iitäntä DN 8 TCA 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 Tehoversio 3 TCA R R R DN20 49 DN20 52 DN Ilman vettä. 52* 84 iitäntä R ulkop. iitäntä DN 8 TCA 20 TCA 30 TCA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 Tehoversio 3 TCA R R R DN20 51 DN25 57 DN DN25 61 DN32 69 DN DN32 87 DN40 99 DN Ilman vettä. 248 Oikeus rakennemuutoksiin pidätetään

51 Kanavatarvikkeet, eristetyssä kotelossa A* 24** 95 iitäntä R ulkop. iitäntä DN 8 21 TCA 60 TCA x 800 mm 1800 x 0 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 Tehoversio 1 Tehoversio 2 Tehoversio 3 TCA A R 2) R 2) R 2) DN DN DN DN DN DN Koteloineen, ilman vettä. 2) Vain kotelo. 56* 95 iitäntä R ulkop. GOD iitäntä DN 8 TCA x mm 21 Tehoversio 1 Tehoversio 2 Tehoversio 3 TCA R 2) R 2) R 2) DN DN DN Koteloineen, ilman vettä. 2) Vain kotelo. Oikeus rakennemuutoksiin pidätetään

52 Kanavatarvikkeet, eristetyssä kotelossa Esilämmityspatteri TCF, lämminvesi ämmityspatteria TCF käytetään tuloilman esilämmitykseen käyttämällä lämmintä vettä väliaineena. TCF asennetaan ulkoilmakanavaan. Ilman lämmityksellä voidaan ehkäistä veden tiivistyminen suodattimeen kylmällä ilmalla ja korkealla ilmakosteudella. Toiminto voidaan myös käyttää, kun ulkona on erittäin kylmää ja ilma halutaan lämmittää esim. -20 asteeseen. Ilman esilämmittäminen saattaa kannattaa myös levylämmönsiirtimen yhteydessä lämmönsiirtimen ohivirtauksen välttämiseksi. Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. amellilämmönsiirrin on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. amellijako on 4,0 mm. Kokoomaputki ja vesiliitosputket on valmistettu kuparista. Putkiliitoksissa on ulkokierre ja ne on valmistettu messingistä. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. isävarusteet Ohjaus, mukaan lukien kanavalämpötila-anturi ja IQnlogic + 0,25 m kaapelilla, jäätymissuojalla tai ilman. Kiertovesipumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään lämmityspatteria, jossa ei ole jäätymissuojaa. Mukana tulee T-liitin, takaiskuventtiili ja säätöventtiili. Pumppuautomatiikka on sisäänrakennettuna GOD-koneen ohjauslaitteistossa. Asennus ämmityspatteri asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. 250 Oikeus rakennemuutoksiin pidätetään

53 Kanavatarvikkeet, eristetyssä kotelossa 52* 84 iitäntä R ulkop. iitäntä DN 8 TCF 05 ø 315 TCF 08 ø Pohjapalkki on lisävaruste. TCF R DN DN Ilman vettä. 52* 84 iitäntä R ulkop iitäntä DN 8 TCF 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. GOD TCF R DN Ilman vettä. 52* 84 iitäntä R ulkop. iitäntä DN 8 TCF 20 TCF 30 TCF 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCF R DN DN DN Ilman vettä. Oikeus rakennemuutoksiin pidätetään

54 Kanavatarvikkeet, eristetyssä kotelossa Sähkölämmitin TCE ämmityspatteria TCE käytetään tuloilman jälkilämmittämiseen. GOD-koneen ohjausjärjestelmän ansiosta ja käytettäessä tehokasta, pyörivää lämmönsiirrintä, voidaan PKTS-mallin mukaisella lämpötilansäädöllä jälkilämmityspatteri usein jättää pois. Asennetaan vaakasuuntaista ilmavirtaa varten. Integroitua tyristoria ohjataan GOD-koneesta tulevalla signaalilla. Kaksi sarjaan kytkettyä ylikuumenemissuojaa ja ohjaussignaali kytketään GOD-koneeseen pikaliittimellä. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. ämmityspatterista TCE on saatavana useita tehoversioita. Sähkölaitteisto täyttää IP43-suojausvaatimukset. Asennus ämmityspatteri asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tasaisen ilmavirran edellyttämä tila on käytettävissä TCE-patterissa. Sen vuoksi muut kanavatarvikkeet voidaan asentaa suoraan TCE:n perään ilman ylikuumenemisen vaaraa. Sähköliitäntä. Virransyöttö kytketään suoraan sähkökeskukseen. 252 Oikeus rakennemuutoksiin pidätetään

55 Kanavatarvikkeet, eristetyssä kotelossa 52* TCE 05 ø 315 TCE 08 ø Pohjapalkki on lisävaruste. TCE * TCE / TCE 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. -mitta 800 mm koskee tehoversioita kw 230 V:n versiossa ja 36 kw 400 V:n versiossa, muut 593 mm. GOD 52* TCE 20 TCE 30 TCE 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCE / /723 2) /723 3) mitta 723 mm koskee tehoversioita kw 230 V:n versiossa ja 27-47,5 kw 400 V:n versiossa, muut 518 mm. 2) -mitta 723 mm koskee tehoversioita 27-47,5 kw 230 V:n versiossa ja kw 400 V:n versiossa, muut 518 mm. 3) -mitta 723 mm koskee tehoversioita kw 230 V:n versiossa ja 69 kw 400 V:n versiossa, muut 518 mm. Oikeus rakennemuutoksiin pidätetään

56 Kanavatarvikkeet, eristetyssä kotelossa A* 24** TCE 60 TCE x 800 mm 1800 x 0 mm 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCE A 3) / / /760 2) / mitta 764 mm koskee tehoversioita kw 230 V:n versiossa ja kw 400 V:n versiossa, muut 604 mm. 2) -mitta 760 mm koskee tehoversioita kw 230 V:n versiossa ja 135 kw 400 V:n versiossa, muut 617 mm. 3) Vain kotelo. Pienempi paino koskee -mittaa 604/617 mm ja suurempi -mittaa 760/764 mm. 56* TCE x mm 21 TCE Vain kotelo. 254 Oikeus rakennemuutoksiin pidätetään

57 Kanavatarvikkeet, eristetyssä kotelossa Jäähdytyspatteri TCKA (vesi), TCKC (suorahöyrystys) Jäähdytyspatteria TCKA/TCKC käytetään tuloilman jäähdyttämiseen kylmällä vedellä tai höyrystyvällä kylmäaineella. Jäähdytyspatterista TCKA/TCKC on saatavana useita eri tehoversioita, jotka kattavat eri GOD-kokojen tarpeet. TCKA-jäähdytyspatterissa on muhvi uppoanturille ja sitä voidaan käyttää yhdistelmäpatterina (lämmitys ja jäähdytys). Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4.. TCKA/TCKC-jäähdytyspatterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. TCKA:ssa on kokoomaputki ja vesiliitännät kuparia/messinkiä ulkopuolisella liitäntäkierteellä. TCKC:ssä on kuparista valmistetut kokooma- ja jakoputket. iitokset on tarkoitettu juotettaviksi. Venttiilisarja isävarusteena on saatavana TV-venttiilisarja, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi (vain luku) ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. Asennus Jäähdytyspatteri asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Vedenpoiston kytkentä. Sähköliitäntä. GOD Oikeus rakennemuutoksiin pidätetään

58 Kanavatarvikkeet, eristetyssä kotelossa 52* 82 iitäntä R ulkop iitäntä DN 8 Vedenp.liitäntä. ø 28 ulkop. TCKA 05 ø 315 TCKA 08 ø 400 Pohjapalkki on lisävaruste. Tehoversio 1 Tehoversio 2 Tehoversio 4 TCKA R R R DN DN DN DN DN DN Ilman kylmäainetta 52* 72 Ulkohalkaisija d i ulkop. Ulkohalkaisija d u ulkop. TCKC 05 ø 315 TCKC 08 ø 400 Vedenp.liitäntä ø 28 ulkop. Pohjapalkki on lisävaruste. Tehoversio 1 Tehoversio 2 TCKC d i d u d i d u /2" /8" /8" /8" Ilman kylmäainetta 256 Oikeus rakennemuutoksiin pidätetään

59 Kanavatarvikkeet, eristetyssä kotelossa 52* 82 iitäntä R ulkop. iitäntä DN Vedenp.liitäntä. ø 28 ulkop. TCKA 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 Tehoversio 4 TCKA R R R DN DN DN Ilman kylmäainetta 52* 72 Ulkohalkaisija d - ulkop. GOD Ulkohalkaisija d u ulkop. Vedenp.liitäntä. ø 28 ulkop. TCKC 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 TCKC d i d u 2) d i d u 2) /8" Kahden osan tapauksessa: riippuen osien jaosta 2) Ilman kylmäainetta Oikeus rakennemuutoksiin pidätetään

60 Kanavatarvikkeet, eristetyssä kotelossa 52* 82 iitäntä R ulkop. iitäntä DN 8 TCKA 20 TCKA 30 TCKA 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Vedenp.liitäntä. ø 28 ulkop. Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 Tehoversio 3 Tehoversio 4 TCKA R R R R DN DN DN DN DN DN DN DN DN DN DN DN Ilman kylmäainetta 52* 72 Ulkohalkaisija d i ulkop Ulkohalkaisija d u ulkop. Vedenp.liitäntä. ø 28 ulkop. TCKC 20 TCKC 30 TCKC 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. Tehoversio 1 Tehoversio 2 TCKC d i d u 2) d i d u 2) Kahden osan tapauksessa: riippuen osien jaosta 2) Ilman kylmäainetta 258 Oikeus rakennemuutoksiin pidätetään

61 Kanavatarvikkeet, eristetyssä kotelossa A* 24** 105 iitäntä R ulkop. iitäntä DN 8 21 Vedenpoiston putkiliitäntä DN 25 ulkop. TCKA 60 TCKA x 800 mm 1800 x 0 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCKA A Tehoversio 1 Tehoversio 2 Tehoversio 3 Tehoversio 4 R 2) R 2) R 2) R 2) DN DN DN DN DN DN DN DN Tehoversio 5 Tehoversio 6 TCKA A R 2) R 2) DN DN Koteloineen, ilman kylmäainetta. 2) Vain kotelo. GOD A* 24** Vedenpoiston putkiliitäntä DN 25 ulkop. TCKC 60 TCKC x 800 mm 1800 x 0 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 Tehoversio 1 Tehoversio 2 Tehoversio 3 TCKC A 2) 2) 2) Koteloineen, ilman kylmäainetta. 2) Vain kotelo. Oikeus rakennemuutoksiin pidätetään

62 Kanavatarvikkeet, eristetyssä kotelossa 56* 105 iitäntä R ulkop. iitäntä DN 8 Vedenpoiston TCKA x mm putkiliitäntä 21 DN 25 ulkop. TCKA Tehoversio 1 Tehoversio 2 Tehoversio 3 Tehoversio 4 R 2) R 2) R 2) R 3) 2) DN DN DN DN Koteloineen, ilman kylmäainetta. 2) Vain kotelo. 3) aippa kuuluu toimitukseen. 260 Oikeus rakennemuutoksiin pidätetään

63 Kanavatarvikkeet, eristetyssä kotelossa ämmitys/jäähdytyspatteri TCCC (suorahöyrystys) TCCC-lämmitys-/jäähdytyspatteria käytetään tuloilman lämmittämiseen yhdessä Celest+-jäähdytyskone/lämpöpumpun ja SMART ink DX -ohjaustoiminnon kanssa. öyrystyvä kylmäaine. Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on alumiinisinkittyä teräslevyä. Ympäristöluokka C4. TCCC lämmitys/jäähdytyspatterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. TCCC:ssä on kuparista valmistetut kokooma- ja jakoputket. iitokset on tarkoitettu juotettaviksi. Asennus ämmitys-/jäähdytyspatteri asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Vedenpoiston kytkentä. GOD Oikeus rakennemuutoksiin pidätetään

64 Kanavatarvikkeet, eristetyssä kotelossa 52* Ulkohalkaisija d1 i ulkop. d2 i ulkop. 72 Ulkohalkaisija d1 u ulkop. d2 u ulkop. iitäntämitat kanavaan: TCCC 05 ø 315 TCCC 08 ø Vedenp.liitäntä. ø 28 ulkop. Pohjapalkki on lisävaruste. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCCC Ilman kylmäainetta Celest+ -koko d i d u iitäntähalkaisija vaihtelee liitettävien Celest+-jäähdytyskone/lämpöpumppujen määrästä/koosta riippuen. 52* Ulkohalkaisija d1 i ulkop. d2 i ulkop. 72 Ulkohalkaisija d1 u ulkop. d2 u ulkop Vedenp.liitäntä. ø 28 ulkop. iitäntämitat kanavaan: TCCC 12 ø 500 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCCC Ilman kylmäainetta Celest+ -koko d i d u iitäntähalkaisija vaihtelee liitettävien Celest+-jäähdytyskone/lämpöpumppujen määrästä/koosta riippuen. 262 Oikeus rakennemuutoksiin pidätetään

65 Kanavatarvikkeet, eristetyssä kotelossa 52* Ulkohalkaisija d1 i ulkop. d2 i ulkop. d3 i ulkop Ulkohalkaisija d1 u ulkop. d2 u ulkop. d3 u ulkop. Vedenp.liitäntä. ø 28 ulkop. iitäntämitat kanavaan: TCCC 20 0 x 400 mm TCCC x 500 mm TCCC x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCCC Ilman kylmäainetta Celest+ -koko d i d u iitäntähalkaisija vaihtelee liitettävien Celest+-jäähdytyskone/lämpöpumppujen määrästä/koosta riippuen. A* GOD iitäntämitat kanavaan: TCCC x 800 mm TCCC x 0 mm 21 Vedenp.liitäntä. DN 25 ulkop. Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCCC Ilman kylmäainetta Celest+ -koko d i d u iitäntähalkaisija vaihtelee liitettävien Celest+-jäähdytyskone/lämpöpumppujen määrästä/koosta riippuen. Oikeus rakennemuutoksiin pidätetään

66 Kanavatarvikkeet, eristetyssä kotelossa Patteriosa TCEK sähkölämpö ja jäähdytys Patteriosaa TCEK käytetään tuloilman lämmittämiseen/ jäähdyttämiseen. ämmityspatteri on sähkötoiminen ja tyyppiä TCE. Jäähdytyspatteri on kylmävesipatteri tyyppiä TCKA tai patteri TCKC höyrystyvälle kylmäaineelle. TCKAjäähdytyspatterissa on muhvi uppoanturille ja sitä voidaan käyttää yhdistelmäpatterina (lämmitys ja jäähdytys). Asennetaan vaakasuuntaista ilmavirtaa varten. Integroitua tyristoria ohjataan GOD-koneesta tulevalla signaalilla. Kaksi sarjaan kytkettyä ylikuumenemissuojaa ja ohjaussignaali kytketään GOD-koneeseen pikaliittimellä. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4. Sähköpatterista on saatavana useita eri tehoversioita. Sähkölaitteisto täyttää IP43-suojausvaatimukset. Jäähdytyspatterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kylmävesipattereissa on kokoomaputki ja vesiliitännät kuparia/messinkiä ulkopuolisella liitäntäkierteellä. öyrystyvän kylmäaineen patterissa on kuparista valmistetut kokooma- ja jakoputket. iitokset on tarkoitettu juotettaviksi. Jäähdytyspatterista on saatavana useita eri tehoversioita, jotka kattavat eri GOD-kokojen tarpeet. Venttiilisarja Vesikiertoisiin jäähdytyspattereihin voi tilata TV-venttiilisarjan, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuojaanturi (vain luku) ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. Asennus Patteriosa asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. Virransyöttö sähköpatteriin tapahtuu suoraan sähkökeskuksesta. 264 Oikeus rakennemuutoksiin pidätetään

67 Kanavatarvikkeet, eristetyssä kotelossa 52* TCEK 05 ø 315 TCEK 08 ø 400 Pohjapalkki on lisävaruste. TCEK Ilman kylmäainetta. Katso putkiliitäntöjen mitat TCKA:n tai TCKC:n vastaavista tiedoista. GOD 52* TCEK 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCEK ) ) ) Ilman kylmäainetta. 2) -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja tehoversiota 36 kw 400 V:n versiossa yhdessä tehoversion 4 jäähdytyspatterin kanssa. -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja tehoversiota 36 kw 400 V:n versiossa yhdessä tehoversion 1 tai 2 jäähdytyspatterin kanssa. -mitta 1420 mm koskee muita tehoversioiden yhdistelmiä. Oikeus rakennemuutoksiin pidätetään

68 Kanavatarvikkeet, eristetyssä kotelossa 52* TCEK 20 TCEK 30 TCEK 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCEK ) ) ) ) ) ) Koteloineen, ilman kylmäainetta. 2) -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja 27-47,5 kw 400 V:n versiossa, muut mm. 3) -mitta mm koskee lämmityspatterin tehoversioita 20-47,5 kw 230 V:n versiossa ja kw 400 V:n versiossa, muut mm. 4) -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja 69 kw 400 V:n versiossa, muut mm. Katso putkiliitäntöjen mitat TCKA:n tai TCKC:n vastaavista tiedoista. A* 24** 21 TCEK 60 TCEK x 800 mm 1800 x 0 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCEK A 2) ) ) ) ) Vain kotelo. 2) Koteloineen, ilman kylmäainetta. 3) -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja kw 400 V:n versiossa, muut mm. 4) -mitta mm koskee lämmityspatterin tehoversioita kw 230 V:n versiossa ja 135 kw 400 V:n versiossa, muut mm. Katso putkiliitäntöjen mitat TCKA:n tai TCKC:n vastaavista tiedoista. 266 Oikeus rakennemuutoksiin pidätetään

69 Kanavatarvikkeet, eristetyssä kotelossa 56* TCEK x mm 21 TCEK 2) Vain kotelo. 2) Koteloineen, ilman kylmäainetta. Katso putkiliitäntöjen mitat TCKA:n tai TCKC:n vastaavista tiedoista. GOD Oikeus rakennemuutoksiin pidätetään

70 Kanavatarvikkeet, eristetyssä kotelossa Patteriosa TCK Vesilämmitys ja jäähdytys Patteriosaa TCK käytetään tuloilman lämmittämiseen/ jäähdyttämiseen. ämmityspatteri on vesikiertoinen ja tyyppiä TCA. Jäähdytyspatteri on kylmävesipatteri tyyppiä TCKA tai patteri TCKC höyrystyvälle kylmäaineelle. TCKA-jäähdytyspatterissa on muhvi uppoanturille ja sitä voidaan käyttää yhdistelmäpatterina (lämmitys ja jäähdytys). Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on valmistettu alumiinisinkitystä teräslevystä. Ympäristöluokka C4. ämmityspatteri on lamellilämmönsiirrin, joka on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kokoomaputki ja vesiliitosten putket ovat kuparia. Putkiliitoksissa on ulkokierre ja ne on valmistettu messingistä. ämmityspatterista on saatavana kolme eri tehoversiota. Tehoversio 1 antaa pienimmän ja versio 3 suurimman tehon. Kaikissa lämmitys- ja jäähdytyspattereissa on erilliset ilmaus- ja tyhjennystulpat. Jäätymissuojalle on erillinen liitäntä. Jäähdytyspatterit on valmistettu kupariputkista ja profiloiduista alumiinilamelleista. Kylmävesipatterissa on kokoomaputki ja vesiliitännät kuparia/messinkiä ulkopuolisella liitäntäkierteellä. öyrystyvän kylmäaineen patterissa on kuparista valmistetut kokooma- ja jakoputket. iitokset on tarkoitettu juotettaviksi. Jäähdytyspatterista on saatavana useita eri tehoversioita, jotka kattavat eri GOD-kokojen tarpeet. Venttiilisarja Vesikiertoisiin lämmitys- ja jäähdytyspattereihin voi tilata TV-venttiilisarjan, jossa on 2(3)-tieventtiili, toimilaite, jäätymissuoja-anturi (jäähdytyspattereissa vain luku) ja liitäntäkaapeli pikaliittimillä. Muita venttiilejä käytettäessä voidaan valita sähköinen liitäntäsarja. Siihen kuuluu liitäntäkaapeli pikaliittimin, vastus sekä uppo-/pinta-anturi. isävarusteet Kiertovesipumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään lämmityspatteria, jossa ei ole jäätymissuojaa. Mukana tulee T-liitin, takaiskuventtiili ja säätöventtiili. Pumppuautomatiikka on sisäänrakennettuna GOD-koneen ohjauslaitteistossa. Asennus Patteriosa asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Tarkistus- ja puhdistusmahdollisuus on varmistettava. Sähköliitäntä. 268 Oikeus rakennemuutoksiin pidätetään

71 Kanavatarvikkeet, eristetyssä kotelossa 52* Pohjapalkki on lisävaruste. TCK 05 ø 315 TCK 08 ø 400 TCK Ilman vettä/kylmäainetta. Katso putkiliitäntöjen mitat TCA:n ja TCKA:n tai TCKC:n vastaavista tiedoista. 52* GOD TCK 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCK Ilman vettä/kylmäainetta. Katso putkiliitäntöjen mitat TCA:n ja TCKA:n tai TCKC:n vastaavista tiedoista. Oikeus rakennemuutoksiin pidätetään

72 Kanavatarvikkeet, eristetyssä kotelossa 52* TCK 20 TCK 30 TCK 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. TCK ) ) ) ) ) ) Koteloineen, ilman vettä/kylmäainetta. 2) -mitta mm koskee lämmityspatterin tehoversioita 1-3 kw yhdessä tehoversion 3-4 jäähdytyspatterin kanssa, muut 1330 mm. 3) -mitta mm koskee lämmityspatterin tehoversioita 1-3 kw yhdessä tehoversion 3-4 jäähdytyspatterin kanssa, muut 1330 mm. 4) -mitta mm koskee lämmityspatterin tehoversioita 1-3 kw yhdessä tehoversion 3-4 jäähdytyspatterin kanssa, muut 1330 mm. Katso putkiliitäntöjen mitat TCA:n ja TCKA:n tai TCKC:n vastaavista tiedoista. A* 24** TCK 60 TCK x 800 mm 1800 x 0 mm 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. ** Vain koko 60 TCK A 2) Vain kotelo. Koteloineen, ilman vettä/kylmäainetta. Katso putkiliitäntöjen mitat TCA:n ja TCKA:n tai TCKC:n vastaavista tiedoista. 270 Oikeus rakennemuutoksiin pidätetään

73 Kanavatarvikkeet, eristetyssä kotelossa 56* TCK x mm 21 TCK 2) Vain kotelo. Koteloineen, ilman vettä/kylmäainetta. Katso putkiliitäntöjen mitat TCA:n ja TCKA:n tai TCKC:n vastaavista tiedoista. GOD Oikeus rakennemuutoksiin pidätetään

74 Kanavatarvikkeet, eristetyssä kotelossa Jälkisuodatinosa TCF Jälkisuodatinosa TCF asennetaan silloin, kun tuloilman normaali suodatus ei riitä. Jälkisuodatinosa asennetaan tuloilmavirtaan koneen jälkeen. Paineanturi on vakiovaruste. älytysrajat ja suodatinpaine voidaan lukea GOD-koneen käsipäätteellä. Asennetaan vaakasuuntaista ilmavirtaa varten. Tekniset tiedot Eristetty kotelo. Kotelon ulkopellit ovat galvanoitua teräspeltiä, joka on maalattu beigeksi (NCS S2005-Y30R). Sisäpuoli on alumiinisinkittyä teräslevyä. Ympäristöluokka C4. Pussisuodatin on saatavana suodatinluokissa F7 tai F9. Asennus Jälkisuodatinosa asennetaan suoraan koneeseen tai toiseen eristettyyn kanavatarvikkeeseen. Paineanturi liitetään koneeseen. Tarkistus- ja puhdistusmahdollisuus on turvattava. 52* TCF 05 ø 315 TCF 08 ø Pohjapalkki on lisävaruste. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCF * TCF 12 ø Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCF Oikeus rakennemuutoksiin pidätetään

75 Kanavatarvikkeet, eristetyssä kotelossa 52* TCF 20 TCF 30 TCF 40 0 x 400 mm 1200 x 500 mm 1400 x 600 mm Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCF A* 24** TCF 60 TCF x 800 mm 1800 x 0 mm GOD 21 Pohjapalkki toimitetaan aina asennettuna. Kun kanavatarvike asennetaan ylempään kanavaan alemman kanavan kanavatarvikkeen yläpuolelle, pohjapalkki pitää irrottaa asennuspaikalla tarvittavassa laajuudessa. * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. ** Vain koko 60 TCF A * TCF x mm 21 * Jos useita kanavatarvikkeita asennetaan peräkkäin, liitäntäpääty toimitetaan vain siihen, joka on kauimpana kanavassa. TCF Oikeus rakennemuutoksiin pidätetään

76 Kanavatarvikkeet, eristetyssä kotelossa iilisuodatinosa TFK iilisuodatinosassa TFK on aktiivihiilisuodatin, joka parantaa sisäilman laatua suodattamalla ilmasta kaasumaisia, haitallisia ja pahanhajuisia aineita. uomaa, että hajujen täydellistä poistamista ei voida taata johtuen epäpuhtauksien vaihteluista ja erilaisten kemiallisten aineiden seoksista. iilisuodatinpanokset ovat kertakäyttöisiä. Ne on kiinnitetty asennuskehyksiin ja lukitaan paikoilleen pikalukoilla. Panoksissa on polyesterisuodatinmatto, jonka sisään aktiivihiili on koteloitu. Runkorakenne koostuu 38 mm kuumasinkityistä neliöprofiileista, maalattu sävyyn RA Profiilit on kiinnitetty muovisilla kulmakappaleilla. iilipanokset Peitepaneelien ja tarkistusluukkujen ulko- ja sisäpuoli ovat kuumasinkittyä teräspeltiä. Niiden välissä on 45 mm lämpö- ja äänieriste. Paneelit voidaan irrottaa koneesta. Tarkistusluukuissa on saranat ja kahvat. Asennus iilisuodatinosassa TFK on liitäntäkehys työntölistaliitännälle ja se asennetaan kanavaan, katso kuva. c uomaa, että hiilisuodatinosa TFK on saatavana kuutena kokona ja että työntölistaliitäntöjen mitat eivät noudata GOD-koneen liitäntämittoja. TFK Työntölistal. lev. x kork. ilman suodatinpanoksia Panosten lukumäärä suodatinpanoksin x x x x x x Oikeus rakennemuutoksiin pidätetään

77 Katto- ja seinähuuvat Yhteistä kaikille kattohuuville Suojukset on valmistettu alumiinisinkkipinnoitetusta teräslevystä, jonka ulkopinta on plastisolia (musta). Ympäristöluokka on C4. Kattoläpivienti on kuumasinkittyä teräspeltiä. Sisäpuolella on käytetty 50 mm:n eristettä, jonka palotekninen luokka on EI30. Ulkopinta on tyyppihyväksyttyä synteettistä kangasta. Mukana tulee kaksi kulmakiinnikettä kaltevaan kattoon asennusta varten. GOD-koon huuvissa on pyöreä kanavaliitäntä, jossa on hyväksytty kumirengastiiviste spiraaliputkelle. GOD-koon huuvissa on neliönmuotoinen työntölistaliitos. Ilmanottosuoja TA Tarkoitettu ulkoilman ottoon. Rakenne vähentää lumen ja veden aiheuttamia ongelmia. Suoja on taitettava ja siinä on verkkoritilät kummallakin puolella. GOD-koolle Ulospuhallussuoja T Tarkoitettu jäteilman ulospuhallukseen. Suoja on taitettava ja siinä on ilmanohjain, joka suuntaa jäteilman tehokkaasti ylöspäin ja antaa ilmalle suuren ulospuhallusnopeuden. Jotta painehäviö olisi mahdollisimman pieni, ilmanohjain on pyöristetty kummaltakin pitkältä sivulta. Suojassa on tehokas vedenpoisto. GOD-koolle Ilmanottosuoja TA Ulospuhallussuoja T Yhdistelmäsuoja TC Yhdistelmäsuoja TC TC on ulkoilmahuuvan TA ja jäteilmahuuvan T yhdistelmä, joka on saatavissa vain GOD-koolle GOD Ilmanottosuoja TA ja ulospuhallussuoja T Yhdistelmäsuoja TC C A C A E E Mukana 2 kpl kiinnityskulmia, ei asennettuna. Mukana 2 kpl kiinnityskulmia, ei asennettuna. D G D D GOD A C D E 04/ Ø / Ø / Ø / GOD A C D E G 04/ Ø / Ø / Ø Oikeus rakennemuutoksiin pidätetään

78 Katto- ja seinähuuvat Ulkoseinähuuva TE Tarkoitettu ulkoilman sisäänottoon ja poistoilman ulospuhallukseen. Jäteilma puhalletaan ulos vaakasuorasti huuvan etuosassa sijaitsevan pyöreän verkkoritilän läpi. Ulkoilma imetään sisään huuvan alapuolella olevan verkon läpi. Rakenne estää tehokkaasti ulkoilman ja jäteilman sekoittumisen. GOD-kokoihin Ulkoseinähuuva TE on valmistettu alumiinisinkkipinnoitetusta teräslevystä, jonka ulkopinta on plastisolia (vaaleanharmaa). Ympäristöluokka on C4. Ulkoseinähuuva TE c/c Jäteilma Ulkoilma < Voidaan kääntää peilikuvaksi > D D GOD c/c D 04/ Ø / Ø / Ø Komponenttilaatikko TCWP Komponenttilaatikko TCWP on tarkoitettu sellaisten komponenttien asennukseen, jotka pitää suojata säältä tai mekaanisilta rasituksilta. Näitä ovat venttiilit, toimilaitteet jne. Komponenttilaatikko koostuu GOD-tyyppisestä kotelosta. Komponenttilaatikko on peitetty kaikilta sivuilta ja varustettu tarkastusluukulla, jonka voi tilata oikea- tai vasenkätisenä. Katto on saatavana lisävarusteena ulkoasennusta varten. Mahdolliset aukot putkia ja kaapeleita varten tehdään asennuspaikalla. 827 Koko J J 50 Pohjapalkki on valinnaisvaruste koossa 05 (vakiovaruste muissa kooissa). 276 Oikeus rakennemuutoksiin pidätetään

79 Ulkoasennus GOD-ilmankäsittelykone voidaan asentaa ulos käyttämällä katto-osaa, ilmaotto-osaa ja jäteilmahuuvaa. Kattoa ei voida käyttää sellaisessa GOD-koneessa, jossa ylempi puhallinlähtö/-tulo on asennettu koneen yläpuolelle. Jäteilma Poistoilma Tuloilma Ulkoilma Yleistä GOD-ilmankäsittelykone, mukaan lukien kiertoilmaosa TCR ja jäähdytyskone COO DX/DXS, voidaan asentaa ulos. Tällöin täytyy käyttää katto-osaa, sisäänotto-osaa ja jäteilmahuuvaa. Ulkoasennus ei ole mahdollinen GODkoneilla, joissa ylempi puhallinlähtö/-tulo on asennettu koneen yläpuolelle. Katto TT Katto koostuu asennussarjasta, jossa on mukana kaikki tarvittavat asennusosat ja tiivistyslistat. Vakiovarustukseen kuuluu myös peitekannet kaikille luukunkahvoille. Näkyvät osat ovat peltiä, beige sävy (NCS S2005-Y30R). Mitat Ilmanotto-osa TTF-esisuodattimella (koko 04-40) Ilmanotto-osa TTF on alumiinisinkittyä teräspeltiä. Ilmanotto-osassa on kiinteä ritilä ja se on varustettu vedenpoistoaukolla. Ilmanotto-osassa on suorakulmaiset liitäntämitat ja kone toimitetaan ilman liitäntäpäätyä (nk. full face). Ilmanotto-osassa on laippa esiporatuilla rei'illä ja se on tarkoitettu ruuvattavaksi kiinni koneeseen. Ilmanotto-osan voi tilata varustettuna suodattimella ja sulkupellillä. Suodatin on suodatinluokan G2 kompaktisuodatin ja toimii myös vedenerottimena. Peltitoimilaitteen voi tilata jousipalautuksella tai moduloivana. Ilmanotto-osa TTA (koot ) Ilmanotto-osa TTA on alumiinisinkkikäsiteltyä teräspeltiä. Ilmanotto-osassa on kiinteä ritilä hyvällä vedenerotuskyvyllä ja siinä on vedenpoistoaukko. Ilmanotto-osassa on neliönmuotoiset mitat kaikille GOD-kokovaihtoehdoille ja sisällä on tilaa mahdolliselle raitisilmapellille. Ilmanottoosassa on laippa esiporatuilla rei'illä ja se on tarkoitettu ruuvattavaksi kiinni koneen päätyä vasten Jäteilmahuuva TTA Jäteilmahuuva TTA on alumiinisinkkikäsiteltyä teräspeltiä. Jäteilmahuuva on varustettu suojaverkolla. Vakioliitäntäpäädyllä varustetun koneen jäteilmahuuva on pyöreä kokojen yhteydessä ja suorakulmainen työntölistaliitännällä muiden kokojen yhteydessä (listat kuuluvat toimitukseen). Full face liitäntäkehyksellä varustetun koneen jäteilmahuuva on aina suorakulmainen työntölistaliitännällä (listat kuuluvat toimitukseen). Jäteilmahuuva GOD kokoon toimitetaan osina, muut koottuna. Peitehuuva GOD CX Peitehuuva, joka suojaa GOD CX:n putkistoryhmää ulos asennettaessa (ei kokoihin /120). Näkyvät osat ovat peltiä, beige sävy (NCS S2005-Y30R). Kanavavarusteet Ulkoasennuksessa on valittava kanavatarvikkeet eristetyssä kotelossa. Ne voidaan asentaa ulos, mutta on kuitenkin otettava huomioon mahdollisten toimilaitteiden kotelointiluokat ja sallitut ympäristön lämpötilat, katso vastaavan tarvikkeen ohjeet. uolehdi tarvittaessa vaaditun suojan asentamisesta. Vesitiivis suojapussi venttiilitoimilaitteille on saatavana lisävarusteena. Suojapussissa on vetoketju ja se on valmistettu polyesteristä sisäpuolisella muovipinnoitteella. Asennusohjeet GOD-kone on asennettava sellaiseen paikkaan, jossa se on parhaiten suojassa säältä. Tulo- ja poistoilmakanavat eristetään voimassa olevien standardien mukaisesti. Jos käytetään sisäpuolelta eristettyjä kanavia, pitää käyttää upotussarjaa TZ-1-65, jotta GOD-koneen tuloilma-anturin mittauspää yltää riittävän syvälle kanavaan. GOD-koneen käsipääte on herkkä kylmyydelle ja se on sijoitettava aina lämmitettyyn tilaan. Tarvittaessa käytetään jatkokaapelia tai jopa pidennyssarjaa (katso sähkö- ja ohjauslaitevarusteet). Swegon suosittelee, että jäteilmahuuvaa siirretään hieman irti koneesta sopivalla kanavaosalla etenkin, jos jäteilma on alimpana. Näin jäteilma ei pääse vuotamaan ulkoilmaan eikä vettä pääse sisään. GOD Oikeus rakennemuutoksiin pidätetään

80 Mekaaninen laitteisto GOD-koot 04/05 ja 07/08 Jalusta GOD RX, pyörivä lämmönsiirrin GOS SD, tulo- ja poistoilmakone Erikoisjalusta, jonka korkeus mahdollistaa kanavavedon koneen alla. Jalusta on valmistettu kuumasinkityistä teräsprofiileista. Jalusta toimitetaan asennussarjana. Vaaka-asennuksessa käytetään pidempiä sivuja (A kaaviossa) ja pystyasennuksessa lyhyempiä sivuja (). Jalustasarja GOD PX, levylämmönsiirrin Erikoisjalkasarja, jonka korkeus (745 mm, kaikki koot) mahdollistaa kanavavedon koneen alle. Jalkasarja koostuu neljästä jalasta, jotka on valmistettu kuumasinkityistä teräsprofiileista. Jalat ruuvataan kiinni perustukseen koneen alle. Pohjapalkin korotus GOD PX, levylämmönsiirrin Pohjapalkki ilmankäsittelykoneelle GOD PX on 180 mm korkeaa ja pohjapalkki eristetyille kanavatarvikkeille on mm korkea. Eristettyjen kanavatarvikkeiden nostamiseksi samalle korkeudelle kuin ilmankäsittelykone käytetään pohjapalkin korotusta (80 mm). Jalusta (pohjapalkki) COO DX 08:aan Erikoisjalusta jaloilla. Käytetään myös pohjapalkkina yhdessä GOD PX:n kanssa. uukunpidin uukunpidike helpottaa huoltoa ja ylläpitoa pystyasennuksessa. Ne koostuvat mekaanisesta tuesta lukituksella ja toimitetaan asentamattomina. A Jalusta GOD RXSD -koneelle, koko 04/05 ja 08. Eristetty kanavatarvike Pohjapalkki Pohjapalkin korotus (04/05) 745 (07/08) GOD CX/SD -koot, 14/20, 25/30, 35/40, 50/60, 70/80, /120 Pisaraerotin Jotta voidaan välttää kondenssiveden lentäminen ilmavirran mukana yli 3 m/s ilmanopeuksilla, patterilämmönsiirtimeen voidaan asentaa pisaraerotin poistoilmapuolelle. Pisaraerottimen materiaalina on GASdek, joka ei pala helposti ja on tehokkaasti absorboivaa. Pisaraerotin aiheuttaa vain pienen painehäviön. Pisaranerotin on valmiiksi asennettu toimitettaessa. 278 Oikeus rakennemuutoksiin pidätetään

81 Mekaaninen laitteisto GOD, kaikki koot Vesilukko Vesilukko vedenpoistoa varten levylämmönsiirtimeen, patterilämmönsiirtimeen ja COO DX jäähdytyskoneeseen. Mukana liitäntäsarja. etkun vesilukosta lattiakaivoon pitää olla koko matkan saman kokoinen. Max. 200 mm Tukijalka Säädettävä tukijalka, joka kompensoi lattian epätasaisuudet tai kaltevuuden. Tukijalka asennetaan koneen pohjapalkkiin. GOD-kokoihin 04/05, 07/08, 11/12, 14/20, 25/30 ja 35/40 suositellaan vähintään 6 tukijalkaa. Tukijalka GOD-kokoihin 50/60 ja 70/80 suositellaan vähintään 12 tukijalkaa. GOD-kokoihin /120 suositellaan vähintään 24 tukijalkaa. Kumilevy 105 Kumilevy Tarkoitettu liimattavaksi tukijalan alle. Työntölistasarja Sarja listoja, joiden pituudet on sovitettu liitännän mukaan. Metu-liitäntä iitäntäkehys ruuviliitoksella, Metu-tyyppi, laipan leveys 30 mm. 46 A METU-tyypin liitäntäkehys ø11 ø6, ø6, GOD GOD A 14/ / ,5 35/ ,5 50/ / / Oikeus rakennemuutoksiin pidätetään

82 Mekaaninen laitteisto GOD, kaikki koot iitäntäpääty, GOD/COO DX full face iitäntäpääty GOD- tai COO DX -koneen full face -version ja eristämättömän kanavatarvikkeen tai kanavan välille. Kuten tavallinen GOD-liitäntäpääty, eristetty ja maalattu beigeksi (NCS S2005-Y30R). iitäntäpäädyn kanavaliitäntäkokoa vastaavan kanavatarvikkeen voi tilata (ei koske kokoja /120), katso kohta Eristämättömät kanavatarvikkeet. iitäntäpääty toimitetaan asennettuna GOD-koneen kanssa ja irrallaan COO DX -koneen kanssa. E 21 D C x D vastaa kanavan liitäntämittoja C A GOD RX/PX/CX, A C D E COO DX 04/ / / /20 puhallin /20 suodatin /30 puhallin /30 suodatin /40 puhallin /40 suodatin / / / GOD SD A C D E 04/ / / / / / / / / Full face -liitäntäkehys vakiomittaiseen liitäntään Eristämätön liitäntäkehys GOD-koneen/full face -kanavatarvikkeen ja eristämättömän vakioliitäntämittaisen lämmityspatterin välille. Voidaan käyttää GOD kokoihin ja asennetaan lämmityspatterin tulo- ja/tai lähtöpuolelle. GOD-kokoon full face -liitäntäkehyksellä on saatavana suoraan sopivia sähkölämmityspattereita. Näillä saavutetaan suurempi ilmanopeus lämmityspatterin yli. 50 D C A Oikeus rakennemuutoksiin pidätetään GOD A C D 14/ / / / / /

83 M GOD Shunttiyksikkö TXZ Shunttiyksikköä käytetään GOD SD:ssä, jossa on patterilämmönsiirrin ja GOD CX:ssä, koot /120. Shunttiyksikköön saa lattiajalustan lisävarusteena. attiajalustalla varustettuna korkeus lattiasta asennetun shunttiyksikön lämpömittareihin on 1480 mm. Toimituksen sisältö: Shunttiyksikkö sisältää eristetyn muovikotelon, säätöventtiilin toimilaitteineen, paisuntasäiliön varoventtiilillä ja manometrillä sekä sulkuventtiilit, lämpömittarit, täyttö- ja ilmausventtiilin. Seinäteline. Rakennuspaikalla tehtävä työ: Shunttiyksikkö ja ohjausyksikkö asennetaan sopivaan paikkaan. iitäntä eristetyillä putkilla koneeseen. Sähkökytkennät ohjausyksikön ja shunttiyksikön välillä. Täyttö vesiglykoliliuoksella. C Shunttiyksikkö Shunttiyksikkö TXZ GODkoko TXZ-42 koko C 12, 14, , , SEINÄ 50, , , GOD Tiedonsiirto Tiedonsiirtoyksikkö TZ GOD-koneessa on vakiona protokollien TCP/IP, EIA 485 ja EIA 232 mukainen tiedonsiirto ja integroitu verkkopalvelin. ON FTT-10 on Works-tiedonsiirtoon tarvitaan lisätiedonsiirtoyksikkö TZ. Tiedonsiirtoyksikkö liitetään GOD-koneen tiedonsiirtoporttiin. Virransyöttö voi tapahtua GOD-koneen liittimestä. Tiedonsiirron laajuus määräytyy ohjelmiston ja sen ohjelmoinnin mukaan. GOD-kone itsessään mahdollistaa arvojen, asetusten ja toiminnon täydellisen siirron. Modeemi Analoginen tai GSM. Voidaan käyttää, kun verkkoon tai tiedonsiirtojärjestelmään ei voida tehdä suoraa kytkentää. Samaan modeemiin voidaan liittää useita koneita. Oikeus rakennemuutoksiin pidätetään
