EVIJÄRVEN JÄTEVEDENPUHDISTAMO SANEERAUSSUUNNITELMA PROSESSISELOSTUS

Transkriptio

1 EVIJÄRVEN KUNTA EVIJÄRVEN JÄTEVEDENPUHDISTAMO SANEERAUSSUUNNITELMA PROSESSISELOSTUS ID 1120_110

2 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 2(24) SISÄLTÖ 1. YLEISTÄ PUHDISTAMON TOIMINTA NYKYISELLÄÄN Nykyiset mitoitusarvot Nykyiset prosessiyksiköt Puhdistamon toiminta Virtaamat ja kuormitus Puhdistustulos ja lupaehtojen toteutuminen PUHDISTAMON MITOITUSARVOT Kuormitusennusteet Mitoitus Puhdistustavoitteet Saneerauksen mitoituksen perusteet Ilmastuksen mitoitustiedot PUHDISTAMON SANEERAUSTARPEET Ongelmakohdat Kiristyvät puhdistusvaatimukset ja muutokset prosessissa Saneeraustoimet ja toiminnan tehostaminen Rakennuksen saneeraustarpeet PUHDISTAMON TEHOSTAMISTOIMET Saneerauksen lähtökohdat Saneerauksen päätoimenpiteet Prosessimitoitus Esikäsittely Biologinen käsittely/ilmastus Väliselkeytys Jälkiselkeytys Sakokaivolietteen vastaanotto Lietteen sakeutus Lietteen kuivaus ja varastointi PUHDISTAMON SANEERAUS JA LAAJENNUS Rakennustekniset työt Koneistotyöt Prosessitekniset ja instrumentointityöt Sähkötekniset työt Automaatiotyöt Keskeiset ohjauskohteet ja ohjaustavat LVI-työt MAHDOLLISET TULEVAT TEHOSTAMISTOIMET LIITTEET: 1. Prosessimitoitus 2. Prosessikaavio 3. Kustannusarvio 4. Suunnitelmapiirustukset

3 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 3(24) 1. YLEISTÄ Evijärven jätevedenpuhdistamo sijaitsee keskustan läheisyydessä, vajaan kilometrin päässä Välijoesta, johon käsitellyt jätevedet lasketaan. Viemäriverkostoon on liittyneenä vähän yli tuhat asukasta. Lisäksi jätevedenpuhdistamolle johdetaan kolmen autokorjaamon ja yhden huoltoaseman jätevedet. Kunnassa on asukkaita kaikkiaan vähän alle Puhdistamon mitoitus AVL on Liittyjämäärän oletetaan kasvavan jonkin verran, kun haja-asutusta liitetään viemäriverkoston piiriin. Jätevedenpuhdistamo on valmistunut vuonna Puhdistamoa on laajennettu lietteen kuivauksen osalta vuonna Sako- ja umpikaivolietettä puhdistamolle tuodaan vuodessa noin m 3. Puhdistamo on yksilinjainen biologis-kemiallinen rinnakkaissaostuspuhdistamo, joka on mitoitettu biologisesti happea kuluttavan aineksen ja fosforin poistoon. Käsitellyt jätevedet johdetaan Välijokeen. Länsi- ja Sisä-Suomen aluehallintovirasto on päätöksessään ympäristöluvasta (LSSAVI/56/04.08/2010) määritellyt vaatimukset jäteveden puhdistamiselle. Lupaehtojen mukaan kokonaisfosforipitoisuuden tulee olla alle 0,4 mg/l ja BOD7-arvo enintään 10 mg/l. Molempien osalta reduktion tulee olla vähintään 93 %. Lisäksi puhdistamolla on pyrittävä siihen, että ammoniumtypen pitoisuus on enintään 8,0 mg/l ja puhdistusteho 85 %. Lupamääräys on tarkistettu ja päätös annettu Lisäksi puhdistustulosten on täytettävä valtioneuvoston asetuksen 888/2006 mukaiset vaatimukset COD Cr 125 mgo2/l ja 75 % sekä kiintoaine 35 mg/l tai 90 %. Tulokset tulee saavuttaa puolivuosikeskiarvoina mahdolliset ohitukset mukaan luettuina. Sako- ja umpikaivolietteiden määrä on kasvanut viime vuosina. Sakokaivoliete aiheuttaa kuormitusvaihteluita prosessiin ja heikentää puhdistustulosta. Ympäristöluvan mukainen ammoniumtypen poistovaatimus aiheuttaa prosessin muutostarvetta puhdistamolla. Prosessiteknisten tehostamistarpeiden ohella saneeraustarpeisiin vaikuttaa laitteiden kuluminen ja tekniikan vanhentuminen sekä automaation nykyvaatimukset. Myös toimintavarmuuteen sekä puhdistamon työturvallisuuteen ja työviihtyvyyteen liittyvät asiat otetaan huomioon saneerausta suunniteltaessa. Nykyinen sähkötila, valvomo ja sosiaalitila eivät täytä nykyvaatimuksia, joten myös niiden osalta on tarvetta saneeraukseen. Tässä suunnitelmassa esitetään Evijärven jätevedenpuhdistamon saneerauksen toteutussuunnitelmat, jotka sisältävät tämän suunnitelmaselostuksen lisäksi arkkitehti-, rakenne-, koneisto-, sähkö- ja automaatiopiirustukset, laite-, instrumentointi- ja venttiililuettelot, rakennus-, koneisto-, sähkö- ja automaatiomaatioselostukset sekä ohjaustapaselostuksen. Koska puhdistamon saneerauksesta ei ole laadittu yleis- tai esisuunnitelmaa, käydään tässä suunnitelmassa lyhyesti läpi myös kuormitusennusteet, mitoituskuormitus sekä prosessitekniset mitoitusarvot tehostamistoimenpiteille.

4 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 4(24) 2. PUHDISTAMON TOIMINTA NYKYISELLÄÄN 2.1 Nykyiset mitoitusarvot Evijärven jätevedenpuhdistamon mitoitusarvot ovat seuraavat: AVL Q d, keskim 567 m 3 /d Q d, maks 900 m 3 /d q mit 50 m 3 /h BOD 7-ATU 132 kg/d Kokonaisfosfori 4,4 Pkg/d 2.2 Nykyiset prosessiyksiköt Nykyinen prosessi on aktiivilietemenetelmään perustuva rinnakkaissaostuslaitos. Fosforin saostamiseen käytetään ferrosulfaattia, jota kuluu noin 50 kg vuorokaudessa. Laitoksella muodostunut liete sakeutetaan ja kuivataan kuivauslingolla. Kuivatun lietteen määrä on kasvanut vuosittain ja oli vuonna 2012 noin 800 m 3 /a. Kuivattu liete on kuljetettu käsiteltäväksi Kokkolan jätevedenpuhdistamolle 2-3 viikon välein. Prosessiyksiköistä ensimmäisenä on välppäys, josta jätevesi johdetaan hiekanerotusaltaaseen. Välpe siirretään hydraulikäyttöisellä välpepuristimella putkea pitkin välpeastiaan. Hiekanerotuksen jälkeen jätevesi johdetaan kourua pitkin kahteen ilmastusaltaaseen (tilavuus yhteensä 165 m 3 ), joissa se ilmastetaan pohjailmastimilla. Lietettä palautetaan ilmastusaltaisiin väliselkeytysaltaan pohjalta pumppaamalla. Väliselkeytysaltaassa on lietelaahat ja pintalietteen poistokouru. Väliselkeytysaltaasta vesi johdetaan jälkiselkeytykseen. Jälkiselkeytysaltaan pinta-ala on 16,8 m2 ja tilavuus 100 m 3. Lähtevän veden altaasta vesi pumpataan kahdella pumpulla purkuputken kautta muutaman sadan metrin päässä sijaitsevaan Välijokeen. Välijoki laskee Evijärveen. Puhdistamon nykyiset prosessiyksiköt ja niiden mitoitusarvot ovat seuraavat: Välppäys Hiekanerotus Esisaostuskemikaali ferrosulfaatin (FeSO 4) syöttö hiekanerotuksen jälkeiseen kouruun - annostus g/jätevesikuutio - varastoallas, tilavuus 53 m 3 - kalvoannostelupumppu Biologinen käsittely/ilmastus Ilmastusaltaat Ilmastimet 2 kpl V = 2*82,5 m 3 = 165 m 3 pohjailmastimet

5 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 5(24) Nopol KKI215 Hapetuskapasiteetti 27 kgo 2/h Ilmantarve 80 m 3 /h Kompressorit 2 kpl (1 käytössä) - kiertomäntäpuhaltimet REP, ROOTS KPRAI-33M - tuotto 230 m 3 /h x 0,5 mbar - moottori, ABB 4 kw Väliselkeytys Allas 1 kpl Pinta-ala 80 m 2 Tilavuus 168 m 3 Viipymä q kesk 7 h Palautuslietepumput, 2 kpl keskipakopumput, säätö jaksottain. Ketjukaavin, 1 kpl 4,5 x 17,5 m, moottori 1,5 kw - kaavinterät - Polymeerin syöttö väliselkeytyksen tehostamiseen: - keskimääräinen syöttömäärä ~ 0,3 g/ (jätevesi)m 3 Jälkiselkeytys Allas 1 kpl Pinta-ala 17 m 2 Tilavuus 80 m 3 Viipymä q kesk 7 h Palautus- ja ylijäämäliete Pintaliete Väliselkeytysaltaasta palautusliete pumpataan keskipakopumpuilla putkea pitkin rinnakkain toimiviin ilmastusaltaisiin. Väliselkeytysaltaassa on kaksi pumppua. Ylijäämäliete pumpataan ilmastusaltaista kahdella keskipakopumpulla ylijäämälietekouruun, jota pitkin ylijäämäliete johdetaan sakeuttamoon. Ylijäämälietekourussa on venturipatovirtausmittaus. Ylijäämälietteen määrää säädetään pumppujen käyntiajoilla. Käytössä ei ole tällä hetkellä automaatiota. Pintaliete kerätään väliselkeytysaltaista ryyppyruuhella, josta liete johdetaan pintalietekaivoon. Pohjakirkaste siirtyy viettoviemäriä pitkin sakokaivolietealtaaseen. Liete tyhjennetään altaasta tarpeen mukaan imuautolla. Sakokaivolietteen vastaanotto

6 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 6(24) Sakokaivolietteen vastaanotto tapahtuu sakokaivolietteen varastoaltaaseen, josta liete pumpataan tulevan jäteveden sekaan tulovälpälle. Sakokaivolietteen vastaanottoallas 15 m 3 Sekoitus ilmastuksella Keskipakopumppu Lietteen käsittely Sakeutusallas, 1 kpl -pinta-ala 19 m 2 -tilavuus 50 m 3 -lietemäärä kgts/d 99 kg/d - lietepintakuorma 0,17 kgts/m 2 h - hydraulinen pintakuorma 0,05 m/h - sakeutetun lietteen kuiva-aine 2,5 %TS - sakeutetun lietteen määrä 18 m 3 /d, 120 m 3 /vko Tiivistetyn lietteen pumppu - Seepex - tuotto 1,5-6 m 3 /h - säätö variaattorilla Polymeerin syöttö kuivattavaan lietteeseen - ominaissyöttömäärä 1,2 2,0 g/m 3 - tuotto 0 0,7 m 3 /h Kuivaus - kuivauslinko - kapasiteetti, 100 kgts/h - erotusaste 95 % - polyelektrolyytin kulutus 0,3 kg/d - kuiva-ainepitoisuus 17 % Sakokaivolietepumppu - uppopumppu 1 kpl Kuivauskoneelta kuivattu liete puretaan ruuvikuljettimella lietelavalle (n. 15 m 3 ). 2.3 Puhdistamon toiminta Virtaamat ja kuormitus Evijärven jätevedenpuhdistamon tuleva ja lähtevä kuormitus sekä puhdistusteho on esitetty taulukossa 1. Puhdistamolta lähtevä keskivuorokausivirtaama ja maksimivuorokausivirtaama vuosien aikana on esitetty kuvassa 1. Puhdistamolle tulevan jätevesimäärän ja ravinnekuormituksen trendi on hieman nouseva, mikä voidaan havaita kuvasta 1. Kuvissa 2-4 on esitetty Evijärven jätevedenpuhdistamolle tulevaa ravinnekuormitusta. Taulukko 1. Evijärven puhdistamon toiminta vuosikeskiarvoina v

7 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 7(24) Yks. Puhdistamon kuormitusarvot vuosikeskiarvoina Tulovirtaama m 3 /d BOD 7-ATU Tuleva Kg/d 42,5 37,8 55,1 Lähtevä Kg/d 0,97 1,5 1,3 Lähtevä mg/l 5,1 8,3 5,9 Reduktio % 97,7 95,9 97,7 Fosfori P Tuleva Kg/d 1,7 1,5 2,1 Lähtevä Kg/d 0,03 0,02 0,03 Lähtevä mg/l 0,15 0,12 0,12 Reduktio % 98,3 98,6 98,7 Typpi N Tuleva Kg/d 9,9 9,6 11,8 Lähtevä Kg/d 8,9 8,4 8,1 Lähtevä mg/l 46,4 45,4 36,9 Reduk- % 10,3 12,5 31,2 tio Tuleva Kg/d 77,7 54,8 94,6 Lähtevä Kg/d 3,1 2,7 1,5 Lähtevä mg/l 16,2 14,6 6,9 Kiintoaine Reduktio % 96,0 95,2 98,4 COD Cr Tuleva Kg/d 129, Lähtevä Kg/d 7,1 7,5 7,7 Lähtevä mg/l 36,9 40,6 35,1 Reduktio % 94,6 93,4 95,1 Kuva 1. Puhdistamolle tuleva jätevesimäärä kuukausikeskiarvoina.

8 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 8(24) Kuva 2. Tuleva vuorokautinen ravinnekuormitus vuosittaisena keskiarvona vuosien aikana Puhdistustulos ja lupaehtojen toteutuminen Puhdistetun jäteveden ravinnepitoisuudet vuosien aikana ovat kasvaneesta kuormituksesta huolimatta olleet alhaisia ja lupaehdot on saavutettu. Uudet lupaehdot ammoniumtypen osalta eivät tule jätevedenpuhdistamon nykyisellä toiminnalla toteutumaan. Kuvassa 6. on esitetty puhdistamon typpi- ja ammoniumtyppipitoisuus lähtevässä vedessä ja kuvassa 7. puhdistamon reduktiot kolmen viime vuoden ajalta. Lähtevän jäteveden N- ja NH4-pitoisuus Evijärven jätevedenpuhdistamolla vuosina Lähtevä N-mg/l Lähtevä NH4-mg/l Tuleva raja-arvo NH4-raja-arvo 8,0 mg/l mg/l Kuva 3. Lähtevän jäteveden typpi- ja ammoniumtyppireduktiot vuosittaisina vuorokausikeskiarvoina vuosina

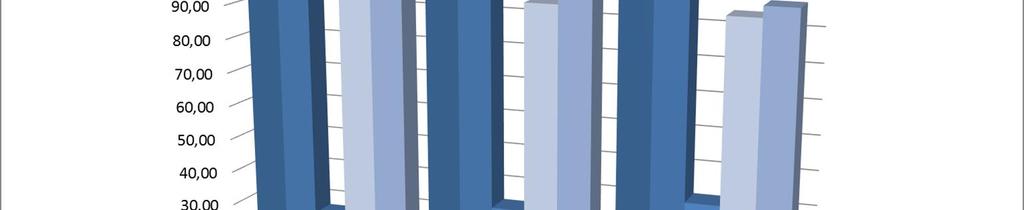

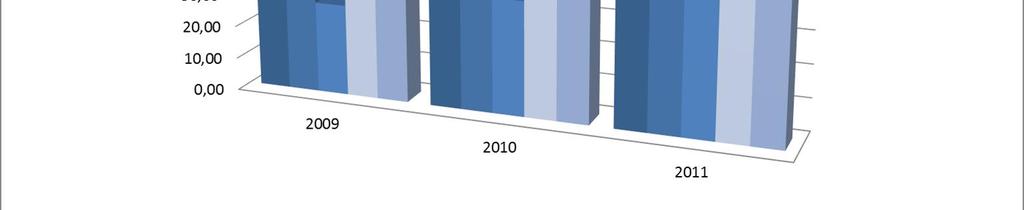

9 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 9(24) Kuva 4. Lähtevän jäteveden ravinne- ja kiintoainereduktiot vuosittaisina vuorokausikeskiarvoina vuosina PUHDISTAMON MITOITUSARVOT 3.1. Kuormitusennusteet Jätevesimääriin ei ole ennustettavissa suuria muutoksia seuraavien vuoden aikana. Vaikka väkiluvun ennustetaankin pienenevän vuosittain, verkostoon liittyvien määrän voidaan ennustaa kasvavan hitaasti. Uusi asutus tulee keskittymään kaavaalueille. Lisäksi jätevesiverkosto voi laajentua vesiosuuskuntien viemäröintihankkeissa haja-asutusalueella. Vuotovesien määrän ei myöskään oleteta muuttuvan radikaalisti. Puhdistamolle tulevien sulamisvesien määrää tulisi pyrkiä vähentämään puhdistamon toiminnan tehostamiseksi. Vuotovesien vähentäminen ja kurissa pitäminen edellyttää verkoston jatkuvaa saneeraamista, asianmukaista huoltoa ja kunnossapitämistä. Puhdistamo on mitoitettu noin 500 m 3 :n vuorokausivirtaamalle. Virtaama on nykyisellään ollut keskimäärin alle 300 m 3 /d. Puhdistamon kapasiteetti tulee olemaan riittävä, vaikka virtaama hieman kasvaisikin, varsinkin jos vuotovesien määrää pystytään pitkällä aikavälillä vähentämään. Puhdistamolle tuotavien sako- ja umpikaivolietteiden määrä on kasvanut viime vuosina, mikä lisää puhdistamon kuormitusta. Lietteiden vaikutus näkyy tällä hetkellä tulevan veden tarkkailunäytteissä, sillä lietteet johdetaan tulevan veden välpälle ja sitä kautta prosessiin. Vuoteen 2030 mennessä sako- ja umpikaivolietteen määrän arvioidaan kasvavan noin 30 %. Taulukossa 2. on esitetty arvio lietteiden aiheuttamasta kuormituslisäyksestä jäteveden puhdistusprosessiin. Lietteitä tuodaan puhdistamolle noin kolme kuormaa viikossa.

10 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 10(24) Taulukko 2. Ennuste Evijärven puhdistamolle tuotavien sako- ja umpikaivolietteiden määrästä sekä kuormituksesta. Lietemäärä Kiintoaine sakeuttamoon Ka (150 d/a) Max Ka (150 d/a) Max pitoisuus (mg/l) Yks m 3 /a m 3 /d m 3 /d t/a 11,8 15,4 kg/d kg/d BOD7 sakeuttamossa 3000 kg/d 18 23,4 Fosfori sakeuttamossa 100 kg/d 0,6 0,8 Kok-N sakeuttamossa 500 kg/d Mitoitus Puhdistustavoitteet Puhdistamon tehostamisessa vaatimustasona pidetään mitoitusarvoja: lähtevän veden pitoisuus puhdistusteho Orgaaninen aine BOD 7 alle 10 mg/l ja yli 93 % COD Cr alle 125 mg/l ja yli 75 % Kokonaisfosfori, P kok alle 0,4 mg/l ja yli 93 % NH 4-N alle 8,0 mg/l yli 85% Kiintoaine, SS alle 35 mg/l ja yli 90 % Saneerauksen mitoituksen perusteet Puhdistamon tulokuormitus ja ravinnekuorma on hieman kasvanut viime vuosina Evijärven puhdistamolla. Biologinen prosessi on toiminut kohtuullisen hyvin. Myös väliselkeytys ja jälkiselkeytys toimivat kohtuullisen hyvin koneiston huonosta kunnosta huolimatta. Puhdistustulos on täyttänyt lähes poikkeuksetta lupavaatimukset. Puhdistamon mitoitusvirtaama lasketaan kaavalla q mit = k mit x [(Q A/T A) + (Q T/T T) + (Q V/24)], jossa k mit = vuorokausivaihtelusta riippuva mitoitusvirtaamakerroin Q A = asumajätevedet Q V = vuoto- ja hulevedet T A = 16 h Jätevesivirtaaman vuorokausivaihtelukertoimena käytetään arvoa 2. Tämän perusteella mitoitusvirtaamakertoimeksi saadaan k mit = 1,2. Mitoitusvirtaamaksi saadaan tällöin q mit = 1,2 x [(210/14) + (180/24)] = 27m 3 /h

11 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 11(24) Evijärven jätevedenpuhdistamon laskennallinen mitoitusvirtaama on siis noin 30 m 3 /h. Laitoksen alkuperäinen mitoitusarvo on 50 m 3 /h. Laitoksen kapasiteetin nykyisen prosessin osalta voidaan todeta olevan riittävä ja kestää vielä noin % mahdollisen kuormituksen kasvun. Typenpoiston osalta on uusiin lupaehtoihin tullut 85 % ammoniumtypen poistovaatimus. Typenpoiston tehostaminen vaatii muutoksia prosessiin. Nykyinen ilmastuksen lohkojako ei mahdollista prosessin optimointia, vaan altaat on osastoitava uudelleen. Kylmänä vuodenaikana ja vuotovesien jäähdyttäessä ja laimentaessa jätevettä, ammoniumtypenpoisto voi olla nykyisellä allaskapasiteetilla haasteellista. Nitrifioinnin toimivuuden varmistaminen myös kylmänä vuodenaikana saattaa tulevaisuudessa vaatia esiselkeytyksen rakentamista ja/tai mahdollisen lisäkapasiteetin rakentamista ilmastukseen Ilmastuksen mitoitustiedot Typenpoiston tehostamiseksi toinen betonirakenteisista ilmastusaltaista jaetaan kolmeen lohkoon, joiden yhteenlaskettu ilmastusallastilavuus on 165 m 3. Hapentarve AOR, max Hapenkulutuslaskelmissa on käytetty seuraavia parametreja: - tuntivaihtelukerroin k1 1,2 - α-arvo 0,6-0,7 - β-arvo 0,9 - happipitoisuus, mg/l 2,5 mg/l Altaiden linjakohtaiset tiedot ja mitoitus kesä- ja talvi ajotilanteessa on esitetty taulukossa 3. Taulukko 3. Ilmastuslinjan altaiden mitat ja lohkojako Parametri Lohko 1 Lohko 2 Lohko 3 Tilavuus m Pinta-ala m Vesisyvyys m 3,2 3,2 3,2 Kesä AOR kgo 2/d SOTR kg/o 2/h Talvi AOR kgo 2/d SOTR kgo 2/h

12 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 12(24) 4. PUHDISTAMON SANEERAUSTARPEET 4.1. Ongelmakohdat Nykyisen prosessin toiminnassa keskeisiä ongelmia ovat: - vanhentuneet, puutteellisesti toimivat ja huonokuntoiset laitteet - automaation ja kaukovalvonnan puutteellisuus - sakokaivolietteiden määrän kasvu ja sakokaivolietealtaan pieni koko - sakokaivolietteiden aiheuttamat kuormituspiikit - happimittaus vain toisessa ilmastusaltaassa -> prosessin säädön hankaluus - tulokuormituksen vaihtelut - ammoniumtypen poisto, uudet ympäristölupavaatimukset Muut saneerauskohteet: - sosiaalitilojen uusiminen - sähkökeskuksen uusiminen ja sähkötilan uudelleen järjestely - julkisivujen saneeraus - ulko-ovien ja ikkunoiden uusiminen - kattorakenteiden tarkistaminen ja uusiminen tarvittavilta osin - prosessitilojen sisäseinien siistiminen ja lattioiden pinnoitus - talousvesilinja prosessitilassa ja johtaminen lietealtaissa Nykyisessä järjestelmässä biologisen puhdistuksen lupaehtojen mukaiset tavoitearvot fosforin osalta on saavutettu pääosin hyvin. Toisesta ilmastusaltaasta puuttuu happimittaus, joten ilmastuksen säätö altaissa on tähän saakka perustunut ainoastaan toisen altaan happimittaukseen. Sakokaivoliete on tällä hetkellä johdettu sakokaivolietteen varastoaltaaseen ja pumpattu siitä tulovälpälle. Varastoaltaan pieni koko aiheuttaa piikkejä tulokuormitukseen ja haittaa prosessia. Sakokaivolietteelle tulee hankkia oma välppä ja virtaamamittaus. Lisäksi sakokaivolietteen varastoaltaan koko kaksinkertaistaistetaan, että kuormitusta pystytään tasaamaan. Laitteistosta kompressorit, väliselkeytyksen, jälkiselkeytyksen ja sakeuttamon koneistot sekä lietteenkuivain ovat huonossa kunnossa. Nykyinen lietelinko on iäkäs ja huollon tarve on kasvanut viime vuosina. Väliselkeytyksen lietelaahat koneistoineen vaativat uusimista. Jälkiselkeytyksen huonokuntoiset peltilamellit on poistettu ja ne tulisi korvata muovilamelleilla. Tiivistämön koko koneisto sekoittimineen uusitaan. Hiekanerotuksen putkistot uusitaan tarvittavilta osin. Lisäksi on tarpeen hankkia hiekkapesuri. Sähkökeskus joudutaan uusimaan kokonaan ja puuttuva automaatio kaukovalvontoineen on tarpeen hankkia tämän saneerauksen yhteydessä. Huonokuntoiset putkistot ja suurin osa kouruista on uusittava. Itse puhdistamorakennus on kohtuullisen hyvässä kunnossa altaiden ja seinien rakenteiden osalta. Mittavamman saneerauksen tarpeessa on vanhan osan katto, sosiaalitilat sekä sähkötila. Prosessivetenä laitoksella on tähän asti käytetty talousvettä. Nykyiset talousveden putkilinjat kulkevat laitoksen prosessitilassa ja altaiden läpi. Nykyinen sosiaalitila ja sähkötila ovat ahtaita ja epäkäytännöllisiä, eivätkä ne täytä nykyvaatimuksia. Sisätilojen, erityisesti kompressoritilan ilmanvaihto on puutteellinen. Julkisivujen pinnoite on vanhan osan kohdalta maalauksen tarpeessa. Vanhan osan ovet ja ikkunat vaativat myös uusimista. Sisätilojen valaistus kaipaa osittain uusimista ja mm. poistumisvalot puuttuvat. Myös piha-alueiden valaistus on riittämätön ja huonokuntoinen.

13 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 13(24) 4.2 Kiristyvät puhdistusvaatimukset ja muutokset prosessissa Evijärven jätevedenpuhdistamo on suunniteltu ja mitoitettu 1980-luvulla vain orgaanisen aineen sekä fosforin poistamiseen jätevedestä. Typenpoisto on nykyisessä biologisessa prosessissa toiminut lähinnä vain lämpimänä vuodenaikana. Nykyinen vähäinen typenpoistoteho on perustunut assimilaatioprosessiin, jossa typpeä sitoutuu aktiivilietteen biomassaan heterotrofisten bakteerien kasvun yhteydessä. Lietteeseen sitoutumalla puhdistamolta on poistunut typpeä %. Uudessa ympäristöluvassa on esitetty 85 % lupaehto ammoniumtypen poistoteholle. Nykyistä typenpoistoa tehokkaampi tapa edellyttää kaksivaiheisen nitrifikaatiodenitrifikaatio prosessin käyttöönottoa. Nitrifikaatiossa jäteveden ammoniumtyppi hapetetaan nitraattitypeksi. Nitrifikaation jälkeen denitrikaatioprosessissa nitraattityppi pelkistetään typpikaasuksi. Nitrifikaatio vaatii tyypillisesti lämpötilan mukaan säätyvää, riittävän matalakuormitteista prosessia. Nitrifikaatio kuluttaa alkaliteettia, joten jäteveden ph:ta tulee säätää emäksisellä kemikaalilla, esim. kalkilla tai lipeällä. Nitrifikaatio toimii parhaiten ph-alueella 7,5 9. Nykyisessä prosessissa ph on pysytellyt 6,7 7,3 välillä. Saneerauksessa prosessiin lisätään ph:n mittaus ja ph:ta säädetään lipeän syötöllä. Aerobisessa ilmastusaltaassa hapentarve kasvaa nitrifikaation seurauksena noin kaksinkertaiseksi aiempaan verrattuna. Vastaavasti anoksisissa altaissa tullaan toimeen pienemmällä happimäärällä. Tehokkaan yli 70 %:n typenpoiston edellytyksenä on, että hiili-typpisuhde eli BOD/N suhde on vähintään 4,0. Evijärven jätevedenpuhdistamon tulevan jäteveden BOD/Nsuhde on analyysitulosten mukaan vaihdellut kolmen viime vuoden aikana 3 6 välillä, keskiarvon ollessa 4,2. Ilmastusaltaiden nykyinen tilavuus on 165 m 3. Nitrifioinnin toteuttaminen vaatii allaskapasiteetin ja ilmastuksen uudelleenjärjestelyä. Biologinen osasto muutetaan yksilinjaiseksi ja ensimmäinen ilmastusallas jaetaan kahteen osastoon. Ensimmäisen altaan kaksi osastoa toimivat anaerobisena ja anoksisina osastona. Toinen allas toimii aerobisena osastona. Tarvittaessa voidaan kylmänä vuodenaikana denitrifikaatiota parantaa kemikaalin (esim. metonoli) lisäyksellä. Palautusliete pumpataan väliselkeytysaltaasta ensimmäiseen osastoon. Nitrifioivassa prosessissa lietepitoisuus olisi hyvä pitää 3 6 kg/m 3 tasolla ja lieteiän tulisi olla yli 12 vuorokautta. Keskimääräisellä virtaamalla lieteikä pystytään nostamaan riittävälle tasolle, mutta huippuvirtaamilla ja kylmänä vuodenaikana nitrifioinnin toteuttaminen lupaehtotasolla voi olla haasteellista. Jokaiseen altaaseen asennetaan erillinen happimittaus, jolloin ilmastusaltaiden ilmamäärää voidaan säätää tarkasti. Lisäksi aerobiseen altaaseen asennetaan kiintoainemittaus, jolloin palautuslietteen määrää voidaan säätää nykyistä tarkemmin. Lisäksi voidaan harkita ammoniumtyppimittausta, jolloin ilmamäärää voitaisiin säätää ammoniumtypen mukaan. Ilmastusaltaiden uudelleenjärjestely voi ainakin ajoittain heikentää fosforinpoistotehoa. Puhdistustehon varmistamiseksi asennetaan väliselkeytysaltaaseen polymeerinsyöttö, jolla parannetaan lietteen laskeutumista ja ravinteiden poistumista.

14 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 14(24) 4.3. Saneeraustoimet ja toiminnan tehostaminen Rakennuksen saneeraustarpeet Sosiaalitilat saneerataan kokonaan. Pesu- ja pukuhuonetiloja laajennetaan nykyiseen huolto/varastotilaan. Laajennuksen yhteydessä järjestetään erikseen puhdas/likainen pukutilat. Suihkutila jää pukutilojen väliin. Likaisen puolen pukutila varustetaan saappaiden pesupaikalla, pyykinpesukoneella ja kuivauskaapilla. Nykyinen sähkö- ja valvomotila saneerataan perusteellisesti. Nykyinen väliseinä puretaan ja tila jaetaan uudella väliseinällä. Sähkötilaan tulee oma käyntiovi käytävästä. Valvomotilan perälle rakennetaan WC, johon tulee lämminvesivaraaja. Valvomotila varustetaan pesualtaalla vesinäytteiden käsittelyä varten. Ilmanvaihtoa uusitaan ja sähkö-, valvomo- ja sosiaalitilojen ilmanvaihto erotetaan prosessitilan ilmanvaihdosta. Kompressorihuone varustetaan äänieristetyillä, sähkösäätöisillä tuuletusaukoilla. Prosessitilaan hankitaan uudet lämmittimet ja ilmanvaihtoa prosessitilassa parannetaan. Erityisesti lietelavatilan ilmanvaihtoon kiinnitetään huomiota. Prosessitiloja ja nykyistä sakokaivolietteen varastoallasta laajennetaan erillisten piirustusten ja rakennesuunnitelmien mukaisesti. Vanhan osan ikkunat, ulko-ovet ja sisäänkäyntiportaat uusitaan. Seinä- ja lattiapintoja korjataan, jos on tarvetta. Vanhan osan seinäpinnat maalataan ja lattiat hiotaan ja pinnoitetaan teollisuuskäyttöön tarkoitetulla maalilla tai pinnoitteella. Vanhan puhdistamo-osan katon pinnoitteen ja rakenteiden kunto tarkistetaan ja uusitaan tarvittavilta osin. Vanhan osan kattopinnoite uusitaan ja alle lisätään aluskate. Myös katon rakenteet on katteen uusimisen yhteydessä hyvä tarkistaa ja korjata mahdolliset vauriot ja viat. Saneerauksen yhteydessä prosessitilassa kulkevat talousvesilinjat puretaan ja johdetaan suoraan sosiaali- ja valvomotilaan. Käyttövesilinjat uusitaan rakennuksen sisäpuolella. Prosessivettä varten asennetaan säiliö, josta vesi johdetaan takaiskuventtiilillä varustettua linjaa pitkin prosessitilaan tarvittaviin kohteisiin.

15 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 15(24) 5. PUHDISTAMON TEHOSTAMISTOIMET 5.1 Saneerauksen lähtökohdat Lähtökohtana puhdistamon saneerauksessa on biologisen aktiivilieteprosessin hallittavuuden parantaminen ja puhdistustuloksen parantaminen ammoniumtypen osalta. Tämä toteutetaan ensisijaisesti osastoimalla ilmastusaltaat kolmeen lohkoon edellä mainitun ilmastuksen mitoitustietojen mukaisesti. 5.2 Saneerauksen päätoimenpiteet Nykyiset kompressorit korvataan kahdella uudella kiertomäntäkompressoreilla. Ilmastusaltaiden ilmastusta varten varataan yksi kompressori, joka toimii painesäädettynä. Tällöin ilmastukseen tuleva ilmamäärä pysyy tasaisena ja säätäminen altaan happipitoisuuden mukaan on mahdollista. Ilmastusilman jakoputkiin asennetaan kaikkiin linjoihin uudet moottorikäyttöiset säätöventtiilit, joiden avulla altaaseen menevää ilmamäärää voidaan säätää allaskohtaisesti altaan happipitoisuuden perusteella. Kompressorien tuoton säätämistä varten ilmalinjan runkoputkeen hankitaan paineenmittaus. Väliselkeytysaltaan kaavinkoneisto ja jälkiselkeytysaltaan koneisto uusitaan. Väliselkeytysaltaan pintalietteen ryyppyruuhi on huonokuntoinen ja vaatii uusimista. Nykyisen sakeuttamon koneisto saneerataan ja putkistot uusitaan. Vanha lietelinko korvataan uudella ruuvikuivaimella. Nykyisen lietepumpun kunto tarkastetaan ja pumppu huolletaan. Sakokaivolietteen vastaanottoa varten laajennetaan nykyistä sakokaivolieteallasta. Altaan tilavuudeksi tulee laajennuksen jälkeen noin 30 m3. Lisäksi hankitaan uusi sakokaivolietevälppä, joka on varustettu kivipesällä. Sakokaivolietteen vastaanottopisteeseen asennetaan virtaamamittaus. Sakokaivoliete ohjataan välpältä varastoaltaaseen, josta se voidaan pumpata hallitusti hiekanerotukseen esimerkiksi öisin tulovirtaaman ollessa vähäisempi. Automaatiojärjestelmän suhteen varaudutaan siihen, että jatkossa lietteen kuivauslaitteisto voi toimia myös ilman jatkuvaa miehitystä. Lietteen kuivaustilaan voidaan haluttaessa asentaa valvontakamera, jotta kuivausta voidaan valvoa valvomosta tai etäyhteyden kautta. Lietelavatilan viemärivedet johdetaan sakokaivolietteen varastoaltaaseen. Myös muu automaatiojärjestelmä saneerataan niin, että laitoksen toimintaa voidaan tarkastella etäyhteyden kautta ja toimintoja voidaan myös säätää etäkäyttönä. Instrumentointia täydennetään hankkimalla uusi lähtevän veden kiintoainemittaus ja phmittaus. ilmastusaltaisiin asennetaan erilliset happi- ja kiintoainemittaukset jokaiseen altaaseen. Aiemmin mainittu ilmarunkoputken paineenmittaus tulee uutena mittauksina täydentämään ilmastuksen toimintaa. 5.3 Prosessimitoitus Esikäsittely Tulopumppaamo (säilyy nykyisellään, ei kuulu saneerausurakkaan) Pumput, 2 kpl Tuotto 70 m 3 /h * * * * *

16 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 16(24) Siivilöinti porrasvälppä (nykyinen) - pesuvesi (prosessivesi) Hydraulitoiminen pumppu välpeastialle (nykyinen) Hiekanerotus - hiekanerotusallas (nykyinen, putkistot uusitaan) - pumppu, keskipakopumppu, 1 10 m3/h (uusi) - putkisto hiekkapesurille ja rejektivesiputki hiekanerotusaltaaseen - hiekkapesuri (uusi) Esisaostuskemikaali ferrosulfaatin syöttö ilmastusaltaaseen menevään veteen - annostus g/m 3-1 kpl kalvoannostelupumppu, uusi - annostelu 130 kg/d, - max-tuotto 70 l/h - imunostokorkeus max 3m Biologinen käsittely/ilmastus Ilmastusaltaat 2 kpl (ensimmäinen allas osastoidaan 2 osastoon) Tilavuus yhteensä 165 m 3 ( ) Tilakuorma 0,20 kgbod/m 3 /d Lietekuorma 0,36 kgbod/kgmlss/d MLSS 4,0 kg/m 3 Lietteen tuotto 0,5 kgss/kgbod Ylijäämälietettä 30 kgss/d Lieteikä 10,0 d Hapentarve, max 295 kg O 2/d Ilmastimet (nyk.+uudet) pohjailmastimet Nopon KKI125 lohko 1 16 kpl lohko 2 16 kpl lohko 3 76 kpl Ilmamäärä 2 x 420 m 3 /h Kompressorit uudet 2 kpl - esim. 1 kpl Dresser Easy Air 8000 lietealtaiden sekoitusta varten - esim. 1 kpl Dresser Easy Air 8000 ilmastusaltaiden ilmastuksia varten - tuotto 600 m 3 /h x 5,1 mbar/1 kompressori - moottori 14,25 kw Ilmansäätöventtiilit - uudet 3 kpl, DN 80 moottorikäyttöiset läppäventtiilit - lohkon ilmansäätö tapahtuu ko. venttiileillä

17 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 17(24) - ohjausparametrina lohkon happipitoisuus Happimittaukset - lohkojaon mukaisesti, 3 kpl Ylijäämälietepumput 2 kpl (uusitaan) - keskipakopumput, m 3 /h x 3 mvp - taajuusmuuttajakäyttö - uusi virtaamamittaus kouruun - suhdesäädön asetusarvo (käyttäjä asettelee, esim. 120 %) - vakiosäädön asetusarvo (käyttäjä asettelee, esim. 5 m 3 /h) - käyntitilatieto - lämpörelehälytykset - virtaaman alarajahälytykset - käsi-seis-auto-valinta Väliselkeytys Nykyisen väliselkeytysaltaan koneisto ja pumput uusitaan kokonaan. Altaita 1 kpl Pinta-ala 80 m 2 Tilavuus 320 m 3 Pintakuorma q kesk 0,30 m/h q mit 0,63 m/h 0,81 m/h q max Lietepintakuorma q kesk q mit 2,5 kgss/m2h 1,18 k Viipymä, q kesk 6,4 h Palautuslietepumput, 2 kpl (uusitaan) - keskipakopumput, 20 m 3 /h, 3 mvp - taajuusmuuttajakäyttö - uusi magneettisesti toimiva virtaamamittaus ilmastusaltaaseen menevään putkeen, esim. bürkert (hitsattava DN 80) - suhdesäädön asetusarvo (käyttäjä asettelee, esim. 120 %) - vakiosäädön asetusarvo (käyttäjä asettelee, esim. 5 m 3 /h) - käyntitilatieto - lämpörelehälytykset - virtaaman alarajahälytykset - käsi-seis-auto-valinta Lietelaahain, 1 kpl (uusitaan) - n. 5 x 12,5 m - nopeus 2 cm/sek., kaavinteriä 13 kpl - kaavinkoneisto uusitaan - käynnistys- ja pysäytystieto valvomosta ja kentältä - tilatieto - lämpörelehälytys

18 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 18(24) - pyörintävahtihälytys - käsi-seis-auto-valinta Pintaliete - Pintaliete kerätään väliselkeytysaltaasta ryyppyruuhella, josta liete johdetaan pintalietekaivoon. Pohjakirkaste siirtyy viettoviemäriä pitkin sakokaivolietteen varastoaltaaseen. Pintalieteallas tyhjennetään aika ajoin imuautolla. - Ryyppyruuhi uusitaan ja muutetaan hydraulikäyttöiseksi Jälkiselkeytys Nykyisen jälkiselkeytyksen sekoittimet ja koneisto (uusitaan) - halkaisija n. 3 m - moottori ja planeettavaihde uusitaan - Nykyisen jälkiselkeytysaltaan sekoitin uusitaan tarvittavilta osin. Huonokuntoiset peltilamellit on jo aiemmin poistettu. Ne korvataan muovilamelleilla. Tukirakenteet tarkistetaan ja uusitaan tarvittaessa. - Kourut uusitaan Sakokaivolietteen vastaanotto Hankitaan uusi sakokaivolietteen välppä. Välppä varustetaan kivipesällä. Nykyinen sakokaivolietteen varastoallas laajennetaan erillisten suunnitelmien mukaisesti. Sakokaivolietealtaan pohja viistotaan ja lisätään ilmastussekoitus myös laajennusosalle. Sakokaivoliete johdetaan välpän kautta putkea pitkin varastoaltaaseen, josta se pumpataan jaksottain hiekanerotuksen kautta prosessiin. Sakokaivolietteen varastoallas 32 m 3 Sakokaivolietepumppu uusi - esim. SEG tuotto 400 l/min x 12 mvp - moottori 2,2 kw Lietteen sakeutus Nykyisen sakeuttamon koneisto uusitaan kokonaan vanhan koneiston mitoituksen ja suunnitelmien pohjalta. Altaan rakenteellinen kunto tarkistetaan ja allas saneerataan tarvittavilta osin. Sakeutusallas, 1 kpl Pinta-ala 25m 2 Tilavuus 47 m 3 Lietemäärät jätevesiprosessista: - biolietettä 30 kgts/d 3,4 m 3 /d - kemiallista lietettä 20 kgts/d 23,0 - sakokaivolietteet 65 kgts/d 23 m 3 /d -Yhteensä 115 kgts/d 34,9 m 3 /d - lietepintakuorma 0,19 kgts/m 2 h - hydraulinen pintakuorma 0,06 m/h - sakeutetun lietteen kuiva-aine 2,5 %TS - sakeutetun lietteen määrä 0,6 m 3 /d, 3,5 m 3 /vko Sakeutusaltaan koneisto ja moottori uusitaan.

19 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 19(24) Lietteen kuivaus ja varastointi Lietteen kuivaus (uusi ruuvi- tai linkokuivain) - ruuvikuivain uusi - kapasiteetti, kgts/h, 0 5 m 3 /h - erotusaste 95 % - kuiva-ainepitoisuus 19 % - kuivausaika 10 h/viikko Tiivistetyn lietteen pumppu, uusi - epäkeskoruuvipumppu - tuotto 3 10 m 3 /h - säätö taajuusmuuttajalla Polymeerilaitteisto uusi Polymeerin kulutus 3 6 g/kg TS 0,3 0,7kg/h Polymeeriliuoksen väkevyys 0,1 0,2 % Polymeeriliuoksen syöttömäärä l/h - jauhesiilo, piensäkkijärjestelmä - jauheannostelija, 35 l/h - liuotuslaite - liuotussäiliö, 2,0 m3-2 kpl uusia annostelupumppuja - annostelu 3,4 kg/d; á 0 2 m 3 /h, 5,0 bar Kuivauskone purkaa kuivatun lietteen uusittavalle ruuvikuljettimelle, joka jakaa kuivatun lietteen tasaisesti lietelavalle. 1 x 10 m3 avoin lava (nykyinen) pyörintävahtihälytys tilatieto

20 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 20(24) 6. PUHDISTAMON SANEERAUS JA LAAJENNUS 6.1 Rakennustekniset työt Rakennustekniset työt suoritetaan erillisten rakennus- ja rakennesuunnitelmien sekä rakennustapaselostuksen mukaisesti. Tässä on esitetty listaus tärkeimmistä rakennusteknisistä töistä. - vanhaan osan sakokaivolietteen vastaanottoallasta laajennetaan 18 m 3 (kokonaistilavuus vanha+uusi osa = 32m 3 ) - rakennetaan laajennettavan altaan päälle laajennusosa, johon sijoitetaan sakokaivolietteen vastaanottoa varten oma välppä - vanhan puhdistamorakennuksen julkisivut, ikkunat ja ovet uusitaan - katon rakenteet tarkistetaan ja korjataan tarvittaessa - katon pinnoite uusitaan - sokkelit maalataan - sisätilojen saneeraustyöt: piirustuksiin merkityt uudet huoltosillat lattioiden pinnoittaminen kompressoritilan seinien levyttäminen ja pinnoitus sisäseinien pinnoitus poistumis- ja hätätievalot - vanhaa sosiaalitilaa laajennetaan ja sosiaalitila uusitaan kokonaan - valvomo- ja sähkötila uusitaan - valvomo- ja sähkötilan sekä sosiaalitilan ilmanvaihto erotetaan prosessitilan ilmanvaihdosta - prosessitilan ilmanvaihdon uusiminen ja erityisesti lietteenkäsittelytilan parantaminen - Ilmastusaltaan väliseinän rakentaminen - prosessitilan lämmityksen uusiminen - kompressoritilan ilmanvaihdon uusiminen 6.2 Koneistotyöt Koneistotyöt suoritetaan erillisten layout- ja koneistosuunnitelmien sekä koneistotyöselostuksen mukaisesti. Uusi sakokaivolietteen välppä Uusi hiekkapesuri Hiekanerotuksen putkistojen uusiminen Uusi ferrosulfaatin (1 kpl) syöttöpumpput Uuden pumput polymeerin syötölle (2 kpl) Uudet NaOH-säiliöt (1 m 3 ) 2 kpl ja syöttöpumppu Uusi sakokaivolietepumppu ja putkistojen saneeraaminen Uusia ilmastinsuuttimia (28 kpl) Uudet ylijäämälietteen pumput ilmastusaltaisiin Ilmastusaltaiden ilman säätö moottoriventtiileillä, 3 kpl Tulovesikouruston uusiminen ilmastusaltaissa

21 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 21(24) Uudet kompressorit 2 kpl Paineen mittaukset ilmalinjojen runkoputkiin, 3 kpl Uusi vetokoneisto väliselkeytyksen laahalle ja laahojen uusiminen, 1 kpl Uudet palautuslietepumput väliselkeytysaltaaseen, 2kpl Uusi ryyppyruuhi väliselkeytysaltaaseen, 1 kpl Väliselkeytysaltaan kouruston uusiminen Jälkiselkeytysaltaan koneiston uusiminen Jälkiselkeytysaltaan kouruston uusiminen Lisäilmastuksen asentaminen sakokaivolietteen varastoaltaan laajennusosaan Uusi pumppu sakokaivolietteen varastoaltaaseen Sakeuttamon tiivistinkoneiston uusiminen Sakeuttamon tuloputkiston kunnon tarkistaminen ja uusiminen tarvittaessa Sakeuttamon poistokouruston uusiminen Uusi sakeutetun lietteen pumppu Uusi lietteen kuivain Uusi kuivatun lietteen jakoruuvi 6.3 Prosessitekniset ja instrumentointityöt Prosessitekniikka Pinnanmittaukset (altaat ja säiliöt) Virtaamamittaukset Lämpötilan mittaukset (tuleva ja lähtevä vesi) Happimittaukset Kiintoainemittaus ph-mittaus Ilmastusilman säätö linjakohtaisilla moottoriventtiileillä, 3 kpl 6.4 Sähkötekniset työt - Saneeraustoimista ja uusien laitteiden hankkimisesta aiheutuvat sähköasennukset ja kaapelointi sakokaivolietteen välppä hiekkapesuri lietteen kuivauskone polymeerin valmistuslaitteisto ilmastuskompressorit, 2 kpl sähkömoottorikäyttöiset ilmansäätöventtiilit, 3 kpl palautuslietepumppujen magneettiventtiilit, 2 kpl polymeeripumppu lipeäpumppu lähtevän veden ph- ja kiintoainemittaukset ilmastusaltaan happimittaukset palautus- ja ylijäämälietteiden virtaamamittaukset altaiden pinnanmittaukset kemikaalien virtaamamittaukset palautusliete- ja ylijäämälietepumput 4 kpl sakokaivoliete- ja lietepumput 2 kpl

22 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 22(24) 6.5 Automaatiotyöt sakeutetun lietteen pumppu hiekanerotuksen pumppu Automaatiota saneerataan seuraavasti: Uusi automaatiokeskus Logiikan sovellutusohjelman tekeminen Valvomojärjestelmän suunnittelu Valvomon sovellutusohjelman laatiminen Logiikan ja valvomon tiedonsiirron suunnittelu Raportoinnin ja hälytysjärjestelmän suunnittelu Laitteiden asennus ja kaapelointi Keskeiset ohjauskohteet ja ohjaustavat Ilmastus Ilmastusaltaiden ilmastusta säädetään kaksiportaisesti siten, että ilmastusaltaiden happimittausten perusteella säädetään ilmastusilman säätöventtiileitä linjakohtaisesti ja ilmastusilman runkoputken painemittauksen perusteella säädetään kompressorien kierrosnopeutta. Ylijäämälietteen poisto Ylijäämälietteen poistoa säädetään siten, että käyttäjä antaa vuorokaudessa poistettavan lietemäärän (m 3 /d), jonka perusteella logiikka laskee yhden poistojakson aikana poistettavan lietemäärän. Poistojaksoja voi olla alustavasti 24 kpl/vuorokaudessa. Poistojakson alkaessa ylijäämälietteen poistoluukku aukeaa ja pysyy auki niin kauan, kunnes ylijäämälietteen virtaamamittauksen mukaan on saavutettu jakson aikana tarvittava poistomäärä (m 3 ). Palautuslietepumppaus Palautuslietevirtaamaa säädetään valinnaisesti joko suhdesäätönä tulovirtaaman mukaan tai vakiosäätönä käyttäjän antaman tavoitevirtaaman mukaan. Lietteen kuivaus Lietteen kuivaukseen sisältyviä laitteistoja ohjataan paikallisohjauskeskuksella. Lisäksi laitteistoja tulee voida ohjata automaatiojärjestelmän kautta Kuivauskone Sakeutetun lietteen pumppu Polymeerilaitteisto Polymeeripumppu Sakokaivolietealtaan tyhjennys

23 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 23(24) Sakokaivolietealtaan tyhjennyspumppausta säädetään altaan pinnankorkeusrajojen mukaan aikaohjauksella. 6.6 LVI-työt LVI-työt suoritetaan erillisten LVI-suunnitelmien ja LVI-työselostuksen mukaisesti. Vesi- ja viemärijohdot Rakennuskohteen vesijohto liitetään kunnan tuomaan nykyiseen talovesijohtoon. Saneerattavaan sosiaalitilaan tulee suihku, WC ja pukuhuonetilat sekä valvomoon WC ja vesipiste vesinäytteiden käsittelyä varten. Vesi näihin pisteisiin johdetaan vesijohtoverkosta. Sosiaalitilat viemäröidään ilmastusaltaaseen. Polymeerilaitteiston tarvitsema vesi, ruuvikuivaimen huuhteluvesi sekä prosessitilan, välppien ym. pesuvedet otetaan puhdistamon sisäisestä vesijohtoverkosta. Vesijohtoverkosto uusitaan kokonaisuudessaan. Prosessivettä varten asennetaan säiliöt (vanhat polymeerisäiliöt), joista vesi pumpataan erillisellä pumppuyksiköllä prosessivesilinjaan. Ilmanvaihto Valvomo-, sosiaali- ja sähkötilan ilmanvaihto erotetaan prosessitilan ilmanvaihdosta ja tilaan asennetaan erillinen lämmöntalteenotolla varustettu ilmanvaihtokone. Prosessitilan tuloilma otetaan puhallinlämmittimillä ja poistoilma katolle sijoitettavilla poistoilmayksiköillä. Kohdepoistot on pyritty sijoittamaan eniten haiseviin kohteisiin kuten tulovälpälle, sakokaivolietteen välpälle, välpeastiatilaan, ilmastusaltaille sekä lietelavatilaan lietelavan yläpuolelle. Kanava-asennuksissa otetaan huomioon melutaso. Prosessitilan ilmanvaihdon ja lämmityksen mitoituksessa on otettu huomioon ilmamäärän puolittaminen -20-asteen ulkolämpötilassa. Ilmamäärän vähentämisessä tulee ottaa huomioon kosteudenpoisto. Lämmitys ja jäähdytys Saneerattavaan sosiaalitilaan tulee sähkötoiminen lattialämmitys. Valvomo- ja sähkötila lämmitetään sähköpattereilla. Sähkö- ja valvomotilaan asennetaan ilmalämpöpumppu, jolla tiloja voidaan kylmänä vuodenaikana lämmittää ja tarvittaessa kesäisin jäähdyttää. Sähkötilan kohdalla on tärkeää pitää lämpötila mahdollisimman vakiona. Prosessitila lämmitetään tuloilmapuhaltimilla. Lämpötila mitoitetaan + 14 asteen huonelämpötilalle ja mitoittavalle ulkolämpötilalle -25 astetta. Lämmityslaitteiden sijoituksella ja mitoituksella pyritään estämään rakenteiden huurtumista. Nykyisten tilojen lämmitysteho tarkistetaan ja uudet rakennuksen laajennusosta ja laitteet otetaan huomioon. Kaikki puhaltimet uusitaan. Kompressoritilan hukkalämpö käytetään lämmityskaudella prosessitilan lämmittämiseen. Lämmityskauden ulkopuolella hukkalämpö johdetaan ulos. Laajennusosaan tulevan nosto-oven eteen asennetaan sulanapitolämmityksellä varustettu betoniluiska.

24 Evijärven jätevedenpuhdistamon saneeraussuunnitelma 24(24) 7. MAHDOLLISET TULEVAT TEHOSTAMISTOIMET Evijärven puhdistamolla nyt tehtävien saneeraus- ja tehostamistoimenpiteiden tarkoituksena on turvata puhdistustulos. Huonokuntoisten laitteiden uusiminen parantaa puhdistamon toimintavarmuutta ja vähentää ohijuoksutusten riskiä. Isojen saneerausten tarvetta laitoksella ei lähitulevaisuudessa tule olemaan, mikäli biologinen prosessi saadaan toimimaan nykyisellä kapasiteetilla. Puhdistamolla on kuitenkin hyvä varautua prosessin tehostamiseen, jos lupaehdot tiukentuvat tai nykyisellä kapasiteetilla ei päästä riittävään puhdistustulokseen. Koska tämän saneerauksen yhteydessä biologinen osasto jouduttiin muuttamaan yksilinjaiseksi osastoinnin takia, saataisiin toisen ilmastusallaslinjan rakentamisella biologisen osaston taas kaksilinjaiseksi, mikä lisäisi prosessin toimivuutta sekä toimintavarmuutta poikkeus- ja huoltotilanteissa. Vaihtoehtoisesti voidaan harkita hiekkasuodatinten asentamista joko uuteen rakennukseen tai nykyiseen jälkiselkeytysaltaaseen, jos sen tila on riittävä. Jos tiloja lähdetään jatkossa saneeraamaan, olisi hyvä saneerata tilat myös UVdesinfioinnille. UV-desinfioinnilla voitaisiin parantaa lähtevän veden laatua haitallisten bakteerien osalta. Kuopiossa Maveplan Oy DI Ulla Tyrväinen
