ClickLine CoverLine StandardLine. sensing the future. Kumiprofiiliset sähköiset kytkentärimat, kosketusliuska 20 mm

Transkriptio

1 sensing the future ClickLine CoverLine StandardLine Kumiprofiiliset sähköiset kytkentärimat, kosketusliuska 20 mm Luotettava, testattu, helppo mukauttaa Profiileita, jotka sopivat kaikkin käyttökohteisiin Hyvät sähköominaisuudet Kestää korkean mekaanisen kuormituksen Helppo asentaa profiilin erityisen muotoilun ansiosta Täyttää vaatimukset EN 12978

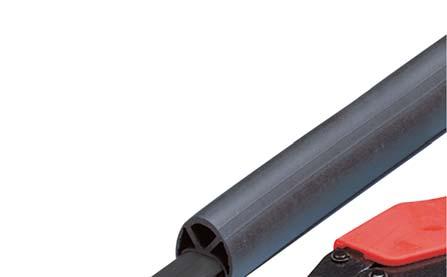

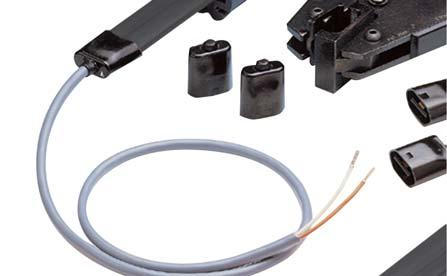

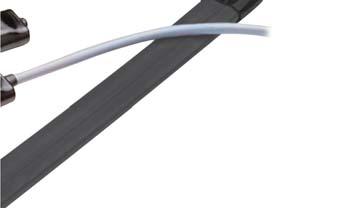

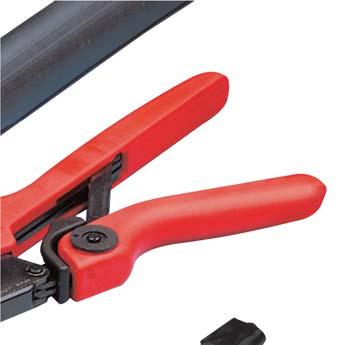

2 Sähköiset kytkentärimat Automaattisiin oviin, portteihin ja koneisiin Luotettava ja testattu Sähköisiä kytkentärimoja käytetään muun muassa automaattisissa ovissa, porteissa puristumis- ja leikkuuvahinkojen välttämiseksi. Monenkokoiset profiilit suojaavat yhdessä erilaisten valvontareleiden kanssa tehokkaasti henkilöitä ja kohteita voimassa olevien määräysten mukaisesti. Nopea ja helppo asennus Kytkentärimamme käsittävät kosketusliuskan, joka laitetaan kumiprofiiliin. Ne voidaan asentaa jo tehtaalla tai toimittaa komponentteina itseasennusta varten. Kätevä suunnittelu erillisten kosketusliuskojen kanssa takaa korkean luotettavuuden myös epätavallisissa asennuksissa ja helpottaa paikan päällä tehtävää jälkiasennusta. Kytkentärimat yleistietoa Kytkentärimojen kokoonpano Kosketusliuska Kumiprofiili Kanta Itseasennus nopea ja helppo Kytkentärimat voi itse asentaa helposti ja nopeasti Päätykappale ilman kaapelia Päätykappale kaapelin kanssa Päätykappale Alumiiniprofiili Yksityiskohtaiset asennus- ja hoito-ohjeet ovat tuotteen mukana Esivalmistettu yksilöllinen ja helppo Jotta toiminta olisi optimaalista, erottele toisistaan vaakasuora ja pystysuora käyttö: Suurin mahdollinen joustavuus Kosketusliuskojen päätykappaleet ovat joko kuormitusvastuksen kanssa (vakio 8,2 kohm) tai ilman, ja kaapelit ovat eripituisia, esim. 0,5 m, 2 m, 4 m, 7 m ja 10 m 2 Lukitse kumiprofiili molemmin puolin kannoilla ensisijaisesti kytkentärimojen vaakasuoraan käyttöön Kumiprofiili suljetaan ylhäältäpäin kannalla, se on alhaalta auki profiilinkannattimella vain kytkentärimojen pystysuoraan käyttöön

3 Kosketusliuskat täydellisiä tunnistimia ENT-R: allround Tämä vahva kosketusliuska on tarkoitettu erityisesti kosteaan ympäristöön ja korkeaan mekaaniseen kuormitukseen EPDM-hylsy (ei johda sähköä) Jännityksen poisto EPDM-säie (johtava) Luotettava kaikentyyppisessä käytössä Tilanne Liukuportti Tilanne Nosto-ovi Tilanne Taitto-ovi Tilanne Pyöröovi Ratkaisu Kytkentärima (ClickLine tai CoverLine) yhdessä induktiivisen InTra-siirtojärjestelmän kanssa Edut Paras mahdollinen suoja sekä liikkuville että paikallaan oleville kontaktiliuskoille kat. 2 tai 3 Vihjeitä: ProLoop, luotettava valvonta ja tunnistaminen induktiosilmukalla, joka antaa avaamisimpulssin Ratkaisu Kytkentärima (ClickLIne, CoverLine tai StandardLine) yhdessä langaton RFGate 2- siirtojärjestelmän kanssa Edut Paras mahdollinen suoja sekä liikkuville että paikallaan oleville kontaktiliuskoille kat. 2 tai 3 Vihjeitä: Herkules 2-tutka/liikeilmaisin antaa avaamisimpulssin. Erottaa ajoneuvot ihmisistä Ratkaisu Kytkentärima (ClickLIne, CoverLine tai StandardLine) yhdessä langaton RFGate 2- siirtojärjestelmän kanssa Edut Paras mahdollinen suoja sekä liikkuville että paikallaan oleville kontaktiliuskoille kat. 2 tai 3 Vihjeitä: Riippuen portin korkeudesta, Herkules 2 tai Merkur 2 ovat luotettavia avaamisimpulssin antajia Ratkaisu Kytkentärima (ClickLine tai CoverLine) yhdessä valvontareleen kanssa Vihjeitä Merkur 2 on luotettava avaamisimpulssin antaja 3

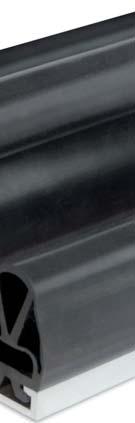

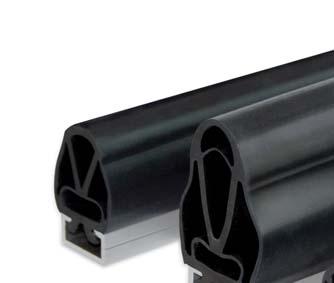

4 ClickLine Napsautettavat kumiprofiilit Napsautus! ClickLine on todellakin helppo asentaa: napsautat vain paikoilleen. Ei mitään syytä siirtää asennusta myöhempään ajankohtaan. Samalla tavalla vaihdetaan vioittuneet liuskat. Parhaalla mahdollisella tavalla suunniteltu profiilimuoto takaa luotettavan kontaktitoiminnon. ClickLine-profiilityypit Tekniset tiedot koskien kumiprofiileja ja valmiiksi asennettuja kytkentärimoja löytyvät takasivulta. Mitat (mitat mm:einä, kestävyys DIN ISO 32-1, lk. E2) mukaisesti Kumiprofiili EPE025/029A0V EPE0/042A0V EPE0/042J2V EPE036/045A0V EPE036/045J2V EPE036/065A0V Tuotenro Pakkaus Aluminiinikisko AP-8 AP-8 AP-8 Kytkentärima (valmiiksi asennettu) ELE025/029A0Vx ELE0/042A0Vx ELE0/042J2Vx ELE036/045A0Vx ELE036/045J2Vx ELE036/065A0Vx Aktivointietäisyys 7 mm 6 mm 15 mm Aktivointiteho 70 N 60 N 100 N 50 N 90 N 110 N Pysäytysmatka* 250 N 400 N 8 mm 18 mm 20 mm 5 mm 14 mm 21 mm 22 mm 17 mm 20 mm 21 mm m 4 *EN ISO mukaisesti, lämpötila 23 C, testin kohde ø 80 mm, mittauskohta C3

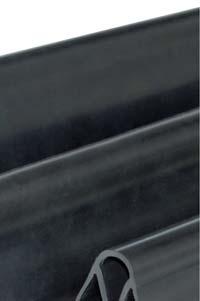

5 CoverLine Tyylikkäät kumiprofiilit Hyödyn ja tyylikkyyden yhdistelmä Alumiiniprofiili on piilotettu sivuun. Tuloksena on tasapainoinen kokonaisuus, joka sulautuu kaikkein hienoimpiinkin tiloihin. Nopea ja helppo asennus: paina kumiprofiili paikalleen työntämättä sitä sivusta. CoverLine sopii hyvin vaakasuoraan asennukseen (liukuportit) ja lyhyille pysäytysmatkoille. Erityisesti kehitetyt profiilit takaavat luotettavan kontaktitoiminnon. CoverLine-profiilityypit Tekniset tiedot koskien kumiprofiileja ja valmiiksi asennettuja kytkentärimoja löytyvät takasivulta. Mitat (mitat mm:einä, kestävyys DIN ISO 32-1, lk. E2) mukaisesti Kumiprofiili EPE040/055A0J EPE040/080A0J EPE040/081A0J EPE040/105A0J Tuotenro Pakkaus m 20 m 20 m Aluminiinikisko Kytkentärima (valmiiksi asennettu) ELE040/055A0Jx ELE040/080A0Jx EPE040/081A0Jx ELE040/105A0Jx Aktivointietäisyys 6 mm 8 mm 5 mm Aktivointiteho 100 N 120 N 83 N 70 N Pysäytysmatka* 250 N 400 N 11 mm 15 mm 27 mm 32 mm 38 mm 41 mm 37 mm 53 mm 5

6 StandardLine Kumiprofiilit vakiojalan kanssa Testattu ja luotettava profiiliperhe StandardLine tarjoaa erinäköisiä profiileja eri tarpeisiin. Voimme toimittaa tilaustyönä vielä useampia ratkaisuja. EPDM, kestävä materiaali Kaikki Bircher Reglomatin kytkentärimat valmistetaan EPDM-materiaalista. Täysin tiivis eri materiaalien ja aineiden kohdalla kuten: viemärivesi, asetoni, mangaanisulfaatti, metyylialkoholi, metyyliftalaatti. Ja tarpeeksi tiivis etanolin, metyylietyyliketonin, metyylikloridin, kylmän maitohapon ja muiden aineiden kohdalla. StandardLine profiltyper Tekniset tiedot koskien kumiprofiileja ja valmiiksi asennettuja kytkentärimoja löytyvät takasivulta. Mitat (mitat mm:einä, kestävyys DIN ISO 32-1, lk. E2) mukaisesti Kumiprofiili EPE025/020A0K EPE025/029A0L EPE025/029A0K EPE025/040A0K EPE036/040A0D EPE036/060A0D Tuotenro Pakkaus Aluminiinikisko AP-7 AP-4 AP-4 Kytkentärima (valmiiksi asennettu) ELE025/020A0Kx ELE025/029A0Lx ELE025/029A0Kx ELE025/040A0Kx ELE036/040A0Dx ELE036/060A0Dx Aktivointietäisyys 3 mm 7 mm 7 mm 4 mm 9 mm 5 mm Aktivointiteho 70 N 80 N 80 N 70 N 90 N 90 N Pysäytysmatka* 250 N 400 N 2 mm 4 mm 6 mm 6 mm 9 mm 12 mm 8 mm 16 mm 13 mm mm 6 *EN ISO mukaisesti, lämpötila 23 C, testin kohde ø 80 mm, mittauskohta C3

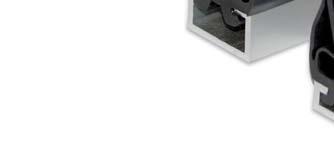

7 Alumiinikiskot/valvontarelee Sopivia alumiinikiskoja Bircher Reglomatin alumiinikiskot ovat helposti ja nopeasti asennettavia. Ruuvaa kiinni, työnnä tai paina profiili paikalleen Tuotenro AP-8 Tuotenro AP-7 Tuotenro AP-4 Tuotenro Tuotenro Laskuesimerkki Oikean kytkentäriman valinta. Parhaimman mahdollisen turvallisuuden takaamiseksi on tärkeää, että pysäytysmatka asetetaan järjestelmään, jotta se vaikuttaa jarrutuksen aikana syntyvään puristusvoimaan. Pysäytysmatkan vaarallisen osan laskeminen (s 1 ): s 1 = ½ v T Kytkentäriman lyhyimmän pysäytysmatkan laskeminen (tarpeen korkean profiilikorkeuden valitsemiseksi) s: s = s 1 C Merkkien selitys v = vaarallisen liikkeen nopeus [mm/s] T = koko järjestelmän käyttöaika (kone + kytkentärima) [s] C = turvatekijä, vähintään 1,2 (jos on muita mahdollisesti vahingoittuvia tekijöitä, esim. jarrujärjestelmän tulee valita korkeampi arvo: EN ISO ) Oikea valvontarelee jokaiseen käyttötarpeeseen Esimerkkejä. Yksityiskohtaiset tekniset tiedot sekä useampia relee- että siirtojärjestelmiä saat vastaavista esitteistä tai ottamalla meihin yhteyttä. Tuotenro Kuvaus EsGate 2 Turvakytkinlaite luokka 2, 2 kanavaa 2 signaalinantolaitteelle, jonka pääteresistori 8,2 kohm, 2 ulostuloa, syöttöjännite 24 V ACDC, IP (kotelolla BOX22: IP55), mitat 22,5 x 94 x 90 mm InTra6 2 SET02 Induktiivinen siirtojärjestelmä, luokka 2, automaattisille liukuporteille, kahden langattoman ja kahden kiinteän kytkentärimapiirin arviointi pääteresistorilla 8,2 kohm, lähdöt KIINNI ja AUKI, syöttöjännite 24 V ACDC, IP (kotelolla BOX22: IP55), mitat 22,5 x 94 x 90 mm RFGate 2.1.F Langaton siirtojärjestelmä, luokka 2, automaattisille nosto-, taitto-oville ja liukuporteille, langattomien kytkentärimojen mittaus pääteresistorilla 8,2 kohm, syöttöjännite 24 V ACDC, IP 55, mitat 190 x 51 x 23 / 36 mm ESD ACDC 2 kanavaa 2 tunnistimelle 8,2 kohm, 2 ulostuloa, turvallisuusluokka 3 EN mukaan, sähköjännite 24 V ACDC, asennus DIN-kiskolle, mitat 45 x 79 x 105 mm 7

8 Tilaustiedot Tilaustietoja valmiiksi asennetuille kytkentärimoille ELE040/080A0J Tyyppi Katso taulukkoja ClickLine S. 4 CoverLine S. 5 StandardLine S. 6 Tilaustietoja valmiiksi asennetuille kosketusliuskoille Tyyppi ENT-R ENT-20 ENT-R 2 Kosketusliuska 2 = ENT-R 0 = ENT-20 Tilaustietoja koskien komponentteja itseasennusta varten Kosketusliuska Tyyppi Rulla Rulla Rulla 100 m ENT-R ENT-R/25 ENT-R/50 ENT-R/ ENT-20 ENT-20/25 ENT-20/50 ENT-20/ A B C / 1 / 2500 / Profiilien päät Pituus 1 = vastus 8k2, sis. alumiini, päät kiinni Liuskan 2 = kaapeli, sis. alumiini, päät kiinni pituus [mm] 4 = vastus 8k2, ilman alumiinia, päät kiinni 5 = 2 kaapelia, ilman alumiinia, päät kiinni A1 = vastus 8k2, sis. alumiini, alta auki, kaapeli ylhäällä A4 = vastus 8k2, ilman alumiinia, alta auki, kaapeli ylhäällä B1 = vastus 8k2, sis. alumiini, alta auki, kaapeli alhaalla B4 = vastus 8k2, ilman alumiinia, alta auki, kaapeli alhaalla C2 = 2 kaapelia, sis. alumiini, alta auki C5 = 2 kaapelia, ilman alumiinia, alta auki / 1 / 2500 / Päätykappale 2 4 = kuormitus 8,2 kohm 5 = kaapeli 6 = special Päätykappale Tyyppi Avoin (NO) 8,2 kohm Kuormitus ENEH-0 ENEH Tyyppi 0.5 m 2 m 4 m 7 m 10 m Kaapeli ENEH-K05 ENEH-K2 ENEH-K4 ENEH-K7 ENEH-K Kannat EN-C60 Kumiprofiilin EPE036/040/045/060/065 kanta EN-C29 Kumiprofiilin EPE025/029 kanta EN-C42 Kumiprofiilin EPE0/042 kanta EN-C55 Kumiprofiilin EPE040/055 kanta EN-C80 Kumiprofiilin EPE040/080 kanta ENA-10 Kumiprofiilin kiinnike, rulla, 10 m EN-KAS Kytkentäkammion päätekappale Pituus Liuskan pituus [mm] Lisätarvikkeet/työkalut EN-DS Kytkentäkammion tiivistystulppa, pussi, 10 kpl EN-DL Kaapelin reiällinen tiivistystulppa, pussi, 10 kpl ES-BD Tiivistemassa profiilien tiivistämiseen, laatikko (riittää noin 50 liuskalle) ES-KLEBER Kontaktiliima tiivistystulppaa varten, putkilo, 20 g ES-PRESS Hohtimet, laatikko, 1 kpl. (päätykappaleen kytkentärimaan paikalleen painamista varten) GUMMI- Profiilin leikkuri, laatikko, SCHERE 1 kpl. (kumiprofiilin leikkaamista varten) EN-PHC CoverLine-mallin profiilikannatin EN-PHK ClickLine- ja StandardLine-mallien profiilikannatin 2 Kaapeli Pituus [m] 2 Kaapeli Pituus [m] Tekniset tiedot Kosketusliuska ENT-R Mitta (max.) Käyttölämpötila Säilytyslämpötila Materiaali Kontaktimateriaali Virtaus (min. / max.) Max. jännite Vastuksen pituus Ylimenovastus Aktivointien määrä Kytkentärima ENT-20 Mitta (max.) Käyttölämpötila Säilytyslämpötila Materiaali Kontaktimateriaali Virtaus (min. / max.) Max. jännite Vastuksen pituus Ylimenovastus Aktivointien määrä Kytkentärima, valmiiksi asennettu Lämpötila-alue Max. pituus Eristysteho Korkein kuormitus Kuollut alue Aktivointien määrä Liitäntäkaapeli Turvaluokka Täyttää normit Huomioi Tuotteidemme tekniset tiedot ja suositukset perustuvat kokemukseemme ja niiden tarkoitus on informoida käyttäjää. Esitteet ja tuotetiedot eivät takaa erityisiä tuoteominaisuuksia. Erityiset tuoteominaisuudet, joista me informoimme joko kirjallisesti tai henkilökohtaisesti, eivät ole mukana. Pidätämme itsellemme oikeuden tehdä muutoksia, jotka johtuvat teknisestä edelleen kehittämisestä. Yhteydenotto Bircher Reglomat AG Wiesengasse 20 CH-8222 Beringen Tel Fax info@bircher.com mm 25 C +60 C 40 C +80 C EPDM EPDM sähköä johtava 1 ma / 100 ma VACDC < 2 Ohm/m tyyppi < 200 Ohm, max. < 500 Ohm > (mitattava kohde ø 80 mm) mm 25 C +60 C 25 C +70 C TPE Nikkelöity pronssi 1 ma / 1 A 42 VACDC 0.5 Ohm/m < 10 Ohm > (mitattava kohde ø 80 mm) 20 C +55 C 6 m (pitempiä tilaustyönä) 1500 V AC 500 N 20 mm (ELE040/105A0J2: 0 mm) > (mitattava kohde ø 80 mm) Kaksoisvaipattu kaapeli, PVC, ø 4,7 mm, osat 2 x 0,34 mm 2, taipumisaste vähintään lepotilassa IP 65 EN 12978, EN ISO D FI 03/15
