TÄRKEÄT TURVALLISUUSOHJEET luettava ennen käyttöä. (Electric Vehicle Supply Equipment, versio 6.0) Yleistä SPARK -latauskaapelista...

Transkriptio

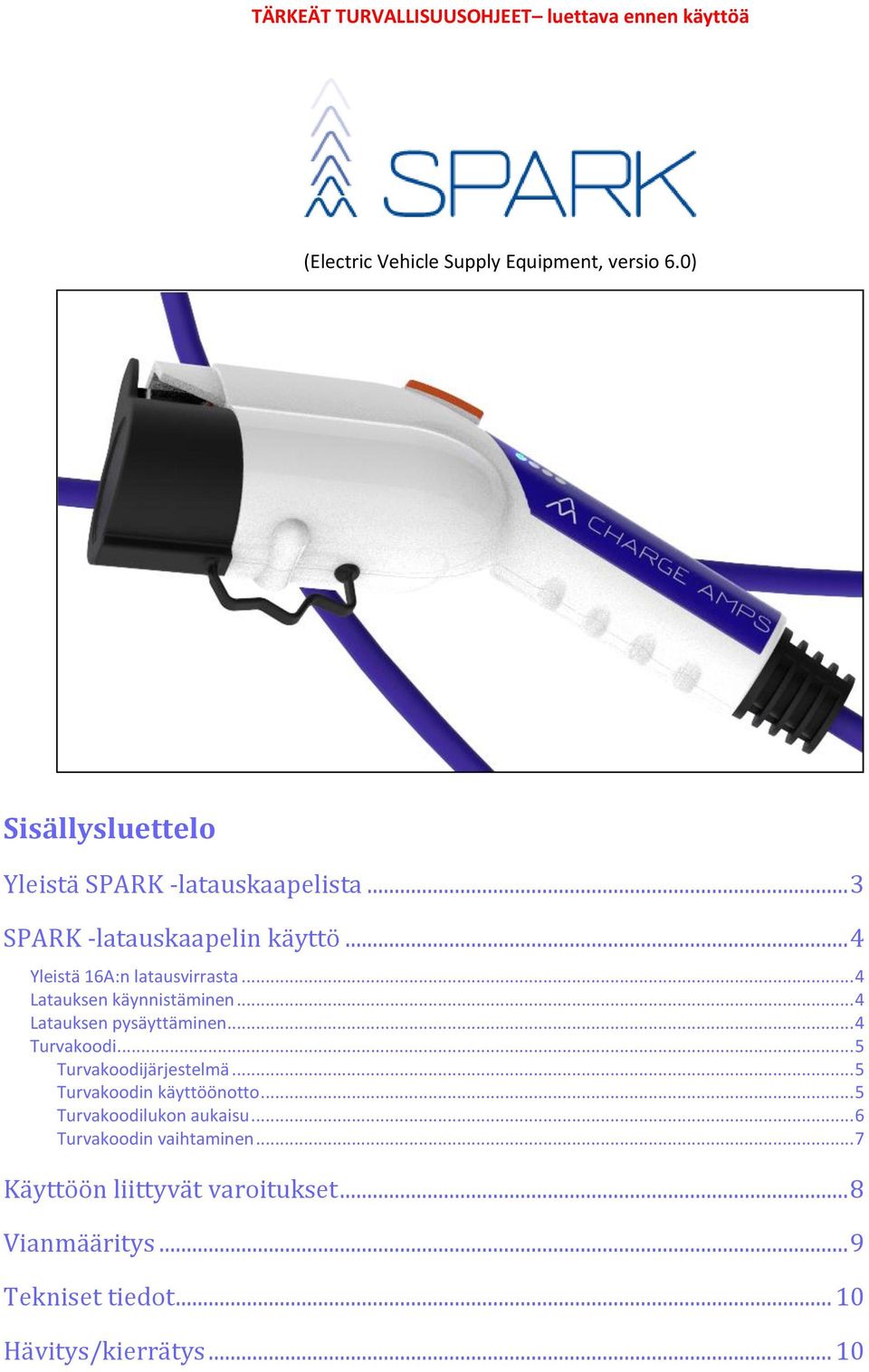

1 TÄRKEÄT TURVALLISUUSOHJEET luettava ennen käyttöä (Electric Vehicle Supply Equipment, versio 6.0) Sisällysluettelo Yleistä SPARK -latauskaapelista... 3 SPARK -latauskaapelin käyttö... 4 Yleistä 16A:n latausvirrasta... 4 Latauksen käynnistäminen... 4 Latauksen pysäyttäminen... 4 Turvakoodi... 5 Turvakoodijärjestelmä... 5 Turvakoodin käyttöönotto... 5 Turvakoodilukon aukaisu... 6 Turvakoodin vaihtaminen... 7 Käyttöön liittyvät varoitukset... 8 Vianmääritys... 9 Tekniset tiedot Hävitys/kierrätys... 10

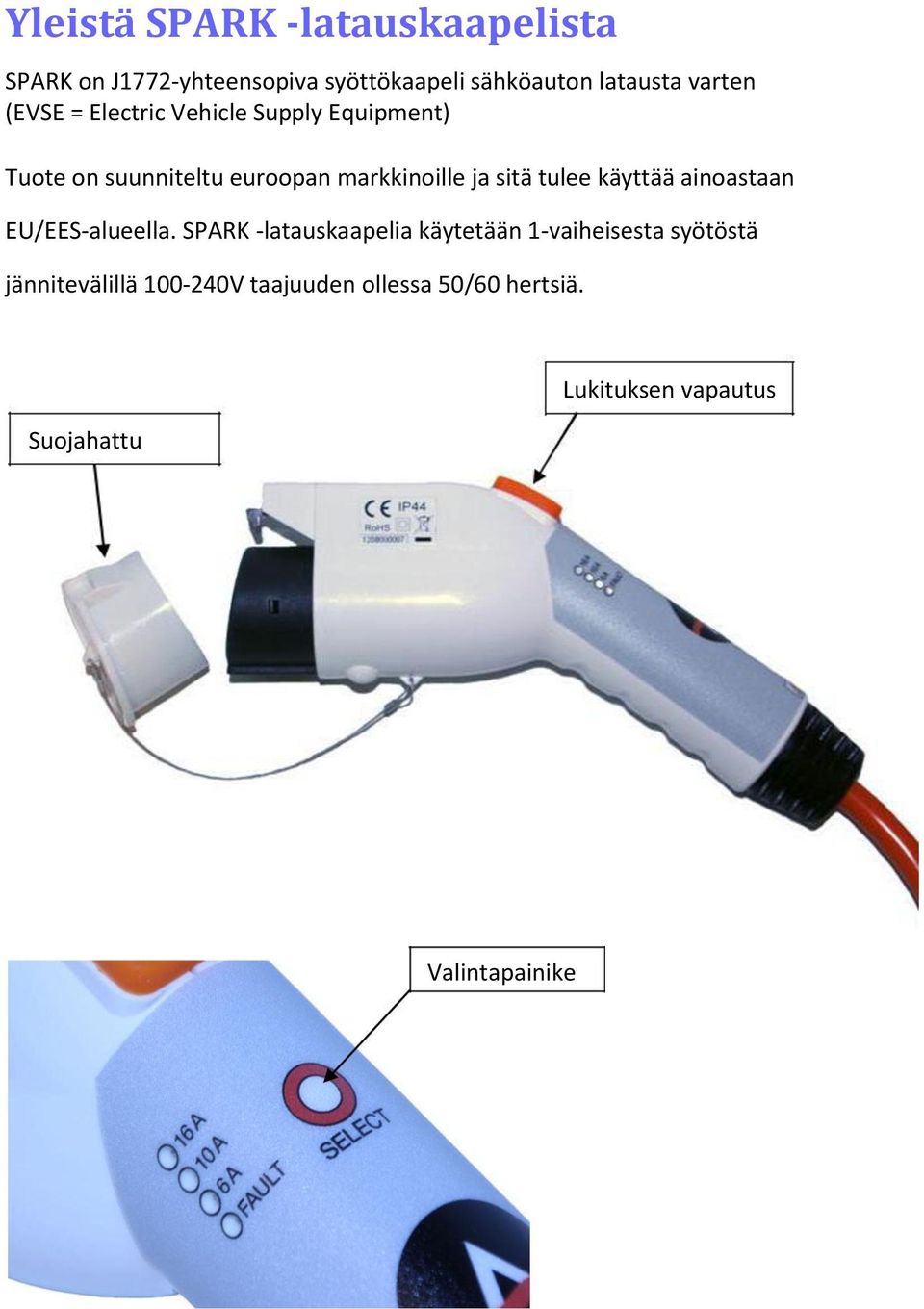

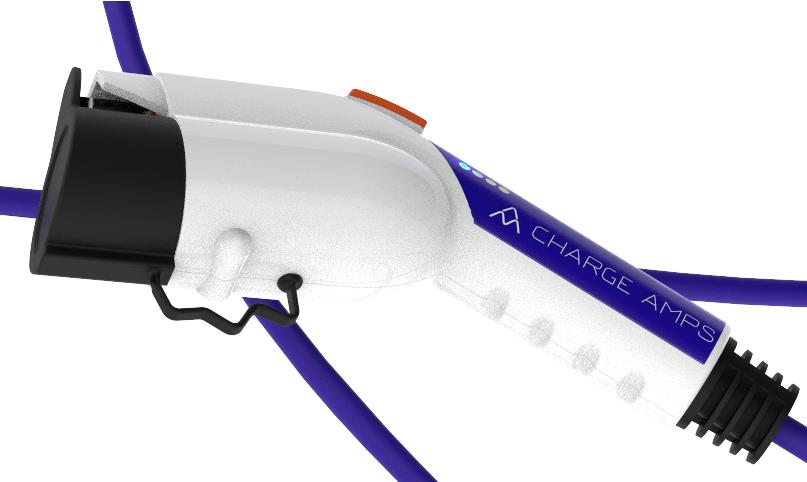

2 Yleistä SPARK -latauskaapelista SPARK on J1772-yhteensopiva syöttökaapeli sähköauton latausta varten (EVSE = Electric Vehicle Supply Equipment) Tuote on suunniteltu euroopan markkinoille ja sitä tulee käyttää ainoastaan EU/EES-alueella. SPARK -latauskaapelia käytetään 1-vaiheisesta syötöstä jännitevälillä V taajuuden ollessa 50/60 hertsiä. Suojahattu Lukituksen vapautus Valintapainike

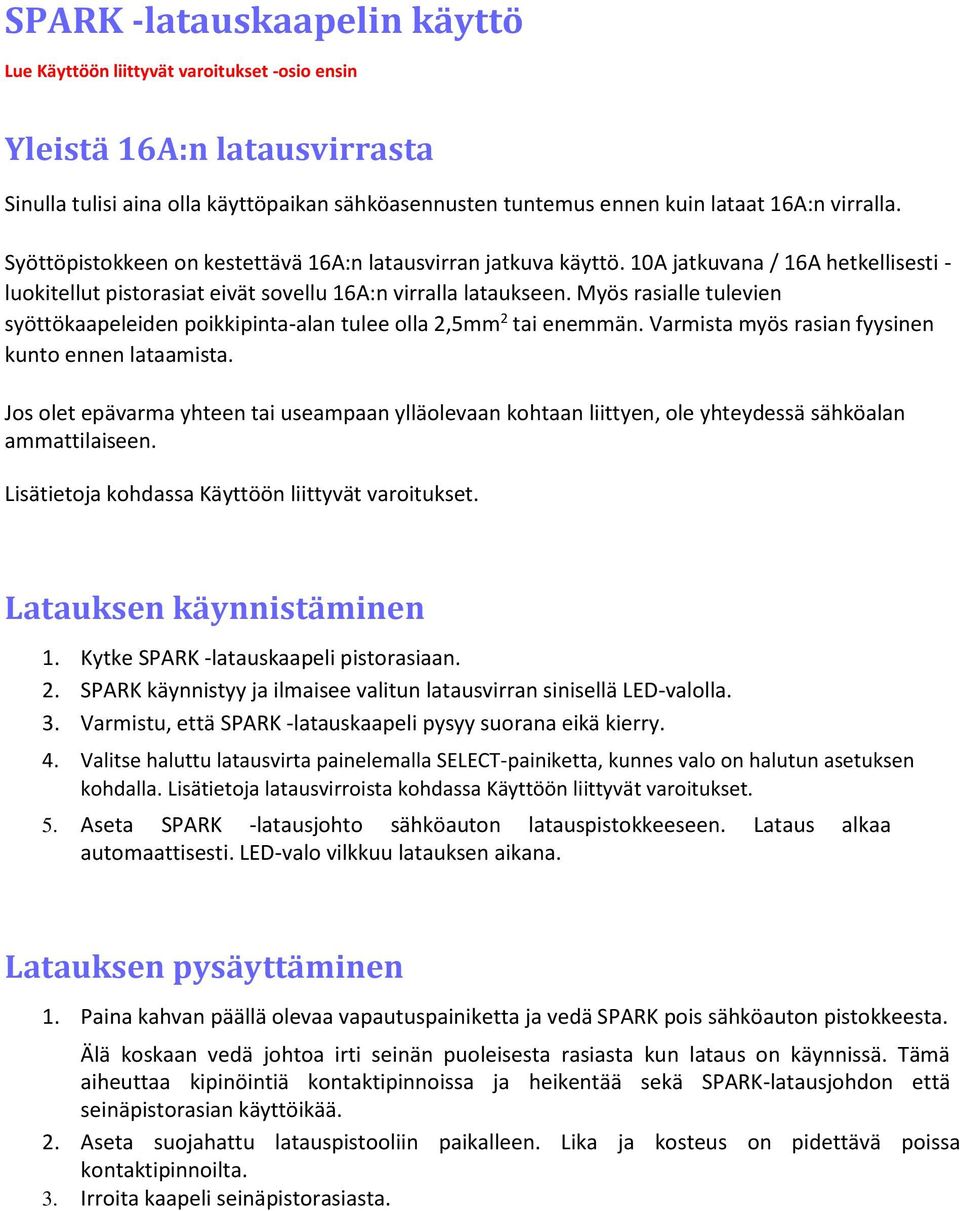

3 SPARK -latauskaapelin käyttö Lue Käyttöön liittyvät varoitukset -osio ensin Yleistä 16A:n latausvirrasta Sinulla tulisi aina olla käyttöpaikan sähköasennusten tuntemus ennen kuin lataat 16A:n virralla. Syöttöpistokkeen on kestettävä 16A:n latausvirran jatkuva käyttö. 10A jatkuvana / 16A hetkellisesti - luokitellut pistorasiat eivät sovellu 16A:n virralla lataukseen. Myös rasialle tulevien syöttökaapeleiden poikkipinta-alan tulee olla 2,5mm 2 tai enemmän. Varmista myös rasian fyysinen kunto ennen lataamista. Jos olet epävarma yhteen tai useampaan ylläolevaan kohtaan liittyen, ole yhteydessä sähköalan ammattilaiseen. Lisätietoja kohdassa Käyttöön liittyvät varoitukset. Latauksen käynnistäminen 1. Kytke SPARK -latauskaapeli pistorasiaan. 2. SPARK käynnistyy ja ilmaisee valitun latausvirran sinisellä LED-valolla. 3. Varmistu, että SPARK -latauskaapeli pysyy suorana eikä kierry. 4. Valitse haluttu latausvirta painelemalla SELECT-painiketta, kunnes valo on halutun asetuksen kohdalla. Lisätietoja latausvirroista kohdassa Käyttöön liittyvät varoitukset. 5. Aseta SPARK -latausjohto sähköauton latauspistokkeeseen. Lataus alkaa automaattisesti. LED-valo vilkkuu latauksen aikana. Latauksen pysäyttäminen 1. Paina kahvan päällä olevaa vapautuspainiketta ja vedä SPARK pois sähköauton pistokkeesta. Älä koskaan vedä johtoa irti seinän puoleisesta rasiasta kun lataus on käynnissä. Tämä aiheuttaa kipinöintiä kontaktipinnoissa ja heikentää sekä SPARK-latausjohdon että seinäpistorasian käyttöikää. 2. Aseta suojahattu latauspistooliin paikalleen. Lika ja kosteus on pidettävä poissa kontaktipinnoilta. 3. Irroita kaapeli seinäpistorasiasta.

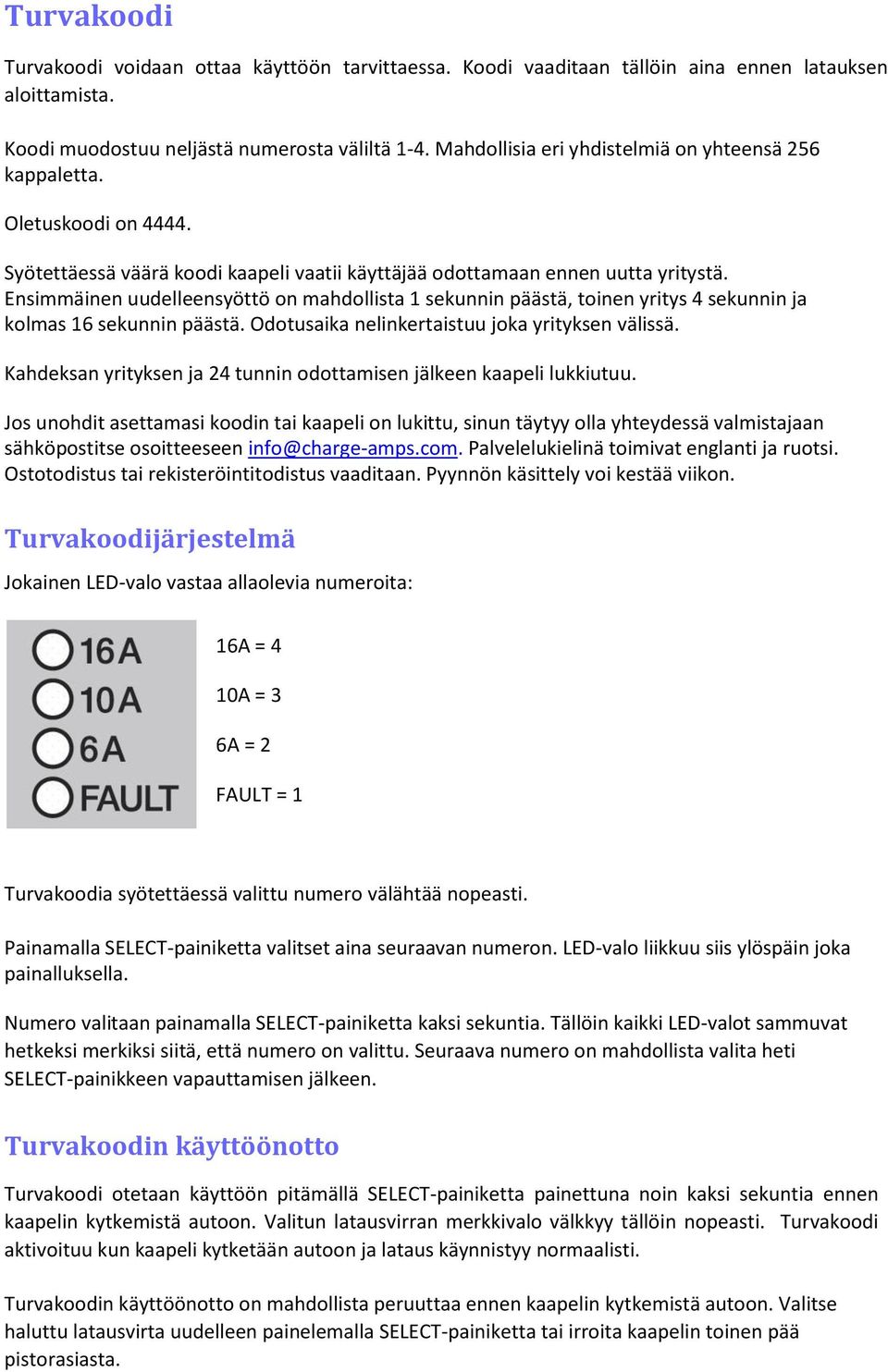

4 Turvakoodi Turvakoodi voidaan ottaa käyttöön tarvittaessa. Koodi vaaditaan tällöin aina ennen latauksen aloittamista. Koodi muodostuu neljästä numerosta väliltä 1-4. Mahdollisia eri yhdistelmiä on yhteensä 256 kappaletta. Oletuskoodi on Syötettäessä väärä koodi kaapeli vaatii käyttäjää odottamaan ennen uutta yritystä. Ensimmäinen uudelleensyöttö on mahdollista 1 sekunnin päästä, toinen yritys 4 sekunnin ja kolmas 16 sekunnin päästä. Odotusaika nelinkertaistuu joka yrityksen välissä. Kahdeksan yrityksen ja 24 tunnin odottamisen jälkeen kaapeli lukkiutuu. Jos unohdit asettamasi koodin tai kaapeli on lukittu, sinun täytyy olla yhteydessä valmistajaan sähköpostitse osoitteeseen info@charge-amps.com. Palvelelukielinä toimivat englanti ja ruotsi. Ostotodistus tai rekisteröintitodistus vaaditaan. Pyynnön käsittely voi kestää viikon. Turvakoodijärjestelmä Jokainen LED-valo vastaa allaolevia numeroita: 16A = 4 10A = 3 6A = 2 FAULT = 1 Turvakoodia syötettäessä valittu numero välähtää nopeasti. Painamalla SELECT-painiketta valitset aina seuraavan numeron. LED-valo liikkuu siis ylöspäin joka painalluksella. Numero valitaan painamalla SELECT-painiketta kaksi sekuntia. Tällöin kaikki LED-valot sammuvat hetkeksi merkiksi siitä, että numero on valittu. Seuraava numero on mahdollista valita heti SELECT-painikkeen vapauttamisen jälkeen. Turvakoodin käyttöönotto Turvakoodi otetaan käyttöön pitämällä SELECT-painiketta painettuna noin kaksi sekuntia ennen kaapelin kytkemistä autoon. Valitun latausvirran merkkivalo välkkyy tällöin nopeasti. Turvakoodi aktivoituu kun kaapeli kytketään autoon ja lataus käynnistyy normaalisti. Turvakoodin käyttöönotto on mahdollista peruuttaa ennen kaapelin kytkemistä autoon. Valitse haluttu latausvirta uudelleen painelemalla SELECT-painiketta tai irroita kaapelin toinen pää pistorasiasta.

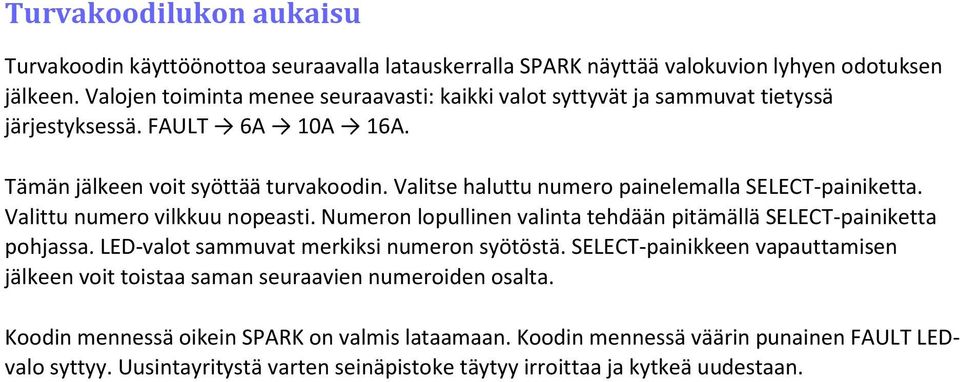

5 Turvakoodilukon aukaisu Turvakoodin käyttöönottoa seuraavalla latauskerralla SPARK näyttää valokuvion lyhyen odotuksen jälkeen. Valojen toiminta menee seuraavasti: kaikki valot syttyvät ja sammuvat tietyssä järjestyksessä. FAULT 6A 10A 16A. Tämän jälkeen voit syöttää turvakoodin. Valitse haluttu numero painelemalla SELECT-painiketta. Valittu numero vilkkuu nopeasti. Numeron lopullinen valinta tehdään pitämällä SELECT-painiketta pohjassa. LED-valot sammuvat merkiksi numeron syötöstä. SELECT-painikkeen vapauttamisen jälkeen voit toistaa saman seuraavien numeroiden osalta. Koodin mennessä oikein SPARK on valmis lataamaan. Koodin mennessä väärin punainen FAULT LEDvalo syttyy. Uusintayritystä varten seinäpistoke täytyy irroittaa ja kytkeä uudestaan.

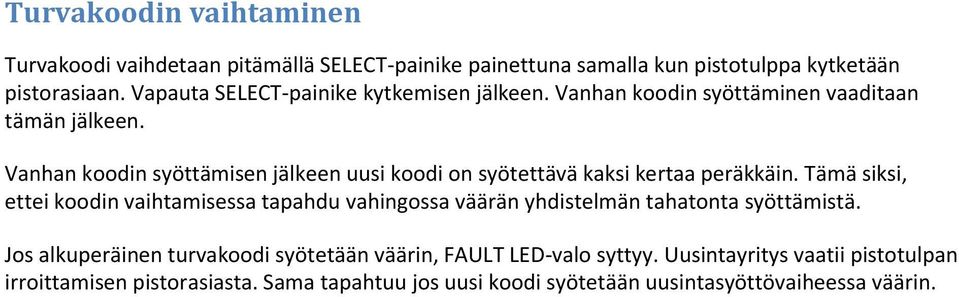

6 Turvakoodin vaihtaminen Turvakoodi vaihdetaan pitämällä SELECT-painike painettuna samalla kun pistotulppa kytketään pistorasiaan. Vapauta SELECT-painike kytkemisen jälkeen. Vanhan koodin syöttäminen vaaditaan tämän jälkeen. Vanhan koodin syöttämisen jälkeen uusi koodi on syötettävä kaksi kertaa peräkkäin. Tämä siksi, ettei koodin vaihtamisessa tapahdu vahingossa väärän yhdistelmän tahatonta syöttämistä. Jos alkuperäinen turvakoodi syötetään väärin, FAULT LED-valo syttyy. Uusintayritys vaatii pistotulpan irroittamisen pistorasiasta. Sama tapahtuu jos uusi koodi syötetään uusintasyöttövaiheessa väärin.

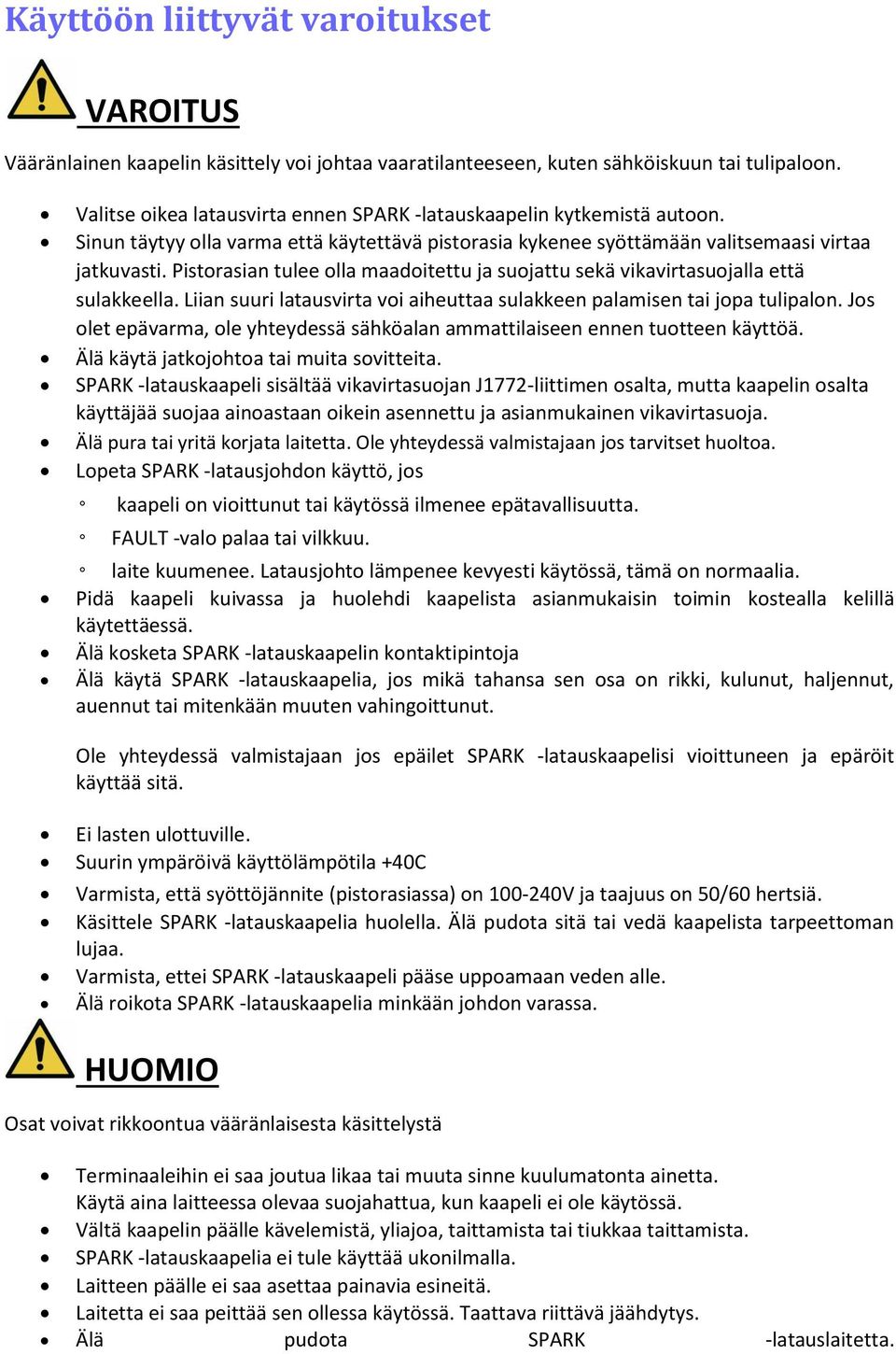

7 Käyttöön liittyvät varoitukset VAROITUS Vääränlainen kaapelin käsittely voi johtaa vaaratilanteeseen, kuten sähköiskuun tai tulipaloon. Valitse oikea latausvirta ennen SPARK -latauskaapelin kytkemistä autoon. Sinun täytyy olla varma että käytettävä pistorasia kykenee syöttämään valitsemaasi virtaa jatkuvasti. Pistorasian tulee olla maadoitettu ja suojattu sekä vikavirtasuojalla että sulakkeella. Liian suuri latausvirta voi aiheuttaa sulakkeen palamisen tai jopa tulipalon. Jos olet epävarma, ole yhteydessä sähköalan ammattilaiseen ennen tuotteen käyttöä. Älä käytä jatkojohtoa tai muita sovitteita. SPARK -latauskaapeli sisältää vikavirtasuojan J1772-liittimen osalta, mutta kaapelin osalta käyttäjää suojaa ainoastaan oikein asennettu ja asianmukainen vikavirtasuoja. Älä pura tai yritä korjata laitetta. Ole yhteydessä valmistajaan jos tarvitset huoltoa. Lopeta SPARK -latausjohdon käyttö, jos kaapeli on vioittunut tai käytössä ilmenee epätavallisuutta. FAULT -valo palaa tai vilkkuu. laite kuumenee. Latausjohto lämpenee kevyesti käytössä, tämä on normaalia. Pidä kaapeli kuivassa ja huolehdi kaapelista asianmukaisin toimin kostealla kelillä käytettäessä. Älä kosketa SPARK -latauskaapelin kontaktipintoja Älä käytä SPARK -latauskaapelia, jos mikä tahansa sen osa on rikki, kulunut, haljennut, auennut tai mitenkään muuten vahingoittunut. Ole yhteydessä valmistajaan jos epäilet SPARK -latauskaapelisi vioittuneen ja epäröit käyttää sitä. Ei lasten ulottuville. Suurin ympäröivä käyttölämpötila +40C Varmista, että syöttöjännite (pistorasiassa) on V ja taajuus on 50/60 hertsiä. Käsittele SPARK -latauskaapelia huolella. Älä pudota sitä tai vedä kaapelista tarpeettoman lujaa. Varmista, ettei SPARK -latauskaapeli pääse uppoamaan veden alle. Älä roikota SPARK -latauskaapelia minkään johdon varassa. HUOMIO Osat voivat rikkoontua vääränlaisesta käsittelystä Terminaaleihin ei saa joutua likaa tai muuta sinne kuulumatonta ainetta. Käytä aina laitteessa olevaa suojahattua, kun kaapeli ei ole käytössä. Vältä kaapelin päälle kävelemistä, yliajoa, taittamista tai tiukkaa taittamista. SPARK -latauskaapelia ei tule käyttää ukonilmalla. Laitteen päälle ei saa asettaa painavia esineitä. Laitetta ei saa peittää sen ollessa käytössä. Taattava riittävä jäähdytys. Älä pudota SPARK -latauslaitetta.

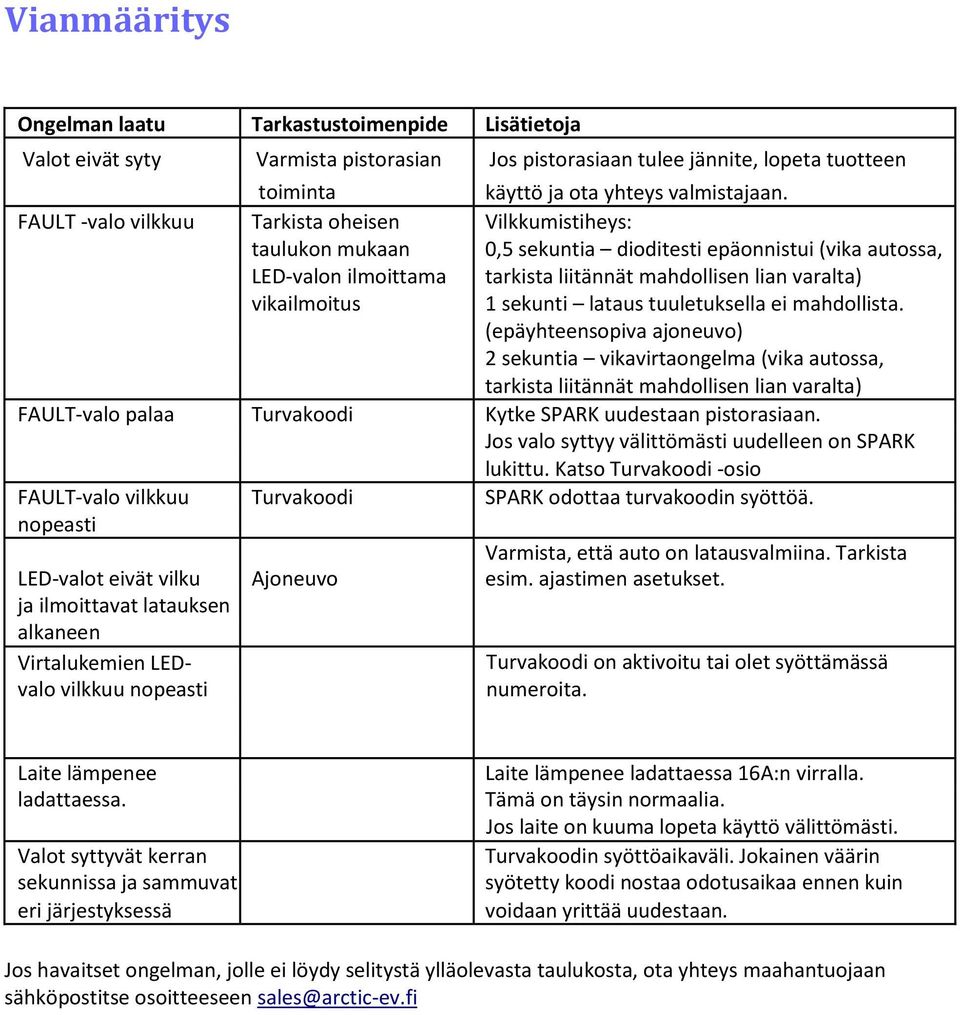

8 Vianmääritys Ongelman laatu Tarkastustoimenpide Lisätietoja Valot eivät syty Varmista pistorasian Jos pistorasiaan tulee jännite, lopeta tuotteen toiminta käyttö ja ota yhteys valmistajaan. FAULT -valo vilkkuu Tarkista oheisen Vilkkumistiheys: taulukon mukaan 0,5 sekuntia dioditesti epäonnistui (vika autossa, LED-valon ilmoittama tarkista liitännät mahdollisen lian varalta) vikailmoitus 1 sekunti lataus tuuletuksella ei mahdollista. (epäyhteensopiva ajoneuvo) 2 sekuntia vikavirtaongelma (vika autossa, tarkista liitännät mahdollisen lian varalta) FAULT-valo palaa Turvakoodi Kytke SPARK uudestaan pistorasiaan. Jos valo syttyy välittömästi uudelleen on SPARK lukittu. Katso Turvakoodi -osio FAULT-valo vilkkuu Turvakoodi SPARK odottaa turvakoodin syöttöä. nopeasti LED-valot eivät vilku ja ilmoittavat latauksen alkaneen Virtalukemien LEDvalo vilkkuu nopeasti Ajoneuvo Varmista, että auto on latausvalmiina. Tarkista esim. ajastimen asetukset. Turvakoodi on aktivoitu tai olet syöttämässä numeroita. Laite lämpenee ladattaessa. Valot syttyvät kerran sekunnissa ja sammuvat eri järjestyksessä Laite lämpenee ladattaessa 16A:n virralla. Tämä on täysin normaalia. Jos laite on kuuma lopeta käyttö välittömästi. Turvakoodin syöttöaikaväli. Jokainen väärin syötetty koodi nostaa odotusaikaa ennen kuin voidaan yrittää uudestaan. Jos havaitset ongelman, jolle ei löydy selitystä ylläolevasta taulukosta, ota yhteys maahantuojaan sähköpostitse osoitteeseen sales@arctic-ev.fi

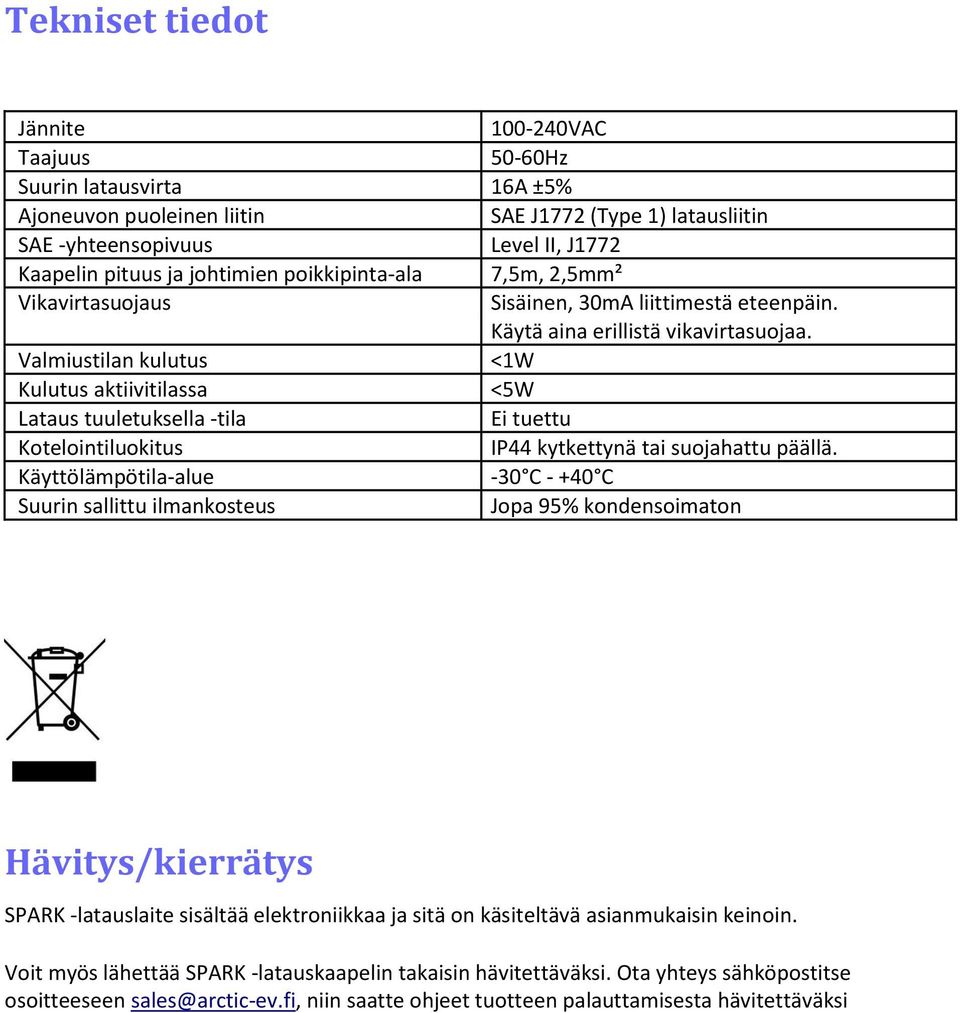

9 Tekniset tiedot Jännite VAC Taajuus 50-60Hz Suurin latausvirta 16A ±5% Ajoneuvon puoleinen liitin SAE J1772 (Type 1) latausliitin SAE -yhteensopivuus Level II, J1772 Kaapelin pituus ja johtimien poikkipinta-ala 7,5m, 2,5mm² Vikavirtasuojaus Sisäinen, 30mA liittimestä eteenpäin. Käytä aina erillistä vikavirtasuojaa. Valmiustilan kulutus <1W Kulutus aktiivitilassa <5W Lataus tuuletuksella -tila Ei tuettu Kotelointiluokitus IP44 kytkettynä tai suojahattu päällä. Käyttölämpötila-alue -30 C C Suurin sallittu ilmankosteus Jopa 95% kondensoimaton Hävitys/kierrätys SPARK -latauslaite sisältää elektroniikkaa ja sitä on käsiteltävä asianmukaisin keinoin. Voit myös lähettää SPARK -latauskaapelin takaisin hävitettäväksi. Ota yhteys sähköpostitse osoitteeseen sales@arctic-ev.fi, niin saatte ohjeet tuotteen palauttamisesta hävitettäväksi
