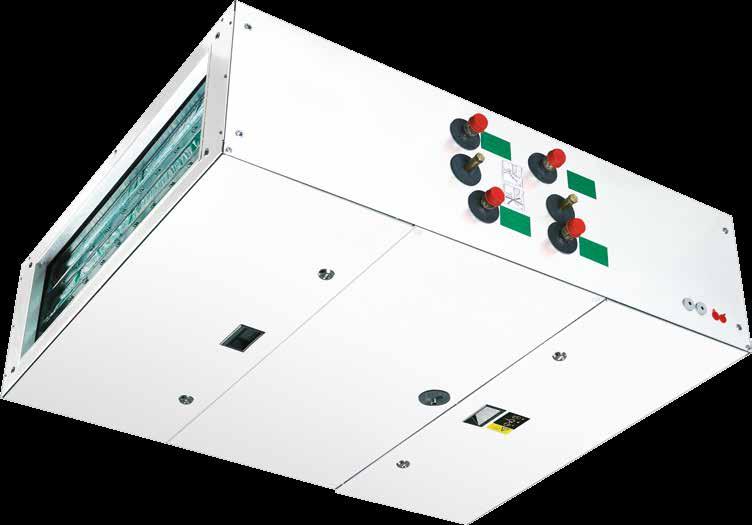

1 Air omfort AIR TREATMENT VEKA ver VEKA ver Tuloilmakone» Toimintavalmis säätö- ja ohjauslaitteisto uro

2 2 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro Sisältö 1.. Sähköliitännät Sivu 1.1 Moottorit Sähköpatteri Pääsyöttö Ohjauspaneelin kytkentä Ulkoisten komponenttien kytkentä 2.1 Jälkilämmityspatteri, sähkö Lämmityspatteri, vesi Jäähdytyspatteri, vesi Jäähdytyspatteri, suorahöyrystys Sulkupelti Lämpötila-anturit Lisäaikakäyttö/Ilmavirran tehostus Palotoiminto Summahälytys Ulkoinen poistoilmapuhallin Suodatinvahti Kytkentäkaavio...7 Sivu 4. Ohjauspaneeli, toiminnot, käyttöönotto 4.1 Yleistä Kotinäyttö 4.3 Alivalikot Päivämäärä, kellonaika, kieli Lisäasetukset asennukseen ja huoltoon Käyttöönottovelho Aikaohjelmat Säätö- ja ohjaustoiminnot 5.1 Lämmitys ja jäähdytys Lämpötilan säätö Jäätymissuoja Puhaltimen ohjaus 6. Tietoliikenne 6.1 Modbus, RS Modbus, TP/IP Verkkopalvelin Parametriluettelo Vaatimustenmukaisuusvakuutus...30

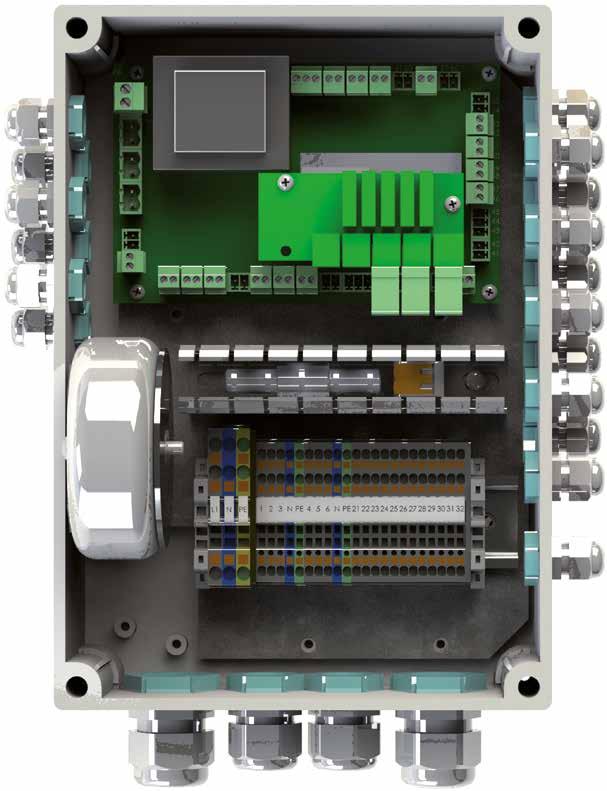

3 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA 3 1. Sähköliitännät 1 NY BILD! Ohjauskortti 2. Muuntaja 230/24 V 3. Liittimet 4. Sulake, 24 V, 4 A 1.1 Moottorit Koko Teho, kw Virta, A Jännite, V 20 0,77 kw (0,385 kw x 2) 5 A (2,5 A x 2) 1 x 230 V 30 1,50 kw (0,75 kw x 2) 6,6 A (3,3 A x 2) 1 x 230 V 1.2 Lämmityspatteri, sähkö Koko Teho, kw Virta, A Jännite, V x 400 V x 400 V x 400 V x 400 V 1.3 Pääsyöttö Syöttökaapeli on varustettava ulkoisella kuormanerotuskytkimellä, joka on lähellä konetta. Ympäristön lämpötila Pääsyöttö 1 x 230 V. Sulake 10 A.

4 4 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 1. SÄHKÖLIITÄNNÄT 1.4 OHJAUSPANEELIN KYTKENTÄ Ohjauspaneeli on kytketty tehtaalla ja siinä on magneetti käsittelyn helpottamiseksi. Seinäasennus on kuvattu alla. 5. Liitä kaapeli näytön taakse yllä kuvatulla tavalla. Huom! Älä koske elektroniikkaan. 6. Paina näyttö takaisin koteloon. 1. Avaa ohjauspaneeli ruuvimeisselillä. HUOM! Ohjauspaneeli on tarkoitettu vain sisäkäyttöön. 2. Nosta näyttö kotelosta. 3. Työnnä liitäntäkaapeli sopivan reiän läpi ja tee tarvittaessa kaapelille ulostulo kannen sivuun. 4. Asenna kotelo suoraan seinään.

5 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA 5 2. Ulkoisten komponenttien kytkentä Koneen ulkoiset anturit ym. kytketään koneen ulkopuolella olevaan kytkentäkoteloon. Lisätarvikkeiden kytkentä, ks. ohjeet alla. 2.1 Lämmityspatteri, sähkö Kanavaan asennettava. Erillinen syöttö 3 x 400 V. Kytke hälytys-, käynnistys- ja säätöviesti sähkö- ja säätökeskukseen. Säätökeskus on valmiiksi aseteltu sähköpatterille. Komponentti Merkitys Liitäntä Huomautus P1/SK1 1-2 Käynnistysviesti Lämmitys - NO Sähkölämmitin ALM P ) Hälytys, ylikuumeneminen (N) SV1 TRL Säätöviesti 0 10 V Y - M Syöttö 3 x 400 V Ei koneesta 1) Kytketään suoraan ohjauskorttiin. 2.2 Lämmityspatteri, vesi Pumppu (P1) ja venttiilin toimilaite (SV1) kytketään alla olevan taulukon mukaan. Komponentti Merkitys Liitäntä Huomautus P1/SK1 Pumpun syöttö (230 V 1 - N - PE Lämmitys maks. 2A 2) ) P1/SK1 2-3 Silmukka vain Pumppu P1 Lämmitys NO - L1 pumpun kanssa ALM P ) Potentiaalivapaa hälytys (NO, vaihdettavissa) Venttiilin toimilaite SV1 SV1 TRL Y - M - G - GO 1) Kytketään suoraan ohjauskorttiin. 2) P1 ja P2 nimellisvirrat yhteensä saa olla maks. 2 A. Pumpulle tarvitaan erillinen turvakytkin, jos pumppu on kaukana koneesta. 2.3 Jäähdytyspatteri, vesi Pumppu (P2) ja venttiilin toimilaite (SV2) kytketään alla olevan taulukon mukaan. Komponentti Merkitys Liitäntä Huomautus P2/DX Pumpun syöttö 4 - N - PE Jäähdytys (230 V maks. 2A 2) ) Pumppu P2 P2/DX Jäähdytys 5-6 NO - L1 Silmukka vain pumpun kanssa Venttiilin toimilaite SV2 ALM P2/ DX SV2 TRL Potentiaalivapaa ) hälytys (NO, vaihdettavissa) Y - M - G - GO 1) Kytketään suoraan ohjauskorttiin. 2) P1 ja P2 nimellisvirrat yhteensä saa olla maks. 2 A. Pumpulle tarvitaan erillinen turvakytkin, jos pumppu on kaukana koneesta. 2.4 Jäähdytyspatteri, suorahöyrystys Kone pystyy ohjaamaan 1-portaista DX-jäähdytystä (suorahöyrystys). Huomaa, että DX-patteri ei sisälly koneen toimitukseen. Katso asetukset kohdasta Säätö- ja ohjaustoiminnot. Komponentti Merkitys Liitäntä Huomautus DX-jäähdytys, P2/DX Jäähdytys NO Käynnistys: 10 % Pysäytys: 0 % 1-portainen ALM P2/DX ) Potentiaalivapaa hälytys (NO, vaihdettavissa) 1) Kytketään suoraan ohjauskorttiin. 2.5 Sulkupelti On/off-moottori jousipalautuksella, 15 Nm, 24 V A. Komponentti Merkitys Liitäntä Huomautus Pelti ST G - GO Mahdollinen poistoilmapelti kytketään rinnan (maks. 2 peltiä) 2.6 Lämpötila-anturit Koneeseen kuuluu: Tuloilma-anturi GT1, toimitetaan irrallaan Kanava-asennus. Kaapeli ei sisälly toimitukseen. Huoneanturi GT2 (lisävaruste) kuuluu toimitukseen, kun lämpötilan säädöksi on valittu huonelämpötila. Huoneanturi asennetaan seinälle vapaaseen paikkaan ja suojaan suoralta auringonvalolta. Kaapeli ei sisälly toimitukseen. Ulkoanturi GT3 (lisävaruste) kuuluu toimitukseen, kun säätölaitteisiin on valittu ulkolämpötilan kompensointi. Kanava-asennus. Kaapeli ei sisälly toimitukseen. Jäätymissuoja-anturi GT5 kuuluu toimitukseen, kun koneessa on vesilämmityspatteri. Uppoanturi. Komponentti Merkitys Liitäntä Huomautus Tuloilma-anturi GT ) Kanava-asennus Huoneanturi GT ) Seinäasennus Ulkoanturi GT ) Kanava-asennus Jäätymissuoja-anturi GT ) Uppoanturi 1) Kytketään suoraan ohjauskorttiin.

6 6 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 2. Ulkoisten komponenttien kytkentä 6.7 Lisäaikakäyttö / ilmavirran tehostus Toimintoa voidaan ohjata ulkoisella elektronisella ajastimella, painonapilla, liiketunnistimella tai muulla potentiaalivapaalla kytkimellä. Mahdollinen ajastin ja/tai liiketunnistin toimitetaan irrallaan. Painonappia käytettäessä aika asetellaan ohjauspaneelin avulla. 2.8 PALOTOIMINTO Ulkoinen palohälytys koneen pysäyttämiseksi voidaan kytkeä koneen keskuksen liittimiin. Savunilmaisimia ja palopeltejä ei voi kytkeä suoraan ilmanvaihtokoneeseen, vaan silloin tarvitaan erillinen palojärjestelmä. Komponentti Merkitys Liitäntä Huomautus Ajastin 1 TMR ) Ajastin 2 TMR ) 1) Kytketään suoraan ohjauskorttiin. Aux-tulojen Ajastin 1 (T1) ja Ajastin 2 (T2) toiminta voidaan valita seuraavien taulukoiden mukaan. Ajastintoiminto 1 (oletus) Ajastin 1 Ajastin 2 Käsi-/automaattikäyttö 0 0 Hidas 1 0 Normaali 0 1 Tehostus 1 1 Ajastintoiminto 2 Ajastin 1 Ajastin 2 Käsi-/automaattikäyttö 0 0 Hidas 1 0 Tehostus 0 1 Seis 1 1 Ajastintoiminto 3 Ajastin 1 Ajastin 2 Käsi-/automaattikäyttö 0 0 Normaali 1 0 Tehostus 0 1 Seis 1 1 Ajastintoiminto 4 Ajastin 1 Ajastin 2 Seis 0 0 Käsi-/automaattikäyttö 1 0 Seis 0 1 Tehostus 1 1 Ajastintoiminto 5 Ajastin 1 Ajastin 2 Seis 0 0 Käsi-/automaattikäyttö 1 0 Seis 0 1 Normaali 1 1 Komponentti Merkitys Liitäntä Huomautus Palotoiminto FIRE ) Potentiaalivapaa kosketin (N) Silmukoitu toimitettaessa 1) Kytketään suoraan ohjauskorttiin. 2.9 Summahälytys Hälytyslähtö voidaan määrittää ilmaisemaan A-hälytykset tai sekä A- että B-hälytykset. Komponentti Merkitys Liitäntä Huomautus Summahälytys ALM ) Potentiaalivapaa kosketin Suurin kuorma 24 V, 200 ma 1) Kytketään suoraan ohjauskorttiin Ulkoinen poistoilmapuhallin Taajuusmuuttajalla varustettu ulkoinen poistoilmapuhallin (FF) kytketään seuraavan taulukon mukaisesti. Komponentti Ulkoinen poistoilmapuhallin Merkitys Liitäntä Huomautus Säätöviesti 1) Y - M Hälytys ) Potentiaalivapaa kosketin (NO, vaihdettavissa) 1) Kytketään suoraan ohjauskorttiin Suodatinvahti Suodatinvahti (GP1) kytketään seuraavan taulukon mukaisesti. Komponentti Merkitys Liitäntä Huomautus Suodatinvahti GP ) Potentiaalivapaa kosketin (NO) 1) Kytketään suoraan ohjauskorttiin.

7 G 24 V G0 G 24 V G0 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA 7 3. Kytkentäkaavio T1 230 V 24 V Ohjauskortti DO9 Ohjauskortti DO10 P1/SK1 Start P2/DX Start Ohjauskortin syöttö 230 V 24 V sivu 2 Ruskea Sininen Kelta/vireä Ruskea Sininen Kelta/vireä Blue Brown 2) Silmukka vain pumpun kanssa TF TF SK1 DX Tuloilmapuhallin (2 puhallinta rinnan) Tai 1 Käynnistys sähkölämmitin Tai 1 Käynnistys DX-jäähdytys Koneen ulkopuolella Ei Fläkt Woodsin toimituksessa Q Ulkoinen kuormanerotuskytkin (lisävaruste) Tai 2 Lämmityspumppu (yhteensä maks. 2 A) Tai 2 Jäähdytyspumppu Pääsyöttö 1 x 230 V, 50 Hz Sulake 10 A (Sähkölämmittimelle tulee erillinen virransyöttö) Ohjauskortti Digitaaliset lähdöt (D0) Summahälytys (Maks. 24 V, 0,2 A) 12 DO DO8 Relekortti G G0 30 Sulkupelti ST1 Analogiset lähdöt (A0) Säätöviesti tuloilmapuhallin TF 66 Y Ref A01 67 M Modbus RS485 A B RS Säätöviesti poistoilmapuhallin TF Y A02 65 M Tai 2 Säätöviesti Sähkölämmitin Tai 1 Toimilaite Lämmitys Ethernet TP/IP Ethernetkortti 62 A Y M 21 Y G M G0 24 Ohjauspaneeli uro Touch 58 A05 59 SV2 Toimilaite jäähdytys 25 Y G M G0 28

8 8 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 3. Kytkentäkaavio Ohjauskortti Digitaaliset tulot (DI) Ulkoinen ajastin 1 TMR1 NO DI1 DI NO Tai 1 Hälytys P1 Lämmitys N Tai 2 Hälytys Sähkölämmitys NO NO Ulkoinen ajastin 2 TMR2 DI2 16 DI10 40 Hälytys kiertopumppu P2/DX-jäähdytys Tuloilmasuodatin hälytys GP1 NO DI3 DI NO Hälytys ulkoinen poistoilmapuhallin FF N N Palohälytys DI8 DI5 AHälytys tuloilmasuodatin TF (puhallin 1) N Hälytys tulo TF (puhallin 2) Analogiset tulot (AI) B Valkoinen Valkoinen B Tuloilman lämp. GT1 M Ruskea AI1 47 AI4 53 Ruskea M GT5 Jäätymissuoja-anturi Ulkoilman lämp. GT3 B M Valkoinen Ruskea 48 AI2 49 B Valkoinen 50 Huonelämp. GT2 M Ruskea AI V Liittimet 2 3 N 2 3 N 5 6 N Ulkoinen kytkentäkaavio 230 V 25 L1 N 5 6 N ) 2) Kuormanerotuskytkin (Lisävaruste)) Pääsyöttö 1 x 230 V, 50 Hz Sulake 10 A (Sähkölämmittimelle tulee erillinen virransyöttö) Tai 1 Syöttö P2, 230 V Tai 2 Käynnistys sähkölämmitin. Potentiaalivapaa kosketin P1/SK1 KÄYNNISTYS 1) Silmukka vain P1:n kanssa, tai 1 Yhteensä maks. 2A Tai 1 Syöttö P1, 230 V Tai 2 Käynnistys DX-jäähdytys. Potentiaalivapaa kosketin P2/DX KÄYNNISTYS 2) Silmukka vain P2:n kanssa, tai 1 Y M SV1 TRL, Venttiilin toimilaite lämmitys G GO Y M SV2 TRL, Venttiilin toimilaite jäähdytys G GO G GO ST1, sulkupelti

9 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA 9 3. Kytkentäkaavio Ulkoinen kytkentäkaavio 24 V Kytketään suoraan ohjauskorttiin NO NO NO NO NO ALM, summahälytys (Maks. 24 V, 0,2 A) TMR1, ulk. ajastintulo 1 TMR2, ulk. ajastintulo 2 GP1, tuloilmasuodatin hälytys FF, ulk. Poistoilmapuhallin hälytys P1, hälytystulo lämmitys FIRE, palohälytys sisään/ulos (Silmukoitu toimitettaessa) GT1, tuloilman lämp. Anturi GT3, ulkoilman lämpötila-anturi NO P2, hälytystulo jäähdytys N NO B M B M B M B M Y M Ref A B Ajastintoiminto 1 (oletus) TMR 1 TMR 2 Hidas nopeus 1 0 Normaali nopeus Suuri nopeus Katso muut aikatoiminnot käyttöohjeesta. Sähkölämmitintä käytettäessä anturi on asennettava lämmittimen jälkeen GT2, huonelämp. anturi GT5, jäätymissuoja-anturi FF, ulkoinen poistoilmapuhallin, säätöviesti MODB, Modbus RS485

10 10 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4 Ohjauspaneeli, toiminnot, käyttöönotto 4.1 Yleistä HMI Tässä osiossa esitellään kosketusnäytöllinen LD-ohjauspaneeli. Ohjauspaneelilla on kaksi tehtävää: Antaa tietoja koneen käyntitilasta. Mahdollistaa koneen asettelu ja määrittäminen. Anna arvo käyttämällä numeropainikkeita. Vahvista painamalla tai peruuta painamalla. Vinkkejä kosketusnäytöstä Kuvake tai valikko valitaan koskettamalla sen keskikohtaa. Älä paina liian voimakkaasti, sillä kosketusnäyttö on riittävän herkkä kevyille, päättäväisille kosketuksille. Kosketa tarvittavaa vaihtoehtoa sormenpäällä tai kynällä. Älä koske muihin vaihtoehtoihin. Arvot, jotka voidaan vain lukea mutta ei muuttaa, näytetään ilman kehystä numeron ympärillä. Arvot, jotka voidaan sekä lukea että muuttaa, näytetään varustettuna kehyksellä numeron ympärillä. Näytön puhdistaminen Irrota liitäntäkaapeli. Pyyhi näyttö varovasti pehmeällä, kuivalla ja hankaamattomalla liinalla. Jos näyttöön jää jälkiä, kostuta liinaa hieman LD- ja matkapuhelinnäytöille tarkoitetussa puhdistusaineessa ja pyyhi näyttö varovasti ylhäältä alas. Älä koskaan käytä muita puhdistusaineita, sillä voivat sisältää ammoniakkia ja muita lisäaineita. Joissakin alavalikoissa on useita sivuja. Siirry sivujen välillä koskettamalla vierityspalkin ylä- tai alaosaa. TÄRKEÄÄ: Älä koskaan suihkuta tai kaada nesteitä näytölle. Älä puhdista näyttöä järjestelmän virran ollessa kytkettynä. Yleiset painikkeet ja symbolit Seuraavat painikkeet ja symbolit ovat yleisiä ja käytettävissä monilla valikkosivuilla. Koneen käyttö Käynnistäminen Kun koneeseen kytketään virta, säätöjärjestelmä suorittaa joukon sisäisiä järjestelmätestejä, jotka kestävät noin 20 sekuntia. Kun sisäiset järjestelmätestit on suoritettu, ohjauspaneeli näyttää aina Koti-näytön. Kun virta kytketään ensimmäisen kerran, on kone käsikäyttötilassa. Koti-näppäin, joka palauttaa kotinäyttöön. Takaisin-painike, joka peruuttaa ja palauttaa edelliselle sivulle. Vahvistuspainike valinnan vahvistamiseksi ja eteenpäin siirtymiseksi. Arvon muuttaminen: Vaihtoehto 1: Suurenna tai pienennä arvoa nuolinäppäimillä. Vaihtoehto 2: Paina näytettyä numeroa arvon säätämiseksi numeerisesti. Kotinäyttö Kotinäytöstä on mahdollista määrittää koneen toimintatapa sekä siirtyä muihin näyttöihin, jossa voidaan tehdä loppujärjestelmän vaatimat asetukset. Kotinäytöstä on mahdollista: Siirtyä määritysnäyttöihin järjestelmäparametrien asettamista varten. Asetella puhallinnopeus manuaalisesti Määrittää koneen toimintatila. Tulkita ja kuitata järjestelmän hälytykset.

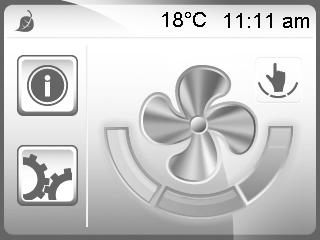

11 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto 4.2 Kotinäyttö Tilarivi Lämmitys toiminnassa Jäähdytys toiminnassa Tämänhetkinen asetusarvo Kello 18 11:08 Hälytys Ei hälytystä Hälytys B Hälytys A Toimintatila Käsikäyttö Automaattikäyttö Ajastin 1 Ajastin 2 Ajastin 1/Ajastin 2 Seis Käyntitilat Sammutusaika Pieni ilmavirta tai hidas nopeus Normaali ilmavirta tai keskinopeus Tehostusilmavirta tai suuri nopeus

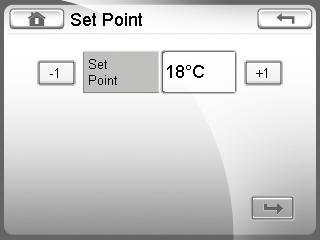

12 12 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4. Ohjauspaneeli, toiminnot, käyttöönotto 4.2 Kotinäyttö, jatkoa Oikotie lämpötilan asetusarvon asettamiseksi Oikotie käyttöönottovelhoon Oikotie kellonajan ja päivämäärän asettamiseksi Hälytys Katso kohta 4.3. Valitse käyntitila Katso kohta 4.3. Seis Käsikäyttö Automaattikäyttö Käyttäjäasetukset Katso kohta 4.3. Pieni ilmavirta tai hidas nopeus Normaali ilmavirta tai keskinopeus Valitse nopeus painamalla haluttua kenttää. Aktiivinen vain käsikäyttötilassa. Tehostettu ilmavirta tai suuri nopeus

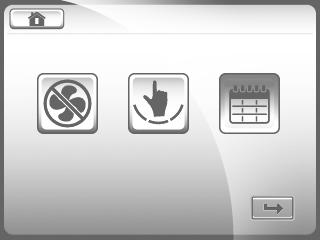

13 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto 4.3 Alivalikot Käyntitilat Kotinäytön tilakuvake näyttää tämänhetkisen käyntitilan. Muuta käyntitilaa painamalla kotinäytön isoa puhallinkuvaketta. Koneella on kolme käyntitilaa, jotka voidaan valita Käyntitilat-näytöltä: Käyttäjäasetukset Pysäytetty: Tässä tilassa kone on pysähtyneenä. Myös mahdollinen poistopuhallin pysähtyy. Käsikäyttö: Tässä tilassa puhallin voidaan säätää kotinäytöltä kolmelle eri nopeudelle. Automaattikäyttö: Tässä tilassa konetta ohjataan automaattisesti sisäisillä aikaohjelmilla ja ajastimella, tarpeenmukaisella O 2 -säädöllä, läsnäoloantureilla jne. Hälytysnäyttö Kotinäytön hälytyskuvake näyttää mahdollisten hälytysten tilan: Ei hälytystä Hälytys B Tyypin B hälytykset eivät ole kriittisiä eivätkä pysäytä konetta. Tyypin A hälytykset ovat kriittisiä ja ne Hälytys A pysäyttävät koneen.. Siirry hälytysnäyttöön painamalla kuvaketta. Lämpötila Lämpötilan asetusarvo määrittää, mihin lämpötilaan tuloilma lämmitetään lämmityspatterin avulla. Asetusarvoa voidaan säätää välillä Tehtaan asetusarvona on 19. Lämpötilat ja lähtöviestit ovat ainoastaan lukemista varten. Puhaltimen tila Puhaltimen tila -näytöstä on mahdollista katsoa eri parametrit, kuten tulo- ja poistoilmapuhaltimien nopeudet, %. Ilmanlaatu Ei VEKA-koneelle. Järjestelmäkatsaus Esimerkki 1: Ei hälytystä Esimerkki 2: Aktiiviset hälytykset Hälytysten kuittaaminen Kuittaa hälytys painamalla Ack-painiketta. Poista kaikki hälytykset painamalla näytön yläosassa olevaa painiketta Ack All. Jos hälytys jatkuu, se tulee uudelleen näytölle ja vika on korjattava ennen kuin hälytys voidaan kuitata. Esimerkiksi viallisen lämpötila-anturin hälytystä ei ole mahdollista poistaa, ennen kuin anturi on korjattu tai vaihdettu. Ohjauspaneelin versio IP Octet 1 Ohjauspaneelin käynnistyslatain IP Octet 2 Ohjauskortin versio IP Octet 3 Ohjauskortin käynnistyslatain IP Octet 4 Koneen tyyppi VEKA Aikaohjelmat Vain luku. Lisätietoja on annettu kohdassa 4.7 Aikaohjelmat. Lisäasetukset Katso kohta 4.4 Lisäasetukset. Hälytyshistoria

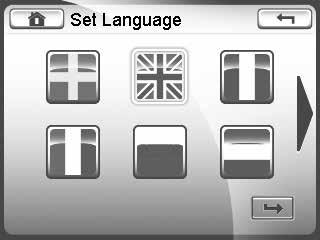

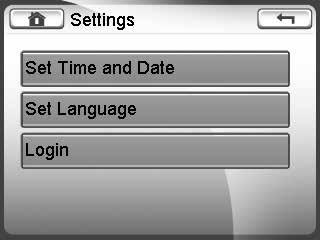

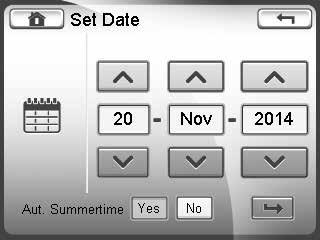

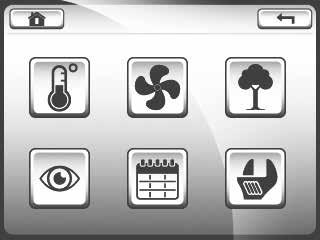

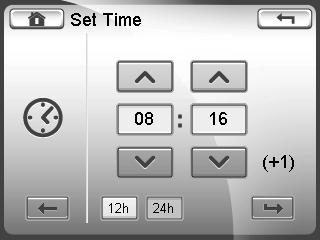

14 14 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4. Ohjauspaneeli, toiminnot, käyttöönotto 4.4 Päivämäärä ja kellonaika, kieli Asetukset Asetusvalikkoon siirtyminen: Päivämäärä/kellonaika 1. Aseta päivämäärä ja paina vahvistuspainiketta. 1. Paina hammasrataspainiketta. 2 Aseta kellonaika ja paina vahvistuspainiketta. 2. Paina jakoavainpainiketta. Kielen valinta 3. Tässä valikossa asetat päivämäärän, kellonajan ja kielen. Lisäksi asentajat ja huoltohenkilöstö voivat kirjautua sisään ja päästä näin lisäasetuksiin. 1. Valitse sopivan kielen lippu ja paina vahvistuspainiketta. Saat lisää kielilippuja näkyviin painamalla nuolta oikealle. Kaikkia käännöksiä ei ole saatavana.

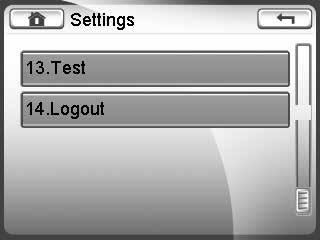

15 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto 4.5 Lisäasetukset käyttöönottoa ja huoltoa varten. Asetukset asentajille ja huoltohenkilöstölle Tässä osiossa esitetään yhteenveto lisätoiminnoista, joihin päästään kotinäytöstä salasanasuojatulla Lisäasetukset-toiminnolla. Asetusnäytön kautta voidaan säätää erilaisia järjestelmäparametreja; tässä kuvataan kuitenkin vain ne, joilla on merkitystä VEKA-koneen toiminnan kannalta. Suosittelemme ehdottomasti välttämään tässä mainitsemattomien järjestelmäparametrien säätämistä. Asetusnäyttö on suojattu salasanalla, mikä estää järjestelmälle kriittisten parametrien säädön vahingossa arvoihin, jotka voivat vaarantaa koneen oikean toiminnan. Siksi Lisäasetukset-parametreja säädettäessä on noudatettava erittäin suurta varovaisuutta ja harkintaa.. Kirjaudu sisään Lisäasetuksiin siirtymistä varten on annettava sanasana Anna oikea salasana ja paina vahvistuspainiketta.

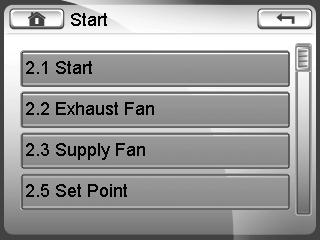

16 16 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4. Ohjauspaneeli, toiminnot, käyttöönotto 4.6 KÄYTTÖÖNOTTOVELHO Käyttöönottovelho voidaan käynnistää kahdella eri tavalla. 1. Paina kysymysmerkkiä aloitusnäytöllä. Kysymysmerkkiä ei näytetä, jos käyttöönottovelho on käynnistetty aikaisemmin. 2. Valitse 2. Suorita käyttöönottovelho kohdassa Asetukset/ Kirjaudu Paina 2.1 Aloita, jolloin saat vaiheittaiset ohjeet käyttöönotossa tarvittavien asetusten läpi, tai siirry suoraan tiettyyn valikkoon yhden arvon muuttamiseksi.

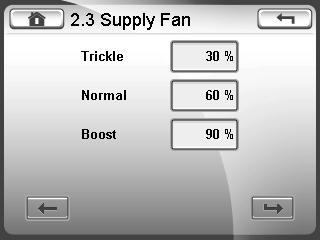

17 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto Valikko 2.2 on mahdolliselle ulkoiselle poistoilmapuhaltimelle. Vaihtoehto 2 Käytä numeronäppäimistöä, vahvista painamalla. vaihtoehto 1 vaihtoehto 2 Puhallinnopeutta voidaan muuttaa kahdella eri tavalla: Vaihtoehto 1 Paina Hidas, Normaali tai Tehostus, käytä sitten ±1- tai ±10-painikkeita Vaihtoehto 2 Paina valintojen Hidas, Normaali tai Tehostus vieressä olevissa ruuduissa olevia arvoja, ja käytä sitten numeronäppäimistöä. Kun asetukset on tehty, siirry seuraavaan vaiheeseen painamalla vahvistuspainiketta. Vaihtoehto 1 Käytä ±-painikkeita Tee halutut asetukset poistoilmapuhaltimelle.

18 18 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4. Ohjauspaneeli, toiminnot, käyttöönotto Anna haluttu lämpötilan asetusarvo. Jos käytetään ulkolämpötilakompensointia tai huonesäätöä, aseta myös tuloilman minimi- ja maksimilämpötila. Lopeta käyttöönottovelho painamalla punaista rastia Jatka aikaohjelmiin painamalla. Katso kohta 9.7.

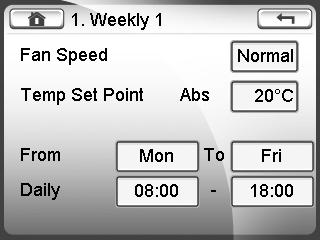

19 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto 4.7 Aikaohjelmat Säätimessä on kolmentyyppisiä sisäisiä aikaohjelmia: Viikko-ohjelma, Yksittäiset päivät ja Aikaväli. Ohjelmoi ensin viikko-ohjelmaan halutut ajat. Käytä sitten päiväohjelmia ja aikajaksoa poikkeuksien asettamiseksi. Kukin aikaohjelma pitää asettaa aktiiviseksi käyttöön. Tämä tehdään painamalla harmaata rasti-painiketta. Vihreä rasti ilmoittaa, että aikaohjelma on käytössä. Prioriteetti Kun useita aikaohjelmia on päällekkäin, on seuraava järjestys voimassa: Matalin prioriteetti Viikoittain 1 Viikoittain 8 Yksi päivä 1 Yksi päivä 4 Aikaväli 1 Korkein prioriteetti Aikaväli 4 Viikko-ohjelma (1 8) Viikko-ohjelman avulla kone voidaan ohjelmoida käymään hitaalla, normaalilla tai tehostetulla nopeudella tai pysähtymään. Esimerkki 1 Alla on esimerkki viikko-ohjelmasta, jossa puhaltimet on määritetty toimimaan normaalilla nopeudella klo 08:00 18:00 maanantaista perjantaihin. Muina aikoina puhaltimet ovat pysähtyneenä. Päivä Aika Puhallinnopeus Maanantai 8 18 Normaali Tiistai 8 18 Normaali Keskiviikko 8 18 Normaali Torstai 8 18 Normaali Perjantai 8 18 Normaali Muu aika Seis Vain Viikoittain 1 on aktivoitava.

20 20 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 4. Ohjauspaneeli, toiminnot, käyttöönotto 4.7 Aikaohjelmat, jatkoa Esimerkki 2 Alla on esimerkki viikko-ohjelmasta, jossa puhaltimet on määritetty toimimaan normaalilla nopeudella klo 08:00 18:00 maanantaista torstaihin, klo 08:00 17:00 torstaina ja 10:00 14:00 lauantaina. Muina aikoina puhaltimet ovat pysähtyneenä. Päivä Aika Puhallinnopeus Maanantai 8 18 Normaali Tiistai 8 18 Normaali Keskiviikko 8 18 Normaali Torstai 8 18 Normaali Perjantai 8 17 Normaali Lauantai Normaali Muu aika Seis Esimerkki 3 Alla on esimerkki viikko-ohjelmasta, jossa puhaltimet on määritetty toimimaan normaalilla nopeudella klo 08:00 18:00 maanantaista perjantaihin. Kaikkina muina aikoina puhaltimet on ohjelmoitu käymään hitaalla nopeudella. Hitaalla nopeudella lämpötilan asetusarvoa lasketaan kahdella asteella. Päivä Aika Puhallinnopeus Lämpötilan asetusarvo Maanantai 8 18 Normaali 0 Tiistai 8 18 Normaali 0 Keskiviikko 8 18 Normaali 0 Torstai 8 18 Normaali 0 Perjantai 8 18 Normaali 0 Muu aika Hidas (matala) -2 1 Weekly 1 Fan speed Normal Temp set point Rel 0 1 Weekly 1 Fan speed Trickle Temp Setpoint Rel -2 From Mon To Fri Daily 08:00 18:00 From Mon To Sun Daily 00:00 23:59 2 Weekly 2 Fan speed Stop Tem Setpoint Rel 0 2 Weekly 2 Fan speed Normal Temp Setpoint Rel 0 From Fri To Fri Daily 17:00 18:00 From Mon To Fri Daily 08:00 18:00 3 Weekly 3 Vain Viikoittain 1 2 on aktivoitava. Fan speed Normal Temp Setpoint Rel 0 From Sat To Sat Daily 10:00 14:00 Vain Viikoittain 1 3 on aktivoitava.

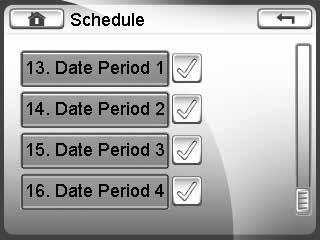

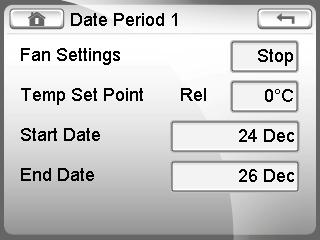

21 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Ohjauspaneeli, toiminnot, käyttöönotto 4.7 Aikaohjelmat, jatkoa Päiväohjelma (1 4) Päiväohjelma on kertaluonteinen aikaohjelma, joka alkaa ja päättyy automaattisesti saman päivän aikana. Huomautus!! Muista ottaa halutut aikakanavat käyttöön painamalla Esimerkki Kone halutaan olevan pysähtyneenä 6. kesäkuuta. Aikaväliohjelma (1 4) Aikajakso-ohjelma on kertaluonteinen aikaohjelma, joka on voimassa kahden halutun päivämäärän välisenä aikana. Esimerkki Kone halutaan olevan pysähtyneenä 24. ja 26. joulukuuta väliseksi ajaksi.

22 22 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 5. SÄÄTÖ- JA OHJAUSTOIMINNOT 5.1 = LÄMMITYS JA JÄÄHDYTYS Kone määritetään eri tavalla lämmityksestä ja jäähdytyksestä riippuen, ks. alla. LÄMMITYS Ei lämmitintä Sähköpatteri Vesipatteri JÄÄHDYTYS Ei jäähdytystä Vesi Suorahöyrystys, On/Off Säätötoiminnot Säätötoiminnot toimivat seuraavasti: Käyntitilasta riippumatta laitteen säädin yrittää aina saavuttaa halutun asetusarvon. Säädin ohjaa tarpeen mukaan käyttöön eri säätösekvenssejä: lämmitys, jäähdytys ja lämmöntalteenotto. Säädön toimintaan on sisäänrakennettu myös kuollut alue. Kuollut alue (yleensä 2 ) toimii lämpötila-alueena lämmöntalteenoton ja jäähdytyksen välillä, jos säädin ei pyydä lämmöntalteenottoa tai jäähdytystä. Säätöviesti, % Kuva 1. Lämmitys Sekvenssisäätö Jäähdytys T0 T1 T2 T3 Lämpötila, Kuva esittää säätimen lähtöviestin eri komponenteille eri lämpötiloissa. T1 ja T2 välinen alue on kuollut alue. 5.2 Lämpötilasäätimet VEKA-koneessa on kaksi lämpötilan säätömahdollisuutta, tuloilma- ja huonesäätö. Lisäksi on mahdollista käyttää ulkolämpötilakompensointia. Ulkokompensointia ei voi yhdistää huonesäätöön. Muiden säätötilojen saamiseksi säädin on ensin vaihdettava vakiotilasta kaskadisäädölle. Tämän jälkeen säätötila voidaan valita vaihtamalla kaskadisäädön referenssi huonesäädölle (0) tai ulkolämpötilakompensoinnille (1). Alla on kuvattu eri säätötilat. Tuloilman säätö Tuloilman vakiolämpötilan saamiseksi säädin pitää tuloilman lämpötilan samana kuin asetusarvo. Lämmitystä ja jäähdytystä ohjataan jotta haluttu lämpötila saavutetaan. Huonesäätö Huonesäätö antaa parhaan säätötuloksen yhdessä tietyssä huonetilassa ja sitä voidaan käyttää kun tätä huonetilaa palvelee vain yksi ilmanvaihtokone. Tämä säätötapa toimii parhaiten suurissa tiloissa. Tällä säätötavalla tuloilman lämpötilaa säädetään niin, että huonelämpötila pysyy halutulla tasolla. Tuloilman lämpötilarajat (minimi- ja maksimilämpötila) varmistavat, että tuloilman lämpötila pysyy asetetulla alueella. Huonesäädön asetusarvot 1. Säädin = 2 Valitsee kaskadisäädön 2. Kaskadireferenssi = 0 Valitsee huonesäädön 3. Kaskadi A = 0,5 Kun mitattu lämpötila on matalampi kuin asetusarvo. 4. Kaskadi B = -0,5 Kun mitattu lämpötila on korkeampi kuin asetusarvo. 5. Min. lämp. = 15 Asettaa tuloilman minimirajan 6. Maks. lämp. = 25 Asettaa tuloilman maksimirajan Esimerkki 1. Asetusarvo = Huonelämpötila = 22 Tämä tarkoittaa, että tuloilmasäätimen uusi laskettu asetusarvo on: Laskettu asetusarvo = asetusarvo + (asetusarvo huoneilman lämpötila) x kaskadi B = 18 + (18 22) x (-0,5) = 16.

23 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA SÄÄTÖ- JA OHJAUSTOIMINNOT Ulkolämpötilakompensointi Tuloilman lämpötilan asetusarvoa voidaan säätää ylös- tai alaspäin ulkolämpötilan mukaan. Korkeamman asetusarvon valinta sekä kylminä talvipäivinä että kuumilla kesähelteillä parantaa mukavuutta sisätiloissa. Kesällä tämä lisää energiansäästöä. Ulkolämpötilakompensointia ei voida yhdistää huonesäätöön. Ulkolämpötilakompensoinnin asetusarvot 1. Säädin = 2 Valitsee kaskadisäädön. 2. Kaskadireferenssi = 1 Valitsee ulkolämpötilakompensoinnin. 3. Kaskadi A = 0,05 Kun mitattu lämpötila on matalampi kuin asetusarvo. 4. Kaskadi B = 0,03 Kun mitattu lämpötila on korkeampi kuin asetusarvo 5. Min. lämp. = 15 Asettaa tuloilman minimirajan. 6. Maks. lämp. = 25 Asettaa tuloilman maksimirajan Asetusarvo Ulkolämpötilakompensointi Ulkolämpötila, Esimerkki 1 1. Asetusarvo = Ulkoilman lämpötila = -2 Tämä tarkoittaa, että tuloilmasäätimen uusi laskettu asetusarvo on: Laskettu asetusarvo = asetusarvo + (asetusarvo ulkoilman lämpötila) x kaskadi A = 18 + (18 (-2)) x 0,05 = 19. Esimerkki 2 1. Asetusarvo = Ulkoilman lämpötila = 28 Tämä tarkoittaa, että tuloilmasäätimen uusi laskettu asetusarvo on: Laskettu asetusarvo = asetusarvo + (asetusarvo ulkoilman lämpötila) x kaskadi B = 18 + (18 28) x 0,30 = Jäätymissuoja Varoitus! Älä muuta näitä parametreja, ellei se ole ehdottoman välttämätöntä. Jos säädin on aseteltu väärin, vesipatteri voi jäätyä ja aiheuttaa kiinteistössä vesivahingon. Jäätymissuojaa käytetään alhaisissa ulkolämpötiloissa patterin jäätymisen estämiseen. Kun ilmanvaihtokone on pysähtyneenä, vesipatterin paluuveden lämpötila pidetään asetellussa arvossa. Jos patterissa oleva vesi on vaarassa jäätyä, venttiili ohjataan aukeamaan. Jos lämpötila laskee raja-arvon alapuolelle, saadaan A-hälytys, joka pysäyttää koneen. 5.4 Puhallinsäätö 3-nopeuksinen säätö (hidas, normaali, tehostus). Puhallinnopeuden muuttamiseen voidaan käyttää aikaohjelmia, ulkoista ajastinta tai liiketunnistinta.

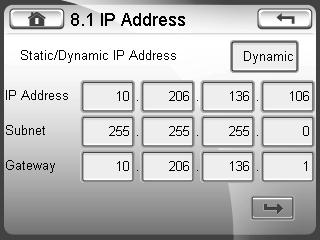

24 24 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 6. Tietoliikenne Kone kommunikoi rakennusautomaatiojärjestelmän (BMS) kanssa Modbus-protokollalla (RS485 ja TP/IP). Muita protokollia ei tueta. 6.1 MODBUS, RS485 Alla olevassa taulukossa on kuvattu Modbusin liittäminen. Lisätietoja on annettu erillisessä Modbus-ohjeessa. Komponentti Liitin Liitäntä Huomautus Modbus, RS485 Modbus REF - A - B 6.2 MODBUS, TP/IP Koneessa on sisäänrakennettu Ethernet-kortti LAN-verkkoon yhdistämistä varten. Liitä Ethernet-kaapeli (RJ45) koneen päällä olevaan liittimeen. 6.3 VERKKOPALVELIN uro-säätöjärjestelmässä on sisäänrakennettu verkkopalvelin. Se mahdollistaa parametrien lukemisen ja muuttamisen verkkopalvelimen kautta. IP-osoitteen lukemiseksi tai muuttamiseksi siirry valikkoon 8.1.

25 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Parametriluettelo Virheelliset parametriasetukset voivat aiheuttaa toimintahäiriön ja jäätymisvaurioita vesipatterissa. Siksi asetuksia saa tehdä vain asianmukaisen pätevyyden omaava henkilö. Lämpötila Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit Tuloilma R Ulkoilma R Poistoilma R Jäätymissuoja R Koneelle, jossa vesipatteri Asetusarvo R/W Kesä/Talvitila R Kesä/Talvi Säätöviesti, lämmityspatteri R % Säätöviesti, esilämmitin R % Ei VEKA-koneelle Lähtöviesti, lämmöntalteenotto R % Ei VEKA-koneelle Lähtöviesti, jäähdytys R % Säätötapa/Laskettu asetusarvo R Puhaltimen tila Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit Tuloilmapuhallin, nopeus R 0 tai % Poistoilmapuhallin, nopeus R 0 tai % Ilmanlaatu Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit O 2 -arvo R ppm Ei VEKA-koneelle Järjestelmäkuvaus Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit Ohjelmistoversio, ohjauspaneeli R Käynnistyslataimen versio, ohjauspaneeli R Ohjelmistoversio, ohjauskortti R Käynnistyslataimen versio, ohjauskortti R Koneen tyyppi R VEKA IP Octet 1 R Todellinen IP-osoite, lisälaite IP Octet 2 R IP Octet 3 R IP Octet 4 R Aikaohjelmat Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit Aikaohjelmat R Aktiiviset aikaohjelmat, vain luku 1) R/W = Luku ja kirjoitus, R = Vain luku

26 26 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 7. Parametriluettelo Asetukset Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit Aseta päivämäärä ja kellonaika R/W Aseta kieli R/W Ruotsi Kirjaudu sisään R/W Asetukset asentajille ja huoltohenkilöstölle Asetukset Asetukset asentajille ja huoltohenkilöstölle 1. Aikaohjelma Katso kohta Käyttöönottovelho Katso kohta Ajastinohjaus Ajastinohjaus R/W Katso kohta 2.7 Ajastimen katkaisuviive R/W min 0 4. Puhallinohjaus 4.1 Puhallinasetukset Tehostuskäynnin ajastin R/W Kyllä/Ei Ei Tehostuskäynnin aika R/W min 120 Käynnistysramppi R/W s 15 Pysäytysramppi R/W s s koneelle, jossa sähkölämmitin Takka-ajastin R/W min 30 Ei VEKA-koneelle 4.2 OP/AV Ei VEKA-koneelle 5. Lämmitys/Jäähdytys 5.1 Esilämmitin Ei VEKA-koneelle 5.2 Lämmitys/Jäähdytys Lämpötilasäätöoptio R/W Tuloilman minimiraja R/W Tuloilman maksimiraja R/W Jäähdytyssekvenssi R/W Kyllä/Ei Ei Jäähdytys, suorahöyrystys R/W Kyllä/Ei Ei Kuollut alue, jäähdytys R/W Kyllä/Ei Kyllä Kuollut alue R/W Estä jäähdytys talvella R/W Kyllä/Ei Kyllä Estä jäähdytys kesällä R/W Kyllä/Ei Kyllä Lämmityspatteri R/W Kyllä/Ei Kyllä Kaskadireferenssi R/W Kaskadi A R/W ,5 Kaskadi B R/W ,5 Suhteellinen/Absoluuttinen lämpötila R/W suht/abs suht 1 = Vakio, tuloilmasäätö. Katso kohta = Kaskadisäätö Katso kohta = Poistoilmasäätö 1 = Ulkoilmakompensointi Absoluuttinen tai suhteellinen lämpötila aikaohjelmassa 5.3 Yöjäähdytys Ei VEKA-koneelle 5.4 Huurteensulatus Ei VEKA-koneelle 5.5 Jäähdytyksen talteenotto Ei VEKA-koneelle 5.6 Kesä/Talvitila Nykyinen vuodenaikatila R Kesä / Talvi Puhaltimen käsikäyttötila R/W Auto/Manuaali Auto Manuaali Kesä/Talvitila R/W Kesä / Talvi Talvi 1) R/W = Luku ja kirjoitus, R = Vain luku

27 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Parametriluettelo Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit 5.7 Jäätymissuoja Katso kohta 5.3 Pumpun pysäytys R/W Kyllä/Ei Kyllä Ei = Pumput aina käynnissä Pumpun pysäytystila 1) R/W = Luku ja kirjoitus, R = Vain luku R/W Kesä/Talvi Lämmitys/Jäähdytys Lämmitys/ Jäähdytys Vakiolämpötila vesipatteri R/W Ennakointilämpötila, asetusarvo R/W Jäätymissuojahälytys, asetusarvo R/W Ilmanlaatu 6.1 O 2 -säätö Ei VEKA-koneelle Lämmitys/Jäähdytys = Lämmityspumppu käy, kun tuloilmassa on lämmitystarvetta. Jäähdytyspumppu käy, kun tuloilmassa on jäähdytystarvetta. Kesä/Talvi= Lämmityspumppu käy, kun kone on talvitilassa. Jäähdytyspumppu käy, kun kone on kesätilassa. Käytä pumppuja päivittäin klo 12:00 12: Hälytysten määrittäminen 7.1 Hälytysasetukset Suodatinvaihdon hälytysaika R/W päivää 0 Kuittaa suodatinhälytys asettamalla arvoksi 0 A ja B ensimmäisessä releessä R/W Kyllä/Ei Kyllä Aktivoi lämpötilahälytys R/W Kyllä/Ei Kyllä Lämpötilahälytys R/W Aktivoi lämmönsiirtimen hihnan testi R/W Kyllä/Ei Ei Ei VEKA-koneelle 7.2 Hälytysluokat Palohälytys R/W A/B A Ulkoinen toiminto Anturivika tuloilma R/W A/B A Anturivika ulkoilma R/W A/B A Anturivika poistoilma R/W A/B A Anturivika jäätymissuoja R/W A/B A Koneelle, jossa vesipatteri Anturivika huurteensulatus R/W A/B B Ei VEKA-koneelle Anturivika AI10 R/W A/B B Ei VEKA-koneelle Tuloilmapuhallin vika R/W A/B A Ei VEKA-koneelle Poistoilmapuhallin vika R/W A/B A Ei VEKA-koneelle Likaisen suodattimen hälytys R/W A/B B Ei VEKA-koneelle Painekytkin pyörivä lämmönsiirrin R/W A/B B Ei VEKA-koneelle Pyörivä lämmönsiirrin vika R/W A/B B Ei VEKA-koneelle Suodatinhälytys tuloilma R/W A/B B Suodatinhälytys poistoilma R/W A/B B Ei VEKA-koneelle Sähköpatteri vika R/W A/B B Lämmityspumppu toimintahäiriö R/W A/B B Huurteensulatus R/W A/B B Hälytys jäähdytys R/W A/B B Jäähdytyspumppu toimintahäiriö R/W A/B B Lämpötilahälytys R/W A/B A Pyörivän lämmönsiirtimen hihnan hälytys R/W A/B A Ei VEKA-koneelle

28 28 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 7. Parametriluettelo Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit 7.3 Hälytysviiveet Palohälytys R/W s 2 Ulkoinen toiminto Anturivika tuloilma R/W s 5 Anturivika ulkoilma R/W s 5 Anturivika poistoilma R/W s 5 Anturivika jäätymissuoja R/W s 5 Koneelle, jossa vesipatteri Anturivika huurteensulatus R/W s 5 Ei VEKA-koneelle Anturivika AI10 R/W s 5 Ei VEKA-koneelle Tuloilmapuhallin vika R/W s 2 Ei VEKA-koneelle Poistoilmapuhallin vika R/W s 2 Ei VEKA-koneelle Pyörivä lämmönsiirrin vika R/W s 2 Ei VEKA-koneelle Suodatinhälytys tuloilma R/W s 60 Suodatinhälytys poistoilma R/W s 60 Ei VEKA-koneelle Sähköpatteri vika R/W s 2 Lämmityspumppu toimintahäiriö R/W s 2 Huurteensulatus R/W s 2 Hälytys jäähdytys R/W s 2 Jäähdytyspumppu toimintahäiriö R/W s 2 Lämpötilahälytys R/W min 10 Pyörivän lämmönsiirtimen hihnan hälytys R/W s 60 Ei VEKA-koneelle 7.4 Kosketintoiminto DI1 Ajastin 1 R/W NO/N NO (normaalisti auki) DI2 Ajastin 2 R/W NO/N NO (normaalisti auki) DI3 Lämmönsiirrin pyörimisvahti R/W NO/N NO (normaalisti auki) Ei VEKA-koneelle DI4 Huurteensulatus painekytkin R/W NO/N NO (normaalisti auki) Ei VEKA-koneelle DI5 Suodatinhälytys tuloilma R/W NO/N NO (normaalisti auki) DI6 Suodatinhälytys poistoilma R/W NO/N NO (normaalisti auki) Ei VEKA-koneelle DI8 Palohälytys R/W NO/N N DI9 Liesikupu R/W NO/N NO (normaalisti auki) Ei VEKA-koneelle DI7 Hälytys lämmitin R/W NO/N NO (normaalisti auki) N sähkölämmittimen kanssa DI10 Hälytys jäähdytys R/W NO/N NO (normaalisti auki) 8. Määritä 8.1 IP-osoite R/W Kiinteä/Vaihtuva Vaihtuva Aliverkon peite R/W Käytävä R/W Kiinteä = Manuaalinen Vaihtuva = Automaattinen DHP:n kautta 8.2 Valikon määritykset Kirjaudu USB:hen R/W Kyllä/Ei Ei Vain vianetsintään Koneen tyyppi R eo Top Autom. uloskirjausaika R/W min 10 Kynnysarvo lämmitin R/W % 0 Asetukset asentajille ja huoltohenkilöstölle Kynnysarvo jäähdytys R/W % 0 Asetukset asentajille ja huoltohenkilöstölle Kynnysarvo lämmönsiirrin R/W % 0 Asetukset asentajille ja huoltohenkilöstölle Kynnysarvo ulkoinen puhallin R/W % 5 Asetukset asentajille ja huoltohenkilöstölle 8.3 Näytönsäästäjä Näytönsäästäjä R/W Päällä/Pois Päällä Timeout R/W min Modbus BMS Modbus-orjaosoite R/W Siirtonopeus R/W 9,6, 19,2, 38,4 19,2 Parity R/W Ei mitään, parillinen, pariton None Databitit R/W 7,8 8 Stop bits R/W 1,2 1 1) R/W = Luku ja kirjoitus, R = Vain luku

29 Toimintavalmis säätö- ja ohjauslaitteisto uro Tuloilmakone VEKA Parametriluettelo Parametri Arvon tyyppi 1) Alue Kone Oletusarvo Kommentit 8.5 Mac-osoite Mac-osoite R 8.6 Palautus Pehmeä palautus Palauta 1) R/W = Luku ja kirjoitus, R = Vain luku Kaikki arvot palautetaan aseteltuja ilmavirtoja ja asetusarvoja lukuun ottamatta Tehdasarvojen palautus Palauta Kaikki arvot palautetaan tehdasarvoiksi 8.7 Kirjautumisasetukset Automaattinen uloskirjaus R/W Kyllä/Ei Kyllä Aseta salasana 1 R/W Salasanan vaihtamiseksi 8.8 Tietoja Ohjelmistoversio, ohjauspaneeli R Ohjelmistoversio, ohjauskortti R Käynnistyslataimen versio, ohjauskortti R 9. Tallenna asetukset Tallentaa tehdyt asetukset Paikka 1 Paikka 2 Paikka 3 Paikka 4 Paikka Lataa asetukset Lähetä tallennetut asetukset ohjauspaneelista Paikka 1 Paikka 2 Paikka 3 Paikka 4 Paikka Tallenna asetukset SD-kortille Kopioi tallennetut arvot SD-kortille Paikka 1 Paikka 2 Paikka 3 Paikka 4 Paikka Lataa asetukset SD-kortilta Lataa tallennetut arvot SD-kortilta Paikka 1 Paikka 2 Paikka 3 Paikka 4 Paikka Testi Huoltohenkilöstölle 13.1 Tulot 13.2 Lähdöt 14. Uloskirjaus

30 30 Tuloilmakone VEKA Toimintavalmis säätö- ja ohjauslaitteisto uro 8. Vaatimustenmukaisuusvakuutus Bilaga II A Försäkran om maskinens överenstämmelse Declaration of onformity med EG:s Maskindirektiv / with the EU Directive for Machinery, 2006/42/E EG:s EM Direktiv / with the (EM) Directive, 2014/30/EU EG:s Lågspänningsdirektiv LVD / with the Low Voltage Directive(LVD), 2014/35/EU EG:s Direktiv för energirelaterade produkter / EU Directive for Energy related Products ErP 2009/125/E Tillverkaren Fläkt Woods AB Manufacturer Fläktgatan Jönköping Försäkrar härmed att: Herewith declares that: Produkten Typ / Type: Ventilationsaggregat / Ventilation Unit Product Fabrikat / Manufacturer: Fläkt Woods AB Varunamn / ommercial name: VEKA Maskinen är konstruerad och tillverkad i enlighet med följande standarder, i tillämpliga delar: The machine is designed and manufactured in accordance with the following standards, in relevant parts. EN ISO EN EN EN Maskinsäkerhet Allmänna konstruktionsprinciper Riskbedömning och riskreducering Safety of machinery General principles for design- Risk assessment and risk reduction Maskinsäkerhet Maskiners elutrustning, Del 1: allmänna fordringar Safety of machinery; electrical equipment of machines; general requirements Elektromagnetisk kompatibilitet (EM) - Del 6-2: Generella fordringar - Immunitet hos utrustning i industrimiljö Electromagnetic compability (EM) - Part 6-2: Generic standards Immunity standard for industrial environments. Elektromagnetisk kompatibilitet (EM) - Del 6-3: Generella fordringar - Emission från utrustning i bostäder, kontor, butiker och liknande miljöer. Emission standard for residential, commercial and light-industrial environments. För produkten har riskanalys upprättats enligt krav i Maskindirektivet. / A risk analysis has been made according to requirements of the Directive for Machinery. Behörig Authorized Att sammanställa teknisk dokumentation: To prepare technical documentation: Ann-Sofie Andersson Konstruktion / Design Fläkt Woods AB, Housing Gesällgatan Enköping Försäkran gäller endast om installation av aggregatet skett enligt Fläkt Woods instruktioner och förutsatt att inga ändringar gjorts på aggregatet. The declaration applies only to the installation made according to Fläkt Woods instructions and assuming no changes made to the unit. Enköping Matthias Junker, Produktionschef / Operations Manager, Fläkt Woods AB, Enköping Fläkt Woods AB Postal Address Street Address Telephone Telefax Reg. no: Fläkt Woods AB Fläktgatan 1 Nat Nat S Jönköping Int Int Reg. office: Sweden Jönköping SE_GB_VEK_ Declaration of onformity(2a) doc
