1 ESISELVITYS MERENKURKUN KIINTEÄN YHTEYDEN JA TUULIVOIMAN SYNERGIAEDUISTA Merenkurkun neuvosto 2009

2 Merenkurkun tuulivoimavisio 2

3 Esiselvityksen tavoitteet ja lähtökohdat Tavoitteet Selvittää tuulivoimatuotannon ja Merenkurkun kiinteän yhteyden synergiaedut. Lähtökohdat Kiinteä yhteys linjausvaihtoehto N1 mukaisena (Talentek Oy et. al. 2000) Sähkönsiirto Suomen ja Ruotsin välillä Horisontaalituulivoimateknologia Vertikaalinen tuulivoimateknologia Aaltoenergia. 3

Lähtökohdat Kiinteä yhteys linjausvaihtoehto N1 mukaisena (Talentek Oy et. al.

4 Linjausvaihtoehdot (Talentek et. al. 2000) 4

5 Esiselvityksen lähtökohtana Silta Tunneli Silta - yhteys vaihtoehdossa N1 Silta Holmsundin ja Holmögaddin välillä, kokonaispituus 19,2 km Tunneli tekosaarten välillä kokonaispituus 10 km Silta Repoluodon länsirannan ja Nordvalenin majakan välillä, kokonaispituus 30 km 5

kokonaispituus 19,2 km Tunneli tekosaarten välillä kokonaispituus

6 Horisontaalituulivoima ja kiinteä yhteys

7 Mihin tuuliturbiinit sijoitetaan? Tekosaarille + offshore-tuuliolosuhteet onshore tekniikalla rakennettavissa + helppo kulkuyhteys - rakentaminen rajoitettua Sillan tukirakenteisiin + offshore-tuuliolosuhteet onshoretekniikalla + helppo kulkuyhteys - rakentaminen rajoitettua - suuret lisäkustannukset siltarakenteiden vahvistamisen takia Matalikoille kiinteän yhteyden lähelle + offshore- tuuliolosuhteet rannikon lähellä + rajoittamaton rakentamismahdollisuus - tekniikka kehittymässä - pienemmät synergiaedut. Kuvat (2, 3): Öresundin silta Malmön ja Kööpenhaminan välillä 7

tukirakenteisiin + offshore-tuuliolosuhteet onshoretekniikalla + helppo kulkuyhteys - rakentaminen rajoitettua - suuret lisäkustannukset

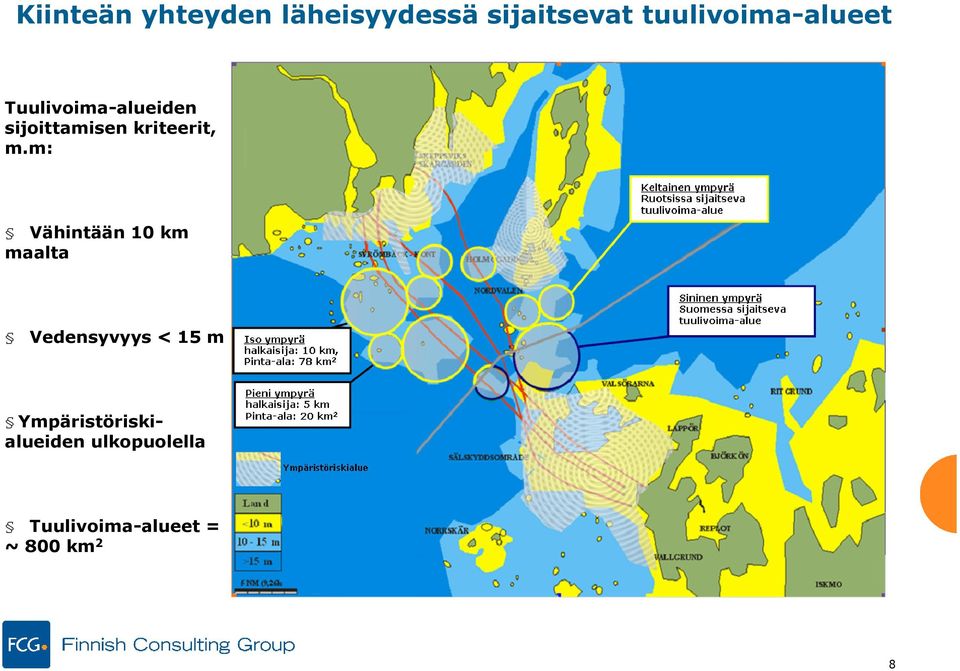

8 Kiinteän yhteyden läheisyydessä sijaitsevat tuulivoima-alueet Tuulivoima-alueiden sijoittamisen kriteerit, m.m: Vähintään 10 km maalta Vedensyvyys < 15 m Ympäristöriskialueiden ulkopuolella Tuulivoima-alueet = ~ 800 km 2 8

9 Horisontaalituulivoima johtopäätökset 500 turbiiniin tuulipuisto kiinteän yhteyden läheisyydessä ja tekosaarilla maksaa vähintään 10 miljardia (investointikustannukset ovat ~1,8 miljoonaa euroa/mw) Tämänpäiväisellä sähkönhinnalla (syöttötariffi 83,5 /MWh) arvioidut tuotot ovat vähintään 1 miljardia vuodessa.tämä sisältää huollon ja ylläpidon kustannukset.investoinnin takaisinmaksuaika on noin 13 vuotta 4,5%:n korkotasolla. Liikenneturvallisuus- ja rakentamisen nykysäädökset rajoittavat tuulivoiman rakentamista sillan tukirakenteisiin. 9

tuotot ovat vähintään 1 miljardia vuodessa.tämä sisältää huollon ja ylläpidon kustannukset.

10 Vertikaalituulivoima ja kiinteä yhteys

11 Vertikaalituulivoima Yksinkertainen teknologia Tuulienergia hyödynnettävissä kaikista suunnista Tänään= 200 KW:n voimala Kun yhteys rakennetaan = ~ 10 MW:n voimala Pilottihanke Ruotsin Falkenbergiin syksyllä

Tänään= 200 KW:n voimala Kun yhteys rakennetaan = ~

12 Vertikaalituulivoima Vertikaalituulivoima on asennettavissa: Sillan tukirakenteisiin Tekosaarille Merialueelle kiinteän yhteyden läheisyyteen. 12

13 Vertikaaliturbiini siltarakenteessa - johtopäätökset Pieni vertikaalivoimala kw voidaan asentaa siltarakenteeseen: Potentiaali: 500 turbiinia 200 kw =>100 MW Edut: Riskit: + Alhaisemmat asentamisen kustannukset - häiritsee liikennettä sillalla/tiellä - tieturvallisuusnormit voivat rajoittaa - lisää kustannuksia 2-3% Vuonna 2020 on olemassa jo kokoluokan MW:n turbiineja, mikä mahdollistaa 200 MW:n tai jopa GW:n suuruisten tuulipuistojen rakentamisen. 13

häiritsee liikennettä sillalla/tiellä - tieturvallisuusnormit voivat rajoittaa - lisää kustannuksia 2-3% Vuonna 2020

14 Johtopäätökset: kannattavuus Merenkurkun alueen tuulivoimapotentiaali ja sen ansiosta sähköntuotannon vuotuinen arvo ovat huomattavan suuret. 14

15 Johtopäätökset Tuulivoimakapasiteetti on vähintään MW Teoreettinen kapasiteetti on MW Horisontaalituulivoima voidaan sijoittaa tekosaarille Vertikaalituulivoima voidaan sijoittaa siltarakenteeseen, mutta kustannukset ja riskit liikenteelle kasvavat Esimerkiksi sillankaiteita ja tukirakenteita on vahvistettava. Tästä aiheutuva lisäkustannus on noin euroa/tukirakenne. Sekä horisontaalinen että vertikaalinen tuulivoima on rakennettavissa kiinteän yhteyden läheisyyteen offshoretuulipuistoihin ja siinä voidaan hyödyntää myös sillan yhteyteen rakennettua sähkönsiirtokapasiteettia. 15

tukirakenteita on vahvistettava. Tästä aiheutuva lisäkustannus on noin 30 000 euroa/tukirakenne.

16 Johtopäätökset Todelliset synergiaedut on löydettävissä toteuttamalla kiinteän yhteyden rahoitus PPP -rahoitusmallisena, jolloin tuulivoimainvestorit osallistuvat kiinteän yhteyden kustannuksiin Tuulivoimainvestoinnit Merenkurkussa edellyttävät toimivaa tukijärjestelmää Suomessa ja Ruotsissa EU:n Komissio rahoittaa suuria tuulivoima- ja CCS-hankkeita elvyttääkseen EU-maiden taloutta -> tuulivoimateknologiateollisuus, energiayhtiöt Ruotsissa/Suomessa sekä kantaverkkoyhtiöt Fingrid ja Svenska Kraftnät voisivat valmistella yhteisen hankehakemuksen EU:n Komissiolle Merenkurkun hankkeesta. 16

Suomessa ja Ruotsissa EU:n Komissio rahoittaa suuria tuulivoima- ja CCS-hankkeita elvyttääkseen EU-maiden taloutta ->

17 Kiitos! 17
