SORDO-B, C, P, PF. Äänenvaimennin pyöreisiin kanaviin LYHYESTI

Transkriptio

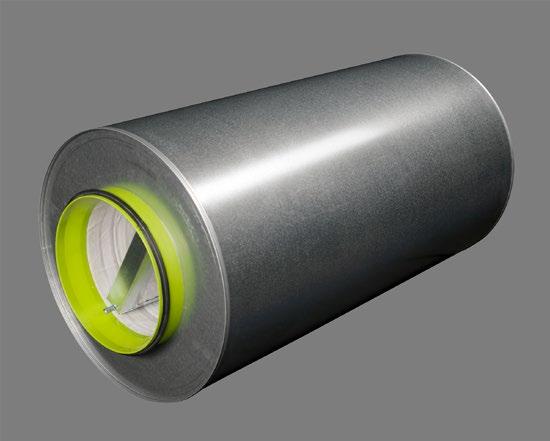

1 Äänenvaimennin pyöreisiin kanaviin LYHYESTI Erikoispolyesterikankaalla peitetty kivivilla 100 mm lyhyempi Tiiviysluokka D kokoihin 400 mm asti. Hyvä äänenvaimennuskyky Sisältyy MagiCAD-tietokantaan Palotekninen luokka EI30 EI120* *Katso vaadittu suojaetäisyys taulukosta

2 Sisältö Tekniset ominaisuudet... 3 Yleistä... 3 Toiminta... 3 Paloluokitus... 4 Mitoitus... 5 Äänenvaimennus... 5 Painehäviö... 5 SORDO-C... 6 SORDO-B... 7 SORDO-P... 8 SORDO-PF... 9 Erittely Tuote Tarvikkeet Kuvaus Oikeus rakennemuutoksiin pidätetään

3 Tekninen kuvaus Yleistä Pyöreä äänenvaimennin pyöreällä liitännällä. Ainutlaatuiset paloturvallisuus-, kuituvahvistus- ja äänenvaimennusominaisuudet. Patentoitu itsekantava kuituvahvistus. Toiminto Kaikilla aloilla pyritään jatkuvasti pienempiin tuotteisiin suorituskyvystä tinkimättä. Näin myös ilmastointialalla. Mitä pienempiä tuotteita me pystymme valmistamaan, sitä useampia asennusmahdollisuuksia urakoitsijalle tarjoutuu. Pienempiä tuotteita on helpompi käsitellä ja asentaa. Nämä olivat lähtökohdat, kun lähdimme suunnittelemaan uutta SORDO:a, suosittua pyöreää äänenvaimenninta pyöreällä liitännällä. Patentoitu ratkaisu. Kehitystyön tuloksena syntyi 100 mm aikaisempaa SORDO:a lyhyempi äänenvaimennin, jonka äänenvaimennuskyky on ennallaan. SORDON nelikulmaisen CLA-sisaräänenvaimentimen tavoin edistys perustuu pitkälti uuteen patentoituun valmistustekniikkaan. Korkean suorituskyvyn takaavan tiiviin rakenteen takana on ainutlaatuinen ratkaisu, joka koostuu liittimiin integroiduista päädyistä ja uudesta kuituvarmistuksesta, jossa kivivilla on peitetty erikoispolyesterikankaalla. Onnistuimme myös pienentämään uuden SORDO:n sisä- ja ulkohalkaisijaa, mikä osaltaan parantaa ääneneristystä. Rakenne SORDO valmistetaan vakiona sinkitystä teräspellistä, jonka ympäristöluokka on C3. SORDO on kuituvarmistettu uudella patentoidulla ratkaisullamme, joka perustuu itsekantavaan pintakerrokseen, joka on hyväksytty puhdistuksen, kuitujen irtoamisen, vanhentumisenkestävyyden, päästöjen ym. osalta. Asennus Tuotteen liitin on tarkoitettu ainoastaan kanavan liitäntäosaksi. Liittimen pellinreuna pitää varmistaa ruuvilla tai pop-niitillä. Katso kuva. Kuva 1. Pellin reuna valettu liittimeen. Turvallisuuden varmistamiseksi kanava pitää kiinnittää liittimen sisällä olevaan ylösvedettyyn pellin reunaan (vähintään 25 mm). Tuote kiinnitetään hyväksytyillä ripustimilla, joiden kantokyky R vastaa rakennusosan palonkestävyyttä, esim. kantokyky R 60 rakennusosissa, joiden palotekninen luokka on EI60. Huolto Tuote on normaaleissa käyttöolosuhteissa huoltovapaa. Tyyppihyväksynnän mukaan tuote puhdistetaan pyörivällä muoviharjalla. Normaali käyttölämpötila (jatkuva) on ºC. Ympäristö Materiaaliselostus voidaan noutaa verkkosivuiltamme Internetistä. Tarvikkeet SORDO T1 vastalaippa on tukevatekoinen laippa, joka on valmistettu kuumasinkitystä lattaraudasta. Mitat perustuvat saksalaiseen normiin DIN , osat 2 ja 5. Vastalaippa sopii kierresaumattujen ja pitkittäissaumattujen putkien päälle. Soikeat ruuvinreiät helpottavat asennusta Oikeus rakennemuutoksiin pidätetään. 3

4 Paloluokitus Jos äänenvaimennin korvaa palosuojaeristetyn ilmanvaihtokanavan, SORDO:a voidaan käyttää edellyttäen, että suojaetäisyysvaatimukset täyttyvät. Suoja palon leviämiseltä palo-osastojen välillä Ilmanvaihtokanavat pitää asentaa ja muotoilla niin, että ne eivät tulipalon yhteydessä sytytä osastointivaatimuksen ilmaiseman ajan sisällä läheisiä rakenneosia ja kiinteitä kalusteita muissa palo-osastoissa. Huomaa, että äänenvaimenninta ei voi asentaa paloa eristävää rakenneosaa läpäiseväksi. Paloa eristävän rakenneosan läpäisevät ilmankäsittelyasennukset pitää suunnitella niin, että paloneristävyys ei heikkene, katso BBR 5:6521. BBR 5:6213 mukaan palotekninen luokka EI voidaan vaihtaa luokkaan E, jos etäisyys poistumisreittiin ja tulenarkoihin materiaaleihin on niin suuri, ettei poistumisturvallisuus heikkene ja ettei palon leviämisriski suurene. Ilmanvaihtokanavien osalta tämä tarkoittaa, että kanavaeristys (eristysominaisuus I) voidaan vaihtaa suojaetäisyyteen. Suojaetäisyydellä tarkoitetaan minimietäisyyttä, joka vaaditaan, ettei lämpösäteily kuumasta pinnasta sytytä tulenarkaa materiaalia tai vahingoita poistuvia henkilöitä. Yleisesti pätee, ettei suojaetäisyyttä tarvita, jos lämpötila on alle 375 ºC. Luetteloissamme vaadittu suojaetäisyys on siksi laskettu yhdensuuntaiselle tapaukselle (tulenarka materiaali tai henkilö yhdensuuntainen äänenvaimentimen kanssa), koska tässä tapauksessa säteilymäärä on suurin. Äänenvaimentimen asennus tiettyä paloteknistä luokkaa olevaan kanavaan suojaetäisyydellä tulenarkaan materiaaliin. Äänenvaimentimelta vaadittava palotekninen luokka riippuu siitä, mitä vaatimuksia asetetaan ilmanvaihtokanavalle, johon äänenvaimennin asennetaan. Suojaetäisyys mitataan kohtisuoraan äänenvaimentimen pinnoista. Ilmoitettu suojaetäisyys perustuu kriittiseen sytyttävään säteilytasoon 10 kw/m2 (ilman sytytysliekkiä). Äänenvaimentimen asennus tiettyä paloteknistä luokkaa olevaan kanavaan suojaetäisyydellä poistuviin henkilöihin. Tällä tarkoitetaan poistumisteitä, esim. erotettu porraskäytävä rakennuksessa tai erotetut käytävät hotellikerroksessa. Suojaetäisyyden tarve ja suuruus riippuu äänenvaimentimen pintalämpötilan ja emissioarvojen lisäksi poistuvien henkilöiden altistumisajasta. Ruotsin rakentamismääräyksissä BBR 5:6213 annetaan seuraava suositus: etäisyyden poistuviin henkilöihin pitää olla niin suuri, että säteilytaso ei ylitä arvoa 3 kw/m 2. Suuremmat säteilytasot voidaan hyväksyä, jos poistumisen ja syttymisen aikanäkökohdat huomioidaan. Arvo 3 kw/m 2 perustuu sietämättömän kivun raja-arvoon pitkällä altistumisajalla. Suojaetäisyys mitataan kohtisuoraan äänenvaimentimen pinnoista. Ilmoitettu suojaetäisyys perustuu kriittiseen sytyttävään säteilytasoon 3 kw/m 2 ja emissioarvoon 1. Emissioarvo 1 ottaa huomioon pintakäsittelyn, esim. maalauksen tai vanhenemisen. Päätyjä ei lasketa mukaan, koska äänenvaimennin asennetaan normaalisti niin, ettei yhdensuuntainen tapaus ole mahdollinen. SORDO-B, -C (100 mm kivivillaa) SORDO-B ja -C kuuluvat palotekniseen luokkaan EI30/E60, EI60/EI20 ja EI120 edellyttäen, että taulukossa mainittu suojaetäisyys tulenarkaan materiaaliin ja/tai poistumisreiteillä oleviin henkilöihin täyttyy. Elleivät suojaetäisyydet tulenarkaan materiaaliin ja/tai poistumisreiteillä oleviin henkilöihin täyty, SORDO-B ja -C kuuluvat palotekniseen luokkaan EI60/E120. SORDO-P, -PF (100 mm mineraalivilla ja aerodynaaminen keskirunko) SORDO-P kuuluu palotekniseen luokkaan E60 4 Oikeus rakennemuutoksiin pidätetään

5 Mitoitus Äänenvaimennus Äänenvaimennustiedot ilmoitetaan ISO 7235 mukaan, ts. staattinen lisävaimennus kanavatuotteille. Ohjelmisto Prosilencer on laskentaohjelma äänenvaimentimien mitoitukseen ja valintaan. Prosilencer-ohjelman löydät helposti osoitteesta Swegonin ProSilencer-liitännäisellä MagiCADiin Auto- CADia ja Revitiä varten voit valita kanavaosan piirustuksista ja hakea automaattisesti sopivia äänenvaimentimia kanavaa varten kanavan muodon, mittojen, ilmavirran ja MagiCAD-äänitietojen perusteella. Swegonin ProSilencer-liitännäinen on osa Swegonin MagiCAD-liitännäistä AutoCADia ja Revitiä varten, mikä mahdollistaa suoran tiedonsiirron Swegonin laskentaohjelman ja MagiCAD-projektisi välillä. Painehäviö Äänenvaimennuksen parantamiseksi (erityisesti matalilla taajuuksilla) nettoala on pienempi kuin liitäntähalkaisija. SORDO:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 1. Ilmoitetut tiedot perustuvat tasaiseen ilmavirtaan tuotteen läpi. Lähellä olevat pellit, käyrät ja muut tuotteet suurentavat painehäviötä ja ominaisääntä ja voivat vaikuttaa äänenvaimennukseen. Käyrästö 1. Ilmavirta painehäviö SORDO-C Taulukko SORDO-B mallin mittapiirrokseen Koko Ø d Ø D C Pituus mm mm mm mm mm Taulukko SORDO-C mallin mittapiirrokseen Koko Ø d Ø D C Pituus mm mm mm mm mm Taulukko SORDO-P, PF mallien mittapiirroksiin Koko Ø d Ø D C Pituus mm mm mm mm mm Oikeus rakennemuutoksiin pidätetään. 5

6 SORDO-C Rakenne (100 mm kivivillalla) Uusi SORDO-C on erittäin hyvin ääntä eristävä vaimennin, joka on lisäksi helppo asentaa. SORDO-C valmistetaan vakiona sinkitystä teräspellistä. Liittimet on varustettu kumitiivisteillä ja täyttävät tiiviysluokan D. SORDO-C on eristetty palotekniseen luokkaan EI30/E120, EI60/E120 tai EI120/E120 edellyttäen, että suojaetäisyyden täyttyvät. Ellei suojaetäisyys tulenarkaan materiaaliin ja/tai poistumisreiteillä oleviin henkilöihin täyty, SORDO-C kuuluu palotekniseen luokkaan EI60/E120. Kuva 3. SORDO-C mittapiirros SORDO C, äänenvaimennus Uusi SORDO-C on 100 mm lyhyempi, mutta äänitiedot ovat ennallaan. Liitäntämitoilla mm pituus on 100 mm lyhyempi kuin aikaisemmin. Sama vaimennus on mahdollista mm. pienentyneiden sisä- ja ulkohalkaisijoiden ansiosta. Näiden ansiosta vaimennin on kevyempi ja vie vähemmän tilaa. Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino Suojaetäisyys mm (mm) (mm) (mm) K 2K 4K 8K (kg) EI60 EI , , , , , , , , , , , , , , , , , Oikeus rakennemuutoksiin pidätetään

7 SORDO-B Rakenne (100 mm kivivillalla) SORDO B valmistetaan vakiona sinkitystä teräspellistä. Parempien äänenvaimennusarvojen saavuttamiseksi äänenvaimennin on varustettu keskilevyllä. Ääntä vaimentava materiaali on 100 mm pitkäkuituista puristettua kivivillaa, joka on peitetty EUROLONilla. EUROLON kestää huomattavasti suurempia ilmanopeuksia ja mekaanisia rasituksia kuin muiden valmistajien tuotteissa käytetty katkokuitu. Äänenvaimennusmateriaali on EU- ROLONin lisäksi peitetty rei'itetyllä teräspellillä. Liittimet on varustettu kumitiivistein. SORDO-B vastaa paloteknistä luokkaa EI30/E120, EI60/ E120 tai EI120/E120 edellyttäen, että suojaetäisyyden täyttyvät. Ellei suojaetäisyys tulenarkaan materiaaliin ja/tai poistumisreiteillä oleviin henkilöihin täyty, SORDO-B kuuluu palotekniseen luokkaan EI60/E120. Kuva 4. SORDO- B mittapiirros Käyrästö 2. Painehäviö Ilmavirta SORDO-B, Painehäviö SORDO-B:n kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 2. SORDO B, äänenvaimennus Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino Suojaetäisyys millimetreinä (mm) (mm) (mm) K 2K 4K 8K EI60 EI * , , , * , , , , , , , ,5-200 *= sama malli kuin SORDO-C + keskilevy Oikeus rakennemuutoksiin pidätetään. 7

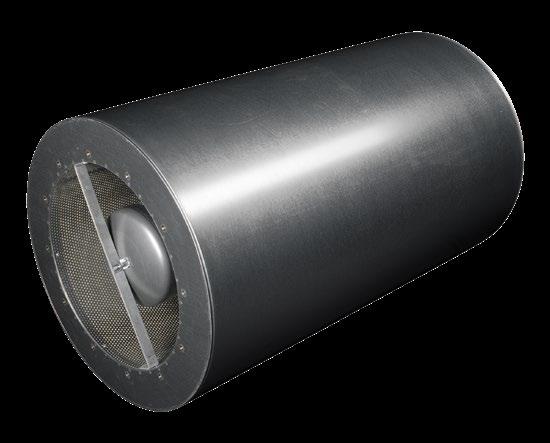

8 SORDO-P Rakenne (100 mm mineraalivillalla) SORDO-P on erittäin hyvin ääntä eristävä vaimennin, joka on tarkoitettu suuriin kanaviin pyöreällä liitännällä. SORDO-P:ssä on aerodynaamisesti muotoiltu runko, joka takaa ihanteelliset äänenvaimennus- ja painehäviöominaisuudet. Ääntä vaimentava materiaali on 100 mm pitkäkuituista mineraalivillaa, joka vaimentaa hyvin ääntä, erityisesti keskitaajuuksilla. Eriste on peitetty EUROLON:lla. Äänenvaimennusmateriaali lisäksi peitetty rei'itetyllä teräspellillä. SORDO-P valmistetaan vakiona sinkitystä teräspellistä. Liittimissä on kumitiivisteet. SORDO-P kuuluu palotekniseen luokkaan E60 Kuva 5. SORDO-P mittapiirros Painehäviö SORDO-P ja PF-mallien kanava-kanava-asennuksen aiheuttama painehäviö näkyy käyrästössä 3. Käyrästö 3. Painehäviö Ilmavirta SORDO-P, -PF (Pa/m) SORDO P, äänenvaimennus Koko Pituus Ø d Ø D Staattinen vaimennus (db) ISO 7235 mukaan Paino (mm) (mm) (mm) K 2K 4K 8K , , Oikeus rakennemuutoksiin pidätetään

9 SORDO-PF Rakenne (100 mm mineraalivillalla) SORDO-PF on erikoisversio SORDO-P-mallista. Erona on se, että siinä on laippaliitäntä liittimen sijaan. Tekniset tiedot ovat samat kuin SORDO-P-mallilla (katso edellinen sivu) Tarvikkeet SORDO T1 vastalaippa on tukevatekoinen laippa, joka on valmistettu kuumasinkitystä lattaraudasta. Mitat perustuvat saksalaiseen normiin DIN , osat 2 ja 5. Vastalaippa sopii kierresaumattujen ja pitkittäissaumattujen putkien päälle. Soikeat ruuvinreiät helpottavat asennusta. Erikois SORDO:a on saatavana eri materiaalilaaduista ja paksuuksista valmistettuja versioita. Lisätietoa saat Swegonilta. Kuva 6. SORDO-PF mittapiirros Laippaliitännän mitat Koko Keskimitta Määrä Reiän Ød A (mm) kierteitetyt reiät mitat M M M M M M M Oikeus rakennemuutoksiin pidätetään. 9

10 Erittely Tuote Pyöreä äänenvaimennin SORDO aa- bbbb- cccc Malli: B, C, P, PF Liitäntämitat: SORDO-C 100, 125, 160, 200, 250, 315, 400 SORDO-B 315, 400, 500, 630, 800 SORDO-P, -PF 500, 630, 800, 1000, 1250, 1600, 2000 Pituus: SORDO-C, 500, 800, 1100 SORDO-B (koko ) 500, 800, 1100 (koko ) 900, 1200 SORDO-P, -PF (koko ) 900, 1200 (koko 800) 900, 1600 (koko 1000) 1000, 2000 (koko 1250) 1200, 2400 (koko 1600) 1600, 3200 (koko 2000) 2000, 4000 Tarvikkeet Vastalaippa (toimitetaan 2 kpl sarjoina) SORDO T1 Kuvaus Esimerkki kuvaustekstistä. QKB.1 Suora äänenvaimennin pyöreällä liitännällä Esimerkki 1 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-B, seuraavin toiminnoin: - Akustinen keskilevy - Palotekninen luokka EI60 Palotekninen luokka EI120, kun suojaetäisyys on 50 mm mm kivivilla Nimitys: SORDO-B xx kpl Esimerkki 2 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-C, seuraavin toiminnoin: - Itsekantava pintakerros - Palotekninen luokka EI60 Palotekninen luokka EI20, kun suojaetäisyys on 50 mm mm kivivilla Nimitys: SORDO-C xx kpl Esimerkki 3 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-P, seuraavin toiminnoin: - Aerodynaaminen runko - Liittimellä mm mineraalivilla Nimitys: SORDO-P xx kpl Esimerkki 4 Swegonin pyöreä äänenvaimennin pyöreään liitäntään, tyyppi SORDO-PF, seuraavin toiminnoin: - Aerodynaaminen runko - Laippaliitäntä mm mineraalivilla - Vastalaippa SORDO T1 (toimitetaan 2 kpl sarjoina) Nimitys: SORDO-PF xx kpl SORDO-T1 630 xx kpl 10 Oikeus rakennemuutoksiin pidätetään
