RT tarviketieto 1. TARVIKETIETO toukokuu 2012 voimassa asti 1 (6)

Transkriptio

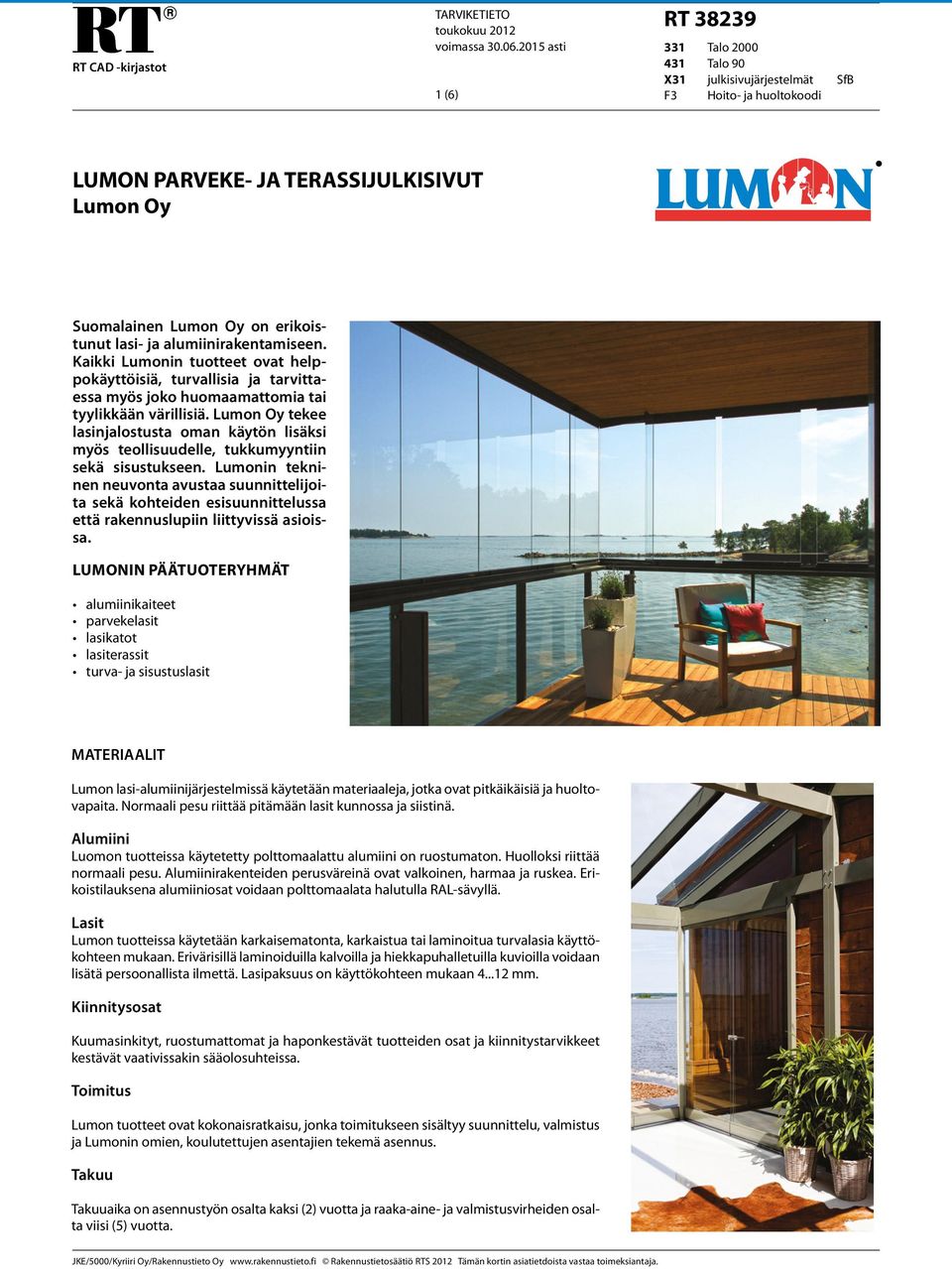

1 RT tarviketieto 1 RT CAD -kirjastot TARVIKETIETO toukokuu 2012 voimassa asti 1 (6) RT Talo Talo 90 X31 julkisivujärjestelmät SfB F3 Hoito- ja huoltokoodi LUMON PARVEKE- JA TERASSIJULKISIVUT Lumon Oy Suomalainen Lumon Oy on erikoistunut lasi- ja alumiinirakentamiseen. Kaikki Lumonin tuotteet ovat helppokäyttöisiä, turvallisia ja tarvittaessa myös joko huomaamattomia tai tyylikkään värillisiä. Lumon Oy tekee lasinjalostusta oman käytön lisäksi myös teollisuudelle, tukkumyyntiin sekä sisustukseen. Lumonin tekninen neuvonta avustaa suunnittelijoita sekä kohteiden esisuunnittelussa että rakennuslupiin liittyvissä asioissa. LUMONIN PÄÄTUOTERYHMÄT alumiinikaiteet parvekelasit lasikatot lasiterassit turva- ja sisustuslasit MATERIAALIT Lumon lasi-alumiinijärjestelmissä käytetään materiaaleja, jotka ovat pitkäikäisiä ja huoltovapaita. Normaali pesu riittää pitämään lasit kunnossa ja siistinä. Alumiini Luomon tuotteissa käytetetty polttomaalattu alumiini on ruostumaton. Huolloksi riittää normaali pesu. Alumiinirakenteiden perusväreinä ovat valkoinen, harmaa ja ruskea. Erikoistilauksena alumiiniosat voidaan polttomaalata halutulla RAL-sävyllä. Lasit Lumon tuotteissa käytetään karkaisematonta, karkaistua tai laminoitua turvalasia käyttökohteen mukaan. Erivärisillä laminoiduilla kalvoilla ja hiekkapuhalletuilla kuvioilla voidaan lisätä persoonallista ilmettä. Lasipaksuus on käyttökohteen mukaan mm. Kiinnitysosat Kuumasinkityt, ruostumattomat ja haponkestävät tuotteiden osat ja kiinnitystarvikkeet kestävät vaativissakin sääolosuhteissa. Toimitus Lumon tuotteet ovat kokonaisratkaisu, jonka toimitukseen sisältyy suunnittelu, valmistus ja Lumonin omien, koulutettujen asentajien tekemä asennus. Takuu Takuuaika on asennustyön osalta kaksi (2) vuotta ja raaka-aine- ja valmistusvirheiden osalta viisi (5) vuotta.

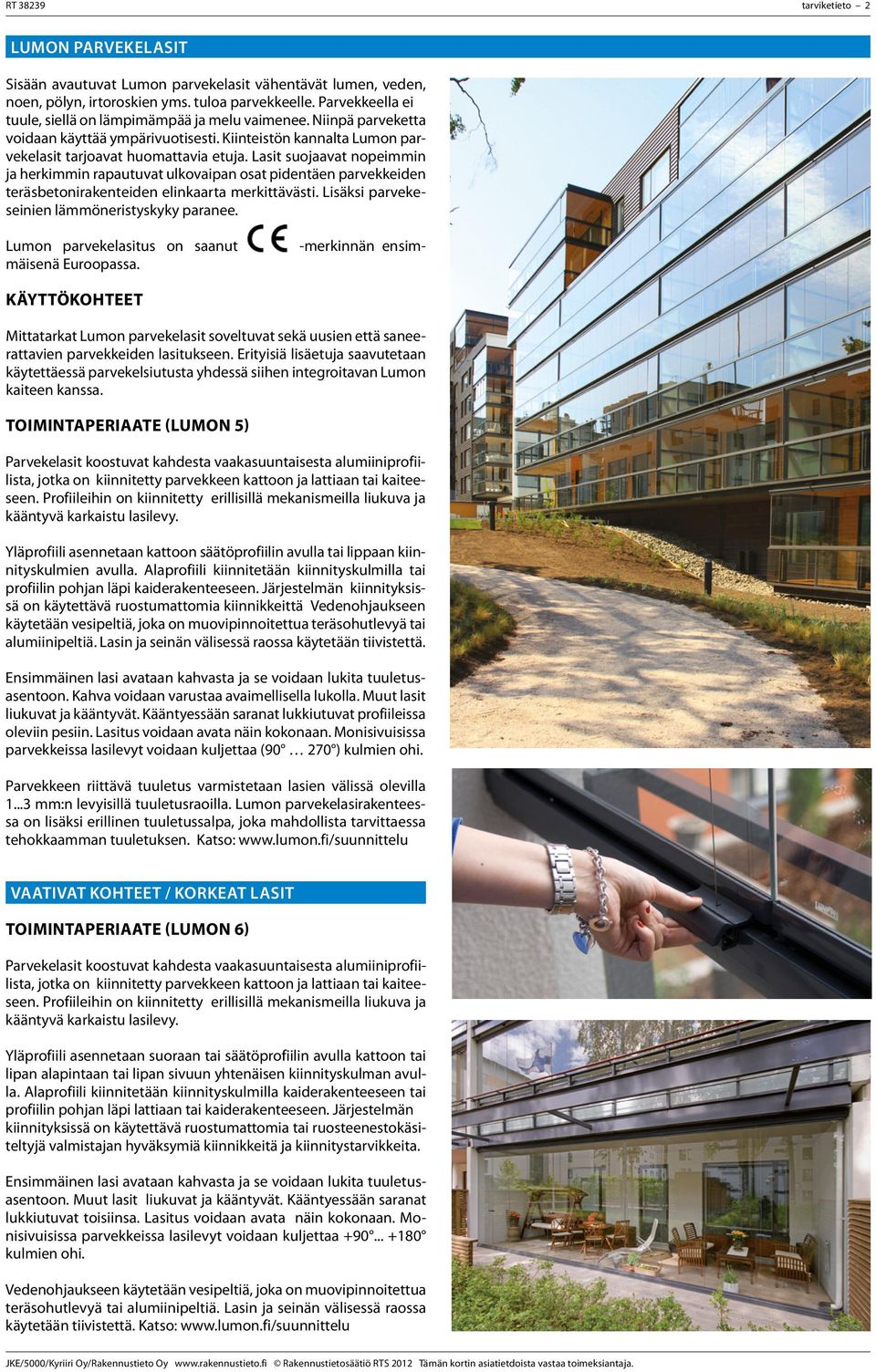

2 RT tarviketieto 2 LUMON PARVEKELASIT Sisään avautuvat Lumon parvekelasit vähentävät lumen, veden, noen, pölyn, irtoroskien yms. tuloa parvekkeelle. Parvekkeella ei tuule, siellä on lämpimämpää ja melu vaimenee. Niinpä parveketta voidaan käyttää ympärivuotisesti. Kiinteistön kannalta Lumon parvekelasit tarjoavat huomattavia etuja. Lasit suojaavat nopeimmin ja herkimmin rapautuvat ulkovaipan osat pidentäen parvekkeiden teräsbetonirakenteiden elinkaarta merkittävästi. Lisäksi parvekeseinien lämmöneristyskyky paranee. -merkinnän ensim- Lumon parvekelasitus on saanut mäisenä Euroopassa. KÄYTTÖKOHTEET Mittatarkat Lumon parvekelasit soveltuvat sekä uusien että saneerattavien parvekkeiden lasitukseen. Erityisiä lisäetuja saavutetaan käytettäessä parvekelsiutusta yhdessä siihen integroitavan Lumon kaiteen kanssa. TOIMINTAPERIAATE (LUMON 5) Parvekelasit koostuvat kahdesta vaakasuuntaisesta alumiiniprofiilista, jotka on kiinnitetty parvekkeen kattoon ja lattiaan tai kaiteeseen. Profiileihin on kiinnitetty erillisillä mekanismeilla liukuva ja kääntyvä karkaistu lasilevy. Yläprofiili asennetaan kattoon säätöprofiilin avulla tai lippaan kiinnityskulmien avulla. Alaprofiili kiinnitetään kiinnityskulmilla tai profiilin pohjan läpi kaiderakenteeseen. Järjestelmän kiinnityksissä on käytettävä ruostumattomia kiinnikkeittä Vedenohjaukseen käytetään vesipeltiä, joka on muovipinnoitettua teräsohutlevyä tai alumiinipeltiä. Lasin ja seinän välisessä raossa käytetään tiivistettä. Ensimmäinen lasi avataan kahvasta ja se voidaan lukita tuuletusasentoon. Kahva voidaan varustaa avaimellisella lukolla. Muut lasit liukuvat ja kääntyvät. Kääntyessään saranat lukkiutuvat profiileissa oleviin pesiin. Lasitus voidaan avata näin kokonaan. Monisivuisissa parvekkeissa lasilevyt voidaan kuljettaa ( ) kulmien ohi. Parvekkeen riittävä tuuletus varmistetaan lasien välissä olevilla mm:n levyisillä tuuletusraoilla. Lumon parvekelasirakenteessa on lisäksi erillinen tuuletussalpa, joka mahdollista tarvittaessa tehokkaamman tuuletuksen. VAATIVAT KOHTEET / KORKEAT LASIT TOIMINTAPERIAATE (LUMON 6) Parvekelasit koostuvat kahdesta vaakasuuntaisesta alumiiniprofiilista, jotka on kiinnitetty parvekkeen kattoon ja lattiaan tai kaiteeseen. Profiileihin on kiinnitetty erillisillä mekanismeilla liukuva ja kääntyvä karkaistu lasilevy. Yläprofiili asennetaan suoraan tai säätöprofiilin avulla kattoon tai lipan alapintaan tai lipan sivuun yhtenäisen kiinnityskulman avulla. Alaprofiili kiinnitetään kiinnityskulmilla kaiderakenteeseen tai profiilin pohjan läpi lattiaan tai kaiderakenteeseen. Järjestelmän kiinnityksissä on käytettävä ruostumattomia tai ruosteenestokäsiteltyjä valmistajan hyväksymiä kiinnikkeitä ja kiinnitystarvikkeita. Ensimmäinen lasi avataan kahvasta ja se voidaan lukita tuuletusasentoon. Muut lasit liukuvat ja kääntyvät. Kääntyessään saranat lukkiutuvat toisiinsa. Lasitus voidaan avata näin kokonaan. Monisivuisissa parvekkeissa lasilevyt voidaan kuljettaa kulmien ohi. Vedenohjaukseen käytetään vesipeltiä, joka on muovipinnoitettua teräsohutlevyä tai alumiinipeltiä. Lasin ja seinän välisessä raossa käytetään tiivistettä.

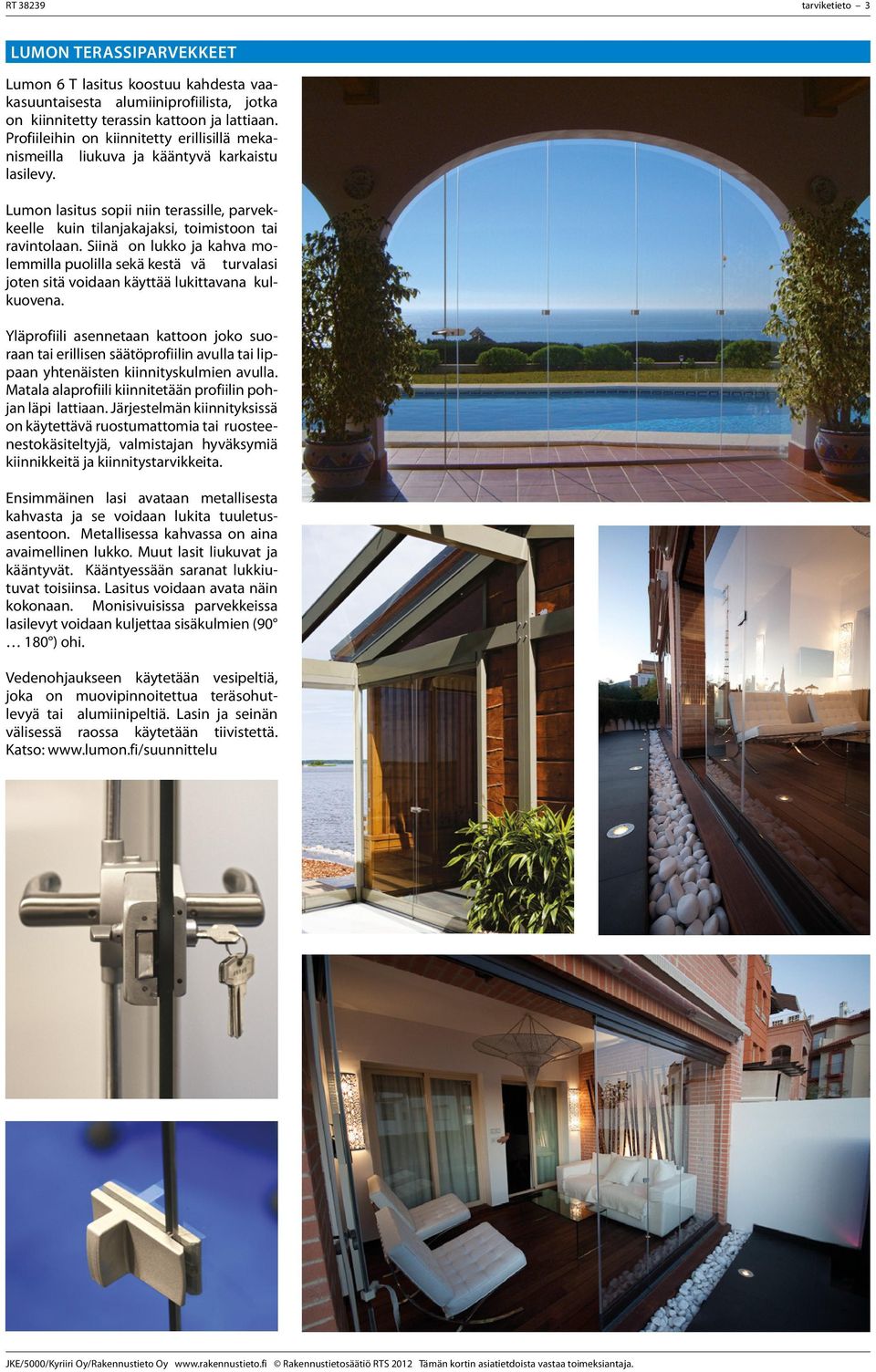

3 RT tarviketieto 3 LUMON TERASSIPARVEKKEET Lumon 6 T lasitus koostuu kahdesta vaakasuuntaisesta alumiiniprofiilista, jotka on kiinnitetty terassin kattoon ja lattiaan. Profiileihin on kiinnitetty erillisillä mekanismeilla liukuva ja kääntyvä karkaistu lasilevy. Lumon lasitus sopii niin terassille, parvekkeelle kuin tilanjakajaksi, toimistoon tai ravintolaan. Siinä on lukko ja kahva molemmilla puolilla sekä kestä vä turvalasi joten sitä voidaan käyttää lukittavana kulkuovena. Yläprofiili asennetaan kattoon joko suoraan tai erillisen säätöprofiilin avulla tai lippaan yhtenäisten kiinnityskulmien avulla. Matala alaprofiili kiinnitetään profiilin pohjan läpi lattiaan. Järjestelmän kiinnityksissä on käytettävä ruostumattomia tai ruosteenestokäsiteltyjä, valmistajan hyväksymiä kiinnikkeitä ja kiinnitystarvikkeita. Ensimmäinen lasi avataan metallisesta kahvasta ja se voidaan lukita tuuletusasentoon. Metallisessa kahvassa on aina avaimellinen lukko. Muut lasit liukuvat ja kääntyvät. Kääntyessään saranat lukkiutuvat toisiinsa. Lasitus voidaan avata näin kokonaan. Monisivuisissa parvekkeissa lasilevyt voidaan kuljettaa sisäkulmien ( ) ohi. Vedenohjaukseen käytetään vesipeltiä, joka on muovipinnoitettua teräsohutlevyä tai alumiinipeltiä. Lasin ja seinän välisessä raossa käytetään tiivistettä.

4 RT tarviketieto 4 LUMON PARVEKEKAITEET Uudisrakennuskohteissa Lumon kaidejärjestelmä on monipuolisuutensa ansiosta erinomainen tapa toteuttaa kerralla kestävä, mittatarkka ja helppohoitoinen kaide. Korjausrakennuskohteissa Lumon kaide poistaa vanhaan kaiteeseen liittyneet tekniset ongelmat ja huoltotarpeet. Lisäksi ratkaisun myötä asukkaalle tarjoutuu mahdollisuus entistä valoisampaan ja siistimpään parvekkeeseen. Alumiinirakenteisten kaiteiden suunnittelu ja rakenteiden mitoitus sisältyy toimitukseen. Kaiteet mitoitetaan kestämään myös mahdollisesti myöhemmin asennettavien parvekelasitusten aiheuttamat lisäkuormitukset. Monipuoliset profiili- ja verhousvaihtoehdot sekä värivalikoima antavat mahdollisuudet yksilöllisiin suunitelmiin. Kaiteesen voidaan myös yhdistää arkkitehtonista ilmettä tuovia kiinteitä tai liikuteltavia auringonsuojasäleikköjä. Lumon kaidejärjestelmä on kokonaisuus, jonka tehtaalla valmistetut järjestelmän eri osat voidaan asentaa sujuvasti työmaalla paikoilleen. Parvekkeiden väliseinät ovat osa parvekejulkisivua. Niihinkin on saatavana paloluokitusten mukainen alumiini- tai teräsrankainen järjestelmä lasi-, levy- ja teräspaneelipintaisena. RAKENNE JA MATERIAALIT Lumon kaiteet koostuvat seuraavista osista: kaidetolpat käsijohteet kaideverhoukset verhousten kiinnityspaarteet lisäilmettä luovat profiilit Kaidejärjestelmän profiilit ovat suulakepuristettuaalumiinia, joka on polyesterijauhemaalattu. Yleisin verhousmateriaali on laminoitu 4+4 turvalasi. Lisäksi voidaan käyttää levy- tai peltiverhouksia.

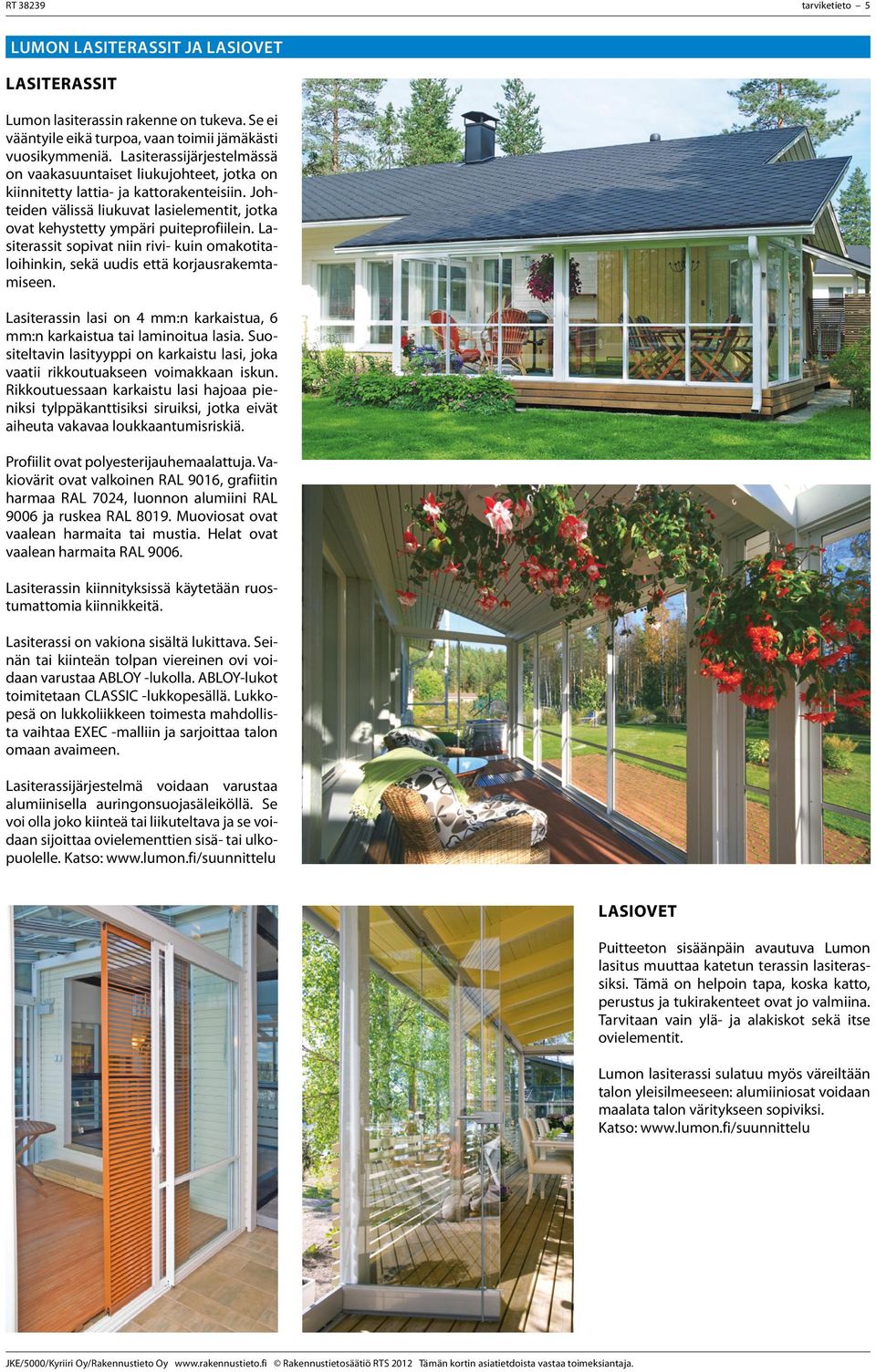

5 RT tarviketieto 5 LUMON LASITERASSIT JA LASIOVET LASITERASSIT Lumon lasiterassin rakenne on tukeva. Se ei vääntyile eikä turpoa, vaan toimii jämäkästi vuosikymmeniä. Lasiterassijärjestelmässä on vaakasuuntaiset liukujohteet, jotka on kiinnitetty lattia- ja kattorakenteisiin. Johteiden välissä liukuvat lasielementit, jotka ovat kehystetty ympäri puiteprofiilein. Lasiterassit sopivat niin rivi- kuin omakotitaloihinkin, sekä uudis että korjausrakemtamiseen. Lasiterassin lasi on 4 mm:n karkaistua, 6 mm:n karkaistua tai laminoitua lasia. Suositeltavin lasityyppi on karkaistu lasi, joka vaatii rikkoutuakseen voimakkaan iskun. Rikkoutuessaan karkaistu lasi hajoaa pieniksi tylppäkanttisiksi siruiksi, jotka eivät aiheuta vakavaa loukkaantumisriskiä. Profiilit ovat polyesterijauhemaalattuja. Vakiovärit ovat valkoinen RAL 9016, grafiitin harmaa RAL 7024, luonnon alumiini RAL 9006 ja ruskea RAL Muoviosat ovat vaalean harmaita tai mustia. Helat ovat vaalean harmaita RAL Lasiterassin kiinnityksissä käytetään ruostumattomia kiinnikkeitä. Lasiterassi on vakiona sisältä lukittava. Seinän tai kiinteän tolpan viereinen ovi voidaan varustaa ABLOY -lukolla. ABLOY-lukot toimitetaan CLASSIC -lukkopesällä. Lukkopesä on lukkoliikkeen toimesta mahdollista vaihtaa EXEC -malliin ja sarjoittaa talon omaan avaimeen. Lasiterassijärjestelmä voidaan varustaa alumiinisella auringonsuojasäleiköllä. Se voi olla joko kiinteä tai liikuteltava ja se voidaan sijoittaa ovielementtien sisä- tai ulkopuolelle. LASIOVET Puitteeton sisäänpäin avautuva Lumon lasitus muuttaa katetun terassin lasiterassiksi. Tämä on helpoin tapa, koska katto, perustus ja tukirakenteet ovat jo valmiina. Tarvitaan vain ylä- ja alakiskot sekä itse ovielementit. Lumon lasiterassi sulatuu myös väreiltään talon yleisilmeeseen: alumiiniosat voidaan maalata talon väritykseen sopiviksi.

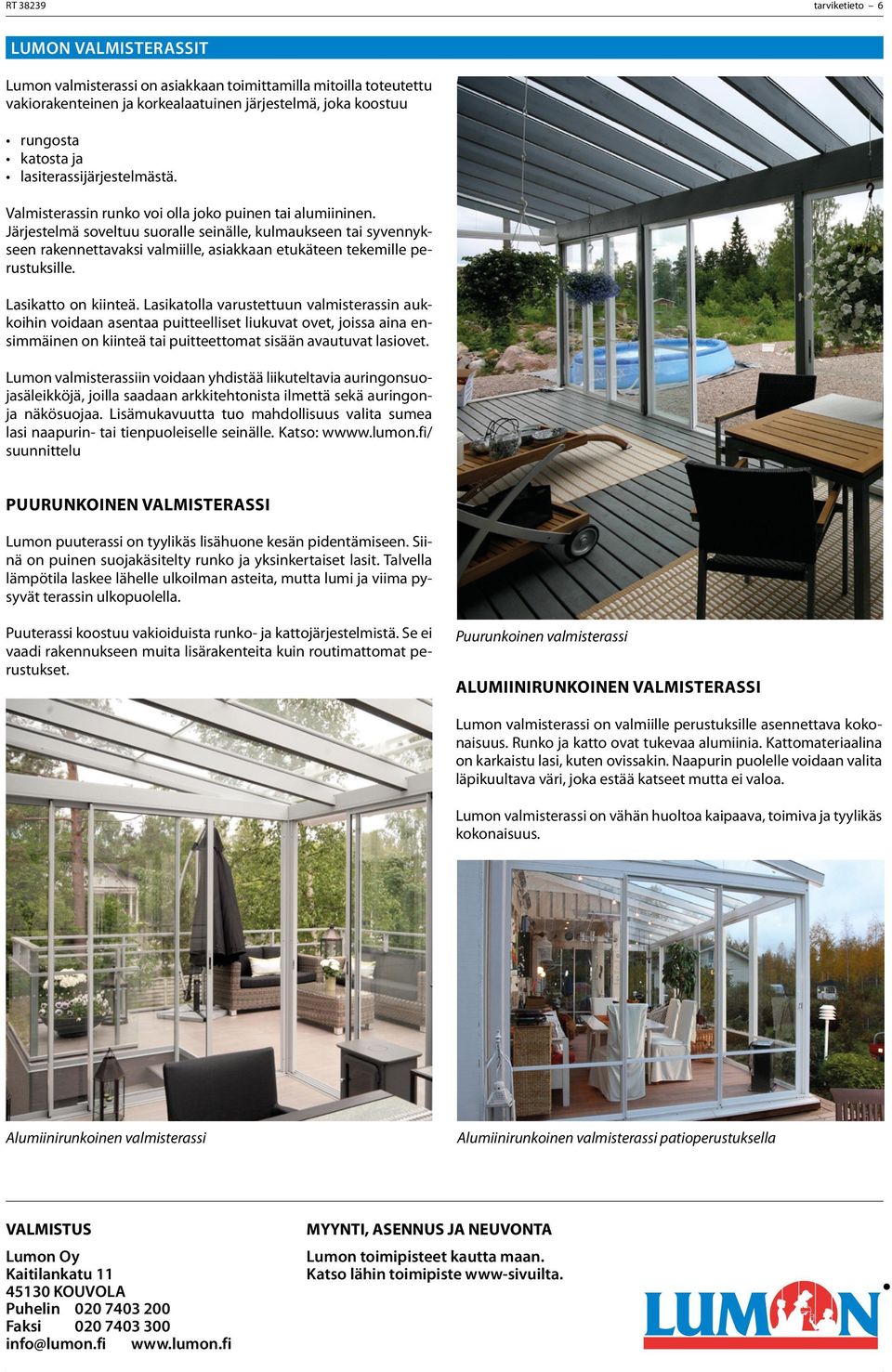

6 RT tarviketieto 6 LUMON VALMISTERASSIT Lumon valmisterassi on asiakkaan toimittamilla mitoilla toteutettu vakiorakenteinen ja korkealaatuinen järjestelmä, joka koostuu rungosta katosta ja lasiterassijärjestelmästä. Valmisterassin runko voi olla joko puinen tai alumiininen. Järjestelmä soveltuu suoralle seinälle, kulmaukseen tai syvennykseen rakennettavaksi valmiille, asiakkaan etukäteen tekemille perustuksille. Lasikatto on kiinteä. Lasikatolla varustettuun valmisterassin aukkoihin voidaan asentaa puitteelliset liukuvat ovet, joissa aina ensimmäinen on kiinteä tai puitteettomat sisään avautuvat lasiovet. Lumon valmisterassiin voidaan yhdistää liikuteltavia auringonsuojasäleikköjä, joilla saadaan arkkitehtonista ilmettä sekä auringonja näkösuojaa. Lisämukavuutta tuo mahdollisuus valita sumea lasi naapurin- tai tienpuoleiselle seinälle. Katso: wwww.lumon.fi/ suunnittelu PUURUNKOINEN VALMISTERASSI Lumon puuterassi on tyylikäs lisähuone kesän pidentämiseen. Siinä on puinen suojakäsitelty runko ja yksinkertaiset lasit. Talvella lämpötila laskee lähelle ulkoilman asteita, mutta lumi ja viima pysyvät terassin ulkopuolella. Puuterassi koostuu vakioiduista runko- ja kattojärjestelmistä. Se ei vaadi rakennukseen muita lisärakenteita kuin routimattomat perustukset. Puurunkoinen valmisterassi ALUMIINIRUNKOINEN VALMISTERASSI Lumon valmisterassi on valmiille perustuksille asennettava kokonaisuus. Runko ja katto ovat tukevaa alumiinia. Kattomateriaalina on karkaistu lasi, kuten ovissakin. Naapurin puolelle voidaan valita läpikuultava väri, joka estää katseet mutta ei valoa. Lumon valmisterassi on vähän huoltoa kaipaava, toimiva ja tyylikäs kokonaisuus. Alumiinirunkoinen valmisterassi Alumiinirunkoinen valmisterassi patioperustuksella VALMISTUS Lumon Oy Kaitilankatu KOUVOLA Puhelin Faksi info@lumon.fi MYYNTI, ASENNUS JA NEUVONTA Lumon toimipisteet kautta maan. Katso lähin toimipiste www-sivuilta.
