1 Silmälasien korjaustyöt Metallijuotokset ja muovikehysten korjaaminen Kuvat: Niina Latvala 3/2006 Tekstilähde ja piirrokset: Korja T. & Pirilä K Optometrian osaston työpajatöiden ohjekirja. Helsinki. Ylopistopaino Niina Latvala 1

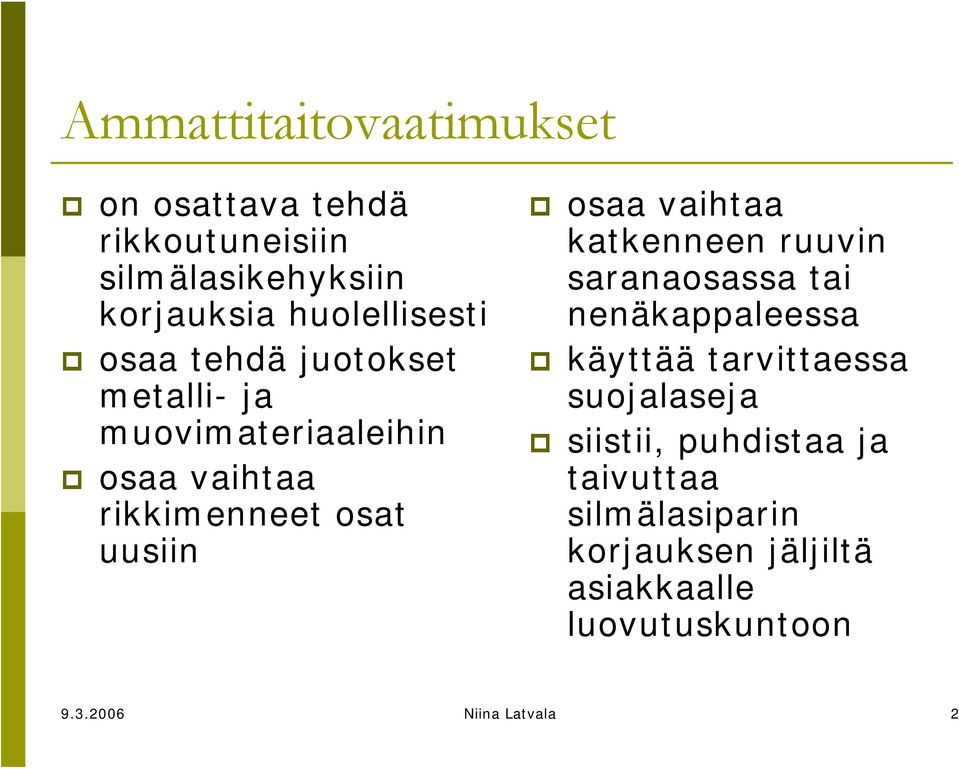

2 Ammattitaitovaatimukset on osattava tehdä rikkoutuneisiin silmälasikehyksiin korjauksia huolellisesti osaa tehdä juotokset metalli- ja muovimateriaaleihin osaa vaihtaa rikkimenneet osat uusiin osaa vaihtaa katkenneen ruuvin saranaosassa tai nenäkappaleessa käyttää tarvittaessa suojalaseja siistii, puhdistaa ja taivuttaa silmälasiparin korjauksen jäljiltä asiakkaalle luovutuskuntoon Niina Latvala 2

vaihtaa katkenneen ruuvin saranaosassa tai nenäkappaleessa käyttää tarvittaessa suojalaseja siistii,

3 Yleisimmin juotettavia kohtia Niina Latvala 3

4 Niina Latvala 4

5 Nenätukivarsi Niina Latvala 5

6 Kulmakappale irronnut Niina Latvala 6

7 Saranalehti Niina Latvala 7

8 Muovikehyksen juottaminen Niina Latvala 8

9 Cell-juotos Kehysmateriaali Selluloosa-asetaatti (CA) Perusaine selluloosa Liitostyö tehdään asetonin avulla Pehmennä asetonin avulla liitettävät kappaleet, paina kappaleet yhteen ja anna kuivua Apuvälineinä voi käyttää pientä pensseliä ja sinitarraa (kappaleiden kiinnitys pöytään) Niina Latvala 9

kappaleet, paina kappaleet yhteen ja anna kuivua Apuvälineinä voi käyttää

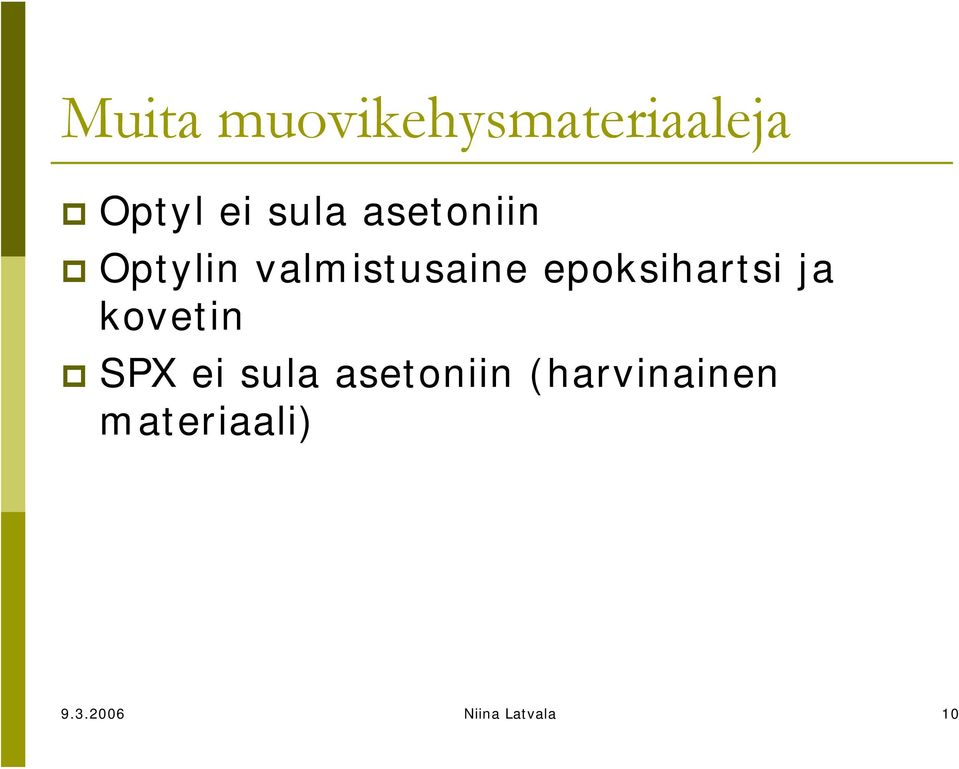

10 Muita muovikehysmateriaaleja Optyl ei sula asetoniin Optylin valmistusaine epoksihartsi ja kovetin SPX ei sula asetoniin (harvinainen materiaali) Niina Latvala 10

11 Niina Latvala 11

12 Voiko juottaa? Niina Latvala 12

13 Kuinka korjataan? Niina Latvala 13

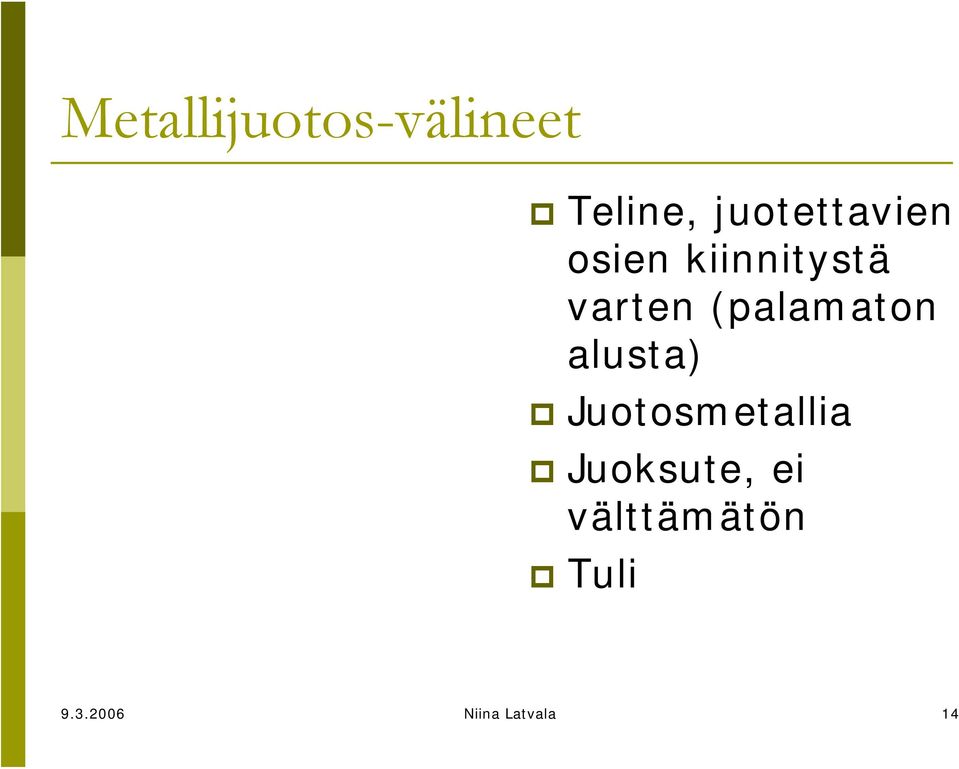

14 Metallijuotos-välineet Teline, juotettavien osien kiinnitystä varten (palamaton alusta) Juotosmetallia Juoksute, ei välttämätön Tuli Niina Latvala 14

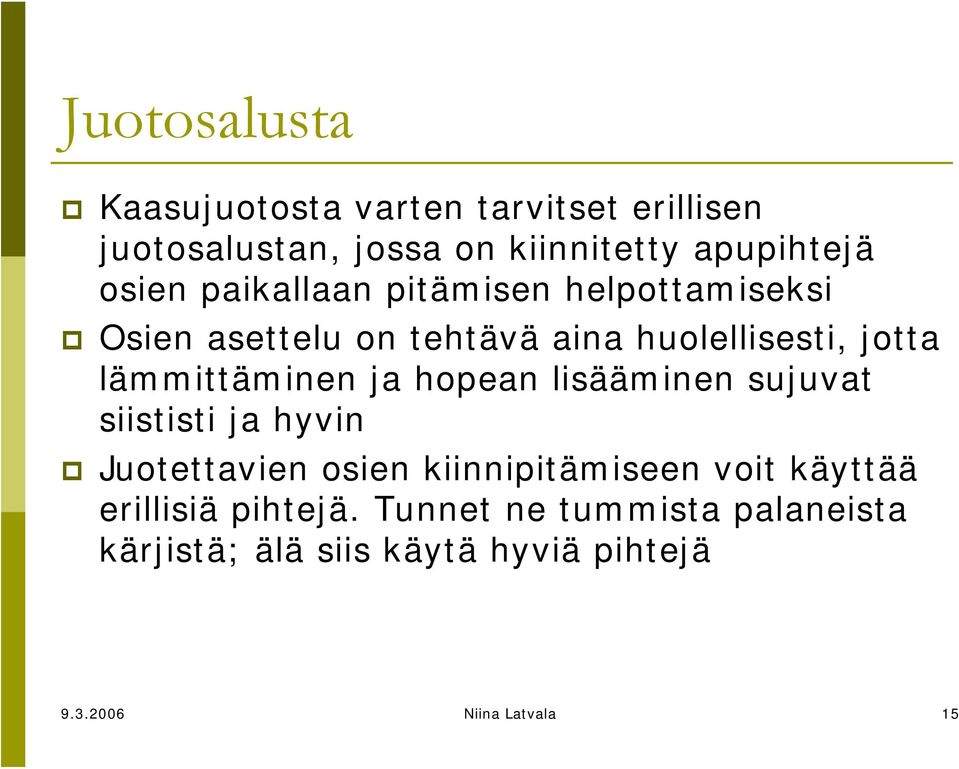

15 Juotosalusta Kaasujuotosta varten tarvitset erillisen juotosalustan, jossa on kiinnitetty apupihtejä osien paikallaan pitämisen helpottamiseksi Osien asettelu on tehtävä aina huolellisesti, jotta lämmittäminen ja hopean lisääminen sujuvat siististi ja hyvin Juotettavien osien kiinnipitämiseen voit käyttää erillisiä pihtejä. Tunnet ne tummista palaneista kärjistä; älä siis käytä hyviä pihtejä Niina Latvala 15

lämmittäminen ja hopean lisääminen sujuvat siististi ja hyvin Juotettavien osien kiinnipitämiseen voit

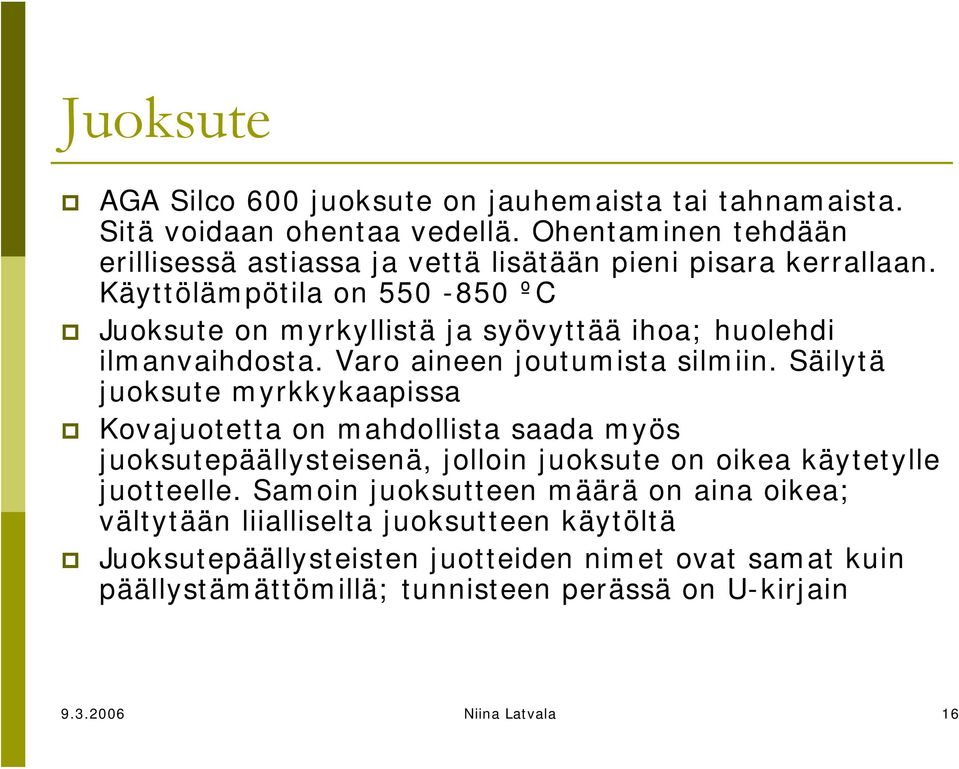

16 Juoksute AGA Silco 600 juoksute on jauhemaista tai tahnamaista. Sitä voidaan ohentaa vedellä. Ohentaminen tehdään erillisessä astiassa ja vettä lisätään pieni pisara kerrallaan. Käyttölämpötila on ºC Juoksute on myrkyllistä ja syövyttää ihoa; huolehdi ilmanvaihdosta. Varo aineen joutumista silmiin. Säilytä juoksute myrkkykaapissa Kovajuotetta on mahdollista saada myös juoksutepäällysteisenä, jolloin juoksute on oikea käytetylle juotteelle. Samoin juoksutteen määrä on aina oikea; vältytään liialliselta juoksutteen käytöltä Juoksutepäällysteisten juotteiden nimet ovat samat kuin päällystämättömillä; tunnisteen perässä on U-kirjain Niina Latvala 16

Käyttölämpötila on 550-850 ºC Juoksute on myrkyllistä ja syövyttää ihoa; huolehdi ilmanvaihdosta. Varo aineen joutumista silmiin.

17 Juoksute Juottamisessa käytetään lisäainetta, juoksutetta, joka muodostaa sulan metallin pinnalle helposti juoksevan kuonakerroksen ja suojaa hapettumiselta Juoksutteena käytetään tav. fluorideja, klorideja ja silikaatteja; tinajuotteiden juoksutteena käytetään myös hartseja ja juotosrasvaa Koska happea joutuu ilmasta juoksutteeseen kuumennuksen aikana eikä juoksute kykene sitomaan sitä rajattomasti, juoksutteilla on tietty vaikutusaika; max n. 5 min Niina Latvala 17

fluorideja, klorideja ja silikaatteja; tinajuotteiden juoksutteena käytetään myös hartseja ja juotosrasvaa Koska happea

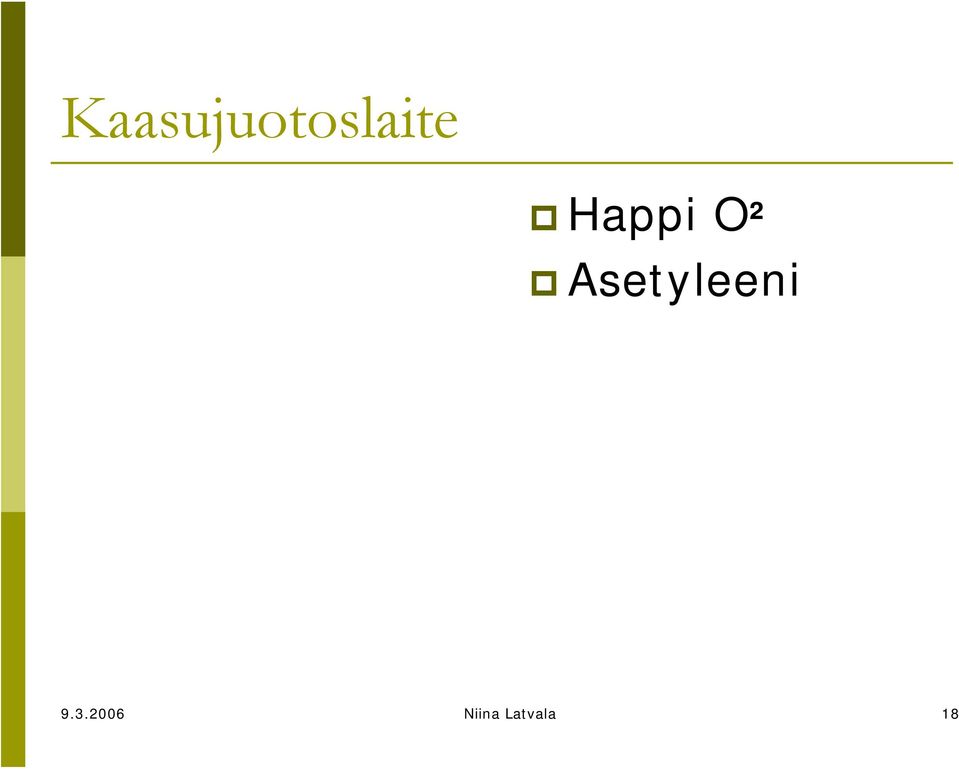

18 Kaasujuotoslaite Happi O² Asetyleeni Niina Latvala 18

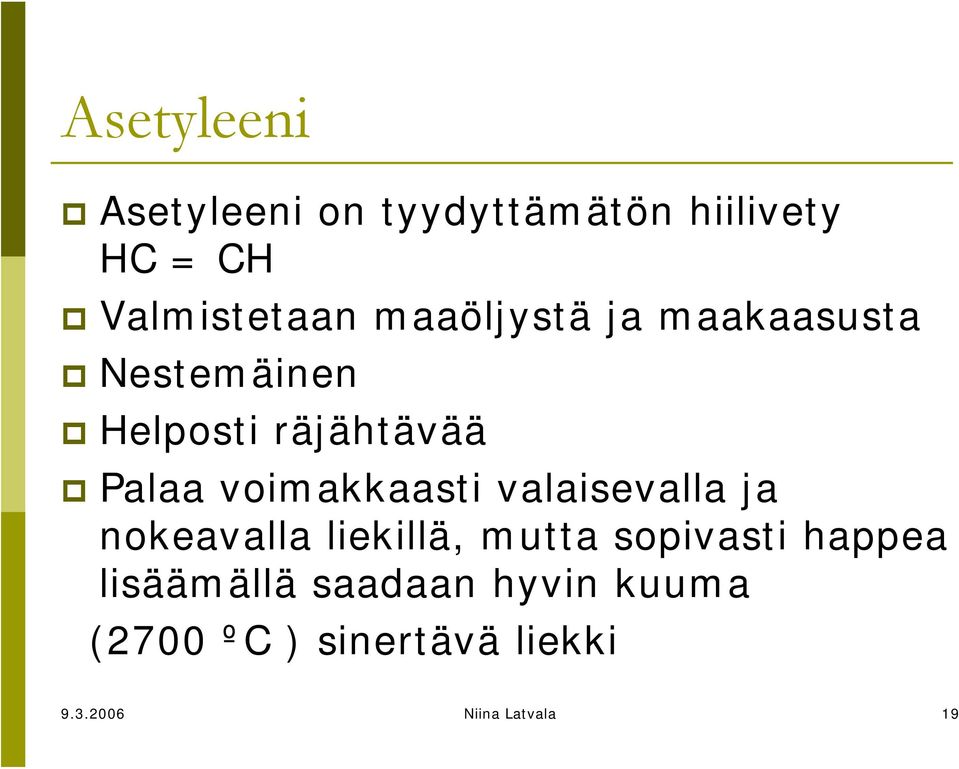

19 Asetyleeni Asetyleeni on tyydyttämätön hiilivety HC = CH Valmistetaan maaöljystä ja maakaasusta Nestemäinen Helposti räjähtävää Palaa voimakkaasti valaisevalla ja nokeavalla liekillä, mutta sopivasti happea lisäämällä saadaan hyvin kuuma (2700 ºC ) sinertävä liekki Niina Latvala 19

voimakkaasti valaisevalla ja nokeavalla liekillä, mutta sopivasti happea

20 Kaasupilli Suutinkärjet vaihdettavia, eri kokoja vaikuttaa liekin kokoon Niina Latvala 20

21 Pienoispoltin Kaasuna butaani Edullinen ja helppokäyttöinen Niina Latvala 21

22 Butaani C4 H 10 tyydyttynyt hiilivety Väritön palava kaasu Saadaan raakaöljystä ja maakaasusta Huoneenlämmössä paineen alaisena nestemäistä Pullossa on sekä nestemäistä että kaasumaista butaania Niina Latvala 22

23 Kaasujuotoslaite Kaasujuotoslaitteita on useita erilaisia. Ne toimivat kuitenkin saman periaatteen mukaisesti. Kun tunnet yhden kaasujuotoslaitteen hyvin, toisenlaiseen tutustuminen on helppoa. Hitsausliekki; hyvän juotoksen aikaansaamiseksi liekin on oltava sekä suuruudeltaan että laadultaan kohteeseen sopiva Niina Latvala 23

24 Juottaminen Juottaminen on metallikappaleiden liittämistä toisiinsa sulattamalla niiden väliin metallia tai metalliseosta, joka jähmettyessään muodostaa sidoksen kapillaarivoimien ansiosta Sulatettavan juotteen eli juottometallin sulamispisteen on oltava alhaisempi kuin juotettavien kappaleiden Niina Latvala 24

25 Juottaminen Aloitus: 1. avaa riittävästi asetyleenihanaa 2. lisää hieman happea 3. sytytä liekki sytyttimellä 4. säädä liekki (lisää happea kunnes vaippa häviää) Lopetus: 1. happi kiinni 2. kaasu kiinni Niina Latvala 25

26 Käytännössä Älä suuntaa liekkiä kaasupulloja, niiden letkuja tai venttiilejä kohti. Varo myös muuta palavaa ympäristöä esim. vierustoverin kassi, hiukset yms. Sulje pullo tai venttiili, kun olet lopettanut juottamisen; vaikka vain muutamaksi minuutiksi. Avaa pullot vasta, kun alat käyttää liekkiä Niina Latvala 26

27 Juottaminen Pinnoissa olevat epäpuhtaudet, rasva- ja hapettumakerrokset, on poistettava ennen juottamista. Työn aikana hapettumista ehkäistään juoksutteella, joka liuottaa myös syntyneitä oksideja Ns pehmytjuotteiden sulamispiste on alle 500 ºC ja kovajuotteiden yli 500 ºC (773 K) Niina Latvala 27

28 Juottaminen Tärkeimpiä pehmytjuotteita ovat tinajuotteet. Niissä on 8-90 % tinaa ja loput on lyijyä. Pieni antimoni- tai hopealisä parantaa juotteen lujuutta. Yleisimpiä kovajuotteita ovat kuparisinkkiseokset ja hopea-sinkkiseokset, joilla voidaan juottaa useimpia metalleja Niina Latvala 28

29 Liekki Liekin suuruuden määrää suuttimen reiän halkaisija ja paine, jonka alaisena hitsauskaasut virtaavat suuttimen läpi. Jos painetta lisätään, liekistä saadaan voimakkaampi puhallus ns. kova liekki; kun hitsataan ohuita kappaleita. Kun vähennät painetta, saat pehmeän liekin paksumpien kappaleiden juottamista varten Niina Latvala 29

30 Liekki voi olla: nokeava runsaasti asetyleenivoittoinen neutraali lievästi happivoittoinen runsaasti happivoittoinen Neutraaliliekki on yleisesti käytetty. Se saadaan, kun asetyleenin ja hapen tilavuussuhde on 48 : Niina Latvala 30

31 Hapen merkitys Happi ei pala, mutta ylläpitää palamista; esim. jos ilman happi pitoisuus nousee 21 %:sta 24 %:iin, palamisnopeus kaksinkertaistuu. Jos happipitoisuus nousee 40 %:iin, palamisnopeus kymmenkertaistuu Niina Latvala 31

32 Neutraaliliekki A valkoinen sydänliekki asetyleenin palaminen vapautuu hiilidioksidia ja vetyä muodostaen värittömän hunnun Niina Latvala 32

33 Neutraaliliekki B Huntu ympäröi sydänliekkiä vaikuttaen pelkistäen eli happea sitovasti metallioksideihin pitää sulan puhtaana Niina Latvala 33

34 Neutraaliliekki C vyöhykkeessä hiilidioksidi ja vety palavat lopullisiin palamismuotoihinsa eli hiilidioksidiksi ja vesihöyryksi. Tämä uloin liekin osa estää ilmassa olevan hapen pääsyn kosketukseen sulan metallin kanssa; toimii ns. suojakaasuna Niina Latvala 34

35 Asetyleenin tai hapen lisäys Jos asetyleenia lisätään, sydänliekissä oleva happi ei riitä polttamaan kaikkea. Osa asetyleenista tunkeutuu B vyöhykkeeseen, jossa se näkyy kellertävänä, kirkkaasti loistavana huntuna Jos happea lisätään. B vyöhyke pienenee ja häviää lopulta kokonaan. Sydänliekki lyhenee ja muuttuu sinipunaiseksi ja vähemmän loistavaksi Niina Latvala 35

36 Hapen ja kaasun suhde Jos happea on liikaa, tulee sinipunainen liekki Jos kaasua on liikaa, tulee kellertävä, loistava huntu Liekin tulee olla suuruudeltaan ja ominaisuuksiltaan sopiva, jotta silmälasien juottaminen onnistuu Niina Latvala 36

37 Kovajuotto Silmälasien juottamiseen käytetään hopealankaa ( AGA Silco 610 ), vakiojuoste valikoiman ulkopuolella on myös muita kokoja ja muotoja. Juotteiden sopivuus eri perusaineille on erilainen Kovajuotteet jaetaan seuraaviin ryhmiin: hopeajuotteet, fosforikuparijuotteet, railojuotteet, kuparijuotteet, kuumalujat juotteet sekä alumiinijuotteet Hopeajuotteet sopivat hyvin melkein kaikkien muiden metallien kuin kevytmetallien ja kevytmetalliseosten juottoon Niina Latvala 37

38 Hopeajuote AGA Silco 610 Juoksevuudeltaan se on paras nykyisin saatavissa olevista juote; erittäin hyvät juotto- ja lujuusominaisuudet. Suuren hopeapitoisuutensa takia se on kallis juote Juote sopii käytettäväksi juotettaessa pieniä kappaleita, jotka muuten kuumennettaessa helposti vahingoittuvat. Juote koostuu seosmetalleista: hopea 40 %, kupari 19 %, sinkki 21 %, kadmium 20 %; sulamisaste ºC, työlämpötila 610 ºC, ominaispaino 9,3 g/cm Niina Latvala 38

39 Muita hopeajuotteita AGA Silco 635, 665, 650, 670, 680, Cu, 710, 130, 750, ja 810. Hopeajuotteet eroavat toisistaan koostumukseltaan, työlämpötiloiltaan, hinnaltaan, ominaispainoiltaan ja ne sopivat eri perusmateriaaleille Niina Latvala 39

40 Yhteenveto Valitse oikea työskentelylämpötila Valitse oikea kovajuote (ja juoksute) juotettavan materiaalin mukaan Esivalmistele liitoskohdat Kuumenna oikein Poista juotettavasta kehyksestä muoviyms. osat, mikäli ne lämpenevät juottaessasi. Jos osat eivät irtoa, voit suojata ne märällä paperilla. Nokkeluus on juottamisessa eduksi ja aivojen käyttäminen yleensäkin sallittua ja suotavaa Niina Latvala 40

41 Juottaminen on helppoa ja hauskaa; nopeaa asiakaspalvelua, kunhan edes vähän harjoittelet. Optiikkahiojan on osattava juottaa rikkimennyt sarana tai nenätyynynvarsi paikoilleen. Uuden osan tilaaminen ei osoita ammattitaitoa Niina Latvala 41
