1 KUIVAKÄYMÄLÄT jätevesiratkaisuna SYKE tekniikkapäivä

2 Käymäläseura Huussi ry Ympäristöjärjestö, n.500 henkilöjäsentä, 30< yritysjäsentä, yhteisöjäseniä Neuvontaa: 2017 valtakunnallinen jätevesineuvonta Tiedotustyötä Vaikuttamistyö (vesihuoltolaki, lannoitelainsäädäntö, ympäristönsuojelumääräykset, resurssitehokkuus EU-tasolla, YK:n Post2015 linjaukset ym.) Hankkeet (kv-kehitysyhteistyöhankkeet, Suomessa) Luennot, koulutukset ja kurssit (tilauksesta: korkeakouluille, kansalaisopistoille, jätevesihankkeille, kunnille jne.) Kansainväliset konferenssit (Dry Toilet Conference 2015)

3 Miksi valita kuivakäymälä Laaja määrä malleja jokaiseen tarpeeseen Säästää vettä, helpottaa jätevesien puhdistusta Etenkin haja-asutusalueella päihittää vesivessan Edullisempi järjestelmä, käsittely ainoastaan harmaille vesille Mahdollistaa ravinnekierron, komposti maanparannukseen ja pissa lannoitteeksi Oikein asennettuna hajuttomampi kuin WC Tulevaisuuden käymälä, teknologiaa kehitetään jatkuvasti

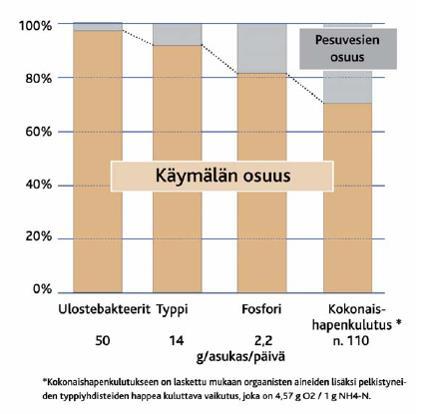

4 Miksi valita kuivakäymälä Kuva: Suomen vesiensuojeluyhdistysten liitto ry

5 Kuivakäymälöitä koskevat lait, asetukset ja määräykset Eri laeissa ja määräyksissä säädetään myös kuivakäymälöiden asentamiseen, käyttöön ja tuotosten loppusijoittamiseen liittyen Jätelaki (1072/1993) - kuntien jätehuoltomääräykset Laki eräistä naapuruussuhteista (26/1920) Maankäyttö- ja rakennuslaki (132/1999) - kuntien rakennusjärjestykset (tarvitaan mahdollisesti rakennuslupa / toimenpidelupa / ilmoitus) Terveydensuojelulaki (763/1994) Vesihuoltolaki (119/2001) - vesihuoltolaitosten toiminta-alueiden määrittely Ympäristönsuojelulaki (527/2014) - kuntien ympäristönsuojelumääräykset, muutos 3 a luku ( ) Valtioneuvoston asetus talousjätevesien käsittelystä viemäriverkostojen ulkopuolisilla alueilla eli uudistettu hajajätevesiasetus Ranta-alueet tai pohjavesialueet saattavat olla kunnissa tiukemmin säädeltyjä

6 Luvat ja suunnitelmat Kunnan rakentamista, jäteveden käsittelyä ja kompostointia koskevat määräykset Ammattitaitoiset kuivakäymäläjärjestelmien suunnittelijat harvassa Haja-asutusalueella tärkeää tehdä samalla suunnitelma harmaiden vesien käsittelyjärjestelmästä

7 Järjestelmän suunnittelu Tilan asettaman rajoitteet/mahdollisuudet Käyttäjämäärä ja käyntitiheys = tyhjentämisväli Keskimäärin 1 henkilön tuotos: - 500l virtsaa/vuosi ja - 50l kiinteää jätettä/vuosi Kompostoituessa tilavuus pienenee parhaimmillaan 1/3 Laitekohtaiset suositukset ja laitteen toimintaperiaate Erityisvaatimukset (istuimet, korkeus ym.)

8 Oikea pytty oikeaan käymälätilaan Uudisrakennuksessa tilojen suunnittelu valitun laitetyypin mukaan Vanhassa rakennuksessa laite valittava usein tilaratkaisujen pohjalta Laitekohtaiset vaatimukset: käymäläistuimen sekä käymäläjäte- ja nestesäiliöiden tilantarve Läpiviennit: ilmastointiputkelle, nesteletkulle, kuilulle istuimesta käymäläjätesäiliöön Osa käymälälaitteista vaatii toimiakseen lämpimän tilan Ota huomioon lasten, ikääntyvien ja liikuntarajoitteisten erityisvaatimukset Käsienpesupiste

9 Tyhjennys ja huolto HELPPO TYHJENNYS JA HUOLTO takaa tyytyväiset käyttäjät Varmistettava, että käymälähuoneessa on riittävästi tilaa laitteen käytölle, huoltotoimille ja vesipisteelle Käymälän sijoitus lähelle ulkoseinää tai -ovea

10 Ilmanvaihto Käymälätilasta ilmanpoisto käymälälaitteen kautta Sähköinen puhallin sisäkuivakäymälöissä välttämätön Ilmanvaihtoputket mahdollisimman suoraan katolle Eristettävä kylmien tilojen läpiviennit

11 Ilmanvaihto takaa hajuttoman käymälän Laiteen saatava riittävästi korvausilmaa (erityisesti tuhkaava) Käymälälaitteen ilmanvaihtoputkia ei saa liittää koneelliseen ilmanvaihtoon Paineellisen ilmanvaihdon poistoilmaventtiili käymälätilan katossa suljettava Tulisija tai poistoilmaventtiili käymälän läheisyydessä saattaa vetää ilmaa käymälästä asuinhuoneisiin; laitteen puhaltimen teho ja sen säätömahdollisuus

12 Laitemallit Kompostoiva kuivakäymälä Erotteleva kuivakäymälä Haihduttava kuivakäymälä Pakastava kuivakäymälä Tuhkaava käymälä Vähävetinen käymälä

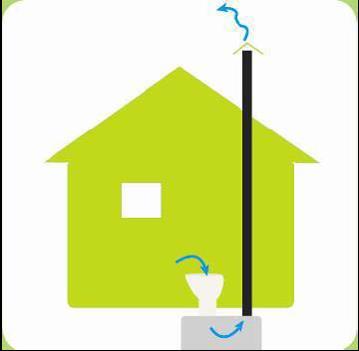

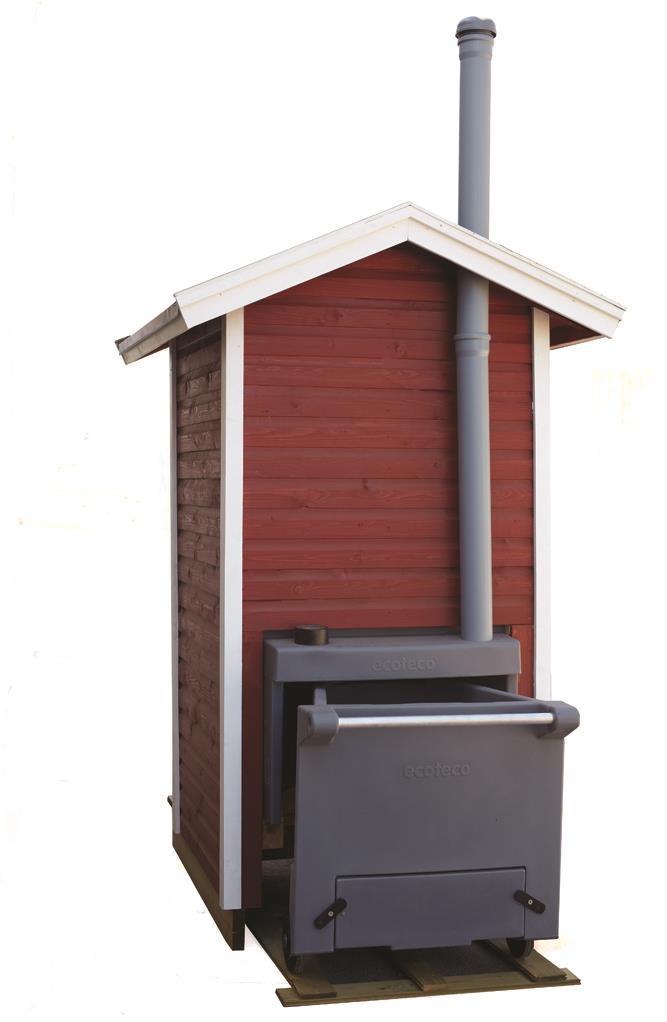

13 Kompostoiva kuivakäymälä ULOS Ilmanvaihtoputki istuimen tasalle mahdollisimman suorana katolle Ylimäärä-nesteen erottelu (suotoneste), kuivikkeen käyttö ja ilmanvaihto Jälkikompostointi usein tarpeen Malleja eri tarkoituksiin (muista mitoitus) ecoteco

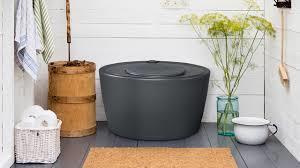

14 Kompostoiva kuivakäymälä SISÄLLE Monen kokoisia laitteita: lokero-, vaihto- tai suursäiliöllisiä malleja Asennus usein kahteen kerrokseen Kuivikkeen käyttö (ks. laitemallikohtaiset ohjeet) Suotonesteille oma astia ja tilaa säiliölle Kekkilä

15 Kompostoiva kuivakäymälä (2 krs mallit) Sisällä istuin, kompostisäiliö alakerrassa Lämmin tila tai säiliö eristetty Voidaan käyttää useampia istuimia Erilaisia suursäiliöitä käymäläistuimen alapuolella Pitkä tyhjennysväli saadaan usein valmista multaa Ekolet

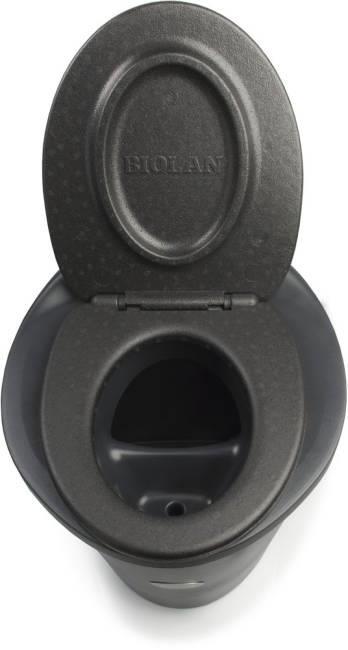

16 Erotteleva kuivakäymälä Istuimessa virtsan keräävä kulho. Virtsa johdetaan säiliöön laitteen ulkopuolelle ja kiinteä käymäläjäte kerätään säiliöön istuimessa Virtsaa kertyy 1,5 l / päivä / hlö, muista suuri säiliö Eroteltu virtsa on puhdasta ja sitä voidaan käyttää lannoitteena Jälkikompostointi kiinteälle Biolan simplett

17 Haihduttava kuivakäymälä Ei suotonesteen käsittelyongelmaa, neste haihdutetaan Ei kestä käyttäjämäärän ylityksiä Jälkikompostointi Sijoitus lämpimään tilaan Vaatii sähkön MullToa / SW-Energia

18 Pakastava kuivakäymälä Jäädyttää käymäläjätteen Pienikokoinen, täytyy tyhjentää usein, ei saa laittaa jäteastiaan Tyhjennys tiivispohjaiseen katettuun kompostoriin, lisättävä kuiviketta Vaatii vain sähköpistokkeen (ei ilmanvaihtoa) Privetti / PikkuVihreä

19 Tuhkaava kuivakäymälä Haihduttaa virtsan ja tuhkaa ulosteen Kylmät tuhkat lannoitteeksi koristekasveille Vaatii korvausilmaventtiilin ja paperipussin nesteen haihduttamiseen Suurin sähkökulutus Incinolet

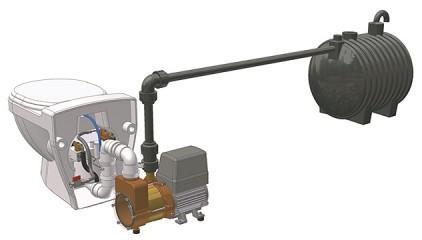

20 Vähävetiset / alipainekäymälät N.80% pienempi jäteveden määrä Alipainekäymälä: jätteenkeräys viemäriin, biosäiliöön tai umpisäiliöön Käymälätuotosten kompostointi-mahdollisuus omalla tontilla JETS alipainekäymälä

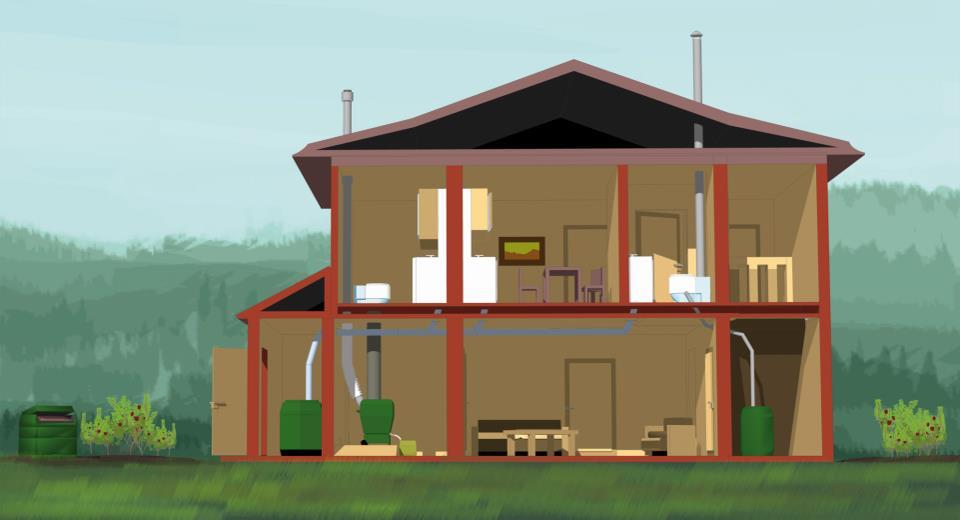

21 Tilaratkaisuja 2 krs:n kiinteistöön

22 Ratkaisuja mökille

23 Toimintakunnon arviointi Laitemalli vaikuttaa arviointiin (sähkökäyttöiset vs. ulkomallit) ILMANVAIHDON TÄRKEYS -> onko oikein asennettu Hajuttomuus (ilmanvaihto, ylivuodot ym.) Nesteiden keräys (mitään ei saa johtaa suoraan maahan) Onko laitteessa vuotoja, halkeamia ym? Ohjeet tallella? Jälkikompostointi? Onko harmaat vedet hoidossa?

24 Mistä apua kun laite ei toimi Lue käyttöohjeet huolella, säilytä ohjeet (KYSY valmistajalta!) Takuun ollessa voimassa, ota yhteys myyjään Jos takuu aika on ylitetty; yritä vielä käynnistää huoltoohjeiden mukaan Ammattilaisilta, myyjiltä ja maahantuojilta saa apua ja varaosia Ongelma on usein yksinkertainen; esim. liikaa tai liian vähän kuiviketta, ilmanvaihto virheellisesti suunniteltu

25 Kustannuksia Käymälän hankintahinta (kallein polttava, ei sis. rakennuskustannuksia) Tuuletin noin Lisäksi jonkinlainen kompostori (paitsi vaihtosäiliössä) Harmaiden vesien käsittelyjärjestelmä (haja-asutusalue) Ylläpito Kuivike n. 10 / säkki Sähkönkulutus ilmanvaihtoon, esim. 10 W puhallin: 0,031 euroa/päivä eli 11,40 / vuosi Haihduttava käymälä vie enemmän sähköä (esim. 96 / vuosi), polttava käymälä eniten Paperipussit polttokäymälään n.35 / 200 kpl. Kompostoituva biopussi (esim. pakastava) 0,37-0,8 / kpl

26 Käymälätuotosten käsittely Käsittely riippuu laitemallista Kompostoiva: Suotonestettä ja käymäläkompostia Erotteleva: Virtsaa ja kompostia Pakastava: Kompostia (jälkikompostointi!!) Tuhkaava: Tuhkaa Tuotoksille pitää olla kunnollinen (tiivispohjainen) kompostori

27 Käymälätuotosten käsittely Muista varoajat! Ulosteita kompostoidaan 1-2 v ja virtsaa säilytetään1-6 kk ennen käyttöä Komposti on hyvä maanparannusaine ja virtsa erinomainen lannoite Lue lisää esitteistämme

KIITOS! RT 69-11177: Vedettömät ja vähävetiset käymälät Pyydä meitä luennoimaan tilaisuuksiin ym.

28 KIITOS! RT : Vedettömät ja vähävetiset käymälät Pyydä meitä luennoimaan tilaisuuksiin ym. vuonna 2017! Lisätietoa ja esitteitä Karoliina Tuukkanen:
