1 VANHA KIRJASTTAL KULTTUURINTILIKSI IV-PERUSPARANNUS JA MUUTSTYÖT TTEUTUSSUUNNITELMA TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS KÄYNTISITE FRENCKELLINAUKI 2K PSTISITE PL 487, TAMPERE PUH FAX ,

2 TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS TTEUTUSSUUNNITELMA Tero Keisu HANKE VANHA KIRJASTTAL KULTTUURINTILIKSI, IV-PERUSPARANNUS JA MUUTSTYÖT Keskustori 4, Tampere ASIAKIRJA SISÄLLYSLUETTEL Hankekortti Talotekniikkaselvitykset LVIA tekniikka Sähkötekniikka Energiaselvitys Hankeaikataulu Aikataulu Hankinta-arvoerittely Vuokralaskelma Piirustukset Pohjapiirros, 0. kerros Pohjapiirros, 1. kerros Pohjapiirros, 2. kerros Pohjapiirros, 3. kerros Pohjapiirros, 4. kerros Pohjapiirros, ullakko Julkisivut

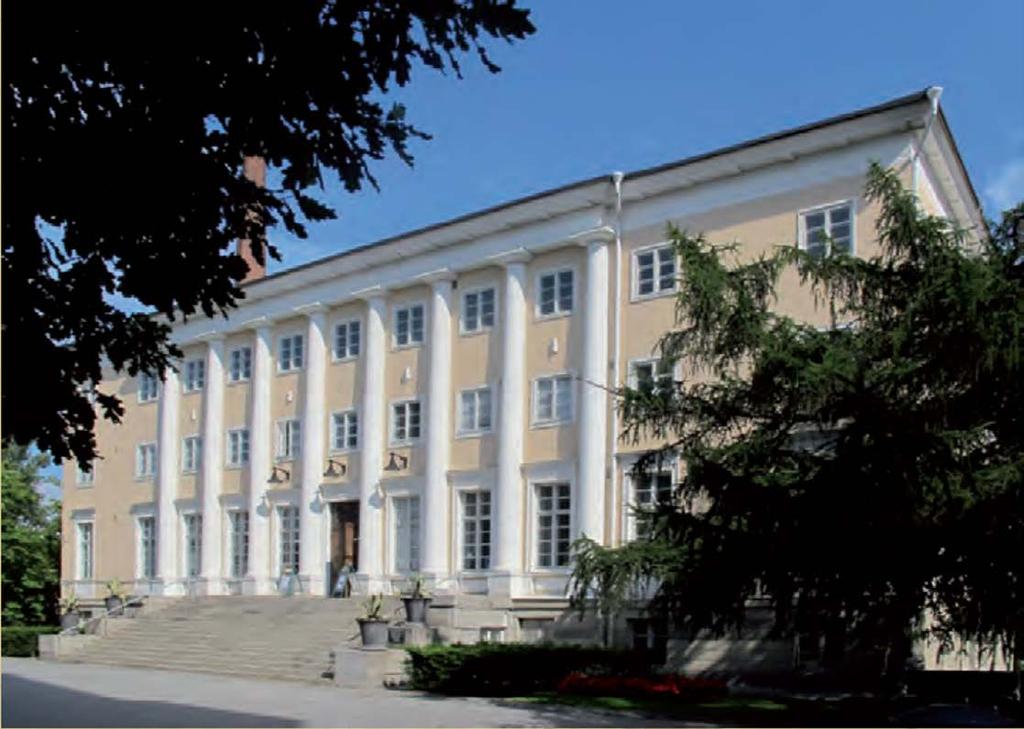

3 TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS TTEUTUSSUUNNITELMA Tero Keisu HANKE VANHA KIRJASTTAL KULTTUURINTILIKSI, IV-PERUSPARANNUS JA MUUTSTYÖT Keskustori 4, Tampere ASIAKIRJA HANKEKRTTI Hankkeen lähtötiedot Vanha kirjastotalo sijaitsee Tampereen keskustassa keskustorin läheisyydessä. Vanha kirjastotalo toimii vuonna 1925 arkkitehtien Jussi ja Toivo Paatelan suunnitelmien pohjalta valmistuneessa rakennuksessa. Vanha kirjastotalo muutettiin suuressa peruskorjauksessa Tampereen kaupungin kouluviraston ja kulttuurin tiloiksi vuosina Hankkeen tavoitteena on keskittää kulttuuripalvelujen toiminnallisia ja hallinnollisia tiloja yhteen rakennukseen sekä tiivistää yhteistyötä kolmannen sektorin ja kaupungin muiden toimijoiden kanssa. Uudistamisen myötä Vanhaan kirjastotaloon siirtyvät Lastenkulttuurikeskus Rulla, Maahanmuuttajainfo Mainio ja kulttuuripalvelujen hallinto. Hankkeen kuvaus Vanhan Kirjastotalon muutostyöhanke käsittää koko rakennuksen ilmastoinnin perusparannuksen ja huonetilojen osittaiset muutostyöt uusien toimijoiden, kuten Lastenkulttuurikeskus Rullan tiloissa. Muita suurempia muutoksia ovat uuden esteettömän sisäänkäynnin rakentaminen Laikun lavan puolelle ja pääkerroksen yleisö-wc:iden siirto sen yhteyteen 1. kerrokseen. Sähkölaitteisiin, - asennuksiin ja valaisimiin tehdään muutoksia ainoastaan tilamuutosten yhteydessä, uusi paloilmoitinjärjestelmä rakennetaan koko taloon. Rakennuksen ulkovaippaan tulevat muutokset ja korjaustyöt kohdistuvat ainoastaan 1.kerroksen sisäänkäynteihin ja uuden IV-konehuoneen ilmasäleikköjen asennuksiin. Samoin rakennuksen sisätiloissa jäävät muutostöiden ulkopuolelle kaikki ne tilat, joissa ei tehdä taloteknisiä tai toiminnallisia muutoksia. Näitä tiloja ovat mm. musiikkisali ja galleriatilat. Rakennuksen tilat sijoittuvat neljään toimintakerrokseen ja kellarikerrokseen, jossa sijaitsee ainoastaan varasto- ja sosiaalitiloja sekä rakennuksen tekniset tilat; uusi ilmastointikonehuone, sähköpääkeskus ja muuntamo. Kellarikerroksen ilmanvaihtokoneet palvelevat 2. kerroksen uusittavaa ilmanvaihtoa. 1. kerros Rakennuksen 1. kerros sijaitsee rinteessä, länsivultaan kokonaan ja pohjoissivultaan osittain maan alla. Kerroksen ikkunat aukeavat itään Tammerkoskelle, Pohjoiseen Laikun lavalle ja etelään Tampereen teatterille päin. Suurimman osan tämä kerroksen tiloista valtaa Lastenkulttuurikeskus Rulla. Tilat ovat monimuotoisia muunneltavia tiloja, joihin sijoittuvat työpajat sekä lasten kanssa toimimiseen että henkilökunnan taustatyöhön sekä näyttely- ja pikkuteatteritoiminnot. Lastenvaunuille ja ulkovaatteille on oma tilansa, johon jätetään

4 myös ulkokengät. Rullan tiloissa ollaan sukkasillaan. Henkilökunnalle on varattu taustatiloihin toimisto-, neuvottelu- ja taukotilat. Kerroksen kokonaan uusittavaa ilmanvaihtoa palveleva ilmastointikonehuone vie tilaa henkilökunnan pesu- ja pukutiloilta ja osalta aiempia wc- ja varastotiloja. Tähän kerrokseen rakennetaan uusi esteetön sisäänkäynti Laikun lavan puolelta ja sen yhteyteen uudet yleisö-wc-tilat, uusi siivouskeskus ja esiintyjien tila sekä varasto. Varastossa varaudutaan atk-asennuksin mahdolliseen myöhempään työhuonekäyttöön. 2. kerros Toinen kerros on rakennuksen pääkerros. Esteetön sisäänkäynti tapahtuu 1. kerroksen kautta vuoden 1986 peruskorjauksessa rakennetulla hissillä. Pääsisäänkäyntiin tullaan länsisivun juhlavaa ulkoportaikkoa pitkin. Sisääntuloaulan yhteydessä olleiden vaatesäilytys-, vahtimestarin ja wc-tilojen tilalle avataan uusi kulttuurin infopiste ja 30-paikkainen kulttuurikahvila. Vaatesäilytystila siirtyy entisen Mäkelän kabinetin paikalle ja aiemmin 120-paikkainen luentosali pienenee n paikkaiseksi. Galleriatilat säilyvät ennallaan, pienemmästä tilasta poistetaan vanha linjastoyhteys keittiöön, uusi linjasto rakennetaan aulakahvion puolelle. Pienemmässä galleriassa joudutaan osin uusimaan ilmastointikanavia, mutta molempien galleriatilojen hiljattain uusittuun näyttelyvalaistukseen ei tämän hankkeen yhteydessä tehdä muutoksia. 3. kerros Kolmannen kerroksen musiikkisali säilyy ennallaan ja tämän rakennushankkeen ulkopuolella. Sen edustalla olevasta yleisöaulasta erotetaan lasiseinällä kerroksia yhdistävä pääporras omaksi poistumistietilakseen. Mäkelä kabinetti siirtyy alakerrasta kosken puoleiselle sivustalle kahdesta toimistohuoneesta yhdistettävään kokoustilaan. Kerroksen vastakkaisella puolella yhdistetään myös kaksi toimistohuonetta yhdeksi siirtoseinällä jaettavaksi neuvottelutilaksi. Kosken puolella kolmesta toimistohuoneesta yhdistettävää useamman henkilön toimistotilaa lukuun ottamatta nykyisten toimistohuoneiden tilajako säilyy ennallaan. Koko kerroksen ilmastointi uusitaan musiikkisalia lukuun ottamatta. Kerros on varattu kaupungin avustamien kulttuuritoimintojen käyttöön. Näitä ovat tämän päivän tiedon mukaan mm. Pispalan Sottiisi, kansainvälinen toimintakeskus ja maahanmuuttajainfo Mainio. 4. kerros ja ullakko Neljännen kerroksen tilajako säilyy ennallaan pientä lounaiskulman käytävän päähän rakennettavaa vetäytymistilaa lukuun ottamatta. Kerroksen toimistotilat tulevat kulttuuripalvelujen hallinnon käyttöön. Kerroksen aulaan rakennetaan uusi porrasyhteys ullakon ilmanvaihtokonehuoneeseen. Koko kerroksen ilmanvaihto uusitaan. Kaikki alakatot puretaan ja rakennetaan uudelleen. Ullakon konehuoneen ilmastointikanavat haaroittuvat tämän kerroksen kautta alempaan kerokseen. Ullakon nykyistä ilmastointikonehuonetta laajennetaan neljännen kerroksen aulan verran. Rakennustöiden toteutus ja aikataulu Vanhan kirjastotalon rakennustyöt alkavat 2/2017. Rakennustyöt valmistuvat 3/2018. Hankkeen on aikataulu esitelty kohdassa hankeaikataulu.

5 TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS TTEUTUSSUUNNITELMA Tapio Hyrkäs HANKE VANHA KIRJASTTAL KULTTUURIN TILIKSI, IV-PERUSPARANNUS JA MUUTSTYÖT Keskustori 4, Tampere ASIAKIRJA LVIA-TEKNIIKKA SELVITYS Yleistä Rakennuksen ilmanvaihtojärjestelmä on uusittu vuoden 1988 tehdyn peruskorjauksen yhteydessä. Vanha ilmastointijärjestelmä ei täytä nykyaikaisia sisäilmastovaatimuksia eikä energiatehokkuutta. Kaukolämpölaitteet on uusittu Lämmitysverkostot ovat pääosittain vanhoja, lisäksi patteriverkoston lämmitysputkisto on suurimmilta osin rakenteissa. Lämmityspatterit ovat peruskorjauksen aikaisia ja vanhempia. Vesi- ja viemärijärjestelmä on uusittu vuoden 1988 tehdyn peruskorjauksen yhteydessä. Liittymät Kiinteistö on liitetty Tampereen Kaukolämpö y:n kaukolämpöverkostoon. Kaukolämpölaitteet jäävät ennalleen. Kiinteistö on liitetty Tampereen Veden vesi- ja viemärijohtoverkostoon. Liittymät jäävät ennalleen. Lämmitys Rakennuksen patteriverkosto jää pääosin ennalleen uusitaan. Lämpöjohtoja ja pattereita uusitaan tilamuutosten vaatimassa laajuudessa. Käyttöön jäävien pattereiden patteriventtiilit ja liitin osat uusitaan. Uusin ja ullakon vanhaan konehuoneeseen asennetaan uudet ilmastointikoneverkoston lämpöjohdot. Uudet lämpöjohdot tehdään sinkityistä teräsputkista puristusliitoksin kokoon DN50 saakka ja tätä suuremmat runkojohdot tehdään teräsputkista hitsausliitoksin. Linjat varustetaan sulku- ja säätöventtiilein. Lämpöpatterien kytkentäjohdot asennetaan seinäpintaan ilman eristystä. Lämpöjohtojen runkolinjat eristetään mineraalivillakourulla, joka näkyvillä osilla pinnoitetaan PVC-levyllä. Vesi- ja viemärilaitteet Vesi- ja viemärijohtoihin tehdään muutoksia vain tilamuutosten aiheuttamassa laajuudessa. Tuuletusviemärit uusitaan siltä osin kuin rakennuksen vesikatto kunnostetaan.

6 Vesijohdot tehdään pääosin kupariputkista puserrusliitoksin. Kytkentäjohdot tehdään pinta-asennuksena kromatuista kupariputkista. Vesijohtojen runkolinjat eristetään mineraalivillakourulla, joka näkyvillä osilla pinnoitetaan PVC-levyllä. Kalusteina käytetään vakiotyyppisiä, kulutusta kestäviä, vähän vettä kuluttavia vesijohto- ja viemärikalusteita, jotka ovat valmistettu posliinista tai ruostumattomasta teräksestä. Pesualtaat viemäröidään pääosin aina lattiakaivoon sivuviemäriliitännän kautta siivouksen helpottamiseksi. Rakennus varustetaan kastelupostein, jotka sijoitetaan piha-alueiden huoltotarpeen mukaan. Kattovedet johdetaan lämmitettävien syöksytorvien kautta sadevesiviemäriverkostoon. Rakennuksen sisäpuoliset viemärit tehdään muoviviemäreistä kumirengasliitoksin. Ilmastointi Rakennus varustetaan RakMK D2:n mukaisilla ilmastointilaitteilla. Sisäilmastoluokan S2 vaatimustaso pyritään saavuttamaan koko rakennuksessa. Ilmastointilaitos toteutetaan keskuskoneilla, joiden palvelualuejako tehdään tilojen käyttöajan, -tarkoituksen ja laatuvaatimusten sekä sijainnin perusteella. IV-koneita varten kunnostetaan ja laajennetaan olemassa oleva ullakon konehuone. Lisäksi kellariin ja 1. kerrokseen tehdään uudet iv-konehuoneet. Tilavarauksissa ja laitesijoittelussa kiinnitetään erityistä huomiota huoltoon ja laiteosien myöhempään vaihdettavuuteen. Ilmastointikoneina käytetään käyttötarkoitukseen sopivia koteloituja tulo- ja poistoilmakojeita, jotka on varustettu suodatuksella, lämmityksellä ja tehokkailla lämmöntalteenottolaitteilla. Laitevalinnat tehdään mahdollisimman energiataloudellisesti ja puhaltimet ovat taajuusmuuttujakäyttöisiä ja suoravetoisia. Kojeiden käyntiä ohjataan aikaohjelman mukaan. Lisäksi tuloilmakoneille TK02 ja TK04 varataan käsikäyttömahdollisuus ja aikaohjattu käyttö osateholla normaalin käyntiajan ulkopuolista aikaa varten. Tuloilmakoneet TK01 TK04 varustetaan jäähdytyksellä. WC- ja sosiaalitilojen poistoilmaa ei johdeta erillispoistoilla suoraan ulos vaan nämä ns. likaiset tilat varustetaan omilla LT- laitteen käsittävillä iv-koneilla, joilla puhalletaan tuloilmaa ao. tiloihin, auloihin ja käytäville. Likaisten tilojen ilmastointi on toiminnassa vähän alipaineisena läpi koko vuorokauden. Tulo- ja poistoilmakojeiden yhteiskäytöllä ja ilmamäärien ohjauksella varmistetaan, että rakennuksen painesuhteet ovat tasapainossa koko ajan. Tuloilmalaitteina käytetään tuloilmaventtiileitä, piennopeusilmanjakolaatikoita tai kattohajottimia. Poistoilmalaitteina käytetään poistoilmasäleikköjä ja yhteiskanavaventtiileitä. Kanavistossa käytetään sinkitystä teräslevystä tehtyjä tehdasvalmisteisia kanavaosia ja pääosin pyöreitä iv-kanavia. Järjestelmässä ei käytetä mitään materiaaleja, joista irtoaa pölyä tai muita epäpuhtauksia. Päätelaitteissa, tasauslaatikoissa ja äänenvaimentimissa käytetään M1- luokiteltua äänenvaimennusmateriaalia. Kanavat eristetään määräysten mukaisilla palo-, lämpö- ja äänieristyksillä. Palopelteinä käytetään moottorilla varustettuja peltejä, joita voidaan ohjata ja joiden toiminta voidaan testata suoraan valvontajärjestelmästä.

7 Rakennusautomaatio Talotekniikan säätö- ja valvontalaitteet uusitaan. Rakennus varustetaan keskitetyllä taloteknisten laitteiden säätö- ja valvontajärjestelmällä. Automaatiojärjestelmä koostuu väylään asennettavista valvonta-alakeskuksista, jotka liitetään keskusvalvomoon kaupungin tietoverkon välityksellä. Järjestelmä on käytettävissä myös WEB- liittymän avulla. Jäähdytysjärjestelmä Jäähdytys toteutetaan ilmastointikoneeseen integroitavalla jäähdytysyksiköllä. Energiatehokkuus Energiatehokkuutta parannetaan varustamalla ilmastointijärjestelmä tehokkailla korkean hyötysuhteen LT-laitteilla. Teknisten järjestelmien valinnoissa huomioidaan koko rakennuksen elinkaaren aikainen energiankulutus ja käyttökustannukset. Lisäksi Ilmastointikoneiden järkevällä palvelualuejaolla ja ohjauksella varmistetaan koneiden käynti todellisen käyttötilanteen ja -tarpeen mukaan.

8 TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS TTEUTUSSUUNNITELMA Timo Harjula HANKE VANHA KIRJASTTAL KULTTUURIN TILIKSI, IV-PERUSPARANNUS JA MUUTSTYÖT Keskustori 4, Tampere ASIAKIRJA SÄHKÖTEKNIIKKASELVITYS Yleistä Rakennus ja siihen kiinteästi liittyvät laitteet suunnitellaan ja rakennetaan siten, että tarpeetonta energiankäyttöä ja energiahäviöitä rajoitetaan hyvän energiatehokkuuden saavuttamiseksi. Rakennuksen uusittavat sähkö- ja telejärjestelmät suunnitellaan ja tehdään standardisarjan SFS 6000 mukaisiksi. Muutosalueilla puretaan/uusitaan sähköasennuksia vain osittain. Esimerkiksi vanhat design -valaisimet otetaan talteen, kunnostetaan ja asennetaan takaisin entisille paikoilleen. Liittymät Kiinteistössä on seuraavat liitynnät ulkopuolisiin verkostoihin: sähköverkko (Tampereen Sähköverkko y). lemassa oleva liittymäluokka on 250A. Liittymäluokkaa nostetaan ja talokaapelit uusitaan. Liityntäpiste TSV:n verkkoon on rakennuksen kellarissa sijaitsevalla keskijännitemuuntamolla. tietoliikenteen kuituverkko (nykyinen Tampereen tietohallinnon / Soneran tietoliikenneverkko). Liittymä säilytetään. Sähkönjakelu ja johtotiet Rakennuksen sähkönjakelu toteutetaan jakelualueittain sijoitettujen ryhmäkeskusten kautta. Muutostyössä hyödynnetään nykyisiä keskuksia ja lisäksi asennetaan uusia keskuksia. Pääsähkönjakelu ryhmäkeskuksille toteutetaan tavanomaista kaapelointia käyttäen. Ryhmäkeskukset on tällä hetkellä sijoitettu porraskäytävään kerroksittain päällekkäin. Rakennukseen ei asenneta keskitettyä katkeamatonta sähkönjakeluverkkoa (UPS -verkko), mutta rakennuksen ICT-verkon toiminta varmistetaan paikallisella UPS-laitteella sähkökatkoksen aikana tarpeellisin osin. Kaapeleina ja asennustarvikkeina käytetään halogeenittomia HF-tuotteita (maahan asennettavat kaapelit voivat olla PVC:tä sisältäviä tuotteita).

9 Putketonta asennustapaa ei sallita ja vanhat, ilman johtotietä olevat asennukset siirretään olemassa oleville johtoteille tai niiden puuttuessa, rakennetaan tarvittavat johtotiet. Tiloihin asennetaan AV-tekniikan vaatimat johtotiet ja AV-tekniikan vaatimat rakennukseen kiinteästi asennettavat kaapelit. lemassa olevia johtoreittejä pyritään hyödyntämään. lemassa olevia nousureittejä hyödynnetään. Pystyhyllyillä kaapelit ja johdot (myös vanhat) asennetaan kaarikiinnikkein ns. sormikireyteen. Näkyville jäävät hyllyt ovat arkkitehdin määrittämään värisävyyn maalattuja kannellisia umpiteräspeltihyllyjä. Neuvottelu- ja toimistotiloissa tai näitä vastaavissa tiloissa seinillä johtoteinä käytetään valkoisia, alumiinisia johtokanavia. Valaisinripustus- ja virtakiskona käytetään valkoiseksi maalattuja kiskoja. Virtakiskot ovat kolmivaiheisia kiskoja. Valaistus Valaistusjärjestelmä suunnitellaan ja toteutetaan siten, että tilan käyttötarkoituksen edellyttämä valaistus ylläpidetään tehokkaalla tavalla. Valaistusjärjestelmä mitoitetaan ja valaistustehoa ohjataan valaistustarve huomioon ottaen siten, että valaistuksen lämpökuormasta aiheutuva huonelämpötilan kohoaminen ja jäähdytyksen tarve mahdollisuuksien mukaan vältetään. Rakennuksessa on lukuisia hienoja vanhoja valaisimia, jotka huolletaan ja valonlähde pyritään korvaamaan energiatehokkaammalla, pääsääntöisesti led - valonlähteellä. Valaisinten paikat seinillä ja katoissa säilytetään ennallaan. Lisävalaistustarve kartoitetaan, kun valonlähteet on vaihdettu. Lisävalaistus toteutetaan rakennuksen vanhaan tyyliin sopivalla tavalla. Uudistettavissa toimistotiloissa, WC-, varasto- ja sosiaalitiloissa tai niihin rinnastettavissa tiloissa valaisimet varustetaan läsnäolotunnistustoiminnolla. Uudet valaistusasennukset tehdään voimassa olevien standardien vaatimukset täyttäviksi pääosin elektronisilla liitäntälaitteilla varustettuja T5- loistelamppuvalaisimia tai kustannustehokkaita led-valaisimia käyttäen. Valonlähteiksi valitaan vain pitkäikäisiä ja energiatehokkaita tuotteita. Valaistuksen värilämpötila sisätiloissa on 830 ja 840. Valaisimet valitaan rakennuksen arkkitehtuuriin sopiviksi. Rakennukseen on asennettu hillitty julkisivuvalaistus. Piha-alueella on toimiva aluevalaistus.

10 Tietoturva-, turva ja valvontajärjestelmät Kiinteistöön asennetaan tai olemassa olevia järjestelmiä täydennetään mm. seuraavien järjestelmien osalta: turva- ja poistumistievalaistusjärjestelmä o olemassa oleva järjestelmä koostuu kahdesta eri keskuksesta, joista 1 krs:n varastotilassa oleva keskus siirretään rakennettavaan uuteen sähkötilaan etelän puolen sisäänkäyntiin paloilmoittimen viereen. Johdot uusitaan ja/tai ne jatketaan. o musiikkitilan keskuksen sijoituspaikka säilyy ennallaan. o järjestelmän valaisimet korvataan led-valaisimilla. Vanhoja kunnossa olevia kaapeleita ja johtoja hyödynnetään mahdollisuuksien mukaan. kulunvalvonta- ja työajanseurantajärjestelmä (Pacom, ent. Timecon) o kulunvalvontajärjestelmä on asennettu pääovelle ja etelän puolen ulko-oville sekä työajanseuranta ulko-ovien tuulikaappeihin ja keskeisiin paikkoihin kerroksissa. o pohjoispäätyyn, tulevaan ulko-oveen asennetaan sähkölukko ja koodinäppäimistöllä varustettu kulunvalvonnan lukija. o Järjestelmän laitteet uusitaan. WLAN-verkko o rakennuksessa on kattava tietoliikenteen langaton verkko o lisätukiasemien suunnitellut paikat varmistetaan mittaamalla (Sonera/DNA) matkapuhelimien tukiasemaverkosto o tukiasemien tarve todetaan mittaamalla (Sonera/DNA) o tällä hetkellä käsipuhelimien kuuluvuus on hyvä, myös kellaritiloissa ajannäyttöjärjestelmä o olemassa olevaa järjestelmää laajennetaan o ajannäyttöjärjestelmän kelloja ohjataan keskuskellolla. Kellot ovat viisarikelloja. antennijärjestelmä o antennijärjestelmän pisteitä lisätään tarvittavilta osin o järjestelmää ei uusita yleisäänentoistojärjestelmä o järjestelmästä rakennetaan varmennettu siten, että hätäkuulutus on mahdollista sähkökatkoksen aikana. o Paloilmoittimen hälyttäessä, järjestelmä ohjaa paloilmoittimen kellojen vaimentumaan kuulutuksien ajaksi. ovikello- tai ovipuhelinjärjestelmä o asennetaan uudelle pohjoispuolen ulko-ovelle kameravalvontajärjestelmä o rakennuksen ulkokuori ja sisätilat ovat valvottuja kameroilla. o olemassa oleva järjestelmä, kamerat ja tallennin säilytetään. o Kamerat aktivoituvat liikkeestä ja kuva tallennetaan digitaalisessa muodossa tallentimelle, joka on liitetty kaupungin tietoliikenneverkkoon. o uudet kamerat ovat säädettävällä polttovälillä olevia IP-kameroita o vanha tallennin on 16:lle kameralle ja tarkoitettu kai analogisille kameroille (Dedicated Micros EC 16).

11 rikosilmoitinjärjestelmä o rakennuksen olemassa olevaa rikosilmoitinjärjestelmää (Hedengren y:n HHL) täydennetään siten, että ensimmäisen kerroksen tilat, joista päästään rakennukseen sisälle valvotaan yhdistelmäilmaisimilla ja käytävät, aulat, portaikot tms. tilat liikeilmaisimilla. Hälytys siirretään Alerta - hälytyksensiirtojärjestelmän kautta vartiointiliikkeeseen. paloilmoitinjärjestelmä o rakennuksessa on vanha Lismar y:n paloilmoitinjärjestelmä. Ilmoitinkeskus ja kaapelit, Kaapelit uusitaan tai jatketaan tarvittavilta osin. o paloilmaisimet uusitaan koko rakennuksessa. o rakennettava järjestelmä toteutetaan niiltä osin, kuin se on mahdollista, monikriteeri-ilmaisimilla. Palokellot vaimenevat hätäkuulutuksen ajaksi. Järjestelmä liitetään Alerta - hälytyksensiirtojärjestelmän kautta aluehälytyskeskukseen. yleiskaapelointijärjestelmä o rakennuksessa on osittain toteutettu vanha yleiskaapelointijärjestelmä, joka korvataan osittain uudella luokan E, Cat 6 -tasoisella järjestelmällä. Vanha järjestelmä säilytetään. o ristikytkentätelineeseen varataan oma osansa tietoliikenteen pisteille ja oma osansa ITC-verkon pisteille. inva-wc-hälytysjärjestelmä o inva-wc:t varustetaan kuitattavalla hälytysjärjestelmällä. Hälytys johdetaan vahtimestarille ja WC:n läheisyyteen asennetaan hälytyssummeri ja hälytyksen merkkivalo. Info-TV o aula- ja näyttelytiloissatiloissa varaudutaan info-tv -järjestelmään asentamalla cat 6 -yleiskaapelointipiste sekä 2-osainen sukopistorasia. varattuvalojärjestelmä o järjestelmää täydennetään muuttuvien tilojen osalta o varattuvalojärjestelmä asennetaan neuvottelu- kokous-, kabinettija luentotiloihin.

12 TAMPEREEN TILAKESKUS LIIKELAITS KIINTEISTÖKEHITYS TTEUTUSSUUNNITELMA Tapio Hyrkäs HANKE VANHA KIRJASTTAL KULTTUURIN TILIKSI, IV-PERUSPARANNUS JA MUUTSTYÖT Keskustori 4, Tampere ASIAKIRJA ENERGIASELVITYS Yleistä Energiatehokkuutta parannetaan varustamalla ilmastointijärjestelmä tehokkailla korkean hyötysuhteen LT-laitteilla. Teknisten järjestelmien valinnoissa huomioidaan koko rakennuksen elinkaaren aikainen energiankulutus ja käyttökustannukset. Lisäksi Ilmastointikoneiden järkevällä palvelualuejaolla ja ohjauksella varmistetaan koneiden käynti todellisen käyttötilanteen ja -tarpeen mukaan. Toteutus Lämpöpattereihin asennetaan termostaattiset patteriventtiilit, joiden avulla saadaan lämpökuormat hyödynnettyä ja sisäilman lämpötila säädettyä halutuksi. Vesikalusteina käytetään vettä säästäviä wc-istuimia, sekoittimia ja automaattihanoja. Kaikki lämmitys- ja käyttövesiverkostot lämpöeristetään hyvin lämpöhäviöiden pienentämiseksi. Ilmastointikoneiden järkevällä palvelualuejaolla ja ohjauksella varmistetaan koneiden käynti todellisen käyttötilanteen ja -tarpeen mukaan. Ilmastointikoneet varustetaan tehokkailla, korkean hyötysuhteen lämmöntalteenottolaitteilla. Pääasiassa käytetään pyörivää lämmöntalteenottoa, joiden lämpötilahyötysuhde tulee olla vähintään 80 %. Käytettävät puhaltimet ovat mahdollisimman energiatehokkaita ja niiden sähkötehokkuusluvun tulee olla tulo- ja poistoilmakoneiden osalta 1,8 kw/m 3 /s ja erillispuhaltimien osalta alle 1,0 kw/m 3 /s.

13 Tampereen Tilakeskus Liikelaitos Kiinteistökehitys HANKEAIKATAULU VANHA KIRJASTTAL Esisuunnittelu Hankesuunnittelu tarveselv. hyväksyntä hankesuunn. hyväksyntä Toteutussuunnittelu toteutussuunn. hyväksyntä Rakennuslupa käsittelyaika Urakkalaskenta laskenta-aika Rakennustyöt Varustelu ja koekäyttö käyttöönotto

14 HANKINTA-ARV Frenckellinaukio 2 TEL (03) PL TAMPERE FAX (03) Hanke: Hanketyyppi: Bruttoala: Tilavuus: Huoneistoala: Vanha kirjastotalo, IV-parusparannus ja muutostyöt perusparantaminen m m hum2 Tavoitehinta / brm2 1. Rakennuttajan kustannukset 39, ,00 2. Kokonaisurakka 299, ,00 3. Rakennusautomaatio 4, ,00 4. Lisätyöt (10%) 30, ,00 5. Yleiskulut (3%) 11, ,00 YHTEENSÄ (alv 0%) 384, ,00 YHTEENSÄ (alv 24%) 476, ,00

15 TAMPEREEN TILAKESKUS LIIKELAITS Frenckellinaukio 2 K TEL (03) PL 487, TAMPERE FAX (03) Hanke: Vanha kirjastotalo Hanketyyppi: Peruskorjaus Huoneala: 3955 hum2 Laskelma pääoma- ja ylläpitovuokrasta Investoinnin kustannusarviot ja vuokrattava pinta-ala 295 Vanha kirjastota hum , peruskorjauksen kustannusarvio Pääomavuokra (= 7% investoinnista) /m2/kk /kk /vuosi 295 Vanha kirjastotalo, nykyinen pääomavuokra 5, Vanha kirjastotalo, investoinnin vuokravaikutus 3, Yhteensä 8, Ylläpitovuokra /m 2 /kk /kk /vuosi Ylläpitovuokra, arvioitu vuoden 2014 mukaan 2, Kunnossapito, vuoden 2016 mukaan 0, Yhteensä 3, Tontin vuokra 2, Siivous, alkaen Aterialta 1, Vuosivuokra yhteensä 15,

16 PPP T 9x19 v VSS 13x10 Y uusi suojaovi ovi normaalikäytössä aukiasennossa vanha VSS- suojaovi puretaan aukkoon uusi käyttöovi (teräs) vtus 1 12x22 E120 KRKMERKINNÄT N2000-JÄRJESTELMÄN MUKAISESTI vsl-k 005 Var 1,0 m 2 olemassa oleva kevytrakenteinen häkkiseinä +VS7 002 Käytävä 31,5 m 2 ida009 ida008 bs-k 9x19 VSS idv Käytävä 16,0 m Käytävä 16,0 m 2 idb017 säilyvät VSS-laitteet 007 Var 76,0 m 2 idv015 A60 8x20 T1 006B WC 1,5 m 2 +VS7 8x21 wc ida012 8x21 Lam wc idc013 ida010 wc 8x21 idc011 Lam wc 8x C S 1,5 m 2 VARAST 006 Sos.tila 7,0 m 2 +VS7 017 Sos.tila 7,0 m A WC 1,5 m 2 +VS7 017C S 1,5 m IV-konehuone 20,5 m T1 12x20 A120 idv Muuntamo 18,5 m E VS v1 9x20 idv003 säilyvät VSS-laitteet uusi kevytrakenteinen häkkiseinä häkkivarasto VSS_tilan kannatintolpille häkkivarasto ATK-jakamo idv016 A60 8x20 T T1 8x20 idv Var 24,5 m 2 uudet ilmanvaihtokanavat seinän läpi ja kvlipohjan läpi ylös v1 9x20 ida006 hormitila kevyt levyverhoilu v1 9x20 idv Tele 4,0 m 2 v1 9x20 idv Puh 2,5 m SPK 9,5 m vs-k A60 idv007 9x20 v VSS 016 Lämmönjako 15,0 m 2 kanaali h=600 X 001 Käytävä 11,5 m kanaali h=1500, b=660 kanaali h=1500, b=700 kanaali h=1500, b= Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere kellarikerros pohjapiirros 1:50 Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm Y

17 9x22 B15 id v170 hormit paloeristetty KUIV KR12 KR12 KR11a KR11a vaatesäilytys lasten + lokerot KR14 AR 305 mukaan Kaluste AR 305 mukaan vaatesäilytys aikuisten vaatteet IV-tarkistusluukku, 600x600 ikkuna poistetaan ja varastoidaan ikkuna poistetaan ja varastoidaan 107 Näyttelytila 41,0 m 2 IV-laite 106 Elämystila 65,0 m 2 IV-laite 105 Työpaja 40,5 m 2 lastenvaunut vaatesäilytys lasten + lokerot KR12 KR13 X n tukimuuri ja kaide säleikkö +kaivo n vul 3 13x33 UL 1 13x22 idv103 ida104 PISTUMISTIE h= 2800 id a115 id a110 9x22 h= 2800 id a wc id a111 9x22 id a113 ida116 wc peili 109 Var 110 Pukuh 8,0 m 2 5,0 m 2 Mattosyvennys 20 mm + tuulikaappimatto 113 WC 7,5 m 2 +VS2 TILAN HENKILÖMÄÄRÄ MAX. 90 PISTUMISTIE +VS Näyttelytila 96,0 m 2 h= 2800 id a114 10x21 ida117 wc 2 inva 10x VS2 112 Aula 23,0 m WC 7,0 m 2 +VS2 +VS h= 2800 liukuseinät 111 Siivous 6,0 m InvaWc 5,5 m 2 PP id v126 TL 10 vl2 S E30 id b118 liukuseinät 17x21 s2 h= 2600 ovi muurataan umpeen ikkuna poistetaan ja varastoidaan ikkuna poistetaan ja varastoidaan PISTUMISTIE 1000mm A/1 Porras 27,0 m 2 ovi levennetään id v127 vl2 rikosilm.keskus h= 2600 Hissi A 3,0 m 2 vt1 10x20 TL x23 E30 id b109 A60 id v125 PISTUMISTIE 1000mm kanaalin luukku uusitaan vt1 9x20 Kaluste IV-laite Ylälasi KR1 a id v138 ida121 db35 8x20 8x21 id a123 8x21 wc id v129 vl2 103 Sisääntulotila ovi suoljetaan ja eristetään sisäpuolelta 10x20 id v137 idv122 v1 id a124 8x21 wc 8x20 id v136 ven aukeamissuunta käännetään vkk 8x20 Ylälasi IV-laite Kaluste KR1 b id v147 10x20 v1 vl2 11x22 id v135 kanaalin luukku uusitaan v1 9x20 id v130 vl2 ovi muutetaan ikkunaksi; ikkuna siirretty ikkuna teipataan sisäpuolelta umpeen ikkuna muutetaan oveksi; ovi siirretty ovilehti poistetaan ja varastoidaan ovilehti poistetaan ja varastoidaan hormi hissikuilu id v151 11x22 vhiss vl2 vanhan oven sisäpuolelle levyrakenteinen paloseinä id v107 siirr/peil hormitila putket paloeristetty lastenvaunut ovilehti poistetaan ja varastoidaan 89,0 m Eteisaula 16,0 m 2 id a KK 0,5 m 2 2,5 m Käytävä 2,5 m 2 10x21 PPP id a IV-koneh. 33,0 m WC 5,0 m WC 2,5 m WC 2,5 m WC 6,5 m Taukotila 8,0 m pajatyö/var 12,5 m pajatyö/var 23,0 m Käytävä 26,0 m 2 VILEHDET? id v PISTUMISTIE Vaatteet 67,5 m 2 id v162 id a171 S 0,2 m 2 11x21 s lastenvaunut Toimisto 27,0 m 2 id v164 8x20 B/1 Porras 13,0 m 2 kanaalin luukku uusitaan 13x33 vl6 VA14 peili id v163 vaatesäilytys lasten + lokerot 101 TK 4,0 m SK 2,5 m 2 KR14 id v102 KR12 KR12 13x33 vul 2 13x33 vul 1 idv101 putkilukko seinässä paloilmoitinkeskus A60 id v Hissi KH 3,0 m VAR 2,0 m 2 +VS2 id v146 id v Var 6,5 m IV-konehuone palvelee yhtä palo-osastoa= ei osastointia muihin tiloihin 127 Var 13,5 m TLu 1 7x7 kanaalin luukku uusitaan id b169 Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 VANHA KIRJASTTAL Keskustori Tampere Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö 1. kerros pohjapiirros Juoks. nro Mittakaavat 1:50 Y Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm

18 a_taiteovi LS224 LS223 LS222 LS221 LS220 vl4 10x28 idv219 LS218 9x22 B15 idv210 h= 3800 h= 3800 VA14 peili uusi aukko h=2300 E I218 I201 I202 I203 I204 I205 I206 I207 I208 I209 I210 I211 I201 I212 X I229 I230 I231 I232 I233 I234 I Näyttely- ja luentosali 97,5 m Aula 22,5 m Vaatteet 39,0 m 2 h= 3000 ovi poistetaan ja talletetaan h= 3000 id v202 siir 10x28 vl4 uusi aukko h=2300 I227 id v205 siir 10x28 vl4 LS207 LS205 LS203 LS202 LS201 h= 3500 idv229 idv230 idv206 10x28 vl4 10x28 vl4 ovi poistetaan ja siirretään viereiseen seinään ovi poistetaan ja siirretään viereiseen seinään vl5 vl2 idv Siiv var 3,5 m 2 +VS3 ovilehti poistetaan ja talletetaan vl2 id v211 ovilehti suljetaan, päälle levyrakenteinen seinä 209 Siiv. taukot. 4,5 m 2 I226 lasioven lasit teipataan opaaliteipilllä Hissi A 4,0 m 2 idv208 vl2 I225 idv209 vl A/2 Porras 8,0 m 2 LS210 LS I224 PPP 211 Näyttelytila 235,5 m 2 idv212 vl2 202 Sisääntulotila 69,0 m PAL-SASTN KK 791m2 PISTUMISTIE x26 vpe6 idv TK 5,0 m 2 LS116 idv213 vl LS214 ovilehti poistetaan ja talletetaan I223 LS215 idv216 vl2 205 Info 12,5 m 2 idv226 vl I222 idv217 vl2 vl2 idv225 hormi hissikuilu 204 Aulakahvio 54,0 m 2 vhiss idv hissi h= 2300 I221 vanhan oven sisäpuolelle levyrakenteinen paloseinä +VS3 213 S 0,5 m 2 jäätelö juomat s1 ida idv221 10x28 vl4 PISTUMISTIE 900 I220 E30 +VS6 ida222 heiluriovi 212 Näyttelytila 96,5 m 2 $$ Vanha tarjoilulinjaston aukko muurataan umpeen: seinän tasoitus kokonaisuudessaan molemmin puolin id a207 S 0,5 m 2 11x21 s2 AK4 h= Keittiö 27,5 m 2 +VS2 H=2300 B/2 Porrashuone 12,5 m 2 I219 I217 I216 I215 I214 I213 16x26 vupe 5 idv201 Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere 2. kerros pohjapiirros 1:50 Y Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm

19 14x24 idv331 14x24 B15 idv330 7x22 idv326 7x22 idv327 9x22 B15 idv314 Y KRKMERKINNÄT N2000-JÄRJESTELMÄN MUKAISESTI 305 Esiintyjien tila 16,0 m S idv334 idv333 B15 9x22 IV-tarkistusluukku 600x600 idv336 9x x21 v1 idv335 9x20 1,0 m 2 idv332 9x Neuvottelu 308 Toimisto 30,0 m 2 14,5 m Toimisto 310 Toimisto 14,5 m 2 13,0 m Toimisto 12,5 m Toimisto 26,5 m 2 9x Lasiseinän muutos, ks AR 315 idv306 idv307 Näyttämö 301 Aula 63,5 m 2 idv339 13x22 idv idv302 idv303 IV vaakahormi lattialla idv a Käytävä 68,0 m 2 uusi ovi vanhaan aukkoon idv305 idv Toimisto 13,5 m 2 L 9x23 X 303 Musiikki- ja koulutustila 120,0 m PAL-SASTN KK 637m2 RL A30 RL A30 RL A30 RL A30 salin yläosa vanhat RL-ikkunat ida Taukotila/neuvottelu 21,5 m 2 h= WC/N 5,5 m idv Toimisto 13,5 m PISTUMISTIE 1500 RL A30 vanhat RL-ikkunat h= WC/M 2,0 m 2 idb312 E30 19x23 TL+LS1 h= 3000 RL A30 RL A30 RL A30 uusi ovi vanhaan aukkoon ida325 L hormi hissikuilu uusi hormi vanhan tilalle 326 SK 2,0 m 2 2kpl tarkistusluukku 600x600 idv Toimisto 13,5 m 2 A/3 Porras 35,0 m 2 idv313 B15 14x24 idv323 idv idv b dotus 30,5 m 2 idv320 vanhan oven sisäpuolelle levyrakenteinen paloseinä IV-tarkistusluukku, 1000x600 lxk oven yläpuolelle vhiss idvvhissi idv319 ida340 h= x21 L idv328 7x22 Lasiseinän muutos, ks AR 315 idv Toimisto 13,0 m h= x21 idv337 IV-tarkistusluukku 600x Varasto 18,5 m 2 10x21 idv Hissi A 3,5 m 2 PPP 321 Neuvottelu 28,0 m 2 IV-tarkistusluukku, 600x600mm taiteseinän vaatima tila kiinni-asennossa IV-koteloinnissa huomioidaan taiteseinä 320 Toimisto 13,5 m 2 uusi oviaukko ida342 db Toimisto 13,5 m Toimisto 13,0 m uusi oviaukko ida341 db35 h= c Kopio 4,5 m 2 L LS ks AR 313 PISTUMISTIE ida317 VT 3,0 m 2 h= 2300 ida S 0,2 m 2 11x21 s2 B/3 Porrashuone 12,5 m 2 Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere 3. kerros pohjapiirros 1:50 Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm

20 9x22 B15 idv434 ida433 idv409 idv410 idv411 idv412 idv407 11x22 idv408 h= 2900 h= 2920 h= 2920 h= 2920 h= 2920 h= x21 idv406 h= 2900 h= x22 B15 idv414 Y KRKMERKINNÄT N2000-JÄRJESTELMÄN MUKAISESTI 404 Varasto 15,5 m 2 D/4 Porras 2,5 m Toimisto 10,0 m Toimisto 407 Toimisto 408 Toimisto 409 Toimisto 410 Toimisto 28,5 m 2 14,5 m 2 29,5 m 2 14,5 m 2 12,5 m Toimisto 26,0 m 2 salin yläosa 10x21 PAL-SASTN KK 438 m2 401 Aula 29,5 m 2 idv401 ida436 16x27 L YL idv Käytävä 94,5 m 2 h= 2720 idv403 idv idv405 idv423 h= Toimisto 13,5 m 2 h= 2900 h= 3670 Reunalueet AK 3 h=3200 uusi oviaukko ida429 db35 9x22 h= x WC/N 5,0 m 2 h= 2510 idv424 8x20 X C/4 Porras 3,5 m 2 valokatto 13x22 idv Kokoustila 30,5 m Kokoustila 21,5 m 2 h= 2720 ida431 idv432 B15 PISTUMISTIE 1500 h= 3670 valokatto Reunalueet AK 3 h= WC/M 2,0 m 2 h= 2510 uusi hormi vanhan tilalle idv425 8x Toimisto 25,5 m 2 h= x22 A/4 Porras 18,5 m 2 15x22 B15 idv idv435 vanhan oven sisäpuolelle levyrakenteinen paloseinä hormi hissikuilu vhiss idv hissi 427 SK 2,0 m 2 idv426 h= x20 idv420 idv419 idv418 idv417 idv416 h= Uusi savunpoistoluukku, poisto yläpohjan läpi PPP h= 2900 uusi hormi vanhan paikalle tarkistusluukku lattian rajassa 500x500 h= Toimisto 13,5 m 2 h= Hissi A 3,5 m Toimisto 14,5 m 2 h= Toimisto 14,0 m 2 h= Toimisto 14,0 m 2 h= Toimisto 13,5 m 2 h= Toimisto 13,5 m 2 402b Kopio 4,5 m 2 PISTUMISTIE 900 id a S 0,2 m 2 11x21 s2 403 Parvi 17,0 m 2 ida415 L LS ks AR idv430 B15 9x VT 2,5 m 2 h= 2720 B/4 Porras 12,5 m 2 Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere 4. kerros pohjapiirros 1:50 Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm

21 Y uutta huoltotasoa 100 metriä, ks RS mm 2 vt1 9x10 A60 idv IV-konehuone 71,0 m 2 X Rakennusaineisten hormien purku vt1 9x10 vt1 7x10 A60 idv504 A60 idv503 Hissin konehuoneen purku; kuilua käytetään LVI-puruissa ja uusiin LVI-asennuksiin Uusi savunpoistoluukun kanavointi poisto yläpohjan/vesikaton läpi Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Työpiirustukset Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere ullakkokerros pohjapiirros 1:50 Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm

22 JULKISIVUMATERIAALIT LEMASSALEVAT, SÄILYVÄT MATERIAALIT Katto: musta peltikatto Seinäpinnat, yläosa : keltainen rappaus Seinäpinnat alaosa: vaalean ruskea rappaus 1. kerroksen seinä ja sokkeli; harmaa graniitti Porrastasot ulkona: harmaa graniitti Seinien tehosteet: vaalea/valkoinen rappaus vet: lakattu luononvärinen tammi tai peittomaalattu ruskea puu Ikkunat: Vaaleanruskea peittomaalaus UUDET RAKENNUSSAT, VÄRIT JA MATERIAALIT 1. Tukimuuri/sokkeli: Harmaa graniitti, olemassaolevan kiven mukaan 2. Kaiteet: harmaa, peittomaalattu teräs olemassaolevan mukaan 3. IV-säleikkö ikkuna-aukossa: polttomaalattu alumiini, sävy vanhan ikkunan mukaan vaaleanruskea VANHA KIRJASTTAL esteetön sisäänkäynti 1. JULKISIVU ITÄÄN 1/100 Uusi sisäänkäynti: tukimuuri, luiska, oviaukkoa avataan alaspäin JULKISIVU PHJISEEN 1/100 uusi savupoistoluukku vesikaton sävyyn Kaupunginosa/kylä II Rakennustoimenpide Muutos- ja korjaustyö Rakennuskohde Kortteli/tila 8 Tontti/nro 9 Viranomaisten merkintöjä Piirustuslaji Pääpiirustus Sisältö Juoks. nro Mittakaavat VANHA KIRJASTTAL Keskustori Tampere Julkisivut 1:100 JULKISIVU LÄNTEEN 1/100 JULKISIVU ETELÄÄN 1/100 Pääsuunnittelija Marko Suutarla, arkkitehti SAFA a r k k i t e h t i t o i m i s t o L A S S E K S U N E N Y Aleksis Kiven katu 11 B Tampere p Suunnittelija Suunnitteluala ja piirustusnumero AR Projekti 438 Pvm
