1 Valaisimet ja valonlähteet

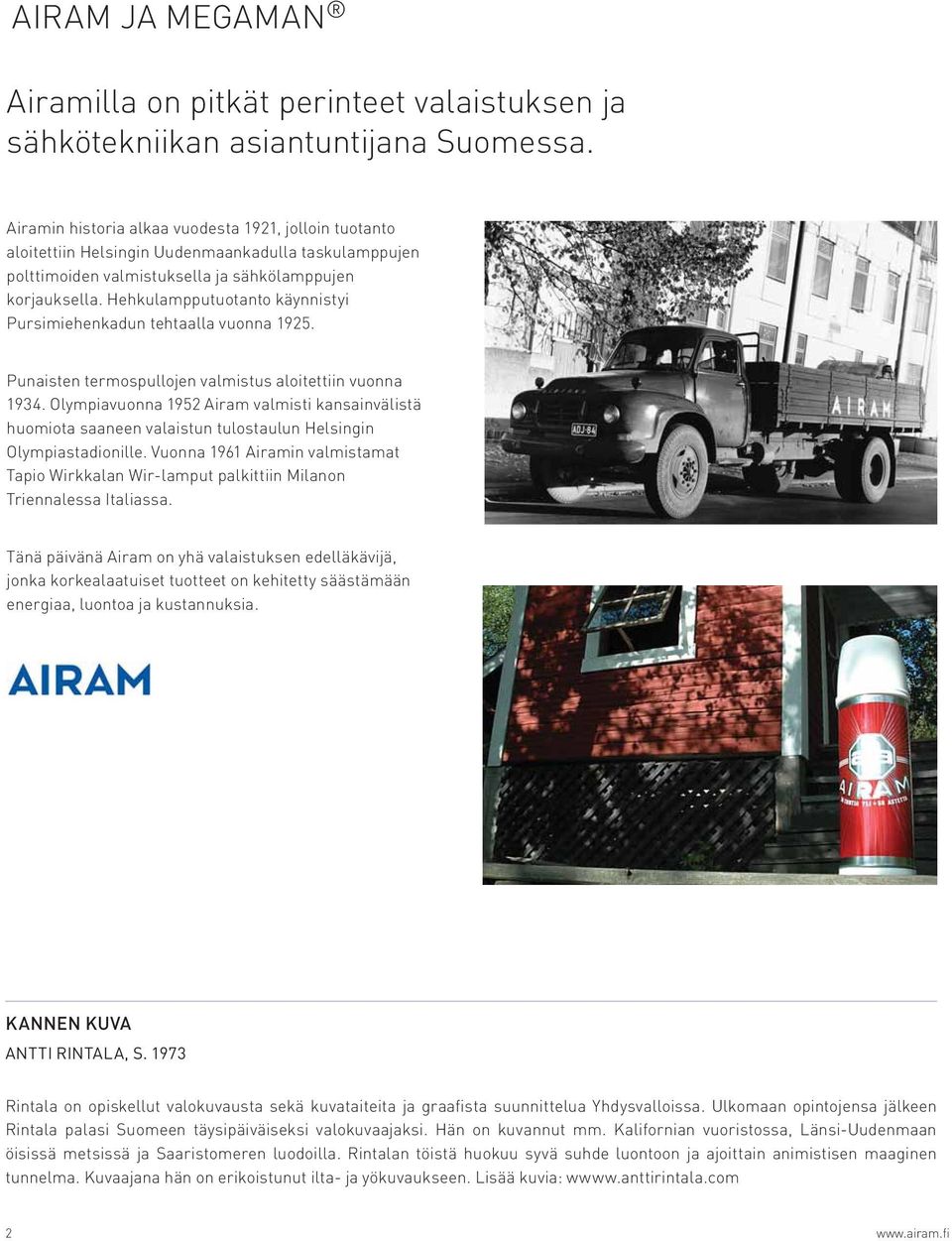

2 AIRAM JA MEGAMAN Airamilla on pitkät perinteet valaistuksen ja sähkötekniikan asiantuntijana Suomessa. Airamin historia alkaa vuodesta 1921, jolloin tuotanto aloitettiin Helsingin Uudenmaankadulla taskulamppujen polttimoiden valmistuksella ja sähkölamppujen korjauksella. Hehkulampputuotanto käynnistyi Pursimiehenkadun tehtaalla vuonna Punaisten termospullojen valmistus aloitettiin vuonna Olympiavuonna 1952 Airam valmisti kansainvälistä huomiota saaneen valaistun tulostaulun Helsingin Olympiastadionille. Vuonna 1961 Airamin valmistamat Tapio Wirkkalan Wir-lamput palkittiin Milanon Triennalessa Italiassa. Tänä päivänä Airam on yhä valaistuksen edelläkävijä, jonka korkealaatuiset tuotteet on kehitetty säästämään energiaa, luontoa ja kustannuksia. KANNEN KUVA ANTTI RINTALA, S Rintala on opiskellut valokuvausta sekä kuvataiteita ja graafista suunnittelua Yhdysvalloissa. Ulkomaan opintojensa jälkeen Rintala palasi Suomeen täysipäiväiseksi valokuvaajaksi. Hän on kuvannut mm. Kalifornian vuoristossa, Länsi-Uudenmaan öisissä metsissä ja Saaristomeren luodoilla. Rintalan töistä huokuu syvä suhde luontoon ja ajoittain animistisen maaginen tunnelma. Kuvaajana hän on erikoistunut ilta- ja yökuvaukseen. Lisää kuvia: wwww.anttirintala.com 2

3 ASUNTOVALAISIMET Megaman -brandin historia alkaa Saksasta ja vuodesta Nykyisin Megaman on maailman suurin energiansäästölamppuihin keskittynyt valmistaja. Sen vuotuinen tuotantokapasiteetti on yli 200 miljoonaa lamppua. Megamanilla on yli 100 energiansäästö- ja LED-lamppujen valmistukseen liittyvää patenttia. Se toi ensimmäisenä markkinoille ROHS-kriteerit täyttävät lamput, himmennettävät mallit sekä maailman pienikokoisimmat lamput. Megaman on ensimmäisenä ja ainoana energiansäästölamppujen valmistajana luopunut kokonaan nestemäisen elohopean käytöstä lamppujen valmistuksessa. Siirtyminen amalgaamin käyttöön on parantanut lamppujen toimintaominaisuuksia ja on ympäristön ja luonnon kannalta turvallisempaa. 3

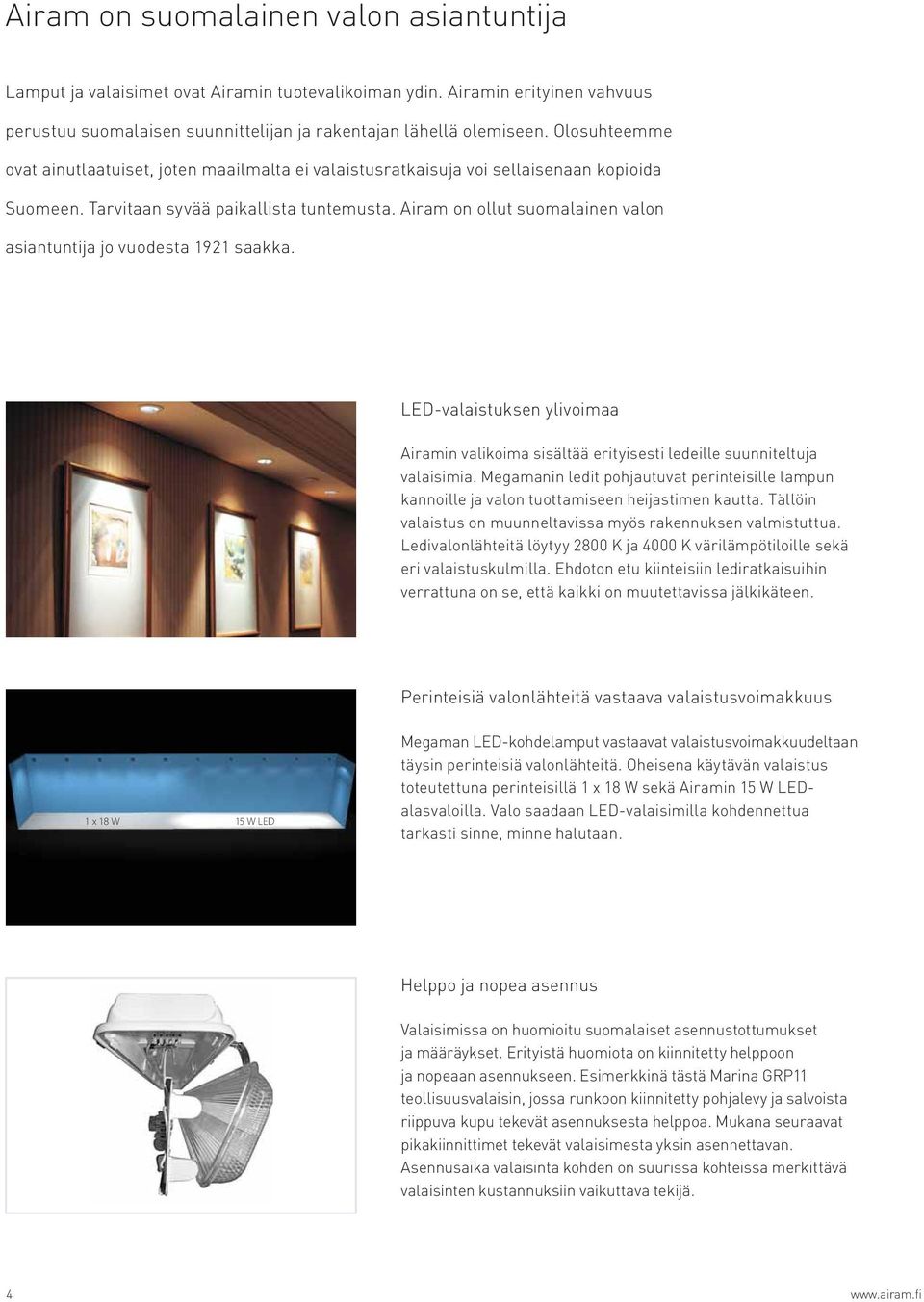

4 Airam on suomalainen valon asiantuntija Lamput ja valaisimet ovat Airamin tuotevalikoiman ydin. Airamin erityinen vahvuus perustuu suomalaisen suunnittelijan ja rakentajan lähellä olemiseen. Olosuhteemme ovat ainutlaatuiset, joten maailmalta ei valaistusratkaisuja voi sellaisenaan kopioida Suomeen. Tarvitaan syvää paikallista tuntemusta. Airam on ollut suomalainen valon asiantuntija jo vuodesta 1921 saakka. LED-valaistuksen ylivoimaa Airamin valikoima sisältää erityisesti ledeille suunniteltuja valaisimia. Megamanin ledit pohjautuvat perinteisille lampun kannoille ja valon tuottamiseen heijastimen kautta. Tällöin valaistus on muunneltavissa myös rakennuksen valmistuttua. Ledivalonlähteitä löytyy 2800 K ja 4000 K värilämpötiloille sekä eri valaistuskulmilla. Ehdoton etu kiinteisiin lediratkaisuihin verrattuna on se, että kaikki on muutettavissa jälkikäteen. Perinteisiä valonlähteitä vastaava valaistusvoimakkuus 1 x 18 W 15 W LED Megaman LED-kohdelamput vastaavat valaistusvoimakkuudeltaan täysin perinteisiä valonlähteitä. Oheisena käytävän valaistus toteutettuna perinteisillä 1 x 18 W sekä Airamin 15 W LEDalasvaloilla. Valo saadaan LED-valaisimilla kohdennettua tarkasti sinne, minne halutaan. Helppo ja nopea asennus Valaisimissa on huomioitu suomalaiset asennustottumukset ja määräykset. Erityistä huomiota on kiinnitetty helppoon ja nopeaan asennukseen. Esimerkkinä tästä Marina GRP11 teollisuusvalaisin, jossa runkoon kiinnitetty pohjalevy ja salvoista riippuva kupu tekevät asennuksesta helppoa. Mukana seuraavat pikakiinnittimet tekevät valaisimesta yksin asennettavan. Asennusaika valaisinta kohden on suurissa kohteissa merkittävä valaisinten kustannuksiin vaikuttava tekijä. 4

5 Tietoa ammattilaisille Olemme panostaneet suunnittelussa ja asennuksessa ammattilaisten tarvitsemaan tietoon. Nettisivuiltamme löytyy ammattilaisten sivusto, jossa on mm. DIAlux-laskentatiedostot sekä tämä esite sähköisessä muodossa. Palvelemme nopeasti olemme lähellä Airamin asiantuntijat ovat lähellä, helposti tavoitettavissa. Toimintamme on keskitetty Keravalle, noin 25 km Helsingin keskustasta. Varastoimme kaikkia esitteessä olevia tuotteita keskusvarastossamme, jossa on noin 6000 lavapaikkaa. Kiireisessäkin työmaarytmissä pystymme takaamaan nopeat toimitukset. Tervetuloa tutustumaan tuotenäyttelyymme Tiloissamme Keravalla on kattava tuotenäyttely erilaisin tilaratkaisuin. Tervetuloa tutustumaan! 5

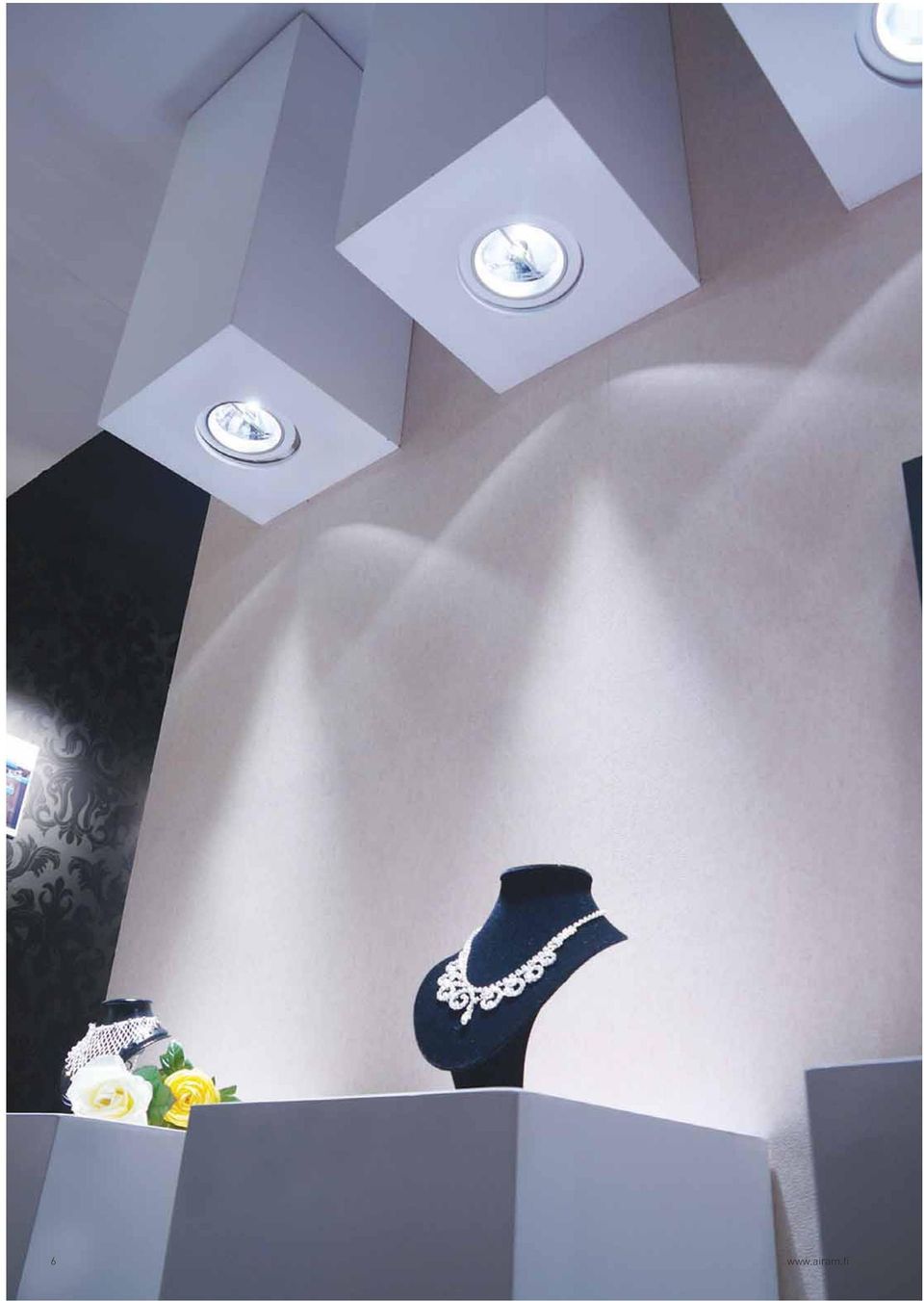

6 6

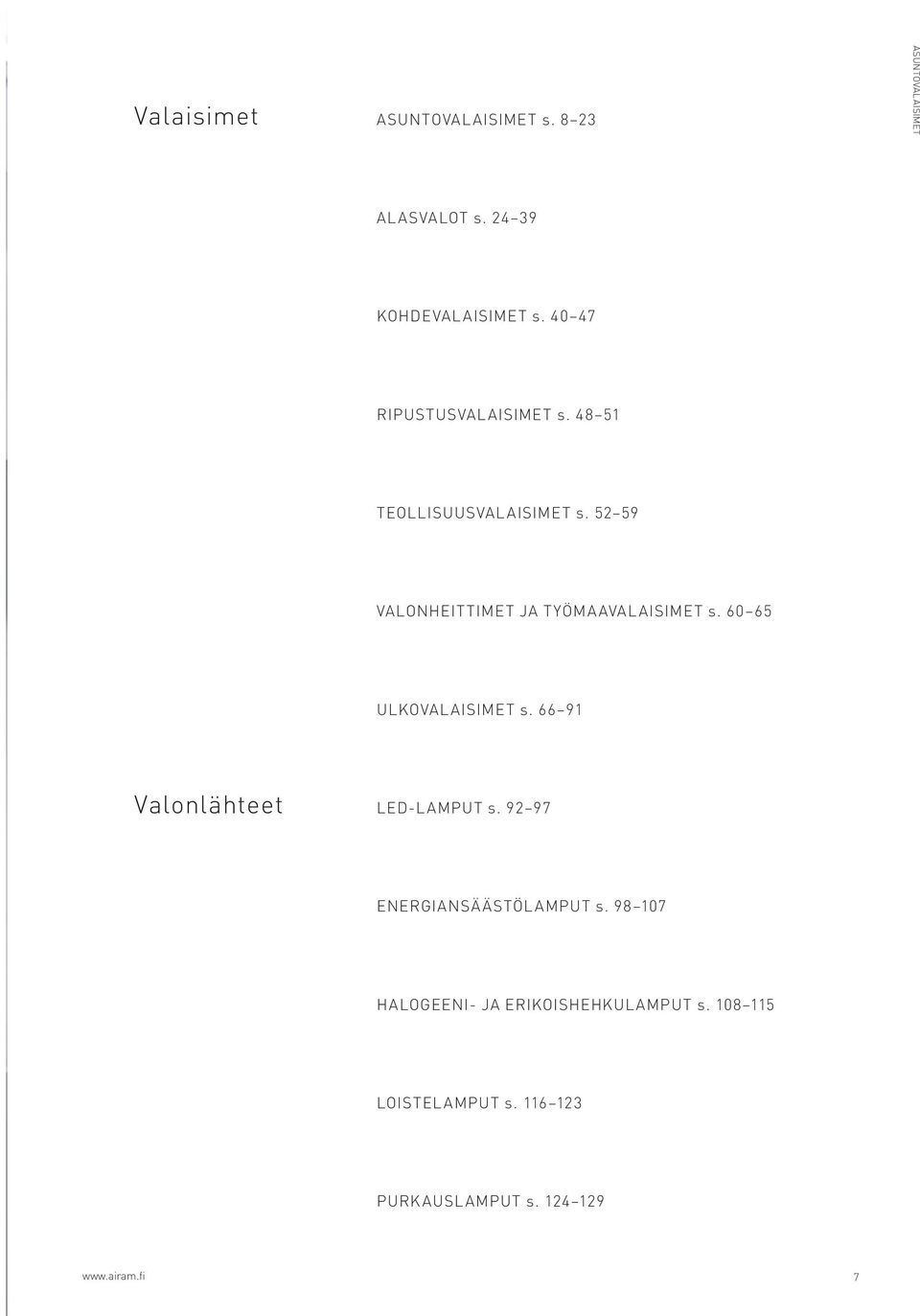

7 Valaisimet ASUNTOVALAISIMET s ASUNTOVALAISIMET ALASVALOT s KOHDEVALAISIMET s RIPUSTUSVALAISIMET s TEOLLISUUSVALAISIMET s VALONHEITTIMET JA TYÖMAAVALAISIMET s ULKOVALAISIMET s Valonlähteet LED-LAMPUT s ENERGIANSÄÄSTÖLAMPUT s HALOGEENI- JA ERIKOISHEHKULAMPUT s LOISTELAMPUT s PURKAUSLAMPUT s

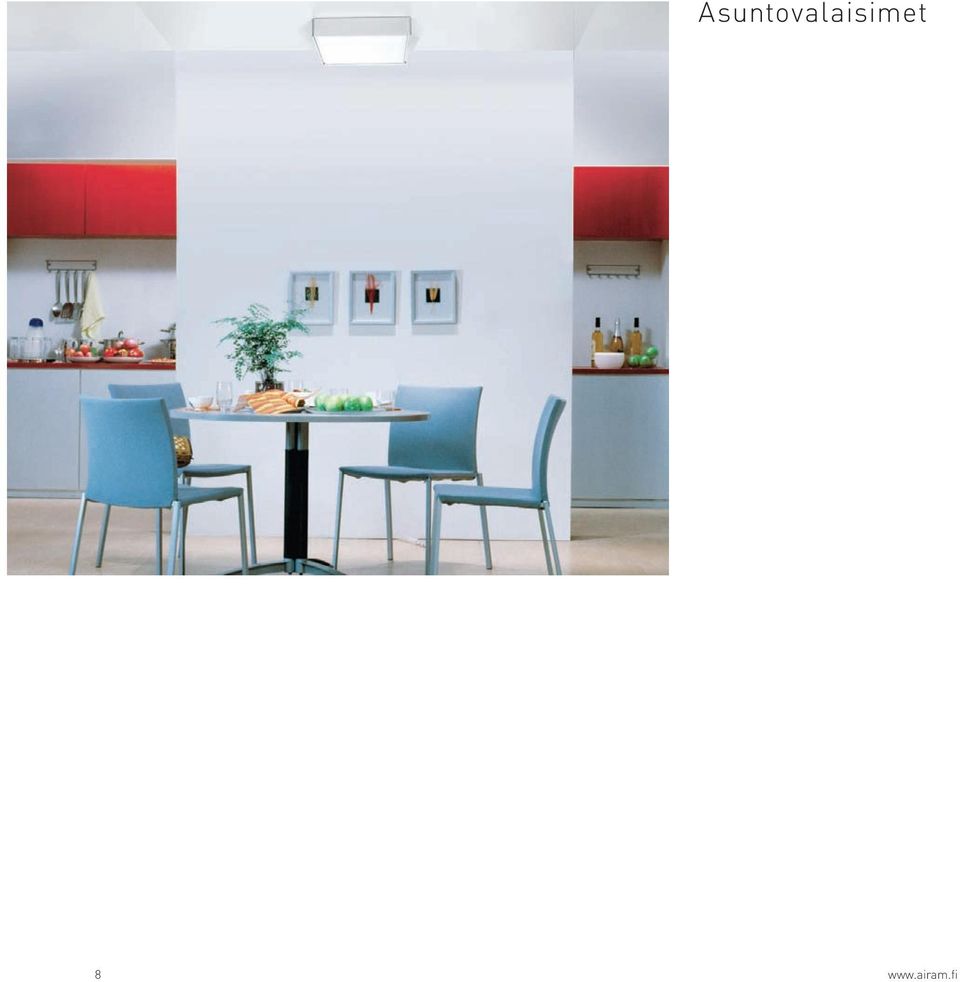

8 Asuntovalaisimet 8

9 ASUNTOVALAISIMET ASUNTOVALAISIMET Vanamo s. 10 Sono s. 17 Linex s. 11 Rollo s. 18 LED-lista s. 12 Quattrus s. 19 Jatkos s. 13 Marina Rondo s. 20 Kotiloiste s. 14 Domino s. 21 Palmlite s. 15 Iguazu s. 22 Plano s

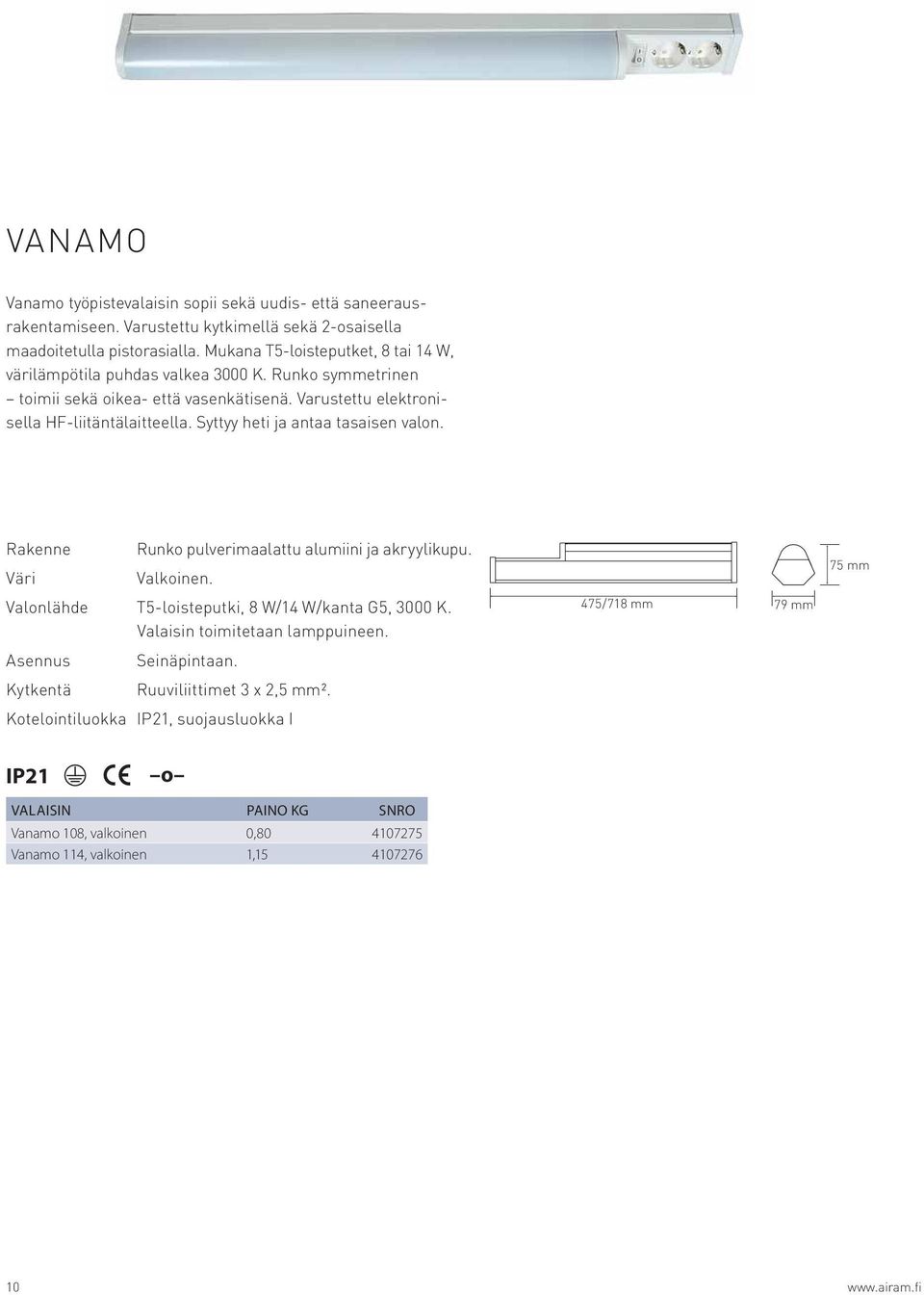

10 VANAMO Vanamo työpistevalaisin sopii sekä uudis- että saneerausrakentamiseen. Varustettu kytkimellä sekä 2-osaisella maadoitetulla pistorasialla. Mukana T5-loisteputket, 8 tai 14 W, värilämpötila puhdas valkea 3000 K. Runko symmetrinen toimii sekä oikea- että vasenkätisenä. Varustettu elektronisella HF-liitäntälaitteella. Syttyy heti ja antaa tasaisen valon. Rakenne Runko pulverimaalattu alumiini ja akryylikupu. Väri Valkoinen. Valonlähde T5-loisteputki, 8 W/14 W/kanta G5, 3000 K. Valaisin toimitetaan lamppuineen. Asennus Seinäpintaan. Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP21, suojausluokka I 475/718 / 718 mm 79 mm 75 mm IP21 o VALAISIN PAINO KG SNRO Vanamo 108, valkoinen 0, Vanamo 114, valkoinen 1,

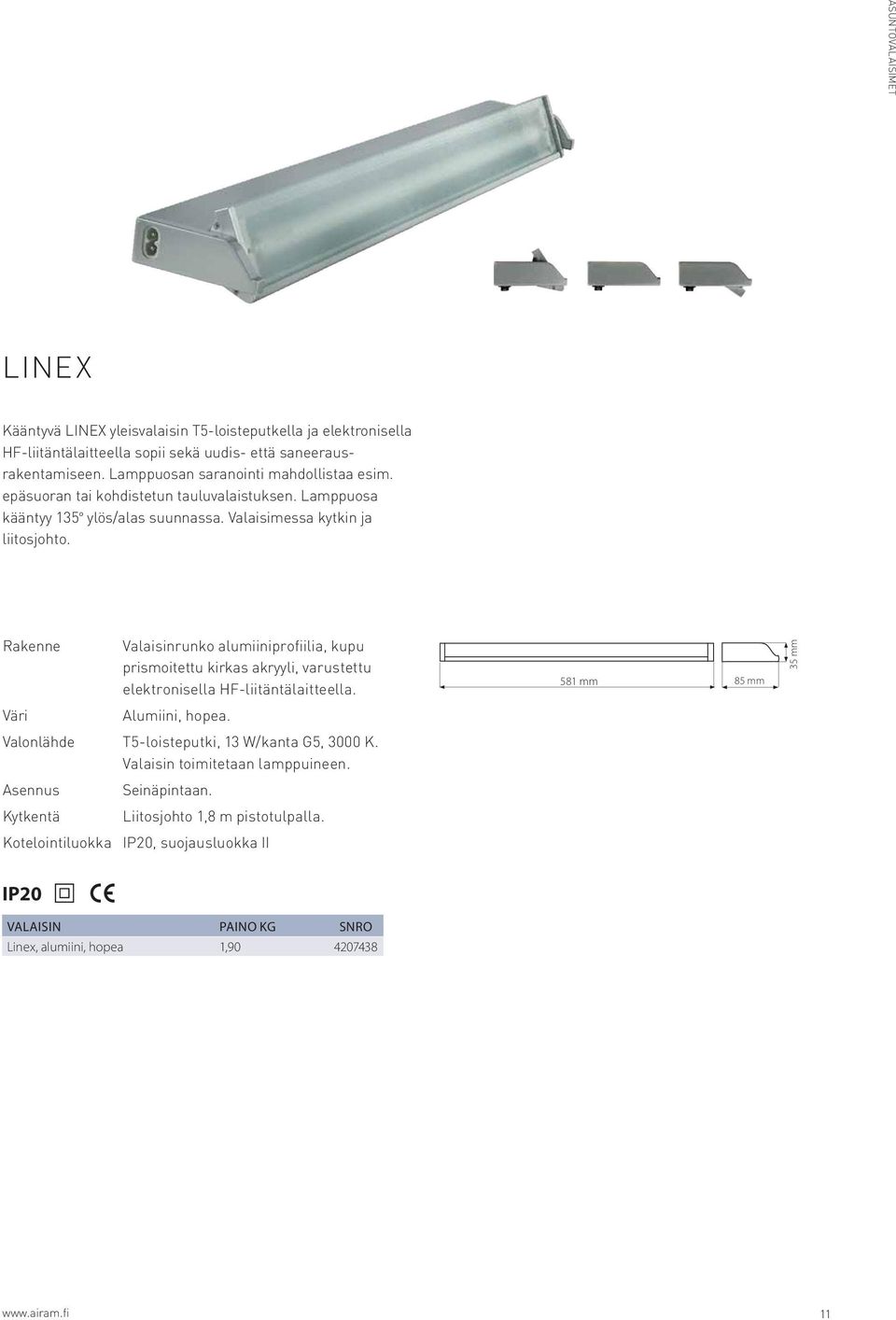

11 ASUNTOVALAISIMET LINEX Kääntyvä LINEX yleisvalaisin T5-loisteputkella ja elektronisella HF-liitäntälaitteella sopii sekä uudis- että saneerausrakentamiseen. Lamppuosan saranointi mahdollistaa esim. epäsuoran tai kohdistetun tauluvalaistuksen. Lamppuosa kääntyy 135 ylös/alas suunnassa. Valaisimessa kytkin ja liitosjohto. Rakenne Valaisinrunko alumiiniprofiilia, kupu prismoitettu kirkas akryyli, varustettu elektronisella HF-liitäntälaitteella. 581 mm 85 mm 35 mm Väri Alumiini, hopea. Valonlähde T5-loisteputki, 13 W/kanta G5, 3000 K. Valaisin toimitetaan lamppuineen. Asennus Seinäpintaan. Kytkentä Liitosjohto 1,8 m pistotulpalla. Kotelointiluokka IP20, suojausluokka II IP20 VALAISIN PAINO KG SNRO Linex, alumiini, hopea 1,

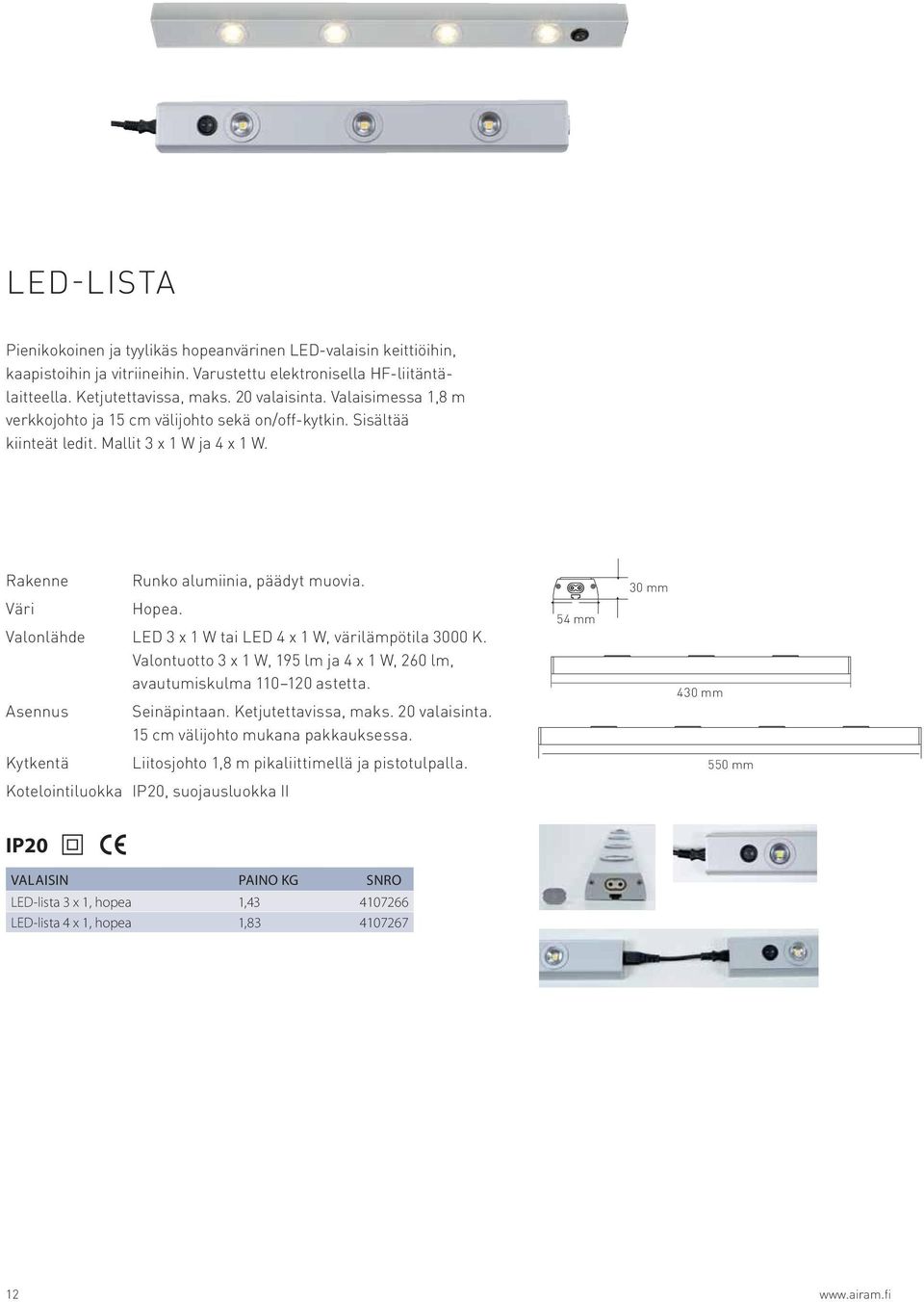

12 LED-LISTA Pienikokoinen ja tyylikäs hopeanvärinen LED-valaisin keittiöihin, kaapistoihin ja vitriineihin. Varustettu elektronisella HF-liitäntälaitteella. Ketjutettavissa, maks. 20 valaisinta. Valaisimessa 1,8 m verkkojohto ja 15 cm välijohto sekä on/off-kytkin. Sisältää kiinteät ledit. Mallit 3 x 1 W ja 4 x 1 W. Rakenne Runko alumiinia, päädyt muovia. Väri Hopea. Valonlähde LED 3 x 1 W tai LED 4 x 1 W, värilämpötila 3000 K. Valontuotto 3 x 1 W, 195 lm ja 4 x 1 W, 260 lm, avautumiskulma astetta. Asennus Seinäpintaan. Ketjutettavissa, maks. 20 valaisinta. 15 cm välijohto mukana pakkauksessa. 54 mm 30 mm 430 mm Kytkentä Liitosjohto 1,8 m pikaliittimellä ja pistotulpalla. 550 mm Kotelointiluokka IP20, suojausluokka II IP20 VALAISIN PAINO KG SNRO LED-lista 3 x 1, hopea 1, LED-lista 4 x 1, hopea 1,

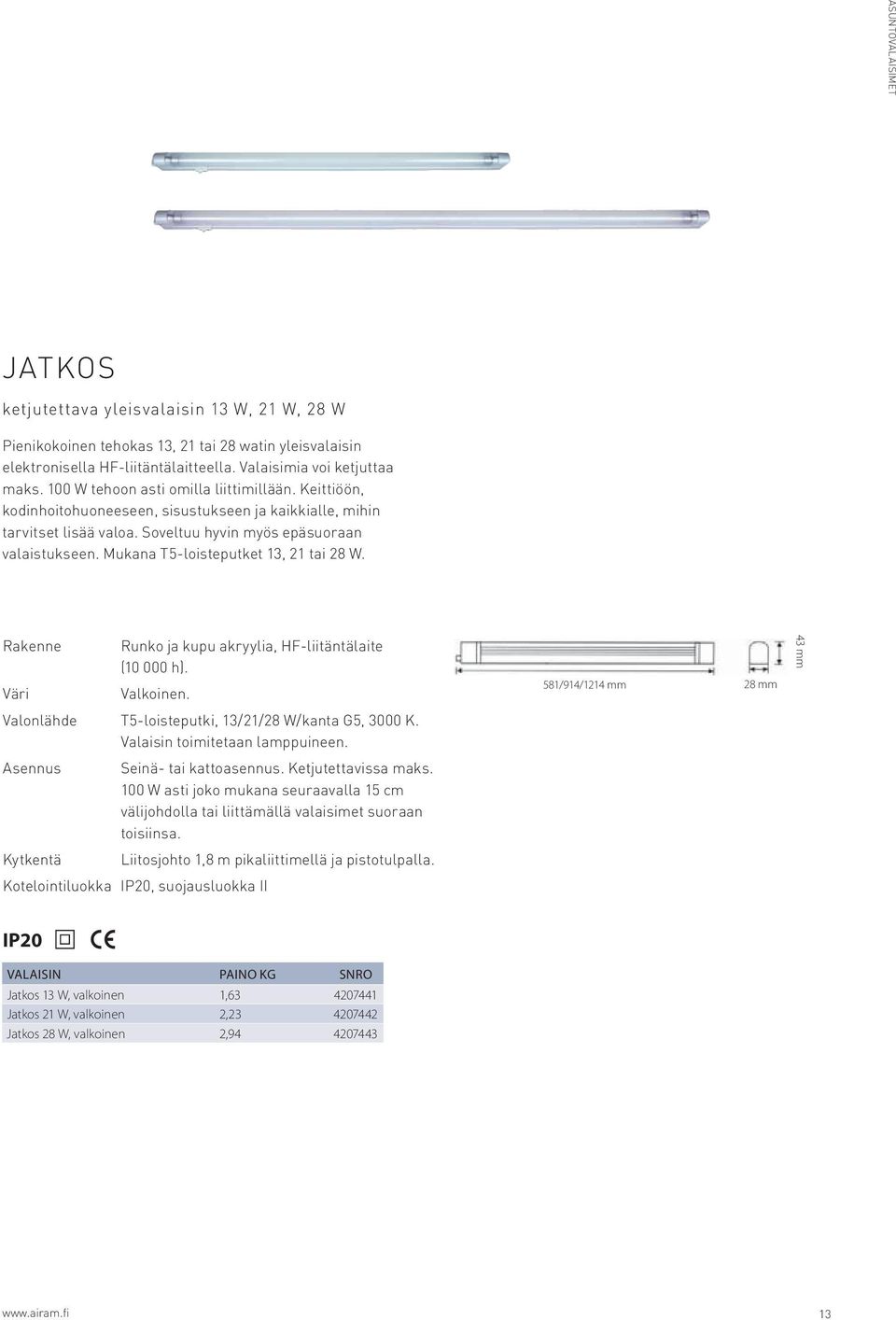

13 ASUNTOVALAISIMET JATKOS ketjutettava yleisvalaisin 13 W, 21 W, 28 W Pienikokoinen tehokas 13, 21 tai 28 watin yleisvalaisin elektronisella HF-liitäntälaitteella. Valaisimia voi ketjuttaa maks. 100 W tehoon asti omilla liittimillään. Keittiöön, kodinhoitohuoneeseen, sisustukseen ja kaikkialle, mihin tarvitset lisää valoa. Soveltuu hyvin myös epäsuoraan valaistukseen. Mukana T5-loisteputket 13, 21 tai 28 W. Rakenne Väri Runko ja kupu akryylia, HF-liitäntälaite ( h). Valkoinen. 581/914/1214 mm 28 mm 43 mm Valonlähde T5-loisteputki, 13/21/28 W/kanta G5, 3000 K. Valaisin toimitetaan lamppuineen. Asennus Seinä- tai kattoasennus. Ketjutettavissa maks. 100 W asti joko mukana seuraavalla 15 cm välijohdolla tai liittämällä valaisimet suoraan toisiinsa. Kytkentä Liitosjohto 1,8 m pikaliittimellä ja pistotulpalla. Kotelointiluokka IP20, suojausluokka II IP20 VALAISIN PAINO KG SNRO Jatkos 13 W, valkoinen 1, Jatkos 21 W, valkoinen 2, Jatkos 28 W, valkoinen 2,

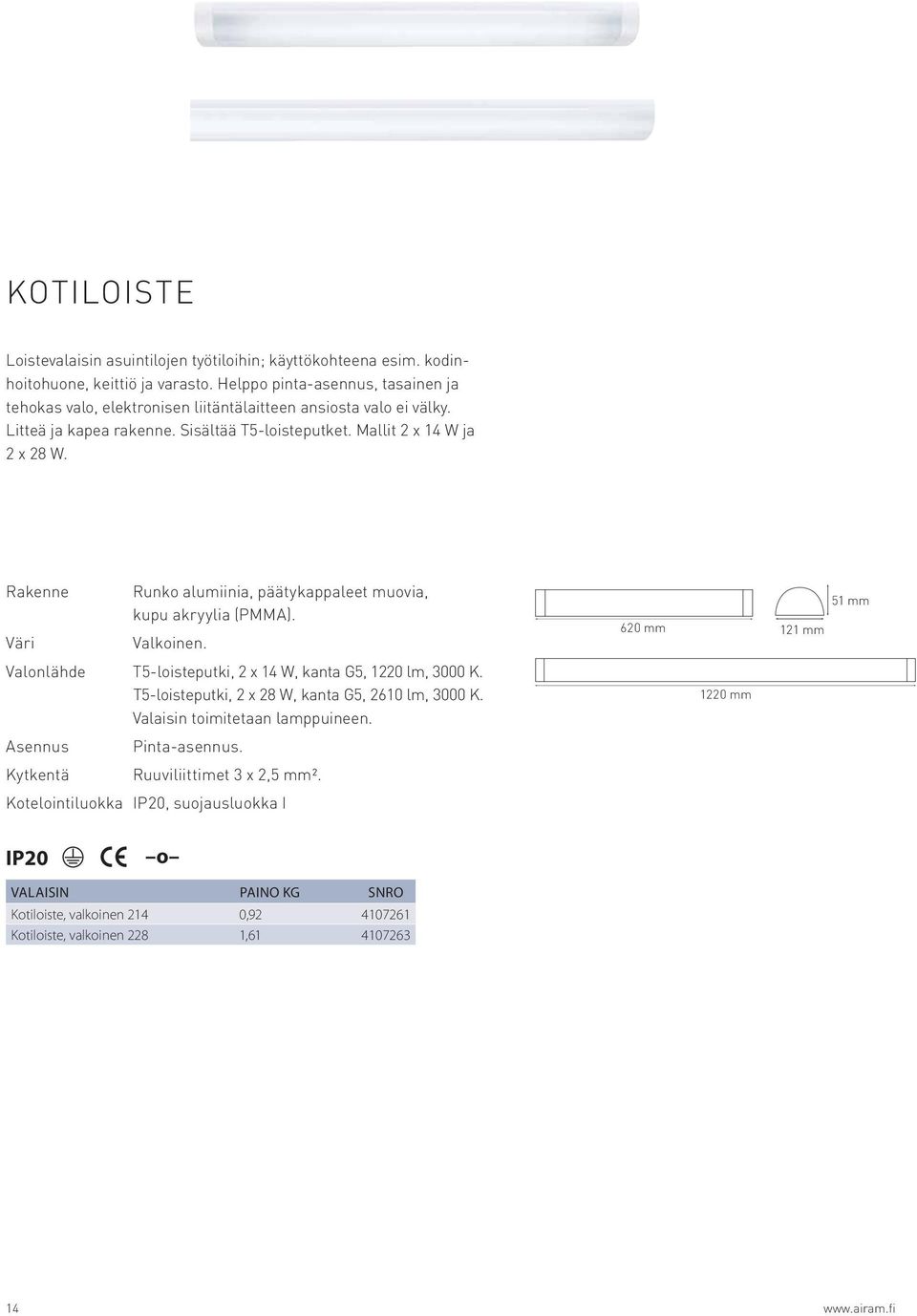

14 KOTILOISTE Loistevalaisin asuintilojen työtiloihin; käyttökohteena esim. kodinhoitohuone, keittiö ja varasto. Helppo pinta-asennus, tasainen ja tehokas valo, elektronisen liitäntälaitteen ansiosta valo ei välky. Litteä ja kapea rakenne. Sisältää T5-loisteputket. Mallit 2 x 14 W ja 2 x 28 W. Rakenne Väri Runko alumiinia, päätykappaleet muovia, kupu akryylia (PMMA). Valkoinen. 620 mm 121 mm 51 mm Valonlähde T5-loisteputki, 2 x 14 W, kanta G5, 1220 lm, 3000 K. T5-loisteputki, 2 x 28 W, kanta G5, 2610 lm, 3000 K. Valaisin toimitetaan lamppuineen mm Asennus Pinta-asennus. Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP20, suojausluokka I IP20 o VALAISIN PAINO KG SNRO Kotiloiste, valkoinen 214 0, Kotiloiste, valkoinen 228 1,

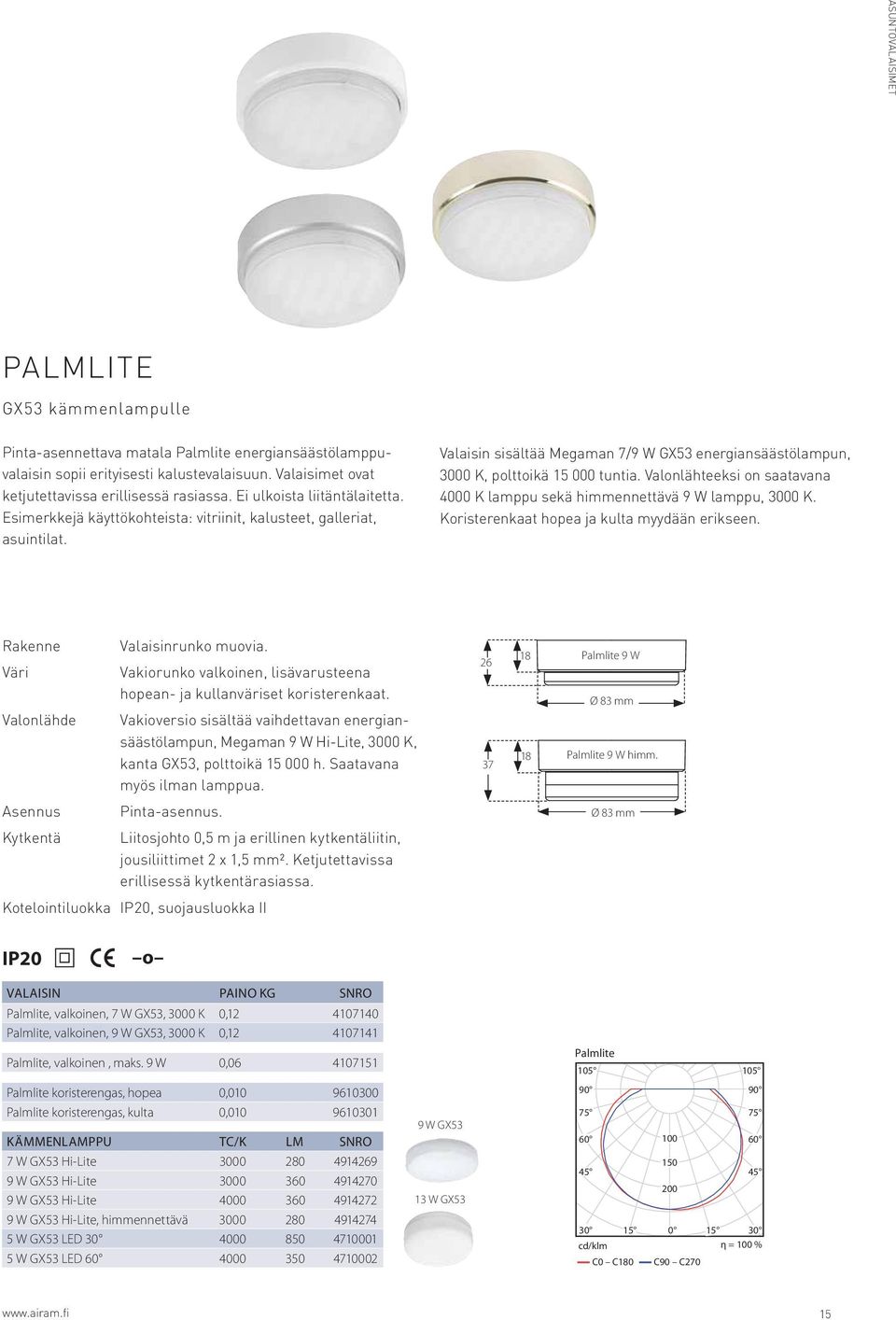

15 ASUNTOVALAISIMET PALMLITE GX53 kämmenlampulle Pinta-asennettava matala Palmlite energiansäästö lamppuvalaisin sopii erityisesti kaluste valaisuun. Valaisimet ovat ketjutettavissa erillisessä rasiassa. Ei ulkoista liitäntälaitetta. Esimerkkejä käyttökohteista: vitriinit, kalusteet, galleriat, asuintilat. Valaisin sisältää Megaman 7/9 W GX53 energiansäästö lampun, 3000 K, polttoikä tuntia. Valonlähteeksi on saatavana 4000 K lamppu sekä himmennettävä 9 W lamppu, 3000 K. Koristerenkaat hopea ja kulta myydään erikseen. Rakenne Väri Valaisinrunko muovia. Vakiorunko valkoinen, lisävarusteena hopean- ja kullanväriset koristerenkaat Palmlite 9 W Ø 83 mm Valonlähde Vakioversio sisältää vaihdettavan energiansäästölampun, Megaman 9 W Hi-Lite, 3000 K, kanta GX53, polttoikä h. Saatavana myös ilman lamppua Palmlite 9 W himm. Asennus Pinta-asennus. Ø 83 mm Kytkentä Liitosjohto 0,5 m ja erillinen kytkentäliitin, jousiliittimet 2 x 1,5 mm². Ketjutettavissa erillisessä kytkentärasiassa. Kotelointiluokka IP20, suojausluokka II IP20 o VALAISIN PAINO KG SNRO Palmlite, valkoinen, 7 W GX53, 3000 K 0, Palmlite, valkoinen, 9 W GX53, 3000 K 0, Palmlite, valkoinen, maks. 9 W 0, Palmlite Palmlite koristerengas, hopea 0, Palmlite koristerengas, kulta 0, KÄMMENLAMPPU TC/K LM SNRO 7 W GX53 Hi-Lite W GX53 Hi-Lite W GX53 Hi-Lite W GX53 Hi-Lite, himmennettävä W GX53 LED W GX53 LED W GX53 13 W GX C0 C η = 100 % C90 C

16 PLANO Energiaa säästävään yleisvalaisuun. Kotelointiluokka IP44 ja elektroninen HF-liitäntälaite tekevät valaisimesta sopivan sekä kuiviin että kosteisiin tiloihin niin asuintiloissa kuin julkisissakin tiloissa. Elektronisen liitäntälaitteen ansiosta tasainen valo. Ketjutettavissa. Valaisin sisältää T5-rengasloistelampun, 22 W. Pinta-asennettavassa Planossa on mukana koristerengas ja puoliuppoasennusmallissa uppoasennuskiinnike. RADARversiossa on mukana HF-liiketunnistin, koristerengas ja uppoasennuskiinnike. Rakenne Väri Valonlähde Asennus Runko polypropeenia, kupu akryylia (PMMA). Elektroninen liitäntälaite, RADAR-versio varustettu 5,8 GHz:n mikroaaltoliikeilmaisimella. Kehys valkoinen tai hopea. T5-rengasloistelamppu, 22 W, 1800 lm, 3000 K. Valaisin toimitetaan lamppuineen. Soveltuu sekä pinta- että puoliuppoasennukseen mallista riippuen. 1) Pinta-asennus: Kytkentä rasiaan tai suoraan seinä-/kattopintaan. 1) Pinta-asennus: Ø 291 mm 80 mm 2) Puoliuppoasennus: Upotusaukko Ø 253 mm, upotussyvyys 38 mm, mukana uppoasennuskiinnike. 2) Puoliuppoasennus: 80 mm 38 mm Kytkentä Ketjutettavissa, jousiliittimet 5 x 2,5 mm². Kotelointiluokka IP44, suojausluokka II IP44 o VALAISIN PAINO KG SNRO Plano puoliuppoasennus, valkoinen 0, Plano pinta-asennus, valkoinen 0, Plano pinta-asennus, hopea 0, Plano pinta-asennus RADAR 0, Liiketunnistin RADAR-mallissa tunnistuskulma 3 tunnistusetäisyys säädettävissä 3 10 m palamisaika säädettävissä 8 s 12 min. syttymisvaloisuus säädettävissä lux N L Valaisin liikeilmaisimella L Kuormitus maks W Ohjattavat valaisimet 16

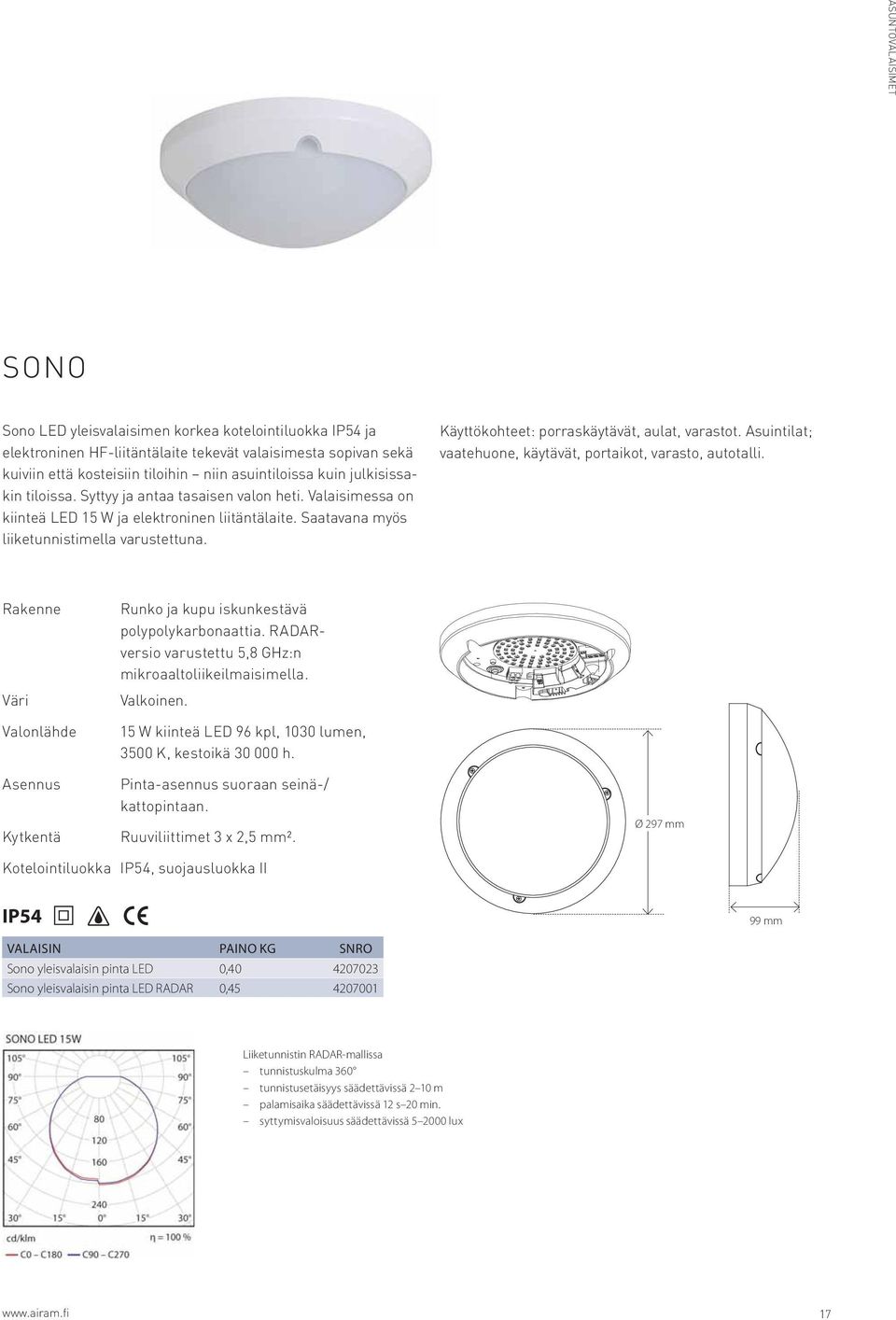

17 ASUNTOVALAISIMET SONO Sono LED yleisvalaisimen korkea kotelointiluokka IP54 ja elektroninen HF-liitäntälaite tekevät valaisimesta sopivan sekä kuiviin että kosteisiin tiloihin niin asuintiloissa kuin julkisissakin tiloissa. Syttyy ja antaa tasaisen valon heti. Valaisimessa on kiinteä LED 15 W ja elektroninen liitäntälaite. Saatavana myös liiketunnistimella varustettuna. Käyttökohteet: porraskäytävät, aulat, varastot. Asuintilat; vaatehuone, käytävät, portaikot, varasto, autotalli. Rakenne Väri Valonlähde Asennus Kytkentä Runko ja kupu iskunkestävä polypolykarbonaattia. RADARversio varustettu 5,8 GHz:n mikroaaltoliikeilmaisimella. Valkoinen. 15 W kiinteä LED 96 kpl, 1030 lumen, 3500 K, kestoikä h. Pinta-asennus suoraan seinä-/ kattopintaan. Ruuviliittimet 3 x 2,5 mm². Ø 297 mm Kotelointiluokka IP54, suojausluokka II IP54 99 mm VALAISIN PAINO KG SNRO Sono yleisvalaisin pinta LED 0, Sono yleisvalaisin pinta LED RADAR 0, Liiketunnistin RADAR-mallissa tunnistuskulma 3 tunnistusetäisyys säädettävissä 2 10 m palamisaika säädettävissä 12 s 20 min. syttymisvaloisuus säädettävissä lux 17

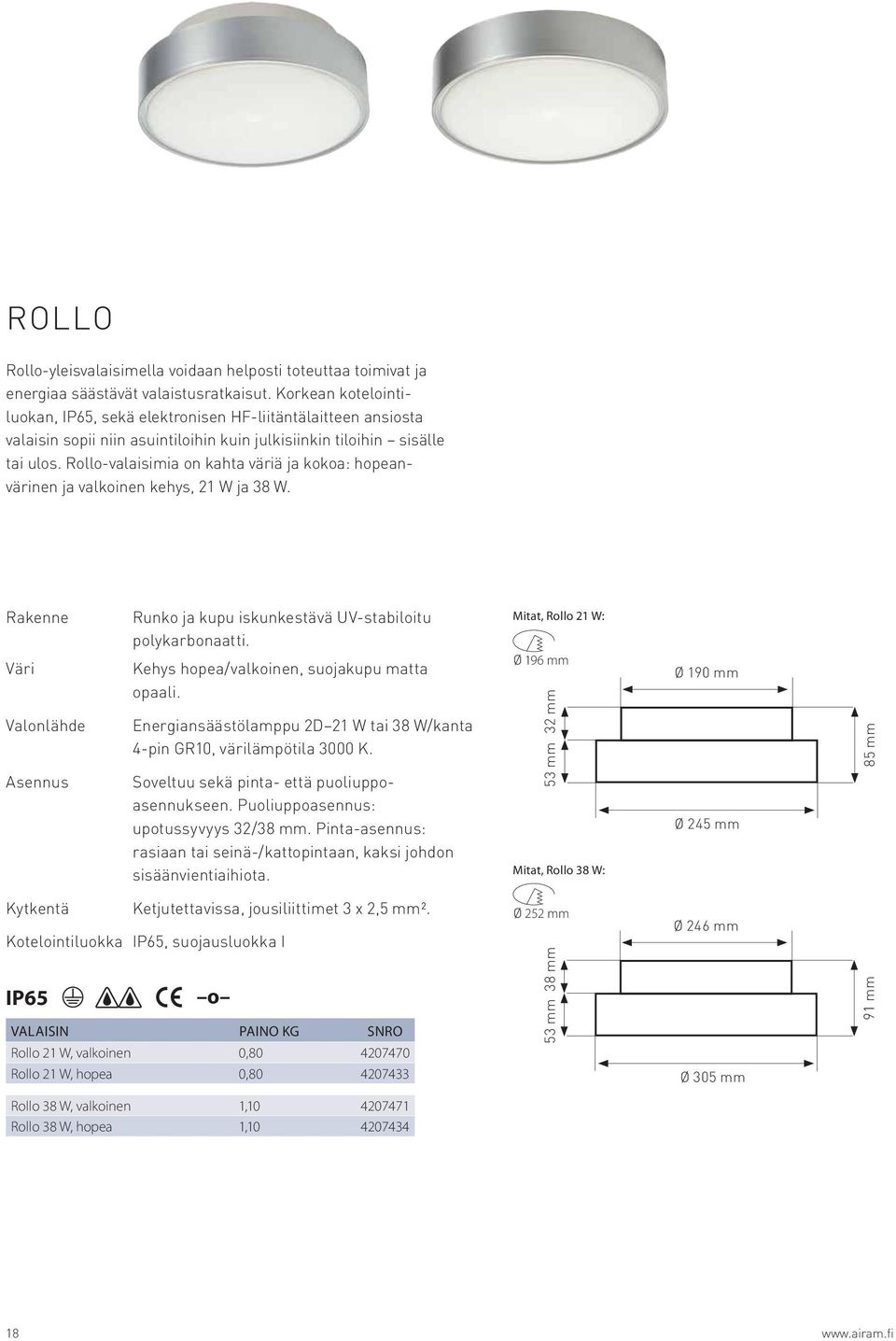

18 ROLLO Rollo-yleisvalaisimella voidaan helposti toteuttaa toimivat ja energiaa säästävät valaistusratkaisut. Korkean kotelointiluokan, IP65, sekä elektronisen HF-liitäntälaitteen ansiosta valaisin sopii niin asuintiloihin kuin julkisiinkin tiloihin sisälle tai ulos. Rollo-valaisimia on kahta väriä ja kokoa: hopeanvärinen ja valkoinen kehys, 21 W ja 38 W. Rakenne Väri Valonlähde Asennus Runko ja kupu iskunkestävä UV-stabiloitu polykarbonaatti. Kehys hopea/valkoinen, suojakupu matta opaali. Energiansäästölamppu 2D 21 W tai 38 W/kanta 4-pin GR10, värilämpötila 3000 K. Soveltuu sekä pinta- että puoliuppoasennukseen. Puoliuppoasennus: upotussyvyys 32/38 mm. Pinta-asennus: rasiaan tai seinä-/kattopintaan, kaksi johdon sisäänvientiaihiota. Mitat, Rollo 21 W: Ø 196 mm 53 mm 32 mm Mitat, Rollo 38 W: Ø 190 mm Ø 245 mm 85 mm Kytkentä Ketjutettavissa, jousiliittimet 3 x 2,5 mm². Kotelointiluokka IP65, suojausluokka I IP65 o VALAISIN PAINO KG SNRO Rollo 21 W, valkoinen 0, Rollo 21 W, hopea 0, Ø 252 mm 38 mm 53 mm Ø 246 mm Ø 305 mm 91 mm Rollo 38 W, valkoinen 1, Rollo 38 W, hopea 1,

19 ASUNTOVALAISIMET QUATTRUS Quattrus-yleisvalaisimella voidaan helposti toteuttaa toimivat ja energiaa säästävät valaistusratkaisut. Korkean kotelointiluokan, IP65, sekä elektronisen HF-liitäntälaitteen ansiosta valaisin sopii niin asuintiloihin kuin julkisiinkin tiloihin sisälle tai ulos. Quattrus-valaisimia on kahta väriä ja kokoa: hopeanvärinen ja valkoinen kehys, 21 W ja 38 W. Rakenne Väri Valonlähde Asennus Runko ja kupu iskunkestävä UV-stabiloitu polykarbonaatti. Kehys hopea/valkoinen, suojakupu matta opaali. Energiansäästölamppu 2D 21 W tai 38 W/kanta 4-pin GR10, värilämpötila 3000 K. Soveltuu sekä pinta- että puoliuppoasennukseen. Puoliuppoasennus: upostussyvyys 39 mm. Pinta-asennus: rasiaan tai seinä-/kattopintaan, kaksi johdon sisäänvientiaihiota. 39 mm 55 mm 180/230 mm Quattrus 21 W/38 W 240/296 mm Upotusaukko 186 mm/236 mm 94 mm Kytkentä Ketjutettavissa, jousiliittimet 3 x 2,5 mm². Kotelointiluokka IP65, suojausluokka I IP65 o VALAISIN PAINO KG SNRO Quattrus 21 W, valkoinen 0, Quattrus 21 W, hopea 0, Quattrus 38 W, valkoinen 1, Quattrus 38 W, hopea 1,

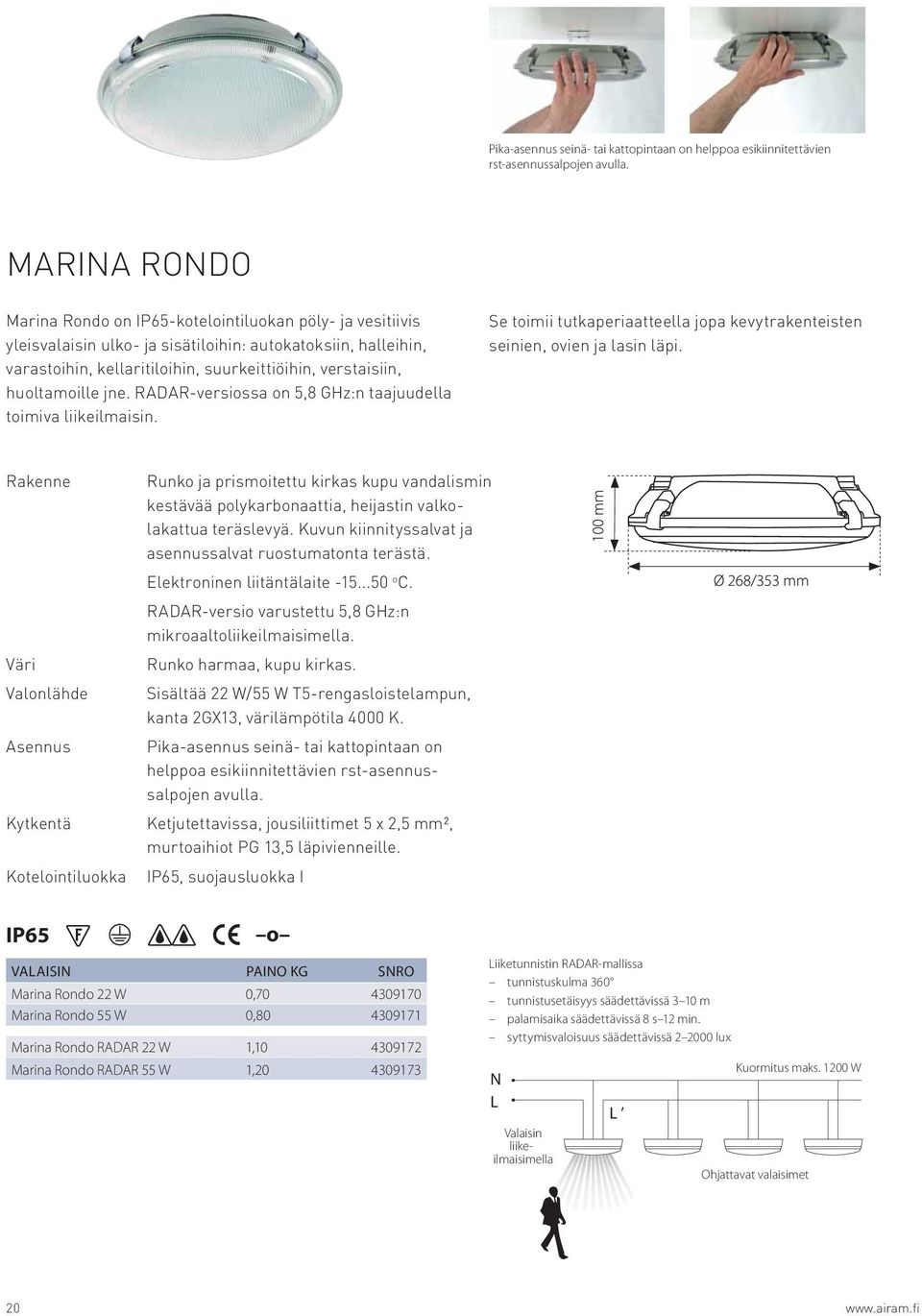

20 Pika-asennus seinä- tai kattopintaan on helppoa esikiinnitettävien rst-asennussalpojen avulla. MARINA RONDO Marina Rondo on IP65-kotelointiluokan pöly- ja vesitiivis yleisvalaisin ulko- ja sisätiloihin: autokatoksiin, halleihin, varastoihin, kellaritiloihin, suurkeittiöihin, verstaisiin, huoltamoille jne. RADAR-versiossa on 5,8 GHz:n taajuudella toimiva liikeilmaisin. Se toimii tutkaperiaatteella jopa kevytrakenteisten seinien, ovien ja lasin läpi. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko ja prismoitettu kirkas kupu vandalismin kestävää polykarbonaattia, heijastin valkolakattua teräslevyä. Kuvun kiinnityssalvat ja asennussalvat ruostumatonta terästä. Elektroninen liitäntälaite o C. RADAR-versio varustettu 5,8 GHz:n mikroaaltoliikeilmaisimella. Runko harmaa, kupu kirkas. Sisältää 22 W/55 W T5-rengasloistelampun, kanta 2GX13, värilämpötila 4000 K. Pika-asennus seinä- tai kattopintaan on helppoa esikiinnitettävien rst-asennussalpojen avulla. Ketjutettavissa, jousiliittimet 5 x 2,5 mm², murtoaihiot PG 13,5 läpivienneille. IP65, suojausluokka I IP65 o VALAISIN PAINO KG SNRO Marina Rondo 22 W 0, Marina Rondo 55 W 0, Marina Rondo RADAR 22 W 1, Marina Rondo RADAR 55 W 1, Liiketunnistin RADAR-mallissa tunnistuskulma 3 tunnistusetäisyys säädettävissä 3 10 m palamisaika säädettävissä 8 s 12 min. syttymisvaloisuus säädettävissä lux N L Valaisin liikeilmaisimella L Kuormitus maks W Ohjattavat valaisimet 20

21 ASUNTOVALAISIMET DOMINO Rasia-asennettava valaisin seinään tai kattoon. Tyylikäs lasinen valaisin mm. eteistiloihin, portaikkoihin, asuintiloihin. Rakenne Lasi, metalli. 200 mm Väri Valonlähde Kytkentä Kirkas. Mukana 9 W GX53 energiansäästölamppu, 2700 K, 300 lm. Rasia-asennus asennuslevyllä. 200 mm Syvyys seinästä 60 mm Kotelointiluokka IP20, suojausluokka I IP20 VALAISIN PAINO KG SNRO DOMINO 9 W, kirkas 0, KÄMMENLAMPPU TC/K LM SNRO 7 W GX53 kämmenlamppu Hi-Lite W GX53 kämmenlamppu Hi-Lite W GX53 kämmenlamppu Hi-Lite

22 IGUAZU Persoonallinen vaihtoehto kylpyhuoneen valaisuun. Muotoiluun on haettu vaikutteita klassisen kauniista seinäsuihkusta. Rakenne Kromattu metalli, suojakupu muovia. Väri Kromi, suojakupu ilman valoa läpikuultava turkoosi. Valonlähde 9 W GX K, 300 lumen. Asennus Suoraan seinäpintaan tai kojerasian päälle. Kytkentä Ruuviliittimet 2 x 2,5 mm². Kotelointiluokka IP44, suojausluokka II IP44 VALAISIN PAINO KG SNRO Iguazu seinävalaisin, kromi 0, Ø 80 mm Ø 80 mm 97 mm 22

23

24 Alasvalot 24

25 ALASVALOT GX53-kantaisille lampuille GU10-kantaisille lampuille E27-kantaiselle lampuille Planex s. 26 Envy s. 31 Conxento LED PAR20 s. 39 ALASVALOT Conxento ESL s. 27 Foco s. 32 Conxento AR111 s. 28 Igloo s. 33 Conxento AR s. 29 Miro s. 34 Planet Hydra s. 30 Conxento 22 s. 35 Planet Telesto s. 36 Planet Europa s. 37 Planet Hydra s

26 Planex, hopea 13 W GX53 lampulla. Planex, valkoinen 9 W GX53 lampulla. PLANEX GX53 kämmenlampulle Pieni lämmöntuotto sekä erittäin matala ja kevyt rakenne mahdollistavat Planexin käytön erityyppisissä katto- ja seinärakenteissa. Valaisin on helppo asentaa. Ei ulkoista liitäntälaitetta. Esimerkkejä käyttökohteista: vitriinit, kalusteet, galleriat, asuintilat. Valaisin sisältää Megaman 9/13 W GX53 -energiansäästölampun, 3000 K, polttoikä tuntia. Valaisin on saatavana myös ilman lamppua, jolloin valonlähteeksi voidaan valita joko 9 W/13 W, 4000 K, himmennettävä 9 W, 3000 K energiansäästölamppu tai 5 W LED-lamppu, 4000 K. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka IP20/23 Valaisinrunko polykarbonaattia. Valkoinen, hopea ja kulta. Vakioversio sisältää vaihdettavan energiansäästölampun 9 W/13 W Hi-Lite 3000 K, polttoikä h. Saatavana myös ilman lamppua. Uppoasennus, tilantarve 280 x 280 x 44 mm. Liitosjohto 0,5 m ja erillinen kytkentäliitin, jousiliittimet 2 x 1,5 mm². Ketjutettavissa erillisessä kytkentärasiassa. IP20/23, suojausluokka II o VALAISIN PAINO KG SNRO Planex, valkoinen 9 W GX K 0, Planex, valkoinen 13 W GX K 0, Planex, valkoinen 13 W, ilman lamppua 0, Planex, hopea 9 W GX K 0, Planex, hopea 13 W GX K 0, Planex, hopea 13 W, ilman lamppua 0, Planex, kulta 9 W GX K 0, Planex, kulta 13 W, ilman lamppua 0, mm IP20 IP23 39 mm IP20 IP23 Planex Planex 9 W Ø 104 mm Planex 13 W, Planex ilman lamppua. Ø 104 mm Ø 90 mm maks. 23 mm KÄMMENLAMPPU TC/K LM/CD SNRO 9 W GX53 Hi-Lite W GX53 Hi-Lite W GX53 Hi-Lite W GX53 Hi-Lite W GX53 13 W GX W GX53 Hi-Lite himmennettävä W GX53 LED W GX53 LED C0 C η = 100 % C90 C

27 ALASVALOT CONXENTO GX53 kämmenlampulle Uppoasennettava Conxento-energiansäästölamppuvalaisin on erinomainen ratkaisu sekä uudis- että saneerauskohteisiin asuin- tai julkisissa tiloissa: kattorakenteisiin, käytäville, näyteikkunoihin ja näyttelytiloihin. Valaisimella on pieni lämmöntuotto sekä matala ja kevyt rakenne korkeus ainoastaan 66 mm. Valaisin sisältää Megaman 9/13 W GX53 -energiansäästölampun, 3000 K, polttoikä tuntia. Valaisin on saatavana myös ilman lamppua, jolloin valonlähteeksi voidaan valita joko 9 W/13 W, 4000 K, himmennettävä 9 W, 3000 K energiansäästölamppu tai 5 W LED-lamppu, 4000 K. Rakenne Valaisinrunko polykarbonaattia. Väri Valonlähde Valkoinen, hopea ja kulta. Vakioversio sisältää vaihdettavan energiansäästölampun 9 W/13 W Hi-Lite 3000 K, polttoikä h. Saatavana myös ilman lamppua. IP20 IP23 66 mm Ø 132 mm Asennus Kytkentä Uppoasennus, tilantarve 310 x 310 x 72 mm. Liitosjohto 0,5 m ja erillinen kytkentäliitin, jousiliittimet 2 x 1,5 mm². Ketjutettavissa erillisessä kytkentärasiassa. Ø 110 mm maks. 23 mm Kotelointiluokka IP20/23, suojausluokka II IP20/23 o VALAISIN PAINO KG SNRO Conxento valkoinen, sis. 9 W lampun 0, Conxento valkoinen, sis. 13 W lampun 0, Conxento valkoinen, ilman lamppua 0, Conxento hopea, sis. 9 W lampun 0, Conxento hopea, sis. 13 W lampun 0, Conxento hopea, ilman lamppua 0, Conxento kulta, sis. 9 W lampun 0, Conxento KÄMMENLAMPPU TC/K LM/CD SNRO 9 W GX53 Hi-Lite W GX53 13 W GX53 Hi-Lite W GX53 Hi-Lite W GX53 Hi-Lite W GX W GX53 Hi-Lite himmennettävä W GX53 LED W GX53 LED η = 80 % C0 C180 C90 C

28 CONXENTO AR111 Spot 11 W kärkipeililampulle Uudet Megaman Conxento AR111 -valaisimet lisäävät suunnittelijan vaihtoehtoja. Ne perustuvat Megamanin kehittämään energiansäästölampun pääpeiliversioon. Valo ei häikäise, vaikka valonlähde olisikin näkyvissä. Erinomainen ratkaisu esimerkiksi myymälä- ja näyteikkunavalaistukseen. Valonlähde tilattava erikseen: 3000 K tai 4000 K Spot 11 W -energiansäästölamppu, kanta GX53, polttoikä h. Spot-lamppu tuottaa tarkan valokeilan. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko alumiinia. Valkoinen, hopea, kulta. Spot 11 W pääpeilillinen energiansäästölamppu, kanta GX53, lamppu tilattava erikseen. Uppoasennus, tilantarve 220 x 220 x 65 mm. Liitosjohto 0,5 m ja erillinen kytkentäliitin, jousiliittimet 2 x 1,5 mm². Ketjutettavissa erillisessä kytkentärasiassa. IP20/23, suojausluokka II IP20/23 o VALAISIN PAINO KG SNRO Conxento AR111, valkoinen 0, Conxento AR111, hopea 0, Conxento AR111, kulta 0, LAMPPU: AR111 ESL TC/K CD SNRO Spot 11 W GX Spot 11 W GX Conxento AR C0 C η = 99 % C90 C

29 ALASVALOT CONXENTO AR suunnattava Spot 11 W kärkipeililampulle Uudet Megaman Conxento AR111 -valaisimet lisäävät suunnittelijan vaihtoehtoja. Ne perustuvat Megamanin kehittämään energiansäästölampun pääpeiliversioon. Valo ei häikäise, vaikka valonlähde olisikin näkyvissä. Lisäksi AR suunnattavalla valaisimella valo on helppo kohdistaa sinne, missä sitä tarvitaan. Conxento AR111 -valaisimen pääpeililamppu on suunnattavissa 30 astetta. Erinomainen ratkaisu esimerkiksi myymälä- ja näyteikkunavalaistukseen. Valonlähde tilattava erikseen: 3000 K tai 4000 K Spot 11 W -energiansäästölamppu, kanta GX53, polttoikä h. Spot-lamppu tuottaa tarkan valokeilan. Rakenne Runko alumiinia. Väri Valkoinen ja hopea. Valonlähde Asennus Kytkentä Kotelointiluokka Spot 11 W pääpeilillinen energiansäästölamppu, kanta GX53, lamppu tilattava erikseen. Uppoasennus, tilantarve 242 x 242 x 94 mm. Liitosjohto 0,5 m ja erillinen kytkentäliitin, jousiliittimet 2 x 1,5 mm². Ketjutettavissa erillisessä kytkentärasiassa. IP20/23, suojausluokka II IP20 IP23 86 mm Ø164 Ø mm 3 360º Ø Ø mm Max. Maks. 23mm mm 30º 30 IP20/23 o VALAISIN PAINO KG SNRO Conxento AR111 30, valkoinen 0, Conxento AR111 30, hopea 0, LAMPPU: AR111 ESL TC/K CD SNRO Spot 11 W GX Spot 11 W GX Conxento AR C0 C η = 99 % C90 C

30 PLANET HYDRA 13 W GX53 Hi-Lite kämmenlampulle Uppoasennettava alumiinirunkoinen IP64-luokan valaisin kuiviin tai kosteisiin tiloihin: eteis- ja aulatiloihin, käytäville, kylpyhuoneisiin jne. Kehys mattahopea tai mattavalkoinen. Valonlähteenä Megaman Hi-Lite 13 W GX53 -energiansäästölamppu tai LED-lamppu. Valaisimella on hyvä valontuotto, pieni energiankulutus ja alhainen lämmöntuotto. Valaisin on helppo ja nopea asentaa. Valonlähde tilattava erikseen. L: 250 Rakenne Väri Valonlähde Kehys: painevalettu alumiini, korkeakiiltoinen heijastin, kirkas lasi, keskeltä rasteroitu. Mattahopea tai mattavalkoinen. 13 W GX53. IP20 IP64 Kork. W: mm Asennus Kytkentä Kotelointiluokka Uppoasennus, tilantarve 330 x 330 x 80 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20/64, suojausluokka II Ø:150Ø mm Ø Ø135 mm IP20/64 o VALAISIN PAINO KG SNRO Planet Hydra, valkoinen 0, Planet Hydra, hopea 0, KÄMMENLAMPPU TC/K LM SNRO 13 W GX53 Hi-Lite W GX53 Hi-Lite W GX53 LED W GX53 LED Planet Hydra η = 70 % C0 C180 C90 C

31 ALASVALOT ENVY 5/7 W GU10 LED PAR16 lampulle Uudentyyppinen Envy alasvalo on suunniteltu erityisesti 5/7 W LED-lampulle. Sopii erinomaisesti tiloihin, joissa lamppua ei haluta vaihtaa usein; mm. alaslasketut katto- ja seinäkotelot käytävissä, kokous tiloissa, hotelleissa, ravintoloissa, kylpyhuoneissa (IP23) tai asuintilojen valaisussa. 7 W GU10 PAR16 LED-lamppu tuottaa valinnan mukaan tehokkaan 35 tai 15 valokeilan. Valonlähde tilattava erikseen. LED PAR K tai 4000 K lampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Kehys polykarbonaattia. 152 mm Väri Kehys musta/valkoinen, renkaan väri matta hopea tai valkoinen. Valonlähde Asennus Kytkentä Kotelointiluokka LED 7 W GU10, (maks. 14 W GU10). Uppoasennus, tilantarve 272 x 272 x 110 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20/23, suojausluokka II 105 mm Ø 92 mm IP20 IP23 IP20/23 o VALAISIN PAINO KG SNRO Envy, valkoinen 0, Envy, hopea 0, Ø Ø mm mm Max. Maks. 23mm 25 mm LAMPPU, GU10-KANTA TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h LED 5W 40 LED 7W 15 LED 7W C0 C η = 100 % C90 C C0 C η = 100 % C90 C C0 C η = 100 % C90 C

32 FOCO 1 FOCO 2 FOCO 3 FOCO 5/7 W GU10 LED PAR16 lampulle Foco alasvalon suuntaus on säädettävissä 30. Sarjassa on kolme eri kokoa: 1-, 2- ja 3-lampun mallit. Foco sopii erinomaisesti esim. julkisten tilojen, ravintoloiden ja myymälöiden kohdevalaisuun tai asuintiloihin. 7 W GU10 PAR16 LED-lamppu tuottaa valinnan mukaan tehokkaan 35 tai 15 valokeilan. Valonlähde tilattava erikseen. LED PAR K tai 4000 K lampun polttoikä on tuntia. Megaman Professional LEDlamppujen patentoidut ratkaisut tarjoavat vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Väri Valonlähde Asennus Kytkentä Kehys alumiinia ja polykarbonaattia. Matta hopea. LED 7 W GU10, (maks. 14 W GU10). Uppoasennus, tilantarve Foco 1: 272 x 272 x 97 mm Foco 2: 355 x 272 x 97 mm Foco 3: 460 x 272 x 97 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20 IP Ø mm Rakenteen vahvuus maks. 25 mm 175 x 75 mm Rakenteen vahvuus maks. 25 mm Kotelointiluokka IP20/23, suojausluokka II 265 x 75 mm IP20/23 o VALAISIN PAINO KG SNRO Foco 1, hopea 0, Foco 2, hopea 0, Foco 3, hopea 0, Rakenteen vahvuus maks. 25 mm LAMPPU, GU10-KANTA TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h LED 5W 40 LED 7W 15 LED 7W η = 100 % η = 100 % η = 100 % C0 C180 C90 C270 C0 C180 C90 C270 C0 C180 C90 C

33 ALASVALOT IGLOO 5/7 W GU10 LED lampulle Igloo alasvalo sopii yleisvalaisuun niin kodeissa kuin julkisissakin tiloissa: käytävissä, aulatiloissa, hotelleissa, ravintoloissa, asuintiloissa. Kirkas lasirengas taittaa valon kauniisti ja luo tilalle tyylikkään yleisilmeen. 7 W GU10 PAR16 LED-lamppu tuottaa valinnan mukaan tehokkaan 35 tai 15 valokeilan. Valonlähde tilattava erikseen. LED PAR K tai 4000 K lampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Väri Metalli, kirkas lasi. Kirkas lasi. Lev. L: 197 mm Valonlähde Asennus Kytkentä LED 7 W GU10, (maks. 14 W GU10). Uppoasennus, tilantarve 270 x 270 x 120 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². Kork. W: 153 mm Kotelointiluokka IP21, suojausluokka II W:104 Lev. 104 mm IP21 o VALAISIN PAINO KG SNRO Igloo 0, Ø Ø70 mm LAMPPU, GU10-KANTA TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h LED 5W 40 LED 7W 15 LED 7W C0 C η = 100 % C90 C C0 C η = 100 % C90 C C0 C η = 100 % C90 C

34 MIRO 5/7 W GU10 LED PAR16 lampulle Miro sopii erinomaisesti esim. julkisten tilojen, kuten ravintoloiden ja myymälöiden, kohdevalaisuun tai asuintiloihin myös suihkutiloihin, sillä sen IP-luokka on W GU10 PAR16 LEDlamppu tuottaa valinnan mukaan tehokkaan 35 tai 15 valokeilan. Valonlähde tilattava erikseen. LED PAR K tai 4000 K lampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Runko alumiinia ja polykarbonaattia, etulasi huurrelasia. Väri Matta hopea. 86 Valonlähde LED 7 W GU10, (maks. 14 W GU10). 95 Asennus Kytkentä Uppoasennus, tilantarve 265 x 265 x 96 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20 IP65 Ø 79 mm Kotelointiluokka IP20/65, suojausluokka II Ø 65 mm IP20/65 o VALAISIN PAINO KG SNRO Miro, hopea 0, Rakenteen vahvuus maks. 25 mm LAMPPU, GU10-KANTA TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h LED 5W 40 LED 7W 15 LED 7W C0 C η = 100 % C90 C C0 C η = 100 % C90 C C0 C η = 100 % C90 C

35 ALASVALOT CONXENTO LED 22 suunnattava 15 W GU10 LED AR111 lampulle Conxento-sarjan LED 15 W GU10 alasvalo on kestävä ratkaisu yleisvalaisuun esim. ravintoloissa, myymälöissä ja julkisissa tiloissa. Valaisin sopii erinomaisesti kohdevalaisuun käännettävän lamppuosan ansiosta (esim. galleriat ja museot). Lamppuosa säädettävissä 22 ja kääntyy lisäksi 3. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. Sopii erityisesti kohteisiin, joissa lampunvaihto on hankalaa. 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Rakenne Runko alumiinia. Väri Valkoinen ja hopea. Valonlähde Asennus LED AR W GU10. Uppoasennus, tilantarve 345 x 345 x 132 mm. 137 mm Kytkentä Kotelointiluokka Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20/23, suojausluokka II 22 3 Ø 145 mm Ø 164 mm IP20 IP23 IP20/23 o maks. Maks mm mm VALAISIN PAINO KG SNRO Conxento 22 LED, valkoinen 0, Conxento 22 LED, hopea 0, LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

36 PLANET TELESTO LED 15 W GU10 LED AR111 lampulle Uppoasennettava alumiinirunkoinen IP23-luokan valaisin uudisrakennus- ja saneerauskohteisiin. Lasirengas hajottaa valoa myös sivusuunnassa antaen tilalle pehmeän yleisvalon ja hienostuneen ilmeen. Valaisin on helppo ja nopea asentaa. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Painevalettu alumiinirunko, huurrelasi. Lev. L: 245 mm Väri Hopea. Valonlähde Asennus Kytkentä LED AR111 15W GU10. Uppoasennus, tilantarve 235 x 235 x 155 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20 IP23 Syv. 167 W: mm 167 Kotelointiluokka IP20/23, suojausluokka II Ø Ø: ,5 mm IP20/23 o VALAISIN PAINO KG SNRO Planet Telesto LED, hopea/huurrelasi 0, Ø Ø135 mm LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

37 ALASVALOT PLANET EUROPA 15 W GU10 AR111 LED lampulle Planet Europa alasvalo sopii julkisten tilojen yleisvalaisuun mm. käytävissä, aulatiloissa, myymälöissä, hotelleissa ja toimistotiloissa. Valaisimella on puhdaslinjainen muotoilu ja huurrepintainen lasirengas, joka hajottaa valoa myös sivusuunnassa. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Painevalettu alumiinirunko, huurrelasirengas. Lev. L: 265 mm Väri Hopea, huurrelasi. Valonlähde Asennus Kytkentä Kotelointiluokka LED AR W GU10. Uppoasennus, tilantarve 235 x 235 x 155 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20/23, suojausluokka II Syv. W: 173 mm IP20 IP23 IP20/23 o VALAISIN PAINO KG SNRO Planet Europa, hopea/huurrelasi 0, Ø Ø:180 mm Ø Ø135 mm LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

38 PLANET HYDRA LED 15 W GU10 LED AR111 lampulle Uppoasennettava alumiinirunkoinen IP64-luokan valaisin kuiviin tai kosteisiin tiloihin: eteis- ja aulatiloihin, käytäville, kylpyhuoneisiin jne. Runko matta hopea tai matta valkoinen. Valaisin on helppo ja nopea asentaa. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Väri Runko: painevalettu alumiini, korkeakiiltoinen heijastin, rasteroitu lasi. Matta valkoinen, matta hopea. Lev. L: 245 mm Valonlähde Asennus Kytkentä Kotelointiluokka LED AR W GU10. Uppoasennus, tilantarve 235 x 235 x 155 mm. Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20/64, suojausluokka II IP20 IP64 Syv. W: mm Ø Ø: ,5 mm IP20/64 o VALAISIN PAINO KG SNRO Ø Ø135 mm Planet Hydra LED, valkoinen 0, Planet Hydra LED, hopea 0, LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

39 ALASVALOT CONXENTO LED PAR20 8 W E27 LED PAR20 lampulle Conxento-sarjan LED 8 W E27 -valaisin sopii yleisvalaisuun niin asuintiloissa kuin julkisissakin tiloissa ravintoloissa, myymälöissä, hotelleissa jne. Valonlähteenä on 8 W E27 LED PAR20 kohdelamppu, jonka keilakulma on kapea 30. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 8 W LED PAR K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Rakenne Runko alumiinia. Väri Valkoinen ja hopea. Valonlähde LED PAR20 8 W E27. Asennus Uppoasennus, tilantarve 290 x 290 x 175 mm. Kytkentä Ketjutettavissa kytkentärasiassa, jousiliittimet 3 x 2,5 mm². IP20 Kotelointiluokka IP20/23, suojausluokka II IP23 Ø 142 IP20/23 Ø maks. 25 mm VALAISIN PAINO KG SNRO Conxento LED PAR20, valkoinen 0, Conxento LED PAR20, hopea 0, LAMPPU, GU10-KANTA TC/K LM SNRO 8 W E27 LED PAR h LED 8W C0 C C90 C η = 100 % 39

40 Kohdevalaisimet 40

41 KOHDEVALAISIMET Mosaic s. 42 Hera s. 43 KOHDE- VALAISIMET Optospot s. 44 Hyperion s. 45 Toby s

42 1-vaihekiskoon 3-vaihekiskoon MOSAIC 5/7 W GU10 LED-lampulle Mosaic kiskovalaisin sopii 1- tai 3-vaihe kiskoon, ja on suunnattavissa. 7 W GU10 PAR16 LED-lamppu tuottaa valinnan mukaan tehokkaan 35 tai 15 valokeilan. Valonlähde tilattava erikseen. LED PAR K tai 4000 K -lampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Materiaali Runko polykarbonaattia. Väri Valkoinen, hopea. Valonlähde LED 7 W GU10, (maks. 14 W GU10). Asennus 1- tai 3-vaihekiskoon. Kotelointiluokka IP20, suojausluokka II 84 84mm mm 77 77mm 1-vaihekiskoon 3-vaihekiskoon IP20 VALAISIN PAINO KG SNRO Mosaic, valkoinen 1-vaihe 0, Mosaic, valkoinen 3-vaihe 0, Mosaic, hopea 3-vaihe 0, º 90º mm 200mm mm 3-v 1-v 85mm mm LAMPPU: LED AR111 TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h mm LED 5W 40 LED 7W 15 LED 7W C0 C η = 100 % C90 C C0 C η = 100 % C90 C C0 C η = 100 % C90 C

43 KOHDE- VALAISIMET HERA 8 W E27 LED PAR20 lampulle Hera kohdevalaisin sopii 3-vaihekiskoon asennettuna kohdevalaisuun etenkin julkisissa tiloissa: myymälöissä, aulatiloissa, hotelleissa, ravintoloissa, museoissa ja gallerioissa. Hienostunut geometrinen muotoilu ja 330 kääntösäde varressa ja lamppukuvussa. Valonlähteenä on 8 W E27 LED PAR20 -kohdelamppu, jonka keilakulma on kapea 30. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 8 W LED PAR K -kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Materiaali Alumiini. Väri Hopea. Valonlähde LED PAR20 8 W E27. Asennus 3-vaihekiskoon. Kotelointiluokka IP20, suojausluokka I 330 IP20 VALAISIN PAINO KG SNRO Hera, hopea 0, Lev. 134 mm L:134 L:80 Lev. 80 mm LAMPPU: LED PAR20 30 TC/K LM SNRO 8 W E27 LED PAR h LED 8W C0 C C90 C η = 100 % 43

44 OPTOSPOT 15 W GU10 LED AR111 lampulle Optospot kiskovalo tuottaa tehokkaan suunnattavan valokeilan. Valonlähde 15W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. LED 3-vaihekiskovalaisimet sopivat erinomaisesti julkisten tilojen valaisuratkaisuiksi mm. myymälöissä, näyteikkunoissa, näyttelytiloissa ja ravintoloissa. Lamput myydään erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Materiaali Runko painevalettua alumiinia. Väri Matta hopea ja matta valkoinen. Valonlähde LED AR W GU10. Asennus 3-vaihekiskoon. Kotelointiluokka IP20, suojausluokka I 160 mm mm mm 210 IP20 VALAISIN PAINO KG SNRO Optospot, valkoinen 0, Optospot, hopea 0, LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

45 KOHDE- VALAISIMET HYPERION 15 W GU10 LED AR111 lampulle Hyperion kohdevalaisin sopii 3-vaihekiskoon asennettuna kohdevalaisuun etenkin julkisissa tiloissa: myymälöissä, hotelleissa, ravintoloissa, museoissa ja gallerioissa. Selkeä moderni muotoilu ja 330 kääntösäde varressa ja lamppukuvussa. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Materiaali Alumiini. Väri Musta, hopea. Valonlähde LED AR W GU10. Asennus 3-vaihekiskoon. Kotelointiluokka IP20, suojausluokka I 330 IP20 VALAISIN PAINO KG SNRO Hyperion, musta 0, Hyperion, hopea 0, Lev. 153 mm L: 153 L:125 Lev. 125 mm mm LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

46 TOBY 15 W GU10 LED AR111 lampulle Siro, alumiinirunkoinen Toby 3-vaihekiskovalaisin sopii erinomaisesti julkisten tilojen valaisuratkaisuksi mm. myymälöihin, näyteikkunoihin, gallerioihin ja ravintoloihin. Valaisinrunko kääyntyy kiskossa 340 ja valaisukulma on suunnattavissa 170. Valonlähde 15 W GU10 LED AR111 -lamppu, josta löytyy 3 eri avauskulmaa: 8, 24 ja. Valonlähde tilattava erikseen. LED-valaisimet sopivat korvaamaan kuumat halogeenivalaisimet tiloissa, joissa lamppua ei haluta vaihtaa usein; 15 W LED AR K tai 4000 K kohdelampun polttoikä on tuntia. Megaman Professional LED-lamppujen patentoidut ratkaisut tarjoavat täysin vastaavan valotehon kuin halogeenilamput, mutta pienemmällä energiamäärällä ja moninkertaisella kestoiällä. Materiaali Runko alumiinia. Väri Matta hopea. Valonlähde LED AR W GU10. Asennus 3-vaihekiskoon. Kotelointiluokka IP20, suojausluokka II 210 mm 77 mm Kierretävissä 340 Säädettävissä 85 IP20 VALAISIN PAINO KG SNRO Toby, hopea 0, LAMPPU: LED AR111 TC/K LM SNRO 15 W GU W GU W GU W GU W GU W GU Ø 117 mm LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C

47 47

48 Ripustusvalaisimet 48

49 RIPUSTUSVALAISIMET Luster s. 50 Artco s. 51 RIPUSTUS- VALAISIMET 49

50 LUSTER Luster ripustusvalaisin sopii kattoon asennettuna yleisvalaisuun julkisissa tiloissa: myymälöissä, kahviloissa ja ravintoloissa. Varustettu alumiiniheijastimella ja 2 m:n ripustusvaijerilla (Ø 1,8 mm muovipinnoitettu teräsvaijeri). Korkeudensäätö tapahtuu vaijerin pituutta muuttamalla. Valonlähde Clusterlite energiansäästölamppu. Valonlähde tilattava erikseen. Rakenne Runko polykarbonaattia ja heijastin alumiinia. Ø 157 mm Väri Hopea. Valonlähde Clusterlite 60/80/100 W E mm Asennus Kytkentä Ripustusvaijeri, muovipinnoitettu teräs Ø 1,8 mm, pituus 2 m. Valaisimessa jousiliittimet 3 x 1,5 mm². 355 mm Kotelointiluokka IP20, suojausluokka II IP20 VALAISIN PAINO KG SNRO Luster maks. 100 W E27, hopea 0, Ø 338 mm ENERGIANSÄÄSTÖLAMPPU TC/K LM SNRO Clusterlite 60 W E Clusterlite 80 W E Clusterlite 100 W E Luster C0 C C90 C η = 103 % 50

51 ARTCO kasvivalaisin Tyylikäs ja ajaton Megaman Artco -kasvivalaisin sopii sekä toimistoihin että asuintiloihin. Korkeakiiltoinen fasetoitu alumiiniheijastin sekä 15 W/E27-energialamppu on tehokas yhdistelmä mm. kasvien valaisuun. Valaisin toimitetaan kasvilamppuineen. RIPUSTUS- VALAISIMET Rakenne Väri Valonlähde Asennus Kytkentä Polykarbonaattia, jossa metalloitu korkeakiiltoinen fasetoitu heijastin. Valkoinen. Sisältää 15 W erityisesti kasvivaloksi soveltuvan energiansäästölampun, kanta E27, polttoikä h. Valaisinrungossa katkaisija, 3 m ripustusjohto. Pistotulpalla, kytkentärima sekä kattokuppi. Kotelointiluokka IP20, suojausluokka II IP mm 220mm VALAISIN PAINO KG SNRO Artco, valkoinen 3, Ø ø174mm LAMPPU TC/K LM SNRO Kasvilamppu 15 W E Artco C0 C η = 65 % C90 C

52 Teollisuusvalaisimet 52

53 TEOLLISUUSVALAISIMET Marina 11 GRP s. 54 Marina 09 s. 56 Marina Max Pro s. 58 Marina Rondo s. 59 TEOLLISUUS- VALAISIMET 53

54 MARINA 11 GRP Lasikuituvahvisteisella rungolla Luotettava ja kestävä valaisin korroosioherkkiin ja kosteisiin tiloihin, kuten karjasuojat, pysäköintihallit ja teollisuustilat. Helppo ja nopea asentaa. Valaisin toimitetaan valmiiksi koottuna ja mukana seuraavat aina pikakiinnikkeet. Kytkennän aikana asennuslevy roikkuu kiinnikkeiden varassa ja kupu salpojen varassa eli sen pystyy asentamaan yksin ja putoavia tai irrallisia osia ei ole. Rakenne Runko lasikuituvahvistettua polyesteriä, kupu polykarbonaattia (PMMA), salvat ruostumatonta terästä. Väri Runko valkoinen, kupu kirkas. Valonlähde T5-loisteputki. Asennus Kattoon tai ripustuskiskoon. Mukana pikakiinnikkeet. Kytkentä Ketjutettavissa, jousiliittimet 5 x 2,5 m², läpijohdotettu ja liittimet valaisimen molemmissa päissä. Kotelointiluokka IP67, suojausluokka I A B C K A ja C = Kattokiinnitysaihiot B = Pikakiinnitys P L Marina 11 GRP η = 92 % C0 C180 C90 C

55 IP67 O VALAISIN P L K A B C PAINO KG SNRO Marina 11 GRP , Marina 11 GRP , TEOLLISUUS- VALAISIMET Marina 11 GRP on nopea ja helppo asentaa pakkauksessa mukana seuraavilla pikakiinnikkeillä. Asennus onnistuu yksin ilman apuvoimia. Asennuslevy roikkuu kiinnikkeiden ja kupu salpojen varassa. 55

56 MARINA 09 Marina 09 on IP66-kotelointiluokan vesitiivis valaisin ulkoja sisätiloihin D-luokitellut mallit myös palovaarallisiin tiloihin: teollisuushalleihin, autokatoksiin, varastoihin, kellaritiloihin, rakennustyömaiden ulkovalaisuun ym. pölylle ja kosteudelle alttiiden tilojen valaisuun. Valaisin ei sovellu liuotinhöyryisten tilojen valaisuun. Valaisin toimitetaan yksittäispakattuna, valmiiksi koottuna ja kuvun kiinnityssalvat paikoillaan. Heijastimettoman valaisimen suositeltu asennuskorkeus on maks. 4 metriä, alumiiniheijastimella 4 metriä tai enemmän. Kytkennän ajaksi asennuslevy voidaan ripustaa valaisinrungossa olevien kiinnikkeiden varaan. Valonlähteet tilattava erikseen. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko iskunkestävää polykarbonaattia, kupu iskunkestävää UV-stabiloitua akryylia tai polykarbonaattia, salvat lasikuituvahvistettua polyamidia tai ruostumatonta terästä Runko harmaa, kupu kirkas. T8-loisteputki. Kattoon tai ripustuskiskoon. Ketjutettavissa, jousiliittimet 5 x 2,5 mm², D-mallit läpijohdotettu ja liittimet valaisimen molemmissa päissä. IP66, suojausluokka I B K B = Pikakiinnitys P L Marina 09 1 x heijastimella Marina 09 1 x ilman heijastinta Marina 09 2 x heijastimella Marina 09 2 x ilman heijastinta C0 C C90 C η = 95 % η = 82 % C0 C180 C90 C C0 C C90 C η = 69 % 30 C0 C C90 C η = 73 % 56

57 IP66 O AKRYYLIKUVULLA, läpijohdotettu VALAISIN P L K B PAINO KG SNRO Marina 09, D136 PC/PMMA/RS/LJ , Marina 09, D158 PC/PMMA/RS/LJ , Marina 09, D236 PC/PMMA/RS/LJ , Marina 09, D258 PC/PMMA/RS/LJ , TEOLLISUUS- VALAISIMET PC-KUVULLA, läpijohdotettu VALAISIN P L K B PAINO KG SNRO Marina 09, D136 PC/PC/RS/LJ , Marina 09, D158 PC/PC/RS/LJ , Marina 09, D236 PC/PC/RS/LJ , Marina 09, D258 PC/PC/RS/LJ , AKRYYLIKUVULLA, perusmalli VALAISIN P L K B PAINO KG SNRO Marina 09, 136 PC/PMMA , Marina 09, 158 PC/PMMA , Marina 09, 218 PC/PMMA , Marina 09, 236 PC/PMMA , Marina 09, 258 PC/PMMA , LISÄTARVIKKEET SNRO Alumiiniheijastin, 1 x Alumiiniheijastin, 1 x Alumiiniheijastin, 2 x Alumiiniheijastin, 2 x Alumiiniheijastin, 2 x PC Runko/kupu iskunkestävä polykarbonaatti PMMA Kupu iskunkestävä UV-stabiloitu akryyli RS Salvat ruostumatonta terästä - Salvat lasikuituvahvistettua polyamidia LJ Läpijohdotettu 5 x 2,5 mm² johtimin Elektroninen liitäntälaite (HF) ja korkeakiiltoinen alumiiniheijastin (AL) lisätilauksesta toimitusajalla. 57

58 MARINA MAX PRO Marina Max Pro RS/LJ on IP65-kotelointiluokan teollisuusvalaisin vaativiin käyttöolosuhteisiin, esim. lämpimät, rasvaiset ja märät tilat sekä tilat, joissa käsitellään liuottimia. Käyttökohteita ovat mm. teollisuus, liikennetunnelit ja autonpesuhallit. Valonlähteet tilattava erikseen. Rakenne Väri Saumaton runko, vankat muotoillut suojalasin kiinnityssalvat. Lasinkehys ruostumatonta terästä. Suojalasi karkaistua 4 mm tasolasia: helppo puhdistaa esim. liuottimella. Muotoiltu korkeakiiltoinen alumiiniheijastin. Magneettinen matalahäviöinen kuristin (EEI=B1). Teräs, kirkas 4 mm suojalasi. Valonlähde T8-loisteputki G13. Asennus Kytkentä Kotelointiluokka Pinta-asennus kattoon tai ripustuskiskoon. Ketjutettavissa, ruuviliittimet 5 x 2,5 mm², läpijohdotettu ja liittimet valaisimen molemmissa päissä. IP65, suojausluokka I A K A = Kattokiinnitysaihiot P L IP65 O VALAISIN P L K A PAINO KG SNRO Marina Max Pro 258 RS/LJ , Marina Max Pro η = 71 % 58 C0 C180 C90 C270

59 Pika-asennus seinä- tai kattopintaan on helppoa esikiinnitettävien rst-asennussalpojen avulla. MARINA RONDO Marina Rondo on IP65-kotelointiluokan pöly- ja vesitiivis yleisvalaisin ulko- ja sisätiloihin: autokatoksiin, halleihin, varastoihin, kellaritiloihin, suurkeittiöihin, verstaisiin, huoltamoille jne. RADAR-versiossa on 5,8 GHz:n taajuudella toimiva liikeilmaisin. Se toimii tutkaperiaatteella jopa kevytrakenteisten seinien, ovien ja lasin läpi. TEOLLISUUS- VALAISIMET Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko ja prismoitettu kirkas kupu vandalismin kestävää polykarbonaattia, heijastin valkolakattua teräslevyä. Kuvun kiinnityssalvat ja asennussalvat ruostumatonta terästä. Elektroninen liitäntälaite o C. RADAR-versio varustettu 5,8 GHz:n mikroaaltoliikeilmaisimella. Runko harmaa, kupu kirkas. Sisältää 22 W/55 W T5-rengasloistelampun, kanta 2GX13, värilämpötila 4000 K. Pika-asennus seinä- tai kattopintaan on helppoa esikiinnitettävien rst-asennussalpojen avulla. Ketjutettavissa, jousiliittimet 5 x 2,5 mm², murtoaihiot PG 13,5 läpivienneille. IP65, suojausluokka I IP65 o VALAISIN PAINO KG SNRO Marina Rondo 22 W 0, Marina Rondo 55 W 0, Marina Rondo RADAR 22 W 1, Marina Rondo RADAR 55 W 1, Liiketunnistin RADAR-mallissa tunnistuskulma 3 tunnistusetäisyys säädettävissä 3 10 m palamisaika säädettävissä 8 s 12 min. syttymisvaloisuus säädettävissä lux N L Valaisin liikeilmaisimella L Kuormitus maks W Ohjattavat valaisimet 59

60 Valonheittimet ja työmaavalaisimet 60

61 VALONHEITTIMET ScanFlood 1 ja 2 s. 62 TYÖMAAVALAISIMET Advant s. 64 Arska s. 65 VALONHEITTIMET 61

62 SCANFLOOD 1 JA 2 Korkealaatuinen yleisvalonheitin soveltuu erinomaisesti alueiden ja julkisivujen valaistukseen. Heittimistä on saatavana sekä S-versio, jossa on leveä ja symmetrinen valonjako että AS-versio, jossa on epäsymmetrinen valonjako. Käyttökohteita ovat mm. julkisivut, tehdasalueet, urheilukentät, maneesit, pysäköintialueet ja mainostaulut. Valonheittimet toimitetaan ilman lamppuja. Rakenne Väri Runko painevalettua polyesteripulverimaalattua alumiinia, karkaistu suojalasi 5 mm, pikasalvat alumiinia. Heijastin vasarrettu anodisoitu miroheijastin (SF1) tai anodisoitua alumiinia (SF2), tiivistetty säänkestävällä silikonitiivisteellä. Runko tummanharmaa, kupu kirkas. 295 mm 275 mm 155 mm Valonlähde SF1: monimetalli- ja suurpainenatriumlamppu 70 ja 150 W, kanta RX7s. SF2: monimetallilamppu 250/400 W, suurpainenatriumlamppu 150/250/400 W (tai elohopealamppu HME 250 W, kanta E40). ScanFlood mm 200 mm Asennus SF1: asennuskorkeus 5 8 m, kiinnityssangan reiät 3 kpl Ø 10 mm, jako 55 mm. Tuulipinta: 0,08m 2. SF2: asennuskorkeus 5 8 m, kiinnityssangan reiät 2 kpl Ø 10 mm, jako 85 mm. Tuulipinta: 0,19 m 2. Kytkentä SF1: kytkentärima -o- 5 x 2,5 mm 2, 2 pl PK 13,5 holkkitiivistettä. SF2: kytkentärima -o- 3 x 2,5 mm 2, 2 kpl PK 11 holkkitivistettä. Kotelointiluokka IP65, suojausluokka I 440 mm ScanFlood mm 62

63 IP65 o VALAISIN PAINO KG SNRO ScanFlood SF1 S, 70 W, RX7s 4, ScanFlood SF1 S, 150 W, RX7s 5, ScanFlood SF1 AS, 70 W, RX7s 4, ScanFlood SF1 AS, 150 W, RX7s 5, ScanFlood SF2 S, 250 W, E40 10, ScanFlood SF2 S, 400 W, E40 12, ScanFlood SF2 AS, 250 W, E40 10, ScanFlood SF2 AS, 400 W, E40 12, VALONHEITTIMET Scanflood 1 70W S Scanflood 1 150W S Scanflood 1 70W AS Scanflood 1 150W AS C0 C η = 79 % C90 C C0 C η = 79 % C90 C C0 C η = 72 % C90 C C0 C η = 69 % C90 C270 Scanflood 1 250W AS Scanflood 1 250W S Scanflood 1 400W AS Scanflood 1 400W S C0 C η = 60 % C90 C C0 C η = 69 % C90 C C0 C η = 74 % C90 C C0 C C90 C η = 68 % 63

64 ADVANT Pieni ja kevyt lisä- ja kohdevalaisin ulko- ja sisätiloihin. Toimii energiansäästölampulla, jonka vuoksi valaisin ei kuumene eikä sammu kaatuessaan. Lamppujen polttoikä on yli 5-kertainen halogeenilamppuihin verrattuna. Valaisimessa maadoitettu pistorasia, 3/6 m kumikaapeli, maapiikki, seisonta- ja seinäjalka sekä kantokahva. Käyttökohteina remonttityömaat. Myös puutarhan, julkisivun tai maiseman valaisuun. Rakenne Runko iskunkestävää polykarbonaatia, 5 mm karkaistu suojalasi. Korkeakiiltoinen, fasetoitu heijastin, jonka ansioista valaisimen hyötysuhde on poikkeuksellisen korkea (>90 %). 330/366 Väri Harmaa, kupu kirkas. Valonlähde Advant 30 W: sisältää enegiansäästölampun 30 W, 4000 K, polttoikä n h. Suositus vaihtolampuksi Megaman Spiral 23 W 4000 K, SNRO /284 seinäasennus 272/340/344 jalka-asennossa Asennus Advant 52/72 W valaisimessa elektroninen liitäntälaite ( h), sisältää 4 kpl 13/18 W pienloistelamppua, 4000 K, 8000 h. Yhden tai kahden lampun sammuessa valaisin on vielä toimintakelpoinen. Seisonta- ja seinäänasennusjalka, erillinen maapiikki maahanasennusta varten mukana pakkauksessa. 540/578 Kytkentä Pistotulppaliitäntä, johdon pituus 3 m, paitsi J 72 W 6 m. maapiikillä Kotelointiluokka IP44, suojausluokka II IP44 VALAISIN PAINO KG SNRO Advant 30 W 1, Advant J 52 W 2, Advant J 72 W 3,

65 ARSKA työvalo Energiaa säästävä ja tukeva työvalo rakennustyömaalle, remontointiin tai tilanteisiin, joissa tarvitaan paljon lisävaloa. Tukeva jalusta ja energiaa säästävät 4 x 55 W pistokantalamput kuuluvat toimitukseen. 2 x IP54 sukopistorasiaa (maks. kuorma 3,0 kw) sekä on/off-virtakytkin lampuille. Laaja valopinta, tasainen valokuvio. Rakenne Runko polykarbonaattia, jalusta polttomaalattua metallia. Väri Runko musta, jalusta keltainen. Valonlähde 4 x 55 W 2G11 pistokantalamput, 4100 K, lm. Asennus Kaapeli 5 m, pistoke IP54. Kytkentä Pistotulppaliitäntä. Kotelointiluokka IP54, suojausluokka II VALONHEITTIMET IP mm VALAISIN PAINO KG SNRO Arska, musta/keltainen 8, mm 332 mm 65

66 Ulkovalaisimet 66

67 ULKOVALAISIMET Alppila s. 68 Kartano PKP-1, PKK-1, PKK-2 s. 76 Puistoprisma s. 84 Viikki s. 69 Kartano TR, PKT-2 s. 77 Puistoled s. 85 Cestus Rondo I, P s. 70 Puistola s. 78 Patio LED s. 86 Cestus Rondo RP, R s. 71 Kallio s. 79 LED maavalo s. 87 Cestus Oval V s. 72 Eira s. 80 Malmi maavalo s. 88 Cestus Oval P s. 73 Line s. 81 Puutarhakohdevalo s. 89 ULKOVALAISIMET Kartano PR-Y 60, PR-A 60, PR-A 100 s. 74 Käpylä Mini s. 82 Jäälyhty s. 90 Kartano SK s. 75 Käpylä Maxi s

68 ALPPILA Alppila valaisimet on valmistettu ruostumattomasta teräksestä ja ne soveltuvat ulkona seinien ja muiden kohteiden valaisuun. Sopii myös käytettäväksi sisätiloissa, esimerkiksi kylpyhuoneissa. Valittavissa on alaspäin, ylös- ja alaspäin valaisevat sekä suunnattava malli. Valonlähde tilattava erikseen. Suositellaan esim. Megaman LED 5/7W GU10. Rakenne Ruostumaton teräs, karkaistu lasi. Alppila 1S Väri Teräs. Ø 60 mm Asennus Valonlähde Pinta-asennus seinään. GU10 maks. 35 W ei sisälly pakkaukseen. Ø 115 mm Kytkentä Kotelointiluokka IP44 Kytkentärima 3 x 2,5 mm². IP44, suojausluokka I VALAISIN PAINO KG SNRO Alppila 1S 0, Alppila 2S 0, Alppila seinäspotti 0, LAMPPU, GU10-KANTA TC/K LM SNRO 5 W LED PAR16 40 / h W LED PAR16 15 / h W LED PAR16 35 / h W LED PAR16 35 / h mm 115 mm 103 mm Alppila 2S Ø 60 mm Ø 115 mm 195 mm 115 mm Alppila seinäspotti Ø 115 mm Ø 60 mm 103 mm 68

69 VIIKKI Viikki seinävalaisimet sopivat sisä- ja ulkokäyttöön. Valonlähteinä on kiinteät Cree LEDit 6 x 1 W tai 12 x 1 W. Valaisimet on valmistettu painevaletusta alumiinista ja niissä on kirkas suojalasi. Valittavissa on alaspäin ja ylös- ja alaspäin valaisevat mallit. Rakenne Runko-osa painevalettua alumiinia, kirkas suojalasi. 145 mm Väri Harmaa. Valonlähde Kiinteä Edison LED 3000 K. Asennus 1S, 2S seinäasennus. Kytkentä Ketjutettavissa, jousiliittimet 3 x 2,5 mm². Kotelointiluokka IP54, suojausluokka I 1S 6 x 1 W, 370 lm (kokonaisteho 9,7 W) 2S 12 x 1 W, 740 lm (kokonaisteho 17 W) IP mm 3,5 mm Ø 120 mm Ø 108 mm 140 mm ULKOVALAISIMET VALAISIN PAINO KG SNRO Viikki 1S, 6 x 1 W Cree LED, 370 lm 1, Viikki 2S, 12 x 1 W Cree LED, 740 lm 1, mm 145 mm 155 mm 120 mm Ø 108 mm 69

70 CESTUS RONDO I, P Valaisinten rakenteessa on käytetty korkealuokkaista lasia, alumiinia ja posliinia. Optiikkatilan rakenne on pöly- ja vesisuojattu, minkä ansiosta valaisimen voi sijoittaa vaativiinkin kohteisiin ja se on helppo huoltaa. Muotoilu eliminoi hajasäteilyn ja ohjaa valon halutulle alueelle. Alumiiniheijastin ja hiekkapuhallettu lasikupu varmistavat häikäisemättömän, tasaisen valonjaon. Monimetallimalli on varustettu PC-kuvulla. Rakenne Runko-osa alumiinia, valaisinkupu paksuseinäistä himmennettyä lasia, alumiiniheijastin, posliininen E27-lampunpidin. HIE-mallissa kupu polykarbonaattia (PC). Väri Valkoinen, hopea, musta, pintakäsitelty polyesteripulverimaalauksella. Valonlähde Maks. 60 W E27. Lamppusuositus Megaman pakkaslamppu 15 W, HIE-versio HIE 20 W E27. Lamput tilattava erikseen. Asennus Seinäasennus. Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP44, suojausluokka I IP44 VALAISIN PAINO KG SNRO Cestus Rondo P, musta 1, Cestus Rondo P, valkoinen 1, Cestus Rondo I, musta 2, Cestus Rondo I, hopea 2, Cestus Rondo I, valkoinen 2, Cestus Rondo I/HIE monimetalli, musta 3, Cestus Rondo I/HIE monimetalli, hopea 3, Cestus Rondo I/HIE monimetalli, valk. 3, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Monimetalli ellipsi, päällystetty 20 W E Ø 260 mm syvyys 75 mm Ø 200 mm syvyys 140 mm Rondo I Rondo P 70

71 CESTUS RONDO RP, R Valaisinten rakenteessa on käytetty korkealuokkaista lasia, alumiinia ja posliinia. Optiikkatilan rakenne on pölyja vesisuojattu, minkä ansiosta valaisimen voi sijoittaa vaativiinkin kohteisiin ja se on helppo huoltaa. Muotoilu eliminoi hajasäteilyn ja ohjaa valon halutulle alueelle. Alumiiniheijastin ja hiekkapuhallettu lasikupu varmistavat häikäisemättömän, tasaisen valonjaon. Monimetallimalli on varustettu PC-kuvulla. Rakenne Runko-osa alumiinia, valaisinkupu paksuseinäistä himmennettyä lasia, alumiiniheijastin, posliininen E27-lampunpidin. HIE-mallissa kupu polykarbonaattia (PC). Ø 260 mm syvyys 75 mm Väri Valonlähde Asennus Valkoinen, hopea, musta, pintakäsitelty polyesteripulverimaalauksella. Maks. 60 W E27. Lamppusuositus Megaman pakkaslamppu 15 W, HIE-versio HIE 20 W E27. Lamput tilattava erikseen. Seinäasennus. Ø 200 mm syvyys 140 mm Rondo R ULKOVALAISIMET Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP44, suojausluokka I Rondo RP IP44 VALAISIN PAINO KG SNRO Cestus Rondo RP, musta 1, Cestus Rondo RP, hopea 1, Cestus Rondo RP, valkoinen 1, Cestus Rondo R, musta 2, Cestus Rondo R, hopea 2, Cestus Rondo R, valkoinen 2, Cestus Rondo R/HIE monimetalli, musta 3, Cestus Rondo R/HIE monimetalli, hopea 3, Cestus Rondo R/HIE monimetalli, valk. 3, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Monimetalli ellipsi, päällystetty 20 W E

72 CESTUS OVAL V Optiikkatilan rakenne on pöly- ja vesitiivis, minkä ansiosta valaisimen voi sijoittaa vaativiinkin kohteisiin. Soikea vaakamuoto täydentää luontevasti rakennuksen julkisivun ilmettä. Monimetallimalli on varustettu PC-kuvulla. Rakenne Runko-osa alumiinia, valaisinkupu paksuseinäistä himmennettyä lasia, alumiiniheijastin, posliininen E27-lampunpidin. HIE-mallissa kupu polykarbonaattia (PC). Väri Valkoinen, hopea, musta, pintakäsitelty polyesteripulverimaalauksella. Valonlähde Maks. 60 W E27. Lamppusuositus Megaman pakkaslamppu 15 W, HIE-versio HIE 20 W E27. Lamput tilattava erikseen. Asennus Seinäasennus. Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP44, suojausluokka I 270 mm korkeus 165 mm syvyys 130 mm IP44 VALAISIN PAINO KG SNRO Cestus Oval V, musta 1, Cestus Oval V, hopea 1, Cestus Oval V, valkoinen 1, Cestus Oval V/HIE monimetalli, musta 2, Cestus Oval V/HIE monimetalli, hopea 2, Cestus Oval V/HIE monimetalli, valkoinen 2, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Monimetalli ellipsi, päällystetty 20 W E

73 CESTUS OVAL P Optiikkatilan rakenne on pöly- ja vesitiivis, minkä ansiosta valaisimen voi sijoittaa vaativiinkin kohteisiin. Soikea pystymuoto täydentää luontevasti rakennuksen julkisivun ilmettä. Monimetallimalli on varustettu PC-kuvulla. Rakenne Runko-osa alumiinia, valaisinkupu paksuseinäistä himmennettyä lasia, alumiiniheijastin, posliininen E27-lampunpidin. HIE-mallissa kupu polykarbonaattia (PC). korkeus 270 mm syvyys 130 mm Väri Valonlähde Valkoinen, hopea, musta, pintakäsitelty polyesteripulverimaalauksella. Maks. 60 W E27. Lamppusuositus Megaman pakkaslamppu 15 W, HIE-versio HIE 20 W E27. Lamput tilattava erikseen. 170 mm ULKOVALAISIMET Asennus Seinäasennus. Kytkentä Ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP44, suojausluokka I IP44 VALAISIN PAINO KG SNRO Cestus Oval P, musta 1, Cestus Oval P, hopea 1, Cestus Oval P, valkoinen 1, Cestus Oval P/HIE monimetalli, musta 2, Cestus Oval P/HIE monimetalli, hopea 2, Cestus Oval P/HIE monimetalli, valkoinen 2, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Monimetalli ellipsi, päällystetty 20 W E

74 PR-Y 60 PR-A 60 PR-A 100 KARTANO PR-Y 60, PR-A 60, PR-A 100 Kartano-seinävalaisimet ovat erityisen suosittuja suomalaisissa pientaloissa yksin tai yhdessä Kartanopylväsvalaisimien kanssa, valkoisena tai mustana. Laadukkaassa valaisimessa on posliininen lampunpidin ja fasettihiotut lasit. Rakenne Fasettihiotut lasit ja runko painevalettua alumiiniseosta, maalattu polyesterijauheella. Seinävalaisimien kiinnitysosassa on valmis sähköasennuksen läpivientiaukko. Väri Valkoinen, musta. Valonlähde E27-kantainen maks. 60/100 W. Asennus Seinäasennus, kiinnitysosassa on valmiina pinta-asennuksen läpivientiaukko. Toimitetaan asennusvalmiiksi johdotettuina. Kytkentä Ruuviliittimet 3 x 2,5 mm². 220 mm 420 mm 220 mm 420 mm 265 mm 620 mm Kotelointiluokka IP43, suojausluokka I IP43 VALAISIN PAINO KG SNRO Kartano PR-Y, valkoinen, maks. 60 W 1, Kartano PR-Y, musta, maks. 60 W 1, Kartano PR-A, valkoinen, maks. 60 W 1, Kartano PR-A, musta, maks. 60 W 1, Kartano PR-A iso, valkoinen, maks. 100 W 1, Kartano PR-A iso, musta, maks. 100 W 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Prismatic 20 W E

75 KARTANO SK Kartano-seinävalaisimet ovat erityisen suosittuja suomalaisissa pientaloissa yksin tai yhdessä Kartanopylväsvalaisimien kanssa, mustana tai valkoisena. Laadukkaassa valaisimessa on posliininen lampunpidin ja fasettihiotut savulasit. Rakenne Fasettihiotut savulasit ja runko painevalettua alumiiniseosta, maalattu polyesterijauheella. Väri Valkoinen, musta. Valonlähde E27-kantainen maks. 100 W. Asennus Seinäasennus. Seinävalaisimien kiinnitysosassa on valmis sähköasennuksen läpivientiaukko. Kytkentä Ruuviliittimet 3 x 1,5 mm². 340 mm 155 mm 110 mm ULKOVALAISIMET Kotelointiluokka IP43, suojausluokka I IP43 VALAISIN PAINO KG SNRO Kartano SK, valkoinen 1, Kartano SK, musta 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Prismatic 20 W E

76 KARTANO PKP-1, PKK-1 PKK-2 Kartano-pylväsvalaisimet sopivat mainiosti suomalaiseen pientalomiljööseen yksin tai yhdessä Kartanoseinävalaisimien kanssa, mustana tai valkoisena. PKP-1 PKK-1 PKK-2 Rakenne Fasettihiotut kirkkaat lasit. Runko painevalettua alumiiniseosta, polyesteripulverimaalaus. Väri Valkoinen, musta. Valonlähde E27-kantainen maks. 60/100 W. Asennus Pylväsvalaisimet toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. Pylväsvalaisimiin saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. Sopii malleihin PKK-1 ja PKK-2. Kytkentä Ketjutettuna, ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP43, suojausluokka I 200/240 mm 1150/1850 mm 620 mm IP43 o VALAISIN PAINO KG SNRO Kartano PKP-1, valkoinen, maks. 60 W 2, Kartano PKP-1, musta, maks. 60 W 2, Kartano PKK-1, valkoinen, maks. 100 W 5, Kartano PKK-1, musta, maks. 100 W 5, Kartano PKK-2, valkoinen, maks. 100 W 10, Kartano PKK-2, musta, maks. 100 W 10, KIINNITYSJALKA PAINO KG SNRO Kartano betonijalkaan, PKK/PKT 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Prismatic 20 W E /240 mm 2120 mm 250 mm 76

77 KARTANO TR, PKT-2 Kartano-pylväsvalaisimet sopivat mainiosti suomalaiseen pientalomiljööseen yksin tai yhdessä Kartanoseinävalaisimien kanssa, mustana tai valkoisena. Rakenne Kirkas iskunkestävä polykarbonaattikupu. 850 mm Runko painevalettua alumiiniseosta, polyesteripulverimaalaus. Väri Valkoinen, musta. Valonlähde E27-kantainen maks. 75 W. Asennus Pylväsvalaisimet toimitetaan asennusvalmiiksi johdotettuna pylvään alaosaan. Pylväsvalaisimiin saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. Kytkentä Ketjutettuna, ruuviliittimet 3 x 2,5 mm². 410 mm 490 mm 2200 mm ULKOVALAISIMET Kotelointiluokka IP43, suojausluokka I IP43 o VALAISIN PAINO KG SNRO Kartano TR, valkoinen 2, Kartano TR, musta 2, Kartano PKT-2, valkoinen 3, Kartano PKT-2, musta 3, mm KIINNITYSJALKA PAINO KG SNRO Kartano betonijalkaan, PKK/PKT 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Prismatic 20 W E

78 PUISTOLA Selkeälinjainen Puistola-valaisinsarja on valmistettu ruostumattomasta teräksestä ja valaisimissa on kirkas lasikupu. Teräslamellit lasikuvun sisällä luovat eloisuutta ja suojaavat häikaisyltä. Seinävalaisimissa valittavana suora- tai viistomalli. Valaisimiin suositellaan Megaman pakkaslamppuja. Lamput eivät sisälly toimitukseen. Rakenne Ruostumaton teräs, karkaistu lasi. Väri Harjattu teräs. Valonlähde Maks. 60 W E27, ei sisälly pakkaukseen. Suositellaan Megaman 15 W pakkaslamppua. Asennus Pinta-asennus seinään, pollari tukevaan alustaan. Pollariin saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. Kytkentä Ruuviliittimet, 3 x 2,5 mm². Pollarivalaisin ketjutettavissa. Kotelointiluokka IP44, suojausluokka I mm 100 mm 250 mm 920 mm IP44 o 100 mm VALAISIN PAINO KG SNRO Puistola seinävalaisin, teräs 1, Puistola seinävalaisin viisto, teräs 1, Puistola pollari, teräs 2, mm KIINNITYSJALKA PAINO KG SNRO Käpylä/Line/Eira betonijalkaan 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E mm 150 mm 160 mm 78

79 KALLIO Kallio pollari on valmistettu ruostumattomasta teräksestä ja siinä on vahva, kirkas lasikupu. Valaisimen runko on viimeistelty harmaalla kivijäljitelmäpäällysteellä. Valaisimiin suositellaan Megaman pakkaslamppuja. Lamput eivät sisälly toimitukseen. Rakenne Ruostumaton teräs, karkaistu lasi. Väri Harmaa kivijäljitelmä. Valonlähde Maks. 60 W E27 ei sisälly pakkaukseen. Suositellaan Megaman 15 W pakkaslamppua Asennus Tukevaan alustaan. Kytkentä Ketjutettavissa, ruuviliittimet 3 x 2,5 mm². Kotelointiluokka IP44, suojausluokka I 105 mm ULKOVALAISIMET IP44 o VALAISIN PAINO KG SNRO Kallio pollari, harmaa kivi 3, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E mm 140 mm 79

80 EIRA Tyylikäs ja moderni Eira-seinävalaisin piha-alueille, käytäville ja julkisivujen yhteyteen. Materiaali lakattua ja harjattua ruostumatonta terästä. Valaisin varustettu posliinisella lampunpitimellä. Rakenna näyttävä kokonaisuus yhdessä Eira-pylväsvalaisinten kanssa. Lamput tilattava erikseen. Rakenne Runko harjattu ja lakattu ruostumaton teräs. Kupu opaali polykarbonaatti, lampun pidin posliinia. Ø 203 mm Ø 203 mm Väri Harjattu teräs. Valonlähde Maks. 60 W E27. Suositellaan Megaman 15 W pakkaslamppua. 328 mm Asennus Pinta-asennus seinään, pollari tukevaan alustaan. Pylväsvalaisimeen saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. 220 mm Kytkentä Ruuviliittimet, 3 x 2,5 mm². Pylväsvalaisin ketjutettavissa. Kotelointiluokka IP44, suojausluokka I 1100 mm IP44 o VALAISIN PAINO KG SNRO Eira seinävalaisin, teräs 1, Eira pylväsvalaisin, teräs 2, KIINNITYSJALKA PAINO KG SNRO Käpylä/Line/Eira betonijalkaan 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Ø 130 mm 80

81 LINE Tyylikäs Line seinä- ja pylväsvalaisin sulautuu ympäristöönsä osana arkkitehtoonista kokonaisuutta yksin tai yhdessä. Ruostumattoman teräsrakenteensa ansiosta valaisin soveltuu sekä sisä- että ulkokäyttöön: piha-alueet, käytävät, portaikot. Valaisin varustettu posliinisella lampunpitimellä. Lamput tilattava erikseen. Rakenne Harjattu ja lakattu ruostumaton teräs. Opaali UV-stabiloitu polykarbonaattikupu. Ø 100 mm Väri Harjattu teräs. Valonlähde Asennus Maks. 40 W E27, lampun Ø maks. 46 mm. Suositellaan Megaman 15 W pakkaslamppua. Pinta-asennus seinään, pollari tukevaan alustaan. Pylväsvalaisimeen saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. ULKOVALAISIMET Kytkentä Ruuviliittimet, 3 x 2,5 mm². Pylväsvalaisin ketjutettavissa. Kotelointiluokka IP44, suojausluokka I IP44 o VALAISIN PAINO KG SNRO Line seinävalaisin, teräs 1, Line pylväsvalaisin, teräs 2, mm (leveys 100) 100 mm) mm 1100 mm KIINNITYSJALKA PAINO KG SNRO Käpylä/Line/Eira betonijalkaan 1, mm LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Ø 130 mm 81

82 KÄPYLÄ MINI Klassisen ajattomat seinä- ja pollarivalaisimet piha-alueille, käytäville ja julkisivujen yhteyteen. Materiaali harjattua ja lakattua ruostumatonta terästä. Valaisin varustettu posliinisella lampunpitimellä. Lamput eivät sisälly toimitukseen. Rakenne Runko harjattu ja lakattu ruostumaton teräs, kupu kirkas lasi, 5 mm. Ø 221 mm Väri Valonlähde Asennus Harjattu teräs. Maks. 60 W/E27. Suositellaan Megaman 15 W pakkaslamppua. Lamput tilattava erikseen. Pinta-asennus seinään, pollari tukevaan alustaan. Pollariin saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. 243 mm Ø 115 mm Ø 221 mm Kytkentä Ruuviliittimet, 3 x 2,5 mm². Pollarivalaisin ketjutettavissa. Kotelointiluokka IP44, suojausluokka I Ø 221 mm 1100 mm IP44 o VALAISIN PAINO KG SNRO Käpylä Mini seinävalaisin, teräs 1, Käpylä Mini pollari 110, teräs 2, Käpylä Mini pollari 45, teräs 2, mm KIINNITYSJALKA PAINO KG SNRO Käpylä/Line/Eira betonijalkaan 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E mm 125 mm 82

83 KÄPYLÄ MAXI Klassisen ajaton seinä- ja pollarivalaisin, joka soveltuu niin julkisiin kuin yksityisiin pihapiireihin. Materiaali ruostumaton teräs. Valaisin varustettu posliinisella lampunpitimellä. Lamput eivät sisälly toimitukseen. Rakenne Runko harjattu ja lakattu ruostumaton teräs, kupu opaali polykarbonaatti. 160 Väri Harjattu teräs. Valonlähde Asennus Maks. 60 W E27. Suositellaan Megaman 15 W pakkaslamppua, HIE-versio HIE 20 W E27. Lamput tilattava erikseen. Pinta-asennus seinään, pollari tukevaan alustaan. Pollariin saatavana lisäksi erillinen kiinnitysjalka Ø 60 mm valmiiseen betonijalkaan. 280 Ø Ø 160 ULKOVALAISIMET Kytkentä Ruuviliittimet, 3 x 2,5 mm². Pollarivalaisin ketjutettavissa. Kotelointiluokka IP44, suojausluokka I 1100 Ø 126 IP44 o VALAISIN PAINO KG SNRO Käpylä Maxi seinävalaisin, teräs 1, Käpylä Maxi seinävalaisin HIE/ monimetalli, teräs 1, Käpylä Maxi pollari 65, teräs 2, Käpylä Maxi pollari 65 HIE/ monimetalli, teräs 2, Käpylä Maxi pollari 110, teräs 2, Käpylä Maxi pollari 110 HIE/ monimetalli, teräs 2, KIINNITYSJALKA PAINO KG SNRO Käpylä/Line/Eira betonijalkaan 1, LAMPPU TC/K LM SNRO Pakkaslamppu 15 W E Monimetalli ellipsi, päällystetty 20 W E

84 PUISTOPRISMA Vankkarakenteinen valaisin pihapiirin ja julkisten ulkotilojen, kuten pysäköintialueiden, puistojen ja vastaavien alueiden valaisuun, 3 5 metrin pylväskorkeuteen. Kirkkaan sisäpuolisen prismoitetun kupunsa ansiosta valaisin on erittäin valotehokas ja valaisimen valonjako tasainen. Häikäisy jää minimaaliseksi myös matalammalla asennuskorkeudella. Heijastimen ylä- ja alapinta on eristetty silikonitiivisteellä, jolloin pöly ja hyönteiset eivät pääse valaisimen sisälle. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko ja katos säänkestävää alumiinia. Kupu UV-suojattua, iskunkestävää, sisäpuolelta prismoitettua polykarbonaattia, lampun pidin posliinia. Beige. HI/HS 70 W E27. Toimitus ei sisällä lamppua. Valaisinpylväille Ø mm. Ruuviliittimet 3 x 2,5 mm, ketjutettavissa erillisessä rasiassa pylvään sisällä. IP54, suojausluokka I 400 mm Ø 580 mm Ø mm IP54 o VALAISIN PAINO KG SNRO Puistoprisma 2003, beige 7, Puistoprisma C0 C η = 82 % C90 C

85 PUISTOLED LED-valonlähteellä varustettu tehokas pylväsvalaisin puisto-, piha-alue- ja pientiekäyttöön. Runko säänkestävää alumiinia ja varustettu hyvin valoa tuottavalla 38 W ledillä. Käyttökohteet: puistot, pientiet, piha-alueet ja parkkipaikat. Rakenne Väri Runko säänkestävää alumiinia ja suojalasi. Matta harmaa. 108 mm Valonlähde Asennus Kytkentä Kotelointiluokka Kiinteä LED 38 W, 2590 lm. Valaisinpylväille 45 mm. Jousiliittimet 3 x 2,5 mm², ketjutettavissa erillisessä rasiassa pylvään sisällä. IP65, suojausluokka I Ø 400 mm ULKOVALAISIMET IP65 o VALAISIN PAINO KG SNRO Puistoled 38 W, matta harmaa 5, PUISTOLED 38W C0 C η = 259% C90 C

86 PATIO LED PIR valonheitin LED-valonlähteellä ja tehokkaalla liikeilmaisimella varustettu valonheitin ulkokäyttöön. Käyttökohteet: esimerkiksi piha-alueet ja parkkipaikat. Suositeltu asennuskorkeus 1,8 3,5 m. Rakenne Väri Valonlähde Asennus Kytkentä Kotelointiluokka Runko säänkestävää alumiinia. Harmaa. Kiinteä LED 20 W (12 x 1,6 W), 6000 K, 630 lm, valaistuskulma 50. Suoraan seinäpintaan. Pistotulppaliitäntä. IP54, suojausluokka I IP54 VALAISIN PAINO KG SNRO Patio LED PIR, harmaa 1, Liiketunnistin tunnistuskulma 180 tunnistusetäisyys m saakka palamisaika säädettävissä 8 s 7 min. syttymisvaloisuus säädettävissä lux PATIO LED 21W C0 C η = 100 % C90 C

87 LED MAAVALO suunnattava Led maavalo sopii maan pinnan kanssa samaan tasoon asennettuna julkisivujen, terassien, pensaiden, portaikkojen yms. korostusvalaisuun. Valaisimen valontuotto ei mahdollista suurten julkisivupintojen valaisua. Valaisimen valoelementtiä voidaan kallistaa portaattomasti 35. Valaisimen runko on maalattua painevalettua alumiinia ja suojalasin kehysrengas ruostumatonta terästä. Toimitukseen kuuluu lisäksi muovinen asennuskotelo. Rakenne Väri Valonlähde Asennus Runko painevalettua alumiinia. Suojalasi karkaistu, suojalasin kehys ruostumatonta terästä. Harmaa. 3 x 1 W CREE M3 LED. Uppoasennus maahan, mukana muovinen asennuskotelo. Ø 145 mm 100 mm ULKOVALAISIMET Kytkentä Kiinteä liitäntäjohto 500 mm. Kotelointiluokka IP67, suojausluokka I IP67 VALAISIN PAINO KG SNRO LED Maavalo, harmaa 1,

88 MALMI MAAVALO Malmi LED maavalo terassien, pensaiden, portaikkojen yms. korostusvalaisuun. Valonlähteeksi suositellaan Megaman LED 3/5/7W GU10 lamppua. Rakenne Värit Valonlähde Alumiinirunko, suojalasin kehys ruostumatonta terästä, asennuskotelo muovia. Ruostumaton teräs. Voidaan käyttää GU10-kantaista maks. 50 W halogeeni-, energiansäästö- tai LED-lamppua. Ø 110 mm Asennus Uppoasennus maahan tai terassi- tai lattiarakenteeseen. 140 mm 150 mm Kytkentä Ketjutettavissa, ruuviliittimet 3 x 1,5 mm². Kotelointiluokka IP67, suojausluokka I IP67 Ø 100 mm VALAISIN PAINO KG SNRO Malmi LED Maavalo, teräs 0,

89 PUUTARHAKOHDEVALO Airam puutarhakohdevalaisin maks. 100 W PAR38- kohdelampulle tai esim. 20 W PAR-energiansäästölampulle. Valaisukulma säädettävissä maks.. Pakkaus ei sisällä lamppua. Rakenne Runko muovia. Väri Musta. Valonlähde PAR38-kohdelamppu ulkokäyttöön, maks. 100 W E27, ei sisälly pakkaukseen. Valonlähteeksi sopivat esim: 80 W kovalasi PAR38 hehkulamppu E27, 1800 cd, avauskulma 30, polttoikä 1500 h. 20 W E27 MEGAMAN energiansäästölamppu, 295 cd, avauskulma 110, polttoikä h. Asennus Valaisin on asennusvalmis: 155 mm maapiikki ja 5 m kumikaapeli. Kytkentä Pistotulppaliitäntä. Kotelointiluokka IP44, suojausluokka II ULKOVALAISIMET IP44 VALAISIN PAINO KG SNRO Puutarhakohdevalo, musta 0,

90 JÄÄLYHTY IP65-suojausluokan pöytävalaisin sisä- ja ulkokäyttöön. Sopii erinomaisesti esim. parvekkeiden ja terassien pöydille tunnelman luojaksi. Rakenne Runko muovia, kupu huurrelasia. Väri Harmaa, huurrelasi. Valonlähde Energiansäästölamppu 9 W GX53, 4000 K, 340 lm. Asennus Kumikaapeli 1,9 m. Kytkentä Pistotulppaliitäntä. Kotelointiluokka IP65, suojausluokka II 160 mm IP65 Ø 122 mm VALAISIN PAINO KG SNRO Jäälyhty pöytävalaisin, harmaa 1,

91

92 LED-lamput 92

93 LED-LAMPUT E14/27- kantaiset ledit s. 95 GU10- kantaiset ledit s. 95 GX53- kantaiset kämmenledit s. 96 GU5.3- kantaiset ledit s. 96 Himmennettävät ledit s. 96 Kuluttajaledit s. 96 LED-LAMPUT 93

94 MEGAMAN LED-lamput PROFESSIONAL LED -sarja Ammattilaisen valinta, kun halutaan laadukasta ja tehokasta valoa, joka todella vastaa annettuja arvoja. Valo ja sen laatu Värilämpötilan toleranssi vain +/-100 K Erittäin hyvä värintoistoindeksi; K Ra=85 ja K Ra=92 Erittäin hyvä valovirran pysyvyys; 85 % Jatkuva, tasainen spektri Minimoitu sivuhäikäisy, valo heijastimen kautta Toiminta, tekniikka ja turvallisuus Välitön syttyminen ja valontuotto Laaja toimintalämpötila-alue -30 C + 40 C Pitkä polttoikä, jopa tuntia Ei UV- tai IR-säteilyä Ei elohopeaa Alhainen pintalämpötila <100 C Loistava energiatehokkuus Jatkuva tasainen spektri takaa loistavat väriominaisuudet. Värit toistuvat voimakkaina, kirkkaina ja oikein koko pitkän polttoiän. Optisten ratkaisujen ansiosta valo ei häikäise. Patentoidun TCH -tekniikan (Thermal Conductive Highway ) ansiosta lämpö saadaan tehokkaasti johdettua lampusta ulos. Näin taataan ledille pitkä polttoikä ja hyvä valovirran pysyvyys. Suuri jäähdytyspinta ja sen rakenne takaavat turvallisen pintalämpötilan. 94

95 E14/E27-kantaiset ledit MEGAMAN LED E14 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED Kynttilä 5 W E h Ø 37/99 1/ LED PAR W E h cd Ø 50/87 1/ LED PAR W E h cd Ø 50/87 1/ MEGAMAN LED E27 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED PAR W E h cd Ø 65/95 1/ LED PAR W E h cd Ø 96/102 1/ LED PAR W E h cd Ø 121/133 1/ LED PAR W E h cd Ø 121/133 1/ GU10-kantaiset ledit MEGAMAN LED PAR16 GU10 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED PAR W GU h cd Ø 50/74 1/ LED PAR W GU h cd Ø 50/74 1/ LED PAR W GU h cd Ø 50/74 1/ LED PAR W GU h cd Ø 50/74 1/ LED-LAMPUT GU10-kanta 3 x 2,5 mm 2 jousiliittimet Liitosjohto 30 cm MEGAMAN LED AR111 GU10 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED AR W GU h cd Ø 111/94 1/ LED AR W GU h cd Ø 111/93 1/ LED AR W GU h cd Ø 111/94 1/ LED AR W GU h cd Ø 111/94 1/ LED AR W GU h cd Ø 111/93 1/ LED AR W GU h cd Ø 111/94 1/ GU10-kanta liitosjohdolla ja kytkentäkotelolla

96 GX53-kantaiset kämmenledit MEGAMAN KÄMMEN-LED GX53 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED GX53 4 W GX h cd Ø 75/25 1/ LED GX W GX h cd Ø 75/25 1/ LED GX53 5 W GX h cd Ø 75/25 1/ GU5.3-kantaiset ledit MEGAMAN LED MR16 GU5.3 TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED MR16 (12 V) 24 4 W GU h cd Ø 50/45 1/ LED 6 W MR16 (12 V) AC/DC 24 6 W GU h cd Ø 50/51 1/ LED 6 W MR16 (12 V) AC/DC 36 6 W GU h cd Ø 50/51 1/ Himmennettävät ledit Joka lampulle oma driver-yksikkö. Himmennys 1 10 V himmennin, maks. 15 lamppua. MEGAMAN LED HIMMENNETTÄVÄ TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO LED DIM AR111 (20 V) W G h cd Ø 111/63 1/ LED DIM AR111 (20 V) 14 W G h cd Ø 111/63 1/ LED Driver 14 W h P 147 x L 50 x S Kuluttajaledit AIRAM LED TEHO KANTA POLTTOIKÄ TC/K RA LM/CD MITTA MM M-ERÄ SNRO Airam LED Kynttilä 3 W E h Ø 37/99 1/ Airam LED Classic 3 W E h Ø 45/88 1/ Airam LED PAR W GU h cd Ø 50/55 1/ Airam LED MR W GU h cd Ø 50/45 1/

97 LED 5W 40 LED 7W 15 LED 7W C0 C η = 100 % C90 C C0 C η = 100 % C90 C C0 C η = 100 % C90 C270 LED 15W 8 LED 15W 24 LED 15W η = 99% C0 C180 C90 C η = 100% C0 C180 C90 C η = 100% C0 C180 C90 C270 LED 8W 30 LED 20W LED-LAMPUT C0 C180 0 C90 C η = 100 % C0 C180 0 C90 C η = 100 % LED 14W 24 LED 14W C0 C C90 C η = 100 % C0 C η = 100 % C90 C

98 Energiansäästölamput 98

99 ENERGIANSÄÄSTÖLAMPUT Himmennettävät lamput s. 101 Lamput ulkokäyttöön s. 101 Suurteholamput, Clusterlite s. 102 Kämmenlamput s. 102 Pallokupulamput s. 102 Kohdelamput s. 103 Päivänvalolamppu s. 103 Peruslamput s. 104 ENERGIAN- SÄÄSTÖLAMPUT Erikoislamput s

100 AIRAM/MEGAMAN energiansäästölamput (ESL) Täydellinen energiansäästölamppujen sarja kaikkiin kohteisiin. Valo ja sen laatu Kaikilla malleilla erittäin hyvä värintoistoindeksi: Ra 82. Päivänvalomallilla (Tc=6 500 K) Ra 92. Tasainen, vilkkumaton valo. Entistä nopeampi valontuotto, useilla malleilla 60 % taso saavutetaan alle 15 sekunnissa. Erikoismalleilla paljon valoa myös pakkasessa. Useita mallisarjoja puhtaan valkoisella K värilämpötilalla. Lampputehot aina 100 W asti, jolloin valontuotto lm. Toiminta, tekniikka ja turvallisuus Ei lainkaan nestemäistä elohopeaa, vain amalgaamia. Turvallisuutta ja ympäristöystävällisyyttä valmistukseen, kuljetukseen, varastointiin, käyttöön ja kierrätykseen. Turvallinen rikkoutuessaan, myös kuumana elohopeaa ei vapaudu ympäristöön, nestemäinen elohopea voi höyrystyä jo huoneen lämmössä. Parannettu valontuotto sekä kylmässä että kuumassa ympäristössä. Amalgaamin elohopea-annos 1,0 2,0 mg (EU-direktiivi sallii 5,0 mg nestemäistä elohopeaa). Ingenium -tekniikan ansiosta tunnin polttoikä ja yli ON/OFF-kytkentää. Useita suojakuvullisia malleja. Yli 100 energiansäästölamppujen valmistuspatenttia. Suhteellinen valontuotto 100% 80% 60% 40% 20% 0% Valon tuotto ja ympäristölämpötila Megaman pakkaslamppu Tavallinen energiansäästöl Ympäristön lämpötila ( C) Pakkaslamppumallin ( ) valontuotto ympäristölämpötilan mukaan verrattuna tavalliseen energiansäästölamppuun Suhteellinen valovirta a = Amalgaami n = Nestemäinen elohopea Ympäristön lämpötila Ta C Megamanin amalgaamitekniikka takaa paremman ja tasaisemman valontuoton niin kylmissä kuin kuumissakin ympäristöissä. a n 100

101 Himmennettävät lamput Dimmerable-energiansäästölamppujen minimitehon oltava yli 1/6 hehkulamppumuuntaajan minimikuormasta ja maksimin alle 1/5 maksimikuormasta. HIMMENNETTÄVÄT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Kynttilälamppu Candle 9 W E h Ø 43/123 10/ Vakiokupu Classic 11 W E h Ø 60/114 10/ Kohdelamppu PAR38 18 W E h cd Ø 121/133 10/ Putkimalli 18 W E h Ø 49/138 10/ Kohdelamppu R50 11 W GU h cd Ø 50/76 10/ Kämmenlamppu 9 W GX h Ø 75/37 10/ Energiansäästölamppu, jota voidaan himmentää tavallisella valaisinkatkaisijalla Valovoimakkuustasot: 100 %, 66 %, 33 % ja 5 % KATKAISIN-HIMMENNETTÄVÄ TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO DorS Dimming Technology 11 W E h Ø 60/113 10/ Lamput ulkokäyttöön Kylmissä olosuhteissa -30 C Lumen Booster pakkasenergiansäästölampun valontuotto on yli kaksinkertainen normaaliin energiansäästölamppuun verrattuna. Prismatic- ja Sensor-lampun käyttöympäristö -20 C C. ULKOKÄYTTÖÖN TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pakkaslamppu -30 C 15 W E h Ø 45/97 10/ Prismatic 20 W E h Ø 52/150 10/ ENERGIAN- SÄÄSTÖLAMPUT HÄMÄRÄKYTKINLAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Sensor Light 11 W E h Ø 60/116 10/ Sensor Light 15 W E h Ø 68/128 10/

102 Suurteholamput, Clusterlite Käyttölämpötila-alue -40 C C CLUSTERLITE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Clusterlite 60 W E h Ø 63/ Clusterlite 80 W E h Ø 80/ Clusterlite 100 W E h Ø 80/ Kämmenlamput KÄMMENLAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Kämmenlamppu Hi-Lite 7 W GX h Ø 75/26 10/ Kämmenlamppu Hi-Lite 9 W GX h Ø 75/26 10/ Kämmenlamppu Hi-Lite 13 W GX h Ø 75/37 10/ Kämmenlamppu Hi-Lite 9 W GX h Ø 75/26 10/ Kämmenlamppu Hi-Lite 13 W GX h Ø 75/37 10/ Pallokupulamput PALLOKUPULAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Globe Pallokupulamppu 15 W E h Ø 98/149 10/ Globe Pallokupulamppu 20 W E h Ø 98/149 10/

103 Kohdelamput KOHDELAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Compact Reflector 7 W E h cd Ø 50/87 10/ Compact Reflector 11 W E h cd Ø 63/103 10/ Reflector Series 7 W GU h cd Ø 50/65 10/ Reflector Series 9 W GU h cd Ø 50/76 10/ Reflector Series 11 W GU h cd Ø 50/76 10/ Käyttölämpötila-alue -30 C C PAR KOHDELAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Reflector PAR38 20 W E h cd Ø 121/133 10/ Päivänvalolamppu Parannettu värintoisto, Ra=92. PÄIVÄNVALOLAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Liliput Plus Päivänvalolamppu 15 W E h Ø 49/103 10/ ENERGIAN- SÄÄSTÖLAMPUT 103

104 Peruslamput PUTKIMALLISET LAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Longlife, putkimalli 7 W E h Ø 52/103 10/ Airam Longlife, putkimalli 11 W E h Ø 52/117 10/ Airam Longlife, putkimalli 15 W E h Ø 52/135 10/ Airam Longlife, putkimalli 20 W E h Ø 61/143 10/ Airam Longlife, putkimalli 23 W E h Ø 61/155 10/ Airam Longlife, putkimalli 11 W E h Ø 52/117 10/ Airam Longlife, putkimalli 15 W E h Ø 52/135 10/ Airam Longlife, putkimalli 20 W E h Ø 61/143 10/ KYNTTILÄKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Longlife, kynttilä 7 W E h Ø 37/99 10/ Airam Longlife, kynttilä 9 W E h Ø 37/109 10/ PIENKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Longlife, pieni kupu 7 W E h Ø 45/99 10/ Airam Longlife, pieni kupu 9 W E h Ø 45/99 10/ Airam Longlife, pieni kupu 7 W E h Ø 45/89 10/ Airam Longlife, pieni kupu 9 W E h Ø 45/95 10/ VAKIOKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Longlife, Classic 11 W E h Ø 60/113 10/ Airam Longlife, Classic 15 W E h Ø 65/120 10/

105 PUTKIMALLISET LAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Oiva 11 W E h Ø 49/119 10/ Airam Oiva 14 W E h Ø 49/134 10/ Airam Oiva 20 W E h Ø 49/153 10/ Airam Oiva 23 W E h Ø 49/163 10/ SPIRAALIMALLISET LAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Airam Spiraali 5 W E h Ø 46/77 10/ Airam Spiraali 11 W E h Ø 46/100 10/ Airam Spiraali 5 W E h Ø 46/76 10/ Airam Spiraali 8 W E h Ø 46/83 10/ Airam Spiraali 11 W E h Ø 46/96 10/ Airam Spiraali 14 W E h Ø 46/108 10/ Airam Spiraali 20 W E h Ø 53/134 10/ Airam Spiraali 23 W E h Ø 53/138 10/ Megaman Spiraali 14 W E h Ø 46/108 10/ Megaman Spiraali 20 W E h Ø 53/134 10/ Megaman Spiraali 23 W E h Ø 53/138 10/ ENERGIAN- SÄÄSTÖLAMPUT 105

106 Peruslamput PUTKIMALLISET LAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Liliput Mini 5 W E h Ø 38/84 10/ Liliput Mini 8 W E h Ø 38/95 10/ Liliput Mini 11 W E h Ø 42/108 10/ Liliput Mini 5 W E h Ø 38/83 10/ Liliput Mini 8 W E h Ø 38/94 10/ Liliput Mini 11 W E h Ø 42/106 10/ Liliput Mini 14 W E h Ø 42/120 10/ Liliput Mini 20 W E h Ø 52/130 10/ Liliput Mini 23 W E h Ø 52/141 10/ Liliput Mini 14 W E h Ø 42/120 10/ Liliput Mini 20 W E h Ø 52/130 10/ KYNTTILÄKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD TC/K M-ERÄ SNRO Ultra Compact Candle 5 W E h Ø 37/99 10/ Ultra Compact Candle 7 W E h Ø 37/99 10/ Ultra Compact Candle 9 W E h Ø 37/109 10/ Ultra Compact Candle Pisara 7 W E h Ø 37/123 10/ PIENKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Ultra Compact 4 W E h Ø 45/92 10/ Ultra Compact 7 W E h Ø 45/99 10/ Ultra Compact 9 W E h Ø 45/99 10/ Ping Pong 7 W E h Ø 45/84 10/ Ping Pong 9 W E h Ø 45/91 10/ Ultra Compact 4 W E h Ø 45/87 10/ Ultra Compact 7 W E h Ø 45/89 10/ Ultra Compact 9 W E h Ø 45/95 10/

107 13 ja 18 W mallit pienellä kuvulla. VAKIOKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Classic 9 W E h Ø 60/113 10/ Classic 11 W E h Ø 60/113 10/ Classic 13 W E h Ø 55/102 10/ Classic 15 W E h Ø 64/116 10/ Classic 18 W E h Ø 65/118 10/ Erikoislamput KOHDELAMPUT GX53 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Spot 11 W GX h cd Ø 111/55 5/ Spot 11 W GX h cd Ø 111/55 5/ Kasvilamppu ERIKOISLAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO DC Pienjännitelamppu 12 V 11 W E h Ø 49/148 10/ Kasvilamppu 15 W E h - (400) Ø 49/154 10/ CFL GU9 7 W GU h Ø 36/65 20/ CFL GU9 9 W GU h Ø 36/75 20/ ENERGIAN- SÄÄSTÖLAMPUT Yövalo (LED) 0,2 W 2 pin h x 58 x Color Bulb värilamput on päällystetty värillisellä silikonisuojuksella. VÄRIKUPULAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Värikupu, punainen 7 W E h - - Ø 45/89 10/ Värikupu, sininen 7 W E h - - Ø 45/89 10/ Värikupu, vihreä 7 W E h - - Ø 45/89 10/ Värikupu, keltainen 7 W E h - - Ø 45/89 10/

108 Halogeeni- ja erikoishehkulamput 108

109 HALOGEENI- JA ERIKOISHEHKULAMPUT Kuvulliset vakiolamput s. 110 Kohdelamput s. 111 Putkimalliset lamput s. 112 Pistokantalamput s. 113 Erikoishehkulamput s. 114 HALOGEENI- JA ERIKOISHEHKU- LAMPUT 109

110 Kuvulliset vakiolamput VAKIOKUPULAMPUT ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES vakiokupu 18 W E h Ø 55/ Halo ES vakiokupu 28 W E h Ø 55/ Halo ES vakiokupu 42 W E h Ø 55/ Halo ES vakiokupu 52 W E h Ø 55/ KYNTTILÄLAMPUT ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES kynttilä 18 W E h Ø 35/ Halo ES kynttilä 28 W E h Ø 35/ PIENKUPULAMPUT ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES pieni kupu 18 W E h Ø 45/ Halo ES pieni kupu 28 W E h Ø 45/ PIENKUPULAMPUT ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES pieni kupu 18 W E h Ø 45/ Halo ES pieni kupu 28 W E h Ø 45/

111 Kohdelamput KOHDELAMPUT ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES kohdelamppu R50 18 W E h cd Ø 50/ Halo ES kohdelamppu R50 28 W E h cd Ø 50/ Halo ES kohdelamppu R63 28 W E h cd Ø 63/ Halo ES kohdelamppu R63 42 W E h cd Ø 63/ KOHDELAMPUT GU10 ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES Kohdelamppu 20 (Blister) 18 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Blister) 25 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Blister) 35 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Box) 18 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Box) 25 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Box) 35 W GU h cd Ø 50/ Halo ES Kohdelamppu 20 (Box) 50 W GU h cd Ø 50/ PAR HALOGEENILAMPUT 20/30/38 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo PAR W E h cd Ø 65/ Halo PAR W E h cd Ø 95/ Halo PAR W E h cd Ø 122/ HALOGEENI- JA ERIKOISHEHKU- LAMPUT 111

112 Kohdelamput KYLMÄSÄDEHALOGEENIT GU4 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo Kylmäsäde MR11 12 V (Blister) 20 W GU h cd Ø 35/ Halo Kylmäsäde MR11 12 V (Box) 20 W GU h cd Ø 35/ KYLMÄSÄDEHALOGEENIT GU5.3 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo Kylmäsäde MR V (Blister) 20 W GU h cd Ø 50/ Halo Kylmäsäde MR V (Blister) 35 W GU h cd Ø 50/ Halo Kylmäsäde MR V (Blister) 50 W GU h cd Ø 50/ Halo Kylmäsäde MR V (Box) 20 W GU h cd Ø 50/ Halo Kylmäsäde MR V (Box) 35 W GU h cd Ø 50/ Halo Kylmäsäde MR V (Box) 50 W GU h cd Ø 50/ Putkimalliset lamput LINEAARIHALOGEENIT J78 ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES J78 Putkimalli (Blister) 100 W R7s h Ø 8/ Halo ES J78 Putkimalli (Box) 100 W R7s h Ø 8/ LINEAARIHALOGEENIT J118 ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES J118 Putkimalli (Blister) 100 W R7s h Ø 8/ Halo ES J118 Putkimalli (Blister) 200 W R7s h Ø 10/ Halo ES J118 Putkimalli (Blister) 330 W R7s h Ø 10/ Halo ES J118 Putkimalli (Box) 100 W R7s h Ø 8/ Halo ES J118 Putkimalli (Box) 200 W R7s h Ø 10/ Halo ES J118 Putkimalli (Box) 330 W R7s h Ø 10/

113 Pistokantalamput PISTOKANTALAMPUT G9 ES TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo ES G9-kanta 18 W G h Ø 13/ Halo ES G9-kanta 28 W G h Ø 13/ HALOGEENILAMPUT G4 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo Polttimo 12 V (Blister) 10 W G h Ø 8/ Halo Polttimo 12 V (Blister) 20 W G h Ø 8/ HALOGEENILAMPUT GY6.35 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Halo Polttimo 12 V (Blister) 35 W GY h Ø 10/ Halo Polttimo 12 V (Blister) 50 W GY h Ø 10/ HALOGEENI- JA ERIKOISHEHKU- LAMPUT 113

114 Erikoishehkulamput KÄRKIPEILILAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Kärkipeilihehkulamppu 60 W E h Ø 60/ KOHDELAMPUT R50, R64, R80 TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Kohdehehkulamppu R50/ W E h cd Ø 50/86 10/ Kohdehehkulamppu R50/ W E h cd Ø 50/86 10/ Kohdehehkulamppu R64/ W E h cd Ø 64/103 10/ Kohdehehkulamppu R64/ W E h cd Ø 64/103 10/ Kohdelamppu R80/ W E h cd Ø 80/114 50/ NEODYM KASVILAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Neodym Kasvilamppu 60 W E h cd Ø 60/ PAR-KOHDELAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO PAR38 Kovalasi 80 W E h cd Ø 122/

115 NAUHAVALOT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Nauhavalo 1k 35 W S14d h Ø 30/ Nauhavalo 1k 60 W S14d h Ø 30/ Nauhavalo 2k 35 W S14s h Ø 30/ Nauhavalo 2k 60 W S14s h Ø 30/ TAULUVALAISINLAMPPU TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Tauluvalaisinlamppu 25 W E h Ø 20/ UUNI-/JÄÄKAAPPILAMPPU TEHO KANTA MITTA MM M-ERÄ SNRO Uuni-/jääkaappilamppu 15 W E14 Ø 22/ HAJUVESI-/OMPELUKONELAMPUT TEHO KANTA MITTA MM M-ERÄ SNRO Hajuvesi-/ompelukonelamppu 25 W E14 Ø 26/62 10/ HALOGEENI- JA ERIKOISHEHKU- LAMPUT 115

116 Loistelamput 116

117 LOISTELAMPUT Pistokantalamput s. 119 Rengasloistelamput s D-Loistelamput s. 121 T5-loistelamput s. 122 T5-pitkäikäloistelamput s. 122 T8-loistelamput s. 123 T8-pitkäikäloistelamput s. 123 LOISTELAMPUT 117

118 AIRAM T5- ja T8-loistelamput Airamin valikoima kattaa perusloisteputkien lisäksi pitkäikäiset loistelamput. Valo ja sen laatu Kaikilla malleilla erittäin hyvä värintoistoindeksi: Ra 82. Tasainen, vilkkumaton valo. Värisävyt; lämmin (3 000 K), neutraali (3 500 K) ja valkea (4 000 K). Longlife-mallit sekä T5 että T8. Toiminta, tekniikka ja turvallisuus Vakiomallien pitkät polttoiät T5 (16 mm) tuntia T8 (26 mm) tuntia Longlife-mallien erittäin pitkät polttoiät T5 (16 mm) tuntia T8 (26 mm) tuntia, elektronisella liitäntälaitteella jopa tuntia. Erittäin pieni elohopea-annos 3,7 mg. Valovirran (lm) pysyvyys 100% T8 T5 T5 LL T8 LL Polttoikä x 1000 tuntia T5- ja T8-Longlifemallien valovirtakuvaajat verrattuna vastaaviin vakiolamppuihin polttotuntien funktiona

119 Pistokantalamput 2-nastainen G23-kanta magneettisille liitäntälaitteille. MAGNEETTISELLE LIITÄNTÄLAITTEELLE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pistokanta 2-sormilamppu 7 W G h Ø 32/133 20/ Pistokanta 2-sormilamppu 9 W G h Ø 32/163 20/ Pistokanta 2-sormilamppu 11 W G h Ø 32/233 20/ Pistokanta 2-sormilamppu 7 W G h Ø 32/133 20/ Pistokanta 2-sormilamppu 9 W G h Ø 32/163 20/ Pistokanta 2-sormilamppu 11 W G h Ø 32/233 20/ Pistokanta 2-sormilamppu 9 W G h Ø 32/163 20/ Pistokanta 2-sormilamppu 11 W G h Ø 32/233 20/ G24d-1 G24d-2 G24d-3 MAGNEETTISELLE LIITÄNTÄLAITTEELLE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pistokanta 4-sormilamppu 10 W G24d h Ø 41/ Pistokanta 4-sormilamppu 13 W G24d h Ø 41/ Pistokanta 4-sormilamppu 18 W G24d h Ø 41/ Pistokanta 4-sormilamppu 26 W G24d h Ø 41/ LOISTELAMPUT 119

120 Pistokantalamput 2G7 ELEKTRONISELLE LIITÄNTÄLAITTEELLE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pistokanta 2-sormilamppu 5 W 2G h / Pistokanta 2-sormilamppu 7 W 2G h / Pistokanta 2-sormilamppu 9 W 2G h / Pistokanta 2-sormilamppu 11 W 2G h / G11 ELEKTRONISELLE LIITÄNTÄLAITTEELLE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pistokanta pitkä 2-sormilamppu 18 W 2G h / Pistokanta pitkä 2-sormilamppu 24 W 2G h / Pistokanta pitkä 2-sormilamppu 36 W 2G h / Pistokanta pitkä 2-sormilamppu 24 W 2G h / G24q-1 G24q-2 G24q-3 ELEKTRONISELLE LIITÄNTÄLAITTEELLE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Pistokanta 4-sormilamppu 13 W G24q h Ø 41/ Pistokanta 4-sormilamppu 18 W G24q h Ø 41/ Pistokanta 4-sormilamppu 26 W G24q h Ø 41/ Pistokanta 4-sormilamppu 13 W G24q h Ø 41/ Pistokanta 4-sormilamppu 18 W G24q h Ø 41/

121 Rengasloistelamput T5-RENGASLOISTELAMPUT 16 MM TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO Rengasloistelamppu 16 mm T5 22 W 2GX Ø 16/ Rengasloistelamppu 16 mm T5 55 W 2GX Ø 16/ T9-RENGASLOISTELAMPUT 29 MM TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO Rengasloistelamppu 29 mm T9 22 W G10q Ø 29/ Rengasloistelamppu 29 mm T9 32 W G10q Ø 29/ Rengasloistelamppu 29 mm T9 40 W G10q Ø 29/ D-loistelamput 2D-LOISTELAMPUT TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO 2D-loistelamppu 16 W GR / D-loistelamppu 28 W GR / D-loistelamppu 16 W GR / D-loistelamppu 21 W GR / D-loistelamppu 28 W GR / D-loistelamppu 38 W GR / LOISTELAMPUT 121

122 T5-loistelamput T5-SUURTEHOLOISTELAMPUT 16 MM TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO HE-830 lämmin 14 W G h Ø 16/ HE-830 lämmin 21 W G h Ø 16/ HE-830 lämmin 28 W G h Ø 16/ HE-830 lämmin 35 W G h Ø 16/ HO-830 lämmin 49 W G h Ø 16/ HE-830 lämmin 54 W G h Ø 16/ HE-840 valkea 14 W G h Ø 16/ HE-840 valkea 21 W G h Ø 16/ HE-840 valkea 28 W G h Ø 16/ HE-840 valkea 35 W G h Ø 16/ HO-840 valkea 49 W G h Ø 16/ HE-840 valkea 54 W G h Ø 16/ T5-pitkäikäloistelamput Pitkän polttoiän mallit T5-LONGLIFE-LAMPUT 16 MM TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO LL HE-840 valkea 28 W G h Ø 16/ LL HE-840 valkea 35 W G h Ø 16/ LL HO-840 valkea 49 W G h Ø 16/ T5 erikoisloistelamput T5-PIENTEHOLOISTELAMPUT 16 MM TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO Pienteholoisteputki 4 W G Ø 16/ Pienteholoisteputki 6 W G Ø 16/ Pienteholoisteputki 8 W G Ø 16/ Pienteholoisteputki 13 W G Ø 16/

123 T8-loistelamput T8-TEHOLOISTELAMPUT 26 MM TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SSNRO LT 830S Lämmin 15 W G h Ø 26/ LT 830S Lämmin 18 W G h Ø 26/ LT 830S Lämmin 36 W G h Ø 26/ LT 830S Lämmin 58 W G h Ø 26/ LT 835 Neutraali 18 W G h Ø 26/ LT 835 Neutraali 36 W G h Ø 26/ LT 835 Neutraali 58 W G h Ø 26/ LT 840S Valkea 15 W G h Ø 26/ LT 840S Valkea 18 W G h Ø 26/ LT 840S Valkea 30 W G h Ø 26/ LT 840S Valkea 36 W G h Ø 26/ LT 840S Valkea 58 W G h Ø 26/ T8-pitkäikäloistelamput Pitkän polttoiän mallit Polttoikä ilmoitettu magn./elektr. kuristimella T8-TEHOLOISTELAMPUT LONGLIFE TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO LL LT 840S, valkea 36 W G13 27/ h Ø 26/ LL LT 840S, valkea 58 W G13 27/ h Ø 26/ T8-erikoisloistelamput KAKSOISVAIPPALOISTELAMPUT TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO Kaksoisvaippaloisteputki 26/38 mm 18 W G Ø 38/ Kaksoisvaippaloisteputki 26/38 mm 36 W G Ø 38/ Kaksoisvaippaloisteputki 26/38 mm 58 W G Ø 38/ T12-LOISTELAMPUT TEHO KANTA TC/K LM/CD MITTA MM M-ERÄ SNRO Vakioloisteputki 38 mm T12 65/80 W G Ø 38/ SYTYTTIMET MALLI MITTA MM M-ERÄ SNRO Loistelampun sytytin, yksitt. kytk. St/U 4 65 W Ø 21/ Loistelampun sytytin, yksitt. kytk. 2-blister St/U 4 65 W Ø 21/ Loistelampun sytytin, sarjakytk. St W Ø 21/ Loistelampun sytytin, sarjakytk. 1-riippu St W Ø 21/ LOISTELAMPUT 123

124 Purkauslamput 124

125 PURKAUSLAMPUT Monimetallilamput s. 127 Suurpainenatriumlamput s. 129 Elohopealamput s. 129 PURKAUSLAMPUT 125

126 GE Monimetallilamput GE:n purkauslamput täydentävät Airamin lamppuvalikoiman laadukkailla lampuilla, jotka toimitetaan nopeasti suoraan varastosta. Valo ja sen laatu Erittäin hyvä värinpysyvyys koko polttoiän. Erittäin pienet värisävyn vaihtelut lamppuyksilöiden välillä. Värilämpötilavaihtoehdot K ja K. Erittäin hyvä värintoisto; Ra=80+/90+ Erittäin hyvä valotehokkuus, jopa 100 lm/w Toiminta, tekniikka ja turvallisuus Tehokkaat, pitkät polttoiät G12-/G8.5-kantaiset tuntia RX7s-kantaiset tuntia E27-/E40-kantaiset tuntia Kupumateriaali on voimakkaasti keraamisen purkausputken UV-säteilyä absorboivaa materiaalia. 70 W E27-kantaisessa mallissa erikoissuoja purkausputken ympärillä turvallinen myös avoimissa valaisimissa. Laaja mallisto Pienet elohopeamäärät; 70 W 5,0 mg 400 W <30 mg. Osa laajasta monimetallilamppumallistosta

127 Monimetallilamput (GE) *) Polttoikä pysty-/vaaka-asennossa MONIMETALLILAMPUT TEHO KANTA POLTTOIKÄ * TC/K LM/CD MITTA MM M-ERÄ SNRO Monimetallilamppu 1-p. 20 W G12 12/ h Ø 15/ Monimetallilamppu 1-p. 35 W G12 15/ h Ø 15/ Monimetallilamppu 1-p. 35 W G12 15/ h Ø 15/ Monimetallilamppu 1-p. 70 W G12 15/ h Ø 19/ Monimetallilamppu 1-p. 70 W G12 15/ h Ø 19/ Monimetallilamppu 1-p. 150 W G12 12/ h Ø 19/ Monimetallilamppu 1-p. 150 W G12 12/ h Ø 19/ *) Polttoikä pysty-/vaaka-asennossa MONIMETALLILAMPUT TEHO KANTA POLTTOIKÄ * TC/K LM/CD MITTA MM M-ERÄ SSTL Monimetallilamppu 1-p. 20 W G8,5 12/ h Ø 15/ Monimetallilamppu 1-p. 35 W G8,5 15/ h Ø 15/ Monimetallilamppu 1-p. 35 W G8,5 15/ h Ø 15/ Monimetallilamppu 1-p. 70 W G8,5 15/ h Ø 15/ Monimetallilamppu 1-p. 70 W G8,5 15/ h Ø 15/ *) Polttoikä pysty-/vaaka-asennossa MONIMETALLILAMPUT TEHO KANTA POLTTOIKÄ * TC/K LM/CD MITTA MM M-ERÄ SSTL Monimetallilamppu 2-p. 35 W Rx7s -/ h Ø 21/ Monimetallilamppu 2-p. 70 W Rx7s -/ h Ø 21/ Monimetallilamppu 2-p. 70 W Rx7s -/ h Ø 21/ Monimetallilamppu 2-p. 150 W Rx7s -/ h Ø 21/ Monimetallilamppu 2-p. 150 W Rx7s -/ h Ø 21/ PURKAUSLAMPUT 127

128 Monimetallilamput *) Polttoikä pysty-/vaaka-asennossa MONIMETALLILAMPUT TEHO KANTA POLTTOIKÄ * TC/K LM/CD MITTA MM M-ERÄ SNRO Monimetallilamppu Ellipsi, päällyst. 20 W E27 8,5/8 500 h Ø 54/ Monimetallilamppu Ellipsi, päällyst. 35 W E27 12/ h Ø 54/ Monimetallilamppu Ellipsi, päällyst. 70 W E27 15/ h Ø 54/ Monimetallilamppu Ellipsi, päällyst. 100 W E27 15/ h Ø 54/ Monimetallilamppu Ellipsi, päällyst. 150 W E27 10/ h Ø 55/ *) Polttoikä pysty-/vaaka-asennossa MONIMETALLILAMPUT TEHO KANTA POLTTOIKÄ * TC/K LM/CD MITTA MM M-ERÄ SNRO Monimetallilamppu Putki, kirkas 70 W E27 15/ h Ø 48/ Monimetallilamppu Putki, kirkas 100 W E40 10/ h Ø 48/ Monimetallilamppu Putki, kirkas 150 W E40 15/ h Ø 48/ Monimetallilamppu Putki, kirkas 150 W E40 15/ h Ø 48/ Monimetallilamppu Putki, kirkas 250 W E40 24/ h Ø 48/ Monimetallilamppu Putki, kirkas 400 W E40 20/ h Ø 60/ VALOTUSLAMPPU TEHO KANTA MITTA MM M-ERÄ SNRO Valotuslamppu HgA W E40 Ø 100/

129 Suurpainenatriumlamput SUURPAINENATRIUMLAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Suurpainenatriumlamppu 50 W E h Ø 39/ Suurpainenatriumlamppu 70 W E h Ø 39/ Suurpainenatriumlamppu 100 W E h Ø 48/ Suurpainenatriumlamppu 150 W E h Ø 48/ Suurpainenatriumlamppu 250 W E h Ø 48/ Suurpainenatriumlamppu 400 W E h Ø 48/ Suurpainenatriumlamppu 600 W E h Ø 48/ Elohopealamput ELOHOPEALAMPUT TEHO KANTA POLTTOIKÄ TC/K LM/CD MITTA MM M-ERÄ SNRO Elohopealamppu 80 W E h Ø 71/ Elohopealamppu 125 W E h Ø 76/ Elohopealamppu 250 W E h Ø 91/ Elohopealamppu 400 W E h Ø 122/ PURKAUSLAMPUT 129

130 AMMATTIKAUPPAA KOSKEVAT TAKUUEHDOT Takuu 3 vuotta: Megaman LED-lampuille myönnetään kolmen vuoden takuu. Takuu 2 vuotta: Valaisimille myönnetään kahden vuoden takuu, (ei koske valonlähdettä). Takuu 1 vuosi: Energiansäästölampuille, joiden polttoikä on tuntia tai yli, myönnetään vuoden takuu. Takuun ehtona on, että asennuksessa on noudatettu asennusohjeessa annettuja asennustapoja, asennusasentoja ja olosuhteita. Näistä poikettaessa takuu ei ole voimassa. Lisäksi tuotteen käyttöolosuhteiden on vastattava tuotteelle annettuja ohjeita. Takuu on voimassa asennushetkestä lukien tuotteen toimittaneen myyjän lähetettä vastaan, josta selviää toimitusaika. IP-LUKU VALAISIMISSA/LAMPUISSA 1. numero Laite on suojattu vieraiden esineiden ja pölyn sisäänpääsyltä seuraavasti: 0 Suojaamaton 1 Kun esineen halkaisija >Ø 50 mm 2 Kun esineen halkaisija >Ø 12,5 mm 3 Kun esineen halkaisija >Ø 2,5 mm 4 Kun esineen halkaisija >Ø 1,0 mm 5 Pölysuojattu 6 Pölytiivis 2. numero Laite on suojattu veden sisäänpääsyn haitallisilta vaikutuksilta seuraavasti: 0 Suojaamaton 1 Pystysuoraan tippuvalta vedeltä 2 Tippuvalta vedeltä (laitteen kallistus 15 ) 3 Satavalta vedeltä 4 Roiskuvalta vedeltä 5 Vesisuihkulta 6 Voimakkaalta vesisuihkulta 7 Lyhytaikaisesti upotettuna 8 Jatkuvasti upotettuna 130

131 VALAISINMERKINTÖJÄ Pölysuojainen. Pölyn vahingollinen kerääntyminen laitteen sisäpuolelle on estetty. Roiskevedenpitävä. Mistä tahansa tulokulmasta roiskuvaa vettä vastaan suojattu. Suihkuvedenpitävä. Valaisin voidaan asentaa normaalisti syttyvälle alustalle (SFS EN sarja). Valaisin voidaan asentaa normaalisti syttyvälle asennusalustalle ja valaisimen ympärille voi asentaa lämpöeristyksen (SFS EN sarja). Suojausluokka I. Maadoitusliittimen tunnus. Suojausluokka II. Valaisin, jossa käytetään lisäsuojausta esim. kaksoiseristystä. Valaisimessa ei ole suojamaadoitusmahdollisuutta. Euroopan yhteisön käyttämä hyväksymismerkki. Vaurioitunut suojalasi vaihdettava. LAMPPUJEN PAKKAUSMERKINNÄT Ingenium-teknologia Lyhyt esilämmitysaika pidempi elinkaari tunnin polttoikä, sytytyskertaa. Liquid Mercury Free Lamppu ei sisällä nestemäistä elohopeaa. DorS Valaistusta voidaan himmentää tavallisella valaisinkatkaisijalla ilman himmennintä. Dimmerable Tavallisella himmentimellä himmennettävät energiansäästölamput. Sensor Light Hämäräkytkinlamput on varustettu valoanturilla. Lamput syttyvät ja sammuvat automaattisesti valon määrän mukaan. Booster pakkaslamppu Erityisesti kylmiin olosuhteisiin suunniteltu energiansäästölamppu. Longlife 15 sec 60% 15W = 63W +40 C 30 C Lamppua ei voi himmentää. Aika, jolloin saavutetaan 60 % lopullisesta valosta. Hehkulamppua vastaava valoteho energiansäästölampulla pienemmällä energiankulutuksella. Lampun käyttölämpötila-alue. Lampun pintalämpötila. RoHS-ympäristödirektiivin vaatimukset täyttävät lamput. LAMPPUJEN KANNAT E14 E27 E22D GX53 G12 G23 G5 G13 2G13 g10q G24d-1 G24d-2 G24d-3 G24q-1 G24q-2 G24q-3 2G7 2G11 G24 GU5.3 GZ10 GU10 G410 G6.53 R7s GU9 G
