1 Älykästä valoa sähköä säästäen Tuoteluettelo 2013 / 14

2

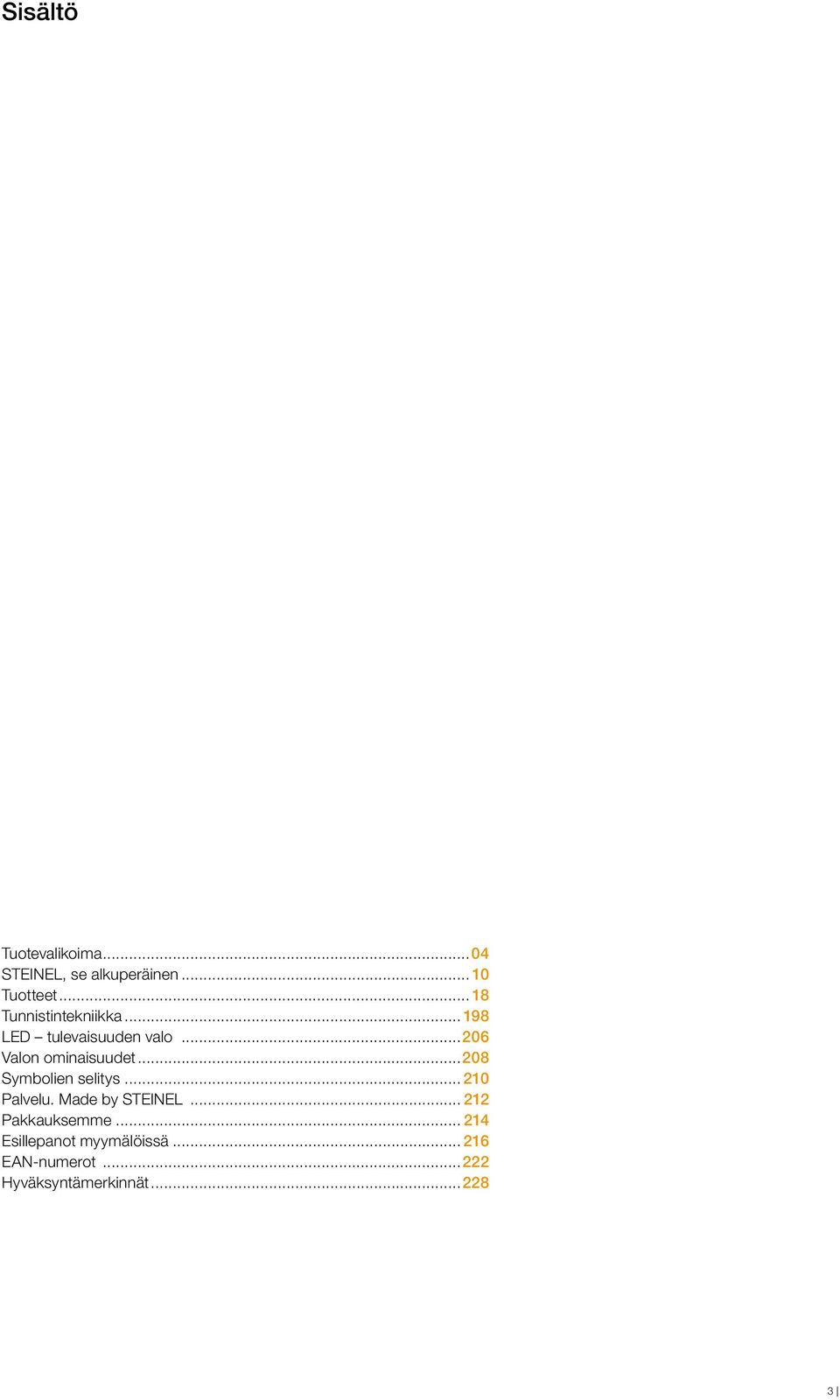

3 Sisältö Tuotevalikoima...04 STEINEL, se alkuperäinen Tuotteet Tunnistintekniikka LED tulevaisuuden valo Valon ominaisuudet Symbolien selitys Palvelu. Made by STEINEL Pakkauksemme Esillepanot myymälöissä EAN-numerot Hyväksyntämerkinnät

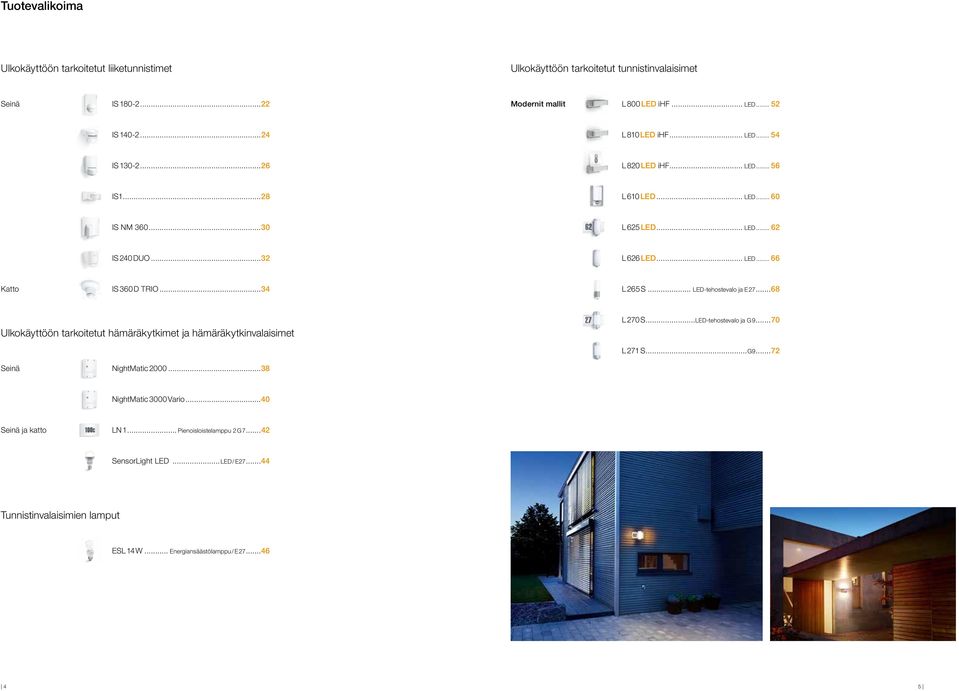

4 Tuotevalikoima liiketunnistimet tunnistinvalaisimet Seinä IS Modernit mallit L 800 LED ihf... LED IS L 810 LED ihf... LED IS L 820 LED ihf... LED IS L 610 LED... LED IS NM L 625 LED... LED IS 240 DUO...32 L 626 LED... LED Katto IS 360 D TRIO...34 L 265 S... LED-tehostevalo ja E hämäräkytkimet ja hämäräkytkinvalaisimet L 270 S...LED-tehostevalo ja G L 271 S...G Seinä NightMatic NightMatic 3000 Vario...40 Seinä ja katto LN 1... Pienoisloistelamppu 2 G SensorLight LED...LED / E Tunnistinvalaisimien lamput ESL 14 W... Energiansäästölamppu / E

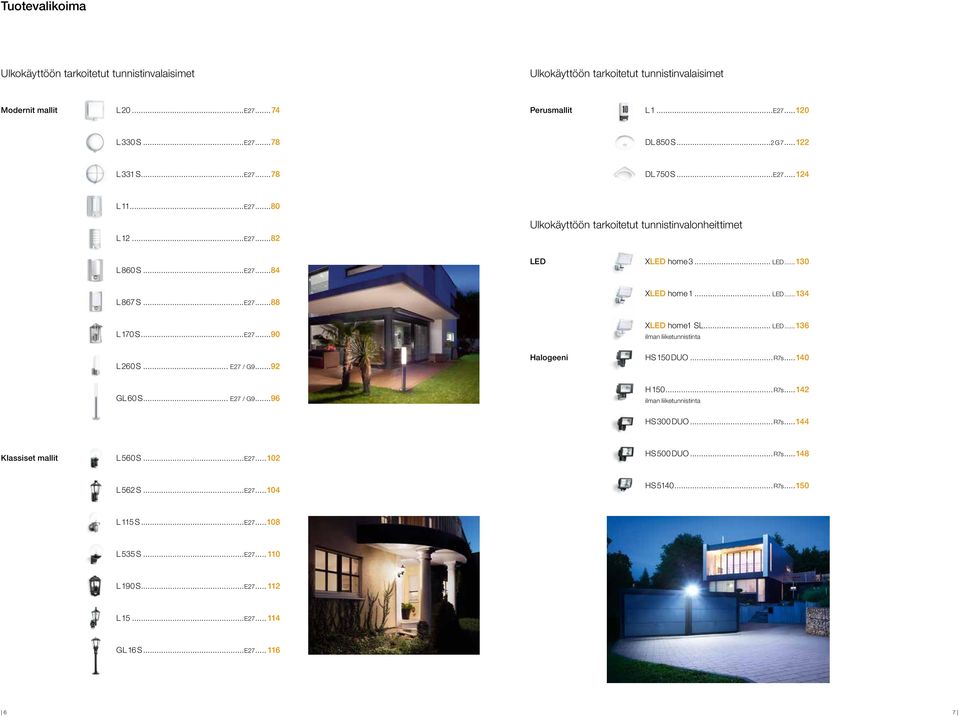

5 Tuotevalikoima tunnistinvalaisimet tunnistinvalaisimet Modernit mallit L 20...E Perusmallit L 1...E L 330 S...E DL 850 S...2 G L 331 S...E DL 750 S...E L 11...E L 12...E tunnistinvalonheittimet L 860 S...E LED XLED home 3... LED L 867 S...E XLED home 1... LED L 170 S...E L 260 S... E27 / G Halogeeni XLED home1 SL... LED ilman liiketunnistinta HS 150 DUO...R7s GL 60 S... E27 / G H R7s ilman liiketunnistinta HS 300 DUO...R7s Klassiset mallit L 560 S...E HS 500 DUO...R7s L 562 S...E HS R7s L 115 S...E L 535 S...E L 190 S...E L 15...E GL 16 S...E

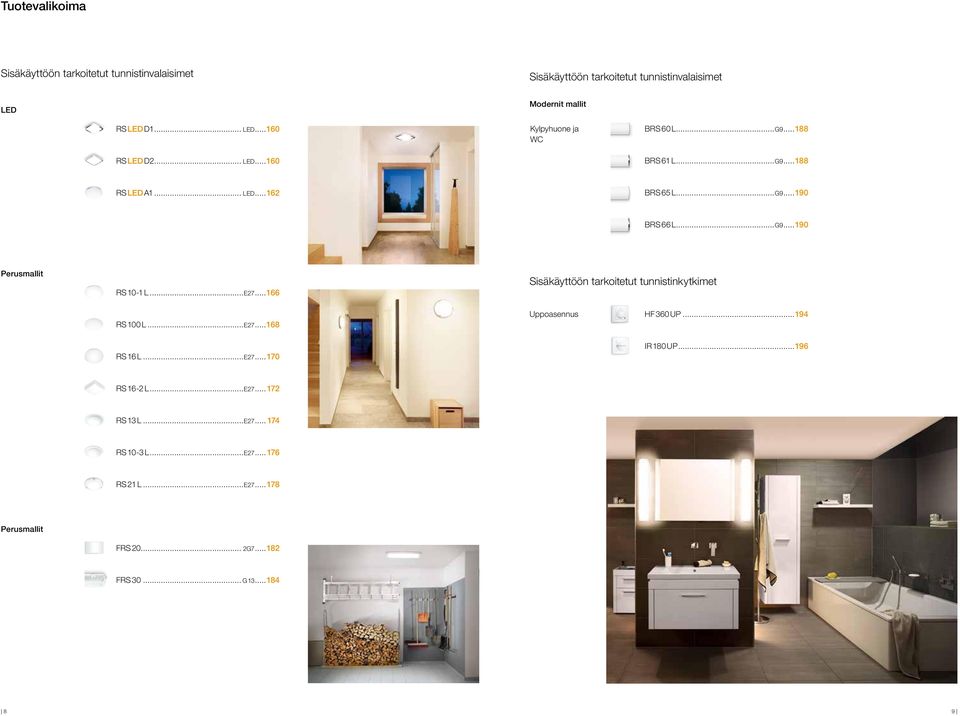

6 Tuotevalikoima Sisäkäyttöön tarkoitetut tunnistinvalaisimet Sisäkäyttöön tarkoitetut tunnistinvalaisimet LED Modernit mallit RS LED D1... LED RS LED D2... LED Kylpyhuone ja WC BRS 60 L...G BRS 61 L...G RS LED A1... LED BRS 65 L...G BRS 66 L...G Perusmallit RS 10-1 L...E Sisäkäyttöön tarkoitetut tunnistinkytkimet RS 100 L...E Uppoasennus HF 360 UP RS 16 L...E IR 180 UP RS 16-2 L...E RS 13 L...E RS 10-3 L...E RS 21 L...E Perusmallit FRS G FRS G

7 STEINEL, se alkuperäinen. Energian älykäs käyttö on hyväksi ympäristölle. Tämän vision pohjalta STEINEL kehitti 80-luvun puolivälissä tunnistinvalaisimen, joka oli merkittävä tekninen edistysaskel. STEINEL-liiketunnistimet ja tunnistinvalaisimet ovat perinteisiä valaisimia mukavampi, turvallisempi ja huomattavasti energiatehokkaampi ratkaisu. STEINEL-tuotteen avulla jokainen voi aktiivisesti osallistua hiilidioksidipäästöjen vähentämiseen. Pienempi energiankulutus on hyväksi sekä ilmastolle että rahakukkarolle. STEINEL lisää myös arjen mukavuutta liikkeen ja valon automaattisen kytkemisen ja sammuttamisen ansiosta STEINELin teknologia tekee elämän kaiken kaikkiaan helpommaksi ja turvallisemmaksi. Innovaatioedelläkävijä STEINELin tuotteet ovat helppokäyttöisiä, luotettavia ja pitkäikäisiä, mutta kuitenkin edullisia. STEINELin laadukkaita tuotteita löytyy kaikista alan johtavista jakeluketjuista. STEINEL myöntää tuotteilleen kolmen vuoden takuun

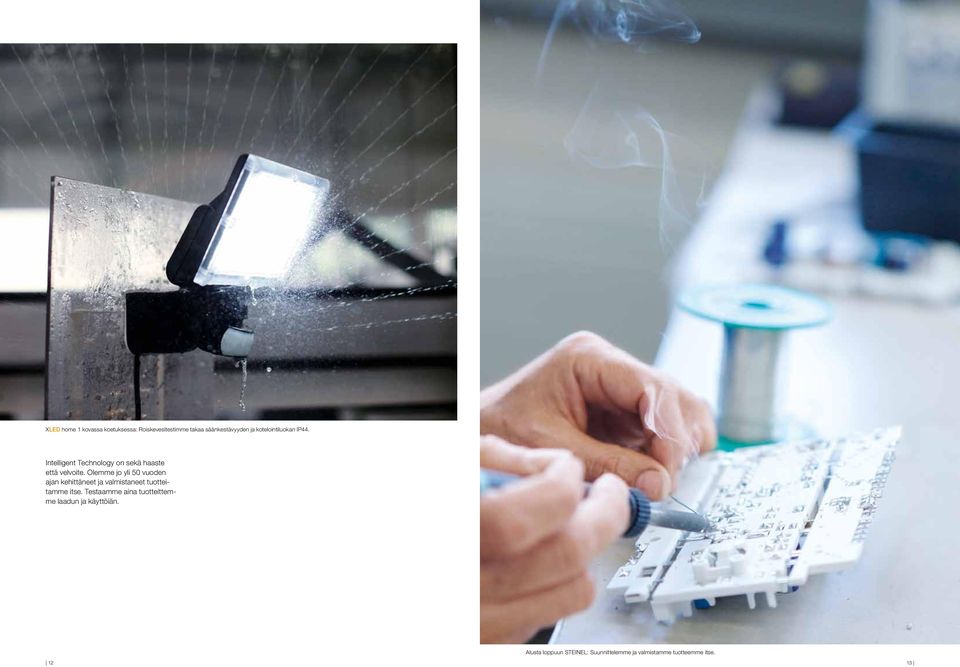

8 XLED home 1 kovassa koetuksessa: Roiskevesitestimme takaa säänkestävyyden ja kotelointiluokan IP44. Intelligent Technology on sekä haaste että velvoite. Olemme jo yli 50 vuoden ajan kehittäneet ja valmistaneet tuotteitamme itse. Testaamme aina tuotteittemme laadun ja käyttöiän. Alusta loppuun STEINEL: Suunnittelemme ja valmistamme tuotteemme itse

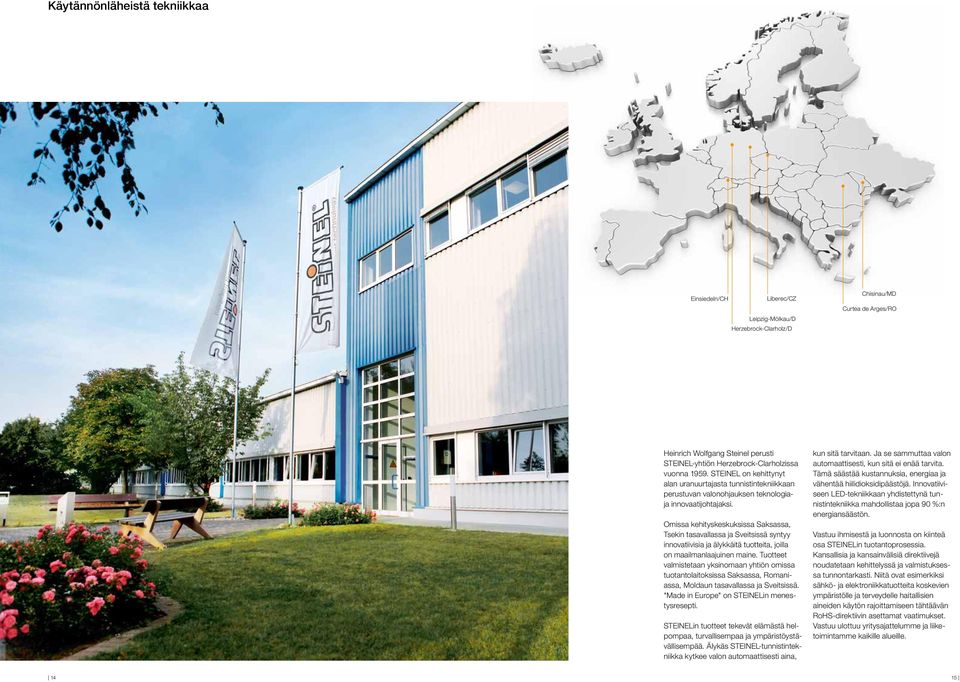

9 Käytännönläheistä tekniikkaa Einsiedeln/CH Liberec/CZ Leipzig-Mölkau/D Herzebrock-Clarholz/D Chisinau/MD Curtea de Arges/RO Heinrich Wolfgang Steinel perusti STEINEL-yhtiön Herzebrock-Clarholzissa vuonna STEINEL on kehittynyt alan uranuurtajasta tunnistintekniikkaan perustuvan valonohjauksen teknologiaja innovaatijohtajaksi. Omissa kehityskeskuksissa Saksassa, Tsekin tasavallassa ja Sveitsissä syntyy innovatiivisia ja älykkäitä tuotteita, joilla on maailmanlaajuinen maine. Tuotteet valmistetaan yksinomaan yhtiön omissa tuotantolaitoksissa Saksassa, Romaniassa, Moldaun tasavallassa ja Sveitsissä. "Made in Europe" on STEINELin menestysresepti. STEINELin tuotteet tekevät elämästä helpompaa, turvallisempaa ja ympäristöystävällisempää. Älykäs STEINEL-tunnistintekniikka kytkee valon automaattisesti aina, kun sitä tarvitaan. Ja se sammuttaa valon automaattisesti, kun sitä ei enää tarvita. Tämä säästää kustannuksia, energiaa ja vähentää hiilidioksidipäästöjä. Innovatiiviseen LED-tekniikkaan yhdistettynä tunnistintekniikka mahdollistaa jopa 90 %:n energiansäästön. Vastuu ihmisestä ja luonnosta on kiinteä osa STEINELin tuotantoprosessia. Kansallisia ja kansainvälisiä direktiivejä noudatetaan kehittelyssä ja valmistuksessa tunnontarkasti. Niitä ovat esimerkiksi sähkö- ja elektroniikkatuotteita koskevien ympäristölle ja terveydelle haitallisien aineiden käytön rajoittamiseen tähtäävän RoHS-direktiivin asettamat vaatimukset. Vastuu ulottuu yritysajattelumme ja liiketoimintamme kaikille alueille

10 Automaattisen valon edut Säästö Ilmastonmuutosta voidaan torjua energiankulutusta vähentämällä. Noin 19 prosenttia maailmassa käytetystä sähköstä kuluu valaistukseen. Tämä vastaa vuositasolla noin 2650 terawattituntia. STEINEL-tunnistintekniikalla voi säästää huomattavasti sähköä. Valo on päällä vain silloin, kun sitä tarvitaan STEINELin älykkään tunnististekniikan ansiosta. Mukavuus STEINELin älykäs valon ohjaus helpottaa arkea ja säästää energiaa. STEINELin liiketunnistimet ja tunnistinvalaisimet ohjaavat kotisi valaistusta automaattisesti. Turvallisuus Älykäs valo, joka havaitsee liikkeen, helpottaa liikkumista pimeällä, vapauttaa kädet taakkojen kantamiseen ja karkottaa kutsumattomat vieraat. STEINEL in innovatiiviseen tekniikkaan voi luottaa silloinkin, kun sataa vettä, lunta tai myrskyää. Usein valo jää turhaan päälle, kun huoneesta poistutaan

11 liiketunnistimet liiketunnistimet Älykäs valonohjaus auttaa säästämään energiaa

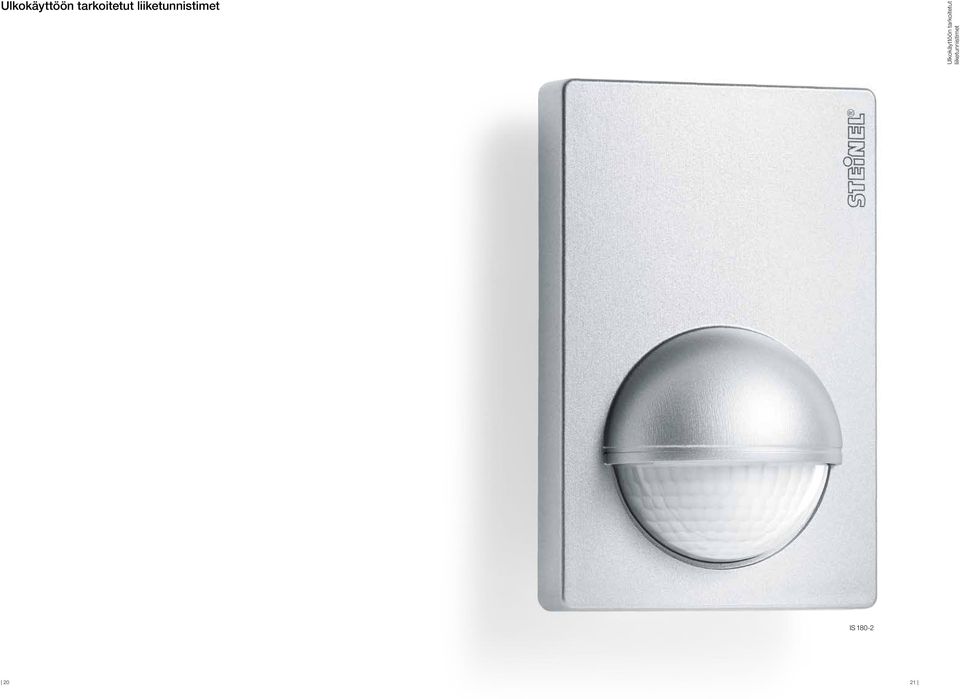

12 liiketunnistimet liiketunnistimet IS

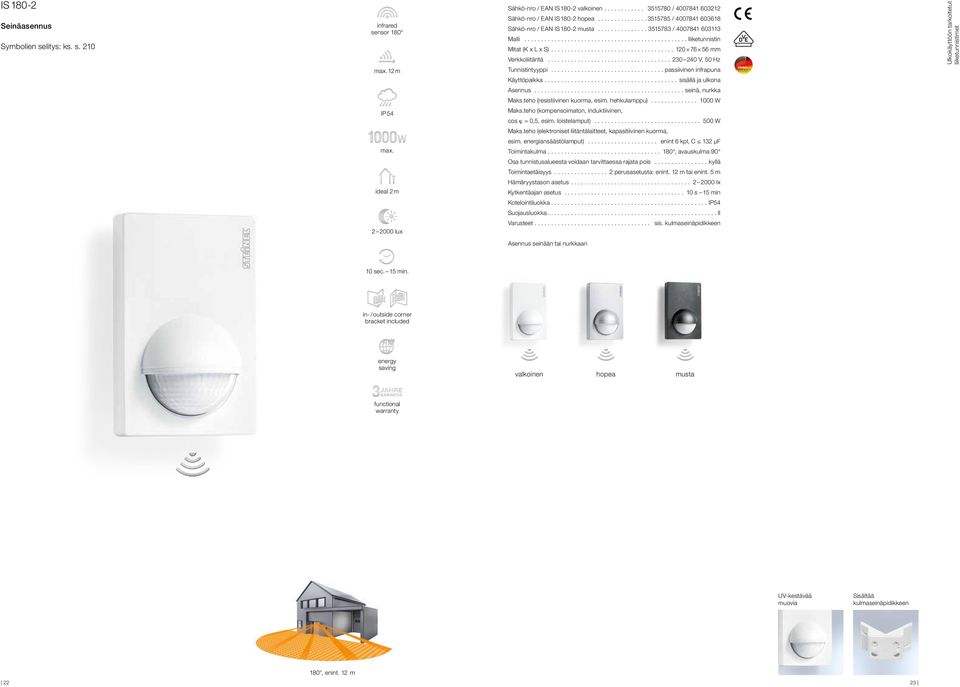

13 IS Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 Sähkö-nro / EAN IS valkoinen / Sähkö-nro / EAN IS hopea / Sähkö-nro / EAN IS musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz liiketunnistimet max. 12 m Tunnistintyyppi... passiivinen infrapuna Käyttöpaikka... sisällä ja ulkona Asennus... seinä, nurkka Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W IP 54 Maks.teho (kompensoimaton, induktiivinen, cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, max. esim. energiansäästölamput)... enint 6 kpl, C 132 µf Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m ideal 2 m Hämäryystason asetus lx Kytkentäajan asetus s 15 min Kotelointiluokka IP54 Suojausluokka...II lux Varusteet.... sis. kulmaseinäpidikkeen Asennus seinään tai nurkkaan 10 sec. 15 min. in- / outside corner bracket included valkoinen hopea musta UV-kestävää muovia Sisältää kulmaseinäpidikkeen 180, enint. 12 m 22 23

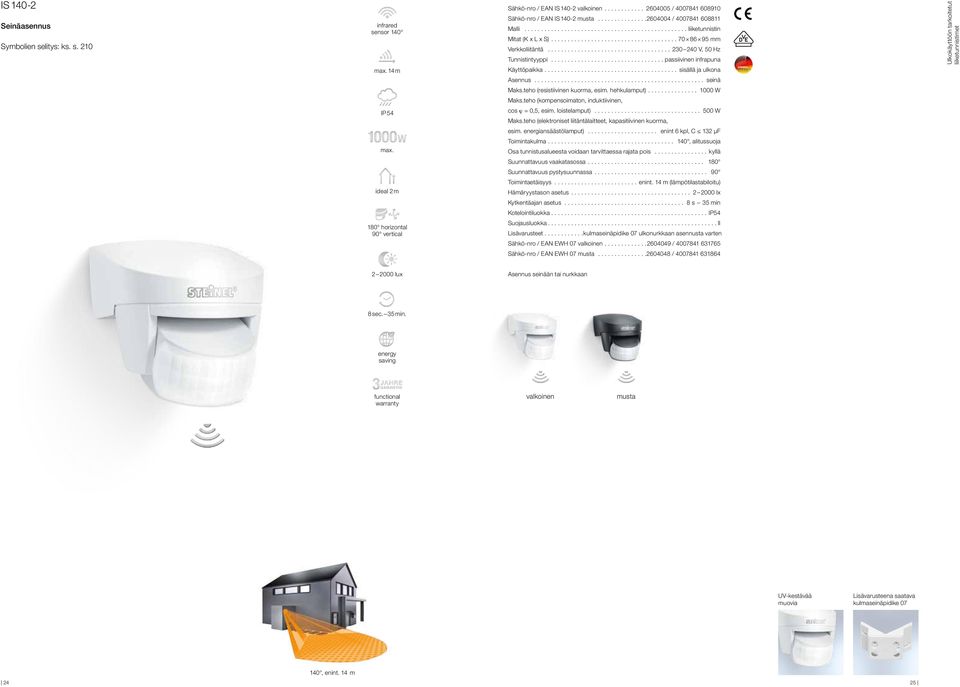

14 IS Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 140 Sähkö-nro / EAN IS valkoinen / Sähkö-nro / EAN IS musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna liiketunnistimet max. 14 m Käyttöpaikka.... sisällä ja ulkona Asennus... seinä Maks.teho (resistiivinen kuorma, esim. hehkulamput) W Maks.teho (kompensoimaton, induktiivinen, IP 54 cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, esim. energiansäästölamput)... enint 6 kpl, C 132 µf max. Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Suunnattavuus vaakatasossa Suunnattavuus pystysuunnassa ideal 2 m Toimintaetäisyys... enint. 14 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP horizontal 90 vertical Suojausluokka...II Lisävarusteet kulmaseinäpidike 07 ulkonurkkaan asennusta varten Sähkö-nro / EAN EWH 07 valkoinen / Sähkö-nro / EAN EWH 07 musta / lux Asennus seinään tai nurkkaan 8 sec. 35 min. valkoinen musta UV-kestävää muovia Lisävarusteena saatava kulmaseinäpidike , enint. 14 m 24 25

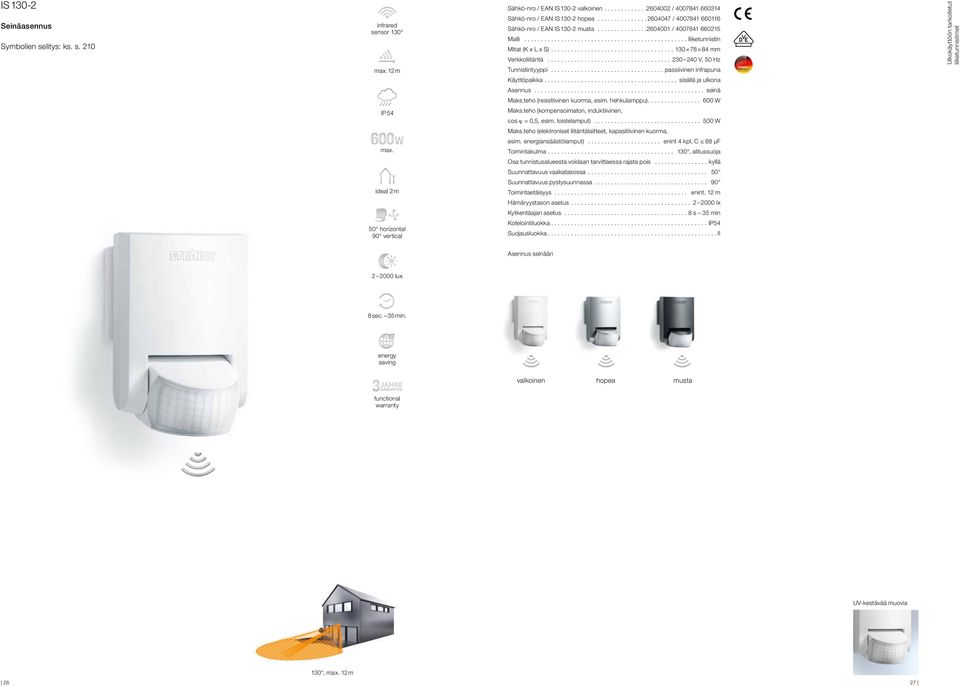

15 IS Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 130 Sähkö-nro / EAN IS valkoinen / Sähkö-nro / EAN IS hopea / Sähkö-nro / EAN IS musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz liiketunnistimet max. 12 m Tunnistintyyppi... passiivinen infrapuna Käyttöpaikka.... sisällä ja ulkona Asennus... seinä Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W IP 54 Maks.teho (kompensoimaton, induktiivinen, cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, max. esim. energiansäästölamput)... enint 4 kpl, C 88 µf Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Suunnattavuus vaakatasossa ideal 2 m Suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min 50 horizontal 90 vertical Kotelointiluokka IP54 Suojausluokka...II Asennus seinään lux 8 sec. 35 min. valkoinen hopea musta UV-kestävää muovia 130, max. 12 m 26 27

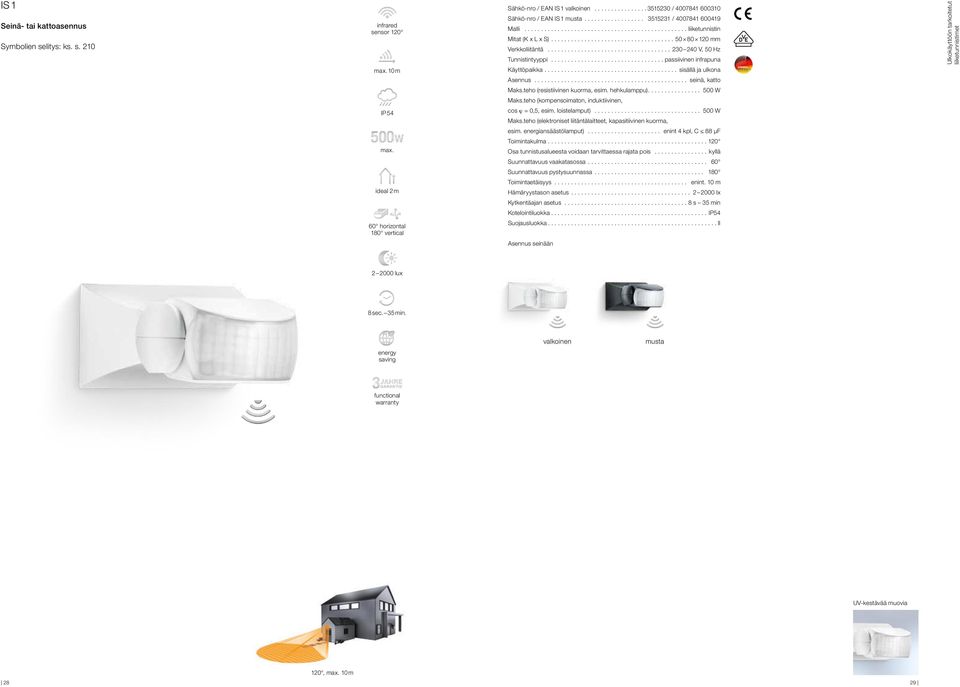

16 IS 1 Seinä- tai kattoasennus Symbolien selitys: ks. s. 210 infrared sensor 120 Sähkö-nro / EAN IS 1 valkoinen / Sähkö-nro / EAN IS 1 musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna liiketunnistimet max. 10 m Käyttöpaikka.... sisällä ja ulkona Asennus... seinä, katto Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, IP 54 cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, esim. energiansäästölamput)... enint 4 kpl, C 88 µf max. Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Suunnattavuus vaakatasossa Suunnattavuus pystysuunnassa ideal 2 m Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP54 60 horizontal 180 vertical Suojausluokka...II Asennus seinään lux 8 sec. 35 min. valkoinen musta UV-kestävää muovia 120, max. 10 m 28 29

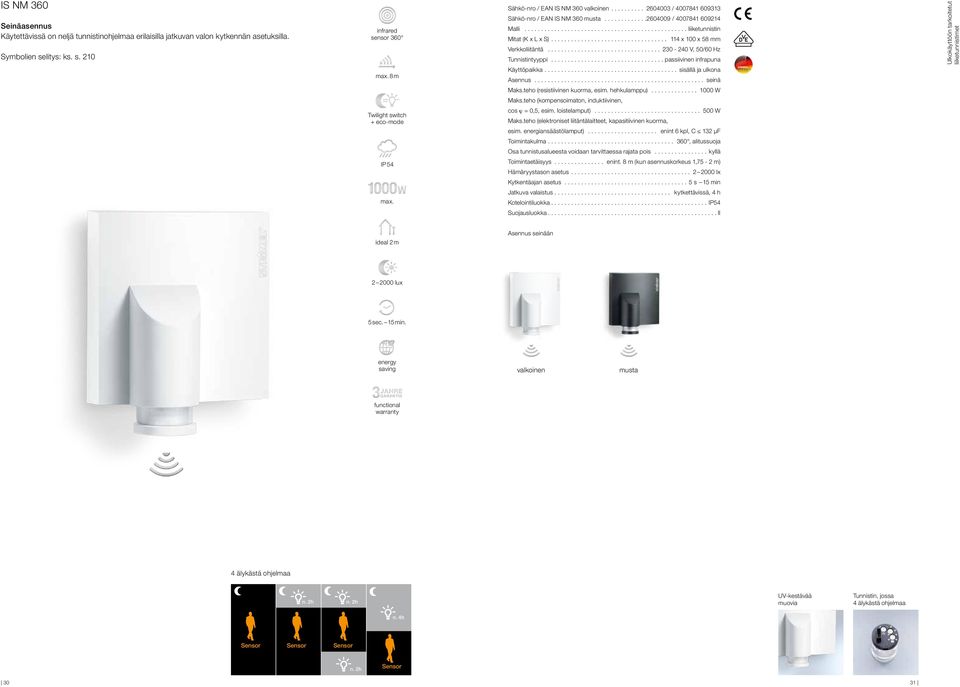

17 IS NM 360 Seinäasennus Käytettävissä on neljä tunnistinohjelmaa erilaisilla jatkuvan valon kytkennän asetuksilla. Symbolien selitys: ks. s. 210 infrared sensor 360 Sähkö-nro / EAN IS NM 360 valkoinen / Sähkö-nro / EAN IS NM 360 musta / Malli... liiketunnistin Mitat (K x L x S) x 100 x 58 mm Verkkoliitäntä V, 50/60 Hz Tunnistintyyppi... passiivinen infrapuna liiketunnistimet max. 8 m Käyttöpaikka... sisällä ja ulkona Asennus... seinä Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, Twilight switch + eco-mode cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, esim. energiansäästölamput)... enint 6 kpl, C 132 µf Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä IP 54 Toimintaetäisyys... enint. 8 m (kun asennuskorkeus 1,75-2 m) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min max. Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP54 Suojausluokka...II ideal 2 m Asennus seinään lux 5 sec. 15 min. valkoinen musta 4 älykästä ohjelmaa n. 2h n. 2h UV-kestävää muovia Tunnistin, jossa 4 älykästä ohjelmaa n. 4h Sensor Sensor Sensor n. 2h Sensor 30 31

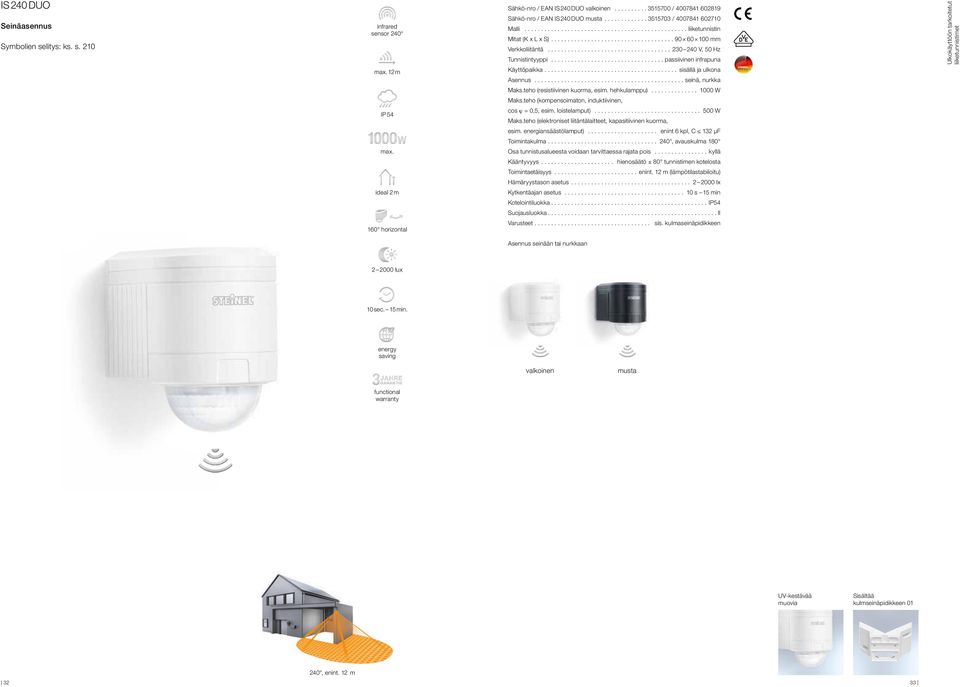

18 IS 240 DUO Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 240 Sähkö-nro / EAN IS 240 DUO valkoinen / Sähkö-nro / EAN IS 240 DUO musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna liiketunnistimet max. 12 m Käyttöpaikka... sisällä ja ulkona Asennus... seinä, nurkka Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, IP 54 cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, esim. energiansäästölamput)... enint 6 kpl, C 132 µf Toimintakulma , avauskulma 180 max. Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Kääntyvyys... hienosäätö ± 80 tunnistimen kotelosta Toimintaetäisyys... enint. 12 m (lämpötilastabiloitu) Hämäryystason asetus lx ideal 2 m Kytkentäajan asetus s 15 min Kotelointiluokka IP54 Suojausluokka...II 160 horizontal Varusteet.... sis. kulmaseinäpidikkeen Asennus seinään tai nurkkaan lux 10 sec. 15 min. valkoinen musta UV-kestävää muovia Sisältää kulmseinäpidikkeen , enint. 12 m 32 33

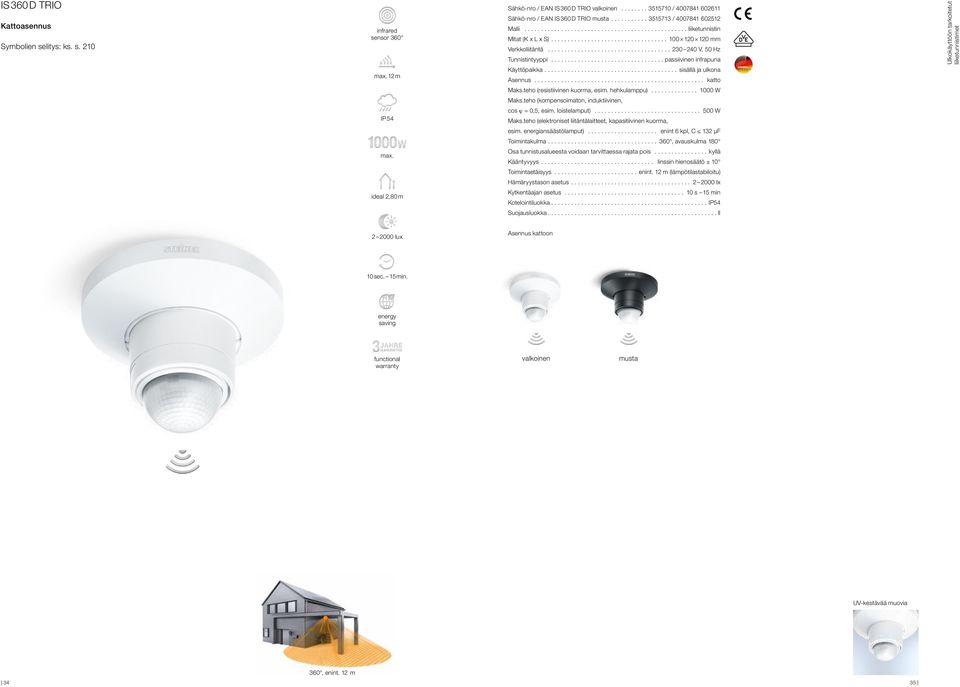

19 IS 360 D TRIO Kattoasennus Symbolien selitys: ks. s. 210 infrared sensor 360 Sähkö-nro / EAN IS 360 D TRIO valkoinen / Sähkö-nro / EAN IS 360 D TRIO musta / Malli... liiketunnistin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna liiketunnistimet max. 12 m Käyttöpaikka... sisällä ja ulkona Asennus... katto Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, IP 54 cos j = 0,5, esim. loistelamput) W Maks.teho (elektroniset liitäntälaitteet, kapasitiivinen kuorma, esim. energiansäästölamput)... enint 6 kpl, C 132 µf Toimintakulma , avauskulma 180 max. Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Kääntyvyys... linssin hienosäätö ± 10 Toimintaetäisyys... enint. 12 m (lämpötilastabiloitu) Hämäryystason asetus lx ideal 2,80 m Kytkentäajan asetus s 15 min Kotelointiluokka IP54 Suojausluokka...II lux Asennus kattoon 10 sec. 15 min. valkoinen musta UV-kestävää muovia 360, enint. 12 m 34 35

20 hämäräkytkimet ja hämäräkytkinvalaisimet hämäräkytkimet ja hämäräkytkinvalaisimet LN

21 NightMatic 2000 Seinäasennus Symbolien selitys: ks. s. 210 Twilight switch IP 54 max lux Sähkö-nro / EAN NightMatic 2000 valkoinen / Sähkö-nro / EAN NightMatic 2000 musta / Malli... hämäräkytkin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Käyttöpaikka... ulkona Asennus... seinä Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, cos j = 0,5, esim. loistelamput) W Hämäryystason asetus... n lx Tehonkulutus... < 0,8 W Kotelointiluokka IP54 Suojausluokka...II Asennus seinään hämäräkytkimet ja hämäräkytkinvalaisimet valkoinen musta Valo päällä Valo pois UV-kestävää muovia 38 39

22 NightMatic 3000 Vario Seinäasennus Älykäs Vario-säästökäyttötila sammuttaa valon automaattisesti ohjelmoidun ajan kuluttua ja kytkee valon uudelleen aamulla klo 4-5. Symbolien selitys: ks. s. 210 Twilight switch + eco-mode IP 54 max. 0,5-10 lux Sähkö-nro / EAN NightMatic 3000 Vario valkoinen / Sähkö-nro / EAN NightMatic 3000 Vario musta / Malli... hämäräkytkin Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Käyttöpaikka... ulkona Asennus... seinä Maks.teho (resistiivinen kuorma, esim. hehkulamppu) W Maks.teho (kompensoimaton, induktiivinen, cos j = 0,5, esim. loistelamput) W Hämäryystason asetus... n. 0,5 10 luksia/painikkeen painaminen Säästökäyttötila (yön ajaksi)... muunneltava yökytkentä Tehonkulutus... < 0,8 W Kotelointiluokka IP54 Suojausluokka...II hämäräkytkimet ja hämäräkytkinvalaisimet Asennus seinään valkoinen musta Valo päällä Vario Valo pois Valo pois UV-kestävää muovia eco-mode 40 41

23 LN 1 Sähkö-nro / EAN LN / Hämäräkytkinvalaisin Seinä- tai kattoasennus Talonumerotarra-arkki ja lamppu sisältyvät toimitukseen. 2G7 bulb Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Teho... sis. 11 W / 2G7 (pienoisloistelamppu) Hämäryystason asetus lx Symbolien selitys: ks. s. 210 IP 54 Kotelointiluokka IP54 Suojausluokka...II Iskunkestävyysluokka... IK lux Käyttölämpötila-alue C Mukana lamppu... kyllä Numerotarra-arkki... sisältyy toimitukseen Varalamppu 11 W / 2G7 EAN lämmin valkoinen Varalamppu 11 W / 2G7 EAN kylmä valkoinen Asennus seinään tai kattoon hämäräkytkimet ja hämäräkytkinvalaisimet Valo päällä Valo pois Sis. 2G7 pienoisloistelampun Sisältää numerotarra-arkin Iskunkestävää materiaalia IK 07 UV-kestävää muovia 42 43

24 SensorLight LED Sähkö-nro / EAN SensorLight LED / LED-lamppu E27-kannalla ja sisäänrakennetulla hämäräkytkimellä Symbolien selitys: ks. s. 210 E27 / 400 lm 90 % potential 7 W =^ 35 W h 3200 K warm-white Mitat (K x L x S).... Ø mm Verkkoliitäntä V, 50/60 Hz Lampun kanta.... E27 Lampun teho... 7 W Kirkkaus lm Vastaava hehkulampputeho W Soveltuvuus himmentimelle... ei Hämäryystason asetus lx Valon väri K warm-white Keskimääräinen nimelliskäyttöikä h Valovirran alenema nimelliskäyttöiän kuluttua.... < 50 % Kytkentäkerrat... n PÄÄLLE/POIS Käynnistymisaika 60 %:n valovirtaan asti... 0,4 s Syttymisaika... 0,4 s Värintoisto.... > 75 RA Elohopeapitoisuus... 0 mg hämäräkytkimet ja hämäräkytkinvalaisimet Twilight switch 15 lux Indoor / Outdoor Valo päällä Valo pois 44 45

25 ESL 14 W Energiansäästölamppu ESL 14 W energiansäästölamppu on kehitetty STEINEL-tunnistinvalaisimille. Sen käyttöikä on pitempi tavallisiin energiansäästölamppuihin verrattuna, ja se saavuttaa täyden kirkkauden hyvin nopeasti. Voit valita joko lämpimän tai kylmän valon värin. Symbolien selitys: ks. s Perfect for STEINEL sensor light E27 lamp warmwhite 14 W =^ 63 W coolwhite 14 W =^ 60 W Sähkö-nro / EAN ESL 14 W lämmin valkoinen / Sähkö-nro / EAN ESL 14 W kylmä valkoinen / Mitat (K x L x S) x 48 x 48 mm Verkkoliitäntä V, 50/60 Hz Lampun kanta... E27 Lampun teho W Valovirta ESL 14 W lämmin valkoinen lm Valovirta ESL 14 W kylmä valkoinen lm Vastaava hehkulampputeho ESL 14 W lämmin valkoinen W Vastaava hehkulampputeho ESL 14 W kylmä valkoinen W Soveltuvuus himmentimelle... ei Valon väri ESL 14 W lämmin valkoinen K Valon väri ESL 14 W kylmä valkoinen K Keskimääräinen nimelliskäyttöikä h Valovirran alenema nimelliskäyttöiän kuluttua... < 50 % Kytkentäkerrat...n x PÄÄLLE/POIS Käynnistymisaika 60 %:n valovirtaan asti sec. Syttymisaika... 2,5 s Värintoisto... > 82 Ra Elohopeapitoisuus... 4 mg Energiatehokkuusluokka... A Tunnistinvalaisimien lamput lämmin valkoinen kylmä valkoinen 46 47

26 tunnistinvalaisimet tunnistinvalaisimet Kauniisti valaistu ulkotila voi olla myös energiaa säästävä

27 Maailmanuutuus! Ensimmäinen ulkovalaisin, jossa tunnistin on asennettu näkymättömiin. Sinä et näe sitä. Se näkee sinut. tunnistinvalaisimet L 810 LED ihf Uusi ihf-sarja erottuu muotoilullaan. Ensimmäistä kertaa tunnistin on integroitu ulkovalaisimeen täysin näkymättömiin. Suurtaajuustunnistintekniikka mahdollistaa ihmisten tarkan havaitsemisen. Uutta ihf-tuotesarjaa on saatavilla Downlight, Up-/Downlight tai Up-/Downlight-valaisimena talonumerolla varustettuna. ihf (Intelligent High Frequency) älykäs suurtaajuustunnistus STEINEL LED-valojärjestelmä Käyttöikä 30 vuotta (4,5 h/pv) Ei enää koskaan lampun vaihtamista Erittäin hyvä tunnistus liikesuunnasta riippumatta Säädettävä toimintaetäisyys Pienten eläinten tunnistus voidaan rajata pois 50 51

28 L 800 LED ihf Downlight Seinäasennus Symbolien selitys: ks. s. 210 Downlight 30 years (Ø 4,5 h /day) high frequency sensor 180 max. 2 5 m IP 44 Sähkö-nro / EAN L 800 LED ihf / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... ihf (intelligent High-Frequency Technology, älykäs suurtaajuustekniikka) Teho... 8 W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma Toimintaetäisyys... enint. 2 5 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System 400 lm 50 lm / W 3000 K warm-white lux tunnistinvalaisimet 5 sec. 15 min. LED-System vakiovarusteena Näkymätön ihf-tunnistin Valon pehmeä kytkentä Mahdollinen peruskirkkaus 10 % Laadukasta alumiinia 52 53

29 L 810 LED ihf Up-/Downlight Seinäasennus Symbolien selitys: ks. s. 210 Up-/Downlight 30 years (Ø 4,5 h /day) high frequency sensor 180 max. 2 5 m IP 44 Sähkö-nro / EAN L 810 LED ihf / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... ihf (intelligent High-Frequency Technology, älykäs suurtaajuustekniikka) Teho W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma Toimintaetäisyys... enint. 2 5 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System 600 lm 50 lm / W 3000 K warm-white lux tunnistinvalaisimet 5 sec. 15 min. LED-System vakiovarusteena Näkymätön ihf-tunnistin Valon pehmeä kytkentä Mahdollinen peruskirkkaus 10 % Laadukasta alumiinia 54 55

30 L 820 LED ihf Up-/Downlight talonumerokyltillä Seinäasennus Symbolien selitys: ks. s. 210 Up-/Downlight 30 years (Ø 4,5 h /day) high frequency sensor 180 max. 2 5 m IP 44 Sähkö-nro / EAN L 820 LED ihf Up-/Downlight ihf / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... ihf (intelligent High-Frequency Technology, älykäs suurtaajuustekniikka) Teho W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma Toimintaetäisyys... enint. 2 5 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System Numerotarra-arkki... sisältyy toimitukseen 600 lm 50 lm / W 3000 K warm-white lux tunnistinvalaisimet 5 sec. 15 min. LED-System vakiovarusteena Näkymätön ihf-tunnistin Valon pehmeä kytkentä Mahdollinen peruskirkkaus 10 % Laadukasta alumiinia Sisältää numerotarra-arkin 56 57

31 tunnistinvalaisimet modernit mallit Valodiodit eli LEDit ovat tulevaisuuden valo. Muihin lamppuihin verrattuna LEDit ovat huomattavasti kirkkaampia mutta kuluttavat huomattavasti vähemmän energiaa. STEINEL on kehittänyt ainutlaatuisen jäähdytysjärjestelmän, joka suojaa LEDejä liialta kuumenemiselta. LEDien käyttöikä on sen ansiosta jopa 30 vuotta. Täsmällisen tunnistintekniikan ohjaamana valo syttyy vain silloin, kun sitä todella tarvitaan. Yhdessä modernin LED-tekniikan kanssa energiaa voidaan säästää tehokkaammin. tunnistinvalaisimet L 625 LED 58 59

32 L 610 LED Seinäasennus Symbolien selitys: ks. s years (Ø 4,5 h /day) infrared sensor 180 max. 12 m IP lm 20 lm / W Sähkö-nro / EAN L 610 LED / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... 8 W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali... ruostumaton teräs, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System 3200 K warm-white lux 5 sec. 15 min. tunnistinvalaisimet LED-System vakiovarusteena Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukas runko-osa ruostumatonta terästä 60 61

33 L 625 LED Valaisin talonumerokyltillä Seinäasennus Symbolien selitys: ks. s years (Ø 4,5 h /day) infrared sensor 360 max. 8 m IP lm 17 lm / W Sähkö-nro / EAN L 625 LED / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... 9 W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m joka puolelle Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka... I Materiaali... alumiini, lasi, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System Numerotarra-arkki... sisältyy toimitukseen 3200 K warm-white lux 5 sec. 15 min. tunnistinvalaisimet LED-System vakiovarusteena Valon pehmeä kytkentä Mahdollinen peruskirkkaus 25 % Tunnistin, jossa 4 älykästä ohjelmaa Laadukasta alumiinia Sisältää numerotarra-arkin 62 63

34 tunnistinvalaisimet modernit mallit tunnistinvalaisimet L 625 LED 64 65

35 L 626 LED Seinäasennus Symbolien selitys: ks. s years (Ø 4,5 h /day) infrared sensor 360 max. 8 m IP lm 19 lm / W Sähkö-nro / EAN L 626 LED / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... 8 W Kirkkaus lm Tehokkuus lm/w Valon väri K LEDin polttoikä h Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m joka puolelle Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka... I Materiaali... alumiini, muovi Tuotteeseen sisältyvä lamppu... STEINEL LED-System 3200 K warm-white lux 5 sec. 15 min. tunnistinvalaisimet LED-System vakiovarusteena Valon pehmeä kytkentä Mahdollinen peruskirkkaus 25 % Tunnistin, jossa 4 älykästä ohjelmaa Laadukasta alumiinia 66 67

36 L 265 S Seinäasennus Alaosan LED-valorengas valaisee tunnelmallisesti ja sisäänrakennettu Power-LED valaisee pimeällä alaspäin talon seinää myöten. Symbolien selitys: ks. s. 210 infrared sensor 360 max. 8 m IP 44 E27 Sähkö-nro / EAN L 265 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60 Hz Tunnistintyyppi... passiivinen infrapuna Teho... maks. 14 W / E27 pienoisloistelamppu, maks. Ø 48 mm LED-valorengas... n. 1 W Toimintakulma , alitussuoja, asetettavissa Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, muovi Mukana lamppu... ei lux Soveltuu pienoisloistelampulle, jonka halkaisija enint. 48 mm 5 sec. 15 min. tunnistinvalaisimet Huom: ESL 14W -lampun käyttöikä on erityisen pitkä (s. 46) LED-tunnelmavalaistus Tunnistin, jossa 4 älykästä ohjelmaa Laadukasta alumiinia 68 69

37 L 270 S Valaisin talonumerokyltillä Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 360 max. 8 m IP 44 G lux Sähkö-nro / EAN L 270 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint W / G 9 LED, valaistu lasiruutu n. 1 W Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka... I Materiaali... alumiini, muovi, lasi Mukana lamppu... ei Numerotarra-arkki... sisältyy toimitukseen 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Mahdollinen peruskirkkaus 25 % Tunnistin, jossa 4 älykästä ohjelmaa Laadukasta alumiinia Sisältää numerotarra-arkin 70 71

38 L 271 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 360 max. 8 m IP 44 G9 Sähkö-nro / EAN L 271 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint W / G9 Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka... I Materiaali... alumiini, muovi Mukana lamppu... ei lux 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Mahdollinen peruskirkkaus 25 % Tunnistin, jossa 4 älykästä ohjelmaa Laadukasta alumiinia 72 73

39 L 20 Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 10 m IP 44 E27 Sähkö-nro / EAN L / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Tunnistimen suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Iskunkestävyysluokka... IK07 Materiaali... muovi, kehys ruostumatonta terästä Mukana lamppu... ei 90 vertical Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 8 sec. 35 min. tunnistinvalaisimet Iskunkestävää materiaalia IK 07 Laadukas kehys ruostumatonta terästä 74 75

40 tunnistinvalaisimet modernit mallit tunnistinvalaisimet L

41 L 330 S L 331 S Seinäasennus Valaisimista voidaan muodostaa enintään 5 yksikön synkronoituja ryhmiä. Orjamalleiksi valituista valaisimista poistetaan tunnistin, jonka reikä peitetään peitetulpalla (sis. toimitukseen). Symbolien selitys: ks. s. 210 infrared sensor 360 max. 8 m IP 44 E lux Sähkö-nro / EAN L 330 S valkoinen / Sähkö-nro / EAN L 330 S hopea / Sähkö-nro / EAN L 331 S valkoinen / Sähkö-nro / EAN L 331 S hopea / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Lisäkytkentäteho L : (resisitiivinen kuorma, esim. hehkulamput)... enint. 300 W Rinnakkaiskäytössä... enint. 5 valaisinta Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 8 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Jatkuva valaistus... kytkettävissä, koko yö tai puolet yöstä Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi Mukana lamppu... ei 5 sec. 15 min. Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille networkable tunnistinvalaisimet L 330 S valkoinen L 330 S hopea L 331 S valkoinen L 331 S hopea Tunnistin, jossa 3 älykästä ohjelmaa UV-kestävää muovia 78 79

42 L 11 Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 10 m IP 44 E27 Sähkö-nro / EAN L / Mitat (K x L x S) mm Verkkoliitäntä V, 50Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... runko muovia, kehys alumiinia Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 90 vertical lux 8 sec. 35 min. tunnistinvalaisimet Laadukas alumiininen kehys 80 81

43 L 12 Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 10 m IP 44 E27 Sähkö-nro / EAN L / Mitat (K x L x S) Verkkoliitäntä V, 50Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... runko muovia, kehys alumiinia Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 90 vertical lux 8 sec. 35 min. tunnistinvalaisimet Laadukas alumiininen kehys 82 83

44 L 860 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 12 m IP 44 E lux Sähkö-nro / EAN L 860 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali...muovi, ruostumaton teräs, lasi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukas kehys ruostumatonta terästä Opaalilasia 84 85

45 tunnistinvalaisimet modernit mallit L 860 S tunnistinvalaisimet 86 87

46 L 867 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 12 m IP 44 E lux Sähkö-nro / EAN L 867 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali...muovi, ruostumaton teräs, lasi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukas kehys ruostumatonta terästä Opaalilasia 88 89

47 L 170 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 180 max. 12 m IP 44 E lux Sähkö-nro / EAN L 170 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP43 Suojausluokka...II Materiaali... muovi, ruostumaton teräs, lasi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukas runko-osa ruostumatonta terästä 90 91

48 L 260 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 240 max. 12 m IP 44 E27 G9 Sähkö-nro / EAN L 260 S / Mitat (K x L x S) Ø mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint W / G enint. 100 W / E27 Lampun sovitin... 2 x G9-lampulle Toimintakulma , avauskulma 180 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 12 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka... I Materiaali... ruostumaton teräs, lasi Mukana lamppu... ei Soveltuu hehkulampuille, pienoisloistelampuille ja LED-lampuille lux 5 sec. 15 min. tunnistinvalaisimet Valon pehmeä kytkentä Laadukasta ruostumatonta terästä Opaalilasia 92 93

49 tunnistinvalaisimet GL 60 S tunnistinvalaisimet 94 95

50 GL 60 S Pollarivalaisin Symbolien selitys: ks. s. 210 infrared sensor 360 max. 12 m IP 44 E27 G9 Sähkö-nro / EAN GL 60 S / Mitat (K Ø) Ø 102 (lasi) Ø 220 mm (jalka) Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint W / G tai enint. 100 W / E 27 Lampun sovitin... 3 x G9-lampulle Toimintakulma , avauskulma 20 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 12 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkentä... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali... ruostumaton teräs, lasi Mukana lamppu... ei Soveltuu hehkulampuille, pienoisloistelampuille ja LED-lampuille lux 5 sec. 15 min. tunnistinvalaisimet Muunneltava korkeus Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukasta ruostumatonta terästä 96 97

51 tunnistinvalaisimet klassiset mallit tunnistinvalaisimet L 190 S 98 99

52 tunnistinvalaisimet klassiset mallit tunnistinvalaisimet L 190 S

53 L 560 S Seinäasennus Symbolien selitys: ks. s. 210 infrared sensor 140 max. 12 m IP 44 E horizontal 65 vertical Sähkö-nro / EAN L 560 S valkoinen / Sähkö-nro / EAN L 560 S musta / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma vaakatasossa, alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Suunnattavuus vaakatasossa Suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus s 15 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi, lasi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 10 sec. 15 min. tunnistinvalaisimet valkoinen musta UV-kestävää muovia

54 L 562 S Seinäasennus Symbolien selitys: ks. s infrared sensor 140 max. 12 m IP 44 E27 Sähkö-nro / EAN L 562 S / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma vaakatasossa, alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Suunnattavuus vaakatasossa Suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus s 15 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi, lasi Mukana lamppu... ei 130 horizontal 65 vertical Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 10 sec. 15 min. tunnistinvalaisimet UV-kestävää muovia

55 tunnistinvalaisimet klassiset mallit L 115 S tunnistinvalaisimet

56 L 115 S Seinäasennus Symbolien selitys: ks. s infrared sensor 240 max. 12 m IP 44 E27 Sähkö-nro / EAN L 115 S valkoinen / Sähkö-nro / EAN L 115 S hopea / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma , avauskulma 120 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi, lasi Mukana lamppu... ei lux Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet valkoinen hopea Mahdollinen peruskirkkaus 0-50 % UV-kestävää muovia

57 L 535 S Seinäasennus Symbolien selitys: ks. s infrared sensor 180 max. 12 m IP 44 E27 Sähkö-nro / EAN L 535 S valkoinen / Sähkö-nro / EAN L 535 S musta / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , alitussuoja Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Tunnistimen suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi, lasi Mukana lamppu... ei 70 vertical Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 8 sec. 35 min. valkoinen musta tunnistinvalaisimet UV-kestävää muovia

58 L 190 S Seinäasennus Symbolien selitys: ks. s infrared sensor 180 max. 12 m IP 44 E lux Sähkö-nro / EAN L 190 S valkoinen / Sähkö-nro / EAN L 190 S musta / Mitat (K x L x S) mm Verkkoliitäntä V, 50/60 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , avauskulma 90 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... 2 perusasetusta: enint. 12 m tai enint. 5 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Valon pehmeä kytkeytyminen... kyllä Jatkuva valaistus... kytkettävissä, 4 h Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, lasi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet valkoinen musta Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % Laadukasta alumiinia

59 L 15 Seinäasennus Symbolien selitys: ks. s infrared sensor 180 max. 10 m IP 44 E27 Sähkö-nro / EAN L 15 valkoinen / Sähkö-nro / EAN L 15 musta / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Tunnistimen suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... UV-kestävä muovi, lasi Mukana lamppu... ei 90 vertical Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 8 sec. 35 min. tunnistinvalaisimet valkoinen musta UV-kestävää muovia

60 GL 16 S Pollarivalaisin Symbolien selitys: ks. s infrared sensor 180 max. 12 m IP 44 E27 Sähkö-nro / EAN GL 16 S valkoinen / Sähkö-nro / EAN GL 16 S musta / Mitat (K x Ø) x 260 mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , alitussuoja Toiminta-alue rajattavissa mekaanisesti... kyllä Suunnattavuus (tunnistin) pystysuunnassa Toimintaetäisyys... enint. 12 m Hämäryystason asetus lx Kytkentäajan asetus s 15 min Kotelointiluokka IP44 Suojausluokka...II Materiaali... alumiini, lasi Mukana lamppu... ei 35 vertical Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 10 sec. 15 min. tunnistinvalaisimet valkoinen musta Korkeutta voidaan muuttaa Laadukasta alumiinia

61 tunnistinvalaisimet perusmallit tunnistinvalaisimet L

62 L 1 Seinäasennus Mukana talonumerotarra-arkki. Symbolien selitys: ks. s infrared sensor 180 max. 10 m IP 44 E27 90 vertical Sähkö-nro / EAN L 1 valkoinen / Sähkö-nro / EAN L 1 musta / Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 60 W / E27 Toimintakulma Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Tunnistimen suunnattavuus pystysuunnassa Toimintaetäisyys... enint. 10 m Hämäryystason asetus lx Kytkentäajan asetus... 8 s 35 min Kotelointiluokka IP44 Suojausluokka...II Iskunkestävyysluokka... IK07 Materiaali... UV-kestävä muovi Mukana lamppu... ei Numerotarra-arkki... sisältyy toimitukseen Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille lux 8 sec. 35 min. tunnistinvalaisimet valkoinen musta Sisältää numerotarra-arkin Iskunkestävää materiaalia IK 07 UV-kestävää muovia

63 DL 850 S Kattoasennus Symbolien selitys: ks. s infrared sensor 360 max. 7 m IP 44 2G7 Sähkö-nro / EAN DL 850 S valkoinen / Mitat (K x L x S)... Ø mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... sis. 2 9 W / 2G7 (energiansäästölamppu) Toimintakulma , avauskulma 160 Toimintaetäisyys... enint. 7 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 1 min 15 min Kotelointiluokka IP44 Suojausluokka...II Iskunkestävyysluokka... IK07 Materiaali... UV-kestävä muovi Mukana lamppu... kyllä lux 1 min. 15 min. tunnistinvalaisimet Sis. 2 x 2G7 pienoisloistelamput Iskunkestävää materiaalia IK 07 UV-kestävää muovia

64 DL 750 S Kattoasennus Symbolien selitys: ks. s infrared sensor 360 max. 12 m IP 44 E lux Sähkö-nro / EAN DL 750 S valkoinen / Sähkö-nro / EAN DL 750 S iskunkestävä valkoinen Mitat (K x L x S) mm Verkkoliitäntä V, 50 Hz Tunnistintyyppi... passiivinen infrapuna Teho... enint. 100 W / E27 Toimintakulma , avauskulma 180 Osa tunnistusalueesta voidaan tarvittaessa rajata pois... kyllä Toimintaetäisyys... enint. 12 m (lämpötilastabiloitu) Hämäryystason asetus lx Kytkentäajan asetus... 5 s 15 min Perusvalaistus... 0 % 50 % Jatkuva valaistus... kytkettävissä, 4 h Valon pehmeä kytkentä... kyllä Kotelointiluokka IP44 Suojausluokka... I Materiaali... UV-kestävä muovi Mukana lamppu... ei Soveltuu hehkulampuille, energiansäästölampuille ja LED-lampuille 5 sec. 15 min. tunnistinvalaisimet DL 750 S valkoinen DL 750 S iskunkestävä valkoinen Valon pehmeä kytkentä Mahdollinen peruskirkkaus 0-50 % UV-kestävää muovia
