Suorituskyvystä ei enää tarvitse tinkiä turvallisuuden vuoksi!

Transkriptio

1 Suorituskyvystä ei enää tarvitse tinkiä turvallisuuden vuoksi! PAINEILMA

2 CEJN on toiminut alalla lähes 60 vuoden ajan, ja tuotteitamme joista voimme ylpeänä sanoa: made in Sweden käytetään kaikkialla maailmassa. Sisällysluettelo esafe - Asiakas on meille tärkein 04 made in sweden - Yhteistyötä kanssanne 06 KÄYTTÖKOHTEITA - Lukuisia eri käyttökohteita 08 Hyvät virtausarvot ja pieni painehäviö 10 Tuotetietoa 12 2

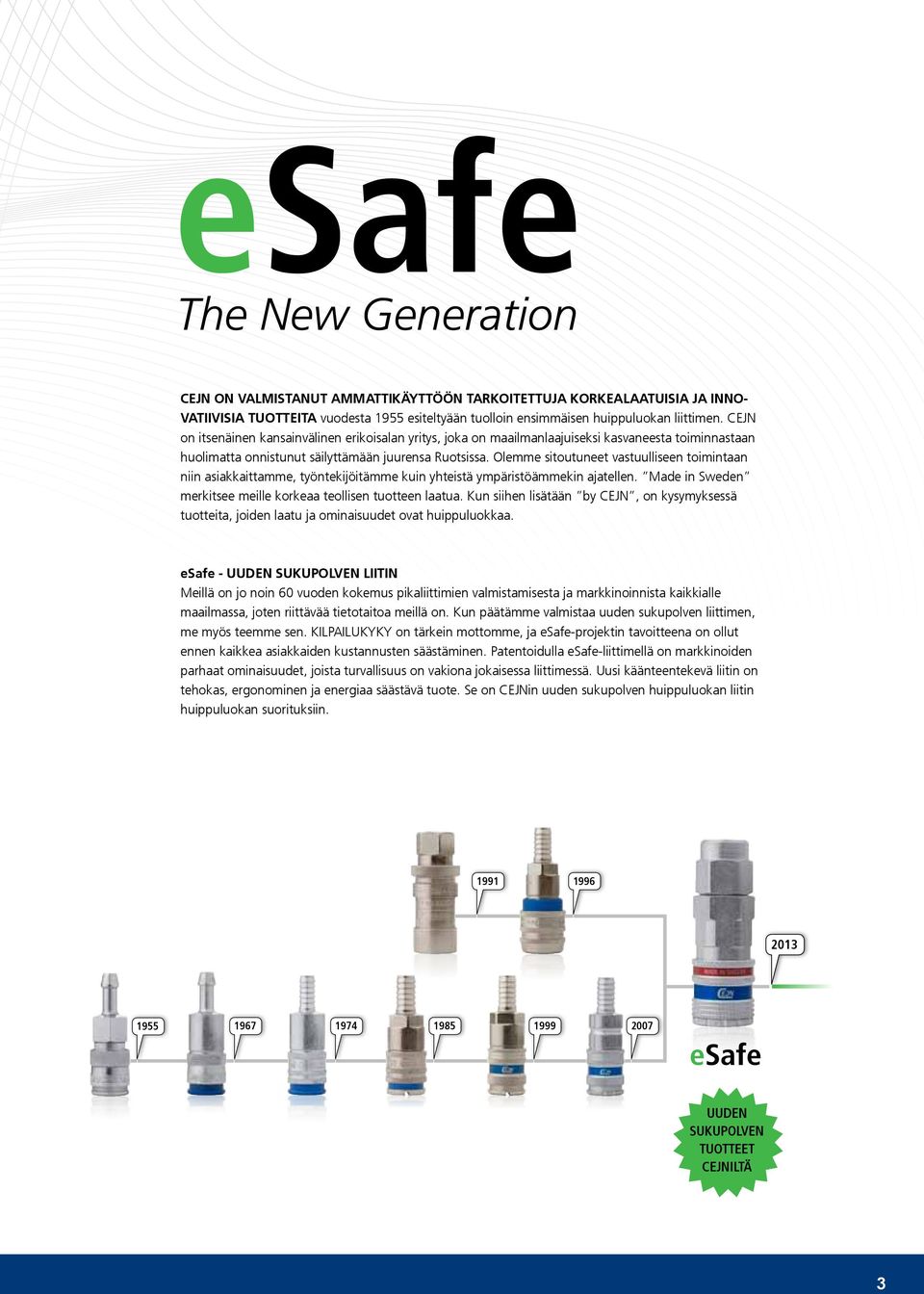

3 CEJN on valmistanut ammattikäyttöön tarkoitettuja korkealaatuisia ja innovatiivisia tuotteita vuodesta 1955 esiteltyään tuolloin ensimmäisen huippuluokan liittimen. CEJN on itsenäinen kansainvälinen erikoisalan yritys, joka on maailmanlaajuiseksi kasvaneesta toiminnastaan huolimatta onnistunut säilyttämään juurensa Ruotsissa. Olemme sitoutuneet vastuulliseen toimintaan niin asiakkaittamme, työntekijöitämme kuin yhteistä ympäristöämmekin ajatellen. Made in Sweden merkitsee meille korkeaa teollisen tuotteen laatua. Kun siihen lisätään by CEJN, on kysymyksessä tuotteita, joiden laatu ja ominaisuudet ovat huippuluokkaa. esafe - UUDEN SUKUPOLVEN LIITIN Meillä on jo noin 60 vuoden kokemus pikaliittimien valmistamisesta ja markkinoinnista kaikkialle maailmassa, joten riittävää tietotaitoa meillä on. Kun päätämme valmistaa uuden sukupolven liittimen, me myös teemme sen. KILPAILUKYKY on tärkein mottomme, ja esafe-projektin tavoitteena on ollut ennen kaikkea asiakkaiden kustannusten säästäminen. Patentoidulla esafe-liittimellä on markkinoiden parhaat ominaisuudet, joista turvallisuus on vakiona jokaisessa liittimessä. Uusi käänteentekevä liitin on tehokas, ergonominen ja energiaa säästävä tuote. Se on CEJNin uuden sukupolven huippuluokan liitin huippuluokan suorituksiin UUDEN SUKUPOLVEN TUOTTEET CEJNILTÄ 3

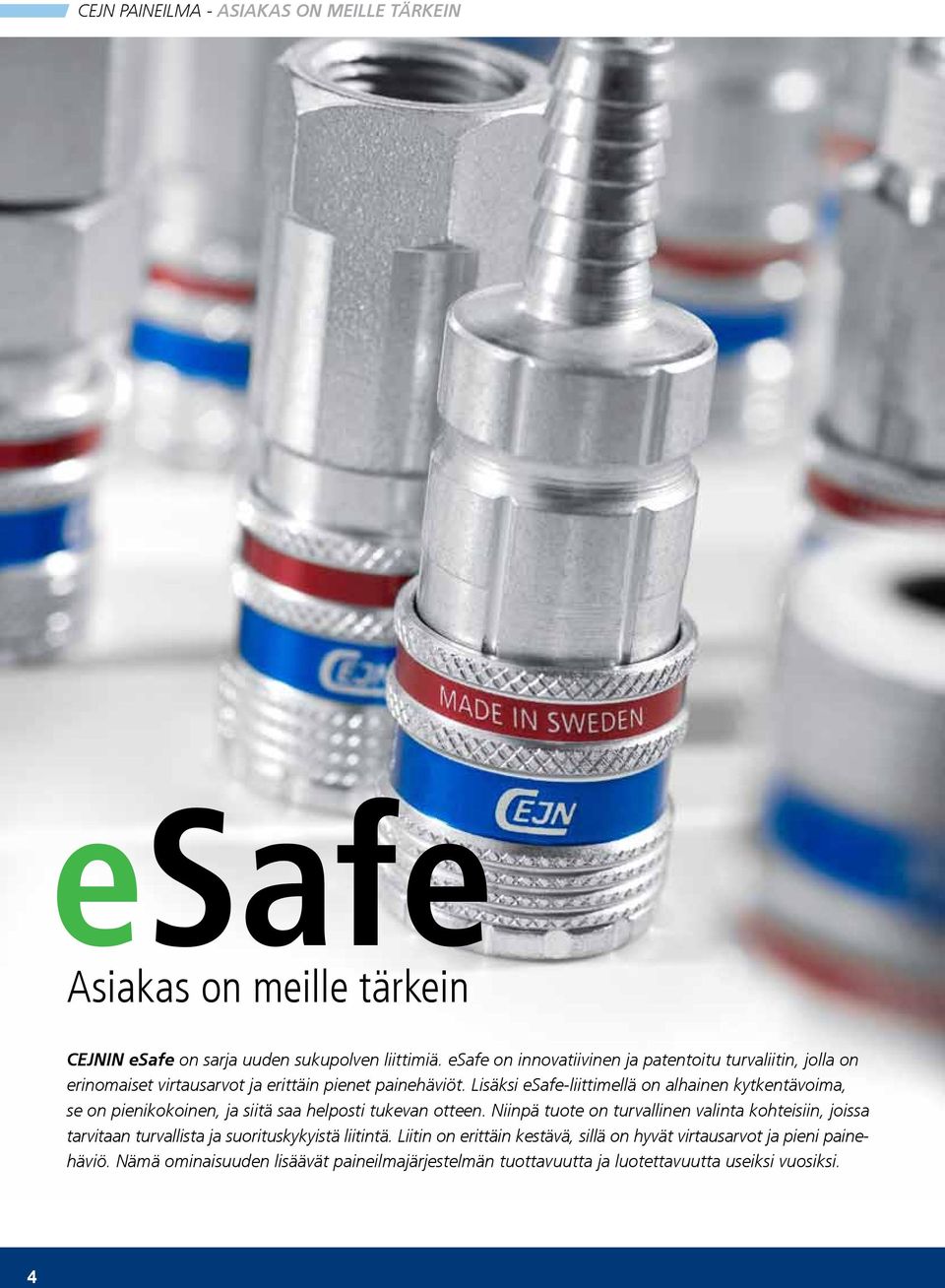

4 CEJN Paineilma - Asiakas on meille tärkein Asiakas on meille tärkein CEJNin esafe on sarja uuden sukupolven liittimiä. esafe on innovatiivinen ja patentoitu turvaliitin, jolla on erinomaiset virtausarvot ja erittäin pienet painehäviöt. Lisäksi esafe-liittimellä on alhainen kytkentävoima, se on pienikokoinen, ja siitä saa helposti tukevan otteen. Niinpä tuote on turvallinen valinta kohteisiin, joissa tarvitaan turvallista ja suorituskykyistä liitintä. Liitin on erittäin kestävä, sillä on hyvät virtausarvot ja pieni painehäviö. Nämä ominaisuuden lisäävät paineilmajärjestelmän tuottavuutta ja luotettavuutta useiksi vuosiksi. 4

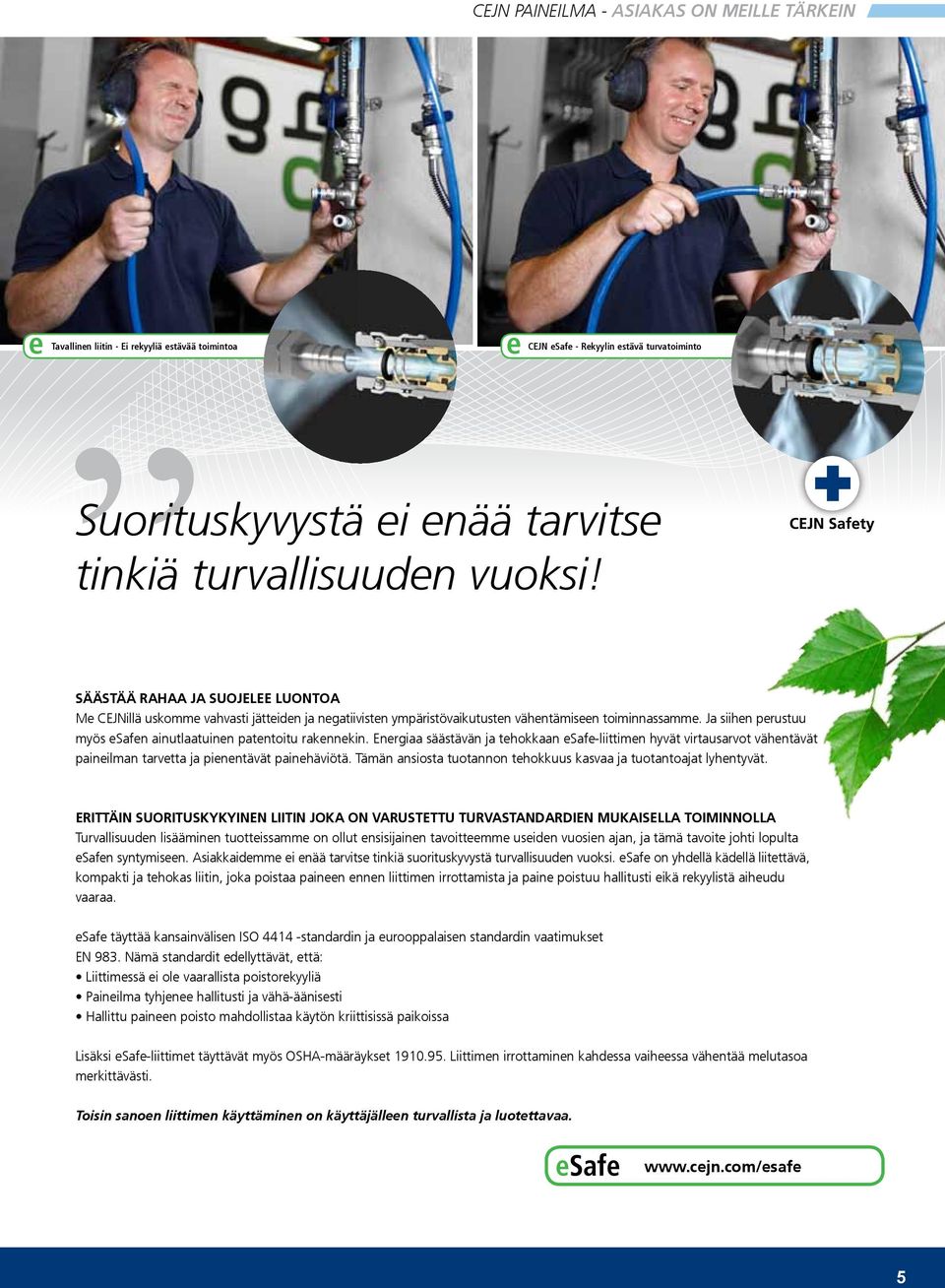

5 CEJN Paineilma - Asiakas on meille tärkein Tavallinen liitin - Ei rekyyliä estävää toimintoa CEJN esafe - Rekyylin estävä turvatoiminto Suorituskyvystä ei enää tarvitse tinkiä turvallisuuden vuoksi! Säästää rahaa ja suojelee luontoa Me CEJNillä uskomme vahvasti jätteiden ja negatiivisten ympäristövaikutusten vähentämiseen toiminnassamme. Ja siihen perustuu myös esafen ainutlaatuinen patentoitu rakennekin. Energiaa säästävän ja tehokkaan esafe-liittimen hyvät virtausarvot vähentävät paineilman tarvetta ja pienentävät painehäviötä. Tämän ansiosta tuotannon tehokkuus kasvaa ja tuotantoajat lyhentyvät. ERITTÄIN SUORITUSKYKYINEN LIITIN JOKA ON VARUSTETTU TURVASTANDARDIEN MUKAISELLA TOIMINNOLLA Turvallisuuden lisääminen tuotteissamme on ollut ensisijainen tavoitteemme useiden vuosien ajan, ja tämä tavoite johti lopulta esafen syntymiseen. Asiakkaidemme ei enää tarvitse tinkiä suorituskyvystä turvallisuuden vuoksi. esafe on yhdellä kädellä liitettävä, kompakti ja tehokas liitin, joka poistaa paineen ennen liittimen irrottamista ja paine poistuu hallitusti eikä rekyylistä aiheudu vaaraa. esafe täyttää kansainvälisen ISO standardin ja eurooppalaisen standardin vaatimukset EN 983. Nämä standardit edellyttävät, että: Liittimessä ei ole vaarallista poistorekyyliä Paineilma tyhjenee hallitusti ja vähä-äänisesti Hallittu paineen poisto mahdollistaa käytön kriittisissä paikoissa Lisäksi esafe-liittimet täyttävät myös OSHA-määräykset Liittimen irrottaminen kahdessa vaiheessa vähentää melutasoa merkittävästi. Toisin sanoen liittimen käyttäminen on käyttäjälleen turvallista ja luotettavaa. 5

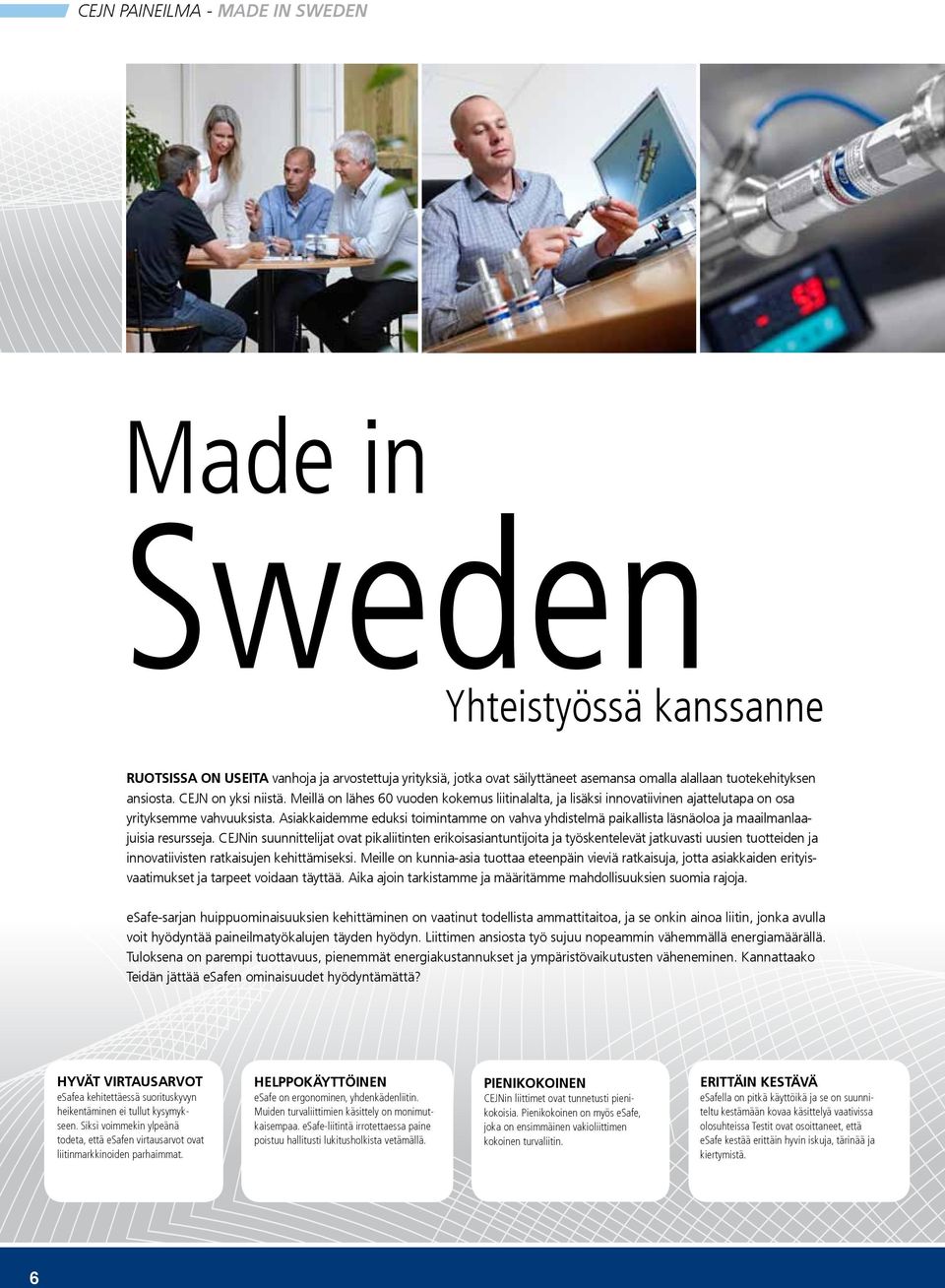

6 CEJN Paineilma - MADE IN SWEDEN Made in Sweden Yhteistyössä kanssanne Ruotsissa on useita vanhoja ja arvostettuja yrityksiä, jotka ovat säilyttäneet asemansa omalla alallaan tuotekehityksen ansiosta. CEJN on yksi niistä. Meillä on lähes 60 vuoden kokemus liitinalalta, ja lisäksi innovatiivinen ajattelutapa on osa yrityksemme vahvuuksista. Asiakkaidemme eduksi toimintamme on vahva yhdistelmä paikallista läsnäoloa ja maailmanlaajuisia resursseja. CEJNin suunnittelijat ovat pikaliitinten erikoisasiantuntijoita ja työskentelevät jatkuvasti uusien tuotteiden ja innovatiivisten ratkaisujen kehittämiseksi. Meille on kunnia-asia tuottaa eteenpäin vieviä ratkaisuja, jotta asiakkaiden erityisvaatimukset ja tarpeet voidaan täyttää. Aika ajoin tarkistamme ja määritämme mahdollisuuksien suomia rajoja. esafe-sarjan huippuominaisuuksien kehittäminen on vaatinut todellista ammattitaitoa, ja se onkin ainoa liitin, jonka avulla voit hyödyntää paineilmatyökalujen täyden hyödyn. Liittimen ansiosta työ sujuu nopeammin vähemmällä energiamäärällä. Tuloksena on parempi tuottavuus, pienemmät energiakustannukset ja ympäristövaikutusten väheneminen. Kannattaako Teidän jättää esafen ominaisuudet hyödyntämättä? Hyvät virtausarvot esafea kehitettäessä suorituskyvyn heikentäminen ei tullut kysymykseen. Siksi voimmekin ylpeänä todeta, että esafen virtausarvot ovat liitinmarkkinoiden parhaimmat. Helppokäyttöinen esafe on ergonominen, yhdenkädenliitin. Muiden turvaliittimien käsittely on monimutkaisempaa. esafe-liitintä irrotettaessa paine poistuu hallitusti lukitusholkista vetämällä. Pienikokoinen CEJNin liittimet ovat tunnetusti pienikokoisia. Pienikokoinen on myös esafe, joka on ensimmäinen vakioliittimen kokoinen turvaliitin. Erittäin kestävä esafella on pitkä käyttöikä ja se on suunniteltu kestämään kovaa käsittelyä vaativissa olosuhteissa Testit ovat osoittaneet, että esafe kestää erittäin hyvin iskuja, tärinää ja kiertymistä. 6

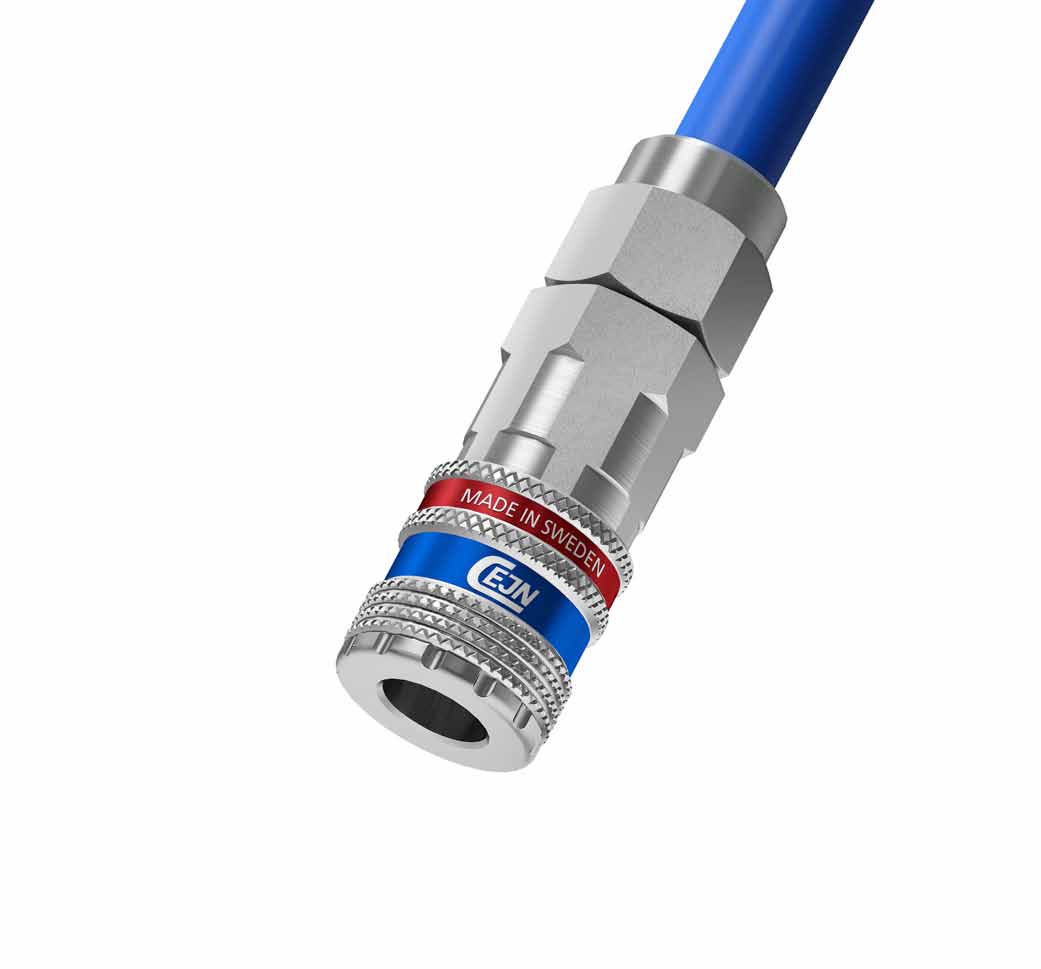

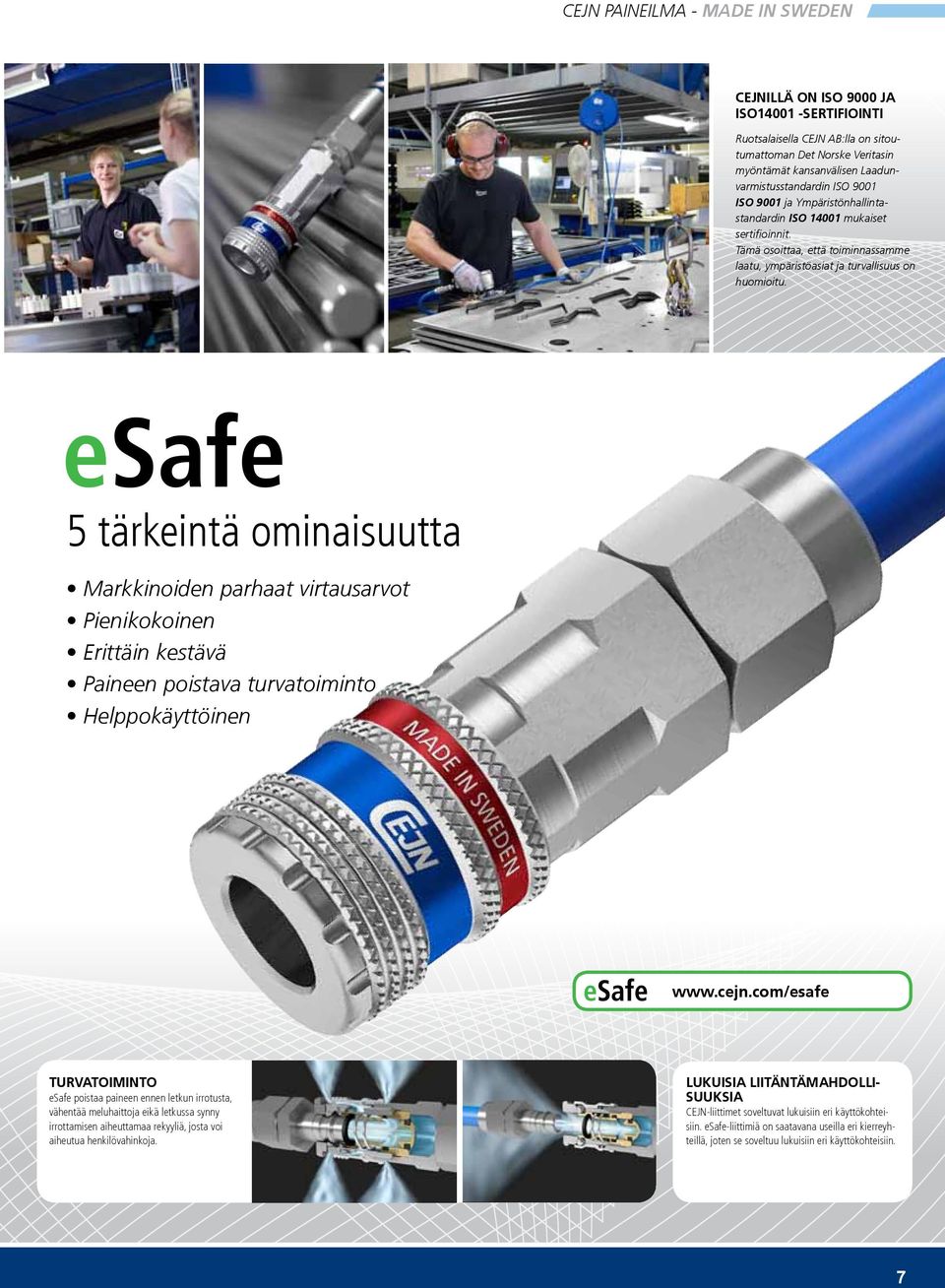

7 CEJN Paineilma - MADE IN SWEDEN CEJNillä on ISO 9000 ja ISO sertifiointi Ruotsalaisella CEJN AB:lla on sitoutumattoman Det Norske Veritasin myöntämät kansanvälisen Laadunvarmistusstandardin ISO 9001 ISO 9001 ja Ympäristönhallintastandardin ISO mukaiset sertifioinnit. Tämä osoittaa, että toiminnassamme laatu, ympäristöasiat ja turvallisuus on huomioitu. 5 tärkeintä ominaisuutta Markkinoiden parhaat virtausarvot Pienikokoinen Erittäin kestävä Paineen poistava turvatoiminto Helppokäyttöinen Turvatoiminto esafe poistaa paineen ennen letkun irrotusta, vähentää meluhaittoja eikä letkussa synny irrottamisen aiheuttamaa rekyyliä, josta voi aiheutua henkilövahinkoja. Lukuisia liitäntämahdollisuuksia CEJN-liittimet soveltuvat lukuisiin eri käyttökohteisiin. esafe-liittimiä on saatavana useilla eri kierreyhteillä, joten se soveltuu lukuisiin eri käyttökohteisiin. 77

8 CEJN Paineilma - Kaikkialla maailmassa Suunniteltu ammattilaisille monentyyppisiin kohteisiin KAIKISSA KOHTEISSA, joissa käytetään paineilmaa, on esafe loistava valinta. Se on turvallinen, kestävä ja tehokas vaihtoehto puusepänteollisuuteen, prosessi- ja kokoonpanoteollisuuteen sekä korjaamoja kaivosteollisuuteen. 8

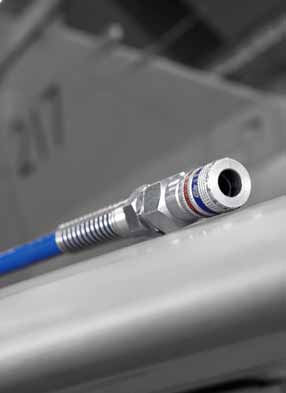

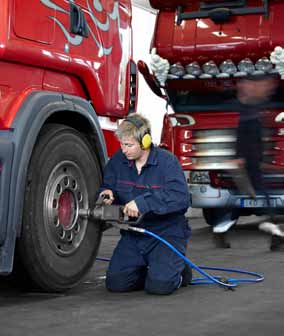

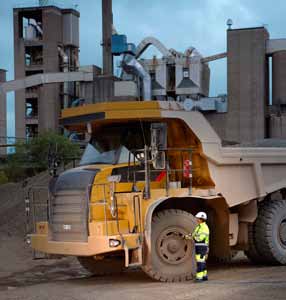

9 CEJN Paineilma - Kaikkialla maailmassa esafe poistaa paineen ennen letkun irrotusta, vähentää meluhaittoja eikä letkussa synny irrottamisen aiheuttamaa rekyyliä, josta voi aiheutua henkilövahinkoja. 9 9

10 CEJN Paineilma - hyvät virtausarvot ja pieni painehäviö CEJN VIRTaus- EKSPERTTI! Hyvät virtausarvot ja pieni painehäviö Painehäviö (bar) 0,60 0,50 0,40 0,30 0,20 0,10 0,00 2, Virtaus (l/min) 900 l/min 0,36 0,08 Jokainen yritys haluaa parantaa tuottavuuttaan ja alentaa kustannuksiaan. Tehokkuudella ja kustannussäästöillä on aina suuri painoarvo. Käytännössä niiden aikaansaaminen on usein vaikeampaa. Suurissa tuotantolaitoksissa ei välttämättä aina tiedetä, kuinka paljon paineilmajärjestelmien säännöllisillä tarkastuksilla voidaan säästää. Kannattaa tehdä seuraava yksinkertainen kysymys: Onko työkalulle tulevan ilman paine oikea? Yleisimmät syyt paineilmajärjestelmissä esiintyviin tehovajeisiin ovat vuodot ja painehäviöt. Optimoidun paineilmajärjestelmän tuloksena tuottavuus paranee, energiankulutus laskee ja vuodessa kertyvät kustannussäästöt ovat merkittäviä. Painehäviö (bar) 1,5 1,0 0,5 0,36-0,08 = 0,28 2 x 0,28 = 0,56 0, Teho, % 86% Virtaus- ja tehokäyrät Työkalun kulutus 900 l/min. Painehäviö 0,08 bar ja 0,36 bar. Painehäviön ero 0,56 bar tuottaa 86 % tehon. Mikäli painehäviö on liian suuri, työkalujen suorituskyky heikentyy A) C+N=0,1 Ove Gustafsson Ove Gustafsson, tuotepäällikkö CEJN Paineilma ei ole ilmaista, ja järjestelmät kannattaa optimoida kustannusten alentamiseksi. Miten järjestelmä sitten voidaan optimoida? Ove Gustafssonilla on yli 25 vuoden kokemus paineilmasta, ja hän on oikea henkilö opastamaan läpikotaisin, kuinka moni mutkaista paineilman käyttäminen voi olla. Ove on CEJNin paineilmatuotteiden tuotepäällikkö ja LEAN-koordinaattori. B) Letku = 0,5 P1 C) C+N=0,1 ΔP P2 P1 lähtöpaine seinäpistokkeesta P2 tulopaine työkaluun ΔP tulo- ja lähtöpaineen erotus A) painehäviö C+N B) painehäviö letkuissa C) painehäviö C+N 10

11 CEJN Paineilma - hyvät virtausarvot ja pieni painehäviö CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide CEJN Flow Guide Järjestelmän optimointi Paikanna vuodot! Paineilmavuodot ovat yleisempiä kuin uskotaan, ja ne nostavat energian kulutusta ja rasittavat kompressoria. 1 mm:n reikä letkussa aiheuttaa vuodon, joka kuluttaa ilmaa 75 litraa minuutissa. Ilmavuotoja esiintyy useimmiten kattoputkissa, letkuissa, kuluneissa työkaluissa, huonokuntoisissa tai rikkoutuneissa liittimissä ja löystyneissä letkuliitännöissä. CEJN suosittelee tunnistamaan järjestelmän heikot kohdat ja tekemään vuototarkastuksen kerran vuodessa. Älä rasita järjestelmää! Korkealla paineella käytettävä paineilmailmajärjestelmä kuluu nopeammin ja rasittaa työkaluja turhaan. CEJN suosittelee matalamman paineen valitsemista ja oikein mitoitettujen letkujen, high flow -liittimien sekä ilmankäsittelylaitteiden (FRL) käyttämistä. Ilmankäsittelylaitteiden ansiosta paineilmajärjestelmä toimii taloudellisesti ja häiriöittä luotettavana energianlähteenä. Näillä toimenpiteillä pidennät helposti paineilmajärjestelmän ja työkalujen käyttöikää. Muista työturvallisuus! Työpaikan turvallisuuden varmistaminen on tärkeää tiloissa, joissa käytetään paineilmaa. Tämän vuoksi suosittelemme CEJN-turvatuotteiden käyttämistä. Valikoimaan kuuluu liitinrunkoja, pistokkeita, letkuja, letku- ja kaapelikeloja sekä puhalluspistooleja. Tuotteet on suunniteltu käyttäjien tarpeita ja kestävää kehitystä ajatellen turvalliseen ja ergonomisen työskentelyyn. Säästä aikaa ja rahaa! esafe-liittimen etujen havainnollistamiseksi vertasimme 320-sarjan esafe-liittimen testituloksia kilpailevan tuotemerkin liittimeen. Olosuhteet Testissä käytettiin 7 barin lähtöpainetta, viiden metrin pituista 3/8 -letkua ja kahta työkalun tuloilmaliitintä. Tulokset Kävi ilmi, että uuden sukupolven liittimellä työhön kuluva aika puoliintuu. Se vähentää työhön kuluvaa aikaa noin 240 minuutilla päivässä.* Näiden minuuttien aikana vuodessa voitaisiin valmistaa tuotetta enemmän. Jos käytössäsi on esafe huomaat, kuinka tuottavuus parantuu merkittävästi. * laskettu tauottoman 8 tunnin ja 220 työpäivän mukaan. Tuotemerkki X 11

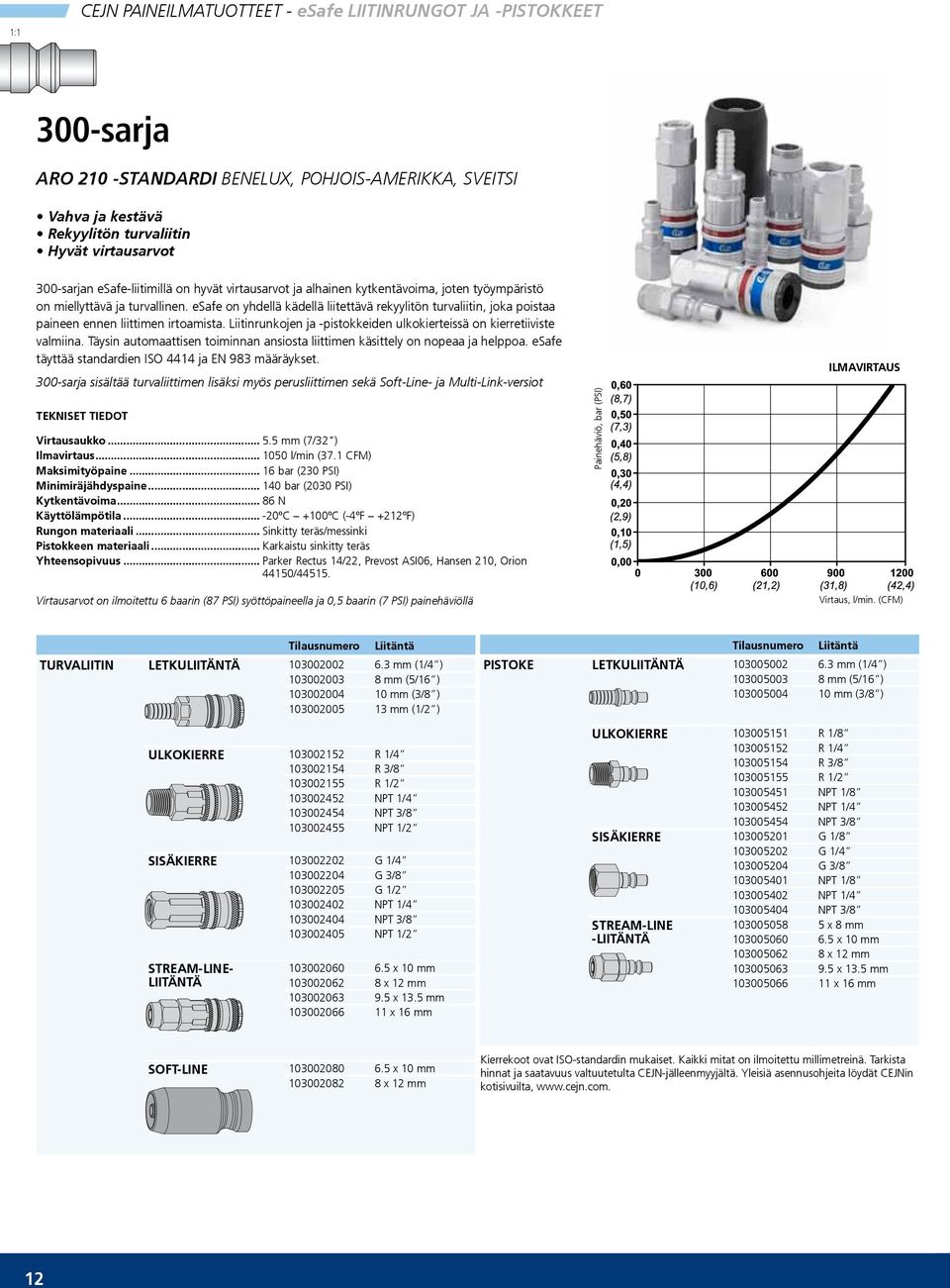

12 1:1 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet 300-sarja ARO 210 -standardi BENELUX, POHJOIS-AMERIKKA, SVEITSI Vahva ja kestävä Rekyylitön turvaliitin Hyvät virtausarvot 300-sarjan esafe-liitimillä on hyvät virtausarvot ja alhainen kytkentävoima, joten työympäristö on miellyttävä ja turvallinen. esafe on yhdellä kädellä liitettävä rekyylitön turvaliitin, joka poistaa paineen ennen liittimen irtoamista. Liitinrunkojen ja -pistokkeiden ulkokierteissä on kierretiiviste valmiina. Täysin automaattisen toiminnan ansiosta liittimen käsittely on nopeaa ja helppoa. esafe täyttää standardien ISO 4414 ja EN 983 määräykset. 300-sarja sisältää turvaliittimen lisäksi myös perusliittimen sekä Soft-Line- ja Multi-Link-versiot Tekniset tiedot Virtausaukko mm (7/32") Ilmavirtaus l/min (37.1 CFM) Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (2030 PSI) Kytkentävoima N Käyttölämpötila ºC +100ºC (-4ºF +212ºF) Rungon materiaali... Sinkitty teräs/messinki Pistokkeen materiaali... Karkaistu sinkitty teräs Yhteensopivuus... Parker Rectus 14/22, Prevost ASI06, Hansen 210, Orion 44150/ Virtausarvot on ilmoitettu 6 baarin (87 PSI) syöttöpaineella ja 0,5 baarin (7 PSI) painehäviöllä Painehäviö, bar (PSI) Ilmavirtaus Virtaus, l/min. (CFM) Tilausnumero Liitäntä Turvaliitin Letkuliitäntä mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre G 1/ G 3/ G 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Lineliitäntä x 10 mm x 12 mm x 13.5 mm x 16 mm Tilausnumero Liitäntä Pistoke Letkuliitäntä mm (1/4 ) mm (5/16 ) mm (3/8 ) Ulkokierre R 1/ R 1/ R 3/ R 1/ NPT 1/ NPT 1/ NPT 3/8 Sisäkierre G 1/ G 1/ G 3/ NPT 1/ NPT 1/ NPT 3/8 Stream-Line -liitäntä x 8 mm x 10 mm x 12 mm x 13.5 mm x 16 mm Soft-Line x 10 mm x 12 mm Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät CEJNin kotisivuilta, 12

13 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet 1:1 310-sarja A-A (aiempi U.S. Standard MIL C /4 ), ISO 6150 B BENELUX-MAAT, RANSKA, POHJOIS-AMERIKKA, NORJA, SVEITSI Paineen tasaava turvatoiminto Yhdenkädenliitäntä Alhainen kytkentävoima 310-sarja sisältää paljon erilaisia helppokäyttöisiä esafe-liittimiä, myös Soft-Line- ja Stream-Line - malleja. Runkojen ja -pistokkeiden ulkokierteissä on kierretiiviste valmiina. 310-sarjan esafe on yhdellä kädellä liitettävä rekyylitön turvaliitin, joka poistaa paineen ennen liittimen irtoamista. Täysin automaattisen toiminnan ansiosta liittimen käsittely on nopeaa ja helppoa. esafe täyttää standardien ISO 4414 ja EN 983 vaatimukset. 310-sarja sisältää myös vakiomalliset liittimet sekä Soft-Line- ja Multi-Link-versiot. Tekniset tiedot Virtausaukko mm (7/32") Ilmavirtaus l/min (33.5 CFM) Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (2030 PSI) Kytkentävoima N Käyttölämpötila ºC +100ºC (-4ºF +212ºF) Rungon materiaali... Sinkitty teräs/messinki Pistokkeen materiaali... Karkaistu sinkitty teräs Yhteensopivuus... Atlas Copco QIC8, Parker Rectus 23/24, Parker Tema 1400/1423, Prevost ISC06/ISI06, Foster 3003, Oetiker B1, Hansen 3000 Virtausarvot on ilmoitettu 6 barin (87 PSI) syöttöpaineella ja 0,5 barin (7 PSI) painehäviöllä Painehäviö, bar (PSI) Ilmavirtaus Virtaus, l/min. (CFM) esafe turvaliitin Tilausnumero Liitäntä Letkuliitäntä mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre G 1/ G 3/ G 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Lineliitäntä x 10 mm x 12 mm x 13.5 mm Tilausnumero Liitäntä Pistokkeet Letkuliitäntä mm (3/16 ) mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 1/ R 3/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre G 1/ G 1/ G 3/ NPT 1/ NPT 1/ NPT 3/8 Stream-Line -liitäntä x 8 mm x 10 mm x 12 mm x 13.5 mm x 16 mm Soft-Line x 10 mm x 12 mm G 3/8 Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät CEJNin kotisivuilta, 13

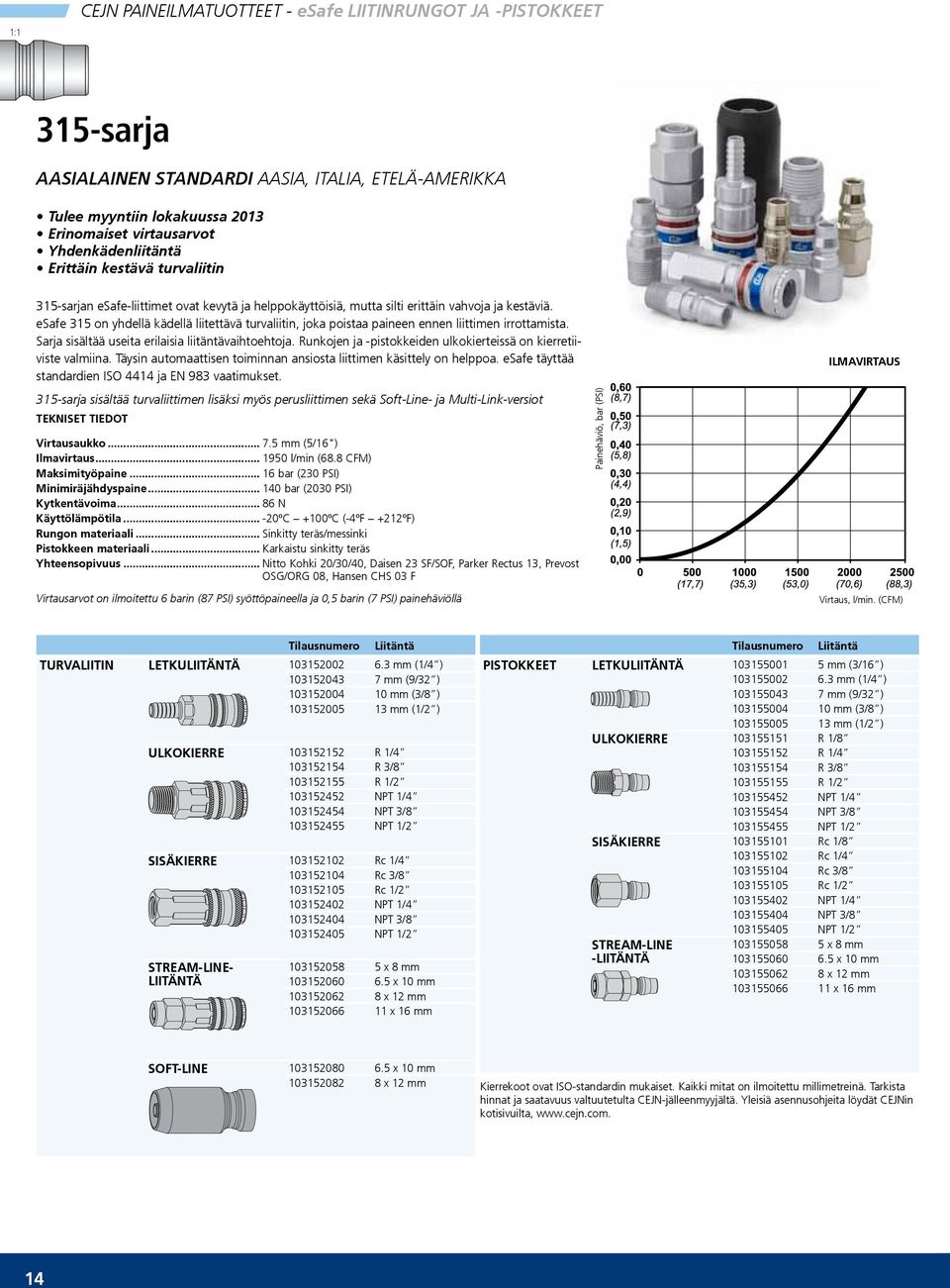

14 1:1 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet 315-sarja AASIALAINEN STANDARDI AASIA, ITALIA, ETELÄ-AMERIKKA Tulee myyntiin lokakuussa 2013 Erinomaiset virtausarvot Yhdenkädenliitäntä Erittäin kestävä turvaliitin 315-sarjan esafe-liittimet ovat kevytä ja helppokäyttöisiä, mutta silti erittäin vahvoja ja kestäviä. esafe 315 on yhdellä kädellä liitettävä turvaliitin, joka poistaa paineen ennen liittimen irrottamista. Sarja sisältää useita erilaisia liitäntävaihtoehtoja. Runkojen ja -pistokkeiden ulkokierteissä on kierretiiviste valmiina. Täysin automaattisen toiminnan ansiosta liittimen käsittely on helppoa. esafe täyttää standardien ISO 4414 ja EN 983 vaatimukset. 315-sarja sisältää turvaliittimen lisäksi myös perusliittimen sekä Soft-Line- ja Multi-Link-versiot Tekniset tiedot Virtausaukko mm (5/16") Ilmavirtaus l/min (68.8 CFM) Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (2030 PSI) Kytkentävoima N Käyttölämpötila ºC +100ºC (-4ºF +212ºF) Rungon materiaali... Sinkitty teräs/messinki Pistokkeen materiaali... Karkaistu sinkitty teräs Yhteensopivuus... Nitto Kohki 20/30/40, Daisen 23 SF/SOF, Parker Rectus 13, Prevost OSG/ORG 08, Hansen CHS 03 F Virtausarvot on ilmoitettu 6 barin (87 PSI) syöttöpaineella ja 0,5 barin (7 PSI) painehäviöllä Painehäviö, bar (PSI) Ilmavirtaus Virtaus, l/min. (CFM) Tilausnumero Liitäntä Turvaliitin Letkuliitäntä mm (1/4 ) mm (9/32 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre Rc 1/ Rc 3/ Rc 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Lineliitäntä x 8 mm x 10 mm x 12 mm x 16 mm Tilausnumero Liitäntä Pistokkeet Letkuliitäntä mm (3/16 ) mm (1/4 ) mm (9/32 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre Rc 1/ Rc 1/ Rc 3/ Rc 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Line x 8 mm -liitäntä x 10 mm x 12 mm x 16 mm Soft-Line x 10 mm x 12 mm Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät CEJNin kotisivuilta, 14

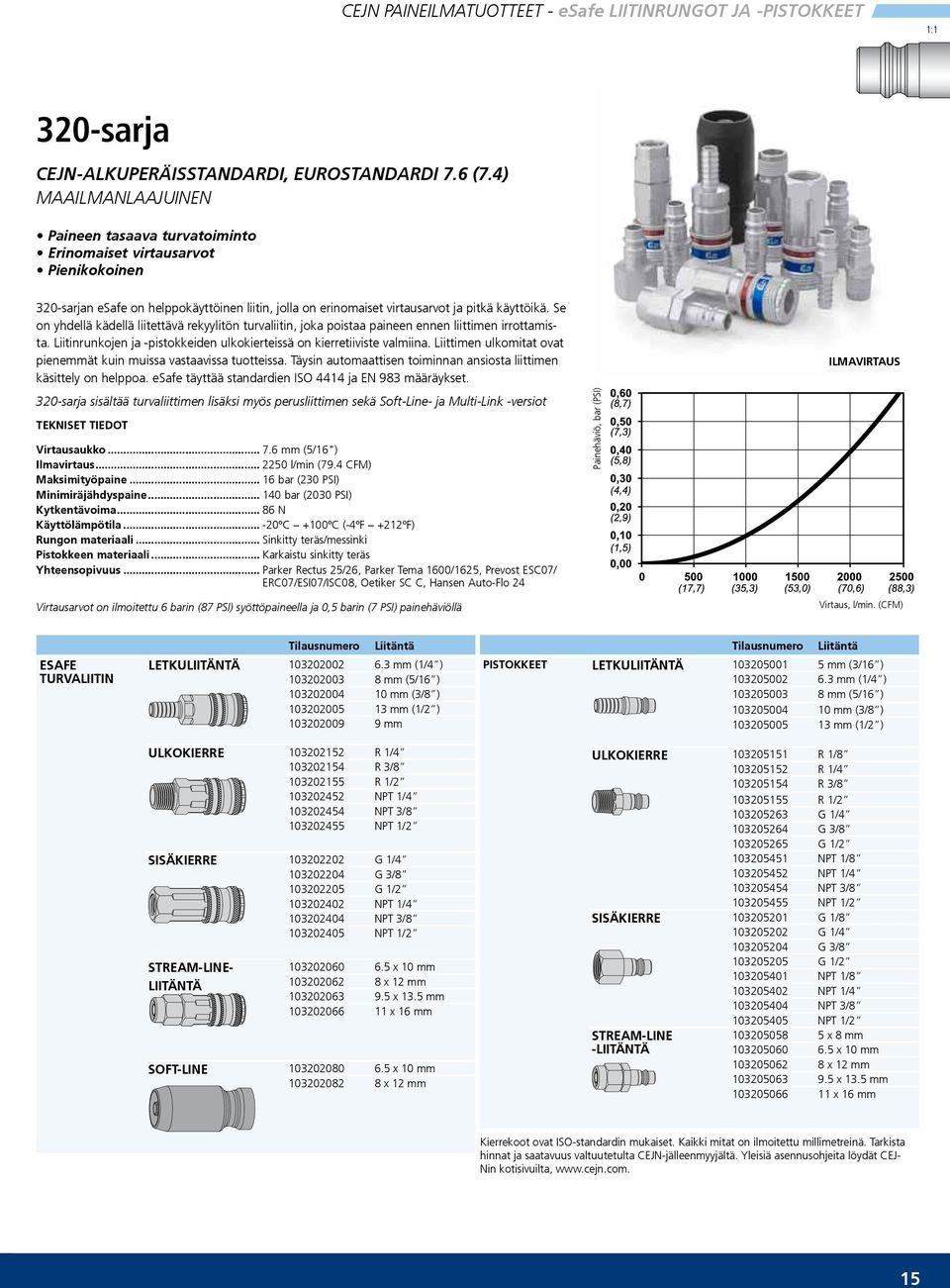

15 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet 1:1 320-sarja CEJN-ALKUPERÄISSTANDARDI, EUROSTANDARDI 7.6 (7.4) MAAILMANLAAJUINEN Paineen tasaava turvatoiminto Erinomaiset virtausarvot Pienikokoinen 320-sarjan esafe on helppokäyttöinen liitin, jolla on erinomaiset virtausarvot ja pitkä käyttöikä. Se on yhdellä kädellä liitettävä rekyylitön turvaliitin, joka poistaa paineen ennen liittimen irrottamista. Liitinrunkojen ja -pistokkeiden ulkokierteissä on kierretiiviste valmiina. Liittimen ulkomitat ovat pienemmät kuin muissa vastaavissa tuotteissa. Täysin automaattisen toiminnan ansiosta liittimen käsittely on helppoa. esafe täyttää standardien ISO 4414 ja EN 983 määräykset. 320-sarja sisältää turvaliittimen lisäksi myös perusliittimen sekä Soft-Line- ja Multi-Link -versiot Tekniset tiedot Virtausaukko mm (5/16") Ilmavirtaus l/min (79.4 CFM) Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (2030 PSI) Kytkentävoima N Käyttölämpötila ºC +100ºC (-4ºF +212ºF) Rungon materiaali... Sinkitty teräs/messinki Pistokkeen materiaali... Karkaistu sinkitty teräs Yhteensopivuus... Parker Rectus 25/26, Parker Tema 1600/1625, Prevost ESC07/ ERC07/ESI07/ISC08, Oetiker SC C, Hansen Auto-Flo 24 Virtausarvot on ilmoitettu 6 barin (87 PSI) syöttöpaineella ja 0,5 barin (7 PSI) painehäviöllä Painehäviö, bar (PSI) Ilmavirtaus Virtaus, l/min. (CFM) esafe turvaliitin Tilausnumero Liitäntä Letkuliitäntä mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) mm Ulkokierre R 1/ R 3/ R 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre G 1/ G 3/ G 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Lineliitäntä x 10 mm x 12 mm x 13.5 mm x 16 mm Soft-Line x 10 mm x 12 mm Tilausnumero Liitäntä Pistokkeet Letkuliitäntä mm (3/16 ) mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) Ulkokierre R 1/ R 1/ R 3/ R 1/ G 1/ G 3/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 1/2 Sisäkierre G 1/ G 1/ G 3/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 1/2 Stream-Line -liitäntä x 8 mm x 10 mm x 12 mm x 13.5 mm x 16 mm Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät CEJ- Nin kotisivuilta, 15

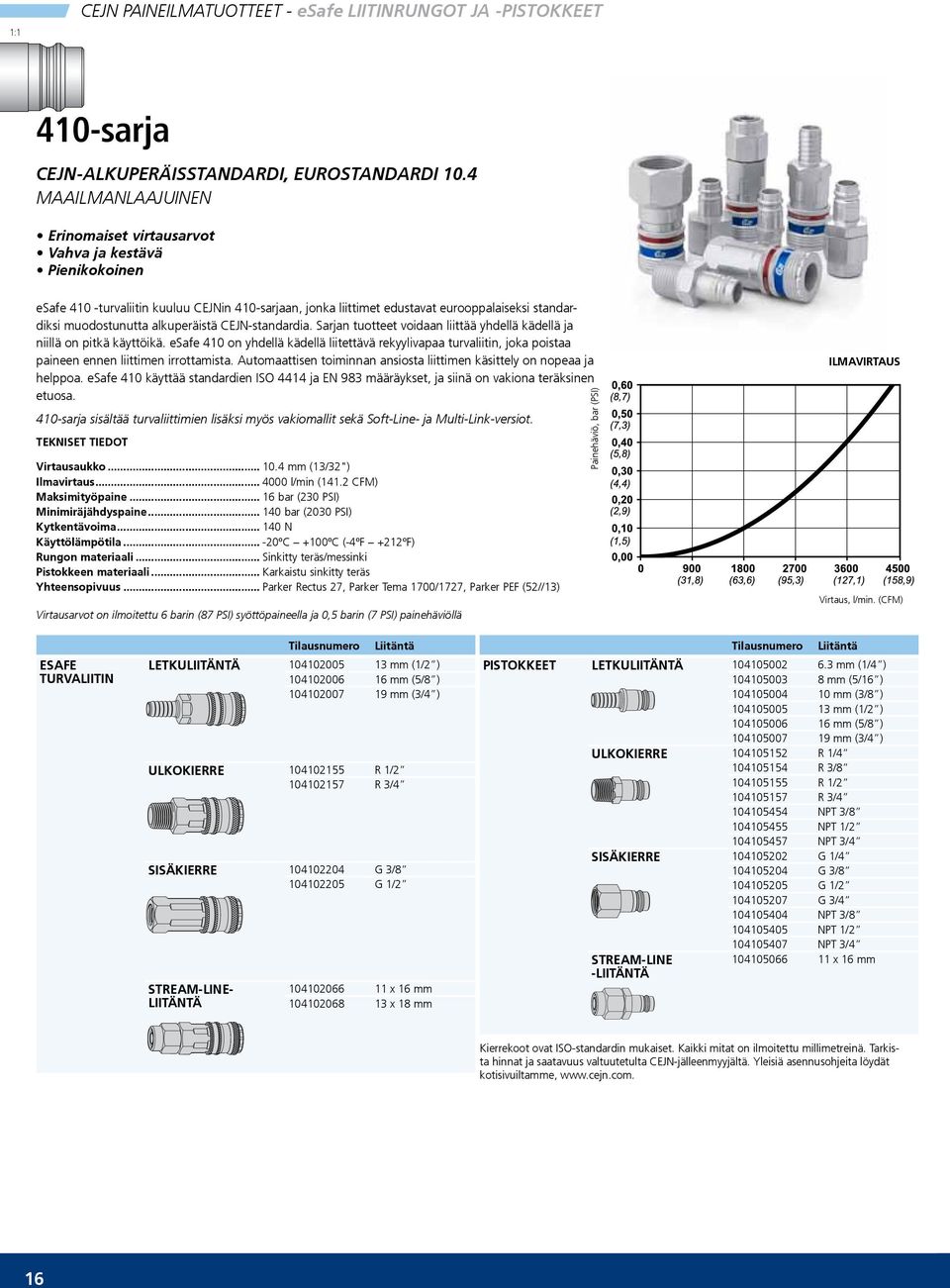

16 1:1 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet 410-sarja CEJN-ALKUPERÄISSTANDARDI, EUROSTANDARDI 10.4 MAAILMANLAAJUINEN Erinomaiset virtausarvot Vahva ja kestävä Pienikokoinen esafe 410 -turvaliitin kuuluu CEJNin 410-sarjaan, jonka liittimet edustavat eurooppalaiseksi standardiksi muodostunutta alkuperäistä CEJN-standardia. Sarjan tuotteet voidaan liittää yhdellä kädellä ja niillä on pitkä käyttöikä. esafe 410 on yhdellä kädellä liitettävä rekyylivapaa turvaliitin, joka poistaa paineen ennen liittimen irrottamista. Automaattisen toiminnan ansiosta liittimen käsittely on nopeaa ja helppoa. esafe 410 käyttää standardien ISO 4414 ja EN 983 määräykset, ja siinä on vakiona teräksinen etuosa. 410-sarja sisältää turvaliittimien lisäksi myös vakiomallit sekä Soft-Line- ja Multi-Link-versiot. Tekniset tiedot Virtausaukko mm (13/32") Ilmavirtaus l/min (141.2 CFM) Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (2030 PSI) Kytkentävoima N Käyttölämpötila ºC +100ºC (-4ºF +212ºF) Rungon materiaali... Sinkitty teräs/messinki Pistokkeen materiaali... Karkaistu sinkitty teräs Yhteensopivuus... Parker Rectus 27, Parker Tema 1700/1727, Parker PEF (52//13) Virtausarvot on ilmoitettu 6 barin (87 PSI) syöttöpaineella ja 0,5 barin (7 PSI) painehäviöllä Painehäviö, bar (PSI) Ilmavirtaus Virtaus, l/min. (CFM) esafe turvaliitin Tilausnumero Liitäntä Letkuliitäntä mm (1/2 ) mm (5/8 ) mm (3/4 ) Ulkokierre R 1/ R 3/4 Sisäkierre G 3/ G 1/2 Stream-Lineliitäntä x 16 mm x 18 mm Tilausnumero Liitäntä Pistokkeet Letkuliitäntä mm (1/4 ) mm (5/16 ) mm (3/8 ) mm (1/2 ) mm (5/8 ) mm (3/4 ) Ulkokierre R 1/ R 3/ R 1/ R 3/ NPT 3/ NPT 1/ NPT 3/4 Sisäkierre G 1/ G 3/ G 1/ G 3/ NPT 3/ NPT 1/ NPT 3/4 Stream-Line -liitäntä x 16 mm Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät kotisivuiltamme, 16

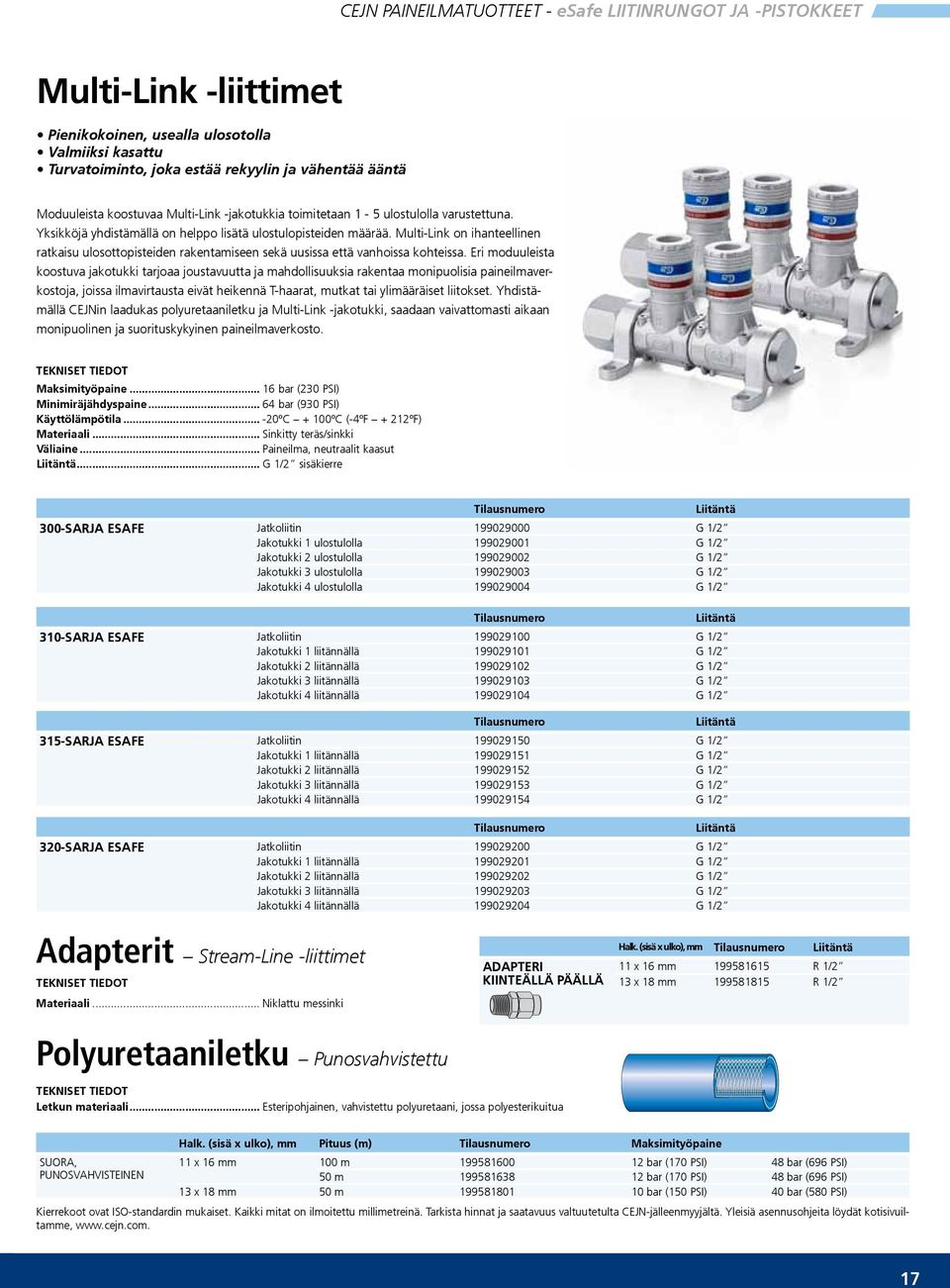

17 CEJN Paineilmatuotteet - esafe Liitinrungot ja -pistokkeet Multi-Link -liittimet Pienikokoinen, usealla ulosotolla Valmiiksi kasattu Turvatoiminto, joka estää rekyylin ja vähentää ääntä Moduuleista koostuvaa Multi-Link -jakotukkia toimitetaan 1-5 ulostulolla varustettuna. Yksikköjä yhdistämällä on helppo lisätä ulostulopisteiden määrää. Multi-Link on ihanteellinen ratkaisu ulosottopisteiden rakentamiseen sekä uusissa että vanhoissa kohteissa. Eri moduuleista koostuva jakotukki tarjoaa joustavuutta ja mahdollisuuksia rakentaa monipuolisia paineilmaverkostoja, joissa ilmavirtausta eivät heikennä T-haarat, mutkat tai ylimääräiset liitokset. Yhdistämällä CEJNin laadukas polyuretaaniletku ja Multi-Link -jakotukki, saadaan vaivattomasti aikaan monipuolinen ja suorituskykyinen paineilmaverkosto. Tekniset Virtausaukko tiedot mm (7/32") Maksimityöpaine bar (230 PSI) Minimiräjähdyspaine bar (930 PSI) Käyttölämpötila ºC + 100ºC (-4ºF + 212ºF) Materiaali... Sinkitty teräs/sinkki Väliaine... Paineilma, neutraalit kaasut Liitäntä... G 1/2 sisäkierre Tilausnumero Liitäntä 300-sarja esafe Jatkoliitin G 1/2 Jakotukki 1 ulostulolla G 1/2 Jakotukki 2 ulostulolla G 1/2 Jakotukki 3 ulostulolla G 1/2 Jakotukki 4 ulostulolla G 1/2 Tilausnumero Liitäntä 310-sarja esafe Jatkoliitin G 1/2 Jakotukki 1 liitännällä G 1/2 Jakotukki 2 liitännällä G 1/2 Jakotukki 3 liitännällä G 1/2 Jakotukki 4 liitännällä G 1/2 Tilausnumero Liitäntä 315-sarja esafe Jatkoliitin G 1/2 Jakotukki 1 liitännällä G 1/2 Jakotukki 2 liitännällä G 1/2 Jakotukki 3 liitännällä G 1/2 Jakotukki 4 liitännällä G 1/2 Tilausnumero Liitäntä 320-sarja esafe Jatkoliitin G 1/2 Jakotukki 1 liitännällä G 1/2 Jakotukki 2 liitännällä G 1/2 Jakotukki 3 liitännällä G 1/2 Jakotukki 4 liitännällä G 1/2 Adapterit Stream-Line -liittimet Tekniset tiedot Materiaali... Niklattu messinki Adapteri kiinteällä päällä Halk. (sisä x ulko), mm Tilausnumero Liitäntä 11 x 16 mm R 1/2 13 x 18 mm R 1/2 Polyuretaaniletku Punosvahvistettu Tekniset tiedot Letkun materiaali... Esteripohjainen, vahvistettu polyuretaani, jossa polyesterikuitua Suora, punosvahvisteinen Halk. (sisä x ulko), mm Pituus (m) Tilausnumero Maksimityöpaine 11 x 16 mm 100 m bar (170 PSI) 48 bar (696 PSI) 50 m bar (170 PSI) 48 bar (696 PSI) 13 x 18 mm 50 m bar (150 PSI) 40 bar (580 PSI) Kierrekoot ovat ISO-standardin mukaiset. Kaikki mitat on ilmoitettu millimetreinä. Tarkista hinnat ja saatavuus valtuutetulta CEJN-jälleenmyyjältä. Yleisiä asennusohjeita löydät kotisivuiltamme, 17

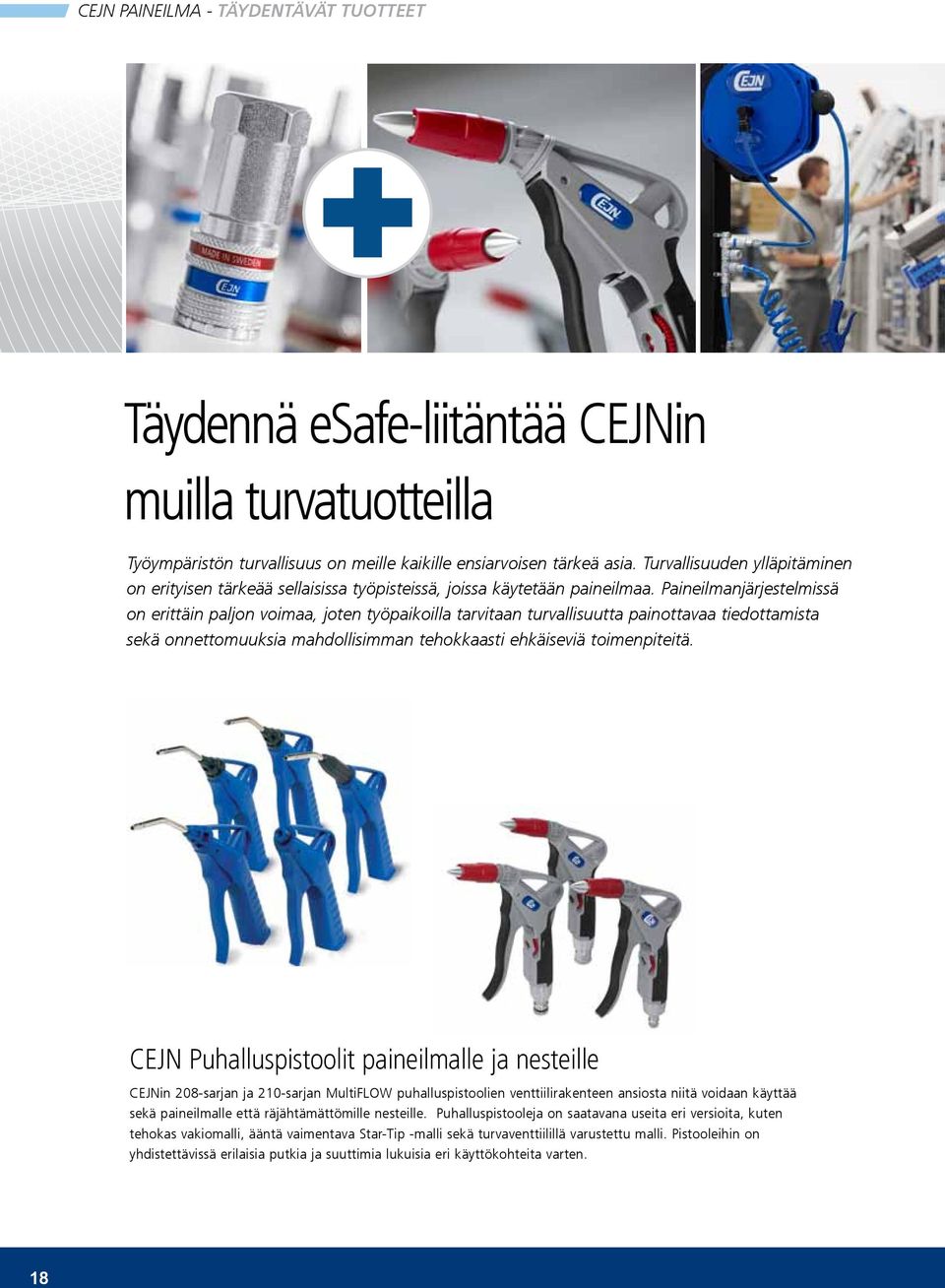

18 CEJN Paineilma - Täydentävät tuotteet Täydennä esafe-liitäntää CEJNin muilla turvatuotteilla Työympäristön turvallisuus on meille kaikille ensiarvoisen tärkeä asia. Turvallisuuden ylläpitäminen on erityisen tärkeää sellaisissa työpisteissä, joissa käytetään paineilmaa. Paineilmanjärjestelmissä on erittäin paljon voimaa, joten työpaikoilla tarvitaan turvallisuutta painottavaa tiedottamista sekä onnettomuuksia mahdollisimman tehokkaasti ehkäiseviä toimenpiteitä. CEJN Puhalluspistoolit paineilmalle ja nesteille CEJNin 208-sarjan ja 210-sarjan MultiFLOW puhalluspistoolien venttiilirakenteen ansiosta niitä voidaan käyttää sekä paineilmalle että räjähtämättömille nesteille. Puhalluspistooleja on saatavana useita eri versioita, kuten tehokas vakiomalli, ääntä vaimentava Star-Tip -malli sekä turvaventtiilillä varustettu malli. Pistooleihin on yhdistettävissä erilaisia putkia ja suuttimia lukuisia eri käyttökohteita varten. 18

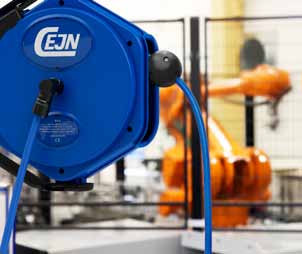

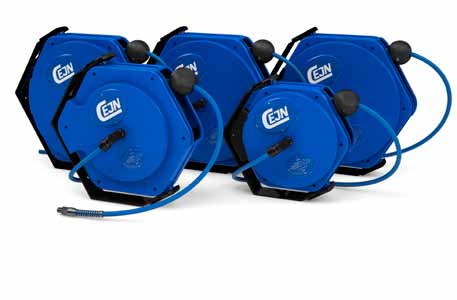

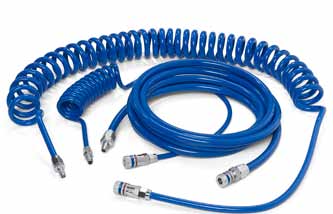

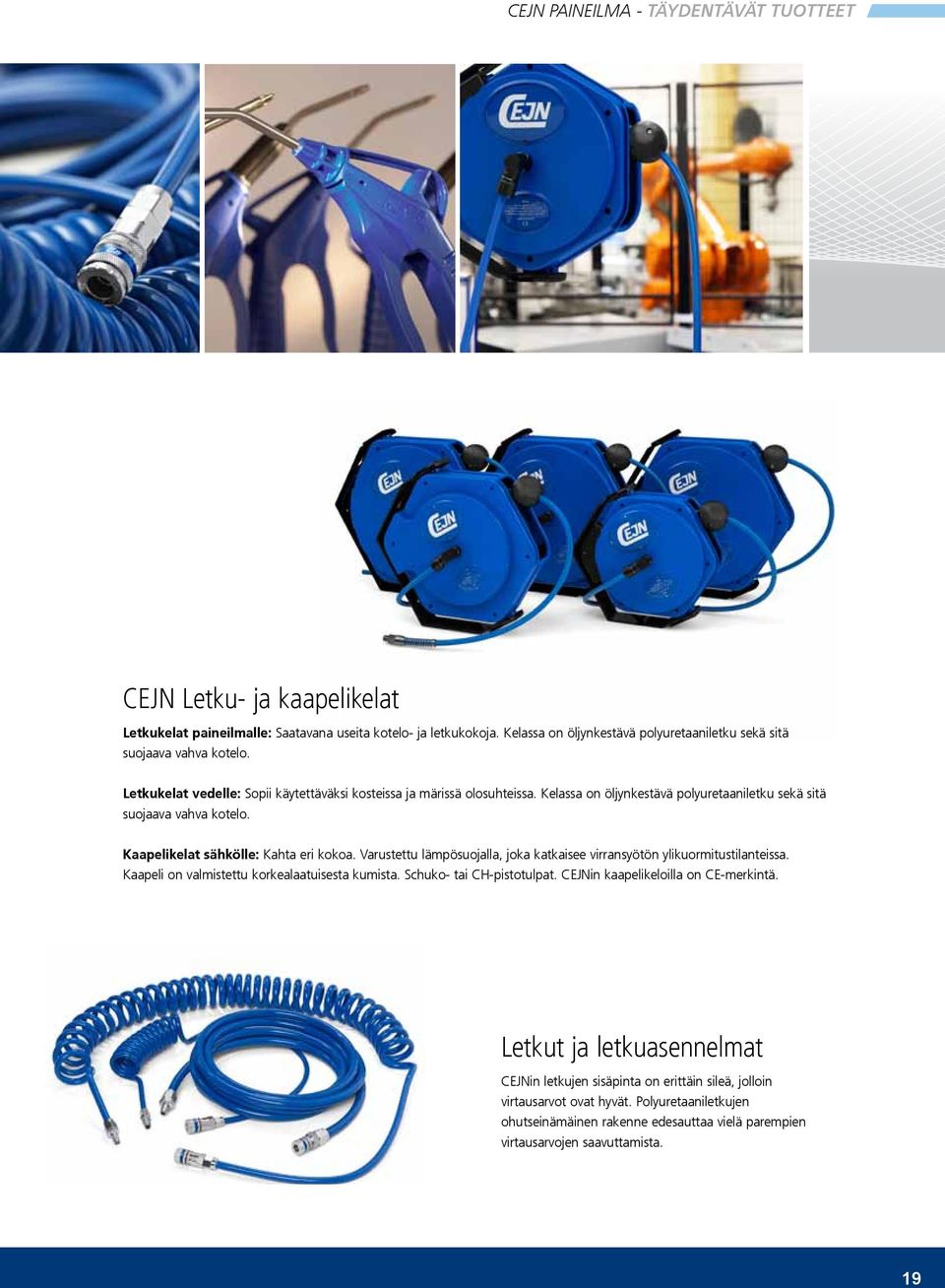

19 CEJN Paineilma - Täydentävät tuotteet CEJN Letku- ja kaapelikelat Letkukelat paineilmalle: Saatavana useita kotelo- ja letkukokoja. Kelassa on öljynkestävä polyuretaaniletku sekä sitä suojaava vahva kotelo. Letkukelat vedelle: Sopii käytettäväksi kosteissa ja märissä olosuhteissa. Kelassa on öljynkestävä polyuretaaniletku sekä sitä suojaava vahva kotelo. Kaapelikelat sähkölle: Kahta eri kokoa. Varustettu lämpösuojalla, joka katkaisee virransyötön ylikuormitustilanteissa. Kaapeli on valmistettu korkealaatuisesta kumista. Schuko- tai CH-pistotulpat. CEJNin kaapelikeloilla on CE-merkintä. Letkut ja letkuasennelmat CEJNin letkujen sisäpinta on erittäin sileä, jolloin virtausarvot ovat hyvät. Polyuretaaniletkujen ohutseinämäinen rakenne edesauttaa vielä parempien virtausarvojen saavuttamista. 19

20 Copyright 2013 CEJN AB PAINEILMA The Quick Connect Solution Provider / 2013 / Rolf Tryckeri AB, Skövde Sweden Maahantuoja: PNEUMACON OY Palo-ojantie 5, HYVINKÄÄ, FINLAND Puh: Fax: info@pneumacon.fi
