Hitsausvarusteet HENKILÖKOHTAISET SUOJAIMET MUUT VARUSTEET XA

Transkriptio

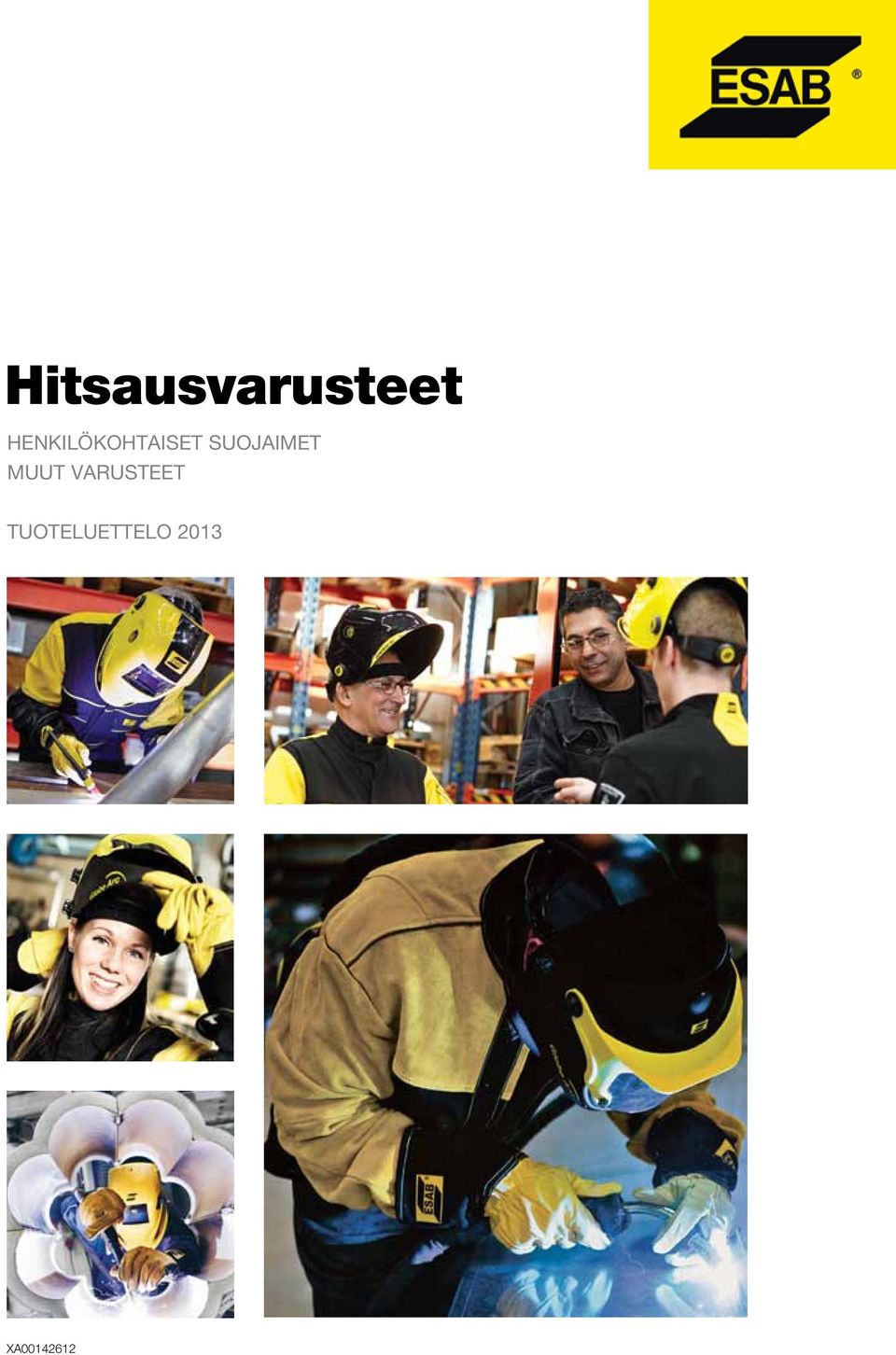

1 Hitsausvarusteet HENKILÖKOHTAISET SUOJAIMET MUUT VARUSTEET tuoteluettelo 2013 XA

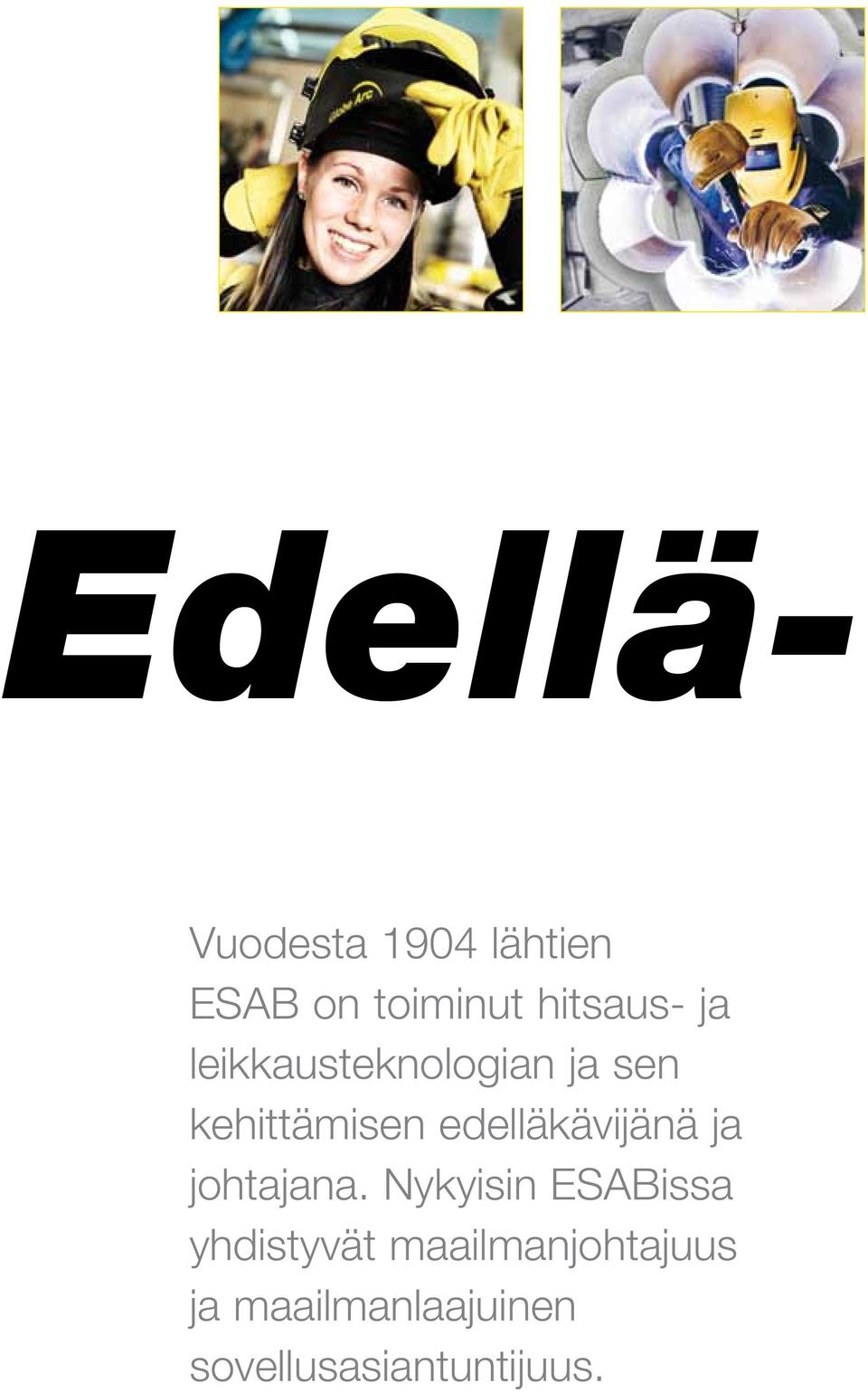

2 Edellä- Vuodesta 1904 lähtien ESAB on toiminut hitsaus- ja leikkausteknologian ja sen kehittämisen edelläkävijänä ja johtajana. Nykyisin ESABissa yhdistyvät maailmanjohtajuus ja maailmanlaajuinen sovellusasiantuntijuus.

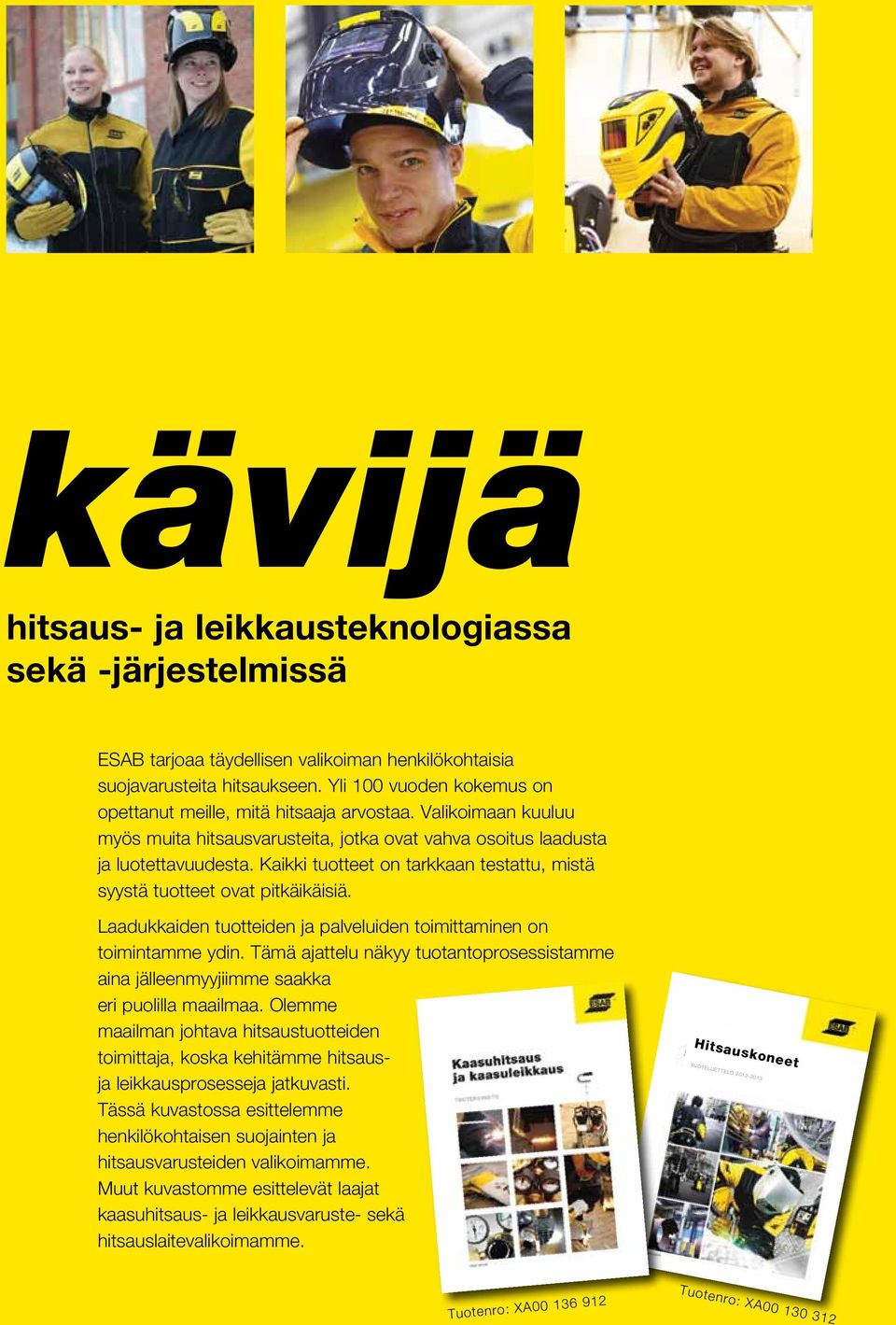

3 kävijä hitsaus- ja leikkausteknologiassa sekä -järjestelmissä ESAB tarjoaa täydellisen valikoiman henkilökohtaisia suojavarusteita hitsaukseen. Yli 100 vuoden kokemus on opettanut meille, mitä hitsaaja arvostaa. Valikoimaan kuuluu myös muita hitsausvarusteita, jotka ovat vahva osoitus laadusta ja luotettavuudesta. Kaikki tuotteet on tarkkaan testattu, mistä syystä tuotteet ovat pitkäikäisiä. Laadukkaiden tuotteiden ja palveluiden toimittaminen on toimintamme ydin. Tämä ajattelu näkyy tuotantoprosessistamme aina jälleenmyyjiimme saakka eri puolilla maailmaa. Olemme maailman johtava hitsaustuotteiden toimittaja, koska kehitämme hitsausja leikkausprosesseja jatkuvasti. Tässä kuvastossa esittelemme henkilökohtaisen suojainten ja hitsausvarusteiden valikoimamme. Muut kuvastomme esittelevät laajat kaasuhitsaus- ja leikkausvaruste- sekä hitsauslaitevalikoimamme. Hitsauskoneet TUOTELUETTELO Tuotenro: XA Tuotenro: XA

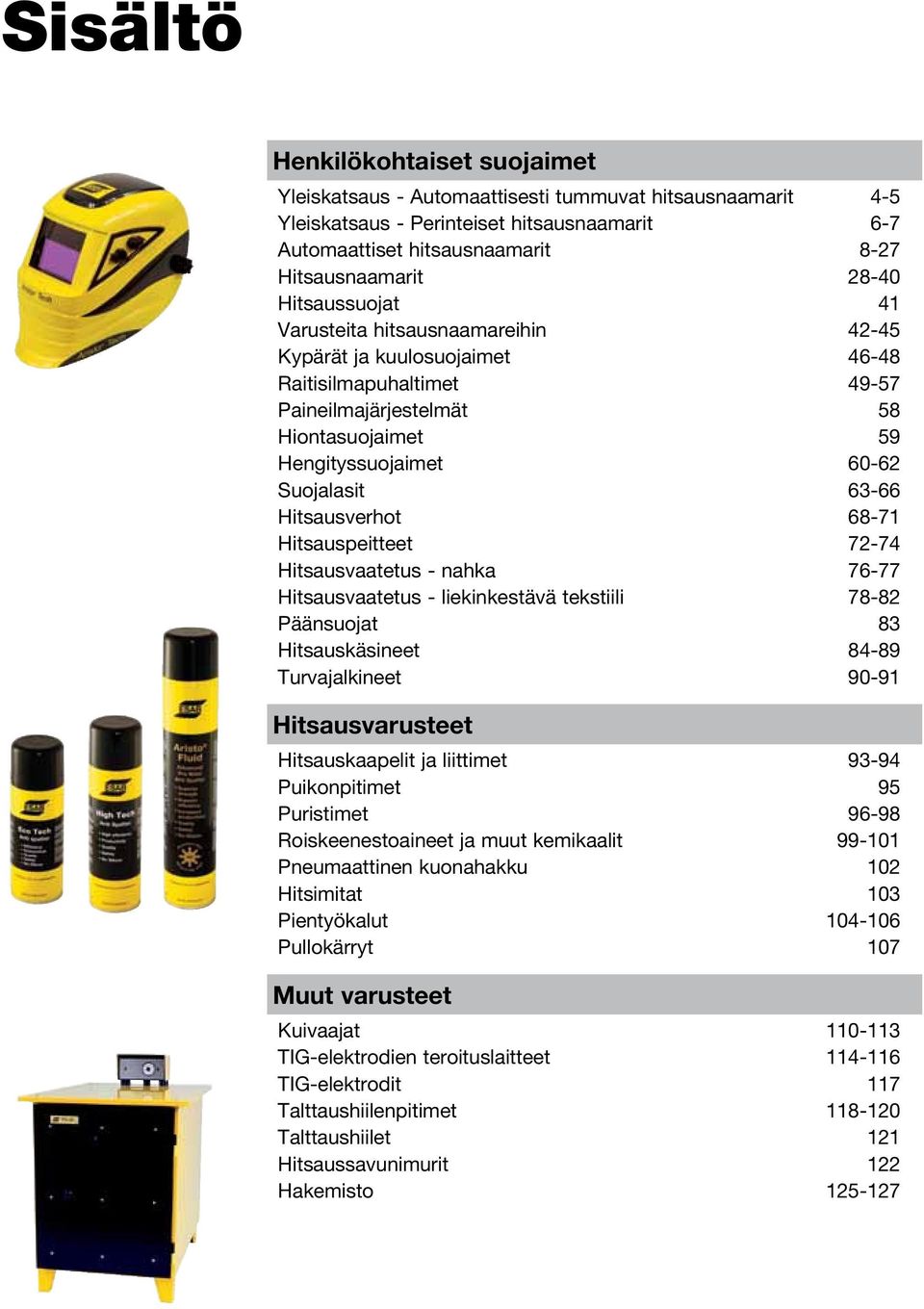

4 Sisältö Henkilökohtaiset suojaimet Yleiskatsaus - Automaattisesti tummuvat hitsausnaamarit 4-5 Yleiskatsaus - Perinteiset hitsausnaamarit 6-7 Automaattiset hitsausnaamarit 8-27 Hitsausnaamarit Hitsaussuojat 41 Varusteita hitsausnaamareihin Kypärät ja kuulosuojaimet Raitisilmapuhaltimet Paineilmajärjestelmät 58 Hiontasuojaimet 59 Hengityssuojaimet Suojalasit Hitsausverhot Hitsauspeitteet Hitsausvaatetus - nahka Hitsausvaatetus - liekinkestävä tekstiili Päänsuojat 83 Hitsauskäsineet Turvajalkineet Hitsausvarusteet Hitsauskaapelit ja liittimet Puikonpitimet 95 Puristimet Roiskeenestoaineet ja muut kemikaalit Pneumaattinen kuonahakku 102 Hitsimitat 103 Pientyökalut Pullokärryt 107 Muut varusteet Kuivaajat TIG-elektrodien teroituslaitteet TIG-elektrodit 117 Talttaushiilenpitimet Talttaushiilet 121 Hitsaussavunimurit 122 Hakemisto

5 Henkilökohtaiset suojaimet ESAB tarjoaa laajan ja laadukkaan valikoiman henkilösuojaimia hitsaus-, leikkaus- ja muihin yleisiin teollisuussovellustarkoituksiin. Kaikki ESABin tuotteet noudattavat kaikkia niille soveltuvia EU:n lainsäädännön maakohtaisia standardeja. Samalla kun turvallisuus- ja terveysstandardit paranevat vuosi vuodelta, myös ESAB sitoutuu parantamaan tuotevalikoimaansa, jotta se voi vastata markkinoiden, joissa ESAB itsekin on osallisena, kasvuvaatimuksiin. Niin kuin maailmanjohtavalta hitsaus- ja leikkausratkaisujen toimittajalta voi odottaa, ESABin tuotevalikoima voittaa kaikki muut laadussa ja luotettavuudessa.

6 Automaattisesti tummuvat hitsausnaamar New-Tech 6-13 XL ADC Plus New-Tech 6-13 ADC Plus New-Tech 9-13 ADC Plus DIN Optinen luokka 1) Näkökenttä L x K, mm Paino, g x 68,5 95 x 46,5 95 x 46, Hitsausmenetelmät: MIG/MAG Puikko TIG Hiilikaaritalttaus Plasmaleikkaus Mikroplasmakaarihitsaus Kaasuhitsaus ja kaasuleikkaus Hionta 2) Mekaaninen luokitus (B, 120 m/s) Valon herkkyyden säätö Viiveajansäätö tummasta vaaleaan Kuvaston sivu Tuotenumero - yhteenveto: Vakio Raitisilmavalmiudella Suojakypäräversio Suojakypäräversio raitisilmavalmiudella Hiontavisiiriversio raitisilmavalmiudella Ulkopuolinen suojalasi Mitat, L x K Sisäpuolinen suojalasi Mitat, L x K Energianlähde * * * x x x x x x 51 Valokennot Valokennot Valokennot + 2 vaihdettavaa litiumparistoa 1) Ilmoitetaan luvuilla 1-3, joista 1 on paras laatu. Katso yksityiskohtainen selitys sivulta 8. 2) Hyväksytty hiontaan CE EN 166 mukaan, luokka B, nopeat kappaleet 120 m/s. 3) Erityisen suuri kirkas hiontalasi, joka antaa hitsaajalle esteettömän näkökentän. 4 * Korvaa pääpanta Adapterisarja 1 Universalilla ( ), kts. s

7 it - yleiskatsaus Aristo Tech 5-13 Warrior Tech 9-13 Albatross 4000X x x x > 5 A > 20 A 3) /354/ / /358/ / /354/355* / /364/ /361/ x x x x x x 51 Valokennot Valokennot Valokennot LCD-kasetin laatu Automaattisten hitsausnaamarien LCDkasetin tulee olla CE-hyväksytty standardin EN 379 mukaan. Hyväksymisen yhteydessä testataan LCD-kasetin optinen laatu neljässä eri luokassa: Optinen laatu Hajonta Tasalaatuisuus Kulmaheijastuminen Tulokset luokittain ilmoitetaan luvulla 1-3 kasetissa, jolloin 1 on paras laatu. Hitsausnaamarit, joissa ei ole kulmaheijastuskompensaatiota (ADC), saavat arvon 3 luokassa kulmaheijastuminen. 5

8 Perinteiset hitsausnaamarit kiinteällä hits Albatross x 110 mm Albatross x 110 mm Albatross 4000X Hitsauslasi/DIN, toimitusvarustus Hitsauslasi/DIN, vaihtoehdot Näkökenttä L x K, mm Paino, g , 9, 10, 11, 12, 13 9, 10, 11, 12, 13 9, 10, 11, 12, x x x Hitsausmenetelmät: MIG/MAG Puikko TIG Hiilikaaritalttaus Plasmahitsaus Mikroplasmahitsaus Kaasuhitsaus ja kaasuleikkaus Hyväksyntä hionnalle Sivu Tuotenumero - yhteenveto: Vakio Raitisilmavalmiudella Suojakypäräversio Suojalypäräversio raitisilmavalmiudella Ulkopuolinen suojalasi muovia Mitat, mm Ulkopuolinen suojalasi lasia Mitat, mm Hitsauslasi, DIN 8 Hitsauslasi, DIN 9 Hitsauslasi, DIN 10 Hitsauslasi, DIN 11 Hitsauslasi, DIN 12 Hitsauslasi, DIN x x x x x x ) Visiiri on saatavana DIN 5, 8 ja 10, UV-suoja saatavana kirkkaana ja DIN 2, 3 ja 5. Tuotenumerot sivulla 36. Peukalosääntö Täysi tummuus = Naamarin tummuus + UV-suojan tummuus - 1 2) Hyväksytty hiontaan CE EN 166 mukaan, luokka B, nopeat kappaleet 120 m/s 3) Toimitetaan kasattuna myyntipakkauksessa, 6 kpl/laatikko 4) Toimitetaan kasaamattomana, 20 kpl/laatikko 6 * Korvaa pääpanta Adapterisarja 1 Universalilla ( ), kts. s

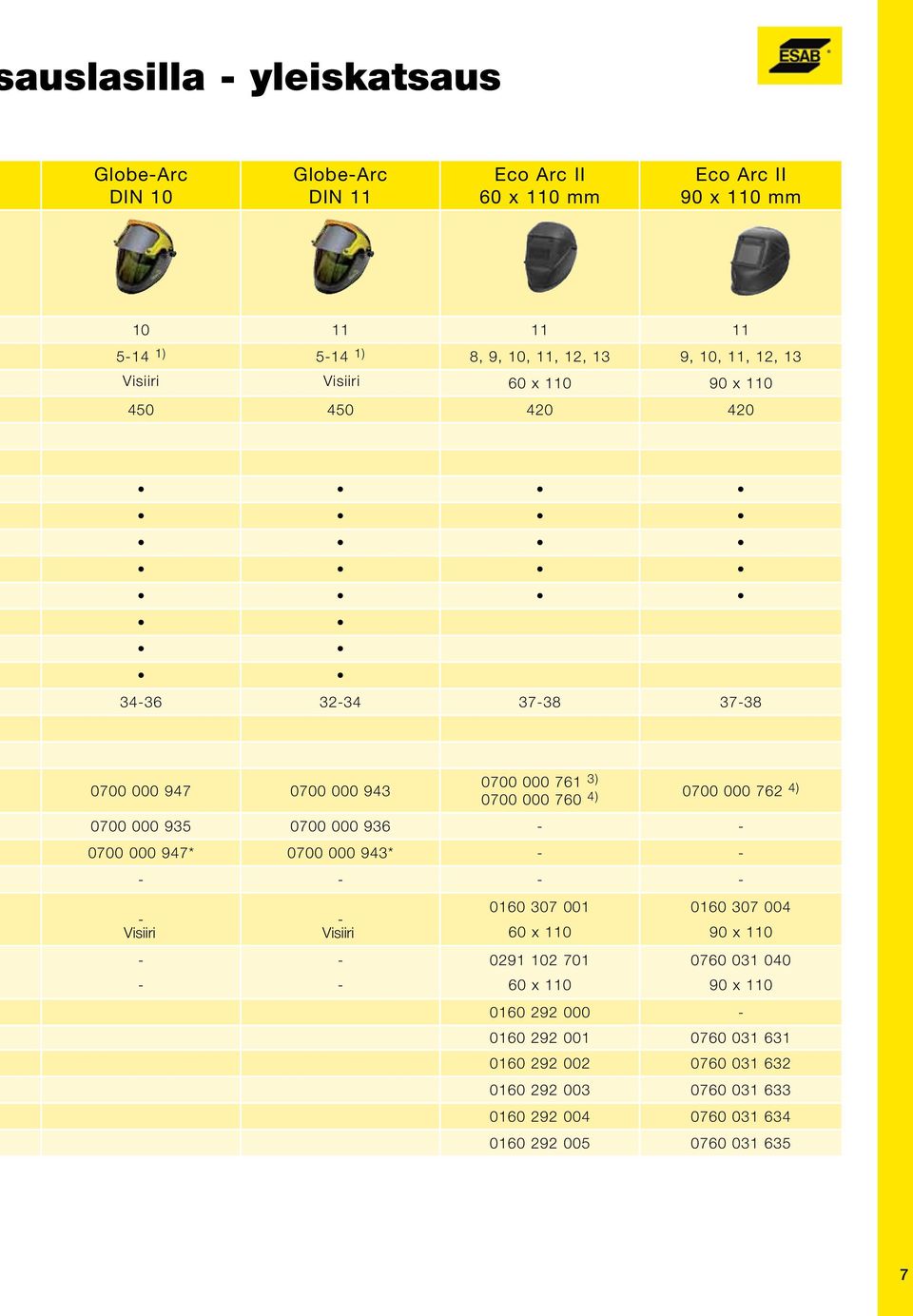

9 auslasilla - yleiskatsaus Globe-Arc DIN 10 Globe-Arc DIN 11 Eco Arc II 60 x 110 mm Eco Arc II 90 x 110 mm ) ) 8, 9, 10, 11, 12, 13 9, 10, 11, 12, 13 Visiiri Visiiri 60 x x ) ) ) * * Visiiri Visiiri x x x x

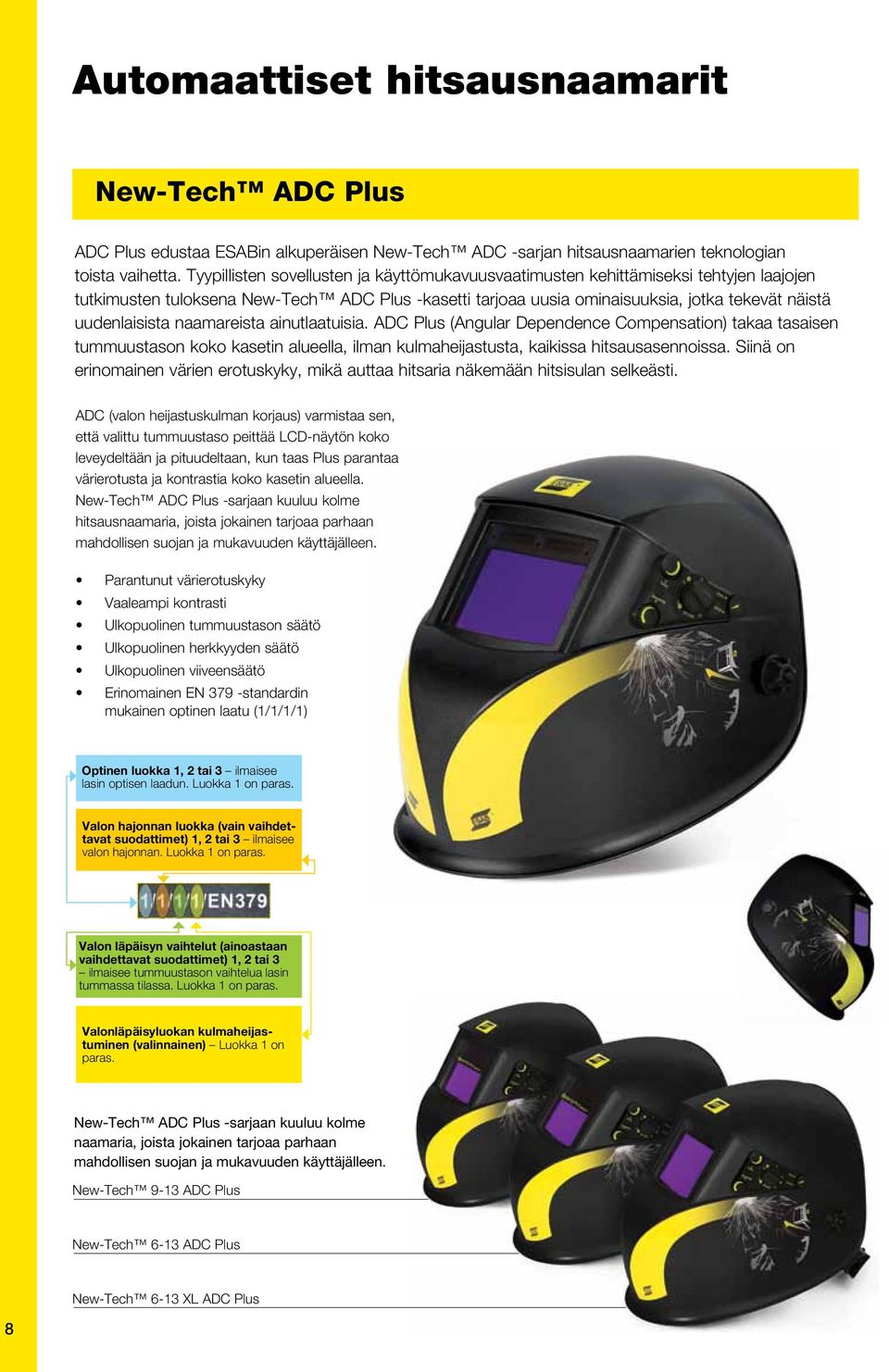

10 Automaattiset hitsausnaamarit New-Tech ADC Plus ADC Plus edustaa ESABin alkuperäisen New-Tech ADC -sarjan hitsausnaamarien teknologian toista vaihetta. Tyypillisten sovellusten ja käyttömukavuusvaatimusten kehittämiseksi tehtyjen laajojen tutkimusten tuloksena New-Tech ADC Plus -kasetti tarjoaa uusia ominaisuuksia, jotka tekevät näistä uudenlaisista naamareista ainutlaatuisia. ADC Plus (Angular Dependence Compensation) takaa tasaisen tummuustason koko kasetin alueella, ilman kulmaheijastusta, kaikissa hitsausasennoissa. Siinä on erinomainen värien erotuskyky, mikä auttaa hitsaria näkemään hitsisulan selkeästi. ADC (valon heijastuskulman korjaus) varmistaa sen, että valittu tummuustaso peittää LCD-näytön koko leveydeltään ja pituudeltaan, kun taas Plus parantaa värierotusta ja kontrastia koko kasetin alueella. New-Tech ADC Plus -sarjaan kuuluu kolme hitsausnaamaria, joista jokainen tarjoaa parhaan mahdollisen suojan ja mukavuuden käyttäjälleen. Parantunut värierotuskyky Vaaleampi kontrasti Ulkopuolinen tummuustason säätö Ulkopuolinen herkkyyden säätö Ulkopuolinen viiveensäätö Erinomainen EN 379 -standardin mukainen optinen laatu (1/1/1/1) Optinen luokka 1, 2 tai 3 ilmaisee lasin optisen laadun. Luokka 1 on paras. Valon hajonnan luokka (vain vaihdettavat suodattimet) 1, 2 tai 3 ilmaisee valon hajonnan. Luokka 1 on paras. Valon läpäisyn vaihtelut (ainoastaan vaihdettavat suodattimet) 1, 2 tai 3 ilmaisee tummuustason vaihtelua lasin tummassa tilassa. Luokka 1 on paras. Valonläpäisyluokan kulmaheijastuminen (valinnainen) Luokka 1 on paras. New-Tech ADC Plus -sarjaan kuuluu kolme naamaria, joista jokainen tarjoaa parhaan mahdollisen suojan ja mukavuuden käyttäjälleen. New-Tech 9-13 ADC Plus New-Tech 6-13 ADC Plus New-Tech 6-13 XL ADC Plus 8

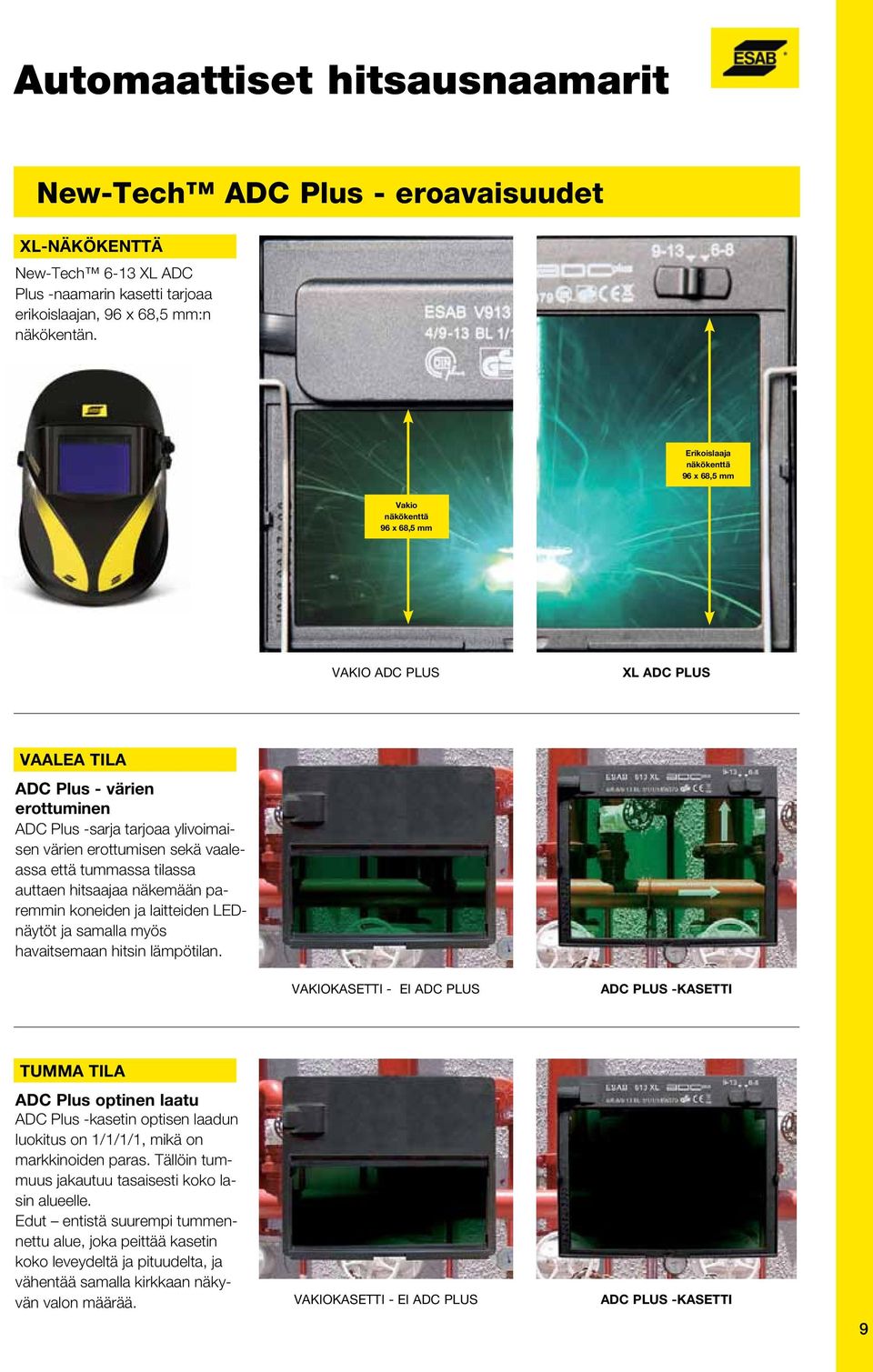

11 Automaattiset hitsausnaamarit New-Tech ADC Plus - eroavaisuudet XL-NÄKÖKENTTÄ New-Tech 6-13 XL ADC Plus -naamarin kasetti tarjoaa erikoislaajan, 96 x 68,5 mm:n näkökentän. Erikoislaaja näkökenttä 96 x 68,5 mm Vakio näkökenttä 96 x 68,5 mm VAKIO ADC PLUS XL ADC PLUS VAALEA TILA ADC Plus - värien erottuminen ADC Plus -sarja tarjoaa ylivoimaisen värien erottumisen sekä vaaleassa että tummassa tilassa auttaen hitsaajaa näkemään paremmin koneiden ja laitteiden LEDnäytöt ja samalla myös havaitsemaan hitsin lämpötilan. VAKIOKASETTI - EI ADC PLUS ADC PLUS -KASETTI TUMMA TILA ADC Plus optinen laatu ADC Plus -kasetin optisen laadun luokitus on 1/1/1/1, mikä on markkinoiden paras. Tällöin tummuus jakautuu tasaisesti koko lasin alueelle. Edut entistä suurempi tummennettu alue, joka peittää kasetin koko leveydeltä ja pituudelta, ja vähentää samalla kirkkaan näkyvän valon määrää. VAKIOKASETTI - EI ADC PLUS ADC PLUS -KASETTI 9

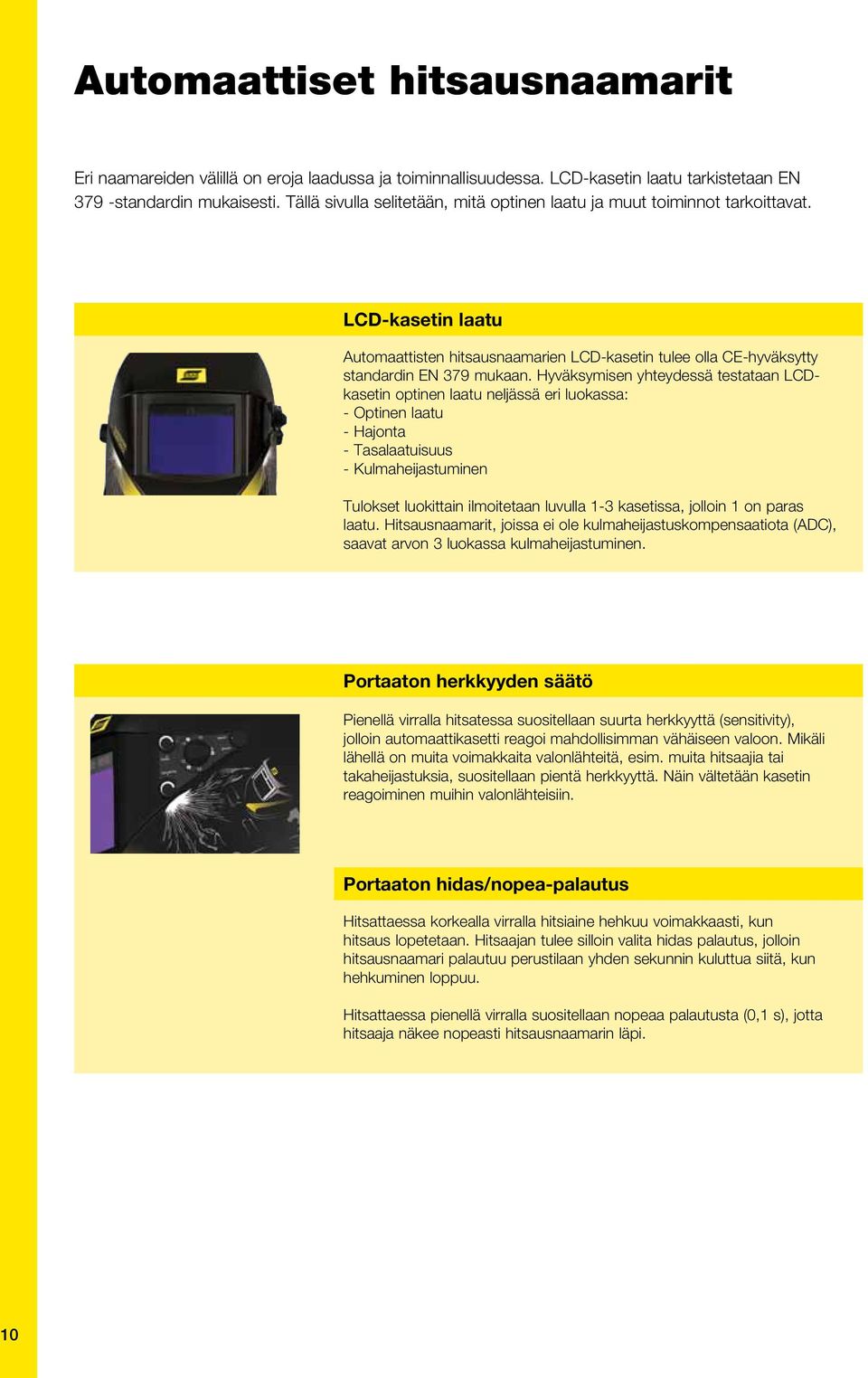

12 Automaattiset hitsausnaamarit Eri naamareiden välillä on eroja laadussa ja toiminnallisuudessa. LCD-kasetin laatu tarkistetaan EN 379 -standardin mukaisesti. Tällä sivulla selitetään, mitä optinen laatu ja muut toiminnot tarkoittavat. LCD-kasetin laatu Automaattisten hitsausnaamarien LCD-kasetin tulee olla CE-hyväksytty standardin EN 379 mukaan. Hyväksymisen yhteydessä testataan LCDkasetin optinen laatu neljässä eri luokassa: - Optinen laatu - Hajonta - Tasalaatuisuus - Kulmaheijastuminen Tulokset luokittain ilmoitetaan luvulla 1-3 kasetissa, jolloin 1 on paras laatu. Hitsausnaamarit, joissa ei ole kulmaheijastuskompensaatiota (ADC), saavat arvon 3 luokassa kulmaheijastuminen. Portaaton herkkyyden säätö Pienellä virralla hitsatessa suositellaan suurta herkkyyttä (sensitivity), jolloin automaattikasetti reagoi mahdollisimman vähäiseen valoon. Mikäli lähellä on muita voimakkaita valonlähteitä, esim. muita hitsaajia tai takaheijastuksia, suositellaan pientä herkkyyttä. Näin vältetään kasetin reagoiminen muihin valonlähteisiin. Portaaton hidas/nopea-palautus Hitsattaessa korkealla virralla hitsiaine hehkuu voimakkaasti, kun hitsaus lopetetaan. Hitsaajan tulee silloin valita hidas palautus, jolloin hitsausnaamari palautuu perustilaan yhden sekunnin kuluttua siitä, kun hehkuminen loppuu. Hitsattaessa pienellä virralla suositellaan nopeaa palautusta (0,1 s), jotta hitsaaja näkee nopeasti hitsausnaamarin läpi. 10

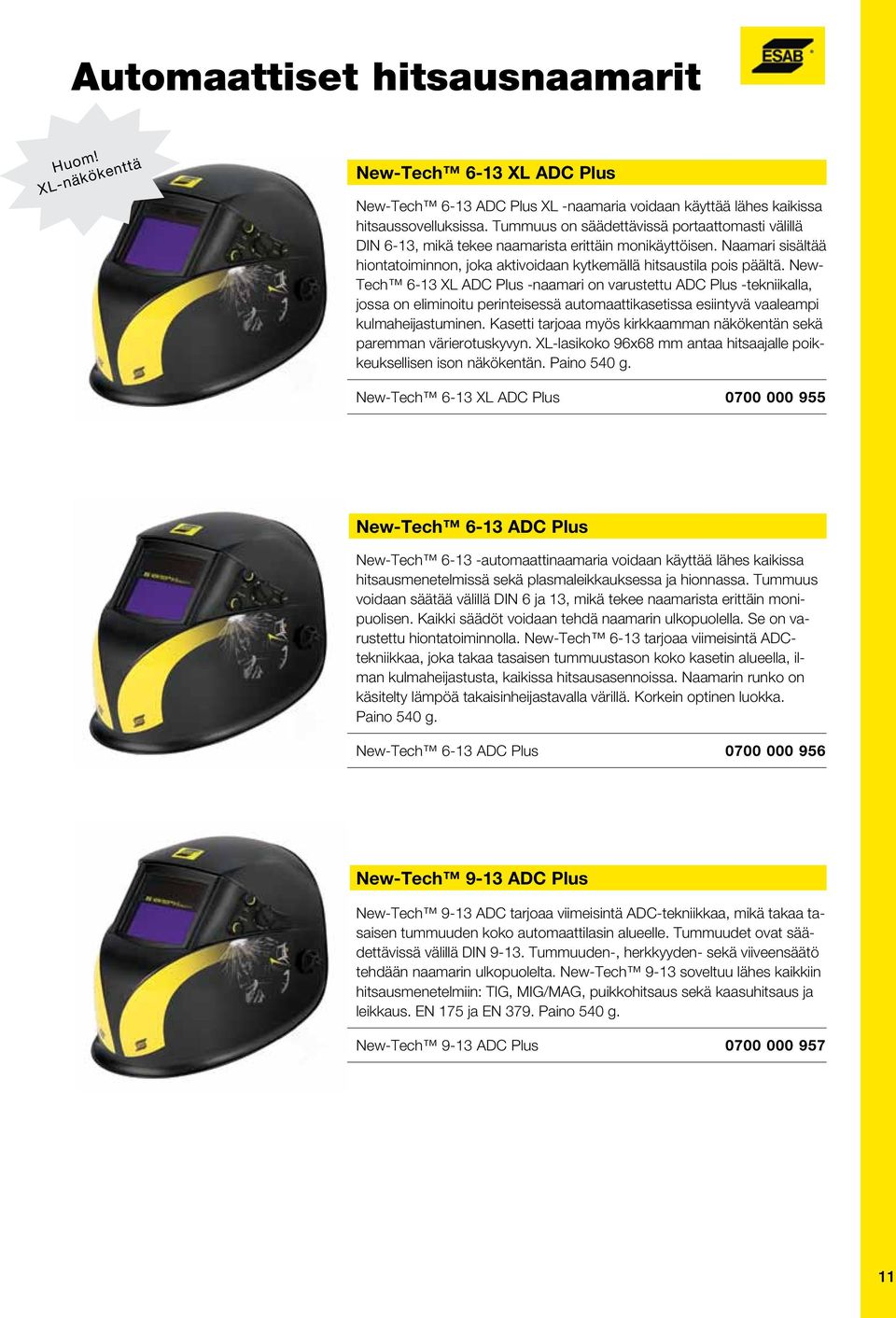

13 Automaattiset hitsausnaamarit Huom! XL-näkökenttä New-Tech 6-13 XL ADC Plus New-Tech 6-13 ADC Plus XL -naamaria voidaan käyttää lähes kaikissa hitsaussovelluksissa. Tummuus on säädettävissä portaattomasti välillä DIN 6-13, mikä tekee naamarista erittäin monikäyttöisen. Naamari sisältää hiontatoiminnon, joka aktivoidaan kytkemällä hitsaustila pois päältä. New- Tech 6-13 XL ADC Plus -naamari on varustettu ADC Plus -tekniikalla, jossa on eliminoitu perinteisessä automaattikasetissa esiintyvä vaaleampi kulmaheijastuminen. Kasetti tarjoaa myös kirkkaamman näkökentän sekä paremman värierotuskyvyn. XL-lasikoko 96x68 mm antaa hitsaajalle poikkeuksellisen ison näkökentän. Paino 540 g. New-Tech 6-13 XL ADC Plus New-Tech 6-13 ADC Plus New-Tech automaattinaamaria voidaan käyttää lähes kaikissa hitsausmenetelmissä sekä plasmaleikkauksessa ja hionnassa. Tummuus voidaan säätää välillä DIN 6 ja 13, mikä tekee naamarista erittäin monipuolisen. Kaikki säädöt voidaan tehdä naamarin ulkopuolella. Se on varustettu hiontatoiminnolla. New-Tech 6-13 tarjoaa viimeisintä ADCtekniikkaa, joka takaa tasaisen tummuustason koko kasetin alueella, ilman kulmaheijastusta, kaikissa hitsausasennoissa. Naamarin runko on käsitelty lämpöä takaisinheijastavalla värillä. Korkein optinen luokka. Paino 540 g. New-Tech 6-13 ADC Plus New-Tech 9-13 ADC Plus New-Tech 9-13 ADC tarjoaa viimeisintä ADC-tekniikkaa, mikä takaa tasaisen tummuuden koko automaattilasin alueelle. Tummuudet ovat säädettävissä välillä DIN Tummuuden-, herkkyyden- sekä viiveensäätö tehdään naamarin ulkopuolelta. New-Tech 9-13 soveltuu lähes kaikkiin hitsausmenetelmiin: TIG, MIG/MAG, puikkohitsaus sekä kaasuhitsaus ja leikkaus. EN 175 ja EN 379. Paino 540 g. New-Tech 9-13 ADC Plus

14 Automaattiset hitsausnaamarit Varaosat New-Tech -hitsausnaamareihin 1 Naamarin runko New-Tech Kasetti New-Tech 6-13 XL ADC Plus Kasetti New-Tech 6-13 ADC Plus Kasetti New-Tech 9-13 ADC Plus Säätönapit, sarja Ulommainen suojalasi CR39 New-Tech, pakkaus 10 kpl Kehys New-Tech Kiinnitysjousi New-Tech, pakkaus 2 kpl Sisäpuolinen suojalasi New-Tech 6-13/9-13 ADC Plus, pakkaus 10 kpl Sisäpuolinen suojalasi New-Tech 6-13 XL ADC Plus, pakkaus 10 kpl Hikinauha New-Tech, pakkaus 2 kpl Pääpanta, täydellinen, New-Tech Hikinauha tuella New-Tech, pakkaus 2 kpl * Nahkainen kaulasuoja * Pää- ja niskasuoja, nahkaa Varaosat New-Tech - ilmastoitu 11 Ylätiiviste New-Tech Ilmakanava New-Tech Ilmakanavan ruuvit, pakkaus 2 kpl Kasvotiiviste New-Tech Ilmaletku, vakio (850 mm) Ilmaletku, pitkä (1000 mm) Ilmaletku Heavy (850 mm) Proban-letkusuojus * Ilmastointisarja New-Tech * Ei kuvassa Varaosat Aristo Air ja Eco Air, kts. sivu 52 ja 53. Varusteet hitsausnaamareihin, kts. sivut

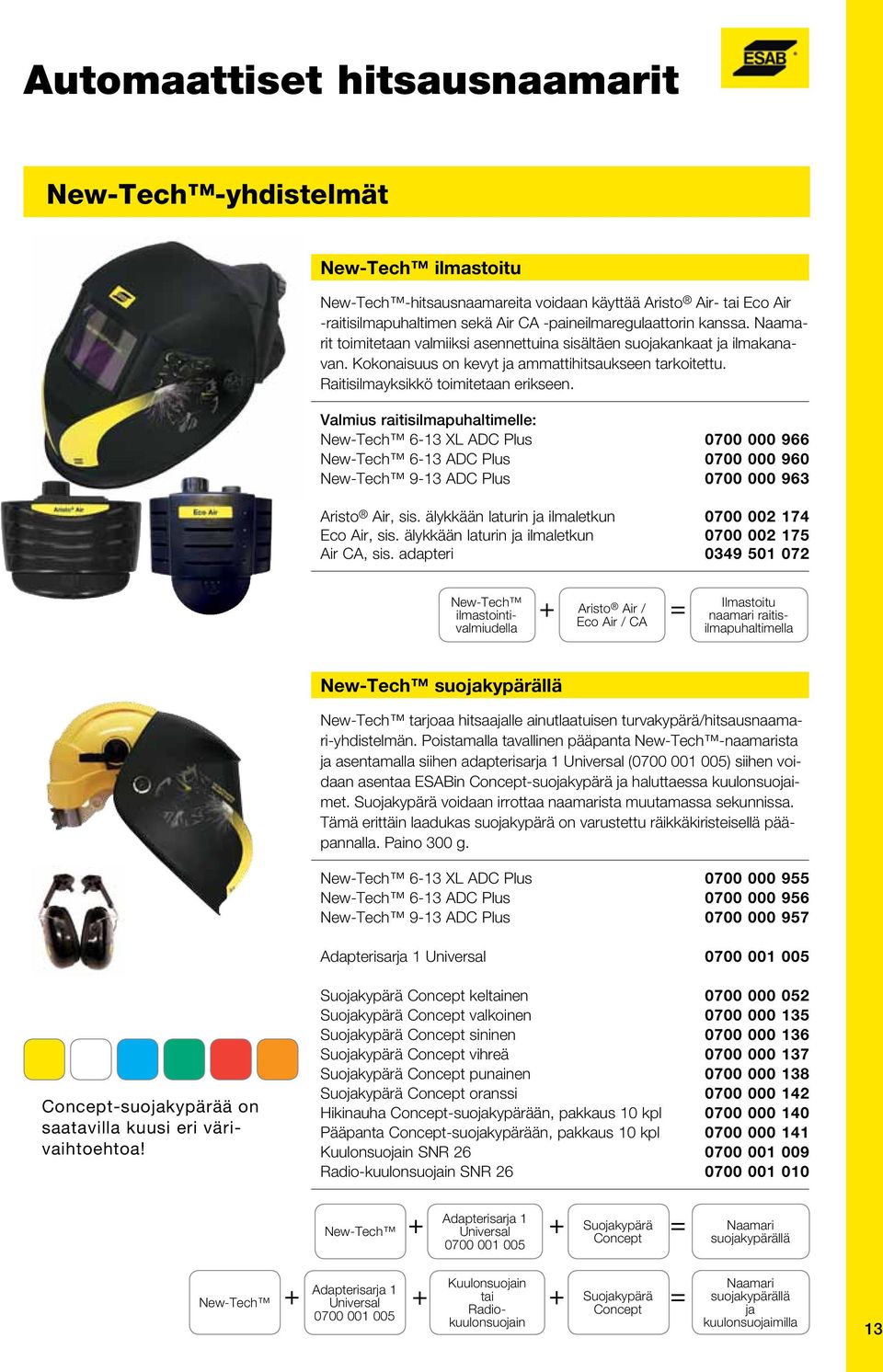

15 Automaattiset hitsausnaamarit New-Tech -yhdistelmät New-Tech ilmastoitu New-Tech -hitsausnaamareita voidaan käyttää Aristo Air- tai Eco Air -raitisilmapuhaltimen sekä Air CA -paineilmaregulaattorin kanssa. Naamarit toimitetaan valmiiksi asennettuina sisältäen suojakankaat ja ilmakanavan. Kokonaisuus on kevyt ja ammattihitsaukseen tarkoitettu. Raitisilmayksikkö toimitetaan erikseen. Valmius raitisilmapuhaltimelle: New-Tech 6-13 XL ADC Plus New-Tech 6-13 ADC Plus New-Tech 9-13 ADC Plus Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri New-Tech ilmastointivalmiudella + = Aristo Air / Eco Air / CA Ilmastoitu naamari raitisilmapuhaltimella New-Tech suojakypärällä New-Tech tarjoaa hitsaajalle ainutlaatuisen turvakypärä/hitsausnaamari-yhdistelmän. Poistamalla tavallinen pääpanta New-Tech -naamarista ja asentamalla siihen adapterisarja 1 Universal ( ) siihen voidaan asentaa ESABin Concept-suojakypärä ja haluttaessa kuulonsuojaimet. Suojakypärä voidaan irrottaa naamarista muutamassa sekunnissa. Tämä erittäin laadukas suojakypärä on varustettu räikkäkiristeisellä pääpannalla. Paino 300 g. New-Tech 6-13 XL ADC Plus New-Tech 6-13 ADC Plus New-Tech 9-13 ADC Plus Adapterisarja 1 Universal Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Kuulonsuojain SNR Radio-kuulonsuojain SNR New-Tech + + = Adapterisarja 1 Universal Suojakypärä Concept Naamari suojakypärällä Adapterisarja 1 New-Tech + + tai + = Universal Kuulonsuojain Concept-suojakypärää on saatavilla kuusi eri värivaihtoehtoa! Radiokuulonsuojain Suojakypärä Concept Naamari suojakypärällä ja kuulonsuojaimilla 13

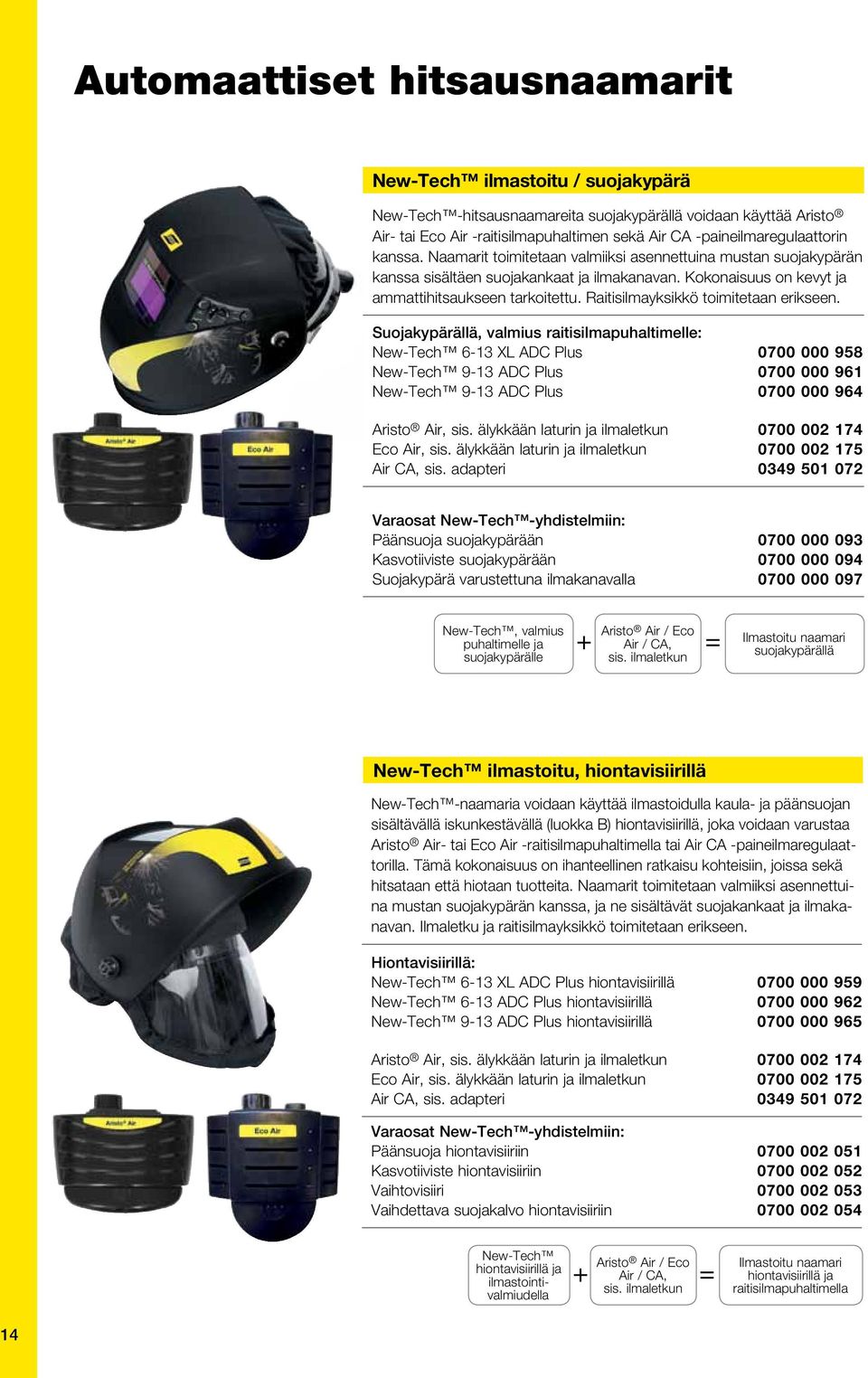

16 Automaattiset hitsausnaamarit New-Tech ilmastoitu / suojakypärä New-Tech -hitsausnaamareita suojakypärällä voidaan käyttää Aristo Air- tai Eco Air -raitisilmapuhaltimen sekä Air CA -paineilmaregulaattorin kanssa. Naamarit toimitetaan valmiiksi asennettuina mustan suojakypärän kanssa sisältäen suojakankaat ja ilmakanavan. Kokonaisuus on kevyt ja ammattihitsaukseen tarkoitettu. Raitisilmayksikkö toimitetaan erikseen. Suojakypärällä, valmius raitisilmapuhaltimelle: New-Tech 6-13 XL ADC Plus New-Tech 9-13 ADC Plus New-Tech 9-13 ADC Plus Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri Varaosat New-Tech -yhdistelmiin: Päänsuoja suojakypärään Kasvotiiviste suojakypärään Suojakypärä varustettuna ilmakanavalla New-Tech, valmius puhaltimelle ja suojakypärälle Aristo + Air / Eco Air / CA, = sis. ilmaletkun Ilmastoitu naamari suojakypärällä New-Tech ilmastoitu, hiontavisiirillä New-Tech -naamaria voidaan käyttää ilmastoidulla kaula- ja päänsuojan sisältävällä iskunkestävällä (luokka B) hiontavisiirillä, joka voidaan varustaa Aristo Air- tai Eco Air -raitisilmapuhaltimella tai Air CA -paineilmaregulaattorilla. Tämä kokonaisuus on ihanteellinen ratkaisu kohteisiin, joissa sekä hitsataan että hiotaan tuotteita. Naamarit toimitetaan valmiiksi asennettuina mustan suojakypärän kanssa, ja ne sisältävät suojakankaat ja ilmakanavan. Ilmaletku ja raitisilmayksikkö toimitetaan erikseen. Hiontavisiirillä: New-Tech 6-13 XL ADC Plus hiontavisiirillä New-Tech 6-13 ADC Plus hiontavisiirillä New-Tech 9-13 ADC Plus hiontavisiirillä Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri Varaosat New-Tech -yhdistelmiin: Päänsuoja hiontavisiiriin Kasvotiiviste hiontavisiiriin Vaihtovisiiri Vaihdettava suojakalvo hiontavisiiriin New-Tech hiontavisiirillä ja ilmastointivalmiudella + = Aristo Air / Eco Air / CA, sis. ilmaletkun Ilmastoitu naamari hiontavisiirillä ja raitisilmapuhaltimella 14

17 Automaattiset hitsausnaamarit Aristo Tech Aristo Tech -hitsausnaamari on suunniteltu ammattihitsaajalle, joka haluaa parhaan mahdollisen suojan ja suorituskyvyn. Kevytrakenteinen runko ja ergonomisesti suunniteltu pääpanta tarjoavat parhaan mahdollisen mukavuuden myös hitsattaessa pitkiä aikoja. Aristo Tech tarjoaa uusinta digitaalisten automaattilasien teknologiaa sekä sisäpuolisen LCD-näytön, antaen hitsaajalle mahdollisuuden hallita täydellisesti minkä tahansa hitsausmenetelmän tummuustason säätö-, herkkyys- ja viive-asetuksia. Digitaalinen näyttö - viimeisintä tekniikkaa Portaattomat säädöt: herkkyys, viive ja tummuustaso välillä DIN Optinen luokitus 1/1/1. Quick Set mahdollistaa helpon tummuustason muuttamisen napsauttamalla kytkintä vain ylös tai alas. Hiontatoiminto aktivoituu pienimmällä mahdollisella herkkyydellä Quick Set -säätönapista. Mukava pääpanta Mukava, kevyt ja täysin säädettävä pääpanta antaa mahdollisimman suuren käyttömukavuuden. Runko Saatavana kolme kiiltävää väriä keltainen, musta ja valkoinen. Täyttää seuraavien standardien vaatimukset: CE (EN 379 ja EN 175), ANSI, AS/NZS, CSA. Naamari painaa vain 490 g ESABin uusin integroitu Circuit LENS -teknologia tarjoaa sisäisen LCD-näytön, joka on erityisen luotettava käytössä. Se soveltuu kaikkiin manuaalisiin hitsausmenetelmiin, myös plasmaleikkaukseen. Digitaalinen näyttöruutu Lasin viivesäätö Selkeät tummuustason ja herkkyyden säädön asetukset MIG Suunniteltu käytettäväksi eri hitsausmenetelmien kanssa 15

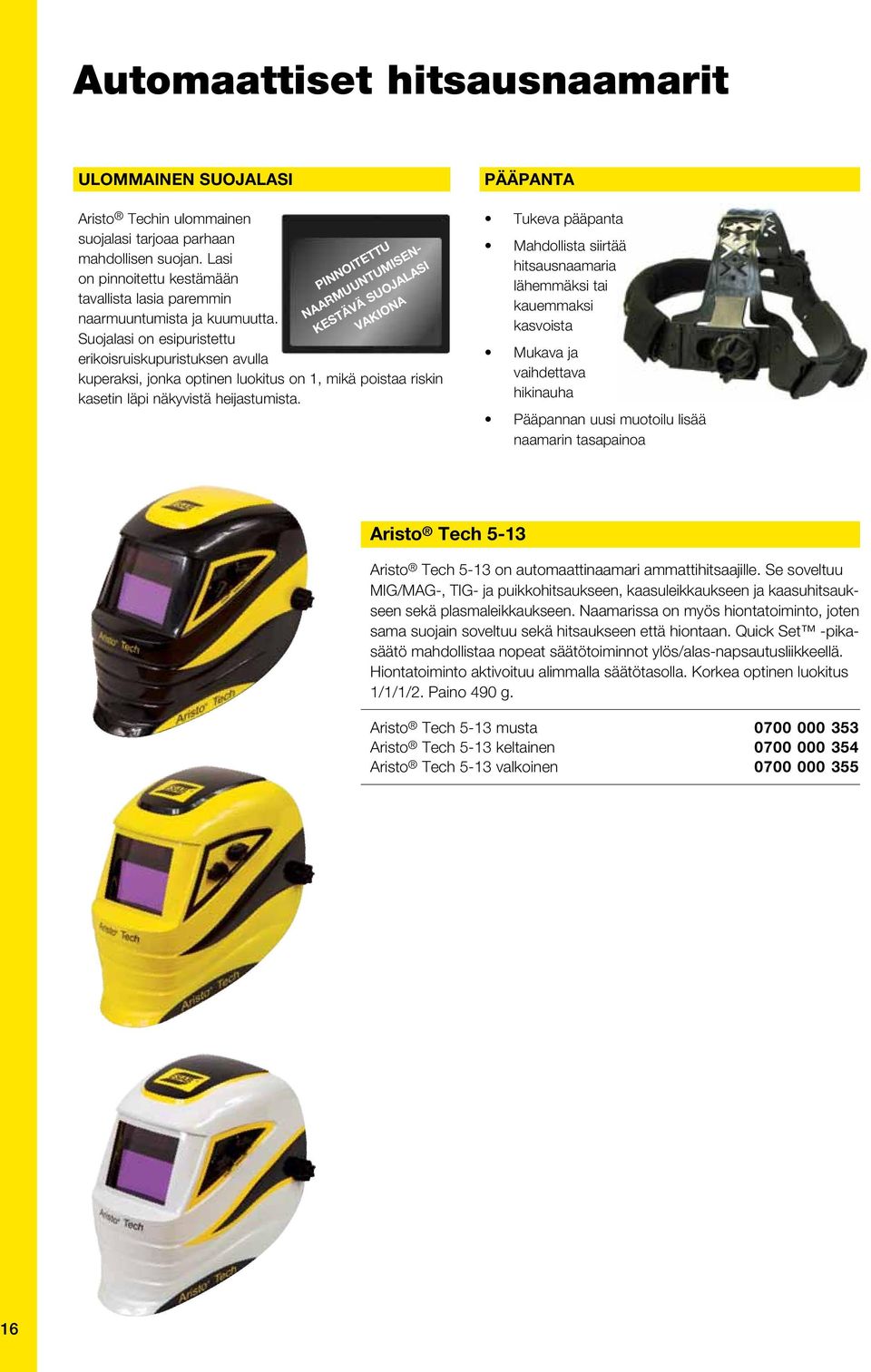

18 Automaattiset hitsausnaamarit ULOMMAINEN SUOJALASI Aristo Techin ulommainen suojalasi tarjoaa parhaan mahdollisen suojan. Lasi on pinnoitettu kestämään tavallista lasia paremmin naarmuuntumista ja kuumuutta. Suojalasi on esipuristettu erikoisruiskupuristuksen avulla PINNOITETTU NAARMUUNTUMISEN- KESTÄVÄ SUOJALASI VAKIONA kuperaksi, jonka optinen luokitus on 1, mikä poistaa riskin kasetin läpi näkyvistä heijastumista. PÄÄPANTA Tukeva pääpanta Mahdollista siirtää hitsausnaamaria lähemmäksi tai kauemmaksi kasvoista Mukava ja vaihdettava hikinauha Pääpannan uusi muotoilu lisää naamarin tasapainoa Aristo Tech 5-13 Aristo Tech 5-13 on automaattinaamari ammattihitsaajille. Se soveltuu MIG/MAG-, TIG- ja puikkohitsaukseen, kaasuleikkaukseen ja kaasuhitsaukseen sekä plasmaleikkaukseen. Naamarissa on myös hiontatoiminto, joten sama suojain soveltuu sekä hitsaukseen että hiontaan. Quick Set -pikasäätö mahdollistaa nopeat säätötoiminnot ylös/alas-napsautusliikkeellä. Hiontatoiminto aktivoituu alimmalla säätötasolla. Korkea optinen luokitus 1/1/1/2. Paino 490 g. Aristo Tech 5-13 musta Aristo Tech 5-13 keltainen Aristo Tech 5-13 valkoinen

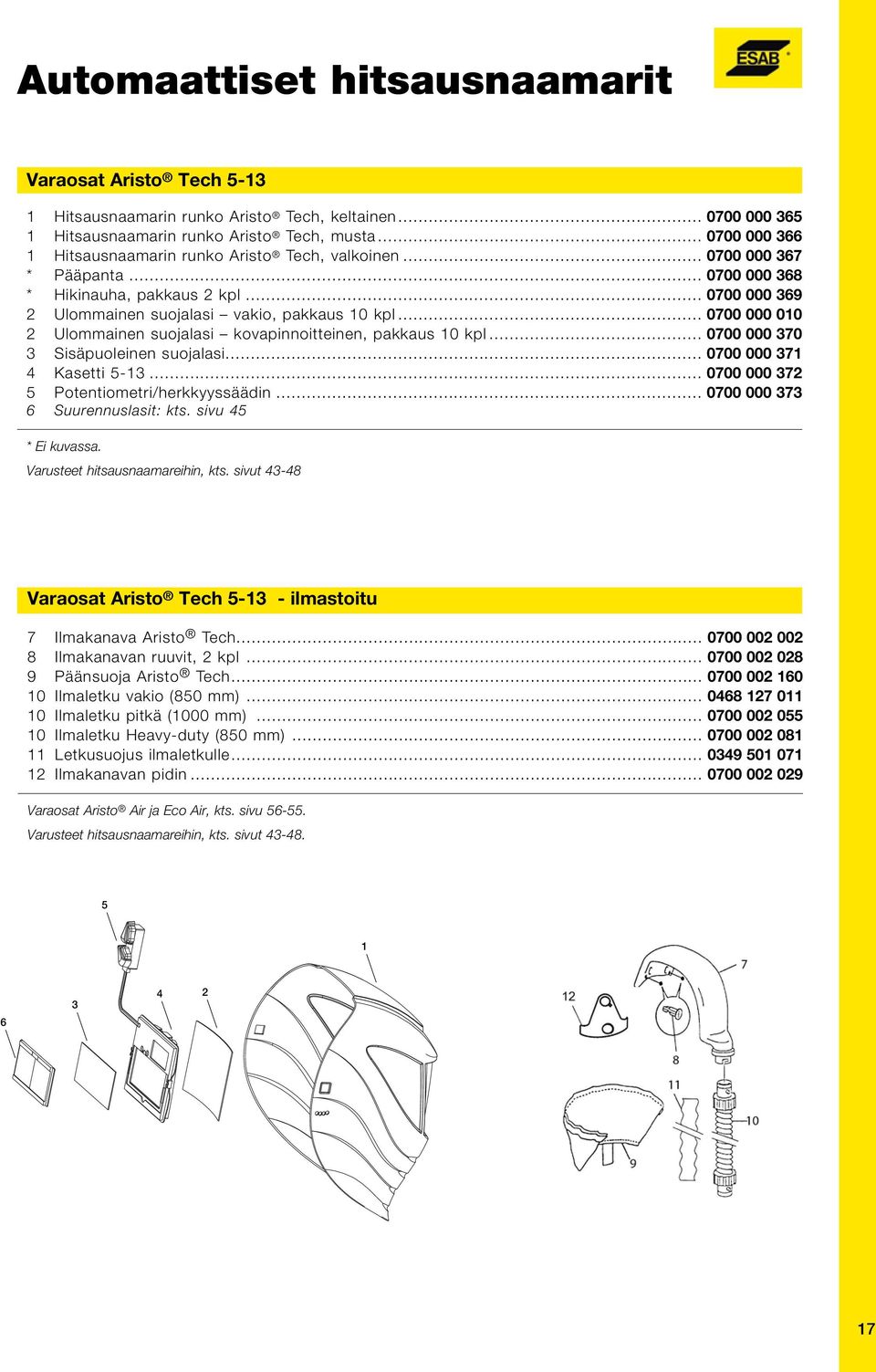

19 Automaattiset hitsausnaamarit Varaosat Aristo Tech Hitsausnaamarin runko Aristo Tech, keltainen Hitsausnaamarin runko Aristo Tech, musta Hitsausnaamarin runko Aristo Tech, valkoinen * Pääpanta * Hikinauha, pakkaus 2 kpl Ulommainen suojalasi vakio, pakkaus 10 kpl Ulommainen suojalasi kovapinnoitteinen, pakkaus 10 kpl Sisäpuoleinen suojalasi Kasetti Potentiometri/herkkyyssäädin Suurennuslasit: kts. sivu 45 * Ei kuvassa. Varusteet hitsausnaamareihin, kts. sivut Varaosat Aristo Tech ilmastoitu 7 Ilmakanava Aristo Tech Ilmakanavan ruuvit, 2 kpl Päänsuoja Aristo Tech Ilmaletku vakio (850 mm) Ilmaletku pitkä (1000 mm) Ilmaletku Heavy-duty (850 mm) Letkusuojus ilmaletkulle Ilmakanavan pidin Varaosat Aristo Air ja Eco Air, kts. sivu Varusteet hitsausnaamareihin, kts. sivut

20 18 Automaattiset hitsausnaamarit

21 Automaattiset hitsausnaamarit Aristo Tech -yhdistelmät Aristo Tech - ilmastoitu Aristo Tech-hitsausnaamareita voidaan käyttää Aristo Air- tai Eco Air -raitisilmapuhaltimen sekä Air CA -paineilmaregulaattorin kanssa. Naamarit toimitetaan valmiiksi asennettuina, ja ne sisältävät suojakankaat ja ilmakanavan. Raitisilmayksikkö toimitetaan erikseen. Suojausluokka TH3. Aristo Tech musta, valmius raitisilmapuhaltimelle Aristo Tech keltainen, valmius raitisilmapuhaltimelle Aristo Tech valkoinen, valmius raitisilmapuhaltimelle Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri Aristo Tech ilmastointivalmiudella + = Aristo Air / Eco Air / CA, sis. ilmaletkun Ilmastoitu naamari raitisilmapuhaltimella Aristo Tech suojakypärällä Aristo Tech voidaan asentaa ESABin suojakypärään poistamalla pääpanta ja korvaamalla se adapterisarjalla 1 Universal ( ). Yhdistelmä on erittäin hyvin tasapainossa ja mukava käyttää. Aristo Tech -hitsausnaamari voidaan irrottaa suojakypärästä ja kiinnittää siihen hetkessä (katso lisätiedot s ). Suojakypärä täyttää tiukimmat standardit ja se on varustettu räikkäkiristeisellä pääpannalla. Täyttää standardin EN 397 vaatimukset. Aristo Tech musta Aristo Tech, keltainen Aristo Tech, valkoinen Adapterisarja 1 Universal Concept-suojakypärää on saatavilla kuusi eri värivaihtoehtoa! Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Kuulonsuojain SNR Radio-kuulonsuojain SNR Aristo Tech + + = Adapterisarja 1 Universal Suojakypärä Concept Naamari suojakypärällä Aristo Tech Adapterisarja 1 Universal Kuulonsuojain + + tai radio- + = kuulonsuojain Suojakypärä Concept Naamari suojakypärällä ja kuulonsuojaimilla 19

22 Automaattiset hitsausnaamarit Aristo Tech - ilmastoitu / suojakypärä Kaikkia Aristo Tech -hitsausnaamareita voidaan käyttää yhdessä suojakypärän (saatavana vain mustana) ja Aristo Air -raitisilmapuhaltimien kanssa. Naamarit toimitetaan täysin koottuina, ja ne sisältävät suojakypärän sisäpuolisella ilmakanavalla ja palosuojatulla pään- ja kasvonsuojalla. Aristo Tech musta, valmius raitisilmapuhaltimelle Aristo Tech keltainen, valmius raitisilmapuhaltimelle Aristo Tech valkoinen, valmius raitisilmapuhaltimelle Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri Varaosat Aristo Tech -yhdistelmiin Päänsuoja suojakypärälle Kasvonsuoja suojakypärälle Suojakypärä sisäpuolisella ilmakanavalla Aristo Tech valmius puhaltimelle ja suojakypärälle Aristo + Air / Eco Air / CA, = sis. ilmaletkun Ilmastoitu naamari suojakypärällä Aristo Tech ilmastoitu, sisäpuolisella hiontavisiirillä Aristo Tech on saatavana myös iskunkestävällä (luokka B) hiontavisiirillä, joka voidaan kiinnittää kaikkiin Aristo Tech -naamareihin ja se voidaan liittää Aristo Air -raitisilmapuhaltimeen. Tämä on ihanteellinen yhdistelmä kaikkiin hitsausmenetelmiin tarvitaan vain yksi suojain hitsausta ja hiontaa varten. Ilmastoidulla Aristo Tech hitsausnaamarilla, jossa on hiontavisiiri, ja Aristo Air -raitisilmapuhaltimella on korkeampi TH3-suojausluokitus. Tämä antaa suojainyhdistelmän suojainkertoimeksi 500. Aristo Tech musta, sisäpuolisella hiontavisiirillä Aristo Tech keltainen, sisäpuolisella hiontavisiirillä Aristo Tech valkoinen, sisäpuolisella hiontavisiirillä Aristo Air, sis. älykkään laturin ja ilmaletkun Eco Air, sis. älykkään laturin ja ilmaletkun Air CA, sis. adapteri Varaosat Aristo Tech -yhdistelmiin Sisäpuolisen hiontavisiirin päänsuoja ja kasvonsuoja Vaihtovisiiri sisäpuoliselle hiontavisiirille Repäisykalvo sisäpuoliselle hiontavisiirille Aristo Tech hiontavisiirillä ja ilmastointivalmiudella + = Aristo Air / Eco Air / CA, sis. ilmaletkun Ilmastoitu naamari hiontavisiirillä ja raitisilmapuhaltimella 20

23 Automaattiset hitsausnaamarit Eye-Tech -sarja on korvattu Aristo Tech 5-13:lla Eye-Tech -automaattinaamarisarja tuotiin markkinoille yli 15 vuotta sitten. Se on osoittautunut yhdeksi varmimmista naamareista omassa luokassaan. Eye-Tech -naamarit ovat pysyneet edelleen ammattihitsarien varmana hitsausnaamarivalintana. Aristo Tech -automaattinaamarin suunnittelussa lähdettiin liikkeelle Eye-Tech -naamarin klassisesta ja hyvin kasvoja suojaavasta muotoilusta. Tämä yhdistettynä keveyteen antaa kasvoille erinomaisen suojan säteilyä ja roiskeita vastaan. Kasetin optinen laatu on parantunut entisestään. Lopputulos on nähtävissä alla. Ulommainen suojalasi on edelleen sama suosittu kulutusta kestävä roiskelasi ( ), joka on käytössä myös Eye-Tech -naamareissa. Eye-Tech 10/ Eye-Tech Eye-Tech Eye-Tech Korvaavat tuotteet Aristo Tech 5-13 musta Aristo Tech 5-13 keltainen Aristo Tech 5-13 valkoinen

24 Automaattiset hitsausnaamarit Varaosat Eye-Tech 1 Naamarin runko Eye-Tech (sis. osat 3, 6 ja 7) Kasetti 5-13 (sis. osat 4 ja 5) Ulommainen suojalasi, pakkaus 10 kpl Herkkyydensäädin Eye-Tech Ohjauskeskuksen peitelevy Eye-Tech Pääpanta Hikinauha, pakkaus 2 kpl Epäkesko säätönuppi Kasetti Kasetti 10/ Sisäpuolinen suojalasi, pakkaus 5 kpl * Ilmastointisarja Eye-Tech (tarvitaan naamarin muuntamiseksi ilmastoiduksi) * Ei kuvassa Varaosat Eye-Tech - ilmastoitu 11 Ylätiiviste Eye-Tech Ilmakanava Eye-Tech Ilmakanavan ruuvit Tarranauhasarja (Eye-Tech vain) Ilmakanavan pidin Kasvotiiviste Eye-Tech Ilmaletku, vakio (850 mm) Ilmaletku, pitkä (1000 mm) Ilmaletku Heavy (850 mm) Proban-letkusuojus Varusteet hitsausnaamareihin, kts. sivut Varaosat Eye-Tech ja Eye-Tech - ilmastoitu

25 Automaattiset hitsausnaamarit Origo Tech -naamarit on korvattu Warrior Techilla Huippusuosion saavuttanut Origo Tech -automaattinaamari on korvattu uudella Warrior Tech -hitsausnaamarilla. Warrior Tech on edeltäjänsä tavoin hinta/laatusuhteeltaan ihanteellinen valinta automaattinaamariksi esimerkiksi korjaus ja- kunnossapitohitsauksiin. Olemme lisänneet naamariin viimeisintä ADF-tekniikkaa ja varustaneet sen yhä paremmalla optisella laadulla sekä lisänneet tunnistesensorien määrää katvealueiden eliminoimiseksi. Warrior Tech on varustettu entistä isommalla näkökentällä ja se on edeltäjäänsäkin kevyempi. Origo Tech 9-13 musta Origo Tech 9-13 keltainen Korvaavat tuotteet Warrior Tech 9-13 musta Warrior Tech 9-13 keltainen

26 Automaattiset hitsausnaamarit Warrior Tech Warrior Tech -automaattinaamari on erinomainen valinta, kun tarvitaan hitsausnaamaria erilaisille hitsausmenetelmille ja olosuhteille. Warrior Tech on varustettu huipputekniikalla, sen optinen laatu ja viimeisin ADF-tekniikka takaa sen varman suosion eri hitsaustilanteissa. Se on kevyt ja antaa hyvän suojan kuumuutta ja kipinöitä vastaan, samalla tarjoten erinomaisen näkökentän hitsaustilanteessa. Helppokäyttöisyys, suorituskyky sekä käyttömukavuus tekee siitä oikean valinnan niin satunnaisia hitsauksia tekeville kuin kunnossapitohitsaukseen ja myös ammattihitsaajille. Kevyt 520 g Tummuudensäätö DIN 9-13 Näkökenttä 98 x 48 mm Optinen luokka 1/2/1 4 tunnistesensoria Ergonominen pääpanta Hikipannat edessä ja sivuilla Herkkyyden- ja viiveensäätö Mahdollisuus varustaa suurennuslasilla Warrior Tech 9-13 Tummuuden säätö välillä DIN 9-13 sijaitsee naamarin ulkopuolella, hidastus- ja herkkyydensäädöt naamarin sisäpuolella. Hyväksytty standardin EN mukaan. Warrior Tech 9-13, musta Warrior Tech 9-13, keltainen

27 Automaattiset hitsausnaamarit Warrior Tech -yhdistelmät Ohjelmassa syksyllä 2013 Warrior Tech 9-13 ilmastoitu Warrior Tech automaattinaamariin voidaan yhdistää akulla varustettu Eco Air- tai Aristo Air -raitisilmayksikkö. Naamari toimitetaan varustettuna palosuojatulla pää- ja kasvosuojalla sekä ilmakanavalla. Täydennä varustusta jommalla kummalla raitisilmayksiköllä ja saat automaattisen hitsausnaamarin ilmastoituna houkuttelevaan hintaan. Warrior Tech 9-13 musta, raitisilmavalmius Warrior Tech 9-13 keltainen, raitisilmavalmius Eco Air -raitisilmayksikkö, sis. letkun ja letkusuojan Aristo Air -raitisilmayksikkö, sis. letkun ja letkusuojan Warrior Tech raitisilmavalmiudella = Eco ilmaletkun Air, sis Ilmastoitu naamari raitisilmapuhaltimella Warrior Tech raitisilmavalmiudella = Aristo ilmaletkun Air, sis Ilmastoitu naamari raitisilmapuhaltimella Warrior Tech 9-13 suojakypärällä Warrior Tech tarjoaa hitsaajalle ainutlaatuisen turvakypärä/hitsausnaamari-yhdistelmän. Poistamalla tavallinen pääpanta Warrior Tech -naamarista ja asentamalla adapterisarja 1 Universal ( ) siihen voidaan asentaa ESABin suojakypärä, jota on saatavana kuutta eri väriä. Suojakypärä voidaan irrottaa ja kiinnittää naamariin muutamassa sekunnissa (katso lisätiedot s ). Tämä erittäin laadukas suojakypärä on varustettu räikkäkiristeisellä pääpannalla ja hikinauhalla. Warrior Tech 9-13 musta Warrior Tech 9-13 keltainen Adapterisarja 1 Universal Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Kuulonsuojain SNR Radio-kuulonsuojain SNR Warrior Tech + + = Adapterisarja 1 Universal Suojakypärä Concept Naamari suojakypärällä Warrior Tech Adapterisarja 1 Universal Kuulonsuojain + + tai radio- + = kuulonsuojain Suojakypärä Concept Naamari suojakypärällä ja kuulonsuojaimilla 25

28 Automaattiset hitsausnaamarit Varaosat Warrior Tech Pääpanta Hikinauha, pakkaus 2 kpl Ulommainen suojalasi Sisäpuolinen suojalasi kasetin kehikko Lasinpidike ja ruuvit Kasetti Warrior Tech ei myydä erikseen Varusteet hitsausnaamareihin, kts. sivut Varaosat Warrior Tech SYVYYSSÄÄTÖ Mahdollisuus säätää syvyyttä kuuteen eri asentoon. ETÄISYYDEN SÄÄTÖ Kolme eri etäisyysvaihtoehtoa näkökentän laajentamiseksi. MUOTOILTU OTSAOSA Muotoiltu pannan otsaosa lisää pannan istuvuutta. PAINETTAVA SÄÄTÖPYÖRÄ Tarkempi ja istuvampi. KALLISTUSKULMAN SÄÄTÖ Mahdollisuus säätää naamari viiteen eri kallistuskulmaan. 26

29 Automaattiset hitsausnaamarit Origo Tech 9-13 ilmastoitu Origo Tech automaattinaamariin voidaan yhdistää akulla varustettu Eco Air -raitisilmayksikkö. Naamari toimitetaan varustettuna palosuojatulla pää- ja kasvosuojalla sekä ilmakanavalla. Täydennä varustusta Eco Air -raitisilmayksiköllä ja saat automaattisen hitsausnaamarin ilmastoituna houkuttelevaan hintaan. Origo Tech 9-13 musta, raitisilmavalmius Origo Tech 9-13 keltainen, raitisilmavalmius Eco Air -raitisilmayksikkö Adapteri Air-ilmaletkulle Origo Tech raitisilmavalmiudella Adapteri + + Air-ilmaletkulle = Eco ilmaletkun Air, sis Ilmastoitu naamari raitisilmapuhaltimella Varaosat Origo Tech Pääpanta Pro Hikinauha Pro, pakkaus 2 kpl Ulommainen suojalasi Origo Tech, pakkaus 10 kpl Sisäpuolinen suojalasi Origo Tech, pakkaus 10 kpl kasetin kehikko Lasinpidike ja ruuvit Kasetti Origo Tech Ei myydä erikseen Varusteet hitsausnaamareihin, kts. sivut Varaosat Origo Tech - ilmastoitu 1 Hikinauha ESAB Pro, valmius raitisilmapuhaltimelle, pakkaus 2 kpl Pää- ja kasvonsuoja Ilmakanava sis. pääpanta ESAB Pro Varaosat Origo Tech

30 Hitsausnaamarit Albatross-sarja Albatross-sarjaan kuuluu useita erityyppisiä kevyitä hitsausnaamareita, joissa on joko ylösnostettava visiiri tai avattava hitsausluukku. Sarjan uusimmassa mallissa Albatross 4000X 9-13:ssa on myös automaattisesti tummeneva kasetti. Albatross-hitsausnaamarit ovat äärimmäisen joustavia ja niihin voidaan yhdistää suojakypärä, kuulonsuojaimet ja raitisilmapuhallin. Naamarin runko on valmistettu kestävästä kevyestä materiaalista, mikä tekee siitä pitkäikäisen. ESAB Pron pääpanta on mukava ja helposti säädettävissä. Albatross 1000 Albatross 1000:ssa on avattava hitsausluukku, jossa on hitsauslasi, 60 x 110 mm tai 90 x 110 mm. Suuri kirkas muovilasi suojaa kasvoja luukun ollessa ylhäällä. DIN 10:n hitsauslasi ja suojalasi kuuluvat toimitukseen. Paino 400 g (60x110) / 420 g (90x110). CE-hyväksytty standardin EN 175 mukaisesti. Albatross x 110 vakio Albatross x 110 vakio Albatross 4000X Albatross 4000X on hitsausnaamarin ja hiontavisiirin yhdistelmä. Sen suuri ikkuna tarjoaa erinomaisen näkökentän ja hyvän suojan hionnan aikana. Naamarin iskunkestävyysluokka on B, mikä tekee siitä hyväksytyn hiontaa varten. DIN 10:n hitsauslasi ja suojalasi kuuluvat toimitukseen. Paino 580 g. CE-hyväksytty standardien EN 175 ja EN166, luokka B, mukaisesti. Albatross 4000X vakio Albatross 4000X 9-13 Albatross 4000X 9-13 on varustettu automaattikasetilla sekä isolla hiontavisiirillä. Automaattilasi on kiinnitetty ylösnostettavaan hitsausvisiiriin, jonka alla on iso, kirkas hiontalasi. Naamarin iskunkestävyysluokka on B, mikä tekee siitä hyväksytyn hiontaa varten. Automaattilasin tummuudet ovat välillä DIN Paino 615 g. CE-hyväksytty standardien EN 379 ja EN 175 ja EN166, luokka B, mukaisesti. Albatross 4000X 9-13 vakio

31 Hitsausnaamarit Albatross 4000X 9-13 Tekniset tiedot: Näkökentän suuruus L x K x 40 mm Tummuustaso...DIN 9-13 (portaaton) Perustummuus...DIN 4 Tummuustason säätö... Kasetissa Herkkyydensäätö... Kasetissa Viive... Kasetissa Reaktioaika 5 C:ssa... 0,8 ms Reaktioaika 25 C:ssa... 0,5 ms Reaktioaika +55 C:ssa... 0,2 ms Viiveen aikaväli... 0,1 1,0 s UV-/IR-suoja... UV15 / IR14 Työskentelylämpötila...-5 C - +55ºC Hitsausmenetelmät... MIG/MAG-, puikko- ja TIG-hitsaus (> 20 A) Energiansaanti... Kasetissa oleva akku, joka ladataan aurinkokennoilla CE-hyväksyntä...Standardien EN 379 ( ) ja EN 175, EN 166, luokka B mukaan Albatross-hitsausnaamarit - ilmastoitu Albatross - Eco Air Kaikissa Albatross-naamareissa on valmius Eco Air -raitisilmapuhaltimelle. Raitisilmavalmiudella olevat Albatross-naamarit toimitetaan täydellisinä paloturvallisilla pää- ja kasvonsuojilla ja ilmakanavalla. Kevyt (610, 630, 780 tai 880 g) ja paras suoja ammattihitsaajalle. Adapteri ja raitisilmapuhallin toimitetaan erikseen. Albatross x 110, raitisilmavalmius Albatross x 110, raitisilmavalmius Albatross 4000X, raitisilmavalmius Albatross 4000X 9-13, raitisilmavalmius Adapteri Air -ilmaletkulle Eco Air, sis. älykkään laturin Albatross, raitisilmavalmius Adapteri Air-ilmaletkulle = Eco Air, sis. ilmaletkun Täydellinen raitisilmapuhaltimella 29

32 Hitsausnaamarit Albatross - ilmastoitu / suojakypärä Albatross 4000X-naamarit voidaan yhdistää nopeasti suojakypärään ja Eco Air -raitisilmapuhaltimiin. Raitisilmaa syötetään naamarin kummaltakin puolelta. Kevyt (560/660 g). Albatross 4000X, suojakypärä/raitisilmavalmius *) Albatross 4000X 9-13, suojakypärä/raitisilmavalmius *) Adapterisarja 1 Universal Kuulonsuojain SNR Radio-kuulonsuojain SNR Suojakypärä Peltor G3000N Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Adapteri Air-ilmaletkulle Eco Air, sis. älykkään laturin ja ilmaletkun Concept-suojakypärää on saatavilla kuusi eri värivaihtoehtoa! *) suojakypärä tilataan erikseen Albatross suojakypärä/ raitisilmavalmius + Adapterisarja 1 Universal Suojakypärä Peltor G3000N tai Concept Adapteri Air-ilmaletkulle Eco Air, sis. ilmaletkun + + = Täydellinen suojakypärällä ja raitisilmapuhaltimella Albatross Adapterisarja Universal 1 suojakypärä/ + Kuulonsuojaimet + tai raitisilmavalmius Radio-kuulonsuojaimet + Suojakypärä Peltor G3000N tai Concept + Adapteri Air-ilmaletkulle Eco Air, sis. ilmaletkun + = Täydellinen suojakypärällä, kuulonsuojaimilla ja raitisilmapuhaltimella 30

33 Hitsausnaamarit Albatross suojakypärällä Kaikki Albatross-naamarit voidaan yhdistää nopeasti Concept- ja Peltor G3000N-suojakypärään. Kevyt (360, 380, 500 tai 600 g). Kypärät toimitetaan hikinauhan kanssa. CE-hyväksytty standardin EN 397 mukaan. Albatross x 110, suojakypärävalmius *) Albatross x 110, suojakypärävalmius *) Albatross 4000X, suojakypärävalmius *) Albatross 4000X 9-13, suojakypärävalmius *) Adapterisarja 1 Universal Suojakypärä Peltor G3000N Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Kuulonsuojain SNR Radio-kuulonsuojain SNR *) suojakypärä tilataan erikseen Concept-suojakypärää on saatavilla kuusi eri värivaihtoehtoa! Albatross suojakypärävalmius Adapterisarja 1 Universal Suojakypärä Peltor G3000N tai Concept + + = Täydellinen suojakypärällä Albatross suojakypärävalmius Adapterisarja 1 Suojakypärä Peltor G3000N tai Concept + Universal + + = Kuulonsuojaimet tai Radio-kuulonsuojaimet Täydellinen suojakypärällä ja kuulonsuojaimilla 31

34 Hitsausnaamarit Varaosat Albatross 1000, 4000X ja 4000X 9-13 vakio / ilmastoitu / suojakypärä 1 Avattava hitsausluukku Albatross x Avattava hitsausluukku Albatross x Suojalasi 60 x 110 kirkasta muovia, pakkaus 100 kpl Suojalasi 90 x 110 kirkasta muovia, pakkaus 100 kpl Jousi Albatross x 110, pakkaus 5 kpl Jousi Albatross x 110, pakkaus 5 kpl Pääpanta ESAB Pro Letkusuojus ilmaletkulle, Eco Air/CA Letkusuojus ilmaletkulle, Origo Air Pään- ja kasvosuoja Hitsauslasi 60 x 110, DIN 10, pakkaus 25 kpl Hitsauslasi Albatross 1000 ja 4000X 90 x 110, DIN 10, pakkaus 25 kpl Ilmakanava sis. pääpannan ESAB Pro Adapteri Air 160/200/CA -ilmaletkulle Hikinauha ESAB Pro, pakkaus 2 kpl Hikinauha ESAB Pro, raitisilmavalmius, pakkaus 2 kpl Ilmaletku, Origo Air (850 mm) Ilmaletku, Eco Air/CA vakio (850 mm) Ilmaletku, Eco Air/CA pitkä (1000 mm) Ilmaletku Eco Air/CA heavy-duty (850 mm) UV-suoja, kirkas Albatross Suojalasi Albatross 4000X 107 x 88 kirkasta muovia, pakkaus 10 kpl Visiirin pidin Albatross 4000X Ruuvisarja visiiriin, Albatross 4000X Lasinpidin, Albatross 4000X, sis. ruuvit Kehikko hitsauslasille Albatross 4000X/4000X 9-13, 90 x Kasetti 9-13 Albatross 4000X Tiivistyskankaat ilmastoituun kypäräversioon Ilmaletku (vasen ja oikea), sis. adapterin Origo Airille Sisäpuolinen suojalasi, Albatross 4000X 9-13, pakkaus 10 kpl Kasetinpidin, Albatross 4000X, sis. ruuvit * Autoshade DIN 10, automaattikasetti Albatross x 110 -naamariin Varusteet hitsausnaamareihin, kts. sivut Albatross 1000 Albatross 4000X ja 4000X 9-13 Vakio Suojakypärä Raitisilma Vakio Suojakypärä Raitisilma Albatross 4000X ja 4000X suojakypärä/raitisilmaversio 32

35 Hitsausnaamarit Varaosat Albatross 1000 vakio/raitisilmavalmius/suojakypärävalmius Varaosat Albatross 4000X/4000X 9-13 vakio/raitisilmavalmius/suojakypärävalmius 19 Albatross 4000X Albatross 4000X Varaosat vain raitisilmavalmiudella oleviin Albatross 1000-, 4000X ja 4000X naamareihin. 6 9 Varaosat vain Albatross 4000X- ja 4000X suojakypärä/raitisilmaversioihin

36 Hitsausnaamarit Globe-Arc Globe-Arc -hitsausnaamari on suunniteltu erilaisiin metallitöihin. Sisäpuolinen lasi yhdessä hitsausvisiirin kanssa antaa täyden suojan infrapuna-, UV- sekä näkyvää valoa vastaan mahdollistaen sen käytön hitsaustyössä. Alempaa isoa UV-suodinta saa DIN 2-, DIN 3- sekä DIN 5 -tummuuksilla. Tämä mahdollistaa naamarin käytön myös hiontatyössä, kaasuleikkauksessa, kaasuhitsauksessa sekä plasmaleikkauksessa. CE-hyväksytty standardien EN 175 ja EN 166 mukaan. CE-hyväksytty sekä hitsaukseen, leikkaukseen että hiontaan! 34

37 Hitsausnaamarit Globe-Arc Globe-Arc on viimeisintä muotoilua edustava, visiirillä varustettu hionta- ja hitsausnaamari. Visiiriä on saatavissa useilla eri tummuusvaihtoehdoilla ja se antaa täydellisen suojan infrapuna- ja UV-säteilylle. Naamari on lisäksi varustettu mukavalla ja kestävällä pääpannalla. Globe-Arc DIN Globe-Arc DIN Globe-Arc suojakypärällä Globe-Arc tarjoaa hitsaajalle ainutlaatuisen turvakypärä/hitsausnaamariyhdistelmän. Poistamalla tavallinen pääpanta Globe-Arc-naamarista ja asentamalla adapterisarja 1 Universal siihen voidaan asentaa ESABin suojakypärä, jota on saatavana kuutta eri väriä. Suojakypärä voidaan irrottaa naamarista muutamassa sekunnissa. Tämä erittäin laadukas suojakypärä on varustettu räikkäkiristeisellä pääpannalla ja hikinauhalla. Concept-suojakypärää on saatavilla kuusi eri värivaihtoehtoa! Globe-Arc DIN 10 (2+8) Globe-Arc DIN 11 (2+10) Adapterisarja 1 Universal Suojakypärä Concept keltainen Suojakypärä Concept valkoinen Suojakypärä Concept sininen Suojakypärä Concept vihreä Suojakypärä Concept punainen Suojakypärä Concept oranssi Hikinauha Concept-suojakypärään, pakkaus 10 kpl Pääpanta Concept-suojakypärään, pakkaus 10 kpl Kuulonsuojain Radio-kuulonsuojain Globe-Arc + + = Adapterisarja 1 Universal Suojakypärä Concept Naamari suojakypärällä Globe-Arc + Adapterisarja 1 Universal Kuulonsuojain tai radiokuulonsuojain + = Suojakypärä Concept Naamari suojakypärällä 35

38 Hitsausnaamarit Globe-Arc ilmastoitu Globe-Arc hionta- ja hitsausnaamariin voidaan yhdistää akulla varustettu Eco Air -raitisilmayksikkö. Naamari toimitetaan varustettuna palosuojatulla pää- ja kasvosuojalla sekä ilmakanavalla. Globe-Arc DIN 11, raitisilmavalmius Globe-Arc DIN 11, raitisilmavalmius Eco Air täydellinen, sis. ilmaletkun Adapteri Air-ilmaletkulle Globe-Arc ilmastontivalmiudella Eco Air, sis. ilmaletkun Adapteri Air- + + = ilmaletkulle Ilmastoitu naamari raitisilmapuhaltimella Varaosat Globe-Arc 6 1 Visiirin ruuvit UV-suodin, kirkas UV-suodin, iso DIN UV-suodin, iso DIN UV-suodin, iso DIN Hitsausvisiiri DIN Hitsausvisiiri DIN Hitsausvisiiri DIN Visiirin kehys Pääpanta Pro Hikinauha Pro, pakkaus 2 kpl Varusteet hitsausnaamareihin, kts. sivut Varaosat Globe-Arc, ilmastoitu 1 Hikinauha ESAB Pro, valmius raitisilmapuhaltimelle, pakkaus 2 kpl Pää- ja kasvonsuoja Ilmakanava sis. pääpanta ESAB Pro

39 Hitsausnaamarit Eco-Arc II Eco-Arc II on viimeisintä muotoilua edustava, nostettavalla luukulla varustettu hitsausnaamari. Kevyt polypropeenirunko ja erittäin hyvä suojaavuus mahdollistavat sen käytön myös asentohitsauksessa. Saatavilla kahdella lasikoolla, 60x110 ja 90x110 mm. Naamari on varustettu Eco-pääpannalla, jossa on neljä säätömahdollisuutta syvyyssuunnassa ja kolme säätöä pituussuunnassa. Lisäksi se on varustettu etäisyyden säädöllä, joten silmälasien käyttö on mahdollista. Eco-Arcin toimitukseen sisältyy ulkopuolinen roiskelasi, DIN 11 -hitsauslasi sekä ainutlaatuisen iso alin hiontalasi. 37
