1 ASC ALUMIINITELINEET POWERED BY EXPERIENCE

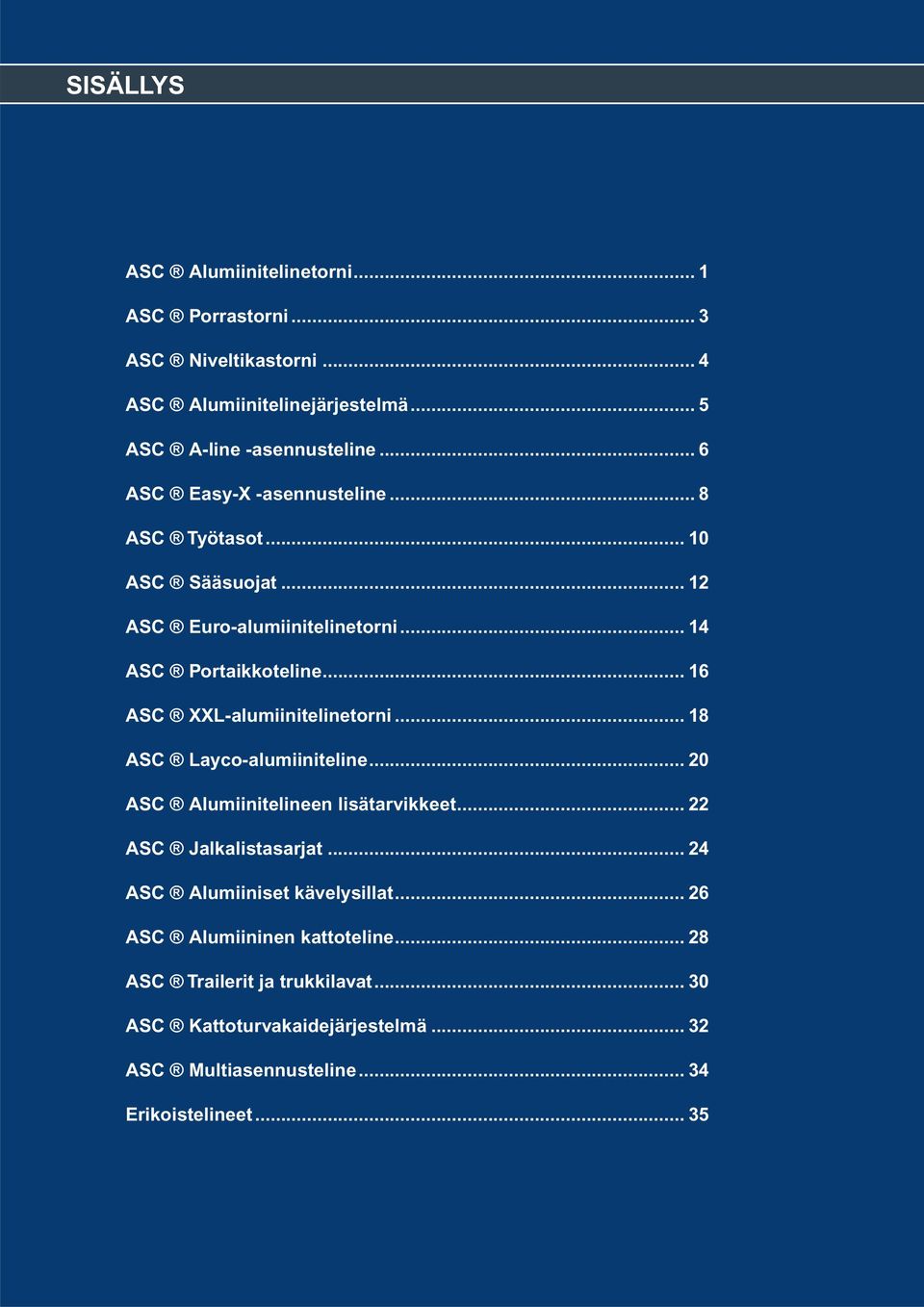

2 SISÄLLYS ASC Alumiinitelinetorni... 1 ASC Porrastorni... 3 ASC Niveltikastorni... 4 ASC Alumiinitelinejärjestelmä... 5 ASC A-line -asennusteline... 6 ASC Easy-X -asennusteline... 8 ASC Työtasot ASC Sääsuojat ASC Euro-alumiinitelinetorni ASC Portaikkoteline ASC XXL-alumiinitelinetorni ASC Layco-alumiiniteline ASC Alumiinitelineen lisätarvikkeet ASC Jalkalistasarjat ASC Alumiiniset kävelysillat ASC Alumiininen kattoteline ASC Trailerit ja trukkilavat ASC Kattoturvakaidejärjestelmä ASC Multiasennusteline Erikoistelineet... 35

3 ASC Alumiinitelinetorni ASC Alumiinitelinetorni on ollut menestys rakennustelinemarkkinoilla jo vuodesta 1992 lähtien. Tämä pyörillä varustettu telinetorni on valmistettu korkealaatuisesta alumiinista, jonka ainevahvuus on 2 mm, mikä tekee siitä ainutlaatuisen kestävän. Torni on suunniteltu mahdollisimman helppokäyttöiseksi ja vahvaksi, mutta silti edulliseksi. ASC Alumiinitelinetorni täyttää kaikkien EU-standardien vaatimukset (esim. EN 1004/1298/2718/12811). ASC Alumiinitelinetorni on varustettu vankalla lukitustapilla ja tornin mukana toimitetaan täydellinen tuotevastuuselvitys. ASC Alumiinitelinetornin asennuskehistä ja hitsauksesta: Asennuskehät valmistetaan alusta loppuun käsityönä ja valmistuksessa käytetään vain sertifioituja hitsaajia. TIG-hitsausmenetelmällä saavutetaan erittäin korkea hitsisulan lämpötila, mikä takaa laadukkaimman mahdollisen hitsisauman. Kun optimaalinen hitsisula saavutetaan, hitsauslankaa lisätään käsin, jolloin saavutetaan kaikkein vahvin, hienoin ja puhtain hitsi. Tähän eivät toistaiseksi robotit pysty. TIG-hitsausmenetelmä säilyttää alumiinin puhtaimman ja lujimman koostumuksen, mikä mahdollistaa nopean ja kohdistetun hitsisauman. TIG-hitsausta käytetään myös lentokoneteollisuudessa sekä kalleimpien alumiinisten kilpa-automoottoreiden valmistuksessa. Kaiki TIG hitsaajamme suorittavat kuuden kuukauden välein korkeimman laatutestin (1TIG/m6). Siksi ASC tarjoaa kaikille tuotteidensa hitsisaumoille elinikäisen takuun. 1

4 ASC Alumiinitelinetorni Osaluettelo KEHÄT Tuote Tuotenro Hinta Paino kg Mitat cm ASC Asennuskehä ,00 10,5 200x135x5 ASC Asennuskehä ,00 6,5 100x135x5 ASC Kaidekehä , x135x5 ASC Kaide , x135x5 ASC 135 Läpikulkukehä, vasen/oikea ,00 9,5 200x135x5 ASC 135 Läpikulkukehä, vasen/oikea 8 tikasta , x135x5 ASC 135 Läpikulkukehä, keski ,00 9,5 200x135x5 ASC 135 Läpikulkukehä, vasen/oikea, porraskäytävien kaiteisiin , x135x5 ASC 75-7 Asennuskehä , x75x5 ASC 75-4 Asennuskehä ,00 4,5 100x75x5 ASC Kaidekehä ,00 2,5 50x75x5 ASC Kaide , x75x5 ASC 75 Läpikulkukehä, vasen/oikea , x75x5 TYÖTASOT KEVYET TYÖTASOT Työtaso ilman luukkua 190 ASC , x60x6 Työtaso ilman luukkua 250 ASC ,00 16,5 250x60x6 Työtaso ilman luukkua 305 ASC , x60x6 Työtaso luukulla 190 ASC , x60x6 Työtaso luukulla 250 ASC ,00 17,5 250x60x6 Työtaso luukulla 305 ASC , x60x6 Työtaso ilman luukkua 190 ASC hiilikuitulevy , x60x6 Työtaso ilman luukkua 250 ASC hiilikuitulevy ,00 12,5 250x60x6 Työtaso ilman luukkua 305 ASC hiilikuitulevy , x60x6 Työtaso luukulla190 ASC hiilikuitulevy , x60x6 Työtaso luukulla 250 ASC hiilikuitulevy ,00 13,5 250x60x6 Työtaso luukulla 305 ASC hiilikuitulevy , x60x6 Vaakatuki , x5x5 Vaakatuki ,75 2,3 250x5x5 Vaakatuki ,75 2,7 305x5x5 Vaakatuki , x5x5 TUET Vinotuki , x5x5 Vinotuki ,75 2,3 255x5x5 Vinotuki ,75 2,7 325x5x5 Vinotuki , x5x5 Tuplakaidetuki , x50x5 Tuplakaidetuki ,00 5,5 250x50x5 Tuplakaidetuki , x50x5 Tuplakaidetuki ,00 6,5 400x50x5 SEKAL. PYÖRÄT LATTIAT VAKAAJAT Vakaaja 150 cm ,00 2,5 150x12x5 Vakaaja 200 cm , x12x5 Vakaaja 300 cm ,00 4,5 300x12x5 Teleskooppivakaaja 200 cm ,00 4,5 210x12x5 Teleskooppivakaaja 300 cm , x12x5 Työtasokannatinkaide ASC ,00 8,5 190x50x5 Työtasokannatinkaide ASC , x50x5 Työtasokannatinkaide ASC , x50x5 Nylonpyörä + alumiiniakseli 800 kg , x20x10 Kumipyörä + alumiiniakseli 275 kg ,00 5,5 60x20x10 Nylonpyörä + teräsakseli 250 kg ,50 7,5 60x20x10 Kaidetolppa ASC + liitin , x5x5 Sovitekehät ASC 135 -> 75 p/p , x56x5 Kiinnikkeen soviteliitin ASC p/p ,00 0,7 20x6x6 Kehäjatke ASC p/p ,00 8,5 135x150x5 2 Hinnat alv. 0%. Kaikki oikeudet pidätetään

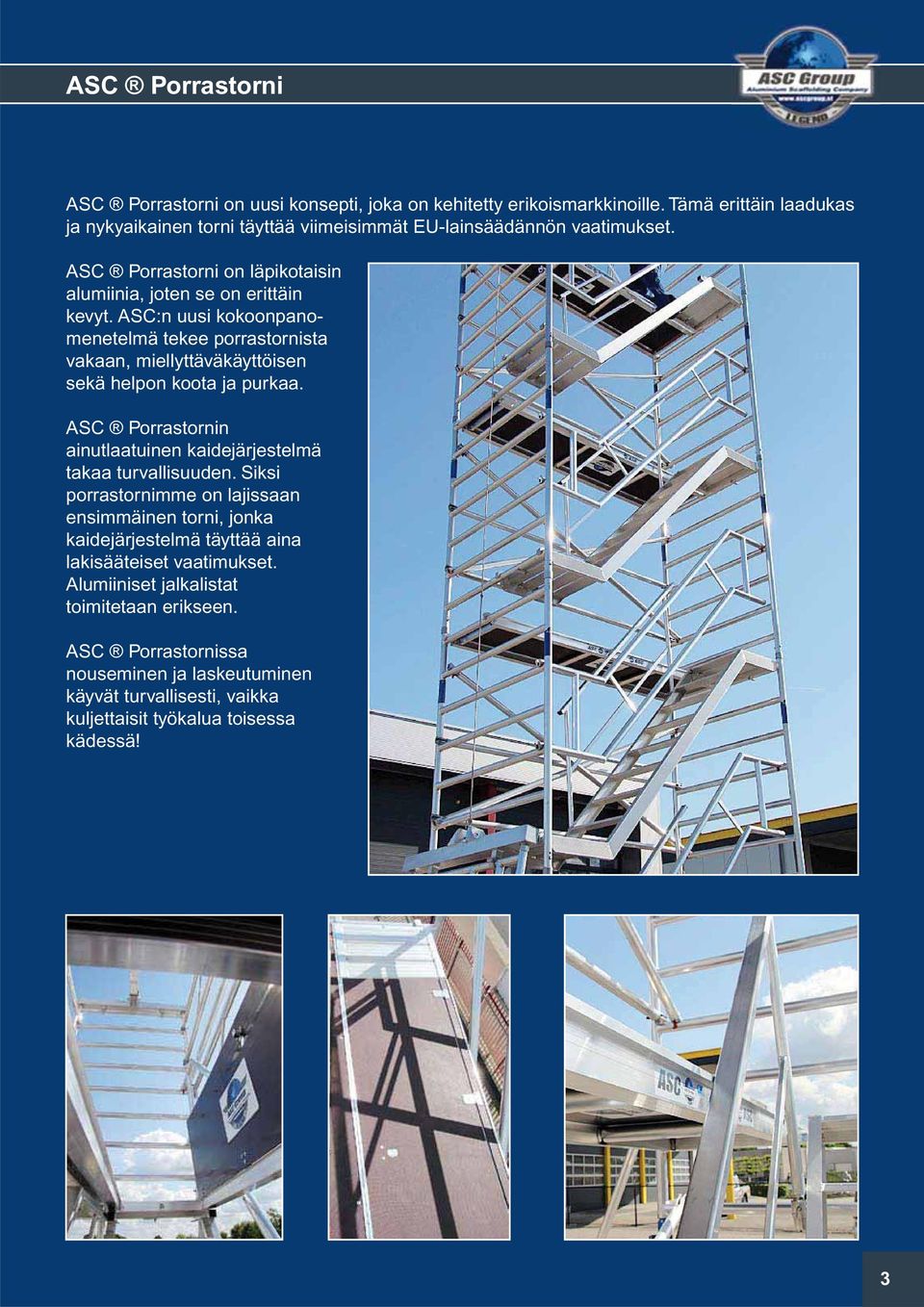

5 ASC Porrastorni ASC Porrastorni on uusi konsepti, joka on kehitetty erikoismarkkinoille. Tämä erittäin laadukas ja nykyaikainen torni täyttää viimeisimmät EU-lainsäädännön vaatimukset. ASC Porrastorni on läpikotaisin alumiinia, joten se on erittäin kevyt. ASC:n uusi kokoonpanomenetelmä tekee porrastornista vakaan, miellyttäväkäyttöisen sekä helpon koota ja purkaa. ASC Porrastornin ainutlaatuinen kaidejärjestelmä takaa turvallisuuden. Siksi porrastornimme on lajissaan ensimmäinen torni, jonka kaidejärjestelmä täyttää aina lakisääteiset vaatimukset. Alumiiniset jalkalistat toimitetaan erikseen. ASC Porrastornissa nouseminen ja laskeutuminen käyvät turvallisesti, vaikka kuljettaisit työkalua toisessa kädessä! 3

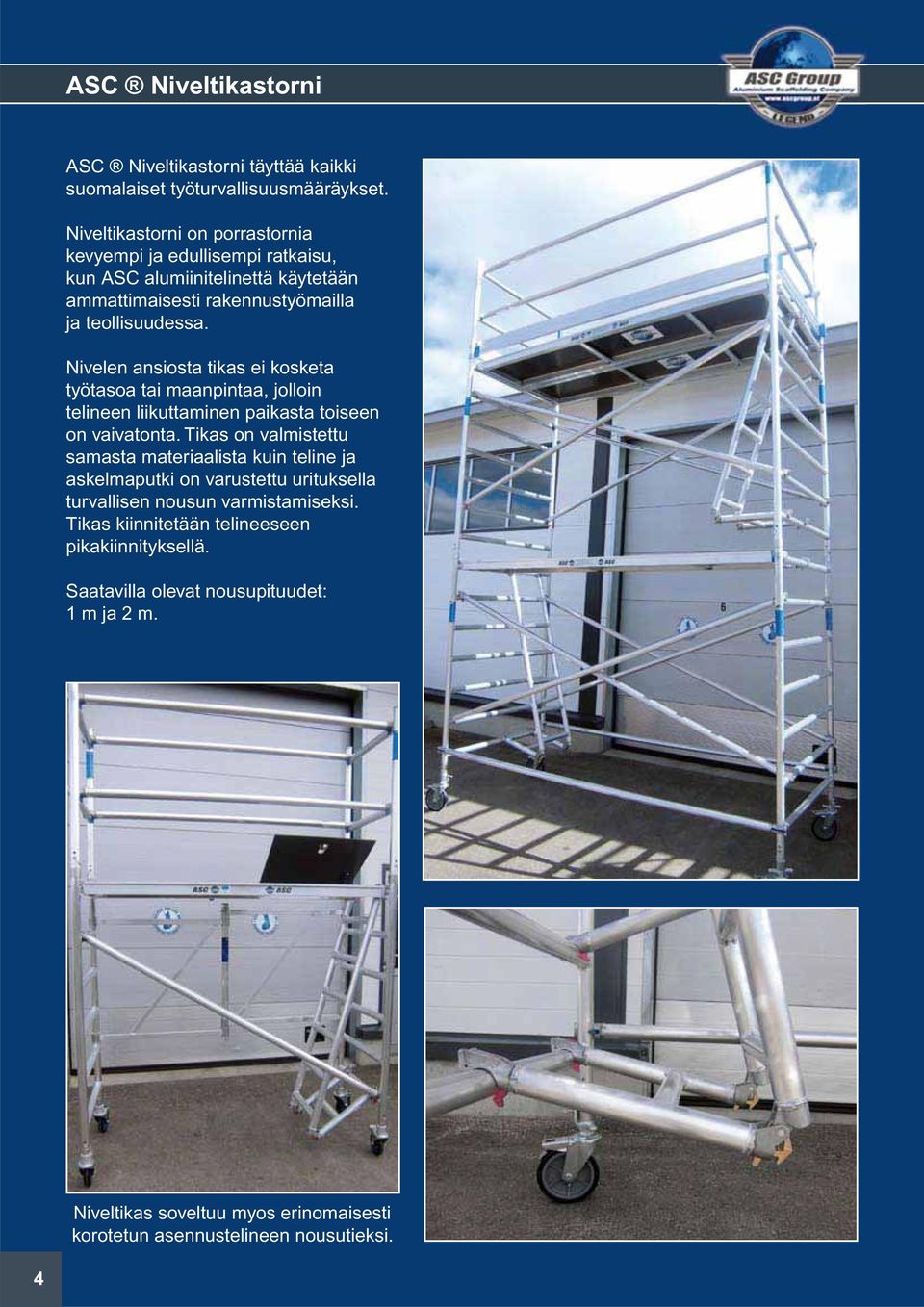

6 ASC Niveltikastorni ASC Niveltikastorni täyttää kaikki suomalaiset työturvallisuusmääräykset. Niveltikastorni on porrastornia kevyempi ja edullisempi ratkaisu, kun ASC alumiinitelinettä käytetään ammattimaisesti rakennustyömailla ja teollisuudessa. Nivelen ansiosta tikas ei kosketa työtasoa tai maanpintaa, jolloin telineen liikuttaminen paikasta toiseen on vaivatonta. Tikas on valmistettu samasta materiaalista kuin teline ja askelmaputki on varustettu urituksella turvallisen nousun varmistamiseksi. Tikas kiinnitetään telineeseen pikakiinnityksellä. Saatavilla olevat nousupituudet: 1 m ja 2 m. Niveltikas soveltuu myos erinomaisesti korotetun asennustelineen nousutieksi. 4

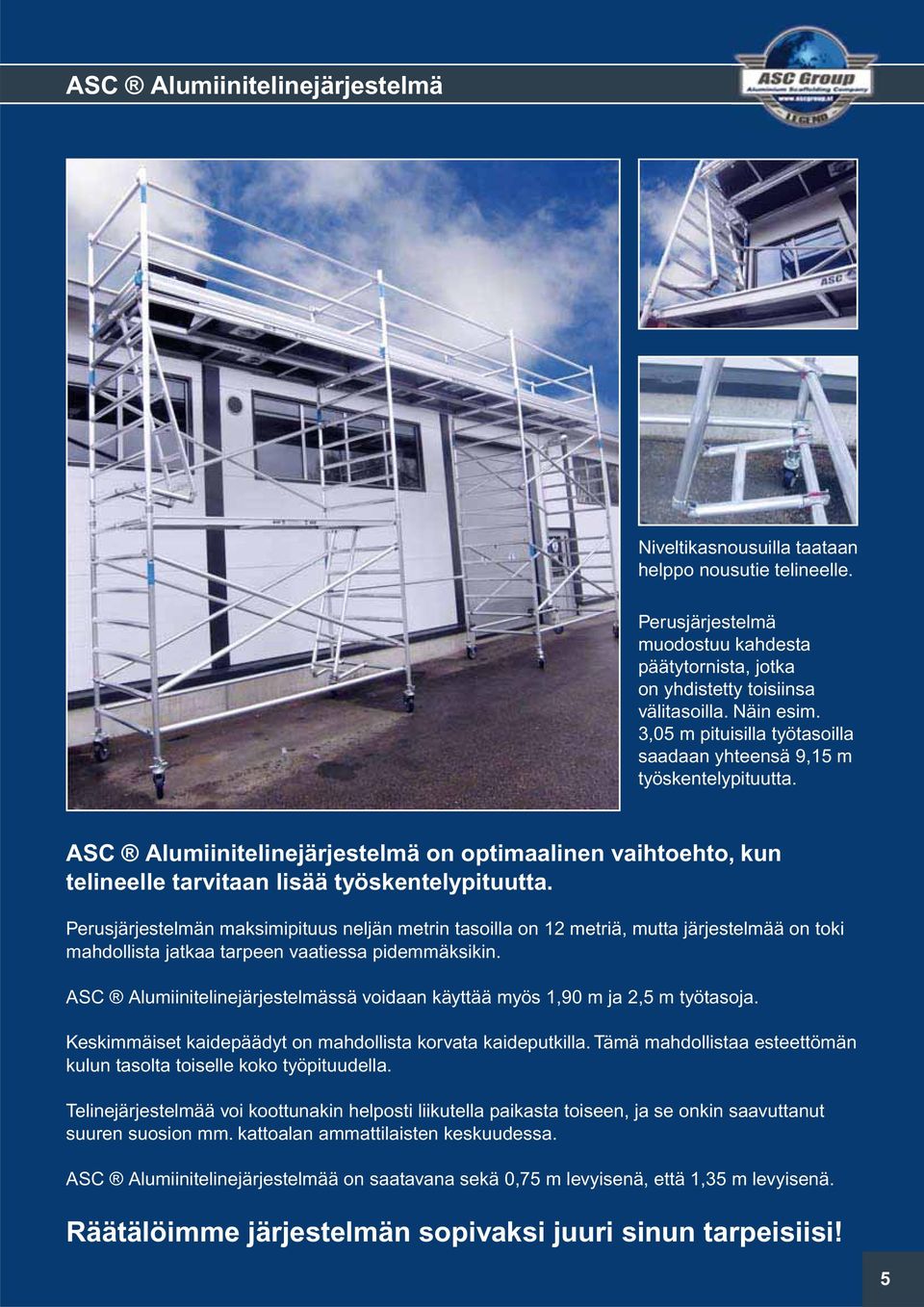

7 ASC Alumiinitelinejärjestelmä Niveltikasnousuilla taataan helppo nousutie telineelle. Perusjärjestelmä muodostuu kahdesta päätytornista, jotka on yhdistetty toisiinsa välitasoilla. Näin esim. 3,05 m pituisilla työtasoilla saadaan yhteensä 9,15 m työskentelypituutta. ASC Alumiinitelinejärjestelmä on optimaalinen vaihtoehto, kun telineelle tarvitaan lisää työskentelypituutta. Perusjärjestelmän maksimipituus neljän metrin tasoilla on 12 metriä, mutta järjestelmää on toki mahdollista jatkaa tarpeen vaatiessa pidemmäksikin. ASC Alumiinitelinejärjestelmässä voidaan käyttää myös 1,90 m ja 2,5 m työtasoja. Keskimmäiset kaidepäädyt on mahdollista korvata kaideputkilla. Tämä mahdollistaa esteettömän kulun tasolta toiselle koko työpituudella. Telinejärjestelmää voi koottunakin helposti liikutella paikasta toiseen, ja se onkin saavuttanut suuren suosion mm. kattoalan ammattilaisten keskuudessa. ASC Alumiinitelinejärjestelmää on saatavana sekä 0,75 m levyisenä, että 1,35 m levyisenä. Räätälöimme järjestelmän sopivaksi juuri sinun tarpeisiisi! 5

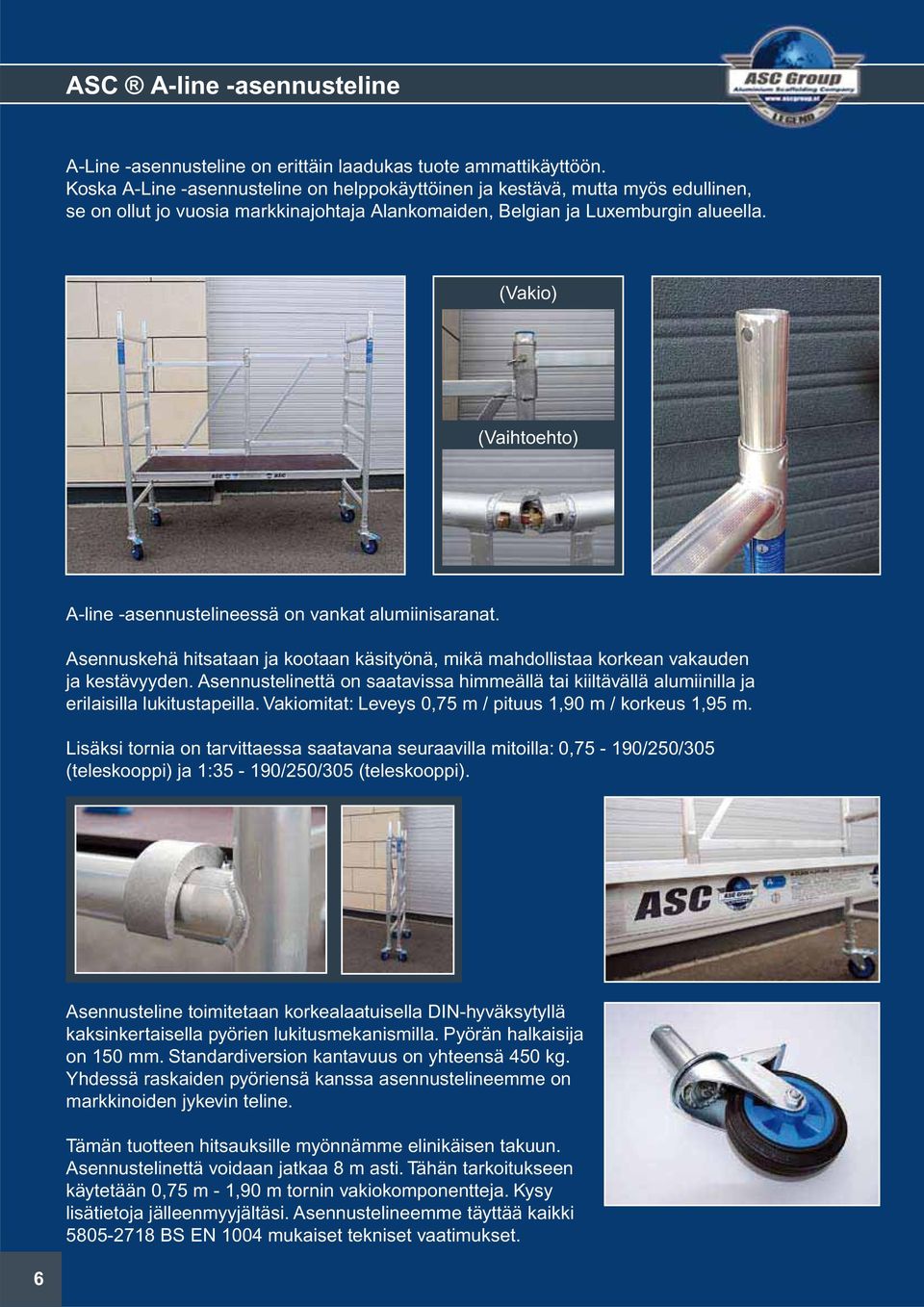

8 ASC A-line -asennusteline A-Line -asennusteline on erittäin laadukas tuote ammattikäyttöön. Koska A-Line -asennusteline on helppokäyttöinen ja kestävä, mutta myös edullinen, se on ollut jo vuosia markkinajohtaja Alankomaiden, Belgian ja Luxemburgin alueella. (Vakio) (Vaihtoehto) A-line -asennustelineessä on vankat alumiinisaranat. Asennuskehä hitsataan ja kootaan käsityönä, mikä mahdollistaa korkean vakauden ja kestävyyden. Asennustelinettä on saatavissa himmeällä tai kiiltävällä alumiinilla ja erilaisilla lukitustapeilla. Vakiomitat: Leveys 0,75 m / pituus 1,90 m / korkeus 1,95 m. Lisäksi tornia on tarvittaessa saatavana seuraavilla mitoilla: 0,75-190/250/305 (teleskooppi) ja 1:35-190/250/305 (teleskooppi). Asennusteline toimitetaan korkealaatuisella DIN-hyväksytyllä kaksinkertaisella pyörien lukitusmekanismilla. Pyörän halkaisija on 150 mm. Standardiversion kantavuus on yhteensä 450 kg. Yhdessä raskaiden pyöriensä kanssa asennustelineemme on markkinoiden jykevin teline. Tämän tuotteen hitsauksille myönnämme elinikäisen takuun. Asennustelinettä voidaan jatkaa 8 m asti. Tähän tarkoitukseen käytetään 0,75 m - 1,90 m tornin vakiokomponentteja. Kysy lisätietoja jälleenmyyjältäsi. Asennustelineemme täyttää kaikki BS EN 1004 mukaiset tekniset vaatimukset. 6

9 ASC A-line -asennusteline Osaluettelo Tuote Tuotenro Hinta Asennusteline D75-6 ASC täyd. + työtaso luukulla , x100x197 Asennusteline D75-6 ASC täyd. + työtaso luukulla , x100x197 Paino kg Mitat cm Asennustelineyksikkö D 75-3 PE-päätyhatut + lukitusliittimet ,00 9,5 18x100x85 Asennustelineyksikkö D 75-3 ASC-tapit + lukitusliittimet , x100x90 Asennustelineyksikkö D 75-6 ASC-tapit + lukitusliittimet , x100x185 Asennusteline (syv. 90 cm) Asennusteline D90-6 ASC täyd.+ työtaso ilman luukkua , x100x197 Asennustelineyksikkö D 90-3 PE-päätyhatut + lukitusliittimet ,00 9,5 18x100x85 Asennustelineyksikkö D 90-6 ASC-tapit + lukitusliittimet , x100x185 Asennusteline (syv. 135 cm) Asennusteline D135-6 ASC täyd. + 2 x työtaso , x135x197 Asennustelineyksikkö D lukitusliittimet , x135x85 Asennustelineyksikkö D lukitusliittimet , x135x185 Teleskooppinen asennusteline (syv. 135 cm) Teleskooppinen asennusteline D /250/ ,00* 25 18x100x197 (ilman työtasoja) Teleskooppinen asennusteline D /250/ ,00* 28 18x135x197 (ilman työtasoja) * Hinnat koskevat vakiomalleja. Työtasot myydään erillisinä. Työtasot Työtaso ilman luukkua 190 ASC , x60x6 Työtaso ilman luukkua 250 ASC ,00 16,5 250x60x6 Työtaso ilman luukkua 305 ASC , x60x6 Työtaso luukulla 190 ASC , x60x6 Työtaso luukulla 250 ASC ,00 16,5 250x60x6 Työtaso luukulla 305 ASC , x60x6 Pyörät Asennustelineen pyörä 150 mm , x20x7 Kumipyörä + alumiiniakseli 200mm ,00 5,5 85x20x10 Nylon pyörä + alumiiniakseli 800 kg , x30x12 Asennustelineen pyörä 125 mm, säädettävä keltainen / sininen , x20x10 Hinnat alv. 0%. Kaikki oikeudet pidätetään

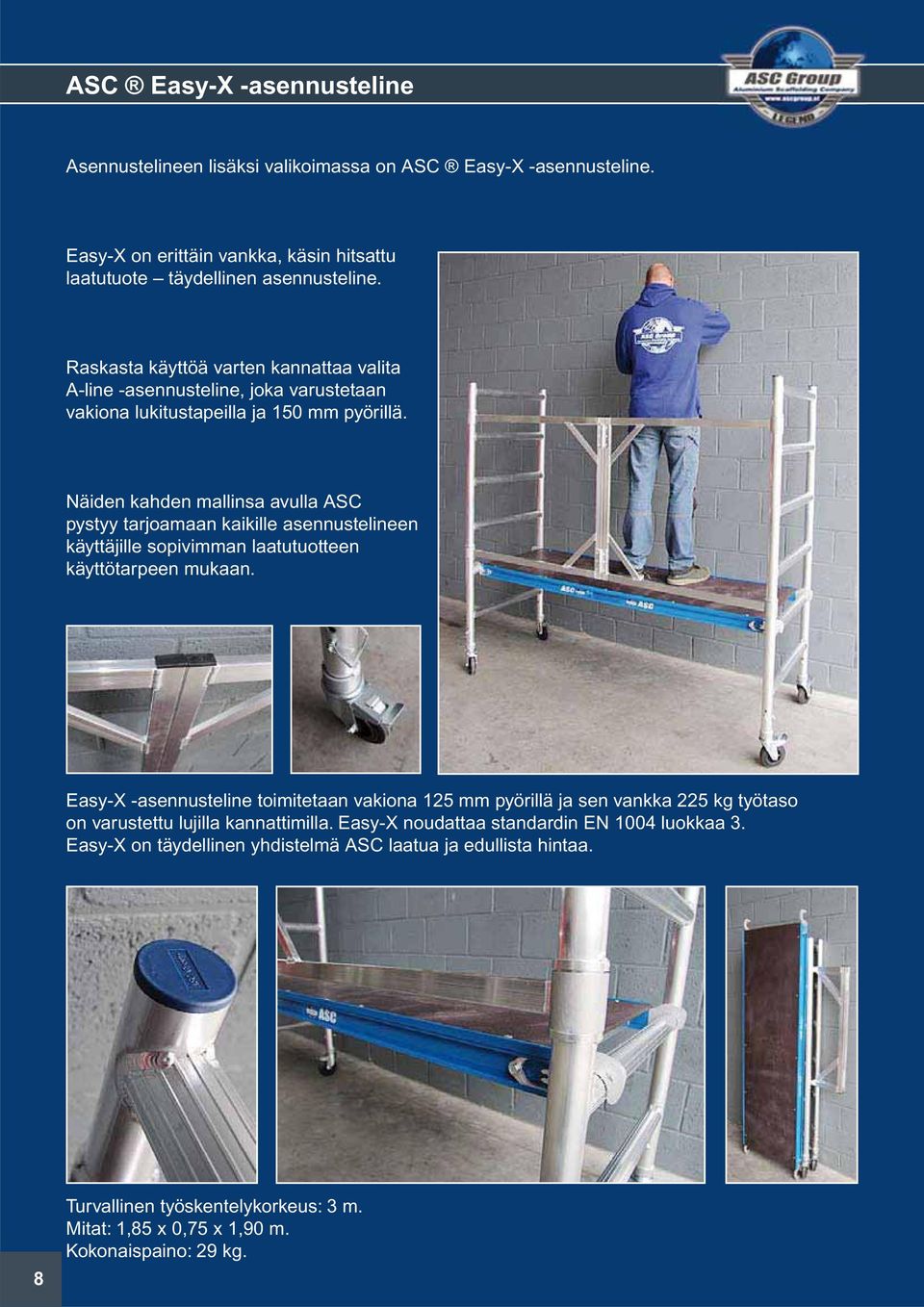

10 ASC Easy-X -asennusteline Asennustelineen lisäksi valikoimassa on ASC Easy-X -asennusteline. Easy-X on erittäin vankka, käsin hitsattu laatutuote täydellinen asennusteline. Raskasta käyttöä varten kannattaa valita A-line -asennusteline, joka varustetaan vakiona lukitustapeilla ja 150 mm pyörillä. Näiden kahden mallinsa avulla ASC pystyy tarjoamaan kaikille asennustelineen käyttäjille sopivimman laatutuotteen käyttötarpeen mukaan. Easy-X -asennusteline toimitetaan vakiona 125 mm pyörillä ja sen vankka 225 kg työtaso on varustettu lujilla kannattimilla. Easy-X noudattaa standardin EN 1004 luokkaa 3. Easy-X on täydellinen yhdistelmä ASC laatua ja edullista hintaa. 8 Turvallinen työskentelykorkeus: 3 m. Mitat: 1,85 x 0,75 x 1,90 m. Kokonaispaino: 29 kg.

11 ASC Easy-X -asennusteline Osaluettelo Tuote Tuotenro Hinta Easy-X täyd ,00 Easy-X työtaso ilman luukkua ,00 Easy-X sarja lukitustapeilla ,00 Easy-X yksikkö, 6 tikasta ,00 Hinnat alv. 0%. Kaikki oikeudet pidätetään

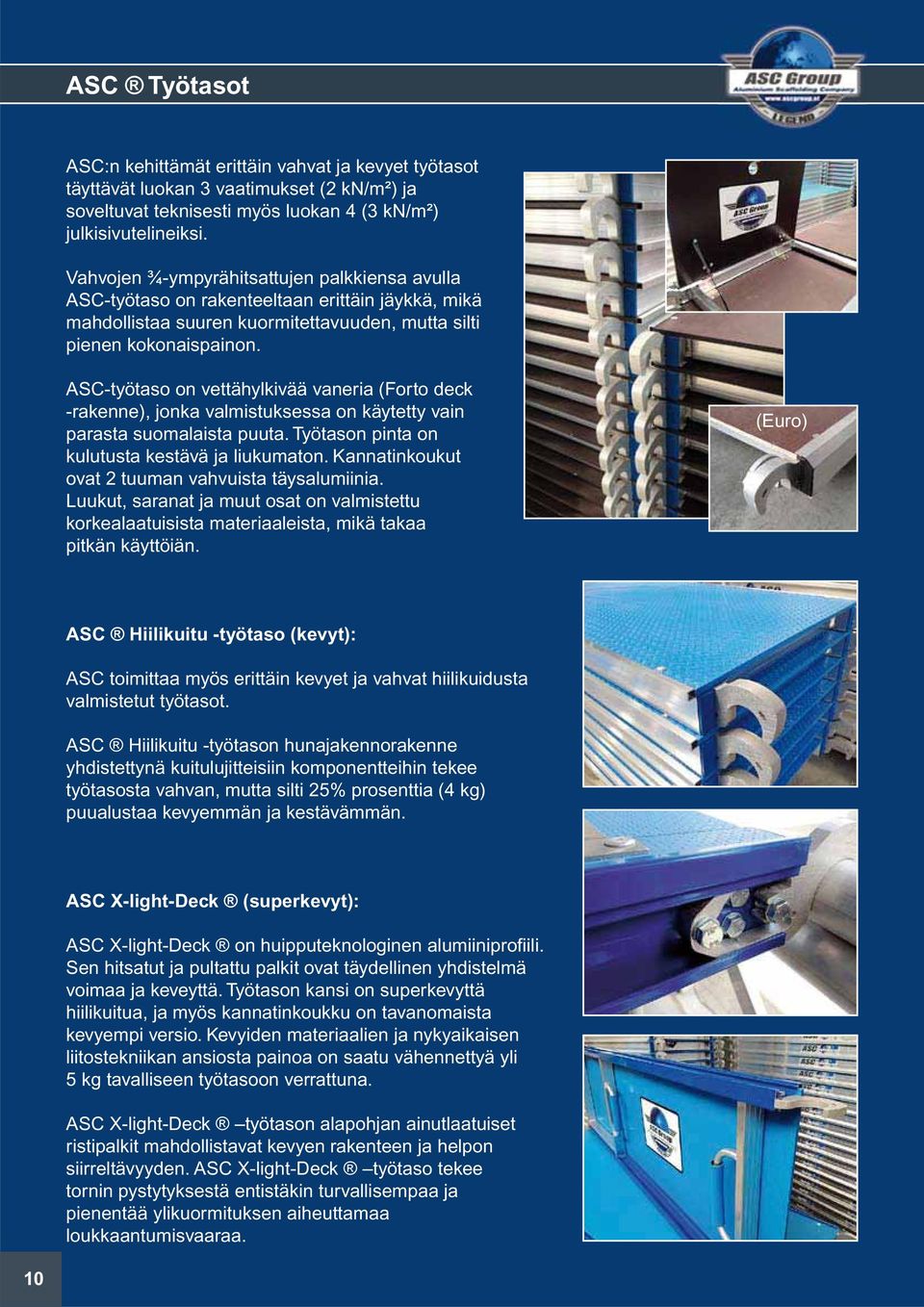

12 ASC Työtasot ASC:n kehittämät erittäin vahvat ja kevyet työtasot täyttävät luokan 3 vaatimukset (2 kn/m²) ja soveltuvat teknisesti myös luokan 4 (3 kn/m²) julkisivutelineiksi. Vahvojen ¾-ympyrähitsattujen palkkiensa avulla ASC-työtaso on rakenteeltaan erittäin jäykkä, mikä mahdollistaa suuren kuormitettavuuden, mutta silti pienen kokonaispainon. ASC-työtaso on vettähylkivää vaneria (Forto deck -rakenne), jonka valmistuksessa on käytetty vain parasta suomalaista puuta. Työtason pinta on kulutusta kestävä ja liukumaton. Kannatinkoukut ovat 2 tuuman vahvuista täysalumiinia. Luukut, saranat ja muut osat on valmistettu korkealaatuisista materiaaleista, mikä takaa pitkän käyttöiän. (Euro) ASC Hiilikuitu -työtaso (kevyt): ASC toimittaa myös erittäin kevyet ja vahvat hiilikuidusta valmistetut työtasot. ASC Hiilikuitu -työtason hunajakennorakenne yhdistettynä kuitulujitteisiin komponentteihin tekee työtasosta vahvan, mutta silti 25% prosenttia (4 kg) puualustaa kevyemmän ja kestävämmän. ASC X-light-Deck (superkevyt): ASC X-light-Deck on huipputeknologinen alumiiniprofiili. Sen hitsatut ja pultattu palkit ovat täydellinen yhdistelmä voimaa ja keveyttä. Työtason kansi on superkevyttä hiilikuitua, ja myös kannatinkoukku on tavanomaista kevyempi versio. Kevyiden materiaalien ja nykyaikaisen liitostekniikan ansiosta painoa on saatu vähennettyä yli 5 kg tavalliseen työtasoon verrattuna. ASC X-light-Deck työtason alapohjan ainutlaatuiset ristipalkit mahdollistavat kevyen rakenteen ja helpon siirreltävyyden. ASC X-light-Deck työtaso tekee tornin pystytyksestä entistäkin turvallisempaa ja pienentää ylikuormituksen aiheuttamaa loukkaantumisvaaraa. 10

13 ASC Työtasot Osaluettelo Tuote Tuotenro Hinta Paino kg Mitat cm ASC X-light työtaso ilman luukkua 190 hiilikuitulevy , x60x6 ASC X-light työtaso ilman luukkua 250 hiilikuitulevy , x60x6 ASC X-light työtaso ilman luukkua 305 hiilikuitulevy , x60x6 ASC X-light työtaso luukulla 190 hiilikuitulevy ,00 12,5 190x60x6 ASC X-light työtaso ilman luukkua 250 hiilikuitulevy ,00 15,5 250x60x6 ASC X-light työtaso ilman luukkua 305 hiilikuitulevy ,00 18,5 305x60x6 ASC X -työtaso ilman luukkua 190 puinen liukuestelevy , x60x6 ASC X -työtaso ilman luukkua 250 puinen liukuestelevy , x60x6 ASC X -työtaso ilman luukkua 305 puinen liukuestelevy , x60x6 ASC X -työtaso luukulla 190 puinen liukuestelevy ,00 16,5 190x60x6 ASC X -työtaso luukulla 250 puinen liukuestelevy ,00 19,5 250x60x6 ASC X -työtaso luukulla 305 puinen liukuestelevy ,00 22,5 305x60x6 Hinnat alv. 0%. Kaikki oikeudet pidätetään

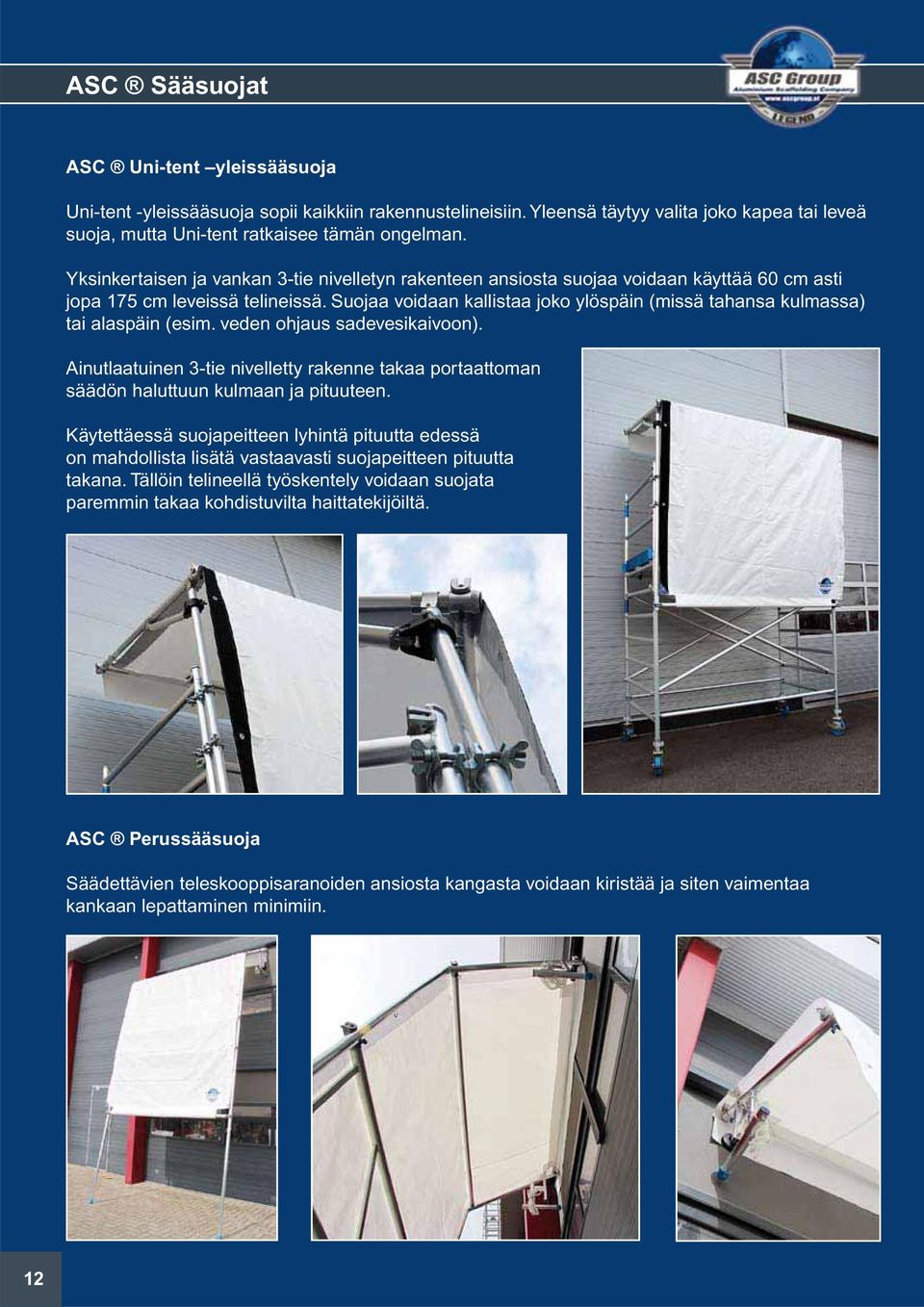

14 ASC Sääsuojat ASC Uni-tent yleissääsuoja Uni-tent -yleissääsuoja sopii kaikkiin rakennustelineisiin. Yleensä täytyy valita joko kapea tai leveä suoja, mutta Uni-tent ratkaisee tämän ongelman. Yksinkertaisen ja vankan 3-tie nivelletyn rakenteen ansiosta suojaa voidaan käyttää 60 cm asti jopa 175 cm leveissä telineissä. Suojaa voidaan kallistaa joko ylöspäin (missä tahansa kulmassa) tai alaspäin (esim. veden ohjaus sadevesikaivoon). Ainutlaatuinen 3-tie nivelletty rakenne takaa portaattoman säädön haluttuun kulmaan ja pituuteen. Käytettäessä suojapeitteen lyhintä pituutta edessä on mahdollista lisätä vastaavasti suojapeitteen pituutta takana. Tällöin telineellä työskentely voidaan suojata paremmin takaa kohdistuvilta haittatekijöiltä. ASC Perussääsuoja Säädettävien teleskooppisaranoiden ansiosta kangasta voidaan kiristää ja siten vaimentaa kankaan lepattaminen minimiin. 12

15 ASC Sääsuojat Osaluettelo Tuote Tuotenro Hinta Paino kg Mitat cm Perussääsuoja p.p , x5x5 Alumiininen pressukehikko ASC 75 p.p ,00 3,5 75x30x5 PRESSUKEHIKOT Alumiininen pressukehikko ASC 135 p.p ,00 4,5 135x100x5 Alumiininen pressukehikko Euro 75 p.p ,00 3,5 75x30x5 Alumiininen pressukehikko Euro 135 p.p ,00 4,5 135x100x5 PRESSUKANKAAT Pressu B 190 x L 400 cm ZL ,00 2,2 190x400 Pressu B 250 x L 400 cm ZL ,00 2,7 250x400 Pressu B 305 x L 400 cm ZL ,00 3,4 305x400 Pressu B 400 x L 400 cm ZL ,00 4,2 400x400 Pressukankaita - etupressu voidaan 135 käyttää sekä markiisitelineessä ZL0005 että 300,00 pressukehikossa. 3,6 135x250 Pressu - etupressu - Perussääsuoja ZL ,00 3,6 85x250 Hinnat alv. 0%. Kaikki oikeudet pidätetään

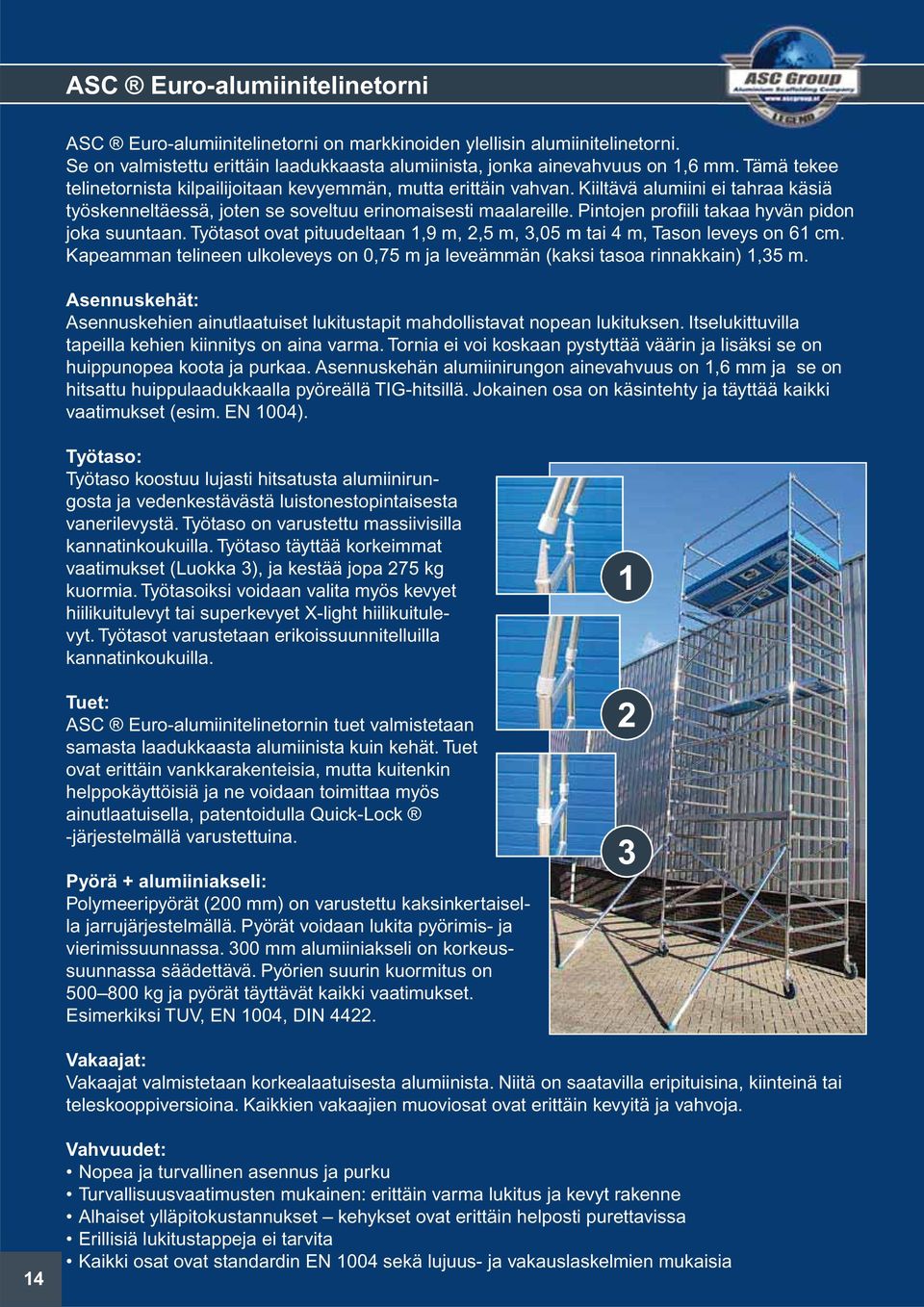

16 ASC Euro-alumiinitelinetorni ASC Euro-alumiinitelinetorni on markkinoiden ylellisin alumiinitelinetorni. Se on valmistettu erittäin laadukkaasta alumiinista, jonka ainevahvuus on 1,6 mm. Tämä tekee telinetornista kilpailijoitaan kevyemmän, mutta erittäin vahvan. Kiiltävä alumiini ei tahraa käsiä työskenneltäessä, joten se soveltuu erinomaisesti maalareille. Pintojen profiili takaa hyvän pidon joka suuntaan. Työtasot ovat pituudeltaan 1,9 m, 2,5 m, 3,05 m tai 4 m, Tason leveys on 61 cm. Kapeamman telineen ulkoleveys on 0,75 m ja leveämmän (kaksi tasoa rinnakkain) 1,35 m. Asennuskehät: Asennuskehien ainutlaatuiset lukitustapit mahdollistavat nopean lukituksen. Itselukittuvilla tapeilla kehien kiinnitys on aina varma. Tornia ei voi koskaan pystyttää väärin ja lisäksi se on huippunopea koota ja purkaa. Asennuskehän alumiinirungon ainevahvuus on 1,6 mm ja se on hitsattu huippulaadukkaalla pyöreällä TIG-hitsillä. Jokainen osa on käsintehty ja täyttää kaikki vaatimukset (esim. EN 1004). Työtaso: Työtaso koostuu lujasti hitsatusta alumiinirungosta ja vedenkestävästä luistonestopintaisesta vanerilevystä. Työtaso on varustettu massiivisilla kannatinkoukuilla. Työtaso täyttää korkeimmat vaatimukset (Luokka 3), ja kestää jopa 275 kg kuormia. Työtasoiksi voidaan valita myös kevyet hiilikuitulevyt tai superkevyet X-light hiilikuitulevyt. Työtasot varustetaan erikoissuunnitelluilla kannatinkoukuilla. Tuet: ASC Euro-alumiinitelinetornin tuet valmistetaan samasta laadukkaasta alumiinista kuin kehät. Tuet ovat erittäin vankkarakenteisia, mutta kuitenkin helppokäyttöisiä ja ne voidaan toimittaa myös ainutlaatuisella, patentoidulla Quick-Lock -järjestelmällä varustettuina. Pyörä + alumiiniakseli: Polymeeripyörät (200 mm) on varustettu kaksinkertaisella jarrujärjestelmällä. Pyörät voidaan lukita pyörimis- ja vierimissuunnassa. 300 mm alumiiniakseli on korkeussuunnassa säädettävä. Pyörien suurin kuormitus on kg ja pyörät täyttävät kaikki vaatimukset. Esimerkiksi TUV, EN 1004, DIN Vakaajat: Vakaajat valmistetaan korkealaatuisesta alumiinista. Niitä on saatavilla eripituisina, kiinteinä tai teleskooppiversioina. Kaikkien vakaajien muoviosat ovat erittäin kevyitä ja vahvoja. 14 Vahvuudet: Nopea ja turvallinen asennus ja purku Turvallisuusvaatimusten mukainen: erittäin varma lukitus ja kevyt rakenne Alhaiset ylläpitokustannukset kehykset ovat erittäin helposti purettavissa Erillisiä lukitustappeja ei tarvita Kaikki osat ovat standardin EN 1004 sekä lujuus- ja vakauslaskelmien mukaisia

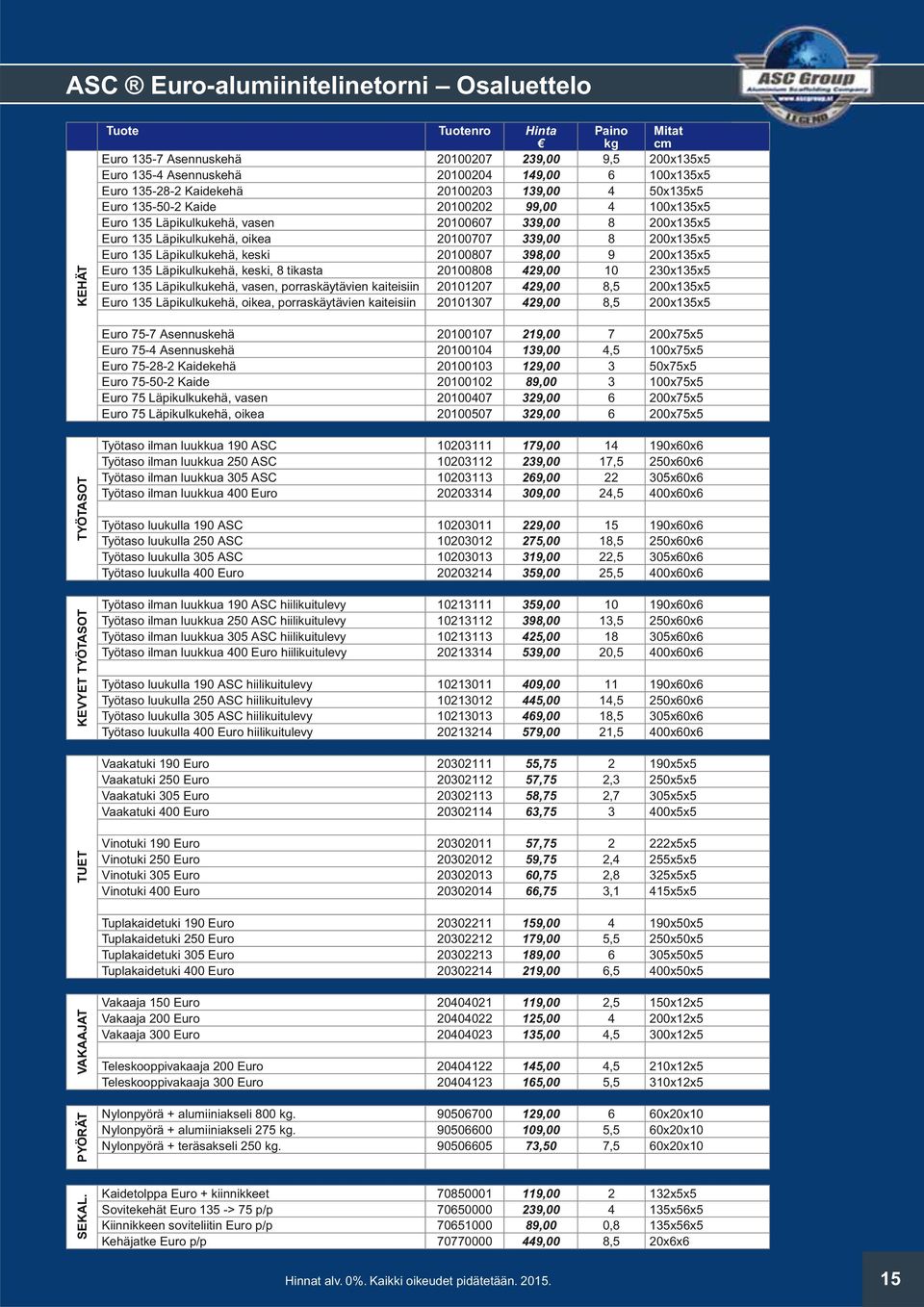

17 ASC Euro-alumiinitelinetorni Osaluettelo KEHÄT Tuote Tuotenro Hinta Paino kg Mitat cm Euro Asennuskehä ,00 9,5 200x135x5 Euro Asennuskehä , x135x5 Euro Kaidekehä , x135x5 Euro Kaide , x135x5 Euro 135 Läpikulkukehä, vasen , x135x5 Euro 135 Läpikulkukehä, oikea , x135x5 Euro 135 Läpikulkukehä, keski , x135x5 Euro 135 Läpikulkukehä, keski, 8 tikasta , x135x5 Euro 135 Läpikulkukehä, vasen, porraskäytävien kaiteisiin ,00 8,5 200x135x5 Euro 135 Läpikulkukehä, oikea, porraskäytävien kaiteisiin ,00 8,5 200x135x5 Euro 75-7 Asennuskehä , x75x5 Euro 75-4 Asennuskehä ,00 4,5 100x75x5 Euro Kaidekehä , x75x5 Euro Kaide , x75x5 Euro 75 Läpikulkukehä, vasen , x75x5 Euro 75 Läpikulkukehä, oikea , x75x5 TYÖTASOT KEVYET TYÖTASOT Työtaso ilman luukkua 190 ASC , x60x6 Työtaso ilman luukkua 250 ASC ,00 17,5 250x60x6 Työtaso ilman luukkua 305 ASC , x60x6 Työtaso ilman luukkua 400 Euro ,00 24,5 400x60x6 Työtaso luukulla 190 ASC , x60x6 Työtaso luukulla 250 ASC ,00 18,5 250x60x6 Työtaso luukulla 305 ASC ,00 22,5 305x60x6 Työtaso luukulla 400 Euro ,00 25,5 400x60x6 Työtaso ilman luukkua 190 ASC hiilikuitulevy , x60x6 Työtaso ilman luukkua 250 ASC hiilikuitulevy ,00 13,5 250x60x6 Työtaso ilman luukkua 305 ASC hiilikuitulevy , x60x6 Työtaso ilman luukkua 400 Euro hiilikuitulevy ,00 20,5 400x60x6 Työtaso luukulla 190 ASC hiilikuitulevy , x60x6 Työtaso luukulla 250 ASC hiilikuitulevy ,00 14,5 250x60x6 Työtaso luukulla 305 ASC hiilikuitulevy ,00 18,5 305x60x6 Työtaso luukulla 400 Euro hiilikuitulevy ,00 21,5 400x60x6 Vaakatuki 190 Euro , x5x5 Vaakatuki 250 Euro ,75 2,3 250x5x5 Vaakatuki 305 Euro ,75 2,7 305x5x5 Vaakatuki 400 Euro , x5x5 TUET Vinotuki 190 Euro , x5x5 Vinotuki 250 Euro ,75 2,4 255x5x5 Vinotuki 305 Euro ,75 2,8 325x5x5 Vinotuki 400 Euro ,75 3,1 415x5x5 Tuplakaidetuki 190 Euro , x50x5 Tuplakaidetuki 250 Euro ,00 5,5 250x50x5 Tuplakaidetuki 305 Euro , x50x5 Tuplakaidetuki 400 Euro ,00 6,5 400x50x5 VAKAAJAT PYÖRÄT Vakaaja 150 Euro ,00 2,5 150x12x5 Vakaaja 200 Euro , x12x5 Vakaaja 300 Euro ,00 4,5 300x12x5 Teleskooppivakaaja 200 Euro ,00 4,5 210x12x5 Teleskooppivakaaja 300 Euro ,00 5,5 310x12x5 Nylonpyörä + alumiiniakseli 800 kg , x20x10 Nylonpyörä + alumiiniakseli 275 kg ,00 5,5 60x20x10 Nylonpyörä + teräsakseli 250 kg ,50 7,5 60x20x10 SEKAL. Kaidetolppa Euro + kiinnikkeet , x5x5 Sovitekehät Euro 135 -> 75 p/p , x56x5 Kiinnikkeen soviteliitin Euro p/p ,00 0,8 135x56x5 Kehäjatke Euro p/p ,00 8,5 20x6x6 Hinnat alv. 0%. Kaikki oikeudet pidätetään

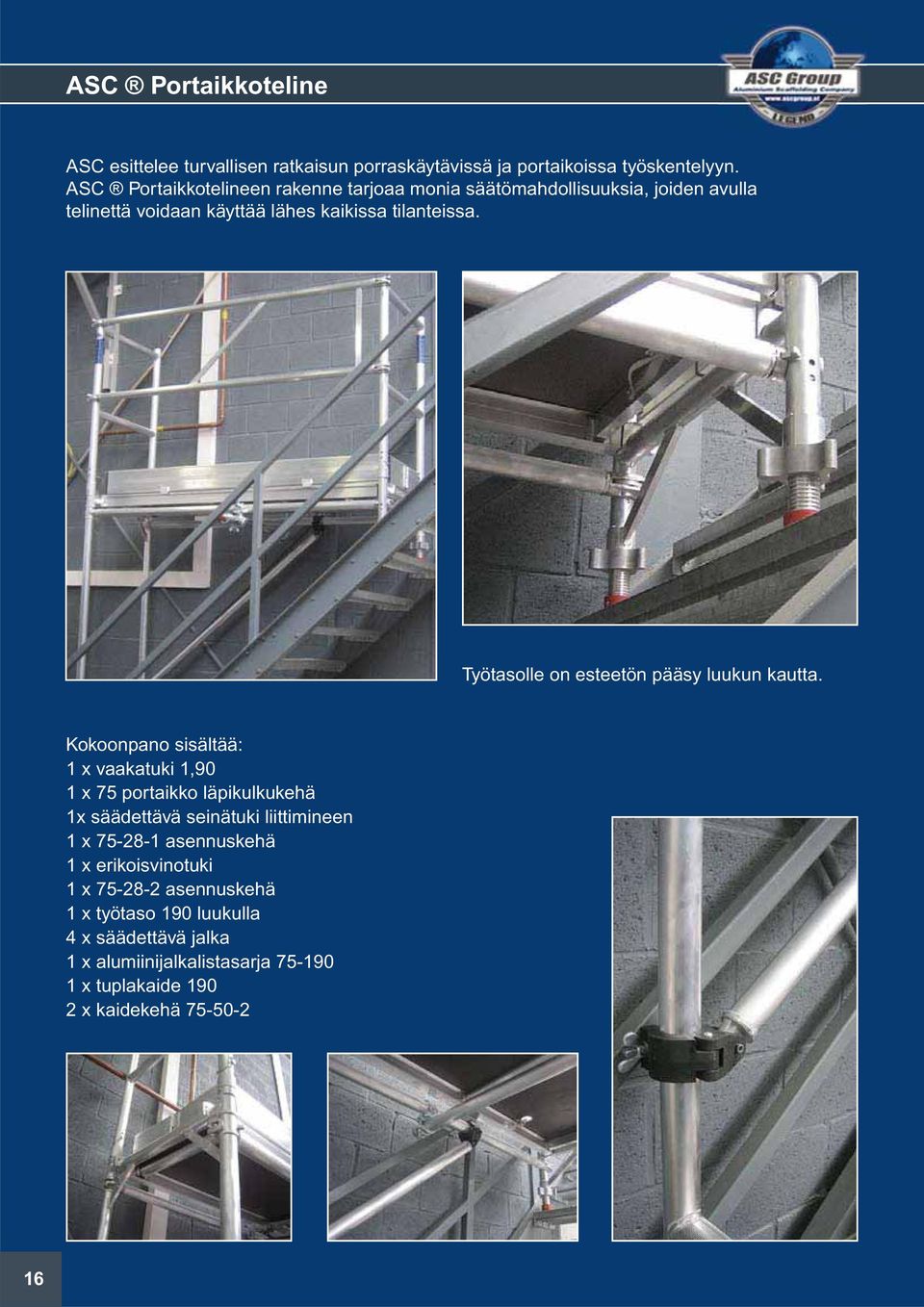

18 ASC Portaikkoteline ASC esittelee turvallisen ratkaisun porraskäytävissä ja portaikoissa työskentelyyn. ASC Portaikkotelineen rakenne tarjoaa monia säätömahdollisuuksia, joiden avulla telinettä voidaan käyttää lähes kaikissa tilanteissa. Työtasolle on esteetön pääsy luukun kautta. Kokoonpano sisältää: 1 x vaakatuki 1,90 1 x 75 portaikko läpikulkukehä 1x säädettävä seinätuki liittimineen 1 x asennuskehä 1 x erikoisvinotuki 1 x asennuskehä 1 x työtaso 190 luukulla 4 x säädettävä jalka 1 x alumiinijalkalistasarja x tuplakaide x kaidekehä

19 ASC Portaikkoteline Osaluettelo Tuote Tuotenro Hinta Portaikkotelineen läpikulkukehä ,00 Portaikkotelineen kehä ,00 Portaikkotelineen kehä ,00 Kaidekehä ASC ,00 Työtaso luukulla ,00 Vaakatuki ,75 Tuplakaide ,00 Lyhyt säätöjalka ,00 Pitkä teleskooppijalka ,00 Saranoitu ASC jalkalistasarja Alu ,00 Seinätuki ristikiinnikkeillä ,00 Vinotuki ristikiinnikkeillä ,00 Lukitusliittimet ,15 Hinta 190 cm 1.949,00 Tuotenro Hinnat alv. 0%. Kaikki oikeudet pidätetään

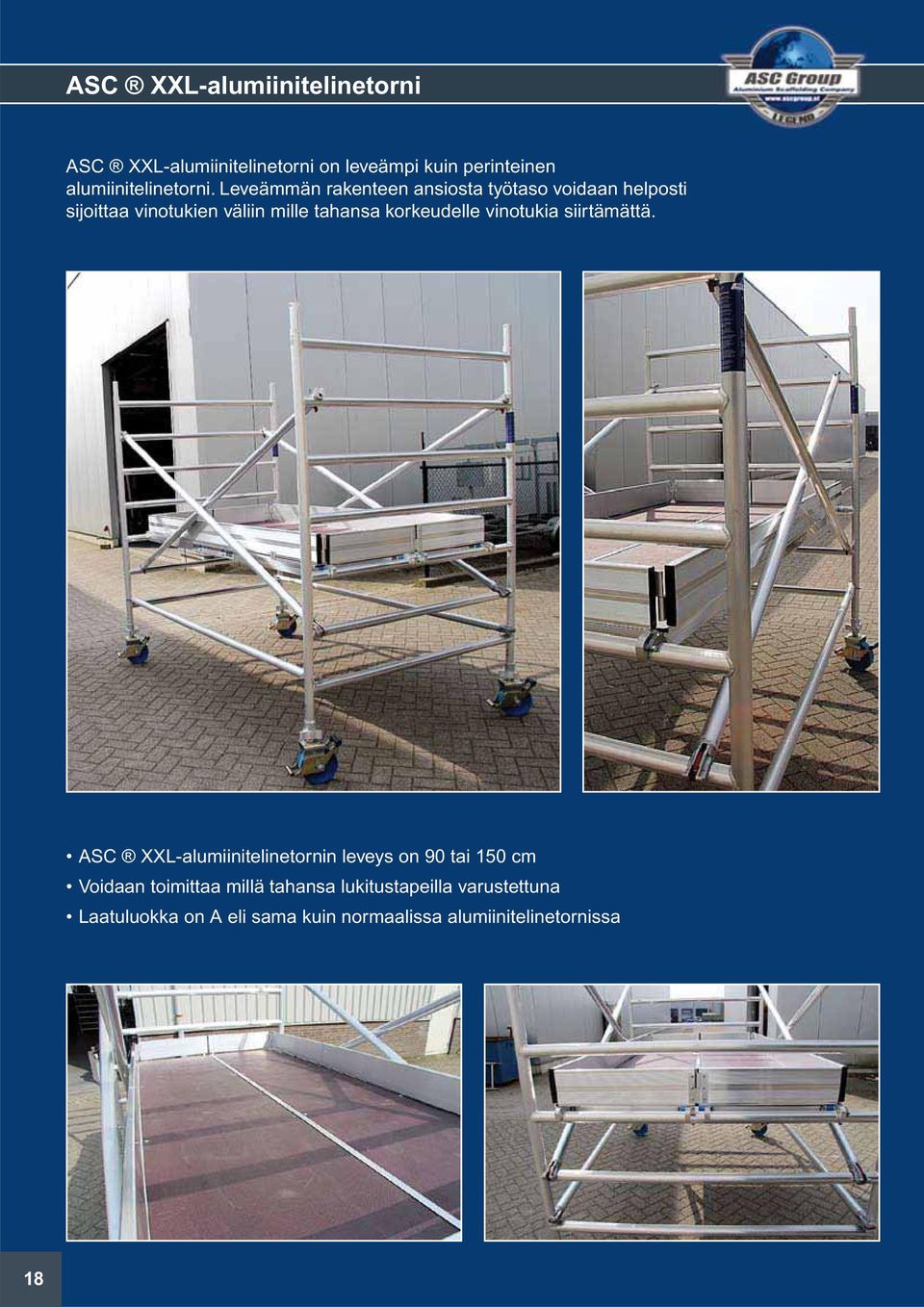

20 ASC XXL-alumiinitelinetorni ASC XXL-alumiinitelinetorni on leveämpi kuin perinteinen alumiinitelinetorni. Leveämmän rakenteen ansiosta työtaso voidaan helposti sijoittaa vinotukien väliin mille tahansa korkeudelle vinotukia siirtämättä. ASC XXL-alumiinitelinetornin leveys on 90 tai 150 cm Voidaan toimittaa millä tahansa lukitustapeilla varustettuna Laatuluokka on A eli sama kuin normaalissa alumiinitelinetornissa 18

21 ASC XXL-alumiinitelinetorni Osaluettelo Tuote Tuotenro Hinta Paino kg Euro Asennuskehä ,00 9,5 200x150x5 Euro Asennuskehä , x150x5 Euro Kaidekehä , x150x5 Euro Kaide , x150x5 Euro 150 Läpikulkukehä, vasen , x150x5 Euro 150 Läpikulkukehä, oikea , x150x5 Euro 150 Läpikulkukehä, keski ,00 8,5 200x150x5 Euro 150 Läpikulkukehä, keski, 8 tikasta , x150x5 Euro 150 Läpikulkukehä, vasen, porraskäytävien kaiteisiin ,00 8,5 200x150x5 Euro 150 Läpikulkukehä, oikea, porraskäytävien kaiteisiin ,00 8,5 200x150x5 Mitat cm Euro 90-7 Asennuskehä , x90x5 Euro 90-4 Asennuskehä ,00 4,5 100x90x5 Euro Kaidekehä , x90x5 Euro Kaidekehä , x90x5 Euro 90 Läpikulkukehä, vasen , x90x5 Euro 90 Läpikulkukehä, oikea , x90x5 ASC Asennuskehä ,00 10,5 200x150x5 ASC Asennuskehä ,00 6,5 100x150x5 ASC Kaidekehä , x150x5 ASC 150 Läpikulkukehä, vasen/oikea ,00 9,5 200x150x5 ASC 150 Läpikulkukehä, vasen/oikea 8 tikasta , x150x5 ASC 150 Läpikulkukehä, keski ,00 9,5 200x150x5 ASC 150 Läpikulkukehä, vasen/oikea, porraskäytävien kaiteisiin , x150x5 ASC 90-7 Asennuskehä , x90x5 ASC 90-4 Asennuskehä ,00 4,5 100x90x5 ASC Kaidekehä , x90x5 ASC 90 Läpikulkukehä vasen/oikea , x90x5 Jalkalistasarja, saranoitu 75x190, alumiinia, täydellinen ,00 10,2 190x15x12 Jalkalistasarja, saranoitu 75x250, alumiinia, täydellinen ,00 11,2 250x15x12 Jalkalistasarja, saranoitu 75x305, alumiinia, täydellinen ,00 14,2 300x15x12 Jalkalistasarja, saranoitu 75x400, alumiinia, täydellinen ,00 17,6 400x15x12 Jalkalistasarja, saranoitu 135x190, alumiinia, täydellinen ,00 13,4 190x15x12 Jalkalistasarja, saranoitu 135x250, alumiinia, täydellinen ,00 14,2 250x15x12 Jalkalistasarja, saranoitu 135x305, alumiinia, täydellinen ,00 17,2 300x15x12 Jalkalistasarja, saranoitu 135x400, alumiinia, täydellinen , x15x12 Hinnat alv. 0%. Kaikki oikeudet pidätetään

22 ASC Layco-alumiiniteline ASC Layco-alumiinitelineet valmistaa ASC:n erikoistuotanto-osasto. Laadukkaat alumiinitelineet ovat 3 mm vahvuista alumiinia. Tikaskehän portaat ovat vain 250 mm etäisyydellä toisistaan ja niitä tukee keskeltä ylimääräinen putki, joka on hitsattu suoraan rungon sydämeen. Tämän ansiosta Layco on ennennäkemättömän vakaa ja kestävä. Erityisesti ASC Layco -alumiinitelinettä varten suunniteltu teräsakselinen, vankoilla laakereilla ja vanteilla varustettu pyörä, joka kestää raskasta teollisuuskäyttöä. Tukipuomien koukut kestävät myös raskasta käyttöä. Koukkujen liitännän varmistaa niiden ilmatiivis alumiinivalurunko, jonka sisällä on massiivinen alumiinijousi. Myös kaikki Laycon tuet on valmistettu 3 mm vahvuisesta alumiinista. Työtaso on valmistettu kaksinkertaisesta ASC-teollisuusprofiilista, joka on mahdollistanut tason tekemisen vielä leveämmäksi ja vahvemmaksi. ASC Layco-alumiinitelineestä on saatavilla kahta eri kokoa: 800 x 1800 mm ja 1500 x 2850 mm. ASC valmistaa myös rakennustelineisiin erilaisia laajennuksia esimerkiksi keskiosan läpikulkukehiä, konsoleita jne. 20

23 ASC Layco -alumiiniteline Osaluettelo Tuote Tuotenro Hinta Layco ,00 Layco ,00 Layco ,00 Layco läpikulkukehä, vasen / oikea ,00 Layco läpikulkukehä, keski ,00 Layco ,00 Layco ,00 Layco ,00 Layco vaakatuki ,00 Layco vinotuki ,00 Layco työtaso ilman luukkua ,00 Layco työtaso luukulla ,00 Layco pyörä 200mm ,00 Layco tuplavaakakaidetuki ,00 Hinnat alv. 0%. Kaikki oikeudet pidätetään

24 ASC Alumiinitelineen lisätarvikkeet Tornin pyörät ASC-alumiinitelineiden pyörät ovat ammattilaislaatua ja valikoima on laaja. Alumiiniteline toimitetaan kaksinkertaisilla jarruilla varustetuilla 200 mm pyörillä, jotka on valmistettu laadukkaasta muovista. A Sinkitystä teräksestä valmistettu akseli ja kiinteä kaatumisuoja takaavat, että pyörä on erittäin vakaa ja luotettava. B C D E ASC tarjoaa laajan valikoiman telineiden pyöriä, mutta myös kaikkia muita (teollisuus)pyöriä. Jos haluat lisätietoja, ota yhteyttä Exicon Finland Oy:n tai ASC:n päämajaan. ASC:lla on ratkaisu kaikkiin kuviteltavissa oleviin ongelmiin. Jos ratkaisua ei ole vielä keksitty juuri sinun tilanteeseen, haluamme kehittää sinulle sellaisen. Rakennustelineen törmäyssuoja Seinätörmäyssuojaksi Seinäkiinnikkeeksi Suojaksi F G ASC Telinejalka Rakennustyömailla on usein vaikea löytää kiinteää ja vakaata maaperää tornien pystytystä varten. Patentoitu ASC Telinejalka on kehitetty työvoimaviranomaisten sääntöjen sekä käyttäjien vaatimusten perusteella. Työvoimaviranomaiset määräävät, että rakennustelinetornit tulisi koota vain tukevalla ja vaakasuoralla pinnalla), mutta tämä ei käytännössä ole useinkaan mahdollista. H ASC Telinejalan kanssa tukipintaa voidaan lisätä niin, että paine cm² kohden vähenee jopa 400% verrattuna tavalliseen tornin pyörään. 22

25 ASC Alumiinitelineen lisätarvikkeet Pyörät / Pohjalevyt / Telineiden törmäyssuojat Tuote Tuotenro Hinta, Paino, kg Mitat cm Asennustelineen pyörä 125 mm ,00 1,5 12x15x5 Asennustelineen pyörä 150 mm , x15x5 A: Kumipyörä + alumiiniakseli 275 kg ,00 5,5 60x20x10 B: Nylonpyörä + alumiiniakseli 800 kg , x20x10 C: Pyörä + teräsakseli B/G 250 kg ,50 4,6 60x20x10 Akseli + alumiinipohjalevy + säätömutteri , x15x15 Akseli + teräspohjalevy + säätömutteri ,00 3,5 30x20x20 D: Pyöräpari, maastorengas , x50x20 E: Säädettävä pyörä, kelt./sin. 125 mm ,00 4,6 60x20x10 F: Siirrettävän telineen törmäyssuojasarja, pieni (4-osainen) ,00 0,9 40x40x40 Asennustelineen törmäyssuojasarja, suuri (4-osainen) ,00 0,9 30x30x30 G: Telineen törmäyssuojasarja (2-osainen) ,00 3,7 40x20x20 Hydraulisten työtasojen törmäyssuoja ,00 0,9 H: Telinejalkasarja (4-osainen) ,75 3,7 50x50x50 Seinäankkurit Seinäankkuri, teräs 50 cm koukulla p/p ,00 1,9 50x5x5 Seinäankkuri, teräs 80 cm koukulla p/p ,00 2,8 85x5x5 Seinäankkuri / seinätuki 180 cm p/p., alumiini , x5x5 Alumiininen seinätuki 150 cm p/p , x5x5 Alumiininen seinätuki 250 cm p/p ,00 4,5 250x5x5 Seinäankkureiden ja seinätukien kanssa käytetään nivelliittimiä Kaksoisnivelliitin (nylon-6) p/p ,00 0,9 15x15x5 Kaksoisnivelliitin (teräs) p/p ,50 1,4 15x15x5 Työkalujen säilytyskourut Työkalujen säilytyskouru , x15x5 Työkalujen säilytyskouru ,00 3,7 250x15x5 Työkalujen säilytyskouru ,00 4,7 305x15x5 Hinnat alv. 0%. Kaikki oikeudet pidätetään

26 ASC Jalkalistasarjat Puinen jalkalistasarja on yksinkertainen ja edullinen ratkaisu. Puiset jalkalistat toimitetaan muovisilla kiinnikkeillä. Valikoimissa on myös alumiiniset jalkalistat muovisilla kiinnikkeillä ja helppokäyttöisintä ratkaisua kaipaaville on valikoimissa saranoidut alumiiniset (Fast-Click ) jalkalistat. Puiset jalkalistasarjat Puiset jalkalistat on helppo asentaa muovisilla kiinnikkeillä. Alumiiniset jalkalistasarjat Alumiiniset jalkalistat ovat kevyitä ja kestäviä. Fast-Click jalkalistasarjat Uudet saranoidut Fast-Click jalkalistat on valmistettu 2 mm vahvuisesta korkealaatuisesta alumiiniseoksesta. Puristetusta alumiinista valmistettujen saranoiden lukitustapit ovat ruostumatonta terästä. Saranat voidaan purkaa kokonaan huoltoa tai vaihtoa varten. Jalkalistasarjojen päädyt on viimeistelty muotoonsa valetuilla PE-päätyhatuilla Järjestelmä on erittäin vankka ja yksinkertainen. Sarja kiinnittyy asennuskehään kuin itsestään. Standardin EN 1004 mukaisten jalkalistojen korkeus on 150 mm ja ne estävät tehokkaasti esineiden putoamisen.

27 ASC Jalkalistasarjat Varaosat Puu Tuote Tuotenro Hinta Jalkalistasarja H ,00 190x15x17 Paino kg Mitat cm Puu 75 Jalkalistasarja H ,00 250x15x17 Jalkalistasarja H ,00 300x15x17 Jalkalistasarja H ,00 190x15x17 Puu 135 Jalkalistasarja H ,00 250x15x17 Jalkalistasarja H ,00 300x15x17 Irrotettava levy Irrotettava levy 75 H , x15x2,5 Irrotettava levy 135 H , x15x2,5 Irrotettava levy 190 H ,50 2,5 190x15x2,5 Irrotettava levy 250 H , x15x2,5 Irrotettava levy 305 H ,00 4,5 300x15x2,5 Kiinnike jalkalistalle p.p., muovi ,50 0,16 13x11x8 Alu 75 Alumiini, saranoitu Jalkalistasarja, saranoitu 75x190 täyd. alumiininen ,00 10,2 190x15x12 Jalkalistasarja, saranoitu 75x250 täyd. alumiininen ,00 11,2 250x15x12 Jalkalistasarja, saranoitu 75x305 täyd. alumiininen ,00 14,2 300x15x12 Jalkalistasarja, saranoitu 75x400 täyd. alumiininen ,00 17,6 400x15x12 Alu 135 Jalkalistasarja, saranoitu 135x190 täyd. alumiininen ,00 13,4 190x15x12 Jalkalistasarja, saranoitu 135x250 täyd. alumiininen ,00 14,2 250x15x12 Jalkalistasarja, saranoitu 135x305 täyd. alumiininen ,00 17,2 300x15x12 Jalkalistasarja, saranoitu 135x400 täyd. alumiininen , x15x12 Alu 75 Alumiini Jalkalistasarja 190x75 täyd. alumiininen + kannakkeet ,00 9,8 190x15x17 Jalkalistasarja 250x75 täyd. alumiininen + kannakkeet ,00 10,6 250x15x17 Jalkalistasarja 305x75 täyd. alumiininen + kannakkeet ,00 13,6 300x15x17 Jalkalistasarja 400x75 täyd. alumiininen + kannakkeet , x15x17 Alu 135 Jalkalistasarja 190x135 täyd. alumiininen + kannakkeet ,00 12,8 190x15x17 Jalkalistasarja 250x135 täyd. alumiininen + kannakkeet ,00 13,6 250x15x17 Jalkalistasarja 305x135 täyd. alumiininen + kannakkeet ,00 16,6 300x15x17 Jalkalistasarja 400x135 täyd. alumiininen + kannakkeet ,00 20,4 400x15x17 Irto alu Irrotettava alumiininen jalkalista ,00 3,6 190x15x2,5 Irrotettava alumiininen jalkalista , x15x2,5 Irrotettava alumiininen jalkalista ,00 5,5 300x15x2,5 Irrotettava alumiininen jalkalista ,00 7,4 400x15x2,5 Irrotettava alumiininen jalkalista ,00 10,8 600x15x2,5 Irto Irrotettava alumiininen jalkalista , x15x2,5 Irrotettava alumiininen jalkalista ,00 2,5 122x15x2,5 Sekal. Kiinnike jalkalistalle p.p., muovi ,50 0,16 13x11x8 Päätysuoja muoviselle jalkalistalle (musta) p.p ,25 0,01 15x2,5x2 Hinnat alv. 0%. Kaikki oikeudet pidätetään

28 ASC Alumiiniset kävelysillat ASC Alumiiniset kävelysillat ovat olleet jo monta vuotta ammattilaisten suosima laatutuote. Nyt se on entistäkin parempi. Insinöörimme tutkivat uudelleen kävelysiltojemme kaikki ominaisuudet ja komponentit. Pääpalkin materiaaliksi valittiin alumiiniseos. Tukiristipalkit korvattiin kevyemmillä ja vahvemmilla. Tuloksena on täysin uusi, kevyt rakenne, jonka on mahdollistanut uusin kokoonpanotekniikka. ASC :n uudet kävelysillat ovat entistäkin turvallisempia ja kestävämpiä. Kaidepylväiden asemointiin kehitetty uusi tekniikka tekee kävelysilloista entistä vakaampia ja helpompia käyttää. Huom. Jos kävelysiltaa käytetään työtasona, tulee käyttää jalkalistoja. Ainutlaatuinen kaksinkertainen profiili tarjoaa enemmän jäykkyyttä ja keveyttä. Taso on tehty liukusuojatuista alumiinilevyistä. 1 metriä leveät tasot ovat erikseen vaihdettavissa. Kävelysillat voidaan varustaa koukuilla ja sijoittaa sillat suoraan riviin. Kaiteet voidaan asentaa vasemmalle ja oikealle puolelle ja niihin voidaan asentaa jalkalistat. Kaiteet ovat kokoontaitettavia, mikä ehkäisee vaurioita kuljetuksen aikana. Kaikki alumiiniset kävelysillat noudattavat vähimmäiskuormitusvaatimuksia (150 kg/m²) ja ovat täysin HD P6 vaatimusten mukaisia. Alumiiniprofiilin korkeus on 15 cm ja sillan leveys on 61 cm. Pintakäsittelyllä liukusuojattu alumiininen kävelysilta on vahva ja kevyt! Alumiinikaide on kokoontaitettava ja se voidaan asentaa sillan molemmille puolille. Vaihtoehtoisesti kävelysilta voidaan toimittaa kannatinkoukuilla tai muilla asiakkaan haluamilla ratkaisuilla. Saatavilla seuraavat vakiopituudet (muita kokoja mahdollista tilata): Pituus: Paino: 3 metriä 18 kg 4 metriä 24 kg 5 metriä 30 kg 6 metriä 36 kg 7 metriä 42 kg 8 metriä 48 kg 26

29 ASC Alumiiniset kävelysillat Osaluettelo Tuote Tuotenro Hinta Pituus m 3000 Alumiininen kävelysilta , Paino kg KÄVELYSILLAT 4000 Alumiininen kävelysilta , Alumiininen kävelysilta , Alumiininen kävelysilta , Alumiininen kävelysilta , Alumiininen kävelysilta , *koukku, pyöreä, kierteellinen, alumiininen kävelysilta ,00 1,2 LISÄTARVIKKEET 1*irtokoukku, alumiininen kävelysilta ,00 0,3 Etukaide, irrallinen, alumiininen kävelysilta ,00 5 Kaiteen kannake, alumiininen kävelysilta ,00 0,7 Alumiinikansilevy, alumiininen kävelysilta ,75 1,5 Ruuviavain, kaiteen kannakkeeseen, alumiininen kävelysilta ,00 0,1 Kaide + kannakkeet, alumiininen kävelysilta ,00 3 7,5 KÄVELYSILLAT Kaide + kannakkeet, alumiininen kävelysilta ,00 4 8,6 Kaide + kannakkeet, alumiininen kävelysilta ,00 5 9,9 Kaide + kannakkeet, alumiininen kävelysilta , ,2 Kaide + kannakkeet, alumiininen kävelysilta , ,9 Kaide + kannakkeet, alumiininen kävelysilta , ,2 Alumiiniset jalkalistasarjat Kaikki sarjat sisältävät jalkalistat kannakkeineen sekä kaiteiden lisäkannakkeet Kaide jalkalista (yksipuol.) + kannakkeet , ,3 Kaide jalkalista (yksipuol.) + kannakkeet , KAIDE Kaide jalkalista (yksipuol.) + kannakkeet , ,9 Kaide jalkalista (yksipuol.) + kannakkeet , ,8 Kaide jalkalista (yksipuol.) + kannakkeet , ,1 Kaide jalkalista (yksipuol.) + kannakkeet , Hinnat alv. 0%. Kaikki oikeudet pidätetään

30 ASC Alumiininen kattoteline ASC:n kehittämä kattoteline on oivallinen työkalu työskenneltäessä katolla ja piippujen ympärillä. Soveltuu katoille, joiden kaltevuus on astetta. Leveä kattoteline moniin käyttötarkoituksiin. Harjakiinnike Jalkapalkki Jalusta Jalusta voidaan kiinnittää suoraan harjakiinnikkeeseen. Jatkamalla ylä- ja keskipalkkia voit itse säätää työskentelykorkeuden. 4,53 m 3,13 m 0,88 m Kattotelineen etäisyys katon harjasta. Myös suuremmat etäisyydet mahdollisia (lisäämällä pääty- tai -keskustukia) 28

31 ASC Alumiininen kattoteline Osaluettelo Tuote Tuotenro Yksisivuinen Kaksisivuinen Hinta / sarja, Harjakiinnike ,00 Harjakiinnike pyörillä (valinnainen) (2) (2) 525,00 OSAT Seisontajalan jalkapalkki + 2 nivelliitintä ,00 Keskipalkki (140 cm) ,00 Yläpalkki (225 cm) ,00 Kattotelineen hattu, säädettävä ,00 ASC kaidekehä ,00 KAIDE Tuplakaidekehän tuki ,00 Kaidekehän tuplatuki ,00 Kaidekehän tuplatuki ,00 Kaidekehän tuplatuki ,00 Työtaso ilman luukkua 190 ASC ,00 TYÖTASO Työtaso ilman luukkua 250 ASC ,00 Työtaso ilman luukkua 305 ASC ,00 Työtaso ilman luukkua400 Euro ,00 Lukitusliittimet ,15 JALKALISTAT Jalkalistasarja 190x75 puu H ,00 Jalkalistasarja 250x75 puu H ,00 Jalkalistasarja 305x75 puu H ,00 Jalkalistasarja 400x75 alumiini ,00 Pituus 1,90 m C 2.416, , C Pituus 2,50 m C 2.504, , C Pituus 3,05 m C 2.554, , C Pituus 4,00 m C 2.721, , C Pituudet 8 m asti ovat mahdollisia käyttämällä alumiinisia kävelysiltoja. Hinnat alv. 0%. Kaikki oikeudet pidätetään

32 ASC Trailerit ja trukkilavat Trailereillamme kuljetat alumiinitelineesi helposti. Avotrailerista näet kuormasi tilanteen yhdellä silmäyksellä ja kuorman lastaus sekä purku käyvät tehokkaasti. Laadukkaista komponenteista valmistetut trailerimme takaavat pitkän käyttöiän. Vetämiseen vaaditaan B ajokortti. Perusmalli. Yksinkertainen ja vankkarakenteinen traileri, jolla voit kuljettaa 2 rakennustelinettä (työskentelykork. 8 m) + tarvikkeet. Mitat: L 368 x W 200 x H 200. Monikäyttö. Erittäin vankka, kevyt ja laadukkaasti viimeistelty traileri, jolla kuljetat jopa 4 rakennustelineet (työskentelykork. 10 m) + tarvikkeet. Mitat: L 431 x W 183 x H 190. ASC Trukkilava Trailerin ja varastointitelineen väliin sijoittuu uusi alumiininen ASC Trukkilava, jossa on ASC Trailerin perusmallin teräsrunko. 4 mm vahvuinen kehikko on erittäin kestävä, kevyt ja huoltovapaa. Edistyneen valmistustekniikan ansiosta lavaa voidaan siirrellä trukilla sekä leveys- että pituussuunnassa. Lastaus useimpiin trailereihin käy helposti. 30

33 ASC Trailerit ja trukkilavat Osaluettelo Tuote Tuotenro Hinta Perusmalli Perusmalli / Traileri ,00 Perusmalli / Laatikko 2 renkaalle ,00 Perusmalli / Vararengas ,00 Perusmalli / Eturengas ,00 Perusmalli / Lokasuoja ,00 Perusmalli / Taivutettu kilpi ,00 Perusmalli / putkien välissä ,00 Peruspylväät ,00 Monikäyttö Monikäyttö / Traileri ,00 Monikäyttö / Irtokehikko ,00 Monikäyttö / Työkalusarja, alumiini ,00 Monikäyttö / Laatikko 4 renkaalle ,00 Monikäyttö / Vararengas ,00 Monikäyttö / trailerin koukun hattu ,00 Monikäyttö / Kuormanauhat (2 kpl) ,00 Monikäyttö / Lisävaruste Layher/Layco-telineelle ,00 Monikäyttö / Sähköjohtosarja, täyd ,00 Trukkilava ASC Trukkilava ,00 Hinnat alv. 0%. Kaikki oikeudet pidätetään

34 ASC Kattoturvakaidejärjestelmä ASC:n kehittämä alumiininen kattoturvakaidejärjestelmä tehdään ASC:n vakiokomponenteista käyttämällä uusinta tekniikkaa. Järjestelmä on erittäin helppokäyttöinen. Kaidetolpassa käytetään alumiinista valmistettua dortron-liitintä kaideputken kiinnittämiseen. Perusrunko on valmistettu 3 mm:n alumiiniprofiiliputkesta, jolla aikaan saadaan kevyt ja kestävä rakenne. Säppisaranajärjestelmä takaa turvallisen kiinnityksen. Kattoturvakaidejärjestelmää ei tarvitse kiinnittää kattorakenteeseen, joten sitä on helppo siirrellä työn eri vaiheissa. Kattoturvakaidejärjestelmän pitävät paikallaan katolle sijoitettavat 22,5 kg:n betonipainot. Turvakaidetolppien suurin sallittu väli on 3 m. Kattoturvakaide on suunniteltu kestämään 300 kg:n pistekuormaa heikoimmalta kohdaltaan (keskellä 3 m:n väliä). Valikoimastamme löytyy myös kulmaliitospalat kaiteisiin. Vakiokaideputket ovat 3 m pitkiä ja ne liitetään toisiinsa turvakiinnikkeillä samalla tavoin kuin alumiinitelinetornit. Betonipainot (22,5 kg) on valmistettu B25 sementtimassasta ja varustettu kuumasinkitystä teräksestä valmistetuilla kantokahvoilla. 32

35 ASC Kattoturvakaidejärjestelmä Osaluettelo Tuote Tuotenro Hinta Turvakiinnike ,00 Turvakiinnike, kiinteä ,00 Kannake 50x50 cm ,00 Kaide, pituus p/3m ,00 Betoniankkuri 22,5 kg ,00 Lukitusliittimet ,15 Kattoturvakaide 3 m 6 m 9 m 12 m 15 m 18 m 21 m 24 m 27 m Turvakiinnike Kaide, pituus p/3m Betoniankkuri 22,5 kg Lukitusliittimet Hinta yhteensä, 582,30 926, , , , , , , ,70 Tuotenro DKO3 DKO6 DKO9 DKO12 DKO15 DKO18 DKO21 DKO24 DKO27 30 m 33 m 36 m 39 m 42 m 45 m 48 m 51 m 54 m Kattoturvakaiteen tolppa Kaide, pituus p/3m Betoniankkuri 22,5 kg Lukitusliittimet Hinta yhteensä, 3.681, , , , , , , , ,40 Tuotenro DKO30 DKO33 DKO36 DKO39 DKO42 DKO45 DKO48 DKO51 DKO54 Kattoturvakaide, kiinteä 3 m 6 m 9 m 12 m 15 m 18 m 21 m 24 m 27 m Turvakiinnike Kaide, pituus p/3m Betoniankkuri 22,5 kg Lukitusliittimet Hinta yhteensä, 502,30 806, , , , , , , ,70 Tuotenro DKV3 DKV6 DKV9 DKV12 DKV15 DKV18 DKV21 DKV24 DKV27 30 m 33 m 36 m 39 m 42 m 45 m 48 m 51 m 54m Turvakiinnike Kaide, pituus p/3m Betoniankkuri 22,5 kg Lukitusliittimet Hinta yhteensä, 3.241, , , , , , , , ,40 Tuotenro DKV30 DKV33 DKV36 DKV39 DKV42 DKV45 DKV48 DKV51 DKV54 Hinnat alv. 0%. Kaikki oikeudet pidätetään

36 ASC Multiasennusteline ASC on kehittänyt Multiasennustelineen, jonka työtason alle asennettavat tikkaat tarjoavat turvallisen ja helpon tavan nousta telineelle. Multiasennusteline on saatavissa 90 cm levyisenä ja sen työtason korkeus on 2 m. Turvallinen torni toimitetaan kahdella turvakaiteella ja vaakatuella varustettuna. Mitat: 190 cm x 90 cm. Työskentelykorkeus: 3,80 m. 34

37 Erikoistelineet Suunnittelemme alumiinitelineet myös asiakkaan erikoistilanteisiin soveltuviksi. Kysy lisää! Exicon Finland Oy Piispankyläntie 8A VANTAA Puh / sähköposti: info@aluminitelineet.fi

38 POWERED BY EXPERIENCE Maahantuoja: Exicon Finland Oy Piispankyläntie 8A VANTAA Puh / sähköposti: info@aluminitelineet.fi ASC ALUMIINITELINEET Jälleenmyyjä:
