1 Tuoteopas HIOMALAIKAT OIKAISUTIMANTIT CBN-HIOMALAIKAT TIMANTTILAIKAT JA TYÖKALUT OHEISLAITTEET JA MUUT TUOTTEET

2 Diprotex tarjoaa kaiken tarvittavan hiomiseen ja kiillotukseen: tekniset tuotteet ja teknisen tuen. Diprotex tarjoaa jatkuvasti uusia hiomatuotteita ja uutta teknologiaa moniin käyttötarkoituksiin. Tiivis tutkimus ja kehitys vastaavat kasvaviin tehokkuus-, tarkkuus- ja kustannustehokkuusvaatimuksiin. Jotta voisimme palvella asiakkaitamme paremmin, olemme kehittäneet maailmanlaajuisen myyntija suunnitteluverkoston, joka tukee tuotantotarpeitanne nykymaailmassa ja nykyisessä markkinatilanteessa. Yrityksemme on alansa johtava hiomatuotteiden valmistaja ja tarjoamme räätälöityjä hiomaratkaisuja asiakkaidemme tekniikka- ja palvelutarpeen mukaisesti. Diprotexin historia DIPROTEX on menestynyt kansainvälisesti, koska olemme sopeutuneet nopeasti muuttuviin markkinoihin ja asiakkaiden vaihteleviin tarpeisiin. Olemme edelläkävijöitä CBN- ja timanttituotteiden teknologiassa. DIPROTEX on kasvattanut markkinaosuuttaan maailmanlaajuisesti vuodesta 1968 saakka, koska olemme vakiinnuttaneet maineemme korkealaatuisten tuotteiden, palveluiden, tietotaidon ja asiantuntijuuden tarjoajana. DIPROTEX on sitoutunut pitämään asiakkaansa ajan tasalla ja tarjoamaan heille kilpailukykyisiä tuotteita ja teknistä tietämystä. Menestystämme voi mitata vain asiakkaidemme menestyksen perusteella. Joustavuutemme ja vahvuutemme kansainvälisillä markkinoilla ovat luotettavien ulkomaisten kumppaneidemme ja asiakkaidemme ansiota. DIPROTEX tekee yhteistyötä eurooppalaisten, japanilaisten ja amerikkalaisten korkealaatuisen teknologian tuottajien kanssa tarkkojen timantti- ja CBN-laikkojen sekä pyörivien oikaisulaitteiden tutkimuksessa ja kehityksessä. DIPROTEX on kumppanisi, kun haluat menestyä. ISO-laatuhyväksyntä ISO sarjan hyväksyntä Diprotexin periaate on tarjota laadukkaita tuotteita ja palvelua asiakkaille ympäri maailman: olla hiomaja kiillotustarvikkeiden kattava tuottaja, vastata asiakkaiden laajoihin tarpeisiin ja huolehtia luottamuksesta ja tyytyväisyydestä.

3 Tiedot ja tuotantoprosessi <Perinteiset hiomalaikat> A1 60 K 7 V 35 (7) 255X25X25.4 Hioma-aineet Hioma-aineen raekoko Kovuus Rakenne Sidostyyppi Sidossymboli Muoto Koko A: Tavallinen alumiinioksidi A1: Valkoinen alumiinioksidi A2: Vaaleanpunainen alumiinioksidi A6: Alumiinioksidisekoitus A5: Puolimureneva alumiinioksidi CBT: Keraaminen jyvä C6: Tavallinen piikarbidi C5: Vihreä piikarbidi Karkea Hieno Pehmeä Kova J K L Z Tiivis Avoin V: Keraaminen B: Bakeliitti R: Kumi Erilaiset sidossymbolit osoittavat laikan ominaisuuksia. <Esimerkki> V35: Hyvä leikkauskyky V104: Keraaminen jyvä BZ: Pallohionta B80W: Neulahionta R30: Standardikumisidos 1: Suora 2: Rengas 5: Toiselta puolelta kevennetty 6: Suora kuppi 7: Molemmilta puolilta kevennetty 11: Kartiokuppi Ulkohalkaisija x Paksuus x Reiän koko JYVÄ KOVETUS BAKELIITTI- HIOMALAIKKA PUNNITUS SEKOITUS MUOTOILU PAINO VIIMEISTELY TARKASTUS SIDOS KUIVAUS KUORINTA POLTTO KERAAMINEN HIOMALAIKKA <Superkovat hiomalaikat> CB 80 M 200 V N1 1A1 350X25X x Hioma-aineet Hioma-aineen raekoko Kovuus Pitoisuus (til-%) Sidostyyppi Sidossymboli Muoto Koko X-kerros CB: CBN (kuutiohilainen boorinitridi) # Pehmeä Matala 0 (0,0%) Erilaiset sidossymbolit 1A1: Suora V: Keraaminen osoittavat laikan ominaisuuksia. X-kerros tarkoittaa CBC: Metallipäällysteinen CBN # L 50 (12,5%) 1A1R: Kevennetty Ulkohalkaisija CBN-/timantti- N B: Bakeliitti leikkaamista varten x kerroksen paksuutta D: Luonnollinen timantti # P 100 (25,0%) <Esimerkki> Paksuus R M: Metalli VN1 (Keraaminen sidos) x <Esim.> SD: Synteettinen timantti # T 150 (37,5%) BW6 (Bakeliittisidos) 6A2: Levy Reiän koko 3x=3,0 mm P: Metallilla MH4 (Metallisidos) SDC: Metallipäällysteinen # Korkea200 (50,0%) päällystetty PA5 (Galvanoitu) 1A10R: Leikkuri synteettinen timantti Kova Jyvä SIDOS PUNNITUS SEKOITUS POLTTO PAINO MUOTOILU KOVETUS VIIMEISTELY TARKASTUS KERAAMINEN DIA/CBN-LAIKKA BAKELIITTI- DIA/CBN-LAIKKA YDIN TYÖSTÖ KUUMAPAINO METALLISITOINEN DIA/CBN-LAIKKA

laikat Sisähiomalaikat Levyhiomalaikat Hivellys- ja

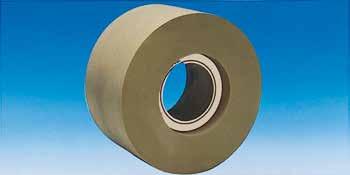

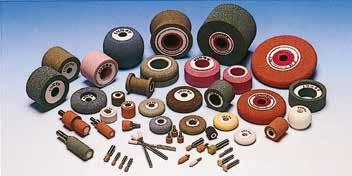

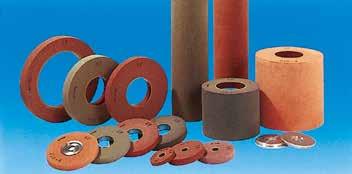

4 Hiomalaikat Keraamissitoiset hiomalaikat Injektioneulojen hiomalaikat Keraamispintaiset hiomalaikat Keskeltä ontot laikat Sisähiomalaikat Levyhiomalaikat Hivellys- ja hiertokivet Telahiomalaikat Viimeistelypyörät Pallohiomalaikat

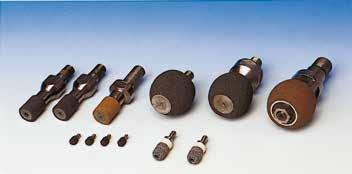

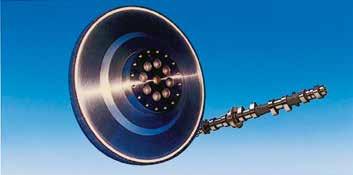

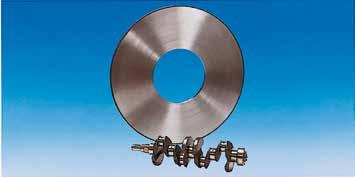

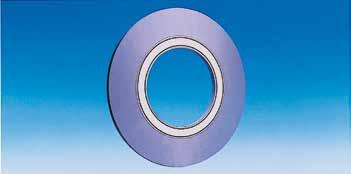

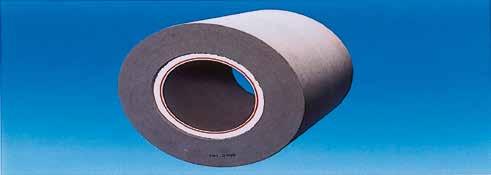

5 Keramiikka-CBN-laikat Hiomalaikat erityisen kovaan käyttöön Korkeanopeuksiset kärkihiomalaikat Korkealaatuiset leikkauslaikat Kampiakselien hiomalaikat Oikaisulaitteet Lukuisia keskeltä onttoja laikkoja Pyörivät timantointirullat Hienopintaiset, saumattomat, aukolliset laikat Lukuisia oikaisutimantteja Lukuisia sisähiomalaikkoja

Timanttilaikat & työkalut Lukuisia timantti- ja CBN-laikkoja Lukuisia galvanoituja työkaluja Timantti- ja CBN-levylaikat Viistelaikat IT-teollisuudelle

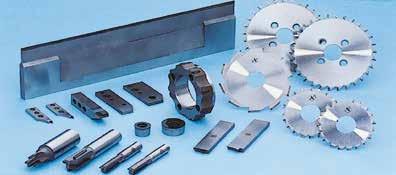

6 Timanttilaikat & työkalut Lukuisia timantti- ja CBN-laikkoja Lukuisia galvanoituja työkaluja Timantti- ja CBN-levylaikat Viistelaikat IT-teollisuudelle PCD/PCBN-leikkaustyökalut Erikoiskovat timanttireunasahat Timanttityökalut rakennusalalle Erikoisohuet Ulthick -leikkuuterät Hiertokivet Juottojärjestelmän laikat

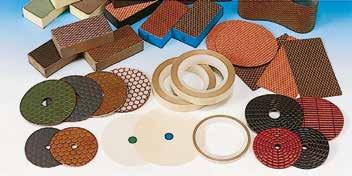

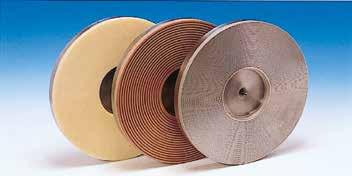

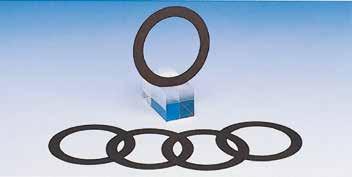

7 Oheislaitteet ja muut tuotteet Timanttipäällysteiset hiomatuotteet CBN-hiomalaikat suihkusuuttimille Poimuviimeistelylaikat Kaksoislevyhiomalaikat, timantti ja CBN Hiertolaatat MF PLATE Timanttijauheet Timantti- ja CBN-vannesahan terät Mikronitimanttijauheet

r Maahantuoja: Oy Maanterä Ab tel. 029 006 130 Keinumäenkuja 2 fax. 029 006 1130 01510 Vantaa e. maantera@

8 r Maahantuoja: Oy Maanterä Ab tel Keinumäenkuja 2 fax Vantaa e. maantera@maantera.fi Finland 9 bis, chemin des Prés - Inovallé Meylan - FRANCE Puh Fax Sähköposti: diprotex.sa@diprotex.com
