1 Ulefos tuoteluettelo info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

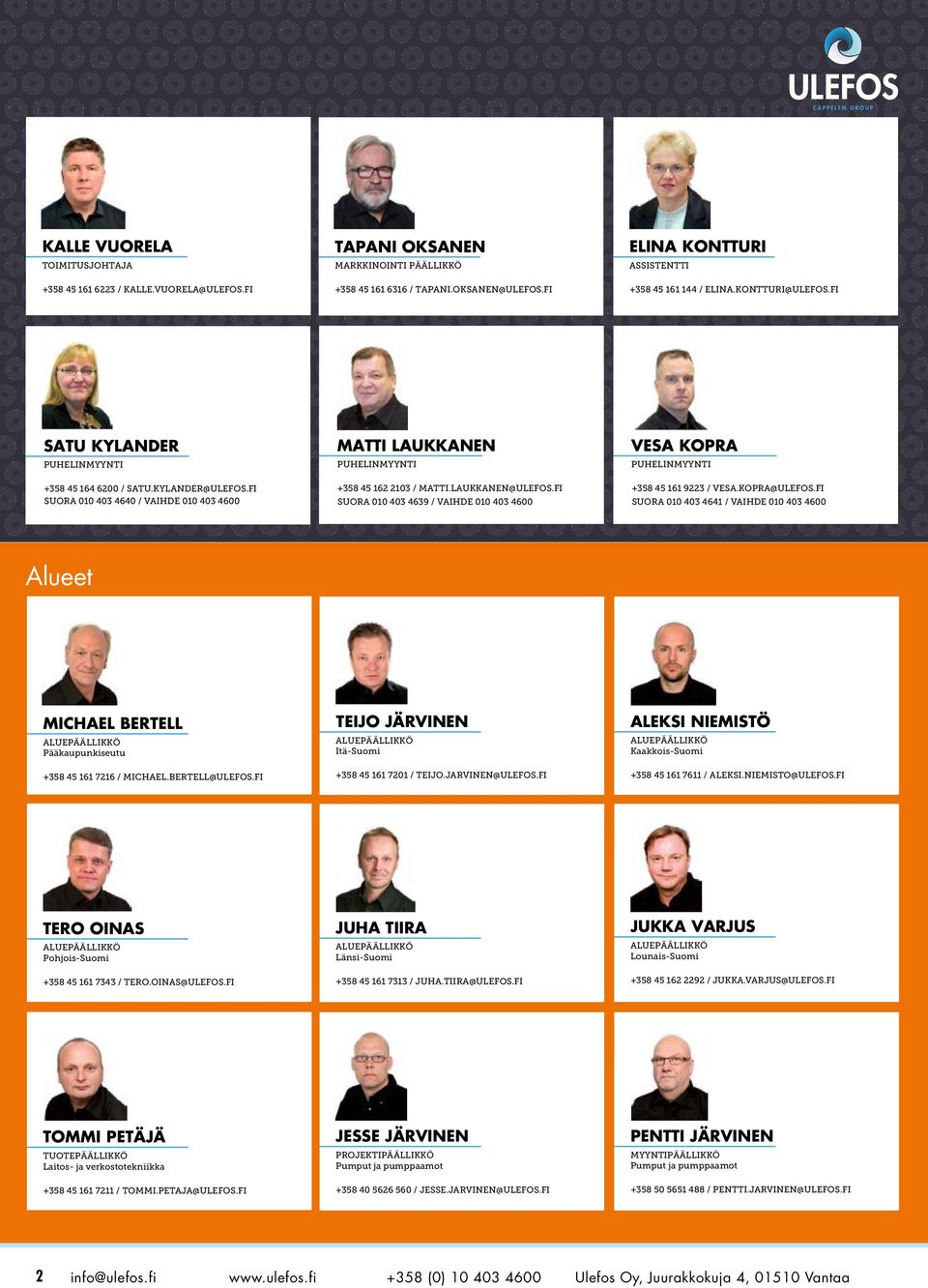

2 KALLE VUORELA TOIMITUSJOHTAJA / KALLE.VUORELA@ULEFOS.FI TAPANI OKSANEN MARKKINOINTI PÄÄLLIKKÖ / TAPANI.OKSANEN@ULEFOS.FI ELINA KONTTURI ASSISTENTTI / ELINA.KONTTURI@ULEFOS.FI SATU KYLANDER PUHELINMYYNTI / SATU.KYLANDER@ULEFOS.FI SUORA / VAIHDE MATTI LAUKKANEN PUHELINMYYNTI / MATTI.LAUKKANEN@ULEFOS.FI SUORA / VAIHDE VESA KOPRA PUHELINMYYNTI / VESA.KOPRA@ULEFOS.FI SUORA / VAIHDE Alueet MICHAEL BERTELL ALUEPÄÄLLIKKÖ Pääkaupunkiseutu / MICHAEL.BERTELL@ULEFOS.FI TEIJO JÄRVINEN ALUEPÄÄLLIKKÖ Itä-Suomi / TEIJO.JARVINEN@ULEFOS.FI ALEKSI NIEMISTÖ ALUEPÄÄLLIKKÖ Kaakkois-Suomi / ALEKSI.NIEMISTO@ULEFOS.FI TERO OINAS ALUEPÄÄLLIKKÖ Pohjois-Suomi / TERO.OINAS@ULEFOS.FI JUHA TIIRA ALUEPÄÄLLIKKÖ Länsi-Suomi / JUHA.TIIRA@ULEFOS.FI JUKKA VARJUS ALUEPÄÄLLIKKÖ Lounais-Suomi / JUKKA.VARJUS@ULEFOS.FI TOMMI PETÄJÄ TUOTEPÄÄLLIKKÖ Laitos- ja verkostotekniikka / TOMMI.PETAJA@ULEFOS.FI JESSE JÄRVINEN PROJEKTIPÄÄLLIKKÖ Pumput ja pumppaamot / JESSE.JARVINEN@ULEFOS.FI PENTTI JÄRVINEN MYYNTIPÄÄLLIKKÖ Pumput ja pumppaamot / PENTTI.JARVINEN@ULEFOS.FI 2 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

3 Sisällysluettelo SULKUVENTTIILIT Sulkuventtiilit Aquosus 4 Kumiluistiventtiilit Ulefos 7 Kumiluistiventtiilit 13 Ryhmäventtiilit 16 Karanjatkot ja käsipyörät 18 KORJAUSMUHVIT Ulefos RST-korjausmuhvit 99 Ulefos korjausmuhvit valurautalukoilla 105 VALURAUTAPUTKET Valurautaputket ja liittimet 108 LIITTIMET Laajatoleranssiliittimet 20 PE-putken liittimet 22 LAIPALLISET MUOTOKAPPALEET Laippahaarayhteet 26 Kulmayhteet 26 Umpilaipat 27 Kierrelaipat 27 TALOVENTTIILIT Messinkiset taloventtiilit 28 Muoviset taloventtiilit 40 karanjatkot 43 PISTOLIITTIMET Muoviset liittimet Serie 1 44 Serie 7 51 Valurautaiset liittimet 65 VERKOSTONHALLINTA Automaattiset säätöventtiilit 111 Mittarit ja anturit 112 Ilmausventtiilit 115 Tulvaventtiilit 119 PUMPUT JA PUMPPAAMOT 123 LÄPIVIENTITIIVISTEET Ulefos Link-Seal 126 Ulefos Compakt 131 TARVIKKEET Keskittämistuet 136 Tukiholkit 137 Laippatiivisteet ja pultit 138 YMPÄRISTÖ Ulefos ja ympäristö 139 Vastuu ympäristöstä 140 LIITOSSATULAT PE-putkille 66 Valurauta putkille 66 Porasulut 66 Sulkulevyt 66 ULEFOS OY Tekninen tuki 141 Asiakkaiden koulutus 142 Toimitusvarmuus 143 Toimitusehdot 144 SÄHKÖHITSAUSOSAT Ulefos Plasson sähköhitsausosat 68 Ulefos ruiskuvaletut PE-yhteet 87 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 3

4 Ulefos SULKUVENTTIILIT sulkuventtiilit Aquosus AQ-700 LUISTIVENTTIILI DN Ulefos tuo markkinoille täysin uuden venttiilivalikoiman joka edustaa ainutlaatuista teknologiaa, luotettavuutta ja joustavuutta Ulefos on tuonut markkinoille ainutlaatuisen venttiili-valikoiman joka tarjoaa erilaisia liitosmahdollisuuksia sekä yksittäisille venttiileille että 3 tai 4 venttiilin muodostamalle yhdistelmäventtiilille. Venttiilin ainutlaatuinen piirre on sen patentoitu tiivistepaketti. Tiivistepaketti yhdessä uuden ruostumattomasta teräksestä AISI 316 valmistetun luisti kera eliminoi korroosio-ongelmat ja pidentää venttiilin käyttöikää. Venttiilin rakenne tarjoaa mahdollisuuden asiakkaan toiveiden mukaiseen räätälöityyn ratkaisuun. Ainutlaatuinen tiivistepaketti on patentoitu EU:ssa ja useissa muissa teollisuusmaissa. Aquosus on rekisteröity tavaramerkki. Vakioventtiilin luistin ruostumaton teräs ja ja tiivisteratkaisu tekevät venttiilistä erittäin hyvin korroosiota kestävän ja sitä voidaan käyttää sovelluksissa joissa yleensä vaaditaan kalliimpia erikoismalleja. AQUOSUS TULEVAISUUDEN MODUULI VENTTIILIJÄRJESTELMÄ: Patentoitu tiivistepaketti Uusi tiivistysperiaate Venttiilin yläosa CR tiivistepakka, 3 o-rengasta. Vaihdettavissa paineen alaisena. Bajonetti lukitus karanjatkolle. Laakerit POM C -materiaalia. Luistinmutteri Kupari lejeerinki. Luistitiivistepaketti Valmistettu vahvistetusta polymeerikumi kompo-nentista. Tiivistepaketin täydellinen muotoilu varmistaa sulkeutumisen pienellä käyttövoimalla ja tiivistää erinomaisesti rungon ja liitokset. Pohjaosa Keskusyksikön ankkurointikappale Venttiilin runko Moderni muotoilu. Tunnistekilpi. Liitosperiaate Uraliitos Pulveriepoksipinnoite. Tiivistys tiivistepaketilla Luisti AISI 316 ruostumaton teräs, liukupalat POM, pieni kitka Liitokset Uraliitos 4 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

5 Ulefos Aquosus AQ-700 LUISTIVENTTIILI DN Käyttöalue ja ominaisuudet Käyttöalue: Vesi Suunnittelupaine 48 bar Kara ruostumatonta terästä Luisti haponkestävää terästä Kuituvahvisteinen tiiviste-elementti (TPR) Tiivistepakka tupla o-renkailla Pulveriepoksipinnoite GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Tekniset tiedot Paineluokka: PN 16, laipat PN 10 porauksella Koepaine: Luisti auki, 24 bar. Luisti kiinni, 21 bar Alipaine: - 0,8 bar Suunnittelu- ja testistandardit: EN1074-2, DIN3840, EN545 / ISO2531 Maksimi käyttölämpötila vedelle ja jätevedelle: 50ºC Kannen liitos: lämpöä kestävällä liimavahalla suojatut torx-ruuvit Rakennemitat: katso taulukko Kara: Ei nouseva. Kartiomainen neliöpää DIN 87303(Taulukko) Hyväksyntä: DVGW Pinnoite: Pulveriepoksi, minimipaksuus 250 μm GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Väri: Sininen, RAL5017. Karanpää DN B H h d 80 17, , , , ,5 8 Mitat AQ DN H H1 B kg Kv m 3 /h , , , , , , , ,15 Z Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 5

6 Ulefos Aquosus AQ-700 LUISTIVENTTIILI DN Materiaalit Pos Osa Materiaali 1 Rungon yläosa EN1563-EN-GJS Karamutteri CW602N 3 Luisti AISI 316 (tai EN-GJS 500-7) 4 Luistin liukupalat POM C Tiiviste-elementti TPR 6 Laippa EN1563-EN-GJS Rungon alaosa EN1563-EN-GJS Kuusiokoloruuvit St 8.8 DIN912 9 Alempi liukulaakeri POM C Ylempi liukulaakeri POM C Kara AISI 420 (tai AISI 316) 12 O-renkaat Kumi EPDM 13 O-renkaat Kumi EPDM 14 Tiivistepakka CW602N 15 Muovikansi PP 16 Käyttösuunta Sininen myötäpäivään, punainen vastapäivään. Käyttöominaisuudet Käyttömomentti DN Kierrosmäärä Vapaaaukko Suurin sallittu käyttömomentti* Vakio käyttömomentti Nm Nm Nm Nm Nm Nm Nm Nm * EN 1171: , taulukko 6, kategoria 3 Mikäli venttiili ei sulkeudu maksimivoimallakaan tulee venttiili puhdistaa mahdollisista vierasesineistä. Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 6 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

7 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN DIN 3202 F4 LYHYT/ F5 PITKÄ Käyttöalue ja ominaisuudet Käyttöalue: Vesi Luistin kumiointi hyväksytty juomavedelle Suunnittelupaine 64 bar Oikealle sulkeutuva Karantiivistyspakka tupla o-renkailla Pulveriepoksipinnoite GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Tekniset tiedot Standardit: DIN /4, DIN 3840, ISO 7259, EN 1074, EN 1171 Rakennepituus S-1140: EN558/ ISO 5752 serie 14 Rakennepituus S-1240: EN558/ ISO 5752 serie 15 Paineluokka: PN 16, alipaine -0,8 bar Laipat: Standardiporaus PN 10/16 (EN1092-2) Maksimi käyttölämpötila: 50 C Koepaine venttiili auki: 24 bar Koepaine venttiili kiinni: 21 bar Pinnoite: Pulveriepoksi minimipaksuus 250 μm Tuoteväri: Sininen, RAL 5017 Kannen liitos: Lämpöä kestävällä liimavahalla suojatut torx-ruuvit Venttiilin kansi: Bajonettiurat karanjatkolle S-1880 Kara: Ei nouseva. Kartiomainen neliöpää DIN (taulukko) Karanpää DN B H h d , Mitat Malli DN H L kg Kv m 3 /h Z Esco nr. S , , , , S , , , , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 7

8 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN DIN 3202 F4 LYHYT/ F5 PITKÄ Materiaalit Käyttöominaisuudet Pos Osa Materiaali 1 Tiivistepakka Messinki CuZn 39Pb3 PallografiittivalurautaEN Runko EN-GJS Pultit Teräs Pulttien suojaus Lämpöä kestävä liimavaha 5 Kansi Pallografiittivalurauta EN1563 EN-GJS Kannen tiiviste Kumi (EPDM) 7 Merkkirengas Sulkusuunta 8 Alempi laakeri POM-C 9 Karan o-rengas Kumi (EPDM) 10 Tiivistepakan o-rengas Kumi (EPDM) 11 Kara Ruostumaton teräs Karamutteri RG5 13 Muovikansi PP 14 Ylempi laakeri POM -C 15 Luisti Pallografiittivalurautaa EN1563 EN-GJS EPDM kumi Käyttömomentti Nm Bar DN80 DN100 DN125 DN150 DN Kierrokset auki/kiinni Vapaaaukko *EN 1171: , taulukko 6, kategoria 3 Mikäli venttiili ei sulkeudu maksimivoimallakaan, tulee venttiili puhdistaa mahdollisista vierasesineistä. Suurin sallittu käyttömomentti* Nm Nm Nm Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet S-1110 Käsipyörä S-1880 Karanjatko Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 8 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

9 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN DIN F4 LYHYT/ DIN F5 PITKÄ Käyttöalue ja ominaisuudet Käyttöalue: Vesi Luistin kumiointi hyväksytty juomavedelle Suunnittelupaine 64 bar Oikealle sulkeutuva Karantiivistyspakka tupla o-renkailla Pulveriepoksipinnoite GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Tekniset tiedot Standardit: DIN /4, DIN 3840, ISO 7259, EN 1074, EN 1171 Rakennepituus S-1140: EN558/ ISO 5752 serie 14 Rakennepituus S-1240: EN558/ ISO 5752 serie 15 Paineluokka: PN 16, alipaine -0,8 bar Laipat: Standardiporaus PN 10(EN1092-2), PN 16 tilauksesta Maksimi käyttölämpötila: 50 C Koepaine venttiili auki: 24 bar Koepaine venttiili kiinni: 21 bar Pinnoite: Pulveriepoksi minimipaksuus 250 μm Tuoteväri: Sininen, RAL 5017 Kannen liitos: Lämpöä kestävällä liimavahalla suojatut torx-ruuvit Venttiilin kansi: Bajonettiurat karanjatkolle S-1880 Kara: Ei nouseva.kartiomainen neliöpää DIN (taulukko) Karanpää DN B H h d , , , ,5 8 Mitat Malli DN Laippaporaus H L kg Kv m 3 /h Z Tuotenro. S PN , PN , PN , PN , PN , PN , S PN , PN , PN , PN , PN , PN , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 9

10 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN DIN F4 LYHYT/ DIN F5 PITKÄ Materiaalit Käyttöominaisuudet Pos Osa Materiaali 1 Tiivistepakka Messinki CuZn 39 Pb3 2 Runko Pallografiittivalurauta EN1563 EN-GJS Pultit Teräs Pulttien suojaus Lämpöäkestävä liimavaha 5 Kansi Pallografiittivalurauta EN1563 EN-GJS Kannen tiiviste Kumi (EPDM ) 7 Merkkirengas Sulkusuunta 8 Alempi laakeri POM-C 9 Karan o-rengas Kumi (EPDM) 10 Tiivistepakan o-rengas Kumi (EPDM) 11 Kara Ruostumaton teräs Karamutteri RG5 13 Muovikansi POM-C 14 Ylempi laakeri POM-C 15 Luisti Pallografiittivalurauta EN1563 EN-GJS Kumiointi EPDM Käyttömomentti Nm DN200 DN250 DN300 DN Kierrokset auki/kiinni Vapaaaukko *EN 1171: , taulukko 6, kategoria 3 Suurin sallittu käyttömomentti* Nm Nm Nm Bar Mikäli venttiili ei sulkeudu maksimivoimallakaan tulee venttiili puhdistaa mahdollisista vierasesineistä. Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet S-1110 Käsipyörä S-1880 Karanjatko Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 10 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

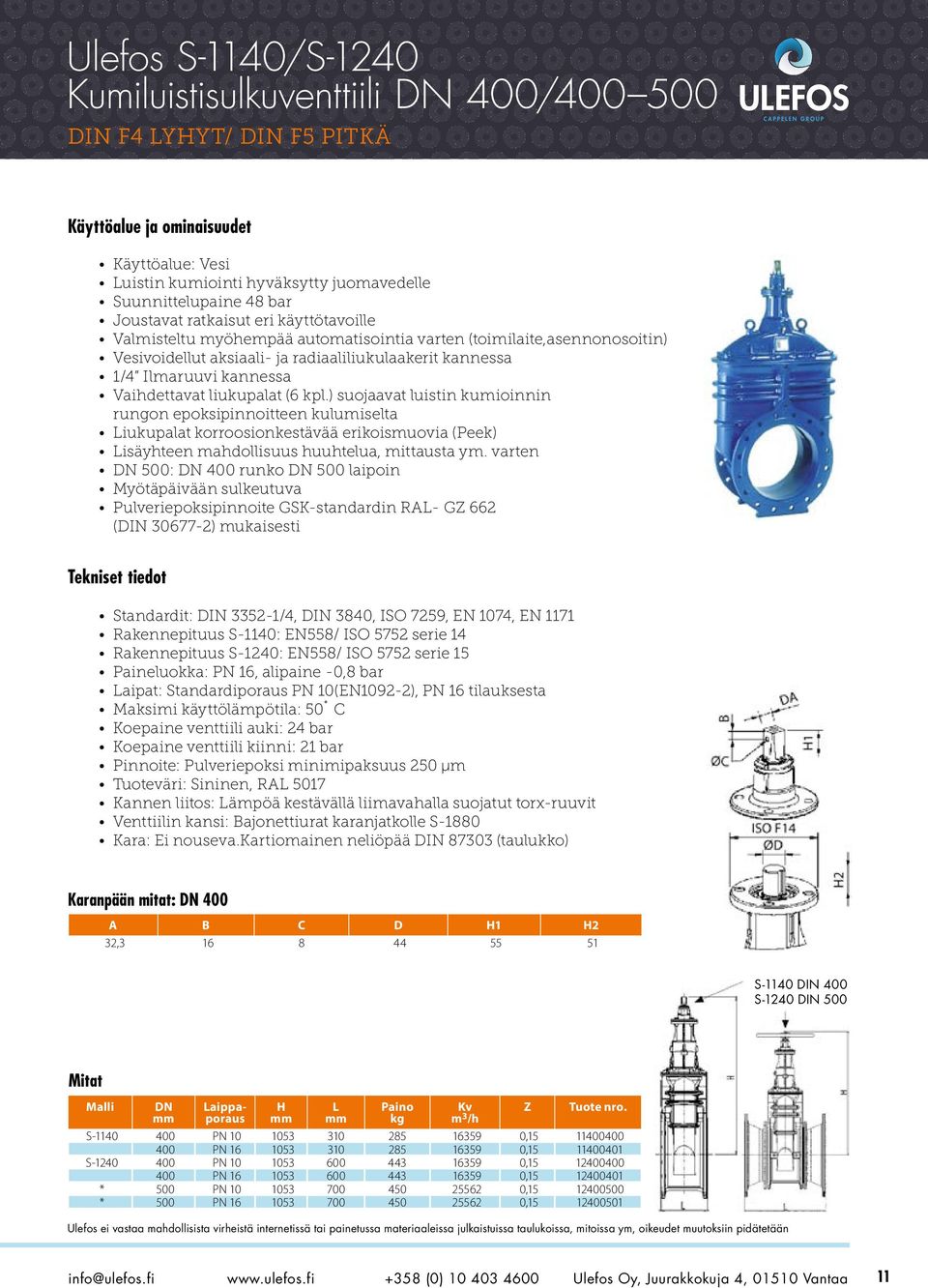

11 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN 400/ DIN F4 LYHYT/ DIN F5 PITKÄ Käyttöalue ja ominaisuudet Käyttöalue: Vesi Luistin kumiointi hyväksytty juomavedelle Suunnittelupaine 48 bar Joustavat ratkaisut eri käyttötavoille Valmisteltu myöhempää automatisointia varten (toimilaite,asennonosoitin) Vesivoidellut aksiaali- ja radiaaliliukulaakerit kannessa 1/4 Ilmaruuvi kannessa Vaihdettavat liukupalat (6 kpl.) suojaavat luistin kumioinnin rungon epoksipinnoitteen kulumiselta Liukupalat korroosionkestävää erikoismuovia (Peek) Lisäyhteen mahdollisuus huuhtelua, mittausta ym. varten DN 500: DN 400 runko DN 500 laipoin Myötäpäivään sulkeutuva Pulveriepoksipinnoite GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Tekniset tiedot Standardit: DIN /4, DIN 3840, ISO 7259, EN 1074, EN 1171 Rakennepituus S-1140: EN558/ ISO 5752 serie 14 Rakennepituus S-1240: EN558/ ISO 5752 serie 15 Paineluokka: PN 16, alipaine -0,8 bar Laipat: Standardiporaus PN 10(EN1092-2), PN 16 tilauksesta Maksimi käyttölämpötila: 50 C Koepaine venttiili auki: 24 bar Koepaine venttiili kiinni: 21 bar Pinnoite: Pulveriepoksi minimipaksuus 250 μm Tuoteväri: Sininen, RAL 5017 Kannen liitos: Lämpöä kestävällä liimavahalla suojatut torx-ruuvit Venttiilin kansi: Bajonettiurat karanjatkolle S-1880 Kara: Ei nouseva.kartiomainen neliöpää DIN (taulukko) Karanpään mitat: DN 400 A B C D H1 H2 32, S-1140 DIN 400 S-1240 DIN 500 Mitat Malli DN Laippaporaus H L kg Kv m 3 /h Z Tuote nro. S PN , PN , S PN , PN , * 500 PN , * 500 PN , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 11

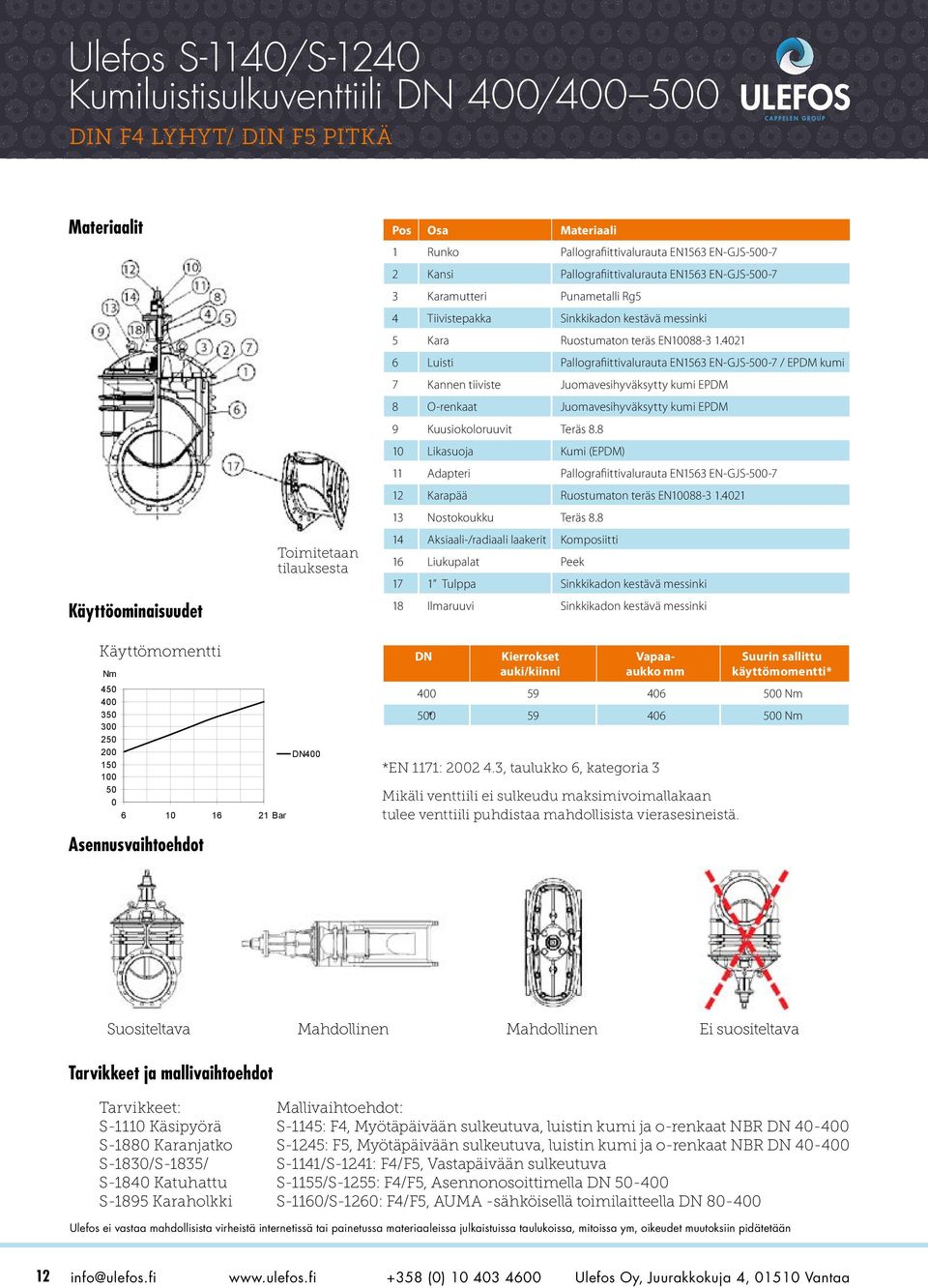

12 Ulefos S-1140/S-1240 Kumiluistisulkuventtiili DN 400/ DIN F4 LYHYT/ DIN F5 PITKÄ Materiaalit Käyttöominaisuudet Toimitetaan tilauksesta Pos Osa Materiaali 1 Runko Pallografiittivalurauta EN1563 EN-GJS Kansi Pallografiittivalurauta EN1563 EN-GJS Karamutteri Punametalli Rg5 4 Tiivistepakka Sinkkikadon kestävä messinki 5 Kara Ruostumaton teräs EN Luisti Pallografiittivalurauta EN1563 EN-GJS / EPDM kumi 7 Kannen tiiviste Juomavesihyväksytty kumi EPDM 8 O-renkaat Juomavesihyväksytty kumi EPDM 9 Kuusiokoloruuvit Teräs Likasuoja Kumi (EPDM) 11 Adapteri Pallografiittivalurauta EN1563 EN-GJS Karapää Ruostumaton teräs EN Nostokoukku Teräs Aksiaali-/radiaali laakerit Komposiitti 16 Liukupalat Peek 17 1 Tulppa Sinkkikadon kestävä messinki 18 Ilmaruuvi Sinkkikadon kestävä messinki Käyttömomentti Nm Bar DN400 DN Kierrokset auki/kiinni Vapaaaukko *EN 1171: , taulukko 6, kategoria 3 Mikäli venttiili ei sulkeudu maksimivoimallakaan tulee venttiili puhdistaa mahdollisista vierasesineistä. Suurin sallittu käyttömomentti* Nm 500 * Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja mallivaihtoehdot Tarvikkeet: S-1110 Käsipyörä S-1880 Karanjatko S-1830/S-1835/ S-1840 Katuhattu S-1895 Karaholkki Mallivaihtoehdot: S-1145: F4, Myötäpäivään sulkeutuva, luistin kumi ja o-renkaat NBR DN S-1245: F5, Myötäpäivään sulkeutuva, luistin kumi ja o-renkaat NBR DN S-1141/S-1241: F4/F5, Vastapäivään sulkeutuva S-1155/S-1255: F4/F5, Asennonosoittimella DN S-1160/S-1260: F4/F5, AUMA -sähköisellä toimilaitteella DN Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 12 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

13 Ulefos VonRoll hydro Vs 5000 TÄYSSUOJATTU PEHMEÄSTI SULKEUTUVA KUMILUISTISULKUVENTTIILI TULEVAISUUDEN TEKNOLOGIAA Täyssuojaus Yhtenäinen epoksi- tai emalipinnoite tuottaa pitkäkestoisen suojan korroosiota vastaan sekä sisä- että ulkopinnoilla. Uusi pultiton liitos rungon ja kannen välillä parantaa korroosiosuojausta. Kattava korroosiosuoja takaa pitkän käyttöiän Hygieenisyys Täysin sileä ja huokoiseton epoksi- tai emalipinnoite sekä karakaion ylimääränentiiviste estää tehokkaasti mikro-organismien pääsyn ja tarttumisen venttiiliin runkomateriaaliin ja tarjoaa pitkäaikaisen suojan kertymiä vastaan. Huoltovapaa Karan kestovoitelu: Erilliseen kaioon suljettu voiteluaine kestovoitelee karalaakerit. Kulutusta kestävät luistin liukupalat: Kulutusta kestävästä muovista valmistetut luistiin integroidut liukupalat takaavat luistille pitkän käyttöiän jopa toimilaitteella varustetun venttiilin toistuvat käyttökerrat huomioiden (EN , > 2500 käyttökertaa paineenalaisena) taaten myös pieniän käyttömomentin. Hyväksynnät Hyväksytty vedelle ja kaasulle SVGW/DVGW sertifioitu.luistin ja tiivisteiden materiaalit täyttävät DVGW:n työkirjan W270 hygieeniset vaatimukset. Erityinen yhdenmukaisuu-den vertailu EC paineellisten laitteiden ohjeistus kategoria III (CE 0085), kaasun jakeluverkosto järjestelmille 5 bariin asti, mukaisesti. Laipalliset erillisasennettavat venttiilit 16 barin paineeseen asti. Hyväksytty juomavedelle standardin DVGW-BI. G 260/I mukaisesti. Asennus ja käyttö Venttiili tulee asentaa vaaka- tai pystysuoraan putkistoon.asennettaessa vaakasuoraan tulee karan osoittaa ylöspäin. Venttiiliä asennettaessa tulee huomioida ettei laippaliitoksiin kohdistu kohtuutonta jännitystä. Venttiiliä ei tule käyttää säätöventtiilinä osittain auki asennossa vaan venttiili tulee olla aina täysin auki tai kiinni asennmossa ennenaikaisen kulumisen estämiseksi Huolellinen suunnittelu takaa turvallisen ja pitkäaikaisen toiminnan! Hygieenisesti optimoitu rakenne ja materiaalit säilyttävät veden laadun! Keskittyminen korkeaan laatuun! TEKNISET TIEDOT Laippaporaus EN mukainen Kansi pultiton TARVIKKEET Karanjatko teleskooppi 6895, 8324, 8325, 8348 Karanjatko kiinteä 6654, 8349 Käsipyörä 8316, 8317 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 13

14 Ulefos VonRoll EPOKSIPULVERIPINNOITETTU KUMILUISTIVENTTIILI ØA / Ax B Sp ØF H L DN ØF L H ØA / AxB Sp DIN-Nr. Kg PN bar Tuotenro. NPK / CAN CPN x x x x x x X) x X) x XX) x info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

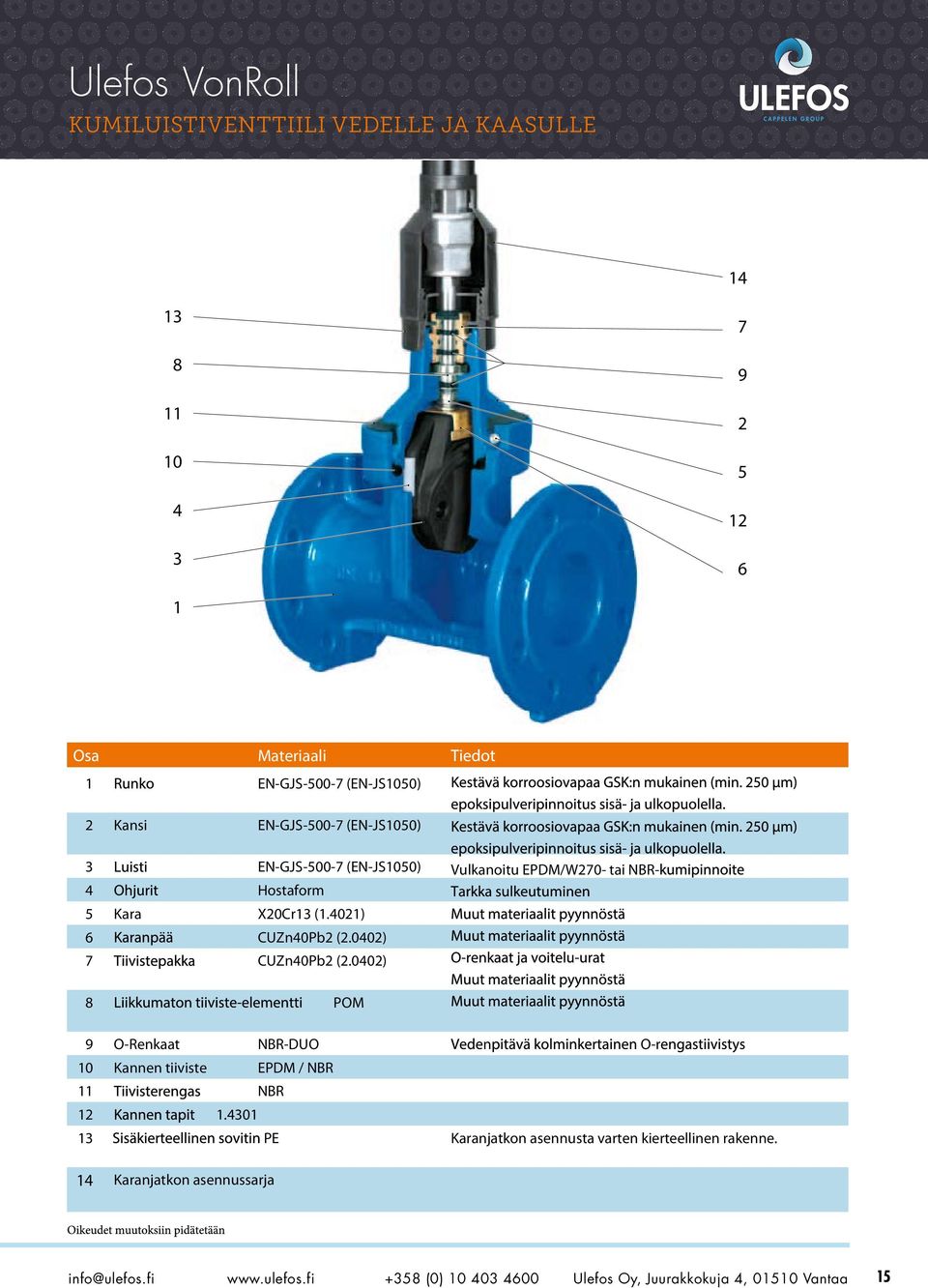

15 Ulefos VonRoll KUMILUISTIVENTTIILI VEDELLE JA KAASULLE Materiaali EN-GJS (EN-JS1050) 2 Kansi EN-GJS (EN-JS1050) Kara 6 7 EN-GJS (EN-JS1050) Hostaform X20Cr13 (1.4021) CUZn40Pb2 (2.0402) CUZn40Pb2 (2.0402) Vulkanoitu EPDM/W270- tai NBR- 8 POM 9 O-Renkaat NBR-DUO n O-r 10 Kannen tiiviste EPDM / NBR 11 NBR PE Karanjatkon asennusta varten kierteellinen rakenne. 14 Karanjatkon asennussarja info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 15

16 Ulefos Aquosus RYHMÄVENTTIILI DN Käyttöalue ja ominaisuudet Käyttöalue: Vesi Suunnittelupaine 48 bar Kara ruostumatonta terästä Luisti haponkestävää terästä Kuituvahvisteinen tiiviste-elementti (TPR) Tiivistepakka tupla o-renkailla Pulveriepoksipinnoite GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Tekniset tiedot Paineluokka: PN 16, laipat PN 10 porauksella Koepaine: Luisti auki, 24 bar. Luisti kiinni, 21 bar Alipaine: - 0,8 bar Suunnittelu- ja testistandardit: EN1074-2, DIN3840, EN545 / ISO2531 Maksimi käyttölämpötila vedelle ja jätevedelle: 50ºC Kannen liitos: lämpöä kestävällä liimavahalla suojatut torx-ruuvit Rakennemitat: katso taulukko Kara: Ei nouseva. Kartiomainen neliöpää DIN (Taulukko) Hyväksyntä: DVGW Pinnoite: Pulveriepoksi, minimipaksuus 250 μm GSK-standardin RAL- GZ 662 (DIN ) mukaisesti Väri: Sininen, RAL5017. Karanpää DN B H h d , , , ,5 8 AQ2 Ryhmäventtiili pystyliitännällä Poraus DN H L kg Nimike PN ,2 ES PN ,5 ES PN ,5 ES PN ,5 ES info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

17 Ulefos Aquosus RYHMÄVENTTIILI DN AQ3 Ryhmäventtiili pystyliitännällä DN H L L1 kg A Nimike ,4 212 ES ,5 360 ES ,7 445 ES /PN16* ,1 445 ES AQ4 Ryhmäventtiili pystyliitännällä Poraus DN H L L1+L2 A kg Nimike PN ,2 ES PN ,5 ES PN ,0 ES PN ,0 ES info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 17

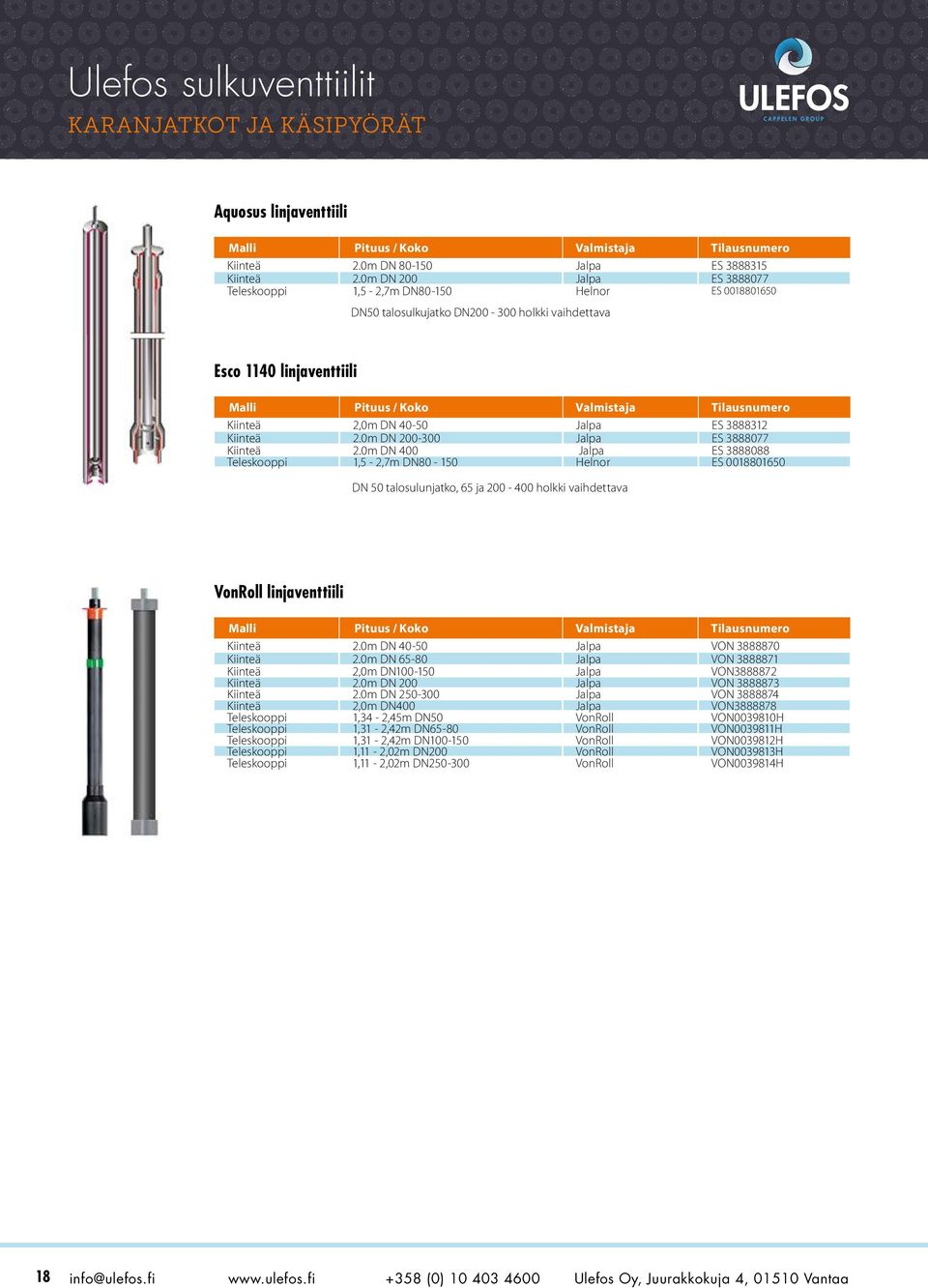

18 Ulefos sulkuventtiilit KARANJATKOT JA KÄSIPYÖRÄT Aquosus linjaventtiili Malli Pituus / Koko Valmistaja Tilausnumero Kiinteä 2.0m DN Jalpa ES Kiinteä 2.0m DN 200 Jalpa ES Teleskooppi 1,5-2,7m DN Helnor ES DN50 talosulkujatko DN holkki vaihdettava Esco 1140 linjaventtiili Malli Pituus / Koko Valmistaja Tilausnumero Kiinteä 2,0m DN Jalpa ES Kiinteä 2.0m DN Jalpa ES Kiinteä Teleskooppi 2.0m DN 400 1,5-2,7m DN Jalpa Helnor ES ES DN 50 talosulunjatko, 65 ja holkki vaihdettava VonRoll linjaventtiili Malli Pituus / Koko Valmistaja Tilausnumero Kiinteä 2.0m DN Jalpa VON Kiinteä 2.0m DN Jalpa VON Kiinteä 2,0m DN Jalpa VON Kiinteä 2.0m DN 200 Jalpa VON Kiinteä 2.0m DN Jalpa VON Kiinteä 2,0m DN400 Jalpa VON Teleskooppi 1,34-2,45m DN50 VonRoll VON H Teleskooppi 1,31-2,42m DN65-80 VonRoll VON H Teleskooppi 1,31-2,42m DN VonRoll VON H Teleskooppi 1,11-2,02m DN200 VonRoll VON H Teleskooppi 1,11-2,02m DN VonRoll VON H 18 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

19 Ulefos sulkuventtiilit KARANJATKOT JA KÄSIPYÖRÄT Esco talosulkuventtiili Malli Pituus / Koko Valmistaja Tilausnumero Kiinteä 1,5m Jalpa ES Kiinteäm 2,0m Jalpa ES Kiinteä 2,5m Jalpa ES Teleskooppi 1,53-2,67m Helnor ES Teleskooppi 2,0-3,73m Helnor ES Jalpa talosulkuventtiili Malli Pituus / Koko Valmistaja Tilausnumero Kiinteä 1,5m Jalpa JA Kiinteä 2,0m Jalpa JA Kiinteä 2,5m Jalpa JA Teleskooppi 1,3-2,4m Jalpa/Henor JA Teleskooppi 2,2-3,5m Jalpa/Henor JA Käsipyörä Malli Pituus / Koko Valmistaja Tilausnumero Käsipyörä 8316 NS 50 VON H Käsipyörä 8316 NS 65 / 80 VON H Käsipyörä 8316 NS 100 / 150 VON H Käsipyörä 8316 NS 200 VON H Käsipyörä 8316 NS 250 VON H Käsipyörä 8316 NS 300 VON H DN DN 600 hinnat pyydettäessä info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 19

20 LIITTIMET Ulefos Ultra Grip -toleranssiliittimet Vetoakestävä liitin eri putkimateriaaleille Suunniteltu sekä vesi-, että kaasuverkostoihin. Ultra Grip -tuotteet on suunniteltu liittämään suoria laipattomia putkia toisiinsa vetoakestävällä liitoksella, se liittää ja tiivistää eri putkimateriaalit kuten valurauta, teräs, PVC ja PE. Progressiivinen tartuntamekanismi. Yksi avaintekijä uuden sukupolven Ultra Grip -liittimelle on progressiivinen tartuntamekanismi, joka lisää vedonkestävyyttä samassa suhteessa, kuin paine putken sisällä nousee. Sama tartuntarengas soveltuu kaikille putkimateriaaleille. Lisäetuna tartuntapalat on poistettavissa muuttaen liittimen ei vetoakestäväksi ja mahdollistaen aksiaalisen liikkeen.tartunta ja tiivistyspaketin halkaisijatoleranssi on maksimissaan 44 ulkohalkaisijasta riippuen. Liitosratkaisut PE-putkillle Ulefos voi tarjota valikoimassaan kaksi vaihtoehtoista liitosratkaisua laajalle halkaisijavalikoimalle PE- ja rautaputkia. Voit valita joko Ulefos Ultra Grip tai Ulefos Pecatadaptor liitinvalikoiman, joka sisältää tehdasasenteisen ja testatun ylimenoliittimen eri putkimateriaaleille. Helppo asentaa Työmaalla uuden sukupolven Ultra Grip liitin on helppo asentaa. Tuote on esivalmisteltu nopeaan asennukseen minimi- ja maksimitoleranssialueenputkeen. Kiristyspultit on käännettävissä ja niiden kiristys suoritetaan yhdellä avaimella. Ideaaliratkaisu hankaliin ja ahtaisiin asennuspaikkoihin. UltraGrip Jatkoliitin Supistava liitin Päätekappale Laippaliitin Pecatadaptor TEKNISET TIEDOT Materiaalit Runko ja lukkorenkaat: Pallografiittivalurauta EN-GJS Tiivisteet: EPDM Tartuntapalat: Acetaali copolymeeri M25 Pultit: Ruostumaton teräs A 2 Mutterit: Ruostumaton teräs A 4 Metallikomponentit: Rilsan Nylon 11 pulveriepoksipinnoite Pultit: Kuiva voitelukalvo Mutterit: Dacromet HYVÄKSYNNÄT Pinnoite Rilsan Nylon 11: WRAS juomavesihyväksyntä Tiivisteet: DVGW W info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

21 Ulefos Ultra Grip toleranssiliittimet LIITIN ERI PUTKIMATERIAALEILLE Ultra Grip Jatkoliitin, vetoakestävä Koko DN PN Toleranssialue Min Max Pultit Ulkomitat Runko Asennussyvyys E koko x pituus A B L T Min Max kg M12x M12x M12x M12x M16x M16x M16x M16x M16x M16x M16x M16x M16x Liittimien valmistaja : Viking Johnson, Iso-Britannia Ultra Grip Laippaliitin, vetoakestävä Liittimien valmistaja : Viking Johnson, Iso-Britannia Koko PN Toleranssialue Pultit Runko Asennussyvyys E DN Min Max koko x pituus C A B T Min Max kg M12x M12x M12x M12x M16x M16x M16x M16x M16x M16x M16x M16x M16x Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 21

22 Ulefos Ultra Grip toleranssiliittimet LIITIN ERI PUTKIMATERIAALEILLE Ultra Grip Päätekappale sisäkierteellä 2, vetoakestävä Min Max Min Max A Toleranssialue D Runko B kg 43,5 63, ,0 83, ,7 107, ,2 133, ,2 160, ,2 192, ,2 226, ,1 256, ,2 310, ,0 356, Liittimien valmistaja : Viking Johnson, Iso-Britannia 22 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

23 Ulefos Grip VETOAKESTÄVÄ LIITIN PE-PUTKILLE MM Tekniset ominaisuudet Runko ja kiristysrengas pulveriepoksipinnoitettu, Pinnoitteen paksuus min. 250 micronia, huokoiseton (testaus 3000v jännitteellä), Hyvä iskunkestävyys ja tartunta standardien DIN ja DIN 3476 mukaisesti. Täydellinen tiivistys hydraulisesti toimivan huulitiivisteen ansiosta. Erikoishaastettu tartuntarengas takaa täydellisen vedonkestävyyden. Kiinteä laippatiiviste tekee asentamisesta helppoa ja yksinkertaista. Laippaporaus EN PN 10 ja PN 16 mukaisesti. Kovakumiset välyshylsyt kiritysrenkaan pulteissa helpottavat asennusta. Materiaalit Runko ja kiristysrengas: Pallografiittivalurauta en-gjs / en 1563 ( DIN ggg40) Tiiviste: Juomavesihyväksytty kumi A Tartuntarengas: Messinki CuZn40Pb2 D Ø D 1 Pultit ja aluslesvyt: Ruostumaton teräs a2-70 en IsO 3506 Välyshylsyt: Vahvistettu kumi L DN Ø D D1 L A (kg) , , , , , , , , , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 23

24 Ulefos Grip VETOAKESTÄVÄ LIITIN PE-PUTKILLE MM Tekniset ominaisuudet Runko ja kiristysrengas pulveriepoksipinnoitettu, Pinnoitteen paksuus min. 250 micronia, huokoiseton (testaus 3000v jännitteellä), Hyvä iskunkestävyys ja tartunta standardien DIN ja DIN 3476 mukaisesti. Täydellinen tiivistys hydraulisesti toimivan huulitiivisteen ansiosta. Erikoishaastettu tartuntarengas takaa täydellisen vedonkestävyyden. Kiinteä laippatiiviste tekee asentamisesta helppoa ja yksinkertaista. Kovakumiset välyshylsyt kiritysrenkaan pulteissa helpottavat asennusta. Irroitettava keskittämisrengas. Materiaalit Runko ja kiristysrengas: Pallografiittivalurauta en-gjs / en 1563 ( DIN ggg40) L Tiiviste: Juomavesihyväksytty kumi D A Ø Tartuntarengas: Messinki CuZn40Pb2 Pultit ja aluslesvyt: Ruostumaton teräs a2-70 en IsO 3506 Välyshylsyt: Vahvistettu kumi Keskittämisrengas: POM Ø L A D (kg) , , , , , , , , , info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

25 LAIPALLISET MUOTOKAPPALEET Ulefos muotokappaleet (0) Ulefos Oy, Juurakkokuja 4, Vantaa 25

26 Ulefos muotokappaleet T-HAARAT, LAIPPASUPISTUKSET JA -KULMAT Laippahaarayhde T Nimike Tuote Koko T T-haara NS 80 / 80 T T-haara NS 100 / 80 T T-haara NS 100 / 100 T T-haara NS 125 / 100 T T-haara NS 150 / 80 T T-haara NS 150 / 100 T T-haara NS 150 / 150 T T-haara NS 200 / 100 T T-haara NS 200 / 150 T T-haara NS 200 / 200 T T-haara NS 250 / 100 T T-haara NS 250 / 150 T T-haara NS 250 / 200 T T-haara NS 250 / 250 T T-haara NS 300 / 100 T T-haara NS 300 / 150 T T-haara NS 300 / 200 T T-haara NS 300 / 300 Laippasupistusyhde FFR Nimike Tuote Koko FFR Laippasupistus FFR NS 100 / 80 FFR Laippasupistus FFR NS 125 / 100 FFR Laippasupistus FFR NS 150 / 80 FFR Laippasupistus FFR NS 150 / 100 FFR Laippasupistus FFR NS 200 / 100 FFR Laippasupistus FFR NS 200 / 150 FFR Laippasupistus FFR NS 250 / 150 FFR Laippasupistus FFR NS 250 / 200 FFR Laippasupistus FFR NS 300 / 150 FFR Laippasupistus FFR NS 300 / 200 Laippakulmayhde Q Nimike Tuote Koko Q-080 Laippakulma Q 90 NS 80 Q-100 Laippakulma Q 90 NS 100 Q-125 Laippakulma Q 90 NS 125 Q-150 Laippakulma Q 90 NS 150 Q-200 Laippakulma Q 90 NS 200 Q-250 Laippakulma Q 90 NS 250 Q-300 Laippakulma Q 90 NS 300 Laippakulmayhde FFK 45 Nimike Tuote Koko FFK Laippakulma FFK 45 NS 80 FFK Laippakulma FFK 45 NS 100 FFK Laippakulma FFK 45 NS 125 FFK Laippakulma FFK 45 NS 150 FFK Laippakulma FFK 45 NS 200 FFK Laippakulma FFK 45 NS 250 FFK Laippakulma FFK 45 NS info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

27 Ulefos muotokappaleet LAIPPAKULMAT, UMPI- JA KIERRELAIPAT Laippakulmayhde FFK 30 Nimike Tuote Koko FFK Laippakulma FFK 30 NS 80 FFK Laippakulma FFK 30 NS 100 FFK Laippakulma FFK 30 NS 125 FFK Laippakulma FFK 30 NS 150 FFK Laippakulma FFK 30 NS 200 FFK Laippakulma FFK 30 NS 250 FFK Laippakulma FFK 30 NS 300 Laippakulmayhde FFK 22 Nimike Tuote Koko FFK Laippakulma FFK 22 NS 80 FFK Laippakulma FFK 22 NS 100 FFK Laippakulma FFK 22 NS 125 FFK Laippakulma FFK 22 NS 150 FFK Laippakulma FFK 22 NS 200 FFK Laippakulma FFK 22 NS 250 FFK Laippakulma FFK 22 NS 300 Laippakulmayhde FFK 11 Nimike Tuote Koko FFK Laippakulma FFK 11 NS 80 FFK Laippakulma FFK 11 NS 100 FFK Laippakulma FFK 11 NS 125 FFK Laippakulma FFK 11 NS 150 FFK Laippakulma FFK 11 NS 200 FFK Laippakulma FFK 11 NS 250 FFK Laippakulma FFK 11 NS 300 Umpilaippa X Nimike Tuote Koko X-050 Umpilaippa X NS 50 X-065 Umpilaippa X NS 65 X-080 Umpilaippa X NS 80 X-100 Umpilaippa X NS 100 X-125 Umpilaippa X NS 125 X-150 Umpilaippa X NS 150 X-200 Umpilaippa X NS 200 X-250 Umpilaippa X NS 250 X-300 Umpilaippa X NS 300 Kierrelaippa XI Nimike Tuote Koko XI Kierrelaippa XI NS 50 / 2 XI Kierrelaippa XI NS 65 / 2 XI Kierrelaippa XI NS 80 / 2 XI Kierrelaippa XI NS 100 / 2 XI Kierrelaippa XI NS 125 / 2 XI Kierrelaippa XI NS 150 / 2 XI Kierrelaippa XI NS 200 / 2 XI Kierrelaippa XI NS 250 / 2 XI Kierrelaippa XI NS 300 / 2 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 27

28 TALOVENTTIILIT Ulefos taloventtiilit ja karanjatkot (0) Ulefos Oy, Juurakkokuja 4, Vantaa

29 Ulefos S 2140 taloventtiili VETOA KESTÄVÄ PISTOYHDE Käyttöalue ja ominaisuudet Käyttöalue: Vesi,merivesi ja jätevesi (ilmoitettava tilattaessa) Soveltuu erityisen hyvin maahan asennettavaksi ei ruostuvia pulttiliitoksia Yksinkertainen karanjatkon bajonetti- kiinnitys Karatiivistys o-renkailla Kannen tiivistys sisäänrakennetulla o-renkaalla Kara haponkestävää terästä Kauttaaltaan kumioitu luisti Erittäin pieni käyttömomentti Vahva rakenne Soveltuu erityisesti merivettä sisältävään maaperään Tekniset tiedot Paineluokka: PN 16 Suurin sallittu käyttölämpötila: 70 o. Koepaine: Venttiili auki 24 bar. Venttiili kiinni 17,6 bar Kara: Ei nouseva kartiomaisella neliöpäällä. (mitat taulukossa) Venttiilin liitos: Vetoakestävä pistoliitin Sallittu alipaine: -0,8 bar Hyväksynnät: SINTEF Byggforsk (N), SITAC (S), ETA ( DK) Hyväksyntä käytettäväksi merivedelle: Det Norske Veritas Industry AS, rapport nr.: R794135/R Karanpää DN B H h d ,3 27 8,1 5,5 Mitat, tuotenumerot DN/Dy Dy H L kg Kv m 3 /h Z Tuotenumero 20/G ,6 43 0, /G 11/ ,7 69 0, /G 11/ ,8 69 0, /G ,3 80 0, /G 21/ , , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 29

30 Ulefos S 2140 taloventtiili VETOA KESTÄVÄ PISTOYHDE Materiaalit Pos Osa Materiaali 1 Lukkorengas Sinkkikadon kestävä messinki 2 Deksel Sinkkikadon kestävä messinki 3 Tupla O-rengas Kumi EPDM 4 O-rengas Kumi EPDM 5 O-rengas Kumi EPDM 6 O-rengas Kumi EPDM 7 Tartuntarengas POM C 8 PE- pistomuhvi POM C 9 Kara Haponkestävä teräs. SS EN Runko Sinkkikadon kestävä messinki 11 Luisti Sinkkikadon kestävä messinki Käyttöominaisuudet Huom! Suurin sallittu käyttömomentti on 120 Nm. Käytettäessä karanjatkoa S-1850 suurin sallittu käyttömomentti on 90 Nm. DN/ Dy Kierrokset auki/kiinni Vapaaaukko Sulkumomentti Nm Suurin sallittu käyttömomentti 20/ Nm 25/ Nm 32/ Nm 40/ Nm 50/ Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja muut liitostavat Tarvikkeet: S-2110 Käsipyörä S-1850 Karanjatko S-1830/S-1835/S-1840 Katuhattu Muut liitosvaihtoehdot: S-2150 PRK-liitos S-2151 Standardi putkikierre S-2170 PE-sähköhitsauspäillä S-2186 SIT-vetoakestävä liitos S-2160 PRK/ Ulkokierre Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 30 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

31 Ulefos S 2150 taloventtiili VETOA KESTÄVÄ PRK-LIITOS Käyttöalue ja ominaisuudet Käyttöalue: Vesi,merivesi ja jätevesi (ilmoitettava tilattaessa) Soveltuu erityisen hyvin maahan asennettavaksi ei ruostuvia pulttiliitoksia Yksinkertainen karanjatkon bajonetti- kiinnitys Karatiivistys o-renkailla Kannen tiivistys sisäänrakennetulla o-renkaalla Kara haponkestävää terästä Erittäin pieni käyttömomentti Vahva rakenne Soveltuu erityisesti merivettä sisältävään maaperään Tekniset tiedot Paineluokka: PN 16 Suurin sallittu käyttölämpötila: 70 o. Koepaine: Venttiili auki 24 bar. Venttiili kiinni 17,6 bar Kara: Ei nouseva kartiomaisella neliöpäällä. (mitat taulukossa) Venttiilin liitos: Sisäpuolinen putkikierre PRK- muttereilla asennettavaksi vetoakestävästi PE- putkeen Sallittu alipaine: -0,8 bar Hyväksynnät: SINTEF Byggforsk (N), SITAC (S), ETA ( DK) Hyväksyntä käytettäväksi merivedelle: Det Norske Veritas Industry AS, rapport nr.: R794135/R Karanpää DN B H h d ,3 27 8,1 5,5 Mitat, tuotenumerot DN/D DN H L L1 L2 kg Kv m 3 /h Z Sulkumomentti Tuotenumero 20/G ,6 43 0,2 20 Nm /G 11/ ,7 69 0,2 20 Nm /G 11/ ,8 69 0,2 20 Nm /G ,3 80 0,2 25 Nm /G 21/ , ,2 30 Nm Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 31

32 Ulefos S 2150 taloventtiili VETOA KESTÄVÄ PRK-LIITOS Materiaalit Pos Osa Materiaali 1 Runko Sinkkikadon kestävä messinki 2 Kansi Sinkkikadon kestävä messinki 3 Kara Haponkestävä teräs. SS EN Luisti Sinkkikadon kestävä messinki/epdm 5 O-rengas Kumi EPDM 6 O-rengas, 2 kpl Kumi EPDM 7 Lukkopalat Sinkkikadon kestävä messinki 8 Lukkomutteri Asetaalimuovi Käyttöominaisuudet Huom! Suurin sallittu käyttömomentti on 120 Nm. Käytettäessä karanjatkoa S-1850 suurin sallittu käyttömomentti on 90 Nm. DN/ Dy Kierrokset auki/kiinni Vapaaaukko Sulkumomentti Nm Suurin sallittu käyttömomentti 20/ Nm 25/ Nm 32/ Nm 40/ Nm 50/ Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja muut liitostavat Tarvikkeet: S-2110 Käsipyörä S-1850 Karanjatko S-1830/S-1835/S-1840 Katuhatut Muut liitosvaihtoehdot: S-2140 Pistoliitos S-2151 Putkikierre S-2160 PRK/ulkokierre S-2170 PE- hitsauspäillä S-2186 SIT- puserrusliitos Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 32 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

33 Ulefos S 2151 taloventtiili SISÄKIERRELIITOS Käyttöalue ja ominaisuudet Käyttöalue: Vesi,merivesi ja jätevesi (ilmoitettava tilattaessa) Soveltuu erityisen hyvin maahan asennettavaksi ei ruostuvia pulttiliitoksia Yksinkertainen karanjatkon bajonetti- kiinnitys Karatiivistys o-renkailla Kannen tiivistys sisäänrakennetulla o-renkaalla Kara haponkestävää terästä Erittäin pieni käyttömomentti Vahva rakenne Soveltuu erityisesti merivettä sisältävään maaperään Tekniset tiedot Paineluokka: PN 16 Suurin sallittu käyttölämpötila: 70 o. Koepaine: Venttiili auki 24 bar. Venttiili kiinni 17,6 bar Kara: Ei nouseva kartiomaisella neliöpäällä. (mitat taulukossa) Venttiilin liitos: sisäkierreliitos Sallittu alipaine: -0,8 bar Hyväksynnät: SINTEF Byggforsk (N), SITAC (S), ETA ( DK) Hyväksyntä käytettäväksi merivedelle: Det Norske Veritas Industry AS, rapport nr.: R794135/R Karanpää DN B H h d ,3 27 8,1 5,5 Mitat, tuotenumerot DN/D DN H L L1 L2 kg Kv m 3 /h Z Sulkumomentti Tuotenumero 20/G ,6 43 0,2 20 Nm /G 11/ ,7 69 0,2 20 Nm /G 11/ ,8 69 0,2 20 Nm /G ,3 80 0,2 25 Nm /G 21/ , ,2 30 Nm Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 33

34 Ulefos S 2151 taloventtiili SISÄKIERRELIITOS Materiaalit Pos Osa Materiaali 1 Runko Sinkkikadon kestävä messinki 2 Kansi Sinkkikadon kestävä messinki 3 Kara Haponkestävä teräs. SS EN Luisti Sinkkikadon kestävä messinki/epdm 5 O-rengas Kumi EPDM 6 O-rengas, 2 kpl Kumi EPDM 7 Lukkopalat Sinkkikadon kestävä messinki Käyttöominaisuudet Huom! Suurin sallittu käyttömomentti on 120 Nm. Käytettäessä karanjatkoa S-1850 suurin sallittu käyttömomentti on 90 Nm. DN/ Dy Kierrokset auki/kiinni Vapaaaukko Sulkumomentti Nm Suurin sallittu käyttömomentti 20/ Nm 25/ Nm 32/ Nm 40/ Nm 50/ Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja muut liitostavat Tarvikkeet: S-2110 Käsipyörä S-1850 Karanjatko S-1830/S-1835/S-1840 Katuhatut Muut liitosvaihtoehdot: S-2140 Pistoliitos S-2150 Putkikierre PRK-muttereilla S-2160 PRK/ulkokierre S-2170 PE- hitsauspäillä S-2186 SIT- puserrusliitos Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 34 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

35 Ulefos S 2160 taloventtiili VETOA KESTÄVÄ PRK-LIITOS / ULKOKIERRE Käyttöalue ja ominaisuudet Käyttöalue: Vesi,merivesi ja jätevesi (ilmoitettava tilattaessa) Soveltuu erityisen hyvin maahan asennettavaksi ei ruostuvia pulttiliitoksia Yksinkertainen karanjatkon bajonetti -kiinnitys Karatiivistys o-renkailla Kannen tiivistys sisäänrakennetulla o-renkaalla Kara haponkestävää terästä Kauttaaltaan kumioitu luisti Erittäin pieni käyttömomentti Vahva rakenne Soveltuu erityisesti merivettä sisältävään maaperään Tekniset tiedot Paineluokka: PN 16 Suurin sallittu käyttölämpötila: 70 o. Koepaine: Venttiili auki 24 bar. Venttiili kiinni 17,6 bar Kara: Ei nouseva kartiomaisella neliöpäällä. (mitat taulukossa) Venttiilin liitos: Sisäpuolinen putkikierre PRK- mutterilla/ Ulkokierre asennettavaksi vetoakestävästi PE- putkeen/ Satulaan Sallittu alipaine: -0,8 bar Hyväksynnät: SINTEF Byggforsk (N), SITAC (S), ETA (DK) Hyväksyntä käytettäväksi merivedelle: Det Norske Veritas Industry AS, rapport nr.: R794135/R Karanpää DN B H h d ,3 18 8,1 5 Mitat, tuotenumerot DN/Dy Dy H L1 L2 L3 L4 kg Ulkokierre 2 saatavissa kaikille DN -halkaisijoille Kv m 3 /h Z Sulkumomnetti Tuotenumero 20/G ,6 43 0,2 20 Nm /G 11/ ,7 69 0,2 20 Nm /G 11/ ,8 69 0,2 20 Nm /G ,3 80 0,2 25 Nm /G , ,2 30 Nm Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 35

36 Ulefos S 2160 taloventtiili VETOA KESTÄVÄ PRK-LIITOS / ULKOKIERRE Materiaalit Pos Osa Materiaali 1 Runko Sinkkikadon kestävä messinki 2 Kansi Sinkkikadon kestävä messinki 3 Kara Haponkestävä teräs. SS EN Luisti Sinkkikadon kestävä messinki/epdm 5 O-rengas Kumi EPDM 6 O-rengas, 2 kpl Kumi EPDM 7 Lukkopalat Sinkkikadon kestävä messinki 8 Lukkomutteri Asetaalimuovi 9 Kaksoisnippa Sinkkikadon kestävä messinki Käyttöominaisuudet Huom! Suurin sallittu käyttömomentti on 120 Nm. Käytettäessä karanjatkoa S-1850 suurin sallittu käyttömomentti on 90 Nm. DN/ Dy Kierrokset auki/kiinni Vapaaaukko Sulkumomentti Nm Suurin sallittu käyttömomentti 20/ Nm 25/ Nm 32/ Nm 40/ Nm 50/ Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja muut liitostavat Tarvikkeet: S-2110 Käsipyörä S-1850 Karanjatko S-1830/S-1835/S-1840 Katuhatut Muut liitosvaihtoehdot: S-2150 PRK- liitos S-2151 Standardi putkikierre S-2170 PE- sähköhitsauspäillä S-2186 SIT- vetoakestävä liitos Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 36 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa

37 Ulefos S 2170 taloventtiili PE -PÄILLÄ Käyttöalue ja ominaisuudet Käyttöalue: Vesi,merivesi ja jätevesi (ilmoitettava tilattaessa) Soveltuu erityisen hyvin maahan asennettavaksi ei ruostuvia pulttiliitoksia Yksinkertainen karanjatkon bajonetti- kiinnitys Karatiivistys o-renkailla Kannen tiivistys sisäänrakennetulla o-renkaalla Kara haponkestävää terästä Kauttaaltaan kumioitu luisti Erittäin pieni käyttömomentti Vahva rakenne Soveltuu erityisesti merivettä sisältävään maaperään Tekniset tiedot Paineluokka: PN 16 Suurin sallittu käyttölämpötila: 70 o. Koepaine: Venttiili auki 24 bar. Venttiili kiinni 17,6 bar Kara: Ei nouseva kartiomaisella neliöpäällä. (mitat taulukossa) Venttiilin liitos: Vetoakestävä pistoliitin Sallittu alipaine: -0,8 bar Hyväksynnät: SINTEF Byggforsk (N), SITAC (S), ETA ( DK) Hyväksyntä käytettäväksi merivedelle: Det Norske Veritas Industry AS, rapport nr.: R794135/R Karanpää DN B H h d ,3 27 8,1 5,5 Mitat, tuotenumerot DN/Dy Dy H L kg Kv m 3 /h Z Tuotenumero 20/G ,8 43 0, /G 11/ ,9 69 0, /G 11/ ,0 69 0, /G ,5 80 0, /G 21/ , , Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa 37

38 Ulefos S 2170 taloventtiili PE -PÄILLÄ Materiaalit 2 5 Pos Osa Materiaali 6 1 Runko Sinkkikadon kestävä messinki 3 2 Kansi Sinkkikadon kestävä messinki 3 Kara Haponkestävä teräs. SS EN Luisti Sinkkikadon kestävä messinki/epdm O-rengas Kumi EPDM 6 O-rengas, 2 kpl Kumi EPDM 7 Lukkopalat Sinkkikadon kestävä messinki Lukkomutteri Asetaalimuovi 9 PE -putki PE 10 Kutistemuovi PE Käyttöominaisuudet Huom! Suurin sallittu käyttömomentti on 120 Nm. Käytettäessä karanjatkoa S-1850 suurin sallittu käyttömomentti on 90 Nm. DN/ Dy Kierrokset auki/kiinni Vapaaaukko Sulkumomentti Nm Suurin sallittu käyttömomentti 20/ Nm 25/ Nm 32/ Nm 40/ Nm 50/ Nm Asennusvaihtoehdot Suositeltava Mahdollinen Mahdollinen Ei suositeltava Tarvikkeet ja muut liitostavat Tarvikkeet: S-2110 Käsipyörä S-1850 Karanjatko S-1830/S-1835/S-1840 Katuhattu Muut liitosvaihtoehdot: S-2150 PRK-liitos S-2151 Standardi putkikierre S-2170 PE-sähköhitsauspäillä S-2186 SIT-vetoakestävä liitos S-2160 PRK/ Ulkokierre Ulefos ei vastaa mahdollisista virheistä internetissä tai painetussa materiaaleissa julkaistuissa taulukoissa, mitoissa ym, oikeudet muutoksiin pidätetään 38 info@ulefos.fi (0) Ulefos Oy, Juurakkokuja 4, Vantaa
