1 Ilmanvaihtokoje lämmön talteenotolla Pandion EC(E) SUUNNITTELU-, ASENNUS- JA KÄYTTÖOHJEET Enervent Oy Ab Kipinätie 1, PORVOO Tel +358 (0) , fax +358 (0)

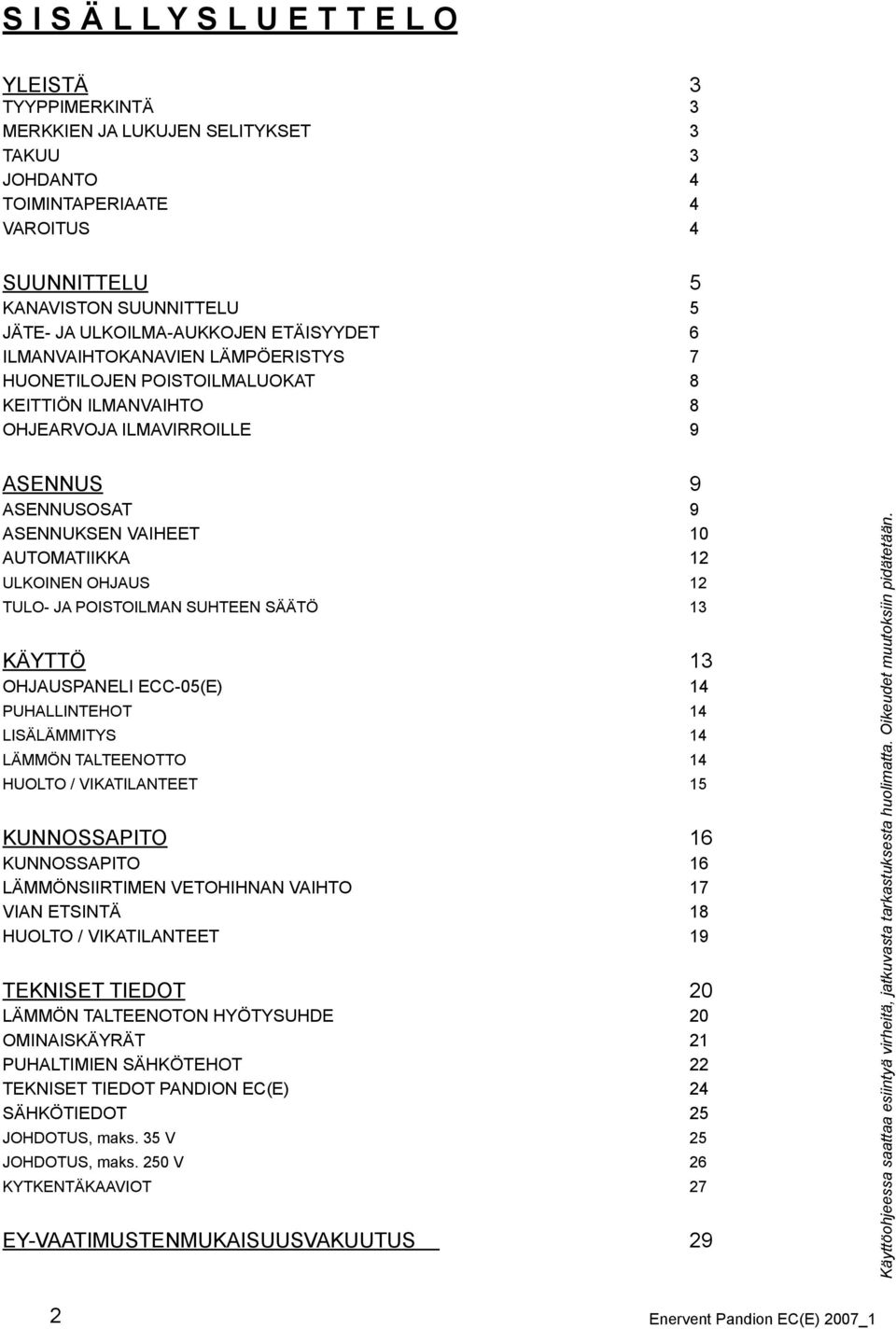

2 S I S Ä L L Y S L U E T T E L O YLEISTÄ 3 TYYPPIMERKINTÄ 3 MERKKIEN JA LUKUJEN SELITYKSET 3 TAKUU 3 JOHDANTO 4 TOIMINTAPERIAATE 4 VAROITUS 4 SUUNNITTELU 5 KANAVISTON SUUNNITTELU 5 JÄTE- JA ULKOILMA-AUKKOJEN ETÄISYYDET 6 ILMANVAIHTOKANAVIEN LÄMPÖERISTYS 7 HUONETILOJEN POISTOILMALUOKAT 8 KEITTIÖN ILMANVAIHTO 8 OHJEARVOJA ILMAVIRROILLE 9 ASENNUS 9 ASENNUSOSAT 9 ASENNUKSEN VAIHEET 10 AUTOMATIIKKA 12 ULKOINEN OHJAUS 12 TULO- JA POISTOILMAN SUHTEEN SÄÄTÖ 13 KÄYTTÖ 13 OHJAUSPANELI ECC-05(E) 14 PUHALLINTEHOT 14 LISÄLÄMMITYS 14 LÄMMÖN TALTEENOTTO 14 HUOLTO / VIKATILANTEET 15 KUNNOSSAPITO 16 KUNNOSSAPITO 16 LÄMMÖNSIIRTIMEN VETOHIHNAN VAIHTO 17 VIAN ETSINTÄ 18 HUOLTO / VIKATILANTEET 19 TEKNISET TIEDOT 20 LÄMMÖN TALTEENOTON HYÖTYSUHDE 20 OMINAISKÄYRÄT 21 PUHALTIMIEN SÄHKÖTEHOT 22 TEKNISET TIEDOT PANDION EC(E) 24 SÄHKÖTIEDOT 25 JOHDOTUS, maks. 35 V 25 JOHDOTUS, maks. 250 V 26 KYTKENTÄKAAVIOT 27 EY-VAATIMUSTENMUKAISUUSVAKUUTUS 29 Käyttöohjeessa saattaa esiintyä virheitä, jatkuvasta tarkastuksesta huolimatta. Oikeudet muutoksiin pidätetään. 2 Enervent Pandion EC(E) 2007_1

3 Y L E I S T Ä TYYPPIMERKINTÄ Ilmanvaihtokojeen sisällä on tyyppikilpi. Täytä tiedot tähän, niin ne on helposti saatavana mikäli niitä kysytään esim. suodatinoston yhteydessä. Ennen kuin aloitat lukemisen, tarkista laitteen tyyppimerkintä. Nämä ohjeet kattavat tyypit: Enervent Pandion EC Enervent Pandion ECE TYYPPI/TYPE: SRJ.NRO/SERIAL NO: W/ V/ HZ / A: ilmastointilaite ventilation unit ENERVENT OY AB KIPINÄTIE PORVOO TEL +358 (0) FAX +358 (0) MERKKIEN JA LUKUJEN SELITYKSET Pandion Puhaltimen teho 280 W. EC Digitaalinen ECC-05 ohjaus. Ei jälkilämmitystä. ECE Digitaalinen ECC-05E ohjaus. Sisäänrakennettu sähkölämmityspatteri 800 W lämpötilansäädöllä, yli kuumenemissuojilla ja tuloilman lämpötila-anturilla. Kaikissa malleissa kanavaliitännät Ø 160 mm. TAKUU Enervent Oy Ab myöntää Enervent Pandion EC -mallistolle kahden (2) vuoden tuotetakuun. Takuu sisältää laitteen korjauksen tarvittavine osineen Enervent Oy Ab:n tehtaalla Porvoossa, tai sopimuksen mukaan. Takuu ei ole voimassa mikäli laite on asennettu virheellisesti, käytetty väärin tai rikottu mekaanisesti. Takuu ei myöskään korvaa laitteen aiheuttamia välillisiä vahinkoja eikä vian toteamisesta, laitteen irrottamisesta, lähettämisestä eikä asentamisesta aiheutuneita kuluja. Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritetään alkavaksi! Enervent Pandion EC(E) 2007_1 3

4 JOHDANTO Kaikki Pandion EC ilmanvaihtolaitteet on suunniteltu ja valmistettu ympärivuotiseen käyttöön. Suomessa Enervent laitteita on asennettu toimitiloihin ja omakotitaloihin jo yli 20 vuoden ajan. Laitteiden saama suosio on vuosi vuodelta lisääntynyt. Kokemuksen perusteella laitteita on voitu kehittää yhä käyttäjäystävällisemmiksi. Pandion EC -mallisto on pitkäaikaisen tuotekehityksen tulos. Se on ominaisuuksiltaan erittäin monipuolinen ja muunneltava. Näiden ohjeiden avulla perustoiminnot sisältävä laite voidaan asentaa toimintakuntoon, mutta tiettyjen erikoistoimintojen ja lisävarusteiden asennustyössä vaaditaan sähköalan ammattilaista. Suosittelemme, että asennustyön suorittaa LVI-alan ammattilainen. Ennen kojeen huoltoa, lue varoitus tällä sivulla! TOIMINTAPERIAATE Pandion EC ilmanvaihtolaitteet perustuvat ns. regeneratiiviseen lämmöntalteenottoon. Tämä on toteutettu pyörivällä lämmönsiirtimellä, jonka puoliskojen läpi tulo- ja poistoilma virtaavat vastakkaisiin suuntiin. Lämmönsiirtimen alumiinilamellit lämpenevät poistoilmavirrassa ja luovuttavat lämpönsä tuloilmalle. Regeneratiiviselle lämmönsiirtimelle on ominaista korkea lämmöntalteenottokyky. Pandion EC:n lämmöntalteenottokykyä kuvaa tuloilman lämpenemissuhde, joka vaihtelee % välillä tulo- ja poistoilmavirtojen suhteesta, sekä niiden suuruudesta riippuen (sis. tulopuhaltimen synnyttämän lämmön). Hyvän lämmöntalteenottokykynsä ansiosta Pandion EC säästää lämmitysenergiaa ja maksaa itsensä takaisin lyhyessä ajassa. Samalla se huolehtii aina riittävän hyvänlaatuisesta sisäilmasta. VAROITUS Huoltoluukun avaamisen jälkeen odota n. 2 minuuttia ennen kuin aloitat huoltotyöt! Ilmanvaihtolaitteen virransyöttö katkeaa, kun avaat huoltoluukun, mutta puhaltimet pyörivät kuitenkin jonkin aikaa omalla voimallaan ja ECE-mallien lämmitysvastus saattaa olla kuuma. Ohjainpaneelin ja sähkökotelon kannen takana ei ole osia joita käyttäjä voisi huoltaa. Jätä laite tältä osin huoltomiehen huollettavaksi. Selvitä vian aiheuttaja ennen kuin laite käynnistetään uudelleen! 4 Enervent Pandion EC(E) 2007_1

5 S U U N N I T T E L U KANAVISTON SUUNNITTELU Suunnittelu kannattaa antaa ammattisuunnittelijalle tehtäväksi. Kanavisto on suunniteltava väljäksi, jotta ilman nopeudet olisivat alhaisia. Pienin kanavahalkaisija on 100 mm. Varsinkin ulkoilma- ja jäteilmakanava pitäisi olla väljiä. Ulkosäleikössä ei saa käyttää hyönteisverkkoa ja säleikön halkaisija tulee olla vähintään 160 mm. Säleiköltä lähtevän kanavan halkaisija on vähintään 160 mm ulkoseinältä koneelle. Kanavistona käytetään tyyppihyväksyttyjä materiaaleja esim. galvanoitua kierresaumaputkea tai muoviputkea. Venttiileinä on käytettävä koneelliseen ilmanvaihtoon soveltuvia venttiileitä. Tulo- ja poistoventtiileinä käytetään halkaisijaltaan 100 mm tai suurempia venttiilikokoja. Ulkoilma tulisi ottaa aina jos mahdollista rakennuksen pohjoispuolelta tai muusta varjoisasta paikasta, missä lämpötilavaihtelut pysyvät kohtuullisen pieninä. Jäteilma tulisi johtaa läheltä katon harjaa ulos noin 90 cm kattopinnan ylä-puolella. Käytä tehdasvalmisteista eristettyä kattoläpivientiä. Jäteilmakanavan päähän on asennettava suojakatos estämään sadeveden pääsy kanavistoon. Jäteilmakanavan kattoläpiviennin halkaisija on oltava vähintään 160 mm. Kanavistoon tulee sijoittaa riittävä määrä tarkistusluukkuja, joista kanavat voidaan puhdistaa sisäpuolelta. Tarkistusluukkujen paikat kannattaa merkitä esim. kattotuoleihin löytämisen helpottamiseksi. Poistoventtiilit sijoitetaan seuraaviin tiloihin: WC, keittiö, pesuhuone, kylpyhuone, vaatehuone, siivouskomero ja kodinhoitohuone. Tuloventtiilit sijoitetaan seuraaviin tiloihin: makuuhuone, olohuone, erillinen ruokailutila, löylyhuone, askarteluhuone ja pukuhuone. Ne asennetaan sisäkattoon ikkunan luo, lämmönlähteen (sähköpatterin / vesiradiaattorin) yläpuolelle. Löylyhuoneessa venttiili asennetaan perimmäiseen nurkkaan, josta ilmasuihku ohjataan kiukaan yläpuolelle venttiilin sektorilevyä kääntämällä. Ovirakojen tai vapaavirtaussäleikköjen avulla on ilmavirran kulku ohjattava puhtaista tiloista likaisiin. Oviraon korkeudeksi riittää 20 mm, löylyhuoneessa 100 mm. Puulämmitteisille kiukaille ja tulisijoille voidaan lisäpalamisilma johtaa ulkoa erillisellä raitisilmaputkella, joka on tarpeen vaatiessa suljettavissa. Autotallin ilmanvaihtoa ei saa yhdistää asunnon ilmanvaihtolaitteeseen, vaan se on toteutettava joko painovoimaisella ilmanvaihdolla, huippuimurilla tai omalla lämmöntalteenottolaitteella. Liesituuletinta tai liesikupua ei myöskään suositella yhdistettäväksi Pandion EC ilmanvaihto-laitteisiin. Kuivauskaappi, jossa on oma puhallin voidaan liittää epäsuorasti kuivauskaapin mukana tulevilla kynsillä poistoventtiiliin. Tällöin osa poistoilmasta otetaan huonetilasta ja osa kuivauskaapista. Poistoilmamäärä venttiilin kautta tulee olla vähintään 12 l/s. Äänenvaimentimet. Poistokanavaan suositellaan ÄV 09 kova vaimennin. Tulokanavaan suositellaan ÄV 09 ja ÄV 06 vaimennin. Enervent Pandion EC(E) 2007_1 5

6 JÄTE- JA ULKOILMA-AUKKOJEN ETÄISYYDET Yleensä ulkoilma otetaan seinältä ja jäteilma johdetaan ulos katolta. Toisinkin voidaan menetellä, jos noudatetaan ympäristöministeriön Rakentamismääräyskokoelman (2003) osan D2 ohjeita ja määräyksiä. JÄTEILMA 1 m³/s = 1000 l/s 1 dm³ = 1 l/s POISTOILMA ULKOILMA TULOILMA Jäte- ja ulkoilma-aukkojen etäisyydet Jäteilma-aukko ulkoilmaaukon yläpuolella, m lk 1 ja 2 lk 4 under 0,3 m³/s l 3 lk 4 1,5 m³/s lk 4 3,0 m³/s lk 4 6,0 m³/s Ulkoilma- ja jäteilmaaukon vaakasuora etäisyys, m Jäteilma-aukko ulkoilmaaukon alapuolella, m lk 2 lk 3 lk 4 alle 0,3 m³/s lk 4 1,5 m³/s lk 4 3,0 m³/s lk 4 6,0 m³/s 12 6 Enervent Pandion EC(E) 2007_1

7 ILMANVAIHTOKANAVIEN LÄMPÖERISTYS eriste 20 mm tiivis muovi 4. eriste 2x100 mm Kuvassa esitetään eri lämpöeristysesimerkkejä. 1. Poistoilmakanava lämpimässä tilassa (sisätila, ei eristystä). 2. Jäteilmakanava, sekä ulkoilmakanava lämpimässä tilassa (sisätila). Tuloilmakanava, mikäli ilmanvaihtokojeessa jäähdytys. Eristys esim. Armaflex. 3. Poistoilmakanava yläpohjan eristeessä höyrysulun yläpuolella. 4. Kaikki kanavat kylmässä tilassa ullakolla yläpohjan eristeessä ja sen yläpuolella. Jäte- tai ulkoilmakanavaa ei saa asentaa välittömästi höyrysulun yläpuolelle, vaan väliin on tultava eristekerros vuorivillaa, jonka paksuus on vähintään 100 mm. Enervent Pandion EC(E) 2007_1 7

8 HUONETILOJEN POISTOILMALUOKAT Jäteilman johtaminen rakennuksesta perustuu seuraavaan poistoilma luokitukseen Luokka 1 Poistoilma, joka sisältää vain vähän epäpuhtauksia. Epäpuhtaudet ovat pääasiallisesti lähtöisin ihmisistä tai rakenteista. Ilma soveltuu palautus- ja siirtoilmaksi. Luokka 2 Poistoilma, joka sisältää jonkin verran epäpuhtauksia. Ilmaa ei käytetä muiden tilojen palautusilmana, mutta se voidaan johtaa siirtoilmana esimerkiksi WC- ja pesutiloihin. Luokka 3 Poistoilma tiloista, joissa kosteus, prosessit, kemikaalit ja hajut oleellisesti huonontavat poistoilman laatua. Ilmaa ei käytetä palautus- tai siirtoilmana. Luokka 4 Poistoilma, joka sisältää pahanhajuisia tai epäterveellisiä epäpuhtauksia huomattavasti enemmän kuin sisäilman hyväksyttävät pitoisuudet. Ilmaa ei käytetä palautus- tai siirtoilmana. Esimerkkejä huonetilojen poistoilmaluokista Luokka 1 Toimistotilat ja niiden yhteydessä olevat pienet varastotilat, yleisöpalvelutilat, opetustilat, eräät kokoontumistilat sekä liiketilat, joissa ei ole hajukuormitusta. Luokka 2 Asuinhuoneet, ruokailutilat, kahvikeittiöt, myymälät, toimistorakennusten varastot, pukuhuoneet sekä ravintolatilat, joissa tupakointi on kielletty. Luokka 3 WC- ja pesutilat, saunat, asuinhuoneistojen keittiöt, jakelu- ja opetuskeittiöt, piirustuksien kopiointitilat. Luokka 4 Ammattimaisessa käytössä olevat vetokaapit, grillit ja keittiöiden kohdepoistot, autosuojat ja ajotunnelit, maalien ja liuottimien käsittelyhuoneet, pesuloiden likapyykkitilat, elintarvikejätehuoneet, kemialliset laboratoriot, tupakkahuoneet sekä hotelli- ja ravintolatilat, joissa tupakointi on sallittu. (Suomen rakentamismääräyskokoelma D2, 2003) KEITTIÖN ILMANVAIHTO Lieden päälle asennetaan normaali liesituuletin, joka puhaltaa ilman suoraan ulos. Liesituuletinta käytetään vain tarvittaessa esim. ruoanlaiton yhteydessä. Lisäksi keittiöön tulee asentaa yleispoisto keittiön katossa olevan poistoventtiilin kautta. Poistoilmavirran suuruus tulisi olla 20 l/s. Liesituuletinta tai liesikupua ei suositella kytkettäväksi Pandion EC ilmanvaihtokojeeseen. 8 Enervent Pandion EC(E) 2007_1

9 OHJEARVOJA ILMAVIRROILLE POISTOILMA Keittiö 20 l/s Kylpyhuone l/s WC l/s Vaatehuone 3 4 l/s Askarteluhuone 0,7 l/s, m² Pukuhuone 2,0 l/s, m² Pesuhuone l/s Siivouskomero 4,0 l/s, m² Kodinhoitohuone l/s TULOILMA Olohuone 8 17 l/s 0,5 l/s, m² Makuuhuone 5 8 l/s 0,7 l/s, m² Sauna 8 17 l/s 2,0 l/s, m² Erillinen ruokailutila 0,5 l/s, m² Askarteluhuone 0,7 l/s, m² Pukuhuone 2,0 l/s, m² A S E N N U S ASENNUSOSAT PERUSOSAT Laitetoimitukseen sisältyy: 1. Ilmanvaihtolaite ENERVENT Pandion EC(E) 2. Ohjauspaneli ECC-05(E) 3. Ohjauspanelin kaapeli RJ11 (pituus 20 m) VAIHTO-OSAT 1. EU4/5 varasuodattimet LISÄVARUSTEET Erillisinä lisävarusteina on saatavana: 1. Ohjauspaneli ECC-05(E), kojeeseen voidaan kytkeä maks. 1+4 kpl panelia 2. Ohjauspanelin kaapeli RJ11 (pituus 20 m) 3. Peitelevy ja säädettävät jalat lattia-asennusta varten 4. Takkakytkin (painonappi jousipalautuksella) 5. EU7 pussisuodatin 6. Hienosuodatinkasetti EU7 koteloituna, Ø 160 mm kanavaan. Enervent Pandion EC(E) 2007_1 9

10 ASENNUKSEN VAIHEET Laitteen asennus seinälle: Laite asennetaan seinälle lämpimään tai puolilämpimään tilaan (yli +5 C). Sijoituspaikkana voi olla esimerkiksi apukeittiö tai kodinhoitohuone, ei kuitenkaan autotalli (eri paloalue). Mikäli laitetta käytetään uima-allastilan ilmanvaihtoon on se ehdottomasti viemäröitävä. Laitteen pohjassa on 1 kpl kondenssivesiliitäntä (1/4 sisäkierre). Liitäntä toimitetaan tulpattuna. A B C D E F Tee reiät sisäkattoon. Vedä kanavat ullakolle ja höyrysulun ristiviillon läpi huonetilaan sille korkeudelle mille kone halutaan asentaa. Kanavan ja höyrysulun välinen rako tiivistetään esimerkiksi ilmastointiteipillä. Asenna laitteen takakiinnityslista haluamallesi korkeudelle. Laitteen taakse voidaan asettaa eristelevy vähentä mään runkoäänien muodostumista. Nosta laite listan päälle ja kiinnitä seinään ylimmistä kiinnityskorvakkeista. Kiinnitä takakiinnityslista laitteen pohjaan peltiruuveilla. Liitä laite kanavistoon. Äänenvaimennin suositellaan asennettavaksi poistokanavaan ja tuloilmakanavaan. Ää nenvaimentimet, katso sivu 5. Mikäli laite viemäröidään, kytke letkukara laitteeseen ja viemäröi laite lähimpään lattiakaivoon tai pesualtaan vesilukkoon. Laitetta ei saa viemäröidä suoraan jätevesiviemäriin. HUOM! Asennuksen ajaksi voit poistaa pyörivän kennon laitteesta, jolloin se kevenee huomattavasti. Laitteen asennus lattialle: A B C D Asenna koje lattialle tai tasolle sen omien säädettävien kumitassujen varaan. Jätä 10 mm ilmarako kojeen taakse ja sivuille. Mikäli koje asennetaan kylki seinää vasten jätetään sivulle väh. 15 mm ilmarako kts. kuva. Huomioi lisäksi mahdollinen kondenssiveden poiston vaatima tila kojeen alla. Varmista, että laitteen huoltoluukun eteen jää vähintään 75 cm huoltotilaa ja että sähköläpivienteihin pääsee helposti käsiksi. Koje on pistotulppaliitäntäinen. Liitäntäkaapeli on kojeen etukulmassa pienemmän oven ylä puolella. Liitä koje kanavistoon. Suosittelemme äänenvaimentimien asennusta sekä tulo- ja poistoilmakanaviin. Äänen vaimentimet, katso sivu 5. Mikäli koje viemäröidään, poista tulppa ilmanvaihtokojeen yhteestä, kytke letkukara laitteeseen ja viemäröi laite vesilukon (min. vesipatsas 60 mm) kautta lähimpään lattiakaivoon tai pesualtaaseen. Kojetta ei saa viemäröidä suoraan jätevesiviemäriin. HUOM! Asennuksen ajaksi voit poistaa pyörivän kennon laitteesta, jolloin se kevenee huomattavasti. 10 Enervent Pandion EC(E) 2007_1

11 Pandion mittakuva Enervent Pandion EC(E) 2007_1 11

12 AUTOMATIIKKA ULKOINEN OHJAUS EC malliston koneita voidaan ohjata monipuolisesti ulkoisilla ohjauskoskettimilla esim. valvonta-alakeskuksesta tai muusta taloautomaatiojärjestelmästä. Ulkoiset ohjauskäskyt päivittyvät kaikkiin iv-koneeseen kytkettyihin ohjainpaneeleihin. Ohjauksia voidaan antaa joko ohjainpaneeleilta tai ulkoisesti siten että viimeksi annettu käsky jää voimaan. Takkakytkin (ylipaineistustoiminto) Iv-koneen sisäisen ohjainkortin riviliittimelle voidaan kytkeä ulkoinen potentiaalivapaa jousipalautteinen takkakytkin, jolla ohjataan ylipaineistus (takkatoiminto) päälle. Ylipaineistuksen aikana tulopuhallin käy 180 V:n ja poistopuhallin 100 V:n käyttöjännitteellä. Ylipaineistusaika on kiinteä 15 minuuttia. Ylipaineistus voidaan keskeyttää katkaisemalla käyttöjännite hetkeksi ja käynnistämällä iv-kone uudelleen. Ulkoinen nopeusohjaus Ulkoisilla potentiaalivapailla koskettimilla voidaan kytkeä käyttöön mikä tahansa käytössä oleva nopeus tai vaihtoehtoisesti pysäyttää puhaltimet. Pysäytyksen jälkeen iv-kone on käynnistettävissä joko ohjainpaneelin puhallinpainikkeesta tai ulkoisella kosketintiedolla. Hätäseis Ohjainkortin riviliittimellä on paikka potentiaalivapaalle hätäseis kytkimelle. Hätäseis toiminto pysäyttää iv-koneen. Ivkone käynnistetään kuittaamalla hätäseis kytkin. Ohjainpaneelin ja sähkökotelon kannen takana ei ole osia joita käyttäjä voisi käyttää. Jätä laite tältä osin ammattimiehen hoidettavaksi. TFC Ohjainpaneeli(t) kytketään tähän (ei ole väliä kumpaan). Ulkoisten ohjausten kytkennät 15 LTO TEMP 20 ECC-05 -ohjainkortti Muutos tulo- ja poistoilman suhteessa tehdään ohjainkortilta oikosulkemalla kohdasta TFC nastat -1 (keskimmäinen ja oikean puoleinen). Tehtaalata lähtiessä nastat 0 (vasemman puoleinen ja keskimmäinen) on oikosuljettu. HUOM! TARKEMMAT KYTKENTÄKAAVIOT KÄYTTÖOHJEEN LOPUSSA! Lämmön talteenotto on mahdollista kytkeä pois ainoastaan, kun ulkolämpötila ylittää +15 C (arvo on aseteltavissa ohjainkortin potentiometrilla välillä C). 12 Enervent Pandion EC(E) 2007_1

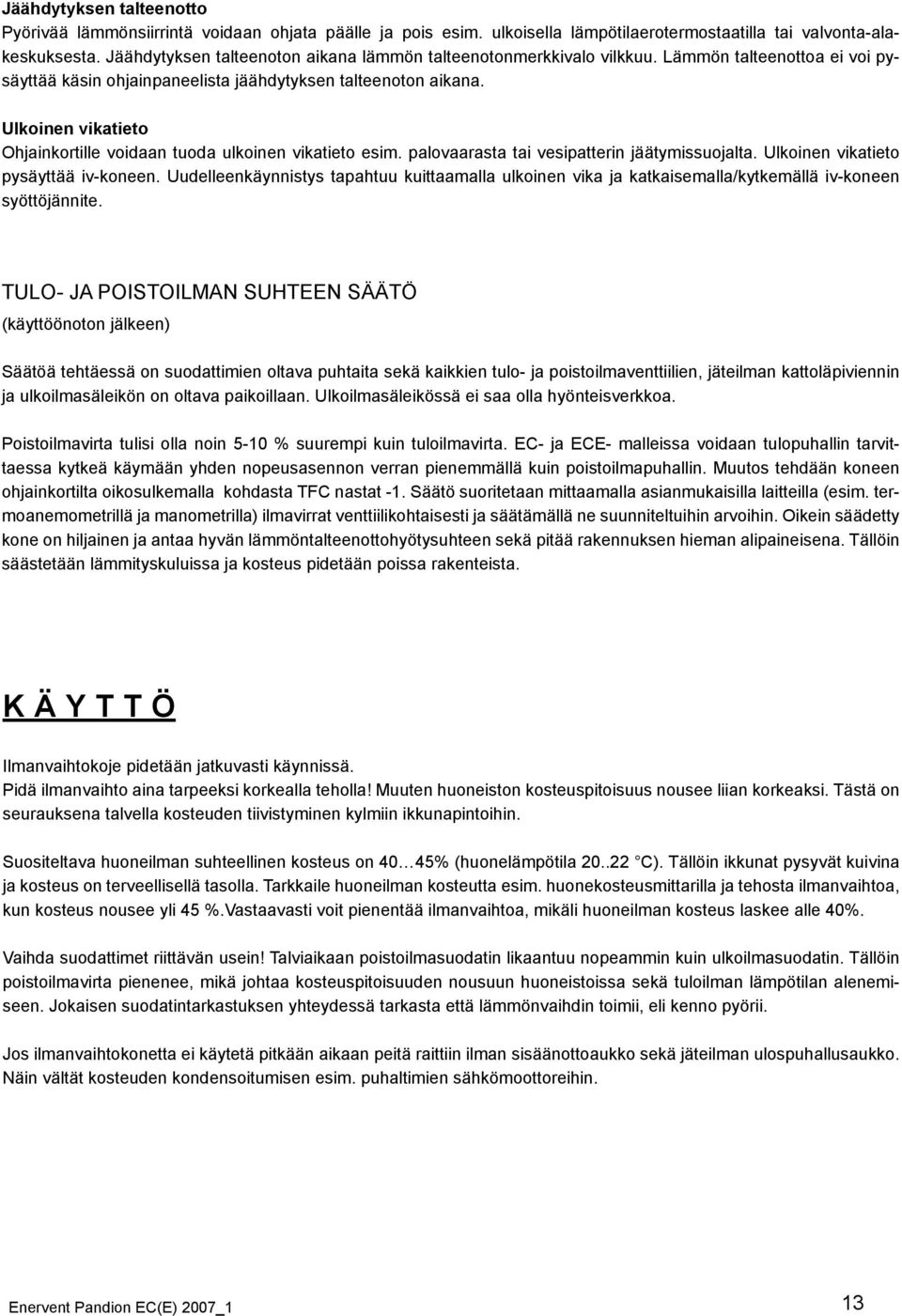

13 Jäähdytyksen talteenotto Pyörivää lämmönsiirrintä voidaan ohjata päälle ja pois esim. ulkoisella lämpötilaerotermostaatilla tai valvonta-alakeskuksesta. Jäähdytyksen talteenoton aikana lämmön talteenotonmerkkivalo vilkkuu. Lämmön talteenottoa ei voi pysäyttää käsin ohjainpaneelista jäähdytyksen talteenoton aikana. Ulkoinen vikatieto Ohjainkortille voidaan tuoda ulkoinen vikatieto esim. palovaarasta tai vesipatterin jäätymissuojalta. Ulkoinen vikatieto pysäyttää iv-koneen. Uudelleenkäynnistys tapahtuu kuittaamalla ulkoinen vika ja katkaisemalla/kytkemällä iv-koneen syöttöjännite. TULO- JA POISTOILMAN SUHTEEN SÄÄTÖ (käyttöönoton jälkeen) Säätöä tehtäessä on suodattimien oltava puhtaita sekä kaikkien tulo- ja poistoilmaventtiilien, jäteilman kattoläpiviennin ja ulkoilmasäleikön on oltava paikoillaan. Ulkoilmasäleikössä ei saa olla hyönteisverkkoa. Poistoilmavirta tulisi olla noin 5-10 % suurempi kuin tuloilmavirta. EC- ja ECE- malleissa voidaan tulopuhallin tarvittaessa kytkeä käymään yhden nopeusasennon verran pienemmällä kuin poistoilmapuhallin. Muutos tehdään koneen ohjainkortilta oikosulkemalla kohdasta TFC nastat -1. Säätö suoritetaan mittaamalla asianmukaisilla laitteilla (esim. termoanemometrillä ja manometrilla) ilmavirrat venttiilikohtaisesti ja säätämällä ne suunniteltuihin arvoihin. Oikein säädetty kone on hiljainen ja antaa hyvän lämmöntalteenottohyötysuhteen sekä pitää rakennuksen hieman alipaineisena. Tällöin säästetään lämmityskuluissa ja kosteus pidetään poissa rakenteista. K Ä Y T T Ö Ilmanvaihtokoje pidetään jatkuvasti käynnissä. Pidä ilmanvaihto aina tarpeeksi korkealla teholla! Muuten huoneiston kosteuspitoisuus nousee liian korkeaksi. Tästä on seurauksena talvella kosteuden tiivistyminen kylmiin ikkunapintoihin. Suositeltava huoneilman suhteellinen kosteus on 40 45% (huonelämpötila C). Tällöin ikkunat pysyvät kuivina ja kosteus on terveellisellä tasolla. Tarkkaile huoneilman kosteutta esim. huonekosteusmittarilla ja tehosta ilmanvaihtoa, kun kosteus nousee yli 45 %.Vastaavasti voit pienentää ilmanvaihtoa, mikäli huoneilman kosteus laskee alle 40%. Vaihda suodattimet riittävän usein! Talviaikaan poistoilmasuodatin likaantuu nopeammin kuin ulkoilmasuodatin. Tällöin poistoilmavirta pienenee, mikä johtaa kosteuspitoisuuden nousuun huoneistoissa sekä tuloilman lämpötilan alenemiseen. Jokaisen suodatintarkastuksen yhteydessä tarkasta että lämmönvaihdin toimii, eli kenno pyörii. Jos ilmanvaihtokonetta ei käytetä pitkään aikaan peitä raittiin ilman sisäänottoaukko sekä jäteilman ulospuhallusaukko. Näin vältät kosteuden kondensoitumisen esim. puhaltimien sähkömoottoreihin. Enervent Pandion EC(E) 2007_1 13

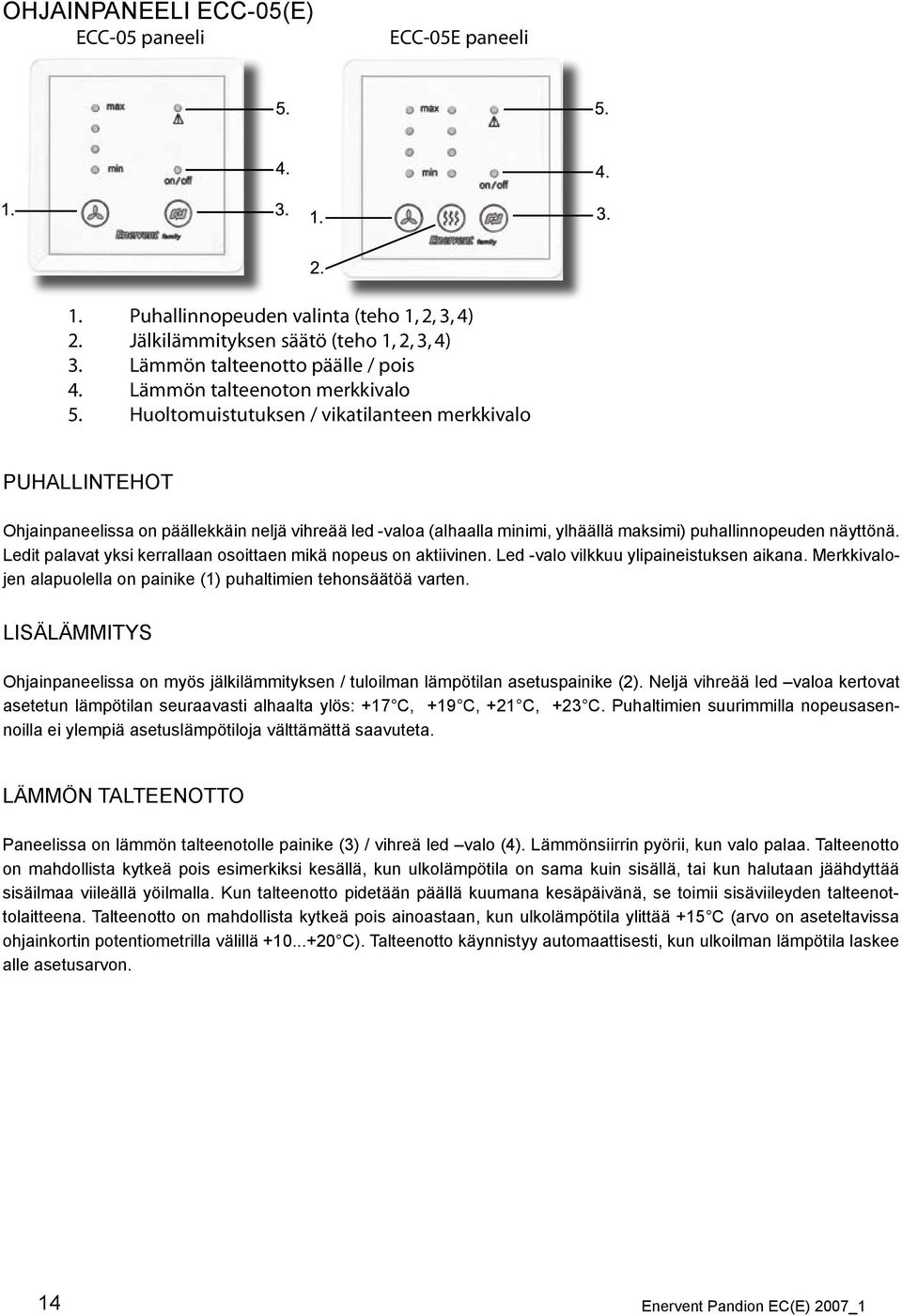

14 OHJAINPANEELI ECC-05(E) ECC-05 paneeli ECC-05E paneeli 1. Puhallinnopeuden valinta (teho 1, 2, 3, 4) 2. Jälkilämmityksen säätö (teho 1, 2, 3, 4) 3. Lämmön talteenotto päälle / pois 4. Lämmön talteenoton merkkivalo 5. Huoltomuistutuksen / vikatilanteen merkkivalo PUHALLINTEHOT Ohjainpaneelissa on päällekkäin neljä vihreää led -valoa (alhaalla minimi, ylhäällä maksimi) puhallinnopeuden näyttönä. Ledit palavat yksi kerrallaan osoittaen mikä nopeus on aktiivinen. Led -valo vilkkuu ylipaineistuksen aikana. Merkkivalojen alapuolella on painike (1) puhaltimien tehonsäätöä varten. LISÄLÄMMITYS Ohjainpaneelissa on myös jälkilämmityksen / tuloilman lämpötilan asetuspainike (2). Neljä vihreää led valoa kertovat asetetun lämpötilan seuraavasti alhaalta ylös: +17 C, +19 C, +21 C, +23 C. Puhaltimien suurimmilla nopeusasennoilla ei ylempiä asetuslämpötiloja välttämättä saavuteta. LÄMMÖN TALTEENOTTO Paneelissa on lämmön talteenotolle painike (3) / vihreä led valo (4). Lämmönsiirrin pyörii, kun valo palaa. Talteenotto on mahdollista kytkeä pois esimerkiksi kesällä, kun ulkolämpötila on sama kuin sisällä, tai kun halutaan jäähdyttää sisäilmaa viileällä yöilmalla. Kun talteenotto pidetään päällä kuumana kesäpäivänä, se toimii sisäviileyden talteenottolaitteena. Talteenotto on mahdollista kytkeä pois ainoastaan, kun ulkolämpötila ylittää +15 C (arvo on aseteltavissa ohjainkortin potentiometrilla välillä C). Talteenotto käynnistyy automaattisesti, kun ulkoilman lämpötila laskee alle asetusarvon. 14 Enervent Pandion EC(E) 2007_1

15 HUOLTO / VIKATILANTEET Huolto / vikatilanteiden punainen led valo (5) palaa jatkuvasti, kun se muistuttaa suodatinvaihdosta. Suodatinmuistutus annetaan kolmen kuukauden välein. Muistutus kuittautuu katkaisemalla ilmanvaihtolaitteen syöttöjännite. Punainen led valo vilkkuu, kun tuloilman lämpötila lämmön talteenoton jälkeen on alle +5 C, lisälämmityksen ylikuumenemissuoja on lauennut, hätäseis on aktivoitu tai ulkopuolinen kosketintieto on antanut hälytyksen. OHJAINPANELIN PUNAINEN LED -VALO Merkki Valo palaa yhtäjaksoisesti Syy Automaattinen suodattimien vaihtomuistutus IV-kojeen toiminta IV-koje toimii normaalisti Kuittaus IV-kojeen pääkytkimestä Valo vilkkuu Valo vilkkuu (ECE-mallit) Tuloilma on alle +5 C lämmön talteenoton jälkeen. Mahdolliset syyt: likaiset suodattimet, lämmönsiirrin on pysähtynyt, poistoilmapuhallin on pysähtynyt tai poistoilmakanava on huonosti eristetty. Sähköisen jälkilämmittimen ylikuumenemissuoja on lauennut. Syitä: pienentynyt tai pysähtynyt tuloilmavirta, johtuen rikkoutuneesta puhaltimesta tai tukkeutuneesta ulkoilmasäleiköstä. Poistoilmapuhallin käy nopeudella 1 (mikäli se toimii). Tulopuhallin ja lämmönsiirrin on pysähdyksissä. Poistoilmapuhallin käy nopeudella 1 (mikäli se toimii). Tulopuhallin ja lämmönsiirrin on pysähdyksissä. Ilmanvaihtokoje käynnistyy automaattisesti, kun lämpötila nousee yli +5 C (kun aiheuttaja on selvitetty ja ongelma korjattu). IV-kojeen pääkytkimestä / sähköisen jälkilämmittim kuittauspainikkeesta (kun aiheuttaja on selvitetty ja ongelma korjattu). Valo vilkkuu Ulkoinen hätäseis on toiminnassa. IV-koje on pysähdyksissä. Valo vilkkuu Ulkoinen vikailmoitus. IV-koje on pysähdyksissä. Hätäseis painikkeesta. Ulkoisen vian kuittaus / IVkojeen pääkytkin. Enervent Pandion EC(E) 2007_1 15

16 KUNNOSSAPITO KUNNOSSAPITO Pandion ilmanvaihtokoje ei varsinaista huoltoa vaadi, ainoastaan lämmönsiirtimen sekä puhaltimien puhdistusta ja suodattimien vaihtoa aika ajoin. Huoltoa tehtäessä katkaise iv-kojeen syöttöjännite kojeen pääkatkaisijasta. Huomaa varoitus sivulla 4. Lämmönsiirtimen puhdistus. Lämmönsiirtimen likaisuus tarkistetaan silmämääräisesti suodatinvaihdon yhteydessä. Mikäli lämmönsiirrin on likainen, se poistetaan koneesta ja pestään vaakatasossa käsisuihkun alla neutraalia pesuainetta käyttäen, tai puhalletaan puhtaaksi paineilmaa käyttäen. Painepesurien käyttö on ehdottomasti kielletty. Älä upota lämmönsiirrintä veteen, koska peltikotelon sisällä on sähkömoottori, joka voi vaurioitua! Kun käynnistät ilmanvaihtokojeen puhdistuksen jälkeen tarkista silmämääräisesti että kenno pyörii. Puhaltimien puhdistus. Puhaltimien likaisuus tarkistetaan silmämääräisesti suodatinvaihdon yhteydessä. Puhaltimet poistetaan laitteesta ja siipipyörät puhdistetaan esim. hammasharjalla tai paineilmalla. Suodattimien vaihto. Suodattimien suositeltava vaihtoväli on enintään kuusi (6) kuukautta. EU5 luokan suodattimien käyttöikää voi pidentää imuroimalla suodatinpussit sisäpuolelta. Tällöin vaihtoväli voi olla yksi (1) vuosi. Pussisuodattimet vaihdetaan vapauttamalla suodattimien lukitusvivut ja vetämällä vanha suodatin laitteesta ja asettamalla uusi suodatin paikalleen. Muista lukita suodattimet paikoilleen. Suodatinvaihdon yhteydessä laitteen sisäpuolen imurointi on suositeltavaa. Huom! Sulje huolto-ovi huolellisesti. POISTOILMA JÄTEILMA ULKOILMA TULOILMA Ulkoilmasuodatin Poistoilmasuodatin Pääkatkaisija Poistoilmapuhallin Lämmönsiirrin Peitelevy ja säädettävät jalat lisävarusteita 16 Enervent Pandion EC(E) 2007_1

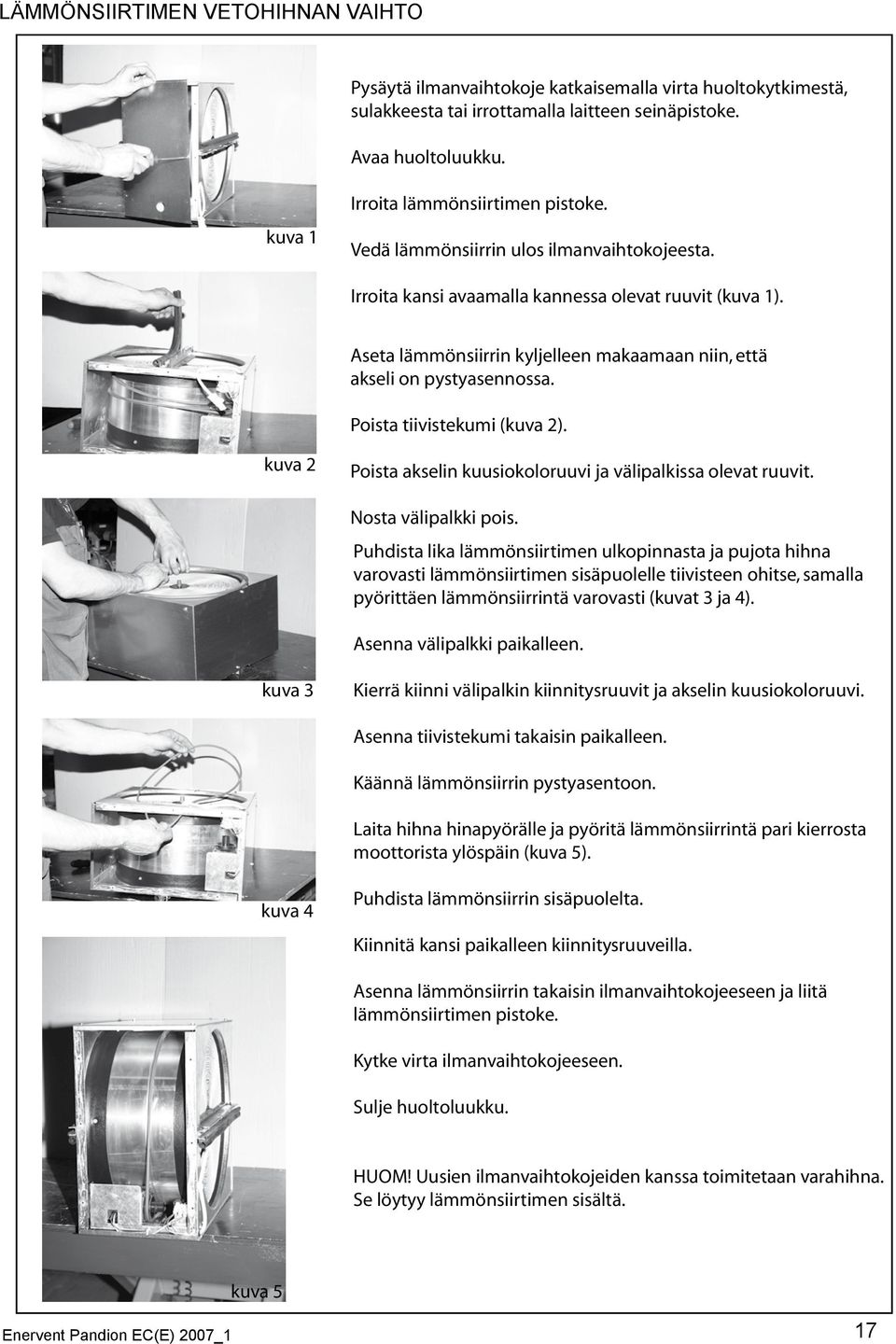

17 LÄMMÖNSIIRTIMEN VETOHIHNAN VAIHTO Pysäytä ilmanvaihtokoje katkaisemalla virta huoltokytkimestä, sulakkeesta tai irrottamalla laitteen seinäpistoke. Avaa huoltoluukku. kuva 1 Irroita lämmönsiirtimen pistoke. Vedä lämmönsiirrin ulos ilmanvaihtokojeesta. Irroita kansi avaamalla kannessa olevat ruuvit (kuva 1). Aseta lämmönsiirrin kyljelleen makaamaan niin, että akseli on pystyasennossa. Poista tiivistekumi (kuva 2). kuva 2 Poista akselin kuusiokoloruuvi ja välipalkissa olevat ruuvit. Nosta välipalkki pois. Puhdista lika lämmönsiirtimen ulkopinnasta ja pujota hihna varovasti lämmönsiirtimen sisäpuolelle tiivisteen ohitse, samalla pyörittäen lämmönsiirrintä varovasti (kuvat 3 ja 4). Asenna välipalkki paikalleen. kuva 3 Kierrä kiinni välipalkin kiinnitysruuvit ja akselin kuusiokoloruuvi. Asenna tiivistekumi takaisin paikalleen. Käännä lämmönsiirrin pystyasentoon. Laita hihna hinapyörälle ja pyöritä lämmönsiirrintä pari kierrosta moottorista ylöspäin (kuva 5). kuva 4 Puhdista lämmönsiirrin sisäpuolelta. Kiinnitä kansi paikalleen kiinnitysruuveilla. Asenna lämmönsiirrin takaisin ilmanvaihtokojeeseen ja liitä lämmönsiirtimen pistoke. Kytke virta ilmanvaihtokojeeseen. Sulje huoltoluukku. HUOM! Uusien ilmanvaihtokojeiden kanssa toimitetaan varahihna. Se löytyy lämmönsiirtimen sisältä. kuva 5 Enervent Pandion EC(E) 2007_1 17

18 VIAN ETSINTÄ Ongelma Syy Toimenpide Tuloilma on liian kylmä. Lämmönsiirrin on pysähtynyt. Käynnistä lämmönsiirrin, kts. luku Käyttö/Ohjainpaneli ECC-05(E). Lämmönsiirtimen hihna on katkennut. Hihna on rasvainen ja luistaa. Poistoilmapuhallin on pysähtynyt. Poistoilmasuodatin on likaantunut. Poistoilmaventtiilit on käännetty liian pienelle. Kanavien lämpöeristys on riittämätön. Vaihda hihna. Hihnanvaihto ohje löytyy käyttöohjeesta. Kojeet toimitetaan yhdellä varahihnalla. Se on lämmönsiirtimen sisässä. Ota yhteys huoltomieheen. Ota yhteys huoltomieheen. Vaihda poistoilmasuodatin. Ota yhteys huoltomieheen. Tarkista tulo- ja poistokanavien eristyspaksuus. Kts. suositus käyttöohjeesta Suunnittelu/Ilmanvaihtokanavien lämpöeristys. Lisää tarvittaessa eristystä. Pienentyneet ilmavirrat. Suodattimet ovat tukossa. Vaihda suodattimet. Suodattimet pitää vaihtaa säännöllisesti, kts. ohjeet Kunnossapito/ Suodattimien vaihto Liian pienet puhallinnopeudet. Ulkoilmasäleikössä on tukos. Puhallinsiivet ovat likaantuneet. Valitse suurempi nopeus, kts. luku Käyttö/Ohjainpaneli ECC-05(E). Puhdista ulkosäleikkö. Puhdista puhallinsiivet, kts. ohje Kunnossapito/ Puhaltimien puhdistus. Noussut äänitaso. Suodattimet ovat tukossa. Vaihda suodattimet. Suodattimet pitää vaihtaa säännöllisesti, kts. ohjeet Kunnossapito/ Suodattimien vaihto. Ulkoilmasäleikössä on tukos. Puhallinlaakerit ovat vialliset. Lämmönsiirtimen moottori/vaihde ovat vialliset. Puhallinsiivet ovat likaantuneet. Puhdista ulkosäleikkö. Vaihda laakerit tai ota yhteys huoltomieheen. Ota yhteys huoltomieheen. Puhdista puhallinsiivet, kts. ohje Kunnossapito/ Puhaltimien puhdistus. 18 Enervent Pandion EC(E) 2007_1

19 HUOLTO / VIKATILANTEET Huolto / vikatilanteiden punainen led valo (5) palaa jatkuvasti, kun se muistuttaa suodatinvaihdosta. Suodatinmuistutus annetaan kolmen kuukauden välein. Muistutus kuittautuu katkaisemalla ilmanvaihtolaitteen syöttöjännite. Punainen led valo vilkkuu, kun tuloilman lämpötila lämmön talteenoton jälkeen on alle +5 C, lisälämmityksen ylikuumenemissuoja on lauennut, hätäseis on aktivoitu tai ulkopuolinen kosketintieto on antanut hälytyksen. OHJAINPANELIN PUNAINEN LED -VALO Merkki Valo palaa yhtäjaksoisesti Syy Automaattinen suodattimien vaihtomuistutus IV-kojeen toiminta IV-koje toimii normaalisti Kuittaus IV-kojeen pääkytkimestä Valo vilkkuu Valo vilkkuu (ECE-mallit) Tuloilma on alle +5 C lämmön talteenoton jälkeen. Mahdolliset syyt: likaiset suodattimet, lämmönsiirrin on pysähtynyt, poistoilmapuhallin on pysähtynyt tai poistoilmakanava on huonosti eristetty. Sähköisen jälkilämmittimen ylikuumenemissuoja on lauennut. Syitä: pienentynyt tai pysähtynyt tuloilmavirta, johtuen rikkoutuneesta puhaltimesta tai tukkeutuneesta ulkoilmasäleiköstä. Poistoilmapuhallin käy nopeudella 1 (mikäli se toimii). Tulopuhallin ja lämmönsiirrin on pysähdyksissä. Poistoilmapuhallin käy nopeudella 1 (mikäli se toimii). Tulopuhallin ja lämmönsiirrin on pysähdyksissä. Ilmanvaihtokoje käynnistyy automaattisesti, kun lämpötila nousee yli +5 C (kun aiheuttaja on selvitetty ja ongelma korjattu). IV-kojeen pääkytkimestä / sähköisen jälkilämmittim kuittauspainikkeesta (kun aiheuttaja on selvitetty ja ongelma korjattu). Valo vilkkuu Ulkoinen hätäseis on toiminnassa. IV-koje on pysähdyksissä. Valo vilkkuu Ulkoinen vikailmoitus. IV-koje on pysähdyksissä. Hätäseis painikkeesta. Ulkoisen vian kuittaus / IVkojeen pääkytkin. Enervent Pandion EC(E) 2007_1 19

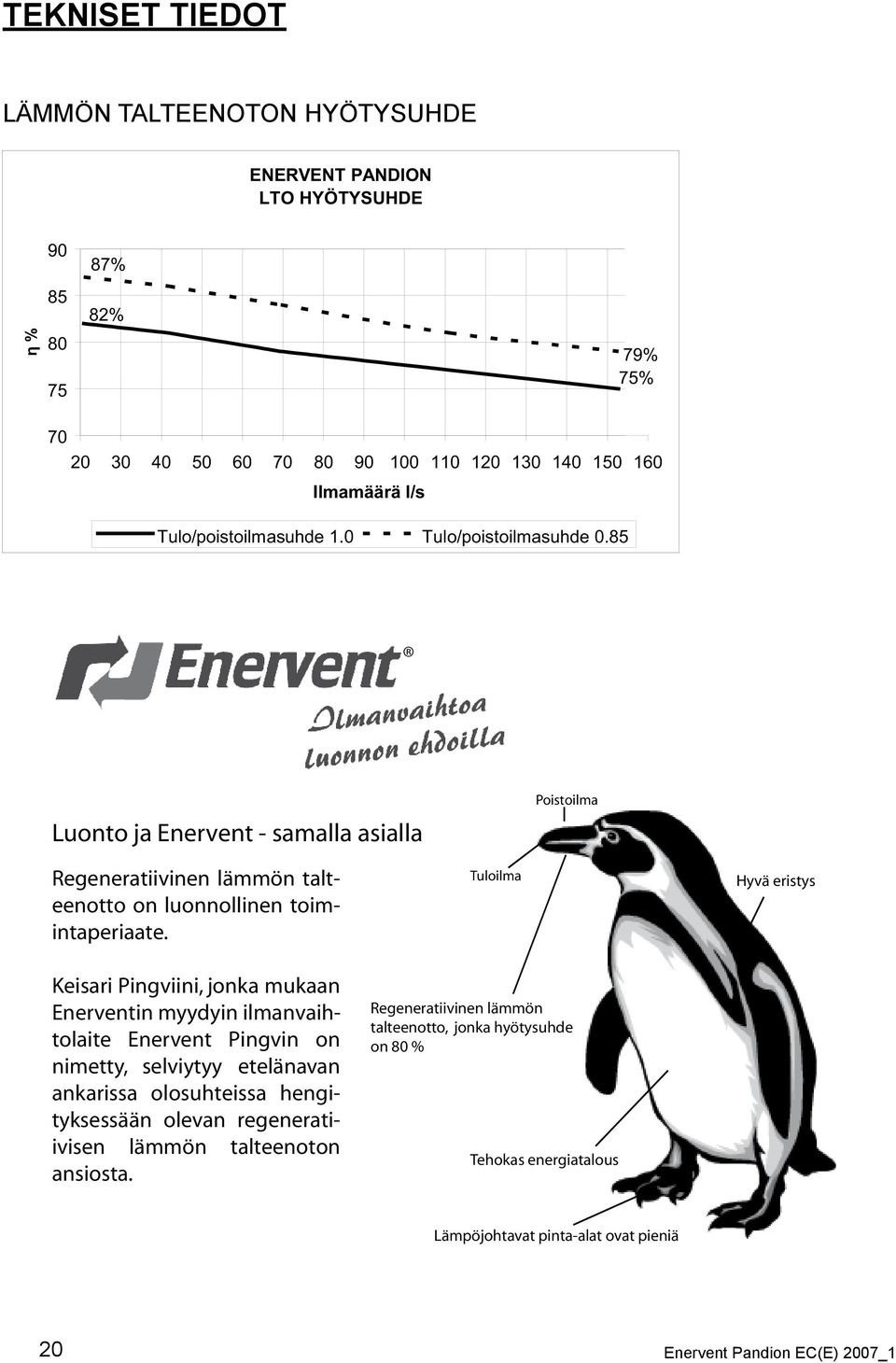

20 TEKNISET TIEDOT LÄMMÖN TALTEENOTON HYÖTYSUHDE ENERVENT PANDION LTO HYÖTYSUHDE η % % 82% 79% 75% Ilmamäärä l/s Tulo/poistoilmasuhde 1.0 Tulo/poistoilmasuhde 0.85 Luonto ja Enervent - samalla asialla Poistoilma Regeneratiivinen lämmön talteenotto on luonnollinen toimintaperiaate. Keisari Pingviini, jonka mukaan Enerventin myydyin ilmanvaihtolaite Enervent Pingvin on nimetty, selviytyy etelänavan ankarissa olosuhteissa hengityksessään olevan regeneratiivisen lämmön talteenoton ansiosta. Tuloilma Regeneratiivinen lämmön talteenotto, jonka hyötysuhde on 80 % Tehokas energiatalous Hyvä eristys Lämpöjohtavat pinta-alat ovat pieniä 20 Enervent Pandion EC(E) 2007_1

21 OMINAISKÄYRÄT Pandion EC(E) ominaiskäyrä EU5 pussisuodattimilla PANDION ACE ja PANDION ECE TULO- ja POISTOILMA Ominaiskäyrä EU5 pussisuodattimella Käytettävissä painetta Pa TULOILMA 80V POISTOILMA 100V 120V 140V 160V V 200V Ilmamäärä l/s 230V ACE ECE 4 Pandion EC(E) ominaiskäyrä EU7 pussisuodattimilla PANDION ACE TULO- ja POISTOILMA Ominaiskäyrä EU7 pussisuodattimella Käytettävissä painetta Pa TULOILMA POISTOILMA Ilmamäärä l/s Enervent Pandion EC(E) 2007_1 21
