1 Valmistaja aquatherm GmbH Muovi-Extruusio- ja ruiskuvalutekniikka Biggen 5 D Attendorn Wilhelm-Rönsch-Straße 4 D Radeberg info@aquatherm.de Maahantuoja f inaquatherm oy Puh: Hatanpäänvaltatie 34 A Tampere Finland aquatherm tehdas, Radeberg, Saksa aquatherm metalli, Attendorn, Saksa aquatherm tehtaat, Attendorn, Saksa Best-Nr.: D57055 Stand 03/05

2 finaquatherm MAAILMANLAAJUINEN PUTKIVERKOSTO f inaquatherm fusiotherm climatherm firestop Käyttökohteet SHT-tekniikka Tasolämmitykset Elementit Ohjauslaitteet

3 PUTKISTOJÄRJESTELMÄT finaquatherm aquathermin putkistot osineen sekä metallituotteet valmistetaan kaikki Saksassa fusiotherm fusiotherm -Systeemin tekninen soveltuvuus on sen lähes 30 vuotisen maailmanlaajuisen ammattiväen käytön myötä osoittautunut nykyajan monipuolisimmaksi ja samalla parhaaksi muoviputkistojärjestelmäksi. fusiotherm - Systeemiin lukeutuvat erilaiset virtausputket SDR 11, SDR 7,4 ja SDR 6 jotka ovat täydennetty erikoisvahvistetulla kuituyhdisteputkella SDR 7,4 ja stabilointiyhdisteputkella SDR 7,4. Järjestelmään kuuluvat lisäksi yli 400 liitos- ja kytkentäelementtiä sekä kuulahanat, venttiilit, erilaiset kiertovesipumput, jakotukit, termostaatit 230V ja langaton 24 V järjestelmä moduuleineen. Putket valmistetaan D mm mitoituksilla climatherm Climatherm- virtausputki on kehitetty erityisesti muuhun kuin juomavesikäyttöön. Verrattuna fusiothermiin, mahdollistaa climatherm suuremmat virtausarvot johtuen ohuemmasta seinämävahvuudesta. Lisäksi se on stabiloitu korkealämpövalmiuteen ja sen pakkasen kestävyys on korkeaa luokkaa. Climatherm soveltuu hyvin erilaisten kemiallisten nesteiden virtausputkeksi, jätevesille mutta myös kastelujärjestelmiin. Putket valmistetaan D-20 mm mm ulkomitoilla. Firestop Vaikeasti syttyvä (B1) firestop-virtausputki on kehitetty sprinklerjärjestelmiin jossa jatkuvan paineen, 12,5 baria, käyttöikä on n. 50 vuotta. Korkeammilla paineilla käyttöikä alenee. Suurin käyttöpaine 30 baria. Korroosioalttiit ja jatkuvaa huoltoa vaativat metalliputkistot kuuluvat tämän myötä menneisyyteen. Lisäinformaatio ja tekninen neuvonta Puh.: /

4 finaquatherm PUTKISTOJÄRJESTELMÄT KÄYTTÖALUEET HITSATTAVILLE PUTKISTOILLE TÄYDELLISELLÄ LIITETTÄVYYDELLÄ KAIKKIIN LV-KIERREKIINNITYKSIIN. fusiotherm climatherm firestop Juomavesikäyttö l Lämmityslaitteistot m l Jäähdytystekniikka m l Kylmätekniikka m l Uimahallit / Kylpylät l l Kemikaalien kuljetus valmistusaineen sietokyvyn mukaisesti l l Sadevesijärjestelmät m l Kunnallistekniikka m l Paineilmaputkistot m l Tasolämmityselementit m l Sprinklersysteme Laivanrakennus l l Maalämpö l l l Teknisten ominaisuuksien mukainen systeemin suositus: l Systeemin käyttö mahdollinen: m 160mm fusiotherm -putkien asennus rinnakkain 2x100 m syvyyteen maalämpöjärjestelmään. 12 metriset reiitetyt suojaputket päittäishitsataan ja upotetaan vaadittuun syvyyteen. Rinnakkain sisään asennetut, ylhäältä eristetyt, 2x100m syvät lämpöputkistot tuottavat suuremman lämpötehon kuin esim. 1 x 200 m menetelmällä.

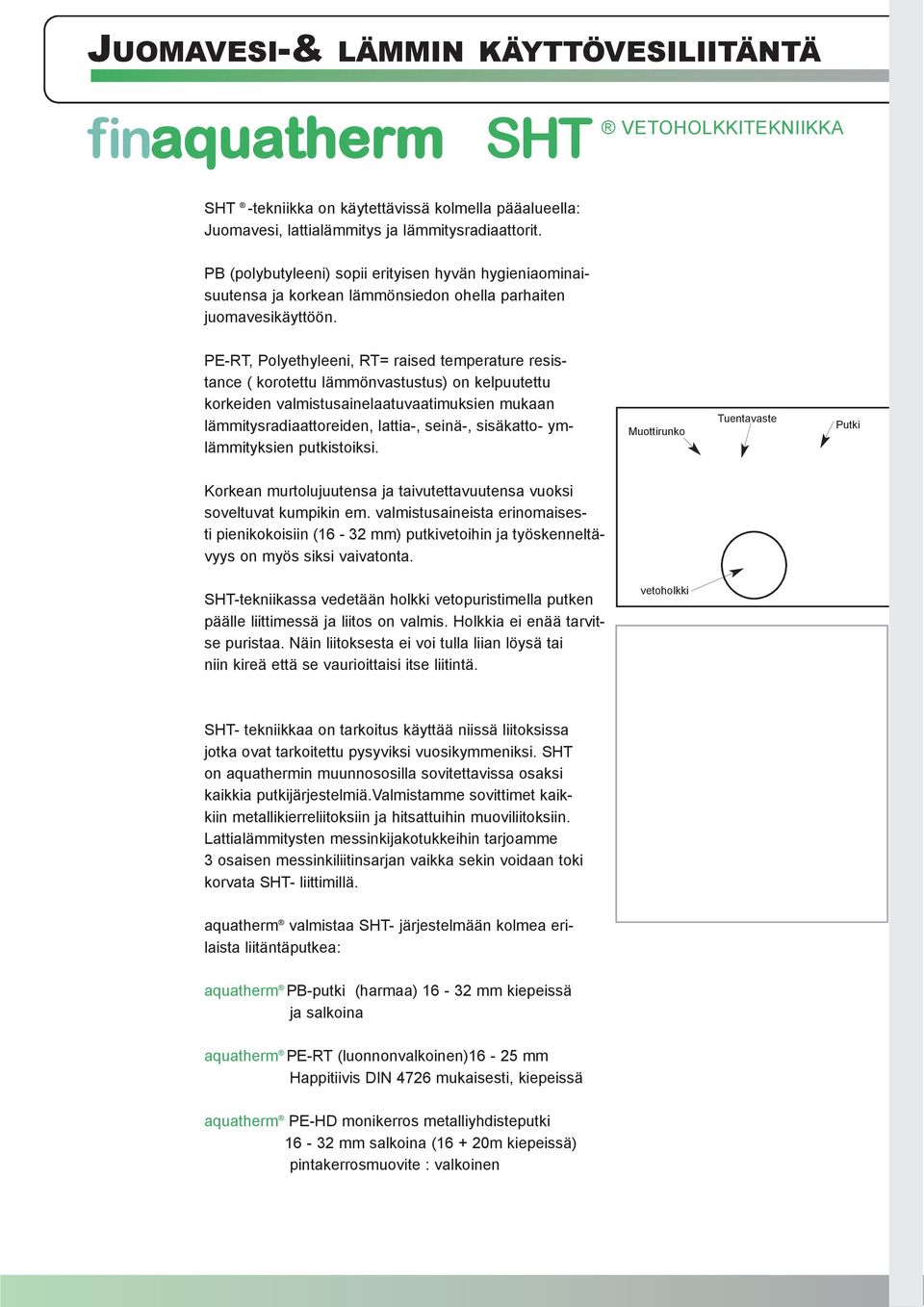

5 JUOMAVESI-& LÄMMIN KÄYTTÖVESILIITÄNTÄ finaquatherm SHT VETOHOLKKITEKNIIKKA SHT -tekniikka on käytettävissä kolmella pääalueella: Juomavesi, lattialämmitys ja lämmitysradiaattorit. PB (polybutyleeni) sopii erityisen hyvän hygieniaominaisuutensa ja korkean lämmönsiedon ohella parhaiten juomavesikäyttöön. PE-RT, Polyethyleeni, RT= raised temperature resistance ( korotettu lämmönvastustus) on kelpuutettu korkeiden valmistusainelaatuvaatimuksien mukaan lämmitysradiaattoreiden, lattia-, seinä-, sisäkatto- ymlämmityksien putkistoiksi. Muottirunko Tuentavaste Putki Korkean murtolujuutensa ja taivutettavuutensa vuoksi soveltuvat kumpikin em. valmistusaineista erinomaisesti pienikokoisiin (16-32 mm) putkivetoihin ja työskenneltävyys on myös siksi vaivatonta. SHT-tekniikassa vedetään holkki vetopuristimella putken päälle liittimessä ja liitos on valmis. Holkkia ei enää tarvitse puristaa. Näin liitoksesta ei voi tulla liian löysä tai niin kireä että se vaurioittaisi itse liitintä. vetoholkki SHT- tekniikkaa on tarkoitus käyttää niissä liitoksissa jotka ovat tarkoitettu pysyviksi vuosikymmeniksi. SHT on aquathermin muunnososilla sovitettavissa osaksi kaikkia putkijärjestelmiä.valmistamme sovittimet kaikkiin metallikierreliitoksiin ja hitsattuihin muoviliitoksiin. Lattialämmitysten messinkijakotukkeihin tarjoamme 3 osaisen messinkiliitinsarjan vaikka sekin voidaan toki korvata SHT- liittimillä. aquatherm valmistaa SHT- järjestelmään kolmea erilaista liitäntäputkea: aquatherm PB-putki (harmaa) mm kiepeissä ja salkoina aquatherm PE-RT (luonnonvalkoinen)16-25 mm Happitiivis DIN 4726 mukaisesti, kiepeissä aquatherm PE-HD monikerros metalliyhdisteputki mm salkoina ( m kiepeissä) pintakerrosmuovite : valkoinen

6 TASOLÄMMITYKSET finaquatherm PE-RT mm PE= polyetyleeni RT= korotettu lämmönkestävyys Jäähdytys- ja Lämmityselementti Lattialämmitys, liikuntasali Tasolämmityksellä tarkoitetaan tässä lattioiden, seinien tai sisäkattojen pintojen lämmitystä. Putkivalikoiman laajuudesta johtuen on tarkoitettu että aina käytettäisiin kohteeseen parhaiten soveltuvaa tuotetta.finaquathermin toimittamat järjestelmät ovat erityissovellusten kehityksen etulinjassa jo yli 60 maassa kohta 40 vuoden ajan. Suuri on kaunista kun kyseessä on vuosikymmenien takuu ja vastuu. Kun valitset finaquathermin tuotteen, niin tiedät että pinnan alla on luotettava järjestelmä. finaquatherm tarjoaa täydellisen putkistojärjestelmän tasolämmityksiin jonka kaikki osat ovat aquathermin omaa tuotantoa. Se takaa myös yhteensopivuuden kaikkiin Suomessa käytettyihin muihin järjestelmiin. Näin se on siis erinomainen ratkaisu myös saneerauskohteisiin. Yleisimmät tasolämmitykseen liittyvät tuotteemme ovat: - putket, putkieristeet, reunakaistat ja suojaputket - putkikiinnikkeet - jakotukit liitimineen - jakokaapit varusteineen - virtaussäätimet, toimilaitteet ja venttiilit - ali- ja muut kiertovesipumput ohjausautomatiikalla - termostaatit ja ajastimet - ohjaus-kytkentämodulit 24 V tai 230 V johdotettu ja/ tai langaton ohjausvalvonta - liikuntasaumojen läpivientikiskot - valmiit katto - / seinälämmityselementit Asuntojen lattialämmitys Teollisuuslattialämmitysputket Ammattitason jääpinnat, climatherm Piha- ja katulämmitysohjaukset

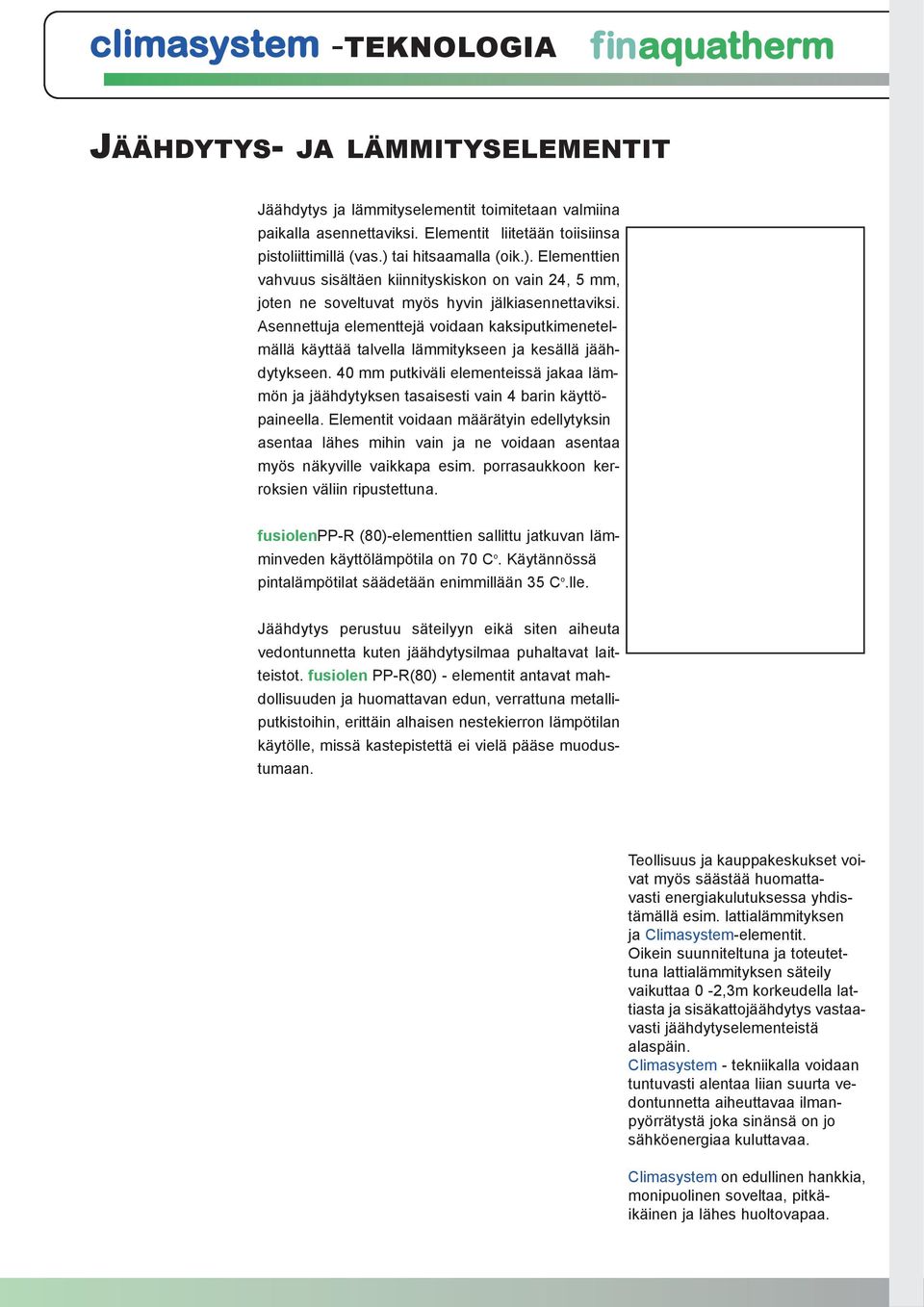

7 climasystem -TEKNOLOGIA finaquatherm JÄÄHDYTYS- JA LÄMMITYSELEMENTIT Jäähdytys ja lämmityselementit toimitetaan valmiina paikalla asennettaviksi. Elementit liitetään toiisiinsa pistoliittimillä (vas.) tai hitsaamalla (oik.). Elementtien vahvuus sisältäen kiinnityskiskon on vain 24, 5 mm, joten ne soveltuvat myös hyvin jälkiasennettaviksi. Asennettuja elementtejä voidaan kaksiputkimenetelmällä käyttää talvella lämmitykseen ja kesällä jäähdytykseen. 40 mm putkiväli elementeissä jakaa lämmön ja jäähdytyksen tasaisesti vain 4 barin käyttöpaineella. Elementit voidaan määrätyin edellytyksin asentaa lähes mihin vain ja ne voidaan asentaa myös näkyville vaikkapa esim. porrasaukkoon kerroksien väliin ripustettuna. fusiolenpp-r (80)-elementtien sallittu jatkuvan lämminveden käyttölämpötila on 70 C o. Käytännössä pintalämpötilat säädetään enimmillään 35 C o.lle. Jäähdytys perustuu säteilyyn eikä siten aiheuta vedontunnetta kuten jäähdytysilmaa puhaltavat laitteistot. fusiolen PP-R(80) - elementit antavat mahdollisuuden ja huomattavan edun, verrattuna metalliputkistoihin, erittäin alhaisen nestekierron lämpötilan käytölle, missä kastepistettä ei vielä pääse muodustumaan. Teollisuus ja kauppakeskukset voivat myös säästää huomattavasti energiakulutuksessa yhdistämällä esim. lattialämmityksen ja Climasystem-elementit. Oikein suunniteltuna ja toteutettuna lattialämmityksen säteily vaikuttaa 0-2,3m korkeudella lattiasta ja sisäkattojäähdytys vastaavasti jäähdytyselementeistä alaspäin. Climasystem - tekniikalla voidaan tuntuvasti alentaa liian suurta vedontunnetta aiheuttavaa ilmanpyörrätystä joka sinänsä on jo sähköenergiaa kuluttavaa. Climasystem on edullinen hankkia, monipuolinen soveltaa, pitkäikäinen ja lähes huoltovapaa.

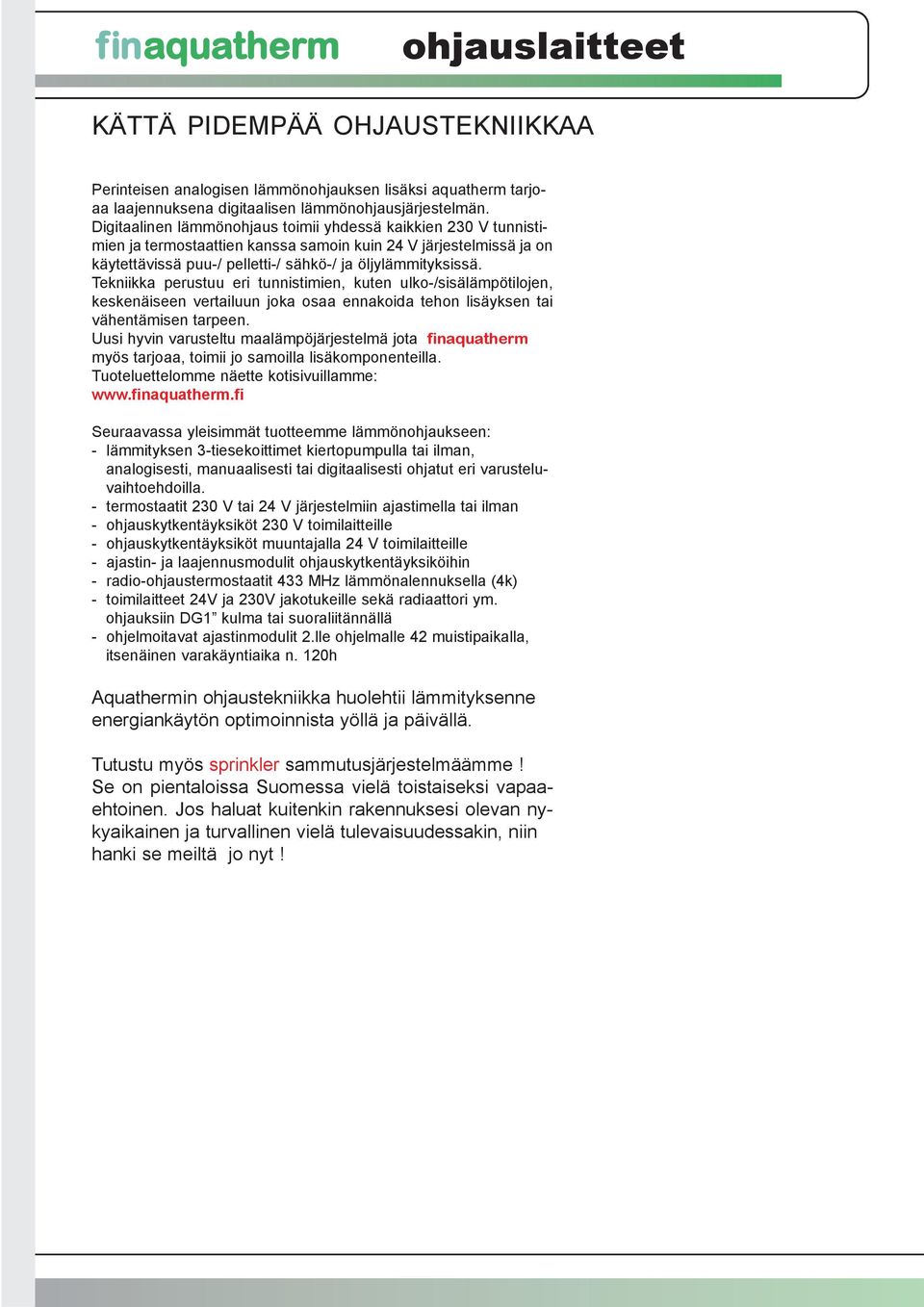

8 finaquatherm ohjauslaitteet KÄTTÄ PIDEMPÄÄ OHJAUSTEKNIIKKAA Perinteisen analogisen lämmönohjauksen lisäksi aquatherm tarjoaa laajennuksena digitaalisen lämmönohjausjärjestelmän. Digitaalinen lämmönohjaus toimii yhdessä kaikkien 230 V tunnistimien ja termostaattien kanssa samoin kuin 24 V järjestelmissä ja on käytettävissä puu-/ pelletti-/ sähkö-/ ja öljylämmityksissä. Tekniikka perustuu eri tunnistimien, kuten ulko-/sisälämpötilojen, keskenäiseen vertailuun joka osaa ennakoida tehon lisäyksen tai vähentämisen tarpeen. Uusi hyvin varusteltu maalämpöjärjestelmä jota finaquatherm myös tarjoaa, toimii jo samoilla lisäkomponenteilla. Tuoteluettelomme näette kotisivuillamme: Seuraavassa yleisimmät tuotteemme lämmönohjaukseen: - lämmityksen 3-tiesekoittimet kiertopumpulla tai ilman, analogisesti, manuaalisesti tai digitaalisesti ohjatut eri varusteluvaihtoehdoilla. - termostaatit 230 V tai 24 V järjestelmiin ajastimella tai ilman - ohjauskytkentäyksiköt 230 V toimilaitteille - ohjauskytkentäyksiköt muuntajalla 24 V toimilaitteille - ajastin- ja laajennusmodulit ohjauskytkentäyksiköihin - radio-ohjaustermostaatit 433 MHz lämmönalennuksella (4k) - toimilaitteet 24V ja 230V jakotukeille sekä radiaattori ym. ohjauksiin DG1 kulma tai suoraliitännällä - ohjelmoitavat ajastinmodulit 2.lle ohjelmalle 42 muistipaikalla, itsenäinen varakäyntiaika n. 120h Aquathermin ohjaustekniikka huolehtii lämmityksenne energiankäytön optimoinnista yöllä ja päivällä. Tutustu myös sprinkler sammutusjärjestelmäämme! Se on pientaloissa Suomessa vielä toistaiseksi vapaaehtoinen. Jos haluat kuitenkin rakennuksesi olevan nykyaikainen ja turvallinen vielä tulevaisuudessakin, niin hanki se meiltä jo nyt!
