1 Koska maailma on kylmä.

2 Uuni on ikivanha keksintö. Ensimmäiset kiviuunit olivat karkeaa tekoa ja massiivisen kokoisia. Pikku hiljaa vaatimustaso kasvoi, ensin säätyläisten toivomuksesta. Näihin aikoihin kuvaan astuivat myös savenvalun ammattilaiset, jotka lähtivät kehittämään uunien rakennustapaa ja -tyyliä. Ensimmäiset kaakeliuunit näkivät näin päivänvalon 1300-luvulla saksankielisessä Euroopassa. Kylmään ja pimeään Pohjolaan ne ehtivät pari sataa vuotta myöhemmin. Arvellaan, että Suomen ensimmäisen kaakeliuunin muurasi savenvalaja Hans Påtmakare Turun linnaan vuonna Aatelisväki kerääntyi oitis hyisen linnan hämäristä moisen ihmeen äärelle lämmittelemään ja köllöttelemään. Pikku hiljaa käynnistyi myös kaakeliuunien teollinen valmistus, jonka kunniakkaita perinteitä me Kermansavella jatkamme suurella innolla ja palolla.

3

4 Kylmä maailma - lämmin uuni Elettiin vuotta Heinäveden kunnan Raaminmäellä aloitti toimintansa pieni perheyritys ja savipaja. Kermansavi Oy erikoistui käyttökeramiikan mukien, vuokien ja lautasten valmistamiseen. Ensimmäinen myyntiin tullut astiasto, Heinä-sarja, on muuten kokenut kestosuosion luvun alussa käynnistyi myös varaavien kaakeliuunien tuotanto. Yritys uskoi lujasti tällaisten uunien tarpeeseen ja menestykseen markkinoilla. Vähitellen myynti kääntyikin vahvaan kasvuun. Kuluttajat lämpenivät Kermansaven uuneille toden teolla, ja sama kehitys on jatkunut edelleen. TULIKIVI JA KERMANSAVI PUHALTAVAT YHTEEN HIILEEN Vuonna 2006 kuvioihin astui vuolukiviuuneja valmistava Tulikivi Oyj, joka osti yrityksen osakekannan. Samalla Kermansavesta tuli Tulikiven tytäryhtiö. Tulikivi on maailman suurin vuolukiven jalostaja ja teollisesti tuotettujen, varaavien tulisijojen valmistaja. Yli puolet yrityksen tuotannosta menee vientiin, ennen muuta Eurooppaan ja Pohjois-Amerikkaan. Tulikiven mittavaan uunivalikoimaan kuuluu koko joukko klassikkomalleja ja paljon uusia, moderneja tuttavuuksia. Tulikivi- ja Kermansavi-uuneilla on jo yli neljännesmiljoona onnellista omistajaa. Se kertoo, kuinka hyvin sisustajat ja kodinkunnostajat ovat jo lämmenneet uuniemme uniikeille ominaisuuksille. TEKEMISEN JA PALVELUN RIMA KORKEALLA Omistajan lisäksi Tulikivi- ja Kermansavi-uuneilla on paljon muutakin yhteistä. Takanamme on useamman vuosikymmenen uuninvalmistuksen kokemus. Tuotantotekniikkamme on alan moderneinta. Kaikkiin tuotteisiimme liittyy aina laadun leima ja niissä näkyy tinkimättömän käsityön jälki. Toimituksemme tapahtuvat ajallaan, ja tavara on sitä mitä on sovittu. Tämän lisäksi kannamme huolta ja vastuun koko uuniprojektisi onnistumisesta. Opastamme sinua oikean tulisijan valinnassa ja sen käytössä vaikka ihan kädestä pitäen. Näin pääset nopeasti sinuiksi uuden uunikumppanisi kanssa. SAAMMEKO HERÄTTÄÄ INNOSTUKSEN KIPINÄN? Seuraavilla sivuilla kerromme ja ennen muuta näytämme, millaisia kodin lämmittäjiä ja tunnelman loihtijoita uusimmat kaakeliuunimme oikein ovat. Näin saat jo hyvän ensituntuman Kermansaven lämpimästä maailmasta. Ja heti kun sytyt ajatukselle uuden uunin hankinnasta, poikkea myyntiedustajamme luona tai kutsu uunimestarimme kylään. Hän kuuntelee toiveitasi korva tarkkana ja esittelee lähemmin uunimallistomme mahdollisuuksia. Ja ottaa muutenkin asiasi hoitaakseen. Näkemiin pian. Kun kiireiltäsi kerkiät, poikkea kaikessa rauhassa myös kotisivuillamme Sieltä löydät mukavaa ja mielenkiintoista lisätietoa, mitä ei näiden kansien väliin mahtunut. 4

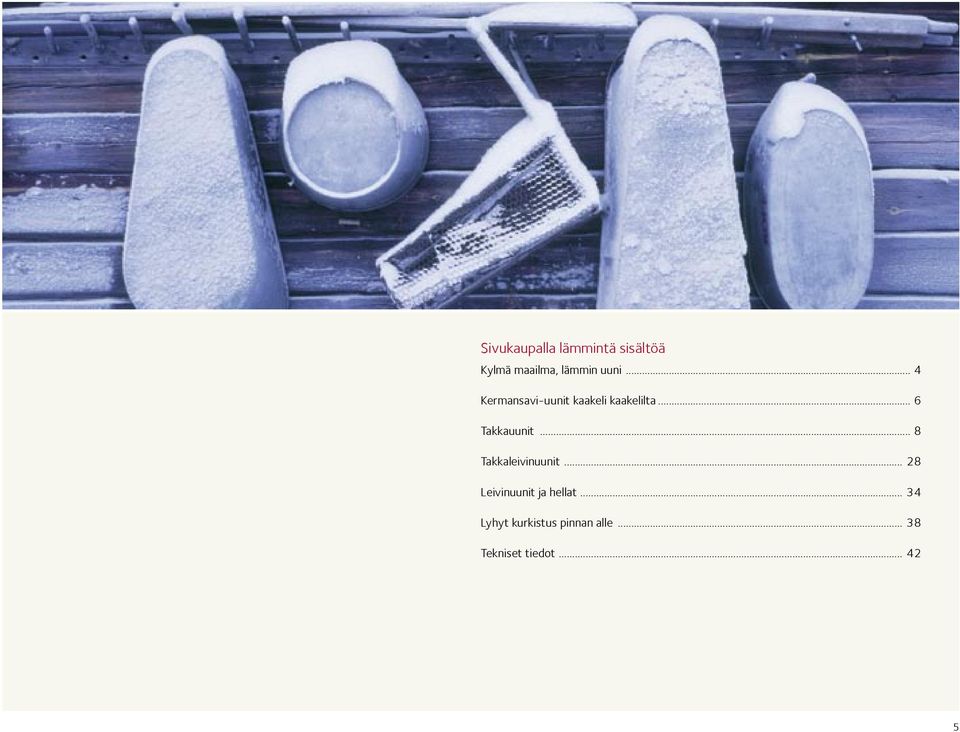

5 Sivukaupalla lämmintä sisältöä Kylmä maailma, lämmin uuni... 4 Kermansavi-uunit kaakeli kaakelilta... 6 Takkauunit... 8 Takkaleivinuunit Leivinuunit ja hellat Lyhyt kurkistus pinnan alle Tekniset tiedot

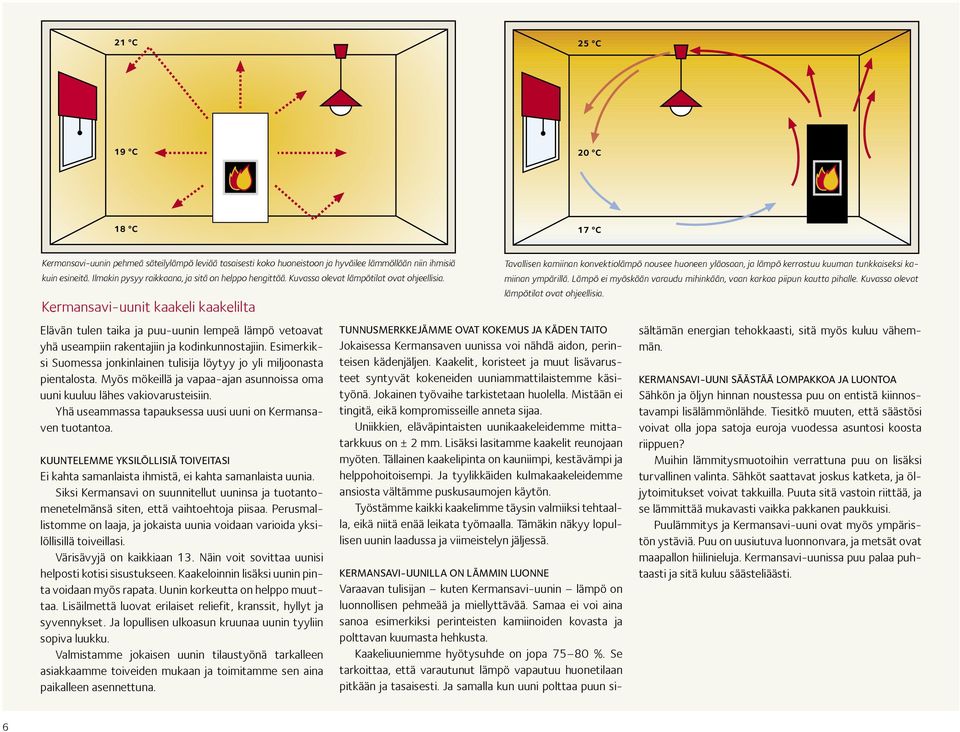

6 Kermansavi-uunin pehmeä säteilylämpö leviää tasaisesti koko huoneistoon ja hyväilee lämmöllään niin ihmisiä kuin esineitä. Ilmakin pysyy raikkaana, ja sitä on helppo hengittää. Kuvassa olevat lämpötilat ovat ohjeellisia. Kermansavi-uunit kaakeli kaakelilta Elävän tulen taika ja puu-uunin lempeä lämpö vetoavat yhä useampiin rakentajiin ja kodinkunnostajiin. Esimerkiksi Suomessa jonkinlainen tulisija löytyy jo yli miljoonasta pientalosta. Myös mökeillä ja vapaa-ajan asunnoissa oma uuni kuuluu lähes vakiovarusteisiin. Yhä useammassa tapauksessa uusi uuni on Kermansaven tuotantoa. KUUNTELEMME YKSILÖLLISIÄ TOIVEITASI Ei kahta samanlaista ihmistä, ei kahta samanlaista uunia. Siksi Kermansavi on suunnitellut uuninsa ja tuotantomenetelmänsä siten, että vaihtoehtoja piisaa. Perusmallistomme on laaja, ja jokaista uunia voidaan varioida yksilöllisillä toiveillasi. Värisävyjä on kaikkiaan 13. Näin voit sovittaa uunisi helposti kotisi sisustukseen. Kaakeloinnin lisäksi uunin pinta voidaan myös rapata. Uunin korkeutta on helppo muuttaa. Lisäilmettä luovat erilaiset reliefit, kranssit, hyllyt ja syvennykset. Ja lopullisen ulkoasun kruunaa uunin tyyliin sopiva luukku. Valmistamme jokaisen uunin tilaustyönä tarkalleen asiakkaamme toiveiden mukaan ja toimitamme sen aina paikalleen asennettuna. TUNNUSMERKKEJÄMME OVAT KOKEMUS JA KÄDEN TAITO Jokaisessa Kermansaven uunissa voi nähdä aidon, perinteisen kädenjäljen. Kaakelit, koristeet ja muut lisävarusteet syntyvät kokeneiden uuniammattilaistemme käsityönä. Jokainen työvaihe tarkistetaan huolella. Mistään ei tingitä, eikä kompromisseille anneta sijaa. Uniikkien, eläväpintaisten uunikaakeleidemme mittatarkkuus on ± 2 mm. Lisäksi lasitamme kaakelit reunojaan myöten. Tällainen kaakelipinta on kauniimpi, kestävämpi ja helppohoitoisempi. Ja tyylikkäiden kulmakaakeleidemme ansiosta vältämme puskusaumojen käytön. Työstämme kaikki kaakelimme täysin valmiiksi tehtaalla, eikä niitä enää leikata työmaalla. Tämäkin näkyy lopullisen uunin laadussa ja viimeistelyn jäljessä. Tavallisen kamiinan konvektiolämpö nousee huoneen yläosaan, ja lämpö kerrostuu kuuman tunkkaiseksi kamiinan ympärillä. Lämpö ei myöskään varaudu mihinkään, vaan karkaa piipun kautta pihalle. Kuvassa olevat lämpötilat ovat ohjeellisia. KERMANSAVI-UUNILLA ON LÄMMIN LUONNE Varaavan tulisijan kuten Kermansavi-uunin lämpö on luonnollisen pehmeää ja miellyttävää. Samaa ei voi aina sanoa esimerkiksi perinteisten kamiinoiden kovasta ja polttavan kuumasta hehkusta. Kaakeliuuniemme hyötysuhde on jopa %. Se tarkoittaa, että varautunut lämpö vapautuu huonetilaan pitkään ja tasaisesti. Ja samalla kun uuni polttaa puun sisältämän energian tehokkaasti, sitä myös kuluu vähemmän. KERMANSAVI-UUNI SÄÄSTÄÄ LOMPAKKOA JA LUONTOA Sähkön ja öljyn hinnan noustessa puu on entistä kiinnostavampi lisälämmönlähde. Tiesitkö muuten, että säästösi voivat olla jopa satoja euroja vuodessa asuntosi koosta riippuen? Muihin lämmitysmuotoihin verrattuna puu on lisäksi turvallinen valinta. Sähköt saattavat joskus katketa, ja öljytoimitukset voivat takkuilla. Puuta sitä vastoin riittää, ja se lämmittää mukavasti vaikka pakkanen paukkuisi. Puulämmitys ja Kermansavi-uuni ovat myös ympäristön ystäviä. Puu on uusiutuva luonnonvara, ja metsät ovat maapallon hiilinieluja. Kermansavi-uunissa puu palaa puhtaasti ja sitä kuluu säästeliäästi. 6

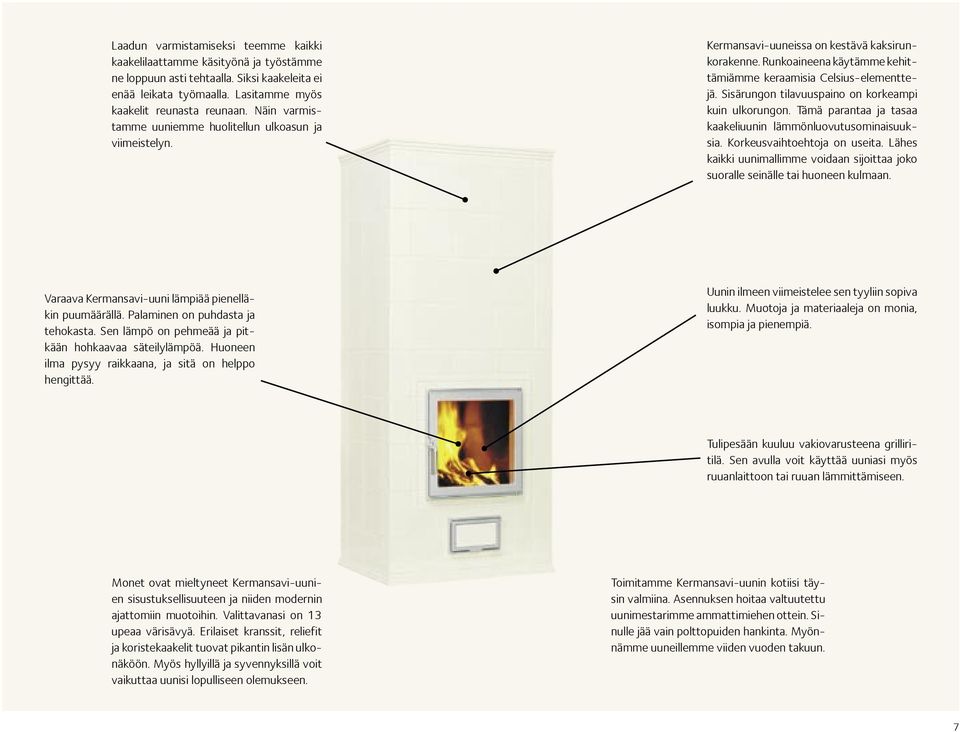

7 Laadun varmistamiseksi teemme kaikki kaakelilaattamme käsityönä ja työstämme ne loppuun asti tehtaalla. Siksi kaakeleita ei enää leikata työmaalla. Lasitamme myös kaakelit reunasta reunaan. Näin varmistamme uuniemme huolitellun ulkoasun ja viimeistelyn. Kermansavi-uuneissa on kestävä kaksirunkorakenne. Runkoaineena käytämme kehittämiämme keraamisia Celsius-elementtejä. Sisärungon tilavuuspaino on korkeampi kuin ulkorungon. Tämä parantaa ja tasaa kaakeliuunin lämmönluovutusominaisuuksia. Korkeusvaihtoehtoja on useita. Lähes kaikki uunimallimme voidaan sijoittaa joko suoralle seinälle tai huoneen kulmaan. Varaava Kermansavi-uuni lämpiää pienelläkin puumäärällä. Palaminen on puhdasta ja tehokasta. Sen lämpö on pehmeää ja pitkään hohkaavaa säteilylämpöä. Huoneen ilma pysyy raikkaana, ja sitä on helppo hengittää. Uunin ilmeen viimeistelee sen tyyliin sopiva luukku. Muotoja ja materiaaleja on monia, isompia ja pienempiä. Tulipesään kuuluu vakiovarusteena grilliritilä. Sen avulla voit käyttää uuniasi myös ruuanlaittoon tai ruuan lämmittämiseen. Monet ovat mieltyneet Kermansavi-uunien sisustuksellisuuteen ja niiden modernin ajattomiin muotoihin. Valittavanasi on 13 upeaa värisävyä. Erilaiset kranssit, reliefit ja koristekaakelit tuovat pikantin lisän ulkonäköön. Myös hyllyillä ja syvennyksillä voit vaikuttaa uunisi lopulliseen olemukseen. Toimitamme Kermansavi-uunin kotiisi täysin valmiina. Asennuksen hoitaa valtuutettu uunimestarimme ammattimiehen ottein. Sinulle jää vain polttopuiden hankinta. Myönnämme uuneillemme viiden vuoden takuun. 7

8 8 TAKKAUUNIT

9 Kermansavi-takkauunit Kermansaven takkauunit ovat sisustajan ystäviä. Sinä päätät, millainen uuni sopii parhaiten omaan kotiisi. Sen jälkeen me toimitamme sellaisen. Muutama esimerkki: Tuoteperheestämme löytyy sekä modernin linjan että perinteisemmän uunimuotoilun edustajia. Uunin pinta voidaan kaakeloida kokonaan tai osittain. Toiset taas haluavat uuninsa rapattuna tai hiertopintaisena. Sekin onnistuu. Värivaihtoehdoista ei ole pulaa, ja muissakin yksityiskohdissa on sopivasti liikkumavaraa. Voit myös lisätä uuniisi pöytä- tai penkkitason. Kaikissa tapauksissa saat luotettavan lämmityskumppanin ja komean sisustuselementin, jonka linjat miellyttävät silmää ja kestävät aikaa. TAKKAUUNIT 9

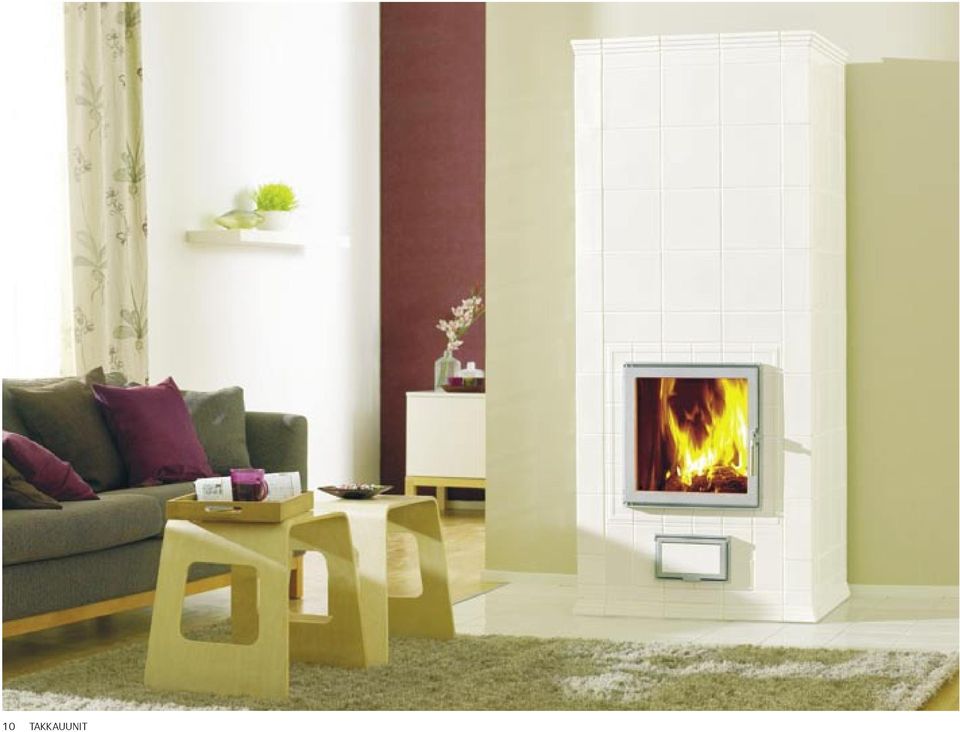

10 10 TAKKAUUNIT

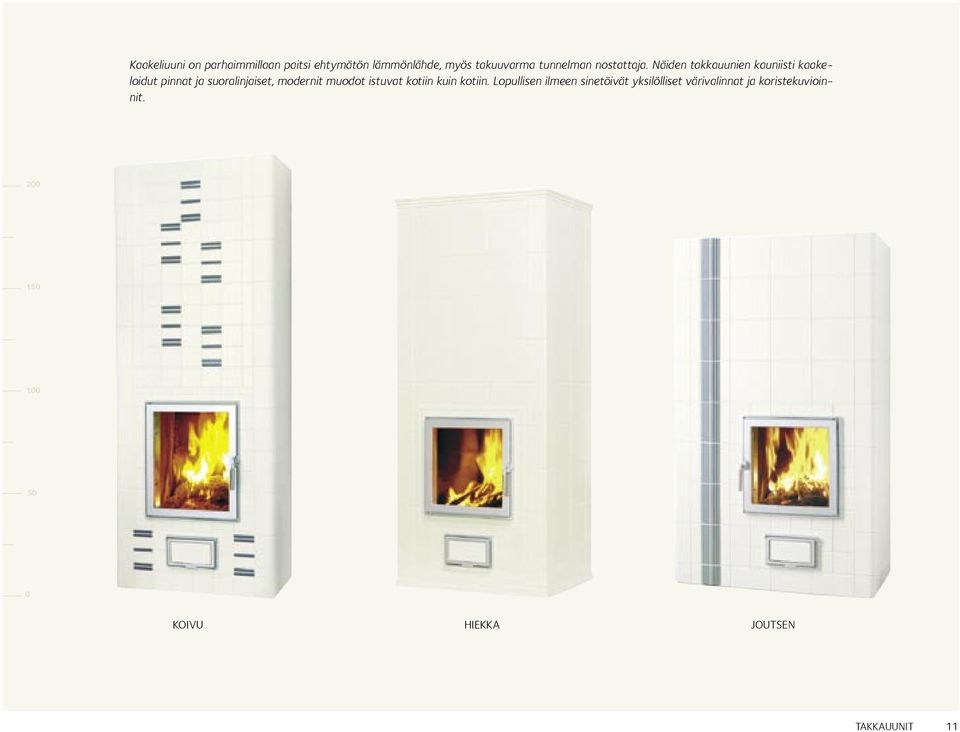

11 Kaakeliuuni on parhaimmillaan paitsi ehtymätön lämmönlähde, myös takuuvarma tunnelman nostattaja. Näiden takkauunien kauniisti kaakeloidut pinnat ja suoralinjaiset, modernit muodot istuvat kotiin kuin kotiin. Lopullisen ilmeen sinetöivät yksilölliset värivalinnat ja koristekuvioinnit KOIVU HIEKKA JOUTSEN TAKKAUUNIT 11

12 12 TAKKAUUNIT

13 KALLIO LAPPI SADE TAKKAUUNIT 13

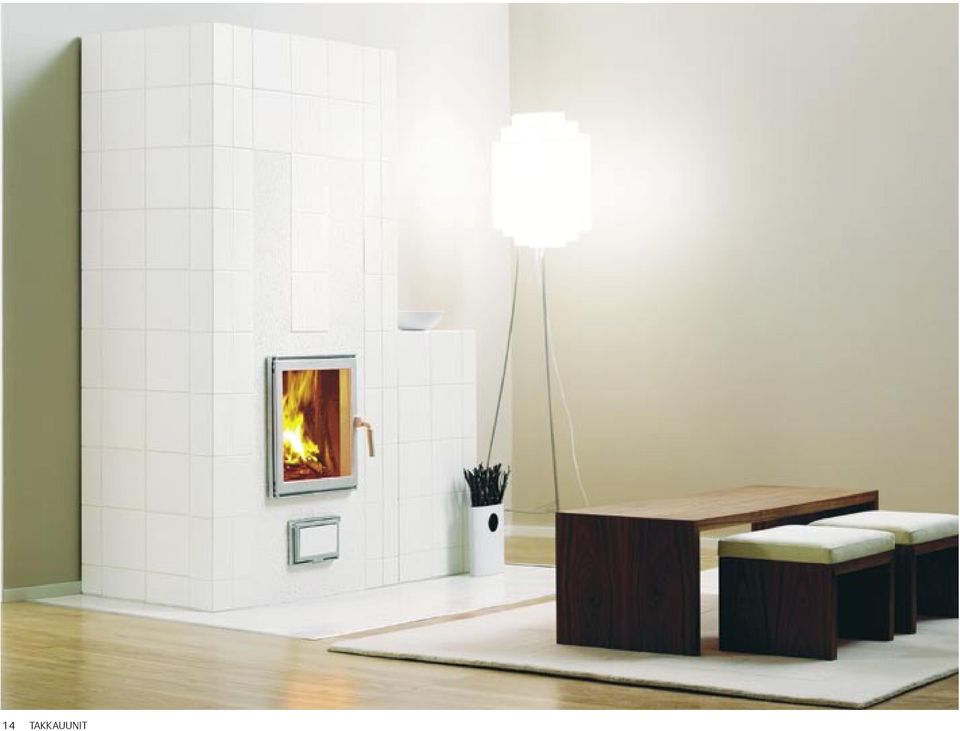

14 14 TAKKAUUNIT

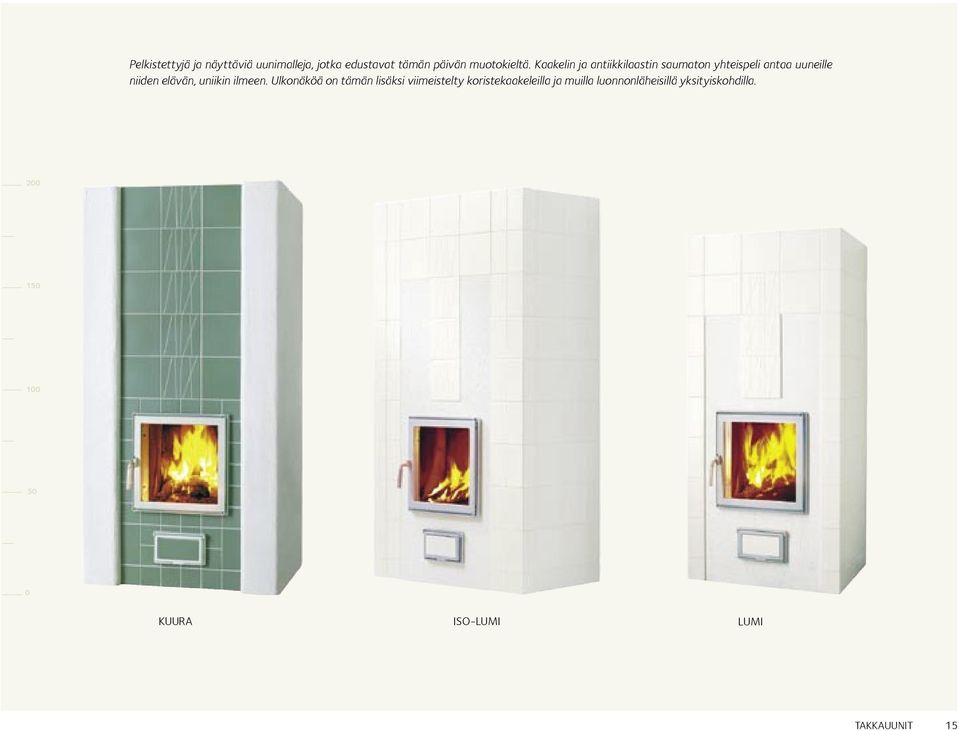

15 Pelkistettyjä ja näyttäviä uunimalleja, jotka edustavat tämän päivän muotokieltä. Kaakelin ja antiikkilaastin saumaton yhteispeli antaa uuneille niiden elävän, uniikin ilmeen. Ulkonäköä on tämän lisäksi viimeistelty koristekaakeleilla ja muilla luonnonläheisillä yksityiskohdilla KUURA ISO-LUMI LUMI TAKKAUUNIT 15

16 16 TAKKAUUNIT

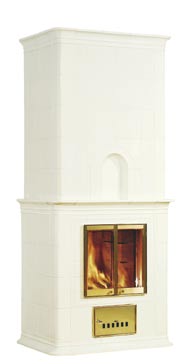

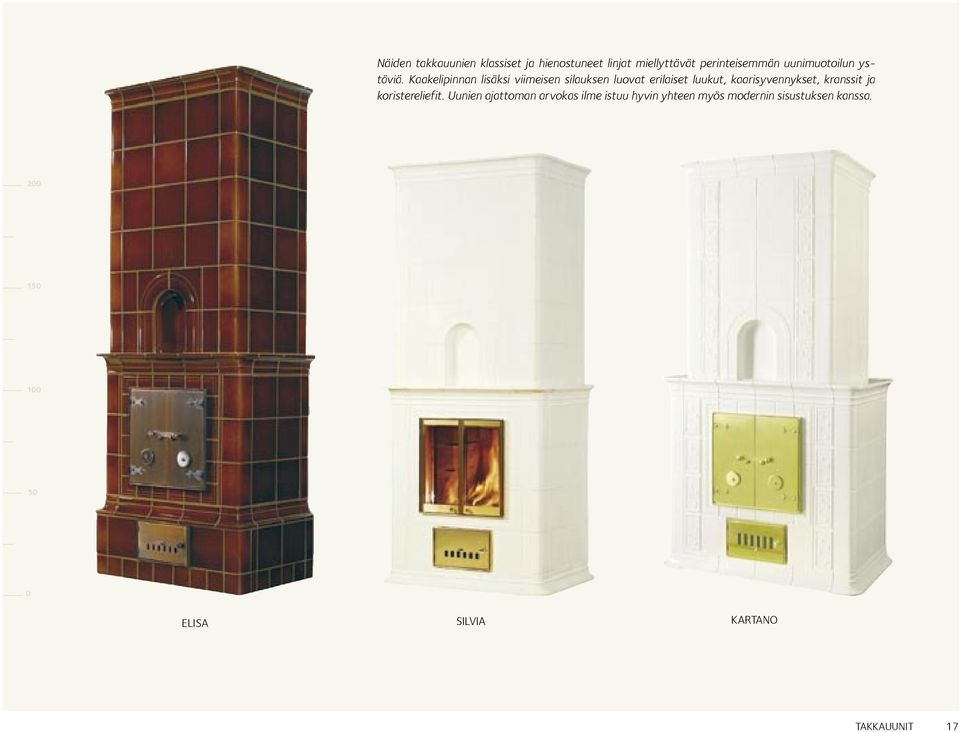

17 Näiden takkauunien klassiset ja hienostuneet linjat miellyttävät perinteisemmän uunimuotoilun ystäviä. Kaakelipinnan lisäksi viimeisen silauksen luovat erilaiset luukut, kaarisyvennykset, kranssit ja koristereliefit. Uunien ajattoman arvokas ilme istuu hyvin yhteen myös modernin sisustuksen kanssa ELISA SILVIA KARTANO TAKKAUUNIT 17

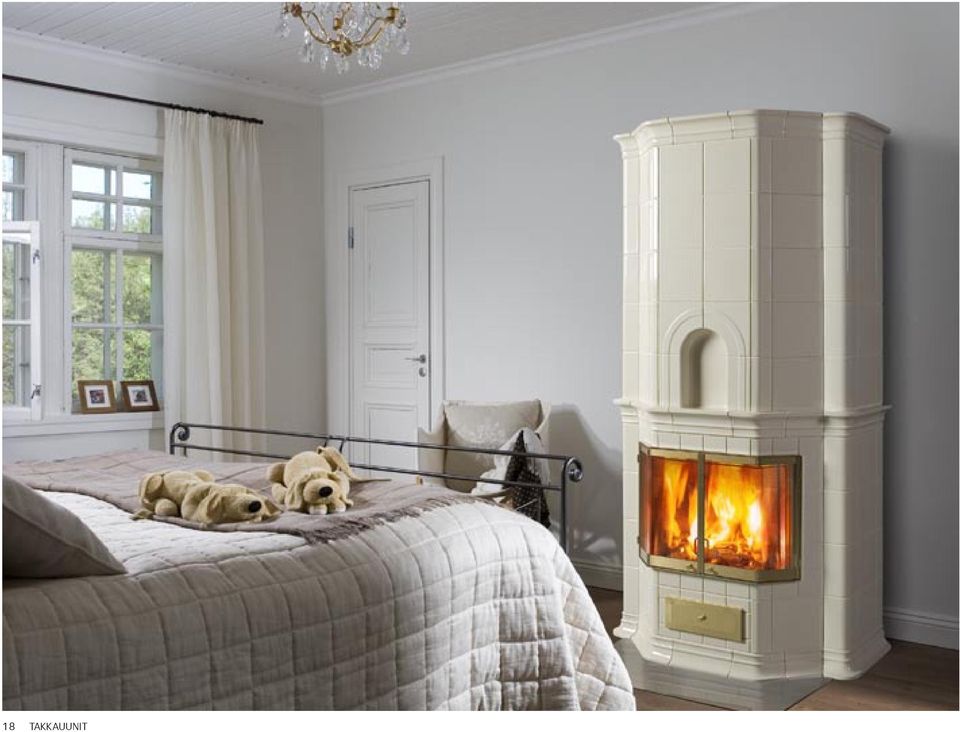

18 18 TAKKAUUNIT

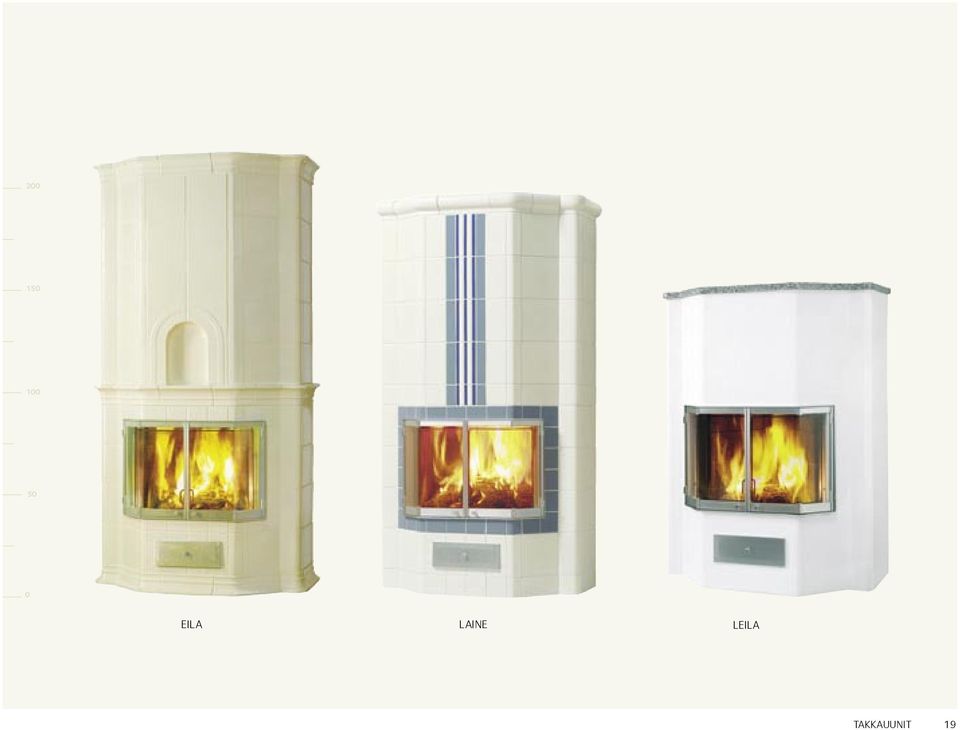

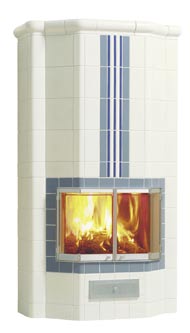

19 EILA LAINE LEILA TAKKAUUNIT 19

20 20 TAKKAUUNIT

21 Kermansaven klassikkouuneja, jotka sopivat isompaan tai pienempään kotiin. Uunien hillittyjä muotoja on täydennetty persoonallisilla yksityiskohdilla. Hannassa on suuri tulipesä ja se on muutenkin mallistomme kookkain edustaja todellinen lämpövoimala, joka toimii ympärikaakeloituna myös näyttävänä tilanjakajana HANNA SANNA SAARA TAKKAUUNIT 21

22 22 TAKKAUUNIT

23 KAISLA HELMI ERKKI TAKKAUUNIT 23

24 24 TAKKAUUNIT

25 Satu ja Anja ovat muodoiltaan tuttuja ja perinteisiä uunimalleja, joita on kuitenkin muunneltu pikanteilla yksityiskohdilla. Kaakeli ja antiikkilaasti ovat yhdessä kauniita materiaaleja SATU ANJA TAKKAUUNIT 25

26 26 TAKKAUUNIT

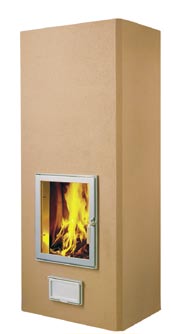

27 Uunin pinta voi olla myös kokonaan rapattu. Antiikkilaastilla rapattu takka on linjoiltaan yksinkertainen ja kaunis. Violan erikoisuus on hiertopinta ja sen kuusi värivaihtoehtoa VIOLA SUVI S SUVI TAKKAUUNIT 27

28 28 TAKKALEIVINUUNIT

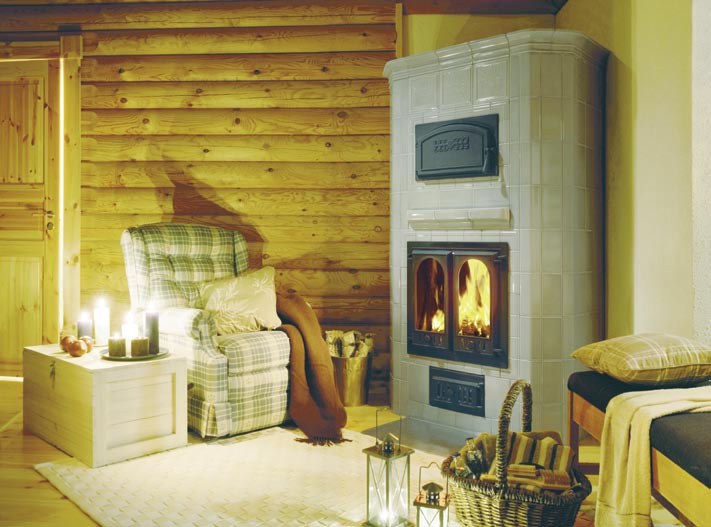

29 Kermansavi-takkaleivinuunit Kermansaven takkaleivinuuni on kotikokin toiveuni. Puu-uunin pehmeässä ja tasaisessa lämmössä kypsyvät monet herkulliset puurot ja pataruuat, piirakat ja leivonnaiset. Malleja on moneksi. Korkeuden lisäksi voit vaikuttaa myös uunin pintamateriaaliin. Ja esitteemme lopusta löydät listan muista lisävarusteista ja yksityiskohdista, joista voit valita mieleisesi. Myös käyttäjän kannalta takkaleivinuunimme ovat helpoimmasta päästä. Takan tulipesässä palava tuli lämmittää samalla myös leivinuunin puolen. Ja homma on sillä selvä. TAKKALEIVINUUNIT 29

30 30 TAKKALEIVINUUNIT

31 Näistä uuneista on moneksi: ne ovat yhtä aikaa tunnelmallisia takkoja, maan mainioita leivinuuneja ja koko kodin komistajia. Johannassa leivinuunin voi sijoittaa kätevästi mille sivulle tahansa: eteen, oikealle tai vasemmalle ja jopa taakse JOHANNA V/O JOHANNA E/T SUSANNA TAKKALEIVINUUNIT 31

32 32 TAKKALEIVINUUNIT

33 SAMULI JOUNI V/O JUHANI E/T TAKKALEIVINUUNIT 33

34 34 LEIVINUUNIT JA HELLAT

35 Kermansavi-leivinuunit ja -hellat Kermansaven leivinuunit on tarkoitettu kotileipurin ahkeraksi apulaiseksi ja koko perheen piirakkavoimalaksi. Perinteisen selkeälinjaisista malleistamme löytyy paisto-ominaisuuksia ja lämmitystehoa vaativallekin käyttäjälle. Monien mielestä mukavinta on kuitenkin paistoksiin jäävä puu-uunin ihana aromi. Leivontapäivän palkaksi saat myös hyvän omantunnon. Sähköä säästyy, eikä tuontiöljyä pala. Ja siinä sivussa lämpiää koko tupa. Myös leivinuunimme on varustettu kaikilla Kermansaven herkuilla. Ja sinä päätät luonnollisesti uunisi lopullisen ilmeen ja olemuksen. LEIVINUUNIT JA HELLAT 35

36 36 LEIVINUUNIT JA HELLAT

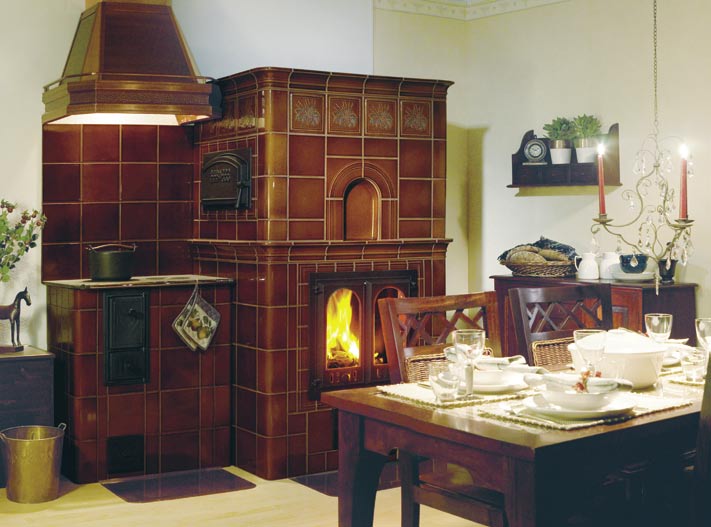

37 Kaakelileivinuunin massiivinen runko varaa paistolämpöä pitkäksi toviksi. Sinä aikana ehdit loihtia monenmoisia herkkuja. Uunin sivut on mahdollista verhoilla myös antiikkilaastilla (Lasse). Ja perinteisen hellan ystäville Kermansavella on oma nimikkomallinsa, jota voi käyttää yksinään tai leivinuunin kyljessä LIISA LASSE LIESI LEIVINUUNIT JA HELLAT 37

38 Lyhyt kurkistus pinnan alle Kermansavi-uunien kohdalla ulkonäkö ei petä. Niiden kauniiden kuorien sisältä löytyy paitsi paljon huolellista työtä, myös uusinta tekniikkaa ja innovaatioita. Niiden ansiosta Kermansaven uuneja kelpaa käyttää ja katsella. TARKASTI MIETITTY JA HYVIN TOIMIVA RAKENNE Kaikissa Kermansaven kaakeliuuneissa on kaksirunkorakenne. Se tekee uuneista kestäviä, tehokkaita ja miellyttäviä käyttää. Uunien runko koostuu keraamisista, hyvin varaavista Celsius-elementeistä. Siksi Kermansaven uuneissa puu palaa korkeassa lämpötilassa erittäin hyvin. Samalla puuta kuluu vähemmän, ja palamisen hyötysuhde pysyy korkeana. Kermansaven takkaleivinuunit ja leivinuunit varaavat lämpöä pitkään. Siksi voit hyödyntää uunin lämpöä monipuolisesti ja valmistaa monenlaisia herkkuja. Pinnoitamme rungon Kermansavi-uunikaakeleilla. Valmistamme ne korkealuokkaisesta kivitavarasavesta ja poltamme asteen kuumuudessa. Näin kaakelit saavuttavat erinomaisen lämpökestävyytensä ja lujuuden, joka ei ole pienistä kolhuista moksiskaan. Kaksirunkorakenteen ansiosta ja ns. kuorellisena tulisijana Kermansavi-uunien pintalämpötila pysyy myös miellyttävänä ja turvallisen alhaisena jääden normaalissa käytössä alle 70 asteen. Lämminpintaisen tulisijan pintalämpötilan raja on 80 astetta. Kaikki Kermansavi-uunit ovat varaavia tulisijoja. Ja sehän tarkoittaa, että ne luovuttavat miellyttävää lämpöään pitkään ja hartaasti yönkin yli, jopa seuraavan päivän puolelle. Pitkän lämmitystehonsa ansiosta voit hyödyntää Kermansaven takkaleivinuunia monipuolisesti erilaisten ruokien ja leivonnaisten valmistamiseen uunin lämmittämisen jälkeen. 38

39 PARI SANAA TAKKAUUNIEMME TOIMINNASTA JA PIIPUN PAIKASTA Ehkä haluat tietää jotakin myös Kermansaven takkauunien sisäisestä elämästä ja rakenteesta eli miten ne oikein toimivat. Vaihtoehtoja on kaksi: vastavirtaperiaate ja tuplakierto. Oheiset piirroskuvat valottavat asiaa lisää. Vastavirtaperiaatteella toimiva takkauuni voidaan liittää hormiin alhaalta, joko uunin takaa tai sivulta. Tämä on perinteisin tapa kaikissa uuneissa. Tuplakierrolla varustetun takkauunin hormiliitos sijaitsee puolestaan ylhäällä, joko uunin takana, sivulla tai päällä. Uuni on varustettu myös sytytyspellillä. Päältä liitettävä hormiratkaisu säästää lattiatilaa. Muista kuitenkin, että piipun suurin sallittu paino on tällöin 550 kiloa. Jos tekniikka kiinnostaa, Kermansavi-myyntiedustajasi kertoo uuniemme toiminnasta mielihyvin enemmän. TAKKALEIVINUUNIMME OVAT HELPPOJA TAPAUKSIA Kermansaven varaavat takkaleivinuunit ovat yhdistelmiä, joissa tulipesässä palava tuli lämmittää pesän yläpuolella olevan leivinuunin. Puuta poltetaan siis vain tulipesässä. Selkeää ja vaivatonta, mikä onkin näiden uunien vahvuus. Varsinaisen lämmityksen aikana leivinuunin lämpötila nousee hyvinkin yli 800 asteen. Tämä takaa sen, että leivinuuni palaa varmasti puhtaaksi. Ja kunnon, tasainen paistolämpötila säilyy uunissa kauan. 39

40 Vaikka ilmastomme osoittaa lämpenemisen merkkejä, kyllä maailmassa kylmyyttä riittää. Syksyn viimoilla ja talven pakkasilla vilu tunkeutuu helposti puseron alle. Myös kiireinen elämänrytmimme ja arjen pikku alamäet voivat viilentää tunteita ja synnyttää kylmiä väreitä. Ei hätää. Kermansavella on näihin vaivoihin varma lääke. Hanki oma uuni. Hakeudu kylmästä sisälle. Ja laita uunisi lämpiämään. Elävän tulen loimussa ja liekkien leikissä on jotakin perin mystistä ja samalla jotakin perin rauhoittavaa. Aika pysähtyy, mutta ajatukset paremmasta lähtevät liikkeelle. Sellainen on reseptimme raastavaan elämään. Sellainen on Kermansaviuunien lämmin maailma.

41

42 UUNIMALLIT MITTATIEDOT LÄMPÖTEKNIIKKA HORMILIITOSTIEDOT TAKKAUUNIT Sivu Paino (kg) Ulkomitat leveys/syvyys/korkeus (mm) Takkauunin tulipesän mitat, leveys/syvyys (mm) Leivinuunin mitat, leveys/ syvyys (mm) Pinta (värinro) (kg) Energia määrä (kwh) (kw) Maksimi puumäärä Nimellisteho Lämmitettävä ala (m 2 ) Keskim. Savukaasu lämpötila ( C) Hormisuositus (1/2 kiven tai 1/1 kiven hormi) Hormiliitosaukon mitat, (mm) A B C Päältäliitos (mm) ANJA /585/ / , min EILA /580/ / , min ELISA /640/ / , min ERKKI /580/ / , min HANNA /800/ / , min HELMI /875/ / , min HIEKKA /600/ / , min ISO-LUMI /600/ / , min JOUTSEN /600/ /350-35, , min KAISLA /875/ /350-11, , min KALLIO /600/ /350-80, , min KARTANO /600/ / , min KOIVU /600/ /350-11, , min KUURA /650/ / , min LAINE /580/ /350-11, , min LAPPI /600/ /350-23, , min LEILA /580/ / , min LUMI /600/ / , min SAARA /600/ / , min SADE /600/ / , min SANNA /600/ / , min SATU /585/ / , min SILVIA /600/ / , min SUVI /570/ / , min SUVI S /600/ / , min VIOLA /570/ /350 - Y , min TAKKALEIVINUUNIT JOHANNA E/T /800/ / / , min JOHANNA V/O /800/ / / , min JOUNI E/T /785/ / / , min JOUNI V/O /785/ / / , min JUHANI E/T /785/ / / , min JUHANI V/O /785/ / / , min SAMULI /800/ / / , min SUSANNA /800/ / / , min LEIVINUUNIT JA HELLAT LASSE /985/ / , min LIISA /1000/ / , min LIESI /470/ min = VAKIOVARUSTE - = EI MAHDOLLINEN 42

43 LISÄTIETOJA TEKNISESTÄ TAULUKOSTA JA POHJAPIIRROKSISTA: Pinta: Kuvaston tulisijoissa on kaakeli- tai laastipinta. Maksimi puumäärä, (kg): Käyttöohjeen mukainen puumäärä, joka voidaan enintään käyttää vuorokaudessa. Energiamäärä, (kwh): Tulisijaan yhdellä lämmityskerralla varastoituva energiamäärä, kun tulisijassa poltetaan käyttöohjeen mukainen puumäärä. Nimellisteho, (kw): Tulisijan luovuttama keskimääräinen lämmitysteho 12 ensimmäisen tunnin aikana lämmityksen aloittamisesta, kun tulisijaa käytetään käyttöohjeen mukaisesti. Huom. liesissä on ilmoitettu tulisijan luovuttama lämpöteho palamisen aikana, kun tulisijaa käytetään käyttöohjeen mukaisesti. Lämmitettävä ala, (m 2 ): Tulisijan nimellistehoa vastaava lämmitettävä ala (ohjeellinen arvo). Oletuksena on 2,5 m:n huonekorkeus ja asunnon nykyaikainen lämmöneristys. (Suomen rakentamismääräyskokoelman mukainen lämmöneristys). Huom. Ko. arvo on ohjeellinen - tarkista aina tulisijan koko, sijoituspaikka ja soveltuvuus huonetilaan jälleenmyyjältäsi. Keskimääräinen savukaasulämpötila ( C): Keskimääräinen savukaasujen lämpötila hormiliitoksessa käytettäessä tulisijaa käyttöohjeen mukaisesti. Hormisuositus: Leivinuuni, sekä takkaleivinuunit sekä suuret tulisijat vaativat koko tiilen hormin. Pyöreän hormin sisähalkaisijan tulee olla vähintään 160 mm. Muut tulisijat voidaan liittää puolen tiilen hormiin. Pyöreän hormin sisähalkaisijan tulee olla vähintään 130 mm. Hormiliitosalue on merkitty pohjapiirrokseen, _ -merkintä. Sytytyspelti/Tuplakierto: Tulisijat jotka varustetaan sytytyspellillä/tuplakierrolla, hormiliitoksen ollessa päällä, tulisijojen minimikorkeudet ovat: Takkauunit 1700 mm. Erkkeritakkauunit 1900 mm. Takka-leivinuunit 2100 mm. Hormiliitoksen ollessa ylhäällä takana tai ylhäällä sivulla, tulisijojen minimikorkeudet ovat: Takkauunit 1900 mm. Erkkeritakkauunit 1900 mm. Takka-leivinuunit 2300 mm. Näissä malleissa varmista hormiliitosaukon korkeus jälleenmyyjältä. Lisätietoja jälleenmyyjältä. Päältäliitos: Jos uunimallin pohjapiirroksessa on punainen ympyrä, uunimalliin saa lisätilauksesta päältäliitoksen. Päältäliitoshormin maksimipaino 550 kg. Lisätietoja jälleenmyyjältä. SUOJAETÄISYYDET Kaikki Kermansavi-uunit liettä lukuun ottamatta kuuluvat luokkaan lämminpintainen, joissa pintalämpötila on enintään 80 C. Tulisijan nimellisteho ilmoitetaan kilowatteina niin, että se vastaa tulisijan normaalikäytön mukaista polttoaineen kulutusta. Lämminpintaisen tulisijan suojaetäisyydet palava-aineisiin rakenteisiin ja irtaimistoon ovat alaspäin ja vaakasuunnassa 50 mm sekä ylöspäin 150 mm. Tulisijan ja taustan välissä on kuitenkin oltava vähintään 5 mm tuuletusrako. Uunin edessä on oltava vapaata tilaa vähintään 1000 mm, Palavaaineinen lattia suojataan vähintään 100 mm luukun molemmille sivuille ja vähintään 400 mm uunin eteen ulottuvalla palamattomalla materiaalilla. Asentaja ei saa missään olosuhteissa asentaa tulisijaa paikallisten viranomaismääräysten vastaisesti. KERMANSAVI-UUNIN TOIMITUSEHDOT Kermansavi-uunin hinta sisältää uunin elementit valurauta- ja metalliosineen sekä asennustarvikkeet. Uuni toimitetaan lisätarvikkeineen lavoille pakattuna. Uuni myydään ja laskutetaan aina asennettuna. Kermansavi-uunin asennuksen suorittaa valtuutettu Tulikivi-uunimestari. Asennukseen kuuluu varsinainen asennustyö Suomessa, uunin liittäminen hormiin (hormiliitosaukko valmiina) sekä alkuvedon testaus ja käyttöopastus. Hinta sisältää matkakustannukset edestakaisen matkan ollessa alle 100 km. Tämän ylittävältä osalta uunimestari laskuttaa asiakkaalta verottajan kulloinkin hyväksymän kilometrikorvauksen. Jos asennuskohteeseen ei pääse autolla, asiakas sopii matkakustannusten korvaamisesta uunimestarin kanssa. Uunin ostajan tulee vastata näistä toimenpiteistä ennen Kermansaviuunin asennusta: Asennuskohteen paloturvallisuusmääräykset on otettu huomioon. Uunin pohja on riittävän luja ja kosteudelta eristetty, mitoiltaan annettujen ohjeiden mukainen. Savuhormi on paloviranomaisten hyväksymässä kunnossa sekä valmistajan suositusten mukainen. Hormiliitosaukon on oltava oikeassa kohdassa. Uuni toimituksen saavuttua luukut ja laastit on välittömästi siirrettävä kuiviin tiloihin. Sähkövirran puuttuessa paikalla on aggregaatti (minimiteho 2 kw) sekä 40 litraa huoneenlämpöistä vettä. Uunin osat on siirrettävä asennuspaikalle yksi (1) vuorokausi, kylminä vuodenaikoina kaksi (2) vuorokautta ennen asennusta. Lämpötilan asennuspaikalla tulee olla vähintään +10 C. Tulikivi-uunimestari on itsenäinen yrittäjä, joka vastaa asennustyön laadusta. Hän antaa myös tarjouksen ns. kokonaispaketista ja muista muurausalan töistä, joita ovat esim. perustan oikaisu (yli + /-1,0 mm erot), hormiaukkojen piikkaukset, sytytyspellin asennukset hormiin, eduslaatoituksen asennukset ja muut vastaavat työt sekä kivipenkkien ja hormien asennukset. Näistä töistä uunimestari laskuttaa suoraan tilaajaa. TEKNISET MUUTOKSET Tämän kuvaston tuotteisiin voidaan kuvaston painatuksen jälkeen tehdä teknisiä muutoksia ja parannuksia, joihin valmistaja pidättää itsellään oikeudet. Kuvissa olevat lisävarusteet, mm. eduslaatat eivät kuulu vakiotoimitukseen. 1 2 HORMILIITOKSEN MITOITUS A= Leveys, B= Korkeus, C= Alareuna valmiista lattiapinnasta Liitosaukko, kuva 1 Hormiliitosaukon koko vähintään: A=130mm, B=260mm, C=50mm A=130mm, B=260mm, C=70mm A=170mm, B=260mm, C=50mm Liitosaukko, kuva 2 Yläliitosaukko tarvitaan tuplakiertouunissa, jossa hormiliitos on ylhäällä takana tai ylhäällä sivulla. Takkauunien hormoliitos vaihtoedossa 2 uunin minimikorkeus on 1900mm. Takka-leivinuunien minimikorkeus on 2300mm. Hormiliitosaukon koko vähintään: A=130mm, B=260mm A=130mm, B=260mm Alareuna valmiista lattiapinnasta (mitta C) vaihtelee mallikohtaisesti. NURKKAPIIPPU -merkityihin uuneihin saadaan lisävarusteena nurkkapiippu, jolloin päältäliitos sijaitsee kuvan mukisessa paikassa. Nurkkapiippu lisää hieman uunin painoa.

44 TAKKAUUNIT PK_Anja_ PK_Eila_Erkki_Laine_K_ PK_Eila_Erkki_Laine_K_ ANJA Korkeus (mm) Paino (kg) PK_Anja_06 Lämmitysala (m²) EILA Korkeus (mm) Paino (kg) PK_Eila_Erkki_Laine_06 Lämmitysala (m²) ELISA 920 PK_Elisa_06 Korkeus (mm) Paino (kg) Lämmitysala (m²) ERKKI Korkeus (mm) Paino (kg) PK_Eila_Erkki_Laine_06 Lämmitysala (m²) HANNA Korkeus (mm) Paino (kg) Lämmitysala (m²) PK_Hanna_ HELMI 1125 Korkeus (mm) Paino PK_Helmi_Kaisla_06 (kg) Lämmitysala (m²) KAISLA Korkeus (mm) Paino PK_Helmi_Kaisla_06 (kg) Lämmitysala (m²) KARTANO Korkeus (mm) Paino (kg) Lämmitysala (m²) PK_Kartano_ pk_hiekka_ja_sade_ PK_Joutsen_ pk_kallio_ja_koivu_ HIEKKA Korkeus (mm) Paino (kg) PK_Hiekka_Sade_06 Lämmitysala (m²) ISO-LUMI Korkeus (mm) PK_Iso_lumi_06 Paino (kg) Lämmitysala (m²) JOUTSEN 1150 Korkeus (mm) Paino (kg) PK_Joutsen_H_06 Lämmitysala (m²) KALLIO Korkeus (mm) Paino (kg) PK_Kallio_Koivu_06 Lämmitysala (m²)

45 pk_kallio_ja_koivu_ PK_Eila_Erkki_Laine_K_ KOIVU Korkeus (mm) Paino (kg) PK_Kallio_Koivu_06 Lämmitysala (m²) KUURA Korkeus (mm) PK_Kuura_06 Paino (kg) Lämmitysala (m²) LAINE LAPPI PK_Lappi_06 Korkeus (mm) Paino (kg) PK_Eila_Erkki_Laine_06 Lämmitysala (m²) Korkeus (mm) Paino (kg) Lämmitysala (m²) PK_Leila_K_06 pk_lumi_07 pk_saara_ja_sanna_07 pk_hiekka_ja_sade_07 LEILA 985 Korkeus (mm) Paino (kg) leila Lämmitysala (m²) LUMI 800 Korkeus (mm) Paino (kg) PK_Lumi_06 Lämmitysala (m²) SAARA Korkeus (mm) PK_Saara_Sanna_06 Paino (kg) Lämmitysala (m²) SADE Korkeus (mm) Paino PK_Hiekka_Sade_06 (kg) Lämmitysala (m²) pk_saara_ja_sanna_ pk_satu_ pk_suvi_ SANNA Korkeus (mm) PK_Saara_Sanna_06 Paino (kg) Lämmitysala (m²) SATU Korkeus (mm) PK_Satu_K_06 Paino (kg) Lämmitysala (m²) SUVI Korkeus (mm) PK_Suvi_06 Paino (kg) Lämmitysala (m²) SILVIA Korkeus (mm) Paino (kg) PK_Silvia_06Lämmitysala (m²)

46 TAKKAUUNIT TAKKALEIVINUUNIT PK_Johanna_V_ PK_Johanna_E_06 pk_suvi_s_ pk_viola_ SUVI S Korkeus (mm) PK_Suvi_S_06 Paino (kg) Lämmitysala (m²) VIOLA Korkeus (mm) Paino (kg) PK_Viola_06 Lämmitysala (m²) JOHANNA V/O Korkeus (mm) Paino (kg) PK_Johanna_O_06 Lämmitysala (m²) JOHANNA E/T Korkeus (mm) Paino PK_Johanna_T_06 (kg) Lämmitysala (m²) PK_Jouni_V_ PK_Jouni_E_ PK_Juhani_V_ PK_Juhani_E_ JOUNI V/O, JOUNI E/T PK_Jouni_O_06 Korkeus (mm) Paino (kg) Lämmitysala (m²) PK_Jouni_T_ JUHANI V/O, JUHANI E/T PK_Juhani_O_06 Korkeus (mm) Paino (kg) Lämmitysala (m²) PK_Juhani_T_ SAMULI Korkeus (mm) Paino (kg) PK_Samuli_06Lämmitysala (m²) LEIVINUUNIT JA HELLAT SUSANNA 1100 Korkeus (mm) Paino (kg) PK_Susanna_06 Lämmitysala (m²) LASSE Korkeus (mm) Paino (kg) PK_Lasse_06Lämmitysala (m²) LIISA Korkeus (mm) Paino (kg) PK_Liisa_06 Lämmitysala (m²) LIESI Korkeus (mm) Paino (kg) PK_Liesi_06 Lämmitysala (m²)

47 KAAKELIVÄRIT LUONNONVALKOINEN, 11 HELMENHARMAA, 20 SINIHARMAA MATTA, 23 KARTANONKELTAINEN, 25 MATTAVALKOINEN, 35 TUMMANRUSKEA, 40 TERRAKOTTA MATTA, 45 LEIJONANRUSKEA, 55 TUMMANSININEN MATTA, 65 TUMMANVIHREÄ, 70 MATTAVIHREÄ, 75 MUSTA GRAFIITTI, 80 NORSUNLUU MATTA, 85 HIERTOPINTOJEN VÄRIMALLIT HIERTOPINTA, B125 HIERTOPINTA, T001 HIERTOPINTA, Y005 HIERTOPINTA, Y523 HIERTOPINTA, Y544 HIERTOPINTA, Y734 KULMAT PYÖREÄ TERÄVÄ KAAKELOITU RAPATTU AITOA JA KESTÄVÄÄ KÄSITYÖTÄ Jokainen Kermansavi-tulisija valmistetaan yksilöllisesti kutakin asiakasta varten. Kaakelit, hyllyt, reliefit ja syvennykset ovat aitoa käsityötä. Asiakkaalle uniikki tuote merkitsee myös sitä, että malliston muunneltavuus on lähes rajaton. Valitse korkeus, yksityiskohdat, värit - yhdistele ja luo unelmiesi tulisija. Eri polttokertojen välillä saattaa syntyä pientä vaihtelevuutta. Painoteknisistä syistä esitteen värit saattavat poiketa alkuperäisestä. Aidot värimallit löydät lähimmästä Tulikivi-studiosta.

48 LUUKKUVÄRIT JA -VAIHTOEHDOT HOPEA, HARMAA, MUSTA 410 x 410 tai 410 x 510 (mm) MESSINKI, MATTAKROMI, KUPARI, MUSTA MATTAKROMI, KUPARI, MESSINKI MATTAKROMI, KUPARI, MESSINKI 410 x 410 tai 410 x 510 (mm) MUSTA, HOPEA TAKKALEIVINUUNIN LUUK- KU, MUSTA, HOPEA TAKKALEIVINUUNIN LUUK- KU, MUSTA, HOPEA LEIVINUUNIN LUUKKU, MUSTA LIEDEN LUUKKU, MUSTA TUHKALUUKKU, HARMAA, MUSTA, HOPEA, KAAKELI TUHKALUUKKU, MATTAKRO- MI, KUPARI, MESSINKI TUHKALUUKKU, MATTAKRO- MI, KUPARI, MESSINKI TUHKALUUKKU, MUSTA, HOPEA KRANSSIT PALLO PORRAS KLASSINEN KLASSINEN KLASSINEN PORRAS MUUT YKSITYISKOHDAT RAPATTU SYVENNYS KAAKELISYVENNYS RATAMO, NELIÖ RATAMO, PYÖREÄ OMENANOKSA KAISLAKAAKELI
