SYSTEM KAN-therm. Lattialämmitys hinnasto ja kuvasto 2015

Transkriptio

1 SYSTEM KAN-therm Lattialämmitys hinnasto ja kuvasto 015 (hinnat alv 0%) Mukavuutta ja tehokkuutta TECHNOLOGY OF SUCCESS ISO 9001

2 Modernit ratkaisut veteen ja lämmitykseen KAN on perustettu 1990 ja on siitä saakka tuottanut uusinta teknologiaa edustavia ratkaisuja lämmitykseen ja vedenjakeluun. KAN-therm ratkaisut ovat suunnattu käyttövesiasennuksiin, patteri-, lattialämmitys- ja viilennys asennuksiin, palontorjuntaan tarkoitettujen sprinklerijärjestelmien asennuksiin sekä erityyppisiin teknologia asennuksiin. Toiminnan aloittamisesta saakka KAN on rakentanut johtavaa asemaansa sellaisten arvojen varaan kuten ammattimainen, innovatiivinen, laatu ja kehitys. Tänä päivänä yritys työllistää 600 henkeä, joista suuri osa on asiantuntija insinöörejä, jotka huolehtivat KAN-therm järjestelmien kehityksestä, teknologia prosesseista, laadunvalvonnasta ja asiakaspalvelusta. Henkilöstön pätevyys ja sitoutuminen takaavat KAN tehtaissa valmistettujen tuotteiden laadun. KAN-therm järjestelmien jakelu suoritetaan hyödyntämällä laajaa kaupallista verkostoa. Jakeluverkostomme kattaa koko Euroopan, ison osan Aasiaa ja osan Afrikasta. Korkeasta laadusta ja tekniikan soveltamisesta ratkaisuihin KAN-term palkittiin 014 ja 01 arvostetussa Quality International-ohjelmassa. Kaikki KAN-Therm järjestelmän elementit saivat korkeimman palkinnon QI - kultamitalin Aurime Oy on erikoistunut uusiutuvien energiajärjestelmien sekä lämmitys- ja viilennysjärjestelmien ratkaisumyyntiin. Tarjoamme asiakkaan näköisiä kokonaisratkaisuja kuluttajille sekä ammattilaisille. Aurime kumppanina KAN-thermin ja maahantuojana SYSTEM KAN-therm putkistojärjestelmille. TECHNOLOGY OF SUCCESS - - SYSTEM KAN therm Lattialämmitys

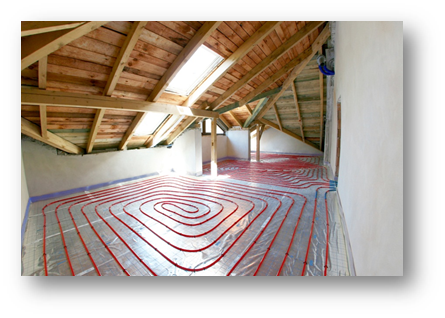

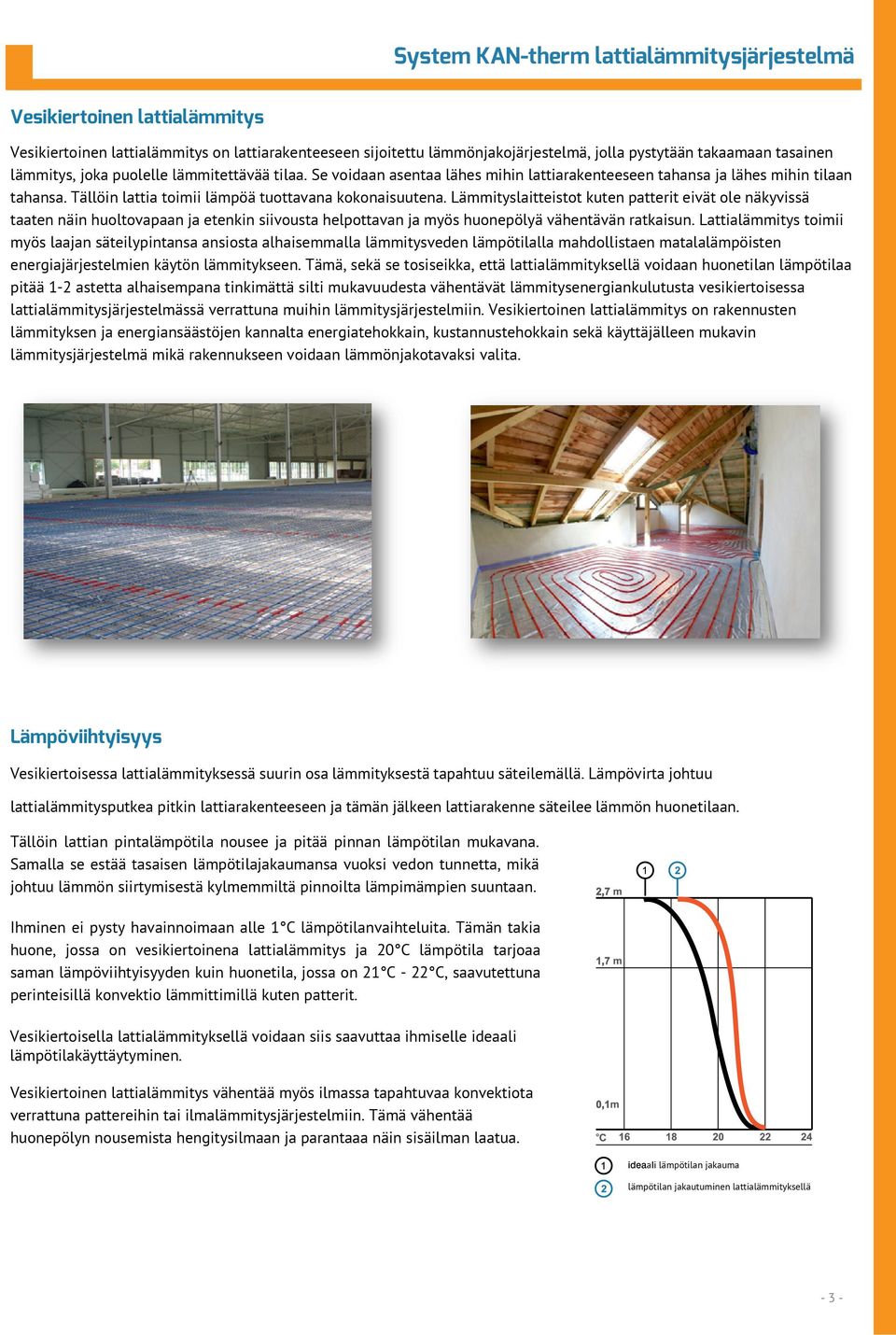

3 System KAN-therm lattialämmitysjärjestelmä Vesikiertoinen lattialämmitys Vesikiertoinen lattialämmitys on lattiarakenteeseen sijoitettu lämmönjakojärjestelmä, jolla pystytään takaamaan tasainen lämmitys, joka puolelle lämmitettävää tilaa. Se voidaan asentaa lähes mihin lattiarakenteeseen tahansa ja lähes mihin tilaan tahansa. Tällöin lattia toimii lämpöä tuottavana kokonaisuutena. Lämmityslaitteistot kuten patterit eivät ole näkyvissä taaten näin huoltovapaan ja etenkin siivousta helpottavan ja myös huonepölyä vähentävän ratkaisun. Lattialämmitys toimii myös laajan säteilypintansa ansiosta alhaisemmalla lämmitysveden lämpötilalla mahdollistaen matalalämpöisten energiajärjestelmien käytön lämmitykseen. Tämä, sekä se tosiseikka, että lattialämmityksellä voidaan huonetilan lämpötilaa pitää 1- astetta alhaisempana tinkimättä silti mukavuudesta vähentävät lämmitysenergiankulutusta vesikiertoisessa lattialämmitysjärjestelmässä verrattuna muihin lämmitysjärjestelmiin. Vesikiertoinen lattialämmitys on rakennusten lämmityksen ja energiansäästöjen kannalta energiatehokkain, kustannustehokkain sekä käyttäjälleen mukavin lämmitysjärjestelmä mikä rakennukseen voidaan lämmönjakotavaksi valita. Lämpöviihtyisyys Vesikiertoisessa lattialämmityksessä suurin osa lämmityksestä tapahtuu säteilemällä. Lämpövirta johtuu lattialämmitysputkea pitkin lattiarakenteeseen ja tämän jälkeen lattiarakenne säteilee lämmön huonetilaan. Tällöin lattian pintalämpötila nousee ja pitää pinnan lämpötilan mukavana. Samalla se estää tasaisen lämpötilajakaumansa vuoksi vedon tunnetta, mikä johtuu lämmön siirtymisestä kylmemmiltä pinnoilta lämpimämpien suuntaan. Ihminen ei pysty havainnoimaan alle 1 C lämpötilanvaihteluita. Tämän takia huone, jossa on vesikiertoinena lattialämmitys ja 0 C lämpötila tarjoaa saman lämpöviihtyisyyden kuin huonetila, jossa on 1 C - C, saavutettuna perinteisillä konvektio lämmittimillä kuten patterit. Vesikiertoisella lattialämmityksellä voidaan siis saavuttaa ihmiselle ideaali lämpötilakäyttäytyminen. Vesikiertoinen lattialämmitys vähentää myös ilmassa tapahtuvaa konvektiota verrattuna pattereihin tai ilmalämmitysjärjestelmiin. Tämä vähentää huonepölyn nousemista hengitysilmaan ja parantaaa näin sisäilman laatua. ideaali lämpötilan jakauma lämpötilan jakautuminen lattialämmityksellä - -

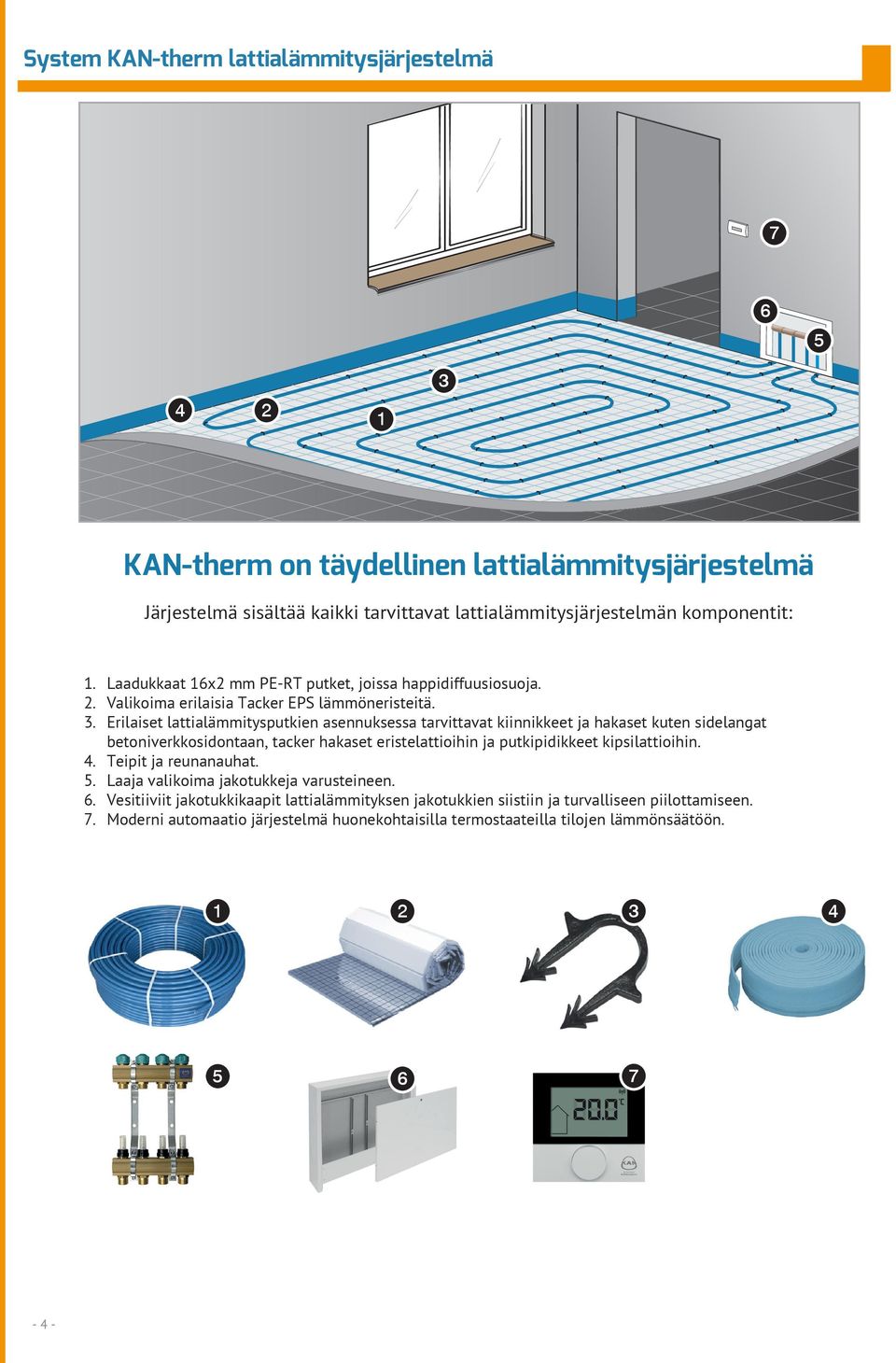

4 System KAN-therm lattialämmitysjärjestelmä KAN-therm on täydellinen lattialämmitysjärjestelmä Järjestelmä sisältää kaikki tarvittavat lattialämmitysjärjestelmän komponentit: 1. Laadukkaat 16x mm PE-RT putket, joissa happidiffuusiosuoja.. Valikoima erilaisia Tacker EPS lämmöneristeitä.. Erilaiset lattialämmitysputkien asennuksessa tarvittavat kiinnikkeet ja hakaset kuten sidelangat betoniverkkosidontaan, tacker hakaset eristelattioihin ja putkipidikkeet kipsilattioihin. 4. Teipit ja reunanauhat. 5. Laaja valikoima jakotukkeja varusteineen. 6. Vesitiiviit jakotukkikaapit lattialämmityksen jakotukkien siistiin ja turvalliseen piilottamiseen. 7. Moderni automaatio järjestelmä huonekohtaisilla termostaateilla tilojen lämmönsäätöön

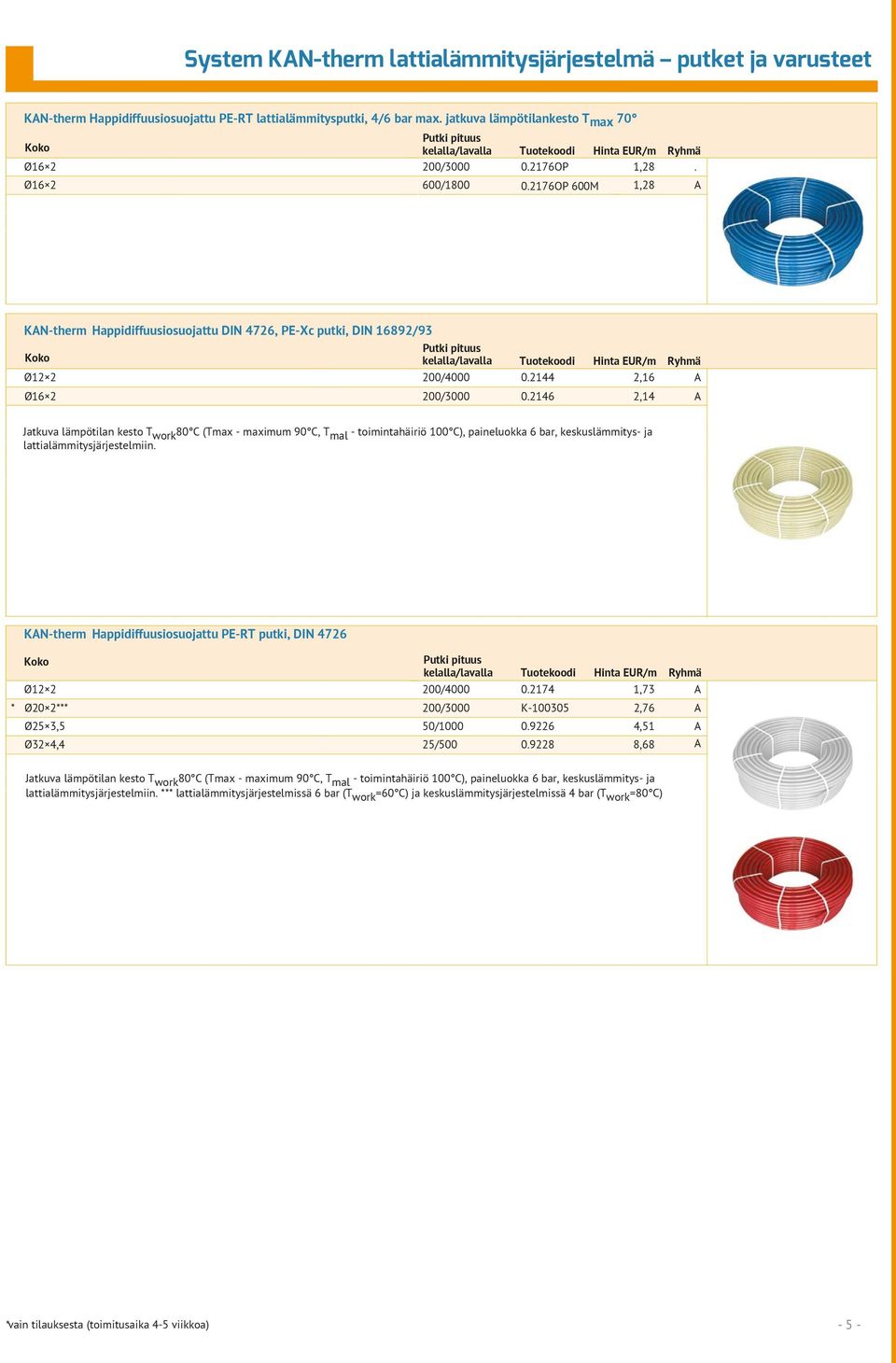

5 System KAN-therm lattialämmitysjärjestelmä putket ja varusteet KAN-therm Happidiffuusiosuojattu PE-RT lattialämmitysputki, 4/6 bar max. jatkuva lämpötilankesto T max 70 Putki pituus kelalla/lavalla Tuotekoodi Hinta EUR/m Ryhmä Ø16 00/ OP 1,8. Ø16 600/ OP 600M 1,8 A KAN-therm Happidiffuusiosuojattu DIN 476, PE-Xc putki, DIN 1689/9 Putki pituus kelalla/lavalla Tuotekoodi Hinta EUR/m Ryhmä Ø1 00/ ,16 A Ø16 00/ ,14 A Jatkuva lämpötilan kesto T work 80 C (Tmax - maximum 90 C, T mal - toimintahäiriö 100 C), paineluokka 6 bar, keskuslämmitys- ja lattialämmitysjärjestelmiin. KAN-therm Happidiffuusiosuojattu PE-RT putki, DIN 476 Putki pituus kelalla/lavalla Tuotekoodi Hinta EUR/m Ryhmä Ø1 00/ ,7 A * Ø0 *** 00/000 K-10005,76 A Ø5,5 50/ ,51 A Ø 4,4 5/ ,68 A Jatkuva lämpötilan kesto T work 80 C (Tmax - maximum 90 C, T mal - toimintahäiriö 100 C), paineluokka 6 bar, keskuslämmitys- ja lattialämmitysjärjestelmiin. *** lattialämmitysjärjestelmissä 6 bar (T work =60 C) ja keskuslämmitysjärjestelmissä 4 bar (T work =80 C) *vain tilauksesta (toimitusaika 4-5 viikkoa) - 5 -

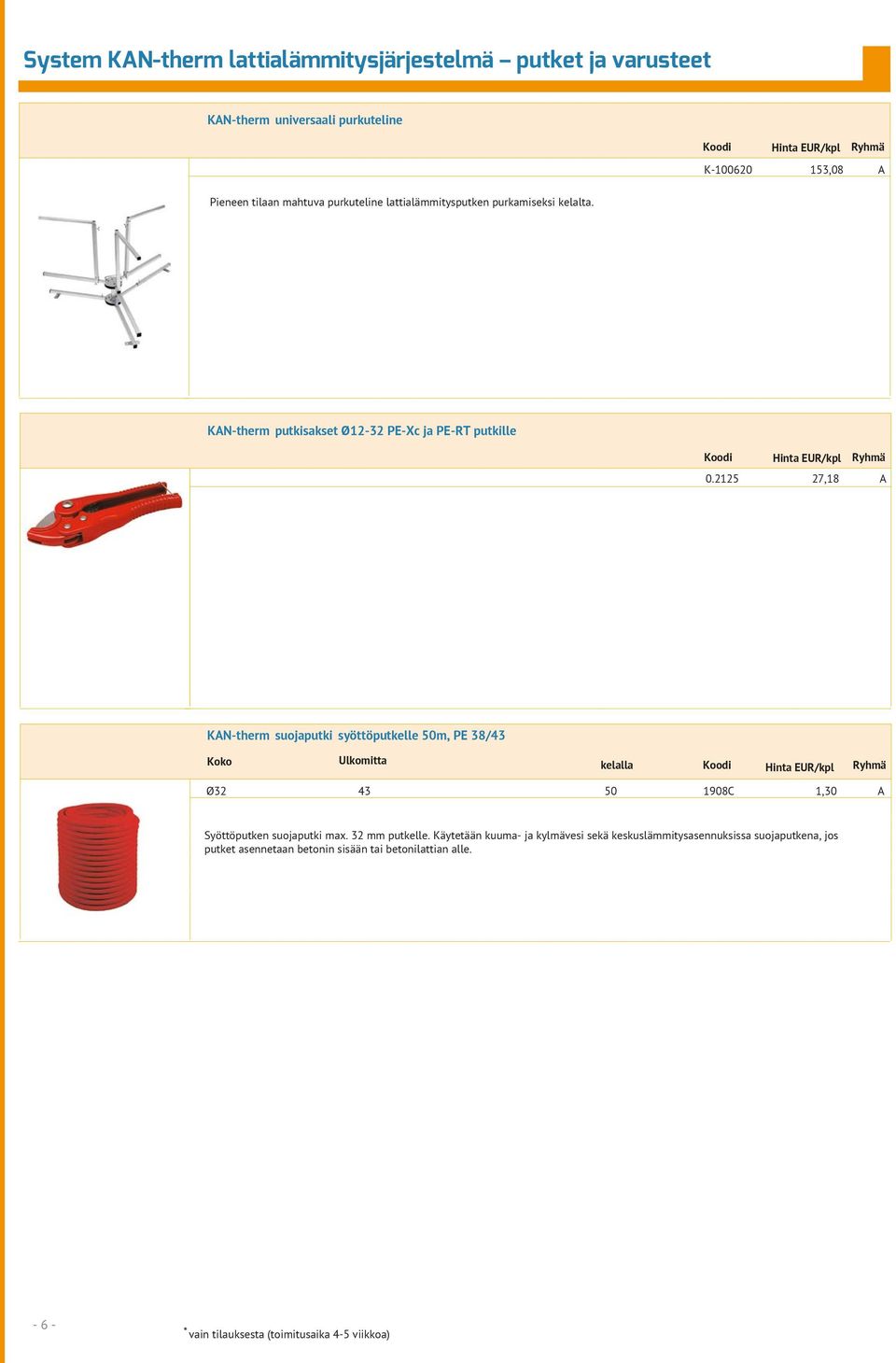

6 System KAN-therm lattialämmitysjärjestelmä putket ja varusteet KAN-therm universaali purkuteline Koodi Hinta EUR/kpl Ryhmä K ,08 A Pieneen tilaan mahtuva purkuteline lattialämmitysputken purkamiseksi kelalta. KAN-therm putkisakset Ø1- PE-Xc ja PE-RT putkille Koodi Hinta EUR/kpl Ryhmä ,18 A KAN-therm suojaputki syöttöputkelle 50m, PE 8/4 Ulkomitta kelalla Koodi Hinta EUR/kpl Ryhmä Ø C 1,0 A Syöttöputken suojaputki max. mm putkelle. Käytetään kuuma- ja kylmävesi sekä keskuslämmitysasennuksissa suojaputkena, jos putket asennetaan betonin sisään tai betonilattian alle * vain tilauksesta (toimitusaika 4-5 viikkoa)

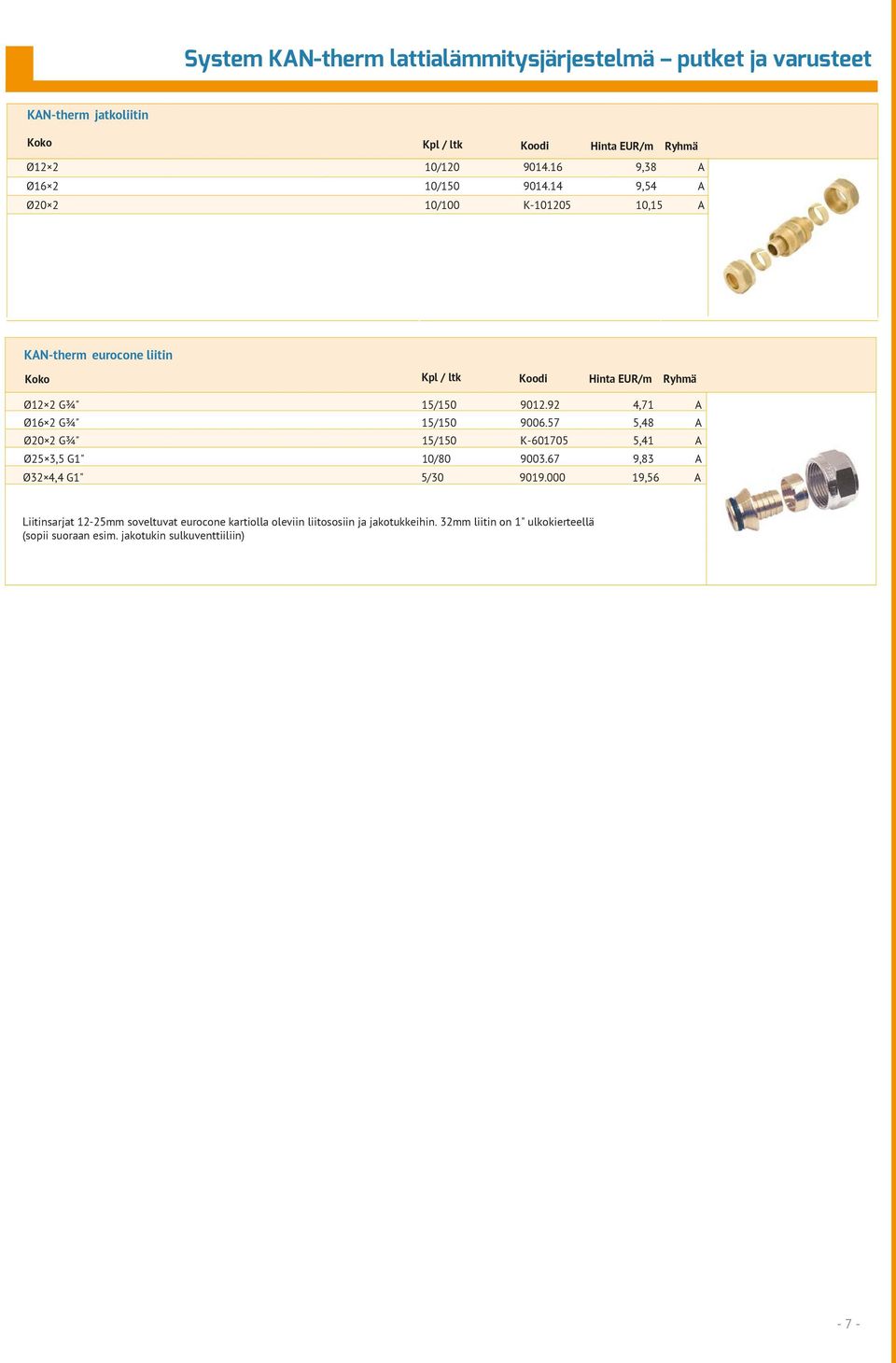

7 System KAN-therm lattialämmitysjärjestelmä putket ja varusteet KAN-therm jatkoliitin Kpl / ltk Koodi Hinta EUR/m Ryhmä Ø1 10/ ,8 A Ø16 10/ ,54 A Ø0 10/100 K ,15 A KAN-therm eurocone liitin Kpl / ltk Koodi Hinta EUR/m Ryhmä Ø1 G¾" 15/ ,71 A Ø16 G¾" 15/ ,48 A Ø0 G¾" 15/150 K ,41 A Ø5,5 G1" 10/ ,8 A Ø 4,4 G1" 5/ ,56 A Liitinsarjat 1-5mm soveltuvat eurocone kartiolla oleviin liitososiin ja jakotukkeihin. mm liitin on 1" ulkokierteellä (sopii suoraan esim. jakotukin sulkuventtiiliin) - 7 -

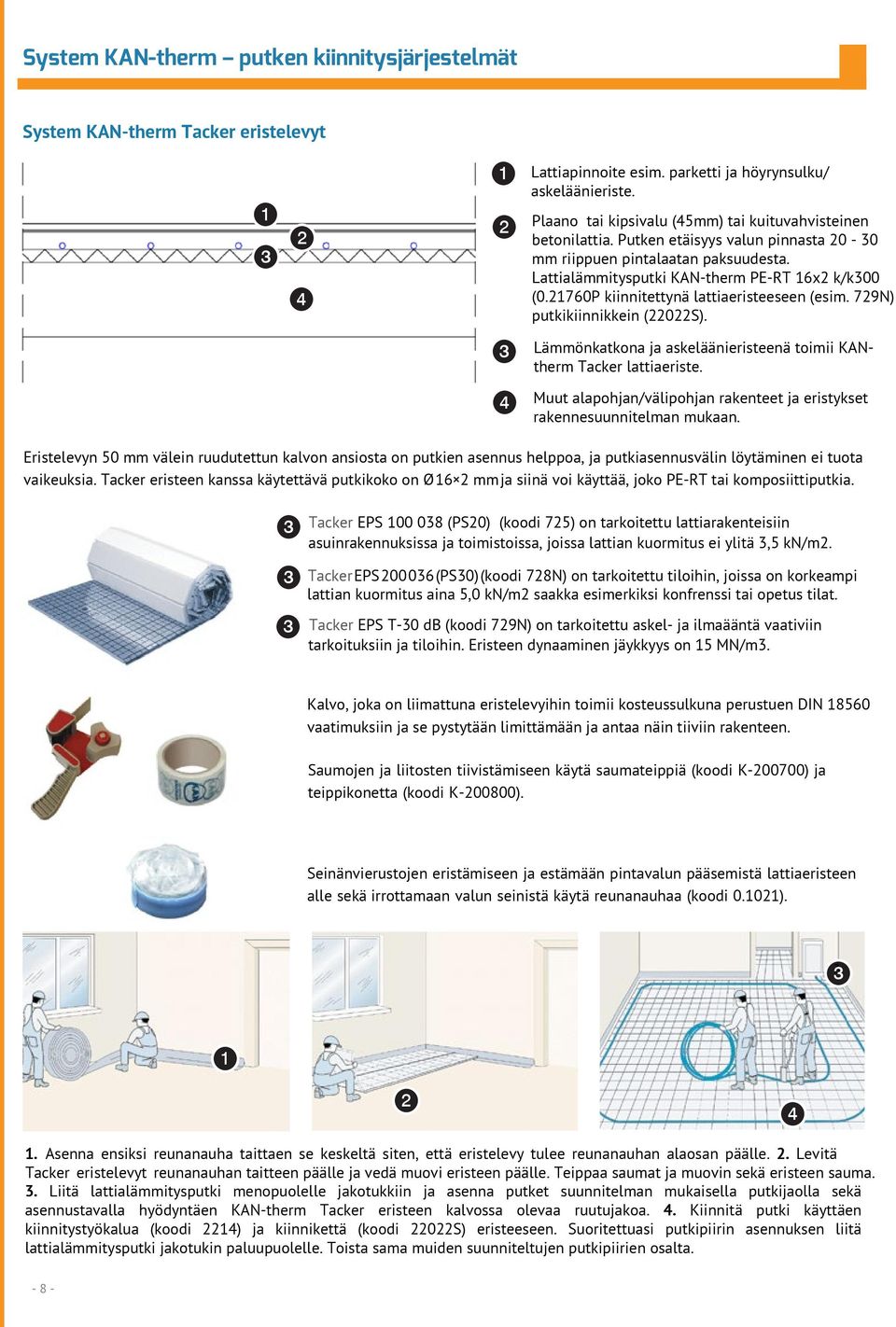

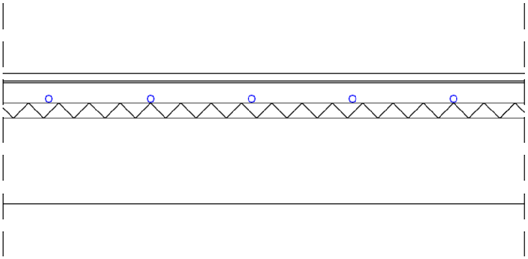

8 System KAN-therm putken kiinnitysjärjestelmät System KAN-therm Tacker eristelevyt Lattiapinnoite esim. parketti ja höyrynsulku/ askeläänieriste. Plaano tai kipsivalu (45mm) tai kuituvahvisteinen betonilattia. Putken etäisyys valun pinnasta 0-0 mm riippuen pintalaatan paksuudesta. Lattialämmitysputki KAN-therm PE-RT 16x k/k00 (0.1760P kiinnitettynä lattiaeristeeseen (esim. 79N) putkikiinnikkein (0S) Lämmönkatkona ja askeläänieristeenä toimii KANtherm Tacker lattiaeriste. Muut alapohjan/välipohjan rakenteet ja eristykset rakennesuunnitelman mukaan. Eristelevyn 50 mm välein ruudutettun kalvon ansiosta on putkien asennus helppoa, ja putkiasennusvälin löytäminen ei tuota vaikeuksia. Tacker eristeen kanssa käytettävä putkikoko on Ø 16 mm ja siinä voi käyttää, joko PE-RT tai komposiittiputkia. Tacker EPS (PS0) (koodi 75) on tarkoitettu lattiarakenteisiin asuinrakennuksissa ja toimistoissa, joissa lattian kuormitus ei ylitä,5 kn/m. Tacker EPS (PS0) (koodi 78N) on tarkoitettu tiloihin, joissa on korkeampi lattian kuormitus aina 5,0 kn/m saakka esimerkiksi konfrenssi tai opetus tilat. Tacker EPS T-0 db (koodi 79N) on tarkoitettu askel- ja ilmaääntä vaativiin tarkoituksiin ja tiloihin. Eristeen dynaaminen jäykkyys on 15 MN/m. Kalvo, joka on liimattuna eristelevyihin toimii kosteussulkuna perustuen DIN vaatimuksiin ja se pystytään limittämään ja antaa näin tiiviin rakenteen. Saumojen ja liitosten tiivistämiseen käytä saumateippiä (koodi K-00700) ja teippikonetta (koodi K-00800). Seinänvierustojen eristämiseen ja estämään pintavalun pääsemistä lattiaeristeen alle sekä irrottamaan valun seinistä käytä reunanauhaa (koodi 0.101) Asenna ensiksi reunanauha taittaen se keskeltä siten, että eristelevy tulee reunanauhan alaosan päälle.. Levitä Tacker eristelevyt reunanauhan taitteen päälle ja vedä muovi eristeen päälle. Teippaa saumat ja muovin sekä eristeen sauma.. Liitä lattialämmitysputki menopuolelle jakotukkiin ja asenna putket suunnitelman mukaisella putkijaolla sekä asennustavalla hyödyntäen KAN-therm Tacker eristeen kalvossa olevaa ruutujakoa. 4. Kiinnitä putki käyttäen kiinnitystyökalua (koodi 14) ja kiinnikettä (koodi 0S) eristeeseen. Suoritettuasi putkipiirin asennuksen liitä lattialämmitysputki jakotukin paluupuolelle. Toista sama muiden suunniteltujen putkipiirien osalta

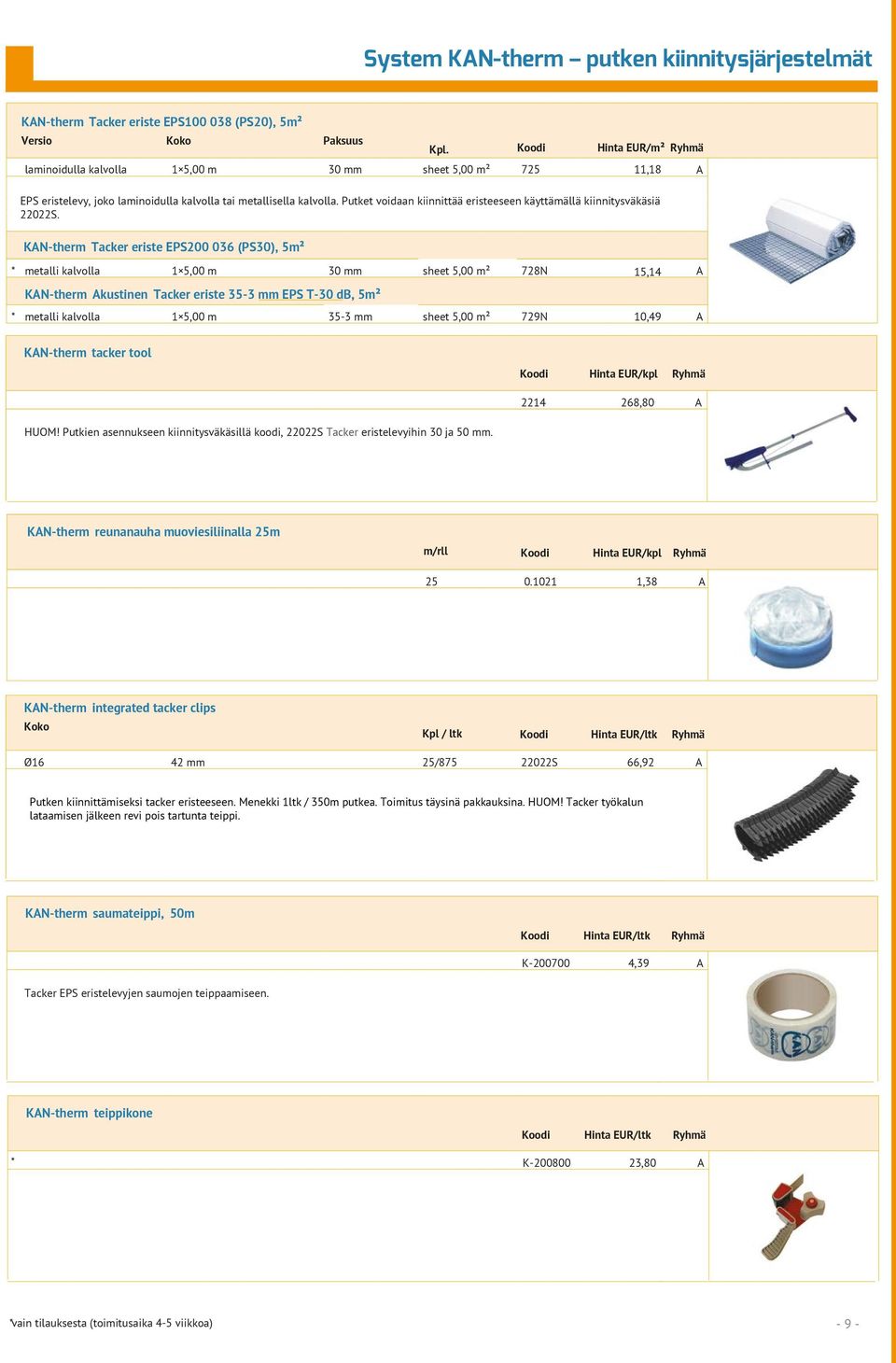

9 System KAN-therm putken kiinnitysjärjestelmät KAN-therm Tacker eriste EPS (PS0), 5m² Versio Paksuus Kpl. Koodi Hinta EUR/m² Ryhmä laminoidulla kalvolla 1 5,00 m 0 mm sheet 5,00 m² 75 11,18 EPS eristelevy, joko laminoidulla kalvolla tai metallisella kalvolla. Putket voidaan kiinnittää eristeeseen käyttämällä kiinnitysväkäsiä 0S. KAN-therm Tacker eriste EPS00 06 (PS0), 5m² * metalli kalvolla 1 5,00 m 0 mm sheet 5,00 m² 78N 15,14 A KAN-therm Akustinen Tacker eriste 5- mm EPS T-0 db, 5m² * metalli kalvolla 1 5,00 m 5- mm sheet 5,00 m² 79N 10,49 A A KAN-therm tacker tool Koodi Hinta EUR/kpl Ryhmä 14 68,80 A HUOM! Putkien asennukseen kiinnitysväkäsillä koodi, 0S Tacker eristelevyihin 0 ja 50 mm. KAN-therm reunanauha muoviesiliinalla 5m m/rll Koodi Hinta EUR/kpl Ryhmä ,8 A KAN-therm integrated tacker clips Kpl / ltk Koodi Hinta EUR/ltk Ryhmä Ø16 4 mm 5/875 0S 66,9 A Putken kiinnittämiseksi tacker eristeeseen. Menekki 1ltk / 50m putkea. Toimitus täysinä pakkauksina. HUOM! Tacker työkalun lataamisen jälkeen revi pois tartunta teippi. KAN-therm saumateippi, 50m Koodi Hinta EUR/ltk Ryhmä K ,9 A Tacker EPS eristelevyjen saumojen teippaamiseen. KAN-therm teippikone Koodi Hinta EUR/ltk Ryhmä * K-00800,80 A *vain tilauksesta (toimitusaika 4-5 viikkoa) - 9 -

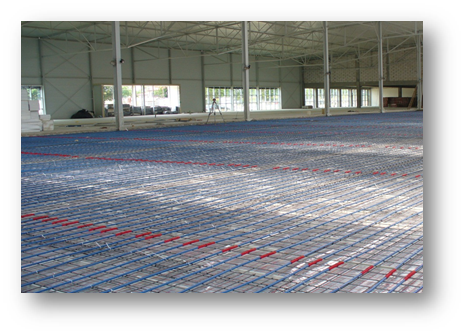

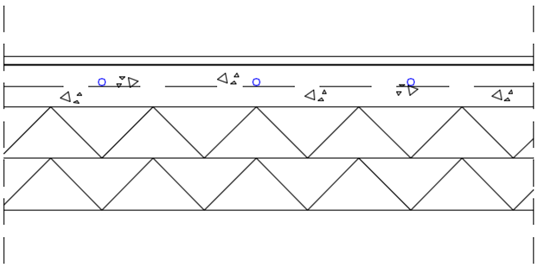

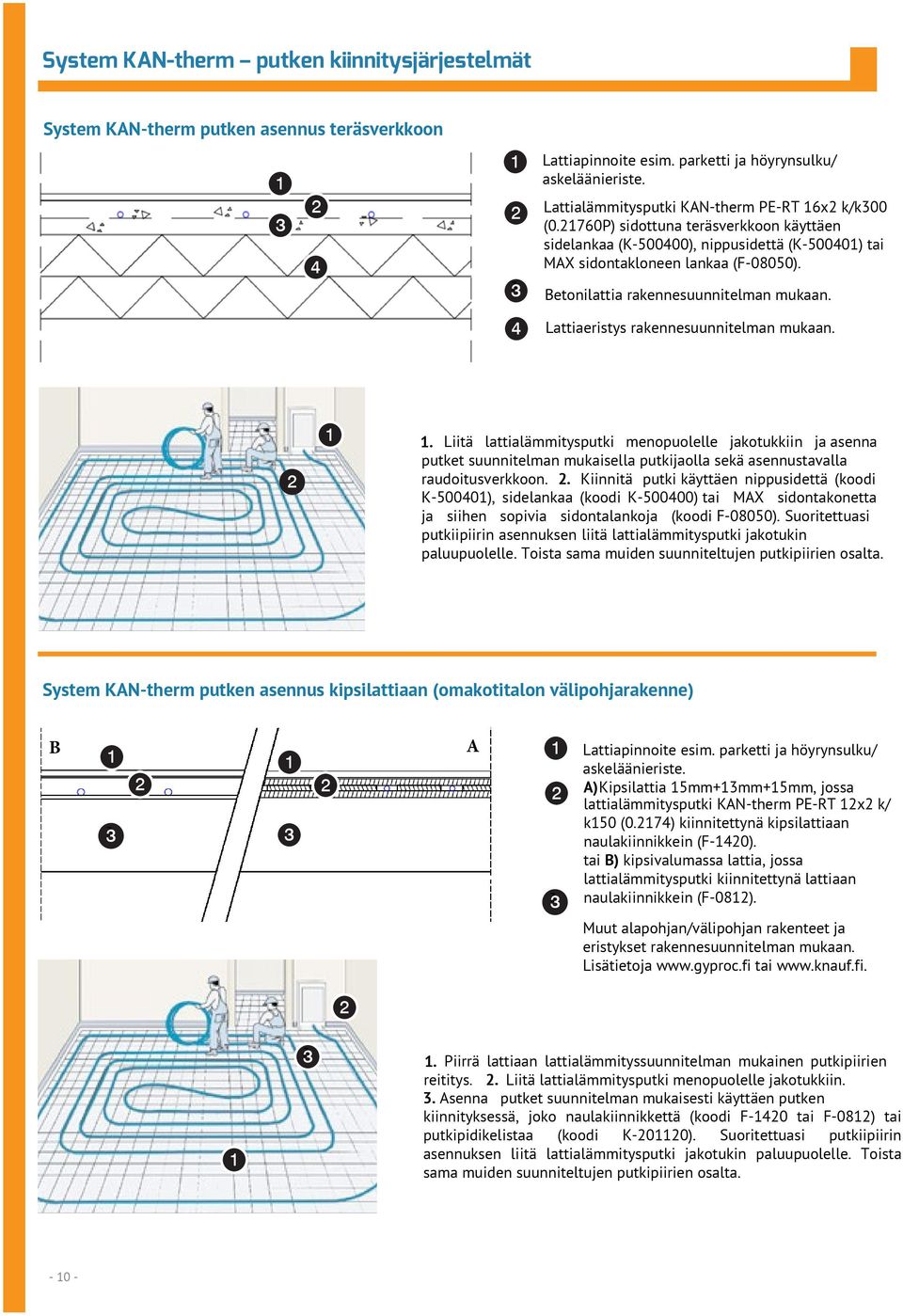

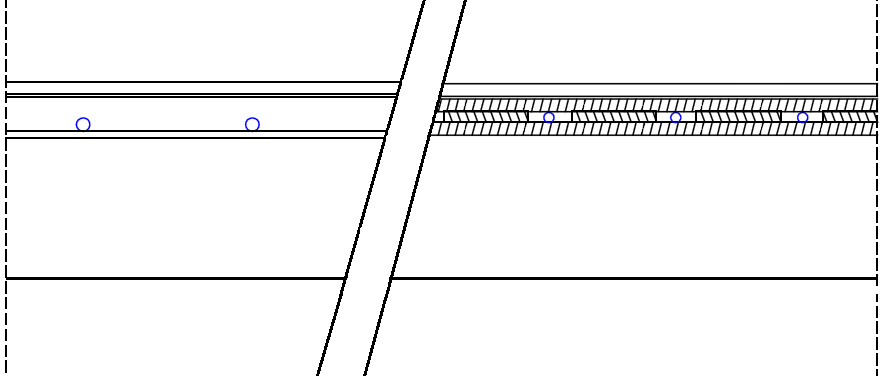

10 System KAN-therm putken kiinnitysjärjestelmät System KAN-therm putken asennus teräsverkkoon Lattiapinnoite esim. parketti ja höyrynsulku/ askeläänieriste.. Lattialämmitysputki KAN-therm PE-RT 16x k/k00 (0.1760P) sidottuna teräsverkkoon käyttäen sidelankaa (K ), nippusidettä (K ) tai MAX sidontakloneen lankaa (F-08050). Betonilattia rakennesuunnitelman mukaan Lattiaeristys rakennesuunnitelman mukaan Liitä lattialämmitysputki menopuolelle jakotukkiin ja asenna putket suunnitelman mukaisella putkijaolla sekä asennustavalla raudoitusverkkoon.. Kiinnitä putki käyttäen nippusidettä (koodi K ), sidelankaa (koodi K ) tai MAX sidontakonetta ja siihen sopivia sidontalankoja (koodi F-08050). Suoritettuasi putkiipiirin asennuksen liitä lattialämmitysputki jakotukin paluupuolelle. Toista sama muiden suunniteltujen putkipiirien osalta. System KAN-therm putken asennus kipsilattiaan (omakotitalon välipohjarakenne) B A 1. Lattiapinnoite esim. parketti ja höyrynsulku/ askeläänieriste. A)Kipsilattia 15mm+1mm+15mm, jossa lattialämmitysputki KAN-therm PE-RT 1x k/ k150 (0.174) kiinnitettynä kipsilattiaan naulakiinnikkein (F-140). tai B) kipsivalumassa lattia, jossa lattialämmitysputki kiinnitettynä lattiaan. naulakiinnikkein (F-081). Muut alapohjan/välipohjan rakenteet ja eristykset rakennesuunnitelman mukaan. Lisätietoja tai Piirrä lattiaan lattialämmityssuunnitelman mukainen putkipiirien reititys.. Liitä lattialämmitysputki menopuolelle jakotukkiin.. Asenna putket suunnitelman mukaisesti käyttäen putken kiinnityksessä, joko naulakiinnikkettä (koodi F-140 tai F-081) tai putkipidikelistaa (koodi K-0110). Suoritettuasi putkiipiirin asennuksen liitä lattialämmitysputki jakotukin paluupuolelle. Toista sama muiden suunniteltujen putkipiirien osalta

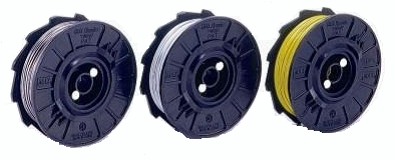

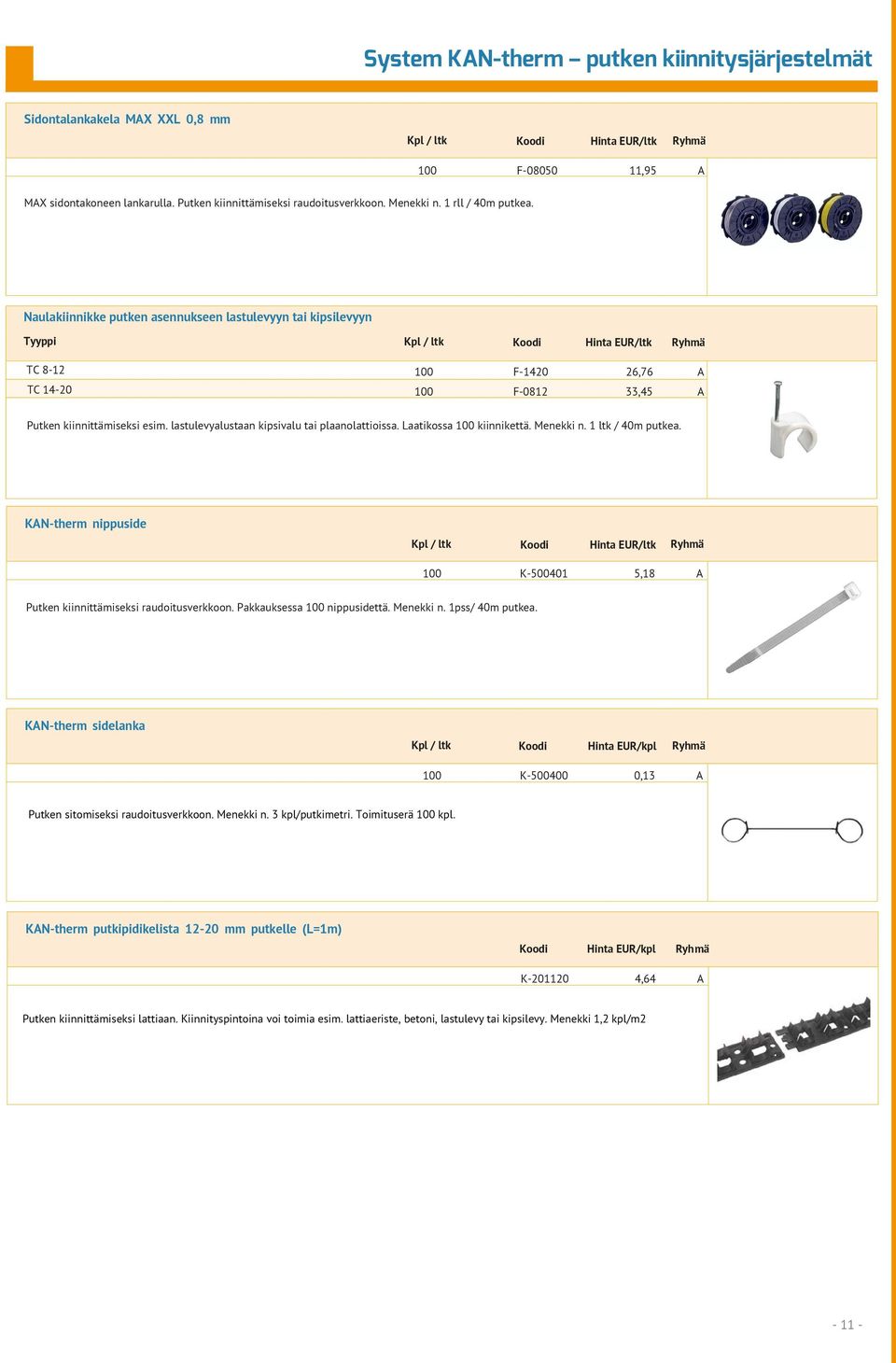

11 System KAN-therm putken kiinnitysjärjestelmät Sidontalankakela MAX XXL 0,8 mm Kpl / ltk Koodi Hinta EUR/ltk Ryhmä 100 F ,95 A MAX sidontakoneen lankarulla. Putken kiinnittämiseksi raudoitusverkkoon. Menekki n. 1 rll / 40m putkea. Naulakiinnikke putken asennukseen lastulevyyn tai kipsilevyyn Tyyppi Kpl / ltk Koodi Hinta EUR/ltk Ryhmä TC 8-1 TC F-140 6,76 A 100 F-081,45 A Putken kiinnittämiseksi esim. lastulevyalustaan kipsivalu tai plaanolattioissa. Laatikossa 100 kiinnikettä. Menekki n. 1 ltk / 40m putkea. KAN-therm nippuside Kpl / ltk Koodi Hinta EUR/ltk Ryhmä 100 K ,18 A Putken kiinnittämiseksi raudoitusverkkoon. Pakkauksessa 100 nippusidettä. Menekki n. 1pss/ 40m putkea. KAN-therm sidelanka Kpl / ltk Koodi Hinta EUR/kpl Ryhmä 100 K ,1 A Putken sitomiseksi raudoitusverkkoon. Menekki n. kpl/putkimetri. Toimituserä 100 kpl. KAN-therm putkipidikelista 1-0 mm putkelle (L=1m) Koodi Hinta EUR/kpl Ryhmä K ,64 A Putken kiinnittämiseksi lattiaan. Kiinnityspintoina voi toimia esim. lattiaeriste, betoni, lastulevy tai kipsilevy. Menekki 1, kpl/m

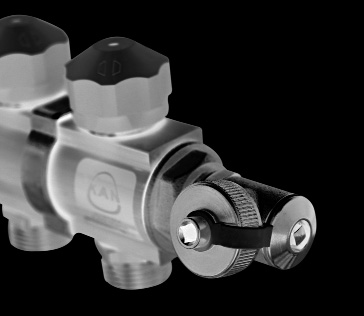

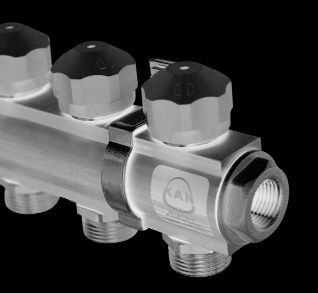

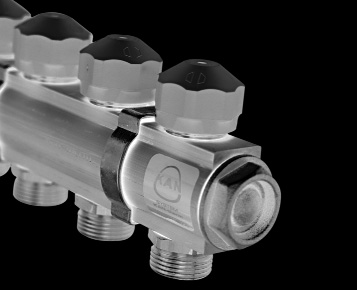

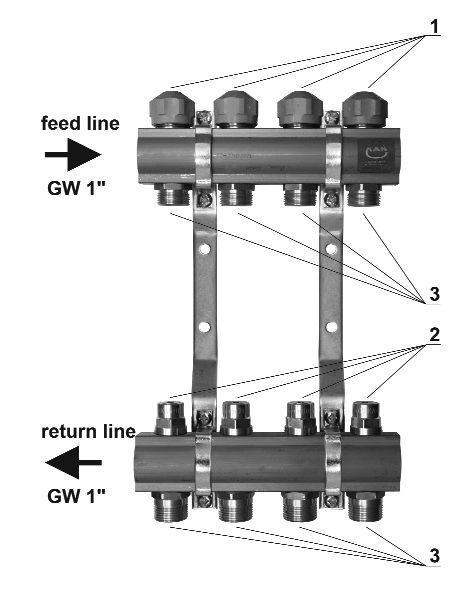

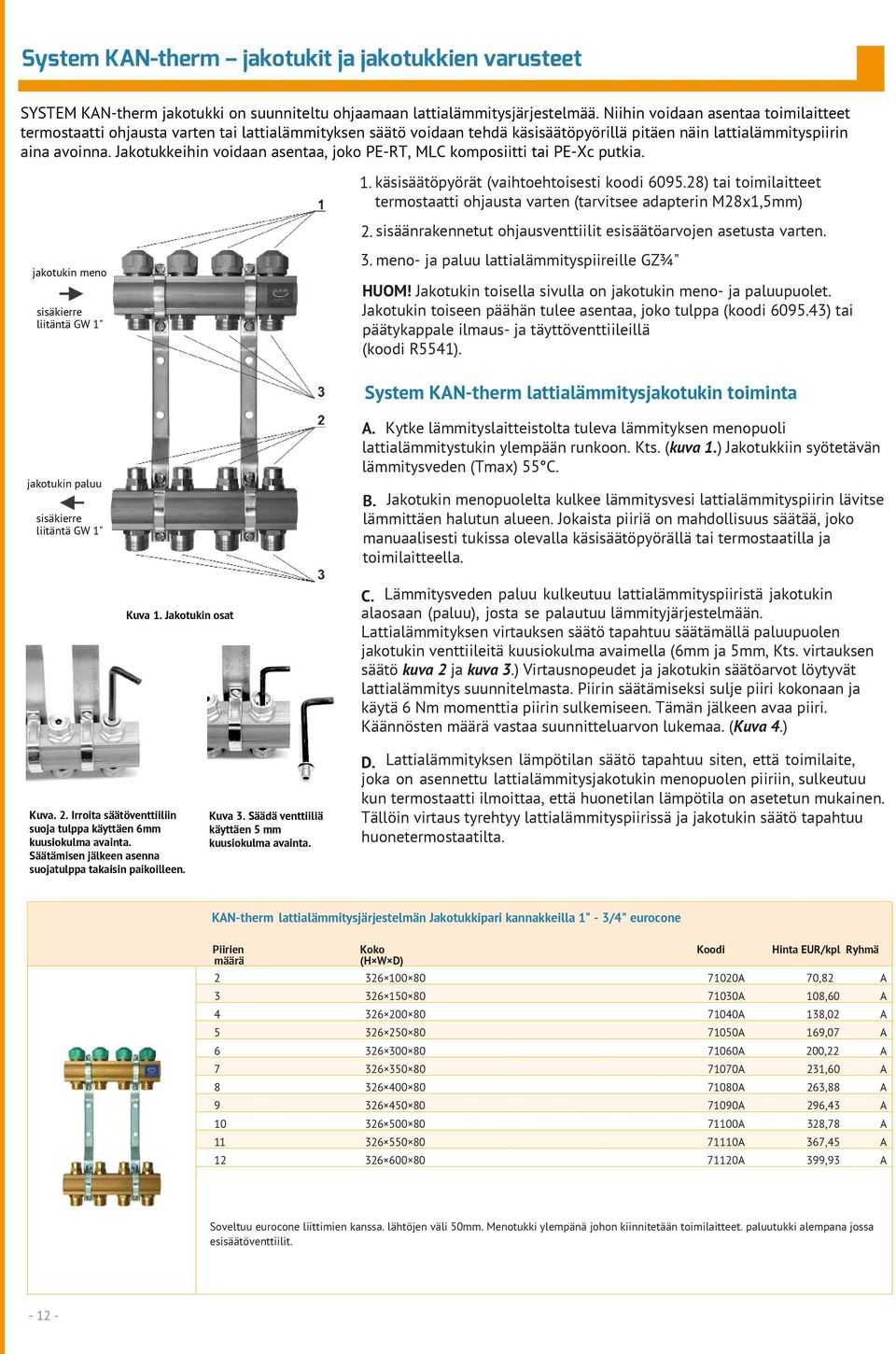

12 System KAN-therm jakotukit ja jakotukkien varusteet SYSTEM KAN-therm jakotukki on suunniteltu ohjaamaan lattialämmitysjärjestelmää. Niihin voidaan asentaa toimilaitteet termostaatti ohjausta varten tai lattialämmityksen säätö voidaan tehdä käsisäätöpyörillä pitäen näin lattialämmityspiirin aina avoinna. Jakotukkeihin voidaan asentaa, joko PE-RT, MLC komposiitti tai PE-Xc putkia. jakotukin meno sisäkierre liitäntä GW 1" 1. käsisäätöpyörät (vaihtoehtoisesti koodi ) tai toimilaitteet termostaatti ohjausta varten (tarvitsee adapterin M8x1,5mm). sisäänrakennetut ohjausventtiilit esisäätöarvojen asetusta varten.. meno- ja paluu lattialämmityspiireille GZ¾" HUOM! Jakotukin toisella sivulla on jakotukin meno- ja paluupuolet. Jakotukin toiseen päähän tulee asentaa, joko tulppa (koodi ) tai päätykappale ilmaus- ja täyttöventtiileillä (koodi R5541). System KAN-therm lattialämmitysjakotukin toiminta jakotukin paluu sisäkierre liitäntä GW 1" A. Kytke lämmityslaitteistolta tuleva lämmityksen menopuoli lattialämmitystukin ylempään runkoon. Kts. (kuva 1.) Jakotukkiin syötetävän lämmitysveden (Tmax) 55 C. B. Jakotukin menopuolelta kulkee lämmitysvesi lattialämmityspiirin lävitse lämmittäen halutun alueen. Jokaista piiriä on mahdollisuus säätää, joko manuaalisesti tukissa olevalla käsisäätöpyörällä tai termostaatilla ja toimilaitteella. Kuva 1. Jakotukin osat C. Lämmitysveden paluu kulkeutuu lattialämmityspiiristä jakotukin alaosaan (paluu), josta se palautuu lämmityjärjestelmään. Lattialämmityksen virtauksen säätö tapahtuu säätämällä paluupuolen jakotukin venttiileitä kuusiokulma avaimella (6mm ja 5mm, Kts. virtauksen säätö kuva ja kuva.) Virtausnopeudet ja jakotukin säätöarvot löytyvät lattialämmitys suunnitelmasta. Piirin säätämiseksi sulje piiri kokonaan ja käytä 6 Nm momenttia piirin sulkemiseen. Tämän jälkeen avaa piiri. Käännösten määrä vastaa suunnitteluarvon lukemaa. (Kuva 4.) Kuva.. Irroita säätöventtiiliin suoja tulppa käyttäen 6mm kuusiokulma avainta. Säätämisen jälkeen asenna suojatulppa takaisin paikoilleen. Kuva. Säädä venttiiliä käyttäen 5 mm kuusiokulma avainta. D. Lattialämmityksen lämpötilan säätö tapahtuu siten, että toimilaite, joka on asennettu lattialämmitysjakotukin menopuolen piiriin, sulkeutuu kun termostaatti ilmoittaa, että huonetilan lämpötila on asetetun mukainen. Tällöin virtaus tyrehtyy lattialämmityspiirissä ja jakotukin säätö tapahtuu huonetermostaatilta. KAN-therm lattialämmitysjärjestelmän Jakotukkipari kannakkeilla 1" - /4" eurocone Piirien Koodi Hinta EUR/kpl Ryhmä määrä (H W D) A 70,8 A A 108,60 A A 18,0 A A 169,07 A A 00, A A 1,60 A A 6,88 A A 96,4 A A 8,78 A A 67,45 A A 99,9 A Soveltuu eurocone liittimien kanssa. lähtöjen väli 50mm. Menotukki ylempänä johon kiinnitetään toimilaitteet. paluutukki alempana jossa esisäätöventtiilit

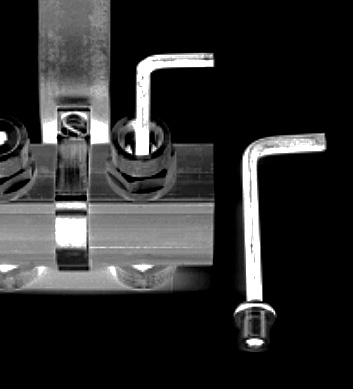

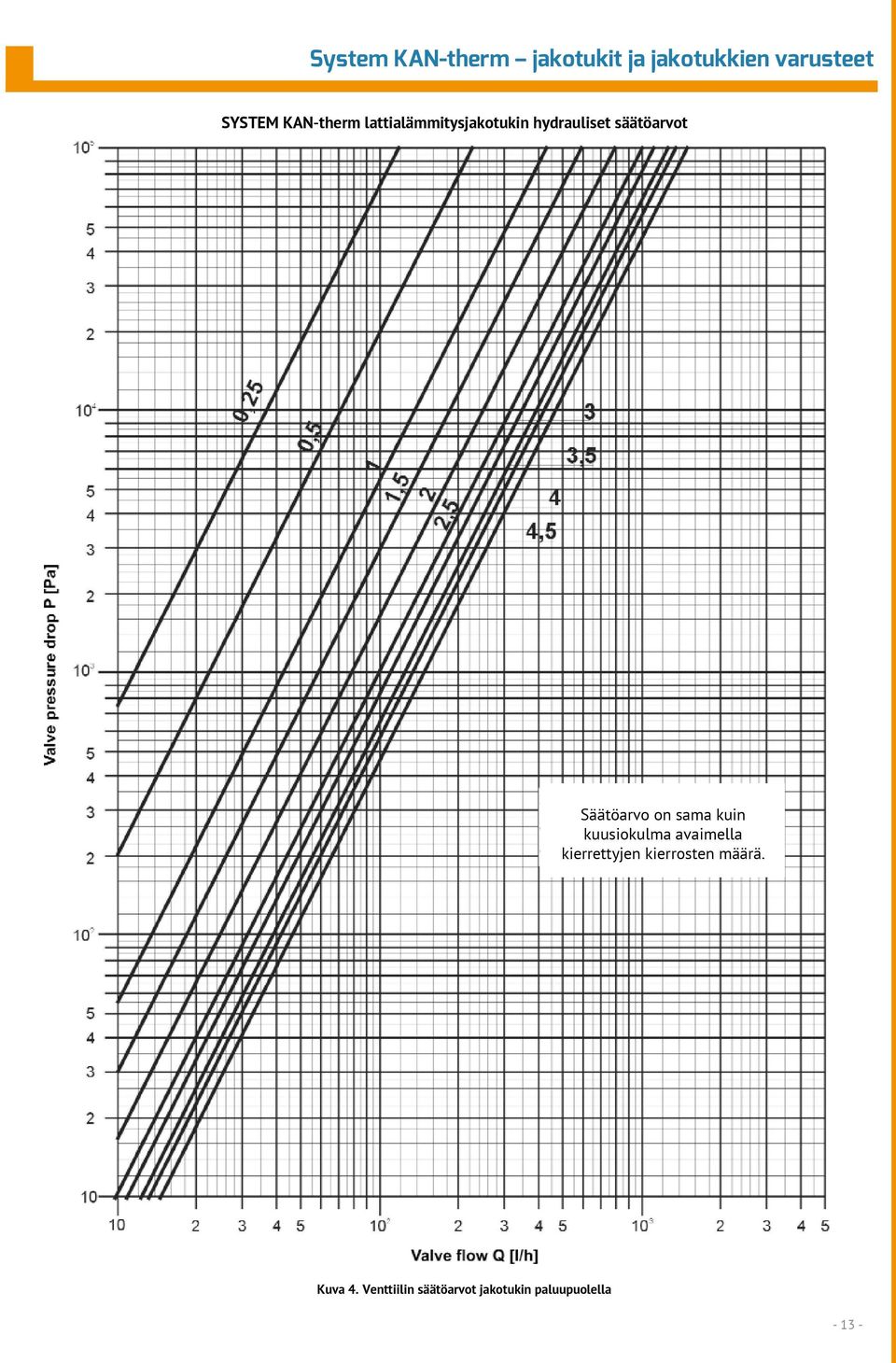

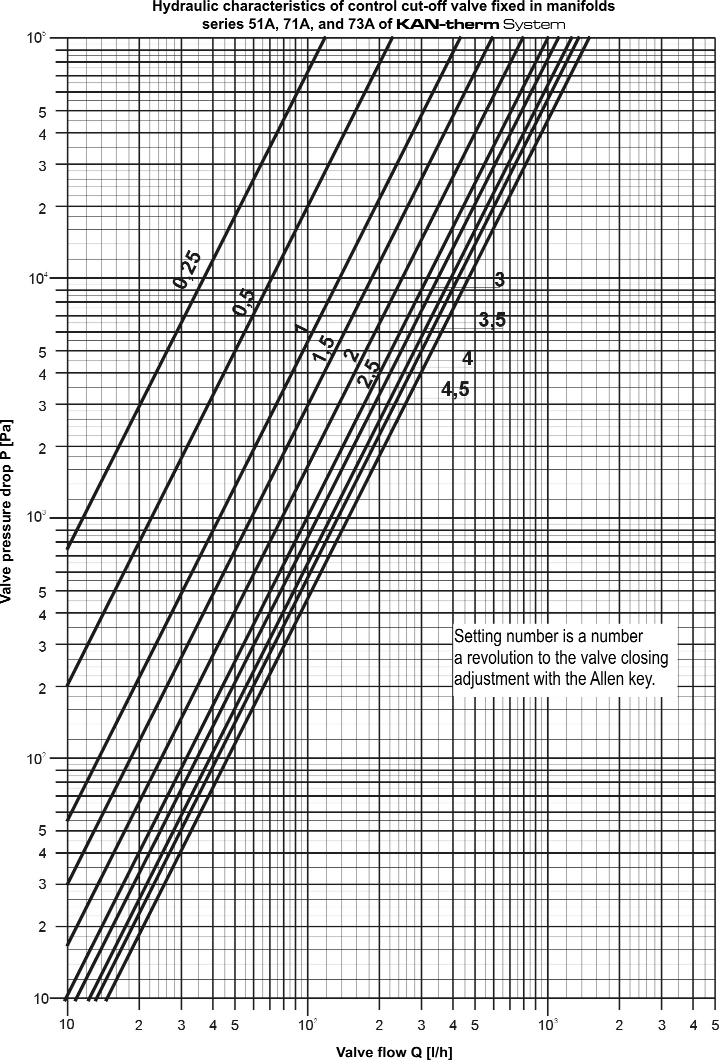

13 System KAN-therm jakotukit ja jakotukkien varusteet SYSTEM KAN-therm lattialämmitysjakotukin hydrauliset säätöarvot Säätöarvo on sama kuin kuusiokulma avaimella kierrettyjen kierrosten määrä. Kuva 4. Venttiilin säätöarvot jakotukin paluupuolella - 1 -

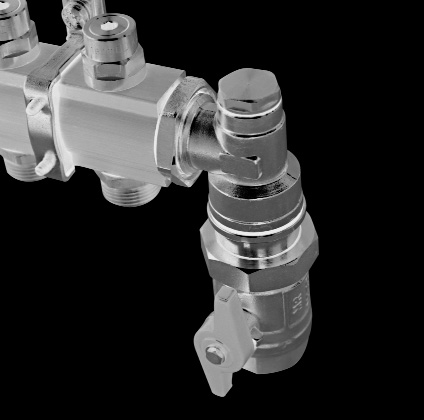

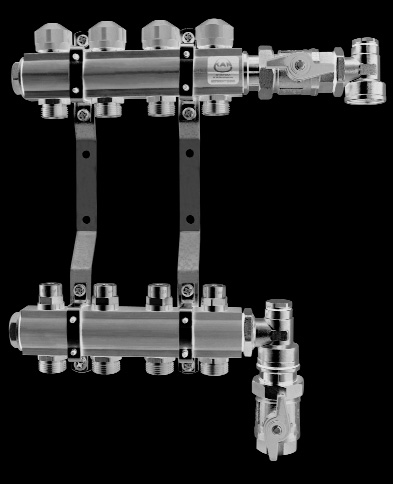

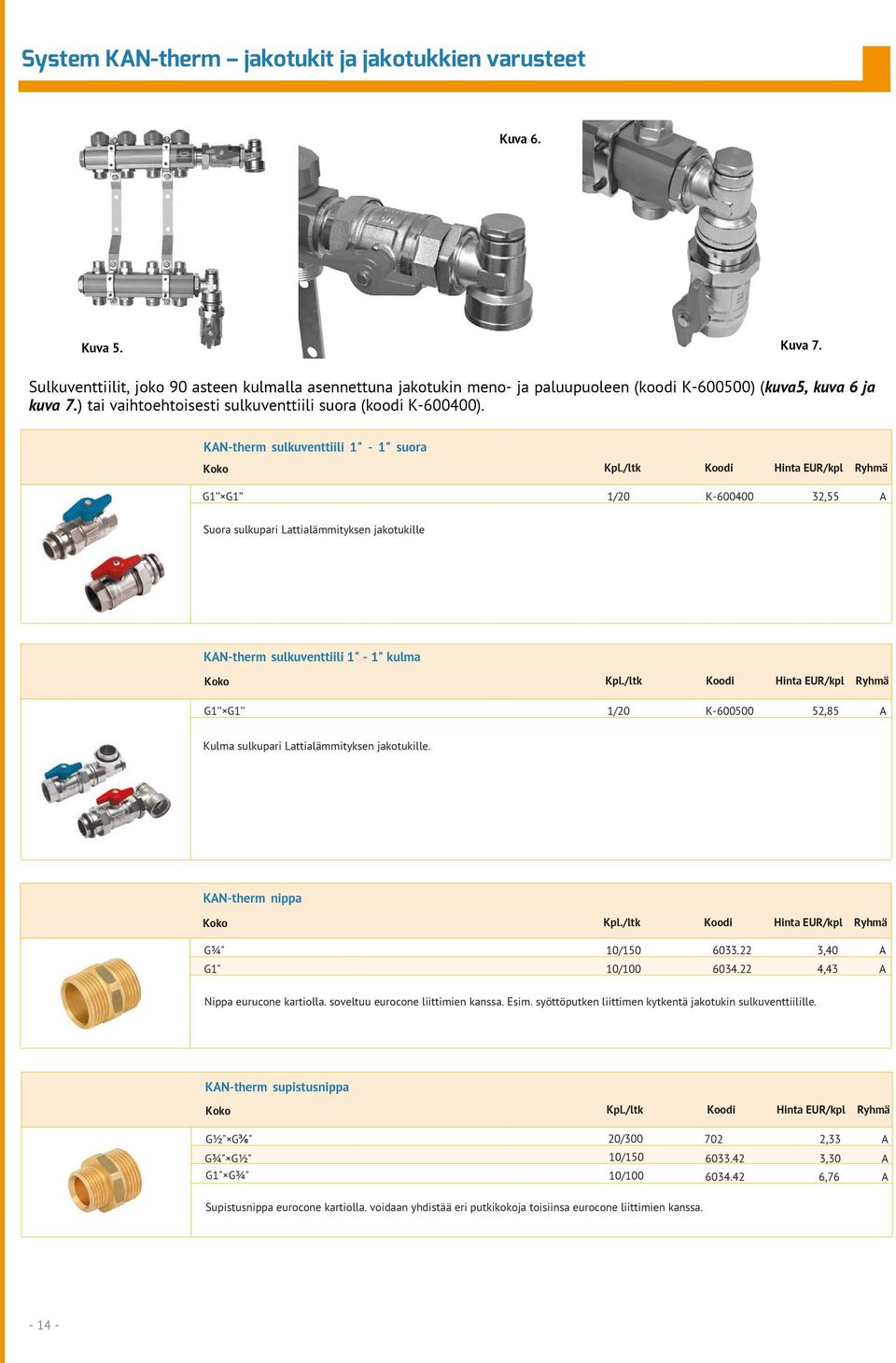

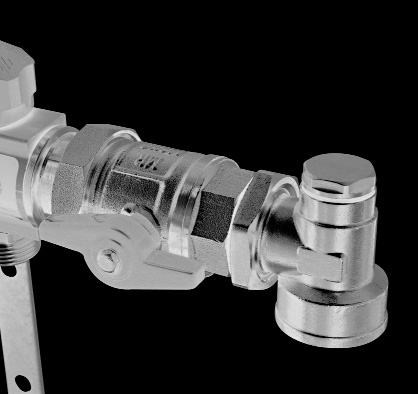

14 System KAN-therm jakotukit ja jakotukkien varusteet Kuva 6. Kuva 5. Kuva 7. Sulkuventtiilit, joko 90 asteen kulmalla asennettuna jakotukin meno- ja paluupuoleen (koodi K ) (kuva5, kuva 6 ja kuva 7.) tai vaihtoehtoisesti sulkuventtiili suora (koodi K ). KAN-therm sulkuventtiili 1" - 1" suora G1 G1 1/0 K ,55 A Suora sulkupari Lattialämmityksen jakotukille KAN-therm sulkuventtiili 1" - 1" kulma G1 G1 1/0 K ,85 A Kulma sulkupari Lattialämmityksen jakotukille. KAN-therm nippa G¾" 10/ ,40 A G1" 10/ ,4 A Nippa eurucone kartiolla. soveltuu eurocone liittimien kanssa. Esim. syöttöputken liittimen kytkentä jakotukin sulkuventtiilille. KAN-therm supistusnippa G½" G⅜" 0/00 70, A G¾" G½" 10/ ,0 A G1" G¾" 10/ ,76 A Supistusnippa eurocone kartiolla. voidaan yhdistää eri putkikokoja toisiinsa eurocone liittimien kanssa

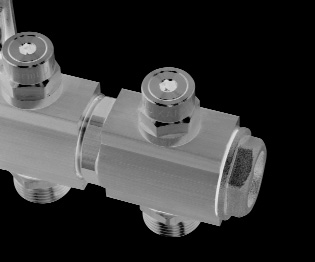

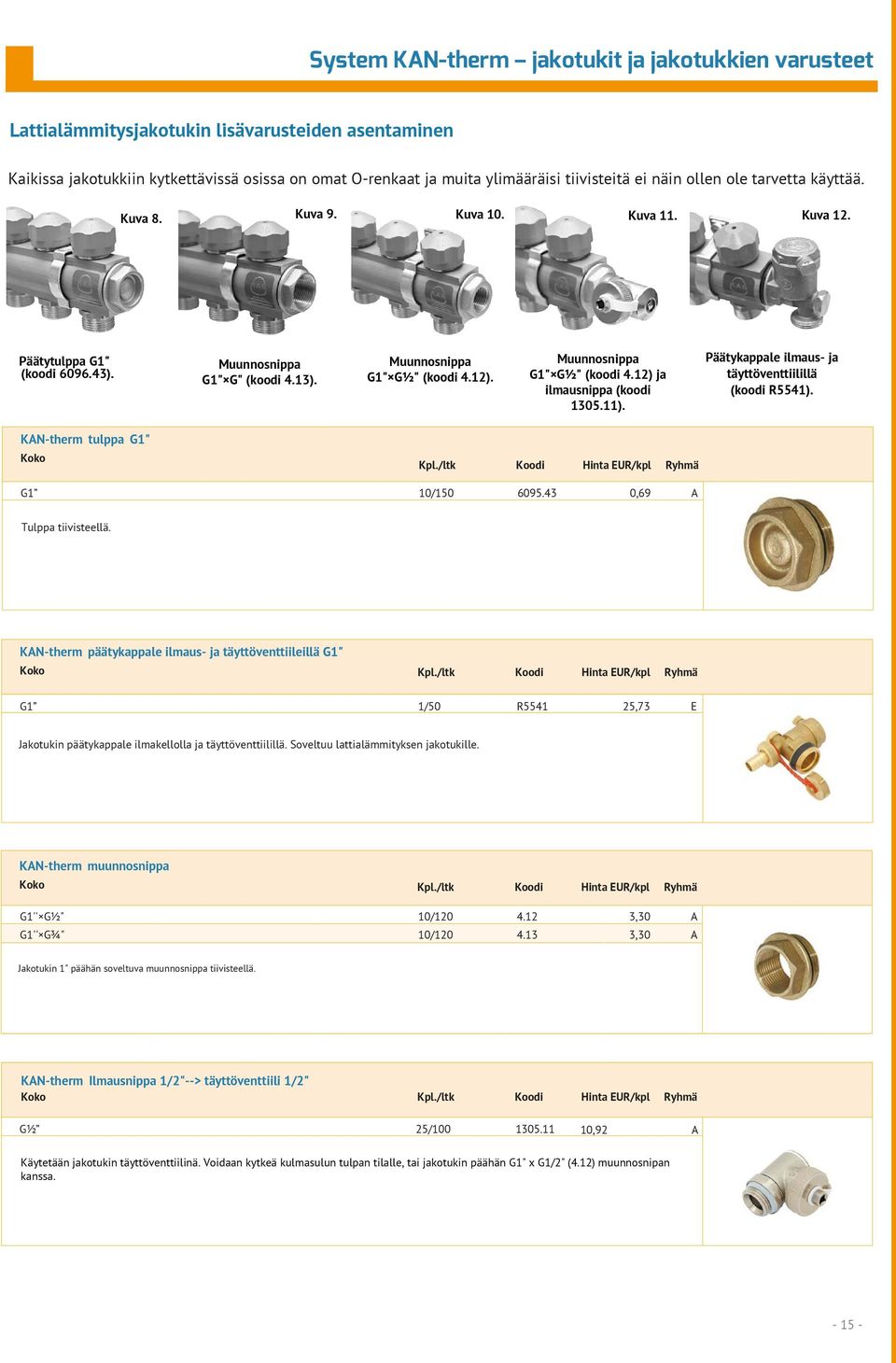

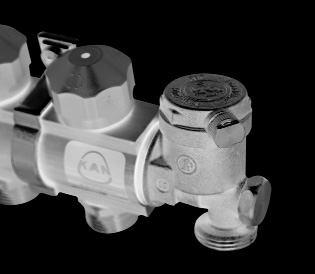

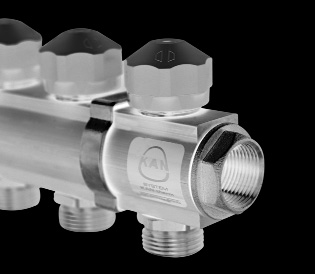

15 System KAN-therm jakotukit ja jakotukkien varusteet Lattialämmitysjakotukin lisävarusteiden asentaminen Kaikissa jakotukkiin kytkettävissä osissa on omat O-renkaat ja muita ylimääräisi tiivisteitä ei näin ollen ole tarvetta käyttää. Kuva 8. Kuva 9. Kuva 10. Kuva 11. Kuva 1. Päätytulppa G1" (koodi ). Muunnosnippa G1" G" (koodi 4.1). Muunnosnippa G1" G½" (koodi 4.1). Muunnosnippa G1" G½" (koodi 4.1) ja ilmausnippa (koodi ). Päätykappale ilmaus- ja täyttöventtiilillä (koodi R5541). KAN-therm tulppa G1" G1 10/ ,69 A Tulppa tiivisteellä. KAN-therm päätykappale ilmaus- ja täyttöventtiileillä G1" G1 1/50 R5541 5,7 E Jakotukin päätykappale ilmakellolla ja täyttöventtiilillä. Soveltuu lattialämmityksen jakotukille. KAN-therm muunnosnippa G1'' G½" 10/10 4.1,0 A G1'' G¾" 10/10 4.1,0 A Jakotukin 1" päähän soveltuva muunnosnippa tiivisteellä. KAN-therm Ilmausnippa 1/"--> täyttöventtiili 1/" G½ 5/ ,9 A Käytetään jakotukin täyttöventtiilinä. Voidaan kytkeä kulmasulun tulpan tilalle, tai jakotukin päähän G1" x G1/" (4.1) muunnosnipan kanssa

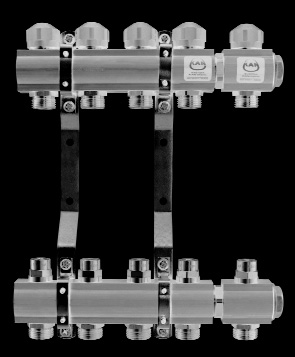

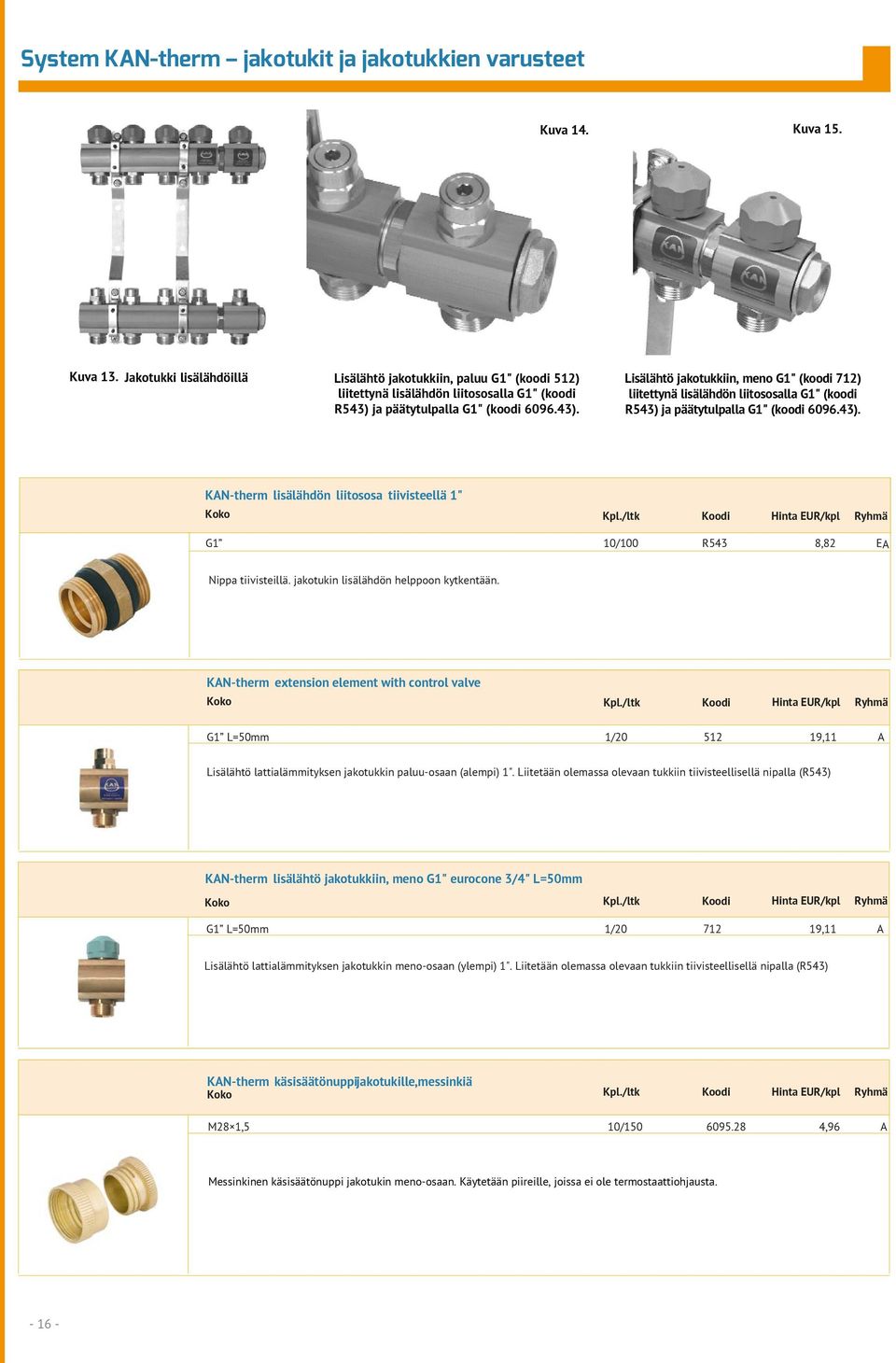

16 System KAN-therm jakotukit ja jakotukkien varusteet Kuva 14. Kuva 15. Kuva 1. Jakotukki lisälähdöillä Lisälähtö jakotukkiin, paluu G1" (koodi 51) liitettynä lisälähdön liitososalla G1" (koodi R54) ja päätytulpalla G1" (koodi ). Lisälähtö jakotukkiin, meno G1" (koodi 71) liitettynä lisälähdön liitososalla G1" (koodi R54) ja päätytulpalla G1" (koodi ). KAN-therm lisälähdön liitososa tiivisteellä 1" G1 10/100 R54 8,8 EA Nippa tiivisteillä. jakotukin lisälähdön helppoon kytkentään. KAN-therm extension element with control valve G1 L=50mm 1/ ,11 A Lisälähtö lattialämmityksen jakotukkin paluu-osaan (alempi) 1". Liitetään olemassa olevaan tukkiin tiivisteellisellä nipalla (R54) KAN-therm lisälähtö jakotukkiin, meno G1" eurocone /4" L=50mm G1 L=50mm 1/ ,11 A Lisälähtö lattialämmityksen jakotukkin meno-osaan (ylempi) 1". Liitetään olemassa olevaan tukkiin tiivisteellisellä nipalla (R54) KAN-therm käsisäätönuppi jakotukille, messinkiä M8 1,5 10/ ,96 A Messinkinen käsisäätönuppi jakotukin meno-osaan. Käytetään piireille, joissa ei ole termostaattiohjausta

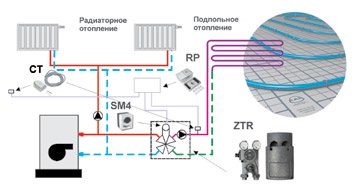

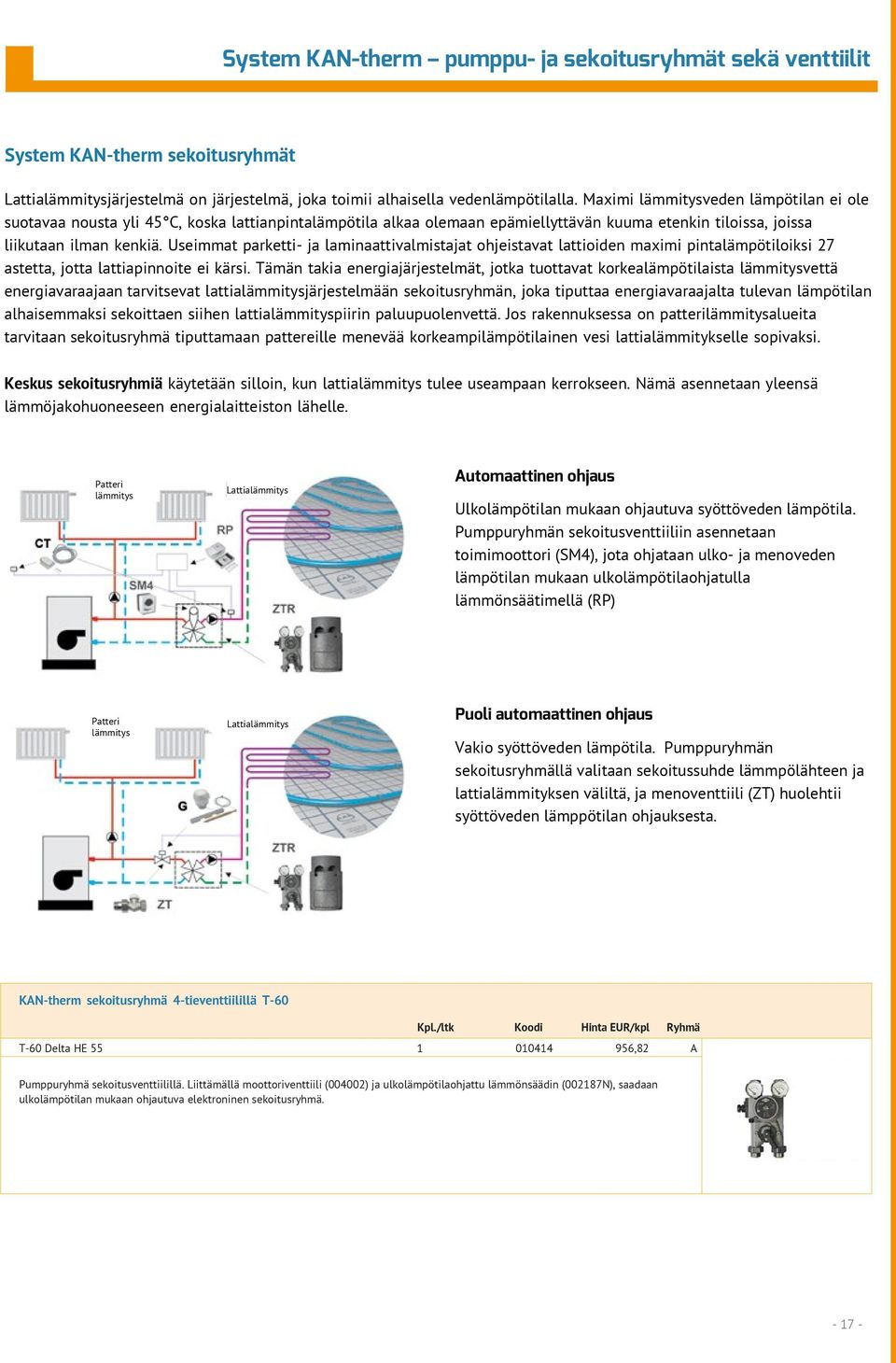

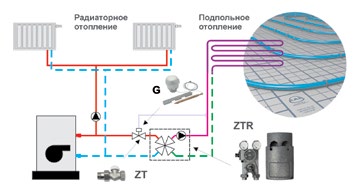

17 System KAN-therm pumppu- ja sekoitusryhmät sekä venttiilit System KAN-therm sekoitusryhmät Lattialämmitysjärjestelmä on järjestelmä, joka toimii alhaisella vedenlämpötilalla. Maximi lämmitysveden lämpötilan ei ole suotavaa nousta yli 45 C, koska lattianpintalämpötila alkaa olemaan epämiellyttävän kuuma etenkin tiloissa, joissa liikutaan ilman kenkiä. Useimmat parketti- ja laminaattivalmistajat ohjeistavat lattioiden maximi pintalämpötiloiksi 7 astetta, jotta lattiapinnoite ei kärsi. Tämän takia energiajärjestelmät, jotka tuottavat korkealämpötilaista lämmitysvettä energiavaraajaan tarvitsevat lattialämmitysjärjestelmään sekoitusryhmän, joka tiputtaa energiavaraajalta tulevan lämpötilan alhaisemmaksi sekoittaen siihen lattialämmityspiirin paluupuolenvettä. Jos rakennuksessa on patterilämmitysalueita tarvitaan sekoitusryhmä tiputtamaan pattereille menevää korkeampilämpötilainen vesi lattialämmitykselle sopivaksi. Keskus sekoitusryhmiä käytetään silloin, kun lattialämmitys tulee useampaan kerrokseen. Nämä asennetaan yleensä lämmöjakohuoneeseen energialaitteiston lähelle. Patteri lämmitys Lattialämmitys Automaattinen ohjaus Ulkolämpötilan mukaan ohjautuva syöttöveden lämpötila. Pumppuryhmän sekoitusventtiiliin asennetaan toimimoottori (SM4), jota ohjataan ulko- ja menoveden lämpötilan mukaan ulkolämpötilaohjatulla lämmönsäätimellä (RP) Patteri lämmitys Lattialämmitys Puoli automaattinen ohjaus Vakio syöttöveden lämpötila. Pumppuryhmän sekoitusryhmällä valitaan sekoitussuhde lämmpölähteen ja lattialämmityksen väliltä, ja menoventtiili (ZT) huolehtii syöttöveden lämppötilan ohjauksesta. KAN-therm sekoitusryhmä 4-tieventtiilillä T-60 T-60 Delta HE ,8 A Pumppuryhmä sekoitusventtiilillä. Liittämällä moottoriventtiili (00400) ja ulkolämpötilaohjattu lämmönsäädin (00187N), saadaan ulkolämpötilan mukaan ohjautuva elektroninen sekoitusryhmä

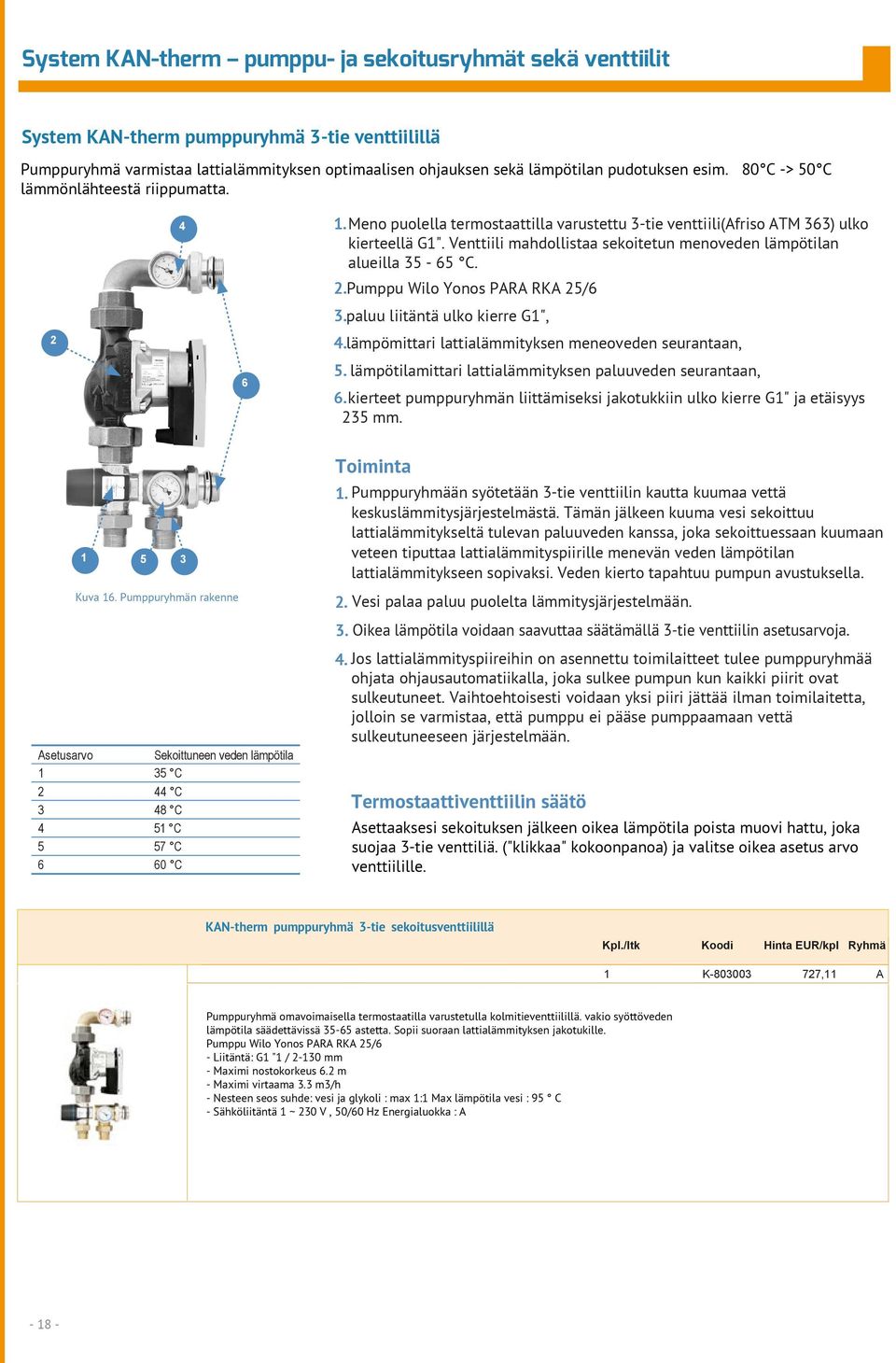

18 System KAN-therm pumppu- ja sekoitusryhmät sekä venttiilit System KAN-therm pumppuryhmä -tie venttiilillä Pumppuryhmä varmistaa lattialämmityksen optimaalisen ohjauksen sekä lämpötilan pudotuksen esim. 80 C -> 50 C lämmönlähteestä riippumatta Meno puolella termostaattilla varustettu -tie venttiili(afriso ATM 6) ulko kierteellä G1". Venttiili mahdollistaa sekoitetun menoveden lämpötilan alueilla 5-65 C.. Pumppu Wilo Yonos PARA RKA 5/6. paluu liitäntä ulko kierre G1", 4. lämpömittari lattialämmityksen meneoveden seurantaan, 6 5. lämpötilamittari lattialämmityksen paluuveden seurantaan, 6. kierteet pumppuryhmän liittämiseksi jakotukkiin ulko kierre G1" ja etäisyys 5 mm. 1 5 Kuva 16. Pumppuryhmän rakenne Toiminta 1. Pumppuryhmään syötetään -tie venttiilin kautta kuumaa vettä keskuslämmitysjärjestelmästä. Tämän jälkeen kuuma vesi sekoittuu lattialämmitykseltä tulevan paluuveden kanssa, joka sekoittuessaan kuumaan veteen tiputtaa lattialämmityspiirille menevän veden lämpötilan lattialämmitykseen sopivaksi. Veden kierto tapahtuu pumpun avustuksella.. Vesi palaa paluu puolelta lämmitysjärjestelmään.. Oikea lämpötila voidaan saavuttaa säätämällä -tie venttiilin asetusarvoja. Asetusarvo Sekoittuneen veden lämpötila 1 5 C 44 C 48 C 4 51 C 5 57 C 6 60 C 4. Jos lattialämmityspiireihin on asennettu toimilaitteet tulee pumppuryhmää ohjata ohjausautomatiikalla, joka sulkee pumpun kun kaikki piirit ovat sulkeutuneet. Vaihtoehtoisesti voidaan yksi piiri jättää ilman toimilaitetta, jolloin se varmistaa, että pumppu ei pääse pumppaamaan vettä sulkeutuneeseen järjestelmään. Termostaattiventtiilin säätö Asettaaksesi sekoituksen jälkeen oikea lämpötila poista muovi hattu, joka suojaa -tie venttiliä. ("klikkaa" kokoonpanoa) ja valitse oikea asetus arvo venttiilille. KAN-therm pumppuryhmä -tie sekoitusventtiilillä 1 K ,11 A Pumppuryhmä omavoimaisella termostaatilla varustetulla kolmitieventtiilillä. vakio syöttöveden lämpötila säädettävissä 5-65 astetta. Sopii suoraan lattialämmityksen jakotukille. Pumppu Wilo Yonos PARA RKA 5/6 - Liitäntä: G1 "1 / -10 mm - Maximi nostokorkeus 6. m - Maximi virtaama. m/h - Nesteen seos suhde: vesi ja glykoli : max 1:1 Max lämpötila vesi : 95 C - Sähköliitäntä 1 ~ 0 V, 50/60 Hz Energialuokka : A

19 System KAN-therm pumppu- ja sekoitusryhmät sekä venttiilit p-v (vaihtuva) H/m 6 Wilo-Yonos PARA RS 5/6 1~0 V - Rp½, Rp¾, Rp 1, Rp 1¼ p/kpa 60 p-c (vakio) H/m 6 Wilo-Yonos PARA RS 5/6 1~0 V - Rp½, Rp¾, Rp 1, Rp 1¼ p/kpa 60 5 Δp-v 50 5 Δp-c max max P 1 /W 0 0 0,5 1,0 1,5,0,5, , 0,4 0,6 0, m 5m 10 max ,5 1,0 1,5,0,5,0 4m m m Käyrien toleranssit EN :006 0 Q/m³/ h Q/l/s Q/Igpm Q/m³/ h ,5 1,0 1,5,0,5,0 Q/m³/ h 0 0, 0,4 0,6 0,8 Q/l/s Q/Igpm P 1 /W max m 4m 0,5m 0 0 0,5 1,0 1,5,0,5,0 Q/m³/ h m 1m Käyrien tolerassit EN :006 mukaan m mukaan Wilo-Yonos PARA 5/6 Vakio nopeudet I, II, III H/m /min Wilo-Yonos PARA RS 5/6 1~0 V - Rp½, Rp¾, Rp 1, Rp 1¼ p/kpa /min /min /min 0 0 0,5 1,0 1,5,0,5,0 0 0, 0,4 0,6 0,8 I II 0 III 10 0 Q/m³/ h Q/l/s P 1 /W 40 Q/Igpm max /min ,5 1,0 1,5,0,5,0 Käyrien tolerassit EN :006 mukaan Q/m³/ h

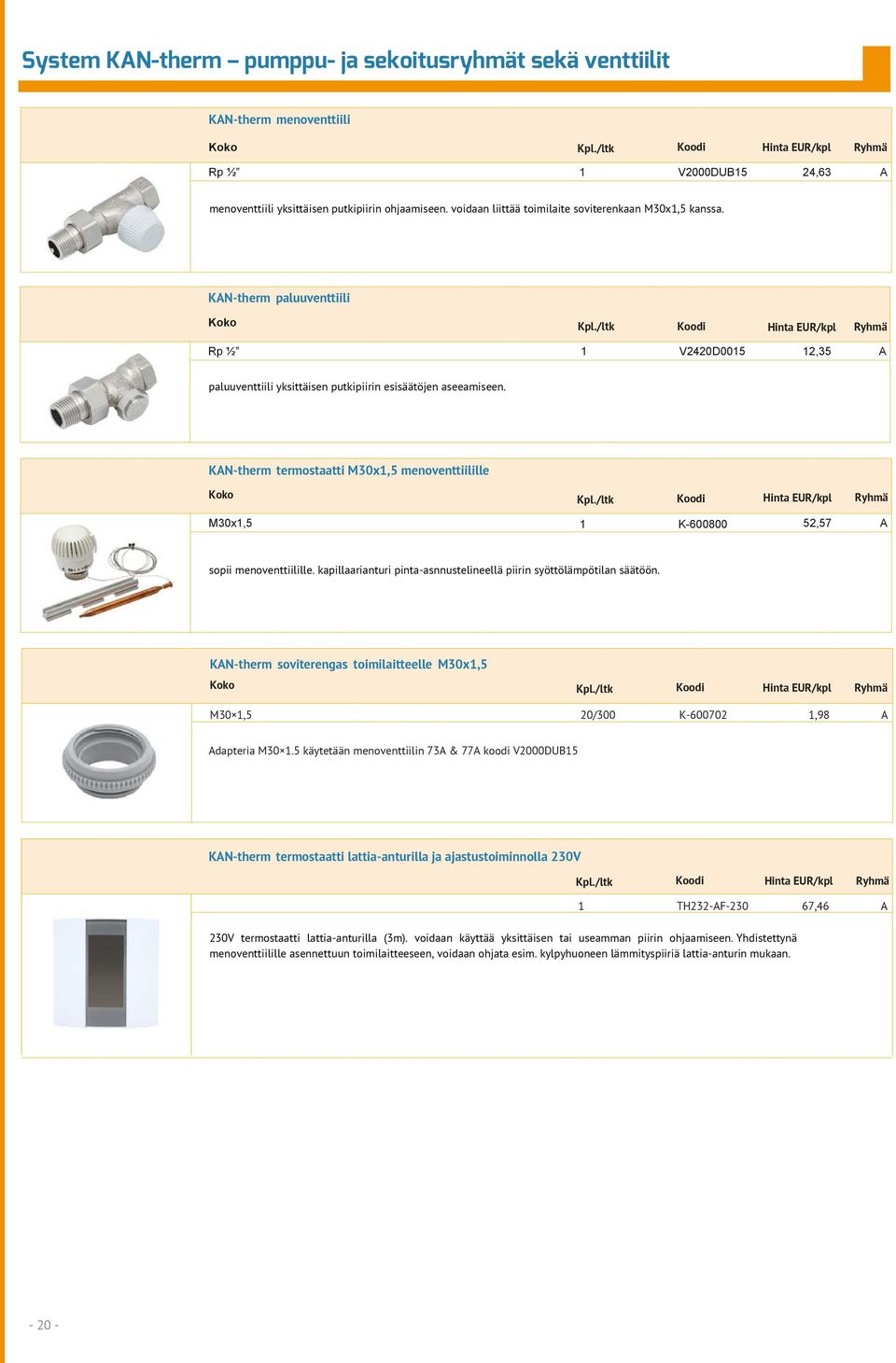

20 System KAN-therm pumppu- ja sekoitusryhmät sekä venttiilit KAN-therm menoventtiili Kpl./ltk Koodi Hinta EUR/kpl Ryhmä Rp ½ 1 V000DUB15 4,6 A menoventtiili yksittäisen putkipiirin ohjaamiseen. voidaan liittää toimilaite soviterenkaan M0x1,5 kanssa. KAN-therm paluuventtiili Kpl./ltk Koodi Hinta EUR/kpl Ryhmä Rp ½ 1 V40D0015 1,5 A paluuventtiili yksittäisen putkipiirin esisäätöjen aseeamiseen. KAN-therm termostaatti M0x1,5 menoventtiilille Kpl./ltk Koodi Hinta EUR/kpl Ryhmä M0x1,5 1 K ,57 A sopii menoventtiilille. kapillaarianturi pinta-asnnustelineellä piirin syöttölämpötilan säätöön. KAN-therm soviterengas toimilaitteelle M0x1,5 Kpl./ltk Koodi Hinta EUR/kpl Ryhmä M0 1,5 0/00 K ,98 A Adapteria M0 1.5 käytetään menoventtiilin 7A & 77A koodi V000DUB15 KAN-therm termostaatti lattia-anturilla ja ajastustoiminnolla 0V Kpl./ltk Koodi Hinta EUR/kpl Ryhmä 1 TH-AF-0 67,46 A 0V termostaatti lattia-anturilla (m). voidaan käyttää yksittäisen tai useamman piirin ohjaamiseen. Yhdistettynä menoventtiilille asennettuun toimilaitteeseen, voidaan ohjata esim. kylpyhuoneen lämmityspiiriä lattia-anturin mukaan

21 System KAN-therm pumppu- ja sekoitusryhmät sekä venttiilit KAN-therm venttiilimoottori 0V -PT Kpl./pkt Koodi Hinta EUR/kpl Ryhmä * , A Venttiilimoottori mahdollistaa sekoitusryhmän 4-tie vettiilillä automaattisen käytön hyödyntäen ulkolämpötilaohjattua lämmönsäädintä koodi 00187N, tai käyttämällä kattilan ohjausta (kattialan ohjausjärjestelmässä täytyy olla mahdollisuus ohjata ylimääräistä sekoituspiiriä). KAN-therm ulkolämpötilaohjattu lämmönsäädin Kpl./pkt Koodi Hinta EUR/kpl Ryhmä * N 4,15 A Käytetään ohjaamaan sekoitusryhmää 4-tieventtilillä (koodi ), jossa venttiilimoottori 0V -PT koodi Ohjain sisältää ulkoisen lämpötilanaturin, menolämpötila-anturin, ja seinä asennus levyn. KAN-therm ylilämpösuoja termostaatti säätöalue astetta Kpl./pkt Koodi Hinta EUR/kpl Ryhmä * 1 K ,4 A KAN-therm paluuvesiohjaus termostaatti Kpl./pkt Koodi Hinta EUR/kpl Ryhmä 1 K ,6 A Yksittäisen putkipiirin ohjaamiseen paluuveden lämpötilan mukaan esim. kph:n lattialämmityksen liittämiseksi patteriverkostoon. KAN-therm lumensulatuksen ohjauskeskus Kpl./pkt Koodi Hinta EUR/kpl Ryhmä 1 K ,4 A Lumen- ja jäänsulatuksen ohjain. Estää yhdessä lumi- ja jääanturin kanssa jäänmuodostumista sekä ohjaa lumensulatusta sulanapidettävillä alueilla. (ulkoportaat, kävelykadut, pysäköintialueet ja rampit yms...) KAN-therm lumi- ja jääanturi 15m johto Kpl./pkt Koodi Hinta EUR/kpl Ryhmä 1 K ,98 A Lumi- ja jää anturi toimii lumensulatuksen ohjauskeskuksen koodi K-8005 kanssa. * vain tilauksesta (toimitusaika 4-5 viikkoa) - 1 -

22 System KAN-therm lattialämmityksen ohjaus BASIC KAN-therm elektroninen huonetermostaatti Tyyppi 0V 1 K ,16 A 4V 1 K ,16 A Elektroninen huonetermostaatti Basic diodilla, joko 0V tai 4V versiona huonetilan lämmösäätöön. Ledi valo termostaatissa ilmoittaa auki/kiinni toiminnasta. Valon palaessa termostaatti on toiminnasa. Huonetermostaatti on yhteensopiva toimilaitteiden koodi K ja K ja keskusyksiköiden koodi B01, B401 kanssa. KAN-therm lattialämmityksen keskusyksikkö 0V Tyyppi 0V 1 B01 10,10 A Keskusyksikköä voi käyttää toimilaitteiden yhdistämiseen huonetermostaattien 0V kanssa. Keskusyksikköön on mahdollista kytkeä 6 huonetermostaattia ja 6 toimilaitetta. KAN-therm l attialämmityksen keskusyksikkö 4V Tyyppi 4V 1 B ,8 A Muuntaja 4V keskusyksikölle 1 K ,88 A Keskusyksikköä voi käyttää toimilaitteiden yhdistämiseen huonetermostaattien 4V kanssa. Keskusyksikköön on mahdollista kytkeä 6 huonetermostaattia ja 6 toimilaitetta. 4V keskusyksikkö tarvitsee muuntajan (koodi K-80010). - -

23 System KAN-therm - lattialämmityksen ohjaus SMART SMART automaatiojärjestelmä Mukava ja energiatehokas koti on nykypäivän perheiden unelma, jotka suunnitelevat uuden talon rakentamista tai vanhan korjaamista. Lämmönjakotapa ja sen ohjaus ovat avainasemassa, kun arvioidaan käytön turvallisuutta, kustannuksia ja mukavuutta. Lattialämmitys on optimoitu ratkaisu, joka vastaa kaikkiin näihin vaatimuksiin ja tarpeisiin, mutta kuten muutkin lämmönjakotavat se tarvitsee asianmukaisen ohjauksen. Lattialämmityksen ohjausjärjestelmällä voidaan säästää energiankulutuksessa sekä lisätä mukavuutta. Tämä ei kuitenkaan automaattisesti tapahdu kaikilla säätöjärjestelmillä vaan se edellyttää myös hieman vaativampaa ja hienostuneempaa automaatiojärjestelmää. KAN-therm lattialämmitys sisältää uuden aikakauden lattialämmityksen ohjausjärjestelmän, joka tuo nämä vaatimukset toteutukseen. SMART on ohjausjärjestelmä, joka luonnostaan opettelee rakennuksen lämpötilakäyttäytymistä ja pystyy näin säästämään energiaa. Sitä on mahdollisuus ohjelmoida sekä ajastaa. Se mahdollistaa etäohjauksen internet yhteyden välityksellä käyttäen älypuhelinta tai tietokonetta. SMART ohjausjärjestelmän ydin on langaton keskusyksikkö, joka hallinnoi sekä kommunikoi langattomien termostaattien kanssa, jotka ohjaavat huoneiden lämmitystä. KAN-therm Smart ohjausjärjestelmä on monikäyttöinen ohjausjärjestelmä, joka pelkästään huoneiden lämpötilojen kontrolloinnin lisäksi pystyy myös ohjaamaan lattiaviilennystä ja automaattisesti vaihtamaan lämmitykselle tai viilennykselle ohjaamaan lämmönlähdettä sekä pumppuryhmää. Lisäksi järjestelmä seuraa ilman kosteutta viilennyksen ollessa käytössä estäen näin kondensoitumisen. Radio-ohjauksen ansiosta voidaan - SMART keskusyksikköä kytkeä yhdeksi järjestelmäksi, jolloin ne kommunikoivat keskenään. Järjestelmän käyttöönotto voidaan tehdä kolmella tapaa. Keskusyksikön konfigurointi onnistuu, joko micro SD korttia hyödyntäen, internet yhteyden välityksellä käyttäen KAN-therm manager ohjelmistoa tai suoraan termostaatilta. KAN-therm SMART langaton keskusyksikkö 4V Tyyppi Kpl./ltk Koodi Hinta EUR/ltk Ryhmä Langaton keskusyksikkö 4 kanavaa LAN liitännällä Langaton keskusyksikkö 8 kanavaa LAN liitännällä Langaton keskusyksikkö 1 kanavaa LAN liitännällä 1 K ,7 A 1 K ,4 A 1 K ,6 A KAN-therm SMART langaton huonetermostaatti LCD näytöllä 4V Tyyppi Kpl / ltk Koodi Hinta EUR/ltk Ryhmä ilman lattia-anturia 1 K ,98 A lattia-anturilla 1 K ,47 A - -

24 System KAN-therm lattialämmityksen ohjaus KAN-therm soviterengas toimilaitteelle M8x1,5 Tyyppi M8 1,5 0/160 K ,98 A Käytä adapteria M8 1.5 KAN-therm toimilaitteiden 0 V ja 4 V kanssa jakotukin menopuolen venttiileillä. KAN-therm toimilaite 0V Tyyppi 0V toimilaite NC 1 K ,8 A ** 0V toimilaite NO 1 K ,16 A NC=jännitteettömänä kiinni tyyppinen toimilaite NO=jännitteettömän auki tyyppinen toimilaite. NC-tyyppinen toimilaite soveltuu KANohjausjärjestelmiin. NO tyyppinen toimitusajalla. Virran kulutus vain 1W. KAN-therm toimilaite 4V Tyyppi 4V toimilaite NC 1 K ,8 A ** 4V toimilaite NO 1 K ,16 A NC=jännitteettömänä kiinni tyyppinen toimilaite NO=jännitteettömän auki tyyppinen toimilaite. NC-tyyppinen toimilaite soveltuu KANohjausjärjestelmiin. NO tyyppinen toimitusajalla. Virran kulutus vain 1W ** saatavuus tarkastettava tapauskohtaisesti

25 System KAN-therm - lattialämmityksen ohjaus Toimilaitteiden asennus jakotukkiin 1. Irroita manuaalinen säätöhattu (Kuva 17.). Laita huonetilan muistilappu venttiiliin ympärille. Lappu on toimilaitteen paketin kansiosassa.. Kiinnitä adapteri M8x1,5mm (koodi K ) venttiiliin. (Kuva 18.) Kuva Kiinnitä toimilaite adapteriin haluttuun asentoon. (Kuva 19). 5. Kalibroi toimilaite: a) Liitä toimilaite virranlähteeseen arviolta noin 6 minuutiksi (toimilaite ja lattialämmityspiiri aukeavat kokonaan). b) Irroita toimilaite virranlähteestä ja odota noin 6 minuuttia (toimilaite ja lattialämmityspiiri sulkeutuvat kokonaan). c) Toimilaite on kalibroitu ja valmis käyttöön. Kuva 18. HUOM! järjestelmän käyttöönoton helpottamiseksi kaikissa toimilaitteissa on ensiksi auki moodi, joka avaa ne ensimmäiseksi ennen kytkentää sähköverkkoon. Kuva 19. Termostaattien kytkentä toimilaitteisiin Termostaatti Kytkentärasia Toimilaite L=vaihe N=0 1. Yhteen termostaattiin on mahdollista kytkeä 10 toimilaitetta.. Termostaatin ja toimilaiteen kytkentä (kuva 0.): a) Elektroninen termostaatti 0V (K ) b) Elektroninen termostaatti 4V (K ) Kuva 0. Elektronisen termostaatin kytkentä toimilaitteeseen. HUOM! Kytkettäessä 0V järjestelmää sähkötyöt saa suorittaa vain valtuutettu sähköasentaja

26 System KAN-therm - jakotukkikaapit KAN-therm seinän sisään asennettava jakotukkikaappi ilman/tai sekoitusryhmän kanssa Tyyppi Mitat (H W D) Lämmityspiirien määrä ilman/tai sekoitusyksikön kanssa Kpl./pkt Koodi Hinta EUR/kpl Ryhmä SWP-OP 10/ / OP 107,14 A SWP-OP 11/ / OP 14,74 A SWP-OP 15/ / OP 10,0 A Jakotukkikaapin valintataulukko SWP-OP Kaappi tyyppi Koodi Korkeus [mm] Leveys [mm] Syvyys [mm] jakotukki OP Piirien määrä jakotukki OP + Set-P/Set-K jokotukki OP sekoitusryhmän kanssa SWP-OP - 10/ 100-OP /-6 - SWP-OP - 11/7 110-OP / SWP-OP - 15/10 10-OP / KAN-therm vesitiivis jakotukkikaappi Tyyppi Mitat Lämmityspiirien määrä Kpl./pkt (H W D) ilman/tai sekoitusyksikön kanssa Koodi Hinta EUR/kpl Ryhmä SWP-WT / WT 491,68 A SWP-WT / WT 541,64 A Jakotukkikaapin valintataulukko SWP-WT Piirien määrä Kaappi tyyppi Koodi Korkeus [mm] Leveys [mm] Syvyys [mm] jakotukki OP jakotukki OP + Set-P/Set-K SWP-WT 6 SWP-WT WT /-6 10-WT /
