. Lattiapäällysteet. Uutuus! LATTIAMATTOSETTI YKSITTÄISELLE TYÖPISTEELLE Lattiamattosetti L LATTIAMATTO IRTO- TAI TEIPPIASENNUKSEEN

Transkriptio

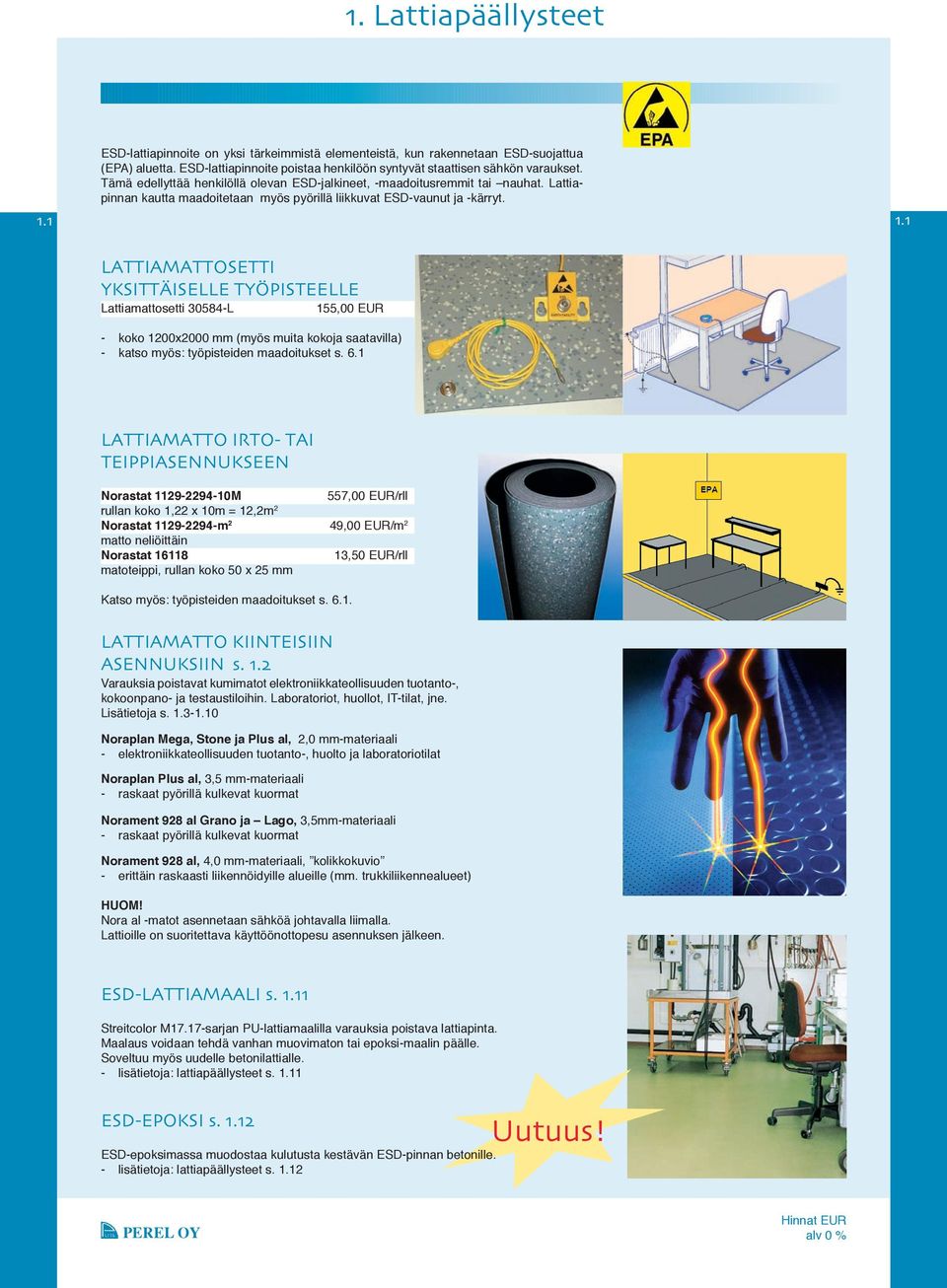

1 ESD-lattiapinnoite on yksi tärkeimmistä elementeistä, kun rakennetaan ESD-suojattua (EPA) aluetta. ESD-lattiapinnoite poistaa henkilöön syntyvät staattisen sähkön varaukset. Tämä edellyttää henkilöllä olevan ESD-jalkineet, -maadoitusremmit tai nauhat. Lattiapinnan kautta maadoitetaan myös pyörillä liikkuvat ESD-vaunut ja -kärryt. LATTIAMATTOSETTI YKSITTÄISELLE TYÖPISTEELLE Lattiamattosetti L 155,00 EUR - koko 1200x2000 mm (myös muita kokoja saatavilla) - katso myös: työpisteiden maadoitukset s. 6.1 LATTIAMATTO IRTO- TAI TEIPPIASENNUKSEEN Norastat M 557,00 EUR/rll rullan koko 1,22 x 10m = 12,2m 2 Norastat m 2 49,00 EUR/m 2 matto neliöittäin Norastat ,50 EUR/rll matoteippi, rullan koko 50 x 25 mm Katso myös: työpisteiden maadoitukset s LATTIAMATTO KIINTEISIIN ASENNUKSIIN s. Varauksia poistavat kumimatot elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustiloihin. Laboratoriot, huollot, IT-tilat, jne. Lisätietoja s Noraplan Mega, Stone ja Plus al, 2,0 mm-materiaali - elektroniikkateollisuuden tuotanto-, huolto ja laboratoriotilat Noraplan Plus al, 3,5 mm-materiaali - raskaat pyörillä kulkevat kuormat Norament 928 al Grano ja Lago, 3,5mm-materiaali - raskaat pyörillä kulkevat kuormat Norament 928 al, 4,0 mm-materiaali, kolikkokuvio - erittäin raskaasti liikennöidyille alueille (mm. trukkiliikennealueet) HUOM! Nora al -matot asennetaan sähköä johtavalla liimalla. Lattioille on suoritettava käyttöönottopesu asennuksen jälkeen. ESD-LATTIAMAALI s. Streitcolor M17.17-sarjan PU-lattiamaalilla varauksia poistava lattiapinta. Maalaus voidaan tehdä vanhan muovimaton tai epoksi-maalin päälle. Soveltuu myös uudelle betonilattialle. - lisätietoja: lattiapäällysteet s ESD-EPOKSI s. ESD-epoksimassa muodostaa kulutusta kestävän ESD-pinnan betonille. - lisätietoja: lattiapäällysteet s Uutuus!

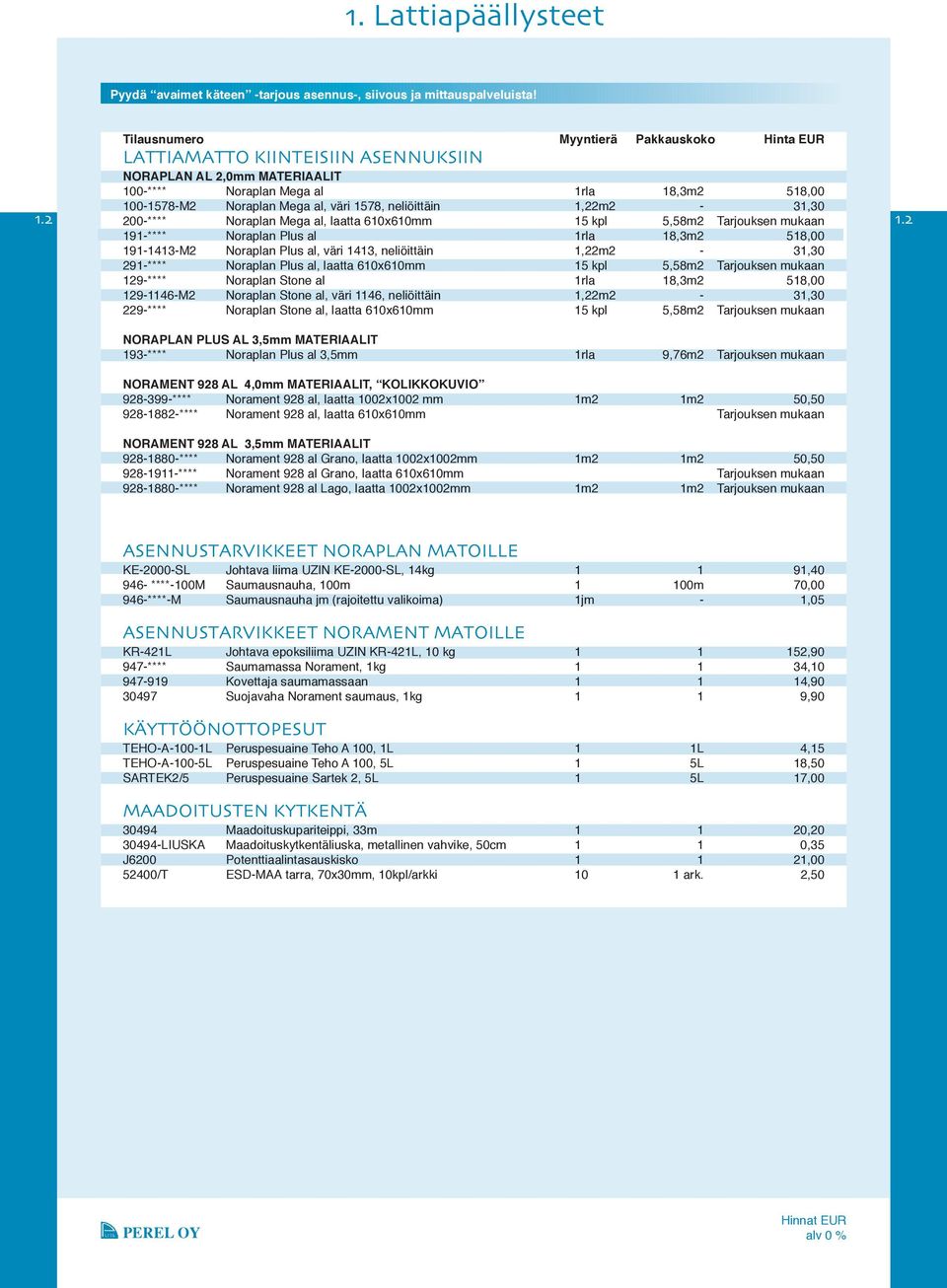

2 Pyydä avaimet käteen -tarjous asennus-, siivous ja mittauspalveluista! Tilausnumero Myyntierä Pakkauskoko Hinta EUR LATTIAMATTO KIINTEISIIN ASENNUKSIIN NORAPLAN AL 2,0mm MATERIAALIT 100-**** Noraplan Mega al 1rla 18,3m2 518, M2 Noraplan Mega al, väri 1578, neliöittäin 1,22m2-31, **** Noraplan Mega al, laatta 610x610mm 15 kpl 5,58m2 Tarjouksen mukaan 191-**** Noraplan Plus al 1rla 18,3m2 518, M2 Noraplan Plus al, väri 1413, neliöittäin 1,22m2-31, **** Noraplan Plus al, laatta 610x610mm 15 kpl 5,58m2 Tarjouksen mukaan 129-**** Noraplan Stone al 1rla 18,3m2 518, M2 Noraplan Stone al, väri 1146, neliöittäin 1,22m2-31, **** Noraplan Stone al, laatta 610x610mm 15 kpl 5,58m2 Tarjouksen mukaan NORAPLAN PLUS AL 3,5mm MATERIAALIT 193-**** Noraplan Plus al 3,5mm 1rla 9,76m2 Tarjouksen mukaan NORAMENT 928 AL 4,0mm MATERIAALIT, KOLIKKOKUVIO **** Norament 928 al, laatta 1002x1002 mm 1m2 1m2 50, **** Norament 928 al, laatta 610x610mm Tarjouksen mukaan NORAMENT 928 AL 3,5mm MATERIAALIT **** Norament 928 al Grano, laatta 1002x1002mm 1m2 1m2 50, **** Norament 928 al Grano, laatta 610x610mm Tarjouksen mukaan **** Norament 928 al Lago, laatta 1002x1002mm 1m2 1m2 Tarjouksen mukaan ASENNUSTARVIKKEET NORAPLAN MATOILLE KE-2000-SL Johtava liima UZIN KE-2000-SL, 14kg , ****-100M Saumausnauha, 100m 1 100m 70, ****-M Saumausnauha jm (rajoitettu valikoima) 1jm - 1,05 ASENNUSTARVIKKEET NORAMENT MATOILLE KR-421L Johtava epoksiliima UZIN KR-421L, 10 kg , **** Saumamassa Norament, 1kg , Kovettaja saumamassaan , Suojavaha Norament saumaus, 1kg 1 1 9,90 KÄYTTÖÖNOTTOPESUT TEHO-A-100-1L Peruspesuaine Teho A 100, 1L 1 1L 4,15 TEHO-A-100-5L Peruspesuaine Teho A 100, 5L 1 5L 18,50 SARTEK2/5 Peruspesuaine Sartek 2, 5L 1 5L 17,00 MAADOITUSTEN KYTKENTÄ Maadoituskupariteippi, 33m , LIUSKA Maadoituskytkentäliuska, metallinen vahvike, 50cm 1 1 0,35 J6200 Potenttiaalintasauskisko , /T ESD-MAA tarra, 70x30mm, 10kpl/arkki 10 1 ark. 2,50

3 VARAUSTA POISTAVAT nora al -lattiapäällysteet Kumi on arvostettu ja monissa käyttötarkoituksissa korvaamaton materiaali. Se mikä auton renkaista tekee kestävän ja luotettavan, on Freudenbergin tehtaalla kehitetty turvalliseksi lattiapäällysteeksi. nora-materiaali säilyttää ominaisuutensa kovankin rasituksen jälkeen sekä agressiivisten vaikutusten alaisena. EPA alueilla (ESD Protected Area) noraplan al- ja norament allattiapäällysteet estävät tehokkaasti henkilöiden varautumisen staattisellä sähköllä yhdessä puolijohtavien jalkineiden kanssa. Tyypillisesti varaukset pysyvät alle 20 V käytettäessä Laitosjalkineen ESD-jalkineita. nora al -lattiapäällysteet toimivat myös luotettavana maadoitusreittinä kuljetusvaunuille, työtuoleille jne. nora al -päällysteet täyttävät kaikki merkittävät ESD-standardit sekä alarajavaatimuksen (50kohm) sähköturvallisuusmittaustavalla (SFS , liite 61A menetelmä lattia- ja seinäpinnoitteiden mittaamiseksi). Yleiset ominaisuudet 10 vuoden takuu puolijohtavuudelle -käytössä Suomessa jo yli 10 vuotta ja yli m2! toimii yhdessä ESD-jalkineiden (Laitosjalkine) ensisijaisena kehon maadoitusreittinä (SFS-EN ; 7,5 x ,5 x 10 7 Ω) sähköturvallisuuden kannalta riittävän eristävä -eristysresistanssi yli 50 kohm, (SFS liite 61A) poikkeuksellinen kulutuksen kestävyys -erityisen pitkä käyttöikä PVC-vapaa -valmistettu laadukkaasta kautsusta, mineraalisista täyteaineista ja ympäristöystävällisistä väripigmenteistä ei vahan tarvetta -vähäiset hoitokulut ja pesuveden alhainen ympäristökuorma mittansa pitävä -pehmitinvapaa siksi ei kutistumista ajan myötä savukkeen kestävä -ei palojälkiä hyvät palo-ominaisuudet -Suomessa tyyppihyväksytty, ei korroosiokaasuja, ei halogeeneja pysyvästi elastinen -tuntuva askelmukavuus ääntä eristävä -äänitaso alhainen kemialliseti kestävä -saatavana erillinen kemiallisten aineiden kestävyystaulukko askelvarma -kitka säilyy myös märkänä trukkiliikennekestäviä malleja -norament-mallit raskaasti liikennoidylle alueille aina 6N/mm2 asti

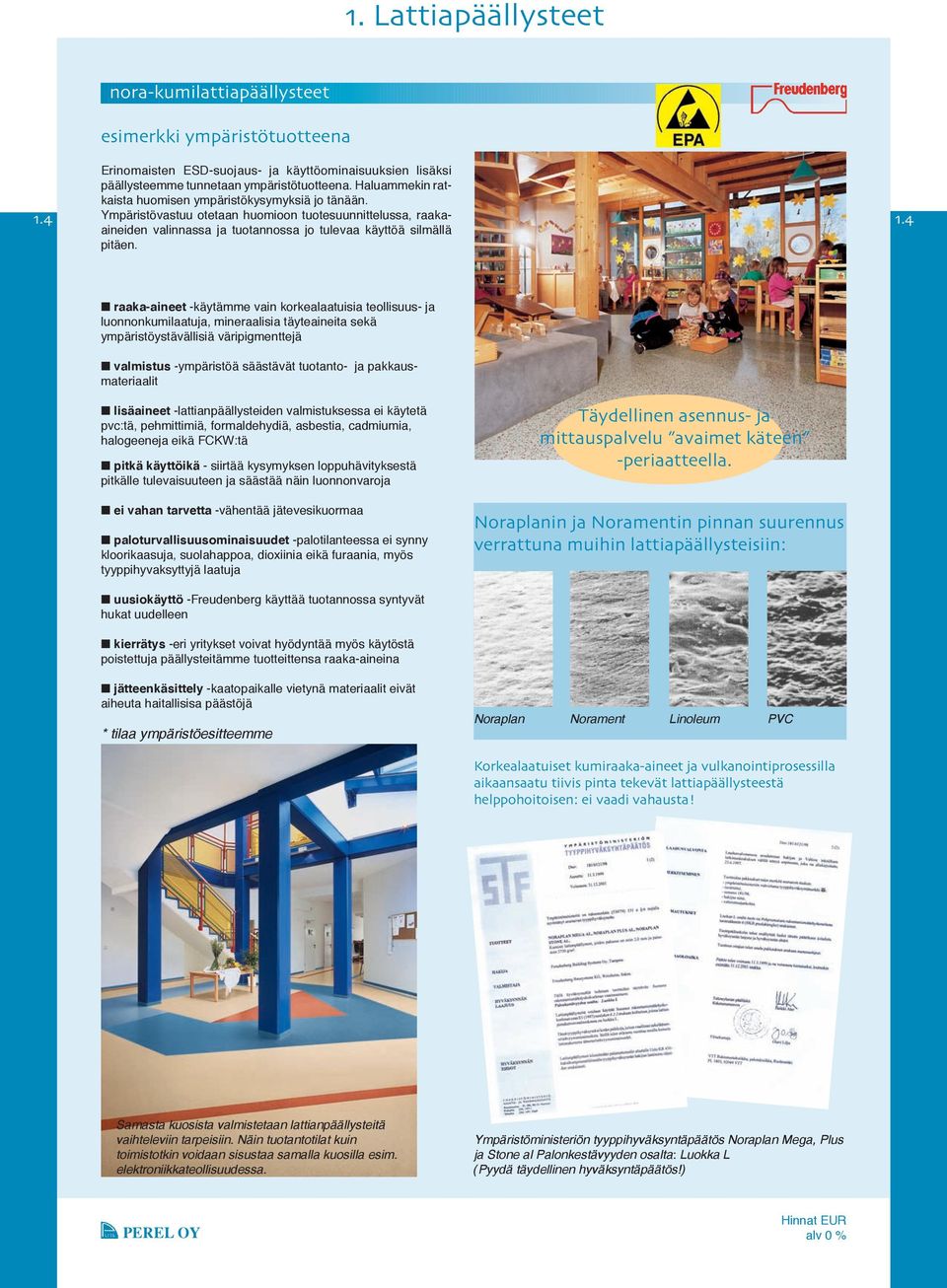

4 nora-kumilattiapäällysteet esimerkki ympäristötuotteena Erinomaisten ESD-suojaus- ja käyttöominaisuuksien lisäksi päällysteemme tunnetaan ympäristötuotteena. Haluammekin ratkaista huomisen ympäristökysymyksiä jo tänään. Ympäristövastuu otetaan huomioon tuotesuunnittelussa, raakaaineiden valinnassa ja tuotannossa jo tulevaa käyttöä silmällä pitäen. raaka-aineet -käytämme vain korkealaatuisia teollisuus- ja luonnonkumilaatuja, mineraalisia täyteaineita sekä ympäristöystävällisiä väripigmenttejä valmistus -ympäristöä säästävät tuotanto- ja pakkausmateriaalit lisäaineet -lattianpäällysteiden valmistuksessa ei käytetä pvc:tä, pehmittimiä, formaldehydiä, asbestia, cadmiumia, halogeeneja eikä FCKW:tä pitkä käyttöikä - siirtää kysymyksen loppuhävityksestä pitkälle tulevaisuuteen ja säästää näin luonnonvaroja ei vahan tarvetta -vähentää jätevesikuormaa paloturvallisuusominaisuudet -palotilanteessa ei synny kloorikaasuja, suolahappoa, dioxiinia eikä furaania, myös tyyppihyvaksyttyjä laatuja Noraplanin ja Noramentin pinnan suurennus verrattuna muihin lattiapäällysteisiin: uusiokäyttö -Freudenberg käyttää tuotannossa syntyvät hukat uudelleen kierrätys -eri yritykset voivat hyödyntää myös käytöstä poistettuja päällysteitämme tuotteittensa raaka-aineina jätteenkäsittely -kaatopaikalle vietynä materiaalit eivät aiheuta haitallisisa päästöjä * tilaa ympäristöesitteemme Noraplan Norament Linoleum PVC Korkealaatuiset kumiraaka-aineet ja vulkanointiprosessilla aikaansaatu tiivis pinta tekevät lattiapäällysteestä helppohoitoisen: ei vaadi vahausta! Samasta kuosista valmistetaan lattianpäällysteitä vaihteleviin tarpeisiin. Näin tuotantotilat kuin toimistotkin voidaan sisustaa samalla kuosilla esim. elektroniikkateollisuudessa. Ympäristöministeriön tyyppihyväksyntäpäätös Noraplan Mega, Plus ja Stone al Palonkestävyyden osalta: Luokka L (Pyydä täydellinen hyväksyntäpäätös!)

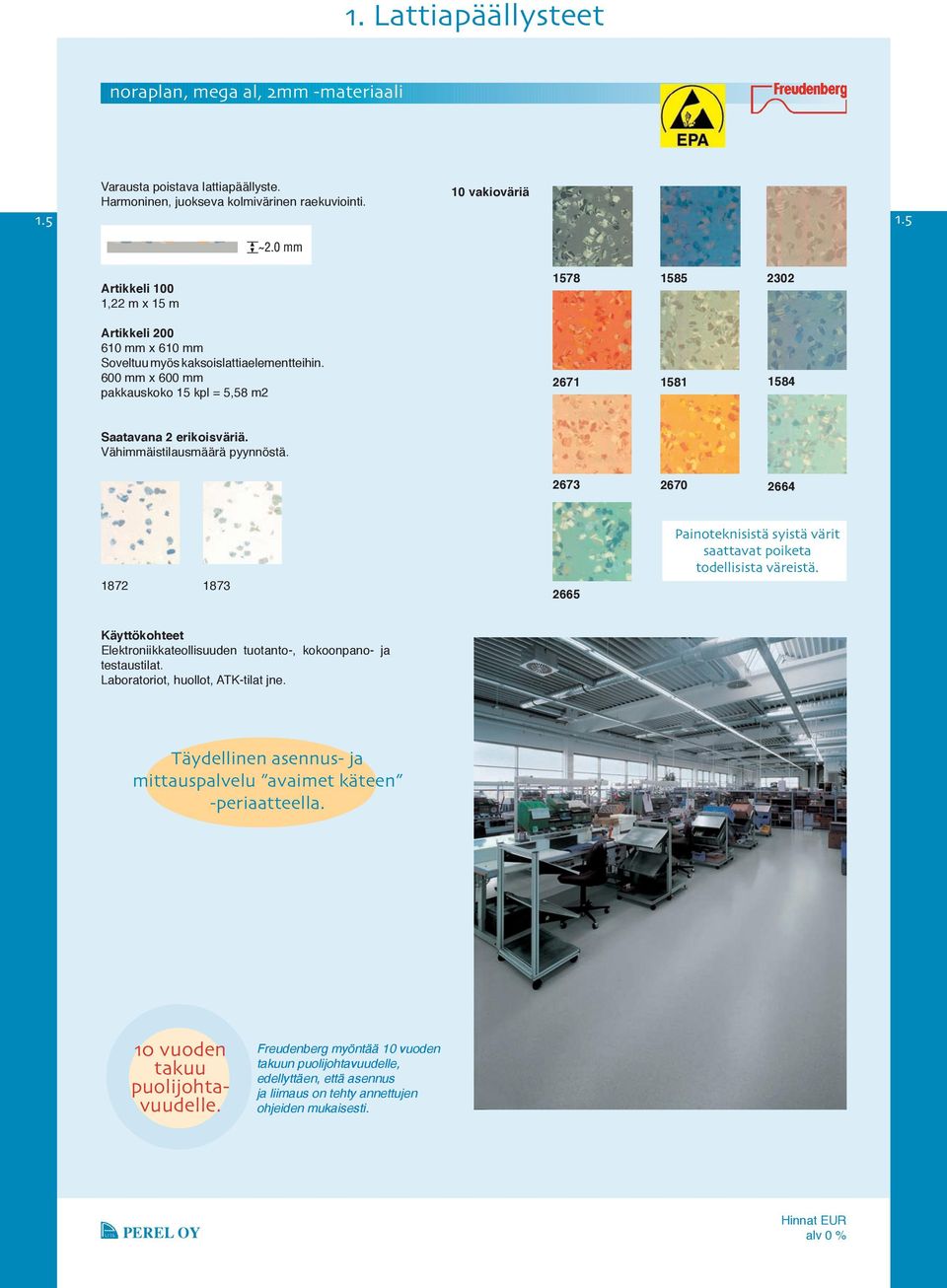

5 noraplan, mega al, mm -materiaali Varausta poistava lattiapäällyste. Harmoninen, juokseva kolmivärinen raekuviointi. 10 vakioväriä Artikkeli 100 1,22 m x 15 m Artikkeli mm x 610 mm Soveltuu myös kaksoislattiaelementteihin. 600 mm x 600 mm pakkauskoko 15 kpl = 5,58 m Saatavana 2 erikoisväriä. Vähimmäistilausmäärä pyynnöstä Painoteknisistä syistä värit todellisista väreistä. Käyttökohteet Elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. vuoden takuu puolijohtavuudelle. Freudenberg myöntää 10 vuoden takuun puolijohtavuudelle, edellyttäen, että asennus ja liimaus on tehty annettujen ohjeiden mukaisesti.

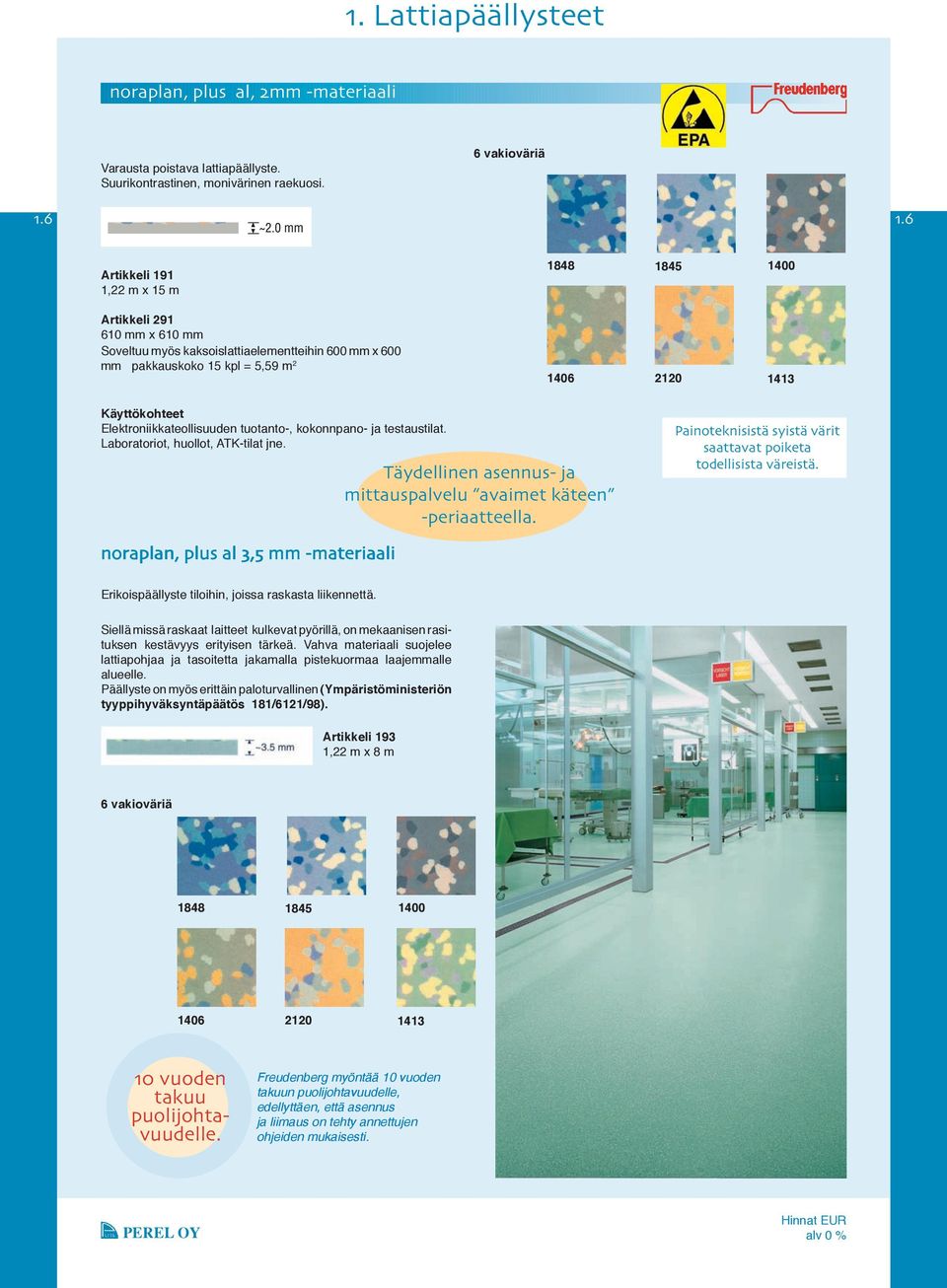

6 noraplan, plus al, mm -materiaali Varausta poistava lattiapäällyste. Suurikontrastinen, monivärinen raekuosi. 6 vakioväriä Artikkeli 191 1,22 m x 15 m Artikkeli mm x 610 mm Soveltuu myös kaksoislattiaelementteihin 600 mm x 600 mm pakkauskoko 15 kpl = 5,59 m Käyttökohteet Elektroniikkateollisuuden tuotanto-, kokonnpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. Painoteknisistä syistä värit todellisista väreistä. noraplan, plus al, mm -materiaali Erikoispäällyste tiloihin, joissa raskasta liikennettä. Siellä missä raskaat laitteet kulkevat pyörillä, on mekaanisen rasituksen kestävyys erityisen tärkeä. Vahva materiaali suojelee lattiapohjaa ja tasoitetta jakamalla pistekuormaa laajemmalle alueelle. Päällyste on myös erittäin paloturvallinen (Ympäristöministeriön tyyppihyväksyntäpäätös 181/6121/98). Artikkeli 193 1,22 m x 8 m 6 vakioväriä vuoden takuu puolijohtavuudelle. Freudenberg myöntää 10 vuoden takuun puolijohtavuudelle, edellyttäen, että asennus ja liimaus on tehty annettujen ohjeiden mukaisesti.

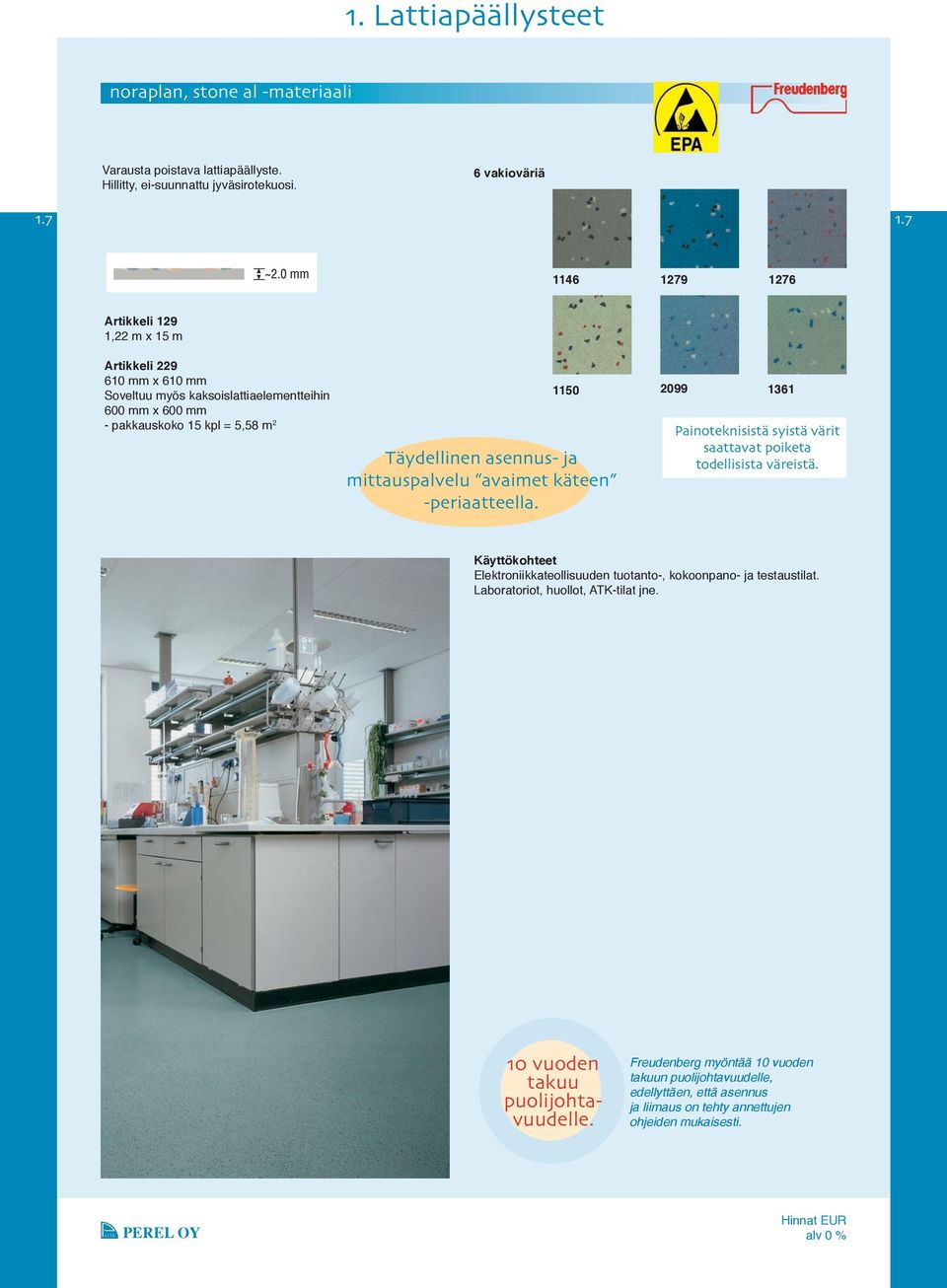

7 noraplan, stone al -materiaali Varausta poistava lattiapäällyste. Hillitty, ei-suunnattu jyväsirotekuosi. 6 vakioväriä Artikkeli 129 1,22 m x 15 m Artikkeli mm x 610 mm Soveltuu myös kaksoislattiaelementteihin 600 mm x 600 mm - pakkauskoko 15 kpl = 5,58 m Painoteknisistä syistä värit todellisista väreistä. Käyttökohteet Elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. vuoden takuu puolijohtavuudelle. Freudenberg myöntää 10 vuoden takuun puolijohtavuudelle, edellyttäen, että asennus ja liimaus on tehty annettujen ohjeiden mukaisesti.

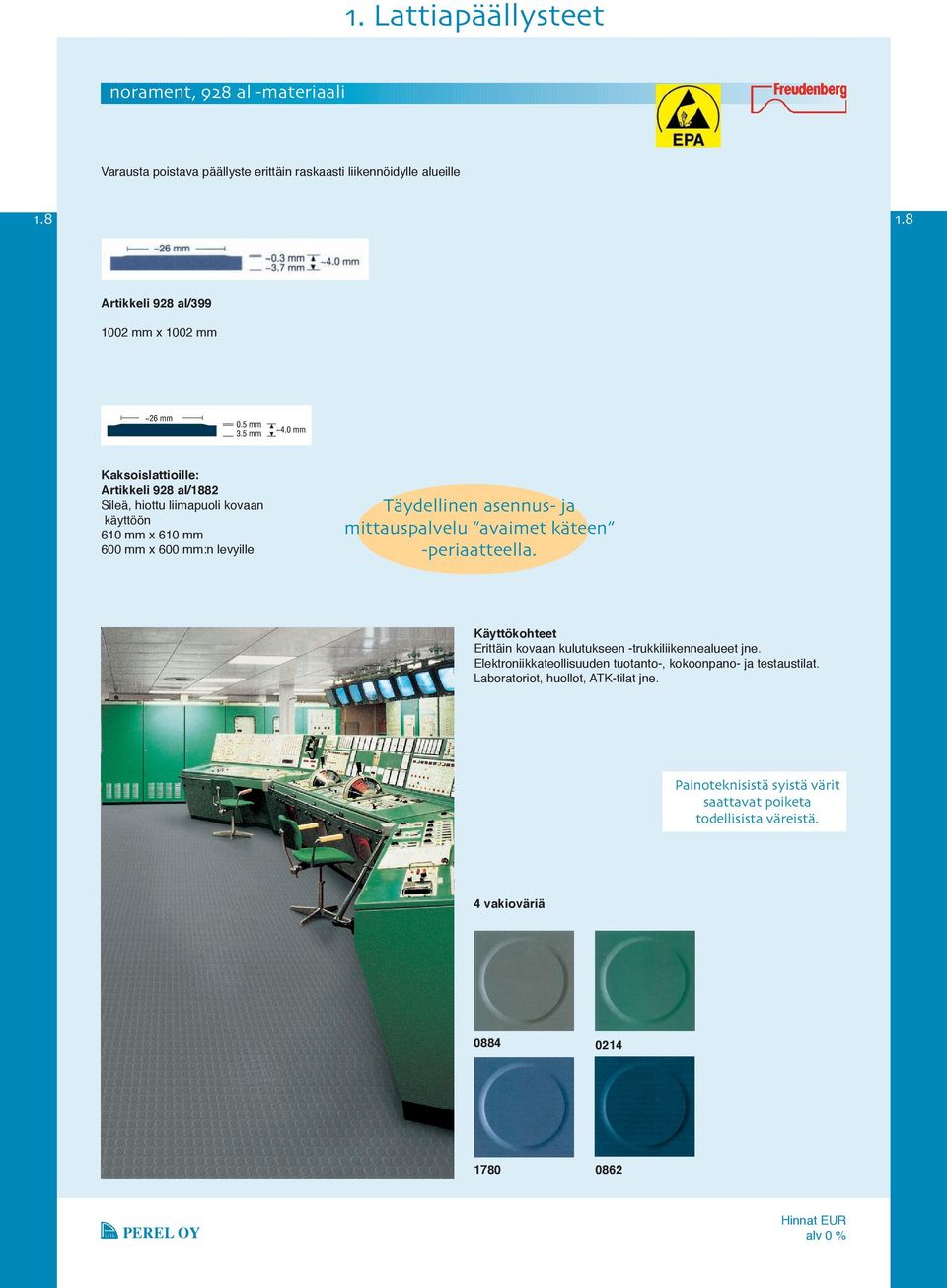

8 norament, al -materiaali Varausta poistava päällyste erittäin raskaasti liikennöidylle alueille Artikkeli 928 al/ mm x 1002 mm Kaksoislattioille: Artikkeli 928 al/1882 Sileä, hiottu liimapuoli kovaan käyttöön 610 mm x 610 mm 600 mm x 600 mm:n levyille Käyttökohteet Erittäin kovaan kulutukseen -trukkiliikennealueet jne. Elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. Painoteknisistä syistä värit todellisista väreistä. 4 vakioväriä

9 norament, al grano -materiaali Varausta poistava lattiapäällyste, erittäin raskaasti liikennöidylle alueille Vasaraniskupinta, jossa piristävä jyväkuvio Artikkeli 928 al grano/ mm x 1002 mm Sileällä liimapuolella, erittäin kovaan käyttöön. Kaksoislattioille: Artikkeli 928/ mm x 610 mm 600 mm x 600 mm:n levyille 6 vakioväriä Painoteknisistä syistä värit todellisista väreistä. Käyttökohteet Erittäin kovaan kulutukseen - trukkiliikennealueet jne. Elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. vuoden takuu puolijohtavuudelle. Freudenberg myöntää 10 vuoden takuun puolijohtavuudelle, edellyttäen, että asennus ja liimaus on tehty annettujen ohjeiden mukaisesti.

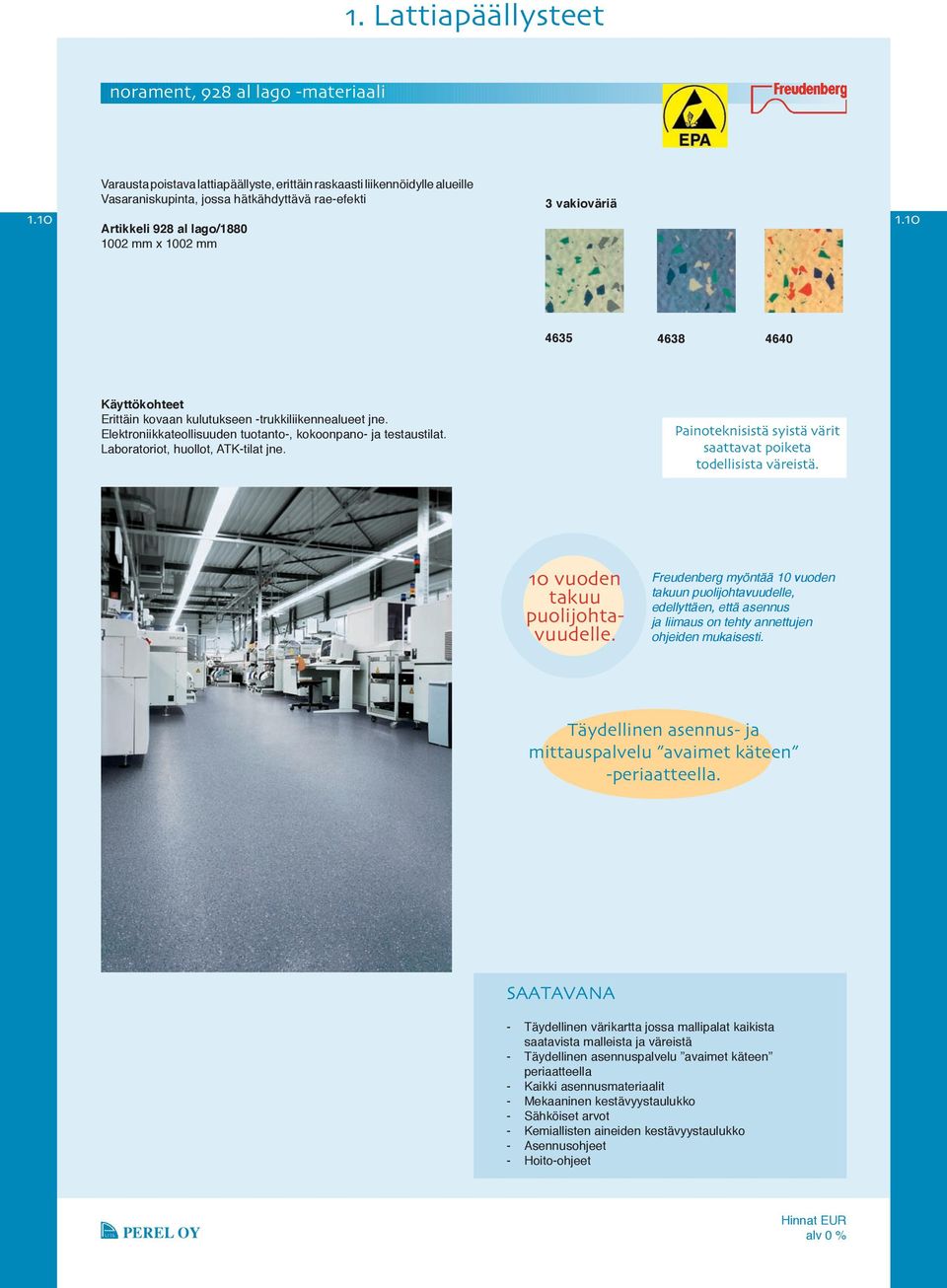

10 norament, al lago -materiaali Varausta poistava lattiapäällyste, erittäin raskaasti liikennöidylle alueille Vasaraniskupinta, jossa hätkähdyttävä rae-efekti Artikkeli 928 al lago/ mm x 1002 mm 3 vakioväriä Käyttökohteet Erittäin kovaan kulutukseen -trukkiliikennealueet jne. Elektroniikkateollisuuden tuotanto-, kokoonpano- ja testaustilat. Laboratoriot, huollot, ATK-tilat jne. Painoteknisistä syistä värit todellisista väreistä. vuoden takuu puolijohtavuudelle. Freudenberg myöntää 10 vuoden takuun puolijohtavuudelle, edellyttäen, että asennus ja liimaus on tehty annettujen ohjeiden mukaisesti. SAATAVANA - Täydellinen värikartta jossa mallipalat kaikista saatavista malleista ja väreistä - Täydellinen asennuspalvelu avaimet käteen periaatteella - Kaikki asennusmateriaalit - Mekaaninen kestävyystaulukko - Sähköiset arvot - Kemiallisten aineiden kestävyystaulukko - Asennusohjeet - Hoito-ohjeet

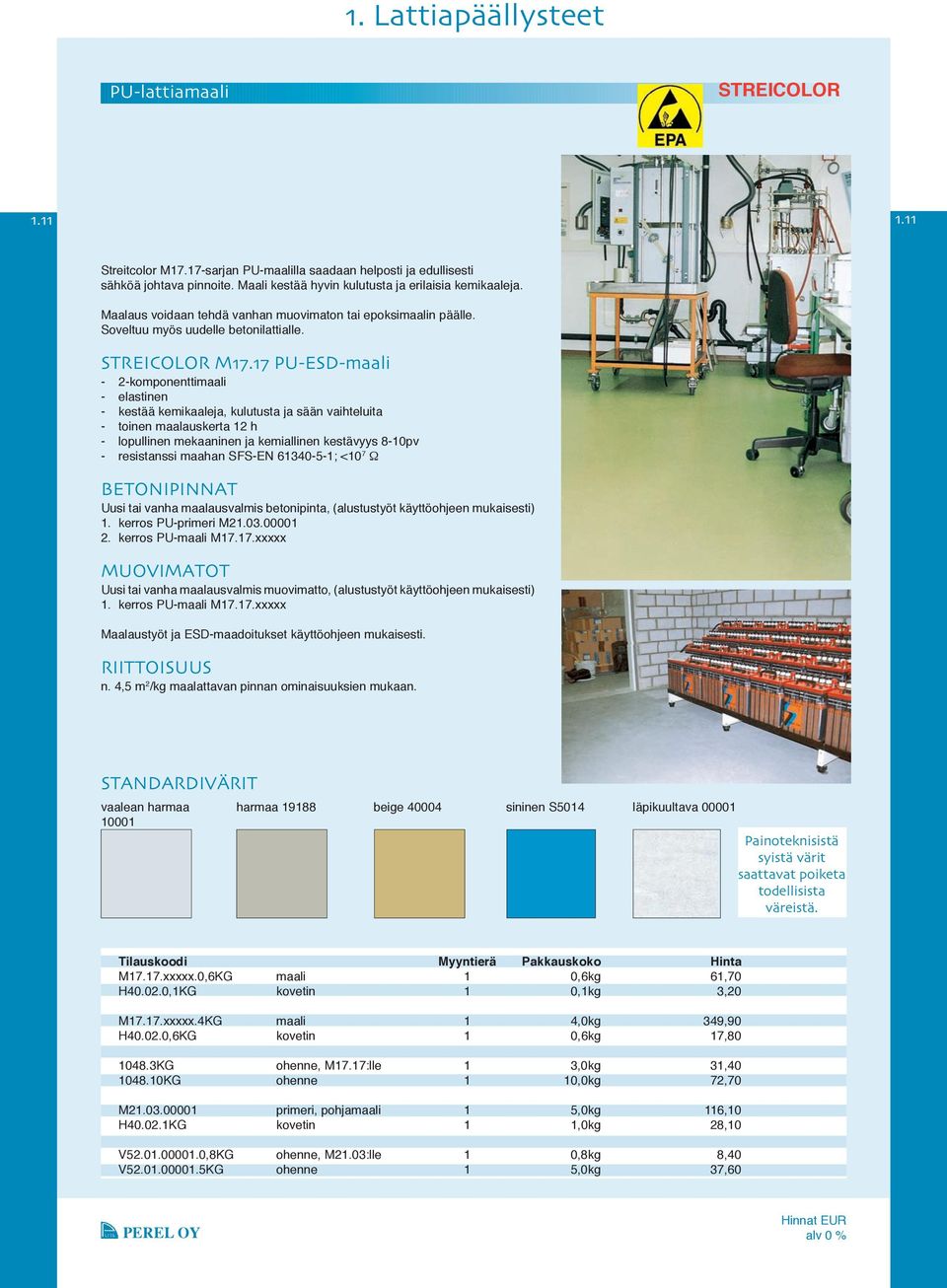

11 PU-lattiamaali STREICOLOR Streitcolor M17.17-sarjan PU-maalilla saadaan helposti ja edullisesti sähköä johtava pinnoite. Maali kestää hyvin kulutusta ja erilaisia kemikaaleja. Maalaus voidaan tehdä vanhan muovimaton tai epoksimaalin päälle. Soveltuu myös uudelle betonilattialle. STREICOLOR M PU-ESD-maali - 2-komponenttimaali - elastinen - kestää kemikaaleja, kulutusta ja sään vaihteluita - toinen maalauskerta 12 h - lopullinen mekaaninen ja kemiallinen kestävyys 8-10pv - resistanssi maahan SFS-EN ; <10 7 Ω BETONIPINNAT Uusi tai vanha maalausvalmis betonipinta, (alustustyöt käyttöohjeen mukaisesti) 1. kerros PU-primeri M kerros PU-maali M17.17.xxxxx MUOVIMATOT Uusi tai vanha maalausvalmis muovimatto, (alustustyöt käyttöohjeen mukaisesti) 1. kerros PU-maali M17.17.xxxxx Maalaustyöt ja ESD-maadoitukset käyttöohjeen mukaisesti. RIITTOISUUS n. 4,5 m 2 /kg maalattavan pinnan ominaisuuksien mukaan. STANDARDIVÄRIT vaalean harmaa harmaa beige sininen S5014 läpikuultava Painoteknisistä syistä värit todellisista väreistä. Tilauskoodi Myyntierä Pakkauskoko Hinta M17.17.xxxxx.0,6KG maali 1 0,6kg 61,70 H ,1KG kovetin 1 0,1kg 3,20 M17.17.xxxxx.4KG maali 1 4,0kg 349,90 H ,6KG kovetin 1 0,6kg 17, KG ohenne, M17.17:lle 1 3,0kg 31, KG ohenne 1 10,0kg 72,70 M primeri, pohjamaali 1 5,0kg 116,10 H KG kovetin 1 1,0kg 28,10 V ,8KG ohenne, M21.03:lle 1 0,8kg 8,40 V KG ohenne 1 5,0kg 37,60

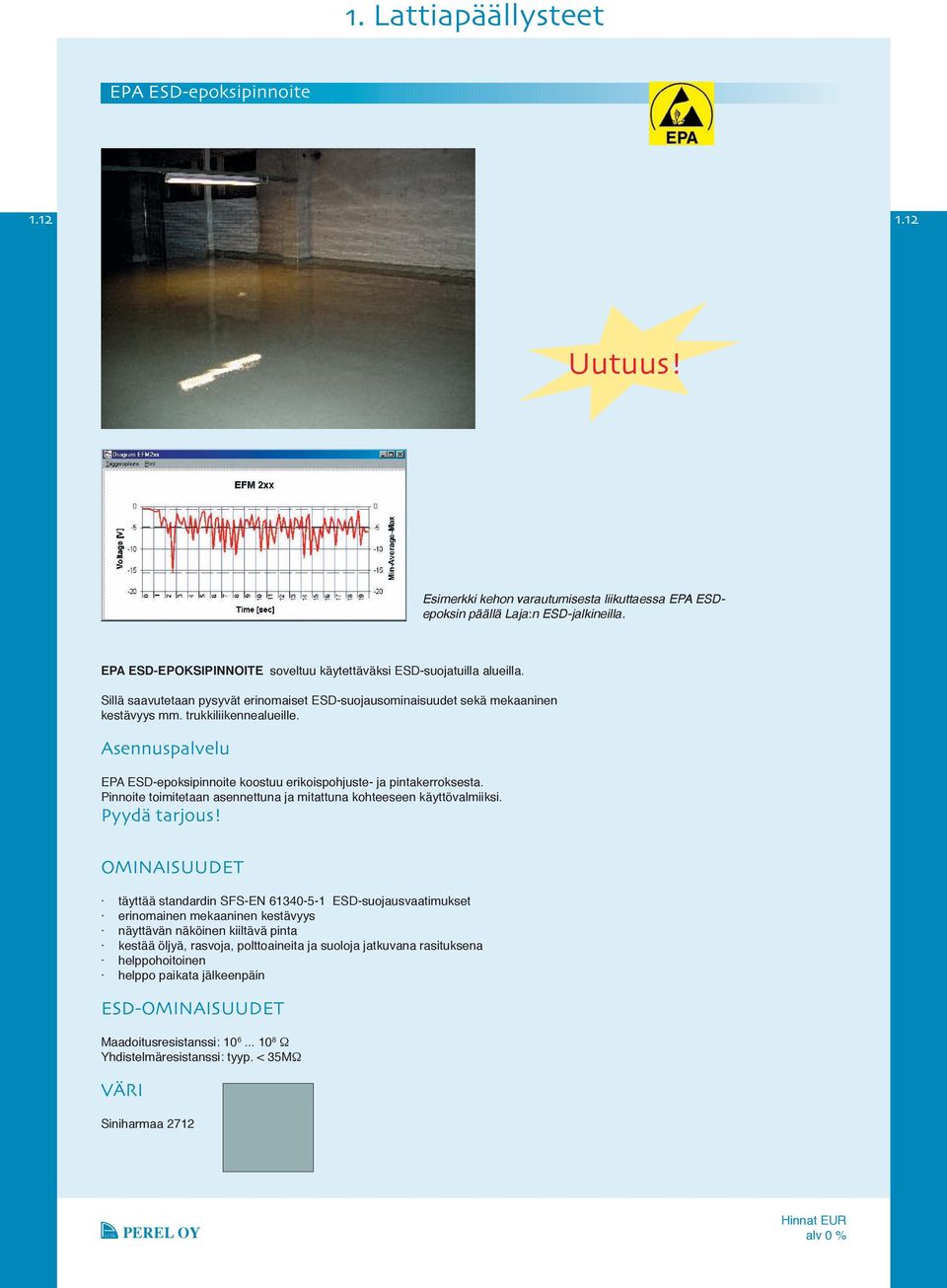

12 EPA ESD-epoksipinnoite Uutuus! Esimerkki kehon varautumisesta liikuttaessa EPA ESDepoksin päällä Laja:n ESD-jalkineilla. EPA ESD-EPOKSIPINNOITE soveltuu käytettäväksi ESD-suojatuilla alueilla. Sillä saavutetaan pysyvät erinomaiset ESD-suojausominaisuudet sekä mekaaninen kestävyys mm. trukkiliikennealueille. Asennuspalvelu EPA ESD-epoksipinnoite koostuu erikoispohjuste- ja pintakerroksesta. Pinnoite toimitetaan asennettuna ja mitattuna kohteeseen käyttövalmiiksi. Pyydä tarjous! OMINAISUUDET täyttää standardin SFS-EN ESD-suojausvaatimukset erinomainen mekaaninen kestävyys näyttävän näköinen kiiltävä pinta kestää öljyä, rasvoja, polttoaineita ja suoloja jatkuvana rasituksena helppohoitoinen helppo paikata jälkeenpäin ESD-OMINAISUUDET Maadoitusresistanssi: Ω Yhdistelmäresistanssi: tyyp. < 35MΩ VÄRI Siniharmaa 2712
