Työpisteiden ESD-suojaus

Transkriptio

1 Pöytämattosetit... s. 128 Lattiamattosetti... s. 129 Huoltoalusta Rannekkeet ja johdot... s. 130 Liityntärasiat... s. 131 Maadoitustarvikkeet... s. 132 Varoitustaulut,-teipit ja -tarrat... s. 133 Toimistotarvikkeet... s

2 Työpisteiden maadoitukset Pöytämattosetit Täydellinen EPA-varustus työpöydälle - Norastat varausta poistava matto, koko 600x1200mm - ranneke- ja maaliityntärasiat (J6603 ja J6208) - säädettävä kangasranneke ( A-LB) - kierrejohto 2,5m ( LB) - yhdysjohto ( BL) Helposti siirrettävä työpöydän EPA-varustus schuko-liitännällä - Norastat varausta poistava matto, koko 600x1200mm - maadoituspiste schuko-pistorasiaan (J6122) - säädettävä kangasranneke ( A-LB) - kierrejohto 2,5m ( LB) - yhdysjohto (4-10/10-4B-450-DB) Saatavana myös asiakkaan toivomilla mitoilla ja varusteilla B-R Pöytämattosetti 60x120cm beige 84, H-R Pöytämattosetti 60x120cm harmaa 84, S-R Pöytämattosetti 60x120cm sininen 84, V-R Pöytämattosetti 60x120cm vihreä 84, B-R pöytämattosetti 60x120 cm, beige, schuko 59, H-R pöytämattosetti 60x120 cm, harmaa, schuko 59, S-R pöytämattosetti 60x120 cm, sininen, schuko 59, V-R pöytämattosetti 60x120 cm, vihreä, schuko 59,40 Pöytämatto Norastat Rullakoko 1,22 x 10 m (12,20 m 2 ) Varausta poistava Nora-kumista valmistetut pöytämatot kestävät hyvin kulutusta, lämpöä (tinaroiskeet) ja liuottimia. Matto täyttää IEC standardin vaatimukset. Ei sisällä PVC:tä. Resistanssi maahan: 7,5 x ,0 x Pöytämatto, beige, rulla 499, m2 Pöytämatto, beige, määrämittaan leikattuna 44, Pöytämatto, vihreä, rulla 499, m2 Pöytämatto, vihreä, määrämittaan leikattuna 44, Pöytämatto, harmaa, rulla 499, m2 Pöytämatto, harmaa, määrämittaan leikattuna 44, Pöytämatto, vaaleansininen, rulla 499, m2 Pöytämatto, vaaleansininen, määrämittaan leikattuna 44,

3 Työpisteiden maadoitukset Lattiamattosetti Lattiamattosetti soveltuu yksittäisen EPA-työpisteen rakentamiseen ilman liimausta lattiaan. Kestää työtuolin kuormituksen. - varausta poistava Norastat lattiamatto, paksuus 2,5 mm, väri vaalean harmaa, koko 1200x2000mm - maadoitusjohto 5m (3-10L-M5-450-BL) - maaliityntäpiste (J6796Y) Nimi Koko L Lattiamattosetti 1200x2000mm 162, M Norastat, rulla 1,22 x 10m = 12,2m 2 576, m 2 Norastat, neliöittäin 1 m 2 52,50 Huoltoalusta J723R - varausta poistava kokoontaitettava 610 x 610 mm alusta kahdella taskulla - säädettävä kangasranneke ja kierrejohto 1,8m - maadoitusjohto eristetyllä hauenleualla 4,5m J723R Huoltoalusta 64,

4 Työpisteiden maadoitukset Säädettävät kangasrannekkeet 7mm neppari A-DB 7mm neppari, tumman sininen 6, A-DB-AA 7mm neppari, tumman sininen, antiallerginen 6, A-LB 7mm neppari, vaalean sininen 3, A-LB-AA 7mm neppari, vaalean sininen, antiallerginen 3,20 Säädettävät metallirannekkeet 7mm neppari A-BL 7 mm. neppari, musta, erikoiskevyt 9, A-DB 7 mm neppari, tummansininen 14,30 Kierrejohdot Rannekkeen päässä 7mm neppari ja 1MΩ suojavastus Nimi Pituus DB 7/10mm nepparijohto, tummansininen 1,8 m 7, LB 7/10mm nepparijohto, vaalean sininen 2,5 m 4, DB 7/10mm nepparijohto, tummansininen 3,6 m 8, B-180-DB 7mm neppari/4mm banaanijohto+hauenleuka 1,8 m 7, B-250-LB 7mm neppari/4mm banaanijohdot, vaalean sininen 2,5 m 4,10 KK4/4 GSGS-adapteri - 1,90 Yhdysjohto keltainen johto 1MΩ suojavastuksella Nimi Pituus YE 10/10mm neppari 0,2 m 4, YE 10/10mm neppari 1,5 m 4, YE 10/10mm neppari 5,0 m 6, M5-020-YE 10mm neppari / M5-kaapelikenkä 0,2 m 4, M5-100-YE 10mm neppari / M5-kaapelikenkä 1,0 m 4, M5-250-YE 10mm neppari / M5-kaapelikenkä 2,5 m 5, M5-500-YE 10mm neppari / M5-kaapelikenkä 5,0 m 6, tai Mika Röppänen p. (019)

5 Työpisteiden maadoitukset Maadoitusjohto 10 mm nepparit/4 mm ban+hauenleuka, tummansininen johto, 1MΩ suojavastuksella 4-10/10-4B-150-DB pituus 1,5 m 6, /10-4B-450-DB pituus 4,5 m 7,40 4-CPG-4B-150-DB pituus 1,5 m 6,40 4-CPG-4B-450-DB pituus 4,5 m 7,40 Rannekeliityntärasiat J liityntöinä 3kpl 10mm neppareita - kaikissa liitynnöissä 1MΩ suojavastus - väri keltainen, maadoitusjohdon pituus 2,0m Rasian syvyys vain 15mm, sopii pöytiin jossa etureunaa kiertää putki. J ,50 J6522Y - liityntöinä 2 kpl 4mm banaani + 1 kpl 10 mm neppari - kaikissa liitynnöissä 1Mohm suojavastus - maadoitusjohdon pituus 3m J6522Y 15,50 WSGR2 - liityntöinä 2 kpl 4mm banaaniliitintä - ei suojavastuksia - kiinteän maadoitusjohdon pituus 4,5m WSGR2 7,50 Maaliityntärasia Toimii työpisteen ESD-maadoitusten kytkentäpisteenä. Työpisteestä lähtee vain yksi maadoitusjohto joten kaapelisotkuilta vältytään Liitynnät: 5 kpl 10mm neppareita + 1 kpl M5-naparuuvi kaapelikengille. Ei suojavastuksia J , tai Mika Röppänen p. (019)

6 Työpisteiden maadoitukset Maaliityntäpiste - naparuuvi M5-kaapelikengille, väri keltainen, maadoitusjohto 2,0m J6796Y 10,20 Maadoitustarvikkeet NE-10 NA J5262 J5150 J6201 J5261S 5-CBG-DB J6202 Nimi Liitin Pakkauskoko Potentiaalintasauskisko puristettava 10 mm 1 14,50 5-CBG-DB Adapteri 10 mm neppari u/n, 4 mm banaani n 1 3,00 J5150 Urosneppariadapteri 10 mm neppari / 4 mm ban 1 4,70 J5261S Urosneppari koneruuvilla 10 mm neppari 1 3,00 J5262 Urosneppari puuruuvilla 10 mm neppari 10 8,00 J6201 Runkokaapelin haaroitusliitin 10 mm² 1 3,60 J6202 Maadoitusklemmari putkelle 8-28 mm 1 12,90 NA-10 Naarasneppariadapteri 10 mm neppari 50 34,00 NE-10 Irtoneppari, uros 10 mm neppari 50 8,40 Maadoitusnepparityökalusarja Maadoituksessa käytettävien 10 mm urosneppareiden asentamiseen mm. pöytä- ja hyllymattoihin. Sisältää: reikätuurnan, lyöntituurnan, alasimen sekä 50 kpl urosneppareita. NTKS-10 42, tai Mika Röppänen p. (019)

7 Varoitustaulut, -teipit ja -tarrat EPA-lattiateippi Käytetään EPA-alueen rajojen merkitsemiseen lattiaan. Nimi Leveys Pituus C3000 ESD-varoitusmerkintäteippi 75 mm 33 m 17,00 Aisle Tape 54 ESD-varoitusmerkintäteippi 75 mm 16,5 m 16,80 Varoitustaulut EPA-taulut ESD-suojattu alue, keltainen/musta EPA E/S EPA E EPA S EPA E EPA-taulu 300 x 200 mm englanninkielinen 8,40 EPA E/S EPA-taulu 300 x 200 mm englanti / suomi 8,40 EPA S EPA-taulu 300 x 200 mm suomenkielinen 8,40 EPA E EPA-taulu 395 x 295 mm englanninkielinen 10,10 EPA E/S EPA-taulu 395 x 295 mm englanti / suomi 10,10 EPA S EPA-taulu 395 x 295 mm suomenkielinen 10,10 SAP-taulut ESD-suojattu alue päättyy, punainen/valkoinen SAP ES SAP S SAP E SAP-taulu 300 x 200 mm englanninkielinen 8,40 SAP E/S SAP-taulu 300 x 200 mm englanti / suomi 8,40 SAP S 300 x 200 mm suomenkielinen 8,40 SAP E SAP-taulu 395 x 295 mm englanninkielinen 10,10 SAP E/S SAP-taulu 395 x 295 mm englanti / suomi 10,10 SAP S SAP-taulu 395 x 295 mm suomenkielinen 10,10 TES-taulut Tämä työpiste ei ole ESD-suojattu alue, punainen/valkoinen TES S/E TES S/E TES-taulu 210 x 150 mm suomi/englanti 8,40 TES S/E TES-taulu 395 x 295 mm suomi/englanti 10,

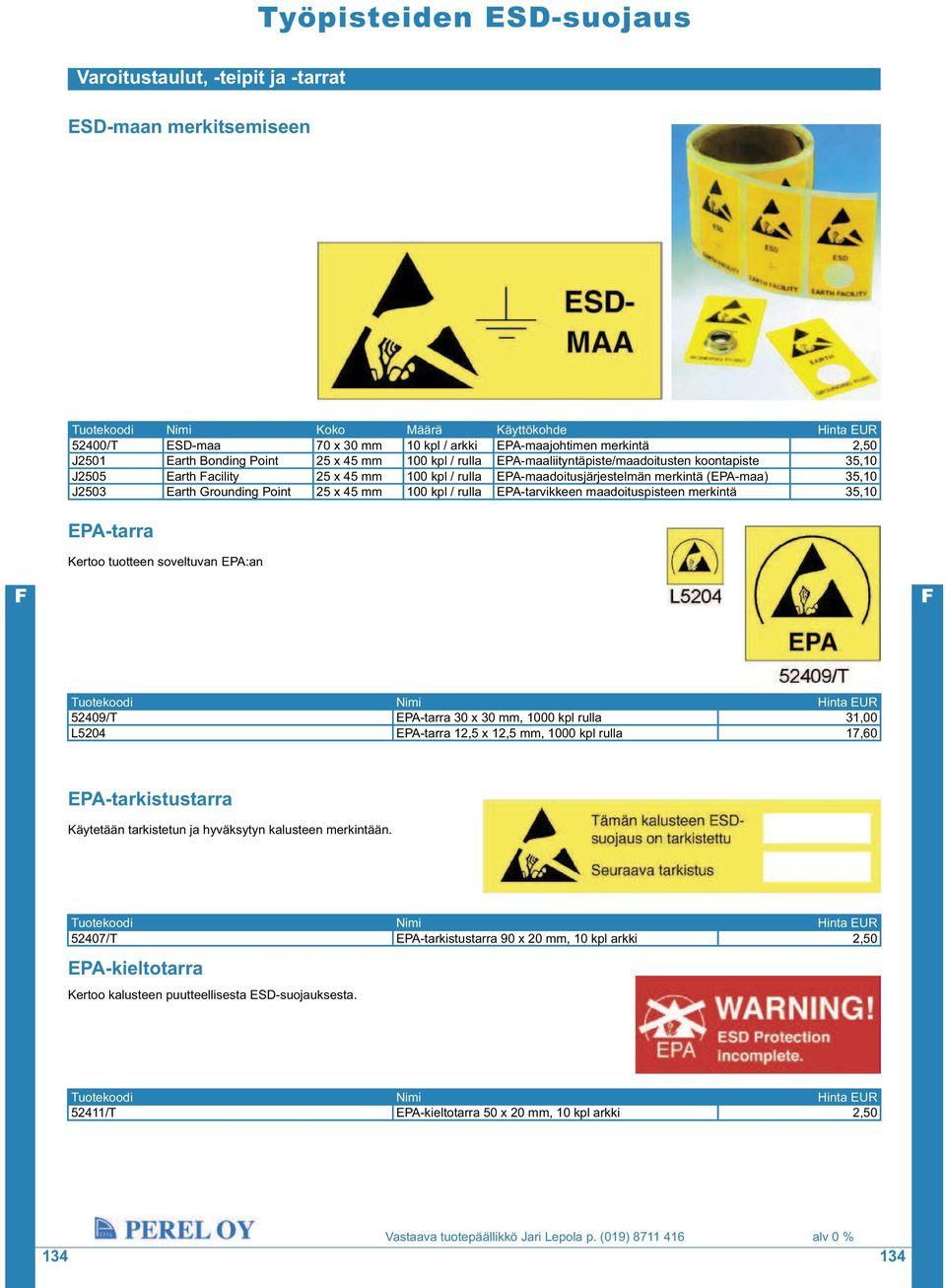

8 Varoitustaulut, -teipit ja -tarrat ESD-maan merkitsemiseen Nimi Koko Määrä Käyttökohde 52400/T ESD-maa 70 x 30 mm 10 kpl / arkki EPA-maajohtimen merkintä 2,50 J2501 Earth Bonding Point 25 x 45 mm 100 kpl / rulla EPA-maaliityntäpiste/maadoitusten koontapiste 35,10 J2505 Earth acility 25 x 45 mm 100 kpl / rulla EPA-maadoitusjärjestelmän merkintä (EPA-maa) 35,10 J2503 Earth Grounding Point 25 x 45 mm 100 kpl / rulla EPA-tarvikkeen maadoituspisteen merkintä 35,10 EPA-tarra Kertoo tuotteen soveltuvan EPA:an 52409/T EPA-tarra 30 x 30 mm, 1000 kpl rulla 31,00 L5204 EPA-tarra 12,5 x 12,5 mm, 1000 kpl rulla 17,60 EPA-tarkistustarra Käytetään tarkistetun ja hyväksytyn kalusteen merkintään /T EPA-tarkistustarra 90 x 20 mm, 10 kpl arkki 2,50 EPA-kieltotarra Kertoo kalusteen puutteellisesta ESD-suojauksesta /T EPA-kieltotarra 50 x 20 mm, 10 kpl arkki 2,

9 Toimistotarvikkeet ESD-kansiot - Materiaali vaalean sininen PVC - Rs <10 11 Ω - Purkautumisaika > 100 V < 2 sek. - Kansion selässä 65 mm korkea etikettitasku - Kansioissa paperilukko - ESD-merkintä Koko Mekanismi Rengas (halkaisija) Selän leveys Varastointi Suomessa K5150 A5 2-renkainen 50 mm 80 mm Ei 10,60 K5102 A4 4-renkainen 25 mm 50 mm Ei 12,50 K5105 A4 2-renkainen 50 mm 80 mm Kyllä 13,10 K5104 A4 4-renkainen 50 mm 80 mm Ei 15,80 K5101 A4 2-renkainen 25 mm 50 mm Kyllä 10,20 K5110 A4 4-renkainen 15 mm 35 mm Ei 11,80 K5134 A3 4-renkainen 50 mm 80 mm Kyllä 26,70 K5132 A3 4-renkainen 25 mm 50 mm Kyllä 23,70 K5107 A4 4-renkainen 38 mm 65 mm Kyllä 12,70 ESD-Kirjoitusalusta A4 Paperille - Materiaali vaalean sininen PVC - Rs <10 11 Ω - Purkautumisaika 1000 > 100 V < 2 sek - Jousitettu paperinpidin - ESD-varoitusteksti K5301 Kirjoitusalusta 9,40 K5302 Kirjoitusalusta kannella 13,00 Dokumenttitaskut kansioihin - Varausta poistava, kirkas muovi - ESD-merkintä Nimi Myyntierä A3 dokumenttitasku, kansioreiät, vaakamalli 100 kpl 0, A4 dokumenttitasku, kansioreiät 100 kpl 0, A5 dokumenttitasku, kansioreiät 100 kpl 0,25 Dokumenttitaskut - Varausta poistava, kirkas muovi - ESD-merkintä Nimi Myyntierä A4 dokumenttitasku, ei kansioreikiä, 100 kpl 0,32 kaksi sivua auki
