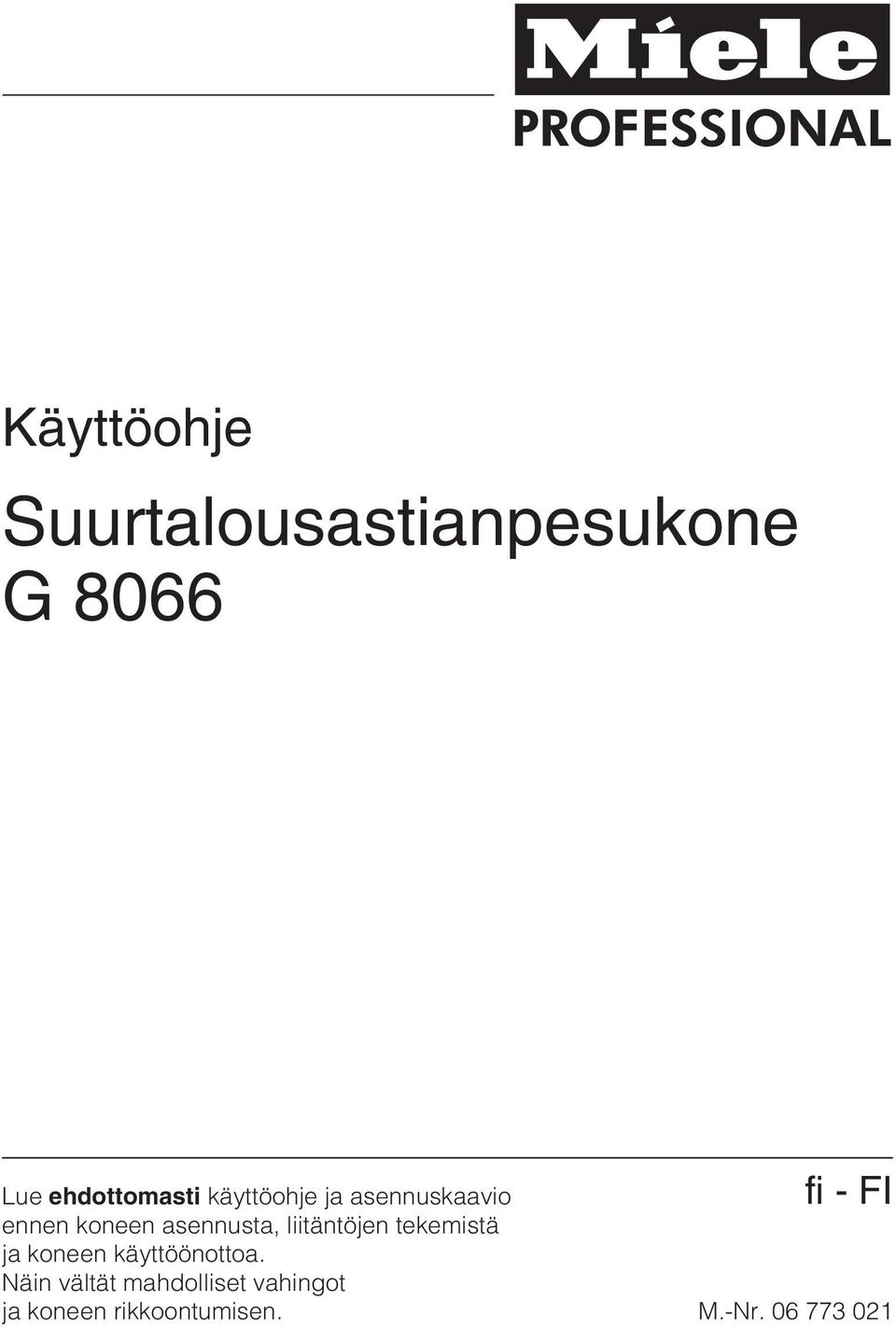

1 Käyttöohje Suurtalousastianpesukone G 8066 Lue ehdottomasti käyttöohje ja asennuskaavio fi-fi ennen koneen asennusta, liitäntöjen tekemistä ja koneen käyttöönottoa. Näin vältät mahdolliset vahingot ja koneen rikkoontumisen. M.-Nr

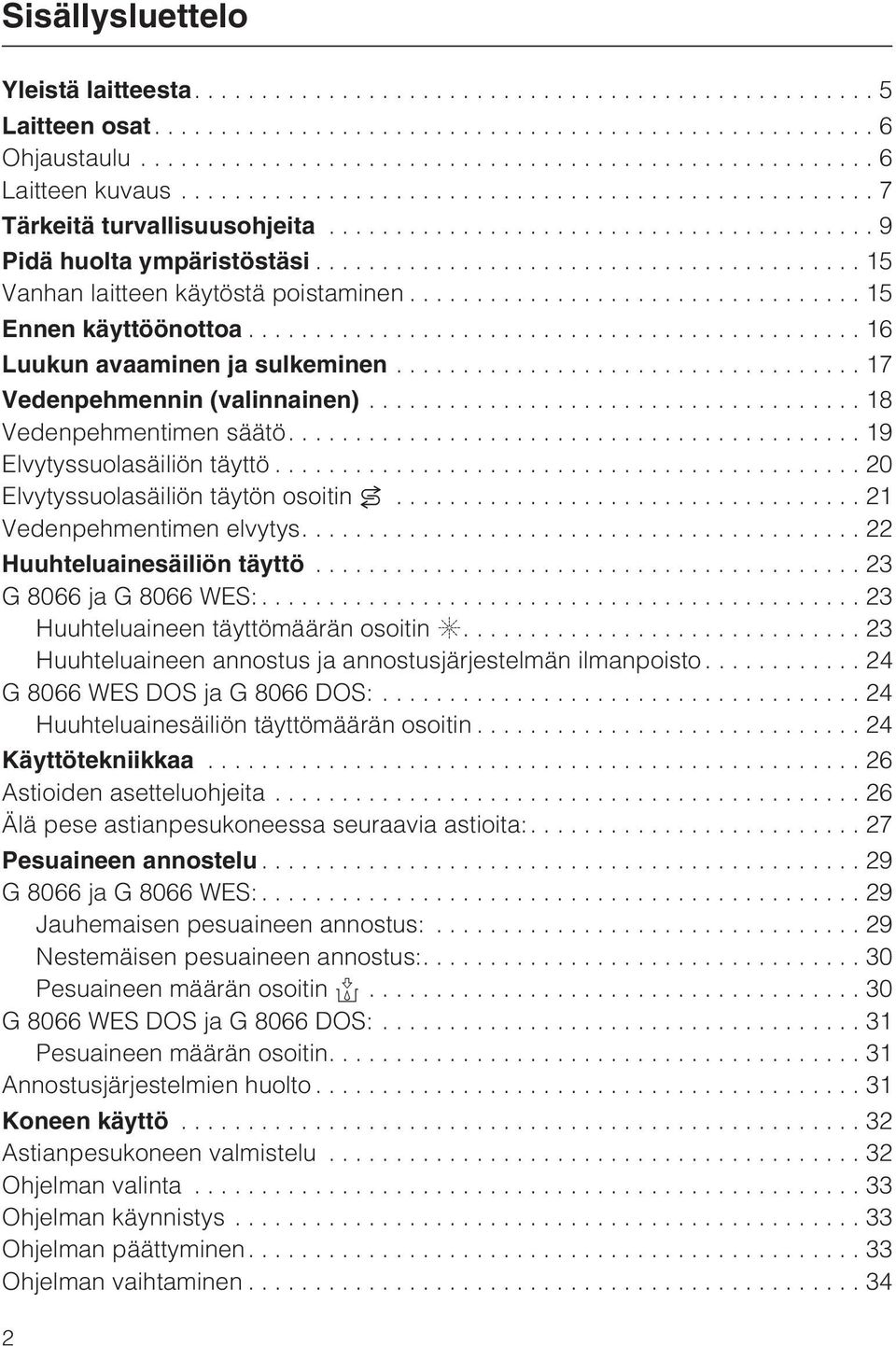

2 Sisällysluettelo Yleistä laitteesta Laitteen osat Ohjaustaulu...6 Laitteen kuvaus...7 Tärkeitä turvallisuusohjeita Pidä huolta ympäristöstäsi Vanhan laitteen käytöstä poistaminen...15 Ennen käyttöönottoa Luukun avaaminen ja sulkeminen Vedenpehmennin (valinnainen) Vedenpehmentimen säätö Elvytyssuolasäiliön täyttö...20 Elvytyssuolasäiliön täytön osoitin k...21 Vedenpehmentimen elvytys Huuhteluainesäiliön täyttö G 8066 ja G 8066 WES:...23 Huuhteluaineen täyttömäärän osoitin H Huuhteluaineen annostus ja annostusjärjestelmän ilmanpoisto...24 G 8066 WES DOS ja G 8066 DOS:...24 Huuhteluainesäiliön täyttömäärän osoitin...24 Käyttötekniikkaa Astioiden asetteluohjeita...26 Älä pese astianpesukoneessa seuraavia astioita: Pesuaineen annostelu G 8066 ja G 8066 WES:...29 Jauhemaisen pesuaineen annostus: Nestemäisen pesuaineen annostus: Pesuaineen määrän osoitin v...30 G 8066 WES DOS ja G 8066 DOS:...31 Pesuaineen määrän osoitin Annostusjärjestelmien huolto...31 Koneen käyttö Astianpesukoneen valmistelu...32 Ohjelman valinta...33 Ohjelman käynnistys...33 Ohjelman päättyminen Ohjelman vaihtaminen

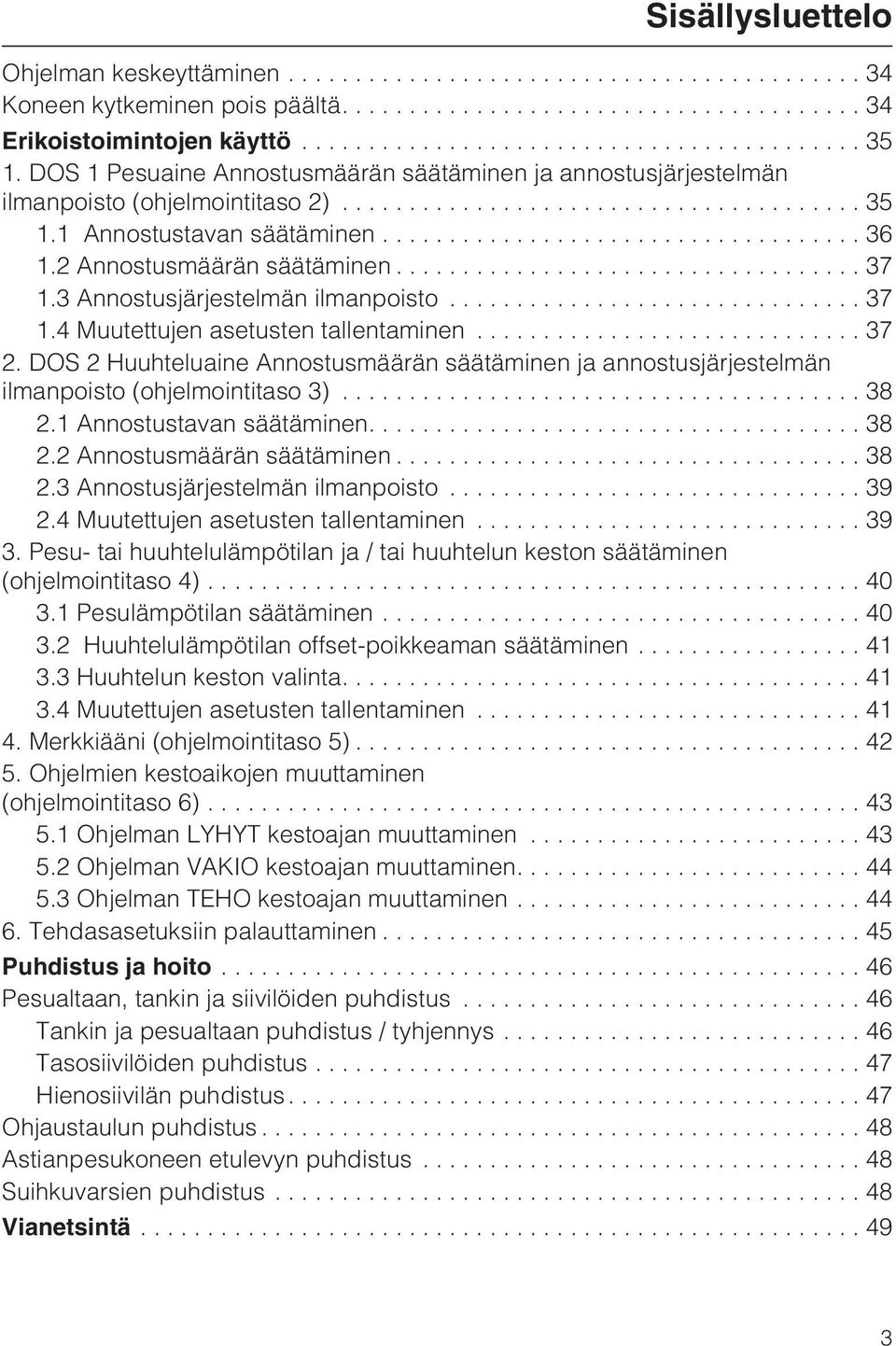

3 Sisällysluettelo Ohjelman keskeyttäminen...34 Koneen kytkeminen pois päältä Erikoistoimintojen käyttö DOS 1 Pesuaine Annostusmäärän säätäminen ja annostusjärjestelmän ilmanpoisto (ohjelmointitaso 2) Annostustavan säätäminen Annostusmäärän säätäminen Annostusjärjestelmän ilmanpoisto Muutettujen asetusten tallentaminen DOS 2 Huuhteluaine Annostusmäärän säätäminen ja annostusjärjestelmän ilmanpoisto (ohjelmointitaso 3) Annostustavan säätäminen Annostusmäärän säätäminen Annostusjärjestelmän ilmanpoisto Muutettujen asetusten tallentaminen Pesu- tai huuhtelulämpötilan ja / tai huuhtelun keston säätäminen (ohjelmointitaso 4) Pesulämpötilan säätäminen Huuhtelulämpötilan offset-poikkeaman säätäminen Huuhtelun keston valinta Muutettujen asetusten tallentaminen Merkkiääni (ohjelmointitaso 5) Ohjelmien kestoaikojen muuttaminen (ohjelmointitaso 6) Ohjelman LYHYT kestoajan muuttaminen Ohjelman VAKIO kestoajan muuttaminen Ohjelman TEHO kestoajan muuttaminen Tehdasasetuksiin palauttaminen Puhdistus ja hoito Pesualtaan, tankin ja siivilöiden puhdistus Tankin ja pesualtaan puhdistus / tyhjennys Tasosiivilöiden puhdistus...47 Hienosiivilän puhdistus...47 Ohjaustaulun puhdistus...48 Astianpesukoneen etulevyn puhdistus...48 Suihkuvarsien puhdistus...48 Vianetsintä

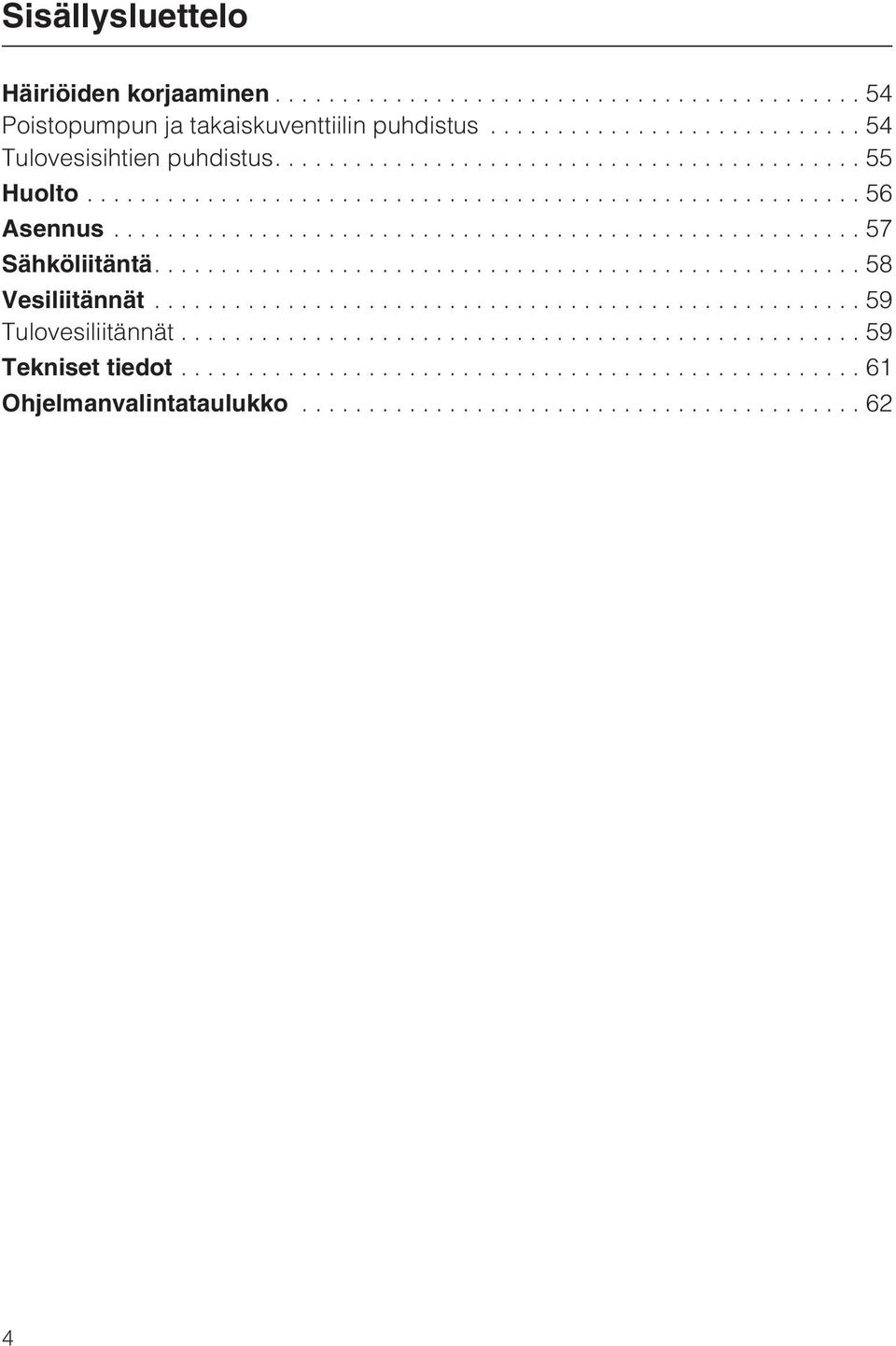

4 Sisällysluettelo Häiriöiden korjaaminen Poistopumpun ja takaiskuventtiilin puhdistus...54 Tulovesisihtien puhdistus Huolto Asennus Sähköliitäntä Vesiliitännät Tulovesiliitännät...59 Tekniset tiedot Ohjelmanvalintataulukko

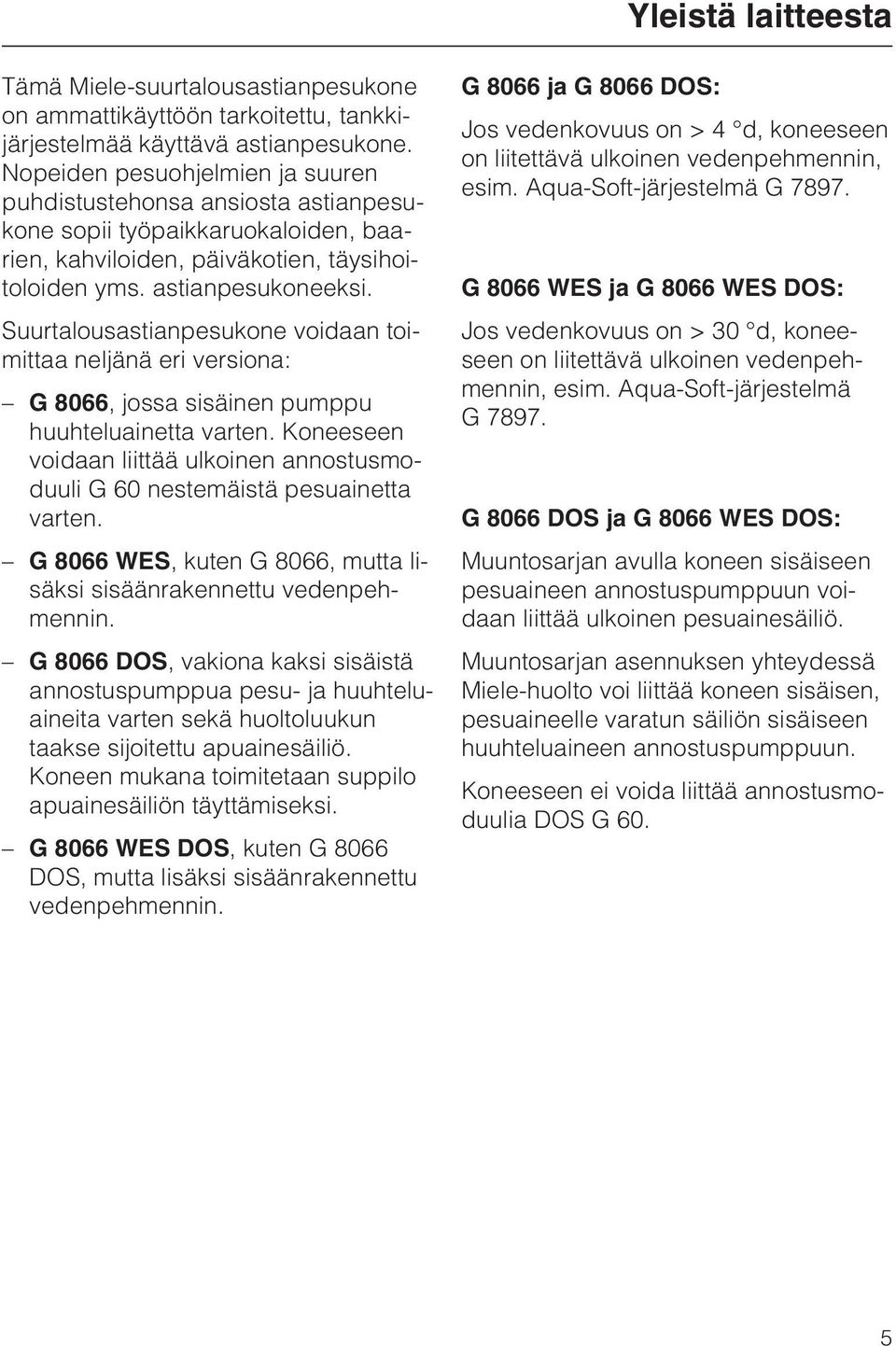

5 Yleistä laitteesta Tämä Miele-suurtalousastianpesukone on ammattikäyttöön tarkoitettu, tankkijärjestelmää käyttävä astianpesukone. Nopeiden pesuohjelmien ja suuren puhdistustehonsa ansiosta astianpesukone sopii työpaikkaruokaloiden, baarien, kahviloiden, päiväkotien, täysihoitoloiden yms. astianpesukoneeksi. Suurtalousastianpesukone voidaan toimittaa neljänä eri versiona: G 8066, jossa sisäinen pumppu huuhteluainetta varten. Koneeseen voidaan liittää ulkoinen annostusmoduuli G 60 nestemäistä pesuainetta varten. G 8066 WES, kuten G 8066, mutta lisäksi sisäänrakennettu vedenpehmennin. G 8066 DOS, vakiona kaksi sisäistä annostuspumppua pesu- ja huuhteluaineita varten sekä huoltoluukun taakse sijoitettu apuainesäiliö. Koneen mukana toimitetaan suppilo apuainesäiliön täyttämiseksi. G 8066 WES DOS, kuten G 8066 DOS, mutta lisäksi sisäänrakennettu vedenpehmennin. G 8066 ja G 8066 DOS: Jos vedenkovuus on ü 4 d, koneeseen on liitettävä ulkoinen vedenpehmennin, esim. Aqua-Soft-järjestelmä G G 8066 WES ja G 8066 WES DOS: Jos vedenkovuus on ü 30 d, koneeseen on liitettävä ulkoinen vedenpehmennin, esim. Aqua-Soft-järjestelmä G G 8066 DOS ja G 8066 WES DOS: Muuntosarjan avulla koneen sisäiseen pesuaineen annostuspumppuun voidaan liittää ulkoinen pesuainesäiliö. Muuntosarjan asennuksen yhteydessä Miele-huolto voi liittää koneen sisäisen, pesuaineelle varatun säiliön sisäiseen huuhteluaineen annostuspumppuun. Koneeseen ei voida liittää annostusmoduulia DOS G 60. 5

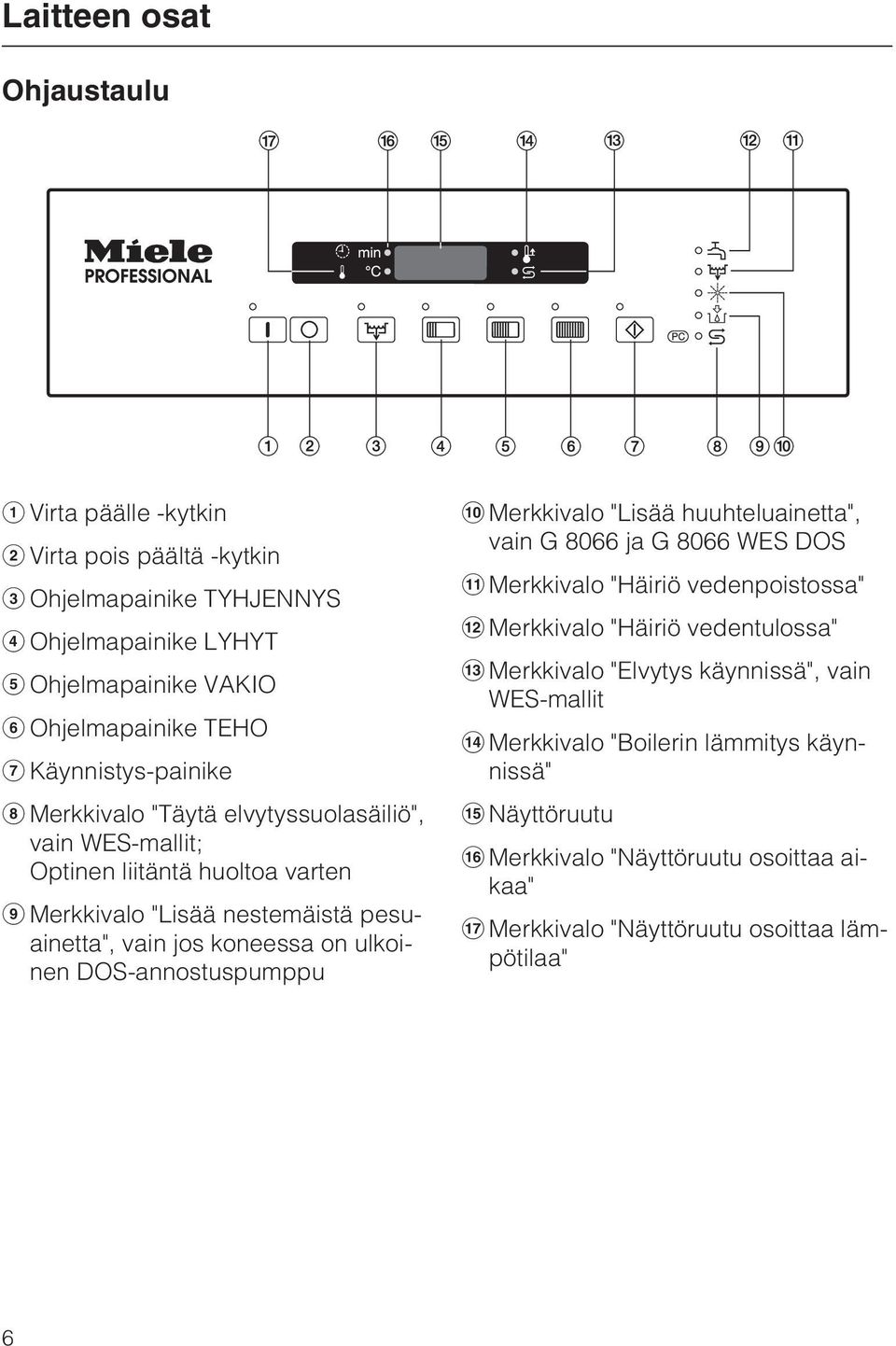

6 Laitteen osat Ohjaustaulu a Virta päälle -kytkin b Virta pois päältä -kytkin c Ohjelmapainike TYHJENNYS d Ohjelmapainike LYHYT e Ohjelmapainike VAKIO f Ohjelmapainike TEHO g Käynnistys-painike h Merkkivalo "Täytä elvytyssuolasäiliö", vain WES-mallit; Optinen liitäntä huoltoa varten i Merkkivalo "Lisää nestemäistä pesuainetta", vain jos koneessa on ulkoinen DOS-annostuspumppu j Merkkivalo "Lisää huuhteluainetta", vain G 8066 ja G 8066 WES DOS k Merkkivalo "Häiriö vedenpoistossa" l Merkkivalo "Häiriö vedentulossa" m Merkkivalo "Elvytys käynnissä", vain WES-mallit n Merkkivalo "Boilerin lämmitys käynnissä" o Näyttöruutu p Merkkivalo "Näyttöruutu osoittaa aikaa" q Merkkivalo "Näyttöruutu osoittaa lämpötilaa" 6

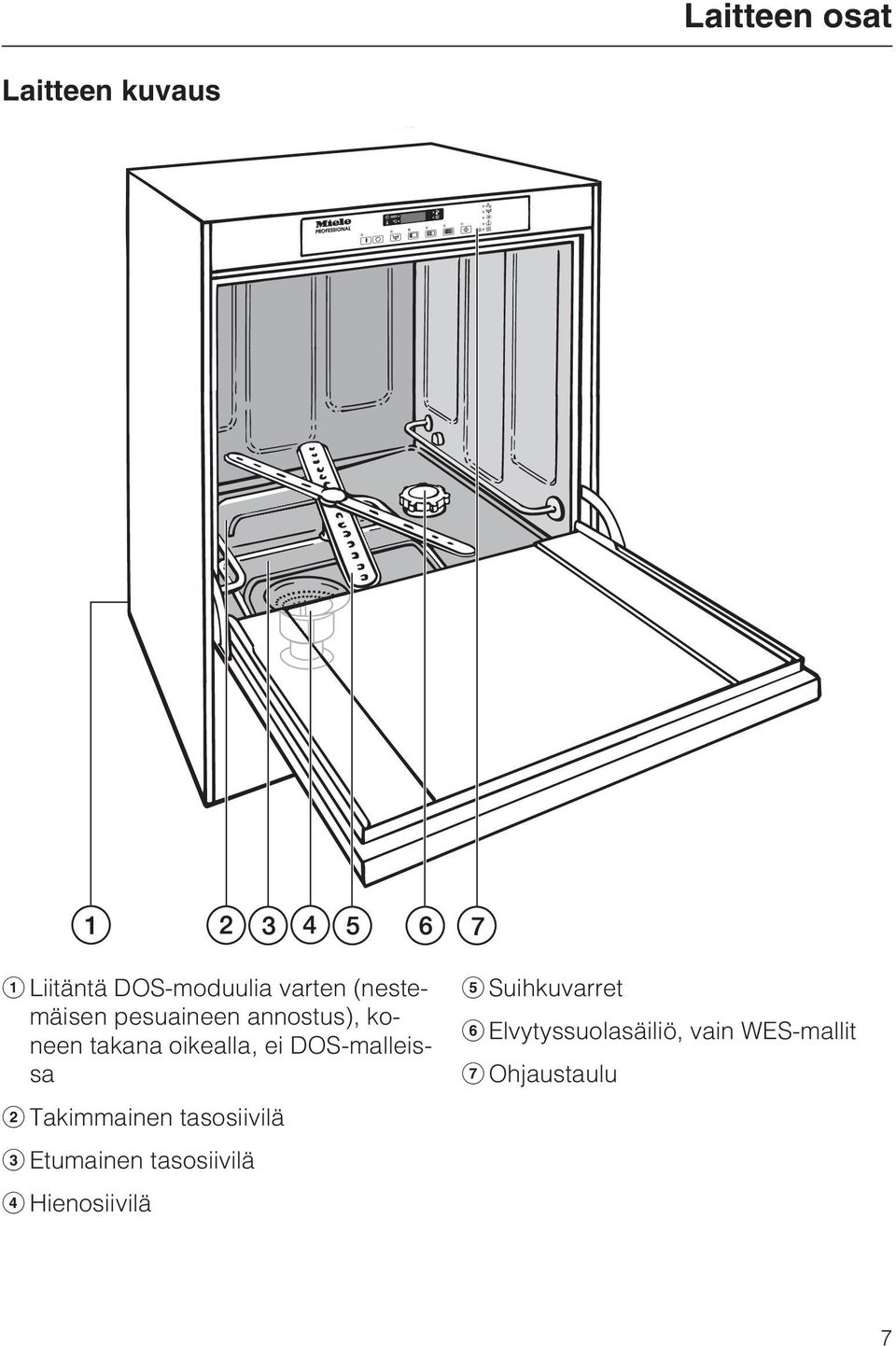

7 Laitteen osat Laitteen kuvaus a Liitäntä DOS-moduulia varten (nestemäisen pesuaineen annostus), koneen takana oikealla, ei DOS-malleissa b Takimmainen tasosiivilä c Etumainen tasosiivilä d Hienosiivilä e Suihkuvarret f Elvytyssuolasäiliö, vain WES-mallit g Ohjaustaulu 7

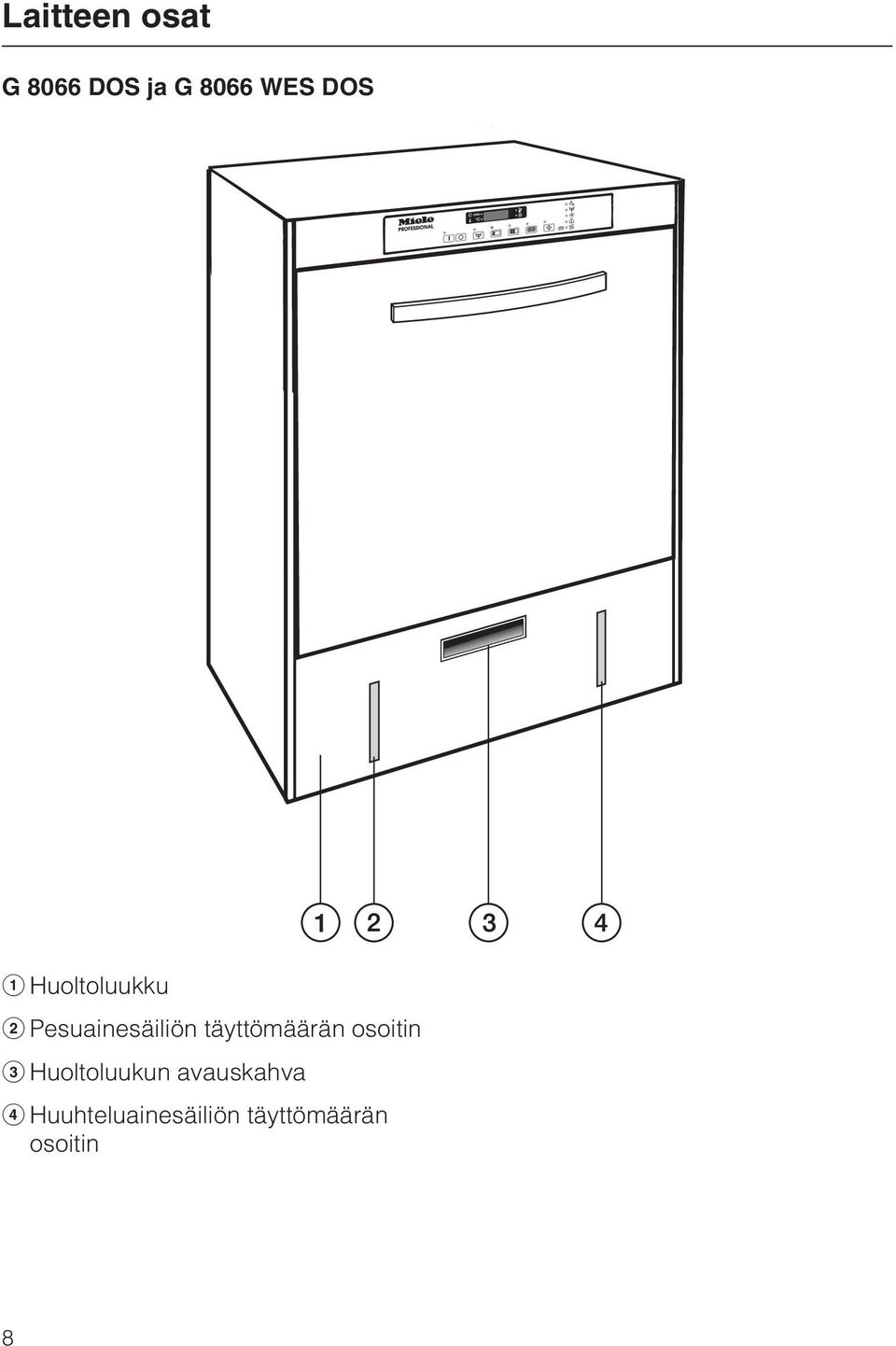

8 Laitteen osat G 8066 DOS ja G 8066 WES DOS a Huoltoluukku b Pesuainesäiliön täyttömäärän osoitin c Huoltoluukun avauskahva d Huuhteluainesäiliön täyttömäärän osoitin 8

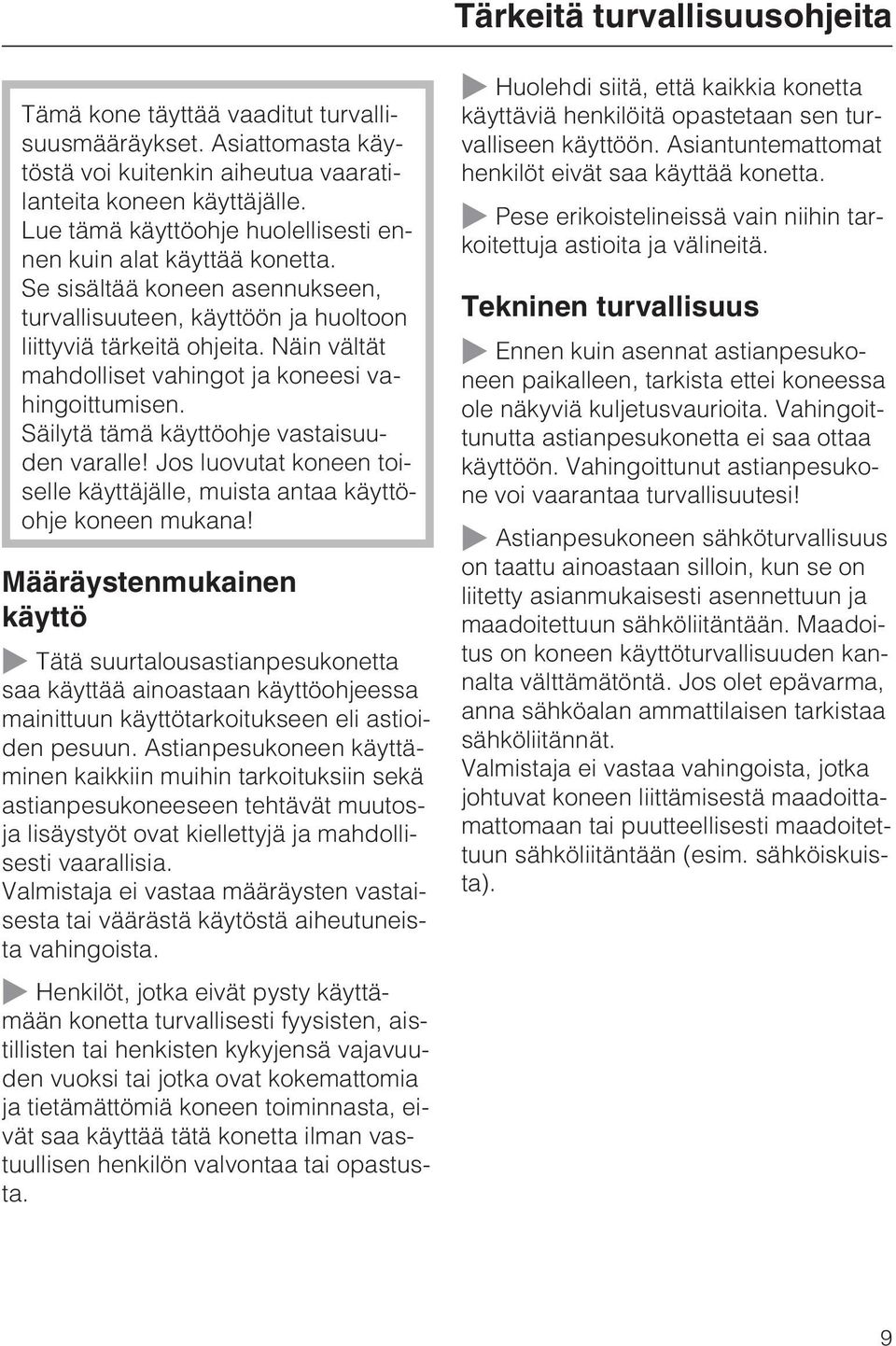

9 Tärkeitä turvallisuusohjeita Tämä kone täyttää vaaditut turvallisuusmääräykset. Asiattomasta käytöstä voi kuitenkin aiheutua vaaratilanteita koneen käyttäjälle. Lue tämä käyttöohje huolellisesti ennen kuin alat käyttää konetta. Se sisältää koneen asennukseen, turvallisuuteen, käyttöön ja huoltoon liittyviä tärkeitä ohjeita. Näin vältät mahdolliset vahingot ja koneesi vahingoittumisen. Säilytä tämä käyttöohje vastaisuuden varalle! Jos luovutat koneen toiselle käyttäjälle, muista antaa käyttöohje koneen mukana! Määräystenmukainen käyttö ~ Tätä suurtalousastianpesukonetta saa käyttää ainoastaan käyttöohjeessa mainittuun käyttötarkoitukseen eli astioiden pesuun. Astianpesukoneen käyttäminen kaikkiin muihin tarkoituksiin sekä astianpesukoneeseen tehtävät muutosja lisäystyöt ovat kiellettyjä ja mahdollisesti vaarallisia. Valmistaja ei vastaa määräysten vastaisesta tai väärästä käytöstä aiheutuneista vahingoista. ~ Huolehdi siitä, että kaikkia konetta käyttäviä henkilöitä opastetaan sen turvalliseen käyttöön. Asiantuntemattomat henkilöt eivät saa käyttää konetta. ~ Pese erikoistelineissä vain niihin tarkoitettuja astioita ja välineitä. Tekninen turvallisuus ~ Ennen kuin asennat astianpesukoneen paikalleen, tarkista ettei koneessa ole näkyviä kuljetusvaurioita. Vahingoittunutta astianpesukonetta ei saa ottaa käyttöön. Vahingoittunut astianpesukone voi vaarantaa turvallisuutesi! ~ Astianpesukoneen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun ja maadoitettuun sähköliitäntään. Maadoitus on koneen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Valmistaja ei vastaa vahingoista, jotka johtuvat koneen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään (esim. sähköiskuista). ~ Henkilöt, jotka eivät pysty käyttämään konetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä vajavuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä koneen toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. 9

10 Tärkeitä turvallisuusohjeita ~ Noudata ehdottomasti koneen käyttö- ja asennusohjeissa mainittuja asennusohjeita. ~ Ennen kuin kytket koneen sähköverkkoon, tarkista ehdottomasti, että koneen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Näiden tietojen on ehdottomasti vastattava toisiaan, muuten kone saattaa vahingoittua. Kysy tarvittaessa neuvoa sähköasentajalta. ~ Vahingoittunut kone voi vaarantaa turvallisuutesi! Ota viallinen kone välittömästi pois käytöstä ja käänny valtuutetun Miele-huoltoliikkeen tai vastaavat tiedot omaavan ammattihenkilön puoleen. ~ Koneen asennus- ja huoltotyöt sekä korjaukset on jätettävä koneen valmistajan valtuuttaman ammattihenkilön tehtäväksi. Asiattomista asennus-, huolto- ja korjaustöistä voi aiheutua huomattavia vaaratilanteita koneen käyttäjälle. Valmistaja ei vastaa tällaisista vahingoista! ~ Jos astianpesukoneen verkkoliitäntäjohto vahingoittuu, ainoastaan koneen valmistajan valtuuttama ammattihenkilö saa vaihtaa johdon samanlaiseen erikoisliitäntäjohtoon. ~ Koneen käyttöönotto ja määräaikaishuolto on ehdottomasti jätettävä valtuutetun Miele-huoltoliikkeen tai vastaavat tiedot omaavan ammattihenkilön tehtäväksi. ~ Kytke kone aina huollon ajaksi pois sähköverkosta joko vetämällä pistotulppa pistorasiasta tai irrottamalla sulake. ~ Konetta saa käyttää vain paikalleen asennettuna. Vain näin koneen turvallinen toiminta on taattu. ~ Älä missään tapauksessa avaa koneen ulkovaippaa. Jos kosket sähköä johtaviin osiin tai muutat koneen sähköisiä tai mekaanisia rakenteita, vaarannat itsesi ja voit aiheuttaa koneen toimintahäiriön. ~ Rikkinäiset koneen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista valmistaja pystyy takaamaan, että ne täyttävät turvallisuusvaatimukset. ~ Älä liitä konetta sähköverkkoon haaroituspistorasian tai jatkojohdon välityksellä, jottei koneen sähköturvallisuus vaarannu (ylikuumenemisvaara). 10

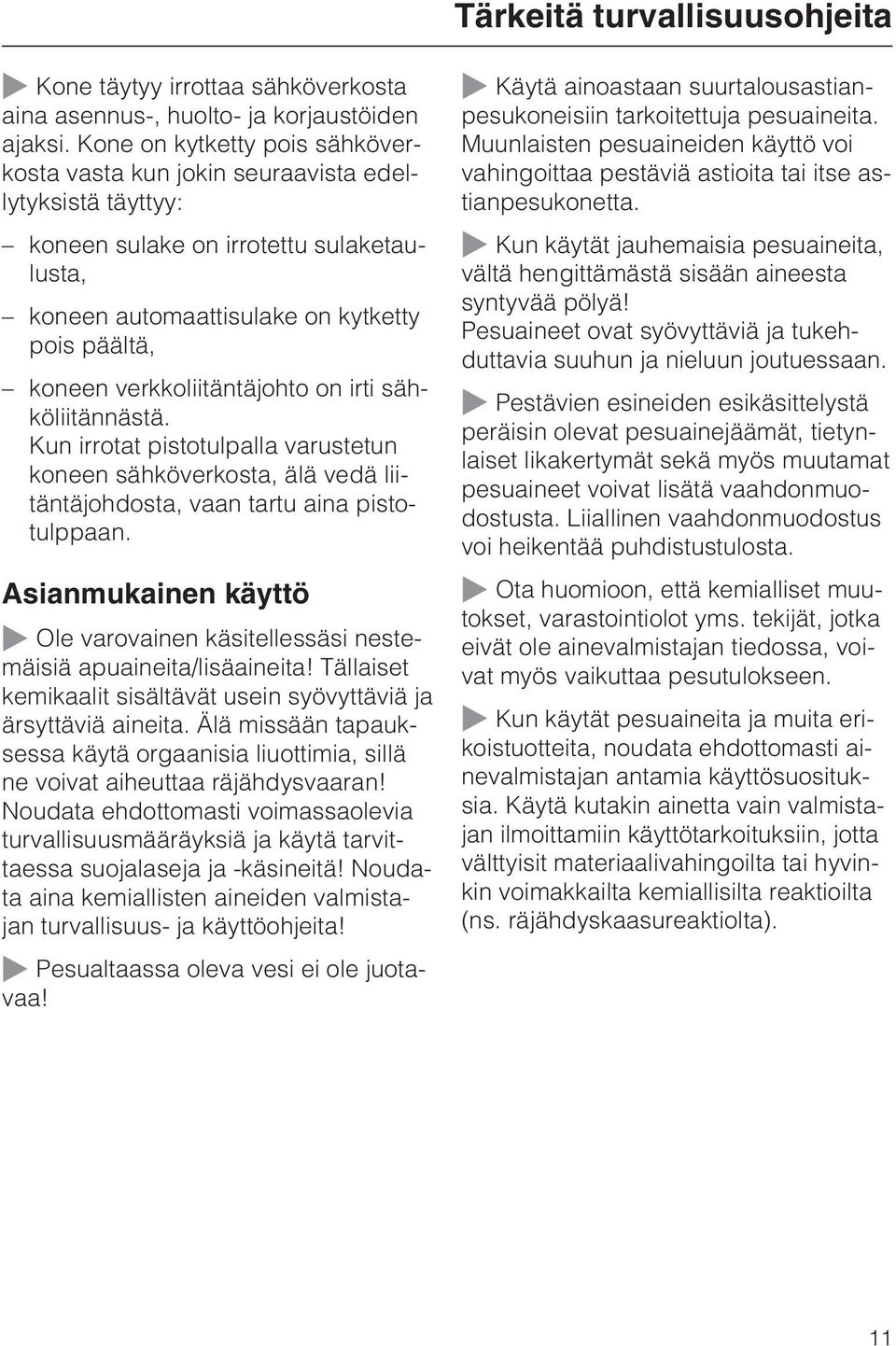

11 Tärkeitä turvallisuusohjeita ~ Kone täytyy irrottaa sähköverkosta aina asennus-, huolto- ja korjaustöiden ajaksi. Kone on kytketty pois sähköverkosta vasta kun jokin seuraavista edellytyksistä täyttyy: koneen sulake on irrotettu sulaketaulusta, koneen automaattisulake on kytketty pois päältä, koneen verkkoliitäntäjohto on irti sähköliitännästä. Kun irrotat pistotulpalla varustetun koneen sähköverkosta, älä vedä liitäntäjohdosta, vaan tartu aina pistotulppaan. Asianmukainen käyttö ~ Ole varovainen käsitellessäsi nestemäisiä apuaineita/lisäaineita! Tällaiset kemikaalit sisältävät usein syövyttäviä ja ärsyttäviä aineita. Älä missään tapauksessa käytä orgaanisia liuottimia, sillä ne voivat aiheuttaa räjähdysvaaran! Noudata ehdottomasti voimassaolevia turvallisuusmääräyksiä ja käytä tarvittaessa suojalaseja ja -käsineitä! Noudata aina kemiallisten aineiden valmistajan turvallisuus- ja käyttöohjeita! ~ Käytä ainoastaan suurtalousastianpesukoneisiin tarkoitettuja pesuaineita. Muunlaisten pesuaineiden käyttö voi vahingoittaa pestäviä astioita tai itse astianpesukonetta. ~ Kun käytät jauhemaisia pesuaineita, vältä hengittämästä sisään aineesta syntyvää pölyä! Pesuaineet ovat syövyttäviä ja tukehduttavia suuhun ja nieluun joutuessaan. ~ Pestävien esineiden esikäsittelystä peräisin olevat pesuainejäämät, tietynlaiset likakertymät sekä myös muutamat pesuaineet voivat lisätä vaahdonmuodostusta. Liiallinen vaahdonmuodostus voi heikentää puhdistustulosta. ~ Ota huomioon, että kemialliset muutokset, varastointiolot yms. tekijät, jotka eivät ole ainevalmistajan tiedossa, voivat myös vaikuttaa pesutulokseen. ~ Kun käytät pesuaineita ja muita erikoistuotteita, noudata ehdottomasti ainevalmistajan antamia käyttösuosituksia. Käytä kutakin ainetta vain valmistajan ilmoittamiin käyttötarkoituksiin, jotta välttyisit materiaalivahingoilta tai hyvinkin voimakkailta kemiallisilta reaktioilta (ns. räjähdyskaasureaktiolta). ~ Pesualtaassa oleva vesi ei ole juotavaa! 11

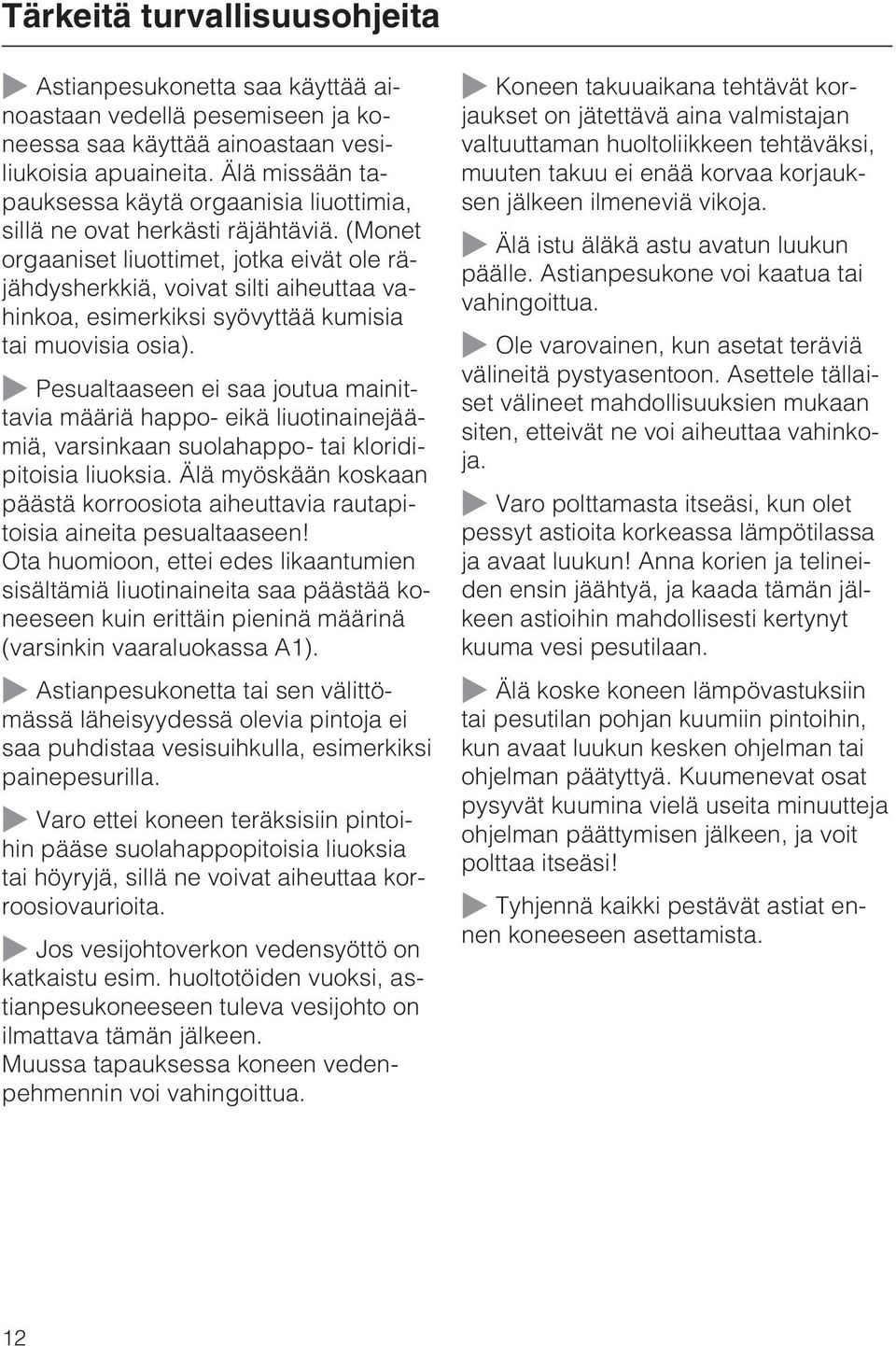

12 Tärkeitä turvallisuusohjeita ~ Astianpesukonetta saa käyttää ainoastaan vedellä pesemiseen ja koneessa saa käyttää ainoastaan vesiliukoisia apuaineita. Älä missään tapauksessa käytä orgaanisia liuottimia, sillä ne ovat herkästi räjähtäviä. (Monet orgaaniset liuottimet, jotka eivät ole räjähdysherkkiä, voivat silti aiheuttaa vahinkoa, esimerkiksi syövyttää kumisia tai muovisia osia). ~ Pesualtaaseen ei saa joutua mainittavia määriä happo- eikä liuotinainejäämiä, varsinkaan suolahappo- tai kloridipitoisia liuoksia. Älä myöskään koskaan päästä korroosiota aiheuttavia rautapitoisia aineita pesualtaaseen! Ota huomioon, ettei edes likaantumien sisältämiä liuotinaineita saa päästää koneeseen kuin erittäin pieninä määrinä (varsinkin vaaraluokassa A1). ~ Astianpesukonetta tai sen välittömässä läheisyydessä olevia pintoja ei saa puhdistaa vesisuihkulla, esimerkiksi painepesurilla. ~ Varo ettei koneen teräksisiin pintoihin pääse suolahappopitoisia liuoksia tai höyryjä, sillä ne voivat aiheuttaa korroosiovaurioita. ~ Jos vesijohtoverkon vedensyöttö on katkaistu esim. huoltotöiden vuoksi, astianpesukoneeseen tuleva vesijohto on ilmattava tämän jälkeen. Muussa tapauksessa koneen vedenpehmennin voi vahingoittua. ~ Koneen takuuaikana tehtävät korjaukset on jätettävä aina valmistajan valtuuttaman huoltoliikkeen tehtäväksi, muuten takuu ei enää korvaa korjauksen jälkeen ilmeneviä vikoja. ~ Älä istu äläkä astu avatun luukun päälle. Astianpesukone voi kaatua tai vahingoittua. ~ Ole varovainen, kun asetat teräviä välineitä pystyasentoon. Asettele tällaiset välineet mahdollisuuksien mukaan siten, etteivät ne voi aiheuttaa vahinkoja. ~ Varo polttamasta itseäsi, kun olet pessyt astioita korkeassa lämpötilassa ja avaat luukun! Anna korien ja telineiden ensin jäähtyä, ja kaada tämän jälkeen astioihin mahdollisesti kertynyt kuuma vesi pesutilaan. ~ Älä koske koneen lämpövastuksiin tai pesutilan pohjan kuumiin pintoihin, kun avaat luukun kesken ohjelman tai ohjelman päätyttyä. Kuumenevat osat pysyvät kuumina vielä useita minuutteja ohjelman päättymisen jälkeen, ja voit polttaa itseäsi! ~ Tyhjennä kaikki pestävät astiat ennen koneeseen asettamista. 12

13 Tärkeitä turvallisuusohjeita Asianmukainen asennus ~ Jos haluat asentaa koneen muuhun kuin kiinteästi paikallaan pysyvään sijoituspaikkaan (esim. laivaan), jätä koneen asennus ja käyttöönotto ehdottomasti alan erikoisliikkeen/huoltoliikkeen tehtäväksi. Vain he voivat varmistaa, että koneen käyttö on turvallista. ~ Älä sijoita konetta tilaan, jossa säilytetään herkästi räjähtäviä aineita tai jossa se on alttiina jäätymiselle. Jos läheisyydessä on lapsia Varusteet ~ Tähän koneeseen saa liittää tai asentaa ainoastaan Mielen hyväksymiä lisävarusteita ja varaosia. Jos koneeseen liitetään tai asennetaan muunlaisia osia, koneen takuuehdot ja/tai tuotevastuu raukeavat. ~ Tässä astianpesukoneessa saa käyttää ainoastaan tähän koneeseen tarkoitettuja Mielen lisävarusteita ja varaosia. Lisätietoa tilattavista varusteista saat Mielen huolto- ja varaosapalvelusta. ~ Valvo lapsia, kun he oleskelevat koneen läheisyydessä. Älä koskaan anna lasten leikkiä koneella. ~ Lapset saavat käyttää astianpesukonetta ilman valvontaa ainoastaan jos heitä on opastettu koneen toimintaan siten, että he osaavat käyttää konetta turvallisesti ja että he tunnistavat koneen vääränlaiseen käyttöön liittyvät vaaratilanteet. ~ Älä anna pienten lasten käyttää astianpesukonetta tai leikkiä sillä. Lapset voivat vahingossa esim. sulkea itsensä astianpesukoneen sisään! 13

14 Tärkeitä turvallisuusohjeita Suurtalousastianpesukoneen käytöstä poistaminen ~ Turvallisuuden vuoksi ja ympäristövahinkojen välttämiseksi koneesta on puhdistettava kaikki pesuainejäämät (käytä tarvittaessa suojalaseja ja -käsineitä!). Riko myös luukun salpa ennen koneen hävittämistä, jotteivät koneella mahdollisesti leikkivät lapset vahingossa joutuisi teljetyiksi koneen sisään. Hävitä kone viemällä se asianmukaiseen SER-keräyspisteeseen. Tankkijärjestelmällä toimivien astianpesukoneiden tankit on myös tyhjennettävä. Valmistaja ei ole vastuussa sellaisista esine- ja henkilövahingoista, jotka aiheutuvat siitä, että tätä konetta käytetään käyttöohjeiden tai turvallisuusohjeiden vastaisesti tai muulla tavoin huolimattomasti. 14

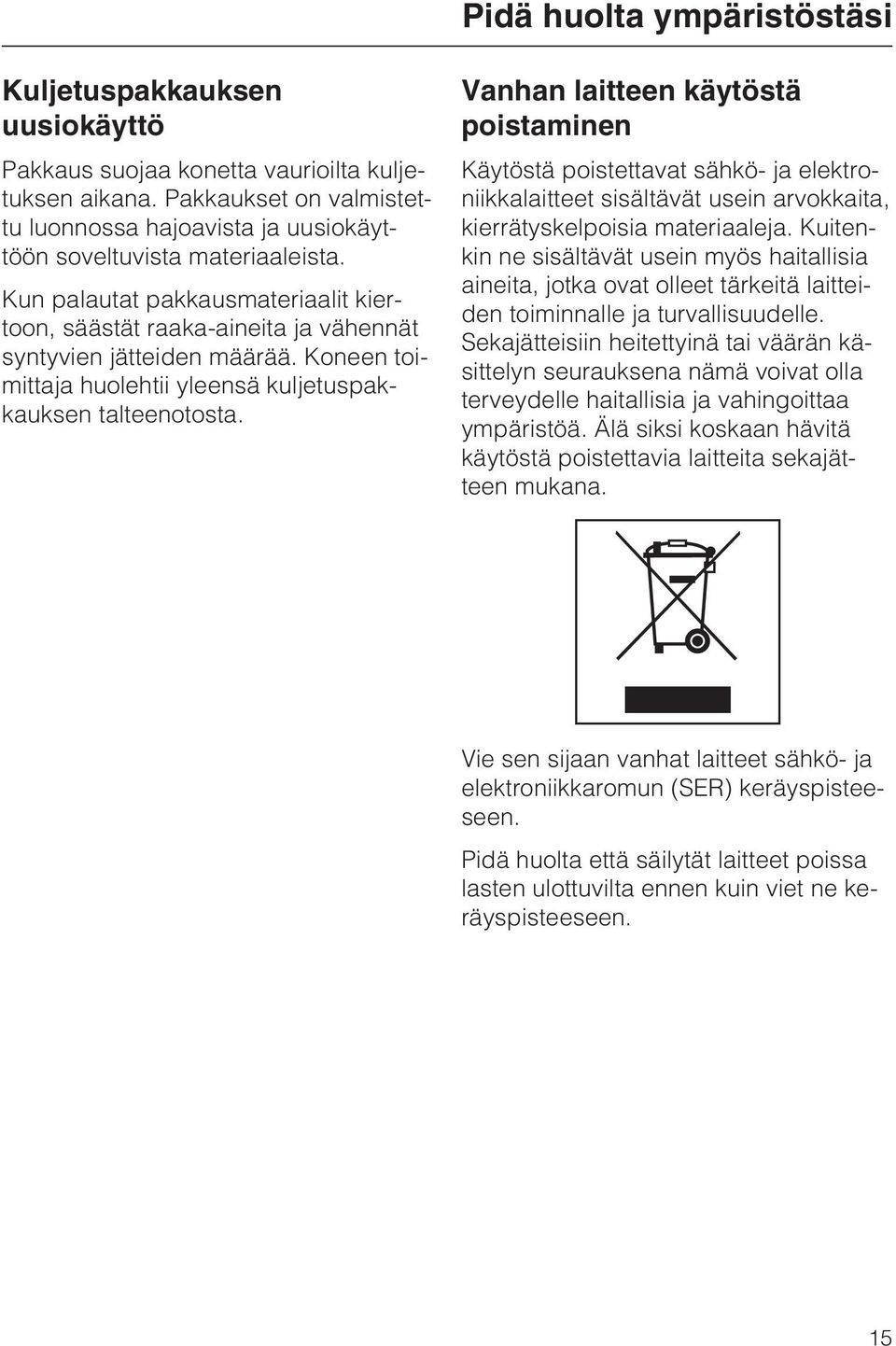

15 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Koneen toimittaja huolehtii yleensä kuljetuspakkauksen talteenotosta. Vanhan laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 15

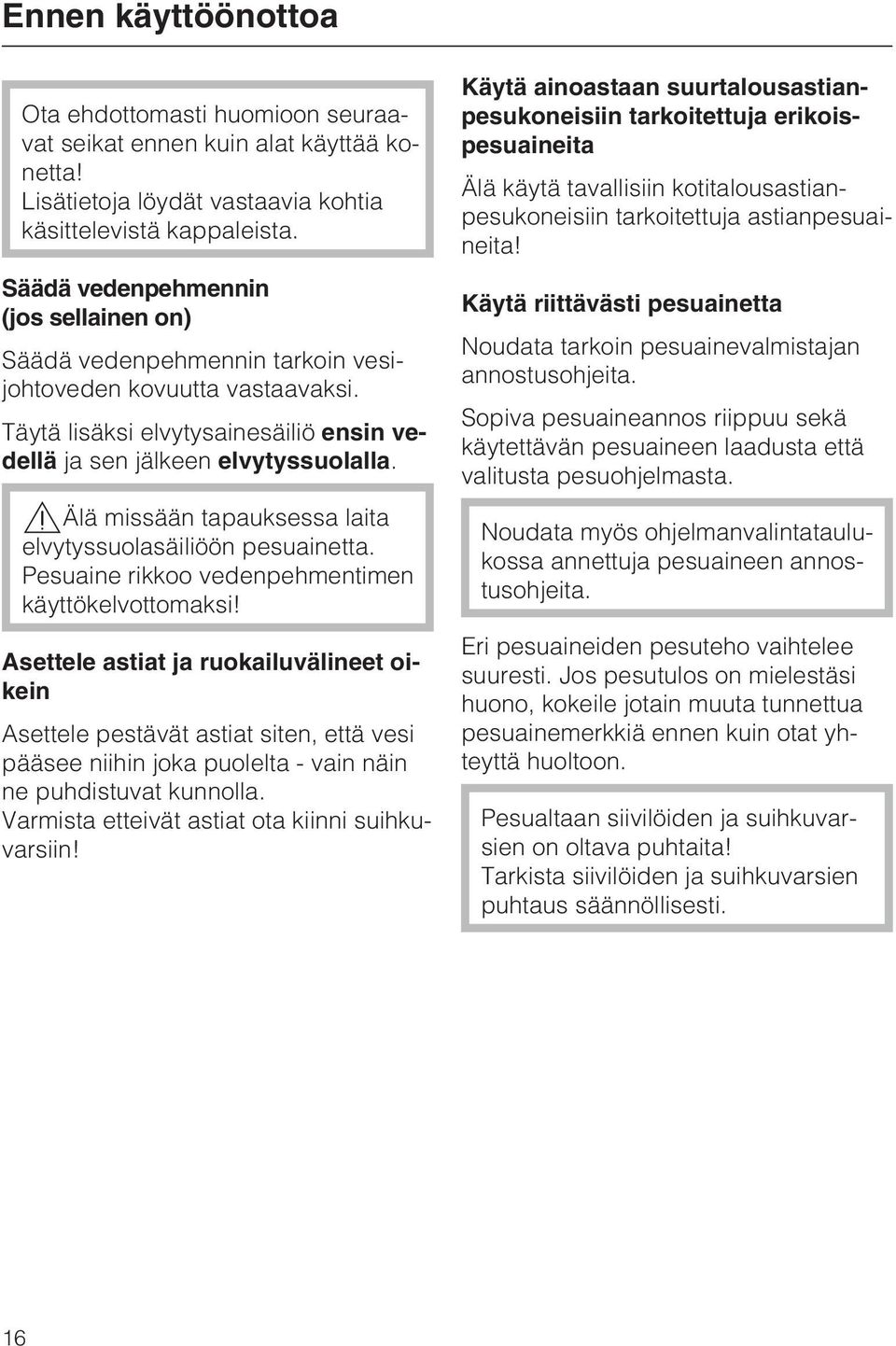

16 Ennen käyttöönottoa Ota ehdottomasti huomioon seuraavat seikat ennen kuin alat käyttää konetta! Lisätietoja löydät vastaavia kohtia käsittelevistä kappaleista. Säädä vedenpehmennin (jos sellainen on) Säädä vedenpehmennin tarkoin vesijohtoveden kovuutta vastaavaksi. Täytä lisäksi elvytysainesäiliö ensin vedellä ja sen jälkeen elvytyssuolalla.,älä missään tapauksessa laita elvytyssuolasäiliöön pesuainetta. Pesuaine rikkoo vedenpehmentimen käyttökelvottomaksi! Asettele astiat ja ruokailuvälineet oikein Asettele pestävät astiat siten, että vesi pääsee niihin joka puolelta - vain näin ne puhdistuvat kunnolla. Varmista etteivät astiat ota kiinni suihkuvarsiin! Käytä ainoastaan suurtalousastianpesukoneisiin tarkoitettuja erikoispesuaineita Älä käytä tavallisiin kotitalousastianpesukoneisiin tarkoitettuja astianpesuaineita! Käytä riittävästi pesuainetta Noudata tarkoin pesuainevalmistajan annostusohjeita. Sopiva pesuaineannos riippuu sekä käytettävän pesuaineen laadusta että valitusta pesuohjelmasta. Noudata myös ohjelmanvalintataulukossa annettuja pesuaineen annostusohjeita. Eri pesuaineiden pesuteho vaihtelee suuresti. Jos pesutulos on mielestäsi huono, kokeile jotain muuta tunnettua pesuainemerkkiä ennen kuin otat yhteyttä huoltoon. Pesualtaan siivilöiden ja suihkuvarsien on oltava puhtaita! Tarkista siivilöiden ja suihkuvarsien puhtaus säännöllisesti. 16

17 Luukun avaaminen ja sulkeminen Luukun avaaminen ^ Tartu luukun kahvasta ja avaa luukku. Luukun avaaminen kesken pesuohjelman ei ole suositeltavaa. Tarvittaessa voit kuitenkin avata luukun järjestelläksesi astiat uudelleen, jos ne kolisevat koneessa (ks. "Ohjelman keskeyttäminen"). Luukun sulkeminen ^ Nosta luukku ylös ja paina sitä voimakkaasti, kunnes se napsahtaa kiinni.,älä koske tankin sisäpintoihin äläkä muihin kuumeneviin pintoihin heti ohjelman päätyttyä tai jos avaat luukun kesken ohjelman. Kuumenevat osat pysyvät kuumina vielä useita minuutteja ohjelman päättymisen jälkeen, ja voit polttaa itseäsi! 17

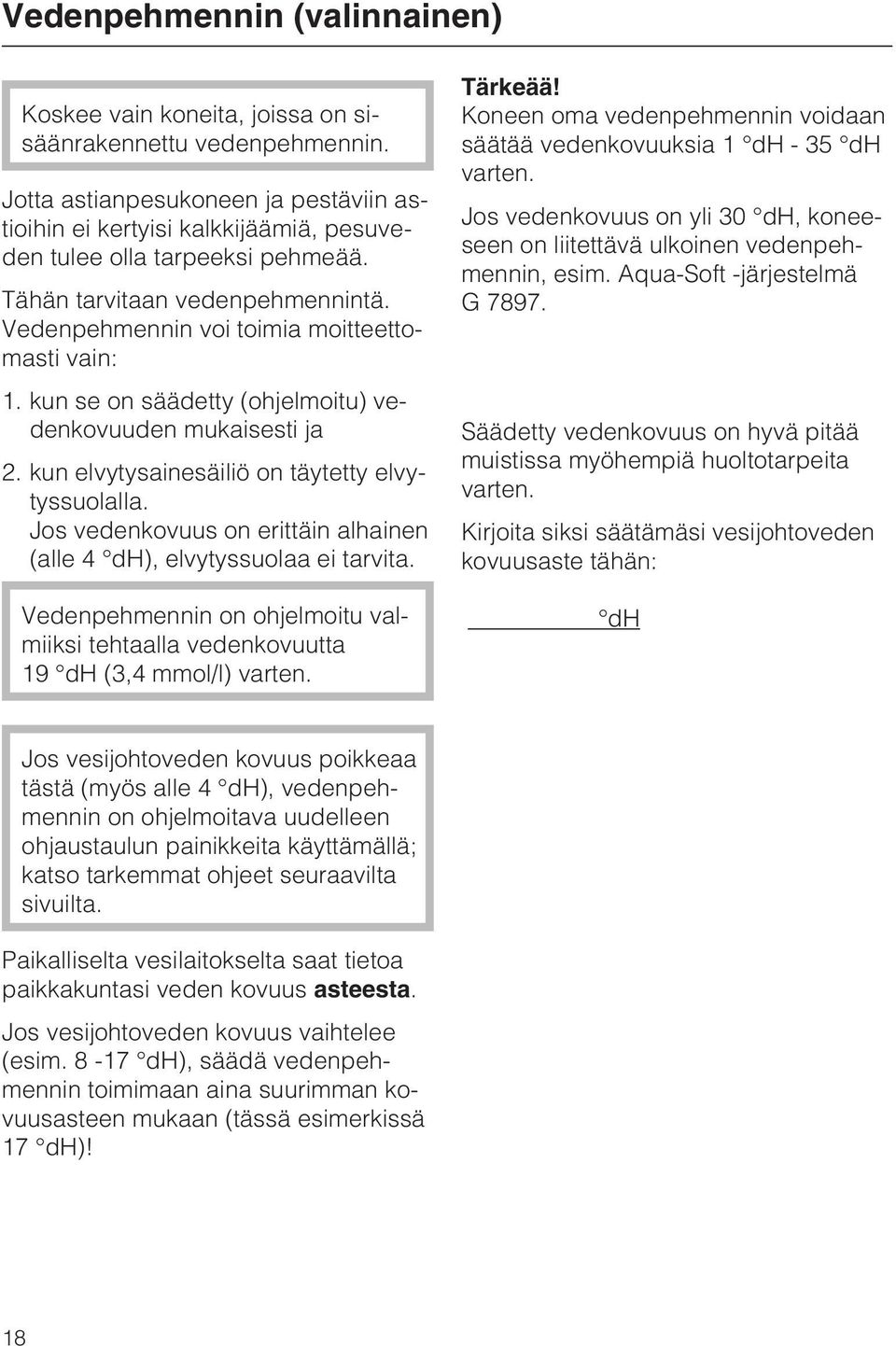

18 Vedenpehmennin (valinnainen) Koskee vain koneita, joissa on sisäänrakennettu vedenpehmennin. Jotta astianpesukoneen ja pestäviin astioihin ei kertyisi kalkkijäämiä, pesuveden tulee olla tarpeeksi pehmeää. Tähän tarvitaan vedenpehmennintä. Vedenpehmennin voi toimia moitteettomasti vain: 1. kun se on säädetty (ohjelmoitu) vedenkovuuden mukaisesti ja 2. kun elvytysainesäiliö on täytetty elvytyssuolalla. Jos vedenkovuus on erittäin alhainen (alle 4 dh), elvytyssuolaa ei tarvita. Vedenpehmennin on ohjelmoitu valmiiksi tehtaalla vedenkovuutta 19 dh (3,4 mmol/l) varten. Tärkeää! Koneen oma vedenpehmennin voidaan säätää vedenkovuuksia 1 dh - 35 dh varten. Jos vedenkovuus on yli 30 dh, koneeseen on liitettävä ulkoinen vedenpehmennin, esim. Aqua-Soft -järjestelmä G Säädetty vedenkovuus on hyvä pitää muistissa myöhempiä huoltotarpeita varten. Kirjoita siksi säätämäsi vesijohtoveden kovuusaste tähän: dh Jos vesijohtoveden kovuus poikkeaa tästä (myös alle 4 dh), vedenpehmennin on ohjelmoitava uudelleen ohjaustaulun painikkeita käyttämällä; katso tarkemmat ohjeet seuraavilta sivuilta. Paikalliselta vesilaitokselta saat tietoa paikkakuntasi veden kovuus asteesta. Jos vesijohtoveden kovuus vaihtelee (esim dh), säädä vedenpehmennin toimimaan aina suurimman kovuusasteen mukaan (tässä esimerkissä 17 dh)! 18

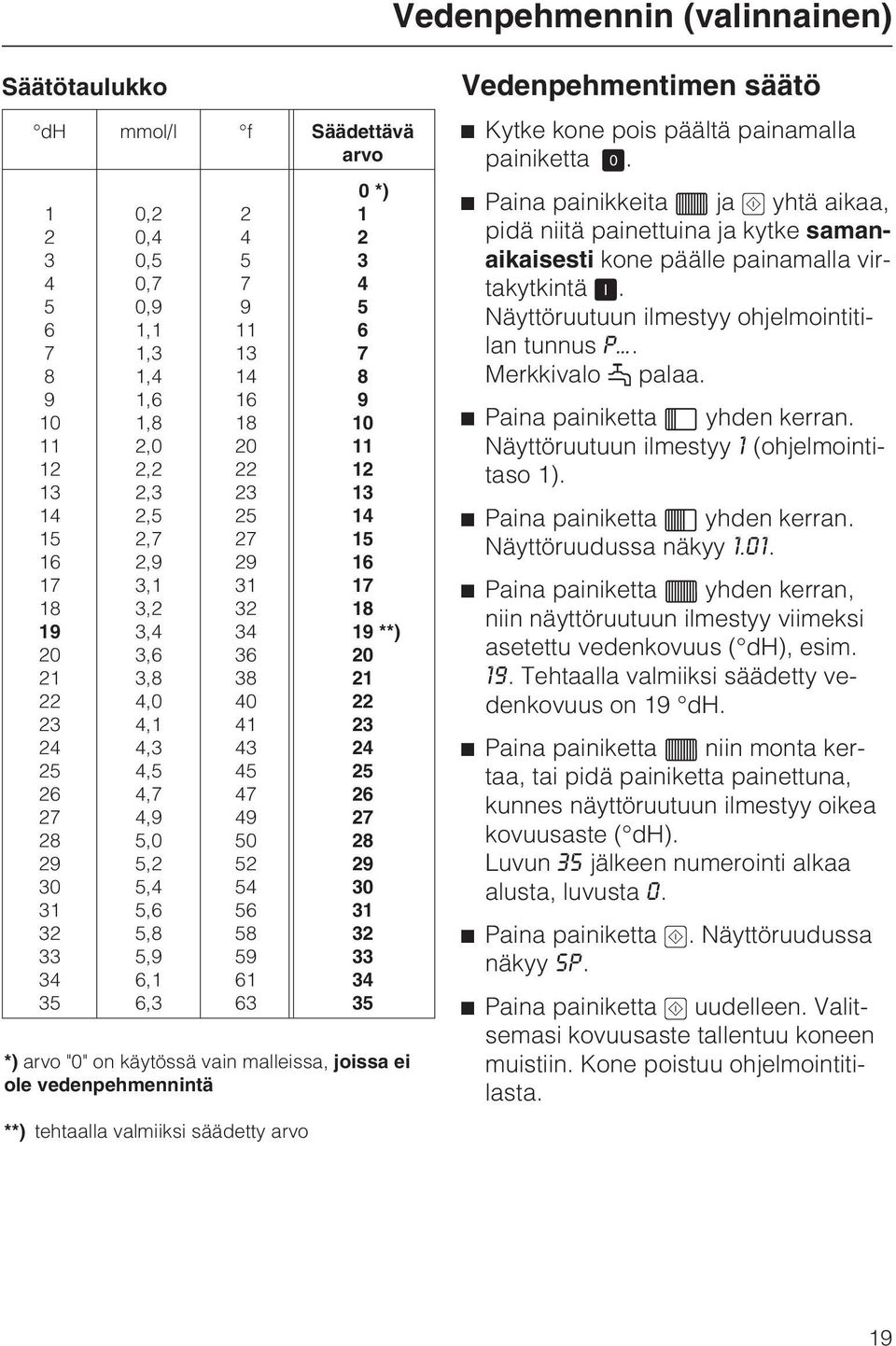

19 Vedenpehmennin (valinnainen) Säätötaulukko dh mmol/l f Säädettävä arvo ,2 0,4 0,5 0,7 0,9 1,1 1,3 1,4 1,6 1,8 2,0 2,2 2,3 2,5 2,7 2,9 3,1 3,2 3,4 3,6 3,8 4,0 4,1 4,3 4,5 4,7 4,9 5,0 5,2 5,4 5,6 5,8 5,9 6,1 6, *) **) *) arvo "0" on käytössä vain malleissa, joissa ei ole vedenpehmennintä **) tehtaalla valmiiksi säädetty arvo Vedenpehmentimen säätö ^ Kytke kone pois päältä painamalla painiketta Z. ^ Paina painikkeita A ja 6 yhtä aikaa, pidä niitä painettuina ja kytke samanaikaisesti kone päälle painamalla virtakytkintä Y. Näyttöruutuun ilmestyy ohjelmointitilan tunnus P... Merkkivalo p palaa. ^ Paina painiketta y yhden kerran. Näyttöruutuun ilmestyy 1 (ohjelmointitaso 1). ^ Paina painiketta z yhden kerran. Näyttöruudussa näkyy ^ Paina painiketta A yhden kerran, niin näyttöruutuun ilmestyy viimeksi asetettu vedenkovuus ( dh), esim. 19. Tehtaalla valmiiksi säädetty vedenkovuus on 19 dh. ^ Paina painiketta A niin monta kertaa, tai pidä painiketta painettuna, kunnes näyttöruutuun ilmestyy oikea kovuusaste ( dh). Luvun 35 jälkeen numerointi alkaa alusta, luvusta 0. ^ Paina painiketta 6. Näyttöruudussa näkyy SP. ^ Paina painiketta 6 uudelleen. Valitsemasi kovuusaste tallentuu koneen muistiin. Kone poistuu ohjelmointitilasta. 19

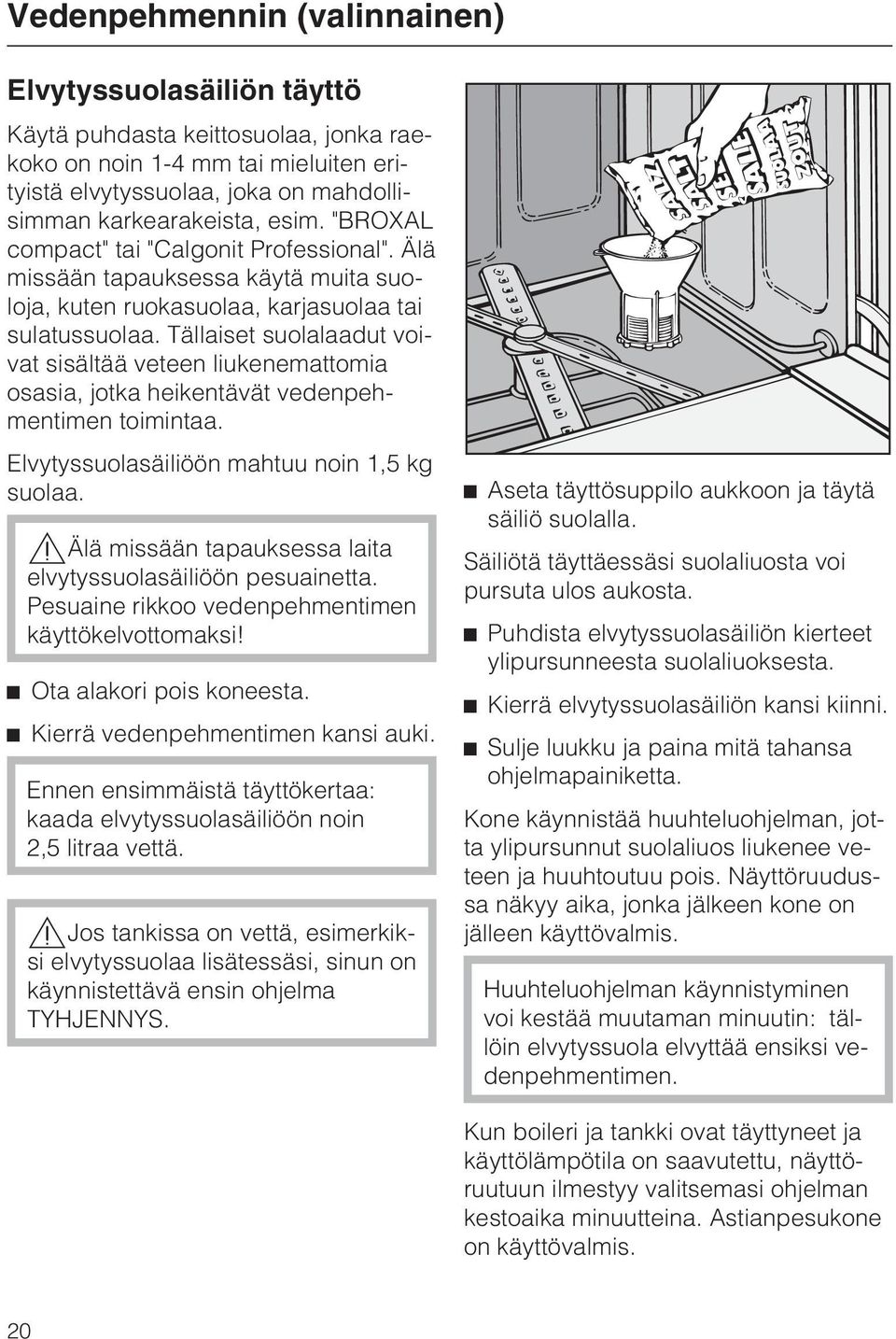

20 Vedenpehmennin (valinnainen) Elvytyssuolasäiliön täyttö Käytä puhdasta keittosuolaa, jonka raekoko on noin 1-4 mm tai mieluiten erityistä elvytyssuolaa, joka on mahdollisimman karkearakeista, esim. "BROXAL compact" tai "Calgonit Professional". Älä missään tapauksessa käytä muita suoloja, kuten ruokasuolaa, karjasuolaa tai sulatussuolaa. Tällaiset suolalaadut voivat sisältää veteen liukenemattomia osasia, jotka heikentävät vedenpehmentimen toimintaa. Elvytyssuolasäiliöön mahtuu noin 1,5 kg suolaa.,älä missään tapauksessa laita elvytyssuolasäiliöön pesuainetta. Pesuaine rikkoo vedenpehmentimen käyttökelvottomaksi! ^ Ota alakori pois koneesta. ^ Kierrä vedenpehmentimen kansi auki. Ennen ensimmäistä täyttökertaa: kaada elvytyssuolasäiliöön noin 2,5 litraa vettä.,jos tankissa on vettä, esimerkiksi elvytyssuolaa lisätessäsi, sinun on käynnistettävä ensin ohjelma TYHJENNYS. ^ Aseta täyttösuppilo aukkoon ja täytä säiliö suolalla. Säiliötä täyttäessäsi suolaliuosta voi pursuta ulos aukosta. ^ Puhdista elvytyssuolasäiliön kierteet ylipursunneesta suolaliuoksesta. ^ Kierrä elvytyssuolasäiliön kansi kiinni. ^ Sulje luukku ja paina mitä tahansa ohjelmapainiketta. Kone käynnistää huuhteluohjelman, jotta ylipursunnut suolaliuos liukenee veteen ja huuhtoutuu pois. Näyttöruudussa näkyy aika, jonka jälkeen kone on jälleen käyttövalmis. Huuhteluohjelman käynnistyminen voi kestää muutaman minuutin: tällöin elvytyssuola elvyttää ensiksi vedenpehmentimen. Kun boileri ja tankki ovat täyttyneet ja käyttölämpötila on saavutettu, näyttöruutuun ilmestyy valitsemasi ohjelman kestoaika minuutteina. Astianpesukone on käyttövalmis. 20

21 Vedenpehmennin (valinnainen) Huuhteluohjelman käynnistäminen manuaalisesti Jos olet lisännyt säiliöön elvytyssuolaa, mutta et enää käynnistä uutta pesuohjelmaa, esim. työpäivän päätteeksi, huuhteluohjelma ei käynnisty automaattisesti, jolloin koneen sisälle voi jäädä suolajäämiä. Tällöin sinun on käynnistettävä huuhteluohjelma manuaalisesti, jotta kone huuhtoutuisi puhtaaksi. ^ Paina painiketta Z. ^ Pidä painiketta 6 painettuna ja paina samanaikaisesti painiketta Y. Kone käynnistää huuhteluohjelman, jotta ylipursunnut suolaliuos liukenee veteen ja huuhtoutuu pois. Käynnistys-painikkeen merkkivalo palaa. Ohjelmapainikkeen TYHJENNYS merkkivalo palaa. Näyttöruudussa näkyy piste siihen saakka, että käynnistämäsi huuhteluohjelma on päättynyt. Kun huuhteluohjelma on päättynyt: Käynnistys-painikkeen merkkivalo sammuu. ohjelmapainikkeen TYHJENNYS merkkivalo palaa. näyttöruudussa näkyy 0. Nyt voit kytkeä astianpesukoneen pois päältä. Jos avaat koneen luukun vielä kerran ennen kuin kytket koneen pois päältä, kaikkien ohjelmapainikkeiden merkkivalot syttyvät. Tällöin voit valita jälleen uuden ohjelman (ks. "Astianpesukoneen valmistelu"). Elvytyssuolasäiliön täytön osoitin k Kun merkkivalo k syttyy, elvytyssuolasäiliössä ei ole tarpeeksi elvytyssuolaa. Merkkivalon k sytyttyä säiliössä oleva elvytyssuola riittää enintään viiteen pesukertaan. Viimeistään tämän jälkeen elvytyssuolasäiliö on täytettävä. 21

22 Vedenpehmennin (valinnainen) Vedenpehmentimen elvytys Astianpesukone elvyttää sisäänrakennetun vedenpehmentimen automaattisesti. Elvytys kestää noin 10 minuuttia. Elvytystoiminnon aikana ohjelmavaiheen osoittimen merkkivalo k palaa. Kun merkkivalo k palaa, voit vielä käynnistää uuden pesuohjelman (ks. "Astianpesukoneen valmistelu"). Tämän pesuohjelman jälkeen näyttöruudussa alkaa vilkkua jäljellä oleva elvytysaika minuutteina. Elvytystoiminnon aikana et voi käynnistää uutta pesuohjelmaa. Astianpesukoneessa G 8066 näyttöruutuun voidaan ohjelmoida toiminto, jonka avulla voit tarkistaa, kuinka monta pesukertaa koneessa on jäljellä vedenpehmentimen seuraavaan elvytystoimintoon. Miele-huoltoliike voi ohjelmoida tämän toiminnon. Näet jäljellä olevien pesukertojen määrän, kun: avaat/suljet luukun, painat haluamaasi ohjelmapainiketta. 22

23 Huuhteluainesäiliön täyttö Huuhteluaineen ansiosta vesi valuu astioista tasaisesti pois ja astiat kuivuvat niin, ettei niihin jää vesitahroja. Kun huuhteluainesäiliö on täytetty huuhteluaineella, annostin annostelee valitsemasi määrän huuhteluainetta automaattisesti boileriin huuhteluveden ottamisen yhteydessä. G 8066 ja G 8066 WES: Näissä astianpesukonemalleissa on vakiona annostuspumppu huuhteluaineita varten. Ulkoinen huuhteluainesäiliö liitetään astianpesukoneeseen imuputken avulla. Säiliöön mahtuu noin 5 l. Säiliön täyttömäärän tunnistin ilmoittaa huuhteluaineen vähenemisestä ohjaustaulun merkkivalon avulla. ^ Sijoita huuhteluainesäiliö astianpesukoneen viereen lattialle, viereiseen kaappiin tai mahdolliseen seinätelineeseen (tilattavissa Miele-huollosta). Huuhteluaineen täyttömäärän osoitin H Kun ohjaustaulun merkkivalo H syttyy, huuhteluainesäiliöön on lisättävä huuhteluainetta. ^ Lisää huuhteluainesäiliöön huuhteluainetta tai vaihda säiliö uuteen. 23

24 Huuhteluainesäiliön täyttö G 8066 WES DOS ja G 8066 DOS: Näissä astianpesukonemalleissa on vakiona sisäinen annostuspumppu sekä huuhteluainesäiliö. Huuhteluainesäiliö sijaitsee huoltoluukun sisäpuolella oikealla. Säiliöön mahtuu noin 250 ml. Huoltoluukun ulkopuolella oleva oikeanpuoleinen tarkistusikkuna osoittaa huuhteluainesäiliön täyttömäärää. ^ Työnnä imuputki säiliössä olevaan aukkoon, työnnä imuputkea säiliön pohjalle saakka ja ruuvaa lopuksi kiinni säiliöön. Tarkista,että imuputki ja säiliö ovat samanvärisiä. Huuhteluainesäiliön täyttömäärän osoitin Täytä säiliö ajoissa, se ei saisi tyhjentyä kokonaan. Huuhteluaineen annostus ja annostusjärjestelmän ilmanpoisto Säädä oikea annostusmäärä ja poista ilma annostusjärjestelmästä, ks. kappaletta "Erikoistoimintojen käyttö". Ohjelman saa käynnistää vasta sen jälkeen, kun annostusjärjestelmästä on poistettu ilma. Huuhteluainesäiliöön on lisättävä huuhteluainetta, kun oikeanpuoleisessa tarkistusikkunassa ei enää näy huuhteluainetta. 24

25 Huuhteluainesäiliön täyttö ^ Tartu huoltoluukun avausuraan ja avaa luukku. ^ Avaa punaisella tulpalla suljettu täyttöaukko. ^ Täytä huuhteluainesäiliö täyttösuppilon avulla. ^ Sulje lopuksi täyttöaukko punaisella tulpalla. ^ Sulje huoltoluukku. 25

26 Käyttötekniikkaa Astioiden asetteluohjeita Esivalmistelu Tyhjennä kaikki pestävät astiat, poista suurimmat ruoantähteet.,älä käytä astioiden esipuhdistukseen tavallisesta teräksestä valmistettuja pesusieniä. Ruostumisen vaara! Käytä vain muovisia tai ruostumattomasta teräksestä valmistettuja pesusieniä. Jos pestäviin astioihin jää paljon ruoantähteitä, pesualtaan taso- ja hienosiivilöihin voi kertyä niin paljon likaa, että pesuohjelman kulku häiriintyy. Ota huomioon seuraavat seikat: Asettele pestävät astiat siten, että vesi pääsee niihin joka puolelta - vain näin astiat puhdistuvat kunnolla! Tarkista, etteivät astiat ole sisäkkäin tai peitä toisiaan. Aseta kahvikupit, lasit, kulhot, kattilat jne. alassuin omiin telineisiinsä. Veden on päästävä virtaamaan astioiden sisään ja niistä ulos. Aseta koverapohjaiset astiat mahdollisimman vinoon, jotta vesi pääsee valumaan pois. Sijoita kapeat, korkeat astiat korien keskiosaan. Näin vesisuihkut yltävät niihin paremmin. Tarkista ennen luukun sulkemista, että suihkuvarret pääsevät pyörimään vapaasti. Voit tarkistaa asian helposti pyöräyttämällä suihkuvarsia käsin. Aseta ruokailuvälineet lajittelemattomina ruokailuvälinekoreihin siten, että välineiden kahvat tulevat ylöspäin. Parempaan kuivaustulokseen päästäksesi voit asettaa välineet myös kahvapuoli alaspäin.,ole varovainen, kun asetat teräviä ruokailuvälineitä pystyasentoon. Asettele tällaiset välineet mahdollisuuksien mukaan siten, etteivät ne voi aiheuttaa vahinkoja. Voit myös valita kuhunkin käyttötarkoitukseen sopivia erikoistelineitä tai -koreja. 26

27 Käyttötekniikkaa Älä pese astianpesukoneessa seuraavia astioita: Puu- tai luukahvaiset astiat ja ruokailuvälineet Puiset ja muoviset aamiaistarjottimet Kuumuutta kestämättömästä muovista valmistetut astiat (katso myös erikoistoimintoa, jolla voit alentaa pesutai huuhtelulämpötilaa) Vanhojen veitsien kaltaiset välineet, joiden terä ja kahva on kiinnitetty toisiinsa liimalla Käsityönä valmistetut astiat Kupari-, messinki- ja tinaesineet Ota huomioon seuraavat seikat: Hopeiset ja alumiiniset astiat ja välineet voivat värjäytyä. Lasit voivat himmetä, jos niitä pestään usein. Katso seuraavien sivujen esimerkkejä astioiden asettelusta. 27

28 Käyttötekniikkaa Esimerkkejä astioiden asettelusta Astianpesukone voidaan varustaa peruskorivarustein, mutta myös yksilöllisin erikoiskorein ja -telinein. Koska erikoiskorien ja -telineiden valikoima on erittäin laaja, emme voi tässä käyttöohjeessa esitellä kuin muutaman esimerkin. Kysy tarkempia tietoja omalta jälleenmyyjältäsi. Seuraavassa esitellään yleisimmät korit sekä esimerkkejä lautasten, kuppien ja ruokailuvälineiden asettelemiseksi. Muovikori U 201, jossa kuppiteline 30 kahvikuppia Muovikori U 200, jossa lautasteline 18 lautasta Ø 250 mm, pidikkeiden väli 45 mm Muovikori U 204, jossa lokeroita ruokailuvälineitä varten 28

29 Pesuaineen annostelu,käytä ainoastaan laitosastianpesukoneisiin tarkoitettuja pesuaineita. Älä käytä tavallisiin kotitalousastianpesukoneisiin tarkoitettuja astianpesuaineita! Erityiskäytössä olevien astioiden pesuun voi olla tarpeen käyttää erityisiä pesuaineyhdistelmiä ja apuaineita. Miele-huollon edustaja antaa tarvittaessa neuvoja tällaisissa tapauksissa. G 8066 ja G 8066 WES: Voit annostella jauhemaisen pesuaineen suoraan luukun sisäpinnalle, ja nestemäisen pesuaineen erillisen DOS-annostuspumpun G 60 (lisävaruste) kautta. DOS-annostuspumpun mukana toimitetaan erillinen asennusohje. Jauhemaisen pesuaineen annostus: ^ Annostele jauhemainen pesuaine suoraan luukun sisäpinnalle. Annostus: ensimmäistä pesukertaa varten noin 40 g (2 g/l), ja aina viiden pesukerran jälkeen lisätään noin 20 g pesuainetta. Katso myös kohdan "Ohjelmanvalintataulukko" annostusohjeita. Noudata kuitenkin myös pesuainepakkauksen annostusohjeita! 29

30 Pesuaineen annostelu Nestemäisen pesuaineen annostus: Astianpesukone voidaan tarvittaessa varustaa erillisellä nestemäisen pesuaineen automaattisella annostuspumpulla DOS G 60. Annostusjärjestelmän ilmanpoisto ja annostusmäärän säätö on selitetty kappaleessa "Erikoistoimintojen käyttö". Ulkoinen pesuainesäiliö liitetään astianpesukoneeseen imuputken avulla. Säiliöön mahtuu noin 5 l. Säiliön täyttömäärän tunnistin ilmoittaa pesuaineen vähenemisestä ohjaustaulun merkkivalon avulla. Pesuaineen määrän osoitin v ^ Työnnä imuputki säiliössä olevaan aukkoon, työnnä imuputkea säiliön pohjalle saakka ja ruuvaa lopuksi kiinni säiliöön. Tarkista,että imuputki ja säiliö ovat samanvärisiä. Täytä säiliö ajoissa, se ei saisi tyhjentyä kokonaan. Kun ohjaustaulun merkkivalo v syttyy, pesuainesäiliöön on lisättävä pesuainetta. ^ Lisää pesuainesäiliöön pesuainetta tai vaihda säiliö uuteen. 30

31 Pesuaineen annostelu G 8066 WES DOS ja G 8066 DOS: Näissä astianpesukonemalleissa on vakiona sisäinen annostuspumppu sekä pesuainesäiliö. Pesuainesäiliö sijaitsee huoltoluukun sisäpuolella vasemmalla. Säiliöön mahtuu noin 1300 ml. Huoltoluukun ulkopuolella oleva vasemmanpuoleinen tarkistusikkuna osoittaa pesuainesäiliön täyttömäärää. Pesuaineen määrän osoitin ^ Sulje lopuksi täyttöaukko sinisellä tulpalla. ^ Sulje huoltoluukku. Annostusjärjestelmien huolto Annostelujärjestelmän moitteettoman toiminnan takaamiseksi kone on huollettava säännöllisin väliajoin. Jätä huoltotyöt aina valtuutetun Miele-huoltoliikkeen tai vastaavat tiedot omaavan ammattihenkilön tehtäviksi. Pesuainesäiliöön on lisättävä pesuainetta, kun vasemmanpuoleisessa tarkistusikkunassa ei enää näy pesuainetta. ^ Tartu huoltoluukun avausuraan ja avaa luukku. ^ Avaa sinisellä tulpalla suljettu täyttöaukko. ^ Täytä pesuainesäiliö täyttösuppilon avulla /2 vuoden välein Vaihda tarvittaessa sisäisen annostuspumpun tai DOS-pumpun annostusletkut uusiin.,ole varovainen käsitellessäsi nestemäisiä apuaineita/lisäaineita! Tällaiset kemikaalit sisältävät usein syövyttäviä ja ärsyttäviä aineita. Noudata ehdottomasti voimassaolevia turvallisuusmääräyksiä ja käytä tarvittaessa suojalaseja ja -käsineitä! 31

32 Koneen käyttö Astianpesukoneen valmistelu ^ Sulje luukku. ^ Avaa vesihana. ^ Kytke astianpesukone päälle painamalla painiketta Y. Kaikkien ohjelmapainikkeiden merkkivalot syttyvät. ^ Paina haluamasi ohjelman ohjelmapainiketta (ks. "Ohjelmanvalintataulukko"). Boileri ja tankki alkavat nyt täyttyä vedellä ja kone lämmittää veden. Tämä kestää noin min. Näyttöruudussa vilkkuu jäljellä oleva odotusaika. Lämmitysvaiheessa merkkivalo { "Boilerin lämmitys käynnissä" palaa. Jos käynnissä on vedenpehmentimen elvytystoiminto tai sen jälkeinen huuhteluohjelma, odotusaika voi olla normaalia pitempi (ks. "Vedenpehmennin"). Jos laitteen luukku on auki lämmitysvaiheen aikana, viiden minuutin kuluttua laitteesta kuuluu varoitusääni (summeri). Varoitusääni hiljenee vasta, kun suljet luukun. Kun boileri ja tankki ovat täyttyneet ja käyttölämpötila on saavutettu, käynnistyspainikkeen 6 merkkivalo vilkkuu ja näyttöruutuun ilmestyy valitsemasi ohjelman kestoaika minuutteina. Astianpesukone on käyttövalmis. ^ Avaa luukku.,pesualtaassa oleva vesi ja vesihöyry ovat polttavan kuumia. Voit polttaa itsesi! ^ Työnnä pestävillä astioilla täytetyt korit astianpesukoneeseen. ^ Sulje luukku. 32

33 Koneen käyttö Ohjelman valinta Valitse pesuohjelma pestävien astioiden laadun ja likaisuuden mukaan. Käyttöohjeen lopussa olevasta ohjelmanvalintataulukosta näet käytössäsi olevat pesuohjelmat ja niiden käyttötarkoitukset. Kerran valitsemasi ohjelma pysyy koneen muistissa koneen käytön ajan, esimerkiksi kokonaisen työpäivän ajan. Ohjelman käynnistys ^ Paina käynnistyspainiketta 6. Käynnistyspainikkeen ja ohjelmapainikkeen vieressä olevat merkkivalot palavat. Ohjelman aikana näet näyttöruudusta, miten paljon aikaa on jäljellä valitsemasi ohjelman päättymiseen. Merkkivalo "min" palaa. Ohjelman päättyminen Ohjelma on päättynyt, kun näyttöruudussa näkyy 0. Jos haluat, että kone ilmoittaa sinulle ohjelman päättymisestä merkkiäänellä, sinun on aktivoitava tämä toiminto erikseen (ks. "Erikoistoimintojen käyttö"). ^ Avaa astianpesukone ja ota astiat pois koneesta. G 8066 WES ja G 8066 WES DOS: Jos näyttöruudun merkkivalo k palaa, automaattinen vedenpehmentimen elvytysohjelma on käynnissä. Voit käynnistää uuden pesuohjelman jo elvytysohjelman aikana. Jos avaat luukun pesuohjelman päätyttyä, elvytysohjelman jäljellä oleva kestoaika vilkkuu näyttöruudussa. Voit valmiiksi käynnistää seuraavan pesuohjelman painamalla käynnistyspainiketta 6. Heti kun elvytysohjelma päättyy, valitsemasi ohjelma käynnistyy automaattisesti. 33

34 Koneen käyttö Ohjelman vaihtaminen Jos olet vahingossa valinnut väärän pesuohjelman, muttet ole vielä painanut käynnistyspainiketta, voit vaihtaa ohjelmaa seuraavasti (muussa tapauksessa katso kohtaa "Ohjelman keskeyttäminen"): ^ Paina haluamasi ohjelman ohjelmapainiketta. ^ Paina käynnistyspainiketta 6. Koneen kytkeminen pois päältä ^ Valitse ohjelma 6 TYHJENNYS Tällöin kone tyhjentää veden koneesta. Kun ohjelma on päättynyt: ^ Paina painiketta Z. Ohjelman keskeyttäminen Pesuohjelman keskeyttäminen ei ole suositeltavaa. Voit kuitenkin keskeyttää ohjelman esimerkiksi jos astiat kolisevat koneessa. ^ Paina käynnistyspainiketta 6 noin kolmen sekunnin ajan, niin ohjelma keskeytyy. ^ Avaa luukku.,varo käsiäsi! Astiat voivat olla polttavan kuumia. Voit polttaa itsesi! ^ Järjestele tarvittaessa astiat uudelleen. ^ Sulje luukku. ^ Käynnistä pesuohjelma uudelleen. 34

35 Erikoistoimintojen käyttö Myöhempien huoltotöiden helpottamiseksi kaikki koneeseen ohjelmoidut, vakioasetuksista poikkeavat erikoistoiminnot on hyvä merkitä muistiin. Merkitse muutokset kunkin otsikon alle varattuun kohtaan "Valittu asetus: ". Kun erikoistoimintojen asetuksia muutetaan tai kun annostusjärjestelmistä poistetaan ilma, astianpesukone tyhjentää automaattisesti kaiken veden koneesta. Säästät aikaa ja sähköä, kun teet nämä toimet silloin, kun astianpesukoneen tankki on valmiiksi tyhjä. 1. DOS 1 Pesuaine Annostusmäärän säätäminen ja annostusjärjestelmän ilmanpoisto (ohjelmointitaso 2) G 8066 ja G 8066 WES: Astianpesukonemalleissa G 8066 ja G 8066 WES voidaan käyttää jauhemaisia pesuaineita. Tällöin pesuaine annostellaan käsin suoraan luukun sisäpinnalle. Lisävarusteena astianpesukoneet G 8066 ja G 8066 WES voidaan varustaa DOS-annostuspumpulla G 60 nestemäisiä pesuaineita varten. Tällöin ohjelmointitasolla 2 on valittava pesuaineen annostustavaksi vaihtoehto 2. G 8066 DOS ja G 8066 WES DOS: Malleissa G 8066 DOS ja G 8066 WES DOS on vakiona sisäinen annostuspumppu sekä nestemäisen pesuaineen säiliö. Tällöin ohjelmointitasolla 2 on valittava pesuaineen annostustavaksi vaihtoehto 1. Erillisen muuntosarjan avulla sisäiseen annostuspumppuun voidaan liittää ulkoinen pesuainesäiliö. Tällöin ohjelmointitasolla 2 on valittava pesuaineen annostustavaksi vaihtoehto 3. 35

36 Erikoistoimintojen käyttö 1.1 Annostustavan säätäminen Voidaksesi valita oikean annostustavan, sinun on ensin siirrettävä kone ohjelmointitasolle 2: ^ Kytke kone pois päältä painamalla painiketta Z. ^ Paina painikkeita A ja 6 yhtä aikaa, pidä niitä painettuina ja kytke samanaikaisesti kone päälle painamalla virtakytkintä Y. Näyttöruutuun ilmestyy ohjelmointitilan tunnus P... Merkkivalo p palaa. ^ Paina painiketta y kaksi kertaa, niin näyttöruutuun ilmestyy 2 (ohjelmointitaso 2). Valitse annostustapa seuraavalla tavalla: ^ Paina painiketta z yhden kerran. Näyttöruudussa näkyy 2.01 ^ Paina painiketta A yhden kerran, niin näyttöruudussa näkyy joko 0, 1, 2, tai 3. 0 = jauhemaisen pesuaineen annostus luukulle (G 8066 ja G 8066 WES) 1 = nestemäisen pesuaineen annostus sisäisellä annostuspumpulla, vaihtoehto 1 (G 8066 DOS ja G 8066 WES DOS) 2 = nestemäisen pesuaineen annostus ulkoisella DOS-pumpulla, vaihtoehto 2 (G 8066 ja G 8066 WES) 3 = nestemäisen pesuaineen annostus sisäisellä annostuspumpulla ulkoisesta säiliöstä, vaihtoehto 3 (G 8066 DOS ja G 8066 WES DOS) ^ Paina painiketta A niin kauan, että näytössä näkyy haluamasi annostustavan vaihtoehto. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta

37 Erikoistoimintojen käyttö 1.2 Annostusmäärän säätäminen Jos olet ohjelmoinut koneeseen jonkin nestemäisen pesuaineen annostustavoista, voit muuttaa pesuaineen annostusmäärää seuraavasti: Annostusmäärä on säädettävä ainevalmistajan suositusten ja käyttökohteen asettamien vaatimusten mukaisesti. Esimerkki: Pesuaineen valmistaja suosittelee käytettäväksi pesuaineliuosta, jonka pitoisuus on 0,5 %. Tällöin annostusmääräksi säädetään ^ Valitse ohjelmointitaso 2 (ks. kohtaa 1.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 2, säädä annostusmäärää seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A. Näyttöruutuun ilmestyy säädetty pesuainepitoisuus prosentteina: =0,0%-1% pitoisuus (vakioasetus: 0.20 = 0,2 %). ^ Paina painiketta A niin monta kertaa, tai pidä painiketta painettuna, kunnes näyttöruudussa näkyy haluamasi asetus. Nyt pesuainepitoisuus on säädetty. Valittu asetus: Vain DOS-moduuli C 60: Säädä DOS-pumpun annostusmäärän säädin asentoon "10". Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Annostusjärjestelmän ilmanpoisto ^ Valitse ohjelmointitaso 2 (ks. kohtaa 1.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 2, ilmaa annostusjärjestelmä seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A, niin näyttöruutuun ilmestyy "do1". ^ Paina painiketta A uudelleen. Annostusjärjestelmän ilmanpoisto alkaa automaattisesti. Ilmanpoisto on päättynyt, kun näyttöruudussa näkyy numero 0. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Muutettujen asetusten tallentaminen ^ Paina painiketta 6. Näyttöruudussa näkyy SP. ^ Paina painiketta 6 uudelleen. Muutos tallentuu koneen muistiin. ^ Kytke kone pois päältä painamalla painiketta Z. 37

38 Erikoistoimintojen käyttö 2. DOS 2 Huuhteluaine Annostusmäärän säätäminen ja annostusjärjestelmän ilmanpoisto (ohjelmointitaso 3) 2.1 Annostustavan säätäminen Voidaksesi valita oikean annostustavan sinun on ensin siirrettävä kone ohjelmointitasolle 3 seuraavasti: ^ Kytke kone pois päältä painamalla painiketta Z. ^ Paina painikkeita A ja 6 yhtä aikaa, pidä niitä painettuina ja kytke samanaikaisesti kone päälle painamalla virtakytkintä Y. Näyttöruutuun ilmestyy ohjelmointitilan tunnus P... Merkkivalo p palaa. ^ Paina painiketta y kolme kertaa, niin näyttöruutuun ilmestyy 3 (ohjelmointitaso 3). Nyt voit muuttaa huuhteluaineen annostustapaa: ^ Paina painiketta z yhden kerran. Näytössä näkyy 3.01: ^ Paina painiketta A, niin näyttöruudussa näkyy joko 0 tai 1. 0 = Sisäinen pumppu, ulkoinen säiliö (G 8066 ja G 8066 WES) 1 = Sisäinen pumppu ja säiliö (G 8066 DOS ja G 8066 WES DOS) ^ Paina painiketta A niin kauan, että näytössä näkyy haluamasi annostustapa. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Annostusmäärän säätäminen Annostusmäärä on säädettävä ainevalmistajan suositusten ja käyttökohteen asettamien vaatimusten mukaisesti. Esimerkki: Huuhteluaineen valmistaja suosittelee käytettäväksi huuhteluaineliuosta, jonka pitoisuus on 0,03 %. Tällöin annostusmääräksi säädetään 030. ^ Valitse ohjelmointitaso 3 (ks. kohtaa 2.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 3, säädä annostusmäärää seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A. Näyttöruutuun ilmestyy säädetty huuhteluainepitoisuus prosentteina: = 0,0 % - 0,1 % pitoisuus (vakioasetus: 030 = 0,030 %). ^ Paina painiketta A niin monta kertaa, tai pidä painiketta painettuna, kunnes näyttöruudussa näkyy haluamasi asetus. Nyt huuhteluainepitoisuus on säädetty. Valittu asetus: Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta

39 Erikoistoimintojen käyttö 2.3 Annostusjärjestelmän ilmanpoisto ^ Valitse ohjelmointitaso 3 (ks. kohtaa 2.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 3, ilmaa annostusjärjestelmä seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A, niin näyttöruutuun ilmestyy "do2". ^ Paina painiketta A uudelleen. Annostusjärjestelmän ilmanpoisto alkaa automaattisesti. Ilmanpoisto on päättynyt, kun näyttöruudussa näkyy numero 0. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Muutettujen asetusten tallentaminen ^ Paina painiketta 6. Näyttöruudussa näkyy SP. ^ Paina painiketta 6 uudelleen. Muutos tallentuu koneen muistiin. ^ Kytke kone pois päältä painamalla painiketta Z. 39

40 Erikoistoimintojen käyttö 3. Pesu- tai huuhtelulämpötilan ja / tai huuhtelun keston säätäminen (ohjelmointitaso 4) Kaikki pesu- ja huuhtelulämpötilaan tai huuhtelun kestoon tehtävät muutokset on kirjattava käsin kyseisten ohjelmien vastaaviin kohtiin kappaleeseen Ohjelmanvalintataulukko. Kappaleesta "Ohjelmanvalintataulukko" näet vakioasetukseksi määritellyt pesuja huuhtelulämpötilat ja huuhtelun keston. Ohjelmointitasolla 4 voit säätää pesulämpötilaa väliltä 20 C - 65 C. Huuhtelulämpötila on sidoksissa pesulämpötilaan. Vakioasetuksena se on 20 C kuumempi kuin pesulämpötila (offset-poikkeama). Voit säätää offset-poikkeamaa väliltä 15 C - 25 C. Huuhtelun kesto voidaan valita kaikissa pesuohjelmissa väliltä 3-10sekuntia. 3.1 Pesulämpötilan säätäminen Sinun on ensin siirrettävä kone ohjelmointitasolle 4 seuraavasti: ^ Kytke kone pois päältä painamalla painiketta Z. ^ Paina painikkeita A ja 6 yhtä aikaa, pidä niitä painettuina ja kytke samanaikaisesti kone päälle painamalla virtakytkintä Y. Näyttöruutuun ilmestyy ohjelmointitilan tunnus P... Merkkivalo p palaa. ^ Paina painiketta y neljä kertaa, niin näyttöruutuun ilmestyy 4 (ohjelmointitaso 4). Nyt voit muuttaa pesulämpötilaa seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A yhden kerran, niin näyttöruutuun ilmestyy nykyinen pesulämpötila, esim. 65. Tehtaalla valmiiksi säädetty pesulämpötila on 65 C. ^ Paina painiketta A niin monta kertaa, tai pidä painiketta painettuna, kunnes näyttöruudussa näkyy haluamasi lämpötila. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta

41 Erikoistoimintojen käyttö 3.2 Huuhtelulämpötilan offset-poikkeaman säätäminen ^ Valitse ohjelmointitaso 4 (ks. kohtaa 3.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 4, säädä huuhtelulämpötilaa seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A, niin näyttöruutuun ilmestyy nykyinen huuhtelulämpötilan offset-poikkeama, esim. 20. Tehtaalla valmiiksi säädetty asetus on 20 C. Tämä merkitsee, että mikäli pesulämpötilana on vakioasetus 65 C, huuhtelun lämpötila on 85 C. ^ Paina painiketta A niin kauan, että näytössä näkyy haluamasi lämpötilan poikkeama. Huuhtelulämpötilan on kuitenkin aina oltava 20 C kuumempi kuin pesulämpötilan. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Huuhtelun keston valinta ^ Valitse ohjelmointitaso 4 (ks. kohtaa 3.1). Tämän jälkeen, tai jos olet jo valmiiksi ohjelmointitasolla 4, säädä huuhtelun kestoa seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A, niin näyttöruutuun ilmestyy nykyinen huuhtelun kesto, esim. 60. Aika näkyy näytössä sekunnin kymmenyksinä. Tehtaalla valmiiksi säädetty kesto on 6 sekuntia. Paina painiketta A niin monta kertaa, tai pidä painiketta painettuna, kunnes näyttöruudussa näkyy haluamasi kestoaika. Jollet haluat ohjelmoida mitään muita muutoksia, jatka kohdasta Muutettujen asetusten tallentaminen ^ Paina painiketta 6. Näyttöruudussa näkyy SP. ^ Paina painiketta 6 uudelleen. Muutos tallentuu koneen muistiin. ^ Kytke kone pois päältä painamalla painiketta Z. 41

42 Erikoistoimintojen käyttö 4. Merkkiääni (ohjelmointitaso 5) Tällä ohjelmointitason 5 erikoistoiminnolla voit ohjelmoida merkkiäänen ilmoittamaan seuraavista tapahtumista: ohjelma päättynyt = herätysääni häiriötilanne = varoitusääni Voit keskeyttää merkkiäänen jollain seuraavista tavoista: paina painiketta 6 (häiriön F0E, F2E kuittaaminen), paina painiketta Z (katkaisee verkkovirran), avaa luukku ohjelman päätyttyä (katkaisee verkkovirran). Merkkiääni jatkaa soimistaan, kun kytket koneen takaisin verkkovirtaan, jos häiriötilanne ei ole vielä poistunut. 4.1 Merkkiäänen valinta Sinun on ensin siirrettävä kone ohjelmointitasolle 5 seuraavasti: ^ Kytke kone pois päältä painamalla painiketta Z. ^ Paina painikkeita A ja 6 yhtä aikaa, pidä niitä painettuina ja kytke samanaikaisesti kone päälle painamalla virtakytkintä Y. Näyttöruutuun ilmestyy ohjelmointitilan tunnus P... Merkkivalo p palaa. ^ Paina painiketta y viisi kertaa, niin näyttöruutuun ilmestyy 5 (ohjelmointitaso 5). Tämän jälkeen, valitse merkkiäänen toiminta seuraavasti: ^ Paina painiketta z, kunnes näytössä näkyy ^ Paina painiketta A yhden kerran, niin näyttöruutuun ilmestyy nykyinen toimintatapa, esim. 0. Tehtaalla valmiiksi säädetty toimintatapa on 0. ^ Paina painiketta A niin monta kertaa, että näytössä näkyy haluamasi toiminto 0, 1, 2, tai 3. 0 = ei merkkiääntä (vakioasetus) 1 = merkkiääni ohjelma päättynyt 2 = merkkiääni häiriötilanne 3 = merkkiääni häiriötilanne ja ohjelma päättynyt Jos koneen luukku on auki, merkkiääntä ei voida kytkeä pois päältä. Valittu asetus: 4.2 Muutettujen asetusten tallentaminen ^ Paina painiketta 6. Näyttöruudussa näkyy SP. ^ Paina painiketta 6 uudelleen. Muutos tallentuu koneen muistiin. ^ Kytke kone pois päältä painamalla painiketta Z. 42
