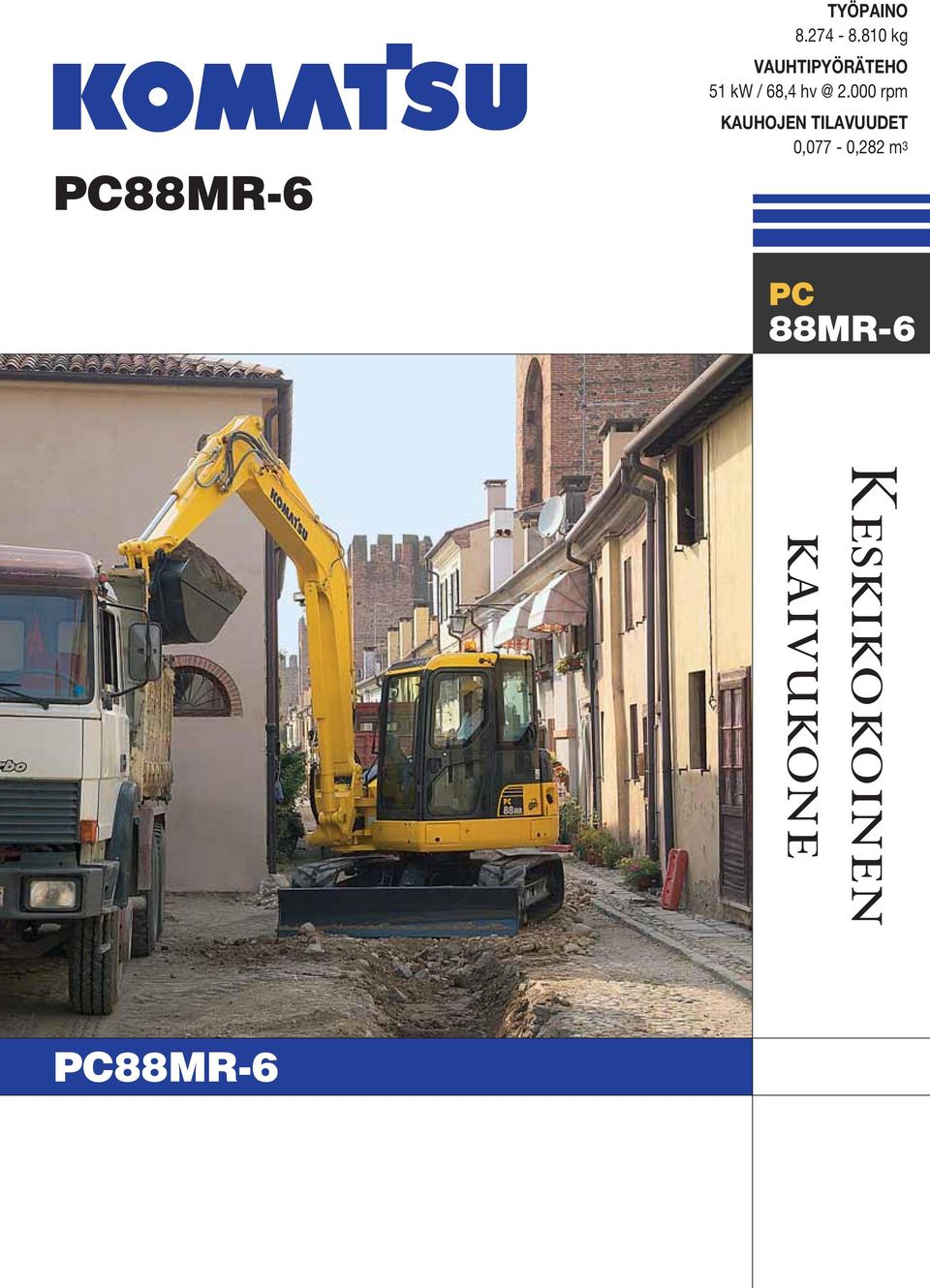

1 PC88MR-6 TYÖPAINO kg VAUHTIPYÖRÄTEHO 51 kw / 68, rpm KAUHOJEN TILAVUUDET 0,077-0,282 m3 PC 88MR-6 Keskikokoinen kaivukone PC88MR-6

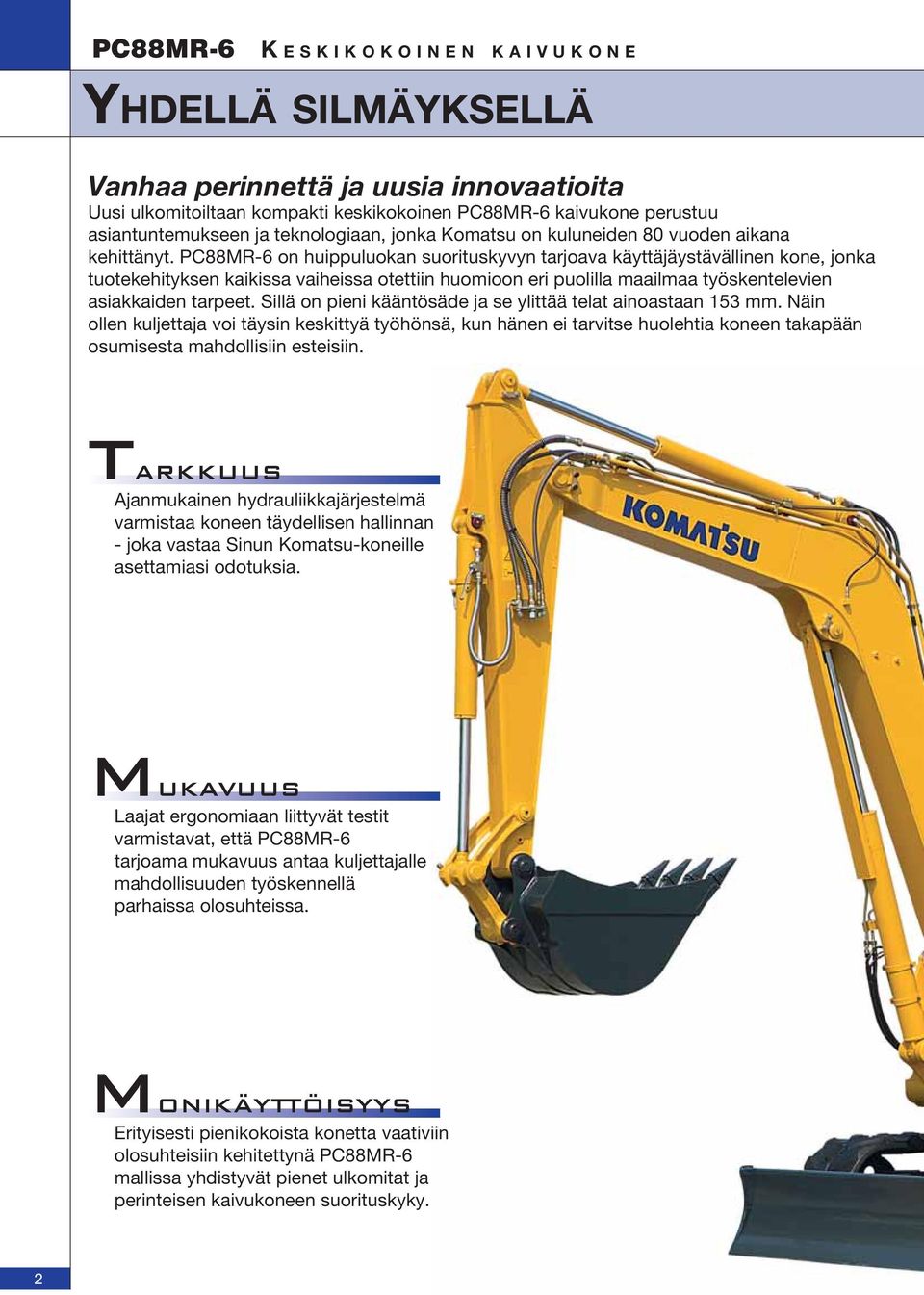

2 PC88MR-6 K ESKIKOKOINEN KAIVUKONE YHDELLÄ SILMÄYKSELLÄ Vanhaa perinnettä ja uusia innovaatioita Uusi ulkomitoiltaan kompakti keskikokoinen PC88MR-6 kaivukone perustuu asiantuntemukseen ja teknologiaan, jonka Komatsu on kuluneiden 80 vuoden aikana kehittänyt. PC88MR-6 on huippuluokan suorituskyvyn tarjoava käyttäjäystävällinen kone, jonka tuotekehityksen kaikissa vaiheissa otettiin huomioon eri puolilla maailmaa työskentelevien asiakkaiden tarpeet. Sillä on pieni kääntösäde ja se ylittää telat ainoastaan 153 mm. Näin ollen kuljettaja voi täysin keskittyä työhönsä, kun hänen ei tarvitse huolehtia koneen takapään osumisesta mahdollisiin esteisiin. TARKKUUS Ajanmukainen hydrauliikkajärjestelmä varmistaa koneen täydellisen hallinnan - joka vastaa Sinun Komatsu-koneille asettamiasi odotuksia. MUKAVUUS Laajat ergonomiaan liittyvät testit varmistavat, että PC88MR-6 tarjoama mukavuus antaa kuljettajalle mahdollisuuden työskennellä parhaissa olosuhteissa. MONIKÄYTTÖISYYS Erityisesti pienikokoista konetta vaativiin olosuhteisiin kehitettynä PC88MR-6 mallissa yhdistyvät pienet ulkomitat ja perinteisen kaivukoneen suorituskyky. 2

3 KESKIKOKOINEN KAIVUKONE PC88MR-6 TYÖPAINO kg VAUHTIPYÖRÄTEHO 51 kw / 68, rpm KAUHOJEN TILAVUUDET 0,077-0,282 m³ LUOTETTAVUUS Korkeimpien laatustandardien mukaisesti valmistetut komponentit maksimoivat käyttöiän pituuden ja pitävät seisonta-ajat kurissa. KUNNOSSAPITO Kaksi avattavaa ovea helpottavat kaikkiin huoltokohteisiin pääsyä - kaikkein vaikeimmissakin kohteissa. TURVALLISUUS Komatsun omaksumaa käytäntöä noudattaen PC88MR-6 sisältää useita maksimiturvallisuuden varmistavia ominaisuuksia. NÄKYVYYS Kuljettajan istuimelta avautuu erinomainen näkyvyys joka suuntaan. 3

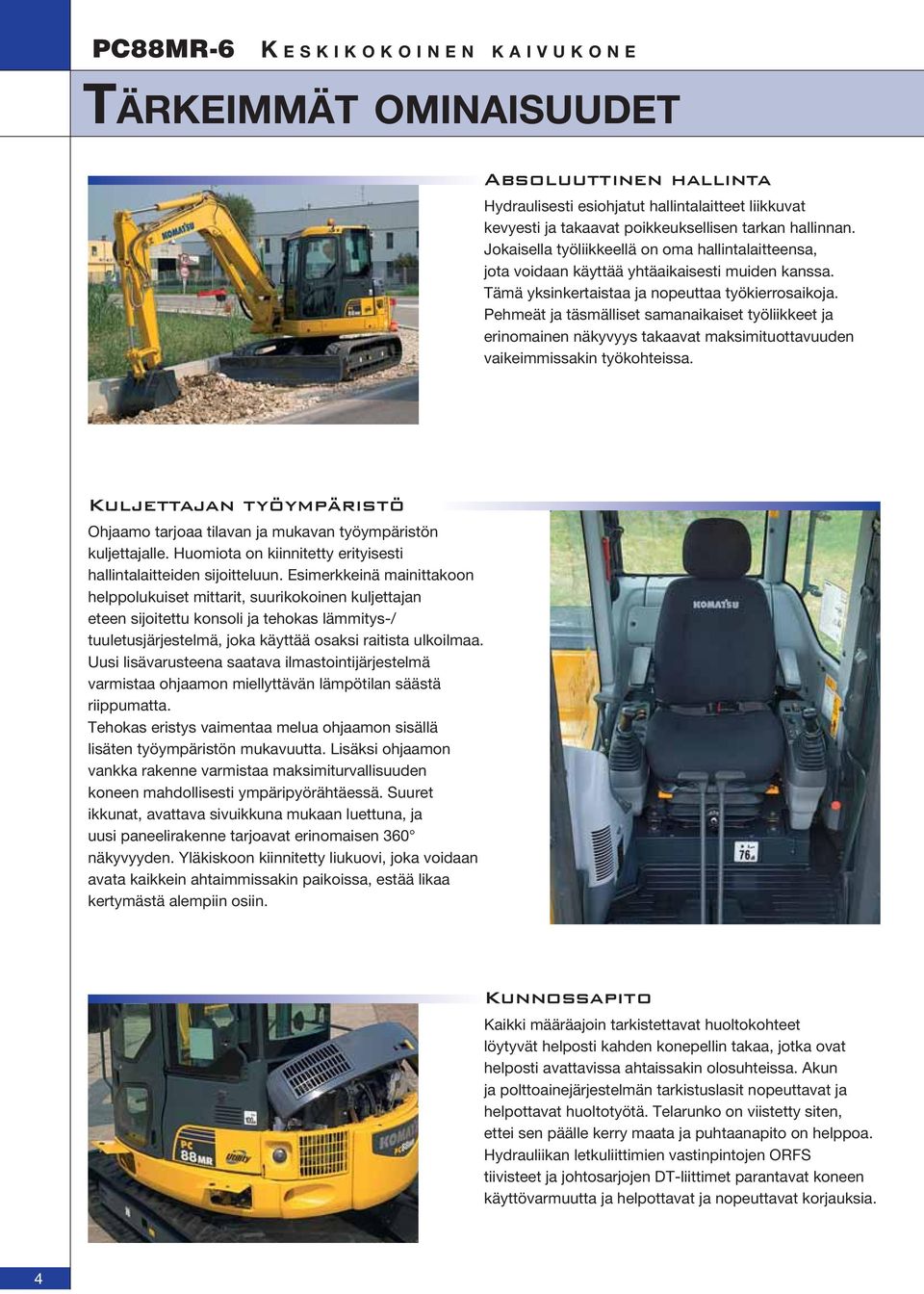

4 PC88MR-6 K ESKIKOKOINEN KAIVUKONE TÄRKEIMMÄT OMINAISUUDET Absoluuttinen hallinta Hydraulisesti esiohjatut hallintalaitteet liikkuvat kevyesti ja takaavat poikkeuksellisen tarkan hallinnan. Jokaisella työliikkeellä on oma hallintalaitteensa, jota voidaan käyttää yhtäaikaisesti muiden kanssa. Tämä yksinkertaistaa ja nopeuttaa työkierrosaikoja. Pehmeät ja täsmälliset samanaikaiset työliikkeet ja erinomainen näkyvyys takaavat maksimituottavuuden vaikeimmissakin työkohteissa. Kuljettajan työympäristö Ohjaamo tarjoaa tilavan ja mukavan työympäristön kuljettajalle. Huomiota on kiinnitetty erityisesti hallintalaitteiden sijoitteluun. Esimerkkeinä mainittakoon helppolukuiset mittarit, suurikokoinen kuljettajan eteen sijoitettu konsoli ja tehokas lämmitys-/ tuuletusjärjestelmä, joka käyttää osaksi raitista ulkoilmaa. Uusi lisävarusteena saatava ilmastointijärjestelmä varmistaa ohjaamon miellyttävän lämpötilan säästä riippumatta. Tehokas eristys vaimentaa melua ohjaamon sisällä lisäten työympäristön mukavuutta. Lisäksi ohjaamon vankka rakenne varmistaa maksimiturvallisuuden koneen mahdollisesti ympäripyörähtäessä. Suuret ikkunat, avattava sivuikkuna mukaan luettuna, ja uusi paneelirakenne tarjoavat erinomaisen 360 näkyvyyden. Yläkiskoon kiinnitetty liukuovi, joka voidaan avata kaikkein ahtaimmissakin paikoissa, estää likaa kertymästä alempiin osiin. Kunnossapito Kaikki määräajoin tarkistettavat huoltokohteet löytyvät helposti kahden konepellin takaa, jotka ovat helposti avattavissa ahtaissakin olosuhteissa. Akun ja polttoainejärjestelmän tarkistuslasit nopeuttavat ja helpottavat huoltotyötä. Telarunko on viistetty siten, ettei sen päälle kerry maata ja puhtaanapito on helppoa. Hydrauliikan letkuliittimien vastinpintojen ORFS tiivisteet ja johtosarjojen DT-liittimet parantavat koneen käyttövarmuutta ja helpottavat ja nopeuttavat korjauksia. 4

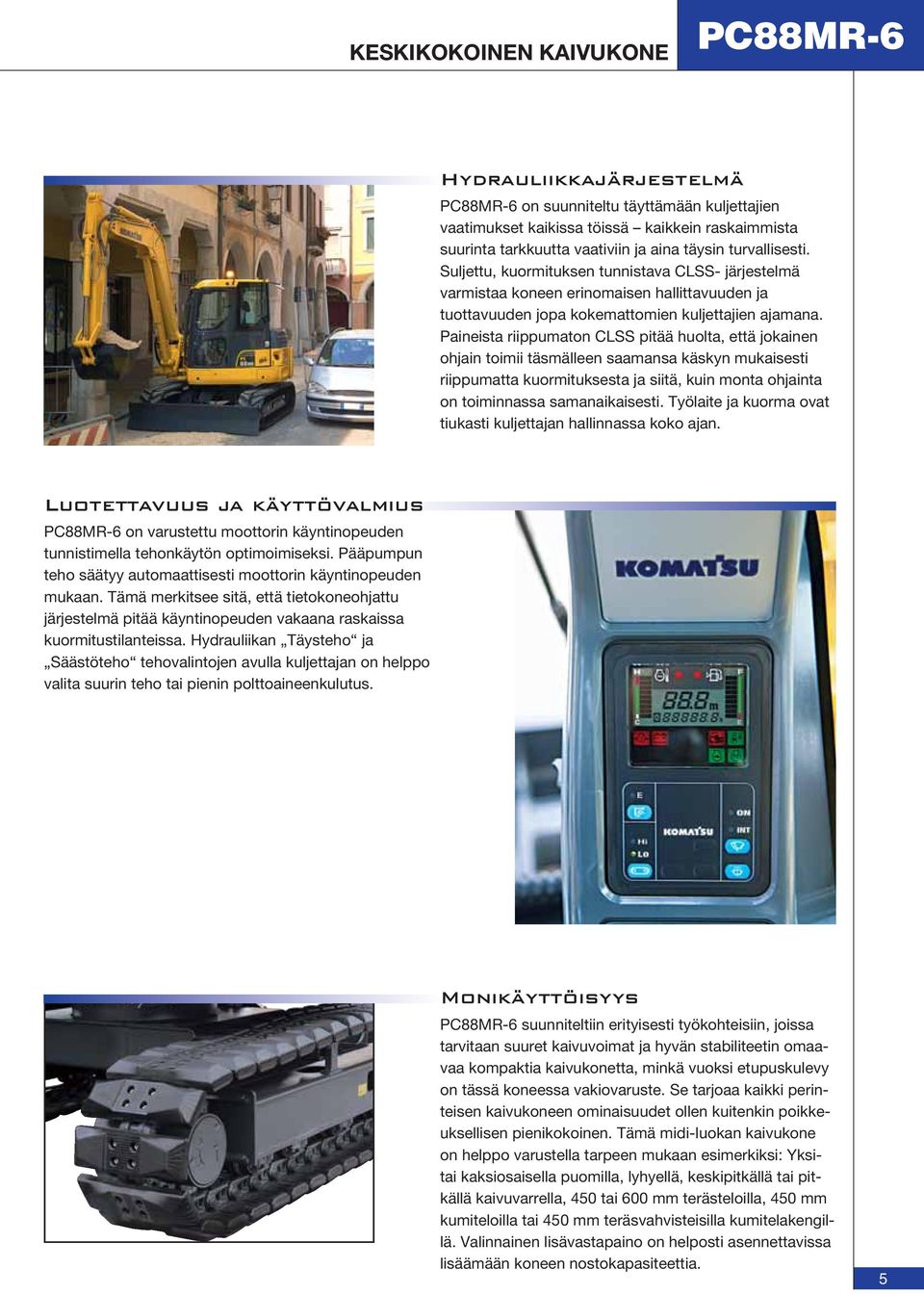

5 KESKIKOKOINEN KAIVUKONE PC88MR-6 Hydrauliikkajärjestelmä PC88MR-6 on suunniteltu täyttämään kuljettajien vaatimukset kaikissa töissä kaikkein raskaimmista suurinta tarkkuutta vaativiin ja aina täysin turvallisesti. Suljettu, kuormituksen tunnistava CLSS- järjestelmä varmistaa koneen erinomaisen hallittavuuden ja tuottavuuden jopa kokemattomien kuljettajien ajamana. Paineista riippumaton CLSS pitää huolta, että jokainen ohjain toimii täsmälleen saamansa käskyn mukaisesti riippumatta kuormituksesta ja siitä, kuin monta ohjainta on toiminnassa samanaikaisesti. Työlaite ja kuorma ovat tiukasti kuljettajan hallinnassa koko ajan. Luotettavuus ja käyttövalmius PC88MR-6 on varustettu moottorin käyntinopeuden tunnistimella tehonkäytön optimoimiseksi. Pääpumpun teho säätyy automaattisesti moottorin käyntinopeuden mukaan. Tämä merkitsee sitä, että tietokoneohjattu järjestelmä pitää käyntinopeuden vakaana raskaissa kuormitustilanteissa. Hydrauliikan Täysteho ja Säästöteho tehovalintojen avulla kuljettajan on helppo valita suurin teho tai pienin polttoaineenkulutus. Monikäyttöisyys PC88MR-6 suunniteltiin erityisesti työkohteisiin, joissa tarvitaan suuret kaivuvoimat ja hyvän stabiliteetin omaavaa kompaktia kaivukonetta, minkä vuoksi etupuskulevy on tässä koneessa vakiovaruste. Se tarjoaa kaikki perinteisen kaivukoneen ominaisuudet ollen kuitenkin poikkeuksellisen pienikokoinen. Tämä midi-luokan kaivukone on helppo varustella tarpeen mukaan esimerkiksi: Yksitai kaksiosaisella puomilla, lyhyellä, keskipitkällä tai pitkällä kaivuvarrella, 450 tai 600 mm terästeloilla, 450 mm kumiteloilla tai 450 mm teräsvahvisteisilla kumitelakengillä. Valinnainen lisävastapaino on helposti asennettavissa lisäämään koneen nostokapasiteettia. 5

6 PC88MR-6 K ESKIKOKOINEN KAIVUKONE TEKNISET TIEDOT MOOTTORI Malli... Komatsu S4D95LE-3 Tyyppi...Suoraruiskutteinen, vesijäähdytetty, vähäpäästöinen ja turboahdettu Sylinterien lukumäärä... 4 Iskutilavuus cm³ Nimellisteho (SAE J1349)...51 kw / 68, rpm Suurin vääntömomentti (80/1269/EC) rpm IMPIANTO TYÖPAINO ELETTRICO Työpaino, joka sisältää mm varren, 0,28 m³ kauhan (ISO 7451), puskulevyn, kuljettajan, nesteet, täyden polttoainesäiliön ja vakiovarusteet (ISO 6016). HYDRAULIJÄRJESTELMÄ Tyyppi... Komatsu CLSS Tehovalinnat... 2 (Täysteho/Säästöteho) Pääpumput: Pumppu, joka käyttää...puomeja, kauhaa ja ajoa Tyyppi... Säätyvätilavuuksinen, aksiaalimäntäpumppu Suurin tuotto l/min Pumppu, joka käyttää... Kääntöä ja puskuria Tyyppi...Kiinteätilavuuksinen hammaspyöräpumppu Suurin tuotto l/min Lisähydrauliikan öljyvirta l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Kääntö ja puskuri...21,1 MPa (215 kg/cm²) Ajo ja työlaitteet...26,5 MPa (270 kg/cm²) Kauhan irrotusvoima (ISO 6015) dan (6.250 kg) Varren kaivuvoima, mm varren (ISO 6015) dan (4.230 kg) Telalaput Leveys Työpaino Kiintopuomi Nivelpuomi Terästelalaput (450 mm) mm kg kg Terästelalaput (600 mm) mm kg kg Kumitelalaput (450 mm) mm kg kg Teräsvahvisteiset kumiset telalaput (450 mm) mm kg kg KÄÄNTÖ Voimanlähde... Hydraulimoottori Käännön alennusvaihde... Jossa kaksoisplaneettapyöräalennus Kääntökehän voitelu...rasvakylpy Käännön jarru... Automaattinen, öljykylpylevyjarru Käännön nopeus...10 rpm VOIMANSIIRTO Ajon valvontalaitteet... Kahdella polkimiin kiinnitetyllä vivulla Voimansiirto...Hydrostaattinen Hydraulimoottorit... Säätyvätilavuuksinen, aksiaalimäntäpumppu Suurin vetovoima dan (6.600 kg) Suurimmat ajonopeudet Lo / Hi...2,8-4,7 km/h Seisontajarru... Mekaaninen levyjarru SÄHKÖJÄRJESTELMÄ Jännite...24 V Akku Ah Vaihtovirtalaturi...60 A Käynnistysmoottori...3 kw ALAVAUNU Telasäätölaitteet... Rasva Telalaput (molemmin puolin) Ylärullat (molemmin puolin)... 1 Alarullat (molemmin puolin)... 5 Pintapaine...0,36 kg/cm² TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytysjärjestelmä l Moottoriöljy... 10,5 (10) l Hydrauliöljysäiliö (64) l OHJAAMO IMPIANTO PUSKULEVY ELETTRICO Leveys korkeus mm Maks. maavara mm Maks. puskusyvyys mm Äänieristetty ohjaamo, jossa turvalasit, nostettava tuulilasi, verkolla suojattu kattoikkuna, lukittava liukuovi, tuulilasinpyyhkijä, sähköinen äänimerkinantolaite, säädettävä istuin, hallintajärjestelmä ja mittaristo sekä säädettävät työlaitteen hallintavivut. Ulkopuolinen raittiin ilman sisäänotto. 6

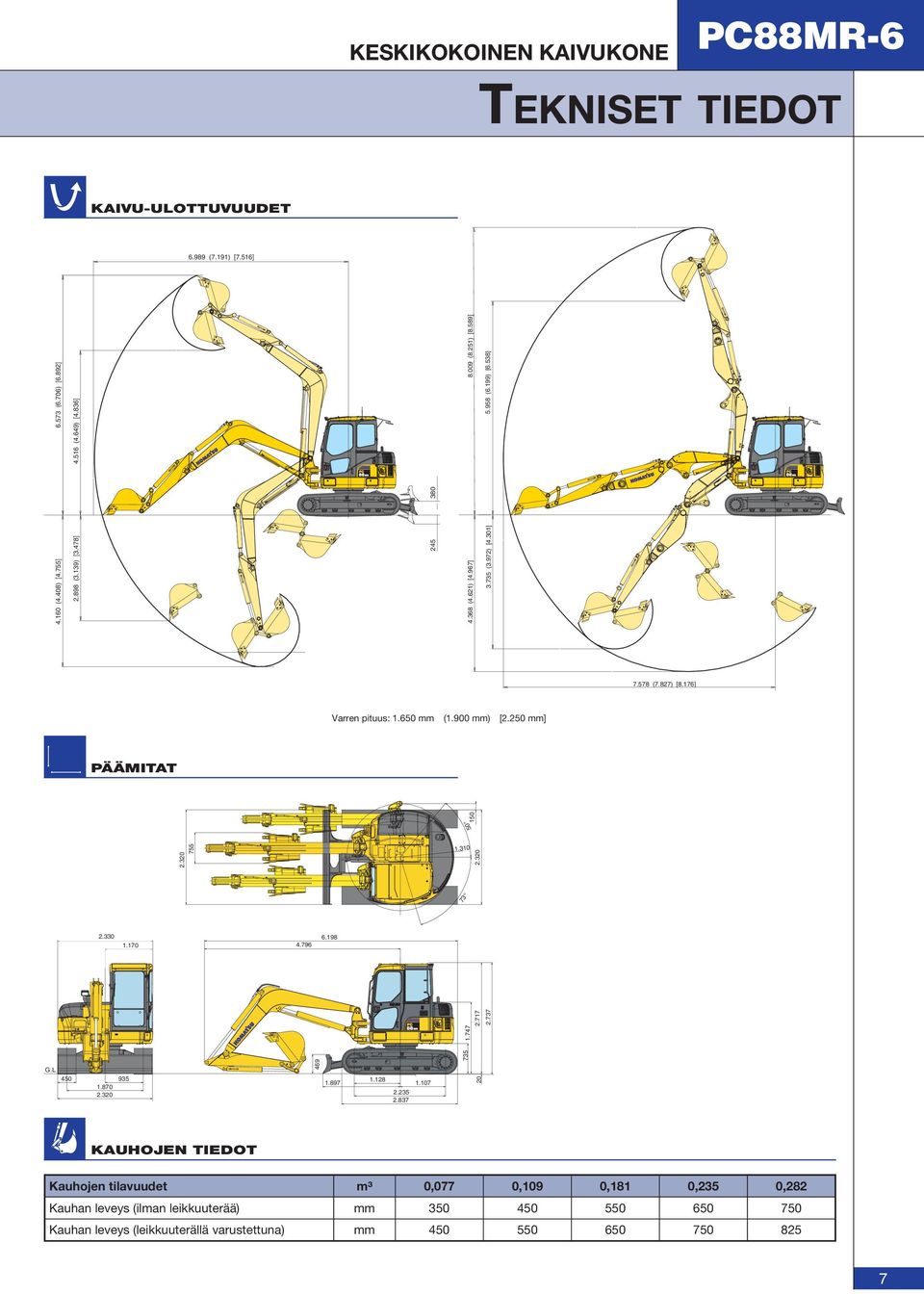

7 PC88MR-6 KESKIKOKOINEN KAIVUKONE TEKNISET TIEDOT KAIVU-ULOTTUVUUDET (8.251) [8.589] (6.199) [6.538] (3.972) [4.301] (4.621) [4.967] (3.139) [3.478] (4.408) [4.755] (4.649) [4.836] (6.706) [6.892] (7.191) [7.516] (7.827) [8.176] : mm (1.900 mm) [2.250 mm] PÄÄMITAT G.L KAUHOJEN TIEDOT Kauhojen tilavuudet m³ 0,077 0,109 0,181 0,235 0,282 Kauhan leveys (ilman leikkuuterää) mm Kauhan leveys (leikkuuterällä varustettuna) mm

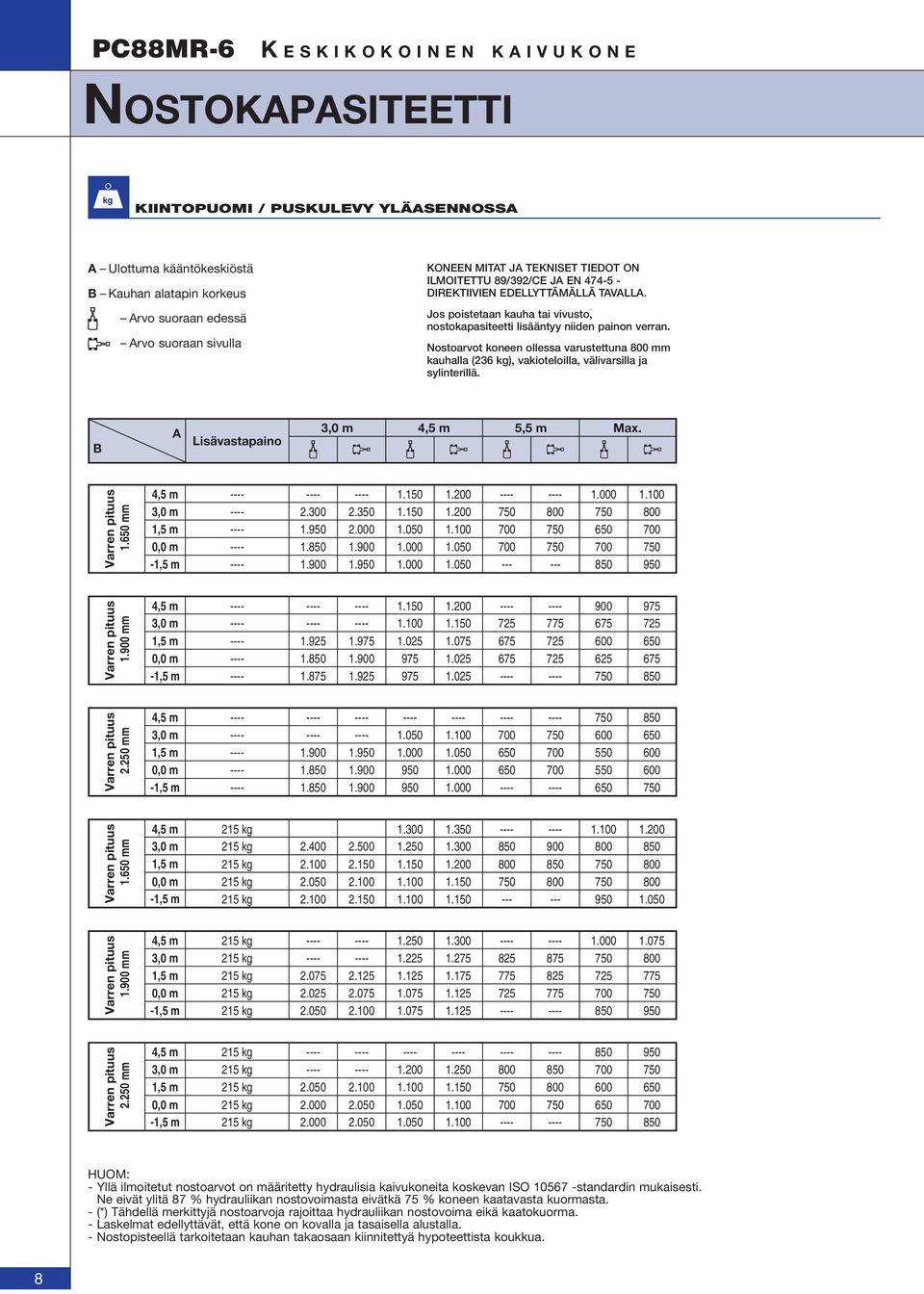

8 PC88MR-6 K ESKIKOKOINEN KAIVUKONE NOSTOKAPASITEETTI KIINTOPUOMI / PUSKULEVY YLÄASENNOSSA A Ulottuma kääntökeskiöstä B Kauhan alatapin korkeus Arvo suoraan edessä Arvo suoraan sivulla KONEEN MITAT JA TEKNISET TIEDOT ON ILMOITETTU 89/392/CE JA EN DIREKTIIVIEN EDELLYTTÄMÄLLÄ TAVALLA. Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. Nostoarvot koneen ollessa varustettuna 800 mm kauhalla (236 kg), vakioteloilla, välivarsilla ja sylinterillä. B A Lisävastapaino 3,0 m 4,5 m 5,5 m Max mm 4,5 m ,0 m ,5 m ,0 m ,5 m mm 4,5 m ,0 m ,5 m ,0 m ,5 m mm 4,5 m ,0 m ,5 m ,0 m ,5 m mm 4,5 m 215 kg ,0 m 215 kg ,5 m 215 kg ,0 m 215 kg ,5 m 215 kg mm 4,5 m 215 kg ,0 m 215 kg ,5 m 215 kg ,0 m 215 kg ,5 m 215 kg mm 4,5 m 215 kg ,0 m 215 kg ,5 m 215 kg ,0 m 215 kg ,5 m 215 kg HUOM: - Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 8

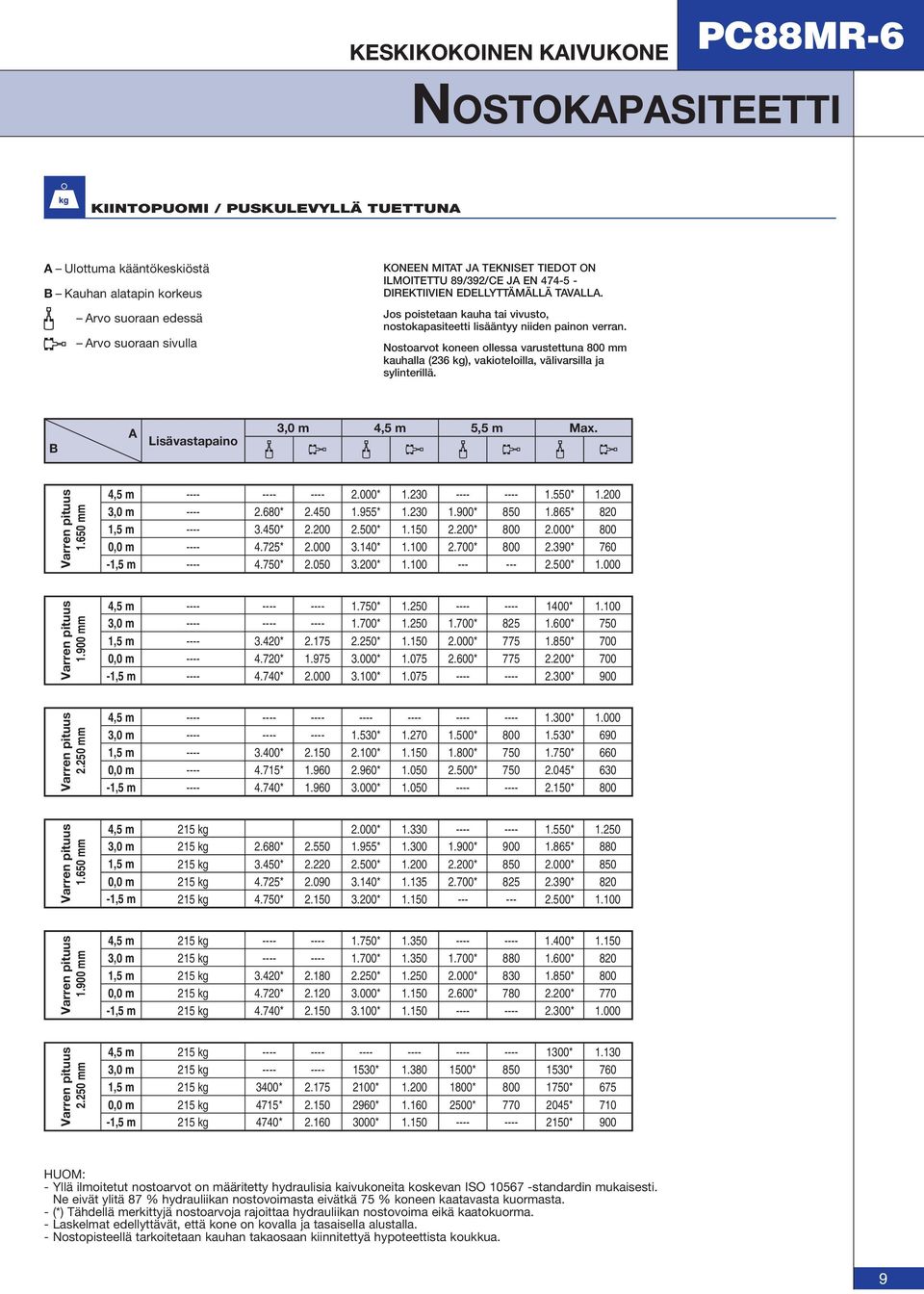

9 KESKIKOKOINEN KAIVUKONE PC88MR-6 NOSTOKAPASITEETTI KIINTOPUOMI / PUSKULEVYLLÄ TUETTUNA A Ulottuma kääntökeskiöstä B Kauhan alatapin korkeus Arvo suoraan edessä Arvo suoraan sivulla KONEEN MITAT JA TEKNISET TIEDOT ON ILMOITETTU 89/392/CE JA EN DIREKTIIVIEN EDELLYTTÄMÄLLÄ TAVALLA. Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. Nostoarvot koneen ollessa varustettuna 800 mm kauhalla (236 kg), vakioteloilla, välivarsilla ja sylinterillä. B A Lisävastapaino 3,0 m 4,5 m 5,5 m Max mm 4,5 m * * ,0 m * * * * 820 1,5 m * * * * 800 0,0 m * * * * 760-1,5 m * * * mm 4,5 m * * ,0 m * * * 750 1,5 m * * * * 700 0,0 m * * * * 700-1,5 m * * * mm 4,5 m * ,0 m * * * 690 1,5 m * * * * 660 0,0 m * * * * 630-1,5 m * * * mm 4,5 m 215 kg 2.000* * ,0 m 215 kg 2.680* * * * 880 1,5 m 215 kg 3.450* * * * 850 0,0 m 215 kg 4.725* * * * 820-1,5 m 215 kg 4.750* * * mm 4,5 m 215 kg * * ,0 m 215 kg * * * 820 1,5 m 215 kg 3.420* * * * 800 0,0 m 215 kg 4.720* * * * 770-1,5 m 215 kg 4.740* * * mm 4,5 m 215 kg * ,0 m 215 kg * * * 760 1,5 m 215 kg 3400* * * * 675 0,0 m 215 kg 4715* * * * 710-1,5 m 215 kg 4740* * * 900 HUOM: - Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 9

10 PC88MR-6 K ESKIKOKOINEN KAIVUKONE NOSTOKAPASITEETTI NIVELPUOMI / PUSKULEVY YLÄASENNOSSA A Ulottuma kääntökeskiöstä B Kauhan alatapin korkeus Arvo suoraan edessä Arvo suoraan sivulla KONEEN MITAT JA TEKNISET TIEDOT ON ILMOITETTU 89/392/CE JA EN DIREKTIIVIEN EDELLYTTÄMÄLLÄ TAVALLA. Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. Nostoarvot koneen ollessa varustettuna 800 mm kauhalla (236 kg), vakioteloilla, välivarsilla ja sylinterillä. B A Lisävastapaino 3,0 m 4,0 m 5,0 m 6,0 m Max mm 4,5 m 215 kg ,0 m 215 kg 2.190* 2.190* ,5 m 215 kg 1.740* 1.740* ,0 m 215 kg 3.000* ,5 m 215 kg 2.950* mm 4,5 m 215 kg * ,0 m 215 kg ,5 m 215 kg 2.400* ,0 m 215 kg 2.800* * ,5 m 215 kg 2.750* * HUOM: - Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 10

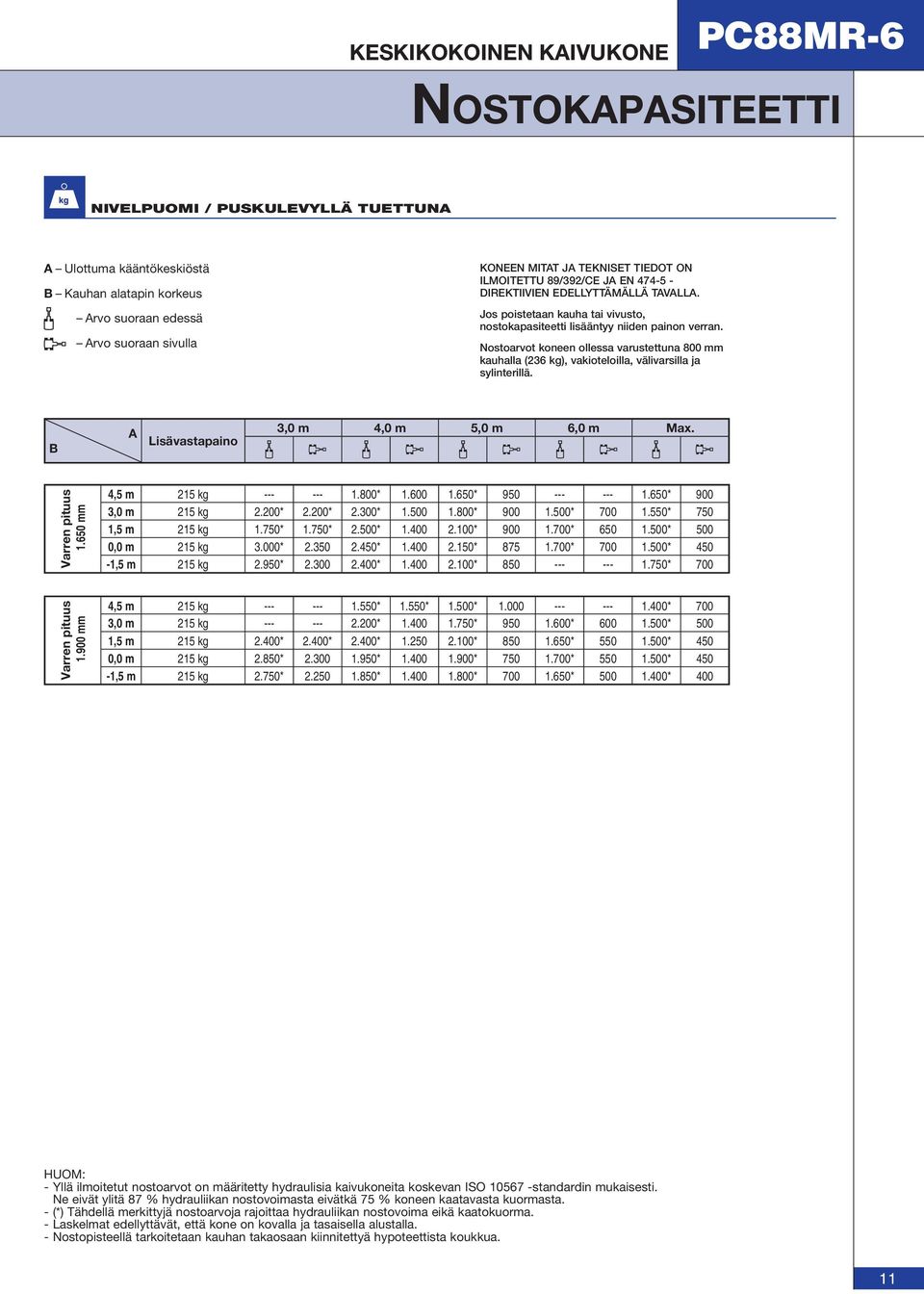

11 KESKIKOKOINEN KAIVUKONE PC88MR-6 NOSTOKAPASITEETTI NIVELPUOMI / PUSKULEVYLLÄ TUETTUNA A Ulottuma kääntökeskiöstä B Kauhan alatapin korkeus Arvo suoraan edessä Arvo suoraan sivulla KONEEN MITAT JA TEKNISET TIEDOT ON ILMOITETTU 89/392/CE JA EN DIREKTIIVIEN EDELLYTTÄMÄLLÄ TAVALLA. Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. Nostoarvot koneen ollessa varustettuna 800 mm kauhalla (236 kg), vakioteloilla, välivarsilla ja sylinterillä. B A Lisävastapaino 3,0 m 4,0 m 5,0 m 6,0 m Max mm 4,5 m 215 kg * * * 900 3,0 m 215 kg 2.200* 2.200* 2.300* * * * 750 1,5 m 215 kg 1.750* 1.750* 2.500* * * * 500 0,0 m 215 kg 3.000* * * * * 450-1,5 m 215 kg 2.950* * * * mm 4,5 m 215 kg * 1.550* 1.500* * 700 3,0 m 215 kg * * * * 500 1,5 m 215 kg 2.400* 2.400* 2.400* * * * 450 0,0 m 215 kg 2.850* * * * * 450-1,5 m 215 kg 2.750* * * * * 400 HUOM: - Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 11

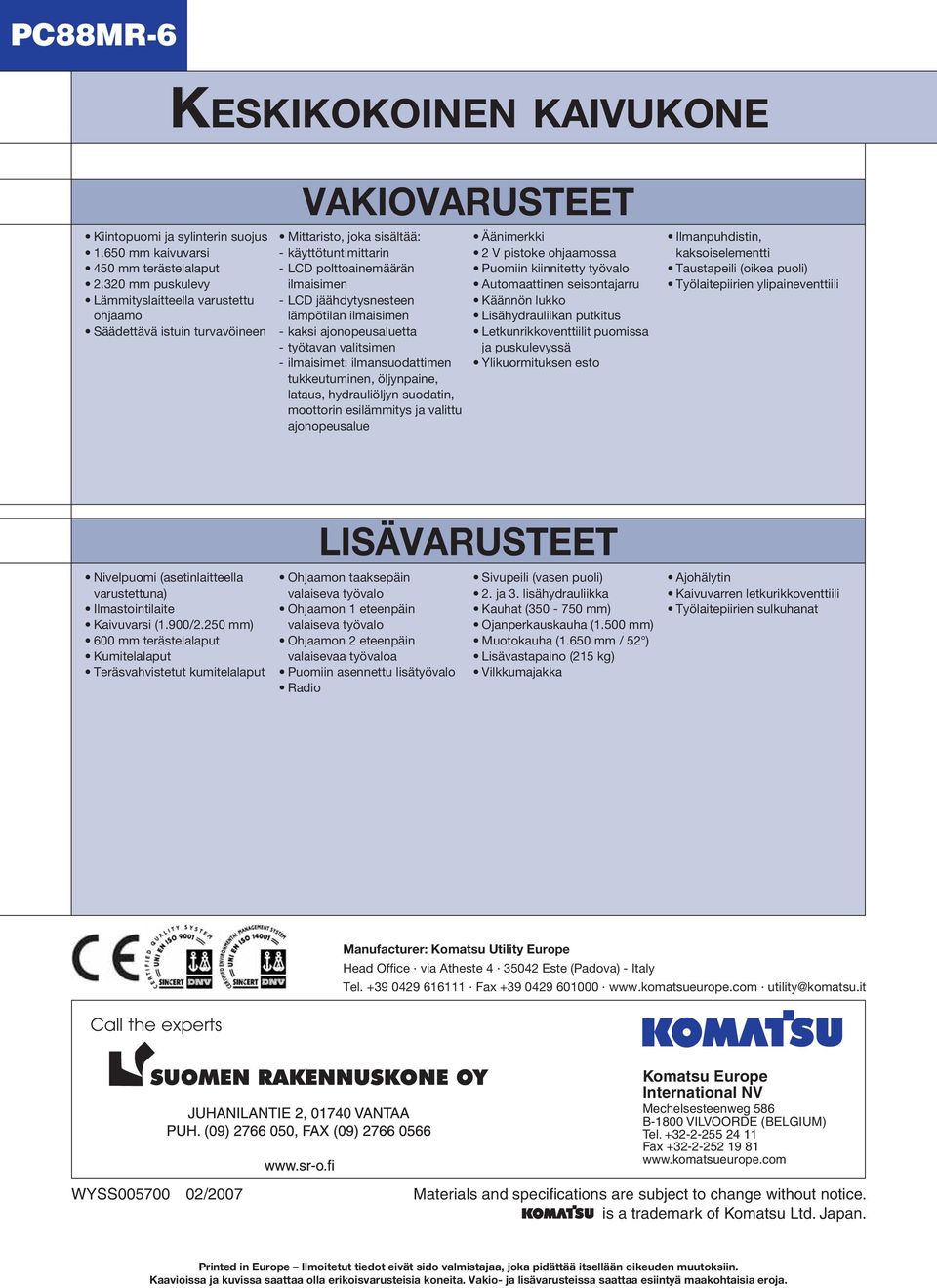

12 PC88MR-6 KESKIKOKOINEN KAIVUKONE Kiintopuomi ja sylinterin suojus mm kaivuvarsi 450 mm terästelalaput mm puskulevy Lämmityslaitteella varustettu ohjaamo Säädettävä istuin turvavöineen VAKIOVARUSTEET Mittaristo, joka sisältää: - käyttötuntimittarin - LCD polttoainemäärän ilmaisimen - LCD jäähdytysnesteen lämpötilan ilmaisimen - kaksi ajonopeusaluetta - työtavan valitsimen - ilmaisimet: ilmansuodattimen tukkeutuminen, öljynpaine, lataus, hydrauliöljyn suodatin, moottorin esilämmitys ja valittu ajonopeusalue Äänimerkki 2 V pistoke ohjaamossa Puomiin kiinnitetty työvalo Automaattinen seisontajarru Käännön lukko Lisähydrauliikan putkitus Letkunrikkoventtiilit puomissa ja puskulevyssä Ylikuormituksen esto Ilmanpuhdistin, kaksoiselementti Taustapeili (oikea puoli) Työlaitepiirien ylipaineventtiili LISÄVARUSTEET Nivelpuomi (asetinlaitteella varustettuna) Ilmastointilaite Kaivuvarsi (1.900/2.250 mm) 600 mm terästelalaput Kumitelalaput Teräsvahvistetut kumitelalaput Ohjaamon taaksepäin valaiseva työvalo Ohjaamon 1 eteenpäin valaiseva työvalo Ohjaamon 2 eteenpäin valaisevaa työvaloa Puomiin asennettu lisätyövalo Radio Sivupeili (vasen puoli) 2. ja 3. lisähydrauliikka Kauhat ( mm) Ojanperkauskauha (1.500 mm) Muotokauha (1.650 mm / 52 ) Lisävastapaino (215 kg) Vilkkumajakka Ajohälytin Kaivuvarren letkurikkoventtiili Työlaitepiirien sulkuhanat Manufacturer: Komatsu Utility Europe Head Office via Atheste Este (Padova) - Italy Tel Fax utility@komatsu.it Call the experts Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WYSS /2007 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
