1 valaistus Building Technology

2 FV Arlanda Kuva: Daniel Asplund

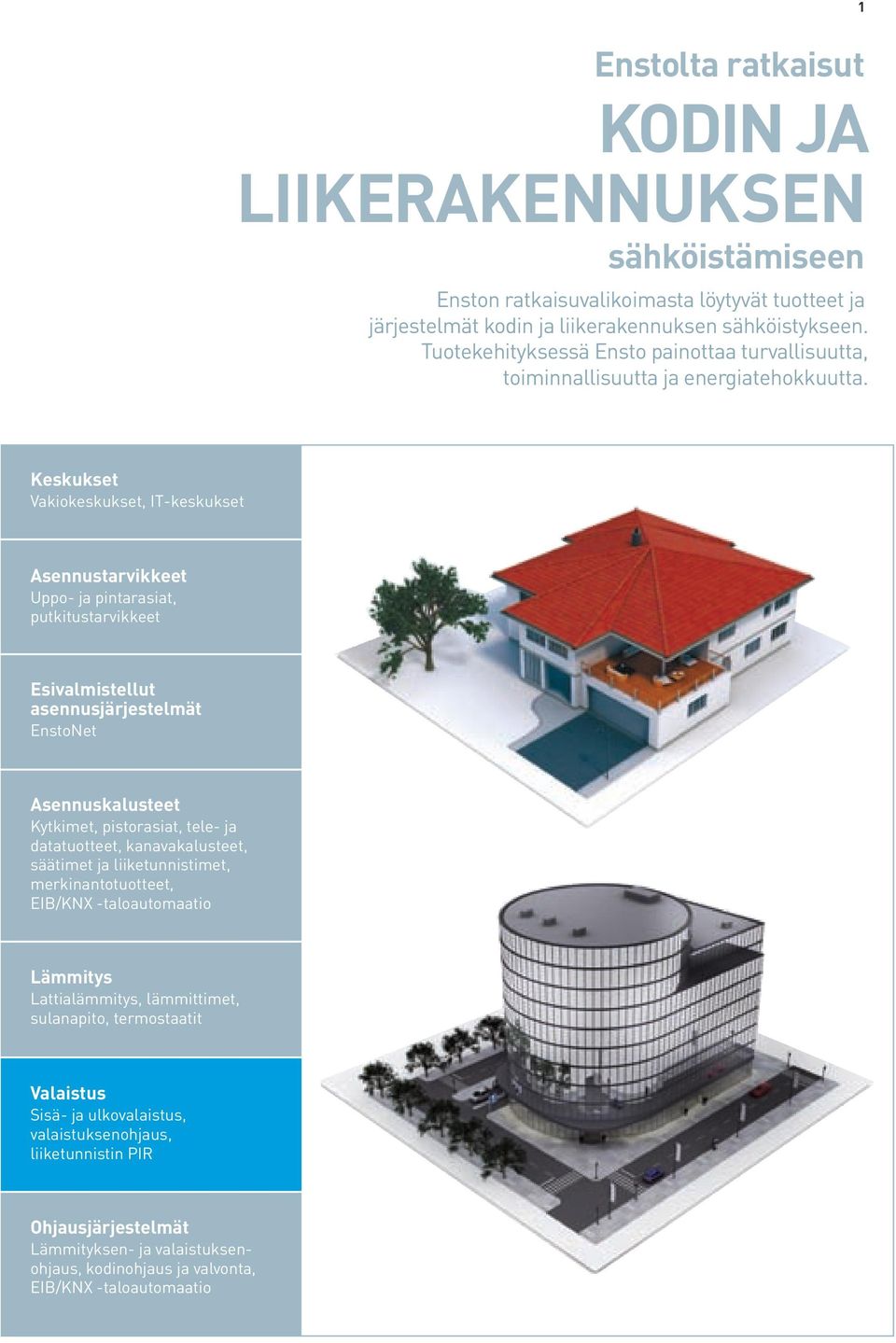

3 1 Enstolta ratkaisut KOdin JA iikerakennuksen sähköistämiseen Enston ratkaisuvalikoimasta löytyvät tuotteet ja järjestelmät kodin ja liikerakennuksen sähköistykseen. Tuotekehityksessä Ensto painottaa turvallisuutta, toiminnallisuutta ja energiatehokkuutta. Keskukset Vakiokeskukset, IT-keskukset Asennustarvikkeet Uppo- ja pintarasiat, putkitustarvikkeet Esivalmistellut asennusjärjestelmät Enstoet Asennuskalusteet Kytkimet, pistorasiat, tele- ja datatuotteet, kanavakalusteet, säätimet ja liike tunnistimet, merkinanto tuotteet, EIB/KX -taloautomaatio ämmitys attialämmitys, lämmittimet, sulanapito, termostaatit Valaistus Sisä- ja ulkovalaistus, valaistuksenohjaus, liiketunnistin PIR Ohjausjärjestelmät ämmityksen- ja valaistuksenohjaus, kodinohjaus ja valvonta, EIB/KX -taloautomaatio

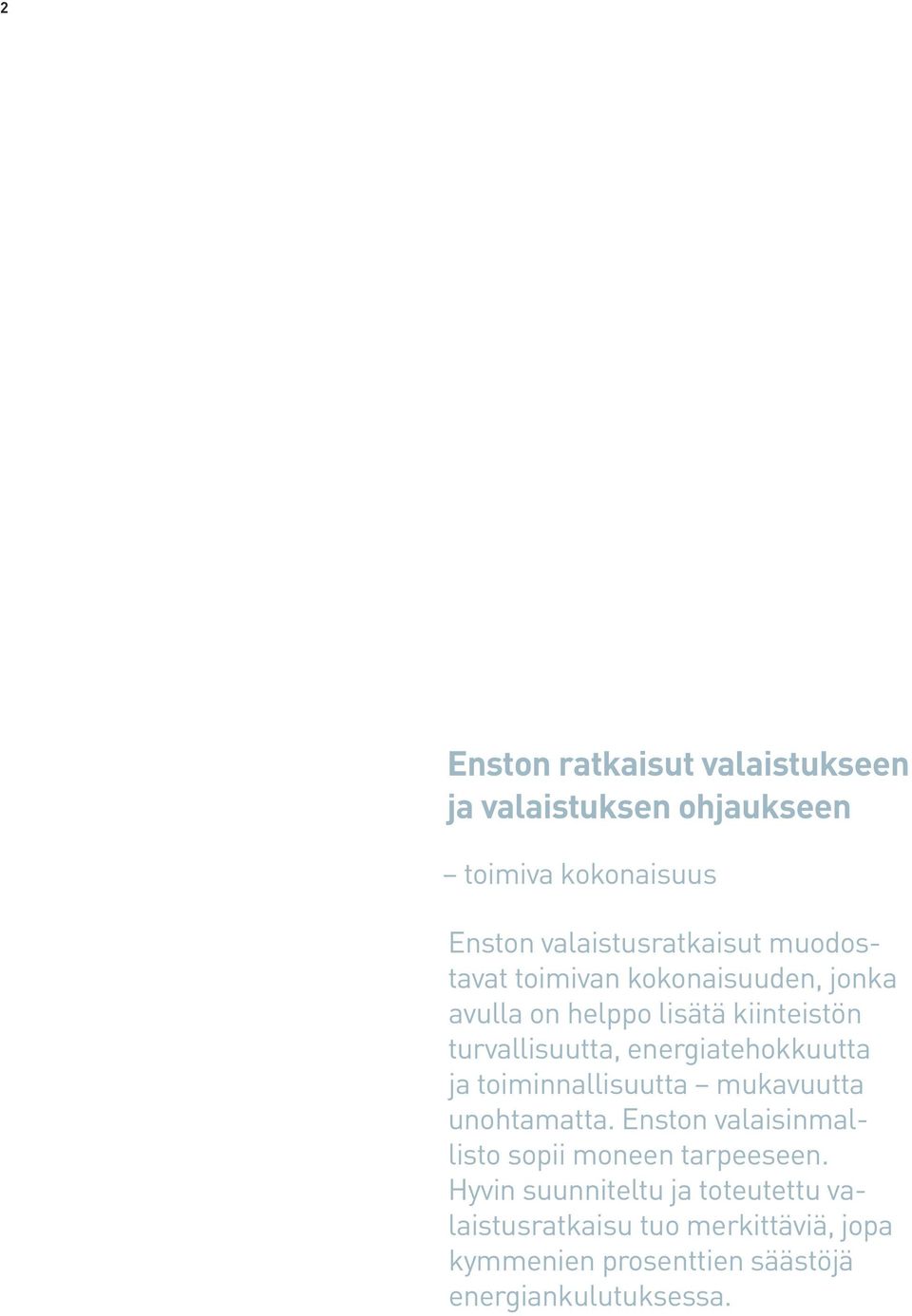

4 2 Enston ratkaisut valaistukseen ja valaistuksen ohjaukseen toimiva kokonaisuus Enston valaistusratkaisut muodostavat toimivan kokonaisuuden, jonka avulla on helppo lisätä kiinteistön turvallisuutta, energiatehokkuutta ja toiminnallisuutta mukavuutta unohtamatta. Enston valaisinmallisto sopii moneen tarpeeseen. Hyvin suunniteltu ja toteutettu valais tusratkaisu tuo merkittäviä, jopa kymmenien prosenttien säästöjä energiankulutuksessa.

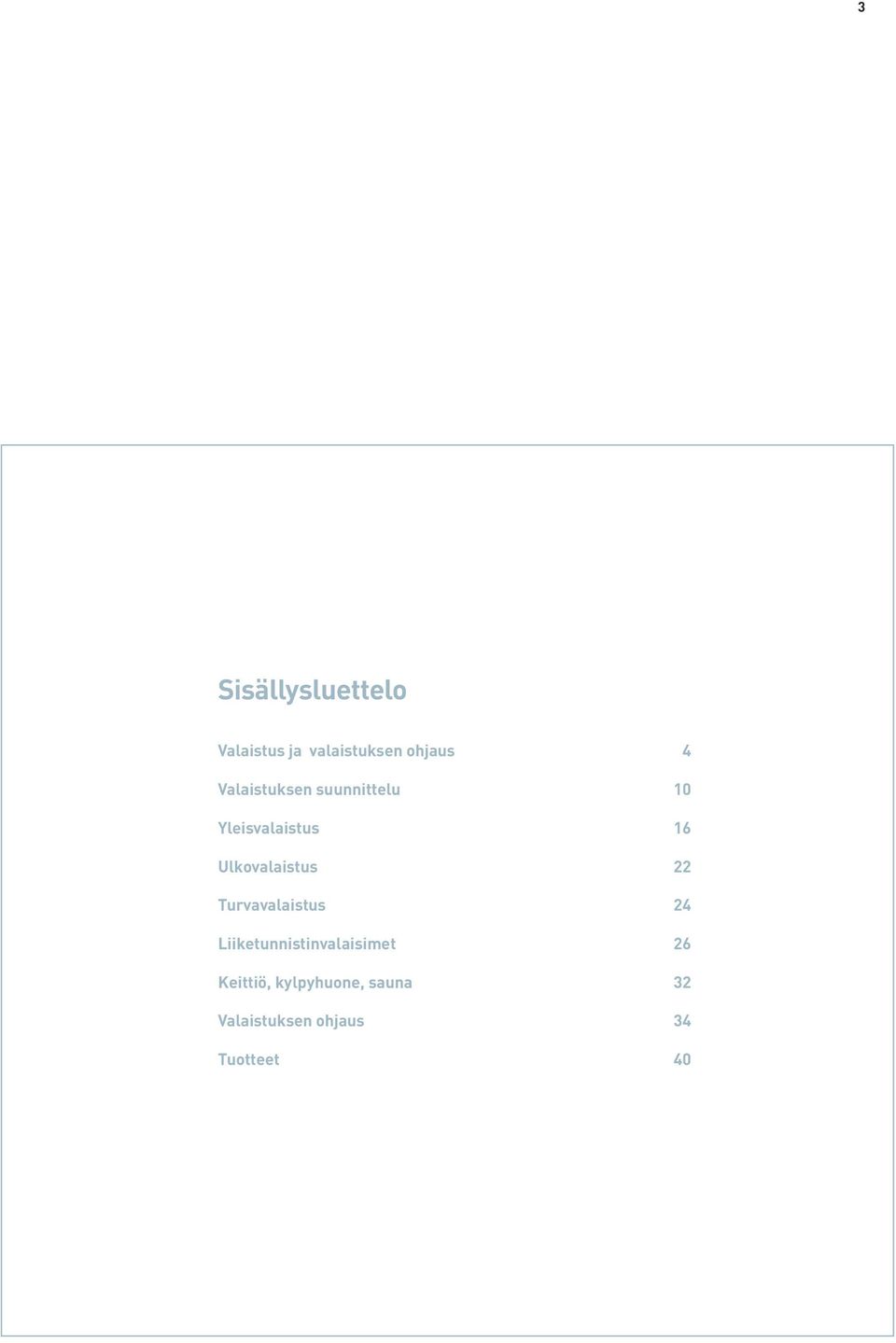

5 3 Sisällysluettelo Valaistus ja valaistuksen ohjaus 4 Valaistuksen suunnittelu 10 Yleisvalaistus 16 Ulkovalaistus 22 Turvavalaistus 24 iiketunnistinvalaisimet 26 Keittiö, kylpyhuone, sauna 32 Valaistuksen ohjaus 34 Tuotteet 40

6 4 VAAisTUs JA VAAisTUKsen ohjaus valoa aina tarpeen mukaan Hyvin suunniteltu valaistus lisää tilan käytön mukavuutta, turvallisuutta ja viihtyisyyttä. Se on myös energiatehokas. Hallitusti ohjattu valaistus on tehokkain tapa säästää valaistuksen energiankulutuksessa. Paras tulos saadaan silloin, kun valoa on aina tarvittaessa sopiva määrä.

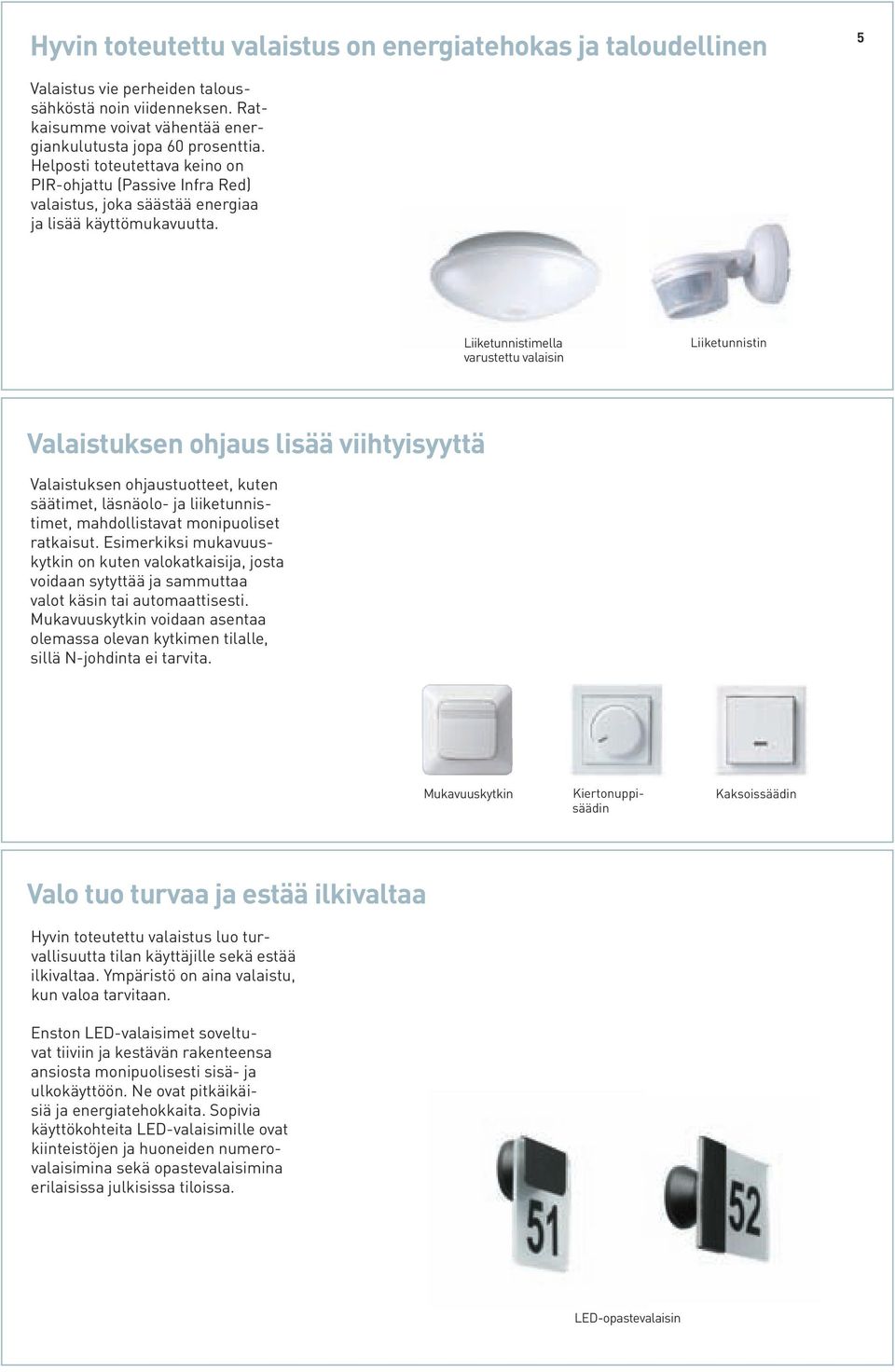

7 Hyvin toteutettu valaistus on energiatehokas ja taloudellinen 5 Valaistus vie perheiden taloussähköstä noin viidenneksen. Ratkaisumme voivat vähentää energiankulutusta jopa 60 prosenttia. Helposti toteutettava keino on PIR-ohjattu (Passive Infra Red) valaistus, joka säästää energiaa ja lisää käyttömukavuutta. iiketunnistimella varustettu valaisin iiketunnistin Valaistuksen ohjaus lisää viihtyisyyttä Valaistuksen ohjaustuotteet, kuten säätimet, läsnäolo- ja liiketunnistimet, mahdollistavat monipuoliset ratkaisut. Esimerkiksi mukavuuskytkin on kuten valokatkaisija, josta voidaan sytyttää ja sammuttaa valot käsin tai automaattisesti. Mukavuuskytkin voidaan asentaa olemassa olevan kytkimen tilalle, sillä -johdinta ei tarvita. Mukavuuskytkin Kiertonuppisäädin Kaksoissäädin Valo tuo turvaa ja estää ilkivaltaa Hyvin toteutettu valaistus luo turvallisuutta tilan käyttäjille sekä estää ilkivaltaa. Ympäristö on aina valaistu, kun valoa tarvitaan. Enston ED-valaisimet soveltuvat tiiviin ja kestävän rakenteensa ansiosta monipuolisesti sisä- ja ulkokäyttöön. e ovat pitkäikäisiä ja energiatehokkaita. Sopivia käyttökohteita ED-valaisimille ovat kiinteistöjen ja huoneiden numerovalaisimina sekä opastevalaisimina erilaisissa julkisissa tiloissa. ED-opastevalaisin

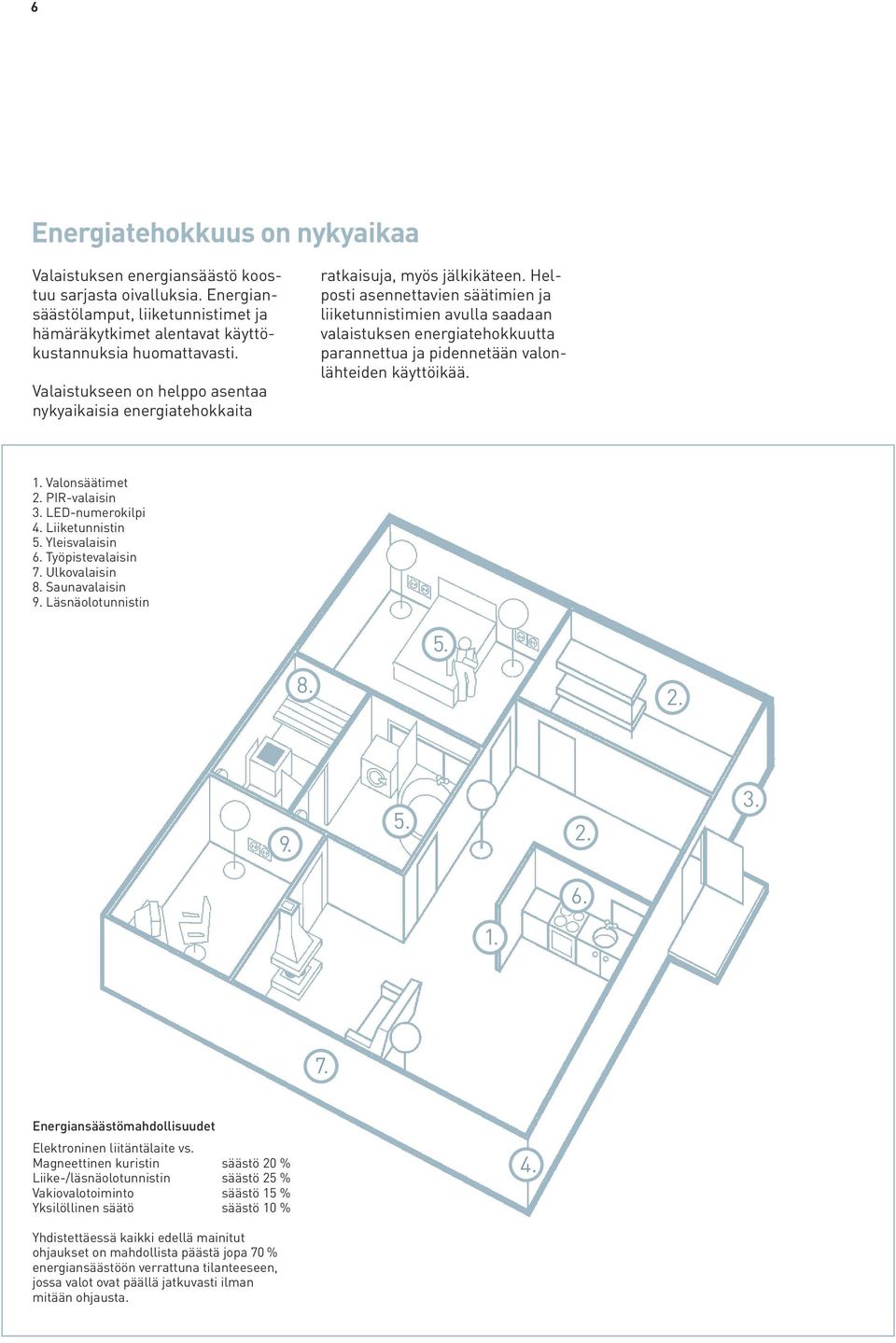

8 6 Energiatehokkuus on nykyaikaa Valaistuksen energiansäästö koos - tuu sarjasta oivalluksia. Energiansäästölamput, liiketunnistimet ja hämäräkytkimet alentavat käyttökustannuksia huomattavasti. Valaistukseen on helppo asentaa nykyaikaisia energiatehokkaita ratkaisuja, myös jälkikäteen. Helposti asennettavien säätimien ja liiketunnistimien avulla saadaan valaistuksen energiatehokkuutta parannettua ja pidennetään valonlähteiden käyttöikää. 1. Valonsäätimet 2. PIR-valaisin 3. ED-numerokilpi 4. iiketunnistin 5. Yleisvalaisin 6. Työpistevalaisin 7. Ulkovalaisin 8. Saunavalaisin 9. äsnäolotunnistin Energiansäästömahdollisuudet Elektroninen liitäntälaite vs. Magneettinen kuristin säästö 20 % iike-/läsnäolotunnistin säästö 25 % Vakiovalotoiminto säästö 15 % Yksilöllinen säätö säästö 10 % 4. Yhdistettäessä kaikki edellä mainitut ohjaukset on mahdollista päästä jopa 70 % energiansäästöön verrattuna tilanteeseen, jossa valot ovat päällä jatkuvasti ilman mitään ohjausta.

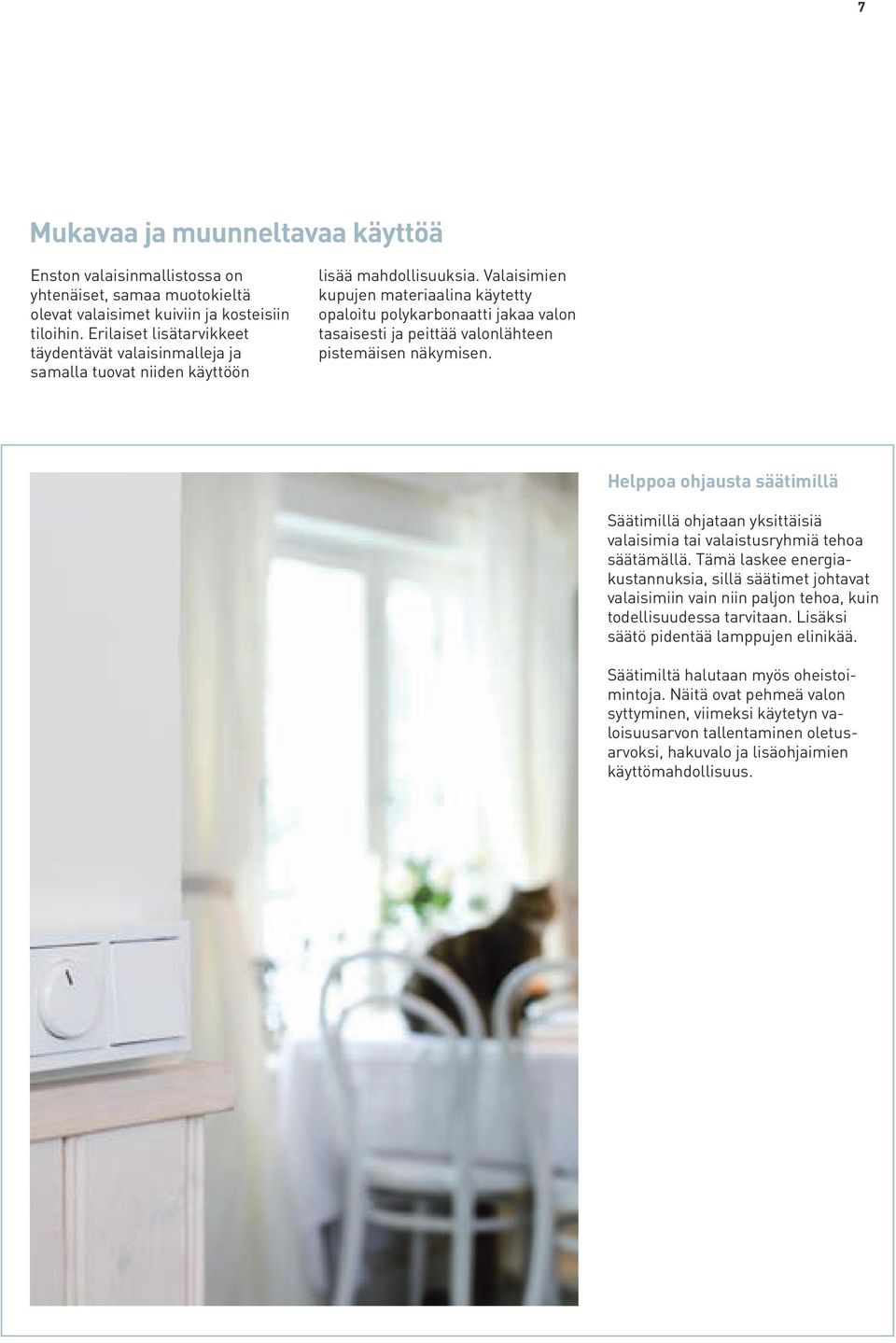

9 7 Mukavaa ja muunneltavaa käyttöä Enston valaisinmallistossa on yhtenäiset, samaa muotokieltä olevat valaisimet kuiviin ja kosteisiin tiloihin. Erilaiset lisätarvikkeet täydentävät valaisinmalleja ja samalla tuovat niiden käyttöön lisää mahdollisuuksia. Valaisimien kupujen materiaalina käytetty opaloitu polykarbonaatti jakaa valon tasaisesti ja peittää valonlähteen pistemäisen näkymisen. Helppoa ohjausta säätimillä Säätimillä ohjataan yksittäisiä valaisimia tai valaistusryhmiä tehoa säätämällä. Tämä laskee energiakustannuksia, sillä säätimet johtavat valaisimiin vain niin paljon tehoa, kuin todellisuudessa tarvitaan. isäksi säätö pidentää lamppujen elinikää. Säätimiltä halutaan myös oheistoimintoja. äitä ovat pehmeä valon syttyminen, viimeksi käytetyn valoisuusarvon tallentaminen oletusarvoksi, hakuvalo ja lisäohjaimien käyttömahdollisuus.

10 8 äsnäolo- ja liiketunnistimet tuovat turvaa äsnäolo- ja liiketunnistimet ohjaavat valot automaattisesti päälle tarpeen mukaisesti, mikä tuo turvaa tilojen käyttäjille ja ehkäisee ilkivallalta. Tunnistimilla ohjattua valaistusta käytetään usein sellaisissa tiloissa, joissa ei työskennellä tai oleskella vakituisesti. Tunnistinohjaus soveltuu hyvin tiloihin, joissa käydään silloin tällöin, mutta tiloja käytettäessä halutaan täysi valaistustaso. Seinään Kattoon Ulos PIR-ulkovalaisn iike- ja läsnäolotunnistimella ohjatun valaistuksen tyypillisiä käyttökohteita ovat: rappu- ja porraskäytävät tuulikaappi- ja eteistilat kellari- ja käytävätilat, ullakot autotallit ja -hallit WC-tilat varasto- ja huoltotilat iiketunnistin voi olla erillinen, yhtä tai useampaa valaisinta ohjaava laite, tai valaisimen sisään rakennettu komponentti, joka voi ohjata myös useampia valaisimia. iiketunnistin soveltuu mainiosti myös ulkovalojen ohjaukseen. Usein tunnistin sisältää normaalin liiketunnistuksen lisäksi toimintatason säädön (hämäräkytkintoiminnon). Se ohjaa valaistuksen päälle ainoastaan hämärässä kun tunnistusalueella havaitaan liikettä. iiketunnistimet yhdessä energiatehokkaiden loiste- ja pienloistelamppujen kanssa tuovat huomattavia säästöjä perinteisiin ratkaisuihin verrattuna. Esimerkiksi porrasvalokäytössä jo nelikerroksisen talon yhdessä porraskäytävässä voidaan vuodessa säästää 900 kwh energiaa muuttamalla vanha, hehkulampuilla toteutettu painonappiohjaus liiketunnistimilla ohjattaviin pienloistelamppuvalaisimiin. Elektroniset liitäntälaitteet ja uusin lampputekniikka sallivat loistelamppujen tiheän sytyttämisen ilman, että lampun elinikä sanottavasti lyhenee. Toimistokäytössä energiaa säästävä ja toimiva ratkaisu on läsnäolotunnistin, johon on yhdistetty vakiovalotoiminto. Tunnistin säätää valotehon päivänvalon tai muualta tulevan valon mukaan.

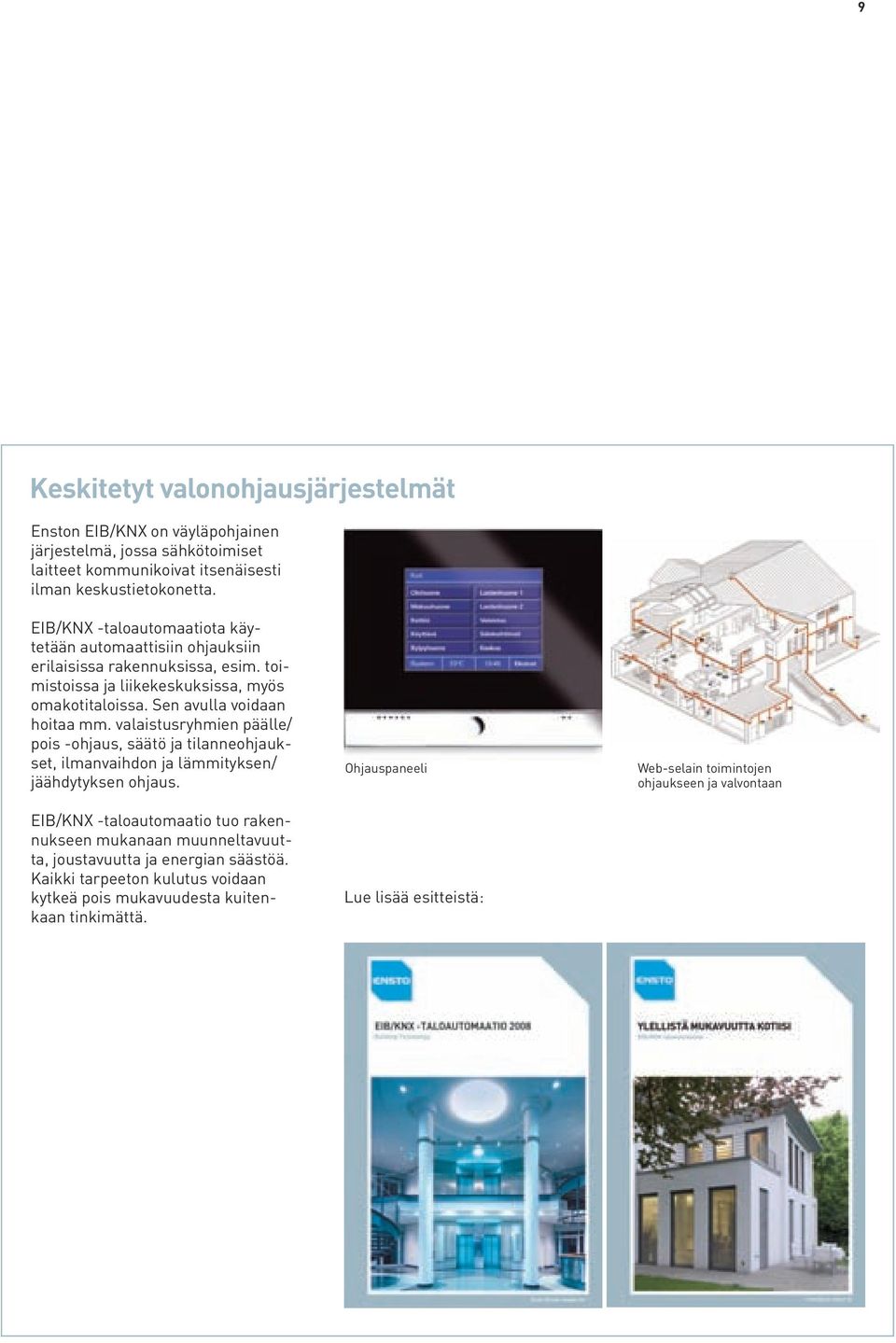

11 9 Keskitetyt valonohjausjärjestelmät Enston EIB/KX on väyläpohjainen järjestelmä, jossa sähkötoimiset laitteet kommunikoivat itsenäisesti ilman keskustietokonetta. EIB/KX -taloautomaatiota käytetään automaattisiin ohjauksiin erilaisissa rakennuksissa, esim. toimistoissa ja liikekeskuksissa, myös omakotitaloissa. Sen avulla voidaan hoitaa mm. valaistusryhmien päälle/ pois -ohjaus, säätö ja tilanneohjaukset, ilmanvaihdon ja lämmityksen/ jäähdytyksen ohjaus. EIB/KX -taloautomaatio tuo rakennukseen mukanaan muunneltavuutta, joustavuutta ja energian säästöä. Kaikki tarpeeton kulutus voidaan kytkeä pois mukavuudesta kuitenkaan tinkimättä. Ohjauspaneeli ue lisää esitteistä: Web-selain toimintojen ohjaukseen ja valvontaan

12 10 VAAisTUKsen suunnitteu laskentaohjelmia suunnittelun tukena Valaistussuunnittelua helpottavat Enston PIR-laskuri sekä valaistuksen laskentaohjelma. iiden avulla on vaivatonta suunnitella jokaiseen tilaan juuri oikea ja tarpeenmukainen valaistus. PIR-laskuri kertoo PIR-valaisimiin vaihdosta kertyvät säästöt.

13 Valaistuksen suunnittelua käyttäjien ja tilan ehdoilla 11 Hyvä suunnittelu lähtee aina valontarpeesta tilan käyttötarkoituksen ja käyttäjien erityistoiveiden perusteella. Valaistuksessa kannattaa hyödyntää luonnonvaloa ja vaaleita pintoja. Hyvä valaistus tuo valon sinne, missä sitä tarvitaan, mutta mahdollistaa tilan arkkitehtuurin ja sisustuksen materiaalien huomioimisen. OxyTech -laskentaohjelma Valonjakotiedot ladattavissa valaistuslaskentaohjelmiin Valaistuksen laskentaohjelman avulla on kätevää suunnitella valaistus juuri halutuksi. Webistä on ladattavissa valaistuslaskentaohjelma, joka sisältää Enston valaisimien valonjakotiedot. Ohjelman avulla on helppo suunnitella valaistus projektin kaikkiin tiloihin sopivaksi. AVR E η=60% Enston valonjakotiedostot voi myös ladata muissa valaistuslaskentaohjelmissa käytettäviksi c d / k l m Valonjakokäyrä AVR E PIR-laskuri selvittää säästöt PIR-valaisimien ja painikeohjatun hehkulamppuvalaistuksen kustannuksia on helppo verrata Enston PIR-laskentatyökalun avulla. Se näyttää selvästi, kuinka helppoa on säästää jopa 80 prosenttia vuotuisissa energia- ja huoltokustannuksissa, kun vaikkapa porraskäytävässä siirrytään hehkulamppuvalaistuksesta PIR-valaistukseen. PIR-laskuri

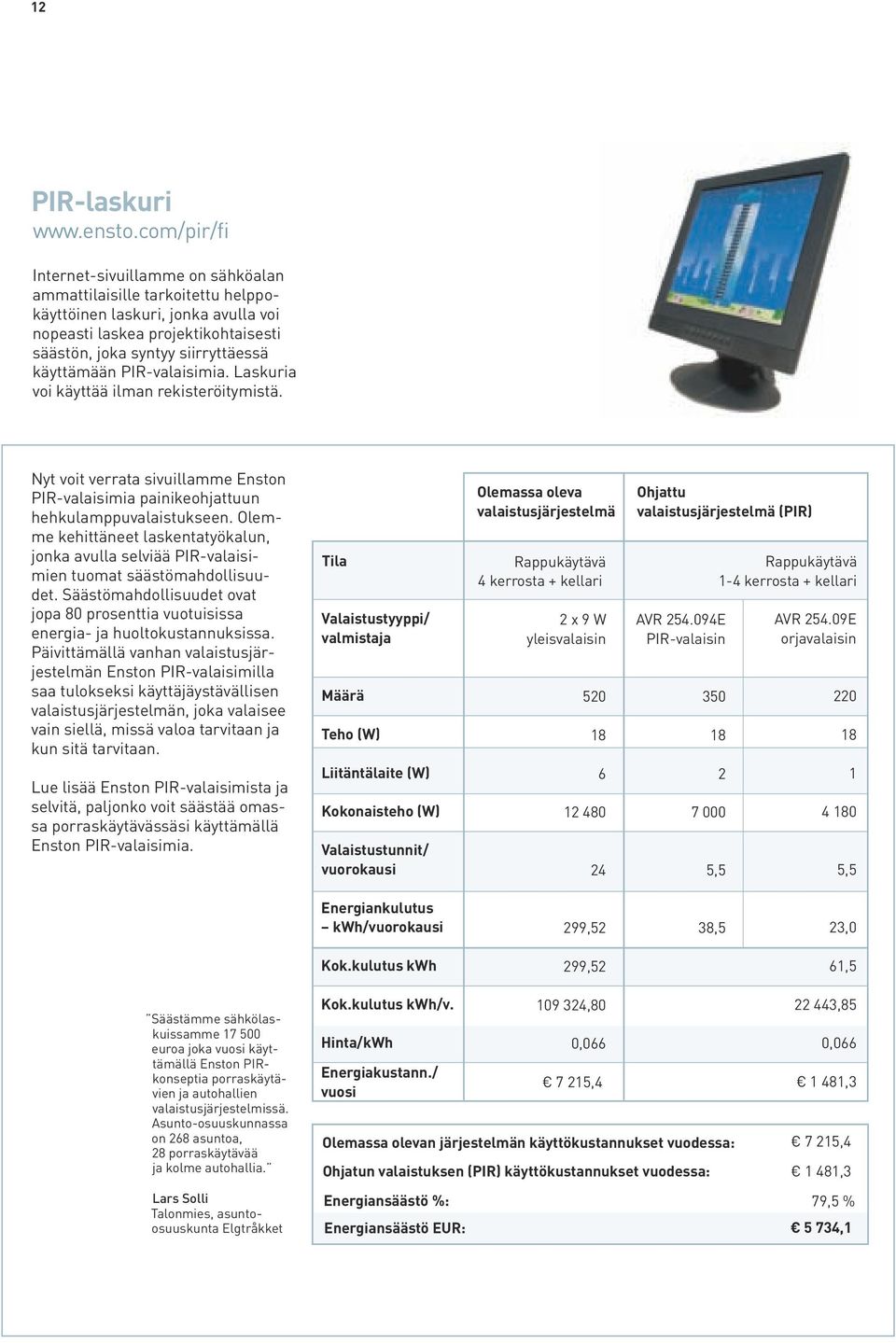

14 12 PIR-laskuri Internet-sivuillamme on sähköalan ammattilaisille tarkoitettu helppokäyttöinen laskuri, jonka avulla voi nopeasti laskea projektikohtaisesti säästön, joka syntyy siirryttäessä käyttämään PIR-valaisimia. askuria voi käyttää ilman rekisteröitymistä. yt voit verrata sivuillamme Enston PIR-valaisimia painikeohjattuun heh ku lamppuvalaistukseen. Olem - me kehittäneet laskentatyökalun, jonka avulla selviää PIR-valaisimien tuomat säästömahdollisuudet. Säästömahdollisuudet ovat jopa 80 prosenttia vuotuisissa energia- ja huoltokustannuksissa. Päivit tämällä vanhan valaistusjärjestelmän Enston PIR-valaisimilla saa tulokseksi käyttäjäystävällisen valaistusjärjestelmän, joka valaisee vain siellä, missä valoa tarvitaan ja kun sitä tarvitaan. Tila Valaistustyyppi/ valmistaja Määrä Teho (W) Olemassa oleva valaistusjärjestelmä Rappukäytävä 4 kerrosta + kellari 2 x 9 W yleisvalaisin Ohjattu valaistusjärjestelmä (PIR) AVR E PIR-valaisin 350 Rappukäytävä 1-4 kerrosta + kellari 18 AVR E orjavalaisin ue lisää Enston PIR-valaisimista ja selvitä, paljonko voit säästää omassa porraskäytävässäsi käyttämällä Enston PIR-valaisimia. iitäntälaite (W) Kokonaisteho (W) Valaistustunnit/ vuorokausi , ,5 Energiankulutus kwh/vuorokausi 299,52 38,5 23,0 Kok.kulutus kwh 299,52 61,5 Säästämme sähkölaskuissamme euroa joka vuosi käyt - tämällä Enston PIRkonseptia porraskäytävien ja autohallien valaistusjärjestelmissä. Asunto-osuuskunnassa on 268 asuntoa, 28 porraskäytävää ja kolme autohallia. ars Solli Talonmies, asuntoosuuskunta Elgtråkket Kok.kulutus kwh/v. Hinta/kWh Energiakustann./ vuosi ,80 0, ,4 Olemassa olevan järjestelmän käyttökustannukset vuodessa: Ohjatun valaistuksen (PIR) käyttökustannukset vuodessa: ,85 0, , , ,3 Energiansäästö %: 79,5 % Energiansäästö EUR: 5 734,1

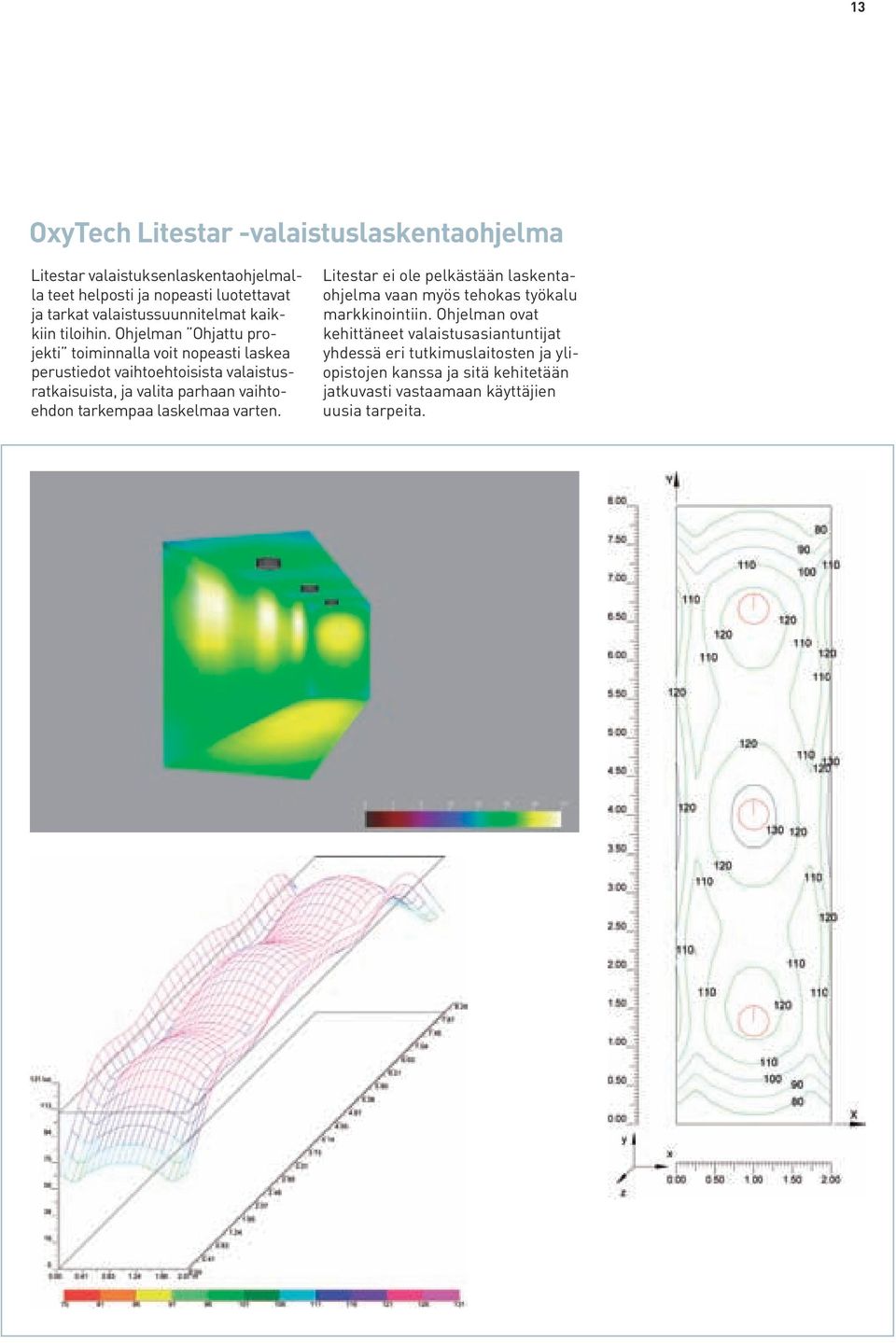

15 13 OxyTech itestar -valaistuslaskentaohjelma itestar valaistuksenlaskentaohjelmalla teet helposti ja nopeasti luotettavat ja tarkat valaistussuunnitelmat kaikkiin tiloihin. Ohjelman Ohjattu projekti toiminnalla voit nopeasti laskea perustiedot vaihtoehtoisista valaistusratkaisuista, ja valita parhaan vaihtoehdon tarkempaa laskelmaa varten. itestar ei ole pelkästään laskentaohjelma vaan myös tehokas työkalu markkinointiin. Ohjelman ovat kehittäneet valaistusasiantuntijat yhdessä eri tutkimuslaitosten ja yliopistojen kanssa ja sitä kehitetään jatkuvasti vastaamaan käyttäjien uusia tarpeita.

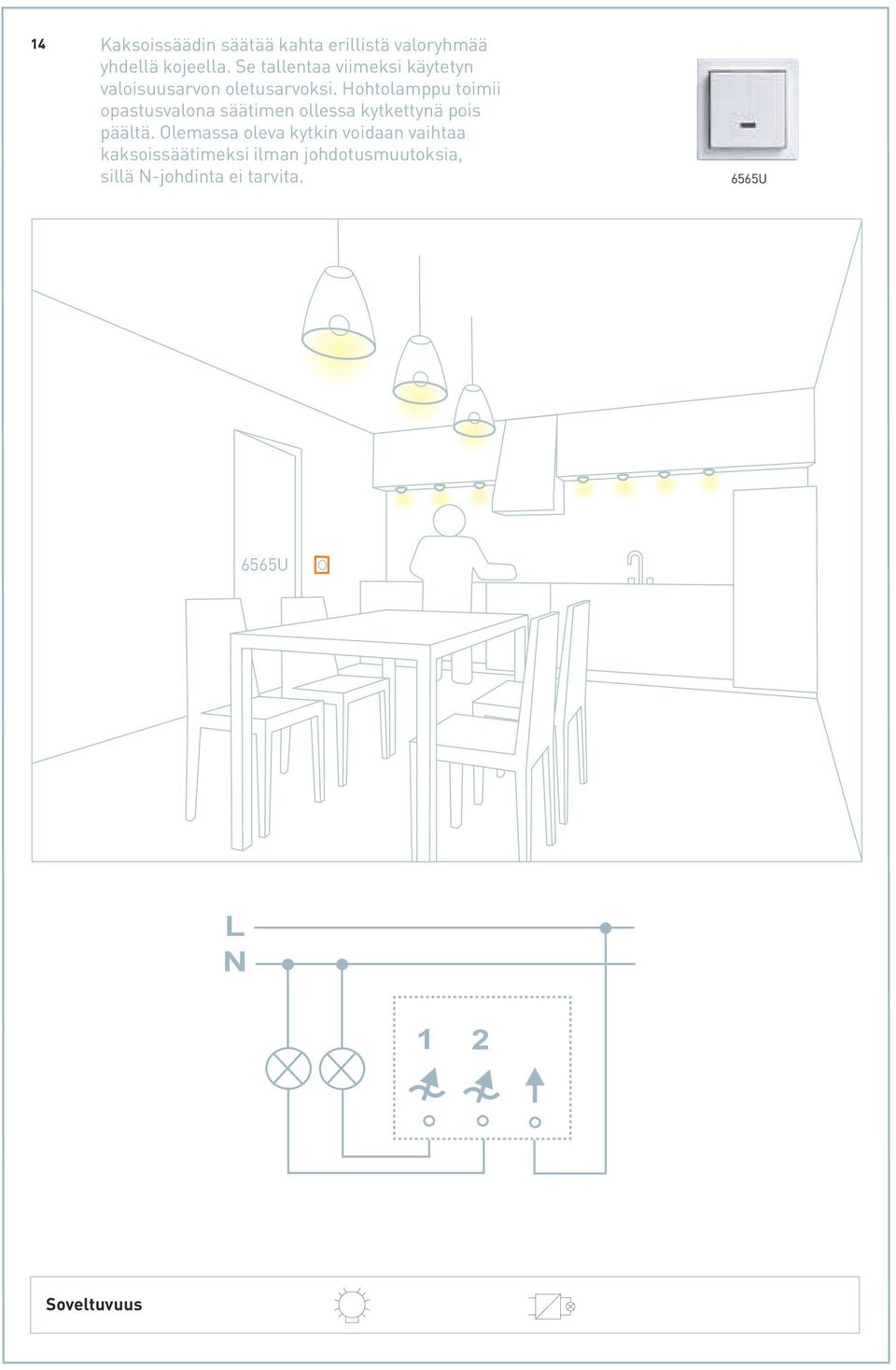

16 14 Kaksoissäädin säätää kahta erillistä valoryhmää yhdellä kojeella. Se tallentaa viimeksi käytetyn valoisuusarvon oletusarvoksi. Hohtolamppu toimii opastusvalona säätimen ollessa kytkettynä pois päältä. Olemassa oleva kytkin voidaan vaihtaa kaksoissäätimeksi ilman johdotusmuutoksia, sillä -johdinta ei tarvita. 6565U 6565U 1 2 Soveltuvuus

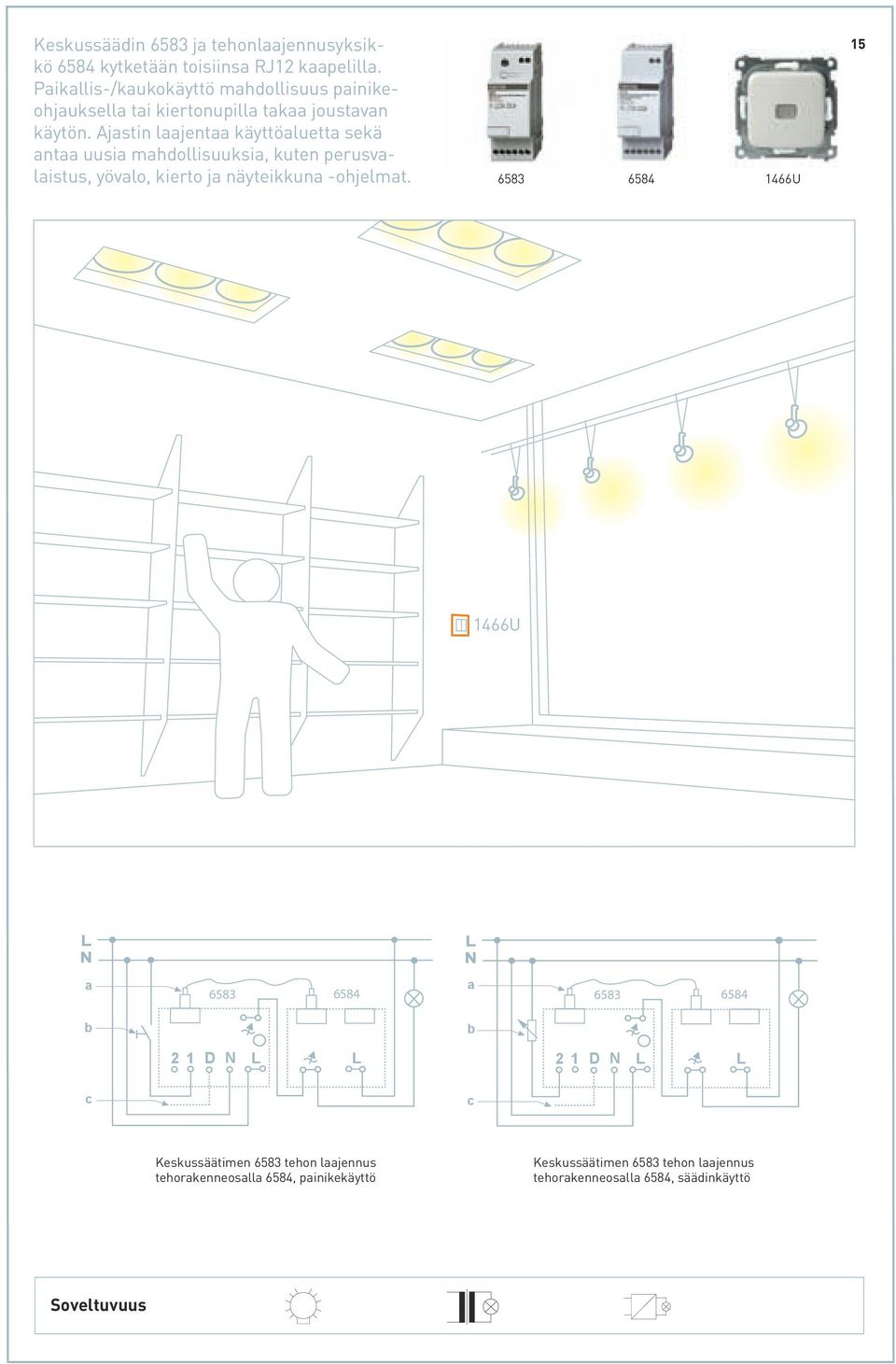

17 Keskussäädin 6583 ja tehonlaajennusyksikkö 6584 kytketään toisiinsa RJ12 kaapelilla. Paikallis-/kaukokäyttö mahdollisuus painikeohjauksella tai kiertonupilla takaa joustavan käytön. Ajastin laajentaa käyttöaluetta sekä antaa uusia mahdollisuuksia, kuten perusvalaistus, yövalo, kierto ja näyteikkuna -ohjelmat U U a a b b 2 D 1 2 D 1 c c Keskussäätimen 6583 tehon laajennus tehorakenneosalla 6584, painikekäyttö Keskussäätimen 6583 tehon laajennus tehorakenneosalla 6584, säädinkäyttö Soveltuvuus

18 16 YEisVAAisTUs toimivasti ja energiatehokkaasti Erilaisiin tiloihin saa yhdenmukaisen ja toimivan valaistuksen Enston AVR-yleisvalaisimilla. aajan lisätarvikevalikoiman avulla valaisimet muuntuvat eri käyttötarkoituksiin säilyttäen kuitenkin yhdenmukaisen muotokielen.

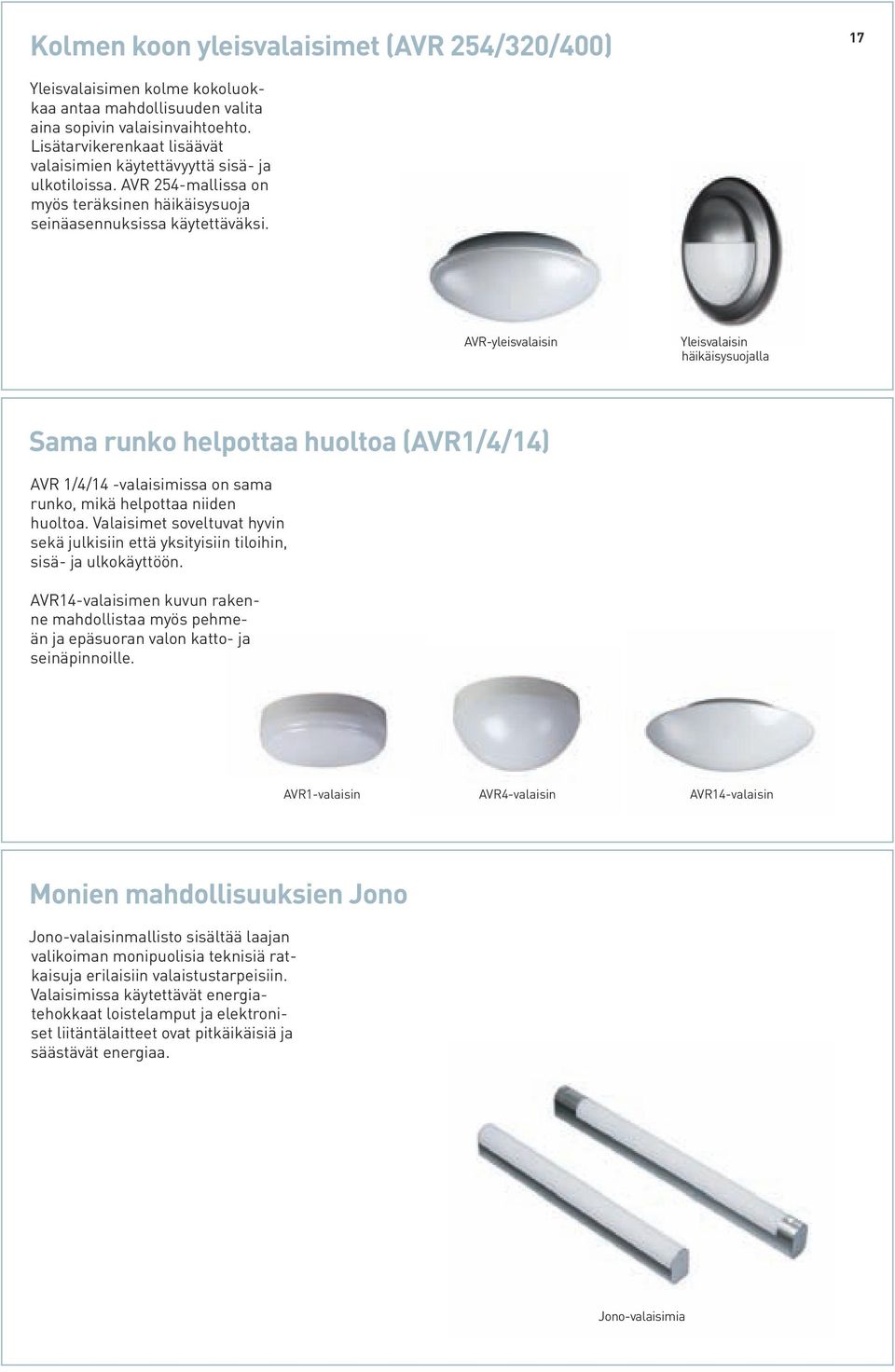

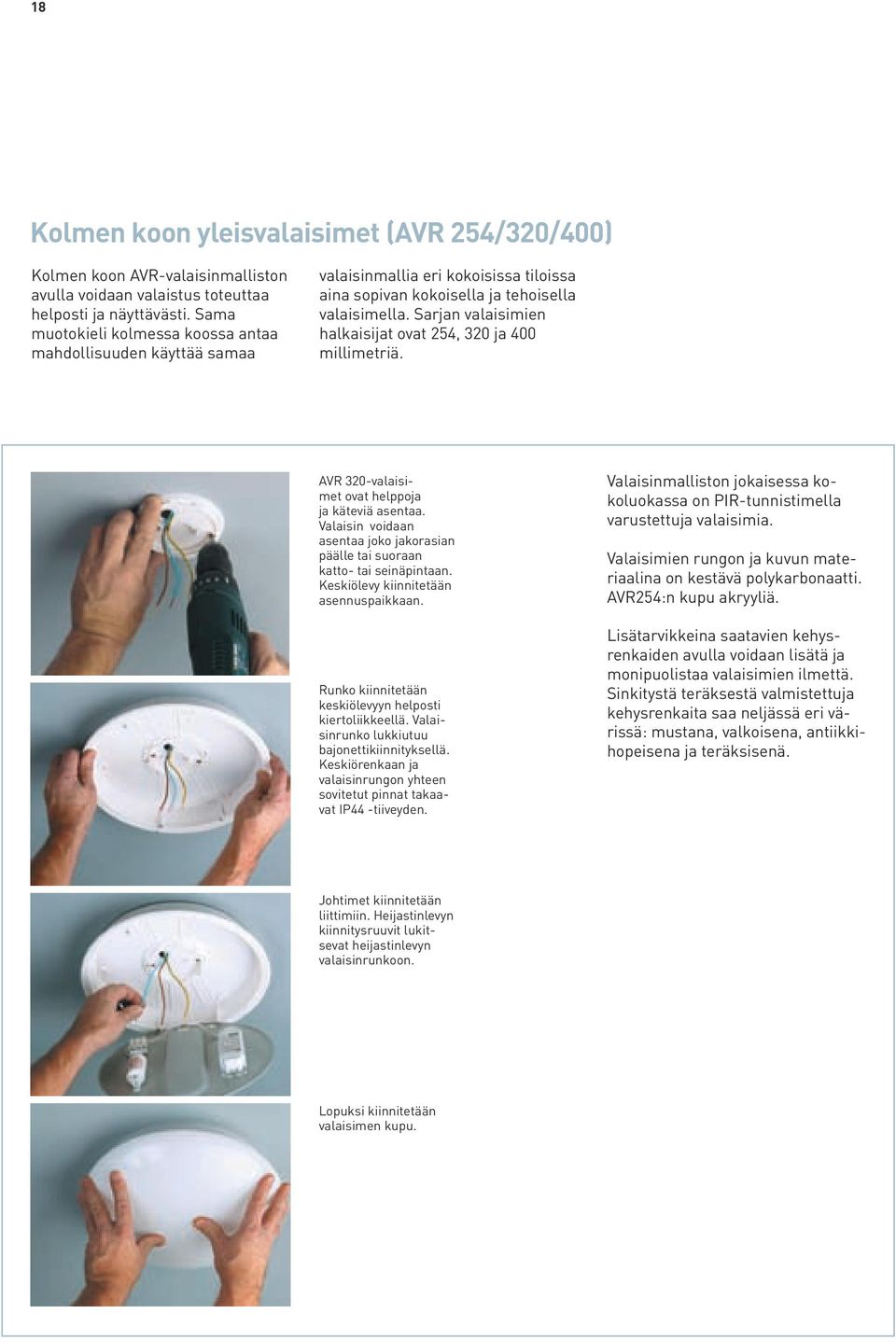

19 Kolmen koon yleisvalaisimet (AVR 254/320/400) 17 Yleisvalaisimen kolme kokoluok - kaa antaa mahdollisuuden valita aina sopivin valaisinvaihtoehto. isätarvikerenkaat lisäävät valaisimien käytettävyyttä sisä- ja ulkotiloissa. AVR 254-mallissa on myös teräksinen häikäisysuoja seinäasennuksissa käytettäväksi. AVR-yleisvalaisin Yleisvalaisin häikäisysuojalla Sama runko helpottaa huoltoa (AVR1/4/14) AVR 1/4/14 -valaisimissa on sama runko, mikä helpottaa niiden huoltoa. Valaisimet soveltuvat hyvin sekä julkisiin että yksityisiin tiloihin, sisä- ja ulkokäyttöön. AVR14-valaisimen kuvun rakenne mahdollistaa myös pehmeän ja epäsuoran valon katto- ja seinäpinnoille. AVR1-valaisin AVR4-valaisin AVR14-valaisin Monien mahdollisuuksien Jono Jono-valaisinmallisto sisältää laajan valikoiman monipuolisia teknisiä ratkaisuja erilaisiin valaistustarpeisiin. Valaisimissa käytettävät energiatehokkaat loistelamput ja elektroniset liitäntälaitteet ovat pitkäikäisiä ja säästävät energiaa. Jono-valaisimia

20 18 Kolmen koon yleisvalaisimet (AVR 254/320/400) Kolmen koon AVR-valaisinmalliston avulla voidaan valaistus toteuttaa helposti ja näyttävästi. Sama muo tokieli kolmessa koossa antaa mah dollisuuden käyttää samaa valaisinmallia eri kokoisissa tiloissa aina sopivan kokoisella ja tehoi sella valaisimella. Sarjan valaisimien halkaisijat ovat 254, 320 ja 400 millimetriä. AVR 320-valaisimet ovat helppoja ja käteviä asentaa. Valaisin voidaan asentaa joko jako rasian päälle tai suoraan katto- tai seinäpintaan. Keskiölevy kiinnitetään asennuspaikkaan. Runko kiinnitetään keskiölevyyn helposti kiertoliikkeellä. Valaisinrunko lukkiutuu bajonettikiinnityksellä. Keskiörenkaan ja valaisinrungon yhteen sovitetut pinnat takaavat IP44 -tiiveyden. Valaisinmalliston jokaisessa kokoluokassa on PIR-tunnistimella varustettuja valaisimia. Valaisimien rungon ja kuvun materiaalina on kestävä polykarbonaatti. AVR254:n kupu akryyliä. isätarvikkeina saatavien kehysrenkaiden avulla voidaan lisätä ja monipuolistaa valaisimien ilmettä. Sinkitystä teräksestä valmistettuja kehysrenkaita saa neljässä eri värissä: mustana, valkoisena, antiikkihopeisena ja teräksisenä. Johtimet kiinnitetään liittimiin. Heijastinlevyn kiinnitysruuvit lukitsevat heijastinlevyn valaisinrunkoon. opuksi kiinnitetään valaisimen kupu.

21 19 Sama runko helpottaa huoltoa (AVR1/4/14) Enston valaisimissa AVR1, AVR4 ja AVR14 on sama runko. Valaisimet on suunniteltu sopimaan sekä julkisiin että yksityisiin tiloihin ja yhtenäinen runko helpottaa niiden huoltoa ja luo yhdenmukaisuutta. Valaisimet soveltuvat käytettäviksi sekä kuivissa että kosteissa tiloissa, sisällä ja ulkona. e voidaan asentaa sekä seinään että kattoon. AVR 14 -valaisimet soveltuvat hyvin käytettäväksi käytävissä, halleissa, sisäänkäynneissä, portaikoissa, terasseilla sekä parvekkeilla. Kuvun rakenne mahdollistaa pehmeän, epäsuoran valon myös katto- ja seinäpinnoille. AVR 4 -valaisin sopii iskunkestävän materiaalinsa ansioista hyvin portaikkoihin ja muihin julkisiin tiloihin. Portaikossa valaisimissa suositellaan käytettäväksi pikasytytintä. AVR14-valaisin on monipuolinen, polykarbonaatista valmistettu iskun- ja säänkestävä valaisin ulko- ja sisäkäyttöön.

22 20 Jonot Jono-valaisinmalliston valonlähteinä ovat TC-, T5- ja T8-loistelamput. Erilaisten lisätarvikkeiden avulla on helppo muodostaa kulloiseenkin tarpeeseen soveltuvia persoonallisia ratkaisuja sisä- ja ulkokäyttöön. Jono-valaisimet soveltuvat erinomaisesti useisiin erilaisiin julkisiin ja yksityisiin tiloihin aina kuntosaleista, teollisuus- ja toimistokäyttöön, huolto- ja varastotiloihin, paikoitustiloihin, ravintoloihin, melkeinpä minne vaan. Jonoja voidaan käyttää yksittäisinä valaisimina tai valaisinramppeina. Jonot on helppo läpijohdottaa, mikä säästää asennusaikaa ja rahaa. Mallistossa on valaisimia, joissa on valmiina erilaisia käyttölaitteita, kuten PIR-tunnistimia, pistorasioita, vikavirtasuojakytkimiä ja näiden käyttölaitteiden erilaisia yhdistelmiä.

23 21 Jonojen runko on maalattua alumiinia (RA 9010), kupu on säänkestävää polykarbonaattia. Jonoja saa sekä perinteisillä että elektronisilla liitäntälaitteilla. Jonot voidaan kiinnittää kattoon tai seinään, ne voidaan ripustaa ja yhdistää toisiinsa ja liittää Enstoet-pistoliittimillä. e voidaan asentaa myös kulmaan.

24 22 UKOVAAisTUs energiatehokkaasti turvallisuudesta tinkimättä Ulkovalaistuksessa korostuu turvallinen liikkuminen ja kohteiden esilletuominen. Kello- ja hämäräkytkimillä, liiketunnistimilla ja energiansäästölampuilla vähennetään turhaa energiankulutusta valaistuksen toimivuudesta ja turvallisuudesta tinkimättä.

25 Pitkät perinteet ulkovalaistuksessa (AVR70-72, AVS21, AVS70-74) 23 Enston kestävät ja helposti asennettavat ulkovalaisimet ovat löytäneet tiensä kotien ja julkisten tilojen valaistukseen. Malliston klassinen muotoilu sopii niin puistoihin, pihoille kuin koteihinkin. aaja valikoima eri valonlähteitä takaa soveltuvan valaistuksen eri kohteisiin. Helppo keino ohjata valaistusta on hyödyntää PIR-tunnistinvalaisimia tai erillisiä PIR-tunnistimia. Tunnistimien sisäänrakennetulla hämäryystason mittauksella ohjataan valaistus toimimaan vain hämärän tullen ja estetään turha energiankulutus. PIR-ulkovalaisin Uutta energiatehokasta teknologiaa ED-valoilla ED-opastevalaisimien kestävä rakenne tekee niistä soveltuvia myös ulkokäyttöön. Valaisimet ovat erityisen pitkäikäisiä ja energiatehokkaita. e soveltuvat hyvin numerovalaisimeksi ulos tai opasteiksi erilaisiin sisätiloihin. Opasteinformaatio on mahdollista kaivertaa suoraan kirkkaalle akryylilevylle. ED-opastevalaisin asennetaan kytkennällä normaaliin verkkojännitteeseen. ED-opastevalaisin Ulkovalaistuksen ohjaus Vahti Jussi -liiketunnistimen linssi jakaa valvonta-alueen neljään päällekkäiseen tunnistusalueeseen. Alueet 1 ja 2 kattavat kaukoalueet, alue 3 kattaa lähialueet ja seinänvierustat. Alue 4 huolehtii valvonnasta taaksepäin, jolloin pihavalot syttyvät jo avatessa ulko-oven. Kaikissa malleissa valvonta-alue on 16 metriä eteen ja molemmille sivuille. Ulkovalaistuksen sytyttäminen ja sammuttaminen voidaan toteuttaa myös hämäräkytkimen ja kelloohjauksen avulla. iiketunnistin

26 24 turvavaaistus turvaa sähkökatkoksen varalle Useissa julkisissa tiloissa on varmistettava poistumisreittien valaistus sähkökatkon varalta. Turvallinen poistuminen sekä sammutus- ja turvavälineiden helppo paikantaminen on helppo järjestää Enston Jono- ja AVR-turvavalaisimilla. Jatkuvatoimiset turvavalaisimet ovat myös yhdenmukaisia muiden Ensto-valaisimien kanssa.

27 Jatkuvatoimista turvaa sähkökatkon varalta 25 Enston turvavalaisinmallisto on suunniteltu niin, että turvavalaisimia on mahdollista käyttää osana yleisvalaistusta. Sähkökatkon sat - tuessa turvavalaisimien lamput jäävät palamaan valaisinkohtaisen akun avulla. AVR320-turvavalaisin Moneen tilaan sopivat AVR 320- ja 400-turvavalaisimet AVR 320/400-turvavalaisimilla on helppo jatkaa muun valaistuksen ulkoasua ja säilyttää yhtenäinen ilme tiloissa. Pyöreät AVR-valaisimet soveltuvat mainiosti esimerkiksi toimistorakennuksiin, kouluihin ja kirjastoihin. AVR400-turvavalaisin injakasta turvaa Jono-turvavalaisimilla Jono-valaisimet on valmistettu korroosiota kestävästä materiaalista, joten ne soveltuvat hyvin turvavalaisimiksi parkkihalleihin ja kellareihin. Jono-turvavalaisin

28 26 IIKETUISTIVAAISIMET valoa tarvittaessa Mukavuuden ja turvallisuuden lisääntyminen on tärkeä tekijä kodin ohella myös julkisissa tiloissa. Valokytkimiä ei tarvitse etsiä ja valot syttyvät aina tarvittaessa. Kun valot eivät myöskään jää turhaan palamaan, energiatehokkuus ja säästöt lisääntyvät. FV Arlanda Kuva: Daniel Asplund

29 isää mukavuutta ja turvaa kiinteistölle 27 Automaattisesti syttyvä valaistus lisää mukavuutta esimerkiksi kellareissa, ullakkotiloissa ja varastoissa. Kantamuksia ei tarvitse laskea valon sytyttämiseksi tai etsiä katkaisijaa. Pimeyden turvin tapahtuva ilkivalta vähenee ja luvattomat vieraat kaikkoavat valojen syttyessä. Automaattisesti syttyvät valot helpottavat oloa myös sairaaloissa, palvelutaloissa ja päiväkodeissa. PIR-tunnistinvalaisin Mukavaa energiansäästöä iiketunnistinvalaisimien avulla ohjattu valaistus on päällä vain silloin, kun valoa tarvitaan. Kerrostalojen portaikoissa saavutetaan merkittäviä säästöjä, kun kaikki valot eivät pala niissä kerroksissa, joissa ei liikuta. Järjestelmäksi kytkettynä PIR-valaisimet voivat ohjata muuta valaistusta (orjavalaisimet). Enston PIR-valaisimilla on aina rinnakkaismallit, joita ei ole varustettu PIR-ominaisuudella, jolloin yhtenäisen valaistusjärjestelmän luominen laajalle alueelle on helppoa. Orja- ja mastervalaisin Säästöä myös asennus- ja huoltokustannuksissa PIR-valaisimet eivät tarvitse erillisiä kytkimiä, mikä vähentää johdotus- ja kytkinkustannuksia. Esimerkiksi porras- ja kellarikäytävässä vähentää kerroksissa päälle/poiskytkemisestä aiheutuvaa valonlähteiden kulumista ja pidentää lamppujen käyttöikää ja vähentää huoltokustannuksia. PIR-tunnistinyksikkö

30 28 PIR-valaisimet kerrostalossa PIR-valaisin voi ohjata useita muita valaisimia Enston PIR-valaisimet voivat ohjata useita valaisimia. Järjestelmään voidaan asentaa yksi tai useampia PIR-mastervalaisimia ja useita orjavalaisimia, joten järjestelmä voi aktivoitua useasta eri paikasta. äin valaistusta voidaan ohjata automaattisesti laajoissa rakennuksissa, kuten toimistorakennuksissa, kerrostaloissa tai kouluissa. Porraskäytävissä valoa tarpeen mukaan Koko porraskäytävää ei tarvitse valaista aina, kun rakennuksessa on liikettä. Valoa tarvitaan vain kerroksissa, joissa on ihmisiä. Siirryttäessä hissillä pohjakerroksesta kolmanteen kerrokseen valaistusta tarvitaan vain näissä kahdessa kerroksessa. Käytettäessä portaita valot syttyvät vain niissä kerroksissa, joissa liikutaan. Autotallit Valaistus on päällä, kun tiloissa on ihmisiä. Ratkaisu tuo asukkaille turvallisuuden tunteen ja pitää kutsumattomat vieraat loitolla. Kun halutaan, ettei tietty alue ole koskaan täysin pimeä, voidaan valita PIR-valaisimet, jotka valaisevat 5 prosentin valaistustasolla silloinkin, kun liikettä ei ole. Pyykkituvat, vajat ja kellarit Valaistus kytkeytyy päälle automaattisesti. Tämä on hyvin käytännöllistä, sillä näin sisään tulijan ei tarvitse laskea tavaroita, kuten vaatteita tai pahvilaatikoita, käsistään yltääkseen manuaaliseen kytkimeen. Järjestelmä on erityisen hyödyllinen liikuntarajoitteisille ja iäkkäille asukkaille.

31 29 PIR-valaisimet toimisto- ja virastorakennuksissa Viimeinen lähtijä sammuttaa valot PIR-teknologia soveltuu hyvin liikerakennuksiin. Porraskäytävien ja autotallien lisäksi liikerakennuksissa on yleensä yhteisiä WC-tiloja, teknisiä tiloja ja käytäviä. äiden tilojen käyttömäärä ja valontarve vaihtelevat, joten PIR-järjestelmä mahdollistaa huomattavat säästöt. Monissa liikerakennuksissa valais tus on turhaan päällä 24 tuntia vuorokaudessa ympäri vuoden. PIR-järjestelmää käytettäessä kukaan ei myöskään unohda sammuttaa valoja. äkymätön näköaisti PIR-liiketunnistin on sijoitettu huomaamattomasti valaisimen sisään. Ulospäin näkyy ainoastaan pieni linssi. Tämä helpottaa asennusta ja pienentää huomattavasti ilkivallan riskiä, jonka ulkoinen yksikkö aiheuttaisi. Master- ja orjavalaisimet Ohjaavia PIR-valaisimia kutsutaan mastervalaisimiksi, kun ne yhdistetään valaisimiin, joita ei ole varustettu PIR-ominaisuudella (orjavalaisimet). Ovien läheisyyteen asennetut PIR-valaisimet on merkitty piirrokseen vihreillä aaltosäteillä.

32 30 PIRreaktiovaiheet Vakio-PIR 0% 100 % 100 % 0 % Valmiustilassa valaisin on pois päältä. iiketunnistin tarkkailee jatkuvasti liikettä. Kun liiketunnistin havaitsee liikettä, PIR aktivoituu ja valot syttyvät. Kun liiketunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esisäädetyn viiveen ajan (3 30 minuuttia). Jos liiketunnistin ei rekisteröi liikettä tänä aikana, valaistus kytkeytyy pois päältä. PIR- ja perusvalaistus 5 % 100 % 100 % 5 % Valmiustilassa valaistus toimii 5 prosentin tasolla ja liiketunnistin tarkkailee jatkuvasti liikettä. Kun liiketunnistin havaitsee liikettä, PIR aktivoituu ja valaistustaso nousee 100 prosenttiin. Kun liiketunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esimääritetyn viiveen ajan (3 30 minuuttia). Jos liiketunnistin ei havaitse liikettä viiveen aikana, valaistus palaa 5 prosentin perustasolle.

33 31 ED-valot helpottavat säätämistä Uuteen liiketunnistimeen on lisätty EDmerkkivalot, jotka vilkkuvat säätämisen helpottamiseksi. EDvalot on sijoitettu PIRliiketunnistimen viereen muovisuojuk sen taakse. Kolmannen sukupolven liiketunnistin Hämäryystason säätäminen Hämäryystason toimintaa ohjaavan raja-arvon säätömahdollisuuden ansiosta valaistus kytkeytyy automaattisesti pois päältä päivänvalon ajaksi. Enston PIR-liiketunnistimessa voi tarkkaan määrittää millä hämäryystasolla valaisimet kytkeytyvät päälle. Hämäryystaso määritetään kääntämällä lux-potentiometristä kunnes PIR-yksikön sisällä olevien ED-valojen väri vaihtuu. äin valaistus kytkeytyy päälle ja pois aina täsmälleen kyseisellä hämäryystasolla. Viiveajan säätäminen PIR-liiketunnistimen havaittua liikettä kytkeytyy valaisin päälle ja pysyy päällä niin kauan kuin alueella liikutaan. Valaisin sammuu kuitenkin vasta valitun viiveajan päätyttyä, jotta valaisin ei kytkeytyisi päälle ja pois turhan usein. Viiveaika voidaan valita 3 ja 30 minuutin väliltä. Energiansäästön optimoimiseksi viiveaika on hyvä määrittää kohteen käytön mukaan. Tiloissa joissa liikutaan usein, viiveajan on hyvä olla pidempi, jotta valaisimet eivät kytkeydy usein päälle ja pois. Viive voi olla lyhyempi tiloissa, joissa liikutaan harvoin. Tunnistusherkkyyden asettaminen ja testitila PIR-valaisin saattaa reagoida häiriöihin ja liiketunnistin voi tulkita ilmavirtoja fyysisiksi liikkeiksi. iiketunnistimen herkkyyttä voi säätää niin, että se jättää häiriöt huomioimatta. PIR-liiketunnistin voidaan asettaa testitilaan 180 sekunniksi SESpotentiometriä kääntämällä ja tarkistaa liiketunnistimien toimintaalue ja valita tarkoituksenmukainen asennuskohta valaisimelle.

34 32 KeiTTiö, KYPYhUOne, sauna hyvällä suunnittelulla toiminnallisuutta ja tunnelmaa Oikeanlainen valaistus luo tunnelmaa, mutta mahdollistaa myös turvallisen toiminnan. Valaistuksen hyvällä suunnittelulla ja ohjaustoiminnoilla saadaan monenlaiset toiveet toteutettua näissä tärkeissä tiloissa.

35 Keittiössä valaistukselta vaaditaan tarkkuutta ja tunnelmaa 33 Keittiön työpisteillä tarvitaan riittävän kirkas ja oikein kohdennettu valaistus. Valon väri kannattaa huomioida, koska kaakelit ja muut pintamateriaalit näyttävät kellertävässä tai sinertävässä valossa erilaiselta. Valonsäätimien avulla saadaan keittiöön luotua haluttu tunnelma. Työpistevalaisin Valolta vaaditaan kylpyhuoneessa paljon Kylpyhuoneissa on riittävän yleisvalaistuksen lisäksi hyvin tärkeätä oikein toteutettu peilivalaistus. Yleisvalaistus voi olla liiketunnistinohjattu tai vaikkapa säädettävä. Peilivalaistuksen tärkeimpänä tehtävänä on valaista kasvot tasaisesti ja toistaa värit aitoina. Jono-valaisimet Kodikasta tunnelmaa saunaan Ritilöiden välistä siivilöityvä valo luo oikean saunatunnelman. Epäsuoralla valaistuksella saadaan lämmin ja rauhallinen tunnelma. Enston saunavalaisimista on helppo irrottaa ritilä vaikkapa siivouksen ajaksi. Ritilät voi myös käsitellä sävytetyillä saunasuojilla. AVH15-saunavalaisin

36 34 VAAisTUKsen ohjaus energiatehokkuutta mukavuudesta tinkimättä ykyaikainen valaistuksen ohjaus lisää turvallisuutta, mukavuutta ja joustavuutta. Samalla on mahdollista säästää energiaa, pidentää valaisimien käyttöikää ja valonlähteiden vaihtoväliä.

37 Turvallista ja taloudellista ohjausta 35 Valaistuksen ohjauksella lisätään kodin turvallisuutta mutta saadaan myös ripaus ylellisyyttä. Samalla huolehditaan energiatehokkuudesta. Valaistusta ohjataan tarpeen ja tilanteen mukaan valonsäätimillä ja valot saa syttymään ja sammumaan automaattisesti liiketunnistimilla sekä sisällä että ulkona. Vaihtoehtoja ovat joko ylellinen Impressivo- tai ajaton Jussimuotoilu. Jussi-säädin Impressivo-säädin Impressivo-säädin Impressivo-säädin Impressivo-säädin Monenlaisia toimintoja Valaistusta voidaan ohjata usealla tavalla. Valot saa syttymään ja sammumaan tai niitä voi säätää manuaalisesti, automaattisesti tai kauko-ohjatusti. Valonsäätimiä on kolmea eri tyyppiä: kiertonuppi-, painike- ja kauko-ohjattava säädin. Energiaa säästyy, kun valot syttyvät automaattisesti huoneeseen tultaessa ja sammuvat sieltä poistuttua tai eivät syty ollenkaan, jos valoa on jo riittävästi. Energiaa on helppo säästää säätämällä valaistusteho aina tilanteeseen ja tarpeeseen sopivaksi. Kiertonuppisäädin Painikesäädin iiketunnistin äsnäolotunnistin IR-säädin ja kauko-ohjain Monta asennustapaa Säätimet voidaan asentaa pintaan, kojerasiaan tai keskukseen. Sivuohjaimien avulla säätöpisteitä voidaan lisätä tarpeen mukaan ja valoja voidaan säätää vaikkapa useasta kerroksesta. iike- ja läsnäolotunnistimet sytyttävät valot automaattisesti, kun tunnistimen valvonta-alueella liikutaan hämärässä. Valot sammuvat automaattisesti kun liikettä ei enää havaita. iiketunnistimia voidaan asentaa valokatkaisijoiden tilalle esimerkiksi portaikkoihin, tuulikaappeihin, wc-tiloihin ja kylpy huoneisiin. äsnäolotunnistimet asennetaan yleensä kattoon ohjaamaan suurien tilojen automaattista valaistusta. Vahti-Jussi soveltuu teknisiltä ominaisuuksiltaan hyvin vaativiin ulkoasennuksiin. Seinään Kattoon Keskukseen Ulos PIR-ulkovalaisin

38 36 Monikäyttöinen yleissäätimen runko Vaihtoehtoisilla keskiölevyillä yleissäätimen runko saadaan toimimaan säätimenä, kauko-ohjattavana säätimenä tai liiketunnistimena. Sivuohjaimiksi voidaan lisätä 230V painikkeita, joilla voidaan ohjata päälle/pois ja säätää valaistusta. Yleissäätimen voi vaihtaa olemassa olevan valokatkaisimen tilalle, koska -johdin ei ole välttämätön. Yleissäädin soveltuu 230 V hehkuja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Säätimessä on elektroninen oikosulku- ja ylikuormitussuojaus. = Keskiö IR-säädin ja kauko-ohjain = Runko 6593U Keskiö Painikesäädin = Keskiö iiketunnistin

39 Valonsäätimien valintataulukko 37 tuote IMPRESSIVO SST TUOTE Jussi SST teho kiertonuppisäätimet keskussäätimet painikesäätimet 2210UJ W X 2250U UJG W X 2247U UJG VA X X 6520U UJG VA X X 6517U U VA+6A kytkin X X 6513U UJG VA X X 6519U UJG VA X X 6591U UJCG VA X X X 6592U ( U UJ X 6565U U W/VA/kanava X X X 6593U U VA X X X 6594U-214 ( VA X X X 6550U U X 6583 ( VA X X X 6584 ( VA X X X X (1 Toimii vain 6591U-101 kanssa (2 Toimii vain 6593U-214 kanssa (3 Paikalliskäytössä käyttöelementit: 6543/10 himmennin,6543/11 painike ja 6543/12 ajastin (4 isäyksikkö keskussäätimelle V Hehku- ja halogeenilamput Rautasydänmuuntajat Elektroniset muuntajat 1 10 V liitäntälaitteet Ympäristön lämpötila rajoittaa kuormitettavuutta On huomioitava, että valonsäätimistä ilmoitetaan aina nimellisteho. Säädintä voidaan kuormittaa nimellistehoon asti, mikäli se on asennettu massiiviseen betoniseinään yksinään. Asennettaessa säädin kevytbetoniseinään tai eristettyyn väliseinään on tehonlasku noin 20 prosenttia nimellistehosta. Usean valonsäätimen pysty-yhdistelmää tulisi välttää. Mikäli pysty-yhdistelmään kuitenkin asennetaan useita valonsäätimiä on tehonlasku noin 25 prosenttias nimellistehosta. Korkeissa ympäristölämpötiloissa (lämpötila asennusrasiassa käytön aikana) tulee tehoa laskea seuraavasti: 50 C > 57 % nimellistehosta 60 C > 28 % nimellistehosta p / % c

40 Mukavuuskytkin Mukavuuskytkin on kuten valokatkaisija, josta voidaan sytyttää ja sammuttaa valot käsin tai automaattisesti. Automaattitoiminnossa kytkin voi toimia liiketunnistimena tai porrasvaloautomaattina. Mukavuuskytkin voidaan asentaa olemassa olevan kytkimen tilalle, sillä -johdinta ei tarvita. Vahti-Jussi Vahti-Jussi -liiketunnistin säädetään toimimaan halutusti asettamalla valoisuusraja, ilmaisuherkkyys ja kytkentäaika sopiviksi. Vahti-Jussissa potentiometrit ovat laitteen alapinnalla helposti säädettävissä. Vahti-Jussin infrapunahuoltosäätimellä lisäasetusten tekeminen on helppoa ja erityistoiminnot ohjelmoidaan nopeasti ja kätevästi. Säätämisen helpottuessa asennuskustannuksia voidaan vähentää. Tunnistinosaa voidaan kallistaa sivusuunnassa ja valvonta-aluetta säätää +/ 30 astetta.

41 Kaksoissäädin 39 Kaksoissäätimen avulla voi säätää kahta valaisinryhmää yhteen kojerasiaan asennetusta säätimestä. Kaksoissäädin voidaan vaihtaa kruunukytkimen tilalle ilman joh dotusmuutoksia, sillä -johdinta ei tarvita. Säädin tallentaa viimeksi käytetyn valoisuusarvon oletus arvoksi. Keskussäädin Keskussäädin Teholaajennusosa Keskussäädin valitsee automaattisesti ohjaustavan valaisimen tyypin mukaisesti. Perinteisten muuntajien ja elektronisten liitäntä laitteiden sekakäyttö samassa säätöpiirissä ei ole sallittua. Säätimen teholaajennusosa kytketään keskussäätimeen RJ12-kaapelilla. Keskussäädintä voidaan käyttää vaihdettavalla käyttöelementillä myös paikallisesti. Ajastin laajen - taa käyttömahdollisuuksia sekä säästää energiaa ja valonlähteitä. Keskussäätimet muodostavat tehokkaan, helppokäyttöisen ja monipuolisen ratkaisun suurta tehoa vaativiin valaistuksenohjauksen tarpeisiin.

42 40 VAAisTUs tuotetiedot Enston valaistusratkaisut muodostavat toimivan kokonaisuuden, jonka avulla on helppo lisätä kiinteistön turvallisuutta, energiatehokkuutta ja toiminnallisuutta mukavuutta unohtamatta. Yleisvalaisimet 41 Työpistevalaisimet 47 Saunavalaisimet 49 Jonovalaisimet 50 Ulkovalaisimet 55 Valoketjuvalaistus 58 Valonjakotiedot 60 Valonlähteet 62 Impressivo 63 - valonsäätimet 63 - liiketunnistimet 65 - IR-kauko-ohjaus 67 Jussi 69 - valonsäätimet 69 - keskussäätimet 70 - liiketunnistimet 71 - Vahti-Jussi -liiketunnistimet 73 Säätimien kytkentäkuvat 75 iike-/läsnäolotunnistimien tekniset tiedot 78 Vahti-Jussi 360 tunnistusalue 79 iiketunnistimien kytkentäkuvat 80

43 41 Yleisvalaisimet AVR254 BQKRy ihnm IP54 3 x 2,5mm² AVR254-valaisimet on suunniteltu yleisvalaisimiksi sekä kosteisiin että kuiviin tiloihin, sisälle ja ulos. Valaisimet soveltuvat erinomaisesti kylpyhuone- ja WC-tiloihin, vaatehuoneisiin, ulkokatoksiin, terasseille ja eteisvalaisimiksi. Runko on polykarbonaattia ja kupu opaalia akryyliä. AVR254 valaisimet muodostavat yhdessä AVR320 ja AVR400 sarjojen kanssa yhdenmukaisen valaisinperheen. AVR254 valaisimet on saatavissa myös käytännöllisissä monipakkauksissa. Valonlähteet 9W/830 sisältyvät. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR254 valaisimet magneettisella kuristimella AVR x 9W TC/G23 230V 50Hz AVR254.29MP x AVR254 2x9W TC/G23 230V 50Hz AVR254 valaisimet elektronisella liitäntälaitteella AVR254.29E x 9W TC-E/2G7 230/240V 0-50/60Hz AVR254 PIR tunnistinvalaisimet magneettisella kuristimella. Huom! suojausluokka I AVR x 9W TC/G23 230V 50Hz AVR254 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E x 9W TC-E/2G7 230/240V 50/60Hz AVR254 koristerenkaat sinkittyä, pulverimaalattua terästä AV Valkoinen AV Musta AV Antiikkihopea AV Teräs AVR254 häikäisysuojarekaat sinkittyä, pulverimaalattua terästä AV Valkoinen AV Musta AV Antiikkihopea AV Teräs AVR254 peiterengas polykarbonaattia AV Valkoinen AVR254 varaosat ja tarvikkeet AV Uppokiinnikesanka AVR254 valaisimille AVV Varakupu AVR254 valaisimille, opaali akryyli AVV Varakupu AVR254-PIR valaisimille, opaali akryyli AVR Ø Ø254 AV40 AV40.3 Ø AV41 AV41.3 Ø AV42 Ø261 34

44 Yleisvalaisimet AVR320 ja AVC320 AQKRy ihnm IP44 5 x 2,5mm² AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Uusi, patentoidulla keskiörenkaalla varustettu bajonettikiinnitys helpottaa valaisimen asentamista niin katto- kuin seinäasennuksissakin. Kullekin eri valonlähdetyypille sovitetut, valkopintaisesta teräksestä syvävedetyt heijastinlevyt takaavat aina parhaimman valoteknisen lopputuloksen. Kehysrenkaat ja malliston monet PIR-tunnistinvalaisimet laajentavat entisestäänkin valaisinsarjan käyttöalueita. AVR320 valaisimien rungon ja kuvun materiaalina on kestävä polykarbonaatti. AVR320 muodostaa yhdessä AVR254 ja AVR400 sarjojen kanssa Enston kolmen koon valaisinmalliston. AVR320-sarjan Enstoet liitimillä varustetut mallit helppoon ja nopeaan asennukseen löydät AVC320-mallistosta. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. AVR320.1 valaisimessa mukana 15W-E27/827. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR320 valaisimet E27-kantaisille kompaktiloistelampuille. AVR320.1 toimitetaan 15W/E27 lampulla varustettuna AVR x 23 W max / TC-DSE/E V 50 Hz, 3 x 2,5 mm² AVR320 valaisimet magneettisella kuristimella AVR x 26 W TC-D/G24d V 50 Hz, 3 x 2,5 mm² AVR320 valaisimet elektronisella liitäntälaitteella AVR E x 26 W TC-DE/G24q-3 230/240 V 0 50/60 Hz AVR E x 28 W TC-DD/GR10q 230/240 V 0 50/60 Hz AVR E x 13 W TC-DE/G24q1 230/240 V 0 50/60 Hz AVR E x 18 W TC-DE/G24q-2 230/240 V 0-50/60 Hz AVR /9E AVR320 IP44 TC-DE18 W + TCE9 W E PC AVR /18E W TC-DE/G24q-2 230/240 V 0 50/60 Hz AVR CE x 22 W T5C/2GX13 230/240 V 0 50/60 Hz AVR320 turvavalaisin elektronisella liitäntälaitteella AVR E/3SM AVR320/3SM IP44 2 x TC-DE18 W E PC O AVC320 valaisimet 3-napaisella Enstoet liittimellä AC31.W valaisinrungon sivulla. Huom! kotelointiluokka IP20 AVC E x 26 W TC-DE/G24q-3 230/240V 0 50/60 Hz AVC E x 18 W TC-DE/G24q-2 230/240V 0 50/60 Hz AVR320 ohjattavalla 1 10V elektronisella liitäntälaitteella AVR D x 18W TC-DE/G24q V 0/50/60 Hz AVR320 ohjattavalla 1 10V elektronisella liitäntälaitteella ja releellä 5 %/100 % valaistustasojen ohjaamiseksi ulkoisen 230V syötön kautta AVR DR x 18W TC-DE/G24q-2 230V 50 Hz AVR320 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E x 13 W TC-DE/G24q1 230/240 V 0 50/60 Hz AVR /94E W TC-E/2G7+18 W TC-DE/G24q-2 230/240V 50/60 Hz AVR E x 18 W TC-DE/G24q-2 230/240V 50/60 Hz AVR CE x 22 W T5C/2GX13 230/240V 50/60 Hz AVC320 PIR tunnistinvalaisin elektronisella liitäntälaitteella. Varustettu 3-napaisella Enstoet liittimellä AC31.W valaisinrungon sivulla. Huom! kotelointiluokka IP20 AVC E x 18 W TC-DE/G24q-2 230/240V 50/6 0Hz AVR320PIR elektronisella liitäntälaitteella ja releellä Päälle/Pois valaistustasojen ohjaamiseksi myös ulkoisen 230V syötön kautta AVR ER x 18 W TC-DE/G24q-2 230V 50 Hz AVR320 PIR tunnistinvalaisimet ohjattavalla 1 10V elektronisella liitäntälaitteella. jatkuvasti palava perusvalaistustaso 5 % ja PIR ohjattu valaistustaso 100 % AVR D x 18 W TC-DE/G24q-2 230/240V 50 Hz AVR320 koristerenkaat sinkittyä, pulverimaalattua terästä AV Valkoinen AV Musta AV Antiikkihopea AV Teräs AVR320 tarvikkeet ja varaosat AVV Varakupu AVR320 valaisimille, opaali polykarbonaatti AVV Varakupu AVR320-PIR valaisimille, opaali polykarbonaatti AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic Ø AVR320 Ø Ø AV45 AV45.3 Ø AVR320 PIR Ø

45 43 Yleisvalaisimet AVR400 AQKRy ihnm IP44 5x2,5mm² Tyylikkäät ja tehokkaat valaisimet auloihin, käytäviin, konttoreihin, hotellihuoneisiin sekä kotien moniin valaistustarpeisiin. Soveltuu sekä kosteisiin että kuiviin tiloihin. Materiaali on polykarbonaattia. Valaisinten sisustuksellista ilmettä on helppo muunnella erilaisin koristerenkain. AVR400 sarja on suurin Enston kolmen koon valaisimista. Rengasloisteja hehkulamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet värisävy 830. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR400 valaisin E27-kannalla AVR x100W A60/E27 AVR400 valaisimet elektronisella liitäntälaitteella AVR E x18W TC-/2G11 230/240V 0-50/60Hz AVR /9E x18W TC-/2G11+9/9W TC-E/2G V 0-50/60Hz AVR /18E W+18W TC-/2G11 230/240V 0-50/60Hz AVR E x18W TC-/2G11 230/240V 0-50/60Hz+E14 max 10W AVR E x26W TC-DE/G24q3 230/240V 0-50/60Hz AVR E x38W TC-DD/GR10q 230/240V 0-50/60Hz AVR CE x55W T5C/2GX13 230/240V 0-50/60Hz AVR400 turvavalaisin magneettisella kuristimella ja elektronisella pikasytyttimellä AVR H/3M AVR400/3M IP44 TC-DD 28W H PC O AVR400 turvavalaisin elektronisella liitäntälaitteella AVR E/3SM AVR400/3SM IP44 2xTC-18W E PC O AVR400 ohjattavalla 1-10V elektronisella liitäntälaitteella AVR D x18W TC-/2G11 230/240V 0-50/60Hz AVR400 ohjattavalla 1-10V elektronisella liitäntälaitteella ja releellä 5%/100% valaistustasojen ohjaamiseksi ulkoisen 230V syötön kautta AVR DR x18W TC-/2G11 230V 50Hz AVR400 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E x18W TC-/2G11 230/240V 50/60Hz AVR E x18W TC-/2G11 230/240V 50/60Hz AVR /94E W TC-E/2G7+18W TC-/2G11 230/240V 50/60Hz AVR E x26W TC-DE/G24q3 230/240V 0-50/60Hz AVR /94E x18W TC-/2G11+2x9W TC-E/2G7 230/240V 50/60Hz AVR CE x55W T5C/2GX13 230/240V 50/60Hz AVR400PIR elektronisella liitäntälaitteella ja releellä Päälle/Pois valaistustasojen ohjaamiseksi myös ulkoisen 230V syötön kautta AVR ER x18W TC-/2G11 230V 50Hz AVR400 PIR tunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. jatkuvasti palava perusvalaistustaso 5% ja PIR ohjattu valaistustaso 100% AVR D x18W TC-/2G11 230/240V 50Hz AVR /186D W+18W TC-/2G11 230/240V 50/60Hz AVR400 koristerenkaat polykarbonaattia AV Valkoinen AV52/A Harjattu alumiini AV Vaalea puukuviointi AV Tumma puukuviointi AV Teräs AVR400 koristerenkaat sinkittyä, pulverimaalattua terästä AV Valkoinen AV Musta AV Antiikkihopea AV Teräs AVR400 tarvikkeet ja varaosat AVV Varakupu polykarbonaattia AVR400 valaisimille AVV Varakupu AVR400-PIR valaisimille, opaali polykarbonaatti AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic AVR400 Ø Ø AV52 AV 54 Ø AV50 AV50.3 Ø AVR400 PIR Ø Ø

46 Yleisvalaisimet AVR1 BQKRy ihnm IP44 3x2,5mm² AVR1 on monipuolinen, polykarbonaatista valmistettu iskun- ja säänkestävä valaisin sekä ulko- että sisäkäyttöön. Monet energiaa säästävät valonlähdevaihtoehdot, erilaiset lisätarvikkeet sekä monet PIR tunnistinvalaisinvaihtoehdot tekevät valaisimesta monikäyttöisen niin yksityisissä että julkisissakin kohteissa. Valonlähteet värisävy 830 sisältyvät valaisintoimitukseen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR1 valaisimet magneettisella kuristimella AVR x9W TC/G23 230V 50Hz AVR x11W TC/G23 230V 50Hz AVR x16W TC-DD/GR10q 230V 50Hz AVR x18W TC-/2G11 230V 50Hz AVR x28W TC-DD/GR10q 230V 50Hz AVR1 valaisimet elektronisella liitäntälaitteella AVR1.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR1.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR1.118E x18W TC-/2G11 230/240V 0-50/60Hz AVR1 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR1.29/94E W TC-E/2G7 230/240V 50/60Hz AVR1.294E x9W TC-E/2G7 230/240V 50/60Hz AVR1 upotuskehykset polykarbonaattia AV Valkoinen AV21/G Messinki AVR1 koristerenkaat polykarbonaattia AV Valkoinen AV28/A Harjattu alumiini AV28/A Kromi AV28/G Messinki AVR1 tarvikkeet ja varaosat AVV Varakupu AVR1 valaisimille, opaali polykarbonaatti AVV Varakupu AVR1 valaisimille, polykarbonaattia, UVsuojalakattu AVV Varakupu AVR1-PIR valaisimille, opaali polykarbonaatti AVV Varakupu AVR1-PIR valaisimille, polykarbonaattia, UVsuojalakattu AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic ÿ AVR1 Ø AVR1 PIR AV21 Ø AV28 Ø302 Ø

47 45 Yleisvalaisimet AVR4 BQKRy ihnm IP44 3x2,5mm² AVR4:ään voi valita valonlähteeksi energiaa säästävien pienloistelamppujen lisäksi myös maksimissaan 75W hehkulampun. Roiskevesitiiviinä valaisin sopii sekä ulos että sisälle niin kuiviin kuin kosteisiinkin tiloihin, kuten eteisiin, porraskäytäviin, kylpyhuoneisiin ja uima-allastiloihin. Iskunkestävien materiaaliensa ansiosta käyttökohteita ovat myös erilaiset julkiset rakennukset, hotellit ja kerrostalojen porraskäytävät. Valaisin on muunneltavissa helposti erilaisilla lisätarvikkeilla. AVR4 hehkulamppuvalaisin on saatavissa myös käytännöllisissä monipakkauksissa. Toimitukseen sisältyvät kompaktiloistelamput värisävy 830. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR4 valaisimet E27 kannalla AVR x75W A60/E27 230V AVR4MP x AVR4 1x75W A60/E27 AVR4 valaisimet magneettisella kuristimella AVR x9W TC/G23 230V 50Hz AVR x11W TC/G23 230V 50Hz AVR x16W TC-DD/GR10q 230V 50Hz AVR x18W TC-/2G11 230V 50Hz AVR4 valaisimet elektronisella liitäntälaitteella AVR4.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR4.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR4.118E x18W TC-/2G11 230/240V 0-50/60Hz AVR4 upotuskehykset polykarbonaattia AV Valkoinen AV21/G Messinki AVR4 koristerenkaat polykarbonaattia AV Valkoinen AV28/A Harjattu alumiini AV28/A Kromi AV28/G Messinki AVR4 tarvikkeet ja varaosat AVV Varakupu AVR4 valaisimille, opaali polykarbonaatti AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic AVR4 Ø AV21 Ø AV28 Ø302 Ø AVR14 BQKRy ihnm IP44 3x2,5mm² AVR14 on hillitysti muotoiltu yleisvalaisin sekä koteihin että julkisiin tiloihin. Satinoidun kuvun ansiosta myös suuritehoistenkin lamppujen valo siivilöityy tasaisesti ja miellyttävästi opaalikuvun läpi. Pinta-asennuksessa osa valosta heijastuu epäsuorasti seinä- tai kattopinnan kautta huonetilaan. AVR14 valaisin on erittäin helppo asentaa uppoon käyttäen AV21 -upotuskehystä. Valaisin sopii erinomaisesti myös mataliin tiloihin. Pinta-asennuksissa etenkin seinäpinnolla voidaan koristerenkailla helposti muuttaa runko-osan ulkonäköä ja väriä sisustukseen sopivaksi. Toimitukseen sisältyvät kompaktiloistelamput värisävy 830. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR14 valaisin E27 kannalla AVR x75W A60/E27 230V AVR14 valaisimet magneettisella kuristimella AVR x9W TC/G23 230V 50Hz AVR x16W TC-DD/GR10q 230V 50Hz AVR x18W TC-/2G11 230V 50Hz AVR x28W TC-DD/GR10q 230V 50Hz AVR14 valaisimet elektronisella liitäntälaitteella AVR14.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR14.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR14.118E x18W TC-/2G11 230/240V 0-50/60Hz AVR14 upotuskehys polykarbonaattia AV Valkoinen AV21/G Messinki AVR14 koristerenkaat polykarbonaattia AV Valkoinen AV28/A Kromi AV28/A Harjattu alumiini AV28/G Messinki AVR14 tarvikkeet ja varaosat AVV Varakupu polykarbonaattia AVR14 valaisimille AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic 80 Ø400 AVR14 AV21 Ø AV28 Ø302 Ø295 Ø

48 46 Yleisvalaisimet AVR2 ja AVR2.1 BPKJMy ihn IP44 3x2,5mm² Kestävät ja monikäyttöiset yleisvalaisimet polykarbonaatista. Soveltuvat käytettäviksi niin kuivien tilojen kuin kosteiden tilojenkin valaistuksissa. Valonlähteenä max.75w hehkulamppu. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x75W A60/E27 230V, musta/opaali AVR x75W A60/E27 230V, valkoinen/opaali AVR2/2.1 varaosat AVV Varakupu AVR2/2.1 valaisimille, opaali polykarbonaatti AVR2 AVR Ø220 Ø AVR12 BPKJMy ihn IP44 3x2,5mm² Ajaton ja kestävä valaisin polykarbonaatista. Runko valkoinen ja kupu kirkas. AVR12 sopii sekä kuiviin että kosteisiin tiloihin, niin ulos kuin sisällekin. Valaisinta käytetään esim. kellareissa ja varastotiloissa. Valonlähteenä max.75w hehkulamppu. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x75W A60/E27 230V, valkoinen/kirkas AVR Ø220 Ø AVR12 varaosat AVV Varakupu AVR12 valaisimille, kirkas polykarbonaatti AVR16 APKRy ihn IP44 5x2,5mm² Opaalikupuinen, roiskevedenpitävä valaisin. Voidaan käyttää niin sisä- kuin ulkotiloissakin. Kuvun ja rungon materiaali iskunkestävää polykarbonaattia. Runko on väriltään valkoinen. Valonlähteet eivät sisälly toimitukseen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x18W T8/G13 230V 50Hz AVR16 varaosat AVV Varakupu AVR16.0 valaisimelle, opaali AVR AVR6 BPKRy qh IP44 Rasiavalaisin kosteisiin ja kuiviin tiloihin, kuten varastoihin, kellareihin tai ulos. Materiaali polyesteriä, lampunpidin lämmönkestävää kestomuovia. Valonlähteenä max. 60W hehkulamppu. Valaisimiin sopivat kaikki A85 standardin kierrekuvut. Toimitetaan ilman kupua. Ryhmäjohdon haaroitusmahdollisuus mukana olevassa pintarasiassa. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x60W A60/E27 230V AVR6MP kpl AVR6 1x60W A60/E27 AVR6 A85 78 Ø AVR20 ja AVR20.1 BPKJy qh IP44 Kestävät pallovalaisimet sekä kosteisiin että kuiviin tiloihin, sisälle esim. pesutiloihin, varastoihin tai eteisiin, ulos seinä- ja kattovalaisimiksi. Runko on polyesteriä ja kupu polykarbonaattia sekä lampunpidin lämmönkestävää kestomuovia. AVR20 asennetaan uppojakorasian päälle. AVR20.1 sisältää pinnallisen jakorasian. Valonlähde max. 60W hehkulamppu. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x60W A60/E27 230V AVR x60W A60/E27 230V AVR20/20.1 varaosat AVV Varakupu AVR20 /20.1 valaisimille, opaali polykarbonaatti AVR20.1 Ø113 Ø

49 47 Yleisvalaisimet AVK38 APKJy g IP20 Pienikokoinen runkovalaisin ilman liitäntälaitetta. Runko valkoiseksi maalattua alumiinia, mitoiltaa 32x15 mm ja päätyosat valkoista polykarbonaattia. Valaisimet toimitetaan varustettuna liitosjohdolla ilman valonlähdettä. Valaisimet ei yksittäispakattu. avakoko 100 kpl ja toimitukset ainoastaan täysin lavoin. TYYPPI SÄHKÖO EA-KOODI IMIKE Varustettu runkoon sijoitetulla kytkimellä ja 5m liitosjohdolla 3x0,75mm² AVK JOOUX 1x15W T8/G13, 3x0,75mm²/5m, 488mm AVK JOOUX 1x18W T8/G13, 3x0,75mm²/5m, 640mm AVK JOOUX 1x30W T8/G13, 3x0,75mm²/5m, 945mm AVK JOOUX 1x36W T8/G13, 3x0,75mm²/5m, 1250mm AVK JOOUX 1x58W T8/G13, 3x0,75mm²/5m, 1550mm Ilman kytkintä ja 1m liitosjohdolla 3x0,75mm² AVK38.15/ JOOUX 1x15W T8/G13, 3x0,75mm²/1m, 488mm AVK38.18/ JOOUX 1x18W T8/G13, 3x0,75mm²/1m, 640mm AVK38.30/ JOOUX 1x30W T8/G13, 3x0,75mm²/1m, 945mm AVK38.36/ JOOUX 1x36W T8/G13, 3x0,75mm²/1m, 1250mm AVK38.58/ JOOUX 1x58W T8/G13, 3x0,75mm²/1m, 1550mm AVK38 Työpistevalaisimet AVR BPKRy ih IP44 4x2,5mm² Pienikokoinen työpistevalaisin, joka sopii kapeisiin tiloihin. Valaisimesta saadaan joko oikea- tai vasenkätinen kääntämällä pistorasioiden kannet. Materiaalina on iskunkestävä polykarbonaatti. Valaisimet toimitetaan valonlähteineen. Valonlähteenä 11W TC kompaktiloistelamppu, värisävy 830. AVR TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x11W TC/G23 230V 50Hz, 290mm Varustettu kytkimellä AVR x11W TC/G23 230V 50Hz, 298mm Varustettu kytkimellä ja kaksoispistorasialla. Huom! suojausluokka I AVR x11W TC/G23 230V 50Hz, 426mm AVR /-10/-20 varaosat AVV Varakupu AVR17/11W valaisimille, opaali polykarbonaatti AVR AVR

50 48 Työpistevalaisimet AVR17 APKRy ih IP44 4x2,5mm² Työpistevalaisinsarja keittiöihin, apukeittiöihin, askarteluhuoneisiin ja työpaikoille. Roiskevedenpitävänä se sopii myös kylpyhuoneisiin. Materiaalina on iskunkestävä polykarbonaatti. Valaisimesta saadaan joko oikea- tai vasenkätinen kääntämällä pistorasioiden kannet. Valaisimet toimitetaan ilman valonlähdettä. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x18W T8/G13 230V 50Hz, 635mm AVR Varustettu kytkimellä AVR x18W T8/G13 230V 50Hz, 643mm Varustettu kytkimellä ja pistorasialla AVR x18W T8/G13 230V 50Hz, 772mm AVR17.0 AVR17.10 AVR17 varaosat AVV Varakupu AVR17/18W valaisimille, opaali polykarbonaatti AVR22 APKRy il IP21 5x2,5mm² Pienikokoinen työpistevalaisin, joka on tarkoitettu asennettavaksi keittiökaapiston alle. Valaisimessa on kytkin ja kaksi eteenpäin suunnattua pistorasiaa. Seinäkiinnikeosan ja rungon muotoilun ansiosta valaisin on erittäin sopiva myös saneerauskohteisiin sekä uppo- että pintajohdotuksissa. Valonlähteenä 2x9W TC. Toimitetaan valonlähteineen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x9W TC/G23 230V 50Hz AVR22 varaosat AVV Varakupu AVR22 valaisimelle, opaali akryyli AVR

51 Saunavalaisimet AVH11 BPKJMy0 gl IP34 2 x 1,5mm² Valaisimet on erityisesti suunniteltu saunoihin. Valaisin AVH11 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. Runko lämmönkestävää polyesteriä, kupu lasia, heijastin alumiinia. Asennus seinälle, vähintään 100 mm etäisyydelle katosta - Ei kattoon! Max 60W hehkulamppu. Saatavissa mäntyritilällä varustetut mallit: upotettava valaisin AVH11.1 ja pintaan asennettava valaisin AVH11.2 TYYPPI SÄHKÖO EA-KOODI IMIKE Saunavalaisin AVH x40/60W A60/E27 IP34, ta125 C Saunavalaisin uppoasennukseen mäntyritilällä AVH x40/60W A60/E27 IP34, ta125 C Saunavalaisin pinta-asennukseen mäntyritilällä AVH x40/60W A60/E27 IP34, ta125 C AVH11 tarvikkeet ja varaosat AUE Upotuskehys AVH11 saunavalaisimelle AK Mäntyritilä saunavalaisimelle AVH11, uppo-asennukseen AK Mäntyritilä saunavalaisimelle AVH11, pinta-asennukseen AVV Valaisinlasi AVH11 saunavalaisimelle AVH AVH AVH AVH15 BPKJMy0 gl IP44 2x1,5mm² Valaisimet on suunniteltu erityisesti saunoihin. Valaisin AVH15 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. Valaisimen runko on lämmönkestävää kestomuovia, kupu lasia. Asennus seinälle, vähintään 100 mm etäisyydelle katosta- Ei kattoon! Saatavissa mäntyritilällä varustetut mallit: seinämalli AVH15.1 sekä kulmamalli AVH15.2. TYYPPI SÄHKÖO EA-KOODI IMIKE Saunavalaisin AVH x40/60W C35/E14 IP44, ta 125 C Saunavalaisin seinäasennukseen mäntyritilällä AVH x40/60W C35/E14 IP44, ta125 C Saunavalaisin kulma-asennukseen mäntyritilällä AVH x40/60W C35/E14 IP44, ta125 C AVH15 tarvikkeet ja varaosat AV Mäntyritilä AVH15 saunavalaisimelle, seinäasennus AV Mäntyritilä AVH15 saunavalaisimelle, kulma-asennus AVV Valaisinlasi AVH15 saunavalaisimelle AVH15 81 AVH AVH

52 50 Jonovalaisimet PerusJono-valaisimet APKRy ih IP44 5x2,5mm² Jonovalaisimet TC 11W ja T8 ( 26mm ) loistelampuille sisä- ja ulkokäyttöihin. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RA9010, kupu polykarbonaattia. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono TC 11W ja T8 ( Ø 26mm ) AVR x11W TC/G23 230V 50Hz, 335mm AVR x15W T8/G13 230V 50Hz, 479mm AVR x18W T8/G13 230V 50Hz, 631mm AVR x30W T8/G13 230V 50Hz, 936mm AVR x36W T8/G13 230V 50Hz, 1241mm AVR x58W T8/G13 230V 50Hz, 1541mm PERUSJOO Jono T8 ( Ø 26mm ) elektronisella liitäntälaitteella AVR66.015E x15W T8/G13 230/240V 0-50/60Hz, 479 mm AVR66.018E x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.030E x30W T8/G13 230/240V 0-50/60Hz, 936mm AVR66.036E x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058E x58W T8/G13 230/240V 0-50/60Hz, 1541mm Jono T8 ( Ø 26mm ) ohjattavalla 1-10V elektronisella liitäntälaitteella AVR66.018D x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.036D x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058D x58W T8/G13 230/240V 0-50/60Hz, 1541mm Jono T8 ( Ø 26mm ) turvavalaisin elektronisella liitäntälaitteella AVR66.036E/3M AVR66/3M IP44 1xT8 36W E PC O, 1541 mm AVR66.058E/3M AVR66/3M IP44 1xT8 58W E PC O, 1841 mm T5 PerusJono-valaisimet APKRy ih IP44 5x2,5mm² Jonovalaisimet T5 ( 16mm ) loistelampuille. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RA9010, kupu polykarbonaattia. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono T5 ( Ø 16mm ) elektronisella liitäntälaitteella AVR66.014E x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021E x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028E x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035E x35W T5/G5 230/240V 0-50/60Hz, 1500mm Jono T5 ( Ø 16mm ) turvavalaisin elektronisella liitäntälaitteella AVR66.021E/3M AVR66/3M IP44 1xT5 21W E PC O, 1200 mm AVR66.028E/3M AVR66/3M IP44 1xT5 28W E PC O, 1500 mm AVR66.035E/3M AVR66/3M IP44 1xT5 35W E PC O, 1800 mm Jono T5 ( Ø 16mm ) High Output lampuille elektronisella liitäntälaitteella AVR66.024E x24W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.039E x39W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.049E x49W T5/G5 230/240V 0-50/60Hz, 1500mm AVR66.054E x54W T5/G5 230/240V 0-50/60Hz, 1200mm Jono T5 ( Ø 16mm ) ohjattavalla 1-10V elektronisella liitäntälaitteella AVR66.014D x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021D x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028D x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035D x35W T5/G5 230/240V 0-50/60Hz, 1500mm Jono T5 ( Ø 16mm ) DSI/Dali ohjattavalla elektronisella liitäntälaitteella AVR66.014DB x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021DB x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028DB x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035DB x35W T5/G5 230/240V 0-50/60Hz, 1500mm T5 PERUSJOO 87 55

53 51 Jonovalaisimet PikaJono Enstoet liittimillä APKRy ih IP20 Jono-valaisimet Enstoet liittimillä varustettuina. Valaisimissa on mukana pikakiinnikkeet, joiden avulla valaisimien asennus on helppo ja nopea suorittaa aukaisematta valaisinta. Valaisimet toimitetaan aina valonlähteineen, värisävyllä 830. Perusvalaisimet löytyvät sekä vakio- että tehosarjan T5 loistelampuille ja ohjattavat valaisimet DAI/DSI ja 1-10V ohjauksille. Kaikki valaisimet soveltuvat vain 1-vaihe syöttöihin. TYYPPI SÄHKÖO EA-KOODI IMIKE Perusvalaisimet 1-vaihe syöttöihin vakio T5 loistelampuin. 3-napaiset Enstoet liittimet AC31.W ja AC32.W AVC66.114E x14W T5/G5 230/240V 0-50/60Hz, 680mm AVC66.121E x21W T5/G5 230/240V 0-50/60Hz, 980mm AVC66.128E x28W T5/G5 230/240V 0-50/60Hz, 1280mm AVC66.135E x35W T5/G5 230/240V 0-50/60Hz, 1580mm Perusvalaisimet 1-vaihe syöttöihin High Output T5 loistelampuin. 3-napaiset Enstoet liittimet AC31.W ja AC32.W AVC66.124E x24W T5/G5 230/240V 0-50/60Hz, 680mm AVC66.139E x39W T5/G5 230/240V 0-50/60Hz, 980mm AVC66.154E x54W T5/G5 230/240V 0-50/60Hz, 1280mm AVC66.149E x49W T5/G5 230/240V 0-50/60Hz, 1580mm 1-10V ohjattavat valaisimet 1-vaihe syöttöihin vakio T5 loistelampuin. 5-napaiset Enstoet liittimet CC51.G ja CC52.G AVC66.114D x14W T5/G5 230/240V 0-50/60Hz, 680mm AVC66.121D x21W T5/G5 230/240V 0-50/60Hz, 980mm AVC66.128D x28W T5/G5 230/240V 0-50/60Hz, 1280mm AVC66.135D x35W T5/G5 230/240V 0-50/60Hz, 1580mm DAI/DSI ohjattavat valaisimet 1-vaihe syöttöihin vakio T5 loistelampuin. 5-napaiset En- STOet liittimet CC51.G ja CC52.G AVC66.114DB x14W T5/G5 230/240V 0-50/60Hz, 680mm AVC66.121DB x21W T5/G5 230/240V 0-50/60Hz, 980mm AVC66.128DB x28W T5/G5 230/240V 0-50/60Hz, 1280mm AVC66.135DB x35W T5/G5 230/240V 0-50/60Hz, 1580mm PIKAJOO IITTIMET PIR tunnistin-jono APKRy ih IP44 5x2,5mm² Passiivisella Infrapunatunnistimella varustetut Jono-tunnistinvalaisimet. Monipuolisesta valikoimasta löytyvät tunnistinvalaisimet myös pistorasialla varustettuina. Ohjattavilla, 1-10 V liitäntälaitteilla varustetut mallit soveltuvat käyttökohteisiin, joissa tarvitaan jatkuvasti palava, energiaa säästävä alhainen perusvalaistustaso ja tunnistimen ohjaamana täysi valaistustaso. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta, jolloin PIR-tunnistimelle voidaan helposti löytää toiminnan kannalta parhain asennuskohta. TYYPPI SÄHKÖO EA-KOODI IMIKE PIR tunnistinjono TC 11W ja T8 ( Ø 26mm ) elektronisella pikasytyttimellä AVR H x11W TC-E/2G7 230V 50Hz, 425mm AVR H x15W T8/G13 230V 50Hz, 536mm AVR H x18W T8/G13 230V 50Hz, 688mm AVR H x36W T8/G13 230V 50Hz, 1298mm AVR H x58W T8/G13 230V 50Hz, 1598mm PIR tunnistinjono T8 ( Ø 26mm ) elektronisella liitäntälaitteella AVR E x18W T8/G13 230/240V 50/60Hz, 688mm AVR E x36W T8/G13 230/240V 50/60Hz, 1298mm AVR E x58W T8/G13 230/240V 50/60Hz, 1598mm PIR tunnistinjono TC 11W ja T8 ( Ø 26mm ) pistorasialla ja elektronisella pikasytyttimellä AVR HP x11W TC-E/2G7 230V 50Hz, 500mm AVR HP x15W T8/G13 230V 50Hz, 613mm AVR HP x18W T8/G13 230V 50Hz, 764mm PIR tunnistinjono ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5% ja PIR ohjattu valaistustaso 100% AVR D x18W T8/G13 230/240V 50Hz, 688mm AVR D x36W T8/G13 230/240V 50Hz, 1298mm AVR D x58W T8/G13 230/240V 50Hz, 1598mm PIR tunnistinjono T5 ( Ø 16mm ) elektronisella liitäntälaitteella AVR E x14W T5/G5 230/240V 50/60Hz, 657mm AVR E x21W T5/G5 230/240V 50/60Hz, 957mm AVR E x28W T5/G5 230/240V 50/60Hz, 1257mm AVR E x35W T5/G5 230/240V 50/60Hz, 1557mm PIR tunnistinjono T5 ( Ø 16mm ) pistorasialla ja elektronisella liitäntälaitteella AVR EP x14W T5/G5 230/240V 50/60Hz, 734mm JOO PIR JOO PIR PISTORASIAA 87 55

54 52 Jonovalaisimet Jono-valaisimet kytkimellä APKRy ihv IP44 5x2,5mm² Painokytkimellä varustetut Jono-valaisimet. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono TC 11W ja T8 ( Ø 26mm ) kytkimellä AVR x11W TC/G23 230V 50Hz, 379mm AVR x15W T8/G13 230V 50Hz, 523mm AVR x18W T8/G13 230V 50Hz, 675mm AVR x30W T8/G13 230V 50Hz, 980mm AVR x36W T8/G13 230V 50Hz, 1285mm AVR x58W T8/G13 230V 50Hz, 1585mm Jono T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) kytkimellä ja elektronisella liitäntälaitteella AVR E x14W T5/G5 230/240V 0-50/60Hz, 644mm AVR E x18W T8/G13 230/240V 0-50/60Hz, 675mm AVR E x28W T5/G5 230/240V 0-50/60Hz, 1244mm AVR E x36W T8/G13 230/240V 0-50/60Hz, 1285mm AVR E x58W T8/G13 230/240V 0-50/60Hz, 1585mm JOO KYTKIMEÄ Jono-valaisimet pistorasialla APKRy ih IP44 5x2,5mm² Pistorasialla varustetut Jono-valaisimet kuiviin ja kosteisiin tiloihin. Kuivissa tiloissa pistorasian kansi voidaan irroittaa, jolloin kotelointiluokka on IP21. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono TC 11W ja T8 ( Ø 26mm ) pistorasialla AVR66.111P x11W TC/G23 230V 50Hz, 412mm AVR66.015P x15W T8/G13 230V 50Hz, 556mm AVR66.018P x18W T8/G13 230V 50Hz, 708mm AVR66.030P x30W T8/G13 230V 50Hz, 1013mm AVR66.036P x36W T8/G13 230V 50Hz, 1318mm AVR66.058P x58W T8/G13 230V 50Hz, 1618mm Jono T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) pistorasialla ja elektronisella liitäntälaitteella AVR66.014EP x14W T5/G5 230/240V 0-50/60Hz, 677mm AVR66.028EP x28W T5/G5 230/240V 0-50/60Hz, 1277mm AVR66.018EP x18W T8/G13 230/240V 0-50/60Hz, 708mm AVR66.036PE x36W T8/G13 230/240V 0-50/60Hz, 1318mm AVR66.058PE x58W T8/G13 230/240V 0-50/60Hz, 1618mm KOTEloitu vikavirtasuojakytkin Jono valaisimille AV Koteloitu, erillinen vikavirtasuojakytkin 10A/30mA Jono TC 11W ja T8 ( Ø 26mm ) pistorasialla ja vikavirtasuojakytkimellä AVR66.111WP x11W TC/G23 230V 50Hz, 495mm AVR66.015WP x15W T8/G13 230V 50Hz, 646mm AVR66.018WP x18W T8/G13 230V 50Hz, 798mm AVR66.030WP x30W T8/G13 230V 50Hz, 1103mm AVR66.036WP x36W T8/G13 230V 50Hz, 1408mm AVR66.058WP x58W T8/G13 230V 50Hz, 1708mm JOO PISTORASIAA AV TEST Jono-valaisimet kytkimellä ja pistorasialla APKRy ih IP44 5x2,5mm² Painokytkimellä ja pistorasialla varustetut Jono-valaisimet kuiviin ja kosteisiin tiloihin. Kuivissa tiloissa pistorasian kansi voidaan irroittaa, jolloin kotelointiluokka on IP21. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono TC 11W ja T8 ( Ø 26mm ) kytkimellä ja pistorasialla AVR P x11W TC/G23 230V 50Hz, 456mm AVR P x15W T8/G13 230V 50Hz, 599mm AVR P x18W T8/G13 230V 50Hz, 751mm AVR P x30W T8/G13 230V 50Hz, 1056mm AVR P x36W T8/G13 230V 50Hz, 1361mm AVR P x58W T8/G13 230V 50Hz, 1661mm Jono T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) kytkimellä, pistorasialla ja elektronisella liitäntälaitteella AVR EP x14W T5/G5 230/240V 0-50/60Hz, 721mm AVR EP x28W T5/G5 230/240V 0-50/60Hz, 1321mm AVR EP x18W T8/G13 230/240V 0-50/60Hz, 751mm AVR PE x36W T8/G13 230/240V 0-50/60Hz, 1361mm JOO KYTKIMEÄ JA PISTORASIAA 87 55

55 Jonovalaisimet Modulimittaiset Jono-valaisimet APKRy ih IP44 5x2,5mm² Modulimitoitetut Jono-valaisimet on sovitettu kylpyhuoneiden ja keittiöiden kaapistomitoituksiin. aajasta valikoimasta on helppoa valita kalustukseen ja kulloiseenkin käyttötarkoitukseen soveltuva oikeanmittainen valaisin. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono Modulimittaiset T8 ( Ø 26mm ) pistorasialla AVR P x15W T8/G13 230V 50Hz, 600mm AVR P x18W T8/G13 230V 50Hz, 800mm AVR P x18W T8/G13 230V 50Hz, 900mm AVR P x30W T8/G13 230V 50Hz, 1200mm Jono Modulimittaiset T8 ( Ø 26 mm ) pistorasialla, elektronisella pikasytyttimellä ja VAlonlähteellä AVR HP x15W T8/G13 230V 50Hz, 600mm AVR HP x18W T8/G13 230V 50Hz, 800mm AVR HP x18W T8/G13 230V 50Hz, 900mm AVR HP x30W T8/G13 230V 50Hz, 1200mm Jono Modulimittaiset T8 ( Ø 26 mm ) pistorasialla ja vikavirtasuojakytkimellä AVR WP x18W T8/G13 230V 50Hz, 800mm AVR WP x18W T8/G13 230V 50Hz, 900mm AVR WP x30W T8/G13 230V 50Hz, 1200mm Jono Modulimittaiset TC 2x9W ja T8 ( Ø 26 mm ) pistorasialla, vikavirtasuojakytkimellä ja VAlonlähteellä AVR WP x9W TC/G23 230V 50Hz, 600mm AVR WP x18W T8/G13 230V 50Hz, 900mm Jono modulimittaiset T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) pistorasialla, pölysuojalla ja valonlähteellä AVR HPZ x15W T8/G13 230V 50Hz, 600mm AVR HPZ x18W T8/G13 230V 50Hz, 800mm AVR HPZ x18W T8/G13 230V 50Hz, 900mm AVR HPZ x30W T8/G13 230V 50Hz, 1200mm AVR EPZ x21W T5/G5 230/240V 0-50/60Hz, 1200mm MODUUIOO MODUUIJOO PÖYSUOJAA Teräksen värinen Jono APKRy ih IP44 5x2,5mm² Tyylikkääseen teräksen sävyyn maalattu Jono-valaisin. Runko alumiinia ja kupu polykarbonaattia. TYYPPI SÄHKÖO EA-KOODI IMIKE Jono T8 ( Ø 26mm ) AVR66.018T x18W T8/G13 230V 50Hz, 631mm AVR66.036T x36W T8/G13 230V 50Hz, 1241mm Jono T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) elektronisella liitäntälaitteella AVR66.014ET x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.018ET x18W T8/G13 230/240V Hz, 631mm AVR66.028ET x28W T5/G5 230/240V 0-50/60Hz, 1200mm Jono T8 ( Ø 26mm ) kytkimellä AVR T x18W T8/G13 230V 50Hz, 675mm Jono T8 ( Ø 26mm ) pistorasialla AVR66.018PT x18W T8/G13 230V 50Hz, 708mm Jono T5 ( Ø 16mm ) ja T8 ( Ø 26mm ) kytkimellä ja pistorasialla AVR EPT x14W T5/G5 230/240V 0-50/60Hz, 721mm AVR PT x18W T8/G13 230V 50Hz, 751mm TERÄKSE VÄRIE JOO 87 55

56 54 Jonovalaisimet Jono tarvikkeet ja varaosat AV660 AV TYYPPI SÄHKÖO EA-KOODI IMIKE Perforoitu häikäisysuoja, valkoinen. Soveltuu ainoastaan perusjonoille AV TC 11W AV T8 15W AV T8 18W AV T8 30W AV T8 36W AV T8 58W AV T5 14/24W AV T5 21/39 W AV T5 28/54 W AV T5 35/49 W AV AV605 Jono tarvikkeet AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic AV Vaijeriasennussarja AVR66-sarjan valaisimille AV Jonotussarja AVR66-sarjan valaisimille AV kulmakiinnikepari AVR66-sarjan valaisimille AV kulmakiinnikepari AVR66-sarjan valaisimille AV Pikakiinnikepari AVR66 Jono valaisimille AV Päätypari häikäisysuojalle AVR66 AV isäpäätypari AVR66-sarjan valaisimille AV Vedonpoistin AVR66 Jono valaisimeen AV607 AVl608 Jono varakupu opaali polykarbonaatti AV W AV T8 15W AV T8 18W AV T8 30W AV T8 36W AV T8 58W AV mm ModuliJono AV T5 14/24W AV T5 21/39W AV T5 28/54W AV T5 35/49W AVl609 25,0 AV617 Jono varakupu kirkas polykarbonaatti AV W AV T8 15W AV T8 18W AV T8 30W AV T8 36W AV T8 58W AV T5 14/24W AV T5 21/39W AV T5 28/54W AV T5 35/49W AV618 14,

57 55 Ulkovalaisimet AVR51 ja AVR52 APKR gl IP65 3x2,5mm² Energiatehokkaat ED-opastevalaisimet sopivat tiiviin ja kestävän rakenteensa ansiosta sisä- ja ulkokäyttöön, kun halutaan opastetta joka on tarve valaista. Pitkäikäinen 1,2 W teholed on erinomainen valonlähde joka valaisee tasaisesti kyltin johon haluttu informaatio on mahdollista liimata tarrana tai kaivertaa itse valaistuun levyyn. ujan alumiinivalurungon ja kestävän konstruktion ansiosta valaisin sopii erittäin hyvin kiinteistöjen numerovalaisimeksi, hotellihuoneiden numerovalaisimeksi ja opastevalaisimeksi esim. kauppakeskuksiin. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR ED valaisin 1W neliö musta AVR51.11V ED valaisin 1W neliö valk. AVR ED valaisin 1W suorakaide musta AVR52.11V ED valaisin 1W suorakaide valk AVR Ø118 ED 73 8 AVR70 AVR70 BPKRy ihn IP44 4x2,5mm² Pelkistetty yleisvalaisin hehkulampulla sisä- ja ulkokäyttöihin. Soveltuu katto- ja seinäasennuksiin. Materiaalina iskunkestävä polykarbonaatti. Usein käytetty myös numerovalaisimena. Seinäasennuksissa voidaan varustaa myös lumisuojalla. äpinäkyvä, kääntyvä asennuspohja helpottaa valaisimen asentamista TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x75W A60/E27 230V 225 AVR70 PIR tunnistinvalaisin AVR x75W A60/E27 230V 50Hz AVR70 tarvikkeet ja varaosat AV umisuoja AVR70 valaisimelle, terästä, väri valkoinen AVV Varakupu AVR70 valaisimille, opaali polykarbonaatti AV AVR71 BPKRy ihn IP44 4x2,5mm² Polykarbonaattinen yleisvalaisin, jonka pääkäyttöalueena ovat erilaiset informaatiokäytöt. Erinomainen opastevalaisin julkisiin rakennuksiin, lentokentille, rautatie- ja linja-autoasemille, hotelleihin, myymälöihin jne. Kolmiomainen kupu on riittävän iso erilaisille symboleille ja niiden näkyminen eri suuntiin on varmistettu. Sopii erinomaisesti numerovalaisimeksi. Ulkokäytöissä voidaan valaisinta suojata erillisellä lumisuojalipalla. Pohjan läpinäkyvä asennusrengas helpottaa asennusta. Kompaktiloistelamppu värisävy 830 sisältyy toimitukseen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR71 valaisin E27 kannalla AVR x75W A60/E27 230V AVR71 valaisimet magneettisella kuristimella AVR x18W TC-/2G11 230V 50Hz AVR71 PIR tunnistinvalaisin AVR x60W A60/E27 230V 50Hz AVR71 tarvikkeet ja varaosat AV umisuoja AVR71 valaisimille, polykarbonaattia, väri valkoinen AV umisuoja AVR71 valaisimille, polykarbonaattia, väri musta AVV Varakupu AVR71 valaisimille, opaali polykarbonaatti AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic AVR AV68 AV

58 56 Ulkovalaisimet AVR72 BPKRy ihn IP44 4x2,5mm² Matala yleisvalaisin, jonka valonlähteinä ovat energiaa säästävät kompaktilamput. AVR72 on roiskevedenpitävä, polykarbonaatista valmistettu yleisvalaisin. Valaisimessa on asennusta helpottava läpinäkyvä, kääntyvä asennuspohja. Valonlähde värisävy 830 sisältyy toimitukseen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR72 valaisimet magneettisella kuristimella AVR x11W TC/G23 230V 50Hz AVR x16W TC-DD/GR10q 230V 50Hz AVR x18W TC-/2G11 230V 50Hz AVR x28W TC-DD/GR10q 230V 50Hz AVR72 valaisimet elektronisella liitäntälaitteella AVR72.118E x18W TC-/2G11 230/240V 0-50/60Hz AVR72 PIR tunnistinvalaisin AVR E x18W TC-/2G11 230/240V 50/60Hz AVR72 tarvikkeet ja varaosat AVV Varakupu AVR72 valaisimille, opaali polykarbonaatti AV Pikasytytin AURA QuickStrike AV Pakkassytytin Tubesaver Arctic 43 AVR AVR7.1/AVRK7.2 APKRy ihn IP23 3x2,5mm² Yleisvalaisimet kuutiomaisella kuvulla. Runko mustaa ja kupu opaalia polykarbonaattia. Valonlähdevaihtoehtoina max.75w hehkulamppu tai 50W elohopealamppu. Yleisvalaisinkäyttöjen ohella suosittu myös numerovalaisimena. Seinäasennuksiin on saatavissa myös musta, teräksinen lumisuoja. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x75W A60/E27 230V AVRK x50W HME/E27 230V 50Hz AVR7.1/AVRK7.2 tarvikkeet ja varaosat AV umisuoja AVR7.1 ja AVRK7.2 valaisimille, terästä, musta AVV Varakupu AVR7.1/AVRK7.2 valaisimille, opaali polykarbonaatti AVR7.1...AVRK AVR5.3/5.4 BPKRy ilk IP44 3x2,5mm² Enston klassinen soihtuvalaisin on tuttu ja turvallinen valinta pientalojen ulkovalaisimeksi. Runko valkoista tai mustaa polykarbonaattia ja kupu kolmikerros opaalilasia tai meripihkan väristä lasia. Runko ja kupu tilattava erikseen. TYYPPI SÄHKÖO EA-KOODI IMIKE AVR x100W A60/E27 230V valaisinrunko, musta AVR x100W A60/E27 230V valaisinrunko, valkoinen asikuvut AV AVR5.3/5.4 valaisimille, väri meripihka AV AVR5.3/5.4 valaisimille, opaali AVR Ø AVS21 APKRy il IP23 3x2,5mm² AVS21 valaisimet on suunniteltu omakotitalojen, rivitalojen ja loma-asuntojen seinävalaisimeksi. Ajattoman muotoilunsa ansiosta se sopii sekä uuteen että vanhaan rakennusympäristöön. Asennus seinään tai puupylvääseen. Varsi terästä, heijastin alumiinia ja opaalikupu polykarbonaattia. Valonlähteenä 100W hehkulamppu tai E27-kantainen kompaktiloistelamppu, jonka max pituus on 157mm. Mallistossa myös tunnistimella varustetut PIR valaisimet. TYYPPI SÄHKÖO EA-KOODI IMIKE AVS x100W A60/E27 230V, musta AVS21/V x100W A60/E27 230V, valkoinen 420 AVS Ø AVS21 PIR tunnistinvalaisimet AVS x100W A60/E27 230V 50Hz, musta AVS21.4/V x100W A60/E27 230V 50Hz, valkoinen AVS21 varaosat AVV Varakupu AVS21 valaisimille, opaali polykarbonaatti

59 57 Ulkovalaisimet AVS70-74 APKRy i IP23 3x2,5mm² Klassinen ja ajaton muotoilu yhdistyy sekä uuteen että vanhaan arkkitehtuuriin. Valaisimet soveltuvat puistoihin, pihoille, pihakaduille ja toreille. Valaisimen väri on musta, heijastinosa valkoinen ja kupu on kirkasta polykarbonaattia. Eri valonlähdevaihtoehdot mahdollistavat aina oikeantehoisen ja valon väriltään sopivimman vaihtoehdon löytymisen erilaisiin kohteisiin. Pylväsasenteiset valaisimet soveltuvat asennettaviksi ulkohalkaisijaltaan 60mm (sisämitta 53-55mm) pylväisiin. Suositelvat max pylväskorkeudet yksilamppusilla valaisimilla 4m ja kaksilamppuisilla 5m. 125W elohopeahöyrylamppu- ja 70W suurpainenatriumlamppuversiot on varustettu ns. vaihtokuristimella 125/80W ja 70/50W jolloin valaisimen sisäistä kytkentää muuttamalla voidaan käyttää vaihtoehtoisesti pienempitehoista lamppua. TYYPPI SÄHKÖO EA-KOODI IMIKE AVS70 pylväsvalaisin AVS x160W HME-SB/E27 230V 50Hz AVS70.50/M x50W HME/E27 230V 50Hz AVS70.125/M x125W HME/E27 230V 50Hz AVS70.70/S x70W HSE-I/E27 230V 50Hz AVS71 seinävalaisin AVS x160W HME-SB/E27 230V 50Hz AVS71.50/M x50W HME/E27 230V 50Hz AVS71.125/M x125W HME/E27 230V 50Hz AVS71.70/S x70W HSE-I/E27 230V 50Hz AVS73 pylväsvalaisin AVS x160W HME-SB/E27 230V 50Hz AVS73.50/M x50W HME/E27 230V 50Hz AVS73.125/M x125W HME/E27 230V 50Hz AVS73.70/S x70W HSE-I/E27 230V 50Hz AVS74 pylväsvalaisin AVS74.125/M x125W HME/E27 230V 50Hz AVS74.70/S x70W HSE-I/E27 230V 50Hz AVS70-74 tarvikkeet ja varaosat AV Pylväs alumiinia 3m, ø 60mm, musta AVV70/ Varakupu AVS70 valaisimille, kirkas polykarbonaatti AVV70.1/ Varakupu AVS70 valaisimille, opaali polykarbonaatti AVS70 Ø 26 AVS71 60 AVS AVS R R222 ø 26 Ø 185 Ø 340 R 248 Ø26 Ø185 Ø340 Ø 185 Ø Ø 185 Ø 340

60 58 Valoketjuvalaistus ROV valoketju 100m pakkauksissa tai 500m (300m) keloilla BK i 2x1,5mm² IP54 ROV valoketjut 2x1,5mm² mustaan kumikaapeliin kiinnitetyillä mustilla B22d ( max75w ) lampunpitimillä. Pakkaukset ja kelat ilman pistotulppaa ja päätehylsyä. Monipuolisten ROV tarvikkeiden avulla on mahdollista valmistaa eri käyttötarkoituksiin soveltuvat valaistusratkaisut. ROV valoketjut myydään ainoastaan täysin pakkauksin ja keloin. TYYPPI SÄHKÖO EA-KOODI IMIKE ampunpidinväli 0,33m ROV0, m, lampunpidinväli 0,33 m ROV0, m, lampunpidinväli 0,33 m ampunpidinväli 0,50m ROV0, m, lampunpidinväli 0,50 m ROV0, m, lampunpidinväli 0,50 m ampunpidinväli 0,60m ROV0, m, lampunpidinväli 0,60 m ROV0, m, lampunpidinväli 0,60 m ampunpidinväli 0,75m ROV0, m, lampunpidinväli 0,75 m ROV0, m, lampunpidinväli 0,75 m ampunpidinväli 1m ROV1, m, lampunpidinväli 1 m ROV1, m, lampunpidinväli 1 m ampunpidinväli 2m ROV2, m, lampunpidinväli 2 m ROV2, m, lampunpidinväli 2 m ampunpidinväli 3m ROV3, m, lampunpidinväli 3 m ROV3, m, lampunpidinväli 3 m ampunpidinväli 5m ROV5, m, lampunpidinväli 5 m ROV5, m, lampunpidinväli 5 m ROV VAOKETJU Valmiit ROV-valoketjupakkaukset BK i 2x1,5mm² IP54 Valmiit ROV-valoketjupakkaukset sisältävät pistotulpalla varustetun ROV-valoketjun, valkoiset ROV-S heijastimet ja 60W/B22d lamput. TYYPPI SÄHKÖO EA-KOODI IMIKE Valoketjun pituus 30m, lampunpidinväli 3m ROV30/3, m, lampunpidinväli 3 m Valoketjun pituus 30m, lampunpidinväli 5m ROV30/5, m, lampunpidinväli 5 m Valoketjun pituus 60m, lampunpidinväli 3m ROV60/3, m, lampunpidinväli 3 m Valoketjun pituus 60m, lampunpidinväli 5m ROV60/5, m, lampunpidinväli 5 m ROV-VAOKETJUPAKKAUS

61 59 Valoketjuvalaistus Varaosat ja tarvikkeet ROV-S TYYPPI SÄHKÖO EA-KOODI IMIKE ROV-SP Pistotulppa ilman maadoitusta,musta ROV-AH Päätehylsy kutistemuovia, musta ROV-SET Pistotulppa ilman maadoitusta+ kutistemuovi päätehylsy,musta ROV-DBI Suojatulppa, punainen ROV-P Jatkosarja ilman lampunpidintä ROV-RS Jatkosarja lampunpitimellä, musta ROV-O ampunpitimen ripustin, ruostumatonta terästä ROV-S Kiinnike ripustusvaijeriin Ø 5mm ( mm ), musta ROV Teräksinen suojaristikko, valkoinen ROV-S Valkoinen muoviheijastin 112 ROV-O Ø ROV Ø 103 ROV-S ROV-RS Ø 5 Ø ROV-DBI 25 Ø 43 ROV-SET

62 60 Valonjakotiedot Yleisvalaisimet AVR254.09E 30 η=46% AVR AV η=19% AVR E 4 0 η=60% AVR E 3 0 η=59% cd/klm 7 5 c d / k l m c d / k l m c d / k l m AVR E η=50% AVR η=51% AVR4 30 η=79% AVR η=62% cd/klm cd/klm cd/klm c d / k l m cd/klm AVR2 η=51% AVR η=81% cd/klm 330 cd/klm Työpistevalaisimet AVR η=79% AVR η=68% 30 AVR η=37% cd/klm cd/klm c d / k l m

63 61 Valonjakotiedot Saunavalaisimet AVH η=66% AVH11.2 η =22% AVH η=82% AVH η=20% c d / k l m c d / k l m c d / k l m cd/klm Jonovalaisimet AVR66.036E η=66% AVR P η=81% AVR AV664 η=59% AVR66.014E η=72% c d / k l m cd/klm c d / k l m cd/klm Ulkovalaisimet AVRK η=55% AVR η=77% AVR η=84% AVS η=71% cd/klm c d / k l m c d / k l m c d / k l m AVS73.125/M 3 0 η=80% AVR η=68% AVR η=66% c d / k l m cd/klm c d / k l m

64 62 Valonlähteet Valonlähteet Tuote Koodi Teho Kanta Valovirta Keskim. W lm elinikä h Tuote Koodi Teho Kanta Valovirta Keskim. W lm elinikä h Vakiohehkulamppu A60 40 E /240 V A60 60 E A60 75 E A E Kompakti- TC-D 26 G 24 d loistelamppu TC-DE 18 G 24 q G 24 q Kynttilälamppu C35 40 E Kompakti- TC-DD 16 GR 10 q loistelamppu 28 GR 10 q GR 10 q oistelamppu T8 15 G G G G G Rengas- T5C 22 2 GX loistelamppu 55 2 GX oistelamppu T5 14 G G G G G G G G Sekavalo- HME-SB 160 E lamppu Kompakti- TC-DSE 7/9 E loistelamppu 11 E E E Elohopea- HME 50 E lamppu 80 E E Kompakti- TC-TSE 15 E loistelamppu 20 E E Suurpainenatrium- HSE -I 50 E lamppu sisäisellä 70 E sytyttimellä Kompakti- TC 9 G loistelamppu 11 G Kompakti- TC -E 9 2 G loistelamppu 11 2 G Kompakti- TC G loistelamppu

65 IMPRESSIVO 63 Valonsäätimet Säädin 230 V hehku-ja halogeenilampuille 600 W, runko Säädin 230 V hehku- ja halogeenilampuille W, koje. Painokytkin, vaihtokosketin. imellisjännite: 230 V/50 Hz. Sulake T3,15 A/250 V. Sopivat keskiölevyt , , tai U Hehkulamppusäädin, W, koje. Sopii 230 V hehku- ja halogeenilampuille. 1/20 Säädin rautasydänmuuntajille (pj-halogeeni) 500 VA, runko Säädin rautasydänmuuntajille (pj-halogeeni) VA, koje. Painokytkin, vaihtokosketin. imellisjännite: 230 V/50 Hz. Sulake T3,15 A/250 V. Sopii myös 230 V hehku- ja halogeenilampuille. Sopivat keskiölevyt , , tai U Muuntajasäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä rautasydänmuuntajille. 1/20 Säädin rautasydänmuuntajille (pj-halogeeni) 1000 VA, runko Säädin rautasydänmuuntajille (pj-halogeeni) VA, koje. Painokytkin, vaihtokosketin. imellisjännite: 230 V/50 Hz. Sulake T6,3 A/250 V. Sopii myös 230 V hehku- ja halogeenilampuille. Sopivat keskiölevyt , , tai U Muuntajasäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä rautasydänmuuntajille. 1/20 Säädin- / kytkinyhdistelmä 400 VA + 6 A kytkin, runko Säädin/kytkin yhdistelmä 400 VA + 6 A kytkin, koje. Kahden valaistusryhmän ohjaukseen. Toinen valaistusryhmä kytketään ja sitä säädetään nuppia kiertämällä (yksinapainen kytkin). Toinen ryhmä kytketään nuppia painamalla (vaihtokytkin). Mahdollistaa myös toisen ryhmän säätämisen haluttaessa asentamalla ryhmään erillinen vaihtokytkimellä varustettu säädin. Sulake T3, 15 A/250 V. Sopivat keskiölevyt , , tai U Säädin/kytkin-yhdistelmä, koje. Säädin VA + 6 A kytkin. 1/20 Säädin elektronisille pj-halogeenimuuntajille 420 VA, runko Säädin elektronisille pj-halogeenimuuntajille VA, koje. Painokytkin, vaihtokosketin. imellisjännite: 230 V/50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sopivat keskiölevyt , , tai U El.muuntajasäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä elektronisille muuntajille. 1/20 Säädin elektronisille pj-halogeenimuuntajille 550 VA, runko Säädin elektronisille pj-halogeenimuuntajille VA, koje. Painokytkin, vaihtokosketin. imellisjännite: 230 V/50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sopivat keskiölevyt , , tai U El.muuntajasäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä elektronisille muuntajille. 1/20

66 64 IMPRESSIVO Valonsäätimet Yleissäädin 420 VA, runko Yleissäädin VA, koje. Painokytkin. Säädin hehkulampuille, elektronisille muuntajille tai rautasydänmuuntajille. Ei sovellu loisteputkille. Sivuohjaimena voidaan käyttää max. 5 kpl orjasäädintä 6592U. imellisjännite: 230 V/50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sopivat keskiölevyt , , tai U Yleissäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä rautasydänmuuntajille tai elektronisille muuntajille. 1/20 Orjasäädin, runko Orjasäädin, koje. Soveltuu käytettäväksi 6591U-101 kanssa. 5 kappaletta orjasäätimiä/sivuohjaimia yhdessä yleissäätimen kanssa. Sopivat keskiölevyt , , tai U Orjasäädin, koje. Käytetään yhdessä 6591U-101 kanssa. 1/20 Ohjain 1-10 V, runko Ohjain 1-10 V, koje. oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ 0,9. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. Sopivat keskiölevyt , , tai Hohtolamppu ei sovi käytettäväksi 2112U-101 kanssa! 2112U Ohjain 1-10 V, koje 1/20 Kiertonuppisäätimen keskiö Kiertonuppisäätimen keskiölevy, Impressivo. Sisältää hohtolampun. Sopii säätimille 2112U-101, 2247U, 2250U, 6513U-102, 6517U-101, 6519U, 6520U, 6591U-101 ja 6592U. Keskiöosa soveltuu moottorisäätimille. Hohtolamppu ei sovi käytettäväksi 2112U-101 kanssa! Säätimen keskiölevy, sisältää hohtolampun, Impressivo, valkoinen 1/ Säätimen keskiölevy, sisältää hohtolampun, Impressivo, harmaa 1/ Säätimen keskiölevy, sisältää hohtolampun, Impressivo, antrasiitti 1/ Säätimen keskiölevy, sisältää hohtolampun, Impressivo, alumiini 1/10 Kaksoissäädin, 2 x VA, koje 230 V hehku- ja halogeenilampuille sekä elektronisille muuntajille. imellisjännite 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Mahdollistaa kahden erillisen valoryhmän ohjaamisen yhdellä kojeella. Sopivat keskiölevyt , , tai U Kaksoissäädin, 2 x VA, runko 1/20 Kaksoissäätimen keskiö Kaksoissäätimen keskiölevy, Impressivo. Sopii säätimelle 6565U Kaksoissäätimen keskiölevy, Impressivo, valkoinen 1/ Kaksoissäätimen keskiölevy, Impressivo, harmaa 1/ Kaksoissäätimen keskiölevy, Impressivo, antrasiitti 1/ Kaksoissäätimen keskiölevy, Impressivo, alumiini 1/10

67 IMPRESSIVO 65 Valonsäätimet Painikesäädin (yleissäädin) 420 VA, runko Painikeyleissäädin VA, koje. 230 V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Ei sovellu loisteputkille. imellisjännite 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Sopivat keskiölevyt , , tai U Painikeyleissäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä rautasydänmuuntajille tai elektronisille muuntajille. 1/20 Painikeohjain 1-10 V, runko Painikeohjain 1-10 V, koje. oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ 0,9 tai cos φ 0,5. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Huom! Säätimen painikkeen merkkivalo ei toimi tämän laitteen yhteydessä. Sopivat keskiölevyt , , sekä U Painikeohjain 1-10 V, koje 1/20 Painikesäätimen keskiö Painikesäätimen keskiölevy, Impressivo. Sisältää hohtolampun. Sopii säätimille 6550U-101 ja 6593U. Merkkivalo ei toimi säätimen 6550U-101 kanssa! Painikesäätimen keskiölevy, Impressivo, valkoinen 1/ Painikesäätimen keskiölevy, Impressivo, harmaa 1/ Painikesäätimen keskiölevy, Impressivo, antrasiitti 1/ Painikesäätimen keskiölevy, Impressivo, alumiini 1/10 iiketunnistimet Mukavuuskytkin, W/VA, runko 230 V, W/VA, IP 20 uppoasennukseen. 230 V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Asennuskorkeus 0,8-1,2 m. Kaksijohdinasennus (tuleva ja lähtevä vaihe). Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja. Soveltuvat keskiölevyt , , sekä U Mukavuuskytkin, W/VA, koje 1/20 Mukavuuskytkimen keskiö Valvonta-alue 170, eteenpäin 5 m, sivuille 3 m. Valaistustason säätö 0,5-300 ux. Katkaisuviive 1-10 min. Asennuskorkeus 0,8-1,2 m. Suojausluokka IP 20. eljä eri käyttötapaa. Käyttölämpötila 0 C - 35 C. Sopii kojeelle 6815U Mukavuuskytkin, Impressivo, valkoinen 1/ Mukavuuskytkin, Impressivo, harmaa 1/ Mukavuuskytkin, Impressivo, antrasiitti 1/ Mukavuuskytkin, Impressivo, alumiini 1/10

68 66 IMPRESSIVO iiketunnistimet iiketunnistin 10 A, runko iiketunnistimen releyksikkö, koje, 230 V 10 A (yleisrele). 6401U iiketunnistimen releyksikkö, 10 A (yleisrele), koje 1/20 iiketunnistin W/VA, runko iiketunnistimen puolijohdinrele, W/VA, koje. Sopii 230 V hehku- ja halogeenilampuille ja elektronisille pjmuuntajille tai rautasydänmuuntajille. 6804U iiketunnistimen puolijohdinrele, W/VA, koje. Sopii 230 V hehku- ja halogeenilampuille ja elektronisille pj-muuntajille. 1/20 iiketunnistin orjakoje, runko Orjakoje liike-/läsnäolotunnistimien releyksikölle. Tarvittaessa suurempaa valvonta-aluetta voidaan käyttää orjakojeena liike-/läsnäolotunnistimille. 6805U Orjakoje liike-/läsnäolotunnistimien releyksikölle. 1/20 iiketunnistin keskiö, 180 Comfort iiketunnistin, Impressivo. Valvonta-alue 180 tasomainen asennuskorkeudella n. 8 m sivuille ja n. 12 m eteen. Valaistustason säätö lux, katkaisuviive 2 s 30 min. Käyttökytkin kolmiasentoinen (pois-automaatti-päällä jatkuvasti) lukittavissa automaattiasentoon. Asennuskorkeus 1 1,2 m. Sopii kojeille 6804U, 6401U-102, 6593U sekä 6805U iiketunnistin, valk, Impressivo. 180 Comfort. 1/ iiketunnistin, harmaa, Impressivo. 180 Comfort. 1/ iiketunnistin, antrasiitti, Impressivo. 180 Comfort. 1/ iiketunnistin, alumiini, Impressivo. 180 Comfort. 1/20 iiketunnistin keskiö, 180 Comfort monivalvonta iiketunnistin monivalvonta, Impressivo. Valvonta-alue 180 edellisistä poiketen aluetta on laajennettu n. 35 alaspäin, mikä mahdollistaa esim portaikon valvonnan ylätasanteelta. Valvonta-alueen koko riippuu asennuskorkeudesta. Valaistustason säätö lux, katkaisuviive 2 s 32 min. Käyttökytkin kolmiasentoinen (pois-automaattipäällä jatkuvasti) lukittavissa automaattiasentoon.sopii kojeille 6804U, 6401U-102, 6593U sekä 6805U M iiketunnistin, valk, Impressivo. 180 Comfort monivalvonta 1/ M iiketunnistin, harmaa, Impressivo. 180 Comfort monivalvonta 1/ M iiketunnistin, antrasiitti, Impressivo. 180 Comfort monivalvonta 1/ M iiketunnistin, alumiini, Impressivo. 180 Comfort monivalvonta 1/20

69 IMPRESSIVO 67 IR-kauko-ohjaus IR -käsilähetin IR-käsilähetin IR-vastaanottimien ohjaukseen. Voidaan ohjata kymmentä osoitetta kahdessa ryhmässä: 1 5/6 10. Muistiin ohjelmoitavissa ja valittavissa kaksi tilannetta/osoiteryhmä (M1/M2). A OFF -painikkeella sammutetaan kaikki valot. Tilanneohjaus mahdollista. Kantama: n. 15 m IR-käsilähetin 1/10 IR -kytkin 10 A, runko iiketunnistimen releyksikkö, koje, 230 V 10 A (yleisrele). Sopivat IR -keskiölevyt , , ja U iiketunnistimen releyksikkö, 10 A (yleisrele), koje 1/20 IR -säädin 420 VA, runko 230 V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. imellisjännite 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Sopivat IR -keskiölevyt , , , U Painikeyleissäädin, VA, koje. Sopii 230 V hehku- ja halogeenilampuille sekä rautasydänmuuntajille tai elektronisille muuntajille. 1/20 IR -ohjain 1-10 V, runko oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ 0,9 tai cos φ 0,5. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Sopivat IR -keskiölevyt , , ja U Painikeohjain 1-10 V, koje 1/20 IR -keskiö, säädin IR -säätimen keskiölevy, Impressivo. Sopii säätimille 6550U-101 ja 6593U IR -säätimen keskiölevy, valkoinen, Impressivo 1/ IR -säätimen keskiölevy, harmaa, Impressivo 1/ IR -säätimen keskiölevy, antrasiitti, Impressivo 1/ IR -säätimen keskiölevy, alumiini, Impressivo 1/10 IR -keskiö, kytkin IR -kytkimen keskiölevy, Impressivo. Sopii releyksikölle 6401U IR -kytkimen keskiölevy, valkoinen, Impressivo 1/ IR -kytkimen keskiölevy, harmaa, Impressivo 1/ IR -kytkimen keskiölevy, antrasiitti, Impressivo 1/ IR -kytkimen keskiölevy, alumiini, Impressivo 1/10

70 68 JUSSI Valonsäätimet Säädin 230 V hehku-ja halogeenilampuille 400 W Yksinapainen vääntökytkin. Toimitetaan varustettuna keskiölevyllä ja 1-aukkoisella peitelevyllä. imellisjännite: 230 V,50 Hz. Sulake T1,6H/250 V. 2210UJ W, 230 V hehku- ja halogeenilamput 1/20 Säädin 230V hehku-ja halogeenilampuille 600 W Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä ja hohtolampulla. imellisjännite: 230 V, 50 Hz. Sulake T3,15H/250 V. 2250UJG W, 230 V hehku- ja halogeenilamput 1/20 Säädin rautasydänmuuntajille (pj-halogeeni) 500 VA Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä ja hohtolampulla. imellisjännite: 230 V, 50 Hz. Sulake T3, 15 A/250 V. Sopii myös hehku-ja 230 V halogeenilampuille. 2247UJG VA, max 250VA rengassydänmuuntajat 1/20 Säädin rautasydänmuuntajille (pj-halogeeni) 1000 VA Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä ja hohtolampulla. imellisjännite: 230 V, 50 Hz. Sulake T6, 3 A/250 V. Sopii myös hehku-ja 230 V halogeenilampuille. 6520UJG VA, max 600VA rengassydänmuuntajat 1/20 Säädin-/kytkinyhdistelmä 400 VA + 6 A kytkin Kahden valaistusryhmän ohjaukseen. Toinen valaistusryhmä kytketään ja sitä säädetään nuppia kiertämällä (yksinapainen kytkin). Toinen ryhmä kytketään nuppia painamalla (vaihtokytkin). Mahdollistaa myös toisen ryhmän säätämisen haluttaessa asentamalla ryhmään erillinen vaihtokytkimellä varustettu säädin. Sulake T3, 15 A/250 V. 6517U VA. Säädin 230V hehku- ja halogeenilampuille ja rautasydänmuuntajille+6a kytkin 1/20 Säädin elektronisille pj-halogeenimuuntajille 420 VA Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä ja hohtolampulla. imellisjännite: 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. 6513UJG VA. Elektronisille pj-halogeenimuuntajille ja hehkulampuille 1/20

71 JUSSI 69 Valonsäätimet Säädin elektronisille pj-halogeenimuuntajille 550 VA Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä ja hohtolampulla. imellisjännite: 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. 6519UJG VA. Elektronisille pj-halogeenimuuntajille ja hehkulampuille 1/20 Yleissäädin 420 VA Painokytkin, vaihtokosketin. Toimitetaan varustettuna keskiölevyllä, 1-aukkoisella peitelevyllä. Säädin hehkulampuille, elektronisille muuntajille tai rautasydänmuuntajille. Ei sovellu loisteputkille. imellisjännite: 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. 6591UJCG VA. Yleissäädin 1/20 Kaksoissäädin 2 x VA 230 V hehku- ja halogeenilampuille sekä elektronisille muuntajille. imellisjännite 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Mahdollistaa kahden erillisen valoryhmän ohjaamisen yhdellä kojeella. 6565U Kaksoissäädin, Jussi, 2 x VA 1/20 Painikesäädin (yleissäädin) 420 VA 230 V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Ei sovellu loisteputkille. imellisjännite 230 V, 50 Hz. Elektroninen oikosulku- ja ylikuormitussuojaus. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. 6593U VA. Painikeyleissäädin 1/20 Tehonlisäysyksikkö 315 VA Tehonlisäysyksikkö 6593U-214:lle. Yksi kappale 6594U-214 voidaan liittää 6593U V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Elektroninen oikosulku- ja ylikuormitussuojaus. 6594U VA, tehonlisäysyksikkö 6593U-214:lle 1/20 Ohjain 1 10 V oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ0,9 tai cos φ 0,5. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. 2112UJ Potentiometri 1 10V 1/20

72 70 JUSSI Valonsäätimet Painikeohjain 1 10 V oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ 0,9 tai cos φ 0,5. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Huom! Säätimen painikkeen merkkivalo ei toimi tämän laitteen yhteydessä. 6550U Painikeohjain 1 10V 1/20 Keskussäätimet Yleissäädin 500 VA (pääkoje) 230 V hehku-ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. imellisjännite 230 V ±10 %, 50/60 Hz. Tehonlaajennus orjakojeiden 6584 avulla max. 3000VA. Ohjaimina käytetään sulkeutuvia 230V painonappeja tai orjasäädintä 6592U (max. 5 kpl orjasäätimiä). Paikallisohjaukseen on mahdollista käyttää ohjainyksiköitä 6543/10, 6543/11 tai vuosikelloa 6543/12. EIB käytössä tarvitaan ohjainlaite 6197/ Valaistustason minimi aseteltavissa, pehmeäkäynnistys, muistitoiminto. Jäähdytyksen varmistamiseksi säätimien välille jätettävä tilaa 1 mod Yleissäädin VA 1/ / Painonappiohjain säätimelle / / Kiertonuppiohjain säätimelle / / Vuosikello-ohjain säätimelle /10 Tehonlisäysyksikkö 420 VA 230 V hehku-ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. imellisjännite 230 V ±10 %, 50/60 Hz. Orjayksikköä sopii käytettäväksi ainoastaan pääkojeen 6583 kanssa. Max. 6 kpl orjayksiköitä voidaan liittää yhteen pääkojeeseen, max. kuormitettavuus 3000 VA. Esikytketty RJ-12 kaapeli sis. toimitukseen. Jäähdytyksen varmistamiseksi säätimien välille jätettävä tilaa 1 mod Tehonlisäysyksikkö VA 1/ V ohjain oisteputkien analogiasäädöllä toimivien elektronisten liitäntälaitteiden säätöön (IEC 929). imellisjännite: 230 V/50 Hz. Ohjausvirta max. 50 ma. Kytkentäkyky 4 A cos φ 0,9 tai cos φ 0,5. Yhteen säätimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Suuremmilla kuormilla käytettävä ulkoista relettä tai kontaktoria. Ohjaimina käytetään sulkeutuvia 230 V painonappeja, joilla saadaan aikaan kaikki toiminnot päälle, pois ja säätö. Samassa ohjauksessa olevien säätimien määrä on rajoittamaton V ohjain 1/10 Ohjausyksikkö Ohjausyksikkö kiskoasennettavalle yleissäätimelle. Voi ohjata jopa 2 x 9 säätimen ryhmää. Ohjausyksikköä voidaan ohjata 0 10 VDC/0 20 ma signaalilla tai perinteisillä painonapeilla Ohjausyksikkö keskussäätimille 1/10

73 JUSSI 71 Keskussäätimet Valoisuusanturi 1 10 V Valoisuusanturi 1 10 V ohjausyksikölle Mahdollistaa vakiosäädön. Alue: lux. Ohjausvirta max. 10 ma. Kytkentäkaapelit: 2 x 75 cm Valoisuusanturi 6597:lle 1/10 iiketunnistimet Mukavuuskytkin 230 V, W/VA, IP 20 uppoasennukseen. Valvonta-alue 170, eteenpäin 5 m, sivuille 3 m. 230 V hehku- ja halogeenilampuille, elektronisille muuntajille tai rautasydänmuuntajille. Sivuohjaimina voidaan käyttää sulkeutuvia 230 V painonappeja. Valaistustason säätö 0,5-300 ux. Katkaisuviive 1-10 min. Asennuskorkeus 0,8-1,2 m. Kaksijohdinasennus (tuleva ja lähtevä vaihe). 6815U Mukavuuskytkin, Jussi, W/VA 1/20 Vahti-Jussi 180 Standard 230 V, VA, IP 20 uppoasennukseen. Valvonta-alue 180º tasomainen asennuskorkeudella n. 8 m sivuille ja n. 12 m eteen. 230 V hehku- ja halogeenilampuille ja elektronisille pj-muuntajille tai rautasydänmuuntajille. Valaistustason säätö lux, katkaisuviive kiinteä n. 80 s. Asennuskorkeus 0,8 1,2 m. Kaksijohdinasennus (tuleva ja lähtevä vaihe). 6804U/ Vahti-Jussi 180 Standard 1/1 Vahti-Jussi 180 Comfort 230 V, 10 A rele, IP 20 uppoasennukseen. Valvonta-alue 180º tasomainen asennuskorkeudella n. 8 m sivuille ja n. 12 m eteen. Valaistustason säätö lux, katkaisuviive 2 s 30 min. Käyttökytkin kolmiasentoinen (pois-automaatti-päällä jatkuvasti) lukittavissa automaattiasentoon. Asennuskorkeus 1 1,2 m Vahti-Jussi 180 Comfort 1/10 Vahti-Jussi 180 Comfort monivalvonta 230 V, 10 A rele IP 20 uppoasennukseen. Valvonta-alue 180º edellisistä poiketen aluetta on laajennettu n. 35º alaspäin, mikä mahdollistaa esim. portaikon valvonnan ylätasanteelta. Valvonta-alueen koko riippuu asennuskorkeudesta kts. tarkemmin tekniset tiedot. Valaistustason säätö lux, katkaisuviive 2 s 32 min. Käyttökytkin kolmiasentoinen (pois-automaatti-päällä jatkuvasti) lukittavissa automaattiasentoon. 6401/ M Vahti-Jussi 180 Comfort monivalvonta 1/10

74 72 JUSSI iiketunnistimet Vahti-Jussi Aqua V, 10 A rele IP 44, uppoasennukseen. Valvonta-alue 180º aluetta on laajennettu n. 35º alaspäin, mikä mahdollistaa esim. portaikon valvonnan ylätasanteelta. Valvonta-alueen koko riippuu asennuskorkeudesta kts. tarkemmin tekniset tiedot. Valaistustason säätö lux, katkaisuviive 2 s 30 min. Anturiosa kiinnitetään mukana toimitettavilla Torx-ruuveilla. Käyttölämpötila ºC. 6401U/6800UW Vahti-Jussi Aqua, IP 44 1/10 Vahti-Jussi 180 Comfort anturi Vahti-Jussi 180 Comfort anturi. Anturi soveltuu eri kojeille esim. orjakojeen 6805U käyttö mahdollistaa kustannustehokkaan ratkaisun käytävätilojen valaistuksen ohjaukseen kun yksi tunnistin ei riitä kattamaan aluetta. Tekniset tiedot ks. 6401U-101/ Vahti-Jussi 180 Comfort anturi 1/10 Ohjain 1 10 V 1 10 V koje (vakiovalo-ohjaukseen). Kojetta voidaan käyttää yhdessä Vahti-Jussi 360 anturin kanssa, mahdollistaa vakiovalo-ohjauksen esim. neuvottelutiloissa. Tekniset tiedot ks. 6550U U Painikeohjain 1-10 V, koje 1/20 Vahti-Jussi orjakoje Vahti-Jussi orjakoje. Orjakojetta voidaan käyttää yhdessä Vahti-Jussi 360 anturin sekä Vahti-Jussi 180 Comfort anturin kanssa. Orjakoje mahdollistaa kustannustehokkaan ratkaisun laajempien tilojen valaistuksenohjaukseen, kun yksi tunnistin ei riitä esim. käytävät, aulat, luokkahuoneet jne. Orjakojeiden määrää rajoittaa ainoastaan kaapelointipituus max. 100 m. 6805U Orjakoje liike-/läsnäolotunnistimien releyksikölle. 1/20 Vahti-Jussi 360 -läsnäolotunnistin 230 V, 10 A rele, IP20, uppoasennukseen. Valvonta-alue 360º Ø 6 m 1 metrin korkeudella, kun laite on asennettu 2,5 m korkeuteen. Valaistustason säätö lux, katkaisuviive 10 s 30 min. eljä infrapunailmaisinta ja peilijärjestelmä takaavat erinomaisen havahtumistarkkuuden. Sivuohjaimina voidaan käyttää sulkeutuvia painonappeja ja IR-kaukosäädintä, jolla voidaan asetella myös valaistustasolle uusi arvo. Asennus normaaliin kojerasiaan. 6401U Vahti-Jussi 360, 10 A 1/ Pinta-asennuskotelo 360-läsnäolotunnistimelle 1/ Pinta-asennuskotelo 360-läsnäolotunnistimelle, alumiini 1/10

75 JUSSI 73 iiketunnistimet Vahti-Jussi 360 -läsnäolotunnistin, kaksoisrele 230 V, 10 A kaksoisrele, IP 20, uppoasennukseen. Valvonta-alue 360º Ø 6 m 1 metrin korkeudella, kun laite on asennettu 2,5 m korkeuteen. Valaistustason säätö lux, katkaisuviive 1 20 min. Kaksoisrele mahdollistaa valaistuksen ja ilmastoinnin ohjauksen toisistaan riippumatta. Katso tekniset tiedot. Sivuohjaimina voidaan käyttää sulkeutuvia painonappeja ja IR-kaukosäädintä. Asennus normaaliin kojerasiaan. 6402U Vahti-Jussi 360, kaksoisrele 1/1 Vahti-Jussi 360 anturi Vahti-Jussi 360 -läsnäolotunnistimen anturi. Anturi sopii käytettäväksi eri kojeiden kanssa esim. 6805U orjakoje sekä 6550U-101 kojeen kanssa. Tämä mahdollistaa suurempien alueiden tehokkaan valaistuksen ohjauksen sekä vakiovalo-ohjauksen Vahti-Jussi 360 anturi 1/ Vahti-Jussi 360 anturi, alumiini 1/10 Vahti-Jussi -liiketunnistimet Vahti-Jussi 220 ProfessionalIE 230 V, 16 A rele, IP55 pinta-asennukseen. Valvonta-alue 220 -anturiosa kallistettavissa alas ja käännettävissä vaakatasossa. Havaintoetäisyys 16 m eteen ja molemmille sivuille, kun asennuskorkeus 2,5 m. eljä valvonta-aluetta, myös takaosan valvonta. Valaistustason säätö 0,5 300 ux, katkaisuviive 10 s 30 min. 6845/11AGM Vahti-Jussi 220 ProfessionalIE 1/ /11AGM Vahti-Jussi 220 ProfessionalIE, alumiini 1/ AGM iiketunnistin Professional EIB 220, valkoinen 1/1 6179AGM iiketunnistin Professional EIB 220, alumiini 1/1 Vahti-Jussi 220 AlarmIE 230 V, 10 A rele + erillinen pot.vapaa turva-alueen rele 10A, IP55 pinta-asennukseen. Valvonta-alue 220 -anturiosa kallistettavissa alas ja käännettävissä vaakatasossa. Havaintoetäisyys 16 m eteen ja sivuille, kun asennuskorkeus 2,5 m. eljä valvonta-aluetta, myös takaosan valvonta. Valaistustason säätö 0,5 300 lux, katkaisuviive 10s 30min. Sisältää IR-kauko-ohjaimen AGM Vahti-Jussi 220 AlarmIE 1/ AGM Vahti-Jussi 220 AlarmIE, alumiini 1/10 Vahti-Jussi 280 ProfessionalIE 230 V, 16 A rele, IP55 pinta-asennukseen. Valvonta-alue 280 -anturiosa kallistettavissa alas ja käännettävissä vaakatasossa. Havaintoetäisyys 16 m eteen ja molemmille sivuille, kun asennuskorkeus 2,5 m. eljä valvonta-aluetta, myös takaosan valvonta. Valaistustason säätö 0,5 300 ux, katkaisuviive 10 s 30 min. Sisältää IR-kauko-ohjaimen AGM Vahti-Jussi 280 ProfessionalIE 1/10

76 74 JUSSI Vahti-Jussi -liiketunnistimet IR-käsilähetin Perus IR-käsilähetin Vahti-Jussi liiketunnistimille. Soveltuu tuotteille 6845/11AGM-XXX, 6849AGM-XXX, 6846AGM Sisältyy tuotteisiin 6849AGM-XXX sekä 6846AGM-204. Toiminnot: Kestovalo PÄÄE/POIS (4h), läsnäolosimulointi PÄÄE/POIS. ithiumparisto Typ CR2025 sis. Kantama 6m IR-käsilähetin Vahti-Jussi liiketunnistimille 1/10 IR-käsilähetin, huolto Asentajan IR -käsilähetin Vahti-Jussi liiketunnistimille. Soveltuu tuotteille 6845/11AGM-XXX, 6849AGM-XXX, 6846AGM-204. Toiminnot: Kestovalo PÄÄE/POIS (4h), läsnäolosimulointi PÄÄE/POIS, turva-alue PÄÄE/POIS, testitila PÄÄE/POIS, tunnistusherkkyyden asettelu, potentiaalivapaan relelähdön aktivointi jne. ithiumparisto Typ CR2025 sis. Kantama 6m IR-käsilähetin Vahti-Jussi liiketunnistimille, huolto 1/10 Kulmakiinnike Vahti-Jussi kulmakiinnike. Kiinnikettä voidaan käyttää kaikkien Vahti-Jussi liiketunnistimien kanssa. Paras hyöty saadaan Vahti-Jussi 280 ProfessionalIE tunnistimen kanssa. Mitat (K x x S): 97 mm x 100 mm x 60 mm Kulmakiinnike Vahti-Jussi liiketunnistimille 1/10

77 75 Säätimien kytkentäkuvat Kuva 1: Säädin 2210UJ-214 soveltuu 230 V hehku- ja halogeenilamppujen portaattomaan säätöön. Kuva 2: Säätimen 2250UJG-214 peruskytkentä. Myös muut säätimet hehkulamppukäytössä kytketään samoin. Kuva 3: Vaihtokytkimen käyttö kiertonuppisäätimien ohjauksessa. Esim. 2250UJG-214. Kuva 4: Säätimet 2247UJG-214 ja 6520 UJG-214 rautasydänmuuntajille ja/tai hehkulampuille. 1 1 Kuva 5: Säädin 6517U Toinen ulostulo toimii 1-kytkimenä ja toinen säätimenä. Kuva 6: Säädin 6517U Toinen ulostulo toimii 6-kytkimenä ja toinen säätimenä U 6591U S G Kuva 7: Säädin 6513UJG-214 ja 6519UJG-214 elektronisille muuntajille ja/tai hehkulampuille. Kuva 8: Yleissäädin 6591U-101 ja sivuohjain 6592U. 5 kappaletta sivuohjaimia voidaan liittää yleissäätimeen.

78 76 Säätimien kytkentäkuvat S G 6593U 1 S G 6594U S G Kuva 9: Painikesäädin 6593U-214 (yleissäädin). Soveltuu elektronisille tai rautasydänmuuntajille (sekakäyttö rikkoo laitteet) ja/tai hehkulampuille. isäohjaimena voidaan käyttää sulkeutuvia 230 V painonappeja, määrää rajoittaa kaapelointipituus max. 100 m. -liitäntää tarvitaan vain erikoistapauksissa (esim. jos kuormasta aiheutuu hurinaa säätimen ollessa pois-asennossa). Kuva 10: Painikesäätimen 6593U-214 tehoa voidaan kohottaa rinnankytkettävällä alakojeella 6594U-214 (max. 1 kpl) 735 VA tehoon saakka /6550U EVG/EEC Kuva 11: Ohjain 2112UJ loisteputkien säätöön; 1 10 V analogiaohjaus max. 50 ma. Suoraan kytkettävien liitäntälaitteiden max. määrä 4 kpl. Suuremmat kuormat ohjattava ulkoisella releellä tai kontaktorilla. Kuva 12: Painikesäädin 6550U-214 loisteputkien säätöön; 1 10 V analogiaohjaus max. 50 ma. Suoraan kytkettävien liitäntälaitteiden max.määrä 4 kpl. Suuremmat kuormat ohjattava ulkoisella releellä tai kontaktorilla. isäohjaimena voidaan käyttää sulkeutuvia 230 V painonappeja, määrää rajoittaa kaapelointipituus max. 100 m. 6550/6550U 1 1 EVG/EEC / 6550U EVG/EEC Kuva 13: Useamman painikesäätimen 6550U-214:n yhtäaikainen ohjaus. Kuva 14: Kaksoissäädin 6565U ohjaa kahta toisistaan riippumatonta valaistusryhmää.

79 77 Säätimien kytkentäkuvat a a b 2 1 D b 2 1 D c c Kuva 15: Keskussäätimen 6583 tehon laajennus tehorakenneosalla 6584, painikekäyttö. a. Datajohdin RJ12 (25cm) b. Alaliittymä, esim. painike 1466U c. Ohjausrakenneosa 6597-xxx Valonsäätö 500 VA asti keskussäätimellä Ohjaukseen käytetään erillisiä painonappeja. Valaistus voidaan sytyttää ja sammuttaa sekä valotehoa voidaan säätää kaikista painikkeista (esim. 1466U). Kuva 16: Keskussäätimen 6583 tehon laajennus tehorakenneosalla 6584, säädinkäyttö. a. Datajohdin RJ12 (25cm) b. Sivuohjain 6592 c. Ohjausrakenneosa 6597-xxx Keskussäätimen 6583 tehoa voidaan kohottaa rinnan kytkettävien alakojeiden 6584 avulla 420 VA portaittain aina 3 kva tehoon saakka W P D 6597 D1 D2 T1 T2 1. Valintakytkin ryhmäohjaus 3 2. Valintakytkin siivousvalo 4 3. Datajohto kuuden ohjausmoduulin tahdistukseen 4. Ohjaus 1-10 V / 0-20 ma 5. Painikeliitäntä ohjauslähdölle D2 6. Painikeliitäntä ohjauslähdölle D Ohjauslähtö D2 88. Ohjauslähtö D W P D 6597 D1 D2 T1 T2 W P D 6597 D1 D2 T1 T D 2 1 D Kuva 17: Ohjausyksikköä 6597 käytetään säätimen ohjaamiseen. Ohjausyksikön 6597 kytkentä kuvan mukaisesti. Kuva 18: Ohjausyksiön 6597 käyttö painikkeilla. Yhden ohjausyksikön 6597 ryhmäohjaus mahdollistaa useamman erillisen ryhmän samanaikaisen tai eriaikaisen ohjaamisen. Max. 6 kpl M Kuva 19: Säätimet 2296, 2297 ja 2299 yksivaiheisten puhallinmoottorien säätöön. Säätimet on tarkoitettu vain yhden moottorin ohjaukseen. Joskus ei päästä halutun alhaiseen pyörimisnopeuteen (yleensä moottori- tai olosuhdeongelma) tällöin vaihtoehdoksi jää virtauksen kuristaminen. Huom. vain merkkilamppua varten ei ole välttämätön säätimen toiminnan kannalta.

80 78 iike-/läsnäolotunnistimien tekniset tiedot Vahti-Jussi 360 Tyyppi: 6401U Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A cos φ 0,5 1,0 Valvonta-alue: 360 Sivusuuntaan (max): Ø 6 m, as. korkeus 2,5 m Kytkentäaika: 10 s 30 min. 1 s pulssi Valaistustason säätö: lux Asennuskorkeus: 2,5 m Käyttölämpötila: C Suojausluokka: IP 20 Kytkentäkuvat: 1, 2, 3 Vahti-Jussi 360, kaksoisrele Tyyppi: 6402U-6813 Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A cos φ 0,5 1,0 molemmat releet yht. Valvonta-alue: 360 Sivusuuntaan (max): Ø 6 m, as. korkeus 2,5 m Kytkentäaika: 10 s 30 min. 1 s pulssi Valaistustason säätö: lux Asennuskorkeus: 2,5 m Käyttölämpötila: C Suojausluokka: IP 20 Kytkentäkuvat: 4, 5 Vahti-220 AlarmIE Tyyppi: 6849AGM-204 Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A + 0,5 A (turva-alue) cos φ 0,5-1,0 Valvonta-alue: 220 Eteenpäin (max): 16 m Sivusuuntaan (max): 16 m Kytkentäaika: 10 s 30 min. Valaistustason säätö: 0,5 300 lux Asennuskorkeus: 2,5 m Käyttölämpötila: C Suojausluokka: IP 55 Kytkentäkuva: 6-8 Vahti-Jussi 220/280 ProfessionalIE Tyyppi: 66845/11A GM-204/6846AGM-204 Sähkönumero: / Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 16 A cos φ 0,5-1,0 Valvonta-alue: Eteenpäin (max): 16 m Sivusuuntaan (max): 16 m Kytkentäaika: 10 s 30 min. Valaistustason säätö: 0,5 300 lux Asennuskorkeus: 2,5 m Käyttölämpötila: C Suojausluokka: IP 55 Kytkentäkuvat: 9 14 Vahti-Jussi 180 Comfort Tyyppi: 6401U-101/ Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A cos φ 0,5 1,0 Valvonta-alue Vaaka: 180, pysty: 5 Eteenpäin (max): 12 m Sivusuuntaan (max): 8 m molempiin suuntiin Kytkentäaika: 2 s 30 min. 1 s pulssi Valaistustason säätö: lux Asennuskorkeus: 0,8 1,2 m Käyttölämpötila: C Suojausluokka: IP 20 Kytkentäkuvat: 1, 2, 3 Vahti-Jussi 180 Comfort monivalvonta Tyyppi: 6401/ M Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A cos φ 0,5-1,0 Valvonta-alue Vaaka: 180, pysty: 0 35 Eteenpäin (max): m asennuskorkeudesta riippuen Sivusuuntaan (max): 2,5 5 m asennuskorkeudesta riippuen Kytkentäaika: 2 s 30 min. 1 s pulssi Valaistustason säätö: lux Asennuskorkeus: 1,2 2,5 m Käyttölämpötila: C Suojausluokka: IP 20 Kytkentäkuvat: 1, 2, 3 Vahti-Jussi 180 Aqua Tyyppi: 6401U/6800UW Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: 10 A cos φ 0,5-1,0 Valvonta-alue Vaaka: 180 Pysty: 0 35 Eteenpäin (max): m asennuskorkeudesta riippuen Sivusuuntaan (max): 4 10 m asennuskorkeudesta riippuen Kytkentäaika: 2 s 30 min. 1 s pulssi Valaistustason säätö: lux Asennuskorkeus: 1,2 2,5 m Käyttölämpötila: C Suojausluokka: IP 44 Kytkentäkuvat: 1, 2, 3 Vahti-Jussi 180 Standard Tyyppi: 6804U/ Sähkönumero: Käyttöjännite: 230 V, 50 Hz Kytkentäkyky: W/VA Valvonta-alue: 180 Eteenpäin (max): 12 m Sivusuuntaan (max): 8 m Kytkentäaika: Kiinteä 80 s Valaistustason säätö: lux Asennuskorkeus: 0,8 1,2 m Käyttölämpötila: C Suojausluokka: IP 20 Kytkentäkuvat: 15-17

81 32 79 Vahti-Jussi 360 tunnistusalue VAHTI-JUSSI 360 TUISTUSAUE Asennus- Istuva Kävelevä korkeus henkilö* henkilö 2,0 m 4,0 m 8,0 m 2,5 m 6,0 m 10,0 m 3,0 m 8,0 m 12,0 m 3,5 m 10,0 m 14,0 m 4,0 m 12,0 m ** 16,0 m 5,0 m 16,0 m ** 20,0 m * Istumakorkeus 1 m ** Ei sovellu istumatyöhön ellei kytkentäviive > 15 min Huom! Tunnistusalueeseen vaikuttavat kasvit ja väliseinät. Ulkoisten lämmönlähteiden vaikutukset tulee ottaa huomioon. Oikealla sijoittelulla voidaan ehkäistä mahdolliset virhekytkennät. Vahti-Jussi -liiketunnistimet n. 3 Asennuskorkeus Eteenpäin Sivuille 1,1-1,3 m 12 m 8 m n. 2 - Vahti-Jussi 180 Standard - Vahti-Jussi 180 Comfort Asennuskorkeus Eteenpäin Sivuille 1,2 m m 2,4 m 2,0 m m 4 m 2,5 m m 5 m Vahti-Jussi 180 Comfort monivalvonta 5 Asennuskorkeus Eteenpäin Sivuille 1,2 m m 4 m 2,0 m m 8 m 2,5 m m 10 m Vahti-Jussi Aqua 180 5

82 80 iiketunnistimien kytkentäkuvat Kuva 1: Vahti-Jussi -liiketunnistimien käyttö porrasvaloautomaattina. Merkkivalolla varustettuja painikkeita käytettäessä on painikkeelle ehdottomasti tuotava nolla. Merkkivalo kytketään nollan ja vaiheen välille.* 6401U-102 vaatii nollan. Kuva 2: Vahti-Jussi-liiketunnistimien painonappiohjaus. * 6401U-102 vaatii nollan. Kuva 3: Valvonta-alueen laajentaminen käyttämällä orjakojetta 6805U yhdessä masterkojeen 6401U-102 kanssa. Esim. laajemman alueen kattamiseen Vahti-Jussi 360 -läsnäolotunnistimilla. Kuva 4: Molempien releiden erillinen ohjaus. Merkkivalolla varustettuja painikkeita käytettäessä on painikkeelle ehdottomasti tuotava nolla. Merkkivalo kytketään nollan ja vaiheen välille. S 10 A Kuva 5: Vahti-Jussi 360 -kaksoisreleen käyttö valaistuksen ja ilmastoinnin ohjauksessa. Rele 1 ohjaa valaistusta, rele 2 ohjaa ilmastointia. Kuva 6: Vahti-Jussi AlarmIE / Comfort mode Kahden erillisen valoryhmän kytkentä, esim. tie- ja ulko-oven valot (turva-alue). S 10A S 10 A Kuva 7: Kytkentätehon nosto 2*2300W/VA Infrapuna-käsiohjaimella 6842 voidaan kytkeä molemmat lähdöt toimimaan haluttaessa samanaikaisesti. Huom. Elektronisella kytkimellä saa kytkeä vain samaa vaihetta. Kuva 8: Heikkovirtasignaalien kytkeminen Vahti-Jussi AlarmIE:lla. Ohje: potentiaalivapaan kytkinulostulon raja-arvot ovat: V~ ja min. 10mA maks.1a.

83 81 iiketunnistimien kytkentäkuvat S 16 A S 16 A Kuva 9: Vahti-Jussin päällekytkentä avautuvalla painonapilla Jos valmiustilassa olevan Vahti-Jussin syöttöjännite katkaistaan (avaus) ja kytketään uudelleen päälle, tapahtuu automaattinen päällekytkentä asetetun kytkentäajan pituiseksi ajaksi. Kuva 10: Ulkovalaistuksen toiminnan valinta. Valintakytkimellä voidaan valita seuraavat toiminnot: 1. Valo palaa jatkuvasti, 2. Valo poiskytketty ja 3. Ohjaus Vahti-Jussilla S 16 A S 16 A Kuva 12: Useiden Vahti-Jussien rinnankytkentä. Esim. kytkettäessä valaistus päälle rakennuksen useammalla sivulla. Kuva 11: Ohjauskytkin Jatkuvasti päällä. Merkkivalo ilmaisee että liitetyt lamput palavat (takaisinkytkentä). Vihje: Voidaan käyttää valvontakytkintä 1066UK S 16 A Kuva 13: Ulkoisen releen/kontaktorin kytkentä: sammutusviiveen pidentäminen, impulssivaihtoreleen ohjaus (esim. vilkkuvalon kytkemiseen), porrasvalokytkimen ohjaus, kytkentätehon nostaminen yli 3680 W/VA tehon. Ohje: Kun käytetään Vahti-Jussia yhdessä porrasvalokytkimen kanssa, pitää valita kytkentäajaksi pulssi (1 s). Huom. häiriösuojakondensaattori 0,1-0,2µF. Kuva 14: Olemassa olevan 6-kytkimen liittäminen Vahti-Jussi/uppo- /pintamalli 6-kytkin ja liikeilmaisin rinnankytkettyinä. S 16 A

84 82 iiketunnistimien kytkentäkuvat S 16 A 1 Kuva 15: Vahti-Jussi 180 tunnistimen kytkeminen 6401U-102, 6804U-101 tai 6593U yksikköihin sulkeutuvan koskettimen kautta. Kun painiketta painetaan, tapahtuu automaattinen päällekytkentä ennalta asetetuksi ajaksi (esim. porrasvaloa varten). Ohje: Kytkimen merkkivaloa varten tarvitaan erillinen -johdin. -johdin tarvitaan käytettäessä 6401 U-102 (Vahti-Jussi yleisreleyksikköä). Käytettäessä yhdessä Jussi-yleishimmenninyksikön 6593 U kanssa, käyttötavalla 4 pehmeä sammutus, valaistus himmenee n. 60 s kuluessa ja sammuu sitten. Kuva 16: Vahti-Jussi Standard 180 painikeohjaus. Katkoksen oltava noin sekunnin mittainen. Kuva 17: Vahti-Jussi Standard 180 on tarkoitettu hehkulamppujen ja elektronisten muuntajien suoraan ohjaukseen. Muunlainen käyttö rikkoo laitteen ja saattaa aiheuttaa vaaraa. Kytkettäessä useampia Standard-malleja rinnan minimikuorma muuttuu: 1 kpl 40 W, 2 kpl 75 W, 3 kpl 100 W, 4 kpl 200 W. Kuva 18: Mukavuuskytkimen sivuohjaimina voidaan käyttää perinteisiä painikkeita jotka kytketään välille 1 - tai 1 - ulostulo.

85 83 HAKEMISTO TYYPPI-UMERO MUKAA TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU AUD U UJ UJ U UJG U UJG AGM AGM / M U-101/ U U U U/6800UW U U UJG U U U UJG U UJG / / / U U U U U U U UJCG U U U U U M M M M U U/ U U U U /11AGM /11AGM AGM AGM AGM AK8 49 AK9 49 AUE2 49 AVC E 42 AVC E 42 AVC E 42 AVC66.114D 51 AVC66.114DB 51 AVC66.114E 51 AVC66.121D 51 AVC66.121DB 51 AVC66.121E 51 AVC66.124E 51 AVC66.128D 51 AVC66.128DB 51 AVC66.128E 51 AVC66.135D 51 AVC66.135DB 51 AVC66.135E 51 AVC66.139E 51 AVC66.149E 51 AVC66.154E 51 AVH11 49 AVH AVH AVH15 49 AVH AVH AVK AVK38.15/0 47 AVK AVK38.18/0 47 AVK AVK38.30/0 47 AVK AVK38.36/0 47 AVK AVK38.58/0 47 AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV21 44 AV21 45 AV21 45 AV21/G 44 AV21/G 45 AV21/G 45 AV28 44 AV28 45 AV28 45 AV28/A 44 AV28/A 45 AV28/A 45 AV28/A 44 AV28/A 45 AV28/A 45 AV28/G 44 AV28/G 45 AV28/G 45 AV30 55 AV31 56 AV37 56 AV39 41 AV40 41 AV AV AV AV41 41 AV AV AV AV42 41 AV45 42 AV AV AV AV48 56 AV5 52 AV50 43 AV AV AV AV52 43 AV52/A 43 AV53 43 AV AV54 43 AV6 49 AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV68 55 AV AV69 57 AV7 49 AVR AVR AVR AVR1.118E 44 AVR AVR AVR1.29/94E 44 AVR1.29/9E 44 AVR1.294E 44 AVR1.29E 44 AVR12 46 AVR14 45 AVR AVR AVR14.118E 45 AVR AVR AVR14.29/9E 45 AVR14.29E 45 AVR AVR AVR AVR AVR AVR AVR AVR2 46 AVR AVR20 46 AVR AVR AVR AVR AVR E 41 AVR254.29E 41 AVR254.29MP 41 AVR CE 42 AVR CE 42 AVR AVR AVR E 42 AVR E 42 AVR E 42 AVR E 42 AVR /18E 42 AVR /94E 42 AVR /9E 42 AVR E 42 AVR ER 42 AVR D 42 AVR D 42 AVR DR 42 AVR E 42 AVR E/3SM 42 AVR4 45 AVR AVR AVR AVR4.118E 45 AVR AVR4.29/9E 45 AVR4.29E 45 AVR AVR CE 43 AVR CE 43 AVR E 43 AVR H/3M 43 AVR E 43 AVR /186D 43 AVR /18E 43 AVR /94E 43 AVR E 43 AVR ER 43 AVR D 43 AVR E 43 AVR D 43 AVR DR 43 AVR E 43 AVR E/3SM 43 AVR E 43 AVR E 43 AVR /94E 43 AVR /9E 43 AVR4MP 45 AVR AVR AVR AVR51.11V 55 AVR AVR52.11V 55 AVR6 46 AVR P 53 AVR WP 53 AVR E 52 AVR EP 52 AVR EPT 53 AVR E 51 AVR EP 51 AVR66.014D 50 AVR66.014DB 50 AVR66.014E 50 AVR66.014EP 52 AVR66.014ET 53 AVR AVR AVR P 52 AVR H 51 AVR HP 51 AVR66.015E 50 AVR66.015P 52 AVR66.015WP 52 AVR AVR AVR E 52 AVR EP 52 AVR P 52 AVR PT 53 AVR T 53 AVR E 51 AVR H 51 AVR HP 51 AVR D 51 AVR66.018D 50 AVR66.018E 50 AVR66.018EP 52 AVR66.018ET 53 AVR66.018P 52 AVR66.018PT 53 AVR66.018T 53 AVR66.018WP 52 AVR E 51 AVR66.021D 50 AVR66.021DB 50 AVR66.021E 50 AVR66.021E/3M 50 AVR66.024E 50 AVR E 52 AVR EP 52 AVR E 51 AVR66.028D 50 AVR66.028DB 50 AVR66.028E 50 AVR66.028E/3M 50 AVR66.028EP 52 AVR66.028ET 53 AVR AVR AVR P 52 AVR66.030E 50 AVR66.030P 52 AVR66.030WP 52 AVR E 51 AVR66.035D 50 AVR66.035DB 50 AVR66.035E 50 AVR66.035E/3M 50 AVR AVR AVR E 52 AVR P 52 AVR PE 52 AVR E 51 AVR H 51 AVR D 51 AVR66.036D 50 AVR66.036E 50 AVR66.036E/3M 50 AVR66.036P 52 AVR66.036PE 52 AVR66.036T 53 AVR66.036WP 52 AVR66.039E 50 AVR66.049E 50 AVR66.054E 50 AVR AVR AVR E 52 AVR P 52 AVR E 51 AVR H 51 AVR D 51 AVR66.058D 50 AVR66.058E 50 AVR66.058E/3M 50 AVR66.058P 52 AVR66.058PE 52 AVR66.058WP 52 AVR P 53 AVR P 53 AVR WP 53 AVR P 53 AVR WP 53 AVR AVR AVR P 52 AVR H 51 AVR HP 51 AVR66.111P 52 AVR66.111WP 52 AVR EPZ 53 AVR HP 53 AVR HPZ 53 AVR HP 53 AVR HPZ 53 AVR HP 53 AVR HPZ 53 AVR HP 53 AVR HPZ 53 AVR WP 53 AVR WP 53 AVR6MP 46 AVR AVR70 55 AVR AVR71 55 AVR AVR AVR AVR AVR AVR E 56 AVR72.118E 56 AVR AVRK AVS21 56 AVS AVS21.4/V 56 AVS21/V 56 AVS70 57 AVS70.125/M 57 AVS70.50/M 57 AVS70.70/S 57 AVS71 57 AVS71.125/M 57 AVS71.50/M 57 AVS71.70/S 57 AVS73 57 AVS73.125/M 57 AVS73.50/M 57 AVS73.70/S 57 AVS74.125/M 57 AVS74.70/S 57 AVV1 44 AVV AVV AVV AVV11 49 AVV12 46 AVV14 45 AVV15 49 AVV16 46 AVV AVV AVV2 46 AVV20 46 AVV21 56 AVV22 48 AVV AVV AVV AVV AVV4 45 AVV AVV AVV7 56 AVV70 55 AVV70.1/ AVV70/74 57 AVV71 55 AVV72 56 ROV ROV-AH 59 ROV-DBI 59 ROV-O 59 ROV-S 59 ROV-P 59 ROV-RS 59 ROV-S 59 ROV-SET 59 ROV-SP 59 ROV0, ROV0, ROV0, ROV0, ROV0, ROV0, ROV0, ROV0, ROV1, ROV1, ROV2, ROV2, ROV3, ROV3, ROV30/3,0 58 ROV30/5,0 58 ROV5, ROV5, ROV60/3,0 58 ROV60/5,0 58

86 84 HAKEMISTO SST-UMERO MUKAA TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU TYYPPI-KOODI SIVU
