kyunique Single Seat Unique SSV aseptinen käsikäyttöinen venttiili

Transkriptio

1 . kyunique Single Seat Unique SSV aseptinen käsikäyttöinen venttiili Konsepti Unique Singe Seat aseptisen käsikäyttöisen venttiilin hygieenisyys ja turvallisuus vastaavat kaikkia prosessin asettamia vaatimuksia. Käytännössä hyväksi todistettuun Unique SSV -rakenteeseen perustuvassa venttiilissä on yksiosainen kalvo, joka varmistaa hermeettisen tiivistyksen ilmakehään. Venttiili on suunniteltu aseptiseen prosessointiin, ja se on saatavilla yksi- tai kaksipesäisenä sekä säiliön pohjaventtiilinä. Toimintaperiaate Venttiili on rakenteeltaan aseptinen ja modulaarinen käsikäyttöinen istukkaventtiili, joka sopii moniin eri käyttötarkoituksiin, esim. takaiskuventtiiliksi, vaihtoventtiiliksi, säiliön pohjaventtiiliksi tai säätöventtiiliksi. Säätöventtiiliä käytetään paineen ja virtauksen ohjaukseen, ja sulkimen voi kiinnittää säädettyyn asentoon lukkoruuvilla. Vakiorakenne Unique SSV aseptinen käsikäyttöinen venttiili on saatavissa yksi- tai kaksipesäisenä. Sen modulaarinen rakenne on suunniteltu joustavaksi ja helposti mukautettavaksi sähköisen määritystyökalun (CAS) avulla. Aseptisen käsikäyttöisen Unique SSV -säiliön pohjaventtiilissä on yksi pesä, joka voidaan toimittaa säiliön laipan kanssa tai ilman sitä. Venttiilin pesä on kiinnitetty pannalla säiliön laippaan, ja sen voi kääntää. mihin tahansa asentoon, jos pantoja löysätään hieman. Säiliön laippa hitsataan kiinni suoraan säiliöön.. TKNIST TIDOT Lämpötila Lämpötila-alue: C (PDM) Paine Painealue kPa(0-8bar) Korkein sterilointilämpötila C/380 kpa (3,8 bar) Huom!! Alipainetta ei suositella aseptisiin käyttötarkoituksiin. Venttiilipesän yhdistelmät FYYSIST TIDOT Materiaalit Tuotepuolen teräsosat: (316L) Muut teräsosat: (304) Ulkopinnan käsittely: Puolikiiltävä (puhallettu) Sisäinen pintakäsittely: Kirkas (kiillotettu), Ra < 0,8 µm Tuotepuolentiiviste:...PDM Muuttiivisteet:...HNBR Kalvo...PTF(tuotepuoli)/PDM OC TOB R 2008

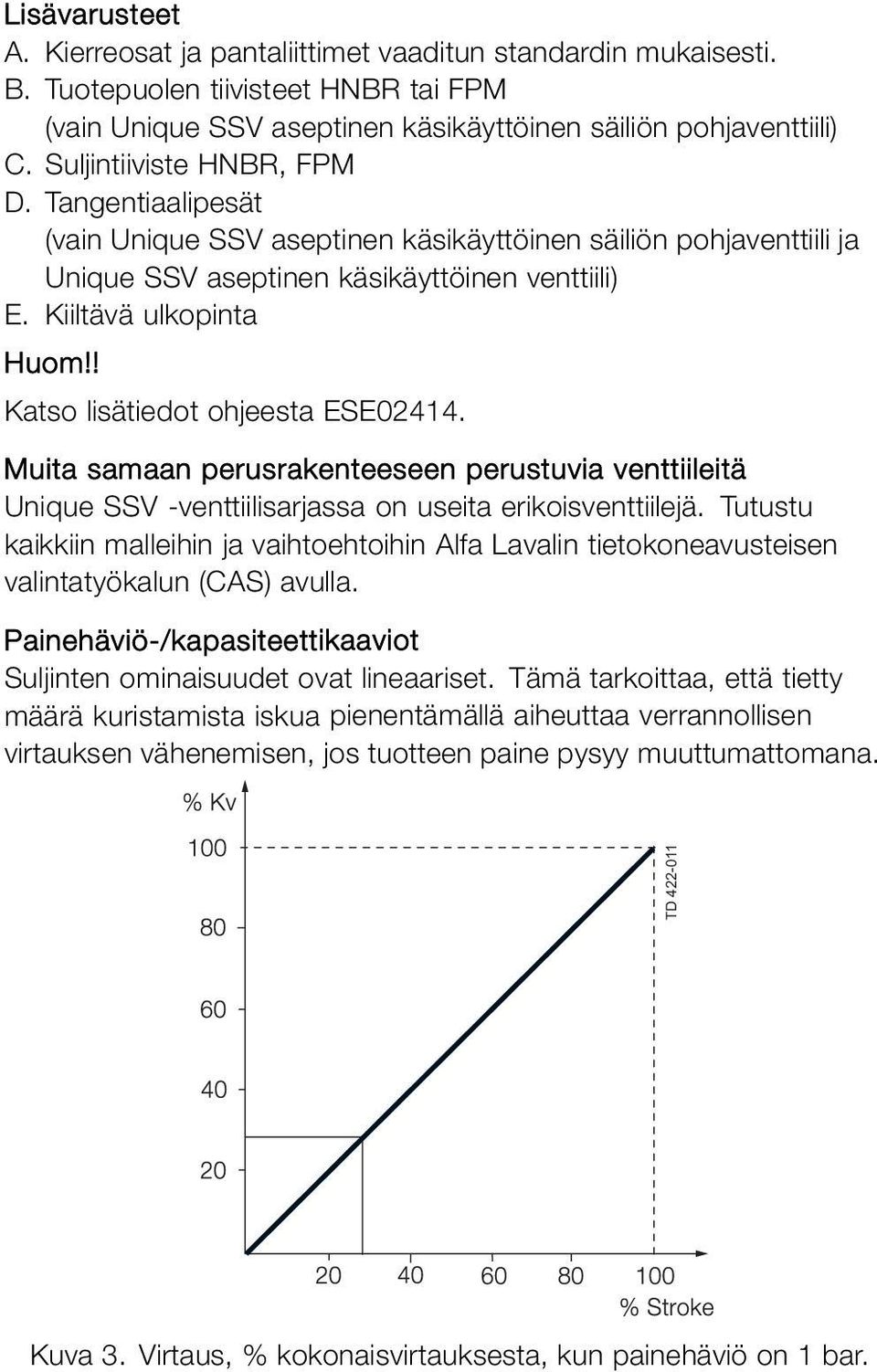

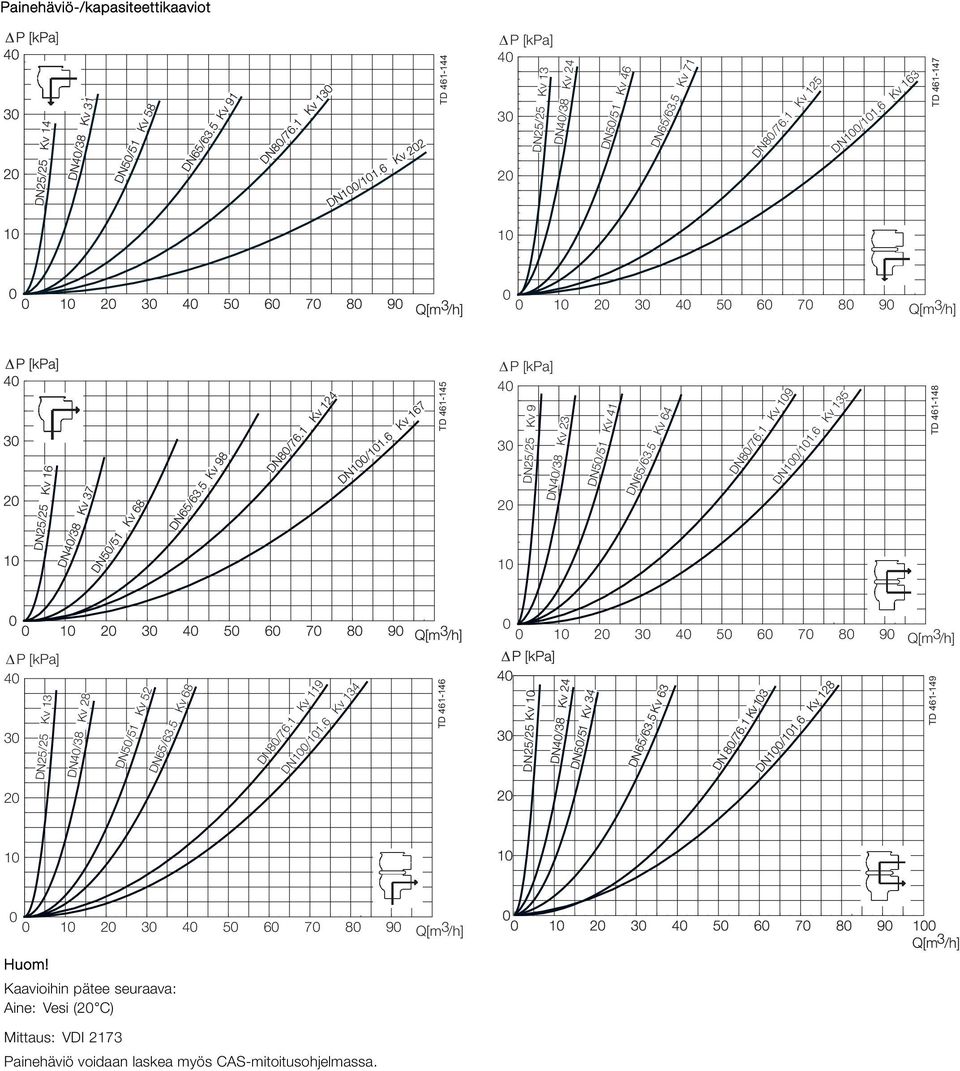

2 Lisävarusteet A. Kierreosat ja pantaliittimet vaaditun standardin mukaisesti. B. Tuotepuolen tiivisteet HNBR tai FPM (vain Unique SSV aseptinen käsikäyttöinen säiliön pohjaventtiili) C. Suljintiiviste HNBR, FPM D. Tangentiaalipesät (vain Unique SSV aseptinen käsikäyttöinen säiliön pohjaventtiili ja Unique SSV aseptinen käsikäyttöinen venttiili). Kiiltävä ulkopinta Huom!! Katso lisätiedot ohjeesta S Muita samaan perusrakenteeseen perustuvia venttiileitä Unique SSV -venttiilisarjassa on useita erikoisventtiilejä. Tutustu kaikkiin malleihin ja vaihtoehtoihin Alfa Lavalin tietokoneavusteisen valintatyökalun (CAS) avulla. Painehäviö-/kapasiteettikaaviot Suljinten ominaisuudet ovat lineaariset. Tämä tarkoittaa, että tietty määräkuristamistaiskuapienentämällä aiheuttaa verrannollisen virtauksen vähenemisen, jos tuotteen paine pysyy muuttumattomana. TD Kuva 3. Virtaus, % kokonaisvirtauksesta, kun painehäviö on 1 bar.

3 Painehäviö-/kapasiteettikaaviot TD ΔP [kpa] DN25/25 Kv 13 DN40/38 Kv 24 DN50/51 Kv 46 DN65/63.5 Kv 71 DN80/76.1 Kv 125 DN100/101.6 Kv 163 TD Q[m 3 /h] TD ΔP [kpa] DN25/25 Kv 9 DN40/38 Kv 23 DN50/51 Kv 41 DN65/63.5 Kv 64 DN80/76.1 Kv 109 DN100/101.6 Kv 135 TD ΔP [kpa] DN25/25 Kv 13 DN40/38 Kv 28 DN50/51 Kv 52 DN65/63.5 Kv 68 DN80/76.1 Kv 119 DN100/101.6 Kv 134 TD Q[m 3 /h] TD Q[m 3 /h] Huom! Kaavioihin pätee seuraava: Aine: Vesi (20 C) Mittaus: VDI 2173 Painehäviö voidaan laskea myös CAS-mitoitusohjelmassa.

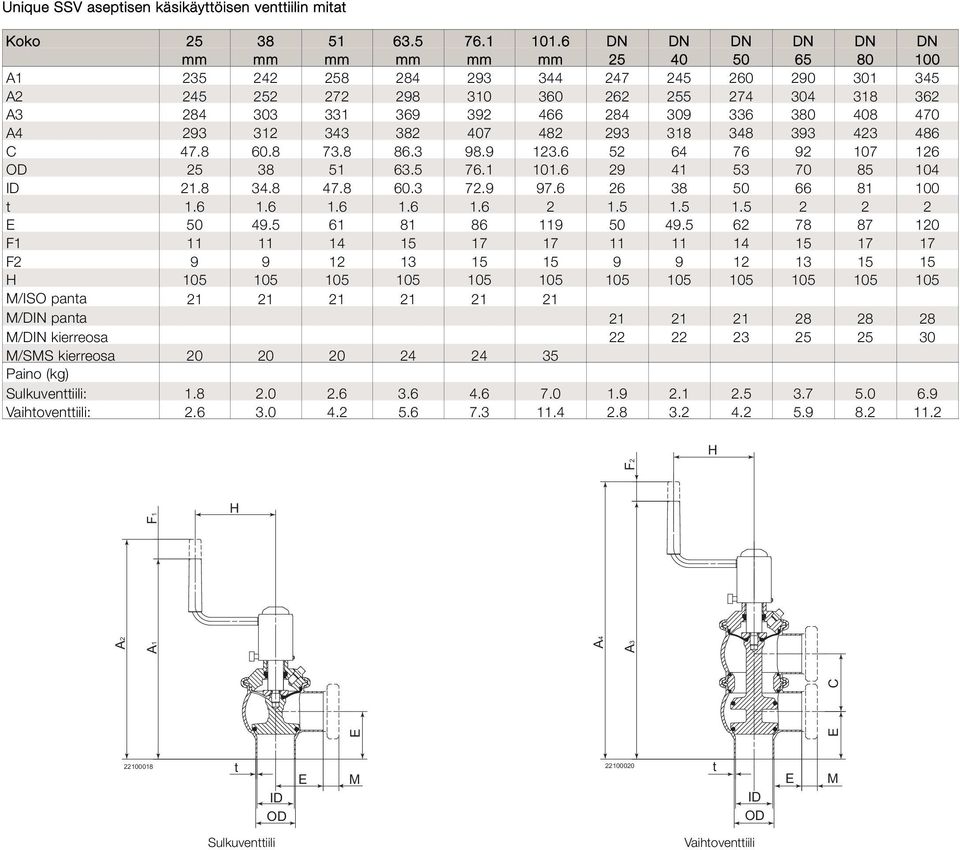

4 Unique SSV aseptisen käsikäyttöisen venttiilin mitat Koko DN DN DN DN DN DN mm mm mm mm mm mm A A A A C OD ID t F F H M/ISO panta M/DIN panta M/DIN kierreosa M/SMS kierreosa Paino (kg) Sulkuventtiili: Vaihtoventtiili: H A2 A1 F1 H A4 A3 F2 C t ID OD M t ID OD M Sulkuventtiili Vaihtoventtiili

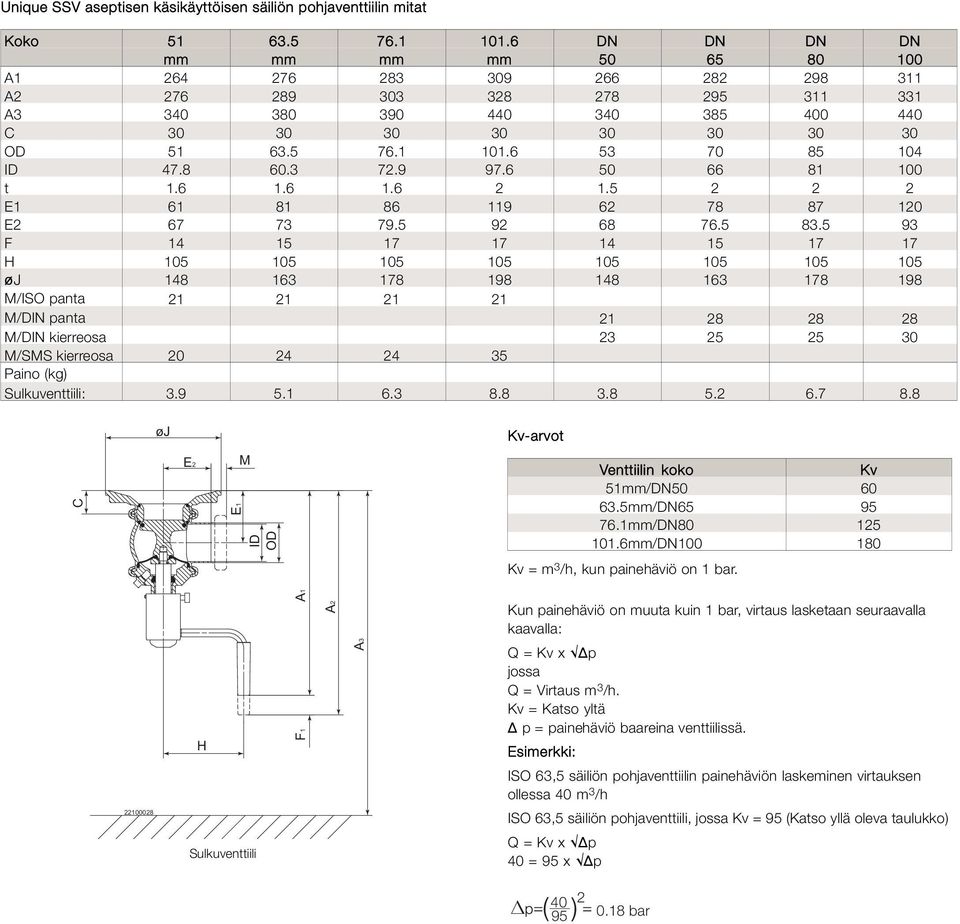

5 Unique SSV aseptisen käsikäyttöisen säiliön pohjaventtiilin mitat Koko DN DN DN DN mm mm mm mm A A A C OD ID t F H øj M/ISO panta M/DIN panta M/DIN kierreosa M/SMS kierreosa Paino (kg) Sulkuventtiili: øj Kv-arvot C 2 1 M ID OD Venttiilin koko Kv 51mm/DN mm/DN mm/DN mm/DN Kv = m 3 /h, kun painehäviö on 1 bar. A1 A2 Kun painehäviö on muuta kuin 1 bar, virtaus lasketaan seuraavalla kaavalla: H F1 A3 Q=Kvx p jossa Q=Virtausm 3 /h. Kv = Katso yltä p = painehäviö baareina venttiilissä. simerkki: ISO 63,5 säiliön pohjaventtiilin painehäviön laskeminen virtauksen ollessa 40 m 3 /h ISO 63,5 säiliön pohjaventtiili, jossa Kv = 95 (Katso yllä oleva taulukko) Sulkuventtiili Q=Kvx p 40 = 95 x p bar

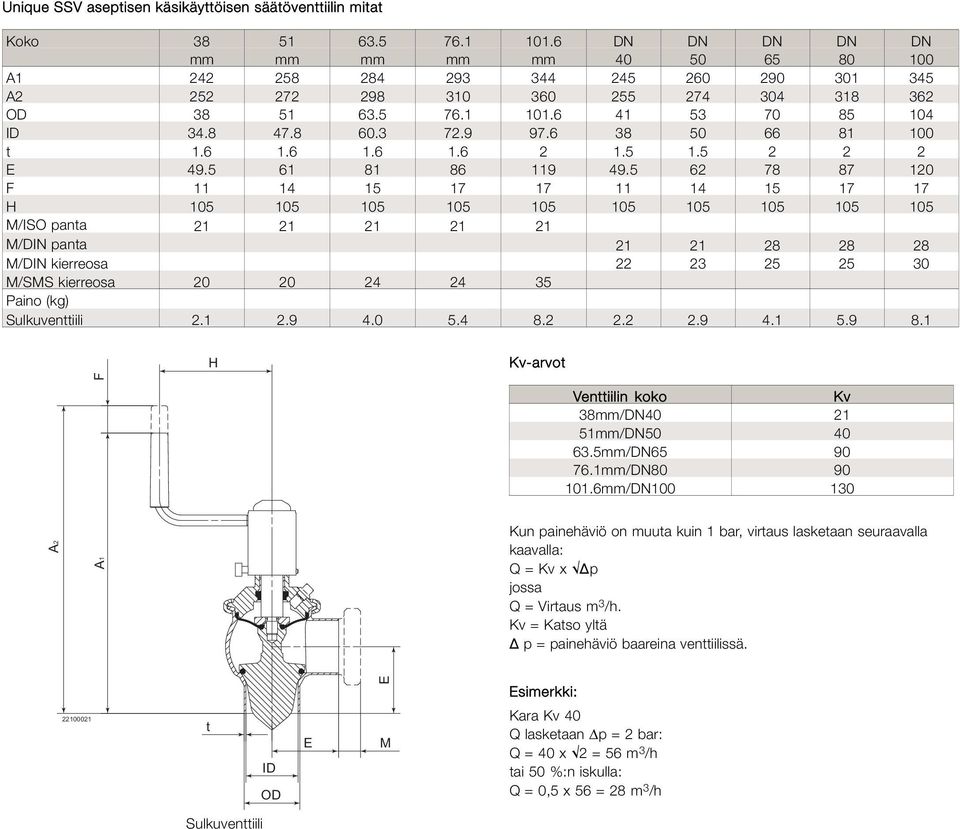

6 Unique SSV aseptisen käsikäyttöisen säätöventtiilin mitat Koko DN DN DN DN DN mm mm mm mm mm A A OD ID t F H M/ISO panta M/DIN panta M/DIN kierreosa M/SMS kierreosa Paino (kg) Sulkuventtiili H Kv-arvot A2 A1 F Venttiilin koko Kv 38mm/DN mm/DN mm/DN mm/DN mm/DN Kun painehäviö on muuta kuin 1 bar, virtaus lasketaan seuraavalla kaavalla: Q=Kvx p jossa Q=Virtausm 3 /h. Kv = Katso yltä p = painehäviö baareina venttiilissä. simerkki: Kara Kv 40 Q lasketaan p =2bar: Q=40x 2 =56m 3 /h tai 50 %:n iskulla: Q = 0,5 x 56 = 28 m 3 /h t ID OD M Sulkuventtiili
