1 Käyttäjän opas

2 Sisältö Esittely...3 Ominaisuudet...3 Laitevaatimukset...4 Ennen käyttöä...4 Ajurien asennus...5 Ajurien asennus Windows 98/98SE -käyttöjärjestelmille...5 Levyn osiointi ja suojattu alue...8 Format.exe Format.exe ohjelman käyttöliittymä...8 Osiointi ja alustus...8 Suojaus...9 Asetukset Lock.exe Lock.exe-ohjelman käyttöliittymä Tekninen tuki

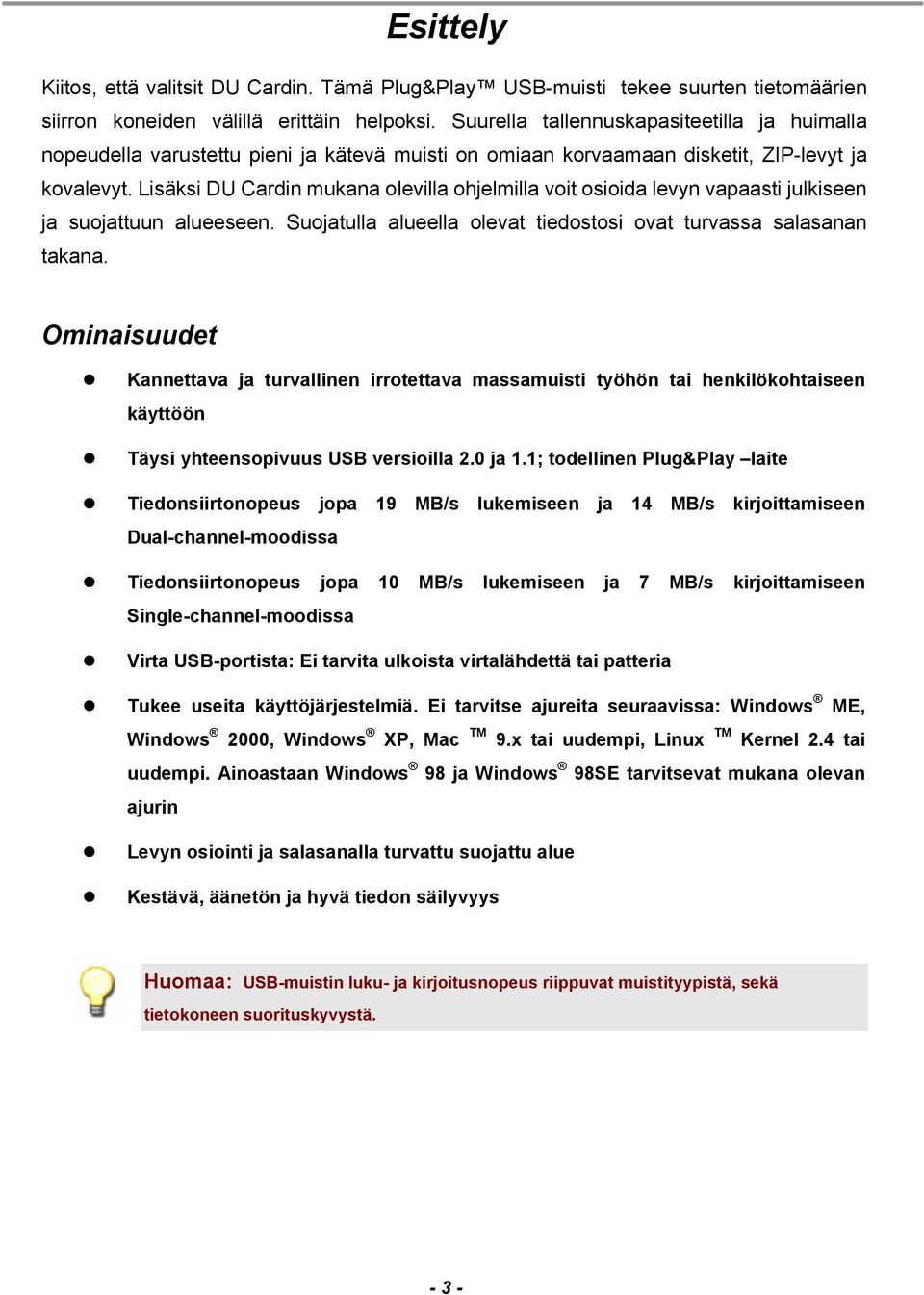

3 Esittely Kiitos, että valitsit DU Cardin. Tämä Plug&Play USB-muisti tekee suurten tietomäärien siirron koneiden välillä erittäin helpoksi. Suurella tallennuskapasiteetilla ja huimalla nopeudella varustettu pieni ja kätevä muisti on omiaan korvaamaan disketit, ZIP-levyt ja kovalevyt. Lisäksi DU Cardin mukana olevilla ohjelmilla voit osioida levyn vapaasti julkiseen ja suojattuun alueeseen. Suojatulla alueella olevat tiedostosi ovat turvassa salasanan takana. Ominaisuudet Kannettava ja turvallinen irrotettava massamuisti työhön tai henkilökohtaiseen käyttöön Täysi yhteensopivuus USB versioilla 2.0 ja 1.1; todellinen Plug&Play laite Tiedonsiirtonopeus jopa 19 MB/s lukemiseen ja 14 MB/s kirjoittamiseen Dual-channel-moodissa Tiedonsiirtonopeus jopa 10 MB/s lukemiseen ja 7 MB/s kirjoittamiseen Single-channel-moodissa Virta USB-portista: Ei tarvita ulkoista virtalähdettä tai patteria Tukee useita käyttöjärjestelmiä. Ei tarvitse ajureita seuraavissa: Windows ME, Windows 2000, Windows XP, Mac TM 9.x tai uudempi, Linux TM Kernel 2.4 tai uudempi. Ainoastaan Windows 98 ja Windows 98SE tarvitsevat mukana olevan ajurin Levyn osiointi ja salasanalla turvattu suojattu alue Kestävä, äänetön ja hyvä tiedon säilyvyys Huomaa: USB-muistin luku- ja kirjoitusnopeus riippuvat muistityypistä, sekä tietokoneen suorituskyvystä

4 Laitevaatimukset Pöytäkone tai kannettava tietokone, jossa USB 1.1- tai USB 2.0-portti Jokin seuraavista käyttöjärjestelmistä Windows 98/98SE Windows ME Windows 2000 Windows XP Mac OS 9.x tai uudempi Linux Kernel 2.4 tai uudempi Ennen käyttöä 1. Pidä DU Card turvassa kuumuudelta, suoralta auringonvalolta ja kosteudelta. Älä taita, venytä tai pudota sitä. 2. Estääksesi tiedonmenetyksen ja vahingon DU Cardille, ei korttia saa irrottaa kesken tiedonsiirron. On suositeltavaa käyttää Poista laite turvallisesti valintaa ( Safety Remove Hardware ) valitsemalla tämä alapalkin USB-kuvakkeesta ennen muistilaitteen poistamista. 3. Käyttöjärjestelmän turvallisuusasetuksista johtuen on Windows 2000 ja Windows XP -käyttöjärjestelmissä kirjauduttava Järjestelmänvalvojan oikeudet omaavalla tunnuksella, jotta levyn osiointi- ja suojaus-ohjelmat (Ohjelmat nimeltä: Format.exe ja Lock.exe ) voidaan ajaa. Jos sinulla ei ole Järjestelmänvalvojan oikeuksia koneeseen, ota yhteyttä koneen tai järjestelmän ylläpitäjään saadaksesi apua. 4. Jos uudelleenkäynnistät tietokoneen ja DU Cardin suojatulle osiolle on pääsy, ota DU Card irti koneesta ja aseta takaisin varmistaaksesi että pääsy on mahdollista vain julkiselle alueelle

5 Ajurien asennus DU Card ei vaadi erillisiä ajureita toimiakseen seuraavissa käyttöjärjestelmissä: Windows ME, Windows 2000, Windows XP, Mac TM 9.x tai uudempi, Linux TM Kernel 2.4 tai uudempi. Ainoastaan käyttäessäsi Windows 98 tai Windows 98SE käyttöjärjestelmää, on mukana oleva ajuri asennettava. Ajurien asennus Windows 98/98SE -käyttöjärjestelmille 1. Käynnistä Setup.exe asentaaksesi DU Card Windows 98/98SE ajuri. Asennuksen ikoni näyttää tältä: Setup.exe 2. Asennusohjelma toivottaa sinut tervetulleeksi, valitse Next > (Seuraava) jatkaaksesi

6 3. Ohjelma on nyt valmiina asentamaan ajurin. Klikkaa Install (Asenna) jatkaaksesi asennusta. 4. Ohjelma neuvoo ja ohjaa asentaessasi DU Cardin ajureita Windows98/98SE käyttöjärjestelmiin

7 5. Asennus on suoritettu loppuun, klikkaa Finish (Valmis) sulkeaksesi asennusohjelman. 6. Kun asennus on suoritettu loppuun, saat siitä ilmoituksen. Ota DU Card irti USB-portista ja kytke takaisin

8 Levyn osiointi ja suojattu alue DU Cardin mukana tulee Format.exe-ohjelma, jolla voit osioida Du Cardin ja halutessasi asettaa siihen suojatun alueen salasana suojauksella turvataksesi henkilökohtaiset tiedostosi. Voit myös asettaa DU Cardin toimimaan MS-DOS -käynnistyslevykkeenä. Käynnistääksesi ohjelman, suorita Format.exe tiedosto. Format.exe-ohjelmalla voit alustaa ja osioida DU Cardin, asettaa siihen suojatun alueen, sekä luoda MS-DOS -käynnistyslevykkeen. Jos luot suojatun alueen, tekee ohjelma ensimmäiselle osiolle ohjelman nimeltä Lock.exe. Suorita Lock.exe, jolla pääset suojatulle osiolle. Format.exe Format.exe ohjelman käyttöliittymä Osiointi ja alustus 1. DU Cardin profiili: Näyttää valmistajan, tuotteen nimen, aseman kirjaimen, sekä DU Card -aseman kapasiteetin. 2. Public Area: Näyttää levyn kapasiteetin julkisella alueella. Minimikapasiteetti tälle alueelle on 3 megatavua

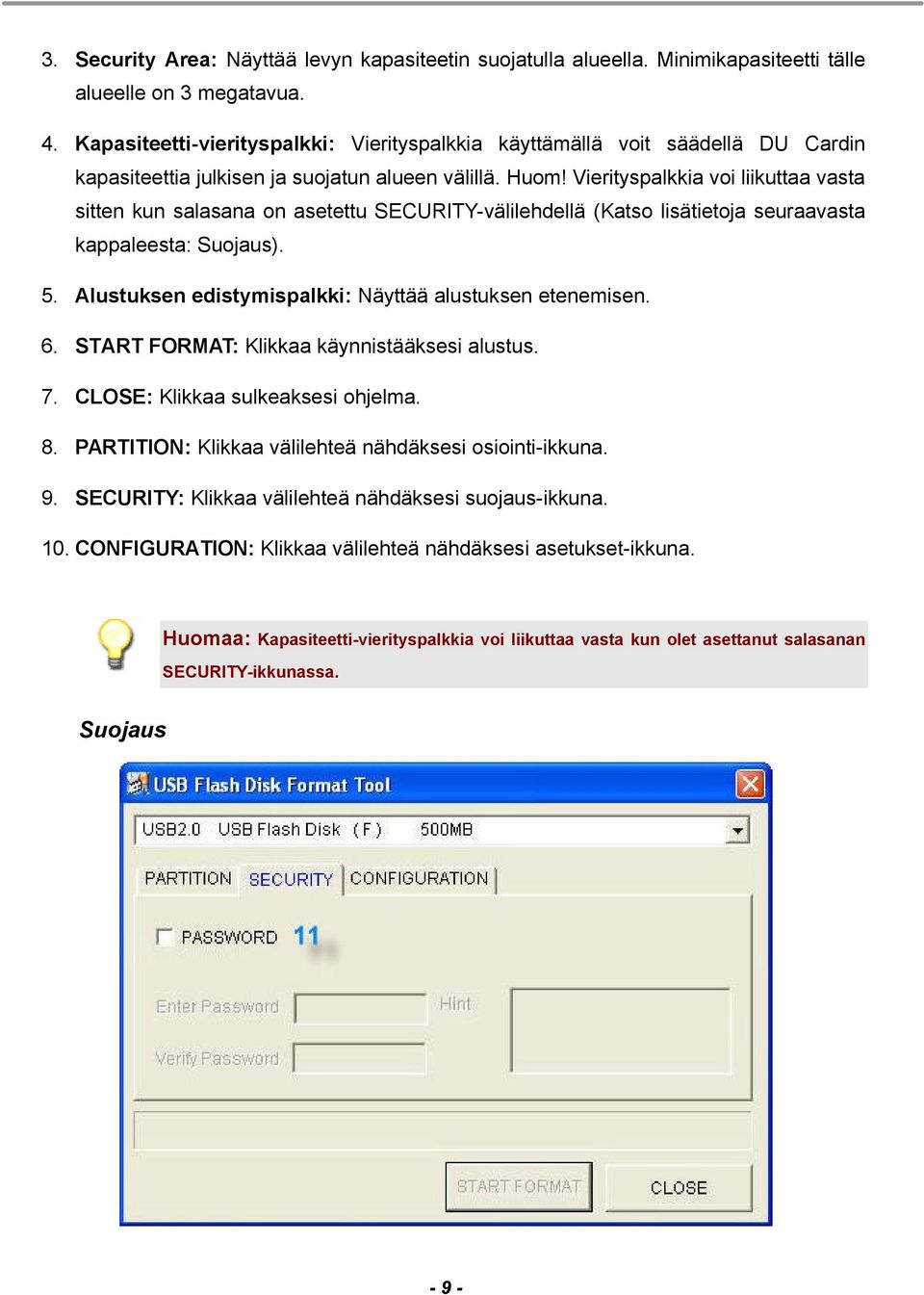

9 3. Security Area: Näyttää levyn kapasiteetin suojatulla alueella. Minimikapasiteetti tälle alueelle on 3 megatavua. 4. Kapasiteetti-vierityspalkki: Vierityspalkkia käyttämällä voit säädellä DU Cardin kapasiteettia julkisen ja suojatun alueen välillä. Huom! Vierityspalkkia voi liikuttaa vasta sitten kun salasana on asetettu SECURITY-välilehdellä (Katso lisätietoja seuraavasta kappaleesta: Suojaus). 5. Alustuksen edistymispalkki: Näyttää alustuksen etenemisen. 6. START FORMAT: Klikkaa käynnistääksesi alustus. 7. CLOSE: Klikkaa sulkeaksesi ohjelma. 8. PARTITION: Klikkaa välilehteä nähdäksesi osiointi-ikkuna. 9. SECURITY: Klikkaa välilehteä nähdäksesi suojaus-ikkuna. 10. CONFIGURATION: Klikkaa välilehteä nähdäksesi asetukset-ikkuna. Huomaa: Kapasiteetti-vierityspalkkia voi liikuttaa vasta kun olet asettanut salasanan SECURITY-ikkunassa. Suojaus - 9 -

10 11. PASSWORD: Klikkaa PASSWORD (salasana)-kohdan edessä olevaan laatikkoon ruksi, niin pääset editoimaan kohtia 12, 13 ja 14. Käyttäjä voi määrittää maksimissaan neljän merkin. Kun tämä valinta on aktivoitu, voit liikuttaa PARTITION-välilehdellä sijaitsevaa kapasiteetti-vierityspalkkia. Mikäli siis salasanaa ei ole asetettu, ei käyttäjä pysty myöskään luomaan salaista osiota (eikä liikuttamaan kapasiteetti-vierityspalkkia). 12. Enter Password: Tähän syötetään suojatun osion salasana. 13. Verify Password: Salasanan varmistus. Kirjoita salasana uudelleen. 14. Hint: Vihjekenttä auttaa muistamaan salasanasi. Tähän voi syöttää vapaasti merkkejä

11 Asetukset 15. USB ZIP Boot: Tämä toiminto on vain Windows 98:lle. Kun alustus on suoritettu, DU Card voi toimia MS-DOSin käynnistyslevykkeenä ja käyttöjärjestelmä tunnistaa sen nimellä Removable Disk (Siirrettävä levy). 16. USB HDD Boot: Tämä toiminto on vain Windows 98:lle. Kun alustus on suoritettu, DU Card voi toimia MS-DOSin käynnistyslevykkeenä ja käyttöjärjestelmä tunnistaa sen nimellä Local Disk (Paikallinen levy). 17. Quick Format: Nopea alustus valinta tekee Du Cardin alustuksesta nopeamman, mutta se poistaa vain sisäiset FAT-taulukot. Huomaa että kaikki DU Cardille tallennettu tieto tuhoutuu alustuksessa. 18. Complete Format: Täydellinen alustus valinta poistaa sisäisten FAT-taulukoiden lisäksi myös fyysisillä muistipaikoilla sijaitsevan tiedon. DU Card alustetaan yhdeksi osioksi! Huomaa että kaikki DU Cardille tallennettu tieto tuhoutuu alustuksessa

12 Huomaa (1): Käyttäjää pyydetään irrottamaan ja asettamaan DU Card uudestaan koneeseen Format.exe-ohjelman käytön jälkeen. Huomaa (2): Jos suojattu alue tehdään, luodaan suojatulle alueelle pääsyyn tarkoitettu Lock.exe-ohjelma DU Cardille. Muutoin Lock.exe-ohjelmaa ei luoda. Huomaa (3): Jos USB:n käynnistystoiminto ei toimi, tarkista onko DU Cardilla käynnistystiedostoja. Windows 98 käyttäjien kannattaa tarkistaa onko hakemistoa :\COMMAND\EBD olemassa. Ellei, niin tämä hakemisto on luotava. Kopioi käynnistystiedostot tähän hakemistoon ennen kun alustat DU Cardin käynnistyslevykkeeksi. Huomaa (4): Kun suojattu alue on luotu ja Format.exe:llä suoritetaan uudestaan Quick Format tai Complete Format, kaikki julkisella ja suojatulla alueella oleva tieto tuhoutuu alustuksessa! Lock.exe Lock.exe-ohjelman käyttöliittymä Lock.exe on ohjelma, jonka avulla pääset suojatulle alueelle. Mikäli suojattu alue on luotu, pääsee sinne ajamalla Lock.exe:n ja valitsemalla Unlock (salasana on syötettävä ensin). Kun tiedonkäsittely suojatulla alueella on tehty, pääsee julkiselle takaisin klikkaamalla alapalkissa olevasta ikonista ohjelma näkyviin ja valitsemalla Lock. Lock.exe ohjelman saa ajettua kaksoisklikkaamalla kuvaketta: Lock.exe Huomaa: Lock.exe on ohjelma, jolla pääsee suojatulle alueelle. Ilman tätä ohjelmaa suojatulle alueelle ei pääse! Mikäli olet poistanut Lock.exe:n vahingossa, sen voi kopioida DU Cardille muualta. Voit myös luoda uuden suojatun alueen Format.exe ohjelmalla ja palauttaa tiedoston näin, mutta silloin menetät kaiken DU Cardillle tallennetun datan

13 1. Disk State: Ilmoittaa missä tilassa DU Card on. Mikäli tila on LOCKED, käytetään julkista aluetta. Jos tila on UNLOCKED, käytetään suojattua aluetta. 2. Unlock: Jos DU Card on LOCKED-tilassa, pääsee suojatulle alueelle syöttämällä salasanan Enter Password kohtaan ja klikkaamalla sen jälkeen Unlock-nappia. UNLOCKED-tilassa ohjelma näyttää seuraavanlaiselta: 3. Change Password: Klikkaamalla tätä painiketta saat vaihdettua salasanasi. Katso lisää kohdista Close: Tämä painike sulkee ohjelman. 5. Enter Password: Tähän syötetään salasana. 6. Hint: Vihje-alue auttaa muistamaan salasanan

14 7. Cancel: Klikkaa peruuttaaksesi salasanan vaihdon. 8. Apply Change: Vahvistaa salasanan vaihdon. 9. New Password: Tähän syötetään uusi salasanasi. 10. Verify Password: Kirjoita tähänkin uusi salasanasi (tämä on varmistusta varten). Huomaa (1): Kun käynnistät Lock.exe ohjelman löytyy sen ikoni alapalkista (kuva alhaalla). Kaksoisklikkaamalla tätä ikonia saat ohjelman näkyviin tai voit klikata kuvaketta hiiren oikealla näppäimellä saadaksesi esiin valikon, jossa on valinnat: Lock (Vaihtaa DU Cardin LOCKED-tilaan), Change Password (Salasanan vaihto) ja Exit (Sulje ohjelma). Huomaa (2): Jos valitset Huomaa (1) esitetyt Lock tai Exit vaihtoehdot, sulkevat nämä myös Lock.exe ohjelman. Päästäksesi jälleen suojatulle alueelle aja Lock.exe julkiselta alueelta

15 Tekninen tuki Sähköposti: Kirjeposti: Mediagate Oy / Avonet Ohjelmistot Iso-Heikkiläntie 13, PL TURKU Puhelin: (02) Fax. (02)
