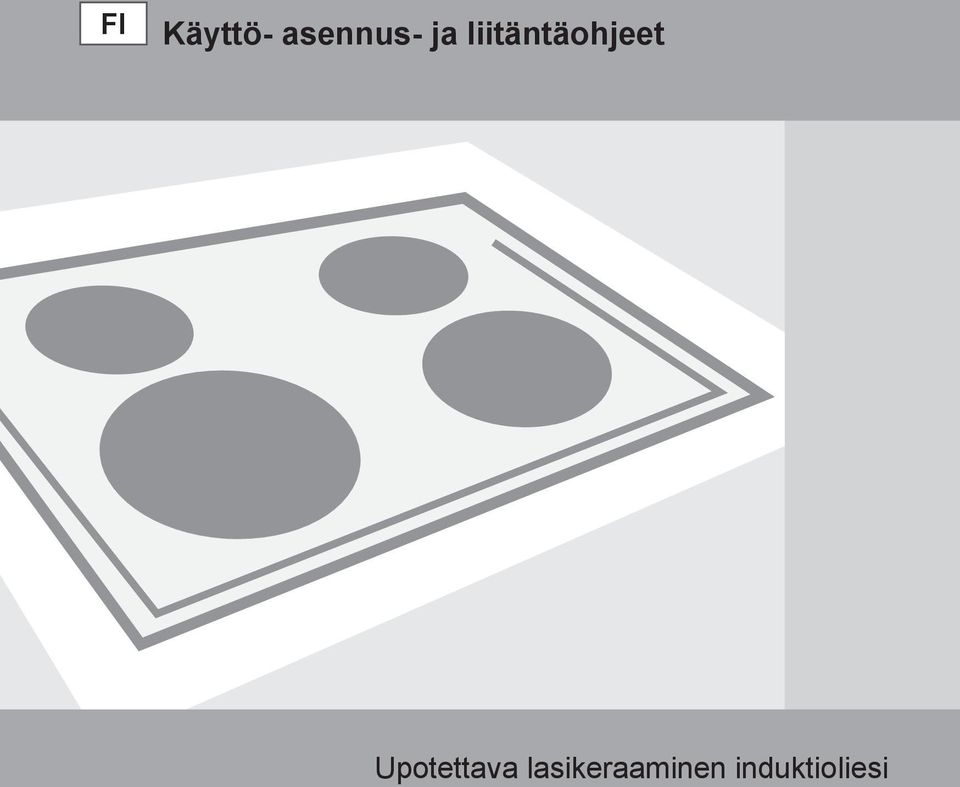

1 FI Käyttö- asennus- ja liitäntäohjeet Upotettava lasikeraaminen induktioliesi

2 Upotettava lasikeraaminen induktioliesi Hyvä asiakas! Lasikeraaminen liesi on tarkoitettu kotitalouskäyttöön. Tuotteemme on pakattu ympäristöystävällisiin materiaaleihin, jotka voidaan kierrättää, hävittää tai hajottaa ilman haittaa ympäristölle. Käyttöohjeet Liitäntäohjeet Arvokilpi Paloturvallisuus Käyttöohjeet on tarkoitettu laitteen käyttäjälle. Ohjeissa esitellään laitteen käyttötavat ja toiminnot. Ohjeet koskevat useita eri laitemalleja, joten niissä saattaa esiintyä kuvauksia toiminnoista, joita ei ole hankkimassasi mallissa. Laitteen liitännät on tehtävä laitteen mukana tulevien ohjeiden ja asianmukaisten määräysten ja standardien mukaisesti. Liitännän voi suorittaa vain pätevä asentaja. Laitteen perustiedot on merkitty keittotason alapuolella olevaan arvokilpeen. Upotettavan keittotason toisella puolella voi olla sitä korkeampi keittiökaluste, kunhan keittotason toisella puolella oleva keittiökaluste ei ole sitä korkeampi. Tärkeää - Lue ennen laitteen käyttöä...3 Laitteen kuvaus...5 Käyttö...10 Toiminta...13 Ruoanvalmistus...23 Huolto...24 Vianetsintä...25 Asennusohjeet

3 Tärkeää - Lue ennen laitteen käyttöä Turvallisuustoimenpiteitä Tätä laitetta voivat käyttää 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joilla on heikentyneet fyysiset, aistilliset tai henkiset kyvyt tai kokemuksen tai tiedon puutetta, jos heitä valvotaan tai jos heille on annettu laitteen turvalliseen käyttöön liittyviä ohjeita, ja jos he ymmärtävät käyttöön liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa. VAROITUS: Laite ja sen osat kuumenevat käytön aikana. Vältä koskemasta lämpövastuksia. Alla 8-vuotiaat lapset tulisi pitää loitolla, ellei heitä valvota jatkuvasti. VAROITUS: Tulipalon vaara: älä säilytä esineitä keittopinnoilla. VAROITUS: Valvomaton ruoanlaitto liedellä rasvan tai öljyn kanssa voi olla vaarallista ja voi aiheuttaa tulipalon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki sitten kannella tai kostealla liinalla. Käytön jälkeen sammuta liesielementti säätimestä äläkä luota astiantunnistimeen. VAROITUS: Jos pinnassa on säröjä, sammuta laite välttääksesi mahdollisen sähköiskun. Lieden pinnalle ei pidä asettaa metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia, koska ne voivat kuumentua. Älä puhdista keittotasoa höyry- tai korkeapainepuhdistimilla, sillä ne voivat aiheuttaa sähköiskun. Laitetta ei ole tarkoitettu ohjattavaksi ulkoisilla ajastimilla tai erityisillä ohjausjärjestelmillä. Varoituksia Sähköliitännät saa suorittaa ainoastaan valtuutettu sähköasentaja tai alan ammattilainen! Laitteen omavaltainen tai epäammattimainen korjaus voi aiheuttaa vakavan loukkaantumisen vaaran tai vahingoittaa tuotetta. Korjauksia saa suorittaa vain valtuutettu sähköasentaja tai alan ammattilainen. Laite on tarkoitettu ainoastaan ruoanvalmistukseen. Älä käytä sitä mihinkään muuhun tarkoitukseen, esim. huoneen lämmittämiseen. Älä aseta tyhjiä keittoastioita keittoalueille. 3

4 Jos toinen sähkölaite on kytketty laitteen lähellä olevaan AC-pistorasiaan, varmista että virtajohto ei tule kosketuksiin kuumien keittoalueiden kanssa. Älä säilytä laitteen alla lämpötilaherkkiä tavaroita, kuten pesu- ja puhdistusaineita, spraypulloja yms. Keraamisen lieden käyttö säilytystilana voi aiheuttaa naarmuja tai muita vahinkoja liedelle. Älä koskaan lämmitä ruokaa liedellä alumiinifoliossa tai muovirasioissa. Folio tai rasiat voivat sulaa, mikä voi aiheuttaa tulipalon tai vahingoittaa liettä. Älä jätä induktiokeittoalueelle esineitä, kuten veitsiä, haarukoita, lusikoita tai kansia, sillä niistä voi tulla hyvin kuumia. Symboli joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu. 4

5 Laitteen kuvaus Ohjauspaneeli SIVK1ATF, SIVK6ATF, SIVK6CTF, SIVK6FTF, SIVK7ATF, SIVK7BTF SIVK9BTF 1. Ruoan lämpimänä/sulana pitämisen ilmaisin 2. Ruoanvalmistusajastimen ilmaisin etualalla vasemmalla 3. Ajan vähennyksen painike 4. Minuuttimuistuttimen ilmaisin 5. Ajan lisäyksen painike 6. Ruoanvalmistuksen oikean etualan ajastinilmaisin 7. Tehon ilmaisin 8. Tehon alentaminen etualalla vasemmalla 9. Tehon lisääminen etualalla vasemmalla 10. Muiden ruoanvalmistusalueiden säätimet 11. (Lapsi) lukko ilmaisimella 12. On/Off-painike ilmaisimella 13. Stop/Go-toiminto ilmaisimella 14. Etualan oikean asetusilmaisin 15. Oikean taka-alan asetusilmaisin 16. Vasemman taka-alan asetusilmaisin 17. Vasemman etualan asetusilmaisin 18. Oikean taka-alan ajastinilmaisin 19. Ruoanvalmistuksen ajastinilmaisin/ minuuttimuistutin 20. Vasemman taka-alan ajastinilmaisin Ruoanvalmistusalueen ajastinilmaisin Ruoanvalmistusalueen asetusilmaisin 5

6 Keittoalueet 1. Ruoanvalmistusalue Φ145 mm; 2,2 kw 2. Ruoanvalmistusalue Φ180 mm; 3,0 kw 3. Ruoanvalmistusalue Φ210 mm; 3,7 kw 4. Ruoanvalmistusalue Φ260 mm; 3,7 kw 5. Ruoanvalmistusalue Φ280 mm; 3,7 kw 6. Ruoanvalmistusalue Φ280x180 mm; 3,7 kw 6

7 Turvallisuusohjeet Mihin pitää kiinnittää huomiota Induktiokeittäminen on erittäin turvallista. Monia turvalaitteita kuuluu kiinteänä osana keittotasoon, kuten jäännöslämmön ilmaisin ja keittoajan rajoitin. On kuitenkin lukuisia varotoimenpiteitä, joihin tulee ryhtyä. Liitäntä ja korjaus Tämän laitteen liitännän saa suorittaa vain pätevä asentaja. Älä koskaan avaa koteloa. Kotelon saa avata vain huoltoteknikko. Katkaise virta laitteesta ennen korjaustyön aloittamista, mieluummin irrota se sähköverkosta. Irrota (automaatti-) sulake (sulakkeet), tai jos on pysyvä liitäntä, aseta kytkin virransyöttöjohdossa nollaan. Käytön aikana Älä käytä keittotasoa alle 5 C: n lämpötiloissa. Tämä keittolaite on suunniteltu kotitalouskäyttöön. Sitä tulee käyttää vain ruoanvalmistukseen. Käyttäessäsi keittotasoa ensimmäistä kertaa haistat uuden hajua. Tämä on normaalia. Jos keittiö on hyvin ilmastoitu, haju häviää pian. Muista, että jos keittotasoa käytetään suurella asetuksella, kuumennusaika on uskomattoman lyhyt. Älä jätä keittotasoa valvomatta, jos alueella on suuri asetus päällä. Varmista, että on tarpeeksi ilmanvaihtoa keittotasoa käytettäessä. Pidä kaikki asiaankuuluvat ilmastointiaukot avoinna Älä päästä pannuja kiehumaan kuivaksi. Keittotaso on suojattu ylikuumenemiselta, mutta pannu tulee tosi kuumaksi ja saattaa vaurioitua. Takuu ei kata vahinkoja, jos pannua keitetään kuivana. Älä käytä keittoaluetta säilytystilana Varmista, että keittotason ja vetolaatikon sisällön välissä on useiden senttien vapaa väli. Älä pidä mitään syttyvää keittotason alla olevassa vetolaatikossa. Varmista, ettei sähkölaitteiden, kuten esim. sekoittimen, johdot pääse kosketuksiin kuuman keittoalueen kanssa. Alueet kuumenevat käytön aikana ja pysyvät vielä kuumina jonkin aikaa. Pidä pienet lapset etäällä keittotasosta keittämisen aikana ja välittömästi sen jälkeen. Rasva ja öljy ovat ylikuumentuessaan helposti syttyviä. Älä seiso liian lähellä pannua. Jos öljy syttyy, älä koskaan yritä sammuttaa tulta vedellä. Laita kansi pannun päälle heti ja kytke keittoalue pois päältä. Älä koskaa liekitä ruokaa liesikuvun alla. Korkeat liekit saattavat aiheuttaa tulipalon, vaikka liesikupu on kytketty pois päältä. 7

8 Keraaminen pintataso on erittäin vahva, muttei rikkoutumaton. Maustepurkin tai terävän keittiövälineen putoaminen sen päälle saattaa aiheuttaa sen rikkoutumisen. Lopeta keittolieden käyttö, jos ilmaantuu rikkoutuma tai särö. Kytke laite heti pois päältä, irrota se seinärasiasta sähköiskun välttämiseksi, ja kutsu huoltomies paikalle. Älä koskaan laita metalliesineitä, kuten uunipeltejä, kakkuvuokia, kattilan kansia tai ruokailuvälineitä keittoalueelle. Ne saattavat kuumentua äärettömän nopeasti ja aiheuttaa palovammoja. Pidä magneettiset tavarat (luottikortit, pankkikortit, levykkeet jne.) etäällä laitteesta. Kehotamme sellaisia henkilöitä, joilla on sydämentahdistin, neuvottelemaan lääkärinsä kanssa ennen induktiolieden käyttämistä. Älä koskaan käytä painepesuria tai hörypuhdistinta lieden puhdistamiseen. Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, muutoin kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa tai opastuksella. Heti kun poistat pannun liedeltä, keittoalue pysähtyy automaattisesti. Totuta itsesi keittoalueen tai lieden pysäyttämiseen manuaalisesti induktiolieden tahattoman päällekytkemisen välttämiseksi. Laite ei tunnista pientä esinettä, kuten liian pientä pannua (pohjan läpimitta alle 12 cm), haarukkaa tai veitseä. Näyttö vilkkuu jatkuvasti ja liesi ei kytkeydy päälle. Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä. Turvalämpötila Anturi mittaa jatkuvasti lieden tiettyjen osien lämpötilaa. Jokainen keittoalue on varustettu anturilla, joka mittaa pannun pohjan lämpötilan ylikuumenemisvaaran välttämiseksi pannua kuivakeitettäessä. Jos lämpötila kohoaa liian korkeaksi, tehoa alennetaan automaattisesti. 8

9 Keittoajan rajoitin Keittoajan rajoitin on keittolaitteen turvatoiminto. Se toimii silloin, kun unohdat kytkeä lieden pois päältä. Asettamastasi asetuksesta riippuen keittoaikaa rajoitetaan seuraavasti: Asetus Keittoalue kytkeytyy automaatttisesti pois päältä, kun on kulunut: 0 12 tuntia 1 8,5 tuntia 2 6,5 tuntia 3 5 tuntia 4 4 tuntia 5 3,5 tuntia 6 3 tuntia 7 2,5 tuntia 8 2 tuntia 9 1,5 tuntia u 2 tuntia U 2 tuntia Keittoajan rajoitin kytkee keittoalueet pois päältä taulukossa olevan ajan umpeuduttua. Asetus lisäteho (P) Keittoalue kytkeytyy automaattisesti asetukseen 9, kun on kulunut: 10 minuuttia 9

10 Käyttö Totuttautuminen... Hipaisunäppäimien käyttö Hipaisunäppäimet saattavat vaatia jonkin verran totuttautumista, jos olet tottunut muihin (kierto-) säätimiin. Parhaiten se tehdään laittamalla sormenpää tasaisesti näppäimen päälle. Minkäänlaista voimakasta painamista ei tarvita. Kosketusanturit reagoivat vain sormenpään kevyeen painamiseen. Älä käytä säätoiminnon tekemiseen muita esineitä. Liesi ei kytkeydy päälle lemmikkisi kävellessä sen yli. Induktiokeittäminen Induktiokeittäminen on nopeaa - Aluksi yllätyt induktiokeittämisen nopeudesta. Etenkin suuremmilla asetuksilla ruoat ja juomat kiehuvat hyvin nopeasti. Pannuja ei kannata jättää valvomatta, jotteivät ne kiehu yli tai kiehu kuivaksi. Tehoa säädetään - Induktiokeittämisessä vain se osa alueesta, jossa käytettävä pannu sijaitsee, on päällä. Jos käytät pientä pannua isolla alueella, tehoa säädetään pannun läpimitan mukaan. Teho tällöin alenee ja kestää kauemmin ennen kuin ruoka pannussa alkaa kiehua. Induktiokeittämisessä ei tapahdu lämmönhukkaa eikä tarvita kylmäkädensijoja. Lisähuomautus Hiekanjyväset saattavat aiheuttaa naarmuja, joita ei voi poistaa. Laita keittopinnalle vain puhdaspohjaisia pannuja ja kohota aina pannuja niitä siirtäessäsi. Älä käytä liesitasoa työtasona. Pidä keitettäessä pannun kansi aina päällä energianhukan välttämiseksi. 10

11 Induktiokeittäminen Induktioliesi lämmittää ruoan magneettikentän avulla. Kun liedelle asetetaan keittoastia, jonka pohja on ferromagneettista metallia, magneettikenttä synnyttää pyörrevirtauksia, jotka kuumentavat keittoastian. Induktioliedessä (2) oleva käämi (1) kehittää magneettikentän (3). Kun käämin päälle asetetaan keittoastia, jonka pohja (4) on ferromagneettista metallia, astian pohjassa syntyy pyörrevirtauksia, jotka tuottavat lämpöä. Helppo - Elektroniset säätimet ovat tarkkoja ja helppoja asettaa. Alimmalla asetustasolla voit esimerkiksi sulattaa suklaata suoraan pannussa, tai keittää aineita, joita normaalisti kuumennat vesihaudeastiassa. Nopea - Induktiolieden suurten tehotasojen ansiosta ruoan saaminen kiehumaan on hyvin nopeaa. Koko ruoanvalmistus kestää aivan yhtä kauan kuin muukin ruoanvalmistus. Puhdas - Liesi on helppo puhdistaa. Koska keittoalueet eivät kuumene kuumemmiksi kuin itse pannutkaan, ruoan läikkymiset eivät pääse palamisasteelle. Turvallinen - Kuumuus tuotetaan itse pannussa. Lasinen pintataso ei lämpene enempää kuin pannukaan. Tämä merkitsee, että keittoalue on huomattavasti viileämpi keraamiseen lieteen tai kaasupolttimeen verrattuna. Kun pannu on otettu pois, keittoalue jäähtyy nopeasti. Pannut Induktiokeittopannut Induktiokeittäminen vaatii pannulta tiettyä ominaisuutta. Lisähuomautus Pannut, joita on jo käytetty keittämiseen kaasuliedellä, eivät ole enää sopivia käytettäviksi induktioliedellä. Käytä vain pannuja, jotka soveltuvat sähkö- ja induktioliedellä keittämiseen, ja joissa on: paksu pohja (vähintään 2,25 mm) sileä pohja. Parhaat pannut on varustettu Induktioluokka - laatumerkillä. 11

12 Vihje Voit tarkistaa itse, soveltuvatko pannusi magneettikäyttöön. Pannu on sopiva, jos pannun pohja vetää magneettia puoleensa. Sopivia Ruostumattomat erikoisteräspannut Induktioluokkaan kuuluvat Lujat emaloidut pannut Emaloidut valurautapannut Sopimattomia Saviastiat Ruostumatonta terästä Posliiniset Kupariset Muoviset Alumiiniset Lisähuomautus Ole varovainen emaloitujen ohutteräslevypannujen kanssa: emali saattaa lohkeilla (emali irtautuu teräksestä), jos laitat lieden suuremmalle asetustasolle pannun ollessa (liian) kuiva; pannun pohja saattaa, esimerkiksi ylikuumenemisesta tai liian suuren tehotason käyttämisestä johtuen, vääntyä. Lisähuomautus Älä koskaan käytä epämuotoisella pohjalla olevia pannuja. Kuopallaan oleva tai pyöristynyt pohja saattaa häiritä ylikuumenemissuojan toimintaa, jolloin laite kuumenee liikaa. Tästa voi olla seurauksena lasipinnan säröily ja pannun pohjan sulaminen. Takuu ei kata vahinkoja, jotka aiheutuvat sopimattomien pannujen käytöstä tai niiden kuivakeittämisestä. Pannun minimiläpimitta Pannun läpimitan tulee olla vähintään 12 cm. Pääset parhaimpiin tuloksiin käyttämällä saman läpimitan pannuja kuin mikä on lieden alueellakin. Jos pannu on liian pieni, alue ei toimi. Painekeittimet Induktiokeittäminen on erittäin sopiva painekeittimillä keittämiseen. Keittoalue reagoi hyvin nopeasti, jolloin painekeitin paineistuu nopeasti. Heti kun kytket keittoalueen pois päältä, keittoprosessi lakkaa välittömästi. 12

13 Toiminta Asetukset Lieden kytkeminen päälle ja tehon asettaminen Tehoon on 9 asetusta. Aina on käytettävissä myös lisäteho - asetus, jonka merkkinä näytössä on P.. 1. Laita pannu keittoalueelle Kosketa On/Off-painiketta. Kuuluu lyhyt piippaus, jolloin näytössä kunkin keittoalueen kohdalla on 0.. Punainen valo On/Off-painikkeen päällä oikealla palaa jatkuvana. Jos ei tehdä lisätoimenpiteitä, keittoalue kytkeytyy automaattisesti pois päältä 10 sekunnin päästä. 3. Käytä -painiketta tai haluamasi keittoalueen -painiketta oikean asetuksen valitsemiseksi. Liesi käynnistyy automaattisesti valitussa asetuksessa (jos se tunnistaa pannun). - Kosketettaessa -painiketta ensimmäistä kertaa näyttöön tulee asetukseksi Kosketettaessa -painiketta ensimmäistä kertaa näyttöön tulee asetukseksi 9.. Vihje Voit koskettaa ja pitää tai -painiketta haluamasi tehon asettamiseksi nopeammaksi. Pannun tunnistus - Ellei liesi tunnista (rautaista) pannua sen jälkeen kun keittoteho on asetettu, pannun tunnistuksen symboli ja valittu tehon asetus vilkkuvat vuorotellen näytössä ja liesi pysyy kylmänä. Ellei (rautaista) pannua laiteta keittoalueelle 1 minuutin sisällä, keittoalue kytkeytyy pois päältä automaattisesti. Jäännöslämmön ilmaisin - Keittoalue, jota on käytetty paljon, pysyy kuumana useita minuutteja sen irtikytkemisenkin jälkeen. Näyttöön tulee H. niin pitkäksi aikaa kun keittoalue on kuumana. 13

14 Automaattinen kuumennustoiminto Automaattinen kuumennustoiminto lisää väliaikaisesti tehoa (asetus 9. ) pannun sisällön kuumentamiseksi nopeammin. Tämä toiminto on käytettävissä kaikissa asetuksissa, paitsi lisäteho ja 9. -asetuksessa. Automaattisen kuumennustoiminnon kytkeminen päälle Liesi on kytketty päälle ja pannu on laitettu keittoalueelle. 1. Valitse asetus haluamasi keittoalueen -painikkeella A. (tulee 9. :n jälkeen). A. ja 9. vilkkuvat vuorotellen näytössä. Vihje Nopea tapa asettaa A. on asettamalla keittoalueeksi 9. ja koskettamalla painiketta kerran A. :n asettamiseksi. 2. Aseta haluamasi teho käyttämällä tai -painiketta. Jos valitset tehon asetukseksi 4, näytössä vilkkuvat 4. ja A. vuorotellen. Huomautus! 10 sekunnin kuluttua -painike toimii päältä pois -painikkeena). 3. Pannun saavutettua halutun lämpötilan automaattinen kuumennustoiminto kytkeytyy pois päältä automaattisesti ja keittoalue jatkaa asetetulla teholla. Alla olevassa taulukossa on automaattinen kuumennustoiminnon kesto kussakin tehon asetuksessa: Asetus Sekuntia Automaattisen kuumennustoiminnon kytkeminen pois päältä Liesi on kytketty päälle. A. ja tehon asetus vilkkuvat vuorotellen näytössä. 1. Kosketa keittoalueen -painiketta. Näytössä näkyy eri tehon asetus ja A. lakkaa vilkkumasta. Tai: 2. Valitse asetukseksi 9.. Tai: 3. Kosketa -painiketta ja keittoalueen -painiketta yhtä aikaa. Näyttöön tulee asetukseksi 0., A. lakkaa vilkkumasta ja keittoalue kytkeytyy pois päältä. 14

15 Lisäteho Lisäteho -toimintoa käytetään maksimiteholla keittämiseen lyhyen aikaa (enintään 10 minuuttia). Maksimilisätehoajan lopussa teho alenee asetukseksi 9. Lisätehotoiminnon kytkeminen päälle. Liesi on kytketty päälle ja pannu on keittoalueella. 1. Kosketa -painiketta. (Voit myös käyttää tätä painiketta, jos teho on asetettu). 2. Kosketa -painiketta tai haluamasi keittoalueen - painiketta. Näyttöön tulee P.. Lisätehotoiminto on heti aktiivinen. Ellei tai -painikkeita kosketeta, punainen valo -painikkeen päällä oikealla vilkkuu 3 sekunnin ajan ja sen jälkeen lakkaa. Kuuluu yksi piippaus. Lisätehotoiminnon kytkeminen pois päältä Lisätehotoiminto on kytketty päälle, näytössä on P.. 1. Kosketa -painiketta. Näyttöön tulee tehon asetukseksi 9, lisätehotoiminto kytkeytyy pois päältä. Tai: 2. Kosketa -painiketta tai -painiketta yhtä aikaa. Näyttöön tulee asetukseksi 0., jolloin keittoalue kytkeytyy pois päältä. Kaksi keittoaluetta toistensa takana - Kaksi toistensa takana olevaa keittoaluetta vaikuttavat toisiinsa. Teho jakautuu automaattisesti käytettäessä näitä kahta keittoaluetta samanaikaisesti. Tällä ei ole mitään seurausvaikutuksia aina asetukseen 9 saakka. Valittaessa lisätehoasetus jommallekummalle keittoalueelle saa aikaan toisen keittoalueen vaihtumisen automaattisesti alemmalle asetustasolle. - Jos toinen keittoalueista on asetettu lisätehoon ja haluat asettaa toisen alueen asetukseksi 9 tai lisätehon, lisätehoon asetettuna oleva keittoalue vaihdetaan automaattisesti alemmalle asetustasolle. - Kaksi toistensa takana olevaa keittoaluetta eivät vaikuta toisiinsa. Voit asettaa kummatkin keittoalueet lisätehoon. 15

16 Sulatus/ruoan pitäminen lämpimänä Vaihda toiminnoksi sulatus tai ruoan pitäminen lämpimänä käyttäen -painiketta. Keittoajastinta käytetään maksimisulatus- /-lämmitysajan asetukseen. Sulatustoiminto (u) Sulatustoiminto pitää ruoan lämpötilan jatkuvasti 42 C:ssa. Ruoan lämpimänä pidon toiminto (U) Ruoan lämpimänä pidon toiminto pitää ruoan lämpötilan jatkuvasti 70 C:ssa. Sulatustoiminnon kytkeminen päälle Liesi on kytketty päälle ja pannu on keittoalueella. 1. Kosketa On/Off-painiketta. Kuuluu yksi piippaus, jolloin näytössä kunkin keittoalueen kohdalla on Kosketa -painiketta kerran. Tämä on sulatustoiminto. Valo -painikkeen päällä oikealla palaa. 3. Kosketa -painiketta tai haluamasi keittoalueen -painiketta. Näyttöön tulee u.. Ruoan lämpimänä pidon toiminnon kytkeminen päälle 4. Toista vaihe 1 (katso edellä olevaa). 5. Kosketa -painiketta kahdesti. Tämä on ruoan lämpimänä pidon toiminto. Painikkeen päälle oikealle syttyy kaksi valoa. 6. Kosketa -painiketta tai haluamasi keittoalueen -painiketta. Näyttöön tulee U.. Sulatuksen/ruoan lämpimänä pidon toiminnon kytkeminen pois päältä Sulatuksen ja ruoan lämpimänä pidon toiminto on kytketty päälle. Näyttöön tulee u. tai U.. 1. Kosketa tai -painiketta. Kosketettaessa -painiketta näytön asetukseksi tulee 0.. Kosketettaessa -painiketta näytön asetukseksi tulee 1.. Sulatuksen ja ruoan lämpimänä pidon toiminto on kytketty nyt pois päältä. Tai: 2. Kosketa -painiketta tai -painiketta yhtä aikaa. Näyttöön tulee asetukseksi 0.. Keittoalue on kytketty pois päältä. Keittotason sammuttaminen Yhden keittoalueen sammuttaminen 1. Keittoalue on kytketty päälle. Näyttöön tulee tehon asetukseksi joko 1 tai 9 tai P.. 16

17 Kosketa ja pidä ja -painikkeita sekunnin ajan keittoalueen sammuttamiseksi. Tai: 2. Valitse asetukseksi 0. koskettamalla -painiketta. Kuuluu piippaus ja näyttöön tulee 0.. Jos kaikki keittoalueet asetetaan 0. ksi, liesi kytkeytyy automaattisesti valmiustilaan (katso myös Valmiustila ). Kaikkien keittoalueiden sammuttaminen samanaikaisesti Liesi on valmiustilassa tai yksi tai useampi alue on aktiivinen. 1. Kosketa lyhyesti On/Off-painiketta kaikkien keittoalueiden sammuttamiseksi samanaikaisesti. Kuuluu yksi piippaus. Mitkään valot eivät pala. Keittoalue on nyt kytketty pois päältä. Huomaa Voit sammuttaa keittotason, jos (lapsi) lukko on asetettu tai keskeytystila on aktiivinen. Valmiustila Valmiustilassa kunkin keittoalueen näyttönä on 0.. Liesi on pois päältä ja voidaan jättää valvomatta. Voit kytkeä valmiustilaan Off -tilasta tai sammuttaa yksittäiset keittoalueet (asettamalla ne 0. :aan). Liesi menee valmiustilassa automaattisesti pois päältä, ellei 10 sekunnin kuluessa kosketeta muita painikkeita. Keittotason vaihtaminen Off -tilasta valmiustilaan 1. Kosketa On/Off-painiketta. Kuuluu yksi piippaus, jolloin näytössä kunkin keittoalueen kohdalla on 0.. Punainen valo On/Off -painikkeen päällä oikealla palaa jatkuvana. 2. Voit käynnistää ruoanvalmistuksen valmiustilassa koskettamalla -painiketta tai haluamasi keittoalueen -painiketta. Turvalukitus (lapsilukko) Voit lukita lieden turvalukituksella (lapsilukolla). Tämän asetuksen ollessa päällä keittotasoa ei voi laittaa päälle, eikä keittoalueen asetuksia voi muuttaa. 17

18 -painikeella pääsee seuraavaan kahteen toimintoon: (Vakio)lukitustila (Vakio)lukitustila estää asetusten muuttamisen vahingossa. Kaikki asetetut keittoprosessit pysyvät aktiivisina. Turvalukitustila Turvalukitustila estää lieden kytkeytymisen vahingossa päälle. Kaikki keittoalueet ja keittoajastimet/ minuuttimuistuttimet otetaan pois päältä. Kytke keittotaso (vakio)lukitustilaan Yksi tai useampi keittoalue on aktiivinen. 1. Kosketa ja pidä -painiketta. Huomautus! Kaikki asetetut keittoprosessit pysyvät aktiivisina. Punainen valo -painikkeen ja On/Off-painikkeen päällä oikealla palaa jatkuvana. Kaikki painikkeet ovat aktiivisina, paitsi -painike ja On/Off-painike. 2. Kosketa ja pidä -painiketta lukitustilan poistamiseksi päältä ja ohjauspaneelin lukituksen avaamiseksi. Turvalukituksen kytkeminen päälle Keittotaso on valmiustilassa. Kunkin keittoalueen näyttönä on Kosketa ja pidä -painiketta turvalukituksen laittamiseksi päälle. Punainen valo -painikkeen ja On/Off-painikkeen päällä oikealla palaa jatkuvana. Ellei painikkeita kosketeta 10 sekunnin kuluessa, keittoalue menee automaattisesti pois päältä. Turvalukitus pysyy aktiivisena. Keittotasokin voidaan ottaa pois päältä. Kosketa -painiketta jälleen 10 sekunnin kuluessa turvalukituksen poistamiseksi päältä ja ohjauspaneelin lukituksen avaamiseksi. Jotta turvalukitus poistuisi päältä, sinun on odotettava 10 sekuntia ennen keittotason kytkemistä jälleen päälle On/Off-painikkeella. Vihje Kytke keittotaso turvalukitustilaan ennen sen puhdistamista vahingossa tapahtuvan päällekytkeytymisen varalta. 18

19 Stop / Go Käytä Stop / Go -toimintoa ja keskeytä koko keittotaso 10 minuutiksi ruoanvalmistuksen aikana. Kaikkien keittoalueiden teho kytketään pois päältä automaattisesti. Tämä on kätevä toiminto esimerkiksi silloin, kun pannu on kiehunut ylitse ja haluat puhdistaa keittotason. Voit myös jättää keittotason valvomatta lyhyeksi aikaa asetusten jäädessä muuttumatta. Keittotason kytkeminen Stop / Go -tilaan Yksi tai useampi keittoalue on aktiivinen. 1. Kosketa -painiketta kerran. Kuuluu yksi piippaus. tulee näyttöön kullekin keittoalueelle ja punainen valo -painikkeen päällä oikealla palaa jatkuvana. Kaikki asetetut keittoajastimet/minuuttimuistuttimet pysähtyvät. Kaikki painikkeet ovat pois päältä, paitsi -painike, painike ja On/Off-painike. Ellei painikkeita kosketeta 10 minuutin kuluessa, kaikki aktiiviset keittoalueet otetaan automaattisesti pois päältä. Stop / Go -tilan kytkeminen pois päältä Paina -painiketta jälleen 10 minuutin kuluessa. Keittotaso jatkaa asetuksista, jotka oli asetettu ennen Stop / Go -asetustilaa. Tilan tunnistus Valmiustila (Vakio)lukitustila Turvalukitustila Stop / Go -tila Muistitila Kunkin keittoalueen näyttönä on 0.. Punainen valo On/Off -painikkeen päällä oikealla palaa jatkuvana. Yhdessä tai useammassa näytössä on tehon asetus. Punainen valo - painikkeen ja On/Off-painikkeen päällä oikealla palaa jatkuvana. Kunkin keittoalueen näyttönä on 0.. Punainen valo -painikkeen ja On/Off-painikkeen päällä oikealla palaa jatkuvana. Kaikki valot ja näytöt sammuvat 10 sekunnin kuluttua. Turvalukitus pysyy aktiivisena. Kunkin keittoalueen näyttönä on. Punainen valo -painikkeen päällä oikealla palaa jatkuvana. Keskeytystoiminto toimii, jos yksi tai useampi keittoalue on aktiivisena. Kunkin keittoalueen näyttönä on 0.. Punainen valo -painikkeen päällä oikealla vilkkuu. 19

20 Keittoajastin/minuuttimuistutin Keittoajastin voidaan asettaa kullekin keittoalueelle. Kaikkia keittoajastimia voidaan käyttää samanaikaisesti. Keittotasolla on myös minuuttimuistutin. Sekä keittoajastin että minuuttimuistutin voidaan asettaa enintään 99 minuuttiin. Minuuttimuistutin toimii samalla tavalla kuin keittoajastinkin, mutta sitä ei ole yhdistetty keittoalueeseen. Asetettuna minuuttimuistutin käy edelleen senkin jälkeen kun keittotaso on kytketty pois päältä. Minuuttimuistutin voidaan ottaa pois päältä vasta sitten, kun keittotaso laitetaan päälle. Keittoajastin Minuuttimuistutin Keittoajastimen tulee olla Minuuttimuistutinta ei ole liitettynä keittoalueeseen. yhdistetty keittoalueeseen. Tämä merkitsee, että Minuuttimuistutin käy edelleen keittoalue kytkeytyy pois senkin jälkeen kun keittotaso päältä silloin, kun asetettu aika on kytketty pois päältä. on umpeutunut. Minuuttimuistuttimen kytkeminen päälle Liesi on kytketty päälle. 1. Kosketa -painiketta ja keittoajastimen ja minuuttimuistuttimen -painiketta yhtä aikaa. 00. tulee näyttöön ja punainen valo keskellä näytön alla tai näytön (SIVK 9 BTF) alla oikealla vilkkuu. Tyyppi SIVK 9 BTF 2. Aseta haluamasi aika käyttämällä tai -painiketta. Minuuttimuistutin alkaa käydä, kun asetetun ajan viereinen piste häviää. Punainen valo vilkkuu jatkuvasti. Ellet aseta aikaa ja -painikkeella, minuuutimuistutin kytkeytyy pois päältä automaattisesti 10 sekunnin kuluttua. 20

21 Minuuttimuistuttimen kytkeminen pois päältä (Vaiheet 1 ja 2 eivät ole sovellettavissa, jos yksi tai useampi keittoalue on aktiivisena). 1. Kosketa On/Off-painiketta keittotason kytkemiseksi päälle. 2. Kosketa -painiketta ja keittoajastimen/minuuttimuistuttimen -painiketta yhtä aikaa. Asetun ajan viereen tulee näkyviin piste. 3. Kosketa ja pidä keittoajastimen/minuuttimuistuttimen -painiketta, kunnes näyttöön tulee 01.. Kosketa -painiketta jälleen. Keittoajastin/minuuttimuistutin on nyt valmiustilassa. Keittoajastin/minuuttimuistutin menee automaattisesti pois päältä 10 sekunnin kuluttua. Keittoajastimen valitseminen ja kytkeminen päälle Liesi on kytketty päälle. Keittoajastin voidaan yhdistää vain aktiivisiin keittoalueisiin. 1. Kosketa ja keittoajastimen/minuuttimuistuttimen - painiketta kahdesti samanaikaisesti ensimmäisen aktiivisen keittoalueen ajastimen asettamiseksi (tässä esimerkissä aktiivisena on takaosan vasemmanpuolisen alueen keittoajastin). Aina kun ja -painikkeita kosketetaan samanaikaisesti, siirrytään keittoajastimeen seuraavalla aktiivisella alueella, joka voidaan asettaa ja nähdä. 2. Aseta haluamasi keittoaika käyttämällä tai -painiketta. Keittoajastin alkaa käydä, kun asetetun ajan viereinen piste häviää. Keittoajastimen punainen valo aktiivisella keittoalueella vilkkuu jatkuvasti. Ellet aseta aikaa käyttäen ja -painikkeita, keittoajastin kytkeytyy pois päältä automaattisesti 10 sekunnin kuluttua. 3. Toista vaiheet 1 ja 2 ajan asettamiseksi toiselle aktiiviselle keittoalueelle. Huomautus! Jos useita keittoajastimia/minuuttimuistuttimia käy, näytetään aina se keittoajastin/minuuttimuistutin, jossa on vähiten aikaa jäljellä. Keittoajastimen sammuttaminen 1. Kosketa (toistuvasti) keittoajastimen/minuuttimuistuttimen ja -painikkeita samanaikaisesti haluamasi katkaisuajan valitsemiseksi. Asetun ajan viereen tulee näkyviin piste. 2. Kosketa ja pidä keittoajastimen/minuuttimuistuttimen -painiketta, kunnes näyttöön tulee 01.. Kosketa -painiketta jälleen. Keittoajastin on nyt valmiustilassa. Keittoajastin menee automaattisesti pois päältä 10 sekunnin kuluttua. 21

22 Keittoajastimen/minuuttimuistuttimen hälytyksen kytkeminen pois päältä Kun asetettu aika/keittoaika on umpeutunut, hälytys soi ja aktiivisen keittoalueen/minuuttimuistuttimen punainen valo vilkkuu näyttäen Kosketa jotakin painiketta hälytyksen kytkemiseksi pois päältä. Vihje Voit koskettaa ja pitää tai -painiketta haluamasi keittoajan asettamiseksi nopeammaksi. Jos painat -painiketta välittömästi keittoajastimen/ minuuttimuistuttimen päällekytkemisen jälkeen, voit asettaa haluamasi keittoajan alkuajaksi 30 minuuttia (näyttöön tulee 30. ). 22

23 Ruoanvalmistus Terveellisen ruoan valmistus Eri tyyppisten öljyjen syttymispiste Sen varmistamiseksi, että ruoka on paistettu mahdollisimman terveellisesti, suositellaan paistolämpötilan mukaista öljytyypin valintaa. Kullakin öljyllä on eri syttymispiste, jossa vapautuu myrkyllisiä kaasuja. Alla olevassa taulukossa näkyvät eri öljytyyppien syttymispisteet. Öljy Savupiste C Erikoisraakaoliiviöljy 160 C Voi 177 C Kookosöljy 177 C Rapsiöljy 204 C Raaka oliiviöljy 216 C Auringonkukkaöljy 227 C Maissiöljy 232 C Maapähkinäöljy 232 C Riisiöljy 255 C Oliiviöljy 242 C Ruoanvalmistusasetukset Koska asetukset riippuvat pannun sisällön määrästä ja koostumuksesta, alla oleva taulukko on tarkoitettu vain ohjeeksi. Käytä asetusta lisäteho ja asetusta 9, kun haluat: - ruoan tai juoman kiehuvan nopeasti; - vihannesten kutistuvan ; - öljyn ja rasvan kuumenevan; - saada painekeittimen paineistumaan. Käytä asetusta 8, kun haluat: - paahtaa lihaa; - paistaa litteää merikalaa; - paistaa munakkaita; - paistaa keitettyjä perunoita; - keittää ruokia rasvassa. Käytä asetusta 7, kun haluat: - paistaa paksuja ohukaisia; - paistaa paksuja leivitetyn lihan viipaleita; - paistaa pekonia (rasvainen); - paistaa raakoja perunoita; - valmistaa köyhiä ritareita; - paistaa leivitettyä kalaa. 23

24 Käytä asetusta 6 ja 5, kun haluat: - valmistaa suuria määriä ruokaa loppuun; - sulattaa kovia vihanneksia; - paistaa ohuita leivitetyn lihan viipaleita; Käytä asetusta 1-4, kun haluat: - kiehauttaa lihakeittoa; - hauduttaa lihaa; - kiehauttaa vihanneksia; - sulattaa suklaata; - sulattaa juustoa. Huolto Puhdistus Vihje Aseta turvalukitus ennen kuin aloitat puhdistaa keittotasoa. Päivittäinen puhdistus Vaikka läikkynyt ruoka ei voi palaa kiinni lasiin, suosittelemme siitä huolimatta keittotason puhdistamista välittömästi käytön jälkeen. Paras päivittäinen puhdistusväline on miedossa puhdistusaineessa kostutettu kangas. Kuivaa keittiöpaperilla tai astiapyyhkeellä. Piintyneet tahrat Piintyneet tahrat voidaan poistaa myös miedolla puhdistusaineella, kuten astianpesuaineella. Poista vesijäljet ja kalkki etikalla. Metallijäljet (aiheutuu pannuja liu utettaessa) voivat olla vaikeita poistaa. Erikoisaineita on saatavana. Käytä lasiraappaa läikkyneen ruoan poistoon. Sulanut muovi ja sokeri ovat myös parhaiten poistettavissa lasiraapalla. Kiellettyä: Älä koskaan käytä hankausaineita. Ne jättävät naarmuja, joihin lika ja kalkki voivat kerääntyä. Älä koskaan käytä mitään terävää, kuten teräsvillaa tai hankausvälineitä. 24

25 Vianetsintä Yleistä Huolto-osaston puhelinnumero löytyy mukana toimitetusta takuukortista. Jos huomaat särön lasipinnassa (pienenkin), ota keittotaso heti pois päältä, irrota se verkkovirrasta, käännä irti (automaatti-) sulake (sulakkeet) mittarikaapista tai, jos on kiinteä liitäntä, aseta kytkin virransyöttöjohdossa nollaan.) Ota yhteys huolto-osastoon. Vianetsintätaulukko Jos laite ei toimi asianmukaisesti, se ei aina tarkoita sitä, että se on viallinen. Yritä selvittää ongelma itse tarkistamalla alla olevat kohdat. ONGELMA MAHDOLLINEN SYY RATKAISU Symbolit ( ) ilmestyvät Tämä kuuluu vakiona Normaalia toimintaa näyttöön, kun keittotaso asetusprosessiin. aktivoituu ensimmäistä kertaa. Tuuletin käy useita minuutteja sen jälkeen kun keittotaso on kytketty pois päältä. Keittotasoa jäähdytetään. Normaalia toimintaa Alussa lievää hajua aistittavissa käytettäessä muutamia kertoja. Keittotasosta kuuluu tikittävä ääni. Kattilat pitävät ääntä keitettäessä. Keittoalue on kytketty päälle, mutta näyttö vilkkuu edelleen. Keittoalue pysähtyy äkkiä ja kuuluu äänimerkki. Keittotaso ei toimi, eikä näyttöön tule mitään. Sulake palaa heti kun keittotaso on kytketty päälle. Keittotaso vain kytkeytyy pois päältä. Uusi laite kuumenee. Sen aiheuttaa kapasiteettirajoitin etu- ja taka-alueella. Tikitystä saattaa esiintyä myös alemmissa asetuksissa. Tämän aiheuttaa energia, joka virtaa keittotasosta kattilaan. Käyttämäsi kattila ei ole sopiva induktiokeittämiseen tai sen läpimitta on alle 12 cm. Esiasetettu aika on päättynyt. Ei ole virransyöttöä viallisesta kaapelista tai viallisesta liitännästä johtuen. Keittotaso on kytketty väärin. Kosketit vahingossa On/Offpainiketta tai kosketit kahta painiketta samanaikaisesti. Tämä on normaalia ja se häviää, kun sitä on käytetty muutamia kertoja. Tuuleta keittiö. Normaalia toimintaa. Ylemmissä asetuksissa tämä on täysin normaalia joidenkin kattiloiden kohdalla. Siitä ei aiheudu vahinkoa niin kattiloille kuin keittotasollekaan. Käytä sopivaa kattilaa. Ota piippaus pois päältä painamalla jotakin näppäintä. Tarkasta sulakkeet tai sähkökatkaisin (jos ei ole pistoketta). Tarkista sähkökytkennät. Kytke keittotaso uudelleen päälle. 25

26 ONGELMA MAHDOLLINEN SYY RATKAISU Virhekoodi ER22. Ohjauspaneeli on likainen tai Puhdista ohjauspaneeli. siinä on vettä. Virhekoodi E2. Keittotaso on ylikuumentunut. Anna keittotason jäähtyä ja käytä sitten alempaa asetusta. Virhekoodi U400 Jännite on liian suuri ja/tai keittotasoa ei ole kytketty oikein. Teetä kytkentään muutostyö. Virhekoodi. Pidit painiketta liian kauan painettuna. Älä pidä painiketta liian kauan painettuna. Muut virhekoodit. Viallinen generaattori. Ota yhteys huolto-osastoon. Asennusohjeet Harkittavaa Asennuksen turvallisuusohjeet Liitännän tulee olla kansallisten ja paikallisten säädösten mukainen. Laite on aina maadoitettava. Laitteen saa kytkeä vain pätevä sähköasentaja. Käytä kytkemiseen säännösten mukaan hyväksyttyä kaapelia. Kaapelin vaipan tulee olla kumia. Liitännän tulee olla vapaastiriippuva eikä sitä saa syöttää laatikon läpi. Jos haluat tehdä kiinteän liitännän, varmista, että moninapainen kytkin on asetettu syöttölinjaan koskettimen erotusvälin ollessa vähintään 3 mm. Keittotason, johon liesi on rakennettu, tulee olla sileä. Laitetta ympäröivien seinien ja keittotason tulee olla kuumuuden kestävät vähintään 85 C:een saakka. Vaikka laite itse ei kuumene, kuuman kattilan kuumuus saattaa muuttaa seinän väriä tai muotoa. Takuu ei kata väärästä liitännästä, asennuksesta tai käytöstä johtuvaa vauriota. 26

27 Vapaa tila Keittotason turvalliseen käyttöön kuuluu olleellisena osana riittävä vapaa tila ympäriinsä. Tarkasta, että vapaata tilaa on riittävästi. liesituuletin keittiökaappi keittotaso sivuseinä *SIVK cm *SIVK cm *SIVK cm *SIVK cm Asennusmitat Mitat ja syvennykset näkyvät alla olevissa kuvissa. 27

28 28

29 Keittotaso voidaan asentaa mm paksuun pöytälevyyn. Jos työtason levy on paksumpi kuin 40 mm, sen sisäreunan tulisi olla tasainen tai hiottu. Näin ilma pääsee kiertämään hyvin. Jos keittotaso on leveämpi kuin kaappi työtason ollessa alle 46 mm paksu, sahaa leike kaapin molemmilta puolilta, jotta laite erkautuu kaapista. Y X Y 600 Asennusmitat kaapin sisällä x<46 mm: y = 46 mm - x x>= 46 mm: y = 0 mm 29

30 Ilmanvaihto Laitteen elektroniikka tarvitsee jäähdyttämistä. Laite kytkeytyy automaattisesti pois päältä, jos ilmankierto on riittämätöntä. Ilmanvaihtoaukot ovat laitteen alapuolella. Tulee mahdollistaa viileän ilman sisäänmeno näistä aukoista. Poistoaukot ovat laitteen alapuolella ja edessä. A Matalampi keittiökaluste, jossa on laatikko Kalusteen takalevyssä on oltava vähintään 140 mm:n korkuinen aukko kalusteen koko leveydeltä. Lisäksi etupuolella on oltava vähintään 6 mm:n rako koko kalusteen leveydeltä. Keittotason alaosassa on tuuletin. Jos keittiökalusteen alla on laatikko, siinä ei saa säilyttää pieniä esineitä tai paperia, sillä ne voivat joutua tuulettimen imaisemiksi ja vahingoittaa tuuletinta tai koko jäähdytysjärjestelmää. Tällaisissa laatikoissa tai keittotason lähellä ei saa säilyttää myöskään alumiinifoliota ja helposti syttyviä aineita tai nesteitä (esim. suihkeita). Räjähdysvaara! Laatikon sisällön ja tuulettimen ilmantuloaukkojen välissä on oltava 20 mm:n etäisyys. 30

31 B Matalampi keittiökaluste, jossa on uuni Uunityypit EVP4.., EVP2.., joissa on jäähdytystuuletin, voidaan asentaa induktiokeittotason alle. Keittiökalusteen takaseinä on irrotettava ennen uunin asentamista. Lisäksi etupuolella on oltava vähintään 6 mm:n rako koko kalusteen leveydeltä. Sähköliitäntä Yhteenkytkentä: 2-vaihe- ja 1-nollaliitäntä (2 1N, 400 V~/ 50 Hz): - Jännite vaiheiden ja nollien välillä on 230 V~. Jännite kahden vaiheen välillä on 400 V~. Asenna yhdyssilta liitoskohtien 4-5 väliin. Ryhmissä tulee olla vähintään 16 A:n (2x) sulakkeet. Liitoskaapelin sisäläpimitan tulee olla vähintään 2,5 mm 2. 2-vaihe- ja 2-nollaliitäntä (2 2N, 230 V~/ 50 Hz): - Jännite vaiheiden ja nollien välillä on 230 V~. - Ryhmissä tulee olla vähintään 16 A:n (2x) sulakkeet. Liitoskaapelin sisäläpimitan tulee olla vähintään 2,5 mm 2. 31

32 Oikean puolen alueet Vasemman puolen alueet Laitteen sisäosa Erityisliitännät: Yksivaiheliitäntä (1 1N, 230 V~ / 50 Hz): - Jännite vaiheen ja nollan välillä on 230 V~. Asenna yhdyssilta liitoskohtien 1-2 ja 4-5 väliin. Ryhmissä tulee olla vähintään 32 A:n sulake. Liitoskaapelin sisäläpimitan tulee olla vähintään 6 mm 2. Keittotasojen liitäntä 5 keittoalueeseen: 3-vaihe- ja 1-nollaliitäntä (3 1N, 400 V~/ 50 Hz): - Jännite vaiheiden ja nollan välillä on 230 V~. Jännite vaiheiden välillä on 400 V~. Asenna yhdyssilta liitoskohtien 4-5 väliin. Ryhmissä tulee olla vähintään 16 A:n sulake (3x). Liitoskaapelin sisäläpimitan tulee olla vähintään 2,5 mm 2. Yhdyskiskon siltoja voidaan käyttää vaadittujen liitäntöjen tekemiseen kuten näistä kuvista ilmenee. Sisään laittaminen Tarkista, että kaappi ja leikkauskohta ovat mittojen ja ilmanvaihdon vaatimukset täyttävät Käsittele puisten tai synteettisten työtasojen sahatut päät tiivistyslakalla tarvittaessa työtason turpoamista aiheuttavan kosteuden välttämiseksi. Laita keittotaso työtasoon ylösalaisin. 32

33 Asenna liitoskaapeli laitteeseen vaatimusten mukaisesti. Poista suojakerros tiivistenauhasta ja laita nauha alumiiniprofiilin uraan tai lasilevyn reunaan. Älä liimaa nauhaa reunojen ympäri, vaan katkaise 4 erilliseen osaan kulmien tiivistämiseksi hyvin. Käännä keittotaso ympäri ja laita se syvennykseen. Laitteen kytkeminen sähköverkkoon Kuuluu lyhyt piippaus, ja kaikki näytöt syttyvät hetkeksi. Laite on käyttövalmiina. Tarkasta, että se toimii asianmukaisesti. Jos laite on liitetty väärin, joko kuuluu piippaus tai näyttöihin ei tule mitään virheestä riippuen. 33

34 34

35

36 G_5 fi (12-15)
