KÄYTTÖOPAS SUOMI KÄYTTÖOPAS

Transkriptio

1 KÄYTTÖOPAS SUOMI KÄYTTÖOPAS

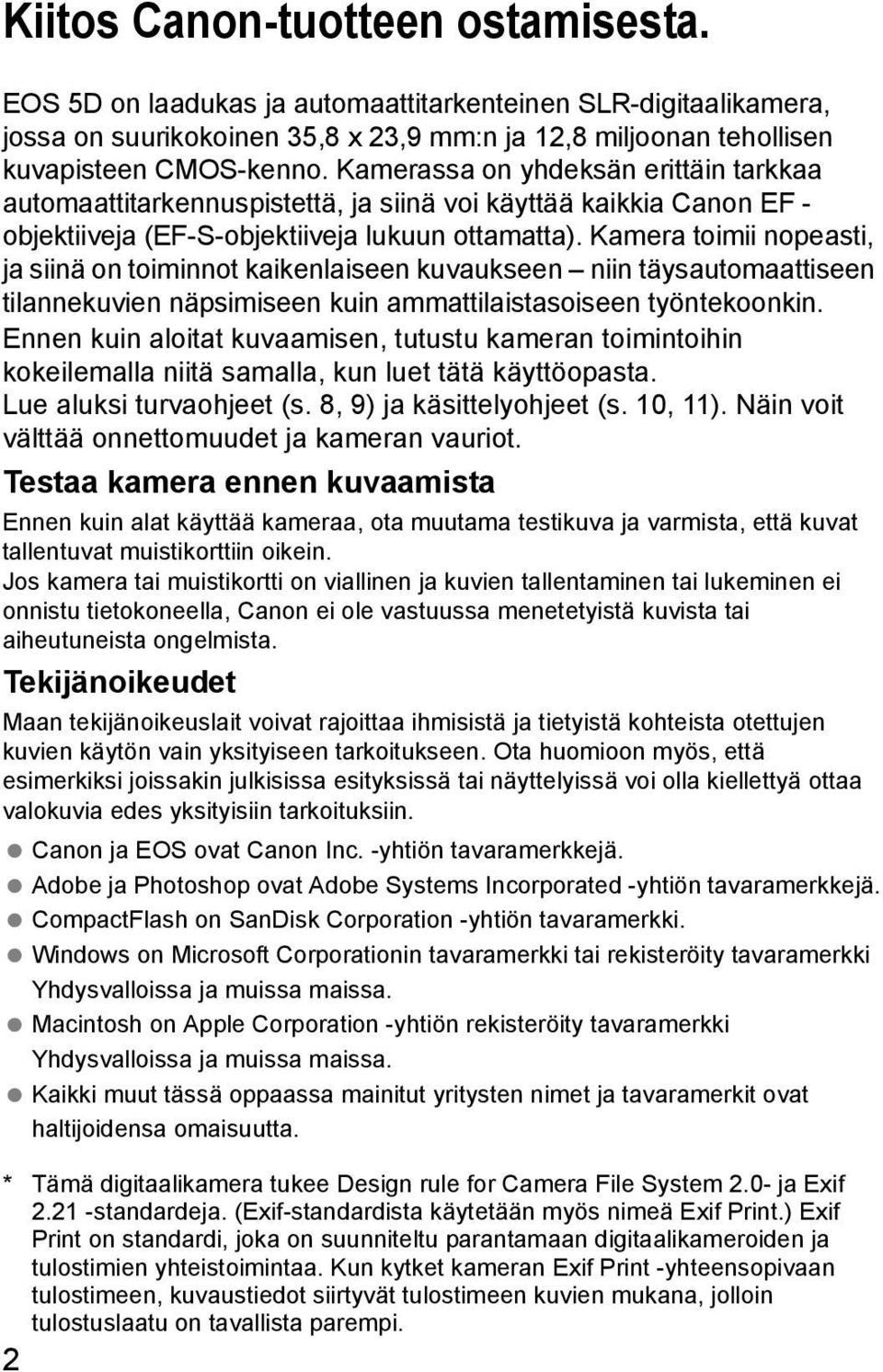

2 Kiitos Canon-tuotteen ostamisesta. EOS 5D on laadukas ja automaattitarkenteinen SLR-digitaalikamera, jossa on suurikokoinen 35,8 x 23,9 mm:n ja 12,8 miljoonan tehollisen kuvapisteen CMOS-kenno. Kamerassa on yhdeksän erittäin tarkkaa automaattitarkennuspistettä, ja siinä voi käyttää kaikkia Canon EF - objektiiveja (EF-S-objektiiveja lukuun ottamatta). Kamera toimii nopeasti, ja siinä on toiminnot kaikenlaiseen kuvaukseen niin täysautomaattiseen tilannekuvien näpsimiseen kuin ammattilaistasoiseen työntekoonkin. Ennen kuin aloitat kuvaamisen, tutustu kameran toimintoihin kokeilemalla niitä samalla, kun luet tätä käyttöopasta. Lue aluksi turvaohjeet (s. 8, 9) ja käsittelyohjeet (s. 10, 11). Näin voit välttää onnettomuudet ja kameran vauriot. Testaa kamera ennen kuvaamista Ennen kuin alat käyttää kameraa, ota muutama testikuva ja varmista, että kuvat tallentuvat muistikorttiin oikein. Jos kamera tai muistikortti on viallinen ja kuvien tallentaminen tai lukeminen ei onnistu tietokoneella, Canon ei ole vastuussa menetetyistä kuvista tai aiheutuneista ongelmista. Tekijänoikeudet Maan tekijänoikeuslait voivat rajoittaa ihmisistä ja tietyistä kohteista otettujen kuvien käytön vain yksityiseen tarkoitukseen. Ota huomioon myös, että esimerkiksi joissakin julkisissa esityksissä tai näyttelyissä voi olla kiellettyä ottaa valokuvia edes yksityisiin tarkoituksiin. Canon ja EOS ovat Canon Inc. -yhtiön tavaramerkkejä. Adobe ja Photoshop ovat Adobe Systems Incorporated -yhtiön tavaramerkkejä. CompactFlash on SanDisk Corporation -yhtiön tavaramerkki. Windows on Microsoft Corporationin tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Macintosh on Apple Corporation -yhtiön rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Kaikki muut tässä oppaassa mainitut yritysten nimet ja tavaramerkit ovat haltijoidensa omaisuutta. * Tämä digitaalikamera tukee Design rule for Camera File System 2.0- ja Exif standardeja. (Exif-standardista käytetään myös nimeä Exif Print.) Exif Print on standardi, joka on suunniteltu parantamaan digitaalikameroiden ja tulostimien yhteistoimintaa. Kun kytket kameran Exif Print -yhteensopivaan tulostimeen, kuvaustiedot siirtyvät tulostimeen kuvien mukana, jolloin tulostuslaatu on tavallista parempi. 2

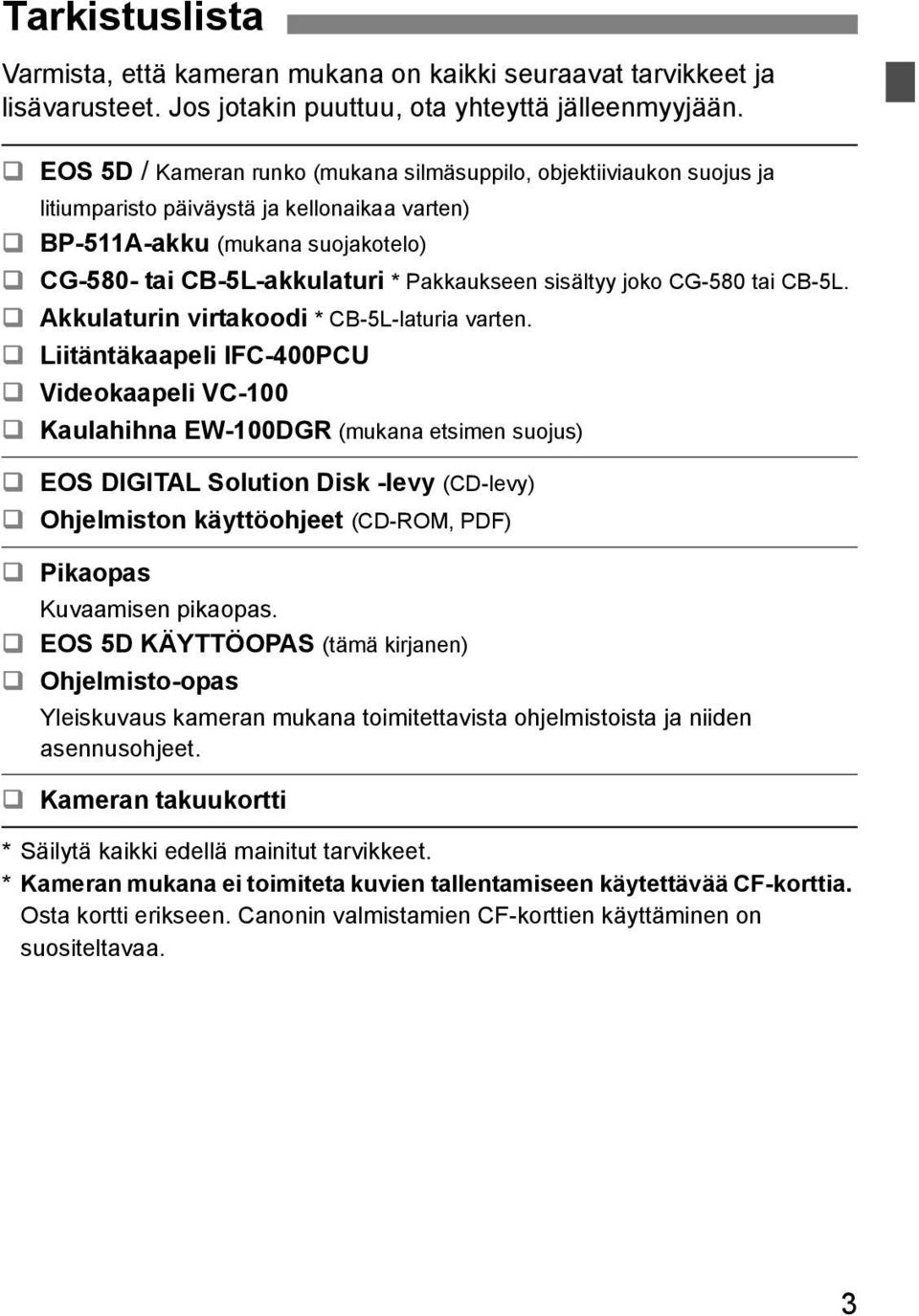

3 Tarkistuslista Varmista, että kameran mukana on kaikki seuraavat tarvikkeet ja lisävarusteet. Jos jotakin puuttuu, ota yhteyttä jälleenmyyjään. EOS 5D / Kameran runko (mukana silmäsuppilo, objektiiviaukon suojus ja litiumparisto päiväystä ja kellonaikaa varten) BP-511A-akku (mukana suojakotelo) CG-580- tai CB-5L-akkulaturi * Pakkaukseen sisältyy joko CG-580 tai CB-5L. Akkulaturin virtakoodi * CB-5L-laturia varten. Liitäntäkaapeli IFC-400PCU Videokaapeli VC-100 Kaulahihna EW-100DGR (mukana etsimen suojus) EOS DIGITAL Solution Disk -levy (CD-levy) Ohjelmiston käyttöohjeet (CD-ROM, PDF) Pikaopas Kuvaamisen pikaopas. EOS 5D KÄYTTÖOPAS (tämä kirjanen) Ohjelmisto-opas Yleiskuvaus kameran mukana toimitettavista ohjelmistoista ja niiden asennusohjeet. Kameran takuukortti * Säilytä kaikki edellä mainitut tarvikkeet. * Kameran mukana ei toimiteta kuvien tallentamiseen käytettävää CF-korttia. Osta kortti erikseen. Canonin valmistamien CF-korttien käyttäminen on suositeltavaa. 3

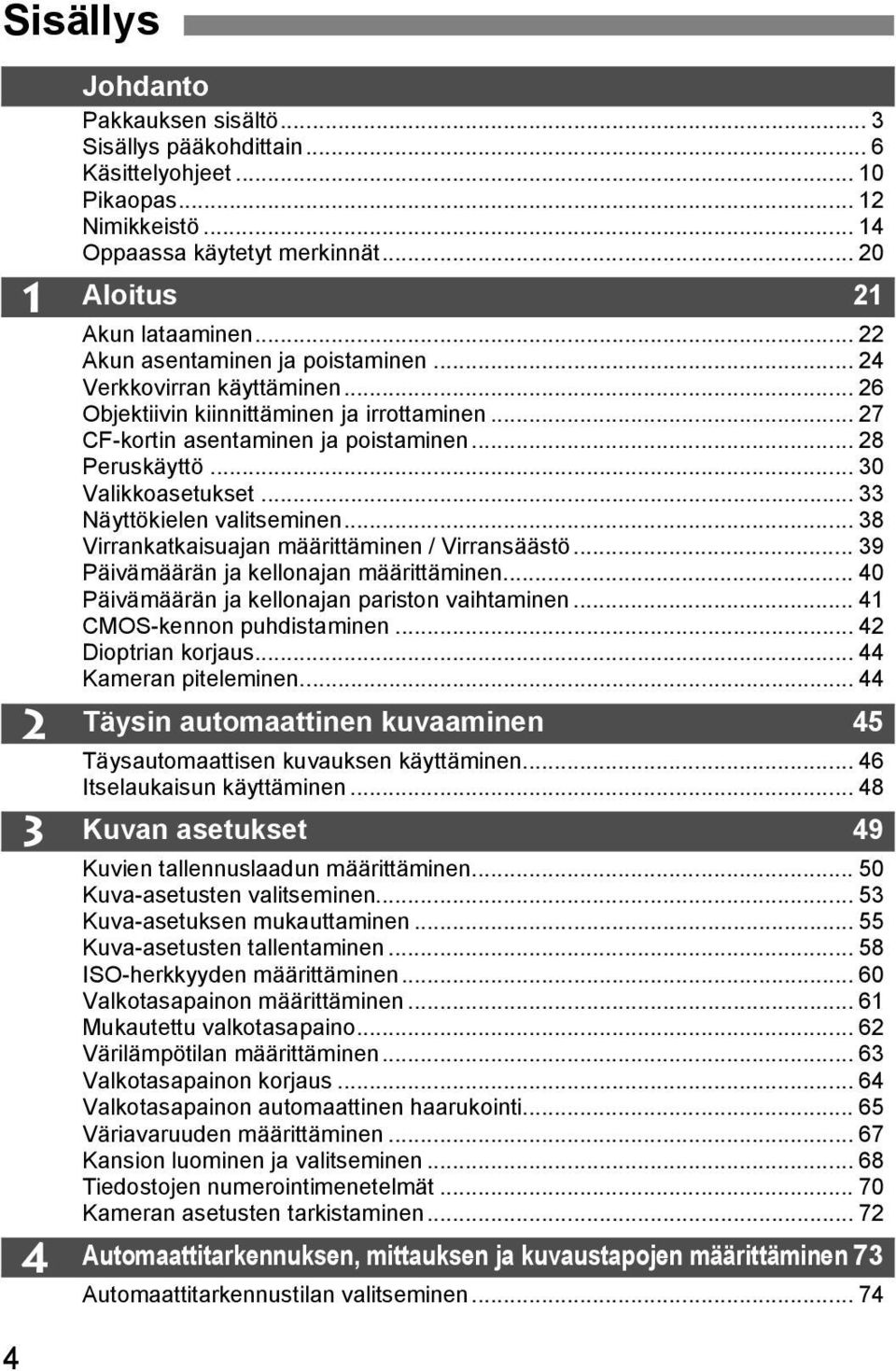

4 Sisällys Johdanto Pakkauksen sisältö... 3 Sisällys pääkohdittain... 6 Käsittelyohjeet Pikaopas Nimikkeistö Oppaassa käytetyt merkinnät Aloitus 21 Akun lataaminen Akun asentaminen ja poistaminen Verkkovirran käyttäminen Objektiivin kiinnittäminen ja irrottaminen CF-kortin asentaminen ja poistaminen Peruskäyttö Valikkoasetukset Näyttökielen valitseminen Virrankatkaisuajan määrittäminen / Virransäästö Päivämäärän ja kellonajan määrittäminen Päivämäärän ja kellonajan pariston vaihtaminen CMOS-kennon puhdistaminen Dioptrian korjaus Kameran piteleminen Täysin automaattinen kuvaaminen 45 Täysautomaattisen kuvauksen käyttäminen Itselaukaisun käyttäminen Kuvan asetukset 49 Kuvien tallennuslaadun määrittäminen Kuva-asetusten valitseminen Kuva-asetuksen mukauttaminen Kuva-asetusten tallentaminen ISO-herkkyyden määrittäminen Valkotasapainon määrittäminen Mukautettu valkotasapaino Värilämpötilan määrittäminen Valkotasapainon korjaus Valkotasapainon automaattinen haarukointi Väriavaruuden määrittäminen Kansion luominen ja valitseminen Tiedostojen numerointimenetelmät Kameran asetusten tarkistaminen Automaattitarkennuksen, mittauksen ja kuvaustapojen määrittäminen 73 Automaattitarkennustilan valitseminen

5 Sisällys Automaattitarkennuspisteen valitseminen...77 Tarkentaminen kohteeseen, joka ei ole keskellä kuvaa...79 Kun automaattitarkennus ei toimi (manuaalinen tarkennus)...80 Mittausmenetelmän valitseminen...81 Kuvaustavan valitseminen...82 Lisätoiminnot 83 Ohjelmoitu valotusautomatiikka...84 Suljinajan esivalintaa käyttävä automaattivalotus...86 Aukon esivalintaa käyttävä valotus...88 Syväterävyyden tarkistaminen...89 Manuaalinen valotus...90 Valotuksen korjauksen määrittäminen...92 Valotuksen automaattinen haarukointi (valotushaarukointi)...93 Automaattivalotuksen lukitus...95 Pitkä aikavalotus...96 Peilin lukitus...97 Pienen nestekidenäytön valaiseminen...98 Etsimen suojuksen käyttäminen...98 Voit myös vaimentaa merkkiäänen...99 CF-kortin muistutus...99 Salamavalokuvaus Muiden kuin Canonin valmistamien salamayksikköjen käyttäminen Kuvien katsominen 103 Kuvien katseluajan asettaminen Kuvan automaattinen kääntäminen Nestekidenäytön kirkkauden säätäminen Kuvien katsominen Yhden kuvan näyttö, luettelokuvanäyttö, suurennettu näkymä Automaattinen toisto, Kuvan kääntäminen Selausnäyttö Kuvien katsominen televisiosta Kuvien suojaaminen Kuvien poistaminen CF-kortin alustaminen Tulostus suoraan kamerasta 121 Tulostuksen valmisteleminen PictBridge / CP Direct / Bubble Jet Direct Helppo tulostus DPOF: Digital Print Order Format 139 Kameran toimintojen mukauttaminen Lisätietoja

6 Sisällys pääkohdittain Kuvan laatu Kuvatehosteiden määrittäminen Kuvatehosteiden mukauttaminen s. 53 (Kuva-asetusten valitseminen) s. 55 (Kuva-asetuksen mukauttaminen) Kuvan tulostaminen suurikokoisena s. 50 (73, 83, 1) Usean kuvan ottaminen s. 50 (76, 86) Värisävyn säätäminen s. 64 (Valkotasapainon korjaus) Mustavalkoisten tai seepiansävyisten kuvien ottaminen s. 53 (Mustavalko) Tarkentaminen Automaattitarkennuspisteen muuttaminen s. 77 (S Automaattitarkennuspisteen valitseminen) Automaattitarkennuspisteen valitseminen nopeasti s. 154 (Valinnainen toiminto 13-1, 2) Liikkumattoman kohteen kuvaaminen Liikkuvan kohteen kuvaaminen tarkennus) s. 75 (Kertatarkenteinen automaattitarkennus) s. 75 (Ennakoiva jatkuva Kuvaustapa Kuvien ottaminen jatkuvasti Omakuvan ottaminen s. 82 (i Jatkuva kuvaus) s. 48 (j Itselaukaisu) Kuvaaminen Kuvaaminen täysin automaattisesti s. 46 (Täysautomaattisen kuvauksen käyttäminen) 6

7 Sisällys pääkohdittain Liikkeen pysäyttäminen tai sumentaminen s. 86 (s Suljinajan esivalintaa käyttävä automaattivalotus) Taustan sumentaminen tai koko kuvan terävöittäminen s. 88 (f Aukon esivalintaa käyttävä valotus) Kuvan kirkkauden (valotuksen) säätäminen s.92 (Valotuksen korjaus) Ilotulituksen kuvaaminen Kuvaaminen heikossa valaistuksessa s. 96 (Pitkä aikavalotus) s. 100 (Salamavalokuvaus) Kuvien katseleminen ja tulostaminen Kuvien katseleminen kamerasta s. 107 (x Kuvien katsominen) Kuvan poistaminen s. 118 (L Kuvien poistaminen) Kuvan poistamisen estäminen s. 117 (K Kuvien suojaaminen) Kuvien katsominen televisiosta s. 116 (Video OUT -liitäntä) Kuvien tulostaminen helposti s. 121 (Tulostus suoraan kamerasta) Ison nestekidenäytön kirkkauden säätäminen s. 106 (LCD:n kirkkaus) Virtalähde Verkkovirran käyttäminen Automaattisen virrankatkaisun aikarajan muuttaminen s. 26 (Verkkolaite) s. 39 (Virransäästö) 7

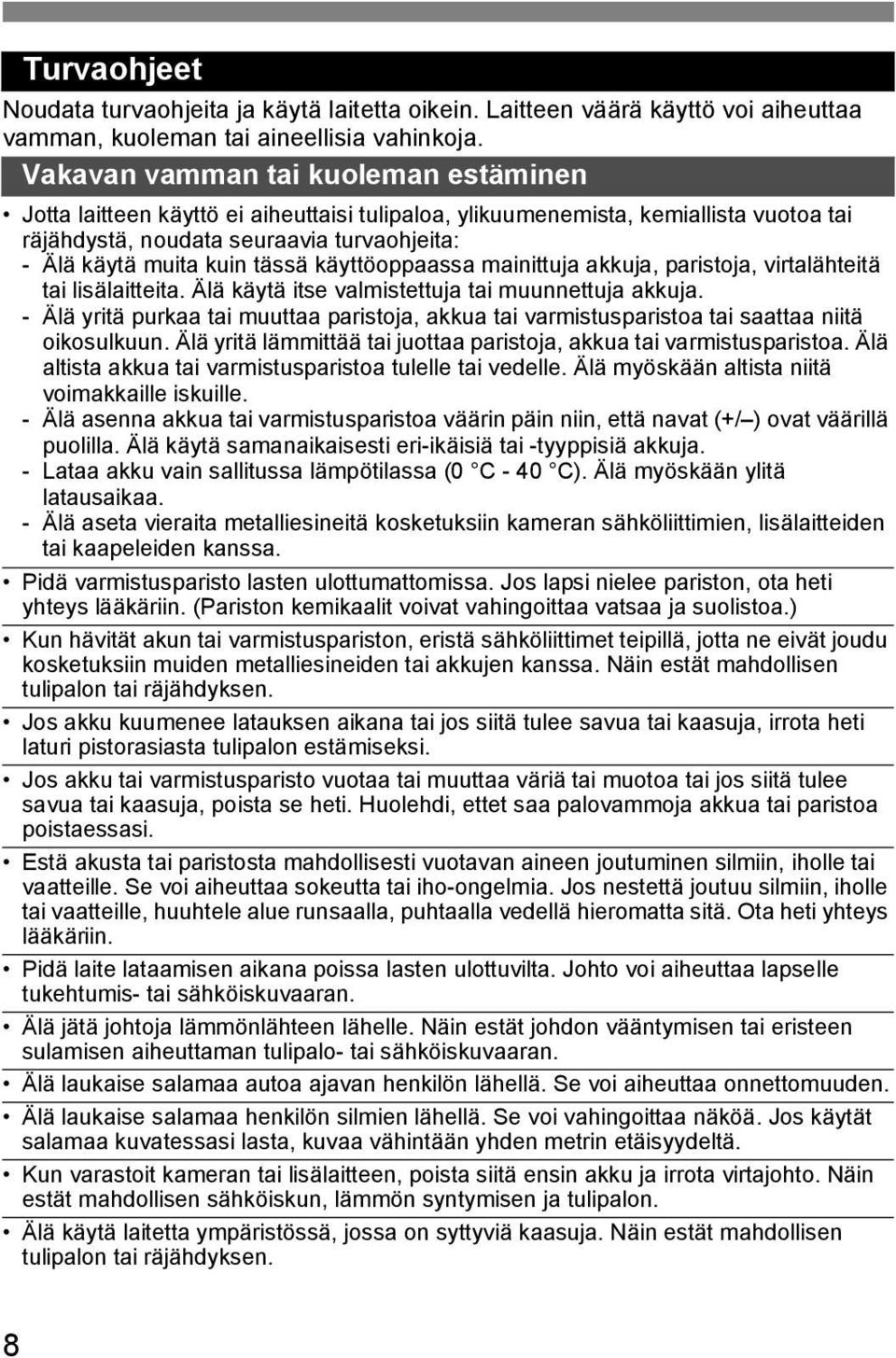

8 Turvaohjeet Noudata turvaohjeita ja käytä laitetta oikein. Laitteen väärä käyttö voi aiheuttaa vamman, kuoleman tai aineellisia vahinkoja. Vakavan vamman tai kuoleman estäminen Jotta laitteen käyttö ei aiheuttaisi tulipaloa, ylikuumenemista, kemiallista vuotoa tai räjähdystä, noudata seuraavia turvaohjeita: - Älä käytä muita kuin tässä käyttöoppaassa mainittuja akkuja, paristoja, virtalähteitä tai lisälaitteita. Älä käytä itse valmistettuja tai muunnettuja akkuja. - Älä yritä purkaa tai muuttaa paristoja, akkua tai varmistusparistoa tai saattaa niitä oikosulkuun. Älä yritä lämmittää tai juottaa paristoja, akkua tai varmistusparistoa. Älä altista akkua tai varmistusparistoa tulelle tai vedelle. Älä myöskään altista niitä voimakkaille iskuille. - Älä asenna akkua tai varmistusparistoa väärin päin niin, että navat (+/ ) ovat väärillä puolilla. Älä käytä samanaikaisesti eri-ikäisiä tai -tyyppisiä akkuja. - Lataa akku vain sallitussa lämpötilassa (0 C - 40 C). Älä myöskään ylitä latausaikaa. - Älä aseta vieraita metalliesineitä kosketuksiin kameran sähköliittimien, lisälaitteiden tai kaapeleiden kanssa. Pidä varmistusparisto lasten ulottumattomissa. Jos lapsi nielee pariston, ota heti yhteys lääkäriin. (Pariston kemikaalit voivat vahingoittaa vatsaa ja suolistoa.) Kun hävität akun tai varmistuspariston, eristä sähköliittimet teipillä, jotta ne eivät joudu kosketuksiin muiden metalliesineiden tai akkujen kanssa. Näin estät mahdollisen tulipalon tai räjähdyksen. Jos akku kuumenee latauksen aikana tai jos siitä tulee savua tai kaasuja, irrota heti laturi pistorasiasta tulipalon estämiseksi. Jos akku tai varmistusparisto vuotaa tai muuttaa väriä tai muotoa tai jos siitä tulee savua tai kaasuja, poista se heti. Huolehdi, ettet saa palovammoja akkua tai paristoa poistaessasi. Estä akusta tai paristosta mahdollisesti vuotavan aineen joutuminen silmiin, iholle tai vaatteille. Se voi aiheuttaa sokeutta tai iho-ongelmia. Jos nestettä joutuu silmiin, iholle tai vaatteille, huuhtele alue runsaalla, puhtaalla vedellä hieromatta sitä. Ota heti yhteys lääkäriin. Pidä laite lataamisen aikana poissa lasten ulottuvilta. Johto voi aiheuttaa lapselle tukehtumis- tai sähköiskuvaaran. Älä jätä johtoja lämmönlähteen lähelle. Näin estät johdon vääntymisen tai eristeen sulamisen aiheuttaman tulipalo- tai sähköiskuvaaran. Älä laukaise salamaa autoa ajavan henkilön lähellä. Se voi aiheuttaa onnettomuuden. Älä laukaise salamaa henkilön silmien lähellä. Se voi vahingoittaa näköä. Jos käytät salamaa kuvatessasi lasta, kuvaa vähintään yhden metrin etäisyydeltä. Kun varastoit kameran tai lisälaitteen, poista siitä ensin akku ja irrota virtajohto. Näin estät mahdollisen sähköiskun, lämmön syntymisen ja tulipalon. Älä käytä laitetta ympäristössä, jossa on syttyviä kaasuja. Näin estät mahdollisen tulipalon tai räjähdyksen. 8

9 Jos laite putoaa ja sen kotelo rikkoutuu, älä koske mahdollisesti näkyviin tuleviin sisäosiin, jotta et saisi sähköiskua. Älä pura tai muunna laitetta. Suurjännitteiset sisäosat voivat aiheuttaa sähköiskun. Älä katso aurinkoon tai erittäin kirkkaaseen valolähteeseen kameran tai objektiivin läpi. Se voi vahingoittaa näköä. Pidä kamera pienten lasten ulottumattomissa. Kaulahihna voi aiheuttaa lapselle tukehtumisvaaran. Älä säilytä laitetta kosteissa tai pölyisissä paikoissa. Näin estät mahdollisen tulipalon tai sähköiskun. Ennen kuin käytät kameraa lentokoneessa tai sairaalassa, tarkista, onko käyttö sallittua. Kameran aiheuttamat sähkömagneettiset aallot voivat häiritä lentokoneen tai sairaalan laitteiden toimintaa. Voit estää mahdollisen tulipalon ja sähköiskun noudattamalla seuraavia turvaohjeita: - Kytke virtajohto tiukasti kiinni. - Älä koske virtapistokkeeseen märillä käsillä. - Kun irrotat virtajohdon, vedä pistokkeesta, älä johdosta. - Älä naarmuta, leikkaa tai taivuta voimakkaasti johtoa tai aseta sen päälle painavia esineitä. Älä myöskään kierrä tai solmi johtoja. - Älä kytke yhteen pistorasiaan liikaa virtajohtoja. - Älä käytä johtoa, jonka eriste on vahingoittunut. Irrota virtajohto silloin tällöin ja pyyhi pölyt pistorasian ympäriltä kuivalla liinalla. Jos ympäristö on pölyinen, kostea tai rasvainen, pistorasiassa oleva pöly voi kostua ja aiheuttaa oikosulun ja tulipalon. Vamman tai laitevaurion estäminen Älä jätä laitetta auringossa olevaan autoon tai lähelle lämmönlähdettä. Laite voi kuumentua ja aiheuttaa palovammoja. Älä kanna kameraa jalustaan kiinnitettynä. Se voi aiheuttaa vamman. Varmista myös, että jalusta on tarpeeksi tukeva kameralle ja objektiiville. Älä jätä objektiivia tai kameraa aurinkoon ilman objektiivin suojusta. Auringon säteet voivat objektiiviin osuessaan aiheuttaa tulipalon. Älä peitä akkulaturia tai kääri sitä kankaaseen. Lämmön kerääntyminen voi aiheuttaa ulkokuoren vahingoittumisen tai tulipalon. Jos kamera joutuu veteen tai jos kameran sisälle joutuu vettä tai metallinpalasia, poista akku ja varmistusparisto nopeasti. Näin estät mahdollisen tulipalon tai sähköiskun. Älä käytä tai säilytä akkua tai varmistusparistoa kuumassa paikassa. Se voi aiheuttaa akun tai pariston vuotamisen tai lyhentää niiden käyttöikää. Akku tai varmistusparisto voi myös kuumentua ja aiheuttaa palovammoja. Älä puhdista laitetta maaliohenteilla, bentseenillä tai muilla orgaanisilla liuottimilla. Se voi aiheuttaa tulipalon tai terveysvaaran. Jos tuote ei toimi kunnolla tai se tarvitsee huoltoa, ota yhteys jälleenmyyjään tai lähimpään Canon-huoltoon. 9

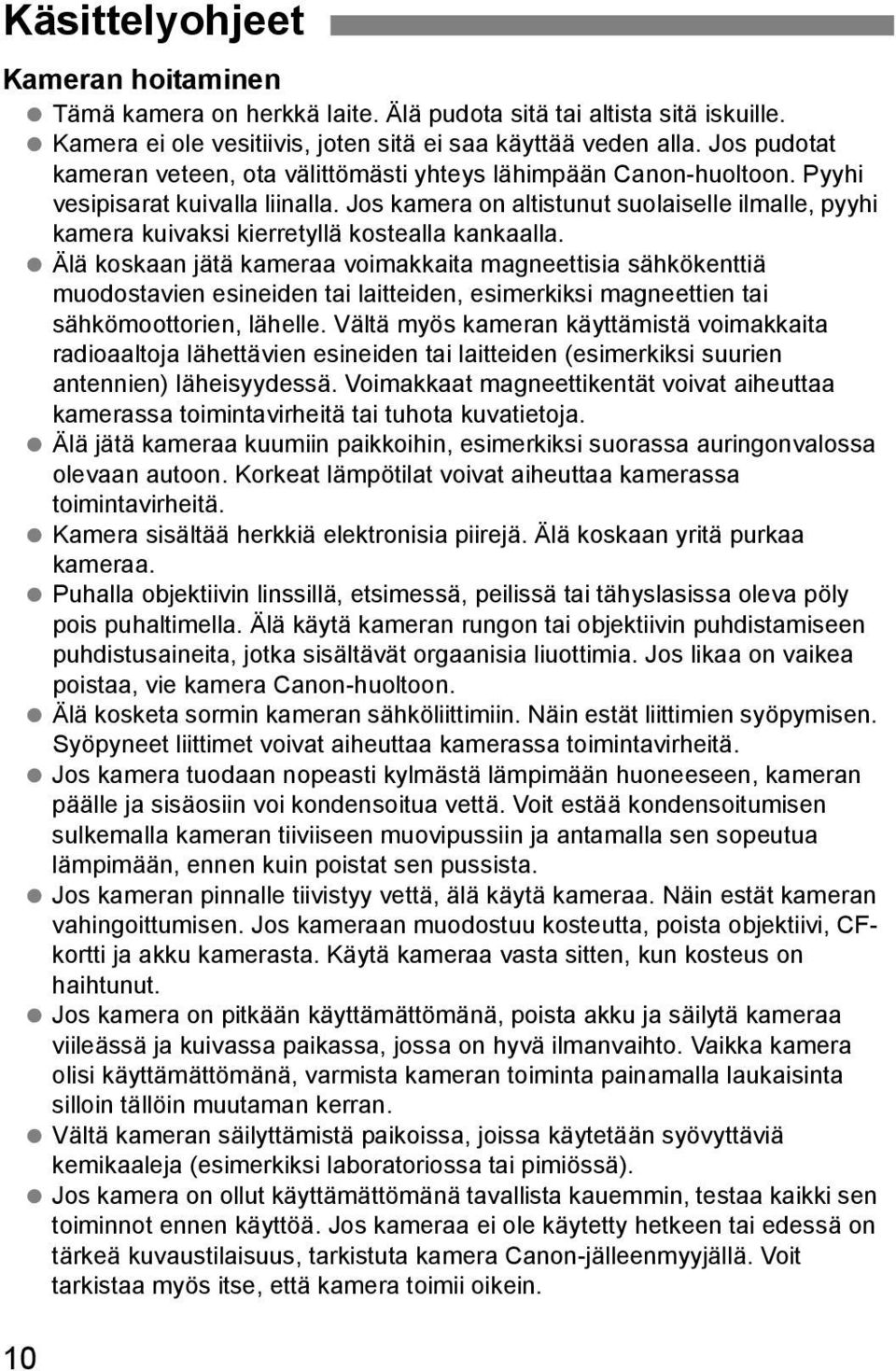

10 Käsittelyohjeet Kameran hoitaminen Tämä kamera on herkkä laite. Älä pudota sitä tai altista sitä iskuille. Kamera ei ole vesitiivis, joten sitä ei saa käyttää veden alla. Jos pudotat kameran veteen, ota välittömästi yhteys lähimpään Canon-huoltoon. Pyyhi vesipisarat kuivalla liinalla. Jos kamera on altistunut suolaiselle ilmalle, pyyhi kamera kuivaksi kierretyllä kostealla kankaalla. Älä koskaan jätä kameraa voimakkaita magneettisia sähkökenttiä muodostavien esineiden tai laitteiden, esimerkiksi magneettien tai sähkömoottorien, lähelle. Vältä myös kameran käyttämistä voimakkaita radioaaltoja lähettävien esineiden tai laitteiden (esimerkiksi suurien antennien) läheisyydessä. Voimakkaat magneettikentät voivat aiheuttaa kamerassa toimintavirheitä tai tuhota kuvatietoja. Älä jätä kameraa kuumiin paikkoihin, esimerkiksi suorassa auringonvalossa olevaan autoon. Korkeat lämpötilat voivat aiheuttaa kamerassa toimintavirheitä. Kamera sisältää herkkiä elektronisia piirejä. Älä koskaan yritä purkaa kameraa. Puhalla objektiivin linssillä, etsimessä, peilissä tai tähyslasissa oleva pöly pois puhaltimella. Älä käytä kameran rungon tai objektiivin puhdistamiseen puhdistusaineita, jotka sisältävät orgaanisia liuottimia. Jos likaa on vaikea poistaa, vie kamera Canon-huoltoon. Älä kosketa sormin kameran sähköliittimiin. Näin estät liittimien syöpymisen. Syöpyneet liittimet voivat aiheuttaa kamerassa toimintavirheitä. Jos kamera tuodaan nopeasti kylmästä lämpimään huoneeseen, kameran päälle ja sisäosiin voi kondensoitua vettä. Voit estää kondensoitumisen sulkemalla kameran tiiviiseen muovipussiin ja antamalla sen sopeutua lämpimään, ennen kuin poistat sen pussista. Jos kameran pinnalle tiivistyy vettä, älä käytä kameraa. Näin estät kameran vahingoittumisen. Jos kameraan muodostuu kosteutta, poista objektiivi, CFkortti ja akku kamerasta. Käytä kameraa vasta sitten, kun kosteus on haihtunut. Jos kamera on pitkään käyttämättömänä, poista akku ja säilytä kameraa viileässä ja kuivassa paikassa, jossa on hyvä ilmanvaihto. Vaikka kamera olisi käyttämättömänä, varmista kameran toiminta painamalla laukaisinta silloin tällöin muutaman kerran. Vältä kameran säilyttämistä paikoissa, joissa käytetään syövyttäviä kemikaaleja (esimerkiksi laboratoriossa tai pimiössä). Jos kamera on ollut käyttämättömänä tavallista kauemmin, testaa kaikki sen toiminnot ennen käyttöä. Jos kameraa ei ole käytetty hetkeen tai edessä on tärkeä kuvaustilaisuus, tarkistuta kamera Canon-jälleenmyyjällä. Voit tarkistaa myös itse, että kamera toimii oikein. 10

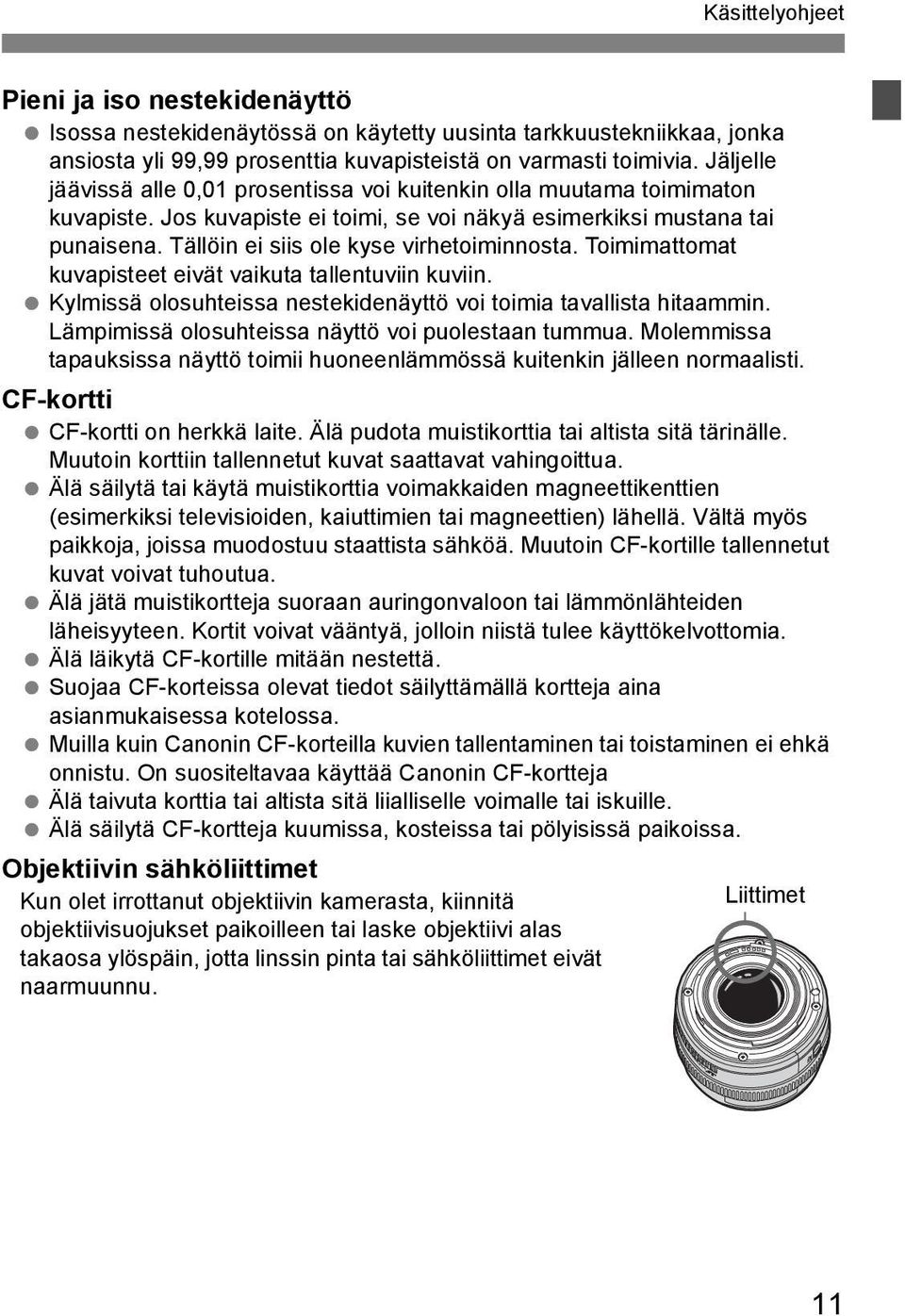

11 Käsittelyohjeet Pieni ja iso nestekidenäyttö Isossa nestekidenäytössä on käytetty uusinta tarkkuustekniikkaa, jonka ansiosta yli 99,99 prosenttia kuvapisteistä on varmasti toimivia. Jäljelle jäävissä alle 0,01 prosentissa voi kuitenkin olla muutama toimimaton kuvapiste. Jos kuvapiste ei toimi, se voi näkyä esimerkiksi mustana tai punaisena. Tällöin ei siis ole kyse virhetoiminnosta. Toimimattomat kuvapisteet eivät vaikuta tallentuviin kuviin. Kylmissä olosuhteissa nestekidenäyttö voi toimia tavallista hitaammin. Lämpimissä olosuhteissa näyttö voi puolestaan tummua. Molemmissa tapauksissa näyttö toimii huoneenlämmössä kuitenkin jälleen normaalisti. CF-kortti CF-kortti on herkkä laite. Älä pudota muistikorttia tai altista sitä tärinälle. Muutoin korttiin tallennetut kuvat saattavat vahingoittua. Älä säilytä tai käytä muistikorttia voimakkaiden magneettikenttien (esimerkiksi televisioiden, kaiuttimien tai magneettien) lähellä. Vältä myös paikkoja, joissa muodostuu staattista sähköä. Muutoin CF-kortille tallennetut kuvat voivat tuhoutua. Älä jätä muistikortteja suoraan auringonvaloon tai lämmönlähteiden läheisyyteen. Kortit voivat vääntyä, jolloin niistä tulee käyttökelvottomia. Älä läikytä CF-kortille mitään nestettä. Suojaa CF-korteissa olevat tiedot säilyttämällä kortteja aina asianmukaisessa kotelossa. Muilla kuin Canonin CF-korteilla kuvien tallentaminen tai toistaminen ei ehkä onnistu. On suositeltavaa käyttää Canonin CF-kortteja Älä taivuta korttia tai altista sitä liialliselle voimalle tai iskuille. Älä säilytä CF-kortteja kuumissa, kosteissa tai pölyisissä paikoissa. Objektiivin sähköliittimet Kun olet irrottanut objektiivin kamerasta, kiinnitä objektiivisuojukset paikoilleen tai laske objektiivi alas takaosa ylöspäin, jotta linssin pinta tai sähköliittimet eivät naarmuunnu. Liittimet 11

12 Pikaopas 1 Aseta akku paikalleen (s. 24) Lisätietoja akun lataamisesta on sivulla Kiinnitä objektiivi (s. 27) Kohdista punaiset pisteet toisiinsa. 3 Aseta objektiivissa oleva tarkennustavan kytkin <AF>asentoon (s. 27) 4 5 Avaa kansi ja aseta CFkortti paikalleen (s. 28) Aseta kortti kameraan niin, että tekstipuoli on itseäsi kohti. Työnnä kortti kameraan rei'itetty pää edellä. Käännä virtakytkin asentoon <1> (s. 30) 12

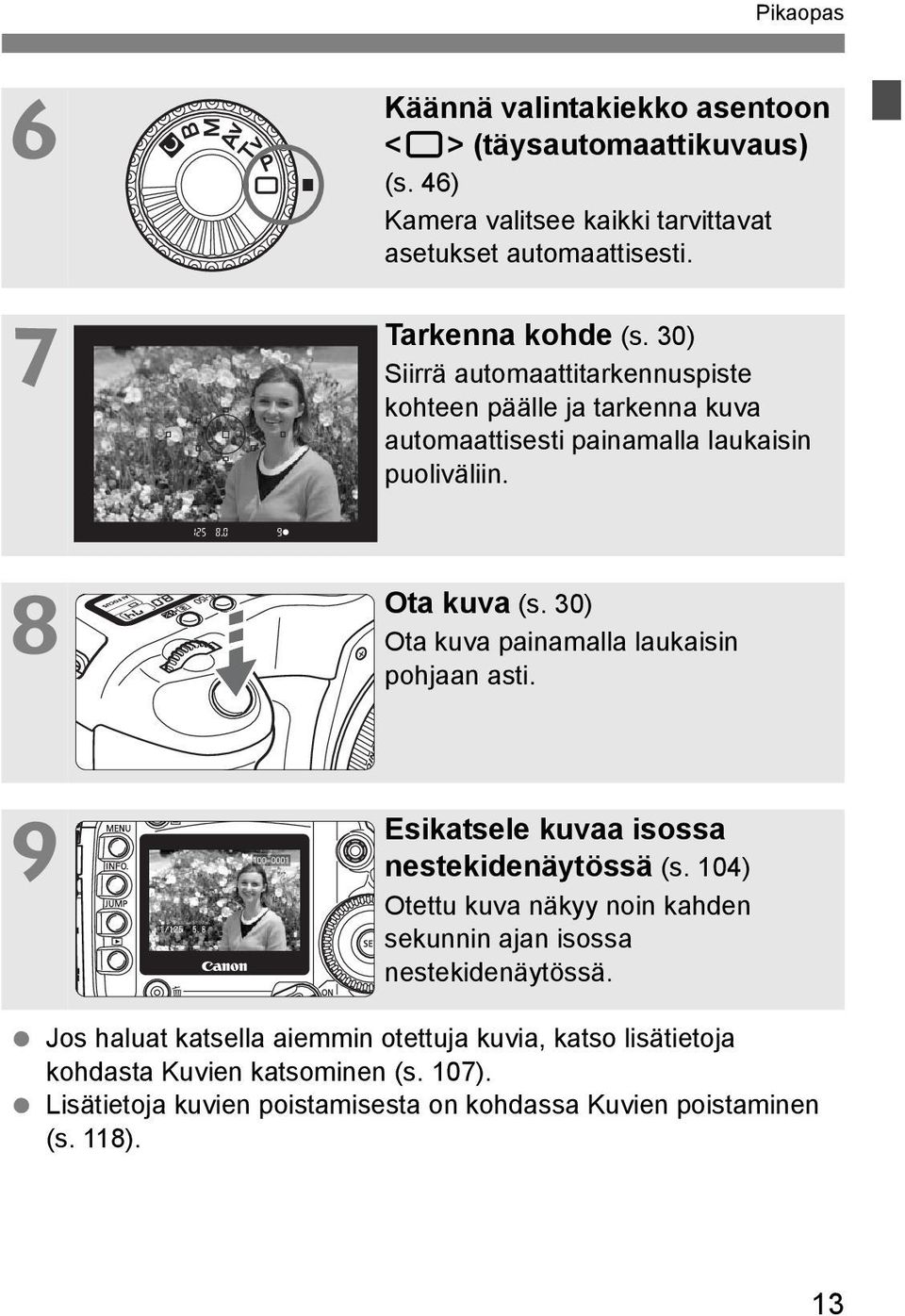

13 Pikaopas Käännä valintakiekko asentoon <1> (täysautomaattikuvaus) (s. 46) Kamera valitsee kaikki tarvittavat asetukset automaattisesti. Tarkenna kohde (s. 30) Siirrä automaattitarkennuspiste kohteen päälle ja tarkenna kuva automaattisesti painamalla laukaisin puoliväliin. Ota kuva (s. 30) Ota kuva painamalla laukaisin pohjaan asti. Esikatsele kuvaa isossa nestekidenäytössä (s. 104) Otettu kuva näkyy noin kahden sekunnin ajan isossa nestekidenäytössä. Jos haluat katsella aiemmin otettuja kuvia, katso lisätietoja kohdasta Kuvien katsominen (s. 107). Lisätietoja kuvien poistamisesta on kohdassa Kuvien poistaminen (s. 118). 13

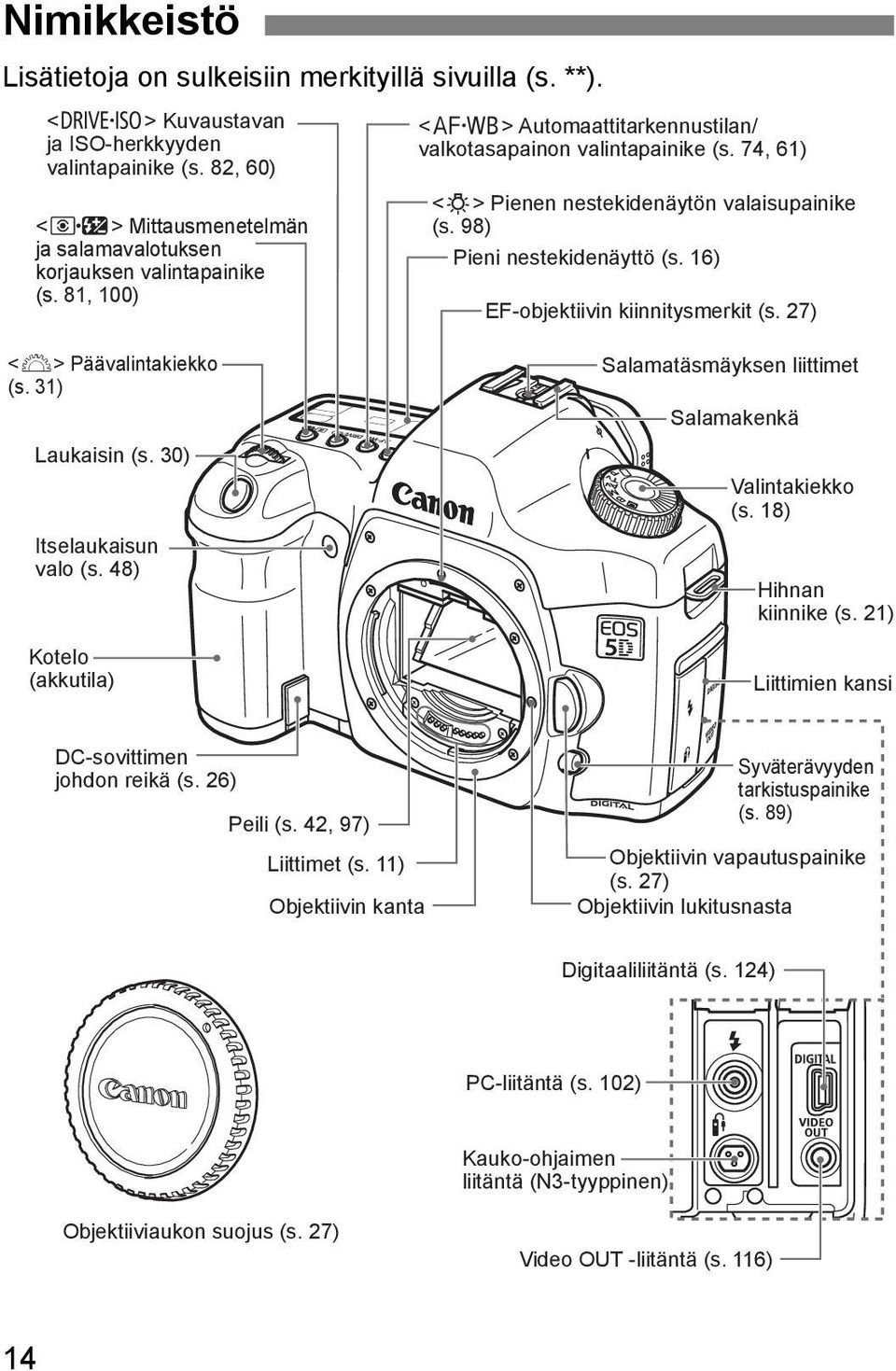

14 Nimikkeistö Lisätietoja on sulkeisiin merkityillä sivuilla (s. **). <R> Kuvaustavan ja ISO-herkkyyden valintapainike (s. 82, 60) <Q> Mittausmenetelmän ja salamavalotuksen korjauksen valintapainike (s. 81, 100) <E> Automaattitarkennustilan/ valkotasapainon valintapainike (s. 74, 61) <U> Pienen nestekidenäytön valaisupainike (s. 98) Pieni nestekidenäyttö (s. 16) EF-objektiivin kiinnitysmerkit (s. 27) <6> Päävalintakiekko (s. 31) Laukaisin (s. 30) Itselaukaisun valo (s. 48) Kotelo (akkutila) Salamatäsmäyksen liittimet Salamakenkä Valintakiekko (s. 18) Hihnan kiinnike (s. 21) Liittimien kansi DC-sovittimen johdon reikä (s. 26) Peili (s. 42, 97) Liittimet (s. 11) Objektiivin kanta Syväterävyyden tarkistuspainike (s. 89) Objektiivin vapautuspainike (s. 27) Objektiivin lukitusnasta Digitaaliliitäntä (s. 124) PC-liitäntä (s. 102) Kauko-ohjaimen liitäntä (N3-tyyppinen) Objektiiviaukon suojus (s. 27) Video OUT -liitäntä (s. 116) 14

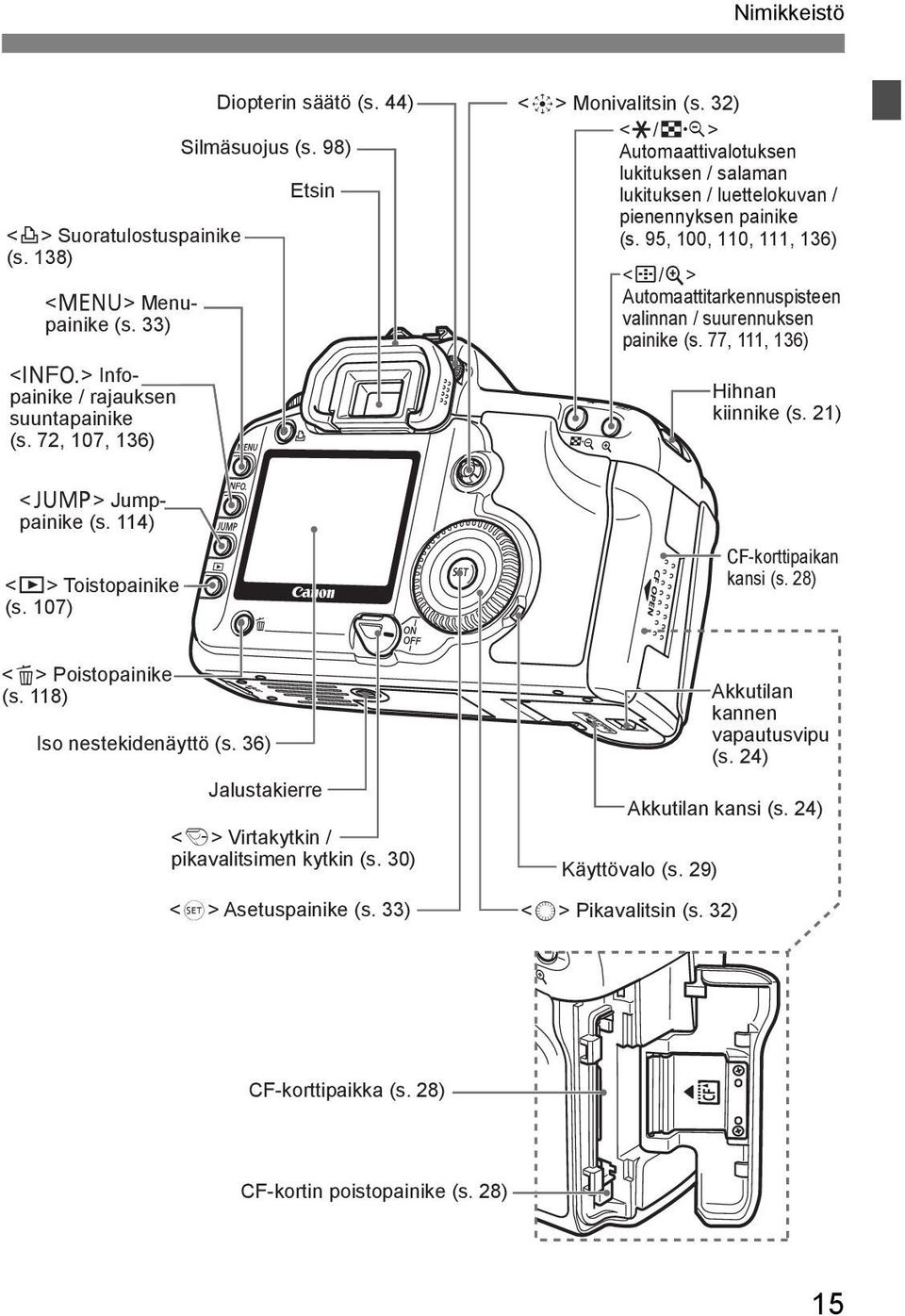

15 Nimikkeistö <l> Suoratulostuspainike (s. 138) <M> Menupainike (s. 33) <B> Infopainike / rajauksen suuntapainike (s. 72, 107, 136) Diopterin säätö (s. 44) Silmäsuojus (s. 98) Etsin <9> Monivalitsin (s. 32) <A/I> Automaattivalotuksen lukituksen / salaman lukituksen / luettelokuvan / pienennyksen painike (s. 95, 100, 110, 111, 136) <S/u> Automaattitarkennuspisteen valinnan / suurennuksen painike (s. 77, 111, 136) Hihnan kiinnike (s. 21) <C> Jumppainike (s. 114) <x> Toistopainike (s. 107) CF-korttipaikan kansi (s. 28) <L> Poistopainike (s. 118) Iso nestekidenäyttö (s. 36) Jalustakierre <4> Virtakytkin / pikavalitsimen kytkin (s. 30) <0> Asetuspainike (s. 33) Akkutilan kannen vapautusvipu (s. 24) Akkutilan kansi (s. 24) Käyttövalo (s. 29) <5> Pikavalitsin (s. 32) CF-korttipaikka (s. 28) CF-kortin poistopainike (s. 28) 15

16 Nimikkeistö Pieni nestekidenäyttö Valotusaika Odota (busy) ISO-herkkyys giso-herkkyys Valkotasapaino Q Automaattinen W Päivänvalo E Varjo R Pilvinen Y Keinovalo U Loisteputki I Salama O Mukautettu P Värilämpötila 2 Valkotasapainon korjaus Akun varaustila zxbn Todellisuudessa näytössä näkyvät vain kulloinkin käytössä olevat asetukset. 16 MÄänimerkki KValinnainen toiminto ysalamavalotuksen korjaus Kuvan tallennuslaatu 37 Suuri/tarkka 38 Suuri/normaali 47 Keskikoko/tarkka 48 Keskikoko/normaali 67 Pieni/tarkka 68 Pieni/normaali 1 RAW Automaattitarkennuspisteen valinta ([ ]) CF-kortti täynnä -varoitus (FuLL CF) CF-korttivirhevaroitus (Err CF) Ei CF-korttia -varoitus (no CF) Virhekoodi (Err) Kuvakennon puhdistus (CLn) Aukko Kuvia jäljellä Valkotasapainon haarukoinnissa jäljellä olevien kuvien määrä Itselaukaisun ajastin Aikavalotuksen aika 0 Mustavalkokuvaus Kuvaustapa u Yksi kuva i Jatkuva kuvaus j Itselaukaisu hvalotushaarukointi Automaattitarkennustila X Kertatarkenteinen automaattitarkennus 9 Automaattinen tarkennus Z Ennakoiva jatkuva tarkennus Mittausmenetelmä qarvioiva mittaus wrajatun alueen mittaus rpistemittaus ekeskustapainotteinen keskiarvomittaus Valotuksen tason ilmaisin Valotuksen korjauksen määrä Valotuksen haarukointialue Salamavalotuksen korjauksen määrä CF-kortin kirjoitustila

17 Nimikkeistö Etsimen tiedot Pistemittauksen ympyrä Tähyslasi Automaattitarkennuspisteet (kuvan päällä) <A> Automaattivalotuksen lukitus / valotuksen haarukointi käynnissä <D> Salaman valmiusvalon Väärä salaman lukitus -varoitus <e> Nopea täsmäys (FP-salama) <d> Salaman lukitus / valotuksen haarukointi käynnissä <y> Salamavalotuksen korjaus Valotusaika Salaman lukitus (FEL) Odota (busy) <o> Oikean tarkennuksen merkkivalo Maksimijakso Valkotasapainon korjaus Valotuksen tason ilmaisin Valotuksen korjauksen määrä Salamavalotuksen korjauksen määrä Valotuksen haarukointialue CF-kortti täynnä -varoitus (FuLL CF) CF-korttivirhevaroitus (Err CF) Ei CF-korttia -varoitus (no CF) Aukko Todellisuudessa näytössä näkyvät vain kulloinkin käytössä olevat asetukset. 17

18 Nimikkeistö Valintakiekko l : Kameran käyttäjän asetus (s. 148) k : Pitkä aikavalotus (s. 96) a : Manuaalinen valotus (s. 90) f : Aukon esivalintaa käyttävä automaattivalotus (s.88) s : Valotusajan esivalintaa käyttävä automaattivalotus (s. 86) d : Ohjelmoitu valotusautomatiikka (s. 84) 1 : Täysautomaattinen kuvaus (s. 46) Akkulaturi CG-580 Tämä laite on tarkoitettu akun lataamiseen (s. 22) Akun paikka Virtaliitin Punainen valo 18

19 Nimikkeistö Akkulaturi CB-5L Tämä laite on tarkoitettu akun lataamiseen (s. 22) Akun paikka Virtajohto Punainen valo Virtajohdon liitäntä Käytä vain niitä verkkolaitteita (nimellistulojännite: AC V, 50/60 Hz, nimellislähtöjännite: DC 7,8-8,1 V), jotka on mainittu järjestelmäkaaviossa (s. 168). Epäyhteensopivien verkkolaitteiden käyttäminen voi aiheuttaa tulipalon, ylikuumenemisen tai sähköiskun. 19

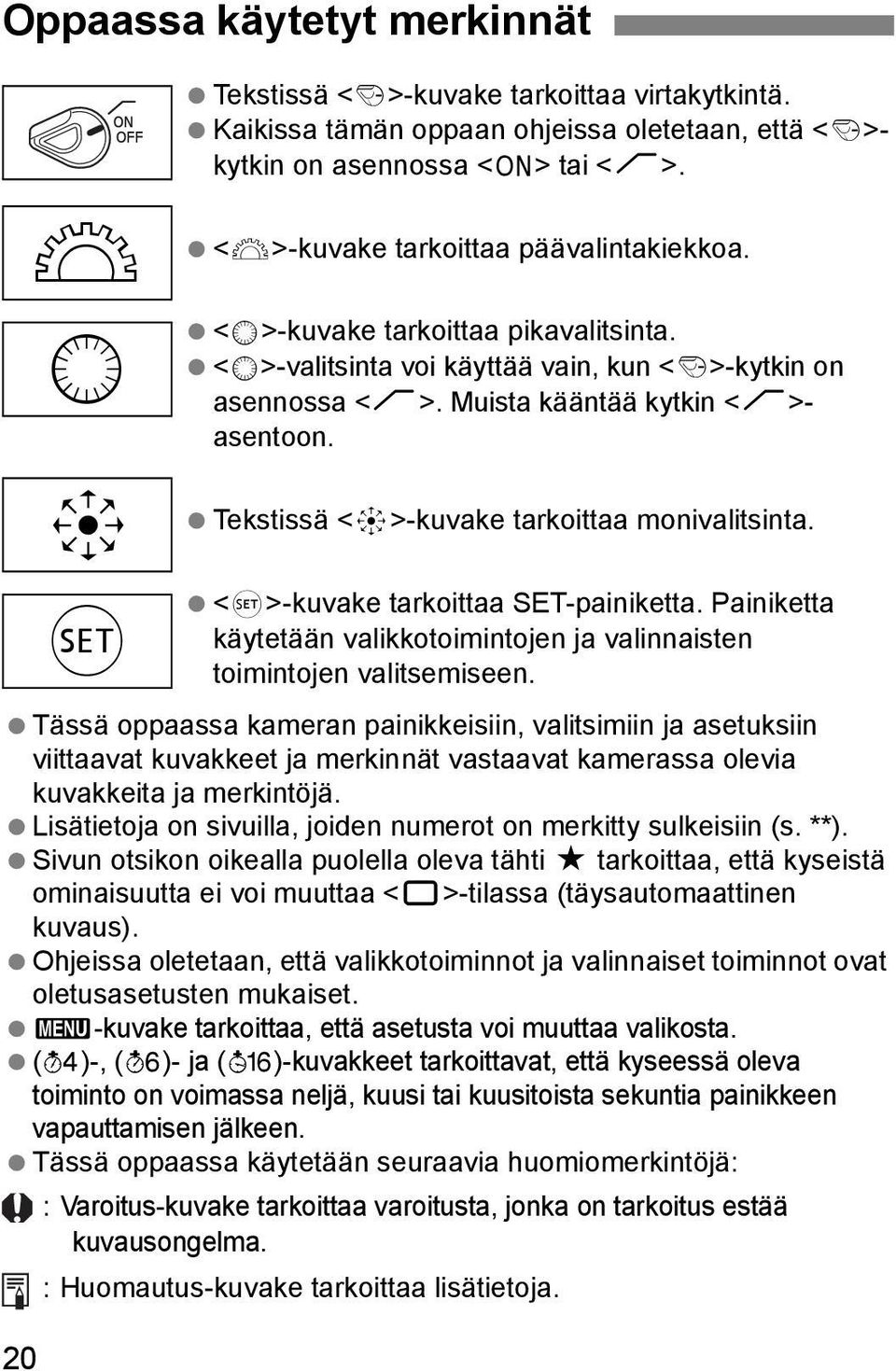

20 Oppaassa käytetyt merkinnät Tekstissä <4>-kuvake tarkoittaa virtakytkintä. Kaikissa tämän oppaan ohjeissa oletetaan, että <4>kytkin on asennossa <1> tai <J> <6>-kuvake tarkoittaa päävalintakiekkoa. <5>-kuvake tarkoittaa pikavalitsinta. <5>-valitsinta voi käyttää vain, kun <4>-kytkin on asennossa <J>. Muista kääntää kytkin <J>asentoon. Tekstissä <9>-kuvake tarkoittaa monivalitsinta. Tässä oppaassa kameran painikkeisiin, valitsimiin ja asetuksiin viittaavat kuvakkeet ja merkinnät vastaavat kamerassa olevia kuvakkeita ja merkintöjä. Lisätietoja on sivuilla, joiden numerot on merkitty sulkeisiin (s. **). Sivun otsikon oikealla puolella oleva tähti M tarkoittaa, että kyseistä ominaisuutta ei voi muuttaa <1>-tilassa (täysautomaattinen kuvaus). Ohjeissa oletetaan, että valikkotoiminnot ja valinnaiset toiminnot ovat oletusasetusten mukaiset. 3-kuvake tarkoittaa, että asetusta voi muuttaa valikosta. (0)-, (9)- ja (8)-kuvakkeet tarkoittavat, että kyseessä oleva toiminto on voimassa neljä, kuusi tai kuusitoista sekuntia painikkeen vapauttamisen jälkeen. Tässä oppaassa käytetään seuraavia huomiomerkintöjä: : Varoitus-kuvake tarkoittaa varoitusta, jonka on tarkoitus estää kuvausongelma. : Huomautus-kuvake tarkoittaa lisätietoja <0>-kuvake tarkoittaa SET-painiketta. Painiketta käytetään valikkotoimintojen ja valinnaisten toimintojen valitsemiseen.

21 1 Aloitus Tässä luvussa kuvataan kameran perustoimintoja ja kerrotaan esivalmisteluista, jotka kannattaa tehdä ennen kameran käyttöönottoa. Hihnan kiinnittäminen Työnnä hihnan pää kameran hihnan kiinnikkeeseen altapäin. Työnnä sitten pää soljen läpi kuvan osoittamalla tavalla. Vedä hihna sopivan kireäksi soljen ympäriltä ja varmista, että hihna ei pääse löystymään. Etsimen suojus on myös kiinnitetty hihnaan. (s. 98). Etsimen suojus 21

22 Akun lataaminen 1 Irrota laturin kansi. Kun poistat akun kamerasta, varmista, että kiinnität oikosululta suojaavan kannen paikalleen. CG-580 CB-5L < >-merkki 2 Kiinnitä akku. Aseta akun etureuna laturin < >merkin kohdalle. Paina akkua alas ja työnnä sitä nuolen suuntaan. Irrota akku toimimalla päinvastaisessa järjestyksessä. 3 CG-580-laturi Käännä kosketinnastat esiin ja lataa akku. Käännä laturin kosketinnastoja nuolen osoittamaan suuntaan. Työnnä kosketinnastat pistorasiaan. CB-5L-laturi Kytke virtajohto ja lataa akku. Kytke virtajohto laturiin ja työnnä pistoke pistorasiaan. Akun lataus käynnistyy automaattisesti, ja punainen valo alkaa vilkkua. Täysin tyhjien akkujen latausajat ovat seuraavat: BP-511A ja BP-514: noin 100 min. BP-511 ja BP-512: noin 90 min. 22

23 Akun lataaminen Varaustaso 0-50 % % % 90 % tai suurempi Punainen valo Vilkkuu kerran sekunnissa Vilkkuu kahdesti sekunnissa Vilkkuu kolme kertaa sekunnissa Valo palaa Akkulaturin numerot ja merkinnät vastaavat vasemmalla olevassa taulukossa esitettyjä. Lataa vain seuraavia akkuja: BP-511A, BP-514, BP-511 ja BP-512. Jos akku jätetään kameraan pitkäksi aikaa, vaikka kameraa ei käytetä, akku saattaa vapauttaa hieman sähkövirtaa. Tämä saattaa vaikuttaa akun käyttöikään. Kun kamera ei ole käytössä, irrota akku ja kiinnitä oikosululta suojaava suojakansi. Muista ladata akku uudelleen, ennen kuin otat kameran taas käyttöön. Akun säilyttäminen täyteen ladattuna voi lyhentää sen käyttöikää tai suorituskykyä. Akut BP-511A, BP-514, BP-511 ja BP-512 on suunniteltu Canon-tuotteita varten. Niiden käyttäminen muussa kuin Canonin akkulaturissa tai tuotteessa voi johtaa toimintahäiriöön tai onnettomuuksiin, joista Canon ei ole vastuussa. Kun punainen valo syttyy, jatka akun lataamista tunnin ajan, jotta akku latautuu täydellisesti. Vaikka ladattua akkua ei käytettäisi, sen varaus purkautuu vähitellen. Lataa akku sen käyttöä edeltävänä päivänä tai sen käyttöpäivänä. Voit kiinnittää akun suojakannen niin, että sen merkinnöistä näkyy, onko akku ladattu. Kun akku on ladattu, irrota se laturista ja irrota virtajohto pistorasiasta. Akun lataamiseen tarvittava aika määräytyy ympäristön lämpötilan ja akun varaustason mukaan. Akkua voi käyttää 0 40 C:n lämpötilassa. Suositeltava käyttölämpötila on kuitenkin C, jolloin akun suorituskyky on parhaimmillaan. Kylmissä sääolosuhteissa akun suorituskyky heikkenee tilapäisesti ja käyttöaika lyhenee. Jos käyttöaika lyhenee huomattavasti, vaikka akku ladataan normaalisti, akun tehokas käyttöikä voi olla lopussa. Vaihda akku uuteen. 23

24 Akun asentaminen ja poistaminen Akun asentaminen Aseta täyteen ladattu BP-511A-akku kameraan. 1 Avaa akkutilan kansi. Työnnä vipua nuolen osoittamaan suuntaan ja avaa kansi. 2 3 Aseta akku paikalleen. Akun koskettimien on oltava alaspäin. Työnnä akkua, kunnes se lukittuu paikalleen. Sulje kansi. Paina kantta, kunnes se napsahtaa kiinni. Voit käyttää myös BP-514-, BP-511- tai BP-512-akkua. Akun varaustason tarkistaminen Kun <4> -kytkin on <1>- tai <J>-asennossa (s. 30), akun varaustaso näkyy neliosaisessa kuvakkeessa. z x : Akussa on riittävästi virtaa. : Akun varaustaso on alhainen. b : Akusta loppuu pian virta. n : Akku on ladattava. 24

25 Akun asentaminen ja poistaminen Akun kesto Lämpötila Kuvia otettavissa 20 C noin C noin 400 Yllä olevat luvut perustuvat täyteen ladattuun BP-511A-akkuun ja CIPA:n (Camera & Imaging Products Association) testauskriteereihin. Todellinen jäljellä olevien kuvien määrä saattaa olla yllä mainittua pienempi, jos kuvausolosuhteet ovat vaikeat. Jos isoa nestekidenäyttöä käytetään paljon, otettavissa olevien kuvien määrä vähenee. Kuvien määrä vähenee myös, jos laukaisinta pidetään pitkiä aikoja puoliväliin painettuna tai automaattitarkennusta käytetään paljon. BP-514-akkua käytettäessä kuvien määrä on sama kuin yllä olevassa taulukossa. BP-511- tai BP-512-akkua käytettäessä otettavissa olevien kuvien määrä on noin 75 % taulukon luvuista, kun lämpötila on 20 C. Kun lämpötila on 0 C, luvut ovat suunnilleen samat kuin taulukossa. Akun poistaminen 1 Avaa akkutilan kansi. Työnnä vipua nuolen osoittamaan suuntaan ja avaa kansi. 2 Poista akku. Työnnä akun lukitsinta nuolen osoittamaan suuntaan ja poista akku. 25

26 Verkkovirran käyttäminen ACK-E2-verkkolaitteen (valinnainen) avulla voit kytkeä kameran tavalliseen pistorasiaan. Tällöin sinun ei tarvitse huolehtia akun varaustasosta. 1 Kytke DC-sovittimen johto. Kytke DC-sovittimen pistoke verkkolaitteen liitäntään. 2 3 Kytke virtajohto. Kytke virtajohto verkkolaitteeseen. Työnnä pistoke pistorasiaan. Kun lopetat kuvaamisen, irrota virtajohto pistorasiasta. Aseta johto uraan. Aseta johto varovasti uraan. Varo vahingoittamasta johtoa. 4 Aseta DC-sovitin kameraan. Avaa akkutilan ja DC-sovittimen johdon aukon kansi. Aseta DC-sovitin siten, että se lukittuu paikalleen, ja aseta johto loveen. Sulje kansi. 26 Älä kytke tai irrota virtajohtoa, kun kameran <4>-kytkin on <1>- tai <J>-asennossa.

27 Objektiivin kiinnittäminen ja irrottaminen Objektiivin kiinnittäminen 1 2 Objektiivin irrottaminen Poista suojukset. Irrota objektiivin takasuojus ja kameran objektiiviaukon suojus kiertämällä niitä nuolen osoittamaan suuntaan. Kiinnitä objektiivi. Aseta objektiivin ja kameran punaiset merkit vastakkain ja käännä objektiivia nuolen osoittamaan suuntaan, kunnes se napsahtaa paikalleen. Käännä objektiivissa oleva 3 tarkennustavan kytkin <AF>asentoon. Jos kytkin on <MF>-asennossa, automaattista tarkennusta ei voi käyttää. Poista objektiivin etusuojus. 4 Paina objektiivin vapautuspainiketta ja käännä objektiivia nuolen suuntaan. Käännä objektiivia, kunnes se pysähtyy, ja irrota objektiivi. Kun kiinnität tai irrotat objektiivia, varo, ettei kameraan pääse pölyä. 27

28 CF-kortin asentaminen ja poistaminen Otettu kuva tallentuu CF-korttiin (valinnainen). Kamerassa voidaan käyttää sekä I- että II-tyypin CF-kortteja, vaikka ne ovat eripaksuisia. Kamerassa voi käyttää myös Microdrive-kortteja ja vähintään 2 gigatavun CF-kortteja. Kortin asentaminen 1 Avaa kansi. Avaa kansi työntämällä sitä nuolen osoittamaan suuntaan. Ylhäällä CF-kortti poistopainike Kuvia otettavissa 2 3 Aseta CF-kortti paikalleen. On suositeltavaa käyttää Canonin CF-kortteja Jos CF-kortti asetetaan väärinpäin, se voi vahingoittaa kameraa. Aseta kortti kameraan niin, että tekstipuoli on itseäsi kohti. Työnnä kortti kameraan rei'itetty pää edellä. CF-kortin poistopainike ponnahtaa ulos. Sulje kansi. Sulje kansi ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa kiinni. Kun <4>-kytkin on <1>- tai <J>-asennossa, otettavissa olevien kuvien määrä näkyy pienessä nestekidenäytössä. 28 Jäljellä olevien kuvien määrä määräytyy CF-kortin käyttämättömän kapasiteetin tai esimerkiksi tallennuslaadun ja ISO-herkkyyden asetuksen mukaan.

29 CF-kortin asentaminen ja poistaminen CF-kortin poistaminen Käyttövalo 1 2 Avaa kansi. Käännä <4>-kytkin <2>asentoon. Tarkista, että busy (Varattu) -viesti ei näy pienessä nestekidenäytössä. Varmista, että käyttövalo ei pala, ja avaa kansi. Poista CF-kortti. Paina kortin poistopainiketta. CF-kortti tulee ulos kamerasta. Sulje kansi. Kun käyttövalo palaa tai vilkkuu, kamera tallentaa kuvia CF-korttiin, lukee kuvia kortista tai poistaa kuvia. Kun käyttövalo palaa tai vilkkuu, noudata seuraavassa olevia käsittelyohjeita. Muutoin kuvatiedot, CF-kortti tai kamera voivat vahingoittua. Älä ravista kameraa tai lyö sitä mitään vasten. Älä avaa CF-korttipaikan kantta. Älä poista akkua. Jos pienessä nestekidenäytössä näkyy Err CF (CF-kortin virhe) - varoitus, katso oppaan sivua 120. Jos käytät kapasiteetiltaan pientä CF-korttia, suurten kuvien tallentaminen ei ehkä onnistu. Microdrive on herkkä tärinän ja iskujen aiheuttamille häiriöille. Jos käytät Microdrive-korttia, kamera ei saa täristä tai saada kolhuja etenkään kuvien tallentamisen ja näyttämisen aikana. Jos valitset valikosta [z Ilman korttia] -asetuksen arvoksi [Pois], kameralla ei voi kuvata, jos korttipaikassa ei ole CF-korttia (s. 99). 29

30 Peruskäyttö Virtakytkin Kameraa voi käyttää vain, kun <4>-kytkin on käännetty ON-asentoon. <2>: Kameran virta on katkaistu, eikä kameraa voi käyttää. <1> : Kamera on käyttövalmis. <J> : Kamera on käyttövalmis, ja <5> -valitsin toimii (s.32) Kamera säästää akkua katkaisemalla virran automaattisesti, kun se on ollut käyttämättömänä yhden minuutin. Kytke virta uudelleen kameraan painamalla laukaisinta tai jotain muuta painiketta. Voit muuttaa automaattisen virrankatkaisun aikarajaa [c Virransäästö] - asetuksella (s. 39). Jos käännät <4>-kytkimen <2>-asentoon, kun kamera tallentaa otettuja kuvia muistikortille, tallentamista odottavien kuvien määrä ja <N>-luku näkyvät kameran pienessä nestekidenäytössä. Kun kaikki kuvat on tallennettu, näyttö sammuu ja kameran virta katkeaa. Laukaisin Laukaisin on kaksitoiminen. Voit painaa laukaisimen puoliväliin tai kokonaan alas. Laukaisimen painaminen puoliväliin Kun laukaisin painetaan puoliväliin, automaattinen tarkennus (AF) toimii, ja automaattivalotus (AE) säätää valotusajan ja aukon. Valotuksen asetukset (valotusaika ja aukko) näkyvät kameran pienessä nestekidenäytössä ja etsimessä. (0) Laukaisimen painaminen kokonaan alas Suljin aukeaa ja kamera ottaa kuvan. 30

31 Peruskäyttö Jos painat laukaisimen puoliväliin ja (0) kuluu, paina laukaisin uudelleen puoliväliin ja odota hetki, ennen kuin painat laukaisimen kokonaan alas ja otat kuvan. Jos painat laukaisimen kokonaan alas painamatta sitä ensin puoliväliin tai jos painat laukaisimen ensin puoliväliin ja sitten heti kokonaan alas, kestää hetken, ennen kuin kamera ottaa kuvan. Voit palata muista toimintatiloista (esimerkiksi kuvan näyttö, valikot tai kuvan tallennus) nopeasti kuvaustilaan painamalla laukaisimen puoliväliin. Suorasta tulostustilasta ei kuitenkaan voi palata kuvaustilaan näin. Kameran heilumista kuvanottohetkellä kutsutaan kameran tärähtämiseksi. Kameran liikkumisen vuoksi kuvista saattaa tulla epätarkkoja. Estä kameran tärähtäminen noudattamalla seuraavia ohjeita. Lisätietoja on kohdassa Kameran piteleminen (s. 44). Pidä kameraa tukevasti. Aseta sormenpää laukaisimelle, pidä kamerasta kiinni oikealla kädellä ja paina laukaisinta kevyesti. <6>-valitsimen käyttäminen <6>-valitsinta käytetään pääasiassa kuvaamiseen liittyvien asetusten valitsemiseen. (1) Kun olet painanut jotakin painiketta, käännä <6>-valitsinta. Kun painat painiketta, sen toiminto pysyy aktiivisena kuuden sekunnin ajan (9). Tänä aikana voit valita haluamasi asetuksen kääntämällä <6>-valitsinta. Kun ajastimen aika kuluu loppuun tai painat laukaisimen puoliväliin, kamera on valmis ottamaan kuvan. Tällä tavoin voit valita automaattitarkennustilan, kuvaustavan, valonmittaustavan ja automaattitarkennuspisteen. (2) Käännä vain <6>-valitsinta. Katso pientä nestekidenäyttöä tai etsimen näyttöä ja valitse haluamasi asetus kääntämällä <6>-valitsinta. Näin voit valita esimerkiksi valotusajan tai aukon. 31

32 Peruskäyttö <5>-valitsimen käyttäminen <5>-valitsinta käytetään pääasiassa kuvaamiseen liittyvien asetusten määrittämiseen ja kohteiden valitsemiseen isosta nestekidenäytöstä. Kun haluat käyttää <5>-valitsinta kuvauksen valmisteluun, käännä <4>-kytkin ensin <J>asentoon. (1) Paina ensin jotakin painiketta ja käännä sitten <5>-valitsinta. Kun painat painiketta, sen toiminto pysyy aktiivisena kuuden sekunnin ajan (9). Tänä aikana voit valita haluamasi asetuksen kääntämällä <5>-valitsinta. Kun ajastimen aika kuluu loppuun tai painat laukaisimen puoliväliin, kamera on valmis ottamaan kuvan. Voit valita automaattitarkennuspisteen ja määrittää valkotasapainon, ISO-herkkyyden ja salamavalotuksen korjauksen. Isoa nestekidenäyttöä käyttäessäsi voit valita valikkoasetuksia ja kuvia. (2) Käännä vain <5>-valitsinta. Katso pientä nestekidenäyttöä tai etsimen näyttöä ja valitse haluamasi asetus kääntämällä <5>-valitsinta. <a>-tilassa voit valita valotuksen korjauksen tai aukon arvon. Tapaa 1 voi käyttää myös silloin, kun <4>-kytkin on <1>-asennossa. <9>-valitsimen käyttäminen 32 <9>-valitsin koostuu kahdeksasta suuntapainikkeesta sekä niiden keskellä olevasta painikkeesta. Voit valita automaattitarkennuspisteen ja valkotasapainon korjauksen, vierittää suurennettua kuvaa ja siirtää rajauskehystä suoraa tulostusta käyttäessäsi.

33 Valikkoasetukset Valikkoasetusten avulla voit määrittää esimerkiksi kuvan tallennuslaadun, kuva-asetukset, päivämäärän ja ajan tai valinnaisia toimintoja. Katso isoa nestekidenäyttöä ja siirry valikoissa käyttämällä kameran takana olevaa <M>-painiketta, <0>-painiketta tai <5>-valitsinta. Iso nestekidenäyttö <M>painike <C>painike <5> Pikavalitsin <0>-painike Valikon värikoodi Valikko Valikkokomennot Valitut arvot Valikkonäytössä näkyy valikon värikoodi. Kuvake Väri Valikko Kuvaus z Punainen Kuvausvalikko Kuvaamiseen liittyvät asetukset x Sininen Toistovalikko Kuvien katsomiseen liittyvät asetukset c Keltainen Asetusvalikko Kameran perusasetukset Voit siirtyä kunkin valikon ensimmäiseen kohtaan painamalla <C>painiketta. Voit käyttää <5>-valitsinta, vaikka <4>-kytkin on <1>-asennossa. Voit siirtyä valikosta nopeasti kuvaustilaan painamalla laukaisimen puoliväliin. 33

34 Valikkoasetukset Valikkoasetusten määrittäminen Avaa valikko. Avaa valikko painamalla <M>painiketta. Sulje valikko painamalla painiketta uudelleen. Valitse valikkokomento. Valitse komento kääntämällä <5>valitsinta ja paina sitten <0>-painiketta. Voit siirtyä kunkin valikon ensimmäiseen kohtaan painamalla <C>painiketta. Valitse valikkoasetus. Valitse haluamasi arvo kääntämällä <5>-valitsinta Ota valittu arvo käyttöön. Ota valitsemasi arvo käyttöön painamalla <0>-painiketta. Sulje valikko. Sulje valikko painamalla <M>painiketta. Jotkin valikkokomennot eivät ole näkyvissä <1>-tilassa (täysautomaattikuvaus) (s. 35). Voit valita valikkoasetuksen tai näytettävän kuvan myös <6>-valitsimella. Tässä oppaassa olevissa valikkoasetusten kuvauksissa oletetaan, että valikko on ensin avattu painamalla <M>-painiketta. Valikkoja voi käyttää myös kuvan ottamisen jälkeen, kun kuva tallentuu CFkortille (käyttövalo vilkkuu).

35 Valikkoasetukset Valikkoasetukset <z> Kuvausvalikko (punainen) Koko/pakkaus 73/83/74/84/76/86/ RAW/ RAW+73/ +83/ +74/ +84/ +76/ Äänimerkki Päällä/Pois 99 ilman korttia Päällä/Pois 99 Valotushaaruk. Kolmasosayksikön askelin, ±2 yksikköä 93 WB-säätö 9-portainen musta/keltainen/magenta/vihreä-säätö / musta/ keltainen- ja magenta/vihreä-säätö, 1 taso, ±3 tasoa 64,65 Valkotasapainon säätö Valkotasapainon manuaalinen säätö 62 Värilämpötila Valitse arvoksi K (100 kelvinin askelin) 63 Väriavaruus srgb / Adobe RGB 67 Kuva-asetukset Standardi / Muotokuva / Maisema / Neutraali / Todellinen / Mustavalko / Oma asetus 1, 2, 3 Lisätietoja sivuilla 53,55, 58 <x> Toistovalikko (sininen) Suojaus Suojaa kuvia 117 Kuvan kääntö Käännä kuvaa 113 Tulostus Valitsee tulostettavat kuvat (DPOF) 139 Autom. Toisto Kuvien automaattinen näyttö 112 Esikatseluaika Pois / 2 sek. / 4 sek. / 8 sek. / Pito 104 Tark. pisteet Päällä/Pois 108 Histogrammi Kirkas /RGB 109 Valikkokomennot, jotka eivät ole näkyvissä <1>-tilassa (täysautomaattikuvaus). <1>-tilassa (täysautomaattikuvaus) RAW- ja RAW+JPEG-tallennuslaatutilat eivät ole näkyvissä. 35

36 Valikkoasetukset <c> Asetusvalikko (keltainen) Virransäästö 1 min. / 2 min. / 4 min. / 8 min. / 15 min. / 30 min. / Pois 39 Autom. Kääntö Päällä/Pois 105 LCD:n kirkkaus 5 tasoa 106 Päiväys/Aika Päivämäärän ja kellonajan määrittäminen 40 Kuvanumerointi Jatkuva / Auto. nollaus / M-nollaus 70 Valitse kansio Kansion valinta ja luonti kieltä valittavissa (englanti, saksa, ranska, hollanti, tanska, Kieli suomi, italia, norja, ruotsi, espanja, venäjä, yksinkertaistettu kiina, 38 perinteinen kiina, korea ja japani.) Videojärjest. NTSC / PAL 116 Siirtoasetus Tulostus/PTP / PC-liitäntä 123 Alustus Alustaa ja tyhjentää kortin 120 Valinnaiset toiminnot (C.Fn) Mukauta kameran toimintoja 149 Poista kamera-asetukset (Kaikki kameran asetukset 37 palautetaan oletusasetusten mukaisiksi.) Poista asetukset Poista C.Fn toiminnot (Kaikki valinnaiset toiminnot palautetaan 150 oletusasetusten mukaisiksi.) Poista rekisteröidyt aset. (Valintakiekon <l>-asetus 148 palautetaan oletusasetuksen mukaiseksi.) Rekisteröi asetukset Tallentaa käytössä olevat kamera-asetukset valintakiekon <l>-asetukseen. Kennon puhdistus Puhdistaa kuvakennon. 42 Kuvasiirron (LAN) asetukset Näkyvissä, kun langaton lähetin WFT-E1/E1A on käytössä. Firmware versio Päivittää laiteohjelman. Valikkokomennot, jotka eivät ole näkyvissä <1>-tilassa (täysautomaattikuvaus). 148 Iso nestekidenäyttö Isoa nestekidenäyttöä ei voi käyttää etsimenä kuvattaessa. Voit valita ison nestekidenäytön kirkkauden viidestä vaihtoehdosta (s. 106). 36

37 Valikkoasetukset Kameran oletusasetusten palauttaminenn Kuvausasetukset Valitse [Poista asetukset]. Valitse <5>-valitsinta kääntämällä [cpoista asetukset] ja paina sitten <0>-painiketta. Valitse [Poista kamera-asetukset]. Valitse <5>-valitsinta kääntämällä [Poista kamera-asetukset] ja paina sitten <0>-painiketta. Valitse [OK]. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Oletusasetukset palautuvat käyttöön. Kamera palauttaa käyttöön alla luetellut oletusasetukset. Kuvantallennusasetukset Automaattitarkennustila Kertatarkenteinen Koko/pakkaus 73 automaattitarkennus ISO-herkkyys 100 Tarkennuspisteen Automaattinen valinta tarkennuspisteen valinta Väriavaruus srgb Mittausmenetelmä Arvioiva mittaus Valkotasapaino Q Kuvaustapa Yksittäiskuvaus Värilämpötila K Valotuksen korjaus 0 (nolla) Valkotasapainon korjaus Pois Valotushaarukointi Pois WB-haarukointi Pois Salamavalotuksen korjaus 0 (nolla) Kuva-asetukset Standardi Valinnaiset toiminnot Valitut asetukset säilyvät Myös kuva-asetukset palautuvat oletusasetusten mukaisiksi. 37

38 3 Näyttökielen valitseminen Ison nestekidenäytön valikkokielivaihtoehtoja on Valitse [Kieli]. Valitse <5>-valitsinta kääntämällä [ckieli] ja paina sitten <0>painiketta. Näyttöön tulee Kieli-valikko. Valitse haluamasi kieli. Valitse kieli kääntämällä <5>valitsinta ja paina sitten <0>painiketta. Valikoiden kieli muuttuu. English Deutsch Français Nederlands Dansk Suomi Italiano Norsk Svenska Español Englanti Saksa Ranska Hollanti Tanska Suomi Italia Norja Ruotsi Espanja Venäjä Yksinkertaistettu kiina Perinteinen kiina Korea Japani 38

39 3 Virrankatkaisuajan määrittäminen / Virransäästö Voit määrittää ajan, jonka jälkeen kameran virta katkeaa automaattisesti, jos kameraa ei käytetä. Jos et halua, että kameran virta katkeaa automaattisesti, valitse asetuksen arvoksi [Pois]. Kun virta on katkennut, voit kytkeä virran uudelleen painamalla laukaisinta tai jotain muuta painiketta. 1 Valitse [Virransäästö]. Valitse <5>-valitsinta kääntämällä [cvirransäästö] ja paina sitten <0>-painiketta. 2 Määritä haluamasi aika. Määritä haluamasi aika kääntämällä <5>-valitsinta ja painamalla sitten <0>-painiketta. Automaattisen virrankatkaisun jälkeen voit kytkeä kameraan uudelleen virran painamalla jotain seuraavista painikkeista: Laukaisin, <R>painike ja <M>-painike. <9>-, <L>- tai <C>-painikkeen painaminen ei kytke kameraan virtaa. Jos virransäästön asetuksena on [Pois] ja iso nestekidenäyttö jätetään käyttöön, siitä katkeaa virta 30 minuutin kuluttua. 39

40 3 Päivämäärän ja kellonajan määrittäminen Määritä päivämäärä ja kellonaika alla kuvatulla tavalla Valitse [Päiväys/Aika]. Valitse <5>-valitsinta kääntämällä [cpäiväys/aika] ja paina sitten <0>-painiketta. Näyttöön tulee päivämäärän ja kellonajan määritysnäkymä. Määritä päivämäärä ja kellonaika. Kun painat <0>-painiketta, oranssin ruudun ulkoasuksi vaihtuu tai. Kun -ruutu on näkyvissä, valitse muutettava päivämäärän tai kellonajan osa <5>-valitsinta kääntämällä ja paina sitten <0>painiketta. Kun -ruutu on näkyvissä, valitse oikea numero <5>-valitsinta kääntämällä ja paina sitten <0>painiketta. Vahvista asetus. Kun -ruutu on näkyvissä, valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Määritetty päivämäärä ja kellonaika tulevat voimaan, ja valikko tulee takaisin näkyviin. Kello alkaa käydä määritetyn minuutin alusta arvosta 0 sekuntia. 40 Jokaisen kuvan mukana tallentuu kuvan ottopäivämäärä ja -kellonaika. Jos päivämäärää ja aikaa ei ole määritetty oikein, kuvien mukana tallentuvat väärät arvot. Varmista, että määrität oikean päivämäärän ja kellonajan.

41 Päivämäärän ja kellonajan pariston vaihtaminen Päivämäärän ja kellonajan paristo säilyttää kameran päivämäärän ja kellonajan. Pariston käyttöikä on noin viisi vuotta. Jos päivämäärä ja kellonaika ovat nollautuneet paristoa vaihdettaessa, vaihda paristo uuteen CR2016-litiumparistoon alla olevien ohjeiden mukaisesti. Päivämäärä- ja kellonaika-asetukset nollautuvat, joten asetukset on määritettävä uudelleen. 1 2 Käännä <4>-kytkin <2>asentoon. Löysää pariston pidikkeen ruuvia. Käytä pientä ristipääruuvitalttaa. Varo hukkaamasta ruuvia. 3 Vedä pariston pidike ulos. Työnnä paristo ulos merkinnän 2 suuntaan. 4 Aseta paristo pidikkeeseen. Varmista, että pariston navat (+ ja ) ovat oikeaan suuntaan. 5 Kiristä pariston pidikkeen ruuvi. Päivämäärän ja kellonajan pariston on oltava CR2016-litiumparisto. 41

42 3 CMOS-kennon puhdistaminenn Kuvakenno vastaa filmikameran filmiä. Jos kuvakennon pinnalla on pölyä, se saattaa näkyä kuvissa tummina pilkkuina. Voit puhdistaa kuvakennon alla kuvatulla tavalla. ACK-E2-verkkolaitteen (valinnainen, lisätietoja sivulla 166) käyttäminen on suositeltavaa. Jos käytät akkua, tarkista, että akun varaustila on hyvä Aseta kameraan DC-sovitin (s. 26) tai akku ja käännä <4>-kytkin <1>-asentoon. Valitse [Kennon puhdistus]. Valitse <5>-valitsinta kääntämällä [c Kennon puhdistus] ja paina sitten <0>-painiketta. Jos akun varaustaso on riittävä, vaiheessa 3 esitetty näyttö tulee näkyviin. Jos akku on tyhjä, näyttöön tulee virheilmoitus eikä kennon puhdistusta voi jatkaa. Lataa akku tai käytä DCsovitinta. Aloita uudelleen vaiheesta 1. Valitse [OK]. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Peili lukittuu ja suljin avautuu. CLn (Puhdistus) vilkkuu pienessä nestekidenäytössä. 42

43 3 CMOS-kennon puhdistaminenn 4 5 Puhdista kuvakenno. Poista kuvakennon pinnalle kertynyt pöly varovasti käyttämällä kumista puhallinta. Lopeta puhdistus. Käännä <4>-kytkin <2>asentoon. Kameran virta katkeaa, suljin sulkeutuu ja peili laskeutuu takaisin alas. Käännä <4>-kytkin <1>asentoon. Kamera on nyt valmis ottamaan kuvan. Älä tee mitään seuraavista toimenpiteistä kennon puhdistuksen aikana, koska ne katkaisevat kameran virran. Virran katkaisu aiheuttaa sulkimen sulkeutumisen, jolloin suljinverhot ja kuvakenno saattavat vaurioitua. <4>-kytkimen kääntäminen <2>-asentoon CF-korttipaikan kannen avaaminen akkutilan kannen avaaminen. Älä aseta puhaltimen kärkeä kameran sisäpuolelle objektiivin kiinnitysrenkaan ohi. Virran katkeaminen aiheuttaa sulkimen sulkeutumisen, jolloin suljinverhot ja kuvakenno saattavat vaurioitua. Käytä puhallinta, jossa ei ole harjaa. Harja voi naarmuttaa kennoa. Älä koskaan käytä paineilmaa tai kaasua kennon puhdistamiseen. Voimakas puhallus voi vahingoittaa kennoa, ja kaasu voi jäätyä kennoon. Jos akku on tyhjä, kamerasta kuuluu merkkiääni ja pienessä nestekidenäytössä vilkkuu <c>-kuvake. Käännä <4>-kytkin <2>-asentoon ja vaihda akku. Aloita sitten alusta. Kennoa ei voi puhdistaa, jos kameraan on liitetty valinnainen akkukotelo BG-E4 ja virtalähteenä on AA-koon paristoja. Käytä verkkolaitetta ACK- E2 (valinnainen) tai riittävän tehokasta akkua. Jos et saa pölyä kokonaan pois, ota yhteys Canon-huoltoon. 43

44 Dioptrian korjaus Voit säätää etsimen dioptrian oman näkösi mukaan. Tällöin näet etsimen kuvan terävänä ilman silmälaseja. Kameran dioptrian säätöalue on 3 dpt - +1 dpt. Käännä diopterin säädintä. Käännä säädintä vasemmalle tai oikealle, kunnes etsimen tarkennuspisteet näyttävät teräviltä. Kuvassa säädin on vakioasennossa ( 1 dpt). Jos kameran diopterin säätö ei riitä etsimen kuvan tarkentamiseen, on suositeltavaa käyttää E-diopterilinssiä (valinnainen, kymmenen erilaista). Kameran piteleminen Jotta kuvista tulisi teräviä, pitele kameraa tukevasti paikallaan. Näin kamera ei pääse tärähtämään. Vaakaote Pystyote Tartu kameraan tukevasti oikealla kädellä ja paina kyynärpäät kevyesti vartaloasi vasten. Tue objektiivia alta vasemmalla kädellä. Paina kamera kasvojasi vasten ja katso etsimen läpi. Asentosi on tukeva, kun toinen jalka on hieman toisen edellä, ei suoraan vierellä. 44

45 2 Täysin automaattinen kuvaaminen Tässä luvussa kerrotaan, miten helppoa kuvaaminen on valintakiekon <1>-asentoa (täysautomaattikuvaus) käytettäessä. <1>-tilassa kamera valitsee automaattisesti esimerkiksi automaattitarkennustilan ja kuvaustavan. Sinun tarvitsee vain tähdätä ja laukaista. Jotta kameraa ei voisi käyttää väärin, painikkeet <E>, <i>, <Q>, <S>, <A> ja <9> eivät myöskään ole toiminnassa. Niinpä sinun ei tarvitse huolehtia epähuomiossa tehdyistä virheistä. 45

46 1Täysautomaattisen kuvauksen käyttäminen Kuvaaminen on nopeaa ja helppoa, sillä sinun tarvitsee vain kohdistaa kamera ja painaa laukaisinta. Koska kamerassa on yhdeksän automaattitarkennuspistettä, kuka tahansa voi ottaa onnistuneita kuvia helposti. Automaattitarkennuspiste Oikean tarkennuksen merkkivalo Valotusaika Aukko Käännä valintakiekko asentoon <1>. Automaattitarkennustilaksi määritetään automaattisesti <9>, kuvaustavaksi <u> ja mittausmenetelmäksi <q>. Siirrä jokin automaattitarkennuspisteistä kohteen päälle. Kamera valitsee automaattisesti yhdeksästä automaattitarkennuspisteestä sen, joka tarkentaa lähimpään kohteeseen. Tarkenna kohde. Tarkenna kuva painamalla laukaisin puoliväliin. Tarkennukseen käytettävä tarkennuspiste välähtää nopeasti punaisena. Kuulet samalla merkkiäänen, ja etsimessä näkyvä oikean tarkennuksen merkkivalo <o> syttyy. Katso näyttöä. Kamera valitsee valotusajan ja aukon arvon automaattisesti, ja ne näkyvät etsimessä ja pienessä nestekidenäytössä. 46

47 1Täysautomaattisen kuvauksen käyttäminen 5 Ota kuva. Sommittele ensin kuva ja paina sitten laukaisin kokonaan alas. Otettu kuva näkyy noin kahden sekunnin ajan isossa nestekidenäytössä. Jos haluat katsella CF-kortille tallennettuja kuvia, paina <x>painiketta. (s. 107). Jos haluat zoomata, tee se ennen tarkentamista. Zoomausrenkaan kääntäminen tarkennuksen jälkeen voi häiritä tarkennusta. Kun CF-kortti tulee täyteen, pieneen nestekidenäyttöön ja etsimeen tulee varoitus FuLL CF (CF-kortti täynnä) eikä kameralla voi enää kuvata. Vaihda kameraan CF-kortti, jossa on tilaa. Muiden kuin Canonin objektiivien käyttäminen EOS-kamerassa voi aiheuttaa sen, ettei kamera tai objektiivi toimi kunnolla. Kun tarkennus on valmis, tarkennuksen ja valotuksen asetukset lukittuvat. Jos oikean tarkennuksen merkkivalo <o> vilkkuu, kuvaa ei voi ottaa (s. 80). Useat automaattitarkennuspisteet voivat vilkkua punaisina samanaikaisesti. Tämä tarkoittaa, että ne kaikki ovat tarkentuneet kohteeseen. Voit poistaa tarkennuksen merkkiäänen käytöstä (s. 99). Voit muuttaa aikaa, jonka kuva näkyy näytössä sen ottamisen jälkeen, valikon [x Esikatseluaika]-asetuksella (s. 104). Jos haluat valita tarkentamiseen käytettävän automaattitarkennuspisteen, käännä valintakiekko asentoon <d> ja valitse tarkennuspiste sitten kohdan Automaattitarkennuspisteen valitseminen (s. 77) ohjeiden mukaan. 47

48 jitselaukaisun käyttäminen Käytä itselaukaisua, kun haluat olla itse kuvassa Paina <R>-painiketta. (9) Valitse <j>. Katso pientä nestekidenäyttöä ja käännä <6>-valitsin asentoon <j>. Tarkenna kohde. Katso etsimen läpi ja paina laukaisin puoliväliin. Tarkista, että oikean tarkennuksen merkkivalo palaa ja valotuksen asetukset näkyvät. Ota kuva. Katso etsimen läpi ja paina laukaisin kokonaan alas. Kamerasta kuuluu äänimerkki, itselaukaisun merkkivalo alkaa vilkkua ja kamera ottaa kuvan noin kymmenen sekunnin kuluttua. Ensimmäisen kahdeksan sekunnin aikana valo vilkkuu hitaasti ja merkkiääni kuuluu harvaan. Kahden viimeisen sekunnin aikana merkkiääni kuuluu entistä tiheämmin ja valo palaa tasaisesti. Kun itselaukaisu on käytössä, ennen kuvan ottamista jäljellä olevat sekunnit näkyvät pienessä nestekidenäytössä. Älä seiso kameran edessä, kun käynnistät itselaukaisun laukaisinta painamalla. Muutoin kuva tarkentuu väärin. 48 Itselaukaisutoiminnon kanssa kannattaa käyttää jalustaa. Voit peruuttaa itselaukaisun sen käynnistämisen jälkeen painamalla <R>-painiketta. Jos käytät itselaukaisua pelkästään itsesi kuvaamiseen, lukitse tarkennus (s. 79) kohteeseen, joka on arviolta yhtä kaukana, kuin aiot itse olla. Voit myös vaimentaa merkkiäänen (s. 99).

49 3 Kuvan asetukset Tässä luvussa kerrotaan digitaalisen kuvan tallennuslaadun, kuva-asetusten, ISO-herkkyyden, valkotasapainon ja väriavaruuden asetuksista. <1>-tilassa (täysautomaattinen kuvaus) voi määrittää vain seuraavat tässä luvussa kuvatut asetukset: tallennuslaatu (paitsi RAW ja RAW+JPEG), kuvien numerointitavan valinta, kansion valinta ja kameraasetusten tarkistus. Sivun otsikon oikealla puolella oleva tähti M tarkoittaa, että kyseistä ominaisuutta ei voi muuttaa <1>-tilassa (täysautomaattinen kuvaus). 49

50 3 Kuvien tallennuslaadun määrittäminen Tiloissa 73/83/74/84/76/86 kuvat tallennetaan yleiseen JPEGmuotoon. 1-tilassa otettu kuva vaatii jälkikäsittelyä kameran mukana toimitetulla ohjelmistolla. Tiloissa 1+73/+83/+74/+84/+76/ +86 (RAW+ JPEG) kuvat tallennetaan samanaikaisesti sekä RAW- että JPEG-muotoon. Huomaa, että <1>-tilassa (täysautomaattinen kuvaus) RAW- ja RAW+JPEG-muotoja ei voi määrittää. 1 2 Valitse [Koko/pakkaus]. Valitse <5>-valitsimella [z Koko/ pakkaus]. Paina sitten <0>-painiketta. Tallennuslaatunäyttö tulee näkyviin. Valitse kuvan tallennuslaatu. Valitse haluamasi tallennuslaatu kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. Kuvan tallennuslaatuasetukset Kuvan tallennuslaatu 73 (suuri/tarkka) 83 (suuri/normaali) Kuvan tyyppi (tiedoston tunniste) Kuvapisteet x (Noin 12,7 miljoonaa) 74 (keskikoko/tarkka) JPEG x (keskikoko/tarkka) (.JPG) (Noin 6,7 miljoonaa) 76 (pieni/tarkka) x (pieni/normaali) (Noin 4,2 miljoonaa) 1 (RAW) RAW (.CR2) x (Noin 12,7 miljoonaa) Tulosteen koko A3 tai suurempi A4 - A3 A4 tai pienempi A3 tai suurempi 50 7 (Tarkka)- ja 8 (Normaali) -kuvakkeet ilmaisevat kuvan pakkaussuhteen. Jos haluat parempilaatuisen kuvan, käytä väljää pakkaustapaa valitsemalla <7>-kuvake. Jos haluat säästää tilaa, jotta voit tallentaa enemmän kuvia, käytä tiivistä pakkaustapaa valitsemalla <8>-kuvake. RAW+JPEG-asetuksen ollessa valittuna RAW- ja JPEG-kuvat tallennetaan samalla kuvanumerolla samaan kansioon.

51 3 Kuvien tallennuslaadun määrittäminen Kuvan tallennuslaadun vaikutus kuvatiedoston kokoon ja CF-kortin kapasiteettiin Kuvan tallennuslaatu Kuvatiedoston koko (noin, Mt) Kuvien määrä 73 4, , , , , , ,9 29 Otettavien kuvien määrä ja maksimijakso (s. 52) on laskettu Canonin 512 megatavun CF-kortin mukaan. Yksittäisen kuvan koko, otettavien kuvien määrä ja jakson suurin kuvamäärä jatkuvan kuvauksen aikana perustuvat Canonin testausstandardeihin (ISO 100, Kuva-asetukset: [Normaali]). Yksittäisen kuvan todellinen koko, otettavien kuvien määrä ja jakson suurin kuvamäärä määräytyvät esimerkiksi kohteen, kuvaustilan, ISO-herkkyyden ja kuva-asetusten mukaan. Jos kuva on mustavalkokuva (s. 53), tiedoston koko on värikuvaa pienempi, joten mustavalkokuvia voi ottaa enemmän kuin värikuvia. CF-korttiin mahtuvien jäljellä olevien kuvien määrä näkyy kameran päällä olevassa pienessä nestekidenäytössä. RAW-tiedostomuoto RAW-muotoon tallennetut kuvat on käsiteltävä myöhemmin tietokoneella. Muokkaamisessa tarvitaan erityisosaamista, mutta halutun tehosteen luomisessa voit käyttää oheisohjelmaa. Käsittelyn aikana RAW-kuvan valkotasapainoa, kontrastia ja muita ominaisuuksia muokataan, jotta saadaan haluttu kuva. Muista, että RAW-kuvia ei voi tulostaa suoratulostuksella eikä normaalilla tulostuksella (DPOF). 51

52 3 Kuvien tallennuslaadun määrittäminen Jatkuvan kuvauksen maksimijakso Kuvien enimmäismäärä jatkuvan kuvauksen maksimijaksossa määräytyy kuvan tallennuslaadun mukaan. Arvioitu maksimijakson kuvamäärä jatkuvan kuvauksen aikana eri kuvantallennuslaaduilla on merkitty alla olevaan taulukkoon. Huomaa, että nopeilla CF-korteilla jakson kuvamäärä voi kuvausolosuhteiden mukaan olla taulukossa ilmoitettua lukua suurempi. Kuvan tallennuslaatu JPEG Maksimi * * jakso * Jatkuva kuvaus on mahdollista, kunnes CF-kortti täyttyy. Maksimijakson kuvien enimmäismäärä Maksimijakso näkyy etsimen oikeassa alakulmassa. Jos näyttöön tulee 9, maksimijakson kuvamäärä on vähintään yhdeksän. Jos näyttöön tulee 6, määrä on kuusi kuvaa. Jos maksimijakson jäljellä oleva kuvamäärä kuvauksen aikana on pienempi kuin 9, etsimessä näkyy luku 8, 7 jne. Kun lopetat jatkuvan kuvaamisen, maksimijaksoa osoittava luku suurenee. Kun kaikki otetut kuvat on käsitelty ja tallennettu CF-korttiin, edellä olevan taulukon lukemat maksimijaksolle ovat voimassa. 52 Jos käytössä on valkotasapainon haarukointi (s. 65), maksimijakso on pienempi. Jakson kuvamäärä on näkyvissä, vaikka kuvaustapa-asetus olisi <u> (yksittäinen) tai <j>. Jakson kuvamäärä näkyy, vaikka kamerassa ei olisi CF-korttia. Tämän vuoksi varmista ennen kuvaamista, että CF-kortti on asennettu kameraan.

53 3 Kuva-asetusten valitseminenn Valitsemalla kuva-asetuksen saat kuviin haluamasi tyylin. Voit myös muuttaa kunkin kuva-asetuksen määrityksiä ja siten mukauttaa kuvan tyyliä. 1 2 Valitse [Kuva-asetukset]. Valitse <5>-valitsinta kääntämällä [z Kuva-asetukset] ja paina sitten <0>-painiketta. Näyttöön tulee kuva-asetusten valintanäkymä. Valitse haluamasi kuva-asetus. Valitse haluamasi kuva-asetus kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. Kuva-asetusten tehosteet Standardi Kuva näyttää värikkäältä, terävältä ja selkeältä. <1>-tilassa (täysautomaattikuvaus) käytetään tätä kuva-asetusta. Muotokuva Luonnollinen ihonväri. Kuva on terävä ja selkeä. Muuttamalla [Värisävy]-asetusta (s. 54) voit säätää ihonvärin sävyä. Maisema Kirkas sininen ja vihreä väri ja erittäin terävä ja selkeä kuva. Neutraali Luonnolliset värit ja terävyys. Terävyyttä ei lisätä. Todellinen Jos kohde kuvataan valossa, jonka värilämpötila on alle K, värejä säädetään kolorimetrisesti kohteen värien mukaan. Terävyyttä ei lisätä. 53

54 3 Kuva-asetusten valitseminenn Mustavalko Mustavalkokuvausta varten. Jotta saat luonnollisen näköisiä mustavalkokuvia, määritä sopiva valkotasapaino. Jos JPEG-kuvat on otettu [Mustavalko]-asetuksen ollessa valittuna, niitä ei voi muuntaa värikuviksi edes kuvankäsittelyohjelmiston avulla. Jos RAW-kuvat on otettu [Mustavalko]-asetuksen ollessa valittuna, ne voi muuntaa värikuviksi kameran mukana toimitetun ohjelmiston avulla. Oma asetus 1-3 Voit tallentaa omat kuva-asetusmäärityksesi (s. 58). Jos Oma asetus -määrityksiä ei ole muutettu, ne ovat samat kuin Standardikuva-asetuksen. Tietoja kuva-asetusten valintanäkymästä Kuva-asetusten valintanäkymän oikeassa yläkulmassa olevat symbolit tarkoittavat terävyyttä, kontrastia, värikylläisyyttä, värisävyä, suodatusta ja tehostetta. Numerot ilmaisevat kunkin asetuksen arvon. Symbolit Terävyys Kontrasti Värikylläisyys Värisävy Suodatus (mustavalko) Tehoste (mustavalko) 54

55 3 Kuva-asetuksen mukauttaminenn Voit mukauttaa kuva-asetusta muuttamalla yksittäisiä parametreja, kuten [Terävyys] ja [Kontrasti]. Lisätietoja [Mustavalko]-asetuksen mukauttamisesta on sivulla Valitse [Kuva-asetukset]. Valitse <5>-valitsinta kääntämällä [z Kuva-asetukset] ja paina sitten <0>-painiketta. Näyttöön tulee kuva-asetusten valintanäkymä. Valitse haluamasi kuva-asetus. Valitse <5>-valitsinta kääntämällä muu kuva-asetus kuin [Mustavalko] ja paina sitten <C>-painiketta. Asetusnäyttö tulee näkyviin. Valitse parametrit. Valitse <5>-valitsinta kääntämällä parametri, kuten [Terävyys], ja paina sitten <0>-painiketta. Valitse asetukselle haluamasi arvo kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. Voit palata kuva-asetusten valintanäkymään painamalla <M>-painiketta. Oletusasetuksista poikkeavat asetukset näkyvät sinisinä. Parametrit ja niiden asetukset Terävyys [0] : Pehmeät ääriviivat [+7] : Terävät ääriviivat Kontrasti [-4] : Pieni kontrasti [+4] : Suuri kontrasti Värikylläisyys [-4] : Alhainen värikylläisyys [+4] : Korkea värikylläisyys Värisävy [-4] : Punertava iho [+4] : Kellertävä iho 55

56 3 Kuva-asetuksen mukauttaminenn Mustavalko-asetuksen muuttaminen Mustavalko-asetuksessa voit määrittää myös [Suodatus]- ja [Tehoste]- parametrit (s. 57) [Terävyys]- ja [Kontrasti]-parametrien lisäksi. 1 2 Valitse [Mustavalko]. Katso kohtaa 2 sivulla 53 ja valitse ohjeen mukaan [Mustavalko]. Paina sitten <C>-painiketta. Asetusnäyttö tulee näkyviin. Valitse parametrit. Valitse <5>-valitsinta kääntämällä parametri, kuten [Terävyys], ja paina sitten <0>-painiketta. Valitse asetukselle haluamasi arvo kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. Voit palata kuva-asetusten valintanäkymään painamalla <M>-painiketta. Oletusasetuksista poikkeavat asetukset näkyvät sinisinä. Kun kamera palaa kuvaukseen, <0> näkyy pienessä nestekidenäytössä. 56

57 3 Kuva-asetuksen mukauttaminenn Suodatus Digitaalikuville voidaan saada samanlaisia efektejä kuin käytettäessä suotimia mustavalkofilmillä. Väriä voi kirkastaa käyttämällä suodinta, joka on samanvärinen tai lähes samanvärinen. Samaan aikaan komplementtivärit tummenevat. Suodin N: Ei mitään Ye: Keltainen Or: Oranssi R: Punainen G: Vihreä Esimerkkejä vaikutuksista Normaali mustavalkokuva, jossa ei ole suodatusta. Sininen taivas näyttää luonnolliselta ja valkoiset pilvet näkyvät selkeästi. Sininen taivas näyttää hieman tummemmalta. Auringonlasku näyttää kirkkaalta. Sininen taivas näyttää melko tummalta. Syksyn lehdet näyttävät teräviltä ja kirkkailta. Ihon värisävyt ja huulet näyttävät hyviltä. Puiden lehdet näyttävät teräviltä ja kirkkailta. Suodatuksen vaikutukset korostuvat entisestään, kun [Kontrasti]-asetusta säädetään positiiviseen suuntaan. Tehoste Kun tehoste on valittu, väritehoste lisätään kaikkiin mustavalkokuviin ennen niiden tallentamista CF-korttiin. Tehosteen avulla kuva on vaikuttavamman näköinen. Voit valita seuraavista tehosteista. [N:Ei mitään] [S:Seepia] [B:Sininen] [P:Purppura] [G:Vihreä] 57

58 3 Kuva-asetusten tallentaminenn Voit tallentaa omat kuva-asetukseksi Oma asetus 1-3 -asetuksiksi. Määritettäviä parametreja ovat Terävyys, Kontrasti, Värikylläisyys ja Värisävy. Voit valita jo määritetyn kuva-asetuksen myös kameran mukana toimitetun ohjelmiston avulla Valitse [Kuva-asetukset]. Valitse <5>-valitsinta kääntämällä [z Kuva-asetukset] ja paina sitten <0>-painiketta. Näyttöön tulee kuva-asetusten valintanäkymä. Valitse [Oma asetus] Valitse <5>-valitsinta kääntämällä [Oma asetus 1, 2 tai 3] ja paina sitten <C>-painiketta. Asetusnäyttö tulee näkyviin. Valitse peruskuva-asetus. Kun [Kuva-asetukset] on valittuna, paina <0>-painiketta. Valitse <5>-valitsinta kääntämällä haluamasi peruskuva-asetus ja paina sitten <0>-painiketta. Jos olet jo määrittänyt kuvaasetuksen kameran mukana toimitetun ohjelmiston avulla, valitse se tässä. 58

59 3 Kuva-asetusten tallentaminenn 4 Valitse parametrit. Valitse <5>-valitsinta kääntämällä parametri, kuten [Terävyys], ja paina sitten <0>-painiketta. Valitse <5>-valitsinta kääntämällä haluamasi asetus ja paina sitten <0>painiketta. Lisätietoja on kohdassa Kuva-asetuksen mukauttaminen sivuilla Tallenna uusi kuva-asetus painamalla <M>-painiketta. Kuva-asetusten valintanäkymä palaa näyttöön. Peruskuva-asetus näkyy [Oma asetus 1, 2 tai 3] -asetuksen oikealla puolella. Kun muutat esimerkiksi [Terävyys]- parametria sen oletusasetuksesta, peruskuva-asetuksen nimi muuttuu siniseksi. Kuva-asetusten määrittäminen vahingossa Jos olet jo tallentanut omat määrityksesi Oma asetus -asetukseen, voit palauttaa sen oletusasetusten mukaiseksi noudattamalla sivun 58 ohjeita kohtaan 3 asti. Jos et halua muuttaa Oma asetus -asetuksen määrityksiä, älä toista tätä menettelyä. 59

60 g ISO-herkkyyden määrittäminenn ISO-herkkyys ilmoittaa valonherkkyyden numeerisesti. Suuri ISOherkkyyden lukema tarkoittaa suurta valonherkkyyttä. Korkea ISOherkkyyden arvo sopii siis etenkin liikkuvien kohteiden kuvaamiseen ja kuvaamiseen vähäisessä valossa. Kuvaan saattaa kuitenkin tulla kohinan aiheuttamaa rakeisuutta. Pieni ISO-herkkyys ei ole paras vaihtoehto liikkuvien kohteiden kuvaamiseen tai kuvaamiseen vähäisessä valossa, mutta kuvasta tulee tavallista selkeämpi. Kameran ISO-herkkyys voidaan valita väliltä kolmasosayksikön askelin. <1>-tilassa (täysautomaattinen kuvaus) ISO-herkkyyden asetuksena on automaattisesti ISO Paina <R>-painiketta. (9) Käytössä oleva ISO-herkkyys näkyy pienessä nestekidenäytössä. <1>-tilassa (täysautomaattinen kuvaus) pienessä nestekidenäytössä näkyy sana Auto (Automaattinen). Määritä ISO-herkkyys. Katso kameran päällä olevaa pientä nestekidenäyttöä ja käännä <5>valitsinta. Kun ISO-herkkyyden arvo on suuri ja ympäristön lämpötila korkea, kuvaan tulee paljon kohinaa. Korkea lämpötila, suuri ISO-herkkyys tai pitkä valotusaika voivat tehdä kuvan väreistä epätasaiset. 60 Kun valinnaisen toiminnon 08 [ISO-laajennus] asetuksena on [1: Päällä] (s. 153), asetukset L (ISO 50) ja H (ISO 3200) voi myös määrittää. Kun painat <R>-painiketta, etsimessä näkyy käytössä oleva ISOherkkyys tai sana Auto (Automaattinen).

61 B Valkotasapainon määrittäminenn Normaalisti <Q>-asetus määrittää optimaalisen valkotasapainon automaattisesti. Jos värit eivät toistu luonnollisina <Q>-asetuksen ollessa valittuna, voit säätää valkotasapainon manuaalisesti valonlähteen mukaan. <1>-tilassa (täysautomaattinen kuvaus) <Q> asetetaan automaattisesti. Paina <E>-painiketta. (9) 1 2 Valitse valkotasapainon asetus. Katso kameran päällä olevaa pientä nestekidenäyttöä ja käännä <5>valitsinta. Näyttö Tila Värilämpötila (arvio kelvineinä) Q Automaattinen W Päivänvalo E Varjo R Pilvinen, hämärä, auringonlasku Y Keinovalo U Loisteputki I Salama O Mukautettu* P Värilämpötila * Valitse valaistuksen mukainen valkotasapainon arvo manuaalisesti (s. 62). Valkotasapaino Valonlähteessä on kolmea pääväriä (punainen, vihreä ja sininen) eri suhteessa värilämpötilan mukaan. Kun värilämpötila on korkea, valossa on enemmän sinistä väriä. Kun värilämpötila on matala, valossa on enemmän punaista. Ihmissilmä näkee valkoiset kohteet valkoisina valaistuksesta riippumatta. Digitaalikameraa käytettäessä värilämpötilaa voi säätää ohjelmallisesti niin, että kuvan värit näyttävät luonnollisilta. Kuvauskohteessa olevaa valkoista väriä käytetään muiden värien säätämisen perustana. Kameran <Q>toiminto määrittää valkotasapainon automaattisesti CMOS-kennon avulla. 61

62 3 Mukautettu valkotasapainon Mukautettua valkotasapainoa käytettäessä otetaan ensin kuva valkoisesta kohteesta, joka toimii valkotasapainon asetuksen perusteena. Valitsemalla tämän kuvan voit tuoda valkotasapainotiedot kameran valkotasapainoasetusta varten. 62 Pistemittaus Kuvaa valkoinen kohde. Valkoisen kohteen tulee täyttää pistemittauksen ympyrä. Aseta objektiivissa oleva tarkennustavan kytkin <MF>asentoon ja tarkenna kuva manuaalisesti (s. 80). Valitse jokin valkotasapainon asetus (s. 61). Kuvaa valkoinen kohde niin, että se valottuu oikein. Valitse [Valkotasapainon säätö]. Valitse <5>-valitsimella [z Valkotasapainon säätö] ja paina sitten <0>-painiketta. Näyttöön tulee mukautetun valkotasapainon näyttö. Valitse kuva. Valitse vaiheessa 1 otettu kuva <5>valitsimella ja paina sitten <0>painiketta. Kuvan valkotasapainotiedot tuodaan kameraan ja valikko palaa näyttöön. Valitse mukautettu valkotasapaino. Kun olet poistunut valikosta, paina <E>-painiketta. Katso pientä nestekidenäyttöä ja käännä <5>-valitsin asentoon <O>.

63 3 Mukautettu valkotasapainon Jos vaiheessa 1 saatu valotus on yli- tai alivalottunut, valkotasapaino voi olla virheellinen. Jos kuva on otettu kuva-asetuksen [Mustavalko] ollessa käytössä (s. 54), sitä ei voi valita kohdassa 3. Voit saada luotettavamman valkotasapainoasetuksen käyttämällä valkoisen kohteen sijaan kaupoista saatavaa 18 %:n harmaakorttia. 3 Värilämpötilan määrittäminenn Voit määrittää valkotasapainon värilämpötilan numeerisen arvon Paina <E>-painiketta. (9) Valitse värilämpötila. Katso pientä nestekidenäyttöä ja käännä <5>-valitsin asentoon <O>. Valitse valikosta [Värilämpötila]. Valitse <5>-valitsimella [z Värilämpötila]. Paina sitten <0>painiketta. Määritä värilämpötila. Valitse haluamasi värilämpötila <5>valitsimella ja paina sitten <0>painiketta. Värilämpötila voidaan valita väliltä K (100 kelvinin askelin). Kun määrität keinovalon värilämpötilaa, määritä myös tarvittava valkotasapainon korjaus (magentan tai vihreän asteikko). Jos haluat käyttää <P>-asetuksen arvona värilämpötilamittauksessa saatua lukemaa, ota testikuvia ja korjaa värilämpötilamittarilla saadun arvon ja kameran värilämpötilalukeman ero säätämällä asetusta. 63

64 3 Valkotasapainon korjausn Voit korjata valkotasapainoasetuksen värilämpötilan vakioarvoa. Korjauksella on sama vaikutus kuin värilämpötilanmuuntosuotimella tai värinkorjailusuotimella. Kutakin väriä voidaan korjata yhdeksänportaisen asteikon avulla. Tästä toiminnosta on erityisesti hyötyä käyttäjille, jotka ovat tottuneet käyttämään näitä suotimia. 1 Valitse [WB-säätö]. Valitse <5>-valitsimella [z WBsäätö]. Paina sitten <0>-painiketta. Näyttöön tulee valkotasapainon korjaus- ja haarukointinäyttö. Esimerkin asetus: A2, G1 2 Valkotasapainon korjaaminen Siirrä <9>-monivalitsimen avulla - osoitin haluamaasi kohtaan näytössä. B on sininen, A on keltainen, M on magenta ja G on vihreä. Väriä korjataan vastaavaan suuntaan. Korjauksen suunta ja korjattava määrä näkyvät Siirrä-näytössä. Jos haluat peruuttaa valkotasapainon korjauksen, siirrä <9>monivalitsimella -osoitin keskelle siten, että Siirrä -lukema on 0, 0. Poistu asetuksesta ja palaa valikkoon painamalla <0>-painiketta. 64 Valkotasapainon korjauksen aikana etsimessä ja pienessä nestekidenäytössä näkyy <2>-kuvake. Yksi sinisen ja keltaisen värin säätöyksikkö vastaa värilämpötilanmuuntosuotimen viittä mirediä. (Mired on mittayksikkö, joka ilmaisee värilämpötilanmuuntosuotimen voimakkuuden.) Valkotasapainon korjauksen yhteydessä voit määrittää myös valkotasapainon haarukoinnin ja normaalin valotushaarukoinnin. Kun käännät <5>-valitsinta vaiheessa 2, voit määrittää valkotasapainon haarukoinnin (s. 65).

65 3 Valkotasapainon automaattinen haarukointin Yhdestä valokuvasta voi ottohetkellä tallentaa kolme kuvaa, joilla kaikilla on eri värisävy. Kuva haarukoidaan joko sinisen ja keltaisen tai magentan ja vihreän asteikolla sen mukaan, mikä on valkotasapainon normaali värilämpötila. Tätä kutsutaan valkotasapainon haarukoinniksi. Haarukoinnin arvoksi voidaan määrittää ±3 yksikköä yhden yksikön askelin. 1 Valitse [WB-säätö]. Valitse <5>-valitsimella [z WBsäätö]. Paina sitten <0>-painiketta. Näyttöön tulee valkotasapainon korjaus- ja haarukointinäyttö. B/A-asteikko ±3 yksikköä M/G-asteikko ±3 yksikköä 2 Määritä valkotasapainon haarukointimäärä. Määritä haarukoinnin suunta ja haarukointimäärä <5>-valitsimella. Kun käännät <5>-valitsinta, näytön -osoitin muuttuu -osoittimeksi (3 pistettä). Voit säätää sinisen ja keltaisen haarukointia (B/A) kääntämällä <5>-valitsinta oikealle ja magentan ja vihreän (M/G) haarukointia kääntämällä valitsinta vasemmalle. Määritä haarukointi B/A- tai M/Gasteikolla enintään ±3 yksikköä yksi yksikkö kerrallaan. (Haarukointitasoa ei voi määrittää sekä B/A- että M/Gasteikolle.) Näytön oikeassa laidassa oleva Haaruk.-kohta ilmoittaa haarukoinnin suunnan ja haarukointitason. Poistu asetuksesta ja palaa valikkoon painamalla <0>-painiketta. 65

66 3 Valkotasapainon automaattinen haarukointin 3 Ota kuva. Kun sinisen ja keltaisen (B/A) haarukointi on määritetty, CF-korttiin tallennetaan kolme kuvaa seuraavassa järjestyksessä: normaali valkotasapaino, B (sininen) väritasapaino ja A (keltainen) väritasapaino. Jos M/G-haarukointi on määritetty, järjestys on normaali valkotasapaino, M (magenta) väritasapaino ja G (vihreä) väritasapaino. Valkotasapainon automaattisen haarukoinnin peruuttaminen Määritä vaiheessa 2 Haaruk.- asetukseksi ±0 ( muuttuu muotoon (1 piste)). Jos valkotasapainon haarukointi on käytössä, maksimijakso on pienempi. 66 Kun valkotasapainon haarukointi on määritetty, valkotasapainon kuvake vilkkuu pienessä nestekidenäytössä ja jäljellä olevien kuvien määrä pienenee noin kolmasosaan. Koska yhden kuvan sijasta tallennetaan kolme kuvaa, tallentaminen CFkorttiin kestää tavallista pidempään. Valkotasapainon haarukoinnin yhteydessä voit määrittää myös valkotasapainon korjauksen ja valotuksen haarukoinnin. Jos määrität valkotasapainon haarukoinnin lisäksi myös valotuksen haarukoinnin, yhdestä kuvasta tallennetaan yhteensä yhdeksän kuvaa. Haaruk. tarkoittaa haarukointia.

67 3 Väriavaruuden määrittäminenn Väriavaruus tarkoittaa toistettavien värien valikoimaa. Tässä kamerassa voit määrittää kuvalle väriavaruuden srgb tai Adobe RGB. Tavallisille kuville suositellaan srgb-väriavaruutta. <1>-tilassa (täysautomaattinen kuvaus) srgb asetetaan automaattisesti. 1 2 Valitse [Väriavaruus]. Valitse <5>-valitsimella [z Väriavaruus]. Paina sitten <0>painiketta. Määritä haluamasi väriavaruus. Valitse <5>-valitsimella [srgb] tai [Adobe RGB]. Paina sitten <0>painiketta. Tietoja Adobe RGB -väriavaruudesta Tätä asetusta käytetään enimmäkseen painettavissa kuvissa ja kaupallisiin tarkoituksiin. Käytä tätä asetusta vain, jos hallitset kuvankäsittelyn ja jos Adobe RGB -väriavaruus sekä Design rule for Camera File System 2.0 (Exif 2.21) -järjestelmä ovat sinulle tuttuja. Koska kuva näyttää himmeältä srgb-tietokoneessa tai Design rule for Camera File System 2.0 (Exif 2.21) -yhteensopimattomalla tulostimella käsiteltynä, kuvan jälkikäsittely on välttämätöntä. Jos kuva on otettu Adobe RGB -väriavaruus valittuna, tiedostonimi alkaa merkeillä _MG_ (ensimmäinen merkki on alaviiva). ICC-profiilia ei lisätä. Lisätietoja ICC-profiilista on ohjelmiston käyttöoppaassa (PDF). 67

68 3 Kansion luominen ja valitseminen Voit vapaasti luoda ja valita kansion, johon otettavat kuvat tallennetaan. Tämä on valinnaista, sillä otettujen kuvien tallennusta varten luodaan kansio automaattisesti. Kansion luominen 1 2 Siirry Luo kansio -näkymään. Valitse <5>-valitsinta kääntämällä [c Valitse kansio] ja paina sitten <0>-painiketta. Valitse/Luo kansio -näkymä tulee näyttöön. Valitse [Luo kansio]. Valitse <5>-valitsinta kääntämällä [Luo kansio] ja paina sitten <0>painiketta. Näyttöön tulee Luo kansio -näkymä. 3 Luo uusi kansio. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Uusi kansio luodaan. 68 Kansiossa voi olla enintään kuvaa. Jos käytössä olevassa kansiossa on kuvaa, luodaan automaattisesti uusi kansio, johon seuraavat kuvat tallennetaan. Kansioita voi luoda enintään 900.

69 3 Kansion luominen ja valitseminen Kansion valitseminen Kun Valitse/Luo kansio -näkymä on näytössä, valitse haluamasi kansio <5>-valitsimella ja paina sitten <0>-painiketta. Otetut kuvat tallennetaan valittuun kansioon. 100EOS5D on kansion numero, ja oikealla oleva numero ilmoittaa kansiossa olevien kuvien määrän. Et voi valita kansiota, josta kuvat toistetaan. Kansioiden luominen PC-tietokoneella Kun muistikortti näkyy näytössä, luo uusi kansio, jonka nimi on Dcim. Avaa Dcim-kansio ja luo niin monta kansiota kuin kuvien tallentamiseen ja järjestämiseen tarvitset. Kansioiden nimien on alettava kolminumeroisella luvulla Luvun jälkeen nimessä on oltava viisi kirjainta, esimerkiksi 100ABC_D. Kirjainosassa voidaan käyttää isoja ja pieniä kirjaimia A Z sekä alaviivaa. Kansion nimessä ei saa olla välilyöntejä. Jos käytössä on useita kansioita, joiden nimessä on samat numerot (kirjainosalla ei ole merkitystä), esimerkiksi 100ABC_C ja 100ABC_D, kamera ei tunnista kansioita. 69

70 3 Tiedostojen numerointimenetelmät Kuvatiedostojen numerot ovat verrattavissa filmirullan ruutunumeroihin. Kuvien numerointivaihtoehtoja on kolme: [Jatkuva], [Auto. nollaus] ja [M-Nollaus]. Otetuille kuville määritetään automaattisesti tiedostonumero väliltä Kuvat tallennetaan valittuun kansioon. 1 2 Valitse [Kuvanumerointi]. Valitse <5>-valitsinta kääntämällä [ckuvanumerointi] ja paina sitten <0>-painiketta. Valitse kuvien numerointitapa. Valitse <5>-valitsinta kääntämällä [Jatkuva], [Auto. nollaus] tai [M- Nollaus] ja paina sitten <0>painiketta. Jatkuva Tiedoston numerointi jatkuu juoksevana, vaikka vaihtaisit CF-kortin. Koska useille kuville ei tule samaa tiedostonumeroa, kuvia on helppo hallita tietokoneella. Huomaa, että jos vaihdetussa CF-kortissa on jo kameralla otettuja kuvia, tiedostojen numerointi jatkuu suurimmasta kortissa olevasta tiedostonumerosta tai viimeisimmäksi otetun kuvan tiedostonumerosta sen mukaan, kumpi on suurempi. Tiedostojen numerointi CF-kortin vaihtamisen jälkeen CF-kortti -1 CF-kortti -2 XXX-0051 XXX-0052 Järjestyksessä seuraava tiedoston numero 70

71 3 Tiedostojen numerointimenetelmät Auto. nollaus Aina kun vaihdat CF-kortin, kuvien numerointi alkaa uudelleen ensimmäisestä numerosta (0001). Koska kuvien numerointi alkaa numerosta 0001 kaikissa CF-korteissa, voit järjestää kuvat CF-kortin mukaan. Huomaa, että jos vaihdetussa CF-kortissa on jo kuvia, kuvatiedostojen numerointi jatkuu kortin suurinta tiedostonumeroa seuraavasta kuvasta. Tiedostojen numerointi CF-kortin vaihtamisen jälkeen CF-kortti -1 CF-kortti -2 XXX-0051 XXX-0001 Tiedostojen numerointi alkaa alusta M-Nollaus Kamera luo automaattisesti uuden kansion, ja tiedostojen numerointi alkaa uudelleen numerosta Tämän jälkeen otetut kuvat tallennetaan tähän uuteen kansioon. Ennen manuaalista nollausta käytössä ollut tiedostojen numerointitapa (Auto. nollaus tai Jatkuva) on edelleen voimassa. Jos kuvatiedosto 9999 on luotu, pieneen nestekidenäyttöön ja etsimeen tulee teksti FuLL. Vaihda kameraan uusi CF-kortti. Sekä JPEG- että RAW-kuvien tiedostonimet alkavat merkeillä IMG_. Tunniste JPEG-kuville on.jpg ja RAW-kuville.CR2. 71

72 B Kameran asetusten tarkistaminen Kun kamera on kuvausvalmiudessa, voit tarkastella kameran nykyisiä asetuksia isosta nestekidenäytöstä painamalla <B>-painiketta. Kamera-asetusten näyttö Tuo kameran asetukset näyttöön. Paina <B>-painiketta. Käytössä olevat asetukset tulevat isoon nestekidenäyttöön. Sammuta nestekidenäyttö painamalla uudestaan <B>-painiketta. Päiväys/Aika (s. 40) Kuva-asetukset (s. 53) Väriavaruus (s. 67) Valkotasapainon säätö (s. 64) / Valkotasapainon haarukointi (s. 65) Asetusten rekisteröinti (s. 148) Värilämpötilan asetus (s. 63) ISO-herkkyys (s. 60) Automaattisen käännön näyttö (s. 105) Virransäästö (s. 39) Kuvanumero (s. 70) CF-kortin jäljellä oleva kapasiteetti Kansion numero (s. 68) Salamavalotuksen korjaus (s. 100) 72 Lisätietoja kuvatiedoista toiston aikana on kohdassa Kuvaustietojen näyttäminen (s. 108).

73 4 Automaattitarkennuksen, mittauksen ja kuvaustapojen määrittäminen Kuvaustavat Automaattitarkennustila Mittausmenetelmä Etsimessä on yhdeksän automaattitarkennuspistettä. Kun valitset sopivan automaattitarkennuspisteen, voit käyttää automaattitarkennusta ja säilyttää samalla haluamasi rajauksen. Voit myös valita automaattitarkennustilan, joka sopii tietylle kuvauskohteelle tai auttaa luomaan haluttua vaikutelmaa. Kamerassa on arvioiva ja rajatun alueen mittaus, pistemittaus sekä keskustapainotteinen keskiarvomittaus. Kuvaustapa voi olla yksittäiskuvaus, jatkuva kuvaus tai itselaukaisu. Valitse valonmittausmenetelmä, joka vastaa kuvauskohdetta tai kuvaustavoitteita. Sivun otsikon oikealla puolella oleva tähti M tarkoittaa, että kyseistä ominaisuutta ei voi muuttaa <1>-tilassa (täysautomaattinen kuvaus). <1>-tilassa (täysautomaattinen kuvaus) automaattitarkennustila ja -piste, mittausmenetelmä ja kuvaustapa määrittyvät automaattisesti. 73

74 f Automaattitarkennustilan valitseminenn Kun valitset automaattitarkennustilan, valitset tavan, jolla automaattitarkennus suoritetaan. Käytettävissä on kolme automaattitarkennustilaa. Kertatarkenteinen automaattitarkennus sopii paikallaan pysyville kuvauskohteille, kun taas ennakoiva jatkuva tarkennus sopii liikkuville kohteille. Automaattitarkennuksen tilan vaihtotoiminto vaihtaa kertatarkenteisen automaattitarkennustilan ennakoivaan jatkuvaan tarkennukseen automaattisesti, jos kuvauskohde alkaa liikkua. <1>-tilassa (täysautomaattinen kuvaus) automaattinen tarkennus määrittyy automaattisesti Käännä objektiivissa oleva tarkennustavan kytkin <AF>asentoon. Käännä valintakiekko johonkin muuhun asentoon kuin <1> (täysautomaattikuvaus). Paina <E>-painiketta. (9) 4 Valitse automaattitarkennustila. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. X: Kertatarkenteinen automaattitarkennus 9: Automaattinen tarkennus Z: Ennakoiva jatkuva tarkennus Jos kameraan on kiinnitetty (valinnainen) polttovälin muuttaja ja objektiivin suurin aukko on enintään f/5.6, automaattitarkennusta ei voi käyttää. Lisätietoja on polttovälin muuttajan ohjeissa. 74 <AF> tarkoittaa automaattitarkennusta. <MF> tarkoittaa manuaalista tarkennusta.

75 f Automaattitarkennustilan valitseminenn Liikkumattomien kohteiden kertatarkenteinen automaattitarkennus Automaattitarkennuspiste Oikean tarkennuksen merkkivalo Laukaisimen painaminen puoliväliin aktivoi automaattitarkennuksen. Kuva tarkentuu kerran. Tarkennukseen käytettävä tarkennuspiste välähtää nopeasti. Etsimessä näkyy samaan aikaan oikean tarkennuksen merkkivalo <o>. Jos käytössä on arvioiva mittaus, valotusasetus (valotusaika ja aukon arvo) määrittyy automaattisesti, kun tarkennus on valmis. Valotusasetus ja tarkennus säilyvät niin kauan kuin laukaisin pysyy puoliväliin painettuna (s.79) Voit siis sommitella kuvan uudelleen valotusasetusta ja tarkennusta menettämättä. Jos tarkentaminen ei onnistu, etsimessä näkyvä oikean tarkennuksen merkkivalo <o> vilkkuu. Jos valo vilkkuu, et voi ottaa kuvaa, vaikka painaisit laukaisimen kokonaan alas. Sommittele kuva ja yritä tarkentaa uudelleen. Lisätietoja on kohdassa Kun automaattitarkennus ei toimi (manuaalinen tarkennus) (s. 80). Liikkuvien kohteiden ennakoiva jatkuva tarkennus Jos painat laukaisimen puoliväliin, kamera tarkentaa jatkuvasti. Tämä automaattitarkennustila sopii liikkuvien kohteiden kuvaamiseen, kun tarkennusetäisyys muuttuu jatkuvasti. Ennakoivaa automaattitarkennusta* käytettäessä kamera pystyy säilyttämään myös sellaisen kohteen tarkennuksen, joka lähenee kameraa tai loittonee siitä tasaisesti. Kamera säätää valotuksen kuvan ottohetkellä. 75

76 f Automaattitarkennustilan valitseminenn * Tietoja ennakoivasta automaattitarkennuksesta Jos kuvauskohde lähestyy kameraa tai loittonee siitä tasaisella nopeudella, kamera seuraa kohdetta ja arvioi tarkennusetäisyyden juuri ennen kuvan ottamista. Toiminnon tarkoitus on varmistaa oikea tarkennus kuvanottohetkellä. Kun automaattitarkennuspisteen valitseminen tapahtuu automaattisesti, kohteen tarkentamiseen käytetään ensin keskimmäistä automaattitarkennuspistettä. Pistemittauksen ympyrässä on kuusi näkymätöntä aputarkennuspistettä ( kuvassa), joita käytetään ennakoivassa jatkuvassa tarkennustilassa. Jos kohde liikkuu hieman poispäin keskimmäisestä automaattitarkennuspisteestä, kamera tarkentaa kuvan silti. Jos kohde siirtyy kokonaan pois keskimmäisestä automaattitarkennuspisteestä tarkennuksen aikana, tarkentaminen jatkuu niin kauan kuin kohde on viereisen tarkennuspisteen alueella. Kun automaattitarkennuspiste on valittu manuaalisesti, kohdetta seuraa valittu tarkennuspiste. Automaattinen tarkentaminen (automaattitarkennuksen tilan vaihtotoiminto) Automaattitarkennuksen tilan vaihtotoiminto vaihtaa kertatarkenteisen automaattitarkennustilan ennakoivaan jatkuvaan tarkennukseen automaattisesti, jos kuvauskohde alkaa liikkua. Jos kuvauskohde alkaa liikkua, kun se on jo tarkennettu, kamera tunnistaa liikkeen ja vaihtaa automaattisesti automaattitarkennustilaksi ennakoivan jatkuvan tarkennuksen. 76 Kun kuva on tarkennettu automaattitarkennustilassa (ennakoiva jatkuva tarkennus käytössä), kamerasta kuuluu hiljainen merkkiääni. Etsimessä näkyvä oikean tarkennuksen merkkivalo <o> ei syty.

77 SAutomaattitarkennuspisteen valitseminenn Automaattitarkennuspistettä käytetään tarkentamisessa. Kamera voi valita automaattitarkennuspisteen automaattisesti, tai voit valita sen itse manuaalisesti. <1>-tilassa (täysautomaattinen kuvaus) käytössä on automaattinen valinta. Automaattinen tarkennuspisteen valinta Kamera valitsee automaattitarkennuspisteen automaattisesti kuvaustilanteen mukaan. Kaikki automaattitarkennuspisteet palavat etsimessä punaisina. Automaattitarkennuspisteen valitseminen manuaalisesti Voit valita minkä tahansa yhdeksästä automaattitarkennuspisteestä manuaalisesti. Tarkennuspisteen valitseminen manuaalisesti on paras vaihtoehto, kun haluat tarkentaa kuvan tiettyyn kohteeseen tai käyttää automaattista tarkennusta nopeasti kuvaa sommitellessasi. Valitseminen monivalitsimella Paina <S>-painiketta. (9) 1 Valittu automaattitarkennuspiste näkyy etsimessä ja pienessä nestekidenäytössä. 2 Valitse automaattitarkennuspiste. Katso etsinkuvaa tai pientä nestekidenäyttöä ja käytä <9>-monivalitsinta. Voit valita haluamasi automaattitarkennuspisteen työntämällä <9>-monivalitsinta haluamasi tarkennuspisteen suuntaan. Jos painat <9>-monivalitsinta suoraan alaspäin, kamera valitsee keskimmäisen automaattitarkennuspisteen. Jos työnnät <9>-monivalitsinta jo valittuna olevan automaattitarkennuspisteen suuntaan, kaikki tarkennuspisteet syttyvät palamaan ja kamera ottaa käyttöön automaattisen tarkennuspisteen valinnan. 77

78 SAutomaattitarkennuspisteen valitseminenn Valitseminen valintakiekolla Paina <S>-painiketta. Valitse sitten automaattitarkennuspiste kääntämällä <6>- tai <5>-valintakiekkoa. Valinta kiertää vasemmalla olevan kuvan mukaisesti. Kun katsot pieneen nestekidenäyttöön automaattitarkennuspistettä valitessasi, ota huomioon seuraava: automaattinen valinta, keskimmäinen, oikea, ylin Jos tarkentaminen ei onnistu EOS-kameraan suunnitellulla, ulkoisella automaattitarkennuksen Speedlite-apuvalolla, valitse keskimmäinen automaattitarkennuspiste. Objektiivin suurin aukko ja automaattitarkennuksen herkkyys Jos objektiivin suurin aukko on f/2.8 tai suurempi, EOS 5D -kameran automaattitarkennus on erittäin tarkka. Jos objektiivin suurin aukko on f/2.8 tai suurempi Keskimmäistä automaattitarkennuspistettä käytettäessä erittäin tarkka sekä pysty- että vaakasuunnassa toimiva ristikkäistyyppinen automaattitarkennus on mahdollinen. Ristikkäistyyppistä automaattitarkennusta käytettäessä pystysuuntainen tunnistus on kaksi kertaa vaakasuuntaista tunnistusta herkempi. Muut kahdeksan automaattitarkennuspistettä tunnistavat joko vaakasuuntaisen tai pystysuuntaisen liikkeen. * Ei koske EF28-80mm f/2.8-4l USM- ja EF50mm f/2.5 Compact Macro -objektiiveja. Jos objektiivin suurin aukko on f/5.6 tai suurempi Keskimmäinen automaattitarkennuspiste on ristikkäistyyppinen automaattitarkennuksen tunnistin. Muut kahdeksan automaattitarkennuspistettä tunnistavat joko vaakasuuntaisen tai pystysuuntaisen liikkeen. 78 Pistemittauksen ympyrässä on kuusi näkymätöntä aputarkennuspistettä (katso kuvaa vasemmalla), joita käytetään ennakoivassa jatkuvassa tarkennustilassa. Aputarkennuspisteet havaitsevat pystyviivat samalla tarkkuudella kuin keskimmäinen tarkennuspiste valotusarvolla f/2.8. Aputarkennuspisteet havaitsevat vaakaviivat samalla tarkkuudella kuin valotusarvolla f/5.6.

79 Tarkentaminen kohteeseen, joka ei ole keskellä kuvaa Kun tarkennus on valmis, voit lukita tarkennuksen kohteeseen ja sommitella kuvan uudelleen. Tätä kutsutaan tarkennuksen lukitukseksi. Tarkennuksen lukitus toimii vain kertatarkenteista automaattitarkennusta käytettäessä Käännä valintakiekko johonkin muuhun asentoon kuin <1> (täysautomaattikuvaus). Valitse haluamasi automaattitarkennuspiste. Tarkenna kohde. Siirrä automaattitarkennuspiste kohteen päälle ja paina laukaisin puoliväliin. 4 Pidä laukaisin puoliväliin painettuna ja sommittele kuva uudelleen haluamallasi tavalla. 5 Ota kuva. Jos automaattitarkennustila on ennakoiva jatkuva tarkennus (tai automaattinen tarkennus ja ennakoiva jatkuva tarkennustila on käytössä), tarkennuksen lukitus ei toimi. 79

80 Kun automaattitarkennus ei toimi (manuaalinen tarkennus) Automaattitarkennus ei aina onnistu (oikean tarkennuksen merkkivalo <o> vilkkuu). Näin voi käydä esimerkiksi seuraavanlaisia kohteita kuvattaessa: Vaikeasti tarkennettavat kohteet (a) Kohteen kontrasti on vähäinen. Esimerkki: sininen taivas tai yksivärinen seinä. (b) Kohteen valaistus on huono. (c) Kohteen takaa tulee voimakas valo tai kohde heijastaa valoa voimakkaasti. Esimerkki: auto, jonka maalipinta heijastaa valoa. (d) Limittyvät, eri etäisyyksillä olevat kohteet. Esimerkki: eläin häkissä. (e) Toistuvat kuviot. Esimerkki: kerrostalon ikkunat tai tietokoneen näppäimistö. Jos automaattinen tarkennus ei onnistu, toimi seuraavasti: (1) Tarkenna kuva kohteeseen, joka on yhtä kaukana kuin kuvauskohde, ja lukitse tarkennus ennen kuvan rajaamista uudelleen. (2) Käännä objektiivissa oleva tarkennustavan kytkin <MF>-asentoon ja tarkenna kuva käsin. Manuaalinen tarkennus 80 Tarkennusrengas 1 2 Käännä objektiivissa oleva tarkennustavan kytkin <MF>asentoon. Tarkenna kohde. Tarkenna kuva kääntämällä tarkennusrengasta niin kauan, että kohde näkyy etsimessä terävänä. Jos painat laukaisimen puoliväliin manuaalisen tarkennuksen aikana, aktiivinen automaattitarkennuspiste ja oikean tarkennuksen merkkivalo (<o>) syttyvät etsimessä, kun kuva on tarkennettu.

81 qmittausmenetelmän valitseminenn Mittausmenetelmiä on neljä: arvioiva mittaus, rajatun alueen mittaus, pistemittaus ja keskustapainotteinen keskiarvomittaus. <1>-tilassa (täysautomaattinen kuvaus) arvioiva mittaus on automaattisesti käytössä. 1 2 Paina <Q>-painiketta. (9) Valitse mittausmenetelmä. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. q: Arvioiva mittaus w: Rajatun alueen mittaus r: Pistemittaus e: Keskustapainotteinen keskiarvomittaus q Arvioiva mittaus Tämä on kameran normaali valonmittausmenetelmä, joka sopii useimpien kohteiden kuvaamiseen jopa vastavalossa. Kun kamera on tunnistanut esimerkiksi kuvauskohteen sijainnin, kirkkauden, taustan ja edustan sekä taustan valaistusolosuhteet, kamera määrittää oikean valotuksen. w Rajatun alueen mittaus Käytä tätä asetusta, jos tausta on huomattavasti kohdetta kirkkaampi. Rajatun alueen mittaus kattaa noin 8 % etsimen keskiosasta. Rajatun alueen mittauksen kattama alue näkyy vasemmalla olevassa kuvassa. r Pistemittaus Mittaus tehdään kohteen tai maiseman yhden kohdan perusteella. Mittaus painottuu keskelle ja kattaa noin 3,5 % etsimen alasta. Pistemittauksen kattama alue näkyy vasemmalla olevassa kuvassa. e Keskustapainotteinen keskiarvomittaus Valo mitataan koko alalta, mutta kuva-alan keskustan lukemia painotetaan keskiarvossa. 81

82 ikuvaustavan valitseminenn Käytettävissä on yksittäiskuvaus ja jatkuva kuvaus. <1>-tilassa (täysautomaattinen kuvaus) yksittäiskuvaus on automaattisesti käytössä. Paina <R>-painiketta. (9) 1 2 Valitse kuvaustapa. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. u : Yksittäiskuvaus Kun painat laukaisimen kokonaan alas, kamera ottaa yhden kuvan. i : Jatkuva kuvaus (enintään. 3 kuvaa sekunnissa) Kun painat laukaisimen kokonaan alas, kamera ottaa kuvia jatkuvasti. j : Itselaukaisun käyttäminen (s. 48) 82 Jatkuvan kuvauksen aikana otetut kuvat tallennetaan ensin kameran sisäiseen muistiin ja siirretään sitten yksitellen CF-korttiin. Kun sisäinen Maksimi jakso muisti tulee täyteen jatkuvan kuvauksen aikana, pieneen nestekidenäyttöön ja etsimeen tulee teksti busy (Varattu). Tällöin kuvia ei voi enää ottaa. Kun jatkuvan kuvauksen aikana otetut kuvat on siirretty CF-korttiin, voit ottaa lisää kuvia. Voit tarkistaa maksimijakson jäljellä olevien kuvien määrän painamalla laukaisimen puoliväliin. Kuvien määrä näkyy etsimen oikeassa alareunassa. Jos etsimessä ja pienessä nestekidenäytössä näkyy teksti FuLL CF (CF-kortti täynnä), odota, kunnes käyttövalo lakkaa vilkkumasta. Vaihda sitten CF-kortti. Jos akun virta on vähissä, maksimijakso on hieman tavallista lyhyempi.

83 5 Lisätoiminnot Voit kaikissa kuvaustiloissa <1>-tilaa (täysautomaattinen kuvaus) lukuun ottamatta valita valotusajan ja aukon arvon ja muuttaa valotusta itse. Sivun otsikon oikealla puolella oleva tähti M tarkoittaa, että kyseistä ominaisuutta ei voi muuttaa <1>-tilassa (täysautomaattinen kuvaus). Kun painat laukaisimen puoliväliin ja vapautat sen, ajastin pitää pienen nestekidenäytön ja etsimen tiedot näkyvissä noin neljän sekunnin ajan. (0). Käännä ensin <4>-kytkin <J>-asentoon. 83

84 d Ohjelmoitu valotusautomatiikka 1 <1> (täysautomaattikuvaus) -tilan tavoin tämä kuvaustila on monikäyttöinen. Kamera määrittää automaattisesti valotusajan ja aukon arvon kuvauskohteen kirkkauden mukaan. Tätä toimintoa kutsutaan ohjelmoiduksi valotusautomatiikaksi. * <d> tarkoittaa ohjelmaa (Program). * AE tarkoittaa valotusautomatiikkaa (Auto Exposure). Käännä valintakiekko asentoon <d>. Automaattitarkennuspiste 2 Tarkenna kohde. Katso etsimen läpi ja siirrä jokin automaattitarkennuspiste kohteen kohdalle. Paina sitten laukaisin puoliväliin. Valotusaika Aukko 3 Katso näyttöä. Kamera valitsee valotusajan ja aukon arvon automaattisesti, ja ne näkyvät etsimessä ja pienessä nestekidenäytössä. Valotus onnistuu, jos valotusajan ja aukon arvon näytöt eivät vilku. 4 Ota kuva. Sommittele ensin kuva ja paina sitten laukaisin pohjaan asti. 84

85 d Ohjelmoitu valotusautomatiikka Jos 30" ja suurin aukko vilkkuvat näytössä, kuva alivalottuu. Lisää ISO-herkkyyttä tai käytä salamaa. Jos 8000 ja pienin aukko vilkkuvat näytössä, kuva ylivalottuu. Vähennä ISO-herkkyyttä tai käytä objektiiviin tulevan valon vähentämiseksi (valinnaista) NDsuodatinta. Tilojen <d> ja <1> (täysautomaattikuvaus) väliset erot Kummassakin tilassa automaattisesti määritetyn suljinnopeuden ja aukon arvon yhdistelmä on sama. Voit valita seuraavat toiminnot tai käyttää niitä <d>-tilassa, mutta et <1>-tilassa. Kuvausasetukset Automaattitarkennustilan valinta Automaattitarkennuspisteen valinta Kuvaustavan valinta ISO-herkkyys Valonmittausmenetelmän valinta Ohjelman siirto Valotuksen korjaus Valotushaarukointi Automaattivalotuksen lukitus <A>-painikkeella Syväterävyyden tarkistus Asetusten rekisteröinti Rekisteröityjen asetusten poisto Kaikkien kamera-asetusten poistaminen Valinnainen toiminto (C.Fn) Kaikkien valinnaisten toimintojen poisto Kennon puhdistus Salaman asetukset (EX-sarjan Speedlite) Manuaalinen salama tai stroboskooppisalama Nopea täsmäys (FP-salama) Salaman lukitus Salamasuhdeohjaus Salamavalotuksen korjaus Salamavalotuksen haarukointi (FEB) Sulkeutuvan verhon täsmäys Muotoilusalama Kuvantallennusasetukset RAW- ja RAW+JPEG-asetukset Kuva-asetusten valinta/mukautus/rekisteröinti Valkotasapainon valinta Mukautetun valkotasapainon valinta Valkotasapainon korjaus Valkotasapainon haarukointi Värilämpötilan asetus Väriavaruuden valinta Tietoja ohjelman siirrosta Kun käytössä on ohjelmoitu automaattivalotus, voit muuttaa vapaasti kameran määrittämää valotusajan ja aukon arvon yhdistelmää (ohjelmaa) ilman, että valotusarvoa tarvitsee muuttaa. Toiminnosta käytetään nimitystä ohjelman siirto. Voit tehdä tämän painamalla ensin laukaisimen puoliväliin ja kääntämällä sitten <6>-valitsinta, kunnes valittuna on haluamasi valotusaika tai aukon arvo. Ohjelman siirto peruutetaan automaattisesti kuvan ottamisen jälkeen. Jos käytät salamaa, et voi käyttää ohjelman siirtoa. 85

86 s Suljinajan esivalintaa käyttävä automaattivalotus Tässä kuvaustavassa määrität haluamasi valotusajan, ja kamera määrittää automaattisesti aukon arvon kuvauskohteen kirkkauden mukaan. Tätä toimintoa kutsutaan valotusajan esivalintaa käyttäväksi automaattivalotukseksi. Lyhyt valotusaika pysäyttää kuvauskohteen nopeankin liikkeen. Pitkä valotusaika sumentaa kuvattavaa kohdetta, jolloin syntyy liikevaikutelma. * <s> tarkoittaa aika-arvoa (Time value). Lyhyt valotusaika Pitkä valotusaika Käännä valintakiekko asentoon <s>. Valitse haluamasi valotusaika. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. Arvoa voi muuttaa kolmasosayksikön kerrallaan. Tarkenna kohde. Paina laukaisin puoliväliin. Kamera valitsee aukon arvon automaattisesti. Katso etsimen näyttöä ja ota kuva. Jos aukon arvo ei vilku, valotus on oikea. 86

87 s Suljinajan esivalintaa käyttävä automaattivalotus Jos suurin aukko vilkkuu, kuva alivalottuu. Määritä pidempi valotusaika kääntämällä <6>-valitsinta, kunnes aukon arvo lakkaa vilkkumasta. Jos pienin aukko vilkkuu, kuva ylivalottuu. Määritä lyhyempi valotusaika kääntämällä <6>-valitsinta, kunnes aukon arvo lakkaa vilkkumasta. Voit myös laskea ISO-herkkyyttä. Valotusajan näyttö Suljinnopeudet ovat murtolukuina ilmaistun valotusajan nimittäjiä. Esimerkiksi arvo 125 tarkoittaa, että valotusaika on 1/125 sekuntia. Jos arvona on 0"6, valotusaika on 0,6 sekuntia, jos taas 15", valotusaika on 15 sekuntia. 87

88 f Aukon esivalintaa käyttävä valotus Tässä kuvaustavassa määrität haluamasi aukon, ja kamera määrittää automaattisesti valotusajan kuvauskohteen kirkkauden mukaan. Tätä toimintoa kutsutaan aukon esivalintaa käyttäväksi valotukseksi. Kun käytetään suurta aukkoa (f/-luku on pieni), kuvan tausta on sumea, mikä sopii erityisesti muotokuviin. Näin siksi, että f/-luvun pienentäminen vähentää syväterävyyttä (hyväksyttävää tarkennusaluetta). Jos taas käytössä on pieni aukko (suuri f/-luku), sekä etuala että tausta ovat hyväksyttävällä tarkennusalueella. Pieni aukko kasvattaa syväterävyyttä. * <f> tarkoittaa aukon arvoa (Aperture value). Suuri aukko 1 Pieni aukko Käännä valintakiekko asentoon <f> Valitse haluamasi aukon arvo. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. Arvoa voi muuttaa kolmasosayksikön kerrallaan. Tarkenna kohde. Paina laukaisin puoliväliin. Kamera määrittää automaattisesti valotusajan. Katso etsimen näyttöä ja ota kuva. Jos valotusajan arvo ei vilku, valotus on oikea. 88

89 f Aukon esivalintaa käyttävä valotus Jos suljinnopeus 30" vilkkuu, se varoittaa alivalotuksesta. Määritä suurempi aukko (pienempi f/- luku) kääntämällä <6>-valitsinta, kunnes valotusaika lakkaa vilkkumasta. Voit myös määrittää suuremman ISO-herkkyyden Jos valotusaika 8000 vilkkuu, kuva ylivalottuu. Määritä pienempi aukko (suurempi f/-luku) kääntämällä <6>valitsinta, kunnes valotusaika lakkaa vilkkumasta. Voit Aukon arvon näyttö Mitä suurempi f/-luku on, sitä pienempi on himmenninaukko. Kameran näyttämät aukon arvot vaihtelevat käytettävän objektiivin mukaan. Jos kamerassa ei ole objektiivia, aukon arvona on 00. Syväterävyyden tarkistaminenn Voit himmentää aukon painamalla syväterävyyden tarkistuspainiketta. Objektiivin himmentimeksi määritetään käytössä oleva aukko, joten voit tarkistaa syväterävyyden (hyväksyttävän tarkennusalueen) etsimestä. Valotus lukitaan (käyttöön tulee automaattivalotuksen lukitus), kun painat syväterävyyden tarkistuspainiketta. 89

90 a Manuaalinen valotus Normaalivalotuksen osoitin Valotuksen tason ilmaisin Tässä kuvaustavassa määrität haluamasi valotusajan ja aukon. Käytä valotuksen määrittämisessä etsimen valotuksen säädön ilmaisinta tai kädessä pidettävää valotusmittaria. Tätä toimintoa kutsutaan manuaaliseksi valotukseksi. * <a> tarkoittaa manuaalista. Käännä valintakiekko asentoon <a>. Valitse haluamasi valotusaika. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. Valitse haluamasi aukon arvo. Käännä <4>-virtakytkin asentoon <J>. Katso sitten pieneen nestekidenäyttöön ja käännä <5>valitsinta. Tarkenna kohde. Paina laukaisin puoliväliin. Valotusasetus näkyy etsimessä ja pienessä nestekidenäytössä. Valotuksen säädön kuvakkeen <s> avulla voit tarkastella, kuinka kaukana normaali valotustaso on. 90

91 a Manuaalinen valotus 5 Määritä valotus. Seuraa valotuksen tasoa ja määritä haluamasi valotusaika ja aukon arvo. : Normaali valotus. 6 Ota kuva. : Voit määrittää normaalin valotustason pidentämällä valotusaikaa tai suurentamalla aukkoa. : Voit määrittää normaalin valotustason lyhentämällä valotusaikaa tai pienentämällä aukkoa. Jos valotuksen tason ilmaisin <s> vilkkuu luvun <G> tai <F> kohdalla, kuvattava kohde on yli- tai alivalottunut ±2 yksikköä. 91

92 Valotuksen korjauksen määrittäminenn Valotuksen korjauksella voidaan muuttaa kameran normaalia valotusasetusta. Voit tehdä kuvasta kirkkaamman (entistä suurempi valotus) tai tummemman (entistä pienempi valotus). Salamavalotusta voi korjata ±2 yksikköä kolmasosayksikön askelin. Suurempi valotus Pienempi valotus Käännä valintakiekko asentoon <d>, <s> tai <f>. Tarkista valotuksen säädön ilmaisin. Paina laukaisin puoliväliin ja tarkista valotuksen säädön ilmaisin. Määritä salamavalotuksen korjauksen määrä. Käännä <4>-virtakytkin asentoon <J>. Katso sitten etsimeen tai pieneen nestekidenäyttöön ja käännä <5>-valitsinta. Käännä <5>-valitsinta samalla, kun painat laukaisimen puoliväliin tai neljän sekunnin (0) kuluessa siitä, kun olet painanut laukaisimen puoliväliin. Voit peruuttaa valotuksen korjauksen asettamalla korjauksen määrän kohtaan <E>. Valotuksen tason ilmaisin Pienempi valotus Ota kuva. Normaalivalotuksen osoitin Suurempi valotus Valotuksen korjauksen määrän asetus pysyy voimassa, vaikka kääntäisit <4>kytkimen <2>-asentoon. Jos normaali valotusasetus on 1/125 sekuntia ja f/-luku on f/8.0, valotuksen korjauksen määrän muuttaminen yhdellä yksiköllä eteen- tai taaksepäin vaikuttaa valotusajan tai - aukon arvoon seuraavasti: -1 yksikkö 0 +1 yksikkö Valotusaika Aukon arvo Varo kääntämästä <5>-valitsinta vahingossa. Valotuksen korjauksen arvo muuttuu. Voit estää tämän kääntämällä <4>-kytkimen <1>-asentoon.

93 3 Valotuksen automaattinen haarukointi (valotushaarukointi)n Kamera haarukoi valotuksen automaattisesti (muuttamalla valotusaikaa tai aukkoa) enintään ±2 yksikön alueella (kolmasosayksikön askelin) ja ottaa kolme kuvaa peräkkäin. Tätä kutsutaan valotuksen automaattiseksi haarukoinniksi (Auto Exposure Bracketing, AEB). Normaalivalotus Pienempi valotus Suurempi valotus Valotuksen haarukointimäärä 1 2 Valitse [Valotushaaruk.]. Valitse <5>-valitsimella [z Valotushaaruk.]. Paina sitten <0>painiketta. Määritä valotuksen haarukointimäärä. Valitse valotuksen haarukointimäärä kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. Kun poistut valikosta, <h> ja valotushaarukointitaso näkyvät pienessä nestekidenäytössä. Normaalivalotus Pienempi valotus Suurempi valotus 3 Ota kuva. Kolme haarukoitua kuvaa valottuvat seuraavassa järjestyksessä: normaalivalotus, entistä pienempi ja entistä suurempi valotus. Vasemmalla olevasta kuvasta näet, että vastaava haarukointimäärä näkyy jokaisen haarukoidun kuvan ottohetkellä. Haarukoinnilla kuvattaessa käytetään käytössä olevaa kuvaustapaa (s. 82). 93

94 3 Valotuksen automaattinen haarukointi (valotushaarukointi)n Valotuksen haarukoinnin peruuttaminen Noudata vaiheiden 1 ja 2 ohjeita ja määritä valotuksen haarukointimääräksi < >. Valotuksen haarukointi peruutetaan myös, jos käännät <4>-kytkimen asentoon <2>, vaihdat objektiivin, siirrät salaman valmiustilaan tai vaihdat akun tai CF-kortin. Salama ja pitkä aikavalotus eivät ole käytettävissä valotuksen haarukointitilassa. 94 Jos kuvaustavaksi on valittu jatkuva kuvaus (i), kolme haarukoitua kuvaa otetaan peräkkäin, minkä jälkeen kuvaaminen keskeytyy automaattisesti. Jos kuvaustavaksi on valittu yksi kuva (u), laukaisinta on painettava kolme kertaa. Kun käytät itselaukaisua, kolme haarukoitua kuvaa otetaan peräkkäin. Jos valinnainen toiminto 12-1 on määritetty käyttämään peilin lukitusta ja valotuksen haarukointi on käytössä, kamera ottaa vain yhden kuvan kerrallaan myös jatkuvaa kuvausta käytettäessä. Valotuksen haarukointi voidaan yhdistää valotuksen korjaukseen.

95 AAutomaattivalotuksen lukitusn Automaattivalotuksen lukituksella voit lukita valotuksen haluamaasi kohtaan tarkennuspisteen ulkopuolelle. Kun olet lukinnut valotuksen, voit sommitella kuvan uudelleen ilman, että valitsemaasi valotuksen säätöä tarvitsee muuttaa. Toimintatavasta käytetään nimitystä automaattivalotuksen lukitus. Toiminto on käytännöllinen vastavaloon kuvattaessa. 1 2 Tarkenna kohde. Paina laukaisin puoliväliin. Valotusasetus tulee näkyviin. Paina <A>-painiketta. (0) Etsimessä näkyvä <A>-kuvake ilmaisee, että valotusasetus on lukittu. Joka kerta, kun painat <A>painiketta, käytössä oleva valotusasetus lukittuu. Automaattivalotuksen lukituksen ilmaisin 3 Sommittele ja ota kuva. Jos haluat säilyttää automaattivalotuksen lukituksen, kun otat lisää kuvia, pidä <A>-painike alhaalla ja ota uusi kuva painamalla laukaisinta. Jos kertatarkenteinen automaattitarkennus tai automaattinen tilan valinta (ei ennakoiva jatkuva tarkennus) on otettu käyttöön, kuvan tarkentaminen painamalla laukaisin puoliväliin ottaa automaattisesti käyttöön myös automaattivalotuksen lukituksen. Automaattivalotuksen lukitus toimii eri tavoin automaattitarkennuspisteen ja mittausmenetelmän mukaan. Lisätietoja on kohdassa Automaattivalotuksen lukitus (s. 160). 95

96 Pitkä aikavalotus Kun aikavalotus on käytössä, suljin pysyy auki niin kauan kuin pidät laukaisinta alhaalla. Suljin sulkeutuu, kun vapautat laukaisimen. Tätä toimintoa kutsutaan pitkäksi aikavalotukseksi. Aikavalotusta kannattaa käyttää esimerkiksi yökuvia otettaessa, ilotulitusta kuvattaessa tai muissa tilanteissa, joissa valotusajan on oltava pitkä. 1 Käännä valintakiekko asentoon <k>. 2 Valitse haluamasi aukon arvo. Katso pientä nestekidenäyttöä ja käännä <6>-valitsinta. Kulunut valotusaika 3 Ota kuva. Paina laukaisin kokonaan alas. Kulunut valotusaika näkyy pienessä nestekidenäytössä. (Näytössä on sekuntilukema ) Valotus jatkuu niin kauan kuin pidät laukaisinta alhaalla. Koska pitkän aikavalotuksen aikana on tavallista enemmän kohinaa, kuva saattaa näyttää karkealta tai rakeiselta. 96 Aikavalotusta käytettäessä kuvasta voi tulla kuvakohinan vuoksi rakeinen. Jos valinnaisen toiminnon 02 [Pitkän valot. kohinanpoisto] -asetuksena on [1: Autom. kohinanpoisto] tai [2: Päällä] (s. 151), kohina voi olla vähäisempää. Pitkällä aikavalotuksella kuvattaessa kannattaa käyttää kaukolaukaisinta RS- 80N3 tai ajastettavaa kauko-ohjainta TC-80N3 (molemmat ovat valinnaisia lisävarusteita).

97 Peilin lukitusn Voit lukita peilin määrittämällä valinnaisen toiminnon 12 [Peilin lukitus] arvoksi [1: Käytössä] (s. 154). Voit nostaa peilin erikseen valotuksen aloittamisen jälkeen. Peilin lukitus estää peilin aiheuttaman kameran tärähtämisen, joka saattaa sumentaa kuvan, kun otetaan lähikuvia tai käytetään erikoispitkää teleobjektiivia. Määritä valinnaiset toiminnot valitsemalla [c Valinnaiset toiminnot (C.Fn)]. 1 Paina laukaisin kokonaan alas. Peili nousee ylös. 2 Paina laukaisin uudelleen kokonaan alas. Kamera ottaa kuvan, ja peili laskeutuu takaisin alas. Jos kuvaat erittäin kirkkaassa valossa, kuten auringonpaisteisella rannalla tai keväthangilla, ota kuva heti peilin lukitsemisen jälkeen. Kun peili on lukittu, älä suuntaa kameran objektiivia kohti aurinkoa. Auringon kuumuus saattaa vahingoittaa suljinverhoja. Jos käytät pitkää aikavalotusta, itselaukaisua ja peilin lukitusta yhdessä, pidä laukaisinta kokonaan alhaalla (kahden sekunnin ajastin + aikavalotuksen aika). Kun itselaukaisimen ajastin on käynnissä ja suljinpainike vapautetaan, kamerasta kuuluu sulkimen vapautusääni. Suljin ei kuitenkaan vapaudu, eikä kamera siis ota kuvaa. Kun peili on lukittuna, kuvaustapana on yksittäiskuvaus, vaikka kuvaaja olisi valinnut toisen kuvaustavan. Jos käytät itselaukaisua ja peilin lukitusta, kuva otetaan kaksi sekuntia peilin nousemisen jälkeen (kun painat laukaisimen kokonaan alas). Peili lukittuu ylös ja menee 30 sekunnin kuluttua automaattisesti takaisin alas. Voit lukita peilin uudelleen painamalla laukaisimen kokonaan alas. Peilin ollessa lukittuna on hyvä käyttää kaukolaukaisinta RS-80N3 tai ajastettavaa kauko-ohjainta TC-80N3 (molemmat valinnaisia). 97

98 UPienen nestekidenäytön valaiseminen Kameran pieni nestekidenäyttö on valaistu. Pieni nestekidenäyttö valaistuu tai sammuu aina, kun painat <U>painiketta. Valaistusta käyttämällä näet pienen nestekidenäytön tiedot pimeässä (9). Valaistus sammuu automaattisesti, kun olet ottanut kuvan. Minkä tahansa kuvaamiseen liittyvän painikkeen painaminen tai valintakiekon kääntäminen silloin, kun pienen nestekidenäytön valaistus on käytössä, pidentää valaistusaikaa. Jos pitkää aikavalotusta käyttäessäsi painat laukaisimen kokonaan alas, pienen nestekidenäytön valaistus sammuu. Voit kuitenkin ottaa valaistuksen käyttöön kuudeksi sekunniksi painamalla <U>-painiketta. Etsimen suojuksen käyttäminen Kun käytät itselaukaisua tai (valinnaista) kauko-ohjainta, silmäsi ei ole etsimen edessä. Tällöin etsimeen voi päästä valoa, mikä vaikuttaa otettavien kuvien valotukseen. Käytä tällöin etsimen suojusta (s. 21). 1 Irrota silmäsuojus. Tartu silmäsuojuksen pohjaan ja työnnä sitä ylöspäin. 2 Kiinnitä etsimen suojus. Kiinnitä etsimen suojus liu'uttamalla se silmäsuojuksen uraan. 98

99 3 Voit myös vaimentaa merkkiäänen Voit vaimentaa merkkiäänen siten, että se ei kuulu missään kuvaustilassa. 1 2 Valitse [Äänimerkki]. Valitse <5>-valitsimella [z Äänimerkki]. Paina sitten <0>painiketta. Valitse [Pois]. Valitse <5>-valitsinta kääntämällä [Pois] ja paina sitten <0>-painiketta. 3 CF-kortin muistutus Tämä toiminto estää kuvaamisen, jos kamerassa ei ole CF-korttia. Muistutus voi olla käytössä kaikissa kuvaustiloissa. 1 2 Valitse [Ilman korttia]. Valitse <5>-valitsimella [z Ilman korttia]. Paina sitten <0>-painiketta. Valitse [Pois]. Valitse <5>-valitsinta kääntämällä [Pois] ja paina sitten <0>-painiketta. Jos [Pois] -asetus on käytössä eikä kamerassa ole CF-korttia ja painat laukaisinta, etsimessä ja pienessä nestekidenäytössä näkyy teksti no CF (Ei CF-korttia). 99

100 Salamavalokuvaus EX-sarjan Speedlite-salamalaitteilla EOS-sarjaa varten suunniteltua EX-sarjan Speedlite-salamaa käytettäessä salamakuvaus on yhtä helppoa kuin minkä tahansa automaattivalotustilan käyttäminen. Lisätietoja EX-sarjan Speedlitesalaman käyttämisestä on sen käyttöoppaassa. EOS 5D on A-tyypin kamera, joka on yhteensopiva kaikkien EX-sarjan Speedlitesalamalaitteiden kanssa, joissa on alla luetellut ominaisuudet. E-TTL II -automaattisalama E-TTL II -automaattisalama sisältää parannetun salamavalotuksen hallinnan ja objektiivin tarkennusetäisyystiedot. Näiden ominaisuuksien ansiosta järjestelmä on tarkempi kuin edellinen E-TTL -automaattisalamavalotusjärjestelmä (esisalaman avulla tapahtuva arvioiva salamavalotuksen mittaus). Kamera voi käyttää E-TTL II -automaattisalamaa mitä tahansa EX-sarjan Speedlite-salamalaitetta käytettäessä. Nopea täsmäys (FP-salama) Nopean täsmäyksen (FP-salama tai tarkennustason salama) avulla salamatäsmäys toimii kaikilla valotusajoilla puolesta minuutista aina 1/8000 sekuntiin. Salaman lukitus Lukitse salamavalotus haluamaasi kohtaan painamalla kameran <A>-painiketta. Tämä salaman lukitus vastaa automaattivalotuksen lukitusta. Suuntaa etsimen keskusta kohteen siihen osaan, jonka haluat valottuvan oikein. Paina sitten <A>-painiketta. Salaman lukituksen ollessa käytössä etsimessä näkyy <d>-symboli. Salamavalotuksen korjaus Voit valita salamavalotuksen korjauksen samaan tapaan kuin tavallisenkin valotuksen korjauksen. Voit muuttaa kameran salamavalotuksen korjauksen määrää ±2 yksikköä kolmasosayksikön askelin. Speedlite-salamalaitteita käytettäessä salamavalotuksen korjauksen määrää voi muuttaa ±3 yksikköä kolmasosayksikön askelina. Salamavalotuksen haarukointi (FEB) Salamavalotuksen haarukointi toimii samaan tapaan kuin normaali valotuksen haarukointi. (Ominaisuus on käytettävissä vain FEB-yhteensopivissa Speedlite-salamalaitteissa.) Salamavalotusta voi haarukoida ±3 yksikköä kolmasosayksikön askelin. Salamavalotuksen haarukoinnin aikana etsimessä vilkkuu <d>-symboli. 100 Jos käytät salamaa, voit määrittää salamavalotuksen korjauksen pitämällä <Q>-painiketta alhaalla ja kääntämällä <5>-valitsinta.

101 Salamavalokuvaus Langaton E-TTL II -automaattisalamajärjestelmä, jossa on useita Speedlite-salamoita Kuten useita langallisia Speedlite-salamoita käytettäessä, langatonta E-TTL IIautomaattisalamajärjestelmää käytettäessä kaikki yllä luetellut toiminnot ovat käytettävissä. Koska liitäntäkaapeleita ei tarvita, valaistusjärjestelyt voi tehdä joustavasti. (Ominaisuus on käytettävissä vain langattomaan käyttöön sopivien Speedlite-salamalaitteiden kanssa.) TTL- ja A-TTL-malliset Speedlite-salamat Kun käytössä on TTL- tai A-TTL-mallinen Speedlite-salamalaite (EZ-, E-, EG-, ML- ja TL-sarjat), joka on asetettu TTL- tai A-TTLautomaattisalamatilaan, salama voi välähtää vain täydellä teholla. Jos kameran kuvaustilaksi valitaan manuaalinen tai aukon esivalintaa käyttävä valotus, voit säätää aukkoa ja käyttää salamaa sen täydellä teholla. Speedlite pysyy TTL- tai A-TTL-tilassa. Kun 580EX- tai 550EX-laitteelle on valittu valinnainen toiminto 03-1, salama välähtää täydellä teholla myös TTL-automaattisalamatilassa. 101

102 Muiden kuin Canonin valmistamien salamayksikköjen käyttäminen Täsmäysnopeus EOS 5D -kameralla voi käyttää täsmäystä pienikokoisilla salamayksiköillä, jotka eivät ole Canonin valmistamia, kunhan valotusaika on enintään yksi 1/200 sekuntia. Suuremmilla studiosalamilla salaman täsmäysnopeus on enintään 1/125 sekuntia. Testaa salamaa, jotta näet, toimiiko täsmäys oikein. PC-liitin Kamerassa on PC-liitin täsmäysjohdolla liitettäviä salamalaitteita varten. PC-liittimessä on kierteet, jotta johto ei irtoa vahingossa. Kameran PC-liittimessä ei ole polariteettia, joten siihen voi liittää minkä tahansa täsmäysjohdon sen polariteetista riippumatta. Jos kameraa käytetään toiselle kameramerkille suunnitellun (erilaisia liittimiä käyttävän) salamalaitteen tai salamatarvikkeen kanssa, kamera ei välttämättä toimi oikein, ja siinä voi esiintyä toimintahäiriöitä. Älä liitä kameran PC-liittimeen salamaa, joka vaatii vähintään 250 voltin jännitteen. Älä kiinnitä korkeajännitesalamaa kameran salamakenkään. Salama ei ehkä toimi. 102 Kamerassa voi käyttää samanaikaisesti salamakenkään kiinnitettyä Speedlite-salamaa ja PC-liittimeen liitettyä toista salamalaitetta.

103 6 Kuvien katsominen Tässä luvussa kerrotaan kuvien näyttötoiminnoista, kuten kuvien katselusta ja poistamisesta, sekä kameran kytkemisestä televisioon. Toisella kameralla otetut kuvat: Kamera ei ehkä pysty näyttämään oikein kuvia, jotka on otettu toisella kameralla, joita on muokattu tietokoneella tai joiden tiedostonimeä on muutettu. 103

104 3 Kuvien katseluajan asettaminen Voit määrittää, miten pitkään kuva näkyy isossa nestekidenäytössä heti kuvan ottamisen jälkeen. Jos haluat, että kuva jää näyttöön, valitse [Pito]. Jos et halua näyttää kuvaa näytössä, valitse [Pois]. 1 2 Valitse [Esikatseluaika]. Valitse <5>-valitsinta kääntämällä [cesikatseluaika] ja paina sitten <0>-painiketta. Määritä haluamasi aika. Valitse haluamasi asetus kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. 104 Voit muuttaa näyttömuotoa painamalla <B>-painiketta kuvan katselutilassa heti kuvaamisen jälkeen. Kun [Pito]-asetus on käytössä, kuva pysyy näytössä, kunnes painat laukaisimen puoliväliin. Jos virransäästötoiminto on käytössä, kameran virta katkeaa kuitenkin automaattisesti, kun virransäästön aikaraja umpeutuu. Kun käytät esikatselutilaa yksittäiskuvaustilassa, voit poistaa näytössä näkyvän kuvan painamalla <L>-painiketta ja valitsemalla sitten [OK]. Jos haluat katsella aiemmin otettuja kuvia, katso lisätietoja kohdasta Kuvien katsominen (s. 107).

105 3 Kuvan automaattinen kääntäminen Pystysuuntaiset kuvat voidaan kääntää automaattisesti, jolloin ne näkyvät näytössä pystysuunnassa. 1 2 Valitse [Autom. Kääntö]. Valitse <5>-valitsinta kääntämällä [cautom. Kääntö] ja paina sitten <0>-painiketta. Valitse [Päällä]. Valitse <5>-valitsinta kääntämällä [Päällä] ja paina sitten <0>painiketta. 3 4 Ota pystysuuntainen kuva. Kuva ei näy pystysuunnassa isossa nestekidenäytössä välittömästi kuvan ottamisen jälkeen. Tuo kuva näyttöön. Paina <x>-painiketta. Pystykuva näkyy pystysuunnassa, kuten vasemmalla oleva kuva. Kuvan automaattinen kääntäminen toimii vain, jos [Autom. Kääntö] - asetuksen arvoksi on valittu [Päällä]. Automaattinen kääntäminen ei toimi, jos [Autom. Kääntö] -asetuksena on ollut pystysuuntaisia kuvia otettaessa [Pois]. Jos pystykuva otetaan kameran osoittaessa alas- tai ylöspäin, kuva ei välttämättä käänny automaattisesti kuvia katsottaessa. Jos muutat kameran suunnan vaakasuuntaisesta pystysuuntaiseksi, kameran suuntatunnistin antaa hiljaisen äänimerkin. Kyseessä ei ole virheestä johtuva äänimerkki, vaan normaali toiminto. 105

106 3 Nestekidenäytön kirkkauden säätäminen Voit valita ison nestekidenäytön kirkkauden viidestä vaihtoehdosta. 1 2 Valitse [LCD:n kirkkaus]. Valitse <5>-valitsinta kääntämällä [c LCD:n kirkkaus] ja paina sitten <0>-painiketta. Näyttöön tulee kirkkauden säätönäkymä. Säädä näytön kirkkaus. Katso näytön vasemmassa laidassa olevaa harmaasävyasteikkoa ja säädä kuvan kirkkautta kääntämällä <5>-valintakiekkoa. Poistu asetuksesta ja palaa valikkoon painamalla <0>-painiketta. 106 Jos haluat tarkastaa kuvan valotuksen, katso histogrammia (s. 109).

107 Kuvien katsominen Voit valita katseltavaksi minkä tahansa otetun kuvan. Voit katsoa yksittäistä kuvaa, kuvaustietoja tai luettelokuvaa. Voit myös suurentaa näkymää. xyhden kuvan näyttö 1 2 Tuo kuva näyttöön. Paina <x>-painiketta. Viimeksi otettu kuva näkyy isossa nestekidenäytössä. Valitse kuva. Voit tuoda kuvat näyttöön viimeksi otetusta kuvasta alkaen kääntämällä valitsinta vastapäivään. Jos haluat tuoda kuvat näyttöön ensimmäisestä kuvasta alkaen, käännä <5>valitsinta myötäpäivään. Voit muuttaa näyttömuotoa painamalla <B>-painiketta. Yhden kuvan näyttö (kuvan perustiedot) Kuvaustiedot Yhden kuvan näyttö (ei kuvaustietoja) Lopeta kuvien katselu painamalla <x>painiketta. Iso nestekidenäyttö sammuu. Voit katsoa tai piilottaa kuvan perustiedot myös muissa näyttömuodoissa (esimerkiksi luettelokuvassa tai suurennetussa näkymässä) painamalla <B>-painiketta. Kun kamera kirjoittaa tietoja CF-korttiin (käyttövalo vilkkuu) jatkuvan kuvauksen jälkeen, voit tuoda näyttöön viimeksi CF-korttiin tallennetun kuvan painamalla <x>-painiketta. Valitse kuva kääntämällä <5>-valitsinta. Kun kaikki kuvat ovat tallentuneet CF-korttiin, ne voidaan katsoa järjestyksessä. 107

108 Kuvien katsominen Kuvaustietojen näyttäminen Kuva Kuvaan on liitetty kuvanvarmistustietoja Salamavalotuksen korjauksen määrä Kuvausaika Kuvauspäivä Valotusaika Toistettavan kuvan numero / kuvia tallennettu yhteensä Aukko Kuvien suojaus Valotuksen korjauksen määrä Kuvan tallennuslaatu Ylivalotusvaroitus Kun kuvaustiedot ovat näkyvissä, kuvan ylivalottuneet alueet vilkkuvat. Jotta kuvan ylivalottuneista alueista tulisi selkeämpiä, määritä valotuksen korjauksen arvoksi negatiivinen arvo ja ota kuva uudelleen. 3 Tarkennuspisteiden näyttäminen Jos valikon [x Tark. pisteet] -asetuksena on [Päällä], tarkennuspiste näkyy myös kuvaustietojen näytössä. Jos kuva on otettu kertatarkenteisessa automaattitarkennustilassa, näytössä näkyy yksi tarkennuksessa käytetty piste. Jos kuvaa otettaessa on käytetty automaattista tarkennuspisteen valintaa, näytössä saattaa näkyä useita tarkennuksessa käytettyjä tarkennuspisteitä. Jos kuva on otettu ennakoivassa jatkuvassa tarkennustilassa, valittu tarkennuspiste näkyy näytössä. Jos kuvaa otettaessa on käytetty automaattista tarkennuspisteen valintaa, käytetyt tarkennuspisteet näkyvät näytössä. 108 Kuvanumero Histogrammi Värilämpötila Väriavaruus Valkotasapaino Valkotasapainon korjaus Kuvaustila ISO-herkkyys Mittausmenetelmä Mustavalko Tiedostokoko Jos kuva on otettu ennakoivassa jatkuvassa tarkennustilassa keskimmäisen tarkennuspisteen ja valinnaisen toiminnon (Aktiiviset AF-pisteet: Laajennettu) ollessa käytössä, keskimmäinen tarkennuspiste ja sen ylä- ja alapuoliset aputarkennuspisteet (s. 76) ovat myös näkyvissä.

109 Kuvien katsominen 3 Histogrammi Valikon [x Histogrammi] -asetuksen vaihtoehdot ovat [Kirkas] ja [RGB]. [Kirkas]-näyttö Esimerkkejä Tämä histogrammi on kaavio, jossa näkyy kuvan histogrammeista kirkkauden jakautuminen. Vaaka-akseli ilmaisee kirkkaustason (tumma vasemmalla ja kirkas oikealla) ja pystyakseli kunkin kirkkaustason Tumma kuva kuvapisteiden määrän. Mitä enemmän kuvapisteitä on vasemmalla, sitä tummempi kuva on. Mitä enemmän kuvapisteitä on oikealla, sitä kirkkaampi kuva on. Normaali kuva Jos vasemmalla puolella on liikaa kuvapisteitä, kuvan tummien alueiden yksityiskohdat näkyvät huonosti. Jos oikealla puolella on liikaa kuvapisteitä, kuvan valoisien alueiden yksityiskohdat näkyvät huonosti. Välisävyt toistuvat normaalisti. Kirkas kuva Kuvan kirkkaushistogrammia katsomalla voit nähdä valotuksen kokonaistason ja yleisen sävyjen toistumisen. [RGB]-näyttö Tämä histogrammi on kaavio, jossa näkyy kunkin päävärin (punainen, sininen ja vihreä) kirkkaustason jakautuminen kuvassa. Vaaka-akseli ilmaisee värin kirkkaustason (tumma vasemmalla ja kirkas oikealla) ja pystyakseli kunkin kirkkaustason kuvapisteiden määrän väreittäin. Mitä enemmän kuvapisteitä on vasemmalla, sitä tummempaa ja vaatimattomampaa väri on. Mitä enemmän kuvapisteitä on oikealla, sitä kirkkaampaa ja voimakkaampaa väri on. Jos vasemmalla puolella on liikaa kuvapisteitä, asianmukaiset väritiedot puuttuvat. Jos oikealla puolella on liikaa kuvapisteitä, väri on niin kylläistä, että yksityiskohdat näkyvät huonosti. Katsomalla kuvan RGB-histogrammia näet värien kylläisyyden ja sävyt sekä valkotasapainon suunnan. 109

110 Kuvien katsominen H Luettelokuvanäyttö Yhdessä näytössä näkyy yhdeksän pienoiskuvaa. 1 2 Aseta kamera kuvien katselutilaan. Paina <x>-painiketta. Viimeksi otettu kuva näkyy isossa nestekidenäytössä. Avaa luettelokuvanäyttö. Paina <I>-painiketta. Valittu pienoiskuva näkyy vihreällä kehyksellä korostettuna. 3 Valitse kuva. Siirrä vihreää kehystä <5>-valitsinta kääntämällä. Siirtyminen luettelokuvasta muihin näyttömuotoihin Voit siirtyä yksittäisen kuvan näyttöön painamalla <x>-painiketta. Kun painat <u>-painiketta, näyttöön tulee yksittäinen kuva. Kun painat painiketta toisen kerran, näyttötilaksi tulee suurennettu näkymä. 110 Kun luettelo on näytössä, kuvia voi selata eteen- tai taaksepäin yhdeksän kuvaa kerrallaan painamalla <C>-painiketta ja kääntämällä <5>valitsinta (s. 114).

111 Kuvien katsominen u/ysuurennettu näkymä Voit suurentaa valitun kuvan isossa nestekidenäytössä 1,5 10-kertaiseksi. Suurennettu alue Tuo kuva näyttöön. Avaa kuva joko yksittäisen kuvan tai kuvatietojen näyttötilassa. Suurenna kuvaa. Paina <u>-painiketta. Aluksi kuvasta suurentuu keskialue. Lisää suurennusta pitämällä <u>painiketta alhaalla. Vähennä suurennusta painamalla <I>-painiketta. Vähennä suurennusta pitämällä painike painettuna, kunnes kuva on taas saman kokoinen kuin kohdassa 1. Vieritä kuvaa. Vieritä kuvaa mihin tahansa suuntaan käyttämällä <9>-valitsinta. Voit suurentaa kuvan muita osia toistamalla vaiheet 2 ja 3. Poistu suurennetusta näkymästä painamalla <x>-painiketta. Voit suurennetun näkymän käytön aikana siirtyä seuraavaan tai edelliseen kuvaan kääntämällä <6>- tai <5>-valitsinta. Suurennus ja vierityskohta eivät muutu. Kun valinnainen toiminto 18-1 on käytössä, voit suurentaa tai pienentää kuvaa pitämällä <l>-painiketta alhaalla ja painamalla <u>- tai <I>-painiketta. 111

112 Kuvien katsominen 3 Kuvien automaattinen toistaminen (Autom. Toisto) Voit näyttää CF-korttiin tallennetut kuvat automaattisena diaesityksenä. Kukin kuva näkyy noin kolmen sekunnin ajan. 1 2 Valitse [Autom. Toisto]. Valitse <5>-valitsinta kääntämällä [x Autom. Toisto] ja paina sitten <0>-painiketta. Näyttöön tulee automaattisen toiston näkymä. Aloita automaattinen toisto. Automaattinen toisto käynnistyy, kun [Kuvan haku...] -viesti on näkynyt näytössä muutaman sekunnin ajan. Automaattisen toiston voi pysäyttää painamalla <0>-painiketta. Kun toisto on pysäytettynä, kuvan vasemmassa yläkulmassa näkyy [ ]- kuvake. Voit jatkaa automaattista toistoa painamalla <0>-painiketta uudelleen. 3 Lopeta automaattinen toisto. Lopeta automaattinen toisto ja palaa valikkonäkymään painamalla <M>-painiketta. Virransäästötoiminto ei toimi automaattisen toiston aikana. Kuvan näyttöaika saattaa vaihdella kuvan mukaan. 112 Voit muuttaa näyttömuotoa automaattisen toiston aikana painamalla <B>-painiketta. Kun automaattinen toisto on pysäytettynä, voit tuoda näyttöön toisen kuvan kääntämällä <5>-valitsinta.

113 Kuvien katsominen 3 Kuvan kääntäminen Voit kääntää kuvaa 90 tai 270 myötäpäivään. Näin saat kuvan näkymään näytössä oikein päin. 1 Valitse [Kuvan kääntö]. Valitse <5>-valitsinta kääntämällä [ckuvan kääntö] ja paina sitten <0>-painiketta. Näyttöön tulee kuvan kääntönäkymä. 2 Käännä kuvaa. Valitse käännettävä kuva kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. Kuva kääntyy myötäpäivään joka kerta, kun painat <0>-painiketta. Jos haluat kääntää jotakin toista kuvaa, toista kohta 2. Lopeta kuvan kääntäminen painamalla <M>-painiketta. Valikko tulee takaisin näkyviin. Jos [c Autom Kääntö] -asetukseksi on ennen pystysuuntaisen kuvan ottamista määritetty [Päällä] (s. 105), kuvia ei tarvitse kääntää edellä kuvatulla tavalla. Voit kääntää kuvia myös kuvaustietojen näyttötilassa, suurennetussa näkymässä ja luettelokuvanäkymässä. Siirry näihin näkymiin vaiheen 1 jälkeen. 113

114 CSelausnäyttö Kun näytössä on yksittäinen kuva, kuva ja kuvaustiedot, luettelokuva tai suurennettu kuva, CF-korttiin tallennettuja kuvia voi selata eteen- tai taaksepäin. 1 2 Tuo kuva näyttöön. Siirry selausnäyttöön. Paina <C>-painiketta. Selauspalkki tulee näkyviin näytön alalaitaan. Selauspalkki 3 Selaa kuvia eteen- tai taaksepäin. Käännä <5>-valitsinta. Poistu kuvien selaustilasta painamalla <C>-painiketta. Selauspalkki poistuu näytöstä. Siirry seuraavaan tai edelliseen kuvaan kääntämällä <5>-valitsinta. Yksittäisen kuvan näyttö ja kuvatietojen näyttö Yksittäisen kuvan näytön ja kuvatietojen näytön ollessa näkyvissä voit käyttää Siirry-toimintoa (siirtyminen 10 tai 100 kuvaa, siirtyminen päivämäärän mukaan tai kansion vaihtaminen). 114 Paina yllä kohdassa 2 <C>painiketta, paina <0>-painiketta ja käännä sitten <5>-valitsinta. Selauspalkissa näkyvä siirtymistapa vaihtuu (s. 115). Vahvista siirtymistapa painamalla <0>-painiketta. Siirry valitun siirtymistavan mukaisesti kääntämällä <5>-valitsinta.

115 CSelausnäyttö Siirtyminen, kun näkyvissä on yksittäinen kuva tai kuva ja kuvaustiedot Siirry 10 kuvaa / Siirry 100 kuvaa Voit siirtyä 10 tai 100 kuvaa eteenpäin kääntämällä <5>-valitsinta myötäpäivään. Kääntämällä sitä vastapäivään voit siirtyä 10 tai 100 kuvaa taaksepäin. Siirry kuva pvm Voit siirtyä tiettynä päivänä otettuun kuvaan. (Jos samana päivänä on otettu useita kuvia, ensimmäinen kyseisenä päivän otettu kuva tulee näkyviin.) Voit siirtyä seuraavaan tai edelliseen päivämäärään kääntämällä <5>-valitsinta. Vaihda kansio Voit siirtyä toiseen kansioon. Siirry edelliseen tai seuraavaan kansioon kääntämällä <5>-valitsinta. Kansion ensimmäinen kuva tulee näkyviin. Selaaminen suurennetussa näkymässä Selaa kymmenen kuvaa taaksepäin kääntämällä <5>-valitsinta vastapäivään tai kymmenen kuvaa eteenpäin kääntämällä sitä myötäpäivään. Suurennettu kohta ja suurennussuhde säilyvät kuvia selattaessa. Selaaminen luettelokuvatilassa Selaa näkyviin yhdeksän edellistä kuvaa kääntämällä <5>-valitsinta vastapäivään tai yhdeksän seuraavaa kuvaa kääntämällä sitä myötäpäivään. Kuvien selaaminen on mahdollista myös [Suojaus], [Kuvan kääntö]- ja [Valkotasapainon säätö] -tiloissa. 115

116 Kuvien katsominen televisiosta Kun kytket kameran televisioon kameran mukana toimitetulla videokaapelilla, voit katsoa ottamiasi kuvia televisiosta. Katkaise aina virta sekä kamerasta että televisiosta, ennen kuin kytket tai irrotat kaapelin. 1 2 Kytke kamera televisioon. Avaa kameran liittimen kansi. Kytke kameran mukana toimitettu videokaapeli kameran <q>liittimestä television videotuloliittimeen (VIDEO IN). Aseta kaapelin liitin huolellisesti paikalleen. Kytke televisioon virta ja valitse kuvalähteeksi videotuloliitäntä. Videotuloliitin 3 4 Käännä <4>-kytkin <1>- tai <J>-asentoon. Paina <x>-painiketta. Kuva tulee television kuvaruutuun. (Kameran isossa nestekidenäytössä ei näy mitään.) Kun lopetat kuvien katselun, käännä <4>-kytkin <2>-asentoon, katkaise televisiosta virta ja irrota videokaapeli. 116 Jos oikeaa videojärjestelmää ei ole määritetty, kuvat eivät näy oikein. Valitse oikea videojärjestelmä [c Videojärjest.] -asetuksella. Käytettävä televisio voi aiheuttaa sen, että neljä kulmaa näyttävät tummilta.

117 3 Kuvien suojaaminen Suojaamalla kuvan voit estää sen poistamisen vahingossa. Kuvan suojauksen kuvake 1 2 Valitse [Suojaus]. Valitse <5>-valitsinta kääntämällä [xsuojaus] ja paina sitten <0>painiketta. Näyttöön tulee suojausasetusnäkymä. Suojaa kuva. Valitse suojattava kuva kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. Kun kuva on suojattu, <K>-kuvake tulee näkyviin kuvan alapuolelle. Voit peruuttaa kuvan suojauksen painamalla <0>-painiketta uudelleen. <K>-kuvake poistuu näytöstä. Jos haluat suojata jonkin toisen kuvan, toista kohta 2. Lopeta kuvien suojaaminen painamalla <M>-painiketta. Valikko tulee takaisin näkyviin. Kun kuva on suojattu, sitä ei voi poistaa kameran poistotoiminnolla. Jos suojattu kuva halutaan poistaa, suojaus täytyy ensin peruuttaa. Jos poistat kaikki kuvat kerralla (s. 119), vain suojatut kuvat jäävät jäljelle. Tämä on käytännöllistä, kun haluat poistaa tarpeettomat kuvat kerralla. Voit suojata kuvia myös kuvaustietojen näyttötilassa, suurennetussa näkymässä ja luettelokuvanäkymässä. Siirry näihin näkymiin vaiheen 1 jälkeen. 117

118 LKuvien poistaminen Voit poistaa CF-kortin kuvia yksitellen tai kaikki kerralla. Suojattuja kuvia ei poisteta. Kun kuva on poistettu, sitä ei voi palauttaa. Varmista ennen kuvan poistamista, että et enää tarvitse sitä. Voit estää tärkeiden kuvien poistamisen vahingossa suojaamalla säilytettävät kuvat. Yksittäisen kuvan poistaminen Tuo kuva näyttöön. 1 Paina <x>-painiketta Valitse poistettava kuva. Valitse poistettava kuva kääntämällä <5>-valitsinta. Avaa poistovalikko. Paina <L>-painiketta. Poistovalikko tulee näkyviin näytön alalaitaan. Poista kuva. Valitse <5>-valitsinta kääntämällä [Poista] ja paina sitten <0>painiketta. Käyttövalo vilkkuu, ja kamera poistaa kuvan. Jos haluat poistaa lisää kuvia, toista vaiheet

119 LKuvien poistaminen Kaikkien kuvien poistaminen Tuo kuva näyttöön. Paina <x>-painiketta. Avaa poistovalikko. Paina <L>-painiketta. Poistovalikko tulee näkyviin näytön alalaitaan. Valitse [Kaikki]. Valitse <5>-valitsinta kääntämällä [Kaikki] ja paina sitten <0>painiketta. Näyttöön tulee vahvistuspyyntö. Poista kuvat. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Kamera poistaa kaikki suojaamattomat kuvat. Voit peruuttaa poiston painamalla <0>-painiketta kuvien poistamisen aikana. Kun kamera kirjoittaa tietoja CF-korttiin (käyttövalo vilkkuu) jatkuvan kuvauksen jälkeen, voit poistaa näytössä näkyvän kuvan tai kaikki kuvat painamalla ensin <x>-painiketta ja sitten <L>-painiketta. Jos valitset [Kaikki]-komennon ja painat sitten <0>-painiketta, kamera poistaa kaikki jatkuvan kuvauksen aikana otetut kuvat (myös ne kuvat, joita ei ole vielä käsitelty) ja kaikki CF-korttiin tallennetut kuvat. 119

120 3 CF-kortin alustaminen Alusta CF-kortti, ennen kuin käytät sitä kamerassa. CF-kortin alustaminen poistaa kaikki korttiin tallennetut tiedot. Myös suojatut kuvat poistetaan. Varmista, ettei korttiin ole tallennettu mitään, minkä haluat säilyttää. Siirrä tarvittaessa kuvat tietokoneeseen, ennen kuin aloitat kortin alustuksen. 1 2 Valitse [Alustus]. Valitse <5>-valitsinta kääntämällä [calustus] ja paina sitten <0>painiketta. Näyttöön tulee vahvistuspyyntö. Alusta CF-kortti. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Kamera alustaa CF-kortin. Kun alustus on valmis, valikko tulee takaisin näkyviin. Jos CF-kortti on muun valmistajan kuin Canonin tai jos se on alustettu toisessa kamerassa tai tietokoneessa, se ei ehkä toimi tässä kamerassa. Jos kortti ei toimi, alusta se ensin kamerassa. Tämä saattaa saada kortin toimimaan. Alustusnäytössä näkyvä CF-kortin kapasiteetti saattaa olla pienempi kuin kortissa ilmoitettu kapasiteetti. 120 Korttivirheiden Err CF (CF-kortin virhe) käsitteleminen Jos pienessä nestekidenäytössä näkyy teksti Err CF (CF-kortin virhe), CFkortissa on ongelma eikä kuvatietojen tallentaminen tai lukeminen onnistu. Käytä toista CF-korttia. Jos sinulla on yleisessä myynnissä oleva CF-kortin lukija, joka lukee kyseistä CF-korttia, voit siirtää sen avulla kuvat kortista tietokoneeseen. Kun olet siirtänyt kaikki kuvat tietokoneeseen, alusta CF-kortti. Kortti saattaa tämän jälkeen toimia normaalisti.

121 7 Tulostus suoraan kamerasta Voit kytkeä kameran tulostimeen suoraan ja tulostaa CF-korttiin tallennetut kuvat. Kamera mahdollistaa tulostuksen <w> PictBridgestandardin tai Canonin <A> CP Direct- ja Canonin <S> Bubble Jet Direct -standardin mukaisilla tulostimilla. 121

122 Tässä luvussa käytetyt merkinnät Tässä luvussa on ohjeet erityyppisten tulostinten käyttöön. Toimittuasi seuraavan sivun kohdan Tulostuksen valmisteleminen ohjeiden mukaan noudata omaa tulostintasi koskevia ohjeita, jotka ovat ilmoitetuilla sivuilla. Canon CP -tulostin Canon PIXMA/DS/BJ -tulostin Muun valmistajan tulostin wpictbridge tai ACP Direct PictBridge -yhteensopiva wpictbridge Vain Bubble Jet Direct -yhteensopiva SBubble Jet Direct PictBridge -yhteensopiva wpictbridge w A Tulostuksen valmisteleminen: Sivut Sivut Sivut Sivut Sivut Sivut Canonin PictBridge-sivusto Seuraavassa Web-sivustossa on tietoja Canon-kameran käytöstä eri tulostinten kanssa (esimerkiksi paperin tyypistä)

123 Tulostuksen valmisteleminen Kaikki suoratulostukseen liittyvät toimet tehdään kameran ison nestekidenäytön avulla. Kameran asetukset 1 2 Valitse [Siirtoasetus]. Valitse <5>-valitsinta kääntämällä [c Siirtoasetus] ja paina sitten <0>-painiketta. Valitse [Tulostus/PTP]. Valitse <5>-valitsinta kääntämällä [Tulostus/PTP] ja paina sitten <0>painiketta. Jos haluat kytkeä kameran tietokoneeseen, määritä [Siirtoasetus]- asetukseksi [PC-liitäntä]. Kameran ja tietokoneen välinen tiedonsiirto ei toimi, jos asetuksena on [Tulostus/PTP]. Jos käytät suoraa tulostusta, on suositeltavaa käyttää kameran virtalähteenä valinnaista ACK-E2-verkkolaitetta. Kytke kamera tulostimeen. Käännä kameran <4>-kytkin 1 <2>-asentoon. 2 Määritä tulostin käyttövalmiiksi. Lisätietoja on tulostimen käyttöoppaassa. 123

124 Tulostuksen valmisteleminen Tulostimet ja kaapelit w w A w S A S 3 Tulostinyhteensopivuus Vain PictBridge PictBridge ja CP Direct PictBridge ja Bubble Jet Direct Vain CP Direct Vain Bubble Jet Direct 4 5 Kytke kamera tulostimeen. Seuraavan taulukon (Tulostimet ja kaapelit) avulla voit valita kaapelin, jolla kamera kytketään tulostimeen. Sopiva kaapeli Kameran mukana toimitettu liitäntäkaapeli Molemmissa liittimissä on <D>-kuvake. Tulostimen mukana toimitettu kaapeli Vain yhdessä liittimessä on <D>-kuvake. Kun kytket kaapelin liittimen kameran <C>-liitäntään, liittimessä olevan <D>-kuvakkeen on oltava kameran etupuolta kohti. Lisätietoja kaapelin kytkemisestä on tulostimen käyttöoppaassa. Kytke tulostimeen virta. Käännä kameran <4>-kytkin <1>- tai <J>-asentoon. Joistakin tulostimista voi kuulua äänimerkki. 124

125 Tulostuksen valmisteleminen wpictbridge ACP Direct SBubble Jet Direct 6 Tuo kuva näyttöön. Paina <x>-painiketta. Kuva ja tulostinyhteyden ilmaiseva tulostinkuvake <w>, <A> tai <S> tulevat näyttöön. <l>-painikkeen sininen valo syttyy. Tarvittavat toimenpiteet vaihtelevat sen mukaan, mikä kuvakkeista on näkyvissä. Lisätietoja on vastaavilla sivuilla jäljempänä. Kuvake w A S Lisätietoja sivuilla , , , 138 RAW-kuvia ei voi tulostaa suoratulostuksella. Jos käytät kameran virtalähteenä akkua, varmista, että se on ladattu täyteen. Tarkkaile akun varaustasoa suoratulostuksen aikana. Jos vaiheessa 5 kuuluu pitkä merkkiääni, PictBridge-tulostimessa on jokin ongelma. Seuraavalla tavalla voit selvittää, mikä on vikana. Tuo kuva näkyviin painamalla <x>-painiketta ja toimi sitten alla kuvatulla tavalla. 1. Paina <0>-painiketta. 2. Valitse tulostusasetusnäkymästä [Tulosta]. Virheilmoitus tulee isoon nestekidenäyttöön. Lisätietoja on kohdassa Virheilmoitukset sivulla 129. Katkaise virta kamerasta ja tulostimesta, ennen kuin irrotat kaapelin. Vedä kaapeli irti pitämällä kiinni liittimestä, ei johdosta. Kytke kamera tulostimeen aina tähän tarkoitukseen suunnitellulla liitäntäkaapelilla. Älä irrota kaapelia suoratulostuksen aikana. 125

126 wtulostaminen PictBridge-toiminnolla Käytettävissä olevat asetukset vaihtelevat tulostimen mukaan. Jotkin asetukset eivät ehkä ole käytettävissä. Lisätietoja on tulostimen käyttöoppaassa. Tulostimen liitäntäkuvake 1 2 Valitse tulostettava kuva. Varmista, että kameran ison nestekidenäytön vasemmassa yläkulmassa näkyy <w>-kuvake. Valitse tulostettava kuva kääntämällä <5>-valitsinta. Paina <0>-painiketta. Näyttöön tulee tulostusasetusnäkymä. Tulostusasetusnäkymä Määritä päiväyksen tai kuvanumeron tulostus käyttöön tai pois käytöstä. Määritä tulostuksen tehosteet. Määrittää tulostettavan määrän. Määrittää rajattavan alueen. Määrittää paperikoon ja -tyypin sekä sivun asettelun. Palauttaa näytön vaiheeseen 1. Käynnistää tulostuksen. Määritetty paperikoko, paperityyppi ja asettelu näkyy näytössä. * Käytettävän tulostimen tyyppi voi aiheuttaa sen, etteivät päiväyksen ja kuvanumeron tulostuksen ja rajauksen asetukset sekä muut asetukset ole käytettävissä. 3 Valitse [Paperiasetus]. Valitse <5>-valitsinta kääntämällä [Paperiasetus] ja paina sitten <0>painiketta. Näyttöön tulee Paperiasetus-näkymä. 126

127 wtulostaminen PictBridge-toiminnolla Paperin koon määrittäminen Valitse <5>-valitsinta kääntämällä tulostimeen ladatun paperin koko ja paina sitten <0>-painiketta. Paperin tyyppi -näkymä tulee näyttöön. YPaperityypin määrittäminen Valitse <5>-valitsinta kääntämällä tulostimeen ladatun paperin tyyppi ja paina sitten <0>-painiketta. Asettelunäkymä tulee näyttöön. Tietoja paperityypeistä Jos käytössäsi on Canon PIXMA/DS/BJ -tulostin ja Canon-paperia, määritä vastaavat paperityyppiasetukset seuraavasti: Photo Paper Plus Glossy Photo Paper Pro Photo Fast Photo Photo Paper Plus Glossy Oletus Jos käytössäsi on muu kuin Canon-tulostin, katso lisätietoja tulostimen käyttöoppaasta. USivun asettelun määrittäminen Valitse haluamasi asettelu kääntämällä <5>-valitsinta ja painamalla sitten <0>-painiketta. Tulostusasetusnäkymä tulee uudelleen näkyviin. 127

128 wtulostaminen PictBridge-toiminnolla Tietoja asettelusta Tulosteessa ei ole valkoisia reunoja. Ei kehystä Jos tulostimessa ei ole reunattomien tulosteiden tulostusominaisuutta, tulosteessa on reunat. Kehystetty Tulosteen reunoissa on valkoinen kehys. Kehystetty Kuvaustiedot tulostuvat 9 x 13 cm:n kokoisten ja sitä suurempien tulosteiden kehykseen. ** kuvaa Voit tulostaa 2, 4, 8, 9, 16 tai 20 kopiota samasta kuvasta yhdelle arkille. 20 kuvaa 35 kuvaa Oletus A4- tai Letter-kokoiselle paperille tulostuu 20 tai 35 pienoiskuvaa DPOF-toiminnolla tulostetuista kuvista. [20 kuvaa ] -vaihtoehdon ollessa valittuna kuvaustiedot* tulostuvat kunkin pienoiskuvan sivulle. Canon-tulostinta käytettäessä tulosteeseen ei tule kehystä. * Exif-tiedoista tulostuvat esimerkiksi kameran nimi, objektiivin nimi, kuvaustila, valotusaika, aukko, valotuksen kompensoinnin määrä ja ISO-herkkyys. Päiväyksen/kuvanumeron tulostus ETulostuksen tehosteet RKopioiden määrä 4 Määritä muut asetukset. Tarvittaessa voit valita myös < > päiväyksen/kuvanumeron tulostuksen, <E> tulostuksen tehosteet ja <R> kopioiden määrän. Valitse komento kääntämällä <5>valitsinta ja paina sitten <0>painiketta. Valitse asetukselle haluamasi arvo kääntämällä <5>-valitsinta ja painamalla sitten <0>-painiketta. Joissakin BJ-tulostimissa voi <E> Tulostuksen tehosteet -asetuksen valitsemisen jälkeen valita jonkin seuraavista asetuksista: [Vivid] (kirkkaat vihreät ja sininen taivas), [NR] (kohinanpoisto), [Vivid+NR], [Kasvot] (taustavalosta johtuvan kasvojen tummuuden kompensointi) tai [Päällä]. Lisätietoja rajaamisesta on sivulla

129 wtulostaminen PictBridge-toiminnolla 5 Aloita tulostus. Valitse <5>-valitsinta kääntämällä [Tulosta] ja paina sitten <0>painiketta. Tulostus käynnistyy. Kun tulostus on päättynyt, näyttö palautuu kohdassa 1 kuvattuun tilaan. Voit keskeyttää tulostuksen painamalla <0>-painiketta, kun näytössä näkyy [Pysäytä], valitsemalla [OK] <5>valitsinta kääntämällä ja painamalla sitten <0>-painiketta. Tulostuksen käynnistyminen voi kuvan koon ja tallennuslaadun mukaan vaihdellen kestää jonkin aikaa sen jälkeen, kun olet valinnut [Tulosta]- komennon. Tulostuksen tehosteiden ja muiden valintojen [Oletus]-asetus määräytyy tulostimen valmistajan määrittämien oletusasetusten mukaan. Tulostimen [Oletus]-asetukset on selvitetty tulostimen käyttöoppaassa. Tulostinvirheiden käsitteleminen Jos selvität tulostinvirheen (muste tai paperi lopussa tms.) ja jatkat sitten tulostusta valitsemalla [Jatka], mutta tulostus ei kuitenkaan jatku, jatka tulostusta tulostimen painikkeiden avulla. Lisätietoja on tulostimen käyttöoppaassa. Virheilmoitukset Jos tulostuksen aikana tapahtuu virhe, kameran isoon nestekidenäyttöön tulee virheilmoitus. Pysäytä tulostus painamalla <0>-painiketta. Kun ongelma on ratkaistu, jatka tulostamista. Lisätietoja tulostusongelmien ratkaisemisesta on tulostimen käyttöoppaassa. Paperihäiriö Tarkista, onko paperi lisätty tulostimeen oikein. Värihäiriö Tulostimen muste on lopussa, tai hukkamustesäiliö on täynnä. Laitehäiriö Tarkista mahdolliset muut tulostimen ongelmat kuin paperi- ja musteongelmat. Tiedostovirhe Valittua kuvaa ei voi tulostaa PictBridge-toimintoa käyttämällä. Toisella kameralla otettuja tai tietokoneessa muokattuja kuvia ei ehkä voi tulostaa. 129

130 ATulostaminen CP Direct -toiminnolla Tulostimen liitäntäkuvake Tulostusasetusnäkymä 1 2 Valitse tulostettava kuva. Varmista, että kameran ison nestekidenäytön vasemmassa yläkulmassa näkyy <A>-kuvake. Valitse tulostettava kuva kääntämällä <5>-valitsinta. Paina <0>-painiketta. Näyttöön tulee tulostusasetusnäkymä. Tulostustyylin asetukset tulevat näyttöön. <H> on päiväyskuvake. 3 Määrittää tulostettavan määrän. Määrittää rajattavan alueen. Määrittää tulostustyylin. Palaa vaiheeseen 1. Käynnistää tulostuksen. Valitse [Tyyli]. Valitse <5>-valitsinta kääntämällä [Tyyli] ja paina sitten <0>painiketta. Näyttöön tulee tyylinäkymä. 130

131 ATulostaminen CP Direct -toiminnolla [Kuva] [Kehys] [Päiväys] 4 5 Määritä haluamasi asetukset. Aseta haluamasi [Kuva], [Kehys] ja [Päiväys]. Valitse komento kääntämällä <5>valitsinta ja paina sitten <0>painiketta. Valitse haluamasi asetus kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. [Kuva] on valittavissa, kun käytetään korttikoon paperia. Jos valitset [Monikuva]-asetuksen, paperille tulostuu kahdeksan samanlaista pientä kuvaa. Tarkista [Kehys]- ja [Päiväys]- asetukset ja muuta niitä tarvittaessa. Kun olet valmis, palaa tulostusasetusnäkymään painamalla <M>-painiketta. Määritä kopioiden määrä. Määritä tarvittava asetus. Valitse <5>-valitsinta kääntämällä [kopiota] ja paina sitten <0>painiketta. Valitse <5>-valitsinta kääntämällä kopioiden määrä ja paina sitten <0>-painiketta. Määritä luku väliltä

132 ATulostaminen CP Direct -toiminnolla 6 7 Määritä rajaus. Määritä tarvittava asetus. Lisätietoja rajaamisesta on sivulla 136. Aloita tulostus. Valitse <5>-valitsinta kääntämällä [Tulosta] ja paina sitten <0>painiketta. Tulostus käynnistyy. Kun tulostus on päättynyt, näyttö palautuu kohdassa 1 kuvattuun tilaan. Voit keskeyttää tulostuksen painamalla <0>-painiketta, kun näytössä näkyy [Pysäytä], valitsemalla [OK] <5>-valitsinta kääntämällä ja painamalla sitten <0>-painiketta. Päiväys saattaa näkyä vaaleana, jos se on tulostettu kirkkaalle taustalle tai kehykseen. Jos [Monikuva]-asetus on valittuna, [Kehys] ja [Päiväys] eivät ole valittavissa. [Ei kehystä] -asetus valitaan automaattisesti, ja [Päiväys]- asetukseksi tulee [Pois]. Lisäksi kuvan kaikista reunoista leikkautuu osa. 132 Jos [Päiväys] on [Päällä], kuvan mukana tallentunut päivämäärä tulostuu kuvaan. Päiväys tulostuu kuvan oikeaan alakulmaan. Jos valitset vain yhtä kuvaa tulostaessasi [Pysäytä], tulostus ei pysähdy, ennen kuin kuva on valmis. Jos tulostat useita kuvia, tulostus pysähtyy, kun parhaillaan tulostettava kuva on valmis. Jos tulostuksen aikana tapahtuu virhe, kameran isoon nestekidenäyttöön tulee virheilmoitus. Valitse [Pysäytä] tai [Jatka] (kun ongelma on selvitetty). Jos [Jatka] ei näy näytössä, valitse [Pysäytä].

133 STulostaminen Bubble Jet Direct -toiminnolla Tulostimen liitäntäkuvake Tulostusasetusnäkymä 1 2 Valitse tulostettava kuva. Varmista, että kameran ison nestekidenäytön vasemmassa yläkulmassa näkyy <S>-kuvake. Valitse tulostettava kuva kääntämällä <5>-valitsinta. Paina <0>-painiketta. Näyttöön tulee tulostusasetusnäkymä. Tulostustyylin asetukset tulevat näyttöön. <H> on päiväyskuvake. 3 Määrittää tulostettavan määrän. Määrittää rajattavan alueen. Määrittää tulostustyylin. Palaa vaiheeseen 1. Käynnistää tulostuksen. Valitse [Tyyli]. Valitse <5>-valitsinta kääntämällä [Tyyli] ja paina sitten <0>painiketta. Näyttöön tulee tyylinäkymä. 133

134 STulostaminen Bubble Jet Direct -toiminnolla [Paperi] [Kehys] [Päiväys] 4 Määritä haluamasi asetukset. Valitse komento kääntämällä <5>valitsinta ja paina sitten <0>painiketta. Valitse haluamasi asetus kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. [Paperi]-asetuksella valitaan tulostimeen ladatun paperin koko. Tarkista [Kehys]- ja [Päiväys]- asetukset ja muuta niitä tarvittaessa. Kun olet valmis, palaa tulostusasetusnäkymään painamalla <M>-painiketta. 5 6 Määritä kopioiden määrä. Määritä tarvittava asetus. Valitse <5>-valitsinta kääntämällä [kopiota] ja paina sitten <0>painiketta. Valitse <5>-valitsinta kääntämällä kopioiden määrä ja paina sitten <0>-painiketta. Määritä luku väliltä Määritä rajaus. Määritä tarvittava asetus. Lisätietoja rajaamisesta on sivulla

135 STulostaminen Bubble Jet Direct -toiminnolla 7 Aloita tulostus. Valitse <5>-valitsinta kääntämällä [Tulosta] ja paina sitten <0>painiketta. Tulostus käynnistyy. Kun tulostus on päättynyt, näyttö palautuu kohdassa 1 kuvattuun tilaan. Voit keskeyttää tulostuksen painamalla <0>-painiketta, kun näytössä näkyy [Pysäytä], valitsemalla [OK] <5>-valitsinta kääntämällä ja painamalla sitten <0>-painiketta. Jos [Kehystetty]-asetus on käytössä, päiväys voi tulostua kehyksen päälle tulostimen mukaan. Jos [Päiväys] on [Päällä], kuvan mukana tallentunut päivämäärä tulostuu kuvaan. Päiväys tulostuu kuvan oikeaan alakulmaan. Jos valitset tulostuksen aikana [Pysäytä], tulostus keskeytyy ja tulostettava paperi tulee ulos tulostimesta. Jos tulostuksen aikana tapahtuu virhe, kameran isoon nestekidenäyttöön tulee virheilmoitus. Valitse [Pysäytä] tai [Jatka]. Jos valitset [Jatka], mutta tulostin ei jatka tulostamista, tulostus jatkuu automaattisesti, kun ongelma on selvitetty. Jos käytössä on BJ-tulostin, jossa on käyttöpaneeli, siinä näkyy mahdollisen virheen numero. Ratkaise ilmennyt tulostusongelma BJtulostimen käyttöoppaan avulla. 135

136 Rajauksen määrittäminen Voit rajata kuvan ja tulostaa vain rajatun alueen. Näin voit muuttaa kuvan sommittelua. Tee rajaus juuri ennen tulostusta. Jos määrität rajauksen jälkeen tulostusasetukset, rajaus on ehkä määritettävä uudestaan Valitse [Rajaus]. Valitse <5>-valitsinta kääntämällä [Rajaus] ja paina sitten <0>painiketta. Näyttöön tulee rajausnäkymä. Rajaa kuva. Rajauskehyksen sisällä oleva kuvaalue tulostuu. Ohje poistuu näytöstä, kun rajaat kuvaa. Se palaa näyttöön, jos kameraa ei käytetä viiteen sekuntiin. Rajauskehyksen koon muuttaminen Voit muuttaa rajauskehyksen kokoa <u>- tai <I>-painiketta painamalla. Mitä pienempi rajauskehys on, sitä enemmän kuvaa suurennetaan. Rajauskehyksen siirtäminen Vieritä kuvaa mihin tahansa suuntaan käyttämällä <9>-valitsinta. Siirrä rajauskehystä, kunnes saavutat haluamasi rajauksen. Kehyksen kääntäminen Rajauskehyksen pysty- ja vaakasuunta vaihtuvat <B>painiketta painamalla. Esimerkiksi vaakasuuntainen kuva voidaan tulostaa pystysuuntaisena.

137 Rajauksen määrittäminen Tulostettava kuva-alue 3 Sulje valikko. Paina <0>-painiketta. Tulostusasetusnäkymä tulee uudelleen näyttöön. Vasemmassa yläkulmassa näkyy tulostettava rajattu kuva. Rajattu kuva-alue ei joissakin tulostimissa aina tulostu valitsemallasi tavalla. Mitä pienemmäksi rajauskehys määritetään, sitä rakeisemmalta kuva näyttää. Jos kuvasta tulee liian rakeinen, rajauskehys muuttuu punaiseksi. Katso kameran isoa nestekidenäyttöä kuvaa rajatessasi. Jos katsot kuvaa TV-ruudussa, rajauskehys ei ehkä näy oikein. Rajauskehyksen muoto määräytyy valittujen [Paperiasetus]-, [Kuva] / [Paperi]-, [Kuva-asetukset] / [Kehys]-asetusten mukaan. 137

138 Helppo tulostus Kun tulostat suoraan kamerasta tulostimeen, tulostusasetukset tallentuvat kameraan. Voit käyttää samoja asetuksia uudelleen noudattamalla seuraavia ohjeita Kytke kamera tulostimeen ja valmistaudu tulostukseen. Tuo kuvat näyttöön ja valitse tulostettavat kuvat. Paina <l>-painiketta niin, että sen sininen valo syttyy. Sininen valo vilkkuu, ja tulostus alkaa. 138 Helppoa tulostusta käytettäessä voidaan tulostaa vain yksi kuva kerrallaan. Helpossa tulostuksessa ei käytetä rajausta. Kun valinnainen toiminto 18-1 on käytössä, tulostusta ei voi aloittaa <l>-painikkeella.

139 8 DPOF: Digital Print Order Format Kun käytössä on DPOF (Digital Print Order Format), voit määrittää CF-kortista tulostettavat kuvat ja niiden lukumäärän kamerasta. Tämä toiminto on käytännöllinen tulostettaessa DPOF-yhteensopivalla tulostimella tai kuvalaboratoriossa. Tietoja DPOF-toiminnosta DPOF (Digital Print Order Format) on standardi, jonka mukaisesti kuvien tulostusohjeet tallennetaan CF-korttiin. Standardin ansiosta voit määrittää tulostettavat kuvat ja niiden tulostusmäärät. DPOFyhteensopivalla digitaalikameralla on seuraavat edut: Kun CF-kortti asetetaan DPOF-yhteensopivaan tulostimeen, tulostus voidaan tehdä määritetyllä tavalla. Kuvia voi tulostaa DPOF-määritysten mukaisesti sellaisilla tulostimilla, jotka kykenevät suoraan tulostukseen kamerasta. Kun tulosteita tilataan kuvalaboratoriosta, tilauslomaketta ei tarvitse täyttää esimerkiksi kuvien valitsemista tai määrien ilmoittamista varten. 139

140 3 Tulostaminen Tulostusasetukset Määritä tulostustapa, päiväys- ja kuvanumeroasetukset. Tulostusasetukset koskevat kaikkia DPOF-toiminnolla tulostettavia kuvia. (Tulostusasetuksia ei voi määrittää kullekin kuvalle erikseen.) Valitse [Tulostus]. Valitse <5>-valitsinta kääntämällä [x Tulostus] ja paina sitten <0>painiketta. Näyttöön tulee Tulostus-näkymä. Valitse [Asetus]. Valitse <5>-valitsinta kääntämällä [Asetus] ja paina sitten <0>painiketta. Näyttöön tulee tulostusasetusnäkymä. Määritä haluamasi asetukset. Määritä [Tulostustapa]-, [Päiväys]- ja [Kuvanumero]-asetukset. Valitse komento kääntämällä <5>valitsinta ja paina sitten <0>painiketta. Valitse haluamasi asetus kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. [Tulostustapa] [Päiväys] [Kuvanumero] 140

141 3 Tulostaminen Tulostustapa Päiväys Kuvanumero K L K L Päällä Pois Päällä Pois Normaali Luettelokuva Molemmat 4 Arkille tulostetaan yksi kuva. Arkille tulostetaan useita pienoiskuvia. Sekä normaali että luettelokuva tulostetaan. [Päällä] tulostaa tallennetun päivämäärän kuvaan. [Päällä] tulostaa kuvanumeron kuvaan. Sulje valikko. Paina <M>-painiketta. Tulostusnäkymä tulee uudelleen näyttöön. Määritä tulostettavat kuvat valitsemalla [Valitse] tai [Kaikki]. RAW-kuvia ei voi valita tulostettaviksi. Vaikka [Päiväys]- ja [Kuvanumero]-asetuksiksi olisi määritetty [Päällä], päiväyksen ja kuvanumeron tulostus on riippuvainen valitusta tulostustapa-asetuksesta ja tulostintyypistä. Et voi määrittää Luettelokuva]-tulostuksessa yhtä aikaa sekä [Päiväys]- että [Kuvanumero]-asetukseksi [Päällä]. Kun tulostetaan DPOF-yhteensopivilla tulostimilla, käytettävän CF-kortin tulostusmäärityksien on oltava määritettyinä. Toiminto ei toimi, jos vain purat kuvat CF-kortista ja yrität tulostaa ne. Jotkin DPOF-yhteensopivat tulostimet ja kuvalaboratoriot eivät välttämättä pysty tulostamaan valokuvia määritettyjen asetuksien mukaan. Jos tulostaminen ei onnistu tulostimellasi, katso lisätietoja tulostimen käyttöoppaasta. Jos tilaat kuvia kuvalaboratoriosta, varmista ensin laitteistojen yhteensopivuus. Älä käytä DPOF-toimintoa, jos kamerassa on CF-kortti, jossa on myös toisella kameralla otettuja kuvia. Tulostettaviksi määritetyt kuvat saattavat tuhoutua vahingossa. Myös kuvan tyyppi voi estää tulostuksen. 141

142 3 Tulostaminen Tulostettavien kuvien valitseminen yksitellen 1 2 Valitse [Valitse]. Valitse <5>-valitsinta kääntämällä [Valitse] ja paina sitten <0>-painiketta. Näyttöön tulee tulostusnäkymä. Valitse tulostettava kuva. Valitse tulostettava kuva kääntämällä <5>-valitsinta. Voit siirtyä kolmen kuvan näkymään painamalla <I>-painiketta. Siirry takaisin yhden kuvan näkymään painamalla <u>-painiketta. Kolmen kuvan näkymä Valitse kuva. Tulostusasetukset vaihtelevat [Tulostustapa]-asetuksen (s. 140) mukaan. [Normaali]- ja [Molemmat]-asetukset Normaali-asetuksella tulostettavan kuvan tulostettavan kopiomäärän voi asettaa (enintään 99). Valitse tulosteiden määrä painamalla <0>-painiketta ja kääntämällä sitten <5>-valitsinta. Paina lopuksi vielä <0>-painiketta.

143 3 Tulostaminen 4 [Luettelokuva]-asetus Jos haluat lisätä luettelokuvaan uuden kuvan, valitse (<X>) valintaruutu. Jätä valintaruutu muussa tapauksessa valitsematta. Voit valita (<X>) valintaruudun painamalla <0>-painiketta. Jos haluat poistaa valinnan, paina <0>painiketta uudelleen. Jos haluat valita lisää kuvia, toista vaiheet 2 3. Voit valita enintään 998 kuvaa. Sulje valikko. Paina <M>-painiketta. Tulostus-näkymä tulee uudelleen näyttöön. Tallenna asetukset CF-korttiin painamalla <M>-painiketta uudelleen. Valikko tulee uudelleen näkyviin. 143

144 3 Tulostaminen Kaikkien kuvien valitseminen Voit määrittää tai peruuttaa kaikkien CF-kortin kuvien tulostuksen kerralla. Normaalitulosteita tulostetaan kutakin yksi kappale. Huomaa, että jos toimit Tulostettavien kuvien valitseminen yksitellen -kohdan ohjeiden mukaan, mutta teet sitten vielä seuraavat toimenpiteet (Kaikkien kuvien valitseminen), tulostusasetusten mukaan kaikki kuvat tulostetaan Valitse [Kaikki]. Valitse <5>-valitsinta kääntämällä [Kaikki] ja paina sitten <0>painiketta. Näyttöön tulee Kaikki-valintanäkymä. Valitse [Valitse kaikki]. Valitse <5>-valitsinta kääntämällä [Valitse kaikki] ja paina sitten <0>painiketta. Jokaisen kuvan tulostemääräksi määritetään yksi, ja tulostusnäkymä tulee uudelleen näyttöön. Jos valitset [Poista valinnat], kaikkien tulostettaviksi valittujen kuvien valinta poistetaan. Jos valitset [Peruuta], tulostusnäkymä tulee uudelleen näkyviin. Sulje valikko. Poistu tulostusnäkymästä painamalla <M>-painiketta. Asetukset tallentuvat CF-korttiin, ja valikko tulee jälleen näkyviin. Huomaa, että RAW-kuvia ei voi valita, vaikka kaikki kuvat valittaisiin tulostettavaksi. Jos käytät PictBridge-tulostinta, valitse tulostettavaksi kerralla enintään 500 kuvaa. Jos valitset enemmän kuvia, kaikki valitut kuvat eivät välttämättä tulostu.

145 3 Suora tulostus DPOF-toimintoa käyttäen Jos käytössä on suoran tulostuksen kanssa yhteensopiva tulostin, voit tulostaa kuvia DPOF-asetuksia käyttämällä. 1 2 Valmistaudu tulostamiseen. Katso ohjeet kohdista Kameran asetukset (kohdat 1 ja 2) ja Kytke kamera tulostimeen. (kohdat 1 5) sivuilta Valitse [Tulostus]. Valitse <5>-valitsinta kääntämällä [x Tulostus] ja paina sitten <0>painiketta. Näyttöön tulee Tulostus-näkymä. wpictbridge 3 4 Valitse [Tulosta]. Valitse <5>-valitsinta kääntämällä [Tulosta] ja paina sitten <0>painiketta. [Tulosta]-valinta on näkyvissä vain, jos kamera on kytketty tulostimeen ja tulostaminen on mahdollista. Näyttöön tulee tulostusasetusnäkymä. Määritä tulostusasetukset. ACP Direct SBubble Jet Direct wpictbridge Määritä [Paperiasetus] ja <E> - tulostustehosteet (s. 126). 145

146 3 Suora tulostus DPOF-toimintoa käyttäen 5 ACP Direct / SBubble Jet Direct Määritä [Tyyli]. (s. 130/133) Aloita tulostus. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Tulostus käynnistyy. Voit keskeyttää tulostuksen painamalla <0>-painiketta, kun näytössä näkyy [Pysäytä], valitsemalla [OK] <5>valitsinta kääntämällä ja painamalla sitten <0>-painiketta. Jos tulostat PictBridge- tai Bubble Jet Direct -tulostimella, muista määrittää paperikoko. Kuvanumeroja ei voi tulostaa kuviin kaikilla PictBridge-tulostimilla. Jos [Kehystetty]-asetus on käytössä, päiväys voi tulostua kehyksen päälle tulostimen mukaan. Päiväys voi näyttää haalealta, jos se tulostuu vaalealle taustalle tai kehyksen päälle. 146 Jos käytössä on CP Direct -tulostin ja [Tulostustapa]-asetukseksi on määritetty [Luettelokuva], arkille tulostuva kuvamäärä määräytyy seuraavasti: Luottokorttikoko: 20 kuvaa 9 x 13 cm:n koko: 42 kuvaa 10 x 14,8 cm:n koko: 63 kuvaa Katso Bubble Jet Direct -tulostimen luettelokuvan kuvamäärä BJ-tulostimen käyttöoppaasta. Jos keskeytit tulostuksen ja haluat jatkaa loppujen kuvien tulostamista, valitse [Jatka]. Huomaa, että tulostus ei jatku, jos olet keskeyttänyt tulostuksen ja jokin seuraavista kohdista täyttyy: Tulostusasetuksia on muutettu ennen tulostuksen jatkamista. Tulostettava kuva on poistettu ennen tulostuksen jatkamista. Olet vaihtanut paperikasetin ennen tulostuksen jatkamista (luettelokuvan tulostus CP Direct -toiminnolla). Olet vaihtanut paperiasetusta ennen tulostuksen jatkamista (luettelokuvan tulostus PictBridge-toiminnolla). CF-kortissa on vain vähän kapasiteettia jäljellä tulostusta keskeytettäessä. Jos tulostaminen ei onnistu oikein, katso lisätietoja sivulta 129 (PictBridge), 132 (CP Direct) tai 135 (Bubble Jet Direct).

147 9 Kameran toimintojen mukauttaminen Käytössä olevat kamera-asetukset voi tallentaa valintakiekon <l>-asetukseen. Valinnaisten toimintojen avulla voit mukauttaa kameraa kuvaustottumustesi mukaan. Valinnaiset toiminnot toimivat kaikissa tiloissa <1>-tilaa (täysautomaattinen kuvaus) lukuun ottamatta. 147

148 3 Rekisteröi asetuksetn Useimmat käytössä olevat kamera-asetukset voi tallentaa valintakiekon <l>-asetukseen. Valitse kuvaustilaksi jokin muu kuin <1> (täysautomaattikuvaus). Kamera-asetuksia ei voi tallentaa <1>tilassa (täysautomaattikuvaus). 1 Valitse [Rekisteröi asetukset]. Valitse <5>-valitsinta kääntämällä [c Rekisteröi asetukset] ja paina sitten <0>-painiketta. 2 Valitse [OK]. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Seuraavat kamera-asetukset tallentuvat valintakiekon <l>asetukseen: Kuvausasetukset Kuvaustila ja asetukset, automaattitarkennustila, tarkennuspisteen valinta, mittausmenetelmä, ISO-herkkyys, kuvaustapa, valotuksen korjaus, salamavalotuksen korjaus ja valkotasapaino. Valikkoasetukset Koko/pakkaus, Äänimerkki, Ilman korttia, Valotushaaruk., WB-säätö, Valkotasapainon säätö, Värilämpötila, Väriavaruus, Kuva-asetukset, Esikatseluaika, Tark.pisteet, Histogrammi, Virransäästö, Autom. Kääntö, LCD:n kirkkaus, Kuvanumerointi ja Valinnaiset toiminnot (C.Fn). Vaikka valintakiekko olisi <l>-asennossa, voit silti muuttaa kuvaustapaa ja valikkoasetuksia. Jos haluat sisällyttää muutokset <l>-asentoon, toimi edellä kuvatulla tavalla. 148 Saat <l>-asentoon tallennetut asetukset näkyviin kääntämällä valintakiekon asentoon <l> ja painamalla <B>-painiketta. Tallennetut asetukset tulevat isoon nestekidenäyttöön. Voit palauttaa <l>-asetuksen oletusasetuksen mukaiseksi valitsemalla [Poista rekisteröidyt aset.] kohdassa 2 sivulla 150. Palautettavat oletusasetukset on lueteltu sivulla 37.

149 3 Valinnaisten toimintojen määrittäminenn Valinnaisen toiminnon numero 1 2 Valitse [Valinnaiset toiminnot (C.Fn)]. Valitse <5>-valitsinta kääntämällä [c Valinnaiset toiminnot (C.Fn)] ja paina sitten <0>-painiketta. Näyttöön tulee valinnaisten toimintojen näkymä. Valitse valinnaisen toiminnon numero Valitse haluamasi asetus kääntämällä <5>-valitsinta ja paina sitten <0>painiketta. Kuvaus 3 4 Muuta asetusta. Valitse asetukselle haluamasi arvo kääntämällä <5>-valitsinta ja painamalla sitten <0>-painiketta. Toista vaiheet 2 ja 3, jos haluat määrittää muita valinnaisia toimintoja. Valinnaisen toiminnon nykyiset asetukset näkyvät näytön alaosassa. Sulje valikko. Palaa valikkoon painamalla <M>-painiketta. Kun poistut valikosta, <K> tulee näkyviin pieneen nestekidenäyttöön. Vaikka valinnaisen toiminnon 00 tähyslasin asetus vaihdettaisiin toiminnosta 00-0 joksikin muuksi, <K> ei näy pienessä nestekidenäytössä. 149

150 3 Valinnaisten toimintojen määrittäminenn Valinnaisten toimintojen asetusten palauttaminenn Valitse [Poista asetukset]. Valitse <5>-valitsinta kääntämällä [cpoista asetukset] ja paina sitten <0>-painiketta. Näyttöön tulee Poista asetukset - näkymä. Valitse [Poista C.Fn toiminnot]. Valitse <5>-valitsinta kääntämällä [Poista C.Fn toiminnot] ja paina sitten <0>-painiketta. Valitse [OK]. Valitse <5>-valitsinta kääntämällä [OK] ja paina sitten <0>-painiketta. Kaikki valinnaiset toiminnot palautuvat oletusasetusten mukaisiksi. 150 Valinnaisen toiminnon 00 tähyslasiasetusta ei peruuteta. Kun kuvaustilana on <l>, kamera-asetuksia ja valinnaisten toimintojen asetuksia ei voi palauttaa oletusasetusten mukaisiksi.

151 3 Valinnaisten toimintojen asetuksetn C.Fn-01 SET-painike kuvaustilassa Voit muuttaa <0>-painikkeen toiminnan. 0: Oletus (ei toimintoa) 1: Vaihda kuvan laatu Voit määrittää tallennuslaadun suoraan painamalla <0>-painiketta, katsomalla pientä nestekidenäyttöä ja kääntämällä <5>-valitsinta. 2: Vaihda kuva-asetukset Tuo kuva-asetusten valintanäyttö näkyviin isoon nestekidenäyttöön painamalla <0>-painiketta. Valitse haluamasi kuva-asetus kääntämällä <5>-valitsinta ja paina sitten <0>-painiketta. 3: Menu näyttö Kun tämä asetus on käytössä, painikkeen toiminta vastaa <M>painiketta. 4: Kuvan toisto Kun tämä asetus on käytössä, painikkeen toiminta vastaa <x>painiketta. C.Fn-02 Pitkän valot. kohinanpoisto 0: Pois 1: Autom.kohinanpoisto Kun valotusaika on vähintään 1 sekunti, kohinanpoisto otetaan käyttöön automaattisesti, jos kuvassa on pitkästä valotusajasta johtuvaa kohinaa. [Autom. kohinanpoisto] -asetus poistaa kohinaa tehokkaasti. 2: Päällä Tämä asetus vähentää kuvakohinaa, kun valotusaika on vähintään yksi sekunti. Tämä asetus voi poistaa kohinaa niistäkin kuvista, joiden kohinaa [Autom. kohinanpoisto] -asetus ei havaitsisi tai poistaisi. Valotuksen jälkeen suoritettava kohinanpoisto voi kestää saman ajan kuin valotus. Kun kohinanpoisto on meneillään, kuvien katselu ja valikkojen käyttö ei ole mahdollista. Voit silti kuvata, kunhan etsimessä näkyvän jatkuvan kuvauksen maksimijakson ilmaisimen arvo on vähintään 1. C.Fn-03 Salamatäsmäys AV-ohjelmalla 0: Automaattinen 1: 1/200sek. (kiinteä) Määrittää salamatäsmäysnopeudeksi 1/200 sekuntia aukon esivalintaa käyttävässä tilassa (Av). (Tummia taustoja, kuten yötaivasta, vasten kuvattaessa kohteen tausta näyttää tummalta.) 151

152 3 Valinnaisten toimintojen asetuksetn C.Fn-04 Laukaisin/AE-lukitus 0: AF/AE lukitus 1: AE lukitus/af Tämä asetus on käytännöllinen, jos haluat tarkentaa ja mitata kuvan erikseen. Tarkenna kuva automaattisesti painamalla <A>-painiketta ja lukitse automaattivalotus painamalla laukaisin puoliväliin. 2: AF/AF lukitus, ei AE lukit. Kun ennakoiva jatkuva tarkennustila on käytössä, voit keskeyttää automaattitarkennuksen väliaikaisesti <A>-painiketta painamalla. Tämä estää automaattitarkennuksen epäonnistumisen, jos kameran ja kuvauskohteen välissä liikkuu jotain. Kamera säätää valotuksen kuvan ottohetkellä. 3: AE/AF, ei AE lukitusta Tätä asetusta kannattaa käyttää, kun kuvauskohde liikkuu ja pysähtyy usein. Kun ennakoiva jatkuva tarkennustila on käytössä, voit käynnistää tai keskeyttää ennakoivan jatkuvan tarkennuksen <A>-painiketta painamalla. Kamera säätää valotuksen kuvan ottohetkellä. Niinpä tarkennus ja valotus ovat aina optimaaliset, ja voit vain odottaa parasta mahdollista kuvaushetkeä. Valinnaisissa toiminnoissa 04 ja 19-0, 1, 2 (s. 157) on molemmissa automaattitarkennuksen käynnistys- ja keskeytystoiminto sekä automaattivalotuksen lukitus. Jos olet määrittänyt molemmat valinnaiset toiminnot ja käytät niitä samanaikaisesti, jälkimmäinen niistä ei toimi. Ainoa poikkeus on tilanne, jossa automaattitarkennus keskeytetään sen käynnistämisen jälkeen. C.Fn-05 Tarkennuksen apuvalo Ottaa käyttöön tai poistaa käytöstä EOS-sarjaa varten suunnitellun Speedliten automaattitarkennuksen apuvalon. 0: Käytössä Automaattitarkennuksen apuvaloa käytetään tarvittaessa. 1: Ei käytössä C.Fn-06 Valotusaskelten muuttaminen 0: 1/3 askelin 1: 1/2 askelin Esimerkiksi valotusaika, aukko sekä valotuksen korjaus ja haarukointi muuttuvat puoli askelta kerrallaan. Valotuksen tason arvo näkyy etsimessä ja pienessä nestekidenäytössä seuraavan kuvan mukaisesti. 152

153 3 Valinnaisten toimintojen asetuksetn C.Fn-07 Salaman toiminta Ottaa käyttöön tai poistaa käytöstä ulkoisen salaman tai jonkin muun valmistajan kuin Canonin valmistaman ja PC-liitäntään liitetyn salaman. 0: Välähtää 1: Ei välähdä C.Fn-08 ISO-laajennus 0: Pois 1: Päällä Ottaa käyttöön tai poistaa käytöstä L-asetuksen ISO 50 -herkkyyttä varten ja H-asetuksen ISO herkkyyttä varten. C.Fn-09 Haarukointijärj/Auto.peruut. Voit muuttaa valotuksen automaattisen haarukoinnin kuvausjärjestystä, kun kuvia haarukoidaan valotusajan tai aukon mukaan. Lisäksi voit muuttaa valkotasapainon haarukoinnin tiedostojen tallennusjärjestystä. Jos automaattinen peruutus on käytössä, haarukointi peruuntuu seuraavissa tapauksissa: Valotushaarukointi: Käännät <4>-kytkimen asentoon <2>, vaihdat objektiivin, siirrät salaman valmiustilaan tai vaihdat akun tai CF-kortin. Valkotasapainon haarukointi: Käännät <4>-kytkimen asentoon <2> tai vaihdat akun tai CF-kortin. 0: 0, -, +/Käytössä 1: 0, -, +/Ei käytössä (Automaattinen peruutus toimii vain, jos salama on valmiina.) Ensimmäinen haarukoitu kuva valotetaan normaalisti (valkotasapainon perusasetusten mukaan). Haarukointijakso voidaan toistaa. 2: -, 0, +/Käytössä Haarukointi toistuu tavallista pienempää asetusta (sinertävä tai magenta väritasapaino) käyttämällä. 3: -, 0, +/Ei käytössä (Automaattinen peruutus toimii vain, jos salama on valmiina.) Haarukointi toistuu tavallista pienempää asetusta (sinertävä tai magenta väritasapaino) käyttämällä. Haarukointijakso voidaan toistaa. Valotushaarukointi Valkotasapainon haarukointi Musta/keltainen väritasapaino Magenta/vihreä väritasapaino 0 : Normaali valotus 0 : Normaali valkotasapaino 0 : Normaali valkotasapaino - : Pienempi valotus - : Sininen sävy - : Magenta sävy + : Suurempi valotus + : Keltainen sävy + : Vihreä sävy 153

154 3 Valinnaisten toimintojen asetuksetn 154 C.Fn-10 Tarkennuspisteen valaisu 0: Päällä 1: Pois Automaattitarkennuspiste ei välähdä punaisena etsimessä. Toiminto on käytännöllinen, jos tarkennuspisteen välähdys häiritsee kuvaamista. Automaattitarkennuspiste valaistuu silti, kun valitset sen. C.Fn-11 Valikko Menu-painikkeella Voit määrittää valikkonäytön toiminnan <M>-painiketta painettaessa. 0: Edellinen (jos virta katk.) Kamera näyttää viimeksi käytetyn valikkonäytön. Huomaa, että valikon ylin vaihtoehto [Laatu] tulee aina, kun <4>-kytkin on asennossa <2>. 1: Edellinen Kamera näyttää viimeksi käytetyn valikkonäytön. 2: Ylärivi Kamera näyttää aina valikon ylimmän vaihtoehdon, joka on [Koko/pakkaus]. C.Fn-12 Peilin lukitus 0: Ei käytössä 1: Käytössä Tämä asetus on käytännöllinen, kun otat lähikuvia tai kuvaat teleobjektiivilla, koska se estää kameran peilin toiminnan aiheuttaman kameran tärinän. Lisätietoja peilin lukitsemisesta on sivulla 97. C.Fn-13 Tarkennuspisteen valintatapa 0: Normaali Paina <S>-painiketta ja valitse automaattitarkennuspiste <9>painikkeella. 1: Suoraan monivalitsimella Voit valita haluamasi automaattitarkennuspisteen suoraan <9>painikkeella painamatta ensin <S>-painiketta. Voit ottaa automaattisen tarkennuspisteen valinnan käyttöön painamalla <S>-painiketta. 2: Suoraan pikavalitsimella Voit valita automaattitarkennuspisteen suoraan ilman <S>-painikkeen painamista kääntämällä <5>-valitsinta. Voit määrittää valotuksen korjauksen pitämällä <S>-painiketta alhaalla ja kääntämällä <6>valitsinta.

155 3 Valinnaisten toimintojen asetuksetn C.Fn-14 E-TTL II 0: Arvioiva monilohkomittaus Käytössä on täysin automaattinen salamakuvaus kaikkiin olosuhteisiin, hämärästä päivänajan täytesalamaan. 1: Keskiarvomittaus Salamavalo lasketaan koko salaman kattaman alueen mukaan. Koska salamavalotuksen korjaus ei ole käytössä, sinun on ehkä otettava se käyttöön itse, jos kuvauskohde sitä edellyttää. Tämä pätee silloinkin, kun käytät salaman lukitusta. C.Fn-15 Salamatäsmäys 0: Avautuvan verhon täsmäys 1: Sulkeutuvan verhon täsmäys Kun käytössä on pitkä valotusaika, kuvaan tulee kuvauskohdetta seuraava valojälki. Salama välähtää juuri ennen sulkimen sulkeutumista. Tätä valinnaista toimintoa käyttämällä voit luoda sulkeutuvan verhon täsmäystehosteita, vaikka käytössä olisi EXsarjan Speedlite-salama, jossa tätä ominaisuutta ei ole. Jos EXsarjan Speedlite-salamassa on tämä toiminto, se korvaa tämän valinnaisen toiminnon. Kun käytössä on sulkeutuvan verhon täsmäys, esisalama välähtää salaman mittaamista varten heti, kun painat laukaisimen kokonaan alas. Muista, että pääsalama välähtää juuri ennen sulkimen sulkeutumista. C.Fn-16 Varm. siirto Av/Tv ohjelmilla 0: Ei käytössä 1: Käytössä Tämä asetus toimii valotusajan (Tv) ja aukon (Av) esivalintaa käyttävissä automaattivalotustiloissa. Jos kuvauskohteen kirkkaus muuttuu yllättäen eikä käytössä oleva valotusaika tai aukko ole enää sopiva, valotusaika tai aukon arvo muuttuvat automaattisesti siten, että valotus on oikea. 155

156 3 Valinnaisten toimintojen asetuksetn C.Fn-17 Aktiiviset AF-pisteet 0: Vakio 1: Laajennettu Kun käytetään ennakoivaa jatkuvaa tarkennusta ja keskimmäinen tarkennuspiste valitaan, myös pistemittauksen ympyrässä olevat kuusi näkymätöntä aputarkennuspistettä aktivoituvat. Siten kohdetta seuraa seitsemän tarkennuspistettä (s. 76). Tämä on tehokasta kuvattaessa kohteita, jotka liikkuvat satunnaisesti ja ovat siten vaikeita pelkästään keskimmäisellä tarkennuspisteellä seurattaviksi. C.Fn-18 Paluu näytöstä kuvaustilaan 0: Vain laukaisupainikkeella 1: Myös A painikkeella Kun näytössä on kuva tai valikko ja painat painiketta <A>, <E>, <S>, <Q>, <R>, <U> tai syväterävyyden tarkistuspainiketta, kuva tai valikko katoaa näytöstä ja painettu painike aktivoituu. Heti kuvan ottamisen jälkeen sen esikatselun aikana voit suurentaa tai pienentää kuvaa pitämällä <l>-painiketta alhaalla ja painamalla <u>- tai <I>-painiketta. Myös toistaessasi kuvia <x>-painikkeella voit suurentaa tai pienentää kuvaa pitämällä <l>-painiketta alhaalla ja painamalla <u>- tai <I>-painiketta. Helppo tulostus (s. 138) ei ole käytettävissä. 156

157 3 Valinnaisten toimintojen asetuksetn C.Fn-19 Objektiivin AF-painike 0: AF pysäytys 1: AF käynnistys Automaattitarkennus on käytössä ainoastaan, kun AF-painike on painettu alas. Kun painat painiketta, kameran automaattitarkennus ei ole käytössä. 2: AE lukitus Jos painat painiketta, kun mittaus on vielä käynnissä, kamera ottaa automaattivalotuksen lukituksen käyttöön. Tämä asetus on käytännöllinen, jos haluat tarkentaa ja mitata kuvan erikseen. 3: AF piste: M->A/A->keski Manuaalisessa automaattitarkennuspisteen valintatilassa painikkeella voi siirtyä automaattiseen automaattitarkennuspisteen valintatilaan vain pitämällä painiketta alhaalla. Toiminto on käytännöllinen, jos et pysty säilyttämään liikkuvan kuvauskohteen tarkennusta, kun käytössä on manuaalisesti valittu automaattitarkennuspiste ja ennakoiva jatkuva tarkennus. Automaattisessa automaattitarkennuspisteen valintatilassa painike valitsee keskimmäisen tarkennuspisteen vain, kun pidät painiketta alhaalla. 4: ONE SHOT <-> AI SERVO Kertatarkenteisessa automaattitarkennustilassa painikkeen painaminen ottaa käyttöön ennakoivan jatkuvan tarkennuksen vain, jos pidät painiketta alhaalla. Ennakoivassa jatkuvassa automaattitarkennustilassa painikkeen painaminen ottaa käyttöön kertatarkenteisen automaattitarkennuksen, kun pidät painiketta alhaalla. Tämä asetus on käytännöllinen, jos sinun on vaihdettava kertatarkenteisesta automaattitarkennustilasta ennakoivaan jatkuvaan tarkennustilaan ja takaisin kuvauskohteen vuoroin liikkuessa ja pysähdellessä. 5: IS käynnistys Jos objektiivin IS-kytkin on jo valmiiksi asennossa ON, kuvanvakain on käytössä vain, kun pidät painiketta alhaalla. Ainoastaan erityispitkissä teleobjektiiveissa on AF-painike. C.Fn-20 Lisää kuvan alkup. tunnistus 0: Pois 1: Päällä Kuvaan liitetään tiedot siitä, onko kyseessä alkuperäinen kuva. Kun toistat kuvan, johon on liitetty alkuperäisyystiedot, <L>-kuvake tulee näkyviin (s. 108) Jos haluat tarkastaa, onko kuva alkuperäinen, tarvitset valinnaisen DVK-E2-tiedonvarmistussarjan. 157

158 3 Valinnaisten toimintojen asetuksetn C.Fn-00 Tähyslasi Kamerassa voi käyttää vaihdettavia tähyslaseja. Tämä valinnainen asetus on määritettävä niin, että valotuksen korjaus on tähyslasin mukainen. 0: Ee-A 1: Ee-D 2: Ee-S Tietoja tähyslasin ominaisuuksista Ee-A: Normaali tarkka matta Vakiotähyslasi, joka toimitetaan kameran mukana. Tuottaa kirkkaan etsinkuvan ja mahdollistaa helpon manuaalisen tarkennuksen. Ee-D: Tarkka matta ja ruudukko Ruudukolla varustettu Ee-A. Helpottaa vaaka- tai pystyviivojen kohdistusta. Ee-S: Erittäin tarkka matta Tähyslasi, joka helpottaa manuaalista tarkennusta enemmän kuin Ee-A. Hyödyllinen, jos manuaalista tarkennusta käytetään usein. Etsinkuva on tummempi kuin Ee-A-tähyslasia käytettäessä. Koska EOS 5D:n mukana tulee Ee-A-tähyslasi, valinnainen toiminto 00-0 on jo asetettu. Katso tähyslasin vaihtamisohjeet tähyslasin mukana toimitetuista ohjeista. Valinnaisen toiminnon 00 asetus ei sisälly rekisteröitäviin kameraasetuksiin (s. 148). 158

159 10 Lisätietoja Tässä osassa tutustutaan kameran toiminnan yksityiskohtiin. Tässä luvussa on tietoja muun muassa kameran ominaisuuksista ja lisävarusteista. 159

160 Kuvausyhdistelmät Automaattitarkennustilat ja kuvaustavat Kuvaustapa uyksittäis kuvaus ijatkuva kuvaus Kertatarkenteinen automaattitarkennus Jos tarkennus ei onnistu, kuvaa ei voi ottaa. Kun tarkennus on valmis, se lukittuu. Kun arvioiva mittaus on käytössä, myös valotusasetus lukittuu. (Valotusasetus tallentuu muistiin ennen kuvan ottamista.) Edellä mainittu koskee jatkuvaa kuvausta. Jatkuvan kuvauksen aikana (enintään 3 kuvaa sekunnissa) tarkennusta ei suoriteta. Automaattitarkennustila Automaattinen tarkennus Vaihtaa automaattisesti kertatarkenteisen automaattitarkennuksen ja ennakoivan jatkuvan tarkennuksen välillä kohteen tilan mukaan. Ennakoiva jatkuva tarkennus Tarkennus seuraa kohteen liikettä. Kamera säätää valotuksen kuvan ottohetkellä. Edellä mainittu koskee jatkuvaa kuvausta. Jatkuvan kuvauksen aikana (enintään 3 kuvaa sekunnissa) suoritetaan tarkennus. Automaattivalotuksen lukitus 160 Mittausmenetelmä q Arvioiva mittaus* w Rajatun alueen mittaus r Pistemittaus e Keskustapainotteinen keskiarvomittaus (Muut tilat kuin <1> (täysautomaattinen kuvaus).) Tarkennuspisteen valinta Automaattinen tarkennuspisteen valinta Automaattivalotus lukittuu pisteessä, johon kamera tarkentaa automaattisesti. Manuaalinen tarkennuspisteen valinta Automaattivalotus lukittuu valitussa tarkennuspisteessä. Automaattivalotus lukittuu keskimmäisessä tarkennuspisteessä. * Kun objektiivin tarkennustavan kytkin on <MF>-asennossa, automaattivalotus lukittuu keskimmäisessä tarkennuspisteessä.

161 Ohjelmalinja Seuraava ohjelmalinja koskee tilannetta, jossa kamera on Ohjelmoitu valotusautomatiikka <d> -tilassa. ISO EV Valotusaika Ohjelmalinjan kuvaus Alempi vaakasuora akseli kuvaa suljinnopeutta ja oikeanpuoleinen pystysuora akseli aukon arvoa. Ohjelmoidun automaattivalotuksen määrittämät suljinnopeuden ja aukon arvon yhdistelmät näkyvät viivoina suhteessa diagrammikuvion vasemmassa ja yläreunassa olevaan kohteen kirkkaus- eli valotusarvoasteikkoon. Esimerkki:Jos käytetään EF50mm f/1.4 USM -objektiivia ja kohteen kirkkaus on EV12, niin piste, jossa yläreunan EV12:sta lähtevä vinoviiva leikkaa ohjelmoidun automaattivalotuksen viivan, kuvaa ohjelman automaattisesti asettamaa vastaavaa valotusaikaa (1/320 s) ja aukon arvoa (f/3.5). Vasemman yläkulman vinot nuoliviivat ilmaisevat kunkin ISOherkkyyden mittausalueen Aukon arvo (f/nro) 161

162 Vianmääritysopas Jos ongelmia ilmenee, etsi ensimmäiseksi lisätietoja näistä vianmääritysohjeista. Jos et pysty ratkaisemaan ongelmaa tämän vianmääritysoppaan avulla, ota yhteys jälleenmyyjään tai lähimpään Canon-huoltoon. Virtalähde Akkua ei voi ladata. Akku on vääräntyyppinen. Lataa vain seuraavia akkuja: BP-511A, BP-514, BP-511 ja BP-512. Akku on kytketty laturiin väärin. Kytke akku laturiin oikein (s. 22). Kamera ei toimi, vaikka <4>-kytkin on käännetty <1>- tai <J>-asentoon. Akku on tyhjä. Lataa akku (s. 22). Akku on asennettu väärin. Asenna akku oikein (s. 24). Akkutilan kansi ei ole kiinni. Sulje akkutilan kansi tiiviisti (s. 24). CF-korttipaikan kansi ei ole kiinni. Sulje CF-korttipaikan kansi tiiviisti (s. 28). Käyttövalo palaa tai vilkkuu, vaikka <4>-kytkin on käännetty <2>-asentoon. 162 Jos <4>-kytkin käännetään <2>-asentoon välittömästi kuvan ottamisen jälkeen, käyttövalo palaa tai vilkkuu vielä muutaman sekunnin ajan kuvan tallentuessa CF-korttiin. Kun kuva on tallentunut CF-korttiin, käyttövalon vilkkuminen loppuu ja virta katkeaa automaattisesti. Akku tyhjenee nopeasti. Akku ei ole täysin latautunut. Lataa akku täyteen (s. 22). Akun käyttöikä on päättynyt. Vaihda akku uuteen.

163 Vianmääritysopas Kameran virta katkeaa itsestään. Automaattinen virrankatkaisu on käytössä. Paina laukaisin puoliväliin. Jos et halua käyttää automaattista virrankatkaisua, valitse [c Virransäästö]-asetukseksi [Pois]. Kameran päällä olevassa pienessä nestekidenäytössä vilkkuu vain <c>-kuvake. Akku on melkein tyhjä. Lataa akku (s. 22). Kuvaus Kuvia ei voi ottaa eikä tallentaa. CF-kortti on asetettu paikalleen väärin. Aseta CF-kortti paikalleen oikein (s. 28). CF-kortti on täynnä. Ota käyttöön uusi CF-kortti tai poista tarpeettomat kuvat (s. 28 ja 118). Akku on tyhjä. Lataa akku (s. 22). Tarkennus ei onnistunut riittävän hyvin. (Oikean tarkennuksen merkkivalo <o> vilkkuu etsimessä.) Paina laukaisin uudelleen puoliväliin ja tarkenna kohde. Jos tarkennus ei vieläkään onnistu, tarkenna manuaalisesti (s. 30 ja 80). Kuva ei näy selkeästi isossa nestekidenäytössä. Iso nestekidenäyttö on likainen. Puhdista näyttö pehmeällä linssinpuhdistusliinalla. Nestekidenäytön käyttöikä on päättynyt. Ota yhteys lähimpään Canonin asiakastukeen tai jälleenmyyjään. 163

164 Vianmääritysopas Kuva on epätarkka. Objektiivissa oleva tarkennustavan kytkin on <MF>-asennossa. Aseta objektiivissa oleva tarkennustavan kytkin <AF>-asentoon (s. 27). Kamera on tärähtänyt laukaisinta painettaessa. Estä kameran tärähtäminen pitämällä kamera tukevasti paikallaan ja painamalla laukaisinta pehmeästi (s. 30 ja 44). CF-korttia ei voi käyttää. Pienessä nestekidenäytössä näkyy [Err **] (Virhe **) -varoitus. Jos näytössä näkyy [Err CF] (CF-kortin virhe) -varoitus, katso lisätietoja sivulta 120. Jos näytössä näkyy [Err 02] (Virhe 02) -varoitus, katso lisätietoja sivulta 165. Käytössä on muu kuin Canonin CF-kortti. On suositeltavaa käyttää Canonin CF-kortteja (s. 167). Kuvien esikatselu ja käsittely Kuvaa ei voi poistaa. 164 Kuva on suojattu. Poista suojaus (s. 117). Kuvauspäivä ja -aika ovat väärät. Oikeaa päiväystä ja kellonaikaa ei ole asetettu. Aseta oikea päiväys ja kellonaika (s. 40). Kuva ei näy television kuvaruudussa. Videokaapelin liittimiä ei ole asetettu oikein paikoilleen. Aseta videokaapelin liittimet tukevasti paikoilleen (s. 116). Oikeaa videomuotoa (PAL tai NTSC) ei ole asetettu. Aseta kameran videomuodoksi TV-vastaanottimen käyttämää värinormia vastaava muoto (s. 36). Et käytä kameran mukana toimitettua videokaapelia. Käytä kameran mukana toimitettua videokaapelia (s. 116).

165 Virhekoodit Jos kamerassa tapahtuu toimintavirhe, pieneen nestekidenäyttöön tulee Err xx (Virhe xx) -virheilmoitus. Selvitä ongelmat alla olevien virhekoodikohtaisten ohjeiden mukaisesti. Jos sama virhe toistuu usein, kamerassa on luultavasti jokin vika. Merkitse virhekoodi xx muistiin ja vie kamera lähimpään Canonhuoltoon. Jos virhe tapahtuu kuvan ottamisen jälkeen, kamera ei ehkä voinut tallentaa kuvaa. Tarkasta <x>-painiketta painamalla, näkyykö kuva isossa nestekidenäytössä. Virhekoodi Err 01 Err 02 Err 04 Err 99 Toimenpiteet Kameran ja objektiivin välisessä tiedonsiirtoyhteydessä on häiriöitä. Puhdista objektiivin liittimet (s. 11). CF-kortin toiminnassa on ongelmia. Valitse jokin seuraavista: Poista muistikortti ja aseta se uudelleen paikalleen. Alusta CFkortti. Käytä toista CF-korttia. Muistikortti on täynnä. Poista CF-kortista tarpeettomat kuvat tai vaihda kortti. On tapahtunut muu virhe kuin jokin yllä mainituista. Paina laukaisin puoliväliin tai poista akku ja asenna se takaisin paikalleen. Virhe voi esiintyä silloin, kun käytetään muuta kuin Canon valmistamaa objektiivia ja kamera tai objektiivi ei toimi oikein. 165

166 Tärkeimmät lisävarusteet (valinnaiset) Akku BP-511A Tehokas litium-ioni-virtalähde. Verkkolaite ACK-E2 Virtalähdesarja (verkkolaite, DC-sovitin ja virtajohto), jonka avulla kameran virtalähteenä voidaan käyttää tavallista pistorasiaa. Yhteensopiva V:n verkkovirran kanssa. Verkkolaite CA-PS400 BP-511A-akun pikalaturi. Yhden akun lataaminen kestää noin 110 minuuttia. Laturiin voi kytkeä kaksi akkua kerrallaan. CA-PS400-verkkolaitteeseen voidaan kytkeä myös DR-400-DC-sovitin (valinnainen). Yhteensopiva V:n verkkovirran kanssa. Akkukotelo BG-E4 Akkukoteloon mahtuu kaksi BP-511A-akkua tai kuusi AAparistoa. Kotelossa on pystyotelaukaisin, elektroninen valitsin, automaattivalotuksen ja salaman lukituksen painike ja automaattitarkennuspisteen valintapainike. Kenkäliitäntäiset Speedlite-salamat Kameran salamakenkään voi kiinnittää EX-sarjan Speedlite-salaman. Voit käyttää E-TTL II - automaattisalamajärjestelmää salamavalotukseen. Järjestelmän toiminnot vastaavat normaalia valotustoimintoa. Macro Lite -salamat EX-sarjan Macro Lite -salamat (kaksi mallia) sopivat ihanteellisesti salamalähikuvaukseen. Voit väläyttää yhden tai molemmat välähdysputket ja luoda helposti monipuolisia valaistustehosteita salamasuhdetta ohjaamalla, kun käytössä on E-TTL II -automaattisalama. 166

167 Tärkeimmät lisävarusteet (valinnaiset) Kaukolaukaisin RS-80N3 Kaukolaukaisimen avulla voit estää kameran tärähtämisen pitkällä teleobjektiivilla kuvaamisen, makrokuvauksen tai pitkän aikavalotuksen aikana. Johdon pituus on 80 cm. Kaukolaukaisimella voi painaa laukaisimen puoliväliin tai pohjaan asti. Mukana on myös laukaisimen lukitsin. Johto kiinnitetään kameraan pikalukkoliittimellä. Ajastettava kauko-ohjain TC-80N3 Kauko-ohjaimen johto on 80 cm pitkä, ja ohjaimessa on neljä sisäänrakennettua toimintoa: 1. itselaukaisin, 2. jaksottaislaukaisin, 3. pitkän suljinajan laukaisin ja 4. laukaisumäärän määritystoiminto. Ajastin voidaan asettaa mihin tahansa ajastuskohtaan 1 sekunnin ja 99 tunnin 59 minuutin 59 sekunnin väliltä 1 sekunnin askelin. Johto kiinnitetään kameraan pikalukkoliittimellä. Langaton kaukolaukaisin LC-5 Langaton kaukolaukaisin, jonka käyttöalue on jopa 100 metriä. Laite koostuu lähettimestä ja vastaanottimesta. Vastaanottimen kameraliitin kytketään kameran kauko-ohjainliitäntään. E-sarjan diopterilinssit Dioptrian säätöaluetta voidaan laajentaa kiinnittämällä kameran etsimeen jokin E-sarjan kymmenestä diopterilinssistä ( dioptriaa). Tähyslasit Ee-D ja Ee-S Ee-D:ssä on ruudukko, joka helpottaa vaaka- tai pystyviivojen kohdistusta. Ee-S helpottaa manuaalista tarkennusta. CF-kortti Tietojentallennusväline, johon otetut kuvat tallentuvat. Canonin valmistamien CF-korttien käyttäminen on suositeltavaa. 167

168 Järjestelmäkaavio Etsimen jatke EP-EX15 Kumikehyksinen suojus Eb ST-E2 220EX 430EX 580EX Macro Ring Lite MR-14EX Macro Twin Lite MT-24EX E-sarjan diopterilinssit Silmäsuojus Eb Vakiovarusteet Tähyslasi Ee-A Kulmaetsin C Kaulahihna EW-100DGR Tähyslasi Ee-D Ee-S Akkulaturi CG-580 tai CB-5L Akku BP-511A Päivämäärän ja kellonajan CR2016-litiumparisto Akkukotelo BG-E4 Akku BP-511A, BP-514 Verkkolaite CA-PS400 Verkkolaite AC-E2 DC-sovitin DR-400 Verkkolaite ACK-E2 Auton akkukaapeli CB-570 Akkulaturi CG-570 Verkkolaite CA-570 EF-objektiivit 168

169 Järjestelmäkaavio CF-kortti CF-kortin lukulaite PC-korttisovitin Tiedonvarmistussarja DVK-E2 (versio 2.2) PC-korttipaikka USB-portti (2.0/1.1) PC-tietokone Windows XP (Home Edition / Professional) Windows 2000 Professional Windows ME Windows 98 Second Edition Mac OS X EOS DIGITAL Solution Disk Levyn ohjelmiston käyttöopas (PDF) Langattoman lähiverkon sovitin Ethernet-portti Liitäntäkaapeli IFC-400PCU Langaton tiedostojen siirtojärjestelmä WFT-E1/WFT-E1A Langattoman lähiverkon tukiasema Videokaapeli VC-100 PictBridge-yhteensopiva tulostin Ajastettava kauko-ohjain TC-80N3 RS-80N3 -kaukolaukaisin CP-tulostin Langaton kaukolaukaisin LC-5 Televisio/video Bubble Jet Direct -yhteensopiva tulostin 169

170 Tekniset tiedot Tyyppi Tyyppi: Automaattisella tarkennuksella ja valotuksella (AF/AE) varustettu digitaalinen SLR (Single-Lens Reflex) -kamera Tallennusväline: I- tai II-tyypin CF-kortti * Yhteensopiva Microdrive-korttien ja vähintään 2 gigatavun CFkorttien kanssa Kuvakennon koko: 35,8 x 23,9 mm Yhteensopivat objektiivit: Canon EF -objektiivit (paitsi EF-S-objektiivit) Objektiivin kiinnitys: Canon EF -kiinnitys Kuvannusosa Tyyppi: Yhdestä levystä valmistettu suuri, erittäin herkkä ja tarkka CMOS-kenno Kuvapisteet: Teholliset kuvapisteet: noin 12,80 miljoonaa kuvapistettä Kuvapisteiden kokonaismäärä: noin 13,30 miljoonaa kuvapistettä Kuvasuhde: 3:2 Värisuodatin: RGB-päävärisuodatin Alipäästösuodatin: Kuvakennon edessä, kiinteä Tallennusjärjestelmä Tallennusmuoto: Design rule for Camera File System 2.0 Kuvatyypit: JPEG, RAW (12-bittinen) RAW+JPEG samanaikainen tallennus: Kyllä Tiedostokoot: (1) suuri/tarkka: noin 4,6 Mt (4 368 x kuvapistettä) (2) suuri/normaali: noin 2,3 Mt (4 368 x kuvapistettä) (3) keskikoko/tarkka: noin 2,7 Mt (3 168 x kuvapistettä) (4) keskikoko/normaali: noin 1,4 Mt (3 168 x kuvapistettä) (5) pieni/tarkka: noin 2,0 Mt (2 496 x kuvapistettä) (6) pieni/normaali: noin 1,0 Mt (2 496 x kuvapistettä) (7) RAW: noin 12,9 Mt (4 368 x kuvapistettä) * Tarkka tiedostokoko määräytyy muun muassa kohteen, ISOherkkyyden ja kuva-asetusten mukaan. Kansioasetus: Kansion luonti/valinta käytössä Kuvanumerointi: Peräkkäiset numerot, automaattinen nollaus, manuaalinen nollaus Väriavaruus: srgb, Adobe RGB Kuva-asetukset Standardi, Muotokuva, Maisema, Neutraali, Todellinen, Mustavalko, Oma asetus 1/2/3 Liitäntä: USB 2.0 Hi-Speed (Tulostus/PTP / PC-liitäntä valittavissa) Videoulostulo (PAL/NTSC) 170

171 Tekniset tiedot Valkotasapaino Tyyppi: Automaattinen, päivänvalo, varjo, pilvinen, keinovalo, loisteputki, salama, mukautettu, värilämpötila Automaattinen valkotasapaino: Valkotasapainoautomatiikka kuvakennossa Värilämpötilan korjaus: Valkotasapainon korjaus: ±9 yksikköä kokonaisen yksikön askelin Valkotasapainon haarukointi: ±3 yksikköä kokonaisen yksikön askelin * Sinisen ja keltaisen tai magentan ja vihreän asteikko mahdollinen Värilämpötilan tiedonvälitys:kyllä Etsin Tyyppi: Silmätason pentaprismaetsin Kuva-ala: Pysty-/vaakasuunnassa noin 96 % Suurennus: Noin 0,71-kertainen ( 1 dioptriaa 50 mm:n objektiivilla äärettömään tarkennettuna) Silmän pintaväli: 20 mm Sisäänrakennettu dioptrian korjaus: 3,0 +1,0 dioptriaa Tähyslasi: Vaihdettava (kaksi valinnaista tyyppiä), Ee-A (tarkka matta) - tähyslasi sisältyy toimitukseen Peili: Nopeasti palautuva puoliläpäisevä peili (transmissio:heijastussuhde 40:60, ei etsinkuvan tummumista käytettäessä EF600 mm f/4 -objektiivia tai sitä lyhyempää objektiivia) Etsimen tiedot: Automaattitarkennus (automaattitarkennuspisteet, oikean tarkennuksen merkkivalo), valotus (valotusaika, aukon arvo, automaattivalotuksen lukitus, valotustaso, pistemittauksen ympyrä, valotusvaroitus), salama (salama valmis, nopea täsmäys, salaman lukitus, salamavalotuksen korjaus), valkotasapainon korjaus, maksimijakso, CF-kortti Syväterävyyden tarkistus: Otetaan käyttöön syväterävyyden tarkistuspainikkeella Automaattitarkennus Tyyppi: TTL-CT-SIR kuvakennolla (sekundaarinen TTL-kuvarekisteröinti, vaiheilmaisin) Automaattitarkennuspisteet:9 ja 6 aputarkennuspistettä Mittausalue: EV (20 C, ISO 100) Tarkennustavat: Kertatarkenteinen automaattitarkennus, ennakoiva jatkuva tarkennus, automaattinen tarkennus, manuaalinen tarkennus (MF) Automaattitarkennuspisteen valinta:automaattinen, manuaalinen Valitun tarkennuspisteen näyttö: Kuvan päällä etsimessä, näkyy pienessä nestekidenäytössä 171

172 Tekniset tiedot Automaattitarkennuksen apuvalo:syttyy Speedlite-salamassa Valotuksen ohjaus Mittausmenetelmät: 35 vyöhykkeen täyden aukon TTL-mittaus Arvioiva mittaus (yhdistettävissä mihin tahansa tarkennuspisteeseen) Rajatun alueen mittaus (noin 8 % etsimestä peittävä keskialue) Pistemittaus (noin 3,5 % etsimestä peittävä keskialue) Keskustapainotteinen keskiarvomittaus Mittausalue: EV 1-20 (20 C EF 50mm f/1.4 -objektiivilla, ISO 100) Valotuksen ohjaus: Täysautomaattinen, ohjelmoitu valotusautomatiikka (siirrettävä), suljinajan esivalintaa käyttävä automaattivalotus, aukon esivalintaa käyttävä automaattivalotus, E-TTL II - automaattisalama ISO-herkkyys: ISO (kolmannesyksikön askelin), ISO-herkkyyttä voidaan laajentaa ISO 50- ja 3200-herkkyyksiin. Täysautomaattinen kuvaus: ISO asetetaan automaattisesti Valotuksen korjaus: Manuaalinen: ±2 yksikköä puolikkaan tai kolmannesyksikön askelin (voidaan yhdistää valotuksen haarukointiin) Valotuksen haarukointi: ±2 yksikköä puolikkaan tai kolmannesyksikön askelin Automaattivalotuksen lukitus: Automaattinen: käytetään kertatarkenteisessa automaattitarkennustilassa arvioivan mittauksen kanssa, kun kuva on tarkentunut. Manuaalinen: Automaattivalotuksen lukituspainikkeella kaikissa mittausmenetelmissä. Suljin Tyyppi: Elektronisesti ohjattu verhosuljin Suljinnopeudet: 1/ (puolikkaan ja kolmannesyksikön askelin), pitkä X-täsmäys nopeudella 1/200 s Laukaisin: Helppokäyttöinen sähkömagneettinen laukaisin Itselaukaisu: 10 sekunnin viive Kauko-ohjain: N3-tyypin kauko-ohjainliitännällä varustettu kauko-ohjain Ulkoinen Speedlite-salama EOS-kameralle suunniteltu Speedlite-salama: E-TTL II -automaattisalamajärjestelmä, jossa on EX-sarjan Speedlite-salama Salamavalotuksen korjaus: ±2 yksikköä puolikkaan tai kolmannesyksikön askelin Salaman lukitus: Kyllä PC-liitin: Kyllä Objektiivin polttoväliin sovittaminen zoomilla: Kyllä 172

173 Tekniset tiedot Kuvausjärjestelmä Kuvaustavat: Yksittäiskuvaus, jatkuva kuvaus ja itselaukaisu (10 s) Jatkuva: Enintään 3 kuvaa sekunnissa Maksimijakso: JPEG (suuri/tarkka): noin 60, RAW: noin 17 * Käytettäessä Canonin 512 megatavun CF-korttia. * Vaihtelee mm. kohteen, ISO-herkkyyden, kuvaasetuksen ja CF-kortin mukaan. Iso nestekidenäyttö Tyyppi: TFT-värinestekidenäyttö Näytön koko: 2,5 tuumaa Kuvapisteet: Noin Kuva-ala: 100 % tehollisista kuvapisteistä Kirkkauden säätö: Viisi kirkkausasetusta Käyttöliittymän kieliä: 15 Kuvien katselu Näyttömuodot: Ylivalotusvaroitus: Yksi kuva, kuvaustiedot, yhdeksän kuvan luettelokuva, suurennettu näkymä (noin 1,5 10-kertainen suurennus), automaattinen toisto, kuvien kääntäminen ja selaus (siirtyminen 10 tai 100 kuvaa, siirtyminen päivämäärän mukaan tai kansion vaihtaminen) Täysin valkoiseksi ylivalottuneet alueet vilkkuvat kuvaustietonäyttötilassa. Kirkkaus, RGB Histogrammi: Tarkennuspisteiden näyttö: Käytössä Kuvien suojaus ja poistaminen Suojaus: Yksittäisiä kuvia voi suojata tai niiden suojauksen voi peruuttaa. Poisto: Yksittäinen kuva tai kaikki CF-kortin kuvat voidaan poistaa (suojattuja kuvia lukuun ottamatta). Suora tulostus Yhteensopivat tulostimet: CP Direct-, Bubble Jet Direct- ja PictBridgeyhteensopivat tulostimet Tulostuskelpoiset kuvat: JPEG-kuvat (DPOF-tulostus mahdollinen) Helppo tulostus -toiminto: Kyllä DPOF: Digital Print Order Format DPOF: Version 1.1 mukainen 173

174 Tekniset tiedot Mukauttaminen Kamera-asetusten tallennus: Valintakiekon <l>-asetuksen Valinnaiset toiminnot: 21 mukautettua toimintoa, joissa 57 asetusta Virtalähde Akku: Akun kesto: 174 Yksi BP-511A-, BP-514-, BP-511- tai BP-512-akku. * Verkkovirtaa voidaan käyttää DC-sovittimen avulla. * BG-E4-akkukotelon avulla voidaan käyttää AA-koon paristoja. 20 C: noin 800 kuvaa 0 C: noin 400 kuvaa * Yllä olevat luvut ovat voimassa, kun käytetään täyteen ladattua BP-511A-akkua. Akun varaustilan tarkistus: Automaattinen Virransäästötoiminto: Kyllä. Virta katkeaa 1, 2, 4, 8, 15 tai 30 minuutin kuluttua. Päiväyksen ja kellonajan paristo:yksi CR2016-litiumparisto Mitat ja paino Koko (L x K x S): 152 x 113 x 75 mm Paino: Noin 810 g (pelkkä runko) Käyttöolosuhteet Käyttölämpötila: 0 C - 40 C Ilmankosteus: Enintään 85 % Akku BP-511A Tyyppi: Ladattava litium-ioniakku Nimellisjännite: 7,4 V DC Akun kapasiteetti: mah Koko (L x K x S): 38 x 21 x 55 mm Paino: Noin 82 g Akkulaturi CG-580 Yhteensopivat akut: BP-511A-, BP-514-, BP-511- tai BP-512-akku Latausaika: BP-511A, BP-514: noin 100 min BP-511, BP-512: noin 90 min Nimellistulojännite: V AC Nimellisteho: 8,4 V DC Käyttölämpötila: 0 C - 40 C Ilmankosteus: Enintään 85 % Koko (L x K x S): 91 x 67 x 31 mm Paino: Noin 115 g

175 Tekniset tiedot Akkulaturi CB-5L Yhteensopivat akut: BP-511A-, BP-514-, BP-511- tai BP-512-akku Virtajohdon pituus: Noin 1,8 m Latausaika: BP-511A, BP-514: noin 100 min BP-511, BP-512: noin 90 min Nimellistulojännite: V AC Nimellisteho: 8,4 V DC Käyttölämpötila: 0 C - 40 C Ilmankosteus: Enintään 85 % Koko (L x K x S): 91 x 67 x 32,3 mm Paino: Noin 105 g (ilman virtajohtoa) Kaikki yllä olevat tekniset tiedot perustuvat Canonin testausstandardeihin. Kameran teknisiä tietoja ja ulkoasua voidaan muuttaa ilman erillistä ilmoitusta. 175

176 Hakemisto A Adobe RGB...67 Ajastin...20 Akku...22, 24, 166 Akkulaturi...18 Akun varaustila...24 Alustus Arvioiva mittaus...81 Asetusvalikko...33, 36 Aukon arvo...88 Autom. Kääntö Autom. nollaus...71 Autom. Toisto Automaattinen tarkennus...76 Automaattinen tarkennuspisteen valinta Automaattinen toisto Automaattitarkennuksen apuvalo.152 Automaattitarkennuspiste...77 Automaattitarkennustila...74 Automaattivalotuksen lukitus..95, 160 Automaattivalotus...84 Av...88 B Bubble Jet Direct C C.Fn CF-kortti...11, 28, 120, 167 CP Direct D DC-sovitin...26 Dioptrian korjaus...44 DPOF E Ennakoiva jatkuva tarkennus...75 Esikatseluaika Etsimen suojus...21, 98 Etsin E-TTL II -automaattisalama EX-sarjan Speedlite-salama F FP-salama H Haarukointijärjestys Helppo tulostus Hihnan kiinnittäminen Histogrammi I Ilman korttia INFO... 72, 107 Iso nestekidenäyttö... 11, 36 ISO-herkkyys ISO-laajennus Itselaukaisu... 48, 82 J Jatkuva Jatkuva kuvaus JPEG Järjestelmäkaavio K Kaikkien kuvien poistaminen Kaikkien kuvien valitseminen Kamera-asetusten näyttö Kameran mukana toimitettavat varusteet... 3 Kameran piteleminen Kansio Kansion vaihtaminen Kennon puhdistus Kertatarkenteinen automaattitarkennus Keskustapainotteinen keskiarvomittaus Kieli... 38

177 Hakemisto Kohinanpoisto Kontrasti...55 Kopioiden määrä...128, 131, 134, 142 Kuva-asetukset...53, 55, 58 Kuvan kääntö Kuvan tallennuslaatu...50 Kuvankäsittely...51 Kuvanumero...70 Kuvaustavat...82 Kuvaustiedot Kuvaustila...18 Kuvausvalikko...33, 35 Kuvausyhdistelmät Kuvia jäljellä...25 Kuvien katsominen Kuvien määrä...25, 51 Kuvien valitseminen yksitellen Käyttövalo...29 L Laiteohjelma (Firmware)...36 Langaton usean Speedlite-salaman järjestelmä Lataaminen...22 Laukaisimen painaminen kokonaan alas 30 Laukaisimen painaminen puoliväliin30 Laukaisin...30 LCD n kirkkaus Liitäntäkaapeli...3 Lisävarusteet Lisää kuvan alkup. tunnistus Luettelokuva Luettelokuvanäyttö M M (manuaalinen valotus)...90 Maisema...53 Manuaalinen tarkennus...80 Manuaalinen tarkennuspisteen valinta...77 Mittausmenetelmä M-Nollaus Monivalitsin... 20, 32 Muiden valmistajien salamalaitteet102 Muotokuva Mustavalko N Neutraali Nimikkeistö Nopea täsmäys Normaali NTSC... 36, 116 O Objektiivi... 11, 27 Ohjelman siirto Ohjelmoitu valotusautomatiikka Oikean tarkennuksen merkkivalo Oma asetus P P (ohjelmoitu valotusautomatiikka). 84 Pakkaussuhde PAL... 36, 116 Paperiasetus PC-liitin Peilin lukitus PictBridge Pienen nestekidenäytön valaiseminen Pieni nestekidenäyttö... 11, 16 Pikavalitsin... 20, 32 Pistemittaus Pitkä aikavalotus Poista Poista asetukset Poista C.Fn toiminnot Poista kamera-asetukset Päivämäärän ja kellonajan määrittäminen

178 Hakemisto Päivämäärän ja kellonajan pariston vaihtaminen...41 Päävalintakiekko...20, 31 R Rajatun alueen mittaus...81 Rajaus RAW...51 RAW+JPEG...50 S Salama...100, 102 Salaman lukitus Salamatäsmäys Salamatäsmäysnopeus Salamavalotuksen haarukointi Salamavalotuksen korjaus Selausnäyttö Siirtoasetus Siirtyminen 10/100 kuvaa Siirtyminen päivämäärän mukaan 115 srgb...67 Suodatus...57 Suojaus Suoratulostus...121, 145 Suurennettu näkymä Syväterävyyden tarkistus...89 T Tarkennuksen lukitus...79 Tarkennuspisteen valaisu Tarkennustavan kytkin...74, 80 Tehoste...57 Tekniset tiedot Terävyys...55 Tiedoston tunniste...50, 71 Todellinen...53 Toistovalikko...33, 35 Tulostus Tulostus/PTP Tv Tyyli , 133 Täysautomaattinen kuvaus V Valikot... 33, 35, 36 Valinnaiset toiminnot Valintakiekko Valkotasapaino Valkotasapainon haarukointi Valkotasapainon korjaus Valkotasapainon säätö Valotuksen korjaus Valotusaika Valotushaarukointi Valotustason yksiköt Varmuussiirto Verkkolaite... 26, 166 Verkkovirta Video OUT Videokaapeli Virhekoodit Virransäästö... 30, 39 Virtakytkin... 20, 30 Väriavaruus Värikylläisyys Värilämpötila Värisävy W WB-haarukointi Y Yhden kuvan näyttö Yksittäisen kuvan poistaminen Yksittäiskuvaus Ylivalotusvaroitus Ä Äänimerkki

179 179

180 CANON INC Shimomaruko 3-chome, Ohta-ku, Tokyo , Japani Eurooppa, Afrikka ja Lähi-itä CANON EUROPA N.V. PO Box 2262, 1180 EG Amstelveen, Alankomaat CANON (UK) LTD For technical support, please contact the Canon Help Desk: P.O. Box 431, Wallington, Surrey, SM6 0XU, Iso-Britannia Tel: (08705) (Calls may be recorded) Fax: (08705) For sales enquiries, please call on (0121) CANON COMMUNICATION & IMAGE FRANCE S.A. 102 Avenue du Général de Gaulle, LA GARENNE COLOMBES CEDEX, Ranska Tél : Hot line CANON DEUTSCHLAND GmbH Postfach , Krefeld, Saksa Canon Hotline Service: 0180/ (0,12 / Min.) CANON ITALIA S.P.A. Via Milano 8, I San Donato Milanese (MI), Italia Tel: 02/ Fax: 02/ Pronto Canon: 02/ [email protected] CANON ESPAÑA S.A. C/Joaquín Costa, Madrid, Espanja Tel. Atención al Cliente: Help Desk: CANON BELGIUM N.V. / S.A. Bessenveldstraat 7, B 1831 Diegem, Belgia Tel.: (02) Fax: (02) Helpdesk : CANON LUXEMBOURG S.A. Rue des Joncs 21, L-1818 Howald, Luxemburg Tel.: (0352) Fax: (0352) Helpdesk : CANON NEDERLAND N.V. Neptunusstraat 1, 2132 JA Hoofddorp, Alankomaat Tel.: Fax: Helpdesk: CANON DANMARK A/S Knud Højgaards Vej 1, DK-2860 Søborg, Tanska Tlf: Fax: CANON NORGE as Hallagerbakken 110, Postboks 33, Holmlia, 1201 Oslo, Norja Tlf: Faks: [email protected] Suomi CANON OY Kuluttajatuotteet Huopalahdentie 24, PL Helsinki HelpDesk: (pvm) Internet: CANON SVENSKA AB Gustav III:s Boulevard 26, S Solna, Ruotsi Helpdesk: Fax CANON (SCHWEIZ) AG Industriestrasse 12, 8305 Dietlikon, Sveitsi Consumer Imaging Group Tel Hotline (CHF 2.13/min) Itävalta CANON GES.M.B.H. Zetschegasse 11, A 1230 Wien, Itävalta Helpdesk Tel.: Fax: Portugali SEQUE SOC. NAC. EQUIP., S.A. Pr. Alegria, 58 2ºC, Lisboa, Portugali Tel: Fax: [email protected] Tämän käyttöoppaan tiedot ovat voimassa tammikuusta 2005 lähtien. Saat lisätietoja sen jälkeen valmistettujen kameroiden, lisävarusteiden ja objektiivien yhteensopivuuksista Canon-palvelukeskuksista. CEL-SF0LA260 CANON INC PAINETTU EU:SSA
