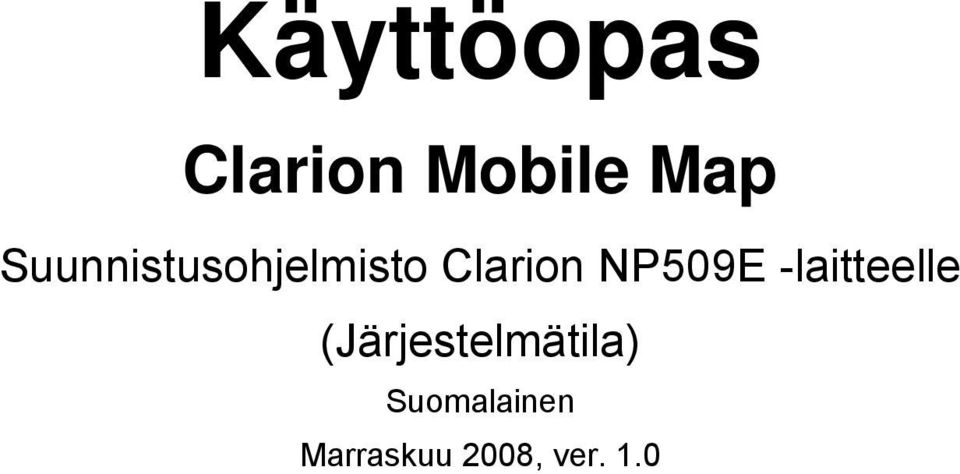

1 Käyttöopas Clarion Mobile Map Suunnistusohjelmisto Clarion NP509E -laitteelle (Järjestelmätila) Suomalainen Marraskuu 2008, ver. 1.0

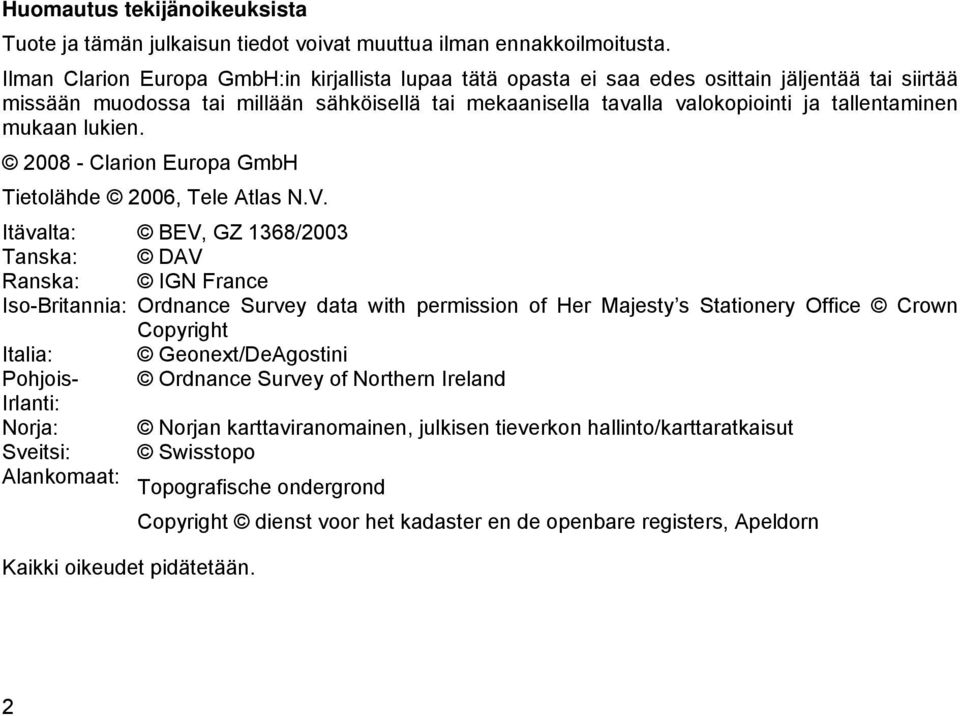

2 Huomautus tekijänoikeuksista Tuote ja tämän julkaisun tiedot voivat muuttua ilman ennakkoilmoitusta. Ilman Clarion Europa GmbH:in kirjallista lupaa tätä opasta ei saa edes osittain jäljentää tai siirtää missään muodossa tai millään sähköisellä tai mekaanisella tavalla valokopiointi ja tallentaminen mukaan lukien Clarion Europa GmbH Tietolähde 2006, Tele Atlas N.V. Itävalta: BEV, GZ 1368/2003 Tanska: DAV Ranska: IGN France Iso-Britannia: Ordnance Survey data with permission of Her Majesty s Stationery Office Crown Copyright Italia: Geonext/DeAgostini Pohjois- Ordnance Survey of Northern Ireland Irlanti: Norja: Norjan karttaviranomainen, julkisen tieverkon hallinto/karttaratkaisut Sveitsi: Swisstopo Alankomaat: Topografische ondergrond Copyright dienst voor het kadaster en de openbare registers, Apeldorn Kaikki oikeudet pidätetään. 2

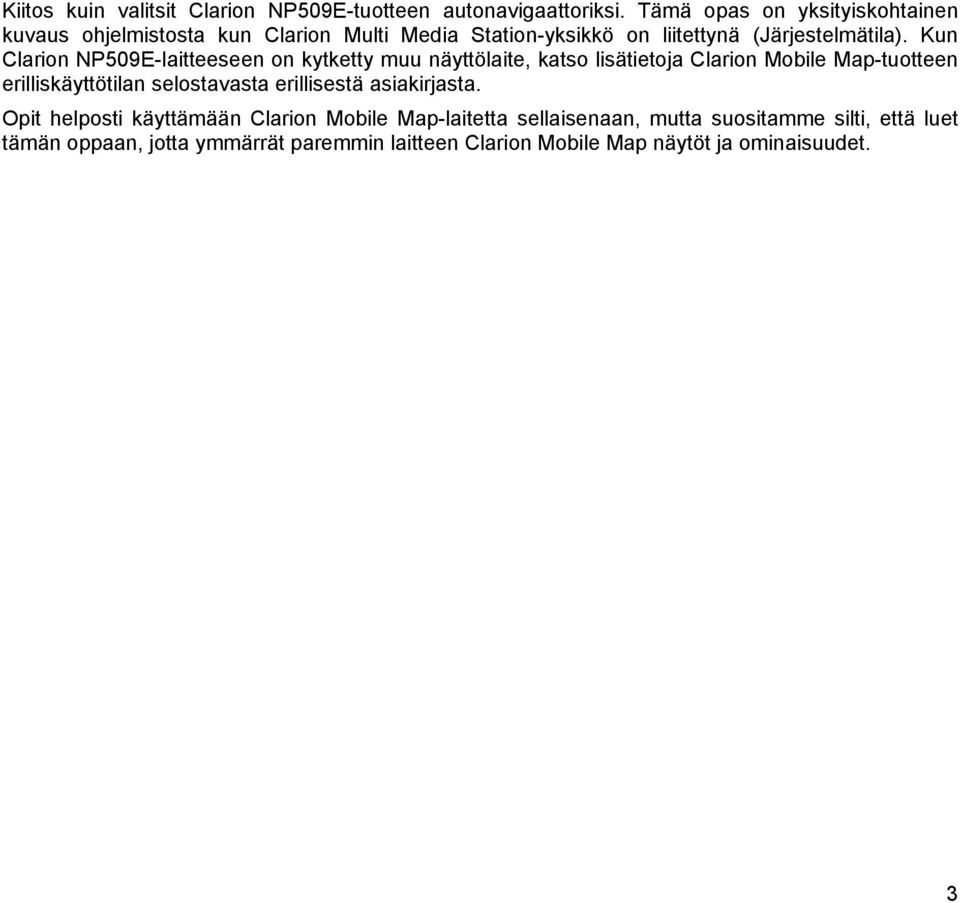

3 Kiitos kuin valitsit Clarion NP509E-tuotteen autonavigaattoriksi. Tämä opas on yksityiskohtainen kuvaus ohjelmistosta kun Clarion Multi Media Station-yksikkö on liitettynä (Järjestelmätila). Kun Clarion NP509E-laitteeseen on kytketty muu näyttölaite, katso lisätietoja Clarion Mobile Map-tuotteen erilliskäyttötilan selostavasta erillisestä asiakirjasta. Opit helposti käyttämään Clarion Mobile Map-laitetta sellaisenaan, mutta suositamme silti, että luet tämän oppaan, jotta ymmärrät paremmin laitteen Clarion Mobile Map näytöt ja ominaisuudet. 3

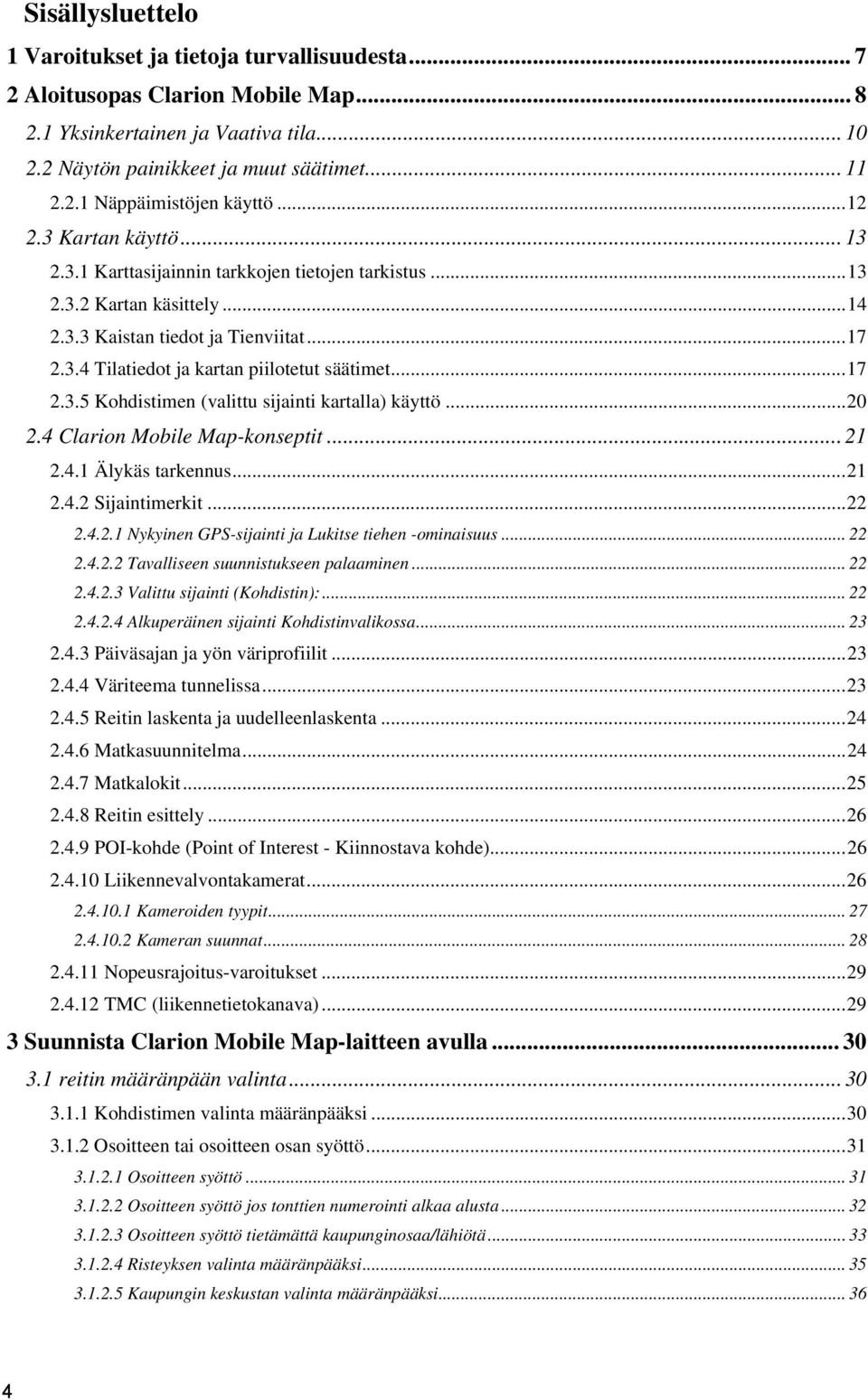

4 Sisällysluettelo 1 Varoitukset ja tietoja turvallisuudesta Aloitusopas Clarion Mobile Map Yksinkertainen ja Vaativa tila Näytön painikkeet ja muut säätimet Näppäimistöjen käyttö Kartan käyttö Karttasijainnin tarkkojen tietojen tarkistus Kartan käsittely Kaistan tiedot ja Tienviitat Tilatiedot ja kartan piilotetut säätimet Kohdistimen (valittu sijainti kartalla) käyttö Clarion Mobile Map-konseptit Älykäs tarkennus Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Tavalliseen suunnistukseen palaaminen Valittu sijainti (Kohdistin): Alkuperäinen sijainti Kohdistinvalikossa Päiväsajan ja yön väriprofiilit Väriteema tunnelissa Reitin laskenta ja uudelleenlaskenta Matkasuunnitelma Matkalokit Reitin esittely POI-kohde (Point of Interest - Kiinnostava kohde) Liikennevalvontakamerat Kameroiden tyypit Kameran suunnat Nopeusrajoitus-varoitukset TMC (liikennetietokanava) Suunnista Clarion Mobile Map-laitteen avulla reitin määränpään valinta Kohdistimen valinta määränpääksi Osoitteen tai osoitteen osan syöttö Osoitteen syöttö Osoitteen syöttö jos tonttien numerointi alkaa alusta Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Risteyksen valinta määränpääksi Kaupungin keskustan valinta määränpääksi

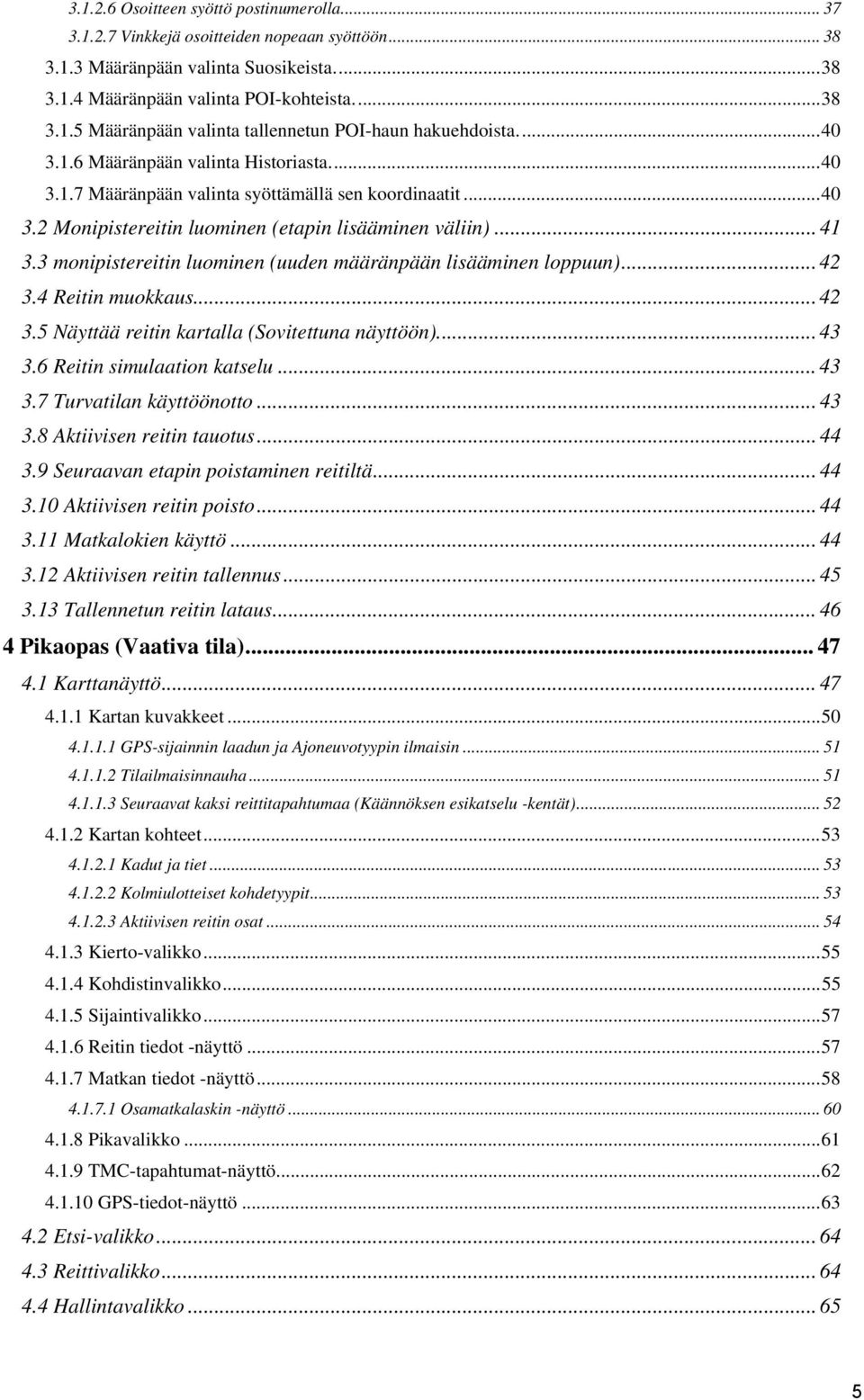

5 Osoitteen syöttö postinumerolla Vinkkejä osoitteiden nopeaan syöttöön Määränpään valinta Suosikeista Määränpään valinta POI-kohteista Määränpään valinta tallennetun POI-haun hakuehdoista Määränpään valinta Historiasta Määränpään valinta syöttämällä sen koordinaatit Monipistereitin luominen (etapin lisääminen väliin) monipistereitin luominen (uuden määränpään lisääminen loppuun) Reitin muokkaus Näyttää reitin kartalla (Sovitettuna näyttöön) Reitin simulaation katselu Turvatilan käyttöönotto Aktiivisen reitin tauotus Seuraavan etapin poistaminen reitiltä Aktiivisen reitin poisto Matkalokien käyttö Aktiivisen reitin tallennus Tallennetun reitin lataus Pikaopas (Vaativa tila) Karttanäyttö Kartan kuvakkeet GPS-sijainnin laadun ja Ajoneuvotyypin ilmaisin Tilailmaisinnauha Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Kartan kohteet Kadut ja tiet Kolmiulotteiset kohdetyypit Aktiivisen reitin osat Kierto-valikko Kohdistinvalikko Sijaintivalikko Reitin tiedot -näyttö Matkan tiedot -näyttö Osamatkalaskin -näyttö Pikavalikko TMC-tapahtumat-näyttö GPS-tiedot-näyttö Etsi-valikko Reittivalikko Hallintavalikko

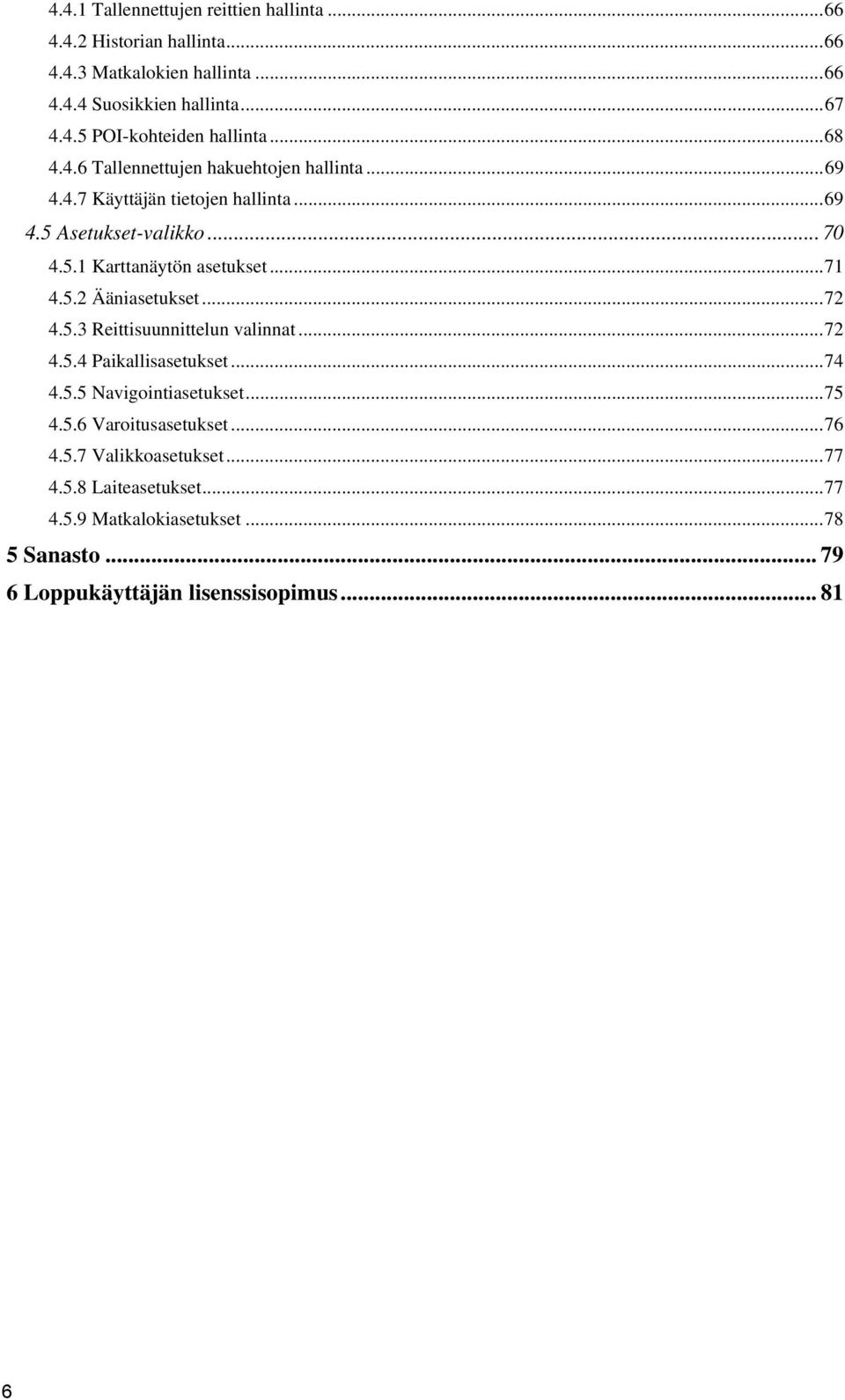

6 4.4.1 Tallennettujen reittien hallinta Historian hallinta Matkalokien hallinta Suosikkien hallinta POI-kohteiden hallinta Tallennettujen hakuehtojen hallinta Käyttäjän tietojen hallinta Asetukset-valikko Karttanäytön asetukset Ääniasetukset Reittisuunnittelun valinnat Paikallisasetukset Navigointiasetukset Varoitusasetukset Valikkoasetukset Laiteasetukset Matkalokiasetukset Sanasto Loppukäyttäjän lisenssisopimus

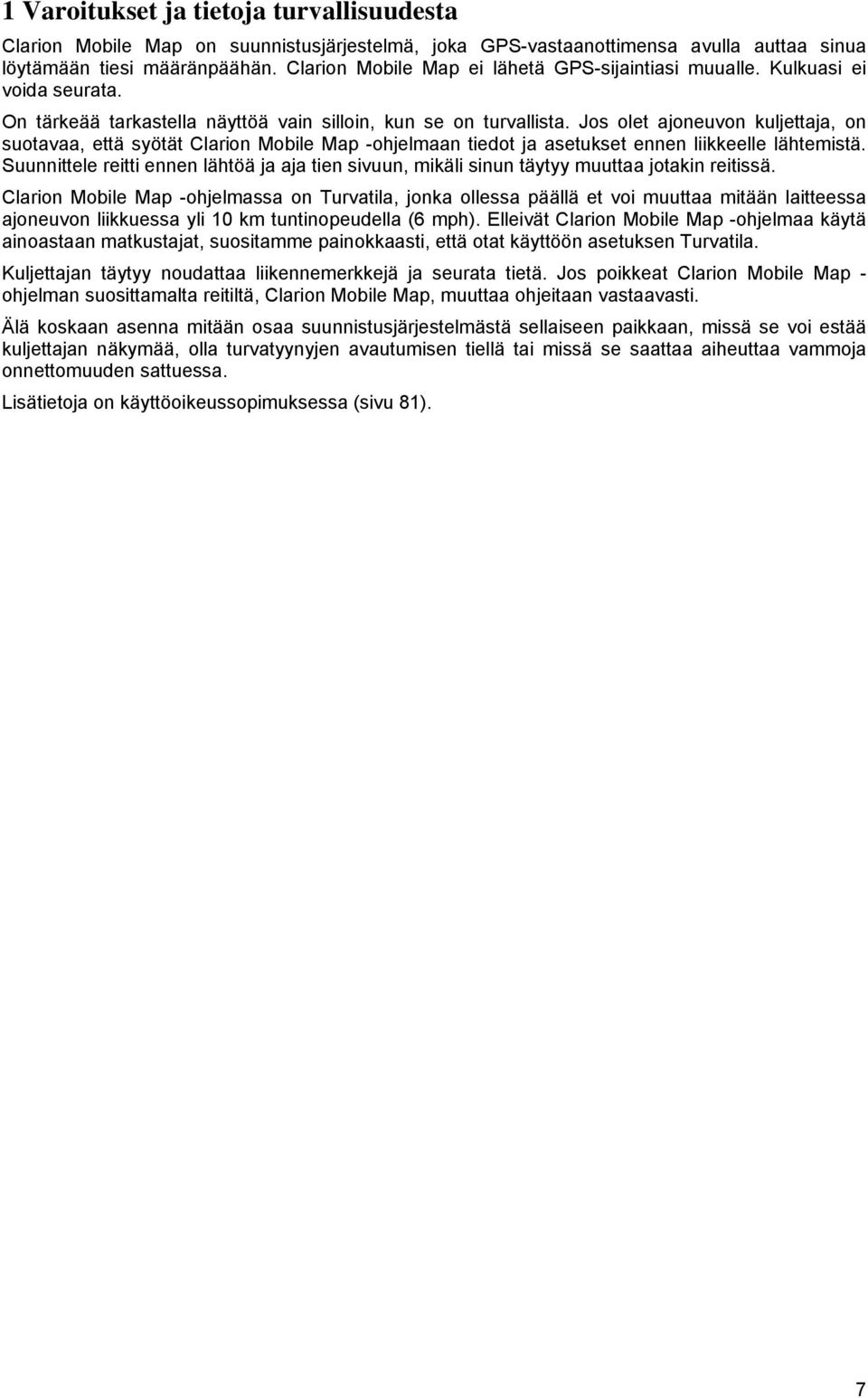

7 1 Varoitukset ja tietoja turvallisuudesta Clarion Mobile Map on suunnistusjärjestelmä, joka GPS-vastaanottimensa avulla auttaa sinua löytämään tiesi määränpäähän. Clarion Mobile Map ei lähetä GPS-sijaintiasi muualle. Kulkuasi ei voida seurata. On tärkeää tarkastella näyttöä vain silloin, kun se on turvallista. Jos olet ajoneuvon kuljettaja, on suotavaa, että syötät Clarion Mobile Map -ohjelmaan tiedot ja asetukset ennen liikkeelle lähtemistä. Suunnittele reitti ennen lähtöä ja aja tien sivuun, mikäli sinun täytyy muuttaa jotakin reitissä. Clarion Mobile Map -ohjelmassa on Turvatila, jonka ollessa päällä et voi muuttaa mitään laitteessa ajoneuvon liikkuessa yli 10 km tuntinopeudella (6 mph). Elleivät Clarion Mobile Map -ohjelmaa käytä ainoastaan matkustajat, suositamme painokkaasti, että otat käyttöön asetuksen Turvatila. Kuljettajan täytyy noudattaa liikennemerkkejä ja seurata tietä. Jos poikkeat Clarion Mobile Map - ohjelman suosittamalta reitiltä, Clarion Mobile Map, muuttaa ohjeitaan vastaavasti. Älä koskaan asenna mitään osaa suunnistusjärjestelmästä sellaiseen paikkaan, missä se voi estää kuljettajan näkymää, olla turvatyynyjen avautumisen tiellä tai missä se saattaa aiheuttaa vammoja onnettomuuden sattuessa. Lisätietoja on käyttöoikeussopimuksessa (sivu 81). 7

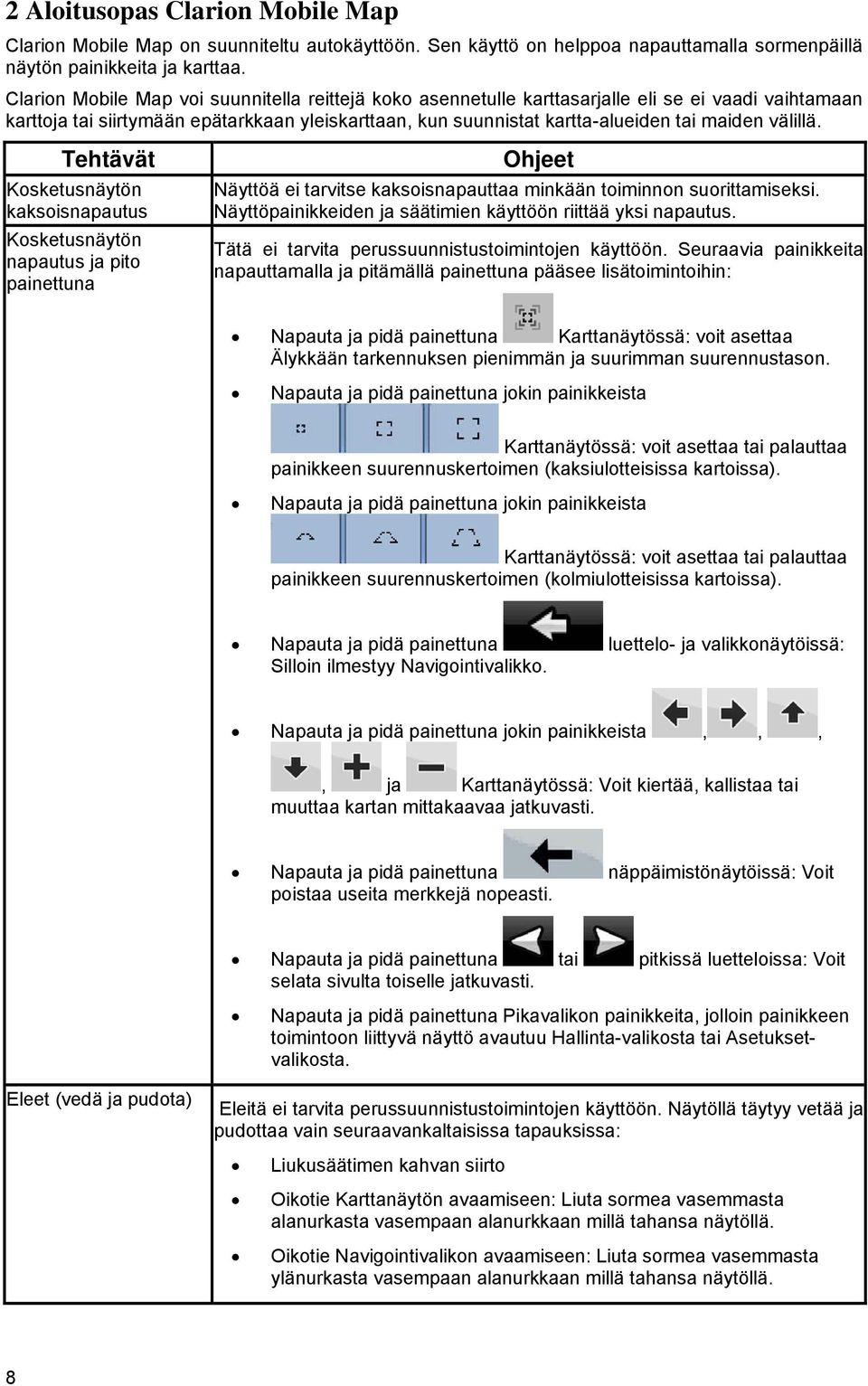

8 2 Aloitusopas Clarion Mobile Map Clarion Mobile Map on suunniteltu autokäyttöön. Sen käyttö on helppoa napauttamalla sormenpäillä näytön painikkeita ja karttaa. Clarion Mobile Map voi suunnitella reittejä koko asennetulle karttasarjalle eli se ei vaadi vaihtamaan karttoja tai siirtymään epätarkkaan yleiskarttaan, kun suunnistat kartta-alueiden tai maiden välillä. Tehtävät Kosketusnäytön kaksoisnapautus Kosketusnäytön napautus ja pito painettuna Ohjeet Näyttöä ei tarvitse kaksoisnapauttaa minkään toiminnon suorittamiseksi. Näyttöpainikkeiden ja säätimien käyttöön riittää yksi napautus. Tätä ei tarvita perussuunnistustoimintojen käyttöön. Seuraavia painikkeita napauttamalla ja pitämällä painettuna pääsee lisätoimintoihin: Napauta ja pidä painettuna Karttanäytössä: voit asettaa Älykkään tarkennuksen pienimmän ja suurimman suurennustason. Napauta ja pidä painettuna jokin painikkeista Karttanäytössä: voit asettaa tai palauttaa painikkeen suurennuskertoimen (kaksiulotteisissa kartoissa). Napauta ja pidä painettuna jokin painikkeista Karttanäytössä: voit asettaa tai palauttaa painikkeen suurennuskertoimen (kolmiulotteisissa kartoissa). Napauta ja pidä painettuna luettelo- ja valikkonäytöissä: Silloin ilmestyy Navigointivalikko. Napauta ja pidä painettuna jokin painikkeista,,,, ja Karttanäytössä: Voit kiertää, kallistaa tai muuttaa kartan mittakaavaa jatkuvasti. Napauta ja pidä painettuna näppäimistönäytöissä: Voit poistaa useita merkkejä nopeasti. Napauta ja pidä painettuna tai pitkissä luetteloissa: Voit selata sivulta toiselle jatkuvasti. Napauta ja pidä painettuna Pikavalikon painikkeita, jolloin painikkeen toimintoon liittyvä näyttö avautuu Hallinta-valikosta tai Asetuksetvalikosta. Eleet (vedä ja pudota) Eleitä ei tarvita perussuunnistustoimintojen käyttöön. Näytöllä täytyy vetää ja pudottaa vain seuraavankaltaisissa tapauksissa: Liukusäätimen kahvan siirto Oikotie Karttanäytön avaamiseen: Liuta sormea vasemmasta alanurkasta vasempaan alanurkkaan millä tahansa näytöllä. Oikotie Navigointivalikon avaamiseen: Liuta sormea vasemmasta ylänurkasta vasempaan alanurkkaan millä tahansa näytöllä. 8

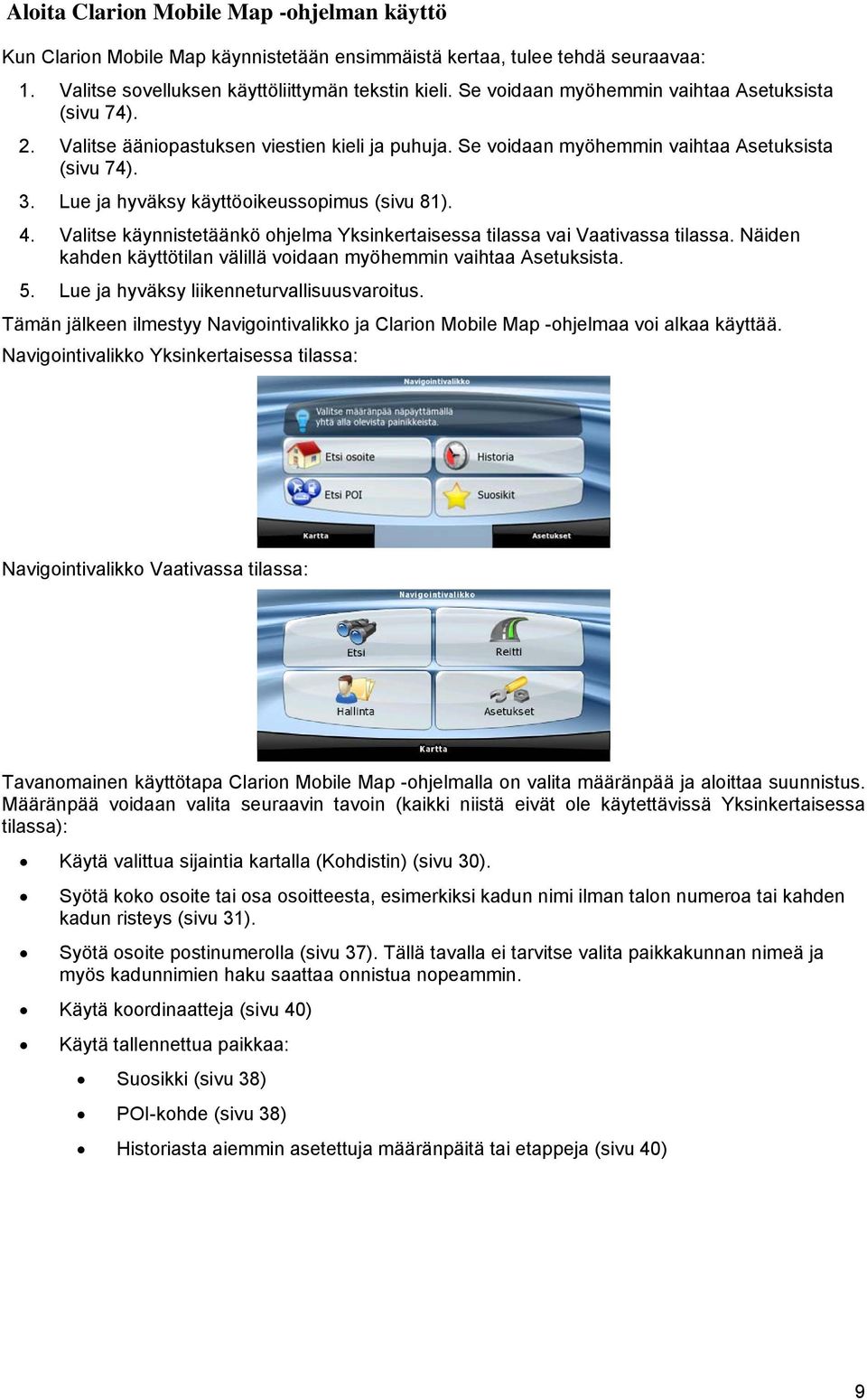

9 Aloita Clarion Mobile Map -ohjelman käyttö Kun Clarion Mobile Map käynnistetään ensimmäistä kertaa, tulee tehdä seuraavaa: 1. Valitse sovelluksen käyttöliittymän tekstin kieli. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 74). 2. Valitse ääniopastuksen viestien kieli ja puhuja. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 74). 3. Lue ja hyväksy käyttöoikeussopimus (sivu 81). 4. Valitse käynnistetäänkö ohjelma Yksinkertaisessa tilassa vai Vaativassa tilassa. Näiden kahden käyttötilan välillä voidaan myöhemmin vaihtaa Asetuksista. 5. Lue ja hyväksy liikenneturvallisuusvaroitus. Tämän jälkeen ilmestyy Navigointivalikko ja Clarion Mobile Map -ohjelmaa voi alkaa käyttää. Navigointivalikko Yksinkertaisessa tilassa: Navigointivalikko Vaativassa tilassa: Tavanomainen käyttötapa Clarion Mobile Map -ohjelmalla on valita määränpää ja aloittaa suunnistus. Määränpää voidaan valita seuraavin tavoin (kaikki niistä eivät ole käytettävissä Yksinkertaisessa tilassa): Käytä valittua sijaintia kartalla (Kohdistin) (sivu 30). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 31). Syötä osoite postinumerolla (sivu 37). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 40) Käytä tallennettua paikkaa: Suosikki (sivu 38) POI-kohde (sivu 38) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 40) 9

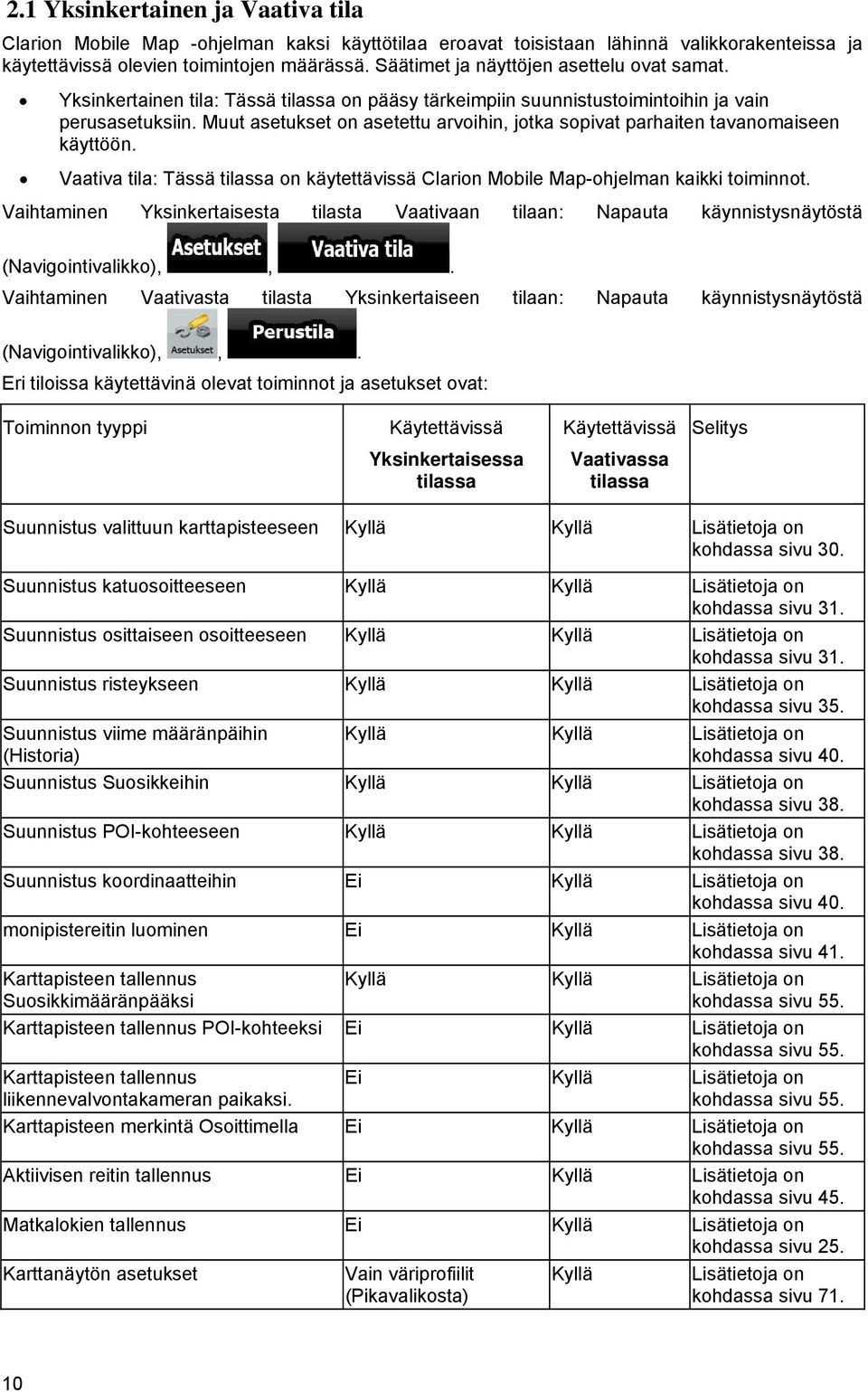

10 2.1 Yksinkertainen ja Vaativa tila Clarion Mobile Map -ohjelman kaksi käyttötilaa eroavat toisistaan lähinnä valikkorakenteissa ja käytettävissä olevien toimintojen määrässä. Säätimet ja näyttöjen asettelu ovat samat. Yksinkertainen tila: Tässä tilassa on pääsy tärkeimpiin suunnistustoimintoihin ja vain perusasetuksiin. Muut asetukset on asetettu arvoihin, jotka sopivat parhaiten tavanomaiseen käyttöön. Vaativa tila: Tässä tilassa on käytettävissä Clarion Mobile Map-ohjelman kaikki toiminnot. Vaihtaminen Yksinkertaisesta tilasta Vaativaan tilaan: Napauta käynnistysnäytöstä (Navigointivalikko),,. Vaihtaminen Vaativasta tilasta Yksinkertaiseen tilaan: Napauta käynnistysnäytöstä (Navigointivalikko),,. Eri tiloissa käytettävinä olevat toiminnot ja asetukset ovat: Toiminnon tyyppi Käytettävissä Käytettävissä Selitys Yksinkertaisessa tilassa Vaativassa tilassa Suunnistus valittuun karttapisteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 30. Suunnistus katuosoitteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 31. Suunnistus osittaiseen osoitteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 31. Suunnistus risteykseen Kyllä Kyllä Lisätietoja on kohdassa sivu 35. Suunnistus viime määränpäihin (Historia) Kyllä Kyllä Lisätietoja on kohdassa sivu 40. Suunnistus Suosikkeihin Kyllä Kyllä Lisätietoja on kohdassa sivu 38. Suunnistus POI-kohteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 38. Suunnistus koordinaatteihin Ei Kyllä Lisätietoja on kohdassa sivu 40. monipistereitin luominen Ei Kyllä Lisätietoja on kohdassa sivu 41. Karttapisteen tallennus Suosikkimääränpääksi Kyllä Kyllä Lisätietoja on kohdassa sivu 55. Karttapisteen tallennus POI-kohteeksi Ei Kyllä Lisätietoja on kohdassa sivu 55. Karttapisteen tallennus liikennevalvontakameran paikaksi. Ei Kyllä Lisätietoja on kohdassa sivu 55. Karttapisteen merkintä Osoittimella Ei Kyllä Lisätietoja on kohdassa sivu 55. Aktiivisen reitin tallennus Ei Kyllä Lisätietoja on kohdassa sivu 45. Matkalokien tallennus Ei Kyllä Lisätietoja on kohdassa sivu 25. Karttanäytön asetukset Vain väriprofiilit (Pikavalikosta) Kyllä Lisätietoja on kohdassa sivu

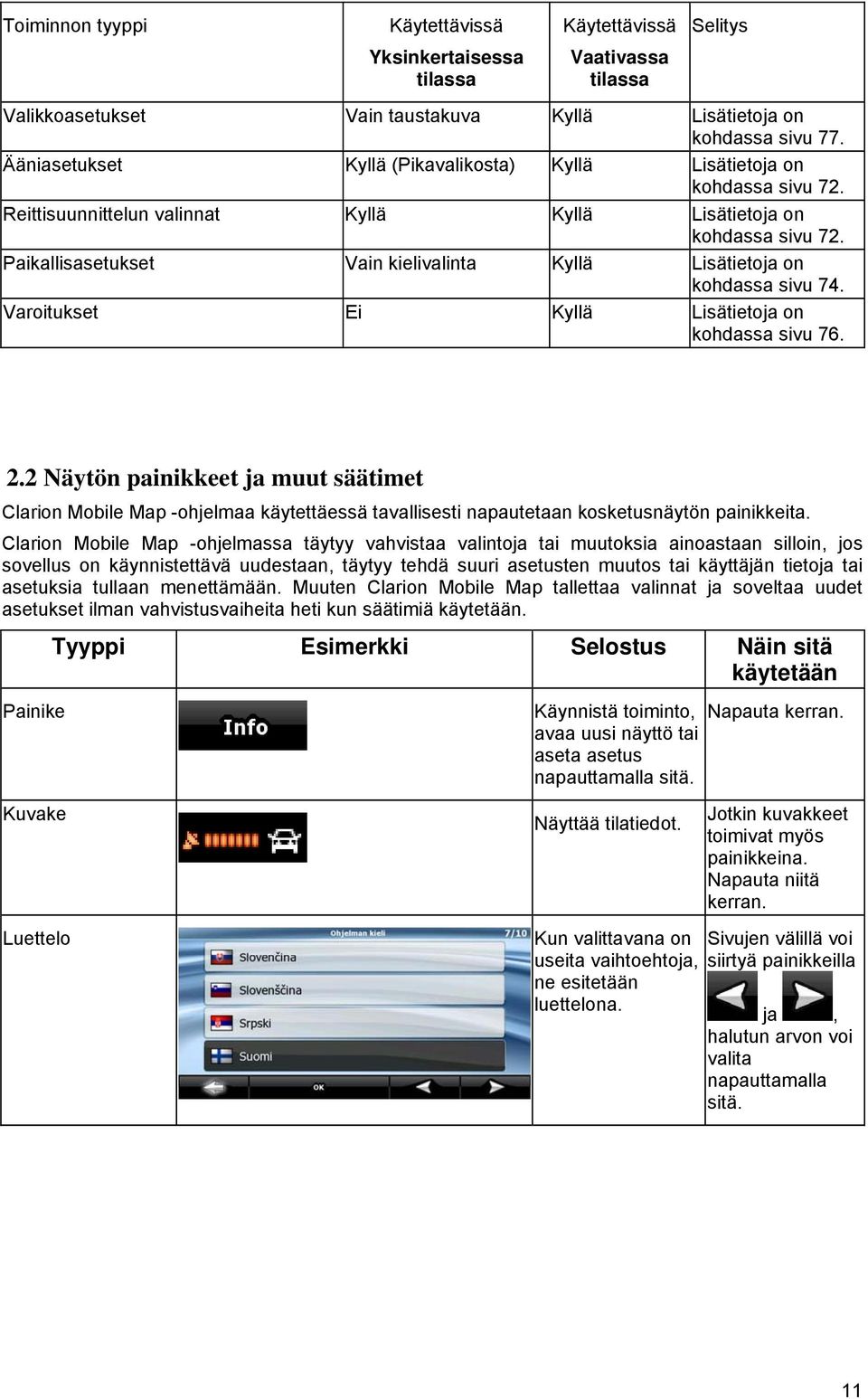

11 Toiminnon tyyppi Käytettävissä Yksinkertaisessa tilassa Käytettävissä Vaativassa tilassa Selitys Valikkoasetukset Vain taustakuva Kyllä Lisätietoja on kohdassa sivu 77. Ääniasetukset Kyllä (Pikavalikosta) Kyllä Lisätietoja on kohdassa sivu 72. Reittisuunnittelun valinnat Kyllä Kyllä Lisätietoja on kohdassa sivu 72. Paikallisasetukset Vain kielivalinta Kyllä Lisätietoja on kohdassa sivu 74. Varoitukset Ei Kyllä Lisätietoja on kohdassa sivu Näytön painikkeet ja muut säätimet Clarion Mobile Map -ohjelmaa käytettäessä tavallisesti napautetaan kosketusnäytön painikkeita. Clarion Mobile Map -ohjelmassa täytyy vahvistaa valintoja tai muutoksia ainoastaan silloin, jos sovellus on käynnistettävä uudestaan, täytyy tehdä suuri asetusten muutos tai käyttäjän tietoja tai asetuksia tullaan menettämään. Muuten Clarion Mobile Map tallettaa valinnat ja soveltaa uudet asetukset ilman vahvistusvaiheita heti kun säätimiä käytetään. Painike Kuvake Luettelo Tyyppi Esimerkki Näin sitä käytetään Käynnistä toiminto, avaa uusi näyttö tai aseta asetus napauttamalla sitä. Näyttää tilatiedot. Napauta kerran. Jotkin kuvakkeet toimivat myös painikkeina. Napauta niitä kerran. Kun valittavana on useita vaihtoehtoja, ne esitetään luettelona. Sivujen välillä voi siirtyä painikkeilla ja, halutun arvon voi valita napauttamalla sitä. 11

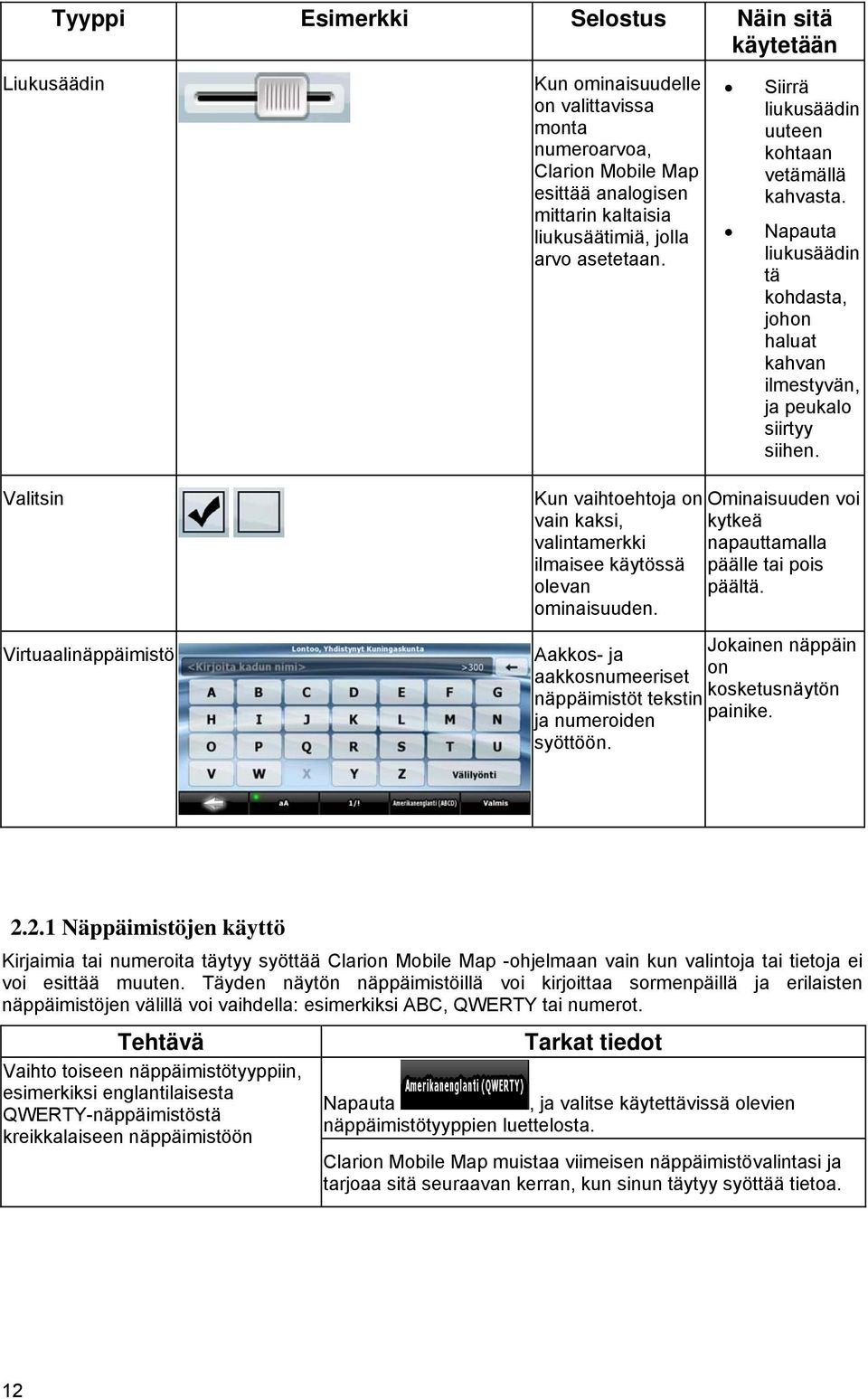

12 Tyyppi Esimerkki Näin sitä käytetään Liukusäädin Kun ominaisuudelle on valittavissa monta numeroarvoa, Clarion Mobile Map esittää analogisen mittarin kaltaisia liukusäätimiä, jolla arvo asetetaan. Siirrä liukusäädin uuteen kohtaan vetämällä kahvasta. Napauta liukusäädin tä kohdasta, johon haluat kahvan ilmestyvän, ja peukalo siirtyy siihen. Valitsin Virtuaalinäppäimistö Kun vaihtoehtoja on vain kaksi, valintamerkki ilmaisee käytössä olevan ominaisuuden. Aakkos- ja aakkosnumeeriset näppäimistöt tekstin ja numeroiden syöttöön. Ominaisuuden voi kytkeä napauttamalla päälle tai pois päältä. Jokainen näppäin on kosketusnäytön painike Näppäimistöjen käyttö Kirjaimia tai numeroita täytyy syöttää Clarion Mobile Map -ohjelmaan vain kun valintoja tai tietoja ei voi esittää muuten. Täyden näytön näppäimistöillä voi kirjoittaa sormenpäillä ja erilaisten näppäimistöjen välillä voi vaihdella: esimerkiksi ABC, QWERTY tai numerot. Tehtävä Vaihto toiseen näppäimistötyyppiin, esimerkiksi englantilaisesta QWERTY-näppäimistöstä kreikkalaiseen näppäimistöön Tarkat tiedot Napauta, ja valitse käytettävissä olevien näppäimistötyyppien luettelosta. Clarion Mobile Map muistaa viimeisen näppäimistövalintasi ja tarjoaa sitä seuraavan kerran, kun sinun täytyy syöttää tietoa. 12

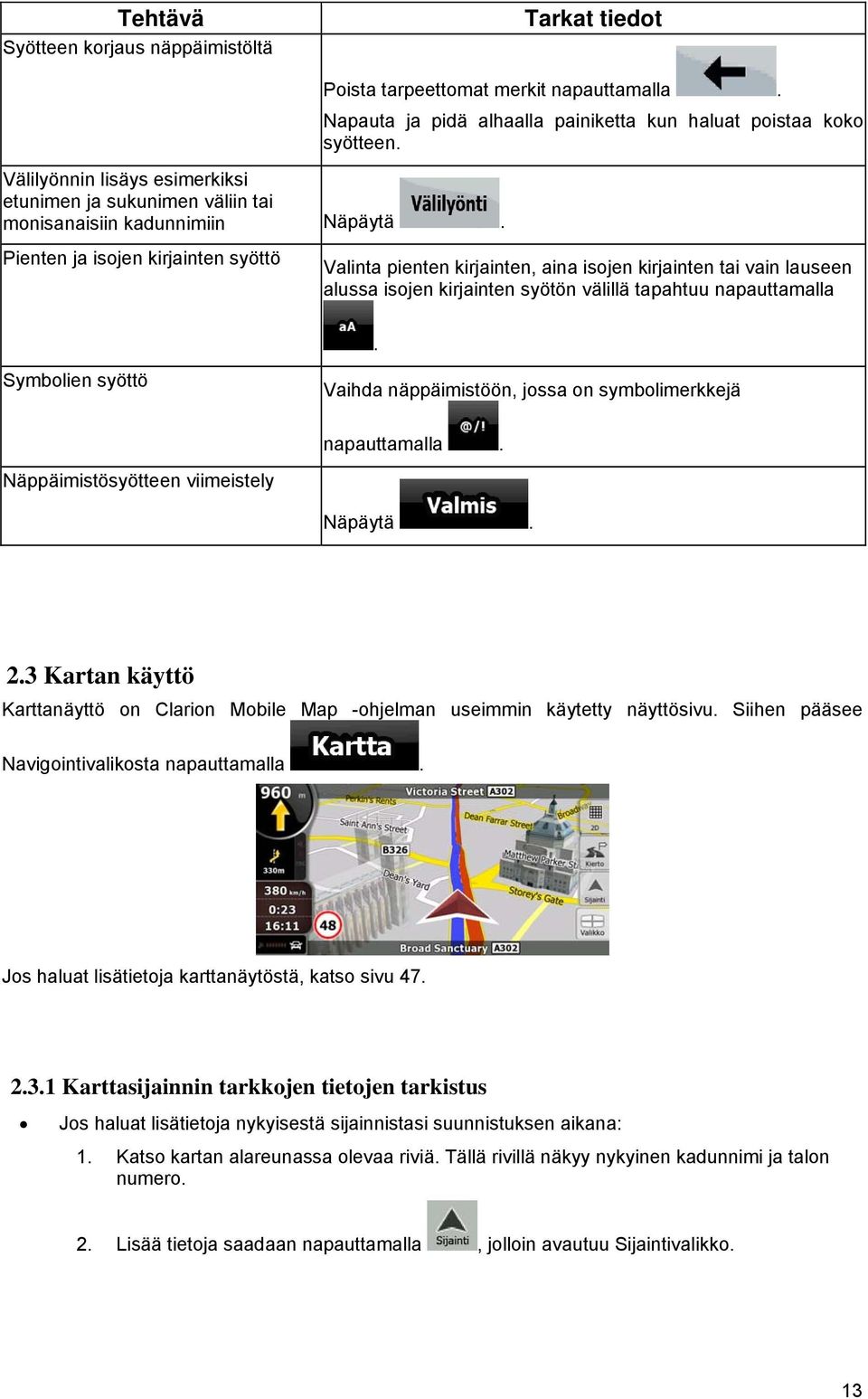

13 Tehtävä Syötteen korjaus näppäimistöltä Tarkat tiedot Välilyönnin lisäys esimerkiksi etunimen ja sukunimen väliin tai monisanaisiin kadunnimiin Näpäytä. Poista tarpeettomat merkit napauttamalla. Napauta ja pidä alhaalla painiketta kun haluat poistaa koko syötteen. Pienten ja isojen kirjainten syöttö Valinta pienten kirjainten, aina isojen kirjainten tai vain lauseen alussa isojen kirjainten syötön välillä tapahtuu napauttamalla. Symbolien syöttö Vaihda näppäimistöön, jossa on symbolimerkkejä napauttamalla. Näppäimistösyötteen viimeistely Näpäytä. 2.3 Kartan käyttö Karttanäyttö on Clarion Mobile Map -ohjelman useimmin käytetty näyttösivu. Siihen pääsee Navigointivalikosta napauttamalla. Jos haluat lisätietoja karttanäytöstä, katso sivu Karttasijainnin tarkkojen tietojen tarkistus Jos haluat lisätietoja nykyisestä sijainnistasi suunnistuksen aikana: 1. Katso kartan alareunassa olevaa riviä. Tällä rivillä näkyy nykyinen kadunnimi ja talon numero. 2. Lisää tietoja saadaan napauttamalla, jolloin avautuu Sijaintivalikko. 13

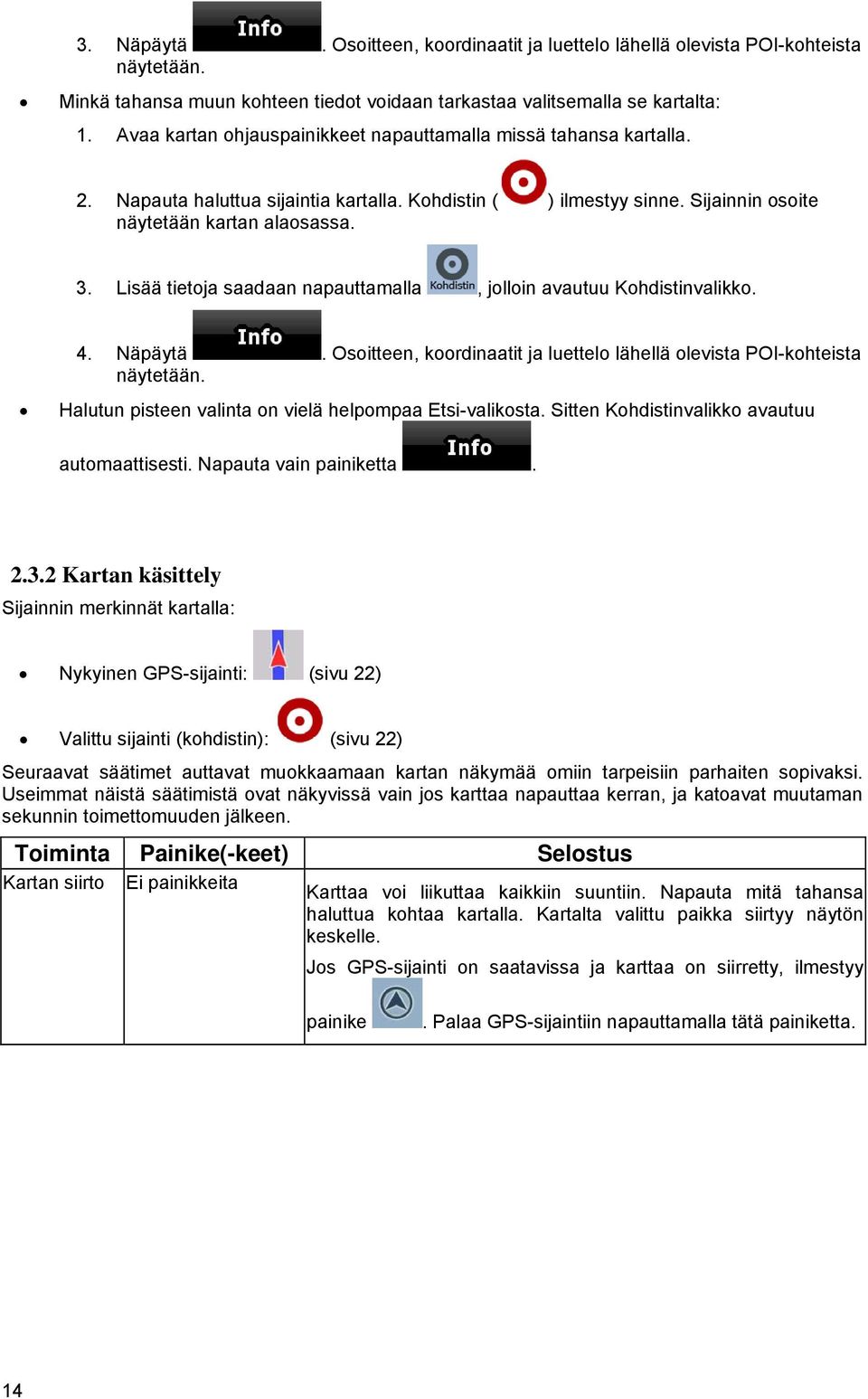

14 3. Näpäytä. Osoitteen, koordinaatit ja luettelo lähellä olevista POI-kohteista näytetään. Minkä tahansa muun kohteen tiedot voidaan tarkastaa valitsemalla se kartalta: 1. Avaa kartan ohjauspainikkeet napauttamalla missä tahansa kartalla. 2. Napauta haluttua sijaintia kartalla. Kohdistin ( ) ilmestyy sinne. Sijainnin osoite näytetään kartan alaosassa. 3. Lisää tietoja saadaan napauttamalla, jolloin avautuu Kohdistinvalikko. 4. Näpäytä. Osoitteen, koordinaatit ja luettelo lähellä olevista POI-kohteista näytetään. Halutun pisteen valinta on vielä helpompaa Etsi-valikosta. Sitten Kohdistinvalikko avautuu automaattisesti. Napauta vain painiketta Kartan käsittely Sijainnin merkinnät kartalla: Nykyinen GPS-sijainti: (sivu 22) Valittu sijainti (kohdistin): (sivu 22) Seuraavat säätimet auttavat muokkaamaan kartan näkymää omiin tarpeisiin parhaiten sopivaksi. Useimmat näistä säätimistä ovat näkyvissä vain jos karttaa napauttaa kerran, ja katoavat muutaman sekunnin toimettomuuden jälkeen. Toiminta Painike(-keet) Kartan siirto Ei painikkeita Karttaa voi liikuttaa kaikkiin suuntiin. Napauta mitä tahansa haluttua kohtaa kartalla. Kartalta valittu paikka siirtyy näytön keskelle. Jos GPS-sijainti on saatavissa ja karttaa on siirretty, ilmestyy painike. Palaa GPS-sijaintiin napauttamalla tätä painiketta. 14

15 Toiminta Painike(-keet) Kartan ohjauspainikk eiden avaaminen/su lkeminen Piilota tai näytä seuraavat kartan ohjauspainikkeet napauttamalla tätä painiketta: Suurennus ja pienennys Kierrä vasemmalle ja oikealle (vain kolmiulotteinen kartta) Kallista ylös ja alas (vain kolmiulotteinen kartta) Suurennuksen esivalinta-painikkeet (vain kaksiulotteinen kartta) Kallistuksen ja suurennuksen esivalinta-painikkeet (vain kolmiulotteinen kartta) Paluu GPS-sijaintiin-painike Älykäs tarkennus-painike Suurennus ja pienennys Kallistus ylös ja alas Kierto vasemmalle ja oikealle,,, Muuttaa sitä, paljonko kartasta esitetään näytössä. Clarion Mobile Map käyttää korkeatasoisia vektorikarttoja, jotka sallivat kartan tarkastelun eri etäisyyksiltä sisältö aina optimoituna. Katujen nimet ja muu teksti esitetään aina samankokoisena, eivätkä ne kierry kartan mukana väärinpäin. Kartalla näytetään vain suunnistukseen tarvittava määrä katuja ja muita kohteita. Kartan mittakaavalla on eri rajoitukset kaksiulotteisena ja kolmiulotteisena. Muuttaa kartan kuvakulmaa pystysuunnassa, kun kolmiulotteinen tila on käytössä. Muuttaa kartan kuvakulmaa vaakasuunnassa, kun kolmiulotteinen tila on käytössä. Kun GPS-sijainti on saatavissa, Clarion Mobile Map kiertää kartan aina niin, että sen yläosa osoittaa matkasi suuntaan (Jälki ylös) Näillä painikkeilla suuntauksen voi muuttaa pois Jälki ylös -tilasta. Jos GPS-sijainti on saatavissa ja karttaa on kierretty, ilmestyy Katselutilat,, painike. Tätä painiketta napauttamalla saadaan kartan automaattinen kierto takaisin käyttöön. Clarion Mobile Map -ohjelmassa on käytössä seuraavat karttanäkymät: tavallisin näkymä ylhäältä alas (kaksiulotteinen), pohjoinen on aina ylhäällä näkymä ylhäältä alas (kaksiulotteinen), kulloinenkin ajosuunta on aina ylhäällä perspektiivinäkymä (kolmiulotteinen), kulloinenkin ajosuunta on aina ylhäällä Kuvake esittää aina tilaa johon painiketta napauttamalla vaihdetaan: Jos tilana on kolmiulotteinen, esillä on painike, ja vaihto kaksiulotteiseen tilaan tapahtuu napauttamalla sitä. 15

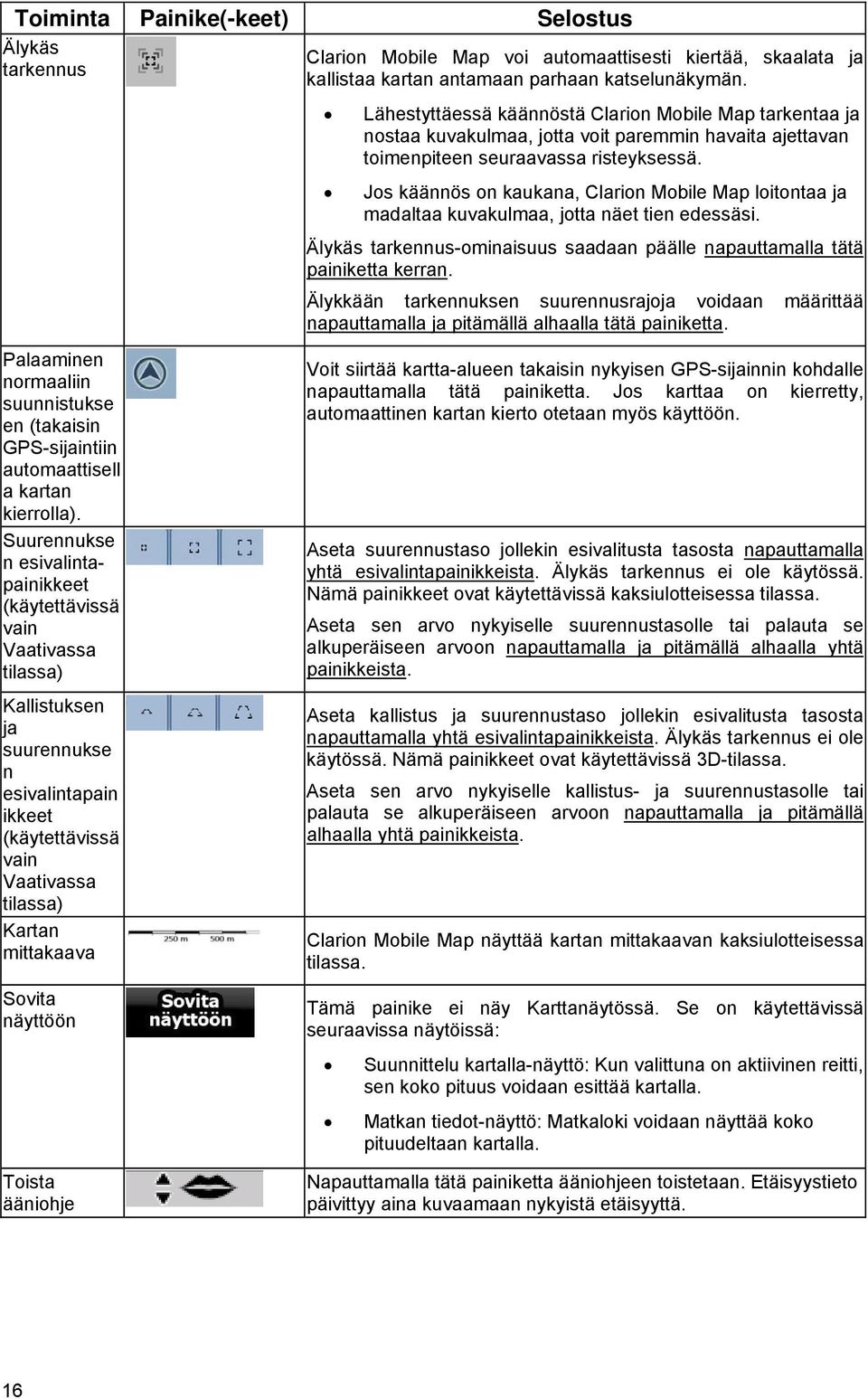

16 Toiminta Painike(-keet) Älykäs tarkennus Clarion Mobile Map voi automaattisesti kiertää, skaalata ja kallistaa kartan antamaan parhaan katselunäkymän. Lähestyttäessä käännöstä Clarion Mobile Map tarkentaa ja nostaa kuvakulmaa, jotta voit paremmin havaita ajettavan toimenpiteen seuraavassa risteyksessä. Jos käännös on kaukana, Clarion Mobile Map loitontaa ja madaltaa kuvakulmaa, jotta näet tien edessäsi. Älykäs tarkennus-ominaisuus saadaan päälle napauttamalla tätä painiketta kerran. Älykkään tarkennuksen suurennusrajoja voidaan määrittää napauttamalla ja pitämällä alhaalla tätä painiketta. Palaaminen normaaliin suunnistukse en (takaisin GPS-sijaintiin automaattisell a kartan kierrolla). Suurennukse n esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) Kallistuksen ja suurennukse n esivalintapain ikkeet (käytettävissä vain Vaativassa tilassa) Kartan mittakaava Sovita näyttöön Voit siirtää kartta-alueen takaisin nykyisen GPS-sijainnin kohdalle napauttamalla tätä painiketta. Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön. Aseta suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä kaksiulotteisessa tilassa. Aseta sen arvo nykyiselle suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Aseta kallistus ja suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä 3D-tilassa. Aseta sen arvo nykyiselle kallistus- ja suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Clarion Mobile Map näyttää kartan mittakaavan kaksiulotteisessa tilassa. Tämä painike ei näy Karttanäytössä. Se on käytettävissä seuraavissa näytöissä: Suunnittelu kartalla-näyttö: Kun valittuna on aktiivinen reitti, sen koko pituus voidaan esittää kartalla. Matkan tiedot-näyttö: Matkaloki voidaan näyttää koko pituudeltaan kartalla. Toista ääniohje Napauttamalla tätä painiketta ääniohjeen toistetaan. Etäisyystieto päivittyy aina kuvaamaan nykyistä etäisyyttä. 16

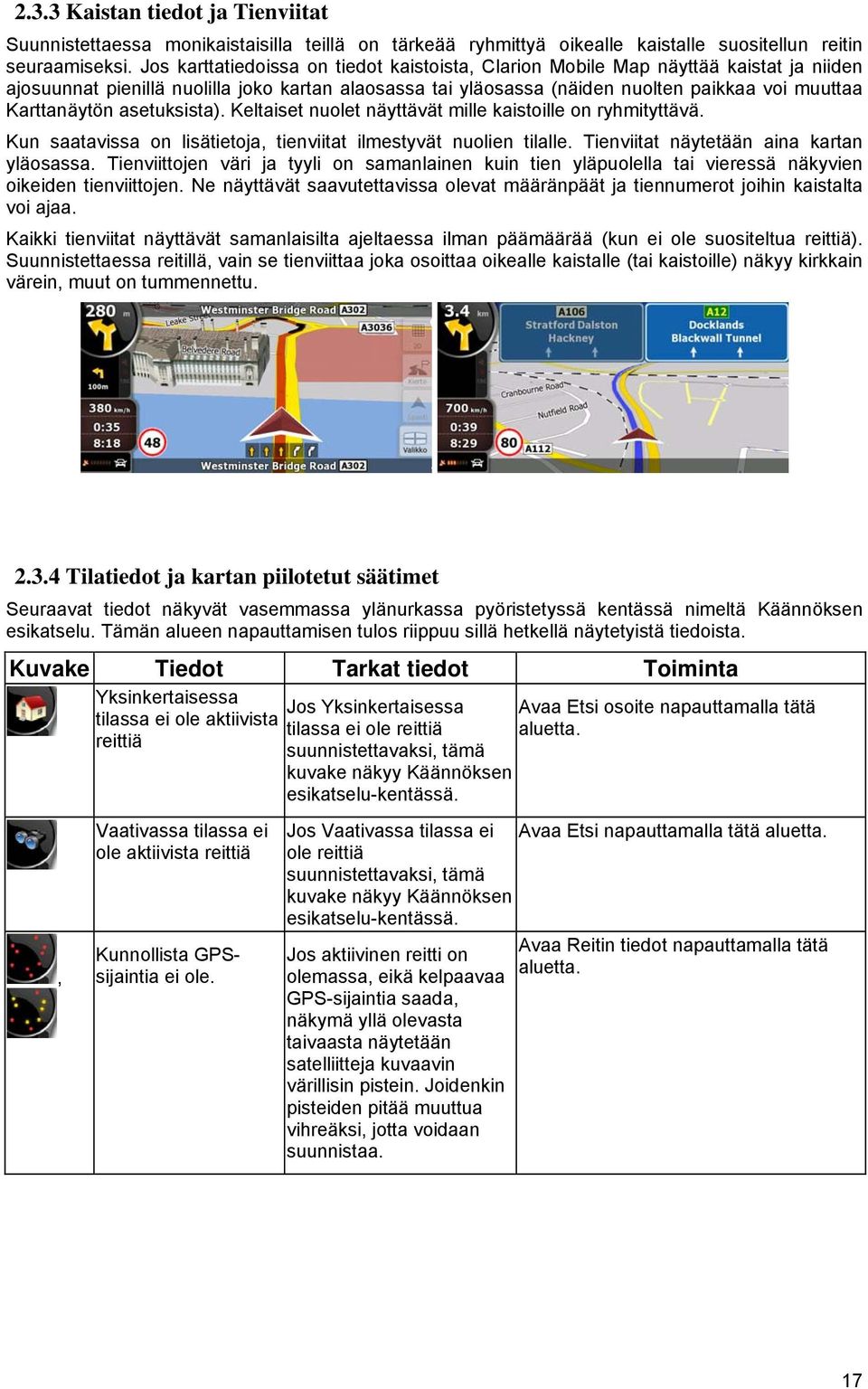

17 2.3.3 Kaistan tiedot ja Tienviitat Suunnistettaessa monikaistaisilla teillä on tärkeää ryhmittyä oikealle kaistalle suositellun reitin seuraamiseksi. Jos karttatiedoissa on tiedot kaistoista, Clarion Mobile Map näyttää kaistat ja niiden ajosuunnat pienillä nuolilla joko kartan alaosassa tai yläosassa (näiden nuolten paikkaa voi muuttaa Karttanäytön asetuksista). Keltaiset nuolet näyttävät mille kaistoille on ryhmityttävä. Kun saatavissa on lisätietoja, tienviitat ilmestyvät nuolien tilalle. Tienviitat näytetään aina kartan yläosassa. Tienviittojen väri ja tyyli on samanlainen kuin tien yläpuolella tai vieressä näkyvien oikeiden tienviittojen. Ne näyttävät saavutettavissa olevat määränpäät ja tiennumerot joihin kaistalta voi ajaa. Kaikki tienviitat näyttävät samanlaisilta ajeltaessa ilman päämäärää (kun ei ole suositeltua reittiä). Suunnistettaessa reitillä, vain se tienviittaa joka osoittaa oikealle kaistalle (tai kaistoille) näkyy kirkkain värein, muut on tummennettu Tilatiedot ja kartan piilotetut säätimet Seuraavat tiedot näkyvät vasemmassa ylänurkassa pyöristetyssä kentässä nimeltä Käännöksen esikatselu. Tämän alueen napauttamisen tulos riippuu sillä hetkellä näytetyistä tiedoista. Kuvake Tiedot Tarkat tiedot Toiminta Yksinkertaisessa Jos Yksinkertaisessa Avaa Etsi osoite napauttamalla tätä tilassa ei ole aktiivista tilassa ei ole reittiä aluetta. reittiä suunnistettavaksi, tämä kuvake näkyy Käännöksen esikatselu-kentässä., Vaativassa tilassa ei ole aktiivista reittiä Kunnollista GPSsijaintia ei ole. Jos Vaativassa tilassa ei Avaa Etsi napauttamalla tätä aluetta. ole reittiä suunnistettavaksi, tämä kuvake näkyy Käännöksen esikatselu-kentässä. Jos aktiivinen reitti on olemassa, eikä kelpaavaa GPS-sijaintia saada, näkymä yllä olevasta taivaasta näytetään satelliitteja kuvaavin värillisin pistein. Joidenkin pisteiden pitää muuttua vihreäksi, jotta voidaan suunnistaa. Avaa Reitin tiedot napauttamalla tätä aluetta. 17

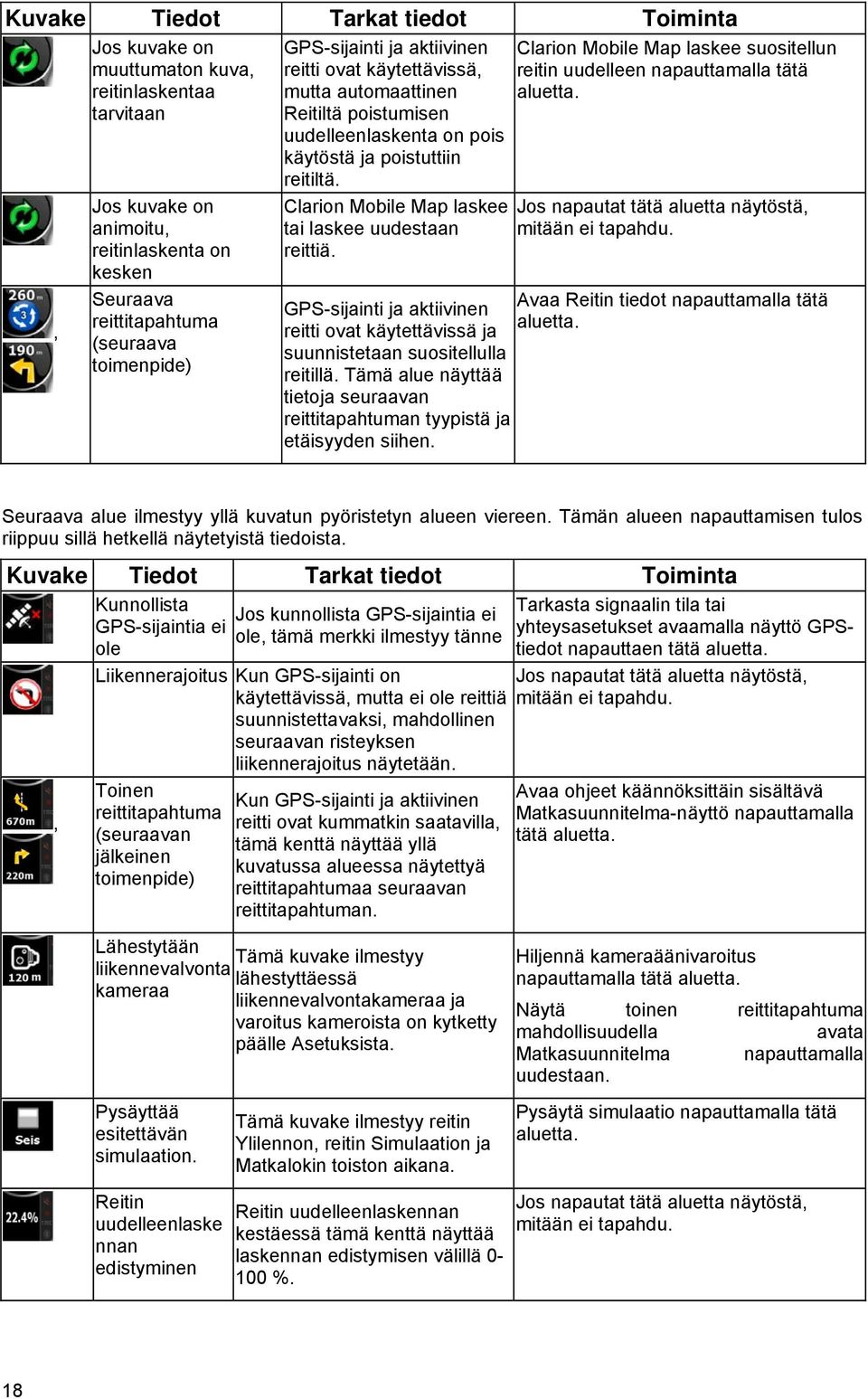

18 Kuvake Tiedot Tarkat tiedot Toiminta, Jos kuvake on muuttumaton kuva, reitinlaskentaa tarvitaan Jos kuvake on animoitu, reitinlaskenta on kesken Seuraava reittitapahtuma (seuraava toimenpide) GPS-sijainti ja aktiivinen reitti ovat käytettävissä, mutta automaattinen Reitiltä poistumisen uudelleenlaskenta on pois käytöstä ja poistuttiin reitiltä. Clarion Mobile Map laskee tai laskee uudestaan reittiä. Clarion Mobile Map laskee suositellun reitin uudelleen napauttamalla tätä aluetta. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu. GPS-sijainti ja aktiivinen Avaa Reitin tiedot napauttamalla tätä aluetta. reitti ovat käytettävissä ja suunnistetaan suositellulla reitillä. Tämä alue näyttää tietoja seuraavan reittitapahtuman tyypistä ja etäisyyden siihen. Seuraava alue ilmestyy yllä kuvatun pyöristetyn alueen viereen. Tämän alueen napauttamisen tulos riippuu sillä hetkellä näytetyistä tiedoista. Kuvake Tiedot Tarkat tiedot Toiminta, Kunnollista GPS-sijaintia ei ole Jos kunnollista GPS-sijaintia ei ole, tämä merkki ilmestyy tänne Liikennerajoitus Kun GPS-sijainti on käytettävissä, mutta ei ole reittiä suunnistettavaksi, mahdollinen seuraavan risteyksen liikennerajoitus näytetään. Toinen reittitapahtuma (seuraavan jälkeinen toimenpide) Kun GPS-sijainti ja aktiivinen reitti ovat kummatkin saatavilla, tämä kenttä näyttää yllä kuvatussa alueessa näytettyä reittitapahtumaa seuraavan reittitapahtuman. Lähestytään Tämä kuvake ilmestyy liikennevalvonta lähestyttäessä kameraa liikennevalvontakameraa ja varoitus kameroista on kytketty päälle Asetuksista. Pysäyttää esitettävän simulaation. Reitin uudelleenlaske nnan edistyminen Tämä kuvake ilmestyy reitin Ylilennon, reitin Simulaation ja Matkalokin toiston aikana. Reitin uudelleenlaskennan kestäessä tämä kenttä näyttää laskennan edistymisen välillä %. Tarkasta signaalin tila tai yhteysasetukset avaamalla näyttö GPStiedot napauttaen tätä aluetta. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu. Avaa ohjeet käännöksittäin sisältävä Matkasuunnitelma-näyttö napauttamalla tätä aluetta. Hiljennä kameraäänivaroitus napauttamalla tätä aluetta. Näytä toinen reittitapahtuma mahdollisuudella avata Matkasuunnitelma napauttamalla uudestaan. Pysäytä simulaatio napauttamalla tätä aluetta. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu. 18

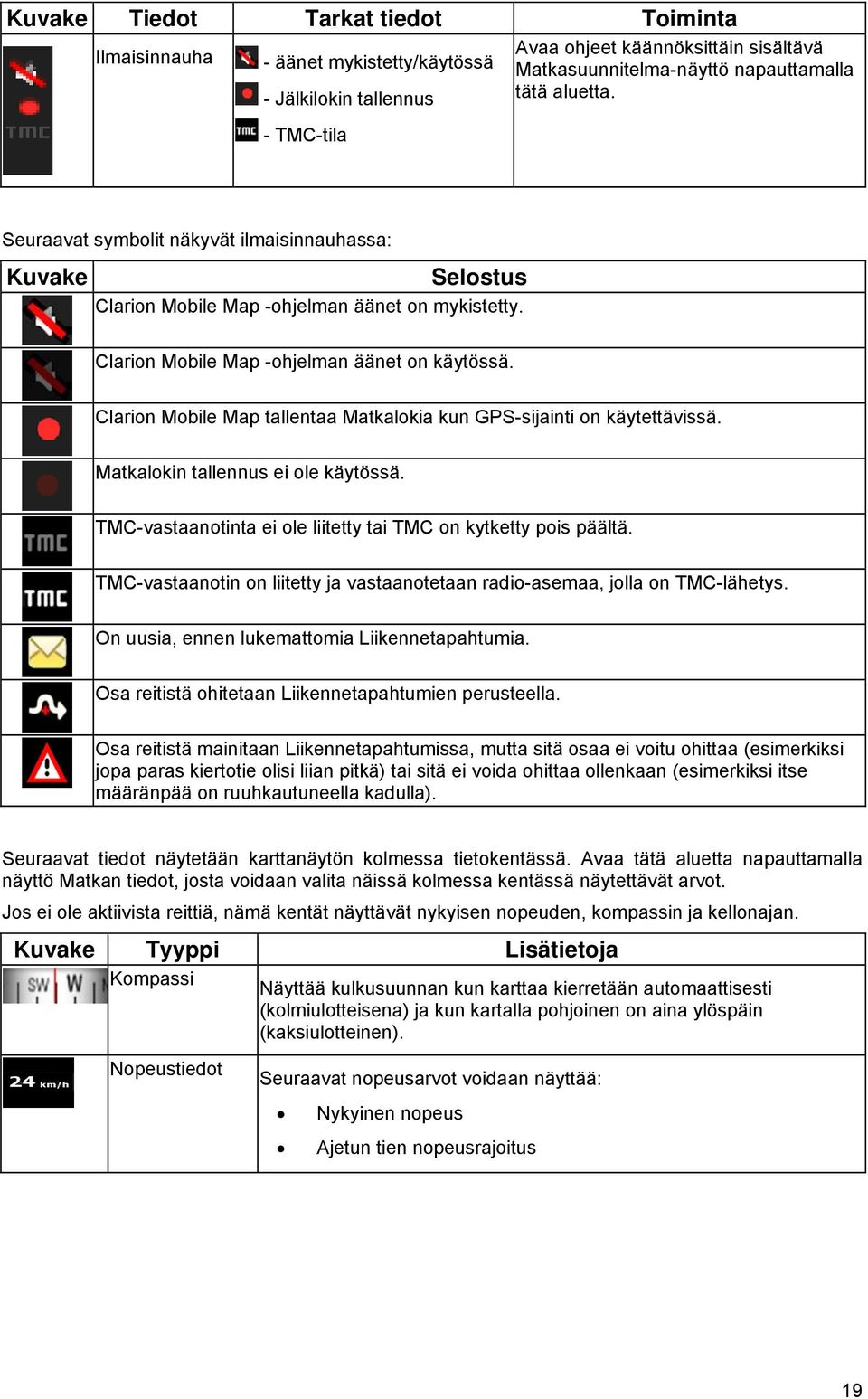

19 Kuvake Tiedot Tarkat tiedot Toiminta Ilmaisinnauha - äänet mykistetty/käytössä Avaa ohjeet käännöksittäin sisältävä Matkasuunnitelma-näyttö napauttamalla - Jälkilokin tallennus tätä aluetta. - TMC-tila Seuraavat symbolit näkyvät ilmaisinnauhassa: Kuvake Clarion Mobile Map -ohjelman äänet on mykistetty. Clarion Mobile Map -ohjelman äänet on käytössä. Clarion Mobile Map tallentaa Matkalokia kun GPS-sijainti on käytettävissä. Matkalokin tallennus ei ole käytössä. TMC-vastaanotinta ei ole liitetty tai TMC on kytketty pois päältä. TMC-vastaanotin on liitetty ja vastaanotetaan radio-asemaa, jolla on TMC-lähetys. On uusia, ennen lukemattomia Liikennetapahtumia. Osa reitistä ohitetaan Liikennetapahtumien perusteella. Osa reitistä mainitaan Liikennetapahtumissa, mutta sitä osaa ei voitu ohittaa (esimerkiksi jopa paras kiertotie olisi liian pitkä) tai sitä ei voida ohittaa ollenkaan (esimerkiksi itse määränpää on ruuhkautuneella kadulla). Seuraavat tiedot näytetään karttanäytön kolmessa tietokentässä. Avaa tätä aluetta napauttamalla näyttö Matkan tiedot, josta voidaan valita näissä kolmessa kentässä näytettävät arvot. Jos ei ole aktiivista reittiä, nämä kentät näyttävät nykyisen nopeuden, kompassin ja kellonajan. Kuvake Tyyppi Lisätietoja Kompassi Näyttää kulkusuunnan kun karttaa kierretään automaattisesti (kolmiulotteisena) ja kun kartalla pohjoinen on aina ylöspäin (kaksiulotteinen). Nopeustiedot Seuraavat nopeusarvot voidaan näyttää: Nykyinen nopeus Ajetun tien nopeusrajoitus 19

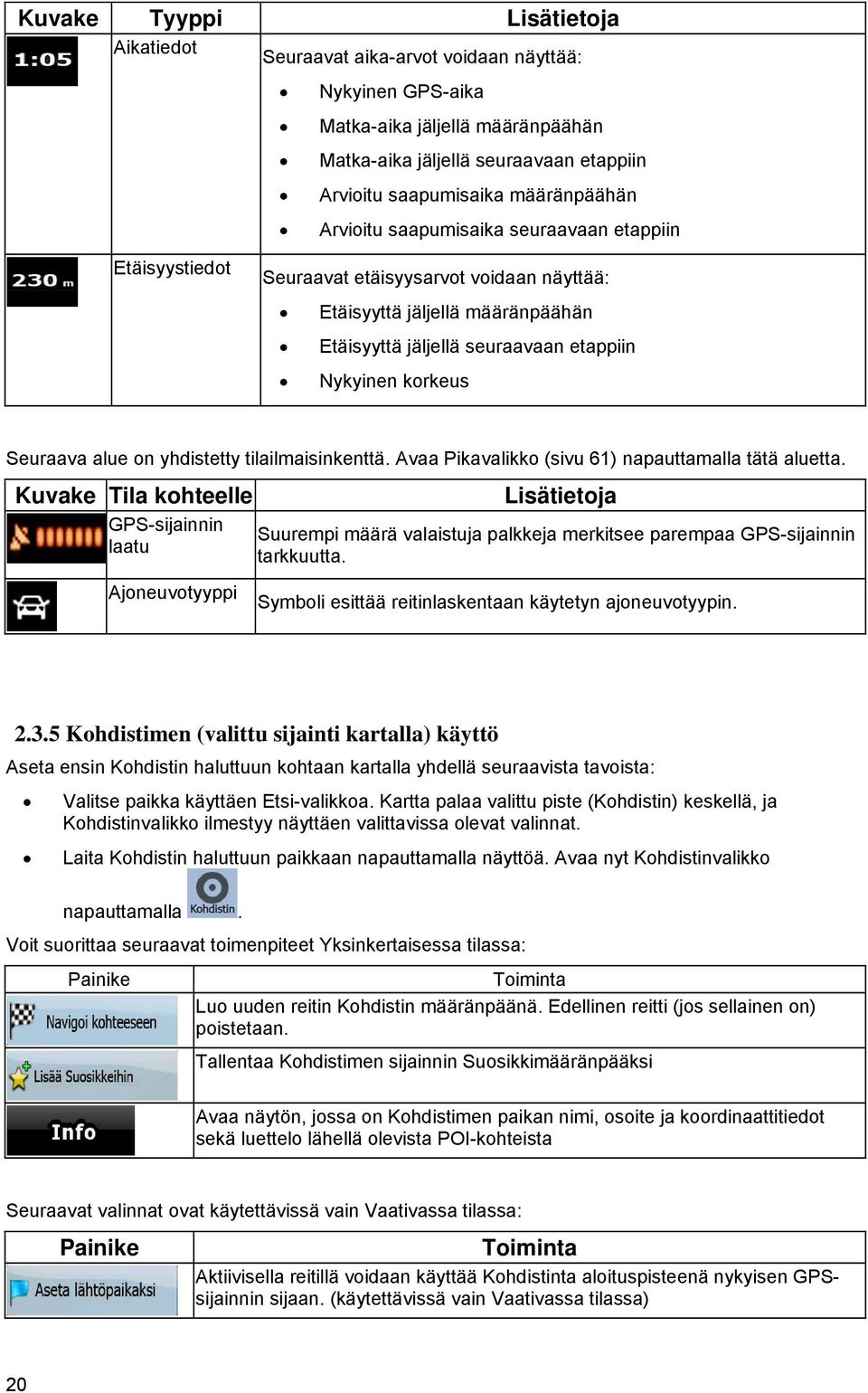

20 Kuvake Tyyppi Lisätietoja Aikatiedot Seuraavat aika-arvot voidaan näyttää: Nykyinen GPS-aika Matka-aika jäljellä määränpäähän Matka-aika jäljellä seuraavaan etappiin Arvioitu saapumisaika määränpäähän Arvioitu saapumisaika seuraavaan etappiin Etäisyystiedot Seuraavat etäisyysarvot voidaan näyttää: Etäisyyttä jäljellä määränpäähän Etäisyyttä jäljellä seuraavaan etappiin Nykyinen korkeus Seuraava alue on yhdistetty tilailmaisinkenttä. Avaa Pikavalikko (sivu 61) napauttamalla tätä aluetta. Kuvake Tila kohteelle Lisätietoja GPS-sijainnin laatu Suurempi määrä valaistuja palkkeja merkitsee parempaa GPS-sijainnin tarkkuutta. Ajoneuvotyyppi Symboli esittää reitinlaskentaan käytetyn ajoneuvotyypin Kohdistimen (valittu sijainti kartalla) käyttö Aseta ensin Kohdistin haluttuun kohtaan kartalla yhdellä seuraavista tavoista: Valitse paikka käyttäen Etsi-valikkoa. Kartta palaa valittu piste (Kohdistin) keskellä, ja Kohdistinvalikko ilmestyy näyttäen valittavissa olevat valinnat. Laita Kohdistin haluttuun paikkaan napauttamalla näyttöä. Avaa nyt Kohdistinvalikko napauttamalla. Voit suorittaa seuraavat toimenpiteet Yksinkertaisessa tilassa: Painike Toiminta Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Tallentaa Kohdistimen sijainnin Suosikkimääränpääksi Avaa näytön, jossa on Kohdistimen paikan nimi, osoite ja koordinaattitiedot sekä luettelo lähellä olevista POI-kohteista Seuraavat valinnat ovat käytettävissä vain Vaativassa tilassa: Painike Toiminta Aktiivisella reitillä voidaan käyttää Kohdistinta aloituspisteenä nykyisen GPSsijainnin sijaan. (käytettävissä vain Vaativassa tilassa) 20

21 Painike Toiminta Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Aktiivisella reitillä voidaan käyttää Kohdistinta etappina (välimääränpäänä) ennen määränpäätä. (käytettävissä vain Vaativassa tilassa) Aktiivisella reitillä voidaan käyttää Kohdistinta määränpäänä säilyttäen edellisen määränpään etappina. (käytettävissä vain Vaativassa tilassa) Näyttää käytettävissä olevilla reititystavoilla lasketut eri reitit. Valitse yksi joka sopii parhaiten tarkoituksiisi (käytettävissä vain Vaativassa tilassa) Merkitsee karttapaikan Osoittimella Kohdistimen kohdalta (käytettävissä vain Vaativassa tilassa) Tallentaa Kohdistimen sijainnin POI-kohteeksi (käytettävissä vain Vaativassa tilassa) Tallentaa Kohdistimen sijainnin liikennevalvontakameraksi (käytettävissä vain Vaativassa tilassa) Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. 2.4 Clarion Mobile Map-konseptit Älykäs tarkennus Älykäs tarkennus on paljon enemmän kuin automaattinen tarkennus. Seurattaessa Clarion Mobile Map-ohjelman laskemaa reittiä: lähestyttäessä käännöstä se suurentaa ja nostaa kuvakulmaa, jotta voit paremmin havaita ajettavan toimenpiteen seuraavassa risteyksessä. Jos seuraava käännös on kaukana, kuva pienenee ja kallistuu alaspäin katutasoon, jotta näet tien edessäsi. Ajettaessa ilman aktiivista reittiäclarion Mobile Map -ohjelmassa: Älykäs tarkennus suurentaa hitaasti ajettaessa ja pienentää ajettaessa suurella nopeudella. Älykkään tarkennuksen kytkeminen päälle Hae kartan ohjauspainikkeet esille napauttamalla karttaa ja ota sitten Älykäs tarkennus päälle napauttamalla. 21

22 Älykkään tarkennuksen hienosäätö Hae kartan ohjauspainikkeet esille napauttamalla karttaa ja avaa sitten Älykkään tarkennuksen asetukset napauttamalla ja pitämällä painettuna suurennusrajoja.. Muuta tarvittaessa Älykkään tarkennuksen Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Clarion Mobile Map merkitsee sijaintisi kartalla kuvakkeella kun GPS-sijainti on saatavissa. Kuvake ei välttämättä näytä GPS-sijaintia ja kulkusuuntaa tarkasti. Jos lähellä on teitä, se kohdistetaan lähimpään tiehen GPS-sijaintivirheiden estämiseksi ja kuvakkeen suunta on tien suuntainen. Käytä nykyistä GPS-sijaintia, napauttamalla tallentaa joksikin seuraavista: Suosikki Liikennevalvontakamera POI-kohde Osoitin. Sijaintivalikko ilmestyy GPS-sijainti voidaan Tavalliseen suunnistukseen palaaminen Jos GPS-sijainti on saatavissa ja karttaa on siirretty (kuvake liikkuu tai ei ole edes näkyvissä), tai karttaa on kierretty kolmiulotteisessa tilassa, ilmestyy painike. Voit siirtää kartan GPSsijainnin kohdalle ja ottaa uudelleen käyttöön Jälki ylös kartan suuntauksen (automaattinen kartan kierto) napauttamalla painiketta. Huomautus! Vaikka karttaa siirrettäisiin ajettaessa, Clarion Mobile Map jatkaa suunnistusta, jos on olemassa aktiivinen reitti: se esittää ääniohjeet ja näyttää käännöksen esikatselu - kuvakkeet nykyisen GPS-sijainnin mukaan Valittu sijainti (Kohdistin): Jos valitset paikan Etsi-valikosta tai napautat karttaa, Kohdistin ilmestyy valittuun paikkaan kartalla. Clarion Mobile Map esittää Kohdistimen punaisena pisteenä ja laajentuvana punaisena ympyränä ( ), jotta se näkyy hyvin kaikilla suurennussuhteilla ja vaikka se on 3D-karttanäytön taustalla. 22

23 Kun Kohdistin on asetettu, napauta. Kohdistinvalikko ilmestyy ja Kohdistinta voi käyttää jonain seuraavista: reitin aloituspisteenä reitin etappina reitin määränpäänä Voit etsiä POI-kohteita Kohdistinta ympäröivältä alueelta. Tai voit tallentaa Kohdistimen sijainnin seuraaviksi: Suosikki Liikennevalvontakamera POI-kohde Osoitin Alkuperäinen sijainti Kohdistinvalikossa Kun Kohdistinvalikko on auki, erikoiskuvake ( ) näyttää mikä Kohdistimen sijainti oli kun valikko avattiin. Karttaa voidaan vierittää ja suurentaa tai pienentää sekä Kohdistin voidaan asettaa eri paikkaan. Tavallinen Kohdistin ( uudesta paikasta. ) ilmestyy ja Kohdistinvalikon painikkeet käynnistävät toiminnot tästä Kohdistimen alkuperäiseen sijaintiin voi palata napauttamalla. Kartta siirtyy takaisin paikkaan jossa Kohdistinvalikko avattiin ja kuvake ilmestyy takaisin näkyviin Päiväsajan ja yön väriprofiilit Clarion Mobile Map käyttää erilaisia väriprofiileja päivä- ja yökäyttöä varten. Päiväsaika-värit samanlaisia kuin paperisissa tiekartoissa. Yöllä väriprofiilit käyttävät tummia värejä suurille kohteille, jotta näytön keskimääräinen kirkkaus pysyy alhaisena. Clarion Mobile Map tarjoaa useita erilaisia väriprofiileja päivä- ja yökäyttöön. Laite pystyy myös vaihtamaan automaattisesti päivä- ja yöteemojen välillä Clarion Multi Media Station-yksikön valaisuasetusten mukaan Väriteema tunnelissa Ajettaessa tunneliin kartan värit muuttuvat. Kaikki rakennukset katoavat ja suuret kohteet (kuten vedenpinnat ja metsät) ja tyhjät alueet teiden välissä muuttuvat mustaksi. Tiet ja kadut säilyttävät kuitenkin alkuperäiset värinsä käytössä olevasta päiväsajan tai yön väriteemasta. 23

24 Tunnelista poistumisen jälkeen alkuperäiset värit palaavat Reitin laskenta ja uudelleenlaskenta Clarion Mobile Map laskee reitin käyttäjän määritysten perusteella: Reitinlaskenta-menetelmä: Nopea Lyhyt Taloud. Helppo Ajoneuvotyypit: Auto Taksi Bussi Tietyypit Hätä-ajoneuvot Päällystämättömät tiet Tarvitaan lupa Moottoritiet Kertamaksulliset tiet Maksulliset tiet Lautat Rajanylityssuunnittelu Clarion Mobile Map laskee reitin automaattisesti uudelleen, jos poikkeat ehdotetusta matkasuunnitelmasta. TMC-tapahtuman tyypistä riippuen Clarion Mobile Map laskee reitin myös uudelleen jos TMCtapahtuma koskee suositellun reitin osaa. Jos haluat lisätietoja reittisuunnittelusta, katso sivu Matkasuunnitelma Matkasuunnitelma on luettelo lähimmistä reittitapahtumista ja ajo-ohjeista. Karttanäytön ollessa auki, voidaan matkasuunnitelma esittää jollakin seuraavista tavoista: 24

25 Napsauta aluetta Käännöksen esikatselu ja Matkatiedot-kenttien välissä, jossa esitetään toiseksi seuraavaa toimenpidettä (esimerkiksi ) kuvaava symboli. Vaativassa tilassa, napauttamalla seuraavia painikkeita:,,. Sinulla on seuraavat vaihtoehdot Matkasuunnitelma-näytössä: Painike Mikä tahansa luettelon kohdista Kartta avautuu keskittäen valittuun toimenpiteeseen. Muuttaa Matkasuunnitelman yksityiskohtaisuutta. Tasot ovat seuraavat: Yksityiskohtaiset ohjeet: kaikki risteykset näytetään luettelossa Matkasuunnitelma: vain merkitykselliset risteykset (ne joille on ääniopastusta) näytetään luettelossa Tieluettelo: luettelo reittiä suunnistettaessa ajetuista teistä., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Kun kartta on auki toimenpide keskellä: Painike Suurentaa kartalla. Pienentää kartalla., Vierittää karttaa näyttäen edellisen tai seuraavan toimenpiteen. Avaa näytön josta voidaan välttää osa reitistä aloittaen valitusta toimenpiteestä Matkalokit Clarion Mobile Map voi tallentaa lokiin jäljen ajamastasi reitistä (sivu 44). Matkaloki on tallenne siitä, kuinka GPS-sijainti on muuttunut, ja tämä jälki on riippumaton Clarion Mobile Map-ohjelman laskemasta reitistä. Matkalokeja voidaan tallentaa, nimetä uudelleen, toistaa, näyttää kartalla, viedä muistikortille GPXmuodossa ja poistaa. Lisätietoja on kohdassa sivu 66. Erillään normaalista matkalokista voit asettaa Clarion Mobile Map -ohjelman tallentamaan alkuperäiset GPS-tiedot GPS-laitteesta. Nämä lokit on tallennettu erillisinä tekstitiedostoina muistikortille, eikä niitä voi näyttää tai toistaa Clarion Mobile Map -ohjelmassa. NMEA/SIRF-lokien tallennus kytketään päälle napauttamalla seuraavia painikkeita:,,,. 25

26 2.4.8 Reitin esittely Simulointi kuljettaa koko reitin läpi noudattaen ajo-ohjeita (sivu 43). Reitistä voidaan tehdä simulaatio, jossa sen kulku näkyy suurella nopeudella tai normaalilla nopeudella. Sen avulla voi esimerkiksi nähdä, minkä sillan kautta Clarion Mobile Map suunnitteli reitin, ja jos ei haluta käyttää siltaa, sen voi välttää. Reitti-esitykset voidaan käynnistää Reittivalikosta napauttamalla painiketta (suuren nopeuden simulaatio) tai (normaalin nopeuden simulaatio) POI-kohde (Point of Interest - Kiinnostava kohde) Kiinnostava kohde (POI-kohde) on kohde, jota joku saattaa pitää hyödyllisenä tai mielenkiintoisena. Clarion Mobile Map sisältää toimitettuna tuhansia POI-kohteita, ja käyttäjä voi myös luoda omia POIkohteita sovelluksessa. POI-kohteiden sijainti merkitään kartalla erikoiskuvakkein. POI-kuvakkeet ovat melko suuria, jotta symbolin havaitsisi helposti. Kuvakkeet ovat puoliläpinäkyviä, ne eivät peitä taakseen katuja ja risteyksiä. POI-kohteet ryhmitellään useisiin tasoihin luokkia ja aliluokkia. Kartalle tuleva POI-kuvake näyttää POI-kohteen luokan. Jos tallennat oman POI-kohteen, voit valita kuvakkeen sille riippumatta POIluokasta johon se on sijoitettu. POI-kohteiden tallennus Tallenna POI-kohde asettamalla Kohdistin ( ) haluttuun kohtaan kartalla ja napauttamalla seuraavia painikkeita:,,. POI-kohteiden hallinta Voit valita mitkä POI-ryhmät näytetään ja mitkä piilotetaan kartalta ja mistä suurennustasoista lähtien POI-kuvakkeet näkyvät. Samasta paikasta voidaan hallita tallennettuja POI-kohteita. Tallennetun POIkohteen nimi voidaan vaihtaa, se voidaan siirtää eri POI-ryhmään, sen kuvaketta voidaan vaihtaa tai siihen voidaan lisätä puhelinnumero ja lisätietoja. Napauta seuraavia painikkeita:,, Liikennevalvontakamerat Liikennevalvontakamera on erityinen POI-kohde. Niitä ei voida etsiä kuten muita POI-kohteita ja kameran läheisyydestä on saatavissa vain sitä koskeva varoitus. Toimitetaanko Clarion NP509E-laitteen mukana tietokanta Ei liikennevalvontakameroista? 26

27 Voitko ladata liikennevalvontakameroiden paikat laitteeseen POI Warnerilta? Kyllä Voidaanko liikennevalvontakameroiden paikat ladata laitteeseen tekstitiedostona? Kyllä Voidaanko Kohdistimen sijainti tallentaa liikennevalvontakameraksi? Kyllä Voit käyttää mukana toimitetulla DVD:llä sijaitsevaa POI Warnerin päivitystyökalua. Ensimmäinen kiinteästi asennettujen liikennevalvontakameroiden päivitys on veloitukseton. Liikennevalvontakameroiden tallennus Tallenna liikennevalvontakamera asettamalla Kohdistin ( ) haluttuun kohtaan kartalla ja napauttamalla seuraavia painikkeita:,,. Huomautus! Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Kameravaroitus Varoitus liikennevalvontakameroista voidaan kytkeä päälle Varoitusasetuksista. Napauta seuraavia painikkeita:,,,. Kun varoitus on käytössä ja lähestytään liikennevalvontakameraa, tapahtuu seuraavaa: Näkövaroitus: Kameran tyyppi ja etäisyys näytetään toissijaisessa Käännöksen esikatselu - kentässä (esimerkiksi ). Äänivaroitus: Jos kameralle ei ole asetettu nopeusrajoitusta tai nopeutesi on alle nopeusrajoituksen, yksittäinen piippaus varoittaa kamerasta. Jos kameran kohdalle asetettu nopeusrajoitus ylitetään, tapahtuu myös seuraavaa: Näkövaroitus: Kartan reunaan ilmestyy nopeusrajoituksen symboli (esimerkiksi ). Äänivaroitus: Erityinen varoitusääni kuuluu Kameroiden tyypit Liikennevalvontakameroita on neljä tyyppiä: Kuvake Tyyppi Kiinteä Jotkin liikennevalvontakamerat seisovat tien vieressä osoittaen yhteen suuntaan ja valvovat yhden tai molempien suuntien liikennettä. Ne mittaavat hetkellisen nopeuden. Tällaisille liikennevalvontakameroille voi määrittää valvotun suunnan ja nopeusrajoituksen. Clarion Mobile Map varoittaa sinua, kun lähestyt tällaisia liikennevalvontakameroita valvotusta suunnasta. Clarion Mobile Map antaa erityisen hälytyksen, jos ajat ylinopeutta lähellä liikennevalvontakameraa. 27

28 Kuvake Tyyppi Siirrettävä Joitain liikennevalvontakameroita käytetään ajoneuvoista. Ne eivät ole aina toiminnassa, eikä niitä ole säädetty valvomaan esiasetettua nopeusrajoitusta. Varoitus on kiinteiden liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan. Sisäänrakennetut Jotkin liikennevalvontakamerat on asennettu liikennevaloihin. Ne toimivat samoin kuin kiinteät liikennevalvontakamerat, mutta niitä on vaikea havaita. Varoitukset lähestymisestä ja ylinopeudesta ovat samat kuin kiinteillä liikennevalvontakameroilla. Osuutta valvovat kamerat Nämä liikennevalvontakamerat toimivat pareittain eivätkä ne mittaa hetkellistä nopeutta vaan keskinopeutta kahden liikennevalvontakameran välillä. Molemmat kamerat tunnistavat auton ja tallentavat tarkan ajan, jolloin kamera ohitettiin. Keskinopeus lasketaan näiden kahden pisteen välisen aikaeron perusteella. Clarion Mobile Map varoittaa, kun lähestytään tällaista liikennevalvontakameraa, mutta varoitus jatkuu ja keskiarvo lasketaan, kunnes ohitetaan toinen tällainen kamera. Jos keskinopeus ylittää näiden kahden liikennevalvontakameran välisen nopeusrajoituksen, annetaan sama erikoisvaroitus kuin muilla liikennevalvontakameratyypeillä. Joissakin harvoissa tapauksissa Clarion Mobile Map ei pysty rekisteröimään ajankohtaa, jona ohitetaan toinen liikennevalvontakamera (esim. se sijaitsee tunnelin suulla, jossa GPSsijainti ei ole saatavilla), jolloin varoitus jatkuu. Lopeta varoitus napauttamalla ruudulla olevaa nopeusvalvontakameran symbolia. Näytä toinen reittitapahtuma mahdollisuudella avata Matkasuunnitelma napauttamalla uudestaan. Punainen valo Nämä kamerat valvovat liikennevalojen noudattamista. Varoitus on liikkuvien liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan Kameran suunnat Liikennevalvontakamera voi valvoa nopeutta yhteen, molempiin tai jopa useampaan suuntaan risteyksessä, jos se on asennettu kääntyvälle alustalle. Samat suunnat koskevat liikennevalokameroita. Clarion Mobile Map varoittaa vain siinä tapauksessa, jos ajetaan valvottuun tai mahdollisesti valvottuun suuntaan. Liikennevalvontakameran valvontasuunta esitetään varustettuna seuraavalla symbolilla: Kuvake Kamera valvoo ajonopeutta siihen suuntaan, johon ollaan menossa. Kamera valvoo ajonopeutta vastasuuntaan. Kamera valvoo nopeuksia tien kumpaankin suuntaan. Kamera valvoo ajonopeutta mihin suuntaan tahansa. 28

29 Nopeusrajoitus-varoitukset Kartta voi toisinaan sisältää tietoa tieosuuksien nopeusrajoituksista. Tämä tieto ei välttämättä sisälly alueesi karttaan (kysy jälleenmyyjältä) tai se voi olla osittain väärää joillain tieosuuksilla. Clarion Mobile Map -ohjelman voi määrittää varoittamaan käyttäjää ylittämästä senhetkistä nopeusrajoitusta. Napauta seuraavia painikkeita:,,,. Ylitettäessä nopeusrajoitus kuuluu valittua ääniopastus-profiilia käyttävä ääniviesti TMC (liikennetietokanava) Clarion Mobile Map tarjoaa sinulle jopa paremmat reitit, mikäli liikennetietokanavan (TMC) tietoa on saatavilla. TMC on FM Radio Data System (RDS) -järjestelmän erikoissovellus, jonka avulla lähetetään reaaliaikaisia liikenne- ja säätietoja. TMC on Clarion Mobile Map -ohjelmassa otettu käyttöön oletuksena. Huomautus! TMC ei ole maailmanlaajuinen palvelu. Saattaa olla, ettei sitä ole saatavilla omassa maassasi tai alueellasi. Kysy lisätietoa jälleenmyyjältä. Clarion NP509E-laite sisältää TMC-vastaanottimen, joka tarvitaan TMC tietojen vastaanottoon. Kysy lisätietoa jälleenmyyjältä. Jos TMC-tietoja on saatavissa, Clarion Mobile Map ottaa automaattisesti huomioon vastaanottamansa TMC-tiedot. Mitään ohjelman asetuksia ei tarvitse tehdä. Vastaanotin hakee automaattisesti TMC-tietoja lähettävät FM-radioasemat, ja koodatusta purettuja tietoja käytetään välittömästi reitin suunnittelussa. Kun Clarion Mobile Map vastaanottaa reittiin mahdollisesti vaikuttavia liikennetietoja, ohjelma varoittaa ilmoittamalla laskevansa reittiä uudelleen ja suunnistus jatkuu uudella reitillä, joka sopii päivitettyihin liikenneolosuhteisiin. Pikavalikosta voidaan käyttää TMC-tapahtumien luetteloa, muuttaa TMC-asetuksia ja valita käyttöön tai ohitettavaksi tiettyjä radioasemia. Napauta seuraavia painikkeita: ja sitten. 29

30 3 Suunnista Clarion Mobile Map-laitteen avulla Reitin voi asettaa Clarion Mobile Map -ohjelmassa monella tavalla: tarvittaessa vain yksinkertainen reitti (vain yksi määränpää ilman etappeja) voidaan valita määränpää ja aloittaa suunnistus heti voidaan suunnitella reitti, jossa on useita pisteitä (käytettävissä vain Vaativassa tilassa) reitin voi suunnitella myös nykyisestä GPS-sijainnista riippumatta tai jopa ilman GPSvastaanottoa (käytettävissä vain Vaativassa tilassa) 3.1 reitin määränpään valinta Clarion Mobile Map tarjoaa useita tapoja määränpään ja etappien (välimääränpäiden) valintaan: Käytä valittua sijaintia kartalla (Kohdistin) (sivu 30). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 31). Syötä osoite postinumerolla (sivu 37). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 40) Käytä tallennettua paikkaa: Suosikki (sivu 38) POI-kohde (sivu 38) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 40) Vinkki! Jos reittiä on tarkoitus käyttää myöhemmin, tallenna se ennen suunnistuksen aloittamista. Napauta seuraavia painikkeita:,, Kohdistimen valinta määränpääksi 1. Etsi määränpää kartalta: vieritä karttaa ja muuta sen mittakaavaa tarvittaessa (sivu 14). 2. Napauta sijaintia, joka haluat valita määränpääksi. Kohdistin ( ) ilmestyy. 3. Avaa Kohdistinvalikko napauttamalla. 4. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 30

31 Vinkki! Jos tiedät käyttäväsi määränpäätä myöhemmin, tallenna se Kohdistinvalikon näkyessä POI-kohteeksi (vain Vaativassa tilassa) tai lisää se ensin Suosikkien luetteloon. Kohdistinvalikko palautuu automaattisesti samaan pisteeseen. Voit nyt käyttää sitä reittipisteenä Osoitteen tai osoitteen osan syöttö Jos tiedossa on ainakin osa osoitteesta, on se nopein tapa valita reitille määränpää. Osoitteen voi löytää samasta näytöstä syöttämällä: tarkan osoitteen talonumero mukaan lukien paikkakunnan keskustan risteyksen kadun keskikohdan minkä tahansa edellä mainituista, alkaen haun postinumerosta (sivu 37) Osoitteen syöttö Osoitteen osat näkyvät painikkeissa. Aloita lukeminen ylhäältä, ja jos haluat muuttaa jotakin niistä, napauta painiketta. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. 31

32 Ennen hakutuloslistan avautumista automaattisesti, listan voi avata 4. Syötä kadun nimi: napauttamalla painiketta. 4. Valitse paikkakunta listasta. 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö jos tonttien numerointi alkaa alusta Joillakin pitkillä kaduilla tonttien numerointi alkaa alusta jossain kohtaa. Näin ollen sama tontin tai talon numero voi esiintyä samalla tiellä kahdesti tai useamminkin. Tässä tapauksessa talon numeron syöttämisen jälkeen on tarpeen valita oikea kunta/kaupunginosa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. 32

33 Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Napauta haluttua osoitetta. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Pitkät tiet saattavat kulkea useiden kuntien tai kaupunginosien läpi. Saattaa olla ettet tiedä missä niistä tietty tontin numero sijaitsee. Siinä tapauksessa noudata seuraavia ohjeita: Menettely selitetään aloittaen Navigointivalikosta. 33

34 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Älä valitse yhtä kaduista, vaan napauta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Napauta haluttua osoitetta. 34

35 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Risteyksen valinta määränpääksi Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Näpäytä painiketta. Jos vain muutama risteävä katu löytyy, luettelo niistä esitetään välittömästi. 35

36 Jos kyseessä on pidempi katu, ilmestyy näppäimistönäyttö. Aloita risteävän kadun nimen syöttö näppäimistöltä. Jos syöttämisen aikana mahdollisten vastaavien katujen luettelo mahtuu näytölle, se esitetään automaattisesti. 6. Napauta luettelosta haluttua risteävää katua. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Kaupungin keskustan valinta määränpääksi Kaupungin keskusta ei ole paikkakunnan geometrinen keskipiste, vaan kartan laatijoiden kartalta valitsema mielivaltainen piste. Pienissä kaupungeissa ja kylissä se on yleensä tärkein risteys, suuremmissa kaupungeissa tärkeä risteys. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Näpäytä painiketta. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 36

37 Osoitteen syöttö postinumerolla. Kaikki yllä mainitut osoitteen hakumahdollisuudet voidaan toteuttaa syöttämällä postinumeron sijaan paikkakunnan nimen. Alla on esimerkki täydellisestä osoitteesta: Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Napauta painiketta, jossa on paikkakunnan nimi ja syötä postinumero: 1. Aloita postinumeron syöttö näppäimistöltä. 2. Siirry hakutuloslistaan: Kun pari numeroa on syötetty, osumat näkyvät luettelona. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 3. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 37

38 Vinkkejä osoitteiden nopeaan syöttöön Syötettäessä paikkakunnan tai kadun nimeä Clarion Mobile Map esittää vain ne merkit, jotka esiintyvät mahdollisessa hakutuloksessa. Muut merkit näkyvät harmaina. Napauta paikkakunnan tai kadun nimeä syötettäessä parin kirjaimen jälkeen painiketta kirjaimet. ja Clarion Mobile Map näyttää luettelon kaikista kohteista joissa on annetut Risteyksen löytämistä voi nopeuttaa: Hae ensin katua vähemmän tavallisella nimellä, jolloin vain muutama kirjain riittää sen löytymiseen. Jos jokin kaduista on lyhyempi, hae sitä ensin. Sitten toisen voi löytää nopeammin. Voit etsiä sekä tien nimellä että tyypillä. Jos sama sana esiintyy useissa nimissä, (kuten esim. tie, katu, polku, raitti jne.), voi hakutulokseen päästä nopeammin syöttämällä ensimmäisen kirjaimen kadun tyypistä: Kun kirjoitat esim. Pi A, etsitään Pine Avenue ja ohitetaan kaikki Pine Streetit ja Pickwick Roadsit. Hakuja voi tehdä myös postinumeroilla. Se on kätevää silloin, kun kadunnimi on tavallinen ja käytetty monessa kaupunginosassa Määränpään valinta Suosikeista. Määränpääksi voidaan valita paikka, joka on jo tallennettu Suosikiksi. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Napauta Suosikkia, joka halutaan valita määränpääksi. 3. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta POI-kohteista. Määränpää voidaan valita tuhansista Clarion Mobile Map -ohjelman sisältämistä tai käyttäjän luomista POI-kohteista. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Valitse alue jonka ympäriltä POI-kohteita tulee etsiä: : POI-kohteiden haku tapahtuu annetun osoitteen ympäristöstä. 38

39 : Kartta ilmestyy keskittäen Kohdistimen ympärille. Muuta tarvittaessa Kohdistimen paikkaa ja napauta sitten ympäristöstä.. POI-kohteiden haku tapahtuu annetun paikan : POI-kohteita etsitään nykyisen GPS-sijainnin ympäristöstä. : POI-kohteita etsitään aktiivisen reitin määränpään ympäristöstä. : POI-kohteita ei etsitä annetun pisteen ympäristöstä, mutta tietyn pituisen kiertotien päästä aktiivisesta reitistä. Tämä voi olla hyödyllinen jos haetaan myöhempää taukopaikkaa, joka aiheuttaisi vien pienen lisämatkan, esimerkiksi vastaan tulevaa huoltoasemaa tai ravintolaa. 3. Hakua voidaan tarkentaa seuraavasti: Valitse POI-ryhmä (esim. Majoitus) ja sen jälkeen tarvittaessa POI-aliryhmä (esim. Hotelli tai Motelli). POI löytyy sen nimellä napauttamalla ja syöttämällä näppäimistöllä osa nimestä. Tietyn POI-ryhmän kaikki POI-kohteet saa näkyviin napauttamalla. 4. [Valinnainen tapa] Kun luettelo osumista ilmestyy, se voidaan järjestää seuraavasti: : lajittele luettelo aakkosjärjestykseen (käytettävissä kun haetaan tietyn paikan ympäriltä) : lajittele luettelo perusteena suoraviivainen etäisyys nykyisestä sijainnista (käytettävissä kun haetaan tietyn paikan ympäriltä) : lajittele luettelo perusteena ajomatka reittiä pitkin nykyisestä sijainnista (käytettävissä kun haetaan aktiivisen reitin varrelta) : lajittele luettelo vaadittavan kiertotien pituuden mukaan (käytettävissä kun haetaan aktiivisen reitin varrelta) 5. Napauta luettelosta POI-kohdetta. 6. Tarkasta valitun kohteen tiedot ja napauta. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 39

40 3.1.5 Määränpään valinta tallennetun POI-haun hakuehdoista. POI-haun hakuehdot voidaan tallentaa Hallinta-valikon, POI-osaan, mutta Clarion Mobile Map - ohjelman mukana toimitetaan joitakin hakuehtoja, joita voidaan käyttää välittömästi POI-kohteiden hakuun. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Näpäytä. 3. Valitse yksi tallennetuista hakuehdoista ja sitä vastaavien POI-kohteiden luettelo ilmestyy. 4. Napauta luettelosta POI-kohdetta. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta Historiasta. Aikaisemmin luodut määränpäät ovat esillä Historiassa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Mikäli tarpeellista, siirry sivujen välissä katselemaan aiempia määränpäitä painikkeella. 3. Napauta haluttua kohdetta. 4. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta syöttämällä sen koordinaatit Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita:,. 2. [Valinnainen tapa] Vaihda näytettyjen koordinaattien esitysmuotoa napauttamalla. 40

41 3. Vaihda koordinaatteja napauttamalla leveysaste tai pituusaste -arvoa. 4. Syötä koodinaatti-arvot WGS84-järjestelmässä näppäimistöltä: leveysaste (P tai E) ja pituusaste (I tai L). 5. Näpäytä. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 3.2 Monipistereitin luominen (etapin lisääminen väliin) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi tapa reitin laajentamiseen on säilyttää määränpää ja lisätä etappeja (välimääränpäitä). Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Lisää piste välimääränpääksi ennen reitin lopullista määränpäätä napauttamalla. 4. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Jos monipistereittiin lisätään etappi, avautuu automaattisesti näyttö Muokkaa reittiä josta voidaan määritellä väliin tulevan reittipisteen paikka. Avatessasi näytön, uusi etappi on sijoitettu ensimmäiseksi vastaan tulevaksi etapiksi. Uusi piste on luettelosta korostettu piste. Sinulla on seuraavat vaihtoehdot: Painike Toiminta Valittu piste siirtyy ylöspäin luettelossa (siitä tulee aiemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin aloituspiste (reititettäessä määrättyyn paikkaan) tai ensimmäinen vastaan tuleva etappi (reititettäessä eteenpäin GPS-sijainnista). Valittu piste siirtyy alaspäin luettelossa (siitä tulee myöhemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin lopullinen määränpää. Käännä reitti päinvastaiseksi napauttamalla tätä painiketta. Aloituspisteestä tulee määränpää, määränpäästä tulee aloituspiste ja kaikki etapit tullaan saavuttamaan edelliseen nähden käänteisessä järjestyksessä. Optimoi reitti napauttamalla tätä painiketta. Aloituspiste ja määränpää pysyvät ennallaan, mutta etappien järjestystä muutetaan, jotta reitistä saataisiin lyhin mahdollinen. Poista valittu piste reitistä napauttamalla tämä painiketta. Reitti säilyy sellaisena kuin se oli ennen uuden pisteen lisäystä. Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 41

42 3.3 monipistereitin luominen (uuden määränpään lisääminen loppuun) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi reitin laajentamisen mahdollisuus on lisätä uusi määränpää. Edellisestä määränpäästä tulee reitin viimeinen etappi. Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Avaa Kohdistinvalikko kokonaisuudessaan lisätoimintoineen napauttamalla. 4. Lisää piste uudeksi lopulliseksi määränpääksi pudottaen edellisen määränpään välimääränpääksi napauttamalla. 5. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 3.4 Reitin muokkaus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Napauta seuraavia painikkeita:,,. Luettelossa reittipisteistä on aloituspiste luettelon ylimmäisenä ja lopullinen määränpää alimmaisena. Jos etappeja on useita, saattaa olla tarve selata sivuja. Napauta luettelosta reittipistettä. Sinulla on seuraavat vaihtoehdot: Painike Toiminta Valittu piste siirtyy ylöspäin luettelossa (siitä tulee aiemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin aloituspiste (reititettäessä määrättyyn paikkaan) tai ensimmäinen vastaan tuleva etappi (reititettäessä eteenpäin GPS-sijainnista). Valittu piste siirtyy alaspäin luettelossa (siitä tulee myöhemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin lopullinen määränpää. Käännä reitti päinvastaiseksi napauttamalla tätä painiketta. Aloituspisteestä tulee määränpää, määränpäästä tulee aloituspiste ja kaikki etapit tullaan saavuttamaan edelliseen nähden käänteisessä järjestyksessä. Optimoi reitti napauttamalla tätä painiketta. Aloituspiste ja määränpää pysyvät ennallaan, mutta etappien järjestystä muutetaan, jotta reitistä saataisiin lyhin mahdollinen. Poista valittu piste reitistä napauttamalla tämä painiketta. Heti kun poistutaan tästä näytöstä, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 42

43 3.5 Näyttää reitin kartalla (Sovitettuna näyttöön). Kartan mittakaavaa voidaan muuttaa ja liikuttaa näkymää, jotta koko reitti-viiva saadaan näkyviin. Karttaa ei tarvitse käsitellä itse. Suunnittelu kartalla -ominaisuus hoitaa sen puolestasi. Vaativassa tilassa Suunnittelu kartalla -tilaan pääsee seuraavin tavoin: Etsi-valikosta: napauta,,. Reitin tiedot -näytöstä: napauta,,,. Reitin tiedot -näytöstä oikotiellä:,. Yksinkertaisessa tilassa käytettävissä on vain viimeinen vaihtoehto. 3.6 Reitin simulaation katselu Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,. 2. Reittivalikko ilmestyy. Simulaation voi ajaa kahdella tavalla: napauttamalla simulaatio ajetaan suurella nopeudella jotta reitin tapahtumat nähdään suurpiirteisesti. napauttamalla simulaatio ajetaan tavallisella nopeudella ja ääniopastus kuuluu. Tämä vaihtoehto on esittelytarkoituksiin tai reitin hankalien kohtien tarkastamiseen etukäteen. 3. Simulaatio voidaan keskeyttää milloin tahansa napauttamalla painiketta. 3.7 Turvatilan käyttöönotto Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Turvatila kytkee kosketusnäytön pois päältä, kun nopeutesi ylittää 10 km/h (6 mailia tunnissa). Näin huomiosi pysyy liikenteen seuraamisessa. Ajettaessa ei voida asettaa uutta määränpäätä tai muuttaa asetuksia. Ainoa näyttösäädin joka pysyy käytössä on ele jolla Karttanäyttö saadaan takaisin esille. Menettely selitetään aloittaen Karttanäytöstä. Napauta seuraavia painikkeita:,,,. 43

44 3.8 Aktiivisen reitin tauotus Aktiivista reittiä ei ole tarve tauottaa: kun lähdetään uudestaan ajamaan, Clarion Mobile Map käynnistää ääniohjeet uudelleen liikkeellelähtöpaikasta alkaen. 3.9 Seuraavan etapin poistaminen reitiltä Helpoin tapa poistaa seuraavana tuleva reittipiste (seuraava etappi) on avata Reitin tiedot -näyttö ja napauttaa kenttää Käännöksen esikatselu ( ) Karttanäytössä, ja napauttamalla sitten. Vaihtoehtoisesti voidaan käyttää Navigointivalikkoa:,,, Aktiivisen reitin poisto Helpoin tapa poistaa aktiivinen reitti sekä Yksinkertaisessa tilassa että Vaativassa tilassa on avata Reitin tiedot -näyttö napauttamalla kenttää Käännöksen esikatselu ( ) Karttanäytössä, ja napauttamalla sitten. Vaativassa tilassa on toinen vaihtoehto. Napauta seuraavia painikkeita:,,. Huomautus! Jos aktiivisella reitillä on etappeja, reittiä ei voi poistaa välittömästi näytöstä Reitin tiedot. Napauta toistuvasti kunnes kaikki etapit katoavat ja painike ilmestyy. Peru koko reitti napauttamalla sitä Matkalokien käyttö Clarion Mobile Map voi tallentaa ajamasi reitin (jäljen siitä, kuinka GPS-sijainti muuttui). Vinkki! Tätä toimintoa varten ei ole tarpeen valita määränpäätä ja luoda reittiä, kuljettu matka voidaan tallentaa vaikka ajeltaisiin ilman päämäärää. Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 44

45 Kuljetun matkan tallennus (Matkalokin luonti) 1. Lähde ajamaan. 2. Napauta seuraavia painikkeita:,,. 3. Aloita tallennus: näpäytä painiketta. Kartta päivittyy ja voit jatkaa ajamista. 4. Toista vaiheet yllä ja pysäytä tallennus myöhemmin napauttamalla. Clarion Mobile Map liittää Matkalokiin aikamerkit. (Vaihtoehtoisesti voidaan Matkalokin tallennus käynnistää ja pysäyttää napauttamalla painiketta Pikavalikosta.) Matkalokin simulointi kartalla 1. Napauta seuraavia painikkeita:,,. 2. Etsi haluttu Matkaloki ja napauta sitten sen vieressä olevaa painiketta. 3. Kartta palautuu näkyviin ja Matkalokin simulaatio (todellista vastaava toisto) alkaa. 4. Toisto voidaan pysäyttää milloin tahansa napauttamalla painiketta. Näin muutetaan Matkalokin väri 1. Napauta seuraavia painikkeita:,,. 2. Napauta haluttua Matkalokia ja napauta yhtä väripainikkeista Aktiivisen reitin tallennus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,,. 2. Kirjoita nimi tallennetulle reitille ja napauta painiketta. Kun reitti tallennetaan, Clarion Mobile Map tallentaa ainoastaan sen etapit mutta kuitenkin koko matkasuunnitelman: 45

46 TMC-tiedot ovat saattaneet vaikuttaa tallennettuun reittiin. Kun käytät reittiä myöhemmin, se näkyy samanlaisena kuin tallennettaessa. Mutta jos se täytyy laskea uudestaan, nykyisiä TMCtietoja käytetään uuden reitin laskennassa. Jos päivitit kartan sen jälkeen kun reitti viimeksi tallennettiin, Clarion Mobile Map huomaa muutoksen ja laskee ajo-ohjeet viimeisimmän saatavissa olevan karttatiedon mukaan. Jos reitti halutaan tallentaa, se on tehtävä ennen suunnistuksen aloitusta. Suunnistuksen aikana Clarion Mobile Map poistaa kaikki etapit ja niihin pääsemiseen käytetyt tien osat, jotka on jo ohitettu suunnistuksen aikana Tallennetun reitin lataus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,,. 2. Napauta reittiä jonka haluat suunnistaa. 3. Siinä erittäin todennäköisessä tapauksessa, että tallennetun reitin lähtöpaikka on eri kuin nykyinen GPS-sijainti, täytyy vahvistaa halutaanko keskeyttää suunnistus nykyisestä GPSsijainnista ja käyttää ladatun reitin aloituspistettä. Jos valitaan tämä vaihtoehto, automaattinen reitiltä poistumisen uudelleenlaskenta on kytketty pois. Jos nykyinen GPS-sijainti halutaan säilyttää aloituspisteenä, reitti lasketaan uudelleen alkaen nykyisestä sijainnista. 4. Kartta ilmestyy näkyviin ja suunnistus voidaan aloittaa. 46

47 4 Pikaopas (Vaativa tila) Seuraavilta sivuilta löydät kuvauksen Clarion Mobile Map -ohjelman eri valikkonäytöistä Vaativassa tilassa. Yksinkertaisessa tilassa nämä toiminnot toimivat samoin, mutta vain muutamat niistä on käytettävissä. Navigointivalikko Clarion Mobile Map käynnistyy Navigointivalikkoon. Sieltä pääsee seuraaviin näyttöihin: Näyttö Painike Kartta Karttanäyttö Etsi Reitti Hallinta Asetukset Määränpään valinta (esimerkiksi osoitteesta tai POI-kohteesta) tai käyttäen Clarion Mobile Map -ohjelman hakukonetta jostain syystä (esimerkiksi POI-kohteen puhelinnumeron katsomiseksi). Aktiivisen reitin hallinta (tietojen saanti siitä, sen muutokset tai poisto) tai reitin suunnittelu ilman GPS-vastaanottoa. Käyttäjätietojen, kuten tallennettujen paikkojen (POI-kohteiden, Suosikit, Osoittimet, Historia-kohteiden), Tallennettujen reittien, ja Matkalokien hallinta. Clarion Mobile Map -ohjelman toiminnan, kuten suunnistuksen aikaisen kartan asettelun, käytetyn kielen tai varoitusten hallinta. 4.1 Karttanäyttö Clarion Mobile Map on tarkoitettu pääasiassa maalla navigointiin. Tämän vuoksi Clarion Mobile Map - ohjelman kartat näyttävät tavallisten paperisten tiekarttojen kaltaisilta. Clarion Mobile Map sisältää kuitenkin paljon enemmän kuin tavanomaiset paperikartat, kartan ulkonäköä ja sisältöä voi mukauttaa. Clarion Mobile Map-ohjelman tärkein ja käytetyin näyttö on Karttanäyttö. - Suunnistuksen aikana näytössä näytetään reitin tiedot ja matkan tiedot (vasen kuvankaappaus), mutta kun karttaa napauttaa, lisäpainikkeita ja säätimiä ilmestyy näkyviin muutamaksi sekunniksi (oikea kuvankaappaus). Useimmat näytön osat toimivat painikkeina. Symboli Nimi Toiminta Käännöksen esikatselu, eli Avaa näyttösivun Reitin tiedot seuraava reittitapahtuma Seuraavan reittitapahtuma jälkeinen Avaa Matkasuunnitelman 47

48 Symboli Nimi Toiminta Matkan tiedot Avaa näyttösivun Matkan tiedot GPS-sijainnin laatu Avaa Pikavalikon Reitinlaskennassa ajoneuvo käytetty Avaa Pikavalikon Ylärivi Seuraava katu tai Seuraava Pariksi sekunniksi näkyviin tulee lisäpainikkeita ja säätimiä paikkaunta Alin rivi,, Nykyinen katu ja talon numerot Pariksi sekunniksi näkyviin tulee vasemmalla ja oikealla lisäpainikkeita ja säätimiä Kartan katselutilat Vaihtaa kaksiulotteisen ja kolmiulotteisen karttatilan välillä: Kaksiulotteinen, pohjoinen ylös Kaksiulotteinen kierretty Kolmiulotteinen kierretty Valikko Avaa Navigointivalikon Kierto Avaa Kierto-näytön, jossa on tarjolla kaksi tapaa muokata reittiä: luettelo Tallennetuista hakuehdoista painike jolla voidaan välttää osa reitistä Sijaintivalikko (ilmestyy suunnistettaessa reitillä) Kohdistinvalikko (ilmestyy jos ei ole GPS-sijaintia tai Kohdistin ei ole nykyisessä GPS-sijainnissa) Avaa Sijaintivalikon Avaa Kohdistinvalikon 48

49 Symboli Nimi Toiminta Kartan ohjauspainikkeiden avaaminen/sulkeminen Piilota tai näytä seuraavat kartan ohjauspainikkeet napauttamalla tätä painiketta: Suurennus ja pienennys Kierrä vasemmalle ja oikealle (vain kolmiulotteinen kartta) Kallista ylös ja alas (vain kolmiulotteinen kartta) Suurennuksen esivalintapainikkeet (vain kaksiulotteinen kartta) Kallistuksen ja suurennuksen esivalinta-painikkeet (vain kolmiulotteinen kartta) Paluu GPS-sijaintiin-painike Älykäs tarkennus-painike, Kierrä vasemmalle, kierrä oikealle Kiertää kolmiulotteista karttaa vasempaan/oikeaan,, Kallista ylös, kallista alas Suurenna, pienennä Paluu GPS-sijaintiin (ilmestyy jos GPS-sijainti on saatavissa ja karttaa on siirretty) Kytke Älykäs tarkennus päälle (korvaa edellisen painikkeen jos GPS-sijaintia ei ole saatavilla tai karttaa ei ole siirretty) Suurennuksen esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) Kallistaa kolmiulotteista karttaa Muuttaa kartan mittakaavaa Voit siirtää kartta-alueen takaisin nykyisen GPS-sijainnin kohdalle napauttamalla tätä painiketta. Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön. Älykäs tarkennus-ominaisuus saadaan päälle napauttamalla tätä painiketta kerran. Älykkään tarkennuksen suurennusrajoja voidaan määrittää napauttamalla ja pitämällä alhaalla tätä painiketta. Aseta suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä kaksiulotteisessa tilassa. Aseta sen arvo nykyiselle suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. 49

50 Symboli Nimi Toiminta Kallistuksen esivalinta-painikkeet Aseta kallistus ja suurennustaso (käytettävissä vain Vaativassa jollekin esivalitusta tasosta tilassa) napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä 3Dtilassa. Aseta sen arvo nykyiselle kallistus- ja suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Nykyinen GPS-sijainti (lähimmällä tiellä) Kohdistin (valittu sijainti kartalla) - - Kaistan tiedot - Tienviittatiedot - Sininen viiva Aktiivinen reitti - Kartan mittakaava (vain - kaksiulotteisella kartalla) Nopeusrajoitus - Toista ääniohje Napauttamalla tätä painiketta ääniohjeen toistetaan. Etäisyystieto päivittyy aina kuvaamaan nykyistä etäisyyttä Kartan kuvakkeet Kartalla näkyy useita tilakuvakkeita. Useimmat kuvakkeet toimivat myös painikkeina. Niistä ilmenee seuraavat tiedot: GPS-sijainnin laatu reitinlaskentaan käytetty ajoneuvotyyppi Äänten tila (mykistetty tai käytössä) Matkalokin tallennuksen tila TMC-vastaanoton ja käsittelyn tila 50

51 GPS-sijainnin laadun ja Ajoneuvotyypin ilmaisin Tämä alue on usean tilatiedon ilmaisin ja se toimii myös painikkeena joka avaa Pikavalikon. GPS-vastaanoton laatu näyttää nykyisen sijaintitiedon tarkkuuden. Kuvake Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen: GPS-navigointi ei ole mahdollista. Laitteilla, joissa on sisäänrakennettu GPS-vastaanotin on pysyvä yhteys. Sellaisissa laitteissa tämä kuvake ei ilmesty normaaleissa olosuhteissa.. Clarion Mobile Map on yhteydessä GPS-vastaanottimeen, mutta signaali on liian heikko, eikä vastaanotin pysty määrittämään GPS-sijaintia. GPS-suunnistus ei ole mahdollista. Vain muutamasta satelliitista vastaanotetaan signaalia. Sijaintitietoja on saatavana, mutta korkeutta (suunnilleen merenpinnasta) ei voida laskea. GPS-suunnistus on mahdollista, mutta sijaintivirheet voivat olla huomattavia. Korkeustietoja on saatavana ja sijainti on kolmiulotteinen. GPS-suunnistus on mahdollista. Kentän jäljelle jäävä osa näyttää reitinlaskentaan käytetyn ajoneuvotyypin. Kuvake Ajoneuvotyyppi Auto Taksi Bussi Hätä-ajoneuvot Tilailmaisinnauha Tämä on usean tilatiedon ilmaisin. Se näyttää seuraavat tilatiedot yhdessä nauhassa: Kuvake Clarion Mobile Map -ohjelman äänet on mykistetty. Clarion Mobile Map -ohjelman äänet on käytössä. Clarion Mobile Map tallentaa Matkalokia kun GPS-sijainti on käytettävissä. Matkalokin tallennus ei ole käytössä. TMC-vastaanotinta ei ole liitetty tai TMC on kytketty pois päältä. 51

52 Kuvake TMC-vastaanotin on liitetty ja vastaanotetaan radio-asemaa, jolla on TMC-lähetys. On uusia, ennen lukemattomia Liikennetapahtumia. Osa reitistä ohitetaan Liikennetapahtumien perusteella. Osa reitistä mainitaan Liikennetapahtumissa, mutta sitä osaa ei voitu ohittaa (esimerkiksi jopa paras kiertotie olisi liian pitkä) tai sitä ei voida ohittaa ollenkaan (esimerkiksi itse määränpää on ruuhkautuneella kadulla) Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Karttanäytöltä on varattu kaksi kenttää seuraavan kahden toimenpiteen (Matkasuunnitelmassa luetteloidun reittitapahtuman) näyttämiseen. Tapahtumaan tyyppi (käännös, kiertoliittymä, poistuminen moottoritieltä, jne.) ja sen etäisyys nykyisestä GPS-sijainnista näytetään. Useimmat kuvakkeista ovat erittäin intuitiivisia ja ne tunnetaan myös liikennemerkkeinä. Seuraavassa taulukossa on luettelo joistakin useimmin näkyvistä reittitapahtumista. Samat symbolit näkyvät kummassakin kentässä: Kuvake,,,,,,,,,,,,, Käänny vasemmalle. Käänny oikealle. Käänny takaisin. Käänny loivasti oikealle. Käänny jyrkästi vasemmalle. Käänny vasemmalle. Jatka suoraan risteyksessä. Aja kiertoliittymään. Ympyrässä näkyy siitä pois ajettavan tien järjestysnumero, mutta vain seuraavaa kiertoliittymää koskien. Aja moottoritielle. Aja pois moottoritieltä. Aja lautalle. Aja lautalta. Lähestytään seuraavaa etappia. 52

53 Kuvake, Lähetystään määränpäätä. Joissakin tilanteissa kun reittitapahtumat eivät ole tärkeitä, näissä kentissä näytetään muita hyödyllisiä tietoja. Ne selostetaan täällä: sivu Kartan kohteet Kadut ja tiet Clarion Mobile Map esittää tiet ja kadut tavalla, joka vastaa paperikarttojen esitystapaa. Niiden leveys ja värit vastaavat niiden tärkeyttä, on helppo erottaa moottoritie pikkukadusta. Vinkki! Jos et halua nähdä kadunnimiä suunnistuksen aikana, kytke ne pois käytöstä (sivu 71) Kolmiulotteiset kohdetyypit Clarion Mobile Map tukee seuraavia kolmiulotteisia kohdetyyppejä: Tyyppi Kolmiulotteiset maamerkit Korkeusmalli Kohotiet Kolmiulotteiset rakennukset Kolmiulotteinen maasto Maamerkit ovat kolmiulotteisia tai rakennuksen kaltaisia taiteellisia esityksiä tärkeistä tai laajalti tunnetuista kohteista. Kolmiulotteisia maamerkkejä on saatavissa vain joissakin kaupungeista ja maista. Kukkulat ja vuoret näytetään 3D-karttanäytön taustalla ja ne esitetään värien kaksiulotteisella kartalla. Monimutkaiset risteykset ja korkeussuunnassa erotetut tiet (kuten sillat ja ylikulkutiet) näytetään kolmiulotteisina. Kokonaan kolmiulotteiset kaupungin rakennustiedot esittävät rakennusten todellista kokoa ja sijaintia kartalla. Rakennustiedot koskevat vain suurimpien kaupunkien keskustoja USA:ssa ja Euroopassa. Kolmiulotteisen maaston karttatiedoissa näkyy maaston korkeuden vaihtelut karttaa katsottaessa ja niitä voidaan käyttää reittikartalla kolmiulotteisena suunnistettaessa. Kartan kolmiulotteisen esitystavan hienosäätö tapahtuu napauttamalla seuraavia painikkeita:,,,. 53

54 Aktiivisen reitin osat Clarion Mobile Map esittää reitin seuraavalla tavalla: Symboli Nimi Nykyinen GPS-sijainti: Nykyinen sijainti näkyy kartalla. Jos lähellä on teitä, se kohdistetaan lähimmän tien mukaan. Kohdistin (valittu sijainti kartalla) Etsi-valikosta valittu sijainti tai karttaa napauttamalla valittu karttapiste. Aloituspiste Reitin ensimmäinen piste. Yleensä jos GPS-sijainti on saatavissa, se on reitin aloituspiste. Jos kelpaavaa GPS-sijaintia ei ole, Clarion Mobile Map käyttää viimeistä tunnettua GPSsijaintia aloituspisteenä. Käytettäessä tallennettua reitti, Clarion Mobile Map kysyy, halutaanko käyttää GPS-sijaintia vai tallennetun reitin ensimmäistä pistettä aloituspisteenä. Aloituspistettä voi muokata myös Kohdistinvalikosta. Niin tehtäessä automaattinen reitiltä poistumisen uudelleenlaskenta täytyy olla pois käytöstä jotta valittu piste säilyy aloituspisteenä. Jos automaattinen reitiltä poistumisen uudelleenlaskenta on pois käytöstä yllä selitettyä varten, napauttamalla kuvaketta kentässä Käännöksen esikatselu saa aikaan paitsi reitin uudelleenlaskennan nykyisestä GPS-sijainnista, mutta ottaa myös uudelleen käyttöön automaattisen reitiltä poistumisen uudelleenlaskennan. Etappi Määränpää (päätepiste) Reitin väri Reitin aktiivinen etappiväli Etappi on välimääränpää. Etappeja voidaan sijoittaa kuinka monta vain halutaan. Reitin viimeinen piste, lopullinen määränpää. Reitti esiintyy kartalla aina värillisenä sekä päiväsaika että yö-väritilassa. Reitin aktiivinen etappiväli on aina kirkkaampaa sävyä kuin muut (tulevat) reittivälit. Se reitin osa, jolla parhaillaan ajetaan. Jos ei ole lisätty yhtään etappia (vain määränpää), koko reitti on aktiivinen etappiväli. Kun lisätään etappeja, aktiivinen etappiväli on reitin osa nykyisesti sijainnista seuraavaan reittipisteeseen (seuraava etappi tai määränpää jos ei ole enää enempää etappeja matkan varrella). 54

55 Symboli Nimi Reitin passiiviset etappivälit Ovat reitin tulevia osia, joista kukin tulee aktiiviseksi saavuttaessa sen alussa olevaan etappiin. Suunnistuksesta pois suljetut kadut ja tiet Voidaan valita, halutaanko käyttää vai välttää tiettyjä tietyyppejä (sivu 72). Kuitenkin silloin, kun Clarion Mobile Map ei pysty välttämään tällaisia teitä, ne sisällytetään reittiin ja esitetään reitin väristä eroavalla värillä Kierto-valikko Tässä näytössä on nopeita kierto-mahdollisuuksia käytettäväksi suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla. Sinulla on seuraavat vaihtoehdot: Näytön pääosassa on ensimmäinen sivu Tallennetuista hakuehdoista. Valitse jokin hakuehto, jolloin saadaan nopeasti esille luettelo lähimmistä täsmäävistä POI-kohteista ja voidaan suunnitella välittömästi uusi reitti haluttuun kohteeseen, tai lisätä se etapiksi aktiiviseen reittiin. Vaativassa tilassa alareunaan ilmestyy lisää painikkeita: : Jos haluat ohittaa osan reitistä alkaen seuraavasta risteyksestä, napauta tätä painiketta ja valitse ohitusetäisyys. : Jos yllä olevaa toimintoa on käytetty aiemmin, tyhjennä rajoitukset kartalta napauttamalla tätä painiketta Kohdistinvalikko Heti kun on valittu paikka Etsi-valikosta, avautuu kartta ja Kohdistinvalikko, jossa on luettelo mahdollisista toimista kyseiselle pisteelle. Vaihtoehtoisesti ohjauspainikkeet saa näkyviin napauttamalla karttaa. Sijoita Kohdistin, punainen piste josta laajentuu ympyröitä, napauttamalla uudestaan. Avaa nyt Kohdistinvalikko napauttamalla, jolloin tulee esiin luettelo vaihtoehdoista. Voit suorittaa seuraavat toimenpiteet Yksinkertaisessa tilassa: Painike Sulkee Kohdistinvalikon ja palaa edelliseen näyttöön. Pienentää kartalla. Suurentaa kartalla. Kun Kohdistinvalikko on auki, karttaa voidaan silti vierittää ja muuttaa sen mittakaavaa sekä siirtää Kohdistin uuteen paikkaan napauttamalla missä tahansa kartalla, mutta jos tätä painiketta käytetään Kohdistin hyppää takaisin paikkaan jossa se oli kun Kohdistinvalikko avattiin. 55

56 Painike Näkyy Kohdistimen paikassa, jos se on sama paikka kuin mistä Kohdistinvalikko avattiin. Näkyy Kohdistimen paikassa, jos kohdistinta siirrettiin sen jälkeen kun Kohdistinvalikko avattiin. Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Kohdistimen paikka lisätään listaan usein vierailluista määränpäistä, joita kutsutaan Suosikeiksi. Suosikille voidaan antaa nimi. Avaa uuden näytön, jossa on Kohdistimen paikan nimi, osoite ja koordinaattitiedot sekä luettelo lähellä olevista POI-kohteista. Seuraavat valinnat ovat käytettävissä vain Vaativassa tilassa: Painike Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Jos Kohdistin on lähellä määränpäätä tai sen kohdalla, tämä painike korvaa edellisen ja sen napauttaminen poistaa nykyisen määränpään reitiltä. Viimeinen etappi siirtyy määränpääksi, tai jos etappeja ei ole, reitti poistetaan. Kohdistin lisätään aktiiviseen reittiin välissä olevaksi reittipisteeksi, eli pisteeksi johon mennään ennen määränpäätä. Jos reitillä on jo etappi avautuu näyttö Muokkaa reittiä josta voidaan päättää mihin kohtaan reittiä uusi etappi lisätään. Jos Kohdistin on lähellä etappia tai sen kohdalla, tämä painike korvaa edellisen ja sen napsauttaminen poistaa valitun etapin reitiltä. Reitti lasketaan uudelleen ilman poistettua pistettä. Karttapaikkoja voidaan merkitä Osoittimin. Toisin kuin POI-kohteet, Osoittimilla ei ole nimeä tai muita tietoja, vain väri jonka avulla Osoittimet voidaan erottaa kartalla. Jos Kohdistin on lähellä Osoitinta tai sen kohdalla, tämä painike korvaa edellisen ja painikkeen napsauttaminen poistaa Osoittimen, joka on Kohdistimen lähellä. Tämä avaa kaikki mahdolliset vaihtoehdot koko näytöllä sisältävän Kohdistin-valikon. Kohdistimen paikka lisätään reitin loppuun uudeksi määränpääksi. Edellinen määränpää muuttuu uudeksi viimeiseksi etapiksi ennen määränpäätä. Tämä painike on samanlainen kuin mutta avaa uuden näytön, josta reitti lasketaan kaikilla mahdollisilla reitinlaskentamenetelmillä (Nopea, Lyhyt, Taloudellinen ja Helppo). Tutki tuloksia ja valitse yksi reiteistä suunnistettavaksi. Kohdistimesta tulee reitin aloituspiste. Täten reittiä ei aloiteta nykyisestä GPS-sijainnista, ja automaattinen Reitiltä poistumisen uudelleenlaskenta täytyy ottaa pois päältä, jotta valittu piste säilyisi aloituspisteenä. Jos Kohdistin on lähellä aloituspistettä tai sen kohdalla, tämä painike korvaa edellisen ja sen napsauttaminen poistaa aloituspisteen reitiltä. Nykyistä GPS-sijaintia käytetään taas aloituspisteenä ja automaattinen Reitiltä poistumisen uudelleenlaskenta otetaan uudelleen käyttöön. 56

57 Painike Kohdistimen paikan voi tallentaa käyttäjän POI-kohteeksi. Valitse POIryhmä ja anna POI-kohteelle nimi, valitse sitten sopiva kuvake ja syötä puhelinnumero ja muita lisätietoja jos haluat. Kohdistimen paikka tallennetaan liikennevalvontakameraksi (nopeuskamera tai liikennevalokamera). Uusi näyttö avautuu, josta voidaan asettaa kameran tyyppi, tarkkailtavan liikenteen suunta sekä nopeusrajoitus (jos tiedossa). Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Jos Kohdistin on lähellä liikennevalvontakameraa tai sen kohdalla, tämä painike korvaa edellisen ja painikkeen napsauttaminen avaa näytön, josta voidaan muokata kameran tietoja Sijaintivalikko Seurattaessa suositeltua reittiä kartalla (Kohdistin on nykyisessä GPS-sijainnissa), Sijaintivalikko korvaa Kohdistinvalikon. Se ei sisällä painikkeita joilla muokataan nykyistä reittä, sillä GPS-sijainti ei ole käyttökelpoinen reittipisteenä. Avaa Sijaintivalikko napauttamalla Reitin tiedot -näyttö Reitin tiedot -näytössä on kaikki suunnistamista varten tarvittavat tiedot ja joitakin toimintoja. Tämä näyttö voidaan avata kahdella tavalla: Siihen pääsee suoraan Karttanäytöstä napauttamalla Käännöksen esikatselu -kenttää ( ). Vaativassa tilassa, Navigointivalikosta napauttamalla seuraavia painikkeita:,. Näytön yläosassa näkyy tietoja nykyisestä reitistä. Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Kun näyttö avataan, kaikissa kentissä on tietoja lopulliseen määränpäähän saapumisesta. Tietoja yksittäisistä etapeista ensimmäisestä lopulliseen määränpäähän asti näkee napauttamalla mitä tahansa kentistä. Tässä näytössä on saatavissa seuraavat tiedot ja toiminnot: 57

58 Nimi Toiminto Reitti-viiva Tämän näytön yläosassa näkyy suunniteltu reitti vaakaviivana. Äärivasen piste on reitin alku, äärioikea piste on lopullinen määränpää ja viivalla näkyy suhteessa niiden väliseen etäisyyteen sijoitetut etappi-liput. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Arvioitu saapuminen Matkaa jäljellä Aikaa jäljellä Tapa Varoituskuvakke et Näyttää arvioidun saapumisajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Näyttää reitillä jäljellä olevan matkan ennen lopullisen määränpään saavuttamista. Näyttää tarvittavan matka-ajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Tämä kenttä näyttää kuinka reitti on laskettu. Se Kaikkien kenttien tietosisällön vaihtaminen koskemaan näyttää joko Reitinlaskentamenetelmän tai Ajoneuvo-kentän Reitinsuunnittelun valinnoista. etappeja tapahtuu napauttamalla tätä kenttää. Näissä neliskulmaisissa kentissä näytetään graafisia Selityksen kuvakkeesta saa symboleita, jotka liittyvät suunniteltuun reittiin. Nämä napauttamalla sitä. ovat varoituksia, joten kuvakkeet näyttävät aina tietoja koko reitistä, vaikka tietokentissä näytettäisiinkin vain arvoja nykyisestä sijainnista etappiin. Ilmestyy jos on ainakin yksi etappi. Ilmestyy jos reitillä ei ole etappeja. Avaa Reitinsuunnittelun valinnat -näytön Asetuksetvalikosta. Avaa reittisuunnitteluun tarkoitetun karttanäytön. Poistaa seuraavan etapin reitiltä. Poistaa aktiivisen reitin Matkan tiedot -näyttö Matkan tiedot -näytössä on tietoja reitistä ja matkasta, joita saatetaan tarvita suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla Matkan tiedot -kenttää ( ). 58

59 Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Kun näyttö avataan, kaikissa reittitietokentissä on tietoja lopulliseen määränpäähän saapumisesta. Napauttamalla kenttien sisältö muuttuu koskemaan tietoja seuraavaan etappiin liittyen. Napauta tätä painiketta toistuvasti vaihtaaksesi kahden eri mahdollisuuden välillä. Tässä näytössä on saatavissa seuraavat tiedot ja toiminnot: Nimi Toiminto tai Näyttää ovatko reittitietokenttien tiedot lopullisesta määränpäästä (ruutulippu) vai seuraavasta etapista (keltainen lippu). Lipun viereinen kenttä Käännöksen esikatselu Näyttää nykyisen kadun tai tien nimen tai numeron. Näyttää seuraavan reittitapahtuman tyypin ja etäisyyden siihen. Kompassi Esittää nykyisen liikesuunnan. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Nopeusmittari Näyttää nykyisen nopeuden graafisesti ja numerona. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Etäisyyttä jäljellä Näyttää reitillä jäljellä olevan matkan ennen lopullisen määränpään saavuttamista. Aikaa jäljellä Saapumisaika GPS-aika Korkeus Näyttää tarvittavan matka-ajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Näyttää arvioidun saapumisajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Näyttää aikavyöhykkeen mukaan korjatun kellonajan. Tarkka aika tulee GPS-satelliiteilta ja aikavyöhyketieto kartasta tai Paikallisasetuksissa käsin asetetusta arvosta. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Näyttää korkeuden suunnilleen merenpinnasta, jos GPS-vastaanotin sen kykenee antamaan. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. 59

60 Nimi Toiminto Nopeusrajoitus Näyttää ajetun tien nopeusrajoituksen jos tieto on Kenttää napauttamalla se kartalla. näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Avaa uuden näytön jossa on kolme nollattavissa olevaa Osamatkalaskinta. Kaikkien reittitietokenttien tietosisällön vaihtaminen koskemaan seuraavaa etappia tapahtuu napauttamalla tätä painiketta. Jos napautat edellistä painiketta, tämä korvaa sen. Tätä painiketta napauttamalla reittitietokentät näyttävät taas tietoja lopullisesta määränpäästä. Useimmissa tämän näytön kentissä on niiden vieressä symboli. Tämä symboli ilmaisee näytetäänkö siihen liittyvä kenttä kartalla kohdassa Matkan tietona. Se näyttää myös tietojen kohdan seuraavasti: Symboli Tätä arvoa ei näytetä karttanäytössä. Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy yläosassa. Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy keskellä. Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy alaosassa Osamatkalaskin -näyttö Osamatkalaskin -näyttöön on kerätty matkan tietoja. Siihen pääsee Matkan tiedot- näytöstä napauttamalla. Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Matkojen tallennuspaikkojen välillä voidaan vaihtaa, niitä voidaan tauottaa ja jatkaa tai nollata niiden tiedot. Tässä näytössä on saatavissa seuraavat toiminnot: Painike Pysäyttää näytössä näkyvän matkan. Näytöllä näkyvät arvot eivät enää muutu. Tällä painikkeella korvataan edellinen jos se oli aktivoituna. Jatka matkan tietojen keräämistä napauttamalla. 60

61 Painike, Nollaa nyt näytetyn matkan kaikki laskimet. Matkan tietojen kerääminen käynnistetään uudestaan vain kun Clarion Mobile Map vastaanottaa sijaintia GPSpaikantimelta. Selaa matkoja Pikavalikko Pikavalikko on valikoima säätimiä joita käytetään usein suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla. Jos jotakin Pikavalikon valitsimista napautetaan, lukuun ottamatta Ajoneuvotyyppiä, Karttanäyttö palautuu välittömästi. Valitsin on valittuna jos sen lamppu palaa. Painike Ajoneuvotyyppi on erilainen. Se on moniarvopainike. Se avaa luettelon käytettävistä valinnoista ja valitun ajoneuvon symboli näkyy painikkeessa. Painike Päätoiminto (yksi napautus) Päätoiminto (napauta ja pidä painettuna) Varsinainen Säätää laitteen äänenvoimakkuutta. Tämä koskee - voimakkuusliukusäädin kaikkia sovelluksen ääniä. Jos säädät vain äänenvoimakkuutta, takaisin Karttanäytölle pääsee tällä painikkeella. Avaa Navigointivalikon. Mykistää kaikki Clarion Mobile Map -ohjelman äänet. Avaa Ääniasetukset. Vaihtaa päiväsajan ja yön väriteemojen välillä Avaa Väriprofiilit-asetukset. käsivalintaisesti. Tämä ei ota pois käytöstä automaattista vaihtoa kahden väriteeman välillä, toinen väriteema palautuu myöhemmin. Kolmiulotteiset rakennukset voidaan näyttää Avaa 3D-asetukset. kartalla. Käytä tätä valitsinta siihen niiden poistamisen tilapäisesti. Napauta tätä painiketta ja valitse reitinlaskentaan Avaa Reittisuunnittelun käytettävä ajoneuvotyyppi. Muutoin se valitaan valinnat. Reittisuunnittelun valinnoissa Asetuksissa (sivu 72). Ajoneuvotyypin vaihto saa aikaan automaattisen reitin uudelleenlaskennan. Kytkee matkalokin tallennuksen päälle tai pois, muuten tätä ohjataan näytöstä Matkalokien hallinta. Avaa Matkalokien hallinnan. 61

62 Painike Päätoiminto (yksi napautus) Päätoiminto (napauta ja pidä painettuna) Avaa näytön GPS-tiedot, jossa on GPSvastaanottimelta - tulevia satelliittitietoja, ja tarvittaessa oikotie näyttöön GPS-asetukset (GPSvastaanottimen tunnistus on automaattinen). Kun TMC-vastaanotin on yhdistetty Clarion Mobile Map -ohjelmaan, tämä painike avaa TMC-viestien luettelon ja siitä pääsee myös TMC-asetuksiin ja radioaseman asetusnäyttöihin TMC-tapahtumat-näyttö Pikavalikosta voidaan käyttää TMC-tapahtumien luetteloa, muuttaa TMC-asetuksia ja valita käyttöön tai ohitettavaksi tiettyjä radioasemia. Napauta seuraavia painikkeita: ja sitten. Ensin näkyviin tulee luettelo nykyisistä TMC-tapahtumista lajiteltuna nykyisestä sijainnista lasketun etäisyyden perusteella. Luettelon sisältöä tai luettelon kohteiden järjestystä voi vaihtaa napauttamalla : Painike Tapahtumien lajittelu perusteena: Tapahtumaluettelo TMC-tapahtumien luettelo voidaan lajitella seuraavilla tavoin: Välimatka: Luettelo lajitellaan perusteena TMC-tapahtuman suoraviivainen etäisyys nykyisestä GPS-sijainnista. Tien nimi: Luettelo järjestetään TMC-tapahtumaan liittyvän tien nimen mukaan. Tyyppi: Luettelo järjestetään TMC-tapahtumaan tyypin mukaan. TMC-tapahtumien luettelon sisältö voidaan suodattaa seuraavin valinnoin: Kaikki tapahtumat: Kaikki Clarion Mobile Map -ohjelman vastaanottamat TMC-tapahtumat näkyvät luettelossa. Reitillä: Vain aktiivisen reitin osaa koskevat TMC-tapahtumat näkyvät luettelossa. Tarkasta parhaillaan vastaanotettu FM-radioasema, estä radioaseman vastaanotto tai viritä radioasema käsin napauttamalla : Painike Käytä automaattiviritystä Jos Automaattiviritin on päällä Clarion Mobile Map -ohjelman viritin hakee FM CCIR-radiotaajuusaluetta etsien TMC-signaalia. Ensimmäinen asema josta tulee TMC-tietoja otetaan käyttöön automaattisesti. Kun TMC-signaalia ei ole saatavissa, viritin jatkaa hakua. Valitse radio-asema käsin kääntämällä Automaattiviritin pois päältä. 62

63 Painike, Sulje pois tämä asema Näytä pois suljetut asemat Kun Automaattiviritin on pois päältä, haluttua radio-asemaa voidaan hakea käsin näillä painikkeilla. Laita nykyinen vastaanotettu FM-radio-asema pois suljettujen asemien luetteloon napauttamalla tätä painiketta, jolloin Clarion Mobile Map hakee toista asemaa sen sijaan. Kun painat tätä painiketta, aiemmin poissuljettujen radio-asemien luettelo avautuu. Jokin tai kaikki poissuljetut asemat voidaan ottaa takaisin käyttöön GPS-tiedot-näyttö Napauta seuraavia painikkeita: ja sitten ja ohjelma avaa GPS-tiedot - näytön ja voidaan nähdä GPS-vastaanoton tila. Kuvake Väri Nimi Vihreä GPS-sijainnin Clarion Mobile Map -ohjelmalla on yhteys laatu -ilmaisin GPS-vastaanottimeen ja tiedot GPSsijainnista on saatavissa kolmiulotteisena: Clarion Mobile Map voi laskea nykyisen GPSsijainnin vaaka- ja pystysuunnassa. Keltainen Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen ja tiedot GPSsijainnista on saatavissa kaksiulotteisena: sijainti voidaan laskea vain vaakatasossa, Clarion Mobile Map ei voi laskea GPS-sijaintia pystysuunnassa. Harmaa Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen, mutta tietoja GPSsijainnista ei ole saatavissa. Punainen Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen. Koska laitteessa on sisäänrakennettu GPSvastaanotin, tätä tilaa ei pitäisi esiintyä tavallisissa olosuhteissa. Vihreä, vilkkuva Keltainen, vilkkuva GPSyhteyden laatu -ilmaisin Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen. Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen, mutta yhteyttä yritetään saada. 63

64 Kuvake Väri Nimi Punainen, vilkkuva Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen eikä yhteyttä yritetään saada. Taivasnäkymäympyrä Virtuaalinen taivas esittää yllä näkyvää taivasta. Paikantimen sijainti on keskellä. Satelliitit näkyvät nykyisillä paikoillaan. GPSpaikannin vastaanottaa tietoa vihreiltä ja keltaisilta satelliiteilta. Keltaisten satelliittien tietoa vastaanotetaan, kun taas vihreitä satelliitteja käytetään GPS-vastaanottimessa sijainnin laskentaan. - - Koordinaatit Satelliittien tilapalkki Nykyinen GPS-sijainti WGS84-muodossa. Tummat palkit ovat keltaisille satelliiteille ja valaistut palkit vihreille satelliiteille. Mitä useampaa vihreää satelliittia GPS-paikannin seuraa, sitä tarkemmin sijaintisi lasketaan. 4.2 Etsi-valikko Valitse määränpää reitille. Napauta seuraavia painikkeita:,. Painike Viite Tämä on nopein tapa etsiä paikkoja, jos osoitteesta on tiedossa edes osa. sivu 31 Määränpään voi valita tuhansista Clarion Mobile Map -ohjelman sisältämistä POI-kohteista tai sellaisista, joita käyttäjä on luonut aikaisemmin Aiemmin Clarion Mobile Map -ohjelmaan syötetyt määränpäät ovat saatavina Historia-listassa. sivu 38 sivu 40 Määränpään voi valita syöttämällä sen koordinaatit. sivu 40 Määränpääksi voidaan valita paikka, joka on jo tallennettu Suosikiksi. sivu 38 Avaa erityisen kaksiulotteisen karttanäytön, joka on optimoitu reittisuunnitteluun. Vain Kohdistinvalikon Suurennus ja Pienennyspainikkeet ja reitin muokkauspainikkeet ilmestyvät. 4.3 Reittivalikko Tallenna, lataa ja muokkaa reittejäsi. Napauta seuraavia painikkeita:,. 64

65 Painike Viite Avaa hyödyllistä reitti- ja matkatietoa sisältävän näytön. sivu 57 Voidaan selata ajo-ohjeita, joita Clarion Mobile Map noudattaa sivu 24 suunnistuksessa. Reitin voi säätää mieleisekseen sulkemalla pois toimenpiteitä tai katuja. Reittiä voi muokata. Voidaan lisätä tai poistaa reittipisteitä ja muuttaa sivu 42 niiden järjestystä. Poista aktiivinen reitti kaikkine reittipisteineen (alkupiste, etapit ja sivu 44 määränpää). Jos myöhemmin päätetään käyttää samaa reittiä, se täytyy rakentaa uudelleen alusta. Aktiivisen reitin voi tallentaa myöhempää käyttöä varten. sivu 45 Aiemmin tallennetun reitin voi ladata suunnistusta varten. sivu 46 Avaa Reittiasetukset-näytön, jonka säätimillä voidaan muokata sivu 72 reitinlaskennassa käytettyä ajoneuvoa, tietyyppejä tai reitinlaskentamenetelmää itseään. Reitistä voidaan tehdä esitys, jossa sen kulku näkyy suurella nopeudella tai sivu 26 normaalilla nopeudella. Reitin esitys voidaan ajaa normaalilla nopeudella. sivu Hallintavalikko Tässä voidaan hallita Clarion Mobile Map -ohjelman tallentamaa sisältöä. Napauta seuraavia painikkeita:,. Painike Viite Tallennettujen reittien nimeäminen uudelleen tai poisto sivu 66 Historia-kohteiden poistaminen sivu 66 Matkalokien tallennus, simulointi, nimeäminen uudelleen, poisto ja sivu 66 kartalla näytettävien värien valinta niille Suosikkien nimeäminen uudelleen tai poisto sivu 67 POI-kohteiden luonti, päivitys ja poisto POI-ryhmien luonti, päivitys ja poisto POI-kohteiden näkyvyyden asetusten muokkaus Tallennettujen hakukriteerien luonti, päivitys ja poisto sivu 68 sivu 69 65

66 Painike Viite Itse tallennettuja tietoja (esim. POI-kohteet, Suosikit ja Historia) ja sivu 69 ohjelmaan tehtyjä asetuksia voidaan hallita Tallennettujen reittien hallinta Tässä voidaan hallita aikaisemmin tallennettuja reittejä. Napauta seuraavia painikkeita:,,. Painike Painike, jossa tallennetun reitin nimi Avaa valitun reitin muokattavaksi. Poistaa valitun reitin. Tyhjentää tallennettujen reittien luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita Historian hallinta Tässä voidaan hallita viime aikoina käytettyjen paikkojen luetteloa. Napauta seuraavia painikkeita:,,. Painike Poistaa valitun kohteen Historiasta. Poistaa koko Historia., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita Matkalokien hallinta Matkalokeja voidaan tallentaa ja sitten toistaa niitä, näyttää niitä kartalla ja katsella niiden tietoja. Napauta seuraavia painikkeita:,,. Painike Aloittaa parhaillaan ajettavan matkan tallennuksen. (Matkaloki tallennus voidaan myös aloittaa Pikavalikosta.) 66

67 Painike Painike, jossa matkalokin nimi Lopettaa meneillään olevan Matkalokin tallennuksen. (Matkalokin tallennus voidaan myös pysäyttää Pikavalikosta.) Esittää valitun matkalokin tiedot. Aloittaa valitun Matkalokin simuloidun toiston kartalla., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Kun matkalokin tiedot näytetään: Painike Painike, jossa Matkalokin nimi Avaa näppäimistönäytön, jossa voidaan antaa Matkalokille uusi nimi. Piilota Matkaloki kartalta napauttamalla tätä painiketta. Matkalokille ei anneta väriä. Anna Matkalokille nimi napauttamalla jotakin väripainikkeista. Matkaloki piirretään kartalle sillä värillä. Kartta palaa näyttäen Matkalokin. Kartan mittakaavaksi asetetaan sopiva näyttämään koko Matkaloki. Poistaa valitun Matkalokin. Tallentaa Matkalokin syötetylle muistikortille GPX-muodossa Suosikkien hallinta Tässä voidaan hallita Suosikkien luetteloa. Napauta seuraavia painikkeita:,,. Painike Painike, jossa Suosikin nimi Avaa valitun Suosikin muokattavaksi. Poistaa valitun kohteen Suosikeista. Tyhjentää Suosikki-luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. 67

68 4.4.5 POI-kohteiden hallinta POI-kohteita voidaan hallita ja asettaa POI-kohteiden näkyvyys sekä omille POI-kohteille että niille jotka tulivat tuotteen mukana. Napauta seuraavia painikkeita:,,. Painike/kuvake Painike, jossa POIryhmän nimi Painike, jossa POImerkinnän nimi Avaa luettelon tämän POI-ryhmän aliryhmistä. Uusi luettelo toimii kuten tämäkin. Avaa valitun POI-kohteen muokattavaksi. Vain käyttäjän luomat POI-kohteet näkyvät tässä luettelossa. Avaa valitun POI-ryhmän muokattavaksi. Suodata luettelo sisältämään vain itse tallennetut POI-kohteet napauttamalla tätä. Näe kaikki POI-kohteet luettelossa napauttamalla tätä. Luo uuden POI-ryhmän annetulle ryhmätasolle., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Tätä POI-ryhmää ei näytetä kartalla. Tämä POI-ryhmä ja kaikki sen aliryhmät näytetään kartalla. Tämä POI-ryhmä ja osa sen aliryhmistä näytetään kartalla. Tämä POI-ryhmä sisältää käyttäjän tallentamia POI-kohteita. Kun POI-ryhmän on avattuna muokattavaksi: Painike POI-ryhmän kohteita ei näytetä kartalla.,,... Etäisyyspainikkeet asettavat suurennustason jolla POI-ryhmän kohteet näkyvät kartalla. Muokatun POI-ryhmän aliryhmät perivät sen näkyvyysasetukset. Painike, jossa POI-ryhmän kuvake Valitse POI-ryhmälle uusi kuvake napauttamalla tätä painiketta. Poistaa muokatun POI-ryhmän. Voit poistaa vain POI-ryhmiä jotka on itse luotu. Kun POI-merkintä on avattuna muokattavaksi: Painike Painike, jossa POI-kohteen nimi Painike, jossa POI-kohteen kuvake Anna POI-kohteelle uusi nimi napauttamalla tätä painiketta. Valitse POI-kohteelle uusi kuvake napauttamalla tätä painiketta. 68

69 Painike Muokkaa POI-kohteen sijaintia napauttamalla tätä painiketta. Siirrä POI toiseen paikkaan valitsemalla uusi paikka kartalta ja napauttamalla. Anna POI-kohteelle puhelinnumero napauttamalla tätä painiketta. Anna POI-kohteelle lisätietoja napauttamalla tätä painiketta. Poista valittu POI-kohde napauttamalla tätä painiketta. Siirrä POI toiseen POI-ryhmään tai aliryhmään napauttamalla tätä painiketta Tallennettujen hakuehtojen hallinta Aiemmin tallennettujen hakuehtojen luetteloa voidaan hallita, jotta usein haetut POI-kohteiden tyypit olisi helppo löytää. Napauta seuraavia painikkeita:,,. Painike Painike, jossa Tallennetun hakuehdon nimi Muuta tallennetun haun nimeä napauttamalla tätä. Poistaa valitun kohteen luettelosta. Poistaa koko luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Tallenna uusi hakuehto napauttamalla. Kuten POIkohdetta etsittäessä, valitse ensin hakuviite ja valitse sitten POI-ryhmä tai aliryhmä josta etsitään Käyttäjän tietojen hallinta Itse tallennettuja tietoja (esim. POI-kohteet, Suosikit ja Historia) ja ohjelmaan tehtyjä asetuksia voidaan hallita. Napauta seuraavia painikkeita:,,. Painike Karttapaikkoja voidaan merkitä Osoittimin käyttäen Kohdistinvalikon painiketta. Poista kaikki Osoittimet kartalta napauttamalla tätä painiketta. Kaikki käyttäjän tiedot ja nykyiset asetukset tallennetaan syötetylle muistikortille. Käytössä on aina yksi varmuuskopiotiedosto. Jos varmuuskopiointi tehdään myöhemmin, aiemman varmuuskopion päälle kirjoitetaan uusilla tiedoilla. 69

70 Painike Kaikki käyttäjän tiedot ja asetukset kirjoitetaan yli varmuuskopiotiedostoon tallennetuilla tiedoilla. Viimeisen varmuuskopion jälkeen luodut tiedot ja asetukset menetetään. Kaikki käyttäjän tiedot poistetaan ja asetukset palautetaan niiden tehdasoletusasetuksiin. Sovellus täytyy käynnistää uudelleen. Kaikki asetukset palautetaan niiden tehdasoletusasetuksiin, mutta käyttäjän tietoja ei poisteta. Sovellus täytyy käynnistää uudelleen. 4.5 Asetukset-valikko Clarion Mobile Map -ohjelman asetuksia ja toimintaa voidaan muokata. Napauta seuraavia painikkeita:,. Asetukset-valikossa kaksi sivua alivalikkoja. Kaikki loput vaihtoehdot näkyvät napauttamalla. Painike Viite Voit hienosäätää Karttanäytön ulkonäköä ja sisältöä. sivu 71 Clarion Mobile Map -ohjelman äänien voimakkuutta voi säätää. sivu 72 Nämä asetukset määrittävät sen, miten reitit lasketaan. sivu 72 Näiden asetusten avulla voidaan mukauttaa sovellusta paikalliselle sivu 74 kielelle, mittayksiköille, ajalle ja päiväykselle sekä niiden esitysmuodoille, sekä valita mieluinen ääniopastus-profiili. Clarion Mobile Map -ohjelman toimintaa suunnistuksen aikana voidaan sivu 75 hallita. Joitakin käytännöllisiä varoituksia voidaan ottaa käyttöön ja sivu 76 kosketusnäyttö pois käytöstä liikkuvassa ajoneuvossa Turvatilalla. Valikkonäyttöjen ulkonäköä ja toimintaa voidaan muokata. Tässä valikossa voidaan hienosäätää laitteeseen liittyviä asetuksia. sivu 77 sivu 77 Matkalokin tallennus voidaan asettaa automaattiseksi ja hienosäätää sivu 78 siihen liittyviä asetuksia. 70

71 Painike Viite Tässä näytössä ei ole suunnistustoimintoja. Siinä on vain tietoja suunnistusjärjestelmän mukana toimitetuista kartoista ja käyttöoikeuksista. Voidaan vaihtaa Yksinkertaiseen tilaan. Yksinkertaisessa tilassa vain sivu 10 muutamat yllä esitellyistä asetuksista on käytettävissä. Muut asetukset on asetettu arvoihin, jotka sopivat parhaiten tavanomaiseen käyttöön Karttanäytön asetukset Voit hienosäätää Karttanäytön ulkonäköä ja sisältöä. Napauta seuraavia painikkeita:,, 3D-asetukset. Painike 3D-asetukset määrittelevät mitkä nykyisistä kolmiulotteisista kohteista näytetään kartoilla ja asetusten kautta säädetään kolmiulotteisen näkymän yksityiskohtaisuutta. Vaihtoehdot ovat seuraavat: Maamerkit: Maamerkit ovat kolmiulotteisia tai rakennuksen kaltaisia taiteellisia esityksiä tärkeistä tai laajalti tunnetuista kohteista. Kolmiulotteisia maamerkkejä on saatavissa vain joissakin kaupungeista ja maista. Kohotiet: Monimutkaiset risteykset ja korkeussuunnassa erotetut tiet (kuten ylikulkusillat ja tunnelit) näytetään kolmiulotteisina. Rakennusten näkyvyys: Kokonaan kolmiulotteiset kaupungin rakennustiedot esittävät rakennusten todellista kokoa ja sijaintia kartalla. Rakennustiedot koskevat vain suurimpien kaupunkien keskustoja USA:ssa ja Euroopassa. Maaston yksityiskohtaisuustaso: Kolmiulotteisen maaston karttatiedoissa näkyy maaston korkeuden vaihtelut karttaa katsottaessa ja niitä voidaan käyttää reittikartalla kolmiulotteisena suunnistettaessa. Väriprofiilit Korkeustiedot kaksiulotteisella kartalla Kadunnimet suunnistuksen aikana Clarion Mobile Map voi näyttää kartan ja valikot eri väreillä päivällä ja yöllä. Valitse kummassakin tilassa käytettävät väriprofiilit ja valitse automaattinen tai käsivalintainen vaihto päivä- ja yöväriprofiilien välillä. Kaksiulotteiset kartat voivat myös näyttää kolmiulotteista tietoa. Nämä "ylhäältä alas" kartat voivat näyttää korkeutta väreillä ja varjostuksella. Katujen nimet ja POI-kuvakkeet kartalla saattavat häiritä suunnistuksen aikana. Tällä valitsimella voidaan estää näiden karttaelementtien näkyminen kun Clarion Mobile 71

72 Painike Map seuraa sijaintiasi kartalla. Jos karttaa vieritetään, sekä kadunnimet että POI-kuvakkeet ilmestyvät välittömästi takaisin. Kaistatiedot Keskeytä AV Joissakin kartoissa on kaistatietoja joiden avulla auton asema lähestyvissä risteyksissä voidaan määritellä. Tämä asetus kertoo Clarion Mobile Map -ohjelmalle näytetäänkö näitä tietoja kartan ylä- vai alareunassa. Kun Clarion Mobile Map työskentelee taustalla, kartta voidaan näyttää näytöllä lähestyttäessä toimenpidettä Ääniasetukset Clarion Mobile Map -ohjelman äänien voimakkuutta voi säätää. Napauta seuraavia painikkeita:,,. Painike Varsinainen voimakkuus Ääniopastuksen voimakkuus Näppäinäänet Käytä valitsinta kaikkien äänien mykistämiseksi laitteesta ja niiden saamiseksi taas kuuluviin. Liukusäätimen asento määrittää äänenvoimakkuuden. Liukusäädin säätää ääniohjeiden voimakkuutta. Vasemmassa reunassaan ääniopasteet eivät kuulu ja oikeassa reunassa varsinainen voimakkuus on määräävä. Näppäinäänet ovat kuultavissa olevia vahvistuksia joko laitepainikkeiden painamisesta tai kosketusnäytön napauttamisesta. Tällä valitsimella voi kytkeä näppäinäänet päälle ja sammuttaa ne. Näppäinäänet kuuluvat varsinainen voimakkuus-tasolla. Dynaaminen äänenvoimakkuus Näppäinääni Melu auton sisällä saattaa joskus nousta niin voimakkaaksi, että ääniopasteita, näppäinääniä ja muita ääniä on vaikea kuulla. Toiminnolla Dynaaminen äänenvoimakkuus voit asettaa Clarion Mobile Map -ohjelman lisäämään äänenvoimakkuutta ajonopeutesi ylittäessä tietyn minimirajan ja saavuttamaan korkeimman äänen annetussa suurimmassa nopeudessa. Erityinen ääni, joka kuuluu ennen ääniohjeita Reittisuunnittelun valinnat Nämä asetukset määrittävät sen, miten reitit lasketaan. Napauta seuraavia painikkeita:,,. 72

73 Ajoneuvo Painike Tietyypit joita käytetään reitinsuunnitteluun Voit määrittää, minkä tyyppisellä ajoneuvolla olet liikenteessä reitillä. Tähän asetukseen perustuen joitain tietyyppejä ei oteta mukaan reittiin tai joitain rajoituksia ei oteta huomioon reitinlaskennassa. Saadaksesi tarkoituksiisi sopivan reitin, voit myös valita mitkä tietyypit otetaan huomioon ja mitkä jätetään huomiotta reittiä valittaessa, mikäli mahdollista. Tietyypin jättäminen pois laskelmista on ensisijainen vaihtoehto. Se ei tarkoita välttämättä täyttä kieltoa. Jos määränpäähän pääsee vain käyttäen joitakin pois suljettuja tietyyppejä, niitä käytetään, mutta vain niin pitkälti kuin välttämätöntä. Tällaisessa tapauksessa Reitin tiedot - näyttösivulla näkyy varoitus, ja valintaasi sopimaton tie näytetään kartalla erivärisenä. Reitinlaskentamenetelmä Tästä voit valita kolmen reittityypin välillä. Reititysmenetelmä voidaan myös vaihtaa tilapäisesti reittiä luotaessa. Kun määränpää on valittu, napauta Kohdistinvalikosta. Käytä liikennetietoja Vältä ruuhka laskemalla uudestaan Kun TMC-viestejä vastaanotetaan tämä asetus määrää käyttääkö Clarion Mobile Map niitä tietoja reitinsuunnittelussa. Tämä asetus määrittää kuinka Clarion Mobile Map käyttää vastaanotettuja TMC-tietoja reitin uudelleenlaskennassa: Automaattinen: Kun reitin uudelleenlaskentaa tarvitaan vastaanotettujen TMC-tapahtumien takia, Clarion Mobile Map laskee reitin uudestaan automaattisesti. Käsikäytöllä: Kun reitin uudelleenlaskentaa tarvitaan vastaanotettujen TMC-tapahtumien takia, Clarion Mobile Map ilmoittaa siitä, mutta voit päättää lasketaanko reitti uudestaan vai ei. Ei käytössä: TMC-tapahtumat otetaan huomioon vain kun reitti lasketaan uudelleen reitiltä poistumisen seurauksena. Ajoneuvotyypit: Auto Taksi Bussi Hätä-ajoneuvot Tietyypit joita käytetään reitinsuunnitteluun: Tyyppi Moottoritiet Päällystämättömät tiet Moottoriteitä voi olla hyvä välttää, kun ajat hitaalla autolla tai hinaat toista ajoneuvoa. Clarion Mobile Map sulkee oletuksena pois päällystämättömät tiet: Päällystämättömät tiet ovat yleensä huonossa kunnossa, eikä niillä pysty saavuttamaan nopeusrajoitusta. 73

74 Tyyppi Kertamaksulliset tiet Maksulliset tiet Tarvitaan lupa Oletuksena Clarion Mobile Map ottaa mukaan reitteihin kertamaksulliset tiet (maksulliset tiet joilta peritään maksu joka kerralta erikseen). Jos maksulliset tiet suljetaan pois, Clarion Mobile Map suunnittelee parhaan maksuttoman reitin. Maksulliset tiet ovat teitä, joiden pitempiaikainen käyttö perustuu ennakkomaksuun. Ne voidaan ottaa käyttöön tai sulkea pois käytöstä erillisinä kertamaksullisista teistä. Joidenkin teiden käyttöön tai joillekin alueille kulkemiseen saatetaan tarvita erikoislupa tai lupa maanomistajalta. Clarion Mobile Map sulkee nämä tiet pois reittilaskennasta oletuksena. Lautat Rajanylityssuunnittelu Clarion Mobile Map sisällyttää oletuksena autolautat reittisuunnitelmiin. Kartat eivät välttämättä sisällä tietoa väliaikaisista lautoista. Lautoilla saatetaan myös vaatia maksu. Joissakin tapauksissa käyttäjän muun suunnistuksen ja reittimääritysten mukaan laskettu reitti johtaisi toisen maan kautta. Jos haluat pysyä aina samassa maassa, kytke tämä valinta pois käytöstä. Reitinlaskentamenetelmä-tyypit: Nopea Lyhyt Taloud. Helppo Valinta Tarjoaa nopeimman mahdollisen reitin, jos voit ajaa kaikilla teillä nopeusrajoitus nopeutta tai lähellä sitä. Tavallisesti paras ratkaisu nopeille ja tavallisille autoille. Tuottaa reitin, jolla on lyhin kokonaispituus kaikista mahdollisista reiteistä reittipisteiden välillä. Se voi olla hyödyllinen hitaille ajoneuvoille. Yhdistää Nopean ja Lyhyen edut: Clarion Mobile Map laskee ikään kuin laskettaisiin Nopeaa reittiä, mutta valitsee polttoaineen säästämiseksi muita teitä. Seurauksena reitti, jossa on vähemmän käännöksiä. Tällä valinnalla saadaan Clarion Mobile Map esimerkiksi viemään moottoritielle useiden pikkuteiden tai kujien sijasta Paikallisasetukset Näiden asetusten avulla voidaan mukauttaa sovellusta paikalliselle kielelle, mittayksiköille, ajalle ja päiväykselle sekä niiden esitysmuodoille, sekä valita mieluinen ääniopastus-profiili. Napauta seuraavia painikkeita:,,. Painike Ohjelman kieli Tämä painike näyttää Clarion Mobile Map -ohjelman käyttöliittymän kirjoitetun kielen. Napauttamalla painiketta voit valita kielen käytettävissä olevien kielten luettelosta. Sovellus käynnistyy uudestaan vahvistuksen jälkeen, jos tätä asetusta muutetaan. 74

75 Painike Puheääniprofiili Yksiköt Tämä painike näyttää ääniopastuksen profiilin. Napauttamalla painiketta voit valita profiilin käytettävissä olevien kielten ja puhujien luettelosta. Saat ääninäytteen napsauttamalla nopeasti. Kosketa OK, kun olet valinnut uuden ääniopasteiden kielen. Voit asettaa matkan yksiköt, joita käytetään tässä ohjelmassa. Clarion Mobile Map ei välttämättä tue kaikkia yksiköitä kaikilla ääniopastuksen kielillä. Valittaessa mittayksikkö, jota ei tueta valitussa ääniopastuksen kielessä, siitä tulee varoitusviesti. Aseta päivämäärän ja ajan esitysmuoto Voit asettaa päivämäärän ja ajan esitysmuodon. Useita kansainvälisiä muotoja on käytettävissä. Aika- ja aikavyöhykeasetukset aika- ja aikavyöhykeasetuksiin pääsee tästä. Clarion Mobile Map auttaa korjaamaan laitteen ajan aina erittäin tarkkaan GPS-aikaan. Clarion Mobile Map -ohjelman voi myös määrittää käyttämään automaattisesti GPS-sijainnin aikavyöhykettä. Aika- ja aikavyöhykeasetukset: Painike Ajan automaattinen korjaus GPS-aikaan Aseta aikavyöhyke automaattisesti Aseta aikavyöhyke Vertaile GPS-paikantimen ja laitteen aikaa Tällä voi synkronoida kellon GPS-vastaanottimen erittäin tarkkaan aikaan. Tällä toiminnolla laitteen kellon aikavyöhyke synkronoidaan nykyisen GPS-sijainnin perusteella saatuun aikavyöhykkeeseen. Toiminto on hyödyllinen ulkomailla matkustettaessa. Aseta aikavyöhyke käsin jos et halua synkronoida aikavyöhykettä automaattisesti. Näin voit käyttää Ajan automaattista korjausta ja lisätä siihen aikavyöhykemuutoksen halutun ajan saamiseksi. GPS-vastaanottimen ja laitteen kellot näytetään. Ota huomioon että GPS-kello on käytettävissä vain kun GPS-vastaanotto toimii. Voit tarkistaa, onko korjaus tarpeen Navigointiasetukset Clarion Mobile Map -ohjelman toimintaa suunnistuksen aikana voidaan hallita. Napauta seuraavia painikkeita:,,. Painike Säilytä sijainti tiellä Tällä toiminnolla laite korjaa ajettaessa GPS-sijainti-virheitä vertaamalla ajoneuvon sijaintia tieverkkoon. Tämän toiminnon sammuttamalla poistuu myös GPS-sijainnin virheensuodatus käytöstä. Kartalla näkyvää sijaintia koskevat kaikki sijaintivirheet ja vaihtelut. 75

76 Painike Reitiltä poistumisen uudelleenlaskenta Tämä valitsin määrää suorittaako Clarion Mobile Map automaattisesti reitin uudelleenlaskennan jos siltä poiketaan. Jos tämä toiminto on pois päältä, reitin uudelleenlaskenta on käynnistettävä käsin, sillä muutoin suunnistus pysäytetään kunnes on palattu alunperin suositellulle reitille. Muun pisteen kuin nykyisen GPS-sijainnin valinta aktiivisen reitin lähtöpisteeksi ottaa automaattisesti tämän toiminnon pois käytöstä. Palauta Lukitus-sijaintiin Automaattinen katsaus Jos olet liikuttanut tai kiertänyt karttaa suunnistuksen aikana, tämä toiminto siirtää sen takaisin nykyiseen GPS-sijaintiin ja ottaa uudelleen käyttöön automaattisen kartan kierron kun laitteeseen ei kosketa tietyn ajan kuluessa. Tämä toiminto vaihtaa kartan Katsaus-tilaan kun seuraava reittitapahtuma kaukana. Katsaus on pienennetty kaksiulotteinen näkymä, josta näkyy ympäröivää aluetta. Seuraavat säätimet on käytettävissä Automaattisessa katsauksessa: Etäisyys käännökseen katsaustilassa: Karttanäyttö vaihtuu Katsaustilaan jos seuraava reittitapahtuma on vähintään yhtä kaukana kuin annettu arvo. Oletussuurennustaso: Katsaus-tila ilmestyy tällä suurennustasolla. Kartan mittakaavaa Katsaus-tilassa voidaan muuttaa, mutta seuraavan kerran kun Katsaus ilmestyy uudestaan, se tapahtuu taas tällä suurennustasolla Varoitusasetukset Joitakin käytännöllisiä varoituksia voidaan ottaa käyttöön ja kosketusnäyttö pois käytöstä liikkuvassa ajoneuvossa Turvatilalla. Napauta seuraavia painikkeita:,,. Painike Varoita ylinopeudesta Kartta voi sisältää tietoa tieosuuksien nopeusrajoituksista. Clarion Mobile Map kykenee varoittamaan sinua, jos ylität sen hetkisen nopeusrajoituksen. Tämä tieto ei välttämättä sisälly alueesi karttaan (kysy jälleenmyyjältä) tai se voi olla osittain väärää joillain tieosuuksilla. Tämä asetus määrittää sen, tuleeko varoituksia. Voit asettaa suhteellisen ylinopeustason josta sovellus varoittaa (100 % vastaa nykyistä nopeusrajoitusta): Taajamissa: kaupungeissa ja kylissä Muualla: kaikissa muissa paikoissa Varoitus itsessään on valitun ääniopastus-profiilin mukainen puheviesti. 76

77 Painike Liikennevalvontakameravaroitus Tällä toiminnolla voidaan saada varoitus lähestyttäessä liikennevalvontakameraa. Sinun täytyy selvittää omalla vastuulla tämän toiminnon käytön laillisuus maassa, jossa sitä aiotaan käyttää. Sinulla on seuraavat vaihtoehdot: Äänivaroitus: piippauksia voidaan soittaa lähestyttäessä kameraa tai vain varoitusääniä jos ylitetään nopeusrajoitusta lähestyttäessä yhtä kameroista. Näkövaroitus: kameran tyyppi ja valvottu nopeusrajoitus näkyy Karttanäytöllä lähestyttäessä yhtä näistä kameroista. Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Turvatila Turvatila kytkee kosketusnäytön pois päältä, kun nopeutesi ylittää 10 km/h (6 mailia tunnissa). Näin huomiosi pysyy liikenteen seuraamisessa. Ajettaessa ei voida asettaa uutta määränpäätä tai muuttaa asetuksia. Ainoa näyttösäädin joka pysyy käytössä on ele jolla Karttanäyttö saadaan takaisin esille Valikkoasetukset Valikkonäyttöjen ulkonäköä ja toimintaa voidaan muokata. Napauta seuraavia painikkeita:,,. Painike Animaatio Taustaväri Voit tästä ottaa käyttöön tai pois käytöstä animaatiot valikoissa. Kun animaatiot on käytössä, valikko- ja näppäimistönäyttöjen painikkeet näkyvät animoituina. Valikon taustakuva valitaan tästä Laiteasetukset Tässä valikossa voidaan hienosäätää laitteeseen liittyviä asetuksia. Napauta seuraavia painikkeita:,,. Painike Näytön kalibrointi Voit hienosäätää näytöllä näkyvien sisältöjen paikkaa. Napauta tätä painiketta, sijoita sovelluksen ikkuna uuteen paikkaan nuolien avulla. GPS-antenni Tallenna muutokset ja poistu napauttamalla. Tämä kenttä ilmaisee onko ulkoinen GPS-antenni kytkettynä Clarion NP509E-laitteeseen. 77

78 4.5.9 Matkalokiasetukset Matkalokin tallennus voidaan asettaa automaattiseksi ja hienosäätää siihen liittyviä asetuksia. Napauta seuraavia painikkeita:,,. Painike Päivitysväli Salli automaattitallennus Matkalokitietokannan koko Matkalokien suurin koko Luo NMEA/SIRF -loki: Tämä asetus määrää kuinka usein matkan pisteet tallennetaan. Sijaintitiedot saadaan normaalisti sekunneittain GPS:ältä. Mikäli et tarvitse sellaista yksityiskohtaista lokia, voit lisätä tämän määrää säästääksesi tilaa matkalokissa. Kun automaattinen tallennus sallitaan, sinun ei tarvitse käsin kytkeä matkalokin tallennusta päälle ja pois päältä. Clarion Mobile Map alkaa automaattisesti tallentaa matkalokia heti kun GPS-sijainti on saatavilla. Tämä luku näyttää, kuinka paljon muistia automaattisesti tallennetut matkalokit käyttävät. Voit asettaa suurimman tietokannan koon automaattisesti tallennetuille matkalokeille. Kun raja saavutetaan, vanhimmat automaattisesti tallennetut matkalokit poistetaan. Erillään normaalista matkalokista voit asettaa Clarion Mobile Map - ohjelman tallentamaan alkuperäiset GPS-tiedot GPS-laitteesta. Nämä lokit on tallennettu erillisinä tekstitiedostoina muistikortille, eikä niitä voi näyttää tai toistaa Clarion Mobile Map -ohjelmassa. 78

79 5 Sanasto 2D/3D GPS-vastaanotto GPS-vastaanotin käyttää satelliittisignaaleja sijainnin paikantamiseen ja vaatii vähintään neljän satelliitin signaalin, jotta kolmiulotteinen sijainti voidaan laskea korkeus mukaan luettuna. Koska satelliitit liikkuvat ja jotkin kohteet voivat estää signaalit, GPS-paikannin ei ehkä vastaanota neljää signaalia. Jos käytettävissä on kolme satelliittia, vastaanotin voi laskea GPS-sijainnin vaakatasossa, mutta tarkkuus on alhaisempi, eikä GPS-paikannin anna korkeustietoja: vain kaksiulotteinen vastaanotto on mahdollinen. Aktiivinen reitti Reitti jota juuri suunnistetaan. Reittejä voidaan tallentaa Clarion Mobile Map -ohjelmaan ja ladata siitä, mutta vain yksi reitti on aktiivinen kerrallaan, ja se on aina aktiivinen siihen saakka, kunnes se poistetaan, saavutaan määränpäähän tai suljetaan Clarion Mobile Map. Lisätietoja kohdassa Reitti. Kaupungin keskusta Kaupungin keskusta ei ole paikkakunnan geometrinen keskipiste, vaan kartan laatijoiden kartalta valitsema mielivaltainen piste. Pienissä kaupungeissa ja kylissä se on yleensä tärkein risteys, suuremmissa kaupungeissa tärkeä risteys. GPS-tarkkuus GPS-laitteen ilmoittaman sijainnin ja todellisen sijainnin väliseen eroon vaikuttavat useat tekijät. Esimerkiksi GPS-paikantimen sijainnin laskentatarkkuuteen vaikuttavat erilaisin ja vaihtelevin tavoin signaalin viive ionosfäärissä ja heijastavat esineet GPS-laitteen lähellä. Kartta Clarion Mobile Map käyttää digitaalisia karttoja, jotka eivät ole pelkästään tietokoneistettuja versioita perinteisistä paperikartoista. Paperikarttojen tavoin kaksiulotteiset digitaalikartat esittävät kadut ja tiet. Korkeus näytetään värein. Kolmiulotteisessa tilassa voidaan nähdä myös korkeuserot, esimerkiksi laaksot ja vuoret tai kohotiet. Joissakin kaupungeissa näytetään myös kolmiulotteiset maamerkit ja kolmiulotteiset rakennukset. Digitaalisia karttoja voidaan käyttää vuorovaikutteisesti: niitä voidaan suurentaa ja pienentää (suurentaa tai pienentää mittakaavaa), kallistaa ylös ja alas sekä kiertää vasemmalle ja oikealle. GPS-tuetussa suunnistuksessa digitaalikartat mahdollistavat reittisuunnittelun. Pohjoinen ylös kartan suuntaus Pohjoinen ylös -tilassa karttaa kierretään siten että pohjoinen on aina ylöspäin. Tämä on suuntaus 2D-karttanäyttö -tilassa ja Katsaus-tilassa. Katso myös: Jälki ylös kartan suuntaus. 79

80 Katsaus-tila Clarion Mobile Map voidaan määrätä vaihtamaan automaattisesti Katsaus-tilaan jos seuraava reittitapahtuma on kaukana. Katsaus-tilassa kartta näkyy kaksiulotteisena mutta se skaalataan pienemmäksi aiemmin määriteltyyn suurennustasoon. Lähestyttäessä seuraavaa reittitapahtumaa, edellinen kaksiulotteinen tai kolmiulotteinen karttanäyttö palaa automaattisesti. Reitti Sarja määränpäitä, joihin mennään yksi toisensa jälkeen. Yksinkertaisessa reitissä on yksi aloituspiste ja vain yksi määränpää. Monipistereiteissä voi olla yksi tai useampia etappeja (välimääränpäinä). Viimeinen reittipiste on lopullinen määränpää ja reitti on jaettu useisiin etappiväleihin (yhdestä määränpäästä toiseen). Teema Clarion Mobile Map sisältää toimitettaessa kartan väriteemat päiväsaika ja yö-käyttöön. Teemat ovat kartan mukautettuja grafiikka-asetuksia, joissa voi olla eri värit kaduille, kortteleille tai vedenpinnalle kaksi- ja kolmiulotteisissa tiloissa, ja niissä esitetään varjot eri tavoin kolmiulotteisessa tilassa. Valittuna on aina yksi päiväteema ja yksi yöteema. Clarion Mobile Map käyttää näitä vaihdellessaan päivä- ja yötilojen välillä. Jälki ylös kartan suuntaus. Jälki ylös -tilassa karttaa kierretään niin, että sen yläreuna näyttää aina ajosuuntaan. Tämä on oletussuuntaus 3D-karttanäyttö -tilassa. Katso myös: Pohjoinen ylös kartan suuntaus. Liikennevalvontakamera Erityinen POI-tyyppi, jota käytetään nopeuskameroiden ja liikennevalokameroiden merkitsemiseen. Eri tietolähteitä on saatavilla ja voit lisäksi merkitä liikennevalvontakameroiden paikkoja kartalle itsekin. Clarion Mobile Map -ohjelman voi asettaa varoittamaan sinua lähestyessäsi yhtä näistä kameroista. Liikennevalvontakamerojen sijainnin tunnistaminen on kiellettyä joissain maissa. On täysin kuljettajan vastuulla tarkastaa voidaanko tätä toimintoa käyttää matkan aikana. 80

81 6 Loppukäyttäjän lisenssisopimus 1 The contracting parties 1.1 This Agreement has been entered into by and between PDAMILL Kft. (registered seat: 23 Bérc utca, H-1016 Budapest, Hungary; Company reg.no.: ) as Licensor (hereinafter: Licensor) and You as the User (hereinafter: User; the User and the Licensor jointly referred to as: Parties) in subject of the use of the software product specified in this Agreement. 2 Conclusion of the Agreement 2.1 The Parties hereby acknowledge that this Agreement shall be concluded by implicit conduct of the Parties without signing the Agreement. 2.2 The User hereby acknowledges that following the lawful acquisition of the software product constituting the object of this Agreement (Section 4), any degree of use, installation into a computer or other hardware, installation of such hardware into a vehicle, pressing of the Accept button displayed by the software during installation or use (hereinafter referred to as Use) shall mean that the User has accepted the terms and conditions of this Agreement as legally binding. 2.3 This Agreement shall by no means authorise use of the software product by those persons having unlawfully acquired the software product or having unlawfully installed it on a computer or in a vehicle. 3 Relevant laws and regulations 3.1 To all issues not regulated by this Agreement, the laws of the Republic of Hungary, with specific reference to Act IV of 1959 on the Civil Code and to Act LXXVI of 1999 on Copyrights shall apply. 3.2 The original language version of this Agreement is the Hungarian version. This Agreement has versions in other languages as well. In case of dispute the Hungarian version shall prevail. 4 Object of the Agreement 4.1 The object of this Agreement shall be the navigation guidance software product of Licensor (hereinafter referred to as the Software Product). 4.2 The Software Product shall include the operating computer program, its complete documentation, the map database pertaining thereto and any third-party content and services accessible through the Software Product (hereinafter: Database). 4.3 Any form of display, storage, coding, including printed, electronic or graphic display, storage, source or object code, or any other as yet undefined form of display, storage, or coding, or any medium thereof shall be deemed parts of the Software Product. 4.4 Error corrections, additions, updates used by the User following the conclusion of this Agreement shall also be deemed parts of the Software Product. 5 Rights under copyright 5.1 Unless otherwise provided by law or contractual provisions, the Licensor is the sole and exclusive owner of all material copyrights vested in the Software Product. 5.2 Copyrights extend to the whole Software Product and to its parts separately as well. 5.3 The owner(s) of the copyrights of the Database forming part of the Software Product is (are) the natural person(s) or corporate entity(ies) listed in the Appendix to this Agreement or in the About menu item of the operating computer programme (hereinafter referred to as Database Owner). The user's manual of the Software Product includes the name of the menu option where all the owners of the Database items are listed. The Licensor hereby states that it has obtained sufficient usage and representation rights from the Database owners in order to utilise the Database, to offer it for utilisation and to transfer it for utilisation as set forth in this Agreement. 5.4 Pursuant to this Agreement, all rights vested in the Software Product shall remain in the ownership of the Licensor, except for those to which the User is entitled under law or by virtue of this Agreement. 6 Rights of the User 6.1 The User is entitled to install the Software Product into one hardware device (desktop, handheld, portable computer, navigation device), and to run and use one copy of the Software Product or a preinstalled copy of the Software Product thereon. 81

82 6.2 The User is entitled to make one backup copy of the Software Product. However, if the Software Product operates after installation without the use of the original media copy, then the original media copy shall be deemed to be a backup copy. In all other cases, the User is only entitled to use the backup copy if the original media copy of the Software Product has been ascertainably and unequivocally rendered unsuitable for its lawful and intended use. 7 Limitations of use 7.1 The User is not entitled to duplicate the Software Product (to make a copy thereof); to lease, rent or lend it or to transfer it to a third person for any reason; to translate the Software Product (including translation (compilation) to other programming languages); to decompile the Software Product; to evade the protection of the Software Product or to modify, circumvent or obviate such protection through technological or by any other means; to modify, extend, transform the Software Product (in whole or in part), to separate it into parts, combine it with other products, install it in other products, utilise it in other products, not even for the purpose of achieving interoperability with other devices; apart from using the computer program, to obtain information from the Database as a part of the Software Product, to decompile the Database, to use, copy, modify, extend, transform the Database in whole or in part or the group of data stored therein, or to install it in other products or otherwise, utilise it in other products or to transfer it, not even with the aim of achieving interoperability with other products. 7.2 The User may only use the contents available through the Software Product and provided by third parties and the data received through the services provided by third parties (including but not limited to the traffic data received from the RDS TMC traffic information service) for his/her own personal benefit and at his/her own risk. It is strictly prohibited to store, to transfer or to distribute these data or contents or to disclose them in full or in part to the public in any format or to download them from the product. 8 No warranty or limitation of responsibility 8.1 The Licensor hereby informs the User that although the greatest care was taken in producing the Software Product, given the nature of the Software Product and its technical limitations, the Licensor does not provide a warranty for the Software Product being completely error-free, and the Licensor is not bound by any contractual obligation whereby the Software Product obtained by the User should be completely error-free. 8.2 The Licensor does not warrant that the Software Product is suitable for any purpose defined either by the Licensor or the User, and does not warrant that the Software Product is capable of interoperating with any other system, device or product (e.g. software or hardware). 8.3 The Licensor does not assume any responsibility for damages incurred due to an error in the Software Product (including errors of the computer program, the documentation and the Database). 8.4 The Licensor does not assume any responsibility for damages incurred due to the Software Product not being applicable for any defined purpose, or due to the error or incompatibility of the Software Product with any other system, device or product (e.g. software or hardware). 8.5 The Licensor also draws the attention of the User to the fact that, when using the Software Product in any form of vehicle, observing the traffic regulations and rules (e.g. use of obligatory and/or reasonable and suitable security measures, proper and generally expected care and attention in the given situation, and special care and attention required due to the use of the Software Product) is the exclusive responsibility of the User. The Licensor shall not assume any responsibility for any damages occurred in relation to use of the Software Product in a motor vehicle. 8.6 By concluding the Agreement, the User shall, in particular, acknowledge the information stated in Section 8 above. 9 Sanctions 82

83 9.1 The Licensor hereby informs the User that, if the Licensor finds its rights under the Copyright Act to be breached, the Licensor may seek judicial recognition of this breach; demand that the breach cease and order the person in breach to refrain from continuing such actions; demand that the person under breach give proper compensation (even by way of publicity at the expense of the person in breach); claim the return of the increase of assets due to the breach; demand the cease of the wrongful action and, demand restitution to its state before the breach was committed at the expense of the person in breach, and may demand the destruction of instruments and materials used to commit the breach as well as of the products created by the breach; claim for damages. 9.2 The Licensor hereby also informs the User that the breach of copyrights and related rights is a crime under Act IV of 1978 on the Hungarian Criminal Code, which may be sentenced of two years in prison in basic cases and up to eight years in prison in aggravated cases. 9.3 Contents and services provided by third parties The Licensor hereby excludes any liability of its own for the Database in the Software Product and for any content or service provided by a third party by using the Database. The Licensor does not warrant the quality, suitability, accuracy, fitness for a specific purpose or territorial coverage of the product or service or the availability of the service, and it specifically excludes any liability for the suspension of the service, and any damage arising in relation to the service or for complete cancellation of the service. The relevant information and data in connection with the contents and services provided by third parties are available at The User hereby acknowledges that the contents and services provided by third parties may only be used at the risk of the User and for the personal benefit of the User. 9.4 Contents and services provided by the Licensor or an agent of the Licensor The Licensor or a contractual partner may offer various products and services to the User through The User may only use these services when the User has read and understood the relevant end user licence agreement(s) at and the User is obliged to use the services in line with the terms and conditions thereof. 9.5 The parties hereby agree that - depending on the nature of the dispute - either the Pest Central District Court (Pesti Központi Kerületi Bíróság) or the Metropolitan Court of Budapest (Fővárosi Bíróság) will have exclusive jurisdiction to rule on any disputes arising in connection with this Agreement. 83
