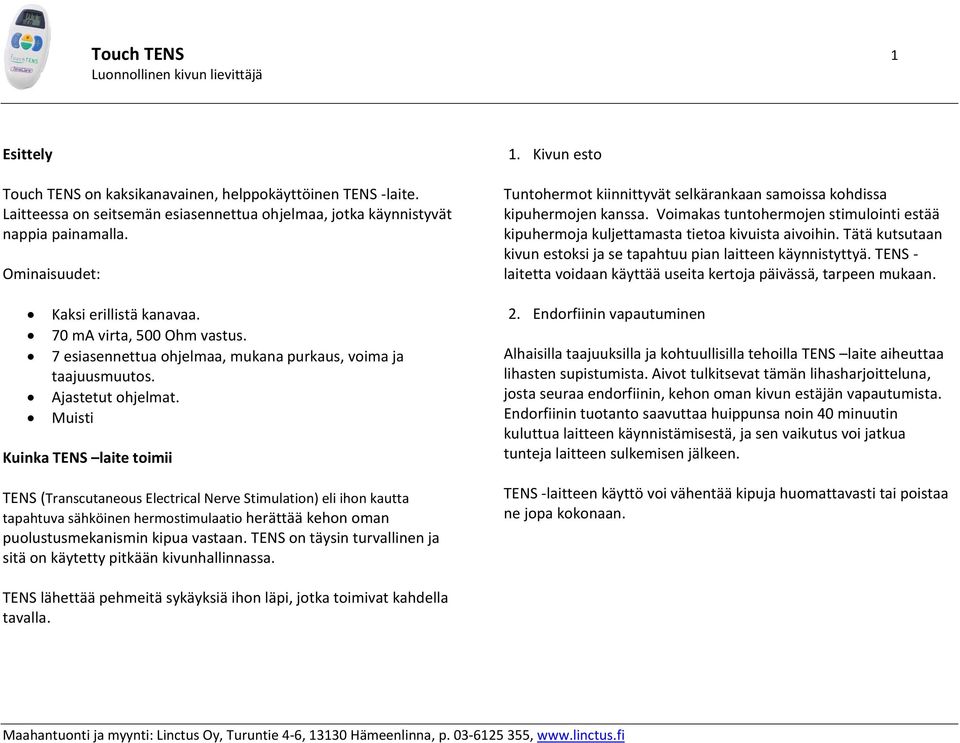

1 Touch TENS 1 Esittely Touch TENS on kaksikanavainen, helppokäyttöinen TENS -laite. Laitteessa on seitsemän esiasennettua ohjelmaa, jotka käynnistyvät nappia painamalla. Ominaisuudet: Kaksi erillistä kanavaa. 70 ma virta, 500 Ohm vastus. 7 esiasennettua ohjelmaa, mukana purkaus, voima ja taajuusmuutos. Ajastetut ohjelmat. Muisti Kuinka TENS laite toimii TENS (Transcutaneous Electrical Nerve Stimulation) eli ihon kautta tapahtuva sähköinen hermostimulaatio herättää kehon oman puolustusmekanismin kipua vastaan. TENS on täysin turvallinen ja sitä on käytetty pitkään kivunhallinnassa. 1. Kivun esto Tuntohermot kiinnittyvät selkärankaan samoissa kohdissa kipuhermojen kanssa. Voimakas tuntohermojen stimulointi estää kipuhermoja kuljettamasta tietoa kivuista aivoihin. Tätä kutsutaan kivun estoksi ja se tapahtuu pian laitteen käynnistyttyä. TENS - laitetta voidaan käyttää useita kertoja päivässä, tarpeen mukaan. 2. Endorfiinin vapautuminen Alhaisilla taajuuksilla ja kohtuullisilla tehoilla TENS laite aiheuttaa lihasten supistumista. Aivot tulkitsevat tämän lihasharjoitteluna, josta seuraa endorfiinin, kehon oman kivun estäjän vapautumista. Endorfiinin tuotanto saavuttaa huippunsa noin 40 minuutin kuluttua laitteen käynnistämisestä, ja sen vaikutus voi jatkua tunteja laitteen sulkemisen jälkeen. TENS -laitteen käyttö voi vähentää kipuja huomattavasti tai poistaa ne jopa kokonaan. TENS lähettää pehmeitä sykäyksiä ihon läpi, jotka toimivat kahdella tavalla.

Muisti Kuinka TENS laite toimii TENS (Transcutaneous Electrical Nerve Stimulation) eli ihon kautta tapahtuva sähköinen hermostimulaatio herättää kehon oman puolustusmekanismin kipua vastaan.

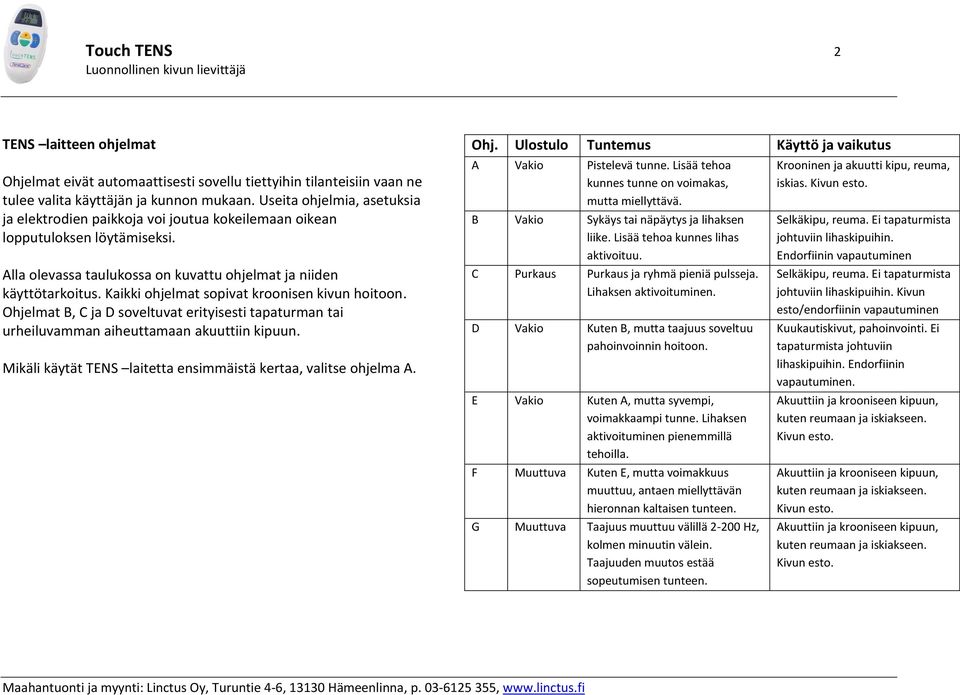

2 Touch TENS 2 TENS laitteen ohjelmat Ohjelmat eivät automaattisesti sovellu tiettyihin tilanteisiin vaan ne tulee valita käyttäjän ja kunnon mukaan. Useita ohjelmia, asetuksia ja elektrodien paikkoja voi joutua kokeilemaan oikean lopputuloksen löytämiseksi. Alla olevassa taulukossa on kuvattu ohjelmat ja niiden käyttötarkoitus. Kaikki ohjelmat sopivat kroonisen kivun hoitoon. Ohjelmat B, C ja D soveltuvat erityisesti tapaturman tai urheiluvamman aiheuttamaan akuuttiin kipuun. Mikäli käytät TENS laitetta ensimmäistä kertaa, valitse ohjelma A. Ohj. Ulostulo Tuntemus Käyttö ja vaikutus A Vakio Pistelevä tunne. Lisää tehoa kunnes tunne on voimakas, mutta miellyttävä. B Vakio Sykäys tai näpäytys ja lihaksen liike. Lisää tehoa kunnes lihas aktivoituu. C Purkaus Purkaus ja ryhmä pieniä pulsseja. Lihaksen aktivoituminen. D Vakio Kuten B, mutta taajuus soveltuu pahoinvoinnin hoitoon. E Vakio Kuten A, mutta syvempi, voimakkaampi tunne. Lihaksen aktivoituminen pienemmillä tehoilla. F Muuttuva Kuten E, mutta voimakkuus muuttuu, antaen miellyttävän hieronnan kaltaisen tunteen. G Muuttuva Taajuus muuttuu välillä Hz, kolmen minuutin välein. Taajuuden muutos estää sopeutumisen tunteen. Krooninen ja akuutti kipu, reuma, iskias. Kivun esto. Selkäkipu, reuma. Ei tapaturmista johtuviin lihaskipuihin. Endorfiinin vapautuminen Selkäkipu, reuma. Ei tapaturmista johtuviin lihaskipuihin. Kivun esto/endorfiinin vapautuminen Kuukautiskivut, pahoinvointi. Ei tapaturmista johtuviin lihaskipuihin. Endorfiinin vapautuminen. Akuuttiin ja krooniseen kipuun, kuten reumaan ja iskiakseen. Kivun esto. Akuuttiin ja krooniseen kipuun, kuten reumaan ja iskiakseen. Kivun esto. Akuuttiin ja krooniseen kipuun, kuten reumaan ja iskiakseen. Kivun esto.

Kaikki ohjelmat sopivat kroonisen kivun hoitoon. Ohjelmat B, C ja D soveltuvat erityisesti tapaturman tai urheiluvamman aiheuttamaan akuuttiin kipuun.

3 Touch TENS 3 Ohjelmien tarkemmat tiedot Taajuus Hz, sykäyksiä per sekunti. 110 Hz taajuus toimii kivun estoon. Alhaiset taajuudet, 4 tai 10 Hz vapauttavat endorfiinia, kehon omaa kivunlievittäjää. Sykäyksen pituus µs. Sykäysten pituus voi vaihdella välillä µs. Vakio ja purkaus ohjelmat Vakio-ohjelmissa stimulointi on jatkuvaa, kun taas purkaus ohjelmissa tehoa pulssitetaan. Muuttuva ohjelma Muuttuvissa ohjelmissa joko taajuus tai sykäyksen pituus vaihtuu ohjelman edetessä. Vaihtuva signaali voi olla hyvin hyödyllinen ja estää kehon sopeutumisen. Ohj. Ulostulo Taajuus Pituus A Vakio 110 Hz 50 µs B Vakio 4 Hz 200 µs C Purkaus 100 Hz sykäys 2 Hz taajuudella. 200 µs D Vakio 10 Hz 200 µs E Vakio 110 Hz 200 µs F Muuttuva 110 Hz, nousee ja laskee 6 s. 200 µs G Muuttuva 2, 10, 50, 80, 90, 100, 110 Hz muutos 3 min välein 200 µs

Muuttuva ohjelma Muuttuvissa ohjelmissa joko taajuus tai sykäyksen pituus vaihtuu ohjelman edetessä. Vaihtuva signaali voi olla hyvin hyödyllinen ja estää kehon sopeutumisen. Ohj.

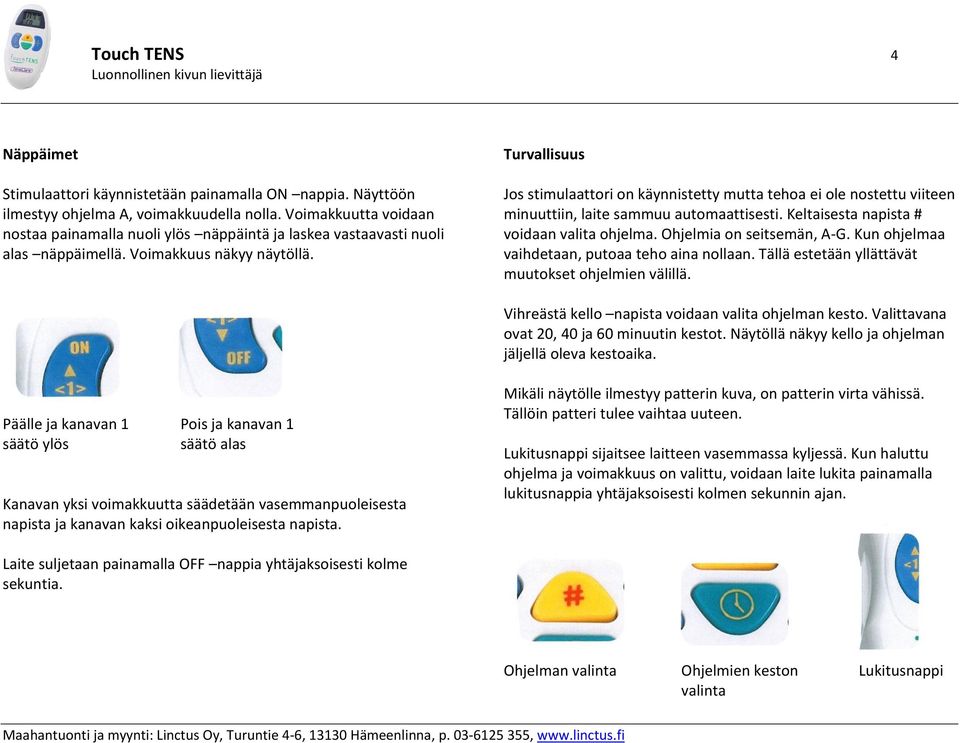

4 Touch TENS 4 Näppäimet Stimulaattori käynnistetään painamalla ON nappia. Näyttöön ilmestyy ohjelma A, voimakkuudella nolla. Voimakkuutta voidaan nostaa painamalla nuoli ylös näppäintä ja laskea vastaavasti nuoli alas näppäimellä. Voimakkuus näkyy näytöllä. Turvallisuus Jos stimulaattori on käynnistetty mutta tehoa ei ole nostettu viiteen minuuttiin, laite sammuu automaattisesti. Keltaisesta napista # voidaan valita ohjelma. Ohjelmia on seitsemän, A-G. Kun ohjelmaa vaihdetaan, putoaa teho aina nollaan. Tällä estetään yllättävät muutokset ohjelmien välillä. Vihreästä kello napista voidaan valita ohjelman kesto. Valittavana ovat 20, 40 ja 60 minuutin kestot. Näytöllä näkyy kello ja ohjelman jäljellä oleva kestoaika. Päälle ja kanavan 1 Pois ja kanavan 1 säätö ylös säätö alas Kanavan yksi voimakkuutta säädetään vasemmanpuoleisesta napista ja kanavan kaksi oikeanpuoleisesta napista. Mikäli näytölle ilmestyy patterin kuva, on patterin virta vähissä. Tällöin patteri tulee vaihtaa uuteen. Lukitusnappi sijaitsee laitteen vasemmassa kyljessä. Kun haluttu ohjelma ja voimakkuus on valittu, voidaan laite lukita painamalla lukitusnappia yhtäjaksoisesti kolmen sekunnin ajan. Laite suljetaan painamalla OFF nappia yhtäjaksoisesti kolme sekuntia. Ohjelman valinta Ohjelmien keston Lukitusnappi valinta

Turvallisuus Jos stimulaattori on käynnistetty mutta tehoa ei ole nostettu viiteen minuuttiin, laite sammuu automaattisesti. Keltaisesta napista # voidaan valita ohjelma. Ohjelmia on seitsemän, A-G.

5 Touch TENS 5 Muisti Stimulaattorin muistissa on kolme ominaisuutta. 1. Ohjelman palauttaminen Kun laite käynnistetään, palautetaan edellisellä kerralla käytetty ohjelma. 2. Käyttökertojen lukumäärä Pakkauksen sisältö Touch TENS stimulaattori. Vyökiinnike 2 kpl johtimia. 4 kpl 50x50 mm elektrodeja. 2 kpl AA 1,5V patteri. Käyttöohjeet Säilytyspussi Patterien asentaminen Painamalla yhtäaikaisesti ohjelma- ja kanavan 1 ylös nappia kolmen sekunnin ajan, ilmestyy näyttöön laitteen käyttökertojen lukumäärä, 1-99 kertaa. Alkutilanteeseen palataan painamalla nappeja uudestaan. 3. Käyttöaika Painamalla yhtäaikaisesti ohjelma- ja kanavan 2 ylös nappia kolmen sekunnin ajan, ilmestyy näyttöön käyttöaika, 1-99 tuntia. Alkutilanteeseen palataan painamalla nappeja uudestaan. 4. Muistin nollaus Muistin tyhjentäminen onnistuu painamalla ohjelma- ja ohjelmien kesto nappia yhtäjaksoisesti kolmen sekunnin ajan. Patterikotelon avaaminen Patterikotelon sulkeminen Varmista, että patterit ovat oikein päin, kotelon osoittamalla tavalla.

Käyttöohjeet Säilytyspussi Patterien asentaminen Painamalla yhtäaikaisesti ohjelma- ja kanavan 1 ylös nappia kolmen sekunnin ajan, ilmestyy näyttöön laitteen käyttökertojen lukumäärä, 1-99 kertaa.

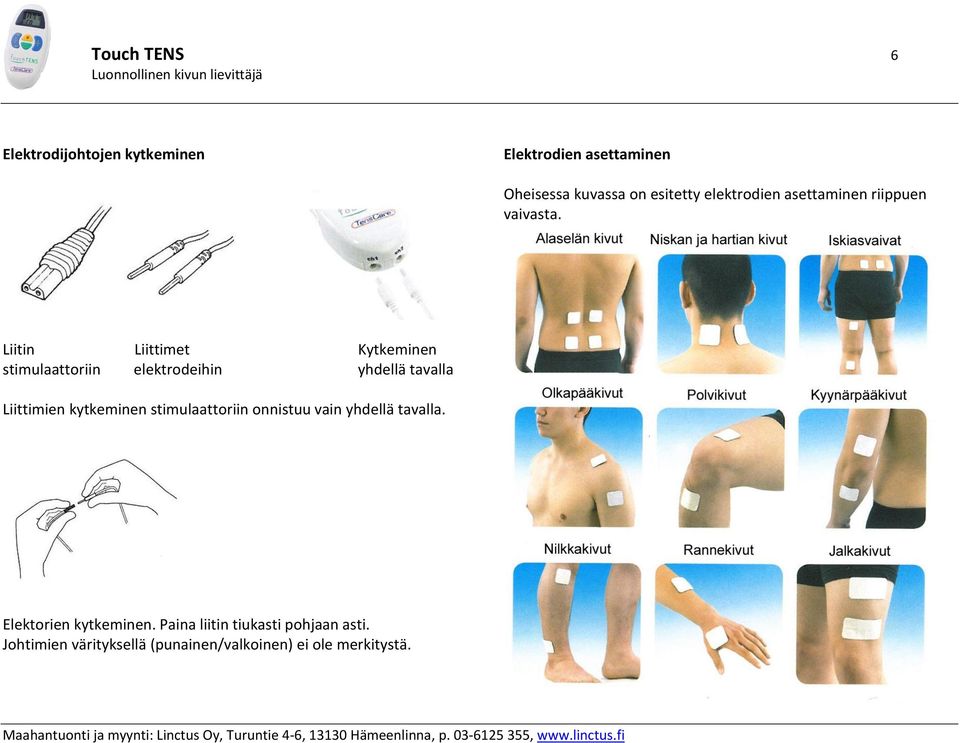

6 Touch TENS 6 Elektrodijohtojen kytkeminen Elektrodien asettaminen Oheisessa kuvassa on esitetty elektrodien asettaminen riippuen vaivasta. Liitin Liittimet Kytkeminen stimulaattoriin elektrodeihin yhdellä tavalla Liittimien kytkeminen stimulaattoriin onnistuu vain yhdellä tavalla. Elektorien kytkeminen. Paina liitin tiukasti pohjaan asti. Johtimien värityksellä (punainen/valkoinen) ei ole merkitystä.

Liitin Liittimet Kytkeminen stimulaattoriin elektrodeihin yhdellä tavalla Liittimien kytkeminen

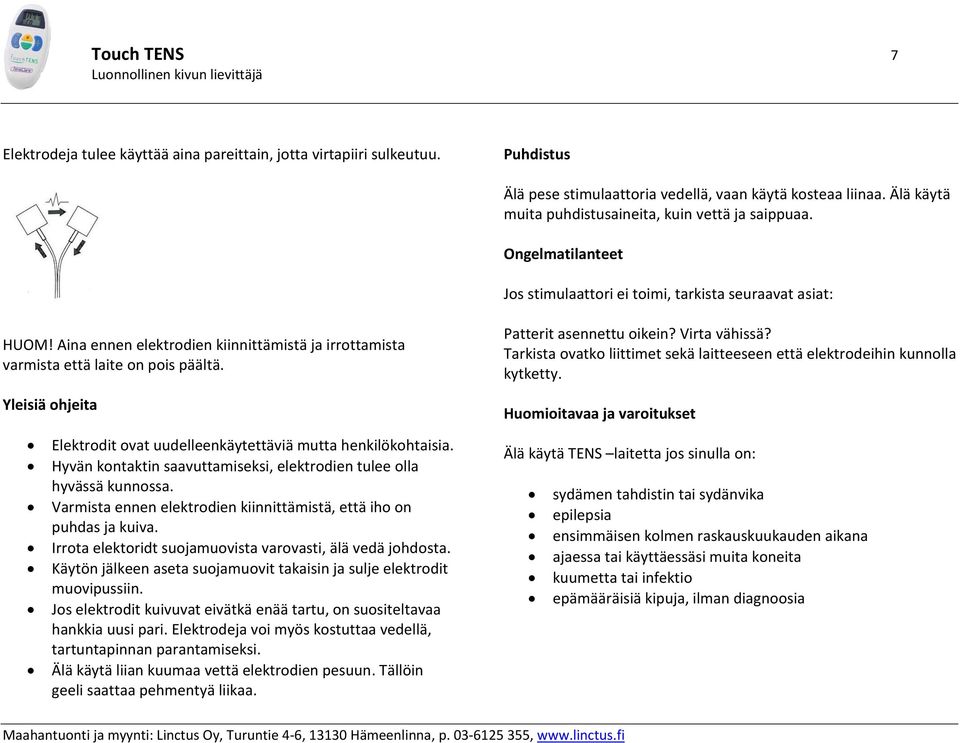

7 Touch TENS 7 Elektrodeja tulee käyttää aina pareittain, jotta virtapiiri sulkeutuu. Puhdistus Älä pese stimulaattoria vedellä, vaan käytä kosteaa liinaa. Älä käytä muita puhdistusaineita, kuin vettä ja saippuaa. Ongelmatilanteet Jos stimulaattori ei toimi, tarkista seuraavat asiat: HUOM! Aina ennen elektrodien kiinnittämistä ja irrottamista varmista että laite on pois päältä. Yleisiä ohjeita Patterit asennettu oikein? Virta vähissä? Tarkista ovatko liittimet sekä laitteeseen että elektrodeihin kunnolla kytketty. Huomioitavaa ja varoitukset Elektrodit ovat uudelleenkäytettäviä mutta henkilökohtaisia. Hyvän kontaktin saavuttamiseksi, elektrodien tulee olla hyvässä kunnossa. Varmista ennen elektrodien kiinnittämistä, että iho on puhdas ja kuiva. Irrota elektoridt suojamuovista varovasti, älä vedä johdosta. Käytön jälkeen aseta suojamuovit takaisin ja sulje elektrodit muovipussiin. Jos elektrodit kuivuvat eivätkä enää tartu, on suositeltavaa hankkia uusi pari. Elektrodeja voi myös kostuttaa vedellä, tartuntapinnan parantamiseksi. Älä käytä liian kuumaa vettä elektrodien pesuun. Tällöin geeli saattaa pehmentyä liikaa. Älä käytä TENS laitetta jos sinulla on: sydämen tahdistin tai sydänvika epilepsia ensimmäisen kolmen raskauskuukauden aikana ajaessa tai käyttäessäsi muita koneita kuumetta tai infektio epämääräisiä kipuja, ilman diagnoosia

Aina ennen elektrodien kiinnittämistä ja irrottamista varmista että laite on pois päältä. Yleisiä ohjeita Patterit asennettu oikein? Virta vähissä?

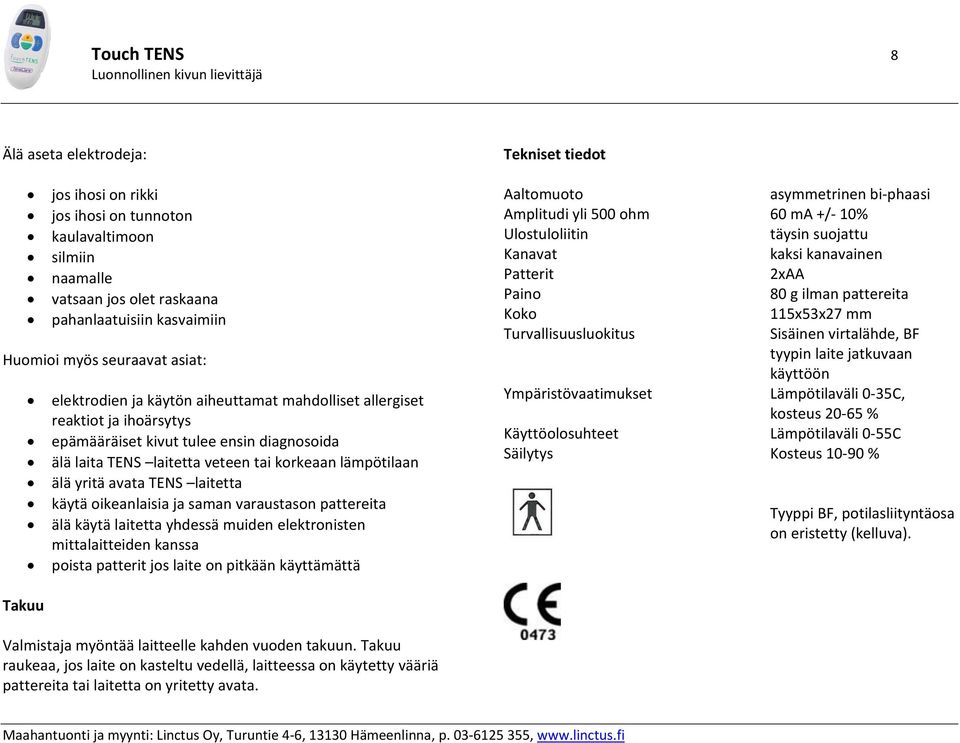

8 Touch TENS 8 Älä aseta elektrodeja: jos ihosi on rikki jos ihosi on tunnoton kaulavaltimoon silmiin naamalle vatsaan jos olet raskaana pahanlaatuisiin kasvaimiin Huomioi myös seuraavat asiat: elektrodien ja käytön aiheuttamat mahdolliset allergiset reaktiot ja ihoärsytys epämääräiset kivut tulee ensin diagnosoida älä laita TENS laitetta veteen tai korkeaan lämpötilaan älä yritä avata TENS laitetta käytä oikeanlaisia ja saman varaustason pattereita älä käytä laitetta yhdessä muiden elektronisten mittalaitteiden kanssa poista patterit jos laite on pitkään käyttämättä Tekniset tiedot Aaltomuoto asymmetrinen bi-phaasi Amplitudi yli 500 ohm 60 ma +/- 10% Ulostuloliitin täysin suojattu Kanavat kaksi kanavainen Patterit 2xAA Paino 80 g ilman pattereita Koko 115x53x27 mm Turvallisuusluokitus Sisäinen virtalähde, BF tyypin laite jatkuvaan käyttöön Ympäristövaatimukset Lämpötilaväli 0-35C, kosteus % Käyttöolosuhteet Lämpötilaväli 0-55C Säilytys Kosteus % Tyyppi BF, potilasliityntäosa on eristetty (kelluva). Takuu Valmistaja myöntää laitteelle kahden vuoden takuun. Takuu raukeaa, jos laite on kasteltu vedellä, laitteessa on käytetty vääriä pattereita tai laitetta on yritetty avata.

laitetta käytä oikeanlaisia ja saman varaustason pattereita älä käytä laitetta yhdessä muiden elektronisten mittalaitteiden kanssa poista patterit jos laite on pitkään käyttämättä Tekniset tiedot
