2 Ruiskubetoni Ruiskubetoni terminä tarkoittaa käytännössä rakentamistapaa, joka sisältää seuraavat osa-alueet: ruiskubetoni materiaalina ruiskubetonointi valumenetelmänä ruiskubetoni rakentamismenetelmänä Ruiskubetonointimenetelmiä on nykyään kaksi Kuivaseosmenetelmä Märkäseosmenetelmä Ruiskubetonointi kehitettiin USA:ssa noin 100 vuotta sitten Märkäseosmenetelmän kehitys alkoi 50-luvulla ja on tällä hetkellä valtatekniikkaa

Ruiskubetonointimenetelmiä on nykyään kaksi Kuivaseosmenetelmä Märkäseosmenetelmä Ruiskubetonointi

3 Ruiskubetoni Suomessa ruiskubetonia on käytetty ensimmäisen kerran 1930-luvulla siltojen korjauksissa Märkäseosmenetelmä otettiin käyttöön 1970-luvulla kaivosten kallioseinien lujituksissa Ruiskubetoniohjeita on julkaistu 1970-luvulta lähtien Vuonna 1993 julkaistu by -ohje on nyt uudistettu Tiehallinto on julkaissut ruiskubetoniohjeet vuonna Ohje keskittyy betonirakenteiden korjauksiin kuivaseosmenetelmällä

Ruiskubetoniohjeita on julkaistu 1970-luvulta lähtien Vuonna 1993 julkaistu by -ohje on nyt uudistettu

4 Ruiskubetonin keskeiset standardit SFS-EN Ruiskubetoni. Osa 1: Määritelmät, vaatimukset ja vaatimustenmukaisuus. SFS-EN Ruiskubetoni. Osa 2: Toteuttaminen.

5 Ruiskubetonin standardit, testaus SFS-EN Testing sprayed concrete. Sampling fresh and hardened concrete. SFS-EN Testing sprayed concrete - Part 2: Compressive strength of young sprayed concrete. SFS-EN Testing sprayed concrete -Part 3: Flexural strengths (first peak, ultimate and residual) of fibre reinforced beam specimens. SFS-EN Testing sprayed concrete. Part 4: Bond strength of cores by direct tension. SFS-EN Testing sprayed concrete. Part 5: Determination of energy absorption of fibre reinforced slab specimens. SFS-EN Testing sprayed concrete. Part 6: Thickness of concrete on a substrate. SFS-EN Testing sprayed concrete. Part 7: Fibre content of fibre reinforced concrete.

SFS-EN 14488-3 Testing sprayed concrete -Part 3: Flexural strengths (first peak, ultimate and residual) of fibre reinforced beam specimens. SFS-EN 14488-4 Testing sprayed concrete.

6 Ruiskubetonin osa-aineet ja standardit

7 Ruiskubetonoinnin edut Voidaan käyttää missä tahansa pystyleikkauksessa ja holveissa, koska ruiskubetoni tarttuu alustaansa välittömästi ja kantaa oman painonsa Voidaan käyttää epätasaisilla alustoilla Hyvä tartunta alustaan Kerrospaksuus voi vaihdella vapaasti Muotteja ei tarvita ruiskutettaessa kalliota, maata tai muuta kiinteää rakennetta vasten Vapaasti seisovissa rakenteissa riittää yksipuolinen muotti Ruiskubetonimenetelmällä voidaan saavuttaa betonin nopea sitoutuminen ja kovettuminen ja jatkotyöt voidaan aloittaa perinteisiä valumenetelmiä nopeammin

tarvita ruiskutettaessa kalliota, maata tai muuta kiinteää rakennetta vasten Vapaasti seisovissa rakenteissa riittää yksipuolinen muotti

8 Ruiskubetonin käyttökohteita Kalliotunnelit ja -tilat, kaivostunnelit, Sillat, Padot, Tukimuurit ja -seinät, Stabiloinnit, Talonrakennuksen eri rakenteet erityisesti niiden korjaus, Kupolit ja kuoret, uima-altaat, Rakenteiden palosuojaus Suomessa ruiskubetonin yleisin käyttötarkoitus on kallion lujittaminen ja betonirakenteiden korjaus

erityisesti niiden korjaus, Kupolit ja kuoret, uima-altaat, Rakenteiden palosuojaus

9 Ruiskubetonin käyttökohdejaottelu standardin SFS-EN mukaan Ruiskubetonin käyttökohdejaottelu (SFS-EN ) (kallio- ja) maaperän lujitus rakenteiden korjaus; ei-kantavat rakenteet rakenteiden korjaus; kantavat rakenteet itsenäiset kantavat rakenteet Kun käyttökohde on tiedossa määritetään tarkastuskategoria. Tarkastuskategorialuokkia on kolme 1, 2 ja 3, joista luokka 3 on vaativin

ei-kantavat rakenteet rakenteiden korjaus; kantavat rakenteet itsenäiset kantavat rakenteet Kun

10 Tarkastuskategoria Tarkastuskategorialuokka määrittää ruiskubetonille asetettavat vaatimukset sekä laadunvarmistuksen toimenpiteet ja laajuuden Suunnittelija määrittää tarkastuskategorian 1, 2 tai 3 kohteen vaativuuden perusteella. Ruiskubetoniohjeessa 2015 on liitteenä käytännön ohje tarkastuskategorian määrittämiseksi

Suunnittelija määrittää tarkastuskategorian 1, 2 tai 3 kohteen vaativuuden

11 Ruiskubetonointimenetelmät Kuivaseosmenetelmä Märkäseosmenetelmä

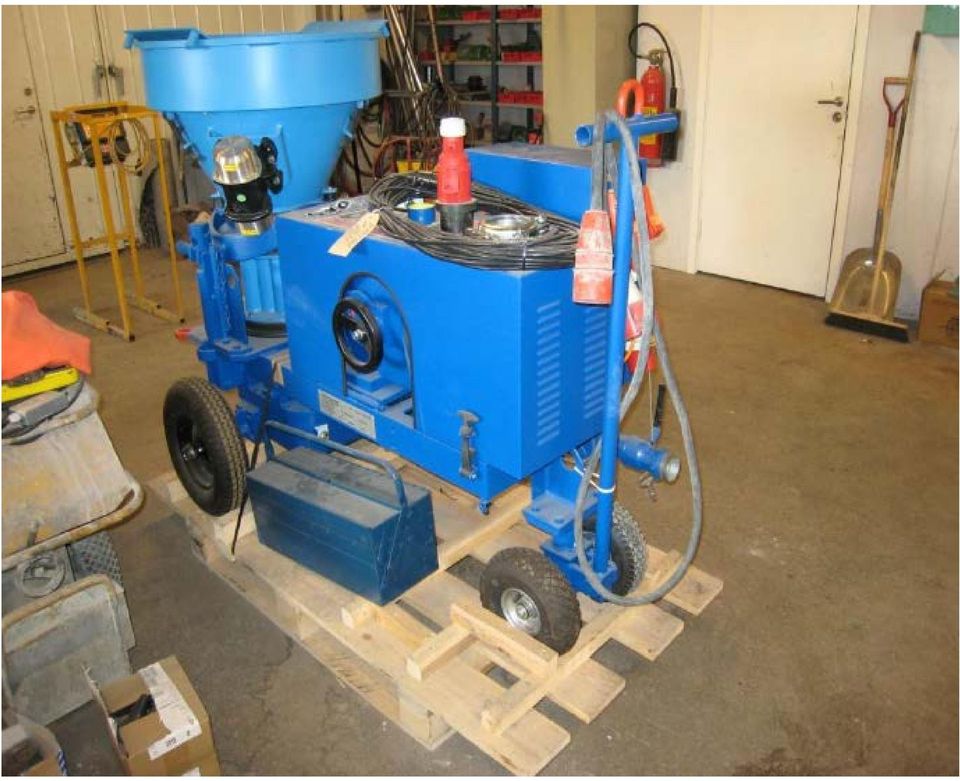

12 Kuivaseosmenetelmä

13 Kuivaseosmenetelmän suutin

15 Märkäseosmenetelmä

16 Märkäseosmenetelmän suutin

19 Ruiskubetonin osa-aineet Sementti Muut sideaineet Silika Lentotuhka Jauhettu masuunikuona Runkoaine Raekoko välillä 4 16 mm, yleisin 8 mm Muut kuten jauhettu kalkkikivi, kivituhka

20 Ruiskubetonin ainesosat Lisäaineet Notkistimet Hidastimet Huokostimet Muut lisäaineet kuten kutistumista kompensoivat, vedenpidätyskykyä parantavat lisäaineet jne. Ruiskubetonin kiihdyttimet Lisätään kerralla ruiskutettavan kerroksen paksuutta Nopeutetaan varhaislujuuden kehitystä Vesilasikiihdyttimet (ei suositella ohjeessa, työturvallisuussyyt) Alkalivapaat kiihdyttimet Kiihdytin lisätään ruiskutusvaiheessa suuttimessa

Ruiskubetonin kiihdyttimet Lisätään kerralla ruiskutettavan kerroksen paksuutta Nopeutetaan

21 Kuitujen käyttö ruiskubetonissa Teräskuidut Polymeerikuidut (makrokuidut) Mikropolymeerikuidut Rakenteellisesti toimivilla kuiduilla parannetaan betonin sitkeysominaisuuksia halkeamien jälkeisessä murtumisvaiheessa sekä lisätään energiansitomiskykyä Mikropolymeerikuiduilla vähennetään hukkaroisketta sekä lisätään betonin palon kestävyysominaisuuksia

22 Ruiskubetonin hukkaroiske Ruiskubetonointimenetelmä (kuivaseos, märkäseos) Suutinmiehen ammattitaito ja kokemus Ruiskutuksen suunta (ylös, alas, vaakasuuntaan) Suuttimen etäisyys ruiskutuskohteesta Ruiskutuksen parametrit (paineilman paine, paineilman määrä, suutin, ruiskutuksen teho) Suuttimesta lähtevän massavirran nopeus Ruiskubetonin suhteitus (runkoaine ja rakeisuuskäyrä, kiihdytin, kuidut, sideaine ja sen määrä) Ruiskubetonin toiminta (alkulujuus, tartuntalujuus, kerrospaksuus) Alustan kunto (tasaisuus, tartunta)

23 Ruiskubetonille asetettavia vaatimuksia Perusvaatimuksia ovat: Puristuslujuus Märkäseoksen notkeus Rasitusluokka ja käyttöikä Tarkastuskategoria Toteutusluokka Kloridiluokka Kuituvahvistetulle betonille voidaan määritellä lisäksi Jäännöslujuus; jäännöslujuusluokat D1, D2 ja D3 ja/tai Energianabsorptiokapasiteetti; luokat E500, E700 ja E1000

24 Ruiskubetonille asetettavia vaatimuksia Lisävaatimuksia voivat olla: Sementtimäärä, sementille asettavat erikoisominaisuudet Varhaislujuudenkehitys, luokat J1, J2 ja J3 Vesitiiviys Tartunta alustaan Jäädytys-sulatuskestävyys Kimmokerroin Kuitubetonille taivutusmurtolujuus ja ensimmäinen lujuushuippu

25 Ruiskubetonille asetettavia vaatimuksia Suunnitelmissa ruiskubetoni voidaan määritellä Ominaisuuksien mukaan tai Koostumuksen mukaan (ns. reseptibetoni)

26 Ruiskubetoni

27 Työn suoritus Työnjohdon ja suutinmiehen pätevyysvaatimukset riippuvat tarkastuskategoriasta 1,2 tai 3 Toteuttamisen laatuvaatimukset ja tarkastuskategoria määritellään projektimäärittelyissä ja toteuttamisen asiakirjoissa

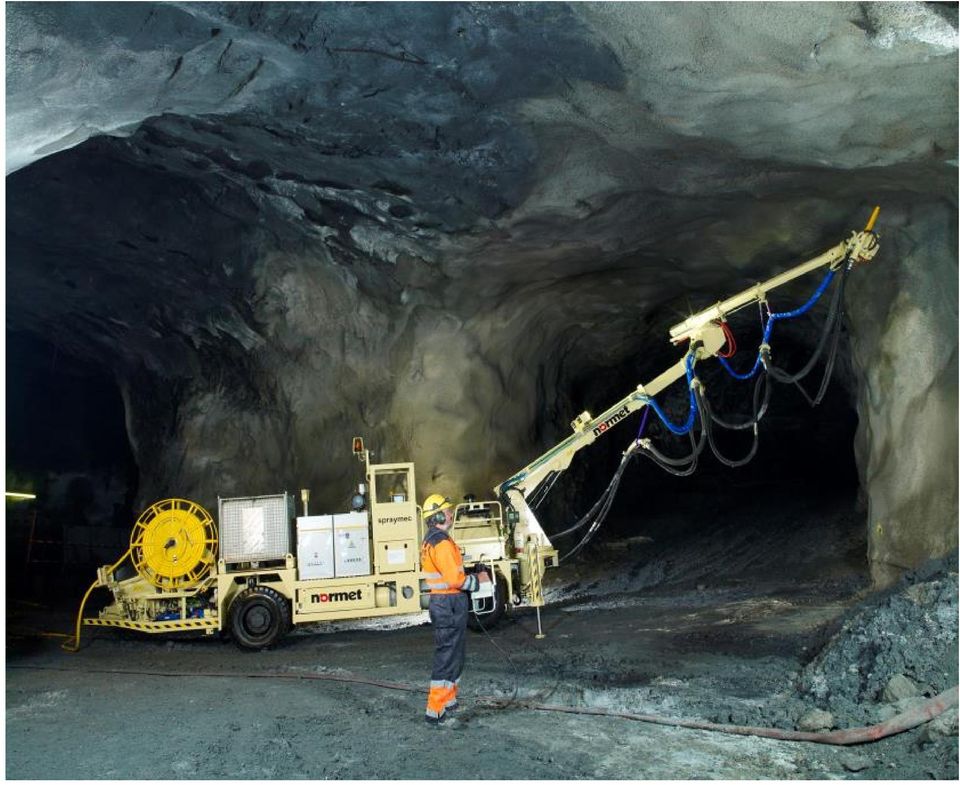

29 Ruiskutus Käsin ruiskutus Koneellinen ruiskutus, kauko-ohjattu

30 Ruiskutus

31 Ruiskutus

32 Ruiskutus

33 Ruiskutus

34 Muottiin ruiskutus

36 Luiskan suojaverhous

37 Rakenteen vahvistus

38 Raudoitetun rakenteen ruiskutusta

39 Betonirakenteen korjaus

40 Juutalaisten museo, Varsova

41 Minnaert-yliopistorakennuksen julkisivu Utrecht

42 Forum kulttuurikeskus, Barcelona
