1 J U L K I S E T T I L A T J U L K I S E T T I L A T

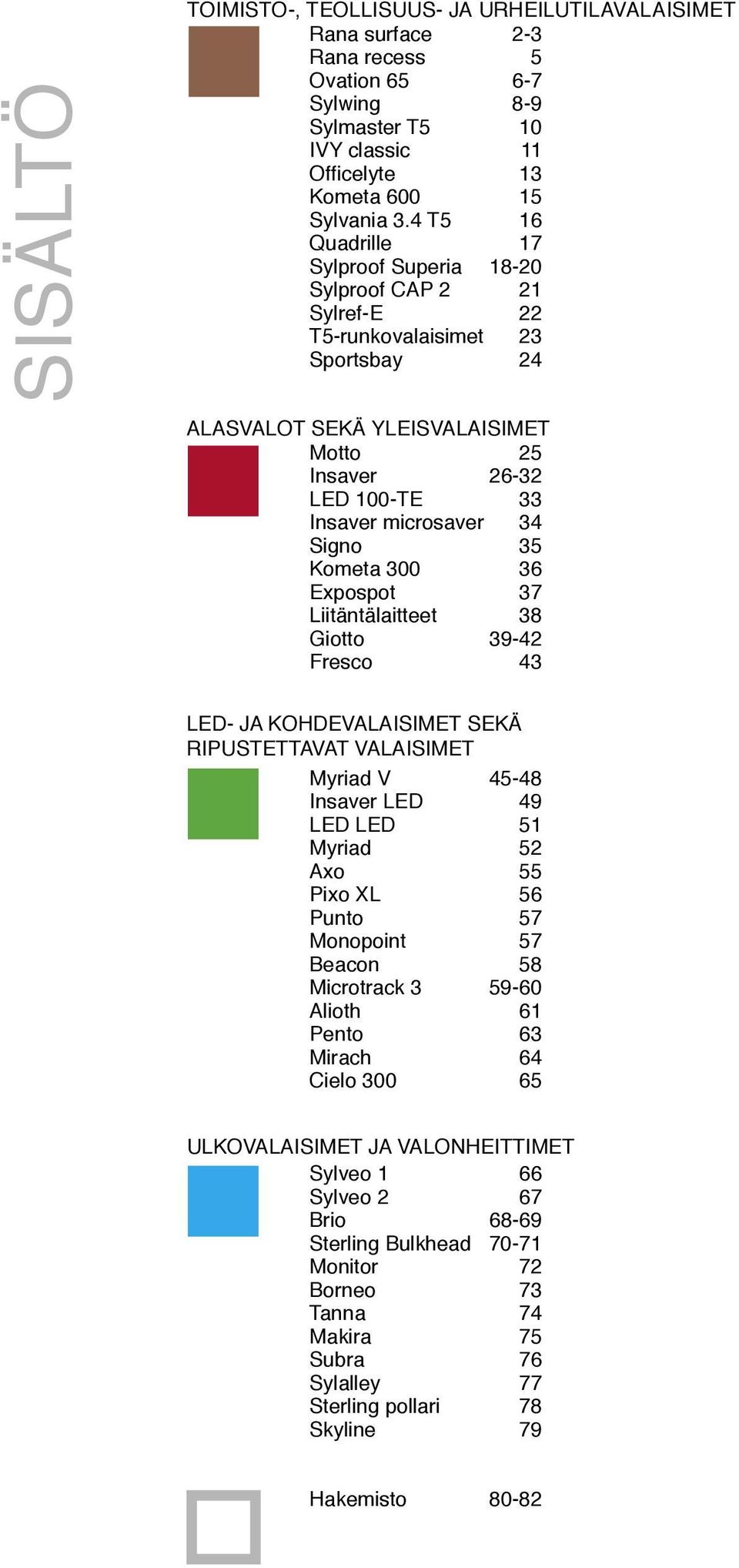

2 SISÄLTÖ TOIMISTO-, TEOLLISUUS- JA URHEILUTILAVALAISIMET Rana surface 2-3 Rana recess 5 Ovation Sylwing 8-9 Sylmaster T5 10 IVY classic 11 Officelyte 13 Kometa Sylvania 3.4 T5 16 Quadrille 17 Sylproof Superia Sylproof CAP 2 21 Sylref-E 22 T5-runkovalaisimet 23 Sportsbay 24 ALASVALOT SEKÄ YLEISVALAISIMET Motto 25 Insaver LED 100-TE 33 Insaver microsaver 34 Signo 35 Kometa Expospot 37 Liitäntälaitteet 38 Giotto Fresco 43 LED- JA KOHDEVALAISIMET SEKÄ RIPUSTETTAVAT VALAISIMET Myriad V Insaver LED 49 LED LED 51 Myriad 52 Axo 55 Pixo XL 56 Punto 57 Monopoint 57 Beacon 58 Microtrack Alioth 61 Pento 63 Mirach 64 Cielo ULKOVALAISIMET JA VALONHEITTIMET Sylveo 1 66 Sylveo 2 67 Brio Sterling Bulkhead Monitor 72 Borneo 73 Tanna 74 Makira 75 Subra 76 Sylalley 77 Sterling pollari 78 Skyline 79 Hakemisto 80-82

3

4

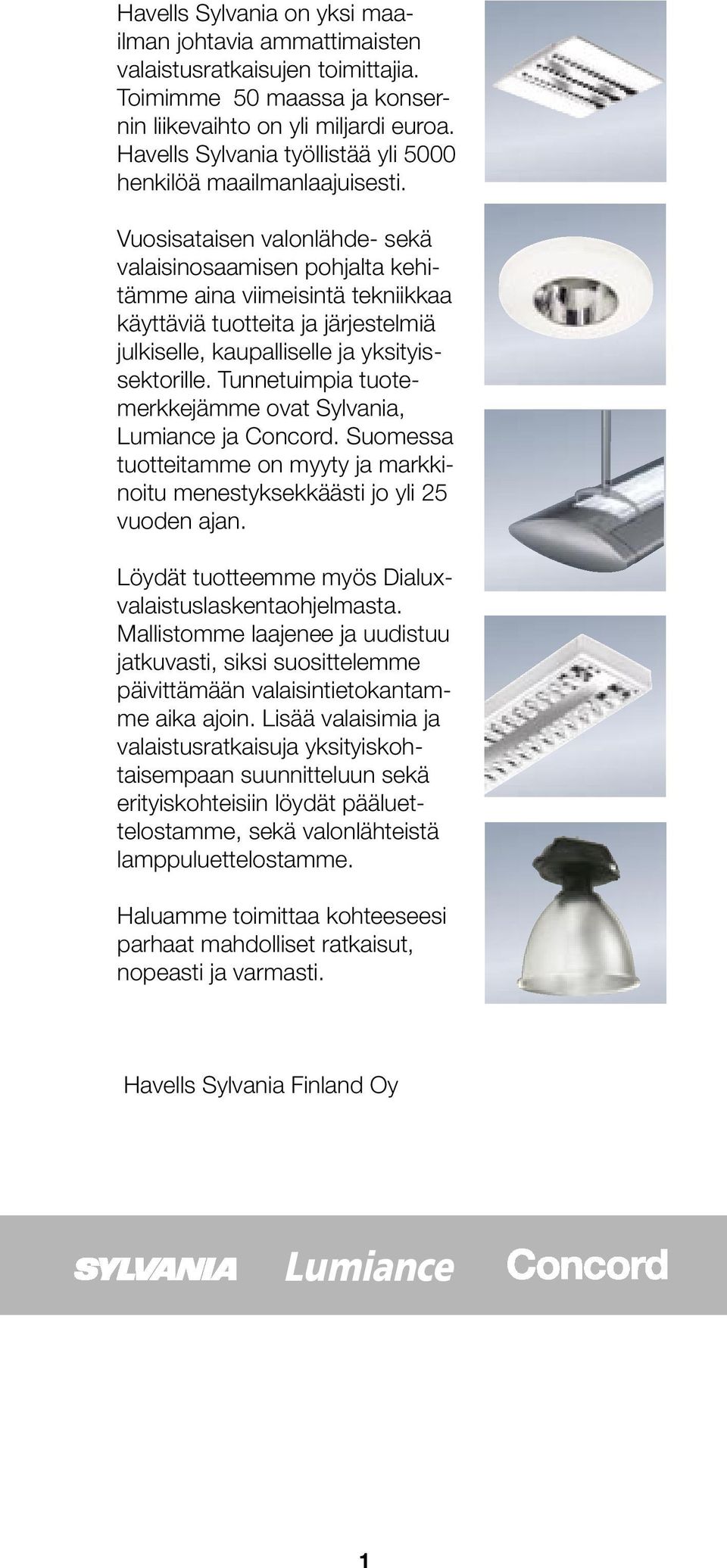

5 Havells Sylvania on yksi maailman johtavia ammattimaisten valaistusratkaisujen toimittajia. Toimimme 50 maassa ja konsernin liikevaihto on yli miljardi euroa. Havells Sylvania työllistää yli 5000 henkilöä maailmanlaajuisesti. Vuosisataisen valonlähde- sekä valaisinosaamisen pohjalta kehitämme aina viimeisintä tekniikkaa käyttäviä tuotteita ja järjestelmiä julkiselle, kaupalliselle ja yksityissektorille. Tunnetuimpia tuotemerkkejämme ovat Sylvania, Lumiance ja Concord. Suomessa tuotteitamme on myyty ja markkinoitu menestyksekkäästi jo yli 25 vuoden ajan. Löydät tuotteemme myös Dialuxvalaistuslaskentaohjelmasta. Mallistomme laajenee ja uudistuu jatkuvasti, siksi suosittelemme päivittämään valaisintietokantamme aika ajoin. Lisää valaisimia ja valaistusratkaisuja yksityiskohtaisempaan suunnitteluun sekä erityiskohteisiin löydät pääluettelostamme, sekä valonlähteistä lamppuluettelostamme. Haluamme toimittaa kohteeseesi parhaat mahdolliset ratkaisut, nopeasti ja varmasti. Havells Sylvania Finland Oy 1

6 Sylvania Rana surface T5-loistevalaisimet TOIMISTOT KOULUT MYYMÄLÄT YLEISVALAISTUS Ripustus, pinta- tai uppoasennus Suora- ja epäsuora valaistus Uusi kiiltävä häikäisynsuoja Hyötysuhde jopa 92% Häikäisy < 800 cd/m2 Myös jonoasennus Erittäin siro muotokieli Toimitus sisältää lamput sekä asennuksen jälkeen poistettavan suojamuovin 3x1,5mm 2 Malli 1x28W 1x35W 1x54W 2x28W 2x35W 2x54W Pituus (mm) Leveys (mm) Korkeus (mm) x49W 2x49W Pituus Leveys Korkeus RANA D 2x28W FHE RANA D 1x28W FHE RANA D+I 2x28W FHE 2

7 Sylvania Rana surface T5-loistevalaisimet TOIMISTOT KOULUT MYYMÄLÄT YLEISVALAISTUS RANA SURFACE PINTA- JA RIPUSTUSASENNUS Valolähde Valonjako Hopea (840) Valkoinen (840) Hopea (830) Valkoinen (830) elektroninen FHE T5 1x28W G5 suora/epäsuora T5 1x28W G5 suora T5 1x35W G5 suora/epäsuora T5 1x35W G5 suora T5 2x28W G5 suora/epäsuora T5 2x28W G5 suora T5 2x35W G5 suora/epäsuora T5 2x35W G5 suora himmennettävä 1-10V T5 1x28W G5 suora/epäsuora T5 1x28W G5 suora T5 1x35W G5 suora/epäsuora T5 1x35W G5 suora T5 2x28W G5 suora/epäsuora T5 2x28W G5 suora T5 2x35W G5 suora/epäsuora T5 2x35W G5 suora himmennettävä DALI / Suorapainikeohjaus T5 1x28W G5 suora/epäsuora T5 1x28W G5 suora T5 1x35W G5 suora/epäsuora T5 1x35W G5 suora T5 2x28W G5 suora/epäsuora T5 2x28W G5 suora T5 2x35W G5 suora/epäsuora T5 2x35W G5 suora elektroninen FHO T5 1x54W G5 suora/epäsuora T5 1x54W G5 suora T5 1x49W G5 suora/epäsuora T5 1x49W G5 suora T5 2x54W G5 suora/epäsuora T5 2x54W G5 suora T5 2x49W G5 suora/epäsuora T5 2x49W G5 suora ASENNUSTARVIKKEET Ripustussarja 3x1,5 mm 2 5x1,5 mm 2 Ripustussarja Ripustussarja Ripustussarja Jonoasennusliitin (10 kpl.) Läpijohdotussarja tehoille 28W/54W Läpijohdotussarja tehoille 35W/49W Ripustussarja 1 sisältää kytkentäriman, kattokupin, säädettävät vaijerit 1,5m sekä syöttöjohdon. Ripustussarja 3 ramppiasennukseen, sisältö; säädettävät vaijerit 1,5m, jonoasennusliittimen sekä läpijohdotussarjan tehoille 28W/54W. Ripustussarja 4 ramppiasennukseen, sisältö; säädettävät vaijerit 1,5m, jonoasennusliittimen sekä läpijohdotussarjan tehoille 35W/49W. 3

8 4

9 Sylvania Rana recess T5-loistevalaisimet TOIMISTOT KOULUT MYYMÄLÄT YLEISVALAISTUS Uusi kiiltävä häikäisynsuoja Hyötysuhde jopa 92% Häikäisy < 800 cd/m2 Matala ja kevyt rakenne helpottaa asennusta Alhainen energiankulutus Täydellinen toimitus: suojakalvo, loistelamput ja pikaliitimet Toimitus sisältää lamput sekä asennuksen jälkeen poistettavan suojamuovin 3x1,5mm 2 Leveys Korkeus Pituus Korkeus Moduulit 600x600 sekä 300x1200 Malli 2x28W 2x54W 3x14W 3x24W 4x14W 4x24W Leveys (mm) Pituus (mm) Korkeus (mm) Valolähde Liitäntälaite (840) RANA RECESS UPPOASENNUS Uppoasennus lamput 840 lamput x600 T5 4x14W G5 elektroninen x600 T5 3x14W G5 elektroninen x1200 T5 2x28W G5 elektroninen x600 T5 4x14W G5 himmennettävä 1-10V x600 T5 3x14W G5 himmennettävä 1-10V x1200 T5 2x28W G5 himmennettävä 1-10V x600 T5 4x14W G5 himmennettävä DALI / Suorapainikeohjaus x600 T5 3x14W G5 himmennettävä DALI / Suorapainikeohjaus x1200 T5 2x28W G5 himmennettävä DALI / Suorapainikeohjaus x600 T5 4x24W G5 elektroninen x600 T5 3x24W G5 elektroninen x1200 T5 2x54W G5 elektroninen RANA 600 3x14W FHE RANA 600 4x14W FHE 5

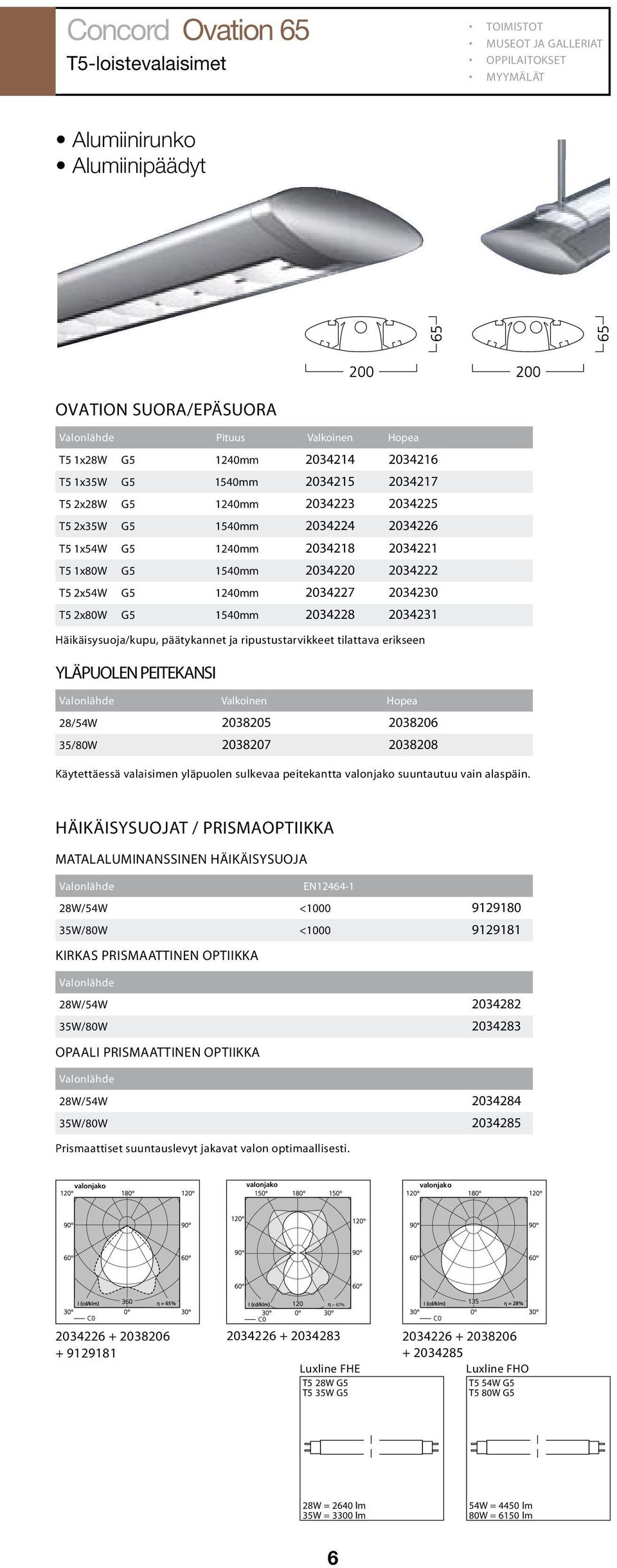

10 Concord Ovation 65 T5-loistevalaisimet Alumiinirunko Alumiinipäädyt 6

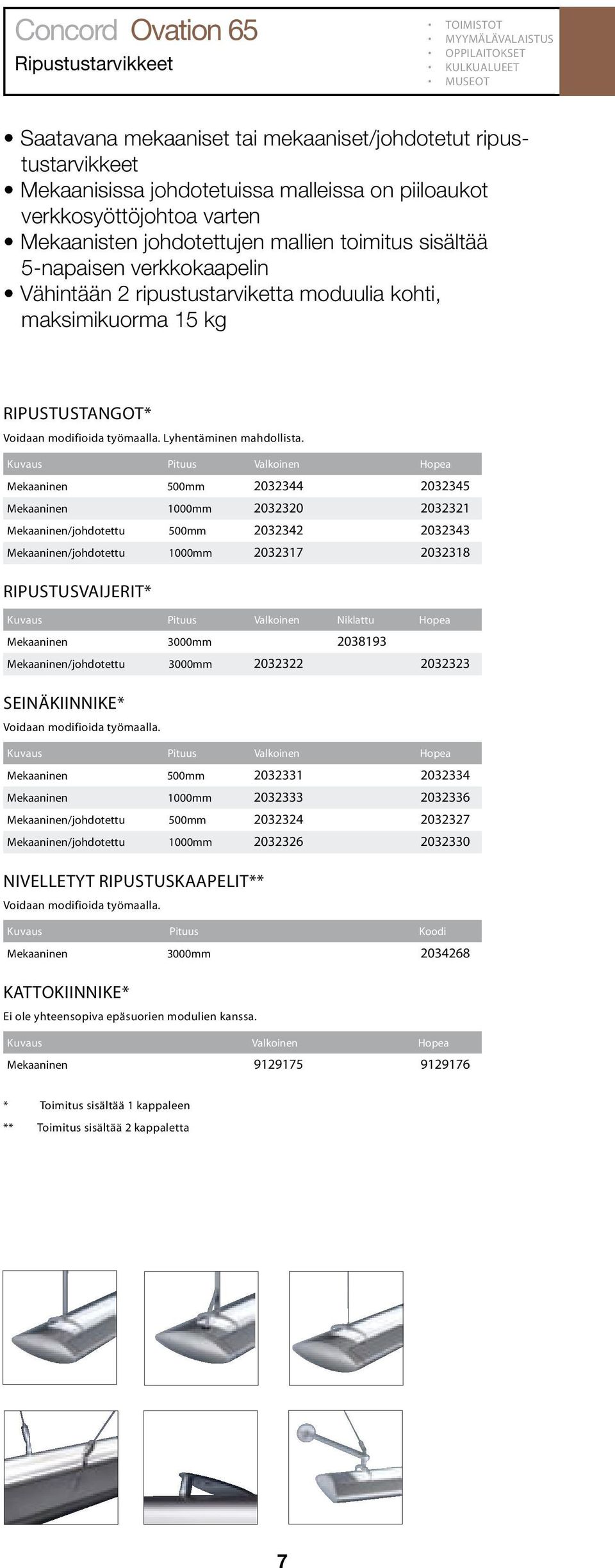

11 Concord Ovation 65 Ripustustarvikkeet Saatavana mekaaniset tai mekaaniset/johdotetut ripustustarvikkeet Mekaanisissa johdotetuissa malleissa on piiloaukot verkkosyöttöjohtoa varten Mekaanisten johdotettujen mallien toimitus sisältää 5-napaisen verkkokaapelin Vähintään 2 ripustustarviketta moduulia kohti, maksimikuorma 15 kg 7

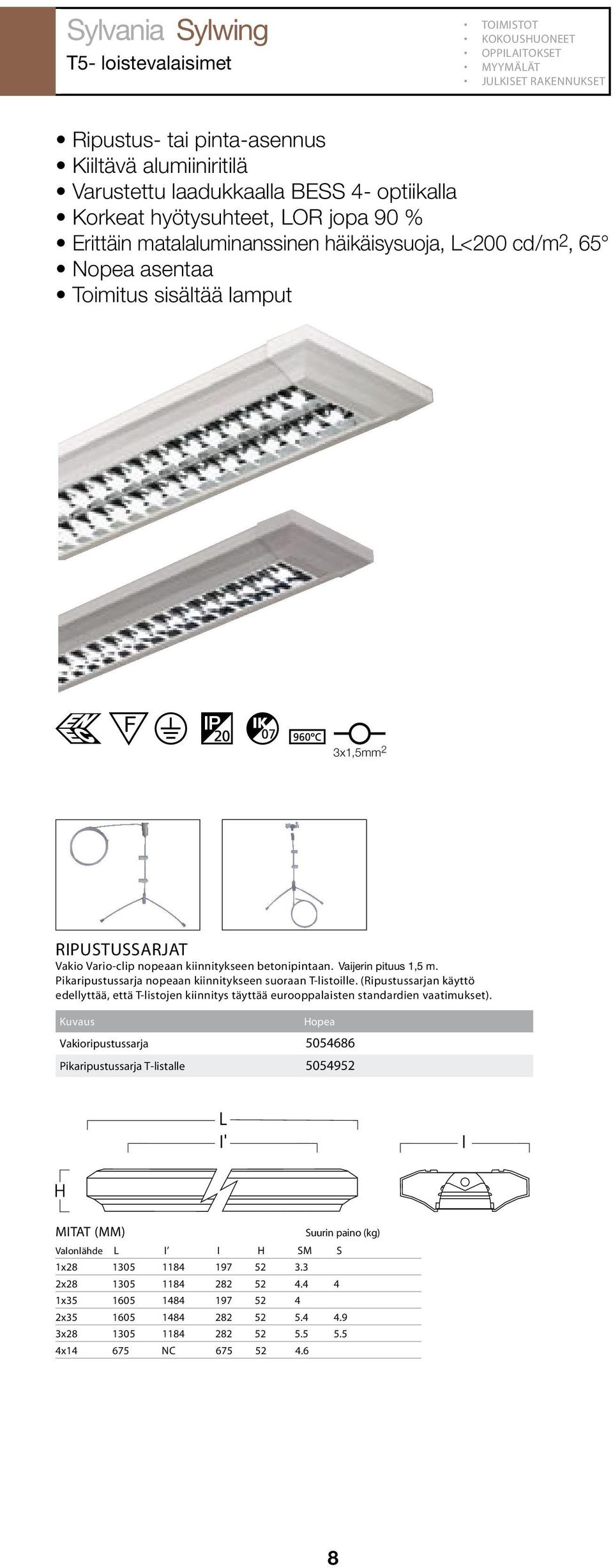

12 Sylvania Sylwing T5- loistevalaisimet Ripustus- tai pinta-asennus Kiiltävä alumiiniritilä Varustettu laadukkaalla BESS 4- optiikalla Korkeat hyötysuhteet, LOR jopa 90 % Erittäin matalaluminanssinen häikäisysuoja, L<200 cd/m2, 65 Nopea asentaa Toimitus sisältää lamput 3x1,5mm 2 Vaijerin pituus 1,5 m. 8

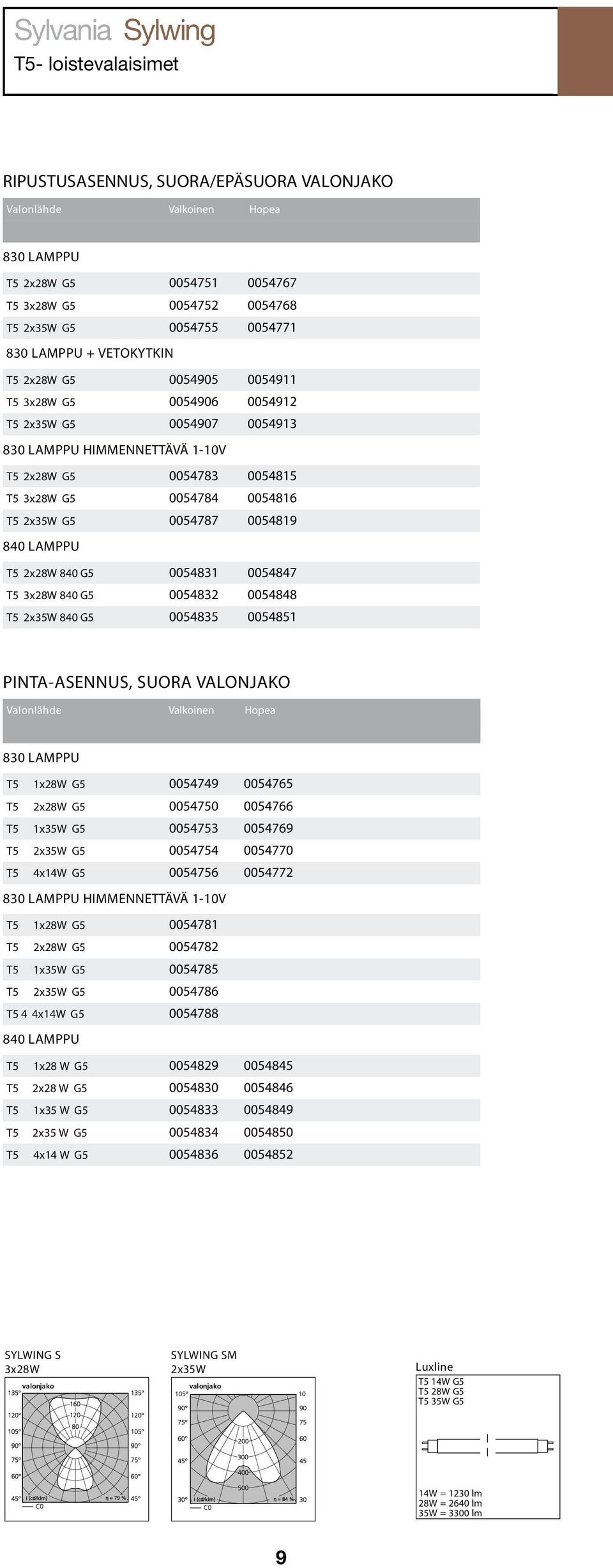

13 Sylvania Sylwing T5- loistevalaisimet 9

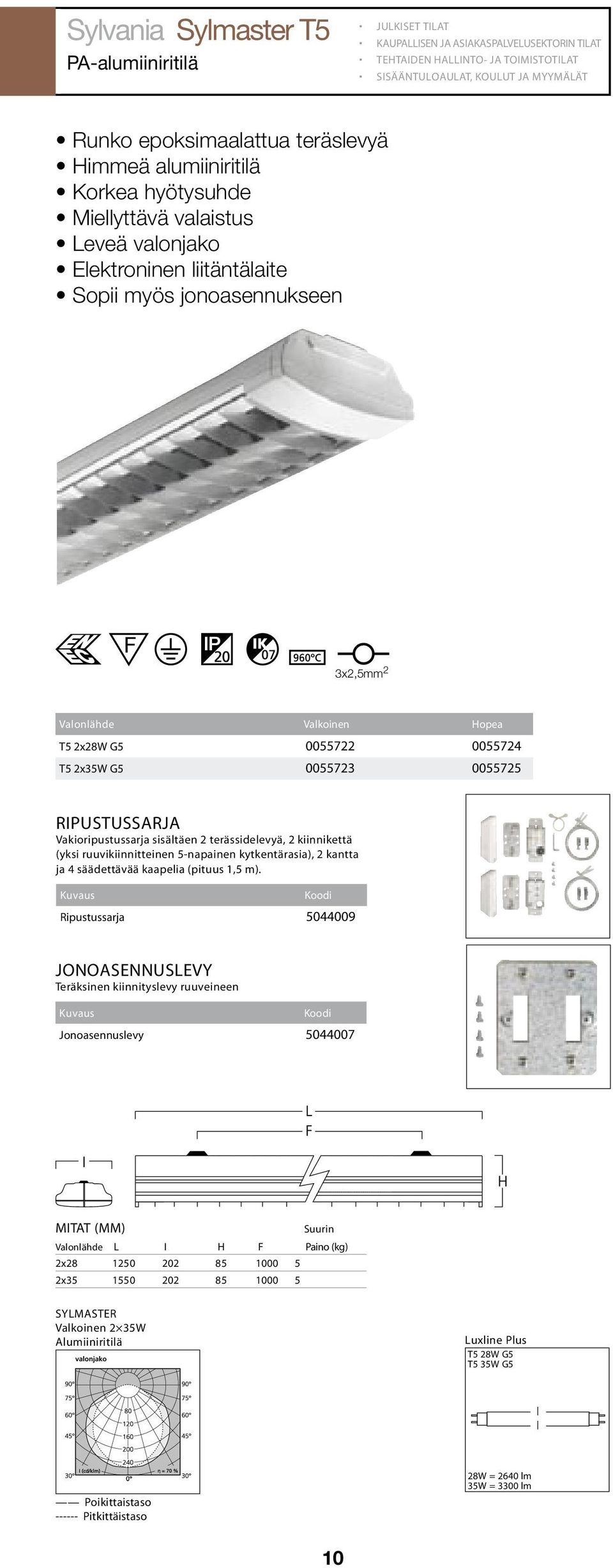

14 Sylvania Sylmaster T5 PA-alumiiniritilä Runko epoksimaalattua teräslevyä Himmeä alumiiniritilä Korkea hyötysuhde Miellyttävä valaistus Leveä valonjako Elektroninen liitäntälaite Sopii myös jonoasennukseen 3x2,5mm 2 10

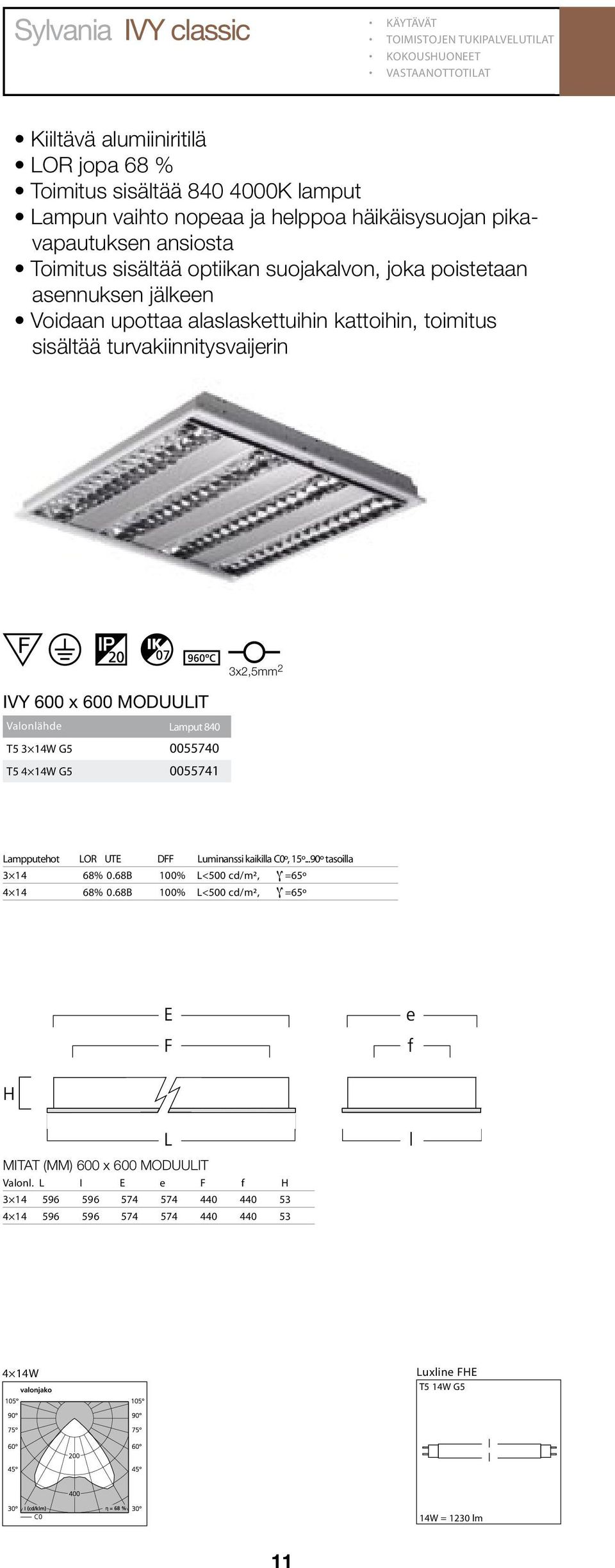

15 Sylvania IVY classic Kiiltävä alumiiniritilä LOR jopa 68 % Toimitus sisältää K lamput Lampun vaihto nopeaa ja helppoa häikäisysuojan pikavapautuksen ansiosta Toimitus sisältää optiikan suojakalvon, joka poistetaan asennuksen jälkeen Voidaan upottaa alaslaskettuihin kattoihin, toimitus sisältää turvakiinnitysvaijerin IVY 600 x 600 MODUULIT 3x2,5mm 2 γ γ MITAT (MM) 600 x 600 MODUULIT 11

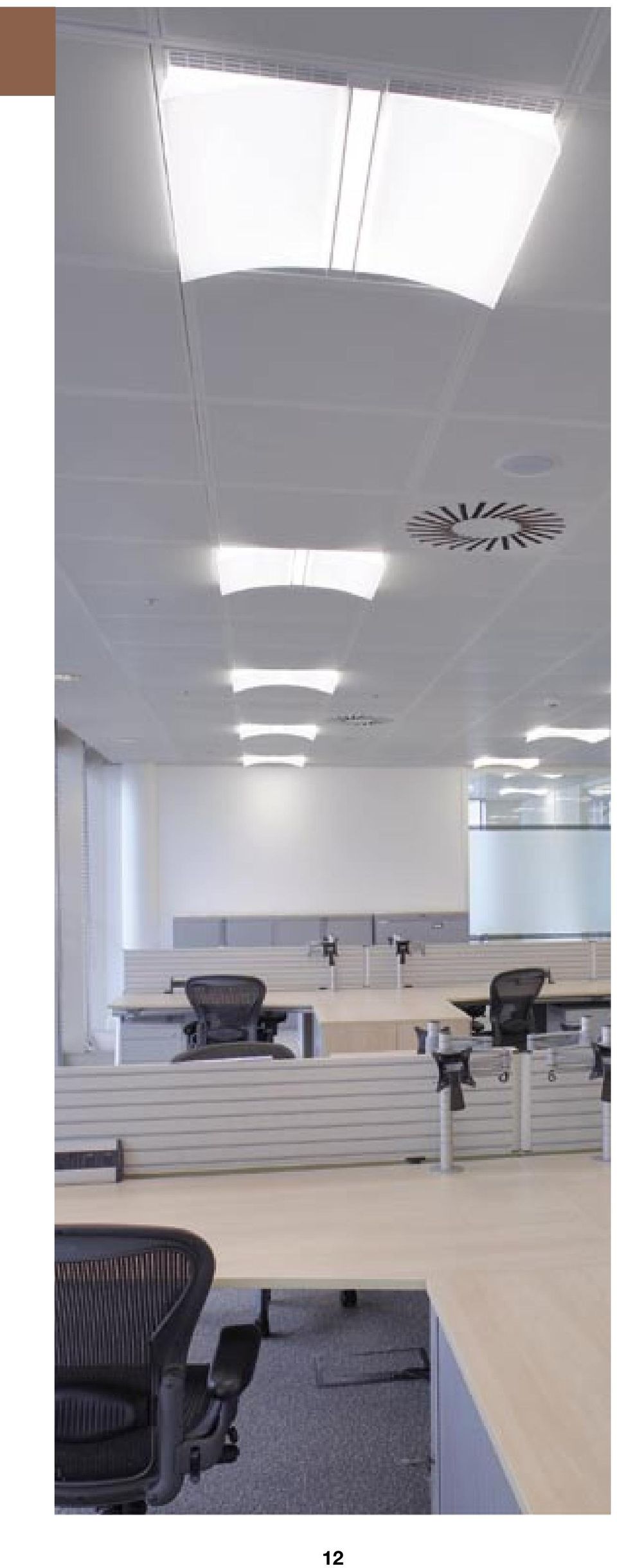

16 12

17 Concord Officelyte Moduulivalaisin, uppoasennus Innovatiivinen muotokieli Tuottaa miellyttävän valaistuksen tilan pystypinnoille Officelyte tuottaa korkeamman valaistustason pidemmillä valaisinväleillä ja sopii hyvin myös korkeisiin tiloihin Ainutlaatuinen patentoitu muotoilu perustuu himmeäpintaisiin prismasiipiin ja keskipaneelin prismoitettuun häikäisysuojaan Koteloitu rakenne estää pölyn pääsyn valaisimeen ja parantaa valaistuksen alenemakerrointa (LMF) Nopea ja helppo asentaa, huoltaa ja puhdistaa siipien slot-in -muotoilun ansiosta Asennus T- kattolistaan 3x1,5mm 2 HIMMENNETTÄVÄ / SUORAPAINIKEOHJAUS HIMMENNETTÄVÄ / SUORAPAINIKEOHJAUS 13

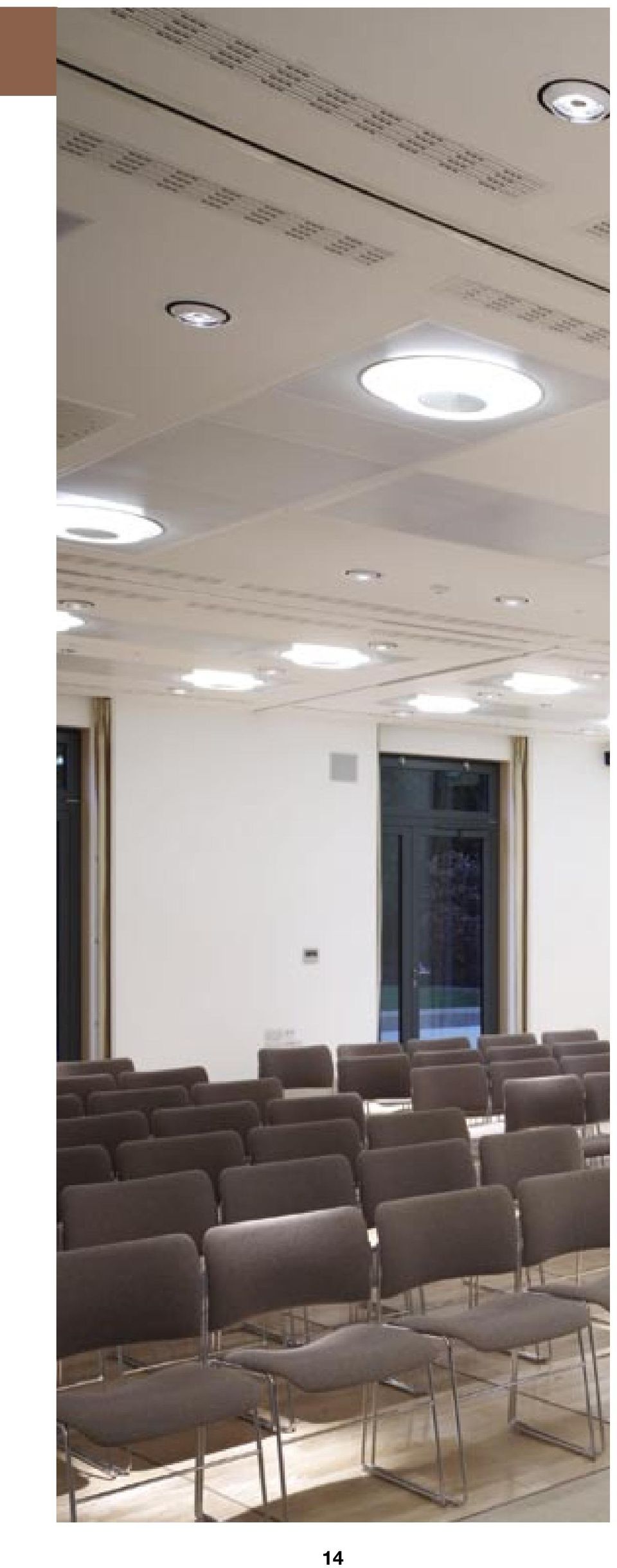

18 14

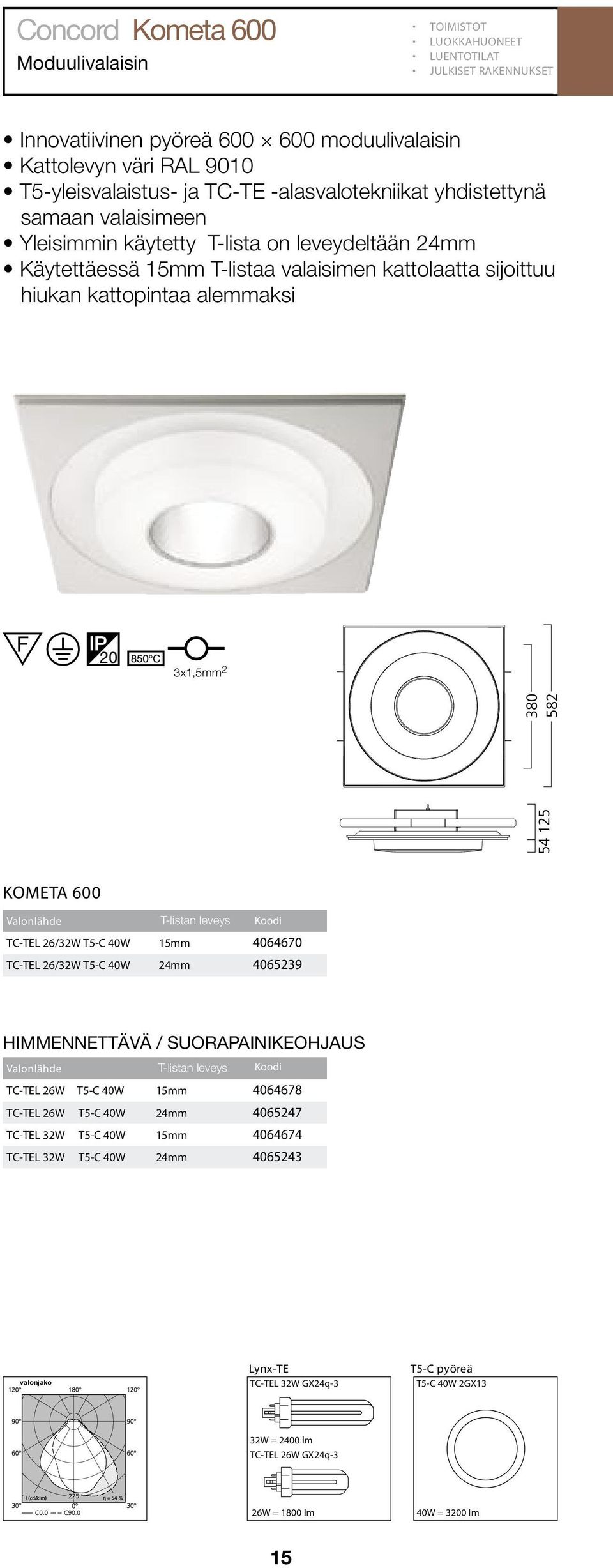

19 Concord Kometa 600 Moduulivalaisin Innovatiivinen pyöreä moduulivalaisin Kattolevyn väri RAL 9010 T5-yleisvalaistus- ja TC-TE -alasvalotekniikat yhdistettynä samaan valaisimeen Yleisimmin käytetty T-lista on leveydeltään 24mm Käytettäessä 15mm T-listaa valaisimen kattolaatta sijoittuu hiukan kattopintaa alemmaksi 3x1,5mm 2 T-listan leveys HIMMENNETTÄVÄ / SUORAPAINIKEOHJAUS T-listan leveys 15

20 Sylvania 3.4.T5 BESS 20 ja 12- optiikat Kiiltävä tai himmeä alumiinioptiikka Tehokkaat häikäisysuojat, LOR jopa 66 % tai 68 % Erittäin matalaluminanssinen häikäisysuoja, L<1000cd/m2, 65 tai L<500cd/m2, 65 Nopea asentaa Toimitus sisältää valonlähteen Elektroninen liitäntälaite Asennus T- lista kattoon Asennus kipsilevykattoon sivukiinnityssarjalla BESS 20 HIMMEÄLLÄ OPTIIKALLA 3x2,5mm 2 BESS 12 KIILTÄVÄLLÄ OPTIIKALLA γ γ 16

21 Concord Quadrille T5-loistevalaisimet TOIMISTOT KOULUT MYYMÄLÄT YLEISVALAISTUS Erittäin vankkarakenteinen alumiinirunko Matalaluminanssioptiikka tai prismaoptiikka Ripustusasennus Ylävalollinen malli Alumiiniset päätykappaleet Jonoasennusmahdollisuus Nopea asennus elektronisella päittäisliittimellä Himmennettävissä suorapainikeohjauksella Saatavissa myös PIR- ja päivänvalotunnistimilla Toimitus sisältää Sylvania K lamput 5x1,5mm 2 Suora/ epäsuora valaistus Pituus Valkoinen Hopea 2x28W T mm x54W T mm x35W T mm x49W T mm Suora/ epäsuora valaistus / suorapainike himmennys Pituus Valkoinen Hopea 2x28W T mm x54W T mm x35W T mm x49W T mm HUOM: Häikäisysuoja, päätykappaleet ja ripustusosat tilattava erikseen Toimitus sisältää yläpuolisen prismaoptiikan joka toimii samalla myös pölysuojana. Toimitus sisältää Sylvanian T5-loistelamput 4000K. Häikäisysuojat Matalaluminanssioptiikka LG3 Kirkas Prisma optiikka Opaali Prisma optiikka 28W/54W W/49W Lisävarusteet Pituus Valkoinen Hopea Teräs Ripustusvaijeri + teräksinen kannake 3000mm Ripustustanko + teräksinen kannake 500mm Ripustustanko + teräksinen kannake 1000mm Ripustustanko mekaaninen/johdotettu 500mm Ripustustanko mekaaninen/johdotettu 1000mm Alumiininen päätykappale 35mm Ramppiasennuksen sähköinen liitin Mekaaninen liitossarja (4 kpl/ pkt) Sähköinen liitin C P O 150º cd/klm 180º 150º 150º cd/klm 180º 150º 150º cd/klm 180º º 120º 120º 120º 120º 90º 90º 90º 90º 120º 120º 60º 60º 60º 60º 90º 90º º 0º 30º º 0º 30º DLOR = 0.34 ULOR = 0.36 DFF = º 30º 0º 30º 60º DLOR = 0.22 ULOR = 0.40 DFF = 0.36

22 Sylvania Sylproof Superia Akryylikuvulla PYSÄKÖINTIHALLIT VARASTOT TYÖSKENTELYTILAT TEOLLISUUSKOHTEET Vahva polykarbonaattirunko Polyuretaanitiiviste Pitkittäisprismoitettu kupu optimoi valontuoton Ruostumattomat kattokannakkeet helpottavat asennusta Suuret ja helppokäyttöiset terässalvat Läpiviennit pohjassa sekä päissä Erittäin tiivis rakenne, IP65 Lisävarusteena alumiiniheijastin 3x2,5mm 2 L F I Sylproof Superia akryylikuvulla T8 Valaisimien mitat L I H F 1 x x 36/28/54 2x x 58/35/49/80 2x35/ x x 36/ x HF 1-10V Himmennettävä Läpijohdotettu 5x2,5mm 2 Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia akryylikuvulla T5 HF 1-10V Himmennettävä Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x H Sylproof Superia akryylikuvulla T5 HF 1-10V Himmennettävä Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia akryylikuvulla T8 Konventionaalinen kuristin Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x

23 Sylvania Sylproof Superia Polykarbonaattikuvulla PYSÄKÖINTIHALLIT VARASTOT TYÖSKENTELYTILAT TEOLLISUUSKOHTEET Vahva polykarbonaattirunko Iskunkestävä polykarbonaattikupu Polyuretaanitiiviste Pitkittäisprismoitettu kupu optimoi valontuoton Ruostumattomat kattokannakkeet helpottavat asennusta Suuret ja helppokäyttöiset terässalvat Läpiviennit pohjassa sekä päissä Erittäin tiivis rakenne, IP65 Lisävarusteena alumiiniheijastin L 3x2,5mm 2 F I H Sylproof Superia polykarbonaattikuvulla T5 HF 1-10V Himmennettävä Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia 2 x Valaisimien mitat L I H F 1 x 18/14/24 2x14/ x 36/28/54 2x x 58/35/49/80 2x35/ x x x 36/ x x Sylproof Superia polykarbonaattikuvulla T5 HF 1-10V Himmennettävä Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia polykarbonaattikuvulla T5 HF 1-10V Himmennettävä Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 1 x Sylproof Superia 2 x Sylproof Superia 2 x Sylproof Superia 2 x

24 Sylvania Sylproof Superia Lisäosia PYSÄKÖINTIHALLIT VARASTOT TYÖSKENTELYTILAT TEOLLISUUSKOHTEET Alumiiniheijastimet (pakkaus sis.5 kpl) 1x36/28/54-2x x58/35/49/80-2x35/ x x36/ x x Läpijjohdotussarjat 1x36/28/54-2x x58/35/49/80-2x35/ x x x36/ x x

25 Sylvania Sylproof CAP 2 ELÄINSUOJAT (KTS. KEMIKAALITAULUKKO) KOSTEAT JA PÖLYISÄT TILAT MAANALAISET KÄYTÄVÄT HUOLTOASEMAT KOHTEET, JOISSA KÄYTETÄÄN KEMIKAALEJA Erinomainen kemikaalien kestävyys (kts. kemikaalitaulukko pääkuvasto s. 428) Rungon materiaali erittäin kestävä lasikuituvahvistettu polyesteri (SMC) Akryylikupu (PMMA) Ruostumattomat terässalvat helpottavat huoltoa Valonlähteenä T8-loistelamput, elektroninen liitäntälaite D HF-liitäntälaite (A2) HF-liitäntälaite (A2) 3x2,5 mm 2 läpijohdotettu 5x2,5 mm 2 SYLPROOF CAP 21

26 Sylvania Sylref-E Kiiltävä alumiiniheijastin TEOLLISUUS- JA URHEILUTILAT VERSTAAT VARASTOT JA KOKOONPANOLINJAT MYYMÄLÄT Nopea asentaa Moniin erilaisiin teollisuuskohteisiin Vankka rakenne 3x2,5mm 2 22

27 Sylvania T5-runkovalaisimet Siro ja laadukas teräsrunko Murtoaihiot kummassakin päässä 3-napainen kytkentäliitin T5-RUNKOVALAISIN HF T5-RUNKOVALAISIN HF 23

28 Sylvania Sportsbay Urheilutila- ja teollisuusvalaisin PALLOILUHALLIT URHEILUHALLIT TEOLLISUUSTILAT VAPAA- AJAN TILAT Uusi tuoteperhe tehokkaille T5- lampuille Vahvarakenteinen teräslevyrunko Kaksi liitäntälaitetta, mahdollisuus kytkeä kahteen syttymisryhmään; 3- lamppuiset 2+1 ja 4- lamppuiset 2+2 LOR jopa 73% Heijastin Miro 5- alumiinia Teräsritilä suojaa tehokkaasti valonlähteitä Lisävarusteena saatavilla myös opaali- polykarbonaattilevy teräsritilän alle Toimitus lamppuineen (840) Asennusvalmis, ei tarvitse avata lainkaan 8 3x2,5mm Sportsbay 3x49w T x49w T x80w T x80w T Tarvikkeet Opaalipolykarbonaattilevy

29 Lumiance Motto T5 T5- moduulivalaisin matalaluminanssioptiikalla tai opaaliakryylikuvulla Toimitus sisältää T5-moduulin (Motto- lamppuyksiköt sekä liitäntälaitteet tilattava erikseen) Yhdistää yleisvalaistuksen (T5) ja kohdevalaistuksen Motto-lamppuyksiköt HIT- monimetallit tai QR111-12V:n halogeenilamput Motto HIT-lamppyksikön toimitus sisältää suojalasin 3x1,5mm 2 Käyttö Lumipower-liitäntälaitteiden kanssa kts. s. 38 T5 2x24W säleiköllä 25

30 Lumiance Insaver HE 175 Cone Roiskevesitiivis Naarmuuntumaton polykarbonaattiheijastin Nopea ja helppo asentaa Matala upotussyvyys ( mm) 3x1,5mm 2 26

31 Lumiance Insaver HE 225 Cone Roiskevesitiivis Matala upotussyvyys Naarmuuntumaton polykarbonaattiheijastin Nopea ja helppo asentaa Elektroninen liitäntälaite (HF) Laaja lisävarustevalikoima 3x1,5mm 2 27

32 Lumiance Insaver HE 175 Open Suuri käyttöhyötysuhde 68-70% Matala upotussyvyys ( mm) Elektroninen liitäntälaitte (HF) Naarmuuntumaton heijastin Laaja lisävarustevalikoima Roiskevesitiivis erikseen tilattavan suojalasin kanssa 3x1,5mm 2 28

33 Lumiance Insaver HE 225 Open Suuri käyttöhyötysuhde jopa 71% Matala upotussyvyys (max. 130 mm) Elektroninen liitäntälaitte (HF) Naarmuuntumaton heijastin Laaja lisävarustevalikoima Tyylikäs pinta-asennusmalli IP44 roiskevesitiivis erillisen suojalasin kanssa (ei koske pintamallia) Pinta- mallissa johdotusaukot sivuilla sekä pohjassa Insaver HE 225 Open Insaver HE 225 Pinta-Asennusmalli 3x1,5mm 2 29

34 Lumiance Insaver HE 225 Wallwasher Optimoitu heijastin tuottaa tasaisen valon katosta seinälle Perusmuotoilu Insaver HE -sarjan mukainen Roiskevesitiivis erikseen tilattavan suojalasin kanssa 3x2,5mm 2 30

35 Lumiance Insaver HE 175 / 225 Topper Matala upotussyvyys Kaksi kokoa, halkasijat 175mm ja 225mm Roiskevesitiivis Opaalikupu Helppo pitää puhtaana Elektroninen liitäntälaitte (HF) Nopea ja helppo asentaa Tasainen valonjako 3x1,5mm 2 31

36 Lumiance Insaver Quadretto TC-T / Quadretto HIT Pienloiste- tai monimetallilamppualasvalo Erinomainen käyttöhyötysuhde, jopa 68% Matala upotussyvyys 115 mm IP44 suojalasin kanssa (tilattava erikseen) Alumiinirunko sekä heijastin suojalasilla 3x1,5mm 2 Liitäntälaite tilataan erikseen (s.38) Monimetalli sisältää suojalasin 32

37 Concord LED 100-TE LED = Low Energy Downlight Architectural Pienikokoinen alasvalo pienloistelampuille Suljettu alumiinirunko, ei tuota hajavaloa Upotussyvyys 100 mm Sisäänrakennettu elektroninen liitäntälaite Suljettu alumiiniheijastin Kallistettava lampunpidike helpottaa lampun vaihtoa ja asennusta Laaja valikoima lisävarusteita 33

38 Lumiance Insaver Microsaver Erittäin matala rakenne Tyylikkäästi viimeistelty alumiinirunko Uppo- ja pinta-asennusmallit Uppomalli IP44 roiskevesitiivis Valkoinen, mattahopea ja harjattu alumiini Himmeä etulasi Toimitus Micro-Lynx pienloistelampulla Voidaan varustaa Micro-Lynx LED- lampulla Esikaapeloitu kalustejohdolla (n.0,6m), jonka päässä ketjutettava liitin 2 x 1,5 mm 2 34

39 Lumiance Signo 155 / 205 Fixed HIT/CMI-T monimetalli IP44 roiskevesitiivis Pikakiinnitysjouset Takaa suljettu alumiinirunko Lampun vaihto ylä- tai alakautta (s.38) 35

40 Concord Kometa 300 Alasvalon ja yleisvalon kompakti yhdistelmä Täydentää Kometa 600 moduulivalaisinten sarjaa Halkaisija vain 300 mm 2- toimisessa mallissa valolähteet voidaan kytkeä toimimaan erikseen Elektroninen HF-liitäntälaite 3x1,5mm 2 HIMMENNETTÄVÄ / SUORAPAINIKEOHJAUS 36

41 Sylvania Expospot 3 mallia: yksi-, kaksi- ja kolmelamppuinen 45 kallistettava ja 360 kierrettävä nivelsäätö CMI-T-monimetallilamput tai QR-111-halogeenilamput Liitäntälaitteet ja muuntajat s.38 Helppo lampun/heijastimen vaihto Liitäntälaitteet (s.38) ja muuntajat tilataan erikseen 37

42 Liitäntälaiteet ja halogeenimuuntajat Magneettikuristin tai elektroninen liitäntälaite 35W, 70W ja 150W monimetallilampuille Pienikokoinen, ylikuormasuojaus Elektroninen liitäntälaite optimoi lampun polttoiän, väripysyvyyden ja tehon Lamput syttyvät nopeasti ja vilkkumatta 3x1,5mm 2 2x1,5mm 2 2x1,5mm 2 38

43 Lumiance Giotto 235 Uppo- ja pintamallit Soveltuu erinomaisesti porrasvalokäyttöön Fastlux- mallit kestävät tiheää sytyttelyä (VTT testi: säh 1357/91) Pakkassyttyvyys, jopa -40C astetta IP44 roiskevesitiivis Erittäin pieni upotussyvyys 41mm Fastlux- pikasytytinmallit Tasainen kuvun opalointi Ilkivallan kestävä rakenne IK10 Erilaisia lisävarusteita 3x1,5mm 2 39

44 32 Lumiance Giotto 305 Uppo- ja pintamallit Soveltuu erinomaisesti porrasvalokäyttöön Fastlux- mallit kestävät tiheää sytyttelyä (VTT testi: säh 1357/91) Pakkassyttyvyys, jopa -40C astetta IP44 roiskevesitiivis Erittäin pieni upotussyvyys 41mm Fastlux- pikasytytinmallit Tasainen kuvun opalointi Ilkivallan kestävä rakenne IK10 Erilaisia lisävarusteita 3x1,5mm 2 40

45 32 Lumiance Giotto 335 Uppo- ja pintamallit Soveltuu erinomaisesti porrasvalokäyttöön Fastlux- mallit kestävät tiheää sytyttelyä (VTT testi: säh 1357/91) Pakkassyttyvyys, jopa -40C astetta IP44 roiskevesitiivis Erittäin pieni upotussyvyys 41mm Fastlux- pikasytytinmallit Tasainen kuvun opalointi Ilkivallan kestävä rakenne IK10 Erilaisia lisävarusteita 3x1,5mm 2 41

46 Lumiance Giotto Trend / Trend Deco Pyöreä kattoon tai seinälle asennettava valaisin Energiaystävälliset pienloistelamput: TC-D 2x18W Valkoinen tai hopeanvärinen koristekehys Opaali- tai sininen tausta valaisee kevyesti asennuspintaa Elektroninen HF-liitäntälaite Murtoaihiot pohjassa sekä sivuilla 3x1,5mm 2 42

47 Lumiance Fresco 300 / 400 Pinta-, puoliuppo- ja ripustusasennus Energiaystävällinen pienloistelamppu T5-C (4000K) sisältyy toimitukseen Ilkivallan kestävä polykarbonaattirunko Kupu jakaa valon alaspäin ja sivulle Arvostettua muotoilua: Red Dot ja IF-muotoilupalkinnot 3x1,5mm 2 43

48 44

49 Concord Myriad V LED-alasvalo Uudet todella tehokkaat LED-moduulit Varustettu valaisinkohtaisella LED- ohjaimella Ei IR/UV- säteilyä, pieni lämmöntuotto 13W, jopa 85 lm/w Käyttöikä tuntia (valovirranalenema 30%) Himmennys kaikilla yleisimmillä säätimillä (induktiivinen/ kapasitiivinen) tai DALI/ Suorapainike- yhteensopiva IP20/ IP44/ IP65 erilaisia lisäosia hyödyntäen Valittavissa useita värilämpötiloja koristerenkaalla koristerenkaalla koristerenkaalla 2x1,5mm 2 Valaisinrunko 13W 3000K 4000K 5000K Avautumiskulma 30 kehykset tilataan erikseen Elektroninen Himmennettävä DALI / suorapainikeohjaus Valaisin 13W, valkoinen koristerengas suojalasilla, IP65 Avautumiskulma K 4000K 5000K Elektroninen Himmennettävä DALI / suorapainikeohjaus Valaisin 13W, kromattu koristerengas suojalasilla, IP65 Avautumiskulma K 4000K 5000K Elektroninen Himmennettävä DALI / suorapainikeohjaus Koristerenkaat valkoinen himmeä kromi kiiltävä kromi kulta Kometa koristerengas (IP65) Opaloitu koristelasi+kehys (IP44) Hapotetut lasirenkaat (IP44) Koristerengas kirkkaalla lasilla (IP44) Koristerengas opaalilasilla (IP44) Kometa koristerengas (IP65) Opaloitu koristelasi (IP44) Hapotetut lasirenkaat (IP44) Koristerengas kirkkaalla lasilla (IP44) Koristerengas opaalilasilla (IP44) Citizen CITILED CL-L233 13w Luminous Flux 5000K 1110 lm Luminous Flux 4000K 1055 lm Luminous Flux 3000K 960 lm 45

50 Concord Myriad V LED-riippuvalaisin Uudet todella tehokkaat LED-moduulit Varustettu valaisinkohtaisella LED- ohjaimella Ei IR/UV- säteilyä, pieni lämmöntuotto Käyttöikä 50,000 tuntia Himmennys kaikilla yleisimmillä säätimillä (induktiivinen/ kapasitiivinen) tai DALI/ Suorapainike- yhteensopiva Valon väri valittavissa lämmin 3000K tai neutraali 4000K Kaksi asennusvaihtoehtoa x1,5mm 2 Myriad- riippuvalaisin, hopea 3000K 4000K RAL9006 varustettu katon läpivientikannakkeella Elektroninen Himmennettävä DALI / suorapainikeohjaus Myriad- riippuvalaisin, hopea RAL9006 varustettu kattokupilla 3000K 4000K Elektroninen Himmennettävä DALI / suorapainikeohjaus Led- ohjain kattokupissa. Sähkönsyöttö pohjasta. Citizen CITILED CL-L233 13w Luminous Flux 4000K 1055 lm Luminous Flux 3000K 960 lm 46

51 47

52 Concord Myriad V LED-riippuvalaisin Myriad- riippuvalaisin, valkoinen 3000K 4000K RAL9016 varustettu katon läpivientikannakkeella Elektroninen Himmennettävä DALI Myriad- riippuvalaisin, valkoinen 3000K 4000K RAL9016 varustettu kattokupilla Elektroninen Himmennettävä DALI x1,5mm 2 Myriad- riippuvalaisin, musta 3000K 4000K RAL9005 varustettu katon läpivientikannakkeella Elektroninen Himmennettävä DALI / suorapainikeohjaus Myriad- riippuvalaisin, musta 3000K 4000K RAL9005 varustettu kattokupilla Elektroninen Himmennettävä DALI / suorapainikeohjaus Remote Gear Surface Led- ohjain Mounted kattokupissa. Polished Sähkönsyöttö pohjasta. Chrome housing for Silver & Black Pendants White housing for White pendants 48

53 Lumiance Insaver LED Alasvalot 75 / 150 / 175 Matala rakenne Naarmuuntumaton heijastin Laaja lisävarustevalikoima Roiskevesitiivis erikseen tilattavan suojalasin kanssa Värintoistoindeksi Ra85 (3000K) ja Ra75 (4000K) Elinikä tuntia Insaver 75 LED MITATUT KOKONAISVALOVIRRAT Insaver 75 16W 3000K = 577lm Insaver 75 16W 4000K = 675lm Insaver W 3000K = 1797lm Insaver W 4000K = 2201lm Insaver 150 LED 111 Insaver W 3000K = 2280lm Insaver W 4000K = 2685lm 122 x Insaver LED 3x1,5mm Insaver 175 LED Insaver 75 LED 3000K Valkoinen kattorengas Insaver 75 LED 4000K Valkoinen kattorengas Insaver 75 LED 3000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 75 LED 4000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 75 SQ LED 3000K Valkoinen neliökehys Insaver 75 SQ LED 4000K Valkoinen neliökehys Insaver 75 SQ LED 3000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen neliökehys Insaver 75 SQ LED 4000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen neliökehys Insaver 75 SQ LED 3000K Hopea neliökehys Insaver 75 SQ LED 4000K Hopea neliökehys Insaver 150 LED 3000K Valkoinen kattorengas Insaver 150 LED 4000K Valkoinen kattorengas Insaver 150 LED 4000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 150 LED 4000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 150 LED 3000K DALI / suorapainikeohjaus Valkoinen kattorengas Insaver 150 LED 4000K DALI / suorapainikeohjaus Valkoinen kattorengas Insaver 150 LED Kirkas suojalasi IP Insaver 175 LED 3000K Valkoinen kattorengas Insaver 175 LED 4000K Valkoinen kattorengas Insaver 175 LED 3000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 175 LED 4000K Himmennettävä (suorapainikeohjaus sekä 1-10V) Valkoinen kattorengas Insaver 175 LED 3000K DALI / suorapainikeohjaus Valkoinen kattorengas Insaver 175 LED 4000K DALI / suorapainikeohjaus INSAVER 150 RS19 Valkoinen TLM LEDkattorengas Insaver 75 LED 3000K 120º cd/klm 180º INSAVER 75 RS LLM LED WW 01 CITIZEN 13W WW 3000K º 120º cd/klm 180º INSAVER 175 RS HLM LED W 01 XPG X K Inasver 175 LED Kirkas suojalasi IP XPG X K Insaver 150 LED 3000K 120º cd/klm 180º 120º Insaver 175 LED 3000K 120º 90º 90º 90º 90º 90º 90º 60º 60º 60º 60º 60º 60º º 0º 30º DLOR = 0.78 ULOR = 0.00 DFF = º 0º 30º LVDT = 9999/389/476 cd/m 2 = 1264 lm DLOR = 1.00 ULOR = 0.00 DFF = º 0º 30º LVDT = 9999/7189/660 cd/m 2 = 1922 lm DLOR = 1.00 ULOR = 0.00 DFF =

54 Lumiance Insaver LED Alasvalot 75 / 150 /

55 Concord LED LED LED- alasvalo Toimistovalaistus Myymälävalaistus Hotellit, koulut ja päiväkodit Laadukkaat asuntokohteet Uusi LED XP-G siruteknologia CREEltä Laaja avautumiskulma Alumiinirakenne Todella taloudellinen ja tehokas vaihtoehto perinteisille pienloistelamppualasvaloille Soveltuu kohteisiin, joissa valonlähteiden vaihtaminen on hankalaa Pitkä käyttöikä 50,000 tuntia Yksittäiset LEDit mahdollistavat kirkkaan valaistuksen, jotka samalla vähentävät varjomuodostuksia Huippulaadukas alumiiniheijastin lisää käyttömukavuutta Soveltuu näyttöpäätetyöskentelyyn; UGR<19, <200 Cd/m2/ 60 Pelkistetty muotokieli, pieni upotusaukko riippuen varusteista Lumenarvot ilmoittavat mitatut kokonaisvalovirrat LEDLED W / 1646 lm 4000K LEDLED LEDLED V HIMMENNETTÄVÄ LEDLED 150 DALI/ SWITCH DIMM LEDLED W / 2203 lm 4000K LEDLED LEDLED V HIMMENNETTÄVÄ LEDLED 150 DALI/ SWITCH DIMM White Bezel + IP54 Vandal Resistant Cover LEDLED W / 3206 lm 4000K LEDLED LEDLED V HIMMENNETTÄVÄ LEDLED 150 DALI/ SWITCH DIMM White Bezel + IP44 Glass Cover Floating Profile Cut Glass Disc Lisätarvikkeet Valkoinen Hopea Koristerengas Kirkas suojalasi IP Etsattu lasi IP Polykarbonaattisuojus IP Hapotettu lasi º 90º cd/klm 180º 120º 90º h (m) 1.0 Emax (lx) º 60º º 0º 30º diameter (m) cone 84º Φ = 1575 lm CREE XLamp XP-G LED 51

56 Concord Myriad Pienloistelamppualasvalo Elektroninen liitäntälaite Alumiiniheijastin Vaatii pienen asennusaukon Runsaasti erilaisia lisäosia With Accessories 3x1,5mm 2 Valaisinrunko (koristerengas tilataan erikseen) HF HF himmennettävä 1-10V 18W TC-TEL Koristerengas valkoinen himmeä kromi kirkas kromi Kometa koristerengas (IP65) Opaloitu koristelasi (IP44) Nelikulmainen kehys (IP20) Koristerengas kirkkaalla lasilla (IP44) Koristerengas opaalilasilla (IP44) Kometa koristerengas (IP65) valoa läpäisevä opaali Opaloitu koristelasi (IP44) Nelikulmainen kehys Koristerengas kirkkaalla lasilla (IP44) Koristerengas opaalilasilla (IP44) Lynx-TE/TC-TEL 18W GX24q-2 18W = 1200 lm DLOR=

57 53

58 54

59 Lumiance Axo XL Valonlähteenä monimetallilamput Alumiinirunko Elektroninen HF-liitäntälaite Värit: valkoinen, musta ja mattahopea 0-90 kallistus- ja 360 kiertomahdollisuus LS1- (1-vaihe) tai LS3- (3-vaihe) virranotin Yksittäisasennus Monopoint- levykkeellä (LS3) (s.57) 55

60 Lumiance Pixo Pro XL Tehokkaaseen korostusvalaistukseen Valonlähteet: Monimetalli HIT/CMI-T 35W, 70W ja 150W kallistus- ja 360 kiertomahdollisuus Elektroninen liitäntälaite Pitävä kitkajärjestelmä varmistaa tarkan suunnattavuuden Yksittäisasennus Monopoint- levykkeellä (LS3) 150 W (s.57). 56

61 Lumiance Punto HIT-DE/CMI-TD Track Hyvä hinta/laatu-suhde Valonlähteenä suositut HIT-monimetallilamput Korostukseen ja laaja-alaisempaan valaistukseen Lisävarusteena saatavana lihan tuoreutta korostava värisuodatin Asennus 3-vaihevirtakiskoon tai yksittäisasennus Monopoint-levykkeellä. 57

62 Concord Beacon Hit/CMI-T Monimetalli Nykyaikainen alumiinivalettu rakenne Pienikokoinen elektroninen liitäntälaite Monimetallilamppu HIT/CMI-T Tukeva G12-kanta Erilaisilla suodattimilla ja lisävarusteilla helppo räätälöidä esittelykohteisiin ja korostusvalaistukseen kts. pääkuvasto s. 297 Yksittäisasennus vain 3- vaihe virranottimella sekä siihen yhteensopivalla 3- vaihe Monopoint- levykkellä (s.57) 58

63 Lumiance Microtrack 3 3-vaihekiskojärjestelmä 3-vaihekisko pinta-asennukseen Yksittäiskiskot varustettu sähkönsyöttörasiolla LS3-virranottimella varustetuille kohdevalaisimille Yksittäis- ja jatkokiskot Mekaaniset ja sähköliittimet lisävarusteina Ripustusmahdollisuus 59

64 Lumiance Microtrack 3 3-vaihekiskojärjestelmä 60

65 Sylvania Alioth Suurpainenatriumlamppu SHP / monimetallilamppu HSI-SX/-HX / elohopealamppu HSL Liitäntälaitekotelo painevalettua alumiinia Erinomaiset lämmönpoisto-ominaisuudet, ta 45 C Eri kotelointiluokkia suojalasilla varustettuna 61

66 62

67 Lumiance Pento XL 370 Läpimitta 370 mm Aluminoitu polykarbonaattiheijastin Pienloiste- ja monimetallilamppumallit Tyylikäs ulkonäkö ja suuri valoteho Sisäänrakennettu konventionaalinen tai elektroninen liitäntälaite Mukana 4 m ripustusvaijeri Sähköinen kytkentä (3x1,5mm2) alumiinikopassa 63

68 Sylvania Mirach Mirach- valaisimen tyylikkyyteen on yhdistetty kestävät valmistusmateriaalit, alumiini ja lasi. Valolähteinä monimetalli- tai pienloistelamput sisään rakennetulla liitäntälaiteella Kaikki mallit toimitetaan RAL9006 sävyyn pulveri maalattuna yhdessä 5mm paksun karkaistun koriste/ suojalasin kanssa Toimitus sisältää: 3 metrin johdon, säädettävät vaijerit sekä Wieland- pikaliittimen 3x2,5mm 2 (heijastimet tilataan erikseen) 64

69 Lumiance Cielo 300 Helppo asentaa Koristeellinen muotoilu Cielo 300 epäsuoraan valaistukseen Elektroninen liitäntälaite 3x2,5mm 2 65

70 Sylvania Sylveo 1 Valonheittimet Tukeva ja selkeälinjainen painevalettu alumiinirunko Korkea optinen hyötysuhde Pienikokoinen Toimitus sisältää liitäntälaitteen ja valonlähteen IP65, ta 40 C Epäsymmetrinen 66

71 Sylvania Sylveo 2 Valonheittimet Tukeva ja selkeälinjainen painevalettu alumiinirunko Korkea optinen hyötysuhde Toimitus sisältää liitäntälaitteen ja valonlähteen IP65, ta 40 C Epäsymmetrinen 67

72 Concord Brio IP65 Pelkistetty muotokieli ja luja rakenne, iskunkestävyys IK10 Erittäin matala rakenne, mm IP65 suihkuveden kestävä TC-DEL- mallit on varustettu HF- laitteella, muut perintinteisellä kuristimella 3x1,5mm 2 68

73 Concord Brio IP65 Ilkivallan kestävä Kestävä ja toimiva rakenne, iskunkestävyys IK10 Kaareva rungon muoto ja asennus pinnan tasoon estävät tehokaasti ilkivaltaa Erikoisruuvit vakiona Ihanteellinen laitosympäristöihin TC-DEL- mallit on varustettu HF- laitteella, muut perinteisellä kuristimella 3x1,5mm 2 69

74 Concord Sterling Bulkhead Ilkivallan kestävät muottivaletut alumiinirungot ja polykarbonaattikuvut Saatavana ilkivallan kestävä lisävarustesarja TC-DEL- mallit on varustettu HF- laitteella, muut perinteisellä kuristimella 3x1,5mm 2 70

75 Concord Sterling Bulkhead Epäsymmetrinen Epäsymmetrinen valonjako Vankka rakenne IK9 Monimetalli tai pienloistelamppu Pienloistelampulle multiliitäntälaite 3x1,5mm 2 Valonlähde 71

76 Concord Monitor Ilkivallan kestävät muottivaletut alumiinirungot ja polykarbonaattikuvut Vankka rakenne IK10 Pintajohdotuskoroke 3x1,5mm 2 72

77 Sylvania Borneo 50 / 100 Sisä- ja ulkokäyttöön Toimitus sisältää pienloistelampun Borneo 50: Painevalettu alumiinirunko, 45 kallistettu suojaritilä Borneo 100: 3 mm lasikansi 3x1,5mm 2 73

78 Sylvania Tanna Kulkuaohjaavaan valaistukseen Sisä- ja ulkokäyttöön Toimitus sisältää monimetalli- tai pienloistelampun Painevalettu alumiinirunko, 3 mm suojalasi Epäsymmetrinen alumiiniheijastin 3x2,5mm 2 74

79 Sylvania Makira 200 Kompakti pinta-asennettava valaisin Sisä- tai ulkokäyttöön Voidaan asentaa valaisemaan ylös- tai alaspäin Suoraan tai epäsuoraan valaistukseen, erilaisia leveän tai kapean valonjaon eloksoituja alumiiniheijastimia Toimitus sisältää valonlähteen 3x2,5mm 2 75

80 Sylvania Subra Jauhemaalaus, väri hopea, akryylikupu. Painevalettu alumiini Helppo asentaa Kokonaiskorkeus 665 mm E27- kanta, liitäntälaitealusta tilataan erikseen Vaihtoehtoina monimetalli- ja suurpainenatriumlamput 76

81 Sylvania Sylalley Jauhemaalaus, väri musta Vahvarakenteinen polykarbonaattikupu Runko painevalettua alumiinia Helppo asentaa Kokonaiskorkeus 800 mm E27- kanta, liitäntälaitealusta tilataan erikseen Vaihtoehtoina monimetalli- ja suurpainenatriulamput 77

82 Concord Sterling-pollari Ainutlaatuinen rakenne, joka takaa valaisimille erinomaisen ilkivallan kestävyyden, IK10 Tehokas optiikka mahdollistaa pitkät asennusvälit 78

83 Concord Skyline Pylväsvalaisin Nykyaikainen ulkovalaisin Luo viehättävän visuaalisen ympäristön pimeässä Monipuoliset valkoisen valon ratkaisut, hyvä värintoisto Sopii 76mm pylvääseen 79

84 KOODI SNRO SIVU KOODI SNRO SIVU KOODI SNRO SIVU SCAN WORLD OY 12/10 80

85 KOODI SNRO SIVU KOODI SNRO SIVU KOODI SNRO SIVU , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

86 KOODI SNRO SIVU KOODI SNRO SIVU , , , , 17 82
