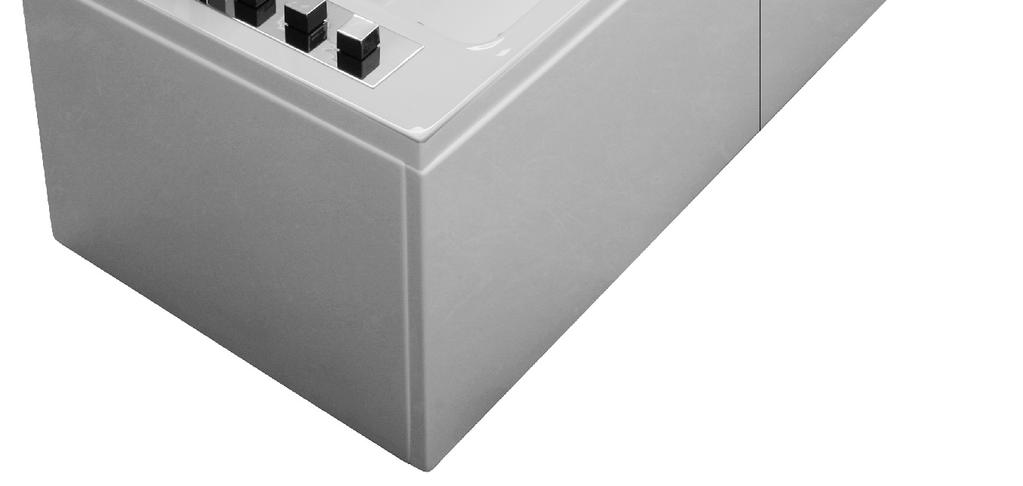

1 Puhdistus ja kunnossapito MUNICH Instructions of installation and usage Asennus- ja käyttöohjeet 1. Kuljetuksen ja asennuksen aikana putkesta ei saa vetää eikä ammetta saa kantaalisävarusteista kiinni pitäen mahdollisten vuotojen välttämiseksi. 2. Kalkkikertymät pyyhitään pois lämpimällä sitrushapolla tai etikalla kostutetulla kankaalla. 3. Älä puhdista ammetta tai lisävarusteita kovalla tai karkealla materiaalilla naarmuuntumisen välttämiseksi. 4. Älä puhdista ammetta tai lisävarusteita polttoaineella mahdollisten vahinkojen välttämiseksi. 5. Veden jättämistä ammeeseen pidemmäksi aikaa ei suositella eikä ammetta suositella käytettäväksi pesemiseen. Lisäksi amme on tyhjennettävä vedestä kylvyn jälkeen sekä kytkettävä irti virtalähteestä. 6. Virranlähteen on oltava tarkoituksenmukainen ja johdot on maadoitettava. 7. Turvallisuuden vuoksi pätevän asentajan on varmistettava asianmukainen maadoitus sekä jäännösvirtalaitteen asentaminen ammetta paikoilleen asennettaessa. 8. Pitkäaikaisen käytön jälkeen ammeeseen kerääntynyt lika pyyhitään pois pehmeällä pyyhkeellä, jossa on hiukan mietoa puhdistusainetta. Metalliosat kiillotetaan levittämällä pyyhkeeseen hiukan autovahaa ja kiillottamalla osat.

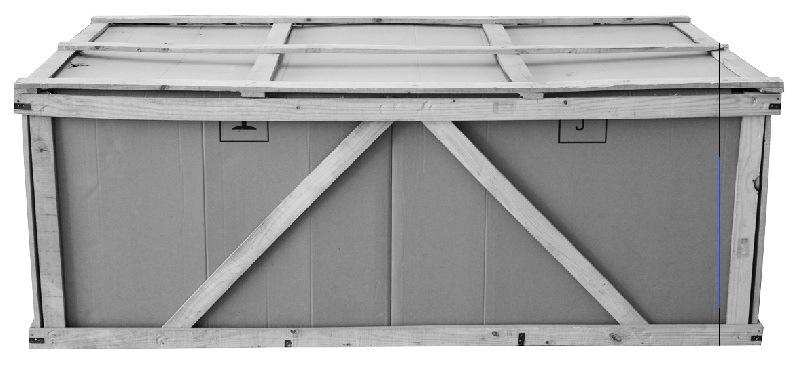

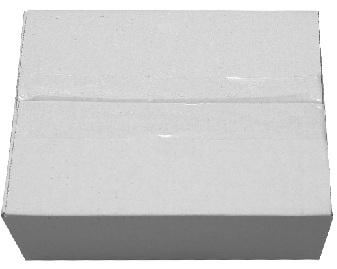

2 Valmistelut Hyvä asiakas, Kiitos, että valitsit tuotteemme. Turvallisuutesi vuoksi pyydämme Sinua perehtymään näihin ohjeisiin ennen ammeen asennusta ja käyttöä. VAROITUS 1. Sydänvaivoista, korkeasta verenpaineesta ja diabeteksesta kärsivien ei tulisi käydä höyrysuihkuissa tai kylvyissä, mikäli he tuntevat olonsa epämukavaksi. (Lapset voivat kylpeä ammeessa aikuisen valvonnassa) 2. Älä kylve ammeessa muiden tietämättä, jos olet nauttinut viiniä tai muuta alkoholia tai rasittavan urheilusuorituksen jälkeen. 3. Vedenlämpötilan tulisi olla alle 45 astetta.sopiva vedenlämpötila suihkua varten on astetta. 4. Älä kylve liian pitkään.suositeltu aika: minuuttia 5. Kaikkia näiden ohjeiden sisältämiä tietoja voidaan muuttaa ilman edeltävää ilmoitusta. 6. Asetuksia, konfigurointeja ja tuotteiden tiedot voidaan muuttaa tai päivittää ilman edeltävää ilmoitusta. 7. Ota yhteyttä jälleenmyyjän suosittelemiin asentajiin mahdollisissa kunnossapitoon liittyvissä asioissa. Älä korjaa tai pura laitetta itse tai valmistaja vapautuu kaikista mahdollisista seurauksista. Ole hyvä ja varmista, että kaikki lisävarusteet ovat pakkauksessa (Amme 1 kpl Lisävarustelaatikko 1 kpl Tyyny 1 kpl) Lisävarustelaatikko Hana 1 kpl Suihkusuutin 1 kpl Viemäritulppa 1kpl Poistoputki 1 kpl Tyyny Asennustyökalut (eivät sisälly toimitukseen) SISÄLLYSLUETTELO Valmistelut Sivu 2 Mittanauha Jakoavain Säädettävä jakoavain Asennusprosessi Sivu 4 Ohjeet tuotteiden käyttöön Sivu 8 Tiivistenauha Kaltevuusmittari Sivu 1 Sivu 2

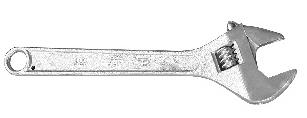

3 Valmistelut Preparations Asennusprosessi Asenna kaksi reikää vesiputkia varten (kylmää ja kuumaa vettä varten), yksi pistorasia, yksi viemäriaukko (läpimitta 5 cm) etukäteen. Toimi kuvan osoittamalla tavalla: KUUMA KYLMÄ 400mm 300mm 610mm 1. Avaa lisävarustelaatikko 1 kuvan osoittamalla tavalla ja ota kuvan esittämä hana esiin. 2. Irrota ruuvi hanan tulosta. VIEMÄRIAUKKO MALLI: MT-RT1803E KOKO: 1800mmX800mmX610mm 1 2 isoa suutinta 3. Aseta hanan tuloputki ammeessa olevaan reikään. 4. Aseta tiiviste pakoilleen alhaalta päin ja ruuvaa se paikoilleen jakoavaimella Poisto 3 14 ilmasuutinta 4 Ohjauspaneeli Säädin 6 8 pientä takasuutinta 7 Tyyny 8 Vedenkierto 9 Poiston kytkin 10 Kylmävesipainike Kuumavesipainike 12 Kytkin 13 Hana 5. Erota vesiputket hanasta. Ruuvaa liitin paikoilleen jakoavaimella. 14 Suihkusuutin Sivu 3 Sivu 4

4 Asennusprosessi Asennusprosessi 1. Avaa lisävarustelaatikko 1 kuvan osoittamalla tavalla. 2. Aseta suihkusuutin ammeeseen oikeaan paikkaan kuvan osoittamalla tavalla. 7. Tiivistä liitokset tiivistysnauhalla. 8. Kiinnitä poistoputki paikoilleen. 3. Erota suihkun letku. 4. Ruuvaa se paikoilleen. 9. Aseta toinen pää viemäriin. 10. Kytke kylmä- ja kuumavesiputket. Nämä kaksi putkea sisältyvät pakkaukseen, valmistelut suorittaa asentaja). 5. Käännä amme kyljelleen ja asenna poistoputki. 6. Tiivistä viemäriliitos tiivistenauhalla. 11. Aseta tulppa viemäriin. 12. Asenna tyyny. Sivu 5 Sivu 6

5 Asennusprosessi Installation Process Ohjeet tuotteiden käyttöön Instruction of Using Our Products 13. Tiivistä amme silikonilla kuvan osoittamalla tavalla Toiminta ( tekniset tiedot) Tiedot: Nimellisjännite: AC 220V-240V Nimellisvirta: 13,6A Eristysvaste: >20MÙ Luokiteltu taajuus: 50Hz-60Hz Nimellisteho: 3000 W Vesitiiviys: IPX4 1. voimakkuuden säätö. 2. Likavedetön putkijärjestelmä. Tekniset tiedot: Toiminto Nimellisjännite Nimellistaajuus Teho Lisätietoja Lämmitin Vesipumppu Ilmakuplat Valaistus Otsoni Äänentoisto AC 220V AC 220V AC 220V AC 12V AC 12V Ohjaustaulun koko: 50HZ 50HZ 50HZ Ohjain 210mm 48mm 45mm (l w h) Generaattori 215mm 125mm 60mm (l w h) 1500W 750 W 300W 20W 5W 8Ù/10W Sivu 7 Sivu 8

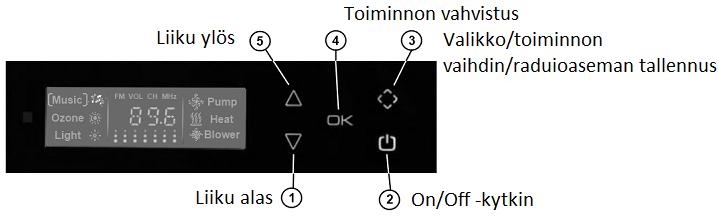

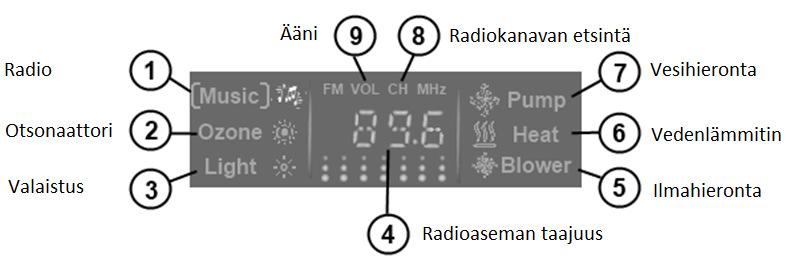

6 Ohjeet tuotteiden käyttöön Instruction of Using Our Products Ohjeet tuotteiden käyttöön Precautions Toiminnot 1 Kaikista napeista kuuluu toimiessa ääni di... di Vedenlämmitin. 2. On/off -kytkin. Paina nappia käynnistääksesi ohjauspaneeli. Lcd-paneelin valaistus alkaa toimia. Paina toisen kerran sammuttaaksesi ohjauspaneeli. 3. Valaisin. Kun ohjauspaneeli on kytketty päälle, paina ``, `` valitaksesi valaistus. Kun kursori on (Light), paina `` `` valaistuksen käynnistämiseksi. Valon ikoni alkaa vilkkua. Paina uudelleen nappia `` `` sammuttaaksesi valaisin. Ikoni lakkaa vilkkumasta. 4.Lukitus. Jos mitään toimintoa ei ole 1 minuutin aikana käytetty, ohjauspaneeli lukkiutuu automaattisesti. Lcd-näyttöön tulee ``LOCK. Pidä mitä tahansa nappia alas painettuna yli 3 sekuntia avataksesi paneeli. 5.Otsonaattori. Kun ohjauspaneeli on käynnistetty, paina ``, `` valitaksesi otsonaattori. Kun kursori on (Ozone), paina `` `` käynnistääksesi otsonaattori. Otsonaattorin ikoni alkaa vilkkua. Paina uudelleen nappia `` `` kytkeäksesi otsonaattori pois päältä. Ikoni lakkaa vilkkumasta. 6.Ilmahieronta. Kun ohjauspaneeli on käynnistetty, paina ``, `` valitaksesi ilmahieronta. Kun kursori on (Blower), paina `` `` käynnistääksesi ilmahieronta. Ilmahieronnan ikoni alkaa Tämä toiminto toimii vain vesihieronnan kanssa samaan aikaan Kun ohjauspaneeli on käynnistetty, paina ``, `` valitaksesi vedenlämmitin. Kun kursori on (Heat), paina `` `` käynnistääksesi vedenlämmitin Termostaatilla varustetun vedenlämmittimen tehtaan säätö on 37 o C. Termostaatilla varustettu vedenlämmitin aloittaa toiminnan, kun ammeen veden lämpötila on 36 o C ja lopettaa toiminnan, kun ammeen veden lämpötila on 38 o C Kun vedenlämmitintoiminto toimii, paina nappia `` `` muuttaaksesi tehtaan säätöä 37 o C, kunnes lämpötilan lukema näytössä alkaa vilkkua. Paina ``, `` yhden kerran lämpötilan nostamiseksi tai laskemiseksi 1 o C verran. Kun ``, `` pidetään alas painettuna yli 2 sekuntia, lämpötila nousee tai laskee nopeudella ``1 o C/0,5s``. Lämpötilojen säätöväli on 30 o C - 45 o C Mikäli syntyy lämpömittarin häiriö, näyttöön tulee vikailmoitus ``E1`` ja ääni di... di... ja vedenlämmitin lakkaa toimimasta. vilkkua. Paina uudelleen nappia `` vilkkumasta. 7.Vesihieronta. `` kytkeäksesi ilmahieronta pois päältä. Ikoni lakkaa 9. Radio Radio toimii taajuuksilla 87,5 MHz 108,0 MHz Kun ohjauspaneeli on päälle kytketty, paina ``, `` valitaksesi radio. Kun kursori 7.1. Vedentason anturi suojaa vesipumppua palamiselta. Vesihieronnan pumppu ei ala toimia ennen kuin amme on täyttynyt vedellä hierontasuuttimiin asti Kun ohjauspaneeli on käynnistetty, paina ``, `` valitaksesi vesihieronta. Kun kursori on (Music), paina `` `` käynnistääksesi radio. Ohjauspaneeliin tulee voimassa oleva taajuus ja ikoni ``FM`` alkaa palaa. Paina vielä kerran `` `` sulkeaksesi radio Kun radiotoiminto on kytketty päälle, paina uuden taajuuden säätämiseksi nappia on (Pump), paina `` uudelleen nappia `` `` käynnistääksesi vesihieronta. Vesihieronnan ikoni alkaa vilkkua. Paina `` kytkeäksesi vesihieronta pois päältä. Ikoni lakkaa vilkkumasta. `` `` kunnes ``FM ja ``MHz ikonit alkavat vilkkua. Sivu 9 Sivu 10

7 Ohjeet tuotteiden käyttöön Instruction of Using Our Products Varotoimepiteet Precautions 9.3. Paina nappia `` taajuuden muuttamiseksi 100 KHz verran. Pidä nappia `` alas painettuna yli 2 sekuntia ja järjestelmä alkaa automaattisesti etsiä selvempiä taajuuksia. Ensimmäinen löydetty radioasema lukitaan automaattisesti. Kun etsinnän lukema näytössä saavuttaa MHz, paina vielä kerran nappia `` ja taajuus hyppää lukemaan 87.5 MHz. Paina nappia `` muuttaaksesi taajuutta 100 KHz verran. Pidä nappia `` alas painettuna 2 sekuntia ja järjestelmä alkaa etsiä automaattisesti selvempiä taajuuksia. Ensimmäinen löydetty radioasema lukitaan automaattisesti. Kun etsinnän lukema näytössä saavuttaa 87.5 MHz, paina vielä kerran nappia `` ja taajuus hyppää lukemaan MHz Kun radiotoiminto on kytketty päälle, paina nappia `` `` kunnes ikoni ``VOL alkaa vilkkua. Paina nappia `` voimistaaksesi ääntä, paina nappia `` vaimentaaksesi ääntä. Äänenvoimakkuuden skaala on Radioasemien tallentaminen. Jos haluat tallentaa valitun taajuuden, paina `` `` nappia kunnes ``CH -ikoni alkaa vilkkua 1. Asennuksen voi suorittaa pätevä asentaja ja pintavuotosuojaus on asennettava sellaiseen paikkaan, jossa sitä voidaan valvoa esteettä. 2. Sähköosat on maadoitettava hyvin, sillä valmistaja ei ole muussa tapauksessa vastuussa mistään mahdollisista aiheutuvista tappiosta tai seurauksista. 3. Virtalähteen kuormitus on huomioitava asennusvaiheessa, jotta laitteen toiminta ei häiriinny eikä onnettomuuksia pääse tapahtumaan! 4. Mikäli minkä tahansa toimintojen käynnistäminen ei onnistu edellä kuvatulla tavalla, ota yhteyttä pätevään asentajaan tai paikalliseen myyjään. 5. Mikäli ammetta ei käytetä pitkään aikana, kytke amme irti virtalähteestä. 6. Virroitettujen osien on oltava kylpevän henkilön ulottumattomissa, lukuun ottamatta erittäin matalajännitteisiä ja turvallisia osia, joiden jännite ei ylitä 12V. 7. Maadoitetut laitteet on kytkettävä pysyvästi kiinteällä johdotuksella. 8. Sähköosia sisältävät kokoonpanot on asetettava siten, että ne eivät voi pudota ammeeseen (ei koske kaukosäädintä). 9. Amme on varustettava jäännösvirtalaitteella (RCD), jonka luokiteltu jäännösvirta ei ylitä 30 ma. 10. Varmista, että johdot on asennettu oikein. 11. Varmista, että tasapotentiaalinen kytkentä on suoritettu oikein. 12. Kaikissa navoissa on oltava vähintään 3,0 mm erotus pois päältä kytkemisen varmistamiseksi ja johdotukset on suoritettava johdotuskaavion mukaisesti. 13. Mikäli virtajohto on vaurioitunut, johdon voi vaihtaa valmistaja, valtuutettu huolto tai muu vastaava pätevä henkilö mahdollisten vaaratilanteiden välttämiseksi. näytössä. Paina ``, `` valitaksesi tallennuspaikka (1 18 paikkaa muistissa). Valinnan jälkeen paina `` `` ja tajuus on tallennettu kyseiseen muistipaikkaan. Tallennetun aseman valinta. Kun radiotoiminto on kytketty päälle, paina `` `` nappia kunnes Maadoitusmerkintä Tasapotentiaalinen Kytkimen merkintä ``CH -ikoni alkaa vilkkua näytössä. Paina ``, `` valitaksesi tallennettu paikka 18 paikan joukosta Kun painat `` `` nappia eri toimintojen valitsemiseksi ja et sen jälkeen käytä nappeja ``, `` 5 sekunnin aikana, järjestelmä poistuu toimintojen valinnasta. Aloita uudelleen painamalla nappia `` ``. Sivu 11 Sivu 12
