Moottoritoimilaitteellinen EuroNOK näytteenotto- ja sulkuventtiilikaivo
|
|
- Jyrki Honkanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

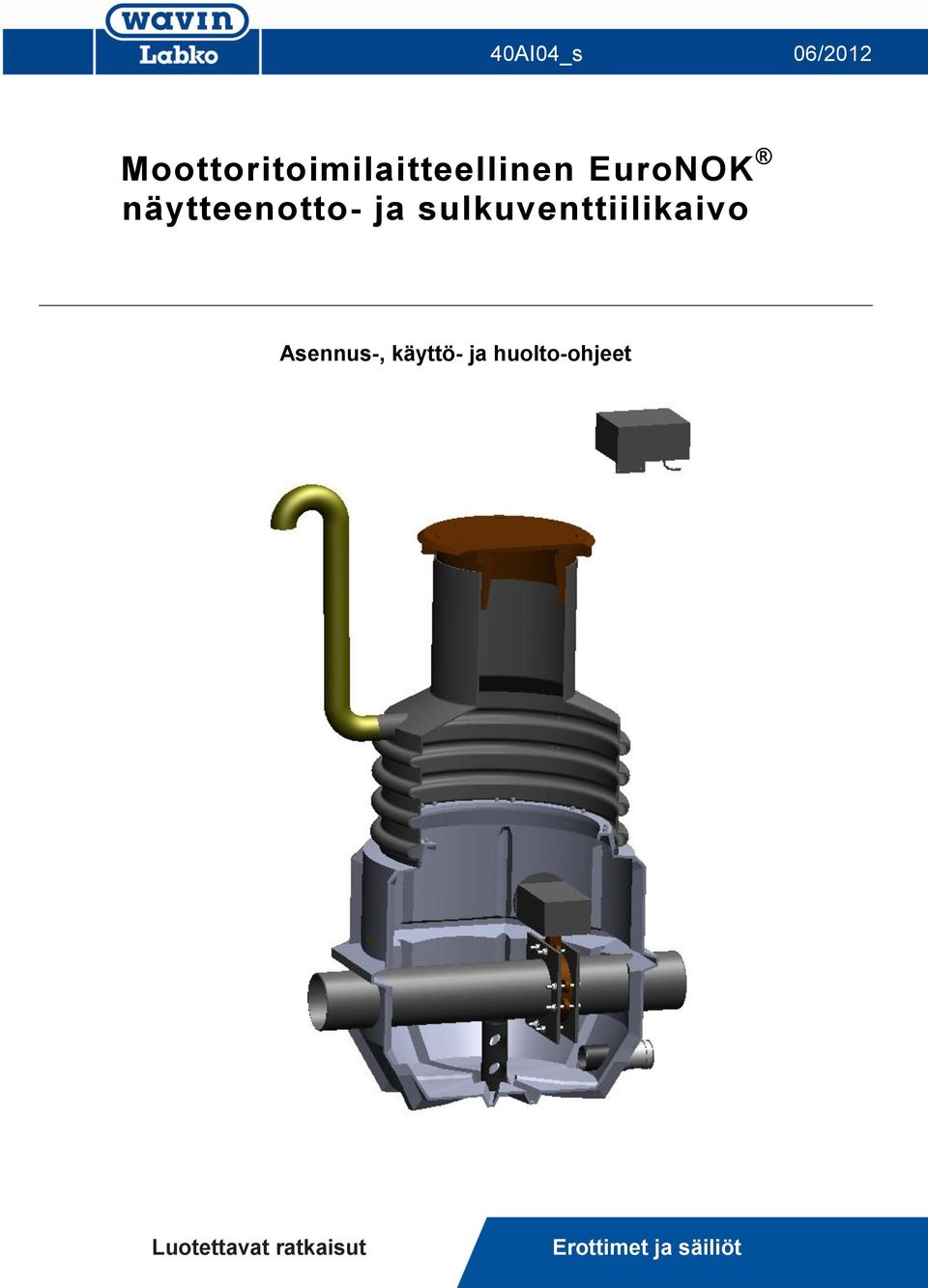

1 06/2012 Moottoritoimilaitteellinen EuroNOK näytteenotto- ja sulkuventtiilikaivo Asennus-, käyttö- ja huolto-ohjeet Luotettavat ratkaisut Erottimet ja säiliöt

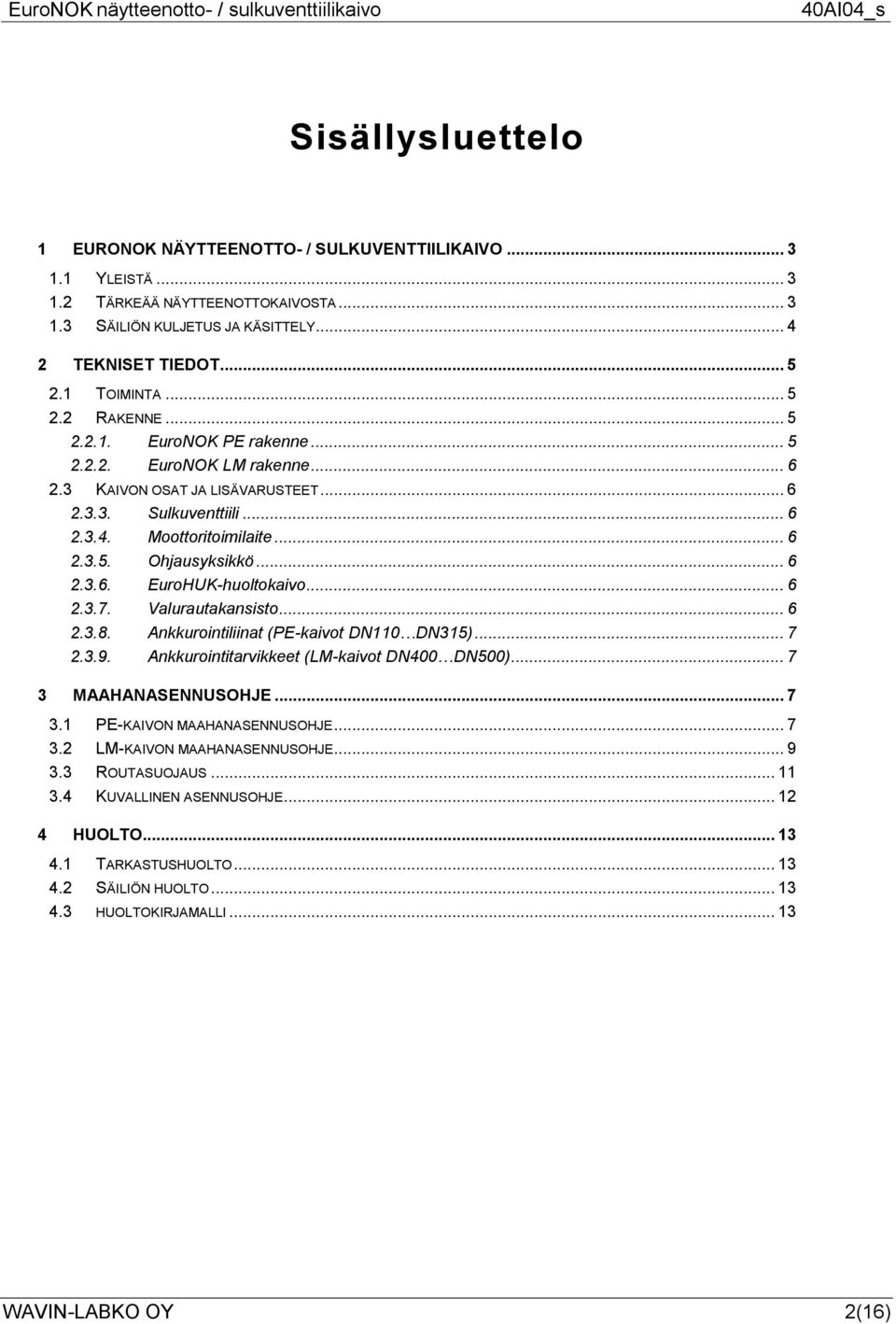

2 Sisällysluettelo 1 EURONOK NÄYTTEENOTTO- / SULKUVENTTIILIKAIVO YLEISTÄ TÄRKEÄÄ NÄYTTEENOTTOKAIVOSTA SÄILIÖN KULJETUS JA KÄSITTELY TEKNISET TIEDOT TOIMINTA RAKENNE EuroNOK PE rakenne EuroNOK LM rakenne KAIVON OSAT JA LISÄVARUSTEET Sulkuventtiili Moottoritoimilaite Ohjausyksikkö EuroHUK-huoltokaivo Valurautakansisto Ankkurointiliinat (PE-kaivot DN110 DN315) Ankkurointitarvikkeet (LM-kaivot DN400 DN500) MAAHANASENNUSOHJE PE-KAIVON MAAHANASENNUSOHJE LM-KAIVON MAAHANASENNUSOHJE ROUTASUOJAUS KUVALLINEN ASENNUSOHJE HUOLTO TARKASTUSHUOLTO SÄILIÖN HUOLTO HUOLTOKIRJAMALLI WAVIN-LABKO OY 2(16)
3 1 EURONOK NÄYTTEENOTTO- / SULKUVENTTIILIKAIVO 1.1 Yleistä Tässä ohjeessa selostetaan moottoritoimilaitteellisen EuroNOK Näytteenotto- ja sulkuventtiilikaivon asennus, käyttö ja huolto. Kaivo on tarkoitettu kytkettäväksi viemärilinjaan erotinjärjestelmän perään, jolloin se mahdollistaa viemäriverkkoon johdettavan jäteveden laadun valvonnan ja viemärilinjan sulkemisen tarvittaessa. Kaivo valitaan öljynerottimen lähtöyhteen koon mukaan (DN 110, 160, 200, 250, 315, 400 tai 500). Tuotteen rakenne voidaan räätälöidä asiakkaan tarpeiden mukaiseksi riippuen hulevesimääristä ja huoltovälistä. Kaivon asennussyvyys sovitetaan kuhunkin käyttökohteeseen sopivaksi huoltokaivon avulla. EN 858 (Separator system for light liquids) -standardin mukaiseen erotinjärjestelmään kuuluvat EuroHEK hiekan- ja lietteenerotin, EuroPEK I-luokan öljynerotin ja EuroNOK näytteenotto- ja sulkuventtiilikaivo. Erillisissä ohjeissa on selostettu EuroPEK öljynerottimen ja EuroHEK hiekanerottimen asennus, käyttö ja huolto. 1.2 Tärkeää näytteenottokaivosta Jotta kaivo toimisi parhaalla mahdollisella tavalla, lue huolella tämä asennus-, käyttö- ja huolto-ohje sekä kiinnitä asennuksessa huomiota erityisesti alla mainittuihin asioihin työturvallisuuden ja kaivon toiminnan takaamiseksi: Käsittele säiliötä varoen äläkä vieritä tai pudota sitä. Sido säiliö huolellisesti kuljetuksen ajaksi, jotta se ei vahingoitu. Tarkista säiliö välittömästi asennuspaikalla mahdollisten kuljetusvaurioiden varalta. Ankkuroi säiliö tarvittaessa, jotta se ei nouse maasta pohjaveden tai asennuskaivantoon valuneen sadeveden aiheuttaman nosteen vaikutuksesta. Asennuskaivannon täyttöön suositellaan käytettäväksi mursketta raekooltaan 3-16 mm. Liikennealueella säiliön päälle on valettava kuormantasauslaatta. Maatäytön aikana kaivurilla ei saa ajaa lähempää kuin 1,5 m säiliön reunoista ja päädyistä. Täytä säiliö vedellä välittömästi asennuksessa sekä tyhjennysten jälkeen. Kaivolle on suoritettava ohjeen mukaiset tarkastus- ja huoltotoimenpiteet varman ja hyvän toiminnan takaamiseksi. Merkitse säiliön sijainti esim. hälyttimen yhteyteen tai kiinteistön huoltokirjaan (esim. kartta tai sijaintikuvaus). Säiliöön meneminen on sallittua ainoastaan noudattaen kaikkia paikallisia säiliötyö- ja työturvallisuusmääräyksiä (esim. happipitoisuuden mittaus, turvavaljaiden sekä turvaköyden käyttö ym.). Tupakointi ja avotulen teko säiliöiden läheisyydessä on kielletty. Onnettomuuksien ehkäisemiseksi tulee säiliön kansi pitää aina ehdottomasti suljettuna! On aina kiinteistön omistajan vastuulla, ettei säiliöön pääse putoamaan mitään (lapset, eläimet, jne.)! WAVIN-LABKO OY 3(16)

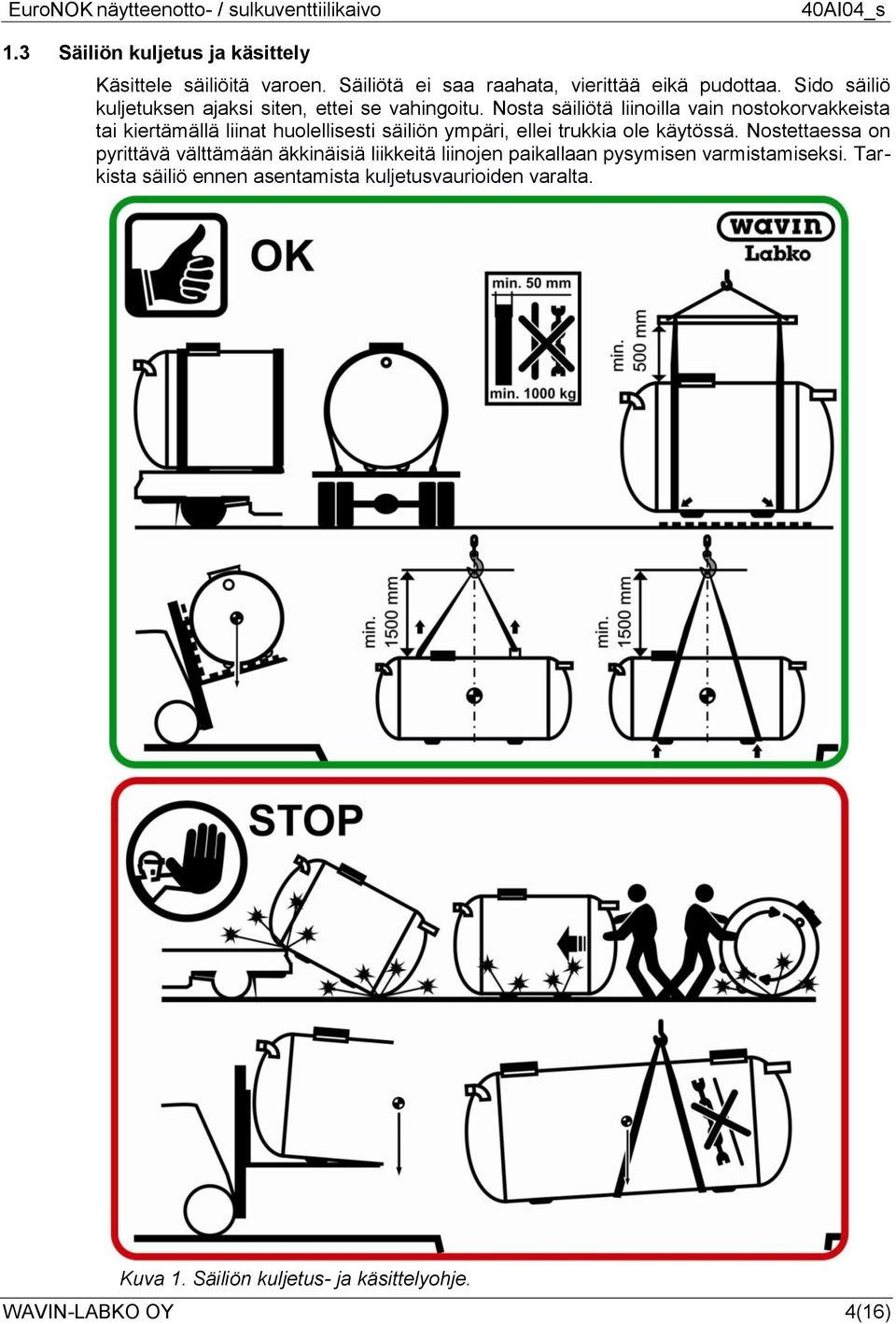

4 1.3 Säiliön kuljetus ja käsittely Käsittele säiliöitä varoen. Säiliötä ei saa raahata, vierittää eikä pudottaa. Sido säiliö kuljetuksen ajaksi siten, ettei se vahingoitu. Nosta säiliötä liinoilla vain nostokorvakkeista tai kiertämällä liinat huolellisesti säiliön ympäri, ellei trukkia ole käytössä. Nostettaessa on pyrittävä välttämään äkkinäisiä liikkeitä liinojen paikallaan pysymisen varmistamiseksi. Tarkista säiliö ennen asentamista kuljetusvaurioiden varalta. Kuva 1. Säiliön kuljetus- ja käsittelyohje. WAVIN-LABKO OY 4(16)

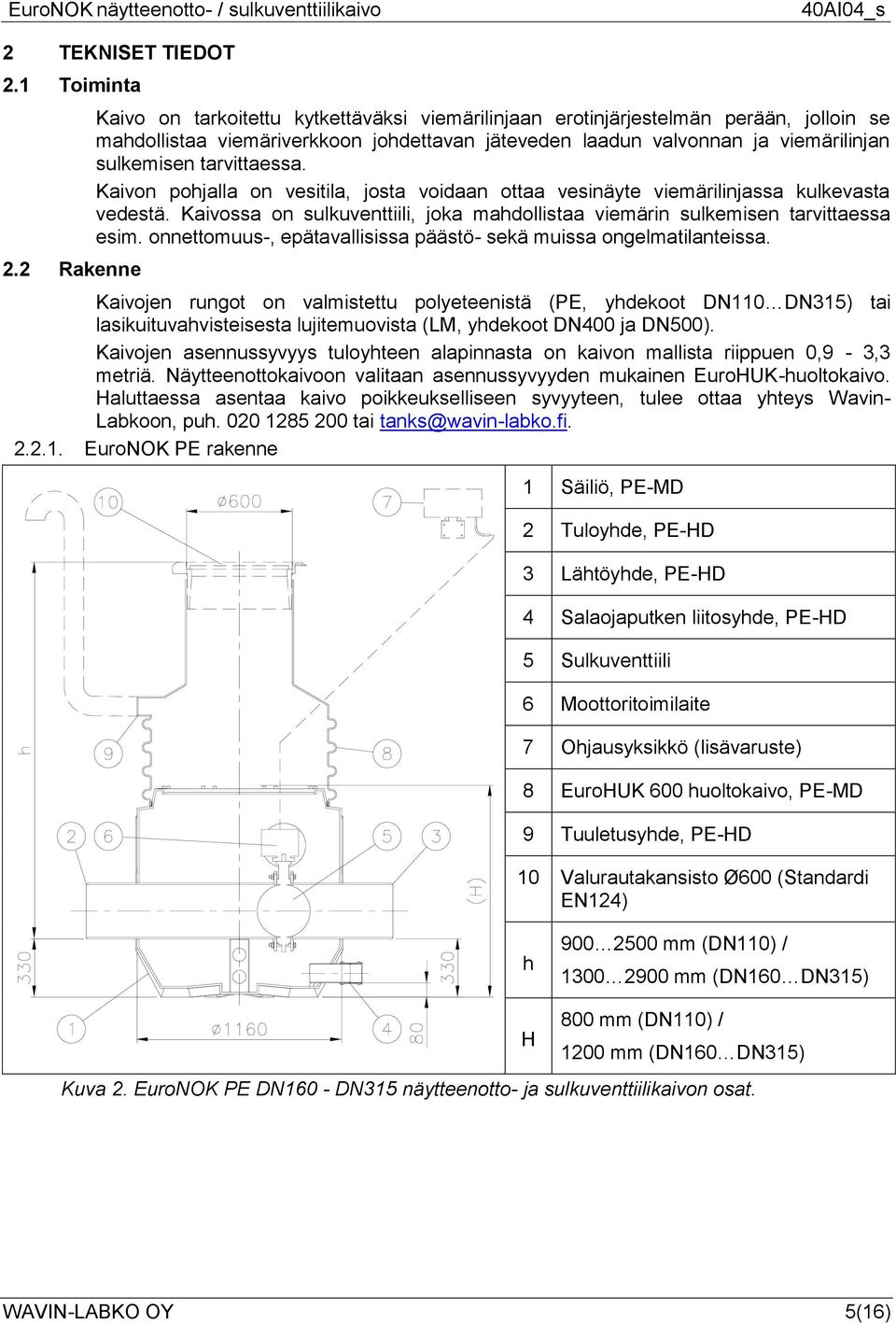

5 2 TEKNISET TIEDOT 2.1 Toiminta 2.2 Rakenne Kaivo on tarkoitettu kytkettäväksi viemärilinjaan erotinjärjestelmän perään, jolloin se mahdollistaa viemäriverkkoon johdettavan jäteveden laadun valvonnan ja viemärilinjan sulkemisen tarvittaessa. Kaivon pohjalla on vesitila, josta voidaan ottaa vesinäyte viemärilinjassa kulkevasta vedestä. Kaivossa on sulkuventtiili, joka mahdollistaa viemärin sulkemisen tarvittaessa esim. onnettomuus-, epätavallisissa päästö- sekä muissa ongelmatilanteissa. Kaivojen rungot on valmistettu polyeteenistä (PE, yhdekoot DN110 DN315) tai lasikuituvahvisteisesta lujitemuovista (LM, yhdekoot DN400 ja DN500). Kaivojen asennussyvyys tuloyhteen alapinnasta on kaivon mallista riippuen 0,9-3,3 metriä. Näytteenottokaivoon valitaan asennussyvyyden mukainen EuroHUK-huoltokaivo. Haluttaessa asentaa kaivo poikkeukselliseen syvyyteen, tulee ottaa yhteys Wavin- Labkoon, puh tai EuroNOK PE rakenne 1 Säiliö, PE-MD 2 Tuloyhde, PE-HD 3 Lähtöyhde, PE-HD 4 Salaojaputken liitosyhde, PE-HD 5 Sulkuventtiili 6 Moottoritoimilaite 7 Ohjausyksikkö (lisävaruste) 8 EuroHUK 600 huoltokaivo, PE-MD 9 Tuuletusyhde, PE-HD 10 Valurautakansisto Ø600 (Standardi EN124) h mm (DN110) / mm (DN160 DN315) 800 mm (DN110) / H 1200 mm (DN160 DN315) Kuva 2. EuroNOK PE DN160 - DN315 näytteenotto- ja sulkuventtiilikaivon osat. WAVIN-LABKO OY 5(16)

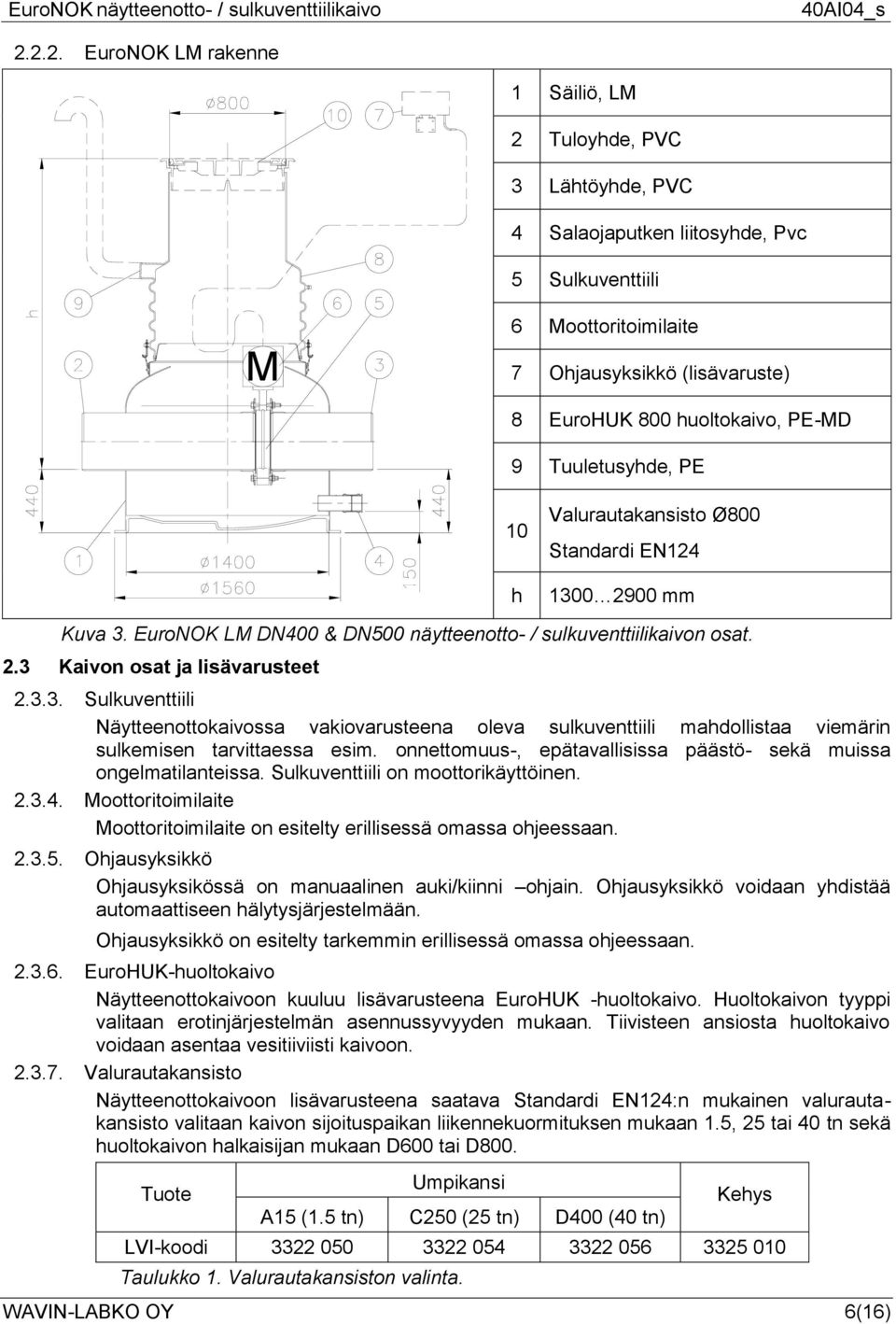

6 EuroNOK LM rakenne 1 Säiliö, LM 2 Tuloyhde, PVC 3 Lähtöyhde, PVC 4 Salaojaputken liitosyhde, Pvc 5 Sulkuventtiili M 6 Moottoritoimilaite 7 Ohjausyksikkö (lisävaruste) 8 EuroHUK 800 huoltokaivo, PE-MD 9 Tuuletusyhde, PE 10 h Valurautakansisto Ø800 Standardi EN mm Kuva 3. EuroNOK LM DN400 & DN500 näytteenotto- / sulkuventtiilikaivon osat. 2.3 Kaivon osat ja lisävarusteet Sulkuventtiili Näytteenottokaivossa vakiovarusteena oleva sulkuventtiili mahdollistaa viemärin sulkemisen tarvittaessa esim. onnettomuus-, epätavallisissa päästö- sekä muissa ongelmatilanteissa. Sulkuventtiili on moottorikäyttöinen Moottoritoimilaite Moottoritoimilaite on esitelty erillisessä omassa ohjeessaan Ohjausyksikkö Ohjausyksikössä on manuaalinen auki/kiinni ohjain. Ohjausyksikkö voidaan yhdistää automaattiseen hälytysjärjestelmään. Ohjausyksikkö on esitelty tarkemmin erillisessä omassa ohjeessaan EuroHUK-huoltokaivo Näytteenottokaivoon kuuluu lisävarusteena EuroHUK -huoltokaivo. Huoltokaivon tyyppi valitaan erotinjärjestelmän asennussyvyyden mukaan. Tiivisteen ansiosta huoltokaivo voidaan asentaa vesitiiviisti kaivoon Valurautakansisto Näytteenottokaivoon lisävarusteena saatava Standardi EN124:n mukainen valurautakansisto valitaan kaivon sijoituspaikan liikennekuormituksen mukaan 1.5, 25 tai 40 tn sekä huoltokaivon halkaisijan mukaan D600 tai D800. Tuote Umpikansi A15 (1.5 tn) C250 (25 tn) D400 (40 tn) Kehys LVI-koodi Taulukko 1. Valurautakansiston valinta. WAVIN-LABKO OY 6(16)

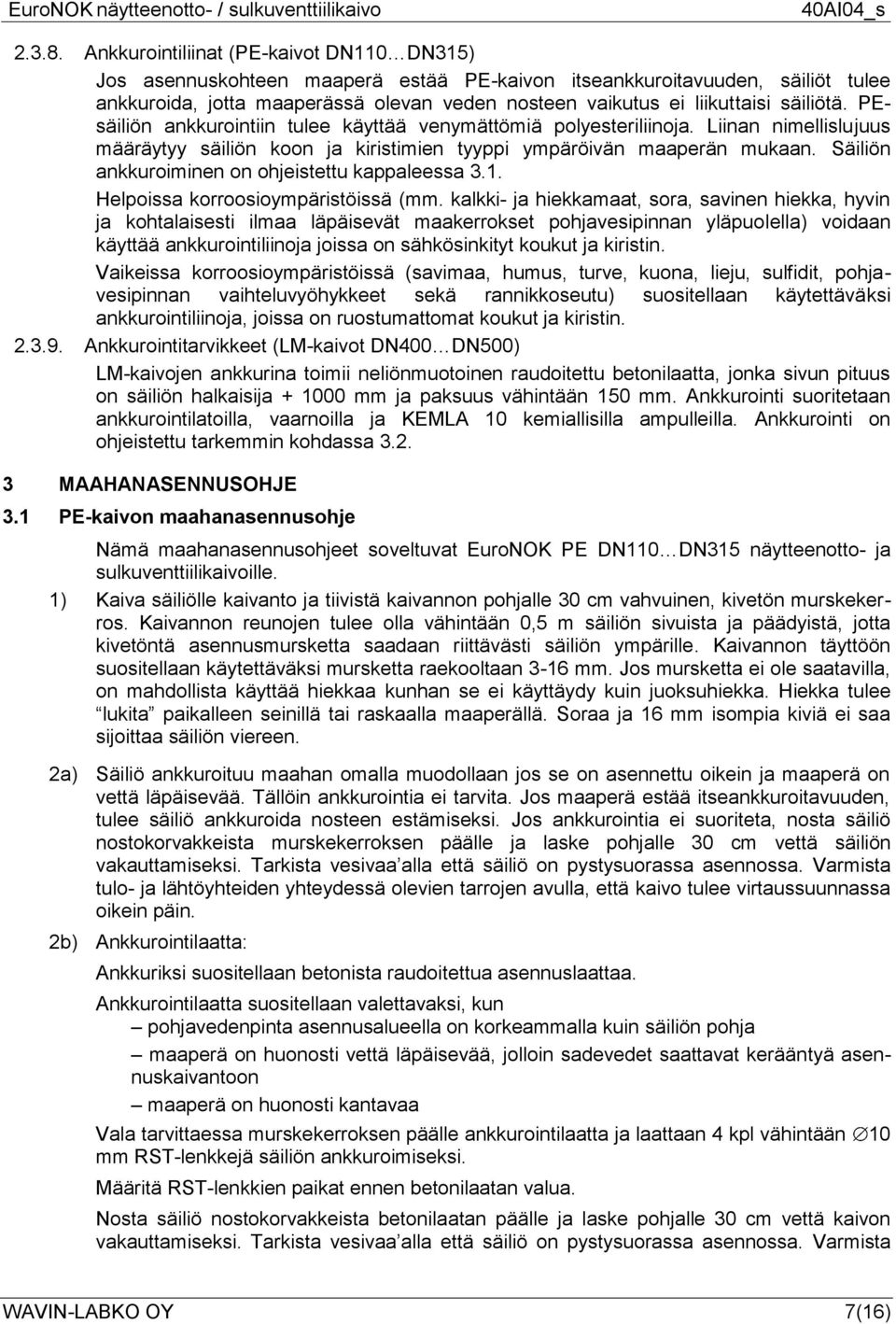

7 Ankkurointiliinat (PE-kaivot DN110 DN315) Jos asennuskohteen maaperä estää PE-kaivon itseankkuroitavuuden, säiliöt tulee ankkuroida, jotta maaperässä olevan veden nosteen vaikutus ei liikuttaisi säiliötä. PEsäiliön ankkurointiin tulee käyttää venymättömiä polyesteriliinoja. Liinan nimellislujuus määräytyy säiliön koon ja kiristimien tyyppi ympäröivän maaperän mukaan. Säiliön ankkuroiminen on ohjeistettu kappaleessa 3.1. Helpoissa korroosioympäristöissä (mm. kalkki- ja hiekkamaat, sora, savinen hiekka, hyvin ja kohtalaisesti ilmaa läpäisevät maakerrokset pohjavesipinnan yläpuolella) voidaan käyttää ankkurointiliinoja joissa on sähkösinkityt koukut ja kiristin. Vaikeissa korroosioympäristöissä (savimaa, humus, turve, kuona, lieju, sulfidit, pohjavesipinnan vaihteluvyöhykkeet sekä rannikkoseutu) suositellaan käytettäväksi ankkurointiliinoja, joissa on ruostumattomat koukut ja kiristin Ankkurointitarvikkeet (LM-kaivot DN400 DN500) LM-kaivojen ankkurina toimii neliönmuotoinen raudoitettu betonilaatta, jonka sivun pituus on säiliön halkaisija mm ja paksuus vähintään 150 mm. Ankkurointi suoritetaan ankkurointilatoilla, vaarnoilla ja KEMLA 10 kemiallisilla ampulleilla. Ankkurointi on ohjeistettu tarkemmin kohdassa MAAHANASENNUSOHJE 3.1 PE-kaivon maahanasennusohje Nämä maahanasennusohjeet soveltuvat EuroNOK PE DN110 DN315 näytteenotto- ja sulkuventtiilikaivoille. 1) Kaiva säiliölle kaivanto ja tiivistä kaivannon pohjalle 30 cm vahvuinen, kivetön murskekerros. Kaivannon reunojen tulee olla vähintään 0,5 m säiliön sivuista ja päädyistä, jotta kivetöntä asennusmursketta saadaan riittävästi säiliön ympärille. Kaivannon täyttöön suositellaan käytettäväksi mursketta raekooltaan 3-16 mm. Jos mursketta ei ole saatavilla, on mahdollista käyttää hiekkaa kunhan se ei käyttäydy kuin juoksuhiekka. Hiekka tulee lukita paikalleen seinillä tai raskaalla maaperällä. Soraa ja 16 mm isompia kiviä ei saa sijoittaa säiliön viereen. 2a) Säiliö ankkuroituu maahan omalla muodollaan jos se on asennettu oikein ja maaperä on vettä läpäisevää. Tällöin ankkurointia ei tarvita. Jos maaperä estää itseankkuroitavuuden, tulee säiliö ankkuroida nosteen estämiseksi. Jos ankkurointia ei suoriteta, nosta säiliö nostokorvakkeista murskekerroksen päälle ja laske pohjalle 30 cm vettä säiliön vakauttamiseksi. Tarkista vesivaa alla että säiliö on pystysuorassa asennossa. Varmista tulo- ja lähtöyhteiden yhteydessä olevien tarrojen avulla, että kaivo tulee virtaussuunnassa oikein päin. 2b) Ankkurointilaatta: Ankkuriksi suositellaan betonista raudoitettua asennuslaattaa. Ankkurointilaatta suositellaan valettavaksi, kun pohjavedenpinta asennusalueella on korkeammalla kuin säiliön pohja maaperä on huonosti vettä läpäisevää, jolloin sadevedet saattavat kerääntyä asennuskaivantoon maaperä on huonosti kantavaa Vala tarvittaessa murskekerroksen päälle ankkurointilaatta ja laattaan 4 kpl vähintään 10 mm RST-lenkkejä säiliön ankkuroimiseksi. Määritä RST-lenkkien paikat ennen betonilaatan valua. Nosta säiliö nostokorvakkeista betonilaatan päälle ja laske pohjalle 30 cm vettä kaivon vakauttamiseksi. Tarkista vesivaa alla että säiliö on pystysuorassa asennossa. Varmista WAVIN-LABKO OY 7(16)

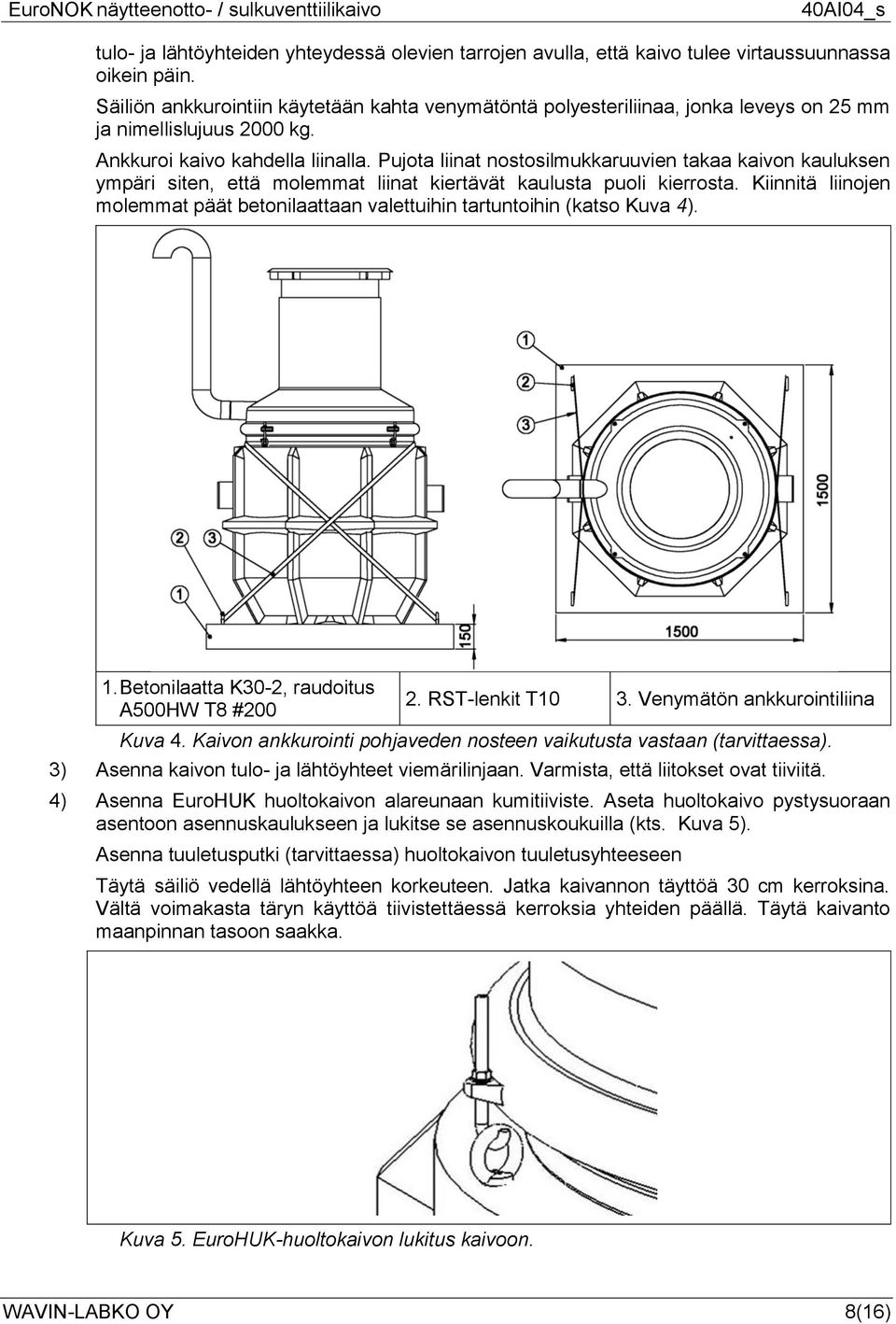

8 tulo- ja lähtöyhteiden yhteydessä olevien tarrojen avulla, että kaivo tulee virtaussuunnassa oikein päin. Säiliön ankkurointiin käytetään kahta venymätöntä polyesteriliinaa, jonka leveys on 25 mm ja nimellislujuus 2000 kg. Ankkuroi kaivo kahdella liinalla. Pujota liinat nostosilmukkaruuvien takaa kaivon kauluksen ympäri siten, että molemmat liinat kiertävät kaulusta puoli kierrosta. Kiinnitä liinojen molemmat päät betonilaattaan valettuihin tartuntoihin (katso Kuva 4). 1. Betonilaatta K30-2, raudoitus A500HW T8 # RST-lenkit T10 3. Venymätön ankkurointiliina Kuva 4. Kaivon ankkurointi pohjaveden nosteen vaikutusta vastaan (tarvittaessa). 3) Asenna kaivon tulo- ja lähtöyhteet viemärilinjaan. Varmista, että liitokset ovat tiiviitä. 4) Asenna EuroHUK huoltokaivon alareunaan kumitiiviste. Aseta huoltokaivo pystysuoraan asentoon asennuskaulukseen ja lukitse se asennuskoukuilla (kts. Kuva 5). Asenna tuuletusputki (tarvittaessa) huoltokaivon tuuletusyhteeseen Täytä säiliö vedellä lähtöyhteen korkeuteen. Jatka kaivannon täyttöä 30 cm kerroksina. Vältä voimakasta täryn käyttöä tiivistettäessä kerroksia yhteiden päällä. Täytä kaivanto maanpinnan tasoon saakka. Kuva 5. EuroHUK-huoltokaivon lukitus kaivoon. WAVIN-LABKO OY 8(16)

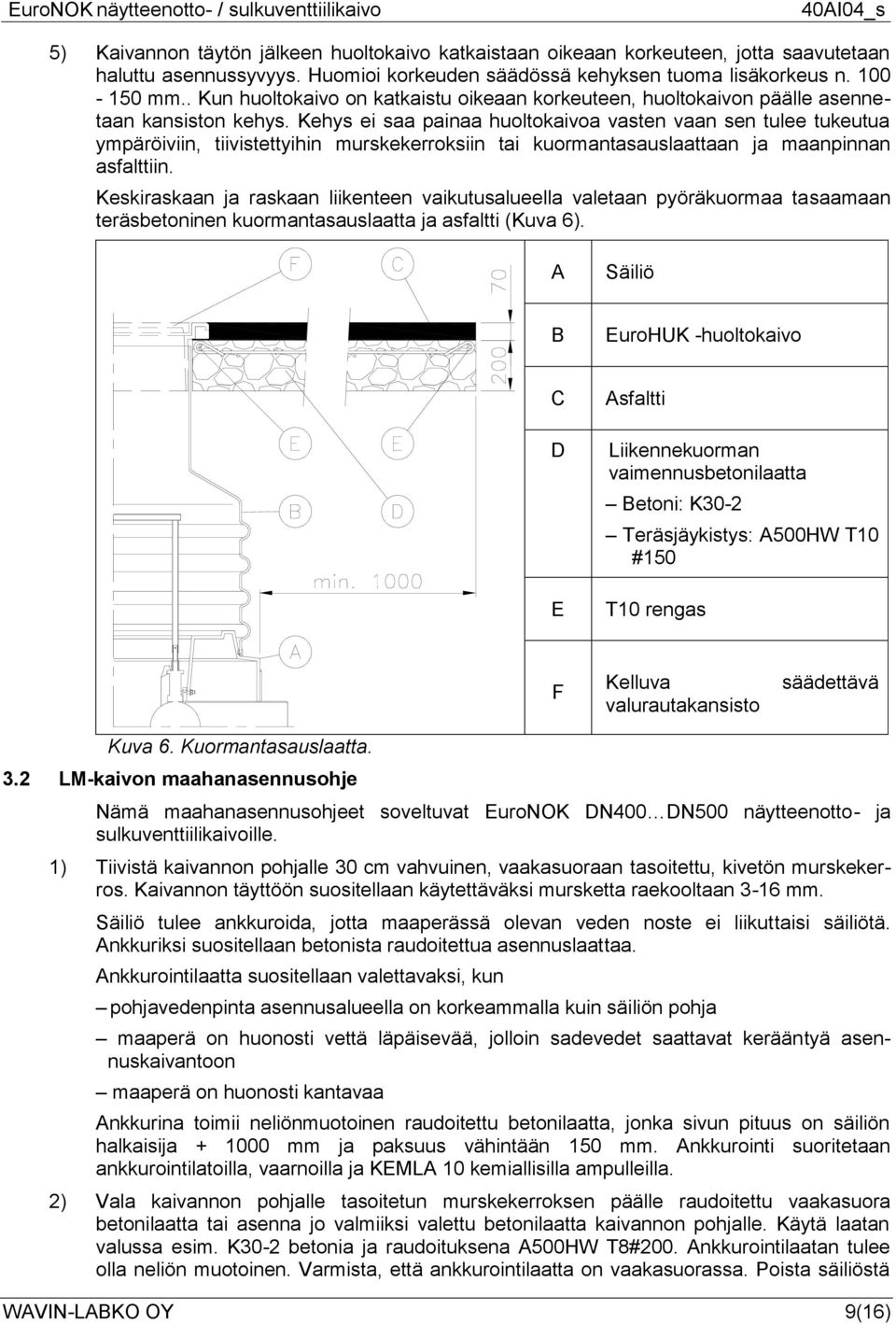

9 5) Kaivannon täytön jälkeen huoltokaivo katkaistaan oikeaan korkeuteen, jotta saavutetaan haluttu asennussyvyys. Huomioi korkeuden säädössä kehyksen tuoma lisäkorkeus n mm.. Kun huoltokaivo on katkaistu oikeaan korkeuteen, huoltokaivon päälle asennetaan kansiston kehys. Kehys ei saa painaa huoltokaivoa vasten vaan sen tulee tukeutua ympäröiviin, tiivistettyihin murskekerroksiin tai kuormantasauslaattaan ja maanpinnan asfalttiin. Keskiraskaan ja raskaan liikenteen vaikutusalueella valetaan pyöräkuormaa tasaamaan teräsbetoninen kuormantasauslaatta ja asfaltti (Kuva 6). A Säiliö B EuroHUK -huoltokaivo C D E Asfaltti Liikennekuorman vaimennusbetonilaatta Betoni: K30-2 Teräsjäykistys: A500HW T10 #150 T10 rengas F Kelluva valurautakansisto säädettävä Kuva 6. Kuormantasauslaatta. 3.2 LM-kaivon maahanasennusohje Nämä maahanasennusohjeet soveltuvat EuroNOK DN400 DN500 näytteenotto- ja sulkuventtiilikaivoille. 1) Tiivistä kaivannon pohjalle 30 cm vahvuinen, vaakasuoraan tasoitettu, kivetön murskekerros. Kaivannon täyttöön suositellaan käytettäväksi mursketta raekooltaan 3-16 mm. Säiliö tulee ankkuroida, jotta maaperässä olevan veden noste ei liikuttaisi säiliötä. Ankkuriksi suositellaan betonista raudoitettua asennuslaattaa. Ankkurointilaatta suositellaan valettavaksi, kun pohjavedenpinta asennusalueella on korkeammalla kuin säiliön pohja maaperä on huonosti vettä läpäisevää, jolloin sadevedet saattavat kerääntyä asennuskaivantoon maaperä on huonosti kantavaa Ankkurina toimii neliönmuotoinen raudoitettu betonilaatta, jonka sivun pituus on säiliön halkaisija mm ja paksuus vähintään 150 mm. Ankkurointi suoritetaan ankkurointilatoilla, vaarnoilla ja KEMLA 10 kemiallisilla ampulleilla. 2) Vala kaivannon pohjalle tasoitetun murskekerroksen päälle raudoitettu vaakasuora betonilaatta tai asenna jo valmiiksi valettu betonilaatta kaivannon pohjalle. Käytä laatan valussa esim. K30-2 betonia ja raudoituksena A500HW T8#200. Ankkurointilaatan tulee olla neliön muotoinen. Varmista, että ankkurointilaatta on vaakasuorassa. Poista säiliöstä WAVIN-LABKO OY 9(16)

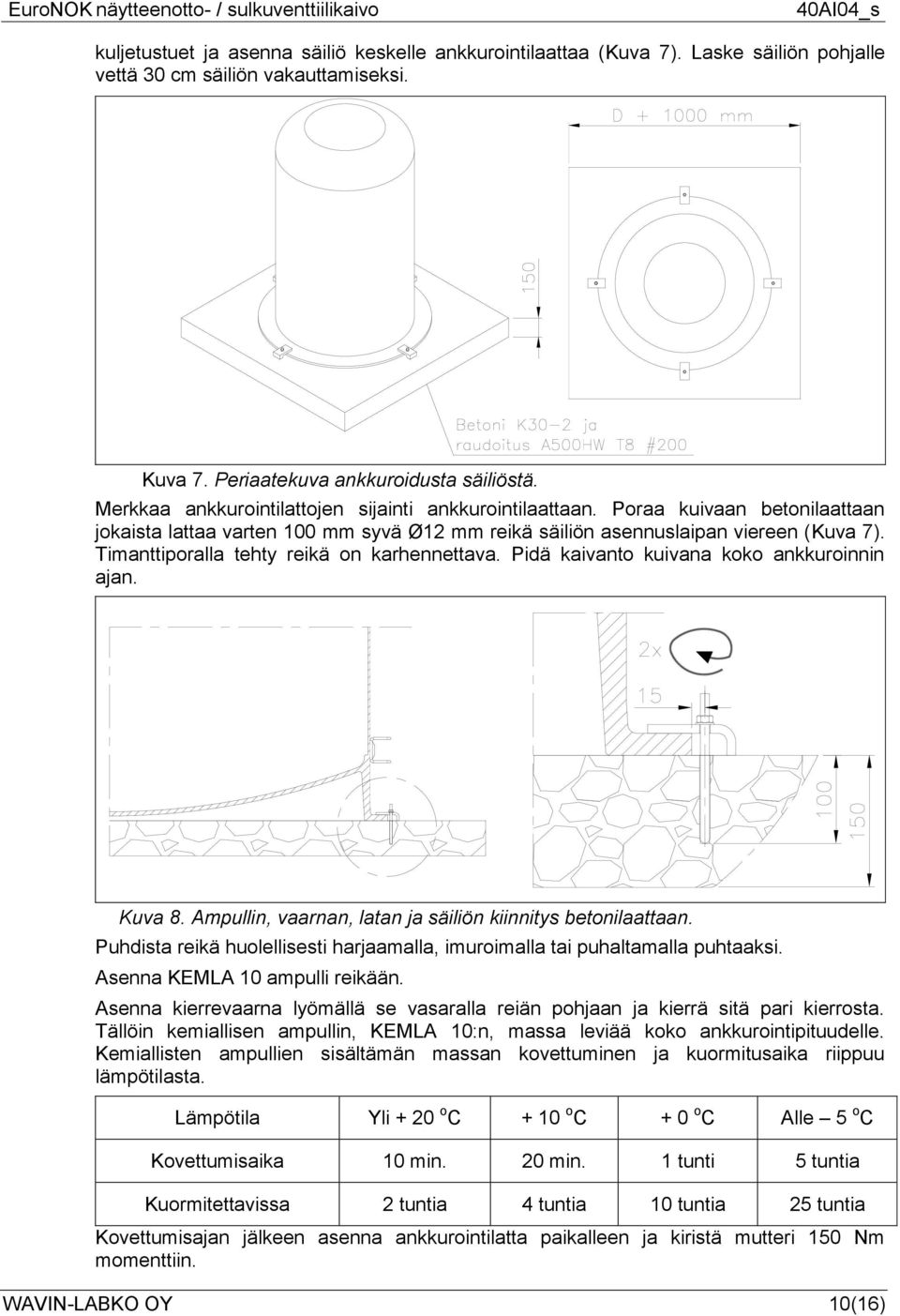

10 kuljetustuet ja asenna säiliö keskelle ankkurointilaattaa (Kuva 7). Laske säiliön pohjalle vettä 30 cm säiliön vakauttamiseksi. Kuva 7. Periaatekuva ankkuroidusta säiliöstä. Merkkaa ankkurointilattojen sijainti ankkurointilaattaan. Poraa kuivaan betonilaattaan jokaista lattaa varten 100 mm syvä Ø12 mm reikä säiliön asennuslaipan viereen (Kuva 7). Timanttiporalla tehty reikä on karhennettava. Pidä kaivanto kuivana koko ankkuroinnin ajan. Kuva 8. Ampullin, vaarnan, latan ja säiliön kiinnitys betonilaattaan. Puhdista reikä huolellisesti harjaamalla, imuroimalla tai puhaltamalla puhtaaksi. Asenna KEMLA 10 ampulli reikään. Asenna kierrevaarna lyömällä se vasaralla reiän pohjaan ja kierrä sitä pari kierrosta. Tällöin kemiallisen ampullin, KEMLA 10:n, massa leviää koko ankkurointipituudelle. Kemiallisten ampullien sisältämän massan kovettuminen ja kuormitusaika riippuu lämpötilasta. Lämpötila Yli + 20 o C + 10 o C + 0 o C Alle 5 o C Kovettumisaika 10 min. 20 min. 1 tunti 5 tuntia Kuormitettavissa 2 tuntia 4 tuntia 10 tuntia 25 tuntia Kovettumisajan jälkeen asenna ankkurointilatta paikalleen ja kiristä mutteri 150 Nm momenttiin. WAVIN-LABKO OY 10(16)

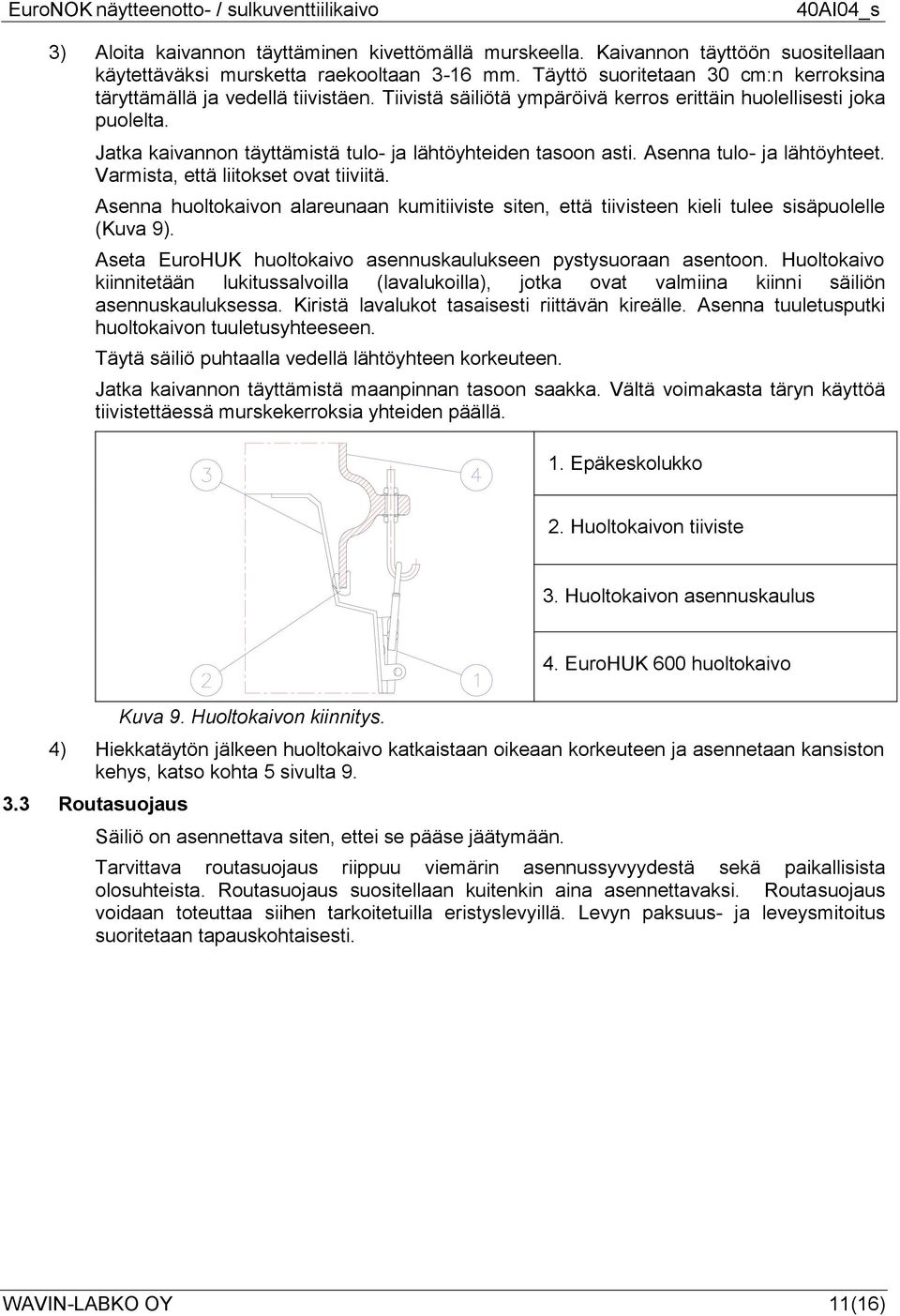

11 3) Aloita kaivannon täyttäminen kivettömällä murskeella. Kaivannon täyttöön suositellaan käytettäväksi mursketta raekooltaan 3-16 mm. Täyttö suoritetaan 30 cm:n kerroksina täryttämällä ja vedellä tiivistäen. Tiivistä säiliötä ympäröivä kerros erittäin huolellisesti joka puolelta. Jatka kaivannon täyttämistä tulo- ja lähtöyhteiden tasoon asti. Asenna tulo- ja lähtöyhteet. Varmista, että liitokset ovat tiiviitä. Asenna huoltokaivon alareunaan kumitiiviste siten, että tiivisteen kieli tulee sisäpuolelle (Kuva 9). Aseta EuroHUK huoltokaivo asennuskaulukseen pystysuoraan asentoon. Huoltokaivo kiinnitetään lukitussalvoilla (lavalukoilla), jotka ovat valmiina kiinni säiliön asennuskauluksessa. Kiristä lavalukot tasaisesti riittävän kireälle. Asenna tuuletusputki huoltokaivon tuuletusyhteeseen. Täytä säiliö puhtaalla vedellä lähtöyhteen korkeuteen. Jatka kaivannon täyttämistä maanpinnan tasoon saakka. Vältä voimakasta täryn käyttöä tiivistettäessä murskekerroksia yhteiden päällä. 1. Epäkeskolukko 2. Huoltokaivon tiiviste 3. Huoltokaivon asennuskaulus Kuva 9. Huoltokaivon kiinnitys. 4. EuroHUK 600 huoltokaivo 4) Hiekkatäytön jälkeen huoltokaivo katkaistaan oikeaan korkeuteen ja asennetaan kansiston kehys, katso kohta 5 sivulta Routasuojaus Säiliö on asennettava siten, ettei se pääse jäätymään. Tarvittava routasuojaus riippuu viemärin asennussyvyydestä sekä paikallisista olosuhteista. Routasuojaus suositellaan kuitenkin aina asennettavaksi. Routasuojaus voidaan toteuttaa siihen tarkoitetuilla eristyslevyillä. Levyn paksuus- ja leveysmitoitus suoritetaan tapauskohtaisesti. WAVIN-LABKO OY 11(16)

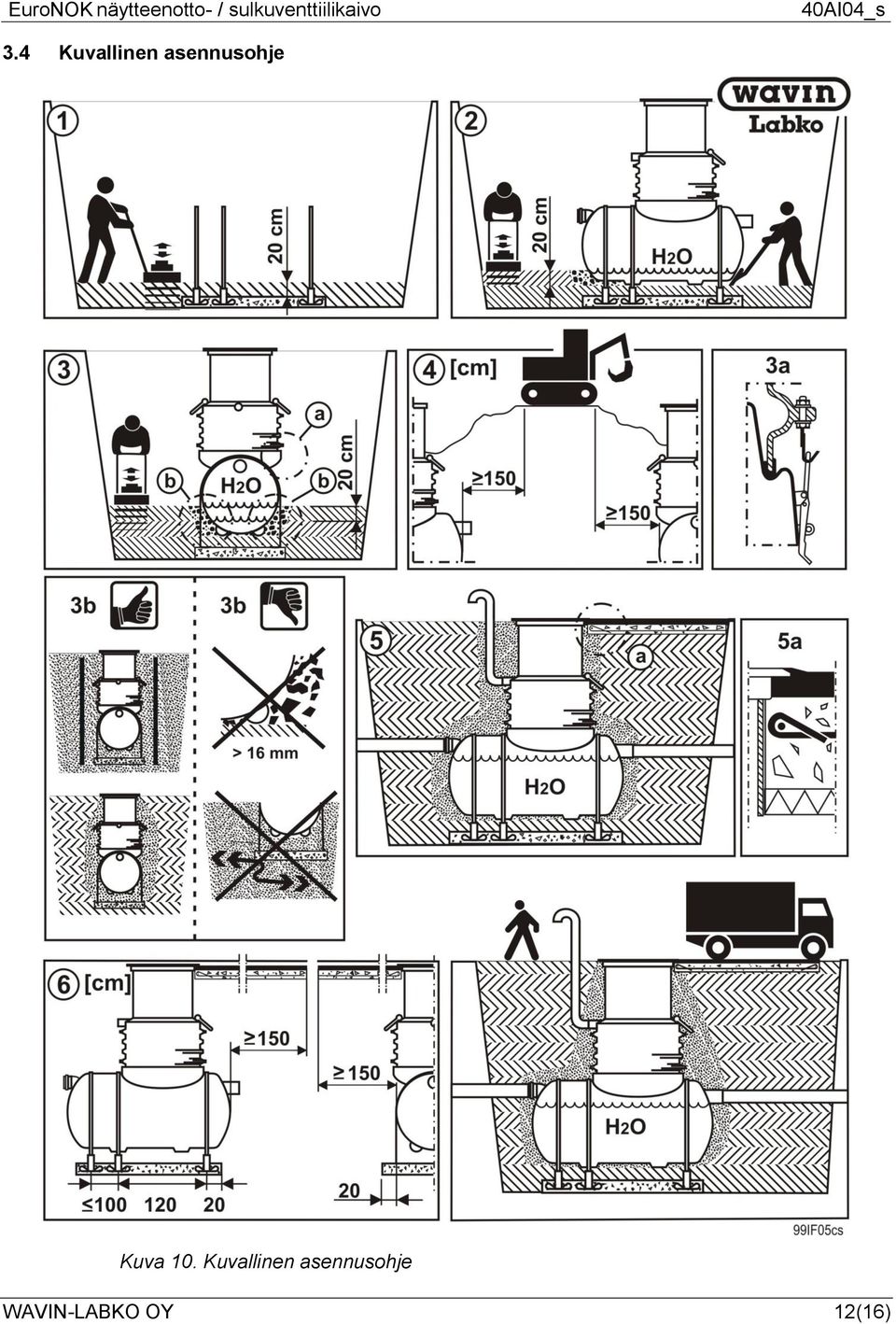

12 3.4 Kuvallinen asennusohje Kuva 10. Kuvallinen asennusohje WAVIN-LABKO OY 12(16)

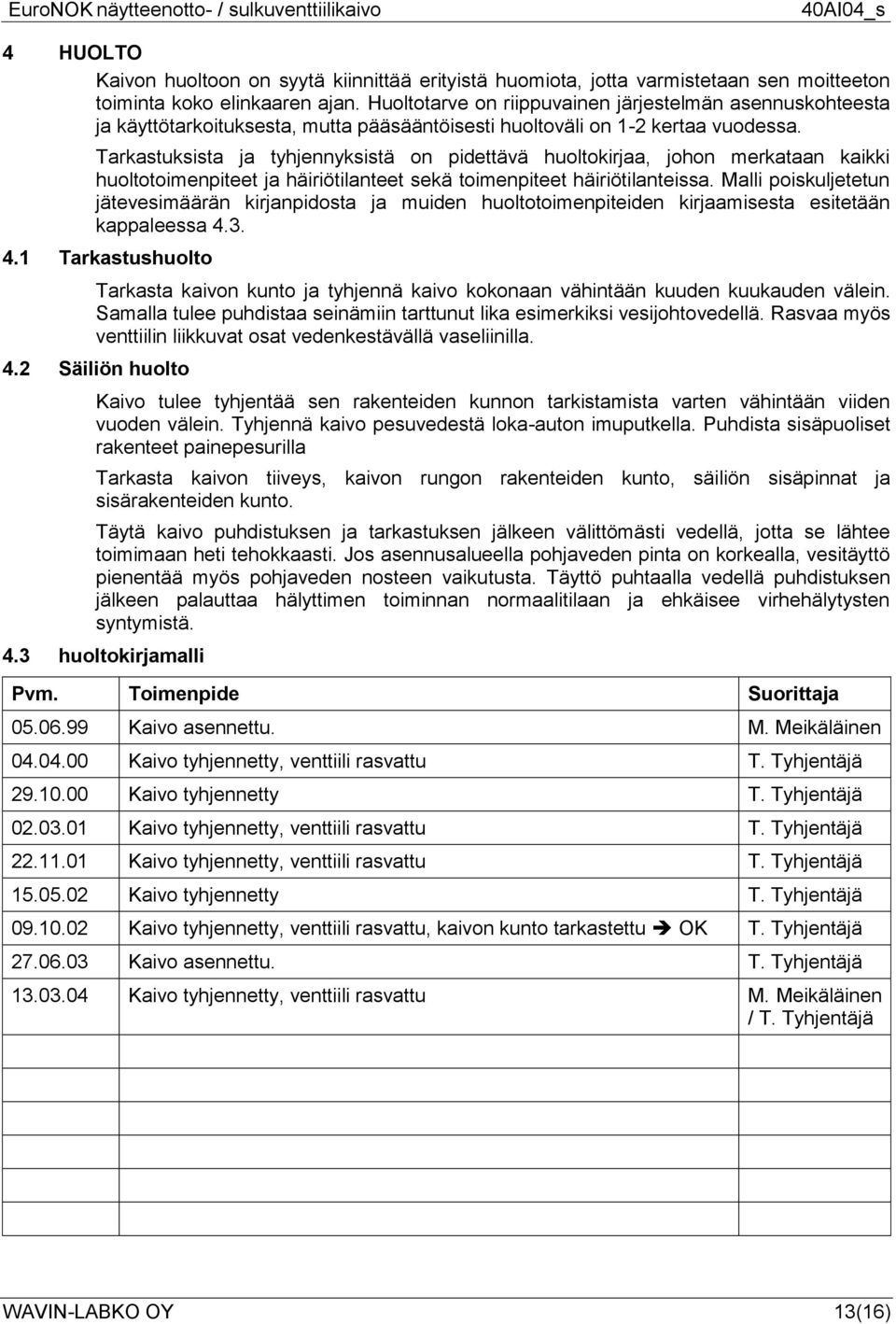

13 4 HUOLTO Kaivon huoltoon on syytä kiinnittää erityistä huomiota, jotta varmistetaan sen moitteeton toiminta koko elinkaaren ajan. Huoltotarve on riippuvainen järjestelmän asennuskohteesta ja käyttötarkoituksesta, mutta pääsääntöisesti huoltoväli on 1-2 kertaa vuodessa. Tarkastuksista ja tyhjennyksistä on pidettävä huoltokirjaa, johon merkataan kaikki huoltotoimenpiteet ja häiriötilanteet sekä toimenpiteet häiriötilanteissa. Malli poiskuljetetun jätevesimäärän kirjanpidosta ja muiden huoltotoimenpiteiden kirjaamisesta esitetään kappaleessa Tarkastushuolto Tarkasta kaivon kunto ja tyhjennä kaivo kokonaan vähintään kuuden kuukauden välein. Samalla tulee puhdistaa seinämiin tarttunut lika esimerkiksi vesijohtovedellä. Rasvaa myös venttiilin liikkuvat osat vedenkestävällä vaseliinilla. 4.2 Säiliön huolto Kaivo tulee tyhjentää sen rakenteiden kunnon tarkistamista varten vähintään viiden vuoden välein. Tyhjennä kaivo pesuvedestä loka-auton imuputkella. Puhdista sisäpuoliset rakenteet painepesurilla Tarkasta kaivon tiiveys, kaivon rungon rakenteiden kunto, säiliön sisäpinnat ja sisärakenteiden kunto. Täytä kaivo puhdistuksen ja tarkastuksen jälkeen välittömästi vedellä, jotta se lähtee toimimaan heti tehokkaasti. Jos asennusalueella pohjaveden pinta on korkealla, vesitäyttö pienentää myös pohjaveden nosteen vaikutusta. Täyttö puhtaalla vedellä puhdistuksen jälkeen palauttaa hälyttimen toiminnan normaalitilaan ja ehkäisee virhehälytysten syntymistä. 4.3 huoltokirjamalli Pvm. Toimenpide Suorittaja Kaivo asennettu. M. Meikäläinen Kaivo tyhjennetty, venttiili rasvattu T. Tyhjentäjä Kaivo tyhjennetty T. Tyhjentäjä Kaivo tyhjennetty, venttiili rasvattu T. Tyhjentäjä Kaivo tyhjennetty, venttiili rasvattu T. Tyhjentäjä Kaivo tyhjennetty T. Tyhjentäjä Kaivo tyhjennetty, venttiili rasvattu, kaivon kunto tarkastettu OK T. Tyhjentäjä Kaivo asennettu. T. Tyhjentäjä Kaivo tyhjennetty, venttiili rasvattu M. Meikäläinen / T. Tyhjentäjä WAVIN-LABKO OY 13(16)

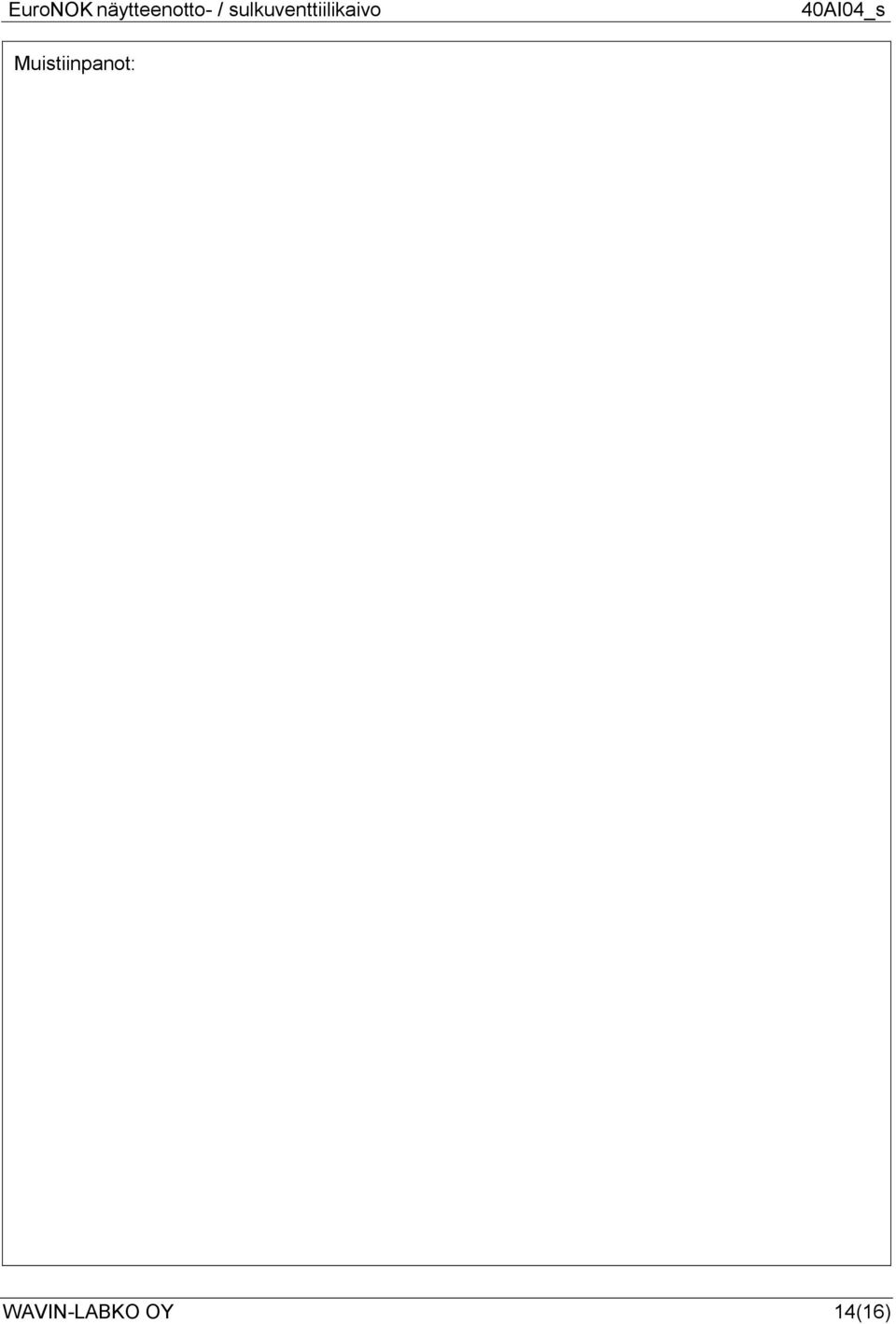

14 Muistiinpanot: WAVIN-LABKO OY 14(16)
15 Muistiinpanot: WAVIN-LABKO OY 15(16)

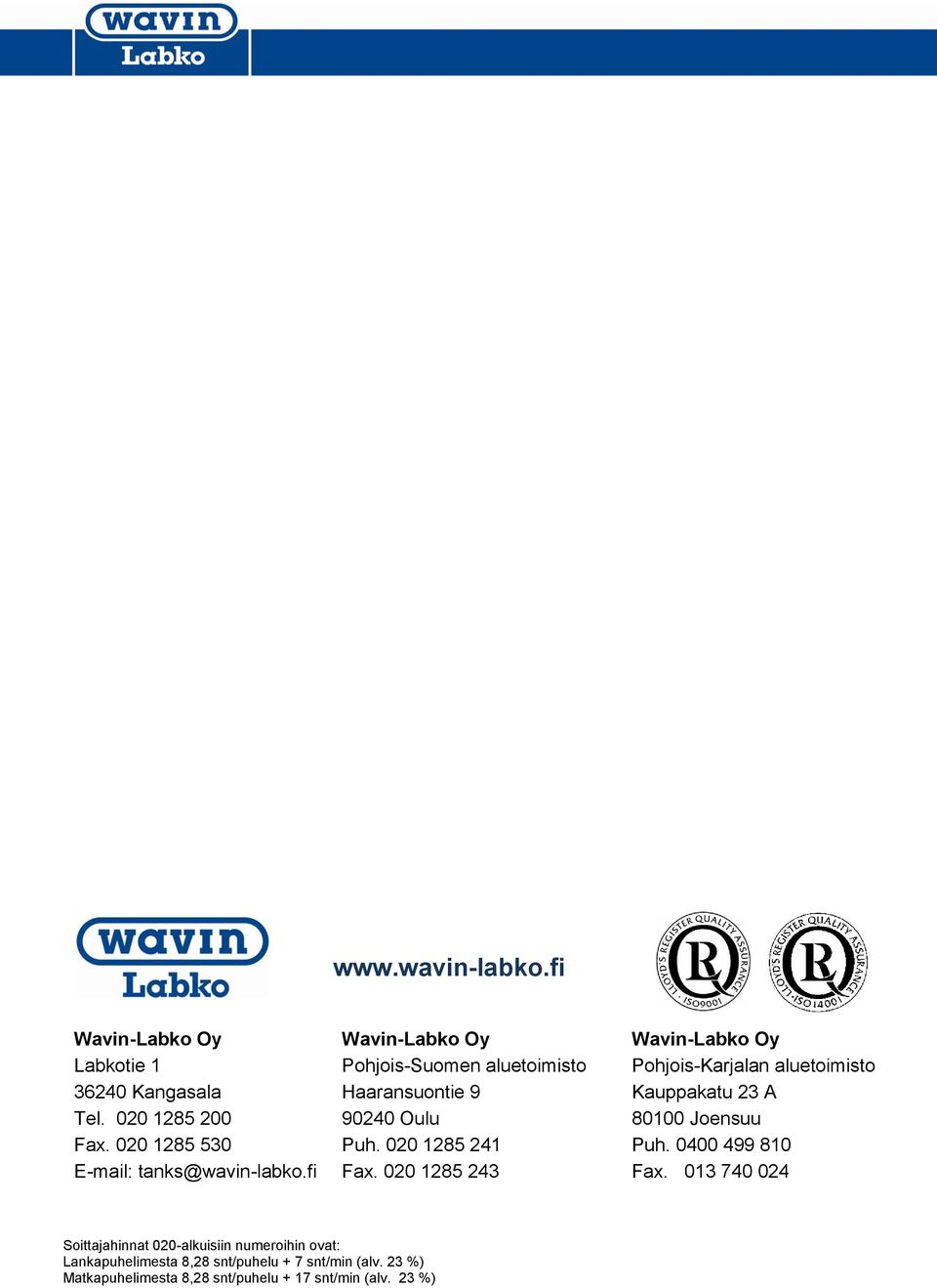

16 Wavin-Labko Oy Labkotie Kangasala Tel Fax tanks@wavin-labko.fi Wavin-Labko Oy Pohjois-Suomen aluetoimisto Haaransuontie Oulu Puh Fax Wavin-Labko Oy Pohjois-Karjalan aluetoimisto Kauppakatu 23 A Joensuu Puh Fax Soittajahinnat 020-alkuisiin numeroihin ovat: Lankapuhelimesta 8,28 snt/puhelu + 7 snt/min (alv. 23 %) Matkapuhelimesta 8,28 snt/puhelu + 17 snt/min (alv. 23 %)
