1 1/11 ASENNUS- JA KÄYTTÖOHJEET Aurinkokiuas Lupaus 140 Lue huolellisesti asennus- ja käyttöohjeet ennen kiukaan asennusta. Takuu ei kata asennus- tai käyttövirheestä johtuvia vikoja. Kaikki paikalliset määräykset, mukaan lukien ne, jotka viittaavat paikallisiin ja eurooppalaisiin standardeihin, on täytettävä tulisijaa asennettaessa. Tulisijan kanssa samassa huoneessa tai tilassa olevat toimivat poistoilmapuhaltimet saattavat aiheuttaa ongelmia Tulisija on asennettava lattialle, jolla on riittävä kuormankantokyky Aurinkokiuas Oy:n tekninen tuki puhelin: sähköposti: Aurinkokiuas Oy Juurakkotie 6A NOKIA SISÄLLYSLUETTELO Sivu 4 Sivu 5 Sivu 7 Sivu 8 Sivu 9 Sivu 10 Sivu 11 Yleistä Polttoaine Varoitukset Kiuaskivet Kiukaan asennus Sauna ilmanvaihto Savupiippu Saunomisohjeet Saunan tai kiukaan ylikuumeneminen Kiukaan huolto Takuu CE merkintä

2 2/11 Tekniset tiedot Lupaus 140 Saunan tilavuus (m³) 8-14 Savuhormilta vaadittava lämpötilaluokka T600 Liitäntäaukon halkaisija (mm) 115 Kivimäärä (max. kg) 140 Kivikoko (cm) cm Paino (kg) 70 Halkaisija (mm) 500 Syvyys (mm) 530 Korkeus (mm) 880 Tulipesän kannen ja pohjan paksuus (mm) 10 Tulipesän sivujen paksuus (mm) 6 Polttopuun enimmäispituus (cm) 33 Polttopuun halkaisija (cm) 5-10

3 3/11 CE EN 15821:2010. Aurinkokiuas Oy, Juurakkotie 6A, NOKIA Lupaus 140 Polttoaine Paloturvallisuus Suojaetäisyydet palaviin aineisiin Puu -Taakse 180 mm - Sivulle 180 mm - Kattoon 900 mm - Eteen 500 mm Palamiseen vaikuttavien osien vaatimuksenmukaisuus Pintalämpötila* Vaarallisten aineiden päästö Puhdistettavuus Mekaaninen kestävyys Savukaasun lämpötila** 526 C Lämmöntuottoteho saunahuoneeseen Hiilimonoksidipäästö 13 % O 2 14,7 kw 1706 mg/m3 Hiilimonoksidipäästö (%) 13 % O 2 0,14 % Hyötysuhde 60 % Savukanavan veto** Aloituspanos Polttoaineen lisäysmäärä Tuhkalaatikon rako (sytytysvaiheen jälkeen) Kestävyys Savukaasun massavirtaus** 12 Pa 3 kg 3*3 kg 0 mm 16,6 g/s *Lattialla käytettävä palamatonta suoja-alustaa ** Tulitilan luukku suljettuna

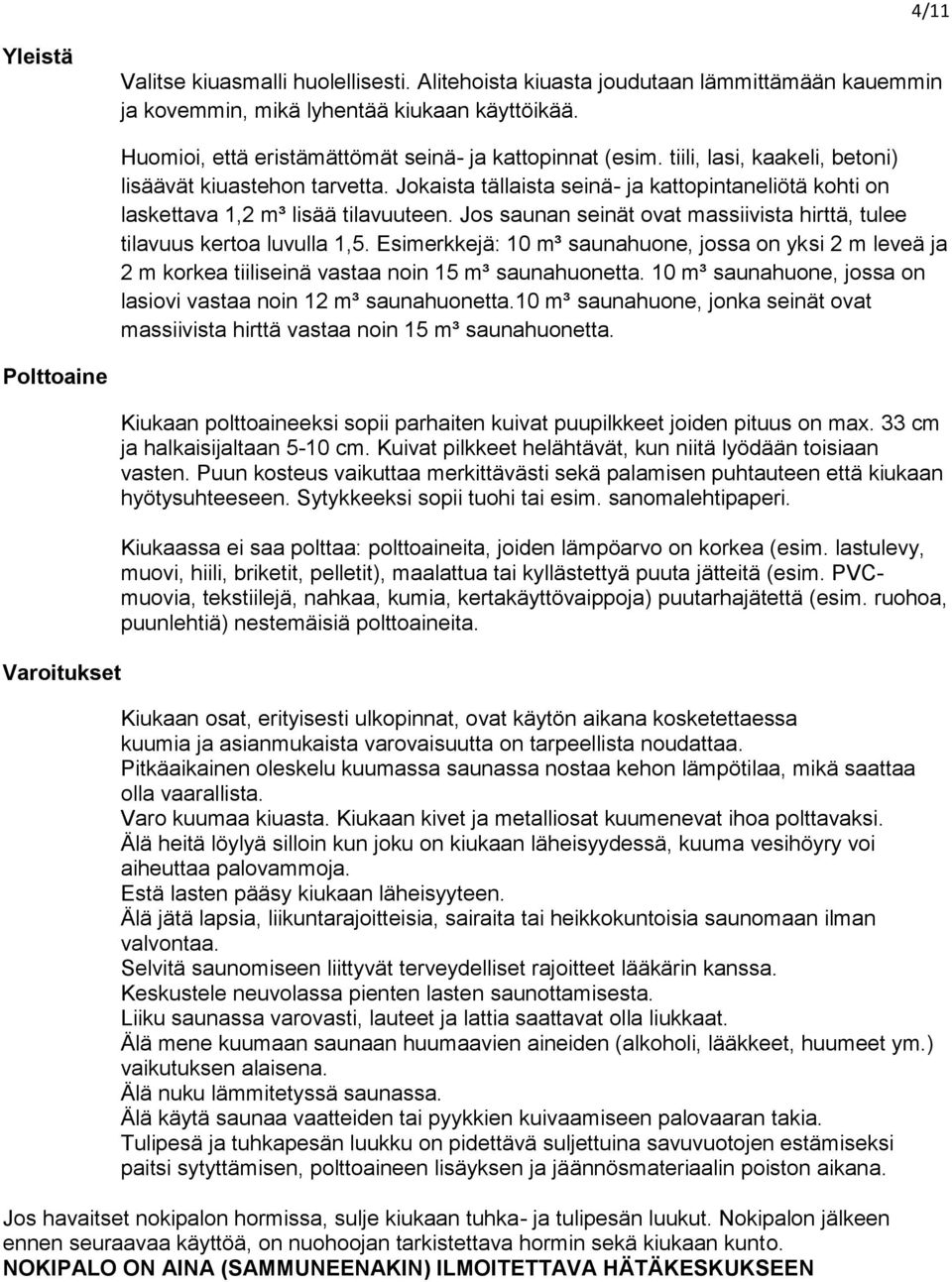

4 4/11 Yleistä Valitse kiuasmalli huolellisesti. Alitehoista kiuasta joudutaan lämmittämään kauemmin ja kovemmin, mikä lyhentää kiukaan käyttöikää. Huomioi, että eristämättömät seinä- ja kattopinnat (esim. tiili, lasi, kaakeli, betoni) lisäävät kiuastehon tarvetta. Jokaista tällaista seinä- ja kattopintaneliötä kohti on laskettava 1,2 m³ lisää tilavuuteen. Jos saunan seinät ovat massiivista hirttä, tulee tilavuus kertoa luvulla 1,5. Esimerkkejä: 10 m³ saunahuone, jossa on yksi 2 m leveä ja 2 m korkea tiiliseinä vastaa noin 15 m³ saunahuonetta. 10 m³ saunahuone, jossa on lasiovi vastaa noin 12 m³ saunahuonetta.10 m³ saunahuone, jonka seinät ovat massiivista hirttä vastaa noin 15 m³ saunahuonetta. Polttoaine Varoitukset Kiukaan polttoaineeksi sopii parhaiten kuivat puupilkkeet joiden pituus on max. 33 cm ja halkaisijaltaan 5-10 cm. Kuivat pilkkeet helähtävät, kun niitä lyödään toisiaan vasten. Puun kosteus vaikuttaa merkittävästi sekä palamisen puhtauteen että kiukaan hyötysuhteeseen. Sytykkeeksi sopii tuohi tai esim. sanomalehtipaperi. Kiukaassa ei saa polttaa: polttoaineita, joiden lämpöarvo on korkea (esim. lastulevy, muovi, hiili, briketit, pelletit), maalattua tai kyllästettyä puuta jätteitä (esim. PVCmuovia, tekstiilejä, nahkaa, kumia, kertakäyttövaippoja) puutarhajätettä (esim. ruohoa, puunlehtiä) nestemäisiä polttoaineita. Kiukaan osat, erityisesti ulkopinnat, ovat käytön aikana kosketettaessa kuumia ja asianmukaista varovaisuutta on tarpeellista noudattaa. Pitkäaikainen oleskelu kuumassa saunassa nostaa kehon lämpötilaa, mikä saattaa olla vaarallista. Varo kuumaa kiuasta. Kiukaan kivet ja metalliosat kuumenevat ihoa polttavaksi. Älä heitä löylyä silloin kun joku on kiukaan läheisyydessä, kuuma vesihöyry voi aiheuttaa palovammoja. Estä lasten pääsy kiukaan läheisyyteen. Älä jätä lapsia, liikuntarajoitteisia, sairaita tai heikkokuntoisia saunomaan ilman valvontaa. Selvitä saunomiseen liittyvät terveydelliset rajoitteet lääkärin kanssa. Keskustele neuvolassa pienten lasten saunottamisesta. Liiku saunassa varovasti, lauteet ja lattia saattavat olla liukkaat. Älä mene kuumaan saunaan huumaavien aineiden (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena. Älä nuku lämmitetyssä saunassa. Älä käytä saunaa vaatteiden tai pyykkien kuivaamiseen palovaaran takia. Tulipesä ja tuhkapesän luukku on pidettävä suljettuina savuvuotojen estämiseksi paitsi sytyttämisen, polttoaineen lisäyksen ja jäännösmateriaalin poiston aikana. Jos havaitset nokipalon hormissa, sulje kiukaan tuhka- ja tulipesän luukut. Nokipalon jälkeen ennen seuraavaa käyttöä, on nuohoojan tarkistettava hormin sekä kiukaan kunto. NOKIPALO ON AINA (SAMMUNEENAKIN) ILMOITETTAVA HÄTÄKESKUKSEEN

5 5/11 Kiuaskivet Sopiva kivikoko on halkaisijaltaan cm. Käytä vain kiuaskiviksi tarkoitettuja kiviä. Sopivia kivimateriaaleja ovat peridotiitti, oliviini, diabaasi ja oliviini. Luonnosta kerätyt pintakivet eivät sovellu kiuaskiviksi. Pese kiuaskivet kivipölystä ennen kiukaaseen latomista. KIUKAAN ASENNUS Lue asennus- ja käyttöohjeet huolellisesti ennen kiukaan asennusta. Ennen asentamista Varmista ennen kiukaan asentamista, että kaikki suojaetäisyysvaatimukset täyttyvät. Kiukaan suojaetäisyyksien sisällä ei saa olla sähkölaitteita tai -johtoja eikä palavia materiaaleja. Kaikki paikalliset määräykset, mukaan lukien ne, jotka viittaavat kansallisiin ja eurooppalaisiin standardeihin, on täytettävä tulisijaa asennettaessa. Kiuas ei sovi asennettavaksi jaettuun savuhormiin. Tarkempia ohjeita paloturvallisuusmääräyksistä antaa paikallinen, asennuksen hyväksyvä paloviranomainen Saunahuoneen ilmanvaihto Järjestä saunahuoneen ilmanvaihto seuraavasti: Painovoimainen ilmanvaihto A. Raitis tuloilma (Ø mm) johdetaan lattian rajaan lähelle kiuasta ja B. poistetaan mahdollisimman kaukana kiukaasta, lähellä kattoa. Kiuas kierrättää ilmaa tehokkaasti, joten poistoaukon tehtävä on lähinnä kosteuden poistaminen saunasta kylpemisen jälkeen. Koneellinen ilmanvaihto A. Raitis tuloilma (Ø mm) johdetaan n. 500 mm kiukaan yläpuolelle ja B. poistetaan läheltä lattiaa, esimerkiksi lauteiden alta Huolehdi riittävästä ilmansaannista muiden samanaikaisen tulisijojen tai poistoilmalaiteiden (esim liesituuletin) käytönaikana. Savupiippu Savuhormiluokka tulee olla T600 ja halkaisijaltaan mm ja CE -hyväksytty tai ns. 1/2 kiven hormi. Minimipituus 3,5 metriä ja savukanavan veto 12 Pa Aurinkokiuas suosittelee savupellin asentamiseen savuhormiin, mutta sen käyttö vedon säätelyyn on joitakin harvoja poikkeuksia lukuun ottamatta (erittäin pitkä savuhormi) tarpeetonta. Saunomisen loputtua savupelti voidaan sulkea haluttaessa, jolloin saunan kuivaminen tehostuu. Ilmaventtiiliä voi jättää auki, jotta ilma kiertää saunassa.

6 6/11 Asennusohje: 1. Poista kiukaan suojamuovit. 2. Ennen kiukaan varsinaista käyttöönottoa sitä on pitää lämmittää kiuasta suojaavien suojaaineiden poistamiseksi, josta saattaa syntyä hajuja. HUOM! Ensilämmitys pitää suorittaa ulkotiloissa. 3. Asenna tarvittaessa kiukaan päälle yksin- tai kaksinkertainen palosuojalevy. 4. Asenna kiuas, jos mahdollista, cm päähän savuhormista jotta kiukaan takaosaankin voidaan heittää vettä. 5. Valitse kiukaalle tukeva ja tulenkestävä paikka noudattaen suojaetäisyyksiä. Asennus tapahtuu paikassa, jonne kiuas sijoitetaan. Suojaetäisyyksien noudattamatta jättäminen aiheuttaa palovaaran! 6. Säädä kiukaan säätöjalat lattian mukaan ja oikaise kiuas suoraan. Kiukaan alle tulee jättää 30mm ilmarako. 7. Lado kivet tasaisesti kiukaan palotilan ympärille. 8. Viimeistele asennus hormiputken ympärille tulevalla RST- läpivientipellillä (lisävaruste) 9. Varmista, että kiuas on tukevasti paikallaan ennen käyttöönottoa.

7 7/ Aurinkokiuas Oy suosittelee turvallisuussyistä, että kiukaan ympärillä on suojakaide. 11. Kiuaskivet painuvat tiiviimpään kiuasta käytettäessä lisää tarvittaessa kiviä kiukaaseen. Kivien vaihtoväli riippuu kivilaadusta ja kiukaan käyttöasteesta. SAUNOMISOHJEET 1) Elä lämmitä saunaa tai sauno ollessasi alkoholin tai huumaavien aineiden vaikutuksen alainen. 2) Tyhjennä tuhkaluukku aina ennen kiukaan sytyttämistä. 3) Laita pesään 3 kg panos max. 33cm kuivia 5-10 cm klapeja vaaka-asentoon. 4) Avaa tuhkaluukkua sytytyksen ajan noin 10 mm auki. Liian suuri veto tai panostus lyhentää kiukaan käyttöikää. 5) Sytytä panos aina päältä ja takaosasta. Katso kuva 1. Puumäärä palaa noin 30min. 6) Kun liekki hetken kuluttua palaa hyvin sulje tuhkaluukku täysin kiinni, jotta kiuas ei saa liikaa ilmaa. 7) Tarkista lasiluukusta liekin hyvä palaminen. Katso kuva 2. 8) Jos liekki palaa epäpuhtaasti on vetoa liian vähän. Avaa tällöin tuhkaluukkua 10-25mm. Katso kuva 3. 9) Kun alimmainen puukerros on kekäleinä lisää pesään 3 kg panos kuivia klapeja vaakaasentoon. Huom! Aurinkokiuas suosittelee saunomislämpötilaksi 60 C. 10) Kun alimmainen puukerros on kekäleinä lisää pesään 3 kg panos kuivia klapeja vaakaasentoon. Tämän panoksen jälkeen saunan lämpötila on yli 90 C. HUOM! Saunan ylilämmittäminen aiheuttaa palovaaran! 11) Saunaa lämmittäessä on saunan lämmitysaika löylykuntoon noin minuuttia saunan koosta ja ilmanvaihdosta riippuen. Kiukaan kiville vettä kaatamalla nostetaan saunan lämpötila ja kosteus halutulle tasolle. Löylyn määrää ja laatua pystyy säätelemään kaatamalla/valuttamalla vettä kiukaan eri kohtiin. 12) Kylpemisen aikana lisää puita 1-3 klapia vasta kun puut ovat palaneet hiillokselle. Puita on hyvä lisätä lähtiessäsi vilvoittelemaan. 13) Älä heitä kiukaalle vettä, mikäli kiukaan vieressä on ihmisiä, sillä kiukaasta irtoava vesihöyry on polttavan kuumaa. Älä myöskään heitä kiukaalle kerrallaan liikaa (yli 0,5 litraa) vettä kerrallaan. Kiukaalle ei saa heittää merivettä tai suolapitoista vettä. Lasiluukulle veden heittäminen on kielletty.

8 8/11 Saunan tai kiukaan ylikuumeneminen Sauna ylikuumenee kun lämpötila ylittää 100 C⁰ Tällöin tulee välittömästi sulkea kiukaan tuhkaluukku ja tuulettaa sauna niin että lämpötila laskee alle 80 C Uusien puupanosten laittaminen kiukaaseen on tuuletuksen aikana kielletty. Kiuas on ylikuumentunut kun sen jokin osa hehkuu punertavana. Tällöin tulee välittömästi sulkea tuhkaluukku ja uusia panoksia ei saa laittaa kiukaaseen ennen kuin kiuas on jäähtynyt. Kiuas voidaan sammuttaa turvallisesti laittamalla tuhkaluukku kiinni ja odottaa puiden palaminen loppuun. Kuva 1 Kuva 2 Kuva 3

9 9/11 Tässä liekki tummaa ja palaminen epätäydellistä, katso onko puusi tarpeeksi kuivia, onko vetoa liikaa, tai liian vähän. Kuva 4 Kun palaminen on täydellistä, puut kuivia koivuklapeja suuluukun lasi on aivan puhdas. KIUKAAN HUOLTO Kiuas on nuohottava palotilan päällä olevien nuohousluukkujen kautta vähintään kerran vuodessa jotta veto säilyisi mahdollisimman hyvänä. Samalla tulisi kiuaskivet vaihtaa uusiin. Suorita tarvittaessa metalliosien huoltomaalaus 600 C⁰ kestävällä maalilla.

10 10/11 TAKUU TAKUUAIKA Takuuaika perhe-/kotisaunoissa on kaksi (2) vuotta alkaen kiukaan toimituspäivästä. Takuu ei kata arinaa, maalausta tai luukun lasia. Merenrannalla takuu on yksi (1) vuosi. Asunto-osakeyhtiöissä takuuaika on yksi (1) vuosi. Kylpyläsaunoissa ja muissa julkisissa saunoissa takuuaika määräytyy käyttöasteen mukaan. Lisätietoja valmistajalta. LAATUTAKUU Takuuaikana ilmenneet raaka-aineesta tai valmistusvirheistä johtuvat viat korjataan veloituksetta. (Esim. suolaveden käyttö kiukaan löylyvetenä on kielletty.) Takuu ei kata RST tyypillistä tummumista lämmön vaikutuksesta tai luonnonkivelle ominaista värivaihteluita, lustoisuutta ja hiushalkeamia, jotka eivät vaikuta turvallisuuteen ja toimintaan. Takuu ei myöskään kata käyttövirheistä kuten ylilämmittämisestä, väärien kiuaskivien tai meriveden käytöstä johtuvia vikoja. VIRHEEN KORJAAMINEN Toimittaja voi valintansa mukaan korjata virheellisen tavaran tai toimittaa tilaajalle uuden tavaran virheellisen sijaan. Takuu ei kata mahdollisesti aiheutuvia kuljetus-, purku- ja asennuskustannuksia tai muita vastaavia kustannuksia. TILAAJAN TARKASTUSVELVOLLISUUS JA REKLAMAATIOT Tilaajan tulee tarkastaa tavara välittömästi tavaran luovuttamisen jälkeen. Tilaajan on reklamoitava kirjallisesti toimittajalle kahden (2) viikon kuluessa siitä, kun se havaitsi virheen tai sen olisi pitänyt se havaita. VÄLILLISET VAHINGOT Toimittaja ei missään olosuhteissa vastaa välillisistä tai epäsuorista vahingoista kuten tuotannonmenetyksestä, liikevaihdon vähenemisestä, liikevoiton menetyksestä, sopimusten menetyksestä tai käyttöhyödyn menetyksestä.

11 11/11 Aurinkokiuas Oy 14 EN 15821:2010 Tuotetyyppi: 27 Suoritustaso: AVCP3 Jatkuvalämmitteiset saunan puukiukaat asuinrakennusten sisätilojen lämmittämiseen Aurinkokiuas Lupaus 140 Laitoksen nro. NB2450 Noudata asennus- ja käyttöohjeita Käytä polttoaineena vain luonnollisia puuklapeja Paloturvallisuus: Suojaetäisyydet palaviin materiaaleihin Taakse 180 mm Sivuille 180 mm Ylös 900 mm Eteen 500 mm Palamistuotteiden päästöt *Pintalämpötilat Vaarallisten aineiden vapautuminen Puhdistettavuus NPD Savukaasun nimellisteteho lämpötila 526 C Lämmöntuotto ja hyötysuhde, ilmoitetaan - hiilimonoksidipäästö (red O² 13 %) happi- pitoisuudella (0,14 %) - kokonaishyötysuhde (60%) - savukanavan veto 12 Pa - lämmöntuotto huonetilaan 14,7 kw - polttoaine yhteensä 13 kg Pitkäaikaiskestävyys *Täyttöluukun ja tuhkalaatikon kahvan lämpötila vaatii kiukaan mukana toimitetaan sopiva työkalu tai käsine.
