Käyttöohjeet Plasmatelevision TH-58PY800P TH-65PY800P

Transkriptio

1 Mallinro Käyttöohjeet Plasmatelevision TH-58PY800P TH-65PY800P Lue nämä ohjeet ennen vastaanottimen käyttämistä ja säilytä ne myöhempää tarvetta varten. Tässä oppaassa olevia kuvia on käytetty vain kuvitustarkoituksessa. Katso Eurooppa-takuusta tietoja, jos joudut pyytämään apua paikalliselta Panasonic-jälleenmyyjältä. Suomi

2 2 Muuta olohuoneesi elokuvateatteriksi! Koe hämmästyttävä multimediaviihteen

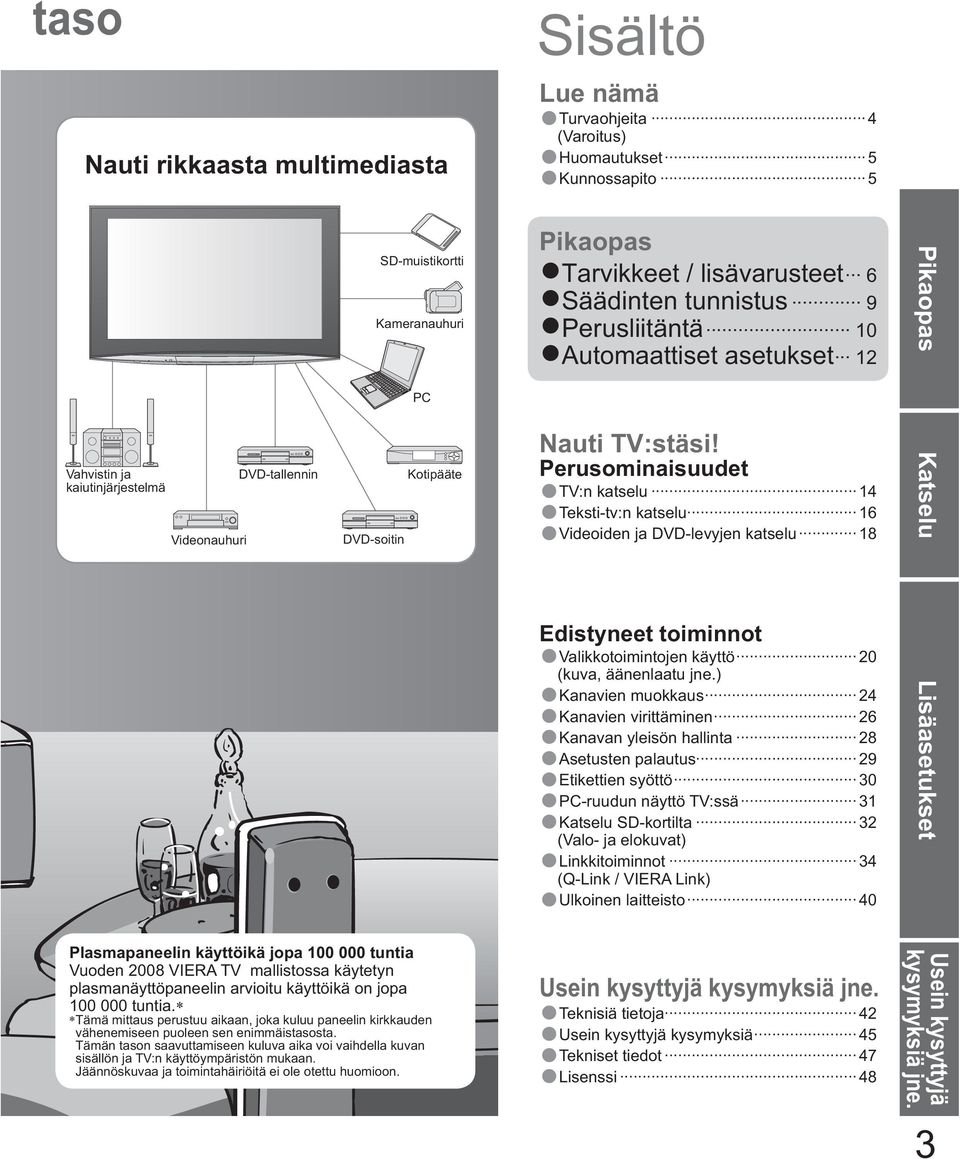

3 taso Nauti rikkaasta multimediasta Sisältö Lue nämä Turvaohjeita 4 (Varoitus) Huomautukset 5 Kunnossapito 5 SD-muistikortti Kameranauhuri PC Pikaopas Tarvikkeet / lisävarusteet 6 Säädinten tunnistus 9 Perusliitäntä 10 Automaattiset asetukset 12 Pikaopas Vahvistin ja kaiutinjärjestelmä Videonauhuri DVD-tallennin DVD-soitin Kotipääte Plasmapaneelin käyttöikä jopa tuntia Vuoden 2008 VIERA TV mallistossa käytetyn plasmanäyttöpaneelin arvioitu käyttöikä on jopa tuntia. Tämä mittaus perustuu aikaan, joka kuluu paneelin kirkkauden vähenemiseen puoleen sen enimmäistasosta. Tämän tason saavuttamiseen kuluva aika voi vaihdella kuvan sisällön ja TV:n käyttöympäristön mukaan. Jäännöskuvaa ja toimintahäiriöitä ei ole otettu huomioon. Nauti TV:stäsi! Perusominaisuudet TV:n katselu 14 Teksti-tv:n katselu 16 Videoiden ja DVD-levyjen katselu 18 Edistyneet toiminnot Valikkotoimintojen käyttö 20 (kuva, äänenlaatu jne.) Kanavien muokkaus 24 Kanavien virittäminen 26 Kanavan yleisön hallinta 28 Asetusten palautus 29 Etikettien syöttö 30 PC-ruudun näyttö TV:ssä 31 Katselu SD-kortilta 32 (Valo- ja elokuvat) Linkkitoiminnot 34 (Q-Link / VIERA Link) Ulkoinen laitteisto 40 Usein kysyttyjä kysymyksiä jne. Teknisiä tietoja 42 Usein kysyttyjä kysymyksiä 45 Tekniset tiedot 47 Lisenssi 48 Katselu Lisäasetukset Usein kysyttyjä kysymyksiä jne. 3

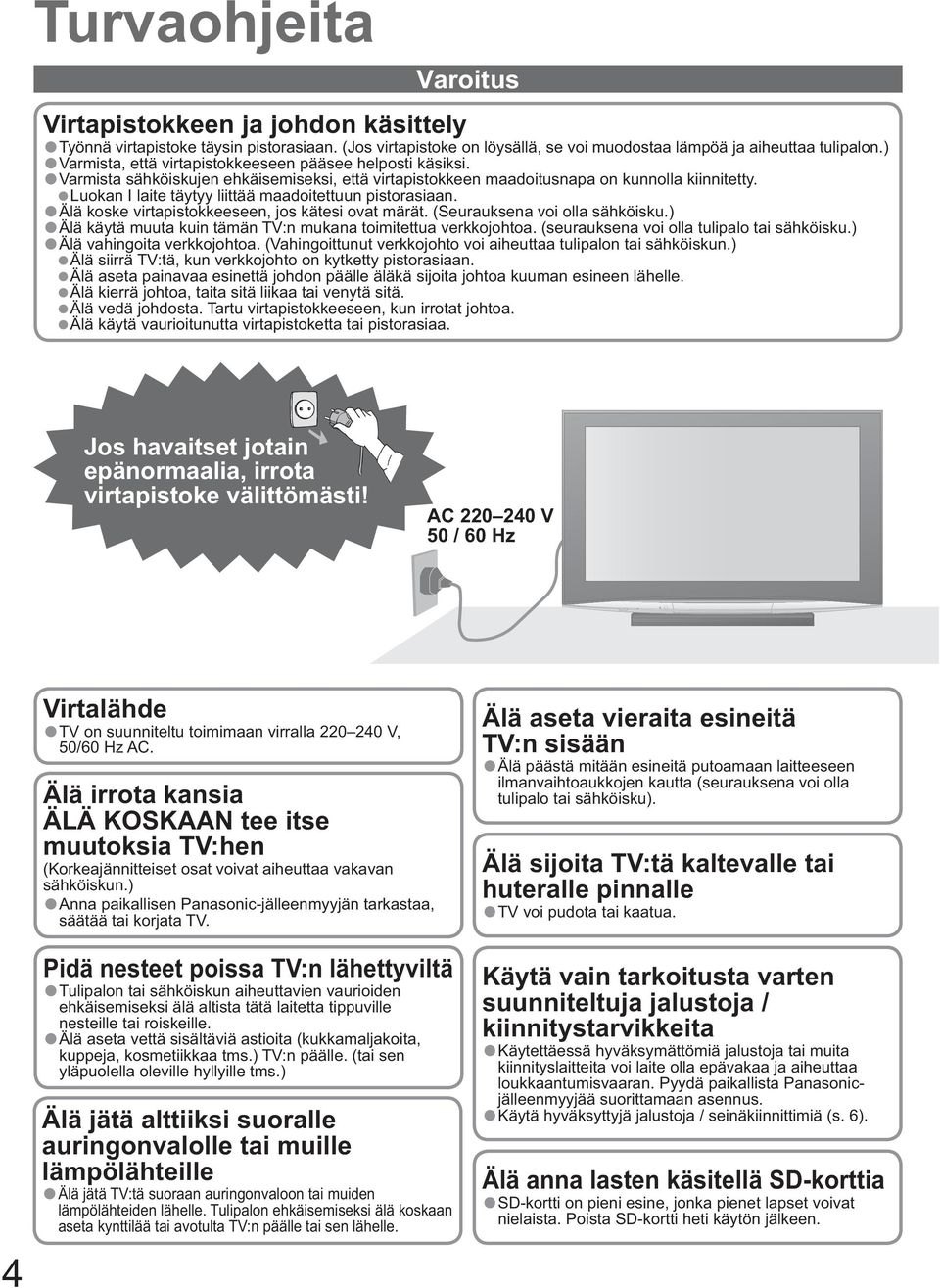

4 Turvaohjeita Varoitus Virtapistokkeen ja johdon käsittely Työnnä virtapistoke täysin pistorasiaan. (Jos virtapistoke on löysällä, se voi muodostaa lämpöä ja aiheuttaa tulipalon.) Varmista, että virtapistokkeeseen pääsee helposti käsiksi. Varmista sähköiskujen ehkäisemiseksi, että virtapistokkeen maadoitusnapa on kunnolla kiinnitetty. Luokan I laite täytyy liittää maadoitettuun pistorasiaan. Älä koske virtapistokkeeseen, jos kätesi ovat märät. (Seurauksena voi olla sähköisku.) Älä käytä muuta kuin tämän TV:n mukana toimitettua verkkojohtoa. (seurauksena voi olla tulipalo tai sähköisku.) Älä vahingoita verkkojohtoa. (Vahingoittunut verkkojohto voi aiheuttaa tulipalon tai sähköiskun.) Älä siirrä TV:tä, kun verkkojohto on kytketty pistorasiaan. Älä aseta painavaa esinettä johdon päälle äläkä sijoita johtoa kuuman esineen lähelle. Älä kierrä johtoa, taita sitä liikaa tai venytä sitä. Älä vedä johdosta. Tartu virtapistokkeeseen, kun irrotat johtoa. Älä käytä vaurioitunutta virtapistoketta tai pistorasiaa. Jos havaitset jotain epänormaalia, irrota virtapistoke välittömästi! AC V 50 / 60 Hz 4 Virtalähde TV on suunniteltu toimimaan virralla V, 50/60 Hz AC. Älä irrota kansia ÄLÄ KOSKAAN tee itse muutoksia TV:hen (Korkeajännitteiset osat voivat aiheuttaa vakavan sähköiskun.) Anna paikallisen Panasonic-jälleenmyyjän tarkastaa, säätää tai korjata TV. Pidä nesteet poissa TV:n lähettyviltä Tulipalon tai sähköiskun aiheuttavien vaurioiden ehkäisemiseksi älä altista tätä laitetta tippuville nesteille tai roiskeille. Älä aseta vettä sisältäviä astioita (kukkamaljakoita, kuppeja, kosmetiikkaa tms.) TV:n päälle. (tai sen yläpuolella oleville hyllyille tms.) Älä jätä alttiiksi suoralle auringonvalolle tai muille lämpölähteille Älä jätä TV:tä suoraan auringonvaloon tai muiden lämpölähteiden lähelle. Tulipalon ehkäisemiseksi älä koskaan aseta kynttilää tai avotulta TV:n päälle tai sen lähelle. Älä aseta vieraita esineitä TV:n sisään Älä päästä mitään esineitä putoamaan laitteeseen ilmanvaihtoaukkojen kautta (seurauksena voi olla tulipalo tai sähköisku). Älä sijoita TV:tä kaltevalle tai huteralle pinnalle TV voi pudota tai kaatua. Käytä vain tarkoitusta varten suunniteltuja jalustoja / kiinnitystarvikkeita Käytettäessä hyväksymättömiä jalustoja tai muita kiinnityslaitteita voi laite olla epävakaa ja aiheuttaa loukkaantumisvaaran. Pyydä paikallista Panasonicjälleenmyyjää suorittamaan asennus. Käytä hyväksyttyjä jalustoja / seinäkiinnittimiä (s. 6). Älä anna lasten käsitellä SD-korttia SD-kortti on pieni esine, jonka pienet lapset voivat nielaista. Poista SD-kortti heti käytön jälkeen.

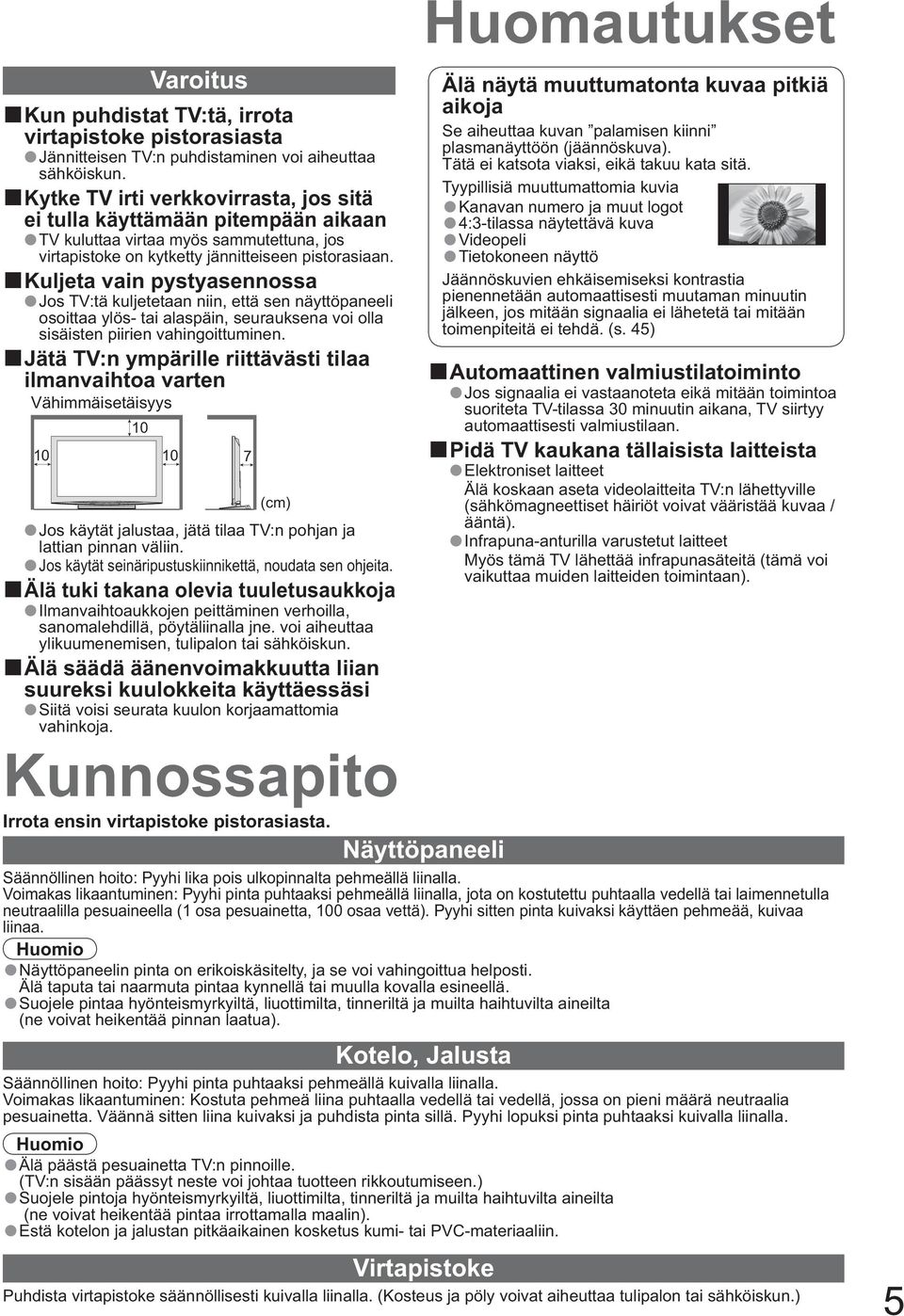

5 Varoitus Kun puhdistat TV:tä, irrota virtapistoke pistorasiasta Jännitteisen TV:n puhdistaminen voi aiheuttaa sähköiskun. Kytke TV irti verkkovirrasta, jos sitä ei tulla käyttämään pitempään aikaan TV kuluttaa virtaa myös sammutettuna, jos virtapistoke on kytketty jännitteiseen pistorasiaan. Kuljeta vain pystyasennossa Jos TV:tä kuljetetaan niin, että sen näyttöpaneeli osoittaa ylös- tai alaspäin, seurauksena voi olla sisäisten piirien vahingoittuminen. Jätä TV:n ympärille riittävästi tilaa ilmanvaihtoa varten Vähimmäisetäisyys (cm) Jos käytät jalustaa, jätä tilaa TV:n pohjan ja lattian pinnan väliin. Jos käytät seinäripustuskiinnikettä, noudata sen ohjeita. Älä tuki takana olevia tuuletusaukkoja Ilmanvaihtoaukkojen peittäminen verhoilla, sanomalehdillä, pöytäliinalla jne. voi aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun. Älä säädä äänenvoimakkuutta liian suureksi kuulokkeita käyttäessäsi Siitä voisi seurata kuulon korjaamattomia vahinkoja. Kunnossapito Huomautukset Älä näytä muuttumatonta kuvaa pitkiä aikoja Se aiheuttaa kuvan palamisen kiinni plasmanäyttöön (jäännöskuva). Tätä ei katsota viaksi, eikä takuu kata sitä. Tyypillisiä muuttumattomia kuvia Kanavan numero ja muut logot 4:3-tilassa näytettävä kuva Videopeli Tietokoneen näyttö Jäännöskuvien ehkäisemiseksi kontrastia pienennetään automaattisesti muutaman minuutin jälkeen, jos mitään signaalia ei lähetetä tai mitään toimenpiteitä ei tehdä. (s. 45) Automaattinen valmiustilatoiminto Jos signaalia ei vastaanoteta eikä mitään toimintoa suoriteta TV-tilassa 30 minuutin aikana, TV siirtyy automaattisesti valmiustilaan. Pidä TV kaukana tällaisista laitteista Elektroniset laitteet Älä koskaan aseta videolaitteita TV:n lähettyville (sähkömagneettiset häiriöt voivat vääristää kuvaa / ääntä). Infrapuna-anturilla varustetut laitteet Myös tämä TV lähettää infrapunasäteitä (tämä voi vaikuttaa muiden laitteiden toimintaan). Irrota ensin virtapistoke pistorasiasta. Näyttöpaneeli Säännöllinen hoito: Pyyhi lika pois ulkopinnalta pehmeällä liinalla. Voimakas likaantuminen: Pyyhi pinta puhtaaksi pehmeällä liinalla, jota on kostutettu puhtaalla vedellä tai laimennetulla neutraalilla pesuaineella (1 osa pesuainetta, 100 osaa vettä). Pyyhi sitten pinta kuivaksi käyttäen pehmeää, kuivaa liinaa. Huomio Näyttöpaneelin pinta on erikoiskäsitelty, ja se voi vahingoittua helposti. Älä taputa tai naarmuta pintaa kynnellä tai muulla kovalla esineellä. Suojele pintaa hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pinnan laatua). Kotelo, Jalusta Säännöllinen hoito: Pyyhi pinta puhtaaksi pehmeällä kuivalla liinalla. Voimakas likaantuminen: Kostuta pehmeä liina puhtaalla vedellä tai vedellä, jossa on pieni määrä neutraalia pesuainetta. Väännä sitten liina kuivaksi ja puhdista pinta sillä. Pyyhi lopuksi pinta puhtaaksi kuivalla liinalla. Huomio Älä päästä pesuainetta TV:n pinnoille. (TV:n sisään päässyt neste voi johtaa tuotteen rikkoutumiseen.) Suojele pintoja hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pintaa irrottamalla maalin). Estä kotelon ja jalustan pitkäaikainen kosketus kumi- tai PVC-materiaaliin. Virtapistoke Puhdista virtapistoke säännöllisesti kuivalla liinalla. (Kosteus ja pöly voivat aiheuttaa tulipalon tai sähköiskun.) 5

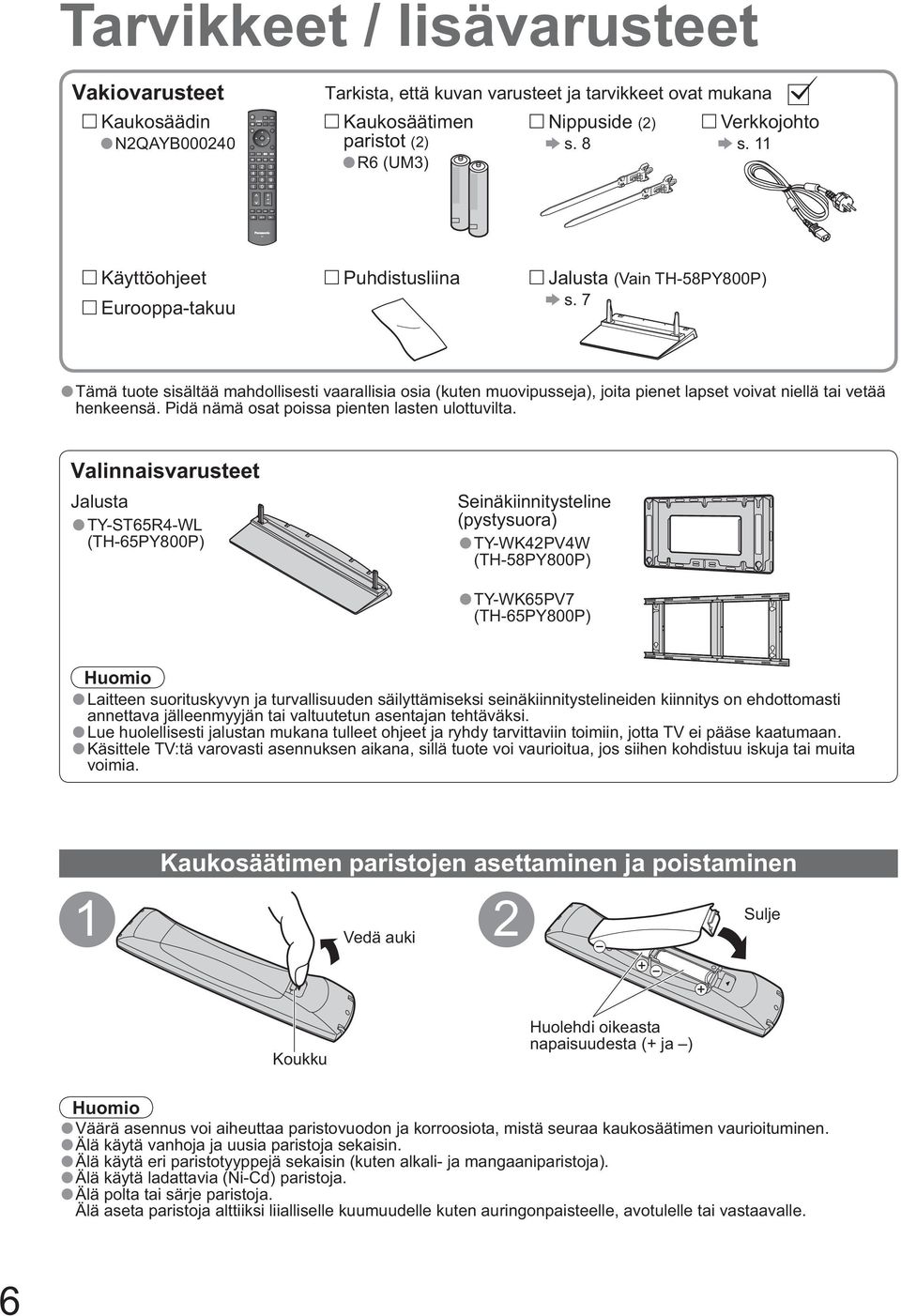

6 TV Tarvikkeet / lisävarusteet Vakiovarusteet Kaukosäädin N2QAYB Tarkista, että kuvan varusteet ja tarvikkeet ovat mukana Kaukosäätimen Nippuside (2) Verkkojohto paristot (2) s. 8 s. 11 R6 (UM3) Käyttöohjeet Eurooppa-takuu Puhdistusliina Jalusta (Vain TH-58PY800P) s. 7 Tämä tuote sisältää mahdollisesti vaarallisia osia (kuten muovipusseja), joita pienet lapset voivat niellä tai vetää henkeensä. Pidä nämä osat poissa pienten lasten ulottuvilta. Valinnaisvarusteet Jalusta TY-ST65R4-WL (TH-65PY800P) Seinäkiinnitysteline (pystysuora) TY-WK42PV4W (TH-58PY800P) TY-WK65PV7 (TH-65PY800P) Huomio Laitteen suorituskyvyn ja turvallisuuden säilyttämiseksi seinäkiinnitystelineiden kiinnitys on ehdottomasti annettava jälleenmyyjän tai valtuutetun asentajan tehtäväksi. Lue huolellisesti jalustan mukana tulleet ohjeet ja ryhdy tarvittaviin toimiin, jotta TV ei pääse kaatumaan. Käsittele TV:tä varovasti asennuksen aikana, sillä tuote voi vaurioitua, jos siihen kohdistuu iskuja tai muita voimia. Kaukosäätimen paristojen asettaminen ja poistaminen 1 Vedä auki 2 Sulje Koukku Huolehdi oikeasta napaisuudesta (+ ja ) Huomio Väärä asennus voi aiheuttaa paristovuodon ja korroosiota, mistä seuraa kaukosäätimen vaurioituminen. Älä käytä vanhoja ja uusia paristoja sekaisin. Älä käytä eri paristotyyppejä sekaisin (kuten alkali- ja mangaaniparistoja). Älä käytä ladattavia (Ni-Cd) paristoja. Älä polta tai särje paristoja. Älä aseta paristoja alttiiksi liialliselle kuumuudelle kuten auringonpaisteelle, avotulelle tai vastaavalle. 6

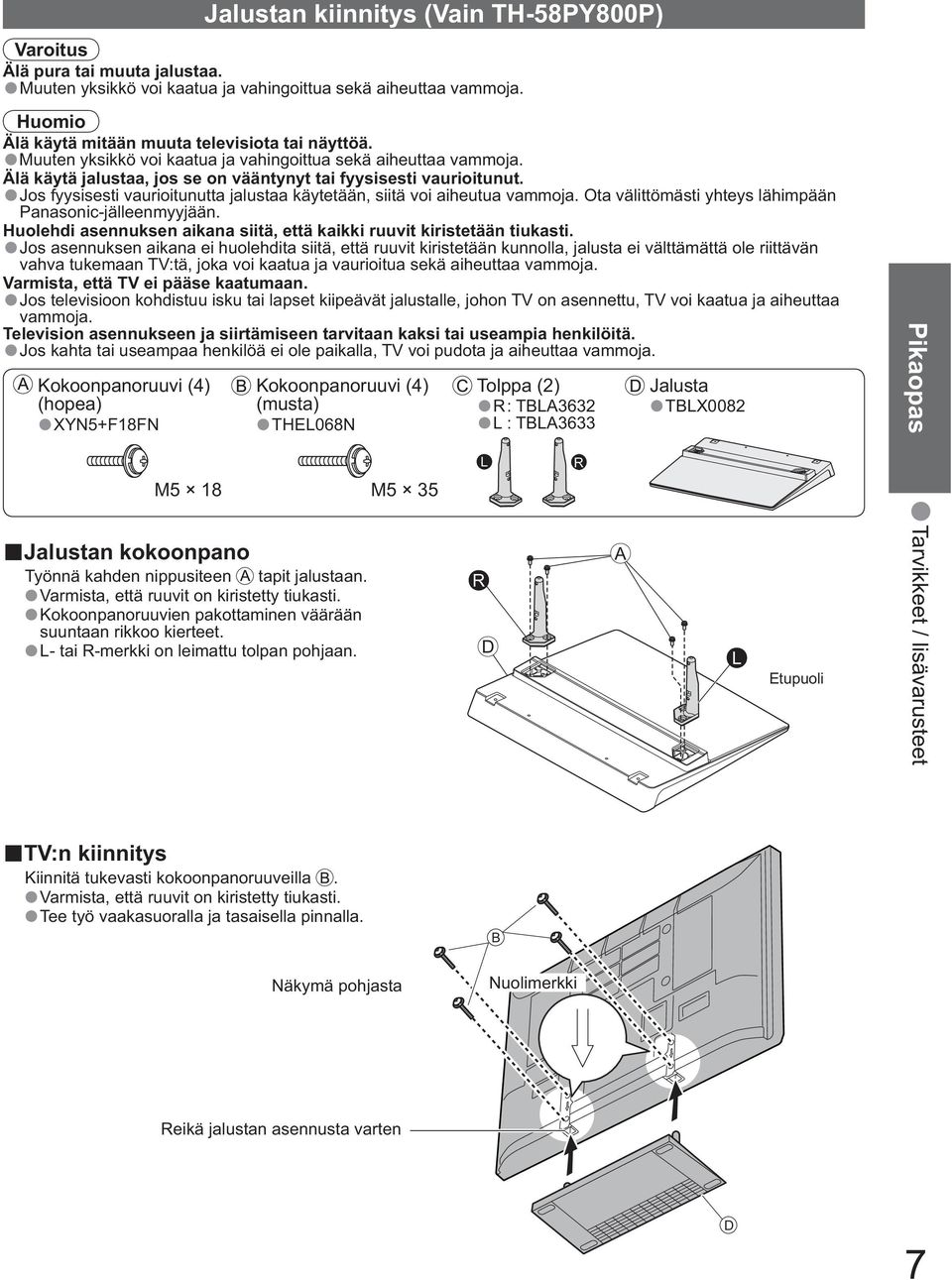

7 Varoitus Älä pura tai muuta jalustaa. Muuten Huomio Muuten Jos Panasonic-jälleenmyyjään. Jos Jos vammoja. Jos Kokoonpanoruuvi (4) (hopea) XYN5+F18FN Älä käytä mitään muuta televisiota tai näyttöä. yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Älä käytä jalustaa, jos se on vääntynyt tai fyysisesti vaurioitunut. fyysisesti vaurioitunutta jalustaa käytetään, siitä voi aiheutua vammoja. Ota välittömästi yhteys lähimpään Jalustan kokoonpano Kokoonpanoruuvi (4) (musta) THEL068N M5 18 M5 35 Työnnä kahden nippusiteen tapit jalustaan. Varmista, että ruuvit on kiristetty tiukasti. Kokoonpanoruuvien pakottaminen väärään suuntaan rikkoo kierteet. L- tai R-merkki on leimattu tolpan pohjaan. Jalustan kiinnitys (Vain TH-58PY800P) yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Huolehdi asennuksen aikana siitä, että kaikki ruuvit kiristetään tiukasti. asennuksen aikana ei huolehdita siitä, että ruuvit kiristetään kunnolla, jalusta ei välttämättä ole riittävän vahva tukemaan TV:tä, joka voi kaatua ja vaurioitua sekä aiheuttaa vammoja. Varmista, että TV ei pääse kaatumaan. televisioon kohdistuu isku tai lapset kiipeävät jalustalle, johon TV on asennettu, TV voi kaatua ja aiheuttaa Television asennukseen ja siirtämiseen tarvitaan kaksi tai useampia henkilöitä. kahta tai useampaa henkilöä ei ole paikalla, TV voi pudota ja aiheuttaa vammoja. Tolppa (2) R : TBLA3632 L : TBLA3633 L R D R A Jalusta TBLX0082 L Etupuoli Pikaopas Tarvikkeet / lisävarusteet TV:n kiinnitys Kiinnitä tukevasti kokoonpanoruuveilla. Varmista, että ruuvit on kiristetty tiukasti. Tee työ vaakasuoralla ja tasaisella pinnalla. B Näkymä pohjasta Nuolimerkki Reikä jalustan asennusta varten D 7

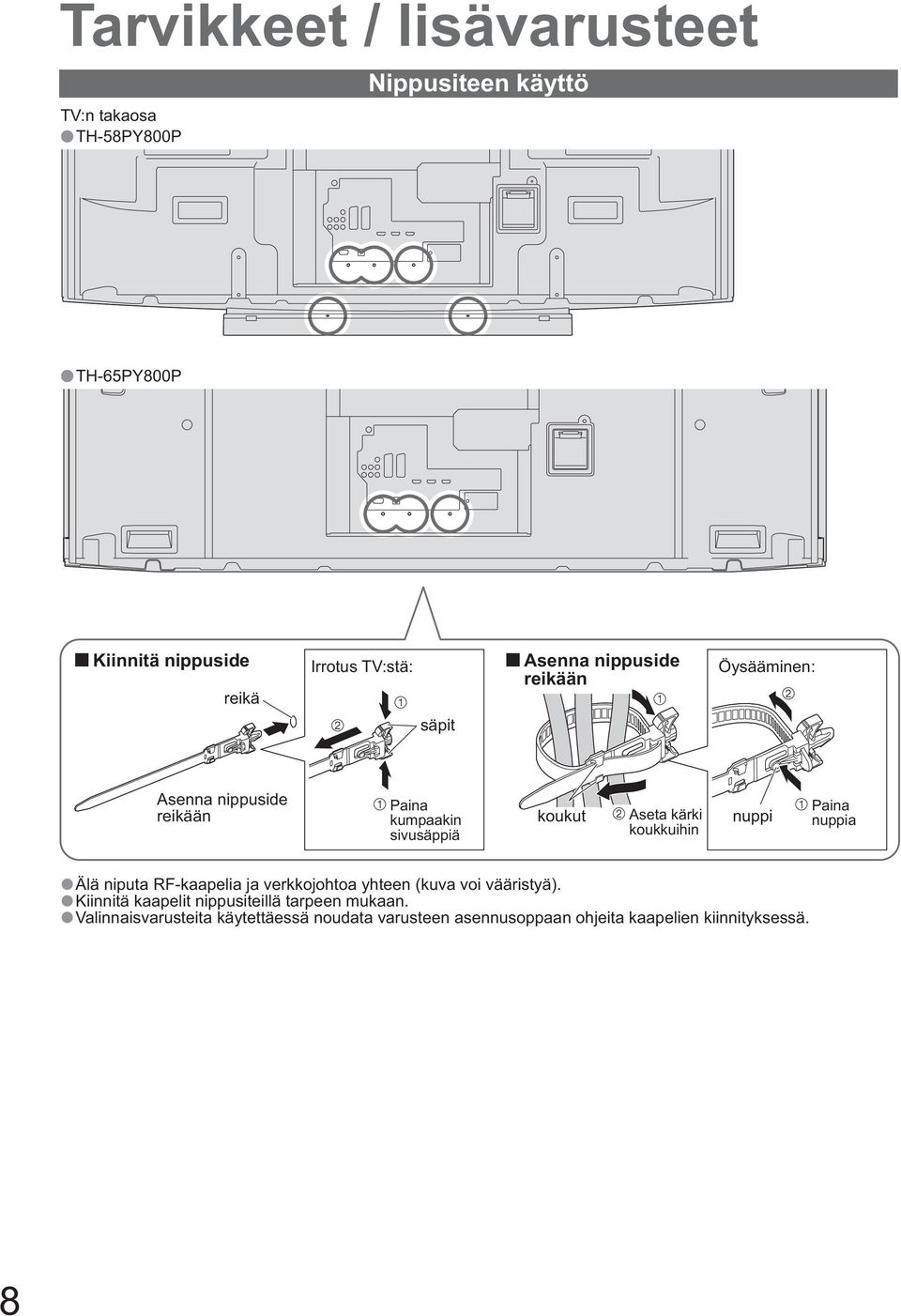

8 Tarvikkeet / lisävarusteet TV:n takaosa TH-58PY800P Nippusiteen käyttö TH-65PY800P Kiinnitä nippuside reikä Irrotus TV:stä: Asenna nippuside reikään Öysääminen: säpit Asenna nippuside reikään Paina kumpaakin sivusäppiä koukut Aseta kärki koukkuihin nuppi Älä niputa RF-kaapelia ja verkkojohtoa yhteen (kuva voi vääristyä). Kiinnitä kaapelit nippusiteillä tarpeen mukaan. Valinnaisvarusteita käytettäessä noudata varusteen asennusoppaan ohjeita kaapelien kiinnityksessä. Paina nuppia 8

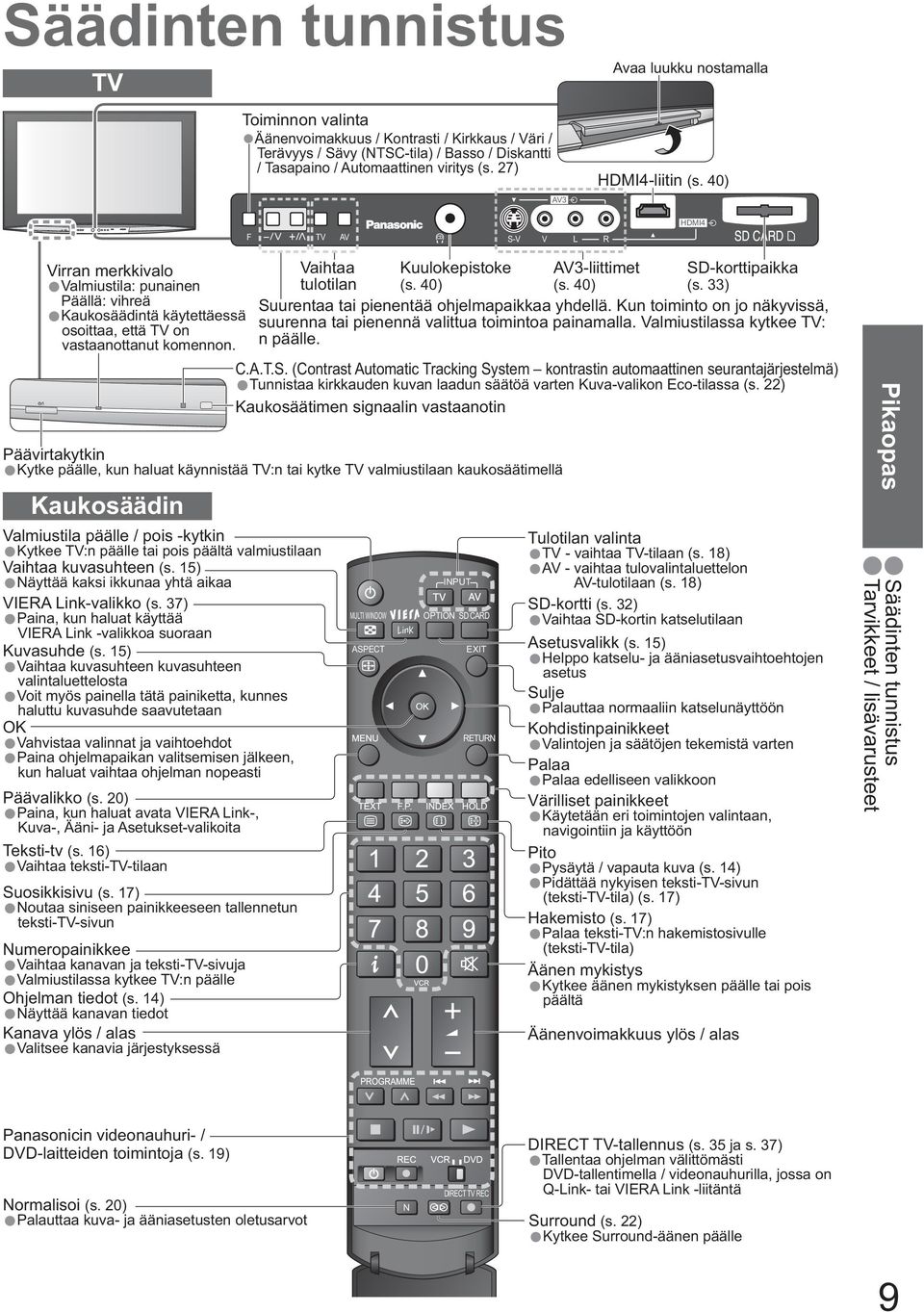

9 Säädinten tunnistus TV Toiminnon valinta Äänenvoimakkuus / Kontrasti / Kirkkaus / Väri / Terävyys / Sävy (NTSC-tila) / Basso / Diskantti / Tasapaino / Automaattinen viritys (s. 27) AV3 Avaa luukku nostamalla HDMI4-liitin (s. 40) HDMI4 F TV AV S-V V L R Virran merkkivalo Vaihtaa Kuulokepistoke AV3-liittimet SD-korttipaikka Valmiustila: punainen tulotilan (s. 40) (s. 40) (s. 33) Päällä: vihreä Suurentaa tai pienentää ohjelmapaikkaa yhdellä. Kun toiminto on jo näkyvissä, Kaukosäädintä käytettäessä suurenna tai pienennä valittua toimintoa painamalla. Valmiustilassa kytkee TV: osoittaa, että TV on vastaanottanut komennon. n päälle. C.A.T.S. (Contrast Automatic Tracking System kontrastin automaattinen seurantajärjestelmä) Tunnistaa kirkkauden kuvan laadun säätöä varten Kuva-valikon Eco-tilassa (s. 22) Kaukosäätimen signaalin vastaanotin Päävirtakytkin Kytke päälle, kun haluat käynnistää TV:n tai kytke TV valmiustilaan kaukosäätimellä Kaukosäädin Valmiustila päälle / pois -kytkin Kytkee TV:n päälle tai pois päältä valmiustilaan Vaihtaa kuvasuhteen (s. 15) Näyttää kaksi ikkunaa yhtä aikaa VIERA Link-valikko (s. 37) Paina, kun haluat käyttää VIERA Link -valikkoa suoraan Kuvasuhde (s. 15) Vaihtaa kuvasuhteen kuvasuhteen valintaluettelosta Voit myös painella tätä painiketta, kunnes haluttu kuvasuhde saavutetaan OK Vahvistaa valinnat ja vaihtoehdot Paina ohjelmapaikan misen jälkeen, kun haluat vaihtaa ohjelman nopeasti Päävalikko (s. 20) Paina, kun haluat avata VIERA Link-, Kuva-, Ääni- ja Asetukset-valikoita Teksti-tv (s. 16) Vaihtaa teksti-tv-tilaan Suosikkisivu (s. 17) Noutaa siniseen painikkeeseen tallennetun teksti-tv-sivun Numeropainikkee Vaihtaa kanavan ja teksti-tv-sivuja Valmiustilassa kytkee TV:n päälle Ohjelman tiedot (s. 14) Näyttää kanavan tiedot Kanava ylös / alas Valitsee kanavia järjestyksessä MULTI WINDOW ASPECT F.P. INPUT OPTION SD CARD RETURN Tulotilan valinta TV - vaihtaa TV-tilaan (s. 18) AV - vaihtaa tulovalintaluettelon AV-tulotilaan (s. 18) SD-kortti (s. 32) Vaihtaa SD-kortin katselutilaan Asetusvalikk (s. 15) Helppo katselu- ja ääniasetusvaihtoehtojen asetus Sulje Palauttaa normaaliin katselunäyttöön Kohdistinpainikkeet Valintojen ja säätöjen tekemistä varten Palaa Palaa edelliseen valikkoon Värilliset painikkeet Käytetään eri toimintojen valintaan, navigointiin ja käyttöön Pito Pysäytä / vapauta kuva (s. 14) Pidättää nykyisen teksti-tv-sivun (teksti-tv-tila) (s. 17) Hakemisto (s. 17) Palaa teksti-tv:n hakemistosivulle (teksti-tv-tila) Äänen mykistys Kytkee äänen mykistyksen päälle tai pois päältä Äänenvoimakkuus ylös / alas Pikaopas Säädinten tunnistus Tarvikkeet / lisävarusteet Panasonicin videonauhuri- / DVD-laitteiden toimintoja (s. 19) Normalisoi (s. 20) Palauttaa kuva- ja ääniasetusten oletusarvot N DIRECT TV REC DIRECT TV-tallennus (s. 35 ja s. 37) Tallentaa ohjelman välittömästi DVD-tallentimella / videonauhurilla, jossa on Q-Link- tai VIERA Link -liitäntä Surround (s. 22) Kytkee Surround-äänen päälle 9

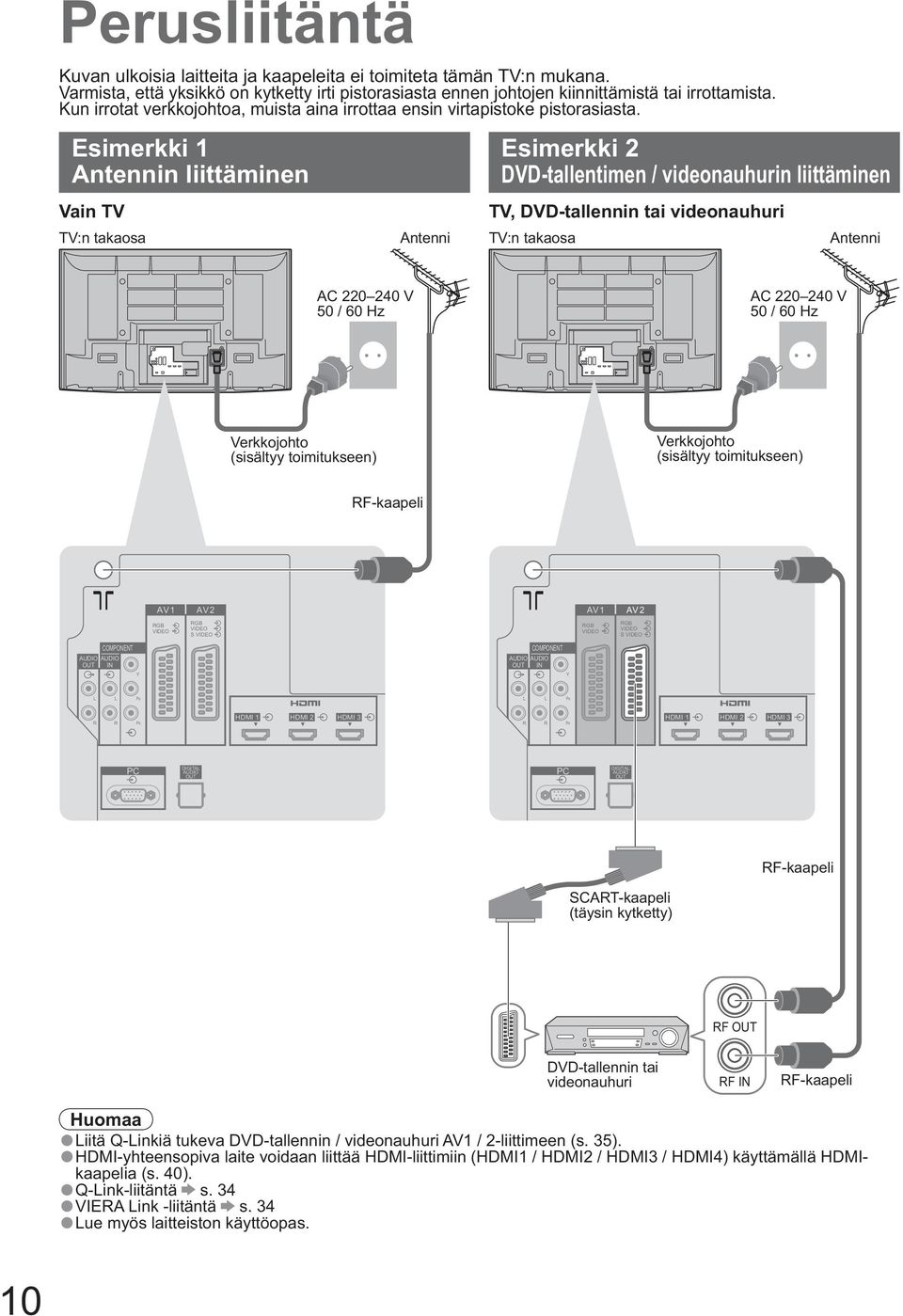

10 Perusliitäntä Kuvan ulkoisia laitteita ja kaapeleita ei toimiteta tämän TV:n mukana. Varmista, että yksikkö on kytketty irti pistorasiasta ennen johtojen kiinnittämistä tai irrottamista. Kun irrotat verkkojohtoa, muista aina irrottaa ensin virtapistoke pistorasiasta. Esimerkki 1 Antennin liittäminen Vain TV TV:n takaosa Antenni Esimerkki 2 DVD-tallentimen / videonauhurin liittäminen TV, DVD-tallennin tai videonauhuri TV:n takaosa Antenni AC V 50 / 60 Hz AC V 50 / 60 Hz Verkkojohto (sisältyy toimitukseen) Verkkojohto (sisältyy toimitukseen) RF-kaapeli AV1 AV2 AV1 AV2 RGB VIDEO RGB VIDEO S VIDEO RGB VIDEO RGB VIDEO S VIDEO COMPONENT AUDIO AUDIO OUT IN COMPONENT AUDIO AUDIO OUT IN Y Y L L PB L L PB R R PR HDMI 1 HDMI 2 HDMI 3 R R PR HDMI 1 HDMI 2 HDMI 3 PC DIGITAL AUDIO OUT PC DIGITAL AUDIO OUT RF-kaapeli SCART-kaapeli (täysin kytketty) RF OUT DVD-tallennin tai videonauhuri RF IN RF-kaapeli Huomaa Liitä Q-Linkiä tukeva DVD-tallennin / videonauhuri AV1 / 2-liittimeen (s. 35). HDMI-yhteensopiva laite voidaan liittää HDMI-liittimiin (HDMI1 / HDMI2 / HDMI3 / HDMI4) käyttämällä HDMIkaapelia (s. 40). Q-Link-liitäntä s. 34 VIERA Link -liitäntä s. 34 Lue myös laitteiston käyttöopas. 10

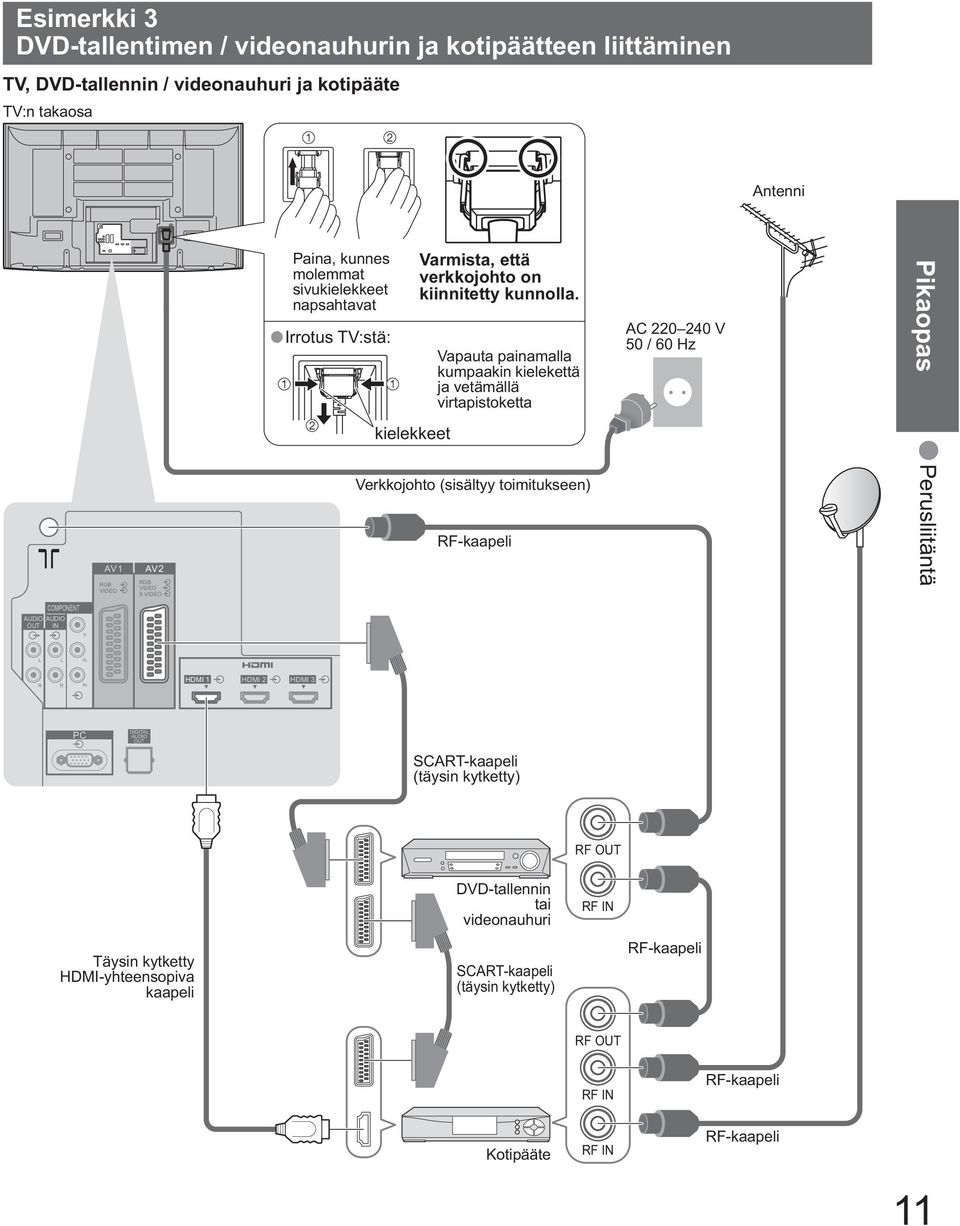

11 Esimerkki 3 DVD-tallentimen / videonauhurin ja kotipäätteen liittäminen TV, DVD-tallennin / videonauhuri ja kotipääte TV:n takaosa Antenni AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO Paina, kunnes molemmat sivukielekkeet napsahtavat Irrotus TV:stä: kielekkeet Varmista, että verkkojohto on kiinnitetty kunnolla. Vapauta painamalla kumpaakin kielekettä ja vetämällä virtapistoketta Verkkojohto (sisältyy toimitukseen) RF-kaapeli AC V 50 / 60 Hz Pikaopas Perusliitäntä COMPONENT AUDIO AUDIO OUT IN Y L L PB R R PR HDMI 1 HDMI 2 HDMI 3 PC DIGITAL AUDIO OUT SCART-kaapeli (täysin kytketty) RF OUT DVD-tallennin tai videonauhuri RF IN Täysin kytketty HDMI-yhteensopiva kaapeli SCART-kaapeli (täysin kytketty) RF-kaapeli RF OUT RF IN RF-kaapeli Kotipääte RF IN RF-kaapeli 11

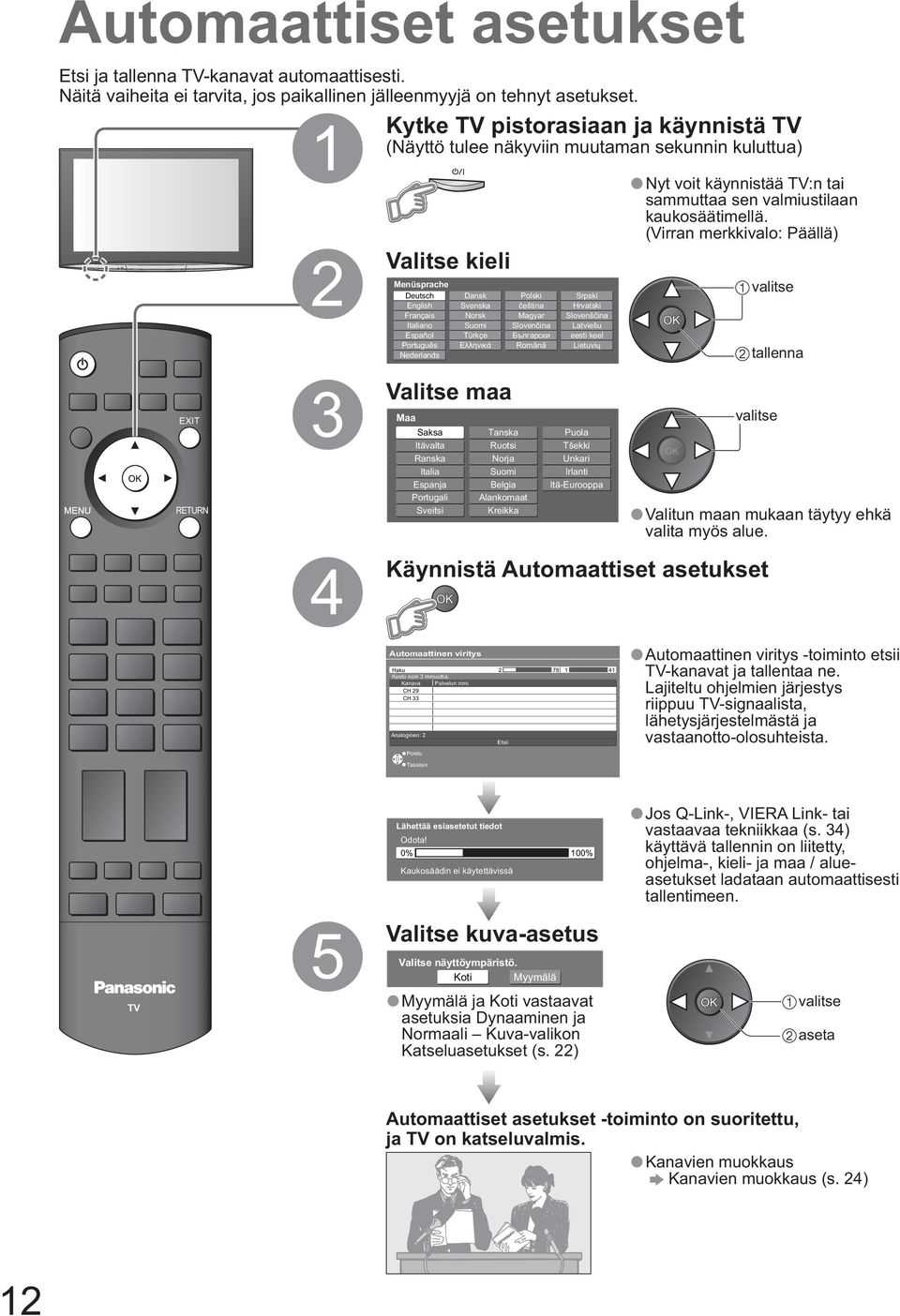

12 Automaattiset asetukset Etsi ja tallenna TV-kanavat automaattisesti. Näitä vaiheita ei tarvita, jos paikallinen jälleenmyyjä on tehnyt asetukset. INPUT 1 2 Valitse Kytke TV pistorasiaan ja käynnistä TV (Näyttö tulee näkyviin muutaman sekunnin kuluttua) Menüsprache Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Türkçe Polski eština Magyar Sloven ina Român Srpski Hrvatski Slovenš ina Latviešu eesti keel Lietuvi Nyt voit käynnistää TV:n tai sammuttaa sen valmiustilaan kaukosäätimellä. (Virran merkkivalo: Päällä) kieli tallenna OPTION SD CARD RETURN 3 Valitse 4 Käynnistä maa Maa Automaattinen viritys Haku Kesto noin 3 minuuttia. Kanava Palvelun nimi CH 29 CH 33 Analoginen: 2 Saksa Itävalta Ranska Italia Espanja Portugali Sveitsi Poistu Takaisin Tanska Ruotsi Norja Suomi Belgia Alankomaat Kreikka Etsii Puola Tšekki Unkari Irlanti Itä-Eurooppa Valitun maan mukaan täytyy ehkä valita myös alue. Automaattiset asetukset Automaattinen viritys -toiminto etsii TV-kanavat ja tallentaa ne. Lajiteltu ohjelmien järjestys riippuu TV-signaalista, lähetysjärjestelmästä ja vastaanotto-olosuhteista. Lähettää esiasetetut tiedot Odota! 0% 100% Kaukosäädin ei käytettävissä Jos Q-Link-, VIERA Link- tai vastaavaa tekniikkaa (s. 34) käyttävä tallennin on liitetty, ohjelma-, kieli- ja maa / alueasetukset ladataan automaattisesti tallentimeen. TV 5 Valitse kuva-asetus Valitse näyttöympäristö. Koti Myymälä Myymälä ja Koti vastaavat asetuksia Dynaaminen ja Normaali Kuva-valikon aseta Katseluasetukset (s. 22) Automaattiset asetukset -toiminto on suoritettu, ja TV on katseluvalmis. Kanavien muokkaus Kanavien muokkaus (s. 24) 12

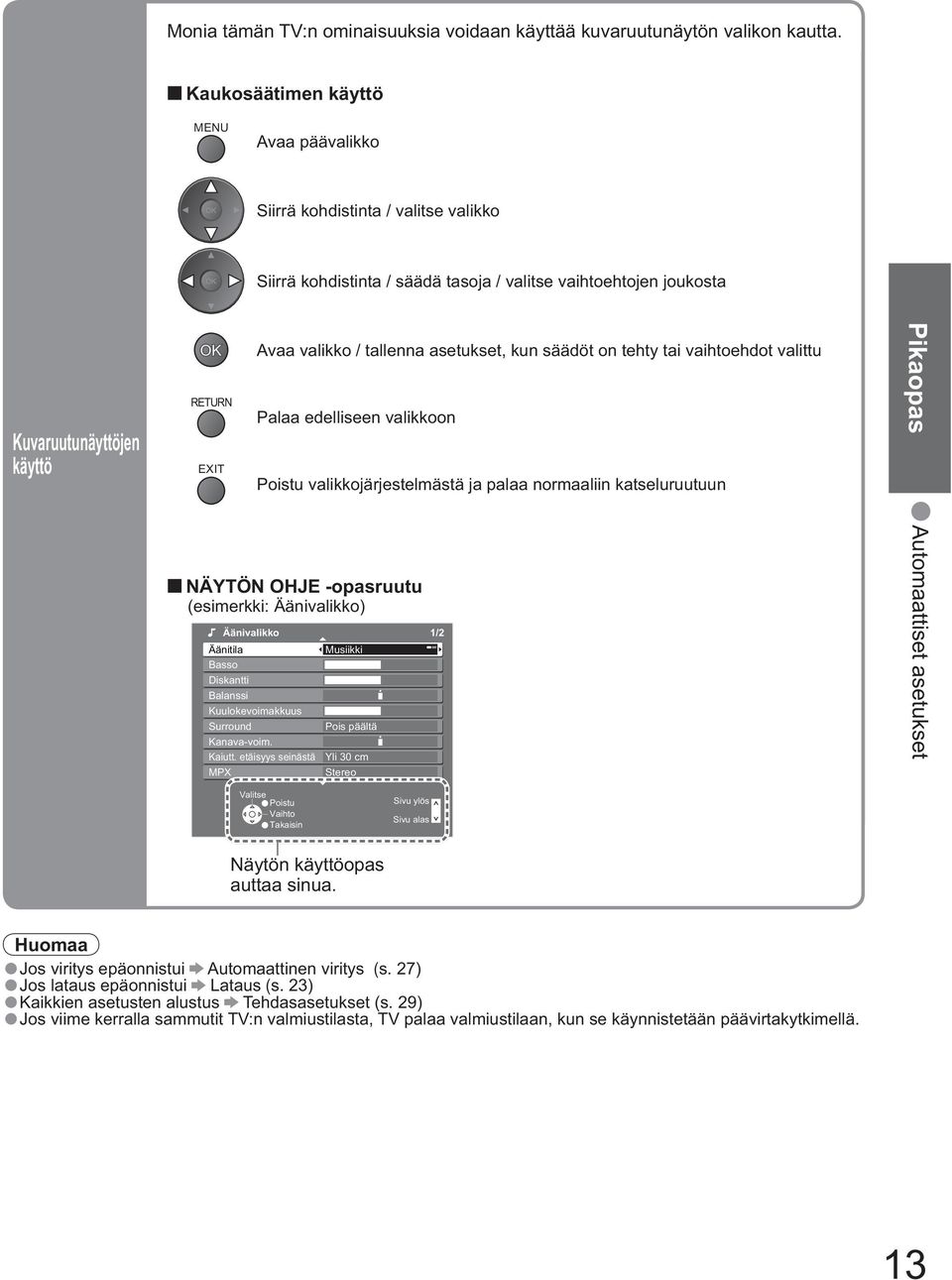

13 Monia tämän TV:n ominaisuuksia voidaan käyttää kuvaruutunäytön valikon kautta. Kaukosäätimen käyttö MENU Avaa päävalikko Siirrä kohdistinta / valikko Siirrä kohdistinta / säädä tasoja / vaihtoehtojen joukosta Kuvaruutunäyttöjen käyttö RETURN Avaa valikko / tallenna asetukset, kun säädöt on tehty tai vaihtoehdot valittu Palaa edelliseen valikkoon Poistu valikkojärjestelmästä ja palaa normaaliin katseluruutuun NÄYTÖN OHJE -opasruutu (esimerkki: Äänivalikko) Äänivalikko 1/2 Äänitila Musiikki Basso Diskantti Balanssi Kuulokevoimakkuus Surround Pois päältä Kanava-voim. Kaiutt. etäisyys seinästä Yli 30 cm MPX Stereo Pikaopas Automaattiset asetukset Valitse Poistu Vaihto Takaisin Sivu ylös Sivu alas Näytön käyttöopas auttaa sinua. Huomaa Jos viritys epäonnistui Automaattinen viritys (s. 27) Jos lataus epäonnistui Lataus (s. 23) Kaikkien asetusten alustus Tehdasasetukset (s. 29) Jos viime kerralla sammutit TV:n valmiustilasta, TV palaa valmiustilaan, kun se käynnistetään päävirtakytkimellä. 13

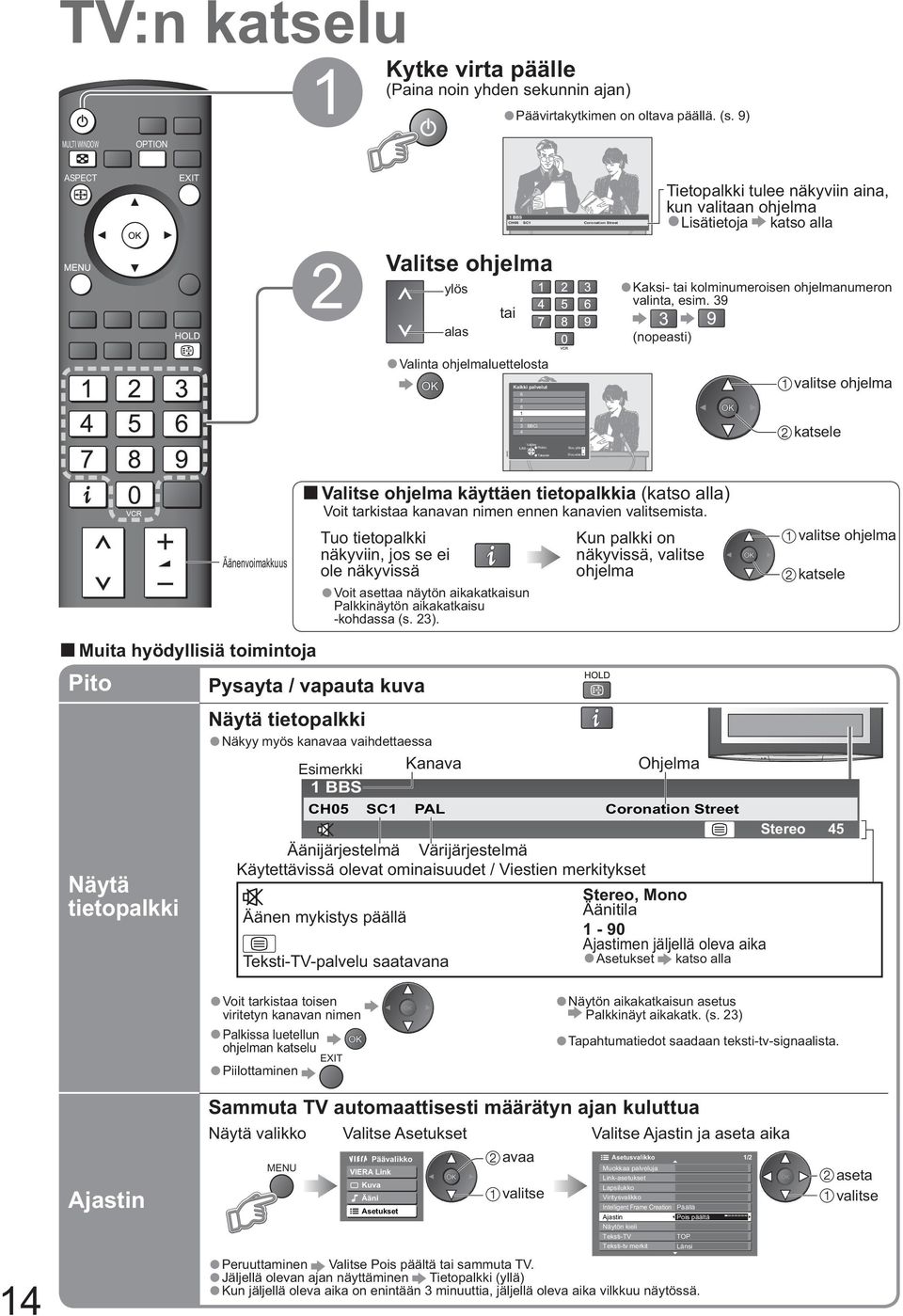

14 TV:n katselu MULTI WINDOW INPUT OPTION SD CARD 1 Kytke virta päälle (Paina noin yhden sekunnin ajan) Päävirtakytkimen on oltava päällä. (s. 9) ASPECT RETURN 2 1 BBS Valitse ohjelma ylös tai alas Valinta ohjelmaluettelosta CH05 SC1 Coronation Street Kaikki palvelut BBCi Kaksi- tai kolminumeroisen ohjelmanumeron valinta, esim. 39 (nopeasti) Tietopalkki tulee näkyviin aina, kun valitaan ohjelma Lisätietoja katso alla ohjelma katsele Liitä Valitse Poistu Sivu ylös Takaisin Sivu alas Äänenvoimakkuus Valitse ohjelma käyttäen tietopalkkia (katso alla) Voit tarkistaa kanavan nimen ennen kanavien mista. Tuo tietopalkki näkyviin, jos se ei ole näkyvissä Voit asettaa näytön aikakatkaisun Palkkinäytön aikakatkaisu -kohdassa (s. 23). Kun palkki on näkyvissä, ohjelma ohjelma katsele 14 Muita hyödyllisiä toimintoja Pito Näytä tietopalkki Ajastin Pysayta / vapauta kuva Näytä tietopalkki Näkyy myös kanavaa vaihdettaessa Esimerkki Kanava 1 BBS CH05 SC1 PAL Äänijärjestelmä Värijärjestelmä Käytettävissä olevat ominaisuudet / Viestien merkitykset Äänen mykistys päällä Teksti-TV-palvelu saatavana Voit tarkistaa toisen viritetyn kanavan nimen Palkissa luetellun ohjelman katselu Piilottaminen MENU Päävalikko VIERA Link Kuva Ääni Asetukset Ohjelma Coronation Street Stereo, Mono Äänitila 1-90 Ajastimen jäljellä oleva aika Asetukset katso alla Stereo 45 Näytön aikakatkaisun asetus Palkkinäyt aikakatk. (s. 23) Tapahtumatiedot saadaan teksti-tv-signaalista. Sammuta TV automaattisesti määrätyn ajan kuluttua Näytä valikko Valitse Asetukset Valitse Ajastin ja aseta aika avaa 1/2 Asetusvalikko Muokkaa palveluja Link-asetukset Lapsilukko Viritysvalikko Intelligent Frame Creation Päällä Ajastin Pois päältä Näytön kieli Teksti-TV TOP Teksti-tv merkit Länsi Peruuttaminen Valitse Pois päältä tai sammuta TV. Jäljellä olevan ajan näyttäminen Tietopalkki (yllä) Kun jäljellä oleva aika on enintään 3 minuuttia, jäljellä oleva aika vilkkuu näytössä. aseta

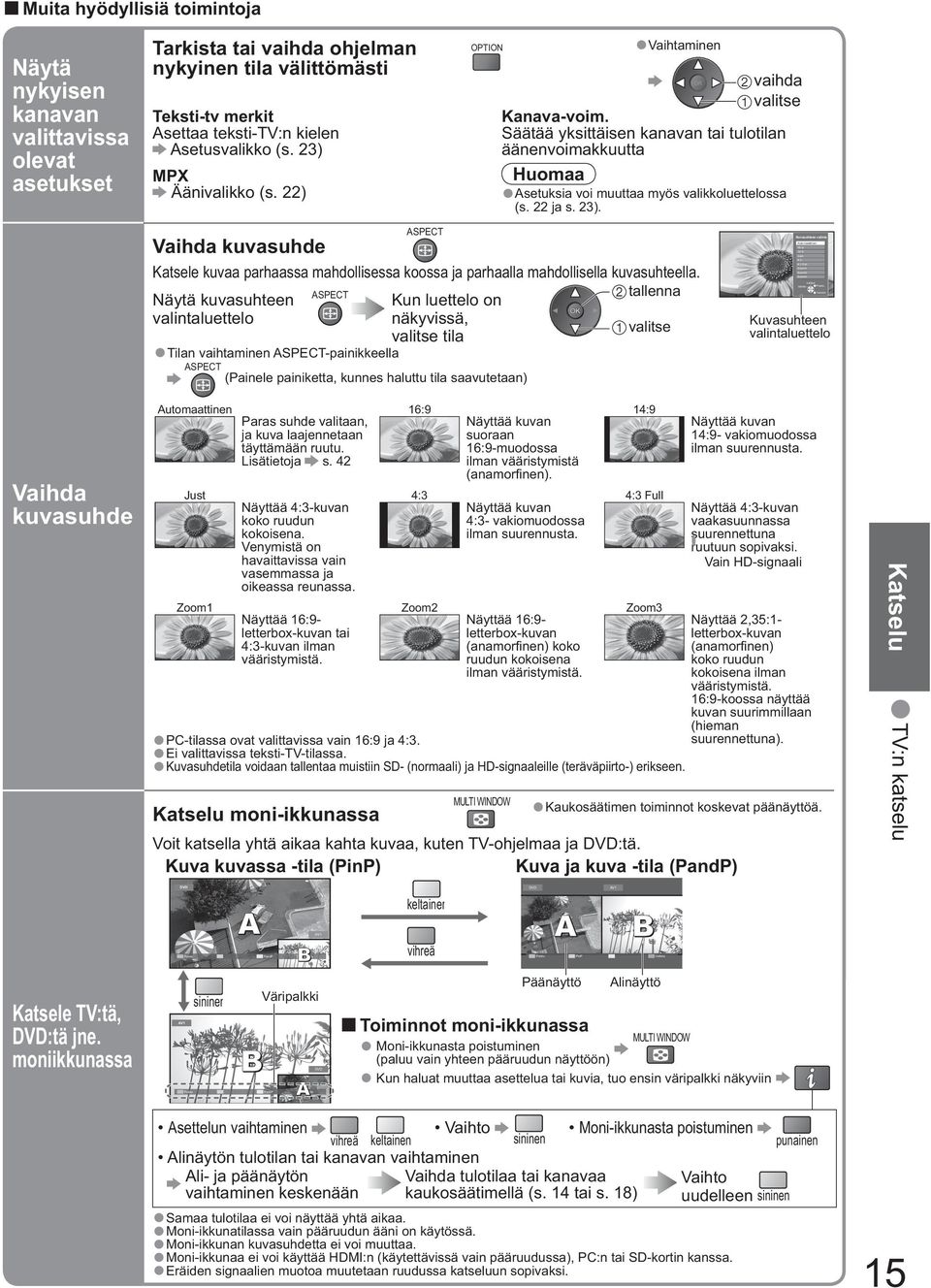

15 Muita hyödyllisiä toimintoja Näytä nykyisen kanavan valittavissa olevat asetukset Tarkista tai vaihda ohjelman nykyinen tila välittömästi Teksti-tv merkit Asettaa teksti-tv:n kielen Asetusvalikko (s. 23) MPX Äänivalikko (s. 22) OPTION Vaihtaminen vaihda Kanava-voim. Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Huomaa Asetuksia voi muuttaa myös valikkoluettelossa (s. 22 ja s. 23). ASPECT Vaihda kuvasuhde Katsele kuvaa parhaassa mahdollisessa koossa ja parhaalla mahdollisella kuvasuhteella. Näytä kuvasuhteen valintaluettelo ASPECT Kun luettelo on näkyvissä, tila Tilan vaihtaminen ASPECT-painikkeella ASPECT (Painele painiketta, kunnes haluttu tila saavutetaan) tallenna Kuvasuhteen valinta Automaattinen 16:9 14:9 Just 4:3 4:3 Full Zoom1 Zoom2 Zoom3 Valitse Vaihto Poistu Takaisin Kuvasuhteen valintaluettelo Vaihda kuvasuhde Automaattinen 16:9 14:9 Paras suhde valitaan, ja kuva laajennetaan täyttämään ruutu. Näyttää kuvan suoraan 16:9-muodossa Lisätietoja s. 42 ilman vääristymistä (anamorfi nen). Just 4:3 4:3 Full Näyttää 4:3-kuvan Näyttää kuvan koko ruudun 4:3- vakiomuodossa kokoisena. ilman suurennusta. Venymistä on havaittavissa vain vasemmassa ja oikeassa reunassa. Zoom1 Zoom2 Zoom3 Näyttää 16:9- Näyttää 16:9- letterbox-kuvan tai letterbox-kuvan 4:3-kuvan ilman (anamorfi nen) koko vääristymistä. ruudun kokoisena ilman vääristymistä. PC-tilassa ovat valittavissa vain 16:9 ja 4:3. Ei valittavissa teksti-tv-tilassa. Kuvasuhdetila voidaan tallentaa muistiin SD- (normaali) ja HD-signaaleille (teräväpiirto-) erikseen. Katselu moni-ikkunassa MULTI WINDOW Kaukosäätimen toiminnot koskevat päänäyttöä. Voit katsella yhtä aikaa kahta kuvaa, kuten TV-ohjelmaa ja DVD:tä. Kuva kuvassa -tila (PinP) Kuva ja kuva -tila (PandP) Näyttää kuvan 14:9- vakiomuodossa ilman suurennusta. Näyttää 4:3-kuvan vaakasuunnassa suurennettuna ruutuun sopivaksi. Vain HD-signaali Näyttää 2,35:1- letterbox-kuvan (anamorfi nen) koko ruudun kokoisena ilman vääristymistä. 16:9-koossa näyttää kuvan suurimmillaan (hieman suurennettuna). Katselu TV:n katselu DVD keltainen DVD AV1 Poistu PandP Vaihda AV1 vihreä Poistu PinP Vaihda Katsele TV:tä, DVD:tä jne. moniikkunassa sininen Väripalkki AV1 DVD Poistu PandP Vaihda Päänäyttö Alinäyttö Toiminnot moni-ikkunassa MULTI WINDOW Moni-ikkunasta poistuminen (paluu vain yhteen pääruudun näyttöön) Kun haluat muuttaa asettelua tai kuvia, tuo ensin väripalkki näkyviin Asettelun vaihtaminen Vaihto Moni-ikkunasta poistuminen vihreä keltainen sininen punainen Alinäytön tulotilan tai kanavan vaihtaminen Ali- ja päänäytön Vaihda tulotilaa tai kanavaa Vaihto vaihtaminen keskenään kaukosäätimellä (s. 14 tai s. 18) uudelleen sininen Samaa tulotilaa ei voi näyttää yhtä aikaa. Moni-ikkunatilassa vain pääruudun ääni on käytössä. Moni-ikkunan kuvasuhdetta ei voi muuttaa. Moni-ikkunaa ei voi käyttää HDMI:n (käytettävissä vain pääruudussa), PC:n tai SD-kortin kanssa. Eräiden signaalien muotoa muutetaan ruudussa katseluun sopivaksi. 15

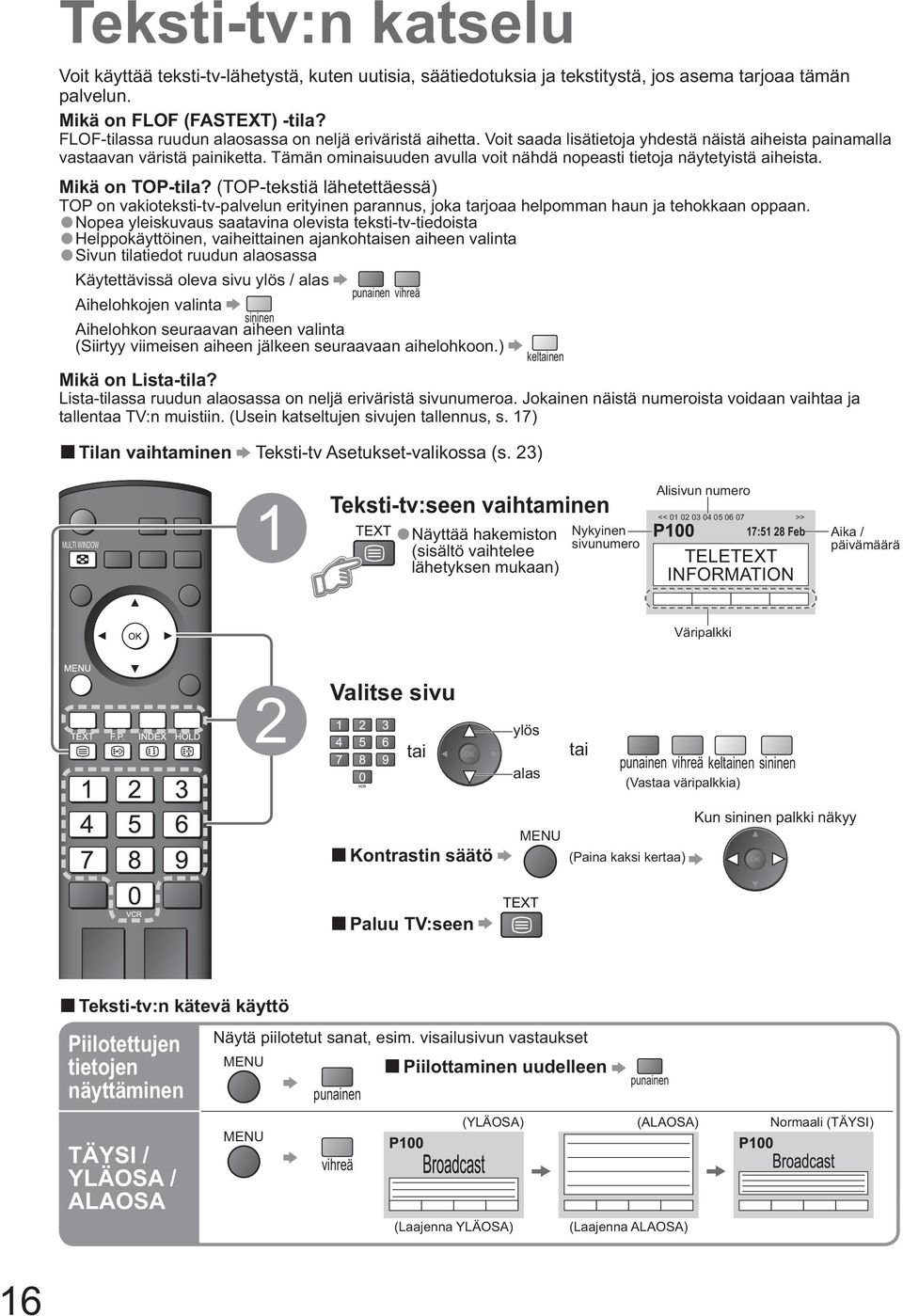

16 Teksti-tv:n katselu Voit käyttää teksti-tv-lähetystä, kuten uutisia, säätiedotuksia ja tekstitystä, jos asema tarjoaa tämän palvelun. Mikä on FLOF (FASTEXT) -tila? FLOF-tilassa ruudun alaosassa on neljä eriväristä aihetta. Voit saada lisätietoja yhdestä näistä aiheista painamalla vastaavan väristä painiketta. Tämän ominaisuuden avulla voit nähdä nopeasti tietoja näytetyistä aiheista. Mikä on TOP-tila? (TOP-tekstiä lähetettäessä) TOP on vakioteksti-tv-palvelun erityinen parannus, joka tarjoaa helpomman haun ja tehokkaan oppaan. Nopea yleiskuvaus saatavina olevista teksti-tv-tiedoista Helppokäyttöinen, vaiheittainen ajankohtaisen aiheen valinta Sivun tilatiedot ruudun alaosassa Käytettävissä oleva sivu ylös / alas punainen vihreä Aihelohkojen valinta sininen Aihelohkon seuraavan aiheen valinta (Siirtyy viimeisen aiheen jälkeen seuraavaan aihelohkoon.) Mikä on Lista-tila? Lista-tilassa ruudun alaosassa on neljä eriväristä sivunumeroa. Jokainen näistä numeroista voidaan vaihtaa ja tallentaa TV:n muistiin. (Usein katseltujen sivujen tallennus, s. 17) Tilan vaihtaminen Teksti-tv Asetukset-valikossa (s. 23) keltainen MULTI WINDOW ASPECT INPUT OPTION SD CARD 1 Teksti-tv:seen vaihtaminen Näyttää hakemiston (sisältö vaihtelee lähetyksen mukaan) Nykyinen sivunumero Alisivun numero << >> 17:51 28 Feb TELETEXT INFORMATION Aika / päivämäärä Väripalkki F.P. RETURN 2 Valitse sivu tai ylös alas tai punainen vihreä keltainen sininen (Vastaa väripalkkia) Kontrastin säätö MENU (Paina kaksi kertaa) Kun sininen palkki näkyy Paluu TV:seen Teksti-tv:n kätevä käyttö Piilotettujen tietojen näyttäminen TÄYSI / YLÄOSA / ALAOSA Näytä piilotetut sanat, esim. visailusivun vastaukset MENU punainen MENU vihreä Piilottaminen uudelleen (YLÄOSA) punainen (ALAOSA) (Laajenna YLÄOSA) (Laajenna ALAOSA) Normaali (TÄYSI) 16

17 Pito Hakemisto Pysäytä automaattinen päivitys (Jos haluat säilyttää nykyisen sivun ilman päivitystä) Jatkaminen Palaa päähakemistosivulle Hae suosikkisivu Katselu moniikkunassa Katsele tallennettua suosikkisivua F.P. Hae siniseen painikkeeseen tallennettu sivu. Tehdasasetus on P103. Katsele TV:tä ja teksti-tv:tä kahdessa ikkunassa yhtä aikaa MULTI WINDOW Toimintoja voidaan suorittaa vain teksti-tv-ruudussa. Tallenna usein katseltuja sivuja väripalkkiin (Vain Lista-tila) Usein katseltujen sivujen tallennus Alisivun katselu Kun sivu on näkyvissä Vastaava väripainike pidä painettuna Numero muuttuu valkoiseksi. Tallennettujen sivujen vaihtaminen Anna uusi sivunumero Väripainike, jonka haluat vaihtaa pidä painettuna Katsele alisivua (vain, kun teksti-tv:ssä sivuja on useampi kuin yksi) Näkyy ruudun yläosassa Tietyn alisivun katselu MENU Syötä 4- sininen numeroinen lukur esimerkki: P6 Alisivut: Alisivujen määrä vaihtelee lähetyksen mukaan (korkeintaan 79 sivua). Haku voi kestää jonkin aikaa. Voit katsella TV:tä sillä välin. Katselu Teksti-tv:n katselu TV:n katselu päivitystä odotettaessa Katsele TV-kuvaa teksti-tv-sivun haun aikana Teksti-tv päivittää itsensä automaattisesti, kun uutta tietoa on saatavana. Vaihtaa tilapäisesti TV-ruutuun MENU P108 Näkyy, kun päivitys on suoritettu keltainen keltainen Katsele päivitettyä sivua (Et voi vaihtaa kanavaa.) Uutissivu tarjoaa toiminnon, joka ilmoittaa uusimman uutisen saapumisesta ( uutissähke ). 17

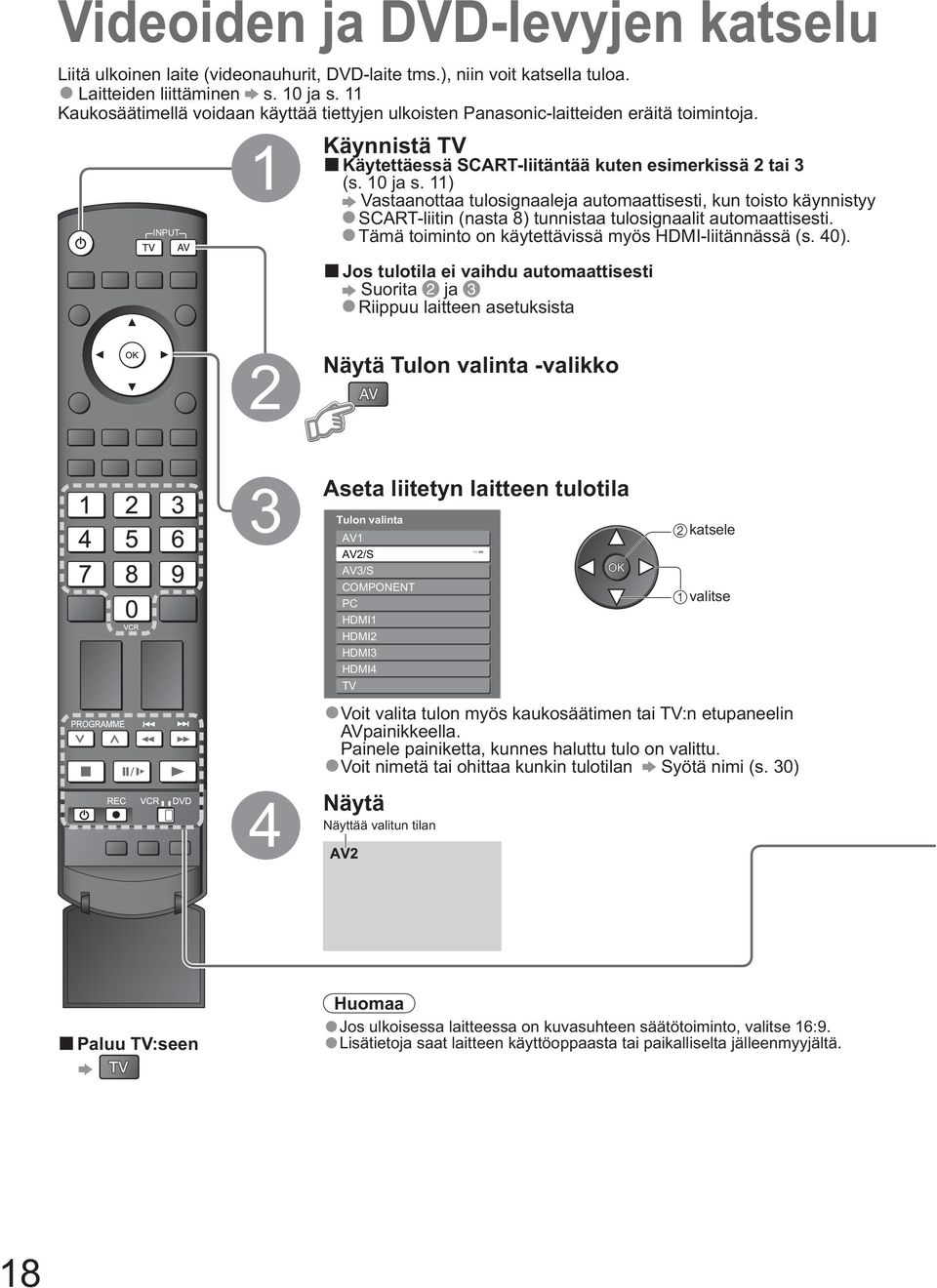

18 Videoiden ja DVD-levyjen katselu Liitä ulkoinen laite (videonauhurit, DVD-laite tms.), niin voit katsella tuloa. Laitteiden liittäminen s. 10 ja s. 11 Kaukosäätimellä voidaan käyttää tiettyjen ulkoisten Panasonic-laitteiden eräitä toimintoja. INPUT OPTION SD CARD RETURN 1 Käynnistä 2 TV Käytettäessä SCART-liitäntää kuten esimerkissä 2 tai 3 (s. 10 ja s. 11) Vastaanottaa tulosignaaleja automaattisesti, kun toisto käynnistyy SCART-liitin (nasta 8) tunnistaa tulosignaalit automaattisesti. Tämä toiminto on käytettävissä myös HDMI-liitännässä (s. 40). Jos tulotila ei vaihdu automaattisesti Suorita ja Riippuu laitteen asetuksista Näytä Tulon valinta -valikko MULTI WINDOW DIRECT TV REC 3 Aseta liitetyn laitteen tulotila Tulon valinta 4 Näytä katsele AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV Voit valita tulon myös kaukosäätimen tai TV:n etupaneelin AVpainikkeella. Painele painiketta, kunnes haluttu tulo on valittu. Voit nimetä tai ohittaa kunkin tulotilan Syötä nimi (s. 30) Näyttää valitun tilan Paluu TV:seen Huomaa Jos ulkoisessa laitteessa on kuvasuhteen säätötoiminto, 16:9. Lisätietoja saat laitteen käyttöoppaasta tai paikalliselta jälleenmyyjältä. 18

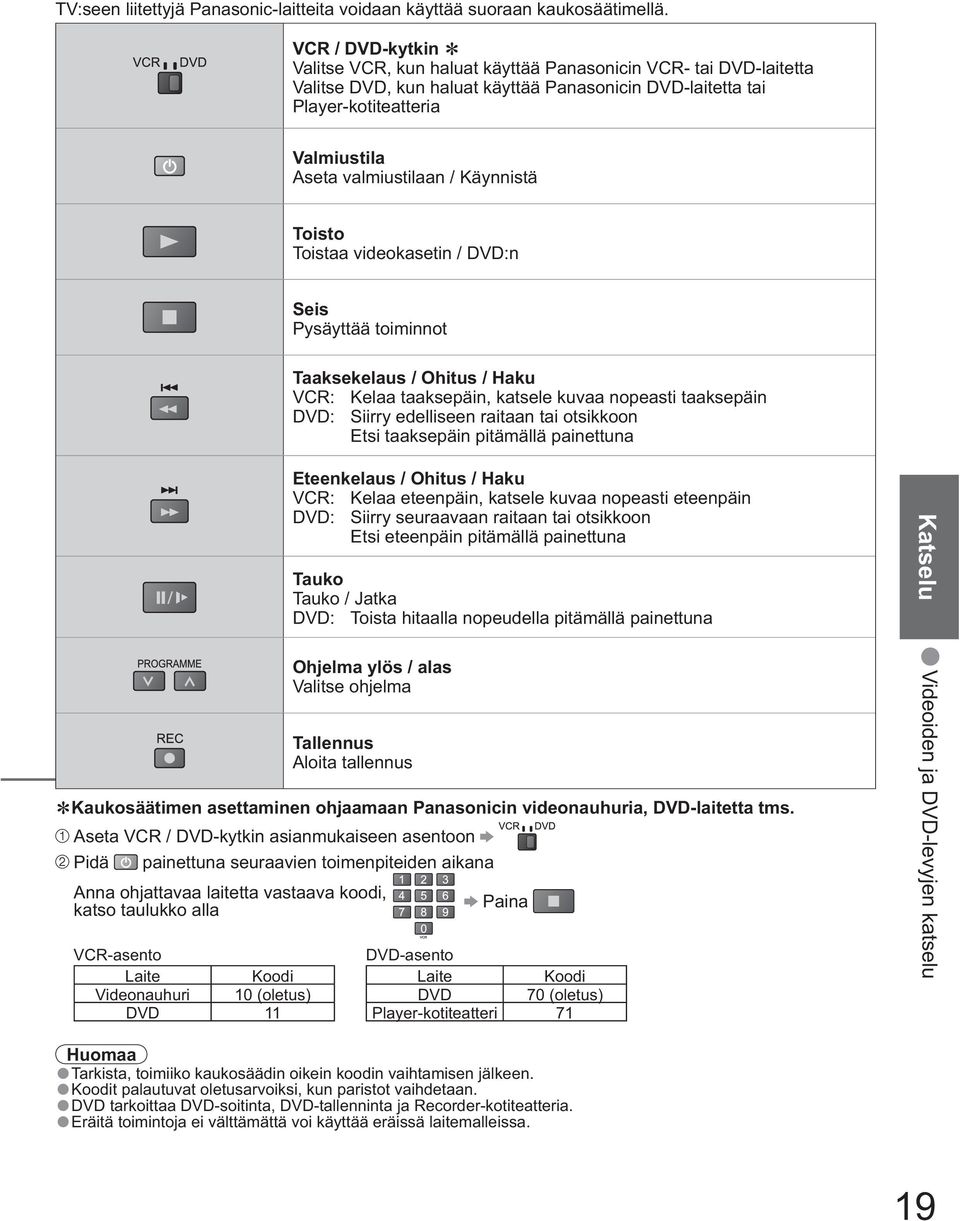

19 TV:seen liitettyjä Panasonic-laitteita voidaan käyttää suoraan kaukosäätimellä. VCR / DVD-kytkin Valitse VCR, kun haluat käyttää Panasonicin VCR- tai DVD-laitetta Valitse DVD, kun haluat käyttää Panasonicin DVD-laitetta tai Player-kotiteatteria Valmiustila Aseta valmiustilaan / Käynnistä Toisto Toistaa videokasetin / DVD:n Seis Pysäyttää toiminnot Taaksekelaus / Ohitus / Haku VCR: Kelaa taaksepäin, katsele kuvaa nopeasti taaksepäin DVD: Siirry edelliseen raitaan tai otsikkoon Etsi taaksepäin pitämällä painettuna Eteenkelaus / Ohitus / Haku VCR: Kelaa eteenpäin, katsele kuvaa nopeasti eteenpäin DVD: Siirry seuraavaan raitaan tai otsikkoon Etsi eteenpäin pitämällä painettuna Tauko Tauko / Jatka DVD: Toista hitaalla nopeudella pitämällä painettuna Ohjelma ylös / alas Valitse ohjelma Tallennus Aloita tallennus Kaukosäätimen asettaminen ohjaamaan Panasonicin videonauhuria, DVD-laitetta tms. Aseta VCR / DVD-kytkin asianmukaiseen asentoon Pidä painettuna seuraavien toimenpiteiden aikana Anna ohjattavaa laitetta vastaava koodi, katso taulukko alla VCR-asento Laite Koodi Videonauhuri 10 (oletus) DVD 11 Paina DVD-asento Laite Koodi DVD 70 (oletus) Player-kotiteatteri 71 Katselu Videoiden ja DVD-levyjen katselu Huomaa Tarkista, toimiiko kaukosäädin oikein koodin vaihtamisen jälkeen. Koodit palautuvat oletusarvoiksi, kun paristot vaihdetaan. DVD tarkoittaa DVD-soitinta, DVD-tallenninta ja Recorder-kotiteatteria. Eräitä toimintoja ei välttämättä voi käyttää eräissä laitemalleissa. 19

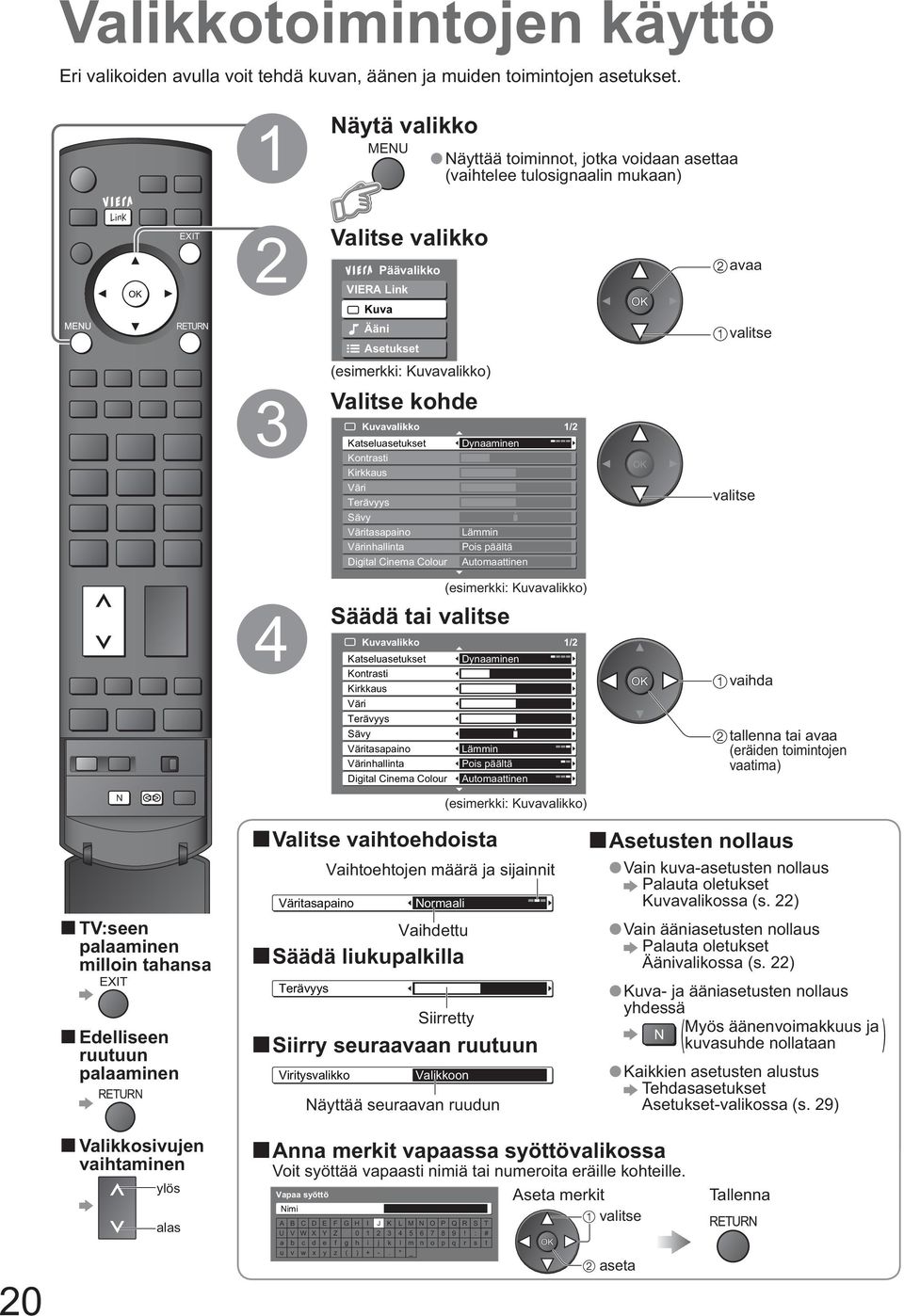

20 Valikkotoimintojen käyttö Eri valikoiden avulla voit tehdä kuvan, äänen ja muiden toimintojen asetukset. INPUT OPTION SD CARD 1 Näytä valikko MENU Näyttää toiminnot, jotka voidaan asettaa (vaihtelee tulosignaalin mukaan) 2 Valitse valikko Päävalikko VIERA Link avaa Kuva RETURN Ääni Asetukset (esimerkki: Kuvavalikko) 3 Valitse kohde Kuvavalikko 1/2 Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta Digital Cinema Colour Dynaaminen Lämmin Pois päältä Automaattinen MULTI WINDOW N DIRECT TV REC 4 Säädä tai Kuvavalikko Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta Digital Cinema Colour (esimerkki: Kuvavalikko) Dynaaminen Lämmin Pois päältä Automaattinen 1/2 (esimerkki: Kuvavalikko) vaihda tallenna tai avaa (eräiden toimintojen vaatima) TV:seen palaaminen milloin tahansa Edelliseen ruutuun palaaminen RETURN Valitse vaihtoehdoista Väritasapaino Normaali Terävyys Vaihtoehtojen määrä ja sijainnit Vaihdettu Säädä liukupalkilla Siirretty Siirry seuraavaan ruutuun Viritysvalikko Valikkoon Näyttää seuraavan ruudun Asetusten nollaus Vain kuva-asetusten nollaus Palauta oletukset Kuvavalikossa (s. 22) Vain ääniasetusten nollaus Palauta oletukset Äänivalikossa (s. 22) Kuva- ja ääniasetusten nollaus yhdessä Myös äänenvoimakkuus ja N kuvasuhde nollataan ) ( Kaikkien asetusten alustus Tehdasasetukset Asetukset-valikossa (s. 29) 20 Valikkosivujen vaihtaminen ylös alas Anna merkit vapaassa syöttövalikossa Voit syöttää vapaasti nimiä tai numeroita eräille kohteille. Vapaa syöttö Nimi A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ O P Q R S T 7 8 9! : # o p q r s t Aseta merkit aseta Tallenna RETURN

21 Yleiskuvaus Päävalikko VIERA Link VIERA Link-valikko Pause Live TV Valikkoon Kuva Ääni Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri (s. 37) Käytetyn laitteen valikko Asetukset Kuvavalikko 1/2 Katseluasetukset Dynaaminen Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Lämmin Värinhallinta Pois päältä Digital Cinema Colour Automaattinen Kuvavalikko P-NR 3D-COMB Palauta oletukset Äänivalikko Äänitila Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä MPX Äänivalikko HDMI1-liitäntä Palauta oletukset 2/2 Pois päältä Pois päältä Aseta (s. 22) 1/2 Musiikki Pois päältä Yli 30 cm Stereo 2/2 Automaattinen Aseta (s. 22) Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Asetusvalikko AV-värijärjestelmä Automaattinen Muokkaa palveluja Valikkoon Link-asetukset Valikkoon Lapsilukko Valikkoon Viritysvalikko Intelligent Frame Creation Valikkoon Päällä Ajastin Pois päältä Näytön kieli Teksti-TV Teksti-tv merkit Valikkoon TOP Länsi 1/2 Link-asetukset VIERA Link Q-Link AV2 ulostulo Virta pois-linkki Virta päälle-linkki Lataus Päällä AV2 TV Aseta Aseta Valikkoon (s. 23) Lisäasetukset Asetusvalikko Tehdasasetukset Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi Valikkoon Pois päältä Pois päältä Päällä Valikkoon 2/2 Viritysvalikko Automaattinen viritys Manuaalinen viritys Valikkoon Valikkoon (s. 26) Palkkinäyt aikakatk. 3 sekuntia SD-kortin LED Päällä Ohjelmistolisenssi Valikkoon Järjestelmätiedot Valikkoon (s. 23) Vain käytettävissä olevia kohteita voidaan valita. 21

22 22 Valikkotoimintojen käyttö Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) VIERA Link Kuva Ääni Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Katseluasetukset Kontrasti, Kirkkaus, Väri, Terävyys Sävy Väritasapaino Värinhallinta Digital Cinema Colour P-NR 3D-COMB Palauta oletukset Äänitila Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä MPX HDMI1 / 4 -liitäntä Palauta oletukset Ohjaa liitettyjä laitteita VIERA Link -toiminnon avulla ja ottaa käyttöön erilaisia käteviä tallennus-, toisto- yms. toimintoja. (s.37 39) Voit käyttää VIERA Link -valikkoa myös suoraan kaukosäätimen VIERA Link -painikkeella. Peruskuvatila (Dynaaminen / Normaali / Elokuva / Eco) Dynaaminen : Parantaa kuvan kontrastia ja terävyyttä katseltaessa valoisassa huoneessa Normaali : Suositellaan katseluun huoneessa, jossa on normaalit ympäristön alaistusolosuhteet Elokuva : Elokuvien katseluun pimennetyssä huoneessa elokuvateatterimaisen kuvan tuottamiseksi Eco : Säätää automaattisesti kuva-asetuksia ympäristön valaistusolosuhteiden mukaan Aseta kullekin tulosignaalille Suurentaa tai pienentää näiden asetusten tasoja henkilökohtaisen mieltymyksen mukaan Kun televisioon on liitetty NTSC-signaalilähde, kuvan värisävyä voidaan säätää maun mukaan Vain NTSC-signaalivastaanotto Voit asettaa kuvan kokonaisvärisävyn (Viileä / Normaali / Lämmin) Säätää automaattisesti värit kirkkaiksi (Pois päältä / Päällä) Ei käytössä PC-signaalilla Näyttää eloisia kuvia käyttäen laajennettua värintoistoaluetta (Pois päältä / Päällä / Automaattinen) Tästä on hyötyä katseltaessa HD-videokuvaa Vain HDMI-tulotila tai Elokuvan katselutila (s. 33) Kuvan kohinanpoisto Vähentää automaattisesti kuvan ei-toivottua kohinaa ja sirinää kuvan muotoilluissa osissa (Pois päältä / Minimi / Normaali / Voimakas) Ei käytössä PC-signaalilla Pysäytys- tai hidastettuja kuvia katseltaessa voi toisinaan näkyä värikuvioita Valitse Päällä, kun haluat näyttää terävämpiä ja tarkempia värejä (Pois päältä / Päällä) Vain PAL- tai NTSC-signaalivastaanotto Ei käytössä RGB-, S-Video-, komponentti-, PC- tai HDMI-signaalilla eikä SD-kortilla Palauta nykyisen kuvatilan oletusasetukset painamalla OK-painiketta Perusäänitila (Musiikki / Puhe) Lisää tai vähentää matalimpien äänten korostuksen tai vähentämisen tasoa Lisää tai vähentää terävimpien, korkeiden äänten korostuksen tai vähentämisen tasoa Säätää oikean ja vasemman kaiuttimen äänenvoimakkuuden tasoa Säätää kuulokkeiden äänenvoimakkuutta Surround-ääniasetukset (Pois päältä / Simuloitu Surround / SRS TruSurround XT) Simuloitu Surround : Tarjoaa dynaamisen vahventeen, joka simuloi parannettuja tilatehosteita SRS TruSurround XT : SRS TruSurround XT luo korkealaatuisen surroundäänitehosteen vain kahden kaiuttimen avulla lähteestä, joka voi lähettää surround-koodattuja signaaleja Vaihtaminen on mahdollista myös kaukosäätimen Surround-painikkeella (s. 9). Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Säätää matalataajuista ääntä (Yli 30 cm / Alle 30 cm) Jos TV:n ja seinän etäisyys on yli 30 cm, suositeltava asetus on Yli 30 cm. Jos TV:n ja seinän etäisyys on enintään 30 cm, suositeltava asetus on Alle 30 cm. Valitse stereo / mono (Mono / Stereo) Tavallisesti: Stereo Stereosignaalia ei voi vastaanottaa: Mono M1/M2: käytettävissä, kun monosignaalia lähetetään Valitse tulosignaalin mukaan (Automaattinen / Digitaalinen / Analoginen) (s. 42) Automaattinen : Digitaalisen tai analogisen äänilähteen automaattinen tunnistus Digitaalinen : HDMI-kaapeliliitäntä Analoginen : HDMI-DVI-sovitinkaapeliliitäntä Vain HDMI-tulotila HDMI2 / 3-liittimet ovat vain digitaalista signaalia varten HDMI2 / 3-asetusta ei ole käytettävissä Palauta nykyisen äänitilan oletusasetukset painamalla OK-painiketta

23 Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) Asetukset AV-värijärjestelmä Valitsee valinnaisen värijärjestelmän videosignaalien mukaan AV-tilassa (Automaattinen / PAL / SECAM / M.NTSC / NTSC) Muokkaa palveluja Ohittaa ei-toivotut kanavat tai muokkaa kanavia (s. 25) Link-asetukset VIERA Link Asetetaan VIERA Link -toimintojen käyttöä varten (Pois päältä / Päällä) (s. 36) Valitsee, mitä AV-liitintä käytetään tiedonsiirtoon tämän TV:n ja yhteensopivan tallentimen kanssa (AV1 / AV2) (s. 35) Q-Link Valitse tallentimeen liitetty liitin, vaikka se ei olisi yhteensopiva Q-Link-toiminnon kanssa. Valitsee signaalin, joka lähetetään TV:stä Q-Linkiin AV1 / AV2 (TV / AV1 / AV2 / AV3 / Monitor) ulostulo Monitor: Ruudussa näkyvä kuva Komponentti-, PC- ja HDMI-signaaleja ei voi lähettää. Virta pois-linkki Ottaa Virta pois -linkin käyttöön (Ei / Aseta) (s. 35 ja s. 36) Virta päälle-linkki Ottaa Virta päälle -linkin käyttöön (Ei / Aseta) (s. 35 ja s. 36) Lataus Lataa kanava-, kieli-, maa- ja alueasetuksia Q-Link- tai VIERA Link -yhteensopivaan laitteeseen, joka on liitetty televisioon Lapsilukko Lukitsee kanavan / AV-tulon sen käytön estämiseksi. (s. 28) Viritysvalikko Automaattinen viritys Manuaalinen viritys Intelligent Frame Creation Ajastin Näytön kieli Asettaa automaattisesti alueella vastaanotettavat kanavat (s. 27) Asettaa kanavat manuaalisesti (s. 27) Kompensoi automaattisesti kuvan ruutunopeuden ja tekee kuvasta sulavan (Pois päältä / Päällä) Ei käytössä PC-signaalilla Asettaa ajan, jolloin TV sammuu automaattisesti (Pois päältä / 15 / 30 / 45 / 60 / 75 / 90 minuuttia) Vaihtaa kuvaruutunäyttöjen kielen Teksti-tv Teksti-tv:n näyttötila (TOP (FLOF) / Lista) (s. 16) Teksti-tv merkit Valitsee teksti-tv:n kielen (Länsi / Itä1 / Itä2) Länsi: englanti, ranska, saksa, kreikka, italia, espanja, ruotsi, turkki jne. Itä1: tšekki, englanti, viro, latvia, romania, venäjä, ukraina jne. Itä2: tšekki, unkari, latvia, puola, romania jne. Tehdasasetukset Nollaa kaikki asetukset, kun esimerkiksi muutetaan (s. 29) Virransäästö Sivupaneeli Kuvan yliskannaus Vähentää kuvan kirkkautta virrankulutuksen pienentämiseksi (Pois päältä / Päällä) Suurentaa sivupaneelin kirkkautta (Pois päältä / Matala / Normaali / Korkea) Suositeltu asetus on Korkea kuvan kiinnipalamisen ehkäisemiseksi. Määrittää kuvaruudun kuva-alan koon (Pois päältä / Päällä) Päällä : Suurentaa kuvaa, jotta reunat eivät näy. Pois päältä : Näyttää kuvan alkuperäisen kokoisena. Valitse Päällä, jos kuvaruudun reunoissa näkyy kohinaa. Tämä toiminto on käytettävissä, jos kuvasuhteeksi on valittu Auto (vain 16:9-signaali) tai 16:9. Tämä toiminto voidaan tallentaa erikseen muistiin SD- (normaali) ja HD-signaaleille (teräväpiirto). Syötä nimi Nimeää tai ohittaa kunkin tuloliittimen (s. 30) Määrittää, kuinka kauan tietopalkki (s. 14) näkyy ruudussa Palkkinäyt aikakatk. 0 (ei näyttöä) 10 s 1 sekunnin portain SD-kortin LED LED palaa sinisenä, kun SD-kortti on asetettu (Pois päältä / Päällä) (s. 33) Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Lisäasetukset Ohjelmistolisenssi Näyttää ohjelmiston käyttöoikeustiedot Järjestelmätiedot Näyttää TV:n järjestelmätiedot Näkyviin tulee erilainen valikko, kun käytetään PC:tä tai SD-korttia. (s. 31 ja s. 33) Vain käytettävissä olevia kohteita voidaan valita. 23

24 Kanavien muokkaus Voit ohittaa ei-toivotut kanavat tai muokata kanavia. 1 Näytä valikko MENU INPUT OPTION SD CARD RETURN Valitse Asetukset 2 Päävalikko avaa VIERA Link Kuva Ääni Asetukset 3 Valitse Muokkaa palveluja Asetusvalikko 1/2 Muokkaa palveluja Valikkoon Link-asetukset Lapsilukko Viritysvalikko Intelligent Frame Creation Päällä Ajastin Pois päältä Näytön kieli Teksti-TV TOP Teksti-tv merkit Länsi avaa TV Paluu TV:seen 4 Aseta 24

25 Voit piilottaa ei-toivotut palvelut. Poistetut palvelut voidaan näyttää vain tässä toiminnossa. Käytä tätä toimintoa ei-toivottujen kanavien ohittamiseen. Valitse palvelu ja piilota / näytä Palveluiden muokkaus 1 BBC1 2 ***** 3 ***** lisää / poista :lisää :poista (ohita) Kanavien virittäminen uudelleen (Manuaalinen viritys) (s. 27) punainen Ohita ei-toivotut kanavat Muokkaa kanavia (vaihda nimi, siirrä) Muokkaa palveluja Voit vaihtaa kanavien nimeä ja kanavapaikkaa. Jos videonauhuri on liitetty vain RF-kaapelilla, muokkaa VCR-asetusta. Valitse muokattava kanava Palveluiden muokkaus BBC1 ***** ***** 3 FTP Kanavapaikka Nimi CH05 SC1 PAL Coronation Street Muokkaa Kanavia valittaessa näytettävän nimen vaihtaminen Valitse Vaihda Aseta merkit nimeä Muokkaa palvelun nimeä vihreä aseta Kanavapaikan siirtäminen Valitse uusi sijainti Nimi A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ (Enintään viisi merkkiä) Tallenna O P Q R S T 7 8 9! : # o p q r s t Tallenna RETURN Kanavien muokkaus Lisäasetukset keltainen keltainen 25

26 Kanavien virittäminen Voit virittää kaikki TV-kanavat uudelleen, kun muutat, tai hakea uusia palveluita, joiden lähetys on voitu aloittaa äskettäin. 1 Näytä valikko MENU INPUT OPTION SD CARD RETURN Valitse Asetukset 2 Päävalikko avaa VIERA Link Kuva Ääni Asetukset 3 Valitse Viritysvalikko Asetusvalikko Muokkaa palveluja Link-asetukset Lapsilukko Viritysvalikko Intelligent Frame Creation Ajastin Näytön kieli Teksti-TV Teksti-tv merkit Valikkoon Päällä Pois päältä TOP Länsi 1/2 avaa 4 Valitse toiminto Viritysvalikko Automaattinen viritys Valikkoon Manuaalinen viritys Valikkoon avaa TV Paluu TV:seen 5 Aseta 26

27 Jos Käynnistä Automaattiset asetukset Viritä automaattisesti uudelleen kaikki alueella vastaanotettavat kanavat. lapsilukon PIN-luku (s. 28) on asetettu, se täytyy syöttää. Asetukset tehdään automaattisesti Automaattinen viritys Kaikki viritysdata poistetaan Aloita Autom viritys Poistu Automaattinen viritys Haku Kesto noin 3 minuuttia. Kanava Palvelun nimi CH 29 CH 33 Takaisin Aseta kaikki kanavat automaattisesti Automaattinen viritys Analoginen: 2 Etsii Kaikki vanhat viritysasetukset poistetaan. Kanava-, kieli-, maa- ja alueasetukset ladataan televisioon liitettyyn Q-Link- tai VIERA Link -yhteensopivaan laitteeseen. Kun toimenpide on suoritettu, kanavapaikassa 1 oleva kanava tulee näkyviin. Jos viritystä ei suoritettu kokonaan Manuaalinen viritys Automaattiset asetukset TV:n edessä olevia painikkeita käyttäen (s. 9) Painele, kunnes Automaattinen viritys tulee näkyviin F Avaa Automaattinen viritys TV Aloita Automaattinen viritys TV Paluu TV:seen F F TV AV Kanavien virittäminen Aseta kanava manuaalisesti Manuaalinen viritys Hienoviritys Käytetään pienten säätöjen tekemiseen yksittäisen kanavan viritykseen (sääoloista tms. johtuen) Manuaalinen viritys Aseta kanava manuaalisesti automaattisen virityksen jälkeen. Valitse Äänijärjestelmä- ja Värijärjestelmä-asetukset ja suorita sitten tämä toiminto. Valitse Värijärjestelmä-asetukseksi normaalisti Automaattinen. Jos videonauhuri on liitetty vain RF-kaapelilla, ohjelmapaikka 0. Manuaalinen viritys SC1: PAL B, G, H / SECAM B, G 1 BBC1 CH33 Hienoviritys SC2: PAL I Manuaalinen viritys CH33 41 Äänijärjestelmä SC1 SC3: PAL D, K / SECAM D, K Värijärjestelmä Automaattinen F: SECAM L / L Lisäasetukset Valitse ohjelmapaikka Valitse kanava Hae ja tallenna haku tallenna 27

28 Kanavan yleisön hallinta Voit lukita määrättyjä kanavia / AV-tuloliittimiä ja päättää, kuka katselee niitä. (Kun lukittu kanava / tulo valitaan, näkyviin tulee ilmoitus. Voit katsella sitä syöttämällä PIN-luvun.) INPUT OPTION SD CARD 1 Näytä valikko MENU RETURN 2 Valitse Asetukset Päävalikko VIERA Link Kuva avaa Ääni Asetukset 3 Valitse Lapsilukko Asetusvalikko Muokkaa palveluja Link-asetukset Lapsilukko Viritysvalikko Intelligent Frame Creation Ajastin Näytön kieli Teksti-TV Teksti-tv merkit Valikkoon Päällä Pois päältä TOP Länsi 1/2 avaa Paluu TV:seen 4 Aseta Kanavan yleisön hallinta Lapsilukko Syötä PIN-luku (4 numeroa) Lapsilukko PIN-syöttö Anna uusi PIN PIN * * * * Valitse Lapsilukon luettelo Lapsilukko Vaihda PIN Lapsilukon luettelo Lapsilukon luettelo - Palvelut ja AV Nimi VCR 1 BBC1 2 ***** 3 ***** 4 5 AV1 AV2/S Valikkoon Valitse lukittava kanava / tulo Tyyppi TV TV TV TV TV TV AV AV Lukitse Näkyy, kun kanava / tulo on lukittu avaa aseta PIN-luvun vaihtaminen sininen Valitse Vaihda PIN kohdassa ja syötä uusi PIN-luku kahdesti. Huomaa Tehdasasetukset (s. 29) poistaa PIN-luvun ja kaikki asetukset. Syötä PIN-luku kahdesti ensimmäisen asetuksen aikana. Merkitse PIN-luku muistiin siltä varalta, että unohdat sen. Peruuttaminen Valitse lukittu kanava / tulo Kaikkien lukitseminen keltainen lukitusten peruuttaminen Kaikkien 28

29 Asetusten palautus Nollaa TV:n alkuperäiseen tilaansa, ts. ei viritettyjä kanavia. Kaikki asetukset (kanavat, kuva, äänenlaatu jne.) nollataan. INPUT OPTION SD CARD 1 Näytä valikko MENU RETURN 2 Valitse Asetukset Päävalikko VIERA Link avaa Kuva Ääni Asetukset Kanavan 3 Valitse Tehdasasetukset Asetusvalikko Tehdasasetukset Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi Palkkinäyt aikakatk. SD-kortin LED Ohjelmistolisenssi Järjestelmätiedot Valikkoon Pois päältä Pois päältä Päällä 3 sekuntia Päällä 2/2 avaa Asetusten palautus yleisön hallinta Paluu TV:seen 4 Aseta Asetusten palautus Tehdasasetukset Tarkista ilmoitus ja alusta Tehdasasetukset Kaikki viritysdata poistetaan Oletko varma? Oletko varma? Varmista Poistu Takaisin Noudata ruutuun tulevia ohjeita Automaattinen viritys käynnistyy automaattisesti, kun virta seuraavan kerran kytketään päävirtakytkimellä. (s. 12) Lisäasetukset Vain TV-kanavien viritys uudelleen esim. muuton jälkeen Automaattinen viritys (s. 27) 29

30 Etikettien syöttö Tulotilan tunnistuksen ja valinnan helpottamiseksi voit nimetä kaikki tuloliittimet tai ohittaa liittimen, johon ei ole liitetty mitään laitetta. Tulotilan valinta s INPUT Näytä valikko MENU OPTION SD CARD RETURN 2 Valitse Asetukset Päävalikko VIERA Link Kuva avaa Ääni Asetukset 3 Valitse Syötä nimi Asetusvalikko Tehdasasetukset Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi Palkkinäyt aikakatk. SD-kortin LED Ohjelmistolisenssi Järjestelmätiedot Pois päältä Pois päältä Päällä Valikkoon 3 sekuntia Päällä 2/2 avaa TV Paluu TV:seen 4 Valitse tuloliitin ja aseta Syötä nimi AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 DVD AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 aseta Asetetut etiketit näkyvät Tulon valinta -valikossa (s. 18) tai palkissa. Jos valitaan Ohita, tilaa ei voi valita. Vapaa syöttö Voit nimetä jokaisen tuloliittimen vapaasti. Valitse Vapaa syöttö Aseta merkit aseta aseta Vapaa syöttö Nimi A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ O P Q R S T 7 8 9! : # o p q r s t (enintään kymmenen merkkiä) Tallenna RETURN 30

31 PC-ruudun näyttö TV:ssä TV:seen liitetyn PC:n ruutu voidaan näyttää TV:ssä. Voit myös kuunnella PC:n ääntä, kun äänikaapeli on liitetty. PC:n liittäminen s INPUT OPTION SD CARD Valitse ulkoinen tulo PC-valikkoasetus (vaihdetaan tarpeen mukaan) Asetusten tekeminen Valikkotoimintojen käyttö (s. 20) Valikko Kohde Säädöt / Määritykset (lisävarusteet) Kuva Asetukset RETURN Paluu TV:seen PC:n lisäasetukset PCasetukset Valkotas. kork. pun. Valkotas. kork. sin. Valkotas. heik. pun. Valkotas. heik. sin. Kirkkaanpunaisen alueen valkotasapaino Kirkkaansinisen alueen valkotasapaino Tummanpunaisen alueen valkotasapaino Tummansinisen alueen valkotasapaino Gamma (S Curve / 2.0 / 2.2 / 2.5) Palauta oletukset Resoluutio Clock H-Pos V-Pos 2 Valitse PC Tulon valinta AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV Palauta oletuskuva-asetukset painamalla OK-painiketta Vaihtaa laajakuvanäkymään VGA ( pikseliä), WVGA ( pikseliä), XGA ( pikseliä), WXGA ( pikseliä) Vaihtoehdot muuttuvat signaalien mukaan Aseta alimmalle tasolle, jos kohinaa esiintyy Säätää sijaintia vaakasuunnassa Säätää sijaintia pystysuunnassa avaa Vastaavat signaalit s. 44 Jos H-taajuus tai V-taajuus näkyy punaisena, signaaleja ei ehkä tueta. Kohtia ja säädetään toistuvasti PC-ruudun näyttö TV:ssä Etikettien syöttö Lisäasetukset Clock phase Sync Palauta oletukset Muita kohteita s. 22 ja s. 23 Poistaa välkkymistä ja vääristymistä Säädä Clock-säädön jälkeen Aseta alimmalle tasolle, jos kohinaa esiintyy Valitsee toisen synkronisen signaalin, jos kuva on vääristynyt (H & V / On G) H & V : PC:ltä tulevien vaaka- ja pystysignaalien mukaan On G : PC:ltä tulevan vihreän signaalin mukaan (jos saatavana) Palauta oletusviritysasetukset painamalla OK-painiketta 31

32 Katselu SD-kortilta (Valo- ja elokuvat) Kuvien katselu: Digikameroilla tallennettuja valokuvia näytetään. Elokuvanäkymä: Digitaalisilla videokameroilla tallennettua videokuvaa toistetaan. ASPECT INPUT OPTION SD CARD RETURN 1 2 Valitse 3 Asenna SD-kortti Kuvien katselu tai Elokuvanäkymä SD-Kortti Kuvien katselu Elokuvanäkymä Kuvien katselu Valittu kuva Valokuvan katselutila Kaikki kuvat 1/175 Tiedoston nimi p Pvm 23/10/2007 Pixeli 1600 x 1200 Valitse katseltava tiedosto p p Virhenäyttö (kuvat, joita ei voitu ladata tms.) p p p p p p avaa Elokuvanäkymä Tiedostomuoto: Vain AVHCD- tai MPEG2-muotoa tuetaan. Valittu Lisätietoja s. 43 elokuva Mode visu vidéo Nro Pvm & aika Kesto 1 01/12/ :12 00h01m01s 2 01/12/ :20 00h01m11s 3 01/12/ :25 00h01m31s 4 01/12/ :28 00h01m00s 5 09/02/ :10 00h00m36s 6 09/02/ :12 00h00m44s Luetaan /02/ :13 00h00m27s Valitse Poistu Valitse Takaisin Yksittäinen p p p p Valitse Toista Poistu 8 09/02/ :14 00h00m37s 9 09/02/ :16 00h00m14s Title : Trip Scene : Japan Diaesitys Valitun kuvan tiedot näytetään katsele Kuukausilajittelu Päivälajittelu (Pienoiskuva) Diaesitys s. 33 MENU Takaisin katsele (Lista) Lajittelu päivämäärän tai kuukauden mukaan (Kuukausilajittelu / Päivälajittelu) Näytä pienoiskuvat ryhmiteltyinä saman päivämäärän tai kuukauden mukaan keltainen (Kuukausilajittelu) sininen (Päivälajittelu) Ryhmä, jonka valokuvissa ei ole päiväystietoa, näkyy nimellä Tuntematon. Näytä Toisto alkaa Käyttöoppaan näyttäminen punainen vihreä keltainen sininen tai Käyttöoppaan piilottaminen RETURN TV katseltava ryhmä katsele valitun ryhmän pienoiskuvaa Tauko Poistu Haku Takaisin Toista Seis Ohita 32 Paluu TV:seen SD CARD tai Yksittäinen Käännä Poistu Prev Valitse Lista Käännä Diaesitys Käyttöopas Näytä Näytetään yksi kerrallaan Käyttöoppaan näyttäminen / piilottaminen tai OPTION Edelliseen kuvaan Kierrä 90 (vastapäivään) Seuraavaan kuvaan Kierrä 90 (myötäpäivään) Pienoiskuvaruutuun palaaminen RETURN Käyttöopas Pikakelaus taaksepäin Tauko / Toisto Toisto Pikakelaus eteenpäin Seis Edelliseen elokuvaan punainen Seuraavaan elokuvaan vihreä Paluu luetteloon (seis) Tietopalkin näyttäminen ASPECT Kuvasuhteen vaihtaminen (vain 4:3-elokuvasisältö)
